ГОСТ 10134.2-82. Государственный стандарт Союза ССР. Стекло неорганическое и стеклокристаллические материалы. Метод определения кислотостойкости
(введен в действие Постановлением Госстандарта СССР от 16.12.1982 № 4779)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 2, 1993). Документ утрачивает силу с 1 июля 1988 года. Документ введен в действие с 1 июля 1983 года. Взамен ГОСТ 10134-62.
Введен в действие Постановлением Государственного комитета СССР по стандартам от 16 декабря 1982 г. № 4779
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТЕКЛО НЕОРГАНИЧЕСКОЕ И СТЕКЛОКРИСТАЛЛИЧЕСКИЕ МАТЕРИАЛЫ
МЕТОД ОПРЕДЕЛЕНИЯ КИСЛОТОСТОЙКОСТИ
Glass inorganic and glass-crystal materials. Method for determination of acid resistance
Постановлением Государственного комитета СССР по стандартам от 16 декабря 1982 г. № 4779 срок действия установлен
с 1 июля 1983 года до 1 июля 1988 года
Настоящий стандарт устанавливает метод определения химической стойкости к воздействию на неорганическое стекло и стеклокристаллические материалы (далее — стекло) 6 н. раствора соляной кислоты.
Стандарт не распространяется на стекло, образующее нерастворимые осадки с 6 н. раствором соляной кислоты, оптическое и кварцевое стекло, а также стекло и стеклокристаллические материалы, для которых установлен иной метод испытаний кислотостойкости с учетом специальных условий их применения.
Сущность метода заключается в воздействии на стекло кипящего водного раствора 6 н. соляной кислоты и определении отношения потери массы образца стекла после испытания к единице площади образца.
1. ОБЩИЕ ТРЕБОВАНИЯ
1.1. Общие требования к методу определения кислотостойкости — по ГОСТ 10134.0-82.
2. МЕТОД ОТБОРА ОБРАЗЦОВ
2.1. Образцы стекла должны быть в виде пластин или другой геометрической формы (позволяющей вычислить площадь поверхности) с общей поверхностью 2,0 — 4,0 дм2. Поверхности и кромки образцов должны быть полированными.
3. АППАРАТУРА, РЕАКТИВЫ И РАСТВОРЫ
Шкаф сушильный, обеспечивающий температуру 140 °C.
Штангенциркуль по ГОСТ 166-80.
Проволока платиновая диаметром до 1,0 мм по ГОСТ 18389-73.
Стакан высокий и колба круглодонная из стекла первого гидролитического класса по ГОСТ 21400-75 (рекомендуемое приложение).
Пробка резиновая по ГОСТ 7852-76.
Трубка резиновая диаметром 6 мм по ГОСТ 5496-78.
Прибор из кварцевого стекла по ГОСТ 8680-73. Схема прибора — по ГОСТ 10134.1-82.
Термометр лабораторный по ГОСТ 215-73.
Электроплитка бытовая по ГОСТ 306-76.
Вода дистиллированная по ГОСТ 6709-72.
Кислота соляная по ГОСТ 3118-77, 6 н. раствор.
Спирт этиловый ректификованный технический по ГОСТ 18300-72.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Образец измеряют с погрешностью не более +/- 1% и вычисляют площадь общей поверхности с погрешностью не более +/- 2%.
Образцы промывают в дистиллированной воде, ополаскивают спиртом и сушат в сушильном шкафу при температуре (140 +/- 2) °C в течение 30 мин. Высушенные образцы охлаждают в эксикаторе до температуры (20 +/- 5) °C и взвешивают.
4.2. Отмеряют в стакан 500 — 600 см3 6 н. раствора соляной кислоты. Стакан устанавливают на электрическую плиту и доводят раствор до кипения. Образец помещают в корзину из платиновой проволоки (рекомендуемое приложение) и опускают на дно стакана так, чтобы образец был полностью погружен в раствор и не касался стенок стакана.
Для уменьшения испарения кислоты на стакан сверху устанавливают колбу с двумя отводами. Через один из отводов в колбу пропускают воду для охлаждения. Между краем стакана и дном колбы вставляется для уплотнения резиновая трубка, разрезанная вдоль длины.
Колбу закрепляют над стаканом зажимами штатива (см. рекомендуемое приложение). Образец выдерживают в кипящей кислоте 3 ч.
Вынимают образец из стакана, ополаскивают в дистиллированной воде, помещают в сушильный шкаф при температуре (140 +/- 2) °C и сушат в течение 30 мин, затем охлаждают в эксикаторе до температуры (20 +/- 5) °C и взвешивают.
Другие образцы испытывают аналогичным способом.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1 Кислотостойкость стекла (X), мг·дм-2, вычисляют для каждого образца по формуле
где m — масса образца до испытания, мг;
m1 — масса образца после испытания, мг;
S — площадь поверхности образца, дм2.
Расхождение между тремя параллельными определениями не должно превышать +/- 10% от найденного среднего значения.
5.2. Класс кислотостойкости стекла устанавливают в соответствии с указанным в таблице.
| Среднее арифметическое потери массы, мг·дм-2 | Класс кислотостойкости |
|---|---|
| До 0,7 включ. | 1 |
| Св. 0,7 до 1,5 «» | 2 |
| « 1,5» | 3 |
5.3 Результаты испытания записывают в протокол, содержащий:
среднее арифметическое потери массы в мг·дм-2;
обозначение класса кислотостойкости;
наименование лаборатории, проводившей испытание;
обозначение настоящего стандарта.

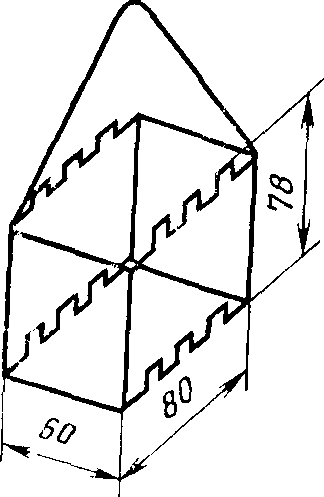

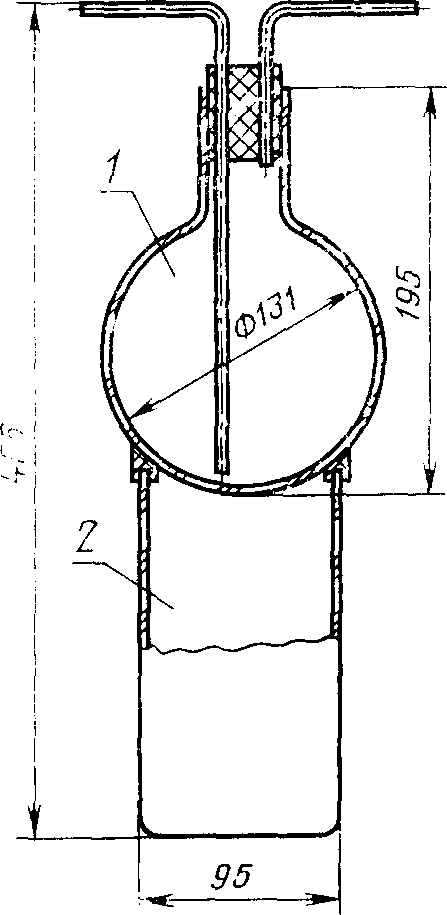

Приложение
Рекомендуемое
