ЕНиР. Сборник Е28. Монтаж подъемно-транспортного оборудования. Выпуск 2. Оборудование прерывного действия

№ Е28Утратил силу 08.10.2026

(утв. Постановлением Госстроя СССР, Госкомтруда СССР и Секретариата ВЦСПС от 05.12.1986 № 43/512/29-50)

Внимание

Документ утратил силу с 01.01.2021 в связи с изданием Постановления Правительства РФ от 13.06.2020 № 857. Выпуск 1 Сборника Е28 включен в информационный банк отдельным документом. Выпуск 3 Сборника Е28 включен в информационный банк отдельным документом.

Утверждены
Постановлением Госстроя СССР,
Госкомтруда СССР и Секретариата ВЦСПС

от 5 декабря 1986 г. № 43/512/29-50

ЕНиР. ЕДИНЫЕ НОРМЫ И РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ, МОНТАЖНЫЕ И РЕМОНТНО-СТРОИТЕЛЬНЫЕ РАБОТЫ

СБОРНИК Е28

МОНТАЖ ПОДЪЕМНО-ТРАНСПОРТНОГО ОБОРУДОВАНИЯ

ВЫПУСК 2

ОБОРУДОВАНИЕ ПРЕРЫВНОГО ДЕЙСТВИЯ

Предназначены для применения в строительно-монтажных, ремонтно-строительных и приравненных к ним организациях, а также в подразделениях (бригадах, участках) производственных объединений, предприятий, организаций и учреждений, осуществляющих строительство и капитальный ремонт хозяйственным способом, переведенных на новые условия оплаты труда работников в соответствии с Постановлением ЦК КПСС, Совета Министров СССР и ВЦСПС «О совершенствовании организации заработной платы и введении новых тарифных ставок и окладов работников производственных отраслей народного хозяйства».

Разработаны Центром по научной организации труда и управления в энергетическом строительстве Минэнерго СССР «Энергостройтруд» и Нормативно-исследовательской станцией № 3 при тресте «Гидромонтаж», с использованием нормативных материалов других министерств и ведомств под методическим руководством и при участии Центрального бюро нормативов по труду в строительстве (ЦБНТС) при ВНИПИ труда в строительстве Госстроя СССР.

Технология производства работ, предусмотренная в сборнике, согласована со Специальным конструкторским бюро (СКБ «Мосгидросталь») Минэнерго СССР.

ВВОДНАЯ ЧАСТЬ

1. Настоящий выпуск содержит нормы и расценки на монтаж и демонтаж кранов мостовых, козловых, портальных, консольных, башенных, башенно-стреловых и перегружателей.

2. Нормами и расценками настоящего сборника предусмотрено производство работ с соблюдением требований инструкции \frac{\text{ВСН }413 - 80}{\text{ММСС СССР}} «Монтаж подъемно-транспортного оборудования», а также требований Госгортехнадзора.

3. Качество работ, выполняемых рабочими, должно удовлетворять требованиям действующих технических условий на производство и приемку работ.

Рабочие должны знать и выполнять все требования, предусмотренные указанными документами, обеспечивающими требуемое качество работ.

Работы должны производиться в соответствии с требованиями СНиП III-4-80 «Техника безопасности в строительстве».

4. Тарификация работ произведена в соответствии с ЕТКС, вып. 3, разд. «Строительные, монтажные и ремонтно-строительные работы», утвержденного 17 июля 1985 г., и вып. 2, разд. «Сварочные работы», утвержденного 16 января 1985 г.

5. Нормами настоящего выпуска учтены и отдельной оплате не подлежат следующие работы:

ознакомление с чертежами;

переходы исполнителей, связанные с подготовкой и завершением работ, организацией работы и рабочего места, а также перемещение оборудования и материалов в пределах рабочей зоны на расстояние до 100 м;

комплектование узлов и деталей оборудования;

распаковка и расконсервация (консервация и упаковка) узлов и деталей оборудования (без вскрытия и разборки узлов механизмов), смазка тросов;

установка и снятие такелажных средств (талей, домкратов), выкладка и разборка шпальных клеток;

установка и снятие стыковочных приспособлений и деталей;

строповка, перестроповка и расстроповка узлов и деталей оборудования при их монтаже и демонтаже;

проверка геометрических размеров монтируемого оборудования;

перестановка подмостей и лестниц высотой до 5 м;

очистка от ржавчины, мелкая правка конструкций ранее демонтированных кранов в пределах допусков;

обслуживание лебедок;

участие в перегонах (перемещениях) монтажных кранов в пределах рабочей зоны.

6. Нормами и расценками выпуска не предусмотрены, кроме случаев, оговоренных в составах работ:

электромонтажные работы;

установка, снятие и передвижка подъемных мачт канатных подъемников, монтажных шевров и их оснастка;

изготовление подмостей и специальной оснастки;

работа машинистов кранов, участвующих в монтаже или демонтаже;

сдача оборудования представителям Госгортехнадзора;

исправление дефектов в оборудовании, допущенных заводом-изготовителем, а также возникших при неправильной транспортировке, перегрузке и хранении.

7. Нормы настоящего выпуска рассчитаны на выполнение работ по монтажу и демонтажу тяжеловесных узлов и деталей оборудования с применением передвижных кранов соответствующей грузоподъемности, кроме случаев, оговоренных в параграфах.

При производстве работ с применением электрических лебедок Н. вр. и Расц. умножать на 1,25 (ВЧ-1).

8. Нормами выпуска предусмотрен монтаж стальных конструкций кранов, прошедших контрольную сборку, поставляемых заводами-изготовителями отдельными отправочными марками, масса и габариты которых определяются из условий их транспортировки железнодорожным транспортом.

9. Нормами предусмотрено крепление узлов металлоконструкций на чистых болтах. При креплении узлов металлоконструкций на высокопрочных болтах дополнительно оплачиваются все работы, связанные с их установкой.

10. Нормы настоящего выпуска рассчитаны на выполнение работ по монтажу кранов на высоте до 10 м от уровня опорной площадки, на которой ведутся работы, или от земли.

Н. вр. и Расц. умножать на коэффициент при выполнении работ на высоте, м: св. 10 до 25 — на 1,1 (ВЧ-2); св. 25 до 40 — на 1,15 (ВЧ-3); св. 40 до 70 — на 1,3 (ВЧ-4); св. 70 — на 1,5 (ВЧ-5).

11. В ряде параграфов настоящего выпуска нормы времени и расценки построены на спаренный измеритель (спаренные нормы). Нормы эти связаны функциональной зависимостью и не могут применяться в отрыве друг от друга.

Ниже приводится пример применения спаренных норм.

Определить нормы на монтаже моста мостового крана массой 75 т, поступившего с завода-изготовителя на монтажную площадку из двух полумостов.

Н. вр., учитывающая количество собранных мостов по § Е28-2-1, п. 5 136 x 1 = 136 чел.-ч;

Н. вр., учитывающая массу моста крана, по § Е28-2-1, п. 6 1,7 x 75 = 127,5 чел.-ч.

Общая Н. вр. на монтаж моста крана будет равна: 136 + 127,5 = = 263,5 чел.-ч.

12. Нормами выпуска предусмотрено выполнение работ рабочими следующих профессий:

монтажники подъемно-транспортного оборудования прерывного действия;

электросварщики ручной сварки, которые для краткости соответственно именуются «монтажники» и «электросварщики».

ГЛАВА 1. МОНТАЖ КРАНОВ МОСТОВЫХ ЭЛЕКТРИЧЕСКИХ

§ Е28-2-1. Монтаж кранов мостовых электрических общего назначения, специальных, металлургических

§ Е28-2-1. Монтаж кранов мостовых электрических общего назначения, специальных,

Рис. 1. Кран мостовой электрический

1 — механизм передвижения крана; 2 — мост крана;
3 — грузовая тележка; 4 — люлька осмотра троллей;
5 — кабина управления

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Установка балансирных тележек на подкрановый путь 1. Установка тележек на подкрановый путь с временным раскреплением. 2. Выверка тележек и окончательное крепление.	5 разр. — 1 4 « — 1 3 » — 2	1 тележка 1 т	2,4 0,9	1-86 0-69,8	1 2
Монтаж моста крана
1. Подъем и установка	6 разр. — 1
полумостов на подкрановый	5 « — 1»
путь. 2. Установка и крепле-	4 « — 3»
ние концевых балок с полумостами. 3. Проверка геометрической схемы моста и окончательное крепление стыковых соединений. 4. Установка, выверка и крепление рельс грузовой тележки. 5. Установка тупиковых упоров.	3 « — 2»
6. Установка люльки для осмотра троллей. 7. Установка монорельса
При массе крана, т:
до 50		1 мост 1 т	48 2,4	39-36 1-97	3 4
« 100»		1 мост 1 т	136 1,7	111-52 1-39	5 6
св. 100		1 мост 1 т	352 0,9	288-64 0-73,8	7 8
Монтаж механизма передвижения крана
1. Подъем и установка ре-	5 разр. — 1	1 меха-	44	35-20	9
дукторов с центрированием.	4 « — 1»	низм пе-
2. Установка промежуточных валов. 3. Установка тормозных шкивов на валы электродвигателей. 4. Установка, выверка и крепление электродвигателей. 5. Установка тормозов с выверкой и креплением.	3 « — 1»	редвижения 1 т	8,2	6-56	10
Сборка рамы грузовой тележки Сборка рамы из отдельных марок с креплением.	5 разр. — 1 4 « — 2 3 » — 2	1 рама 1 т	6,1 1,6	4-75 1-24	11 12
Монтаж грузовой тележки
1. Установка и крепление	5 разр. — 1
колес. 2. Установка редукто-	4 « — 2»
ров на тележку с креплением.	3 « — 2»
3. Установка барабанов с креплением. 4. Установка, выверка и крепление электродвигателей. 5. Установка тормозов. 6. Подъем и установка грузовой тележки на мост крана. 7. Установка тупиковых упоров. При грузоподъемности тележки, т:
до 150		1 тележка 1 т	47 3,2	36-57 2-49	13 14
св. 150		1 тележка 1 т	57 2,6	44-35 2-02	15 16
Установка кабины управления Установка кабины управления с креплением.	5 разр. — 1 4 « — 2 3 » — 1	1 кабина	18	14-36	17
Запасовка грузовых полиспастов
1. Подготовка подвески или	6 разр. — 1
траверсы к запасовке. 2. Ус-	5 « — 1»
тановка бухт с канатом на	4 « — 2»
козлы. 3. Размотка каната.	3 « — 1»
4. Внешний осмотр, отрезка и подъем каната. 5. Запасовка полиспаста с проводкой каната через отводные блоки:
основного подъема		1 канат 100 м	42 8	35-70 6-80	18 19
вспомогательного подъема		1 канат 100 м	35 6	29-75 5-10	20 21

§ Е28-2-2. Монтаж кранов мостовых гидротехнических

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Установка балансирных тележек на подкрановый путь 1. Сборка концевых балок с ведомыми балансирами. 2. Установка балансирных тележек на подкрановый путь. 3. Выверка тележек и окончательное крепление.	5 разр. — 1 4 « — 3»	1 тележка 1 т	5,1 1,4	4-27 1-17	1 2
Монтаж моста крана
1. Установка полумостов на	6 разр. — 1	1 мост	364	298-48	3
подкрановый путь. 2. Уста-	5 « — 2»	1 т	4,6	3-77	4
	новка и крепление концевых	4 " - 2
балок с мостом. 3. Установка подтележечного рельса. 4.Выверка моста по высотным отметкам. 5. Проверка геометрической схемы моста.	3 " - 3
6. Окончательное крепление.
Монтаж механизма передвижения 1. Снятие крышек люков моста с последующей их установкой на место. 2. Спускание в люки узлов механизмов передвижения крана. 3. Установка редукторов, промежуточных валов, электродвигателей и тормозов с креплением.	5 разр. - 2 4 " - 3 3 " - 2	1 механизм передвижения 1 т	86 15	68-68 11-98	5 6
Сборка рамы грузовой тележки Сборка рамы грузовой тележки из отдельных марок	5 разр. - 1 4 " - 3 3 " - 2	1 рама 1 т	25,5 8,2	19-89 6-40	7 8
Монтаж грузовой тележки
1. Установка рамы тележки.	То же	1 грузо-	76	59-28	9
	2. Установка механизмов основного и вспомогательного подъемов с креплением.		вая тележка 1 т	4,3	3-35
3. Установка узлов механизма передвижения грузовой тележки.
Установка кабины управления Установка кабины управления с креплением	5 разр. - 1 4 " - 2 3 " - 1	1 кабина	18	14-36	11
Запасовка грузовых полиспастов
1. Подготовка подвесок к	6 разр. - 1	1 канат	45,5	38-68	12
запасовке. 2. Укладка подве-	5 " - 1	100 м	15	12-75	13
	сок на шпальные клетки.	4 " - 2
3. Установка бухт с канатом на козлы. 4. Размотка каната. 5. Протаскивание каната через систему блоков с креплением и намоткой каната на барабаны.	3 " - 1

§ Е28-2-3. Монтаж тельферного крана

Состав звена

Монтажники 4 разр. - 2

" 3 " - 2

Наименование и состав работ	Измерители	Н. вр.	Расц.	N
Монтаж конструкций крана 1. Установка моста крана на подкрановые балки. 2. Установка грузовой тележки на мост крана.	1 кран 1 т массы	34 2,6	25-33 1-94	1 2
Установка тельфера
1. Установка тельфера с за-	1 тельфер	15,5	11-55	3
водкой колесами на балки.	1 т массы	3,4	2-53	4
2. Запасовка блоков стальным канатом с креплением концов его и намоткой на барабан лебедки.

§ Е28-2-4. Установка токоприемников, троллеедержателей
и оградительных сеток

Состав звена

Монтажники 4 разр. - 2

" 3 " - 1

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Измерители	Н. вр.	Расц.	N
Установка токоприемников и троллеедержателей Подъем и установка токоприемников и троллеедержателей с выверкой и креплением.	1 шт. 1 т	1,1 8,9	0-83,6 6-76	1 2
Установка оградительных сеток Подъем и установка сеток с выверкой и креплением.	1 м2	0,88	0-66,9	3

§ Е28-2-5. Монтаж кранов мостовых электрических кругового действия

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Установка балансирных тележек на подкрановый путь
1. Сборка главных балан-	6 разр. - 1	1	10,5	8-82	1
сиров с балансирными тележками. 2. Установка концевых	5 " - 1 4 " - 3	тележка 1 т	3,9	3-28	2
балок на опоры с главными балансирами. 3. Разметка мест установки тележек.	3 " - 1
4. Подъем и установка балансирных тележек в сборе с концевыми балками на подкрановый путь. 5. Выверка тележек по осям и отвесам.
6. Раскрепление тележек талрепами.
Сборка полумостов Сборка полумостов из отдельных марок с креплением.	6 разр. - 1 5 " - 1 4 " - 3 3 " - 2	1 полумост 1 т	44 4,4	36-08 3-61	3 4
Монтаж моста
1. Подъем и установка по-	6 разр. - 1	1 мост	1373	1125-86	5
лумостов. 2. Стыковка полу-	5 " - 1	1 т	3,5	2-87	6
мостов с концевыми балками.	4 " - 3
3. Сверление отверстий во фланцевых соединениях.	3 " - 2
4. Зачистка сварных швов.
5. Определение горизонтального прогиба полумостов.
6. Разметка мест прокладки рельсов. 7. Установка рельсов под грузовую тележку с креплением. 8. Участие в заполнении формуляра.
Установка механизма передвижения крана
1. Подъем и установка ва-	6 разр. - 1	1	25	20-20	7
лов и редукторов с центровкой, выверкой и креплением.	4 " - 2 3 " - 2	механизм 1 т	4,7	3-80	8
2. Участие в заполнении формуляра.
Сборка рамы грузовой тележки Сборка рамы из отдельных марок с креплением.	5 разр. - 2 4 " - 3 3 " - 2	1 марка 1 т	50 11	39-93 8-78	9 10
Монтаж грузовой тележки
1. Установка рамы тележ-	5 разр. - 2	1	110	87-85	11
ки. 2. Установка балансиров тележки. 3. Установка механизма подъема. 4. Установка ограничителя подъема.	4 " - 3 3 " - 2	тележка 1 т	2,7	2-16	12
5. Установка электротельфера. 6. Установка кабельных барабанов. 7. Установка ограждений. 8. Установка грузовой тележки. 9. Установка упоров. 10. Центрирование электродвигателей.
Установка кабины управления Установка кабины управления с выверкой и креплением.	5 разр. - 1 4 " - 2 3 " - 1	1 кабина	18	14-36	13
Монтаж электротельфера на мосту
1. Установка кронштейнов	4 разр. - 3	1	50	37-70	14
для монорельса. 2. Укладка монорельса с разметкой места укладки. 3. Установка кабельных тележек. 4. Установка тельфера.	3 " - 2	тельфер 1 т	11	8-29	15
Монтаж портала 1. Подъем и установка марок портала. 2. Установка площадок, лестниц и ограждений. 3. Монтаж электротельфера. 4. Установка кабельных тележек. 5. Установка ограничителей.	6 разр. - 1 5 " - 1 4 " - 3 3 " - 2	1 портал 1 т	252 7,5	206-64 6-15	16 17
Запасовка грузовых полиспастов
1. Установка лебедок для	6 разр. - 1
запасовки. 2. Подъем кату-	5 " - 1
шек с канатом и опускание каната с блоком на проектную отметку. 3. Запасовка полиспастов с намоткой каната на барабан:	4 " - 3
основного подъема		1 канат 100 м	71 13,5	61-63 11-72	18 19
вспомогательного подъема		1 канат 100 м	59 10	51-21 8-68	20 21

ГЛАВА 2. МОНТАЖ И ДЕМОНТАЖ КРАНОВ КОЗЛОВЫХ, ПОЛУКОЗЛОВЫХ И ГИДРОТЕХНИЧЕСКИХ

§ Е28-2-6. Монтаж кранов козловых и полукозловых общего назначения

Рис. 2. Кран козловой общего назначения

1 - механизм передвижения крана; 2 - жесткая и гибкая
опоры крана; 3 - кабина управления; 4 - мост крана;
5 - грузовая тележка

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Установка ходовых тележек на подкрановый путь 1. Разметка мест установки. 2. Установка ходовых тележек на подкрановый путь с временным закреплением.	5 разр. - 1 4 " - 2 3 " - 1	1 тележка 1 т	7,2 0,8	5-74 0-63,8	1 2
Сборка конструкций моста
1. Сборка конструкций из	6 разр. - 1	1 секция	37	30-34	3
отдельных элементов с уста-	5 " - 1	1 т	2,9	2-38	4
	новкой стыковых планок.	4 " - 3
2. Выверка и крепление стыков.	3 " - 2
Сборка жесткой и гибкой опор Сборка опор из отдельных элементов с выверкой и креплением.	6 разр. - 1 5 " - 1 4 " - 2 3 " - 1	1 опора 1 т	40 3,5	34-00 2-98	5 6
Установка жесткой и гибкой опор Установка опор на ходовые тележки с креплением к монтажным опорам.	То же	1 опора 1 т	30 0,8	25-50 0-68	7 8
Установка монтажных опор 1. Разметка мест установки монтажных опор. 2. Укладка железобетонных плит под опоры. 3. Установка опор с креплением. 4. Укладка груза на монтажные опоры.	6 разр. - 1 5 " - 1 4 " - 2 3 " - 2	1 т	4,5	2-89	9
Снятие монтажных опор 1. Снятие груза с монтажных опор. 2. Снятие монтажных опор. 3. Снятие железобетонных плит.	То же	1 т	2,5	1-61	10
Подъем моста
1. Подъем моста. 2. Под-	6 разр. - 1	1 мост	73	60-35	11
катка опор под мост. 3. По-	5 " - 2	1 т	1,2	0-99,2	12
	садка моста на опоры и	4 " - 4
крепление опор с мостом.	3 " - 2
4. Установка стяжек. 5. Выверка и закрепление конструкций крана.
Установка грузовой тележки Подъем и установка тележки с закреплением.	5 разр. - 1 4 " - 1 3 " - 1	1 тележка 1 т	1,7 1,3	1-36 1-04	13 14
Установка кабины управления
1. Установка опорных ба-	5 разр. - 1	1 кабина	6,5	5-18	15
	лок на жесткую опору.	4 " - 2
2. Установка кабины с креплением.	3 " - 1
Установка электрических лебедок 1. Подготовка мест установки лебедок. 2. Разметка мест установки. 3. Установка и крепление лебедок.	6 разр. - 1 4 " - 2 3 " - 1	1 лебедка 1 т	4,4 0,7	3-67 0-58,5	16 17
	Запасовка полиспастов
1. Подготовка подвески	6 разр. - 1
или траверсы к запасовке.	5 " - 1
2. Размотка каната.	4 " - 2
3. Внешний осмотр, отрезка и подъем каната. 4. Запасовка грузового полиспаста с креплением концов каната. Полиспаст основного подъ-	3 " - 1	1 канат	13,5	11-48	18
ема		100 м	4	3-40	19
Полиспаст передвижения грузовой тележки	5 разр. - 1 4 " - 2 3 " - 2	1 канат 100 м	12 5	9-34 3-89	20 21
Установка кабельного барабана 1. Установка подставки с креплением. 2. Подъем и установка барабана. 3. Крепление барабана.	5 разр. - 1 4 " - 1 3 " - 1	1 барабан 1 т	4,9 0,6	3-92 0-48	22 23

§ Е28-2-7. Монтаж кранов козловых самомонтирующихся

Рис. 3. Кран козловой самомонтирующийся

1 - механизмы передвижения; 2 - жесткая и гибкая опоры
крана; 3 - кабина управления; 4 - мост крана;
5 - грузовая тележка

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Сборка моста 1. Укрупнительная сборка моста из отдельных элементов с установкой стыковых планок. 2. Выверка и крепление моста.	6 разр. - 1 5 " - 1 4 " - 3 3 " - 2	1 секция 1 т	40 2,8	32-80 2-30	1 2
Сборка монорельса
1. Укрупнительная сборка	6 разр. - 1	1 т	4,9	4-09	3
	монорельса с мостом крана.	4 " - 2
2. Выверка и крепление монорельса.	3 " - 1
Установка рельсов грузовых тележек
1. Разметка места уста-	5 разр. - 1	1 т	5,2	4-03	4
	новки рельсов. 2. Установка	4 " - 1
на мост крана рельсов под грузовую тележку. 3. Выверка и крепление рельсов.	3 " - 2
4. Установка и крепление тупиковых упоров.
Установка пилонов (опор) 1. Подготовка мест для установки пилонов. 2. Сборка пилонов. 3. Установка и крепление пилонов.	6 разр. - 1 4 " - 2 3 " - 2	1 т	5,5	4-44	5
Сборка и стыковка опор с мостом
1. Выбивка осей из шар-	6 разр. - 1	1 опора	40	33-00	6
нирных соединений опор.	5 " - 1	1 т	3,5	2-89	7
	2. Сборка опор. 3. Зачистка	4 " - 2
шарнирных соединений.	3 " - 2
4. Стыковка опор с мостом с установкой осей.
Установка ходовых тележек
1. Установка подставок.	5 разр. - 1	1	7,2	5-76	8
2. Подъем и установка ходовых тележек на подкрановый путь. 3. Соединение ходовых тележек с опорными конструкциями крана.	4 " - 1 3 " - 1	тележка 1 т	0,8	0-64	9
Установка и снятие кронштейнов монтажных полиспастов 1. Выбивка осей. 2. Установка кронштейнов. 3. Снятие и укладка кронштейнов после окончания монтажа.	5 разр. - 1 4 " - 1 3 " - 1	1 кронштейн 1 т	1 8,3	0-80 6-64	10 11
Установка лебедок для подъема крана в проектное положение 1. Подготовка такелажных средств. 2. Установка и закрепление лебедок.	6 разр. - 1 5 " - 1 4 " - 2 3 " - 2	1 лебедка 1 т	3,5 0,7	2-89 0-57,8	12 13
Запасовка полиспастов для подъема крана
1. Закрепление блоков по-	То же	1 канат	20	16-50	14
	лиспастов. 2. Размотка и внешний осмотр каната.		100 м	3,5	2-89
3. Запасовка каната с креплением концов на лебедках.
Самоподъем моста 1. Подъем моста в сборе с опорами при помощи электрических лебедок. 2. Крепление опор с мостом и между собой.	6 разр. - 1 5 " - 2 4 " - 2 3 " - 3	1 мост 1 м подъема	65 2,4	53-30 1-97	16 17
Установка стяжек опор крана 1. Сборка стяжек из отдельных элементов. 2. Установка стяжек с закреплением их к опорам.	6 разр. - 1 4 " - 2 3 " - 2	1 элемент 1 т	5,5 4,5	4-44 3-64	18 19
Распасовка полиспаста механизма подъема крана
1. Распасовка полиспаста.	5 разр. - 1	1 канат	10	7-78	20
2. Намотка каната на бара-	4 " - 2	100 м	1,5	1-17	21
бан. 3. Снятие блоков полиспаста.	3 " - 2
Демонтаж пилонов (опор) Опускание пилонов и разборка на отдельные части.	То же	1 т	2,8	2-18	22
Установка грузовой тележки Подъем и установка грузовой тележки на рельсы.	5 разр. - 1 4 " - 2 3 " - 2	1 тележка 1 т	6,5 2,5	5-06 1-95	23 24
Установка кабины управления
1. Установка опорных ба-	5 разр. - 1	1 кабина	6,5	5-20	25
	лок под кабину с выверкой.	4 " - 1
2. Установка кабины с креплением. 3. Регулировка амортизаторов кабины.	3 " - 1
Установка и снятие уравнительно-монтажного механизма
1. Установка уравни-	5 разр. - 1	1	14	11-17	26
тельно-монтажного механизма на опоры крана. 2. Снятие механизма после подъема моста.	4 " - 2 3 " - 1	механизм 1 т	13	10-37	27
Установка электрических лебедок
1. Подготовка и разметка	6 разр. - 1	1	4,4	3-67	28
мест установки лебедок.	4 " - 2	лебедка
2. Установка и крепление лебедок.	3 " - 1	1 т	0,7	0-58,5	29
Установка кабельного барабана
1. Установка подставки на	5 разр. - 1	1	4,9	3-92	30
опоре с креплением.	4 " - 1	барабан
2. Подъем, установка и крепление барабана. 3. Запасовка троса перемещения кабеля.	3 " - 1	1 т	0,6	0-48	31
Запасовка грузовых полиспастов
1. Подготовка подвески и	6 разр. - 1	1 канат	15	12-75	32
траверсы к запасовке.	5 " - 1	100 м	4	3-40	33
	2. Размотка каната.	4 " - 2
3. Внешний осмотр, обрезка и подъем каната. 4. Запасовка грузового полиспаста с креплением концов каната.	3 " - 1
Запасовка каната передвижения грузовой тележки
1. Подготовка к запасовке	5 разр. - 1	1 канат	12	9-34	34
роликов. 2. Размотка кана-	4 " - 2	100 м	5	3-89	35
	та. 3. Запасовка каната.	3 " - 2
4. Крепление концов каната к грузовой тележке и барабану лебедки.

§ Е28-2-8. Демонтаж кранов козловых общего назначения

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
	Распасовка полиспастов
1. Открепление канатов.	5 разр. - 1
2. Распасовка канатов и на-	4 " - 1
мотка на барабан. Грузовой полиспаст	3 " - 1	1 канат 100 м	6,7 2	5-36 1-60	1 2
Полиспаст передвижения грузовой тележки	4 разр. - 1 3 " - 1	1 канат 100 м	6,1 2,5	4-54 1-86	3 4
Снятие грузовой тележки 1. Снятие грузовой тележки. 2. Маркировка.	4 разр. - 1 3 " - 1	1 тележка 1 т	0,9 0,5	0-67,1 0-37,3	5 6
Снятие электрических лебедок 1. Открепление и снятие лебедок. 2. Маркировка.	5 разр. - 1 3 " - 1	1 лебедка 1 т	2,2 0,4	1-77 0-32,2	7 8
Демонтаж моста
1. Открепление секций	6 разр. - 1	1 секция	29	24-11	9
консолей от моста и снятие	5 " - 2	1 т	1,4	1-16	10
	их. 2. Раскрепление опор.	4 " - 3
3. Открепление моста от опор крана и снятие его.	3 " - 2
4. Разборка моста на элементы (марки). 5. Маркировка.
Демонтаж опор
1. Временное раскрепление	6 разр. - 1	1 опора	35	28-88	11
тележек. 2. Открепление	5 " - 1	1 т	2,2	1-82	12
	опор от ходовых тележек.	4 " - 2
3. Опускание опор. 4. Разборка опор на элементы.	3 " - 2
5. Снятие стяжек. 6. Отсоединение тележек от опор.
7. Маркировка.
Снятие кабины управления
1. Открепление кабины от	4 разр. - 1	1 кабина	3,3	2-41	13
	опоры. 2. Снятие кабины.	3 " - 2
3. Маркировка.
Снятие ходовых тележек 1. Снятие ходовых тележек. 2. Маркировка.	5 разр. - 1 4 " - 1 3 " - 1	1 тележка 1 т	3,6 0,4	2-88 0-32	14 15
Снятие кабельного барабана
1. Снятие и укладка кана-	4 разр. - 1	1	2,7	1-97	16
	та и электрического кабеля.	3 " - 2	барабан
2. Открепление и снятие кабельного барабана. 3. Маркировка.

Примечание. Монтаж и демонтаж монтажных опор нормировать по нормам и расценкам § Е28-2-6, пп. 9, 10.

§ Е28-2-9. Демонтаж кранов козловых самомонтирующихся

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Снятие стяжек опор 1. Открепление и снятие стяжек опор. 2. Маркировка.	5 разр. - 1 4 " - 2 3 " - 2	1 марка 1 т	2,8 2,3	2-18 1-79	1 2
Установка и снятие кронштейнов 1. Снятие осей с проушин опор. 2. Установка кронштейнов на опоры. 3. Снятие и укладка кронштейнов после опускания моста.	5 разр. - 1 4 " - 1 3 " - 2	1 кронштейн 1 т	1 8,3	0-77,5 6-43	3 4
Запасовка и распасовка полиспастов опускания крана
1. Разматывание каната.	5 разр. - 1	1 канат	20	15-60	5
2. Запасовка полиспастов.	4 " - 3	100 м	3,5	2-73	6
3. Распасовка полиспастов и наматывание каната на барабан.	3 " - 2
Установка и снятие уравнительно-монтажного механизма 1. Установка уравнительно-монтажного механизма на опоры. 2. Снятие уравнительно-монтажного механизма после опускания моста.	5 разр. - 1 4 " - 2 3 " - 1	1 механизм 1 т	14 13	11-17 10-37	7 8
Опускание крана Опускание крана с фиксацией промежуточных положений и опиранием моста крана на временные пилоны (опоры)	6 разр. - 1 5 " - 2 4 " - 4 3 " - 3	1 мост 1 м опускания	32 1,2	26-05 0-97,7	9 10
Снятие кабельного барабана
1. Снятие и укладка кана-	5 разр. - 1	1	2,5	2-00	11
та и электрического кабеля.	4 " - 1	барабан
2. Открепление и снятие кабельного барабана. 3. Маркировка.	3 " - 1	1 т	0,3	0-24	12
Демонтаж опор
1. Отсоединение опор от	5 разр. - 1	1 марка	20	15-37	13
секций моста и ходовых те-	4 " - 3	1 т	1,7	1-31	14
	лежек. 2. Выбивка осей из шарнирных соединений.	3 " - 3
3. Разборка опор на отдельные элементы. 4. Маркировка.
Снятие ходовых тележек
1. Снятие с подкрановых	5 разр. - 1	1	3,5	2-71	15
путей ходовых тележек.	4 " - 1	тележка
2. Маркировка.	3 " - 2	1 т	0,4	0-31,1	16
Распасовка грузового полиспаста 1. Укладка крюковой обоймы (траверсы). 2. Открепление каната. 3. Распасовка каната и намотка его на барабан.	5 разр. - 1 4 " - 1 3 " - 2	1 канат 100 м	7,5 2	5-81 1-55	17 18
Распасовка полиспаста механизма передвижения грузовой тележки
1. Открепление каната.	5 разр. - 1	1 канат	6	4-65	19
2. Распасовка каната и на-	4 " - 1	100 м	2,5	1-94	20
мотка его на барабан.	3 " - 2
Снятие электрических лебедок 1. Открепление и снятие лебедок. 2. Маркировка.	5 разр. - 1 4 " - 1 3 " - 1	1 лебедка 1 т	2,2 0,4	1-76 0-32	21 22
Снятие кабины управления 1. Открепление и снятие кабины. 2. Маркировка.	4 разр. - 2 3 " - 2	1 кабина	3,3	2-46	23
Снятие грузовой тележки 1. Открепление и снятие грузовой тележки. 2. Маркировка.	4 разр. - 1 3 " - 1	1 тележка 1 т	3,7 1,3	2-76 0-96,9	24 25
Разборка моста на отдельные элементы 1. Открепление и разборка моста на элементы. 2. Маркировка.	5 разр. - 1 4 " - 2 3 " - 2	1 секция 1 т	20 1,4	15-56 1-09	26 27

§ Е28-2-10. Монтаж кранов козловых гидротехнических

Рис. 4. Кран козловой гидротехнический

1 - механизм передвижения крана; 2 - опоры крана;
3 - мост крана; 4 - кабина механизмов;
5 - грузовая тележка; 6 - кран-балка

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Установка ходовых тележек (ходовых балок) механизма передвижения 1. Разметка мест установки ходовых тележек. 2. Установка тележек в сборе с главными балансирами на подкрановый путь с временным раскреплением. 3. Установка редукторов, тормозов электродвигателей с выверкой и креплением. 4. Установка кожухов. 5. Выверка геометрической схемы.	5 разр. - 1 4 " - 2 3 " - 1	1 тележка 1 т	15,5 2,5	12-36 1-99	1 2
Монтаж портала
1. Установка нижних ри-	6 разр. - 1
гелей из отдельных элемен-	5 " - 1
тов. 2. Установка опор пор-	4 " - 2
тала на ходовые балки с временным креплением подкосами. 3. Установка главных балок и верхних ригелей с выверкой и креплением к опорам. 4. Выверка портала.	3 " - 2
5. Устройство временного настила.
При массе портала, т:		1 портал	250	206-25	3
до 50		1 т	4,1	3-38	4
св. 50		1 портал 1 т	461 7,6	380-33 6-27	5 6
Установка рельсов под грузовые тележки 1. Раскладка рельсов и крепление. 2. Выверка рельсов с креплением. 3. Установка упоров с креплением.	5 разр. - 1 4 " - 1 3 " - 1	1 т	5,2	4-16	7
Монтаж грузовой тележки
1. Укрупнительная сборка	5 разр. - 1	1 тележ-	75	59-81	8
рамы под механизмы. 2. Установка рамы под механизмы.	4 " - 2 3 " - 1	ка 1 т	5,5	4-39	9
3. Установка на раму редукторов, барабанов, опорных подшипников электродвигателей, промежуточных валов с центровкой и креплением.
4. Установка кожухов.
Сборка шатра (кузова) Укрупнительная сборка каркаса шатра из отдельных элементов.	5 разр. - 1 4 " - 2 3 " - 2	1 шатер 1 т	75 9,5	58-35 7-39	10 11
Монтаж шатра (кузова)
1. Установка каркаса шат-	То же	1 шатер	50	38-90	12
ра с выверкой и креплением.		1 т	7,5	5-84	13
2. Установка стенок. 3. Установка крыши.
Установка кабины управления Установка кабины с креплением.	5 разр. - 1 4 " - 2 3 " - 1	1 кабина	20	15-95	14
Запасовка полиспастов
1. Подготовка подвески	6 разр. - 1	1 канат	45	38-25	15
или траверсы к запасовке.	5 " - 1	100 м	25	21-25	16
2. Размотка каната. 3. За-	4 " - 2
крепление каната. 4. Запасовка полиспастов.	3 " - 1
Установка кабельного барабана
1. Установка подставки	5 разр. - 1	1 бара-	9,5	7-65	17
на опоре с креплением.	3 " - 1	бан
2. Подъем и установка барабана. 3. Запасовка троса перемещения кабеля.		1 т	0,6	0-48,3	18

ГЛАВА 3. МОНТАЖ И ДЕМОНТАЖ КРАНОВ ПОРТАЛЬНЫХ

Глава 3. Монтаж и демонтаж кранов портальных

Рис. 5. Кран портальный

1 - механизм передвижения крана; 2 - портал;
3 - неподвижный противовес; 4 - кабина механизмов;
5 - А-образка; 6 - подвижный противовес;
7 - стреловое устройство; 8 - кабина управления

§ Е28-2-11. Монтаж кранов портальных

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Установка ходовых тележек 1. Разметка мест установки тележек. 2. Установка тележек на подкрановый путь с выверкой и временным раскреплением.	5 разр. - 1 4 " - 1 3 " - 2	1 тележка 1 т	1,6 0,35	1-24 0-27,1	1 2
Монтаж портала
1. Укладка марок портала.	6 разр. - 1
2. Сборка и установка	5 " - 1
"ног". 3. Сборка опорного	4 " - 2
круга. 4. Установка раскосов на опорный круг. 5. Установка опорного круга с креплением. 6. Установка крестовины портала. 7. Кантовка портала и установки на ходовые тележки с креплением. 8. Установка стяжек. Решетчатый портал	3 " - 2	1 портал 1 т	147 5	121-28 4-13	3 4
Коробчатый портал	3 " - 2	1 портал 1 т	141 4,4	116-33 3-63	5 6
Монтаж поворотного устройства
1. Установка зубчатого	6 разр. - 1	1 уст-	29,5	24-63	7
венца. 2. Соединение зубчатого венца с платформой.	4 " - 2 3 " - 1	ройство 1 т	7,4	6-18	8
3. Крепление катков с установкой эксцентриков на минимальную эксцентричность.
4. Установка механизмов поворота. 5. Регулирование поворотных катков.
Монтаж поворотной колонны 1. Укладка и сборка элементов колонны. 2. Подъем и установка колонны.	5 разр. - 1 4 " - 3 3 " - 1	1 колонна 1 т	18 2,1	14-33 1-67	9 10
Сборка поворотной платформы Укрупнительная сборка платформы с креплением.	5 разр. - 1 4 " - 2 3 " - 2	1 марка 1 т	15 2,2	11-67 1-71	11 12
Установка поворотной платформы Подъем и установка платформы с выверкой и креплением.	5 разр. - 1 4 " - 2 3 " - 2	1 платформа 1 т	8,8 1,4	6-85 1-09	13 14
Монтаж каркаса поворотной части (А-образной формы)
1. Установка на поворот-	5 разр. - 1	1 каркас	15	11-94	15
ную платформу балок, рам и	4 " - 3	1 т	2,1	1-67	16
стоек с креплением.	3 " - 1
2. Сборка и установка верхней части каркаса. 3. Установка кронштейна с блоками.
Установка кабины управления Установка кабины управления с креплением.	5 разр. - 1 3 " - 1	1 кабина	8,8	7-08	17
Установка механизма изменения вылета стрелы 1. Установка механизма с креплением. 2. Заводка зубчатой рейки в кремальеру механизма со снятием и постановкой прижимного ролика.	6 разр. - 1 4 " - 1 3 " - 1	1 механизм	7,1	6-04	18
Установка лебедки подъема груза Подъем и установка лебедки на поворотную часть с креплением.	6 разр. - 1 4 " - 2 3 " - 1	1 лебедка 1 т	8,8 1,2	7-35 1-00	19 20
Сборка кабины машинного отделения Укрупнительная сборка каркаса и щитов кабины.	5 разр. - 1 4 " - 2 3 " - 1	1 кабина 1 т	22 2,6	17-55 2-07	21 22
Монтаж кабины машинного отделения 1. Установка укрупненных блоков кабины с выверкой и креплением. 2. Установка кран-балки для ручной тали.	То же	1 кабина 1 т	15 1,7	11-96 1-36	23 24
Укладка балластного груза 1. Укладка металлических чушек. 2. Заливка бетонной смесью.	5 разр. - 1 3 " - 2	1 т	0,53	0-40,8	25
Монтаж подвижного противовеса 1. Сборка противовеса из отдельных элементов с креплением. 2. Установка противовеса.	5 разр. - 1 3 " - 2	1 противовес 1 т	4,1 1,8	3-16 1-39	26 27
Монтаж стрелы
1. Сборка стрелы из от-	6 разр. - 1	1 стрела	41	34-85	28
дельных секций на опорных	5 " - 1	1 т	2,8	2-38	29
конструкциях с креплением.	4 " - 2
2. Подъем и заводка пяты стрелы в проушины поворотной части крана с креплением. 3. Подъем стрелы с креплением к ней зубчатой рейки. 4. Установка тяг и соединение с противовесом	3 " - 1
(коромыслом). 5. Установка стрелы на минимальный вылет. 6. Установка демпфера с креплением.
Запасовка грузового полиспаста
1. Подготовка подвески к	6 разр. - 1	1 канат	12	10-65	30
запасовке. 2. Размотка ка-	5 " - 1	100 м	3,5	3-11	31
ната. 3. Запасовка каната с протаскиванием через блоки с креплением. 4. Намотка каната на барабан лебедки.	4 " - 2
Установка шахты успокоителя грейфера 1. Заводка противовеса в направляющую успокоителя грейфера. 2. Установка блочка и запасовка тросика.	5 разр. - 1 4 " - 1 3 " - 1	1 шахта	5,9	4-72	32
Установка кабельного барабана 1. Установка подставки на опоре. 2. Установка кабельного барабана с креплением. 3. Запасовка троса.	То же	1 барабан 1 т	5 0,29	4-00 0-23,2	33 34

§ Е28-2-12. Демонтаж кранов портальных

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Распасовка грузового полиспаста
1. Распасовка каната.	5 разр. - 1	1 канат	5,1	4-07	1
2. Отсоединение подъемного	4 " - 2	100 м	1,5	1-20	2
	приспособления. 3. Сматывание каната.	3 " - 1
Демонтаж подвижного противовеса
1. Открепление тяги.	4 разр. - 1	1 проти-	1,8	1-31	3
2. Снятие подвижного противовеса. 3. Маркировка.	3 " - 2	вовес 1 т	0,77	0-56,2	4
Демонтаж стрелы
1. Снятие оттяжки стрелы.	6 разр. - 1	1 стрела	17,5	14-14	5
2. Открепление стрелы от	4 " - 2	1 т	1,2	0-97	6
зубчатой рейки. 3. Снятие стрелы с разборкой на секции. 4. Снятие блоков со стрелы. 5. Маркировка.	3 " - 2
Демонтаж кабины управления 1. Открепление и снятие кабины. 2. Маркировка.	4 разр. - 1 3 " - 2	1 кабина	3,8	2-77	7
Демонтаж машинного отделения
1. Открепление и снятие	4 разр. - 2	1 отде-	9,5	7-08	8
	щитов машинного отделения.	3 " - 2	ление
2. Маркировка.		1 т	1,1	0-82	9
Демонтаж лебедок 1. Открепление и снятие лебедок. 2. Маркировка.	5 разр. - 1 3 " - 2	1 лебедка 1 т	3,8 0,52	2-93 0-40	10 11
Демонтаж поворотной платформы 1. Открепление и снятие платформы. 2. Разборка платформы на части. 3. Маркировка.	5 разр. - 1 4 " - 2 3 " - 2	1 платформа 1 т	6,5 0,95	5-06 0-73,9	12 13
Демонтаж поворотной колонны 1. Демонтаж поворотной колонны с разборкой на отдельные части. 2. Маркировка.	5 разр. - 1 4 " - 2 3 " - 2	1 колонна 1 т	7,7 0-91	5-99 0-70,8	14 15
Демонтаж каркаса поворотной части (А-образной формы) 1. Снятие кронштейна с блоками. 2. Открепление и снятие верхней части каркаса. 3. Снятие рам, стоек, балок и маркировка.	5 разр. - 1 4 " - 2 3 " - 2	1 каркас 1 т	6,5 0,91	5-06 0-70,8	16 17
Демонтаж поворотного устройства
1. Снятие катков, балан-	6 разр. - 1	1 уст-	12,5	10-44	18
сиров, приводов механизма поворота и зубчатого венца.	4 " - 2 3 " - 1	ройство 1 т	3,2	2-67	19
	2. Маркировка.
Демонтаж портала
1. Снятие портала с ходо-	6 разр. - 1	1 портал	64	51-52	20
вых тележек. 2. Разборка	4 " - 3	1 т	2,2	1-77	21
	портала на отдельные марки.	3 " - 2
3. Маркировка.
Демонтаж ходовых тележек 1. Снятие противоугонных устройств. 2. Снятие ходовых тележек с подкрановых путей. 3. Маркировка.	4 разр. - 1 3 " - 1	1 тележка 1 т	0,7 0,15	0-52,2 0-11,2	22 23

ГЛАВА 4. МОНТАЖ И ДЕМОНТАЖ КРАНОВ БАШЕННЫХ

§ Е28-2-13. Монтаж кранов башенных

Рис. 6. Кран башенный решетчатой конструкции

1 - механизмы передвижения крана; 2 - портал;
3 - кабина механизмов; 4 - башня;
5 - консоль с противовесом; 6 - стрела крана

§ Е28-2-13. Монтаж кранов башенных

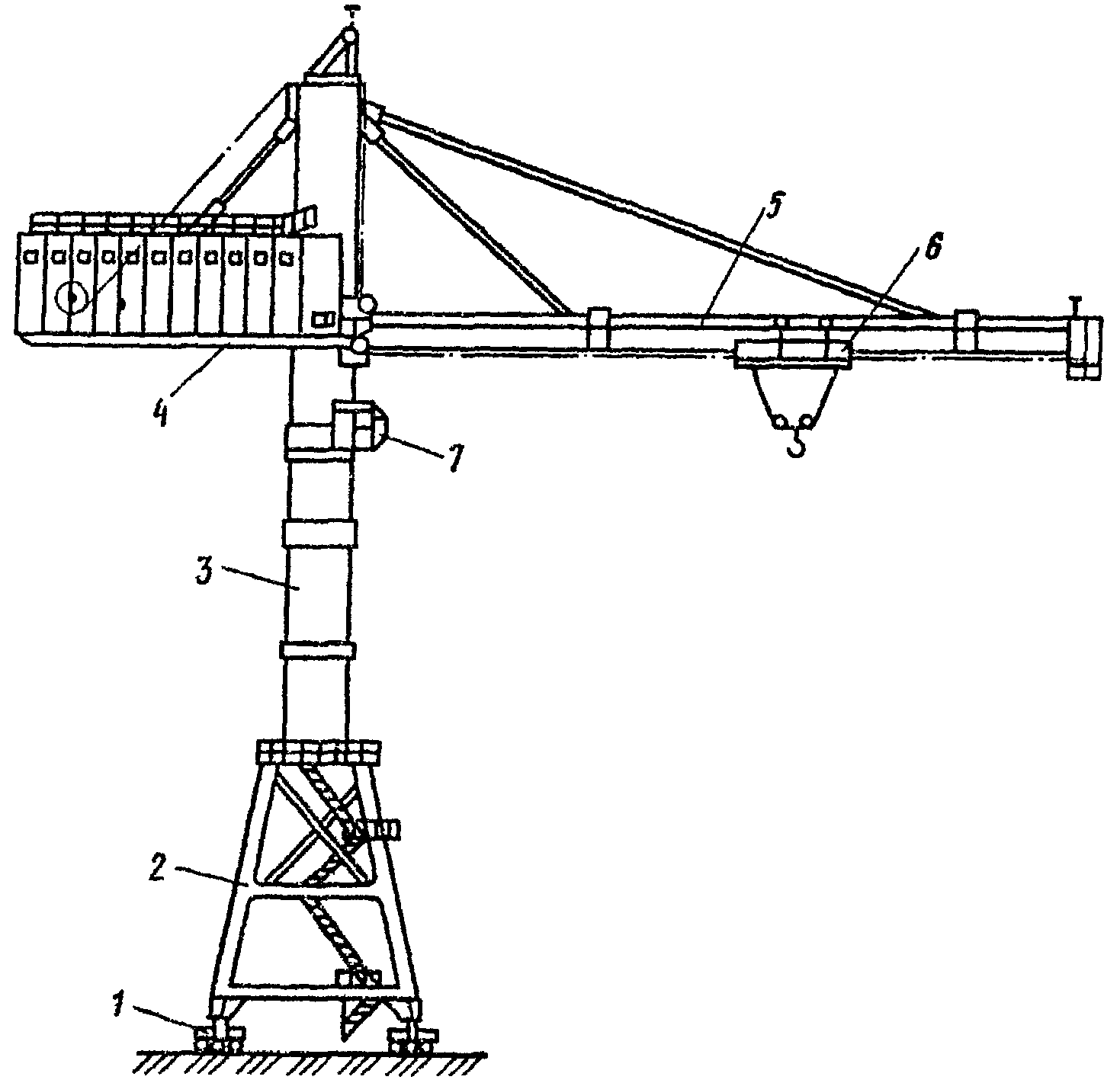

Рис. 7. Кран башенный трубчатой конструкции

1 - механизмы передвижения крана; 2 - портал;
3 - башня; 4 - консоль крана; 5 - стрела крана;
6 - грузовая тележка; 7 - кабина управления

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Установка ходовых тележек 1. Разметка места установки тележек. 2. Установка тележек на подкрановый путь с выверкой. 3. Крепление шарнирных соединений.	5 разр. - 1 4 " - 2 3 " - 1	1 тележка 1 т	2,7 0,7	2-15 0-55,8	1 2
Монтаж портала
1. Укрупнительная сборка	6 разр. - 1	1 портал	490	421-40	3
опор и установка их в про-	5 " - 2	1 т	7	6-02	4
	ектное положение. 2. Уста-	4 " - 2
новка домкратных балок.	3 " - 1
3. Сборка и установка ферм.
4. Установка связей и распорок портала. 5. Сборка и установка цилиндра и диафрагмы (для БК-1000).
6. Установка крестовины.
7. Установка опорно-поворотного круга из отдельных частей с креплением.
8. Окончательная выверка и крепление.
Монтаж механизма подъема башни
1. Запасовка полиспаста	6 разр. - 1	1	50	40-40	5
подъема башни с намоткой каната на барабан. 2. Сборка и установка монтажной балки. 3. Установка блочных рам.	4 " - 2 3 " - 2	механизм 1 т	0,6	0-48,5	6
Демонтаж механизма подъема башни
1. Разборка монтажной	6 разр. - 1	1	25	20-20	7
балки и блочных рам с отсоединением полиспастов.	4 " - 2 3 " - 2	механизм 1 т	0,3	0-24,2	8
2. Распасовка полиспастов с размоткой каната с лебедки и намоткой в бухты.
Монтаж башни методом подращивания 1. Устройство монтажного основания для выдвижения башни. 2. Установка верхней секции на монтажное основание. 3. Установка элементов крепления стрелы и противовеса. 4. Установка оголовка башни. 5. Поочередная установка секций башни с подачей под портал и креплением секций с последующим выдвижением. 6. Установка опорной балки башни с креплением к порталу. 7. Выверка башни и крепление к порталу.	6 разр. - 1 5 " - 2 4 " - 2 3 " - 1	1 секция 1 т	69 9	59-34 7-74	9 10
Монтаж башни методом наращивания
1. Укрупнительная сборка	6 разр. - 1	1 секция	51	43-86	11
секций башни на опорах.	5 " - 2	1 т	6,7	5-76	12
	2. Установка элементов для	4 " - 2
крепления стрелы и противовеса. 3. Установка опорной балки. 4. Установка укрупненных секций башни крана.	3 " - 1
5. Установка оголовка.
Монтаж опорно-поворотного устройства
1. Установка и крепление	6 разр. - 1	1 марка	19,5	17-31	13
балок под опорные катки.	5 " - 1	1 т	12,5	11-09	14
	2. Установка горизонтальных опорных катков к балкам с креплением. 3. Установка редукторов в сборе с выверкой и креплением (для крана	4 " - 2
БК-1000). 4. Регулирование механизмов поворотного устройства с выверкой вертикальности башни поворотными катками.
Сборка рамы под лебедки и кабину управления Укрупнительная сборка рамы под лебедки и кабину управления с креплением.	5 разр. - 1 4 " - 2 3 " - 2	1 марка 1 т	5 4	3-89 3-11	15 16
Установка рамы под лебедки и кабину управления 1. Установка рамы под лебедки и кабину управления с креплением к опорному кругу. 2. Установка балок в рабочее положение.	То же	1 рама 1 т	32 6	24-90 4-67	17 18
Монтаж рамы противовеса 1. Укрупнительная сборка рамы противовеса. 2. Установка рамы с креплением к башне. 3. Установка тяг.	5 разр. - 2 4 " - 2 3 " - 1	1 рама 1 т	51 2	41-82 1-64	19 20
Установка электрических лебедок Установка лебедок с выверкой и креплением	6 разр. - 1 4 " - 2 3 " - 1	1 лебедка 1 т	7 1,5	5-85 1-25	21 22
Установка кабины управления Установка кабины управления с выверкой и креплением	5 разр. - 1 4 " - 2 3 " - 1	1 кабина	18	14-36	23
Монтаж стрелы
1. Сборка стрелы из от-	6 разр. - 1	1 секция	40	33-04	24
дельных секций на опорных	4 " - 3	1 т	5,5	4-54	25
	конструкциях. 2. Соединение клюва со стрелой. 3. Заводка тяги проушины стрелы с запрессовкой осей. 4. Установка отводных роликов.	3 " - 1
5. Установка стрелы с заводкой в проушины опорных балок поворотного устройства. 6. Сборка и установка тяги и монтажных стоек.
7. Установка монорельса
(для крана КБГС-450).
Установка грузовой тележки Установка грузовой тележки.	5 разр. - 1 3 " - 1	1 тележка 1 т	6,4 2,4	5-15 1-93	26 27
Установка железобетонных плит противовеса 1. Перетаскивание каната через переставной подъемный блок. 2. Установка и крепление железобетонных плит на раму.	5 разр. - 1 4 " - 3 3 " - 2	1 плита 1 т	6 1,5	4-68 1-17	28 29
Укладка блоков балласта постамента на портал 1. Установка на портал опорной конструкции. 2. Установка блоков на опорные конструкции.	5 разр. - 1 4 " - 2 3 " - 2	1 блок 1 т	1 0,9	0-77,8 0-70,0	30 31
	Запасовка полиспастов крана
1. Подготовка подвески к	5 разр. - 1
запасовке. 2. Размотка ка-	4 " - 3
ната. 3. Запасовка полиспаста с протаскиванием через блоки с креплением каната. 4. Намотка каната на барабан лебедки.	3 " - 1
Полиспаст:
стреловой		1 канат 100 м	18 13	14-33 10-35	32 33
грузовой основной	6 разр. - 1 5 " - 1 4 " - 3	1 канат 100 м	22 15	19-10 13-02	34 35
грузовой вспомогательный	То же	1 канат 100 м	13 12,5	11-28 10-85	36 37
механизма поворота	5 разр. - 1 4 " - 3 3 " - 1	1 канат 100 м	31 8,5	24-68 6-77	38 39
передвижения тележки	То же	1 канат 100 м	36 28	28-66 22-29	40 41
Монтаж кабины механизмов 1. Сборка каркаса кабины. 2. Сборка стен из отдельных марок. 3. Установка кабины. 4. Установка кранбалки. 5. Установка крыши кабины.	5 разр. - 1 4 " - 2 3 " - 2	1 щит 1 т	4 20	3-11 15-56	42 43
Монтаж диафрагм прислонного крана 1. Укрупнительная сборка диафрагм. 2. Разметка мест установки. 3. Монтаж диафрагм с креплением к конструкции.	6 разр. - 1 5 " - 1 4 " - 3 3 " - 1	1 диафрагма 1 т	34 2,1	28-56 1-76	44 45
	Установка трехмашинного агрегата
(для крана КБГС-1000)
1. Разметка мест установ-	6 разр. - 1	1	64	54-40	46
	ки агрегата. 2. Установка	5 " - 1	агрегат
агрегата на платформу.	4 " - 2
3. Центровка вала агрегата.	3 " - 1
Сборка консоли
(для крана КБГС-1000)
1. Укрупнительная сборка	6 разр. - 1	1 марка	5	4-30	47
консоли. 2. Укрупнительная	5 " - 2	1 т	20	17-20	48
	сборка каркаса консоли.	4 " - 2
3. Укрупнительная сборка щитов обшивки.	3 " - 1
Монтаж консоли
(для крана КБГС-1000)
1. Установка каркаса консоли. 2. Установка щитов	То же	1 консоль	120	103-20	49
обшивки. 3. Установка кранбалки. 4. Установка растяжек консоли. 5. Установка консоли с выверкой и креплением.		1 т	7,5	6-45	50

§ Е28-2-14. Демонтаж кранов башенных

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Распасовка полиспастов крана
1. Открепление и укладка	5 разр. - 1
крюковой подвески. 2. От-	4 " - 2
крепление каната от барабанов лебедки. 3. Сматывание каната на барабан лебедки.	3 " - 2
Полиспаст:
основного подъема		1 канат 100 м	9,7 6,6	7-55 5-13	1 2
вспомогательного подъема		1 канат 100 м	5,7 5,4	4-43 4-20	3 4
механизма поворота		1 канат 100 м	12,5 3,5	9-73 2-72	5 6
передвижения тележки		1 канат 100 м	16 12	12-45 9-34	7 8
стреловой		1 канат 100 м	4,1 3	3-19 2-33	9 10
Снятие железобетонных плит противовеса
1. Запасовка каната.	5 разр. - 1	1 плита	3,2	2-48	11
2. Поочередное снятие плит	4 " - 1	1 т	0,81	0-62,8	12
противовеса с перестановкой отводного блока. 3. Маркировка.	3 " - 2
Демонтаж башни
1. Установка направляющих	6 разр. - 1	1 секция	34	28-90	13
бобышек. 2. Опускание поме-	5 " - 2	1 т	4,4	3-74	14
щения лебедок на портал при	4 " - 3
помощи гидравлических домкратов. 3. Отсоединение опорной балки от портала.	3 " - 1
4. Опускание башни на высоту снимаемой секции. 5. Поочередное отсоединение секции и выдвижение секций из-под портала. 6. Снятие рамы с домкратов. 7. Раскрепление верхней секции башни расчалками. 8. Установка монтажной балки к нижней части секции башни.
9. Отсоединение верхней секции от якорей. 10. Снятие расчалок, опорных балок стрелы, противовеса и оголовка. 11. Маркировка.
Демонтаж рамы под лебедки и кабину управления
1. Открепление рамы поме-	5 разр. - 1	1 марка	8,6	6-58	15
щения от башни. 2. Снятие	4 " - 2	1 т	4,1	3-14	16
рамы отдельными марками.	3 " - 3
3. Маркировка.
Демонтаж кабины механизмов 1. Снятие крыши и стенок кабины. 2. Маркировка.	4 разр. - 1 3 " - 2	1 щит 1 т	1,4 6,9	1-02 5-04	17 18
Снятие кабины управления Открепление и снятие кабины.	4 разр. - 1 3 " - 2	1 кабина	7,1	5-18	19
Снятие лебедок Открепление и снятие лебедок.	5 разр. - 1 4 " - 1 3 " - 2	1 лебедка 1 т	3,4 0,72	2-64 0-55,8	20 21
Демонтаж поворотного устройства Открепление и снятие опорной балки, катков, редукторов.	5 разр. - 1 4 " - 1 3 " - 1	1 марка 1 т	7,8 5	6-24 4-00	22 23
Демонтаж рамы противовеса
1. Снятие рамы противове-	5 разр. - 1	1 рама	20,5	15-95	24
са и разборка на марки.	4 " - 2	1 т	0,8	0-62,2	25
2. Маркировка.	3 " - 2
Демонтаж стрелы
1. Укладка верхней части	6 разр. - 1	1 секция	19	15-68	26
стрелы на опоры. 2. Отсое-	5 " - 1	1 т	2,6	2-15	27
динение стрелы от башни.	4 " - 2
3. Разборка стрелы на секции. 4. Маркировка.	3 " - 2
Снятие грузовой тележки Снятие тележки	4 разр. - 1 3 " - 1	1 тележка	7	5-22	28
Демонтаж портала
1. Подъем башни для от-	6 разр. - 1	1 портал	196	161-70	29
соединения крестовины от	5 " - 1	1 т	2,8	2-31	30
поворотного круга. 2. Сня-	4 " - 2
тие крестовины. 3. Снятие опорного кольца отдельными элементами. 4. Снятие секций цилиндра и диафрагмы.	3 " - 2
5. Снятие внутренних ферм и горизонтальных связей.
6. Снятие опор. 7. Маркировка.
Снятие ходовых тележек 1. Снятие ручных противоугонных захватов. 2. Снятие ходовых тележек с подкрановых путей.	4 разр. - 1 3 " - 2	1 тележка 1 т	1,5 0,4	1-10 0-29,2	31 32
Снятие диафрагм (для прислонных кранов)
1. Отсоединение диафрагм	4 разр. - 1	1 диа-	15,5	11-32	33
от металлоконструкций.	3 " - 2	фрагма
2. Разборка на марки.		1 т	0,95	0-69,4	34
3. Маркировка.
Демонтаж трехмашинного агрегата Открепление и снятие агрегата.	5 разр. - 1 4 " - 1 3 " - 2	1 агрегат	29	22-48	35
Снятие блоков балласта Снятие блоков балласта с маркировкой.	4 разр. - 1 3 " - 2	1 блок 1 т	0,45 0,41	0-32,9 0-29,9	36 37

Примечание. Монтаж и демонтаж механизма опускания башни нормировать по нормам и расценкам § Е28-2-13, пп. 5 - 8.

§ Е28-2-15. Наращивание башни ранее смонтированных кранов

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Отсоединение башни от портала
1. Подготовка монтажного	6 разр. - 1	1 башня	33	27-72	1
основания. 2. Снятие связей	5 " - 1	1 т	0,61	0-51,2	2
	портала (мешающих заводке	4 " - 3
секций под портал), планок, раскрепляющих портал с башней. 3. Разворот крестовины. 4. Опускание башни на монтажное основание. 5. Установка опорных планок под рядовой секцией. 6. Отсоединение и вытаскивание опорной секции.	3 " - 1
Наращивание башни методом подращивания
1. Установка на монтажное	То же	1 секция	135	113-40	3
	основание наращиваемой секции с заводкой под портал.		1 т	17,5	14-70
2. Крепление к секции подъемных балок. 3. Крепление секций и подъем башни.
4. Заводка под портал опорной секции. 5. Крепление нижней секции с наращиваемой и подъем башни.
Крепление башни к порталу
1. Поворот крестовины в	6 разр. - 1	1 башня	14	11-76	5
	первоначальное положение.	5 " - 1	со стре-
2. Установка ранее снятых	4 " - 3	ловым
связей. 3. Демонтаж монтажного основания.	3 " - 1	устройством 1 т	0,26	0-21,8	6

Примечание. Монтаж и демонтаж механизма подъема и опускания башни нормировать по § Е28-2-13, пп. 5 - 8.

§ Е28-2-16. Подъем кранов башенных с одной отметки на другую (переподъем крана)

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Установка механизма подъема крана
1. Установка якорей.	6 разр. - 1	1 меха-	150	123-75	1
2. Установка лебедок.	5 " - 1	низм
3. Установка и крепление	4 " - 2	1 т	7,7	6-35	2
	полиспастных балок. 4. Установка балансиров. 5. Установка поворотной шестерни. 6. Подача блоков на портал. 7. Установка подхватной балки на башню.	3 " - 2
8. Установка блоков на башню. 9. Крепление уголками и косынками лебедок и блоков.
10. Натяжка и крепление к якорям и лебедкам вантин с запасовкой. 11. Запасовка полиспастов подъема портала и башни.
Отсоединение башни от портала 1. Отсоединение башни от портала. 2. Разворот крестовины. 3. Крепление крестовины к порталу.	6 разр. - 1 5 " - 1 4 " - 2 3 " - 2	1 башня со стреловым устройством 1 т	60 0,3	49-50 0-24,8	3 4
Крепление башни к монтажному приспособлению
1. Установка монтажного	6 разр. - 1	1 башня	30	24-75	5
	приспособления под башню с	5 " - 1	со стре-
креплением. 2. Опускание	4 " - 2	ловым
башни. 3. Крепление башни к монтажному приспособлению на время подъема портала.	3 " - 2	устройством 1 т	0,4	0-33	6
4. Раскрепление башни расчалками с натягиванием.
Установка подкрановых балок 1. Подъем и установка подкрановых балок под ходовые тележки при помощи лебедок. 2. Крепление подкрановых балок.	5 разр. - 1 4 " - 1 3 " - 2	1 балка 1 т	10 6	7-75 4-65	7 8
Подъем портала на другую отметку
1. Снятие связей портала.	6 разр. - 2	1 башня	36	30-77	9
	2. Разворот ходовых тележек	5 " - 4	со стре-
на 90°. 3. Отсоединение	4 " - 5	ловым
портала от башни. 4. Подъем портала краном и крановыми лебедками. 5. Опускание портала на подкрановую балку. 6. Крепление ходовых тележек к порталу. 7. Установка связей крепления портала.	3 " - 2	устройством 1 т	0,45	0-38,5	10
Подъем башни методом выдвижения
1. Подъем башни. 2. Раз-	6 разр. - 1	1 башня	100	82-50	11
	ворот и крепление крестови-	5 " - 1	со стре-
ны. 3. Крепление башни.	4 " - 2	ловым
4. Установка связей башни.	3 " - 2	устройством 1 т	0,3	0-24,8	12
Демонтаж механизма подъема
1. Снятие расчалок.	5 разр. - 1	1 меха-	128	99-58	13
2. Распасовка канатов подъема портала и башни.	4 " - 2 3 " - 2	низм 1 т	1,2	0-93,4	14
3. Снятие подхватных балок и блоков, поворотной шестерни. 4. Снятие лебедок, якорей.

§ Е28-2-17. Разворот кранов башенных на 90°

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
1. Прокладка рельс для	6 разр. - 1	1 кран	37,5	30-61	1
перегона крана. 2. Перегон	5 " - 1	1 т	0,19	0-15,5	2
	крана. 3. Установка домкра-	4 " - 4	массы
тов. 4. Подъем крана.	3 " - 2
5. Разворот ходовых тележек с откреплением и последующим закреплением. 6. Снятие домкратов.

§ Е28-2-18. Монтаж кранов башенно-стреловых типа СКР

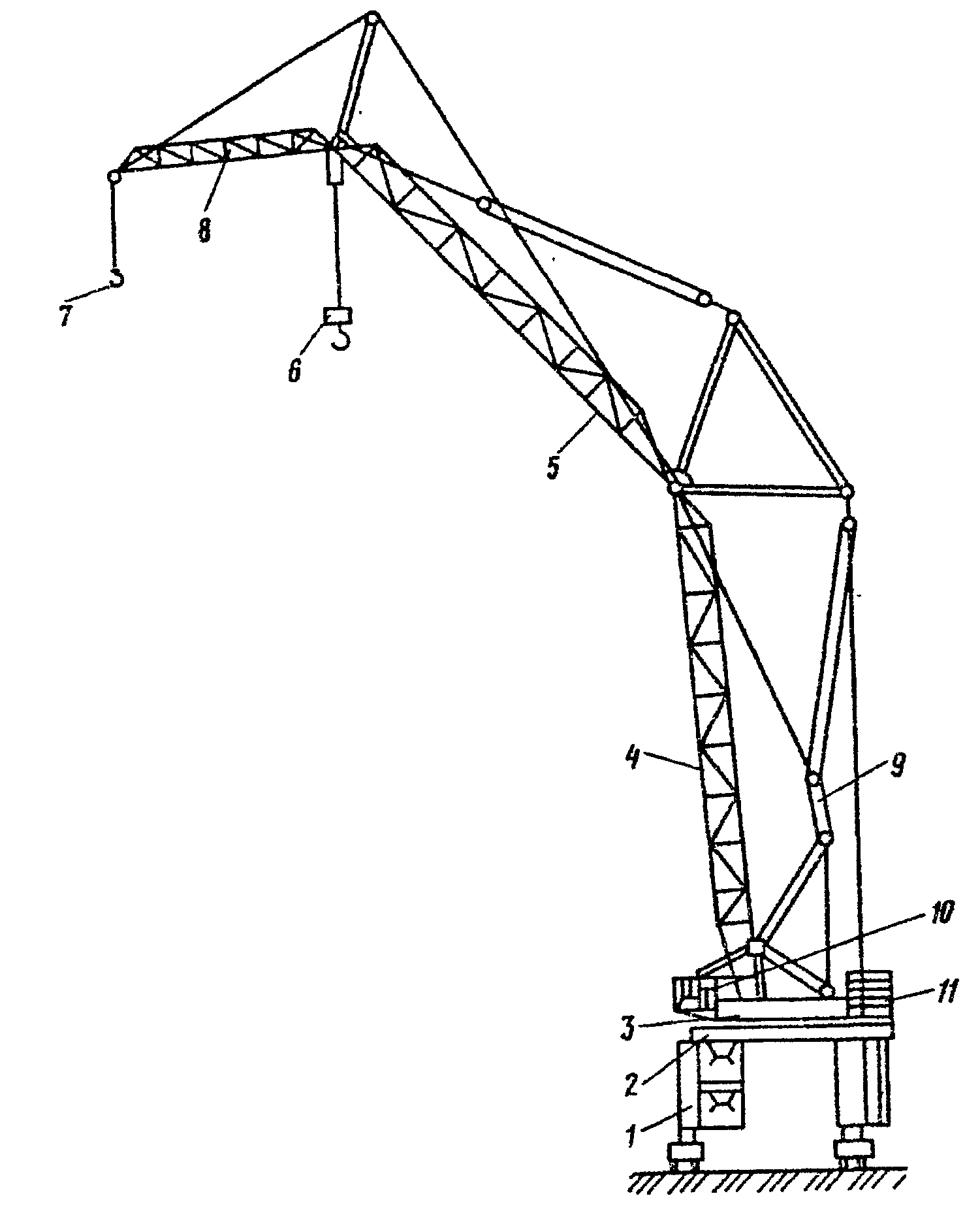

Рис. 8. Кран башенно-стреловой СКР-3500ЭМ

1 - механизмы передвижения крана; 2 - опорно-поворотное
устройство; 3 - поворотная платформа; 4 - стрела;
5 - маневровый клюв; 6 - грузовой блок основного подъема;
7 - грузовой блок вспомогательного подъема;
8 - установочный клюв; 9 - стреловой полиспаст;
10 - кабина управления;
11 - установка противовеса

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Установка ходовых тележек Разметка мест и установка тележек на подкрановый путь с выверкой и временным раскреплением.	5 разр. - 1 4 " - 2 3 " - 2	1 тележка 1 т	3 1	2-39 0-79,8	1 2
Монтаж портала 1. Установка опор. 2. Установка рамы опорной, балки, стоек, фермы с выверкой и креплением.	6 разр. - 1 5 " - 2 4 " - 2 3 " - 1	1 портал 1 т	500 10,5	430-00 9-03	3 4
Монтаж поворотного устройства 1. Установка нижнего кольца. 2. Установка внутреннего кольца, механизма вращения с кожухами с выверкой и креплением.	6 разр. - 1 5 " - 1 4 " - 2 3 " - 1	1 марка 1 т	25 1	21-25 0-85	5 6
Сборка поворотной платформы 1. Сборка центральной рамы. 2. Сборка хвостовой рамы. 3. Сборка двуногой стойки.	5 разр. - 1 4 " - 2 3 " - 2	1 марка 1 т	5 4	3-89 3-11	7 8
Монтаж поворотной платформы 1. Установка центральной рамы. 2. Установка хвостовой рамы. 3. Установка надставки. 4. Установка двуногой стойки. 5. Установка подвески с выверкой и креплением.	6 разр. - 1 5 " - 2 4 " - 2 3 " - 1	1 платформа 1 т	120 7,5	103-20 6-45	9 10
Сборка стрелы 1. Сборка стрелы из отдельных секций. 2. Выверка и крепление.	6 разр. - 1 5 " - 2 4 " - 2 3 " - 1	1 секция 1 т	69 9,5	59-34 8-17	11 12
Монтаж клювов
1. Монтаж маневрового и	6 разр. - 1	1 секция	60	49-56	13
установочного крюков с	4 " - 3	1 т	9,4	7-76	14
креплением на стреле.	3 " - 1
2. Установка распорок, стоек, оголовка стойки, тяг, шарнира маневрового клюва.
Установка лебедок Установка лебедок с выверкой и креплением.	6 разр. - 1 5 " - 1 4 " - 2 3 " - 1	1 лебедка 1 т	10 3	8-50 2-55	15 16
Установка кабины управления Установка кабины управления с выверкой и креплением.	5 разр. - 1 4 " - 2 3 " - 1	1 кабина	18	14-36	17
Установка контргруза Установка контргруза с выверкой и креплением	5 разр. - 1 4 " - 2 3 " - 2	1 блок 1 т	12 3	9-34 2-33	18 19
Запасовка полиспаста 1. Размотка каната с осмотром. 2. Запасовка вспомогательного троса. 3. Запасовка полиспаста с протаскиванием через блоки, намотка каната на барабан. Полиспаст: стреловой	6 разр. - 1 5 " - 2 4 " - 3	1 канат 100 м	18 13	15-75 11-38	20 21
первого маневрового клюва		1 канат 100 м	21,5 15	18-81 13-13	22 23
второго маневрового клюва		1 канат 100 м	13 12,5	11-38 10-94	24 25
Подъем стрелы 1. Подъем стрелы и натяжка всех полиспастов. 2. Выверка и установка стрелы в рабочее положение.	6 разр. - 1 5 " - 1 4 " - 3 3 " - 1	1 стрела 1 т	100 1,7	84-00 1-43	26 27

ГЛАВА 5. МОНТАЖ КРАНОВ-ПЕРЕГРУЖАТЕЛЕЙ

Глава 5. Монтаж кранов-перегружателей

Рис. 9. Кран-перегружатель коробчатой конструкции

1 - жесткая опора; 2 - мост крана; 3 - гибкая опора;
4 - ленточный питатель; 5 - грейферная тележка;
6 - токосъемник; 7 - механизм передвижения крана

Глава 5. Монтаж кранов-перегружателей

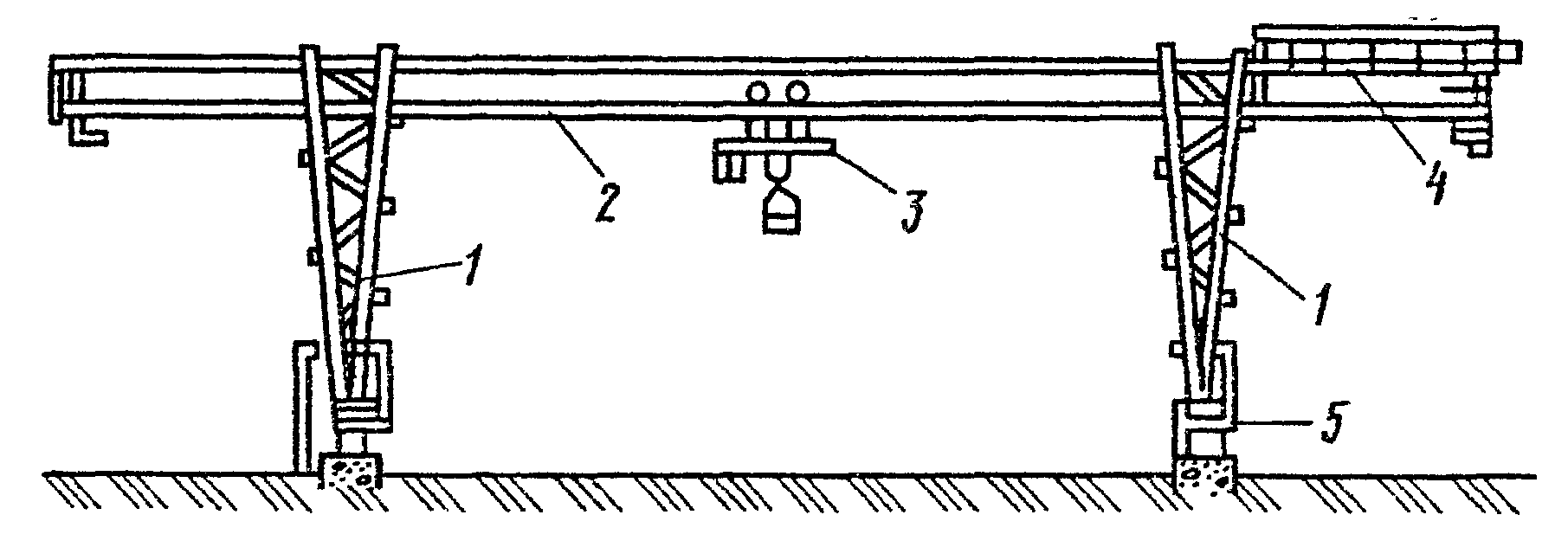

Рис. 10. Кран-перегружатель трубчатой конструкции

1 - опоры крана; 2 - мост крана; 3 - грейферная
тележка; 4 - ремонтное помещение;
5 - механизм передвижения крана

§ Е28-2-19. Монтаж кранов-перегружателей

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Монтаж ходовых балансирных тележек 1. Разметка мест установки ходовых балансирных тележек. 2. Установка на рельсы с креплением ходовых тележек.	5 разр. - 1 4 " - 2 3 " - 1	1 тележка 1 т	7,8 0,5	6-22 0-39,9	1 2
Монтаж редуктора механизма передвижения крана
1. Установка и закрепле-	5 разр. - 1	1	9,5	7-58	3
ние редуктора и тормозов.	4 " - 2	редуктор
2. Установка электродвигателей с центровкой, выверкой и закреплением.	3 " - 1	1 т	0,9	0-71,8	4
Монтаж опор
1. Укрупнительная сборка	6 разр. - 1	1 опора	55	45-10	5
опор из отдельных элементов	5 " - 1	1 т	4,5	3-69	6
	с выверкой и креплением.	4 " - 3
2. Подкатка ходовых тележек. 3. Установка опор на тележки с временным креплением расчалками. 4. Установка осей для соединения опор с ходовыми тележками с креплением. 5. Установка связей с временным креплением. 6. Установка опорных коробок (для крана трубчатой конструкции).	3 " - 2
Установка стяжек опор Установка стяжек с выверкой и креплением.	6 разр. - 1 4 " - 2 3 " - 3	1 стяжка 1 т	35 3,9	27-65 3-08	7 8
Сборка моста 1. Выкладка временных опор. 2. Сборка моста из отдельных элементов с выверкой и креплением.	6 разр. - 1 5 " - 1 4 " - 2 3 " - 2	1 мост 1 т	375 9,8	309-38 8-09	9 10
Сборка рамы грейферной тележки Сборка рамы тележки из отдельных частей с выверкой и креплением.	5 разр. - 1 4 " - 3 3 " - 2	1 рама 1 т	45 4,8	35-10 3-74	11 12
Монтаж грейферной тележки 1. Установка на мост рамы с креплением. 2. Установка на раму механизмов подъема с выверкой и креплением.	То же	1 тележка 1 т	52 10	40-56 7-80	13 14
Подъем моста 1. Подъем моста кранаперегружателя двумя гидроподъемниками с осмотром механизмов в процессе подъема. 2. Устранение заеданий балок, установка и снятие колец и лент (при подъеме трубчатого крана).	6 разр. - 2 5 " - 3 4 " - 6 3 " - 4	1 мост 1 т	195 0,9	161-07 0-74,3	15 16
Сборка опор с мостом
1. Оснастка полиспастов	6 разр. - 1	1 кран	350	280-00	17
для оттяжки опоры. 2. Под-	5 " - 1	1 т	1,3	1-04	18
	катка опор (в сборе с меха-	4 " - 7
низмами передвижения) под мост крана при помощи электрических лебедок.	3 " - 3
3. Стыковка и крепление верхней части опоры, смонтированной на мосту с нижней частью. 4. Снятие монтажных связей с опоры.
5. Распасовка временных полиспастов.
Установка рельсов под грейферную тележку
1. Раскладка рельсов по	5 разр. - 1	1 м	1,2	0-96	19
	ездовым балкам. 2. Выверка	4 " - 1
установки рельсов. 3. Крепление рельсов между собой и к ездовым балкам с установкой уголков, планок и упоров.	3 " - 1
Монтаж ремонтного помещения
1. Установка нижней части	6 разр. - 1	1 поме-	94	76-38	20
ремонтного помещения.	4 " - 1	щение
2. Стыковка с мостом.	3 " - 2	1 т	2,5	2-03	21
3. Установка верхней части помещения с креплением.
Сборка бункера и подвесок Сборка бункера и подвесок под клепку на шпальных клетках.	5 разр. - 1 4 " - 1 3 " - 2	1 т	11,5	8-91	22
Установка бункера на рельсовом пути
1. Сборка верхних и ниж-	5 разр. - 1	1 т	3,8	2-96	23
	них частей подвесок.	4 " - 2
2. Оснастка подъемного полиспаста. 3. Установка бункера с подвесками на рельсовый путь. 4. Снятие и распасовка полиспаста.	3 " - 2
Установка бункера на опоре крана
1. Оснастка подъемного	5 разр. - 1	1 т	5,6	4-36	24
	полиспаста. 2. Установка	4 " - 2
бункера на опору крана с выверкой и креплением временными болтами и пробками.	3 " - 2
3. Снятие и распасовка полиспаста.
Монтаж пластинчатого питателя
1. Технический осмотр	6 разр. - 1	1 т	6,2	5-01	25
	муфты и подшипника питате-	4 " - 2
ля. 2. Установка в проектное положение питателя с креплением. 3. Установка редуктора в сборе с электродвигателем с центрированием и креплением.	3 " - 2
4. Установка воронки и маятниковой заслонки.
Установка буферов кранового пути грейферной тележки Установка буферов на ездовые балки с выверкой и креплением.	5 разр. - 1 4 " - 1 3 " - 1	1 буфер 1 т	18 2,5	14-40 2-00	26 27
Установка кронштейнов троллеедержателей 1. Разметка мест установки. 2. Установка кронштейнов на нижнем поясе моста с креплением.	4 разр. - 1 3 " - 1	1 т	19	14-16	28
Монтаж кабины управления 1. Сборка кабины с креплением. 2. Подъем и установка кабины с выверкой и креплением.	5 разр. - 1 4 " - 2 3 " - 3	1 кабина	15	11-48	29
Монтаж преобразовательного агрегата
1. Установка рамы под	6 разр. - 1	1 т	3,8	3-23	30
	преобразовательный агрегат.	4 " - 1
2. Установка генераторов и электродвигателей по месту с выверкой и креплением.	3 " - 1
Монтаж системы охлаждения 1. Установка вентилятора с креплением. 2. Установка патрубков с соединением их и присоединением к вентилятору.	5 разр. - 1 4 " - 1 3 " - 1	1 т	45	36-00	31
Сборка шатра грейферной тележки 1. Укрупнительная сборка каркаса шатра. 2. Укрупнительная сборка листов обшивки.	5 разр. - 1 4 " - 2 3 " - 2	1 шатер 1 т	48 5,5	37-34 4-28	32 33
Установка шатра грейферной тележки 1. Установка каркаса шатра. 2. Установка листов обшивки с креплением.	То же	1 шатер 1 т	28 3,6	21-78 2-80	34 35
Установка вентиляторов грейферной тележки Установка и крепление вентиляторов с насадкой лопастей и торцевой крышки.	5 разр. - 1 3 " - 1	1 вентилятор 1 т	8 3,9	6-44 3-14	36 37
Сборка грейфера Сборка грейфера со стыковкой челюстей, установкой верхних и нижних блоков и подвижных балок.	6 разр. - 1 4 " - 1 3 " - 2	1 грейфер 1 т	13,5 1,2	10-97 0-97,5	38 39
Запасовка полиспастов грейфера
1. Подготовка подвески	5 разр. - 1	1 канат	28	21-78	40
траверсы к запасовке.	4 " - 2	100 м	9,5	7-39	41
	2. Размотка каната. 3. Запасовка полиспастов.	3 " - 2
Установка ограничителя перекоса моста
1. Сборка по месту огра-	5 разр. - 1	1 огра-	6,5	5-53	42
	ничителя перекоса моста из отдельных деталей с креплением к конструкции моста.	4 " - 1	ничитель
2. Запасовка каната.
Установка башмаков токоприемника Установка башмаков на штанге рамы грейферной тележки с креплением.	6 разр. - 1 4 " - 2 3 " - 2	1 башмак 1 т	12,5 6,2	10-10 5-01	43 44
Монтаж токоподвода 1. Разметка мест установки. 2. Установка листов, швеллеров и кронштейнов токоподвода. 3. Установка рычага полиспаста. 4. Установка лебедки. 5. Установка кареток. 6. Заводка цепи на каретки. 7. Установка блоков. 8. Запасовка стального каната.	6 разр. - 1 5 " - 1 4 " - 2	1 т	22	19-53	45
Монтаж ремонтного оборудования
1. Установка узлов ре-	6 разр. - 1	1 т	18	16-56	46
	монтного оборудования.	5 " - 1
2. Установка ограждающего кожуха. 3. Запасовка стального каната механизма подъема. 4. Установка электродвигателя.	4 " - 1

ГЛАВА 6. МОНТАЖ КРАНОВ КОНСОЛЬНЫХ

§ Е28-2-20. Монтаж крана велосипедного

Состав звена

Монтажники 4 разр. - 2

" 3 " - 2

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Измерители	Н. вр.	Расц.	N
1. Сборка крана из отдельных	1 кран	31	23-10	1
элементов. 2. Установка крана.	1 т массы	2,4	1-79	2
	3. Установка блоков и запасовка их стальным канатом. 4. Надевание и крепление цепей.
5. Испытание крана вхолостую и под нагрузкой.

§ Е28-2-21. Монтаж кранов консольных

Состав звена

Монтажники 5 разр. - 1

                          "     4  "    - 2
                          "     3  "    - 2

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Измерители	Н. вр.	Расц.	N
1. Сборка металлоконструкций	1 кран	12,5	9-73	1
крана. 2. Установка металлоконструкций крана (мачт, ферм, укосин, монорельсов, опорных конструкций). 3. Установка механизма передвижения и всех подшипников крана. 4. Установка грузовой тележки на рельсовый путь. 5. Оснастка подъемного полиспаста и блоков механизма передвижения тележки.	1 т массы	10,5	8-17	2
	6. Выверка всех частей крана.
7. Испытание крана вхолостую и под нагрузкой.

ГЛАВА 7. РАЗНЫЕ РАБОТЫ

Нормами и расценками настоящей главы предусмотрены работы, встречающиеся при монтаже кранов различных типов.

§ Е28-2-22. Установка рельсовых захватов

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
	Установка захвата с электрическим приводом
1. Установка захвата с	6 разр. - 1
креплением. 2. Запасовка	4 " - 1
стальных канатов. При массе захвата, т:	3 " - 2
до 2		1 захват 1 т	6,3 7,5	5-12 6-09	1 2
св. 2	6 разр. - 1 4 " - 2 3 " - 2	1 захват 1 т	12,5 4,4	10-10 3-56	3 4
Установка захвата с ручным приводом Установка захвата с креплением.	6 разр. - 1 4 " - 1 3 " - 1	1 захват 1 т	0,98 9,7	0-83,3 8-25	5 6

§ Е28-2-23. Установка лестниц, площадок и ограждений

Норма времени и расценка на 1 т

Состав работы	Состав звена монтажников	Н. вр.	Расц.
Установка лестниц, площадок и ограждений с креплением.	4 разр. - 2 3 " - 1	22	16-72

§ Е28-2-24. Монтаж вспомогательных приспособлений

Норма времени и расценка на 1 т массы крана

Состав работы	Состав звена монтажников	Н. вр.	Расц.
Установка подмостей, монтажных лестниц, люлек, якорей и деревянных настилов	4 разр. - 1 3 " - 2	0,3	0-21,9

§ Е28-2-25. Установка мелких механизмов и приборов

Состав звена

Монтажники 4 разр. - 1

" 3 " - 1

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Измерители	Н. вр.	Расц.	N
Установка ограничителя грузоподъемности Установка ограничителя грузоподъемности с креплением	1 ограничитель	3,5	2-61	1
Установка кольцевого токосъемника Установка кольцевого токосъемника с креплением.	1 токосъемник	0,5	0-37,3	2
Установка указателя вылета стрелы Установка указателя вылета стрелы с креплением.	1 указатель	0,5	0-37,3	3
Установка конечных выключателей Установка конечных выключателей с креплением.	1 выключатель	0,5	0-37,3	4
Установка указателя давления ветра Установка указателя с креплением.	1 указатель	0,3	0-22,4	5

§ Е28-2-26. Технический осмотр и смазка всех узлов крана

Нормы времени и расценки на измерители,
указанные в таблице

Состав работы	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
1. Снятие кожухов и кры-	4 разр. - 1	1 кран	17	12-67	1
шек. 2. Осмотр механизмов.	3 " - 1	1 т гру-	0,5	0-37,3	2
	3. Шприцевание подшипников.		зоподъ-
4. Заливка масла в редукторы. 5. Установка кожухов и крышек.		емности

Примечание. При определении грузоподъемности крана следует принимать сумму грузоподъемности главных и вспомогательных подъемов.

§ Е28-2-27. Испытание кранов

Состав звена

Монтажники 6 разр. - 1

                          "     4  "    - 2
                          "     3  "    - 2

Нормы времени и расценки на измерители,
указанные в таблице

Состав работы	Грузоподъемность, т	Измерители	Н. вр.	Расц.	N
1. Подготовка груза.	До 25	1 кран	37,5	30-30	1
2. Проверка системы смазки.		1 т грузо-	0,24	0-19,4	2
3. Опробование работы механизмов вхолостую и под нагрузкой с регулировкой и	Св. 25	подъемности
устранением обнаруженных дефектов. 4. Наблюдение за работой механизмов в течение установленного календарного времени.	Св. 25	1 кран 1 т грузоподъемности	104 0,59	84-03 0-47,7	3 4

§ Е28-2-28. Демонтаж рельсовых захватов

Нормы времени и расценки на измерители,
указанные в таблице

Наименование и состав работ	Состав звена монтажников	Измерители	Н. вр.	Расц.	N
Снятие захвата с электрическим приводом
1. Распасовка стального	6 разр. — 1
каната. 2. Снятие захвата.	4 « — 1»
3. Маркировка.	3 « — 2»
При массе захвата, т:
до 2		1 захват 1 т	2,8 3,3	2-28 2-68	1 2
св. 2		1 захват 1 т	5,7 2	4-63 1-63	3 4
Снятие захвата с ручным приводом
1. Снятие захвата.	4 разр. — 1	1 захват	0,44	0-32,8	5
2. Маркировка.	3 « — 1»	1 т	4,3	3-20	6

§ Е28-2-29. Демонтаж лестниц, площадок, ограждений

Норма времени и расценка на 1 т конструкций

Состав работы	Состав звена монтажников	Н. вр.	Расц.
Снятие лестниц, площадок и ограждений	3 разр. — 2	9,6	6-72

§ Е28-2-30. Газовая резка и прихватка сваркой при монтаже и демонтаже кранов

Нормы времени и расценки на 1 т конструкции

Наименование работ	Состав звена	Н. вр.	Расц.	N
Газовая резка	Газорезчик 4 разр.	0,11	0-08,7	1
Прихватка сваркой	Электросварщик 4 разр.	0,15	0-11,9	2
