Типовые технологические карты на производство отдельных видов работ. Типовая технологическая карта на кровельные и изоляционные работы. Устройство кровель из наплавляемых материалов

(согласовано письмом Управления механизации и технологии строительства Госстроя СССР от 18.12.1990 № 12-356)

№ 12-356

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА НА КРОВЕЛЬНЫЕ И ИЗОЛЯЦИОННЫЕ РАБОТЫ

УСТРОЙСТВО КРОВЕЛЬ ИЗ НАПЛАВЛЯЕМЫХ МАТЕРИАЛОВ

Разработана Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству:

Зам. директора института, д.т.н. В.Д. ТОПЧИИ

Нач. отдела экспериментального проектирования Ю.А. ЯРЫМОВ

Зав. сектором С.С. МАЛЫШЕВ.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Типовая технологическая карта разработана на измеритель конечной продукции — 100 м2 кровельного покрытия.

Картой предусмотрено устройство кровли из наплавляемого рулонного материала безогневым способом.

При привязке типовой технологической карты к конкретному строительному объекту уточняются принятые в ней направление и объемы работ, калькуляция затрат труда, средства механизации с учетом максимального использования парка механизмов и приспособлений.

Данной картой предусмотрено выполнение кровельных работ в районах средней полосы России в летний период.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Типовая технологическая карта предусматривает устройство кровли из наплавляемого рубероида по железобетонным плитам (уклон 2,5 — 6%) с применением холодной мастики для наклейки рулонного ковра. Она включает следующие работы:

огрунтовка основания;

наклейка двухслойного рулонного ковра;

устройство защитного слоя из гравия;

вертикальная и горизонтальная транспортировка материалов.

До начала работ по устройству основного кровельного покрытия должны быть выполнены следующие работы:

осуществлена проверка правильности выполнения основания под рулонную кровлю и составлен акт на скрытые работы;

удалена вода с крыши и просушено основание под рулонный ковер;

очищена от строительного мусора и пыли поверхность, на которую наклеивают водоизоляционный ковер;

подготовлены и установлены в зоне работы бригады кровельщиков механизмы, инвентарь, приспособления и средства безопасного производства работ.

Все строительные материалы на кровлю подают подъемником ТП-12.

По кровле материалы развозят на универсальной тележке ЦНИИОМТП.

Подготовленную поверхность огрунтовывают мастикой. Мастику приготовляют на приобъектных узлах, оснащенных необходимым оборудованием, из нефтяных битумов БН-90/130, БНК-90/30 и растворителя (уайт-спирит, керосин).

Огрунтовку следует выполнять тщательно, сплошным слоем, без пропусков. Грунтовочный состав наносят по всей изолируемой поверхности в два слоя: каждый последующий — после высыхания и прекращения отлипа предыдущего. Подача грунтовочного состава к месту работы предусматривается передвижной установкой ПКУ-35М или любой аналогичной установкой.

Расход грунтовки — 0,2 кг/м2.

Рулонный ковер разрешается наклеивать через 24 ч после огрунтовки основания.

Наклейку производят следующим образом:

конец рулона длиной около 0,5 м смачивают мастикой и крепят к основанию или нижележащему слою ковра;

рулон раскатывают с помощью катка-раскатчика ИР-835 и одновременно смачивают мастикой как сам рулон, так и полосу приклейки;

мастику следует наносить удочкой, не смачивая при этом наружную поверхность раскатываемого рулона;

через 7 — 15 мин после нанесения мастики уложенное полотнище трижды прикатывают катком ИР-835.

Для устройства кровельного ковра из наплавляемого рубероида безогневым (холодным) способом применяют следующие механизмы и приспособления:

передвижную кровельную установку для подачи и нанесения мастики ПКУ-35М;

каток для раскатки и прикатки рулонного материала ИР-835;

установку для нанесения мастики с удочкой-распылителем СО-21А.

Количество наносимой мастики должно составлять 0,6 — 0,8 кг/м2.

Особенно тщательно следует приклеивать начало и конец полотнища, а также его кромки.

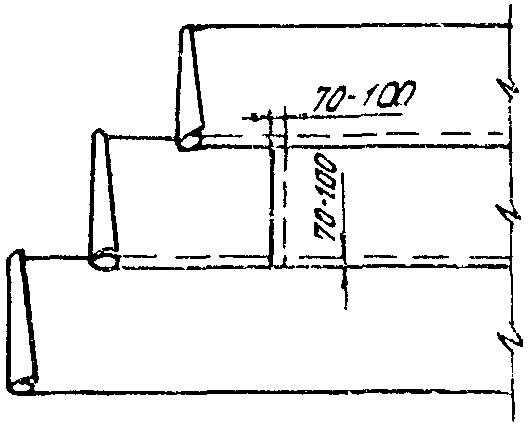

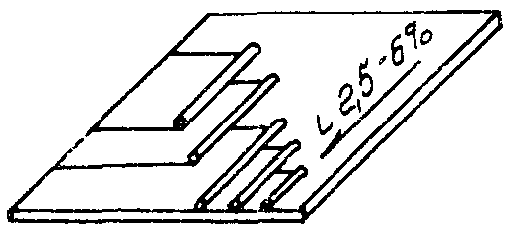

Слой ковра наплавляемого рубероида наклеивают в направлении от пониженных мест к повышенным с расположением полотнищ перпендикулярно стоку воды. Величина нахлестки полотнищ рулонного ковра вдоль и поперек составляет 70 — 100 мм.

Дополнительный гидроизоляционный ковер в местах примыканий, а также в ендовых выполняют из заранее подготовленных кусков полотнищ наплавляемого рубероида.

После наклейки второго слоя рубероида производят устройство защитного слоя из гравия светлых тонов. В первую очередь наносят мастику слоем толщиной не более 3 мм. Разливку мастики следует производить с помощью механизированных средств ПКУ-35М. На мастику по мере ее заливки отсыпают гравий.

Доставку гравия к месту укладки по кровле производят тележками на резиновом ходу.

Гравий разравнивает рейкой, удаляя излишки. Гравий должен быть погружен в мастику на 2/3 высоты зерен (размер зерен 5 — 10 мм). Затем поверхность кровли вторично заливают ровным слоем мастики и засыпают гравием. Общая толщина защитного слоя из гравия должна составлять 10 мм. В защитном слое необходимо предусматривать температурно-усадочные швы шириной 10 мм (во взаимно-перпендикулярных направлениях) и заполнять их герметизирующими мастиками. Гравий прикатывают облегченным катком, создающим равномерное давление 15 — 20 кг/см2.

Каток изготавливается строительной организацией.

Схема организации работ по устройству кровли дана на листе 8.

3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

До начала работ по устройству кровли из наплавляемого рулонного материала безогневым способом оформляют акт на скрытые работы.

Перечень рабочих процессов и операций, подлежащих контролю, средства и методы контроля операций и процессов приведены в табл. 1.

Таблица 1

Наименование процессов, подлежащих контролю	Предмет контроля	Инструмент и способ контроля	Периодичность контроля	Ответственный за контроль	Технические критерии оценки качества
Подготовка поверхности основания	Ровность поверхности, отсутствие грязи и влажных мест	Визуально. Контрольная рейка	До начала работ	Мастер	Зазоры между покрытием и контрольной рейкой не должны превышать 2 мм, влажность не должна превышать 5%
Нанесение грунтовки	Равномерность и толщина слоя	Не менее 5 измерений на каждые 70 — 100 м2, определяемых визуальным осмотром	В процессе нанесения	Мастер или бригадир	Толщина грунтовки 0,7 мм. Предельные отклонения — 5%
Нанесение мастики при наклейке	Равномерность и толщина	Не менее 5 измерений на каждые 70 -	В процессе работ	То же	8 мм. Отклонение +/- 10%
рубероида	слоя	100 м2 в местах, определяемых визуальным осмотром

4. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА, МАШИННОГО ВРЕМЕНИ, ЗАРАБОТНОЙ ПЛАТЫ НА УСТРОЙСТВО 100 м2 КРОВЛИ

Калькуляция затрат труда, машинного времени и заработной платы приведена в табл. 2.

Таблица 2

Наименование процесса	Номер фасета для пересчета показателей	Единица измерения	Объем работ	Обоснование (ЕНиР и др. нормы)	Норма времени		Расценка, р.-к.		Затраты труда		Заработная плата, р.-к.		Время пребывания машины на объекте, маш.-ч	Заработная плата машиниста с учетом пребывания машины на объекте, р.-к.
					рабочих, чел.-ч	машиниста, чел.-ч (маш.- ч)	рабочих	машиниста	рабочих, чел.-ч	машиниста, чел.-ч (маш.- ч)	рабочих	машиниста
Очистка основания от мусора	-	100 м2 основания	1	ЕНиР, § Е7-4, № 1	1,0	-	0-64	-	1,0	-	0-64	-	-	-
Огрунтовка поверхности основания битумной мастикой	-	100 м2 основания	2	ЕНиР, § Е7-4, № 5	0,65	-	0-51,4	-	1,30	-	1-03	-	-	-
Наклейка рулонных материалов	-	100 м2	2	ЕНиР, § Е7-1, № 3	3,2	-	2-27	-	6,4	-	4-54	-	-	-
Устройство защитного слоя из гравия	-	100 м2 основания	2	ЕНиР, § Е7-4, № 10	2,3	-	1-63	-	4,6	-	3-26	-	-	-
Подача битумной мастики установкой	-	1 т	0,974	ЕНиР, § Е7-1 (примечание	-	1,94	-	1-76	-	1,89 (1,89)	-	1-71	4,4	4-00
ПКУ-35М				2)
Подача материалов подъемником на крышу	01	100 т	0,017	ЕНиР, § Е1-16,	18	9	11-52	6-30	0,30	0,15 (0,15)	0-19	0-10	5,4	3-78
(инвентарь, приспособления, рубероид, щебенка)				табл. 2, № 16
Итого									13,60	2,04 (2,04)	9-66	1-81	9,8	7-78

5. ГРАФИК ПРОИЗВОДСТВА РАБОТ ПО УСТРОЙСТВУ 100 м2 КРОВЛИ

График производства работ приведен в табл. 3.

Таблица 3

Наименование процесса	Единица измерения	Объем работ	Затраты труда		Принятый состав	Продолжительность	Дни
			рабочих,	машиниста,	звена, чел.	процесса, ч	1								2
			чел.-ч	чел.-ч (маш.- ч)			Часы
							1	2	3	4	5	6	7	8	1	2	3	4	5	6	7	8
Очистка основания Огрунтовка поверхности основания битумной мастикой Наклейка рулонных материалов Устройство защитного слоя из гравия Подача битумной мастики Подача материалов подъемником на крышу (инвентарь, приспособления, рубероид, щебенка)	100 м2 основания 100 м2 основания 100 м2 100 м2 основания 1 т 100 т	1 2 2 2 0,974 0,017	1 1,3 6,4 4,6 — 0,30	- — - - 1,89 (1,89) 0,15 (0,15)	Кровельщик	1 1,3 1,6 1,5 1,89 0,15
					2 разр. — 1 Кровельщик
					4 разр. — 1 Кровельщики: 4 разр. — 1 3 разр. — 1 2 разр. — 2 Кровельщики: 4 разр. — 1 3 разр. — 1 2 разр. — 1 Машинист
					5 разр. — 1 Машинист
					3 разр. — 1 Такелажник 2 разр. — 1

6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

В табл. 4 дан перечень необходимых инструментов, инвентаря и приспособлений.

Таблица 4

Наименование	Марка, ГОСТ	Количество, шт.	Назначение
Подъемник	ТП-12	1	Для подъема строительных материалов
Передвижная кровельная установка	ПКУ-35М	1	Для подачи и нанесения мастики
Каток	ИР-835	1	Для раскатки и прикатки рулонного материала
Установка	СО-21А	1	Для нанесения растворителя удочкойраспылителем
Тележка универсальная	-	1	Для транспортировки строительных материалов
Контейнер Кровельный нож	- ГОСТ 4230-79*Е	1 1	Для транспортирования рубероида Для резки рулонного материала
Инъектор Рулетка	- ГОСТ 7502-89	1 2	Для ликвидации вздутий Для измерения
Лопата	ГОСТ 19596-87	2	Для разбрасывания гравия
Уровень строительный	ГОСТ 9416-83	1	Для измерений
Маска	ГОСТ 9533-81	2	Для защиты лица
Очки	-	2	Для защиты глаз
Щетка	-	2	Для нанесения мастики
Бачок вместимостью	-	2	Для хранения мастики
15 л
Гребок для кровель	ОТУ 22-475-66	2	Для разравнивания гравия
Линейка металлическая	ГОСТ 422-75*	2	Для измерений
1000 мм

В табл. 5 приведены данные потребности в материалах и полуфабрикатах при устройстве 100 м2 кровли.

Таблица 5

Наименование полуфабриката, конструкции (марка, ГОСТ)	Вариант (фасеткод)	Исходные данные			Потребное количество
		Единица измерения по нормам (чертежам)	Объем работ в нормативных единицах	Принятая норма расхода материалов на единицу измерения
Наплавляемый рубероид (2 слоя)		1 м2 кровли	100	115 м2 (один слой)	230 м2
Растворитель		кг	100	10,33 кг	20,66 кг
(уайт-спирит)				(один слой)
Гравий фракции,		м3	100	0,0105	0,0105 м3
5 — 10 мм				(толщина слоя 10 мм)

7. ТЕХНИКА БЕЗОПАСНОСТИ

При устройстве рулонных кровель из наплавляемого рубероида безогневым способом должны соблюдаться правила техники безопасности в соответствии с главой СНиП III-4-80* «Техника безопасности в строительстве» и правилами пожарной безопасности при проведении строительно-монтажных работ.

При устройстве кровель надлежит соблюдать правила по технике безопасности, прилагаемые к инструкциям по эксплуатации соответствующих механизмов. К работам по устройству кровель из наплавляемого рубероида допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, специальную теоретическую и практическую подготовку по существующим программам, сдавшие экзамены и получившие удостоверения.

Независимо от производственного стажа кровельщики должны пройти вводный (общий) инструктаж по технике безопасности, а также производственный инструктаж непосредственно на рабочем месте. Запрещается передача кровельных установок другим лицам без разрешения мастера.

Запрещается хранить и переносить летучие и легковоспламеняющиеся жидкости в открытой таре. Их следует хранить в герметически закрывающихся металлических бочках вместимостью 200 л, защищенных от попадания прямых солнечных лучей, на расстоянии не ближе 20 м от зданий. Часть растворителя (в расчете на одну смену) необходимо хранить на специальной тележке, защищенной от попадания прямых солнечных лучей, на расстоянии 20 м от места производства работ. Заправку растворителя из бочки следует производить с помощью ручного насоса с длиной заправочного шланга не более 1 м.

На крышах зданий, где ведутся кровельные работы, должно быть оборудовано не менее двух выходов.

Место производства работ должно быть обеспечено следующими средствами пожаротушения и медицинской помощи: пенные огнетушители (из расчета на 500 м2 кровли) — не менее 2 шт.; ящик с песком — 0,5 м3 — 1 шт.; лопаты — 2 шт.; асбестовое полотно — 3 м2; аптечка с набором медикаментов — 1 шт.

8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА УСТРОЙСТВО 100 м2 КРОВЛИ

Нормативные затраты труда рабочих, чел.-ч                             13,6
Нормативные затраты машинного времени, маш.-ч                         2,04

Заработная плата, р.-к.:

  строителей                                                          9-66
  механизаторов                                                       7-78
Продолжительность выполнения работ, смен                              0,66
Выработка одного рабочего в смену, м2                                 60,3
Условные затраты на механизацию, р.-к.                                9-42
Сумма изменяемых затрат, р.-к.                                        19-08

9. ФАСЕТНЫЙ КЛАССИФИКАТОР ФАКТОРОВ

Наименование фактора	Обоснование	Код	Значение фактора
Подъемник ТП-12 Консольно-балочный кран К-1; К-1 М	ЕНиР, § Е1-16, табл. 2 То же	1 2	По калькуляции Н. вр. и расц. для машиниста умножать на 2,33, для такелажников — на 1,66

Наименование фактора	Обоснование	Код	Значение фактора
Высота подъема до 8 м Добавлять на следующие 8 м	ЕНиР, § Е1-16 То же	1 2	По калькуляции Н. вр. и расц. для машиниста умножать на 0,188

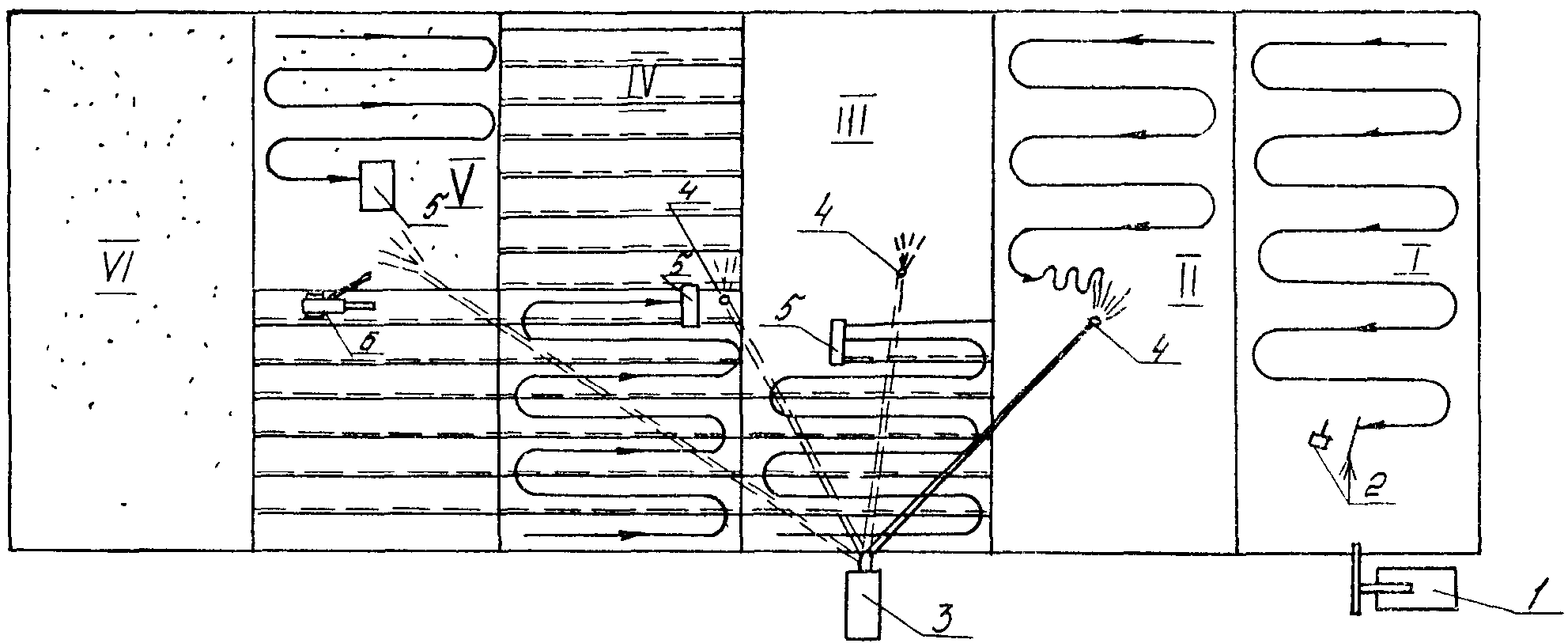

Схема организации работ по устройству кровли

1 — подъемник ТП-12;

2 — метла, скребок;

3 — передвижная кровельная установка ПКУ-35М;

4 — удочка-распылитель;

5 — каток ИР-835;

6 — тележка универсальная;

I — очистка поверхности;

II — огрунтовка поверхности;

III — настилка 1-го слоя рулонного образца;

IV — настилка 2-го слоя рулонного образца;

V — посыпка гравием с прикаткой;

VI — готовое покрытие

---
