Методические указания по газохроматографическому измерению концентраций метилового эфира перфторпеларгоновой кислоты в воздухе рабочей зоны

(утв. Минздравом СССР 10.10.1991 № 5988-91)

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ГАЗОХРОМАТОГРАФИЧЕСКОМУ ИЗМЕРЕНИЮ КОНЦЕНТРАЦИЙ МЕТИЛОВОГО ЭФИРА ПЕРФТОРПЕЛАРГОНОВОЙ КИСЛОТЫ В ВОЗДУХЕ РАБОЧЕЙ ЗОНЫ

Предисловие

Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны предназначены для санитарно-эпидемиологических станций и санитарных лабораторий промышленных предприятий при осуществлении контроля за содержанием вредных веществ в воздухе рабочей зоны, а также научно-исследовательских институтов системы здравоохранения России и других заинтересованных министерств и ведомств.

Методические указания разрабатываются и утверждаются с целью обеспечения контроля соответствия фактических концентраций вредных веществ в воздухе рабочей зоны их предельно допустимым концентрациям (ПДК) — санитарно-гигиеническим нормативам, утвержденным Министерством здравоохранения СССР, оценки эффективности внедренных санитарно-гигиенических мероприятий, установления необходимости использования средств индивидуальной защиты органов дыхания, оценки влияния вредных веществ на состояние здоровья работающих и др.

Включенные в данный выпуск Методические указания подготовлены в соответствии с требованиями ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны» и ГОСТ 12.1.016-79 «ССБТ. Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ» и обеспечивают избирательное измерение концентраций вредных веществ в воздухе рабочей зоны в присутствии сопутствующих компонентов на уровне 0,5 ПДК. Погрешность измерений концентраций вредного вещества, состоящая из суммы неисключенных систематической и случайной погрешностей, не превышает 25%.

Методические указания одобрены Проблемной комиссии «Научные основы гигиены труда и профессиональной патологии» и являются обязательными при осуществлении вышеуказанного контроля.

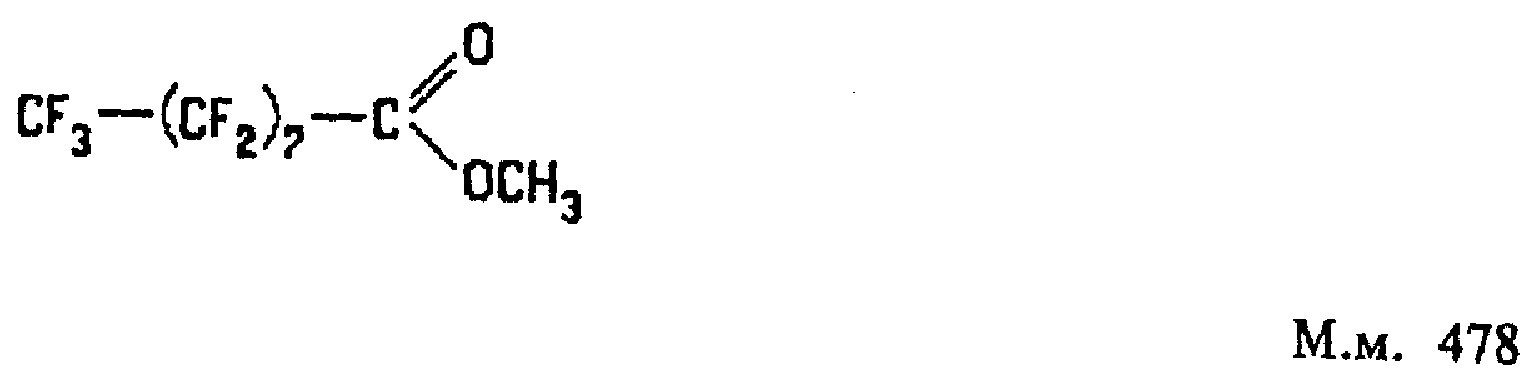

Метиловый эфир перфторпеларгоновой кислоты — прозрачная бесцветная жидкость. Хорошо растворим в перфторгексане, ацетоне, гексане, в воде нерастворим. Плотность 1,722 г/куб. см при температуре 29 °C, Т кип. 178 °C мм рт. ст.

В воздухе находится в виде паров.

Обладает общетоксическим действием.

Характеристика метода

Метод основан на использовании газожидкостной хроматографии на приборе с детектором по захвату электронов.

Отбор проб воздуха проводят без концентрирования.

Нижний предел измерения концентрации вещества в хроматографируемом растворе — 0,05 мкг.

Нижний предел измерения содержания вещества в воздухе — 0,05 мг/куб. м (при отборе 1 мл воздуха).

Диапазон измеряемых концентраций от 0,05 до 1 мг/куб. м.

    Измерению  не  мешают перфорированные углеводороды  C  - C ,  метиловые
                                                         6    8

эфиры перфторпропионовой, -валериановой, -энантовой кислот, метиловые эфиры моногидроперфторпеларгоновой и гидроперфторэнантовой кислот.

Суммарная погрешность измерения не превышает 25%.

Приборы, аппаратура, посуда

Хроматограф с детектором по захвату электронов.

Колонка стеклянная длиной 2 м и внутренним диаметром 3 мм.

Аспирационное устройство.

Шприцы медицинские, ТУ 64-1-378-78, вместимостью 1 мл.

Микрошприц МШ-10, ГОСТ 8043-74.

Пипетки газовые, ГОСТ 18954-73, вместимостью 250 мл.

Секундомер.

Чашки фарфоровые, ГОСТ 1770-74, диаметром 7 см.

Колбы мерные, ГОСТ 1770-74, вместимостью 25 мл.

Пипетки, ГОСТ 20292-74, вместимостью 1, 2, 5 и 10 мл.

Линейка измерительная.

Лупа измерительная.

Весы лабораторные аналитические ВЛА-200, ГОСТ 24204-80.

Реактивы, растворы, материалы

Твердый носитель хроматон № super, фракция 0,16 — 0,2.

Жидкая фаза ФС-169.

Эфир диэтиловый, ГОСТ 6265-52, х.ч.

Метиловый эфир перфторпеларгоновой кислоты, х.ч.

Гексан, ТУ 6-09-3375-78, х.ч.

Азот газообразный в баллоне с редуктором, ГОСТ 9293-74.

Стандартный раствор № 1. Во взвешенную колбу вместимостью 25 мл с 10 мл гексана вносят 1 — 2 капли метилового эфира перфторпеларгоновой кислоты. Колбы повторно взвешивают и доводят объем до метки гексаном. Вычисляют содержание метилового эфира перфторпеларгоновой кислоты в 1 мл раствора.

Стандартный раствор № 2 с концентрацией 100 мкг/мл готовят соответствующим разбавлением стандартного раствора № 1 гексаном.

Отбор пробы воздуха

Отбор пробы воздуха проводят в газовые пипетки вместимостью 250 мл. Протягивают аспирационным устройством десятикратный объем воздуха. Концы пипеток закрывают заглушками.

Анализы рекомендуется проводить в день отбора проб.

Подготовка к измерению

Жидкую фазу ФС-169 в количестве 10% от веса носителя растворяют в диэтиловом эфире. В полученный раствор вносят твердый носитель и перемешивают. Эфир испаряют в токе воздуха от вентилятора при комнатной температуре и постоянном перемешивании до исчезновения запаха. Окончательно насадку высушивают в сушильном шкафу при температуре 110 °C в течение 2 часов. Сухой насадкой под вакуумом заполняют хроматографическую колонку. Концы колонки закрывают тампонами из стекловаты. Заполненную колонку кондиционируют в токе газа-носителя при повышении температуры от 50 до 220 °C без подключения к детектору в течение 24 часов.

Градуировочные растворы с концентрацией от 0,05 до 1 мг/мл готовят соответствующим разбавлением стандартного раствора № 2 гексаном. 1 мкл градуировочного раствора вводят в хроматограф через самоуплотняющуюся мембрану.

На основе полученных хроматограмм строят градуировочный график зависимости высоты пика метилового эфира перфторпеларгоновой кислоты (мм) от его количества (мкг).

Построение градуировочного графика проводят по 6 точкам, проводя 5 параллельных определений для каждой концентрации.

Условия хроматографирования градуировочных смесей и анализируемых проб:

    Температура колонки                                  75 °C
    Температура испарителя                               125 °C
    Температура детектора                                150 °C
    Скорость газа-носителя через колонку                 30 мл/мин.
    Скорость газа-носителя через детектор                100 мл/мин.
    Скорость движения диаграммной ленты                  240 мм/час
    Объем анализируемой пробы                            1 мл
    Абсолютное время удерживания метилового эфира        3 мин. 50 сек.

перфторпеларгоновой кислоты

Проведение измерения

Пробу воздуха из газовой пипетки в количестве 1 мл вводят в хроматограф через самоуплотняющуюся мембрану. Содержание метилового эфира перфторпеларгоновой кислоты в пробе воздуха находят по градуировочному графику.

Расчет концентрации

Концентрацию метилового эфира перфторпеларгоновой кислоты «С» в воздухе (в мг/куб. м) вычисляют по формуле:

где:

а — содержание метилового эфира перфторпеларгоновой кислоты в анализируемом объеме раствора пробы, найденное по градуировочному графику, мкг;

V — объем воздуха (в л), отобранный для анализа и приведенный к стандартным условиям (см. Приложение 1).

Приложение 1

Приведение объема воздуха к условиям по ГОСТ 12.1.016-79 (температура 20 °С, давление 760 мм рт. ст.) проводят по следующей формуле:

                         V  х (273 + 20) х Р
                          t

С = -------------------, (273 + t°) х 101,33

где:

V — объем воздуха, отобранный для анализа, л; t

Р — барометрическое давление, кПа; (101,33 кПа = 760 мм рт. ст.);

t° — температура воздуха в месте отбора пробы, °С.

Для удобства расчета V следует пользоваться таблицей коэффициентов (Приложение 2). Для приведения объема воздуха к температуре 20 °С и к давлению 760 мм рт. ст. надо умножить V на соответствующий коэффициент. t

°С	Давление Р, кПа (мм рт. ст.)
	97,33 (730)	97,86 (734)	98,4 (738)	98,93 (742)	99,46 (746)	100 (750)	100,53 (754)	101,06 (758)	101,33 (760)	101,86 (764)
-30	1,1582	1,1646	1,1709	1,1772	1,1836	1,1899	1,1963	1,2026	1,2058	1,2122
-26	1,1393	1,1456	1,1519	1,1581	1,1644	1,1705	1,1763	1,1831	1,1862	1,1925
-22	1,1212	1,1274	1,1336	1,1396	1,1458	1,1519	1,1581	1,1643	1,1673	1,1735
-18	1,1036	1,1097	1,1159	1,1218	1,1278	1,1338	1,1399	1,1460	1,1490	1,1551
-14	1,0866	1,0926	1,0986	1,1045	1,1105	1,1164	1,1224	1,1284	1,1313	1,1373
-10	1,0701	1,0760	1,0819	1,0877	1,0986	1,0994	1,1053	1,1112	1,1141	1,1200
-06	1,0640	1,0599	1,0657	1,0714	1,0772	1,0829	1,0887	1,0945	1,0974	1,1032
-02	1,0385	1,0442	1,0499	1,0556	1,0613	1,0669	1,0726	1,0784	1,0812	1,0869
0	1,0309	1,0366	1,0423	1,0477	1,0535	1,0591	1,0648	1,0705	1,0733	1,0789
+02	1,0234	1,0291	1,0347	1,0402	1,0459	1,0514	1,0571	1,0627	1,0655	1,0712
+06	1,0087	1,0143	1,0198	1,0253	1,0309	1,0363	1,0419	1,0475	1,0502	1,0557
+10	0,9944	0,9990	1,0054	1,0108	1,0162	1,0216	1,0272	1,0326	1,0353	1,0407
+14	0,9806	0,9860	0,9914	0,9967	1,0027	1,0074	1,0128	1,0183	1,0209	1,0263
+18	0,9671	0,9725	0,9778	0,9880	0,9884	0,9936	0,9989	1,0043	1,0069	1,0122
+20	0,9605	0,9658	0,9711	0,9783	0,9816	0,9868	0,9921	0,9974	1,0000	1,0053
+22	0,9539	0,9592	0,9645	0,9696	0,9749	0,9800	0,9853	0,9906	0,9932	0,9985
+24	0,9475	0,9527	0,9579	0,9631	0,9683	0,9735	0,9787	0,9839	0,9865	0,9917
+26	0,9412	0,9464	0,9516	0,9566	0,9618	0,9669	0,9721	0,9773	0,9755	0,9851
+28	0,9349	0,9401	0,9453	0,9503	0,9955	0,9605	0,9657	0,9708	0,9734	0,9785
+30	0,9288	0,9339	0,9391	0,9440	0,9432	0,9542	0,9594	0,9646	0,9670	0,9723
+34	0,9167	0,9218	0,9268	0,9318	0,9368	0,9418	0,9468	0,9519	0,9544	0,9595
+38	0,9049	0,9099	0,9149	0,9198	0,9248	0,9297	0,9347	0,9397	0,9421	0,9471
