ВСН 66-97. Ведомственные строительные нормы. Инструкция по устройству самовыравнивающихся стяжек с использованием сухих цементно-песчаных смесей

(утв. Управлением развития Генплана 19.09.1997)

КОМПЛЕКС ПЕРСПЕКТИВНОГО РАЗВИТИЯ Г. МОСКВЫ

УПРАВЛЕНИЕ РАЗВИТИЯ ГЕНПЛАНА Г. МОСКВЫ МОССТРОЙЛИЦЕНЗИЯ

ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ИНСТРУКЦИЯ ПО УСТРОЙСТВУ САМОВЫРАВНИВАЮЩИХСЯ СТЯЖЕК С ИСПОЛЬЗОВАНИЕМ СУХИХ ЦЕМЕНТНО-ПЕСЧАНЫХ СМЕСЕЙ

ВСН 66-97

ВСН 226-87

1 ноября 1997 года

Внесены НИИМосстроем.

Инструкция по устройству самовыравнивающихся стяжек с использованием цементно-песчаных смесей разработана НИИМосстроем (д.т.н., проф. Е.Д. Белоусов; инж. А.Н. Шевченко; инж. Р.Я. Овечкина) при участии Мосстройлицензии (Ю.И. Столяров, к.т.н. В.Д. Фельдман). Инструкция согласована с Управлением технического развития и технико-экономических обоснований АО «ХК Главмосстрой».

Инструкция разработана взамен ВСН 226-87, в развитие и дополнение СНиП 3.04.01-87 «Изоляционные и отделочные покрытия» и ВСН 9-94 «Инструкция по устройству полов в жилых и общественных зданиях». Использован опыт специализированных управлений АО «ХК Главмосстрой» и АООТ «Опытный завод сухих смесей».

При пользовании инструкцией следует учитывать утвержденные изменения, вносимые в строительные нормы и правила, ГОСТы и технические условия на материалы, применяемые при устройстве стяжек.

Самовыравнивающиеся цементно-песчаные растворы, рекомендованные данной инструкцией, включают материалы, разрешенные Минздравом РФ.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящая Инструкция является руководством по устройству самовыравнивающихся стяжек полов с использованием сухих цементно-песчаных смесей в жилых и общественных зданиях.

1.2. Инструкция разработана в соответствии с требованиями СНиП 2.03.13-88 «Полы», СНиП 3.03.01-87 «Изоляционные и отделочные покрытия» и ВСН 9-94 «Инструкция по устройству полов в жилых и общественных зданиях». Конструкции полов должны удовлетворять эксплуатационным требованиям, предъявляемым к полам жилых, общественных и промышленных зданий.

1.3. Требования настоящей инструкции должны соблюдаться при приготовлении в построечных условиях растворов на основе сухих цементно-песчаных смесей со специальными добавками, обеспечивающими растекание и образование горизонтальной поверхности, удовлетворяющих требованиям соответствующих технических условий, СНиП 3.04.01-87 и ВСН 9-94.

1.4. Устройство самовыравнивающихся стяжек предусматривается для выравнивания поверхностей железобетонных панелей и ранее выполненных монолитных бетонных или цементно-песчаных стяжек под покрытия из поливинилхлоридных рулонных и плиточных материалов, паркетных и текстильных ковровых изделий, а также керамических плиток, укладываемых на мастиках.

1.5. Относительная влажность воздуха в помещениях в процессе устройства стяжек под покрытия полов, а также в последующий период (до сдачи в эксплуатацию) должна быть не более 60%, а температура не ниже +10 °C.

1.6. Поверхность готовых стяжек необходимо защищать от загрязнений и механических повреждений.

2. МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ ДЛЯ СТЯЖЕК, И ТРЕБОВАНИЯ К НИМ

2.1. Сухие цементно-песчаные смеси для самовыравнивающихся стяжек представляют собой составы: вяжущего на основе цемента; заполнителя — мелкого песка и комплексных химических добавок (стабилизирующих, водоудерживающих, пластифицирующих и др.).

2.2. Качество материалов, применяемых для приготовления самовыравнивающихся цементно-песчаных растворов и сухих смесей, должно удовлетворять требованиям соответствующих нормативно-технических документов (ГОСТ, ТУ).

2.3 Для изготовления указанных смесей применяются следующие материалы:

портландцемент марки не ниже 400 (ГОСТ 10178-85);

песок среднезернистый (крупность зерен 0,6 — 0,8 мм), не должен содержать глинистых частиц более 3% по массе (ГОСТ 8736-85);

химические добавки: импортные водоудерживающие — производные метилцеллюлозы (кулминал, тилоза, натрасол и др.) быстрорастворимые в воде и мелкодисперсные сухие водорастворимые адгезионные и стабилизирующие добавки;

пластифицированная дисперсия поливинилацетатная гомополимерная, грубодисперсная (ГОСТ 18992);

вода, применяемая для затворения цементно-песчаных смесей, не должна содержать вредных примесей, препятствующих нормальному твердению растворов (ГОСТ 23732-79 «Вода для бетона и растворов»).

2.4. Для устройства самовыравнивающихся стяжек следует использовать сухие цементно-песчаные смеси, выпускаемые АООТ «Опытный завод сухих смесей» (Москва): готовая смесь — рецепт № 34 ТУ 5745-003-05668056-93, сухие цементно-песчаные смеси — рецепты № 23 — 25 с добавлением ПВА-дисперсии (ГОСТ 18992) на объекте, перед применением;

АО «Штерн-Цемент» (г. Фокино, Брянской обл.): сухая цементно-песчаная смесь с добавлением ПВА-дисперсии (ГОСТ 18992).

2.5. Возможно использование сухих цементно-песчаных смесей для устройства самовыравнивающихся стяжек, выпускаемых зарубежными фирмами («Геркулес», «Бетонит», «Боликс» и др.), удовлетворяющих предъявляемым техническим требованиям настоящей инструкции.

При устройстве самовыравнивающихся стяжек из растворов на основе этих сухих смесей необходимо руководствоваться указаниями или рекомендациями, прилагаемыми к этим смесям.

2.6. Качество материалов для изготовления сухих смесей, доставка и хранение их должны соответствовать требованиям, предъявляемым соответствующим ГОСТом или ТУ, и требованиям настоящей инструкции.

2.7. Заводы-изготовители должны гарантировать качество сухих смесей и стабильность свойств: водоудерживающую способность, обеспечивающую растекание и образование горизонтальной поверхности, подвижность, достижение заданной прочности раствора в возрасте 28 суток и соответствие другим требованиям согласно стандарту на продукцию.

2.8. Готовую сухую цементно-песчаную смесь для приготовления растворной смеси можно использовать только в течение срока ее годности. Влажность сухих смесей не должна превышать 0,1%.

2.9 На каждую партию поставленной продукции сухой цементно-песчаной смеси должен быть паспорт, в котором указывается:

наименование завода-изготовителя и его адрес;

дата изготовления;

наименование смеси и номер рецепта;

назначение смеси, марка раствора;

количество воды затворения;

условия и срок хранения;

масса.

2.10. Сухие смеси должны доставляться на строительные объекты и храниться в металлических капсулах, фасованные в мягкие контейнеры типа «Биг-Бэг» в бумажных или полиэтиленовых мешках, предохраняющих их от влажности.

3. ТЕХНОЛОГИЯ ПРИГОТОВЛЕНИЯ САМОВЫРАВНИВАЮЩИХСЯ РАСТВОРОВ ДЛЯ СТЯЖЕК С ИСПОЛЬЗОВАНИЕМ СУХИХ ЦЕМЕНТНО-ПЕСЧАНЫХ СМЕСЕЙ

3.1. Растворные смеси целесообразно готовить на объектах с применением средств механизации, которые подбираются в зависимости от объемов работ и транспортировки к рабочим местам.

3.2. Самовыравнивающийся рабочий состав готовят перед применением путем добавления воды в сухую смесь и дальнейшим простым перемешиванием в растворосмесителях.

3.3. При небольшом объеме используются малогабаритные растворосмесители: штукатурные агрегаты типа СО-57, СО-85, СО-150, СО-1500, СО-115; передвижные смесители типа СО-46А, СО-26Б, СО-28Б, СО-43Б; плунжерно-диафрагменные растворонасосы СО-30Б, СО-29Б, СО-10; поршневые штукатурные растворонасосы СО-167, СО-168, СО-171, СО-172 и др. Возможно использование штукатурных агрегатов «Путцмайстер» (Германия) с различными типами насосов (поршневой, винтовой).

3.4. При больших объемах работ приготовление самовыравнивающихся растворов из сухих смесей и транспортировку к месту укладки можно производить передвижными штукатурными станциями ПШС-2М, 2М-73, СО-114А (ТУ 22-179-803-86).

3.5. Сухая цементно-песчаная смесь загружается в смесительную установку, вводится в нее заданное количество воды, обеспечивающее необходимую подвижность (удобоукладываемость) растворной смеси, и перемешивается. Расход воды на приготовление составляет 18 — 22 литра на 100 кг сухой смеси.

Продолжительность перемешивания в смесительной установке 3 — 5 минут до получения однородной массы.

3.6. Самовыравнивающиеся цементно-песчаные растворы для выравнивания поверхности железобетонных панелей перекрытий или ранее уложенных цементно-песчаных стяжек под покрытия полов из полимерных рулонных, плиточных и текстильных материалов могут быть приготовлены из сухих цементно-песчаных смесей без комплексных химических добавок марок М150 или М200 с добавлением пластифицированной поливинилацетатной дисперсии 50%-ной концентрации и воды: на 100 кг сухой смеси — ПВА-дисперсии 4 кг и 16 — 20 литров воды (т.е. по массе 1:0,04:0,2).

4. ТЕХНОЛОГИЯ УСТРОЙСТВА СТЯЖЕК ПОЛОВ ИЗ САМОВЫРАВНИВАЮЩИХСЯ ЦЕМЕНТНО-ПЕСЧАНЫХ РАСТВОРНЫХ СМЕСЕЙ

4.1. Технологический цикл устройства самовыравнивающихся стяжек включает операции по подготовке основания, приготовлению и подаче к месту укладки высокоподвижного раствора.

4.2. До начала устройства стяжки основание следует очистить от строительного мусора, наплывов, пыли и обязательно произвести огрунтовку раствором ПВА-дисперсии 5%-ной концентрации, соотношение дисперсии и воды по массе 1:9.

4.3. Приготовленный раствор заданной подвижности подается по шлангу к месту укладки.

4.4. Заливку самовыравнивающегося раствора начинают из глубины помещения способом «на себя», постепенно передвигаясь к выходу с плавным перемещением шланга (рис. 1).

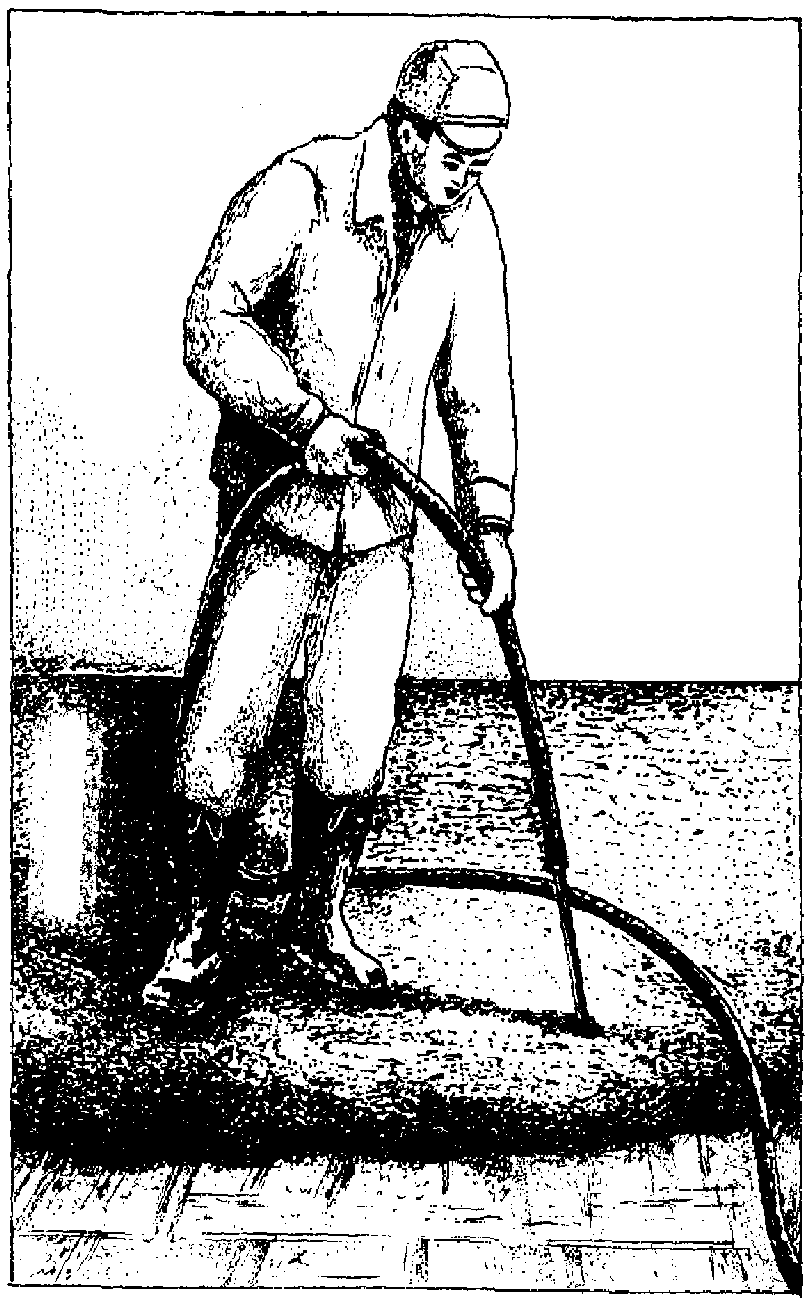

Рис. 1. Заливка самовыравнивающегося раствора

При этом необходимо следить, чтобы на залитой площадке не было наплывов массы. В процессе укладки раствора не допускается интенсивное механическое воздействие на уложенный слой. В случае необходимости принудительное подравнивание стяжки должно осуществляться при погружении правила в раствор не более чем на половину толщины слоя или с помощью гладилки (рис. 2 б). Ноги рабочего должны быть защищены специальными подножками (рис. 2 а).

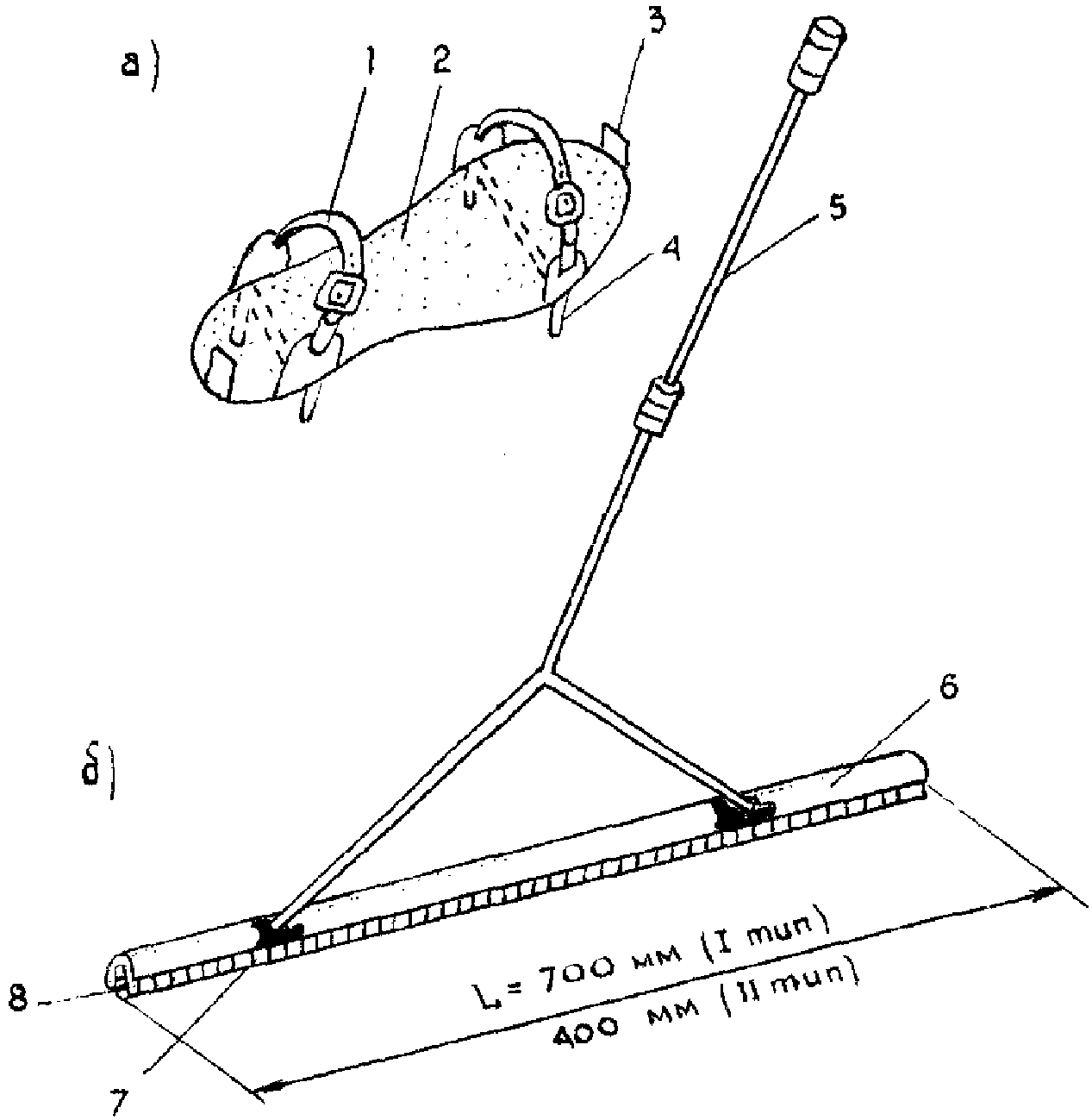

а — подножка; б — гладилка; 1 — ремень; 2 — пластина-опора; 3 — ограничители; 4 — скоба; 5 — рукоять; 6 — трубка ПВХ с прорезью; 7 — фиксатор; 8 — полоса пористой резины

4.5. Толщина стяжки устанавливается проектом, оптимальная толщина слоя 8 — 15 мм.

4.6. Перерыва в работе по устройству стяжек из самовыравнивающихся растворных смесей в пределах одного помещения не допускается. Единовременно заливаемая площадь должна быть не более 25 м2, в противном случае заливку производить поэтапно (по захваткам). Затирку поверхности стяжки и обработку рабочих швов производят согласно требованиям СНиП 3.04.01-87 и ВСН 9-94.

4.7. В период твердения самовыравнивающихся цементно-песчаных растворов поверхность стяжек должна быть защищена от механических повреждений. Передвигаться по стяжке можно после достижения ею прочности 2,5 МПа (25 кгс/см2), то есть через 36 — 48 часов после укладки состава.

4.8. Во избежание растрескивания цементно-песчаной стяжки (при температуре окружающей среды выше 22 °C) ее необходимо в течение первых 7 — 10 суток содержать во влажных условиях. Для этого через 2 — 3 суток после устройства стяжки ее поверхность следует засыпать слоем опилок и поливать водой не реже одного раза в сутки в течение 5 — 7 суток.

5. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СТЯЖКАМ И КОНТРОЛЬ ИХ КАЧЕСТВА

5.1. Приемка работ по устройству стяжек производится в соответствии с требованиями СНиП 3.04.01-87 и ВСН 9-94.

5.2. Материалы для приготовления сухих цементно-песчаных смесей и устройства самовыравнивающихся стяжек на их основе должны удовлетворять требованиям раздела 2 настоящей инструкции.

5.3 Технические требования и контроль качества самовыравнивающихся цементно-песчаных растворов включает:

влажность сухой смеси каждой партии — 0,1% (ГОСТ 22688);

подвижность по вискозиметру Суттарда каждой партии — 260 — 320 мм (ГОСТ 23789-79);

прочность при сжатии образцов кубов через 28 суток: для покрытия полов из рулонных ПВХ материалов, паркета, керамической плитки — 15,0 МПа (150 кгс/см2); для наливных полимерных покрытий — 20,0 МПа (200 кгс/см2) (СНиП 2.03.13-88 «Полы»);

влажность стяжки перед устройством покрытия полов из ПВХ материалов и паркета не более 5% (ГОСТ 21718-84).

5.4. Поверхность стяжек должна быть горизонтальной. Горизонтальность проверяют контрольной рейкой с уровнем.

5.5. Ровность поверхности стяжек должна удовлетворять техническим требованиям СНиП 3.04.01-87, табл. 20.

5.6. В случае образования трещин на поверхности стяжки ее необходимо расшить, огрунтовать водным раствором ПВАД (п. 4.2) и зашпаклевать раствором, приготовленным из цементно-песчаной смеси.

6. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

6.1. При производстве работ по приготовлению самовыравнивающихся цементно-песчаных растворов и устройстве из них стяжек следует руководствоваться СНиП III-4-80* «Техника безопасности в строительстве» и настоящей инструкцией.

6.2. При работе с механизмами и оборудованием, предназначенными для приготовления и нанесения растворов из цементно-песчаных смесей, необходимо соблюдать требования безопасности, предусмотренные в инструкциях по эксплуатации данного оборудования.

6.3. К работам по приготовлению и укладке цементно-песчаных растворов с применением специального оборудования допускаются обученные рабочие, прошедшие инструктаж по технике безопасности, пожарной безопасности и промышленной санитарии.

---
