ВСН 352-75. Инструкция о порядке ведения исполнительной документации при производстве водопонизительных работ

Министерство монтажных и специальных строительных работ СССР · № ВСН 352-75Утратил силу 09.10.2026

(утв. Минмонтажспецстроем СССР 29.10.1975)

Внимание

Документ утратил силу на территории Российской Федерации в связи с изданием Приказа Минстроя России от 02.06.2021 № 351/пр. Документ введен в действие с 01.11.1976.

Утверждена
Минмонтажспецстроем СССР

29 октября 1975 года

ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ИНСТРУКЦИЯ О ПОРЯДКЕ ВЕДЕНИЯ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ ПРИ ПРОИЗВОДСТВЕ ВОДОПОНИЗИТЕЛЬНЫХ РАБОТ

ВСН 352-75

Срок введения

1 ноября 1976 года

Внесена трестом Союзшахтоосушение.

Утверждена заместителем Министра монтажных и специальных строительных работ СССР Н.М. Рыбаковым 29 октября 1975 года.

Впервые.

1. Настоящая инструкция является обязательной при ведении водопонизительных работ в организациях Министерства монтажных и специальных строительных работ.

2. Правильное и своевременное ведение исполнительной документации в объеме и по формам, предусмотренным настоящей инструкцией, имеет целью обеспечить контроль за качеством работ в соответствии со СНиП III-Б.3-62.

3. Производство буровых и водопонизительных работ разрешается при наличии проектно-сметной документации, а также проекта производства работ, утвержденного генподрядчиком (заказчиком) «к производству» в соответствии с СН 47-74. При бурении одиночных скважин вместо проекта производства работ допускается составление геолого-технического наряда. Дата поступления рабочих чертежей и смет проставляется управлением (участком) на каждом из указанных документов.

4. В процессе производства работ на месте составляется исполнительная и геолого-техническая документация.

ПЕРЕЧЕНЬ
ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ, ОБЯЗАТЕЛЬНОЙ ПРИ ВЫПОЛНЕНИИ
БУРОВЫХ И ОСУШИТЕЛЬНЫХ РАБОТ УПРАВЛЕНИЯМИ

ТРЕСТА СОЮЗШАХТООСУШЕНИЕ

Наименование работ	Акт на заложение скважины	Акт готовности буровой установки к бурению	Акт на посадку труб	Акт на цементирование затрубного пространства колонн	Акт проверки скважины на герметичность	Акт на устройство фильтра в скважине и его очистку прокачкой	Акт на отклонение геологогидрогеологич. условий от проектных	Акт на осложнение в процессе бурения	Акт на откачку воды из скважины	Жур- нал опытной откачки (первоочередные работы)	Акт на специальные работы по увеличению дебита	Гео- логотехнический разрез скважины	Акт сдачиприемки скважины	Буровой журнал для станков УКС, УРБ-ЗАМ, ЗИФ, УГБ-50А	Буровой жур- нал для станков нефтяного ряда	Жур- нал работы насоса на водопонижающей скважине	Жур- нал монтажа и эксплуатации ЛИУ и ЭИ	Геологотехнический наряд на бурение скважины	Производственное задание
Бурение артезианских скважин	+	+	+	+	+	+	+	+	+	-	+	+	+	+	+	-	-	+	+
Бурение технических скважин	+	+	+	+	+	+	+	+	-	-	-	-	+	+	+	-	-	+	+
Бурение водопонижающих скважин	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	-	+	+
Бурение контрольноразведочных скважин	+	+	+	+	+	+	+	+	+	-	-	+	+	+	-	-	-	+	+
Бурение наблюдательных скважин	+	+	+	+	+	+	+	+	+	-	-	+	-	+	-	-	-	+	+
Водопонижение легкими иглофильтровыми или эжекторными установками	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	+	-	-

Трест Союзшахтоосушение ________________________ СМУ ________________________ участок

АКТ на заложение скважины

_________________________                              ____________________
       (гор. пос.)                                             дата

                      (наименование объекта)

Заказчик __________________________________________________________________ (организация)

В лице ____________________________________________________________________ (должность, фамилия, инициалы)

Подрядчик _________________________________________________________________ наименование СМУ треста Союзшахтоосушение

В лице: ___________________________________________________________________ (должность, фамилия, инициалы)

Вынесли в натуру и закрепили реперами точки заложения _____________________

скважин N _________________________________________________________________

В соответствии с проектом производства работ, разработанным _______________

        (указать полное наименование проектной организации)

Разрешение на бурение скважины ____________________________________________ (номер разрешения, дата выдачи)

          (наименование организации, выдавшей разрешение)

Привязка скважин к ближайшим ориентирам ___________________________________

Сдал заказчик                           (подпись, печать)
Принял подрядчик                        (подпись)

АКТ на готовность буровой установки к бурению день _______ месяц __________ 19____ год

Мы, нижеподписавшиеся, начальник _____________ участка ________________ ___________ СМУ тов. _____________________, прораб _______________________, участковый механик _______________________, общественный инспектор ________ _________________ составили настоящий акт в том, что нами проверена буровая установка ________________________, смонтированная на скв. N ______________ для производства бурения. При этом установлено:

Буровой станок N _________ в исправном состоянии, тип станка ______________

Остальные вспомогательные механизмы:

а) насосы _____________________________________________________________

б) сварочные аппараты _________________________________________________

в) глиномешалка _______________________________________________________

г) ____________________________________________________________________

д) ____________________________________________________________________

Ограждения исправны

Наличие ограждающего устройства для машиниста бурового станка (для УКС) _______________________

Электропусковая аппаратура выполнена по ___________________________________

Заземление всех механизмов и электроаппаратуры проверено, величина заземления ____________________________________ см.

Вышка или мачта после монтажа осмотрена ___________________________________

Растяжки вышки, мачты надлежаще заякорены _________________________________

Дощатый полок вокруг устья скважины настлан _______________________________

Резиновые коврики на рабочем месте бурильщика и у рубильников уложены _____

Бригада обеспечена предохранительными поясами, резиновыми перчатками, защитными очками, флягами для воды и аптечкой с комплектом медикаментов.

Дизельная установка проверена, генераторы ______________________ заземлены, величина сопротивления составляет ___________________ Ом.

Плакаты, предупреждающие нарушения условий безопасности работы, имеются.

Освещение выполнено безопасно и достаточно для рабочих мест и прилегающей площадки.

У всех членов бригады имеются права на управление механизмами и проведен инструктаж по правилам безопасности.

На основании изложенного нами _____________________________________________

разрешен пуск буровой установки в работу.

Подписи:

    Начальник участка                      Прораб

    Участ. механик                         Обществ. инспектор

Трест Союзшахтоосушение ________________________ СМУ ________________________ участок

АКТ на посадку труб

                  от " " _____________ 19____ год

Мы, нижеподписавшиеся, начальник участка (прораб) _________________________ _____________, бригадир _____________, сменный буровой мастер _____________ _____________составили настоящий акт в том, что на ________________________

_______________ скважине N _____ с  "   " ____________ 19___ г.
по "   " ________ 19__ г. произведен спуск обсадных труб диаметром ____ мм,

толщиной стенки ________ мм, на глубину ___________ м.

Сведения о скважине: глубина _____________ м конструкция ______________________________

Мера труб (длина и толщина стенок)

Нач. участка (прораб) __________________

Гидрогеолог участка   __________________
Бригадир              __________________
Сменный бур. мастер   __________________

Трест Союзшахтоосушение _______________________ СМУ _______________________ участок

АКТ на цементирование затрубного пространства колонны _________________________ от « » ______________ 19____ г. скважина N _____________

Диаметр скважины ____________________ мм

Диаметр цементируемых труб и толщина стенки ____________________________ мм

Глубина спуска труб _______________________ м

Высота подъема цемента по проекту ___________________ м

Расчет необходимого количества цемента и продавочной жидкости _____________

Способ цементирования _____________________________________________________

Результаты цементирования:

Марка цемента

Начало цементирования ____________________ конец __________________________

Закачано цементного раствора, м3 __________________________________________

Водоцементное отношение ______________ Удельный вес г/см3 _________________

Закачано продавочной жидкости, м3 _________________________________________

Высота подъема цемента за трубами по расчету, м __________________________;

По данным термокаротажа, м ________________________________________________

Время ОЗЦ _________________________________________________________________

Высота цементного стакана, установленная при спуске инструмента, м ________

Отобрано в процессе цементирования ______________ пробы цементного раствора

Начало схватывания ______________________________________________________ ч

Начало затвердевания ____________________________________________________ ч

Начальник участка (прораб)
Гидрогеолог участка
Бригадир буровой бригады

Трест Союзшахтоосушение _______________________ СМУ _______________________ участок

АКТ проверки скважины на герметичность «»________ 19____ г.

1. № скважины ______________________

2. Диаметр обсадных труб, мм ______________________________________________

3. Глубина обсадных труб, м _______________________________________________

4. Глубина скважины перед проверкой на герметичность, м ___________________

5. Величина цементной пробки, м ___________________________________________

6. Способ проверки на герметичность _______________________________________

7. Результаты наблюдений за восстановлением уровня ________________________

8. Заключение _____________________________________________________________

Начальник участка (прораб)
Гидрогеолог участка
Бригадир буровой бригады

Трест Союзшахтоосушение _______________________ СМУ _______________________ участок

АКТ на устройство фильтра в скважине и его очистку прокачкой

                                                         проектный

В ______________ скважине N _____________________________ ───────────────── порядковый ________________ 19 г. произведена установка фильтра.

1. <a id="p100093"></a>Литологический состав водоносного  горизонта  в  интервале скважины,

против которого установлен фильтр _________________________________________

2. <a id="p100094"></a>Глубина залегания водоносного горизонта от _________________________

до __________________ м.

3. <a id="p100095"></a>Характеристика фильтровой колонны: диаметр _____________________ мм,

интервал установки отстойника _____________ м, рабочей части ___________ м, надфильтровой колонны ___________________________ м.

4. <a id="p100096"></a>Тип фильтра и его техническая характеристика _______________________

5. <a id="p100097"></a>Сведения о гравийной засыпке _______________________________________

6. <a id="p100098"></a>Положение защитной колонны после обнажения фильтра _________________

________________________________________________________________________ м.

7. <a id="p100099"></a>Способ прокачки скважины после спуска фильтровой колонны ___________

Подписи:
Буровой мастер (прораб)
Участковый гидрогеолог

Пояснения к заполнению акта на устройство фильтра

в скважине и его очистку прокачкой

Акт составляется для всех скважин, оборудуемых фильтрами на один или несколько водоносных горизонтов.

В пункте 1 указываются данные о гранулометрическом составе или степени трещиноватости водоносного горизонта, который оборудуется фильтром.

В пункте 4 указываются для проволочного фильтра: количество звеньев, тип каркаса (трубчатый или стержневой), диаметр (мм), скважность каркаса (%), размеры щелей или отверстий (мм), тип и материал проволоки, ее диаметр, просвет между витками; для сетчатого фильтра: тип и материал сетки, характеристика подкладок под сетку (винипластовая сетка, металлические стержни и т.п.). Для фильтров блочного типа указывать материал, из которого изготовлены блоки, длину и количество звеньев. Для покрытия из просечного листа — материал и номер штампа.

В пункте 5 указывается объем, гранулометрический состав, интервал и толщина слоя засыпки.

В пункте 7 указывается способ прокачки скважины (желонирование, эрлифт и т.п.).

Трест Союзшахтоосушение ______________________ СМУ ______________________ участок Объект _______________________

АКТ на отклонение геолого-гидрогеологических условий от проекта по _______________ скважине N _______ (назначение)

Дата __________________________________________________________________

Комиссия в составе представителя заказчика ________________________________

                  (должность, фамилия, инициалы)

и представителей подрядчика _______________________________________________

                  (должность, фамилия, инициалы)

сего числа на основании первичных документов осмотра в натуре установила следующие отклонения от проекта в геолого-гидрогеологических условиях _____

Указанными отклонениями вызваны следующие изменения объемов работ по скважине __________________________________________________________________

Заказчик                             (подпись, печать)
Подрядчик                            (подпись, печать)

Пояснения к заполнению акта на отклонение

геолого-гидрогеологических условий от проектных

Акт составляется при бурении отдельных скважин (артезианских, водопонижающих, технических и т.п.) в тех случаях, когда выявленные отклонения могут повлечь за собой изменение конструкции скважин и технологии ее сооружения.

При выявлении отклонений геолого-гидрогеологических условий от проектных на объекте, где производятся водопонизительные работы, акт составляется в тех случаях, когда требуется изменение проектных решений. Такой акт составляется по произвольной форме с обязательной подписью заказчика и генподрядчика и направляется в проектную организацию и трест.

Трест Союзшахтоосушение _______________________ СМУ _______________________ участок

АКТ на осложнение в процессе бурения ____________________ _____________________ скважины N _________ «» ______________ 19 г.

Комиссия в составе ________________________________________________________

Установила:

1. Дата аварии _________ год _________ месяц ________ число _________ смена

2. Исполнители работ:

Фамилия, имя, отчество	Должность	Стаж работы
Фамилия, имя, отчество	Должность	по бурению	в должности
	Бригадир буровой бригады
	Буровой мастер
	Помощник мастера

3. Проектная глубина и конструкция скважины _______________________________

4. Фактическая глубина и конструкция скважины _____________________________

5. Режим бурения, тип и размер бурового инструмента _______________________

6. Характеристика глинистого раствора _____________________________________

7. Породы, в которых произошла авария _____________________________________

8. Циркуляция (нормальная, поглощение) ____________________________________

9. Во время каких работ произошла авария __________________________________

10. Состояние аварийной скважины (какой инструмент или другие предметы оставлены в скважине, на какой глубине, их длина и диаметр. При сложных авариях прилагается эскиз) ________________________________________________

11. Конкретные виновники аварии ___________________________________________

12. Заключение комиссии по ликвидации аварии (организационно- подготовительные мероприятия, способ и последовательность операций по ликвидации аварии. Срок ликвидации аварии) ________________________________

13. Рекомендации комиссии по предупреждению подобных аварий _______________

Председатель комиссии _________________________________________________
Члены комиссии:       _________________________________________________
                      _________________________________________________
                      _________________________________________________
                      _________________________________________________

Трест Союзшахтоосушение _______________________ СМУ _______________________ участок

АКТ на откачку воды из скважины N _____, произведенную с _________ по _________ 19 г.

1. Опробуемый водоносный горизонт _________________________________________

2. Тип откачки ____________________________________________________________

3. Количество ступеней понижения уровня ___________________________________

4. На скважине смонтирован насос типа _____________________________; эрлифт по схеме _________________, при этом рабочая часть насоса или водоподъемные трубы эрлифта диаметром _____________ мм загружены на глубину __________ м; воздушные трубы диаметром __________________ мм на _________________ м.

5. Статический уровень воды находится на глубине _______________________ м.

6. Производительность насоса (по каталогу) ________________________________

7. Компрессор марки , расход воздуха ________________ м3/мин, давление ________________ атмосфер. Двигатель (электрический или дизельный) мощностью _________________ л.с. кВт.

8. Измерение откачанной воды производилось объемным способом при помощи сосуда вместимостью _______________ м3.

9. Динамический уровень измерялся при помощи (электроуровнемера, гидрогеологической рулетки) _______________________________________________

10. Уровень установился через ______________________ ч непрерывной откачки; при этом Q = м3/ч; S = м; q = м3/ч.

Результаты откачки глубина уровня воды до начала откачки __________________ м

Дата откачки	№ понижения	Продолжительность откачки, ч	Производительность откачки, м3/ч	Понижение, м	Вместимость сосуда, м3; время наполнения, с	Глубина уровня при откачке, м	Примечание
20	20	20	20	20	20	20	70 мм

Дата откачки	№ понижения	Продолжительность откачки, ч	Производительность откачки, м3/ч	Понижение, м	Вместимость сосуда, м3; время наполнения, с	Глубина уровня при откачке, м	Примечание
20	20	20	20	20	20	20	70 мм

Участковый гидрогеолог

Трест Союзшахтоосушение _______________________ СМУ _______________________ участок

ЖУРНАЛ опытной откачки (первоочередные работы) из __________ скважины N _________

1. Наименование водоносного горизонта _____________________________________

2. Мощность и состав водоносного горизонта ──────────────────────────────────────┬──────────────────────────────────── ──────────────────────────────────────┼──────────────────────────────────── ──────────────────────────────────────┼────────────────────────────────────

3. Статический уровень воды абс. отм. ______________ глубина от поверхности земли __________________

4. Откачечные средства ____________________________________________________

Насос. Тип ____________________, глубина загрузки _____________________

Производительность по паспорту ________________________________________

Диаметр водоподъемных труб ____________________________________________

Эрлифт. Тип компрессора ____________________, система _________________

Диаметр и глубина погружения водоподъемных труб _______________________

воздухоподающих _______________________________________________________

Диаметр и глубина погружения пьезометрических трубок __________________

5. Способ измерения количества откачиваемой воды __________________________

Вместимость измерительного сосуда _____________________________________

Схема расположения Геолого-технический разрез

ХОД ОТКАЧКИ

Дата	№ скважины	Время замера	Время заполнения мерного сосуда, с	Производительность, л/с	Глубина уровня, м	Величина понижения, м	Удельный дебит, л/с на 1 м	Примечание

НАБЛЮДЕНИЯ ЗА УРОВНЯМИ ВОДЫ В НАБЛЮДАТЕЛЬНЫХ СКВАЖИНАХ

№ скважин	Скв. N	Скв. N	Скв. N	Скв. N	Скв. N	Скв. N	Скв. N
Абс. отм. устья	м	м	м	м	м	м	м
Параметры наблюдения	глубина (абс. отм.) уровня, величина	глубина (абс. отм.) уровня, величина	глубина (абс. отм.) уровня, величина	глубина (абс. отм.) уровня, величина	глубина (абс. отм.) уровня, величина	глубина (абс. отм.) уровня, величина	глубина (абс. отм.) уровня, величина
Дата	понижения, м	понижения, м	понижения, м	понижения, м	понижения, м	понижения, м	понижения, м

Дата	№ скважины	Время замера	Время заполнения мерного сосуда, с	Производительность, л/с	Глубина уровня, м	Величина понижения, м	Удельный дебит, л/с на 1 м	Примечание

РЕЗУЛЬТАТЫ ОТКАЧКИ

Глубина уровня воды до начала откачки _________________________ м

Глубина установившегося уровня после откачки __________________ м

Дата откачки	№ понижения	Продолжительность откачки, ч	Производительность откачки, м3/ч	Вместимость сосуда, м3; время наполнения, с	Величина понижения, м	Удельный дебит, м3/ч	Глубина уровня при откачке, м	Примечание

    График зависимости                        График зависимости
дебита от понижения                     удельного дебита от понижения

Участковый гидрогеолог

Трест Союзшахтоосушение _______________________ СМУ _______________________ участок

АКТ на специальные работы по увеличению дебита скважин

                                            проектный

В _______________ скважине N _____________ ──────────────, расположенной порядковый на _________________, произведены ___________________ следующие специальные (дата)

работы  по увеличению  дебита  скважины   (прострел,   торпедирование  ТДШ,
вакуумирование, обработка  соляной кислотой,   торпедирование   зарядом ВВ,

свабирование и др.) _______________________________________________________

 (указать, какие специальные работы проведены, какими средствами,
      в каком объеме и на каких интервалах глубин и скважины)

Прокачкой скважины установлено:

Удельный дебит скважины до проведения спецработ _____________________ м3/ч, после проведения спецработ __________________________________________ м3/ч.

Работы произведены на основании _______________________________________

    (указать проект, протокол технического совещания, указание
                     главного инженера и т.д.)

Подписи:

Пояснения к заполнению акта

на специальные работы по увеличению дебита скважины

Акт составляется строительно-монтажным управлением в одностороннем порядке в 2 экземплярах. Один экземпляр содержится в техническом паспорте скважины, второй отправляется в трест.

Специальные работы по увеличению дебита скважины производятся согласно проекту.

К специальным работам по увеличению дебита скважин относятся:

Солянокислотная обработка.

Вакуумирование.

Прострел перфораторами.

Торпедирование ТДШ.

Торпедирование зарядом ВВ.

Работы по разглинизации стенок скважин.

Свабирование.

Трест Союзшахтоосушение _______________________ СМУ

АКТ сдачи-приемки скважины № проектный

                                    порядковый

_________________ 19____ г. Мы, нижеподписавшиеся, представители подрядчика (дата) _____________________ СМУ треста Союзшахтоосушение

                  (должность, фамилия, инициалы)

с одной стороны и представители заказчика (генподрядчика) _________________

         (наименование организации, фамилия, инициалы)
                                                        проектный

с другой стороны произвели сдачу _____________ скважины N ________________, порядковый пробуренной по договору N ________________ от _____________________________ (дата)

На ________________________________________________________________________ (местоположение скважины)

При сдаче-приемке установлено:

1. Сооружение скважины осуществлялось по проекту, разработанному в 19___ г.

               (наименование проектной организации)

2. Поправки в конструкцию внесены в соответствии с ________________________

(ссылка на протокол технического совещания, указание гл. инж. проекта)

3. Глубина от поверхности земли ___________________________________________

4. Конструкция скважины ___________________________________________________

5. Фильтровая колонна диаметром _____________ установлена от ______________ до _______________, рабочая часть от _________________ до _________________ тип фильтра _______________________________________________________________

6. Откачка производилась __________________________________________________ (наименование агрегата) в течение __________________ машино-смен с дебитом _______________ м3/ч при понижении _______________________ м.

7. Статический уровень установился на глубине _________________________ м.

8. Для характеристики качества воды отобрано _________________________ проб на химический и _______________ проб на бактериологический анализы, которые выполнены _________________________________________________________________

                    (наименование лаборатории)

9. Вода по своим питьевым качествам _______________________________________ требованиям ГОСТ.

10. Скважина закрыта металлической крышкой ___________

11. Бурение скважины производилось станком ___________________________ под руководством ст. мастера (прораба) ________________________________________

                        (фамилия, инициалы)

12. Работы по бурению и испытанию скважины выполнены в соответствии с техническими условиями договора с оценкой _________________________________

13. Рекомендуемый режим эксплуатации ______________________________________

К настоящему акту прилагается исполнительный геолого-технический разрез скважины.

    СДАЛИ:                                ПРИНЯЛИ:
    Подписи                               Подписи
    Печать                                Печать

Пояснение к заполнению акта сдачи-приемки скважины

Акт является составной частью технического паспорта скважины; составляется на все скважины.

Для технических скважин пункты 5, 6, 7, 8 не заполняются.

В пункте 7 указать статический уровень после откачки.

Для водопонизительных и артезианских скважин заполняются все пункты в соответствии с геолого-техническим разрезом скважин.

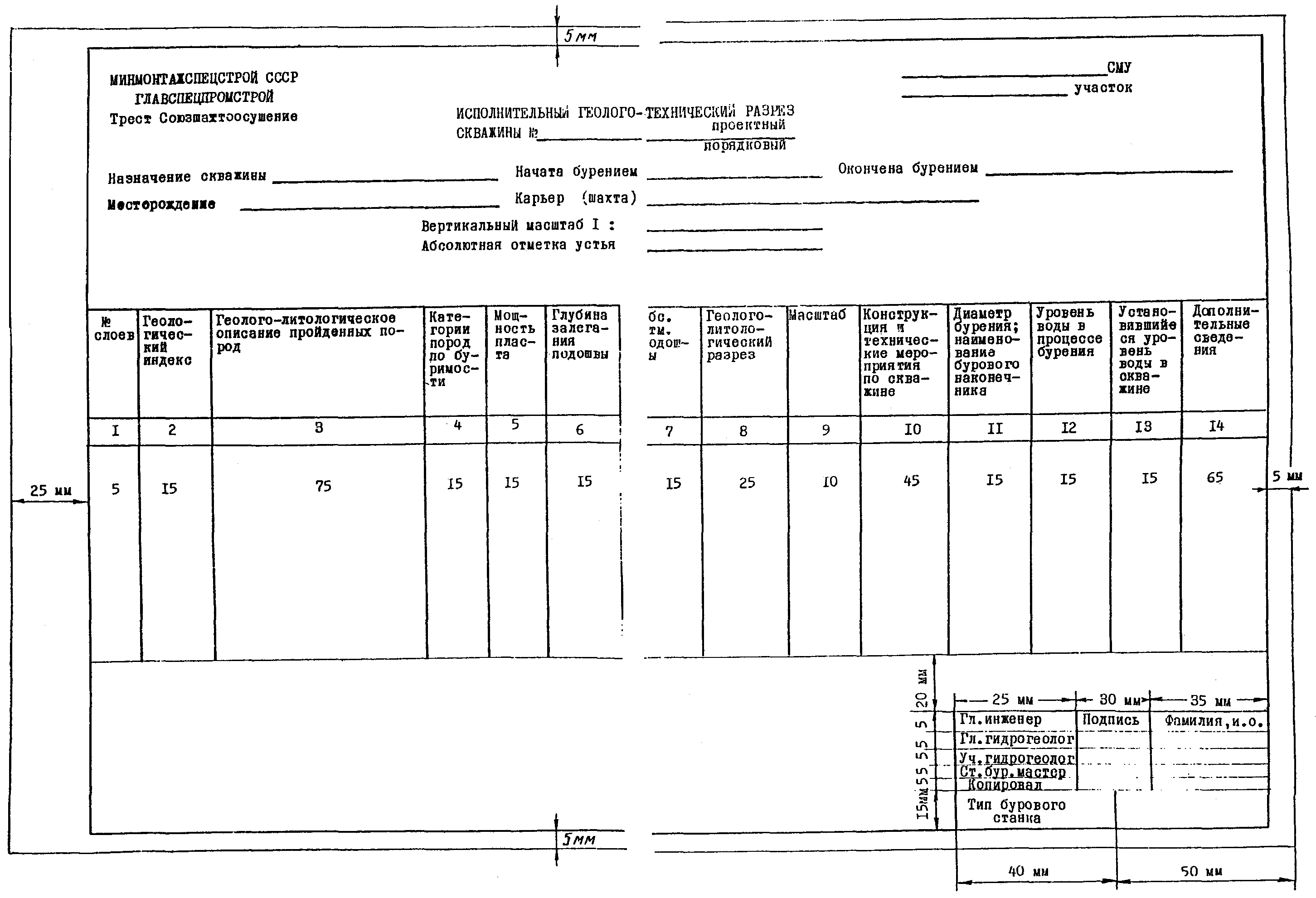

Исполнительный геолого-технический разрез скважины

рис. 1

Пояснения к составлению геолого-технического

разреза скважины

Геолого-технический разрез скважины составляется техником-гидрогеологом или участковым гидрогеологом по наблюдениям и записям в буровом журнале в период сооружения скважины.

По окончании скважины геолого-технический разрез вычерчивается на кальке и размножается на синьке.

Чертеж на кальке прилагается к делу скважины и хранится в техническом архиве управления.

Один чертеж на синьке прилагается к акту сдачи-приемки скважины и передается заказчику; второй экземпляр на синьке высылается в трест; третий экземпляр на синьке изготавливается только для артезианских скважин и высылается в адрес территориального геологического управления.

При глубинах скважин от 10 до 100 м — масштаб 1:2000; от 100 до 200 м — масштаб 1:500; свыше 200 м — масштаб 1:1000.

В графе 1 давать нумерацию слоев, которая производится сверху вниз по литологическим признакам.

В графе 2 с известной для района детальностью указывать: геологические индексы пород и стратиграфические границы разреза скважины.

В графе 3 указывать название пород, их цвет, связность, трещиноватость, устойчивость в процессе бурения, а для песков — гранулометрический состав, а также указывать угол падения пород по керну или другим признакам, поглощение промывочной жидкости и водоносность пород.

При определении категорий пород по буримости (графа 4) руководствоваться классификацией по ЕНиР-14.

При составлении геолого-литологического разреза (графа 8) применять следующие условные обозначения:

Геологические условные обозначения

Осадочные породы

рис. 2 - а) Почвенный слой

б) Насыпной слой

рис. 3 - Торф и болотно-торфянистые отложения

рис. 4 - Песок тонко- и мелкозернистый

рис. 5 - Песок среднезернистый

рис. 6 - Песок крупнозернистый

рис. 7 - Песок разнозернистый

рис. 8 - Галька и гравий

рис. 9 - Щебенка

рис. 10 - Супесь легкая

рис. 11 - Супесь тяжелая

рис. 12 - Суглинок легкий и средний

рис. 13 - Суглинок тяжелый

рис. 14 - Суглинок пылеватый, лессовидный

рис. 15 - Песок с прослоями или линзами суглинка

рис. 16 - Суглинок с прослоями или линзами песка

рис. 17 - Суглинок с прослоями или линзами супеси

рис. 18 - Частое переслаивание суглинка и супеси

рис. 19 - Частое переслаивание песка и супеси

рис. 20 - Частое переслаивание песка и суглинка

рис. 21 - Глина песчаная

рис. 22 - Глина жирная

рис. 23 - Частое переслаивание песка и глины

рис. 24 - Глина сланцеватая и аргиллиты

рис. 25 - Песчаник

рис. 26 - Известняк

рис. 27 - Доломит

рис. 28 - Мел

рис. 29 - Мергель

рис. 30 - Доломитизированный известняк

рис. 31 - Доломитовая мука

рис. 32 - Гипс

рис. 33 - Опока

рис. 34 - Переслаивание битуминозных горючих сланцев и углей

рис. 35 - Глинистость

рис. 36 - Ил

рис. 37 - Пылеватость

рис. 38 - Слюдистость

рис. 39 - Уголь

рис. 40 - Гнезда и мелкие линзы песков

рис. 41 - Гнезда и включения гипса

рис. 42 - Фауна

рис. 43 - Растительные остатки

рис. 44 - а) Каверносность

б) Карстовые пустоты

рис. 45 - Конкреции

рис. 46 - Окремление

рис. 47 - Зона оползневого перемятия пород

рис. 48 - Выветрелость

рис. 49 - Тектоническая трещиноватость (линии красного цвета)

МЕТАМОРФИЧЕСКИЕ ПОРОДЫ

рис. 50 - Гнейсы и гнейсовидные породы (кислые)

рис. 51 - Гнейсы и гнейсовидные породы (средние)

рис. 52 - Гнейсы и гнейсовидные породы (основные)

рис. 53 - Гнейсы и гнейсовидные породы (ультраосновные)

рис. 54 - Слюдяные, роговообманковые и другие кристаллические сланцы

рис. 55 - Феллиты, серицитовые, хлоритовые и другие метаморфические сланцы

рис. 56 - Мрамор и другие перекристаллизованные известняки

рис. 57 - Перекристаллизованные доломиты

рис. 58 - Кварциты

рис. 59 - Роговики и яшмы

МАГМАТИЧЕСКИЕ ПОРОДЫ

а) Интрузивные породы

рис. 60 - Кислые (граниты и др.)

рис. 61 - Средние (сиениты и др.)

рис. 62 - Основные (габбро, нориты и др.)

рис. 63 - Ультраосновные (пироксениты, перидотиты и др.)

б) Эффузивные породы и туфы вулканические

рис. 64 - Кислые (кварцевые порфиры, липариты и др.)

рис. 65 - Средние (порфиры, порфириты, трахиты и др.)

рис. 66 - Основные (порфириты, диабазы, базальты и др.)

рис. 67 - Кислые туфы

рис. 68 - Средние туфы

рис. 69 - Основные туфы

рис. 70 - Линия тектонического нарушения (красного цвета)

рис. 71 - То же, предполагаемая (красного цвета)

В графе 9 извлекаемые трубы обозначать пунктирной линией, а неизвлекаемые — сплошной.

В графе 14 указывать результаты пробной откачки скважины, сведения о фильтре (скважность, зазор между витками, диаметр перфорации, сортамент проволоки, ее диаметр, гранулометрический состав и объем гравийной засыпки), данные об изоляции водоносных горизонтов, пояснения при наличии отступлений от проектной конструкции, назначение оставленных в скважине промежуточных технических колонн, сведения о проведенных геофизических исследованиях.

Кратко описать способы ликвидации осложнений в интервалах неустойчивых и пучащих пород и зон интенсивного поглощения промывочной жидкости.

Заполнение граф 5, 6, 7, 10, 11, 12, 13 пояснений не требует.

МИНМОНТАЖСПЕЦСТРОЙ СССР ГЛАВСПЕЦПРОМСТРОЙ

                      Трест Союзшахтоосушение

      ______________________ Строительно-монтажное управление
                  ______________________ участок

БУРОВОЙ ЖУРНАЛ для станков УКС, УРБ-ЗАМ, ЗИФ, УГБ-50А

                по ____________________ скважине N

Начат _____________________

Окончен ___________________

Буровой станок

                                              Журнал пронумеровывается,
                                                       прошнуровывается
                                                  и скрепляется печатью

БУРОВОЙ ЖУРНАЛ

                                                 Заполняется и хранится
                                            на буровой, после окончания
                                                передается в управление

СКВАЖИНА N

     монтажа станка

Начало ──────────────────── ──────────────────────── бурения

          монтажа

Окончание ───────────────── ──────────────────────── бурения

Глубина скважины __________ м Координаты устья скважины

X _______________________ Y = ____________________ = ______________________

Законсервирована

на глубине _________________ м

дата _______________________ Шахта, карьер, населенный пункт и т.д. ________________________

Возобновлено бурение _____________________ (дата)

Тип бурового станка ____________

РЕЗУЛЬТАТЫ измерения угла наклона и контрольного замера глубины скважины

Дата замера	Прибор, тип, система	Глубина измерения	Угол отклонения от вертикали, град.	Азимут направления отклонения, град.	Подпись работника, производившего измерения	Примечание
25 мм	30	20	20	30	30	55 мм

Дата замера	Прибор, тип, система	Глубина измерения	Угол отклонения от вертикали, град.	Азимут направления отклонения, град.	Подпись работника, производившего измерения	Примечание
25 мм	30	20	20	30	30	55 мм

Контрольный замер оконченной бурением скважины глубина ______________ м дата ________________ Начальник участка (прораб) Сменный буровой мастер Гидрогеолог

КРЕПЛЕНИЕ СКВАЖИНЫ ТРУБАМИ

№ п/п	Наименование операции	Диаметр труб, мм	Длина звена, мм	Толщина стенок труб, мм	Глубина посадки, м			Фамилия электросварщика	Примечание
					от	до	всего
10	65	10	10	10	10	10	15	30	40

№ п/п	Наименование операции	Диаметр труб, мм	Длина звена, мм	Толщина стенок труб, мм	Глубина посадки, м			Фамилия электросварщика	Примечание
					от	до	всего
10 мм	65	10	10	10	10	10	15	30	40 мм

ОПЕРАТИВНЫЕ РАСПОРЯЖЕНИЯ И УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ И ДРУГИМ ВОПРОСАМ

Дата	Содержание распоряжения	Подпись лица, давшего распоряжение	Подпись исполнителя	Отметка о выполнении
20 мм	80 мм	40 мм	30 мм	40 мм

Дата	Содержание распоряжения	Подпись лица, давшего распоряжение	Подпись исполнителя	Отметка о выполнении
20 мм	80 мм	40 мм	30 мм	40 мм

Дата, номер смены	Состав звена, фамилия, и.о.	Наименование работ, выполненных в течение смены. Название	Затраченное время, ч			Пробурено (обсажено или поднято труб), м			Глубина отбора образцов пород.
Дата, номер смены	Состав звена, фамилия, и.о.	и размер бурового наконечника и инструмента	от	до	всего	с глубины, м	до глубины, м	всего	Поднято керна
20 мм	50	60	10	10	10	10	10	10	20 мм

Краткое описание пройденных пород (по шламу, по отобранным образцам, по керну)	Категория буримости пород	Режим бурения		Производительность насоса, л/с	Качество глинистого раствора			Уровень воды в процессе бурения	Длина снаряда	Интервал поглощения	Расписка о приеме и сдаче смены
		число оборотов; число ударов	давление на забой		удельный вес, г/см3	вязкость, с	количество песка, %
50 мм	15	10	10	15	15	15	15	10	10	15	30 мм

                                                  Еще 15 двойных листов

МИНМОНТАЖСПЕЦСТРОЙ СССР ГЛАВСПЕЦПРОМСТРОЙ

                      Трест Союзшахтоосушение

       ________________ Строительно-монтажное управление
                  ____________________ участок

БУРОВОЙ ЖУРНАЛ для станков нефтяного ряда

          по ________________ скважине N _____________

Начат _____________________

Окончен ___________________

Буровой станок _______________

                                                 Журнал пронумеровывается,
                                                 прошнуровывается
                                                 и скрепляется печатью

БУРОВОЙ ЖУРНАЛ

                                                 Заполняется и хранится
                                            на буровой, после окончания
                                                передается в управление

СКВАЖИНА N __________

      монтажа станка

Начало -------------------- бурения

         монтажа

Окончание ----------------- бурения

Глубина скважины __________ м

Координаты устья X = ______________ Y = ______________ = ________________

Законсервирована

на глубине _________________ м      Шахта, карьер, населенный пункт
дата _______________________        и т.д. ________________________

Возобновлена бурением _____________________ (дата)

Тип бурового станка _______________________

Задание нач. участка (прораба) по технологии бурения и прочим работам	Состав смены		Забой на начало смены, м	Проходка за смену, м	Долото		Проходка за рейс, м	Продолжительность каждого рейса, ч
	номер смены	фамилия членов бригады			тип	размер, мм
70 мм	20	40	15	15	20	20	20	15

Описание пройденных пород. Положение уровня воды в скважине	Спуск-подъем инструмента		Наращивание		Комплектация бурового снаряда	Описание работ и остановок за подписью бурильщика	Замечания бурильщика о ненормальности в работе. Замечания руководителей, посетивших буровую
	количество свечей	время, ч	количество свечей	время, ч
30	15	15	15	15	15	60	50 мм

                                                  Еще 10 двойных листов

МИНМОНТАЖСПЕЦСТРОЙ СССР ГЛАВСПЕЦПРОМСТРОЙ

                      Трест Союзшахтоосушение

                  __________________________ СМУ
                  ______________________ участок

ЖУРНАЛ работы насоса на водопонижающей скважине N _________ расположенной ________________________________________ (наименование объекта)

Начат _____________________

Окончен ___________________

СВЕДЕНИЯ о монтаже и демонтаже насосов на скважине

Тип насоса. Глубина загрузки, м	Мощность, э.д.	Инвентарный и заводской номера насоса	Дата		Продолжительность работы после монтажа, машино-часы	Причина демонтажа	Глубина скважины перед монтажом	Фамилия, и.о. бригадира монтажников
			монтажа	демонтажа
25 мм	15	20	15	15	15	40	15	50 мм

КОНСТРУКЦИЯ СКВАЖИНЫ

Дата

Смена

Начало работы насоса

Остановка насоса

Продолжительность работы насоса

Производительность работы насоса,

Характеристика работы электродвигателя

от

до

мин

м3/ч

нагрузка, А

напряжение, В

20 мм

17 мм

Причины остановки	Фамилия моториста	Подпись о приеме и сдаче смены	Примечание
80 мм	50 мм	30 мм	50 мм

                                                   Еще 32 двойных листа

МИНМОНТАЖСПЕЦСТРОЙ СССР ГЛАВСПЕЦПРОМСТРОЙ

                      Трест Союзшахтоосушение

                    ______________________ СМУ
                  ______________________ участок

ЖУРНАЛ монтажа и эксплуатации

                 ______________________ установки
                      (ЛИУ или ЭИ)

Наименование объекта _____________________

Начало _____________________     __________________________________________
Окончание __________________     Место монтажа ____________________________

1. Водоносный горизонт представлен

2. Статический уровень находится на

(глубина от поверхности)

3. Характеристика установки

а) насосный агрегат ___________________________________________________

б) длина коллектора ___________________________________ м диаметром ___________________________________ мм

в) количество иглофильтров ____________________________ шт.

г) глубина и способ их погружения _____________________________________ ____________________________________________________________________

д) иглофильтры обсыпаны гравием с диаметром частиц ______________________________________________ мм, устьевая часть иглофильтров на глубину _______________________________________ м затампонирована глиной.

4. Установка включена в работу ____________________________________________

Дебит установки: начальный _____________________________________ м3/ч через 2 ч _____________________________________ м3/ч

Осветление воды наступило через __________________________________ ч

Схема расположения установки N ____________________________________________

Установка оборудована

а) манометром-вакуумметром _______________________________________ шт.

б) наблюдательными иглами _______________________________________ шт.

Монтаж произведен ____________________________ (подпись)

Дата ___________________

Эксплуатацию установки разрешил ______________ (подпись)

Дата, смена	№ установки, инвентарный № насоса	Количество работающих игл, шт.	Продолжительность работы установки в смену	Производительность установки, м3/ч

Показания манометравакуумметра	Время и причины остановки	Подпись дежурного моториста

Еще 16 двойных листов

Замечания по эксплуатации установки

Всего пронумеровано ________________ стр. ________________________________________ (должность) Подпись ________________________________

Пояснения к заполнению геолого-технических нарядов

Геолого-технические наряды на бурение скважины составляются для всех скважин глубиною 50 м и более или конечным диаметром более 325 мм.

При меньших глубинах и конечных диаметрах 325 мм и менее составляется производственное задание.

Все изменения в конструкцию и технологию сооружения скважины вносятся по согласованию с главным инженером СМУ.

В графе «Технические условия бурения скважины» дается краткое описание тех особенностей процесса бурения скважины, которые не нашли отражения в других графах геолого-технического наряда: осложнения в процессе бурения и откачки, сходимость геологического разреза с данными каротажа и т.п.

В составлении «Инструкции» принимали участие Л.Н. Московская, Э.В. Оливаревич, Ю.В. Меркулов.

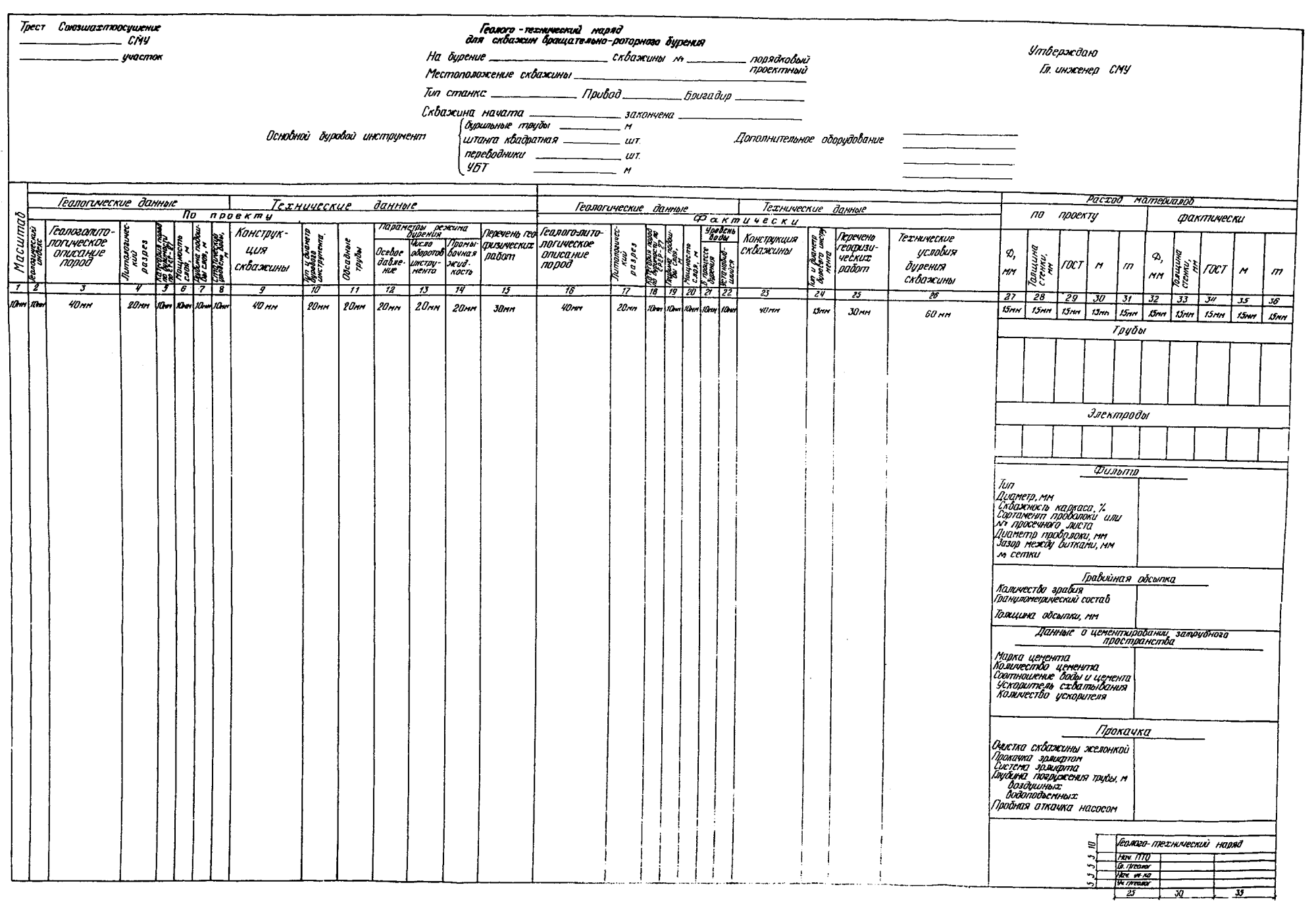

Геолого-технический наряд
для скважин вращательно-роторного бурения

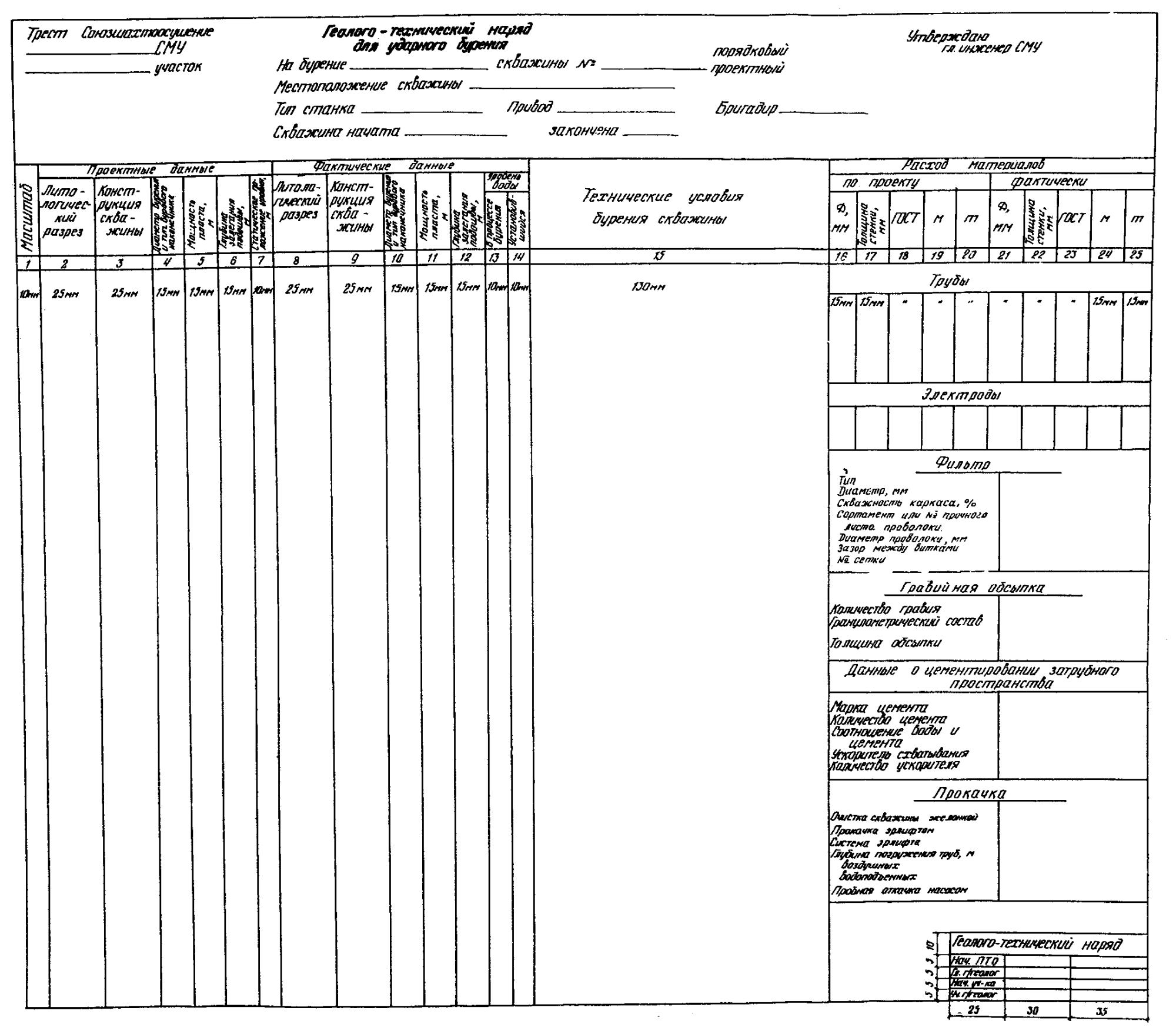

Геолого-технический наряд
для ударного бурения

Трест Союзшахтоосушение _______________ СМУ Производственное задание _______________ участок На бурение _____ скважины N _____ порядковый проектный Местоположение скважины ____________________ Станок _______ Бригадир ____________________
Проектные данные						Фактические данные
Литологический разрез	Мощность пласта, м	Глубина залегания подошвы, м	Конструкция скважины	Тип и диаметр бурового наконечника	Примечание	Литологический разрез	Глубина залегания подошвы, м	Мощность пласта, м	Конструкция скважины	Тип и диаметр бурового наконечника	Примечание
1	2	3	4	5	6	7	8	9	10	11	12
20 мм	10 мм	10 мм	30 мм	15 мм	40 мм	20 мм	10 мм	10 мм	30 мм	15 мм	40 мм

Начальник участка
Участковый гидрогеолог
