ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

УСТРОЙСТВО НОВЫХ И РЕМОНТ СУЩЕСТВУЮЩИХ КРОВЕЛЬ ТИПОВЫХ ЖИЛЫХ, ОБЩЕСТВЕННЫХ И ПРОМЫШЛЕННЫХ ЗДАНИЙ С ПРИМЕНЕНИЕМ ПОЛИМЕРНЫХ МАСТИЧНЫХ И РУЛОННЫХ ГИДРОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ

ВСН 216-85 ГЛАВМОССТРОЯ

Разработаны лабораторией кровельных и гидроизоляционных работ НИИмосстроя (зав. лабораторией Ю.М. Басс, зав. сектором А.И. Щипанов, ст. научный сотрудник канд. техн. наук В.П. Дятлова, мл. научный сотрудник З.Ф. Карпеева) при участии: ЦНИИпромзданий (зав. отделом покрытий и кровель М.И. Поваляев); ЦНИИОМТП (зав. лабораторией технологии кровельных работ В.В. Белевич); МНИИТЭПа (зав. сектором кровельных и герметизационных материалов И.М. Юфа); ВНИИкровля (зав. отделом мастичных материалов А.Р. Нуралов, ст. научный сотрудник отдела С.А. Симонян).

Внесены НИИмосстроем.

Подготовлены к утверждению Техническим управлением Главмосстроя (начальник Управления А.Л. Коробанов) и Техническим управлением Главмоспромстроя (начальник Управления Л.М. Семенов).

Согласованы с Управлением отделочных работ, отделом охраны труда и техники безопасности, МГОКД, МГОЖС и НПО «Прокатдеталь» Главмосстроя; Техническим управлением Главмосремонта; ЦК и Мосгоркомом профсоюза рабочих строительства и промышленности стройматериалов; Московским государственным трестом Мосотделстрой № 5 и Московским государственным трестом Мосоргпромстрой Главмоспромстроя; городской санэпидстанцией.

Утверждены Техническим управлением Главмосстроя 24 декабря 1985 г., Техническим управлением Главмоспромстроя 5 декабря 1985 г.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие нормы составлены в развитие СНиП II-26-76 «Кровли. Нормы проектирования» и СНиП III-20-74 «Кровли, гидроизоляция, пароизоляция и теплоизоляция. Правила производства и приемки работ».

Действие настоящих норм распространяется на производство работ по устройству и ремонту кровель жилых, общественных и промышленных зданий с использованием полимерных рулонных гидроизоляционных материалов — бутерола, бутизола и кармизола.

1.2. Устройство и ремонт рулонных кровель с применением бутерола и бутизола допускаются на покрытиях с уклоном до 10%. Превышение уклонов возможно лишь на отдельных участках покрытий (в местах примыкания к парапетам, стенам, вертикальным закладным деталям и т.п.) при условии дополнительного закрепления рулонного ковра (предварительно заведенного в штрабу) на этих участках к деревянным антисептированным брускам.

1.3. Кармизол допускается укладывать на любых уклонах. При этом в местах примыкания к вертикальным конструкциям и закладным деталям полотнища кармизола должны заводиться в штрабу и крепиться в ней кровельными оцинкованными гвоздями К 3,5 x 40 к деревянным антисептированным брускам.

1.4. Устройство кровель из полимерных гидроизоляционных материалов должно выполняться специализированными организациями на основе проекта производства работ, рабочих чертежей, технологических карт, а также в соответствии с рекомендациями настоящей инструкции.

Работы по устройству и ремонту кровельных покрытий, включая устройство выравнивающих стяжек, должны производиться специализированными бригадами под техническим руководством мастера или производителя работ.

Особое внимание следует уделять устройству и ремонту внутренних водостоков, а также мест примыканий кровельного покрытия к стенам, парапетам, вентиляционным шахтам, световым фонарям и другим конструктивным элементам.

1.5. До начала устройства кровель должны быть закончены все виды подготовительных работ (подготовка основания, проверка качества материалов, подготовка необходимых инструментов, инвентаря, подъемных и транспортных механизмов).

2. ТРЕБОВАНИЯ К МАТЕРИАЛАМ

2.1. Материалы, применяемые для производства работ по устройству кровель, должны строго соответствовать требованиям ГОСТов и технических условий. С этой целью необходимо проводить выборочную проверку каждой поступившей на стройку партии материала, и в случае выявления низкого качества того или иного материала — запретить его применение, вернув всю забракованную партию по акту на склад организации-поставщика (см. раздел 7 настоящей инструкции).

2.2 Для устройства рулонных кровель жилых, общественных и промышленных зданий применяются следующие материалы:

материал рулонный безосновный «Бутерол» (ТУ 38-3-005-82);

материал рулонный безосновный «Бутизол» (ТУ 38-103-301-75);

материал рулонный безосновный «Кармизол» (ТУ 21-27-109-83);

рубероид марок: РКК-420А, РКК-420Б или РКК-350Б (ГОСТ 10923-82);

мастика битумно-полимерная кровельная (ТУ 400-2-190-74**);

мастика клеящая каучуковая КН-2 (ГОСТ 24064-80);

растворители для кармизольного клея: бензин-растворитель для резиновой промышленности марки БР-2 (ГОСТ 443-76) и этилацетат (ГОСТ 8981.78*);

эмульсия битумно-полимерная быстрораспадающаяся ББЭ (ТУ 400-24-113-78);

состав грунтовочный, или праймер (раствор битума марки Б-У в керосине при соотношении 1:2 или 1:3);

лак битумный БТ-577 (ГОСТ 5831-79);

пудра алюминиевая пигментная ПАК-2 или ПАК-3 (ГОСТ 5494-71 Е);

мастики герметизирующие: АМ-0,5 (ТУ 84-246-85); АТ-1 (ТУ 38-403484-84); «Эластосил» (ТУ 6-02-775-73); «Тиопрол» (ТУ 400-1-411-99-85) и другие, их заменяющие;

сталь кровельная оцинкованная толщиной 0,5 — 0,8 мм (ГОСТ 7118-78);

гвозди кровельные оцинкованные (ГОСТ 4030-83*).

2.3. Бутерол — безосновный рулонный материал, изготавливаемый вальцево-каландровым способом из смесей на основе синтетических каучуков, термоэластопласта, пластификатора, вулканизующих агентов и наполнителей.

2.4 Бутерол выпускается по ТУ 38-3-005-82.

Условная прочность при растяжении, МПа, не менее           0,35 (3,5)
Относительное удлинение, %, не менее                       200
Водопоглощение, %, не более                                0,4
Гибкость (на стержне диаметром 0,01 м)                     -40

при температуре, °C

Габаритные размеры, м:

длина материала в рулоне                                   20 +/- 0,5
ширина                                                     0,65 +/- 0,02

0,75 +/- 0,02

0,95 +/- 0,02

толщина материала 0,001 +/- 0,0002

0,002 +/- 0,0002

Масса рулона, кг 30 +/- 0,5

2.5. Бутизол — безосновный рулонный материал, изготавливаемый вальцево-каландровым способом с использованием бутил-каучука, наполнителей, пластификаторов вулканизующих агентов.

Бутизол выпускается двух типов: вулканизированным и невулканизированным. Для устройства кровель применяется невулканизированный бутизол.

2.6 Бутизол выпускается по ТУ 38-103-301-75.

Техническая характеристика

Условная прочность при растяжении, МПа, не менее      0,3 (3,0) - 0,6 (6,0)
Относительное удлинение, %, не менее                  100
Водопоглощение, %, не более                           1,6
Гибкость (на стержне диаметром 0,01 м)                -20

при температуре, °C

Габаритные размеры, м:

длина материала в рулоне                              20 +/- 0,5
ширина                                                0,8 +/- 0,01

1,0 +/- 0,01

1,2 +/- 0,01

1,4 +/- 0,01

толщина материала 0,002 +/- 0,0002

0,0025 +/- 0,0002

0,003 +/- 0,0002

Масса рулона, кг, не более 50

2.7. Кармизол — безосновный рулонный материал, изготавливаемый вальцево-каландровым способом из смеси синтетических каучуков и сухих компонентов.

2.8 Кармизол выпускается по ТУ 21-27-109-85.

Техническая характеристика

Условная прочность при растяжении, МПа, не менее          0,5 (5,0)
Относительное удлинение, %, не менее                      300
Водопоглощение, %, не более                               2
Гибкость (на стержне диаметром 0,01 м)                    -40

при температуре, °C

Габаритные размеры, м:

ширина материала в рулоне                                 0,7 +/- 0,01
толщина                                                   0,0015 +/- 0,0001
Масса рулона, кг, не более                                30

2.9. Упаковка, маркировка, хранение и транспортирование бутерола, бутизола, кармизола должны соответствовать требованиям технических условий.

2.10. Мастика битумно-полимерная кровельная, применяемая для склейки полотнищ бутерола (бутизола) между собой и приклейки их к основанию, выпускается по ТУ 400-2-190-74**. Мастика выпускается с 1974 г. на комбинате «Стройдеталь» Главмосстроя.

Состав (в весовых частях):

Битум марки БН-3,5 (ТУ 38-101-566-75)                       94
Полиизобутилен марки П-20 (ТУ 38-103-47-70)                 2
Лак "Кукерсоль" (ТУ 38-10938-75)                            4

Техническая характеристика

Теплостойкость, °C, не менее                               65
Гибкость слоя мастики толщиной 2 мм, нанесенного           Слой мастики
на пергамин при огибании по полуокружности стержня         не должен
диаметром 15 мм при температуре +18 °C                     давать трещин
Глубина проникания иглы при 25 °C в десятых долях мм,      20

не менее

2.11. Применяемые для приклейки кармизола материалы должны строго соответствовать: клей-мастика КН-2 - ГОСТ 24064-80; бензин-растворитель марки БР-2 — ГОСТ 443-76; этилацетат — ГОСТ 8981-78*.

Клеящие материалы хранят в герметически закрытой таре в помещениях и складах, отвечающих требованиям хранения взрыво- и огнеопасных материалов.

2.12. Применяемая для огрунтовки цементной стяжки или бетонного основания под гидроизоляционный ковер из бутерола (бутизола) быстрораспадающаяся битумно-полимерная эмульсия ББЭ должна отвечать требованиям ТУ 400-24-113-78.

3. ТРЕБОВАНИЯ К ОСНОВАНИЮ ПОД ГИДРОИЗОЛЯЦИОННЫЙ КОВЕР ИЗ БУТЕРОЛА, БУТИЗОЛА, КАРМИЗОЛА

Основанием под гидроизоляционный ковер из бутерола, бутизола, кармизола при устройстве кровель может служить бетон, железобетон, цементно-песчаная стяжка.

Основание должно быть сухим (влажность его должна быть не более 8%), ровным, без отслоений, выступов и с уклоном, обеспечивающим отвод воды с кровли.

В местах примыканий кровель к стенам, шахтам и другим конструктивным элементам основанием под гидроизоляционный ковер должны служить ровные вертикальные поверхности конструкций и переходные наклонные бортики (под углом 45°) высотой не менее 100 мм.

4. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

4.1 В состав подготовительных работ, выполняемых перед устройством гидроизоляционного ковра, входят:

а) подготовка основания;

б) очистка (в зимнее время — от наледи и снега), просушка, обеспыливание; заделка цементно-песчаным раствором марки М-100 раковин, трещин, неровностей; оштукатуривание примыканий; устройство в сопряжениях примыканий переходных наклонных бортиков под углом 45°;

в) проверка качества применяемых материалов (бутерола, бутизола, кармизола, клеев, растворителей, мастик, эмульсии) на соответствие стандартам;

г) перемотка рулонов бутерола, бутизола, кармизола и снятие прокладочной бумаги;

д) подготовка необходимых механизмов, инструмента, инвентаря.

4.2. Для приклеивания кармизола наряду с клеем КН-2 может быть использован кармизольный клей, приготовляемый непосредственно на строительной площадке по следующей технологии: кармизол режут на куски 10 x 10 см и загружают в широкогорлый бидон или бачок (с крышкой), после чего в бидон заливают смесь этилацетата и бензина-растворителя марки БР-2 в соотношении 1:2, после набухания кармизола (через 24 часа) содержимое бачка перемешивают деревянной лопаткой до растворения кармизола и получения однородной массы — кармизольного клея.

4.3. Для окрашивания готового кровельного ковра следует применять краску БТ-177, которая приготовляется непосредственно на строительной площадке. Исходными материалами для этой краски служит лак битумный БТ-577 по ГОСТ 5631-79 и пудра алюминиевая пигментная марки ПАК-2 или ПАК-3 по ГОСТ 5494-71 Е, взятые в соотношении (80 — 85):(15 — 20).

Во избежание расслаивания непосредственно перед использованием краску необходимо тщательно перемешивать.

4.4. До приклейки рулонного материала необходимо установить закладные металлические опоры для теле- и радиостоек.

4.5. Для закрепления на примыканиях концов гидроизоляционного ковра и фартуков из оцинкованной стали должны быть установлены антисептированные деревянные бруски, которые крепятся на деревянных пробках.

4.6. К наклеиванию кровельного ковра следует приступать после составления и подписания акта на скрытые работы по приемке основания.

5. ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ ПО УСТРОЙСТВУ КРОВЕЛЬ ИЗ БУТЕРОЛА, БУТИЗОЛА И КАРМИЗОЛА

5.1. Кровельные работы с применением бутерола, бутизола и кармизола можно проводить при температуре не ниже минус 20 °C.

5.2 Работы по устройству кровель должны выполняться в следующей последовательности:

а) огрунтовка основания в местах приклейки полимерного материала;

б) устройство гидроизоляции вокруг водоотводящих воронок;

в) устройство основного кровельного ковра и дополнительных слоев в местах примыканий;

г) окрашивание готового кровельного ковра краской БТ-177 для защиты от солнечной радиации;

д) установка защитных фартуков.

5.3 Устройство гидроизоляционного ковра из бутерола или бутизола

5.3.1. До приклейки материала основание грунтуют эмульсией ББЭ и выдерживают не менее суток.

Расход грунтовки должен составлять 0,3 — 0,5 кг/м2.

Допускается применять в качестве грунтовки раствор битума марки Б-У в керосине, приготовленный в соотношении (по массе) 1:2 — 1:3.

5.3.2. Гидроизоляционный ковер следует устраивать из двух слоев бутерола (бутизола) или одного слоя бутерола (бутизола) и одного слоя рубероида, а в местах примыканий и по лоткам укладывается еще один или два дополнительных слоя бутерола (бутизола).

При наклеивании необходимо следить, чтобы нахлестка полотнищ была не менее 100 мм в продольном направлении и не менее 150 мм — в поперечном. Стыки полотен второго слоя должны располагаться по середине полотен первого слоя.

5.3.3. Работу следует начинать с оклеивания патрубков и чаш водоотводящих воронок внутренних водостоков и приклейки дополнительного слоя материала по лоткам и разжелобкам.

5.3.4. Бутерол и бутизол клеят на горячей битумно-полимерной мастике. При этом слой мастики должен быть сплошным, толщиной не более 2 мм.

Температура мастики в момент нанесения должна быть в пределах 120 — 140 °C.

5.3.5. Наклеенные полотнища следует сразу прижать, прикатать дифференциальным катком или притереть.

5.4 Устройство гидроизоляционного ковра из кармизола

5.4.1. Гидроизоляционный ковер следует устраивать из одного или двух слоев кармизола, а в местах примыканий и по лоткам укладывается еще один или два дополнительных слоя.

5.4.2. Огрунтовка основания в местах приклейки кармизола выполняется в процессе наклейки рулонов, при этом клеящий (он же огрунтовочный) материал наносится на основание.

5.4.3 Гидроизоляционный ковер из кармизола может быть устроен одним из двух способов:

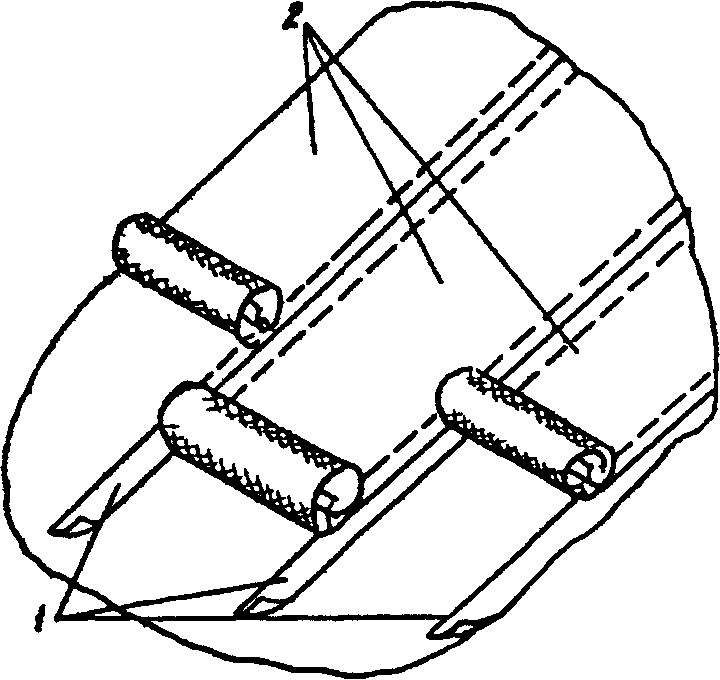

1 способ. Приклейка кармизола по маячным полоскам

Рулон кармизола разрезают по длине на полоски шириной 20 см. Каждую полоску приклеивают к основанию на расстоянии (отсчет от осевой линии полоски), равном ширине рулона. Рулоны раскатывают таким образом, чтобы края двух соседних полотнищ рулонного кармизола соединялись встык по осевой линии полосок. Края полотнищ рулонного кармизола (по 10 см от каждого края), уложенные на полоску, приклеивают к ней. Стыки полотнищ рулонного кармизола дважды промазывают клеем (рис. 1).

2 способ. Приклейка рулонного кармизола с помощью ленты

На основание кровли рулоны кармизола укладывают чересполосно, нанося клей вдоль средней части раскатываемого рулона полосой шириной 20 см. При этом расстояние между двумя уложенными полотнищами должно быть меньше ширины рулона на 10 см. Затем третий рулон раскатывают между двумя соседними, приклеивая его полотнище к основанию вдоль срединной части раскапываемого рулона полосой шириною 20 см и к лицевым поверхностям, прежде того чересполосно раскатанных рулонов кармизола с нахлесткой шириною не менее 5 см (рис. 2).

Места приклейки следует прикатывать катком.

5.5 Устройство примыканий

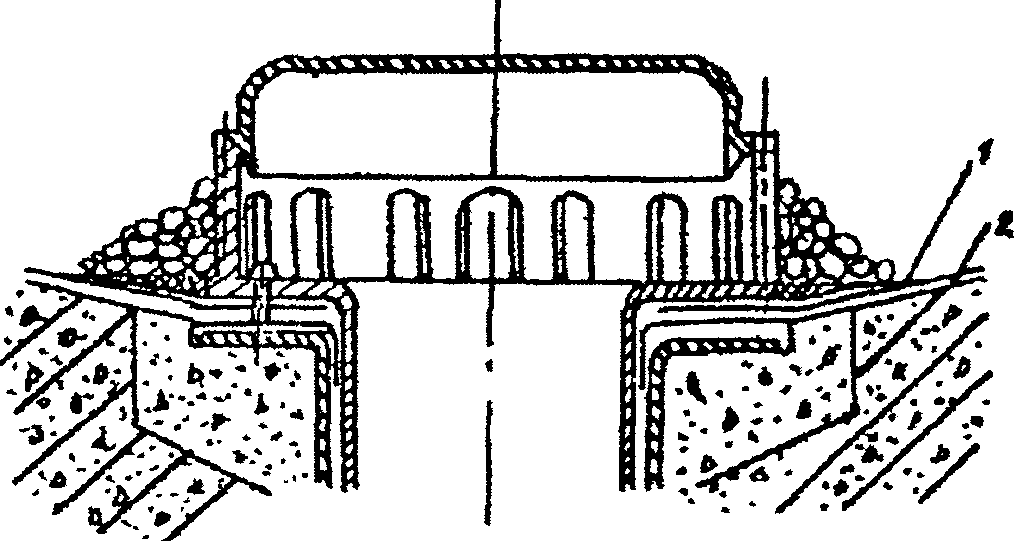

5.5.1. Примыкание кровельного ковра к водоприемной воронке выполняют в следующей последовательности (рис. 3):

а) очищают воронку и прилегающий к ней участок 500 x 500 мм, выравнивая поверхность этого участка на одном уровне с кромкой чаши воронки;

б) выкраивают из гидроизоляционного материала полотнище 700 x 700 мм с крестообразным разрезом (150 x 150 мм) по центру;

в) наносят клеящий материал на поверхность площадью 700 x 700 мм и наклеивают на нее подготовленное полотнище;

г) в раскраиваемом полотнище, которое укладывают как составную часть основного кровельного ковра, выполняют над воронкой крестообразный разрез (150 x 150 мм) со смещением направления разреза на 45° по отношению к уложенному на чашу воронки дополнительному слою материала;

д) ставят на место прижимное кольцо воронки, предварительно нанеся клеящий материал на чашу воронки и колпак;

е) наносят по периметру прижимного кольца слой клеящего материала и насыпают слой гравия с размерами зерен не менее 40 мм.

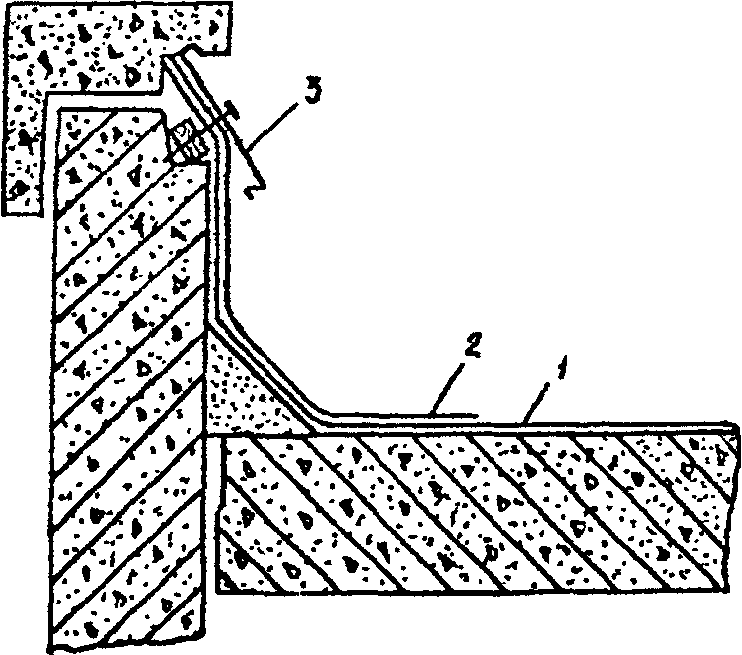

5.5.2. Примыкания кровельного ковра к вертикальным поверхностям (парапету, стенам лифтовых шахт, вентблокам и т.п.) выполняют, руководствуясь следующими правилами (рис. 4):

а) в первую очередь производится устройство основного кровельного ковра. Полотнища основного ковра должны подниматься на всю высоту примыканий и заводиться в штрабу;

б) затем наклеивают один дополнительный слой материала перпендикулярно основному кровельному ковру, который также заводится в штрабу.

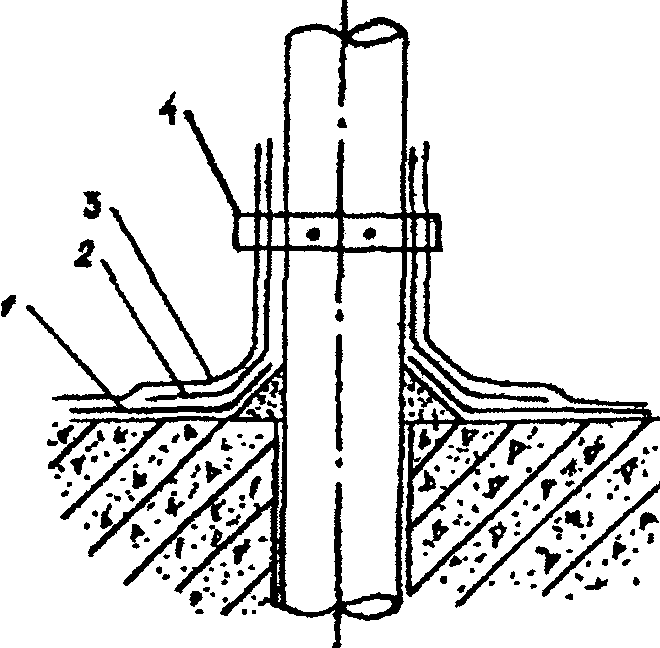

5.5.3. Примыкания кровельного ковра к канализационным вытяжкам и стойкам антенн выполняют, руководствуясь следующими рекомендациями (рис. 5):

а) до приклейки основного кровельного ковра основания трубы, стоек антенн оклеивают одним слоем гидроизоляционного материала с напуском за пределы этих конструктивных элементов по 200 мм;

б) при укладке основного кровельного ковра в полотнищах материала делают отверстия крестообразной формы для пропуска труб, антенн и т.п., которые на 10 — 15 меньше поперечного сечения изолируемых элементов;

в) после укладки основного кровельного ковра производят оклейку основания изолируемых элементов на высоту 240 мм (с напуском на основание на 100 — 150 мм) езде одним слоем гидроизоляционного материала, края которого надрезают (для удобства укладки и повышения качества прикатки);

г) места примыканий кровельного ковра к основаниям изолирующих элементов покрывают слоем клеящего материала.

5.5.4. Примыкания готового кровельного ковра к вертикальным поверхностям закрывают фартуками из оцинкованной кровельной стали, которые крепят к деревянным антисептированным брускам гвоздями, пробивающими все слои ковра. Щели между фартуками с конструкциями заделывают цементно-песчаным раствором марки М-100 с последующей обмазкой одной из герметизирующих мастик, упомянутых в п. 2.2 настоящей инструкции.

Механическое закрепление кромок кровельного ковра (в штрабу) по вертикальным плоскостям следует выполнять в ту же смену, что и приклейку.

5.6 Производство работ в зимних условиях

5.6.1. При устройстве рулонных кровель из бутерола, бутизола и кармизола в зимних условиях следует руководствоваться указаниями СНиП III-20-74*, а также выполнять требования настоящей инструкции.

5.3.2. Для устройства стяжки должен применяться цементно-песчаный раствор марки М-100, приготовленный с противоморозной добавкой (например, нитритом натрия в количестве 10 — 15% от массы цемента).

5.6.3. Основание под гидроизоляционный ковер перед нанесением грунтовки должно быть очищено от инея, снега и наледи; просушено до 5% влажности и прогрето до температуры не ниже +5 °C.

5.6.4. Во время тумана, гололеда, дождя, сильного ветра и температуры наружного воздуха ниже -20 °C наклеивать бутерол, бутизол или кармизол запрещается.

6. РЕМОНТ

Полимерные материалы позволяют применять современные индустриальные методы при выполнении ремонтных работ. Кровельный ковер состоит из одного или двух слоев. Кровельные полимерные материалы обладают малой пористостью и низким водопоглощением; они эластичны как при положительных, так и при отрицательных (до минус 40 °C) температурах. Последнее качество очень важно при устройстве примыкания к вертикальным конструктивным элементам (вентшахтам, лифтовым помещениям и т.д.), поскольку именно в таких местах и наблюдаются чаще всего протечки из-за появления трещин в материале или неправильной заделки стыков.

6.1 Существует два вида ремонта кровельного ковра: текущий и капитальный. При текущем ремонте производят:

а) небольшие работы по ликвидации вздутий, пузырей на кровельном ковре;

б) устранение разрывов на ковре, отслоений его от основания и др. дефектов.

При капитальном ремонте должны быть произведены:

а) полная замена гидроизоляционного ковра;

б) новая заделка стыков и примыканий;

в) герметизация водоприемных воронок и сливов.

6.2 Текущий ремонт гидроизоляционного ковра производят в следующей последовательности:

а) определение мест повреждений и объема предстоящих работ;

б) производство выборочного ремонта с наложением отдельных заплат на поврежденные места;

в) укладка — при необходимости — нового дополнительного слоя гидроизоляционного ковра.

6.3. Наклеивание заплат при ремонте гидроизоляционного ковра и укладка дополнительного слоя производится в соответствии с технологией устройства нового гидроизоляционного ковра, изложенной в настоящей инструкции, а также в соответствии с «Указаниями по ремонту и содержанию рулонных кровель жилых домов» (ВСН 02-70 Главмосжилуправления).

6.4. При капитальном ремонте работы необходимо начинать только после составления и утверждения подробной дефектной ведомости, указывая в ней все виды дефектов, причины возникновения и последовательность их устранения.

6.5. Основные работы по капитальному ремонту кровель рекомендуется производить в летнее время. В зимнее же время допускается производить только срочный ремонт, вызванный появлением протечек через кровлю (при неблагоприятных метеорологических условиях такой ремонт производят под тентом). При капитальном ремонте места, где ранее производился срочный ремонт, должны быть вновь отремонтированы в летнее время, причем особенно тщательно.

6.6. Капитальный ремонт должен производиться в возможно короткие сроки. Длительные перерывы в работе недопустимы.

6.7 Ремонту кровель должны предшествовать:

а) тщательная подготовка основания;

б) приемка основания специальной комиссией;

в) подготовка и проверка качества необходимых материалов, инвентаря и оборудования.

6.8. Объем ремонтных работ должен планироваться таким образом, чтобы к концу рабочей смены он был непременно выполнен, а ремонтируемый участок — покрыт новым материалом полностью. При этом должны быть приняты меры, исключающие попадание атмосферных осадков в помещение.

6.9. Работы по ремонту кровель должны выполняться специально обученными бригадами рабочих, ознакомленными с настоящей инструкцией. При этом должны соблюдаться требования, предусмотренные в главе СНиП III-4-80 «Техника безопасности в строительстве». Нельзя выполнять ремонтные работы при гололедице и сильном ветре (более 6 баллов).

6.10. При ремонтных работах складирование материалов рекомендуется производить на настилах из досок.

6.11. Для освобождения участков кровли от защитного слоя гравия вдоль трещин, над вздутиями и т.п. рекомендуется:

а) разогреть поверхность кровли нагревателем площадного типа (например, машиной СО-107А);

б) снять с разогретой поверхности гравий вместе с мастикой шпателем-скребком (ТУ 22-4810-80).

7. КОНТРОЛЬ КАЧЕСТВА И ПРИЕМКА РАБОТ

7.1. Перед началом производства работ по устройству или ремонту кровель проверяют: качество всех материалов; их соответствие требованиям действующих ГОСТов, ТУ; состояние инструмента, механизмов, приспособлений; готовность и пригодность основания в соответствии с требованиями СНиП III-20-74* «Кровля, гидроизоляция, пароизоляция и теплоизоляция. Правила производства и приемки работ» и настоящей инструкции.

7.2. Контроль качества используемых гидроизоляционных и клеевых материалов, а также производства работ по устройству кровельного ковра возлагается на мастера и строительную лабораторию.

7.3. К наклеиванию кровельного ковра следует приступать после составления и подписания акта на скрытые работы по приемке оснований.

7.4. В процессе производства кровельных работ необходимо установить постоянный контроль за соблюдением технологии и режимов выполнения отдельных этапов гидроизоляционных работ.

На объекте должен быть заведен «Журнал производства работ», в котором ежедневно должны фиксироваться:

а) дата выполнения работы;

б) условия производства работ на отдельных захватках;

в) результаты систематического контроля за качеством работ.

Еще лучше (удобнее и быстрее) использовать для проверки качества кровельных работ «Единый маршрутный журнал операционного контроля, оценки качества и промежуточной технической приемки отдельных видов работ и конструктивных элементов при возведении панельно-блочных домов» (разработан трестом Мосоргстрой). Итоги проверки качества должны систематически визироваться (в том же журнале) представителем организации-заказчика.

7.5. Качество наклеивания отдельных слоев и выполненного гидроизоляционного ковра устанавливают путем осмотра его поверхности, при этом ковер должен удовлетворять следующим требованиям:

а) отсутствие трещин, раковин, вздутий, отслоений и др. дефектов;

б) края полотнищ в местах нахлестки должны быть прочно склеены с нижележащим слоем.

7.6. Приклеивание рулонного материала, проверяемое путем медленного отрыва одного слоя от другого, должно быть прочным, при этом отслаивание материала от основания недопустимо.

7.7. Обнаруженные при осмотре кровли дефекты или отклонения от проекта должны быть исправлены до сдачи здания в эксплуатацию.

7.8. Приемка законченной кровли должна сопровождаться контрольной проверкой и тщательным осмотром ее поверхности, особенно у воронок, в лотках и местах примыканий к выступающим конструкциям.

7.9 В ходе окончательной приемки кровли должны быть предъявлены следующие документы:

а) паспорта на примененные материалы;

б) данные о результатах лабораторных испытаний материалов;

в) журналы производства работ по устройству кровли;

г) исполнительные чертежи покрытия и кровли;

д) акты промежуточной приемки выполненных работ.

Приемку готовой кровли следует оформлять актом с указанием наименования объекта, объема выполненных работ и их качества, всех недоделок. Акт должен быть подписан представителями подрядчика и заказчика и скреплен гербовыми печатями соответствующих организаций.

8. ТЕХНИКА БЕЗОПАСНОСТИ

8.1. Производство работ по устройству рулонных кровель из бутерола, бутизола и кармизола должно осуществляться в соответствии с утвержденным проектом производства работ; требованиями СНиП III-4-90 «Правила техники безопасности в строительстве» (М.: Стройиздат, 1981); «Правилами пожарной безопасности при производстве строительно-монтажных работ» (утверждены ГУПО МВД СССР 4 ноября 1977 г. по согласованию с Отделом технического нормирования и стандартизации Госстроя СССР 24 февраля 1977 г. № 1-711. М.: Стройиздат, 1978); требованиями настоящей инструкции.

8.2. К работам по устройству кровель из бутерола, бутизола и кармизола допускаются мужчины не моложе 18 лет, прошедшие, согласно Приказу Министерства здравоохранения СССР № 700, предварительный (при поступлении на работу) и периодические медицинские осмотры, имеющие наряд-допуск.

8.3. Работы по нанесению грунтовочного состава, клея и клеящей мастики должны проводиться только при использовании средств индивидуальной защиты кожных покровов.

8.4. Горячую клеящую мастику следует наносить механизированным способом (установками типов СО-100А, СО-122А и другими или же пистолетом-соплом насоса автогудронатора).

8.5. Термосы для слива быстрораспадающейся битумно-полимерной эмульсии ББЭ должны быть в исправном состоянии и иметь плотно закрывающиеся несгораемые крышки.

Перед загрузкой термосы должны быть тщательно осмотрены. В случае обнаружения неисправности в термосе необходимо прекратить работы, очистить термос, отремонтировать его или заменить.

8.6. Термосы должны устанавливаться на открытых площадках в устойчивом положении, рядом с комплектом противопожарных средств, причем на расстоянии от зданий не менее 10 м.

8.7 При заполнении и подогреве битумно-полимерной мастики в емкости автогудронатора запрещается:

а) заполнять емкости мастикой под крышку (свободное пространство в емкости должно быть высотой не менее 20 см);

б) подогревать мастику в емкости автогудронатора слоем менее 20 см над подогревающими трубами;

в) производить какой-либо ремонт емкости автогудронатора во время работы насоса.

8.8. При попадании битумной мастики на кожу следует тотчас удалить ее с кожи, используя вазелиновое масло. При этом запрещается использовать высокотоксичные растворители (бензин, четыреххлористый углерод и т.д.).

8.9. Необходимо постоянно помнить, что клей-мастика КН-2 и кармизольный клей — материалы взрыво- и пожароопасные. Поэтому в зоне производства работ их масса не должна превышать сменную потребность. Банки с клеем-мастикой или кармизольным клеем нужно открывать только в расчете на полное использование их содержимого в течение рабочей смены или времени, необходимого для выполнения сменного задания; оставлять банки открытыми запрещается.

При производстве кровельных работ с применением битумно-полимерных материалов следует:

а) обесточить зону производства работ;

б) производить работы только с наветренной стороны.

Тара из-под мастик и клея должна храниться в специально отведенном месте вне зоны производства кровельных работ.

Ответственность за исправность электроустановок и электропроводов и правильность подключения электрооборудования должна быть возложена на инженера-электрика приказом начальника строительства (начальника управления, управляющего трестом и т.д.).

8.10. Нанесение клея-мастики КН-2, кармизольного клея и битумного лака БТ-577 следует производить кистями с рукоятками длиной не менее 1,80 м.

8.11 В местах производства кровельных работ с применением битумно-полимерных материалов запрещается:

а) пользоваться открытым огнем;

б) курить;

в) производить работы, связанные с искрообразованием;

г) пользоваться искрообразующим инструментом.

8.12. При появлении на коже зуда или красноты от случайного попадания клея необходимо промыть пораненное место теплой водой с мылом и обратиться к врачу.

8.13. Перед приемом пищи необходимо тщательно вымыть руки и лицо в теплой воде, прополоскать рот.

8.14. Клей-мастика КН-2, кармизольный клей и битумный лак БТ-577 содержат вредные летучие вещества в следующих процентных соотношениях:

КН-2:

этилацетат                                                    15%,
бензин                                                        15%.
Расход клея-мастики КН-2 на 1 м2 поверхности                  0,2 кг.

Кармизольный клей:

этилацетат                                                    10%,
бензин                                                        20%.
Расход кармизольного клея на 1 м2 поверхности                 0,2 кг

Битумный лак БТ-577:

бензин для лакокрасочной промышленности (уайт-спирит)         60%.
Расход уайт-спирита на 1 м2 поверхности                       0,08 кг.

Вредные летучие вещества (этилацетат, бензин) оказывают раздражающее действие на слизистую оболочку глаз и органов дыхания.

Концентрация этилацетата и бензина в зоне дыхания рабочего не должна превышать 0,002 мг/л (при предельно допустимой норме 0,2 — 0,3 мг/л).

8.15. Зона возможного падения сверху материалов, инструментов, тары и стекания мастики со здания, на котором производятся кровельные работы, должна быть ограждена. На ограждении опасной зоны вывешивают предупредительные надписи.

8.13. Допуск рабочих к выполнению кровельных работ разрешается после осмотра прорабом или мастером совместно с бригадиром панельного основания, парапета и определения при необходимости мест и способов надежного закрепления страховочных приспособлений кровельщиков.

8.17. Рабочее место кровельщика должно содержаться в чистоте, быть свободным от посторонних предметов, строительного мусора и лишних строительных материалов.

8.18. Запрещается класть инструменты и мелкие материалы непосредственно на кровлю. Эти предметы должны находиться в переносном ящике или сумке. Складирование этих предметов на крыше может производиться при условии устройства горизонтальных площадок, огражденных со всех сторон.

8.19 Запрещается сбрасывать с крыши материалы и инструмент.

8.20. По окончании смены, а также во время перерыва в работе все остатки материалов, приспособления и инструмент должны быть убраны с крыши или надежно закреплены.

8.21 Место производства работ должно быть обеспечено следующими средствами пожаротушения и медицинской помощи:

пенные огнетушители марки ОУ-5 (ГОСТ 7276-77) 2 шт. из расчета на одну секцию кровли, не менее

ящик с песком емкостью 0,05 м3                                    1 шт.
лопаты                                                            2 шт.
асбестовое полотно                                                1 м2
аптечка с набором медикаментов                                    1 шт.

8.22. Рабочие, занятые на устройстве рулонных кровель, должны быть обеспечены санитарно-бытовыми помещениями в соответствии с СН 276-74 «Инструкция по проектированию бытовых зданий и помещений строительно-монтажных организаций».
