ВСН 123-79. Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам

(утв. Минмонтажспецстроем СССР 28.12.1979)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ВСН 123-79"]:::rst
  click n0 "https://bukva.ai/docs/vsn-123-79" "ВСН 123-79. Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам (утв. Минмонтажспецстроем СССР 28.12.1979)"
  n1["ВСН 123-90"]:::doc
  click n1 "https://bukva.ai/docs/vsn-123-90" "ВСН 123-90. Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам (утв. Минмонтажспецстроем СССР 24.12.1990)"
  n2["И 1.13-07"]:::doc
  click n2 "https://bukva.ai/docs/instruktsiya-i-1-13-07" "И 1.13-07. Инструкция по оформлению приемосдаточной документации по электромонтажным работам (утв. Ассоциацией'Росэлектромонтаж' 12.04.2007)"
  n0 --> n1
  n1 --> n2
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

ИНСТРУКЦИЯ ПО ОФОРМЛЕНИЮ ПРИЕМО-СДАТОЧНОЙ ДОКУМЕНТАЦИИ ПО ЭЛЕКТРОМОНТАЖНЫМ РАБОТАМ

Согласована Госэнергонадзором Минэнерго СССР 30 октября 1979 года.

Согласована Госстроем СССР 11 ноября 1979 года.

Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам охватывает все виды работ, на которые распространены требования главы СНиП III-33-76 «Электротехнические устройства».

Наличие в Инструкции форм приемо-сдаточной документации по разделам 4, 6, 19 (распределительные устройства и подстанции напряжением 330 — 500 кВ, трансформаторы напряжением 330 — 500 кВ, воздушные линии электропередачи напряжением до 500 кВ) отражает специфику выполнения и сдачи работ организациями Минэнерго СССР.

Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам разработана Всесоюзным государственным научно-исследовательским и проектным институтом ВНИИпроектэлектромонтаж Министерства монтажных и специальных строительных работ СССР (разделы 1 - 3, 5, 7 - 18, 20) и Всесоюзным институтом по проектированию организаций энергетического строительства Оргэнергострой Министерства энергетики и электрификации СССР (разделы 4, 6, 19).

С введением в действие настоящей инструкции отменяется сборник «Формы сдаточной документации по электромонтажным работам» МСН 123-66/ММСС СССР.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Устанавливаются единые формы приемо-сдаточной документации (акты, протоколы, журналы, ведомости) по видам электромонтажных работ, обязательные для заполнения монтажными организациями и передаваемые заказчику при оформлении сдачи-приемки выполненных работ.

Акты и протоколы по монтажу контактных сетей определены требованиями «Инструкции по монтажу контактных сетей промышленного и городского электрифицированного транспорта» ВСН 13-77/ММСС СССР (Москва: Энергия, 1979).

1.2. Единые формы приемо-сдаточной документации охватывают все виды электромонтажных работ, на которые распространяются требования главы СНиП III-33-76 «Электротехнические устройства». Формы сдаточной документации для пусконаладочных работ в настоящую инструкцию не включены.

1.3. Формы приемо-сдаточной документации на отдельные законченные виды и элементы работ должны заполняться монтажными организациями как в процессе монтажа, так и при оформлении сдачи-приемки выполненных электромонтажных работ.

1.4. При выполнении монтажной организацией наладочных работ сдаточная документация по ним должна выполняться по специальным формам для наладочных работ.

1.5. Монтажной организацией при сдаче-приемке электромонтажных работ должны быть составлены акты, протоколы, ведомости или журналы для всех видов работ, которые проводились на данном объекте.

1.6. Комплект приемо-сдаточной документации после его заполнения передается рабочей комиссии. Ниже приведен образец обложки к комплекту приемо-сдаточной документации на электромонтажные работы.

1.7. Формы приемо-сдаточной документации, кроме оговоренных во вводной части к каждому разделу, заполняются в двух экземплярах на пишущей машинке или от руки (чернилами или шариковой ручкой). Записи должны быть четкими и ясными. Не допускается подчистка цифр. При необходимости внесения изменений следует ненужное зачеркнуть и рядом сделать правильную запись.

1.8. Документы общего характера (формы № 1 - 6) представляются вместе с приемо-сдаточной документацией на виды электромонтажных работ по сдаваемому комплексу работ (отдельной зоны, сооружения и т.п.).

1.9. Передача смонтированного электрооборудования под наладку осуществляется электромонтажной организацией письмом в адреса заказчика и пусконаладочной организация. Форма письма — произвольная.

1.10. Объем опробований и испытаний электрооборудования, выполняемых электромонтажными организациями, определен требованиями главы СНиП III-33-76 «Электротехнические устройства» и главы 1-8 ПУЭ «Объем и нормы приемо-сдаточных испытаний электрооборудования».

1.11 При заполнении протоколов и актов в графе «Результат» или аналогичных следует ставить:

«Норма» — в случае, если при оценке общего состояния элементов электроустановки по внешнему осмотру, качества установки, работы механических блокировок, одновременности замыкания и размыкания контактов и т.п. отклонений не обнаружено;

«Произведено» — в случае выполнения контрольных включений, регулировок, ревизий или контрольных вкатываний выдвижных элементов оборудования;

«Годен» («годна») — при заполнении графы «Заключение», если параметры аппарата или линий при осмотрах и проверках соответствуют техническим условиям;

«Есть» — при заполнении граф о наличии закороток в свободных вторичных обмотках трансформатора тока и в других аналогичных случаях.

2. ФОРМЫ ДОКУМЕНТОВ ОБЩЕГО ХАРАКТЕРА

2.1. К документам общего характера относятся приемо-сдаточная документация по сдаче-приемке электромонтажных работ, определенная действующими нормативными документами, а также приемо-сдаточная документация, являющаяся обязательной для всех работ, независимо от их видов.

2.2. К документам, определенным действующим нормативным документом — главой СНиП III-33-76 «Приемка в эксплуатацию законченных строительством предприятий, зданий и сооружений. Основные положения», относятся акт приемки оборудования и прикладываемая к нему ведомость электромонтажных недоделок, не препятствующих комплексному опробованию.

2.3. Акт приемки оборудования и приложение к нему входят в комплект технической документации по сдаче-приемке электромонтажных работ.

2.4 К приемо-сдаточной документации, являющейся обязательной для всех видов работ, относятся:

а) содержание комплекта технической документации по сдаче-приемке электромонтажных работ (форма № 1);

б) акт приемки оборудования (форма № 2);

в) ведомость электромонтажных недоделок, не препятствующих комплексному опробованию, — Приложение к форме № 2 (форма № 3);

г) ведомость смонтированного электрооборудования, переданного в эксплуатацию (форма № 4);

д) акт готовности объекта строительства к производству электромонтажных работ (форма № 5);

е) акт приемки электрооборудования в монтаж (форма № 6).

2.5. Справка о ликвидации недоделок передается заказчику отдельно и в состав технической документации не входит. Образец справки приведен ниже.

2.6. Ведомость смонтированного электрооборудования, переданного в эксплуатацию (форма № 4), а также акт приемки оборудования (форма № 2) и Приложение к нему (форма № 3) следует заполнять в двух экземплярах: первый — для комплекта технической документации по сдаче-приемке электромонтажных работ, второй — для субподрядной монтажной организации.

2.7. В ведомость смонтированного электрооборудования, переданного в эксплуатацию (форма № 4), следует включать все электрооборудование поставки заказчика (генподрядчика). Комплектное электрооборудование записывается в ведомость без детализации оборудования и аппаратуры, установленных на нем.

Например: щит станций управления 3 ЩСУ, состоящий из 15 панелей, по чертежу 132451.

Электрооборудование, поставляемое россыпью, независимо от его укрупнения в блоки в мастерских электромонтажных заготовок, вносится в ведомость отдельными позициями.

2.8. Акт готовности объекта строительства к производству электромонтажных работ (форма № 5) подготавливается представителями строительной организации при участии электромонтажников, которые определяют соответствие состояния помещений требованиям главы СНиП II-33-76, чертежам строительных заданий и проекта производства работ. Акт подписывается членами комиссии в составе представителей заказчика строительной и электромонтажной организаций.

__________________________________________________________________ (министерство или ведомство)

                   (главное управление)

                         (трест)

                  (монтажное управление)

Техническая документация по сдаче-приемке электромонтажных работ

    (объект)

   (заказчик)

                ___________________________
                      (город, год)

Представитель монтажной организации ________________________ ( ) (подпись)

смонтированного в ________________________________________________

        (наименование цеха, здания, сооружения)

входящем в состав ________________________________________________

 (наименование объекта, его очереди, пускового комплекса)

___________________________________ __________________ 19__ г. (город)

Рабочая комиссия, назначенная __________________________________

(наименование предприятия или организации заказчика,

                 назначивших рабочую комиссию)

приказом от ______________ 19__ г. N __________________ в составе: председателя _____________________________________________________ (должность, фамилия, и., о.) членов комиссии: _________________________________________________ (должности, фамилии, и., о., организации)

представителей привлеченных организаций: _________________________

       (фамилии, и., о., должности, организации)

произвела осмотр электрооборудования и проверку электромонтажных работ, выполненных _______________________________________________

          (наименование монтажной организации)

и составила настоящий акт о нижеследующем:

1. К приемке предъявлено следующее законченное электромонтажом оборудование: ____________________________________________________ (перечень электрооборудования, его краткая

               техническая  характеристика)

2. Электромонтажные работы выполнены по проекту ________________

(наименование проектной организации, № томов проекта

          (чертежей), дата составления)

3. Электромонтажные работы начаты ______________________________ (дата) окончены _______________________ (дата)

4. Рабочей комиссией произведены следующие дополнительные

испытания    и    опробования    оборудования    (кроме  испытаний
и  опробований,  зафиксированных  в  исполнительной  документации,

предъявленной генподрядчиком): ___________________________________

5. Имеющиеся недоделки в предъявленном к приемке оборудовании, не препятствующие комплексному опробованию, подлежат устранению в сроки, указанные в приложении к настоящему акту.

6. Перечень приемо-сдаточной документации, прилагаемой к акту:

Решение рабочей комиссии

  Работы по монтажу предъявленного  электрооборудования  выполнены
в соответствии  с проектом, стандартами, строительными нормами   и
правилами,   действующими   техническими   условиями   и  отвечают

требованиям его приемки для комплексного опробования.

Предъявленное к приемке электрооборудование, указанное в п. 1 настоящего акта, считать принятым с ________________ 19___ г. для комплексного опробования с оценкой качества выполненных работ ____

          (отлично, хорошо, удовлетворительно)

Председатель рабочей комиссии _________________ ( ) (подпись)

Члены рабочей комиссии: _________________ ( ) (подпись) _________________ ( ) (подпись)

          Сдали:                                Приняли:
  Представители генподрядчика                Представители
и электромонтажной организации                 заказчика

______________ (              )      _____________ (             )
  (подпись)                            (подпись)

Заключение по результатам комплексного опробования оборудования

Оборудование, указанное в п. 1 настоящего акта, прошло комплексное опробование __________________________________________ с _____________________ 19 __ г. по ___________________ 19 __ г. в течение __________ часов (дней) в соответствии с установленным заказчиком (застройщиком) порядком.

Оборудование, прошедшее комплексное опробование ______________

считать готовым к эксплуатации и принятым с ______________ 19 г.

(для предъявления государственной приемочной комиссии, в

                      эксплуатацию)

с оценкой качества выполненных монтажных работ

         (отлично, хорошо, удовлетворительно)

    Недоделки, выявленные в процессе комплексного опробования,  не
препятствуют  нормальной  эксплуатации  объекта  производственного
назначения и подлежат устранению организациями в сроки,  указанные

в Приложении к настоящему акту.

Председатель рабочей комиссии _________________ ( ) (подпись)

Члены рабочей комиссии: _________________ ( ) (подписи)

Представители привлеченных    _________________  (               )
       организаций                (подписи)

  Представитель      Представитель          Представитель
электромонтажной     генподрядной             заказчика
  организации        организации

_________ (         ) _________ (         ) _________ (         )

(подпись)             (подпись)             (подпись)

Форма № 4

ВЕДОМОСТЬ смонтированного электрооборудования, переданного в эксплуатацию _______ 19 г.

Представитель         Представитель          Представитель

электромонтажной      генподрядной           заказчика

организации           организации

Форма № 5

АКТ готовности объекта строительства к производству электромонтажных работ _________________ 19 __ г.

Комиссия в составе: от строительной организации

       (должность, фамилия, и., о., организация)

от заказчика _____________________________________________________ (должность, фамилия, и, о., организация) от электромонтажной организации __________________________________

        (должность, фамилия, и., о., организация)

произвела осмотр помещений (сооружений), передаваемых для производства электромонтажных работ.

1. Для производства электромонтажных работ передаются:

                 (помещения, сооружения)

2. Помещения (сооружения) выполнены по _________________________

              (указать проект, N чертежа)

с учетом чертежей строительных заданий ___________________________

   (наименование проектной организации, N чертежей

                  строительных заданий)

а также требований проекта производства работ ____________________

(наименование организации-разработчика ППР, № чертежей ППР)

Состояние помещений (сооружений) _______________________________

          (соответствует, не соответствует)

требованиям пп.  1.14;  1,18;  1.19;  1.20; 1.21; 1.22; 1.23; 3.5;
3.27;  6.2;  10.3;  10.4;  10.5  главы  СНиП  III-33-76,  чертежам

строительных заданий и требованиям проекта производства работ. Перечисленные в п. 1 настоящего акта помещения (сооружения)

                 (пригодны, непригодны)

для производства электромонтажных работ с ____________ 19 г.

3. Недоделки, _________________________________________ началу (препятствующие, не препятствующие) электромонтажных работ, подлежат устранению в следующие сроки:

         Сдали:                                   Приняли:
     Представитель                             Представитель
строительной организации                         заказчика

_______________ (             )      ______________ (            )
   (подпись)                            (подпись)

Представитель

                                         электромонтажной<br>
                                           организации<br>
                                 ______________ (            )

                                    (подпись)

АКТ приемки электрооборудования в монтаж

___________ 19___ г.

Комиссия в составе: от заказчика _______________________________

(должность, фамилия, и., о.) от электромонтажной организации __________________________________ (должность, фамилия, и., о.) произвела сдачу-приемку __________________________________________

(на приобъектном складе подрядной организации) электрооборудования, предназначенного для монтажа ________________

(наименование объекта)

Электрооборудование ____________________________________________ (соответствует, не соответствует) требованиям пп. 1.2 и 1.3 главы СНиП III-33-76.

   Сдал:                                         Приняли:
Представитель          Представитель           Представители
  заказчика            генподрядной          электромонтажной
                        организации            организации
 __________(         )  __________(         )  _________(        )
 (подпись)               (подпись)             (подпись)
                                               _________(        )

                                           (подпись)

СПРАВКА о ликвидации недоделок

_________________ 19 __ г.

Комиссия в составе: от заказчика _______________________________

           (должность, фамилия, и., о.)

от электромонтажной организации __________________________________

           (должность, фамилия, и., о.)

произвела  осмотр  и  сдачу-приемку  выполненных  электромонтажной
организацией  работ  по  ликвидации   недоделок,  перечисленных  в
Приложении  к  акту  приемки  оборудования  от ___________ 19__ г.

Ликвидированы следующие недоделки: _____________________________

        Представитель                     Представитель
          заказчика                     электромонтажной

                                      организации

____________ ( ) ______________ ( )

3. ФОРМЫ ДОКУМЕНТОВ ПО РАСПРЕДЕЛИТЕЛЬНЫМ УСТРОЙСТВАМ И ПОДСТАНЦИЯМ НАПРЯЖЕНИЕМ ДО 110 кВ

3.1 К документам по распределительным устройствам и подстанциям до 110 кВ относятся:

а) протокол осмотра и проверки комплектной трансформаторной подстанции (КТП) (форма № 7);

б) протокол осмотра и проверки комплектного распределительного устройства (КРУ) (форма № 8);

в) протокол осмотра и проверки масляных выключателей (форма № 9);

г) протокол осмотра и проверки воздушных выключателей (форма № 10);

д) протокол осмотра и проверки разъединителей (отделителей, короткозамыкателей) (форма № 11);

е) протокол осмотра и проверки выключателей нагрузки (форма № 12);

ж) протокол осмотра и проверки измерительных трансформаторов (форма № 13);

з) протокол заливки электрических аппаратов в открытых распределительных устройствах трансформаторным маслом (форма № 14);

и) протокол осмотра конденсаторов для повышения коэффициента мощности (форма № 15);

к) протокол осмотра и проверки статических преобразователей (форма № 16);

л) протокол проверки бетонных реакторов (форма № 17);

м) протокол сушки бетонного реактора (форма № 18);

н) протокол осмотра и проверки контактных соединений ошиновки (форма № 19).

3.2. При заполнении протоколов осмотра и проверки масляных выключателей (форма № 9), воздушных выключателей (форма № 10) и разъединителей (форма № 11) следует иметь в виду универсальность вышеуказанных форм для всех видов выключателей и разъединителей, поэтому при проверках заполняются только графы, относящиеся к данному типу электрооборудования.

3.3. Протоколы осмотра и проверки масляных выключателей (форма № 9) и разъединителей (форма № 11) следует заполнять не только отдельно стоящих аппаратов, но и для аппаратов, встроенных в КРУ.

3.4. При заполнении протокола осмотра и проверки контактных соединений ошиновки (форма № 19) необходимо руководствоваться следующими требованиями:

а) у неразборных (сварных и паяных) соединений проверяется качество швов, которые не должны иметь трещин, подрезов, незаплавленных кратеров;

б) у спрессованных соединений проверяются соосность лунок и отсутствие трещин в них;

в) плотность прилегания контактных поверхностей у плоских разборных контактных соединений проверяется щупом толщиной 0,03 мм (щуп вводится между сопрягаемыми плоскостями не далее зоны, ограниченной периметром гайки или шайбы);

г) разборка болтовых контактных соединений производится в случае, если монтаж выполняется в отсутствии заказчика. Производится она выборочно на 2 — 3 соединениях. При обнаружении незачищенных контактных поверхностей или при отсутствии консервирующей смазки на них дополнительно разбирается в два раза больше соединений. При обнаружении хотя бы одного незачищенного или без смазки контакта производится переборка всех контактов и их подготовка.

В соответствии с ГОСТ 17441-78 при приемо-сдаточных испытаниях должно производиться измерение переходного сопротивления контактных соединений. Указанная работа должна выполняться наладочной организацией с оформлением дополнительного протокола.

3.5. При сдаче распределительных устройств и подстанций напряжением до 110 кВ вместе с документацией (формы № 7 - 19) передаются документы общего характера (формы № 1 - 6).

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ осмотра и проверки комплектной трансформаторной подстанции (КТП)

Заключение _______________________________________________________

Осмотр и проверку произвел _______________ ( )

                           (подпись)<br>

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ осмотра и проверки комплектного распределительного устройства

(КРУ) ______________________ кВ (из _____________________ камер (количество) серии _____________________ завода _________________________)

Заключение _______________________________________________________

Осмотр и проверку произвел _______________ ( )

                          (подпись)<br>

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ осмотра и проверки масляных выключателей

Заключение _______________________________________________________

Осмотр и проверку произвел _________________ ( ) (подпись)

Производитель работ (мастер) _______________ ( ) (подпись)

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ осмотра и проверки воздушных выключателей

Заключение _______________________________________________________

Осмотр и проверку произвел ______________ ( ) (подпись)

Производитель работ (мастер) ______________ ( ) (подпись)

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

<1> Графа заполняется только для разъединителей (отделителей, короткозамыкателей) напряжением выше 10 кВ.

<2> Согласно п. 2.23 СНиП III-33-76 холостой ход рукоятки привода должен быть не более 5 град.

Осмотр и проверку произвел _________________ ( ) (подпись)

Производитель работ (мастер) _______________ ( ) (подпись)

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ осмотра и проверки выключателей нагрузки

Осмотр и проверку произвел _________________ ( ) (подпись)

Производитель работ (мастер) _______________ ( )

                           (подпись)

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ осмотра и проверки измерительных трансформаторов

Осмотр и проверку произвел _________________ ( ) (подпись)

                           (подпись)

Форма № 14

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ заливки электрических аппаратов в открытых распределительных устройствах трансформаторным маслом

                           (подпись)

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ осмотра конденсаторов типа _____________ напряжением ____ В для повышения коэффициента мощности

Осмотр произвел _______________ ( ) (подпись)

Производитель работ (мастер) _______________ ( ) (подпись)

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ осмотра и проверки статических преобразователей

Осмотр и проверку произвел _________________ ( )

                           (подпись)<br>

 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ проверки бетонных реакторов _______________ (тип)

Сопротивление изоляции замерено мегомметром на напряжение _____ В, типа ______________, заводской номер ___________.

--------------------------------

<1> Согласно требованиям п. I-8-25 ПУЭ-76 сопротивление изоляции обмоток должно быть не менее 0,5 МОм.

Проверку произвел _______________ ( ) (подпись)

Производитель работ (мастер) _______________ ( ) (подпись)

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ сушки бетонного реактора

Завод-изготовитель ____________________________________________,

тип_________, заводской номер _________, напряжение __________ В,

реактивность _________%, номинальный ток __________ А.

Краткое описание метода и схемы сушки:

Сушка начата __________, окончена __________. (дата) (дата)

Сопротивление изоляции замерено мегомметром на напряжение____ В, типа _______________, со шкалой ___________ МОм, заводской номер _____________.

Заключение _______________________________________________________

Сушку произвел _______________ ( )

                            (подпись)<br>

 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ осмотра и проверки контактных соединений ошиновки

Комиссия в составе: от электромонтажной организации

             (должность, фамилия, и., о.)

от заказчика _____________________________________________________ (должность, фамилия, и., о.)

произвела     осмотр,     выборочную    проверку     затяжки     и
вскрытие  ______________   (не  менее 2 - 3)  болтовых,  осмотр  и

       (количество)

проверку спрессованных и сварных контактных соединений ошиновки _________________________________________________________ (наименование узла)

__________________________________________________________________

При осмотре и проверке установлено:

1. У плоских разборных контактных соединений плотность прилегания контактных поверхностей (не) соответствует требованиям ГОСТ 17441-78.

2. В спрессованных контактных соединениях:

а) длина и диаметр спрессованной части (не) соответствуют требованиям инструкции по монтажу соединительных зажимов данного типа;

б) на поверхностях соединителей и зажимов отсутствуют (имеются) трещины, значительная коррозия и механические повреждения;

в) кривизна опрессованных соединителей (не) превышает 3% их длины;

г) стальные сердечники расположены (не) симметрично.

3. В сварных контактных соединениях:

а) отсутствуют (имеются) пережоги наружного повива проводов;

б) глубина усадочных раковин не превышает (превышает) 1/3 диаметра провода.

Соединение шин сваркой выполнено сварщиком

                    (фамилия, и., о.)

имеющим удостоверение N _________, выданное ______________________ (кем выдано)

________________________________ 19 __ г.

Заключение. Контактные соединения (не) удовлетворяют требованиям ГОСТ 10434-76.

Представитель электромонтажной организации _____________________ ( ) (подпись)

Представитель заказчика _____________________ ( ) (подпись)

4. ФОРМЫ ДОКУМЕНТОВ ПО РАСПРЕДЕЛИТЕЛЬНЫМ УСТРОЙСТВАМ И ПОДСТАНЦИЯМ НАПРЯЖЕНИЕМ 330 — 500 кВ

4.1 К документам по распределительным устройствам и подстанциям напряжением 330 — 500 кВ относятся:

а) протокол ревизии и монтажа воздушного выключателя напряжением 330 — 500 кВ (форма № 20);

б) протокол гидравлических испытаний изоляторов воздушного выключателя напряжением 330 — 500 кВ (форма № 21);

в) протокол ревизии и монтажа разъединителя напряжением 330 — 500 кВ (форма № 22);

г) протокол ревизии и монтажа разрядника напряжением 330 — 500 кВ (форма № 23);

д) протокол ревизии и монтажа измерительного трансформатора напряжением 330 — 500 кВ (форма № 24);

е) протокол монтажа ошиновки открытого распределительного устройства напряжением 330 — 500 кВ (форма № 25);

ж) протокол ревизии и монтажа конденсатора связи напряжением 330 — 500 кВ (форма № 26);

з) протокол монтажа воздухопроводов компрессорной на подстанции 330 — 500 кВ (форма № 27);

и) протокол монтажа компрессора на подстанции 330 — 500 кВ (форма № 28).

4.2. При заполнении протокола следует перечислять узлы, которые подвергались ревизии и испытаниям в связи с нарушением заводской упаковки, условий хранения и т.п.

4.3. В протоколе ревизии и монтажа воздушного выключателя пункт 2 следует заполнять только для выключателей типа ВВБ, пункт 3 — для ВВБ и ВНВ, пункт 4 — для ВНВ и ВВ, пункт 5 — для ВВ, пункт 7 и 9 — для ВНВ, пункт 8 — для ВВБ и ВВ. При заполнения пункта 8 рекомендуется ставить «Выполнено», для выключателей типа ВВБ — указывать, на сколько миллиметров ножи не доходят до внутреннего края серебряных пластин.

4.4. Протокол гидравлических испытаний изоляторов нужно оформлять только при монтаже выключателей ВВ.

В графе «Результат» протокола рекомендуется ставить «Годен» или «Негоден».

4.5. В протоколе ревизии и монтажа разрядника пункт 4 нужно заполнять только для разрядников РВМК-330П и РВМГ-500.

4.6. Протокол осмотра и проверки контактных соединений ошиновок следует выполнять по форме № 19. Протокол магнитоскопии должен составляться по форме специализированной организации.

4.7. Испытание изоляторов повышенным напряжением промышленной частоты должно выполняться пусконаладочной организацией.

4.8. При сдаче распределительных устройств и подстанций напряжением 330 — 500 кВ вместе с документацией (формы № 20 - 28) передаются документы общего характера (формы № 1 - 6).

____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ ревизии и монтажа воздушного выключателя напряжением 330 — 500 кВ

  Номинальное напряжение  _______ кВ, номинальный  ток  _______ А,
номинальная  мощность  отключения  _________  МВ х А,  оперативный

(постоянный)

ток ------------ напряжением ____ В, завод-изготовитель __________ (переменный) ___________________, тип ____________, заводской номер ________, год изготовления 19 г., наименование РУ, № ячейки ______________

Прибыл ___________ 19__ г.

Монтаж начат ____________ 19__ г., окончен __________ 19__ г.

Погода _________________________________________________________ (температура, °С; влажность, %)

  Ревизия  и  монтаж  произведены   в   соответствии  с  заводской
инструкцией  ___________,  технологической  картой,  установочными

           (номер)

чертежами _____________, пп. 2.21, 2.22, 2.55 СНиП III-33-76, (номера) п. I-8-19, 1 ПУЭ-76.

Примечания:

1. <a id="p100329"></a>Пункт 2 заполняется только для выключателей ВВБ, пункт 3  -

для ВВБ и ВНБ, пункт 4 — для ВНВ и ВВ, пункт 5 — для ВВ, пункты 7 и 9 — для ВНВ, пункт 8 — для ВВБ и ВВ.

2.  <a id="p100330"></a>При  заполнении  пунктов  3   и  4  рекомендуется  ставить

«Достигнута», при заполнении пунктов 8, 10, 15 — «Выполнено».

3.  <a id="p100331"></a>В  пункте  8  для  выключателей  ВВБ  указать,  на сколько

Миллиметров ножи не доходят до внутреннего края серебряных пластин.

Ревизию и монтаж произвел __________________ ( ) (подпись)

Производитель работ (мастер) _______________ ( )

                          (подпись)

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ гидравлических испытаний изоляторов воздушного выключателя напряжением 330 — 500 кВ

Тип выключателя _______________ , заводской номер ______________ тип фарфора __________________, температура воздуха _______ °С.

Испытания фарфора произведены в течение __________ мин с помощью заводского приспособления ________________ и пресса _____________.

                            (тип, номер)               (тип)
Манометр __________ класса опломбирован ____________ 19   г.

       (тип)

Примечания:

1. Протокол оформляется только при монтаже выключателей ВВ.

2. В  графе  "Результат"  рекомендуется  ставить  "Годен"  или

«Негоден».

Заключение _______________________________________________________

Испытание произвел _____________ ( )

                                    (подпись)<br>

____________________________          ____________________________
 (министерство и ведомство)                     (город)
____________________________          ____________________________
          (трест)                              (заказчик)
____________________________          ____________________________
   (монтажное управление)                       (объект)
____________________________          ___________________ 19 __ г.

     (участок)

ПРОТОКОЛ ревизии и монтажа разъединителя напряжением 330 — 500 кВ

Номинальное напряжение ______ кВ, номинальный ток _____ А, число заземляющих ножей __________, завод-изготовитель ________________, тип _________________, заводской номер ________________, год изготовления 19 г., наименование РУ, № ячейки ___________________.

Монтаж начат ___________ 19__ г., окончен ____________ 19__ г.

Ревизия и монтаж произведены в соответствии с заводской инструкцией _______________, технологической картой, установочными чертежами _________________, пп. 2.23, 2.24, 2.25, 2.26, 2.27 СНиП III-33-76, пп. I-8-21,1, IV-2-25 ПУЭ-76.

Заключение _______________________________________________________

Ревизию и монтаж произвел _________________ ( ) (подпись)

Производитель работ (мастер) _________________ ( )

                             (подпись)

Форма № 23

______________________________     _______________________________
  (министерство и ведомство)                  (город)
______________________________     _______________________________
            (трест)                          (заказчик)
______________________________     _______________________________
    (монтажное управление)                    (объект)
______________________________     _______________________ 19__ г.

       (участок)

               ревизии и монтажа разрядника
                 напряжением 330 - 500 кВ

Номинальное напряжение _________ кВ, завод-изготовитель _________, тип ________, заводской номер _______, год изготовления 19 г., наименование РУ, № ячейки ______. Монтаж начат ___________ 19 г., окончен ___________ 19 г.

Ревизия   и   монтаж  произведены   в   соответствии  с  заводской
инструкцией  __________,  технологической  картой,   установочными

          (номер)

чертежами ______________, п. I-8-28, 1 ПУЭ-76. (номера)

Заключение _______________________________________________________

Примечания. 1. пункт 4 заполняется только по разрядникам РВМК 330П и РВМГ 500.

2.  В графе  "Результат"  пунктов  2   и   4  следует  ставить

«Достигнута», пунктов 6 и 8 — «Выполнено».

                             (подпись)

______________________________     _______________________________
  (министерство и ведомство)                  (город)
______________________________     _______________________________
            (трест)                          (заказчик)
______________________________     _______________________________
    (монтажное управление)                    (объект)
______________________________     _______________________ 19__ г.

       (участок)

ПРОТОКОЛ ревизии и монтажа измерительного трансформатора напряжением 330 — 500 кВ

Номинальный первичный _____________________________ номинальный (ток, напряжение) вторичный _____________________, завод-изготовитель _____________, (ток, напряжение) заводской номер _____________________, год изготовления 19 г., наименование РУ, № ячейки _________. Монтаж начат ____________ 19 г., окончен ___________ 19 г. Ревизия и монтаж трансформатора __________________ произведены (ток, напряжение) в соответствии инструкцией ______________, технологической картой, (номер) установочными чертежами _________________________, пп. 2.29 — 2.32 (номера) СНиП III-33-76, п. I-8-17,1 ПУЭ-76.

Заключение _______________________________________________________

Ревизию и монтаж произвел _________________ ( ) (подпись)

Форма № 25

______________________________     _______________________________
  (министерство и ведомство)                  (город)
______________________________     _______________________________
            (трест)                          (заказчик)
______________________________     _______________________________
    (монтажное управление)                    (объект)
______________________________     _______________________ 19__ г.

       (участок)

ПРОТОКОЛ монтажа ошиновки открытого распределительного устройства напряжением 330 — 500 кВ

Материал шин ________, сечение _____ мм2, тип изоляторов ________, наименование РУ1 ______________. Монтаж ошиновки произведен в соответствии с проектом _______________________________, технологической картой, пп. 2.12, (номера чертежей)

2.13 СНиП III-33-76, пп. I-8-24, I-8-32, IV-2-44 ПУЭ-76

Заключение _______________________________________________________

      Монтаж произвел    _________________ (                 )
                             (подпись)

Производитель работ (мастер) _________________ ( ) (подпись)

______________________________     _______________________________
  (министерство и ведомство)                  (город)
______________________________     _______________________________
            (трест)                          (заказчик)
______________________________     _______________________________
    (монтажное управление)                    (объект)
______________________________     _______________________ 19__ г.

       (участок)

ПРОТОКОЛ ревизии и монтажа конденсатора связи напряжением 330 — 500 кВ

Номинальное напряжение _______ кВ, номинальная емкость ______ мКФ, завод-изготовитель __________, тип ______, заводской номер ______, наименование РУ, № ячейки ________. Ревизия и монтаж конденсатора произведены в соответствии с заводской инструкцией ___________________, технологической картой, (номер) установочными чертежами __________________ п. 2.56 СНиП III-33-76, (номера) п. I-8-27 ПУЭ-76.

Заключение _______________________________________________________

Ревизию и монтаж произвел _________________ ( )

                             (подпись)<br>

______________________________     _______________________________
  (министерство и ведомство)                  (город)
______________________________     _______________________________
            (трест)                          (заказчик)
______________________________     _______________________________
    (монтажное управление)                    (объект)
______________________________     _______________________ 19__ г.

       (участок)

ПРОТОКОЛ монтажа воздухопроводов компрессорной на подстанции 330 — 500 кВ

Монтаж воздухопроводов компрессорной выполнен в соответствии с проектом ______________________, технологической картой, п. 2.55 (номера чертежей)

Заключение _______________________________________________________

Монтаж произвел _________________ ( ) (подпись) Производитель работ (мастер) _________________ ( ) (подпись)

______________________________     _______________________________
  (министерство и ведомство)                  (город)
______________________________     _______________________________
            (трест)                          (заказчик)
______________________________     _______________________________
    (монтажное управление)                    (объект)
______________________________     _______________________ 19__ г.

       (участок)

ПРОТОКОЛ монтажа компрессора на подстанции 330 — 500 кВ

Тип компрессора ______________, производительность _______________ м3/мин., давление __________ МПа, тип электродвигателя __________, мощность _________ кВт, частота вращения _________ об/мин. Монтаж компрессора произведен в соответствии с заводской инструкцией ____________ , установочными чертежами ______________, (номер) (номера)

Заключение _______________________________________________________

Монтаж произвел _________________ ( ) (подпись) Производитель работ (мастер) _________________ ( )

                             (подпись)

5. ФОРМЫ ДОКУМЕНТОВ ПО ТРАНСФОРМАТОРАМ НАПРЯЖЕНИЕМ ДО 220 кВ

5.1 К документам по трансформаторам напряжением до 220 кВ относятся:

а) акт о приемке в монтаж силового трансформатора (форма № 29);

б) протокол ревизии активной части силового трансформатора (форма № 30);

в) акт о сборке трансформатора (форма № 31);

г) протокол сушки (контрольного прогрева, контрольной подсушки) трансформатора (форма № 32).

5.2. Акт осмотра трансформатора и демонтированных узлов после транспортирования с предприятия-изготовителя, акт выгрузки трансформатора, протокол хранения трансформатора до передачи в монтаж, а также протокол химического анализа трансформаторного масла представляется заказчиком (согласно пп. 2.42, 2.43 и 2.46 СНиП III-33-76).

5.3. Протоколы по формам № 30 и 32 представляются в том случае, если при монтаже трансформатора производились его ревизия и сушка.

5.4. Акт о приемке в монтаж силового трансформатора (форма № 29) оформляется для трансформаторов III — V габаритов. Участие представителя пусконаладочной организации в составлении акта по форме № 29 обязательно при приемке трансформаторов IV габарита и выше, а также в случае необходимости измерения tg\delta или C_{2} / C_{50} . Замеры tg\delta или C_{2} / C_{50} у трансформаторов до IV габарита выполняются только при нарушении правил транспортирования, выгрузки и хранения, отмеченных в актах, перечисленных в п. 5.2.

5.5. Замеры R_{60^{"}} , R_{15^{"}} и R_{60^{"}}/R_{15^{"}} выполняются электромонтажниками. Приведение значений R_{60^{"}} , измеренных на заводе-изготовителе, к температуре измерения на монтаже производится согласно табл. 2 приложения 3 к главе СНиП III-33-76 «Электротехнические устройства, требованиям „Инструкции по транспортировке, выгрузке, хранению, монтажу и введению в эксплуатацию силовых трансформаторов“ ОАХ 458.003-70 Минэлектротехпрома СССР.»

5.6. При сдаче трансформаторов вместе с документацией (форма № 29 - 32) передаются документы общего характера (формы № 1 - 6).

Форма № 29

______________________________     _______________________________
  (министерство и ведомство)                  (город)
______________________________     _______________________________
            (трест)                          (заказчик)
______________________________     _______________________________
    (монтажное управление)                    (объект)
______________________________     _______________________ 19__ г.

       (участок)

АКТ о приемке в монтаж силового трансформатора

Мощность ___________ кВ х А, ВН ___________ кВ, СН ___________ кВ, НН _____________ кВ, завод-изготовитель ____________, тип _______, заводской номер _________, год выпуска 19 г. Комиссия в составе: от электромонтажной организации ______________

              (должность, фамилия, и.о.)

от пусконаладочного управления ___________________________________ (должность, фамилия, и. о.) от предприятия-заказчика _________________________________________ (должность, фамилия, и. о.) проверила весь комплекс условий, необходимых для приемки в монтаж силового трансформатора, и установила:

I. Хранение трансформатора и его узлов:

1. Трансформатор отправлен с завода ___________________ 19__ г., прибыл на площадку ____________________ 19__ г.

2. Трансформатор транспортирован _________________________________ (с маслом, ,без масла,

   с расширителем, без расширителя, уровень масла)

3. Герметичность уплотнения трансформаторов, транспортируемых без масла или с маслом, без расширителя:

    а) по показаниям манометра  (для трансформаторов, отправленных
заводом-изготовителем  под избыточным давлением азота  или  сухого

воздуха);

б) по внешнему осмотру - в остальных случаях. <*>
--------------------------------
<*>  Прилагается акт осмотра трансформатора  и демонтированных

узлов  после  прибытия  к  месту  назначения (приложение 1 к форме
2-ОРТ "Инструкции  по  монтажу силовых трансформаторов напряжением

до 110 кВ включительно» ВСН 342-75/ММСС СССР).

4. Предельный срок заливки (или доливки) маслом данного трансформатора в соответствии с Инструкцией ОАХ 458.003-70 или пп.2.42 и 2.43 СНиП III-33-76.

5. Заливка масла (временная) в трансформаторы, транспортируемые

без масла  или  с  маслом  без  расширителя,  при  задержке начала
монтажа:  _________________; заключение лаборатории о соответствии

       (дата заливки)

масла ГОСТ _______________________________________________________ (соответствует или не соответствует) и возможности смешения масел.

Результаты    проверки   характеристик   изоляции   трансформатора
до  заливки масла (даты и номера протоколов проверки и заключение,

соответствуют или не соответствуют нормативам) ___________________

(Разность   между   значениями   Дельта   С/С,   определенными  на
предприятии-изготовителе   и   на  месте  монтажа,  приведенная  к
одинаковой  температуре,  не  должна  превышать  значений  табл. 5

приложения 2 главы СНиП III-33-76).

II. Состояние трансформатора и его узлов:

6. Результаты внешнего осмотра трансформатора и его узлов (отсутствие вмятин и других повреждений, сохранность пломб на всех кранах для масла, на герметизированных заглушках и т.п. согласно пп. 2.42, 2.43 СНиП III-33-76) ___________________________________

7. Результаты осмотра маслонаполненных вводов 110 кВ (дата прибытия, дата установки в вертикальное положение), вводов обычной конструкции; результаты контроля давления во вводах герметичной конструкции; общее состояние вводов ______________________________

III. Наличие всех узлов и деталей:

8. Результаты проверки комплектности всех узлов и деталей трансформатора по демонтажной ведомости (указать полное наименование недостающих деталей и т.п.) _________________________ Проверка комплектности и качества всех узлов и деталей должна производиться в соответствии с пп. 2.37 — 2.52 СНиП III-33-76.

IV. Обеспеченность условий для монтажа трансформатора:

9. Результаты проверки готовности предусмотренного проектом

помещения  (или  портала)  для  ревизии  (если  она  потребуется),
монтажной   площадки,   масляного   хозяйства,  подъездных  путей,
фундамента  под трансформатор (подробно указать, что не закончено,

уточненную дату сдачи монтажному управлению) _____________________

10. Результаты проверки обеспечения необходимым количеством трансформаторного масла:

а) всего требуется масла  (с учетом дополнительного количества

на технологические нужды) _____________________________________ т;

б) к  моменту  оформления   акта   имеется  в  наличии  масло,

удовлетворяющее всем требованиям ГОСТ _________, имеющее пробивное напряжение на 5 — 10 кВ выше норм, приведенных в табл. П 1.6 инструкции ВСН 342-75/ММСС СССР, удовлетворяющее требованиям на смещение (для трансформаторов, прибывших с маслом) _________ т;

в) недостающее количество масла ________________ будет выдано

заказчиком монтажному управлению не позже _______________________. (дата)

11. Обеспеченность на месте монтажа трансформатора

электроэнергией,   необходимой   для   работы   маслоочистительных
аппаратов,  вакуумного  насоса,  контрольного прогрева (или сушки)

трансформатора _______________.

Заключение. На основании изложенного комиссия считает (должны быть приведены обоснованные заключения о возможности или невозможности приемки трансформатора в монтаж) _________________________________

Представитель заказчика ______________________ ( ) (подпись) Представитель электро- монтажной организации ______________________ ( ) (подпись) Представитель пуско-

Форма № 30

______________________________     _______________________________
  (министерство и ведомство)                  (город)
______________________________     _______________________________
            (трест)                          (заказчик)
______________________________     _______________________________
    (монтажное управление)                    (объект)
______________________________     _______________________ 19__ г.

       (участок)

ПРОТОКОЛ ревизии активной части силового трансформатора

Тип ______, мощность ______ кВ х А, ВН ______ кВ; А, СН ______ кВ; (напряжение, ток) (напряжение, ток) А, НН ________ кВ; А, завод-изготовитель _____________, заводской (напряжение, ток) номер ______________, год выпуска 19 г.

Температура  активной  части  трансформатора  ________________ °С,
температура   окружающей  среды _______________ °С,  относительная
влажность _________________%,  погода ____________________,  место

ревизии ________________.

Ревизия  начата  ________  19__ г.  в __________ ч  ________ мин.,
окончена _____________  19__ г.  в  __________ ч  __________ мин.,

Перед началом ревизии трансформатор прогрет при помощи _______ ____ до ______ °С. Прогрев во время ревизии _____________________. (необходим, не нужен) Продолжительность ревизии по условиям завода-изготовителя не должна превышать ___________ ч.

1. Проведение наружного осмотра

2. Проведение внутреннего осмотра

3. Температурно-влажностные условия ревизии

4. Во время ревизии устранены следующие дефекты:

5. Сопротивление изоляции, измеренное мегомметром на 2500 В, МОм

6. Сопротивление изоляции обмоток __________________ МОм при температуре _________ °С.

Измерения проведены мегомметром типа ________________, напряжением _________ В по шкале ____________, заводской номер ______________, термометром типа _______, заводской номер ________, шкала _______.

7. Инструменты и приспособления после ревизии собраны и проверены по списку.

8. Термопары (термометры) после ревизии убраны.

9. Промывка выемной части и кожуха произведена маслом с пробивным напряжением __________ кВ при температуре ________ °С.

10. Заливка масла после ревизии произведена через ________________ __________________________. Температура заливаемого масла ____ °С. (фильтр-пресс, центрифугу) Пробивное напряжение ___________ кВ.

11. Герметичность трансформатора проверена масляным столбом 0,6 м

над высшим рабочим уровнем масла в расширителе  в течение 3 ч. при
температуре  масла  в  баке  ______________  °С  (не ниже +10 °С).

Течи ___________. (есть, нет)

12. Обмотки вне масла находились ___________ ч. Заключение _______________________________________________________

Ответственный руководитель  ______________________  (            )

ревизии                           (подпись)

Форма № 31

______________________________     _______________________________
  (министерство и ведомство)                  (город)
______________________________     _______________________________
            (трест)                          (заказчик)
______________________________     _______________________________
    (монтажное управление)                    (объект)
______________________________     _______________________ 19__ г.

       (участок)

АКТ о сборке трансформатора

Тип __________, мощность __________ кВ х А, завод-изготовитель ___ ____________, заводской номер ___________, год выпуска 19 ___ г.

1. Радиаторы испытаны на герметичность и промыты трансформаторным маслом с пробивным напряжением _______ кВ при температуре ____ °С.

2. Система охлаждения смонтирована, промыта и испытана давлением масла _________ Па (кг/см2) в течение ______ мин. в соответствии с требованиями завода-изготовителя. За время испытания давление упало на _________ при норме __________.

3. Термосифонные фильтры, вводы, газовые реле, сигнальные манометрические термометры осмотрены и смонтированы в соответствии с указаниями заводов-изготовителей.

4. Доливка произведена через ______________ маслом с пробивным напряжением ________ кВ при температуре ______ °С, соответствующим требованиям _______ и пригодным к смешению с маслом трансформатора (протокол N _______ от _______ 19 ___ г.).

5. Герметичность трансформатора проверена столбом масла 0,6 м над высшим рабочим уровнем в расширителе в течение 3 ч при температуре масла в баке _____ °С (не ниже +10 °С). Течи ___________.

 (есть, нет)

6. Сопротивление изоляции обмоток _________ МОм при температуре ______ °С.

Измерения проведены мегомметром типа _________________ напряжением 2500 В, заводской номер ___________, по шкале ____________. Сборку трансформатора выполнил ___________________________ (фамилия, и., о.) Представитель электромонтажной организации __________________ ( )

                               (подпись)<br>

______________________________     _______________________________
  (министерство и ведомство)                  (город)
______________________________     _______________________________
            (трест)                          (заказчик)
______________________________     _______________________________
    (монтажное управление)                    (объект)
______________________________     _______________________ 19__ г.

       (участок)

ПРОТОКОЛ сушки (контрольного прогрева, контрольной подсушки) трансформатора

Тип _______, мощность _______ кВ х А, ВН _____________________ кВ; (напряжение, ток) А, СН _________________ кВ; А, НН _________________ кВ; А, завод- (напряжение, ток) (напряжение, ток) изготовитель __________________, заводской номер ________________ год выпуска 19 ___ г. Краткое описание метода, применяемое оборудование, источники тепла, схема соединений __________________________________________

Применяемые приборы:

Для контроля за температурой установлено ________________ термопар

(термометров).  По  окончании сушки снято ______________ термопар.
Перед  началом  сушки  бак  испытан  на  герметичность:  начальное
давление _____________ Па,  давление  через  1 ч. ____________ Па.

Натекание _________ Па при норме не более 2000 Па (15 мм рт. ст.).

Заключение _______________________________________________________

Ответственный руководитель ___________________ (                 )
сушки                           (подпись)
Представитель заказчика    ___________________ (                 )

                            (подпись)

6. ФОРМЫ ДОКУМЕНТОВ ПО ТРАНСФОРМАТОРАМ НАПРЯЖЕНИЕМ 330 — 500 кВ

6.1 К документам по трансформаторам напряжением 330 — 500 кВ относятся:

а) акт наружного осмотра и проверки герметичности силового трансформатора напряжением 330 — 500 кВ по прибытии на площадку (форма № 33);

б) протокол монтажа силового трансформатора напряжением 330 — 500 кВ (форма № 34);

в) протокол сушки силового трансформатора напряжением 330 — 500 кВ (форма № 35).

6.2. Акт осмотра трансформатора и демонтированных узлов после транспортирования с предприятия-изготовителя, акт выгрузки, протокол хранения до передачи в монтаж, протокол химического анализа трансформаторного масла представляются заказчиком.

6.3. При сдаче трансформаторов вместе с документацией (формы № 33 - 35) передаются документы общего характера (формы № 1 - 6).

  (министерство и ведомство)                  (город)
______________________________     _______________________________
            (трест)                          (заказчик)
______________________________     _______________________________
    (монтажное управление)                    (объект)
______________________________     _______________________ 19__ г.

       (участок)

АКТ наружного осмотра и проверки герметичности силового трансформатора напряжением 330 — 500 кВ по прибытии на площадку

Трансформатор ______ фазный, тип _______, мощность _______ МВ х А, напряжение ________ кВ, охлаждение ___________, масса транспортная __________ т, масса полная __________ т, масса масла __________ т, завод-изготовитель ________________, заводской номер __________, год изготовления 19 г. Для установки в схеме _________ за N ________.

Отгружен  со  станции _________ 19__ г.,  прибыл  _______ 19__ г.,
разгружен ______ 19__ г. по __________  N ______ от ______ 19__ г.

                        (документ)

Наружный осмотр  и  проверка герметичности силового трансформатора
выполнены  в  соответствии  с  заводской инструкцией ____________,

                                                   (номер)

технологической картой, пп. 2.38, 2.39, 2.42, 2.43 СНиП III-33-76, пп. I-8-16, 13, I-8-33 ПУЭ-76.

При осмотре и проверке установлено:

1. Трансформатор прибыл заполненным ______________________________

            (маслом, азотом, воздухом)

2. Давление в кожухе трансформатора ________ МПа.

3. Уровень масла над верхней поверхностью ярма _______ мм.

4. Утечка масла в пути _________ мм.

5. Трансформатор поставлен в ______ ч. ______ мин. ______ 19__ г. под давлением масляного столба высотой ________ м при температуре масла ____ °С и окружающего воздуха _____ °С (для трансформаторов, прибывших с маслом): под избыточное давление газа, воздуха: в начале наблюдения _______ МПа, через 1 ч ________ МПа, через 3 ч ______ МПа (для трансформаторов, прибывших без масла). При осмотре кожуха и уплотнений установлено, что во время транспортировки и хранения герметичность трансформатора __________

(сохранилась, нарушена, обнаружена течь, капли, свищи, масляные

пятна, в каких местах)

Произведенными работами __________________________________________ (перечислить работы)

           (устранена полностью, не устранена)

            (причина нарушения герметичности)

6. Влагопоглотитель вскрыт и проверено состояние адсорбента. Цвет индикатора ______________, т.е. содержание влаги ____________ Адсорбент ________________________________________________________ (заменен, не заменен, добавлен)

7. В ______ ч ______ мин отобрана проба __________________________

             (масла из нижней части бака,

         остатков масла через донную пробку)

при температуре масла _______ °С.

8. Масло _________________________________________________________ (оставлено, слито для замены, очищено и

           просушено цеолитовой установкой)

9. Расширитель ___________________________________________________

(промыт чистым маслом, испытан на отсутствие течи,

временно установлен, не установлен на трансформатор)

10. Трансформатор временно ________________________________ маслом (залит, не залит) ____________ под вакуумом _________ Па при температуре заливаемого масла __________ °С и при температуре выемной части трансформатора ______________ °С, замеренной перед заливкой, ____________________

(поставлен, не поставлен под нормальное давление по причине)

Электрическая   плотность   масла:   прибывшего  в  трансформаторе
__________ кВ (паспорт N ________);  заливаемого  в  трансформатор
__________ кВ (паспорт N ________);  непосредственно после заливки

__________ кВ; через _____ часов после заливки _______ кВ. Смешение масел, заливаемых и прибывших с трансформатором, произведено в соответствии с нормалью на смешение трансформаторных масел.

Заключение _______________________________________________________

Осмотр и проверку произвел ___________________ ( ) (подпись)

Производитель работ (мастер) ___________________ ( ) (подпись)

Представитель заказчика ___________________ ( ) (подпись)

 __________________________             __________________________

 (министерство и ведомство)                      (город)

 __________________________             __________________________
          (трест)                               (заказчик)
 __________________________             __________________________
   (монтажное управление)                        (объект)
 __________________________             _________________ 19 __ г.

     (участок)

ПРОТОКОЛ монтажа силового трансформатора напряжением 330 — 500 кВ

Трансформатор ________________ фазный, тип _________________ , мощность ______________ МВ-А, напряжение ______________ кВ, завод- изготовитель _______________ , заводской номер ________________ , год изготовления 19 г. Монтаж начат _______________________________________ 19 __ г., окончен _______________________________________ 19 __ г. Погода: ______________________________________________________ (температура, °С, влажность, %) Монтаж трансформатора произведен в соответствии с заводской инструкцией ________________________ , технологической (номер) картой, установочными чертежами ________________________________ , (номера) пп. 2.44 — 2.55 СНиП III-33-76, пп. I-8-16, I-8-33, IV-2-28, IV-2-30 ПУЭ-76.

1.   <a id="p100513"></a>Сохранность   трансформатора   и   комплектующих   узлов,

поступивших на монтаж (см. акт N _____ )

       2. <a id="p100516"></a>Оборудование, применяющееся при монтаже

3. Испытания и измерения при монтаже трансформатора

3.1 Анализ трансформаторного масла

3.2 Проверка и испытание трансформаторов тока

3.3 Испытание высоковольтных вводов.

3.4 Оценка увлажненности изоляции трансформатора.

3.5 Проверка изоляции обмоток.

В соответствии с действующими инструкциями по оценке влажности изоляции трансформатора перед вводом в эксплуатацию и условиям включения его трансформатор _______________ быть включен без сушки (может, не может) (см. протокол N _____ сушки).

Заключение _______________________________________________________

Примечания.

1. Раздел 3 заполняется по данным лабораторных испытаний.

2.  При заполнении графы  "Результат" пунктов 8 - 16 раздела 4

рекомендуется ставить «Выполнено». Монтаж произвел _________________________ ( ) (подпись) Производитель работ (мастер) _________________________ ( ) подпись

             5. Ревизия маслонаполненных вводов
                    силовых трансформаторов

Номинальное напряжение _______________________ кВ, номинальный ток ____________ А, завод-изготовитель __________ , тип __________ __________ , заводской номер _________ , год изготовления 19 __ г. Вводы прибыли _______________________________________ 19 __ г. Ревизия вводов произведена в соответствии с заводской инструкцией _____ , п. I-8-31 ПУЭ-76. (номер)

Заключение _______________________________________________________

            Ревизию произвел ________________________ (          )
Производитель работ (мастер) ________________________ (          )

           6. <a id="p100580"></a>Ревизия и монтаж выносной системы
            охлаждения силового трансформатора

Трансформатор _______________ фазный, мощность _______________ МВ х А, тип _______________ , завод-изготовитель _______________ , заводской номер _____ .

Ревизия и монтаж системы охлаждения произведены в соответствии с заводской инструкцией _________________________ , (номер) установочными чертежами ________ . (номера)

Заключение _______________________________________________________ Ревизию и монтаж произвел ___________________________ ( ) (подпись) Производитель работ (мастер) ________________________ ( ) (подпись)

          7. <a id="p100589"></a>Ревизия и монтаж навесных (съемных)
               радиаторов системы охлаждения

Трансформатор _______________ фазный, мощность _______________ МВ х А, напряжение ______________ кВ, тип _______________ , завод- изготовитель _________________ , заводской номер _______________ . Ревизия и монтаж системы охлаждения произведены в соответствии с заводской инструкцией _________________________ . (номер) Схема охлаждения с ___________________________________________

        (индивидуальным, централизованным дутьем)
Радиаторов _______________ шт. Вентиляторов __________ шт. (по

________________________ шт. на радиатор). Радиаторы промыты сухим трансформаторным маслом, опрессованы маслом при температуре __________ град.С давлением ________ МПа и установлены на трансформатор. Заключение ___________________________________________________

Ревизию и монтаж произвел _________________________ ( ) (подпись) Производитель работ (мастер) _________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ сушки силового трансформатора напряжением 330 — 500 кВ

Трансформатор _______________ фазный, мощность _______________ ____________ МВ-А, напряжение __________ кВ, тип ________ , завод- изготовитель ___________________ , заводской номер _______________ Метод сушки __________________________________________________ Сушка начата ___________ 19___ г. в. __________ ч _______ мин, окончена _______________ 19___ г. в _____________ ч _________ мин. Продолжительность сушки _____ ч _____ мин. Сушка производилась __________________________________________ (на фундаменте, в помещении) Погода: ______________________________________________________ (температура, град.С, влажность, %) Сушка трансформатора произведена в соответствии с заводской инструкцией ________________ , п. 2.45 СНиП III-33-76. (номер) График сушки прилагается. Заключение ___________________________________________________ Сушку произвел __________________________________ ( ) (подпись) Производитель сушки _____________________________ ( ) (подпись)

График сушки

 Конденсат, Вакуум, МПа  Температура, Изоляция,
    мл      (мм рт. ст.)     град.С       МОм

7. ФОРМЫ ДОКУМЕНТОВ ПО ЭЛЕКТРИЧЕСКИМ МАШИНАМ

7.1 К документам по электрическим машинам относятся:

а) акт готовности фундамента для установки электрической машины (форма № 36);

б) акт о необходимости ревизии электрической машины с разборкой (форма № 37);

в) протокол осмотра и проверки без разборки электрических машин, прибывших в собранном виде (форма № 38);

г) формуляр монтажа электрической машины (форма № 39);

д) протокол сушки электрической машины (форма № 40).

7.2. Акт готовности фундамента для установки электрической машины (форма № 36) подготавливается представителями строительной организации при участии электромонтажников и представителя заказчика.

7.3. Протокол по форме № 38 заполняется при монтаже электрических машин, прибывших в собранном виде и не требующих центровки валов. При необходимости ревизии или сушки заполнение форм № 39, 40 для этих машин обязательно.

7.4. Формуляр по форме № 39 заполняется при монтаже всех электрических машин, прибывших на место монтажа в разобранном виде.

7.5. Пересчет сопротивления изоляции электрической машины по результатам замера при фактической температуре производства в соответствии с требованиями приложения 4 «Инструкции по монтажу электрических машин» ВСН 116-75.

7.6. При заполнении пункта 1.3 формы № 39 в качестве норматива сопротивления следует брать данные завода-изготовителя, а при их отсутствии — данные из приложения № 4 к ВСН 116-75.

7.7. Пункт 1.5 формы № 39 выполняется только для электрических машин, допускающих такую проверку без разборки.

7.8. Акт о необходимости ревизии электрической машины с разборкой (форма № 37) и протокол сушки электрической машины (форма № 40) заполняются только в случае ревизии и сушки электрических машин.

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

АКТ готовности фундамента для установки электрической машины

 (назначение машины, подлежащей установке на фундамент)
Комиссия в составе: от заказчика _____________________________

               (должность, фамилия, и., о.)

от строительной организации ______________________________________ (должность, фамилия, и., о.) от монтажной организации _________________________________________ (должность, фамилия, и., о.) составили акт в том, что при осмотре фундамента установлено следующее:

1.    <a id="p100614"></a>Фундамент    выполнен   в   соответствии   с   чертежами

___________ . (номера)

2.  <a id="p100615"></a>Предъявленные  исполнительные  чертежи  на фундамент, план

геодезической съемки с указанием проектных и фактических отметок и протокол качества бетона соответствуют требованиям пп. 1.14, 1.23,

3.5 СНиП III-33-76 и п. 3.1 ВСН 116-75.

3.  <a id="p100616"></a>Воздушные  камеры,  воздуховоды в пределах фундаментов для

электрических машин вычищены, окрашены и готовы к опробованию систем вентиляции.

4.  <a id="p100617"></a>Расстояния  между  отверстиями  в фундаменте соответствуют

расстояниям между отверстиями в фундаментной плите.

5.  <a id="p100618"></a>Закладные     детали   установлены   в   соответствии    с

чертежами ________ . (номера)

6.  <a id="p100619"></a>На  фундаментах  и реперах нанесены отметки главных осей и

высотные отметки.

Заключение. Фундамент под монтаж машины ______________________ _______________________. (пригоден, не пригоден) Представитель заказчика _____________________________ ( ) (подпись) Представитель строительной организации _____________________________ ( ) (подпись) Представитель монтажной организации _____________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

АКТ о необходимости ревизии электрической машины с разборкой

Тип ___________________ , завод-изготовитель _______________ , заводской номер __________________________ , год выпуска 19 __ г., мощность ___________________ кВт; _____________ кВ х А, напряжение ____________________ кВ, частота вращения ________________ об/мин. Комиссия в составе: от заказчика _____________________________

               (должность, фамилия, и., о.)

от электромонтажной организации __________________________________

               (должность, фамилия, и., о.)

осмотрев  электрическую  машину и проверив соответствие условий ее
хранения  требованиям  завода-изготовителя,  установила,  что  она
подлежит              ревизии              с             разборкой

по следующей причине _____________________________________________

               (краткое изложение причины)

Представитель заказчика _____________________________ ( ) (подпись) Представитель электромонтажной организации _____________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ осмотра и проверки без разборки электрических машин, прибывших в собранном виде

Представитель электромонтажной организации _____________________________ ( ) (подпись)

Представитель заказчика _____________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ФОРМУЛЯР монтажа электрических машин

Тип ___________________ , завод-изготовитель _______________ , заводской номер ____________________________ , год выпуска 19 __ , мощность _______________ кВт, напряжение ______________ В, частота вращения ____________ об/мин.

1. Осмотр-ревизия.

1.2. Узел смазки электрических машин осмотрен, течи ___________________________________________________________ . (есть, нет)

1.3. Сопротивление изоляции обмоток и других изолированных частей машин при температуре _______________ град.С, МОм. (Замеры сопротивления выполняются пусконаладочной организацией).

Сопротивления изоляции замерены мегомметром типа ____________ , на напряжение ______ кВ, по шкале ______ , заводской номер ________ . Сопротивление изоляции ___________________________________________ (соответствует, не соответствует) требованиям завода-изготовителя. Машина подлежит __________________________________________________ (включению без сушки, сушке, дополнительным

1.4 Зазоры в подшипниках.

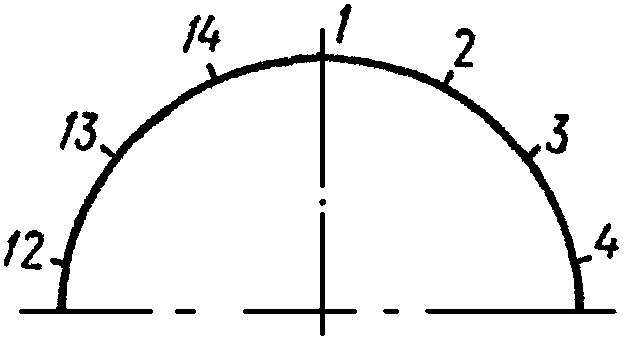

1.5 Воздушные зазоры.

1.6 Щеточный механизм.

Биение _______________________________________________________ (коллектора, контактных колец) диаметром ___________________ мм составляет _______________ мм при норме не свыше ______________ мм.

Расстояния между бракетами: максимальное S макс

____________________ мм; минимальное S    ________________ мм: при
норме S    -  S    = _____ мм.        мин
       макс    мин
    Расстояние  между  коллектором  (кольцами) и щеткодержателями:

максимальное _________________________________ мм (не более 4 мм); минимальное _____ мм (не менее 2 мм). На машине установлены щетки ________________________________ . (марка) Давление пружин на щетки: максимальное Па (гс/см2); минимальное _________________________ Па (гс/см2) при норме 150 — 200 Па и допустимом отклонении величины нажима отдельными щетками не более +/- 10%.

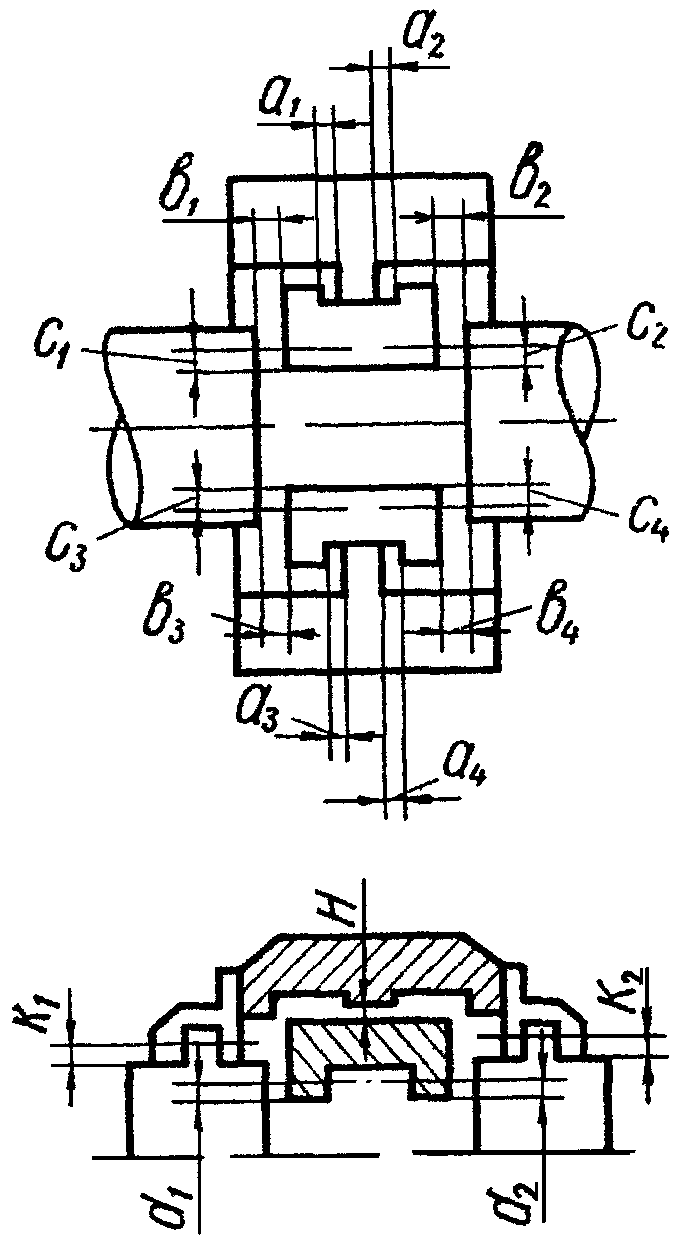

2.     Замеры     результатов     центровки     валов    после<br>

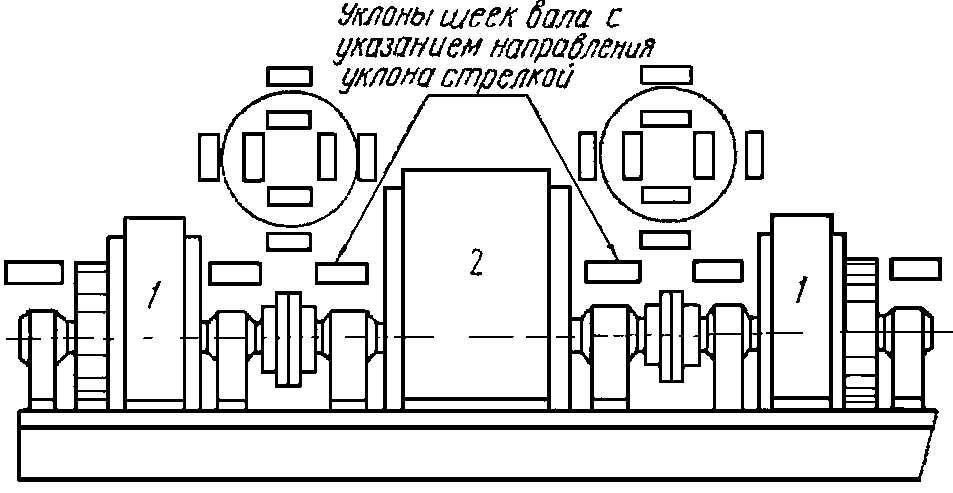

4.  <a id="p100686"></a>Замер  нагрузок  на  подшипники  для машин с развальцовкой

полумуфт.

5. <a id="p100688"></a>Температура подшипников.

Температура активной стали: ротора (якоря) _____ град.С; статора _____ град.С. Монтаж произвел ________________________ ( ) (подпись)

Производитель работ (мастер) ________________________ ( ) (подпись)

Монтаж электрической машины выполнен с оценкой ___________________ Представитель заказчика ________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ сушки электрической машины

Тип ___________________ , завод-изготовитель _______________ , заводской номер ____________________________ , год выпуска 19 __ , мощность ____________________ кВт, напряжение ________________ кВ, частота вращения _________________________________________ об/мин.

    Краткое      описание      метода      сушки     (индукционным
нагревом,    посторонним    источником   тока,   током   короткого
замыкания,    внешним    нагревом),   места   замера   температуры
в      машине,      основные      данные      оборудования     для
сушки,    данные    нагревательной    обмотки    и   схема   сушки

Сопротивление изоляции во время сушки измерялось мегомметром типа _______________ , на напряжение _____________ кВ, по шкале _____ , заводской номер _____ .

Температура замерялась _____ . (чем) Заключение _______________________________________________________ Ответственный руководитель сушки ____________________ ( ) (подпись)

8. ФОРМЫ ДОКУМЕНТОВ ПО ПУСКОРЕГУЛИРУЮЩИМ И ЗАЩИТНЫМ АППАРАТАМ НАПРЯЖЕНИЕМ ДО 1000 В

8.1. К документам по пускорегулирующим и защитным аппаратам напряжением до 1000 В относится протокол осмотра и проверки коммутационных электрических аппаратов (форма № 41).

8.2. К коммутационным электрическим аппаратам, вносимым в протокол, относятся отдельно стоящие на стенах, колоннах или сборках, изготовленных в мастерских, магнитные пускатели, установочные автоматы и ящики с рубильниками.

8.3. При большом количестве однотипных коммутационных электрических аппаратов, например магнитных пускателей, записи в протокол следует объединять в группы (по величине, номинальному току и т.п.).

Пример записи:

8.4. Протокол по форме № 41 передается совместно с другими документами по сдаче-приемке объекта в эксплуатацию.

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ осмотра и проверки коммутационных электрических аппаратов

                      (место установки)

Осмотр и проверку произвел _________________________ ( ) (подпись)

Производитель работ (мастер) _______________________ ( ) (подпись)

9. ФОРМЫ ДОКУМЕНТОВ ПО АККУМУЛЯТОРНЫМ БАТАРЕЯМ

9.1. К документам по аккумуляторным батареям относится технический отчет по монтажу аккумуляторной батареи (форма № 42), включающий:

а) формуляр аккумуляторной батареи (форма № 42-1);

б) акт приемки стеллажей под монтаж аккумуляторной батареи (форма № 42-2);

в) акт готовности аккумуляторной батареи под заливку (промежуточный) (форма № 42-3);

г) протокол замера основных характеристик элементов аккумуляторной батареи в процессе формовки (разряда N ____ , заряда N ____ ) (форма № 42-4);

д) протокол замера основных характеристик элементов аккумуляторной батареи в конце формовки (заряда N _____ , разряда _____ ) (форма № 42-5).

9.2. При сдаче аккумуляторных батарей вместе с документацией (формы № 42-1 - 42-5) передаются документы общего характера (формы № 1 - 6), а также акт передачи помещения под монтаж электрооборудования, протокол химического анализа аккумуляторной кислоты или щелочи (по форме лаборатории), протокол химического анализа дистиллированной воды (по форме лаборатории).

9.3. Протокол измерения сопротивления изоляции следует выполнять по форме № 44.

__________________________              __________________________

(министерство и ведомство)                       (город)

__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ТЕХНИЧЕСКИЙ ОТЧЕТ по монтажу аккумуляторной батареи

Тип ______________________________________________________________ Напряжение _____________________________________________________ В Емкость ____________________________________________________ А х ч Содержание: формы № 42-1, 42-2, 42-3, 42-4, 42-5.

Форма № 42-1

(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ФОРМУЛЯР аккумуляторной батареи

Тип ____________ , напряжение __________ В, емкость ________ А х ч при _______________ часовом разряде и разрядном токе __________ А. Количество элементов _____ шт. Заливка батареи начата в _____________ ч __________ мин __________ 19 г., окончена в __________ ч __________ мин _________ 19 __ г. Формовочный заряд батареи начат в _______________ ч __________ мин _____________ 19 __ г., окончен в _______________ ч __________ мин _____________ 19 __ г. Формовочный заряд батареи ________________________________________ Контрольный разряд начат в _________________ ч _______________ мин

______________ 19   г., окончен в ______________ ч ___________ мин
______________ 19   г.

Емкость батареи при __________________________ часовом контрольном разряде составила _____________ А х ч при норме ______________ А-ч при температуре помещения __________________ град.С. Плотность электролита в конце разряда ______________________ г/см3 при норме _______________ г/см3, в конце заряда ____________ г/см3 при норме _______________ г/см3. Сопротивление изоляции батареи ___________________________ кОм при норме ___________________ кОм замерено вольтметром _______________ (тип) класса _______________ , заводской номер __________ , с внутренним сопротивлением _________________ кОм.

Нормы сопротивления изоляции

Напряжение батареи, В                             24  48  110  220
Сопротивление изоляции, кОм                       14  25   50  100

Представитель электромонтажной организации ______________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

АКТ приемки стеллажей под монтаж аккумуляторной батареи

Комиссия в составе: от заказчика _____________________________

               (должность, фамилия, и., о.)

от электромонтажной организации __________________________________

               (должность, фамилия, и., о.)

от генерального подрядчика _______________________________________ (должность, фамилия, и., о.) произвела осмотр стеллажей типа __________________________________

(материал, количество рядов и ярусов, длина в метрах, ГОСТ, ТУ)

           (организация, изготовившая стеллажи)

удостоверяет, что стеллажи изготовлены из древесины ____________________ сорта, влажностью _______________ %. Стеллажи окрашены ____________ . (вид краски) Заключение ___________________________________________________ (указывается пригодность или непригодность

       стеллажей под монтаж аккумуляторной батареи)

Представитель заказчика _____________________________ ( ) (подпись) Представитель электромонтажной организации _____________________________ ( ) (подпись) Представитель генерального подрядчика _____________________________ ( )

                              (подпись)

(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

АКТ готовности аккумуляторной батареи под заливку (промежуточный)

Комиссия в составе: от заказчика _____________________________

               (должность, фамилия, и., о.)

от электромонтажной организации __________________________________

               (должность, фамилия, и., о.)

произвела осмотр смонтированной и подготовленной к заливке аккумуляторной батареи типа ___________________________ на ________________ элементов напряжением _______________ В, емкостью ________________ А х ч при _______________ часовом разряде. Заключение. Монтаж аккумуляторной батареи закончен, батарея может быть залита электролитом и поставлена на формовку. Представитель заказчика _____________________________ ( ) (подпись) Представитель электромонтажной организации _____________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ замера основных характеристик элементов аккумуляторной батареи в процессе формовки __________________________________________ (разряда N _____ , заряда N _____ )

В процессе формовки __________________________ батарея ___________ (заряда N __ , разряда N ) (получила, отдала) емкость _____________________ А х ч. Замеры выполнялись приборами: вольтметром___________ , заводской (тип) номер ____, шкала ___ В, амперметром ____ , заводской номер ____ , (тип) шкала _____ А, денситометром _____ , заводской номер __________ , (тип) шкала _____ г/см3. Замеры выполнил ________________________ ( ) (подпись)

Производитель работ (мастер) ________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ замера основных характеристик элементов аккумуляторной батареи в конце формовки _______________________________________ (заряда N ________ , разряда N _______)

Температура электролита __ град.С. Температура помещения ____ °С. Дата и время замера ___________ .

Номера отстающих элементов _____ Замеры выполнялись приборами: вольтметром _________ , заводской (тип) номер ______ , шкала _______ В; денситометром ________ , заводской (тип) номер _____ , шкала _____ г/см3. Замеры выполнил ________ ( ) Производитель работ (подпись) (мастер) _________ ( ) (подпись)

10. ФОРМЫ ДОКУМЕНТОВ ПО ЭЛЕКТРОУСТАНОВКАМ ВО ВЗРЫВООПАСНЫХ ЗОНАХ

10.1. К документам по электроустановкам во взрывоопасных зонах относится протокол испытаний давлением локальных разделительных уплотнений или стальных труб для электропроводок во взрывоопасных зонах классов В-1 и В-1а (форма N 43).

10.2. Протокол измерения сопротивления изоляции электропроводок и кабелей следует выполнять по форме N 44.

10.3. Формы сдаточной документации по монтажу электрических машин и другого электрооборудования при сдаче электроустановок во взрывоопасных зонах следует выполнять по формам настоящей инструкции.

10.4. Вместе с формой N 43 при сдаче электроустановок во взрывоопасных зонах передаются документы общего характера (формы N 1 - 6).

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ испытаний давлением локальных разделительных уплотнений или стальных труб для электропроводок во взрывоопасных зонах классов В-1 и В-1а

Комиссия в составе от электромонтажной организации ______________________________________________________ (должность, фамилия, и., о. ) от заказчика _____________________________________________________ (должность, фамилия, и., о. ) произвела испытания давлением на плотность разделительных уплотнений или участков трубных коммуникаций.

Примечания. 1. Испытательное давление по норме (СНиП III-33-76, п. 8.15; ВСН 332-74/ММСС СССР, п. 7.58, 7.60; техциркуляр ГЭН и ГЭМ № 9-2-165/76):

    а)  для   локальных   испытаний  разделительных  уплотнений  в
коробках КПЛ в зонах классов В-I  и В-Iа - 250 кПа (2,5 л кгс/см2)

допустимо падение давления до 200 кПа (2 кгс/см2);

    б)  для  испытаний  трубопроводов  с  установкой коробки КПР в
зонах  класса В-I - 250 кПа (2,5 кгс/см2); в зонах  класса В-Iа -

50 кПа (0,5 кгс/см2) допустимое падение давления до 50%;

в) продолжительность испытания 3 мин.

2.   <a id="p100781"></a>Испытательное   давление  измерено  манометром  заводской

номер ____________________ , класс точности ____________________ . (не более четвертого)

Заключение. Плотность разделительных уплотнений удовлетворяет нормам для ________________ класса _______________ .

Представитель электромонтажной организации _____________________________ ( ) (подпись) Представитель заказчика _____________________________ ( ) (подпись)

11. ФОРМЫ ДОКУМЕНТОВ ПО ЭЛЕКТРОУСТАНОВКАМ В ПОЖАРООПАСНЫХ ЗОНАХ

11.1. Документы по электроустановкам в пожароопасных зонах специальных форм не имеют.

11.2. Протокол измерения сопротивления изоляции электропроводок и кабелей следует выполнять по форме № 44.

11.3. Формы сдаточной документации по монтажу электрических машин, распределительных устройств, КТП, прокладке проводов и кабелей следует выполнять по формам настоящей инструкции.

11.4. Вместе с перечисленными документами при сдаче электроустановок в пожароопасных зонах передаются документы общего характера (формы № 1 - 6).

12. ФОРМЫ ДОКУМЕНТОВ ПО ЭЛЕКТРОПРОВОДКАМ

12.1 К документам по электропроводкам относятся:

а) протокол измерения сопротивления изоляции (форма № 44);

б) протокол фазировки (форма № 45).

12.2. Документы по электропроводкам передаются в комплекте с другими документами по объекту.

12.3. Для силовых кабелей и проводов напряжением до 1000 В сопротивление изоляции должно быть не менее 0,5 МОм. Для силовых кабелей напряжением выше 1000 В сопротивление изоляции не нормируется.

12.4. Форма № 44 является единой для заполнения результатов измерения сопротивления изоляции электропроводок, выполненных проводами и кабелями сечением до 16 мм2 включительно, и кабельных линий с кабелями напряжением до 1000 В, сечением от 16 мм2 и кабелями напряжением выше 1000 В.

12.5. В графе «Заключение» формы № 44 следует проставить «Норма» в случае положительного результата измерения для кабелей напряжением выше 1000 В, фактическое сопротивление — для кабелей и проводов до 1000 В.

12.6. Протокол фазировки по форме № 45 заполняется для шинопроводов магистральных, распределительных, троллейных и осветительных; кабелей напряжением до 1000 В и выше 1000 В, питающих распределительные устройства от источников электроэнергии.

(министерство и ведомство)                       (город)

__________________________              __________________________

         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ измерения сопротивления изоляции

Место прокладки __________________________________________________ Сопротивление изоляции замерено __________________________________

               (наименование прибора, тип)

заводской номер _______________ , на напряжение _______________ В.

Измерение произвел ________________________ ( ) (подпись) Производитель работ (мастер) ________________________ ( )

                                (подпись)

Форма № 45

(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

Протокол фазировки

Проверил производитель работ (мастер) ______________________________ ( ) (подпись)

13. ФОРМЫ ДОКУМЕНТОВ ПО ШИНОПРОВОДАМ

13.1 К документам по шинопроводам относятся:

а) протокол измерения сопротивления изоляции (форма № 44);

б) протокол фазировки (форма № 45).

13.2. Указания по заполнению форм № 44 и 45 даны в разделе 12 «Формы документов по электропроводкам».

14. ФОРМЫ ДОКУМЕНТОВ ПО ЭЛЕКТРООСВЕЩЕНИЮ

14.1 К документам по электроосвещению относятся:

а) протокол измерения сопротивления изоляции (форма № 44);

б) акт проверки осветительной сети на правильность зажигания и горения ламп (форма № 46).

14.2. Указания по заполнению формы № 44 даны а разделе 12 «Формы документов по электропроводкам».

14.3. Акт проверки надежности крепления строительных конструкций и крюков для подвеса светильников массой свыше 100 кг представляется строительной организацией.

14.4. В графу «Результат» формы № 46 следует вносить данные о последовательности зажигания ламп в светильниках и о горении ламп после включения группы. Пример записи в графе: «Последовательность зажигания по проекту; лампы в светильниках исправны».

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

АКТ проверки осветительной сети на правильность

                 зажигания и горения ламп

Производитель работ (мастер) _______________________ ( ) (подпись)

Представитель заказчика _______________________ ( )

                                (подпись)

15. ФОРМЫ ДОКУМЕНТОВ ПО ЗАЗЕМЛЯЮЩИМ УСТРОЙСТВАМ

15.1 К документам по заземляющим устройствам относятся:

а) акт освидетельствования скрытых работ по монтажу заземляющих устройств и присоединений к естественным заземляющим устройствам (форма № 47);

б) акт осмотра и проверки состояния открыто проложенных заземляющих проводников (форма № 48).

15.2. Акты на электромонтажные работы по заземлению сдаются заказчику при сдаче объекта совместно с другой документацией.

15.3. В форме № 47, п. 3 в графе «Примечание» следует указывать исполнение электродов (вертикальное или горизонтальное).

(министерство и ведомство)                       (город)

__________________________              __________________________

         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

АКТ освидетельствования скрытых работ по монтажу заземляющих устройств и присоединений к естественным заземляющим устройствам

Осмотром выполненных работ по монтажу заземляющего устройства установлено:

1.    Заземляющее    устройство   выполнено   в   соответствии

с проектом ____________________ , разработанным __________________ (название)

                 (проектная организация)

по чертежам _________________ . (номер)

2. Отступления от проекта: ___________________________________

согласованы с ____________________________________________________ (организация, должность, фамилия, и., о.) и внесены в чертежи ________ . (номера)

3. <a id="p100837"></a>Характеристика заземляющего устройства.

4.      <a id="p100839"></a>Характер     соединений     элементов     заземляющего

заземляющим устройствам: _________________________________________

5. <a id="p100840"></a>Выявленные дефекты: _______________________________________

6.    <a id="p100841"></a>Заключение.    Заземляющее    устройство    может   быть

засыпано землей на участках: _____________________________________

Представитель заказчика _____________________________ ( ) (подпись) Представитель строительной организации _____________________________ ( ) (подпись) Представитель электромонтажной организации _____________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

АКТ осмотра и проверки состояния открыто проложенных заземляющих проводников

1.     <a id="p100846"></a>Прокладка     заземляющих     проводников     выполнена

в соответствии с проектом ________________________ , разработанным (название) __________________________ по чертежам _________________________ . (проектная организация) (номера)

2. <a id="p100847"></a>Обрывов заземляющих проводников ___________________________

                    ((не) обнаружено)

3. <a id="p100848"></a>Визуальный осмотр мест сварки показал: ____________________

4.    <a id="p100849"></a>Визуальный    осмотр    болтовых   соединений   показал:

(указать наличие неудовлетворительных контактов, а также наличие

     антикоррозионной защиты и отличительной окраски)

5. <a id="p100850"></a>Выявленные дефекты: _______________________________________

6. <a id="p100851"></a>Заключение. _______________________________________________

Осмотр и проверку произвел ________________________ ( ) (подпись) Производитель работ (мастер) ________________________ ( ) (подпись)

16. ФОРМЫ ДОКУМЕНТОВ ПО МОНТАЖУ ТЯЖЕЛОЙ ОШИНОВКИ

16.1. К документам по монтажу тяжелой ошиновки относится журнал производства работ по сварке тяжелых шин (форма № 49).

16.2. Журнал ведется в продолжение всего монтажа тяжелой ошиновки и является единственным документом при сдаче работ заказчику.

16.3. Согласно «Инструкции по сварке цветных металлов в электромонтажном производстве» ВСН 369-76, глава 1.21, основным методом контроля качества сварных соединений является внешний осмотр, который производится после удаления шлака, брызг металла, наплывов и остатков флюса.

Сварные швы должны иметь равномерно-чешуйчатую поверхность и плавный переход к основному металлу; не должны иметь трещин, прожогов, непроваров длиной более 10% длины шва, но не более 30 мм, незаплавленных кратеров и подрезов глубиной более 0,1 толщины шины, но не более 3 мм. Сварные соединения пакетов лент не должны также иметь подрезов и непроваров на лентах основного пакета.

Устранение дефектов сварки шин из алюминия и сплава АД31 производится подваркой. Дефектные соединения медных шин разрезаются и завариваются вновь.

16.4. Согласно ГОСТ 10434-76 электрическое сопротивление сварного соединения не должно превышать сопротивления целой шины. Измерение сопротивления производится по ГОСТ 17441-78 наладочными организациями и оформляется отдельным протоколом.

16.5. Журнал по форме № 49 передается заказчику совместно с другой документацией при сдаче объекта.

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ЖУРНАЛ производства работ по сварке тяжелых шин

Представитель электромонтажной организации __________ ( ) (подпись) Представитель заказчика __________ ( ) (подпись)

17. ФОРМЫ ДОКУМЕНТОВ ПО ПОДЪЕМНО-ТРАНСПОРТНОМУ ОБОРУДОВАНИЮ

17.1 К документам по подъемно-транспортному оборудованию относятся:

а) протокол осмотра и проверки коммутационных электрических аппаратов (форма № 41);

б) протокол измерения сопротивления изоляции (форма № 44).

17.2. Указания по заполнению формы № 41 даны в разделе 8 «Формы документов по пускорегулирующим и защитным аппаратам напряжением до 1000 В».

17.3. Указания по заполнению формы № 44 даны в разделе 12 «Формы документов по электропроводкам».

17.4. Документы по подъемно-транспортному оборудованию передаются заказчику вместе с другими документами при сдаче объекта.

18.1 К документам по кабельным линиям напряжением 1 — 35 кВ относятся:

<*> Не распространяется на кабели напряжением 010 кВ.

а) акт приемки траншей, каналов, туннелей и блоков под монтаж кабелей (форма № 50);

б) протокол испытаний силового кабеля напряжением выше 1000 В (образец дан ниже);

в) протокол осмотра и проверки изоляции кабелей на барабане перед прокладкой (форма № 51);

г) протокол прогрева кабелей на барабане перед прокладкой при низких температурах (форма № 52);

д) акт осмотра кабельной канализации в траншеях и каналах перед закрытием (форма № 53);

е) журнал прокладки кабелей (форма № 54);

ж) журнал разделки кабельных муфт напряжением выше 1000 В (форма № 55).

18.2. Акт на скрытые работы по прокладке труб для затяжки в них кабелей представляет строительная организация.

18.3. Протокол испытаний силового кабеля напряжением выше 1000 В представляется только в случае отсутствия протоколов заводских испытаний барабанов с кабелем. Испытание кабелей выполняется заказчиком в соответствии с требованиями п. I-8-37 ПУЭ 76.

18.4. Контрольно-учетный паспорт на соединительные эпоксидные муфты напряжением выше 1000 В поставляется с комплектом соединительной эпоксидной муфты. По заполнении контрольно-учетный паспорт включается в состав документации по кабельной линии.

18.5. Протоколы испытаний повышенным напряжением выпрямленного тока силовых кабелей после монтажа и измерения сопротивления изоляции кабелей перед включением представляет заказчик (пусконаладочная организация).

18.6. К форме № 50 строительная организация представляет приложение — схему привязки наружных кабельных трасс на местности с указанием горизонтальных и вертикальных отметок.

18.7. Сопротивление изоляции кабелей напряжением до 1000 В должно быть не менее 0,5 МОм, сопротивление изоляции кабелей напряжением выше 1000 В не нормируется.

18.8. Прогрев кабелей на барабане перед прокладкой при низких температурах должен соответствовать требованиям пп. 7.35 и 7.36 СНиП III-33-76 и пп. 12.1 — 12.16 «Инструкции по прокладке кабелей напряжением до 110 кВ» СН 85-74.

18.9. Вместе с документами по кабельным линиям передаются документы общего характера (формы № 1 - 6).

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

АКТ приемки траншей, каналов, туннелей и блоков под монтаж кабелей

Комиссия       в       составе:       от      электромонтажной

организации _______________________________________ , от заказчика (должность, фамилия, и., о.) ____________________________________ , от генподрядной организации (должность, фамилия, и., о.)

               (должность, фамилия, и., о.)

провела осмотр и проверку выполненных ____________________________

         (наименование генподрядной организации)

сооружений для прокладки кабелей.

1.    <a id="p100894"></a>К    сдаче-приемке    предъявлены   следующие   объекты:

 (траншеи, каналы, туннели, блоки кабельной канализации)

2.   <a id="p100895"></a>Сооружения   выполнены   в   соответствии   с   проектом,

разработанным ____________________________________________________ (наименование проектной организации, № чертежей)

3. <a id="p100896"></a>Отступления от проекта ____________________________________
                                    (перечислить)

согласованы с ____________________________________________________ (наименование проектной организации)

4.    <a id="p100897"></a>Разбивка    трассы    траншеи   (каналов,   туннелей   и

блоков) _______________________________ в соответствии с проектом. (выполнена, не выполнена)

5.   <a id="p100898"></a>Ширина   и   глубина  траншеи  соответствуют  требованиям

проекта и пп. II-3-84 ПУЭ-76, постель выполнена из _________________ толщиной слоя _______________ мм, пересечение дорог выполнено в трубах ______________________________________ на (материал) глубине _______________ мм, соединение и окраска труб ____________ ________________________________________________________________ . (способ выполнения) Траншея подготовлена к прокладке кабеля.

6.  <a id="p100899"></a>Диаметр  отверстия блоков и правильность стыкования блоков

проверены и соответствуют требованиям п. 4.19 СНиП III-33-76, крышки на люках колодцев установлены.

7.    <a id="p100900"></a>Обрамление    и    перекрытия   на   кабельных   каналах

выполнены ________________________________________________________

8.   <a id="p100901"></a>Люки   и   входы   в   туннели   выполнены   по   проекту

     (наименование проектной организации, N чертежа)

9. <a id="p100902"></a>Дренаж выполнен.

10. <a id="p100903"></a>Особые замечания _________________________________________

Заключение. Объекты, перечисленные в п. 1 настоящего акта, считать принятыми под монтаж кабелей.

    Приложение.   Схема   привязки  наружных  кабельных  трасс  на
местности   с  указанием  горизонтальных  и  вертикальных  отметок

трасс. Представитель электромонтажной организации __________________________ ( ) (подпись) Представитель заказчика __________________________ ( ) (подпись) Представитель генподрядной организации __________________________ ( ) (подпись)

                                                     (Образец)

ПРОТОКОЛ испытания силового кабеля напряжением

                         выше 1000 В

Испытание произвел _________________________ ( ) (подпись) Руководитель работ (мастер) _________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ осмотра и проверки изоляции кабелей

             на барабане перед прокладкой

Сопротивление изоляции замерено мегомметром на напряжение 2500 В, типа ________ , заводской номер _________ .

Осмотр и проверку произвел ________________________ ( ) (подпись) Производитель работ (мастер) ________________________ ( ) (подпись) Представитель заказчика ________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ прогрева кабелей на барабане перед прокладкой

                при низких температурах

Прогрев произвел ________________________ ( ) (подпись)

Производитель работ (мастер) ________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

АКТ осмотра кабельной канализации в траншеях и каналах перед закрытием

Комиссия в составе: от электромонтажной организации

               (должность, фамилия, и., о.)

от заказчика _____________________________________________________ (должность, фамилия, и., о.) от генподрядной организации ______________________________________ (должность, фамилия, и., о.) произвели осмотр кабельной канализации в _________________________ _________________________________________________ перед закрытием. (траншее, канале) В результате осмотра установлено:

1. <a id="p100925"></a>Прокладка кабелей выполнена по проекту ____________________

     (наименование проектной организации, N чертежей)

2. <a id="p100926"></a>Отступления от проекта согласованы с ______________________

_________________ 19 __ г. и нанесены на чертежи N _______________

3.  <a id="p100927"></a>Марки,  сечения  и  напряжения  кабелей (не) соответствуют

проекту, маркировка кабелей — кабельному журналу.

4. <a id="p100928"></a>Соединительные муфты ______________________________________
                                  (количество, типы)

5.   <a id="p100929"></a>Кабели   не   имеют   внешних   изъянов   и   уложены  по

трассе ________________________________________ , у соединительных (свободно, с натяжением) муфт (не) оставлены петли.

6.  Радиусы  изгибов  кабелей  (не)  соответствуют требованиям

табл. 2 СН 85-74.

7.   <a id="p100930"></a>Глубина   заложения   кабелей   в   траншеях   колеблется

в пределах от __________ до __________ м от планировочной отметки.

8. <a id="p100931"></a>Кабели уложены на постель из _____________________ толщиной

________________________________ мм. После осмотра кабели засыпаны сверху слоем ________________ толщиной _______________ мм, уложена защита кабелей от механических повреждений из ____________________ _______________ в местах, указанных проектом, а также ____________

            (перечислить дополнительные места)

9.    <a id="p100932"></a>В   местах   пересечений   других   кабелей,   дорог   и

трубопроводов кабели защищены ____________________________________ (указать, чем защищены)

10.      <a id="p100933"></a>Расстояние     между     параллельно     проложенными

кабелями от ____________________ до ________________ мм. В местах, предусмотренных проектом, между кабелями проложены огнестойкие перегородки на _______________________________________ (материал)

11.   <a id="p100934"></a>У   соединительных   муфт,   на   переходах,  поворотах,

вводах в здание и прямых участках через ________________________ м друг от друга прикреплены бирки ____________________ с маркировкой (материал) кабеля.

12.  <a id="p100935"></a>Защита  кабелей  от блуждающих токов и почвенной коррозии

(не) выполнена в соответствии с проектом.

13. <a id="p100936"></a>Другие существенные особенности __________________________

Заключение. Траншея с уложенными в ней кабелями принята и засыпана. Представитель электромонтажной организации _____________________________ ( ) (подпись) Представитель заказчика _____________________________ ( ) (подпись) Представитель генподрядной организации _____________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ЖУРНАЛ

                  прокладки кабелей

Примечание. Сопротивление изоляции кабеля см. протокол осмотра и проверки изоляции кабелей на барабане перед прокладкой (форма № 51).

Производитель работ (мастер) ________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ЖУРНАЛ разделки кабельных муфт напряжением выше 1000 В

Производитель работ (мастер) ________________________ ( ) (подпись)

19. ФОРМЫ ДОКУМЕНТОВ ПО ВОЗДУШНЫМ ЛИНИЯМ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ ДО 500 кВ

19.1 К документам по воздушным линиям электропередачи напряжением до 500 кВ относятся:

а) журнал работ по устройству монолитных бетонных фундаментов под опору ВЛ (форма № 56);

б) журнал работ по устройству сборных железобетонных фундаментов под опоры ВЛ (форма № 57);

в) журнал работ по монтажу деревянных опор ВЛ (форма № 58);

г) журнал работ по монтажу свободно стоящих и на оттяжках железобетонных опор ВЛ (форма № 59);

д) журнал работ по монтажу свободно стоящих и на оттяжках металлических опор ВЛ (форма № 60);

е) журнал работ по монтажу соединительных зажимов проводов и тросов способом сплошного опрессования на ВЛ (форма № 61);

ж) журнал работ по монтажу овальных соединителей обжатием или частичным опрессованием с дополнительной термитной сваркой концов на ВЛ (форма № 62);

з) журнал работ по монтажу овальных соединителей способом скрутки на ВЛ (форма № 63);

и) журнал работ по монтажу натяжных зажимов проводов и тросов способом опрессования на ВЛ (форма № 64);

к) журнал установки ремонтных муфт на поврежденных проводах и тросах ВЛ (форма № 65);

л) журнал соединения сталеалюминиевых проводов в петлях анкерных опор ВЛ (форма № 66);

м) журнал монтажа проводов и тросов в анкерных участках ВЛ (форма № 67);

н) журнал монтажа трубчатых разрядников (форма № 68);

о) журнал монтажа разъединителей (форма № 69);

п) акт замеров в натуре габаритов от проводов ВЛ до пересекаемого объекта (форма № 70).

19.2. Пункты 5, 6 и 7 журнала по форме № 56 следует заполнять только при изготовлении бетона на месте устройства фундамента.

19.3. Формы № 56 и 57 заполняются организацией, выполняющей эти работы.

19.4. В журналах по формам № 60, 61 и 65 (по устройству монолитных и сборных железобетонных фундаментов под трехстоечные опоры, по монтажу этих опор, по монтажу зажимов и ремонтных муфт) номера опор, проводов (в расщепленной фазе) соответственно записываются с индексом «Л» — левый, «С» — средний, «П» — правый. Направление линии принимается в сторону увеличения номеров опор.

19.5. При сдаче воздушных линий электропередачи напряжением до 500 кВ вместе с документацией (формы № 56 - 70) передаются документы общего характера (формы № 1 - 6).

Форма № 56

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ работ по устройству монолитных бетонных фундаментов под опору ВЛ

Опора N _______________ , наименование опоры _______________ , тип _________________________ , номер опоры ____________________ .

1.     <a id="p100974"></a>Устройство     монолитных    фундаментов    произведено

в соответствии с проектом _____________________ , ППР, пп. 10.34, (номер)

10.37 СНиП III-33-76, разделом 4 СНиП III-15-76, пп. 1.11, 4.1,

4.18 СНиП III-20-74.

2.   <a id="p100975"></a>Отступления   от   проекта   согласованы   с   заказчиком

в лице ________________________________ и с проектной организацией в лице ________________________________ и заключаются в следующем:

Все отступления от проекта нанесены на чертежи N _________________

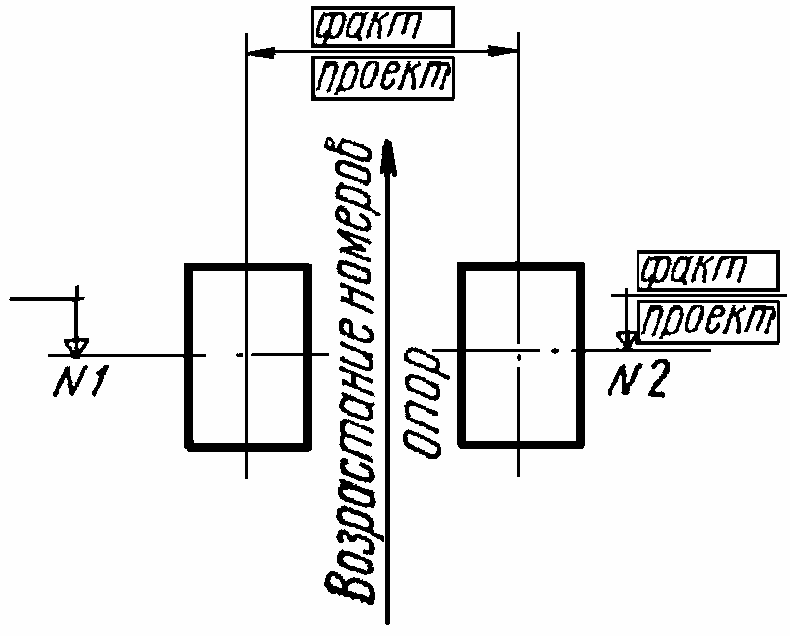

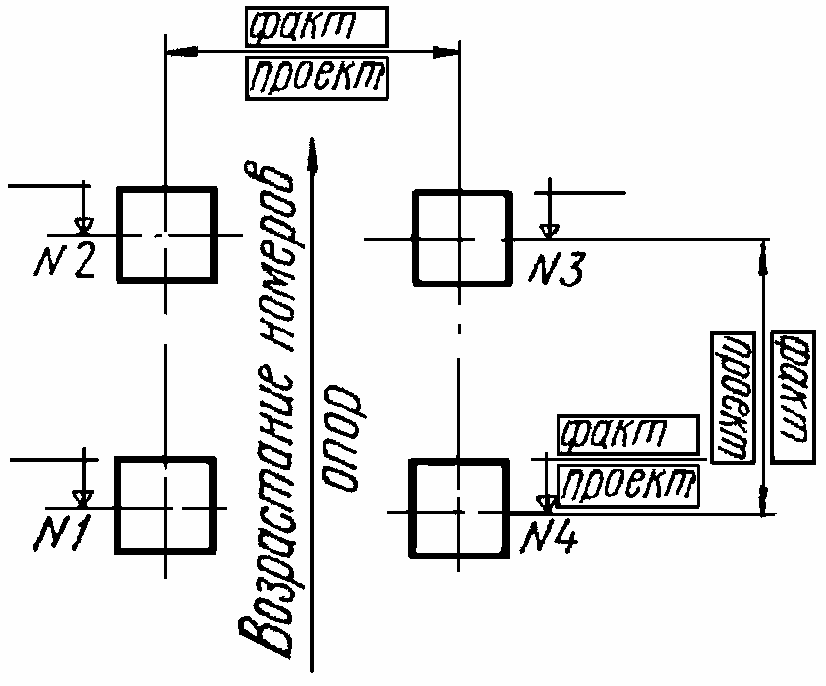

3.   <a id="p100976"></a>Схема   расположения   фундаментов   на   ПК   и  отметки<br>

4.    <a id="p100979"></a>Основание    фундамента   ───────────────

и закладные части. № котлована

Характеристика    грунта   по</pre>

проекту _________________________ Характеристика грунта фактическая _____________________

    Анкерные  болты или закладные
части  установлены в соответствии

с чертежами N ___________________

5. <a id="p100980"></a>Характеристика материалов.

6. <a id="p100987"></a>Производство бетонных работ.

Принята марка бетона ___________________________ кг/см2. Объем бетона _______________________________ м3.

7. <a id="p100989"></a>Лабораторное испытание образцов бетона.

8. <a id="p100991"></a>Использование товарного бетона.

9. <a id="p100993"></a>Обратная засыпка произведена ______________________________
                                      (материал засыпки)

____________________ , обвалование выполнено. Откос имеет крутизну ________________________________________________ (не более 1:1,5).

10.   <a id="p100994"></a>Отклонение   от   проектных   размеров   по  горизонтали

между осями болтов, установленных для крепления одной ноги опоры _________________________________________________ (фактически)

                               (по проекту)

___________________________ мм (не более +/-10 мм), разность между верхними отметками анкерных болтов ________________________ мм (не более 20 мм), отклонение длины нарезки анкерного болта (+ 30) — (-0) мм. Заключение. __________________________________________________

Примечания.

1. Разделы 5, 6 и 7 журнала заполняются при изготовлении бетона на месте.

   2. При устройстве фундаментов под трехстоечную свободно

стоящую  опору  протокол  заполняется  для каждой стойки. При этом
номер опоры  проставляется  с индексом "Л" - левая, "С" - средняя,
"П" -  правая. Направление линии принимается в сторону увеличения

номеров опор. Производитель работ (мастер) ________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ работ по устройству сборных железобетонных фундаментов под опоры ВЛ

1.     <a id="p100999"></a>Устройство     сборных    железобетонных    фундаментов

произведено в соответствии с проектом __________________________ , (номер) технологической картой, пп. 10.20, 10.21, 10.33 — 10.35 СНиП III-33-76, пп. 2.1, 2.3 - 2.6, 4.19, 4.20 СНиП III-16-73.

2. <a id="p101000"></a>Обратная засыпка произведена ____________________________ ,
                                     (материал засыпки)

обвалование выполнено. Откос имеет крутизну _____________________. (не более 1:1,5)

    Примечание.  При устройстве фундаментов под трехстоечную опору
журнал  заполняется  для  каждой  стойки.  При  этом  номер  опоры

проставляется с индексом «Л» — левая, «С» — средняя, «П» — правая. Направление линии принимается в сторону увеличения номеров опор.

Производитель работ (мастер) ____________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ работ по монтажу деревянных опор ВЛ

Монтаж    деревянных    опор    произведен    в   соответствии

с проектом ______________ , технологической картой, пп. 2.1 — 2.11 (номер) СНиП III-19-76, пп. 10.6 — 10.12, 10.39, 10.43 — 10.45, 10.49,

10.50 СНиП III-33-76.

Производитель работ (мастер) ____________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ работ по монтажу свободно стоящих и на оттяжках железобетонных опор ВЛ

Монтаж железобетонных опор произведен в соответствии с проектом _____________________________ , технологической картой, (номер) пп. 2.1, 2.3 - 2.6, 4.1 - 4.3, СНиП III-16-73, пп. 10.14 — 10.16,

10.40, 10.42 — 10.45, 10.49 — 10.51, 10.21 СНиП III-33-76.

Производитель работ (мастер) ____________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ работ по монтажу свободно стоящих и на оттяжках металлических опор ВЛ

Монтаж металлических опор произведен с проектом ____________ , технологической картой, разделом 8 СНиП III-18-75, пп. 10.16,

10.41, 10.43, 10.47, 10.49, 10.52, 10.53 СНиП III-33-76.

    Примечание.  При  монтаже  трехстоечных  свободно стоящих опор
журнал  заполняется  для  каждой  стойки.  При  этом  номер  опоры

записывается с индексом «Л» — левая, «С» — средняя, «П» — правая.

Производитель работ (мастер) ____________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ работ по монтажу соединительных зажимов проводов и тросов способом сплошного опрессования на ВЛ

 Марка провода ________________  Матрицы для опрессования
 Марка троса __________________  провода:
 Тип соединительного             стальной части
 зажима провода _______________  диаметром _______________________
 Тип соединительного             алюминиевой части
 зажима троса _________________  диаметром _______________________

                             Матрицы для опрессования
                             троса диаметром _________________
                             Тип опрессовочного
                             агрегата ________________________

1.     <a id="p101026"></a>Работы     по     монтажу     соединительных    зажимов

произведены в соответствии с инструкцией _______________________ , (номер) пп. 10.60, 10.61 СНиП III-33-76, п. I-8-38, 2 ПУЭ-76.

Расположение проводов и тросов:

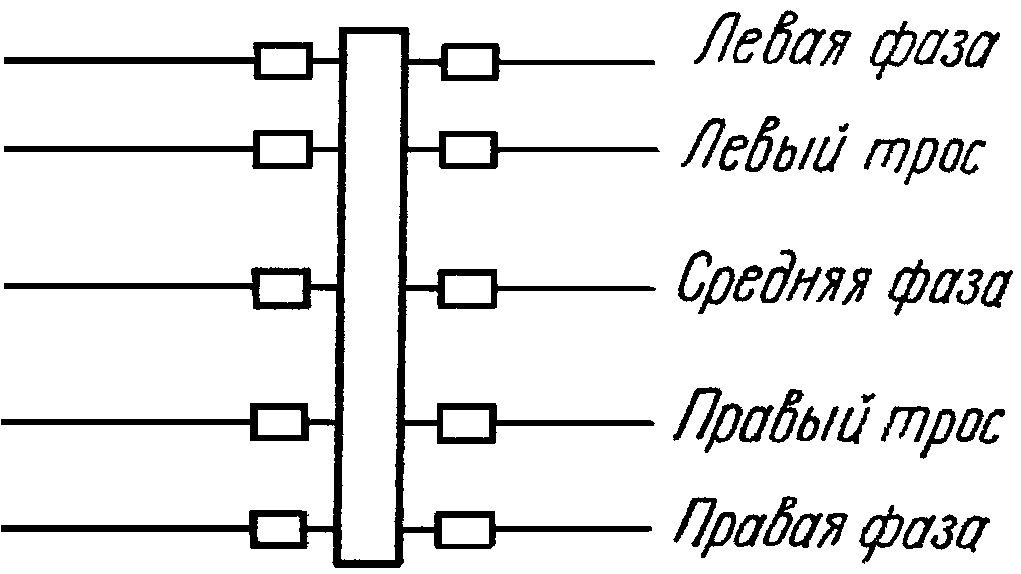

А. С одним проводом в фазе

        Левая фаза   _____________________________________________
        Левый трос   _____________________________________________

    Средняя фаза _____________________________________________

        Правый трос  _____________________________________________
        Правая фаза  _____________________________________________

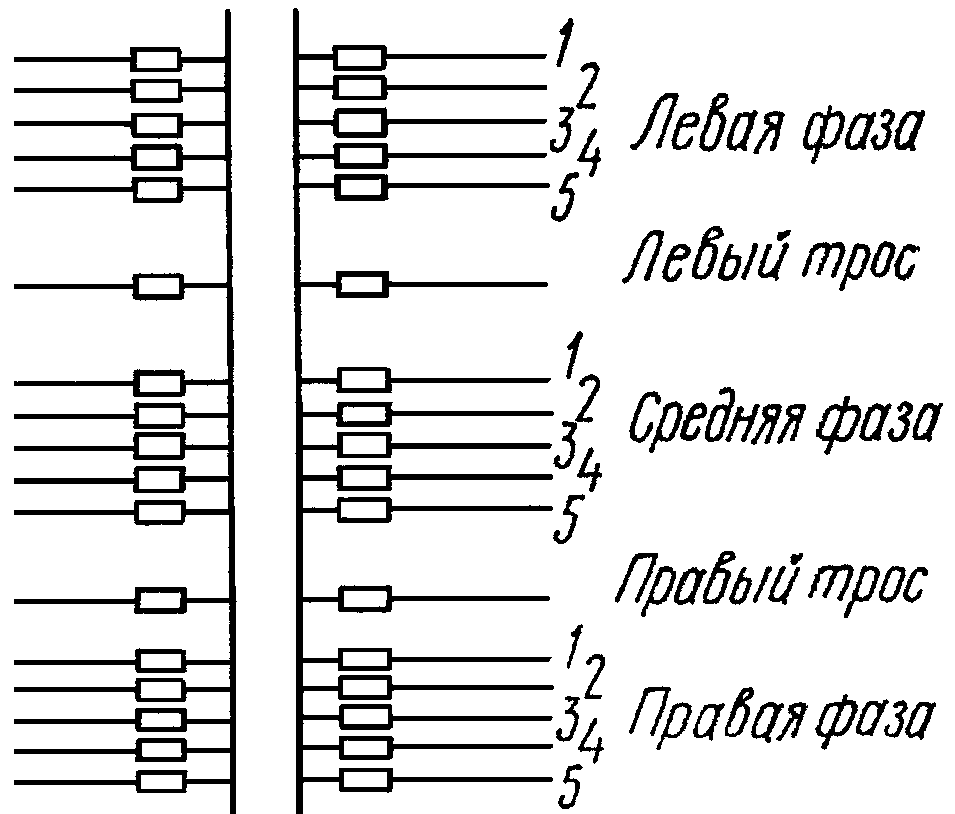

Б. С расщепленной фазой (до 5 проводов в фазе) 1 ________________________________________________________ 2 ________________________________________________________

Левая   3 ________________________________________________________
фаза    4 ________________________________________________________

    5 ________________________________________________________

Левый трос _____________________________________________________________ 1 ________________________________________________________ 2 ________________________________________________________ Средняя 3 ________________________________________________________ фаза 4 ________________________________________________________ 5 ________________________________________________________ Правый трос _____________________________________________________________ 1 ________________________________________________________ 2 ________________________________________________________

Правая  3 ________________________________________________________
фаза    4 ________________________________________________________

    5 ________________________________________________________

Направление ВЛ

2. Схема расположения проводов в фазе.

Три провода    Четыре провода

2.       3.      2.       .3

     1.          1.       .4

Два провода     Пять проводов

1.       2.      3.       .4

                 2.       .5

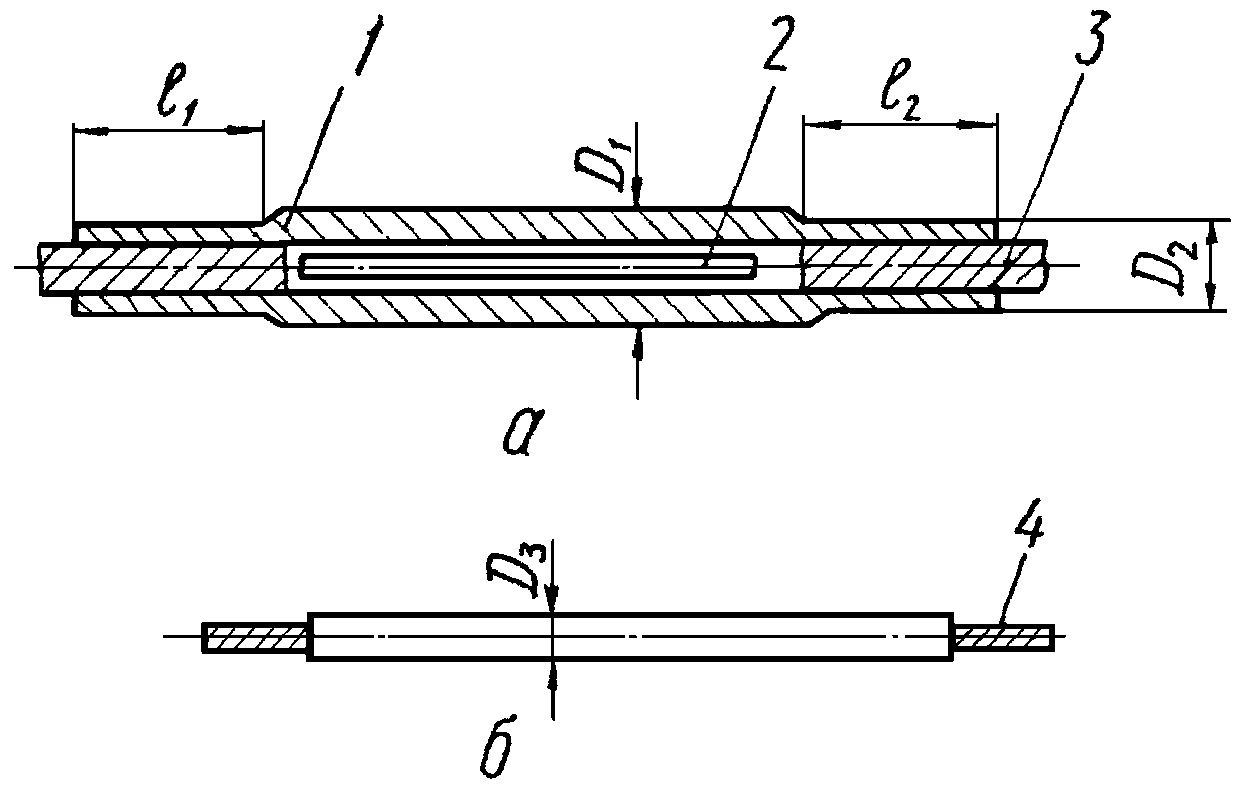

Заключение. Смонтированные зажимы годны к эксплуатации. Производитель работ (мастер) ____________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ работ по монтажу овальных соединителей обжатием или частичным опрессованием с дополнительной термитной сваркой концов на ВЛ

 Марка провода ________________  Матрица для опрессования
 Марка троса __________________  провода диаметром
 Тип соединительного             _________________________________
 зажима провода _______________  Матрица для опрессования троса
 Тип соединительного             диаметром
 зажима троса _________________  _________________________________

                             Механизм для опрессования
                             (обжатия) соединителей
                             _________________________________
                             Инструмент для термитной сварки
                             _________________________________

1.     <a id="p101040"></a>Работы     по     монтажу     овальных     соединителей

произведены в соответствии с инструкцией ________________________, (номер) пп. 10.60, 10.61 СНиП III-33-76, п. I-8-38, 2 ПУЭ-76.

2. <a id="p101041"></a>Расположение проводов и тросов в пролете

I цепь

Левая фаза _____________________________________________________ Средняя фаза _____________________________________________________ Правая фаза _____________________________________________________

II цепь

Левая фаза _____________________________________________________ Средняя фаза _____________________________________________________

Правая фаза  _____________________________________________________
Левый трос   _____________________________________________________
Правый трос  _____________________________________________________

3.   <a id="p101042"></a>Данные  по  монтажу  овальных  соединителей  приведены  в

таблице.

Заключение. ______________________________________________________ Производитель работ (мастер) ____________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ работ по монтажу овальных соединителей способом скрутки на ВЛ

 Марка провода ________________  Номер чертежа
 Тип соединительного             соединителя _____________________
 зажима провода _______________  Инструмент (приспособление)

                             для скрутки
                             _________________________________
                                      (наименование)

1.  <a id="p101048"></a>Работы  по  монтажу  овальных  соединителей  произведены в

соответствии с инструкцией ______________________________________, (номер) п. 10.61 СНиП III-33-76, п. I-8-38, 2 ПУЭ-76.

2. <a id="p101049"></a>Расположение проводов в пролете.
I цепь

Левая фаза _____________________________________________________ Средняя фаза _____________________________________________________ Правая фаза _____________________________________________________ II цепь Средняя фаза _____________________________________________________ Правая фаза _____________________________________________________

3.   <a id="p101050"></a>Данные  по  монтажу  овальных  соединителей  приведены  в

таблице.

Заключение. ______________________________________________________ Производитель работ (мастер)

                    _____________________________ (          )<br>
                               (подпись)

Форма № 64

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ работ по монтажу натяжных зажимов проводов и тросов способом опрессования на ВЛ

 Марка провода ________________  Матрицы для опрессования
 Марка троса __________________  провода:
 Тип натяжного зажима            стальной части
 провода ______________________  диаметром _______________________
 Тип натяжного зажима            алюминиевой части
 троса ________________________  диаметром _______________________

                             Матрицы для опрессования
                             троса диаметром
                             _________________________________
                             Тип опрессовочного
                             агрегата ________________________

1.    <a id="p101056"></a>Работы   по   монтажу   натяжных   зажимов   произведены

в соответствии с инструкцией ___________________________________ , (номер)

2. <a id="p101057"></a>Расположение проводов и тросов.

А. С одним проводом в фазе.

3. <a id="p101059"></a>Расположение проводов в фазе.

Три провода Четыре провода

2.   .3      2.       .3


   1.      1.       .4


Два провода Пять проводов

1.   .2      3.       .4

             2.       .5

                 1.


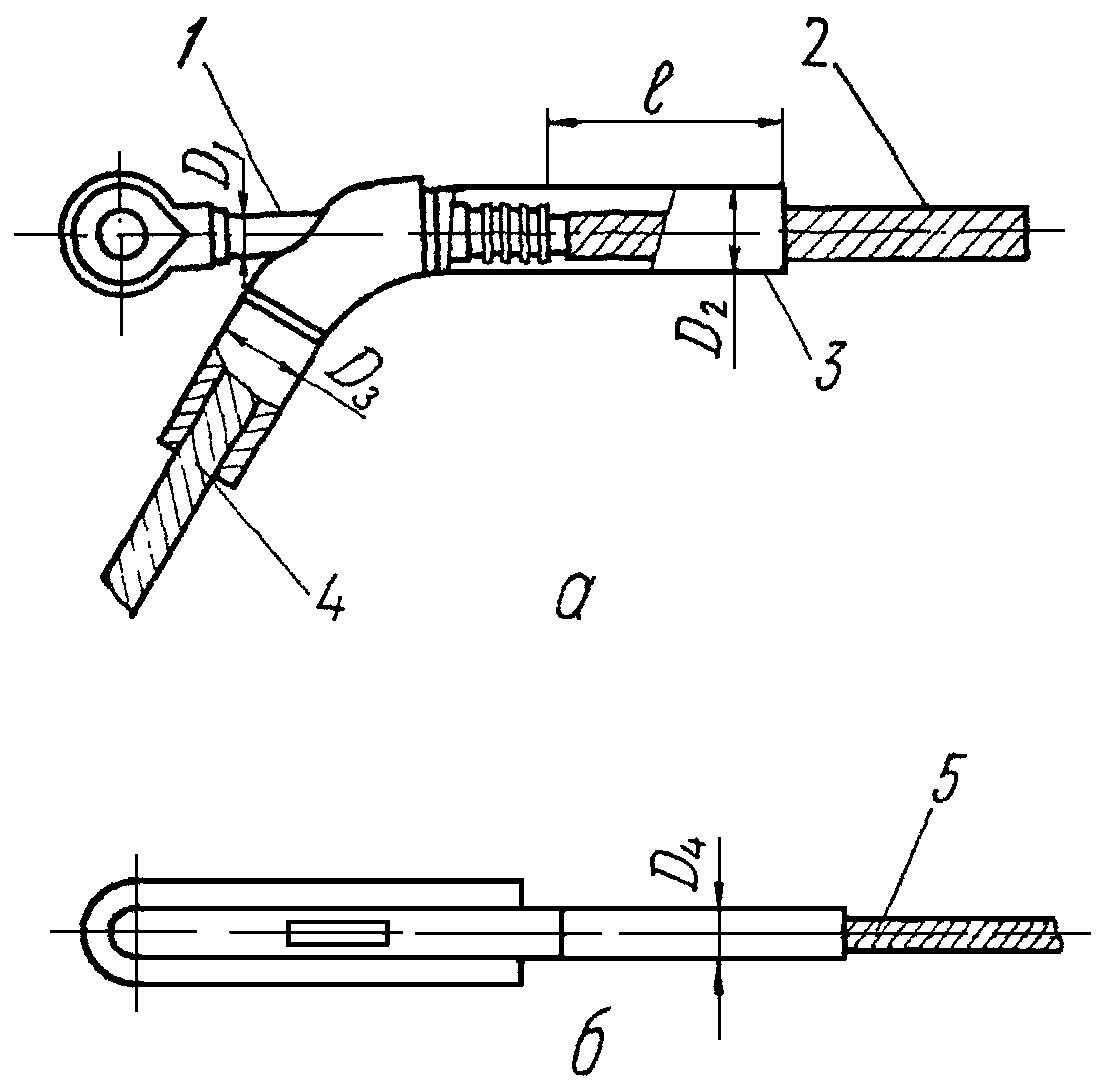

4. <a id="p101060"></a>Натяжной зажим провода (а) и троса (б).

Заключение. ______________________________________________________ Производитель работ (мастер) ____________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ установки ремонтных муфт на поврежденных проводах и тросах ВЛ

1.   <a id="p101067"></a>Установка   ремонтных  муфт  произведена  в  соответствии

с инструкцией ____________________________________ , п. 10.63 СНиП (номер) III-33-76.

2. <a id="p101068"></a>Схема расположения проводов и тросов.

А. С одним проводом в фазе.

_______________ Левая фаза _______________ Левый трос _______________ Средняя фаза _______________ Правый трос _______________ Правая фаза

Б. С расщепленной фазой (до пяти проводов в фазе).

_______________ 1 _______________ 2 Левая фаза _______________ 3 _______________ 4 _______________ 5 _______________ Левый трос _______________ 1 _______________ 2 Средняя фаза _______________ 3 _______________ 4 _______________ 5 _______________ Правый трос _______________ 1 _______________ 2 Правая фаза _______________ 3 _______________ 4 _______________ 5

3. <a id="p101069"></a>Схема расположения проводов в фазе.

Три провода Четыре провода

2.   .3      2.       .3


   1.      1.       .4


Два провода Пять проводов

1.   .2      3.       .4

             2.       .5

                 1 .


4. <a id="p101070"></a>Данные об установке ремонтных муфт приведены в таблице.

Заключение. ______________________________________________________ Производитель работ (мастер) ____________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ соединения сталеалюминиевых проводов в петлях анкерных опор ВЛ

 Марка провода ________________  Марка патрона ___________________
 Тип соединительного             Тип матрицы _____________________
 зажима _______________________  Тип опрессовочного
 Тип сварочного                  агрегата ________________________

инструмента __________________

1.    <a id="p101076"></a>Работы    по    соединению    проводов   произведены   в

соответствии с инструкцией ____________________ , пп. 10.60, 10.62 (номер) СНиП III-33-76, п. I-8-32, 2 ПУЭ-76.

2. <a id="p101077"></a>Схема расположения проводов.

А. С одним проводом в фазе

Левая фаза - Средняя фаза - Правая фаза -

Б. С расщепленной фазой 1 - 2 - Левая фаза 3 - 4 - 5 - 1 - 2 - Средняя фаза 3 - 4 - 5 - 1 - 2 - Правая фаза 3 - 4 - 5 -

3. <a id="p101078"></a>Расположение проводов в фазе.

Три провода Четыре провода

2.   .3      2.       .3


        .1          1.       .4

   Два провода     Пять проводов

1.   .2      3.       .4

             2.       5.

                 .1


4.  <a id="p101079"></a>Данные  по  соединению  сталеалюминиевых проводов в петлях

анкерных опор приведены в таблице.

Заключение. ______________________________________________________ Производитель работ (мастер) _________________________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ монтажа проводов и тросов в анкерных участках ВЛ

    Монтаж  проводов и тросов произведен в соответствии с проектом
_________________ ,  технологической  картой,   пп.  10.57 - 10.67

СНиП III-33-76, п. I-8-35 ПУЭ-76.

Заключение _______________________________________________________ Производитель работ (мастер) ____________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ монтажа трубчатых разрядников

Монтаж разрядников произведен в соответствии с проектом ____ ,
                                                       (номер)

заводской инструкцией _________ , пп. 10.68, 10.69 СНиП III-33-76, (номер) пп. I-8-29 ПУЭ-76.

Производитель работ (мастер) _______________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

ЖУРНАЛ монтажа разъединителей

Производитель работ (мастер) ____________________ ( ) (подпись)

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                     (наименование и
__________________________                    напряжение ВЛ)
        (участок)                       _________________ 19 __ г.

АКТ замеров в натуре габаритов от проводов ВЛ до пересекаемого объекта

    Мы,    нижеподписавшиеся,   произвели   осмотр   и   измерения
на пересечении ВЛ  ______________________ кВ  ____________________

                                            (наименование ВЛ)

и установили:

1. <a id="p101101"></a>Пересечение выполнено согласно чертежу N _________________.

2. <a id="p101102"></a>На пересекающей ВЛ смонтированы ___________________________
                                             (число)

проводов марки _________________________________________________ .

3.     <a id="p101103"></a>Ограничивающие     объект    пересечения    опоры    ВЛ

N ________________________________________ установлены на пикетах.

4.    <a id="p101104"></a>Горизонтальное    расстояние    от   оси   пересекаемого

объекта до осей переходных опор ВЛ составляет ___________________.

5.    <a id="p101105"></a>В   момент   измерений   расстояния   от   проводов   до

пересекаемого объекта температура воздуха составляла __________________________________________________________ град.С.

6. <a id="p101106"></a>Расстояние от ближайшего провода ВЛ _______________________

(до пересекаемого объекта, провода, головки ж. д. рельса и т.п.) Представитель объекта пересечения ________________________________ _____________________________________________________ ( ) (наименование организации, должность, подпись) Начальник участка _______________________________ ( ) (подпись)

20. ФОРМЫ ДОКУМЕНТОВ ПО ТОКОПРОВОДАМ НАПРЯЖЕНИЕМ ВЫШЕ 1000 В

20.1 К документам по токопроводам напряжением выше 1000 В относятся:

а) протокол технического осмотра и проверки контактных соединений (форма № 71);

б) протокол измерения сопротивления изоляции (форма № 44);

в) протокол фазировки (форма № 45);

г) протокол осмотра изоляторов (форма № 72);

д) журнал соединения проводов (форма № 73);

е) акт осмотра пересечений (форма № 74);

ж) протокол на монтаж натяжных зажимов (форма № 75).

20.2. В «Журнале соединения проводов» (форма № 73) в графе «Схема размещения проводов (шин) в фазе, фаз и цепей токопровода на опоре (в секции)» необходимо графически изобразить схему с использованием условных обозначений.

20.3. В «Протоколе на монтаж натяжных зажимов» (форма № 75) под записью «Схема размещения проводов, фаз и цепей токопровода на опоре» графически изображается схема с нумерацией проводов гибкого токопровода согласно «Временной инструкции по монтажу гибких многоамперных токопроводов»

Форма № 71

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ технического осмотра и проверки контактных соединений

         (наименование и напряжение токопровода)
Количество    проверенных    соединений    в    процентах   от

общего числа соединений (не менее 2%) ____________________________ Вид контактного соединения ___________________________________ Заключение. Технологической инструкции _______________________

            (соответствует, не соответствует)

Представитель электромонтажной организации _____________________________ ( ) (подпись)

Форма № 72

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ осмотра изоляторов

         (наименование и напряжение токопровода)

Место установки изолятора ________________________________________ Стандарт и тип изолятора _________________________________________ Число изоляторов _________________________________________________ Сопротивление изоляторов, МОм ____________________________________ Заключение _______________________________________________________

Производитель работ

      (мастер)      _____________________________ (          )<br>
                              (подпись)

Форма № 73

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ЖУРНАЛ соединения проводов

         (наименование и напряжение токопровода)

    Условные  обозначения,  используемые  в  схеме: К - соединение
сваркой;   Т  -  соединение  термитной  сваркой;  П  -  соединение

опрессовкой; Б — болтовое соединение. Образец записи схемы соединения проводов (шин): Iа 1,3, 7ТП, где I (II) — номер цепи; а (в, с) — фаза; 1 (2, 3, 4, ...) — номер провода (шины) в фазе.

    Провода  (шины)  в  фазе, фазы  и цепи токопровода на опоре (в
секции)   размещены   по   направлению  возрастания  номеров  опор

(секций).

Соединения выполнил _____________________________ ( ) (подпись) Производитель работ

      (мастер)      _____________________________ (          )<br>
                              (подпись)

Форма № 74

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

АКТ осмотра пересечения

Комиссия в составе: от электромонтажной организации ________________________________________________________________ , (должность, фамилия, и., о.) от заказчика ___________________________________________________ , (должность, фамилия, и., о.) от заинтересованной организации __________________________________ (должность, фамилия, и., о.) произвела осмотр пересечения токопровода _________________________ (наименование) напряжением ___________________________ кВ с пересекаемым объектом _________________________________________________________________. (наименование) Номер _______________ по проекту. Характеристика объекта пересечения ___________________________ Вертикальное расстояние в свету (при максимальной стреле провеса) ______________________________________________ мм.

Заключение ___________________________________________________ Представитель электромонтажной организации _____________________________ ( ) (подпись) Представитель заказчика _____________________________ ( ) (подпись) Представитель заинтересованной

      организации   _____________________________ (          )<br>
                              (подпись)

Форма № 75

__________________________              __________________________
(министерство и ведомство)                       (город)
__________________________              __________________________
         (трест)                                (заказчик)
__________________________              __________________________
  (монтажное управление)                         (объект)
__________________________              _________________ 19 __ г.

    (участок)

ПРОТОКОЛ на монтаж натяжных зажимов

Токопровод ___________________________________________________ (наименование) Напряжение _______________ кВ Натяжной зажим _______________ (марка, ГОСТ) Опора _______________ (номер) Опрессовочный агрегат _______________ (тип) Диаметр зажимов после опрессовки __________________________ мм Схема размещения проводов, фаз и цепей токопровода на опоре.

Опрессование выполнил _______________________________ ( ) (подпись) Производитель работ

    (мастер)      _______________________________ (          )<br>
                             (подпись)
