ВСН 012-88. Ведомственные строительные нормы. Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки
(утв. Приказом Миннефтегазстроя СССР от 27.12.1988 № 375; Приказом Мингазпрома СССР от 19.05.1989 № 93-ОРГ; Приказом Миннефтепрома СССР от 16.05.1989 № 239)
(ред. от 11.03.1990)
Примечание
Распоряжением ОАО «Газпром» от 30.10.2006 № 310 взамен разд. 2 и 3, формы № 2.9; 2.10 данного документа с 22.02.2007 введен в действие СТО Газпром 2-2.4-083-2006. Стандарт организации предназначен только для дочерних обществ ОАО «Газпром» и организаций, выполняющих работы по проектированию, строительству, реконструкции и ремонту (в т.ч. при переизоляции) и диагностике объектов промысловых и магистральных газопроводов ОАО «Газпром». Изменение № 1, утв. Приказом Миннефтегазстроя СССР от 11.03.1990 № 48, введено в действие с 1 апреля 1990 года. Часть I ВСН 012-88 включена в информационный банк отдельным документом.
Утверждены
Приказом Миннефтегазстроя СССР
от 27 декабря 1988 г. № 375;
Приказом Мингазпрома СССР
от 19 мая 1989 г. № 93-ОРГ;
Приказом Миннефтепрома СССР от 16 мая 1989 г. № 239
ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ
СТРОИТЕЛЬСТВО МАГИСТРАЛЬНЫХ И ПРОМЫСЛОВЫХ ТРУБОПРОВОДОВ
КОНТРОЛЬ КАЧЕСТВА И ПРИЕМКА РАБОТ
ФОРМЫ ДОКУМЕНТАЦИИ И ПРАВИЛА ЕЕ ОФОРМЛЕНИЯ В ПРОЦЕССЕ СДАЧИ-ПРИЕМКИ
Разработаны Всесоюзным научно-исследовательским институтом по строительству магистральных трубопроводов (ВНИИСТ): В.Д. Шапиро; М.В. Машков.
Главным управлением государственного газового надзора в СССР (Главгосгазнадзор СССР): В.Л. Немчин; Р.Г. Торопова.
Трестом «Оргэнергонефть» (Миннефтепром СССР): В.П. Покровский.
В разработке документа приняли участие: Л.А. Палей, В.С. Керницкий, И.Г. Дорошенко, В.П. Троценко (трест «Севертрубопроводстрой»); С.П. Вельчев, К.Н. Денисюк, В.Т. Румянцев (ССО «Запсибтрубопроводстрой»); Б.С. Ланге (Миннефтегазстрой; В.Ф. Чабуркин, Р.Д. Габелая, В.И. Орехов, В.Д. Лебедь, З.Д. Харлова, Л.А. Соловьева, Л.И. Аникина, Н.П. Тихонова (ВНИИСТ); Ф.Э. Ксензов (ССО «Обьтрубопроводстрой»); А.П. Чигиринов (трест «Мосгазтрубопроводстрой»); А.Д. Столяров (трест «Нефтепроводмонтаж»); А.С. Смолянников (трест «Комсомольсктрубопроводстрой»); Х.Х. Хафизов (трест «Казымтрубопроводстрой»); В.И. Рогатин, Н.Г. Молдаванова (ССО «Подводтрубопроводстрой»); Е.А. Никитенко (Центральная станция технологической связи Мингазпрома); В.П. Жуков (Главтюменнефтегаз); Б.В. Былинин, А.Я. Капустин, В.Г. Решетников, Е.А. Гофман, Л.С. Чарный (ПО Союзоргэнергогаз); А.Г. Острогляд, А.А. Стародубов (Главгосгазнадзор СССР).
Главным научно-техническим управлением Миннефтегазстроя — Б.С. Ланге (заместитель начальника ГНТУ);
Главным управлением государственного газового надзора в СССР — В.И. Эристов (заместитель начальника Главгосгазнадзора СССР);
Главным управлением проектирования и капитального строительства Миннефтепрома СССР — В.Р. Аванесов (заместитель начальника ГУКС).
С введением в действие Ведомственных строительных норм «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки» утрачивают силу «Формы исполнительной документации на скрытые работы при сооружении магистральных трубопроводов», утвержденные Государственной газовой инспекцией Мингазпрома 3 ноября 1975 г., согласованные Миннефтепромом и Миннефтегазстроем.
Госстрой СССР (Письмо № АЧ-625-8 от 22.02.1989)
Главгосгазнадзор СССР (Письмо № 11-5-2/341 от 09.12.1988)
ГУПИКС Мингазпрома СССР (Письмо № 03-02-4/205 от 13.02.1989)
ССО «Запсибтрубопроводстрой» (Письмо № 01-176 от 31.03.1989)
Главтранснефть (Письмо № 9-4/319 от 20.02.1989)
Главтюменнефтегаз (Письмо № 23/5-15 от 24.02.1989)
Производственное объединение «Башнефть» (Письмо № 04-35/312 от 23.03.1989)
Производственное объединение «Нижневартовскнефтегаз» (Письмо № 30-89 от 20.03.1989)
Производственное объединение «Сургутнефтегаз» (телетайп 235561/253 от 19.04.1989)
Производственное объединение «Куйбышевнефть» (телетайп 214319/1004, 10225/4 от 25.04.1989)
Внесены Всесоюзным научно-исследовательским институтом по строительству магистральных трубопроводов (ВНИИСТ).
Утверждены Приказом Миннефтегазстроя от 27.12.1988 № 375; Приказом Мингазпрома от 19.05.1989 № 93-ОРГ; Приказом Миннефтепрома от 16.05.1989 № 239.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Часть II ВСН 012-88/Миннефтегазстрой разработана на основе СНиП 3.01.01-85 «Организация строительного производства», СНиП 3.01.04-87 «Приемка в эксплуатацию законченных строительством объектов. Основные положения», СНиП III-42-80 «Правила производства и приемки работ. Магистральные трубопроводы».
1.2. Настоящие ведомственные строительные нормы являются обязательными для всех организаций независимо от ведомственной принадлежности, осуществляющих строительство и реконструкцию стальных магистральных и промысловых трубопроводов, сооружаемых в соответствии с действующими нормами и правилами.
Оформление документации и приемка в эксплуатацию зданий и сооружений, в том числе инженерных коммуникаций, расположенных на площадках КС, НПС, ГРС, СПХГ, ДКС и других наземных объектах, производится на основании соответствующих нормативных документов, утвержденных Госстроем СССР.
1.3. Порядок назначения Государственных приемочных и рабочих комиссий, их права и обязанности, порядок работы и ответственность сторон, участвующих в сооружении и приемке законченных строительством объектов, а также форма актов рабочей комиссии и Государственной приемочной комиссии указаны в СНиП 3.01.04-87.
1.4 Документация, оформляемая в процессе строительства, подразделяется на:
приемосдаточную, представляемую по п. 2.1 генподрядчиком рабочей комиссии, а затем представляемую заказчиком по п. 2.2 Государственной приемочной комиссии;
текущую, т.е. внутреннюю документацию, оформляемую исполнителем работ для нужд производства.
Приемосдаточная документация в процессе строительства оформляется основным исполнителем работ при участии представителей дирекций строящегося объекта технического надзора заказчика, других заинтересованных организаций. Состав организаций и лиц, участвующих в оформлении приемосдаточной документации, конкретизирован:
в п. 2.1 и в п. 2.2 (в части составления документов);
в формах документов п. 2.3 (в части подписания документов).
Приемосдаточная документация на специальные объекты линейного строительства (переходы через крупные водоемы, транспортные магистрали, электрохимическую защиту, кабельные линии связи, линии электропередачи), оформляемая субподрядными организациями как основным исполнителем работ, представляется ими генподрядчику для предъявления рабочей комиссии.
1.5. В процессе сдачи объекта генеральный подрядчик представляет рабочим комиссиям следующую приемосдаточную документацию;
различные списки, перечни, ведомости, справки, паспорта, сертификаты и т.д. (п. 3.5 «а» и «в» СНиП 3.01.04-87);
Исполнительная документация подразделяется на:
исполнительную проектную документацию (п. 3.5 «б» СНиП 3.01.04-87);
исполнительную производственную документацию (по п. 3.5 «г», «д», «е», «ж», «з», «к» СНиП 3.01.04-87).
После окончания работы рабочей комиссии приемосдаточная документация передается заказчику (дирекции строящегося объекта).
1.6 Текущая документация подразделяется на:
Текущая документация также является исполнительной производственной, но не представляется рабочим комиссиям и Государственной приемочной комиссии, не является приемосдаточной и предъявляется заказчику и инспектирующим организациям по их требованию.
1.7. Исполнительная производственная документация — это совокупность документов (актов, журналов, заключений и др.), оформляемых в процессе сооружения объекта участниками строительства и заинтересованными организациями в целях юридического подтверждения:
факта выполнения конкретных работ;
требуемого уровня их качества, соответствия проекту и нормативной документации;
участия конкретных исполнителей (организаций, подразделений или лиц);
возможности производства последующих работ.
1.8. Выполнение скрытых работ оформляется актами на скрытые работы, являющимися составной частью исполнительной производственной документации. Освидетельствование скрытых работ и составление актов в случаях, когда последующе работы должны начинаться после перерыва, следует производить непосредственно перед началом производства последующих работ.
1.9. Число заполняемых в процессе сдачи-приемки работ экземпляров акта должно соответствовать числу сдающих и принимающих организаций.
1.10. Исполнительная производственная документация должна оформляться непосредственно по ходу работ, без отставания. На завершающих этапах строительства документация должна быть оформлена:
до начала продувок и промывок трубопровода — на все огневые и предшествующие им работы на продуваемом (промываемом) участке;
до начала испытаний — на все работы, включая монтаж, планировку и ограждение крановых узлов;
Примечание. В районах Крайнего Севера и Западной Сибири вопросы окончательной засыпки и ограждения решаются на месте в каждом конкретном случае по согласованию с заказчиком. Безопасность проведения всех работ по испытанию трубопроводов должна быть обеспечена во всех случаях.
до начала работы рабочей комиссии — на все работы. Допускается по согласованию с заказчиком на указанный момент иметь невыполненными работы, не препятствующие нормальной эксплуатации, что отражается в «Перечне недоделок», составленном рабочей комиссией.
1.11. До начала работы Государственной комиссии должны быть закончены все работы, включая отмеченные рабочей комиссией недоделки.
1.12. Типовые перечни исполнительной производственной документации на специальные объекты линейного строительства (подводные переходы, переходы через транспортные магистрали, электрохимическую защиту) формируются на основе настоящего документа (с сохранением закрепленных в нем номеров форм) и приводятся в ведомственных нормативных документах на строительство соответствующих объектов.
2. ПРИЕМОСДАТОЧНАЯ ДОКУМЕНТАЦИЯ
2.1 Состав документации, представляемой генеральным подрядчиком рабочим комиссиям:
2.1.1. перечень организаций и ответственных лиц, участвующих в строительстве; составляет ПТО (ОПО) управления (потока); (форма № 1.1);
2.1.2. реестр исполнительной документации; составляет ПТО (ОПО) управления (потока); (форма № 1.2);
2.1.3. комплект проектной исполнительной документации (комплект рабочих чертежей с надписями в соответствии выполненных в натуре работ или внесенными изменениями (по п. 3.5 «б» СНиП 3.01.04-87); комплектует ПТО (ОПО) управления (потока));
2.1.4. комплект исполнительной производственной документации, включая:
формы исполнительной производственной документации;
акты промежуточной приемки отдельных ответственных конструкций и узлов; (согласно приложению комплектует ПТО (ОПО) управления (потока);
2.1.5. ведомость установленной арматуры и оборудования; составляет ПТО (ОПО) управления (потока); (форма № 1.3);
2.1.6. ведомость изменений проекта; составляет ПТО (ОПО) управления (потока); (форма № 1.4);
2.1.7. паспорта и сертификаты на материалы и изделия (их заверенные копии) либо другие документы, удостоверяющие тип и качество материалов, конструкций и деталей, примененных при производстве строительно-монтажных работ; комплектует ПТО (ОПО) управления (потока);
2.1.8. журнал замечаний и предложений по ведению строительно-монтажных работ; ведет прораб участка; (форма № 1.5);
2.1.9. материалы обследования и проверок, проводимых в процессе строительства инспектирующими организациями и органами государственного и другого надзора (предписания, акты комиссионного обследования качества строительства и др.); комплектует ПТО (ОПО) управления (потока);
2.1.10. справка об очистке представленных к сдаче участков трубопроводов от строительных материалов, конструкций и техники; составляет ПТО (ОПО) управления (потока); подписывают представитель эксплуатирующей организации (ЛПУ, ЛПУМГ) и руководитель генподрядной организации;
2.1.11. справка о проведении рекультивации на участке трубопровода; составляет ПТО (ОПО) управления (потока); (форма № 1.6);
2.1.12. ведомость недоделок; составляет производственная служба заказчика (дирекции); (форма № 1.7);
2.1.13. документация согласно п. 3.5 «д», «е», «ж», «з» СНиП 3.01.04-87.
2.2 Состав документации, представляемой заказчиком Государственной приемочной комиссии:
2.2.1. справка об устранении недоделок, выявленных рабочей комиссией; составляет производственная служба заказчика (дирекции); (форма № 1.8);
2.2.2. справка о сметной и фактической стоимости строительства; составляет производственная служба заказчика (дирекции); (форма 1.9);
2.2.3. утвержденная проектно-сметная документация;
2.2.4. сводные материалы рабочих комиссий (акты рабочих комиссий по СНиП 3.01.04-87 и формы по п. 2.1); комплектует производственная служба заказчика (дирекции);
2.2.5. паспорта на оборудование; комплектует производственная служба заказчика (дирекции);
2.2.6. документы об отводе земельных участков; составляет производственная служба заказчика (дирекции);
2.2.7. документ на специальное водопользование; составляет производственная служба заказчика (дирекции);
2.2.8. справка об обеспечении принимаемого объекта эксплуатационными кадрами и предназначенными для их обслуживания санитарно-бытовыми помещениями, пунктами питания, жилыми и общественными зданиями; составляет производственная служба эксплуатирующей организации (ЛПУ, ЛПУМГ), подписывается ее представителем;
2.2.9. справка об обеспечении средствами связи; составляет производственная служба эксплуатирующей организации (ЛПУ, ЛПУМГ), подписывается ее представителем;
2.2.10. документы на геодезическую разбивочную основу для строительства, а также на геодезические работы в процессе строительства, выполняемые заказчиком; комплектует производственная служба заказчика (дирекции);
2.2.11. справки: об основных технико-экономических показателях объекта, принимаемого в эксплуатацию, о соответствии вводимых в действие мощностей (для начального периода освоения проектной мощности) мощностям, предусмотренным проектом, а также перечни проектных, научно-исследовательских и изыскательских организаций, участвовавших в проектировании объекта, сдаваемого в эксплуатацию, входят непосредственно в текст акта государственной приемочной комиссии (по СНиП 3.01.04-87).
Примечание. Документы, перечисленные в п. 4.17 СНиП 3.01.04-87, представляются заказчиком одновременно с актом Государственной комиссии (приложение 9 СНиП 3.01.04-87). Состав собственно приложений к тексту акта Государственной комиссии см. п. 2.4.6.
2.3. Формы приемосдаточной документации
2.3.1. Списки, перечни, ведомости, справки
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ПЕРЕЧЕНЬ организаций и ответственных лиц, участвующих в строительстве
| № п/п | Наименование организации и ее ведомственная подчиненность | Виды выполняемых работ (в том числе контроль) | Ф.И.О., должность ответственного лица | Образец подписи | Примечание |
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
М.П.
управления(потока) ____________________ _________ _______
(фамилия, инициалы) (подпись) (дата)
организаций ____________________ _________ _______
(должность, фамилия, (подпись) (дата)
инициалы)
____________________ _________ _______
(должность, фамилия, (подпись) (дата)
инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
РЕЕСТР исполнительной документации
| № п/п | Наименование документа | № чертежа, акта, разрешения, журнала и др. | Организация, составившая документ | Количество листов | Страница по списку |
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
управления (потока) ____________________ __________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика (дирекции) ____________________ __________ _______
(должность, фамилия, (подпись) (дата)
инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ВЕДОМОСТЬ установленной арматуры и оборудования
| № п/п | Наименование оборудования, основная характеристика, марка, номер ТУ | Изготовитель (страна, предприятие) | Ед. изм. | К-во | ПК, км или место расположения установки |
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
управления (потока) ________________________ _________ ______
(фамилия, инициалы) (подпись) (дата)
Начальник производственного (линейного) отдела заказчика (дирекции) ________________________ _________ ______ (организация, фамилия, (подпись) (дата) инициалы)
Представитель ЛПУ (ЛПУМГ) ________________________ _________ ______ (должность, организация, (подпись) (дата) фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
| № п/п | Участок, пикетаж или привязка | Предусмотрено по проекту (номер рабочего чертежа) | Выполнено фактически | Документы, разрешающие изменения (дата, N) | Примечание |
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
М.П.
(потока) ____________________ __________ _______
(фамилия, инициалы) (подпись) (дата)
технадзора заказчика ____________________ __________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ЖУРНАЛ замечаний и предложений по ведению строительно-монтажных работ
Начало работ _________________ 19______ г.
Окончание работ ______________ 19______ г.
М.П.
Начальник управления __________________ ___________ ________ (потока) (фамилия, инициалы) (подпись) (дата)
| № п/п | Содержание замечаний и предложений (выявленные отступления от проектносметной документации, нарушения требований строительных норм и правил по производству строительно-монтажных работ и т.д.) | Дата записи | Запись произвел (должность, организация, фамилия, инициалы контролирующего лица) | С записью ознакомлен: дата, подпись ответственного за ведение журнала | Сведения об устранении замечаний | Фамилия, инициалы, должность и подпись ответственного лица, проверяющего журнал |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
СПРАВКА о проведении рекультивации на участке трубопровода ________________________ от км/ПК _______________________ до км/ПК
Составлена настоящая справка в том, что рекультивация на участке трубопровода _____________________________________________ от км/ПК ______________________ до км/ПК _________________________ проведена в соответствии с проектом _____________________________, разработанным ____________________________________________________ (наименование проектной организации, дата) и действующими нормативными документами __________________________
М.П.
организации ________________________ _________ ______
(должность, организация, (подпись) (дата)
фамилия, инициалы)
землепользователя ________________________ _________ ______
(должность, организация, (подпись) (дата)
фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ВЕДОМОСТЬ НЕДОДЕЛОК на «___» ________________ 19 г.
| № п/п | Наименование недоделок, номер чертежа | ПК, км | Срок исполнения | Исполнитель |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
М.П.
комиссии _____________________ __________ ______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
Начальник генподрядной организации
(управления, потока) _____________________ __________ ______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
СПРАВКА об устранении недоделок, выявленных рабочей комиссией « » _______________ 19_____ г.
Составлена в том, что недоделки, выявленные рабочей комиссией по приемке законченной строительством ____________________________ (линейной части
трубопровода, км, электрохимической защиты, других
_________________________________________________________________, объектов) поименованные в «Ведомости недоделок», устранены в полном объеме и в предусмотренные указанной «Ведомостью» сроки.
М.П.
комиссии _____________________ __________ ______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
Начальник генподрядной организации
(управления, потока) ____________________ ___________ ______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
СПРАВКА о сметной и фактической стоимости строительства _________________________ (название трубопровода, _______________________________________ привязка участка)
" " _______________ 19_____ г.
| Сметная стоимость пускового комплекса, тыс. руб. | Фактическая стоимость, тыс. руб. | |||||
| всего | СМР | оборудование | всего | СМР | оборудование | прочие |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
М.П.
заказчика (дирекции) ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Главный бухгалтер ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
2.3.2. Исполнительная производственная документация и акты промежуточной приемки
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ на закрепление трассы (площадки) от « „_________________ 19______ г.“»
Составлен представителями: проектного института ______________ (наименование _________________________________________________________________, института) (должность, фамилия, инициалы) заказчика _______________________________________________________, (должность, организация, фамилия, инициалы) генподрядчика ___________________________________________________, (должность, организация, фамилия, инициалы) субподрядной организации инженерной подготовки строительства _____ _________________________________________________________________, (должность, организация, фамилия, инициалы) геодезиста _______________________________________________________ (должность, организация, фамилия, инициалы) в том, что закрепление трассы ___________________________ провода, площадки __________________ на участке от км _______________ ПК до
км ________________ ПК произведено согласно "Инструкции о порядке закреплений и сдачи заказчиком трасс магистральных трубопроводов, площадок жилищного строительства и внеплощадочных коммуникаций",
рабочим чертежам и СНиП 3.01.03-84.
По трассе (площадке) установлено ______ постоянных и _________ временных реперов. Вся трасса закреплена _________________________
(железобетонными, металлическими, деревянными и др.)
столбиками с указанием пикетажа.
проектного института ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Принял-сдал: Представитель генподрядчика
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Принял: Представитель субподрядной
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
РАЗРЕШЕНИЕ на право производства работ от « » _______________ 19_____ г.
Разрешается произвести работы по _____________________________ (указать вид работ) на трассе _____________________ провода, площадке ________________ на участке: от км/ПК __________________ до км/ПК _________________ или наименование линии по схеме __________________________________ общей протяженностью ________________________ м.
Регламентированные проектом подготовительные работы __________
(перечислить выполненные работы)
завершение которых технологически необходимо для начала указанных выше основных работ в пределах полосы отвода трубопровода (площадки), в том числе и геодезическая разбивка трассы в горизонтальной и вертикальной плоскостях, выполнены в полном объеме, в соответствии с проектом, чертеж N ___________________________, действующими нормами и правилами ____________________________________________ и приняты
по акту N ___________________________ журналу N __________________ от ________________________ (дата)
М.П.
(дирекции) ___________________ _________ ______
(организация, (подпись) (дата)
фамилия, инициалы)
управления (потока) ___________________ _________ ______
(организация, (подпись) (дата)
фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
СПИСОК СВАРЩИКОВ от « » _______________ 19_____ г.
| № п/п | Фамилия, имя, отчество | № удостоверения, когда и кем выдано, вид работ | Присвоенный шифр, № приказа, дата | Разряд | Допуск | |||
| вид (РЭД, п/а и т.д.) | где получен | дата получения | № протокола аттестационной комиссии | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
М.П.
(потока) ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Главный сварщик ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ЖУРНАЛ производства земляных работ от км ____________ ПК ________ и до км ___________ ПК _____
Производитель работ __________________________________ (должность, организация, __________________________________ фамилия, инициалы)
Начало работ ___________ 19____ г.
Окончание работ ________ 19____ г.
| № п/п | Дата | Конструктивные элементы линейной части трубопровода (переходы через преграды и инженерные коммуникации, насыпи и др.) | Границы участка от км, ПК до км, ПК; привязка площадки | Выполнение противопучинных и других присыпок дна траншеи (котлована) от км, ПК до км, ПК | Выполнение нивелировки дна траншеи, котлована (подпись геодезиста) | Замечания контролирующих лиц (технадзора заказчика и службы контроля качества) | Отметка ответственного лица об устранении замечаний | Сдачаприемка работ | Примечания | |
| подпись руководителя работ | подпись технадзора заказчика | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ----------
________________________________ Миннефте- СМУ, СУ, ПМК, КТП ______________ газстрой Участок ________________________ Строительство __________________
________________________________
Объект _________________________
ЖУРНАЛ ЗАБИВКИ СВАЙ (с N ____________ по N ___________)
Начало ________________________ Окончание ________________
3. Масса ударной части молота кг
4. Давление (воздуха, пара) МПа
Свая N ____________ (по плану свайного поля)
3. Абсолютная отметка поверхности грунта и сваи
4. Абсолютная отметка острия сваи
6. Фактический отказ от залога в 10 ударов
| № залога | Высота подъема ударной части молота, см | Число ударов в залоге | Глубина погружения сваи от залога, см | Отказ от одного удара, см | Примечание |
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
Производитель работ ___________________ ___________ _______ (должность, фамилия, (подпись) (дата)
инициалы)
Приложение к форме № 2.5
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
СВОДНАЯ ВЕДОМОСТЬ ЗАБИТЫХ СВАЙ (с N __________ по N ____________)
Начало ________________________ Окончание ________________
| № п/п | № свай по плану свайного поля | Тип сваи | Дата, смена | Глубина забивки, см | Тип молота | Общее количество ударов | Отказ от 1 удара, см | Примечания | ||
| по проекту | фактически | при забивке | при добивке | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
Производитель работ ____________________ ___________ _______ (должность, фамилия, (подпись) (дата)
инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ЖУРНАЛ сварки труб __________________________________________________ (на трассе, трубосварочной базе, площадке)
на участке от км/ПК ________________ до км/ПК ____________________ стыки с N _______________________ по N ___________________________
Производитель работ ______________________________________________ (должность, организация, фамилия, ______________________________________________ инициалы)
Начало работ ___________ 19______ г.
Окончание работ ________ 19______ г.
| Сквозной порядковый номер | Дата сварки, температура воздуха, °C | Диаметр и толщина стенки трубы, мм | ГОСТ или | Температура подогрева (просушки стыка), °C | Наименование и № свариваемых элементов трубопровода | Заводские номера труб | Привязка стыка (для неповоротной сварки) | Способ сварки и положение при сварке | Марка сварочных материалов | Фамилия, инициалы бригадира (звеньевого) и номер схемы расположения сварщиков | Номер шифра бригады или сварщика | Соблюдение технологии (подпись бригадира) | Приемка стыка | Сведения о проведении ремонта или удалении стыка | Приемка стыка после ремонта | Примечание | ||||
| ТУ, марка стали, заводпоставщик труб | по внешнему осмотру подпись прораба (мастера) | по результатам контроля физическими методами или механическим испытаниям (заключение о год ности стыка, номер, дата заключения) | ||||||||||||||||||
| километр | пикет | отремонтирован, удален, дата | подпись прораба (мастера) | по внешнему осмотру подпись прораба, мастера | по результатам контроля физическими методами (заключение о годности, номер и дата заключения) | |||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 |
| Сквозной порядковый номер | Дата сварки, температура воздуха, °C | Диаметр и толщина стенки трубы, мм | ГОСТ или | Температура подогрева (просушки стыка), °C | Наименование и № свариваемых элементов трубопровода | Заводские номера труб | Привязка стыка (для неповоротной сварки) | Способ сварки и положение при сварке | Марка сварочных материалов | Фамилия, инициалы бригадира (звеньевого) и номер схемы расположения сварщиков | Номер шифра бригады или сварщика | Соблюдение технологии (подпись бригадира) | Приемка стыка | Сведения о проведении ремонта или удалении стыка | Приемка стыка после ремонта | Дата термообработки | Фамилия, шифр операторатермиста | Марка прибора для измерения твердости | Результаты замера твердости, НВ | Оценка качества по результатам измерений твердости | Подпись, фамилия, имя, отчество и должность лиц, проводивших контроль твердости после термообработки | Примечания | ||||||
| ТУ, марка стали, заводпоставщик труб | по внешнему осмотру подпись прораба (мастера) | по результатам контроля физическими методами или механическим испытаниям (заключение о годности стыка, номер, дата заключения) | ||||||||||||||||||||||||||
| основного металла | ЗТВ | сварного соединения | ||||||||||||||||||||||||||
| километр | пикет | отремонтирован, удален, дата | подпись прораба (мастера) | по внешнему осмотру (подпись прораба, мастера) | по результатам контроля физическими методами (заключение о готовности, номер и дата заключения) | |||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 |
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ на сварку гарантийного стыка от « » _______________ 19_____ г.
Мы, нижеподписавшиеся: представитель технадзора заказчика ___________________________________, производитель работ _________ (должность, фамилия, инициалы) ________________________________________ и представитель службы (должность, фамилия, инициалы) контроля качества ____________________________________, составили (должность, фамилия, инициалы) настоящий акт в том, что в нашем присутствии произведена сварка гарантийного стыка на ПК ___________ км _________________ провода.
Сборка и сварка стыка произведены в полном соответствии с требованиями нормативных документов _____________________________, о чем произведены записи в журнале сварочных работ.
Стык проконтролирован ________________________________________ (указать метод контроля и дату) и согласно заключению N _______ от _____________ признан годным.
Стык занесен в журнал сварочных работ под номером _______________. (указать номер)
заказчика ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Производитель работ ___________________ ___________ _______ (фамилия, инициалы) (подпись) (дата)
контроля качества ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ N ____________ на заварку технологических отверстий от « » __________ 19____ г.
Мы, нижеподписавшиеся, производитель работ ___________________ _________________________________________________________________, (должность, организация, фамилия, инициалы) представитель технадзора заказчика _______________________________ (должность, организация, __________________________, представитель службы контроля качества фамилия, инициалы) ______________________________________________ составили настоящий (должность, организация, фамилия, инициалы) акт в том, что на ПК _____________ км трубопровода _______________ __________________ произведена заварка технологических отверстий (наименование) путем вварки патрубка (заплаты). Патрубок (заплата) изготовлен (а) из трубы ______________ сталь _____________ с заглушкой __________ сталь ___________________. Вварка патрубка (заплаты) произведена электродами _____________, электросварщиком _____________________, шифр _____________________________.
Сварной шов проконтролирован _________________________________
физическим методом _________________ и признан годным. Заключение N ________ от " " _____________ 19_______ г. Производитель работ ___________________ ___________ _______ (фамилия, инициалы) (подпись) (дата)
технадзора заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
контроля качества ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ЗАКЛЮЧЕНИЕ N ______ % контроля по проекту от______________________ 19____ г. по проверке качества сварных соединений физическими методами контроля
Метод контроля ___________________ (Р, Г, М)
| № п/п | № стыка по журналу сварки | Диаметр, толщина стенки трубы, мм | Шифр бригады или сварщиков | Номер снимка, координаты мерного пояса | Чувствительность снимка (в мм или %) | Выявленные дефекты | Заключение: годен, исправить, вырезать | Примечания |
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
дефектоскопист: ___________________ __________ _______
(фамилия, инициалы) (подпись) (дата)
дефектоскопист: ___________________ __________ _______
(фамилия, инициалы) (подпись) (дата)
дефектоскопист: ___________________ __________ _______
(фамилия, инициалы) (подпись) (дата)
Производитель — сварочно-монтажных работ с результатами контроля ознакомлен
и заключение получил: ___________________ __________ _______
(должность, (подпись) (дата)
фамилия, инициалы)
Расположение снимков при просвечивании стыков:
Стык N ______________ Стык N ________________ Клеймо N ______________ Клеймо N ________________ Диаметр ______________ Диаметр ________________
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ЗАКЛЮЧЕНИЕ N __________ от _______________ 19_______ г. по ультразвуковому контролю качества сварных соединений
Контроль качества сварных стыков _____________________________ (объект, наименование
трубопровода или узла, цеха, участка, блока)
выполняется ультразвуковым дефектоскопом типа __________________ ________________________, рабочая частота ___________________ МГц.
Оператор _________________________________ (фамилия, инициалы)
Удостоверение N ________________
| № п/п | № стыка по журналу сварки | Диаметр, толщина стенки трубы, мм | Фамилия сварщика | Шифр сварщика | Угол ввода луча, градусы | Условная чувствительность, мм | Описание обнаруженных дефектов | Заключение: годен, исправить, вырезать | Примечание |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Дефектоскопист УЗК ___________________ ___________ _______ (фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________

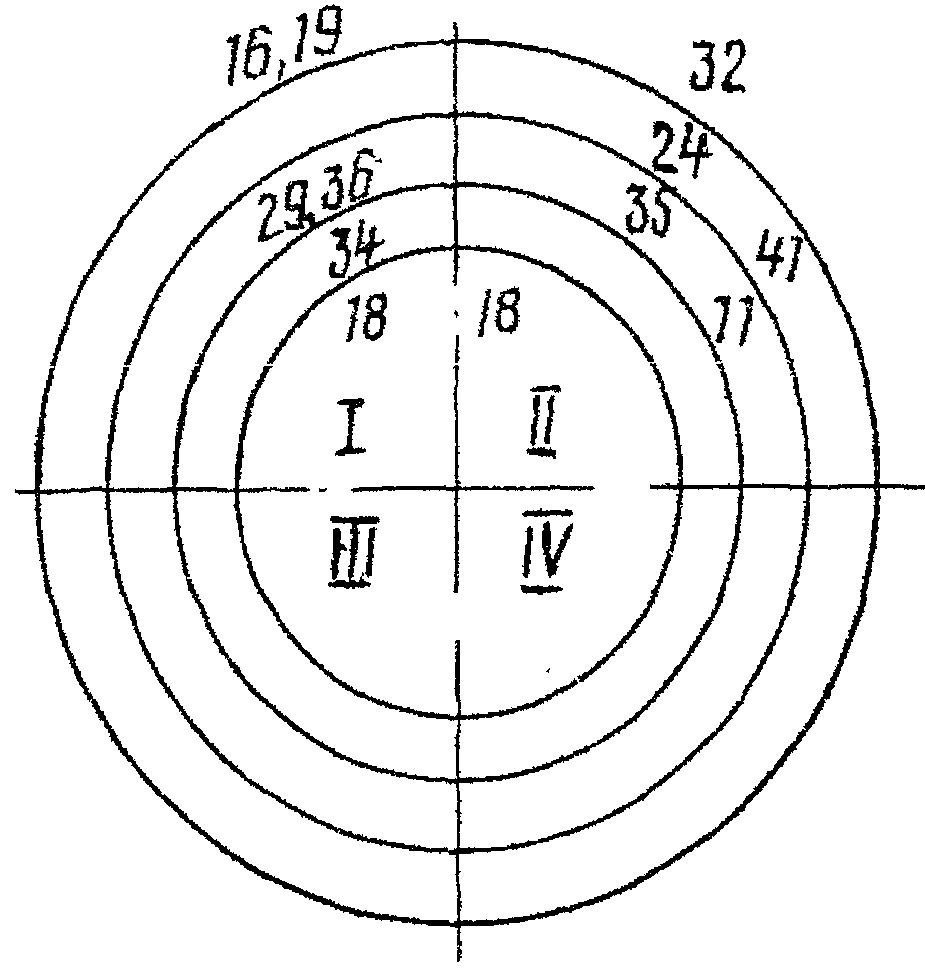

ЗАКЛЮЧЕНИЕ N ____ от « » _______ 19___ г. по качеству сварных соединений, сваренных электроконтактной сваркой
| № п/п | Привязка | Трубы | № стыка по журналу сварки | % контроля стыков | Сварщик, фамилия, инициалы, шифр | № диаграммы записи режимов сварки | Марка прибора | Нарушения режима сварки | Оценка качества шва | Проверка формы стыка (результаты внешнего осмотра, обмера) | Примечание | ||||||
| диаметр, толщина стенки, мм | марка, тип стали | отметка о наличии дефектов формы стыка, виды дефектов (недопустимая величина смещения усиления) | описание дефектов | отметка о годности стыка по форме | |||||||||||||
| км | ПК | номера секторов по схеме | максимальная величина дефекта, мм | длина участка с недопустимой величиной дефекта, мм | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
Замеры произвел работник службы
контроля качества ___________________ ___________ _______
(должность, (подпись) (дата)
фамилия, инициалы)
Заключение выдал работник службы
контроля качества ___________________ ___________ _______
(должность, (подпись) (дата)
фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ЗАКЛЮЧЕНИЕ N _________ от _________________ 19______ г. о результатах механических испытаний контрольных и допускных сварных соединений
| Обоснование | Номер контрольного стыка по журналу сварки или номер катушки | Сварщик(и) | Дата | Сварка | Труба | ГОСТ или ТУ, заводпоставщик труб (дробью) | Марка стали, предел | Марка сварочных материалов | Номер и дата заключения по проверке качества сварных соединений физическими методами контроля | Образцы | Результаты испытаний | Место разрушения и обнаруженные дефекты | Заключение по результатам механических испытаний (указать соответствие ТУ или необходимость повторных испытаний) | Механические | Подпись ответственного представителя производственной службы контроля качества | |||||||||
| механических испытаний сварного соединения | фамилия, инициалы | присвоенный шифр | сварки | механических испытаний | способ | положение | диаметр, мм | толщина стенки, мм | прочности по ТУ, кгс/мм2 (дробью) | тип по ГОСТ, ВСН | площадь поперечного сечения, мм2 | на растяжение | величина угла загиба в град с расположением корня шва: | испытания произвел (должность, фамилия, инициалы, подпись) | ||||||||||
| разрывное усилие, кгс | предел прочности, кгс/мм2 | |||||||||||||||||||||||
| наружу | внутрь | на ребро | ||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
РАЗРЕШЕНИЕ № на право производства изоляции трубопровода (подводного перехода) « „________________ 19___ г.“»
Мы, нижеподписавшиеся: представитель технадзора заказчика _________________________________________________________________, (должность, фамилия, инициалы) производитель работ ______________________________________________ (должность, фамилия, инициалы) и представитель службы контроля качества _________________________ (должность,
фамилия, инициалы)
установили, что участок трубопровода _____________________________ (наименование) (подводный переход через ________________________________________) (наименование)
от км ПК до км ПК от км ПК до км ПК от км ПК до км ПК
общей протяженностью ___________________________________________ м сварен и испытан (для подводного перехода) в соответствии с требованиями проекта, рабочие чертежи N.
На участке выполнены предусмотренные технологические разрывы. Трубопровод осмотрен, не имеет механических повреждений, вмятин,
царапин.
Сварные стыки проконтролированы физическими методами в объеме проекта и признаны годными, о чем сделаны записи в журнале сварочных работ.
На основании изложенного разрешается выполнять очистку, праймирование, изоляцию _____________________ провода на указанных участках (подводного перехода через ____________________________).
технадзора заказчика ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Производитель работ ___________________ ___________ _______ (фамилия, инициалы) (подпись) (дата)
контроля качества ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
изоляционно-укладочных работ и ремонта
изоляции
от км ____________ ПК ___________________
до км ____________ ПК ___________________
Производитель работ _______________________________ (должность, фамилия, инициалы)
Начало работ ________________ 19___ г.
Окончание работ _____________ 19___ г.
| Дата проведения работ | Привязка участка трубопровода, км, ПК | Температура окружающего воздуха | Изоляция трубопровода, стыков | Конструкция и типы теплоизоляционных покрытий, марки теплоизоляционных материалов | Дата проведения укладочных работ | Укладка трубопроводов | Замечания технадзора заказчика | Отметка о ремонте изоляции, дата, подпись руководителя работ (после укладки) | Температура окружающего воздуха, °C, (при ремонте изоляции) | Дата засыпки | Отметка о ремонте изоляции, дата, подпись руководителя работ после проверки искателями повреждений или методом катодной поляризации | Подписи о приемке работ | ||||||
| конструкция, типы, марки применяемых материалов (ленты, мастики, праймеры, армирующий материал) | фактическая температура подогрева, °C | результаты проверки качества (на прилипаемость, толщину изоляционного покрытия, сплошность, температуру размягчения битумного покрытия) | результаты проверки качества укладки трубопровода (отметки верха трубы, соблюдение проектного положения) | подпись геодезиста | представитель службы контроля качества | руководитель работ (мастер, прораб и др.) | представитель заказчика | |||||||||||
| поверхности трубы перед изоляцией | битумной мастики при подготовке к изоляции | |||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 |
(форма 2.14а введена Изменением № 1, утв. Приказом Миннефтегазстроя СССР от 11.03.1990 № 48)
Министерство ___________________ Основание: Изменение № 1 к ВСН 012-88 ---------------- (часть II)
Объединение, трест _____________ Миннефтегазстрой СМУ, СУ, ПМК, КТП и дп._________ Строительство __________________ Участок ________________________ Объект _________________________
ЖУРНАЛ ИЗОЛЯЦИОННО-УКЛАДОЧНЫХ РАБОТ И РЕМОНТА ИЗОЛЯЦИИ от км ___________________ ПК ________________ до км ___________________ ПК ________________
Начало работ __________________ 19____
Окончание работ _______________ 19____
| Дата | Границы участка, км, пк | Температура воздуха, °C | Изоляция | Качество изоляции соответствует проекту и техническим требованиям | Укладка и балластировка | Выполненные работы по укладке и балластировке соответствуют техническим требованиям и проекту | Примечания | |||||||||||||||
| вид (п, бр и т.д.) тип (У, Н) конструкция (1-1, 1-2, 2-2 и т.п.) | марка клея (праймера) и марка изоляционной ленты, к-во слоев | марка оберточного материала, к-во слоев | сведения о производственном контроле качества выполняемых работ | сведения о производственном контроле укладки трубопровода на проектные отметки | ремонт изоляции после укладки выполнен | границы участка балластировки от км (пк) до км (пк) | тип, вес балластировочных устройств, удерживающая способность анкерных устройств | шаг пригрузки | ||||||||||||||
| Ф., И., О., подпись ответственного исполнителя | Ф., И., О., подпись ответственного представителя службы контроля качества | Ф., И., О., подпись представителя технадзора заказчика | ||||||||||||||||||||
| метод контроля | Ф., И., О., подпись лица, ответственного за выполнение операционного контроля | проектные отметки верха трубы после укладки | фактические отметки верха трубы после укладки | проверку выполнил, Ф., И., О., подпись геодезиста | Ф., И., О., подпись ответственного исполнителя | Ф., И., О., подпись представителя технадзора | Ф., И., О., подпись ответственного исполнителя | Ф., И., О., подпись ответственного представителя службы контроля качества | Ф., И., О., подпись представителя технадзора заказчика | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на приемку уложенного и забалластированного трубопровода от « » ______________ 19___ г.
Мы, нижеподписавшиеся: представитель технадзора заказчика _________________________________________________________________, (должность, фамилия, инициалы) производитель изоляционно-укладочных работ _______________________ (должность, _________________________________________________________________, фамилия, инициалы) производитель работ по балластировке _____________________________ (должность, _________________________________________________________________, фамилия, инициалы) производитель теплоизоляционных работ ____________________________ (должность, _________________________________________________________________, фамилия, инициалы) производитель работ по монтажу КИП _______________________________ (должность,
фамилия, инициалы)
и представитель службы контроля качества _________________________ (должность,
фамилия, инициалы)
составили настоящий акт в том, что на участке ____________________ провода от км ________________ ПК до км ____________ ПК ___________ от км ________________ ПК до км ____________ ПК ___________ от км ________________ ПК до км ____________ ПК ___________ общей протяженностью ___________________ м выполнен комплекс работ по изоляции, укладке, балластировке (закреплению на проектных отметках) и монтажу соединительных проводов КИП.
Изоляционное покрытие представляет собой _____________________ _______________________ типа изоляции толщиной ______________ мм с оберткой ______________________, нанесенной в ______________ слоя. (указать вид обертки)
Изоляционное покрытие выполнено в соответствии с требованиями проекта, рабочие чертежи N ____________. Проверка качества очистки и праймирования производилась ___________________________________, (визуально, прибором) адгезия изоляционного покрытия проверена _________________________ (указать чем: метод
надреза треугольника, адгезиметром)
и соответствует требованиям ГОСТ 25812-83.
Проверка сплошности изоляционного покрытия производилась искровым дефектоскопом в местах, вызывавших сомнение.
Изолированный участок _______________________ провода уложен в подготовленную траншею на проектные отметки, что подтверждено геодезической съемкой, нанесенной на рабочие чертежи N __________. Укладка произведена без провисов и недопустимых отклонений от оси.
Имевшиеся в процессе работы замечания по качеству работ занесены в журнал производства изоляционно-укладочных работ и
устранены.
После укладки _____________ провода от км ___________ ПК ________ до км ____________ ПК __________ от км ___________ ПК ________ до км ____________ ПК __________ установлено _________________ утяжелителей марки _________________ от км ________________ ПК ________ до км ____________ ПК _________ с шагом ______ м, от км ________________ ПК ________ до км ____________ ПК _________ с шагом ______ м, от км ________________ ПК ________ до км ____________ ПК _________ с шагом ______ м, установлено ____________ анкерных устройств типа ________________ с шагом ______ м.
На участке общей протяженностью ______________ м от км ___________ ПК ________ до км ____________ ПК __________ от км ___________ ПК ________ до км ____________ ПК __________ произведена балластировка нетканым синтетическим материалом типа ____________________ с засыпкой ____________________ грунтом. Полотнища НСМ сварены между собой.
Для предохранения изоляционного покрытия от повреждений в соответствии с проектом под ______________________________________ (утяжелители, анкера) установлены ______________________________________________________ (защитные коврики, деревянные маты и др.) размером ______________________ в _____________ слоя.
Повреждения изоляционного покрытия после установки средств балластировки ликвидированы, о чем сделаны записи в журнале
производства работ.
Соединительные провода контрольно-измерительных пунктов выполнены из провода сечением _____________________ и присоединены к _____________________ проводу на ПК ____________________________ ________________________ способом ________________________________ _________________________________________________________________.
Места присоединения КИП к _______________ проводу изолированы. На участке проведено контрольное выдергивание анкерных устройств в объеме __________________ устройств, что соответствует требованиям проекта, рабочие чертежи N ______________________________________.
Критическая нагрузка замерялась динамометром марки ___________ __________________, поверенным _______________________ и составила (дата поверки) ____________________ т, что ______________________________________ (соответствует, превышает) проектную, составляющую ___________ т.
На участке от ПК ___________________ до ПК ___________________ протяженностью ___________________ м ___________ провода выполнена футеровка рейкой размером ______________ мм, обеспечивающая защиту изоляционного покрытия от повреждений. Футеровка выполнена в соответствии с требованиями проекта и рабочих чертежей N ________.
На участке от ПК ______ до ПК ________ выполнена теплоизоляция
(указать конструкцию)
Работы выполнены в соответствии с требованиями нормативных документов и проекта, рабочие чертежи N ________.
На основании изложенного указанные в акте работы считаются принятыми, разрешается засыпка участков от км ___________ ПК ________ до км ____________ ПК _________ от км ___________ ПК ________ до км ____________ ПК _________ общей протяженностью ___________ м.
технадзора заказчика ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
укладочных работ ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
по балластировке ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Производитель теплоизоляционных
работ ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
по монтажу КИП ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
контроля качества ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № о контроле сплошности изоляционного покрытия засыпанного трубопровода от « » _______ 19__ г.
Мы, нижеподписавшиеся, представитель технадзора заказчика ____ _________________________________________________________________, (должность, фамилия, инициалы) производитель работ _____________________________________________, (должность, фамилия, инициалы) и представитель службы контроля качества _________________________ (должность, ____________________ составили настоящий акт в том, что на участке фамилия, инициалы) трубопровода протяженностью ____________________________________ м от км ____________ ПК ___________ до км ___________ ПК ___________ искателем повреждений ____________________________________________ (указать марку прибора) проверено качество изоляционного _________________________________ (указать конструкцию покрытия) покрытия ________________________ типа толщиной ________________мм с оберткой _____________________ в ________________ слоев. (тип)
В результате проверки по данным прибора обнаружены повреждения изоляционного покрытия в ____________ местах на ПК _______________
(перечислить пикеты)
общей протяженностью ______________ м.
При шурфовке мест предполагаемых повреждений изоляционного покрытия фактические повреждения обнаружены на ___________________
общей протяженностью ________________ м.
Все повреждения изоляционного покрытия исправлены, проверены искровым дефектоскопом, о чем сделаны записи в журнале
изоляционно-укладочных работ.
технадзора заказчика ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Производитель работ ___________________ ___________ _______ (фамилия, инициалы) (подпись) (дата)
контроля качества ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № оценки качества изоляции законченных строительством подземных участков трубопровода методом катодной поляризации от « „___________ 19___ г.“»
Составлен представителями: технадзора заказчика ______________ _________________________________________________________________, (должность, организация, фамилия, инициалы) службы контроля качества _________________________________________ (должность, организация, фамилия, ___________, генподрядчика _______________________________________ инициалы) (должность, организация, __________________________ в том, что проведены электрометрические фамилия, инициалы) измерения для определения оценки качества изоляции законченного строительством участка от км/ПК __________________________________ до км/ПК ____________________________ трубопровода, перехода через ____________________________, отвода от __________________________ общей протяженностью ________________ м, диаметр трубы _______ мм, толщина стенки __________ мм, марка стали _______________________, удельное электрическое сопротивление стали ___________ Ом x мм2/м, продольное сопротивление трубы _________________ Ом/м.
Вид, тип и конструкция защитного покрытия ____________________ ________________. Тип окружающего трубопровод грунта __________________________________. Среднее удельное сопротивление грунта на длине участка ________________ Ом x м.
Дата укладки и засыпки участка _______________________________
Место подключения источника постоянного тока _____________ км.
Продолжительность поляризации __________ ч.
Требуемое смещение разности потенциалов «труба-земля» _____ В, требуемая сила тока ______________ А.
| Время измерения, ч | Сила тока, | Разность потенциалов «труба-земля», В | |||||
| А | естественная | при включенном источнике тока | смещение | ||||
| в начале участка | в конце участка | в начале участка | в конце участка | в начале участка | в конце участка | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Результаты измерения-расчета свидетельствуют о _______________
(состояние изоляции - хорошее, удовлетворительное,
неудовлетворительное)
технадзора заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Представитель службы контроля качества (производитель электрометрических
работ) ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № приемки кранового узла, узла приема и пуска очистных устройств и других монтажных узлов под наладку и засыпку от « „____________ 19____ г.“»
Мы, нижеподписавшиеся, представитель заказчика _______________ _________________________________________________________________, (должность, фамилия, инициалы) производитель общестроительных работ _____________________________ (должность, ___________________________________, производитель монтажных работ фамилия, инициалы) _________________________________________________________________, (должность, фамилия, инициалы) производитель изоляционных работ ________________________________, (должность, фамилия, инициалы) представитель службы контроля качества ___________________________ (должность, ____________________________ составили настоящий акт в том, что на фамилия, инициалы) участке км ___________ ПК ________________ выполнен комплекс работ по сооружению фундаментов и монтажу ______________________________ (узла подключения,
кранового узла, узла приема с прилегающими участками трубопровода
длиной ________ м, узла запуска очистного поршня и др.)
Фундаменты выполнены на ______________________________________
(песчаном основании, на песчаной
или земляной подушке, свайном основании)
Свайные основания выполнены на _____________________ сваях. (тип свай)
Установленные на основании фундаменты представляют собой ________________________. (указать конструкцию)
Конструктивное выполнение, привязка, изоляция фундаментов, размеры, фактические отметки соответствуют проекту, рабочие
чертежи N _______, что подтверждается прилагаемым журналом свайных работ и исполнительной схемой фундаментов.
На фундаменты установлены ____________________________________ (перечислить краны, задвижки _________________________________________________________________. и другое оборудование с указанием диаметров)
Сварочно-монтажные работы выполнены в соответствии с требованиями нормативных документов и приняты актом-разрешением на изоляцию N _______ от « » _____________________.
Изоляция узла выполнена ручным способом ______________________ (полимерными ________________________________. лентами, битумной изоляцией)
Записи о проведенных изоляционных работах приведены в журнале изоляционных работ.
Все работы по монтажу, сварке и изоляции _____________________ узла _____________ выполнены в соответствии с действующими нормами и правилами, требованиями проекта, рабочие чертежи N ____.
Проверка сплошности изоляционного покрытия искровым дефектоскопом показала отсутствие дефектов. Разрешается наладка
технологического оборудования и засыпка _________ узла ___________ __________________.
заказчика ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Представитель генподрядной организации (производитель общестроительных
работ) ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
монтажных работ ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
изоляционных работ ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
контроля качества ___________________ ___________ _______
(организация, (подпись) (дата)
фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
РАЗРЕШЕНИЕ № на очистку полости и испытание уложенного участка трубопровода от « „____________ 19_____ г.“»
Разрешается приступить к _____________________________________ (указать вид работ: очистка
(промывка), испытание на прочность или герметичность, вытеснение _________________________________________ давлением ______________ нение используемого для испытания агента) ________________ МПа (кгс/см2) ___________________________________ (указать название агента,
используемого для испытания, очистки, промывки и др.)
с пропуском ______________________________________________________ (заполняется при производстве очистки: указать ____________________________________ на участке от км/ПК _________ количество, тип очистных устройств) до км/ПК _________ общей протяженностью _________ м в соответствии
с требованиями действующих норм и правил, специальной инструкции N __________ от "_______" _____________ 19_____ г., согласованной
и утвержденной в установленном порядке.
Работы на указанном участке выполнены в требуемом ВСН ________ объеме и в соответствии с проектом. Зона в пределах минимальных расстояний по СНиП _______________________________________________ и другим действующим нормам и правилам ___________________________ (освобождена от жилых _________________________________________________________________. домов, строений, строительной техники и материалов) Исполнительная документация проверена и имеется в требуемом объеме.
(ЛПУМГ) ________________________ _________ _______
(должность, организация, (подпись) (дата)
фамилия, инициалы)
заказчика ________________________ _________ _______
(должность, организация, (подпись) (дата)
фамилия, инициалы)
генподрядчика ________________________ _________ _______
(должность, организация, (подпись) (дата)
фамилия, инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на очистку полости трубопровода от « „____________ 19______ г.“»
Составлен комиссией, назначенной приказом ____________________
(наименование организации)
от « „_______________ 19___ г. в составе:“»
Председатель комиссии: _______________________________________ (должность, организация, фамилия, инициалы)
Члены комиссии: ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ в том, что произведена _____________кратная очистка полости ______ ____________________ трубопровода, диаметром __________________ мм на участке от км/ПК __________________ до км/ПК __________________ общей протяженностью _____________________ м.
Очистка выполнена в соответствии с требованиями СНиП _________ __, проекта, специальной инструкции, согласованной и утвержденной « » 19 г. в установленном порядке способом _________________________________________________________ (продувки, промывки, протягивания,
вытеснения загрязнения в потоке жидкости, вид рабочей
среды - газ, воздух, вода и т.п.)
с пропуском __________________________________ в количестве __ шт. (указать тип очистного устройства)
Очистка внутренней полости трубопровода производилась до выхода всех запасованных поршней и чистого _______________________ (воздуха, газа, __________________________________________. воды и т.д.)
Заключение комиссии: _________________________________________ (указать результаты приемки очистки
полости трубопровода, какие последующие работы разрешается
производить)
_________________________________________________________________.
М.П.
Председатель комиссии ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата) Члены комиссии: ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата) ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата) ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата) ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № от « „________________ 19____ г.“»
______________________________________________________________
(гидравлического, пневматического, комбинированного)
испытания на прочность, проверки на герметичность и удаления ________________________ после испытания трубопровода или (воды и др.) смонтированного в объеме пускового комплекса оборудования КС, НПС, СПХГ, ГРС, УЗРГ и др.
Составлен комиссией, назначенной приказом ____________________ (наименование _____________________ от « „________________ 19____ г. организации) в составе:“»
Председатель _________________________________________________ (должность, организация, фамилия, инициалы)
Члены комиссии: ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ в том, что « » ______________ 19___ г. проведено ______________ (пневмо, _________ испытание на прочность _________________________________ гидро) (трубопровода, узла, блока и др.) на _______________________________________________________________ (участке от км____________________ ПК__________
до км ________ ПК _________ общей протяженностью _________м, ________________, в соответствии с требованиями СНиП ____________, площадке) проекта ___________________, специальной инструкции, согласованной
и утвержденной " " _________________ 19_____ г. в установленном порядке. Испытание на прочность выполнено при давлении в нижней
точке _______ МПа (кгс/см2), в верхней точке ______ МПа (кгс/см2).
Время выдержки под испытательным давлением составило _____ ч.
В течение испытания давление измерялось техническими манометрами NN ________ или дистанционными приборами NN __________ ___________, самопишущими манометрами NN ______, опломбированными, имеющими паспорта, класс точности приборов _____________ со шкалой (не ниже 1) деления ____________________________________________, проверенными (не менее 4/3 от испытательного) госповерителем _________________. (дата)
Заключение комиссии: _________________________________________ (указать результат испытания)
_________________________________________________________________.
После завершения испытания на прочность произведена проверка на герметичность давлением P_{\text{раб}.\text{макс}.} ) _________________ МПа (кгс/см2) в течение __________ ч на ________________________________________ (участке км ___________ ПК _________
до км _________ ПК _________ общей протяженностью ________ м _______________________________ в соответствии с требованиями СНиП площадке ________) __________, проекта _____________________________________________,
специальной инструкции, согласованной и утвержденной " "________ 19___ г. в установленном порядке. В течение проверки на герметичность давление измерялось
техническими манометрами NN __________________________________ или дистанционными приборами NN ________________________, самопишущими манометрами NN _______________________, опломбированными, имеющими паспорта, класс точности приборов ________________________________ (не ниже 1-го) со шкалой деления _______________________________________________, (не менее 4/3 от испытательного) проверенными госповерителем ____________________. (дата)
Заключение комиссии: _________________________________________ (указать результат _________________________________________________________________. проверки на герметичность)
Удаление ________________ после испытания ____________________ (воды и др.) (трубопровода, узла, _____________________________ на _________________________________ блока и др.) (участке км/ПК ___________
до км/ПК ______________ общей протяженностью __________ м,
__________________________ проведено в соответствии с требованиями площадке ) СНиП___________, проекта _______________, специальной инструкции, согласованной и утвержденной « » __________ 19 г. в установленном порядке путем ____________________________________ (пропуска поршня-разделителя, _________________________________________________________________. продувки воздухом, газом, слива самотеком и т.д.) При этом были применены поршни-разделители _____________________ в (указать тип поршня) количестве ____________ шт.
Удаление _________________ проводилось до ____________________ (воды и др.) (выхода чистого _________________________________________________________________. воздуха, газа, прекращения выхода воды)
Заключение комиссии: _________________________________________ (указать результат удаления воды
и др. после испытания, какие последующие работы разрешается
производить)
Председатель комиссии ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата) Члены комиссии: ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата) ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата) ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
РАЗРЕШЕНИЕ № на право производства предварительного (поэтапного) испытания трубопроводов или участков категории В, I от « „___________ 19___ г.“»
Разрешается приступить к поэтапному __________________________ (пневмо, гидро) испытанию на прочность и герметичность трубопроводов _____________ ______________________________________ общей протяженностью ______ (наименование испытываемого участка) _________________ м в соответствии с требованиями действующих норм
и правил, специальной инструкции, согласованной и утвержденной " " ___________ 19___ г. в установленном порядке.
Испытание на прочность разрешается провести в ________________ (количество) этапа при следующих значениях давления и продолжительности на каждом этапе:
I этап _______________________________________________________ (указать стадию строительства) давление ___________ МПа (кгс/см2), продолжительность _________ ч;
II этап ______________________________________________________ (указать стадию строительства) давление ___________ МПа (кгс/см2), продолжительность _________ ч.
Испытание на герметичность разрешается провести ______________ (испытательная ____________ давлением __________ МПа (кгс/см2) в течение _____ ч. среда)
Объект готов к испытанию, требования действующих норм и правил соблюдены, очистка внутренней полости труб, монтажных узлов от земли, грязи, окалины и др. произведена способом _________________
и принята по акту N ____________ от " " ______________ 19___ г., исполнительная документация на выполненные работы проверена и
прилагается в полном объеме.
(ЛПУМГ) _____________________ _________ _______
(фамилия, инициалы) (подпись) (дата)
технадзора заказчика _____________________ _________ _______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
генподрядчика ____________________ __________ _______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на предварительное (поэтапное) испытание трубопроводов и участков категорий В и I от « » ______________ 19___ г.
Составлен представителями: субподрядчика — производителя работ _________________________________________________________________, (должность, организация, фамилия, инициалы) генподрядчика ___________________________________________________, (должность, организация, фамилия, инициалы) технадзора заказчика _____________________________________________ (должность, организация, фамилия, инициалы) в том, что предварительное испытание на прочность и герметичность трубопроводов ____________________________________________________ (наименование испытываемого участка) на участке км/ПК _______________ общей протяженностью __________ м в __________________ этапа проведено в соответствии с требованиями (кол-во)
действующих норм и правил, проекта, специальной инструкции, согласованной и утвержденной " " _____________ 19______ г. в
установленном порядке.
Испытание на прочность I этапа _______________________________ (указать на какой стадии
строительства: после сварки, до или после укладки и т.д.) _________ проведено ______________________________________________ (испытательная среда) давлением _______________ МПа (кгс/см2) в течение _____________ ч; II этапа ______________________ проведено ________________________ (стадия строительства) (испытательная среда) давлением ____________ МПа (кгс/см2) в течение ___________ ч.
В течение испытательного периода давление замерялось техническими манометрами NN ________________ или дистанционными
приборами NN ______________ , опломбированными, имеющими паспорта, класс точности приборов _________________________ с шкалой деления (не ниже I) _____________________________________, проверенными госповерителем (не менее 4/3 от испытательного) __________________. (дата)
Заключение о приемке испытания _______________________________ (указать результат приемки)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № промежуточной приемки участков подключения КС, НПС, узлов приема и пуска очистных устройств, узлов замера расхода и редуцирования газа от « „_____________ 19___ г.“»
Составлен руководителями: монтажной организации ______________ _________________________________________________________________, (должность, организация, фамилия, инициалы) генподрядчика ___________________________________________________, (должность, организация, фамилия, инициалы) службы контроля качества _________________________________________ (должность, организация, фамилия, _____________________ и технадзора заказчика _____________________ инициалы) (должность,
организация, фамилия, инициалы)
в том, что работы по сооружению __________________________________ (наименование монтажного узла) на участке от км/ПК _________________ до км/ПК ___________________
выполнены вместе с прилегающими участками в полном объеме, в том числе и работы по благоустройству (планировка, отмостка площадок, устройство подъездов, пешеходных дорожек, ограждений и т.д.), в
соответствии с действующими нормами и правилами __________________
проектом по чертежам NN _________________ и имеющихся согласований
(указать все имевшие место отступления, от какого документа,
по какой причине они произошли,
кем и когда санкционированы)
Исполнительная документация проверена и прилагается в полном объеме, в том числе паспорта на соединительные детали и
трубопроводную арматуру. Законченный строительством объект принят.
М.П.
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Начальник генподрядного управления
(потока) ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
контроля качества ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на укладку защитного футляра на переходе трубопровода через _____________________ (автомобильную, _______________________________ дорогу железную) от « „________________ 19____ г.“»
Составлен представителями: генподрядчика _____________________ (должность, __________________________________, службы контроля качества _____ организация, фамилия, инициалы) ____________________________________________, технадзора заказчика (должность, организация, фамилия, инициалы)
(должность, организация, фамилия, инициалы)
в том, что на участке км/ПК ________________ трубопровода перехода через ______________________ в соответствии с проектом по рабочему (наименование дороги) чертежу N ________________ уложен защитный футляр из стальных труб диаметром ____________ мм, протяженностью ____________ м, покрытый противокоррозионной изоляцией ____________________________________ (указать тип покрытия) и защищенный установкой __________ шт. протекторов марки ________. Защитный потенциал соответствует проектному значению. Футляр готов под укладку перехода трубопровода через дорогу.
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
контроля качества ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № промежуточной приемки перехода трубопровода через ________________________________ дорогу (автомобильную, железную) от « „_______________ 19____ г.“»
Составлен руководителями: монтажной организации ______________ _________________________________________________________________, (должность, организация, фамилия, инициалы) генподрядчика ___________________________________________________, (должность, организация, фамилия, инициалы) службы качества контроля _________________________________________ (должность, организация, фамилия, _________________, технадзора заказчика __________________________ инициалы) (должность, организация, _________________________ в том, что работы по сооружению перехода фамилия, инициалы) диаметром _________________ мм, толщиной стенки _________ мм через _______________________________________________________ на участке (наименование железной или автодороги) от км/ПК _________ до км/ПК __________ выполнены в полном объеме и в соответствии с действующими нормами, правилами и проектом по чертежу N ___________.
Все работы по строительству перехода проконтролированы, приняты актами на скрытые работы. Результаты контроля отражены в
журналах производства работ.
Переход предварительно испытан давлением _____________ кгс/см2 и уложен в защитный футляр, принятый актом от ____________________ 19_____ г.
Переход, уложенный в защитный футляр, испытан совместно с прилегающими участками (акт от _________________ 19____ г.) и на
концах его установлены диэлектрические сальниковые уплотнения из ________________________________________________. Электрический (указать уплотняющий материал) контакт между футляром и трубой отсутствует.
Вытяжная свеча выполнена из труб диаметром ______ мм, толщиной стенки _______ мм, общей протяженностью _____________ м.
После завершения строительства восстановлено полотно дороги, откосы, кюветы; выполнены съезды с дороги.
Исполнительная документация на переход проверена и прилагается в полном объеме.
Законченный строительством переход через _____________________ (авто-, железную __________________ принят. дорогу)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
управления(потока) ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
контроля качества ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СУПТР __________________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
Начало работ __________ 19___ г. Общая протяженность _________ км Окончание работ _______ 19___ г. от ПК _________ до ПК __________
ЖУРНАЛ поэтапной приемки подводного перехода под укладку
| № п/п | Плеть N, протяженность плети, м | Изоляционные работы | Футеровочные работы | Балластировочные работы | Примечания. Наличие | |||||||
| тип изоляционного материала. Конструкция покрытия | дата проведения работ | проконтролировано | повреждений изоляции на участке не обнаружено. Подписи: производитель работ и представитель заказчика, дата | дата проведения работ | работы выполнены и приняты. Подписи: производитель работ и представитель заказчика, дата | тип утяжелителей | шаг балласта. Общая масса | работы выполнены и приняты. Подписи: производитель работ и представитель заказчика, дата | согласований на замену (указать замену, документ, его N, дату). Подтверждаю: подпись представителя заказчика | |||
| метод контроля | результат контроля | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СУПТР _________________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
РАЗРЕШЕНИЕ № на укладку трубопровода через водную преграду протаскиванием на км/ПК _______________ от « „_____________ 19_____ г.“»
Разрешается произвести протаскивание ___________________ нитки перехода через ___________________________________________________ (наименование водной преграды) от км/ПК _____________ до км/ПК _____________ общей протяженностью ________________ м, зафутерованного и забалластированного согласно проекту по чертежу N ___________.
Повреждений изоляции не обнаружено. Сварочно-монтажные, изоляционные, земляные работы по разработке траншеи выполнены в полном объеме и в соответствии с проектом, действующими нормами и
правилами, проконтролированы, о чем сделаны соответствующие записи в журналах работ и поэтапной приемки, и приняты.
Ведомость промеров на момент подписания разрешения прилагается. Исполнительная документация проверена и прилагается
в полном объеме.
генподрядчика _____________________ _________ _______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
УПТР _____________________ _________ _______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
заказчика _____________________ _________ _______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
Приложение 1 к формам № 2.28 и № 3.7
ВЕДОМОСТЬ проектных и фактических отметок дна траншеи по оси ____________________________________ нитки перехода через ______________________ трубопроводы ______________________________ от км/ПК __________________________________ (начало промеров) до км/ПК __________________________________ (конец промеров)
а) на начало промеров _____________________
б) на конец промеров ______________________
Дата промеров _________________________________
| № п/п | ПК | Расстояние до предыдущей промерной точки, м | Глубина воды до проектных черных отметок по оси нитки перехода, м | Проектные отметки дна траншеи по чертежу N ____, м | Фактические отметки дна траншеи, м | Примечание |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
исполнитель ПТР _____________________ _________ ______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
генподрядчика _____________________ _________ ______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
УПТР _____________________ _________ ______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
технадзора заказчика _____________________ _________ ______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СУПТР __________________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на проверку укладки трубопровода в створе перехода через водную преграду от « „__________ 19___ г.“»
Составлен представителями: субподрядчика-исполнителя ПТР _____ _________________________________________________________________, (должность, организация, фамилия, инициалы) генподрядчика ____________________________________________________ (должность, организация, фамилия, _____________, СРН УПТР __________________________________________ инициалы) (должность, _________________________________________________________________, организация, фамилия, инициалы) технадзора заказчика _____________________________________________ (должность, организация,
фамилия, инициалы)
в том, что проведенными контрольными линейными, угловыми измерениями и промерами уложенного подводного трубопровода _______ _______________ нитки перехода через _____________________________ (наименование
водной преграды)
на участке от км/КП _________________ до км/ПК ___________________ общей протяженностью __________________________ м установлено, что укладка произведена согласно проекту по чертежу N ________________ _________________________ и имеющихся согласований _______________
(указать существо согласований, дату, лицо,
организацию)
в полном соответствии с действующими нормами и правилами
(указать шифр и полное название норм, правил)
и принята.
Ведомость отметок трубопровода, уложенного в створе перехода, прилагается.
исполнителя ПТР ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
генподрядчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
УПТР ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Приложение к форме № 2.29
ВЕДОМОСТЬ отметок заложения трубопровода диаметром ____________ мм по _______________ нитке перехода через _________________________ от км/ПК _______________________________ (начало промеров) до км/ПК _______________________________ (конец промеров)
а) на начало промеров _____________________
б) на конец промеров ______________________
Дата промеров _________________________________
| № п/п | Номера пикетов и плюсовых точек участка | Расстояние между точками промеров, м | Фактическая глубина заложения трубы в траншею (по верхней образующей трубы), м | Отметка верхней образующей трубы, м | Проектные отметки по верхней образующей трубы, м | Примечание |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Представитель субподрядчикаисполнителя ПТР Представитель генподрядчика Представитель СРН УПТР, производящий промеры Представитель технадзора заказчика | _____________________ (должность, организация, фамилия, инициалы) _____________________ (должность, организация, фамилия, инициалы) _____________________ (должность, организация, фамилия, инициалы) _____________________ (должность, организация, фамилия, инициалы) | _________ (подпись) _________ (подпись) _________ (подпись) _________ (подпись) | _______ (дата) _______ (дата) _______ (дата) _______ (дата) |
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СУПТР __________________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на берегоукрепительные и дноукрепительные работы
от " "____________ 19____ г. Составлен представителями: субподрядной организации,
выполняющей ПТР _________________________________________________, (должность, организация, фамилия, инициалы) генподрядчика ____________________________, (должность, организация, фамилия, инициалы) геодезической службы генподрядчика _______________________________ (должность, организация, **, СРН УПТР ________________________________** фамилия, инициалы) (должность, организация, ________________________, технадзора заказчика ___________________ фамилия, инициалы) (должность, _________________________________ в том, что проведенной проверкой организация, фамилия, инициалы) берегоукрепительных и дноукрепительных работ установлено:
1. <a id="p100695"></a>На левом берегу ___________________________________________
(указывается конструкция укрепления
в надводном и подводном участке перехода)
2. <a id="p100696"></a>На правом берегу __________________________________________
3. <a id="p100697"></a>По дну ____________________________________________________
Берегоукрепительные и дноукрепительные работы выполнены в соответствии с проектом по чертежу N _____________ и приняты.
исполнителя ПТР ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
генподрядчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
УПТР ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № промежуточной приемки______________ нитки перехода трубопровода через водную преграду от «» ____________ 19_ г.
Составлен комиссией, назначенной приказом ____________________ (наименование _____________________ от «» _____________ 19 г. N ________ организации) в составе:
Председатель комиссии _____________________________________ (должность, организация, фамилия, инициалы) _____________________________________ _____________________________________ _____________________________________
Члены комиссии ___________________________________________ должность, организация, фамилия, инициалы) в том, что работы по сооружению перехода через ___________________ (наименование _________________________ на участке от км/ПК ____________________ водной преграды) до км/ПК _____________________ общей протяженностью _____________м выполнены вместе с прилегающими участками в полном объеме и в соответствии с действующими нормами и правилами __________________
проектом по чертежу N ____________ с учетом имеющихся согласований
(указать все имевшие место отступления, от какого
документа, по какой причине они произошли, кем и когда
санкционированы)
После укладки трубопровода на дно траншеи в русловой и пойменной части комиссией выполнены контрольные линейные и угловые измерения в натуре на соответствие проектного его заложения. После завершения строительства выполнены дно- и
берегоукрепительные работы и приняты по акту N ___________________
от " "________ 19____ г. Исполнительная документация проверена и прилагается в полном
объеме, в том числе приложения к формам 2.28 и 2.29 (ведомости промеров глубин и заложения трубопровода, исполнительный профиль) и форма № 2.27.
Законченный строительством переход принят.
М.П.
Председатель комиссии ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата) Члены комиссии: ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата) ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата) ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата) ___________________ ___________ ______ (фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
Управление _____________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на скрытые работы при сооружений заземления (рабочего, защитного, линейно-защитного) от « „_________________ 19____ г.“»
Составлен представителями: заказчика _________________________ (должность, _____________________________________, эксплуатирующей организации организация, фамилия, инициалы) _________________________________________________________, (должность, организация, фамилия, инициалы) монтажной организации ____________________________________________ (должность, организация, фамилия, __________ в том, что ____________________________________________ инициалы) (тип заземления, заземление _______________________________________________________ наименование сооружения ЭХЗ) на участке км/ПК _________________________________________________ провода выполнено в соответствии с проектом, чертеж N , разработанным ____________________________________________________ (наименование проектной организации) « » 19 г., все соединения выполнены способом __________________________________________________ и заизолированы ____________________________________.
Отступления от проекта _______________________________________
согласованы с ____________________________________________________ (должность лица, согласовавшего отступление,
организация, фамилия, инициалы)
" "________________ 19____ г.
Заключение по результатам проверки:
Выполненные заземления могут быть закрыты ____________________
К акту прилагаются план-схема расположения заземления и результаты измерений сопротивления растеканию тока заземления.
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Приложение к акту N ______ от « » ________ 19___ г.
| № п/п | Участки | Параметры заземления | |||||||||
| заземления | стержневого | протяжного | |||||||||
| материал | профиль | размер, мм | количество, шт. | глубина заложения, м | материал | профиль | размер, мм | количество, шт. | глубина заложения, м | ||
организации _____________________ __________ ______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
Управление _____________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на скрытые работы при сооружении анодного заземления от « „______________ 19___ г.“»
Составлен представителями: заказчика _________________________ (должность, организация, ___________________________________, эксплуатационной организации фамилия, инициалы) _________________________________________________________________, (должность, организация, фамилия, инициалы) монтажной организации ____________________________________________ (должность, организация, фамилия, ___________ в том, что анодное заземление ________________________ инициалы) (наименование _______________________ на участке км/ПК _________________________ сооружения ЭХЗ) _________________________________ провода выполнено в соответствии с проектом, чертеж N _______, разработанного ______ ______________________________________ « » 19 г., (наименование проектной организации) все соединения выполнены способом ________________________________ и заизолированы ____________________________________.
Отступления от проекта _______________________________________
согласованы с ____________________________________________________ (должность лица, согласовавшего отступление,
организация, фамилия, инициалы)
« „_____________ 19____ г.“»
Характеристика анодного заземления:
Сопротивление растеканию тока анодного заземления составляет ____________________ Ом при удельном электрическом сопротивлении
грунта ___________________ Ом.
Параметры анодного заземления приведены в приложении к настоящему акту.
Заключение по результатам проверки: __________________________
К акту прилагаются план-схема расположения анодного заземления и результаты измерений сопротивления растеканию тока заземления.
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Приложение к акту N _________ от « „____________ 19___ г.“»
| Вид заземления (глубинное, поверхностное, вертикальное, горизонтальное) | Марка заземлителей и их взаимное расположение (в 1, 2 ряда, звездой) | Количество заземлителей, шт.; расстояние между ними, м | Глубина заложения, м | Тип и длина соединительного кабеля, стальной полосы |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
организации _____________________ __________ ______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
Управление _____________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на скрытые работы при сооружении протекторной установки от « „_____________ 19_____ г.“»
Составлен представителями: монтажной организации _____________ _________________________________________________________________, (должность, организация, фамилия, инициалы) эксплуатирующей организации ______________________________________ (должность, организация, _______________, заказчика _________________________ фамилия, инициалы) (должность, __________________________________________ в том, что протекторная организация, фамилия, инициалы) установка выполнена на участке км/ПК _____________________ провода в соответствии с проектом электрооборудования по чертежу N , разработанным ____________________________________________________ (наименование проектной ________________________________ « » 19 г., организации) все соединения выполнены способом ________________________________ и заизолированы ___________________________. Отступления от проекта _______________________________________
согласованы с ____________________________________________________ (должность лица, согласовавшего отступление,
организация, фамилия, инициалы)
« „_______________ 19___ г.“»
Характеристика протекторной установки
| № п/п | Тип (марка) протекторов | Количество протекторов в установке | Глубина укладки протекторов | Дата подключения протекторной установки |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
Заключение по результатам проверки: __________________________
К акту прилагаются план-схема расположения протекторной установки и результаты измерений сопротивления цепи протектор-трубопровод, удельного сопротивления грунта, токоотдачи
и разности потенциалов труба-земля.
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
Управление _____________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на скрытые работы при прокладке кабеля от « „____________ 19____ г.“»
Составлен представителями: монтажной организации _____________ _________________________________________________________________, (должность, организация, фамилия, инициалы) эксплуатирующей организации ______________________________________ (должность, организация, ___________________________, заказчика ___________________________ фамилия, инициалы) (должность, _______________________________________ в том, что укладка кабеля, организация, фамилия, инициалы) предназначенного для ____________________________________________, выполнена в соответствии с проектом по чертежам NN __________, разработанным ____________________________________________________ (наименование проектной организации) « » ____________________ 19 г., все соединения к ___________ ____________________________________ выполнены способом __________ (трубопроводу, анодному заземлению) _________________________________ и заизолированы ________________ ____________________________________.
Отступления от проекта _______________________________________
согласованы с ____________________________________________________ (должность лица, согласовавшего отступление,
организация, фамилия, инициалы)
«» ___________________ 19 г.
| № п/п | Марка | Сечение, мм2 | Длина, м | Глубина укладки, м | Примечание |
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
Заключение по результатам проверки: __________________________
К акту прилагаются план-схема прокладки кабеля и чертежи узлов подключения.
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
Управление _____________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на скрытые работы при сооружении контрольно-измерительных пунктов от « » ____________ 19_____ г.
Составлен представителями: монтажной организации _____________ _________________________________________________________________, (должность, организация, фамилия, инициалы) эксплуатирующей организации ______________________________________ (должность, организация, _____________________, заказчика _________________________________ фамилия, инициалы) (должность, __________________________________________ в том, что КИП выполнен организация, фамилия, инициалы) в соответствии с проектом электрооборудования по чертежу N _______ _____________________, разработанным _________________________ (наименование ___________________________________ « » _____________ 19 г., проектной организации) все соединения выполнены способом _______________________________, заизолированы ________________________________ и имеют маркировку.
Отступления от проекта _______________________________________
согласованы с ____________________________________________________ (должность лица, согласовавшего отступление,
организация, фамилия, инициалы)
« » ___________________ 19____ г.
Характеристика контрольно-измерительного пункта
| № п/п | Место установки | Стойка | Контрольные выводы | Глубина прокладки, м | Примечание | ||||||
| км | опора | пикет | тип | материал | марка | сечение, мм2 | длина, мм | количество, шт. | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Заключение по результатам проверки: __________________________
К акту прилагается план-схема расположения контрольно-измерительных пунктов.
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
Управление _____________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на электромонтажные работы при сооружении устройств электрохимической защиты от « » _____________ 19____ г.
Составлен представителями: монтажной организации _____________ _________________________________________________, эксплуатирующей (должность, организация, фамилия, инициалы) организации _____________________________________________________, (должность, организация, фамилия, инициалы) заказчика ________________________________________________________ (должность, организация, фамилия, инициалы) в том, что работы по монтажу оборудования ________________________ (перечень
и основная техническая характеристика
оборудования)
выполнены в соответствии с проектом, разработанным _______________ _____________________________________ по чертежу N _______________ (наименование проектной организации) «» _______________ 19__ г.
Предъявленная техническая документация составлена в соответствии с требованиями действующих норм и правил и
прилагается в полном объеме.
Заключение по результатам проверки: __________________________ (оценить
степень готовности объекта для предъявления
рабочей комиссии)
Приложения. 1. Ведомость изменений проекта (составляется по форме № 1.4 и подписывается представителем монтажной организации).
-
Ведомость технических документов.
3. <a id="p100824"></a>Ведомость смонтированного оборудования
(составляется по форме № 1.3 и подписывается представителем монтажной организации и представителем заказчика).
4. <a id="p100825"></a>Исполнительная документация.
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Приложение к форме № 2.37
ВЕДОМОСТЬ технических документов « » __________19 г.
| № п/п | № документа | № листа | Краткое содержание документов | Примечание |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
организации ___________________ ___________ _______
(должность, органи- (подпись) (дата)
зация, фамилия,
инициалы)
2.4. Пояснения к оформлению приемосдаточной документации
2.4.1. Пояснения к оформлению приемосдаточной документации приводятся только к тем формам документов, по которым требуется уточнение порядка их заполнения.
2.4.2. Форма № 1.1. В список заносятся лица, ответственные за производство каждого вида выполняемых работ (мастера, прорабы и другие ответственные лица до начальника управления), а также лица, осуществляющие контроль за производством работ (работники служб контроля качества, геодезисты и другие).
В список обязательно должны быть включены все лица, чьи подписи имеются в журналах производства работ и актах.
2.4.3. Форма № 1.2. В реестр заносится вся приемосдаточная документация, в том числе исполнительная производственная и исполнительная проектная.
В комплект исполнительной проектной документации входят все рабочие чертежи, в том числе планы и профили участков строительства с нанесенным на них фактическим положением трубопровода и его элементов. Каждый чертеж должен иметь штамп «В производство работ» и быть подписан руководителем строительной организации. Это означает, что данный чертеж является исполнительным. После выполнения работ согласно данному чертежу, на нем делается подпись «выполнено по проекту» и ставится подпись руководителя строительной организации, заверяемая в установленном порядке. При наличии отступлений от проекта на рабочий чертеж наносится фактическое положение трубопровода и другие необходимые изменения. Все изменения должны быть согласованы заказчиком и проектным институтом, о чем на соответствующих рабочих чертежах должны быть получены подписи, согласующие изменения проектных решений. Все подписи должны быть заверены в установленном порядке.
2.4.4. Форма № 1.3. При заполнении этой формы арматура для крепления проводов, изоляторов, кабелей, тросов и т.д. — не вписывается.
2.4.5. Форма № 1.5. Журнал замечаний и предложений по ведению строительно-монтажных работ совмещает функции журнала авторского надзора и общего журнала производства работ и ведется как на линейных участках, так и на трубосварочных базах.
В журнал заносятся результаты проверок, замечания и предложения заказчика, органов надзора, инспектирующих организаций, контрольных служб и руководства строительных организаций.
Записи в журнале должны проверяться руководителями строительного управления (потока) не реже одного раза в декаду с внесением отметки о результатах проверки.
2.4.6. Форма. № 1.7. Ведомость недоделок составляемся рабочей комиссией в процессе работы.
2.4.7. Форма № 1.8. Справки об устранении недоделок, о сметной и фактической стоимости строительства, о проведении рекультивации, об обеспечении объекта кадрами, жильем и объектами соцкультбыта, обеспеченности связью, а также документы: об отводе земельных участков, на специальное водопользование, на геодезическую разбивочную основу для строительства — являются обязательными приложениями к тексту акта Государственной комиссии, причем документы по пп. 2.2.6 - 2.2.9 составляются по произвольной форме.
Подписание акта Государственной комиссии производится только после оформления полного комплекта актов рабочих комиссий с соответствующими приложениями по работам, входящим в объем пускового комплекса.
2.4.8. Форма № 2.2. Разрешение на право производства работ выдается заказчиком (дирекцией) после выполнения подготовительных работ в пределах полосы отвода трубопровода (площадки), завершение которых технологически необходимо для производства последующих основных (земляных, сварочных) работ. В данном «разрешении» следует указать (перечислять) разрешенные виды работ. Разрешение на право производства изоляции оформляется по особой форме (форма № 2.13).
2.4.9. Форма № 2.3. Список сварщиков составляется в процессе выполнения строительно-монтажных работ и находится на участках строительства.
Перед сдачей объекта в эксплуатацию составляется сводный список сварщиков по той же форме.
2.4.10. Форма № 2.4. Журнал производства земляных работ заполняется ответственным инженерно-техническим работником (начальником участка, прорабом, мастером) по ходу выполнения земляных работ.
В случае несоответствия отметок дна проектным в графе 6 делается замечание «не соответствует проекту», а в случае соответствия отметок геодезист подписывается в графе без каких-либо замечаний.
Одновременно геодезист наносит исполнительный профиль по данным нивелировки дна траншеи на рабочие чертежи. В графе «11» заказчиком делаются отметки о разрешении укладки отдельных участков трубопровода с указанием пикетов.
Приемка работ по рытью траншеи (графы 9 и 10) должна производиться только непосредственно перед производством изоляционно-укладочных работ.
2.4.11. Форма № 2.6. Журналы сварки труб ведут на поворотной и потолочной сварке. Юридически ответственным лицом за ведение журнала сварки является мастер (прораб) сварочно-монтажного участка.
2.4.11.1 Журнал поворотной сварки
Журнал поворотной сварки заполняется ежедневно в процессе строительства мастером (прорабом) сварочно-монтажного участка.
При переносе информации в журнал неповоротной сварки подпись бригадира (звеньевого) и мастера (прораба) из журнала поворотной сварки не переносится; переносится только его фамилия и инициалы. При этом на 1-й странице журнала неповоротной сварки делается запись, что журнал поворотной сварки находится на ответственном хранении у подрядчика до сдачи объекта Государственной приемочной комиссии.
В графу «1» заносятся сквозные порядковые номера сваренных поворотных стыков (от первого до последнего в журнале).
В графу «4» заносятся данные о свариваемых трубах. В случае импортных труб в графу заносится тип стали (Х-60, Х-65 и др.) и номер технических условий поставки.
В графу «6» заносятся присвоенный секции номер и номера стыков в каждой секции.
Номера секций и номера стыков наносятся на каждую сваренную секцию несмываемой краской, причем номера секций наносятся снаружи и внутри трубы.
Для труб малого диаметра (до диаметра 114 мм) на давление до 100 кгс/см2 и труб, не имеющих заводской маркировки, в графу «7» заносятся номера сертификатов на применяемые трубы.
В графу «13» заносятся присвоенные сварщикам шифры, причем после шифров сварщиков, выполнивших облицовочный и заполняющие слои, ставится знак «З», после шифров сварщиков, выполнивших подварочный слой, ставится знак «П».
В графе «14» ставится подпись бригадира (звеньевого) о соблюдении технологии сварки стыков.
Графа «16» заполняется работниками службы контроля качества. В графе «16» делаются отметки о проведенном контроле физическими методами с указанием номера заключения, даты, результатов контроля — «годен», «ремонт», «брак» и обозначения вида проведенного контроля:
«У» — ультразвуковой контроль;
«Э» — расшифровка диаграмм (для установок электроконтактной сварки);
«М» — магнитографический контроль.
В графе «17» прорабом (мастером) делается отметка о проведении ремонта или вырезки стыка.
Данные о проведенном ремонте (виде ремонта, исполнителях, повторном контроле и др.) заносятся в журнал ремонта, который заполняется на последних 3 — 4 листах журнала сварочных работ.
В графу «21» (или «29» в форме № 2.6а) заносятся замечания заказчика и контролирующих организаций, причем в журнал заносятся конкретные замечания по внешнему виду, нарушениям технологии при сварке стыков. Замечания подписываются контролирующим лицом с указанием фамилии и должности проверяющего. Замечания общего характера — маркировка секций и снимков, допуск электросварщиков, подготовка сварочных материалов, необходимость дополнительного контроля и др. не заносятся в журнал сварки и оформляются отдельными предписаниями. В этой же графе делается отметка об устранении замечаний с датой и подписью начальника участка (прораба).
2.4.11.2 Журнал потолочной сварки
Журнал потолочной сварки заполняется ежедневно в процессе строительства мастером (прорабом) сварочно-монтажного участка.
В процессе производства работ на участке потолочной сварки силами технического надзора заказчика осуществляется выборочный контроль качества свариваемых труб и сварных соединений внешним осмотром по методу случайных чисел, регламентированному «Положением о статистическом выборочном методе контроля сварочно-монтажных работ», утвержденным в 1988 г. Мингазпромом СССР и Миннефтегазстроем СССР.
Графа «1» заполняется после заполнения всего журнала. В ней проставляются все порядковые номера стыков от первого и до последнего по ходу продукта, причем некоторые номера в случае необходимости выносятся в журнал дополнительных работ, а общая нумерация остается.
Например, если после сварки 26-го стыка стыки 27, 28 и 29 вынесены в журнал дополнительных работ, то в общем журнале сварки после стыка номер 26 следует стык номер 30.
В графу «4» заносятся данные о трубах, а также заводские номера свариваемых труб и других конструктивных элементов.
Заводские номера труб, сваренных в секции, не вносятся в графу, так как информация о них имеется в журнале поворотной сварки.
Перенос информации о сварке поворотных стыков в журнал потолочной сварки должен производиться один раз в месяц или по окончании сварочных работ на данном участке.
В графу «6» заносятся наименования свариваемых элементов («тройник», «катушка» и др.), записываются дробью номера стыкуемых секций с указанием номеров поворотных стыков. В эту графу также заносятся однотрубки, катушки, кривые искусственного гнутья с указанием длин в метрах, номеров кривых и углов изгиба. Наименования элементов типа «секция», «труба» — не пишутся.
В случае монтажа горизонтальных углов поворота в графе «6» ставится знак «пр» или «лев», указывающий направление горизонтального угла.
В графу «9» через каждые 100 м заносятся пикеты. Кроме того, точная привязка пикетов производится на следующих участках:
в начале и конце переходов через естественные преграды;
в границах изменения толщин стенок труб;
в начале и конце пересечений с инженерными коммуникациями, авто- и железными дорогами;
в местах монтажа крановых узлов и перемычек;
в начале и конце участков категории I и «В»;
на стыках при монтаже вертикальных кривых и захлесточных стыков.
В графе «12» пишется фамилия и инициалы бригадира (звеньевого).
При сварке с присвоением бригадного шифра в графу заносится номер схемы расположения сварщиков при сварке стыка.
Схемы расположения сварщиков при сварке стыка приводятся на первой странице журнала или на внутренней стороне обложки журнала.
Пример схемы расположения сварщиков по ходу продукта:
Из приведенной схемы следует, что сварщики с шифрами «34», «29», «36», «18» участвовали в сварке I сектора, причем сварщик с шифром «34» варил корневой слой, сварщики с шифром «29», «36» варили заполняющие слои, сварщик с шифром «18» — подварочный слой, с шифром «16», «19» — облицовочный слой.
Аналогично в сварке сектора II участвовали сварщики с шифром «35», «11» — корневой слой, с шифром «24», «41» — заполняющие слои, с шифром «18» — подварочный слой, с шифром «32» — облицовочный.
В связи с тем, что схемы расстановки сварщиков меняются, приводятся несколько рисунков, каждому из них присваивается номер, а номера схем заносятся в графу «11» сварочного журнала. Схемы подписываются мастером (прорабом), несущим ответственность за правильность заполнения схем.
В графе «13» пишутся шифры сварщиков (в случае отсутствия бригадного шифра), причем устанавливается единый порядок, регистрирующий расположение сварщиков при сварке стыка. Шифры сварщиков записываются в журнале сварки по часовой стреле циферблата по ходу продукта, начиная с зенита, причем, после шифра сварщиков, выполнявших корневой слой, ставится знак «К», после шифров сварщиков, сваривших заполняющие слои, — знак «ЗП», после шифров сварщиков, участвующих в сварке облицовочного слоя, — знак «ОБ», после шифров сварщиков, выполнивших подварочный слой, — знак «П».
Такой порядок оформления допускается и в случае присвоения бригадных шифров.
В графе «14» заносится подпись бригадира (звеньевого) о соблюдении требований технологии при сборке и сварке стыков. Бригадир подтверждает своей подписью соответствие примененных сварочных материалов, подготовку их к сварке, температуру предварительного подогрева кромок, соблюдение требований технологии при сборке и сварке стыков.
Бригадир (звеньевой) несет ответственность за соблюдение требований технологии сварочных работ.
В графу «15» заносятся данные о приемке сваренных стыков мастером (прорабом). При приемке стыка мастером (прорабом) проверяется помимо самого сварного соединения состояние смонтированных труб, отсутствие недопустимых брызг наплавленного металла в зоне сварки, отсутствие недопустимых смещений труб в стыке, соответствие записей о толщине стыкуемых труб, номера стыков труб, секций и другие сведения.
Прораб (мастер) несет ответственность за приемку сваренного стыка и состояние труб.
В графу «16» заносятся данные о приемочном контроле сварных соединений.
Графы «17», «18» заполняются производителем работ.
Стыки, подлежащие ремонту или вырезке по данным контроля или по результатам приемки по внешнему виду, подвергаются ремонту или вырезке.
Данные о проведении работ по ремонту и сварке новых стыков приводятся в журнале ремонтных работ, который оформляется на последних 3 — 4 листах каждого сварочного журнала.
После выполнения работ по ремонту стыков в графах «19» и «20» делаются отметки о состоянии стыков после ремонта.
В графе «21» (или «29» в форме № 2.6а) делаются записи о вынесении данных по сварным стыкам в журнал дополнительных работ, отметки о сварке гарантийных и захлесточных стыков и другая информация.
Журнал дополнительных сварочных работ имеет такую же форму, как и журнал основных сварочных работ.
В него вносятся, например, данные о вырезке контрольных стыков, записи в случаях, когда в процессе сварочных работ на участке возникает необходимость в монтаже дополнительных стыков (например, при механическом повреждении поверхности трубопровода и связанной с этим необходимостью врезки «катушки» и т.д.).
Журналы сварочных работ ведутся отдельно на линейную часть, узлы подключения КС и НПС, узлы приема и запуска очистных устройств, шлейфы насосных и компрессорных станций, трубопроводы, сооружаемые на площадках КС, НПС, УКПГ, ГРС, АГРС, УЗРГ и др.
К журналам сварочных работ на отдельные узлы составляются исполнительные схемы с указанием номеров стыков по схеме, номеров монтируемых единиц технологического оборудования, номеров фасонных изделий и др.
Журнал сварочных работ должен быть прошит и скреплен печатью, листы должны быть пронумерованы.
В конце журнала делается запись: «Всего сварено и внесено в журнал _______ стыков, отремонтировано _______ стыков, вырезано и заварено вновь _______ стыков».
Журнал должен вестись аккуратно, без помарок, однако, в исключительных случаях допускаются исправления с надписью «исправленному на _______ верить». Исправления должны быть подписаны ответственным лицом.
В случае проведения по технологии термической обработки сварных соединений журнал сварки заполняется по форме № 2.6а.
2.4.12. Форма № 2.9. Заключение по проверке качества сварных соединений физическими методами контроля оформляется работниками службы контроля качества.
В графе «2» записываются дробью номера соединяемых секций или других конструктивных элементов, а на поворотной сварке — номера секций и стыков в секции.
В заключениях по результатам радиографического контроля можно одной строкой записывать данные расшифровки по снимкам одинаковой чувствительности и не имеющих изображения дефектов с использованием аббревиатуры «дно» (дефектов не обнаружено).
Сваренный стык перед контролем осматривается и принимается по внешнему виду дефектоскопистом.
Приемка стыка оформляется подписью в заключении.
2.4.13. Форма № 2.11. Обозначение секторов по схеме сварного соединения приведено в описании журнала сварки, п. 2.4.11.2. В случаях, если машины контактной сварки (типа К-584М) поставляются без регистрирующих приборов, допускается визуальный контроль за процессом сварки по щитовым приборам машины.
2.14.14. Форма № 2.12. Заключения по результатам механических испытаний контрольных и допускных сварных соединений могут также оформляться в виде журнала по форме № 3.5.
2.4.15. Форма № 2.13. Разрешение дает право на производство только изоляционных работ. Право на укладку трубопровода дает приемка земляных работ по форме № 2.4 (п. 2.4.8). В оформлении разрешения по форме № 2.13 принимает участие производитель сварочных работ.
2.4.16. Форма № 2.14. Журнал изоляционно-укладочных работ и ремонта изоляции.
Журнал является основным документом, отражающим производство работ конвейерного цикла строительства трубопроводов.
Журнал ведется производителем работ — начальником участка или прорабом. Записи о результатах контроля производятся в нем работниками службы контроля качества.
Журнал заполняется в день производства работ.
В графу «4» заносятся следующие данные: конструкция изоляции (битумная, полимерными лентами, заводская и др.); в этой же графе отмечается, каким способом нанесена изоляция — ручным или машинным, отмечается тип изоляции — нормальная или усиленная, марки применяемых материалов (лента, мастика, праймер, армирующий материал).
В графе «5» отмечается температура подогрева трубы перед нанесением изоляции. Температура определяется прибором ТП-1 или другими подручными средствами. Необходимость подогрева и его температура определяются технологией производства работ и температурой окружающего воздуха.
В графу «7» лаборантом службы контроля качества заносятся данные о проверке адгезии (прилипаемости) адгезиметром или методом вырезанного треугольника. При положительном результате в графе делается отметка «СТТ».
В этой же графе лаборантом отмечаются результаты проверки толщины изоляционного покрытия.
Проверки проводятся с помощью толщиномеров изоляционного покрытия или методом выреза треугольника.
В случае положительного результата в графе делается отметка «СТТ». Периодичность контроля — не реже одного раза в день.
В этой же графе отражаются результаты контроля сплошности изоляции искровыми дефектоскопами.
Периодичность контроля — не реже одного раза в смену. При положительном результате в графе делается отметка «СТТ».
В графу «7» заносятся также результаты проверки температуры размягчения битумного покрытия.
В графе «8» отмечается тип и конструкция теплоизоляционного покрытия — (скорлупы, сплошное покрытие и др.), марки теплоизоляционных материалов.
В графу «10» заносятся данные о результатах проведенной геодезической съемки уложенного трубопровода.
В случае соответствия отметок верха уложенного трубопровода проектным отметкам в графе делается отметка «по проекту».
В графе «11» геодезист подрядного управления удостоверяет своей подписью соответствие результатов проведенных проверок проектного положения трубы, а также исправление всех дефектов, обнаруженных при проведенных проверках, и исправление всех дефектов, указанных в замечаниях заказчика и контролирующих организаций.
Геодезист несет ответственность за достоверность проведенного контроля уложенного в траншею трубопровода. Положение уложенного трубопровода наносится геодезистом на рабочие чертежи.
В графу «12» заносятся замечания технадзора заказчика и инспектирующих организаций с занесением должности, фамилии, инициалов и подписи.
В графу «13» заносятся отметки о проведенном ремонте изоляции. Данные о ремонте изоляции вносятся в журнал ремонта изоляции, форма которого соответствует форме журнала изоляции и который располагается на 3 — 4 последних листах журнала изоляции и укладки.
Отремонтированные участки в обязательном порядке проверяются дефектоскопом на оплошность.
В графу «16» заносится руководителем работ отметка о ремонте изоляции в случаях обнаружения дефектов после засыпки и проверки искателями повреждений и (или) методом катодной поляризации.
В графу «17» вносится подпись представителя службы контроля качества за результаты проведенных проверок.
Он несет ответственность за достоверность проведенных проверок, отмеченных в графе «6».
В графе «18» подпись производителя работ удостоверяет правильность записей о применяемых материалах, условиях производства, а также свидетельствует о выполнении изоляционно-укладочных работ в соответствии с технологией.
В графе «19» подписью заказчика удостоверяется приемка всех выполненных изоляционно-укладочных работ на данном участке после устранения всех замечаний, внесенных им в журнал производства работ.
2.4.17. Форма № 2.15. Акт составляется прорабом генподрядного управления в процессе работ по изоляции, укладке, балластировке, теплоизоляции трубопровода и присоединения проводов КИП.
После ликвидации всех замечаний инспектирующих организаций и заказчика, записанных в журнале изоляционно-укладочных работ, изолированный, уложенный и забалластированный участок трубопровода принимается данным актом.
2.4.18. Форма № 2.16 и форма № 2.17. Проверка сплошности изоляционного покрытия засыпанного трубопровода методом катодной поляризации не производится в районах Крайнего Севера, а также в других случаях, установленных нормативными документами.
2.4.19. Форма № 2.22 (и форма № 2.23). В соответствии с ВСН 010-88/Миннефтегазстрой участки подводных переходов, укладываемые с помощью подводно-технических средств, подлежат испытанию по I этапу сразу после сварки труб в плети; по II этапу — после укладки трубопровода. На эти этапы оформляется разрешение по форме № 2.22 и акт по форме № 2.23. При этом возможно оформление документов на каждый этап отдельно с прочерком текста по другим этапам. III этап испытания подводного перехода проводится одновременно со всем трубопроводом и оформляется актом по форме № 2.21.
2.4.20. Форма № 2.24. Перед оформлением акта проводится проверка всей приемосдаточной документации по данному узлу. Документация должна быть скомпонована отдельно по каждому узлу.
2.4.21. Форма № 2.27. Журнал поэтапной приемки под укладку на этапе строительства подводного перехода заполняется во время проведения и сдачи-приемки изоляционных, футеровочных и балластировочных работ. В журнале отмечается только факт выполнения работ в соответствии с нормативными и проектными требованиями. О согласованных изменениях в применении материалов делаются дополнительно особые пометки в графе «13» «Примечания». Наличие согласованных с заказчиком изменений проектных решений подтверждается подписью представителя заказчика одновременно с подписью на приемку соответствующих работ на этой плети (расшифровка подписи и должности обязательна). Сами работы вписываются в эту же строку по соответствующим графам.
3. ТЕКУЩАЯ ДОКУМЕНТАЦИЯ
3.1. Состав текущей документации
3.1.1 Акт на геодезическую подготовку трассы (площадки), (форма № 3.1);
3.1.2 Допускной лист сварщика (форма № 3.2, рекомендуемая);
3.1.3 Акт о результатах проверки изделий на соответствие техдокументации (форма № 3.3, рекомендуемая);
3.1.4 Журнал проверки сварных соединений физическими методами контроля (форма № 3.4, рекомендуемая);
3.1.5. Журнал регистрации результатов механических испытаний допускных и контрольных сварных соединений (форма № 3.5, рекомендуемая);
3.1.6 Акт на засыпку (обваловку) уложенного трубопровода (форма № 3.6);
3.1.7. Акт на приемку готовой траншеи для укладки основной или резервной нитки подводного перехода (форма № 3.7);
3.1.8 Акт приемки электрооборудования под монтаж (форма № 3.8);
3.1.9. Разрешение на вывозку секций (звеньев) труб на трассу (форма № 3.9, рекомендуемая).
3.2. Формы текущей документации
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на геодезическую подготовку трассы, площадки от « „_____________ 19____ г.“»
Составлен представителями: генподрядной организации — геодезист _______________________________________________________, (должность, организация, фамилия, инициалы) субподрядной организации — геодезисты, производители работ,
(должность, организация, фамилия, инициалы)
заказчика ________________________________________________________ (должность, организация, фамилия, инициалы) в том, что проведен контроль геодезической разбивочной основы согласно СНиП 3.01.03-84 и выполнены следующие работы:
1. <a id="p100979"></a>Линейные измерения от ПК _______________ до ПК ___________.
2. <a id="p100980"></a>Угловые измерения углов поворота на ПК ___________________.
3. <a id="p100981"></a>Нивелирование между реперами ______________________________
(указать номера реперов)
4. <a id="p100982"></a>Установлены дополнительные знаки (вехи, столбы и пр.) на
оси трассы и по границам строительной полосы.
5. <a id="p100983"></a>Вынесены в натуре горизонтальные и вертикальные кривые
естественного (упругого) изгиба на ПК ____________________________ и искусственного изгиба на ПК __________________________.
6. <a id="p100984"></a>Произведена разбивка пикетажа на участке от ПК ____________
до ПК _____________ по всей трассе, в местах пересечения переходов через естественные и искусственные препятствия и подземные коммуникации на ПК ______________________.
7. <a id="p100985"></a>Установлены дополнительные реперы на ПК ___________________
(указать
высотные отметки установленных реперов)
8. <a id="p100986"></a>Створы точек геодезической основы на ПК ___________________
(вынесены
за зону строительно-монтажных работ)
9. <a id="p100987"></a>Выполнены ограждения вокруг реперов _______________________
(указать
_____________________ и установлены предупреждающие надписи. номера реперов)
генподрядчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ДОПУСКНОЙ ЛИСТ СВАРЩИКА от « „______________ 19____ г.“»
(фамилия, инициалы сварщика)
(удостоверение, N, выдано когда, кем; действительно до)
(разряд) (шифр, клеймо)
Стаж работы по сварке стыков труб ________________________________ (лет)
Теоретическая подготовка _________________________________________ (отлично, хорошо, удовлетворительно)
Допущен к __________________________ сварке _____________ слоя(ев) (вид сварки) стыка труб _______________________ мм, в _________________________ (группа по диаметру) (пространственное
положение(я) (сварочные материалы, марка, тип)
Допускной стык сварен _______________________________. (дата)
Заключение по контролю качества допускного стыка радиографированием N ___________ от «» ___________ 19 г. механическим испытанием N _________ от «___» ______19 г.
Практическая подготовка __________________________________________ (отлично, хорошо, удовлетворительно)
На право выполнения специальных сварных соединений _______________ (аттестован, _____________________ радиографированием N _______________________ не аттестован) от «» __________ 19 г.; механическим испытаниям N __________ от «» ___________ 19_ г.
Допускной лист выдан на основании протокола аттестационной комиссии __________________ от «» ____________ 19 г.
Дата последнего выполнения сварочных работ _______________________ (заполняется
непосредственно с момента перерыва: отпуск, болезнь и т.д.)
Руководитель сварочно-монтажного
подразделения _____________________ _________ _______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
контроля качества _____________________ _________ _______
(должность, (подпись) (дата)
организация, фамилия,
инициалы)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № о результатах проверки изделий __________________________________ (вид изделий: трубы, детали __________________________________ синтетические силовые пояса __________________________________ для балластирующих устройств, ...) на соответствие техдокументации от «» __________ 19 г.
Составлен представителями: строительной организации ______________ _________________________________________________________________, (должность, организация, фамилия, инициалы) службы контроля качества _________________________________________ (должность, организация, фамилия, _____________, заказчика _________________________________________ инициалы) (должность, организация, фамилия, _____________ в том, что произведен ______________________________ инициалы) (сплошной, выборочный ________________________ осмотр _________________________________, с выборкой ___________) (наименование изделий) предназначенных проектом _________________________________________ (номер проекта, чертежа, дата) для строительства на участке трубопровода ________________________ (привязка, __________________________________. км/ПК)
1. <a id="p101017"></a>Осмотром геометрических размеров и маркировки _____________
(труб,
_______________________________________ совместно с проектом деталей, силовых поясов и т.д.) и сопроводительной документацией _________________________________ (сертификатами, паспортами) на изделия установлено, что ______________________________________ (трубы, детали, силовые пояса ______________________ по своим геометрическим размерам __________ и т.д.) (для труб
указать диаметр, толщину стенки, мм, для отводов — угол изгиба, _________________________ и номеру технических условий, указанному град и т.д.) на изделии, ______________________________________________________ (соответствуют, не соответствуют) проекту, рабочие чертежи N ___________________.
2. <a id="p101018"></a>Сопроводительная документация _____________________________
(паспорта, сертификаты)
имеется в полном комплекте.
3. <a id="p101019"></a>Характеристика механических свойств _______________________
(по данным
сопроводительной документации, при необходимости — результатам ___________________ соответствуют требованиям проекта ____________ испытаний) _____________________, технических условий _______________________
организации ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
контроля качества ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ЖУРНАЛ проверки сварных соединений физическими методами контроля
Начало работ " " __________ 19____ г. Окончание работ " " __________ 19____ г.
Начальник службы контроля качества __________________________ (должность, организация, фамилия, инициалы)
________________ ________
(подпись) (дата)
| № п/п | № стыка по журналу или сварочной схеме, № журнала или схемы | Шифр сварщика или бригады, фамилия, инициалы | Дата и способ контроля (Р, Г, М, У) | Заключение о качестве проконтролированного сварного соединения | Замечания контролирующих лиц по качеству выполняемого контроля физическими методами сварных соединений с указанием фамилии, должности и даты записи | Дата и подпись ответственного лица об устранении нарушений | |||
| № и дата выдачи | заключение о годности (годен, исправить, вырезать, повторный контроль) | подписи | |||||||
| радиографа | начальника или инженера службы контроля качества | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
ЖУРНАЛ регистрации результатов механических испытаний допускных и контрольных сварных соединений
Начало работ « » ___________ 19____ г.
Окончание работ « » ___________ 19____ г.
Начальник службы контроля качества ____________________________ (должность, организация, фамилия, инициалы)
_________________ _________
(подпись) (дата)
| Обоснование механического испытания сварного соединения | Номер контрольного стыка | Сварщик | Дата | Сварка | Труба | ГОСТ или ТУ, завод-поставщик труб | Марка стали, предел прочности по | Марка сварочных материалов | Номер и дата заключения по проверке качества сварных соединений физическими методами контроля | Образцы | Результаты испытаний | Место разрушения и обнаруженные дефекты | Заключение по результатам | Механические испытания | Подпись ответственного | |||||||||
| по журналу сварки или номер катушки | фамилия, инициалы | присвоенный шифр | сварки | механические испытания | способ | положение | диаметр, мм | толщина стенки, мм | (дробью) | ТУ, кгс/мм2 (дробью) | тип по ГОСТ, ВСН | площадь поперечного сечения, мм | на растяжение | величина угла загиба в град с расположением корня шва | механических испытаний (указать соответствие ТУ или необходимость повторных испытаний) | произвел (должность, фамилия, инициалы, подпись) | представителя производственной службы контроля качества | |||||||
| разрывное усилие, кг | предел прочности, кгс/мм2 | |||||||||||||||||||||||
| наружу | внутрь | на ребро | ||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на засыпку (обваловку) уложенного трубопровода от « » ______________ 19____ г.
Мы, нижеподписавшиеся: представители заказчика _______________ (должность, ___________________________________ и производитель работ ________ организация, фамилия, инициалы)
(должность, организация, фамилия, инициалы)
составили настоящий акт в том, что на участке ____________________ провода общей протяженностью _________________________ м от км _______________ ПК до км _____________ ПК от км _______________ ПК до км _____________ ПК от км _______________ ПК до км _____________ ПК произведена засыпка _______________________ провода в соответствии с требованиями проекта и рабочих чертежей NN ____________________.
На участках общей протяженностью __________________________ м от км _______________ ПК до км _____________ ПК от км _______________ ПК до км _____________ ПК засыпка произведена грунтом с гранулометрическими размерами, не превышающими требования СНиП _____________________________.
На участках общей протяженностью __________________________ м от км _______________ ПК до км _____________ ПК от км _______________ ПК до км _____________ ПК выполнена присыпка уложенного ____________________________ провода для защиты от повреждений измельченным грунтом толщиной слоя ____________ см, после чего выполнена засыпка грунтом с фракциями, превышающими требования строительных норм и правил.
На основании изложенного засыпка _____________________ провода на указанных участках считается принятой.
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
работ ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СУПТР __________________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № на приемку готовой траншеи для укладки ______________________________________ (основной, резервной) нитки подводного перехода от « » _____________________ 19____ г.
Составлен представителями: субподрядчика- и сполнителя работ _________________________________________________________________, (должность, организация, фамилия, инициалы) (ген)подрядчика _________________________________________________, (должность, организация, фамилия, инициалы) СРН УПТР ________________________________________________________, (должность, организация, фамилия, инициалы) технадзора заказчика _____________________________________________ (должность, организация, фамилия, инициалы) в том, что проведенными промерами подводной траншеи установлено: траншея на участке от км/ПК _____________ до км/ПК ___________ выполнена в соответствии с проектом, чертеж N ___________________, принята __________________________ и считается готовой для укладки __________________________________ нитки перехода.
Ведомость проектных и фактических отметок дна траншеи по оси нитки перехода прилагается.
исполнителя работ ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
(ген)подрядчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
УПТР ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
заказчика ___________________ ___________ _______
(фамилия, инициалы) (подпись) (дата)
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
Управление _____________________ Строительство __________________ Участок ________________________ ________________________________
Объект _________________________
АКТ № приемки электрооборудования под монтаж от « » _____________________ 19____ г.
Мы, нижеподписавшиеся: представитель заказчика _______________ _________________________________________________________________, (должность, организация, фамилия, инициалы) представитель монтажной организации ______________________________ (должность, организация, ___________________________ осуществили сдачу-приемку ____________ фамилия, инициалы)
(в монтажной зоне, в приобъектном складе монтажной организации) электрооборудования, предназначенного для монтажа ________________
(наименование объекта)
Опись сданного-принятого оборудования с указанием места установки приведена в приложении к настоящему акту.
1. <a id="p101088"></a>Оборудование по поз. ______________________________________
как комплектное и не имеющее дефектов, принято под монтаж.
2. <a id="p101089"></a>Оборудование по поз. _____________________________________,
имеющее дефекты, должно быть отремонтировано _____________________ (указать кем) ____________________________ к __________________________________. (дата, сроки)
Представитель заказчика ______________________________________ (фамилия, инициалы)
____________________ ________________
(подпись) (дата)
Представитель монтажной ______________________________________
организации (фамилия, инициалы)
____________________ ________________
(подпись) (дата)
Приложение к акту N ___________ от « » ______________ 19____ г.
ОПИСЬ сданного-принятого оборудования
| № позиции | Оборудование | Тип и техническая характеристика | Количество | Место установки |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
Министерство ___________________
Объединение, трест _____________ Основание: ВСН 012-88 (Часть II) ---------- ________________________________ Миннефте- газстрой
СМУ, СУ, ПМК, КТП ______________ Строительство __________________
Участок ________________________ ________________________________
Объект _________________________
от " " ________________ 19_______ г.
Разрешается вывозка секций (звеньев) труб ____________________
(номера секций (звеньев) труб)
на трассу ________________________________________________________ (наименование объекта, пункта назначения,
местонахождение участка трубопровода)
Перечисленные секции (звенья) сварены из труб, соответствующих проекту на данный участок, проконтролированы и
приняты в соответствии с требованиями проекта и действующих норм и
правил, не имеют на момент отправки механических повреждений, дефектов и повреждений изоляции (в случае отправки секций
изолированных труб).
Представитель технадзора заказчика _______________________________________ (должность, организация, фамилия, инициалы)
____________________ ________________
(подпись) (дата)
3.3. Пояснения к оформлению текущей документации
3.3.1. Форма № 3.1. Акт составляется только в случаях, когда земляные работы проводятся субподрядной организацией. При работе комплексными технологическими потоками акт по форме № 3.1 не составляется.
При приемке геодезической подготовки на участках подводно-технических работ по требованию организаций Миннефтегазстроя пункт 7 акта дополняется указанием о наличии в приложении абриса реперов с указанием характерных точек на местности, а в пункте 9 дополнительно указываются номера реперов и тип ограждения.
Соответственно, для подводно-технических работ в приложении к акту оформляется «Схема фактического расположения реперов (временных и постоянных)» — минимум по 2 репера на каждом берегу — с абрисом характерных точек на местности, а также с абрисом створных и других геодезических знаков.
3.3.2. Форма № 3.6. В акте на засыпку уложенного трубопровода предусмотрено разделение участков, засыпанных мелким грунтом, и участков, засыпанных грунтом крупных фракций с предварительной присыпкой.
ПЕРЕЧЕНЬ <*> ФОРМ ИСПОЛНИТЕЛЬНОЙ ПРОИЗВОДСТВЕННОЙ ДОКУМЕНТАЦИИ И АКТОВ ПРОМЕЖУТОЧНОЙ ПРИЕМКИ
<*> Настоящий перечень включает в себя совокупность документов, необходимых для формирования комплектов исполнительной документации на основные и специальные объекты линейного трубопроводного строительства.
Форма № 2.1. Акт на закрепление трассы (площадки); составляет ПТО (ОПО) управления (потока).
Форма № 2.2. Разрешение на право производства работ; составляет ПТО (ОПО) управления (потока).
Форма № 2.3. Список сварщиков; составляет служба главного сварщика.
Форма № 2.4. Журнал производства земляных работ; ведет производитель работ.
Форма № 2.5. Журнал забивки свай; ведет производитель работ.
Приложение к форме № 2.5. Сводная ведомость забитых свай.
Форма № 2.6. (2.6а). Журнал сварки труб; ведет производитель работ.
Форма № 2.7. Акт на сварку гарантийного стыка; составляет производитель работ.
Форма № 2.8. Акт на заварку технологических отверстий; составляет производитель работ.
Форма № 2.9. Заключение по проверке качества сварных соединений физическими методами контроля (Р, Г, М); составляет служба контроля качества.
Форма № 2.10. Заключение по ультразвуковому контролю качества сварных соединений; составляет служба контроля качества.
Форма № 2.11. Заключение по качеству сварных соединений, сваренных электроконтактной сваркой; составляет служба контроля качества.
Форма № 2.12. Заключение о результатах механических испытаний контрольных и допускных сварных соединений; составляет служба контроля качества.
Форма № 2.13. Разрешение на право производства изоляции трубопровода (подводного перехода); составляет производитель работ.
Форма № 2.14. Журнал изоляционно-укладочных работ и ремонта изоляции; ведет производитель работ.
Форма № 2.15. Акт на приемку уложенного и забалластированного трубопровода; составляет производитель работ генподрядной организации.
Форма № 2.16. Акт о контроле сплошности изоляционного покрытия засыпанного трубопровода; составляет служба контроля качества.
Форма № 2.17. Акт оценки качества изоляции законченных строительством подземных участков трубопровода методом катодной поляризации; составляет служба контроля качества.
Форма № 2.18. Акт приемки кранового узла, узла приема и пуска очистных устройств и других монтажных узлов под наладку и засыпку; составляет ПТО (ОПО) управления (потока).
Форма № 2.19. Разрешение на очистку полости и испытание уложенного участка трубопровода; составляет ПТО (ОПО) управления (потока).
Форма № 2.20. Акт на очистку полости трубопровода; составляет ПТО (ОПО) управления (потока).
Форма № 2.21. Акт испытания на прочность, проверки на герметичность и удаления (воды и др.) после испытания трубопровода или смонтированного в объеме пускового комплекса оборудования КС, НПС, СПХГ, ГРС, УЗРГ и др.; составляет ПТО (ОПО) управления (потока).
Форма № 2.22. Разрешение на право производства предварительного (поэтапного) испытания трубопроводов и участков категории В, I; составляет ПТО (ОПО) управления (потока).
Форма № 2.23. Акт на предварительное (поэтапное) испытание трубопроводов и участков категорий В, I; составляет ПТО (ОПО) управления (потока).
Форма № 2.24. Акт промежуточной приемки участков подключения КС, НПС, узлов приема и пуска очистных устройств, узлов замера расхода и редуцирования газа; составляет ПТО (ОПО) управления (потока).
Форма № 2.25. Акт на укладку защитного футляра на переходе трубопровода через автомобильную или железную дорогу; составляет производитель работ.
Форма № 2.26. Акт промежуточной приемки перехода трубопровода через автомобильную или железную дорогу; составляет ПТО (ОПО) управления (потока).
Форма № 2.27. Журнал поэтапной приемки подводного перехода под укладку; ведет производитель работ.
Форма № 2.28. Разрешение на укладку трубопровода через водную преграду протаскиванием; составляет производитель работ.
Приложение к форме № 2.28. Ведомость проектных и фактических отметок дна траншеи по оси нитки перехода трубопровода через водную преграду перед протаскиванием.
Форма № 2.29. Акт на проверку укладки трубопровода в створе перехода через водную преграду; составляет производитель работ.
Приложение к форме № 2.29. Ведомость отметок заложения трубопровода на переходе через водную преграду.
Форма № 2.30. Акт на берегоукрепительные и дноукрепительные работы; составляет производитель работ.
Форма № 2.31. Акт промежуточной приемки перехода трубопровода через водную преграду; составляет производитель работ.
Форма № 2.32. Акт на скрытые работы при сооружении заземления (рабочего, защитного, линейно-защитного); составляет производитель работ.
Форма № 2.33. Акт на скрытые работы при сооружении анодного заземления; составляет производитель работ.
Форма № 2.34. Акт на скрытые работы при сооружении протекторной установки; составляет производитель работ.
Форма № 2.35. Акт на скрытые работы при прокладке кабеля; составляет производитель работ.
Форма № 2.36. Акт на скрытые работы при сооружении контрольно-измерительных пунктов; составляет производитель работ.
Форма № 2.37. Акт на электромонтажные работы при сооружении устройств электрохимической защиты; составляет производитель работ.
Вложения
- $12089_11.RTF
- $12089_12.RTF
- $12089_13.RTF
- $12089_14.RTF
- $12089_15.XLS
- $12089_16.RTF
- $12089_17.RTF
- $12089_18.RTF
- $12089_19.RTF
- $12089_21.RTF
- $12089_22.RTF
- $12089_23.XLS
- $12089_24.XLS
- $12089_25.XLS
- $12089_125.XLS
- $12089_26.XLS
- $12089_27.RTF
- $12089_28.RTF
- $12089_29.RTF
- $12089_210.RTF
- $12089_211.XLS
- $12089_212.XLS
- $12089_213.RTF
- $12089_07483-214.XLS
- $12089_215.RTF
- $12089_216.RTF
- $12089_218.RTF
- $12089_219.RTF
- $12089_220.RTF
- $12089_221.RTF
- $12089_222.RTF
- $12089_223.RTF
- $12089_224.RTF
- $12089_225.RTF
- $12089_226.RTF
- $12089_227.XLS
- $12089_228.RTF
- $12089_1228.RTF
- $12089_229.RTF
- $12089_1229.RTF
- $12089_230.RTF
- $12089_231.RTF
- $12089_232.RTF
- $12089_233.RTF
- $12089_234.RTF
- $12089_235.RTF
- $12089_236.RTF
- $12089_237.RTF
- $12089_1237.RTF
- $12089_31.RTF
- $12089_32.RTF
- $12089_33.RTF
- $12089_34.XLS
- $12089_35.XLS
- $12089_36.RTF
- $12089_37.RTF
- $12089_38.RTF
- $12089_39.RTF
- $07483_214.XLS
- $07483_217.RTF
