ВНТП 212-93. Ведомственные нормы технологического проектирования. Предприятия радиосвязи, радиовещания и телевидения. Передающие и приемные радиостанции, радиотелевизионные передающие станции и радиотелевизионные ретрансляторы

(утв. Приказом Минсвязи России от 15.07.1993 № 168)

от 15 июля 1993 г. № 168

ВЕДОМСТВЕННЫЕ НОРМЫ ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ

ПРЕДПРИЯТИЯ РАДИОСВЯЗИ, РАДИОВЕЩАНИЯ И ТЕЛЕВИДЕНИЯ

ПЕРЕДАЮЩИЕ И ПРИЕМНЫЕ РАДИОСТАНЦИИ, РАДИОТЕЛЕВИЗИОННЫЕ ПЕРЕДАЮЩИЕ СТАНЦИИ И РАДИОТЕЛЕВИЗИОННЫЕ РЕТРАНСЛЯТОРЫ

ВНТП 212-93

Внесены Государственным специализированным проектным институтом радио и телевидения Министерства связи России (ГСПИ РТВ Минсвязи РФ).

Утверждены Министерством связи России, Приказ от 15.07.1993 № 168.

Взамен ВНТП 212-86/Минсвязи СССР.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие ведомственные нормы технологического проектирования (ВНТП) распространяются на проектирование строительства новых и реконструкцию действующих передающих и приемных радиостанций, радиотелевизионных передающих станций (РПС) и радиотелевизионных ретрансляторов.

ВНТП не распространяются на проектирование передвижных радиостанций и радиостанций контейнерного типа.

1.2. В проектах следует предусматривать системы и устройства, наиболее экономно и целесообразно использующие спектры радиочастот, с минимально допустимыми радиопомехами.

1.3 При проектировании должны быть учтены:

• перспектива развития проектируемого объекта в соответствии с генеральной схемой развития средств связи на 10 — 15 лет;
• электромагнитная обстановка, требования электромагнитной совместимости проектируемого объекта с другими объектами;
• рекомендации МККР и МККТТ;
• санитарные нормы размещения радио- и телевизионных станций;
• перспективные планы развития района строительства.

2. ОПРЕДЕЛЕНИЕ И КЛАССИФИКАЦИЯ

2.1 Передающие и приемные радиостанции

2.1.1. Радиостанция (радиоцентр) представляет комплекс технических средств, обеспечивающих передачу или прием сигналов электросвязи.

2.1.2 Радиостанции подразделяются на:

радиостанции радиосвязи,

радиостанции радиовещания,

радиостанции телевизионного вещания (радиотелевизионные передающие станции и радиотелевизионные ретрансляторы).

2.1.3 По месту на сети связи передающие и приемные радиостанции радиосвязи подразделяются на:

магистральные, предназначенные для радиосвязи г. Москвы со столицами республик, краевыми и областными центрами, а также для радиосвязи РФ с другими странами;

внутризоновые, предназначенные для радиосвязи столиц республик, краевых и областных центров с районными центрами, а также районных центров между собой;

местные, предназначенные для радиосвязи райцентров с сельсоветами и отдельными пунктами района.

2.1.4. Радиовещательные станции предназначены для обеспечения государственного и республиканского вещания, передачи коммерческих и местных программ, а также внешнего вещания.

2.2. Радиотелевизионные передающие станции и радиотелевизионные ретрансляторы.

2.2.1. Радиотелевизионная передающая станция обеспечивает передачу радиосигналов вещательного телевидения. На РПС возможна установка радиовещательных станций СВ диапазона мощностью до 5 кВт к ОБЧ ЧМ станций.

2.2.2. Радиотелевизионные передающие станции и ретрансляторы характеризуются в зависимости от количества передаваемых программ.

3. ТЕХНОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ К ВЫБОРУ ПЛОЩАДОК

3.1 Общие требования

3.1.1. Площадки следует выбирать так, чтобы напряженность поля, создаваемая радиостанциями, РПС и радиотелевизионными ретрансляторами на территориях населенных пунктов не превышала предельно допустимых уровней напряженности поля для населения в соответствия с требованиями «Временных санитарных норм и правил защиты населения от воздействия электромагнитных полей, создаваемых радиотехническими объектами».

На ситуационных планах выбранных площадок должны быть показаны границы санитарно-защитных зон (СЗЗ) и зон ограничения застройки (ЗОЗ).

3.1.2. Удаление площадок от аэропортов, аэродромов и высоты антенных опор на этих площадках должны быть согласованы с ведомствами и организациями, в ведении которых находятся эти аэропорты и аэродромы.

3.1.3. Рельеф территории антенного поля радиостанции декаметровых волн и прилегающей к ней территории (предполья протяженностью L) необходимо выбирать таким, чтобы общий уклон не превышал 5%, а отдельные неровности рельефа — четверти минимальной длины рабочей волны антенны. Размер предполья определяется по формуле L = 4H_{cp}^{2}/\lambda_{\text{мин}} .

\text{Н}_{\text{ср}} — средняя высота подвеса полотна антенны над поверхностью земли;

\lambda_{\text{мин}} — минимальная длина волны рабочего диапазона антенн. Допускаются экранирующие препятствия, в направлении излучения (за границей «предполья»), верхние границы которых видны из центра проекции антенны в плане под углом, не превышающим 25% угла места максимума излучения главного лепестка диаграммы направленности антенны в вертикальной плоскости на любой волне ее рабочего диапазона.

Площадки для радиостанций, работающих в диапазоне гектометровых и километровых волн следует выбирать в районах с высокой проводимостью почвы.

3.1.4. При размещении радиостанций вблизи морей и соленых озер необходимо предусматривать меры по усилению изоляции и защите от коррозии металлических сооружений.

Минимальное расстояние радиостанций от берегов морей и соленых озер определяется по табл. 3.1.

Примечание. В соответствии со строительными нормами и требованиями «Нагрузки и воздействия» к районам, защищенным от ветра, относятся окраины городов, лесные массивы и тому подобные местности, равномерно покрытые препятствиями высотой более 10 м; к районам, подверженным сильному ветру, относятся открытые местности: степи, лесостепи, пустыни, открытые побережья морей, озер, водохранилищ.

3.1.5. Техническая территория должна быть ограждена. Расстояние от центра заглубленного анкера оттяжек мачт до ограждения должно быть не менее 5 м. При устройстве насыпи над анкером расстояние принимается от края насыпи.

3.1.6. Удаленность передающих радиостанций, РПС и радиотелевизионных ретрансляторов от пожароопасных производств и сооружений осуществляется с учетом требований взрывопожарной безопасности.

3.1.7. Площадки для строительства выбираются исходя из основного назначения объекта, но с учетом условий работы технологического оборудования, планируемого к установке.

3.2 Передающие и приемные радиостанции

3.2.1. Передающие радиостанции километровых, гектометровых, декаметровых волн необходимо располагать за пределами областных краевых центров, а также крупных городов на расстояния, установленные нормативными документами по гражданской обороне, за исключением радиостанций особого назначения, что решается в каждом конкретном случае.

Установка передатчиков малой мощности в черте города допускается с разрешения Центра Госсанэпиднадзора с представлением обосновывающих материалов.

3.2.2. Расстояния между передающими и приемными радиостанциями должны быть не менее приведенных в табл. 3.2.

Примечание. Допускается размещение на одной площадке приемных и передающих радиостанций с передатчиками мощностью до 5 кВт. При этом должен быть предусмотрен комплекс мероприятий по обеспечению их электромагнитной совместимости.

3.2.3. Напряженность электромагнитного поля на территории приемной радиостанции, создаваемая мешающими передающими радиостанциями, работающими в диапазоне гектометровых и километровых волн, должна удовлетворять требуемому соотношению \text{Е}_{\text{с}}/\text{Е}_{\text{п}} и не превышать значения 100 мВ/м, которое должно обеспечиваться территориальным разносом радиостанций.

3.2.4. Минимальные расстояния от приемных радиостанций до всех источников индустриальных радиопомех следует принимать по табл. 3.3.

Примечание. Данные в таблице расстояния установлены из условия, что уровень радиопомех от указанных источников не превосходит значений, приведенных в ГОСТ 22012-82, для служб радиовещания, телефонии и др. При введении новых режимов работ, требующих повышенной помехозащищенности (скоростная телеграфия, телеметрия, телеуправление и др.) необходим анализ существующей ситуации и определение мощности передатчика, необходимой для обеспечения высокой надежности приема.

3.2.5. Для защиты приемных радиостанций от помех, создаваемых ЭЖД, кроме указанных в таблице расстояний от контактной сети ЭЖД, необходимо в радиусе 50 м от антенн выполнять кабелем следующие воздушные линии:

• пересекающие ЭЖД,
• проходящие вдоль контактной сети ЭЖД на расстоянии менее 25 м,
• выходящие с территории подстанций, на которых применяется инвертирование.

Сближение воздушных линий электропередачи напряжением до 1 кВ с приемными радиостанциями не нормируется.

3.2.6. Для обслуживания антенн направленного действия типа СГД, АРРТ, СВ (4 + 4), Заря и других СВ и ДВ антенных систем необходимо предусматривать к ним подъездные пути.

3.3 Радиотелевизионные передающие станции и радиотелевизионные ретрансляторы

3.3.1. Площадки РПС и высоты антенных опор следует выбирать на основании технико-экономических расчетов, включающих расчет зоны уверенного приема телевизионных и МВ ЧМ вещательных программ и расчет санитарно-защитной зоны. Расчет зоны уверенного приема должен производиться по граничной напряженности поля, с учетом помех и рельефа местности.

3.3.2. На основании расчетов должна быть составлена карта покрытия с указанием зон затенения и даны рекомендации по обеспечению приема в населенных пунктах, находящихся в этих зонах.

3.3.3. Радиотелевизионные передающие станции могут совмещаться с радиорелейной станцией (РРС).

4. СОСТАВ ПОМЕЩЕНИЙ, НОРМЫ И ТРЕБОВАНИЯ К НИМ И УСТАНОВКЕ ОБОРУДОВАНИЯ

4.1. Состав помещений, нормы и требования к помещениям залов передатчиков, аппаратных антенных коммутаторов, электроустановок и т.д., передающих и приемных радиостанций, РПС и радиотелевизионных ретрансляторов приведены в обязательных Приложениях 1, 2, 3; к вспомогательным помещениям — в Приложении 4.

4.2. Допустимые уровни звукового давления (дБ) в октавных полосах частот и уровни звука (дБА) для помещений передающих станций и радиотелевизионных ретрансляторов следует принимать в соответствии с требованиями обязательного Приложения 5 и поправками к октавным уровням звукового давления и уровням звука, приведенным в обязательном Приложении 6.

4.3. Уровень шума, создаваемого установками кондиционирования воздуха, вентиляции и воздушного отопления, следует принимать на 5 дБ ниже, указанного в Приложении 5 или фактических уровней шума в помещениях в рабочее время, если последние не превышают значений, приведенных в Приложении 5.

4.4. Размеры эксплуатационных проходов при расположении оборудования на передающих и приемных радиостанциях, РПС и радиотелевизионных ретрансляторах следует принимать в соответствии с обязательными Приложениями 7, 8, 9.

4.5. Аппаратура дистанционного управления и контроля должна устанавливаться централизованно в одном помещении (централизованной аппаратной управления и контроля — ЦАУК).

4.6. Оборудование радиотелевизионных ретрансляторов, в зависимости от их значения, допускается размещать на РРС, предприятиях связи и в отдельных зданиях.

4.7. ОБЧ ЧМ вещательные ретрансляторы не допускается размещать в одном зале с оборудованием РРЛ.

4.8. При размещении неэкранированных установок высокочастотного оборудования в помещении, это помещение должно быть экранировано с целью защиты обслуживающего персонала от воздействия электромагнитных полей.

5. САНТЕХНИЧЕСКИЕ УСТРОЙСТВА И ОХЛАЖДЕНИЕ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ

5.1. Проектирование санитарно-технических устройств должно производиться в соответствии с действующими нормами.

5.2. Теплоснабжение объектов радиосвязи должно предусматриваться в соответствии с техническими условиями, при этом отопление расположенных в антенных опорах башенного типа выше отм. +60 м должно проектироваться электрическим при условии согласования электропотребления с местными органами электронадзора.

5.3. Система охлаждения технологического оборудования должна соответствовать техническим условиям на оборудование и входить в комплект поставки технологического оборудования.

5.4. Выбор оборудования внутреннего и внешнего контура водо-водяных систем охлаждения следует производить по параметрам «Б» наружного воздуха, при этом насосы, теплообменники, градирни (брызгальные бассейны), аппараты воздушного охлаждения, должны обеспечивать работу передатчика при коэффициенте модуляции 100%.

5.5 Тепловыделения, отводимые системой охлаждения, следует определять:

• для вещательных передатчиков — при коэффициенте модуляции m_{cp} = 50\% ( m_{cp} = 70\% при трапецеидальной модуляции);
• для телевизионных передатчиков — на уровне гашения.

5.6. Передающие радиостанции и радиотелевизионные передающие станции необходимо проектировать с учетом утилизации тепла с целью использования его для бытовых нужд.

6. ЭЛЕКТРОСНАБЖЕНИЕ

6.1. Категории технологических электроприемников по надежности их электроснабжения приведены в таблице 4.

<*> Для особо важных радиотелевизионных передающих станций республиканского значения, расположенных в железобетонных и металлических башнях, а также особо важных радиовещательных центров категории надежности должны определяться заданием на проектирование.

<**> Для оборудования, размещаемого в зданиях в городской черте, при невозможности обеспечить особую группу I категории разрешается определять ее заданием на проектирование.

6.2. Удельный расход потребляемой станцией электроэнергии в кВт x ч на кВт излучаемой мощности передатчика (передатчиков) следует принимать в соответствии с таблицей 5.

<*> Не распространяется на РПС в железобетонных башнях, где для нужд обогрева используется электроэнергия.

6.3. Качество энергии у потребителей должно соответствовать требованиям ГОСТ "Электрическая энергия. Нормы качества электрической энергии у ее приемников, присоединенных к электрическим сетям общего назначения".

7. ТРЕБОВАНИЯ К АНТЕННО-ФИДЕРНЫМ УСТРОЙСТВАМ

7.1 Передающие и приемные радиостанции

7.2. Выбор типа или разработка передающих и приемных антенн должны осуществляться на основании технико-экономических расчетов по действующим нормативам и рекомендациям.

В состав расчетов должны входить:

• расчет карт покрытия радиовещанием (для вещательных радиостанций),
• расчет надежности линий связи (для радиостанций радиосвязи),
• расчет СЗЗ и ЗОЗ.

По результатам расчетов необходимо проверять правильность выбора мощностей передатчиков, а также антенн, указанных в задании на проектирование.

Расчет СЗЗ и ЗОЗ дает оценку электромагнитной обстановки в месте расположения радиостанции.

7.1.2. Антенны и фидеры следует рассчитывать на максимальные токи и напряжения в рабочем диапазоне волн при заданной мощности передатчика.

7.1.3. Для сокращения числа антенн рекомендуется применять схемы работы двумя передатчиками на общую антенну, антенны с расширенным диапазоном волн, с поворотом диаграммы направленности в горизонтальной плоскости, многолучевые антенные решетки, а также антенны с общей подвеской для работы в двух противоположных направлениях.

При проведении измерительных, профилактических и ремонтных работ на АМС необходимо обеспечить и выполнять требования действующих правил по технике безопасности.

7.1.4. При совместной работе двух передатчиков на общую антенну должны быть обеспечены выполнения требований действующих норм на уровень побочных излучений.

7.1.5. Размещение антенн передающих и приемных радиостанций следует выполнять с соблюдением минимальных расстояний между ближайшими точками декаметровых антенн в направлении излучения, пределах рабочего сектора в соответствии с табл. 7.1.

Примечание. 1. Нормы должны выполняться для любых \lambda_{\text{а}} и \lambda_{\text{п}} , лежащих в пределах рабочего диапазона волн активной и пассивной антенн соответственно.

2. Антенны типа СГД-РА и ЛПА следует рассматривать как экранирующее препятствие.

3. Расстояние между антеннами со взаимно перпендикулярной поляризацией не нормируется.

4. Совместная подвеска одиночных горизонтальных вибраторов на общей мачте допускается при расхождении в азимутах 0 - 90° при условии вертикального крепления канатов на общей мачте.

5. Подвеска в тупых углах двух соседних ромбических антенн на общих мачтах допускается при расхождении в азимутах до 20°.

7.1.6. Границы рабочего сектора излучения антенны определяются на минимальной волне рабочего диапазона по снижению эффективности:

\text{Е }/\text{Е}_{\text{макс}} = 0,5 - для вещательных антенн,

\text{Е }/\text{Е}_{\text{макс}} = 0,7 - для антенн радиосвязи,

где \text{Е}_{\text{макс}} - напряженность поля в направлении максимального излучения,

E - напряженность в направлении на корреспондента.

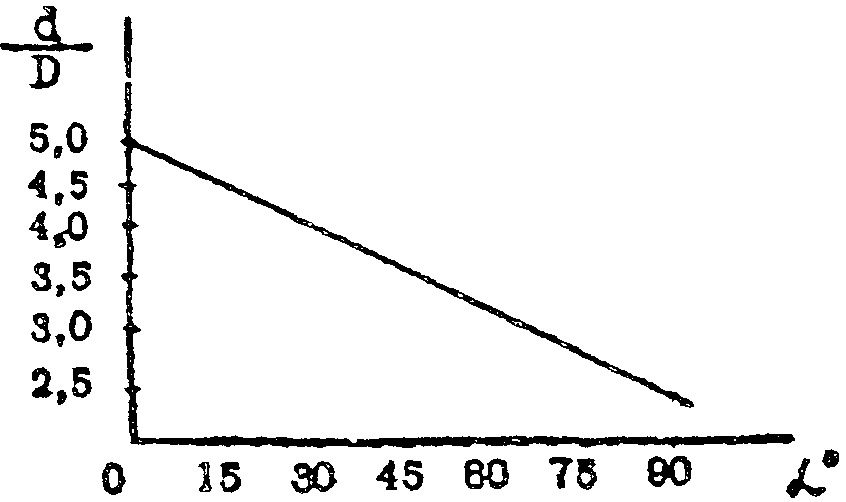

7.1.7. Расстояние между антеннами пространственно-разнесенного приема в направлении азимута должно быть порока десяти оптимальных волн, но не более 300 м. Разнос антенн по фронту приема рекомендуется на расстоянии 250 - 300 м.

При ограниченных размерах площадки приемной радиостанции пространственно-разнесенного приема допускается применение сдвоенного разнесенного приема.

7.1.8. При подвеске передающих РГД на металлических мачтах длина поводка антенны в тупом углу должна быть не менее 6 м.

В тупом углу РГД не допускаются стальные подъемные канаты (полотно антенны крепится наглухо), стальные канаты верхолаза, кабели СОМ.

7.1.9. При использовании металлических и железобетонных мачт для приемных БС и РГД (в тупых углах) длина поводков антенн должна быть не менее 6 м.

7.1.10. При размещении антенн-мачт кило- и гектометрового диапазонов волн на одной площадке наличие пространственной электромагнитной связи между антеннами может привести к изменению их направленных свойств.

При анализе направленных свойств "активной" является антенна, для которой рассчитывается диаграмма направленности с учетом влияния "пассивной" антенны (работающей на другой частоте).

Взаимное влияние в большой степени зависит от величины сопротивления нагрузки "пассивной" антенны (\text{Х}_{\text{н}}) .

В таблице 7.2 для различных высот антенны (\text{Н }/\lambda) и расстояний между ними (D/\lambda) приведены значения \text{Х}_{\text{н}} , при которых взаимное влияние между антеннами минимально. Для получения требуемых значений \text{Х}_{\text{н}} используются схемы, базирующиеся на применении запирающих фильтров.

\text{Н }/\lambda \text{Х}_{\text{н}} , Ом

D/\lambda

0,25 400 - \infty 400 - \infty 400 - \infty 400 - \infty 400 - \infty 400 - \infty 200 - \infty -600 - -600 - -600 - -600 - -300 - \infty \infty \infty \infty \infty

0,30 400 - \infty 400 - \infty 300 - \infty 300 - \infty 300 - \infty 200 - \infty 100 - \infty -1000 - \infty

0,40  200 -      300 -     300 -     200 -     200 -     100 -     0 - 1000
          1000       1000      1000      1000      1000      1000

0,50  200 -      200 -     200 -     200 -     200 -     0 - 500   0 - 600
           500        500       500       500       500

0,55  -400 -     -100 -    -100 -    -300 -    -300 -    0 - 300   -500 -
           400        400       400       400       400                 300

0,60  -200 -     -200 -    -200 -    -200 -    -200 -    -100 -    -1000 -
           200        200       200       200       200       300       400

Данные, приведенные в табл. 7.2, могут быть использованы в том случае, когда высоты «активной» и «пассивной» антенн одинаковы (или различаются на 10 — 15%).

Примечания. 1. Взаимное влияние между антеннами-мачтами разной высоты существенно отличаются от взаимного влияния между одинаковыми мачтами.

2. В том случае, если «активная» антенна-мачта имеет меньшую высоту, то взаимное влияние между антеннами значительно больше, чем в случае одинаковых мачт, и практически не зависит от \text{Х}_{\text{н}} , включенного с основание «пассивной» антенны мачты. При этом неравномерность диаграммы направленности в горизонтальной плоскости \text{Е}_{cp}/\text{Е}_{\text{макс}} \approx 0,8 при разносе антенн более чем на 2\lambda «активной».

3. В том случае, когда «активная» антенна-мачта имеет большую высоту, взаимное влияние между антеннами существенно меньше. При конкретном проектировании разнос между «активной» и «пассивной» мачтами должен определяться по результатам расчета диаграммы направленности (минимальной неравномерности ДН).

7.1.11. Максимальная длина секции оттяжки антенн-мачт в гектометровом и километровом диапазонах не должна превышать 1/8 рабочей длины волны.

7.1.12. Длина лучей радиального высокочастотного заземления антенн-мачт принимается равной высоте мачты, но не менее 1/4 рабочей длины волны.

7.1.13. Электропитание СОМ антенн-мачт, изолированных в основании, должно осуществляться через короткозамкнутые настроечные фидеры, фидерные шлейфы длиной 1/4 рабочей волны, а в случае настройки сосредоточенными элементами с помощью высокочастотного дросселя.

7.1.14. Для снижения уровня помех необходимо обеспечить надежный электрический контакт во всех узлах антенн и фидеров, имеющих шарнирные соединения.

7.1.15. Для антенн-мачт, изолированных в основании, предусматриваются ограждения из неметаллического материала высотой не менее 1,5 м с запирающейся калиткой.

7.1.16. Расстояния от проводов фидера до поверхности земли, различных сооружений и предметов должны соответствовать указанным в таблице 7.3.

<*> Для районов со снежным покровом толщиной более 1 м до поверхности земли — не менее 4 м.

<**> При мощности свыше 250 кВт — 0,8 м; при мощности ниже 5 кВт — 0,3 м.

<***> Ветви деревьев на любой высоте над фидером недопустимы. Проводить периодический контроль за лесопосадками, находящимися вблизи фидеров.

7.1.17. Минимальное расстояние между осями симметричных фидеров при пересечении их на прямолинейном участке в зависимости от угла пересечения определяется по рис. 1.

Допустимое отклонение — (+/- 5 мм)

7.1.18. Расстояние между промежуточными опорами концентрического фидера для гектометрового и километрового диапазонов принято 15 м.

7.1.19. Расстояние между опорами фидеров передающих антенн декаметровых волн определяется по закону случайных чисел, для приемных антенн — опоры устанавливаются с шагом 11, 13, 15, 13, 11 мм и т.д.

7.1.20. При прохождении КВ фидеров параллельно друг другу расстояние между осями ближайших стоек смежных опор должно быть не менее 4 м.

7.1.21. Установка оконечных фидерных опор у технического здания радиостанции должна обеспечивать возможность пожарного проезда.

7.1.22. Экранные провода СВ и ДВ концентрического фидера на каждой опоре присоединяются к проводам высокочастотного заземления, проложенным вдоль него.

7.1.23. Вводы фидеров в техздании располагаются на высоте не менее 3 м от поверхности земли, при меньшей высоте — необходимо ограждение мест вводов, исключающее возможность прикосновения к фидерам.

7.1.24. Расстояние между осями симметричных фидерных вводов в техническое здание или в здание антенных коммутаторов при мощности передатчика до 100 кВт должно быть не менее 1,5 м; 250 кВт — 2,0 м; 1000 кВт — 3,0 м.

7.1.25. Вводы концентрических фидеров в техздании располагаются на высоте 3,5 м от поверхности земли; расстояние между осями соседних вводов СВ и ДВ фидеров принимается равным 1,5 м.

7.1.26. Для фидеров передающих антенн должны применяться изоляторы из высокочастотной керамики или стеклопластика, для приемных антенн допускается применение изоляторов из других диэлектрических материалов с тангенсом угла потерь не более 0,01.

7.1.27. Для концентрического фидера СВ и ДВ антенн, нагруженного на активную нагрузку, равную его волновому сопротивлению, коэффициент бегущей волны не должен быть ниже 0,9.

7.1.28. Коэффициент бегущей волны в главном фидере приемных антенн не должен быть менее 0,2 для УГД, ВГД и т.п., и не менее 0,5 — для РГД, БС и т.п.

7.1.29. КПД фидера длиной 1 км для передающих антенн должен быть не менее 0,7 (при мощности передатчика до 200 кВт в телефонном режиме) и 0,85 — при мощности более 200 кВт; для приемных антенн — не менее 0,5.

7.1.30. Коэффициент асимметрии в фидерах не должен превышать 5%, угол скоса волны — 3°.

7.1.31. Прохождение КВ, СВ и ДВ фидера под линиями электропередач должно быть выполнено под углом, близким 90°, при этом следует предусмотреть защиту от механических повреждений на расстоянии 1/3 высоты ЛЭП по обе стороны фидера.

7.1.32. При расположении антенн в лесистой местности следует производить вырубку леса по размерам антенн в плане, включая оттяжки мачт, плюс 5 м.

Объем вырубки леса в направлении фронта антенн определяется расчетом.

7.1.33. В сейсмических районах страны в гектометровом и километровом диапазонах волн рекомендуется применять антенны-мачты с заземленным основанием.

7.1.34. На опорах фидерных линий не допускается подвеска осветительных приборов и проводов связи без экрана.

7.1.35. Для контроля за работой антенных устройств следует предусматривать комплект измерительной аппаратуры, обеспечивающий проведение следующих измерений:

• коэффициента бегущей волны, угла скоса и коэффициента асимметрии в фидерных линиях в рабочем диапазоне антенн;
• входных сопротивлений антенн километровых и гектометровых волн;
• коэффициента полезного действия фидерных линий;
• диаграммы направленности антенн;
• уровня помех на территории радиостанции;
• электромагнитной обстановки на действующем радиоцентре;
• активного сопротивления антенной сети (с учетом фидера и нагрузного сопротивления антенны) в рабочей полосе частот;
• вертикальность мачт;
• натяжений в проводах и оттяжках.

Перечень измерений уточняется при конкретном проектировании в зависимости от набора конкретных антенн.

7.1.36. Минимальные расстояния от антенн передающих радиостанций до проводов воздушных линий электросвязи и ЛЭП должны соответствовать значениям, приведенным в табл. 7.4.

Примечания. 1. Сближение воздушных линий электропередачи напряжением до 1 кВ с антенными сооружениями передающих радиостанций не нормируется.

2. Защиту магистральных кабельных и воздушных линий связи, а также соединительных линий связи с ВЧ системами уплотнения выполнять в соответствии с рекомендациями по защите систем передачи от мешающего влияния радиостанций (ЦНИИС).

7.2 Радиотелевизионные передающие станции и радиотелевизионные ретрансляторы

7.2.1. В качестве опор РПС следует применять мачты или башни. Мачты рекомендуется применять в тех случаях, когда радиотелевизионная передающая станция расположена вне городской черты, а в городе — только при согласовании с архитектурно-планировочными органами.

7.2.2. Выбор типов телевизионных и МВ ЧМ вещательных антенн должен производиться в соответствии с планом распределения частотных каналов, на основании технико-экономических расчетов.

7.2.3 Антенная опора должна удовлетворять следующим основным требованиям ограничению деформации:

• для телевизионных антенн I, II, III диапазонов и для антенн МВ ЧМ вещания ограничение деформации опоры не нормировано;
• для телевизионных антенн IV диапазона угол поворота антенны в вертикальной плоскости на середине ее высоты не должен превышать 0,8°.

7.2.4. При расположении на опоре антенн с горизонтальной и вертикальной поляризацией следует выдерживать минимально допустимые расстояния:

а) между концами вибраторов соседних антенн

    Диапазон                                 Расстояние, м
    I и III                                       3
    I и IV                                        3
    I и МВ ЧМ                                     3
    II и III                                     2,5
    II и IV (V)                                  2,5
    II и МВ ЧМ                                    3
    III и III                                    1,5
    III и IV (V)                                 1,5
    III и МВ ЧМ                                  2,5
    IV (V) и МВ ЧМ                               2,5

б) от верхних частей вибраторов антенн до ближайших оттяжек мачты

    Диапазон                                 Расстояние, м
    I                                             3
    II                                           2,5
    III                                          1,5
    IV (V)                                       0,5
    МВ ЧМ                                        2,5

в) от ближайшего края вибратора до площадок и их ограждений

    Диапазон                                 Расстояние, м
    I                                             3
    II                                            2
    III                                           1
    IV (V)                                       0,5
    МВ ЧМ                                        2,5

8. СОЕДИНИТЕЛЬНЫЕ ЛИНИИ, СВЯЗЬ И СИГНАЛИЗАЦИЯ

8.1. В качестве соединительных линий для передающих и приемных радиостанций, радиотелевизионных передающих станций и радиотелевизионных ретрансляторов в зависимости от вида передаваемой информации, количества организуемых каналов связи с учетом перспективы и протяженности могут применяться:

• кабельные линии связи: волоконно-оптические, электрические (коаксиальные, высокочастотные и низкочастотные, симметричные),
• радиорелейные линии,
• спутниковые системы связи.

8.2. На радиостанциях, РПС и радиотелевизионных ретрансляторах следует предусматривать следующие виды связи и сигнализации:

• телефонная связь (внутренняя и внешняя),
• диспетчерская связь (телефонная и громкоговорящая),
• электрочасофикация,
• пожарная и охранная (в зданиях и периметральная) сигнализация.

9. ТРЕБОВАНИЯ К СИСТЕМАМ УПРАВЛЕНИЯ, КОММУТАЦИИ И КОНТРОЛЯ

9.1. Передающие и приемные радиостанции должны быть оборудованы централизованной системой коммутации подачи программ, а также дистанционной системой управления, блокировки и сигнализации (УБС) антенной коммутации.

9.2. Организация контроля за работой технических средств радиосвязи и радиовещания должна обеспечивать получение информации о состоянии средств связи и вещания и причинах их повреждений.

9.3. Для управления и контроля за работой РПС необходимо предусматривать централизованную аппаратную управления и контроля (ЦАУК).

9.4. На РПС, где предусматривается распределение программ, получаемых из аппаратно-студийного комплекса, по РРЛ или от других источников, предусматривается коммутационно-распределительная аппаратная (КРА).

9.5. При установке радиотелевизионных ретрансляторов и радиовещательных станций РРС управление ими осуществляется дистанционно с узловой станции РРЛ.

10. ЦЕПИ ВЫСОКОЙ И НИЗКОЙ ЧАСТОТЫ И ЦЕПИ ЭЛЕКТРОПИТАНИЯ

10.1. Монтаж цепей радиопередающих, радиоприемных и радиотелевизионных устройств от их назначения должен выполняться для:

а) цепей высокой частоты передающих радиостанций — радиочастотными коаксиальными кабелями и экранированными фидерными секциями,

цепей высокой частоты приемных радиостанций — коаксиальными и симметричными радиочастотными кабелями;

б) цепей видеочастоты — радиочастотными коаксиальными кабелями;

в) цепей низкой частоты с уровнем мощности несколько милливатт — экранированными проводами связи;

г) цепей управления, блокировки, сигнализации и защиты — кабелями контрольными, блокировки и сигнализации, монтажными кабелями и проводами для радиоустановок;

д) цепей питания высокого напряжения и цепей низкой частоты с высоким уровнем мощности — стальными, медными и алюминиевыми шинами, высоковольтными электрическими кабелями;

е) цепей подачи смещения на сетки ламп мощных каскадов — экранированными высоковольтными электрическими кабелями и проводами;

ж) силовых цепей высокого и низкого напряжения — электрическими кабелями и проводами.

10.2. Внутри технических зданий кабельные линии можно прокладывать в каналах, трубах (проложенных в полах и перекрытиях), двойных полах, по кабельным конструкциям, непосредственно по конструкциям зданий (одиночные кабели).

10.3. Проход кабелей через перекрытия и стены следует производить в трубах и проемах (после прокладки кабелей зазоры в трубах и проемах должны быть заделаны).

10.4. Расстояние между параллельно проложенными кабелями и всякого рода трубопроводами должно быть не менее 0,5 м (между газопроводами и трубопроводами с горячей жидкостью — не менее 1 м).

10.5. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены (металлическими трубами, кожухами и т.д.) на всем участке сближения плюс по 0,5 с каждой его стороны.

10.6. Пересечения кабелями проходов должны выполняться на высоте не менее 1,9 м от пола.

10.7. Прокладка кабелей в вентиляционных каналах запрещается. Допускается пересечение этих каналов одиночными кабелями, включенными в стальные трубы.

10.8. Кабели, проложенные в местах, где производится перемещение механизмов, должны быть защищены от повреждений по высоте 2 м от уровня пола.

10.9. При необходимости транзитной прокладки кабелей (шин) высокого напряжения через заблокированные помещения они должны иметь сплошные металлические ограждения (трубы, короба).

10.10. Длина кабелей должна определяться с учетом температурных деформаций самих кабелей и конструкций, по которым они прокладываются.

10.11. Кабели, проложенные горизонтально, должны быть жестко закреплены в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт.

10.12. Кабели, проложенные вертикально, должны быть закреплены так, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в местах подключения и в муфтах под действием собственного веса кабеля.

10.13. Радиусы внутренней кривой изгиба кабелей должны иметь по отношению к их наружному диаметру кратности не менее указанных в стандартах и ТУ на соответствующие марки кабелей.

10.14. Каждая кабельная линия должна иметь свой номер. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д.

10.15. В четырехпроводных сетях должны применяться четырехжильные кабели. Прокладка нулевых жил отдельно от фазных не допускается.

10.16. Для кабельных линий до 35 кВ допускается применение одножильных кабелей (при отсутствии возможности применения трехжильных и четырехжильных). Сечение этих кабелей должно выбираться с учетом их дополнительного нагрева токами, наводимыми в оболочках. Одножильные кабели, примененные для монтажа одной кабельной линии (трехжильной или четырехжильной), должны прокладываться в одном отдельном пучке. Должны быть выполнены мероприятия по обеспечению равного распределения тока между параллельно включенными кабелями.

10.17. Прокладку контрольных кабелей и кабелей связи следует производить только под или только над силовыми кабелями, при этом их следует разделять перегородкой.

10.18. Контрольные кабели допускается прокладывать рядом с силовыми кабелями до 1 кВ.

10.19. Силовые кабели до 1 кВ рекомендуется прокладывать над кабелями свыше 1 кВ, при этом их следует отделять перегородкой.

10.20. Рабочие и резервные кабели рекомендуется прокладывать по разным трассам или на разных горизонтальных уровнях и разделять перегородками.

10.21. Прокладка кабелей по дну канала допускается при глубине его не более 0,9 м; при этом расстояние между группой силовых кабелей выше 1 кВ группой контрольных кабелей должно быть не менее 100 мм или эти группы должны быть разделены несгораемой перегородкой.

10.22. При прокладке кабельных линий в производственных помещениях высота, ширина проходов и расстояние между конструкциями и кабелями должны быть не менее приведенных в Приложении 10.

По сравнению с приведенными в таблице расстояниями допускается местное сужение проходов до 800 мм на длине до 1,0 м.

10.23. Прокладка контрольных кабелей допускается пучками на лотках и многослойно в коробах при соблюдении условий: наружный диаметр пучка кабелей не должен превышать 100 мм, высота слоя в одном коробе — 150 мм.

В пучках и многослойно прокладываются только кабели с однотипными оболочками.

10.24. Выбор шин для питания высоковольтных цепей передающих радиостанций производится по условиям пропускной способности шин.

10.25. Неизолированные токоведущие части должны быть защищены от случайных прикосновений путем их ограждения или размещения на высоте в соответствии с действующими нормами.

10.26. Наименьшее расстояние в свету от токоведущих частей до различных элементов приведены в Приложении 11.

10.27. Трассы прокладки экранированных фидеров высокой частоты в техническом здании следует выбирать исходя из условия применения минимального количества поворотных секций.

10.28. Шаг крепления и способ крепления горизонтально проложенных фидеров высокой частоты к строительным конструкциям определяется конструкцией фидеров и техническими условиями на их установку.

10.29. Экранированные фидеры высокой частоты, приложенные вертикально, должны быть закреплены так, чтобы была предотвращена их деформация и не нарушались соединения как внутренних труб, так и экранов отдельных секций действием собственного веса фидеров.

10.30. Прокладка экранированных фидеров высокой частоты транзитом через заблокированные помещения соседних передатчиков не рекомендуется, исходя из правил технической эксплуатации оборудования (невозможность проведения ремонтных работ на неисправном фидере при работающем соседнем передатчике).

10.31. Прокладка экранированных фидеров высокой частоты над оборудованием, токоведущие части которого не имеют ограждений, не допускается.

11. ЗАЗЕМЛЯЮЩИЕ УСТРОЙСТВА И МОЛНИЕЗАЩИТА

11.1. На радиопредприятиях: передающих, приемных радиостанциях, РПС и радиотелевизионных ретрансляторах следует предусматривать три вида заземлений:

защитное — для заземления частей электроустановок с целью обеспечения электробезопасности;

рабочее — для заземления какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки;

молниезащитное — для обеспечения сохранности зданий, антенно-мачтовых сооружений, безопасности обслуживающего персонала.

11.2. Заземление электроустановок следует проектировать в соответствии с Правилами устройства электроустановок.

11.3. Между всеми видами заземлений должны предусматриваться электрические соединения в земле и техническом здании. Не допускается использование в качестве заземлителей защитного заземляющего устройства только заземлителей высокочастотного заземляющего устройства или заземляющего устройства антенно-фидерной системы.

11.4. Сопротивление заземляющего устройства для радиоустановок должно быть не более 4 Ом (при удельном сопротивлении грунта до 100 Ом x м).

При удельном сопротивлении грунта \rho более 100 Ом x м допускается повышение значения сопротивления заземляющего устройства в \rho/100 раз, но не более чем в 10 раз.

11.5. В электроустановках напряжением до 1000 В с глухозаземленной нейтралью обязательна металлическая связь корпусов оборудования с заземленной нейтралью питающего трансформатора.

11.6. Нулевые защитные проводники линий не допускается использовать для зануления электрооборудования, питающегося по другим линиям (и в случае возможности наведения опасных потенциалов от других источников).

11.7. Магистраль заземления должна быть связана с заземлителем не менее чем двумя проводниками, присоединенными к заземлителю в разных местах.

11.8. В производственных помещениях в качестве магистрали защитного заземления следует применять специально предусмотренные проводники из стали полосовой сечением не менее 100 мм2, металлические конструкции производственного назначения (обрамления каналов, лотки для прокладки кабелей, рамы под оборудование, стальные трубы электропроводок и т.п.).

11.9. Каждая часть электроустановки, подлежащая заземлению, должна быть присоединена к магистрали заземления при помощи отдельного ответвления.

Последовательное включение в заземляющий защитный проводник заземляемых частей электрооборудования не допускается.

11.10. Присоединение заземляющих защитных проводников к частям оборудования, подлежащим заземлению, должно быть выполнено сваркой или болтовым соединением.

11.11. Рабочее заземление для создания электрических цепей выпрямленного напряжения (например «_» выпрямителя) следует проектировать, исходя из условия допустимого падения напряжения с проверкой на нагрев токами короткого замыкания.

11.12. Рабочее заземление для создания электрических цепей токов высокой частоты на передающих радиостанциях, работающих в НЧ и СЧ диапазонах следует проектировать в зависимости от значений рабочих токов высокой частоты.

11.13. На передающих радиостанциях, работающих в ВЧ диапазоне, для защиты обслуживающего персонала от поражения токами высокой частоты из-за того, что на поверхности экрана фидерного тракта появляются в «z» потенциалы, обусловленные однотактной волной, которые не могут быть сняты заземлением только конца фидерной линии, необходимо предусматривать заземление по высокой частоте корпусов оборудования (передатчиков, антенных коммутаторов, согласующих трансформаторов и т.п.) и экранов фидерных вводов (в местах соединения наружных симметричных неэкранированных фидеров с внутренними экранированными фидерами) для обеспечения короткого замыкания токов однотактной волны.

Высокочастотное заземление следует выполнять короткими и широкими шинами для исключения соизмеримости длины шин с длиной волны и снижения индуктивности шин.

11.14. Заземление оборудования ЭВМ, оборудования управления и контроля для обеспечения работы этого оборудования должно выполняться в соответствии с рекомендациями разработчика оборудования.

11.15. В качестве заземляющих проводников заземления по высокой частоте для прокладки внутри и снаружи технического здания следует применять ленты медные толщиной 0,5 мм, для прокладки в земле — ленты медные толщиной 1,0 мм.

Для устройства заземлителя используются листы медные или лента медная толщиной 1,0 мм.

11.16. На передающих радиостанциях, работающих в НЧ и СЧ диапазонах в качестве заземлителя рабочего высокочастотного заземления следует использовать заземление антенно-фидерной системы.

11.17. При установке на РПС вещательных передатчиков СЧ диапазона (максимально допустимая мощность 5 кВт) необходимо предусматривать заземление по высокой частоте корпуса передатчика (в месте выхода антенного фидера). В качестве заземлителя высокочастотного заземления используется заземление антенно-фидерной системы.

Шину высокочастотного заземления следует прокладывать вдоль трассы антенного фидера.

11.18. При установке на РПС вещательных передатчиков СЧ диапазона следует вдоль трассы кабеля подачи программ предусматривать прокладку шины высокочастотного заземления.

11.19. Молниезащитное заземление следует выполнять в соответствии с требованиями «Инструкции по проектированию молниезащиты радиообъектов» и «Инструкцией по проектированию и устройству молниезащиты зданий и сооружений».

12. РЕЖИМ РАБОТЫ ОБОРУДОВАНИЯ. ОРГАНИЗАЦИЯ ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

12.1 Передающие и приемные радиостанции

12.1.1 Режим работы передающих и приемных радиостанций определяется назначением и видом вещания и составляет для:

• магистральных связей и центрального вещания 22 — 23 часа в сутки;
• внутризоновых связей и республиканского вещания 18 — 22 часа в сутки.

12.1.2. Трудоемкость текущего обслуживания передатчиков на час работы передатчика в зависимости от его мощности определяется по табл. 8.

Таблица 8

12.1.3. При расчете численности штата на текущее обслуживание автоматизированных передатчиков указанные нормативы должны приниматься с понижающим коэффициентом.

12.1.4. Трудоемкость технического содержания и текущего ремонта передатчиков, в зависимости от мощности, на месяц эксплуатации определяется по таблице 9.

Таблица 9

12.1.5. Трудоемкость текущего обслуживания радиоприемных устройств, в зависимости от типа, на час работы определяется по табл. 10.

Таблица 10

12.1.6. Трудоемкость технического содержания и ремонта радиоприемных устройств в зависимости от их типа на месяц эксплуатации определяется по табл. 11.

Таблица 11

12.1.7. Трудоемкость технического содержания и ремонта антенно-мачтовых сооружений на месяц эксплуатации определяется по табл. 12.

Таблица 12

12.1.8. Уровень автоматизация технологического процесса передающих и приемных радиоцентров определяется степенью автоматизации оборудования антенно-фидерных устройств, санитарно-технического, энергетического и др. и должен составлять в целом на объект не менее 75%.

Годовой фонд рабочего времени при 41-часовой неделе составляет 2070 ч.

Среднемесячный фонд рабочего времени обслуживающего персонала принимается равным:

при 7-часовом рабочем дне — 173 часа,

при 6-часовом рабочем дне — 152,5 часа.

12.2 Радиотелевизионные передающие станции и радиотелевизионные ретрансляторы

12.2.1 Режим работы РПС и радиотелевизионных ретрансляторов составляет:

• для столиц республик и крупных городов — 12 — 13 часов в сутки,
• для других городов, в соответствия с расписанием, утвержденным Гостелерадиокомитетами союзных республик.

12.2.2. Трудоемкость текущего обслуживания оборудования на час работы в зависимости от количества радиостанций определяется по табл. 13.

Таблица 13

12.2.3. Трудоемкость технического содержания и ремонта оборудования, в зависимости от количества радиостанций, на месяц эксплуатации определяется по табл. 14.

Таблица 14

Примечания (к табл. 13 и 14). 1. Трудоемкость дана из расчета обслуживания всего комплекса оборудования, аппаратуры и устройств.

В комплекс оборудования, аппаратуры и устройств входят: РПС, передатчики УКВ ЧМ, телевизионные ретрансляторы и приемно-передающие комплексы системы «Экран» и «Москва», моноскопные установки, датчики сигналов цветного телевидения СРЛ-11, УКВР-1, КРУ, стойки стереофонического вещания и др.

2. Радиовещательные передатчики УКВ ЧМ «Дождь-4» принимаются за 2 единицы оборудования.

12.2.4. При наличии на телевизионной станции радиовещательных передатчиков длинно-, средневолнового и коротковолнового диапазонов расчет штата на их обслуживание производится по действующим нормативам для предприятий радиовещания и радиосвязи.

12.2.5. Текущее обслуживание телевизионных ретрансляторов мощностью 100 Вт и приемно-передающих комплектов системы «Экран» и «Москва» с ретрансляторами мощностью 100 Вт осуществляется из расчета 1 чел./ч на час работы комплекта оборудования.

При размещении 2 — 3 телевизионных ретрансляторов мощностью 100 Вт и приемно-передающих комплектов системы «Экран» и «Москва» с ретрансляторами мощностью 100 Вт в одном техническом здании обслуживание их осуществляется штатом, рассчитанным для одного комплекта оборудования.

12.2.6. Для автоматизированных дистанционно управляемых телевизионных ретрансляторов штат не устанавливается.

12.2.7. Для телевизионных ретрансляторов мощностью менее 100 Вт и приемно-передающих комплектов системы «Экран» и «Москва» с ретрансляторами мощностью менее 100 Вт штат на текущее техническое обслуживание не устанавливается.

12.2.8. Трудоемкость технического обслуживания и текущего ремонта телевизионных ретрансляторов и приемно-передающих комплектов системы «Экран» и «Москва» определяется по табл. 15.

Таблица 15

12.2.9. Уровень автоматизации технологических процессов должен быть не менее 80% для РПС и 85% для радиотелевизионных ретрансляторов.

Годовой фонд рабочего времени обслуживающего персонала при 41-часовой неделе составляет 2070 ч.

Среднемесячный фонд рабочего времени обслуживающего персонала принимается равным: при 7-часовом рабочем дне — 173 часа, при 6-часовом рабочем дне — 152,5 часа.

13. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ПРОИЗВОДСТВЕННОЙ САНИТАРИИ

13.1. В помещениях и местах постоянного присутствия обслуживающего персонала уровень ЭМП не должен превышать предельно допустимую напряженность ЭМП в соответствии со стандартом «Электромагнитные поля радиочастот. Общие требования безопасности» предусмотрены мероприятия по защите обслуживающего персонала в соответствии с данным стандартом и с «Правилами техники безопасности и эксплуатации радиопредприятий».

13.2. На генеральных планах объектов должны быть определены зоны, где напряженность поля превышает допустимый уровень.

13.3. Для защиты населения от воздействий электромагнитного излучения в проектах должны быть определены санитарно-защитные зоны (СЗЗ) и зоны ограниченной застройки (ЗОЗ).

13.4. Осмотр и профилактический ремонт АМС необходимо производить с учетом электромагнитной обстановки на действующем радиообъекте.

13.5. Для защиты от падения гололеда и при работах на антенных опорах необходимо предусматривать опасную зону, граница которой отстоит от центра опоры на 1/3 ее высоты. Опасная зона, как правило, должна входить в техническую территорию радиостанции. В случае выхода границы опасной зоны за пределами технической территории необходимо предусматривать защиту проходов и проездов, находящихся в этой зоне, обозначаемых предупредительными знаками.

13.6. В опасной зоне необходимо предусматривать следующие мероприятия: обозначение опасной зоны, устройство навесов и ограждений над проходами и проездами, установку предупредительных знаков, оснащение обслуживающего персонала защитными касками, защита кровли зданий.

13.7. Для обеспечения постоянного контроля за соблюдением санитарно-гигиенических условий труда необходимо предусматривать комплекты контрольно-измерительных приборов.

13.8. Расход воды на наружное потребление РПС, располагаемых в башнях, следует принимать 20 л/с, на внутреннее — 6 струй по 2,5 л/с.

При размещении пожарных кранов необходимо соблюдать требования орошения каждой точки защищаемого помещения как минимум двумя струями (по одной от разных стояков).

13.9. Противопожарное водоснабжение допускается не предусматривать для радиотелевизионных ретрансляторов мощностью до 1 кВт, размещаемых в зданиях или контейнерах III степени огнестойкости из несгораемых материалов объемом до 250 м3.

13.10. Водоснабжение отдельно стоящих объектов радиовещания и телевидения при отсутствии технологических потребителей воды и при общем водопотреблении до 15 м3/сут допускается от одной скважины без резервной при обязательном наличии на складе двух резервных насосов.

13.11. В производственных помещениях при возможности одновременного прикосновения персонала к металлическим корпусам оборудования и трубопроводам отопления, водопровода и канализации последние следует оградить токонепроводящими кожухами.

13.12. Здания и сооружения передающих и приемных радиостанций, радиотелевизионных передающих станций и радиотелевизионных ретрансляторов должны быть не ниже III степени огнестойкости.

В тех случаях, когда для особо важных объектов требуется более высокая степень огнестойкости зданий, это требование должно отражаться в задании на проектирование.

Категории и классы помещений предприятий связи по взрывоохранной опасности принимать в соответствия с действующим «Перечнем помещений предприятий связи с указанием категорий и классов по взрывопожарной опасности».

Приложение 1 Обязательное

СОСТАВ И ТРЕБОВАНИЯ К ПРОИЗВОДСТВЕННЫМ ПОМЕЩЕНИЯМ ПЕРЕДАЮЩИХ РАДИОСТАНЦИЙ

Примечания. 1. Предусматривается для поверхностей без акустической обработки.

2. Принимается в зависимости от уровня шумов устанавливаемого оборудования; в помещениях автоматизированных радиостанций акустическая обработка не предусматривается.

3. Температура и влажность должны проверяться по ТУ на оборудование.

4. В этих помещениях установка нагревательных приборов системы водяного отопления, а также прокладка трубопроводов запрещена.

5. Экранировка выполняется при установке отдельных открытых (неэкранированных) элементов.

6. Предусматривается для выполнения норм на допустимые уровни шумов в соответствии с Приложением 5.

7. Высота оборудования, считая от выступающих частей, плюс 0,8 м до потолка, а до балок: при напряжении на выступающих частях до 20 кВ — 0,3 м, при напряжении 35 кВ — 0,4 м.

а) При необходимости прокладки фидеров ВЧ, шинных мостов и воздуховодов общеобменной вентиляции над оборудованием.

б) При обеспечении нормативной кратности обмена воздуха при постоянном охлаждении обслуживающего персонала в зале передатчиков.

в) В пределах, определяемых размерами строительных конструкций (ближайших к указанным выше высотам помещений).

8. Значения нагрузок, приведенные в таблице, следует принимать для ригелей, колонн, фундаментов и оснований зданий.

Нагрузки на плиты перекрытий принимаются в соответствии с весами технологического оборудования, но не менее нагрузок, приведенных в таблице.

9. Высоты всех помещений технического здания допускается принимать одинаковыми с высотой зала передатчиков или другим самым высоким помещением при соответствующем обосновании.

Приложение 2 Обязательное

СОСТАВ И ТРЕБОВАНИЯ К ПРОИЗВОДСТВЕННЫМ ПОМЕЩЕНИЯМ ПРИЕМНЫХ РАДИОСТАНЦИЙ

Примечания. 1. Предусматривается для поверхностей без акустической обработки.

2. Принимается в зависимости от уровня шумов устанавливаемого оборудования.

3. При нескольких техзданиях предусматривают механические мастерские площадью 30 — 42 м2.

5. Техническую кладовую предусматривать при количестве приемников более 10.

6. Высота оборудования, считая от выступающих частей, плюс 0,8 м до потолка.

Увеличение высот помещений допускается в следующих случаях:

а) при обоснованной необходимости прокладки воздуховодов общеобменной вентиляции над оборудованием;

б) при обеспечении нормативной кратности обмена воздуха при постоянном нахождении обслуживающего персонала в зале аппаратной;

в) в пределах, определенных размерами строительных конструкций (ближайших к указанным выше высотам помещений).

7. Значения нагрузок, приведенные в таблице, следует принимать для ригелей, колонн, фундаментов и оснований зданий.

Нагрузки на плиты перекрытий принимаются в соответствии с весами технологического оборудования, но не менее нагрузок, приведенных в таблице.

Приложение 3 Обязательное

СОСТАВ И ТРЕБОВАНИЯ К ПРОИЗВОДСТВЕННЫМ ПОМЕЩЕНИЯМ РПС

Примечания. 1. При наличии кабины или аппаратной управления и контроля; при отсутствии последних температура принимается 24° +/- 2. Температура t = 28 °C обеспечивается системой кондиционирования воздуха, рассчитываемой по параметру Б наружного воздуха.

2. Принимается в зависимости от уровня шумов устанавливаемого оборудования.

3. Предусматривается для поверхностей без акустической обработки.

4. КРА предусматривать при необходимости распределения программ на республиканские или внутриобластные РРЛ.

5. Предусматривается заданием на проектирование.

6. Предусматривается для выполнения норм на допустимые уровни шумов в соответствии с Приложением 8.

7. С установкой щита автоматического регулирования.

8. Значения нагрузок, приведенные в таблице, следует принимать для ригелей, колонн, фундаментов и оснований зданий.

Нагрузки на плиты перекрытий принимаются в соответствии с весами технологического оборудования, но не менее нагрузок, приведенных в таблице.

Приложение 4 Обязательное

Примечания. 1. <*> Максимальное количество служебных помещений при совмещении РПС с радиорелейной станцией.

2. <**> Комната для ночного отдыха, оборудованная для сна, принимается из расчета 4 м2 на одного человека, но должна быть не менее 9 м2 раздельно для мужчин и женщин.

3. Состав и площади других вспомогательных помещений определяется при конкретном проектировании расчетом в зависимости от штата по строительным нормам и правилам на вспомогательные помещения и «Перечнем профессий работников предприятий и организаций связи с указанием групп производственных процессов, санитарно-бытовых помещений и устройств».

Приложение 5 Обязательное

ДОПУСТИМЫЕ УРОВНИ ЗВУКОВОГО ДАВЛЕНИЯ

Обязательное

К ОКТАВНЫМ УРОВНЯМ ЗВУКОВОГО ДАВЛЕНИЯ дБ, И УРОВНИ ЗВУКА, дБА

Примечание. Длительность воздействия шума должна быть обоснована расчетом или подтверждена технической документацией.

Приложение 7

РАЗМЕРЫ ЭКСПЛУАТАЦИОННЫХ ПРОХОДОВ НА ПЕРЕДАЮЩИХ РАДИОСТАНЦИЯХ

Примечания. 1. Нормы предусматривают расстояние от наиболее выступающих частей оборудования.

2. Оборудование, не требующее эксплуатационного обслуживания с задней или боковой сторон может устанавливаться вплотную к стене или другому оборудованию, за исключением случаев, предусмотренных п. 5 данного приложения.

3. Допускается отдельное местное сужение проходов за счет строительных конструкций, но не более 0,2 м (при этом сужение проходов напротив открываемых дверей или выдвигаемых частей запрещается).

4. Увеличение проходов допускается в пределах, определяемых размерами типовых строительных конструкций.

5. Установку контрольно-измерительной аппаратуры следует производить по нормам для приемных радиостанций.

Приложение 8

РАЗМЕРЫ ЭКСПЛУАТАЦИОННЫХ ПРОХОДОВ НА ПРИЕМНЫХ РАДИОСТАНЦИЯХ

Примечания. 1. Нормы предусматривают расстояния от наиболее выступающих частей оборудования.

2. Оборудование, не требующее эксплуатационного обслуживания с задней или боковой сторон, может устанавливаться вплотную к стене или другому оборудованию.

3. Допускается отдельное местное сужение проходов за счет строительный конструкций, но не более 0,2 м (при этом сужение прохода напротив открываемых дверей или выдвигаемых блоков запрещается).

4. Оборудование должно отстоять от отопительных приборов на расстоянии не менее 0,8 м.

5. Увеличение проходов допускается в пределах, определяемых размерами типовых строительных конструкций.

Приложение 9

РАЗМЕРЫ ЭКСПЛУАТАЦИОННЫХ ПРОХОДОВ НА РПС

Примечание. Отдельно стоящее оборудование: видеоконтрольные устройства, телевизоры, звуковые агрегаты, стеллажи, табло, электрочасы размещаются в пределах достаточной видимости и слышимости (углы зрения и расстояния) с рабочих мест обслуживающего персонала.

Приложение 10

РАССТОЯНИЯ В ПРОХОДАХ И МЕЖДУ КАБЕЛЯМИ В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ

Приложение 11

НАИМЕНЬШЕЕ РАССТОЯНИЕ В СВЕТУ ОТ ТОКОВЕДУЩИХ ЧАСТЕЙ ДО РАЗЛИЧНЫХ ЭЛЕМЕНТОВ

Примечания. 1. Высота ограждения неизолированных токоведущих частей должна быть не менее 1,9 от пола.

2. Токоведущие части, расположенные выше ограждения, должны находиться от плоскости ограждения на расстояниях, приведенных для случая размещения токоведущих частей до сетчатых ограждений.

ПЕРЕЧЕНЬ СОКРАЩЕНИЙ, ПРИНЯТЫХ В ТЕКСТЕ НОРМ

АМС — антенно-мачтовые сооружения
