Местные технические условия размещения и крепления непакетированных круглых лесоматериалов на многофункциональных платформах модели 13-9744
(утв. и введены в действие Распоряжением ОАО «РЖД» от 29.10.2009 № 2202р)
(с изм. от 17.01.2018)
Примечание
Действие данного документа продлено до 30 июня 2018 года Распоряжением ОАО «РЖД» от 17.01.2018 № 73р. Действие данного документа продлено до 31 декабря 2017 года Распоряжением ОАО «РЖД» от 21.12.2016 № 2614р. Документ введен в действие с 1 ноября 2009 года.
от 29 октября 2009 г. № 2202р
МЕСТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ РАЗМЕЩЕНИЯ И КРЕПЛЕНИЯ НЕПАКЕТИРОВАННЫХ КРУГЛЫХ
ЛЕСОМАТЕРИАЛОВ НА МНОГОФУНКЦИОНАЛЬНЫХ ПЛАТФОРМАХ
МОДЕЛИ 13-9744
Настоящие Местные технические условия (МТУ) разработаны для размещения и крепления непакетированных круглых лесоматериалов длиной более 3,75 метра при погрузке с «шапкой» на платформах модели 13-9744, предназначенных для перевозки крупнотоннажных контейнеров, лесных грузов, труб и листового проката.

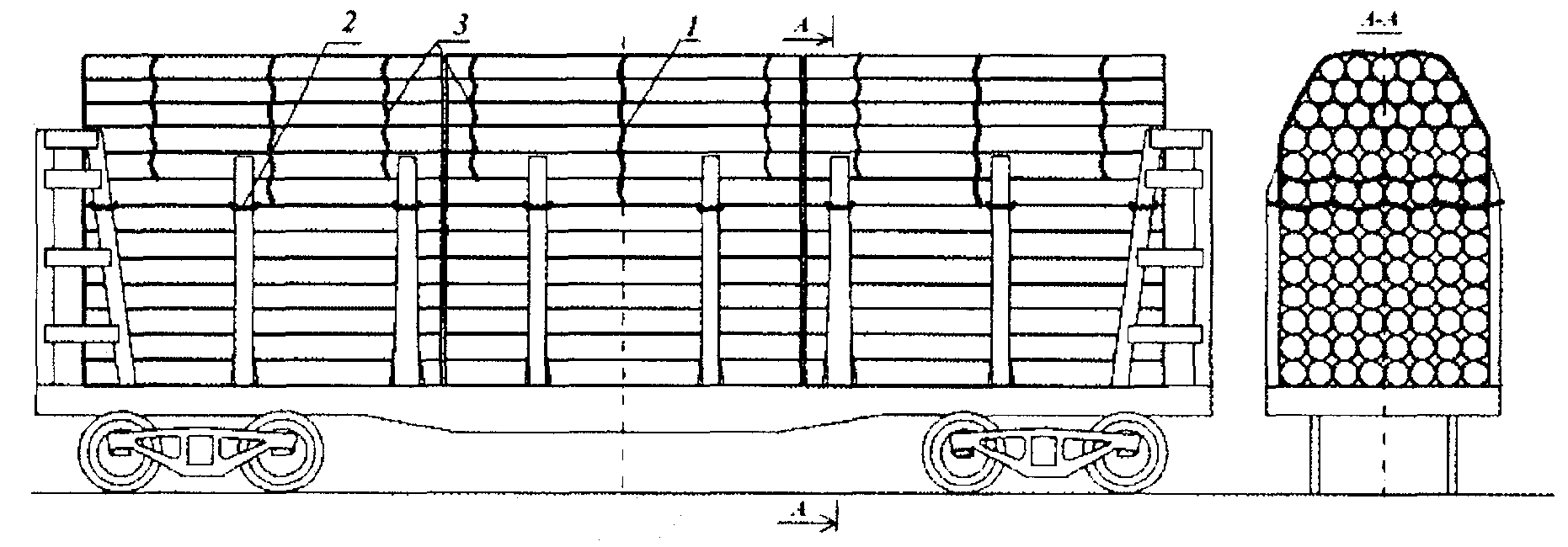

1. Погрузка непакетированных круглых лесоматериалов длиной 3,75 — 4,25 метра на платформах модели 13-9744 со съемным оборудованием размещается в три штабеля встык без подкладок и прокладок согласно рисунку 1, а при длине круглых лесоматериалов 5,5 — 6,5 метра — в два штабеля. Допускается разделение штабелей деревянными или тросовыми прокладками на 2 — 4 пачки по высоте.
Торцы штабелей должны быть выровнены, разность концов штабелей не должна превышать 200 мм. Средний штабель должен быть расположен в пределах двух пар стоек, каждый крайний штабель — в пределах трех пар стоек. Концы штабелей должны выходить за стойки не менее чем на 250 мм.
Перед укладкой последнего ряда круглого леса прямоугольной части каждого штабеля необходимо уложить в средней части штабеля увязку из проволоки диаметром 6 мм в 2 (поз. 1) нити для последующего крепления «шапки». Формирование прямоугольной части каждого штабеля произвести ниже уровня стоек на 200 мм и в данном месте произвести крепление противоположных стоек стяжкой из проволоки диаметром 6 мм в 4 нити (поз. 2).

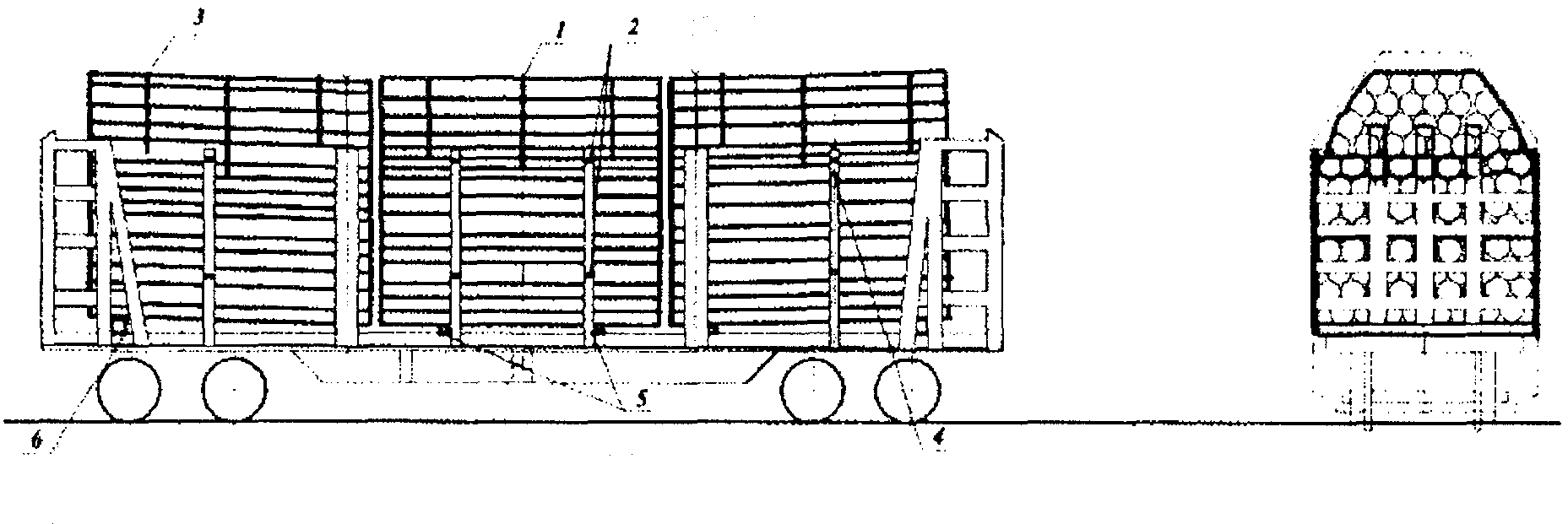

2. Погрузка непакетированных круглых лесоматериалов длиной 3,75 — 4,25 метра на платформах модели 13-9744 (без съемного оборудования черт. 104-00.00.000) с установкой деревянных стоек производится в три штабеля согласно рисунку 2, а при длине круглых лесоматериалов 5,5 — 6,5 метра — в два штабеля. Штабеля разместить таким образом, чтобы середина среднего штабеля длиной 3,75 — 4,25 метра располагалась строго над поперечной осью вагона, а при длине лесоматериалов 5,5 — 6,25 метра — внутренние концы штабеля располагались строго над поперечной осью вагона, и ограждалась двумя парами деревянных стоек. Крайние штабеля ограждаются одной парой деревянных стоек. Стойки, размер которых должен соответствовать главе 1 ТУ № ЦМ-943 от 27.05.2003, устанавливаются в специальные стоечные скобы, которые расположены с внутренней стороны рамы вагона. Стойки из круглых лесоматериалов устанавливаются комлем вниз. Нижний конец стойки должен быть затесан по внутренним размерам скобы. Стойка должна выступать за нижнюю кромку скобы на 100 — 200 мм.
1, 3 — увязка из проволоки 6 мм в 2 нити;
2 — стяжка из проволоки 6 мм в 4 нити;
Перед погрузкой на пол вагона уложить под крайние штабеля с краю платформы по одной утолщенной прокладке размером 100 х 100 мм и со стороны середины вагона по одной подкладке размером 50 х 100 — 150 мм. Под штабель длиной 5,5 — 6,25 метра укладываются три подкладки. Подкладки на балках удерживаются упорами из уголка или полосы высотой 40 — 45 мм. Под средний штабель уложить две подкладки размером 50 х 100 — 150 мм. Длина подкладок должна равняться ширине опорной поверхности платформы.
При формировании прямоугольной части каждого штабеля на высоте 1 метр от подкладок и ниже верхнего уровня деревянных стоек на 200 мм произвести крепление противоположных стоек стяжкой из проволоки диаметром 6 мм в 4 нити (поз. 2).
Круглые лесоматериалы каждого яруса размещают во впадинах между соседними круглыми лесоматериалами нижележащего яруса.
Противоположные стойки платформы скрепить между собой обвязками из проволоки диаметром 6 мм в четыре нити, пропустив их через шапку.
3. Погрузка бревен в «шапку» производится согласно главе 2 пунктам 2.1.3 — 2.1.4 ТУ № ЦМ-943 от 27.05.2003, при этом в «шапку» укладываются бревна, имеющие не более двух смежных диаметров. «Шапка» формируется на высоте 3880 мм — 5000 мм из лесоматериалов диаметром до 300 мм. «Шапка» каждого штабеля увязывается одной увязкой (поз. 1) и двумя увязками (поз. 3) из проволоки диаметром 6 мм в 2 нити, которые располагаются на расстоянии 500 — 800 мм от концов штабеля. Расстояния между увязками в «шапках» должно быть одинаковым. Зазор между крайними бревнами и стойками не допускается.
От продольного и поперечного смещения лесоматериалы, уложенные в «шапке» выше боковых стоек, закрепляются обвязками из проволоки диаметром 6 мм в четыре нити за устройства, расположенные на стационарной стойке вагона.
Весь крепежный реквизит должен соответствовать главе 1 пункту 4 ТУ № ЦМ-943 от 27.05.2003.
Выход бревна за стойку в продольном отношении не должен быть меньше 300 мм.
