ГОСТ Р 59372-2021. Национальный стандарт Российской Федерации. Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Устройства фиксации отключения и фиксации состояния линий электропередачи, электросетевого и генерирующего оборудования. Нормы и требования

(утв. и введен в действие Приказом Росстандарта от 03.03.2021 № 110-ст)

1 апреля 2021 года

Предисловие

1 РАЗРАБОТАН Акционерным обществом «Системный оператор Единой энергетической системы» (АО «СО ЕЭС»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 «Электроэнергетика»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 марта 2021 г. № 110-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Согласно пункту 154 Правил [1] владельцами объектов электроэнергетики должна быть обеспечена проверка комплексов и устройств противоаварийной автоматики, устанавливаемых на принадлежащих им объектах электроэнергетики и энергопринимающих установках, на заданную функциональность.

Общие требования к организации автоматического противоаварийного управления в электроэнергетической системе, функциональности комплексов и устройств противоаварийной автоматики установлены Требованиями [2] и ГОСТ Р 55105.

Настоящий стандарт разработан в развитие указанных нормативных правовых актов и ГОСТ Р 55105 и направлен на обеспечение выполнения положений этих нормативных документов.

1 Область применения

1.1 Настоящий стандарт устанавливает:

• основные требования к микропроцессорным устройствам фиксации отключения и фиксации состояния линий электропередачи, электросетевого и генерирующего оборудования (далее — устройства фиксации), в том числе к микропроцессорным устройствам релейной защиты и автоматики (далее — РЗА), в части реализации функций фиксации отключения и фиксации состояния линий электропередачи, электросетевого и генерирующего оборудования, выключателя;
• порядок и методику проведения испытаний устройств фиксации для проверки их соответствия указанным требованиям.

1.2 Настоящий стандарт распространяется на субъектов оперативно-диспетчерского управления в электроэнергетике, собственников и иных законных владельцев электрических станций и объектов электросетевого хозяйства, на которых установлены устройства фиксации, организации, осуществляющие деятельность по разработке, изготовлению, созданию, модернизации, наладке, эксплуатации устройств и комплексов противоаварийной автоматики, разработке алгоритмов функционирования устройств и комплексов противоаварийной автоматики, проектные и научно-исследовательские организации.

1.3 Настоящий стандарт предназначен для применения при подготовке, согласовании и выполнении технических условий на технологическое присоединение объектов электроэнергетики и энергопринимающих установок потребителей электрической энергии к электрическим сетям, строительстве, реконструкции, модернизации и техническом перевооружении объектов электроэнергетики, создании (модернизации) комплексов и устройств РЗА.

Требования настоящего стандарта также должны учитываться при обеспечении функционирования в составе электроэнергетической системы устройств фиксации, указанных в 1.4.

1.4 Требования настоящего стандарта распространяются на вновь устанавливаемые на объектах электроэнергетики устройства фиксации, а также на существующие устройства фиксации в случаях, указанных в 1.5, абзац четвертый.

1.5 Требования настоящего стандарта не распространяются (за исключением случаев, указанных в абзаце четвертом настоящего пункта) на устройства фиксации, в случае если такие устройства:

• установлены на объектах электроэнергетики до вступления в силу настоящего стандарта;
• подлежат установке на объектах электроэнергетики в соответствии с проектной (рабочей) документацией на создание (модернизацию) устройств или комплексов противоаварийной автоматики, согласованной и утвержденной в установленном порядке до вступления в силу настоящего стандарта.

Для указанных устройств фиксации выполнение требований настоящего стандарта должно быть обеспечено при их модернизации либо замене.

1.6 Стандарт не устанавливает требования к объему заводских проверок, условиям эксплуатации, сервисному обслуживанию, пожаробезопасности, электробезопасности, электромагнитной совместимости, информационной безопасности, оперативному и техническому обслуживанию устройств фиксации.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 55105 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Автоматическое противоаварийное управление режимами энергосистем. Противоаварийная автоматика энергосистем. Нормы и требования

ГОСТ Р 57114 Единая энергетическая система и изолированно работающие энергосистемы. Электроэнергетические системы. Оперативно-диспетчерское управление в электроэнергетике и оперативно-технологическое управление. Термины и определения

ГОСТ Р МЭК 60870-5-104 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины, определения, сокращения и обозначения

3.1 В настоящем стандарте применены термины по ГОСТ Р 57114 и ГОСТ Р 55105, а также следующие термины с соответствующими определениями:

3.1.1 устройство фиксации: Микропроцессорное устройство противоаварийной автоматики, выполненное в виде отдельного устройства противоаварийной автоматики, в котором реализована функция фиксации отключения и фиксации состояния линий электропередачи, электросетевого и генерирующего оборудования, или в виде микропроцессорного устройства РЗА, в котором реализована функция фиксации отключения и фиксации состояния линий электропередачи, электросетевого и генерирующего оборудования, выключателя.

3.1.2 номер версии алгоритма функционирования устройства фиксации: Индивидуальный цифровой, буквенный или буквенно-цифровой набор (номер), в том числе входящий в состав номера версии программного обеспечения устройства фиксации, отличающий указанную версию алгоритма функционирования устройства фиксации от других версий и подлежащий изменению при внесении изменений в алгоритм функционирования устройства фиксации (включая изменения, вносимые при модификации, иной переработке или адаптации алгоритма функционирования устройства фиксации).

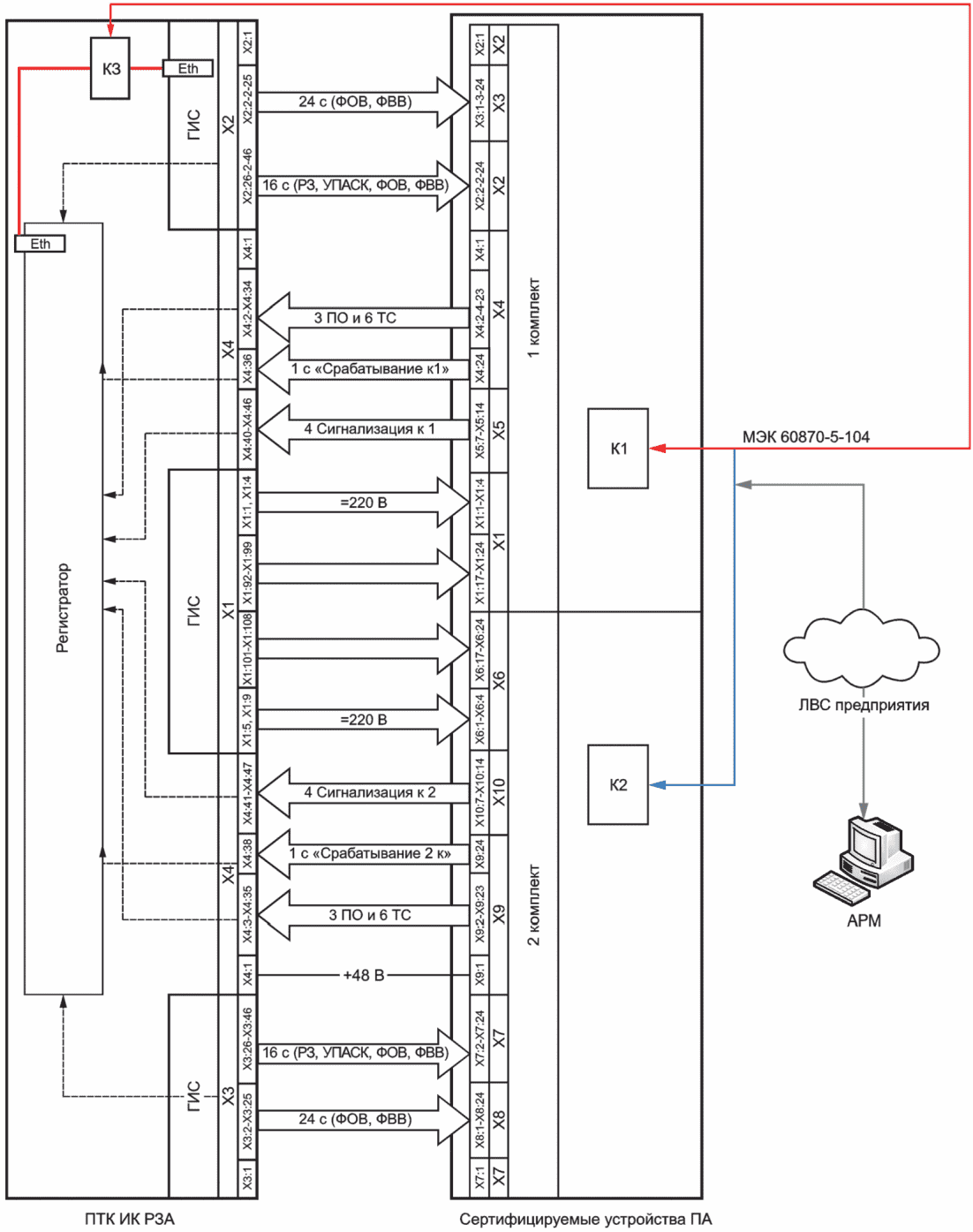

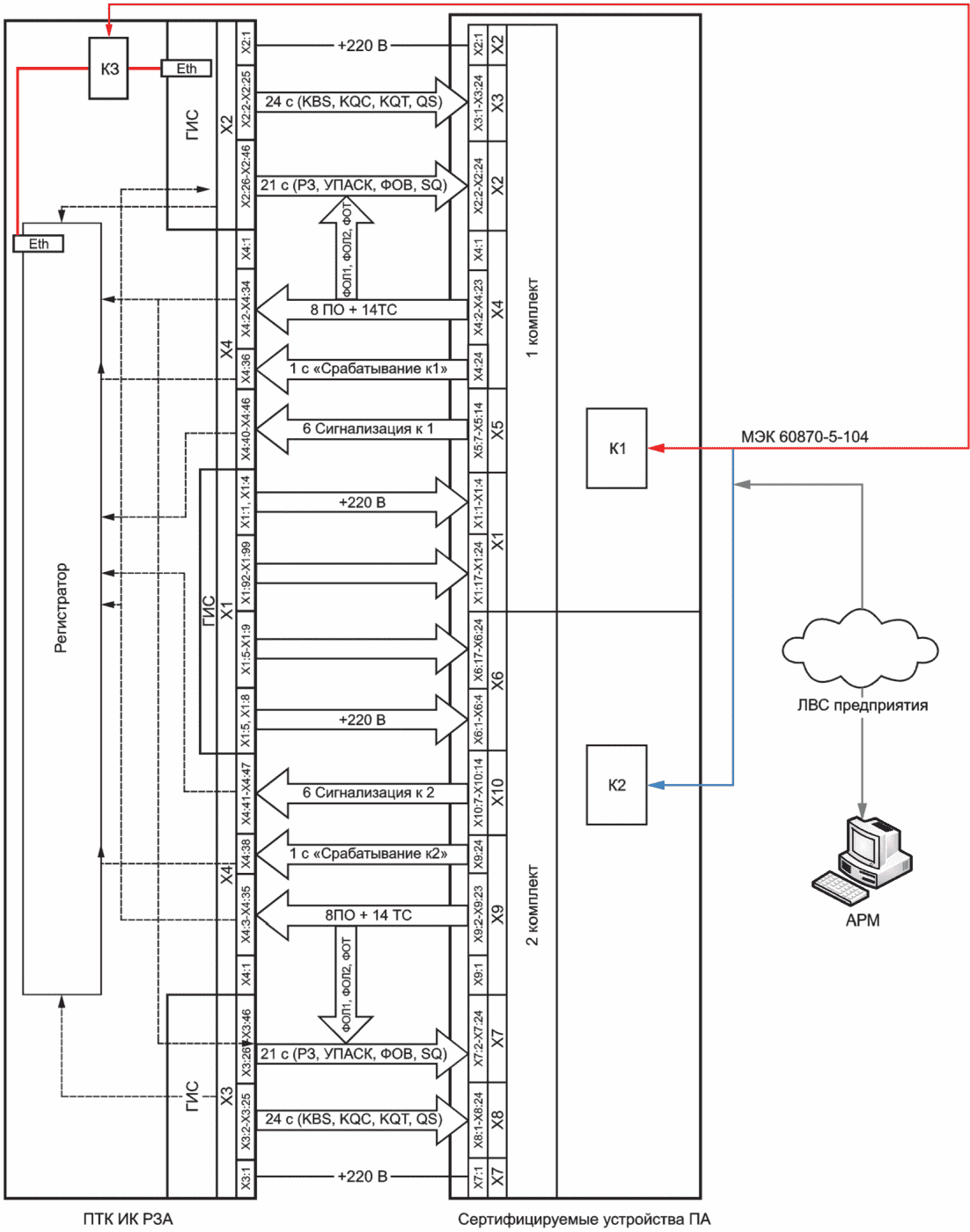

3.1.3 программно-технический измерительный комплекс для релейной защиты и автоматики: Совокупность электронных устройств и блоков на базе специализированного испытательного прибора (устройства), соединенных в единый испытательный комплекс, позволяющий с помощью персонального компьютера со специальным программным обеспечением выполнять проверку устройств РЗА.

3.2 В настоящем стандарте использованы следующие сокращения и обозначения:

4 Требования к устройствам фиксации

4.1 Общие требования к устройствам фиксации

4.1.1 Устройства фиксации предназначены для:

• фиксации трехфазного (однофазного) отключения ЛЭП, электросетевого и генерирующего оборудования, выключателя;
• фиксации состояния ЛЭП, электросетевого и генерирующего оборудования, выключателя;
• формирования и выдачи аварийных сигналов.

4.1.2 В зависимости от своего назначения устройства фиксации разделяют на следующие виды:

• устройство ФОЛ, предназначенное для фиксации отключения и состояния ЛЭП;
• устройство ФОТ, предназначенное для фиксации отключения и состояния трансформатора (автотрансформатора);
• устройство ФОДЛ, предназначенное для фиксации отключения и состояния двух ЛЭП;
• устройство ФОДТ, предназначенное для фиксации отключения и состояния двух трансформаторов (автотрансформаторов);
• устройство ФОБ, предназначенное для фиксации отключения и состояния блока (генератора);

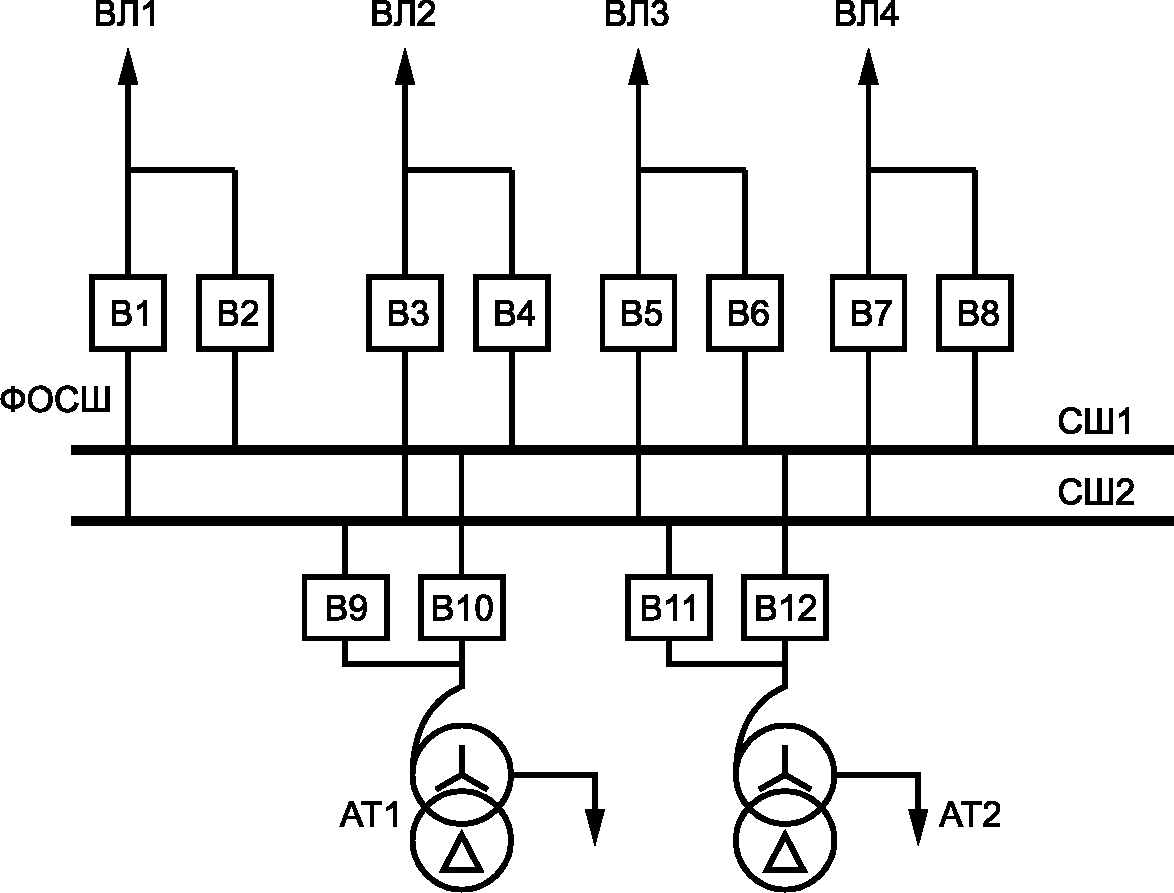

• устройство ФОСШ, предназначенное для фиксации отключения и состояния систем(ы) (секций(и)) шин;

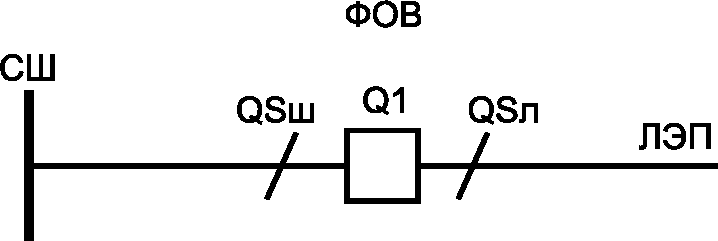

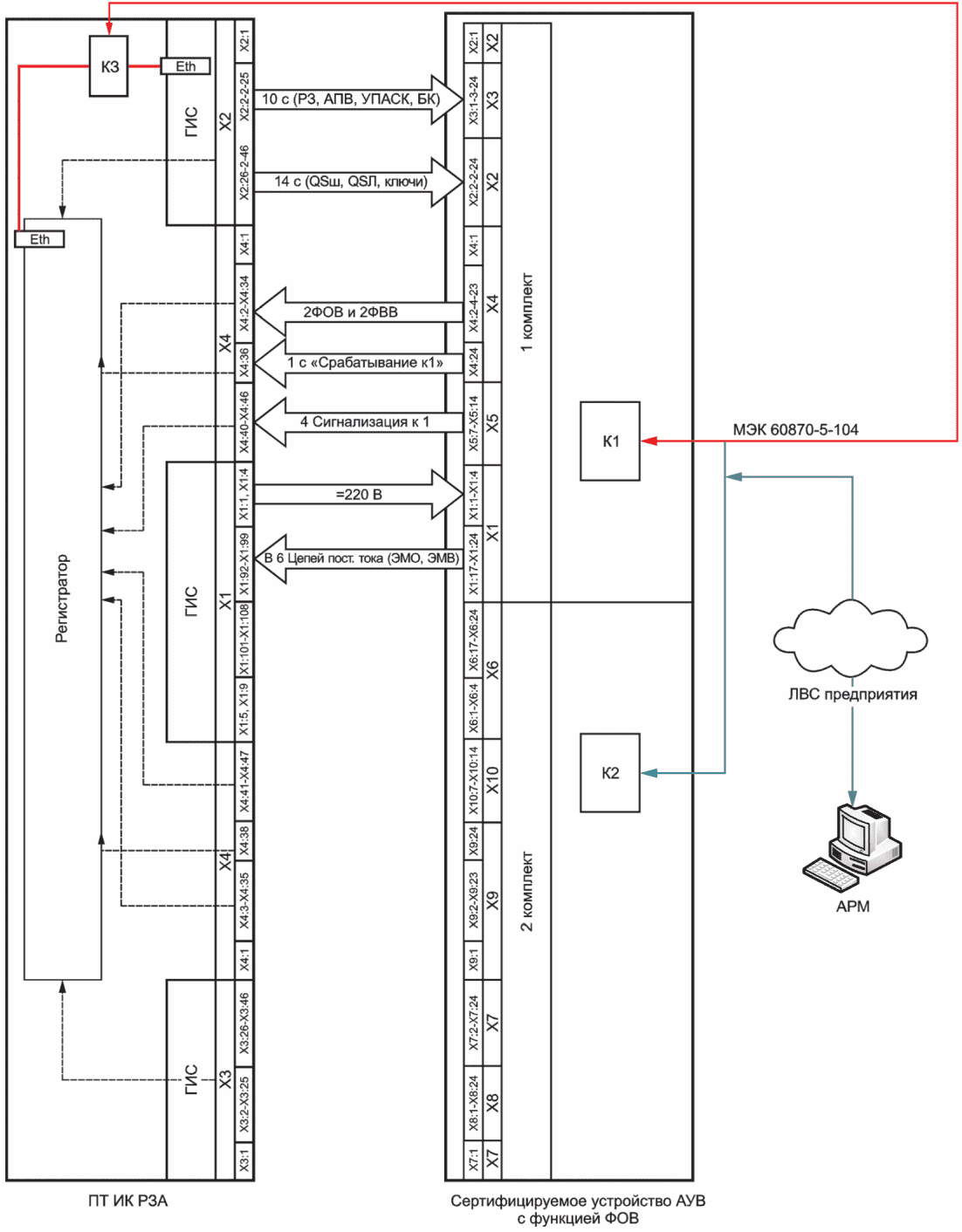

• устройство АУВ с функцией ФОВ в части функции ФОВ, предназначенной для фиксации отключения и включения выключателя.

4.1.3 Устройства фиксации при перезагрузке или потере (отключении) и дальнейшем процессе восстановления питания оперативным током должны восстанавливать работоспособность с сохранением состояния внутренней логики и выходных сигналов, соответствующих состоянию контролируемых ЛЭП, электросетевого или генерирующего оборудования, выключателя до перезагрузки или потери (отключения) питания.

4.1.4 Если во время перезагрузки устройства фиксации или в процессе восстановления его питания исходное состояние контролируемой ЛЭП, электросетевого, генерирующего оборудования, выключателя изменилось, то после восстановления питания или перезагрузки в устройстве фиксации должен быть сформирован выходной сигнал о состоянии ЛЭП, электросетевого, генерирующего оборудования, выключателя, соответствующий фактическому.

4.1.5 В устройстве фиксации должны быть предусмотрены не менее двух цифровых выходов, обеспечивающих выдачу выходных сигналов в соответствии с протоколом ГОСТ Р МЭК 60870-5-104 или протоколом GOOSE-сообщений (см. [3]), а также дискретные выходы для выдачи сигнализации и выходных сигналов по каналам УПАСК (заданной длительности) и ТМ (длительных).

4.1.6 В устройстве фиксации должен быть предусмотрен ключ ввода устройства в работу. При отключенном положении этого ключа выдача устройством фиксации аварийных сигналов отключения, сигналов включения и сигналов состояния ЛЭП, электросетевого или генерирующего оборудования, выключателя должна блокироваться. При этом сигнализация текущего состояния ЛЭП, электросетевого или генерирующего оборудования, выключателя блокироваться не должна.

4.1.7 В устройствах фиксации должны быть предусмотрены контроль соответствия положения ключа фиксации ремонтного состояния контролируемых ЛЭП, сетевого или генерирующего оборудования, выключателя их фактическому состоянию и сигнализация при несоответствии.

4.1.8 В устройствах фиксации должна быть обеспечена возможность формирования отключенного состояния разъединителя с пофазным приводом, если на приводах всех фаз разъединителя нормально замкнутые БК замкнуты, а нормально разомкнутые БК разомкнуты. При несоблюдении указанных условий должна быть обеспечена возможность формирования включенного состояния разъединителя.

4.1.9 В устройствах фиксации должен быть предусмотрен контроль положения блок-контактов разъединителей с обеспечением формирования предупредительной сигнализации при неисправности блок-контактов.

4.1.10 В устройствах фиксации должна быть обеспечена возможность задания:

• длительности выходных сигналов в диапазоне от 0,1 до 1,0 секунд с шагом не более 0,01 с;
• выдержек времени фиксации состояния ЛЭП, сетевого и генерирующего оборудования в диапазоне от 1 до 10 секунд с шагом не более 0,1 с;
• интервала одновременности в диапазоне от 0,5 до 10,0 секунд с шагом не более 0,1 с.

4.1.11 Устройства фиксации не должны ложно срабатывать:

• при замыкании на землю в одной точке в сети оперативного постоянного тока;
• снятии, подаче оперативного тока (в том числе обратной полярности), а также перерывах питания любой длительности и глубины снижения напряжения оперативного тока;
• кратковременных (импульсных) помехах на дискретных входах;
• перезагрузке.

4.1.12 Устройство фиксации должно предусматривать:

• внутреннюю функцию регистрации аналоговых сигналов и дискретных событий в объеме, необходимом для анализа работы устройства;
• экспорт осциллограмм в формате, установленном международным стандартом COMTRADE (см. [4]).

4.1.13 В устройстве фиксации должна быть предусмотрена возможность передачи информации о его функционировании в АСУ ТП и во внешние регистраторы аварийных событий и процессов.

4.1.14 В устройстве фиксации должна быть предусмотрена возможность синхронизации с глобальными навигационными системами. Все зарегистрированные в устройствах фиксации данные должны иметь метки всемирного координированного времени.

4.1.15 В устройстве фиксации должна быть предусмотрена автоматическая самодиагностика исправности программно-аппаратных средств с сигнализацией о неисправности.

4.1.16 В устройствах фиксации должно быть обеспечено формирование сигналов состояния контролируемых ЛЭП, сетевого или генерирующего оборудования, выключателя («Включено»/«Отключено») без выдержки времени на сигнализацию.

4.1.17 Документация на устройство фиксации должна быть на русском языке и содержать:

• информацию об области применения устройства;
• информацию об ограничениях применения устройства;
• описание алгоритма функционирования устройства в объеме, достаточном для обеспечения возможности его моделирования при проведении расчетов переходных режимов, статической и динамической устойчивости и полноценного анализа его работы;
• методику расчета и выбора параметров настройки (уставок) устройства фиксации, включающую, в том числе, бланк уставок, содержащий перечень всех параметров настройки (уставок), и условия выбора каждого параметра настройки (уставки), типовые примеры их выбора.

4.1.18 Наряду с требованиями настоящего раздела стандарта устройства фиксации соответствующих видов должны обеспечивать выполнение требований 4.2 - 4.8.

4.2 Требования к устройствам фиксации отключения линии

4.2.1 Устройство ФОЛ должно обеспечивать фиксацию:

• трехфазного отключения ЛЭП до ТАПВ;
• трехфазного отключения ЛЭП после неуспешного ТАПВ;
• однофазного отключения ЛЭП;
• отключенного состояния ЛЭП;
• трехфазного включения ЛЭП в месте установки устройства ФОЛ;
• включенного в транзит состояния ЛЭП.

4.2.2 Устройство ФОЛ на ЛЭП должно формировать выходные аварийные сигналы с учетом включенного (отключенного) состояния всех выключателей, которыми ЛЭП подключена (может быть подключена) непосредственно к распределительному устройству.

4.2.3 Устройство ФОЛ должно формировать выходные аварийные сигналы при получении сигнала на отключение выключателей, приводящих к отключению ЛЭП.

4.2.4 В устройстве ФОЛ должна быть реализована функция ФОВ, соответствующая требованиям 4.8.

4.2.5 В устройстве ФОЛ должны обеспечиваться формирование и выдача следующих сигналов:

• аварийного сигнала отключения ЛЭП до ТАПВ заданной длительности без выдержки времени (сигнал ФОЛ1);
• аварийного сигнала отключения ЛЭП после неуспешного ТАПВ заданной длительности (сигнал ФОЛ2);
• аварийного сигнала неполнофазного отключения ЛЭП заданной длительности (сигнал ФНРЛ);
• сигнала фиксации трехфазного включения ЛЭП в месте установки устройства ФОЛ заданной длительности с выдержкой времени (сигнал «Включение»);
• длительного сигнала включенного состояния ЛЭП в месте установки устройства ФОЛ с выдержкой времени (сигнал «Включена»);
• длительного сигнала отключенного состояния ЛЭП (сигнал ФРЛ);
• длительного сигнала включенного в транзит состояния ЛЭП (сигнал ФВЛ).

4.2.6 Устройством ФОЛ должна формироваться сигнализация текущего состояния ЛЭП (включена/отключена) без выдержки времени.

4.2.7 Устройством ФОЛ не должен формироваться сигнал ФОЛ1 при повторном отключении ЛЭП после неуспешного ТАПВ.

4.2.8 Устройством ФОЛ не должны формироваться сигнал ФОЛ1 и сигнал ФОЛ2 при неуспешном ручном опробовании ЛЭП.

4.2.9 В устройстве ФОЛ сигнал ФВЛ должен формироваться с выдержкой времени при трехфазном включении ЛЭП в месте установки устройства ФОЛ и получения сигнала «включение» от устройства ФОЛ с противоположной стороны ЛЭП.

4.2.10 В устройстве ФОЛ сигнал ФРЛ должен формироваться с выдержкой времени после трехфазного отключения ЛЭП в месте установки устройства ФОЛ или получения сигнала отключения от устройства ФОЛ с противоположной стороны ЛЭП.

4.2.11 В устройстве ФОЛ должен быть предусмотрен ключ фиксации ремонтного состояния ЛЭП.

4.2.12 В устройстве ФОЛ должна быть предусмотрена возможность формирования сигнала ФВЛ с учетом включенного положения линейного разъединителя ЛЭП (разъединителей выключателей при отсутствии линейного разъединителя).

4.2.13 В устройстве ФОЛ при фиксации ключом ремонтного состояния ЛЭП или получении сигнала отключенного положения линейного разъединителя ЛЭП должно блокироваться формирование сигнала ФОЛ1 и сигнала ФОЛ2, сигнала «Включение», сигнала «Включена» и сигнала ФВЛ, при этом должна сохраняться выдача сигнала ФРЛ независимо от состояния выключателей ЛЭП.

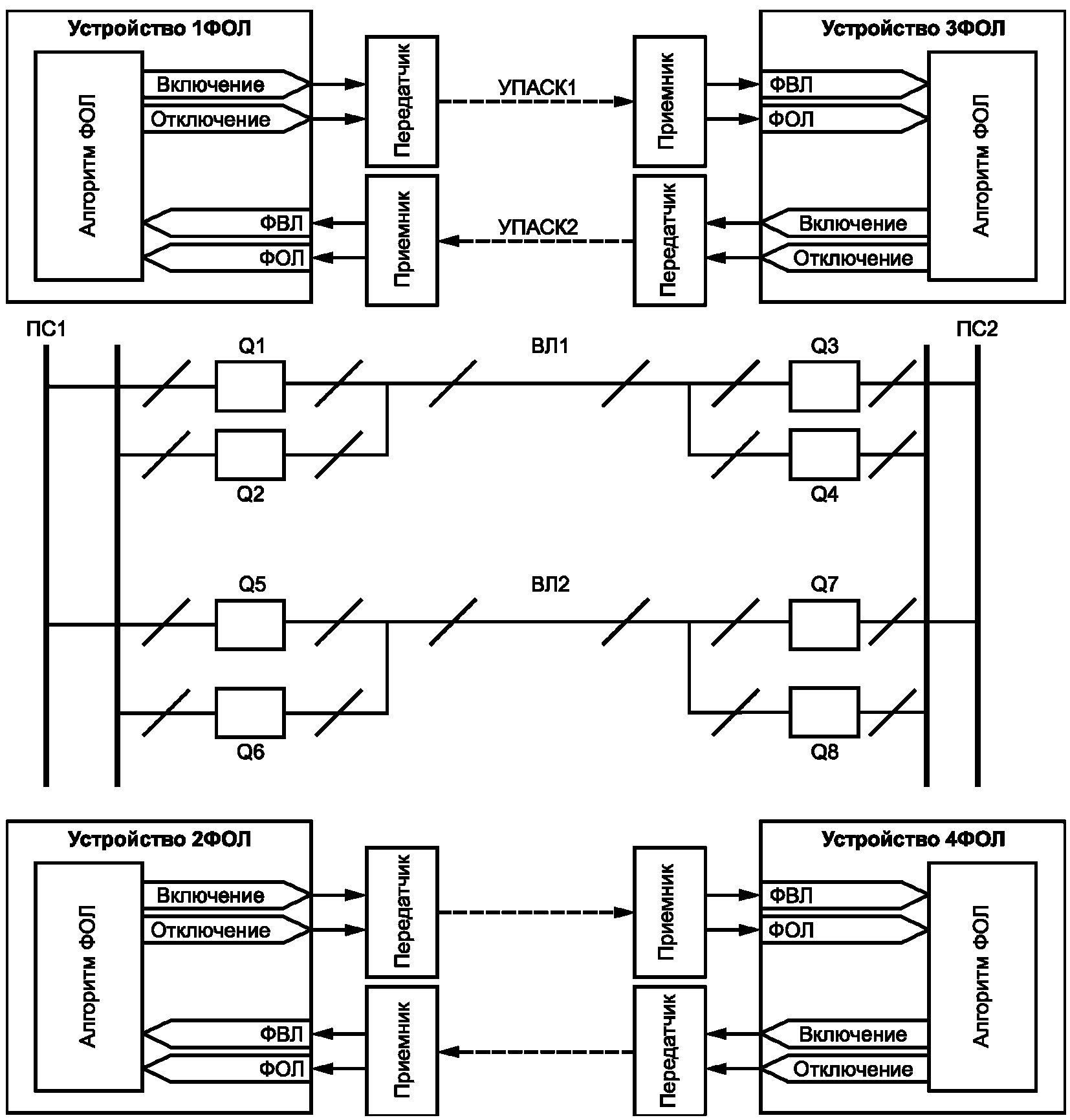

4.2.14 Устройство ФОЛ должно предусматривать возможность реализации своих функций с использованием внешних сигналов ФОВ, ФВВ от устройств АУВ с функцией ФОВ.

4.2.15 В устройстве ФОЛ должен быть предусмотрен ключ переключения ЛЭП на работу через обходной выключатель.

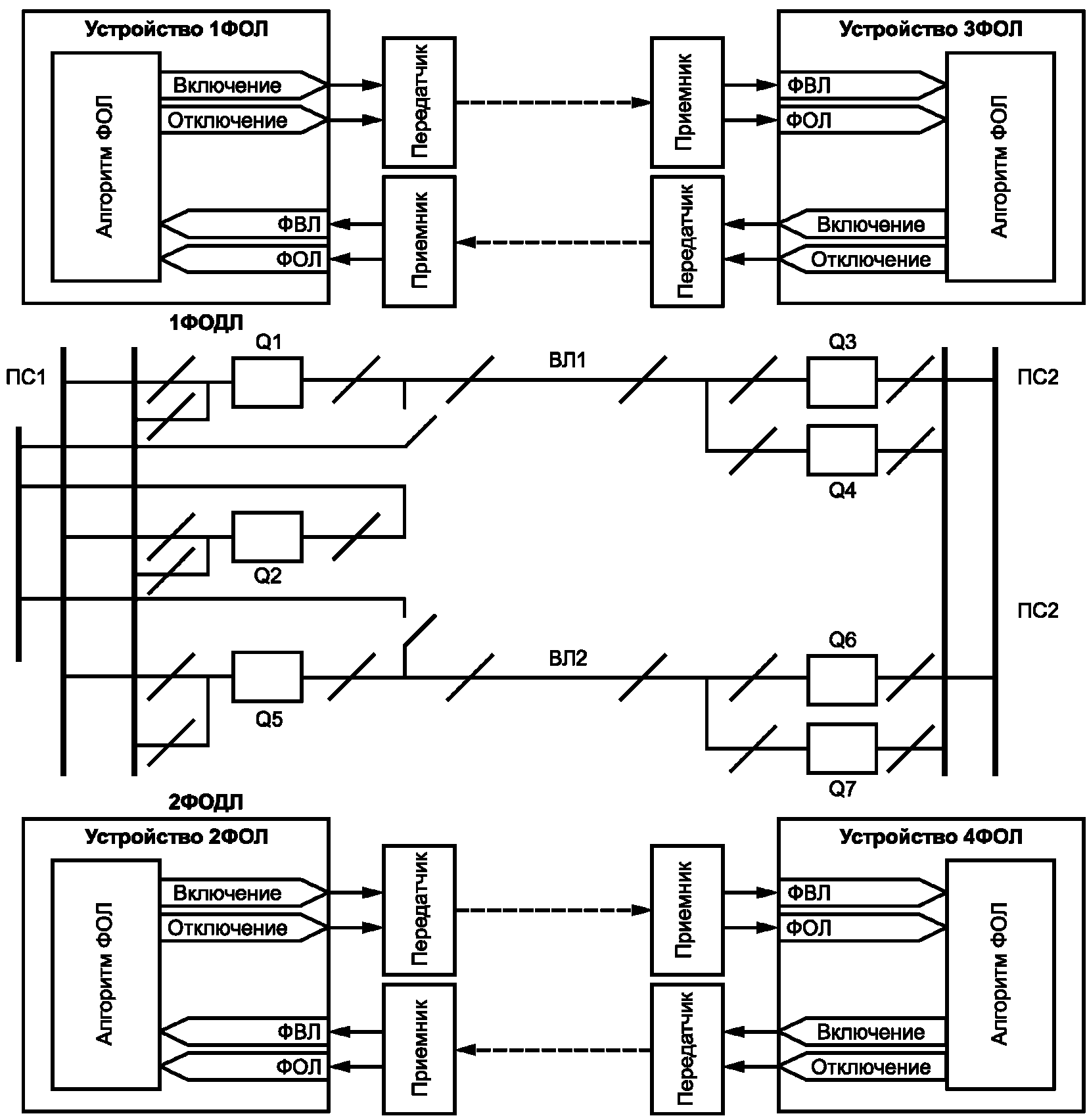

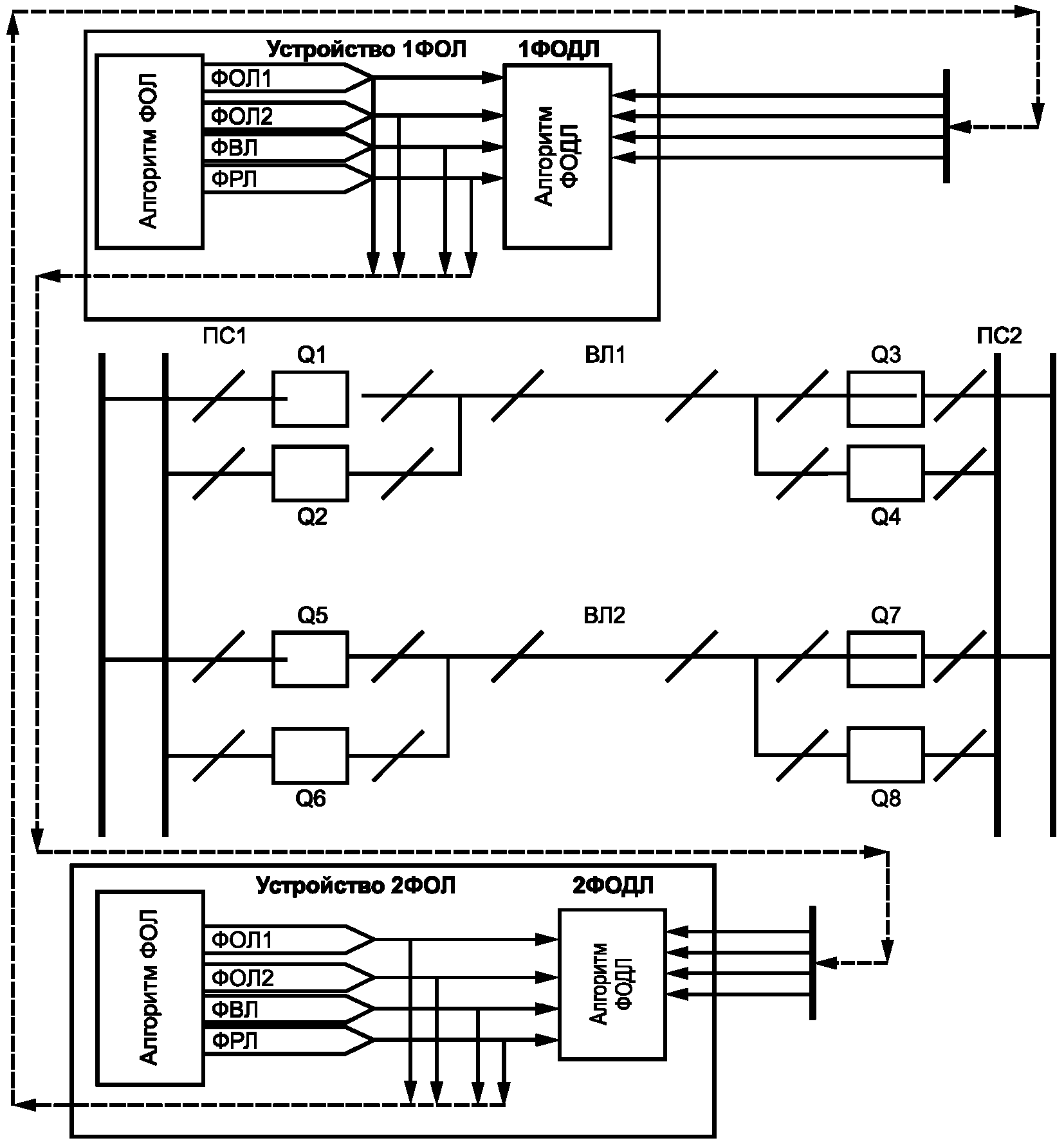

4.3 Требования к устройствам фиксации отключения двух линий

4.3.1 Устройство ФОДЛ должно обеспечивать фиксацию:

• трехфазного отключения двух ЛЭП;
• трехфазного отключения одной из двух ЛЭП при отключенном состоянии другой ЛЭП;
• отключенного состояния двух ЛЭП;
• включенного в транзит состояния одной из ЛЭП.

4.3.2 В устройстве ФОДЛ должны обеспечиваться формирование и выдача следующих сигналов:

• аварийного сигнала отключения двух ЛЭП заданной длительности без выдержки времени (сигнал ФОДЛ1);
• аварийного сигнала отключения одной из двух ЛЭП при отключенном состоянии другой ЛЭП заданной длительности без выдержки времени (сигнал ФОДЛ2);
• длительного сигнала отключенного состояния двух ЛЭП без выдержки времени (сигнал «Отключены 2л»);
• длительного сигнала состояния включенной в транзит одной из ЛЭП без выдержки времени (сигнал «Включена 1л»).

4.3.3 В устройстве ФОДЛ сигнал ФОДЛ1 должен формироваться при получении сигнала ФОЛ1 и (или) сигнала ФОЛ2 от устройств ФОЛ двух ЛЭП с любой из сторон каждой ЛЭП в интервале одновременности.

4.3.4 В устройстве ФОДЛ сигнал ФОДЛ2 должен формироваться при наличии сигнала ФРЛ от устройств ФОЛ одной ЛЭП и получении сигнала ФОЛ1 или сигнала ФОЛ2 от устройств ФОЛ другой ЛЭП с любой ее стороны.

4.3.5 В устройстве ФОДЛ сигнал «Отключены 2л» должен формироваться при получении сигналов ФРЛ от устройств ФОЛ двух ЛЭП.

4.3.6 В устройстве ФОДЛ сигнал «Включена 1л» должен формироваться при получении сигнала ФВЛ от устройств ФОЛ одной из ЛЭП.

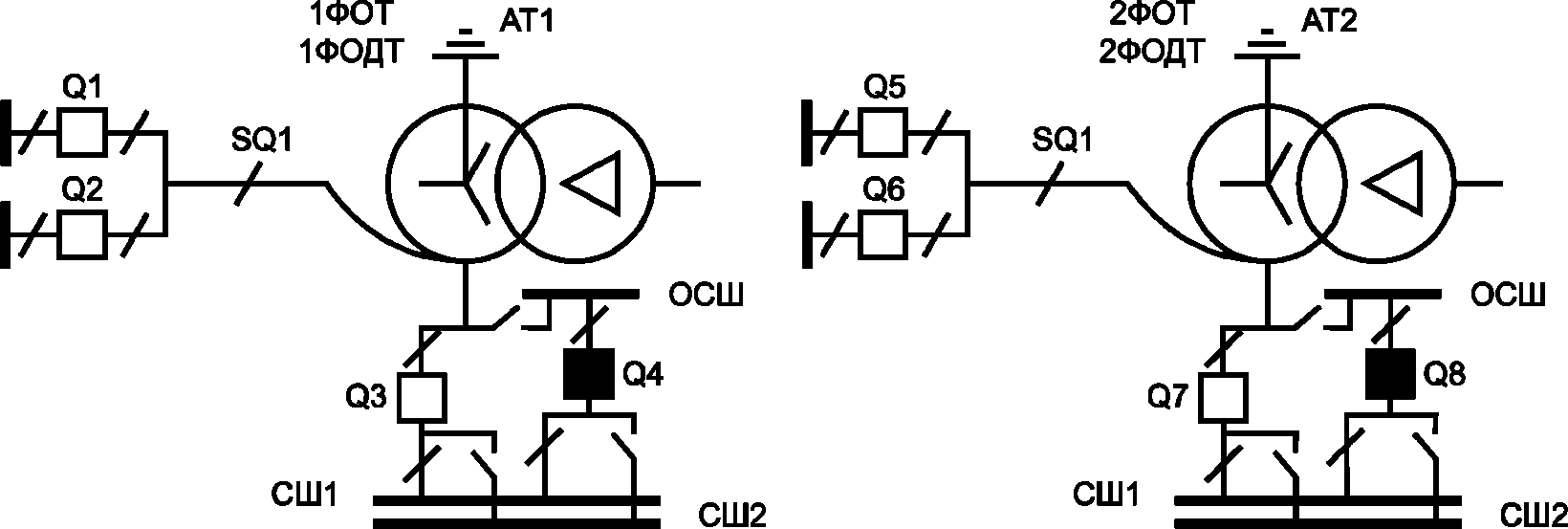

4.4 Требования к устройствам фиксации отключения трансформатора

4.4.1 Устройство ФОТ должно обеспечивать фиксацию:

• трехфазного отключения трансформатора (автотрансформатора);
• отключенного состояния трансформатора (автотрансформатора);
• включенного состояния трансформатора (автотрансформатора).

4.4.2 В устройстве ФОТ фиксация трехфазного отключения трансформатора (автотрансформатора) должна обеспечиваться:

• при получении сигналов на трехфазное отключение или сигналов отключенного положения трех фаз всех выключателей стороны ВН или СН автотрансформатора;
• получении сигналов на трехфазное отключение или сигналов трехфазного отключения всех выключателей ВН или НН двухобмоточного трансформатора.

4.4.3 В устройстве ФОТ фиксация включенного состояния трансформатора (автотрансформатора) должна обеспечиваться при получении сигналов включенного положения трех фаз любого из всех выключателей:

• со стороны ВН и СН автотрансформатора;
• со стороны ВН и НН двухобмоточного трансформатора.

4.4.4 В устройстве ФОТ должна быть реализована функция ФОВ, соответствующая требованиям 4.8.

4.4.5 В устройстве ФОТ должны обеспечиваться формирование и выдача следующих сигналов:

• аварийного сигнала отключения трансформатора (автотрансформатора) заданной длительности (сигнал ФОТ);
• длительного сигнала отключенного состояния трансформатора (автотрансформатора) (сигнал ФРТ);
• длительного сигнала включенного состояния трансформатора (автотрансформатора) (сигнал ФВТ).

4.4.6 В устройстве ФОТ сигнал ФОТ должен формироваться без выдержки времени при фиксации трехфазного отключения трансформатора (автотрансформатора).

4.4.7 В устройстве ФОТ сигнал ФРТ должен формироваться с выдержкой времени после фиксации трехфазного отключения трансформатора (автотрансформатора).

4.4.8 В устройстве ФОТ должен быть предусмотрен ключ фиксации ремонтного состояния трансформатора (автотрансформатора).

4.4.9 В устройстве ФОТ должна быть предусмотрена возможность формирования сигнала ФВТ с выдержкой времени при одновременном выполнении следующих условий:

• зафиксировано включенное состояние трансформатора (автотрансформатора);
• не зафиксировано ключом ремонтное состояние трансформатора (автотрансформатора);
• зафиксировано включенное положение разъединителя стороны ВН и (или) СН трансформатора (автотрансформатора) [разъединителей выключателей стороны ВН и (или) СН при отсутствии разъединителя на стороне ВН и (или) СН трансформатора (автотрансформатора)].

4.4.10 В устройстве ФОТ при фиксации ключом ремонтного состояния трансформатора (автотрансформатора) или при получении сигнала отключенного состояния разъединителя ВН и (или) СН (при их наличии) должно блокироваться формирование сигналов ФОТ и ФВТ, при этом должны сохраняться фиксация отключенного состояния трансформатора (автотрансформатора) в схеме ФОТ и выдача сигнала ФРТ независимо от состояния выключателей ВН и (или) СН трансформатора (автотрансформатора).

4.4.11 Устройством ФОТ не должен формироваться сигнал ФОТ при повторном отключении трансформатора (автотрансформатора) в результате неуспешного ТАПВ выключателей стороны ВН и (или) СН.

4.4.12 Устройством ФОТ не должен формироваться сигнал ФОТ при неуспешном включении трансформатора (автотрансформатора).

4.4.13 В устройстве ФОТ должен(ы) быть предусмотрен(ы) ключ(и) переключения трансформатора (автотрансформатора) на работу через обходные выключатели.

4.4.14 Устройство ФОТ должно предусматривать возможность реализации своих функций с использованием внешних сигналов ФОВ, ФВВ от устройств АУВ с функциями ФОВ.

4.5 Требования к устройствам фиксации отключения двух трансформаторов

4.5.1 Устройство ФОДТ должно обеспечивать фиксацию:

• трехфазного отключения двух трансформаторов (автотрансформаторов);
• трехфазного отключения одного из двух трансформаторов (автотрансформаторов) при отключенном состоянии другого трансформатора (автотрансформатора);
• отключенного состояния двух трансформаторов (автотрансформаторов);
• включенного состояния одного из двух трансформаторов (автотрансформаторов).

4.5.2 В устройстве ФОДТ должны обеспечиваться формирование и выдача следующих сигналов:

• аварийного сигнала отключения двух трансформаторов (автотрансформаторов) заданной длительности без выдержки времени (сигнал ФОДТ1);
• аварийного сигнала отключения одного из трансформаторов (автотрансформаторов) при отключенном состоянии другого трансформатора (автотрансформатора) заданной длительности без выдержки времени (сигнал ФОДТ2);
• длительного сигнала отключенного состояния двух трансформаторов (автотрансформаторов) без выдержки времени (сигнал «Отключены 2т»);
• длительного сигнала включенного состояния одного из двух трансформаторов (автотрансформаторов) без выдержки времени (сигнал «Включен 1т»).

4.5.3 В устройстве ФОДТ аварийный сигнал ФОДТ1 должен формироваться при получении сигналов ФОТ от устройств ФОТ двух трансформаторов (автотрансформаторов) в интервале одновременности.

4.5.4 В устройстве ФОДТ аварийный сигнал ФОДТ2 должен формироваться при получении сигнала ФОТ от устройства ФОТ одного трансформатора (автотрансформатора) и сигнала ФРТ от устройства ФОТ другого трансформатора (автотрансформатора).

4.5.5 В устройстве ФОДТ сигнал «Отключены 2т» должен формироваться при получении сигналов ФРТ от устройств ФОТ двух трансформаторов (автотрансформаторов).

4.5.6 В устройстве ФОДТ сигнал состояния «Включен 1т» должен формироваться при получении сигнала ФВТ от устройства ФОТ одного из трансформаторов (автотрансформаторов).

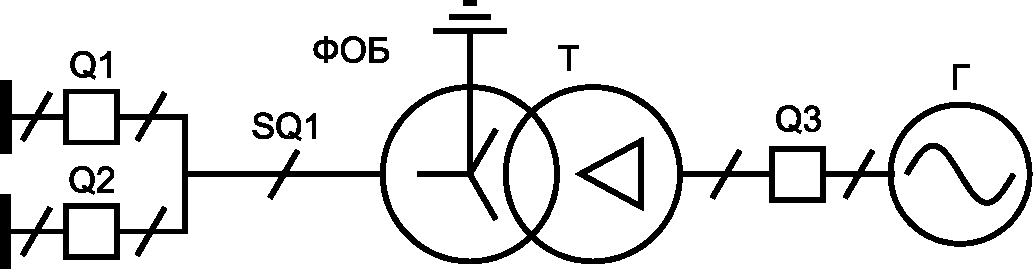

4.6 Требования к устройствам фиксации отключения блока

4.6.1 Устройство ФОБ должно обеспечивать фиксацию:

• трехфазного отключения блока (генератора);
• отключенного состояния блока (генератора);
• включенного состояния блока (генератора).

4.6.2 В устройстве ФОБ фиксация трехфазного отключения блока должна обеспечиваться:

• при получении сигналов на трехфазное отключение или сигналов отключенного положения трех фаз всех выключателей стороны ВН блочного трансформатора или генераторного выключателя (для блока «генератор-трансформатор»);
• получении сигналов на трехфазное отключение или сигналов отключенного положения всех выключателей сторон ВН и СН блочного АТ или генераторного выключателя (для блока «генератор-автотрансформатор»);
• получении сигналов на отключение или сигналов отключенного положения генераторного выключателя (при неблочном подключении генератора);
• воздействии на закрытие стопорных клапанов турбины от технологических защит или вручную.

4.6.3 В устройстве ФОБ фиксация включенного состояния блока должна обеспечиваться при получении сигналов включенного положения трех фаз:

• генераторного выключателя и одного из выключателей стороны ВН блочного трансформатора (для блока «генератор-трансформатор»);
• генераторного выключателя и одного из выключателей стороны ВН или СН блочного АТ (для блока «генератор-автотрансформатор»);
• генераторного выключателя (при неблочном подключении генератора).

4.6.4 В устройстве ФОБ должна быть реализована функция ФОВ, соответствующая требованиям 4.8.

4.6.5 В устройстве ФОБ должны обеспечиваться формирование и выдача следующих сигналов:

• аварийного сигнала отключения блока заданной длительности (сигнал ФОБ);
• длительного сигнала отключенного состояния блока (сигнал ФРБ);
• длительного сигнала включенного состояния блока (сигнал ФВБ).

4.6.6 В устройстве ФОБ аварийный сигнал ФОБ должен формироваться без выдержки времени при фиксации трехфазного отключения блока.

4.6.7 В устройстве ФОБ сигнал ФРБ должен формироваться с выдержкой времени после фиксации трехфазного отключения блока.

4.6.8 В устройстве ФОБ должен быть предусмотрен ключ ремонтного состояния блока.

4.6.9 В устройстве ФОБ должна быть предусмотрена возможность формирования сигнала ФВБ с выдержкой времени после фиксации включенного состояния блока (генератора) при отсутствии фиксации ключом ремонтного состояния блока и включенном положении разъединителей:

• блока со стороны ВН, а при отсутствии разъединителя блока — разъединителей выключателя(ей) ВН и генераторного блочного выключателя при его наличии (для блока «генератор-трансформатор»);
• блока со стороны СН и/или ВН блочного АТ, а при отсутствии разъединителей блока со стороны СН и/или ВН — разъединителей выключателя(ей) сторон СН и/или ВН блочного АТ, и разъединителей генераторного блочного выключателя при его наличии (для блока «генератор-автотрансформатор»);
• выключателя генератора (при неблочном подключении генератора).

4.6.10 В устройстве ФОБ при фиксации ремонтного состояния блока ключом фиксации должно блокироваться формирование сигнала ФОБ и сигнала ФВБ, при этом фиксация отключенного состояния блока в схеме ФОБ и выдача сигнала ФРБ должны сохраняться независимо от состояния выключателей ВН, СН, генераторного выключателя.

4.6.11 В устройстве ФОБ должен быть предусмотрен ключ переключения блока на работу через обходной выключатель на стороне СН блочного АТ (для блока «генератор — автотрансформатор»).

4.6.12 Устройство ФОБ должно обеспечивать возможность реализации своих функций с использованием внешних сигналов ФОВ, ФВВ от устройств АУВ с функциями ФОВ.

4.7 Требования к устройствам фиксации отключения системы (секции) шин

4.7.1 Устройство ФОСШ должно обеспечивать фиксацию:

• трехфазного отключения и отключенного состояния системы (секции) шин;
• трехфазного включения и включенного состояния системы (секции) шин.

4.7.2 Устройство ФОСШ должно формировать выходной аварийный сигнал с учетом включенного (отключенного) состояния заданных выключателей присоединений системы (секции) шин.

4.7.3 В устройстве ФОСШ фиксация трехфазного отключения системы (секции) шин должна обеспечиваться при получении сигналов на трехфазное отключение или сигналов отключенного положения трех фаз заданных выключателей присоединений, подключенных к системе (секции) шин.

4.7.4 В устройстве ФОСШ фиксация трехфазного включения системы (секции) шин должна обеспечиваться при получении сигналов включенного положения трех фаз заданных выключателей присоединений, подключенных к системе (секции) шин.

4.7.5 В устройстве ФОСШ должна быть предусмотрена возможность ручного или автоматического контроля отключения и отключенного состояния другой системы (других секций) шин.

4.7.6 В устройстве ФОСШ должна обеспечиваться возможность формирования и выдачи следующих сигналов:

• кратковременного аварийного сигнала отключения системы (секции) шин без выдержки времени (сигнала ФОСШ1);
• кратковременного аварийного сигнала отключения своей и другой систем (секций) шин (сигнал ФОДСШ1) в интервале одновременности без выдержки времени;
• кратковременного аварийного сигнала отключения своей (последней) системы (секции) шин при отключенном состоянии других систем (секций) шин (сигнал ФОДСШ2) без выдержки времени;
• длительного сигнала отключенного состояния системы (секции) шин с выдержкой времени (сигнал ФОСШ2);
• кратковременного и длительного сигналов включения и включенного состояния системы (секции) шин в работу (сигнал ФВСШ) с выдержкой времени.

4.7.7 Устройство ФОСШ должно обеспечивать реализацию своих функций с использованием внешних сигналов ФОВ, ФВВ от устройств фиксации с функцией ФОВ.

4.8 Требования к устройствам фиксации в части реализации функции фиксации отключения выключателя

4.8.1 Устройства ФОЛ, ФОТ, ФОБ, АУВ с функцией ФОВ (устройство фиксации с функцией ФОВ) должны обеспечивать фиксацию:

• трехфазного отключения выключателя;
• отключенного состояния выключателя;
• трехфазного включения выключателя;
• включенного состояния выключателя.

4.8.2 В устройстве фиксации с функцией ФОВ фиксация отключения выключателя должна обеспечиваться при получении сигналов на отключение трех фаз выключателя или сигналов отключенного положения трех фаз выключателя.

4.8.3 В устройстве фиксации с функцией ФОВ фиксация включения выключателя должна обеспечиваться при получении сигналов включенного положения трех фаз выключателя.

4.8.4 Устройство фиксации с функцией ФОВ должно обеспечивать формирование и выдачу следующих сигналов:

• кратковременного и длительного сигналов отключения выключателя (сигнал ФОВ);
• кратковременного и длительного сигналов включения выключателя (сигнал ФВВ).

4.8.5 В устройстве фиксации с функцией ФОВ должен быть предусмотрен ключ фиксации ремонтного состояния выключателя.

4.8.6 В устройстве фиксации с функцией ФОВ сигнал ФОВ должен формироваться без выдержки времени при фиксации отключения выключателя.

4.8.7 В устройстве фиксации с функцией ФОВ должна быть обеспечена возможность учета состояния разъединителей выключателя.

4.8.8 В устройстве фиксации с функцией ФОВ сигнал ФОВ должен сохраняться независимо от состояния выключателя, если выключатель выведен из схемы отключением разъединителей и (или) ключом фиксации зафиксировано ремонтное состояние выключателя.

4.8.9 В устройстве фиксации с функцией ФОВ должна быть обеспечена возможность формирования сигнала ФВВ без выдержки времени при одновременном выполнении следующих условий:

• зафиксировано включение выключателя;
• не зафиксировано ключом фиксации ремонтное состояние выключателя и/или зафиксировано включенное положение разъединителей выключателя.

4.8.10 В устройстве фиксации с функцией ФОВ должен формироваться и сохраняться сигнал ФОВ, если получены сигналы на отключение трех фаз, а сигналов отключенного положения нет (контакты выключателя не переключились).

4.8.11 В устройстве фиксации с функцией ФОВ должен быть предусмотрен контроль соответствия выходного сигнала о состоянии выключателя (ФВВ/ФОВ) фактическому состоянию выключателя и сигнализация при несоответствии.

5 Требования к испытаниям устройств фиксации

5.1 Для проверки выполнения требований к устройствам фиксации, установленных настоящим стандартом, следует проводить испытания.

Результаты испытаний распространяются на конкретный вид устройства фиксации (в соответствии с 4.1.2), тип (марку) и конкретную версию алгоритма функционирования устройства фиксации, непосредственно прошедшую проверку выполнения указанных требований.

В случае изменения алгоритма функционирования устройства фиксации, прошедшего проверку, необходимо проводить повторные испытания.

5.2 Испытания устройств фиксации следует проводить в соответствии с методикой проведения испытаний устройств фиксации согласно приложению А, с использованием ПТ ИК РЗА.

5.3 Для проведения испытаний устройств фиксации организация (испытательная лаборатория, испытательный центр), проводящая испытания (далее — организация, осуществляющая испытания), должна быть оснащена соответствующей производственно-технической базой (техническими средствами), необходимой для проведения испытаний, включая математическую модель энергосистемы, созданную с применением ПТ ИК РЗА в составе тестовой схемы с характеристиками, требуемыми для проведения испытаний устройств фиксации в соответствии с приложением А.

5.4 Испытания следует проводить по программе, разработанной в соответствии с приложением А и согласованной с субъектом оперативно-диспетчерского управления в электроэнергетике.

Программа испытаний должна учитывать вид устройства фиксации (согласно 4.1.2).

5.5 Для проведения испытаний собственником или иным законным владельцем объекта электроэнергетики, на котором планируется к установке (установлено) устройство фиксации, или иным лицом, заинтересованным в их проведении (далее — владелец устройства), должны быть предоставлены следующие документы и информация:

• руководство (инструкция) по эксплуатации устройства фиксации, включающее техническое описание с обязательным указанием вида, типа, функционально-логические схемы, а также инструкция по монтажу, настройке и вводу в эксплуатацию устройства фиксации;
• номер версии алгоритма функционирования устройства фиксации, применяемого в испытуемом устройстве фиксации, и краткое описание алгоритма функционирования устройства фиксации;
• параметры настройки устройства фиксации для проведения испытаний, а также обоснование их выбора.

5.6 Для проведения испытаний владелец устройства передает организации, осуществляющей испытания, два устройства фиксации (при испытании устройства ФОБ, ФОСШ или устройства АУВ с функцией ФОВ допускается передавать лицу, осуществляющему испытания одно устройство) и согласовывает схемы их подключения к ПТ ИК РЗА, параметры настройки устройства фиксации и параметры ПТ ИК РЗА.

5.7 Организация, осуществляющая испытания, проводит их в соответствии с этапами подготовки и проведения испытаний устройств фиксации согласно А.2.

5.8 Результаты испытаний оформляют протоколом. Протокол испытаний должен быть подписан всеми участниками испытаний.

5.9 Протокол испытаний должен содержать следующую информацию:

• наименование и адрес владельца устройства;
• наименование и адрес организации, проводившей испытания;
• номер и дату протокола испытаний, нумерацию каждой страницы протокола, а также общее количество страниц;
• дату (период) проведения испытаний;
• место проведения испытаний;
• перечень лиц, принявших участие в испытаниях;
• ссылку на настоящий стандарт, на соответствие которому проведены испытания;
• программу испытаний;
• описание испытуемого устройства фиксации (вид, тип, номинальные параметры, область применения, структурная схема алгоритма функционирования и ее описание с учетом внесенных при проведении испытаний изменений);
• описание тестовой схемы;
• параметры ПТ ИК РЗА (тип, модель, заводской номер, дата последней поверки);
• результаты проведенных испытаний, содержащие материалы (осциллограммы, показания регистрирующих приборов и т.п.), иллюстрирующие работу испытуемого устройства фиксации в каждом из проведенных опытов;
• оценку правильности функционирования устройства фиксации в каждом из проведенных опытов и выводы о соответствии или несоответствии проверяемых параметров, характеристик устройства фиксации настоящему стандарту, в том числе отдельно по каждому проверяемому параметру, характеристике.

5.10 Устройство фиксации считают прошедшим испытания, если по результатам оценки правильности функционирования устройства фиксации в каждом из проведенных опытов сделан вывод о соответствии всех проверяемых параметров, характеристик устройства фиксации требованиям настоящего стандарта.

5.11 Информация о результатах испытаний с указанием наименования, вида устройства фиксации, его типа (марки), номера версии алгоритма функционирования устройства фиксации, в отношении которой проводились испытания, и приложением копии протокола испытаний должна быть направлена владельцем устройства (уполномоченным им лицом) субъекту оперативно-диспетчерского управления в электроэнергетике.

(обязательное)

А.1 Область применения

Настоящую методику следует применять при проведении испытаний устройств фиксации для проверки на соответствие требованиям настоящего стандарта.

А.2 Этапы подготовки и проведения испытаний устройств фиксации

А.2.1 Испытания устройств фиксации (ФОЛ, ФОТ, ФОДЛ, ФОДТ, ФОБ, ФОСШ, устройства АУВ с функцией ФОВ) проводят с использованием ПТ ИК РЗА.

Настройку ПТ ИК РЗА осуществляют в соответствии с инструкцией завода — изготовителя ПТ ИК РЗА. Настройка должна позволять провести опыты, приведенные в настоящей методике. Минимальные требования к ПТ ИК РЗА приведены в А.3.

А.2.2 Испытания должны содержать следующие этапы:

• подготовка и настройка ПТ ИК РЗА;
• сборка схемы испытаний;
• подключение к ПТ ИК РЗА устройства фиксации;
• установка в устройстве фиксации рекомендуемых заводом-изготовителем параметров настройки устройства фиксации для тестовой схемы;
• проведение испытаний;
• анализ результатов испытаний;
• оформление протокола испытаний и заключения.

А.3 Требования к ПТ ИК РЗА для проведения испытаний

А.3.1 В ПТ ИК РЗА должны быть предусмотрены:

• генератор дискретных сигналов отключения и включения не менее четырех высоковольтных выключателей с пофазными приводами включения и отключения и их разъединителей с пофазными приводами:
• KBS A — сигнал «Отключить фазу A выключателя»,
• KBS B — сигнал «Отключить фазу B выключателя»,
• KBS C — сигнал «Отключить фазу C выключателя»,
• KQC A — сигнал «Фаза A выключателя включена»,
• KQC B — сигнал «Фаза B выключателя включена»,
• KQC C — сигнал «Фаза C выключателя включена»,
• KQT A — сигнал «Фаза A выключателя отключена»,
• KQT B — сигнал «Фаза B выключателя отключена»,
• KQT C — сигнал «Фаза C выключателя отключена»,
• QSл — сигнал трехфазного отключения линейного разъединителя выключателя,
• QSш — сигнал трехфазного отключения шинного разъединителя выключателя,
• QSобх — сигнал трехфазного отключения обходного разъединителя линии,
• SQA НЗ — сигнал отключения фазы A (фA) разъединителя линии (трансформатора),
• SQA НР — сигнал включения фазы A (фA) разъединителя линии (трансформатора),
• SQB НЗ — сигнал отключения фазы B (фB) разъединителя линии (трансформатора),
• SQB НР — сигнал включения фазы B (фB) разъединителя линии (трансформатора),
• SQC НЗ — сигнал отключения фазы C (фC) разъединителя линии (трансформатора),
• SQC НР — сигнал включения фазы C (фC) разъединителя линии (трансформатора),
• БК фA — сигнал включения блок-контакта выключателя фA,
• БК фB — сигнал включения блок-контакта выключателя фB,
• БК фC — сигнал включения блок-контакта выключателя фC,
• SQ — сигнал трехфазного отключения разъединителя линии (трансформатора);
• генератор дискретных сигналов устройств АУВ с функцией ФОВ не менее четырех выключателей (ФОВ, ФВВ);
• генератор дискретных сигналов РЗА (успешного и неуспешного АПВ, ТАПВ, ОАПВ);
• генератор дискретных сигналов УПАСК (не менее четырех) об отключении (включении) противоположной стороны ЛЭП;
• генераторы дискретных сигналов отключения и включения не менее двух разъединителей ЛЭП с пофазными приводами и не менее четырех разъединителей выключателей с трехфазными приводами;
• иные сигналы, имитирующие положения и изменения состояния коммутационных аппаратов;
• источник постоянного напряжения 220 В (оперативный ток);
• не менее двух трехфазных цепей постоянного тока ЭМО и ЭМВ привода выключателя на ток от 0,3 до 5 А;
• токовые промежуточные реле или реле фиксации, имитирующие ЭМО и ЭМВ;
• сигнальные лампы, амперметры, вольтметры, реостаты и т.п.

А.3.2 В ПТ ИК РЗА должно быть также предусмотрено:

а) при проверке устройства ФОЛ:

• дискретных выходов — не менее 62;
• дискретных входов — не менее 32;

б) при проверке устройства ФОДЛ:

• дискретных выходов — не менее 62;
• дискретных входов — не менее 40;

в) при проверке устройства ФОТ:

• дискретных выходов — не менее 41;
• дискретных входов — не менее 13;

г) при проверке устройства ФОДТ:

• дискретных выходов — не менее 82;
• дискретных входов — не менее 30;

д) при проверке устройств ФОСШ:

• дискретных выходов — не менее 30;
• дискретных входов — не менее 12;

е) при проверке устройства ФОБ:

• дискретных выходов — не менее 34;
• дискретных входов — не менее 10;

ж) при проверке устройства АУВ с функцией ФОВ:

• дискретных выходов — не менее 10;
• дискретных входов — не менее 6;
• аналоговых входов (выходов) постоянного тока — не менее 6.

А.3.3 ПТ ИК РЗА должен позволять:

• воспроизводить входные сигналы устройств фиксации в соответствии с параметрами выключателей, РЗА, УПАСК, приведенных в таблицах А.1 - А.4;
• моделировать циклы успешных и неуспешных АПВ, ТАПВ, ОАПВ;
• воспроизводить дискретные сигналы с точностью задания времени не менее 0,001 с;
• регистрировать срабатывание устройств фиксации при помощи системы цифрового осциллографирования с периодом опроса входных сигналов с частотой не менее 0,001 с (их просмотр и дальнейшую обработку выполняют с помощью персонального компьютера).

А.3.4 Должна быть предусмотрена возможность управления ПТ ИК РЗА посредством АРМ при помощи специального программного обеспечения.

А.4 Поясняющие схемы электрической сети, схема испытаний и параметры настройки ПТ ИК РЗА для испытаний устройств фиксации

А.4.1 Общие положения

Схема испытаний должна быть собрана в соответствии со схемами, приведенными в А.4.3 и поясняющими схемами электрической сети, приведенными в А.4.2.

А.4.2 Поясняющие схемы электрической сети

А.4.2.1 Однофазные поясняющие схемы модели электрической сети для проверки устройств ФОЛ, ФОДЛ (тестовые схемы) приведены на рисунках А.1, А.2, А.3. Схемы включают в себя две условные ВЛ (со своими разъединителями с каждой стороны), подключенные к шинам подстанции ПС1 и шинам подстанции ПС2 через два выключателя с каждой стороны со своими линейными и шинными разъединителями (см. рисунки А.1, А.2) или подключенные к двойной системе шин (СШ) с обходной системой шин (ОСШ) на ПС1 через основной или обходной выключатель (см. рисунок А.3).

В моделях электрической сети выключатели и разъединители выключателей, а также разъединители ЛЭП трехфазные с трехфазными приводами. Выключатели и разъединители моделируются ПТ ИК РЗА своими дискретными сигналами отключения и включения. Включение (отключение) ЛЭП моделируется ПТ ИК РЗА дискретными сигналами коммутационных аппаратов (выключателей и разъединителей) и действием РЗ и АПВ с параметрами, представленными в таблицах А.1, А.2.

При проверке устройства ФОЛ два экземпляра испытуемого устройства 1ФОЛ и 3ФОЛ (выделены полужирным шрифтом) подключены к сигналам включения (отключения) выключателей и разъединителей ВЛ1 в соответствии с рисунками А.1, А.3. Устройства 1ФОЛ и 3ФОЛ обмениваются сигналами по каналам УПАСК1 и УПАСК2 с параметрами сигналов, приведенными в таблице А.2.

При проверке устройства ФОДЛ два экземпляра испытуемого устройства ПА (1 ФОЛ, 1ФОДЛ и 2ФОЛ, 2ФОДЛ) с функциями ФОЛ и ФОДЛ, совмещенными аппаратно в каждом устройстве, подключают к сигналам включения (отключения) выключателей и разъединителей ВЛ1 и ВЛ2 со стороны ПС1 и взаимодействуют между собой по электрическому кабелю с помощью дискретных сигналов (см. рисунок А.2).

А.4.2.2 Тестовая схема для проверки ФОТ, ФОДТ приведена на рисунке А.4 и содержит два АТ со своими разъединителями ВН, подключенные к шинам ВН через два выключателя со своими разъединителями и подключенные к двойной СШ с ОСШ СН через выключатель присоединения со своими разъединителями или обходной выключатель со своими разъединителями через ОСШ к первой системе шин (СШ1) или второй системе шин (СШ2).

Выключатели и разъединители выключателей, и разъединитель первого автотрансформатора (АТ1) и второго автотрансформатора (АТ2) со стороны ВН — трехфазные с пофазными приводами. Выключатели и разъединители со стороны СН — трехфазные с трехфазными приводами. Выключатели и разъединители моделируются ПТ ИК РЗА своими дискретными сигналами отключения и включения. Включение (отключение) АТ моделируется дискретными сигналами коммутационных аппаратов (выключателей и разъединителей), сигналами РЗ и АПВ с параметрами, приведенными в таблицах А.1 и А.3.

При проверке устройства ФОДТ два экземпляра испытуемого устройства ПА (1ФОТ, 1ФОДТ и 2ФОТ, 2ФОДТ) с функциями ФОТ и ФОДТ, совмещенными аппаратно в каждом устройстве, подключают к сигналам включения (отключения) выключателей и разъединителей АТ1 и АТ2 (см. рисунок А.4).

А.4.2.3 Тестовая схема (см. рисунок А.5) для проверки ФОБ включает блочный трансформатор (Т), подключенный к шинам ВН через два выключателя со своими разъединителями и разъединитель блока, один генератор, подключенный к обмотке НН блочного Т через выключатель со своими разъединителями.

В тестовой модели выключатели, разъединители выключателей и разъединитель Т со стороны ВН — трехфазные с пофазными приводами. Выключатель и разъединители со стороны генераторного напряжения — трехфазные с трехфазными приводами. Выключатели и разъединители моделируются своими дискретными сигналами отключения и включения. Включение (отключение) блока моделируется дискретными сигналами коммутационных аппаратов (выключателей и разъединителей) и сигналами РЗ с параметрами, приведенными в таблицах А.1, А.4.

А.4.2.4 Тестовая схема 6 (см. рисунок А.6) для проверки ФОСШ включает две СШ, четыре ЛЭП и два АТ, подключенных к шинам через два выключателя В1 — В12. Выключатели моделируются своими дискретными сигналами ФОБ, ФВВ. Состояние СШ1 и СШ2 (включено/отключено) моделируется дискретными сигналами заданных выключателей.

А.4.2.5 Тестовая схема 7 (см. рисунок А.7) для проверки устройства АУВ с функцией ФОВ включает выключатель Q1 с трехфазными приводами включения и отключения, шинный (QSш) и линейный (QSл) разъединители выключателя с трехфазными приводами. Выключатель моделируется своими дискретными сигналами нормально замкнутых (НЗ), нормально разомкнутых (НР) БК фA, фB, фC. ЭМО и ЭМВ трех фаз привода выключателя моделируется шестью реле постоянного тока (три — для ЭМО и три — для ЭМВ).

А.4.2.6 Параметры выключателей, РЗ, АПВ и УПАСК для настройки ПТ ИК РЗА приведены в таблицах А.1 - А.4.

А.4.3 Схема испытаний

А.4.3.1 Для испытаний устройство фиксации должно быть подключено к ПТ ИК РЗА по разработанной организацией, проводящей испытания, схеме испытаний.

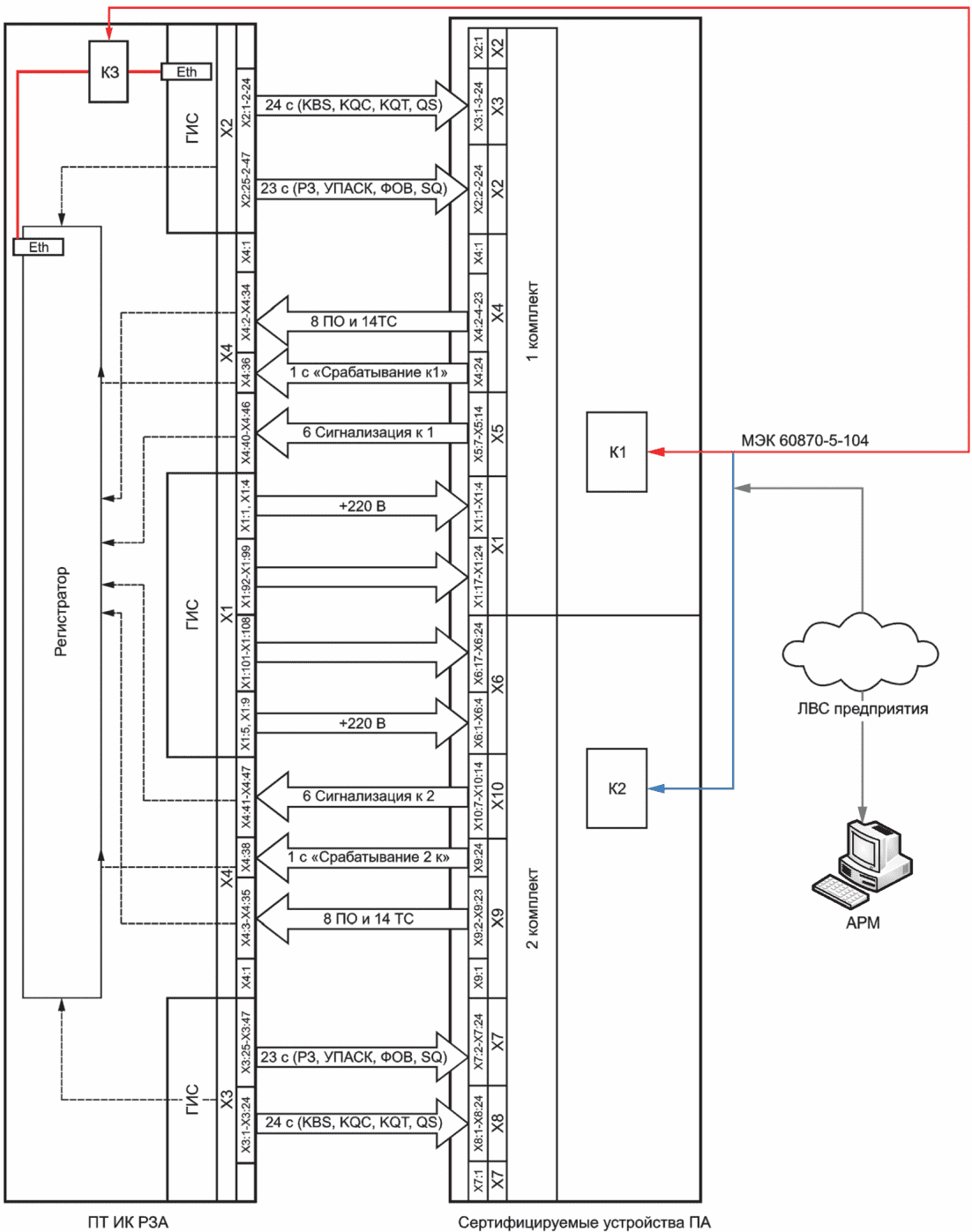

Пример функциональной схемы испытаний устройств ФОЛ, ФОТ, ФОБ приведен на рисунке А.8.

Рисунок А.8 — Пример функциональной схемы испытания

б) ПТ ИК РЗА в составе:

• генератор входных (испытательных) сигналов (ГИС),
• регистратор (должен позволять регистрировать срабатывание устройств фиксации при помощи системы цифрового осциллографирования с периодом опроса входных сигналов с частотой не менее 0,001 с (их просмотр и дальнейшую обработку выполняют с помощью персонального компьютера),
• АРМ.

А.4.3.3 ГИС представляет собой программируемый контроллер, позволяющий имитировать дискретные сигналы устройств управления выключателями, сигнальных контактов разъединителей, РЗ, УПАСК, устройств ФОВ напряжением 220 В, а также сигналы для аналоговых входов. Управление ГИС должно осуществляться по специальной программе с удаленного АРМ.

А.4.3.4 ГИС и регистратор смонтированы в отдельном шкафу. Внутри данного шкафа также расположен коммутатор К3, который подключен кабелем Ethernet (витая пара) к коммутатору К1 первого комплекта (1к) ПА и коммутатору К2 второго комплекта (2к) ПА, для обмена данными в протоколе ГОСТ Р МЭК-60870-5-104. Перечень данных, выдаваемых в АРМ первыми и вторыми комплектами ПА, в общем случае должен включать:

• состояния дискретных входов устройства;
• значения входных, выходных сигналов и временных переменных алгоритмов ПА;
• данные о неисправностях.

А.4.3.5 Посредством ГИС (независимо в первый или во второй комплект ПА) выдаются дискретные сигналы устройств управления выключателями или устройств ФОВ, сигнальные контакты разъединителей, РЗА, УПАСК, которые параллельно заводятся в регистратор. Перечень данных сигналов приведен в таблице А.5.

Таблица А.5

А.4.3.6 Посредством ГИС в комплекты ПА выдаются аналоговые сигналы без контроля регистратором, перечень сигналов приведен в таблице А.6.

А.4.3.7 Из первого и второго комплектов ПА на входы регистратора подаются сигналы о выдаче аварийных сигналов отключения, сигналов состояния ЛЭП, АТ или блока и срабатывании сигнализации первого и второго комплектов ПА. Выходы первого и второго комплектов заводятся на отдельные входы регистратора. Перечень выходов приведен в таблице А.7. Перечень сигнализации приведен в таблице А.8. Регистратор настраивается для запуска записи осциллограммы как при получении любого входного сигнала, так и при получении любого выходного сигнала комплектами ПА.

Наименования и номера клемм ГИС и устройств ПА могут быть другими (в зависимости от завода — изготовителя ПТ ИК РЗА и устройства ПА).

А.4.3.9 В ПТ ИК РЗА при проверке ФОЛ, ФОТ и ФОБ следует предусмотреть возможность осуществления переключений, необходимых для проведения испытаний, указанных в таблице А.18.

А.4.3.10 При проверке устройств ФОДЛ полагают, что 1к испытуемого устройства установлен на ПС1 ВЛ1 (1ФОЛ, 1ФОДЛ), а 2к указанного устройства — на ПС1 ВЛ2 (2ФОЛ, 2ФОДЛ) в соответствии с рисунком А.2.

При проверке устройства ФОДТ условно полагают, что 1к испытуемого устройства установлен на АТ1 (1ФОТ, 1ФОДТ), а 2к устройства — на АТ2 (2ФОТ, 2ФОДТ) в соответствии с рисунком А.4.

В данной схеме выходные аварийные сигналы ФОЛ1, ФОЛ2 (ФОТ) и сигналы состояния каждого устройства ФОЛ (ФОТ) выдаются не только на регистратор, но и на входы обоих комплектов для реализации функции ФОДЛ (ФОДТ). Сигналы состояния могут выдаваться в смежный комплект через ПТ ИК РЗА или по электрическому кабелю напрямую. Кроме того, в регистратор выдаются дополнительно выходные сигналы ФОДЛ (ФОДТ). Перечень дополнительных выходных сигналов приведен в таблице А.9.

А.4.3.11 В таблице А.10 приведен перечень сигналов, выдаваемых первым комплектом во второй комплект и обратно для ФОДЛ (ФОДТ).

А.4.3.12 В ПТ ИК РЗА при проверке ФОДЛ, ФОДТ следует предусмотреть возможность осуществления переключений, необходимых для проведения испытаний, указанных в таблице А.18.

А.4.3.13 Условно полагают, что все аппараты с трехфазными приводами отключения и включения (см. рисунок А.3). Перечень выдаваемых сигналов из ГИС в комплекты ПА приведен в таблице А.11.

А.4.3.14 В ПТ ИК РЗА при проверке ФОЛ на ВЛ, подключенных к двойной СШ с обходной СШ, должна быть предусмотрена возможность осуществления переключений, необходимых для проведения испытаний, указанных в таблице А.20.

А.4.3.15 Условно полагают, что устройства ФОВ находятся в составе устройств управления выключателей (см. рисунок А.6). Первый комплект ФОСШ установлен на СШ1 (ФОСШ1), второй комплект ФОСШ установлен на СШ2 (ФОСШ2). Перечень выдаваемых сигналов от ГИС в комплекты ПА приведен в таблице А.12.

В этом случае от ГИС выдаются сигналы, имитирующие срабатывание функций ФОВ и ФВВ соответствующих выключателей.

А.4.3.16 В таблице А.13 приведены выходные сигналы ФОСШ, выдаваемые в регистратор.

А.4.3.17 В ПТ ИК РЗА должна быть предусмотрена возможность осуществления переключений, необходимых для проведения испытаний, указанных в таблице А.19.

А.4.3.18 Условно полагают, что все аппараты имеют пофазные приводы отключения и включения (см. рисунок А.8). Перечень выдаваемых сигналов из ГИС в устройство АУВ с функцией ФОВ приведен в таблице А.14.

Таблица А.14

Перечень сигналов, выдаваемых из ГИС в устройство АУВ с функцией ФОВ

А.5.1 Испытания проводят в соответствии с программой испытаний, разработанной организацией, осуществляющей испытания, и согласованной субъектом оперативно-диспетчерского управления в электроэнергетике.

В таблицах А.18 - А.22 приведен минимально необходимый объем испытаний устройств ФОЛ, ФОДЛ, ФОТ, ФОДТ, ФОБ, ФОСШ, АУВ с функцией ФОВ.

А.5.2 При испытаниях устройства ФОЛ выполняют опыты 1.1 - 15.2 из таблицы А.18, все опыты из таблицы А.20 и опыты 72.1 - 74.6 из таблицы А.22.

А.5.3 При испытаниях устройств ФОДЛ выполняют опыты 16.1 - 20.1 из таблицы А.18 и опыты 84.1 - 85.2 из таблицы А.22.

А.5.4 При испытаниях устройств ФОТ выполняют опыты 21.1 - 29.4 из таблицы А.18 и опыты 75.1 - 77.6 из таблицы А.22.

А.5.5 При испытаниях устройств ФОДТ выполняют опыты 30.1 - 33.1 из таблицы А.18 и опыты 86.1 - 87.2 из таблицы А.22.

А.5.6 При испытаниях устройств ФОБ выполняют опыты 34.1 - 48.1 из таблицы А.18 и опыты 78.1 - 80.6 из таблицы А.22.

А.5.7 При испытаниях устройств ФОСШ выполняют все опыты из таблицы А.19 и опыты 81.1 - 83.2 из таблицы А.22.

А.5.8 При испытаниях устройств АУВ с функцией ФОВ выполняют все опыты из таблицы А.21 и опыты 88.1 - 89.3 из таблицы А.22.

Для выполнения всех опытов из таблицы А.22 допускается использовать один образец устройства ФОЛ (ФОДЛ) или ФОТ (ФОДТ) из двух устройств, предоставленных для испытаний.

А.5.9 Программа испытаний должна также включать следующие проверки испытуемого устройства:

• наличие внутренней функции регистрации аналоговых сигналов и дискретных событий в объеме, необходимом для анализа функционирования устройства;
• возможность прямого (без промежуточных устройств) информационного обмена с АСУ ТП объекта электроэнергетики с использованием стандартных международных протоколов обмена информацией;
• наличие самодиагностики исправности программно-аппаратных средств;
• наличие метки всемирного координированного времени у всех зарегистрированных в устройстве данных и синхронизации по времени зарегистрированных параметров функционирования устройства.

А.5.10 Программа может быть дополнена с учетом индивидуальных особенностей выполнения устройства.

А.5.11 Для испытаний должны быть предоставлены как минимум два образца устройств фиксации.

Настройка этих устройств должна быть выполнена организацией, осуществляющей испытания, в соответствии с представленными владельцем устройства параметрами настройки устройств фиксации с учетом параметров выходных сигналов ПТ ИК РЗА, приведенных в таблицах А.1 - А.4.

А.5.12 Допускается предоставлять на испытания по одному устройству ФОБ, ФОСШ и АУВ с функцией ФОВ.

А.5.13 Все опыты, предусмотренные в программе испытаний, необходимо выполнять при неизменных параметрах настройки испытуемых устройств.

А.5.14 Если в процессе испытаний выявлена необходимость корректировки выбранных параметров настройки (отсутствие положительных результатов опытов в соответствии с таблицами А.18 - А.22), то владелец устройства или уполномоченное им лицо осуществляет корректировку параметров настройки.

В этом случае по решению организации, проводящей испытания, часть или все опыты, предусмотренные программой испытаний, должны быть выполнены повторно с новыми параметрами настройки устройства.

А.5.15 Соответствие устройства требованиям стандарта не может быть подтверждено при отсутствии возможности выбора параметров настройки, обеспечивающих наличие положительного результата каждого опыта.

А.5.16 Регистрацию параметров режима и событий следует проводить для каждого опыта.

А.6 Критерии оценки результатов испытаний

А.6.1 Результаты испытаний считают положительными, устройство ФОЛ считают прошедшим испытания при одновременном выполнении условий, указанных в А.6.8, а также следующих основных условий:

• отсутствует срабатывание устройства ФОЛ при трехфазном отключении одного выключателя и включенном положении другого в месте установки устройства ФОЛ на ЛЭП, подключенной к распределительному устройству двумя выключателями;
• устройство ФОЛ срабатывает с выдачей аварийного сигнала ФОЛ1 и сигнала состояния ФРЛ при отключении ЛЭП двумя выключателями одновременно или одним выключателем при отключенном состоянии другого выключателя;
• устройство ФОЛ срабатывает с выдачей аварийного сигнала ФОЛ1 и сигнала «Включение» при отключении ЛЭП от РЗ с успешным АПВ (ТАПВ) в месте установки устройства ФОЛ;
• устройство ФОЛ срабатывает с выдачей аварийных сигналов ФОЛ1, ФОЛ2 и сигнала состояния ФРЛ при трехфазном отключении ЛЭП с неуспешным АПВ (ТАПВ) в месте установки устройства ФОЛ;
• отсутствует срабатывание устройства ФОЛ при включении выключателей ЛЭП и отключенном разъединителе линии и (или) включенном положении режимного ключа ремонта ЛЭП с сохранением сигнала ФРЛ;
• устройство ФОЛ срабатывает при включении ЛЭП в транзит с выдачей сигнала «Включение» и ФВЛ при включенном разъединителе линии и отключенном ключе ремонта;
• устройство ФОЛ срабатывает с выдачей сигнала ФРЛ при трехфазном отключении ЛЭП в ремонт с противоположной стороны ЛЭП;
• отсутствует срабатывание ФОЛ при включении выключателя с отключенным шинным или линейным разъединителем в месте установки устройства ФОЛ;
• отсутствует срабатывание ФОЛ на включенной ЛЭП при переводе режимного ключа ремонта в положение «Ремонт ЛЭП» (выдается сигнализация о неверном положении ключа);
• устройство ФОЛ на ЛЭП, подключенной к распределительному устройству с обходной системой шин одним выключателем, срабатывает при трехфазном отключении выключателя ЛЭП или обходного выключателя без АПВ (ТАПВ) с выдачей аварийного сигнала ФОЛ1 и ФРЛ.

А.6.2 Результаты испытаний считают положительными, устройство ФОДЛ считают прошедшим испытания при одновременном выполнении условий, указанных в А.6.8, а также следующих основных условий:

• устройство ФОДЛ срабатывает при отключении двух ЛЭП [каждой из ЛЭП с успешным АПВ (ТАПВ)] в интервале одновременности с выдачей аварийного сигнала ФОДЛ1;
• устройство ФОДЛ срабатывает при отключении двух ЛЭП с неуспешным АПВ (ТАПВ) с выдачей аварийного сигнала ФОДЛ1 и сигнала состояния «Отключены 2л»;
• устройство ФОДЛ срабатывает при отключении одной из двух ЛЭП с успешным АПВ (ТАПВ) и отключенном положении другой ЛЭП с выдачей аварийного сигнала ФОДЛ2 и сигнала «Включена 1л»;
• устройство ФОДЛ срабатывает при отключении одной из двух ЛЭП с неуспешным АПВ (ТАПВ) и отключенном положении другой ЛЭП с выдачей аварийного сигнала ФОДЛ2 и сигнала «Отключены 2л»;
• отсутствует срабатывание устройства ФОДЛ при отключении одной из ЛЭП и включенной в транзит другой ЛЭП.

А.6.3 Результаты испытаний считают положительными, устройство ФОТ считают прошедшим испытания при одновременном выполнении условий, указанных в А.6.8, а также следующих основных условий:

• отсутствует срабатывание устройства ФОТ при отключении одного выключателя ВН АТ;
• устройство ФОТ срабатывает при трехфазном отключении всех выключателей ВН или СН АТ с выдачей аварийного сигнала ФОТ и сигнала состояния ФРТ;
• отсутствует срабатывание устройства ФОТ при включении выключателей ВН и СН и отключенном разъединителе ВН (СН) АТ или включенном режимном ключе ремонта АТ с сохранением сигнала ФРТ;
• отсутствует срабатывание устройства ФОТ при включении всех выключателей ВН или СН с сохранением выдачи сигнала ФРТ;
• отсутствует срабатывание устройства ФОТ при включении одного выключателя ВН с отключенным шинным и (или) линейным разъединителем выключателя и включенной стороне СН АТ;
• устройство ФОТ срабатывает с выдачей сигнала состояния ФВТ при включении АТ со стороны ВН и СН (выключателем АТ СН или обходным выключателем СН);
• устройство ФОТ срабатывает с выдачей аварийного сигнала ФОТ и сигнала ФВТ при трехфазном отключении АТ со всех сторон от РЗ и успешном АПВ (ТАПВ) выключателей ВН и СН.

А.6.4 Результаты испытаний считают положительными, устройство ФОДТ считают прошедшим испытания при одновременном выполнении условий, указанных в А.6.8, а также следующих основных условий:

• устройство ФОДТ срабатывает при отключении двух АТ в интервале одновременности с успешным АПВ одного из них с выдачей аварийного сигнала ФОДТ1 и сигнала «Включен 1т»;
• устройство ФОДТ срабатывает при отключении двух АТ с неуспешным АПВ (ТАПВ) с выдачей аварийного сигнала ФОДТ1 и сигнала состояния «Отключены 2т»;
• устройство ФОДТ срабатывает при отключении одного из двух АТ с успешным АПВ (ТАПВ) и отключенном положении другого АТ с выдачей аварийного сигнала ФОДТ2 и сигнала «Включен 1т»;
• устройство ФОДТ срабатывает при отключении одного из двух АТ с неуспешным АПВ (ТАПВ) и отключенном положении другого АТ с выдачей аварийного сигнала ФОДТ2 и сигнала «Отключены 2т»;
• отсутствует срабатывание устройства ФОДТ при отключении одного из АТ и включенном состоянии другого АТ.

А.6.5 Результаты испытаний считают положительными, устройство ФОБ считают прошедшим испытания при одновременном выполнении условий, указанных в А.6.8, а также следующих условий:

• отсутствует срабатывание устройства ФОБ при отключении одного выключателя ВН;
• устройство ФОБ срабатывает с выдачей аварийного сигнала ФОБ и сигнала ФРБ при отключении всех выключателей ВН или генераторного выключателя;
• устройство ФОБ срабатывает с выдачей аварийного сигнала ФОБ и сигнала ФРБ при действии РЗ на трехфазное отключение энергоблока или действии технологических защит на аварийный останов энергоблока с воздействием на закрытие стопорных клапанов турбины;
• устройство ФОБ срабатывает с выдачей аварийного сигнала ФОБ и сигнала ФВБ при трехфазном отключении выключателей ВН с успешным АПВ (ТАПВ);
• устройство ФОБ срабатывает с выдачей аварийного сигнала ФОБ и сигнала ФРБ при трехфазном отключении выключателя ВН и ремонтном состоянии других выключателей ВН;
• отсутствует срабатывание устройства ФОБ при включении выключателя ВН и генераторного выключателя при отключенном разъединителе ВН или одного из разъединителей генераторного выключателя, или одном из разъединителей выключателя ВН с сохранением сигнала ФРБ;
• отсутствует срабатывание устройства ФОБ при переводе режимного ключа в положение «Ремонт блока» на работающем блоке (сигнализация о неверном положении ключа ремонта).

А.6.6 Результаты испытаний считают положительными, устройство ФОСШ считают прошедшим испытания при одновременном выполнении условий, указанных в А.6.8, а также следующих основных условий:

• отсутствует срабатывание устройства ФОСШ1 при отключении одного выключателя СШ1 и включенных других выключателей;
• отсутствует срабатывание устройства ФОСШ1 при отключении всех незаданных выключателей СШ1;
• устройство ФОСШ1 срабатывает с выдачей сигнала ФОСШ СШ1 кратковременного и длительного при отключении всех включенных заданных выключателей присоединений СШ1 (часть выключателей может быть отключена или находиться в ремонте);
• устройство ФОСШ1 срабатывает с выдачей сигнала отключения двух систем шин ФОСШ СШ1 и СШ2 кратковременного и длительного при отключении всех включенных заданных выключателей присоединений СШ1 (часть выключателей может быть отключена или находиться в ремонте) и отключенном положении СШ2;
• устройство ФОСШ2 срабатывает с выдачей сигнала ФОСШ СШ2 кратковременного и длительного при отключении всех включенных заданных выключателей присоединений СШ2 (часть выключателей может быть отключена или находиться в ремонте);
• устройство ФОСШ СШ2 срабатывает с выдачей сигнала отключения двух систем шин ФОСШ СШ2 и СШ1 при отключении всех включенных заданных выключателей присоединений СШ2 (часть выключателей может быть отключена или находиться в ремонте) и отключенном положении СШ1;
• отсутствует срабатывание устройства ФОСШ2 при включении одного из выключателей присоединения СШ2;
• устройство ФОСШ1 срабатывает с выдачей сигнала ФВСШ СШ1 кратковременного и длительного при включении заданных выключателей присоединений к СШ1;
• отсутствует срабатывание устройства ФОСШ2 при включении одного выключателя присоединения к СШ2;
• устройство ФОСШ2 срабатывает с выдачей сигнала ФВСШ СШ2 кратковременного и длительного при включении заданных выключателей присоединений к СШ2.

А.6.7 Результаты испытаний считают положительными, устройство АУВ с функцией ФОВ в части функции ФОВ считают прошедшим испытания при одновременном выполнении условий, указанных в А.6.8, а также следующих основных условий:

• отсутствует срабатывание устройства АУВ с функцией ФОВ при включении выключателя и отключенном одном из двух разъединителей или ключе фиксации в положении «Отключено»;
• устройства АУВ с функцией ФОВ срабатывают с выдачей сигналов ФОВ кратковременного и ФОВ длительного при отключении выключателя от кнопки или от РЗ тремя фазами;
• устройства АУВ с функцией ФОВ срабатывают с выдачей сигналов ФВВ кратковременного и ФВВ длительного при включении выключателя от кнопки или от РЗ (АПВ) тремя фазами, если включены разъединители и ключ фиксации находится в положении «Включено».

А.6.8 Результаты испытаний считают положительными, а устройство фиксации — прошедшим испытания при одновременном выполнении следующих дополнительных условий:

• отсутствует ложное срабатывание устройства фиксации с выдачей аварийных сигналов при включении (отключении) питания, возникновении неисправностей в цепях оперативного тока, кратковременных (импульсных) помехах на дискретных входах и перезагрузке;
• в устройстве фиксации при перезагрузке, потере (отключении) и дальнейшем восстановлении питания оперативным током сохраняются выходные сигналы и восстанавливается внутренняя логика, соответствующие исходному состоянию контролируемой ЛЭП, сетевого или генерирующего оборудования, их выключателей и разъединителей до перезагрузки или потери (отключении) питания, если за время перезагрузки или восстановления питания их состояние не изменилось;
• в устройстве фиксации, если в процессе перезагрузки или восстановления питания оперативным током состояние ЛЭП, сетевого или генерирующего оборудования изменилось, то после перезагрузки или восстановления питания должно сформироваться состояние ЛЭП, сетевого или генерирующего оборудования, соответствующее фактическому состоянию с выдачей соответствующего сигнала состояния;
• в устройстве фиксации предусмотрено не менее двух цифровых выходов, обеспечивающих выдачу выходных сигналов протоколом ГОСТ Р МЭК 60870-5-104 или протоколом GOOSE-сообщений (см. [3]), а также дискретные выходы для выдачи сигнализации и выходных сигналов по каналам УПАСК (кратковременно) и ТМ (длительно);
• в устройстве фиксации предусмотрен ключ оперативного ввода устройства в работу;
• в устройстве фиксации предусмотрен контроль исправности БК разъединителей с пофазными приводами и соответствующая сигнализация, а также контроль положения разъединителей;
• в устройстве фиксации обеспечивается реализация уставок по времени в диапазоне от 0,1 до 1,0 секунд с шагом не более 0,01 с и в диапазоне от 1 до 10 секунд с шагом не более 0,1 с;
• в устройстве фиксации предусмотрена внутренняя функция регистрации аналоговых сигналов и дискретных событий в объеме, необходимом для анализа работы устройства, предусмотрена возможность преобразования зарегистрированных данных в формат, установленный международным стандартом COMTRADE (см. [4]), предусмотрена возможность передачи информации о его функционировании в АСУ ТП и во внешние регистраторы аварийных событий и процессов, а также возможность синхронизации с глобальными навигационными системами;
• в устройстве фиксации все зарегистрированные данные имеют метки всемирного координированного времени;
• в устройстве фиксации предусмотрена автоматическая самодиагностика исправности программно-аппаратных средств с сигнализацией о неисправности;
• в устройстве фиксации с функцией ФОВ предусмотрены автоматический контроль соответствия состояния выключателя в функции ФОВ (включен/отключен) фактическому состоянию выключателя и соответствующая сигнализация.

БИБЛИОГРАФИЯ
