ГОСТ Р 58350-2019. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Технические средства организации дорожного движения в местах производства работ. Технические требования. Правила применения
(утв. и введен в действие Приказом Росстандарта от 13.02.2019 № 30-ст)
(ред. от 30.11.2022)
Примечание
Отдельные положения данного документа включены в Перечень документов по стандартизации, обязательное применение которых обеспечивает безопасность дорожного движения при его организации на территории Российской Федерации (Распоряжение Правительства РФ от 04.11.2017 № 2438-р). Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 4, 2025. Изменение № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст, введено в действие с 01.01.2023.
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 февраля 2019 г. № 30-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ
В МЕСТАХ ПРОИЗВОДСТВА РАБОТ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. ПРАВИЛА ПРИМЕНЕНИЯ
Automobile roads of general use. The requirements
to the traffic control devices in places of a roadwork.
Technical requirements. Rules of application
1 РАЗРАБОТАН Федеральным автономным учреждением «Российский дорожный научно-исследовательский институт» (ФАУ «РОСДОРНИИ») Министерства транспорта Российской Федерации
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 «Дорожное хозяйство»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 февраля 2019 г. № 30-ст
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Настоящий стандарт распространяется на технические средства организации дорожного движения, применяемые на автомобильных дорогах общего пользования, улицах и дорогах городских и сельских поселений (далее — дорогах), железнодорожных переездах в местах производства работ по строительству, реконструкции, капитальному ремонту, ремонту и содержанию дорог, а также других работ, требующих временного изменения организации дорожного движения, а также устанавливает технические требования к ним и правила применения.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 58967 Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. Технические условия
(в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
ГОСТ 32757 Дороги автомобильные общего пользования. Временные технические средства организации дорожного движения. Классификация
ГОСТ 32758 Дороги автомобильные общего пользования. Временные технические средства организации дорожного движения. Технические требования и правила применения
ГОСТ 32759 Дороги автомобильные общего пользования. Дорожные тумбы. Технические требования
ГОСТ 32843 Дороги автомобильные общего пользования. Столбики сигнальные дорожные. Технические требования
ГОСТ 32865 Дороги автомобильные общего пользования. Знаки переменной информации. Технические требования
ГОСТ 32945 Дороги автомобильные общего пользования. Знаки дорожные. Технические требования
ГОСТ 32953 Дороги автомобильные общего пользования. Разметка дорожная. Технические требования
ГОСТ 33128 Дороги автомобильные общего пользования. Ограждения дорожные. Технические требования
ГОСТ 33220 Дороги автомобильные общего пользования. Требования к эксплуатационному состоянию
ГОСТ 33385 Дороги автомобильные общего пользования. Дорожные светофоры. Технические требования
ГОСТ Р 50597 Дороги автомобильные и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения. Методы контроля
ГОСТ Р 50971 Технические средства организации дорожного движения. Световозвращатели дорожные. Общие технические требования. Правила применения
ГОСТ Р 51256 Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования
ГОСТ Р 52282 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний
ГОСТ Р 52289 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств
ГОСТ Р 52290 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования
(в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
ГОСТ Р 56350 Интеллектуальные транспортные системы. Косвенное управление транспортными потоками. Требования к динамическим информационным табло
ГОСТ Р 56351 Интеллектуальные транспортные системы. Косвенное управление транспортными потоками. Требования к технологии информирования участников дорожного движения посредством динамических информационных табло
ГОСТ Р 57144 Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования
ГОСТ Р 57145 Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Правила применения
ГОСТ Р 58351 Дороги автомобильные общего пользования. Ограждения дорожные фронтальные, удерживающие боковые комбинированные и удерживающие пешеходные. Общие технические требования. Методы испытаний и контроля. Правила применения
(в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
ГОСТ Р 59291 Дороги автомобильные общего пользования. Ограждения мобильные фронтальные. Общие технические условия
(ссылка введена Изменением № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
ГОСТ Р ИСО 23600 Вспомогательные технические средства для лиц с нарушением функций зрения и лиц с нарушением функций зрения и слуха. Звуковые и тактильные сигналы дорожных светофоров
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
В настоящем стандарте применены следующие термины с соответствующими определениями:
| временные технические средства организации дорожного движения: Комплекс устройств, применяемых на дорогах для обеспечения безопасности дорожного движения и повышения пропускной способности дороги в течение периода, вызвавшего необходимость временного изменения организации дорожного движения. [ГОСТ 32757-2014, пункт 3.1] |
|---|
3.2 автомобиль прикрытия: Автомобиль, оборудованный проблесковым маячком оранжевого или желтого цвета и временными техническими средствами организации дорожного движения, предназначенный для ограждения и обозначения мест краткосрочных работ.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
<1> Сноска исключена с 01.01.2023. — Изменение N 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст.
3.3 дорожная машина: Средство механизации работ при строительстве, содержании и ремонте дорог.
3.4 долгосрочные работы на дороге: Работы, проводимые на дороге в соответствии с проектной документацией и требующие временного изменения организации дорожного движения, рассчитанные на срок более 1 сут.
3.5 краткосрочные работы на дороге: Стационарные, передвижные или подвижные работы, проводимые на дороге и требующие временного изменения организации дорожного движения, рассчитанные на срок не более 1 сут.
3.6 зона работ: Участок дороги, на котором введено временное изменение организации дорожного движения, включающий в себя следующие составляющие: зону предупреждения, зону отгона, буферную зону, зону стабилизации, а также собственно место производства работ.
3.7 участок проведения работ: Участок дороги между первым и последним по ходу движения направляющим или ограждающим устройством.
3.8 зона предупреждения: Участок дороги, предназначенный для информирования участников дорожного движения о приближении к месту проведения дорожных работ, вызвавших необходимость временного изменения организации дорожного движения.
3.9 зона отгона: Участок, предназначенный для изменения траектории движения транспортных средств при объезде места производства дорожных работ, вызвавших необходимость временного изменения организации дорожного движения.
3.10 буферная зона (продольная буферная зона): Пространство, организуемое с помощью временных технических средств организации дорожного движения в целях повышения безопасности участников дорожного движения и лиц, находящихся в месте производства дорожных работ, отделяющее движущиеся транспортные средства от места производства работ на дороге, вызвавших необходимость временного изменения организации дорожного движения.
3.11 поперечная буферная зона: Участок дороги, отделяющий транспортные средства от рабочей зоны вдоль пути следования, предназначенный для размещения ограждающих и направляющих устройств в целях повышения безопасности участников дорожного движения и лиц, находящихся в месте производства дорожных работ.
3.12 место производства дорожных работ (рабочая зона): Участок дороги или дорожного сооружения, на котором проводят дорожные работы, размещают дорожные машины, механизмы, оборудование, материалы и рабочих для проведения работ, вызвавших необходимость временного изменения организации дорожного движения.
3.13 зона стабилизации: Участок дороги, предназначенный для возвращения транспортных средств на дорогу и их распределения по полосам движения в соответствии с постоянной схемой организации дорожного движения на данном участке дороги.
3.14 передвижные работы на дороге: Работы, проводимые на дороге с перемещением рабочей зоны (с остановками) и требующие временного изменения организации дорожного движения.
3.15 стационарные работы на дороге: Работы, проводимые на дороге на постоянном месте (без перемещения рабочей зоны) и требующие временного изменения организации дорожного движения.
3.16 подвижные работы на дороге: Работы, проводимые на дороге в процессе движения участников работ и требующие временного изменения организации дорожного движения.
3.17 регулировщик: Лицо, наделенное в установленном порядке полномочиями по регулированию дорожного движения с помощью сигналов, установленных правилами дорожного движения, и непосредственно осуществляющее указанное регулирование.
Примечание — Регулировщик должен быть в форменной одежде и (или) иметь отличительный знак и экипировку. К регулировщикам относятся сотрудники полиции и военной автомобильной инспекции, а также работники дорожно-эксплуатационных служб, дежурные на железнодорожных переездах и паромных переправах при исполнении ими своих должностных обязанностей.
3.18 темное время суток: Промежуток времени от конца вечерних сумерек до начала утренних сумерек или с уровнем естественной освещенности 20 лк и менее.
3.19 демаркировка дорожной разметки: Удаление дорожной разметки различными методами.
4.1 При проведении долгосрочных и краткосрочных работ по строительству, реконструкции, капитальному ремонту, ремонту и содержанию <1> дорог, а также других работ на участках проезжей части, обочин, откосов земляного полотна, разделительной полосы, тротуаров, пешеходных и велосипедных дорожек, трамвайных путей и железнодорожных переездов для обустройства зоны работ используют временные технические средства организации дорожного движения по ГОСТ 32757 и прочие средства, предусмотренные настоящим стандартом (информационные щиты — по 5.5, динамические информационные табло — по 5.6, фронтальные дорожные ограждения — по 6.5.4).
<1> Кроме подвижных работ, выполняемых со скоростью движения 40 км/ч и более, а также подвижных работ с применением автомобиля прикрытия, оборудованного ограждением мобильным фронтальным (ОМФ).
(в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
В зоне работ можно использовать специальные технические средства, имеющие функции фото- и киносъемки, видеозаписи для фиксации нарушений правил дорожного движения (далее — технические средства автоматической фотовидеофиксации).
4.2 Обустройство зоны работ в соответствии с приложением А осуществляют непосредственно перед началом работ в следующем порядке:
- информационные щиты и динамические информационные табло;
- дорожные знаки;
- дорожные светофоры;
- дорожная разметка;
- ограждающие устройства;
- направляющие устройства.
Демонтаж и демаркировку временных технических средств организации дорожного движения и прочих средств осуществляют в обратном порядке в сроки, предусмотренные требованиями ГОСТ Р 50597.
В эти же сроки осуществляют мероприятия по установке (восстановлению) технических средств организации дорожного движения на период эксплуатации по постоянной схеме.
4.3 В случае переноса и устройства временных пешеходных переходов, пересечений с велосипедными дорожками, направляющих островков, остановочных пунктов маршрутных транспортных средств они обустраиваются техническими средствами организации дорожного движения в соответствии с ГОСТ Р 52289.
4.4 На автомагистралях и скоростных дорогах ширина полос движения в зоне работ должна быть от 3,25 до 3,75 м, на остальных дорогах — от 3,0 до 3,50 м. Ширину правой крайней полосы на автомагистралях и скоростных дорогах при пропуске транспортных средств одного направления по двум полосам и более принимают не менее 3,50 м.

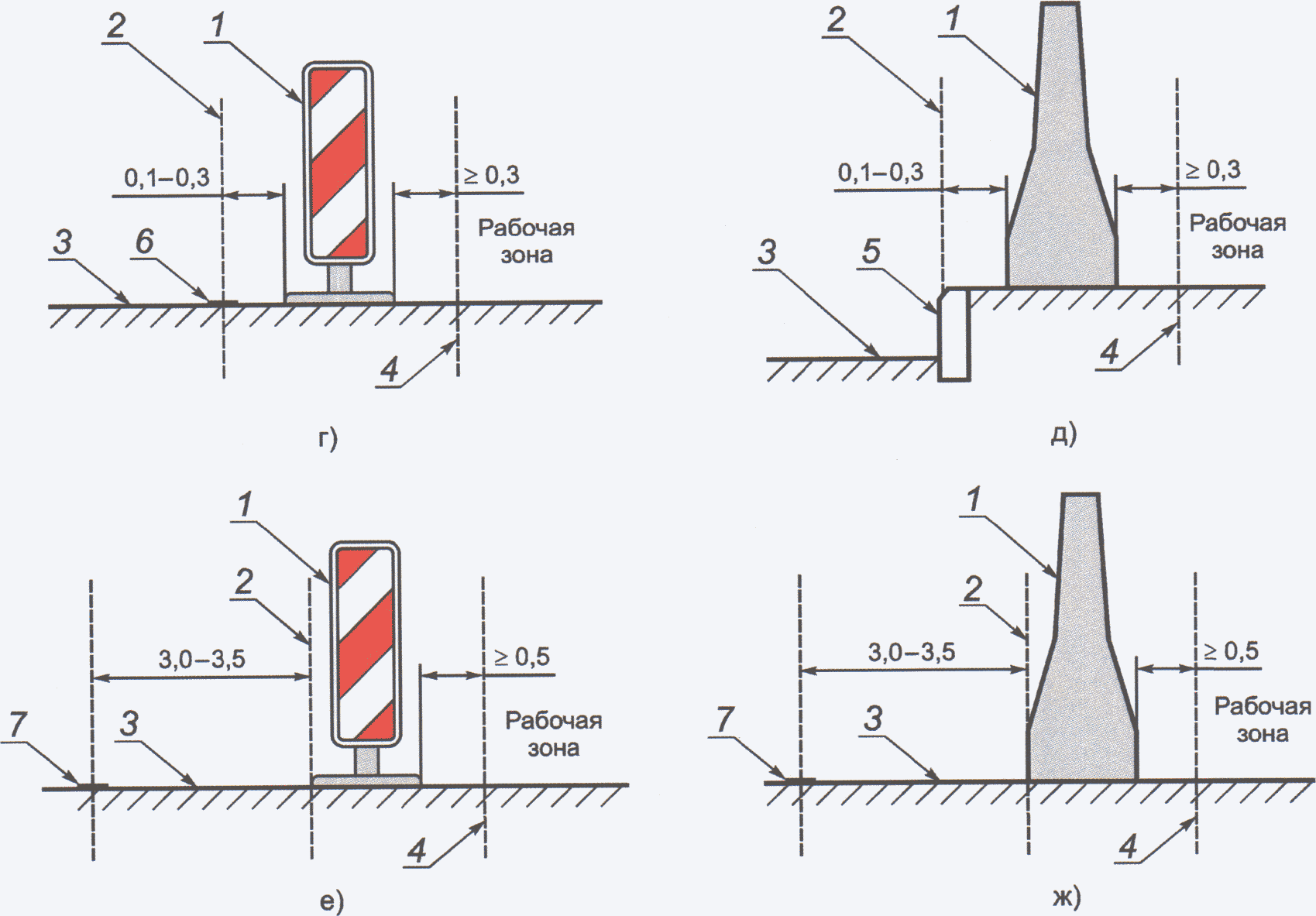

4.5 Ширину поперечной буферной зоны принимают такой, чтобы расстояние от ближнего края временного дорожного ограждающего или направляющего устройства составляло:

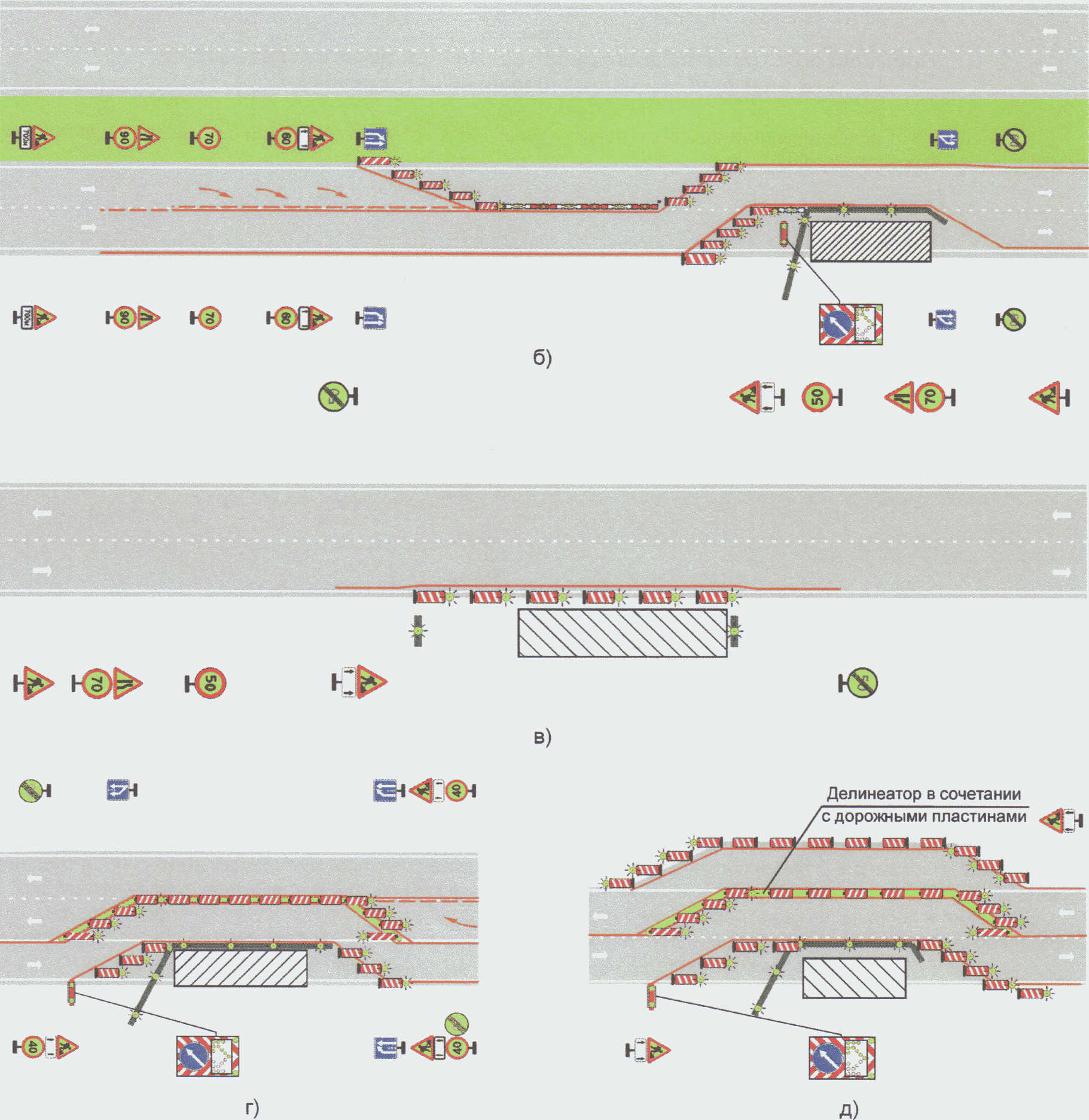

Примеры размещения временных дорожных ограждающих и направляющих устройств при производстве долгосрочных работ приведены в приложении Б.
4.6 После завершения работ изображения знаков на передвижном комплексе технических средств должны быть скрыты от участников дорожного движения (закрыты чехлами, демонтированы, комплекс сложен в положение для транспортирования).
4.7 На участке проведения работ демонтаж существующего барьерного и (или) парапетного ограждения допускается только после установки временных ограждающих устройств.
5.1 Требования к временным дорожным знакам и сигналам
Временные дорожные знаки должны соответствовать требованиям ГОСТ 32945, изображения, символы и надписи, фотометрические и колометрические характеристики которых должны соответствовать ГОСТ Р 52290, светофоры - ГОСТ 33385, их типы и исполнение - ГОСТ Р 52282, размещение и режим работы - ГОСТ Р 52289, сигнал звукового устройства, дублирующий разрешающий сигнал светофора для пешеходов, - ГОСТ Р ИСО 23600, разметка - ГОСТ 32953, форма, размеры и цвет которой должны соответствовать ГОСТ Р 51256, сигнальные фонари - ГОСТ 32758.
Допускается изготавливать вставные сигнальные фонари с рассеивателем в форме круга диаметром от 150 до 200 мм желтого цвета и весом не более 0,8 кг для применения в сочетании с дорожными пластинами.
5.2 Требования к временным дорожным направляющим устройствам
5.2.1 Дорожные конусы, пластины, сигнальные вехи, сепараторы (делиниаторы) должны соответствовать требованиям ГОСТ 32758, дорожные тумбы - ГОСТ 32759.
Пластины допускается изготовлять (см. рисунок 1):
- со стрелой(ами) в виде двух белых полос шириной 100 мм, соединенных под углом 90° на красном фоне;
- с возможностью установки сигнальных фонарей;
- размером 750 x 130 мм для применения в сочетании с дорожными сепараторами (делиниаторами);
- с опорной плитой шириной не более 400 мм и длиной не более 800 мм включительно;
- размером 2000 x 250 и 2500 x 500 мм (предупредительные) с односторонними или двухсторонними нисходящими красно-белыми полосами. Пластину применяют с сигнальными фонарями желтого цвета с частотой мигания 1 миг./с (допускается отклонение от указанной частоты +/- 10%).
1 — дорожная пластина со стрелами; 2 — дорожная пластина
в сочетании с сигнальным фонарем; 3 — дорожная пластина
для применения в сочетании с дорожными сепараторами
(делиниаторами); 4 — предупредительная пластина
с сигнальным фонарем
Дорожные пластины с установленными на них сигнальными фонарями должны обладать устойчивостью к опрокидыванию при испытании по ГОСТ 32758.
Предупредительные дорожные пластины должны обладать устойчивостью к опрокидыванию при испытании по ГОСТ 32758, при этом величина опрокидывающей нагрузки принимается 30 Н.
5.2.2 Допускается изготовлять дорожные сепараторы (делиниаторы) с возможность установки в них дорожных пластин и столбиков сигнальных дорожных С2П по ГОСТ 32843.
На тумбы допускается наносить изображение дорожных знаков 4.2.1, 4.2.2 по ГОСТ Р 52290 в зависимости от их расположения на проезжей части.
5.3 Требования к дорожным ограждающим устройствам
5.3.1 Временные дорожные барьеры и щиты должны соответствовать требованиям ГОСТ 32758.
5.3.2 Парапетные ограждения должны соответствовать требованиям ГОСТ 33128.
Конструкция блоков должна предусматривать возможность установки сигнальных фонарей.
5.3.3 Фронтальные дорожные ограждения должны соответствовать требованиям ГОСТ Р 58351.
5.3.4 Ограждения мобильные фронтальные должны соответствовать требованиям ГОСТ Р 59291.
(п. 5.3.4 введен Изменением № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
5.4 Требования к комплексам временных технических средств организации движения
5.4.1 Передвижной (мобильный) и переносной комплексы временных технических средств организации дорожного движения (далее — передвижной и переносной комплексы) должны соответствовать требованиям ГОСТ 32758.
На передвижном и переносном комплексе можно применять знаки 4.2.1 - 4.2.3, 1.25, 3.24, 1.15, 1.16, 1.18, 1.20.2, 1.20.3, 1.33, а также 8.1.1 и 8.2.1. При этом в состав передвижного комплекса должен входить один из знаков 4.2.1 - 4.2.3.
5.4.2 Допускается применять передвижные комплексы с дополнительными средствами сигнализации: динамические информационные табло, дополнительные сигнальные фонари (диаметром от 150 до 240 мм), позволяющие сигнализировать о необходимости заблаговременного перестроения (стрела влево или вправо) и об отсутствии возможности продолжения движения в том ряду, в котором установлен комплекс (крест).
Временные дорожные знаки, сигнальные фонари и дополнительные средства сигнализации, входящие в состав передвижного комплекса, монтируют на щитах с наклонными, под углом 45°, чередующимися световозвращающими полосами белого и красного цветов или щитах желтого цвета.
Лицевые поверхности щитов изготавливают с использованием пленок типа Б или В по ГОСТ Р 52290.
5.4.3 Знаки на переносном комплексе размещают таким образом, чтобы расстояние от их нижнего края до поверхности дорожного покрытия (высота установки) было от 0,6 до 1,5 м, на передвижном комплексе — не менее 1,0 м.
5.4.4 На передвижном и переносном комплексе очередность размещения знаков различных групп (сверху вниз, слева направо) должна соответствовать требованиям ГОСТ Р 52289.
5.5 Требования к информационным щитам
5.5.1 Лицевые поверхности информационных щитов изготавливают из световозвращающих пленок типа В по ГОСТ Р 52290 при их установке на автомагистралях и скоростных дорогах, типа Б — на остальных дорогах.
5.5.2 Надписи на информационных щитах выполняют черным цветом и размещают на желтом фоне.
5.5.3 На щитах должны быть указаны сведения об объекте строительства (реконструкции, капитального ремонта, ремонта), наименование заказчика и организации-исполнителя, фамилия должностного лица, ответственного за производство работ, номер его служебного телефона, сроки проведения работ. Дополнительно может быть указана иная информация, имеющая непосредственное отношение к объекту строительства.
В верхней части щита на белом фоне допускается наносить логотип организации — владельца автомобильной дороги и указывать ее контактную информацию.
Примеры компоновки информационных щитов приведены в приложении В.
5.6 Требования к динамическим информационным табло
Динамические информационные табло должны соответствовать требованиям ГОСТ Р 56350.
5.7 Требования к техническим средствам автоматической фотовидеофиксации
Технические средства автоматической фотовидеофиксации должны соответствовать требованиям ГОСТ Р 57144.
5.8 Эксплуатационные характеристики временных технических средств организации дорожного движения
Применение временных технических средств организации дорожного движения не допускается, если в результате их естественного износа или по иным причинам утрачены один или несколько элементов конструкции либо имеются дефекты в соответствии с таблицей Г.1 (приложение Г).
Временные технические средства организации дорожного движения с указанными дефектами должны быть заменены в срок не более 1 сут с момента обнаружения <1>.
<1> Определение к данному термину установлено в ГОСТ Р 50597.
Временные технические средства организации дорожного движения в случае их отсутствия в соответствии с проектом (схемой) организации дорожного движения устанавливают в срок не более 1 сут, при отклонении от проектного положения — в течение 2 ч с момента обнаружения. При отсутствии знаков 4.2.1 - 4.2.3 в начале ограждающих устройств на проезжей части, обочине они должны быть восстановлены (установлены) в течение 2 ч с момента обнаружения.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
6.1 Применение дорожных знаков
6.1.1 Общие положения
6.1.1.1 Дорожные знаки в зоне работ устанавливают в соответствии с требованиями ГОСТ Р 52289. Знаки устанавливают на опорах, в том числе на переносных опорах. При производстве краткосрочных работ допускается устанавливать знаки на переносных раскладных опорах.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
Конструкция переносных опор должна соответствовать размерам используемых дорожных знаков, обеспечивать надежную установку знаков и исключать возможность их падения. Элементы опоры не должны выступать за боковые края знака более чем на 0,2 м. При этом плоскость дорожных знаков должна составлять с поверхностью покрытия угол 90°, а установленных на раскладных опорах — от 90 до 120°. При установке знаков на раскладных опорах нижний край знака должен находиться на высоте не менее 0,6 м от поверхности земли или дорожного покрытия, а при установке знаков на раскладных опорах на автомагистралях, скоростных дорогах и дорогах с двумя и более полосами в одном направлении — не менее 1,5 м.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
При установке знаков на раскладных опорах на автомагистралях, скоростных дорогах и дорогах с двумя и более полосами в одном направлении на одной опоре должно быть установлено не более одного знака и одного знака дополнительной информации (таблички).
(в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
Дорожные знаки, устанавливаемые на передвижных комплексах, автомобилях прикрытия и на ограждениях мобильных фронтальных, после окончания работ должны быть зачехлены либо демонтированы, а сигнальные фонари и дополнительные средства сигнализации выключены.
(абзац введен Изменением № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
6.1.1.2 При производстве краткосрочных работ без автомобиля прикрытия на задней части дорожной машины размещают один из знаков 4.2.1 - 4.2.3, дополнительно можно применять знаки 1.25, 3.24, 1.15, 1.16, 1.18, 1.20.2, 1.20.3. Допускается применять знаки 4.2.1 - 4.2.3 со световой индикацией. Очередность размещения знаков разных групп — по 5.4.4, при этом расстояние от нижнего края знака, размещенного на дорожной машине, до поверхности дорожного покрытия (высота установки) должно быть не менее 1,0 м.
При нанесении осевых линий разметки на передней части дорожной машины рекомендуется размещать знаки 4.2.1, 4.2.2.
6.1.1.3 Знаки устанавливают последовательно от начала зоны работ начиная со знаков 1.25.
6.1.1.4 Порядок установки дублирующих знаков аналогичен порядку установки основных временных знаков.
6.1.2 Предупреждающие знаки
6.1.2.1 Знак 1.15 применяют в тех случаях, когда из-за производства работ на участке их проведения возможно снижение коэффициента сцепления шины с покрытием по сравнению с предшествующим участком.
6.1.2.2 Знак 1.16 применяют при наличии дефектов на покрытии проезжей части в зоне отгона, продольной буферной зоне и рабочей зоне (дефекты по ГОСТ Р 50597, уступы от уложенного или снятого слоя покрытия и т.п.), затрудняющих или препятствующих проезду транспортных средств (вынуждающих изменить траекторию и скорость движения).
6.1.2.3 Знак 1.18 устанавливают при устройстве или ремонте гравийных и щебеночных покрытий, при поверхностной обработке покрытия, при заделке выбоин и трещин струйно-инъекционным способом и в других случаях, когда возможен выброс каменных материалов (щебня, гравия, вывесок) из-под колес автомобиля. Знак убирают после завершения формирования покрытия.
6.1.2.4 Знак 1.33 применяют в период отсутствия на участках проведения работ временной или постоянной дорожной разметки, когда она не может быть своевременно нанесена из-за отсутствия погодно-климатических условий, позволяющих осуществить технологию проведения работ по ее нанесению.
6.1.3 Знаки приоритета
Знаки 2.6 и 2.7 применяют для организации поочередного пропуска транспортных средств встречных направлений по одной полосе в соответствии с приложением Д.
Знак 2.6 устанавливают в начале зоны отгона. В этом случае с противоположной стороны в конце рабочей зоны устанавливают знак 2.7. Знаки рекомендуется размещать на отдельной опоре.
При отсутствии на участке дороги крутого спуска или подъема, обозначенных знаками 1.13, 1.14, знак 2.6 устанавливают для того направления, откуда следует менее интенсивный транспортный поток.
6.1.4 Запрещающие знаки
6.1.4.1 Знаки 3.11 - 3.15 применяют, когда по условиям работ пропуск транспортных средств необходимо ограничить по массе или габариту.
Знаки 3.11 - 3.15 с табличкой 8.1.1 применяют в тех случаях, если вблизи участка проведения работ не предусмотрен объезд. Знаки устанавливают за ближайшим перед участком проведения работ перекрестком.
6.1.4.2 Знак 3.20 применяют в зоне работ на дорогах с тремя и менее полосами движения в обоих направлениях при закрытии или уменьшении ширины как минимум одной полосы движения, а также на участках дорог с необеспеченной видимостью встречного автомобиля по ГОСТ Р 52289, зону действия знака в этом случае определяют по протяженности опасного участка.
6.1.4.3 Ограничение скорости движения с помощью знака 3.24 вводят на участке проведения работ в случаях уменьшения числа полос движения или сужения дороги в рабочей зоне, при ограничении видимости или несоответствии состояния проезжей части, обочин и разделительной полосы требованиям ГОСТ Р 50597.
Максимальную скорость движения на участке проведения работ устанавливают в соответствии с таблицами Е.1, Е.2 (приложение Е).
Примечание — На улицах и дорогах городских и сельских поселений максимальную скорость движения определяют с учетом дорожных условий и состава транспортного потока.
Если на участке проведения работ устанавливают максимальную скорость, отличающуюся от максимальной скорости движения на предшествующем участке на 20 км/ч и более, применяют ступенчатое ограничение скорости по ГОСТ Р 52289. Допускается применять ступенчатое ограничение скорости по этапам в соответствии с таблицей Е.3 (приложение Е).
Знак дублируют по ГОСТ Р 52289.
6.1.4.4 Знак 3.25 рекомендуется устанавливать на расстоянии не более 50 м от конца участка проведения работ.
6.1.5 Предписывающие знаки и знаки особых предписаний
6.1.5.1 Знаки 4.2.1 - 4.2.3 применяют для указания направления объезда начала ограждающих устройств на проезжей части, направления объезда рабочей зоны и закрытого для движения участка полосы в зоне предупреждения.
6.1.5.2 Знаки 5.15.3, 5.15.4 применяют при производстве долгосрочных работ для обозначения начала отгона в зоне стабилизации, при увеличении числа полос для движения в данном направлении.
Знаки устанавливают у начала переходной линии временной разметки, обозначающей границу отгона в зоне стабилизации.
6.1.5.3 Знаки 5.15.5, 5.15.6 применяют при производстве долгосрочных работ для обозначения конца полосы (участка, предшествующего зоне отгона), при уменьшении числа полос в рабочей зоне для движения в данном направлении.
Знаки устанавливают у начала переходной линии временной разметки или у первого из направляющих устройств, обозначающих границу отгона полосы.
6.1.6 Информационные знаки
6.1.6.1 Знак 6.16 применяют при введении светофорного регулирования по 6.2.1.
6.1.6.2 На знаке 6.17 должен быть схематично отображен маршрут объезда с указанием населенных пунктов, в которых маршрут изменяет свое направление, или названия улиц, по которым он проходит.
6.1.6.3 Знаки 6.18.1 - 6.18.3 устанавливают перед началом объезда и на всех пересечениях маршрута объезда в тех случаях, когда движение транспортных средств организовано в объезд по существующей сети дорог либо по специально устроенному объезду.
6.2 Применение дорожных светофоров
6.2.1 Временные дорожные светофоры на участке проведения долгосрочных работ применяют для регулирования:
- дорожного движения в соответствии с требованиями ГОСТ Р 52289;
- поочередного пропуска транспортных потоков встречных направлений по одной полосе в соответствии с приложением Д;
- движения пешеходов через проезжую часть в случае переноса или устройства новых пешеходных переходов на период временного изменения организации движения в соответствии с требованиями ГОСТ Р 52289.
Светофоры допускается применять на участках проведения краткосрочных работ для регулирования поочередного пропуска транспортных потоков встречных направлений по одной полосе в соответствии с приложением Д.
6.2.2 Светофоры устанавливают в соответствии с требованиями ГОСТ Р 52289.
Светофор устанавливают перед началом зоны отгона, с противоположной стороны — перед рабочей зоной. Расстояние установки светофора от зоны отгона и рабочей зоны должно быть не более 50 м.
В местах сужения проезжей части светофоры допускается устанавливать на закрытой для движения полосе.
При ручном управлении сигналами светофоров регулировщик размещается таким образом, чтобы оба въезда были хорошо видны регулировщику от пульта управления светофорами. В тех случаях, когда данное требование невозможно обеспечить, управление сигналами светофоров осуществляется двумя регулировщиками или более с применением средств связи.
6.3 Применение дорожной разметки
6.3.1 Временную дорожную разметку оранжевого цвета применяют в зоне работ по ГОСТ Р 52289 при производстве долгосрочных работ в случаях уменьшения ширины полосы (полос) движения, изменения их числа, а также изменения траектории движения транспортных средств в зоне работ относительно постоянной разметки, обозначающей границы полос движения, а также при переносе или устройстве новых стоп-линий, пешеходных переходов, пересечений с велосипедными дорожками, направляющих островков, остановочных пунктов маршрутных транспортных средств.
Разметку также наносят на открытых для движения участках дорог без верхнего слоя покрытия, в том числе с отфрезерованным покрытием.
Допускается не применять разметку в тех случаях, когда погодно-климатические условия или состояние покрытия не позволяют осуществить работы по ее нанесению.
Примеры нанесения временной дорожной разметки приведены в приложении Ж.
6.3.2 При разметке зоны работ ширину полосы движения принимают по 4.4 с учетом местоположения и размеров рабочей зоны при обеспечении ширины поперечной буферной зоны по 4.5.
6.3.3 При производстве долгосрочных работ на улицах и дорогах городских и сельских поселений допускается не наносить временную дорожную разметку при условии сохранения числа полос движения и соблюдения требований 4.4.
При этом ширину поперечной буферной зоны принимают такой, чтобы расстояние от ближнего края временного дорожного ограждающего или направляющего устройства до границы рабочей зоны составляло не менее 0,5 м [см. рисунок Б.1 е), ж)].
6.3.4 Временную разметку в местах совпадения линий временной и постоянной разметки наносят по возможности без перекрытия их линий. На существующих пешеходных переходах временную разметку не наносят.
6.3.5 При организации движения на пересечениях в тех случаях, когда изменяется направление движения по полосам, постоянную разметку демаркируют. В остальных случаях допускается не демаркировать постоянную разметку.
6.3.6 При переносе разметки 1.14.1, 1.14.2, 1.15, 1.17 соответствующую временную разметку следует наносить за пределами участка проведения работ перед зоной отгона или на расстоянии не менее 50 м от зоны стабилизации.
6.3.7 При переносе или устройстве временной разметки 1.13 - 1.18 соответствующую постоянную разметку демаркируют.
6.3.8 Совместно с линиями временной разметки рекомендуется применять световозвращатели КД3 по ГОСТ Р 50971.
6.4 Правила применения временных дорожных направляющих устройств
6.4.1 Общие положения
6.4.1.1 Временные дорожные направляющие устройства применяют в зоне работ для обозначения отгонов, ограждения участка проведения работ и разделения транспортных потоков попутных и встречных направлений.
6.4.1.2 Расстояния между направляющими устройствами принимают по таблице 1.
Расстояние между направляющими устройствами
(таблица 1 в ред. Изменения № 1, утв. Приказом
Росстандарта от 30.11.2022 № 1417-ст)
| Ограничение максимальной скорости <*>, км/ч | Расстояния между направляющими устройствами (пластинами, конусами) не более, м | |
| в зонах предупреждения, отгона и стабилизации | в продольной буферной и рабочей зонах | |
| 40 | 5 | 12 |
| 50 | 7 | 14 |
| 60 <**> | 8 | 15 |
| 70 <**> | 8 | 15 |
| <*> Значение скорости, устанавливаемое на знаке 3.24 перед началом участка проведения работ. <**> На автомагистралях и скоростных дорогах допускается устанавливать направляющие устройства в продольной буферной и рабочей зонах с шагом не более 16 м. Примечания 1 Направляющие устройства вдоль продольной буферной и рабочей зон при производстве краткосрочных работ устанавливают с шагом не более 5 м при длине рабочей зоны менее 30 м, от 5 до 7 м — на мостовых сооружениях. 2 При производстве работ допускается не устанавливать направляющие устройства для обозначения зоны стабилизации, когда это обосновано конкретными условиями движения и технологией производства работ. | ||
6.4.2 Дорожные конусы
6.4.2.1 Дорожные конусы применяют на участках проведения краткосрочных стационарных и передвижных работ на дорогах любых категорий, за исключением случаев, предусмотренных 6.4.3.1.
(п. 6.4.2.1 в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
6.4.2.2 Дорожные конусы устанавливают в зонах отгона и стабилизации по направлению отгонов, в продольной буферной и рабочей зонах — вдоль их границ [см. рисунок Ж.1 и)].
6.4.2.3 На участках проведения работ применяют конусы:
- на всех дорогах, кроме автомагистралей и скоростных дорог, — высотой не менее 500 мм, при нанесении дорожной разметки — высотой не менее 300 мм;
- на автомагистралях и скоростных дорогах — высотой не менее 750 мм.
(п. 6.4.2.3 в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
6.4.3 Дорожные пластины
6.4.3.1 Дорожные пластины применяют в зоне работ при производстве:
- краткосрочных стационарных работ, проводимых в темное время суток на автомагистралях и скоростных дорогах, при этом предупредительные пластины должны быть оборудованы сигнальными фонарями (см. рисунок 1) с частотой мигания по 5.2.1.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
Пластины допускается применять на участках проведения стационарных краткосрочных работ на дорогах с двумя и тремя полосами движения, передвижных работ — на дорогах любых категорий.
Пластины рекомендуется применять на участках проведения стационарных краткосрочных работ на дорогах с четырьмя полосами движения.
6.4.3.2 При производстве долгосрочных работ пластины устанавливают:
а) в зоне отгона в соответствии с таблицей И.1 (приложение И) на всем протяжении отгонов(а) и на всей длине участков между последовательно расположенными отгонами при закрытии двух полос движения и более [см. рисунок Ж.1 а)];
б) в продольной буферной зоне в соответствии с таблицей И.2 (приложение И) по всей ее длине;
в) в зоне предупреждения на дорогах с четырьмя полосами и более на всем протяжении отгонов(а), устраиваемых(ого) для предварительного изменения траектории движения транспортных средств, и участках между ними [см. рисунок Ж.1 б)] в соответствии с таблицей И.1 (приложение И);
г) в рабочей зоне на всей ее длине при производстве работ на обочине [см. рисунок Ж.1 в)], разделительной полосе, откосе земляного полотна без разрытий или с разрытиями глубиной менее 0,5 м (траншея, котлован и т.п.), когда расстояние от рабочей зоны до края проезжей части менее 4 м;
д) в зоне стабилизации на всем протяжении отгона при производстве долгосрочных работ на проезжей части дорог с четырьмя полосами и более в соответствии с таблицей И.2 (приложение И);
е) на всем протяжении полосы, устраиваемой на обочине вдоль края проезжей части, при высоте насыпи менее 1,5 м [см. рисунок Ж.1 д)], и на всем протяжении устраиваемого переезда через разделительную полосу с каждой его стороны [см. рисунок Ж.1 е)].
6.4.3.3 При производстве краткосрочных работ пластины устанавливают в зонах отгона и стабилизации по направлению отгонов, в продольной буферной и рабочей зонах — вдоль их границ.
6.4.3.4 При производстве долгосрочных работ пластины устанавливают за линиями временной дорожной разметки, обозначающими край проезжей части, на расстоянии от 0,2 до 0,4 м между разметкой и ближайшим краем пластины.
Пластины устанавливают под прямым углом к оси проезжей части таким образом, чтобы нижний край наклонных полос был направлен в сторону участка проезжей части, по которому осуществляется пропуск транспортных средств.
6.4.3.5 При производстве долгосрочных работ рекомендуется применять пластины высотой от 1100 до 1250 мм и шириной от 226 до 250 мм с наклонными полосами.
Предупредительную пластину размером 2000 x 250 мм рекомендуется устанавливать при долгосрочных работах на дорогах с четырьмя полосами и более, размером 2500 x 500 мм — на автомагистралях и скоростных дорогах:
- при уменьшении числа полос движения в начале отгона закрытого для движения участка крайней левой полосы в зоне предупреждения;
- в начале отгона средней полосы.
6.4.4 Дорожные сепараторы (делиниаторы)
6.4.4.1 Делиниаторы применяют в границах участка проведения долгосрочных работ при закрытии как минимум одной полосы движения на дорогах без разделительной полосы по границе между полосами движения транспортных средств во встречных направлениях [см. рисунок Ж.1 г), д)].
Делиниаторы рекомендуется применять в границах участка проведения долгосрочных работ:
- при закрытии как минимум одной полосы движения на дорогах с четырьмя полосами и более вместо временной разметки 1.1 по границе между полосами движения транспортных средств в попутном направлении [см. рисунок Ж.1 а)];
- на дорогах любых категорий вместо линий временной разметки 1.1 - 1.3, когда погодно-климатические условия не позволяют осуществить технологию ее нанесения.
В делиниаторы при производстве работ вне населенных пунктов должны быть установлены пластины, в населенных пунктах — пластины или сигнальные столбики. Вместо сигнальных столбиков в делиниаторы допускается устанавливать сигнальные вехи.
6.4.4.2 Делиниаторы устанавливают вплотную друг к другу или с разрывами, не превышающими 1 м, с обеспечением требований 6.4.4.3 и прикрепляют к дорожному покрытию.
6.4.4.3 Расстояние между пластинами, установленными на делиниаторах, должно составлять в населенных пунктах не более 3 м, вне населенных пунктов — не более 10 м, расстояние между сигнальными столбиками или вехами — не более 2 м.
6.4.4.4 Если пропуск в рабочей зоне транспортных средств встречных направлений осуществляют по полосам шириной 3,0 м, для разделения транспортных потоков вместо делиниаторов применяют сигнальные столбики С3П по ГОСТ 32843 диаметром от 70 до 120 мм. Столбики устанавливают с шагом от 2,0 до 3,0 м.
6.4.5 Дорожные тумбы
Тумбы закрытого типа с искусственным освещением по ГОСТ 32759 при производстве долгосрочных работ устанавливают перед крайними блоками парапетного ограждения, применяемого для разделения транспортных потоков встречных направлений.
6.5 Правила применения временных дорожных ограждающих устройств
6.5.1 Парапетные ограждения
6.5.1.1 Парапетные ограждения применяют при производстве долгосрочных работ:
- на проезжей части;
- на обочине, разделительной полосе, откосе земляного полотна при наличии разрытия глубиной 0,5 м и более, когда расстояние от рабочей зоны до края проезжей части менее 4 м;
- вне пределов проезжей части на улицах и дорогах городских и сельских поселений при наличии разрытия глубиной 0,5 м и более, когда расстояние от рабочей зоны до края проезжей части менее 2 м.
Примечание — При наличии существующего барьерного и (или) парапетного ограждения со стороны рабочей зоны в этих местах парапетные ограждения допускается не устанавливать.
6.5.1.2 При производстве долгосрочных работ на проезжей части парапетные ограждения устанавливают:
а) для ограждения рабочей зоны:
-
в продольной буферной зоне по всей ее ширине под углом от 20° до 45° к оси дороги до ограждения в поперечной буферной зоне и по всей ширине проезжей части перпендикулярно к оси дороги при полном закрытии участка дороги для движения;
-
в поперечной буферной зоне по 4.5 на всей длине рабочей зоны;
-
в зоне стабилизации по всей ширине закрытой полосы движения в том случае, если по прилегающей к рабочей зоне полосе осуществляется движение транспортных средств встречного направления;
б) для разделения транспортных потоков встречных направлений на дорогах с разделительной полосой на всем протяжении участка пропуска транспортных средств встречных направлений по границе смежных полос;
в) на всем протяжении полосы, устраиваемой на обочине вдоль края проезжей части, при высоте насыпи 1,5 м и более.
6.5.1.3 При производстве долгосрочных работ на обочине, разделительной полосе, откосе земляного полотна, а также вне пределов проезжей части на улицах и дорогах городских и сельских поселений парапетные ограждения устанавливают:
- в поперечной буферной зоне по 4.5 по всей длине рабочей зоны вдоль ее границы;
- начале рабочей зоны по всей ее ширине.
6.5.1.4 Уровень минимальной удерживающей способности парапетного ограждения определяют по таблице 2.
| Разрешенная скорость движения <*>, км/ч | 60 и менее | 70 — 90 | 100 — 110 | Более 110 |
| Уровень удерживающей способности ограждения по ГОСТ Р 52289 | У1 | У3 | У5 | У7 |
| <*> Скорость движения по дороге в соответствии с Правилами дорожного движения Российской Федерации. | ||||
6.5.1.5 При частичном или полном закрытии проезжей части и пропуске транспортных средств по полосе встречного движения с переездом через разделительную полосу парапетные ограждения устанавливают по границе полос движения на всем протяжении участков со встречным движением транспортных средств.
6.5.1.6 Блоки парапетных ограждений устанавливают без разрывов и состыковывают между собой в соответствии с требованиями ГОСТ 33128.
6.5.2 Временные дорожные барьеры
6.5.2.1 Барьеры применяют при производстве долгосрочных работ вне пределов проезжей части на улицах и дорогах городских и сельских поселений без разрытий или с разрытиями глубиной менее 0,5 м, когда расстояние от рабочей зоны до края проезжей части менее 2 м.
Временные дорожные барьеры допускается применять при производстве:
- долгосрочных работ вместо дорожных пластин по 6.4.3.2;
- стационарных краткосрочных работ на автомагистралях и скоростных дорогах вместо дорожных пластин по 6.4.3.3 [см. рисунок Ж.1 ж)];
- стационарных краткосрочных работ вместо дорожных конусов по 6.4.2.2.
В границах каждой из зон (отгона, продольная буферная, рабочая, стабилизации) следует применять один тип направляющих или ограждающих устройств [см. рисунок Ж.1 б)].
6.5.2.2 Барьеры устанавливают:
- для ограждения рабочей зоны в поперечной буферной зоне по 4.5 на всей длине рабочей зоны вдоль ее границы;
- в зонах отгона и стабилизации по направлению отгона, в продольной буферной и рабочей зонах — вдоль их границ.
6.5.2.3 Барьеры устанавливают без разрывов и скрепляют друг с другом. Угол соединения блоков не должен быть более 15° в плане. Барьеры белого и красного цвета должны чередоваться.
Барьер должен быть заполнен демпфирующими материалами не менее чем на 1/2 его высоты (летом — водой, в период установившихся отрицательных среднесуточных температур воздуха — незамерзающей жидкостью или резиновой крошкой).
6.5.3 Временные дорожные щиты
6.5.3.1 Временные дорожные щиты применяют:
- для продольного заграждения вдоль проезжей части и поперечного заграждения обочины на участках краткосрочных передвижных работ;
- ограждения обочины при пропуске по ней пешеходов и велосипедистов;
- ограждения зон разрытия на тротуарах (со стороны движения пешеходов), пешеходных, велосипедных дорожках или рядом с ними, а также в пешеходных зонах;
- закрытия существующих и ограждения временных пешеходных путей.
6.5.3.2 Щиты устанавливают:
- вдоль проезжей части на всем протяжении участка пропуска пешеходов (велосипедистов) по обочине;
- на расстоянии от 1 до 3 м до разрытия на тротуаре, пешеходной, велосипедной дорожках и вдоль разрытий рядом с ними.
6.5.3.3 Допускается вместо временных дорожных щитов применять временные дорожные барьеры, временные ограничивающие пешеходные ограждения по ГОСТ 33128 или ГОСТ Р 52289, а также инвентарные ограждения по ГОСТ Р 58967.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
6.5.4 Фронтальные дорожные ограждения
6.5.4.1 Фронтальные дорожные ограждения при производстве долгосрочных работ на автомагистралях, скоростных дорогах и дорогах с четырьмя полосами и более рекомендуется устанавливать:
- на закрытой полосе движения в начале продольной буферной зоны;
- вместо дорожных тумб по 6.4.5.
6.5.4.2 Класс скорости столкновения фронтального ограждения должен быть не менее разрешенной скорости движения <1> на данном участке дороги.
<1> Скорость движения по дороге в соответствии с Правилами дорожного движения Российской Федерации.
6.5.5 Ограждения мобильные фронтальные
6.5.5.1 Ограждения мобильные фронтальные (ОМФ) по ГОСТ Р 59291 должны быть оборудованы комплексом временных технических средств организации дорожного движения в соответствии с 5.4. ОМФ могут быть навесными (ОМФН) или прицепными (ОМФП).
6.5.5.2 При производстве краткосрочных подвижных работ на автомагистралях и скоростных дорогах должны, а на иных дорогах могут применяться ОМФ.
6.5.5.3 ОМФ рекомендуется применять при производстве стационарных и передвижных краткосрочных работ на автомобильных дорогах общего пользования.
6.5.5.4 В зависимости от местоположения зоны проведения краткосрочных работ на автомагистралях и скоростных дорогах допускается применение более одного ОМФ, что обусловлено количеством закрытых полос движения.
(п. 6.5.5 введен Изменением № 1, утв. Приказом Росстандарта от 30.11.2022 № 1417-ст)
6.6 Правила применения сигнальных фонарей
6.6.1 Сигнальные фонари применяют в сочетании с временными дорожными ограждающими и направляющими устройствами при производстве:
6.6.2 На ограждающих устройствах и дорожных конусах применяют вставные фонари с рассеивателем красного цвета.
Подвесные фонари с рассеивателем красного цвета допускается размещать на дорожных ограждающих устройствах, применяемых для ограждения рабочей зоны.
На дорожных пластинах применяют сигнальные фонари с рассеивателем желтого цвета в форме круга.
6.6.3 При производстве работ на дорогах с четырьмя полосами и более рекомендуется применять вставные фонари с длиной рассеивателя не менее 150 мм.
6.6.4 При производстве долгосрочных работ сигнальные фонари применяют:
- на дорожных ограждающих устройствах с шагом от 3 до 5 м;
- каждой дорожной пластине, устанавливаемой для обозначения отгонов, а также для ограждения продольной буферной и рабочей зон;
- предупредительных пластинах в режиме мигания с частотой 1 миг./с (допускается отклонение от указанной частоты +/- 10%).
Фонари рекомендуется устанавливать на пластинах, установленных по границе закрытого для движения участка полосы в зоне предупреждения, а также на переезде через разделительную полосу и на участке перед ним.
6.6.5 При производстве краткосрочных работ фонари устанавливают на каждом направляющем или ограждающем устройстве, устанавливаемом для обозначения зоны отгона и ограждения продольной буферной и рабочей зон.
6.6.6 При закрытии полосы (полос) движения на дорожных ограждающих устройствах устанавливают не менее двух фонарей на полосу движения.
6.6.7 Включение фонарей следует проводить с началом темного времени суток, отключение — с его окончанием.
В дневное время фонари включают при метеорологической видимости менее 200 м, а также при наличии задымления.
Фонари должны быть включены круглосуточно на участках проведения работ под путепроводами, эстакадами или в тоннелях.
Сигнальные фонари на передвижном комплексе используют в режиме мигания круглосуточно.
6.7 Правила применения динамических информационных табло
6.7.1 Динамические информационные табло по ГОСТ Р 56350 (далее — ДИТ) рекомендуется применять при производстве долгосрочных работ по строительству, реконструкции и капитальному ремонту участков дорог с четырьмя полосами и более и искусственных сооружений.
- на обочине дороги в начале зоны предупреждения, расстояние между кромкой проезжей части и ближайшим к ней краем табло должно быть не менее 1 м;
- закрытой полосе движения искусственного сооружения в начале продольной буферной зоны посередине полосы.
Расстояние от нижнего края табло до поверхности дорожного покрытия (обочины) должно быть от 2 до 4 м.
При размещении ДИТ на обочине у его опор устанавливают удерживающее ограждение в соответствии с требованиями ГОСТ Р 52289.
6.7.2 При установке на обочине многополосной автомобильной дороги применяют ДИТ с классом яркости L1 и L2 по ГОСТ Р 56350, на многополосной дороге и улице в городском поселении — классом яркости L2 и L3.
При установке на проезжей части искусственных сооружений:
- дорог и улиц с числом полос для движения в обоих направлениях не более двух применяют ДИТ с классом яркости L1;
- многополосных дорог, многополосных дорог и улиц городских поселений применяют ДИТ с классом яркости L2 и L3.
6.7.3 На ДИТ должны выводиться сообщения по ГОСТ Р 56351 для информирования участников дорожного движения:
- о местоположении и характере выполняемых работ;
- об ограничении скорости движения, изменении направления объезда, рекомендуемых режимах движения;
- о разрешенных и закрытых для транспортных средств полосах движения (проезжей части).
Для заблаговременного информирования водителей об изменениях в организации дорожного движения, о возможных маршрутах объезда и закрытии съездов с автомагистралей и скоростных дорог рекомендуется также использовать существующие ДИТ, расположенные на расстоянии менее 50 км от начала участка проведения работ.
6.8 Правила применения комплексов временных технических средств
6.8.1 Передвижной комплекс применяют при производстве долгосрочных работ в случаях закрытия полосы (полос) движения и при производстве краткосрочных работ.
- на автомобильном прицепе при производстве долгосрочных работ;
- автомобиле прикрытия или автомобильном прицепе, выполняющем с автомобилем-тягачом роль автомобиля прикрытия, при производстве краткосрочных работ с автомобилем прикрытия по 6.9.1.
6.8.2 Передвижной комплекс на участке проведения долгосрочных работ устанавливают:
- на обочине в начале зоны отгона у кромки проезжей части на дорогах с двумя и тремя полосами движения при закрытии крайней полосы;
- закрытой полосе движения в начале продольной буферной зоны посередине полосы на дорогах с тремя полосами при закрытии средней полосы и на дорогах с четырьмя полосами и более.
При наличии фронтального дорожного ограждения комплекс устанавливают за ним на расстоянии не более 2 м.
При закрытии двух и более полос движения и устройстве в зоне отгона нескольких отгонов комплексы рекомендуется устанавливать в конце каждого из отгонов за направляющими устройствами посередине полосы.
6.8.3 Передвижной комплекс на участке проведения стационарных и передвижных краткосрочных работ устанавливают по 6.9.2, при производстве подвижных работ его размещают по 6.9.3.
6.8.4 Переносной комплекс применяют при производстве стационарных и передвижных краткосрочных работ.
Комплекс устанавливают на обочине:
- при закрытии полосы движения — в начале зоны отгона у кромки проезжей части на дорогах с двумя полосами движения;
- без закрытия полосы движения — в начале рабочей зоны у кромки проезжей части на дорогах любых категорий.
Комплексы допускается устанавливать с обеих сторон рабочей зоны на закрытой полосе движения на дорогах с двумя полосами движения. Знаки комплекса должны быть обращены в сторону транспортных средств, приближающихся к участку проведения работ.
В случае закрытия полосы движения в комплексе должны быть знаки 1.25 и 4.2.1 (4.2.2).
6.9 Правила применения автомобилей прикрытия
6.9.1 Автомобиль прикрытия с передвижным комплексом по 6.8.1 применяют на дорогах с разрешенной скоростью <1> более 60 км/ч при производстве стационарных и передвижных краткосрочных работ на проезжей части и разделительной полосе, а также подвижных работ на проезжей части, выполняемых со скоростью движения менее 40 км/ч. Допускается применять автомобиль прикрытия при производстве передвижных работ на обочинах.
<1> Разрешенная скорость движения по дороге в соответствии с Правилами дорожного движения Российской Федерации.
6.9.2 При производстве краткосрочных стационарных и передвижных работ автомобиль прикрытия с включенным проблесковым маячком ставят на полосе движения или на обочине (в зависимости от расположения места производства работ) внутри огражденного участка в начале продольной буферной зоны параллельно оси проезжей части.
6.9.3 При производстве краткосрочных подвижных работ автомобиль прикрытия с включенным проблесковым маячком должен размещаться за дорожной машиной по ходу ее движения на расстоянии, принимаемом по таблице 3.
| Ограничение максимальной скорости, км/ч <*> | 40 | 50 | 60 | 70 | 80 |
| Расстояние, м | 30 | 35 | 40 | 45 | 50 |
| <*> Значение скорости, устанавливаемое на знаке 3.24 перед началом участка проведения работ. | |||||
6.10 Правила применения информационных щитов
6.10.1 Информационные щиты применяют для информирования участников дорожного движения о производимых долгосрочных работах, их заказчике и сроках реализации, а также о подрядной организации, осуществляющей работы.
6.10.2 Щиты при производстве работ по строительству, реконструкции и капитальному ремонту устанавливают перед зоной работ на расстоянии от 150 до 300 м до первого по ходу движения предупреждающего знака о проводимых дорожных работах вне населенных пунктов, от 50 до 100 м — в населенных пунктах. Щиты также устанавливают при производстве работ по ремонту, срок проведения которых превышает 20 сут.
6.10.3 Щиты не должны ограничивать видимость технических средств организации дорожного движения и мешать восприятию водителем дорожной обстановки.
Расстояние от края проезжей части (при наличии обочины — от бровки земляного полотна) до ближайшего к ней края щита, установленного сбоку от проезжей части, должно быть от 0,5 до 5,0 м.
Расстояние от нижнего края щита до поверхности дорожного покрытия должно быть от 1,5 до 3,0 м — при установке сбоку от проезжей части вне населенных пунктов, от 2,0 до 4,0 м — в населенных пунктах.
6.11 Правила применения технических средств автоматической фотовидеофиксации
Технические средства автоматической фотовидеофиксации размещают в соответствии с требованиями ГОСТ Р 57145.
На рисунке А.1 приведены схемы долгосрочных, стационарных и передвижных работ на дороге.
(в ред. Изменения № 1, утв. Приказом
Росстандарта от 30.11.2022 № 1417-ст)
Рисунок А.1, лист 1 — Схема зоны работ, вызвавших
необходимость временного изменения организации
дорожного движения на дороге:
а) на дорогах с двумя полосами;
б) на дороге с двумя полосами движения в данном направлении
ПРИМЕРЫ РАЗМЕЩЕНИЯ ВРЕМЕННЫХ ДОРОЖНЫХ ОГРАЖДАЮЩИХ
И НАПРАВЛЯЮЩИХ УСТРОЙСТВ ПРИ ПРОИЗВОДСТВЕ ДОЛГОСРОЧНЫХ РАБОТ
На рисунке Б.1 приведены примеры размещения временных дорожных ограждающих и направляющих устройств при производстве долгосрочных работ.
1 — временное дорожное ограждающее (или направляющее)
устройство; 2 — край проезжей части; 3 — полоса движения;
4 — граница рабочей зоны; 5 — бортовой камень; 6 — временная
дорожная разметка; 7 — постоянная дорожная разметка
Рисунок Б.1, лист 1 — Размещение временных дорожных
ограждающих (направляющих) устройств:
а), б), в) в поперечной буферной зоне при нанесении
временной дорожной разметки; г) на обочине; д) на тротуаре (газоне); ж), е) в поперечной буферной зоне без нанесения временной дорожной разметки
Пример компоновки информационного щита приведен на рисунке В.1, размеры прописных букв — в таблице В.1.
| h1 | h2 | Автомобильная дорога |
| 200 | 100 | С двумя и тремя полосами движения |
| 300 | 200 | С четырьмя полосами движения и более |
| 400 | 300 | Автомагистрали |
| Примечание — Надписи, размеры которых не указаны на рисунке В.1, выполняют шрифтом высотой не менее 70 мм. | ||
(обязательное)
В таблице Г.1 перечислены виды дефектов временных технических средств организации дорожного движения.
| Тип временных технических средств организации дорожного движения | Вид дефекта |
| Дорожные знаки, индуктивные дорожные знаки, информационные щиты, комплексы временных технических средств организации движения | Отслоение более 25% площади любого элемента изображения знака (щита) или повреждение более 25% площади его изображения. Наличие более 20% неработающих светоизлучающих объектов любого элемента знака со световой индикацией. Отклонение опоры (стойки) знака или панели знака от вертикального положения более чем на 15°. Панель знака развернута более чем на 15° относительно направления движения. Снижение: - коэффициента световозвращения, коэффициента яркости более чем на 10% от значений по ГОСТ Р 52290; - средней яркости и освещенности менее значений по ГОСТ Р 52290. Несоответствие равномерности распределения яркости и коэффициента световозвращения требованиям ГОСТ Р 52290. Снижение значений яркости и коэффициента яркости знаков переменной информации ниже установленных ГОСТ 32865 |
| Дорожные светофоры | Выход из строя одного источника света или светодиодного модуля, обрыв кабеля. Разрушение отражателя, отслоение от поверхности рассеивателя более 25% площади нанесенного на него символа, разрушение (отсутствие) козырька или рассеивателя, загрязнение более 20% площади рассеивателя, вызванные любыми причинами. Снижение осевой силы света более чем на 30% по ГОСТ 33385. Количество вышедших из строя светоизлучающих диодов одной из секций сигнала светофора более установленного по ГОСТ 33220. Сигналы светофора по четкости различимости в ночное время не соответствуют ГОСТ 33385. Отключение светофорного объекта, аварийный переход в режим желтого мигания, нестандартное сочетание сигналов светофора, сигналов светофора и табло обратного отсчета времени в результате: - неисправности устройства, управляющего работой дорожных светофоров (дорожного контроллера); - повреждения электромонтажной схемы в корпусе светофора или электрического кабеля; - сбоя установленных программ регулирования (цикл, фаза, такт); - разряда источника питания. Одновременное включение сигналов светофора, разрешающих движение в конфликтных направлениях в результате отказа в работе устройства, управляющего работой дорожных светофоров. Отключение красных сигналов одного направления (основных и дублирующих), регулирующих движение транспортных средств или пешеходов. Отказ в работе вызывного пешеходного табло в результате неисправности дорожного контроллера, отвечающего за работу вызывного пешеходного табло. Не обеспечена подача запроса в дорожный контроллер на включение зеленого сигнала для пешеходов |
| Дорожная разметка | Разрушение или износ разметки по площади, превышающей значения, установленные ГОСТ 32953 |
| Сигнальные фонари | Доля неработающих сигнальных фонарей составляет более 5% от их общего количества. Два неработающих фонаря и более расположены один за другим |
| Дорожные конусы | Наличие видимых разрушений и деформаций более 25% площади тела конуса или световозвращающей поверхности |
| Дорожные пластины | Отслоение от поверхности световозвращающей пленки более 25% площади любого ее элемента или несоответствие 25% площади ее изображения требованиям ГОСТ 32953 |
| Сепараторы (делиниаторы) | Выступающие более чем на 2 см над поверхностью сепаратора (делиниатора) или открытые элементы крепежа, износ пазов, при котором невозможна установка пластин или вех либо фиксация их вертикального положения |
| Дорожные барьеры и щиты, дорожные тумбы | Наличие видимых разрушений и деформаций более 25% площади поверхности. Нарушение целостности конструкции и, как следствие, невозможность наполнения временных дорожных барьеров и тумб демпфирующими материалами. Для тумб с внутренним освещением — неработающий источник света |
| Парапетные ограждения | Открытая поверхность имеет разрушения более чем на 20% площади или на поверхности имеются сколы глубиной более 3,0 см. Наличие у элемента железобетонного ограждения раскрытой сетки трещин, сколов бетона до арматуры |
| Примечание — Методы контроля дефектов временных технических средств организации дорожного движения осуществляют по ГОСТ Р 50597. | |
ПРИМЕНЕНИЕ ДОРОЖНЫХ ЗНАКОВ И СВЕТОФОРОВ ДЛЯ ОРГАНИЗАЦИИ
ПООЧЕРЕДНОГО ПРОПУСКА ТРАНСПОРТНЫХ СРЕДСТВ ВСТРЕЧНЫХ
НАПРАВЛЕНИЙ ПО ОДНОЙ ПОЛОСЕ
В таблице Д.1 приведены условия применения дорожных знаков и светофоров.
Условия применения дорожных знаков и светофоров
для организации поочередного пропуска транспортных средств
встречных направлений по одной полосе
| Протяженность участка проведения работ, м | Интенсивность движения в двух направлениях, авт./ч | Временные технические средства организации дорожного движения |
| Менее 50 | Менее 250 | Знаки 2.6 и 2.7 <*> |
| 250 — 500 | Светофор <**> | |
| 50 — 300 | Менее 250 | Светофор |
| <*> При условии обеспечения расстояния видимости встречного автомобиля по ГОСТ Р 52289. При необеспеченной видимости движение организуется с помощью светофоров или регулировщиков. <**> Допускается регулирование с помощью регулировщиков при обеспечении их постоянного присутствия в течение всего срока производства работ. Примечание — Когда протяженность участка проведения работ и (или) интенсивность движения превышают указанные в таблице значения, рекомендуется применять иные способы организации дорожного движения. | ||
МАКСИМАЛЬНАЯ СКОРОСТЬ ДВИЖЕНИЯ В РАБОЧЕЙ ЗОНЕ ПРИ ПРОИЗВОДСТВЕ РАБОТ НА ПРОЕЗЖЕЙ ЧАСТИ, ОБОЧИНАХ И РАЗДЕЛИТЕЛЬНОЙ ПОЛОСЕ
В таблице Е.1 - Е.3 приведена максимальная скорость движения в рабочей зоне при производстве работ на проезжей части, обочинах и разделительной полосе.
Максимальная скорость движения в рабочей зоне
при производстве работ на автомагистралях
и скоростных дорогах
| Максимальная скорость движения, км/ч, не более <*> | Ширина полосы движения в рабочей зоне, м | Способ пропуска транспортных средств в рабочей зоне |
| Долгосрочные работы | ||
| 80 | 3,75 и более | По двум полосам и более |
| 60 | По одной полосе | |
| 60 | 3,51 — 3,74 | - |
| 50 | 3,25 — 3,50 | - |
| Краткосрочные стационарные и передвижные работы | ||
| 70 | 3,50 и более | - |
| 60 | 3,25 — 3,50 | - |
| <*> Максимальную скорость движения допускается устанавливать менее указанных значений с учетом дорожных условий и состава транспортного потока. Примечание — На улицах и дорогах городских и сельских поселений максимальную скорость движения определяют с учетом дорожных условий и состава транспортного потока. | ||
Максимальная скорость движения в рабочей зоне
при производстве работ на автомобильных дорогах
обычного типа
| Максимальная скорость движения, км/ч, не более <*> | Автомобильная дорога | Ширина полосы движения в рабочей зоне, м | Местоположение участка проведения работ | Способ пропуска транспортных средств в рабочей зоне |
| Долгосрочные работы | ||||
| 60 | Автомобильная дорога с четырьмя полосами и более с разделительной полосой | 3,25 — 3,75 | Вне населенного пункта | - |
| 50 | Автомобильная дорога с четырьмя полосами и более с разделительной полосой | 3,25 — 3,75 | В населенном пункте | - |
| 50 | Автомобильная дорога с четырьмя полосами и более с разделительной полосой | 3,0 — 3,24 | - | - |
| 50 | Автомобильная дорога с четырьмя полосами и более без разделительной полосы | 3,25 — 3,75 | - | - |
| 40 | Автомобильная дорога с четырьмя полосами и более без разделительной полосы | 3,0 — 3,24 | - | - |
| 50 | Дороги с тремя полосами движения | 3,0 — 3,75 | - | Пропуск по средней полосе транспортных средств попутного направления |
| 40 | Дороги с тремя полосами движения | 3,0 — 3,75 | - | Пропуск по средней полосе транспортных средств встречного направления |
| 50 | Дороги с одной, двумя полосами движения | 3,0 — 3,75 | Вне населенного пункта | - |
| 40 | Дороги с одной, двумя полосами движения | 3,0 — 3,75 | В населенном пункте | - |
| Краткосрочные стационарные и передвижные работы | ||||
| 60 | Автомобильная дорога с четырьмя полосами и более с разделительной полосой | - | - | - |
| 50 | Автомобильная дорога с четырьмя полосами и более без разделительной полосы и дороги с двумя полосами | - | - | - |
| <*> Максимальную скорость движения допускается устанавливать менее указанных значений с учетом дорожных условий и состава транспортного потока. Примечание — На улицах и дорогах городских и сельских поселений максимальную скорость движения определяют с учетом дорожных условий и состава транспортного потока. | ||||
| Разрешенная скорость перед участком временного изменения организации дорожного движения, км/ч | Скорость в рабочей зоне, км/ч | |||||
| 20 | 30 | 40 | 50 | 60 | 70 | |
| Этапы ступенчатого ограничения скорости перед рабочей зоной, км/ч <*> | ||||||
| 50 | 40 | - | - | - | - | - |
| 60 | 40 | 50 | - | - | - | - |
| 70 | 50 | 50 | 60 | - | - | - |
| 80 | 60, 40 | 60 | 60 | 70 | - | - |
| 90 | 70, 50 | 70, 50 | 70 | 70 | 80 | - |
| 100 | 80, 50 | 80, 60 | 80, 60 | 80 | 80 | 90 |
| 110 | 90, 70, 50 | 90, 60 | 90, 70 | 90, 70 | 90 | 90 |
| 120 | 100, 80, 50 | 100, 80, 60 | 100, 70 | 100, 80 | 100, 80 | 100 |
| 130 | 110, 80, 50 | 110, 80, 50 | 110, 90, 60 | 110, 80 | 110, 90 | 110, 90 |
| <*> При ступенчатом снижении скорости движения с шагом 30 км/ч расстояние между последовательно установленными знаками 3.24 допускается увеличивать до 250 м. | ||||||
(справочное)
ПРИМЕРЫ ОБУСТРОЙСТВА ЗОНЫ РАБОТ ВРЕМЕННОЙ ДОРОЖНОЙ РАЗМЕТКОЙ
И ВРЕМЕННЫМИ НАПРАВЛЯЮЩИМИ УСТРОЙСТВАМИ
На рисунке Ж.1 приведены примеры обустройства зоны работ временной дорожной разметкой и временными направляющими устройствами.
Рисунок Ж.1, лист 1 — Примеры применения временных
технических средств организации дорожного движения:
а) на дороге с тремя полосами движения в данном
направлении при закрытии двух полос движения в одном
направлении с устройством для каждой из них отдельного
отгона; б) на автомагистрали при устройстве в зоне
предупреждения отгонов для предварительного изменения
траектории движения транспортных средств; в) на дорогах
с двумя и тремя полосами движения при производстве работ
на обочине, разделительной полосе без разрытий; г) на дороге
с тремя полосами движения при пропуске транспортных средств
по крайней и средней полосам; д) на дороге с двумя полосами
движения при пропуске транспортных средств по полосе
встречного движения и обочине; е) на устраиваемом переезде
через разделительную полосу; ж) при производстве
краткосрочных работ на автомобильной дороге с двумя
полосами в данном направлении; и) при производстве
краткосрочных работ на автомобильной дороге
с двумя полосами
(обязательное)
В таблице И.1 приведены длины зоны отгона, продольной буферной зоны и отгона в зоне стабилизации.
Минимальная длина зоны отгона при закрытии полос движения
или частичном сужении проезжей части на дорогах, устройстве
временных объездов и переездов через разделительную полосу
| Ограничение максимальной скорости движения <*>, км/ч | Длина зоны отгона L_{\text{отг}}^{min} , м, при закрываемой ширине проезжей части, м | ||||||||||
| Менее 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 40 | 60 (20) | 70 (60) | 80 (70) | 90 | 100 | 110 | 120 | 130 | |||
| 50 | 60 (30) | 70 (60) | 80 (70) | 100 (90) | 120 (100) | 140 | 160 | 180 | 200 | 230 | |
| 60 | 60 (40) | 80 (60) | 100 (90) | 120 (110) | 150 (130) | 170 (150) | 190 | 210 | 250 | 270 | 300 |
| 70 | 90 (60) | 140 (90) | 180 (120) | 220 (150) | 270 (175) | 310 (200) | 350 | 400 | 440 | 480 | 530 |
| 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
| <*> Значение скорости, устанавливаемое на знаке 3.24 перед началом участка проведения работ. Примечания 1 В скобках указаны длины зоны отгона на улицах и дорогах городских и сельских поселений. 2 Длину отгона при сужении проезжей части в рабочей зоне без закрытия полос движения допускается принимать равной не менее 0,5L_{\text{отг}}^{min} . 3 Длина отгона на дороге с двумя полосами движения при поочередном пропуске встречных транспортных средств по одной полосе принимается равной от 5 до 10 м при светофорном регулировании или регулировании с помощью регулировщиков, 15 м при регулировании с помощью знаков 2.6 и 2.7 по ГОСТ Р 52289. 4 При закрытии двух полос движения и более в одном направлении рекомендуется для каждой полосы устраивать отдельный отгон, расстояние между которыми должно составлять не менее 1/2L_{\text{отг}}^{min} , где L_{\text{отг}}^{min} — длина предшествующего отгона. 5 Зону отгона допускается не устраивать или ее длину принимать менее указанных значений в тех случаях, когда такая необходимость обоснована конкретными условиями движения. | |||||||||||
Длина продольной буферной зоны и отгона в зоне стабилизации
(таблица И.2 в ред. Изменения № 1, утв. Приказом
Росстандарта от 30.11.2022 № 1417-ст)
| [1] | Постановление Правительства Российской Федерации от 23 октября 1993 г. № 1090 (ред. от 12 июля 2017 г.) «О Правилах дорожного движения» |
|---|
