СТО РЖД 07.017-2013. Стандарт ОАО «РЖД». Линии электропередачи напряжением выше 1000 В, предназначенные для электроснабжения нетяговых потребителей электроэнергии. Требования к секционированию

(утв. и введен в действие Распоряжением ОАО «РЖД» от 04.12.2013 № 2675р)

(ред. от 08.05.2018)

от 4 декабря 2013 г. № 2675р

ОКС 01.110

03.080.10

Предисловие

1 РАЗРАБОТАН Проектно-конструкторским бюро по электрификации железных дорог (ПКБ ЭЖД) — филиалом ОАО «РЖД»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Распоряжением ОАО «РЖД» от 04.12.2013 г. № 2675р

4 ВВЕДЕН ВПЕРВЫЕ

1 Область применения

Настоящий стандарт распространяется на новые линии электропередачи напряжением выше 1000 В, предназначенные для электроснабжения нетяговых потребителей электроэнергии (далее — линии электропередачи), и устанавливает требования к секционированию этих линий электропередачи.

Примечания:

1 Линии электропередачи автоблокировки и линии электропередачи продольного электроснабжения рассматриваются как частные случаи линий электропередачи, предназначенных для электроснабжения нетяговых потребителей электроэнергии.

2 При частичной реконструкции требования настоящего стандарта применяют к реконструируемой части линии электропередачи.

Стандарт не распространяется на линии электропередачи системы «контактный провод — дополнительный провод — рельсы».

Настоящий стандарт предназначен для применения подразделениями аппарата управления ОАО «РЖД», филиалами ОАО «РЖД» и иными структурными подразделениями ОАО «РЖД».

Применение настоящего стандарта сторонними организациями оговаривается в договорах (соглашениях) с ОАО «РЖД».

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 17703-72 Аппараты электрические коммутационные. Основные понятия. Термины и определения

ГОСТ 24291-90 Электрическая часть электростанции и электрической сети. Термины и определения

ГОСТ Р 53431-2009 Автоматика и телемеханика железнодорожная. Термины и определения

ГОСТ 32895-2014 Электрификация и электроснабжение железных дорог. Термины и определения

(в ред. Изменения № 1, утв. Распоряжением ОАО «РЖД» от 08.05.2018 № 916/пр)

ГОСТ 33974-2016 Средства телемеханизации для систем электроснабжения железных дорог. Общие технические условия

(ссылка введена Изменением № 1, утв. Распоряжением ОАО «РЖД» от 08.05.2018 № 916/пр)

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 17703, ГОСТ 24291, ГОСТ 32895 и ГОСТ Р 53431, а также следующий термин с соответствующим определением: «участок прохода (линии электропередачи) по искусственному сооружению: Участок (линии электропередачи), на котором на строительных конструкциях искусственного сооружения закреплены опоры, кронштейны или изоляторы воздушной линии электропередачи или проложен кабель кабельной линии электропередачи.»

(в ред. Изменения № 1, утв. Распоряжением ОАО «РЖД» от 08.05.2018 № 916/пр)

4 Требования к секционированию

4.1 Общие требования

4.1.1 Линии электропередачи секционируют в местах, указанных в таблице 1, и с помощью схем, указанных в 4.2 - 4.4.

Таблица 1

Места секционирования линии электропередачи

Места секционирования		Варианты схем секционирования для различных линий электропередачи:
		ЛЭП АБ, ЛЭП ПЭ, ЛЭП ДПР	иные линии электропередачи:
			имеющие ответвления	не имеющие ответвлений
1 В местах, разграничивающих кабельные и воздушные участки линии электропередачи <1>		Во всех случаях предусматривают секционирование разъединителем. Разъединитель должен размещаться на концевой опоре воздушной линии электропередачи
2 В местах, где от линии электропередачи выполнено ответвление:	при двустороннем питании	По 4.2.1, 4.2.3, 4.2.5 и 4.2.6		-
	при одностороннем питании	По 4.2.2, 4.2.4, 4.2.5 и 4.2.6
3 На участках прохода по искусственному сооружению:	при двустороннем питании	По 4.3.1
	при одностороннем питании	По 4.3.2		-
4 В прочих местах		По 4.4.1		-
<1> Частным случаем такого места является «выход» линии электропередачи из закрытого распределительного устройства тяговой или трансформаторной подстанции. Примечания: 1 ЛЭП АБ — линия электропередачи автоблокировки, ЛЭП ПЭ — линия электропередачи продольного электроснабжения, ЛЭП ДПР — линия электропередачи системы «два провода — рельсы». 2 Прочерк в графах таблицы означает, что секционирование не применяют.

4.1.2 Для целей секционирования применяют:

• для трехфазных линий электропередачи — трехполюсные выключатели и разъединители с приводом, действующим одновременно на все три полюса;
• для линий электропередачи системы «два провода — рельсы» — двухполюсные выключатели и разъединители с приводом, действующим одновременно на оба полюса;

- для линий электропередачи системы «провод — рельсы» — однополюсные выключатели и разъединители.

4.2 Требования к секционированию в местах, где от линии электропередачи выполнено ответвление

4.2.1 Секционирование с помощью схемы, состоящей из трех разъединителей

4.2.1.1 Секционирование с помощью схемы, состоящей из трех разъединителей (два разъединителя в линии электропередачи и один на ответвлении, рисунок 1), применяют на ответвлениях от линии электропередачи с двусторонним питанием:

а) к трансформаторной подстанции с трансформатором мощностью до 400 кВ·А, являющейся основным или резервным источником электроэнергии для поста электрической централизации стрелок и сигналов;

Примечание — Это требование распространяется в том числе и на трансформаторные подстанции, являющиеся источником электроэнергии для нескольких потребителей, в числе которых имеется пост электрической централизации стрелок и сигналов.

б) к тяговой или трансформаторной подстанции, с которой в линию электропередачи может быть подано рабочее напряжение;

в) к трансформаторной подстанции, являющейся источником питания для сети собственных нужд линейного устройства тягового электроснабжения.

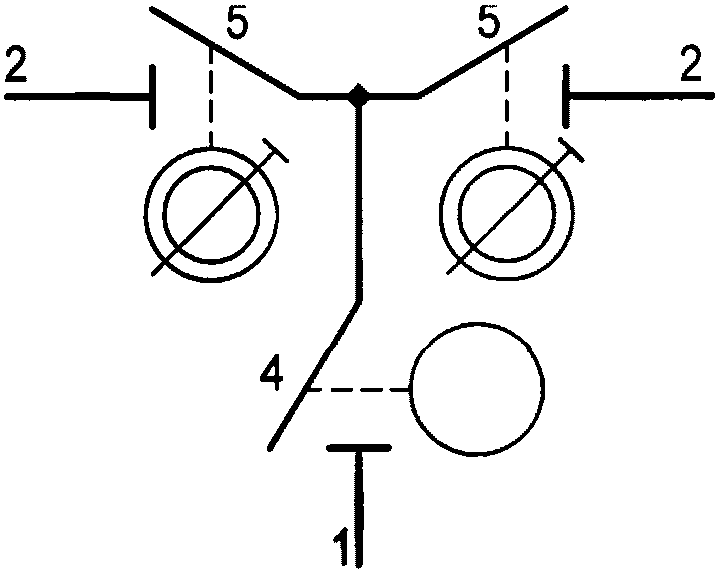

1 — ответвление;

2 — линия электропередачи (направление к источнику питания);

4 — разъединитель на ответвлении;

5 — разъединители в линии электропередачи.

Область применения схемы — по 4.2.1.1.

Особенности применения разъединителя с двигательным приводом на ответвлении (поз. 4) — по 4.5.1

состоящей из трех разъединителей

Исключения составляют ответвления к трансформаторным подстанциям с однофазным трансформатором. В этих случаях предусматривают один разъединитель на ответвлении, как указано в 4.2.5.1.

4.2.1.2 На воздушных линиях электропередачи каждый из образующих схему разъединителей должен быть расположен не далее одного пролета от точки соединения проводов ответвления с проводами линии электропередачи. Исключения составляют:

а) места, где не далее 5 пролетов от точки соединения проводов ответвления с проводами линии электропередачи имеется разъединитель, размещенный в соответствии со строкой 1 таблицы 1 (в этих случаях не предусматривают один или оба разъединителя в линии электропередачи);

б) ответвления длиной не более 3 пролетов, не пересекающие железнодорожные пути, если в составе конструкции трансформаторной подстанции имеется линейный разъединитель или выключатель нагрузки (в этом случае разъединитель на ответвлении не предусматривают).

На кабельных линиях электропередачи все образующие схему разъединители размещают в одном и том же распределительном пункте.

4.2.2 Секционирование с помощью схемы, состоящей из двух разъединителей

4.2.2.1 Секционирование с помощью схемы, состоящей из двух разъединителей (один разъединитель в линии электропередачи со стороны, противоположной источнику питания, и один на ответвлении, рисунок 2), применяют на ответвлениях от линии электропередачи с односторонним питанием:

а) к трансформаторной подстанции с трансформатором мощностью до 400 кВ·А, являющейся основным или резервным источником электроэнергии для поста электрической централизации стрелок и сигналов;

Примечание — Это требование распространяется в том числе и на трансформаторные подстанции, являющиеся источником электроэнергии для нескольких потребителей, в числе которых имеется пост электрической централизации стрелок и сигналов.

б) к трансформаторной подстанции, являющейся источником питания для сети собственных нужд линейного устройства тягового электроснабжения.

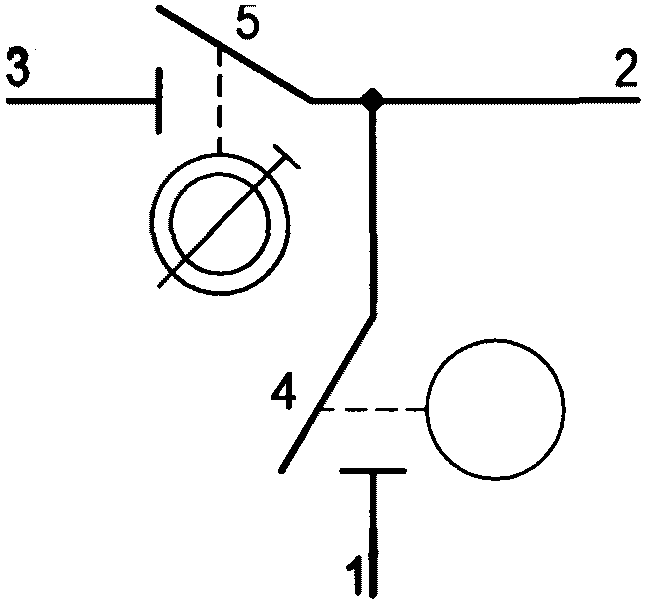

1 — ответвление;

2 — линия электропередачи (направление к источнику питания);

3 — линия электропередачи (направление, противоположное источнику питания);

4 — разъединитель на ответвлении;

5 — разъединитель в линии электропередачи.

Область применения схемы — по 4.2.2.1

состоящей из двух разъединителей

Исключение аналогично изложенному в 4.2.1.1.

4.2.2.2 Требования к расположению образующих схему разъединителей аналогичны изложенным в 4.2.1.2.

4.2.3 Секционирование с помощью схемы, состоящей из трех разъединителей и одного выключателя

4.2.3.1 Секционирование с помощью схемы, состоящей из трех разъединителей и одного выключателя (два разъединителя в линии электропередачи, выключатель и разъединитель на ответвлении, рисунок 3), применяют на ответвлениях от линии электропередачи напряжением до 10 кВ с двусторонним питанием:

а) к трансформаторной подстанции с трансформатором мощностью выше 400 кВ·А, являющейся основным или резервным источником электроэнергии для поста электрической централизации стрелок и сигналов;

Примечание — Это требование распространяется в том числе и на трансформаторные подстанции, являющиеся источником электроэнергии для нескольких потребителей, в числе которых имеется пост электрической централизации стрелок и сигналов.

б) на ответвлениях к трансформаторным подстанциям (одной или нескольким), не относящимся по балансовой принадлежности и ответственности за эксплуатацию к ОАО «РЖД», за исключением случаев, на которые, в соответствии с правилами [1], распространяется порядок временного технологического присоединения энергопринимающих устройств сторонних организаций к электрическим сетям ОАО «РЖД».

(в ред. Изменения № 1, утв. Распоряжением ОАО «РЖД» от 08.05.2018 № 916/пр)

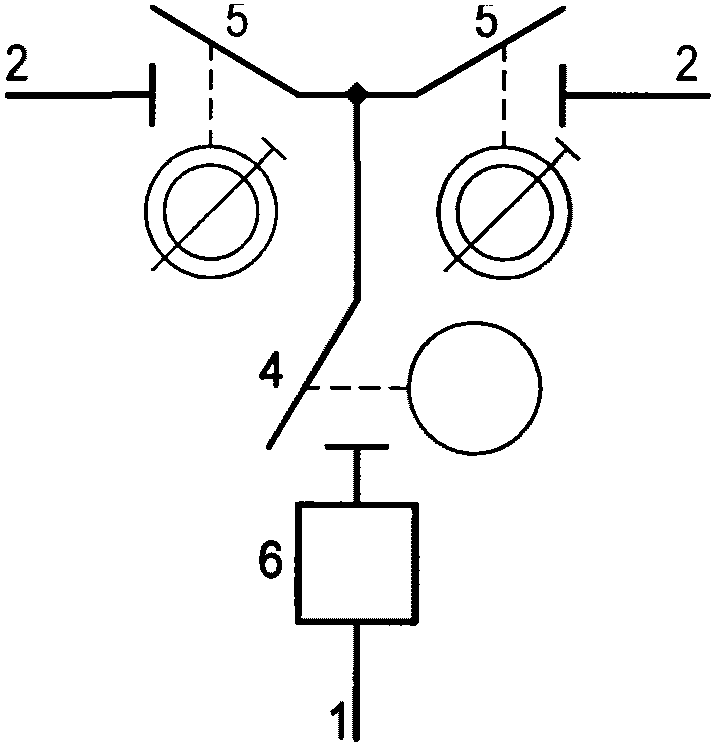

1 — ответвление;

2 — линия электропередачи (направление к источнику питания);

4 — разъединитель на ответвлении;

5 — разъединители в линии электропередачи;

6 — выключатель.

Область применения схемы — по 4.2.3.1

состоящей из трех разъединителей и одного выключателя

4.2.3.2 На воздушных линиях электропередачи каждый из образующих схему коммутационных аппаратов должен быть расположен:

• разъединитель — не далее одного пролета от точки соединения проводов ответвления с проводами линии электропередачи;
• выключатель — не далее двух пролетов от той же точки.

Исключения составляют случаи, когда:

а) не далее 5 пролетов от точки соединения проводов ответвления с проводами линии электропередачи имеется разъединитель, размещенный в соответствии со строкой 1 таблицы 1 (в этих случаях не предусматривают один или оба разъединителя в линии электропередачи);

б) ответвления длиной не более 3 пролетов, не пересекающие железнодорожные пути, если в составе конструкции трансформаторной подстанции имеется линейный разъединитель и выключатель (в этом случае разъединитель и выключатель на ответвлении не предусматривают).

На кабельных линиях электропередачи все образующие схему разъединители размещают в одном и том же распределительном пункте.

4.2.4 Секционирование с помощью схемы, состоящей из двух разъединителей и одного выключателя

4.2.4.1 Секционирование с помощью схемы, состоящей из двух разъединителей и одного выключателя (один разъединитель в линии электропередачи со стороны, противоположной источнику питания, выключатель и разъединитель на ответвлении, рисунок 4), применяют на ответвлениях от линии электропередачи напряжением до 10 кВ с односторонним питанием, указанных в 4.2.3.1, перечисления а) и б).

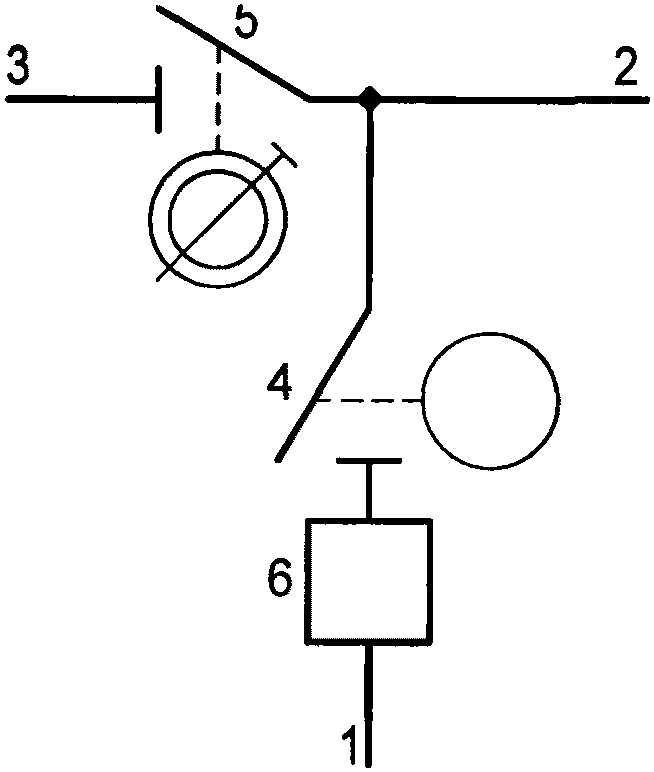

1 — ответвление;

2 — линия электропередачи (направление к источнику питания);

3 — линия электропередачи (направление, противоположное источнику питания);

4 — разъединитель на ответвлении;

5 — разъединитель в линии электропередачи;

6 — выключатель.

Область применения схемы — по 4.2.4.1

состоящей из двух разъединителей и одного выключателя

4.2.4.2 Требования к расположению образующих схему разъединителей и выключателя аналогичны изложенным в 4.2.3.2.

4.2.5 Секционирование с помощью схемы, состоящей из одного разъединителя

4.2.5.1 Секционирование с помощью схемы, состоящей из одного разъединителя (на ответвлении, рисунок 5) применяют на ответвлениях от линии электропередачи:

а) напряжением до 10 кВ с одно- и двусторонним питанием к трансформаторным подстанциям:

1. с однофазным трансформатором;

2. с трансформатором мощностью до 400 кВ·А, не относящимся к категориям, перечисленным в 4.2.1.1, 4.2.2.1 и 4.2.3.1;

б) напряжением выше 10 кВ вне зависимости способа питания линии (одно- или двустороннее), числа фаз и мощности трансформатора.

в) вне зависимости от напряжения — на ответвлениях к трансформаторным подстанциям (одной или нескольким), не относящимся по балансовой принадлежности и ответственности за эксплуатацию к ОАО «РЖД» в случаях, на которые, в соответствии с правилами [1], распространяется порядок временного технологического присоединения энергопринимающих устройств сторонних организаций к электрическим сетям ОАО «РЖД».

(п. 4.2.5.1 в ред. Изменения № 1, утв. Распоряжением ОАО «РЖД» от 08.05.2018 № 916/пр)

1 — ответвление;

2 — линия электропередачи;

3 — разъединитель на ответвлении.

Область применения схемы — по 4.2.5.1

из одного разъединителя

4.2.5.2 Требования к расположению образующего схему разъединителя аналогичны изложенным в 4.2.1.2.

4.2.6 Секционирование с помощью схемы, состоящей из одного разъединителя и одного выключателя

4.2.6.1 Секционирование с помощью схемы, состоящей из одного разъединителя и одного выключателя (оба на ответвлении, рисунок 6) применяют на ответвлениях от линии электропередачи напряжением до 10 кВ с одно- и двусторонним питанием к трансформаторным подстанциям с трансформатором мощностью выше 400 кВ·А, не относящимся к категориям, перечисленным в 4.2.1.1, 4.2.2.1 и 4.2.3.1.

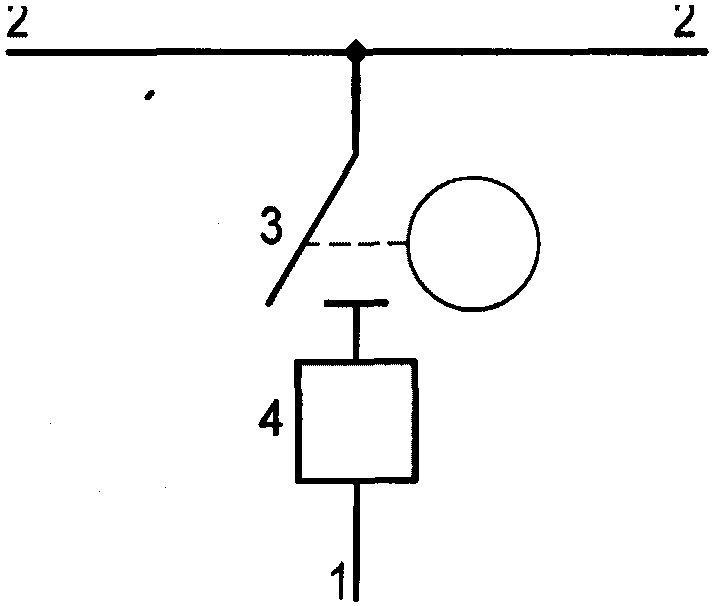

1 — ответвление;

2 — линия электропередачи;

3 — разъединитель на ответвлении;

4 — выключатель.

Область применения схемы — по 4.2.6

4.2.6.2 Требования к расположению образующих схему выключателя и разъединителя аналогичны изложенным в 4.2.3.2.

4.3 Требования к секционированию на участках прохода по искусственному сооружению

4.3.1 Требования к секционированию линий электропередачи с двусторонним питанием

4.3.1.1 На линиях электропередачи с двусторонним питанием применяют секционирование с помощью схемы из одного разъединителя, который размещают:

а) для воздушных линий электропередачи — не далее 3 пролетов с каждой стороны от начала и окончания участка прохода по искусственному сооружению;

б) для кабельных линий электропередачи — не далее 200 м с каждой стороны от начала и окончания участка прохода по искусственному сооружению.

Исключение составляют места, где не далее 5 пролетов воздушной линии электропередачи или 300 м кабельной линии электропередачи от начала и окончания участка прохода по искусственному сооружению имеется разъединитель, размещенный в соответствии со строками 1 или 2 таблицы 1.

4.3.2 Требования к секционированию линий электропередачи с односторонним питанием

4.3.2.1 На линиях электропередачи с односторонним питанием и ответвлениями между источником питания и участком прохода по искусственному сооружению применяют секционирование с помощью схемы из одного разъединителя, который размещают со стороны источника питания аналогично указанному в 4.3.1.1, перечисления а) и б). Распространяется также исключение, указанное в 4.3.1.1.

4.3.2.2 На линиях электропередачи с односторонним питанием, не имеющих ответвлений между источником питания и участком прохода по искусственному сооружению, секционирование на участке прохода по искусственному сооружению не применяют.

4.4 Требования к секционированию в прочих местах

4.4.1 Если линия электропередачи имеет ответвления, то ее секционируют разъединителями дополнительно к указанному в 4.1 - 4.3 таким образом, чтобы длина секции не превышала:

• 5 км для воздушной линии электропередачи;
• 1 км для кабельной линии электропередачи.

При выборе места расположения таких разъединителей отдают предпочтение местам, где линия электропередачи пересекает автомобильную дорогу или сближается с ней.

4.4.2 Если линия электропередачи не имеет ответвлений, то секционирование в местах, не указанных в строках 1 - 3 таблицы 1, не предусматривают.

4.4.3 Линии электропередачи, провода которых в границах железнодорожной станции проложены по опорам контактной сети, дополнительно к указанному в 4.1 - 4.3 и 4.4.1 секционируют разъединителями на границе перегона и станции.

4.5 Особенности применения разъединителей в схемах секционирования

4.5.1 Разъединители с двигательными приводами (поз. 5 по рисункам 1 - 4) применяют в линиях электропередачи автоблокировки, продольного электроснабжения и системы «два провода — рельсы»:

• при секционировании в местах, разграничивающих кабельные и воздушные участки линии электропередачи, если на эти места распространяются исключения, указанные в перечислениях а) 4.2.1.2 и 4.2.3.2;
• при секционировании в местах, где от линии электропередачи выполнено ответвление, в схемах, указанных в 4.2.1.1, 4.2.2.1, 4.2.3.1 и 4.2.4.1.

Разъединители с двигательными приводами (поз. 4 по рисунку 1) применяют также на ответвлениях от линии электропередачи автоблокировки, продольного электроснабжения или системы «два провода — рельсы» к тяговой или трансформаторной подстанции, с которой в линию электропередачи может быть подано рабочее напряжение или при длине ответвления более 5 км.

4.5.2 Применение разъединителей с двигательными приводами (поз. 5 по рисункам 1 - 4 и поз. 4 по рисунку 1) рекомендуется также в линиях электропередачи, не относящихся к линиям электропередачи автоблокировки, продольного электроснабжения и системы «два провода — рельсы».

4.5.3 Разъединители, не удовлетворяющие критериям, указанным в 4.5.1 и 4.5.2 (и, в частности, разъединители поз. 4 по рисункам 2 - 4) следует предусматривать с ручным приводом.

4.5.4 Все разъединители с двигательными приводами и выключатели должны быть телемеханизированы. Применяют средства телемеханизации, выпускаемые по ГОСТ 33974.

(в ред. Изменения № 1, утв. Распоряжением ОАО «РЖД» от 08.05.2018 № 916/пр)

БИБЛИОГРАФИЯ

[1]	Правила технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям, утвержденные постановлением Правительства Российской Федерации от 27 декабря 2004 г. № 861
