СТО НОСТРОЙ 2.23.183-2015. Стандарт организации. Эскалаторы поэтажные и пассажирские конвейеры. Монтаж и пусконаладочные работы. Правила организации и производства работ, контроль выполнения и требования к результатам работ

(утв. и введен в действие Протоколом Ассоциации «Национальное объединение строителей», «НОСТРОЙ» от 21.07.2015 № 70)

Утвержден и введен в действие Протоколом Совета Национального объединения строителей от 21 июля 2015 г. № 70

Floor escalators and passenger conveyors

Installation, starting-up and adjustment works

Предисловие

1	РАЗРАБОТАН	Ассоциацией «Саморегулируемая организация — Межрегиональное отраслевое объединение работодателей „Межрегиональное объединение лифтовых организаций“ (Ассоциация „МОЛО“)»
2	ПРЕДСТАВЛЕН НА УТВЕРЖДЕНИЕ	Комитетом по системам инженерно-технического обеспечения зданий и сооружений Национального объединения строителей, протокол от 02 июня 2015 г. № 30
3	УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ	Решением Совета Национального объединения строителей, протокол от 21 июля 2015 г. № 70
4	ВВЕДЕН	ВПЕРВЫЕ

Введение

1 Область применения

1.1 Настоящий стандарт устанавливает правила организации и производства монтажа поэтажных эскалаторов и пассажирских конвейеров (далее — эскалаторов) и пусконаладочных работ, соблюдение которых обеспечивает выполнение минимально необходимых требований к безопасности эскалаторов, установленных в РД 10-172-97 [1] и в ПБ 10-77-94 [2].

1.2 Действие настоящего стандарта распространяется на монтаж эскалаторов и производство пусконаладочных работ на объектах капитального строительства.

2 Нормативные ссылки

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ Р 51254-99 Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи монтажные. Общие технические условия

ГОСТ Р 51634-2000 Масла моторные автотракторные. Общие технические требования

ГОСТ Р 54765-2011 Эскалаторы и пассажирские конвейеры. Требования безопасности к устройству и установке

ГОСТ Р 55640-2013 Эскалаторы и пассажирские конвейеры. Правила и методы исследования (испытаний) и измерений. Правила отбора образцов

СП 48.13330.2011 «СНиП 12-01-2004 Организация строительства»

СТО НОСТРОЙ 2.23.59-2013 Лифты. Лифты электрические. Монтаж и пусконаладочные работы. Правила организации и производства работ, контроль выполнения и требования к результатам работ

СТО НОСТРОЙ 2.10.64-2012 Сварочные работы. Правила, контроль выполнения и требования к результатам работ

СТО НОСТРОЙ 2.10.76-2012 Строительные конструкции металлические. Болтовые соединения. Правила и контроль монтажа, требования к результатам работ

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и сводов правил в информационной системе общего пользования — на официальных сайтах национального органа Российской Федерации по стандартизации и НОСТРОЙ в сети Интернет или по ежегодно издаваемым информационным указателям, опубликованным по состоянию на 01 января текущего года. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться новым (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ПБ 10-77-94 [2], РД 10-172-97 [1], а также следующие термины с соответствующими определениями:

3.1 балюстрада эскалатора: Ограждающая конструкция эскалатора, состоящая из стоек, балок, карнизов, плинтусов, панелей и других элементов, отделяющая пассажиров от механизмов и служащая для создания интерьера эскалатора.

3.2 выверка эскалатора: Установка эскалатора в положение, указанное в монтажном (установочном) чертеже, в пределах допуска поперечного уклона главного вала и оси натяжного устройства.

3.3 монтаж эскалатора (монтаж): Операции по установке, выверке и закреплению поэтажного эскалатора или пассажирского конвейера на опорах строительной части здания и сооружения.

3.4

пассажирский конвейер: Подъемно-транспортное устройство с непрерывно движущимся замкнутым полотном (состоящим, например, из пластин или сплошной ленты) для транспортирования людей на одном уровне либо с одного уровня на другой. [РД 10-172-97 [1, пункт 1.1]

3.5

поэтажный эскалатор: Эскалатор, предназначенный для установки между этажами зданий и сооружений. [ПБ 10-77-94 [2, пункт 20 приложения 1]

3.6 приямок: Конструктивное углубление (ниша) для размещения нижней части эскалатора в основаниях (подземных частях) зданий и сооружений.

3.7 пусконаладочные работы: Операции по наладке и регулировке смонтированного эскалатора и проверка его функционирования во всех режимах работы, предусмотренных технической документацией предприятия-изготовителя.

3.8 строительная часть: Опорные конструкции, приямок и проем в этажном перекрытии зданий, сооружений, в которые устанавливается эскалатор.

3.9

эскалатор: Подъемно-транспортное устройство с замкнутым контуром лестничного полотна для транспортирования людей с одного уровня на другой. [ПБ 10-77-94 [2, пункт 1 приложения 1]

4 Общие требования к проведению монтажных и пусконаладочных работ

4.1 Монтаж и пусконаладочные работы следует проводить в соответствии с технической документацией предприятия — изготовителя эскалатора, содержащей указания по сборке, пусконаладочным работам и регулировке, а также в соответствии с проектной документацией на монтаж, проектом производства работ по монтажу (далее — ППР) и требованиями настоящего стандарта.

4.2 В случаях вынужденного прекращения монтажа или пусконаладочных работ (по причине, не зависящей от монтажной организации) монтажная организация передает на ответственное хранение заказчику эскалатор на любой стадии выполнения работ. Передача на ответственное хранение должна быть оформлена актом в произвольной форме, согласованным сторонами.

5 Подготовительный этап монтажа эскалатора

К работам подготовительного этапа относятся:

• организационно-технические мероприятия;
• приемка строительной части под монтаж;
• приемка оборудования и технической документации предприятия-изготовителя от заказчика;
• разработка ППР по монтажу эскалатора;
• транспортирование эскалатора к месту установки;
• расконсервация оборудования.

Примечание — При необходимости перед установкой эскалатора в строительный проем следует произвести его сборку.

5.1 Организационно-технические мероприятия

5.1.1 В договоре на монтаж эскалатора между организацией, заказывающей работы по монтажу эскалатора, и монтажной организацией (далее — договор) должны быть включены следующие положения (условия):

• условия передачи проектной документации на строительную часть здания (сооружения), предусмотренную для установки эскалатора;
• дата готовности строительной части к монтажу;
• дата передачи эскалатора от заказчика монтажной организации;
• условия выделения технического помещения для размещения инструмента, приспособлений, оснастки, грузоподъемного оборудования, материалов, необходимых для производства работ, и др.;
• условия о подсоединении применяемого при выполнении работ оборудования и эскалатора к сети электроснабжения;
• условия использования средств механизации, находящихся в распоряжении заказчика;
• условия обеспечения временного освещения мест монтажа эскалатора;
• условия обеспечения выполнения ограждений проемов строительной части;
• условия обеспечения выполнения комплекса строительно-отделочных работ;
• распределение и согласование выполнения подготовительных работ между монтажной организацией и заказчиком.

5.1.2 При выполнении организационно-технических мероприятий необходимо проверить:

• наличие проектной документации на строительную часть, предназначенную для монтажа эскалатора;
• наличие выделенного технического помещения для размещения инструмента, приспособлений, оснастки, грузоподъемного оборудования, материалов, необходимых для производства работ, и др.;
• наличие точек подсоединения к сети электроснабжения в соответствии с условиями подсоединения (мощность, напряжение);
• соответствие места размещения эскалатора проектной документации;
• наличие временного освещения мест монтажа эскалатора;
• наличие ограждений проемов строительной части;
• наличие программы согласования с заказчиком подготовительных работ, указанных в таблице 1.

Таблица 1

Программа согласования подготовительных работ

График работ	Ключевое слово	Элемент согласования	Дата
Рабочие чертежи	Последовательность действий	Посещение места монтажа Переговоры со строительной организацией Информирование о дате поставки Подтверждение даты поставки Коррекция даты поставки
Место монтажа и пути транспортирования	Размер строительной части	Проверка размеров и расположения строительной части Проверка сил реакции на каждом этаже
	Место разгрузки	Место, ближайшее к месту монтажа Проверка пригодности трейлера и крана
	Взаимодействие с муниципальными учреждениями	Извещение муниципальных или общественных учреждений о возможной ситуации, когда кран или контейнеровоз может затруднить движение
	Кран	Извещение заказчика о возможности использования монтажной организацией крана

5.1.3 Установленные ограждения строительных проемов, а также временные монтажные проемы должны быть приняты по акту готовности строительной части к производству работ по монтажу эскалатора (приложение А).

5.2 Приемка строительной части под монтаж

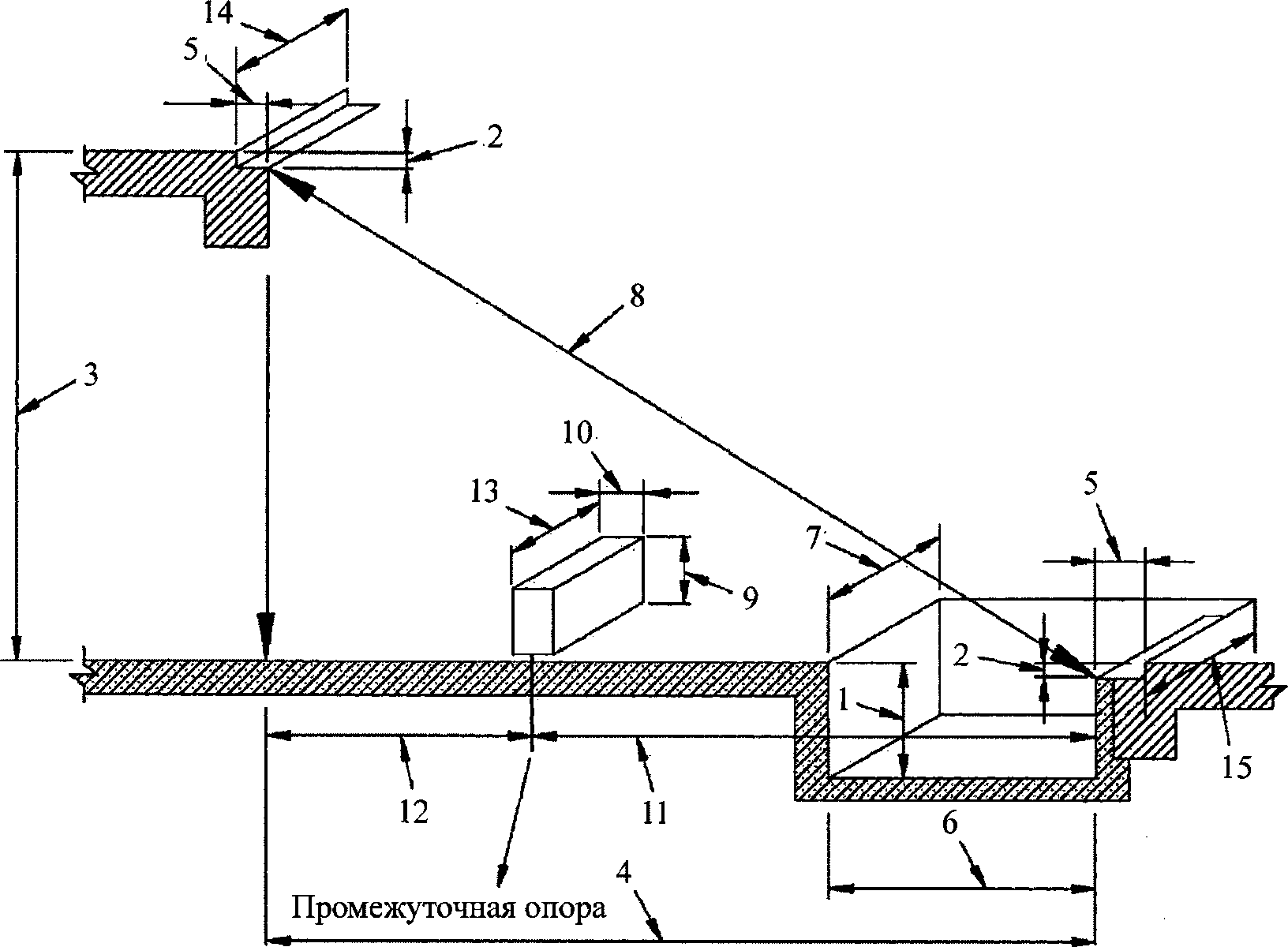

5.2.1 При приемке строительной части под монтаж необходимо проверить ряд размеров и сверить их с размерами в установочных чертежах на конкретный эскалатор. Схема проверки строительной части приведена на рисунке 1.

1 — глубина приямка; 2 — глубина кармана по отношению к «чистому» полу; 3 — вертикальный подъем; 4 — опоры «от поверхности до поверхности»; 5 — ширина кармана; 6 — длина приямка; 7 — ширина проема до установки; 8 — расстояние «от поверхности до поверхности»; 9 — высота промежуточной опоры; 10 — ширина промежуточной опоры; 11 — положение

5.2.2 До начала монтажа эскалатора представитель монтажной организации принимает:

5.3 Приемка оборудования и технической документации

5.3.1 Приемку оборудования эскалатора следует производить комплектом либо его отдельными частями по комплектовочной ведомости предприятия-изготовителя и/или упаковочным листам, вложенным в ящики упаковки, в сроки, установленные договором. Приемка оборудования должна быть оформлена актом по форме согласно приложению Б.

5.3.2 Порядок приемки технической документации и оборудования эскалатора должен быть оговорен в договоре. Перечень технической документации, поставляемой с оборудованием, приведен в ПБ 10-77-94 [2, пункт 10.2.4].

5.3.3 Обнаруженные при приемке оборудования эскалатора дефекты, повреждения, некомплектность, несоответствия заводской документации и другие недостатки должны быть отражены в акте согласно приложению Б.

5.4 Разработка проекта производства работ по монтажу эскалатора

5.4.1 ППР должен быть разработан монтажной организацией на основании строительного задания, габаритных чертежей эскалатора в целом и каждой зоны в отдельности (см. рисунки 1 - 4), строительных чертежей здания (сооружения), весовых характеристик эскалатора в целом и каждой зоны в отдельности.

5.4.2 При разработке ППР должны быть определены транспортные проемы и коридоры с учетом габаритов и веса эскалатора в целом и его зон, места установки оснастки и монтажного оборудования, а также должны быть определены и рассчитаны места их закрепления.

5.5 Транспортирование эскалатора к месту установки

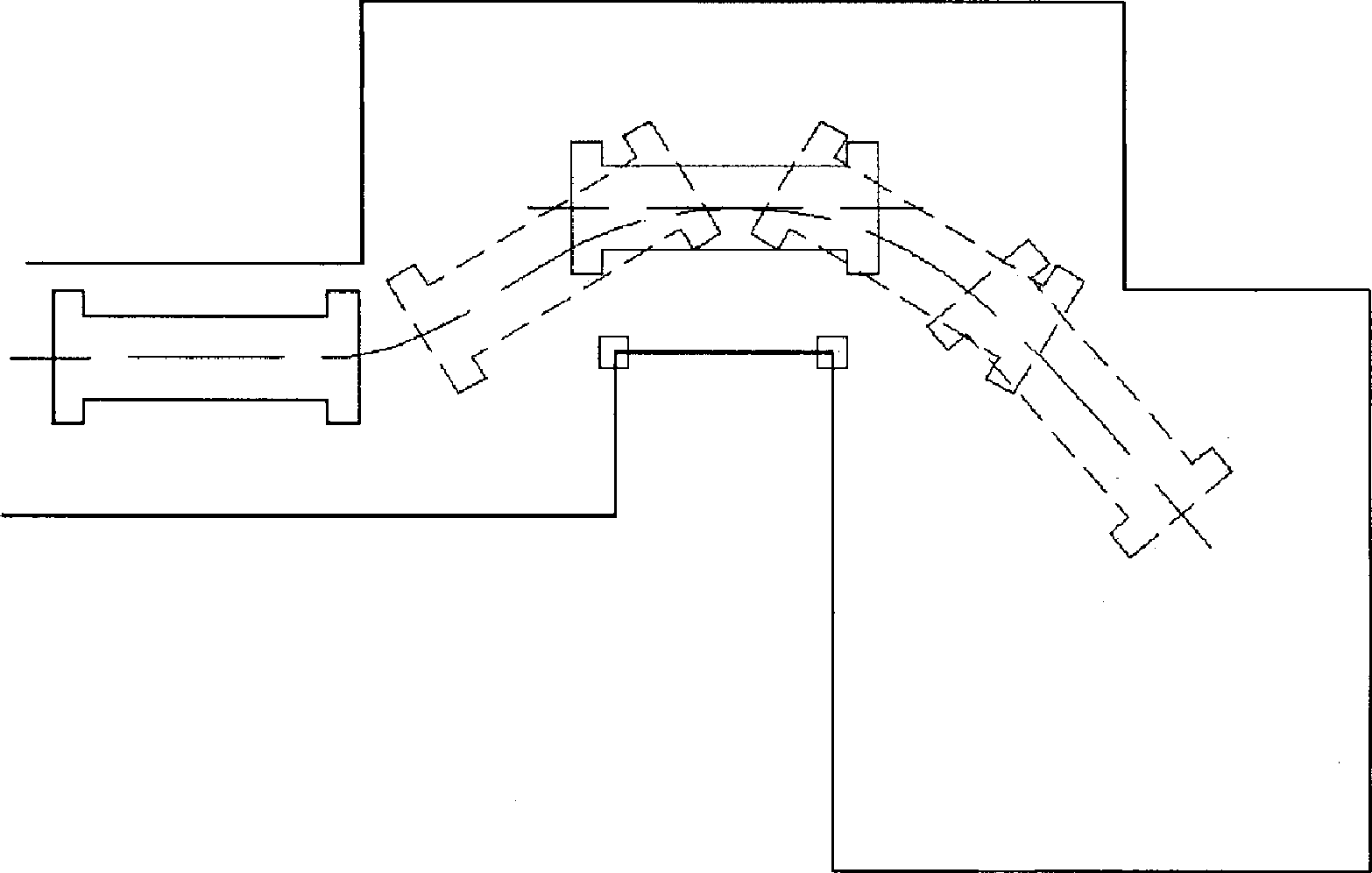

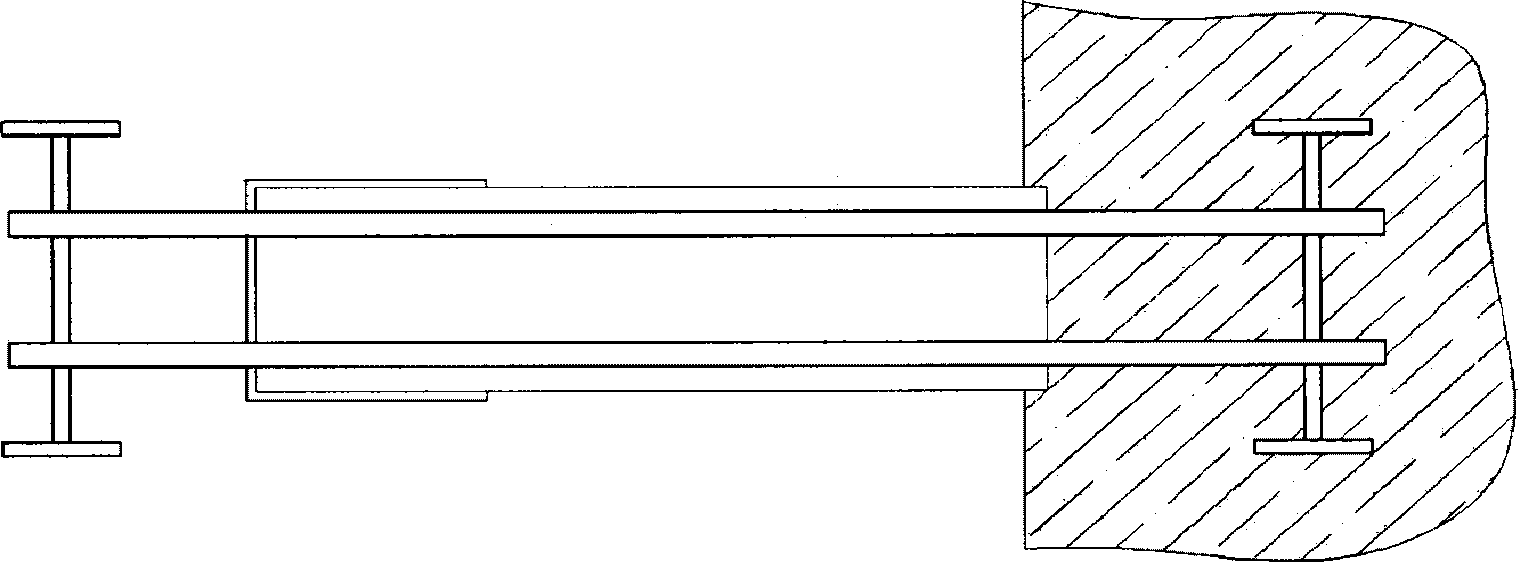

5.5.1 Определение проемов и коридоров транспортирования.

5.5.1.1 Для определения проемов и коридоров транспортирования должны быть определены по сопроводительным документам на данное оборудование габариты оборудования в целом либо его зоны (см. рисунки 2 - 5).

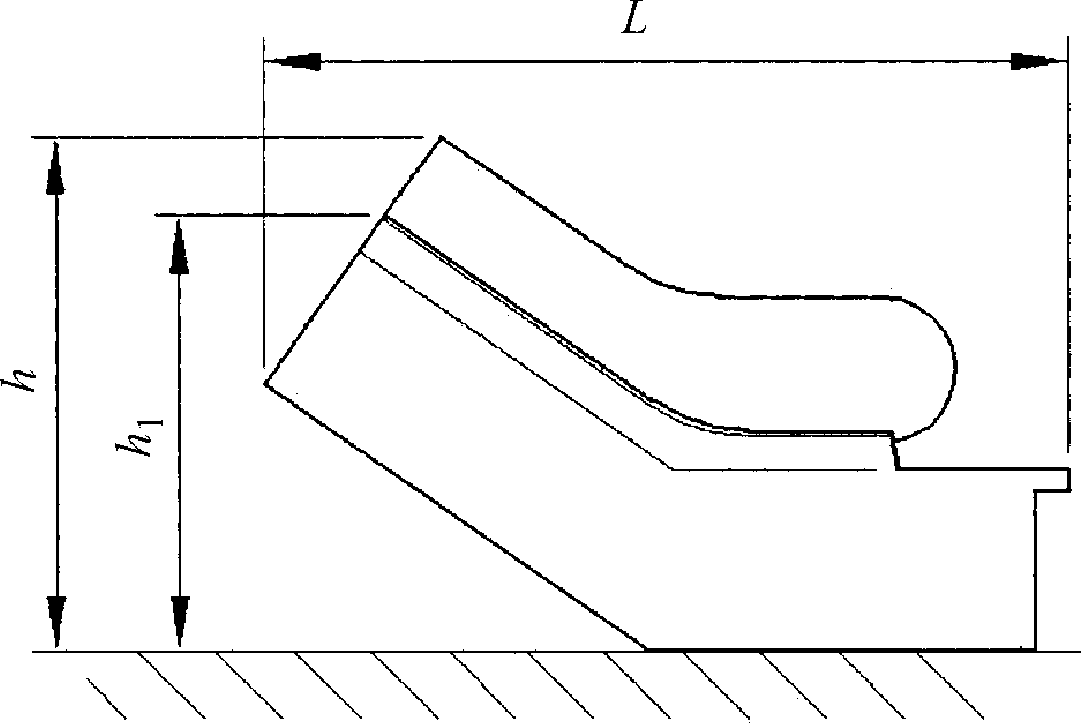

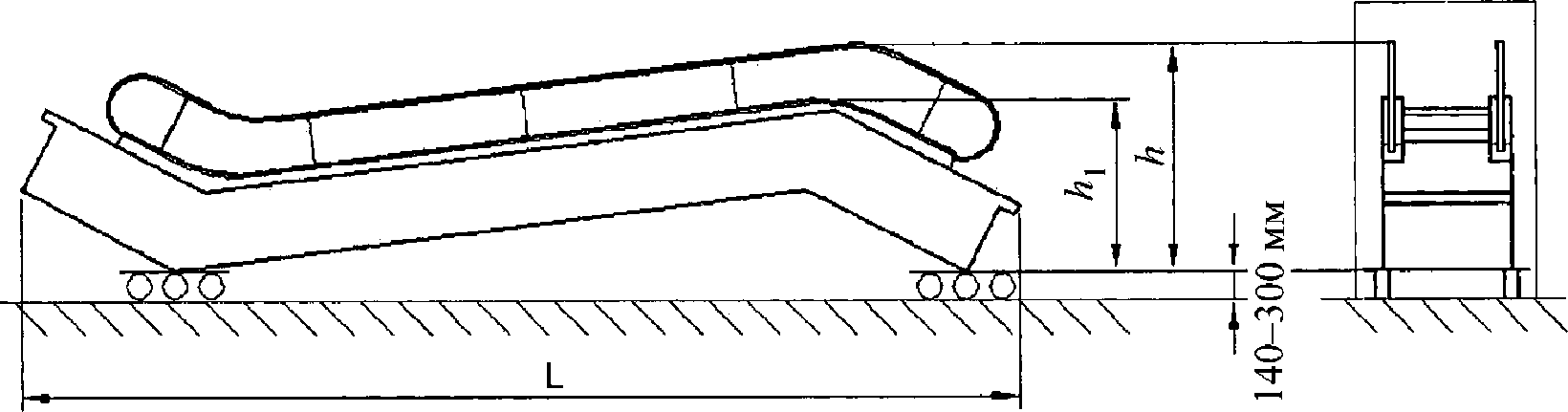

Рисунок 2 — Габаритные размеры эскалатора в сборе

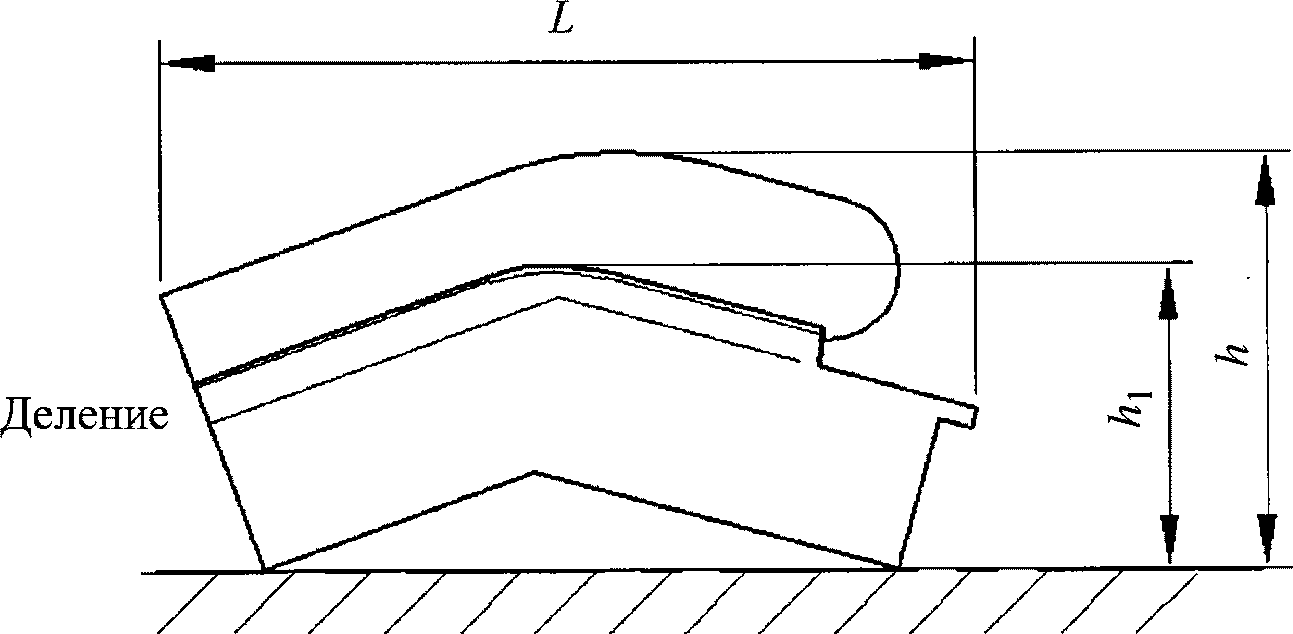

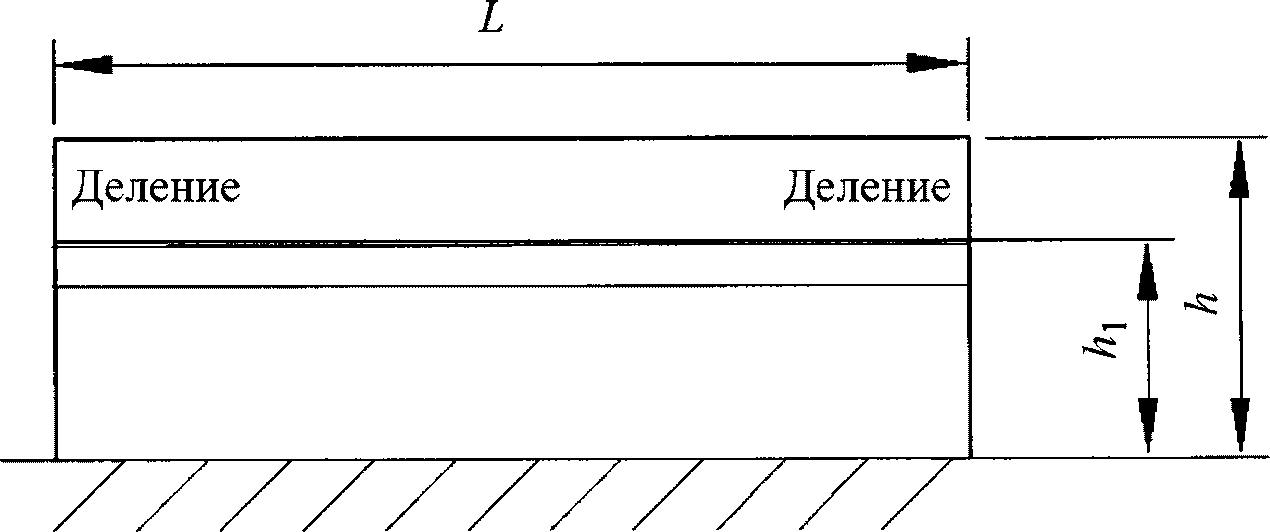

Рисунок 4 — Габаритные размеры зоны Б

5.5.2 Подготовка к транспортированию.

5.5.2.1 Перед транспортированием необходимо проверить:

• закрепление лестничного полотна (при наличии ступеней на транспортируемых узлах);
• закрепление свисающих концов тяговых цепей.

5.5.3 Строповка.

5.5.3.1 Общие требования к строповке:

• грузозахватные органы и приспособления должны быть подобраны исходя из веса перемещаемого груза (эскалатора или его составной части);
• грузозахватные органы и приспособления должны соответствовать ПБ 10-382-00 [3] и техническим условиям на изготовление, утвержденным в установленном порядке;
• при строповке не должно быть наличия контакта стропов или иных грузозахватных органов с балюстрадой или обшивкой эскалатора;
• при применении стропов специальной конструкции с углом между ветвями до 120° натяжение в ветвях должно быть определено расчетом, а схема строповки должна быть согласована с предприятием — изготовителем эскалатора;
• схему и места строповки определяет предприятие — изготовитель эскалатора. Места строповки должны быть указаны на упаковке эскалатора;

- при перемещении эскалатора стреловым краном вблизи ЛЭП работы следует производить по наряду-допуску.

5.5.3.2 Строповка эскалатора в сборе.

Для строповки собранного эскалатора должны быть предусмотрены грузовые скобы на торцевых стенках зон А и М (см. позицию А, рисунок 6) и отверстия в верхнем поясе зон А и М (см. позицию Б, рисунок 7), в которых могут быть закреплены грузовые скобы в зависимости от веса эскалатора, также возможно применение грузовых штырей соответствующей грузоподъемности, разработанных монтажной организацией.

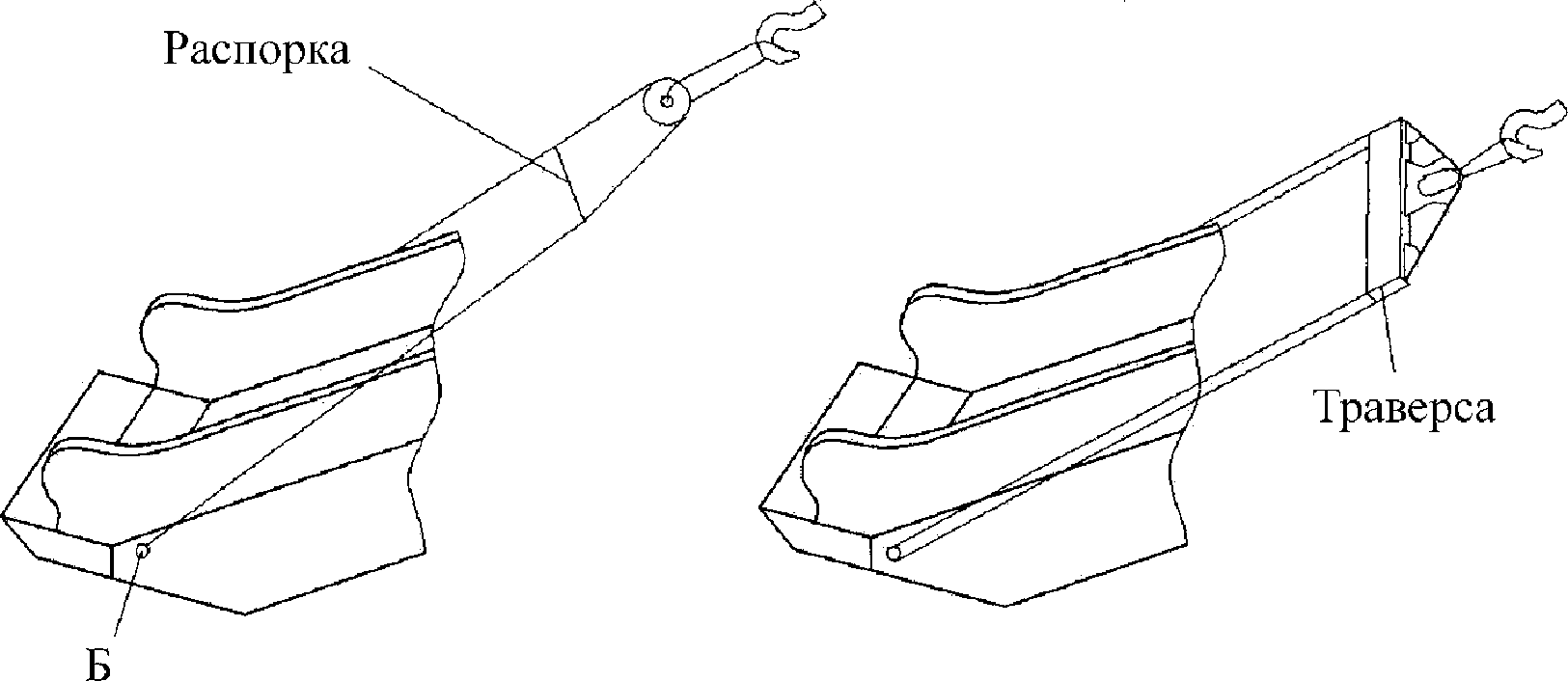

Рисунок 6 — Схемы строповки эскалатора за грузовые скобы

Рисунок 7 — Схемы строповки эскалатора за отверстия в поясах

Для строповки следует применять канатные стропы соответствующей грузоподъемности, при этом парные ветви стропов не должны отличаться по длине более чем на 50 мм.

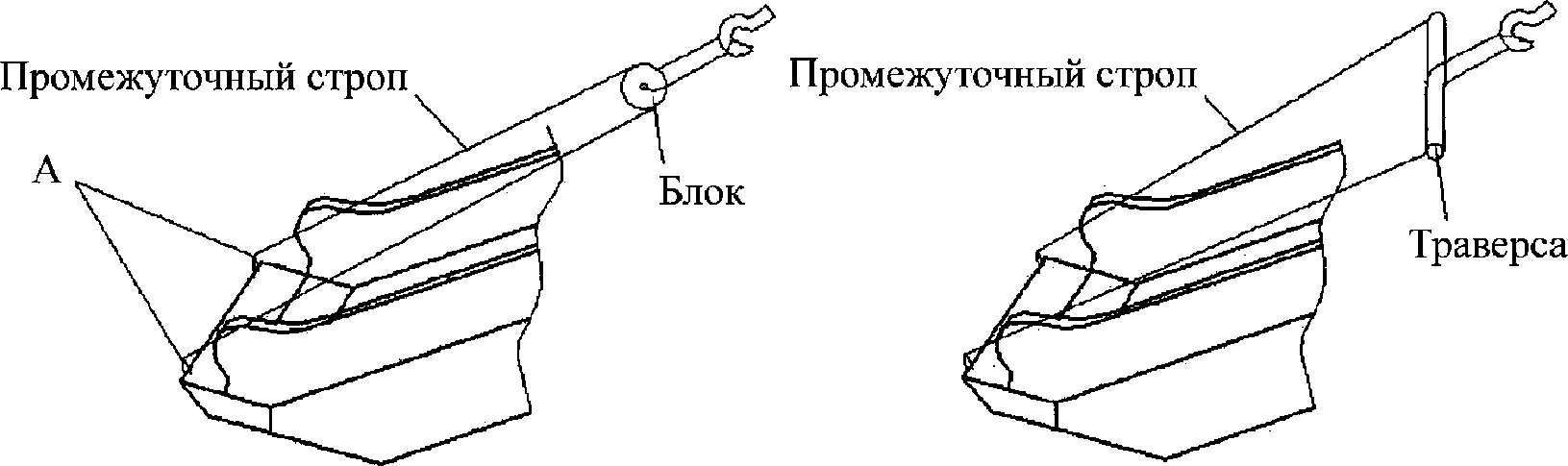

При необходимости перемещения эскалатора под заданным углом следует использовать две пары стропов с длиной, определяемой геометрическим расчетом.

При транспортировании эскалатора в сборе с балюстрадой для исключения повреждения конструкции наклонными канатными ветвями следует использовать специальные траверсы или специальные распорки с креплением на ветвях стропов (см. рисунки 6, 7).

Схемы строповки эскалатора за грузовые скобы в торцевых частях приведены на рисунке 6.

Схемы строповки эскалатора с помощью отверстий на поясах металлоконструкции приведены на рисунке 7.

5.5.3.3 Строповка зон А и М.

Строповка зон А и М должна быть произведена согласно схемам строповки на рисунках 8 и 9 за грузовые скобы эскалатора в торцевой стенке и за такелажные скобы, установленные в отверстия в верхнем поясе зоны.

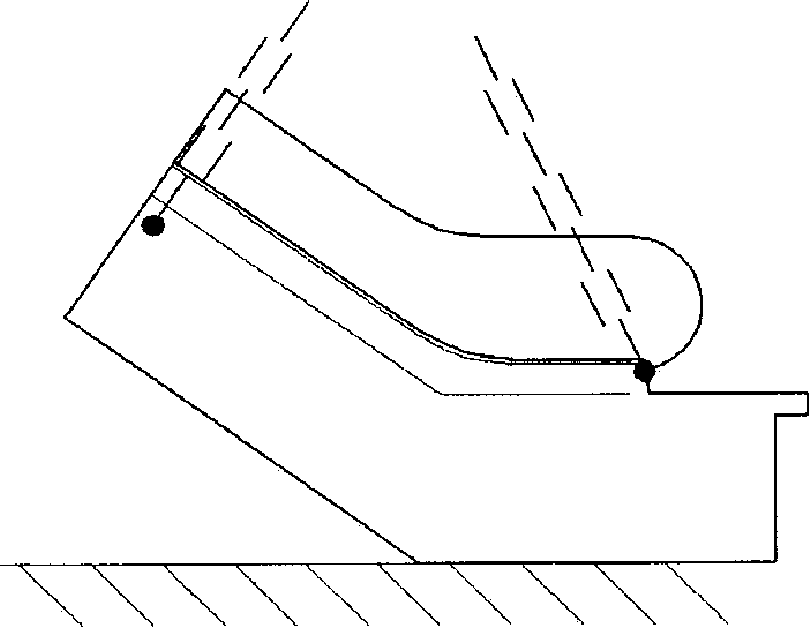

Рисунок 8 — Схема строповки зоны А

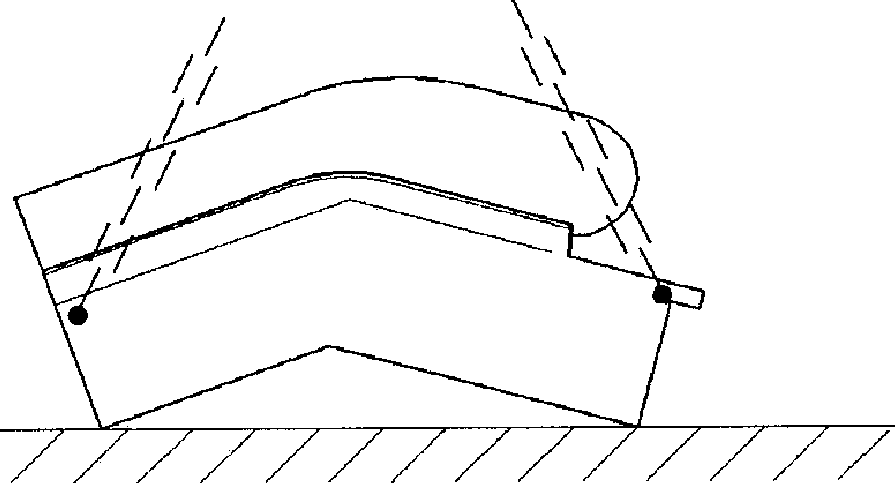

Рисунок 9 — Схема строповки зоны М

5.5.3.4 Строповка зоны Б.

Строповку зоны Б следует производить согласно схеме строповки на рисунке 10 охватом за нижние пояса металлоконструкции или транспортные полозья (при их наличии), при этом с помощью траверс должна быть обеспечена сохранность балюстрады и обшивки.

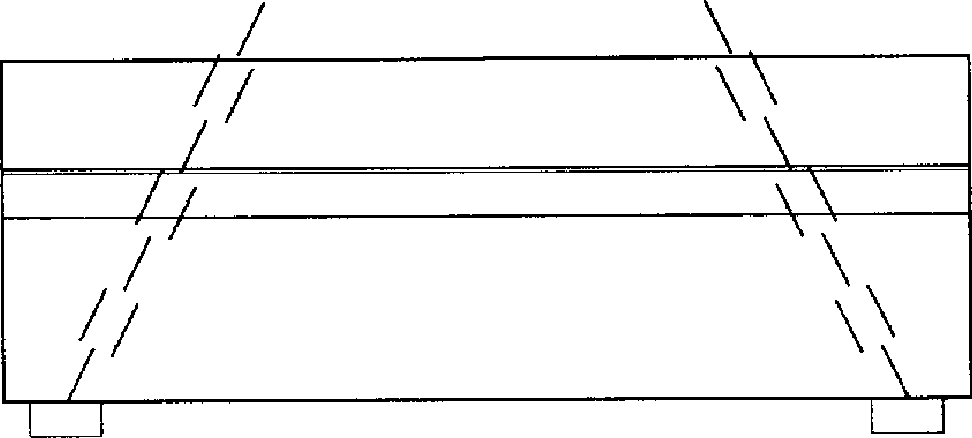

Рисунок 10 — Схема строповки зоны Б

5.5.4 Транспортирование.

5.5.4.1 Следует использовать один из следующих типов перемещения оборудования для транспортировки эскалаторов в предназначенное место стоянки с помощью лебедок:

• ручная тележка;
• ручная тележка с подъемной платформой;

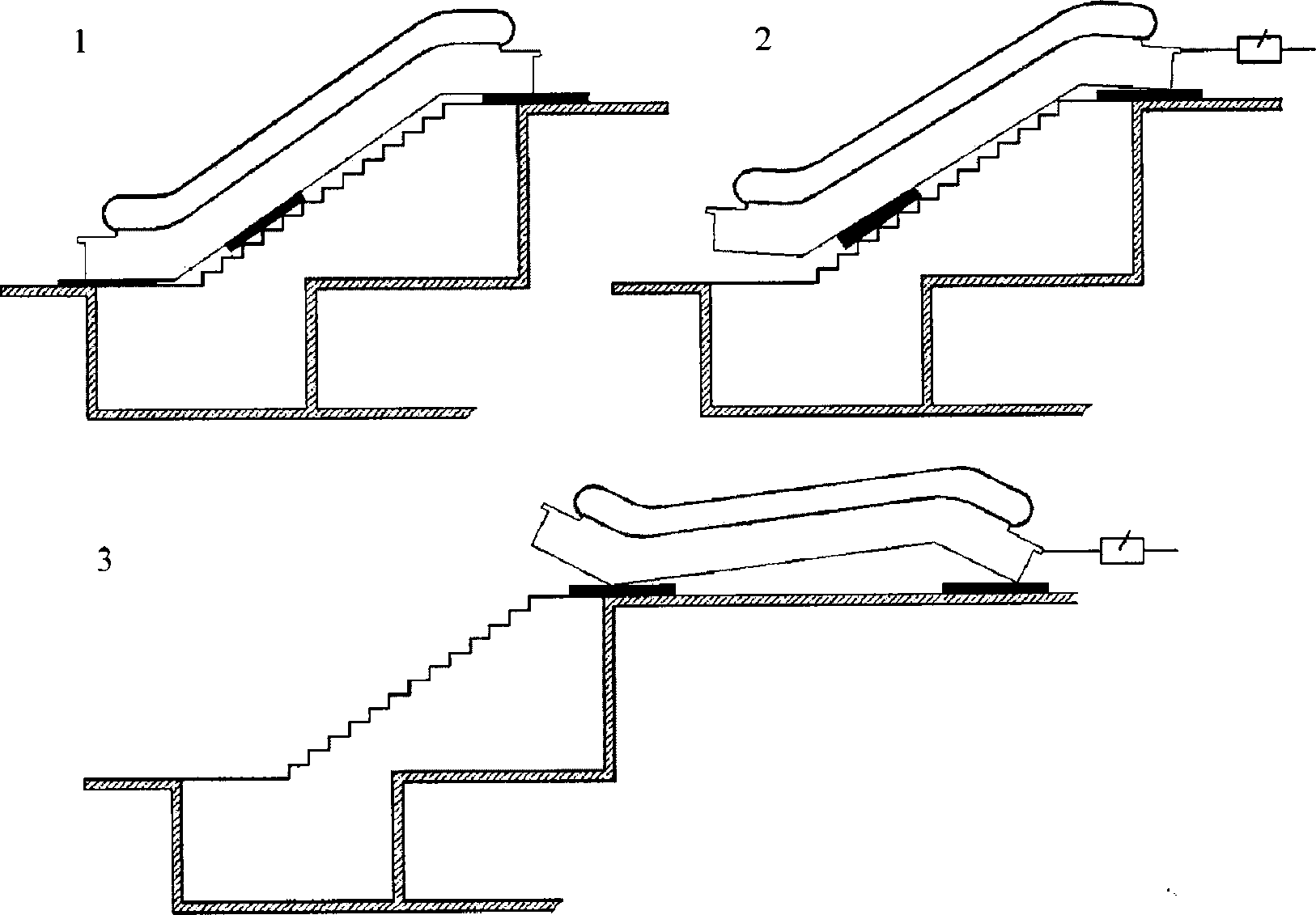

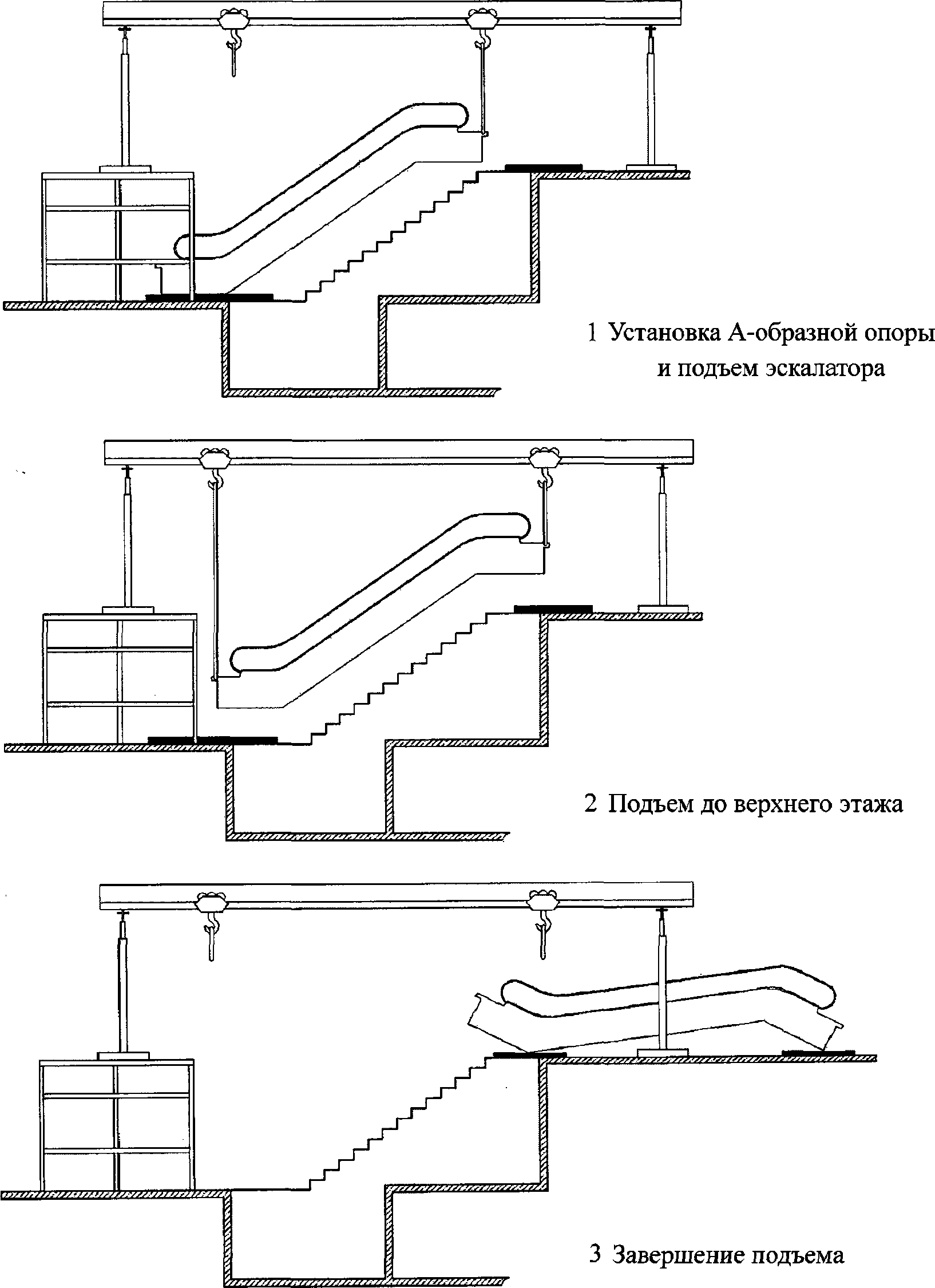

5.5.4.3 Перемещение эскалатора вверх по лестнице:

• Способ 2. Смонтировать А-образные опоры в верхних и нижних частях лестницы. Нижнюю А-опору смонтировать на подмостях для нахождения на одном уровне с верхней А-опорой. Закрепить полосковую перекладину с заранее смонтированным крепежом и подъемными цепями между двумя А-опорами. Поднять эскалатор и втянуть на верхний этаж. Опустить на пол верхнего этажа (см. рисунок 12).

5.6 Расконсервация оборудования

5.6.1 Перед расконсервацией эскалатора необходимо снять упаковку, защищающую эскалатор и его составные части от механических повреждений и атмосферных осадков.

5.6.2 Провести расконсервацию оборудования:

• снять консервационную смазку с поверхности тормозного шкива, зубьев, цевочных звездочек;
• освободить подвижные части контакторов, автоматических выключателей и другие подвижные части электрооборудования от закрепления;

- снять защитную пленку, закрывающую шкаф управления и электродвигатель.

5.6.3 При расконсервации необходимо проверить оборудование на отсутствие повреждений.

5.6.4 Особое внимание при этом следует уделить проверке электрооборудования:

• целостности аппаратов и электрических соединений;
• надежности закрепления заземляющих проводов;
• отсутствие повреждений изоляции проводов.

5.6.5 Проверить наличие масла в редукторах, при необходимости залить масло в редукторы в соответствии с инструкцией по эксплуатации предприятия-изготовителя.

Примечание — Расконсервацию оборудования можно производить после установки эскалатора на опоры в строительный проем.

5.7 Сборка эскалатора перед установкой в строительный проем

5.7.1 Положение эскалатора при сборке.

Эскалатор должен быть расположен в транспортном положении на полу монтажной площадки, непосредственно у проема.

5.7.2 Порядок сборки.

Сборку эскалатора необходимо производить в следующем порядке:

• соединить составные части (зоны) эскалатора;
• соединить электропроводку;
• состыковать направляющие лестничного полотна;
• смонтировать балюстраду;
• установить поручни;
• смонтировать обшивку.

5.7.3 Соединение составных частей (зон) эскалатора.

5.7.3.1 Все сборочные работы следует выполнять резьбовыми соединениями в соответствии с требованиями СТО НОСТРОЙ 2.10.76-2012 (разделы 7, 8, 9) или сварными соединениями в соответствии с требованиями СТО НОСТРОЙ 2.10.64-2012 (разделы 7, 8, 9) и в соответствии с технической документацией предприятия-изготовителя.

5.7.3.2 Соединение составных частей эскалатора необходимо производить в следующей последовательности:

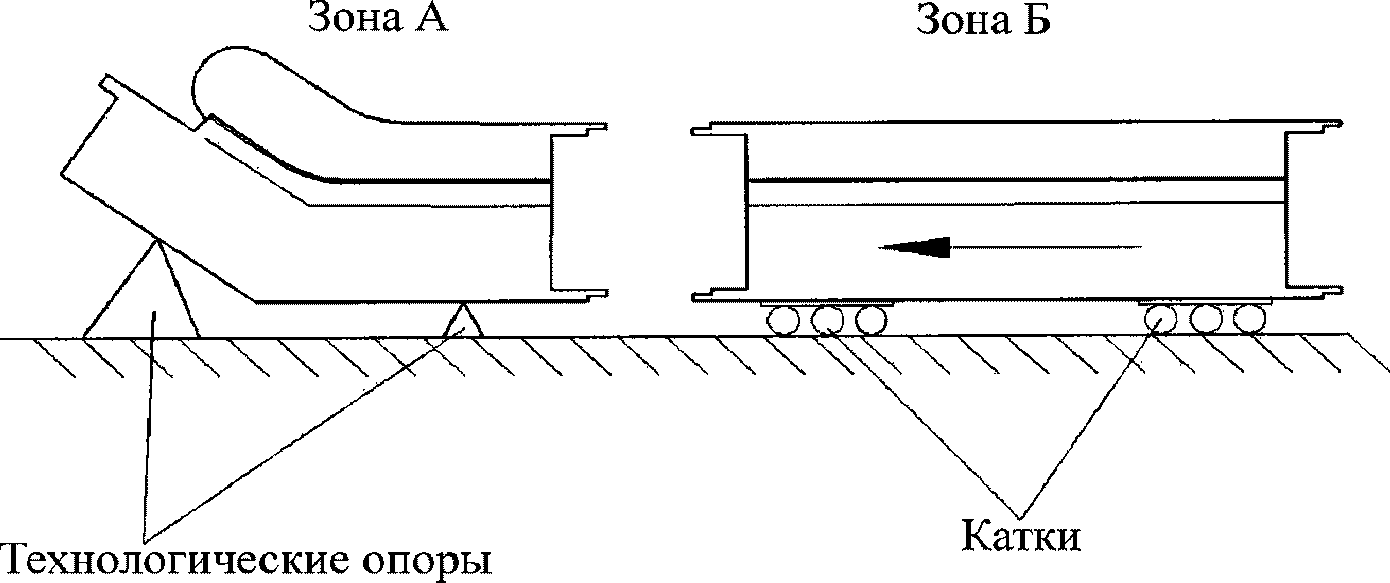

5.7.3.3 Соединение зон А и Б (см. рисунок 13).

Для соединения зоны А с зоной Б следует зону А установить на жесткие технологические опоры, а зону Б на катки таким образом, чтобы стыковочные узлы зон А и Б были на одном уровне.

Перемещением зоны Б на катках к зоне А совместить стыковочные узлы зон и соединить их болтами в соответствии с инструкцией по монтажу предприятия-изготовителя.

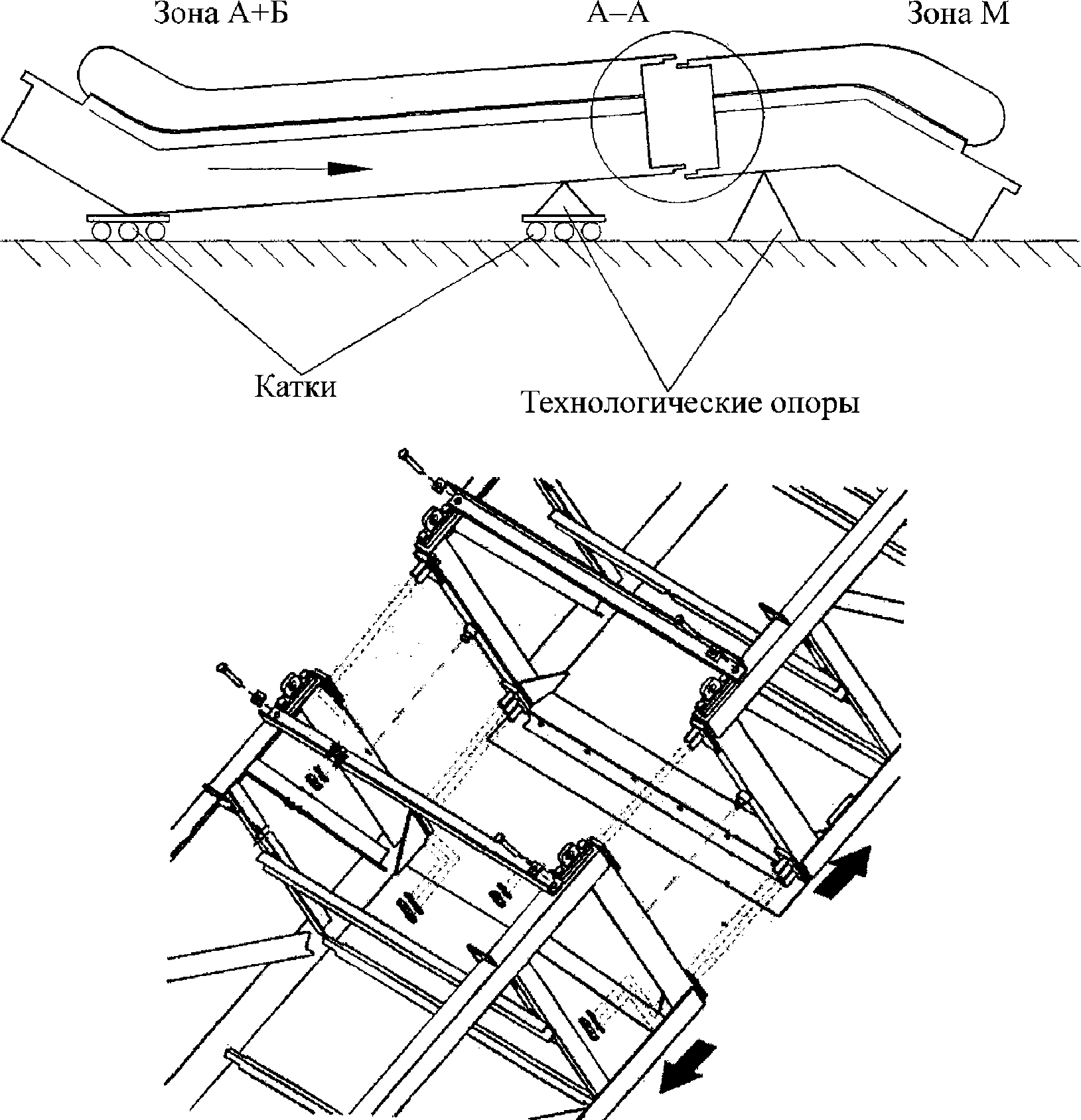

5.7.3.4 Соединение зоны М с зоной А + Б (см. рисунок 14).

Рисунок 14 — Схема соединения зон М и А + Б

Для соединения зоны М с зоной А + Б под зону М следует установить жесткую технологическую опору, а зону А + Б установить одной частью на механические ролики, а другой — на технологическую опору, установленную на механические ролики таким образом, чтобы стыковочные узлы соединяемых частей были на одном уровне.

Перемещая зону А + Б на механических роликах к зоне М, совместить стыковочные узлы зон и соединить болтами в соответствии с инструкцией по монтажу предприятия-изготовителя.

5.7.4 При перемещении зон М и А + Б при стыковке не допускать жесткого столкновения направляющих.

5.7.6 Соединение электропроводки.

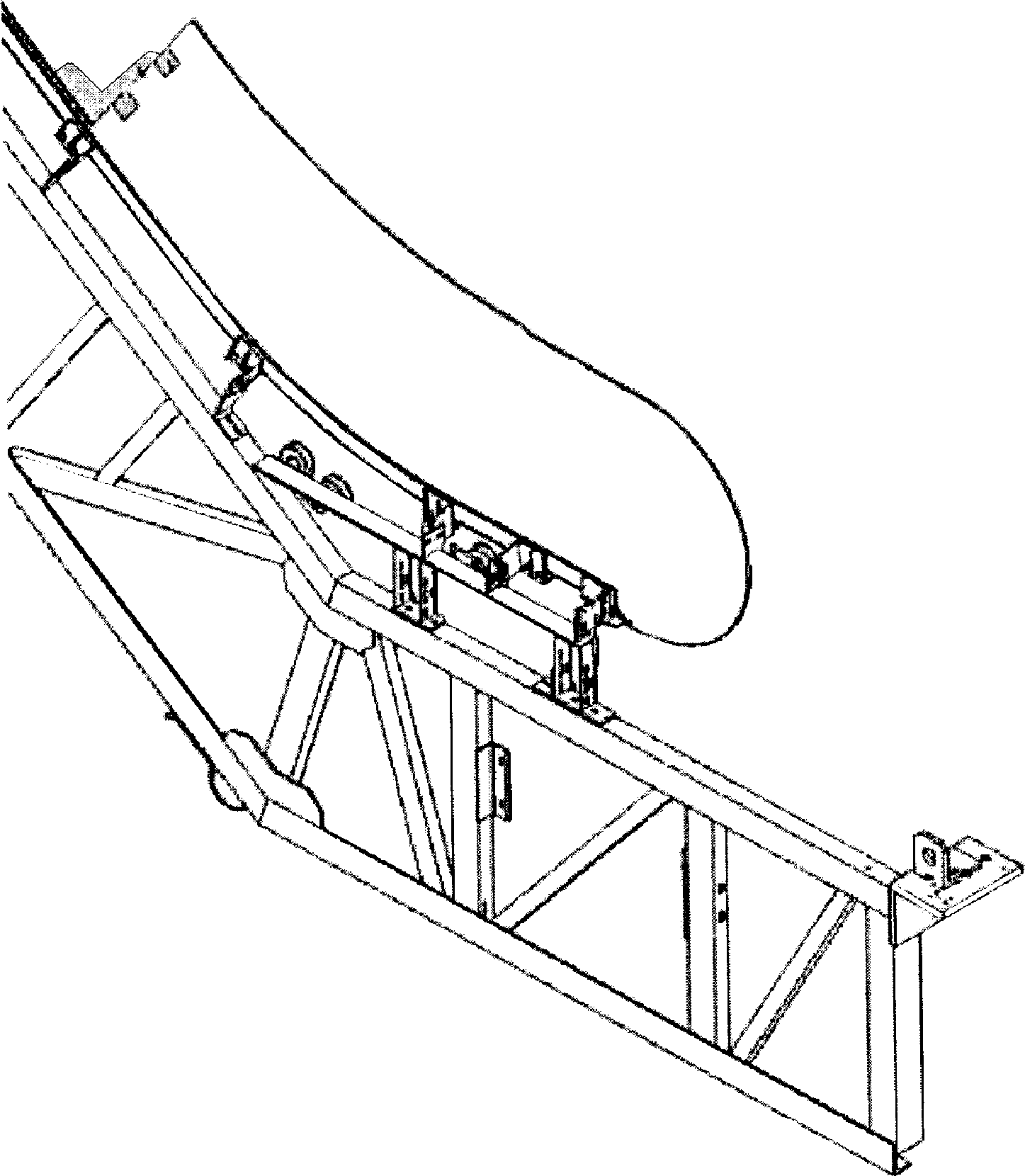

5.7.7 Стыковка направляющих лестничного полотна.

5.7.8 Монтаж балюстрады.

5.7.8.1 В процессе монтажа необходимо установить:

• панели балюстрады;
• снятые плинтуса и панели;
• карнизы;
• головные участки (роликовые батареи).

5.7.8.2 Перед началом монтажа балюстрады поручень необходимо завести внутрь эскалатора.

5.7.8.3 Монтаж балюстрады следует проводить в соответствии с инструкцией по монтажу предприятия-изготовителя. Установку следует начинать с нижней части с продвижением вверх. Левые и правые панели следует устанавливать попеременно, начиная с левой.

В случае установки в качестве панелей балюстрады стекол следует определить место установки каждого стекла в соответствии с маркировкой (см. рисунок 15).

Примечание — При использовании в качестве материала панелей балюстрады стекла необходимо соблюдать особую осторожность.

5.7.8.8 При монтаже последней секции внутреннего плинтуса на наклонном участке балюстрады необходимо выполнить точную подрезку внутреннего плинтуса по месту.

5.7.8.9 При монтаже карнизов не должно быть перепадов свыше 0,5 мм и острых кромок. Карнизы должны быть установлены на панелях балюстрады и предназначены для установки направляющей рабочей ветви поручня.

5.7.8.10 Пользуясь инструкцией по монтажу предприятия-изготовителя, следует выполнить монтаж направляющих и установить головные участки (роликовые батареи). Направляющие предназначены для создания дорожек качения бегунков ступеней и обеспечения правильного перемещения ступеней по заданной трассе.

5.7.8.11 Выполнить стыковку лестничного полотна. Составные части эскалатора необходимо транспортировать на монтаж с участками лестничного полотна и состыковывать в единое лестничное полотно. Перед стыковкой механизм натяжения лестничного полотна следует распустить (ослабить).

5.7.9 Установка поручней.

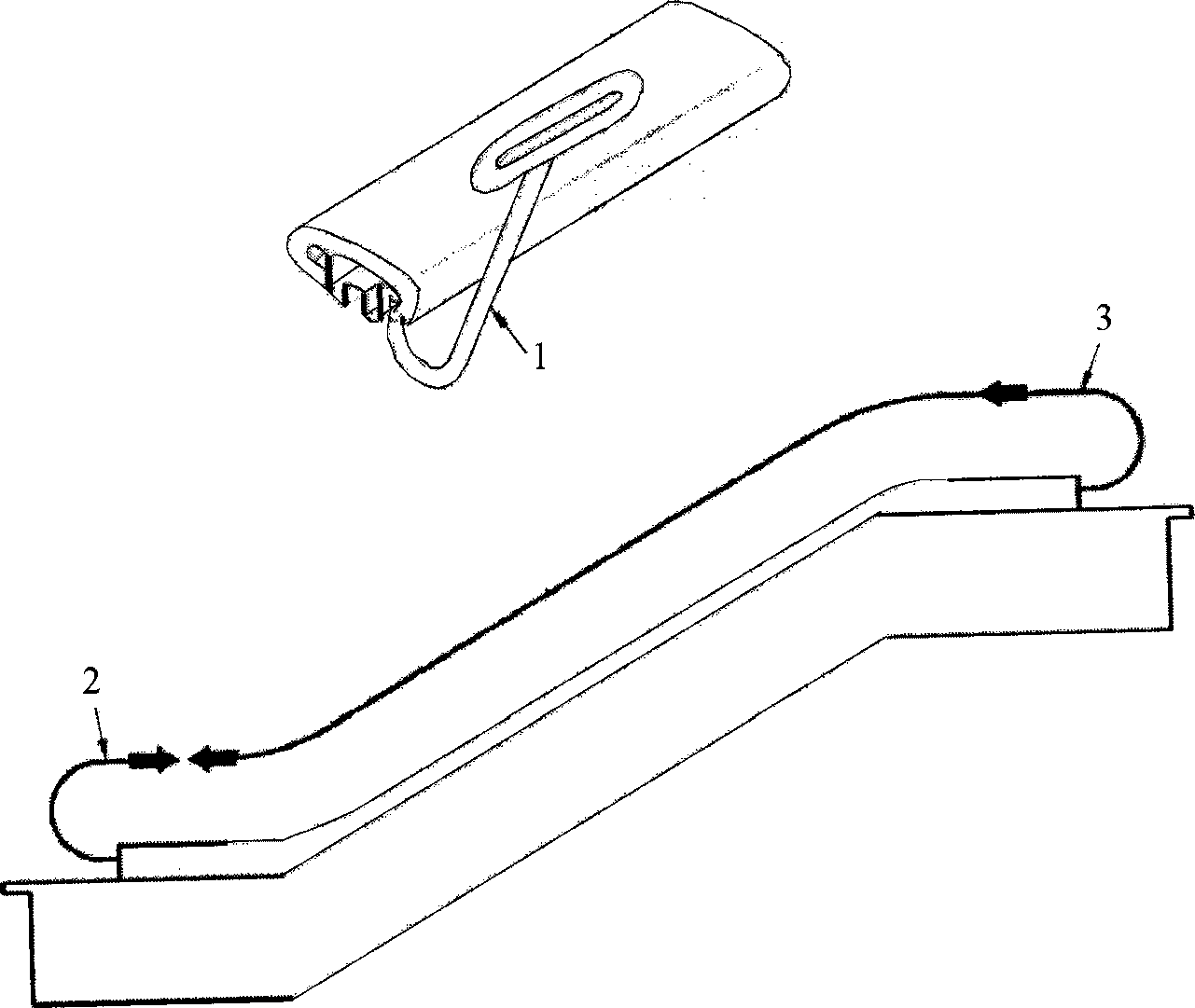

Рисунок 16 — Установка поручня

5.7.9.2 Показателем правильной работы поручня являются:

• минимальное поперечное перемещение при смене направления движения;
• отсутствие поперечного давления во время движения на фрикционном колесе;
• движение по центру в середине реверсивной цепи балюстрады.

Примечание — Проверку правильности работы поручня производят визуально.

5.7.9.3 После 20 часов работы эскалатора следует осуществить повторную проверку настройки.

5.7.10 Монтаж обшивки.

5.7.10.1 Установить снятые в местах стыков листы обшивки в соответствии с инструкцией по монтажу предприятия-изготовителя.

5.7.10.2 Наружную обшивку следует собирать в соответствии с метками на ее оборотной стороне.

5.7.10.3 В стыках панелей не должно быть зазоров. Каждую панель следует крепить сразу после ее установки.

6 Монтаж эскалатора

6.1 Общие указания к монтажу

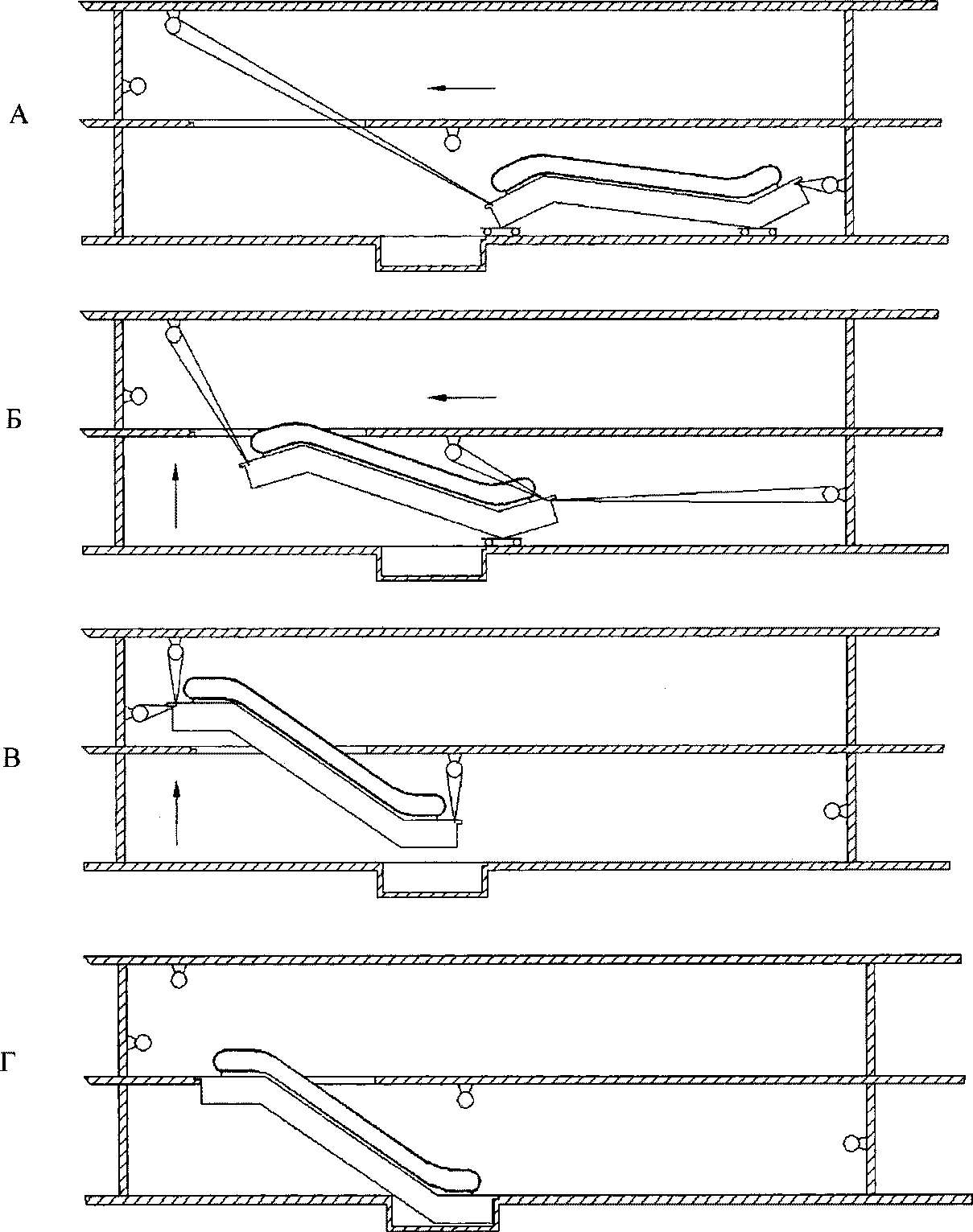

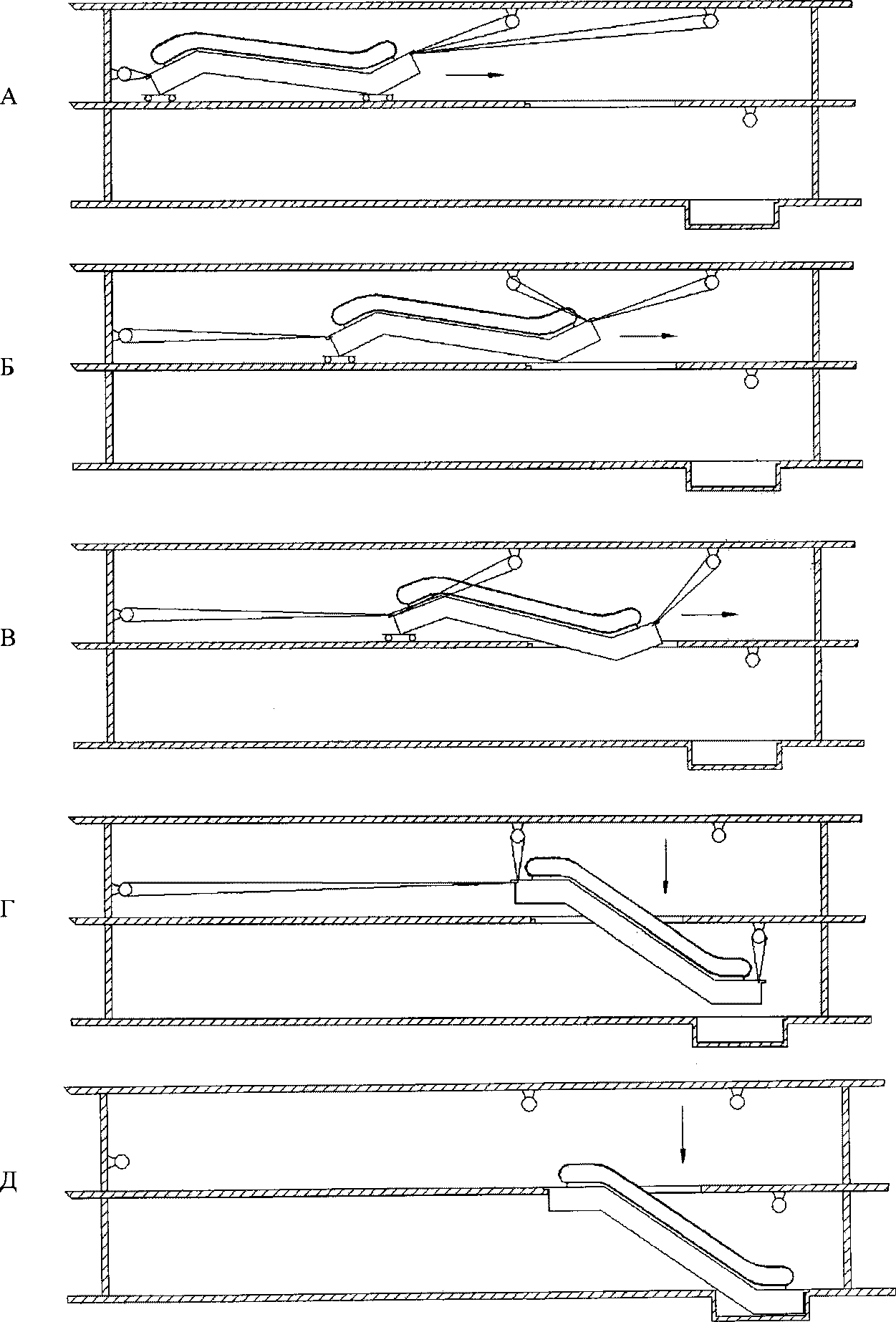

6.2 Установка эскалатора (рекомендации по установке)

6.2.1 Установку эскалатора следует выполнять в следующей последовательности:

• строповка эскалатора — в соответствии с указаниями 5.5.3.2 и ППР. При строповке необходимо учитывать вес эскалатора;
• установка на опорные поверхности перекрытий номинальных пакетов прокладок (в соответствии с чертежом блока эскалатора) и опускание эскалатора на опоры;
• установка эскалатора в продольном направлении так, чтобы зазоры между его торцами и строительными балками были 40 мм +/- 10 мм.

В — установка нижней части эскалатора над приямком; Г — установка эскалатора

Рисунок 18 — Вариант последовательности установки эскалатора с нижней площадки

6.2.3 При установке смежных эскалаторов должна быть обеспечена соосность головок балюстрады (допустимое отклонение +/- 10 мм).

6.3 Выверка эскалатора

6.3.1 Выверка эскалатора заключается в его установке в положение в пределах допуска поперечного уклона главного вала и оси натяжного устройства.

6.3.2 Выверку эскалатора следует осуществлять с помощью домкратных винтов, установленных на опорных площадках. Вращая винты, необходимо произвести выверку эскалатора при помощи брусковых или рамных уровней с ценой деления не более 0,15 мм/м и имеющих свидетельство о поверке.

6.3.3 Допускаемые отклонения при выверке эскалатора:

• поперечный уклон главного вала и оси натяжного устройства лестничного полотна — 0,001 (1,0 мм на длину 1000 мм).

6.3.4 После установки правильного положения следует ввести металлические прокладки между опорными поверхностями эскалатора и резиновыми амортизаторами. Прокладки следует установить с постепенным увеличением толщины (см. рисунок 19).

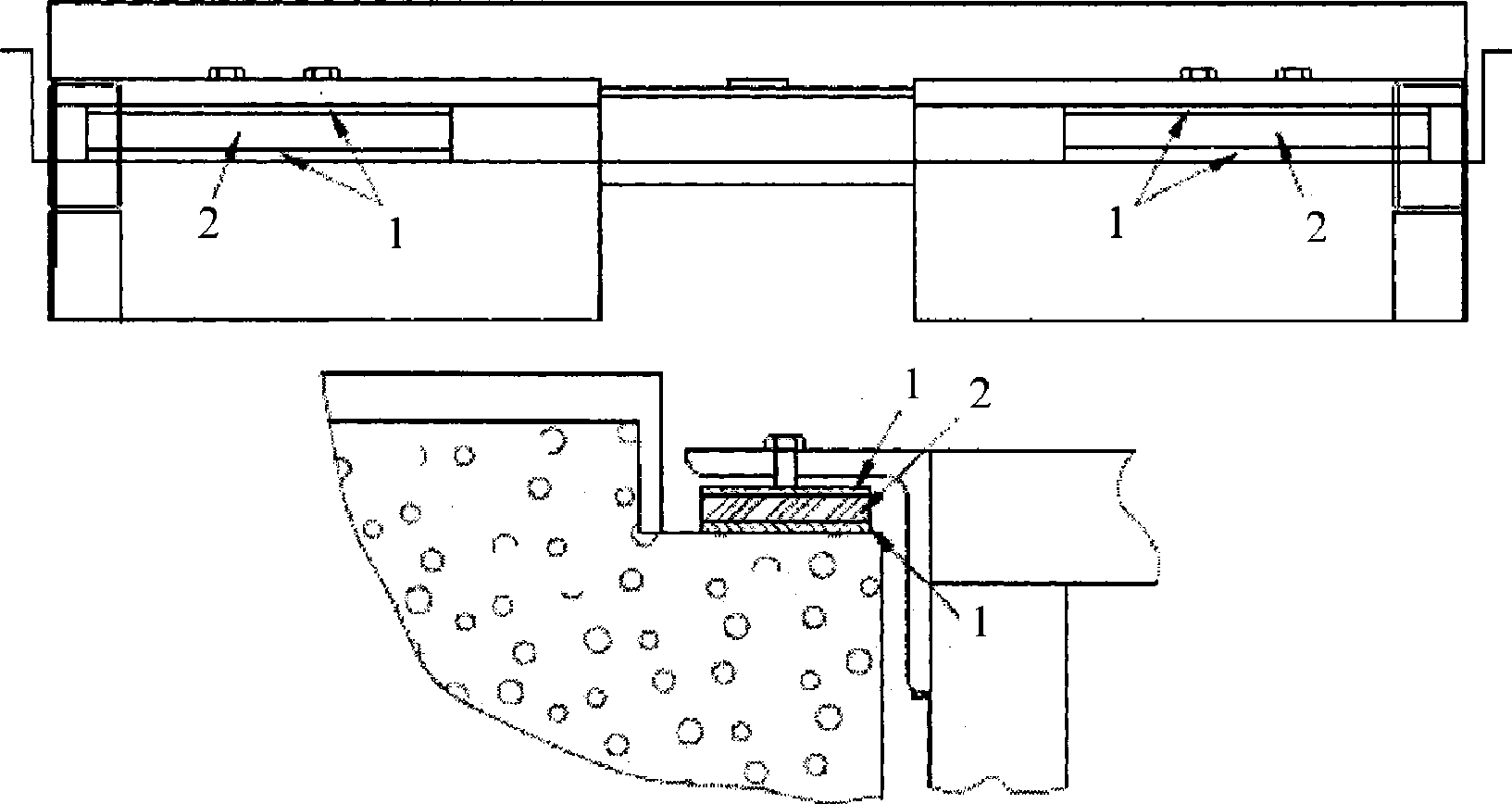

1 — опорная пластина; 2 — резиновый амортизатор

Рисунок 19 — Место установки эскалатора

6.3.5 После выверки следует демонтировать домкратные винты.

6.4 Подвод электропитания к эскалатору

6.4.1 Произвести подключение эскалатора к электропитанию в соответствии с инструкцией по монтажу предприятия-изготовителя.

6.4.2 Проверить стыки, выполнить монтаж и соединение электронных компонентов в шкафу управления в соответствии с чертежами, а также проверить их соответствие типу шкафа управления и рабочим требованиям.

6.4.3 Проверить установку электронных компонентов в шкафу управления, а также соответствующее качество проводки и отсутствие короткого замыкания. Все электронные компоненты должны быть защищены от скачков напряжения и замыканий в сети.

6.4.4 Произвести измерение сопротивления изоляции. Минимальное значение сопротивления изоляции в силовых цепях и цепях управления 0,5 МОм. Электродвигатели, имеющие сопротивление изоляции менее 0,5 МОм, должны быть подвержены сушке. Сушка может быть произведена электрическим способом путем включения электродвигателя с заторможенным ротором на напряжение 10% — 15% номинального или методом обогрева (посредством ламп, сушильных печей и др.).

7 Пусконаладка эскалатора

7.1 Перечень наладочных работ

7.1.1 В поставку эскалатора входят узлы и механизмы, прошедшие наладку и обкатку в заводских условиях. Учитывая последствия расстыковки эскалатора для транспортирования и возможных изменений результатов наладки в процессе транспортирования, перед опробованием эскалатора должна быть произведена проверка состояния узлов и механизмов, а также при необходимости их наладка.

7.1.2 В процессе наладки необходимо проверить на соответствие документации предприятия-изготовителя:

• направляющие лестничного полотна;
• поручневое устройство;
• входную площадку;

7.2 Проверка направляющих лестничного полотна

7.2.1 Проверку положения направляющих на соответствие документации предприятия-изготовителя следует производить через проем, состоящий не менее чем из трех ступеней.

7.2.2 При проверке положения направляющих следует проконтролировать следующие размеры на соответствие документации предприятия-изготовителя:

• поперечный размер по ребордам направляющих основных бегунков;
• расстояние от впадины зуба тяговой звездочки до поверхности дорожки качения у верхних направляющих;
• расстояние от впадины зуба тяговой звездочки до поверхности дорожки качения у нижних направляющих холостой ветви;

7.3 Проверка поручневого устройства

7.3.1 Натяжение поручней.

Произвести натяжение поручней, при этом необходимо контролировать отсутствие провисания поручня на всех его участках.

7.3.2 Установить зазор в приводе поручня между поручнем на любой роликовой батарее и приводным блоком. Поручень на второй роликовой батарее при этом необходимо прижать к блоку.

7.3.3 Проверить зазор между зубом цевочной звездочки и внутренней пластиной тяговой цепи. Проверить расположение тяговой цепи симметрично относительно зубьев тяговой звездочки, при этом не должно быть никаких контактов внутренней пластины цепи с зубом.

7.3.4 Проверить зазор между впадиной зуба цевочной звездочки и роликом тяговой цепи.

7.3.5 Проверка холостой трассы поручней.

Проверить положение коротких направляющих относительно поручня.

Примечание — Короткие направляющие должны быть расположены симметрично относительно поручня, а оси роликов быть перпендикулярны относительно оси поручня, при этом на коротких направляющих и роликах не должно быть местных выпучиваний поручня.

7.3.6 Проверка устья поручня.

Проверить щупом по МИ 1893-88 [4] зазор между внутренней кромкой устья и поручнем, при этом задевание поручня за устье не допускается. При несоответствии зазора требованиям технической документации по монтажу предприятия-изготовителя следует произвести переустановку устья.

7.4 Проверка входной площадки

7.4.1 Проверить положение входной площадки относительно лестничного полотна, а также регламентируемые зазоры на соответствие документации предприятия-изготовителя:

• зазор между нижними кромками зубьев гребенки и дном настила ступеней;
• боковой зазор между зубьями гребенки и выступами настилов;
• зазор между тыльной стороной входной площадки и плитой перекрытия;
• высоту установки линеек от выступов настилов ступеней;

7.5 Проверка положения фартуков относительно ступеней

7.5.1 При помощи щупа по МИ 1893-88 [4] проверить зазор между фартуками и ступенями с обеих сторон эскалатора.

7.5.2 При несоответствии зазора требованиям технической документации предприятия-изготовителя произвести его регулировку перемещением фартука.

7.6 Проверка блокировочных устройств

Произвести проверку работоспособности блокировочных устройств в процессе проведения наладочных работ.

Проверке подлежат:

• устройство контроля направления движения;
• блокировка рабочего тормоза;
• блокировка ступени;
• блокировка устья поручня;

8 Пуск (опробование) эскалатора

8.1 Условия проведения опробования эскалатора.

8.1.1 Опробование эскалатора следует производить только после выполнения полного объема работ по наладке и монтажным испытаниям оборудования эскалатора (см. раздел 7).

8.1.2 Перед опробованием эскалатора необходимо проверить наличие регламентных зазоров между фартуками и ступенями, между зубьями гребенок и впадинами настилов ступеней, наличие зазора между поручнем и кромкой устья.

8.1.3 Опробование эскалатора следует производить при отсутствии людей на полотне эскалатора и при закрытых плитах перекрытий.

8.2 Пуск эскалатора от главного привода.

Пуск эскалатора следует производить кнопкой-ключом внизу или вверху эскалатора. Во время полного оборота лестничного полотна необходимо проверить:

• отсутствие посторонних шумов;
• отсутствие задевания ступеней о фартуки;
• регламентное прохождение ступеней во входную площадку;
• отсутствие иных неисправностей, приведенных в таблице 2.

8.3 Остановка эскалатора и проверка тормозного пути.

8.3.1 Нажатием кнопки «Стоп» на балюстраде остановить эскалатор. Далее следует проверить тормозной путь (проверку следует производить касанием мелом поручня в момент нажатия на кнопку «Стоп» и последующим замером длины меловой линии).

8.3.2 При необходимости следует отрегулировать рабочий тормоз в соответствии с технической документацией предприятия-изготовителя.

9 Регулирование узлов эскалатора

9.1 По результатам опробования эскалатора следует определить неисправности в его работе и устранить их в соответствии с таблицей 2.

Таблица 2

Характерные неисправности и способы их устранения

Неисправность	Вероятная причина неисправности	Метод устранения неисправности	Примечание
1. Эскалатор
1.1 Эскалатор не включается	Эскалатор не подготовлен к включению	Проверить блокировочную цепь, устранить неисправность
1.2 При пуске на главном приводе эскалатор трогается, затем останавливается	Не отрегулирована блокировка рабочего тормоза или неисправен выключатель	Отрегулировать блокировку, заменить выключатель	Конкретную причину остановки определить при помощи пульта диагностики (далее — ПД)
	Сработала блокировка рабочего тормоза	Выяснить причину срабатывания, устранить неисправность
1.3 Внезапная остановка эскалатора в процессе работы	Сработало блокировочное устройство	Определить по индикатору ПД сработавшую блокировку, устранить неисправность
	Перегрузка главного электродвигателя	Определить по ПД срабатывание тепловой защиты, устранить причину неисправности
	Короткое замыкание в цепи главного электродвигателя	По положению рукоятки QF1 определить короткое замыкание, найти его и устранить
	Отсутствие напряжения в цепи управления: - пропала фаза в питающей сети - сработал автомат в цепи управления	Определить по ПД отсутствие напряжения, устранить неисправность
2. Привод
2.1 Стуки или повышенный нагрев в подшипниках редуктора	Отсутствие смазки в подшипниках	Произвести смазку подшипников консистентной смазкой Литол-24
	Повреждение подшипника	Заменить дефектный подшипник
2.2 Повышенный нагрев редуктора (до +95 °C)	Недостаточен уровень масла	Добавить масло
2.3 Повышенный шум в зацеплениях зубчатых передач	Отсутствие или загрязнение масла; применение не рекомендованного масла	Проверить уровень и качество масла, при замене масла пользоваться рекомендациями настоящего стандарта
	Разрушение зубьев редукторов	Заменить изношенный узел
2.4 Течь масла через уплотнения редукторов	Повреждено уплотнение, засорено отверстие в маслоуказателе	Заменить уплотнение, очистить отверстие в маслоуказателе
2.5 Нагрев тормозного шкива	Отсутствуют регламентные зазоры	Отрегулировать тормоз
2.6 Срабатывание блокировки рабочего тормоза	Не отрегулирован рабочий тормоз	Отрегулировать тормоз
2.7 Все элементы тормоза отрегулированы, но путь торможения больше нормы	Замасливание тормозного шкива и тормозных накладок	Промыть тормозной шкив и тормозные накладки
2.8 Электромагнит рабочего тормоза не включается	Отсутствие напряжения на катушке	Проверить и восстановить напряжение на катушке
	Сгорание катушки	Заменить электромагнит
	Затирание якоря	Очистить якорь и нанести слой новой смазки
2.9 Якорь электромагнита не втягивается	Обрыв цепи катушки	Заменить электромагнит
	Плохой контакт, обрыв выводов катушки	Проверить контакт, устранить обрыв
	Перекос якоря	Устранить перекос
	Отсутствие смазки на штоке якоря	Произвести смазку штока якоря
	Выход из строя блока питания	Заменить блок питания
2.10 Повышенное гудение электромагнита тормоза	Якорь электромагнита не доходит до дна	Обеспечить правильное замыкание якоря
3. Плиты перекрытий
3.1 При открытии замков край плиты не приподнимается	Не отрегулирован пружинный механизм выталкивания плиты	Отрегулировать пружину механизма выталкивания
4. Балюстрада
4.1 При работе эскалатора происходит трение элементов ступени о фартуки	Не отрегулирован зазор между ступенями и фартуком	Отрегулировать зазор
4.2 Неустойчивое положение панели балюстрады	Панель не зажата элементами кронштейна балюстрады	Открыть плинтус, произвести регулировку положения панели в кронштейне
5. Лестничное полотно и направляющие
5.1 Покачивание ступени, срабатывание блокировки ступени	Отсутствие полиуретанового обода бегунка	Заменить бегунок
5.2 Резкие смещения ступени на одном и том же месте трассы	Перепад в стыках направляющих или реборд	Отрегулировать стыки
	Накат грязи на дорожках качения	Удалить грязь с дорожек качения
5.3 Стуки при прохождении ступени через входную площадку, частые срабатывания блокировки	Не отрегулирована входная площадка	Произвести регулировку входной площадки
5.4 Посторонний звук при заходе ступеней во входную площадку, появление металлической стружки	Не отрегулированы линейки входных площадок	Отрегулировать линейки
5.5 Отдельная ступень со стуком заходит во входную площадку	На ступени изношен пластмассовый вкладыш	Заменить вкладыш ступени
5.6 Скрипы при движении тяговой цепи, нешарнирность звеньев цепи	Отсутствует смазка в шарнирах цепи	Произвести смазку цепей до устранения скрипов и нешарнирности
5.7 Повышенный шум и стуки при прохождении ступенями нижнего поворотного участка	Неправильно отрегулировано натяжное устройство лестничного полотна	Произвести регулировку пружин натяжного устройства лестничного полотна
5.8 Посторонние звуки в бегунках ступени	Разрушены подшипники бегунков	Заменить бегунки, произвести ремонт дефектных бегунков
6. Поручневое устройство
6.1 Остановка поручня, частое срабатывание блокировки	Попадание масла на поверхность блока	Удалить масло с блока, запустить поручень временным увеличением грузов натяжки
6.2 Спадание поручня на криволинейном участке, срабатывание блокировки	Чрезмерное усилие натяжки поручня	Отрегулировать натяжение поручня при помощи натяжного устройства
6.3 Нарушение поверхности поручня, образование резиновой крошки	Задевание поручня за элементы эскалатора	Найти место задевания, устранить причину
6.4 Посторонние звуки в подшипниках блоков или роликов	Разрушение подшипников	Заменить подшипники в блоках или заменить ролики
6.5 Отставание поручня, срабатывание блокировки остановки поручня	Большие потери на трение по трассе	Заменить блок Отрегулировать трассу поручня
	Недостаточное усилие натяжки поручня	Отрегулировать натяжение поручня при помощи натяжного устройства
6.6 Поручень замедляет движение или останавливается в определенном положении после каждого оборота	Замасливание или износ внутренней поверхности поручня	Произвести осмотр поручня, устранить замасливание либо произвести ремонт поручня
6.7 Постоянные стуки в зацеплении цевочного колеса с тяговой цепью	Нарушение регулировочного размера от впадины зуба до направляющей основного бегунка	Отрегулировать размер

9.2 При необходимости следует произвести регулирование узлов эскалатора в соответствии с технической документацией предприятия-изготовителя.

10 Комплексная проверка эскалатора

10.1 Произвести наружный осмотр остановленного эскалатора, выполнить осмотр балюстрады на предмет отсутствия деформации ее элементов, устранить следы загрязнений от монтажных работ.

10.2 Произвести наружный осмотр входных площадок, проверить целостность зубьев гребенок (сломанные зубья не допускаются).

10.3 Произвести проверку регламентных зазоров, приведенных в таблице 3.

Таблица 3

Регламентные зазоры

Наименование параметра и размера	Величина, мм
Зазор между ступенью и фартуком	Не более 4 на сторону, в сумме не более 7
Зазор между зубом гребенки и впадиной настила	2 — 4
Зазор между ступенями на горизонтальном участке	Не более 6
Зазор между линейками и вкладышами ступеней	Не более 1,2
Зазор между поручнем и кромкой устья	Не более 5

10.4 Проверить тормозные пути эскалатора.

10.5 После пуска в течение не менее одного полного оборота лестничного полотна эскалатора визуально убедиться:

11 Обкатка эскалатора

12 Оценка соответствия выполненных работ

12.1 Оценку соответствия выполненных работ на всех этапах процесса производства монтажа и пусконаладочных работ эскалатора монтажная организация осуществляет в соответствии с требованиями внутреннего документа, регламентирующего действие системы оценки соответствия выполненных работ, которая включает:

• входной контроль проектной документации;
• входной контроль оборудования и применяемых строительных материалов;
• операционный контроль в процессе производства монтажа и пусконаладочных работ и по их завершении;
• проверку соответствия (освидетельствование) выполненных работ, результаты которых становятся недоступными для контроля после начала выполнения последующих работ (в случае выполнения таких работ).

12.1.1 При входном контроле проектной документации следует проанализировать всю представленную документацию, проверив при этом ее комплектность в соответствии с требованиями ПБ 10-77-94 [2].

12.1.2 При входном контроле оборудования и применяемых строительных материалов следует проверить соответствие показателей качества получаемых материалов и оборудования требованиям стандартов, технических условий или технических свидетельств на них, указанных в проектной документации.

12.1.3 В ходе операционного контроля ответственный производитель работ должен проверить:

- соответствие последовательности и состава выполняемых работ технологической и нормативной документации, распространяющейся на данный этап работ;

• соответствие выполненных этапов работ и их результатов требованиям проектной и технологической документации, а также распространяющейся на данные этапы работ нормативной документации.

12.2 Места выполнения контрольных операций, их частота, исполнители, методы и средства измерений, формы записи результатов, порядок принятия решений при выявлении несоответствий установленным требованиям должны соответствовать требованиям системы контроля качества, проектной, технологической и нормативной документации.

12.3 Результаты операционного контроля должны быть задокументированы в журналах работ по РД 11-02-2006* [5].

12.4 Оценку соответствия сварных соединений требованиям технической документации монтажная организация обеспечивает визуально и сертифицированными средствами измерений по СТО НОСТРОЙ 2.10.64-2012 (разделы 7, 8, 9).

12.5 Линейные размеры следует контролировать металлической измерительной рулеткой по ГОСТ 7502, линейкой по ГОСТ 427 или иными сертифицированными средствами измерений.

---

  (наименование организации)                      (Ф.И.О.)

составлен настоящий акт о том, что строительная часть _____________________

---

готова к производству работ по монтажу эскалатора/пассажирского конвейера.

Примечание  -  Исполнительная  схема  строительной   части  эскалатора  или
пассажирского  конвейера выполнена в соответствии с чертежом, приведенным в

приложении к настоящему акту, и результаты фактических измерений внесены в таблицу этого приложения.

Строительную часть к производству работ по его монтажу предъявил:

Представитель строительной

**организации (заказчика)  __________________________ _______________________**
                                  **(подпись)                 (Ф.И.О.)**

Строительную часть к производству работ по его монтажу принял: Представитель организации

по монтажу               __________________________ _______________________
                                  (подпись)                  (Ф.И.О.)

(Приложение к акту)

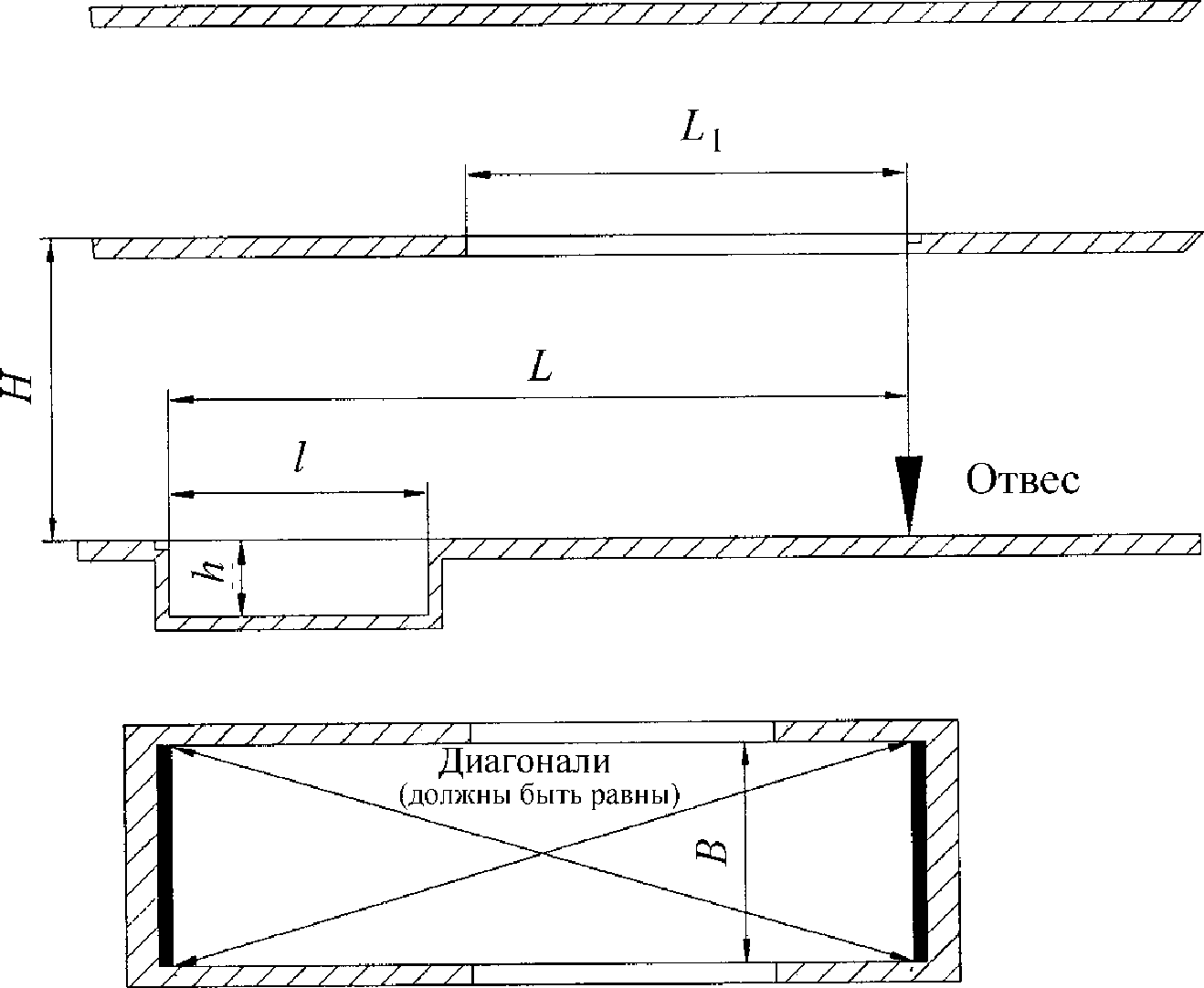

Исполнительная схема строительной части

H — высота подъема; B — ширина проема; L — расстояние между концами опор; L1 — длина проема; l — длина приямка; h — глубина приямка

Примечание — Все размеры должны соответствовать или немного превышать значения, приведенные в монтажном чертеже.

Результаты фактических измерений

Место измерения	Размеры, мм
	H	B	L	L1	l	h
Эскалатор 1
Эскалатор 2
...
Эскалатор N

Приложение Б (рекомендуемое)

ФОРМА АКТА ПРИЕМКИ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ И ОБОРУДОВАНИЯ ЭСКАЛАТОРА ПОД МОНТАЖ

г. ____________________ «___» __________ 201 г.

АКТ N ________ приемки технической документации и оборудования эскалатора под монтаж

Акт составлен в том, что заказчиком работ (владельцем) ____________________ (наименование заказчика работ (владельца))

передано __________________________________________________________________ (наименование монтажной организации, номер Свидетельства о допуске к работам) оборудование эскалатора/пассажирского конвейера, заводской N ______ для его монтажа на объекте _______________________________________________________. (адрес объекта)

При приемке оборудования под монтаж установлено следующее:

1. Передаваемое оборудование ______________________________________________ (соответствует/не соответствует) комплектовочной ведомости и упаковочным листам.

Если не соответствует, то указать, в чем _________________________________.

2. Комплектность передаваемой технической документации соответствует ПБ 10-77-94 [2, пункт 8.4].

3. Дефекты, обнаруженные при наружном осмотре оборудования (если обнаружены, подробно перечислить) _________________________________________

Примечание — Дефекты, обнаруженные при ревизии, монтаже и испытании оборудования, подлежат актированию отдельно.

4. Заключение о пригодности оборудования для его монтажа на объекте _______

---

Оборудование сдал:

Представитель организации заказчика работ (владельца)

---

  (должность)               (подпись)                 (Ф.И.О.)

Оборудование принял:

Представитель организации по монтажу лифта

Наименование члена СРО, в отношении которого назначена проверка: ___________________________________________________________________________

ОГРН: ______________ ИНН __________ Номер свидетельства о допуске: ________

Сведения об объекте: ___________________________________________________________________________

Основание для проведения проверки:

N ____________ от _________________

Тип проверки (нужное подчеркнуть):

Выездная

Документарная

№ пункта	Элементы контроля	Требования, предъявляемые при производстве работ	Способ проверки соответствия	Результат		Приложения, примечания
				норма	соответствие («+»; «-»)
	СТО НОСТРОЙ 2.23.183-2015	Наличие документа, введенного в действие в установленном порядке	Документарный	Решение общего собрания членов СРО об утверждении стандарта НОСТРОЙ в качестве стандарта СРО или локальный нормативный акт
Этап 1. Организационные этапы подготовительных работ
1.1	Свидетельства о допуске к видам работ	Наличие выданного саморегулируемой организацией свидетельства о допуске к видам работ	Документарный	В соответствии с СП 48.13330.2011 (пункт 5.3)
1.2	Системы управления качеством	Наличие системы управления качеством	Документарный	В соответствии с 12.1
1.3	Журнал работ	Наличие оформленного журнала работ с этапами операционного контроля	Документарный	В соответствии с СП 48.13330.2011 (пункт 7.1.6), РД 11-05-2007 [[6]](#p100861)
1.4	Проектная документация на установку эскалатора	Наличие проектной документации на установку лифта	Документарный	В соответствии с 4.1
1.5	Проект производства работ (далее — ППР)	Наличие ППР Разрабатывается для конкретного эскалатора на основании технической документации предприятия-изготовителя	Документарный	В соответствии с 5.4, СП 48.13330.2011 (пункт 5.7.6)
1.6	Инструкция по монтажу и пусконаладке эскалатора	Наличие инструкции по монтажу и пусконаладке эскалатора	Документарный	ПБ 10-77-94 [2, пункт 8.4]
Этап 2. Входной контроль лифтового оборудования
2.1	Документы, подтверждающие соответствие эскалатора техническому регламенту	Наличие документов, подтверждающих соответствие эскалатора техническому регламенту	Документарный	Согласно ГОСТ Р 54765-2011 (пункт 7.2.3)
2.2	Акт приемки технической документации и оборудования эскалатора под монтаж	Наличие акта приемки технической документации и оборудования эскалатора под монтаж с фиксацией в журнале работ	Документарный	В соответствии с СТО НОСТРОЙ 2.23.59-2012 (пункт 4.10.2)
Этап 3. Подготовительные работы
3.1	Временное освещение места монтажа	Наличие временного освещения места монтажа	Документарный	В соответствии с 5.2.2
3.2	Акт готовности строительной части к производству работ по монтажу эскалатора	Наличие акта готовности строительной части к производству работ по монтажу эскалатора с фиксацией в журнале работ	Документарный	В соответствии с 5.2.3
3.3	Согласование подготовительных работ с заказчиком	Наличие программы согласования подготовительных работ с фиксацией в журнале работ	Документарный	В соответствии с 5.1.2 (см. таблицу 1)
3.4	Акт наличия установленных ограждений	Наличие акта установленных ограждений с фиксацией в журнале работ	Документарный	В соответствии с 5.1.3
Этап 4. Транспортирование эскалатора к месту установки
4.1	Определение проемов и коридоров транспортирования	Наличие условий транспортирования элементов с фиксацией в журнале работ	Документарный	В соответствии с 5.5.1
4.2	Подготовка к транспортированию	Проверка закрепления звездочек, лестничного полотна, свисающих концов тяговых элементов, строповка эскалатора с фиксацией в журнале работ	Документарный	В соответствии с 5.5.2, 5.5.3, ППР
4.3	Транспортирование	Перемещение эскалатора по зданию, а также вверх (вниз) по лестницам, используя различные способы, с фиксацией в журнале работ	Документарный	В соответствии с 5.5.4, ППР
Этап 5. Сборка эскалатора перед установкой в строительный проем
5.1	Соединение составных частей (зон) эскалатора	Наличие соединения составных частей (зон) эскалатора с фиксацией в журнале работ	Документарный	В соответствии с 5.7.3, инструкция предприятия-изготовителя
5.2	Соединение электропроводки	Наличие соединения электропроводки с фиксацией в журнале работ	Документарный	В соответствии с 5.7.6, инструкция предприятия-изготовителя
5.3	Стыковка направляющих лестничного полотна	Наличие стыковки направляющих лестничного полотна с фиксацией в журнале работ	Документарный	В соответствии с 5.7.7, инструкция предприятия-изготовителя
5.4	Монтаж балюстрады	Наличие смонтированной балюстрады с фиксацией в журнале работ	Документарный	В соответствии с 5.7.8, инструкция предприятия-изготовителя
5.5	Установка поручней	Наличие установленных поручней с фиксацией в журнале работ	Документарный	В соответствии с 5.7.9, инструкция предприятия-изготовителя
5.6	Монтаж обшивки	Наличие смонтированной обшивки с фиксацией в журнале работ	Документарный	В соответствии с 5.7.10, инструкция предприятия-изготовителя
Этап 6. Монтаж эскалатора
6.1	Затяжка резьбовых соединений	Проверка затяжки резьбовых соединений с фиксацией в журнале работ	Документарный	В соответствии с 6.1.5, ППР, инструкция предприятия-изготовителя
6.2	Дополнительное крепление специальными шайбами и контргайками	Наличие специальных шайб и контргаек с фиксацией в журнале работ	Документарный	В соответствии с 6.1.4, ППР, инструкция предприятия-изготовителя
6.3	Установка эскалатора на опорные поверхности перекрытий	Наличие эскалатора на опорных поверхностях с фиксацией в журнале работ	Документарный	В соответствии с 6.2.1, ППР, инструкция предприятия-изготовителя
6.4	Выверка эскалатора	Наличие установленного эскалатора в правильном положении с фиксацией в журнале работ	Документарный	В соответствии с 6.3, инструкция предприятия-изготовителя
6.5	Подвод электропитания к эскалатору	Наличие подключения эскалатора к электропитанию с фиксацией в журнале работ	Документарный	В соответствии с 6.4, инструкция предприятия-изготовителя
Этап 7. Пусконаладка эскалатора
7.1	Направляющие лестничного полотна	Проверка положения направляющих и состояния стыков с фиксацией в журнале работ	Документарный	В соответствии с 7.2, инструкция предприятия-изготовителя
7.2	Поручневое устройство	Проверка натяжения поручней и зазоров с фиксацией в журнале работ	Документарный	В соответствии с 7.3, инструкция предприятия-изготовителя
7.3	Входная площадка	Проверка положения входной площадки относительно лестничного полотна с фиксацией в журнале работ	Документарный	В соответствии с 7.4, инструкция предприятия-изготовителя
7.4	Положение фартуков относительно ступеней	Проверка зазора между фартуками и ступенями с фиксацией в журнале работ	Документарный	В соответствии с 7.5, инструкция предприятия-изготовителя
7.5	Блокировочные устройства	Проверка работоспособности блокировочных устройств с фиксацией в журнале работ	Документарный	В соответствии с 7.6, инструкция предприятия-изготовителя
7.6	Пуск (опробование) эскалатора	Выявление неисправностей в работе эскалатора и их устранение с фиксацией в журнале работ	Документарный	В соответствии с разделами 8 и 9, инструкция предприятия-изготовителя
7.7	Комплексная проверка	Наружный осмотр эскалатора с фиксацией в журнале работ о готовности к обкатке эскалатора	Документарный	В соответствии с разделом 10, инструкция предприятия-изготовителя
7.8	Обкатка эскалатора	Наличие свидетельства об обкатке с фиксацией в журнале работ	Документарный	В соответствии с разделом 11, инструкция предприятия-изготовителя
Этап 8. Оценка соответствия выполненных работ
8.1	Акты освидетельствования скрытых работ	Наличие актов освидетельствования скрытых работ с фиксацией в журнале работ	Документарный	Согласно СП 48.13330.2011 (пункт 6.13)
8.2	Протокол проверок, исследований, испытаний и измерений	Наличие протокола с фиксацией в журнале работ	Документарный	В соответствии с ГОСТ Р 55640-2013 (пункт 7)

Эксперт _________________________ ___________________ фамилия, имя, отчество подпись _________________________ ___________________ фамилия, имя, отчество подпись

Подпись представителя проверяемой организации — члена СРО, принимавшего участие в проверке: _________________________ ___________________ фамилия, имя, отчество подпись

Дата «___» _____________ 20 г.

БИБЛИОГРАФИЯ

[1]	РД 10-172-97	Рекомендации по конструкции и установке поэтажных эскалаторов и пассажирских конвейеров
[2]	ПБ 10-77-94	Правила устройства и безопасной эксплуатации эскалаторов
[3]	ПБ 10-382-00	Правила устройства и безопасной эксплуатации грузоподъемных кранов
[4]	МИ 1893-88	Рекомендации. Щупы. Методика контроля
[5]	РД 11-02-2006*	Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства
[6]	РД 11-05-2007	Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства

ОКС: 53.020	ОКВЭД-2: 43.2
Виды работ 23.1 и 24.1 по приказу Минрегиона России от 30 декабря 2009 г. № 624.
Ключевые слова: эскалатор, полотно, поручень, монтаж, оборудование, работы.

---
