ПНСТ 603-2022. Предварительный национальный стандарт Российской Федерации. Нефтяная и газовая промышленность. Системы подводной добычи. Производственные системы, установки, оборудование, промышленная продукция. Структурирование и условные обозначения

(утв. и введен в действие Приказом Росстандарта от 28.04.2022 № 36-пнст)

до 1 июня 2025 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Газпром 335» (ООО «Газпром 335»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 023 «Нефтяная и газовая промышленность»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 апреля 2022 г. № 36-пнст

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: inf@gazprom335.ru и/или в Федеральное агентство по техническому регулированию и метрологии по адресу: 123112 Москва, Пресненская набережная, д. 10, стр. 2.

В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Введение

Создание и развитие отечественных технологий и техники для освоения шельфовых нефтегазовых месторождений должно быть обеспечено современными стандартами, устанавливающими требования к проектированию, строительству и эксплуатации систем подводной добычи. Для решения данной задачи Министерством промышленности и торговли Российской Федерации и Федеральным агентством по техническому регулированию и метрологии реализуется «Программа по обеспечению нормативной документацией создания отечественной системы подводной добычи для освоения морских нефтегазовых месторождений». В объеме работ программы предусмотрена разработка национальных и предварительных национальных стандартов, областью применения которых являются системы подводной добычи углеводородов.

Целью разработки настоящего стандарта является установление правил и принципов структурирования производственных систем, установок, оборудования, промышленной продукции, применяемых при строительстве и эксплуатации систем подводной добычи углеводородов на этапах проектирования, изготовления, испытания, маркировки и периодического контроля.

1 Область применения

1.1 Настоящий стандарт распространяется на объекты системы подводной добычи углеводородов на всех этапах жизненного цикла [предпроектный анализ исходных данных об объекте, проектирование, изготовление и проведение испытаний, ввод в эксплуатацию, техническое обслуживание, утилизация (ликвидация)] анализируемого объекта.

1.2 Настоящий стандарт определяет:

• принципы структурирования объектов системы подводной добычи углеводородов, включая сопутствующую информацию;
• правила формирования условных обозначений объектов системы подводной добычи углеводородов на основе полученной структуры.

1.3 Положения настоящего стандарта предназначены для применения совместно с нормативными положениями ГОСТ Р 58908.1.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 7.67 Система стандартов по информации, библиотечному и издательскому делу. Коды названий стран

ГОСТ 21.501 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений

ГОСТ IEC 61082-1-2014 Документы, используемые в электротехнике. Подготовка. Часть 1. Правила

ГОСТ Р 58908.1/МЭК 81346-1:2009 Промышленные системы, установки, оборудование и промышленная продукция. Принципы структурирования и коды. Часть 1. Основные правила

ГОСТ Р 59304 Нефтяная и газовая промышленность. Системы подводной добычи. Термины и определения

ГОСТ Р 59305 (ИСО 13628-1:2005) Нефтяная и газовая промышленность. Проектирование и эксплуатация систем подводной добычи. Часть 1. Общие требования и рекомендации

ГОСТ Р ИСО 13628-4 Нефтяная и газовая промышленность. Проектирование и эксплуатация подводных эксплуатационных систем. Часть 4. Подводное устьевое оборудование и фонтанная арматура

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 58908.1, ГОСТ Р 59304, а также следующие термины с соответствующими определениями:

3.1 многоуровневое условное обозначение: Условное обозначение, состоящее из связанных одноуровневых условных обозначений.

3.2 объект: Производственные системы и оборудование системы подводной добычи, деятельность либо процесс или любая комбинация из них, индивидуально описанная и рассматриваемая.

Примечание - Объект, уровень которого ниже рассматриваемого объекта, является субобъектом.

3.3 одноуровневое условное обозначение: Условное обозначение, присваиваемое системе (объекту), непосредственным составным элементом которой является конкретный объект (субобъект) в каком-либо аспекте.

3.4 (промышленная) продукция: Предполагаемый или достигнутый результат труда.

3.5 процесс: Совокупность взаимодействующих операций, посредством которых материал, энергия или информация преобразуются, транспортируются или хранятся.

Примечание - В контексте настоящего стандарта термин «процесс» относится к производственному процессу (сборка, строительство, монтаж и т.д.), посредством которого реализуется промышленная продукция (пластовый флюид, углеводород и т.п.).

3.6 система: Совокупность взаимосвязанных объектов, предназначенная для достижения заданной цели путем выполнения установленной функции.

Примечания

1 Под системами следует понимать технологические комплексы взаимосвязанного оборудования и конструкций, обеспечивающие управление подводной добычей, доступ в скважины, сбор, подготовку и транспорт пластовой продукции, наладку, осмотр и обслуживание, защиту от избыточного давления, температур, негативных воздействий окружающей среды, техногенных происшествий и т.д.

2 Систему отделяют от других систем по функциональным или структурным признакам.

3 Если система является частью другой системы более высокого уровня, ее можно считать объектом в соответствии с 3.2.

3.7 структурирование: Формирование и организация взаимоотношений между объектами.

3.8 система условных обозначений: Совокупность двух или более условных обозначений, присвоенных объекту, по крайней мере одно из которых однозначно идентифицирует этот объект.

3.9 условное обозначение: Идентификатор конкретного объекта, формируемого относительно системы, составной частью которой является объект на основе одного или нескольких аспектов этой системы.

4 Принципы структурирования

4.1 Общие положения

4.1.1 Для эффективного проектирования, изготовления, эксплуатации и технического обслуживания системы (или продукции) необходимо ее разложение на части или объекты.

4.1.2 Структуры используются:

• для организации информации о системе, то есть как информация распределяется между различными документами и/или наборами информации (например, единая система конструкторской документации, единая система технологической документации, единая система программной документации);
• организации содержания каждого документа на систему;
• навигации по комплекту документов на систему;
• построения условных обозначений (см. 5).

4.1.3 Аспекты функции, продукции и местоположения применимы на любом этапе жизненного цикла объекта (установки, системы, оборудования и т.д.), поэтому их следует рассматривать как основные аспекты представления и в первую очередь применять в целях структурирования.

4.1.4 Структурирование технической системы должно быть основано на рассмотрении аспектов объектов, входящих в ее состав. В качестве аспектов могут рассматриваться внутренние составляющие объектов, а также их взаимодействие с другими объектами в рамках рассматриваемой системы.

4.1.5 Структуры должны строиться поэтапно в соответствии с методом «сверху вниз» (нисходящий метод) или «снизу вверх» (восходящий метод).

Примечания

1 Принцип подразумевает, что аспект может меняться от этапа к этапу.

2 В методе «сверху вниз» основными этапами являются:

• выбор объекта;
• выбор соответствующего аспекта;
• определение субобъектов, если таковые имеются в пределах выбранного аспекта.

3 Указанные этапы повторяются для каждого установленного объекта столько раз, сколько считается необходимым.

4 В методе «снизу вверх» основными этапами являются:

• выбор аспекта, с которым предстоит работать;
• выбор объектов для совместного рассмотрения;
• установление головного объекта, в отношении которого выбранные объекты являются его составляющими в рамках выбранного аспекта.

5 Указанные этапы повторяются для каждого установленного главного объекта столько раз, сколько это необходимо.

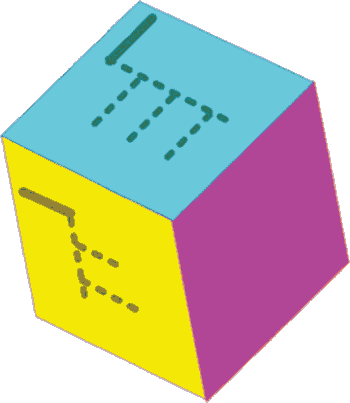

4.1.6 В тех случаях, когда определенный аспект сохраняется на протяжении структурирования (см. рисунок 7), настоящий стандарт определяет структуру как ориентированную на аспект, либо на функцию, либо на продукцию, либо на местоположение.

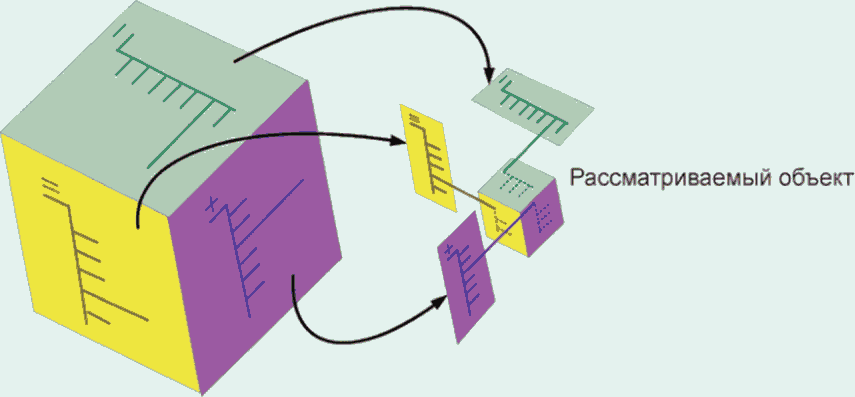

4.1.7 Объект, связанный со структурами в разных аспектах, приведен на рисунке 1.

Примечание - Для структуры, ориентированной на функцию, рекомендуется нисходящий подход. Для структуры, ориентированной на продукцию, рекомендуется восходящий подход.

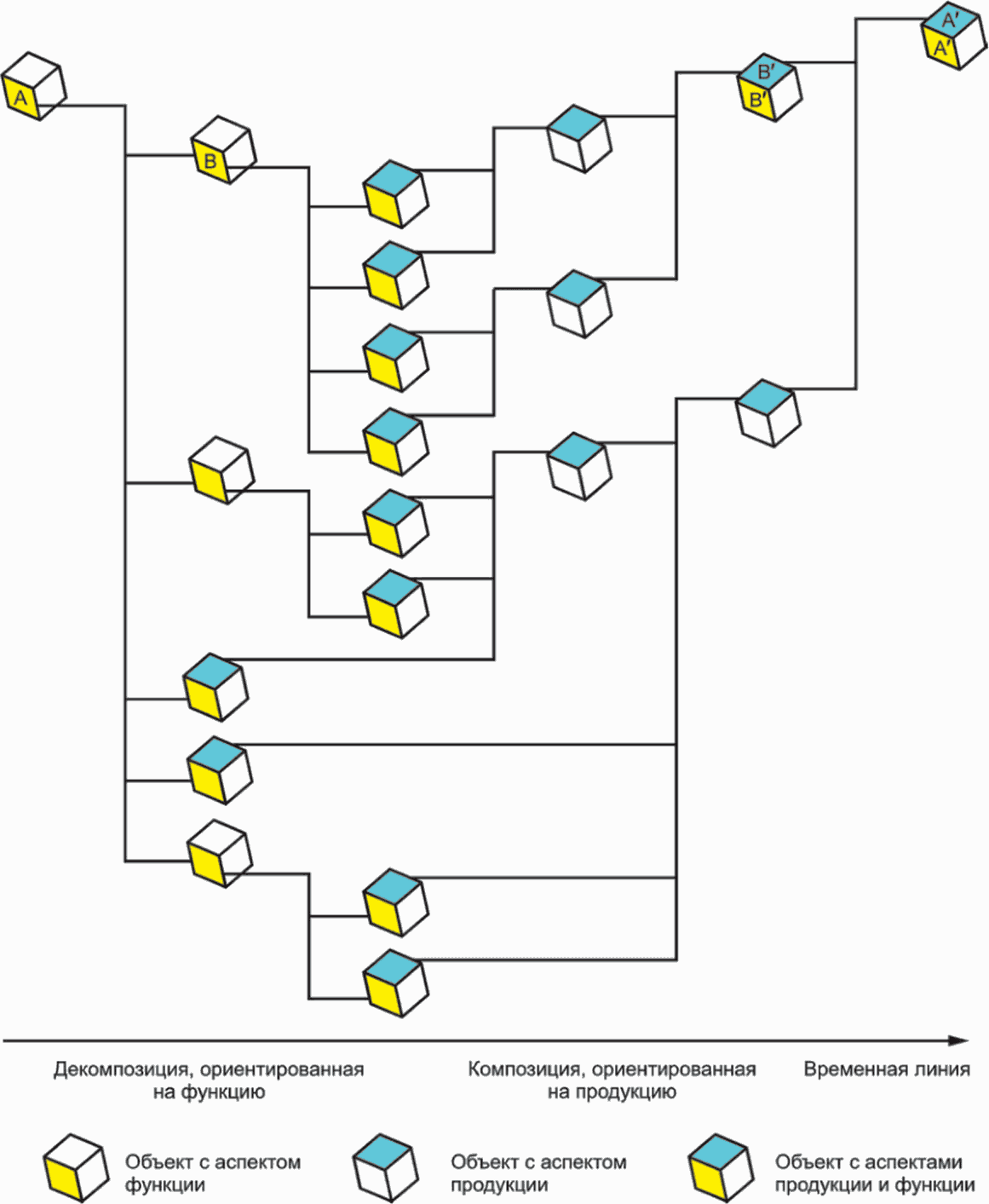

4.1.8 Если в одном аспекте выполняется структурирование «сверху вниз», а затем в другом аспекте выполняется структурирование «снизу вверх», тогда все объекты более низкого уровня будут иметь оба аспекта. Также головные объекты верхнего уровня будут рассматриваться в обоих аспектах (см. рисунок 2).

Примечание - A' означает, что информационный контент, связанный с объектом A, был изменен по мере распознавания аспекта продукции. То же самое применимо к объекту B.

4.2 Формирование структуры

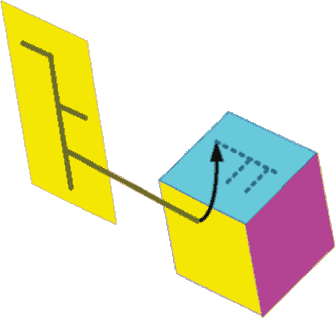

4.2.1 Рассмотрение объекта в определенном аспекте дает возможность определить его субобъекты объекта в данном аспекте.

4.2.2 Каждый субобъект также может быть рассмотрен в том же аспекте или другом аспекте, что приводит к вычленению субобъектов более низкого уровня.

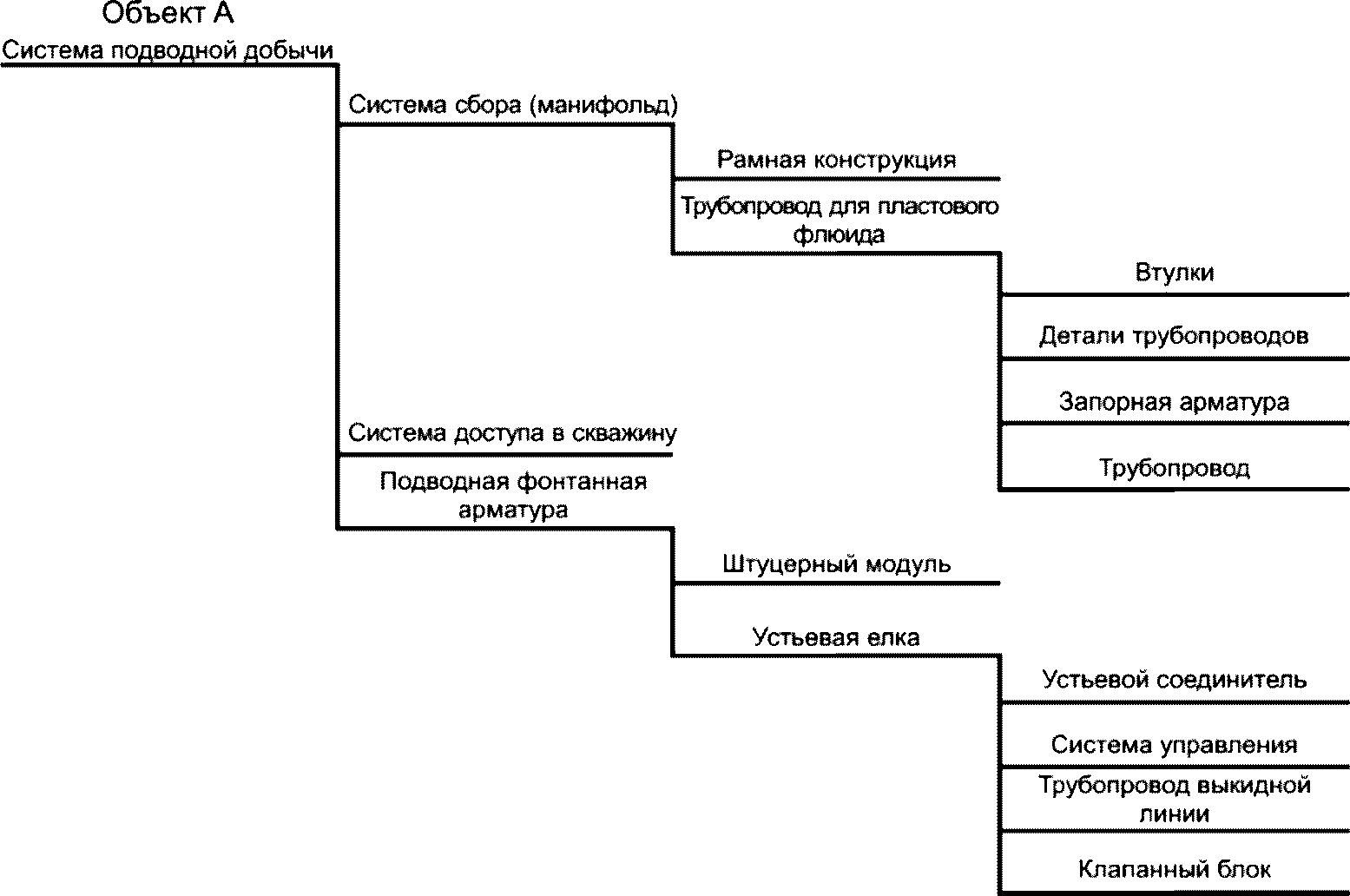

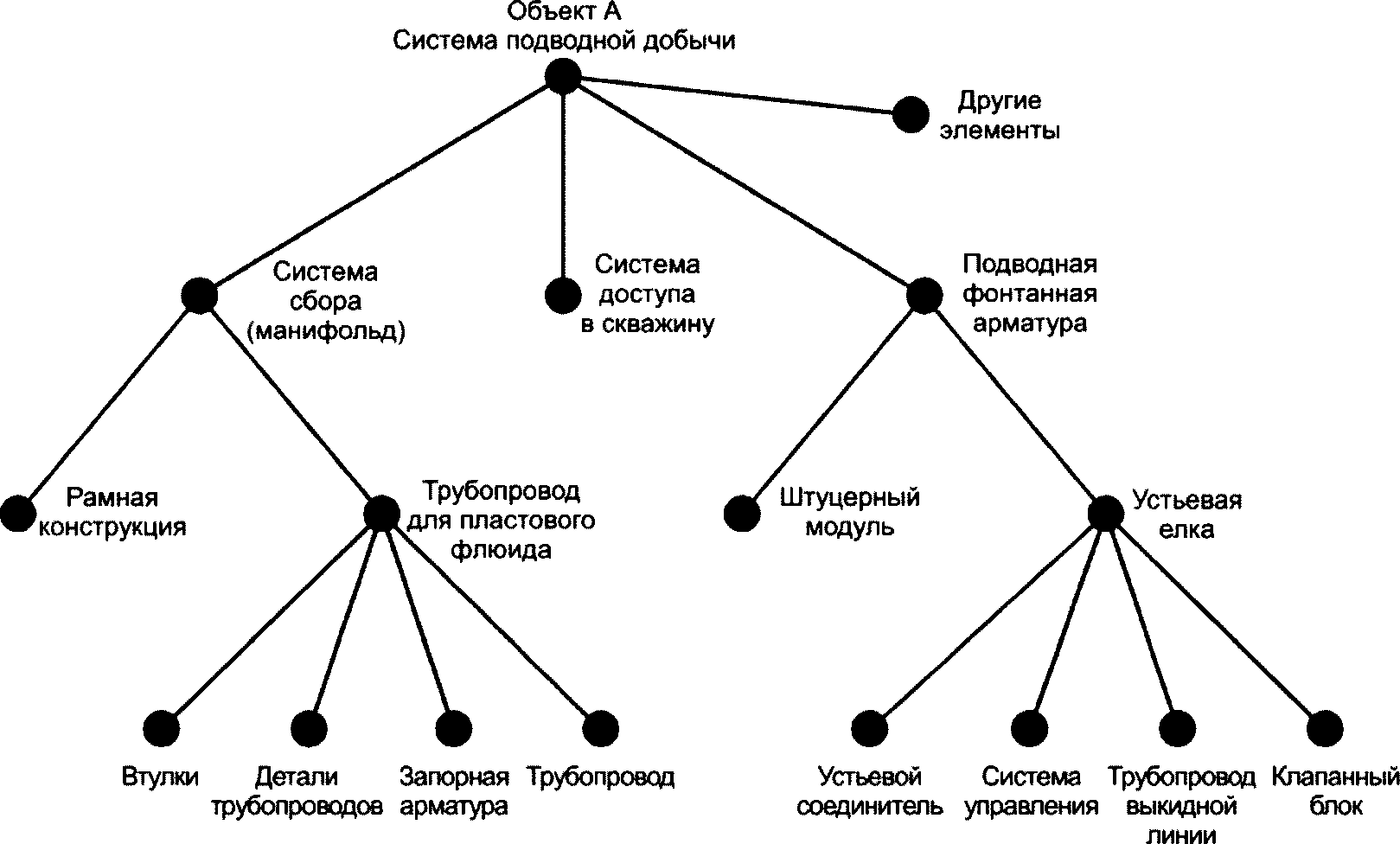

4.2.3 Результат последовательного разбиения объектов, идентифицированных в соответствующих аспектах, может быть представлен в виде дерева, как показано на рисунке 3.

Примечание — Описание системы приведено в ГОСТ Р 59305.

4.3 Другая форма древовидной структуры показана на рисунке 4, где предполагается, что объект A является местонахождением типа объекта 1.

4.4 Процедура построения древовидной структуры, как показано на рисунке 3, обычно выполняется поэтапно.

Примечание - Поскольку структура строится последовательно по одному уровню, можно выбирать различные аспекты для разных уровней. По возможности рекомендуется придерживаться одного и того же аспекта.

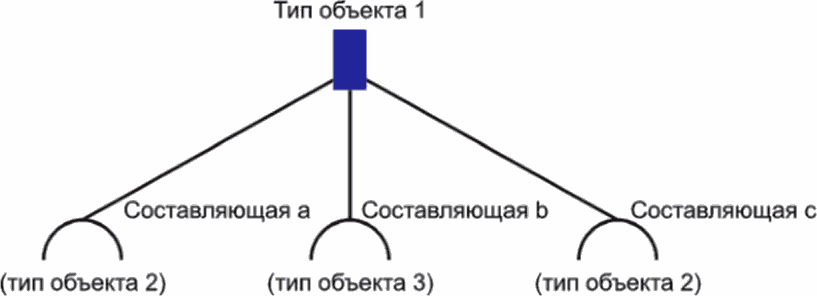

4.5 На рисунке 5 показано подразделение в одном аспекте типа объекта 1. В рассматриваемом аспекте тип объекта 1 имеет три составляющие. Две из них идентичны и относятся к типу объекта 2.

- символ, представляющий аспект типа объекта;

- символ, представляющий местонахождение объекта в пределах одного аспекта

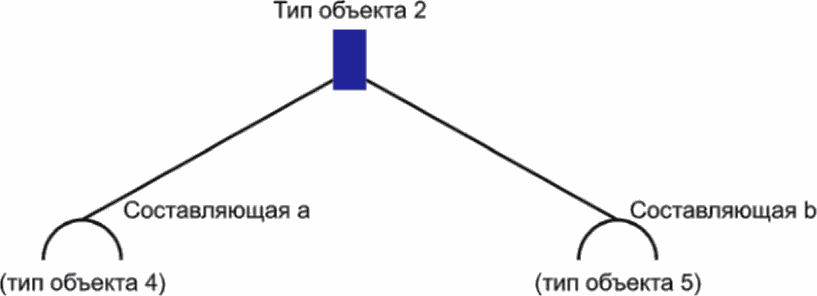

4.6 На рисунке 6 показано разбиение типа объекта 2 в одном аспекте. Объект типа 2 имеет две составляющие в этом аспекте: одна относится к типу объекта 4, а другая — к типу объекта 5.

- символ, представляющий аспект типа объекта;

- символ, представляющий местонахождение объекта в пределах одного аспекта

4.7 Тип объекта 4 не имеет дополнительных составляющих, в то время как тип объекта 5 имеет четыре составляющие в одном аспекте, как показано на рисунке 7.

- символ, представляющий аспект типа объекта;

- символ, представляющий местонахождение объекта в пределах одного аспекта

4.8 Ни один из типов объектов 6, 7, 8 и 9 не имеет дополнительных составляющих. Полное дерево структуры объекта A, являющееся местонахождением типа объекта 1, может быть построено путем объединения деревьев структуры для определенных типов объекта, как показано на рисунке 8 и в сокращенном виде — на рисунке 4.

- символ, представляющий аспект типа объекта;

- символ, представляющий местонахождение аспекта объекта с составляющими в фактическом аспекте;

- символ, представляющий местонахождение аспекта объекта, у которого нет каких-либо других составляющих в фактическом аспекте

4.9 Рисунок 8 иллюстрирует также механизм модульности типа местонахождения. Определенный тип объекта можно использовать повторно в любом другом случае, если это технически возможно.

4.10 Структура, ориентированная на функцию

4.10.1 Структура, ориентированная на функцию, основана на назначении системы. Она показывает разбиение системы на составные объекты по функциональному аспекту без учета возможных аспектов расположения и/или изделий этих объектов.

Примечание - Документы, в которых информация о системе организована в соответствии со структурой, ориентированной на функцию, выделяют функциональные отношения между компонентами этой системы.

4.11 Структура, ориентированная на продукцию

4.11.1 Структура, ориентированная на продукцию, основана на том, как система реализуется, строится или поставляется с использованием промежуточных или конечных компонентов. Ориентированная на продукцию структура показывает разбиение системы на составные объекты относительно аспекта продукции без учета возможных аспектов функции и/или местоположения этих объектов.

Примечание - Документы, в которых информация о системе организована в соответствии с ориентированной на продукцию структурой, подчеркивают физическое расположение компонентов этой системы.

4.12 Структура, ориентированная на местоположение

4.12.1 Структура, ориентированная на местоположение, основана на пространственных составляющих или, если этого достаточно, на топографическом расположении объекта.

4.12.2 Структура, ориентированная на местоположение, показывает разбиение системы на составные объекты относительно аспекта местоположения без учета возможных аспектов продукции и/или функции этих объектов.

Примечание - Документы, в которых информация о системе организована в соответствии с ориентированной на местоположение структурой, подчеркивают топографические отношения между компонентами этой системы.

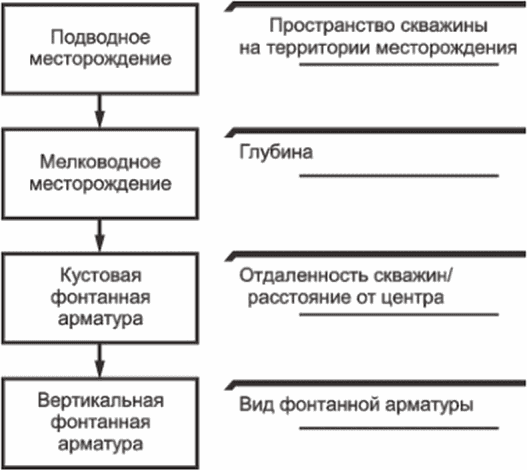

4.12.3 Структура, ориентированная на местоположение, показана на рисунке 10.

Примечание — Описание системы представлено в ГОСТ Р ИСО 13628-4.

4.13 Структуры, основанные на вспомогательных аспектах

4.13.1 Помимо главных аспектов можно также рассматривать и вспомогательные аспекты, которые могут быть важны для некоторых пользователей (например, финансовый аспект) либо необходимы для определенного этапа проекта (например, логистический аспект).

4.13.2 Применение аспектов (вспомогательных), не являющихся главными, должно быть описано в сопроводительной документации.

Примечание - Рассмотрение сложной системы относительно вспомогательных аспектов должно быть согласовано с согласующими лицами, а количество вспомогательных аспектов должно быть ограничено.

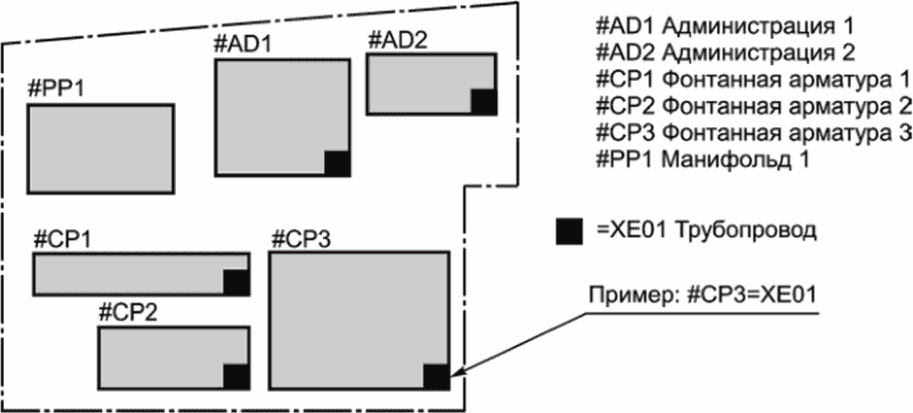

4.13.3 Вспомогательный аспект может применяться для структурирования сложного объекта, состоящего из автономных субобъектов и вспомогательных субобъектов (см. рисунок 11).

1 В соответствии с 5.2.1 префиксный знак «#» используется для обозначения ссылок, основанных на «других аспектах».

2 Альтернативный способ работы с объектами описан в 7.3.

4.14 Структуры, основанные на более чем одном аспекте

4.14.1 Для анализа сложной системы требуется рассмотрение с помощью более чем одного аспекта (рисунок 12), например, аспекты продукция/компонент не обязательно должны идентифицироваться в структуре, ориентированной на продукцию, но могут быть определены в структуре, ориентированной на функцию, или в структуре, ориентированной на местоположение.

4.14.2 Различные аспекты последовательных объектов могут быть также использованы, как указано в 4.1 и 4.2, см. рисунок 13.

4.14.3 На рисунке 13 показан объект, идентифицируемый по одному из его аспектов, где субобъекты идентифицируются с помощью другого аспекта.

5 Формат условных обозначений

5.1 Общие положения

5.1.1 Условные обозначения используются для однозначной идентификации рассматриваемого объекта в рассматриваемой системе.

5.1.2 Каждому объекту, являющемуся составной частью, должно быть присвоено одноуровневое условное обозначение, уникальное по отношению к объекту, частью которого он является.

5.1.3 Объекту, представленному верхним узлом, не должно присваиваться одноуровневое условное обозначение.

Примечания

1 Объект, представленный верхним узлом, может иметь идентификаторы, такие как номер детали, номер заказа, номер типа, совместное обозначение или наименование.

2 Условное обозначение присваивается объекту, представленному верхним узлом только в том случае, если система интегрирована в более крупную систему.

5.2 Формат условных обозначений

5.2.1 Одноуровневые обозначения

5.2.1.1 Одноуровневое условное обозначение, присваиваемое объекту, должно состоять из префиксного знака, за которым следует (один из предложенных):

• буквенный код, сопровождаемый числом;
• буквенный код;
• число.

Примечание — Дополнительные правила применения буквенных кодов приведены в 5.2.3.

5.2.1.2 Знаки префикса, используемые для указания типа аспекта в условном обозначении, должны быть следующими:

«=» (равно) — в отношении аспекта функции объекта;

«-» (минус) — в отношении аспекта продукции объекта;

«+» (плюс) — в отношении аспекта местоположения объекта;

«#» (решетка) — в отношении других аспектов объекта.

5.2.1.3 Если используются как буквенный код, так и число, то число следует за буквенным кодом. В этом случае число должно показывать различие объектов с одинаковыми буквенными кодами, составляющими один и тот же объект.

5.2.1.4 Числа сами по себе или в сочетании с буквенным кодом не должны иметь определенного значения. Если числа имеют такое значение, это должно быть объяснено в самом документе (конструкторском, технологическом или программном) или специальной сопроводительной документации.

5.2.1.5 Числа могут содержать начальные нули. Начальные нули не должны иметь какого-либо существенного значения. Если начальные нули имеют такое значение, это должно быть объяснено в самом документе (конструкторском, технологическом или программном) или специальной сопроводительной документации.

5.2.1.6 Примеры одноуровневых условных обозначений представлены в таблице 1.

Условное обозначение объекта на основе структуры, ориентированной на функцию	Условное обозначение объекта на основе структуры, ориентированной на продукцию	Условное обозначение объекта на основе структуры, ориентированной на местоположение
=B1	-B1	+G1
=EB	-RELAY	+RU
=123	-561	+101
=KK12	-BT12	+UC101

5.2.2 Многоуровневые обозначения

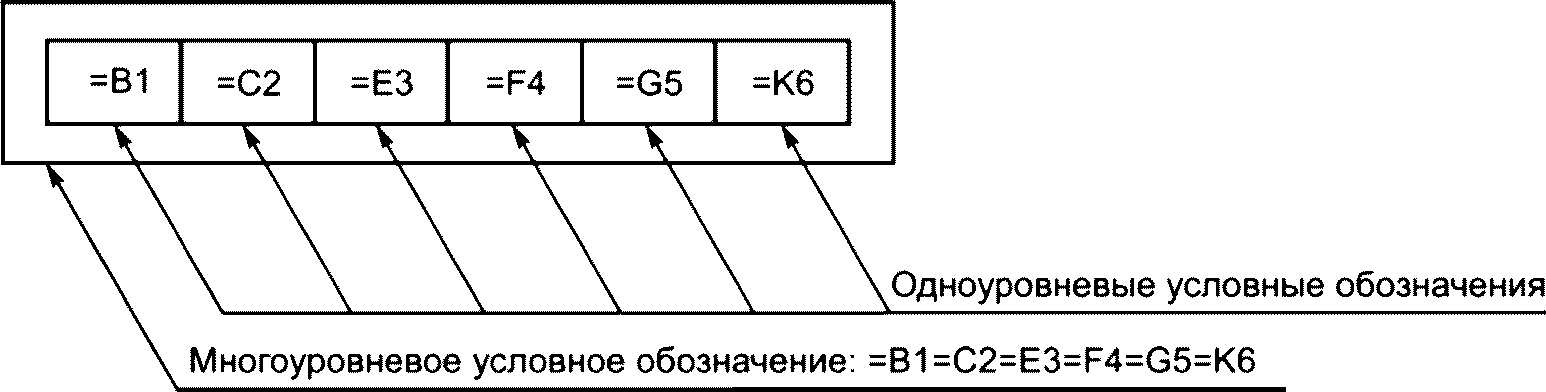

5.2.2.1 Связь между одноуровневыми условными обозначениями и многоуровневыми условными обозначениями показана на рисунке 14.

5.2.2.2 Многоуровневое условное обозначение — это закодированное представление пути от вершины рассматриваемого дерева структуры до интересующего объекта. Этот путь включает в себя определенное количество узлов, зависящее от реальных потребностей и сложности рассматриваемой системы.

5.2.2.3 Многоуровневое условное обозначение должно строиться путем объединения одноуровневых условных обозначений каждого объекта, представленного на пути сверху вниз к интересующему объекту.

5.2.3 Использование буквенных кодов

5.2.3.1 Одноуровневое условное обозначение может состоять из буквенного кода, который указывает (один из перечисленных):

• на класс объекта;
• объект (например, короткое название или код, как в случае, когда код страны используется для обозначения страны как местоположения).

5.2.3.2 Буквенные коды формируются с использованием заглавных латинских букв от A до Z (исключая дополнительные буквы национальных алфавитов). Буквы I и O не должны использоваться.

5.2.3.3 Для буквенных кодов, указывающих класс объекта, применяется следующее:

• буквенный код классифицирует объект на основе схемы классификации;
• буквенный код может состоять из любого количества букв. В буквенном коде, состоящем из нескольких букв, вторая (третья и т.д.) буква должна указывать подкласс класса, указанного первой (второй и т.д.) буквой.

Примечание - Последовательность классифицирующих букв не представляет собой структуру системы.

5.3 Различные структуры в одном аспекте

5.3.1 Если требуется дополнительное представление аспектного типа системы, то обозначение объектов в этом представлении должно быть образовано путем удвоения (утроения и т.д.) символа, используемого в качестве знака префикса. Значение и применение дополнительных представлений должны быть объяснены в сопроводительной документации.

5.3.2 В таблице 2 показаны примеры многоуровневых условных обозначений с использованием нескольких знаков префикса.

Условное обозначение	==C==B==W	--C1--B2--3--E	++B1++2++G++M1++P2

5.4 Система условных обозначений

5.4.1 Если с объектом связано несколько условных обозначений, то их совокупность называется системой условных обозначений.

5.4.2 Каждое условное обозначение в системе условных обозначений должно быть четко отделено от других.

5.4.3 Как минимум одно условное обозначение в системе условных обозначений должно однозначно идентифицировать объект.

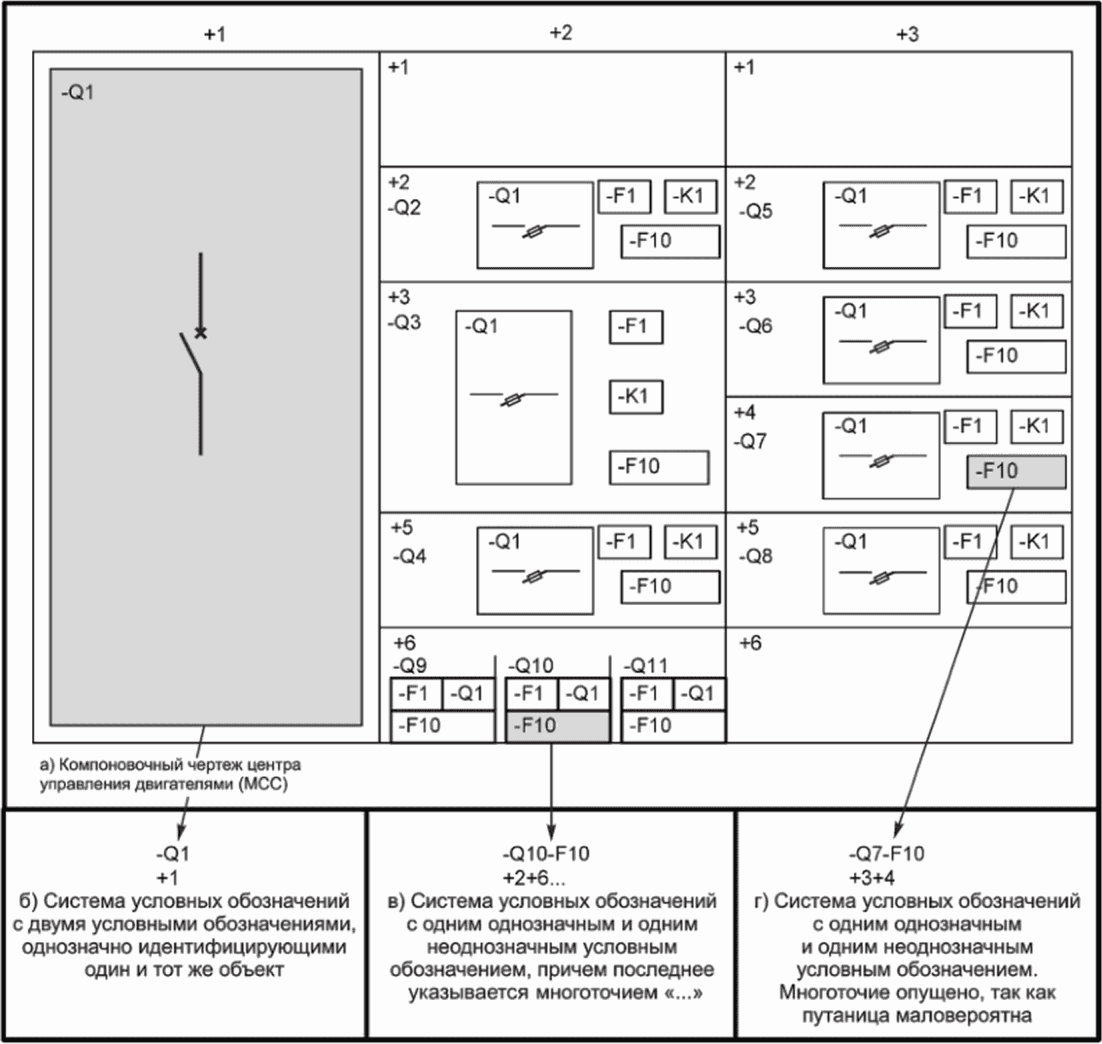

5.4.4 Условное обозначение, которое идентифицирует объект, в отношении которого рассматриваемый объект является составной частью, может быть включено в систему условных обозначений. Такое условное обозначение должно сопровождаться многоточием «...». Многоточие может быть опущено, если это не вызывает путаницы.

Примечания

1 «а)» — схема центра управления двигателями.

2 «б)» — пример системы условных обозначений, в которой оба условных обозначения полностью идентифицируют один и тот же субобъект, одно — в соответствии со структурой, ориентированной на продукцию, и другое — в соответствии со структурой, ориентированной на местоположение.

3 «в)» и «г)» — первое условное обозначение идентифицирует субобъект в соответствии со структурой, ориентированной на изделие, а второе условное обозначение идентифицирует местоположение, которое содержит не только этот субобъект, но и другие.

6 Обозначение местоположения

6.1 Для определения местоположения применяют следующие правила.

6.1.1 Обозначение стран, городов, деревень, названных областей и т.д. должны соответствовать ГОСТ 7.67.

6.1.2 Обозначение расположения оборудования на площадке месторождения должно соответствовать ГОСТ 21.501.

6.1.3 Если необходимо, для обозначения географической области могут использоваться координаты UTM или другие системы координат карты.

6.1.4 Координаты (2D или 3D) также могут использоваться в качестве основы для обозначения расположения в здании или структуре.

В том случае, если используется координата для обозначения местоположения, она должна быть дана для опорной точки расположения. Координата преобразуется в формат одноуровневого условного обозначения. Применение системы координат и правила преобразования должны быть разъяснены в сопроводительной документации.

6.1.5 Обозначения расположения оборудования, сборок и т.д. должны определяться проектировщиком.

7 Представление условных обозначений

7.1 Условные обозначения

7.1.1 Условное обозначение должно быть представлено одной строкой.

7.1.2 Представление одноуровневого условного обозначения не должно разделяться.

7.1.3 Если знак префикса для одноуровневого условного обозначения в многоуровневом условном обозначении совпадает с предыдущим одноуровневым условным обозначением, знак префикса может быть заменен на «.» (точку). Применяется, если одноуровневые условные обозначения снабжены буквенным кодом, за которым следует число.

Примечание - Знак префикса может быть опущен, если предшествующее одноуровневое условное обозначение заканчивается цифрой, а следующее начинается буквенным кодом.

7.1.4 Для разделения различных одноуровневых условных обозначений в составе многоуровневого условного обозначения может использоваться символ-пробел. Данный символ не должен иметь какого-либо существенного значения, и его следует использовать только для удобства считывания условного обозначения.

7.1.5 Если необходимо указать, что указанное условное обозначение является полным по отношению к верхнему узлу в контексте фактического представления, перед условным обозначением должен быть проставлен символ «>» (больше).

Примечания

1 Символ «>» (больше) не является частью условного обозначения.

2 Дополнительные правила представления условных обозначений в документах согласно ГОСТ IEC 61082-1.

7.1.6 Примеры многоуровневых условных обозначений и способы их записи приведены в таблице 3.

Условное обозначение	=C1=B2=E3	-B1-1-C-F4	-K1-B2-C-E4	+G1+111+2	+G1+K2+3+S4
Сокращенное представление	=C1B2E3 =C1.B2.E3	-B1.1.C.F4	-K1.B2.C.E4	+G1.111.2	+G1.K2.3.S4

7.2 Система условных обозначений

7.2.1 Система условных обозначений может быть представлена в виде одной строки или в виде последовательных строк.

7.2.2 Если условные обозначения приводятся в последовательных строках, то каждое условное обозначение должно начинаться с отдельной строки.

7.2.3 Если условные обозначения представлены в одной строке и имеется вероятность путаницы, то знак «/» (косая черта) должен использоваться в качестве разделительного знака между различными условными обозначениями.

7.2.4 Порядок представления условных обозначений в системе условных обозначений не имеет существенного значения.

7.2.5 Система условных обозначений представлена в таблице 4.

Условные обозначения	Возможные представления
	Все представлены в одной строке		Каждое представлено в отдельной строке
=A1	=A1/-B2/+C3		=A1
-B2			-B2
+C3			+C3
=D4-E5+F6	=D4-E5+F6		=D4-E5+F6
=G7-H8	=G7-H8/+J9		=G7-H8
+J9			+J9

7.3 Представление идентификаторов для верхнего узла

7.3.2 Если идентификатор верхнего узла должен быть представлен вместе с условным обозначением, он должен быть заключен в угловые скобки «<...>», предшествующие условным обозначениям в системе, представленной верхним узлом.

Примечания

1 Пункт 7.1.5 является упрощенным применением этого правила, если идентификатор верхнего узла не считается необходимым для отображения.

2 Верхние узлы могут иметь идентификаторы, такие как номер детали, номер заказа, номер типа или наименование.

Пример 1 — <123456-X>=A1B1 идентифицирует объект =A1B1 системы с идентификатором верхнего узла 123456-X.

Пример 2 — Сложная система состоит из ряда объектов. Они могут быть идентифицированы различными идентификаторами верхнего узла (см. рисунок 16).

Рисунок 16 — Различные объекты на площадке, обозначенные идентификаторами верхнего узла

8 Маркировка

8.2 Требования к маркировке устанавливаются в соответствующих документах по стандартизации из комплекса стандартов по системам подводной добычи углеводородов.

УДК 622.276.04:006.354	ОКС 75.020
Ключевые слова: нефтяная и газовая промышленность; системы подводной добычи; производственные системы, установки, оборудование; промышленная продукция; структурирование, условные обозначения

---
