Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 мая 2021 г. № 34-пнст

ПРЕДВАРИТЕЛЬНЫЙ НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ

НЕЖЕСТКИЕ ДОРОЖНЫЕ ОДЕЖДЫ

ПРАВИЛА ПРОЕКТИРОВАНИЯ

Automobile roads of general use. Flexible pavement. Design rules

ПНСТ 542-2021

ОКС 93.080.99

Срок действия с 1 июня 2021 года до 1 июня 2024 года

Предисловие

1 РАЗРАБОТАН Автономной некоммерческой организацией «Научно-исследовательский институт транспортно-строительного комплекса» (АНО «НИИ ТСК») совместно с ООО «НТЦ „ГЕОТЕХНОЛОГИИ“»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 «Дорожное хозяйство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 мая 2021 г. № 34-пнст

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: tk418@bk.ru и/или в Федеральное агентство по техническому регулированию и метрологии по адресу: 123112 Москва, Пресненская набережная, д. 10, стр. 2.

В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Настоящий стандарт разработан в развитие методики проектирования нежестких дорожных одежд, действующей в Российской Федерации, и основывается на принципах, заложенных в действовавших ранее нормативных документах, таких как ВСН 46-72, ВСН 46-83, ОДН 218.046 и ПНСТ 265-2018.

Настоящий стандарт разработан с учетом анализа результатов мониторинга применения ПНСТ 265-2018 в Российской Федерации и учитывает изменения в нормативно-технической базе, произошедшие с момента введения его в действие.

1 Область применения

Настоящий стандарт распространяется на нежесткие дорожные одежды (далее — дорожные одежды) автомобильных дорог общего пользования (далее — автомобильные дороги).

Настоящий стандарт устанавливает правила проектирования (конструирования и расчета) при строительстве, реконструкции, капитальном ремонте и ремонте автомобильных дорог.

Допускается применение положений настоящего стандарта при проектировании дорожных одежд для улиц и дорог населенных пунктов.

Настоящий стандарт не распространяется на проектирование дорожных одежд в зоне распространения многолетнемерзлых грунтов, а также в зонах слабых и техногенных грунтов в случае их применения в качестве рабочего слоя земляного полотна.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 23558 Смеси щебеночно-гравийно-песчаные и грунты, обработанные неорганическими вяжущими материалами, для дорожного и аэродромного строительства. Технические условия

ГОСТ 23735 Смеси песчано-гравийные для строительных работ. Технические условия

ГОСТ 25607 Смеси щебеночно-гравийно-песчаные для покрытий и оснований автомобильных дорог и аэродромов. Технические условия

ГОСТ 30491 Смеси органоминеральные и грунты, укрепленные органическими вяжущими, для дорожного и аэродромного строительства. Технические условия

ГОСТ 32703 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Технические требования

ГОСТ 32730 Дороги автомобильные общего пользования. Песок дробленый. Технические требования

ГОСТ 32824 Дороги автомобильные общего пользования. Песок природный. Технические требования

ГОСТ 32826 Дороги автомобильные общего пользования. Щебень и песок шлаковые. Технические требования

ГОСТ 32960 Дороги автомобильные общего пользования. Нормативные нагрузки, расчетные схемы нагружения

ГОСТ 33063 Дороги автомобильные общего пользования. Классификация типов местности и грунтов

ГОСТ 33100 Дороги автомобильные общего пользования. Правила проектирования автомобильных дорог

ГОСТ 33133 Дороги автомобильные общего пользования. Битумы нефтяные дорожные вязкие. Технические требования

ГОСТ 33382 Дороги автомобильные общего пользования. Техническая классификация

ГОСТ Р 50597 Дороги автомобильные и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения. Методы контроля

ГОСТ Р 52056 Вяжущие полимерно-битумные дорожные на основе блоксополимеров типа стирол-бутадиен-стирол. Технические условия

ГОСТ Р 55029 Дороги автомобильные общего пользования. Материалы геосинтетические для армирования асфальтобетонных слоев дорожной одежды. Технические требования

ГОСТ Р 56338 Дороги автомобильные общего пользования. Материалы геосинтетические для армирования нижних слоев основания дорожной одежды. Технические требования

ГОСТ Р 56419 Дороги автомобильные общего пользования. Материалы геосинтетические для разделения слоев дорожной одежды из минеральных материалов. Технические требования

ГОСТ Р 58349 Дороги автомобильные общего пользования. Дорожная одежда. Методы измерения толщины слоев дорожной одежды

ГОСТ Р 58400.1 Дороги автомобильные общего пользования. Материалы вяжущие нефтяные битумные. Технические условия с учетом температурного диапазона эксплуатации

ГОСТ Р 58400.2 Дороги автомобильные общего пользования. Материалы вяжущие нефтяные битумные. Технические условия с учетом уровней эксплуатационных транспортных нагрузок

ГОСТ Р 58400.3 Дороги автомобильные общего пользования. Материалы вяжущие нефтяные битумные. Порядок определения марки

ГОСТ Р 58401.1 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Система объемно-функционального проектирования. Технические требования

ГОСТ Р 58401.2 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон щебеночно-мастичные. Система объемно-функционального проектирования. Технические требования

ГОСТ Р 58406.1 Дороги автомобильные общего пользования. Смеси щебеночно-мастичные асфальтобетонные и асфальтобетон. Технические условия

ГОСТ Р 58406.2 Дороги автомобильные общего пользования. Смеси горячие асфальтобетонные и асфальтобетон. Технические условия

ГОСТ Р 58422.1 Дороги автомобильные общего пользования. Защитные слои и слои износа дорожных одежд. Технические требования

ГОСТ Р 58770 Дороги автомобильные общего пользования. Смеси щебеночно-песчаные шлаковые. Технические условия

ГОСТ Р 58818 Дороги автомобильные с низкой интенсивностью движения. Проектирование, конструирование и расчет

ГОСТ Р 58829 Дороги автомобильные общего пользования. Битумы нефтяные дорожные вязкие. Правила выбора марок в зависимости от прогнозируемых транспортных нагрузок и климатических условий эксплуатации на основе дополнительных показателей

ГОСТ Р 58861-2020 Дороги автомобильные общего пользования. Капитальный ремонт и ремонт. Планирование межремонтных сроков

ГОСТ Р 59120-2021 Дороги автомобильные общего пользования. Дорожная одежда. Общие требования

ПНСТ 321-2019 Дороги автомобильные общего пользования. Грунты, укрепленные органическими вяжущими. Технические условия

ПНСТ 322-2019 Дороги автомобильные общего пользования. Грунты стабилизированные и укрепленные неорганическими вяжущими. Технические условия

ПНСТ 325-2019 Дороги автомобильные общего пользования. Смеси щебеночно-гравийно-песчаные, обработанные органическими вяжущими. Технические условия

ПНСТ 326-2019 Дороги автомобильные общего пользования. Смеси щебеночно-гравийно-песчаные, обработанные неорганическими вяжущими. Технические условия

ПНСТ 327-2019 Дороги автомобильные общего пользования. Смеси щебеночно-гравийно-песчаные. Технические условия

ПНСТ 371-2019 Дороги автомобильные общего пользования с низкой интенсивностью движения. Дорожная одежда. Конструирование и расчет

ПНСТ 397-2020 Дороги автомобильные общего пользования. Метод определения температурных условий эксплуатации конструктивных слоев дорожных одежд

ПНСТ 403-2020 Дороги автомобильные общего пользования. Смеси песчано-гравийные. Технические условия

ПНСТ 541-2021 Дороги автомобильные общего пользования. Проектирование дорожных одежд. Методика расчета коэффициентов приведения транспортных средств к расчетной осевой нагрузке

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 23558, ГОСТ 32960, ГОСТ 33100, ГОСТ 33063, ГОСТ 33382, ГОСТ Р 58400.2, ГОСТ Р 58422.1, ГОСТ Р 58818, ГОСТ Р 58861, ГОСТ Р 59120, а также следующие термины с соответствующими определениями:

3.1 выравнивающий слой: Слой переменной толщины, устраиваемый между новым покрытием и слоем существующего покрытия или основания для обеспечения технологических и эксплуатационных параметров дорожного покрытия, не являющийся конструктивным слоем и не учитываемый в расчетах на прочность.

3.2 коэффициент динамичности: Коэффициент увеличения нагрузки при динамическом воздействии по сравнению со статическим.

3.3 надежность дорожной одежды: Комплексный показатель способности дорожной конструкции в целом сохранять заданные эксплуатационные характеристики (ровность, прочность, шероховатость) в течение расчетного срока службы.

3.4 нормативная осевая нагрузка: Полная нагрузка от наиболее нагруженной оси условного двухосного автомобиля, к которой приводятся все автомобили с осевыми нагрузками, устанавливаемая нормативными документами для дорожных одежд при заданной капитальности и используемая для определения расчетной нагрузки при расчете дорожной одежды на прочность.

3.5 осевая расчетная нагрузка: Максимальная нагрузка на наиболее нагруженную ось для двухосных автомобилей или на приведенную ось для многоосных автомобилей, доля которых в составе движения с учетом перспективы изменения к концу межремонтного срока составляет не менее 5%.

Примечание - Дорожная одежда при заданной капитальности не может рассчитываться на расчетную осевую нагрузку менее нормативной.

3.6 относительная влажность грунта: Отношение естественной влажности к влажности на границе текучести.

3.7 расчетный период года: Наиболее неблагоприятный по условиям увлажнения грунта земляного полотна и температуре слоев из асфальтобетона период года, в течение которого возможно накопление остаточных деформаций.

3.8 малосвязные материалы: Материалы (песок и песчано-гравийные смеси), конструктивные слои из которых рассчитывают на прочность по условию сдвигоустойчивости.

3.9 уровень надежности: Вероятность безотказной работы дорожной конструкции в течение расчетного срока службы.

3.10 усовершенствованное покрытие нежестких дорожных одежд: Вид покрытия для капитальных и облегченных типов дорожных одежд, слои которого выполнены из материалов, содержащих органическое вяжущее.

4 Сокращения

В настоящем стандарте использованы следующие сокращения:

5 Общие положения

5.1 К нежестким дорожным одеждам относят дорожные одежды со слоями, устроенными из асфальтобетона разного вида, из материалов и грунтов, укрепленных органическими, неорганическими вяжущими и комплексными вяжущими, а также из зернистых материалов (ЩПС, ЩГПС, ГПС, ПГС, песка, щебня, шлака, гравия и др.).

Классификацию дорожных одежд принимают в соответствии с ГОСТ Р 59120.

5.2 Конструкции дорожных одежд, их общая толщина и толщина отдельных слоев, а также применяемые материалы должны обеспечивать стабильную во времени сплошность, ровность и шероховатость покрытия при воздействии расчетных транспортных нагрузок.

5.3 Запроектированные дорожные одежды должны быть не только прочными и надежными в эксплуатации, но экономичными и наименее материалоемкими, особенно по расходу дорогостоящих материалов и энергоресурсов, а также должны соответствовать экологическим требованиям. Тип покрытия и выбор конструкций дорожных одежд обосновывают технико-экономическими расчетами.

5.4 При проектировании дорожных одежд необходимо выбирать дорожно-строительные материалы и назначать их рациональное размещение в конструкции с учетом грунтово-гидрологических условий земляного полотна.

5.5 Проектирование дорожной одежды представляет собой единый процесс конструирования и расчета дорожной одежды и рабочего слоя земляного полотна на прочность, морозоустойчивость и осушение с технико-экономическим обоснованием вариантов.

Проектирование дорожной одежды состоит из следующих последовательно выполняемых этапов:

• конструирование — предварительное назначение конструкций дорожных одежд;
• расчет — проверка предварительно назначенных дорожных одежд на прочность (по допускаемому упругому прогибу, сдвигоустойчивости рабочего слоя земляного полотна и конструктивных слоев из малосвязных материалов, сопротивлению слоев из асфальтобетона и промежуточных монолитных слоев основания усталостному разрушению от растяжения при изгибе), морозоустойчивость и осушение;
• технико-экономическое сравнение вариантов дорожных одежд, заключающееся в выборе наиболее целесообразного варианта с учетом строительных и эксплуатационных затрат до следующего капитального ремонта, определенных в соответствии с ГОСТ 33100 и действующими нормативными документами и технической документацией в данной области.

Рекомендуется запроектированную дорожную одежду дополнительно проверять на устойчивость к колееобразованию в соответствии с действующими нормативными документами в данной области.

5.6 Расчеты дорожных одежд выполняют для однотипных участков дороги, имеющих:

• один тип земляного полотна (насыпь, нулевые отметки или выемка);
• схожие грунтово-гидрологические условия (один вид грунта и одна схема увлажнения грунта рабочего слоя земляного полотна;
• близкую приведенную интенсивность движения (отличающуюся не более чем на 10%).

5.7 Дорожные одежды по ширине проезжей части проектируют, как правило, равнопрочными, при этом следует учитывать положения 7.2.1.

5.8 При проектировании дорожных одежд для конкретных объектов или при разработке типовых конструкций дорожных одежд наряду с положениями настоящего стандарта следует учитывать данные научно-практического опыта (в том числе в части применения местных материалов требуемого качества (при их наличии), уточнения их расчетных характеристик и т.п.), отраженного в документах, утвержденных в установленном порядке.

5.9 Дорожные одежды переходного и низшего типа на автомобильных дорогах с низкой интенсивностью движения конструируют и рассчитывают в соответствии с ГОСТ Р 58818 и ПНСТ 371-2019. При конструировании и расчете дорожных одежд капитального и облегченного типов на дорогах с низкой интенсивностью движения следует руководствоваться настоящим стандартом с учетом требований ГОСТ Р 58818.

6 Конструирование дорожных одежд

6.1 Задачи конструирования дорожных одежд

Задачами конструирования дорожных одежд являются:

• обоснование типов дорожных одежд и вида покрытия;
• назначение числа конструктивных слоев и выбор материалов для их устройства, размещение их в конструкции в такой последовательности, чтобы с учетом изменения НДС от колесной нагрузки, климатических и грунтово-гидрологических условий наилучшим образом проявлялись их прочностные, деформативные и теплоизолирующие свойства;
• назначение толщин слоев (минимальных, максимальных толщин и шага перебора);
• назначение мероприятий по обеспечению морозоустойчивости дорожной конструкции с учетом ДКЗ, типа грунта рабочего слоя земляного полотна и схемы его увлажнения на различных участках;
• назначение мероприятий по осушению дорожных одежд и снижению притока воды.

6.2 Конструирование дорожных одежд проводят, учитывая следующие факторы:

• категорию дороги;
• интенсивность и состав движения;
• ДКЗ и подзону;
• вид грунта рабочего слоя земляного полотна;
• схему увлажнения грунта рабочего слоя земляного полотна;
• наличие и качество дорожно-строительных материалов;
• возможность стадийного усиления дорожной одежды путем устройства сверху новых слоев покрытия по мере увеличения интенсивности движения;
• наличие производственных баз, дорожно-строительной техники и механизмов.

6.3 При конструировании дорожных одежд необходимо руководствоваться следующим:

• тип дорожной одежды и вид покрытия должны удовлетворять транспортно-эксплуатационным требованиям, предъявляемым к автомобильной дороге соответствующей категории, в зависимости от ожидаемого состава и интенсивности движения с учетом их изменения в течение принятых межремонтных сроков эксплуатации дорожной одежды;
• конструкции дорожных одежд могут быть повторного применения (типовыми) или разрабатываться индивидуально для каждого участка или ряда участков дороги, характеризующихся сходными природными условиями (грунт рабочего слоя земляного полотна, условия его увлажнения, климат, обеспеченность местными материалами, при наличии, и др.) и расчетными нагрузками. При выборе конструкции для данных условий предпочтение следует отдавать проверенной на практике типовой конструкции;
• в районах, не обеспеченных стандартными минеральными материалами, допускается применять местные минеральные материалы (при наличии), побочные продукты промышленности и грунты. Местные минеральные материалы, побочные продукты промышленности и грунты при необходимости могут быть улучшены обработкой их вяжущими (цемент, битум, известь, активные золы уноса и др.);
• конструкции дорожных одежд должны быть технологичными и обеспечивать возможность максимальной механизации и индустриализации дорожно-строительных процессов. Для достижения этой цели число слоев и видов материалов в конструкции должно быть минимальным;
• необходимо учитывать реальные условия проведения строительных работ (летняя или зимняя технология и др.).

6.4 Конструктивные слои дорожных одежд по своему функциональному назначению и их минимальные толщины в уплотненном состоянии принимают в соответствии с ГОСТ Р 59120.

6.5 Слой износа непосредственно воспринимает воздействие колес автомобильного транспорта и погодно-климатических факторов и обеспечивает требуемые транспортно-эксплуатационные качества покрытия.

Функцию слоя износа могут выполнять защитные слои из различных материалов или (при отсутствии защитного слоя) ВСП.

Толщину защитного слоя назначают в зависимости от применяемых материалов, технологии устройства и не учитывают в расчете на прочность и морозоустойчивость. Рекомендуемые материалы (технологии) для устройства защитных слоев и слоев износа приведены в ГОСТ Р 58422.1.

В случае, когда функцию слоя износа выполняет ВСП, при расчете дорожных одежд на прочность и морозоустойчивость толщина верхнего слоя, принятая с учетом требований к минимальной толщине слоя по ГОСТ Р 59120, должна быть уменьшена на величину максимально допустимой глубины колеи в соответствии с ГОСТ Р 50597.

Периодичность проведения работ по восстановлению слоя износа из различных материалов устанавливают в соответствии с ГОСТ Р 58861.

6.6 При конструировании дорожных одежд необходимо учитывать, что процесс деформирования и прочностные качества материалов, содержащих органическое вяжущее, обусловливающие проявление упруго-вязко-пластических свойств композиции, существенно зависят от температуры и режима нагружения (скорости изменения и продолжительности действия нагрузки), тогда как свойства зернистых материалов (щебеночных, гравийных и подобных им), а также материалов и грунтов, укрепленных неорганическими вяжущими, сравнительно мало зависят от температуры и режима нагружения.

6.7 Материалы в дорожной одежде рекомендуется располагать таким образом, чтобы модули упругости материалов слоев основания уменьшались сверху вниз.

6.8 Расположение неукрепленных зернистых материалов между слоями из материалов или грунтов, укрепленных вяжущими, не рекомендуется.

6.9 В конструкциях дорожных одежд на контакте конструктивных слоев из минеральных материалов (фракционированный щебень, ЩПС, ЩГПС, ГПС, ПГС и т.д.) с конструктивными слоями из песка или с грунтом земляного полотна рекомендуется применение геосинтетических материалов по ГОСТ Р 56338 и ГОСТ Р 56419, эффективность применения которых подтверждена соответствующими расчетами.

Для повышения трещиностойкости слоев из асфальтобетона могут быть предусмотрены специальные трещинопрерывающие прослойки из различных материалов, в том числе геосинтетических материалов по ГОСТ Р 55029, эффективность которых подтверждена соответствующими расчетами.

6.10 Дорожные одежды автомобильных дорог должны быть запроектированы так, чтобы обеспечивать безотказную работу в течение расчетного межремонтного срока службы дорожной одежды со значениями предельного коэффициента разрушения в соответствии с ГОСТ Р 59120 на последний год межремонтного срока службы в зависимости от капитальности дорожной одежды и категории. Дорожные одежды проектируют с таким расчетом, чтобы за межремонтный срок не возникло недопустимых разрушений и остаточных деформаций, а воздействие природных факторов не приводило к недопустимым деформациям морозного пучения.

6.11 Конструирование покрытий и оснований дорожных одежд капитального и облегченного типов

6.11.1 Для устройства асфальтобетонных слоев дорожных одежд капитального и облегченного типа применяют следующие материалы:

• ЩМА по ГОСТ Р 58401.2 и ГОСТ Р 58406.1;
• асфальтобетоны по ГОСТ Р 58401.1 и ГОСТ Р 58406.2.

На автомобильных дорогах категорий I — III в ВСП рекомендуется применять ЩМА.

На автомобильных дорогах категорий I — III при количестве приложений приведенной нагрузки более 5,6 млн в слоях покрытия рекомендуется применение асфальтобетонов на модифицированном битумном вяжущем, а также ПБВ. В тех же условиях при технико-экономическом обосновании допускается применение в ВСО асфальтобетонов на модифицированном битумном вяжущем, а также ПБВ.

Методика и пример определения условий движения при назначении вида асфальтобетонной смеси представлены в приложении А.

Методика и примеры определения расчетных температур слоя и назначения допустимых к применению марок битумного вяжущего в соответствии с требованиями ГОСТ Р 58400.1, ГОСТ Р 58400.2, ГОСТ Р 58400.3, ПНСТ 397-2020, ГОСТ 33133 и ГОСТ Р 58829 представлены в приложении Б.

Толщину слоев из асфальтобетона рекомендуется назначать близкой к минимальной и уточнять расчетом.

6.11.2 При выборе материалов для слоев основания необходимо учитывать капитальность (тип) дорожной одежды, вид покрытия, а также механические и теплофизические свойства материалов и грунтов.

На дорогах с капитальным типом дорожных одежд под слоями из асфальтобетона целесообразно устраивать слой основания преимущественно из материалов, укрепленных неорганическими, органическими и комплексными вяжущими.

При применении материалов, обработанных неорганическими вяжущими, толщина вышележащих слоев асфальтобетона и материалов, содержащих органическое вяжущее, для ограничения появления «отраженных» трещин в слоях из асфальтобетона, должна быть не менее толщины слоя основания, укрепленного неорганическими вяжущими. Минимальная толщина слоев, слоев асфальтобетона и материалов, содержащих органическое вяжущее, с учетом слоя износа, должна быть 22 см для дорожных одежд капитального типа и 16 см — для дорожных одежд облегченного типа.

В случаях применения материалов, обработанных комплексными вяжущими, а также медленно твердеющими минеральными вяжущими, толщина вышележащих слоев, обработанных органическими вяжущими, может быть уменьшена на 20%, а в условиях жаркого и сухого климата (в ДКЗ IV и V) — на 30% при соответствии конструкции всем требованиям расчета на прочность и морозоустойчивость.

Под слоем основания из укрепленных материалов рекомендуется устраивать основание из ЩПС или ЩГПС, а также из фракционированного щебня, устраиваемого по способу заклинки.

В конструкциях дорожных одежд облегченного типа, под покрытием из асфальтобетона, основание рекомендуется устраивать из ЩПС, ЩГПС или из фракционированного щебня, устраиваемого по способу заклинки.

6.11.3 Для дополнительного слоя основания применяют зернистые материалы: ГПС, ПГС, ЩПС, ЩГПС и пески классов I и II по ГОСТ 32824 с модулем крупности не менее 1,8.

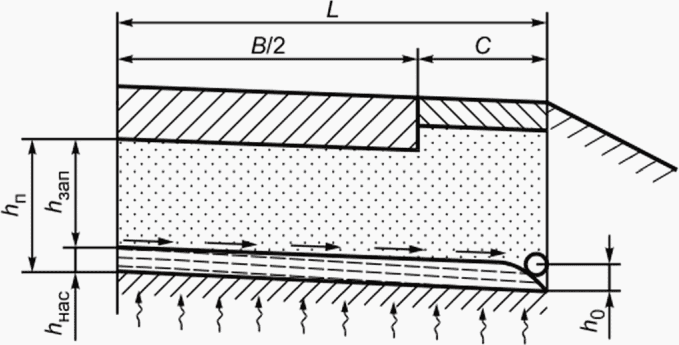

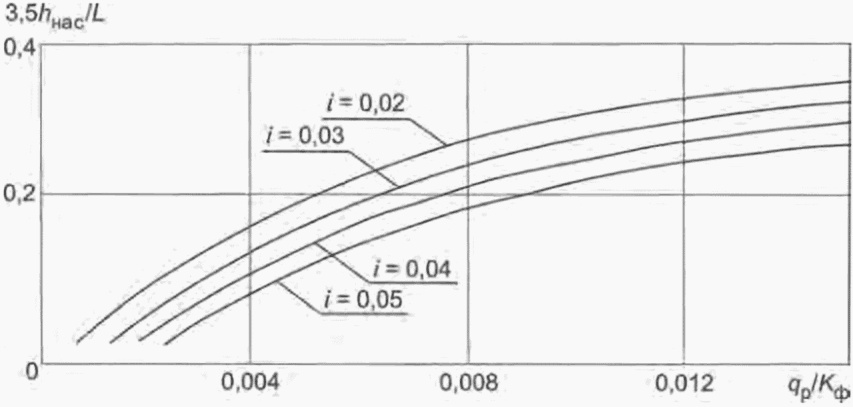

Значение коэффициента фильтрации дренирующего слоя устанавливают расчетом. При этом минимальное значение коэффициента фильтрации в насыпях должно быть не менее 1 м/сут, в нулевых отметках и выемках — не менее 2 м/сут.

Допускается устраивать дополнительный слой основания, выполняющий функцию морозозащитного слоя, из песка, ГПС, ПГС, ЩПС и ЩГПС, обработанных вяжущими.

6.11.4 Конструкции дорожных одежд в местах остановок общественного транспорта, на регулируемых пересечениях и в других местах изменения скорости или движения на пониженных скоростях должны обеспечивать повышенную сдвигоустойчивость при высоких летних температурах. Для обеспечения этого требования в основании рекомендуется применение асфальтобетонных смесей с номинально максимальным размером зерен минерального заполнителя 22,4 мм и более, под асфальтобетоном — минеральных материалов, укрепленных вяжущими. Необходимость изменения конструкции на каждом таком участке должна быть обоснована с точки зрения технологичности производства работ и их экономической целесообразности.

6.12 Конструирование покрытий и оснований дорожных одежд переходного типа

6.12.1 В соответствии с ГОСТ Р 59120 дорожные одежды переходного типа устраивают на дорогах категории IV.

При проектировании дорожных одежд с покрытием переходного типа необходимо стремиться к тому, чтобы конструкции состояли из двух слоев: покрытия и основания.

Покрытие устраивают из следующих материалов:

• щебня прочных пород по способу заклинки без применения вяжущих материалов;
• ЩПС и ЩГПС;
• грунтов и малопрочных каменных материалов (с маркой по дробимости менее 600), укрепленных различными вяжущими;
• булыжного и колотого камня (мостовые) и др.

Основание устраивают из следующих материалов:

• ЩПС и ЩГПС;
• щебня по способу заклинки;
• ГПС;
• ПГС, песков классов I и II по ГОСТ 32824 с модулем крупности не менее 1,8.

Значение коэффициента фильтрации дренирующего слоя устанавливают расчетом. При этом минимальное значение коэффициента фильтрации в насыпях должно быть не менее 1 м/сут, в нулевых отметках и выемках — не менее 2 м/сут.

6.12.2 Если конструктивные слои из минеральных материалов (фракционированный щебень, ЩПС, ЩГПС, ГПС и т.д.) укладывают непосредственно на грунт земляного полотна, то следует предусматривать прослойку, препятствующую взаимопроникновению материалов смежных слоев. В качестве материалов прослойки допускается применять геосинтетические материалы по ГОСТ Р 56419, мелкий щебень с размером зерен не более 16 мм, высевки, ГПС, крупные и средние пески, непылеватые шлаки, непучинистые золошлаки, а также слой из грунта, укрепленного вяжущими.

6.13 Требования к рабочему слою земляного полотна

6.13.1 Величина общего модуля упругости на поверхности рабочего слоя земляного полотна (при расчетной влажности грунта земляного полотна) в зависимости от ДКЗ должна быть не ниже следующих значений:

• 60 МПа — в ДКЗ I и II;
• 53 МПа — в ДКЗ III;
• 45 МПа — в ДКЗ IV, V.

Примечание - В ДКЗ I в зоне распространения многолетнемерзлых грунтов дополнительно должны быть учтены характер многолетнемерзлых грунтов, их температурный и водный режим, а также влияние толщины деятельного слоя и многолетнемерзлого грунта на прочность дорожной одежды.

6.13.2 Для достижения требований 6.13.1 могут быть выполнены следующие мероприятия:

• устройство рабочего слоя из непучинистых или слабопучинистых грунтов (в ДКЗ II и III в соответствии с ГОСТ Р 59120);
• укрепление грунта верхней части рабочего слоя вяжущими или местными материалами;
• стабилизация грунта рабочего слоя.

Для дорог категорий I — III толщина рабочего слоя земляного полотна должна быть не менее 0,5 м считая от низа конструкции дорожной одежды.

При отсутствии в рабочем слое укрепленных или стабилизированных грунтов, рабочий слой в ДКЗ II и III должен состоять из непучинистых или слабопучинистых грунтов.

В условиях ДКЗ IV и V рабочий слой должен состоять из ненабухающих и непросадочных грунтов на глубину не менее 0,8 м от поверхности покрытия.

6.13.3 При невозможности применения непучинистых и слабопучинистых грунтов в рабочем слое земляного полотна допускается применять пучинистые грунты, при этом верхнюю часть рабочего слоя земляного полотна необходимо укреплять на глубину не менее 0,30 м. При укреплении верхней части рабочего слоя земляного полотна общий модуль упругости на поверхности рабочего слоя определяют расчетом, и он должен быть не менее значений, приведенных в 6.13.1. Проверку дорожной одежды на морозоустойчивость выполняют с учетом толщины укрепленного грунта рабочего слоя. Расчет конструкции дорожной одежды по условию сдвигоустойчивости грунта рабочего слоя, укрепленного вяжущим, не проводят.

6.13.4 Стабилизацию грунта рабочего слоя выполняют на всю его толщину для грунтов, имеющих модуль упругости менее требуемого значения согласно 6.13.1 и расчетную относительную влажность Wр >= 0,70Wт (где Wт — влажность на границе текучести, %). Расчетные механические характеристики стабилизированного грунта (модуль упругости, удельное сцепление cN и угол внутреннего трения \varphi ) принимают в зависимости от примененного стабилизатора в соответствии с действующими нормативными документами в данной области и уточняют по данным лабораторных испытаний. Проверку дорожной одежды на морозоустойчивость выполняют без учета изменения пучинистых свойств грунта рабочего слоя при его стабилизации. Расчет конструкции дорожной одежды по условию сдвигоустойчивости стабилизированного грунта рабочего слоя выполняют с расчетными параметрами стабилизированного грунта.

7 Расчетные нагрузки

7.1 Нормативные и расчетные нагрузки

7.1.1 Расчет дорожных одежд следует выполнять на нормативную нагрузку от одного колеса нагрузки АК согласно ГОСТ 32960. Равномерно распределенную нагрузку q вдоль направления движения не учитывают.

Значения осевой нормативной нагрузки следует принимать на автомобильных дорогах:

• с капитальным типом дорожной одежды — 115 кН;
• с облегченным и переходным типами дорожных одежд — 100 кН.

Давление колеса на покрытие от нормативной нагрузки АК при расчете дорожных одежд следует считать равномерно распределенным по площади отпечатка колеса, принимаемого в форме круга.

Нормативное давление p следует принимать равным:

• 0,8 МПа — для автомобильных дорог с капитальными дорожными одеждами;
• 0,6 МПа — для автомобильных дорог с облегченными и переходного типа дорожными одеждами.

При расчете на кратковременную нагрузку вводят коэффициент динамичности kдин = 1,3.

Расчетные параметры нормативных нагрузок принимают по таблице 1.

Таблица 1

Расчетные параметры нагрузок

7.1.2 В случае, когда в составе движения проектируемой дороги предусматривается регулярное обращение автомобилей с осевой нагрузкой, превышающей нормативную нагрузку АК более чем на 5%, в количестве более 5%, за расчетную осевую нагрузку следует принимать максимальную нагрузку на наиболее нагруженную ось автомобиля.

В этом случае Dст и Dд, см, с округлением до первого знака после запятой, вычисляют по формулам:

D_{\text{ст}} = \sqrt{\frac{40Q_{\text{ст}}}{\pi p}} ; (1)

D_{\text{д}} = \sqrt{k_{\text{дин}}} D_{\text{ст}}, (2)

где Qст — нагрузка на колесо наиболее загруженной оси, кН;

p — давление на покрытие, МПа;

kдин — коэффициент динамичности, равный 1,3.

7.2 Учет интенсивности движения

7.2.1 При проектировании дорожной одежды целесообразно основываться на среднесуточной интенсивности движения в обоих направлениях, определяемой как сумма интенсивностей в каждом направлении. В случаях, когда разница между интенсивностями по направлениям движения составляет более 10% и между ними имеется разделительная полоса, расчет и конструирование дорожной одежды допускается выполнять для каждого направления движения отдельно с учетом фактической интенсивности движения для каждого направления. В случаях, когда разница между интенсивностями по направлениям движения составляет более 10% и между ними отсутствует разделительная полоса, конструкцию дорожной одежды на обоих направлениях движения принимают одинаковой, а сумму интенсивности движения в обоих направлениях принимают равной удвоенной наибольшей интенсивности движения по направлениям.

7.2.2 При расчете дорожных одежд используют следующие характеристики, отражающие интенсивность воздействия на нее подвижной нагрузки:

• приведенное к расчетной нагрузке среднесуточное (на конец межремонтного срока проведения работ по капитальному ремонту) число проездов всех колес, расположенных по одному борту расчетного автомобиля, в пределах одной полосы проезжей части (приведенная интенсивность движения к воздействию расчетной нагрузки Nр);
• суммарное число приложений приведенной расчетной нагрузки к точке на поверхности покрытия за межремонтный срок проведения работ по капитальному ремонту \sum N_{\text{р}} .

7.2.3 Приведенную интенсивность движения к воздействию расчетной нагрузки Nр на полосу движения на конец межремонтного срока проведения работ по капитальному ремонту Tсл вычисляют по формуле

N_{\text{р}} = f_{\text{пол}} \sum_{i = 1}^{n} N_{i}S_{i}, (3)

где fпол — коэффициент распределения интенсивности движения для самой нагруженной полосы движения, зависящий от числа полос движения, принимаемый при отсутствии данных натурных наблюдений по таблице 2. На перекрестках и подходах к ним (в местах перестроения потока автомобилей для выполнения левых поворотов и др.) при расчете одежды в пределах всех полос движения следует принимать fпол = 0,50, если общее число полос проезжей части проектируемой дороги три и более в обоих направлениях, в остальных случаях — по таблице 2;

Ni — число автомобилей i-й марки в одном или в обоих направлениях на конец срока службы дорожных одежд, ед./сут;

Si — коэффициент приведения воздействия на дорожную одежду транспортного средства i-й марки с нагрузкой на колесо Pi к расчетной нагрузке в соответствии с ПНСТ 541-2021;

n — общее число различных марок транспортных средств в составе транспортного потока.

Таблица 2

Значения коэффициента распределения интенсивности движения в зависимости от количества полос

Коэффициенты приведения Si к расчетной нагрузке определяют:

• при отсутствии фактических данных о составе движения и осевых нагрузках с пунктов АПВГК допускается использовать коэффициенты приведения для транспортного потока в соответствии с разделом 7 ПНСТ 541-2021 и приложением Б ПНСТ 541-2021;
• при наличии фактических данных о составе движения и осевых нагрузках с пунктов АПВГК, рекомендуется использовать полученные данные для расчета коэффициентов приведения, используя методику раздела 8 ПНСТ 541-2021.

7.3 Определение суммарного числа приложений приведенной расчетной нагрузки

Суммарное число приложений приведенной расчетной нагрузки \sum N_{\text{р}} за нормативный срок службы дорожных одежд определяют по исходным данным интенсивности.

Суммарное число приложений приведенной расчетной нагрузки \sum N_{\text{р}} за нормативный срок службы дорожных одежд, ед., при известных фактических интенсивностях движения по видам транспорта на 1-й год эксплуатации дороги, определяют по формуле

\sum N_{\text{р}} = 0,7f_{\text{пол}}K_{\text{с}}T_{\text{рдг}}k_{n} \sum_{m = 1}^{n} N_{1m}S_{m\text{сум}}, (4)

где fпол — коэффициент распределения интенсивности движения для самой нагруженной полосы движения, зависящий от числа полос движения, принимаемый при отсутствии данных натурных наблюдений по таблице 2;

Kс — коэффициент суммирования, вычисляемый по формуле

K_{\text{с}} = \frac{q^{T_{\text{сл}}} - 1}{q - 1} , (5)

здесь q — показатель изменения интенсивности движения (знаменатель геометрической прогрессии), в случае, если q = 1 коэффициент Kс принимают равным Tсл;

Tсл — нормативный межремонтный срок службы дорожных одежд между капитальными ремонтами (в соответствии с ГОСТ Р 58861), годы;

Tрдг — расчетное число дней в году, зависящее от района проектирования, соответствующее определенному состоянию деформируемости дорожной конструкции, определяемое по таблице 3 и рисунку 1, дни;

kn — коэффициент, учитывающий вероятность отклонения суммарного движения от среднего ожидаемого (см. таблицу 4);

N1m — интенсивность движения m-й марки в 1-й год эксплуатации, ед./сут;

Sm сум — суммарный коэффициент приведения к расчетной нагрузке автомобиля m-й марки по ПНСТ 541-2021.

Таблица 3

Рекомендуемые значения Tрдг в зависимости от номера района по карте

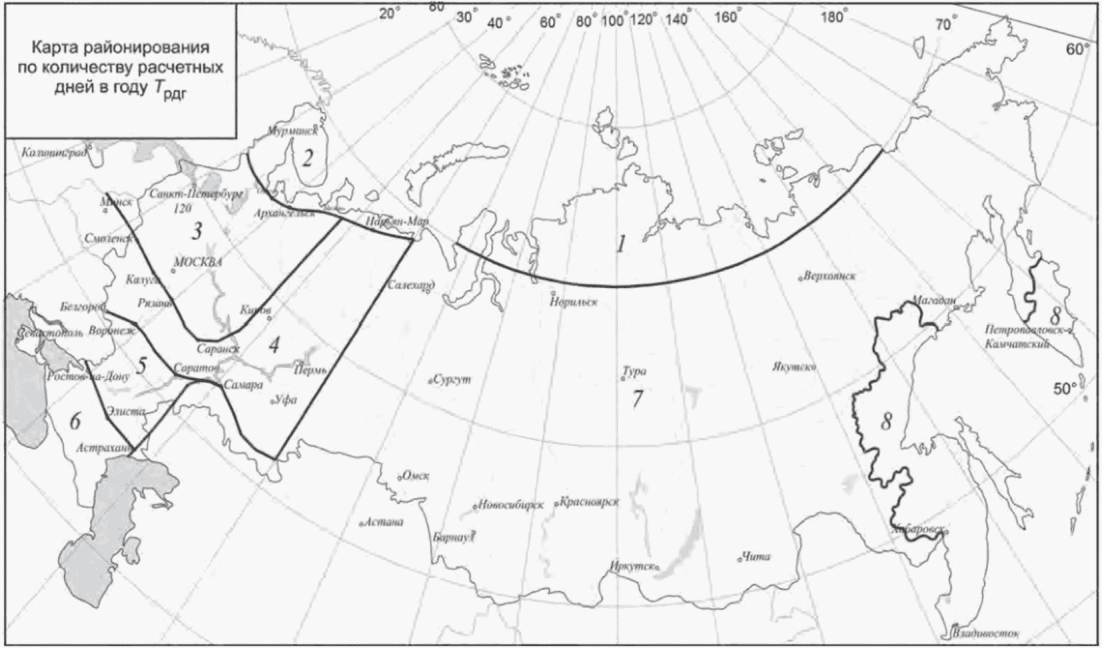

Рисунок 1 — Карта районирования по количеству расчетных дней в году Tрдг

Таблица 4

Значения коэффициента kn

Суммарное число приложений приведенной расчетной нагрузки \sum N_{\text{р}} за нормативный срок службы дорожных одежд, ед., при известной приведенной интенсивности движения к расчетной нагрузке на конец межремонтного срока проведения работ по капитальному ремонту, определяют по формуле

\sum N_{\text{р}} = 0,7N_{\text{р}} \frac{K_{\text{с}}}{q^{(T_{\text{сл}} - 1)}} T_{\text{рдг}}k_{n}, (6)

где Nр — приведенная интенсивность движения к воздействию расчетной нагрузки Nр на полосу движения на конец межремонтного срока проведения работ по капитальному ремонту Tсл, ед./сут.

Показатель изменения интенсивности движения q вычисляют по формуле

q = 1 + r/100, (7)

где r — ежегодный прирост интенсивности движения, %.

Если интенсивность движения в отдельные годы или в течение срока службы уменьшается, значение r принимают со знаком минус и интенсивность рассчитывают на каждый год отдельно, а затем суммируют.

8 Расчетные характеристики грунта рабочего слоя и конструктивных слоев дорожной одежды

8.1 Механические (деформационные и прочностные) характеристики грунтов и малосвязных материалов для дополнительного слоя основания

8.1.1 Расчетные характеристики грунтов рабочего слоя земляного полотна и малосвязных материалов для дополнительного слоя основания приведены в приложении В.

Расчетные механические характеристики грунтов:

• деформативные: модуль упругости Eгр — в зависимости от расчетной влажности по таблице В.5 приложения В;
• прочностные: угол внутреннего трения \varphi и удельное сцепление cN — в зависимости от расчетной влажности и числа приложений приведенной нагрузки за срок службы дорожной одежды по таблице В.5 приложения В.

Расчетные механические характеристики малосвязных материалов:

• модуль упругости E, независимо от расчетной влажности, принимают одинаковым во всех ДКЗ по таблице В.6 приложения В;
• угол внутреннего трения \varphi и удельное сцепление cN — в зависимости от числа приложений приведенной нагрузки за срок службы дорожной одежды по таблице В.7 приложения В.

Расчетные механические характеристики грунтов и малосвязных материалов (модуль упругости E, угол внутреннего трения \varphi и удельное сцепление cN) назначают в следующей последовательности:

• определяют суммарное число приложений приведенной расчетной нагрузки \sum N_{\text{р}} ;
• для грунтов вычисляют расчетную влажность Wр по методике, изложенной в В.1 приложения В;
• устанавливают Eгр, E, \varphi и cN грунта и малосвязных материалов дополнительного слоя основания.

8.2 Расчетные механические характеристики материалов для слоев оснований дорожной одежды

Расчетные характеристики материалов для оснований дорожной одежды, обработанных и не обработанных вяжущими, не зависят от погодно-климатических условий и принимаются при расчетах постоянными во всех климатических зонах при кратковременном и длительном (статическом) нагружении, в соответствии с таблицами Г.1 - Г.3 приложения Г.

8.3 Расчетные характеристики асфальтобетона

8.3.1 Асфальтобетонное покрытие обладает упруго-вязко-пластическими свойствами, поэтому модули упругости асфальтобетона в значительной мере зависят от температуры, цикличности приложения нагрузки и режима нагружения, а также скорости приложения нагрузки и продолжительности ее действия. При многократном приложении нагрузки в асфальтобетоне развиваются усталостные деформации, приводящие к потере прочности на растяжение при изгибе.

8.3.2 Расчет асфальтобетонного покрытия на прочность необходимо проводить исходя из температурных условий, при которых дорожные одежды в конкретных условиях работают наиболее напряженно.

Расчет по допускаемому упругому прогибу целесообразно выполнять на умеренную весеннюю температуру воздуха, равную для всех регионов 10 °C.

К концу весны при полном оттаивании грунта рабочего слоя модуль упругости асфальтобетона уменьшается, вследствие чего возрастают сдвигающие напряжения в грунте земляного полотна и промежуточных слабосвязных слоях одежды. Поэтому в различных ДКЗ температуру асфальтобетона при расчете грунта и слоев из песка по критериям сдвигоустойчивости следует принимать: в зонах I и II — 20 °C, зоне III — 30 °C, зоне IV — 40 °C, зоне V — 50 °C.

В районах сезонного промерзания дорожных конструкций, независимо от того, в какой ДКЗ они находятся, наиболее неблагоприятные условия для работы покрытия на растяжение при изгибе наступают в начале весны при температуре покрытия, близкой к 0 °C. В связи с этим, расчет на растяжение при изгибе выполняют при температуре асфальтобетона 0 °C.

8.3.3 Расчетные значения модулей упругости асфальтобетона зависят от характера приложения нагрузки. При статическом приложении нагрузки (более 10 мин) они значительно меньше, чем при кратковременном приложении нагрузки.

Расчетные характеристики асфальтобетона разных типов и видов, при расчете на кратковременную нагрузку приведены в таблицах Г.4 и Г.5 приложения Г, на статическую нагрузку — в таблице Г.6 приложения Г.

9 Расчет дорожных одежд на прочность

9.1 Основные критерии расчета дорожных одежд на прочность

9.1.1 Прочность дорожных одежд оценивается их способностью сопротивляться процессу развития остаточных деформаций и разрушений под воздействием нормальных и касательных напряжений, возникающих в конструктивных слоях и подстилающем грунте рабочего слоя земляного полотна от расчетной нагрузки, приложенной к поверхности покрытия.

9.1.2 Методика оценки прочности дорожных одежд включает в себя оценку прочности как конструкции в целом, так и напряжений, возникающих в отдельных конструктивных слоях и грунте рабочего слоя земляного полотна. При расчете дорожных одежд используют решения теории упругости для слоистого пространства, лежащего на упругом основании с учетом условий работы в зоне контакта на границе слоев (спаянный контакт при совместной работе слоев в зоне контакта или гладкий контакт при свободном смещении слоев в зоне контакта).

9.1.3 Расчет дорожных одежд капитального и облегченного типов на прочность выполняют по следующим критериям:

• допускаемому упругому прогибу;
• условию сдвигоустойчивости грунта рабочего слоя и конструктивных слоев из малосвязных материалов;
• сопротивлению монолитных слоев покрытия и промежуточных монолитных слоев основания усталостному разрушению от растяжения при изгибе.

Превышение значения одного из критериев (имеющего минимальное значение) должно быть не более 5% при условии выполнения остальных критериев прочности, за исключением необходимости устройства равнопрочных конструкций на участках уширения, необходимости сохранения отметок проезжей части или принятия конструкции дорожной одежды из условий морозоустойчивости.

9.1.4 Переходные дорожные одежды рассчитывают на прочность только по двум критериям:

• допускаемому упругому прогибу;
• условию сдвигоустойчивости грунта рабочего слоя и конструктивных слоев из малосвязных материалов.

9.1.5 Расчет на прочность по всем критериям допускается выполнять в любой последовательности.

9.1.6 Дорожные одежды на перегонах рассчитывают на кратковременное многократное действие подвижных нагрузок, используя прочностные и деформационные характеристики материалов и грунтов при многократном приложении нагрузки длительностью 0,1 с.

Дорожные одежды на остановках, остановочных или укрепленных полосах, расположенных на обочинах, на перекрестках, подходах к пересечениям с железнодорожными путями должны быть дополнительно проверены на однократное нагружение длительностью не менее 10 мин, используя статические значения расчетных параметров.

Для дорожных одежд парковок, тротуаров, пешеходных улиц и площадей расчет выполняют только на однократное нагружение длительностью не менее 10 мин по условию сдвигоустойчивости в грунте и в конструктивных слоях из малосвязных материалов.

При расчете на однократное нагружение (статическую нагрузку в соответствии с 7.1.1) коэффициент динамичности принимают равным 1.

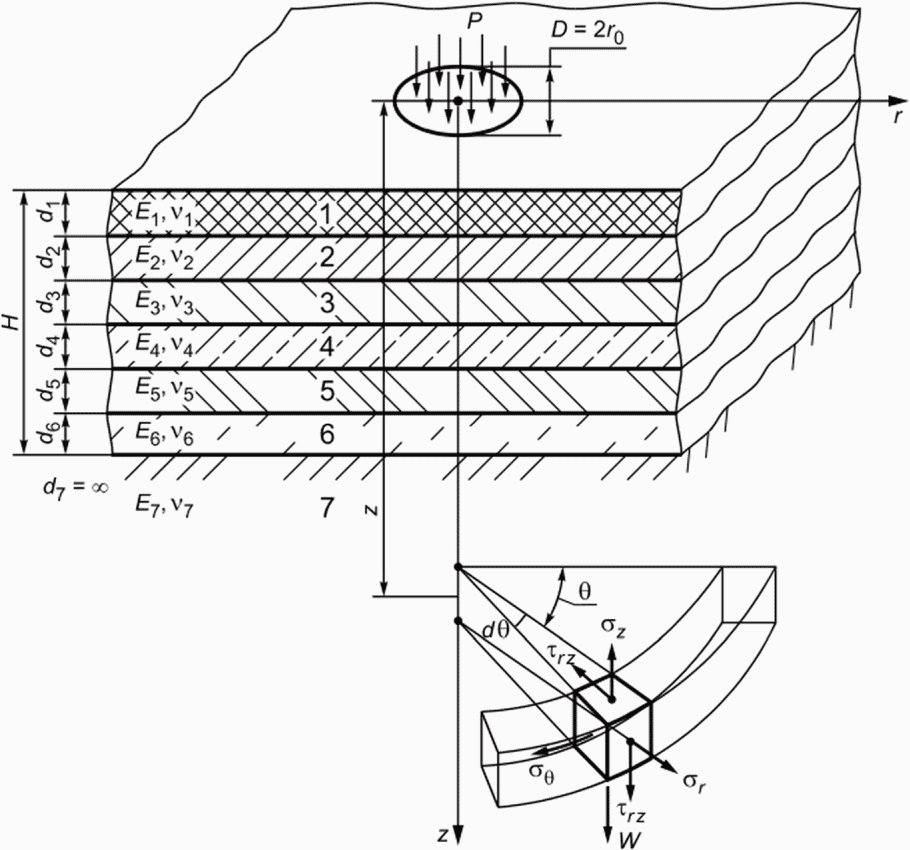

9.1.7 При расчете НДС многослойных конструкций на воздействие колесных нагрузок многослойные дорожные одежды приводят к двухслойным и трехслойным расчетным схемам.

Для сравнения параметров НДС, набора статистики и уточнения требуемых коэффициентов прочности допускается выполнение расчета НДС многослойной конструкции в соответствии с [1].

Изложенные в [1] алгоритмы определения параметров НДС многослойных конструкций дорожных одежд (содержащих до семи слоев) позволяют проводить расчет без приведения их к упрощенным схемам.

Рекомендации по расчету параметров НДС многослойных конструкций при воздействии колесных нагрузок без приведения к упрощенной схеме представлены в приложении Д.

9.2 Уровни надежности и коэффициенты прочности

Дорожные одежды следует проектировать с уровнем надежности, характеризующем вероятность безотказной работы дорожной конструкции в течение расчетного срока службы.

Отказ нежестких дорожных одежд из-за недостаточной прочности может возникнуть в результате:

• образования необратимых деформаций на поверхности покрытия (просадок, трещин, выбоин и др.) под воздействием многократно прилагаемой нагрузки по полосам наката в связи с общей недостаточной несущей способностью дорожных одежд;
• накопления недопустимых остаточных деформаций под воздействием касательных напряжений, возникающих в конструктивных слоях и подстилающем грунте от транспортной нагрузки, с потерей ровности поверхности покрытия и соответствующего снижения скорости движения до истечения заданного срока службы конструкции;
• усталостных разрушений материала монолитных слоев конструкции под воздействием растягивающих напряжений от многократного приложения транспортной нагрузки с интенсивной потерей транспортно-эксплуатационных свойств.

Уровни надежности Kн принимают в зависимости от категории дороги и типа дорожной одежды.

Требуемые значения коэффициентов прочности K_{\text{пр}}^{\text{тр}} назначают в зависимости от категории дороги, типа дорожных одежд и критерия расчета на прочность.

Уровни надежности и требуемые коэффициенты прочности дорожных одежд представлены в таблице 5.

Таблица 5

Уровни надежности и требуемые коэффициенты прочности дорожных одежд

Для городских улиц и дорог уровень надежности и коэффициенты прочности принимают по аналогии с автомобильными дорогами в соответствии с таблицей 6.

Таблица 6

Соответствие городских улиц и дорог категориям автомобильных дорог общего пользования

9.3 Расчет конструкции дорожных одежд по допускаемому упругому прогибу

9.3.1 Расчетом на прочность по допускаемому упругому прогибу проверяют конструкцию дорожных одежд в целом.

Конструкция дорожных одежд удовлетворяет требованиям надежности и прочности по величине упругого прогиба при условии:

E_{\text{общ}} \geq E_{min}K_{\text{пр}}^{\text{тр}}, (8)

где Eобщ — общий модуль упругости на поверхности дорожной конструкции;

Emin — минимальный требуемый модуль упругости;

K_{\text{пр}}^{\text{тр}} — требуемый коэффициент прочности, определяемый по таблице 5.

Минимальный требуемый модуль упругости Emin, МПа, вычисляют по формуле

E_{min} = \sqrt{\frac{p}{0,6}} 98,65(lg \sum N_{\text{р}} - C), (9)

где p — расчетное давление на покрытие в соответствии с ГОСТ 32960;

\sum N_{\text{р}} — суммарное расчетное число приложений приведенной расчетной нагрузки на полосу движения за нормативный межремонтный срок службы проведения работ по капитальному ремонту [см. формулы (4) и (6)];

C — эмпирический параметр, равный для расчетной нагрузки: А-10 — 3,55; А-11,5 — 3,20.

При нагрузке, отличной от А-10 и А-11,5, коэффициент C находят по интерполяции.

Расчет по допускаемому упругому прогибу не проводят при нагрузке на ось более 115 кН.

9.3.2 Требуемый минимальный модуль упругости Emin должен быть не менее указанного в таблице 7 независимо от результата расчета, полученного по формуле (9).

Таблица 7

Требуемый минимальный модуль упругости нежесткой дорожной одежды

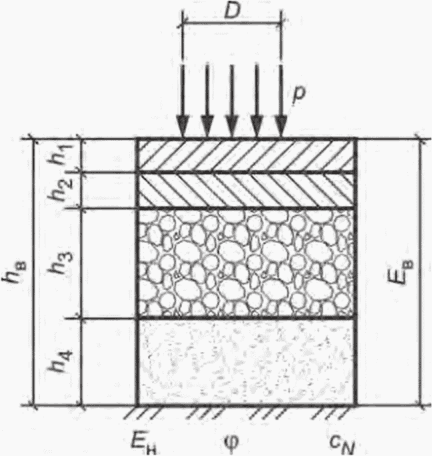

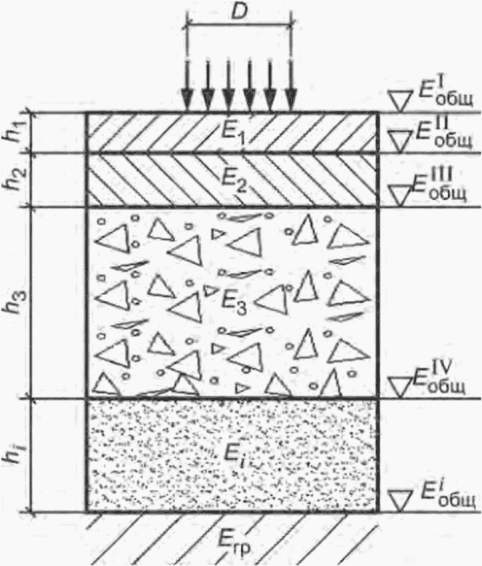

Для определения общего модуля упругости многослойную дорожную одежду представляют в виде расчетной схемы, указанной на рисунке 2.

Рисунок 2 — Расчетная схема дорожной одежды

9.3.3 Общий модуль упругости на поверхности i-го слоя определяют на основе решения теории упругости для двухслойной модели (см. рисунок 3): слой конечной толщины h с модулем упругости Eв лежит на упругом полупространстве (не ограниченном снизу) с модулем Eн.

h — верхний слой конечной толщины; Eв — модуль упругости верхнего слоя; Eн — модуль упругости упругого полупространства, не ограниченного снизу (нижнего слоя); Eобщ — модуль упругости на поверхности верхнего слоя

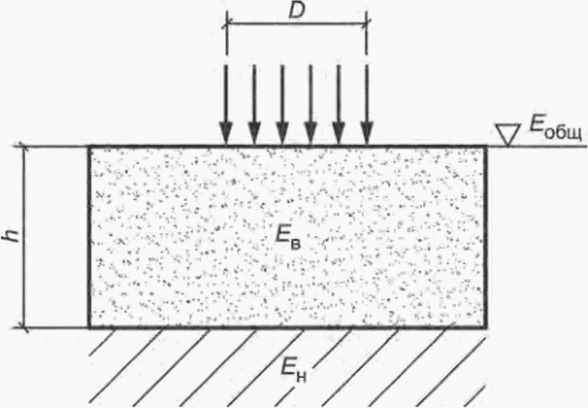

Рисунок 3 — Расчетная схема двухслойной системы для расчета общего модуля упругости

9.3.4 Исходными данными при расчете дорожной одежды по допускаемому упругому прогибу являются:

• нормативный межремонтный срок проведения работ по капитальному ремонту (в соответствии с ГОСТ Р 58861);
• суммарное число приложений приведенной расчетной нагрузки \sum N_{\text{р}} [формулы (4) или (6)];
• уровень надежности и коэффициент прочности (см. таблицу 5);
• материалы и предварительные толщины слоев дорожной одежды;
• модуль упругости грунта рабочего слоя земляного полотна (см. приложение А);
• модули упругости конструктивных слоев основания по таблицам Г.1 - Г.3, приложение Г;
• модули упругости слоев асфальтобетона, принимаемые во всех ДКЗ, при температуре 10 °C (таблица Г.4, приложение Г);
• минимальный требуемый модуль упругости, определяемый по формуле (9).

9.3.5 Общий модуль упругости на поверхности дорожной одежды определяют по номограммам (рисунки Е.1, Е.2 приложения Е). Расчет конструкции ведут сверху вниз или снизу вверх.

При расчете конструкции сверху вниз выполняют следующие действия:

• вычисляют общий минимальный требуемый модуль упругости Eобщ на поверхности дорожной одежды по формуле

E_{\text{общ}} = E_{min}K_{\text{пр}}^{\text{тр}}; (10)

• назначают материалы и толщины всех конструктивных слоев дорожной одежды;

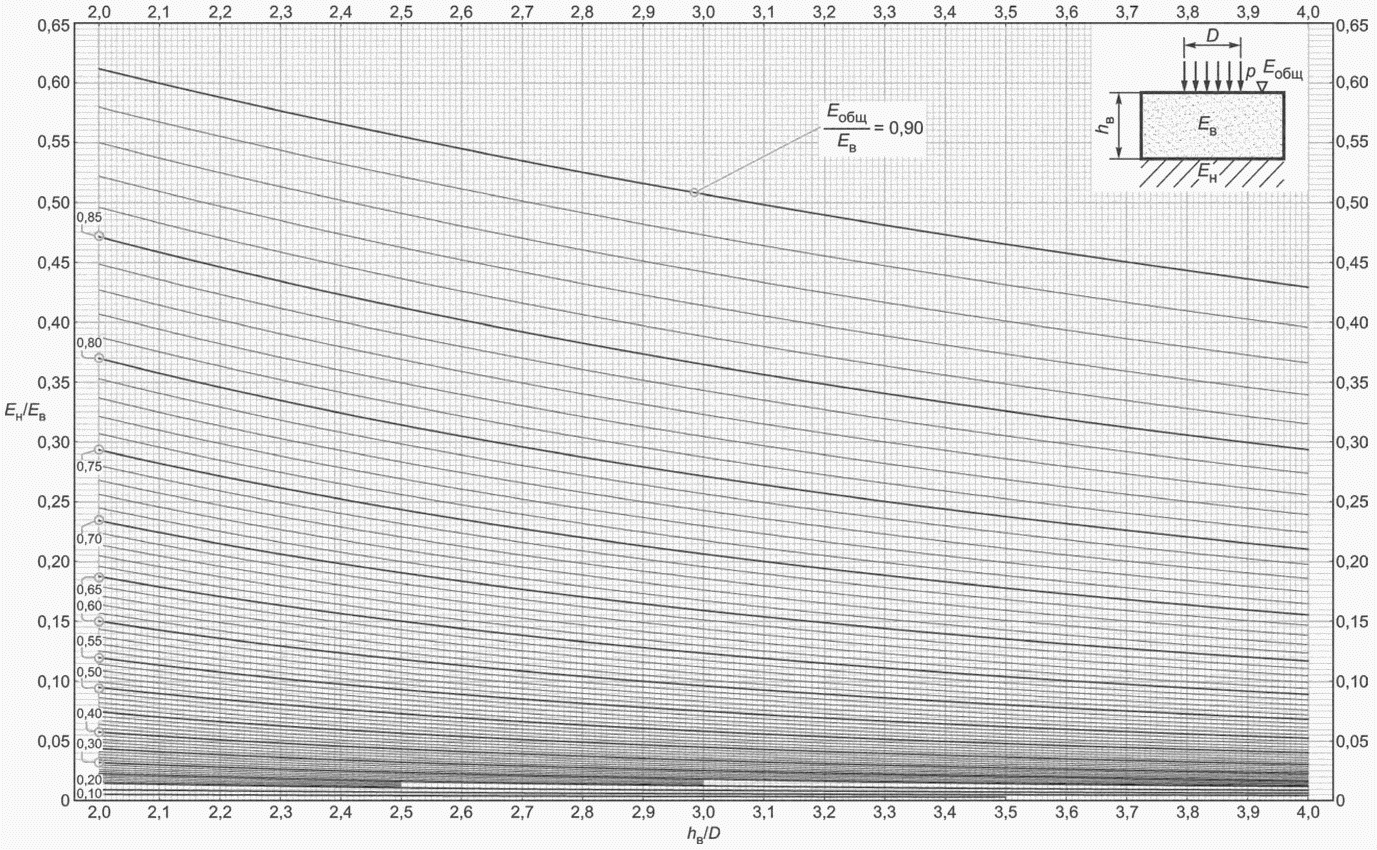

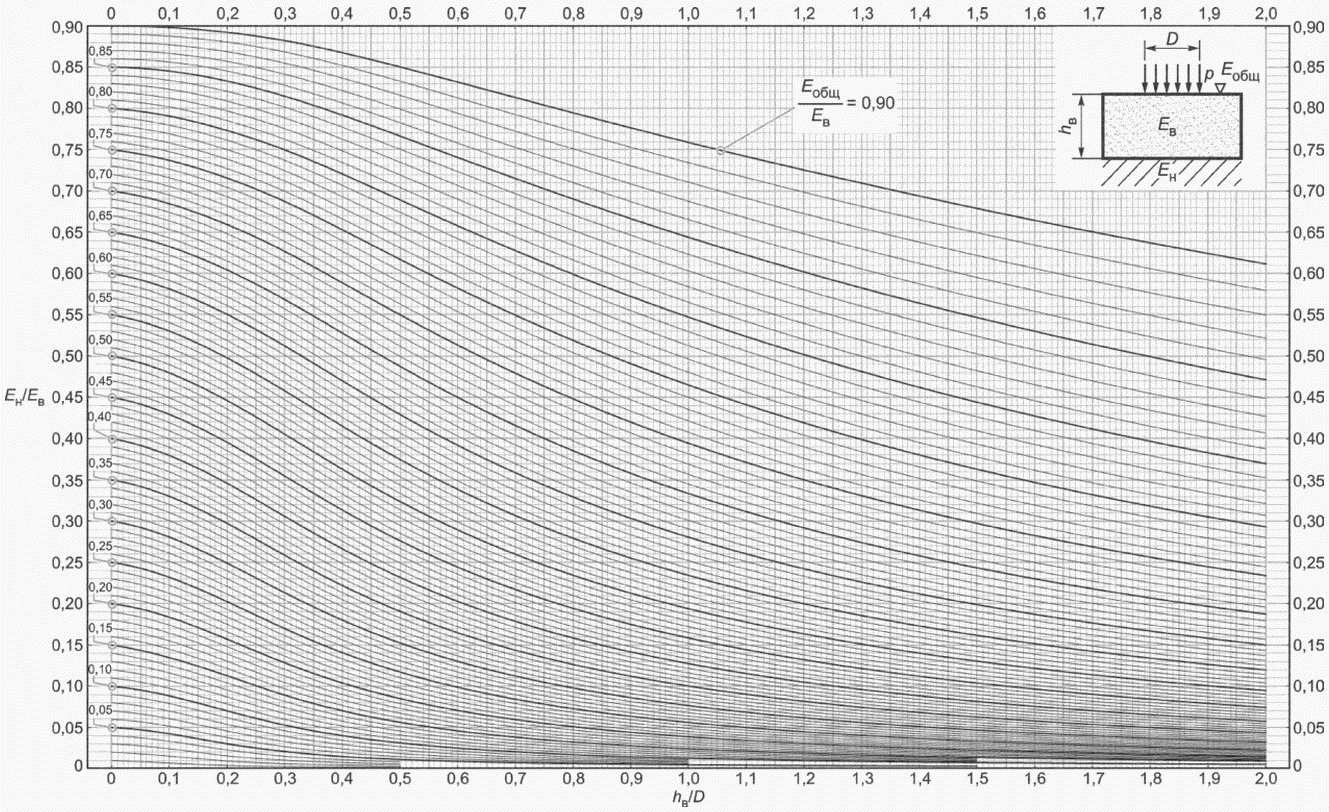

• устанавливают с использованием номограмм (см. рисунки Е.1 и Е.2 приложения Е) по отношениям Eобщ/Eв (значение на кривой) и hв/D (значение на оси абсцисс) общие модули упругости на поверхности каждого конструктивного слоя, вплоть до грунта рабочего слоя. При известных значениях общего модуля упругости на поверхности конструктивного слоя дорожной одежды, модуля упругости материала данного слоя и модуля упругости грунта рабочего слоя по номограммам (рисунки Е.1, Е.2 приложения Е) определяют толщину данного конструктивного слоя дорожной одежды.

При расчете конструкции снизу вверх выполняют следующие действия:

• назначают материалы и толщины всех конструктивных слоев дорожной одежды;
• последовательно рассматривая два слоя: верхний слой конечной толщины и нижний — полупространство по номограммам (см. рисунки Е.1 и Е.2 приложения Е), определяют общий модуль упругости на поверхности дорожной одежды. В этом случае номограммы (рисунки Е.1, Е.2 приложения Е) используют следующим образом: для нижнего слоя дорожной одежды по отношению Eгр/En (значение на оси ординат) и hn/D (значение на оси абсцисс) определяют отношение E_{\text{общ}}^{n - 1}/E_{n} (значение на кривой) и вычисляют E_{\text{общ}}^{n - 1} ;
• затем повторяют расчет для следующего слоя дорожной одежды.

В конце расчета проверяют выполнение условия прочности [см. формулу (8)].

Если условие прочности не выполняется, изменяют толщину одного или нескольких конструктивных слоев дорожной одежды или используют материалы с более высокими модулями упругости для одного или нескольких конструктивных слоев дорожной одежды.

9.3.6 При расчете по упругому прогибу отношение модуля упругости неукрепленных материалов основания к общему модулю упругости нижнего полупространства не рекомендуется принимать более 5.

9.3.7 Алгоритм расчета многослойной конструкции без приведения к упрощенной схеме по критерию упругого прогиба представлен в приложении Д.

9.4 Расчет конструкции дорожной одежды по условию сдвигоустойчивости грунта рабочего слоя земляного полотна и конструктивных слоев из малосвязных материалов

9.4.1 Дорожную одежду проектируют с таким расчетом, чтобы под действием кратковременных или длительных нагрузок в грунте рабочего слоя и конструктивных слоях из малосвязных материалов за весь срок службы не накапливались недопустимые остаточные деформации. Проверку выполняют для расчетного периода.

9.4.2 Недопустимые деформации сдвига в конструкции не будут накапливаться, если в грунте земляного полотна и в конструктивных слоях из малосвязных материалов обеспечено условие:

T \leq \frac{T_{\text{пр}}}{K_{\text{пр}}^{\text{тр}}} , (11)

где T — активное напряжение сдвига от действующей кратковременной или длительной нагрузки, МПа;

Tпр — предельное напряжение сдвига, превышение которого вызывает нарушение прочности на сдвиг, МПа;

K_{\text{пр}}^{\text{тр}} — требуемый коэффициент прочности, определяемый по таблице 5.

9.4.3 Предельное напряжение сдвига Tпр в грунте рабочего слоя и в малосвязных материалах вычисляют по формуле

T_{\text{пр}} = k_{\text{д}}(c_{N} + 0,001\gamma_{\text{ср}}ztg\varphi_{\text{ст}}), (12)

где kд — коэффициент, учитывающий особенности работы конструкции на границе слоев основания и грунта рабочего слоя или слоя из песка;

cN — удельное сцепление в грунте рабочего слоя земляного полотна (или в слое малосвязных материалов), принимаемое с учетом расчетной влажности и повторности нагрузки, МПа (см. таблицы В.5 и В.7, приложение В);

\gamma_{\text{ср}} — средневзвешенный удельный вес конструктивных слоев, расположенных выше проверяемого слоя, кН/м3, рассчитываемый по формуле

\gamma_{\text{ср}} = \frac{\sum_{i = 1}^{n} \gamma_{i}h_{i}}{\sum_{i = 1}^{n} h_{i}} , (13)

где \gamma_{i} — удельный вес i-го слоя, определяемый по таблице Г.7 приложения Г, кН/м3;

hi — толщина i-го слоя, см;

n — количество слоев, расположенных выше проверяемого слоя;

z — глубина расположения поверхности слоя, проверяемого на сдвигоустойчивость, от верха конструкции, м;

\varphi_{\text{ст}} — угол внутреннего трения материала нижнего слоя при статическом действии нагрузки \sum N_{\text{р}} = 1 , град.

При расчете на сдвиг грунта рабочего слоя, в случае если нижний слой основания из каменных материалов укладывают непосредственно на грунт рабочего слоя (без дополнительного слоя основания из песка), коэффициент kд принимают равным:

• нижний слой основания из укрепленных материалов, глинистый грунт (связный) — 1,0;
• нижний слой основания из укрепленных материалов, песчаный грунт (несвязный): 4,5 — для крупного песка, 4,0 — для среднего песка, 3,0 — для мелкого песка и легкой крупной супеси;
• нижний слой основания из неукрепленных материалов, глинистый грунт (связный) — 1,0;
• нижний слой основания из неукрепленных материалов, песчаный грунт (несвязный), в т.ч. легкая крупная супесь — 2,0.

При расчете на сдвиг грунта рабочего слоя, в случае если конструкция дорожной одежды содержит дополнительный слой основания из песка, коэффициент kд принимают равным:

• 1,0 — глинистый грунт (связный);
• 2,0 — песчаный грунт (несвязный), в т.ч. легкая крупная супесь.

При расчете на сдвиг дополнительного слоя из песка или ПГС коэффициент kд принимают равным:

• нижний слой основания из укрепленных материалов: 4,5 — для крупного песка и ПГС, 4,0 — для среднего песка, 3,0 — для мелкого песка;
• нижний слой основания из неукрепленных материалов — 2,0.

9.4.4 Активные напряжения сдвига определяют на основании решения теории упругости для двухслойного полупространства при наличии сцепления между слоями. Для практических расчетов используют номограммы, представленные на рисунках Е.3 - Е.50 приложения Е. Номограммы составлены для разных значений угла внутреннего трения. При значениях угла внутреннего трения, отличного от указанных на рисунках Е.3 - Е.50 приложения Е, активные напряжения сдвига от единичной нагрузки определяют путем интерполяции.

Действующие активные напряжения сдвига T, МПа, вычисляют по формуле

T = \overline{\tau_{\text{н}}}p, (14)

где \overline{\tau_{\text{н}}} — удельное активное напряжение сдвига от единичной нагрузки (p = 1), определяемое по номограммам (см. рисунки Е.3 - Е.50 приложения Е);

p — расчетное давление колеса на покрытие (см. таблицу 1), МПа.

9.4.5 В расчетный период года наихудшие условия работы грунта и конструктивных слоев из малосвязных материалов на сдвиг имеют место при наибольших положительных температурах слоев из материалов, содержащих органическое вяжущее. Поэтому при расчете дорожных одежд по условию сдвигоустойчивости значения модуля упругости материалов, содержащих органическое вяжущее, должны соответствовать температурам: в ДКЗ I и II — 20 °C, в ДКЗ III — 30 °C, в ДКЗ IV — 40 °C, в ДКЗ V — 50 °C (см. таблицу Г.4, приложение Г).

9.4.6 При практических расчетах по условию сдвигоустойчивости многослойную дорожную одежду приводят к двухслойной расчетной модели.

При расчете дорожной конструкции на прочность по условию сдвигоустойчивости грунта рабочего слоя земляного полотна в качестве нижнего полубесконечного слоя модели принимают грунт с его характеристиками, а в качестве верхнего слоя — всю дорожную одежду в соответствии с рисунком 4.

hв — верхний слой конечной толщины; Eв — модуль упругости верхнего слоя; Eн — модуль упругости упругого полупространства, не ограниченного снизу (нижнего слоя); \varphi — угол внутреннего трения, cN — удельное сцепление

Рисунок 4 — Расчетная схема двухслойной системы для расчета активного напряжения сдвига в нижнем слое

Толщину верхнего слоя двухслойной модели hв принимают равной сумме толщин слоев одежды по формуле

h_{\text{в}} = \sum_{i = 1}^{n} h_{i}. (15)

Модуль упругости верхнего слоя двухслойной модели вычисляют как средневзвешенный Eв по формуле

E_{\text{в}} = \frac{\sum_{i = 1}^{n} E_{i}h_{i}}{\sum_{i = 1}^{n} h_{i}} , (16)

где Ei — модуль упругости i-го слоя, МПа;

hi — толщина i-го слоя, см.

9.4.7 При расчете по условию сдвигоустойчивости дополнительного слоя основания из малосвязных материалов, нижний слой двухслойной модели имеет параметры: удельное сцепление cN и угол внутреннего трения \varphi , принятые для рассчитываемого слоя дорожной одежды из малосвязного материала. Толщину верхнего слоя hв и модуль упругости верхнего слоя Eв двухслойной модели вычисляют по формулам (15) и (16) без учета слоя дорожной одежды, рассчитываемого на сдвиг.

Общий модуль упругости нижнего слоя Eн двухслойной модели на уровне верха рассчитываемого слоя основания из малосвязного материала на сдвиг определяют по номограммам, представленным на рисунках Е.1, Е.2 приложения Е.

9.4.8 Расчет дорожной одежды на кратковременные нагрузки по сдвигоустойчивости грунта рабочего слоя земляного полотна, а также слоях дорожной одежды из малосвязных материалов проводят в следующей последовательности:

• назначают расчетные прочностные характеристики: угол внутреннего трения \varphi и удельное сцепление cN грунта земляного полотна в соответствии с таблицей В.5 и малосвязных материалов в соответствии с таблицей В.7 приложения В;
• модули упругости грунта и материалов конструктивных слоев основания, за исключением асфальтобетона, принимают те же, что в расчете по допускаемому упругому прогибу;
• по таблице Г.4 приложения Г назначают расчетные модули упругости для слоев из асфальтобетона, соответствующие расчетным температурам в весенний период (согласно 9.4.5);
• определяют средневзвешенный модуль упругости слоев дорожной одежды (верхнего слоя двухслойной модели) Eв по формуле (16);

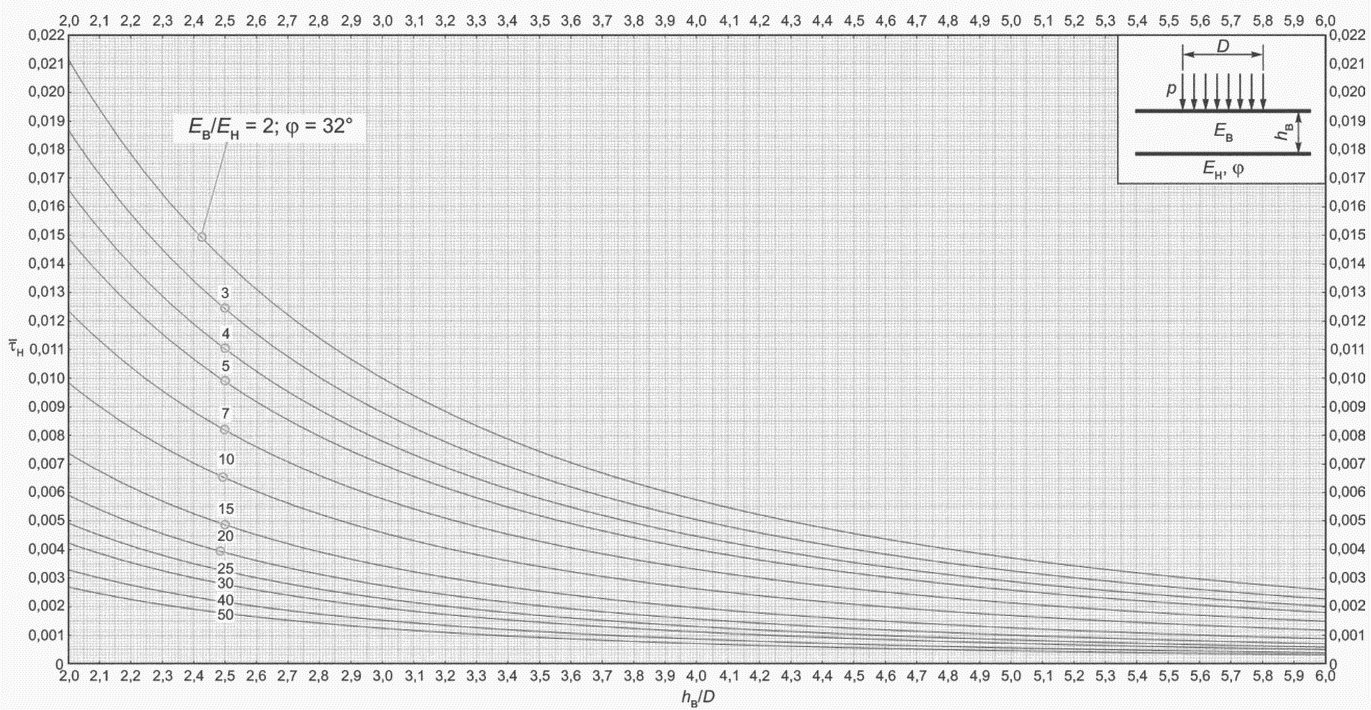

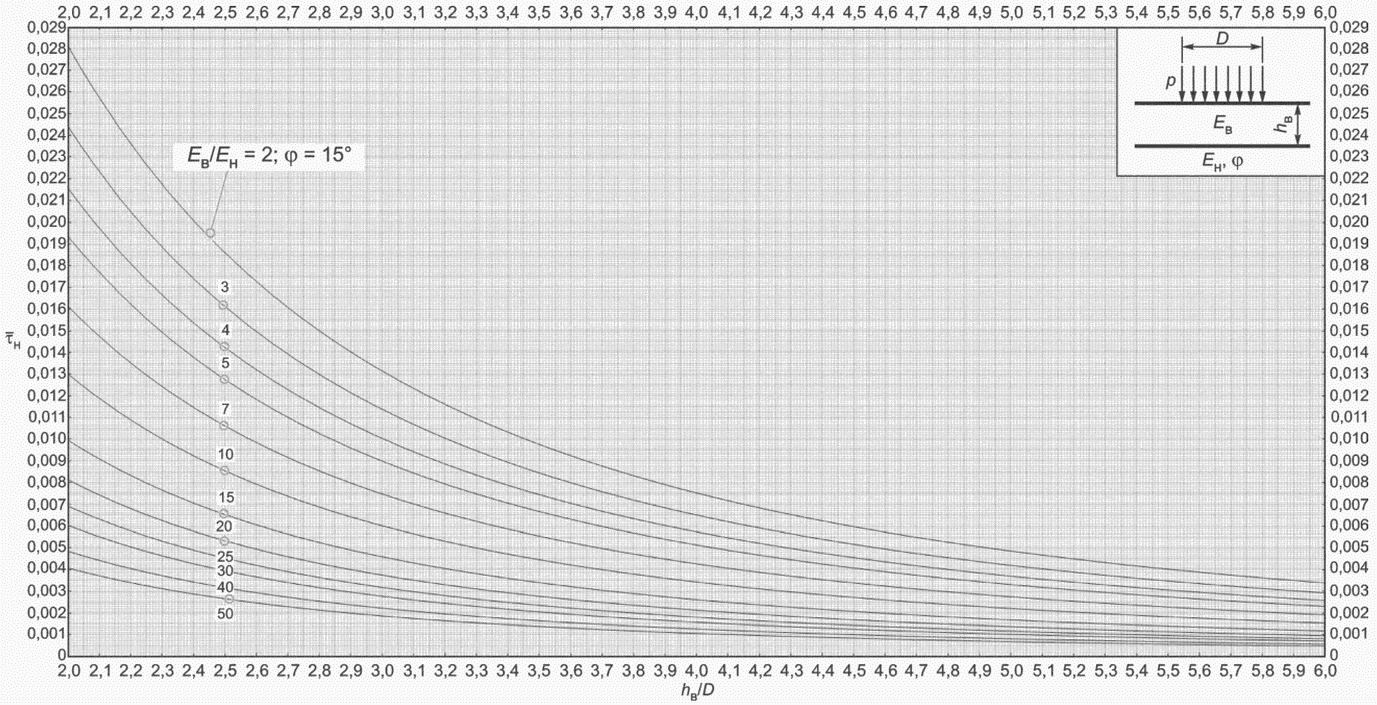

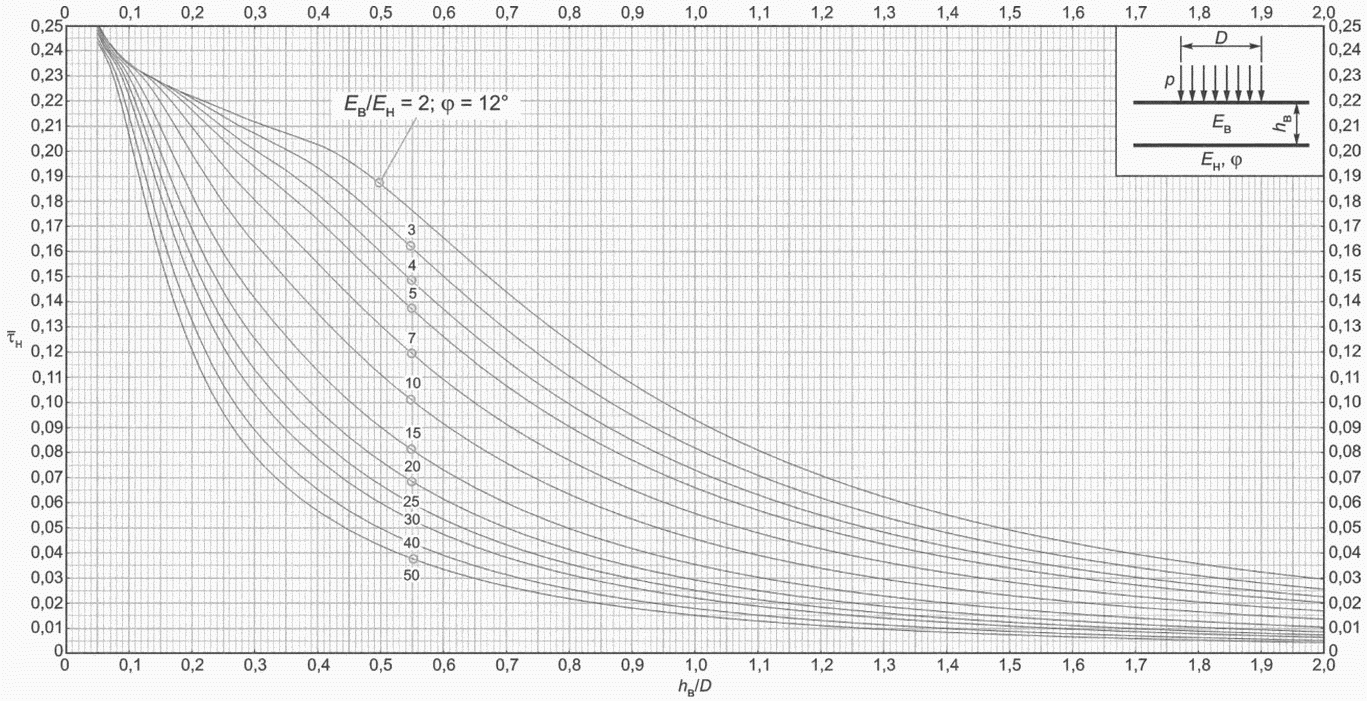

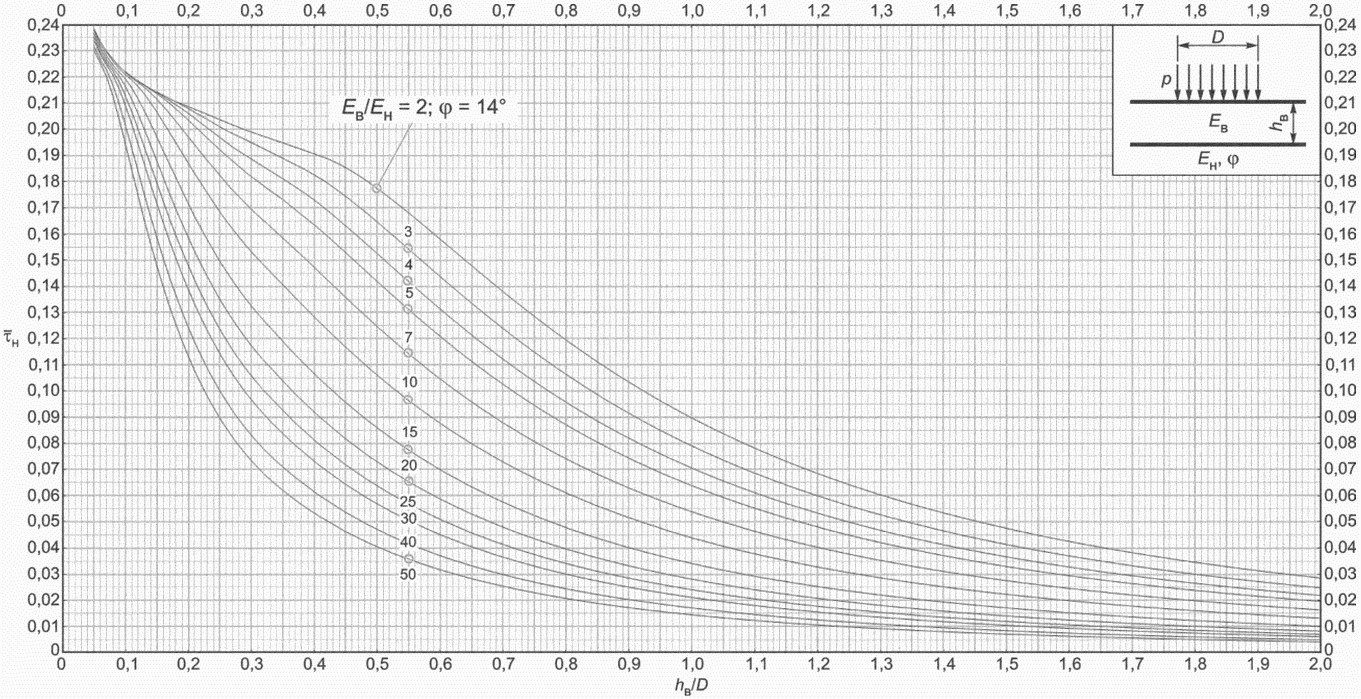

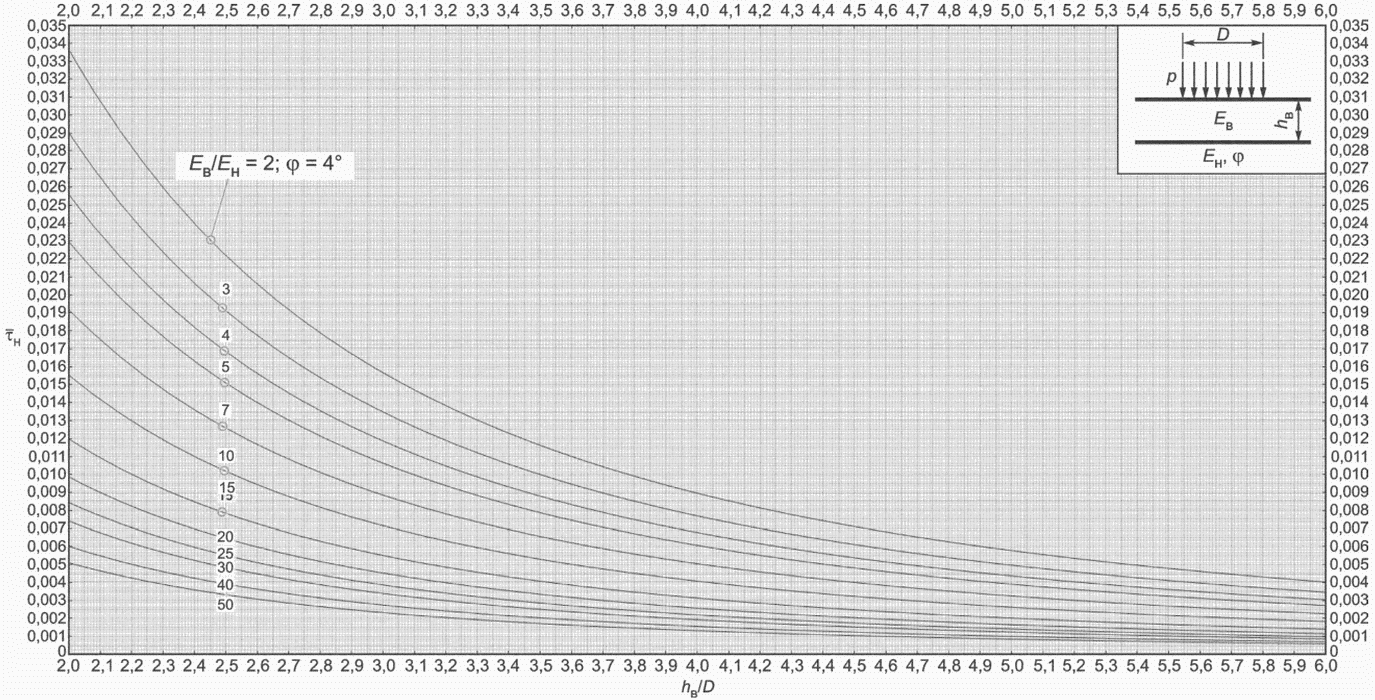

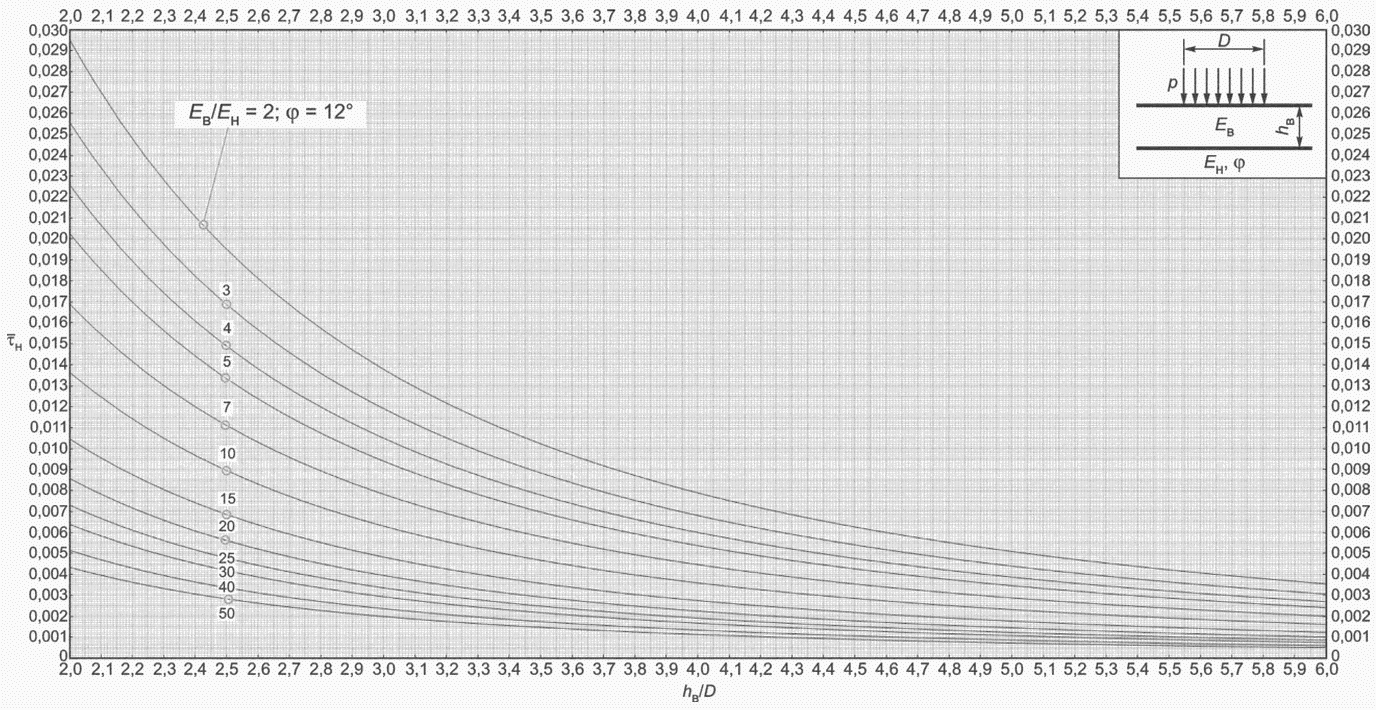

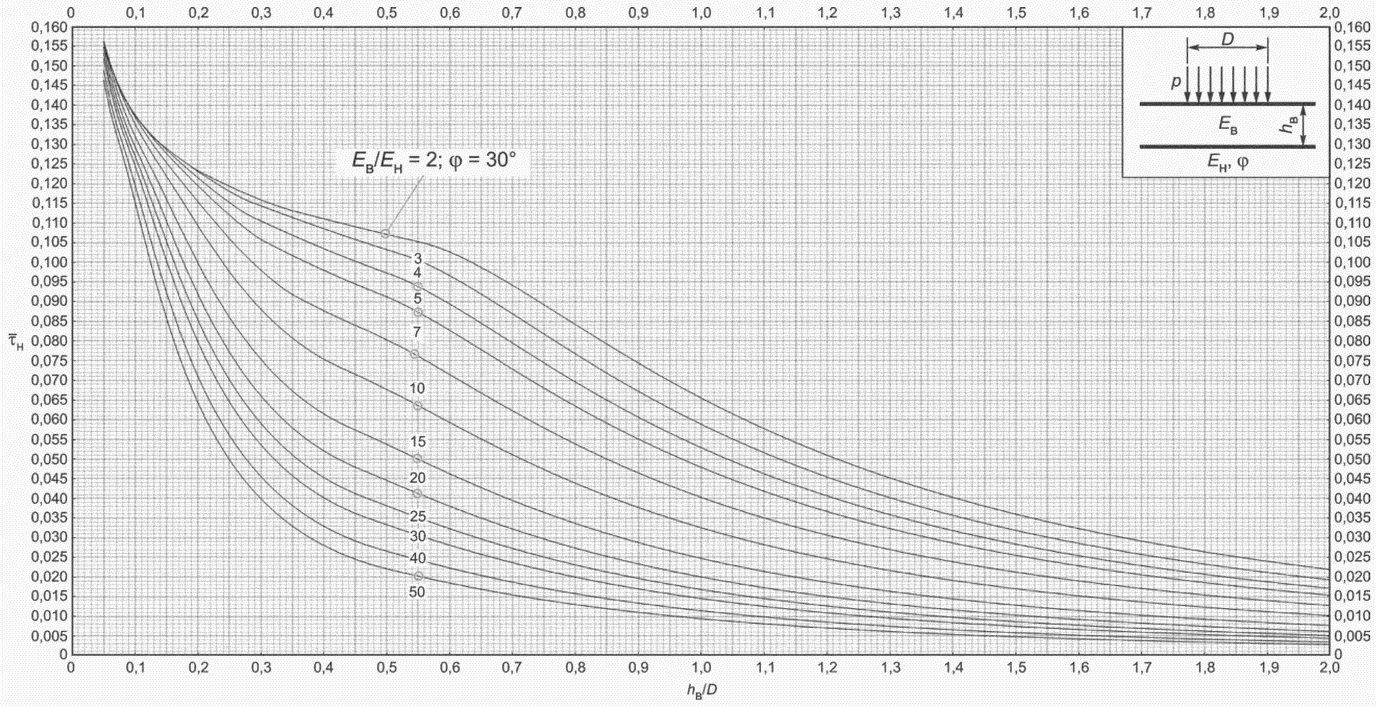

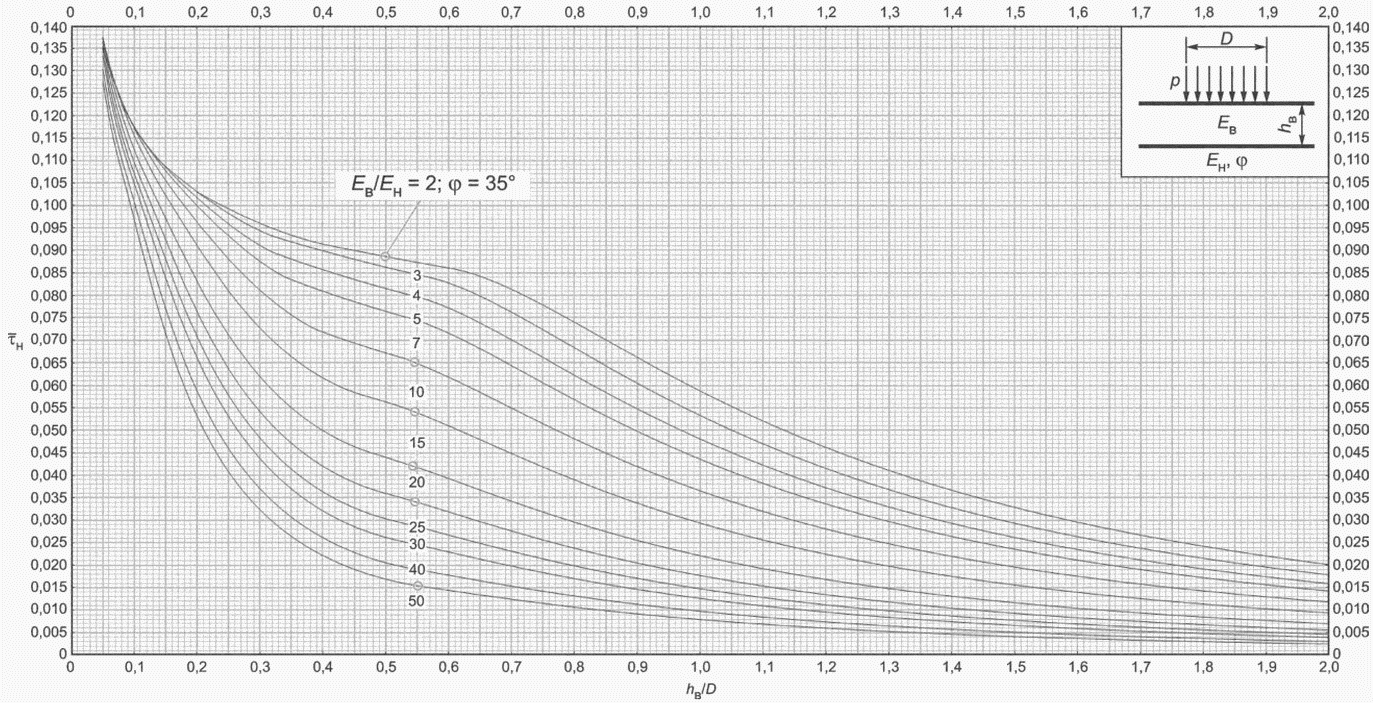

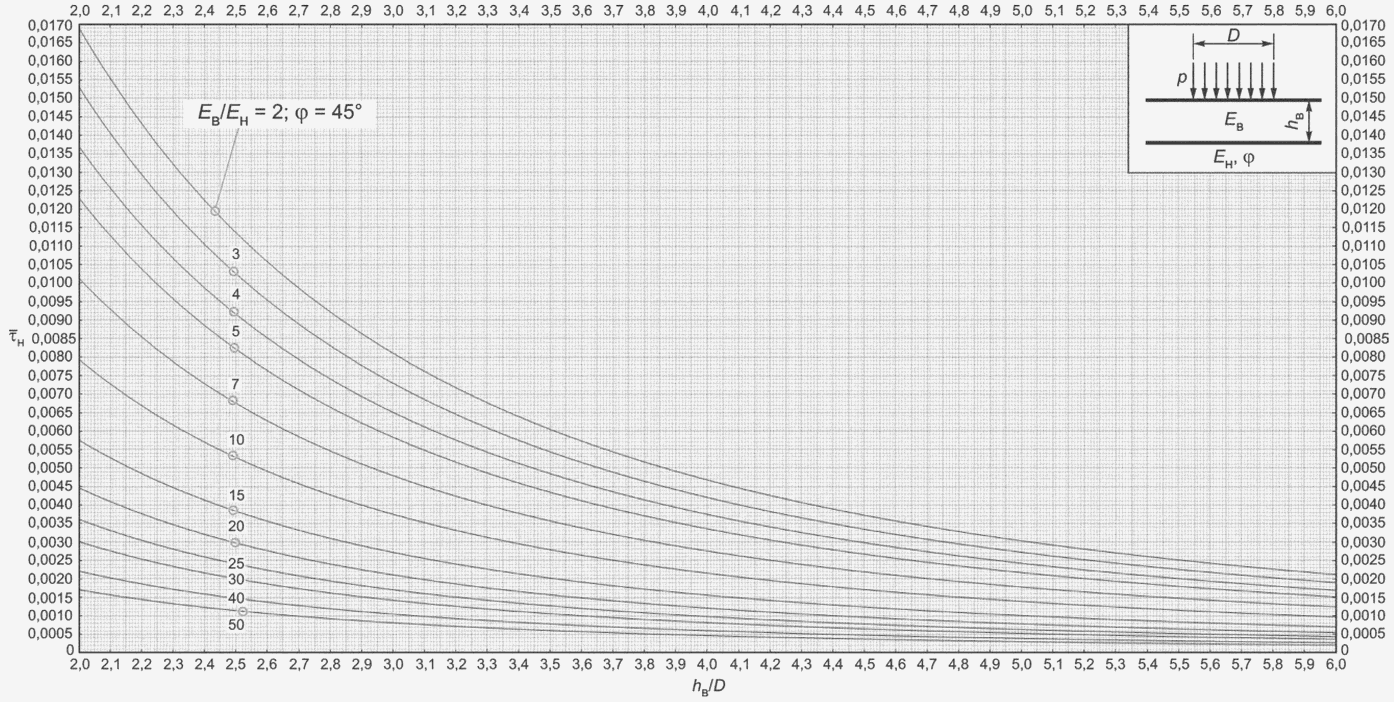

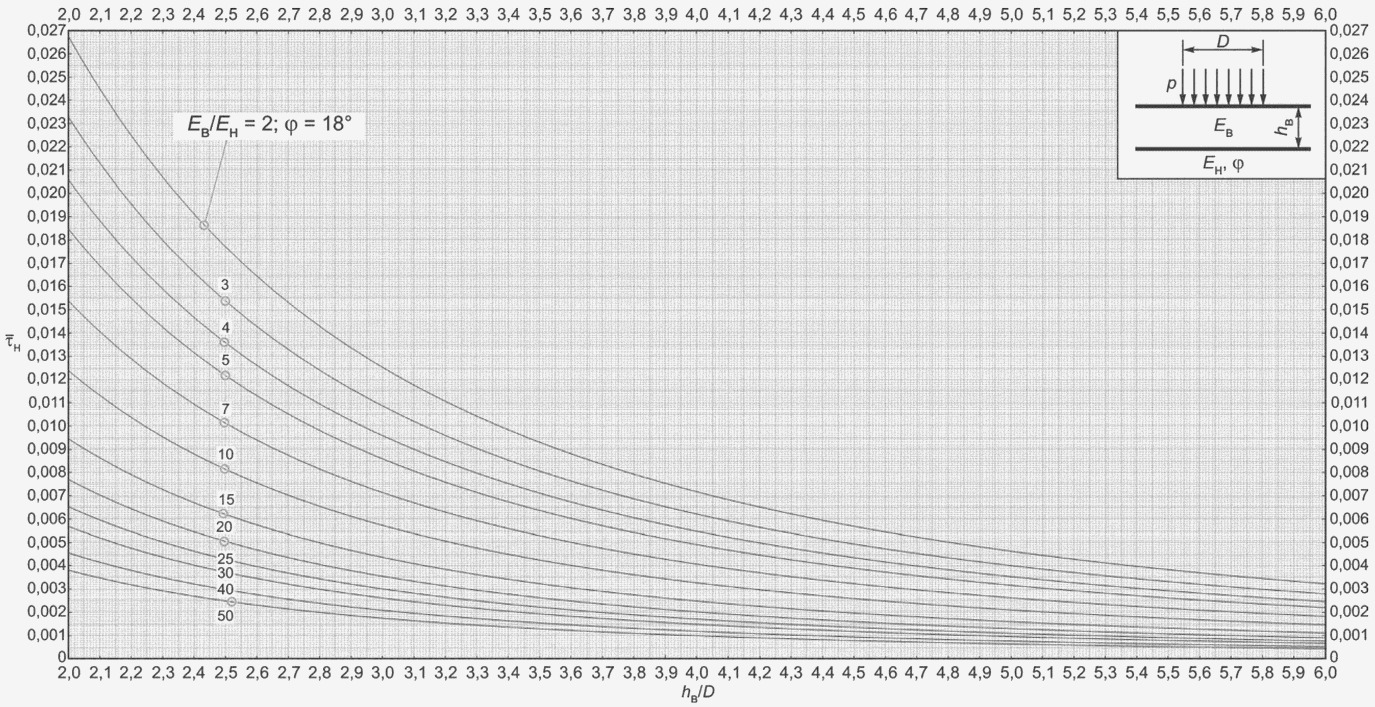

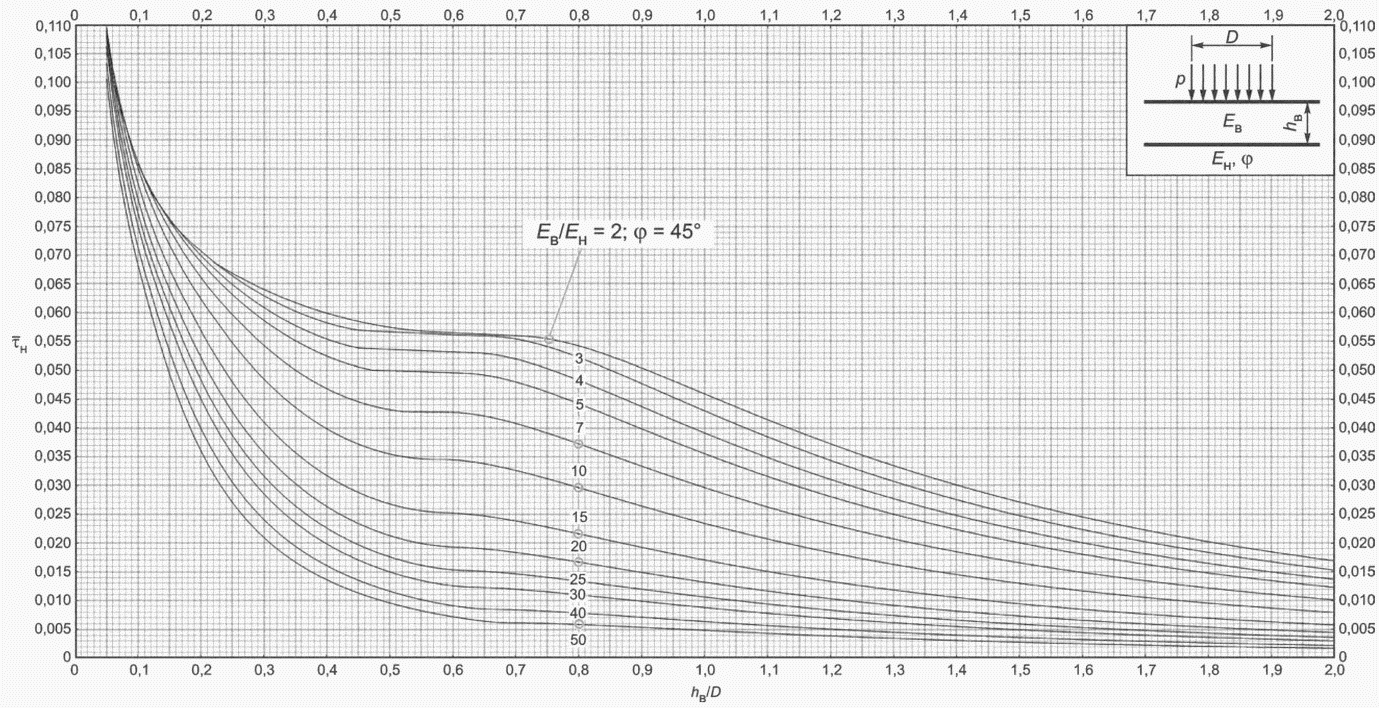

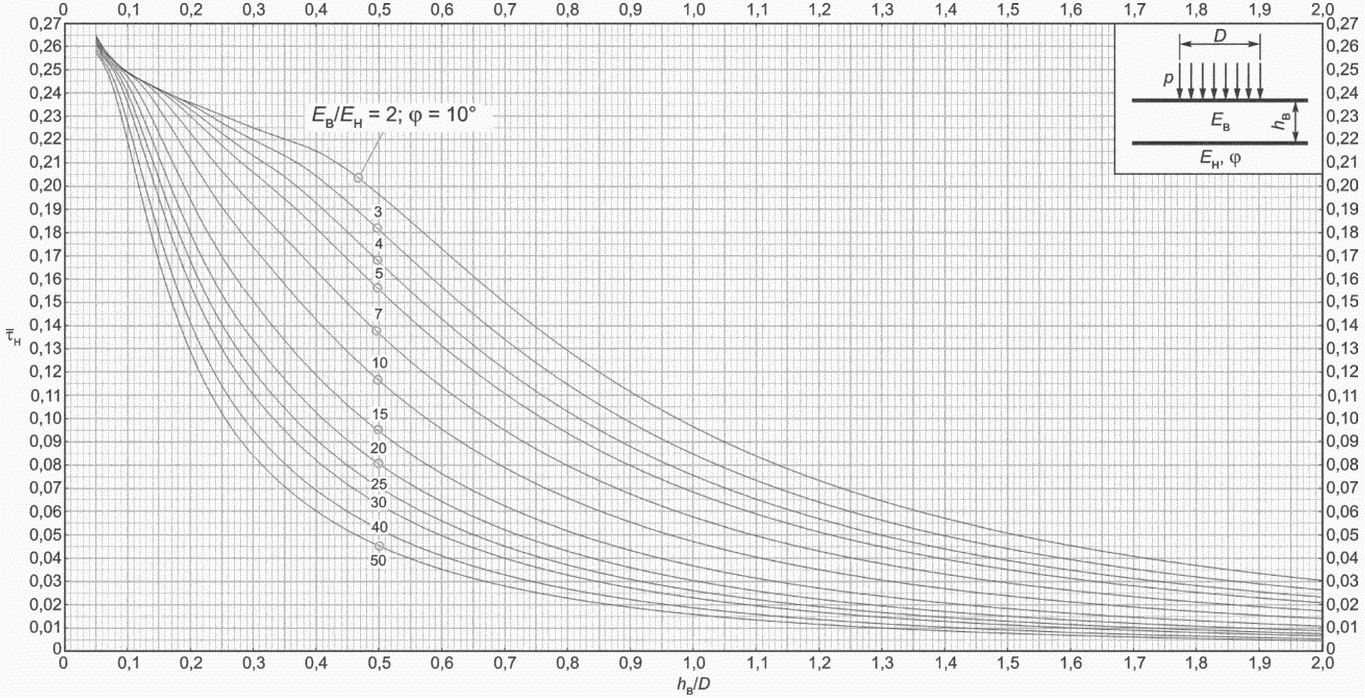

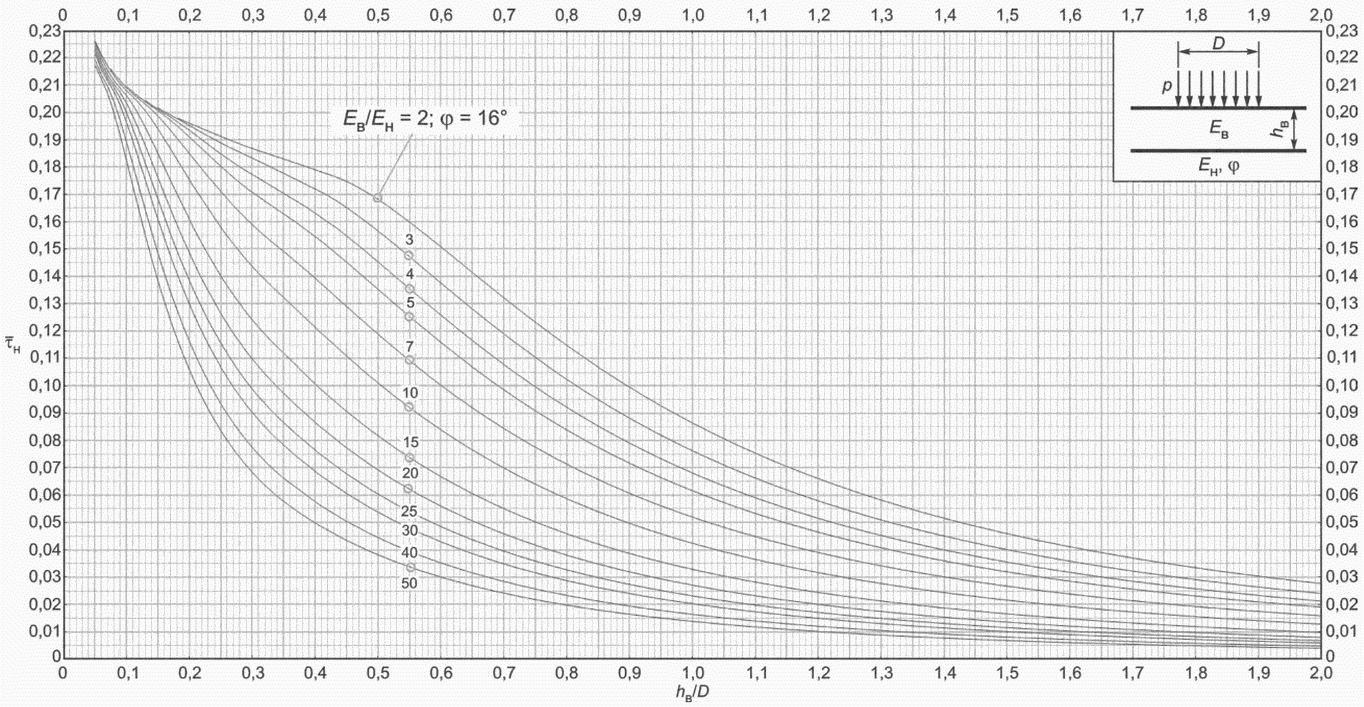

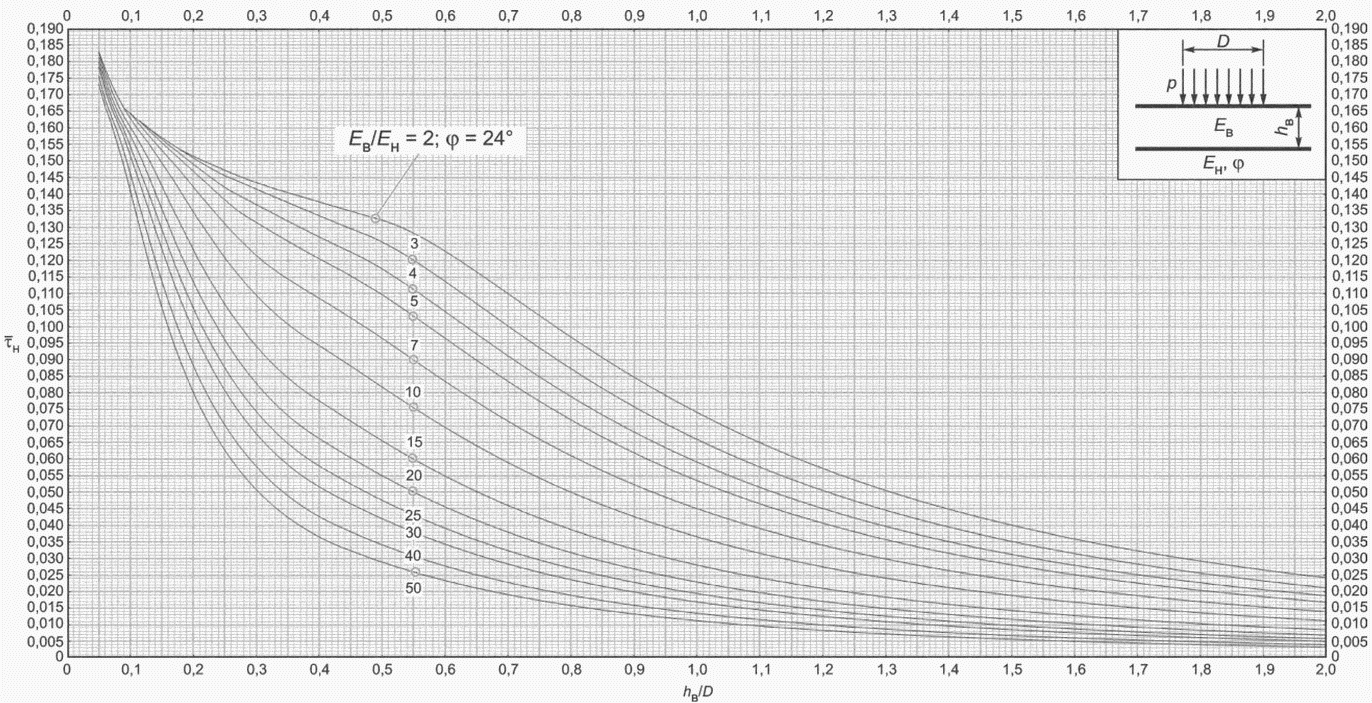

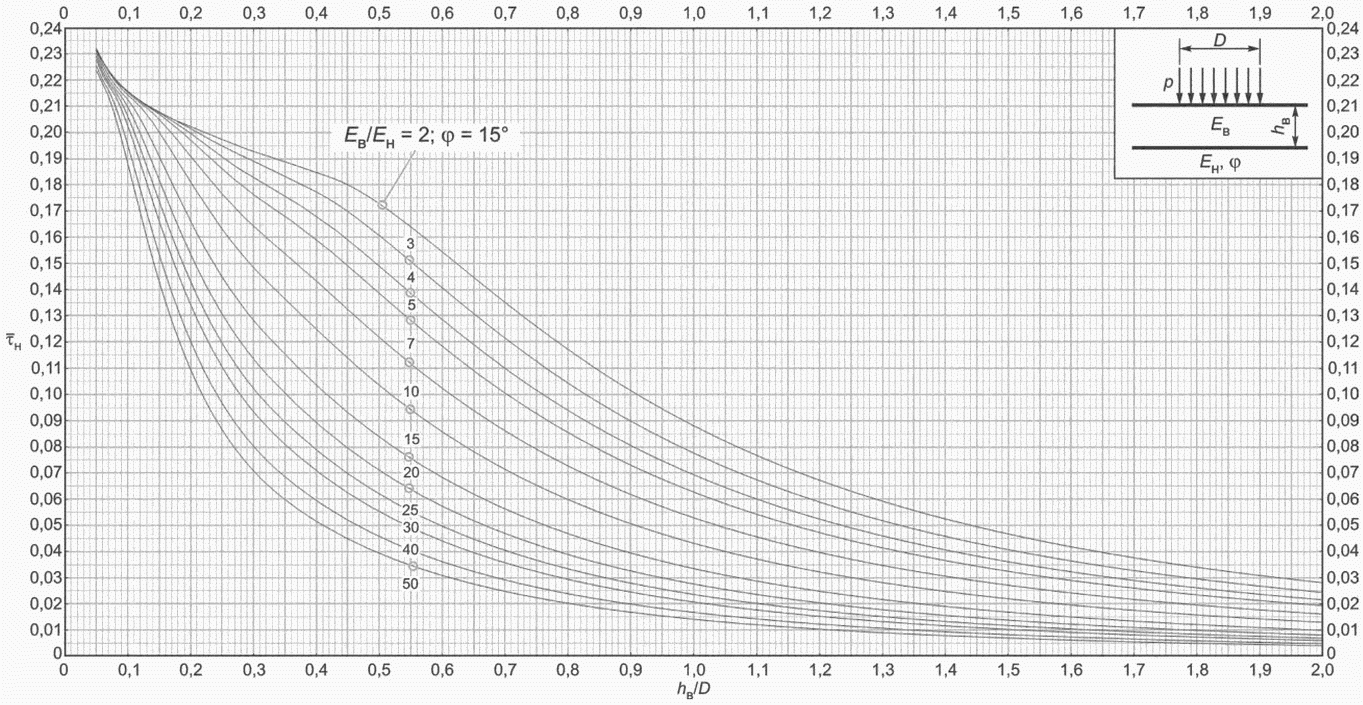

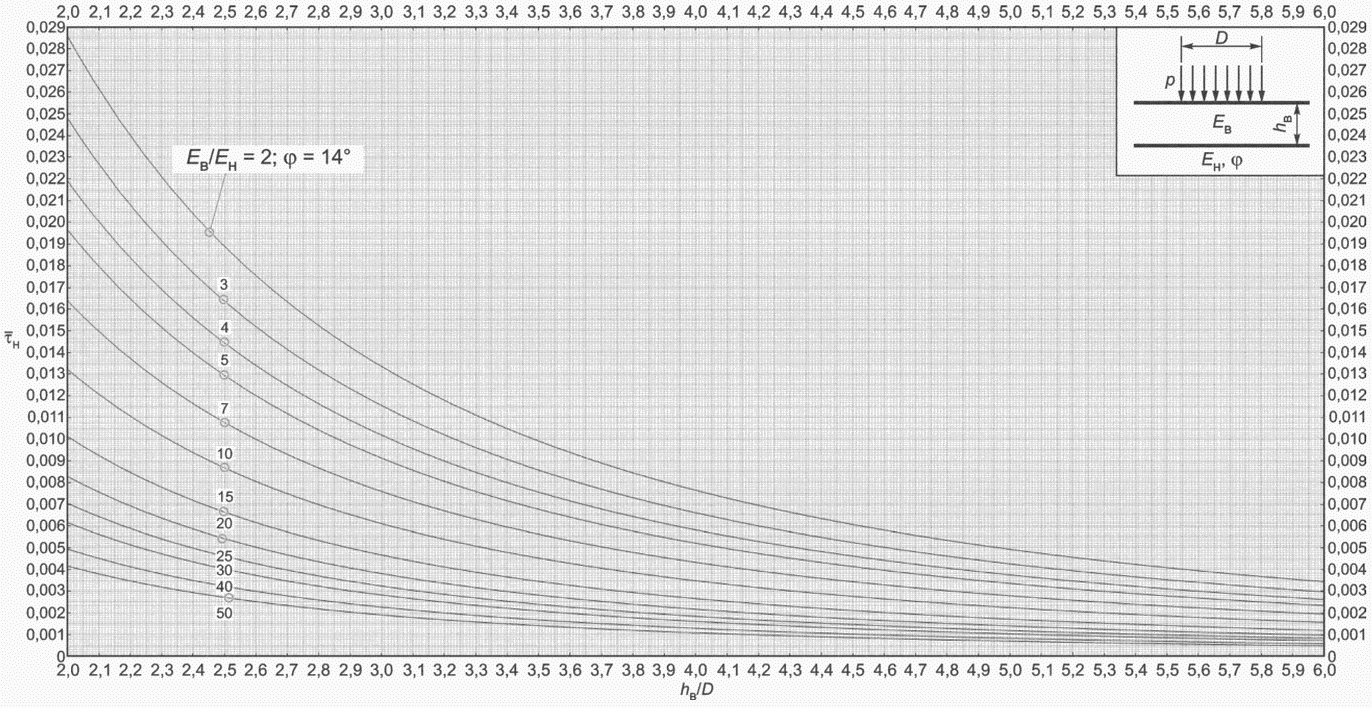

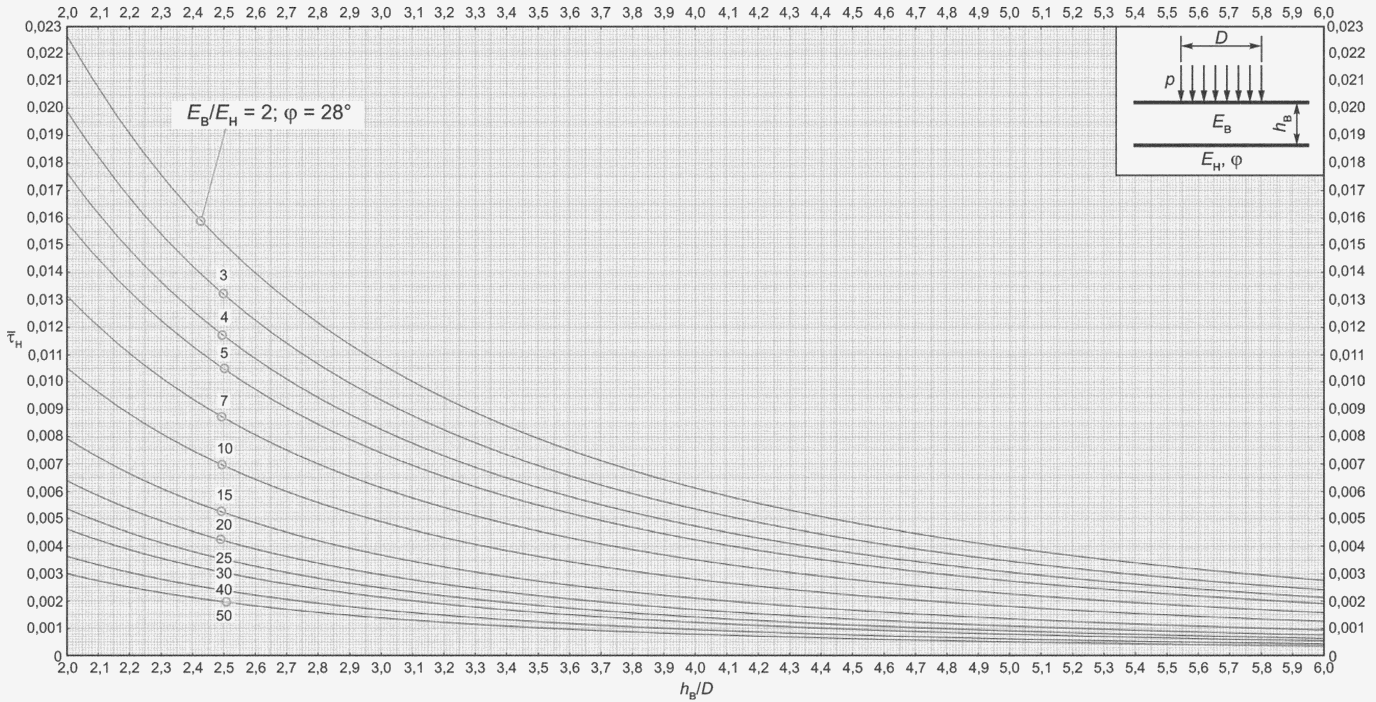

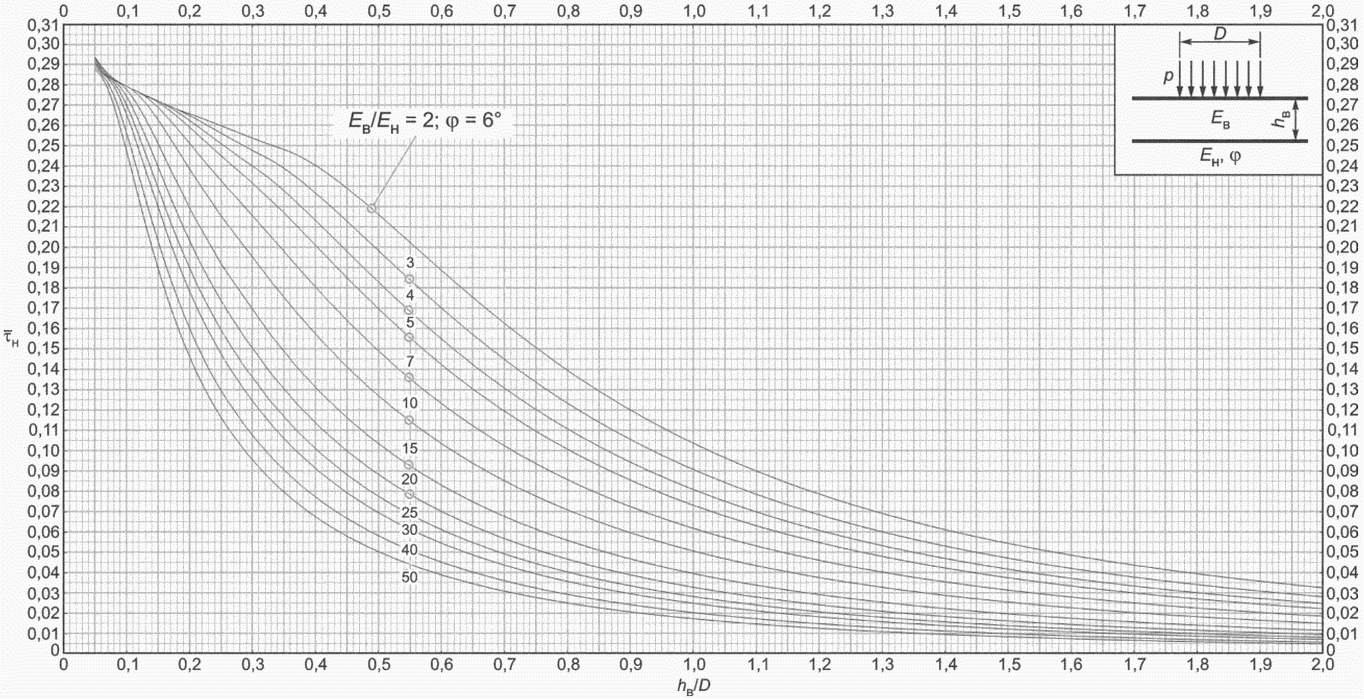

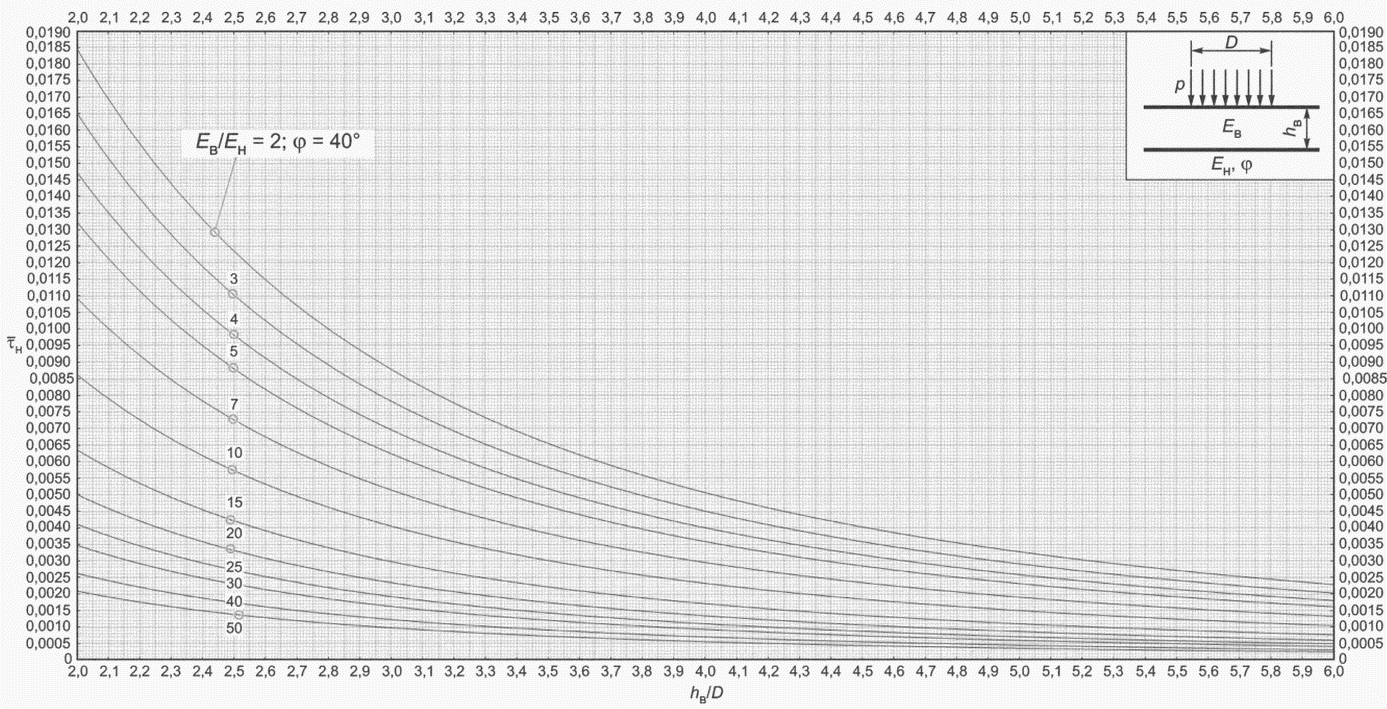

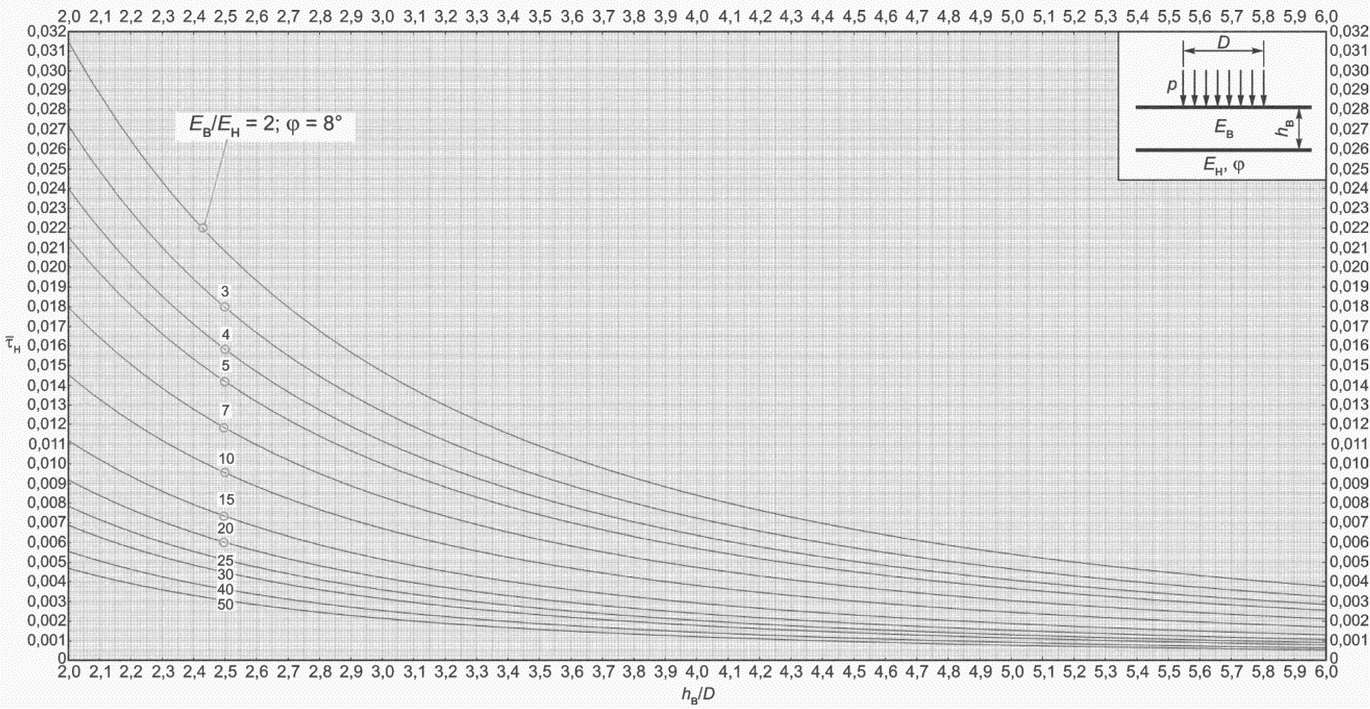

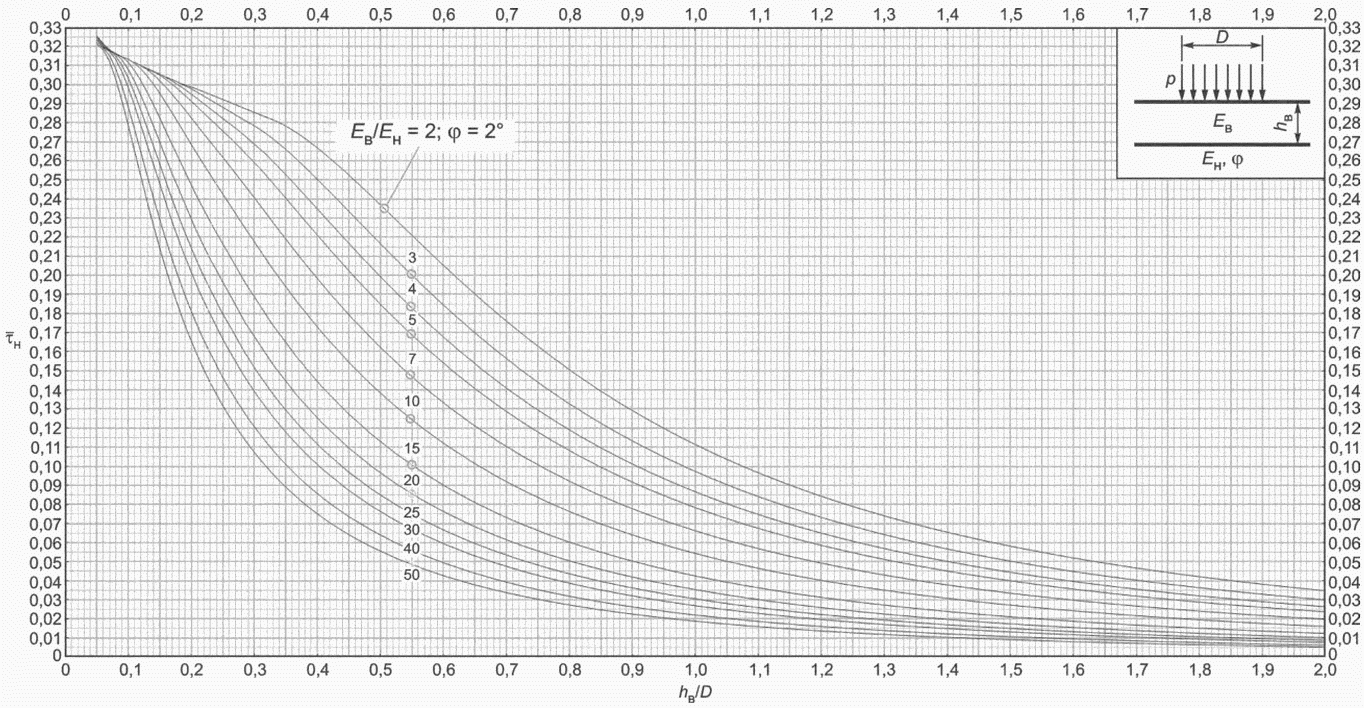

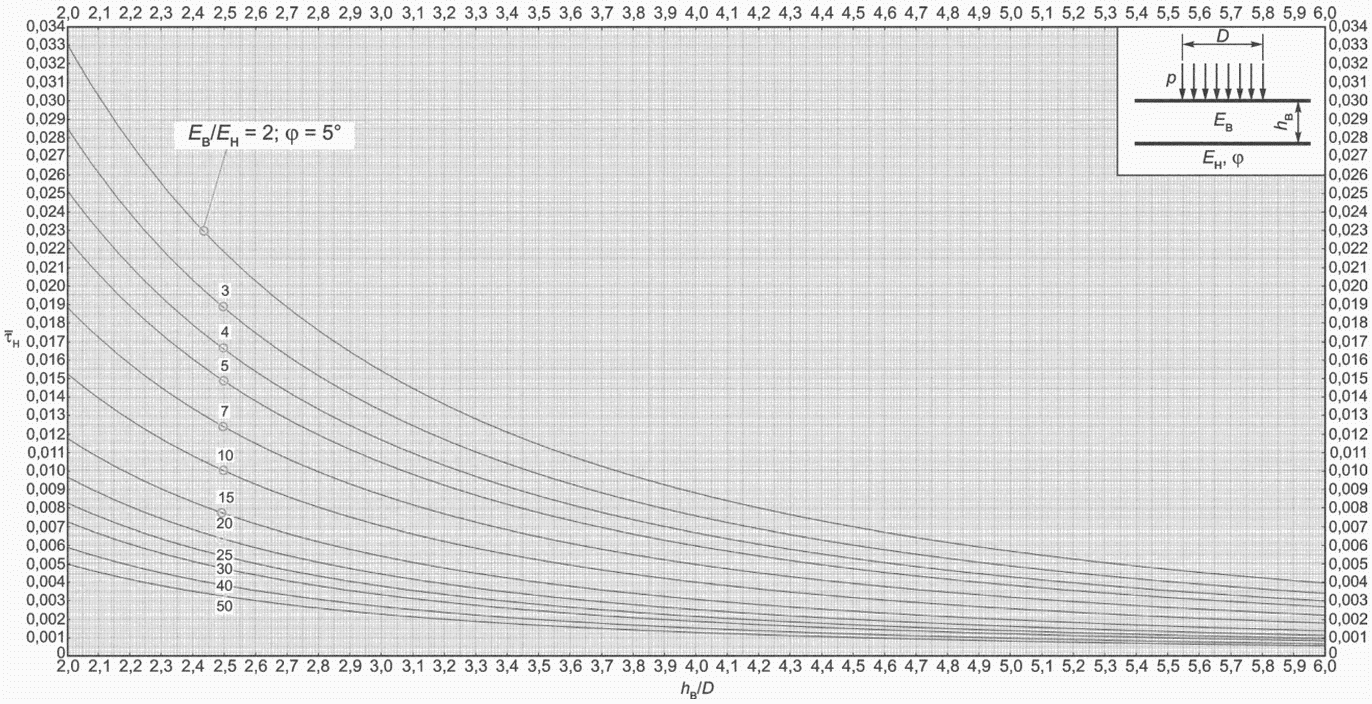

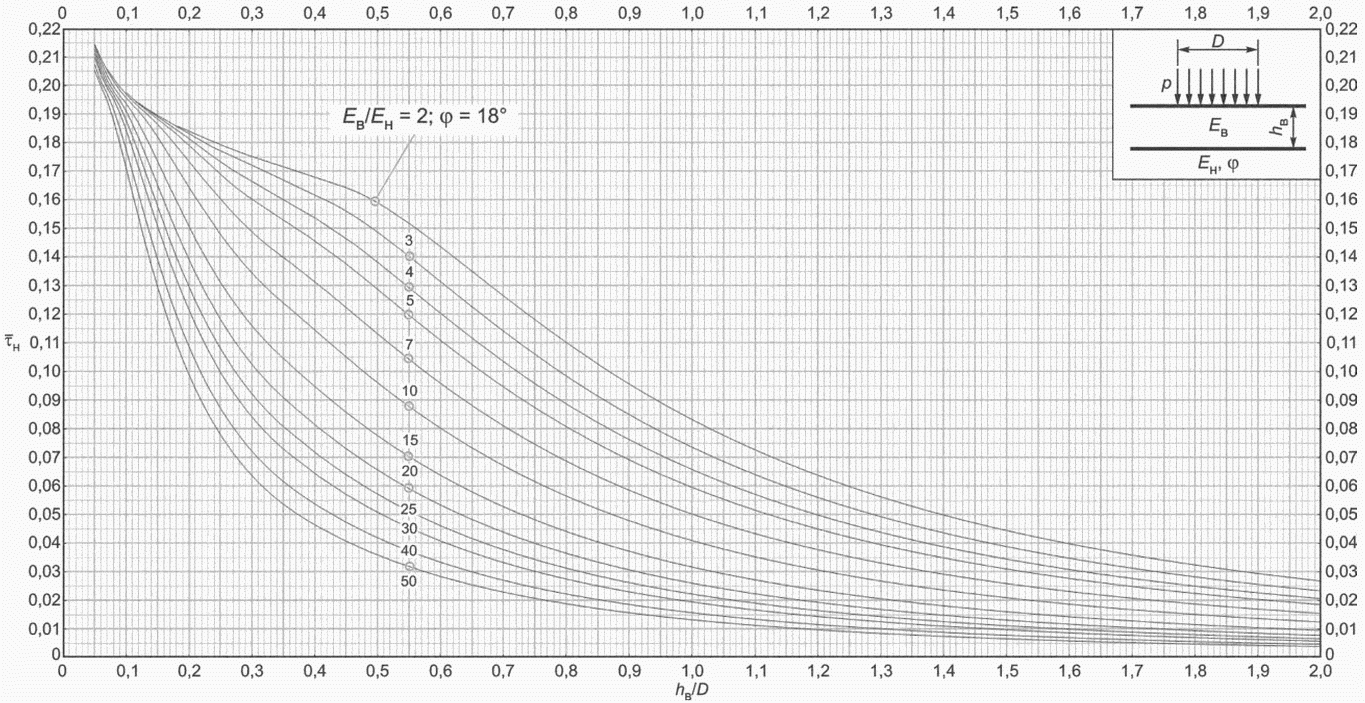

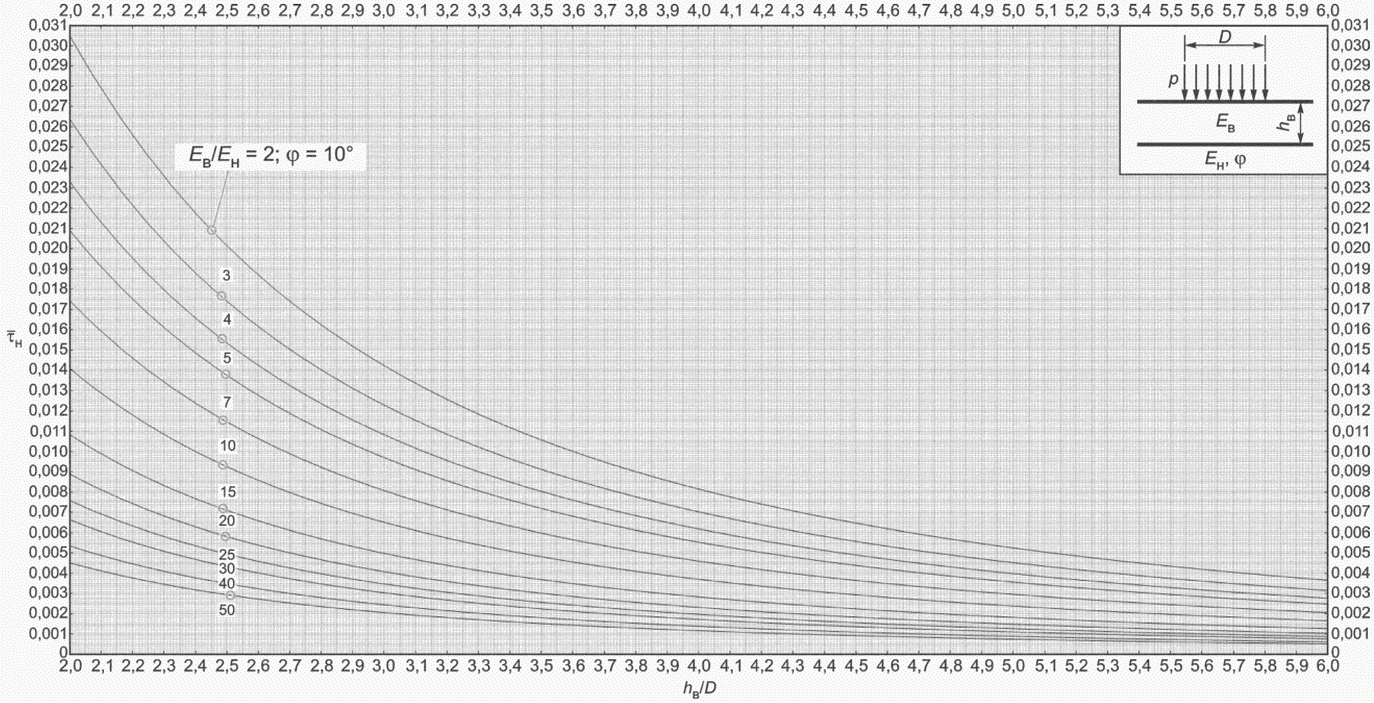

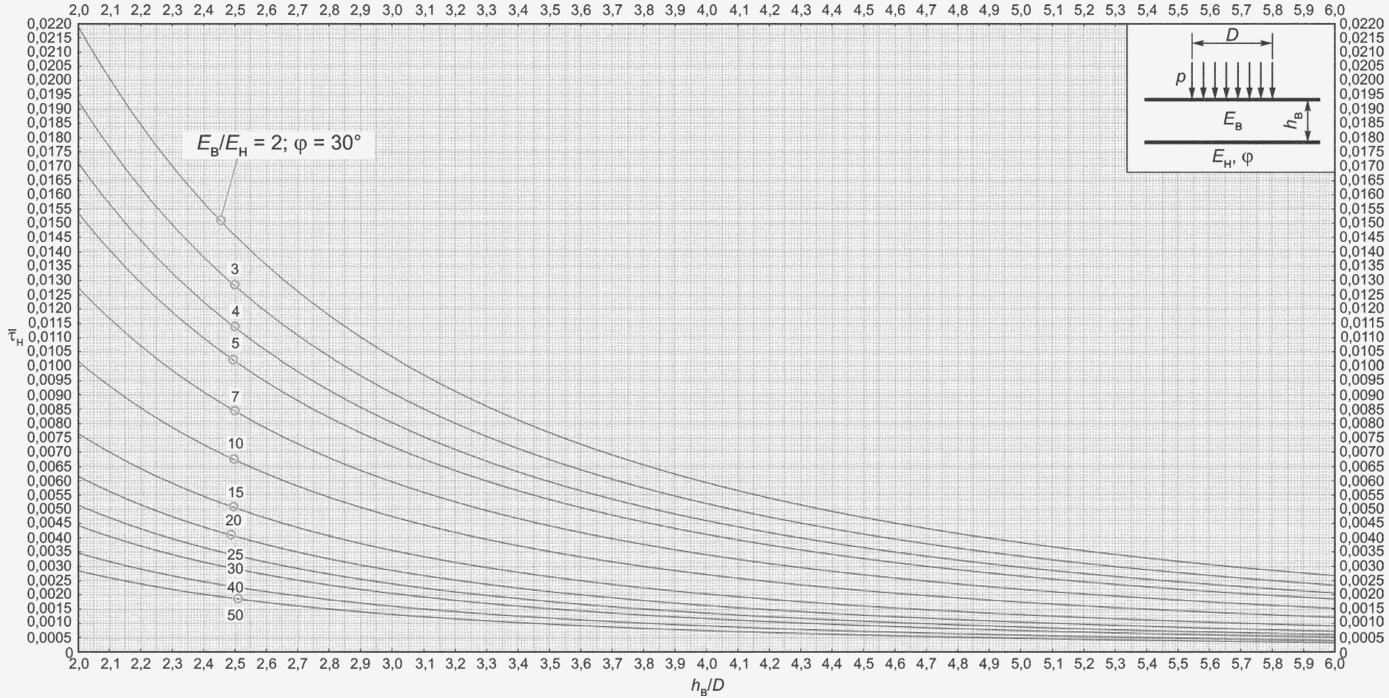

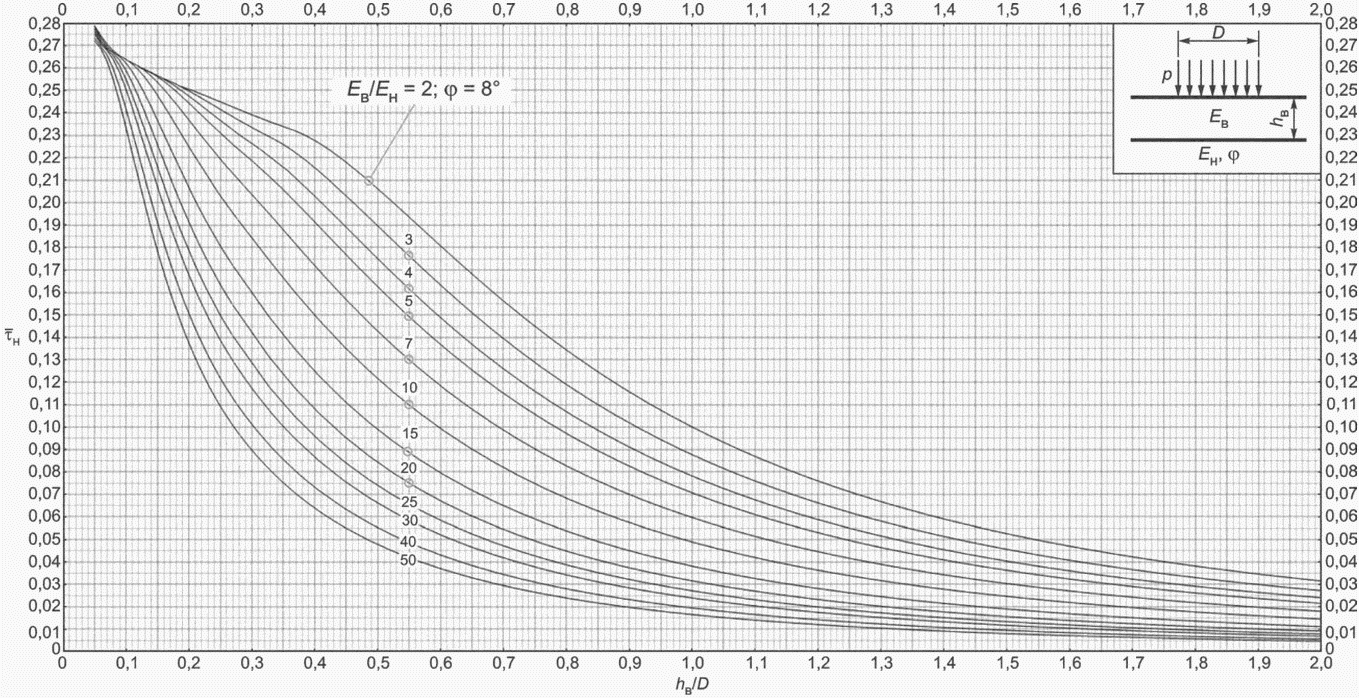

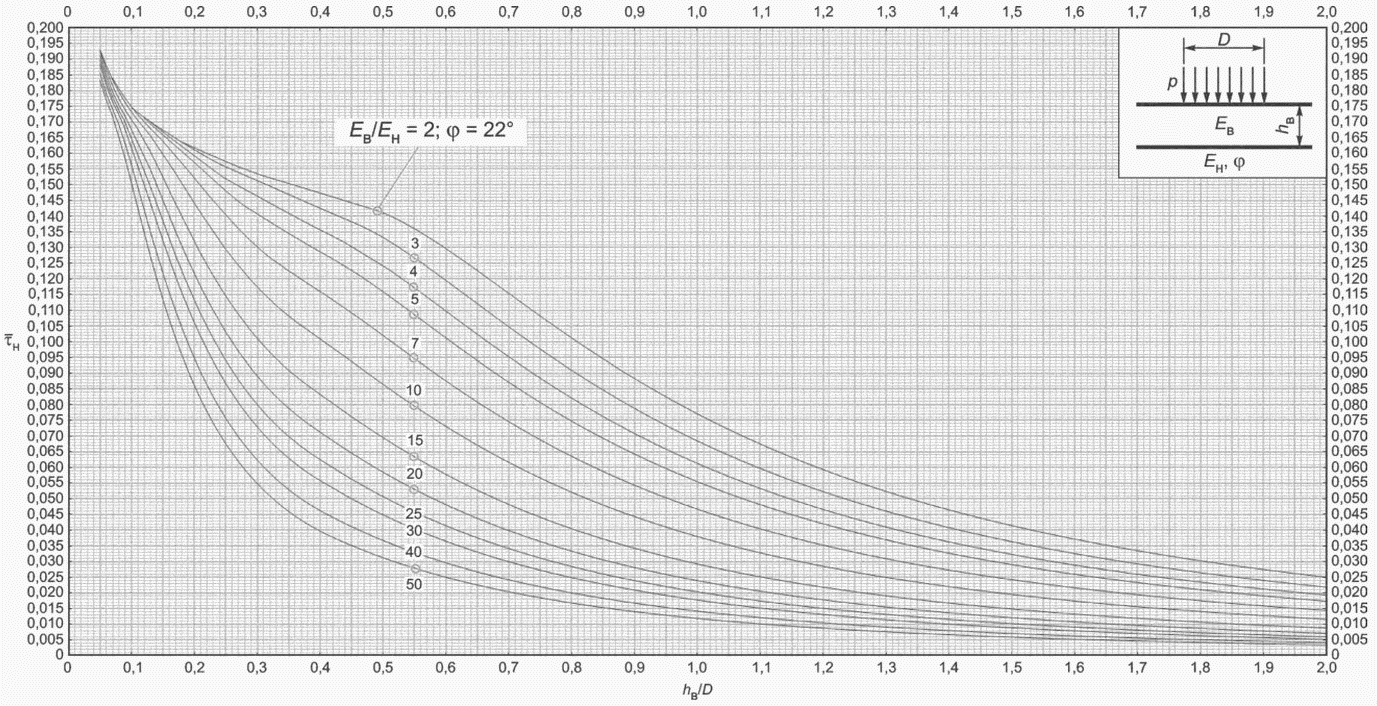

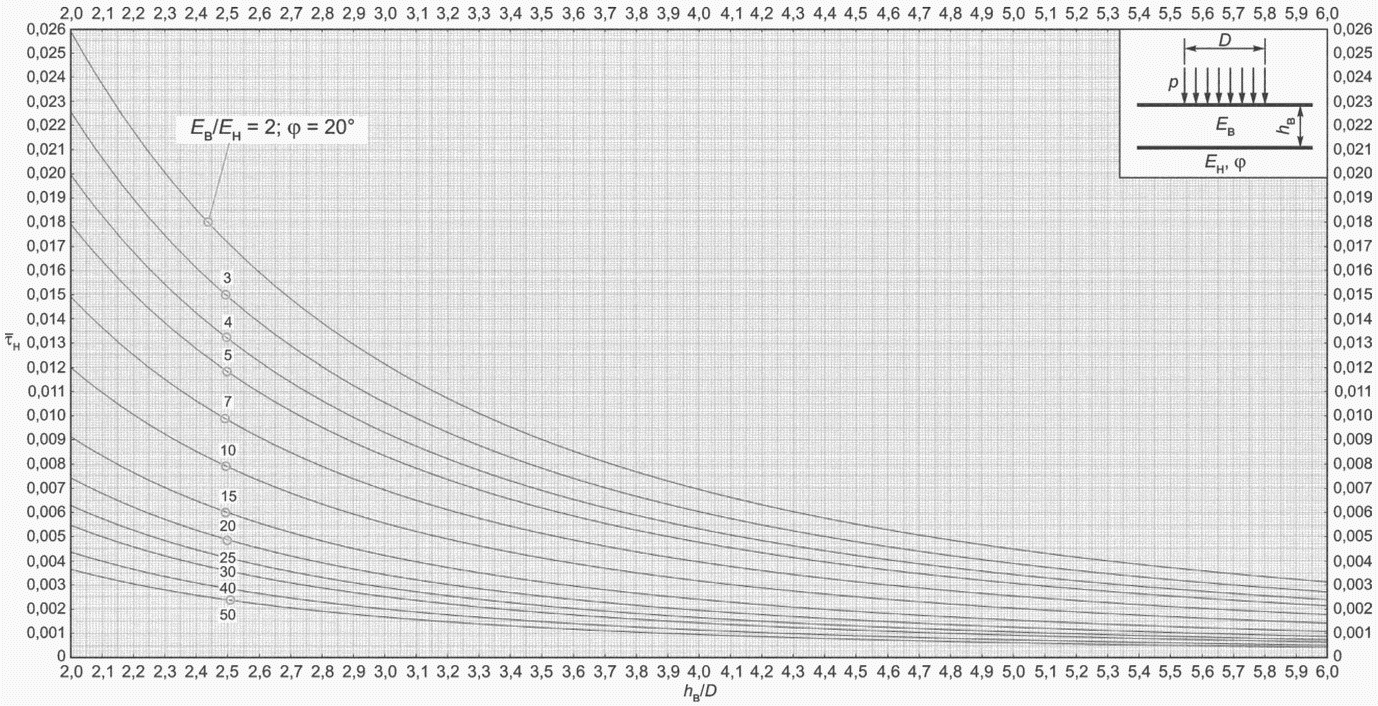

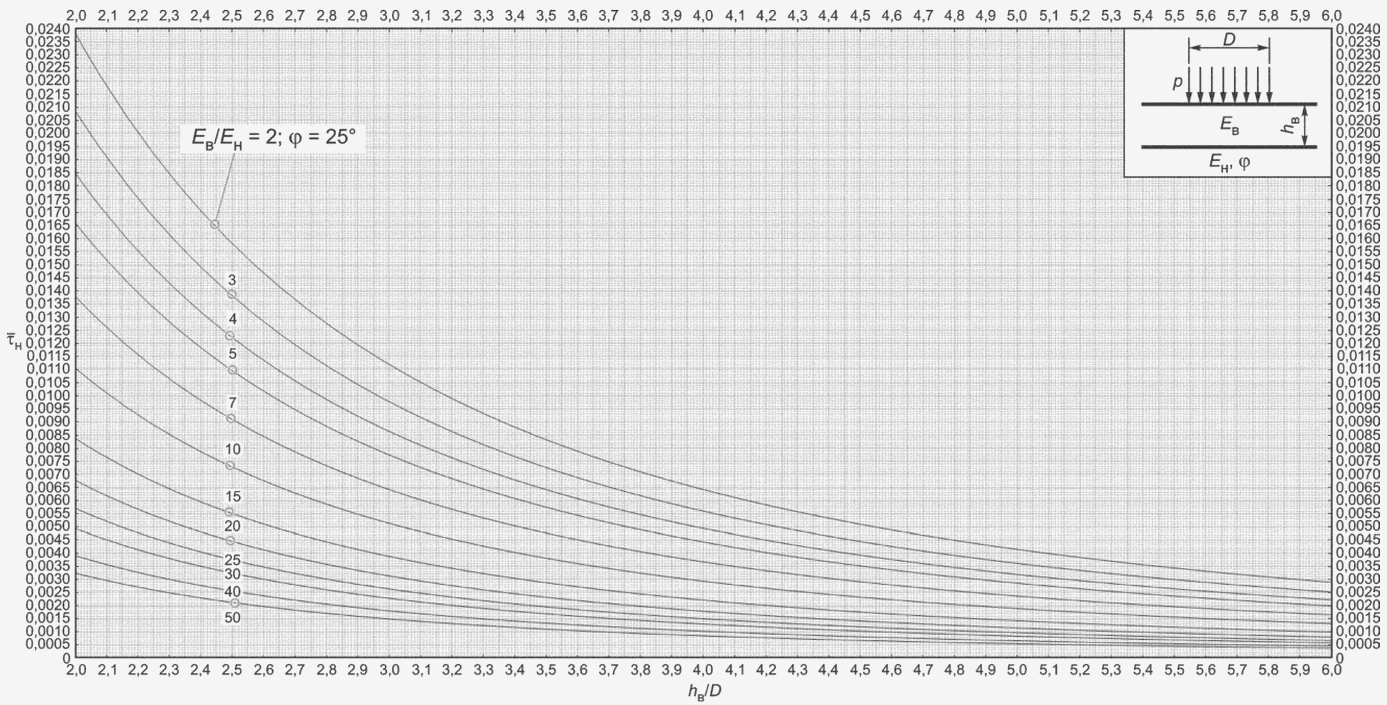

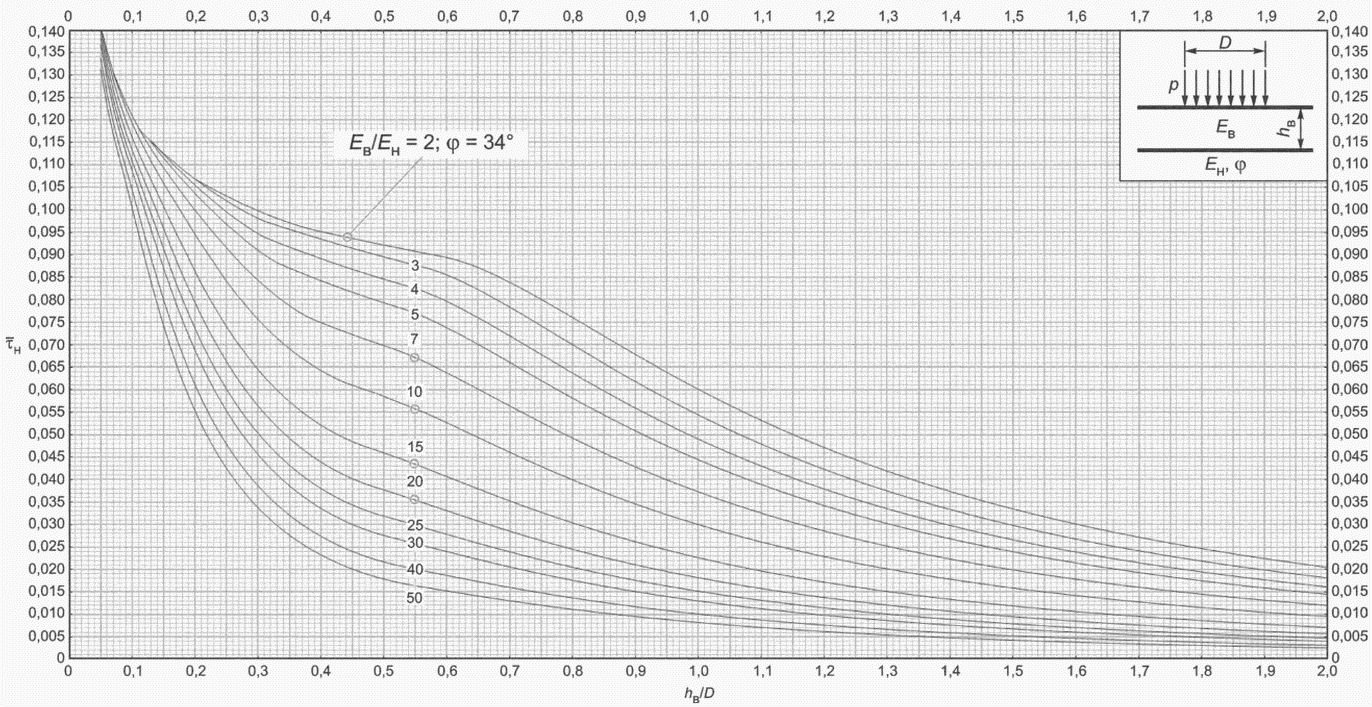

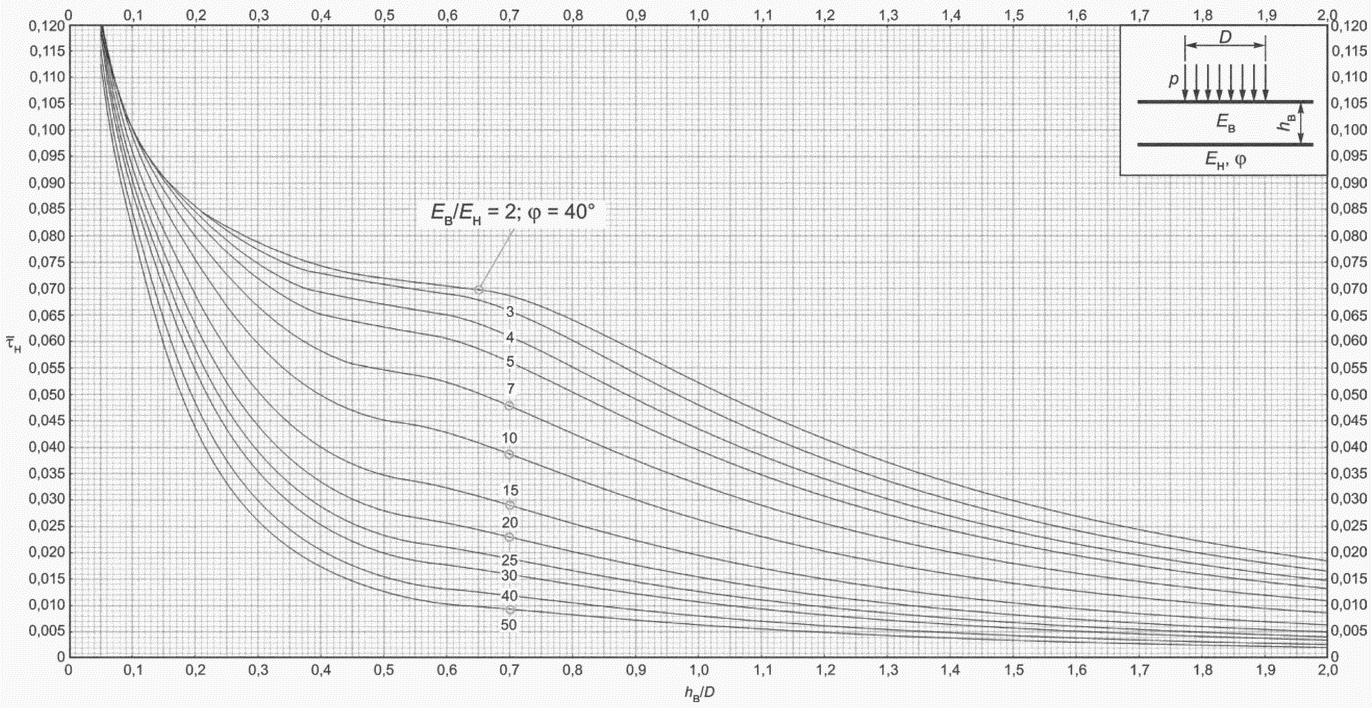

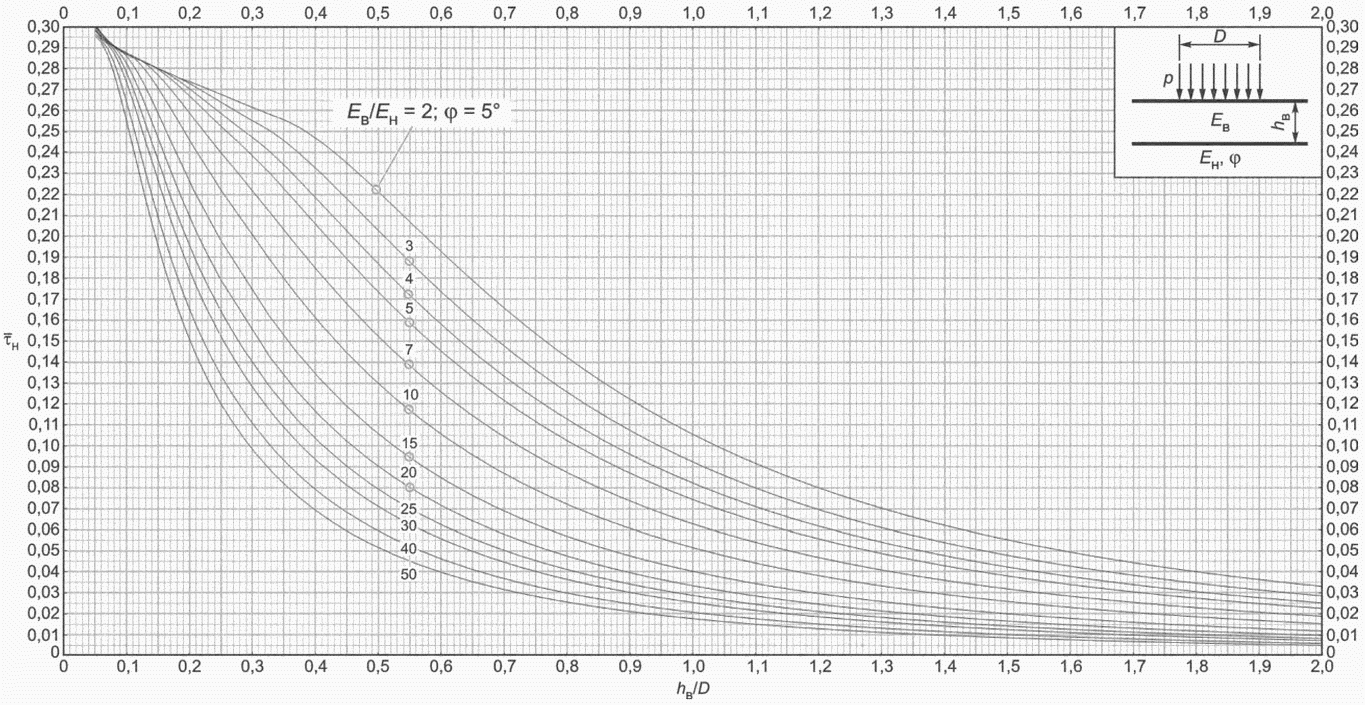

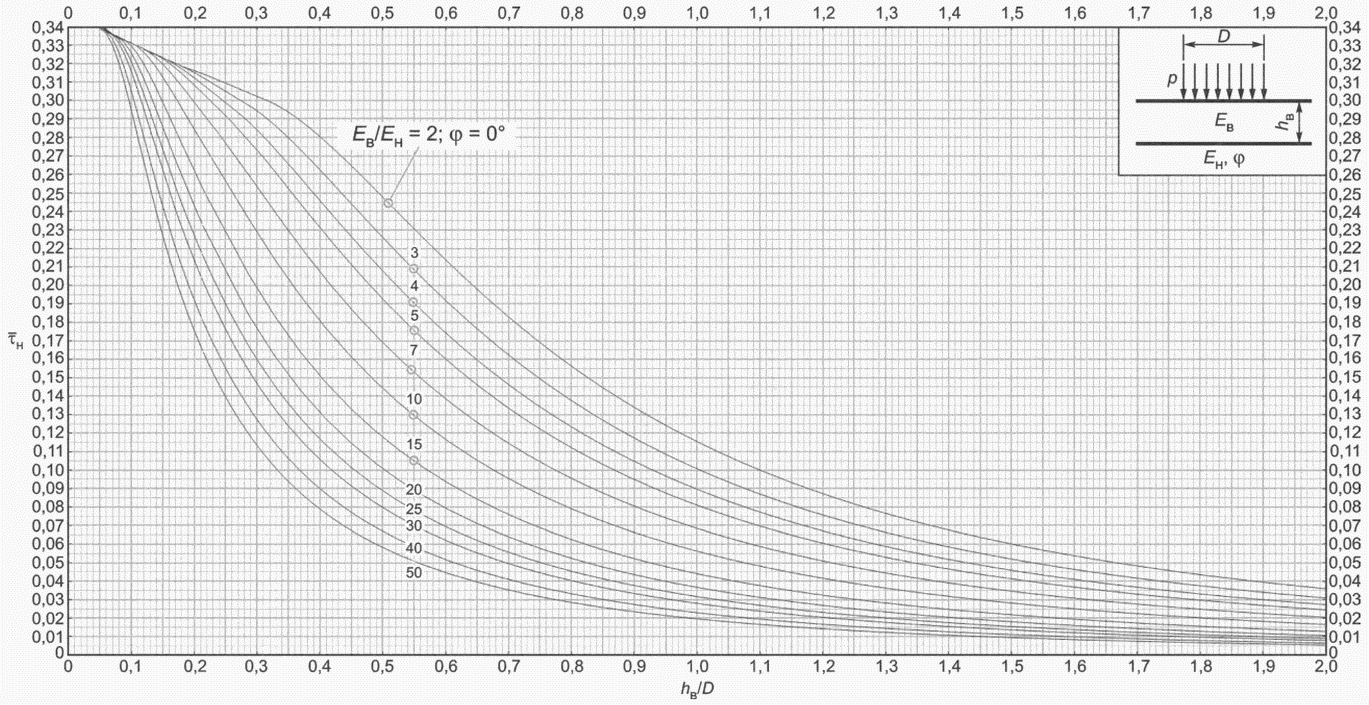

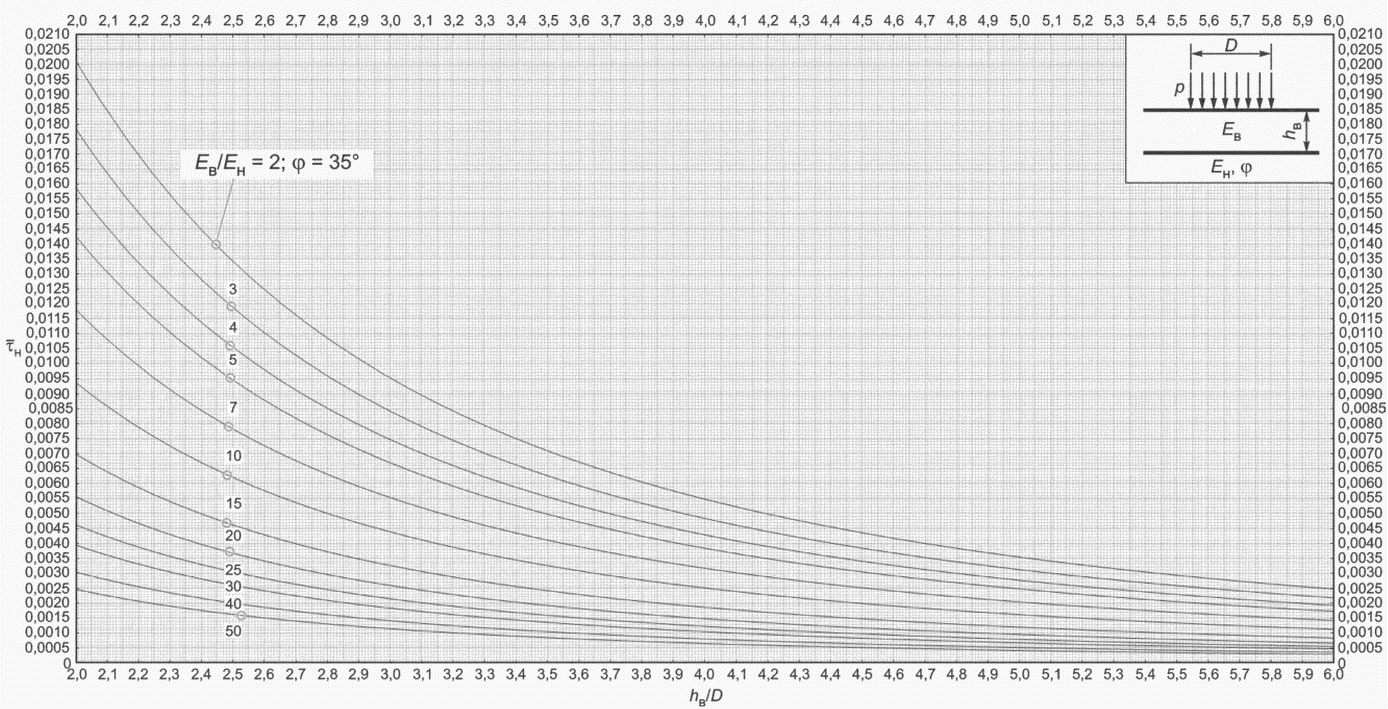

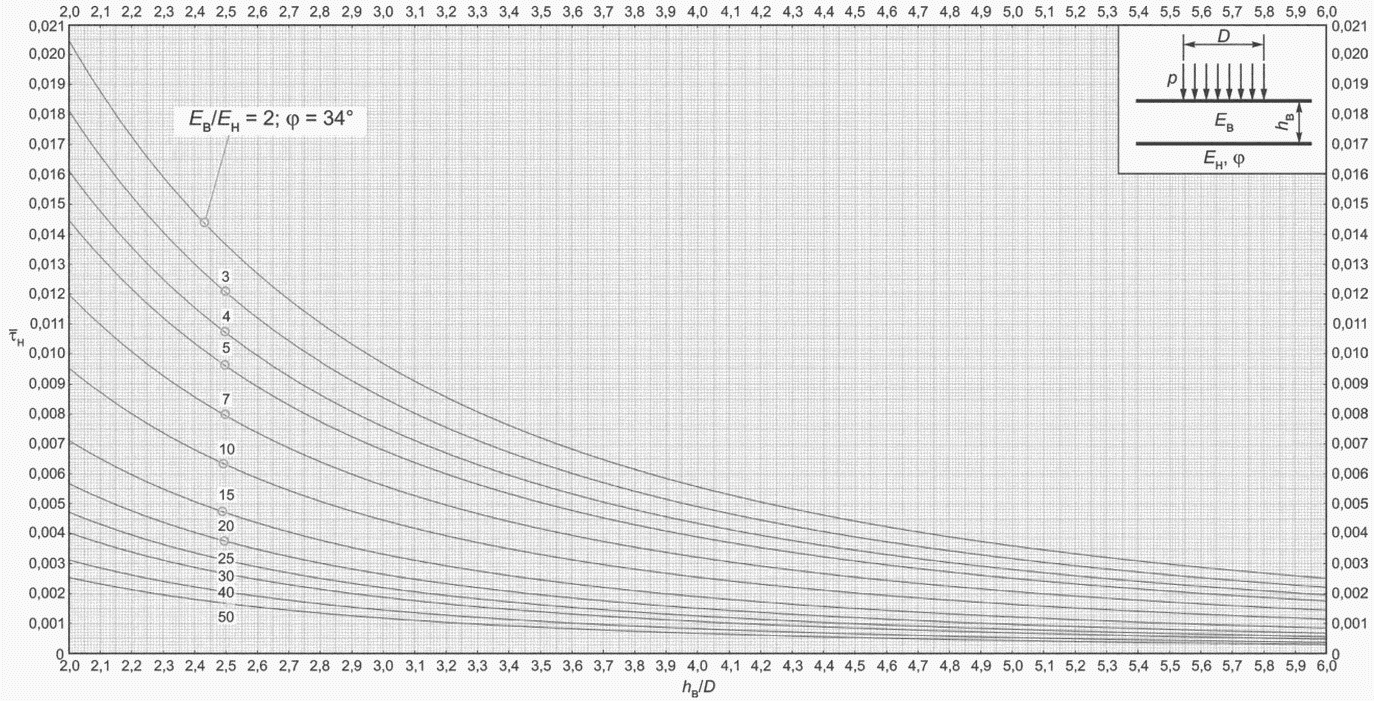

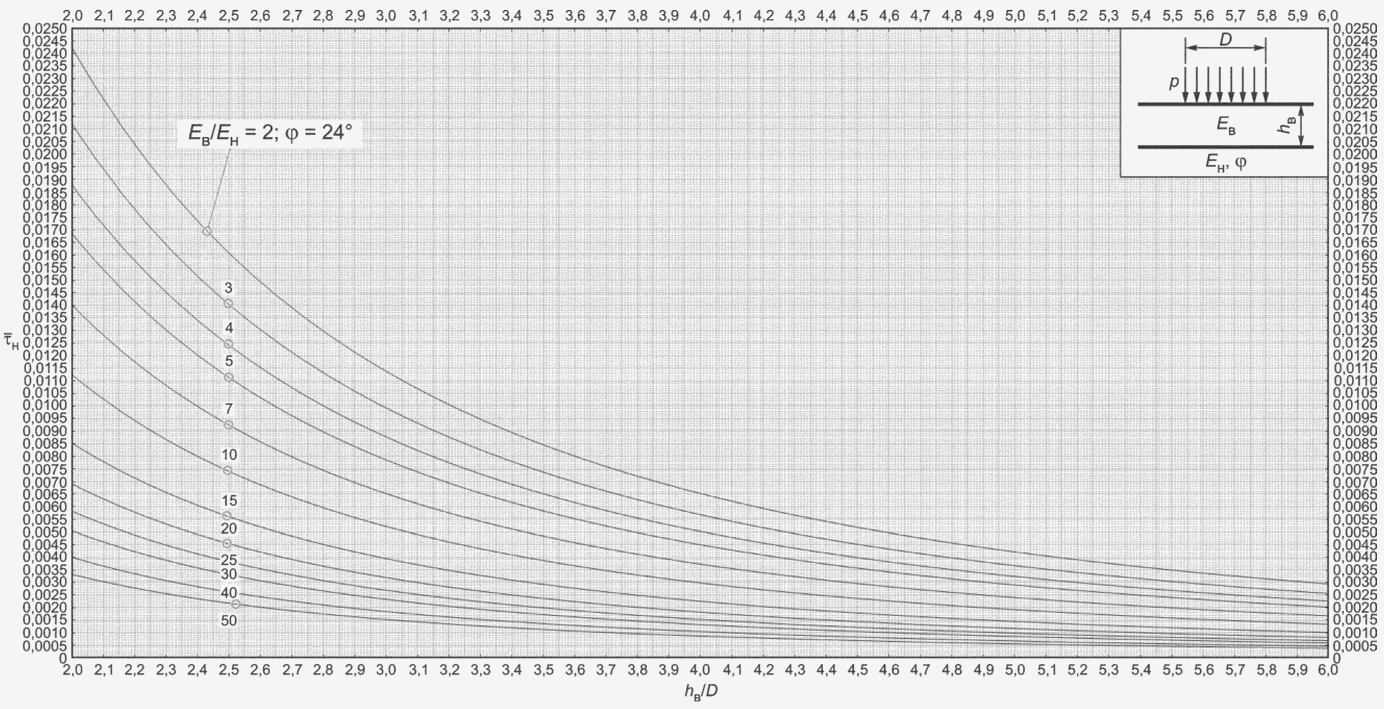

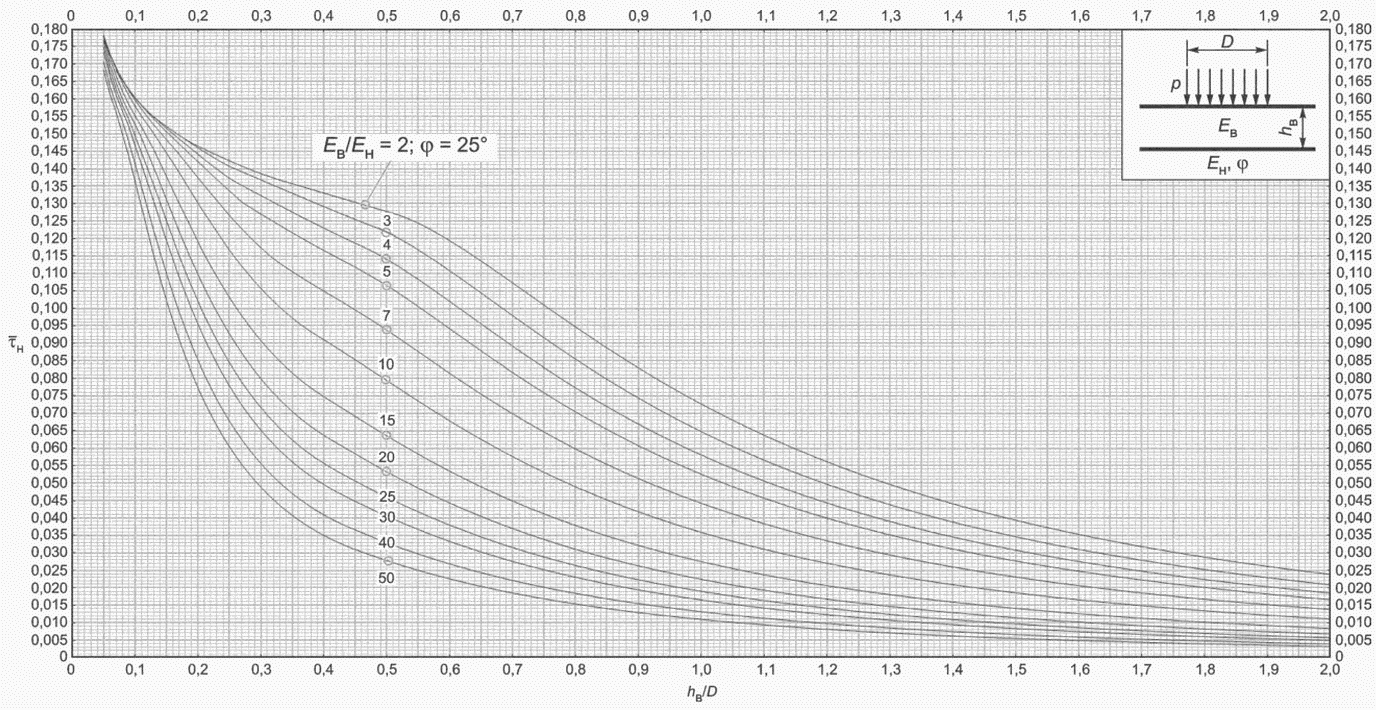

• по рисункам Е.3 - Е.50 приложения Е по отношениям hв/D, Eв/Eн и при известном угле внутреннего трения нижнего слоя \varphi находят активные напряжения сдвига \overline{\tau_{\text{н}}} от единичной временной нагрузки;
• по формуле (14) вычисляют активное напряжение сдвига T в грунте земляного полотна или в песчаном слое одежды;
• по формуле (12) рассчитывают предельное напряжение сдвига Tпр;
• по формуле (11) проверяют выполнение условия прочности.

Если условие прочности не обеспечено, возможны следующие решения:

• увеличивают толщину одного или нескольких вышележащих слоев;
• заменяют материал одного или нескольких вышележащих слоев более жестким материалом, имеющим более высокий модуль упругости;
• заменяют или укрепляют верхнюю часть грунта рабочего слоя с целью повышения его сдвигоустойчивости;
• применяют геосинтетические материалы, эффективность применения которых должна быть подтверждена соответствующими расчетами.

9.4.9 Алгоритм расчета многослойной конструкции без приведения к упрощенной схеме по условию сдвигоустойчивости подстилающего грунта и конструктивных слоев из малосвязных материалов представлен в приложении Д.

9.5 Расчет на длительную (статическую) нагрузку по сдвигоустойчивости в рабочем слое грунта земляного полотна и малосвязных конструктивных слоях

Расчет на длительную (статическую) нагрузку по сдвигоустойчивости в грунте земляного полотна и конструктивных слоях из малосвязных материалов является:

а) основным:

1. для стоянок автомобилей на парковках, площадках отдыха и т.п.;

2. тротуаров, пешеходных улиц и площадей;

б) дополнительным:

1. для остановочных полос на обочинах автомобильных дорог категории I и укрепленных полос на дорогах категорий II — IV;

2. остановок общественного транспорта;

3. регулируемых перекрестков автомобильных дорог между собой;

4. регулируемых пересечений в одном уровне с железнодорожными путями;

5. пунктов взимания платы на платных автомобильных дорогах и т.п.

Расчет на длительную нагрузку выполняют в следующей последовательности:

• назначают расчетные прочностные характеристики: угол внутреннего трения \varphi_{\text{ст}} и удельное сцепление грунта земляного полотна cN ст и малосвязных материалов при \sum N_{\text{р}} = 1 по таблицам В.5 и В.7 (приложение В) соответственно;
• модули упругости грунта и материалов конструктивных слоев основания, за исключением асфальтобетона, принимают те же, что в расчете по упругому допускаемому прогибу;
• по таблице Г.6 (приложение Г) назначают расчетные модули упругости для слоев из асфальтобетона, соответствующие расчетным температурам в весенний период (согласно 9.4.5);
• определяют средневзвешенный модуль упругости слоев дорожной одежды (верхнего слоя двухслойной модели) Eв по формуле (16);
• по рисункам Е.3 - Е.50 определяют активные напряжения сдвига \overline{\tau_{\text{н}}} от единичной временной нагрузки при значении угла внутреннего трения \varphi_{\text{ст}} грунта или малосвязных слоев, соответствующем длительной нагрузке (\sum N_{\text{р}} = 1) ;
• по формуле (14) вычисляют активное напряжение сдвига T в грунте земляного полотна или в малосвязных материалах;
• по формуле (12) рассчитывают предельное напряжение сдвига Tпр при значении удельного сцепления cN, соответствующем длительной нагрузке;
• по формуле (11) проверяют выполнение условия прочности.

Если условие прочности не обеспечено, вносят коррективы в конструкцию дорожной одежды.

9.6 Расчет дорожной одежды на сопротивление слоев из асфальтобетона усталостному разрушению от растяжения при изгибе

9.6.1 В слоях покрытия и основания из асфальтобетона напряжения, возникающие при прогибе одежды под действием повторных кратковременных нагрузок, не должны в течение заданного срока службы приводить к образованию трещин от усталостного разрушения.

Образование трещин от усталостного разрушения не будет происходить при условии

\sigma_{r}< \frac{R_{N}}{K_{\text{пр}}^{\text{тр}}} , (17)

где \sigma_{r} — наибольшее растягивающее напряжение в слое асфальтобетона, устанавливаемое расчетом;

K_{\text{пр}}^{\text{тр}} — требуемый коэффициент прочности, определяемый по таблице 5;

RN — предельное напряжение на растяжение при изгибе с учетом усталостных явлений, вычисляемое по формуле

RN = R0k1k2(1 — VRt), (18)

где R0 — нормативное значение предельного сопротивления растяжению при изгибе (см. таблицу Г.5, приложение Г);

k1 — коэффициент, учитывающий снижение прочности вследствие усталостных явлений при многократном приложении нагрузки;

k2 — коэффициент, учитывающий снижение прочности во времени от воздействия природно-климатических факторов (см. таблицу 8);

VR — коэффициент вариации прочности асфальтобетона на растяжение при изгибе, равный 0,1;

t — коэффициент нормированного отклонения (см. таблицу В.3, приложение В).

Таблица 8

Значения коэффициента k2, учитывающего снижение прочности во времени от воздействия природно-климатических факторов

Коэффициент k1, учитывающий снижение прочности вследствие усталостных явлений при многократном приложении нагрузки, вычисляют по формуле

k_{1} = \frac{\alpha}{m \sqrt{\sum N_{\text{р}}}} , (19)

где \alpha — коэффициент, учитывающий различие в реальном и лабораторном режимах растяжения (см. таблицу Г.5, приложение Г);

m — показатель степени, зависящий от свойств материала рассчитываемого слоя (см. таблицу Г.5, приложение Г);

\sum N_{\text{р}} — суммарное расчетное число приложений приведенной расчетной нагрузки на полосу движения за нормативный межремонтный срок службы проведения работ по капитальному ремонту дорожной одежды (в соответствии с ГОСТ Р 58861) рассчитывают согласно 7.3.

9.6.2 Наибольшее растягивающее напряжение в пакете слоев из асфальтобетона \sigma_{r} возникает в нижней зоне нижнего слоя. Дополнительно согласно 13.4 расчет выполняют для вновь устраиваемого слоя асфальтобетона. Для выполнения расчета реальную конструкцию приводят к двухслойной модели с модулем упругости упругого полупространства ниже пакета слоев из асфальтобетона, неограниченного снизу (нижнего слоя) Eобщ.н (рисунок 5).

hв — верхний слой конечной толщины; Eв — средневзвешенный модуль упругости верхнего слоя; Eобщ.н — модуль упругости упругого полупространства, ниже пакета слоев из асфальтобетона, не ограниченного снизу (нижнего слоя)

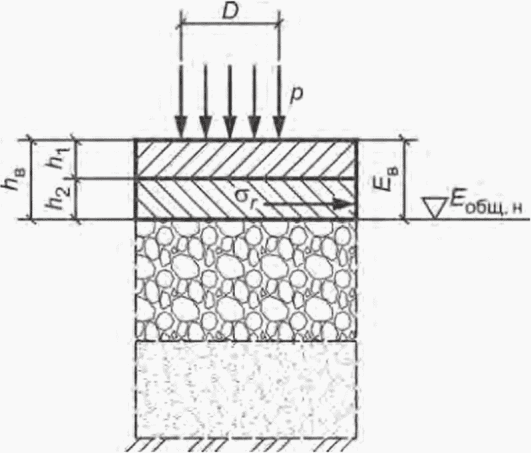

Рисунок 5 — Схема двухслойной системы для расчета растягивающих напряжений в слоях асфальтобетона

К верхнему слою модели относят все слои асфальтобетона. Толщину верхнего слоя модели hв принимают равной сумме толщин, входящих в пакет асфальтобетонных слоев по формуле (15), а значение модуля упругости Eв устанавливают как средневзвешенное для всего пакета асфальтобетонных слоев по формуле (16).

Нижним (полубесконечным) слоем модели служит часть конструкции, расположенная ниже пакета слоев из асфальтобетона, включая грунт рабочего слоя земляного полотна.

Модули упругости асфальтобетона принимают по таблице Г.5 (приложение Г).

Общий модуль упругости нижнего слоя модели Eобщ.н определяют путем приведения слоистой системы к эквивалентной по жесткости с использованием номограмм, представленных на рисунках Е.1, Е.2 приложения Е.

9.6.3 Растягивающее напряжение при изгибе в монолитном слое от единичной нагрузки \overline{\sigma_{r}} при давлении на покрытие p = 1 МПа определяют с использованием номограмм, представленных на рисунках Е.51, Е.52 приложения Е.

Для расчета рекомендуется принимать гладкий контакт между нижним слоем из асфальтобетона и слоем основания дорожной одежды под ним (см. рисунок Е.52). Спаянные контакты рекомендуется принимать между слоями из асфальтобетона (см. рисунок Е.51).

Наибольшее растягивающее напряжение \sigma_{r} вычисляют по формуле

\sigma_{r} = \overline{\sigma_{r}}pk_{\text{в}}, (20)

где \overline{\sigma_{r}} — растягивающее напряжение от единичной нагрузки, определяемое по номограмме (см. рисунки Е.51, Е.52 приложения Е);

p — расчетное давление на покрытие (см. таблицу 1), МПа;

kв — коэффициент, учитывающий особенности НДС рассчитываемого монолитного слоя, равный 0,85 — для двускатного колеса автомобиля и 1,00 — для односкатного колеса.

9.6.4 Расчет монолитных слоев усталостному разрушению от растяжения при изгибе выполняют в следующей последовательности:

• определяют общий модуль упругости основания Eобщ.н на уровне подошвы пакета слоев из асфальтобетона, выполняя расчет конструкции снизу вверх по номограммам, представленным на рисунках Е.1, Е.2 приложения Е;

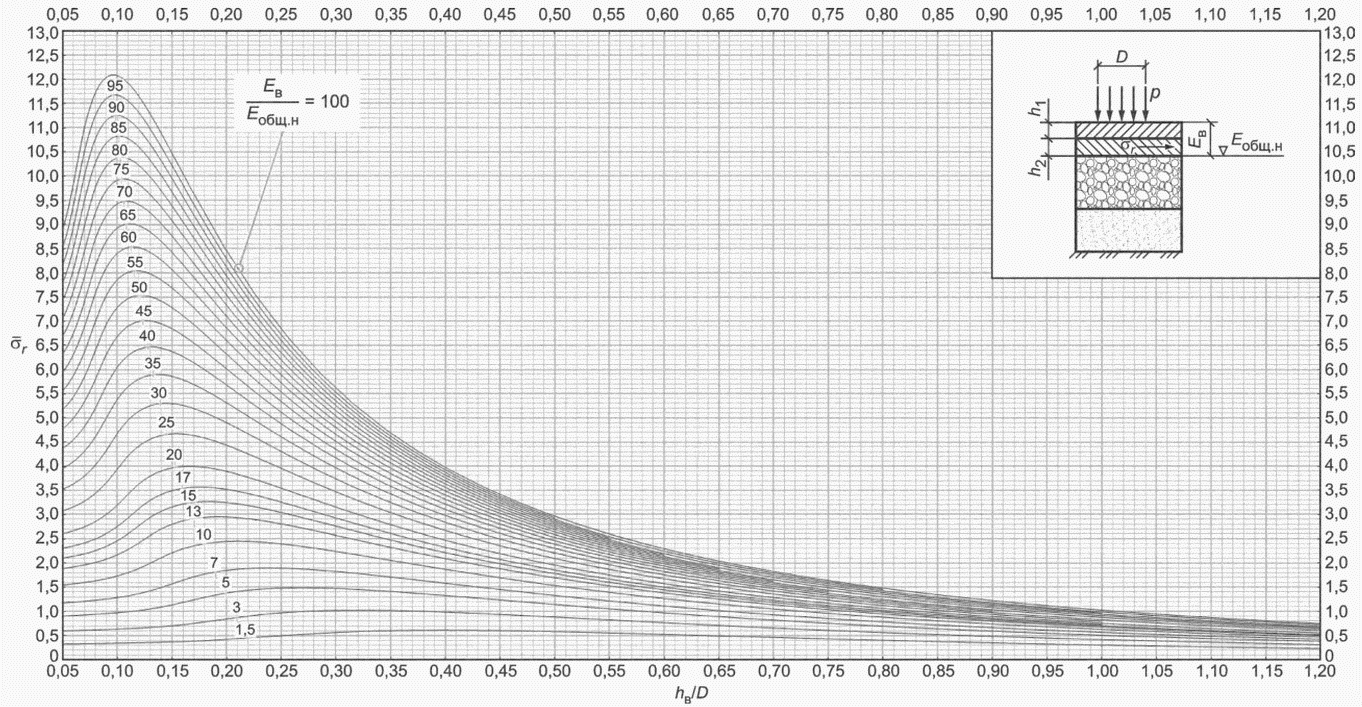

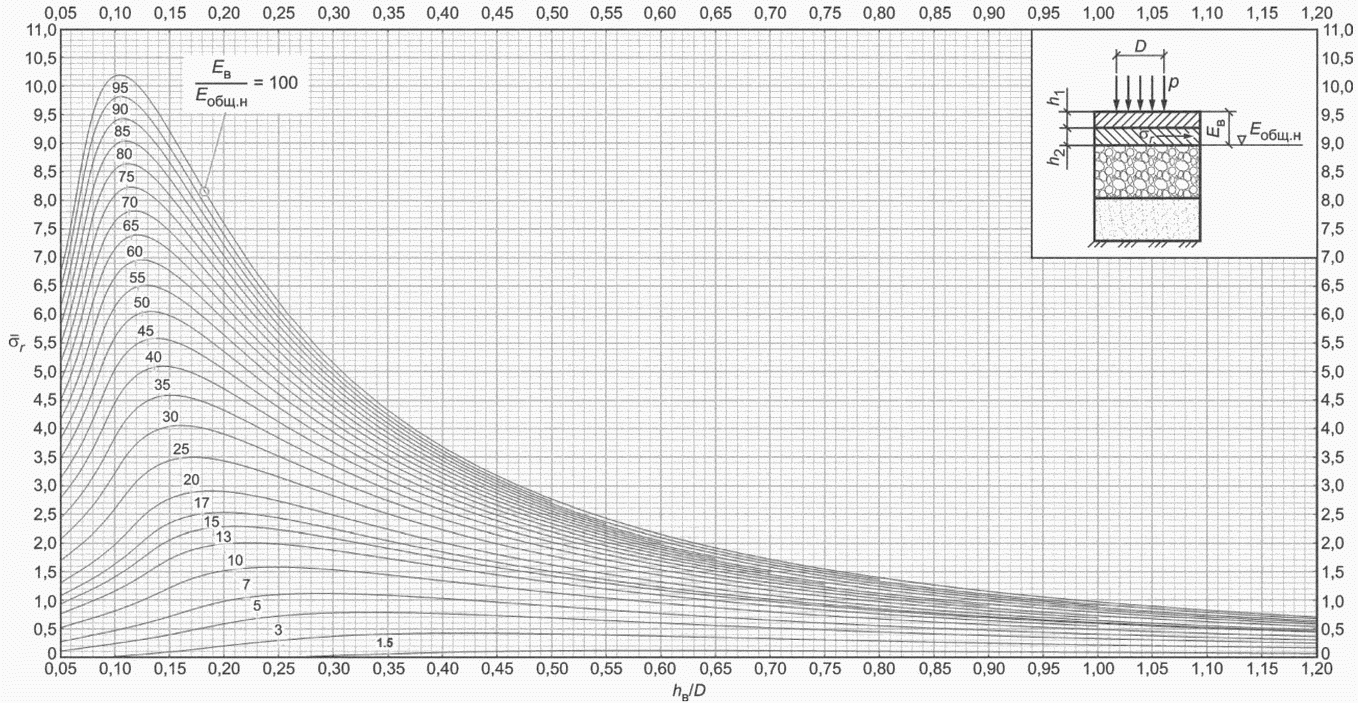

• приводят конструкцию к двухслойной модели и по отношениям \sum h_{\text{в}}/D и Eв/Eобщ.н по номограммам, представленным на рисунках Е.51, Е.52 приложения Е, определяют растягивающее напряжение от единичной нагрузки \overline{\sigma_{r}} ;
• по формуле (20) вычисляют наибольшее растягивающее напряжение \sigma_{r} ;
• рассчитывают предельное напряжение на растяжение при изгибе с учетом усталостных явлений RN по формуле (18) для материала рассчитываемого слоя асфальтобетона;
• проверяют выполнение условия прочности по формуле (17) и при необходимости вносят изменения в конструкцию дорожной одежды: увеличивают толщину слоев асфальтобетона или применяют в слоях основания материалы с более высокими расчетными модулями упругости с целью увеличения общего модуля упругости основания Eобщ.н.

9.6.5 Рекомендации по расчету многослойной конструкции без приведения к упрощенной схеме на сопротивление монолитных слоев покрытия усталостному разрушению от растяжения при изгибе представлены в приложении Д.

9.7 Расчет монолитных оснований на изгиб

9.7.1 В монолитных промежуточных слоях основания, укрепленных неорганическими и комплексными вяжущими, растягивающие напряжения при изгибе могут превысить прочность материала на изгиб.

Конструкция дорожных одежд удовлетворяет требованиям прочности на изгиб при условии

\sigma_{r}< \frac{R_{\text{пр}}}{K_{\text{пр}}^{\text{тр}}} , (21)

где \sigma_{r} — наибольшее растягивающее напряжение в монолитном слое основания, вычисляемое по формуле (20);

K_{\text{пр}}^{\text{тр}} — требуемый коэффициент прочности, определяемый по таблице 5;

Rпр — предельное напряжение на растяжение при изгибе с учетом усталостных явлений материалов, укрепленных неорганическими или комплексными вяжущими, вычисляемое по формуле

Rпр = Kf·Rукр·Kу, (22)

где Rукр — предельное напряжение на растяжение при изгибе (см. таблицу Г.1, приложение Г);

Kf — коэффициент, учитывающий воздействие попеременного замораживания — оттаивания, равный 0,95;

Kу — коэффициент усталости, учитывающий снижение прочности материалов, укрепленных неорганическими и комплексными вяжущими, за исключением асфальтобетона, при многократном приложении нагрузки, вычисляемый по формуле

K_{\text{у}} = (\frac{N_{\text{р}}}{1000})^{- 0,06}, (23)

где Nр — приведенная интенсивность движения к расчетной нагрузке на одну полосу движения на конец межремонтного срока проведения работ по капитальному ремонту дорожной одежды, вычисляемая по формуле (3).

9.7.2 Растягивающее напряжение при изгибе от единичной нагрузки \overline{\sigma_{r}} и при давлении на покрытие p = 1 МПа в промежуточном монолитном слое определяют по номограмме, представленной на рисунке Е.53 приложения Е.

9.7.3 Многослойную конструкцию предварительно приводят к трехслойной, где средним является рассчитываемый монолитный слой толщиной h2 с модулем упругости E2 (см. рисунок Е.53 приложения Е).

Расчетные модули упругости слоев из асфальтобетона следует принимать в зависимости от ДКЗ при температуре, соответствующей расчету дорожных одежд по критерию сдвигоустойчивости (по 9.4.5).

9.7.4 Промежуточные монолитные слои на изгиб целесообразно рассчитывать в следующей последовательности:

• определяют средневзвешенный модуль упругости конструктивных слоев, лежащих выше рассчитываемого монолитного слоя E1 по формуле (16);
• слои, подстилающие монолитный слой, приводят к эквивалентному по жесткости однородному полупространству с модулем упругости E3, который рассчитывают путем последовательного вычисления общих модулей каждой пары смежных слоев по номограммам, представленным на рисунках Е.1, Е.2 приложения Е;

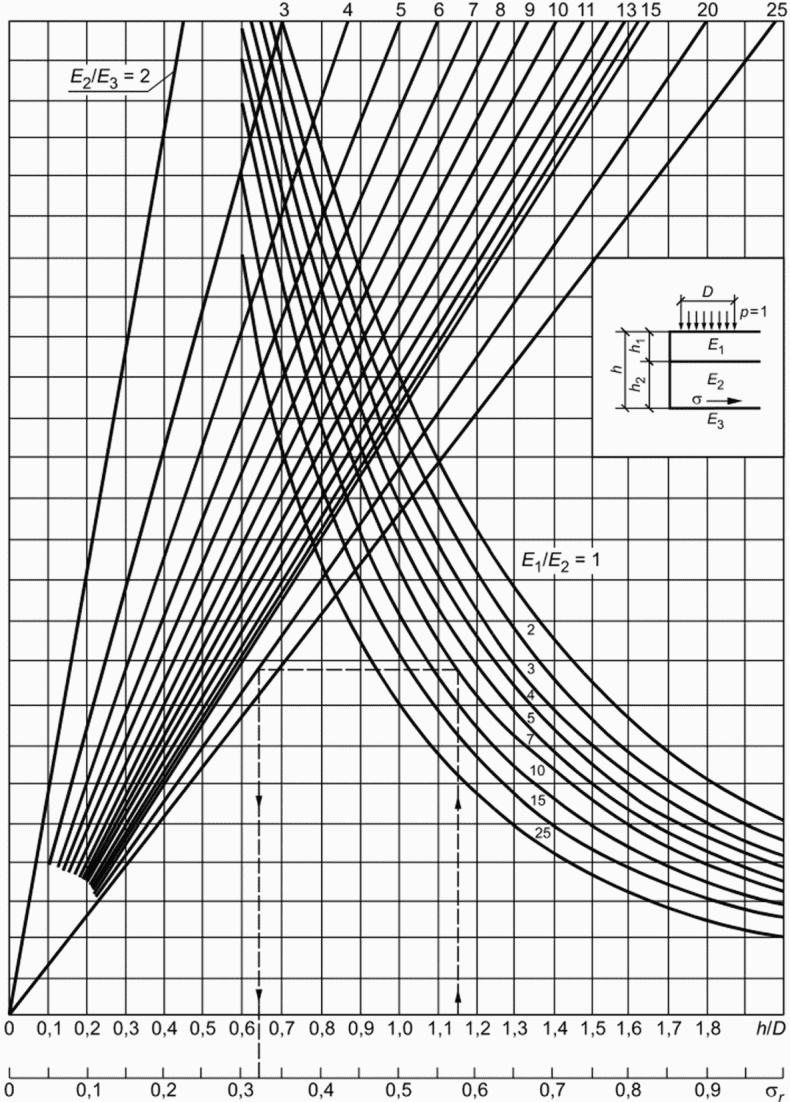

• по номограмме (см. рисунок Е.53 приложения Е) находят растягивающее напряжение \overline{\sigma_{r}} в рассчитываемом слое от единичной нагрузки, действующей на поверхности покрытия. Номограммой (см. рисунок Е.53 приложения Е) пользуются следующим образом: при отношении h/D >= 0,6 из точки на верхней горизонтальной оси, соответствующей отношению h/D, следует провести вертикаль до кривой с известным отношением E1/E2, а из точки пересечения провести горизонтальную прямую до луча, соответствующего отношению E2/E3, откуда следует опустить вертикаль на нижнюю горизонтальную ось, где найти значение растягивающего напряжения \overline{\sigma_{r}} при давлении p = 1 МПа (см. пунктирные линии на рисунке Е.53 приложения Е); при отношении h/D < 0,6 из точки на верхней горизонтальной оси, соответствующей отношению h/D, следует провести вертикаль до луча с известным отношением E2/E3, а из точки пересечения провести горизонтальную прямую до кривой, соответствующей отношению E1/E2, откуда следует опустить вертикаль на нижнюю горизонтальную ось, где найти значение растягивающего напряжения \overline{\sigma_{r}} при давлении p = 1 МПа;
• расчетное значение наибольшего растягивающего напряжения в монолитном слое основания \sigma_{r} находят по формуле (20) при коэффициенте kв, учитывающем особенности НДС рассчитываемого монолитного слоя, равном 1,0;
• определяют предельное напряжение на растяжение при изгибе материалов, укрепленных неорганическими или комплексными вяжущими Rпр по формуле (22);
• проверяют выполнение условия прочности по формуле (21) и при необходимости вносят изменения в конструкцию дорожной одежды.

10 Проверка дорожной конструкции на морозоустойчивость

10.1 В районах сезонного промерзания грунтов на участках дорог, находящихся в неблагоприятных грунтово-гидрологических условиях, наряду с требуемой прочностью должна быть обеспечена достаточная морозоустойчивость дорожных одежд и земляного полотна.

10.2 Конструкция удовлетворяет требованиям по морозоустойчивости при соблюдении условия

Iпуч < Iдоп, (24)

где Iпуч — расчетное (ожидаемое) морозное пучение грунта земляного полотна;

Iдоп — допустимая величина морозного пучения в соответствии с ГОСТ Р 59120.

В соответствии с ГОСТ Р 59120 при сроке службы дорожной одежды между капитальными ремонтами до 10 лет расчетное значение пучения от воздействия низких температур не должно превышать предельно допустимого значения морозного пучения, а при сроке службы дорожной одежды между капитальными ремонтами более 10 лет расчетное значение пучения на поверхности покрытия от воздействия низких температур не должно превышать 80% предельно допустимого значения морозного пучения.

10.3 Не требуется специальных мер по защите дорожных одежд от морозного пучения в следующих случаях:

• в районах с глубиной промерзания менее 0,6 м;
• при земляном полотне, сложенном на всю глубину промерзания из непучинистых или слабопучинистых грунтов;
• если общая толщина дорожной одежды превышает 2/3 глубины промерзания дорожной конструкции (согласно 10.8).

Группы грунтов по степени пучинистости представлены в ГОСТ 33063.

10.4 Основные мероприятия, способствующие обеспечению требуемой морозоустойчивости дорожной одежды и земляного полотна:

• применение непучинистых или слабопучинистых грунтов в соответствии с классификацией ГОСТ 33063 для сооружения рабочего слоя земляного полотна автомобильных дорог в районах сезонного промерзания;
• ограничение поступления влаги в промерзающие слои земляного полотна за счет: достаточного возвышения покрытия над уровнями грунтовых или поверхностных вод (см. таблицы 9, 10); сооружения различных конструкций дренажей; устройства капилляропрерывающих и гидроизолирующих прослоек в дорожных конструкциях;
• устройство теплоизолирующих слоев, исключающих промерзание грунта земляного полотна под дорожными одеждами или ограничивающих ее глубину до пределов, обеспечивающих допускаемое поднятие покрытия, с учетом типа дорожных одежд в соответствии с классификацией по ГОСТ Р 59120.

Оптимальное решение принимают на основании технико-экономического сравнения вариантов применяемых мероприятий по обеспечению требуемой морозоустойчивости дорожной одежды и земляного полотна.

Таблица 9

Возвышение поверхности покрытия над уровнем грунтовых или поверхностных вод

Схему увлажнения грунта рабочего слоя земляного полотна определяют по таблице 10.

Таблица 10

Расчетные схемы увлажнения грунта рабочего слоя

10.5 Дорожные одежды рассчитывают на морозоустойчивость для характерных участков дороги, сходных по грунтово-гидрологическим условиям, подстилаемых одинаковыми грунтами, имеющими одну и ту же конструкцию земляного полотна (насыпь, нулевые отметки или выемка).

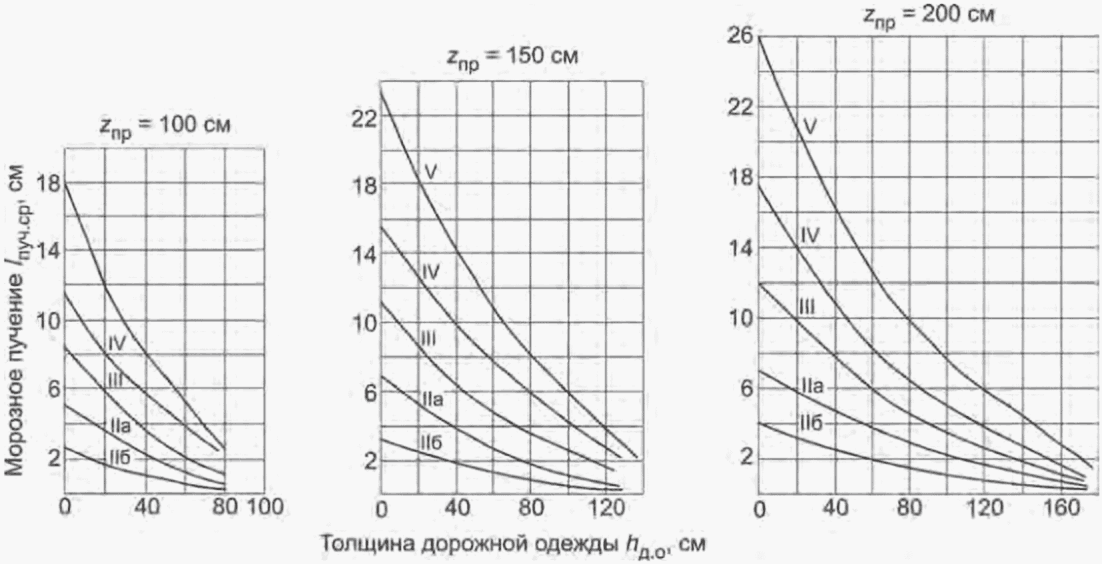

10.6 Требуемую по критерию морозоустойчивости толщину дорожных одежд определяют по номограммам (см. рисунок 6), предварительно определив ординату морозного пучения при осредненных условиях Iпуч.ср по формуле

Iпуч.ср = Iдоп/(Kугв·Kпл·Kгр·Kнагр·Kвл), (25)

где Iдоп — допустимая величина морозного пучения (в соответствии с ГОСТ Р 59120);

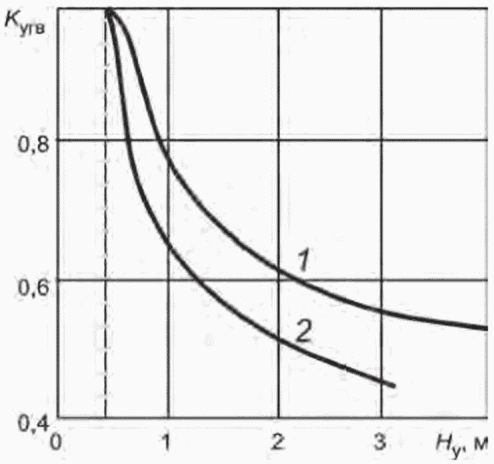

Kугв — коэффициент, учитывающий влияние расчетной глубины залегания уровня грунтовых или длительно стоящих поверхностных вод (см. рисунок 7);

Kпл — коэффициент, зависящий от степени уплотнения грунта рабочего слоя (см. таблицу 11);

Kгр — коэффициент, учитывающий влияние гранулометрического состава грунта основания насыпи, принимаемый: для песков — 1,0; супесей — 1,1; суглинков — 1,3; глин — 1,5;

Kнагр — коэффициент, учитывающий влияние нагрузки от собственного веса вышележащей конструкции на грунт в промерзающем слое (см. рисунок 8);

Kвл — коэффициент, зависящий от относительной влажности грунта (см. таблицу 12).

Примечание - Цифры на кривых — группа грунта по степени пучинистости.

Для грунта группы II по степени пучинистости кривую IIа выбирают при 2-й и 3-й схемах увлажнения грунта рабочего слоя, кривую IIб — при 1-й схеме увлажнения грунта рабочего слоя.

Рисунок 6 — Графики для определения требуемой толщины дорожной одежды hд.о по критерию морозоустойчивости в зависимости от глубины промерзания zпр

1 — пылеватая супесь, тяжелая пылеватая супесь, легкий и тяжелый суглинок, легкий и тяжелый пылеватый суглинок, глина; 2 — песок, легкая крупная супесь, легкая супесь

Рисунок 7 — Зависимость коэффициента Kугв от расстояния от низа дорожной одежды до расчетного уровня Hу (УГВ или УПВ)

Таблица 11

Коэффициент Kпл, зависящий от степени уплотнения грунта рабочего слоя

1 — пылеватая супесь, тяжелая пылеватая супесь, легкий и тяжелый суглинок, легкий и тяжелый пылеватый суглинок, глина; 2 — песок, легкая крупная супесь, легкая супесь

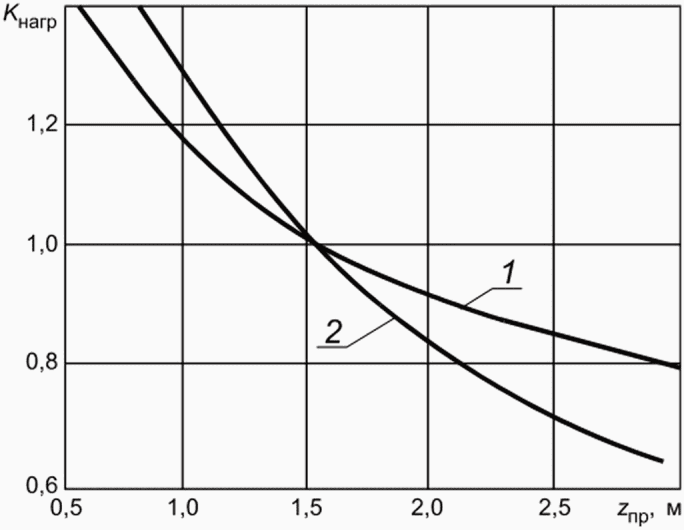

Рисунок 8 — Зависимость коэффициента Kнагр от глубины промерзания zпр от поверхности покрытия

Таблица 12

Коэффициент Kвл, зависящий от относительной влажности грунта W/Wт

10.7 Для существующей дорожной конструкции расчетное (ожидаемое) морозное пучение грунта земляного полотна Lпуч вычисляют по формуле

Iпуч = Iпуч.срKугвRплKгрKнагрKвл. (26)

Если Iпуч > Iдоп, то морозоустойчивость дорожной конструкции не обеспечена и требуется разработка мероприятия по уменьшению величины пучения (увеличение толщины дорожной одежды, замена грунта рабочего слоя земляного полотна на непучинистый грунт или другие мероприятия) при капитальном ремонте или реконструкции автомобильной дороги.

10.8 Глубину промерзания дорожной конструкции zпр допускается вычислять по формуле

zпр = 1,38zпр.ср, (27)

где zпр.ср — средняя глубина промерзания для данного района, устанавливаемая с использованием карт изолиний (см. рисунок 9).

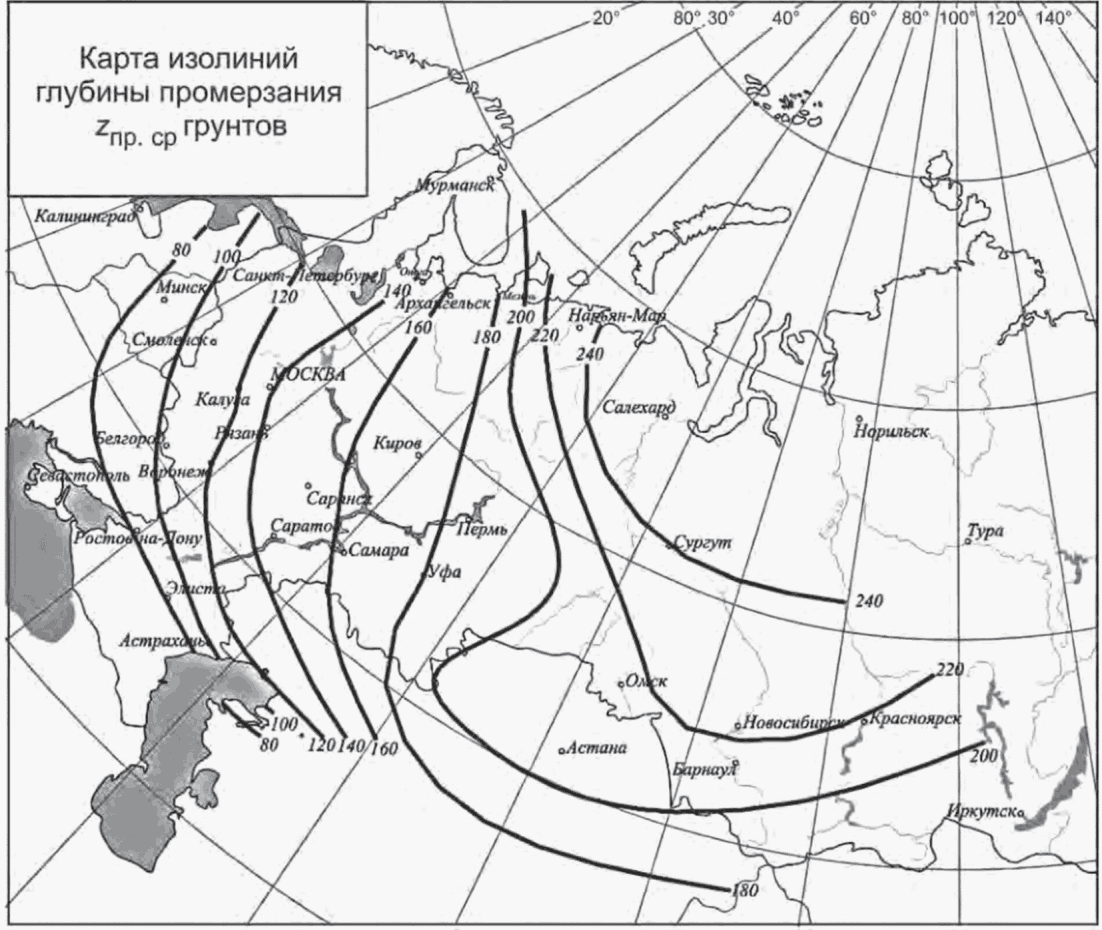

Рисунок 9 — Карта изолиний средней глубины промерзания zпр.ср грунтов

10.9 При глубине промерзания дорожной конструкции zпр до 2,0 м величину морозного пучения при осредненных условиях Iпуч.ср устанавливают по графикам, представленным на рисунке 6, а при глубине промерзания дорожной конструкции zпр от 2,0 до 3,0 м — по формуле

Iпуч.ср = Iпуч.ср 2,0(a + b(zпр — c)), (28)

где Iпуч.ср 2,0 — величина морозного пучения при глубине промерзания дорожной конструкции zпр, равной 2,0 м;

a, b, c — коэффициенты, которые при глубине промерзания дорожной конструкции zпр от 2,0 до 2,5 м равны 1,00; 0,16 и 2,00 соответственно, а при глубине промерзания дорожной конструкции zпр от 2,5 до 3,0 м равны 1,08; 0,08 и 2,50 соответственно.

10.10 Допускается дополнительно выполнять расчет на морозоустойчивость в соответствии с иными нормативными документами и технической документацией в данной области.

Расчет дорожной одежды с применением теплоизолирующих материалов выполняют по методикам, приведенным в соответствующих нормативных документах и технической документации.

11 Осушение дорожных одежд и грунта рабочего слоя

11.1 Дренирующий слой в конструкциях дорожных одежд со слоями из зернистых материалов на земляном полотне из глинистых и песчаных пылеватых грунтов необходим:

• в ДКЗ II и III — для всех схем увлажнения грунта рабочего слоя;
• в ДКЗ IV и V — для третьей схемы увлажнения грунта рабочего слоя.

11.2 Возможны следующие конструктивные решения устройства дренирующего слоя на автомобильных дорогах (см. рисунок 10):

• дренирующий слой отсыпается на всю ширину земляного полотна с поперечными уклонами от 20 до 40‰ , обеспечивающими сток воды на откосы (см. рисунок 10 а);
• отвод воды осуществляется с помощью продольных геодрен и поперечных выпусков на расстоянии от 50 до 80 м друг от друга в зависимости от продольных уклонов на дороге (см. рисунок 10 б);
• дренирующий слой отсыпается на ширину проезжей части и краевых полос без водоотводящих устройств (см. рисунок 10 в).

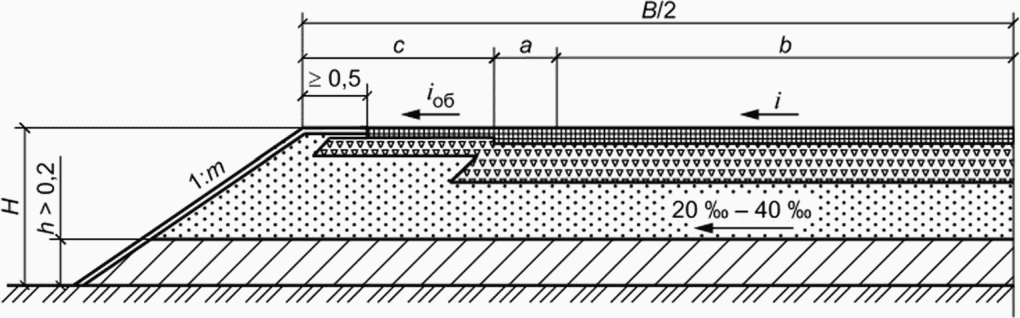

а — устройство дренирующего слоя на всю ширину земляного полотна

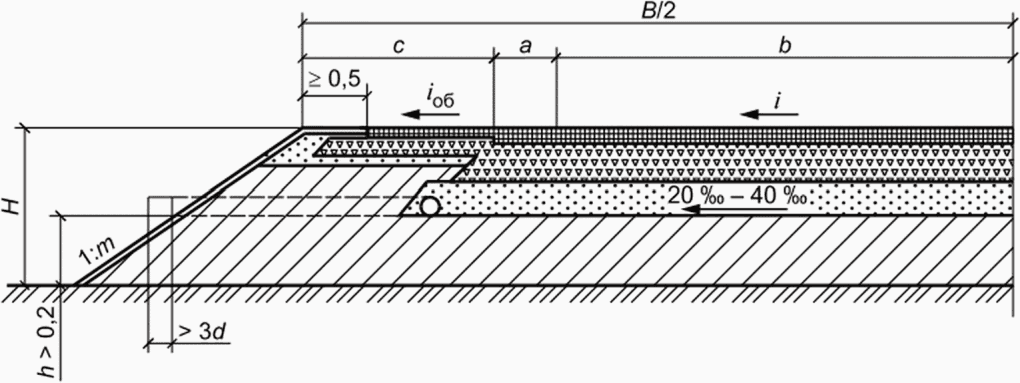

б — устройство дренирующего слоя на ширину проезжей части и краевых полос с отводом воды по дренажным трубам

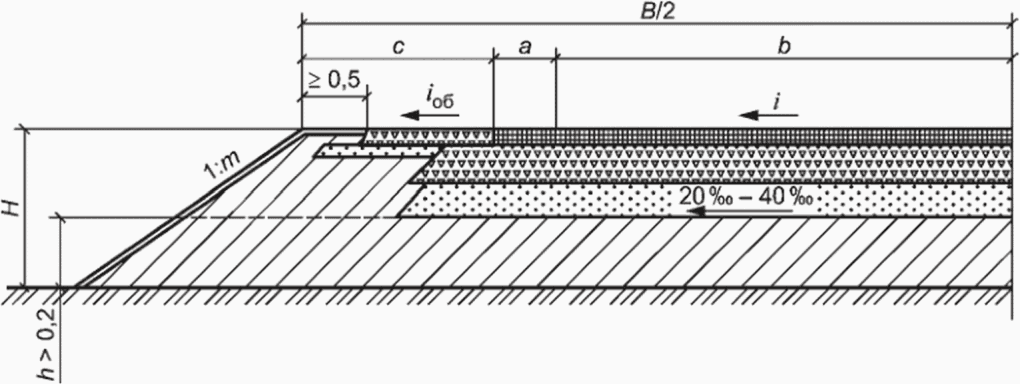

в — устройство дренирующего слоя на ширину проезжей части и краевых полос без устройства водоотводных устройств

B — ширина земляного полотна; H — высота насыпи; h — возвышение низа дренирующего слоя или труб-дрен над поверхностью земли или уровнем воды; b — ширина от оси до укрепленной обочины; a — ширина укрепленной обочины; c — расстояние от края укрепленной обочины до бровки земляного полотна

Рисунок 10 — Конструктивные решения дренирования дорожной одежды

На рисунке 10 расстояние h от низа дренирующего слоя или от низа труб-дрен на откосе до поверхности земли при типе 1 местности по характеру и степени увлажнения, уровня кратковременно стоящих поверхностных вод (до 30 сут) при типе 2 местности и длительно стоящих поверхностных вод (более 30 сут) или грунтовых вод при типе 3 местности принимают равным более 0,20 м. Полученная общая высота земляного полотна H должна быть увязана с руководящей отметкой — рекомендуемой величиной возвышения поверхности покрытия в разных ДКЗ в соответствии с таблицей 9.

В городских условиях, как правило, применяют конструкцию дренажа с трапецеидальным ровиком (см. рисунок 11).

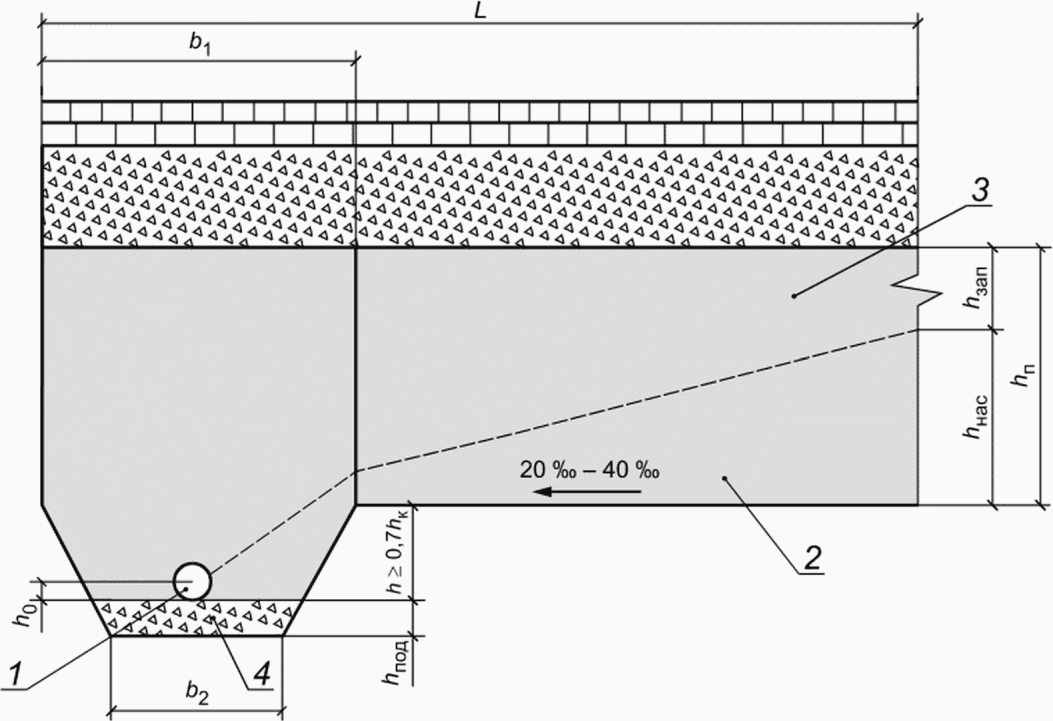

1 — дренажная труба; 2 — зона движения свободной воды; 3 — зона движения капиллярной воды; 4 — щебеночная (песчаная) подготовка под дренажную трубу

L — длина пути фильтрации; b1 — ширина ровика поверху; b2 — ширина ровика понизу; h0 — уровень воды в трубе-дрене; hпод — толщина слоя щебеночной подготовки под дренажную трубу; h — глубина ровика от низа трубы-дрены; hк — высота капиллярного поднятия воды в песчаном слое

Рисунок 11 — Конструкция дренажа с ровиком

В рассмотренных конструкциях возможно применение геосинтетических дренирующих материалов, в том числе композиционных.

Выбор каждого конкретного мероприятия по осушению дорожной конструкции проводят на основе технико-экономического сравнения вариантов.

11.3 Дренажную конструкцию следует проектировать с учетом объема притока воды, поступающей в основание дорожной одежды в расчетный период, фильтрационной способности материала дренирующего слоя и конструкции земляного полотна.

Значительному уменьшению притока поверхностной воды к земляному полотну могут также способствовать монолитные слои дорожной одежды из материалов (грунтов), укрепленных вяжущими.

Проектирование мероприятий по осушению дорожной одежды осуществляют в следующей последовательности:

• дорогу разделяют на однородные участки по грунтово-гидрологическим условиям с учетом особенностей конструкции земляного полотна и конструктивного решения по дренированию;
• для однородных участков определяют количество воды, поступающей в основание за сутки и за расчетный период, предусматривая меры по ограничению притока воды в дорожную конструкцию;
• намечают варианты дренажных конструкций;
• обосновывают расчетом толщину дренирующего слоя для данных условий или определяют минимально требуемый коэффициент фильтрации для дренирующего материала в соответствии с 6.11.4 и 6.12.1.

11.4 В зависимости от конкретных условий дренажную конструкцию автомобильной дороги рассчитывают на работу:

• по принципу осушения (см. рисунки 10 а, б и рисунок 11);
• по принципу поглощения (см. рисунок 10 в).

Дренирующий слой, работающий по принципу осушения, необходимо устраивать из песков и др. пористых материалов с коэффициентом фильтрации не менее 2 м/сут, по принципу поглощения — не менее 1 м/сут.

11.5 Общий приток воды в весеннее время года на 1 м2 проезжей части Q и средний приток воды на 1 м2 проезжей части в сутки q определяют по таблице 13.

Таблица 13

Объем воды, поступающей в основание дорожной одежды

11.6 Для дренирующего слоя, работающего по принципу осушения, расчетный приток воды в дренирующий слой qр, м3/сут на 1 м2 проезжей части, вычисляют по формуле

qр = qKпикKгKвогKр/1000, (29)

где q — средний приток воды, л на 1 м2 проезжей части в сутки (см. таблицу 13);

Kпик — коэффициент «пик», учитывающий неустановившийся режим поступления воды из-за неравномерного оттаивания и выпадения атмосферных осадков (см. таблицу 14);

Kг — коэффициент гидрологического запаса, учитывающий снижение фильтрационной способности дренирующего слоя в процессе эксплуатации дороги (см. таблицу 14);

Kвог — коэффициент, учитывающий накопление воды в местах изменения продольного уклона;

Kр — коэффициент, учитывающий снижение притока воды при принятии специальных мер по регулированию водно-теплового режима (см. таблицу 15).

Таблица 14

Значения коэффициента «пик» Kпик и коэффициента гидрологического запаса Kг

Таблица 15

Значения коэффициента Kр, учитывающего снижение притока воды в дренирующий слой

Коэффициент Kвог определяют при одинаковых направлениях продольных уклонов на продольном профиле по номограмме (см. рисунок 12), а при встречных уклонах — по формуле

Kвог = 1 + (Kф(Tзап + 1)(i1 + i2))/2n, (30)

где Kф — коэффициент фильтрации, м/сут;

Tзап — средняя продолжительность запаздывания работы водоотводящих устройств, принимаемая в ДКЗ II равной от 4 до 6 сут, в ДКЗ III — от 3 до 4 сут (большие значения для мелких песков);

i1 и i2 — абсолютная величина уклонов, доли единицы;

n — пористость дренирующего слоя, доли единицы.

i1 и i2 — продольные уклоны выше и ниже перелома продольного профиля; Kф — коэффициент фильтрации, м/сут; n — коэффициент пористости дренирующего слоя в долях единицы (значения уклонов принимают по абсолютной величине)

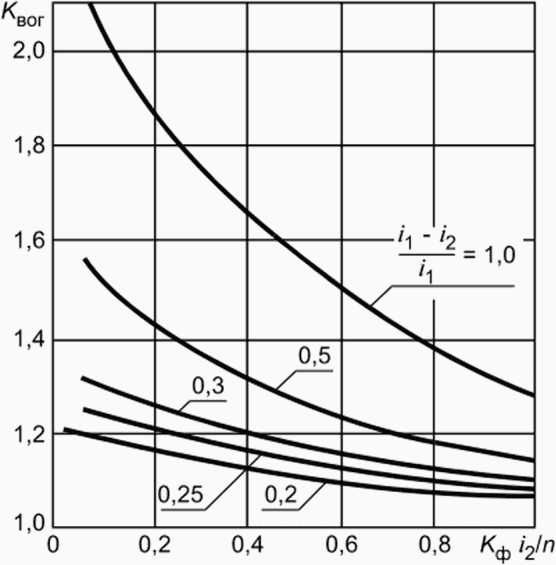

Рисунок 12 — Номограмма для определения коэффициента Kвог, учитывающего накопление воды в местах изменения вогнутого профиля

11.7 Полную толщину дренирующего слоя по способу осушения hп (см. рисунок 13) вычисляют по формуле

hп = hнас + hзап, (31)

где hнас — толщина слоя полностью насыщенного водой, м;

hзап — дополнительная толщина слоя, зависящая от капиллярных свойств материала: для крупных песков hзап составляет 0,10 м; для средних песков — 0,15 м; для мелких песков — 0,20 м.

B — ширина проезжей части; C — ширина обочины; L — длина пути фильтрации; hп — толщина дренирующего слоя; hнас — толщина слоя, насыщенного водой; hзап — толщина слоя с капиллярно-связанной водой; h0 — уровень воды в трубе-дрене

Рисунок 13 — Схема работы дренирующего слоя

Во всех случаях полную толщину дренирующего слоя hп следует принимать не менее 0,20 м.

11.8 Для дренирующего слоя, работающего по принципу осушения, толщину слоя, полностью насыщенного водой, hнас устанавливают в зависимости от длины пути фильтрации L и расчетной величины притока воды qр.

Для мелких, средних и крупных песков с коэффициентом фильтрации менее 10 м/сут расчет выполняют по номограмме, представленной на рисунке 14.

i — поперечный уклон низа дренирующего слоя; L — длина пути фильтрации; q' — погонный приток воды; Kф — коэффициент фильтрации песка, м/сут

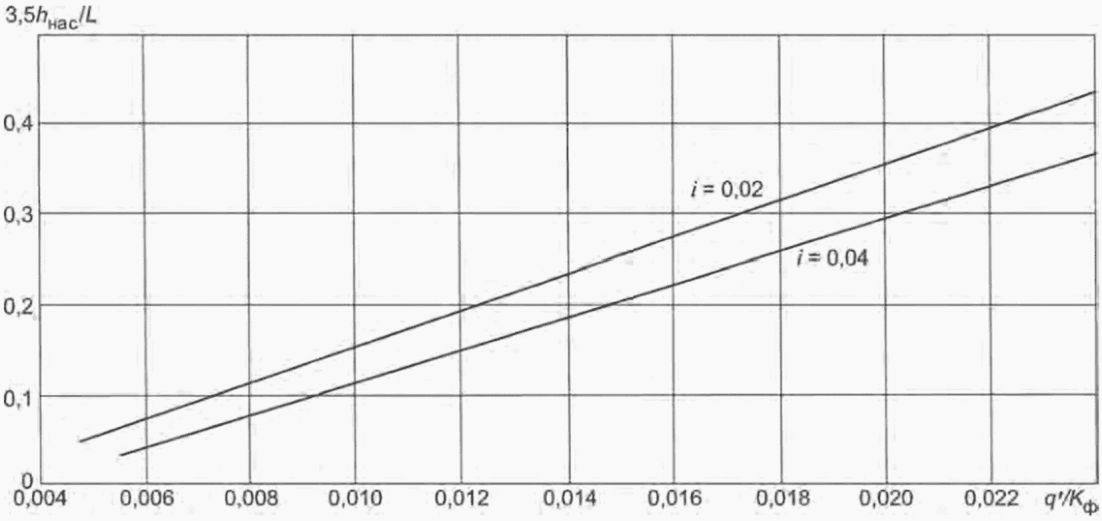

Рисунок 14 — Номограмма для расчета толщины дренирующего слоя, полностью насыщенного водой, hнас, из мелких, средних и крупных песков с коэффициентом фильтрации менее 10 м/сут

При односкатном поперечном профиле погонный приток воды q', м3/сут на 1 м длины дороги, определяют по формуле

q' = qрB. (32)

При двускатном поперечном профиле погонный приток воды q', м3/сут на 1 м длины дороги, определяют по формуле

q' = 0,5qрB, (33)

где qр — расчетный объем притока воды;

B — ширина проезжей части, м.

Необходимую толщину слоя, полностью насыщенного водой, hнас определяют по ординате a (см. рисунок 14) по формуле

hнас = aL/3,5, (34)

где a — ордината, снятая с графика (см. рисунок 14);

L — длина пути фильтрации, равная половине ширины дренирующего слоя при двускатном поперечном профиле и полной его ширине — при односкатном поперечном профиле.

Для крупных песков с коэффициентом фильтрации более 10 м/сут толщину дренирующего слоя, полностью насыщенного водой, hнас определяют по рисунку 15.

i — поперечный уклон низа дренирующего слоя; L — длина пути фильтрации; qр — расчетный объем притока воды, м3/м2 в сутки; Kф — коэффициент фильтрации песка, м/сут

Рисунок 15 — Номограмма для расчета толщины дренирующего слоя, полностью насыщенного водой, hнас, из крупных песков с коэффициентом фильтрации более 10 м/сут

11.9 По принципу поглощения рассчитывают толщину дренирующего слоя для конструктивного решения, показанного на рисунке 10 в.

Кроме того, на участках дорог с многополосной проезжей частью, где невозможно обеспечить длину пути фильтрации L менее или равную 10 м, дренирующий слой рассчитают на поглощение всего количества воды, поступающей за весь расчетный период.

Полную толщину дренирующего слоя hп, работающего по принципу поглощения, вычисляют по формуле, основанной на сравнении объема воды, подлежащего размещению, и объема свободных пор в материале дренирующего слоя

h_{\text{п}} = \frac{Q/1000n + 0,3h_{\text{зап}}}{1 - \varphi_{\text{зим}}} , (35)

где Q — расчетное количество воды, накапливающейся в дренирующем слое за весь расчетный период, л/м2 (см. таблицу 13);

n — пористость материала в уплотненном состоянии, в долях единицы, определяемая в лаборатории по ГОСТ 33063, либо принимаемая от 0,28 до 0,40 (большее значение для песка мелкого, меньшее — для песка крупного);

\varphi_{\text{зим}} — коэффициент заполнения пор влагой в материале дренирующего слоя к началу оттаивания, определяемый по таблице 16.

Таблица 16

Значение коэффициента \varphi_{\text{зим}}

11.10 Дренирующий слой в дренажной конструкции с углубленными продольными ровиками (см. рисунок 11), усиливающими процесс движения воды в мелком песке и песке среднем, рассчитывают с использованием номограмм, представленных на рисунке 16.

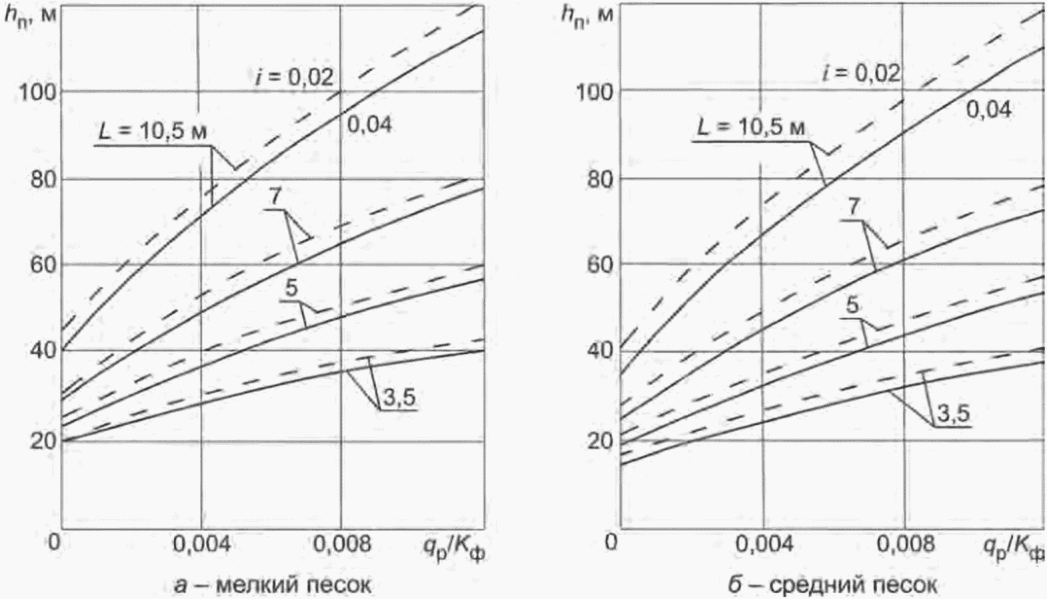

L — длина пути фильтрации; qр — расчетный объем притока воды, м3/м2 в сутки; Kф — коэффициент фильтрации материала, м/сут; ----- — уклон низа дренирующего слоя, i = 0,02; ______ — уклон низа дренирующего слоя, i = 0,04

Рисунок 16 — Номограмма для расчета дренирующего слоя в конструкции с углубленными продольными ровиками

По номограммам (см. рисунок 16) получают сразу полную толщину дренирующего слоя hп в зависимости от крупности песка, расчетного объема притока воды в дренирующий слой qр, коэффициента фильтрации материала дренирующего слоя Kф, длины пути фильтрации L и поперечного уклона низа дренирующего слоя i.

Для более точных расчетов дренажной конструкции с углубленными продольными ровиками (см. рисунок 11) используют формулу для расчета коэффициента фильтрации, в которой учитывают конструктивные особенности конструкции

K_{\text{ф}} = \frac{q_{\text{р}} \cdot L^{2}}{\Delta H(h_{\text{нас}} + h_{\text{зап}}\beta_{1})} , (36)

где L — длина пути фильтрации, м;

qр — расчетный объем притока воды, м3/м2 в сутки;

\Delta H — разность напоров, м, вычисляемых по формуле

\Delta H = h_{\text{нас}} + Li + h - h_{0}, (37)

здесь i — поперечный уклон низа дренирующего слоя, доли единицы;

L — длина пути фильтрации, равная расстоянию от оси дороги при двухскатном профиле до внутренней бровки ровика, м;

h — глубина ровика до низа дрены, равная 0,7hк (высоты капиллярного поднятия воды в материале дренирующего слоя), м; hк принимают 0,5 для мелкого песка и 0,4 — для среднего песка;

h0 — глубина фильтрационного потока в дренирующем слое непосредственно у продольной дрены; для песков средних h0 = 0,03 м, для мелких песков h0 = 0,05 м;

hнас — толщина слоя, полностью насыщенного водой, м;

hзап — дополнительная толщина дренирующего слоя, м;

\beta_{1} — коэффициент расхода воды в капиллярной зоне; для мелких песков \beta_{1} = 0,3 , а для средних и крупных песков \beta_{1} = 0,4 .

11.11 Пример расчета конструкции дорожных одежд на прочность, морозоустойчивость и осушение представлен в приложении Е.

12 Расчет дорожных одежд на обочинах и разделительных полосах

12.1 Обочины укрепляют для обеспечения защиты от размыва поверхностными водами, загрязнения и разрушения под воздействием нагрузки от транспортных средств.

12.2 В пределах ширины обочины дорожную одежду устраивают:

• на краевой полосе, служащей упором для дорожных одежд проезжей части дороги, шириной 0,5 м на дорогах категорий II — IV;
• на остановочной полосе шириной 2,5 м, предназначенной для вынужденной остановки автомобилей на дорогах категории I;
• на укрепленной части обочины на дорогах категорий II — IV.

На разделительной полосе на дорогах категорий I и II (при четырех полосах движения) дорожную одежду устраивают в пределах краевой полосы шириной 0,75 м.

12.3 Конструкция укрепления и используемые материалы должны обеспечивать заезд на обочину транспортных средств с расчетной нагрузкой без возникновения деформаций, превышающих по величине и характеру допустимые значения.

При новом строительстве, реконструкции, а также капитальном ремонте в случае уширения проезжей части краевые полосы на обочинах и на разделительной полосе устраивают совместно с уширяемой проезжей частью, и они должны иметь ту же конструкцию. При капитальном ремонте в случае невозможности обеспечения аналогичной конструкции покрытия на краевой полосе обочин, краевой полосе разделительной полосы и места разворотов на разделительной полосе следует устраивать по типу дорожной одежды на основной проезжей части.

Дорожные одежды остановочных полос на автомобильных дорогах категории I рекомендуется устраивать с конструкцией аналогичной дорожной одежде проезжей части. Остановочные полосы должны быть дополнительно проверены на воздействие длительной (статической) нагрузки.

12.4 Дорожные одежды на укрепленной части обочины на дорогах категорий II — IV рассчитывают на интенсивность, равную 1/3 интенсивности, приходящейся на крайнюю правую полосу проезжей части.

Такое решение целесообразно прежде всего для участков дорог, где вследствие высокой интенсивности движения может возникнуть необходимость пропуска потока по укрепленной части обочины в отдельные кратковременные «пиковые» периоды роста интенсивности движения, когда уширение дорожной одежды проезжей части нецелесообразно или невозможно по технико-экономическим условиям.

Дорожные одежды укрепленной части обочины рассчитывают по всем критериям прочности, аналогично дорожным одеждам проезжей части, включая расчет на статическую нагрузку. В качестве расчетной нагрузки принимают те же нагрузку и коэффициенты прочности, что и при расчете дорожных одежд проезжей части.

12.5 Толщину каждого слоя конструкции укрепления следует принимать не ниже значений, рекомендуемых ГОСТ Р 59120.

Материал покрытия проезжей части, краевых и остановочных полос, при их совместном устройстве, для исключения разного сцепления, как правило, должен быть одинаковым.

12.6 На земляном полотне из пылеватых грунтов в ДКЗ I, II и III при 2-м и 3-м типах местности по условиям увлажнения должна быть выполнена проверка конструкции краевых полос и остановочной полосы на морозоустойчивость, аналогично выполняемой при расчете дорожных одежд проезжей части (см. раздел 10).

12.7 Покрытия конструкций укрепления обочин автомобильных дорог, проходящих через населенные пункты и сельскохозяйственные угодья, не должны содержать материалов, способствующих пылеобразованию, а в населенных пунктах — дополнительно обладающих канцерогенными свойствами.

13 Расчет слоев усиления дорожных одежд

13.1 Усиление дорожных одежд необходимо, если коэффициент прочности при расчете по критерию допускаемого упругого прогиба в расчетный период года менее 1.

Усиление дорожных одежд проводят:

• с целью улучшения транспортно-эксплуатационных характеристик и увеличения прочности конструкций дорожных одежд без изменения категории дороги;
• в случаях, когда по результатам оценки прочности одежды с учетом дальнейшего роста интенсивности движения можно ожидать прогрессирующего разрушения дорожной одежды в ближайшее время.

Как правило, в этих случаях существующие слои усиливают путем устройства одного или нескольких слоев покрытия из асфальтобетона с использованием существующей конструкции дорожной одежды в качестве основания после выравнивания поперечного и продольного профилей путем фрезерования слоев покрытия или устройства выравнивающего слоя из соответствующих материалов.

13.2 Тип нового покрытия не должен быть менее совершенным, чем покрытие усиливаемых дорожных одежд.

При переводе дорог низких категорий в более высокие существующие дорожные одежды частично разбирают и поверх них укладывают несколько слоев основания и покрытия. Как правило, при этом уширяют проезжую часть и земляное полотно. На уширенных участках проезжей части устраивают новую конструкцию дорожных одежд, равнопрочную с основной конструкцией дорожных одежд.

13.3 Мероприятия по усилению дорожных одежд назначают с использованием основных положений, изложенных применительно к конструированию новых дорожных одежд, но с учетом особенностей, связанных с наличием существующих.

13.4 Расчет слоев усиления выполняют следующим образом:

• если имеются данные о фактических общих модулях упругости существующих конструкций под колесом расчетного автомобиля, относящихся к периоду наибольшего ослабления конструкции, то толщины слоев усиления следует назначать на основе расчета по критерию допускаемого упругого прогиба всей конструкции с доведением значений коэффициентов прочности до значений, приведенных в таблице 5. Расчет на усталостное разрушение от растяжения при изгибе (по номограмме, представленной на рисунке Е.51 приложения Е) и по условию сдвигоустойчивости следует выполнять только для вновь устраиваемых слоев;
• если отсутствуют достоверные данные о несущей способности существующих дорожных одежд, то допускается проектировать слои усиления на основе материалов обследований, содержащих результаты измерения толщин в соответствии с ГОСТ Р 58349 всех конструктивных слоев одежды, характеристику их состояния и качества, сведения о виде грунта земляного полотна и об условиях его увлажнения. В этом случае толщины слоев усиления одежды следует назначать на основе расчета по допускаемому упругому прогибу всей конструкции, сопротивлению усталостному разрушению от растяжения при изгибе слоев старой и новой частей одежды и сопротивлению сдвигу всех слабосвязных слоев и грунта земляного полотна.

Минимальный требуемый модуль упругости Emin дорожных одежд вычисляют по формуле (9) в зависимости от суммарной интенсивности движения в крайней правой полосе в новый расчетный период.

13.5 Сроки усиления дорожных одежд необходимо определять на основании технико-экономического сравнения вариантов. Если усиление одежды в данное время экономически нецелесообразно, то на участках дорог с недостаточной прочностью дорожной одежды следует ограничить движение транспортных средств в периоды года, неблагоприятные по условиям увлажнения земляного полотна.

13.6 При усилении дорожных одежд должны быть соблюдены условия:

• вместо усовершенствованных облегченных или переходных дорожных покрытий могут быть назначены более совершенные покрытия. Материал дорожного покрытия должен обеспечивать требуемые сцепные свойства и обладать устойчивостью к возникновению сдвигов, наплывов, колейности и волн при высоких температурах;
• толщины слоев усиления не должны быть менее значений, указанных в ГОСТ Р 59120. В противном случае следует рассмотреть вариант применения другого материала для слоя усиления, из которого допускается устраивать более тонкий слой. При необходимости предусмотреть два слоя усиления, нижний слой усиления устраивают из менее прочных и дорогостоящих материалов, чем верхний слой.

Приложение А (справочное)

МЕТОДИКА И ПРИМЕР ОПРЕДЕЛЕНИЯ УСЛОВИЙ ДВИЖЕНИЯ ПРИ НАЗНАЧЕНИИ ВИДА АСФАЛЬТОБЕТОННОЙ СМЕСИ

А.1 Общие положения

В зависимости от суммарного количества приложений расчетной нормативной нагрузки АК-11,5 (115 кН на ось) за расчетный срок службы конструктивного слоя дорожной одежды асфальтобетонные смеси могут быть запроектированы для различных условий движения.

Асфальтобетонные смеси АВ, АН и АО по ГОСТ Р 58406.2 могут быть запроектированы для следующих условий движений:

• Л — смеси для дорог с легкими условиями движения (до 0,5 млн приложений расчетной нормативной нагрузки АК-11,5);
• Н — смеси для дорог с нормальными условиями движения (от 0,5 до 1,8 млн приложений расчетной нормативной нагрузки АК-11,5);
• Т — смеси для дорог с тяжелыми условиями движения (более 1,8 млн приложений расчетной нормативной нагрузки АК-11,5).

Асфальтобетонные смеси SP по ГОСТ 58401.1 могут быть запроектированы для следующих условий движений:

• Л — смеси для дорог с легкими условиями движения (до 0,5 млн приложений расчетной нормативной нагрузки АК-11,5);
• Н — смеси для дорог с нормальными условиями движения (от 0,5 до 1,8 млн приложений расчетной нормативной нагрузки АК-11,5);
• Т — смеси для дорог с тяжелыми условиями движения (от 1,8 до 5,6 млн приложений расчетной нормативной нагрузки АК-11,5);
• Э — смеси для дорог с экстремально тяжелыми условиями движения (от 5,6 млн приложений расчетной нормативной нагрузки АК-11,5).

А.2 Определение суммарного числа приложений расчетной нормативной нагрузки \sum N_{p}

А.2.1 Если расчет дорожной одежды выполняют на нагрузку АК-11,5, суммарное число приложений расчетной нормативной нагрузки АК-11,5 с учетом круглогодичного использования дороги (Tрдг принимают равным 365 дней) вычисляют по формуле (4) или (6) настоящего стандарта. Расчетный срок службы асфальтобетона для слоев покрытия принимают до ремонта, для слоя основания — до капитального ремонта в соответствии с ГОСТ Р 58861-2020 (пункт 5.1, таблица 2).

А.2.2 Если расчет дорожной одежды выполняют на нагрузку АК-10 или на любую другую нагрузку, отличную от АК-11,5, то коэффициент перехода к расчетной нагрузке АК-11,5 вычисляют по формуле

K = (\frac{Q_{i}}{Q_{\text{расч}}})^{4}, (А.1)

где Qi — расчетная нагрузка, на которую рассчитывается дорожная одежда, отличная от 115 кН;

Qрасч — расчетная нормативная нагрузка 115 кН.

Приведенную интенсивность движения к расчетной нагрузке АК-11,5 вычисляют по формуле

Np = NiK, (А.2)

где Ni — интенсивность движения, приведенная к расчетной нагрузке, отличной от 115 кН;

K — коэффициент перехода к расчетной нагрузке АК-11,5.

Далее расчет выполняют расчет по формуле (6) настоящего стандарта аналогично с А.2.1.

А.3 Примеры расчета

А.3.1 Пример 1

Исходные данные.

Необходимо выбрать асфальтобетонные смеси (по условиям движения) для дорожных одежд капитального типа на автомобильной дороге категории I для следующих исходных данных:

• Qрасч = 115 кН (АК-11,5);
• Nр = 1500 ед./сут;
• q = 1,03;
• Tсл = 24 года;
• Tр = 12 лет.

Решение.

Рассчитывают суммарное число приложений приведенной расчетной нагрузки \sum N_{p} для слоев покрытия с учетом круглогодичного пользования за 12 лет (до ремонта) по формуле (6) настоящего стандарта

\sum N_{p} = 0,7N_{p} \frac{K_{c}}{q^{(T_{\text{сл}} - 1)}} T_{\text{рдг}}k_{n} = 0,7 \cdot 1500 \cdot \frac{1,03^{12} - 1}{1,03^{(12 - 1)} \cdot (1,03 - 1)} \cdot 365 \cdot 1,62 = 6,36\text{млнед}.

Рассчитывают суммарное число приложений приведенной расчетной нагрузки \sum N_{p} с учетом круглогодичного пользования за 24 года (до капитального ремонта) по формуле (6) настоящего стандарта

\sum N_{p} = 0,7N_{p} \frac{K_{c}}{q^{(T_{\text{сл}} - 1)}} T_{\text{рдг}}k_{n} = 0,7 \cdot 1500 \cdot \frac{1,03^{24} - 1}{1,03^{(24 - 1)} \cdot (1,03 - 1)} \cdot 365 \cdot 1,62 = 10,83\text{млнед}.

Вывод. В соответствии с А.1 для данного участка автомобильной дороги с \sum N_{p} = 5,85\text{млнед}. для слоев покрытия и \sum N_{p} = 10,83\text{млнед}. для слоя основания следует применять смеси по ГОСТ Р 58406.2, предназначенные для дорог с тяжелыми условиями движения (Т) или смеси по ГОСТ Р 58401.1, предназначенные для дорог с экстремально тяжелыми условиями движения (Э).

А.3.2 Пример 2

Исходные данные.

Необходимо выбрать асфальтобетонные смеси (по условиям движения) для дорожных одежд облегченного типа на автомобильной дороге категории IV для следующих исходных данных:

• Qi = 100 кН (АК-10);
• Nр = 450 ед./сут;
• q = 1,03;
• Tсл = 24 года;
• Tр = 12 лет.

Решение.

Рассчитывают коэффициент перехода от АК-10 к расчетной нагрузке АК-11,5 по формуле (А.1)

K = (\frac{100}{115})^{4} = 0,572.

Рассчитывают приведенную интенсивность движения к расчетной нагрузке АК-11,5 по формуле (А.2)

Nр = 450·₀,572 = 258 ед./сут.

Рассчитывают суммарное число приложений приведенной расчетной нагрузки \sum N_{p} Для слоев покрытия с учетом круглогодичного пользования за 12 лет (до ремонта) по формуле (6) настоящего стандарта

\sum N_{p} = 0,7N_{p} \frac{K_{c}}{q^{(T_{\text{сл}} - 1)}} T_{\text{рдг}}k_{n} = 0,7 \cdot 258 \cdot \frac{1,03^{12} - 1}{1,03^{(12 - 1)} \cdot (1,03 - 1)} \cdot 365 \cdot 1,32 = 0,89\text{млнед}.

Рассчитывают суммарное число приложений приведенной расчетной нагрузки \sum N_{p} для слоя основания с учетом круглогодичного пользования за 24 года (до капитального ремонта) по формуле (6) настоящего стандарта

\sum N_{p} = 0,7N_{p} \frac{K_{c}}{q^{(T_{\text{сл}} - 1)}} T_{\text{рдг}}k_{n} = 0,7 \cdot 258 \cdot \frac{1,03^{24} - 1}{1,03^{(24 - 1)} \cdot (1,03 - 1)} \cdot 365 \cdot 1,32 = 1,51\text{млнед}.

Вывод. В соответствии с А.1 для данного участка автомобильной дороги с \sum N_{p} = 0,89\text{млнед}. для слоев покрытия и \sum N_{p} = 1,51\text{млнед}. для слоя основания следует применять смеси по ГОСТ Р 58406.2 или смеси по ГОСТ Р 58401.1, предназначенные для дорог с нормальными условиями движения (Н).

Приложение Б (рекомендуемое)

МЕТОДИКА И ПРИМЕРЫ ОПРЕДЕЛЕНИЯ РАСЧЕТНЫХ ТЕМПЕРАТУР СЛОЯ И НАЗНАЧЕНИЯ ДОПУСТИМЫХ К ПРИМЕНЕНИЮ МАРОК БИТУМНОГО ВЯЖУЩЕГО

Б.1 Методика определения и пример расчета расчетных температур слоя и назначения в проектной документации допустимых к применению марок битумного вяжущего (по ГОСТ Р 58400.1 и 58400.2)

Б.1.1 Методика определения расчетных температур слоя и назначения в проектной документации допустимых к применению марок битумного вяжущего с надежностью 98%

Б.1.1.1 Общие положения

Для определения допустимых к применению в конструктивном слое дорожной одежды (далее — слое) марок битумного вяжущего по ГОСТ Р 58400.1 применяют следующие показатели:

• скорректированная максимальная расчетная температура слоя с надежностью 98%;
• минимальная расчетная температура слоя с надежностью 98%;
• уровень транспортной нагрузки (условия движения и прогнозируемая средняя скорость транспортного потока в месте проведения работ).

Для определения допустимых к применению в слое марок битумного вяжущего по ГОСТ Р 58400.2 применяют следующие показатели:

• максимальная расчетная температура слоя с надежностью 98%;
• минимальная расчетная температура слоя с надежностью 98%;
• уровень транспортной нагрузки (прогнозируемая нагрузка от транспорта за срок службы конструктивного слоя с учетом условий и характера движения).

Примечание - Значения расчетных температур округляют до 0,1 °C.

Расчетные температуры (минимальную и максимальную) определяют для участка автомобильной дороги протяженностью не более 100 км, который определяется географической точкой, равноудаленной от начала и конца участка автомобильной дороги.

Если длина рассматриваемого участка автомобильной дороги превышает 100 км, то ее условно разделяют на отрезки длиной не более 100 км, и рассматривают каждый полученный отрезок как отдельные участки автомобильной дороги.

Данные для определения расчетных температур выбирают по метеостанции, находящейся на удалении не более 100 км от участка автомобильной дороги. Приоритетной является та метеостанция, которая наименее удалена от рассматриваемого участка автомобильной дороги.

Примечание - При отсутствии метеостанции на удалении менее 100 км от географической точки автомобильной дороги допускается использовать данные с метеостанции удаленной на расстояние не более 100 км от любой точки (например, начало или конец) рассматриваемого участка автомобильной дороги или использовать данные для участка автомобильной дороги, предоставленные организацией, уполномоченной Росгидрометом на предоставление таких данных.

Для определения максимальной и минимальной расчетных температур слоя необходимы следующие основные исходные данные:

• географические координаты участка расположения автодороги (широта и долгота в градусах);
• статистические данные по суточным максимальным температурам воздуха за 20-летний период, полученные с метеостанции;
• статистические данные по годовым минимальным температурам воздуха за 20-летний период, полученные с метеостанции.

Примечание - При частичном отсутствии климатических данных за 20-летний период допускается не учитывать года из этого периода с недостающими данными, при этом для определения температурных условий эксплуатации должны быть использованы климатические данные не менее чем за 15 лет.

При применении защитного слоя или отдельных слоев износа толщиной менее 3 см, их наличие не учитывается, а за поверхность дороги принимают поверхность ВСП.

Максимальную расчетную температуру ВСП определяют в соответствии с Б.1.1.4 на основе статистических данных суточных максимальных температур воздуха или выбирают готовое значение по таблице А.1 ПНСТ 397-2020.

Максимальную расчетную температуру конструктивного слоя, расположенного на глубине от поверхности дороги (НСП и ВСО) определяют в соответствии с Б.1.1.4 на основе статистических данных суточных максимальных температур воздуха или с применением базовых максимальных расчетных температур TB98 по таблице А.1 ПНСТ 397-2020.

Скорректированную максимальную расчетную температуру слоя определяют в соответствии с Б.1.1.5.

Минимальную расчетную температуру слоя определяют в соответствии с Б.1.1.6 на основе статистических данных годовых минимальных температур воздуха или с применением базовых минимальных расчетных температур ТМ98 по таблице А.1 ПНСТ 397-2020.

Примечание - Допускается определять расчетные максимальные и минимальные температуры слоя с надежностью менее 98% на основании опыта строительства в регионе проектирования, экономической целесообразности и срока службы слоя дорожной одежды.

Б.1.1.2 Определение уровня транспортной нагрузки для расчета скорректированной марки битумного вяжущего по ГОСТ Р 58400.1.

Условия движения для планируемого участка определяют по суммарному количеству приложений расчетной нагрузки А-11,5 за срок службы конструктивного слоя дорожной одежды по формуле (4) и прогнозируемой средней скорости транспортного потока. Суммарное количество проходов расчетной нагрузки рассчитывают из условий работы асфальтобетона в конструкции 365 дней в году.

Среднюю скорость транспортного потока (при отсутствии фактических данных) рекомендуется принимать:

• более 70 км/ч — на перегонах автомобильных дорог;
• не более 70 км/ч — на регулируемых перекрестках автомобильных дорог, регулируемых пересечений в одном уровне с железнодорожными путями, съездов на пересечениях в одном и разных уровнях, пунктов взимания платы на платных автомобильных дорогах, в местах стоянок, парковок, остановок автотранспорта на перегонах и в других аналогичных участках.

Б.1.1.3 Определение уровня транспортной нагрузки для расчета типа марки битумного вяжущего по ГОСТ Р 58400.2

Для определения типа марки, битумного вяжущего необходимо применять требования таблицы Б.1.

Таблица Б.1

Типы марок, соответствующие количеству приложений расчетной нормативной нагрузки АК-11,5 и прогнозируемой средней скорости транспортного потока

Условия движения для планируемого участка определяют по суммарному количеству приложений расчетной нагрузки А-11,5 за срок службы конструктивного слоя дорожной одежды \sum N_{p} по формуле (4) и прогнозируемой средней скорости транспортного потока. Суммарное количество проходов расчетной нагрузки рассчитывают из условий работы асфальтобетона в конструкции 365 дней в году.

Среднюю скорость транспортного потока (при отсутствии фактических данных) рекомендуется принимать:

• свыше 70 км/ч — на перегонах автомобильных дорог;
• от 20 до 70 км/ч — на регулируемых перекрестках автомобильных дорог, регулируемых пересечений в одном уровне с железнодорожными путями, съездов на пересечениях в одном и разных уровнях, пунктов взимания платы на платных автомобильных дорогах;
• ниже 20 км/ч — в местах стоянок, парковок, остановок автотранспорта и в других аналогичных участках.

Б.1.1.4 Определение максимальной расчетной температуры

Б.1.1.4.1 Определение максимальной расчетной температуры ВСП на основе статистических данных по суточным максимальным температурам воздуха (по ГОСТ Р 58400.3)

При расчете, на основании статистических данных по суточным максимальным температурам воздуха, определяют суточные градусы T за все календарные дни в период с мая по сентябрь включительно по формуле

T = Tmax — 10, (Б.1)

где Tmax — максимальная суточная температура воздуха, °C.

Суточные градусы для дней, в которые максимальные суточные температуры воздуха не превышают 10 °C, принимают равными нулю.

Для каждого календарного года вычисляют годовые градусы (Degree-Days) Gi, тыс. °C, как суммарное количество суточных градусов T за все дни в году, в период с мая по сентябрь включительно. Далее вычисляют среднее значение годовых градусов DD за 20-летний период по формуле

DD = \sum_{i = 1}^{20} \frac{G_{i}}{20} . (Б.2)

Исходную максимальную расчетную температуру ВСП Tисх, °C, вычисляют по формуле

Tисх = 48,2 + 1_4DD - ₀,96DD2 — 2RD, (Б.3)

где DD — годовые градусы, тыс. °C;

RD — прогнозируемая максимальная колея за срок службы слоя, принимается равной 13 мм.

Годовой коэффициент вариации максимальной расчетной температуры ВСП CVPG, %, вычисляют по формуле

CVPG = 0,000034·(Lat — 20)2·RD2, (Б.4)

где Lat — географическая широта участка расположения дороги, град;

RD — прогнозируемая максимальная колея за срок службы слоя, мм (принимают равной 13 мм).

Максимальную расчетную температуру ВСП с надежностью 98% T98, °C, вычисляют по формуле

T_{98} = T_{\text{исх}} + Z \cdot T_{\text{исх}} \cdot \frac{CVPG}{100} , (Б.5)

где Tисх — исходная максимальная расчетная температура слоя, °C;

CVPG — годовой коэффициент вариации максимальной расчетной температуры, %;

Z — табличное значение аргумента функции стандартного нормального распределения, соответствующее надежности 98% и равное 2,055.

Б.1.1.4.2 Определение максимальной расчетной температуры слоя, расположенного на глубине от поверхности дороги на основе статистических данных по суточным максимальным температурам воздуха (по ГОСТ Р 58400.3)

Максимальную расчетную температуру слоя, расположенного на глубине от поверхности дороги, определяют с учетом максимальных суточных температур воздуха за 20-летний период, полученных с метеостанции. Для этого необходимо для каждого дня в календарном году вычислить среднее значение максимальных суточных температур воздуха семи последовательных дней, включающие в себя этот день, три предыдущих и три последующих дня. Для этого используют массив суточных максимальных температур воздуха за календарный год. Максимальной годовой семидневной температурой Tmax является наибольшая температура из полученных средних значений максимальных суточных температур воздуха семи последовательных дней T7, вычисляемая по формуле

\text{Т}_{7} = \sum_{i = 1}^{7} \frac{\text{Т}_{i}}{7} , (Б.6)

где Ti — максимальная суточная температура воздуха в i-й день из семи последовательных дней.

Получают значения максимальных годовых семидневных температур T7 для каждого календарного года.

Вычисляют среднее значение полученных максимальных годовых семидневных температур Tср.

Стандартное отклонение максимальных годовых семидневных температур s вычисляют по формуле

s = \sqrt{\sum^{n} i = 1 \frac{(\text{Т}_{i} - \text{Т}_{cp})^{2}}{n - 1}} , (Б.7)

где n — количество лет периода наблюдений;

Tср — среднее значение максимальных годовых семидневных температур;

Ti — максимальная годовая семидневная температура в i-й год наблюдения.

Максимальную расчетную температуру слоя на глубине от поверхности дороги с надежностью 98% T98, °C, вычисляют по формуле

T98 = 54,32 + 0,78·Tср — 0,0025(Lat)2 — 15,14log10(H + 45) +

• Z·(9 + 0,61·s2)0,5, (Б.8)

где Tср — среднее значение максимальных годовых семидневных температур, С;

Lat — географическая широта участка расположения дороги, град;

H — глубина от поверхности дороги до поверхности слоя, мм;

Z — табличное значение аргумента функции стандартного нормального распределения, соответствующее надежности 98% и равное 2,055;

s — стандартное отклонение максимальных годовых семидневных температур по формуле (7).

Исходную максимальную расчетную температуру слоя на глубине от поверхности дороги Tисх используют для выбора значений коррекции и не связывают с надежностью.

Исходную максимальную расчетную температуру слоя на глубине от поверхности дороги Tисх, °C, по значению равную максимальной расчетной температуре слоя с надежностью 50% T50, вычисляют по формуле

Tисх = 54,32 + 0,78Tср — 0,0025(Lat)2 -

• 15,14log10(H + 45), (Б.9)

где Tср — среднее значение максимальных годовых семидневных температур, °C;

Lat — географическая широта участка расположения дороги, град;

H — глубина от поверхности дороги до поверхности слоя, мм.

Б.1.1.4.3 Определение максимальной расчетной температуры слоя, расположенного на глубине от поверхности дороги по базовым максимальным расчетным температурам TB98 по таблице А.1 ПНСТ 397-2020

Максимальную расчетную температуру слоя, расположенного на глубине от поверхности с надежностью 98% T98, °C, рассчитывают по формуле (Б.10) или (Б.11)

T_{98} = TB_{98} - 15,14 \cdot log_{10}(\frac{H}{45} + 1), (Б.10)

T98 = TB98 — KH, (Б.11)

где TB98 — базовая максимальная расчетная температура ВСП с надежностью 98%, °C;

KH — значение коррекции, равное [15,14 \cdot log_{10}(\frac{H}{45} + 1)] , °C;

H — глубина поверхности слоя от поверхности автодороги, мм.

Значения коррекции KH, соответствующие выборочным возможным глубинам поверхности слоя от поверхности автодороги, представлены в таблице Б.2.

Таблица Б.2

Значения коррекции KH, соответствующие выборочным возможным глубинам поверхности слоя от поверхности автодороги

Исходную максимальную расчетную температуру слоя на глубине от поверхности дороги Tисх используют для выбора значений коррекции, и она не связана надежностью.

Исходная максимальная расчетная температура на глубине от поверхности дороги по значению равна максимальной расчетной температуре слоя с надежностью 50% T50, которая рассчитывается по формуле Б.12.

Tисх = T50 = TB50 — KH, (Б.12)

где T50 — максимальная расчетная температура с надежностью 50%, °C;

TB50 — базовая максимальная расчетная температура с надежностью 50%, °C принимают по таблице Б.2 приложения Б ПНСТ 397-2020;

KH — значение коррекции, равное [15,14 \cdot log_{10}(\frac{H}{45} + 1)] , °C.

Значения коррекции KH, соответствующие выборочным возможным глубинам поверхности слоя от поверхности автодороги, представлены в таблице Б.2.

Б.1.1.5 Определение скорректированной максимальной расчетной температуры слоя

Скорректированную максимальную температуру слоя с надежностью 98% Tk, °C, вычисляют по формуле

Tk = _T98 + k, (Б.13)

где T98 — максимальная расчетная температура слоя с надежностью 98%, °C;

k — значение коррекции в соответствии с таблицей Б.3.

Таблица Б.3

Значение коррекции k в зависимости от условий движения и прогнозируемой средней скорости транспортного потока

Среднюю скорость транспортного потока (при отсутствии фактических данных) рекомендуется принимать:

• более 70 км/ч — на перегонах автомобильных дорог,
• не более 70 км/ч — на регулируемых перекрестках автомобильных дорог между собой, регулируемых пересечений в одном уровне с железнодорожными путями, съездов на пересечениях в одном и разных уровнях, пунктов взимания платы на платных автомобильных дорогах, в местах стоянок, парковок, остановок автотранспорта на перегонах и в других аналогичных участках.

Б.1.1.6 Определение минимальной расчетной температуры для ВСП и на глубине

Б.1.1.6.1 Определение минимальной расчетной температуры слоя на основе статистических данных по годовым минимальным температурам воздуха по ГОСТ Р 58400.3.

Для определения минимальной расчетной температуры слоя используют статистические данные по годовым минимальным температурам воздуха за 20-летний период, полученные с метеостанции.

Вычисляют среднее значение минимальных годовых температур Tmin.

Значение стандартного отклонения минимальных годовых температур s вычисляют по формуле

s = \sqrt{\sum^{n} i = 1 \frac{(\text{Т}_{i} - \text{Т}_{min})^{2}}{n - 1}} , (Б.14)

где n — количество лет наблюдений;

Ti — минимальная годовая температура в i-й год наблюдения;

T_min - среднее значение минимальных годовых температур.

Минимальную расчетную температуру слоя с надежностью 98% Tm98, °C, вычисляют по формуле

Tm98 = -1,56 + 0,72·Tmin — 0,004(Lat)2 + 6,26log10(H + 25) -

• Z·(4,4 + 0,52·s2)0,5, (Б.15)

где Tmin — среднее значение минимальных годовых температур, °C;

Lat — географическая широта участка расположения дороги, град;

H — глубина от поверхности дороги до поверхности слоя, мм, для ВСП, равная 0;

Z — табличное значение аргумента функции стандартного нормального распределения, соответствующее надежности 98% и равное 2,055;

s — стандартное отклонение минимальных годовых температур.

Б.1.1.6.2 Определение минимальной расчетной температуры слоя с надежностью 98% Tm98 с применением базовых минимальных расчетных температур TM98 по таблице А.1 ПНСТ 397-2020.

Минимальную расчетную температуру слоя с надежностью 98% Tm98, °C, вычисляют по следующим формулам:

T_{m98} = TM_{98} + 6,26 \cdot log_{10}(\frac{H}{25} + 1); (Б.16)

Tm98 = TM98 + F, (Б.17)

где TM98 — базовая минимальная расчетная температура с надежностью 98%, °C;

F — значение коррекции, равное [6,26 \cdot log_{10}(\frac{H}{25} + 1)] , °C;

H — глубина поверхности слоя от поверхности автодороги, мм, для ВСП, равная 0 мм.

Значения коррекции F, соответствующие выборочным возможным глубинам поверхности слоя от поверхности автодороги, представлены в таблице Б.4.

Таблица Б.4

Значения коррекции F, соответствующие выборочным возможным глубинам поверхности слоя от поверхности автодороги

Б.1.1.7 Назначение допустимых к применению в слое битумных вяжущих

Б.1.1.7.1 При проектировании дорожных одежд в проектной документации указывают как марки по ГОСТ Р 58400.2, так и марки по ГОСТ Р 58400.1.

Примечание - При назначении допустимых к применению в слое битумных вяжущих допускается использовать расчетные максимальные и минимальные температуры слоя с надежностью менее 98% на основании опыта строительства в регионе проектирования, экономической целесообразности и срока службы слоя дорожной одежды.

Б.1.1.7.2 Допустимыми к применению в конструктивном слое дорожной одежды являются марки битумного вяжущего PG X(Z) — Y по ГОСТ Р 58400.2, одновременно удовлетворяющие следующим условиям:

• верхнее значения марки X более, чем значение расчетной максимальной температуры слоя с надежностью 98%, T98;
• нижнее значение марки Y менее, чем значение расчетной минимальной температуры слоя с надежностью 98% Tm98;
• тип марки Z не ниже, чем соответствующий уровень транспортной нагрузки на участке автодороги.

Примечание - Значения марок X выбирают из значений от 34 до 82 с шагом в 6 единиц. Значения марок Y выбирают из значений от минус 4 до минус 52 с шагом в 6 единиц.

Из допустимых к применению марок PG X(Z) — Y ГОСТ Р 58400.2 с минимальным диапазоном эксплуатации и минимальным типом марки является марка PG X(Z) — Y с минимальной шириной диапазона R (значение R = X — Y) и с типом марки Z, соответствующим уровню транспортной нагрузки на участке автодороги.

В проектную документацию вносят запись в краткой форме, используя значение марки минимальным диапазоном эксплуатации и минимальным типом марки PG X(Z) — Y.

Запись в краткой форме: «допустимы к применению марки от PG X(Z) — Y».

Б.1.1.7.3 Допустимыми к применению в конструктивном слое дорожной одежды (с учетом фактической марки) являются марки битумного вяжущего по ГОСТ Р 58400.1 с фактической маркой PG X — Y(ФАКТ) по ГОСТ Р 58400.3, одновременно удовлетворяющие следующим условиям:

• верхнее фактическое значение марки X(ФАКТ) более, чем значение скорректированной расчетной максимальной температуры слоя с надежностью 98% Tk;
• нижнее значение фактической марки Y(ФАКТ) менее, чем значение расчетной минимальной температуры слоя с надежностью 98%, Tm98.

Примечание - Для марок PG X — Y(ФАКТ) значения X(ФАКТ) и Y(ФАКТ) округляют до 0,1.

Из допустимой к применению, с минимальным диапазоном эксплуатации, является фактическая марка PG X — Y(ФАКТ), где X = Tk + 0,1, Y = Tm98 — 0,1.

Также допустимыми к применению в конструктивном слое дорожной одежды являются марки битумного вяжущего PG X — Y по ГОСТ Р 58400.1 (без учета фактической марки), одновременно удовлетворяющие следующим условиям:

• верхнее значение марки X более, чем значение скорректированной расчетной максимальной температуры слоя с надежностью 98% Tk;
• нижнее значение марки Y менее, чем значение расчетной минимальной температуры слоя с надежностью 98%, Tm98.

Примечание - Для марок PG X — Y, значения X выбирают из значений от 34 до 82 с шагом в 6 единиц. Значения Y выбирают из значений от минус 4 до минус 52 с шагом в 6 единиц.

Из допустимых к применению марок по ГОСТ Р 58400.1 (без учета фактической марки) с минимальным диапазоном эксплуатации является марка PG X — Y с минимальной шириной диапазона R (значение R = X + |Y|).

В проектную документацию вносят запись в краткой форме, используя значения марок с минимальным диапазоном эксплуатации PG X — Y и PG X — Y(ФАКТ).

Запись в краткой форме: «допустимы к применению марки от PG X — Y(ФАКТ) или от PG X — Y.»

Б.1.2 Пример расчета

Б.1.2.1 Исходные данные

Расположение участка автомобильной дороги:

• начало участка: ПК 2238; 55.63983, 42.02267;
• середина участка: ПК 2555; 55.56082, 42.48375;
• конец участка: ПК 2871; 55.5346, 42.95768.

Заданная надежность — 98%.

Характеристики конструктивных слоев дорожной одежды:

• толщина ВСП — 50 мм;
• глубина залегания НСП — 50 мм от поверхности автодороги, толщина НСП — 80 мм;
• глубина залегания ВСО — 130 мм от поверхности автодороги.

Эксплуатационные характеристики:

• прогнозируемая средняя скорость транспортного потока на участке автодороги — более 70 км/ч;
• прогнозируемые условия движения на участке автодороги: экстремально тяжелые условия движения (приведенная интенсивность за 12 лет \sum N_{p} = 7806245\text{ед}. , за 24 года \sum N_{p} = 13281389\text{ед}. ).

Ближайшая метеостанция (на расстоянии менее 100 км от участка автодороги), из представленных в ПНСТ 397-2020: метеостанция Порецкое, индекс МВО 27675 (55°11'; 46°20').

ДКЗ-III1.

Б.1.2.2 Определение исходных параметров по ПНСТ 397-2020

В таблице А.1 ПНСТ 397-2020 (метеостанция Порецкое) выбирают следующие параметры:

• максимальная расчетная температура ВСП, при надежности 98%, равная 53,7 °C;
• базовая минимальная расчетная температура, при надежности 98%, равная — 33,3 °C;
• базовая максимальная расчетная температура для слоев на глубине, при надежности 98%, равная 53,3 °C.

В таблице Б.1 ПНСТ 397-2020 (метеостанция Порецкое) выбирают следующие параметры:

• максимальная расчетная температура верхнего слоя покрытия, при надежности 50%, равная 46,8 °C;
• базовая максимальная расчетная температура для слоев на глубине при надежности 50%, равная 46,0 °C.

Б.1.2.3 Определение расчетных параметров для ВСП

Определяют исходную максимальную температуру ВСП Tисх, которая необходима при выборе значения коррекции.

Tисх = T50 = 46,8 °C, так как максимальная расчетная температура ВСП с надежностью 50% T50 равна исходной максимальной расчетной температуре ВСП Tисх (вне зависимости от принятой надежности).

Определяют значение коррекции в соответствии с таблицей Б.3. Для экстремально тяжелых условий движения, при прогнозируемой средней скорости транспортного потока не менее 70 км/ч, при исходной максимальной расчетной температуре не более 52 °C значение коррекции k = 15,5 °C.

Определяют скорректированную максимальную расчетную температуру ВСП с надежностью 98% Tk:

Tk = T98 + k = 53,7 + 15,5 = 69,2 °C,

где T98 — максимальная расчетная температура ВСП с надежностью 98%, равная 53,7 °C;

k — значение коррекции, равное 15,5 °C.

Определяют минимальную расчетную температуру ВСП с надежностью 98%, Tm98:

Tm98 = TM98 = -33,3 °C,

где TM98 — базовая минимальная расчетная температура с надежностью 98%, равная -33,3 °C в соответствии с таблицей А.1 ПНСТ 397-2020.

Б.1.2.3.1 Результат назначения допустимых к применению в ВСП битумных вяжущих

Допустимыми к применению в конструктивном слое дорожной одежды являются марки битумного вяжущего по ГОСТ Р 58400.1 с фактической маркой PG X — Y(ФАКТ), где X >= 69,3 и Y <= -33,4.

Фактическая марка с минимальным диапазоном эксплуатации — PG 69,3 — 33,4(ФАКТ).

Примечание - Для марок PG X — Y(ФАКТ) значения X(ФАКТ) и Y(ФАКТ) округляют до 0,1.

Также допустимыми к применению в конструктивном слое дорожной одежды (без учета фактической марки) являются марки битумного вяжущего PG X — Y по ГОСТ Р 58400.1, где X >= 69,3 и Y < -33,4.

Примечание - Для марок PG X — Y значения X выбирают из значений от 34 до 82 с шагом в 6 единиц. Значения Y выбирают из значений от минус 4 до минус 52 с шагом в 6 единиц.

Допустимая марка с минимальным диапазоном эксплуатации (без учета фактической марки) — PG 70 — 34.

Назначают к применению в ВСП битумные вяжущие с марками от PG 69,3 — 33,4(ФАКТ), а также с марками от PG 70 — 34.

Допустимы к применению марки PG X(Z) — Y по ГОСТ Р 58400.2, где X >= 58; Y <= -34; тип марки Z не ниже V.

Допустимая марка с минимальным диапазоном эксплуатации и минимальным уровнем транспортной нагрузки — PG 58(V) — 34.

Назначают к применению ВСП битумные вяжущие с марками от PG 58(V)-34.

Б.1.2.4 Определение расчетных параметров для НСП

При выборе значения коррекции определяют исходную максимальную температуру НСП Tисх в соответствии с 7.2 ПНСТ 397-2020.

Максимальная расчетная температура НСП с надежностью 50%, является исходной максимальной расчетной температуре ВСП вне зависимости от принятой надежности.

Определяют исходную максимальную расчетную температуру НСП на глубине от поверхности дороги, равной 50 мм, с надежностью 50%:

Tисх = T50 = TB50 — KH = 46,0 — 4,9 = 41,1 °C,

где T50 — максимальная расчетная температура НСП с надежностью 50%, °C;

TB50 — базовая максимальная расчетная температура с надежностью 98%, °C, равная 46,0 °C;

KH — коэффициент по таблице 2 ПНСТ 397-2020 (KH = 4,9 °C).

Максимальную расчетную температуру НСП на глубине поверхности слоя от поверхности автодороги, равной 50 мм с надежностью 98%, T98 определяют в соответствии с 7.2 ПНСТ 397-2020 (Б.1.1.4.3 настоящего стандарта):

T98 = TB98 — KH = 53,3 — 4,9 = 48,4 °C,

где T98 — максимальная расчетная температура НСП с надежностью 98%, °C;

TB98 — базовая максимальная расчетная температура НСП с надежностью 98%, равная 53,3 °C;

KH — коэффициент по таблице 2 ПНСТ 397-2020, равный 4,9 °C.

Определяют значение коррекции в соответствии с таблицей Б.3. Для экстремально тяжелых условий движения при прогнозируемой средней скорости транспортного потока не менее 70 км/ч, при исходной максимальной расчетной температуре не более 52 °C (Tисх = 41,1 °C) значение коррекции k = 15,5 °C.

Определяют скорректированную максимальную расчетную температуру НСП с надежностью 98%, Tk:

Tk = T98 + k = 48,4 + 15,5 = 63,9 °C,

где T98 — максимальная расчетная температура НСП с надежностью 98%, °C, равная 48,4 °C;

k — значение коррекции, равное 15,5 °C.

Определяют минимальную расчетную температуру НСП с надежностью 98%:

Tm98 = TM98 + F = -33,3 + 3,0 = -30,3 °C,

где Tm98 — минимальная расчетная температура НСП с надежностью 98%, °C;

TM98 — базовая минимальная расчетная температура с надежностью 98%, °C, равная -33,3 °C;

F — коэффициент по таблице Б.4 (при H = 50 мм, F = 3,0 °C).

Б.1.2.4.1 Результат назначения допустимых к применению в НСП битумных вяжущих

Допустимыми к применению в НСП являются марки битумного вяжущего по ГОСТ Р 58400.1 с фактической маркой PG X — Y(ФАКТ), где X >= 64,0 и Y <= -30,4.

Фактическая марка с минимальным диапазоном эксплуатации — PG 64,0 — 30,4(ФАКТ).

Примечание - Для марок PG X — Y(ФАКТ) значения X(ФАКТ) и Y(ФАКТ) округляют до 0,1.

Также допустимыми к применению в конструктивном слое дорожной одежды (без учета фактической марки) являются марки битумного вяжущего PG X — Y по ГОСТ Р 58400.1, где X >= 64,0 и Y <= -30,4.

Примечание - Для марок PG X — Y, значения X выбирают из значений от 34 до 82 с шагом в 6 единиц. Значения Y выбирают из значений от минус 4 до минус 52 с шагом в 6 единиц.

Допустимая марка с минимальным диапазоном эксплуатации (без учета фактической марки) — PG 64 — 34.

Назначают к применению в НСП битумные вяжущие с марками от PG 64,0 — 30,4(ФАКТ), а также с марками от PG 64 — 34.

Допустимы к применению марки PG X(Z) — Y по ГОСТ Р 58400.2, где X >= 52; Y <= -34; тип марки Z не ниже V.

Допустимая марка с минимальным диапазоном эксплуатации и минимальным уровнем транспортной нагрузки — PG 52(V) — 34.

Назначают к применению НСП битумные вяжущие с марками от PG 52(V) — 34.

Б.1.2.5 Определение расчетных параметров для ВСО

При выборе значения коррекции определяют исходную максимальную температуру ВСО Tисх в соответствии с 7.2 ПНСТ 397-2020.

Максимальная расчетная температура ВСО с надежностью 50% является исходной максимальной расчетной температуры ВСО (вне зависимости от принятой надежности).

Определяют исходную максимальную расчетную температуру ВСО (глубина поверхности слоя от поверхности дороги, равная 130 мм) с надежностью 50%:

Tисх = T50 = TB50 — KH = 46,0 — 8,9 = 37,1 °C,

где T50 — максимальная расчетная температура ВСО с надежностью 50%, °C;

TB50 — базовая максимальная расчетная температура с надежностью 98%, равная 46,0 °C;

KH — коэффициент по таблице 2 ПНСТ 397-2020, равный 8,9 °C.

Максимальную расчетную температуру ВСО (глубина поверхности слоя от поверхности автодороги, равная 130 мм) с надежностью 98% T98 определяют в соответствии с 7.2 ПНСТ 397-2020:

T98 = TB98 — KH = 53,3 — 8,9 = 44,4 °C,

где T98 — максимальная расчетная температура ВСО с надежностью 98%, °C;

TB98 — базовая максимальная расчетная температура НСП с надежностью 98%, равная 53,3 °C;

KH — коэффициент по таблице 2 ПНСТ 397-2020, равный 8,9 °C.

Определяют значение коррекции в соответствии с таблицей Б.3. Для экстремально тяжелых условий движения, при прогнозируемой средней скорости транспортного потока не менее 70 км/ч, при исходной максимальной расчетной температуре не более 52 °C значение коррекции k = 15,5 °C.

Определяем скорректированную максимальную расчетную температуру ВСО с надежностью 98%, Tk:

Tk = T98 + k = 44,4 + 15,5 = 59,9 °C,

где T98 — максимальная расчетная температура ВСО с надежностью 98%, равная 44,4 °C;

k — значение коррекции, равное 15,5 °C.

Определяют минимальную расчетную температуру ВСО с надежностью 98%:

Tm98 = TM98 + F = -33,3 + 5,0 = -28,3 °C,

где Tm98 — минимальная расчетная температура ВСО (глубина поверхности слоя от поверхности автодороги, равная 130 мм) с надежностью 98%, °C;

TM98 — базовая минимальная расчетная температура с надежностью 98%, равная -33,3 °C;

F — коэффициент по таблице Б.4 (при H = 130 мм, F = 5,0 °C).

Б.1.2.5.1 Результат назначения допустимых к применению в ВСО битумных вяжущих

Допустимыми к применению в ВСО являются марки битумного вяжущего по ГОСТ Р 58400.1 с фактической маркой PG X — Y(ФАКТ), где X >= 60,0 и Y <= -28,4.

Фактическая марка с минимальным диапазоном эксплуатации — PG 60,0 — 28,4(ФАКТ).

Примечание - Для марок PG X — Y(ФАКТ) значения X(ФАКТ) и Y(ФАКТ) округляют до 0,1.

Также допустимыми к применению в конструктивном слое дорожной одежды (без учета фактической марки) являются марки битумного вяжущего PG X — Y по ГОСТ Р 58400.1, где X >= 60,0 и Y <= -28,4.

Примечание - Для марок PG X — Y, значения X выбирают из значений от 34 до 82 с шагом в 6 единиц. Значения Y выбирают из значений от минус 4 до минус 52 с шагом в 6 единиц.

Допустимая марка с минимальным диапазоном эксплуатации (без учета фактической марки) — PG 64 -34.

Назначают к применению в ВСО битумные вяжущие с марками от PG 60,0 — 28,4(ФАКТ), а также с марками от PG 64 — 34.

Допустимы к применению марки PG X(Z) — Y по ГОСТ Р 58400.2, где X >= 46; Y <= -34; тип марки Z не ниже V.

Допустимая марка с минимальным диапазоном эксплуатации и минимальным уровнем транспортной нагрузки PG 46(V) — 34.

Назначают к применению ВСО битумные вяжущие с марками от PG 46(V) — 34.

Б.2 Методика определения и пример расчета расчетных температур слоя и назначения в проектной документации допустимых к применению марок битумного вяжущего (по ГОСТ 33133)

Б.2.1 Методика определения и пример расчета расчетных температур слоя и назначения в проектной документации допустимых к применению марок битумного вяжущего по ГОСТ 33133 представлены в ГОСТ Р 58829.

Примечание — Допускается назначать марки битумного вяжущего по ГОСТ 33133 с учетом имеющегося опыта проектирования конструкций для конкретных условий эксплуатации.

Приложение В (справочное)

РАСЧЕТНЫЕ ХАРАКТЕРИСТИКИ ГРУНТОВ РАБОЧЕГО СЛОЯ ЗЕМЛЯНОГО ПОЛОТНА, ПЕСКА И ПЕСЧАНО-ГРАВИЙНЫХ СМЕСЕЙ ДЛЯ СЛОЕВ ОСНОВАНИЯ

В.1 Расчетная (относительная) влажность грунта зависит от погодно-климатических условий местности, а также от вида грунта, конструкции земляного полотна, применяемых мероприятий по регулированию водно-теплового режима дорожной одежды и земляного полотна и др.

Разновидности грунтов принимают в соответствии с ГОСТ 33063.

Расчетную (относительную) влажность связного грунта Wp дорожной одежды вычисляют по формуле

W_{p} = (\overline{W_{\text{табл}}} + \Delta + \Delta_{1}W - \Delta_{2}W) \cdot (1 + V_{r}t) - \Delta_{3}, (В.1)

где \overline{W_{\text{табл}}} — среднее многолетнее значение относительной (в долях от влажности на границе текучести) влажности грунта в наиболее неблагоприятный (весенний) период года в рабочем слое земляного полотна, определяемое по таблице В.1 в зависимости от ДКЗ и подзоны [см. рисунок В.1 (вкладка)], схемы увлажнения грунта рабочего слоя и типа грунта;

\Delta — поправка, равная 0,00 — для участков насыпей и 0,03 — для участков дороги, проходящих в выемке или в низкой насыпи с рабочей отметкой менее руководящей отметки для данного типа грунта и типа местности по характеру увлажнения;

\Delta_{1}W — поправка на особенности рельефа территории, принимаемая для равнинных условий 0,00, предгорных — 0,03, горных — 0,05;

\Delta_{2}W — поправка на конструктивные особенности проезжей части и обочин, определяемая по таблице В.2;

Vr — коэффициент вариации, равный 0,10;

t — коэффициент нормированного отклонения, принимаемый в зависимости от уровня надежности KH (см. таблицу В.3);

\Delta_{3} — поправка, учитывающая толщину слоев, превышающую 0,75 м, определяемая по рисунку В.2 (в случае, если толщина слоев менее 0,75 м, поправка не принимается).

Таблица В.1

Среднее многолетнее значение относительной влажности грунта рабочего слоя \overline{W_{\text{табл}}}

- границы ДКЗ; - границы дорожно-климатических подзон

Примечания

1 При обосновании общее дорожно-климатическое районирование территории Российской Федерации может уточняться в рамках отдельных субъектов.

2 Кубань и западную часть Северного Кавказа следует относить к ДКЗ III. Крым — к ДКЗ IV.

3 При проектировании участков дорог в приграничных зонах при обосновании данных о грунтово-гидрологических и почвенных условиях, а также, исходя из практики эксплуатации дорог в районе, допускается принимать проектные решения как для смежной (северной или южной) зоны.

4 В горных районах ДКЗ следует определять с учетом высотного расположения объектов проектирования, принимая во внимание природные условия на данной высоте.

5 Разделение на подзоны следует учитывать при определении расчетной влажности при расчетах на прочность и морозоустойчивость дорожных одежд.

Рисунок В.1 — ДКЗ и подзоны Российской Федерации

Средние значения влажности грунта в таблице В.1 приведены для толщины дорожной одежды hд.о. до 0,75 м. Если одежда имеет бульшую толщину, влагонакопление в грунте рабочего слоя за счет грунтовой и поверхностной вод снижается. В этом случае расчетная влажность грунта уменьшается на величину \Delta_{3} , определяемую по номограмме (см. рисунок В.2).

Если расчетная (относительная) влажность \overline{W_{\text{табл}}} , указанная в таблице В.1, более или равна 0,75Wт, значение поправки \Delta_{3} определяют по рисунку В.2. Если \overline{W_{\text{табл}}}<0,75W_{\text{т}} , расчетную влажность грунта при толщине дорожной одежды более 0,75 м вычисляют по формуле (В.1) без учета \Delta_{3} .

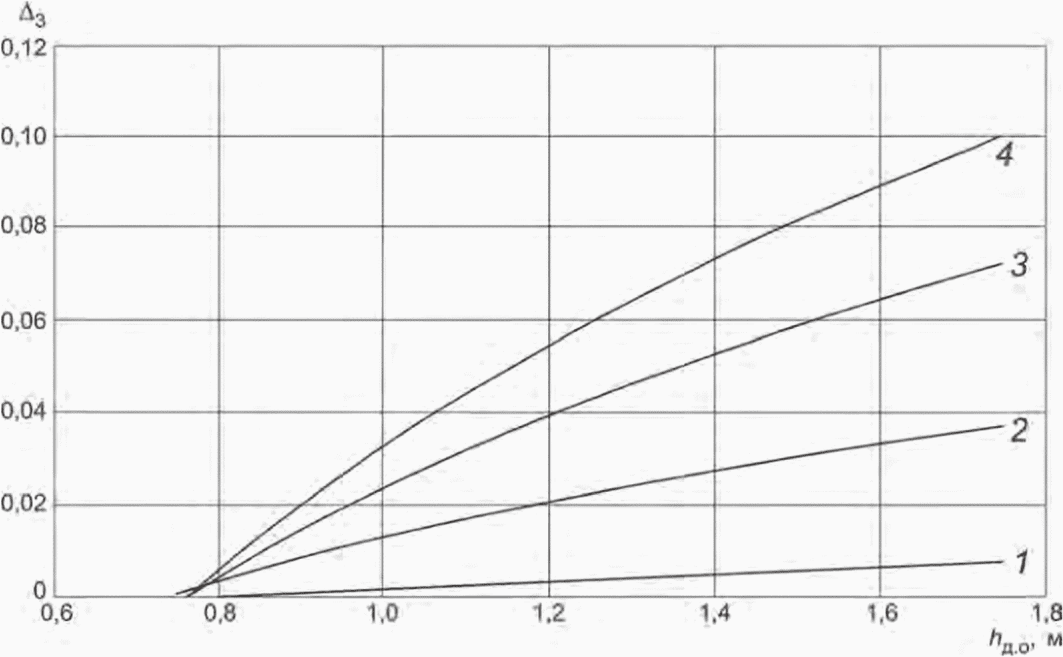

1 — для \overline{W_{\text{табл}}} = 0,75W_{\text{т}} ; 2 — для \overline{W_{\text{табл}}} = 0,8W_{\text{т}} ; 3 — для \overline{W_{\text{табл}}} = 0,85W_{\text{т}} ; 4 — для \overline{W_{\text{табл}}} = 0,9W_{\text{т}}

Рисунок В.2 — Номограмма для определения поправки к относительной расчетной влажности \Delta_{3} в зависимости от суммарной толщины дорожной одежды hд.о.

Таблица В.2

Значение поправки на конструктивные особенности проезжей части и обочин \Delta_{2}W

Таблица В.3

Значения коэффициента нормированного отклонения t

В.2 Расчетные механические характеристики связных грунтов:

• модуль упругости — в зависимости от расчетной влажности по таблице В.4;
• угол внутреннего трения \varphi и удельное сцепление грунта cN — в зависимости от расчетной влажности и количества приложений нагрузки за срок службы дорожной одежды по таблице В.5.

Таблица В.4

Рекомендуемые расчетные значения модулей упругости связных грунтов

Таблица В.5

Рекомендуемые расчетные значения сдвиговых характеристик (удельное сцепление cN и угол внутреннего трения \varphi ) связных грунтов

Расчетные механические характеристики ПГС, песка (за исключением пылеватого песка) и легкой крупной супеси не зависят от расчетной влажности и их принимают следующим образом:

• модуль упругости — во всех ДКЗ одинаковым по таблице В.6;
• удельное сцепление cN и угол внутреннего трения \varphi — в зависимости от количества приложений нагрузки за срок службы дорожной одежды по таблице В.7.

Таблица В.6

Рекомендуемые расчетные значения модулей упругости ПГС, песка и легкой крупной супеси

Таблица В.7

Сдвиговые характеристики (сцепление cN и угол внутреннего трения \varphi ) ПГС, песка и легкой крупной супеси

В.3 При применении в качестве грунтов рабочего слоя материалов, не представленных в настоящем стандарте, их расчетные характеристики необходимо назначать по данным лабораторных и натурных испытаний.

Приложение Г (справочное)

РАСЧЕТНЫЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ КОНСТРУКТИВНЫХ СЛОЕВ

Таблица Г.1

Конструктивные слои из ЩГПС и грунтов, обработанных вяжущими

Таблица Г.2

Щебеночные основания из неукрепленных материалов и каменные мостовые

Таблица Г.3

Конструктивные слои из ЩГПС

Таблица Г.4

Значения кратковременного модуля упругости асфальтобетона при расчете дорожных одежд по допускаемому упругому прогибу и условию сдвигоустойчивости

Таблица Г.5

Характеристики асфальтобетона при расчете на растяжение при изгибе под кратковременными нагрузками

Таблица Г.6

Расчетные значения модуля упругости асфальтобетона при расчете на статическую нагрузку

Таблица Г.7

Ориентировочные плотности дорожно-строительных материалов

Таблица Г.8

Требования к материалам конструктивных слоев дорожных одежд

Таблица Г.9

Основные требования к щебню по ГОСТ 32703, ГОСТ 32826 и к щебню (гравию), входящему в состав смесей по ГОСТ 25607, ГОСТ Р 58770, ПНСТ 327-2019 для оснований дорожных одежд
