ПНСТ 511-2020. Предварительный национальный стандарт Российской Федерации. Вагоны грузовые. Расчетные неровности железнодорожного пути для оценки показателей динамических качеств грузовых вагонов расчетными методами

(утв. и введен в действие Приказом Росстандарта от 31.12.2020 № 125-пнст)

до 1 июня 2024 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Всесоюзный научно-исследовательский центр транспортных технологий» (ООО «ВНИЦТТ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 045 «Железнодорожный транспорт» 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 125-пнст

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: info@tt-center.ru и/или в Федеральное агентство по техническому регулированию и метрологии по адресу: 123112, Москва, Пресненская набережная, д. 10, стр. 2. В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Положения настоящего стандарта относятся к математическому или компьютерному моделированию колебаний грузового вагона для оценки показателей динамических качеств по ГОСТ 33211-2014 (раздел 5).

1 Область применения

Настоящий стандарт распространяется на методы математического (компьютерного) моделирования показателей динамических качеств грузовых вагонов (далее — вагоны) с осевой нагрузкой до 245 кН (25 тс) включительно, предназначенных для обращения на железнодорожных путях шириной колеи 1520 мм, и устанавливает требования к расчетным неровностям железнодорожного пути, используемым при определении показателей динамических качеств грузового вагона расчетными методами по ГОСТ 33211-2014 (раздел 5).

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

ГОСТ 33211-2014 Вагоны грузовые и пассажирские. Требования к прочности и динамическим качествам Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 натурные неровности рельсовых нитей: Отклонения в вертикальном и боковом направлениях в геометрии рельсовых нитей от номинального положения, полученные по результатам измерения путеизмерительными средствами.

3.2 расчетные неровности (железнодорожного пути): Математическое (численное) представление натурных неровностей рельсовых нитей в виде зависимостей от длины пути.

3.3 положение рельсовой нити в профиле: Натурная неровность рельсовой нити, которая характеризует отклонение рельсовой нити от номинального положения в вертикальном направлении.

3.4 положение рельсовой нити в плане: Натурная неровность рельсовой нити, которая характеризует отклонение рельсовой нити от номинального положения в боковом направлении.

4 Требования к расчетным неровностям железнодорожного пути

4.1 Расчетные неровности получают путем интерполяции сплайном натурных неровностей рельсовых нитей участка железнодорожного пути.

4.2 Характеристики участка железнодорожного пути, используемого для получения расчетных неровностей, должны соответствовать ГОСТ 33211-2014 (раздел 5).

4.3 Натурные неровности рельсовых нитей участка железнодорожного пути, используемого для получения расчетных неровностей, в зависимости от установленной скорости движения должны соответствовать требованиям, указанным в таблице 1.

Диапазон скоростей движения, км/ч	Значения отступлений, мм, не более
	Ширина колеи <*>	Положение рельсовых нитей в профиле по			Положение рельсовых нитей в плане по
		уровню	просадке	перекосу	разности смежных стрел изгиба <**> до 20 м включ.	разности смежных стрел изгиба <**> св. 20 м до 40 м включ.
От 90 до 140 включ.	6/14	16	15	12	15	25
От 81 до 90 включ.	8/16	20	20	16	25	35
От 61 до 80 включ.	8/22	22	22	18	30	37
От 26 до 60 включ.	8/24	25	25	20	35	40
<*> В числителе — для сужения колеи, в знаменателе — для уширения колеи. <**> Измеренных от середины хорды длиной 20 м при длине неровности пути.

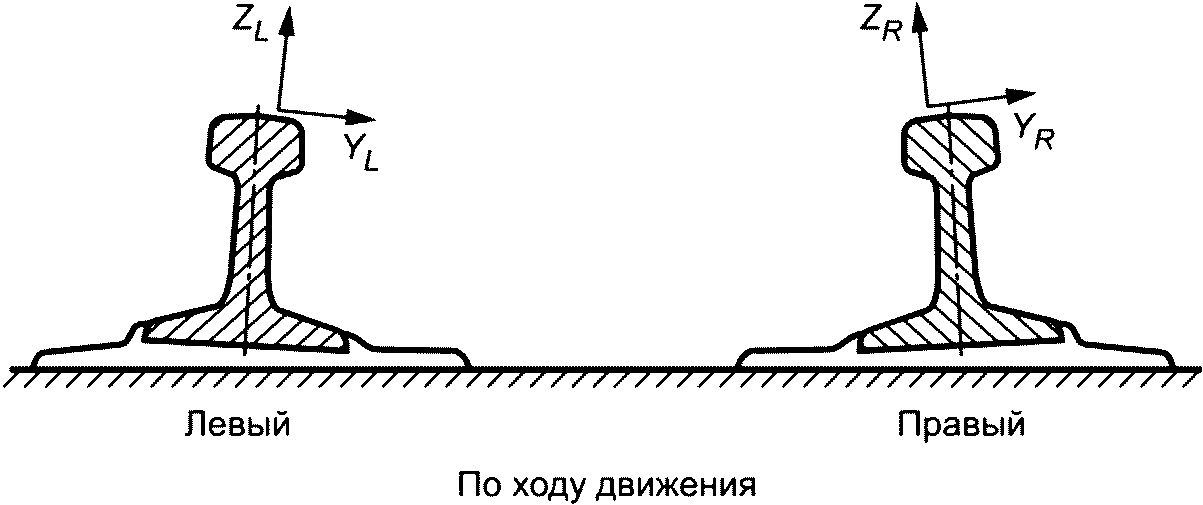

4.4 При задании расчетных неровностей принимают направления осей систем координат в соответствии с рисунком 1. Ось Z совпадает с осью симметрии поперечного сечения рельса и направлена вверх, ось Y перпендикулярна оси Z и направлена вправо по ходу движения.

и правого рельса соответственно

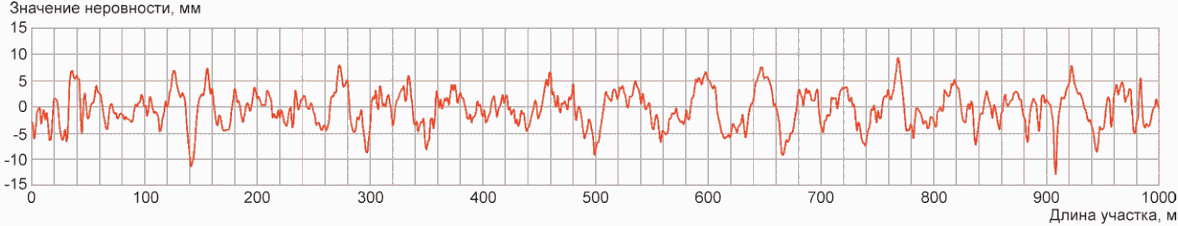

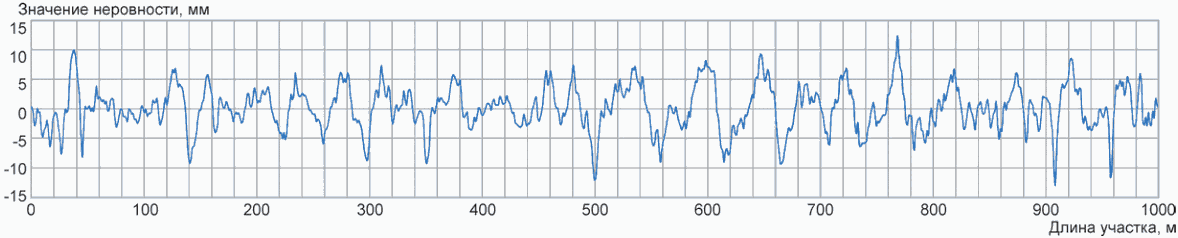

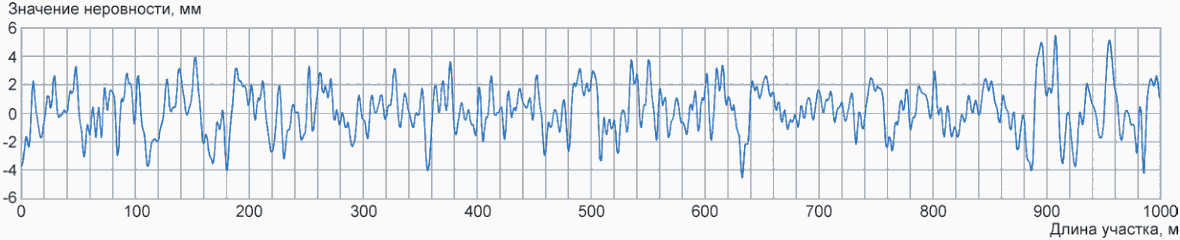

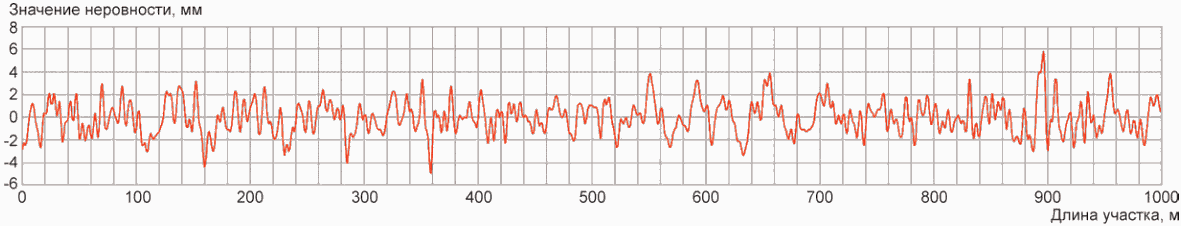

4.5 Расчетные неровности задают в виде числовых рядов дискретных значений вертикальных и горизонтальных отклонений в геометрии рельсовой колеи натурных неровностей от номинального очертания с шагом не менее 0,18 м и не более 1,25 м, интерполированных сплайном.

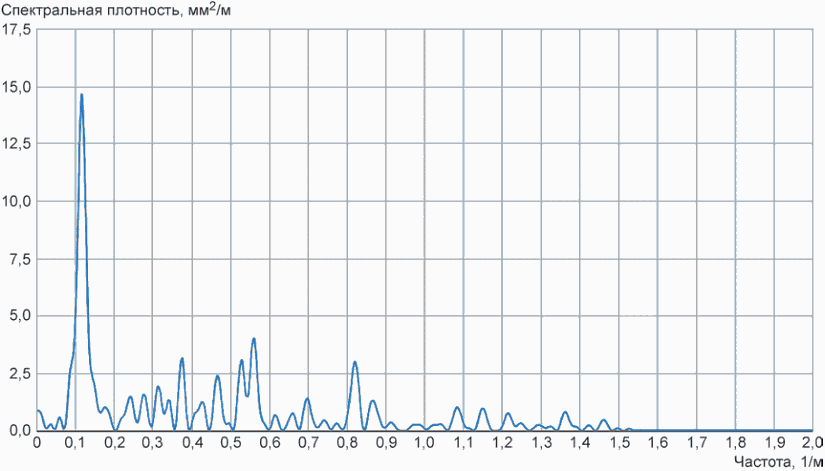

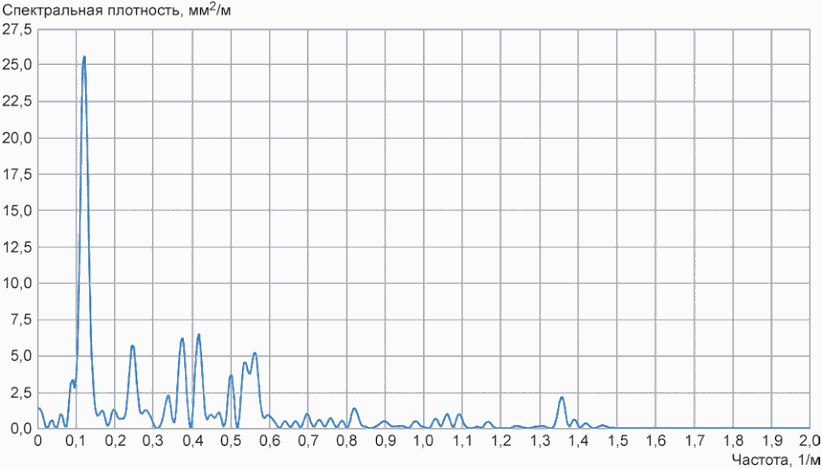

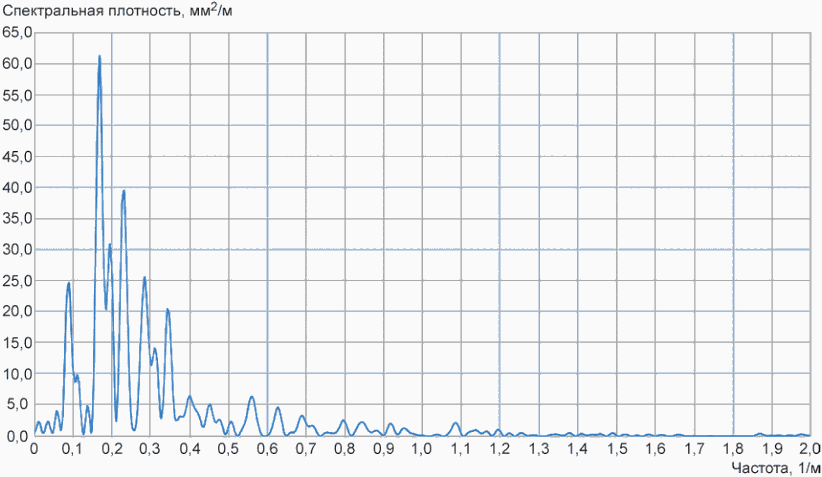

4.6 Числовые ряды дискретных значений вертикальных и горизонтальных расчетных неровностей приведены в приложении А.

(справочное)

А.1 Числовые ряды дискретных значений вертикальных и горизонтальных расчетных неровностей для диапазона скоростей от 90 до 140 км/ч приведены в таблице А.1.

А.2 Обозначения числовых рядов дискретных значений вертикальных и горизонтальных расчетных неровностей в таблице А.1:

• ПЛ — поперечные левые;
• ВЛ — вертикальные левые;
• ППР — поперечные правые;
• ВПР — вертикальные правые. А.3 Расположение осей вертикальных и горизонтальных расчетных неровностей, приведенных в таблице А.1, соответствует 4.4.

№ п/п	Длина, м	ПЛ, мм	ВЛ, мм	ППР, мм	ВПР, мм
1	0,00	-4,03	0,18	-2,80	-2,63
2	1,25	-3,54	-0,63	-2,28	-2,93
3	2,50	-2,71	-2,92	-2,45	-5,79
4	3,76	-1,91	-2,36	-2,04	-4,21
5	5,01	-2,28	-0,18	-0,87	-0,87
6	6,26	-2,64	-0,71	0,18	-0,21
7	7,51	-1,36	-0,78	0,88	0,14
8	8,76	1,03	-3,81	1,23	-2,95
9	10,02	2,10	-4,87	0,85	-1,32
10	11,27	1,09	-3,70	-0,16	-0,33
11	12,52	-0,12	-3,21	-0,83	-2,11
12	13,77	-0,68	-2,10	-1,33	-0,85
13	15,02	-1,40	-3,93	-2,31	-3,25
14	16,28	-1,93	-6,48	-2,64	-6,13
15	17,53	-1,95	-5,04	-1,16	-5,84
16	18,78	-1,23	-2,11	0,34	-2,08
17	20,03	-0,66	-1,19	0,36	1,87
18	21,28	0,18	-0,70	0,35	1,93
19	22,53	1,02	-1,34	1,55	1,58
20	23,79	0,95	-3,18	2,11	0,06
21	25,04	0,16	-4,84	1,23	-3,27
22	26,29	0,54	-7,75	1,25	-5,10
23	27,54	2,08	-6,36	2,08	-6,10
24	28,79	2,45	-2,12	1,46	-5,57
25	30,05	1,09	-0,17	0,18	-4,02
26	31,30	-0,21	-0,73	0,56	-6,36
27	32,55	-0,53	-0,20	1,40	-4,44
28	33,80	-0,35	4,85	-0,08	3,76
29	35,05	-0,37	7,98	-2,12	6,93
30	36,31	-0,14	9,14	-1,69	7,36
31	37,56	0,00	9,80	-0,53	6,13
32	38,81	-0,18	8,97	-0,35	5,78
33	40,06	-0,08	6,81	-0,18	6,39
34	41,31	0,76	4,09	1,11	5,77
35	42,57	1,40	1,71	1,38	5,56
36	43,82	1,22	-4,55	-0,13	-1,39
37	45,07	1,40	-8,27	-0,24	-4,77
38	46,32	2,52	-3,57	1,55	1,06
39	47,57	3,13	0,20	2,07	2,93
40	48,83	1,78	-0,16	0,03	0,22
41	50,08	-0,07	-0,06	-1,89	-1,87
42	51,33	-0,95	0,34	-1,49	-1,49
43	52,58	-1,62	-0,53	-0,52	0,04
44	53,83	-2,97	0,00	-1,05	1,05
45	55,08	-3,36	-0,54	-2,06	1,05
46	56,34	-2,11	1,30	-1,64	2,46
47	57,59	-1,05	3,69	-0,83	4,39
48	58,84	-1,40	1,56	-0,71	3,31
49	60,09	-1,76	1,89	-1,58	2,98
50	61,34	-0,41	1,54	-1,82	2,70
51	62,60	0,19	1,06	-0,64	1,12
52	63,85	-1,07	1,39	0,37	-0,90
53	65,10	-1,94	0,71	-0,67	-2,26
54	66,35	-0,65	1,07	-1,76	-3,81
55	67,60	0,19	-0,44	-0,56	-3,97
56	68,86	-1,11	-0,32	2,18	-1,31
57	70,11	-1,94	1,23	2,98	0,53
58	71,36	-0,10	1,56	1,14	0,88
59	72,61	1,60	1,42	-0,83	-0,28
60	73,86	1,01	-1,33	-1,05	-1,01
61	75,12	0,00	-3,15	-0,70	-0,89
62	76,37	0,66	-2,67	-0,03	-1,94
63	77,62	1,40	-1,48	0,53	-1,49
64	78,87	1,41	-0,28	0,88	-1,05
65	80,12	1,23	-0,19	0,69	-1,04
66	81,38	0,91	-1,39	0,17	-1,38
67	82,63	-1,03	-1,40	-0,16	-2,10
68	83,88	-3,25	-1,69	-0,53	-1,57
69	85,13	-2,76	-2,26	0,06	-1,95
70	86,38	-0,37	-0,19	1,74	-2,10
71	87,63	0,83	-0,30	2,79	-2,26
72	88,89	0,61	-0,98	1,56	-2,63
73	90,14	1,09	-0,90	-0,41	-2,24
74	91,39	2,28	-1,93	-0,70	-0,35
75	92,64	2,65	-1,93	0,49	0,74
76	93,89	2,01	-2,54	1,40	0,35
77	95,15	1,93	-2,23	1,53	1,05
78	96,40	1,75	-1,04	0,86	1,24
79	97,65	0,39	0,32	-0,32	2,62
80	98,90	-0,98	-0,04	-1,33	1,90
81	100,15	-0,04	-0,81	-0,98	0,34
82	101,41	2,14	-0,20	0,38	0,50
83	102,66	2,46	-1,39	0,53	-1,39
84	103,91	0,82	-0,94	-1,12	-0,16
85	105,16	-0,78	-0,88	-2,46	2,19
86	106,41	-1,41	-0,66	-2,42	1,54
87	107,67	-1,75	1,23	-2,28	0,01
88	108,92	-2,94	0,93	-2,94	-0,87
89	110,17	-4,03	0,95	-2,98	-0,62
90	111,42	-3,99	1,59	-2,04	-1,07
91	112,67	-3,15	-0,54	-1,40	-1,59
92	113,93	-2,44	-2,76	-1,72	-4,34
93	115,18	-2,18	-2,35	-1,93	-3,84
94	116,43	-2,11	-1,34	-1,73	-1,86
95	117,68	-2,10	0,39	-1,58	-1,01
96	118,93	-2,28	1,76	-1,40	1,39
97	120,19	-2,16	0,53	-1,25	0,23
98	121,44	-1,51	2,07	-0,88	0,83
99	122,69	-1,06	3,70	-0,51	2,98
100	123,94	-0,70	5,06	0,17	4,01
101	125,19	0,30	6,47	1,54	6,42
102	126,44	1,66	5,94	2,30	7,34
103	127,70	2,24	6,65	2,08	6,95
104	128,95	1,23	5,08	1,93	4,89
105	130,20	0,03	3,67	2,11	3,69
106	131,45	-0,08	4,03	1,51	2,71
107	132,70	0,18	3,70	-0,08	2,15
108	133,96	0,18	3,32	-0,52	2,98
109	135,21	0,31	1,80	0,50	2,47
110	136,46	1,49	-0,03	2,22	1,35
111	137,71	2,88	-3,88	2,79	-2,57
112	138,96	2,97	-7,57	2,63	-5,83
113	140,22	2,28	-9,26	2,45	-8,55
114	141,47	1,45	-8,71	1,94	-11,18
115	142,72	0,82	-6,73	0,54	-10,43
116	143,97	-0,03	-6,49	-0,73	-9,37
117	145,22	-0,35	-5,44	-0,88	-6,30
118	146,48	-0,03	-4,07	-0,17	-2,72
119	147,73	0,33	-1,73	-0,53	0,01
120	148,98	0,73	-0,36	-1,22	1,77
121	150,23	1,94	-0,35	-0,16	2,29
122	151,48	3,47	0,84	2,39	2,79
123	152,74	3,83	1,38	3,21	2,57
124	153,99	2,86	3,45	1,64	4,22
125	155,24	1,56	5,27	-0,37	6,88
126	156,49	0,55	5,60	-0,87	7,72
127	157,74	-0,84	4,52	-1,69	4,90
128	158,99	-2,19	3,15	-3,40	2,87
129	160,25	-2,42	1,84	-4,38	3,85
130	161,50	-1,76	-2,59	-3,50	1,77
131	162,75	-1,93	-4,05	-1,84	-0,64
132	164,00	-2,80	-3,87	-1,24	-2,61
133	165,25	-3,32	-2,71	-1,75	-3,26
134	166,51	-3,50	1,25	-2,64	-1,39
135	167,76	-3,85	1,80	-2,98	-1,55
136	169,01	-3,42	0,95	-2,37	-3,06
137	170,26	-2,05	0,11	-0,76	-4,25
138	171,51	-0,88	0,01	0,19	-4,20
139	172,77	-1,04	1,05	-0,17	-4,20
140	174,02	-1,40	0,59	-0,36	-4,09
141	175,27	-0,83	-0,37	0,53	-4,05
142	176,52	0,00	-0,18	0,89	-2,74
143	177,77	-1,01	-1,04	0,01	-0,20
144	179,03	-3,22	-2,31	-0,83	1,67
145	180,28	-4,38	-1,16	-1,07	3,77
146	181,53	-3,46	-0,74	-1,07	2,90
147	182,78	-1,75	-1,05	-1,23	1,23
148	184,03	-0,55	-0,87	-0,57	1,41
149	185,29	0,45	-1,85	0,90	0,08
150	186,54	1,85	-2,51	2,28	-1,62
151	187,79	2,98	-2,10	2,27	-2,63
152	189,04	2,99	-0,56	0,92	-1,43
153	190,29	2,26	0,46	-0,64	0,13
154	191,54	2,10	2,24	-1,25	1,05
155	192,80	2,11	2,41	-0,14	0,66
156	194,05	1,75	0,37	1,40	-0,52
157	195,30	1,75	0,28	1,60	0,42
158	196,55	1,73	1,66	0,38	2,18
159	197,80	1,19	3,37	-0,35	4,03
160	199,06	0,35	2,46	0,18	3,33
161	200,31	0,67	0,88	0,87	1,97
162	201,56	1,86	1,23	1,21	2,28
163	202,81	1,35	1,04	1,62	1,70
164	204,06	-0,18	2,29	2,10	0,69
165	205,32	-0,72	2,99	1,61	0,69
166	206,57	0,30	2,28	-0,04	0,60
167	207,82	0,87	2,44	-1,47	0,82
168	209,07	0,72	3,17	-1,39	3,38
169	210,32	1,22	3,52	-0,03	3,18
170	211,58	2,11	2,07	1,81	2,28
171	212,83	1,68	0,08	2,72	1,54
172	214,08	0,14	-0,91	1,90	-1,66
173	215,33	-0,88	-1,93	0,19	-1,06
174	216,58	-1,57	-2,47	-0,53	-1,70
175	217,84	-2,38	-2,19	-0,36	-1,77
176	219,09	-3,00	-3,53	-0,71	-0,39
177	220,34	-2,98	-4,20	-1,59	-1,75
178	221,59	-2,45	-4,20	-1,93	-0,38
179	222,84	-1,48	-5,12	-1,73	-1,08
180	224,10	-0,12	-4,16	-1,15	-2,45
181	225,35	1,42	-5,28	-0,16	-3,00
182	226,60	1,77	-4,31	0,88	-3,36
183	227,85	0,31	-0,83	0,07	-1,71
184	229,10	-2,17	0,06	-2,25	-0,30
185	230,35	-3,51	2,30	-3,33	0,13
186	231,61	-2,98	1,42	-2,63	-3,65
187	232,86	-1,79	2,09	-2,41	-2,19
188	234,11	-1,40	5,88	-3,00	3,33
189	235,36	-1,41	4,11	-2,63	2,17
190	236,61	-0,71	2,45	-1,40	-0,18
191	237,87	0,31	1,92	-0,86	0,31
192	239,12	0,37	2,10	-1,25	1,69
193	240,37	-0,17	2,46	-0,43	1,75
194	241,62	-0,17	2,10	1,05	2,45
195	242,87	-0,16	2,13	1,25	2,15
196	244,13	-1,16	1,47	0,89	0,41
197	245,38	-2,11	0,63	0,51	0,12
198	246,63	-2,09	-0,36	-0,02	-0,18
199	247,88	-1,76	-0,35	-1,05	1,03
200	249,13	-1,60	-0,87	-1,28	0,59
201	250,39	-0,20	-1,07	0,08	-0,68
202	251,64	2,36	-1,09	1,43	-1,43
203	252,89	3,15	-2,27	1,23	-3,15
204	254,14	0,80	-1,92	-0,12	-2,81
205	255,39	-1,48	-2,16	-1,39	-2,80
206	256,65	-1,36	-2,99	-1,36	-3,91
207	257,90	-0,17	-4,91	-0,34	-4,19
208	259,15	0,67	-5,97	0,69	-3,34
209	260,40	1,50	-3,92	1,05	-3,43
210	261,65	2,68	-3,52	1,04	-4,20
211	262,90	2,61	-2,97	1,77	-3,49
212	264,16	1,42	-1,61	2,46	-2,14
213	265,41	1,25	0,01	1,80	1,23
214	266,66	1,77	0,35	0,79	2,38
215	267,91	1,36	1,27	0,52	2,31
216	269,16	0,88	1,75	1,23	3,15
217	270,42	1,53	0,87	1,58	3,13
218	271,67	2,27	2,93	1,32	6,03
219	272,92	1,18	4,77	0,50	8,26
220	274,17	-0,53	5,95	-0,18	8,05
221	275,42	-0,73	5,67	0,16	6,20
222	276,68	0,02	4,37	0,80	4,27
223	277,93	-0,36	4,89	0,67	4,39
224	279,18	-1,05	4,39	-0,19	5,09
225	280,43	-0,74	5,93	0,17	5,46
226	281,68	-0,18	5,24	1,07	2,00
227	282,94	-0,53	2,20	0,04	-1,67
228	284,19	-1,22	0,65	-2,68	-3,37
229	285,44	-1,24	-1,91	-4,04	-4,37
230	286,69	-0,88	-1,97	-2,86	-4,53
231	287,94	-1,48	-1,81	-1,49	-3,94
232	289,20	-2,30	-2,46	-1,43	-1,71
233	290,45	-2,63	-2,10	-1,75	-2,10
234	291,70	-2,45	-2,63	-1,58	-1,31
235	292,95	-2,04	-3,43	-1,25	-0,35
236	294,20	-0,96	-5,35	-0,48	-3,49
237	295,45	0,53	-7,18	0,71	-5,45
238	296,71	1,06	-8,37	1,23	-8,18
239	297,96	0,25	-8,82	0,59	-8,55
240	299,21	-0,55	-7,00	-0,20	-6,02
241	300,46	-0,70	-3,27	0,17	-3,61
242	301,71	-0,86	-0,55	0,19	1,00
243	302,97	-1,69	-0,05	-0,81	2,16
244	304,22	-2,03	1,02	-1,40	1,82
245	305,47	-0,86	2,83	-0,84	3,50
246	306,72	0,69	2,99	0,18	0,90
247	307,97	1,09	1,76	0,34	-0,10
248	309,23	0,35	4,35	0,00	4,23
249	310,48	-0,18	7,15	-0,40	3,36
250	311,73	-0,18	5,43	-0,88	0,53
251	312,98	0,19	3,88	-1,05	0,90
252	314,23	0,53	2,09	-1,05	0,33
253	315,49	1,07	1,86	-1,22	1,88
254	316,74	1,04	3,70	-1,58	2,62
255	317,99	0,21	2,71	-1,41	1,09
256	319,24	-0,63	-0,89	-0,78	-0,73
257	320,49	-0,48	-2,62	0,18	-3,23
258	321,75	0,20	-1,56	0,69	-2,20
259	323,00	0,35	-0,01	1,23	0,34
260	324,25	0,37	0,53	1,88	1,54
261	325,50	1,20	-0,44	2,30	1,93
262	326,75	2,67	-0,14	2,28	2,84
263	328,00	2,98	0,35	1,93	3,50
264	329,26	1,99	0,65	0,74	3,80
265	330,51	0,17	2,91	-0,52	4,31
266	331,76	-1,05	1,47	-0,68	1,45
267	333,01	-1,23	0,55	-0,35	1,97
268	334,26	-0,38	2,60	0,00	6,24
269	335,52	0,63	3,17	0,45	5,76
270	336,77	1,22	2,40	1,45	2,85
271	338,02	0,87	0,13	2,08	0,47
272	339,27	0,19	-1,92	1,25	-2,60
273	340,52	-0,16	-2,62	0,52	-3,20
274	341,78	-0,59	-1,85	0,72	-2,52
275	343,03	-1,04	-1,20	0,33	-4,43
276	344,28	-1,24	-0,53	-0,88	-3,51
277	345,53	-0,57	-0,54	-1,23	-2,62
278	346,78	-0,18	-0,89	-0,79	-2,70
279	348,04	-0,35	-2,23	-0,49	-1,96
280	349,29	-0,35	-7,38	0,36	-6,34
281	350,54	0,66	-9,32	2,40	-7,93
282	351,79	1,60	-8,56	3,35	-6,55
283	353,04	0,97	-6,83	1,44	-5,83
284	354,30	-1,08	-1,70	-0,73	-2,05
285	355,55	-3,46	0,00	-1,23	-1,89
286	356,80	-4,35	-0,47	-1,99	-3,85
287	358,05	-4,03	-0,88	-4,20	-1,30
288	359,30	-2,78	0,41	-4,89	3,21
289	360,56	-1,07	1,75	-2,12	1,95
290	361,81	0,65	1,04	0,48	0,15
291	363,06	1,75	1,68	0,60	1,76
292	364,31	1,73	1,56	0,01	-0,06
293	365,56	0,53	1,05	0,18	0,71
294	366,81	-0,19	0,91	-0,31	1,94
295	368,07	0,46	0,53	-1,32	1,48
296	369,32	1,80	0,90	-0,82	2,06
297	370,57	2,10	1,42	0,54	0,70
298	371,82	1,09	3,46	0,05	2,91
299	373,07	-0,02	4,83	-1,16	4,63
300	374,33	0,48	5,62	-0,56	3,49
301	375,58	2,34	5,24	1,62	4,58
302	376,83	3,50	4,73	2,80	3,18
303	378,08	2,40	3,91	1,63	1,05
304	379,33	0,00	4,01	-0,34	2,26
305	380,59	-1,59	4,70	-1,40	2,99
306	381,84	-1,75	1,06	-1,05	2,10
307	383,09	-1,11	-1,37	-0,23	1,94
308	384,34	-0,46	-1,57	0,18	0,78
309	385,59	0,22	-1,13	0,00	-0,39
310	386,85	0,53	-0,71	-0,18	-1,94
311	388,10	0,02	-3,26	0,00	-1,97
312	389,35	-0,69	-3,58	0,00	-1,15
313	390,60	-0,69	-3,69	-0,01	-2,70
314	391,85	-0,17	-3,10	0,89	-1,72
315	393,11	0,01	-1,58	1,40	-1,56
316	394,36	-0,69	-2,29	0,75	-0,81
317	395,61	-1,05	-1,26	-0,08	1,34
318	396,86	-1,04	0,00	-0,35	0,50
319	398,11	-1,58	-0,18	-0,53	0,70
320	399,36	-1,79	-0,98	-0,88	-0,96
321	400,62	-0,36	-1,22	0,01	-1,51
322	401,87	1,63	-0,69	1,82	-0,38
323	403,12	1,23	0,00	2,45	-2,64
324	404,37	-1,15	0,70	1,60	-2,33
325	405,62	-2,28	0,70	0,80	-1,40
326	406,88	-1,35	0,47	-0,24	-0,92
327	408,13	-0,52	-0,35	-1,60	0,91
328	409,38	-0,54	0,99	-2,29	1,91
329	410,63	0,27	1,46	-0,92	2,35
330	411,88	1,99	0,53	0,00	0,14
331	413,14	2,44	0,53	-0,90	-1,58
332	414,39	1,07	0,53	-2,09	-0,19
333	415,64	-0,31	1,90	-1,11	0,33
334	416,89	-0,37	1,52	0,62	1,38
335	418,14	-0,18	0,74	0,67	2,64
336	419,40	-0,18	0,70	0,00	1,05
337	420,65	0,14	1,02	0,49	2,20
338	421,90	0,20	2,09	0,44	2,47
339	423,15	-1,12	1,18	-1,15	-0,24
340	424,40	-2,10	0,88	-2,28	0,19
341	425,66	-1,12	-0,14	-0,94	-1,18
342	426,91	0,91	-0,90	1,16	-0,68
343	428,16	1,39	-0,77	1,32	-0,28
344	429,41	0,31	-2,47	0,34	-2,81
345	430,66	-0,53	-2,64	0,51	-2,10
346	431,91	-0,05	-2,92	1,18	-3,40
347	433,17	0,18	-3,14	0,62	-2,66
348	434,42	-0,03	-3,18	-0,37	-0,51
349	435,67	0,53	-2,82	0,00	-1,05
350	436,92	1,34	-1,09	1,22	-1,00
351	438,17	1,57	-1,92	1,33	-3,16
352	439,43	0,99	-3,01	0,29	-4,39
353	440,68	0,52	-2,63	0,00	-3,68
354	441,93	0,35	-2,63	0,18	-3,19
355	443,18	0,18	-2,00	0,07	-1,83
356	444,43	0,23	-0,30	-0,37	-0,81
357	445,69	0,71	0,35	-0,35	0,20
358	446,94	0,87	1,55	-0,69	1,57
359	448,19	-0,12	1,85	-1,39	0,64
360	449,44	-0,72	-1,64	-1,35	-1,85
361	450,69	0,57	-2,28	0,05	-1,37
362	451,95	2,27	-1,40	0,70	-0,53
363	453,20	2,51	-0,27	0,05	0,77
364	454,45	1,32	1,92	-0,72	2,54
365	455,70	0,34	4,84	-0,51	4,29
366	456,95	-0,35	6,30	-0,53	5,60
367	458,21	-1,88	3,92	-1,22	4,36
368	459,46	-3,25	4,84	-1,38	6,96
369	460,71	-2,92	6,26	-0,64	6,80
370	461,96	-1,57	4,89	0,53	2,78
371	463,21	-0,86	3,55	0,88	3,13
372	464,47	-1,23	1,02	0,70	1,05
373	465,72	-1,16	0,06	0,69	0,31
374	466,97	-0,52	-0,01	1,07	2,47
375	468,22	0,00	-1,03	1,74	0,03
376	469,47	0,00	-2,76	1,93	-0,80
377	470,72	-0,41	-2,47	1,50	0,98
378	471,98	-1,24	-0,84	0,70	0,88
379	473,23	-1,58	-1,40	0,18	1,40
380	474,48	-0,75	-0,58	0,00	0,60
381	475,73	0,46	0,27	0,16	-0,17
382	476,98	0,71	2,22	0,72	2,17
383	478,24	-0,36	4,03	0,34	1,74
384	479,49	-2,06	4,87	-0,67	2,74
385	480,74	-2,98	7,26	-1,42	4,66
386	481,99	-2,16	5,60	-1,40	0,09
387	483,24	0,03	2,61	-1,76	-2,26
388	484,50	1,58	2,61	-2,09	-0,55
389	485,75	1,98	2,16	-1,82	0,35
390	487,00	1,73	0,39	-0,20	-0,43
391	488,25	2,11	-1,77	1,05	-1,98
392	489,50	2,63	-3,14	1,23	-4,19
393	490,76	3,00	-3,39	1,23	-5,80
394	492,01	2,38	-1,07	0,96	-4,83
395	493,26	1,39	-0,60	0,32	-3,98
396	494,51	1,05	-3,68	-0,54	-2,09
397	495,76	1,57	-4,89	-0,18	-2,56
398	497,02	1,95	-6,15	0,69	-4,03
399	498,27	1,38	-9,45	1,05	-5,59
400	499,52	1,41	-12,10	1,05	-8,96
401	500,77	2,25	-11,93	1,05	-7,74
402	502,02	2,80	-9,12	0,94	-6,60
403	503,27	2,65	-5,29	0,88	-6,42
404	504,53	2,28	-2,75	0,88	-4,33
405	505,78	1,59	-0,53	0,36	-2,64
406	507,03	-0,76	-1,34	-0,99	-0,97
407	508,28	-3,48	-1,58	-1,86	1,05
408	509,53	-3,65	1,45	-0,63	3,15
409	510,79	-1,59	0,89	1,23	2,63
410	512,04	-0,52	-0,17	1,60	2,10
411	513,29	-1,49	-0,45	1,13	1,75
412	514,54	-1,74	-1,05	1,45	1,46
413	515,79	-0,87	0,90	1,75	3,18
414	517,05	-0,68	2,59	0,90	3,69
415	518,30	-1,33	4,04	-0,30	3,21
416	519,55	-1,22	2,83	-0,86	1,86
417	520,80	-0,70	2,83	-1,61	2,51
418	522,05	-1,55	4,89	-2,62	4,02
419	523,31	-2,99	3,42	-2,52	3,83
420	524,56	-3,10	2,28	-1,13	4,39
421	525,81	-1,52	1,75	-0,16	3,09
422	527,06	-0,36	2,27	-0,35	2,45
423	528,31	0,00	3,34	-0,55	0,44
424	529,57	-0,09	3,04	-0,20	0,17
425	530,82	-0,75	2,85	0,00	2,33
426	532,07	-1,58	4,74	-0,53	2,27
427	533,32	-0,91	6,64	-0,88	2,60
428	534,57	1,62	6,44	-0,62	4,15
429	535,82	3,57	7,00	0,35	5,32
430	537,08	3,12	5,37	1,06	4,36
431	538,33	1,94	4,37	0,89	3,85
432	539,58	2,03	4,27	0,41	2,78
433	540,83	2,63	3,22	0,18	0,85
434	542,08	1,53	5,31	0,35	2,85
435	543,34	-0,69	4,04	0,35	1,76
436	544,59	-1,25	1,09	-0,31	-0,19
437	545,84	-0,27	0,28	-0,52	0,02
438	547,09	0,37	-0,72	0,03	0,70
439	548,34	0,35	-0,70	1,41	1,04
440	549,60	1,85	-2,91	2,77	-1,49
441	550,85	3,62	-5,54	3,68	-3,69
442	552,10	3,43	-6,36	3,86	-4,02
443	553,35	1,89	-5,76	3,15	-2,24
444	554,60	0,71	-3,89	2,46	-1,22
445	555,86	-0,12	-3,70	1,45	-2,33
446	557,11	-1,47	-6,93	0,46	-4,88
447	558,36	-2,08	-9,10	-0,55	-6,47
448	559,61	-0,20	-6,85	-0,36	-4,40
449	560,86	1,54	-5,44	0,67	-4,49
450	562,12	1,15	-4,46	0,79	-4,92
451	563,37	0,33	-3,11	-0,22	-4,93
452	564,62	0,70	-1,75	-1,40	-4,38
453	565,87	0,88	0,32	-1,76	-1,97
454	567,12	-0,62	0,42	-1,91	-1,92
455	568,38	-1,93	-0,05	-2,50	-1,00
456	569,63	-1,73	-0,89	-2,63	-1,07
457	570,88	-0,90	-0,75	-2,14	-0,90
458	572,13	-0,70	0,19	-1,38	0,02
459	573,38	-0,31	-1,18	-1,03	-1,49
460	574,63	0,55	-2,29	-0,86	-2,09
461	575,89	0,88	-2,96	-0,19	-2,63
462	577,14	0,53	-3,70	0,18	-2,44
463	578,39	-0,24	-3,08	-0,02	-2,99
464	579,64	-0,90	-2,27	-0,38	-2,23
465	580,89	-0,88	-3,50	-0,70	-0,35
466	582,15	-1,01	-2,20	-0,70	-1,87
467	583,40	-1,40	-0,61	-0,97	-2,12
468	584,65	-1,75	-1,55	-1,23	-0,08
469	585,90	-1,04	1,27	-0,88	1,94
470	587,15	0,17	2,45	0,32	2,27
471	588,41	0,42	3,26	1,22	3,87
472	589,66	0,01	4,57	1,64	5,59
473	590,91	0,72	4,40	2,28	5,08
474	592,16	1,40	6,81	3,14	5,94
475	593,41	0,31	6,56	3,31	5,34
476	594,67	-1,47	6,14	2,75	4,63
477	595,92	-1,19	6,62	1,71	5,82
478	597,17	0,34	6,64	1,06	6,64
479	598,42	0,90	8,06	0,68	7,04
480	599,67	0,70	7,05	0,51	5,87
481	600,93	1,66	7,00	0,92	5,44
482	602,18	2,63	6,64	1,05	5,08
483	603,43	1,47	6,13	-0,12	4,25
484	604,68	-0,89	6,23	-1,87	3,85
485	605,93	-2,12	6,26	-2,46	4,40
486	607,18	-1,57	3,81	-1,74	3,10
487	608,44	-0,22	-0,49	-0,55	-0,64
488	609,69	1,68	-1,50	0,35	-1,87
489	610,94	3,03	-4,22	0,87	-3,12
490	612,19	2,42	-6,66	1,05	-4,56
491	613,44	1,40	-7,16	1,22	-5,07
492	614,70	1,86	-9,08	1,57	-5,79
493	615,95	3,22	-7,35	1,93	-5,58
494	617,20	2,72	-6,87	1,39	-5,44
495	618,45	0,88	-7,88	0,70	-5,08
496	619,70	0,35	-7,54	0,83	-5,60
497	620,96	0,97	-5,67	1,49	-4,36
498	622,21	0,81	-3,08	1,17	-2,97
499	623,46	0,17	-2,99	0,17	-3,50
500	624,71	-0,01	-4,35	-0,35	-3,84
501	625,96	0,37	-4,44	-0,51	-4,68
502	627,22	-0,41	-2,90	-1,30	-3,56
503	628,47	-1,25	-2,63	-2,09	-3,16
504	629,72	-1,58	-1,76	-2,11	-2,65
505	630,97	-2,02	-2,39	-2,23	-1,20
506	632,22	-3,83	-3,46	-2,81	-3,56
507	633,48	-4,90	-1,18	-3,33	-5,62
508	634,73	-3,85	-1,40	-3,15	-4,04
509	635,98	-2,48	-0,62	-2,61	-1,68
510	637,23	-2,46	0,37	-2,09	-0,09
511	638,48	-2,41	1,14	-0,95	0,88
512	639,73	-0,87	2,28	0,71	1,05
513	640,99	1,38	1,74	1,40	2,39
514	642,24	2,10	4,60	0,88	4,83
515	643,49	1,70	5,20	0,35	5,24
516	644,74	1,42	5,13	0,71	6,32
517	645,99	1,73	8,18	1,38	6,99
518	647,25	1,41	9,13	0,76	8,01
519	648,50	0,86	8,63	-0,24	7,82
520	649,75	1,06	6,40	0,03	5,92
521	651,00	1,58	4,55	1,91	5,95
522	652,25	2,08	5,20	3,34	6,13
523	653,51	2,36	6,48	3,15	5,95
524	654,76	2,45	5,69	2,79	5,21
525	656,01	1,93	3,15	3,50	4,38
526	657,26	1,24	2,63	3,87	2,87
527	658,51	0,97	2,82	2,60	0,57
528	659,77	1,28	1,25	1,23	0,90
529	661,02	1,22	-2,50	1,06	-0,20
530	662,27	0,35	-5,18	1,07	-1,39
531	663,52	0,01	-7,40	0,36	-3,00
532	664,77	0,54	-9,36	0,07	-6,89
533	666,03	0,52	-9,29	0,71	-8,96
534	667,28	-0,52	-8,76	1,06	-8,94
535	668,53	-0,87	-7,25	0,04	-7,47
536	669,78	-0,29	-5,70	-0,70	-6,12
537	671,03	-0,01	-4,31	-1,04	-6,48
538	672,29	-0,87	-3,33	-1,58	-5,95
539	673,54	-1,39	-3,81	-1,93	-4,77
540	674,79	-0,96	-3,52	-1,40	-4,73
541	676,04	-0,70	-2,58	-1,04	-3,74
542	677,29	-0,88	-0,67	-1,93	-1,74
543	678,54	-0,69	0,52	-2,30	-0,39
544	679,80	-0,33	2,42	-1,10	2,59
545	681,05	-0,76	4,44	0,25	3,63
546	682,30	-1,23	2,75	0,17	2,80
547	683,55	-0,70	0,19	-0,87	2,12
548	684,80	0,29	1,26	-1,05	0,52
549	686,06	0,17	3,74	-1,05	2,52
550	687,31	-0,55	4,00	-1,05	3,84
551	688,56	-0,54	4,03	-1,23	2,98
552	689,81	0,33	2,41	-1,23	3,45
553	691,06	0,79	0,69	-1,05	2,73
554	692,32	0,88	1,98	-1,05	1,57
555	693,57	0,53	1,04	-0,88	1,58
556	694,82	-0,33	1,02	-0,69	1,58
557	696,07	-0,71	2,56	-0,18	3,20
558	697,32	-0,10	2,39	0,94	3,58
559	698,58	0,71	1,92	1,76	-0,41
560	699,83	1,40	0,72	2,10	-2,78
561	701,08	1,39	-0,34	2,12	-3,94
562	702,33	0,99	-1,05	1,73	-4,49
563	703,58	0,18	-2,70	1,21	-2,42
564	704,84	-0,18	-4,20	1,04	-2,28
565	706,09	0,34	-4,02	2,05	-1,27
566	707,34	0,78	-5,96	3,05	-1,33
567	708,59	0,70	-6,20	2,42	-1,32
568	709,84	0,88	-1,39	1,05	2,10
569	711,09	1,37	0,03	0,86	1,79
570	712,35	0,95	-0,10	1,41	2,02
571	713,60	-0,23	1,42	0,66	1,98
572	714,85	-0,88	0,88	-0,54	-0,01
573	716,10	-0,37	1,33	-0,36	1,69
574	717,35	0,11	4,77	0,18	3,32
575	718,61	0,18	5,53	-0,24	3,66
576	719,86	0,36	4,75	-0,54	4,03
577	721,11	0,54	5,77	0,17	3,85
578	722,36	-0,14	6,26	0,24	4,15
579	723,61	-0,77	6,68	-0,96	3,94
580	724,87	-0,69	3,93	-1,39	1,85
581	726,12	-0,18	2,28	-0,19	1,40
582	727,37	0,31	3,17	0,70	2,13
583	728,62	0,87	1,74	0,24	0,43
584	729,87	1,23	1,14	-0,37	0,73
585	731,13	0,34	-3,17	-0,54	-1,60
586	732,38	-1,54	-4,29	-1,19	-4,22
587	733,63	-2,47	-2,51	-1,78	-2,71
588	734,88	-1,35	-6,32	-0,83	-3,43
589	736,13	-0,17	-6,45	0,55	-5,45
590	737,39	-0,32	-5,93	0,21	-6,49
591	738,64	-1,17	-5,93	-1,69	-6,81
592	739,89	-1,33	-5,85	-2,46	-7,17
593	741,14	-0,53	-5,58	-1,01	-5,33
594	742,39	0,35	-3,51	0,69	-4,03
595	743,64	1,04	-2,69	1,25	-3,45
596	744,90	1,74	-0,97	0,80	-0,23
597	746,15	2,30	0,03	0,54	-0,36
598	747,40	2,28	0,88	0,35	0,53
599	748,65	1,94	-0,76	0,03	-0,77
600	749,90	1,38	-2,99	0,17	-2,73
601	751,16	1,45	-2,24	0,55	-0,47
602	752,41	1,75	-2,47	0,70	-1,79
603	753,66	1,60	-1,96	0,70	-1,80
604	754,91	1,58	-1,58	1,04	0,63
605	756,16	1,38	-1,14	2,01	2,17
606	757,42	0,67	-1,25	2,07	2,44
607	758,67	-1,21	-0,56	0,56	2,27
608	759,92	-2,62	2,24	-1,17	3,62
609	761,17	-2,63	2,27	-0,96	2,18
610	762,42	-1,94	3,37	0,39	1,77
611	763,68	-2,10	4,03	0,70	2,80
612	764,93	-2,94	6,17	-0,12	3,78
613	766,18	-2,55	7,88	-0,55	5,89
614	767,43	-1,17	8,72	-0,19	7,64
615	768,68	-0,88	12,26	-0,19	9,81
616	769,94	-1,05	9,25	-0,88	8,81
617	771,19	-0,42	6,84	-1,60	6,55
618	772,44	0,57	6,12	-1,75	4,02
619	773,69	0,69	2,60	-1,37	1,35
620	774,94	0,00	1,42	0,14	-1,70
621	776,19	0,29	-2,30	1,75	-4,33
622	777,45	1,49	-2,85	1,71	-4,05
623	778,70	1,39	-1,21	0,15	-4,20
624	779,95	-0,34	-1,40	-0,35	-2,99
625	781,20	-1,41	-1,35	0,00	-3,90
626	782,45	-0,97	-5,43	-0,77	-5,72
627	783,71	-0,53	-7,10	-2,47	-2,27
628	784,96	-0,53	-3,66	-2,27	0,00
629	786,21	-0,04	-2,45	-0,07	0,00
630	787,46	1,15	-1,83	1,50	-0,48
631	788,71	1,74	-1,68	1,54	-0,88
632	789,97	1,59	-3,69	0,67	-1,62
633	791,22	1,25	-3,85	0,18	-2,97
634	792,47	1,23	-5,47	0,29	-2,49
635	793,72	1,16	-5,82	0,95	-2,50
636	794,97	1,06	-3,86	1,94	-3,85
637	796,23	0,71	-4,56	1,75	-3,51
638	797,48	0,03	-1,39	0,39	-1,64
639	798,73	-0,61	-0,08	-0,61	-1,74
640	799,98	-0,14	-2,15	-0,31	-2,10
641	801,23	1,59	-2,45	0,70	-3,15
642	802,49	2,80	-3,01	1,22	-3,55
643	803,74	1,81	-0,23	0,60	-0,68
644	804,99	0,11	1,39	-0,76	-0,40
645	806,24	-0,35	1,05	-1,41	0,20
646	807,49	0,16	-0,48	-0,92	-0,49
647	808,75	-0,09	-0,03	-0,33	-0,40
648	810,00	-1,47	2,37	-0,70	3,46
649	811,25	-1,91	1,20	-0,88	3,13
650	812,50	-0,91	2,25	-0,02	2,62
651	813,75	0,30	3,48	0,69	2,33
652	815,00	-0,09	4,64	-0,08	2,94
653	816,26	-1,27	5,56	-1,24	4,74
654	817,51	-1,93	4,38	-1,23	4,55
655	818,76	-1,59	6,58	-0,56	5,57
656	820,01	-1,23	5,50	-0,18	4,64
657	821,26	-1,45	2,95	-0,01	4,07
658	822,52	-1,93	3,50	0,18	3,83
659	823,77	-1,76	1,80	-0,16	1,82
660	825,02	-0,93	0,43	-0,53	-0,39
661	826,27	-0,33	-1,34	-0,29	-2,16
662	827,52	-0,52	-3,53	-0,36	-2,63
663	828,78	-0,88	-3,35	-1,22	-2,65
664	830,03	-0,60	-1,86	-1,14	-0,31
665	831,28	0,42	-0,10	1,28	0,82
666	832,53	1,05	0,88	3,38	-0,15
667	833,78	0,70	-0,34	2,12	1,39
668	835,04	0,01	-1,01	-0,98	0,16
669	836,29	-0,20	-2,08	-1,85	-4,74
670	837,54	0,38	-3,64	-0,69	-6,97
671	838,79	0,70	-1,23	-0,53	-5,24
672	840,04	0,19	0,35	-1,57	-3,55
673	841,30	-0,35	0,60	-1,67	-1,47
674	842,55	-0,14	1,01	-0,49	-0,92
675	843,80	0,72	-0,55	0,54	-1,02
676	845,05	1,57	-1,05	1,21	1,02
677	846,30	2,12	-0,61	1,86	2,39
678	847,55	2,28	0,58	1,70	3,32
679	848,81	1,91	1,38	0,12	1,90
680	850,06	1,40	-0,50	-0,54	1,05
681	851,31	1,71	-3,26	0,99	-0,21
682	852,56	2,10	-2,55	2,10	-1,85
683	853,81	1,70	-1,06	1,00	0,58
684	855,07	0,88	-0,54	-0,18	0,00
685	856,32	0,38	1,06	0,49	-1,56
686	857,57	0,10	-2,65	1,40	-3,17
687	858,82	-0,71	-5,22	0,98	-3,93
688	860,07	-0,87	-3,49	0,71	-1,21
689	861,33	0,15	-3,88	1,74	-0,56
690	862,58	1,06	-0,38	1,65	1,60
691	863,83	0,69	0,94	0,05	2,68
692	865,08	0,16	-0,35	-1,04	0,86
693	866,33	0,00	0,87	-0,02	0,52
694	867,59	-0,35	1,06	0,69	1,02
695	868,84	-1,32	1,83	-0,15	1,57
696	870,09	-1,38	2,62	-1,63	1,61
697	871,34	-0,36	3,15	-2,10	2,79
698	872,59	-0,18	4,14	-1,97	3,15
699	873,85	-1,58	5,86	-1,66	3,24
700	875,10	-2,84	5,70	-1,77	2,93
701	876,35	-2,80	3,67	-2,28	1,75
702	877,60	-1,77	3,52	-2,32	1,76
703	878,85	-0,97	2,07	-0,87	-0,13
704	880,10	-0,36	-0,07	0,77	-1,57
705	881,36	-0,72	-2,32	0,49	-1,96
706	882,61	-2,24	-5,75	-1,21	-5,37
707	883,86	-3,45	-4,77	-1,94	-6,43
708	885,11	-3,67	0,06	-1,56	-2,74
709	886,36	-3,86	1,37	-1,97	-0,15
710	887,62	-4,38	0,88	-2,80	1,04
711	888,87	-3,77	0,42	-2,98	1,93
712	890,12	-1,13	-1,22	-1,58	1,32
713	891,37	1,82	-0,87	1,15	0,83
714	892,62	3,50	-1,76	3,51	-2,11
715	893,88	3,99	-3,85	4,03	-4,39
716	895,13	4,47	-3,42	3,95	-1,28
717	896,38	4,90	-0,88	4,94	2,35
718	897,63	4,54	1,94	5,77	2,60
719	898,88	2,84	1,76	3,23	1,07
720	900,14	1,27	1,73	-1,39	1,74
721	901,39	1,04	1,53	-2,93	1,33
722	902,64	1,60	1,04	-1,17	0,89
723	903,89	1,59	0,56	-0,18	0,71
724	905,14	1,23	-2,17	-0,35	-1,03
725	906,40	1,99	-4,43	1,04	-2,77
726	907,65	4,09	-10,55	3,38	-10,24
727	908,90	5,43	-12,95	3,33	12,60
728	910,15	4,11	-6,39	0,78	-5,13
729	911,40	1,06	-2,45	-0,88	-1,47
730	912,66	-1,68	-0,03	-1,22	0,28
731	913,91	-3,34	2,81	-1,93	2,10
732	915,16	-3,86	4,03	-2,12	1,92
733	916,41	-3,05	3,40	-1,30	2,03
734	917,66	-1,63	3,74	-0,55	3,22
735	918,91	-0,32	4,38	-0,17	4,21
736	920,17	-0,17	4,87	0,34	4,53
737	921,42	-0,81	7,79	0,42	6,53
738	922,67	-2,00	8,38	-1,13	8,26
739	923,92	-3,01	8,04	-2,67	6,93
740	925,17	-3,85	5,62	-2,10	4,90
741	926,43	-4,05	2,84	-0,58	4,21
742	927,68	-3,08	3,16	-0,20	3,24
743	928,93	-1,32	2,23	0,21	2,80
744	930,18	-0,18	3,33	1,40	2,98
745	931,43	-0,48	3,22	0,93	2,32
746	932,69	-1,05	-1,18	-1,43	1,51
747	933,94	-0,47	-2,56	-2,21	0,11
748	935,19	0,91	-1,39	0,22	-0,34
749	936,44	1,91	-2,42	2,27	-1,56
750	937,69	1,64	-3,67	1,15	-2,47
751	938,95	1,17	-3,13	-0,43	-2,17
752	940,20	0,69	-3,68	-0,33	-3,19
753	941,45	0,36	-3,68	0,19	-4,02
754	942,70	0,18	-2,87	-0,83	-5,85
755	943,95	-0,18	-2,45	-1,77	-7,61
756	945,21	-0,72	-2,99	-1,38	-8,39
757	946,46	-1,58	-2,45	-0,70	-6,64
758	947,71	-1,94	-0,24	-1,04	-3,56
759	948,96	-2,00	-0,25	-1,39	-4,03
760	950,21	-1,71	-1,06	-0,65	-4,02
761	951,46	-0,68	-1,58	0,36	-3,67
762	952,72	1,35	-0,72	1,22	-1,31
763	953,97	3,27	0,19	2,04	1,16
764	955,22	4,63	-0,77	3,39	2,18
765	956,47	5,06	-3,97	3,85	1,33
766	957,72	4,39	-11,67	2,65	-3,46
767	958,98	3,21	-10,16	0,99	-1,81
768	960,23	2,02	-2,84	0,35	2,54
769	961,48	1,37	0,82	0,53	3,75
770	962,73	0,88	3,84	0,70	4,55
771	963,98	-0,14	3,20	0,34	2,68
772	965,24	-1,51	4,03	-0,29	3,59
773	966,49	-2,14	4,69	-0,89	4,54
774	967,74	-1,93	3,68	-1,23	5,08
775	968,99	-0,92	4,39	-0,56	3,95
776	970,24	-0,17	2,17	0,47	1,29
777	971,50	0,00	3,14	0,64	2,16
778	972,75	-0,19	5,25	-0,37	2,45
779	974,00	-0,52	4,39	-1,39	3,83
780	975,25	-1,05	3,76	-1,13	3,49
781	976,50	-1,05	0,49	-0,28	-0,99
782	977,76	-1,08	-2,67	-0,37	-4,45
783	979,01	-2,09	-3,15	-1,40	-4,74
784	980,26	-3,12	-2,51	-1,76	-2,65
785	981,51	-1,93	0,23	-0,79	-1,78
786	982,76	0,22	3,10	-0,17	3,37
787	984,01	-0,01	5,79	-1,05	5,77
788	985,27	-2,87	4,56	-2,27	0,37
789	986,52	-4,57	-2,42	-2,47	-3,09
790	987,77	-2,68	-2,86	-1,52	-3,69
791	989,02	0,02	-1,59	-0,33	-2,97
792	990,27	1,39	-3,01	0,86	-3,31
793	991,53	1,95	-0,74	1,76	-3,39
794	992,78	2,27	-2,64	1,56	-2,55
795	994,03	2,08	-2,91	1,04	-1,01
796	995,28	1,75	-0,52	1,23	0,00
797	996,53	2,09	-1,66	1,88	0,27
798	997,79	2,45	1,57	1,95	1,77
799	999,04	1,89	0,59	1,18	0,81
800	1000,29	0,88	0,00	0,53	0,00

А.4 Для других скоростей движения числовые ряды дискретных значений вертикальных и горизонтальных расчетных неровностей, указанных в таблице А.1, применяют с масштабными коэффициентами, приведенными в таблице А.2.

Скорость движения, км/ч	Масштабный коэффициент
От 90 до 140 включ.	1,0
От 81 до 90 включ.	1,3
От 61 до 80 включ.	1,5
От 26 до 60 включ.	1,6

А.6 Спектральные плотности вертикальных и горизонтальных расчетных неровностей для скоростей от 90 до 140 км/ч для левой рельсовой нити приведены на рисунках А.5 и А.6, для правой рельсовой нити — на рисунках А.7 и А.8.

	УДК 629.4.018
ОКС 45.060.20

Ключевые слова: грузовые вагоны, расчетные неровности, моделирование, показатели динамических качеств

---
