ПНСТ 486-2020. Предварительный национальный стандарт Российской Федерации. Нефтяная и газовая промышленность. Системы подводной добычи. Болтовые соединения в условиях высоких температур с коэффициентами расширения, сопоставимыми с аустенитными нержавеющими сталями. Технические условия

(утв. и введен в действие Приказом Росстандарта от 23.12.2020 № 102-пнст)

до 1 августа 2024 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Газпром 335» (ООО «Газпром 335»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 023 «Нефтяная и газовая промышленность»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2020 г. № 102-пнст

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: inf@gazprom335.ru и/или в Федеральное агентство по техническому регулированию и метрологии по адресу: 123112 Москва, Пресненская набережная, д. 10, стр. 2.

В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Создание и развитие отечественных технологий и техники для освоения глубоководных шельфовых нефтегазовых месторождений должно быть обеспечено современными стандартами, устанавливающими требования к проектированию, строительству и эксплуатации систем подводной добычи. Для решения данной задачи Министерством промышленности и торговли Российской Федерации и Федеральным агентством по техническому регулированию и метрологии реализуется «Программа по обеспечению нормативной документацией создания отечественной системы подводной добычи для освоения морских нефтегазовых месторождений». В объеме работ программы предусмотрена разработка национальных стандартов и предварительных национальных стандартов, областью применения которых являются системы подводной добычи углеводородов.

1 Область применения

1.1 Настоящий стандарт распространяется на крепежные изделия, применяемые в оборудовании, находящемся под давлением, и фланцах в системе подводной добычи углеводородов. К крепежным изделиям в настоящем стандарте относятся болты, винты, гайки и шпильки.

1.2 Настоящий стандарт устанавливает требования к пяти маркам аустенитных нержавеющих сталей: 660, 651, 662, 665, 668, с двенадцатью классами значений предела текучести в диапазоне от 345 до 827 МПа.

1.3 Настоящий стандарт также распространяется на сортовой прокат (прутки), применяемый для изготовления крепежных изделий, указанных в 1.1.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ ISO 898-1 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы

ГОСТ 9012 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю

ГОСТ 9013 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу

ГОСТ 10145 Металлы. Метод испытания на длительную прочность

ГОСТ 28473 Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа

ГОСТ Р 54153 Сталь. Метод атомно-эмиссионного спектрального анализа

ГОСТ Р 55311 Нефтяная и газовая промышленность. Сооружения нефтегазопромысловые морские. Термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 55311, а также следующие термины с соответствующими определениями:

3.1 отжиг для снятия остаточных напряжений (stress relieving): Отжиг без существенного изменения фазового состояния структуры для осуществления заданной степени релаксации напряжений.

3.2 отжиг на твердый раствор (solution annealing): Термообработка, предусматривающая нагрев до заданной температуры, выдержку при этой температуре, длительность которой должна быть достаточной для перехода одного или нескольких компонентов в твердый раствор, и последующее охлаждение, скорость которого должна быть достаточной для того, чтобы эти компоненты остались в твердом растворе.

4 Общие требования

Заказ на крепежные изделия должен содержать:

• количество изделий (вес или количество штук);
• наименование изделия (прутки, болты, гайки и др.);
• марку и класс изделия (см. приложение А);
• размеры изделия, обозначение нормативного документа на размеры;
• тип резьбы (см. 6.2);
• указание, если требуется применение альтернативного метода испытания на длительную прочность (см. 8.3.5);
• указание, если не требуется проведение испытания на длительную прочность, за исключением марки 660 класса D и марки 668 (см. 7.3.1);
• метод контроля качества поверхности.

5 Материал

5.1 Химический состав сталей для изготовления крепежных изделий должен соответствовать требованиям, указанным в табл. А.1 приложения А (см. также [1]).

5.2 Предельные отклонения химического состава должны соответствовать требованиям, указанным в табл. А.2 приложения А.

5.3 Допускается применение других марок стали, кроме приведенных в настоящем стандарте, при условии, что они имеют аналогичный химический состав, а их физические и механические характеристики, подтвержденные соответствующими испытаниями, обеспечивают требуемые эксплуатационные свойства для оборудования систем подводной добычи углеводородов.

6 Изготовление

6.1 Крепежные изделия должны соответствовать требованиям чертежей в части размеров и допусков.

6.2 Каждое крепежное изделие должно пройти термическую обработку. Рекомендуемые режимы термообработки приведены в приложении Б.

6.3 Резьбу выполняют одним из следующих способов, определяющих тип резьбы:

• тип M1 — резьба, выполненная путем механической обработки после двухступенчатого старения;
• тип M2 — резьба, выполненная путем механической обработки после обработки на твердый раствор до двухступенчатого старения;
• тип R1 — резьба, выполненная путем накатки после двухступенчатого старения;
• тип R2 — резьба, выполненная путем накатки после обработки на твердый раствор до двухступенчатого старения.

6.4 Если тип резьбы не указан заказчиком, его следует выбирать по усмотрению производителя.

7 Механические свойства

7.1 Объем испытаний

7.1.1 Крепежные изделия должны проходить испытания партиями. Партию комплектуют из крепежных изделий одной плавки, одной марки, одного номинального диаметра. Максимальный размер партии для крепежных изделий различного диаметра должен соответствовать таблице 1.

Диаметр изделия, мм	Максимальный размер партии
До 38	90 кг
От 38 до 44	140 кг
От 44 до 63	270 кг
Св. 63	20 шт.

7.1.2 В случае, если испытания проводят на термообработанных прутках, партия является садкой термической печи, состоящей из прутков одной плавки и одного диаметра. Если термическую обработку проводят в печах непрерывного действия, то масса садки не должна превышать значений, указанных в таблице 2.

Диаметр прутка, мм	Максимальный размер садки, кг
До 44	1400
От 44 до 63	2700
Св. 63	5400

7.1.3 Для испытаний на растяжение и на длительную прочность крепежных изделий должно быть отобрано по одному образцу изделий на каждое испытание от партии в соответствии с 7.1.1.

7.1.4 Для испытаний на растяжение и на длительную прочность термообработанных прутков должно быть отобрано по одному образцу изделий на каждое испытание от садки в соответствии с 7.1.2.

7.1.5 Измерение твердости следует проводить на каждом прутке, если диаметр прутка 50 мм и более, и не менее чем на 10% прутков, если диаметр прутка менее 50 мм.

7.1.6 Измерение твердости крепежных изделий в зависимости от размера партии проводят на количестве образцов, указанном в таблице 3.

Размер партии, шт.	Количество образцов, шт.
До 50	2
От 41 до 500 включ.	3
От 501 до 35000 включ.	5
Св. 35000	8

7.2 Испытание на растяжение

Результаты испытания на растяжение при комнатной температуре должны соответствовать требованиям, указанным в приложении В.

7.3 Испытание на длительную прочность

7.3.1 Испытание на длительную прочность следует проводить только для крепежных изделий с проектной температурой эксплуатации более 430 °C.

7.3.2 Результаты испытания на длительную прочность должны соответствовать требованиям, указанным в таблице 4.

Марка	Класс	Температура испытания, °C	Напряжение, МПа, не менее	Время до разрушения, ч, не менее	Относительное удлинение, %, не менее
660	A, B, C	650	385	100	5
651	A и B	650	275	100	5
662	A и B	650	380	100	5
665	A	650	515	100	3
	B	650	485	100	5

7.4 Механические свойства крепежных изделий должны соответствовать таблице В.1 (приложение В).

8 Методы испытаний

8.1 Определение химического состава

8.1.1 Химический анализ стали проводят методами по ГОСТ Р 54153, ГОСТ 28473 или другими методами, обеспечивающими требуемую точность измерений и аттестованными в установленном порядке.

8.2 Испытание на растяжение

8.2.1 Испытание на растяжение проводят в соответствии с ГОСТ ISO 898-1.

8.3 Испытание на длительную прочность

8.3.1 Испытание на длительную прочность проводят в соответствии с ГОСТ 10145 и требованиями 8.3.2 - 8.3.4.

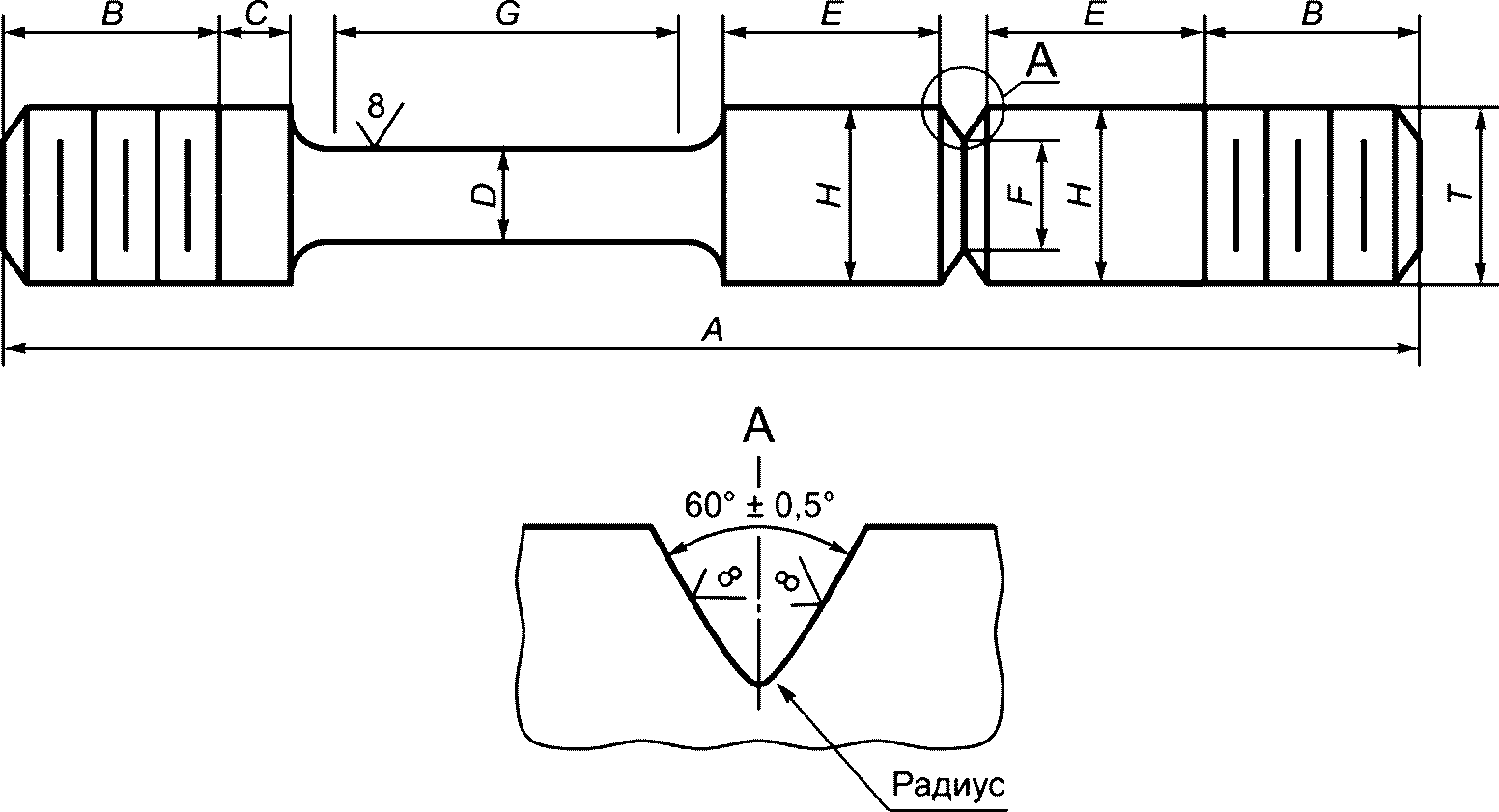

8.3.2 Образец для испытания на длительную прочность, являющийся комбинацией цилиндрического образца и образца с надрезом, должен соответствовать размерам, указанным на рисунке 1 и в таблице 5.

Тип образца	Диаметр D в середине длины рабочей части и диаметр F в вершине надреза	Размер длины G	Диаметр буртика H	Радиус кривизны вершины надреза
1	3,17	12,0	4,5	0,13
2	4,06	17,0	5,5	0,13
3	4,52	20,0	6,5	0,13
4	6,40	25,0	9,5	0,18
5	9,07	40,0	12,0	0,25
6	12,8	50,0	19,0	0,38
Предельное отклонение	+/- 0,025	+/- 1,3	+/- 0,1	+/- 0,01
Примечания 1 Поверхность 8 должна иметь шероховатость Ra 0,2 или лучше. 2 Разность размеров F и D не должна превышать 0,01 мм для образцов 1 или 2 и не должна превышать 0,02 мм для образцов 3, 4, 5 или 6. 3 Сводят на конус рабочую длину G к центру так, чтобы диаметр D на концах рабочей длины превышал диаметр в центре рабочей длины не менее чем на 0,01 и не более чем на 0,04 мм. 4 Все сечения должны быть концентрическими относительно оси образца в пределах 0,02 мм. 5 Размер резьбы T должен быть более или равен диаметру H. 6 Размеры A и B не заданы. 7 Длина плеча C — (3,2 + 0,8) мм. 8 Длина плеча E — (10,0 + 0,8) мм.

8.3.3 Испытание на длительную прочность проводят в соответствии с требованиями, установленными в таблице 4. Испытание продолжают до разрушения. Разрыв образца должен происходить на участке рабочей части без надреза.

8.3.4 При достижении минимального времени до разрушения, указанного в таблице 4, может быть использовано нагружение с постепенно возрастающей нагрузкой для ускорения испытания до разрушения. В таком случае каждые 8 — 16 ч (допускается каждые 8 — 10 ч) напряжение должно увеличиваться на 35 МПа. Место разрыва и требования к относительному удлинению должны соответствовать установленным в таблице 4 и 8.3.3.

8.3.5 Если это указано заказчиком, испытание на длительную прочность следует проводить отдельно на цилиндрическом образце и образце с надрезом. Образцы должны быть отобраны от смежных участков одного изделия. Размеры рабочих участков образцов должны соответствовать таблице 5 и должны быть испытаны в соответствии с таблицей 4. Образцы с надрезом не требуют проведения испытаний до разрушения, но не должны разрываться быстрее, чем сопутствующие гладкие образцы.

8.4 Измерение твердости

8.4.1 Измерение твердости по Бринеллю проводят по ГОСТ 9012.

8.4.2 Измерение твердости по Роквеллу проводят по ГОСТ 9013.

8.4.3 Измерение твердости выполняют в центре поперечного сечения прутков диаметром до 25 мм и на середине радиуса прутков диаметром 25 мм и более.

9 Сертификат

Сертификат на крепежные изделия должен содержать размеры, режим термообработки, результаты анализа химического состава, результаты механических испытаний.

10 Маркировка

10.1 Маркировка крепежных изделий должна содержать обозначения марки и класса стали и обозначение типа резьбы.

10.2 На крепежное изделие, не подвергавшееся испытанию на длительную прочность, а также на крепежные изделия из стали марки 660 класса D и марки 668 должна быть нанесена несмываемая маркировка с обозначением «NR».

(обязательное)

А.1 Химический состав сталей для изготовления крепежных изделий и его предельные отклонения приведены в таблицах А.1 и А.2.

Марка	Номер UNS	C	Mn	P	S	Si	Ni	Cr	Mo	W	Ti	Nb	Al	V	B	Cu
660	S66286	0,08	2,00	0,040	0,030	1,00	24,0 — 27,0	13,5 — 16,0	1,00 — 1,50	-	1,90 — 2,35	-	0,35	0,10 — 0,50	0,001 — 0,010	-
651	S63198	0,28 — 0,35	0,75 — 1,50	0,040	0,030	0,30 — 0,80	8,0 — 11,0	18,0 — 21,0	1,00 — 1,75	1,00 — 1,75	0,10 — 0,35	0,25 — 0,60	-	-	-	0,50
662	S66220	0,08	0,40 — 1,00	0,040	0,030	0,40 — 1,00	24,0 — 28,0	12,0 — 15,0	2,00 — 3,50	-	1,80 — 2,10	-	0,35	-	0,001 — 0,010	0,50
665	S66545	0,08	1,25 — 2,00	0,040	0,030	0,10 — 0,80	24,0 — 28,0	12,0 — 15,0	1,25 — 2,25	-	2,70 — 3,30	-	0,25	-	0,01 — 0,07	0,25
668	S66285	0,08	2,00	0,040	0,030	1,00	17,5 — 21,5	13,5 — 16,0	1,50	-	2,2 — 2,8	-	0,50	0,50	0,001 — 0,010	-

Марка	Номер UNS	C	Mn	P	S	Si	Ni	Cr	Mo	W	Ti	Nb	Al	V	B	Cu
660	S66286	+0,01	+/- 0,04	+0,005	+0,005	+/- 0,05	+/- 0,20	+/- 0,20	+/- 0,05	-	+/- 0,05	-	+0,05	+/- 0,03	-0,0004 +0,001	-
651	S63198	+/- 0,02	+/- 0,04	+0,005	+0,005	+/- 0,05	+/- 0,15	+/- 0,25	+/- 0,05	+/- 0,05	+0,05	+/- 0,05	-	-	-	+0,03
662	S66220	+0,01	+/- 0,03	+0,005	+0,005	+/- 0,05	+/- 0,20	+/- 0,15	+/- 0,10	-	+/- 0,05	-	+0,05	-	-0,0004 +0,001	+0,03
665	S66545	+0,01	+/- 0,04	+0,005	+0,005	+/- 0,05	+/- 0,20	+/- 0,15	+/- 0,10	-	+/- 0,05	-	+0,05	-	+/- 0,005	+0,03
668	S66285	+0,01	+/- 0,04	+0,005	+0,005	+/- 0,05	+/- 0,20	+/- 0,20	+/- 0,05	-	+/- 0,05	-	+0,05	+/- 0,03	-0,0004 +0,005	-

РЕЖИМЫ ТЕРМООБРАБОТКИ

Таблица Б.1

Марка	Класс	Отжиг на твердый раствор	Упрочняющая обработка
660	A	(900 +/- 14) °C, выдержка не менее 2 ч, закалка в жидкости	(720 +/- 14) °C, выдержка не менее 16 ч, охлаждение на воздухе
	B	(980 +/- 14) °C, выдержка не менее 1 ч, закалка в жидкости	(720 +/- 14) °C, выдержка не менее 16 ч, охлаждение на воздухе
	C	(980 +/- 14) °C, выдержка не менее 1 ч, закалка в масле	(775 +/- 14) °C, выдержка не менее 16 ч, охлаждение на воздухе, далее (650 +/- 14) °C, выдержка не менее 16 ч, охлаждение на воздухе
	D	(900 +/- 14) °C, выдержка не менее 2 ч, закалка в жидкости или (980 +/- 14) °C, выдержка не менее 1 ч, закалка в жидкости	(720 +/- 14) °C, выдержка не менее 16 ч, охлаждение на воздухе, далее при необходимости (650 +/- 14) °C, выдержка не менее 16 ч, охлаждение на воздухе
651	A	-	Деформация при температуре не менее 650 °C со степенью деформации не менее 15%, далее отжиг для снятия остаточных напряжений не менее 4 ч при температуре не менее 650 °C
	B	-	Деформация при температуре не менее 650 °C со степенью деформации не менее 15%, далее отжиг для снятия остаточных напряжений не менее 4 ч при температуре не менее 730 °C
662	A	(980 +/- 14) °C, выдержка не менее 2 ч, закалка в жидкости	От 730 °C до 760 °C, выдержка не менее 20 ч, охлаждение в печи до (650 +/- 14) °C, выдержка не менее 20 ч, охлаждение на воздухе
	B	(1065 +/- 14) °C, выдержка не менее 2 ч, закалка в жидкости	От 730 °C до 760 °C, выдержка не менее 20 ч, охлаждение в печи до (650 +/- 14) °C, выдержка не менее 20 ч, охлаждение на воздухе
665	A	(980 +/- 14) °C, выдержка не менее 3 ч, закалка в жидкости	От 730 °C до 760 °C, выдержка не менее 20 ч, охлаждение в печи до (650 +/- 14) °C, выдержка не менее 20 ч, охлаждение на воздухе
	B	(1095 +/- 14) °C, выдержка не менее 3 ч, закалка в жидкости	От 730 °C до 760 °C, выдержка не менее 20 ч, охлаждение в печи до (650 +/- 14) °C, выдержка не менее 20 ч, охлаждение на воздухе
668	A	(900 +/- 14) °C, выдержка не менее 2 ч, закалка в жидкости	(720 +/- 14) °C, выдержка не менее 16 ч, охлаждение на воздухе
	B	(980 +/- 14) °C, выдержка не менее 1 ч, закалка в жидкости	(720 +/- 14) °C, выдержка не менее 16 ч, охлаждение на воздухе

МЕХАНИЧЕСКИЕ СВОЙСТВА

Марка	Класс	Предел прочности, МПа, не менее	Условный предел текучести 0,2%, МПа, не менее	Относительное удлинение, %, не менее	Относительное сужение, %, не менее	Твердость по Бринеллю	Твердость по Роквеллу
							мин.	макс.
660	A, B, C	895	585	15	18	248 — 341	24 HRC	37 HRC
	D (<= 63 мм) <*>	895	725	15	18	248 — 321	24 HRC	35 HRC
	D (> 63 мм)	825	655	15	18	248 — 321	24 HRC	35 HRC
651	A (<= 76 мм)	690	485	18	35	217 — 277	95 HRB	29 HRC
	A (> 76 мм)	690	415	18	35	217 — 277	95 HRB	29 HRC
	B (<= 76 мм)	655	415	18	35	212 — 269	93 HRB	28 HRC
	B (> 76 мм)	655	345	18	35	212 — 269	93 HRB	28 HRC
662	A	895	585	15	18	248 — 321	24 HRC	35 HRC
	B	860	550	15	18	248 — 321	24 HRC	35 HRC
665	A	1170	830	12	15	311 — 388	32 HRC	41 HRC
	B	1070	830	12	15	311 — 388	32 HRC	41 HRC
668	A, B	895	585	15	18	248 — 341	24 HRC	37 HRC
<*> В скобках указаны ограничения по диаметру изделия.

БИБЛИОГРАФИЯ

[1]	АСТМ А453/А453М-17	Стандартные технические условия на крепежные изделия для эксплуатации при высоких температурах из материалов с коэффициентами линейного расширения, близкими к коэффициенту расширения аустенитной нержавеющей стали
	(ASTM A453/A453M-17)	(Standard specification for high temperature bolting, with expansion coefficients comparable to austenitic stainless steels)

УДК 622.276.04:006.354	ОКС 75.020
Ключевые слова: нефтяная и газовая промышленность, системы подводной добычи, болтовые соединения в условиях высоких температур, крепежные изделия; аустенитная нержавеющая сталь

---
