ПНСТ 1079-2026. Предварительный национальный стандарт Российской Федерации. Информационные технологии. Интерфейсы открытой сети радиодоступа: интерфейс Xn

(утв. и введен в действие Приказом Росстандарта от 17.06.2026 № 30-пнст)

Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2026 г. № 30-пнст

ПРЕДВАРИТЕЛЬНЫЙ НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ

ИНТЕРФЕЙСЫ ОТКРЫТОЙ СЕТИ РАДИОДОСТУПА: ИНТЕРФЕЙС Xn

Information technology. Interfaces of open radio access network: Xn interface

ПНСТ 1079-2026

ОКС 35.110

Срок действия с 30 сентября 2026 года до 30 сентября 2029 года

Предисловие

1 РАЗРАБОТАН Автономной некоммерческой образовательной организацией высшего образования «Сколковский институт науки и технологии»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 194 «Кибер-физические системы»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2026 г. № 30-пнст

4 Некоторые элементы настоящего стандарта могут быть объектами патентных прав. Федеральное агентство по техническому регулированию и метрологии не несет ответственности за установление подлинности каких-либо или всех таких патентных прав

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: 121205 Москва, Инновационный центр Сколково, улица Нобеля, 1, e-mail: info@tc194.ru и/или в Федеральное агентство по техническому регулированию и метрологии по адресу: 123112 Москва, Пресненская набережная, д. 10, стр. 2.

В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Введение

Настоящий стандарт содержит описание протокола прикладного уровня Xn (XnAP), обеспечивающего взаимодействие базовых станций сети радиодоступа NG-RAN между собой по интерфейсу Xn для выполнения сетевых процедур, связанных с управлением мобильностью абонентского терминала (UE), подключением UE одновременно к двум базовым станциям, управлением ассоциациями и интерфейсом Xn, координацией радиоресурсов сот, повышением энергоэффективности и самооптимизацией сети радиодоступа NG-RAN, управлением загрузкой базовых станций, трассировкой сигнальных сообщений UE.

Управление мобильностью UE осуществляется посредством следующих процедур XnAP:

• подготовка хендовера;
• отмена хендовера;
• передача статуса порядкового номера SN;
• получение контекста UE;
• пейджинг в сети радиодоступа RAN;
• предоставление адреса Xn-U;

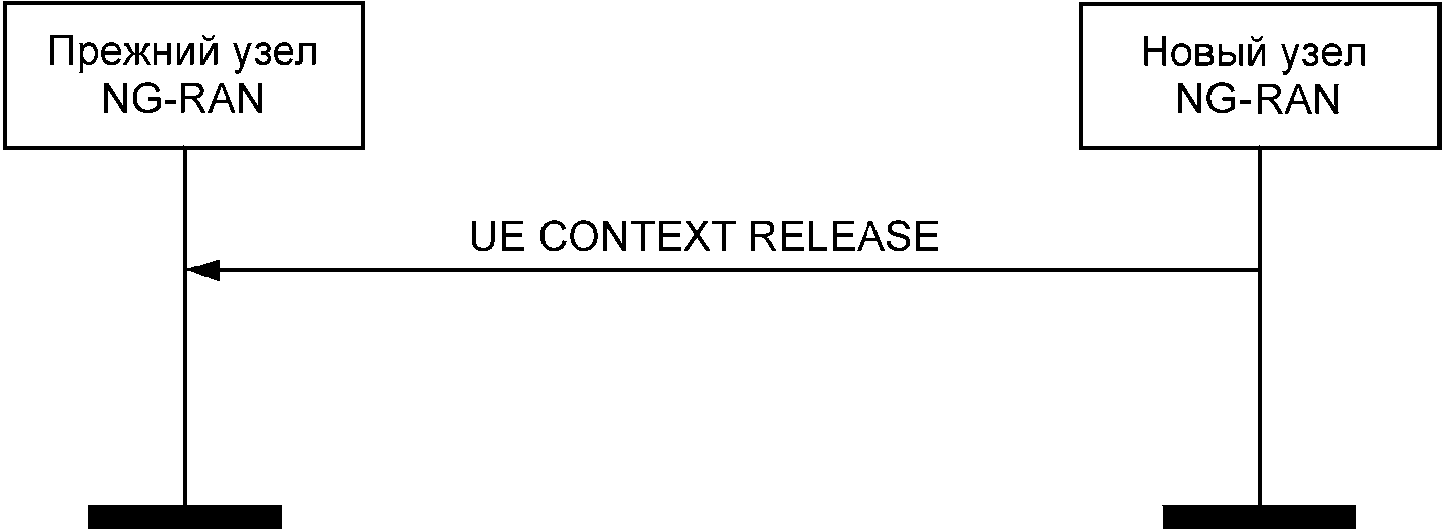

• освобождение контекста UE;

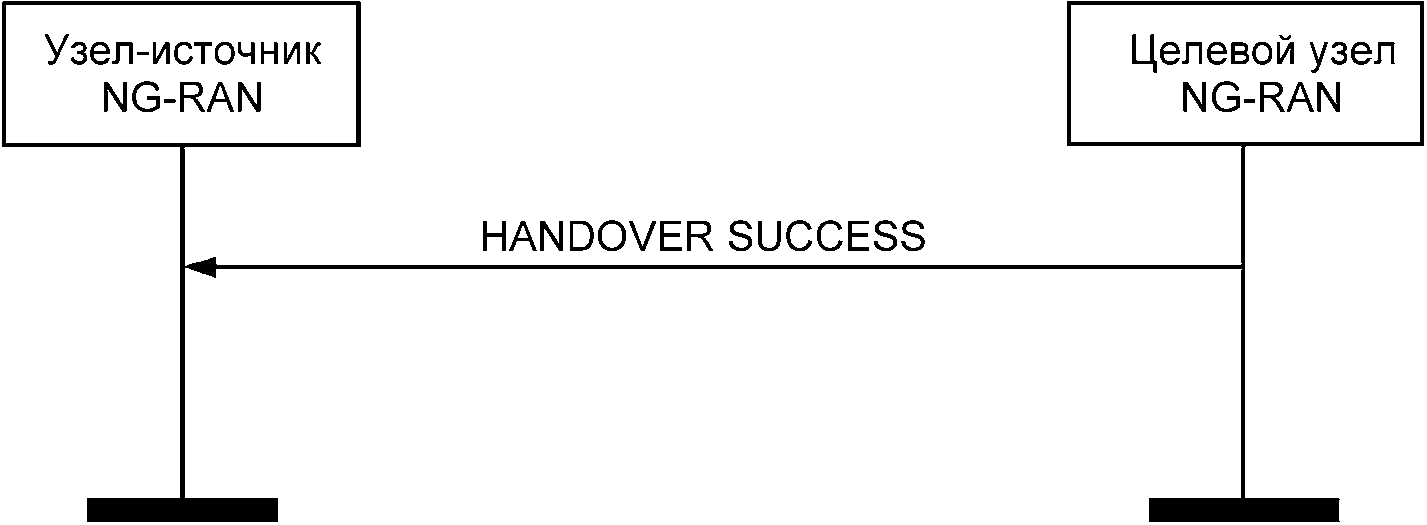

• уведомление об успешном хендовере;
• отмена условного хендовера;

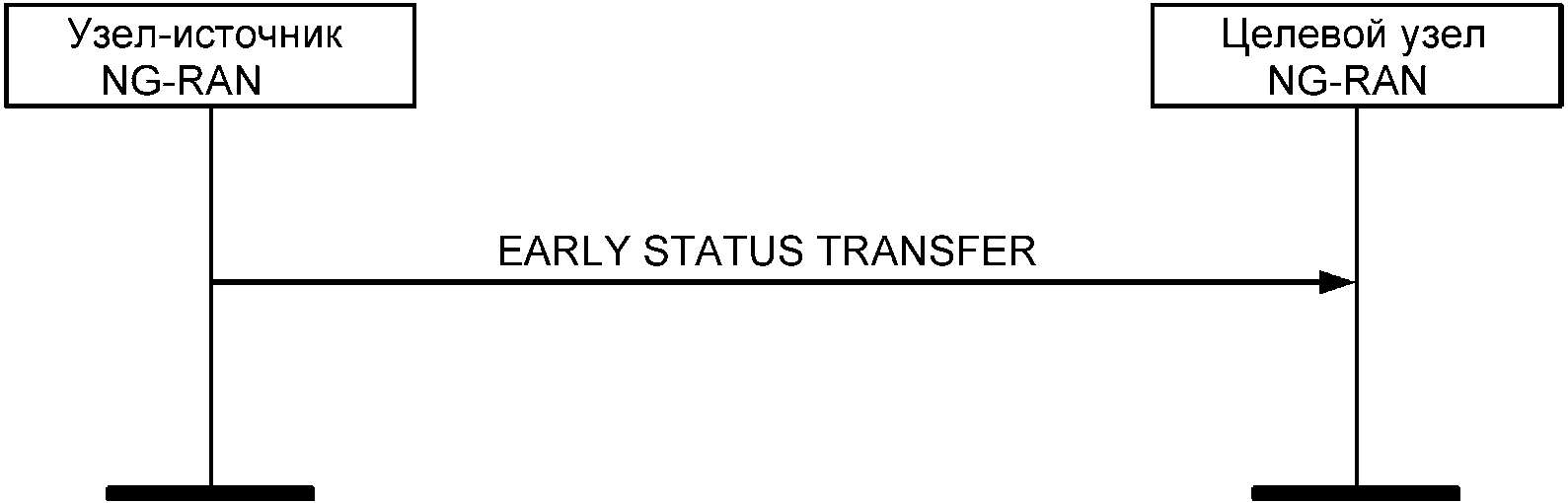

• ранняя передача статуса.

Подключение UE одновременно к двум базовым станциям осуществляется посредством следующих процедур XnAP:

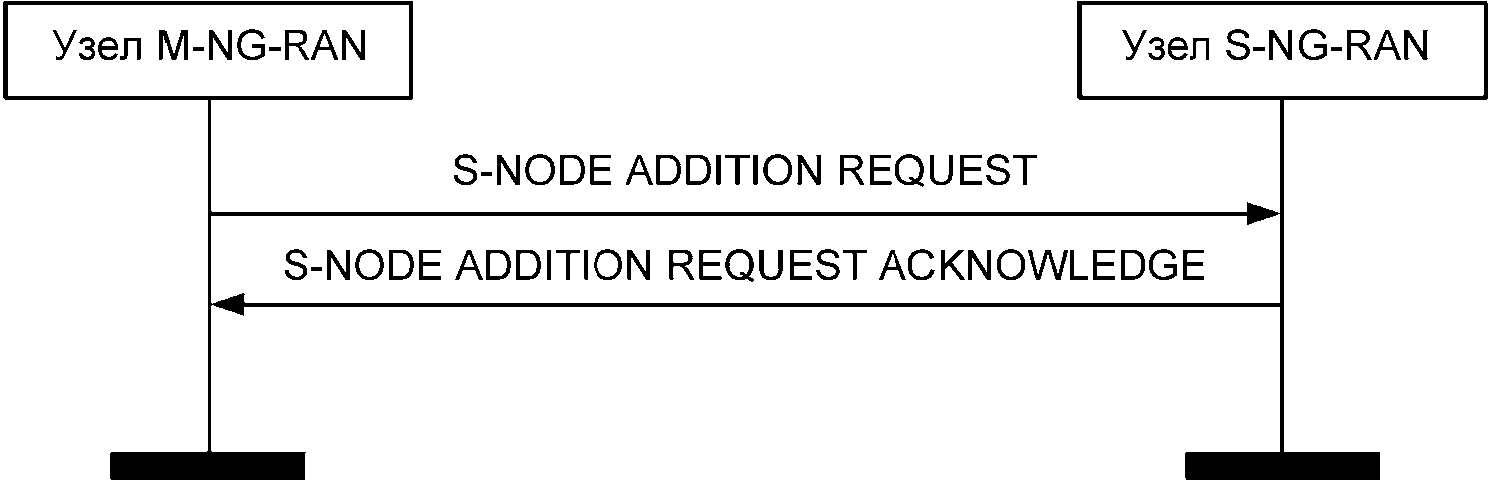

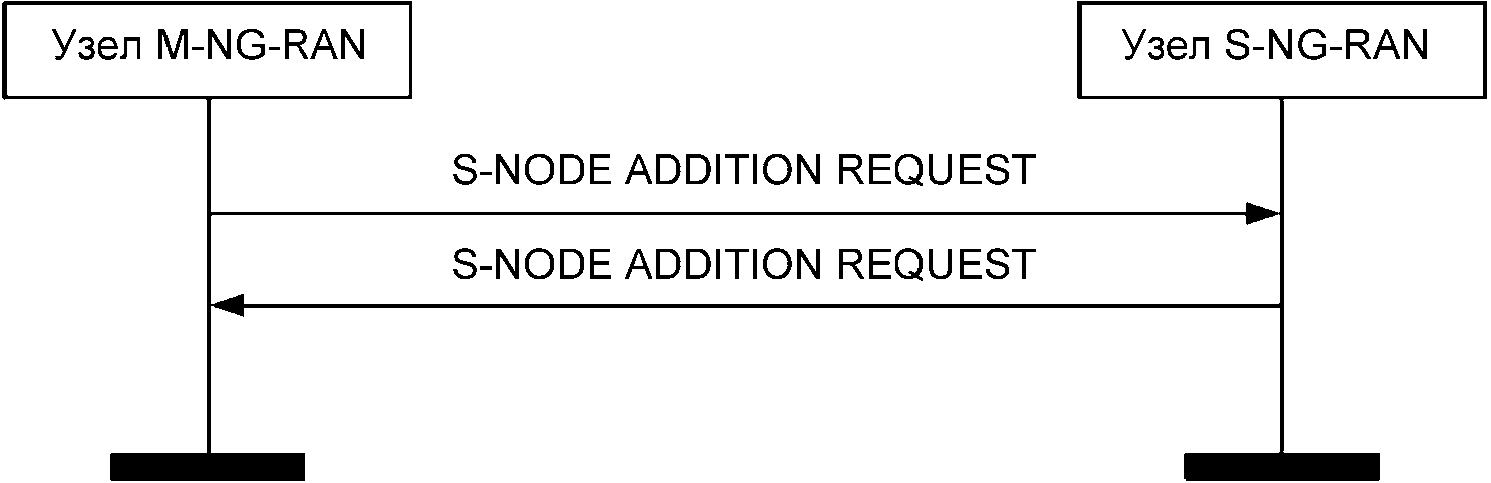

• подготовка к добавлению вторичного узла S-NG-RAN;

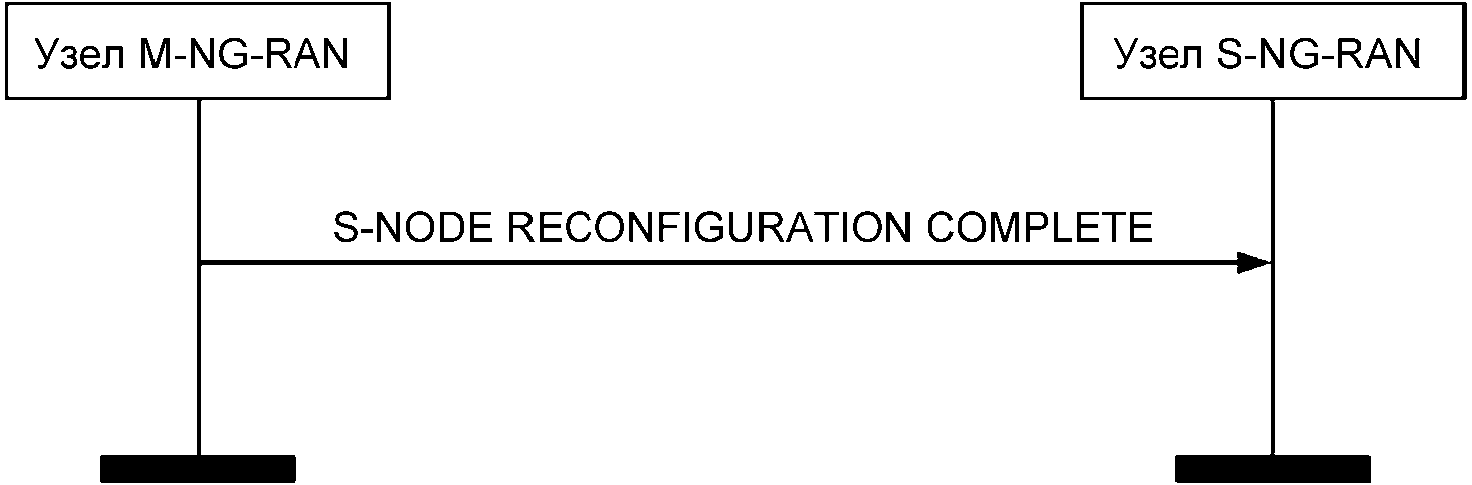

• завершение реконфигурации вторичного узла S-NG-RAN;
• подготовка к модификации вторичного узла S-NG-RAN, инициированная основным узлом M-NG-RAN;

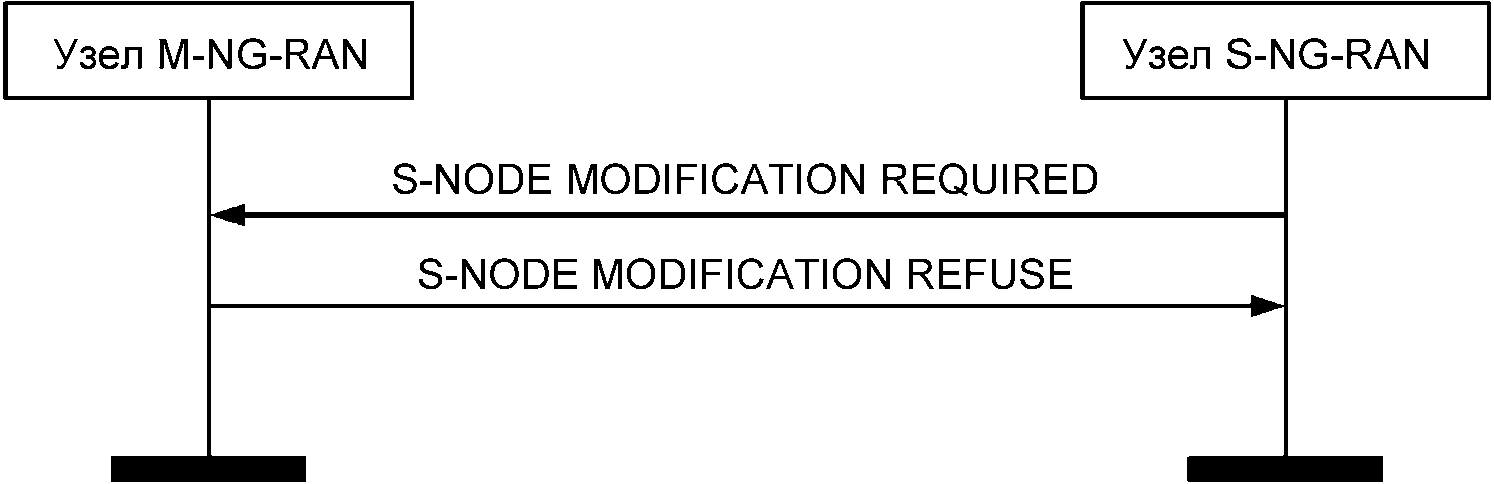

• модификация вторичного узла S-NG-RAN, инициированная вторичным узлом S-NG-RAN;

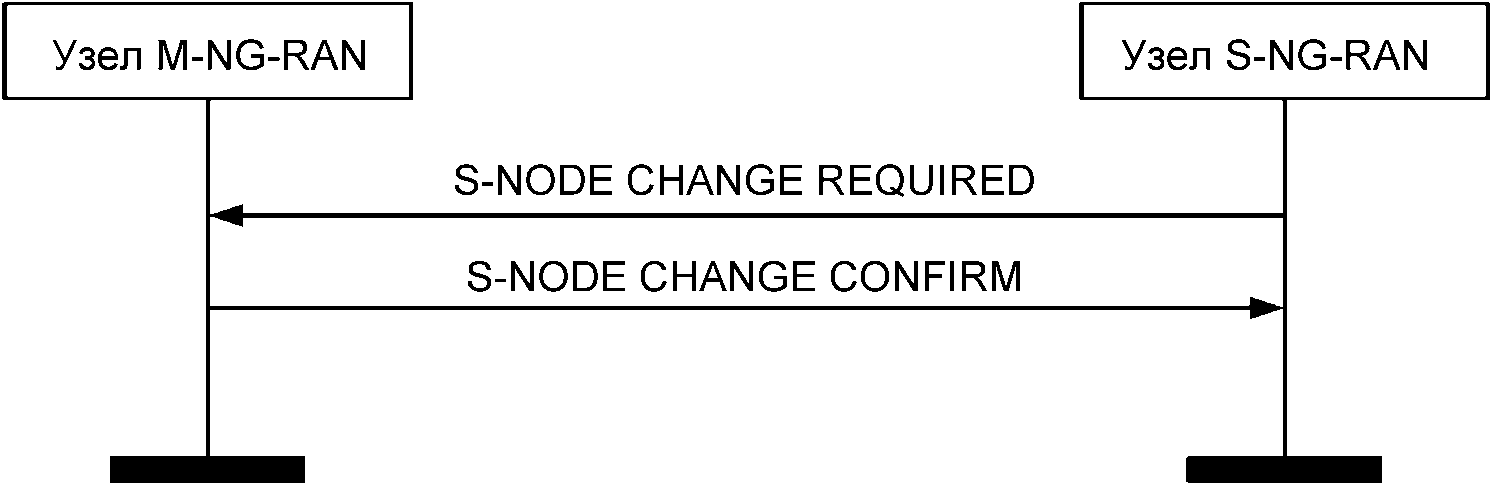

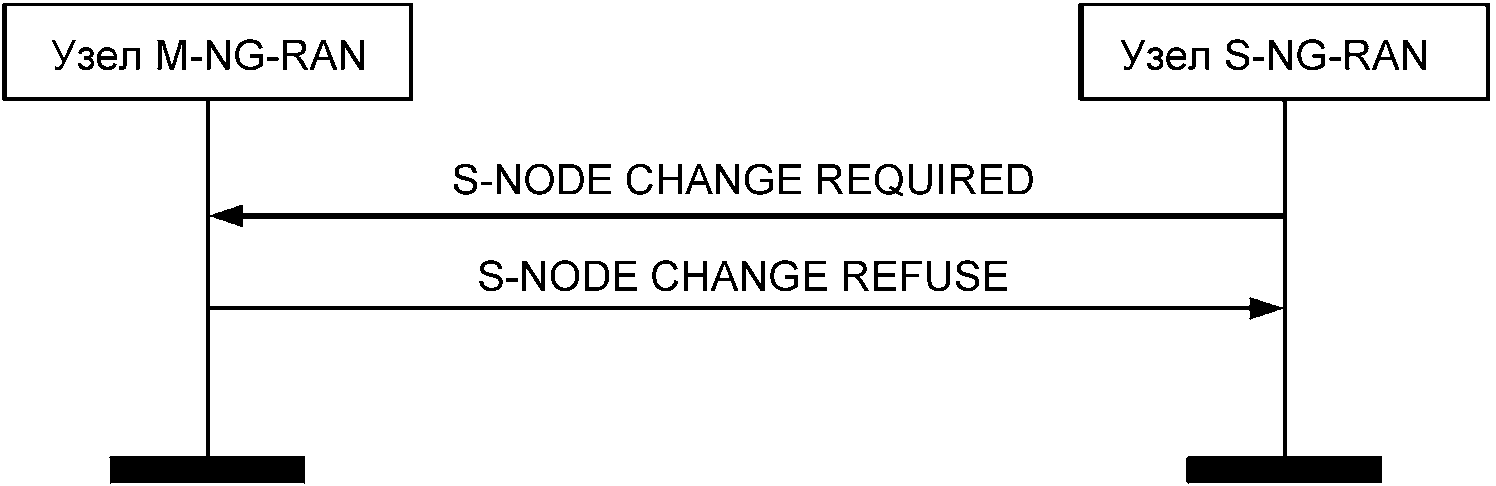

• смена вторичного узла S-NG-RAN, инициированная вторичным узлом S-NG-RAN;

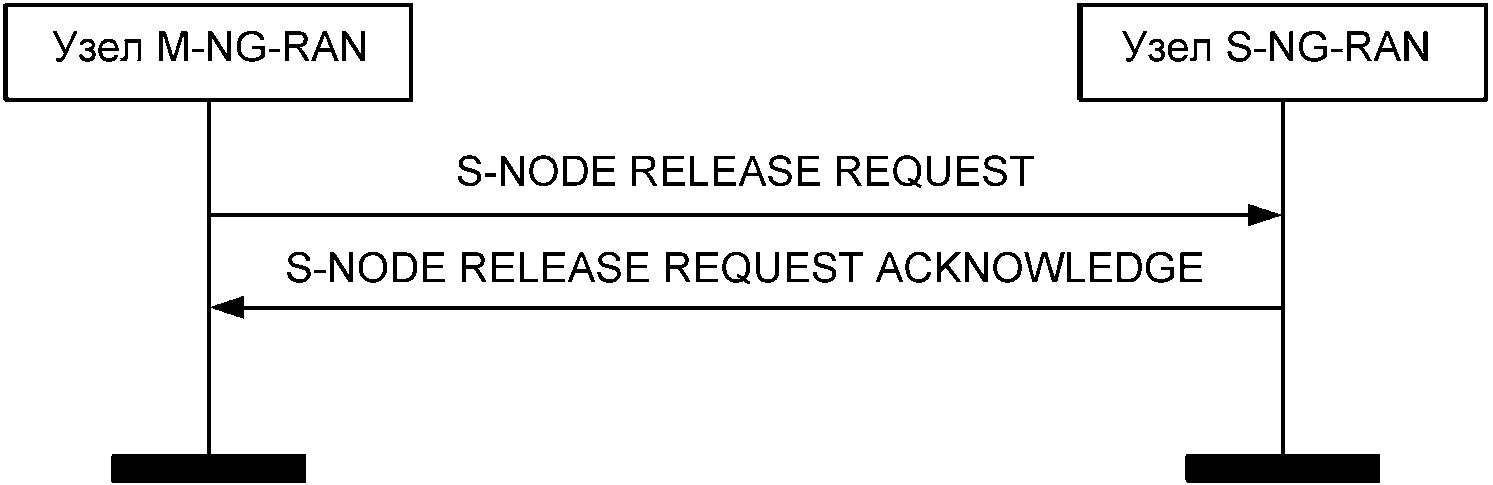

• освобождение вторичного узла S-NG-RAN, инициированное основным узлом M-NG-RAN;

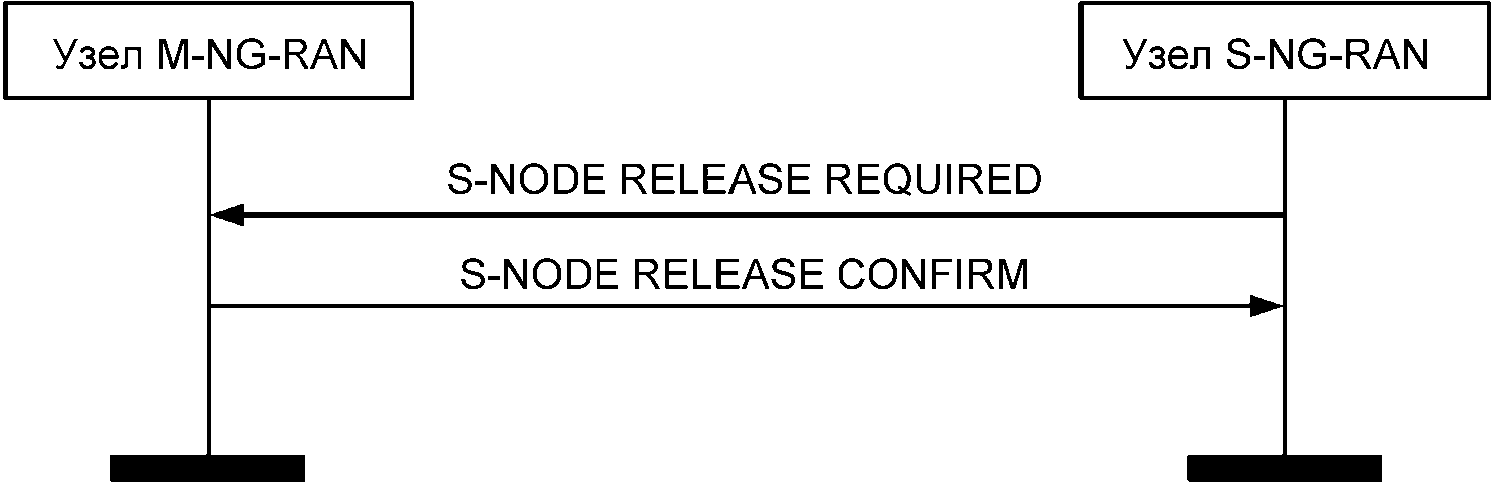

• освобождение вторичного узла S-NG-RAN, инициированное вторичным узлом S-NG-RAN;

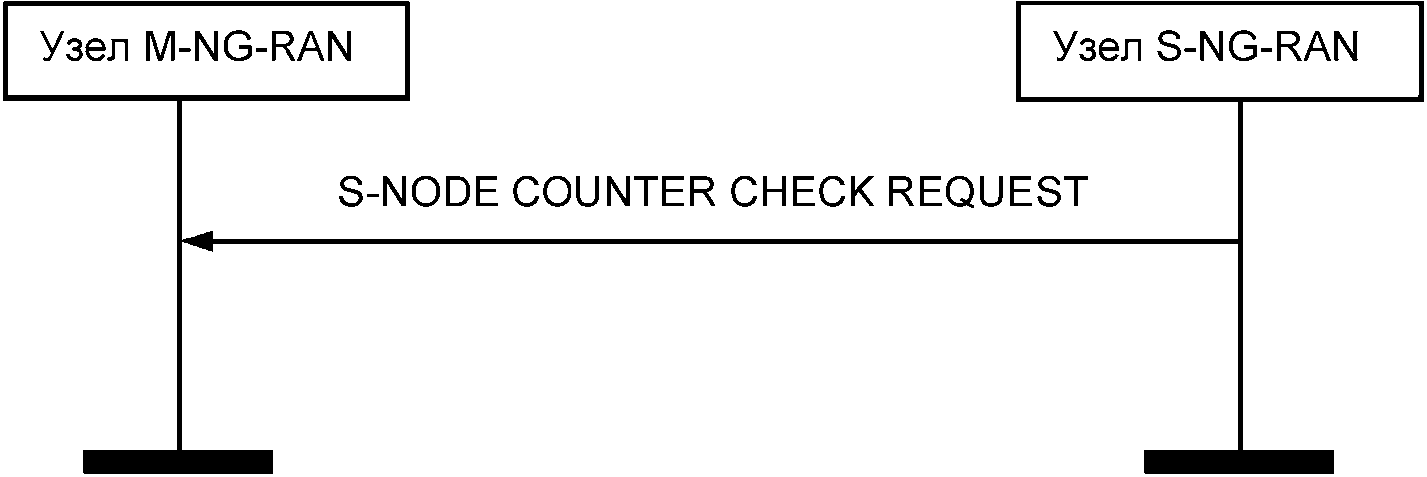

• проверка счетчика вторичного узла S-NG-RAN;

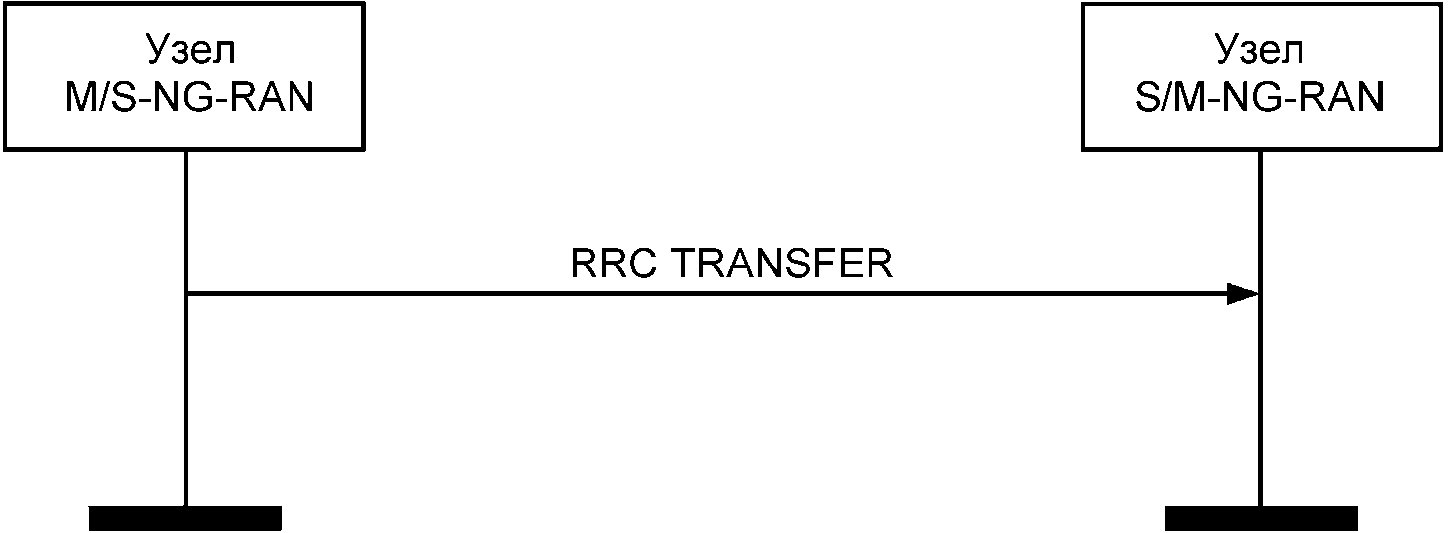

• трансфер сообщения протокола RRC;
• индикация уведомлений контроля;
• уведомление об активности;

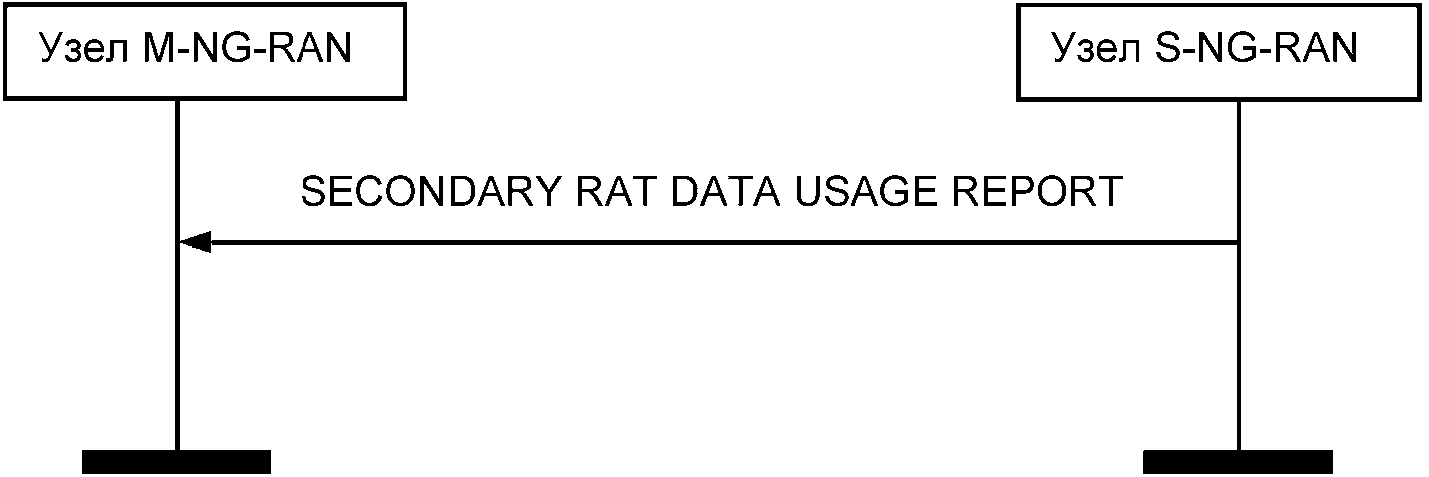

• отчет об использовании ресурсов вторичной технологией радиодоступа RAT.

Управление ассоциациями интерфейса Xn осуществляется посредством следующих процедур XnAP:

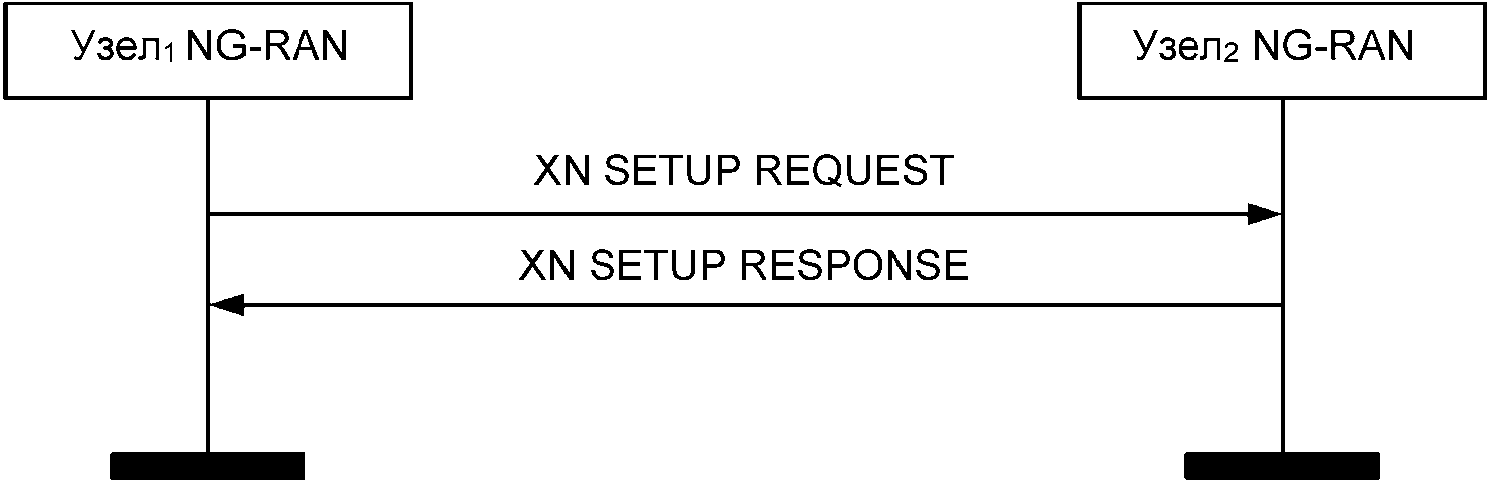

• установление ассоциации интерфейса Xn;
• обновление конфигурации узла NG-RAN;

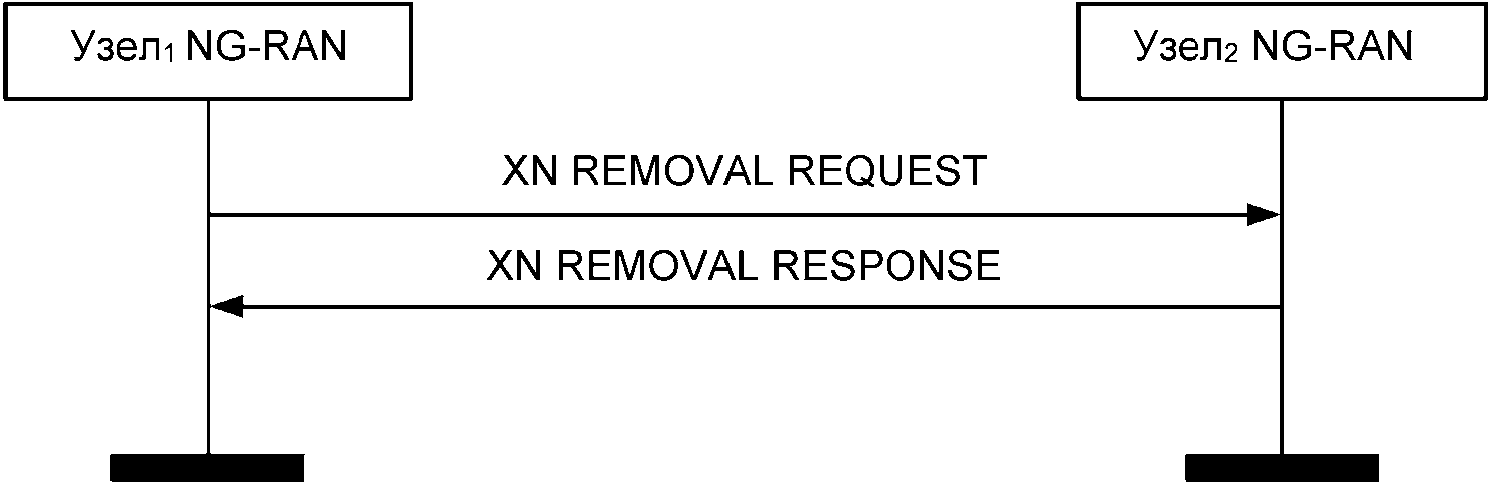

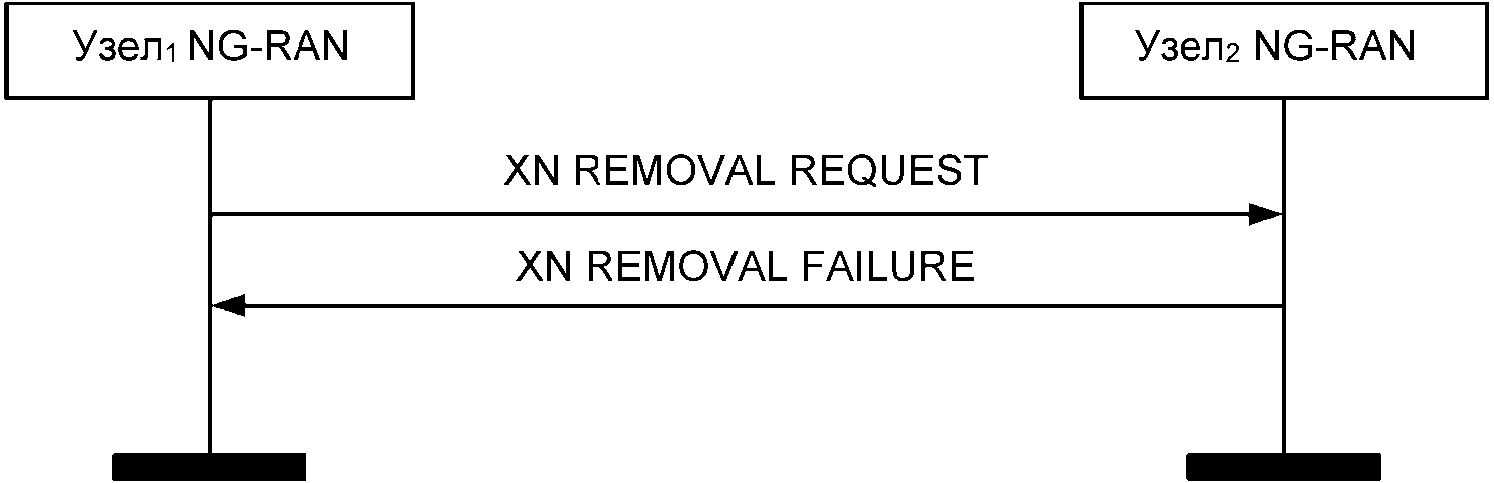

• удаление ассоциации интерфейса Xn.

Управление интерфейсом Xn осуществляется посредством процедуры сброса и процедуры индикации ошибки XnAP.

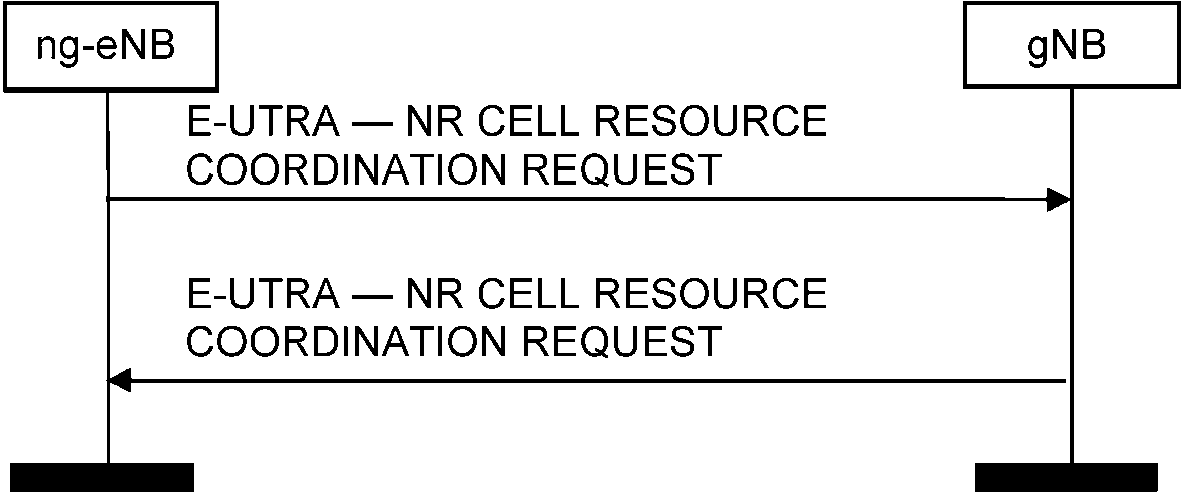

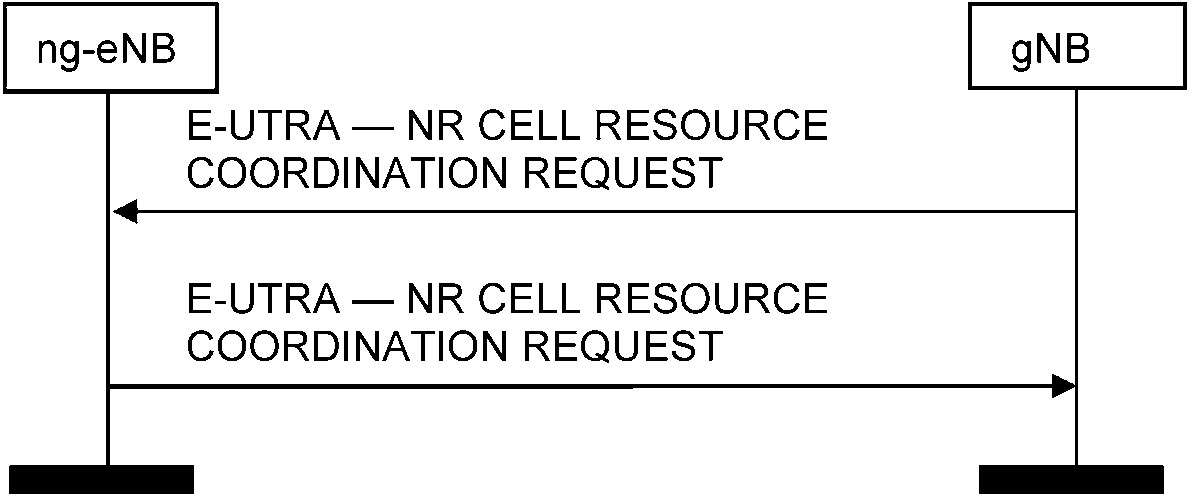

Координация радиоресурсов сот при подключении UE одновременно к двум базовым станциям осуществляется посредством процедуры координации ресурсов сот E-UTRA — NR XnAP.

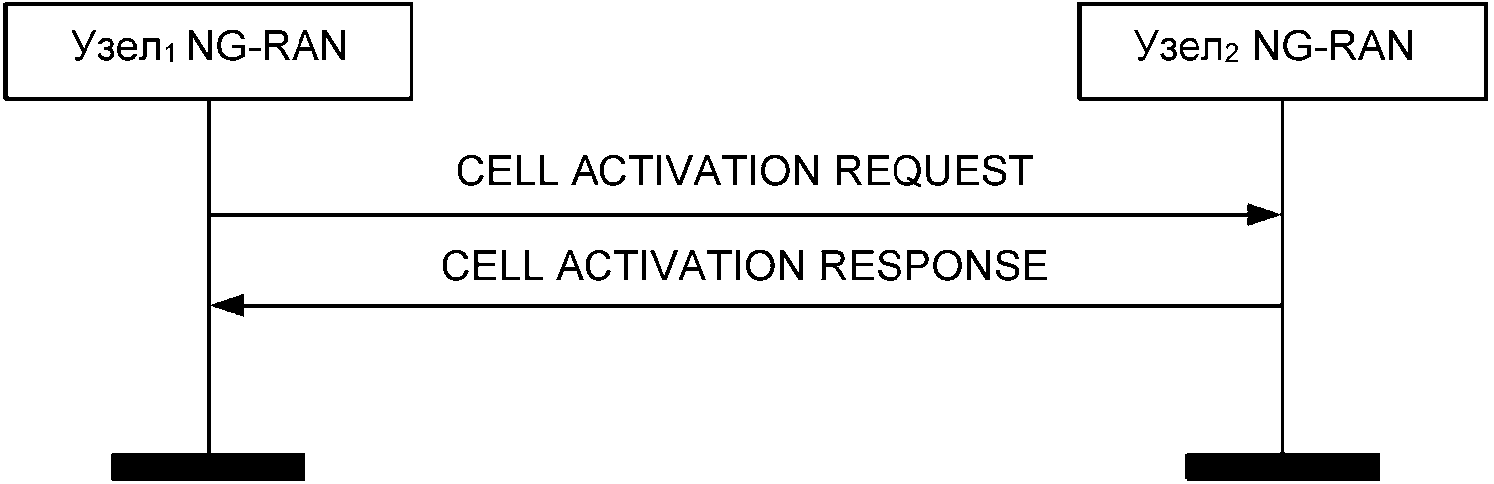

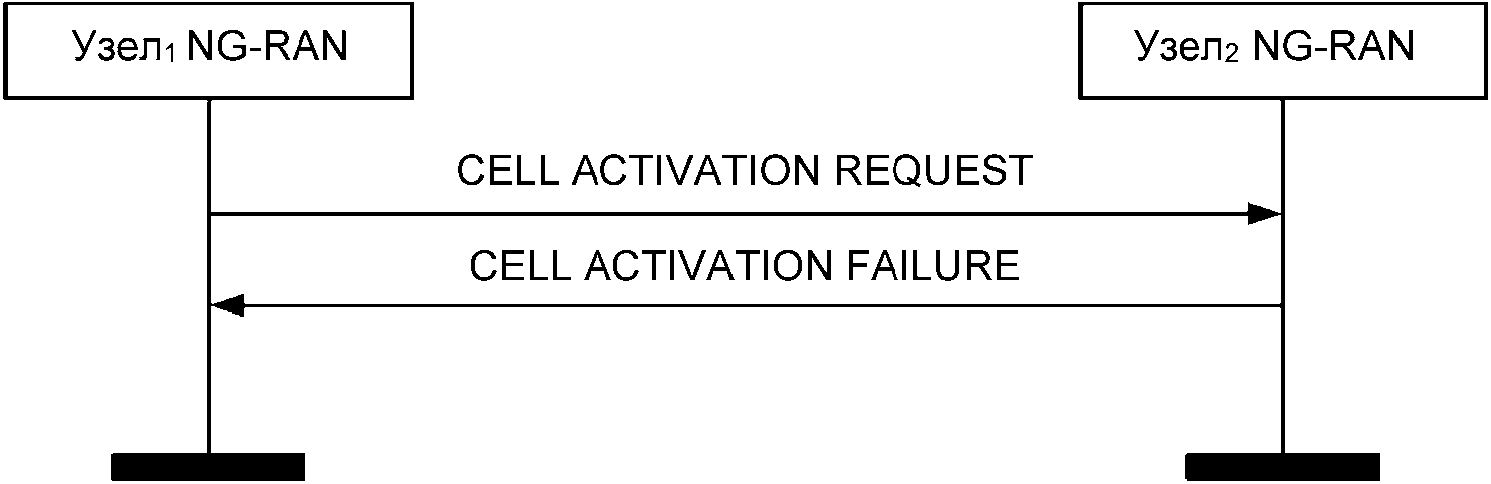

Повышение энергоэффективности сети радиодоступа NG-RAN осуществляется посредством процедуры активация соты» XnAP.

Самооптимизация сети радиодоступа NG-RAN осуществляется посредством следующих процедур XnAP:

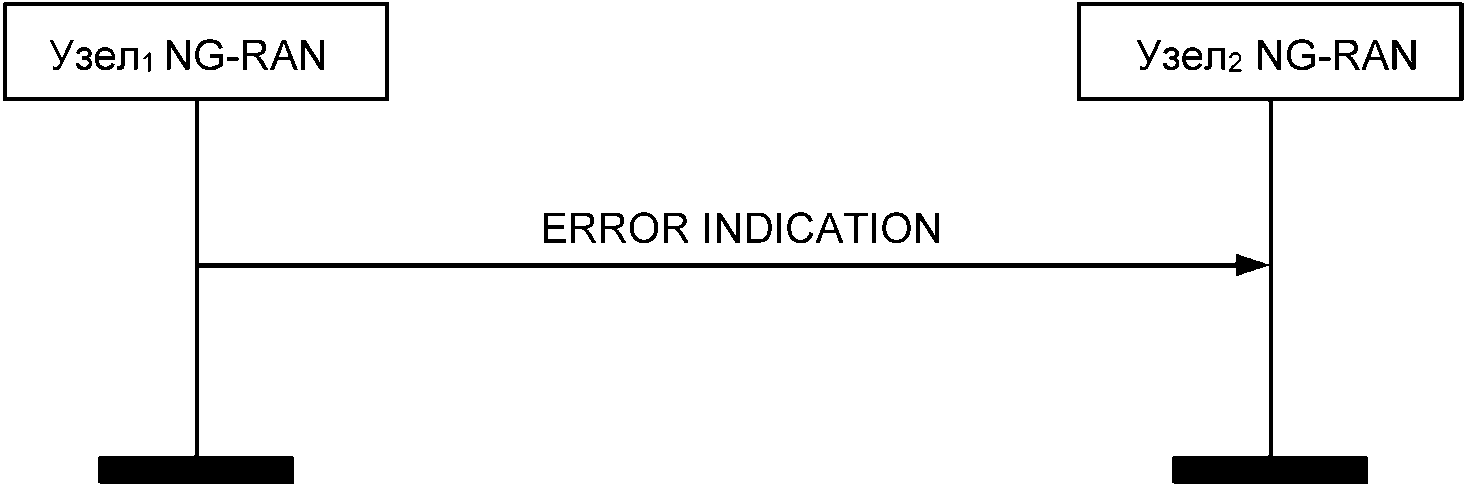

• индикация ошибки;
• индикация сбоя;
• отчет о хендовере;

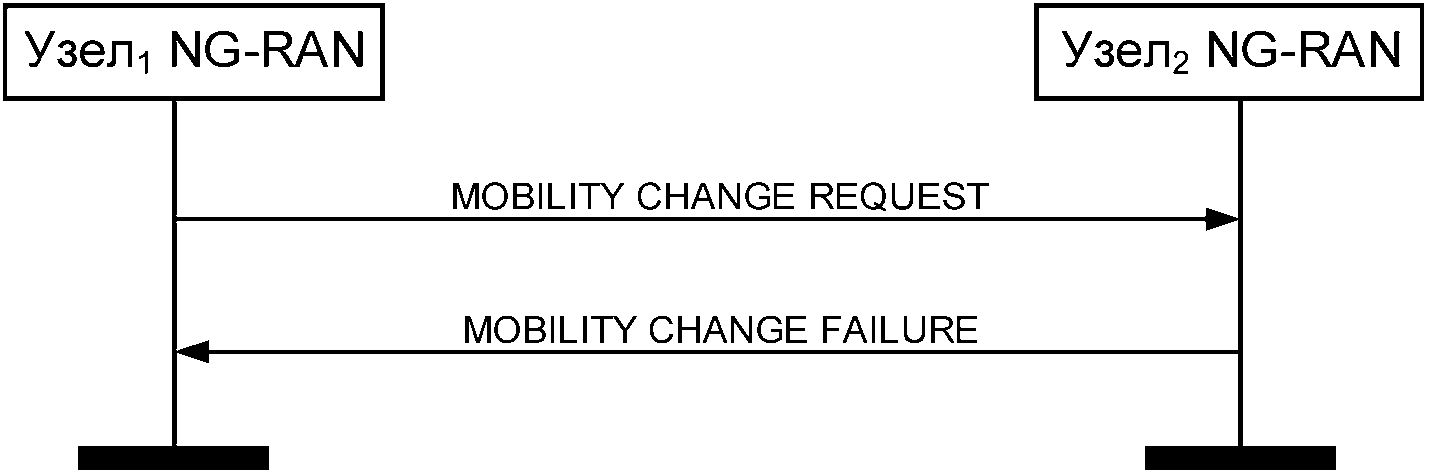

• изменение параметров мобильности;

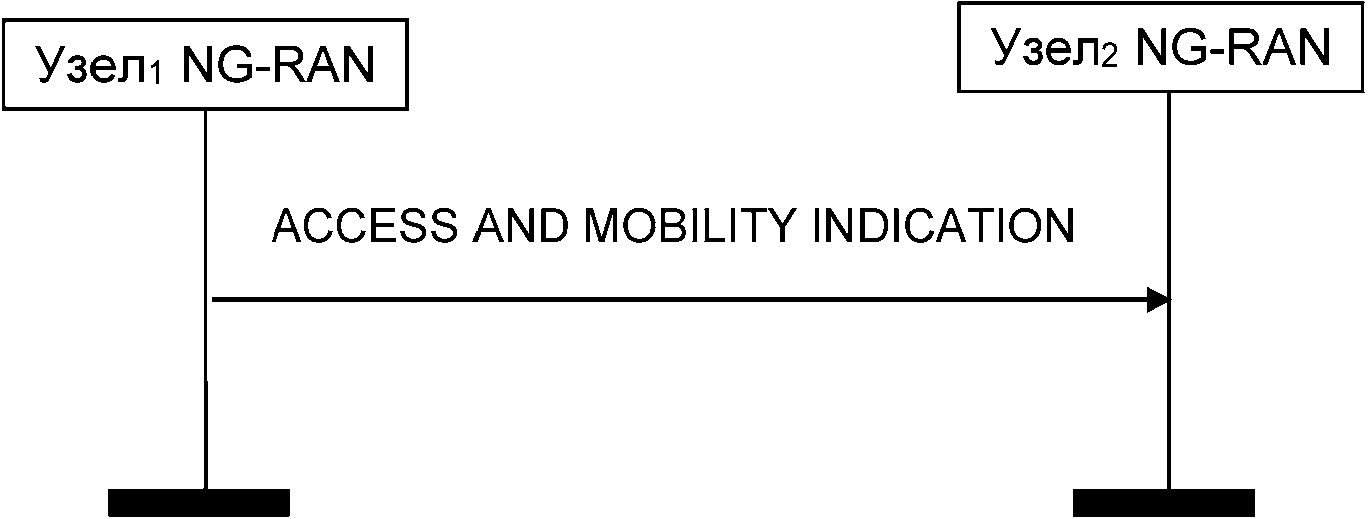

• индикация данных о мобильности и подключениях.

Управление загрузкой базовых станций осуществляется посредством следующих процедур XnAP:

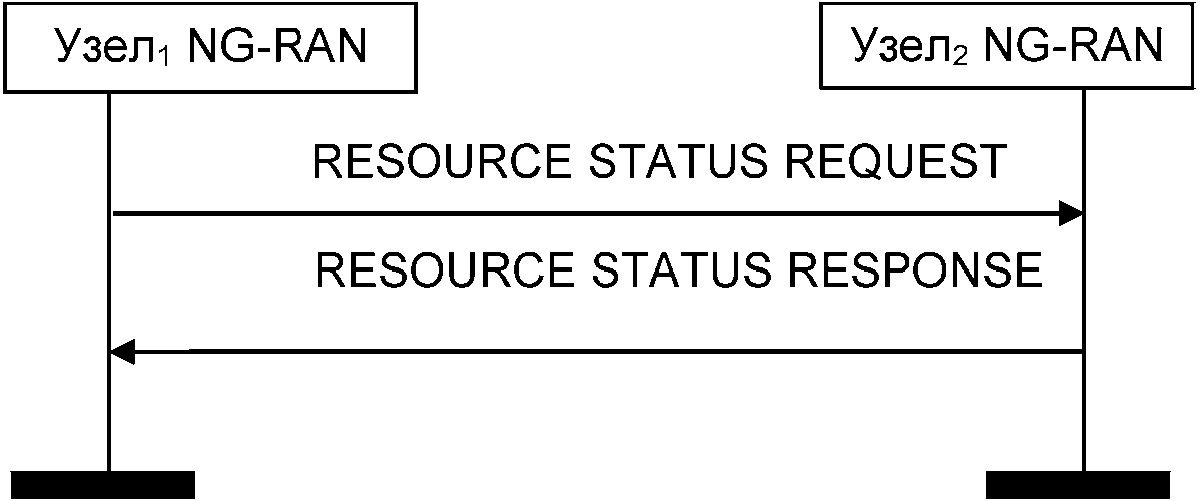

• инициирование отчета о статусе ресурсов;
• отчет о статусе ресурсов.

Трассировкой сигнальных сообщений UE осуществляется посредством следующих процедур XnAP:

• старт трассировки;
• деактивация трассировки.

XnAP относится к плоскости данных управления интерфейса Xn (интерфейс Xn-C).

Настоящий стандарт разработан с учетом основных положений [1] и направлен на однозначное определение протокола сигнализации прикладного уровня сети радиодоступа NG-RAN для интерфейса Xn.

Синтаксис сообщений и информационных элементов (IE) XnAP, указанных в настоящем стандарте, представлен в [1].

Необходимость разработки настоящего стандарта вызвана потребностью в синхронизации национальных и международных стандартов сети подвижной радиотелефонной связи 5G/IMT-2020.

1 Область применения

Настоящий стандарт определяет протокол прикладного уровня Xn (XnAP) плоскости данных управления интерфейса Xn сети радиодоступа NG-RAN (интерфейс Xn-C). Интерфейс Xn-C обеспечивает взаимодействие базовых станций gNB, а также базовых станций gNB и ng-eNB (узлов NG-RAN), напрямую между собой в пределах сети радиодоступа NG-RAN посредством передачи сигнальных сообщений. XnAP поддерживает функции интерфейса Xn с помощью набора элементарных процедур (EP), определенных в настоящем стандарте. XnAP разработан в соответствии с общими принципами, изложенными в [1].

Функции XnAP описаны в [2].

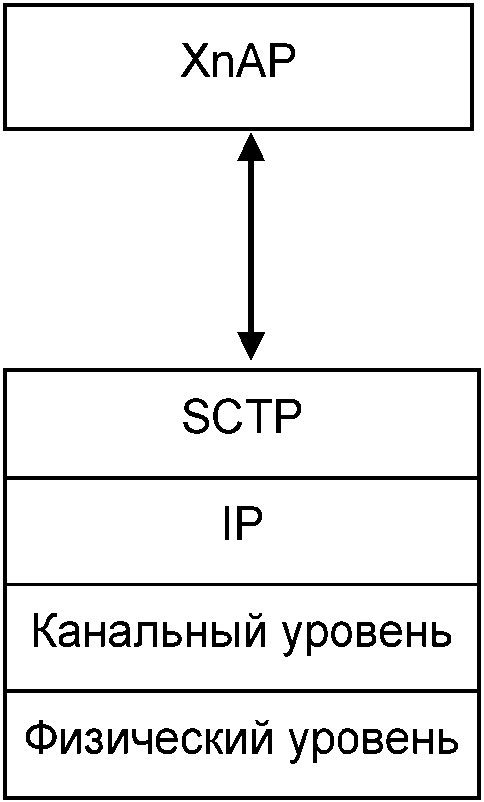

Стек протоколов плоскости данных управления Xn-C представлен на рисунке 1. Сообщения XnAP передаются по транспортной сети передачи данных, построенной на базе протоколов SCTP/IP.

Рисунок 1 — Стек протоколов плоскости данных управления интерфейса Xn (Xn-C)

В соответствии с [3] сеть передачи данных, предназначенная для трансляции сообщений плоскости данных управления интерфейса Xn, должна обеспечивать конфиденциальность и целостность данных, а также защиту от повторных посылок и воспроизведения информации. Для выполнения указанных требований на интерфейсе Xn реализуются протоколы IPsec ESP и IKEv2 на основе сертификатов в соответствии с [4] и [5].

Протоколы SCTP, IP, канального и физического уровней относятся к уровню протоколов транспортной сети (TNL).

2 Термины, определения, сокращения и таймеры

2.1 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1.1 элементарная процедура; EP: Условная единица, определяющая способ взаимодействия базовых станций между собой.

Примечание - Функционирование XnAP определяется набором EP. Совокупности EP образуют сигнальные диаграммы базовых станций сети радиодоступа NG-RAN. EP содержит инициализирующее сообщение и, как правило, ответное сообщение.

2.1.2 узел NG-RAN: Базовая станция gNB или базовая станция ng-eNB.

Примечание — См. [6].

2.1.3 сота закрытой группы доступа: Сота сети подвижной радиотелефонной связи, в которой вещается по крайней мере один идентификатор закрытой группы доступа.

Примечание — См. [6].

2.1.4 условный хендовер; CHO: Хендовер, который осуществляется только после выполнения одного или нескольких условий, оцениваемых UE.

Примечание — UE начинает проверку выполнения условий после приема конфигурации CHO от базовой станции и завершает проверку выполнения условий после выполнения хендовера в соответствии с [6].

2.1.5 хендовер с двойным активным стеком протоколов; DAPS: Хендовер, при котором UE после получения RRC-сообщения о хендовере поддерживает соединение с базовой станцией-источником (source gNB) до успешного произвольного доступа к целевой базовой станции (target gNB) и освобождения исходной соты.

Примечание — См. [6].

2.1.6 условная смена первичной соты PSCell; CPC: Смена первичной соты PSCell вторичной базовой станции, которая осуществляется только после выполнения одного или нескольких условий, оцениваемых UE.

Примечание — UE начинает проверку выполнения условий после приема конфигурации условной смены первичной соты CPC и завершает проверку выполнения условий после инициирования смены соты в соответствии с [7].

2.1.7 ресурсы PDU-сессии: Ресурсы радиоресурсы и ресурсы интерфейсов NG, Xn и E1, выделенные для поддержки PDU-сессии.

Примечание — См. [8].

2.1.8 разделенная PDU-сессия: PDU-сессия, QoS-потоки которой обслуживаются несколькими объектами протокола SDAP сети радиодоступа NG-RAN.

Примечание — См. [7].

2.1.9 технологическая сеть мобильной связи; NPN: Сеть мобильной связи предприятия, классифицируемая на сети:

• выделенная технологическая сеть мобильной связи SNPN (Stand-alone Non-Public Network), управляемая оператором технологической сети и не оказывающая услуг связи;
• технологическая сеть мобильной связи PNI-NPN (Public Network Integrated NPN), интегрированная с сетью подвижной радиотелефонной связи и часть ресурсов которой используется для оказания услуг связи.

Примечание — Классификация на сети — в соответствии с [9].

2.2 Сокращения

В настоящем стандарте применены следующие сокращения:

5QI — идентификатор качества сервиса 5G;

5GC — ядро (опорная сеть) 5G;

AMF — сетевая функция управления доступом и мобильностью;

AS — протокол уровня доступа, сообщения которого терминируются базовой станций;

ASN — обозначения абстрактного синтаксиса;

BPLMN — сеть наземной мобильной связи, идентификатор которой вещается базовой станцией в соте;

CAG — закрытая группа доступа;

CGI — глобальный идентификатор соты;

CP — плоскость данных управления;

C-RNTI — временный идентификатор, назначаемый сетью радиодоступа абонентскому терминалу в состоянии RRC CONNECTED;

DL — нисходящий канал или канал линии «вниз»;

DPCP — протокол конвергенции пакетов данных;

DRB — виртуальный радиоканал, предназначенный для передачи абонентских данных;

DRX — режим прерывистого приема;

EARFCN — номер частотного канала радиоинтерфейса E-UTRA;

ECGI — глобальный идентификатор соты радиоинтерфейса E-UTRA;

EEA — алгоритм шифрования радиоинтерфейса E-UTRA;

EIA — алгоритм контроля целостности радиоинтерфейса E-UTRA;

eNB — базовая станция с радиоинтерфейсом E-UTRA (4G);

EN-DC — режим подключения абонентского терминала одновременно к двум базовым станциям: основной базовой станции (eNB) с радиоинтерфейсом E-UTRA и вторичной базовой станции с радиоинтерфейсом NR;

E-RAB — виртуальный канал сети радиодоступа E-UTRAN, обеспечивающий передачу данных с заданным качеством;

E-UTRA — общее обозначение технологий радиоинтерфейса четвертого поколения (LTE);

E-UTRAN — сеть радиодоступа четвертого поколения с радиоинтерфейсом E-UTRA (LTE/LTE-Advanced);

Fast MCG recovery — процедура, выполняемая в режиме MR-DC, когда абонентский терминал отправляет информационное сообщение MCG Failure основному узлу MN через вторичную группу сот SCG после детектирования отказа радиоканала основной группы сот MCG;

FDD — частотный дуплекс;

GBR — гарантированная скорость передачи данных;

GFBR — гарантированная скорость передачи потока данных;

gNB — базовая станция с радиоинтерфейсом NR (5G);

GTP — туннельный протокол пакетной подсистемы GPRS;

GTP-TEID — идентификатор конечной точки туннеля GTP;

GUAMI — глобальный уникальный идентификатор сетевой функции AMF;

HARQ — гибридный алгоритм автоматического запроса повторной передачи;

IMEISV — международный идентификатор оборудования абонентского терминала и номер версии программного обеспечения;

I-RNTI — временный идентификатор, назначаемый сетью радиодоступа абонентскому терминалу в состоянии RRC INACTIVE;

LCID — идентификатор логического канала, отождествляющий виртуальный радиоканал RB (SRB/DRB) и используемый протоколами RLC и MAC;

MAC — протокол управления доступом к среде передачи;

MBSFN — мобильная сеть вещания на одной частоте;

MCG — основная группа сот;

MDT — технология, минимизирующая необходимость драйв-тестов радиопокрытия;

MN — основной узел — другое обозначение узла M-NG-RAN;

MN terminated — виртуальный радиоканал (radio bearer), протокол PDCP которого располагается на основном узле MN (режим двойного подключения MR-DC);

MR-DC — общее обозначение режима подключения абонентского терминала одновременно к двум базовым станциям посредством различных технологий радиоинтерфейсов (E-UTRA и NR);

NAS — протокол уровня вне доступа, сообщения которого передаются транзитом через базовую станцию;

NE-DC — режим подключения абонентского терминала одновременно к двум базовым станциям: основной базовой станции (gNB) с радиоинтерфейсом NR и вторичной базовой станции (ng-eNB) с радиоинтерфейсом E-UTRAN;

NGAP — протокол прикладного уровня плоскости данных управления интерфейса NG;

ng-eNB — базовая станция с радиоинтерфейсом E-UTRA (4G) и интерфейсами Xn, NG;

NGEN-DC — режим подключения абонентского терминала одновременно к двум базовым станциям: основной базовой станции (ng-eNB) с радиоинтерфейсом E-UTRAN и вторичной базовой станции (gNB) с радиоинтерфейсом NR;

NG-RAN — сеть радиодоступа пятого поколения с радиоинтерфейсом NR;

NG-U — протоколы плоскости данных пользователя интерфейса NG;

Non-GBR — негарантированная скорость передачи данных;

NR — общее обозначение технологий радиоинтерфейса пятого поколения;

NR CGI — глобальный идентификатор соты радиоинтерфейса NR;

NRB — количество радиоблоков (RB) в сигнале;

NRPCI — идентификатор соты физического уровня радиоинтерфейса NR;

NSSAI — сводная информация о сетевых слоях (S-NSSAI);

PCI — идентификатор соты физического уровня радиоинтерфейса E-UTRA;

PDU-сессия — сессия, обеспечивающая передачу данных в сети 5G посредством одного или нескольких потоков QoS Flow;

PLMN — сеть наземной мобильной связи или сеть подвижной радиотелефонной связи в соответствии с нормативно-правовыми актами Российской Федерации;

QoS Flow — поток передачи данных с заданными параметрами качества (QoS-поток);

RANAC — код зоны нотификации сети радиодоступа RAN;

RAT — технология сети радиодоступа (NR/E-UTRAN);

RLC — протокол управления радиоканалом;

RNTI — временный идентификатор, назначаемый сетью радиодоступа абонентскому терминалу;

Root Sequence-Index — индекс корневой последовательности, используемый для формирования преамбул физического канала конкурентного доступа PRACH;

RRC — протокол управления радиоресурсами;

RRM — функция управления радиоресурсами;

SCG — вторичная группа сот;

SCS — разнос поднесущих частот;

SCTP — протокол транспортного уровня с управлением и контролем потоков;

SD — идентификатор разделения сетевого слоя на подслои;

SDAP — протокол адаптации пользовательских данных;

SN — вторичный узел — другое обозначение узла S-NG-RAN;

SN terminated — виртуальный радиоканал (radio bearer), протокол PDCP которого располагается на вторичном узле SN (режим двойного подключения MR-DC);

S-NSSAI — информация о сетевом слое, содержащая тип сетевого слоя/сервиса (SST) и идентификатор подслоя (SD);

SRB — виртуальный радиоканал, предназначенный для передачи сообщений сигнализации;

S-RLF — процедура, выполняемая в режиме двойного подключения, когда абонентский терминал UE через основной узел MN сообщает вторичному узлу SN об отказе вторичного радиоканала (secondary radio link failure);

SST — тип сетевого слоя/сервиса;

SUL — вспомогательный восходящий канал;

TAC — код области отслеживания;

TAI — идентификатор зоны местоположения абонентского терминала;

TDD — временной дуплекс;

TNL — уровень протоколов транспортной сети передачи данных;

TNLA — сетевая связность (ассоциация) узлов на уровне транспортной сети передачи данных;

UE — абонентский терминал;

UL — восходящий канал или канал линии «вверх»;

UPF — сетевая функция плоскости пользователя (пакетный шлюз);

XnAP — протокол прикладного уровня плоскости управления интерфейса Xn;

Zero Correlation-Zone — область нулевой корреляции преамбул физического канала конкурентного доступа PRACH;

узел M-NG-RAN — основной узел сети радиодоступа NG-RAN;

узел S-NG-RAN — вторичный узел сети радиодоступа NG-RAN.

2.3 Таймеры

Таймер TXnRELOCprep определяет максимальный интервал времени, отводимый на выполнение процедуры подготовки хендовера в узле-источнике NG-RAN.

Таймер TXnRELOCoverall определяет максимальный интервал времени, зарезервированный на выполнение полной процедуры хендовер в узле-источнике NG-RAN.

Таймер TXnDcprep определяет максимальный интервал времени, отводимый на выполнение процедуры подготовки к добавлению вторичного узла S-NG-RAN или процедуры подготовки к модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN.

Таймер TXnDCoverall во вторичном узле S-NG-RAN определяет максимальный интервал времени, отводимый на выполнение процедуры модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN или интервал времени, зарезервированный на выполнение действий узла NG-RAN, связанных с конфигурированием ресурсов UE при добавлении вторичного узла S-NG-RAN или при модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN.

3 Общие положения

3.1 Принципы описания процедуры

Принцип описания логики процедуры заключается в точном и полном определении функционального поведения узла NG-RAN, принимающего сообщение. Любое правило, определяющее поведение узла NG-RAN, передающего сообщение, должно иметь возможность проверки с помощью информации, видимой в системе.

К тексту процедур, определенных в разделе 4, применены следующие принципы спецификации:

• текст процедуры различает: - функциональность, которая должна быть выполнена.

    В  тексте  процедуры  указано,  что  принимающий  узел должен выполнить
определенную  функцию  Y  при  определенном  условии. Если принимающий узел
поддерживает  процедуру  X,  но не может выполнить функцию Y, запрошенную в
инициирующем  сообщении  EP  класса  1, принимающий узел должен отправить в
ответ  сообщение о неудачном завершении этой процедуры с указанием причины,

представленной соответствующим значением; - функциональность, которая должна быть выполнена, если она поддерживается.

    В  тексте  процедуры  указано,  что  принимающий  узел должен выполнить
определенную  функцию  Y  при  определенном  условии,  если  данная функция
поддерживается.  Если  принимающий  узел  поддерживает  процедуру  X, но не
поддерживает  функцию  Y, принимающий узел должен продолжить выполнение EP,
по   возможности   сообщив  запрашивающему  узлу  о  том,  что  функция  не

поддерживается;

• любое требуемое включение необязательного IE в ответное сообщение явно указывается в тексте процедуры. Если в тексте процедуры явно не указано, что необязательный IE должен быть включен в ответное сообщение, то он не должен быть включен.

3.2 Прямая и обратная совместимость

Прямая и обратная совместимость протокола обеспечивается механизмом, в котором все текущие и будущие сообщения, а также IE или группы связанных IE включают поля идентификатора и критичности, закодированные в стандартном формате, который не будет изменен в будущем. Их всегда можно декодировать независимо от версии настоящего стандарта.

3.3 Принципы обозначений

В настоящем стандарте применены следующие обозначения:

• наименование процедуры записывается со строчной буквы, например, процедура подготовки хендовера;
• наименование сообщения записывается прописными буквами на английском языке в точном соответствии с технической спецификацией ETSI, перед которым следует слово «сообщение», например сообщение HANDOVER REQUEST;
• наименование информационного элемента (IE) записывается с первыми буквами в каждом слове в верхнем регистре и всеми буквами курсивом в точном соответствии с технической спецификацией ETSI, перед которыми следует аббревиатура IE, например IE PDU Session ID;
• значение IE записывается так, как указано в 5.2, в кавычках, например «Значение».

4 Процедуры XnAP

4.1 Элементарные процедуры

EP подразделяются на два класса:

• класс 1: EP с ответным сообщением (в случае успешной и/или неуспешной операции) (см. таблицу 1);
• класс 2: EP без ответного сообщения (см. таблицу 2).

EP интерфейса Xn-C в зависимости от функционального назначения подразделяют:

• на базовые процедуры мобильности UE;
• процедуры двойного подключения UE;
• глобальные процедуры.

Базовые процедуры мобильности и процедуры двойного подключения выполняются в отношении конкретного UE. Глобальные процедуры не связаны с UE.

Таблица 1

EP класса 1

EP	Инициирующее сообщение	Ответное сообщение
		Успешная операция	Неуспешная операция
Подготовка хендовера	HANDOVER REQUEST (запрос хэндовера)	HANDOVER REQUEST ACKNOWLEDGE (подтверждение запроса хэндовера)	HANDOVER PREPARATION FAILURE (отказ подготовки хэндовера)
Получение контекста UE	RETRIEVE UE CONTEXT REQUEST (запрос получения контекста UE)	RETRIEVE UE CONTEXT RESPONSE (ответ на запрос получения контекста UE)	RETRIEVE UE CONTEXT FAILURE (отказ получения контекста UE)
Подготовка к добавлению вторичного узла S-NG-RAN	S-NODE ADDITION REQUEST (запрос добавления S-NODE)	S-NODE ADDITION REQUEST ACKNOWLEDGE (подтверждение запроса добавления S-NODE)	S-NODE ADDITION REQUEST REJECT (отклонение запроса добавления S-NODE)
Подготовка к модификации вторичного узла S-NG-RAN, инициированная основным узлом M-NG-RAN	S-NODE MODIFICATION REQUEST (запрос модификации S-NODE)	S-NODE MODIFICATION REQUEST ACKNOWLEDGE (подтверждение запроса модификации S-NODE)	S-NODE MODIFICATION REQUEST REJECT (отклонение запроса модификации S-NODE)
Модификация вторичного узла S-NG-RAN, инициированная вторичным узлом S-NG-RAN	S-NODE MODIFICATION REQUIRED (требуется модификация S-NODE)	S-NODE MODIFICATION CONFIRM (подтверждение модификации S-NODE)	S-NODE MODIFICATION REFUSE (отказ модификации S-NODE)
Смена вторичного узла S-NG-RAN, инициированная вторичным узлом S-NG-RAN	S-NODE CHANGE REQUIRED (требуется смена S-NODE)	S-NODE CHANGE CONFIRM (подтверждение смены S-NODE)	S-NODE CHANGE REFUSE (отказ смены S-NODE)
Освобождение вторичного узла S-NG-RAN, инициированное основным узлом M-NG-RAN	S-NODE RELEASE REQUEST (запрос освобождения S-NODE)	S-NODE RELEASE REQUEST ACKNOWLEDGE (подтверждение запроса освобождения S-NODE)	S-NODE RELEASE REJECT (отклонение освобождения S-NODE)
Освобождение вторичного узла S-NG-RAN, инициированное вторичным узлом S-NG-RAN	S-NODE RELEASE REQUIRED (требуется освобождение S-NODE)	S-NODE RELEASE CONFIRM (подтверждение освобождения S-NODE)	-
Установка соединения по интерфейсу Xn	XN SETUP REQUEST (запрос установки интерфейса Xn)	XN SETUP RESPONSE (ответ на запрос установки интерфейса Xn)	XN SETUP FAILURE (отказ установки интерфейса Xn)
Обновление конфигурации узла NG-RAN	NG-RAN NODE CONFIGURATION UPDATE (обновить конфигурацию узла NG-RAN)	NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE (подтверждение обновления конфигурации узла NG-RAN)	NG-RAN NODE CONFIGURATION UPDATE FAILURE (отказ обновления конфигурации узла NG-RAN)
Активация соты	CELL ACTIVATION REQUEST (запрос активации соты)	CELL ACTIVATION RESPONSE (ответ на запрос активации соты)	CELL ACTIVATION FAILURE (отказ активации соты)
Сброс	RESET REQUEST (запрос сброса)	RESET RESPONSE (ответ на запрос сброса)	-
Завершение соединения по интерфейсу Xn	XN REMOVAL REQUEST (запрос удаления интерфейса Xn)	XN REMOVAL RESPONSE (ответ на запрос удаления интерфейса Xn)	XN REMOVAL FAILURE (отказ удаления интерфейса Xn)
Координация ресурсов сот E-UTRA — NR	E-UTRA — NR CELL RESOURCE COORDINATION REQUEST (запрос координации ресурсов сот E-UTRA — NR)	E-UTRA — NR CELL RESOURCE COORDINATION REQUEST (ответ на запрос координации ресурсов сот E-UTRA — NR)	-
Инициирование отчета о статусе ресурсов	RESOURCE STATUS REQUEST (запрос статуса ресурсов)	RESOURCE STATUS RESPONSE (ответ на запрос статуса ресурсов)	RESOURCE STATUS FAILURE (отказ предоставления статуса ресурсов)
Изменение параметров мобильности	MOBILITY CHANGE REQUEST (запрос изменения параметров мобильности)	MOBILITY CHANGE ACKNOWLEDGE (подтверждение изменения параметров мобильности)	MOBILITY CHANGE FAILURE (отказ изменения параметров мобильности)

Таблица 2

Процедуры класса 2

EP	Инициирующее сообщение
Отмена хендовера	HANDOVER CANCEL (отмена хэндовера)
Передача статуса порядкового номера SN	SN STATUS TRANSFER (передача статуса порядкового номера SN)
Пейджинг RAN	RAN PAGING (пейджинг RAN)
Предоставление адреса Xn-U	XN-U ADDRESS INDICATION (индикация адреса Xn-U)
Завершение реконфигурации вторичного узла S-NG-RAN	S-NODE RECONFIGURATION COMPLETE (завершение реконфигурации S-NODE)
Проверка счетчика вторичного узла S-NG-RAN	S-NODE COUNTER CHECK REQUEST (запрос проверки счетчика S-NODE)
Освобождение UE	UE CONTEXT RELEASE (освобождение UE)
Передача RRC	RRC TRANSFER (передача RRC)
Индикация ошибки	ERROR INDICATION (индикация ошибки)
Индикация уведомлений контроля	NOTIFICATION CONTROL INDICATION (индикация уведомлений контроля)
Уведомление об активности	ACTIVITY NOTIFICATION (уведомление об активности)
Отчет об использовании ресурсов вторичной технологией радиодоступа RAT	SECONDARY RAT DATA USAGE REPORT (отчет об использовании ресурсов вторичной технологией радиодоступа RAT)
Старт трассировки	TRACE START (старт трассировки)
Стоп трассировки	DEACTIVATE TRACE (стоп трассировки)
Уведомление о успешном хендовере	HANDOVER SUCCESS (успешный хендовер)
Отмена условного хендовера	CONDITIONAL HANDOVER CANCEL (отмена условного хендовера)
Ранняя передача статуса	EARLY STATUS TRANSFER (ранняя передача статуса)
Индикация сбоя	FAILURE INDICATION (индикация сбоя)
Отчет о хендовере	HANDOVER REPORT (отчет о хендовере)
Отчет о статусе загрузки ресурсов	RESOURCE STATUS UPDATE (обновление статуса ресурсов)
Индикация данных о мобильности и подключениях	ACCESS AND MOBILITY INDICATION (индикация данных о мобильности и подключениях)

4.2 Базовые процедуры мобильности UE

4.2.1 Процедура подготовки хендовера

4.2.1.1 Общие положения

Процедура подготовки хендовера используется для выделения ресурсов в узле NG-RAN, необходимых для осуществления входящего хендовера. Если процедура относится к CHO, то возможны параллельные транзакции. Запросы в возможных параллельных транзакциях идентифицируются идентификатором целевой соты cell ID, когда идентификаторы UE AP ID одинаковы.

В процедуре используется передача сигналов, связанная с UE.

4.2.1.2 Успешная операция

Узел-источник NG-RAN инициирует процедуру отправкой сообщения HANDOVER REQUEST целевому узлу NG-RAN (см. рисунок 2). Когда узел-источник NG-RAN посылает сообщение HANDOVER REQUEST, он должен запустить таймер TXnRELOCprep.

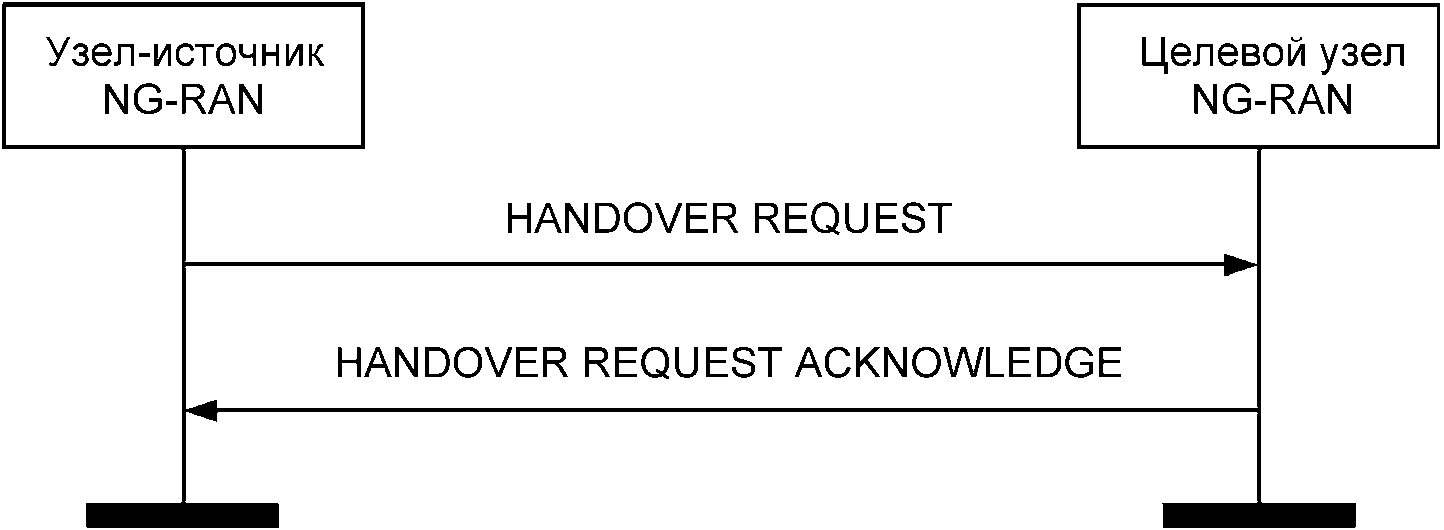

Рисунок 2 — Процедура подготовки хендовера (успешная операция)

Если сообщение HANDOVER REQUEST содержит IE Conditional Handover Information Request, то целевой узел NG-RAN должен учесть, что запрос относится к CHO и сообщение HANDOVER REQUEST ACKNOWLEDGE должно содержать IE Conditional Handover Information Acknowledge.

Если сообщение HANDOVER REQUEST в составе IE Conditional Handover Information Request содержит IE Target NG-RAN node UE XnAP ID, то целевой узел NG-RAN должен сбросить существующий ранее подготовленный CHO, идентифицируемый по IE Target NG-RAN node UE XnAP ID и IE Target Cell Global ID. Удаление информации о хендовере должно быть реализовано в целевом узле NG-RAN.

После получения сообщения HANDOVER REQUEST ACKNOWLEDGE узел-источник NG-RAN должен остановить таймер TXnRELOCprep и завершить процедуру подготовки хендовера. Если процедура была инициирована для немедленного выполнения хендовера без условия, то узел-источник NG-RAN должен запустить таймер TXnRELOCoverall. После узел-источник NG-RAN определяется как имеющий подготовленный хендовер для этой Xn-сигнализации, связанной с UE.

Для каждого IE E-RAB ID, включенного в состав IE QoS Flow to be Setup List в сообщении HANDOVER REQUEST, целевой узел NG-RAN должен, если поддерживает, сохранить содержимое IE в контексте UE и использовать его при последующем межсистемном хендовере.

Если в сообщении HANDOVER REQUEST содержится IE Masked IMEISV, то целевой узел NG-RAN должен, если поддерживает данный функционал, использовать его для определения характеристик UE в последующей обработке.

При получении сообщения HANDOVER REQUEST целевой узел NG-RAN должен подготовить конфигурацию безопасности для протоколов уровня доступа AS, функционирующих на интерфейсе между UE и целевым узлом NG-RAN, используя данные IE UE Security Capabilities и IE AS Security Information в составе IE UE Context Information [3].

После получения IE PDU Session Resource Setup List, содержащегося в сообщении HANDOVER REQUEST, целевой узел NG-RAN далее должен функционировать, как указано в [10] при выполнении процедуры установки ресурсов PDU-сессии. Целевой узел NG-RAN должен в сообщении HANDOVER REQUEST ACKNOWLEDGE сообщать об успешном результате выделения ресурсов, запрашиваемых для PDU-сессии. Когда целевой узел NG-RAN сообщает о неуспешном выделении ресурсов для PDU-сессии, то значение в поле «cause» должно быть достаточно детальным, чтобы узел-источник NG-RAN мог установить причину.

Для каждой PDU-сессии, если IE PDU Session Aggregate Maximum Bit Rate включен в состав IE PDU Session Resources to be Setup List, содержащегося в сообщении HANDOVER REQUEST, целевой узел NG-RAN должен сохранить полученное значение максимальной суммарной скорости передачи данных PDU-сессии в контексте UE и использовать это значение для ограничения трафика QoS-потоков с негарантированной (не-GBR) скоростью передачи данных [9].

Для каждого QoS-потока, для которого узел-источник NG-RAN предполагает осуществлять ретрансляцию (пересылку) данных нисходящего канала, узел-источник NG-RAN должен для IE DL Forwarding установить значение «DL forwarding proposed» («предполагается ретрансляция данных DL») и включить его в состав IE Data Forwarding and Offloading Info from source NG-RAN node, который в свою очередь входит в состав IE PDU Session Resources to be Setup List сообщения HANDOVER REQUEST. Для каждой PDU-сессии, в отношении которой целевой узел NG-RAN разрешает ретрансляцию данных хотя бы для одного QoS-потока, целевой узел NG-RAN включает IE PDU Session level DL data forwarding GTP-U Tunnel Endpoint в состав IE Data Forwarding Info from target NG-RAN node, который в свою очередь входит в состав IE PDU Session Resource Admitted Info, содержащегося в IE PDU Session Resources Admitted List сообщения HANDOVER REQUEST ACKNOWLEDGE.

Для каждого QoS-потока, для которого узел-источник NG-RAN еще не получил пакет с обозначением «end marker» протокола SDAP, если произошло перераспределение QoS-потоков до хендовера, узел-источник NG-RAN должен включить IE UL Forwarding Proposal в состав IE Data Forwarding and Offloading Info from source NG-RAN node сообщения HANDOVER REQUEST, и если целевой узел NG-RAN решает разрешить ретрансляцию данных восходящего канала хотя бы для одного QoS-потока, то целевой узел NG-RAN может включить IE PDU Session Level UL Data Forwarding UP TNL Information в состав IE Data Forwarding Info from target NG-RAN node в составе IE PDU Session Resources Admitted Item, содержащегося в свою очередь в составе IE PDU Session Resources Admitted List сообщения HANDOVER REQUEST ACKNOWLEDGE, чтобы указать, что он принимает ретрансляцию данных восходящего канала связи.

Для каждой PDU-сессии, для которой ресурсы успешно выделены целевым узлом NG-RAN, целевой узел NG-RAN может выделить дополнительные ресурсы для GTP-U-туннелей PDU-сессии интерфейса Xn-U, указанные в IE Secondary Data Forwarding Info from target NG-RAN node List.

Для каждой PDU-сессии в сообщении HANDOVER REQUEST, если в состав IE GBR QoS Flow Information, входящего в состав IE PDU Session Resources To Be Setup List, включен IE Alternative QoS Parameters Set List, то целевой узел NG-RAN может разрешить установление заданного QoS-потока когда активировано управление нотификацией и если запрошенный набор параметров QoS или, по меньшей мере, один из альтернативных наборов параметров QoS может быть выполнен во время хендовера, как указано в [9]. В случае если целевой узел NG-RAN разрешает хендовер с установлением альтернативных параметров QoS, то он должен указать набор этих альтернативных параметров QoS, которые он может выполнить в настоящее время, в IE Current QoS Parameters Set Index, входящем в состав IE PDU Session Resources Admitted List сообщения HANDOVER REQUEST ACKNOWLEDGE при установлении параметров QoS для UE в соответствии с запрошенным набором параметров QoS, как указано в [9].

Для каждого виртуального радиоканала DRB, для которого узел-источник NG-RAN предлагает осуществлять ретрансляцию (пересылку) данных нисходящего канала, узел-источник NG-RAN должен включать IE DRB ID и QoS Flows List IE в состав IE Source DRB to QoS Flow Mapping List, содержащегося в составе IE PDU Session Resources to be Setup List в сообщении HANDOVER REQUEST. Узел-источник NG-RAN может включать IE QoS Flow Mapping Indication в состав IE Source DRB to QoS Flow Mapping List для указания того, что только восходящий или нисходящий QoS-поток передается виртуальным радиоканалом DRB. Если целевой узел NG-RAN решает использовать ту же самую конфигурацию виртуального радиоканала DRB и активировать те же QoS-потоки, что и на узле-источнике NG-RAN, то целевой узел NG-RAN включает IE DL Forwarding GTP Tunnel Endpoint в состав IE Data Forwarding Response DRB List в сообщении HANDOVER REQUEST ACKNOWLEDGE, чтобы указать, что он согласен с предлагаемой ретрансляцией данных для данного DRB.

Целевой узел NG-RAN может дополнительно включать IE Redundant DL Forwarding UP TNL Information если по крайней мере один QoS-поток виртуального радиоканала DRB подразумевает резервирование передачи как указано в IE Redundant QoS Flow Indicator в составе IE PDU Session Resource To Be Setup List в сообщении HANDOVER REQUEST для данного QoS-потока.

Если сообщение HANDOVER REQUEST ACKNOWLEDGE содержит IE UL Forwarding GTP Tunnel Endpoint для заданного виртуального радиоканала DRB в IE Data Forwarding Response DRB List в IE Data Forwarding Info from target NG-RAN node в составе IE PDU Session Resources Admitted List, и узел-источник NG-RAN принимает ретрансляцию данных, предложенную целевым узлом NG-RAN, узел-источник NG-RAN должен выполнять ретрансляцию данных восходящего направления UL для виртуального радиоканала DRB.

Если сообщение HANDOVER REQUEST включает ресурсы PDU-сессий, связанные с сетевыми слоями S-NSSAI, которые не поддерживаются целевым узлом NG-RAN, целевой узел NG-RAN должен отклонить такие ресурсы PDU-сессии. В этом случае, и если хотя бы один ресурс в IE PDU Session Resource to be Setup Item разрешен, целевой NG-RAN посылает сообщение HANDOVER REQUEST ACKNOWLEDGE, включающее в свой состав IE PDU Session Resources Not Admitted List, в котором перечислены соответствующие PDU-сессии, отклоненные целевым узлом NG-RAN.

Если IE Mobility Restriction List содержится в сообщении HANDOVER REQUEST, целевой узел NG-RAN должен:

• сохранить информацию, полученную в IE Mobility Restriction List, в контексте UE;
• использовать эту информацию для определения целевых узлов для UE в ходе последующих действий в отношении мобильности доступа, за исключением тех случаев, когда одна из PDU-сессий имеет определенное значение приоритета ARP [9], и в этом случае эта информация игнорируется;
• использовать эту информацию для выбора подходящей вторичной группы сот SCG во время двойного подключения;
• использовать эту информацию для выбора подходящей зоны нотификации RNA при перемещении UE в состоянии RRC_INACTIVE.

Если IE Mobility Restriction List не содержится в сообщении HANDOVER REQUEST, целевой узел NG-RAN должен учитывать, что для UE отсутствуют роуминг и ограничение доступа.

Если IE Trace Activation включен в сообщение HANDOVER REQUEST, то целевой узел NG-RAN должен, если поддерживает, инициировать запрошенную функцию трассировки, как указано в [11].

Если IE Index to RAT/Frequency Selection Priority содержится в сообщении HANDOVER REQUEST, то целевой узел NG-RAN должен сохранить эту информацию и использовать ее, как указано в [9].

Если IE UE Context Reference at the S-NG-RAN содержится в сообщении HANDOVER REQUEST, то целевой узел NG-RAN может использовать его, как указано в [7]. В этом случае узел-источник NG-RAN может ожидать, что целевой узел NG-RAN включит в сообщение HANDOVER REQUEST ACKNOWLEDGE IE UE Context Kept Indicator с установленным значением «Истина», который должен использоваться, как определено в [7].

Для каждой PDU-сессии, если IE Network Instance включен в состав IE PDU Session Resource to be Setup List и IE Common Network Instance отсутствует, то целевой узел NG-RAN должен, если поддерживает, использовать его при выборе ресурса транспортной сети, как указано в [9].

Для каждой PDU-сессии, если IE Redundant UL NG-U UP TNL Information at UPF включен в состав IE PDU Session Resource To Be Setup List, то целевой узел NG-RAN должен, если поддерживает, использовать эту информацию в отношении точки терминации трафика восходящего направления UL для резервирования передачи данных этой PDU-сессии.

Для каждой PDU-сессии, если IE Additional Redundant UL NG-U UP TNL Information at UPF List включен в состав IE PDU Session Resource To Be Setup List, то целевой узел NG-RAN должен, если поддерживает, использовать эту информацию в отношении точки терминации трафика восходящего направления UL для резервирования передачи данных плоскости данных пользователя этой PDU-сессии.

Для каждой PDU-сессии, если IE Redundant Common Network Instance включен в состав IE PDU Session Resource To Be Setup List, то целевой узел NG-RAN должен, если поддерживает, использовать эту информацию при выборе ресурсов транспортной сети для резервирования передачи, как указано в [9].

Для каждой PDU-сессии, если IE PDU Session Information включен в состав IE PDU Session Resource To Be Setup List в сообщении HANDOVER REQUEST, то целевой узел NG-RAN должен, если поддерживает, сохранить принятую информацию в контексте UE и установить резервирование плоскости данных пользователя для PDU-сессии, как указано в [9].

Если IE TSC Traffic Characteristics включен в перечень QoS Flows To Be Setup List в составе IE PDU Session Resource To Be Setup List, целевой узел NG-RAN должен, если поддерживает, использовать эту информацию, как указано в [9].

Для каждой PDU-сессии, если IE Common Network Instance включен в состав IE PDU Session Resource to be Setup List, целевой узел NG-RAN должен, если поддерживает, использовать его при выборе ресурса транспортной сети, как указано в [9].

Для каждой PDU-сессии, для которой IE Security Indication включен в IE PDU Session Resource to be Setup List и для IE Integrity Protection Indication или для IE Confidentiality Protection Indication установлено значение «требуется», то целевой узел NG-RAN должен обеспечивать защиту целостности или шифрование данных плоскости данных пользователя соответственно. Если узел NG-RAN не может выполнить защиту целостности или шифрование данных плоскости данных пользователя, он должен отклонить установку ресурсов PDU-сессии с указанием соответствующего значения причины.

Если узел NG-RAN представляет собой базовую станцию ng-eNB, он должен отклонить все PDU-сессии, для которых значение IE Integrity Protection Indication установлено «требуется».

Для каждой PDU-сессии, для которой IE Security Indication включен в состав IE PDU Session Resource to be Setup List и для IE Integrity Protection Indication или IE Confidentiality Protection Indication задано значение «предпочтительный», целевой узел NG-RAN должен, если поддерживает, осуществлять защиту целостности или шифрование данных плоскости данных пользователя соответственно и уведомлять сетевую функцию SMF об успешной или неуспешной защите целостности или шифровании данных плоскости данных пользователя соответствующей политики безопасности.

Для каждой PDU-сессии, для которой IE Maximum Integrity Protected Data Rate включен в IE Security Indication в составе IE PDU Session Resources to be Setup List, узел NG-RAN должен сохранить соответствующую информацию и, если для PDU-сессии должна быть выполнена защита целостности данных, он должен обеспечить передачу трафика со скоростью, соответствующей полученному значению в IE Maximum Integrity Protected Data Rate для соответствующей PDU-сессии и соответствующего UE, как указано в [9].

Для каждой PDU-сессии, для которой IE Security Indication включен в состав IE PDU Session Resource to be Setup List и значение IE Integrity Protection Indication или IE Confidentiality Protection Indication установлено «не требуется», целевой узел NG-RAN не должен обеспечивать защиту целостности или шифрование данных плоскости данных пользователя соответствующей PDU-сессии.

Для каждой PDU-сессии, если IE Additional UL NG-U UP TNL Information List включен в состав IE PDU Session Resources to be Setup List, содержащегося в сообщении HANDOVER REQUEST, целевой узел NG-RAN может ретранслировать информацию транспортного уровня плоскости данных пользователя целевому вторичному узлу S-NG-RAN в качестве точки терминации восходящего канала PDU-сессии, разделяемой по разным туннелям.

Если IE Location Reporting Information включен в сообщение HANDOVER REQUEST, то целевой узел NG-RAN должен инициировать запрошенную функцию отчетности о текущем местоположении, как определено в [10].

После получения IE UE History Information в сообщении HANDOVER REQUEST целевой узел NG-RAN должен собирать информацию, определенную как обязательная в IE UE History Information и, если поддерживает, собирать информацию, определенную как необязательная в IE UE History Information, до тех пор, пока UE остается в одной из своих сот, а также хранить собранную информацию для использования ее при подготовке к хендоверу в будущем.

Если IE Trace Activation включен в сообщение HANDOVER REQUEST и в своем составе содержит:

• IE MDT Activation со значением «Immediate MDT and Trace», то целевой узел NG-RAN должен, если поддерживает, инициировать трассировку и активировать функциональность минимизации драйв-тестов для запрошенной сессии, как указано в [11];
• IE MDT Activation со значением «Immediate MDT Only» или «Logged MDT only», то целевой узел NG-RAN должен, если поддерживает, активировать запрошенную функциональность минимизации драйв-тестов MDT для сессии, как указано в [11], и целевой узел NG-RAN должен игнорировать IE Interfaces To Trace IE и Trace Depth;
• IE MDT Location Information в составе IE MDT Configuration, то целевой узел NG-RAN должен, если поддерживает, сохранить эту информацию и учитывать ее в запрошенной для сессии функциональности минимизации драйв-тестов MDT;
• IE MDT Activation со значением «Immediate MDT Only» или значением «Logged MDT only» и если IE Signalling based MDT PLMN List включен в состав IE MDT Configuration, то целевой узел NG-RAN может использовать эту информацию для распространения конфигурации MDT, как указано в [12];
• IE Bluetooth Measurement Configuration в составе IE MDT Configuration, то целевой узел NG-RAN должен, если поддерживает, учитывать эту информацию при конфигурировании функциональности минимизации драйв-тестов MDT, как указано в [12];
• IE WLAN Measurement Configuration в составе IE MDT Configuration, то целевой узел NG-RAN должен, если поддерживает, учитывать эту информацию при конфигурировании функциональности минимизации драйв-тестов MDT, как указано в [12];
• IE Sensor Measurement Configuration в составе IE MDT Configuration, то целевой узел NG-RAN должен учитывать эту информацию при конфигурировании функциональности минимизации драйв-тестов MDT, как указано в [12];
• IE MDT Configuration и если целевым узлом NG-RAN является базовая станция gNB, то также должен присутствовать по крайней мере IE MDT Configuration-NR, в том случае если целевым узлом NG-RAN является базовая станция ng-eNB, то также должен присутствовать по крайней мере IE MDT Configuration-EUTRA. В обоих случаях целевой узел NG-RAN должен сохранить эту информацию в контексте UE и распространять ее при последующем Xn хендовере, как указано в [12].

Если IE Management Based MDT PLMN List содержится в сообщении HANDOVER REQUEST, то целевой узел NG-RAN должен, если поддерживает, сохранить принятую информацию в контексте UE и использовать эту информацию для обеспечения возможности последующего выбора UE для управления на основе функциональности MDT, как указано в [11].

Если в сообщение HANDOVER REQUEST включен IE Management Based MDT PLMN List, то целевой узел NG-RAN должен учитывать эту информацию, если также имеются данные относительно сети PLMN, для обслуживания UE целевым узлом NG-RAN.

Если IE Mobility Information представлен в сообщении HANDOVER REQUEST, то целевой узел NG-RAN должен, если поддерживает, сохранить эту информацию. Целевой узел NG-RAN должен, если поддерживает, сохранить идентификатор C-RNTI, назначенной в исходной соте и принятый в сообщении HANDOVER REQUEST.

После приема IE UE History Information from the UE в сообщении HANDOVER REQUEST целевой узел NG-RAN должен, если поддерживает, сохранить собранную информацию и использовать ее при последующей подготовке хендовера.

Для каждого QoS-потока, который успешно установлен целевым узлом NG-RAN, и при включении IE QoS Monitoring Request в состав IE QoS Flow Level QoS Parameters в сообщении HANDOVER REQUEST, целевой узел NG-RAN должен сохранить эту информацию и, если поддерживает, выполнять измерения задержки и мониторинг качества QoS, как указано в [9]. Если IE QoS Monitoring Reporting Frequency был включен в состав IE QoS Flow Level QoS Parameters в сообщении HANDOVER REQUEST, целевой узел NG-RAN должен сохранить эту информацию и, если поддерживает, использовать ее при формировании отчетов о задержках в сети радиодоступа RAN. Если IE 5GC Mobility Restriction List Container включен в сообщение HANDOVER REQUEST, то целевой узел NG-RAN должен, если поддерживает, сохранить эту информацию в контексте UE и использовать ее, как указано в [6].

Для служб V2X применяются следующие принципы:

• если в сообщение HANDOVER REQUEST включен IE NR V2X Services Authorized, содержащий один или несколько IE со значениями «авторизовано», то целевой узел NG-RAN должен, если поддерживает, учитывать, что для UE уже авторизован соответствующий сервис (сервисы);
• если в сообщение HANDOVER REQUEST включен IE LTE V2X Services Authorized, содержащий один или несколько IE со значениями «авторизовано», то целевой узел NG-RAN должен, если поддерживает, учитывать, что для UE уже авторизована соответствующая служба (службы);
• если в сообщение HANDOVER REQUEST включен IE NR UE Sidelink Aggregate Maximum Bit Rate, то целевой узел NG-RAN должен, если поддерживает, использовать принятое значение для коммуникаций «UE's sidelink» в режиме «network scheduled» в рамках служб NR V2X;
• если в сообщение HANDOVER REQUEST включен IE LTE UE Sidelink Aggregate Maximum Bit Rate, то целевой узел NG-RAN должен, если поддерживает, использовать принятое значение для коммуникаций «UE's sidelink» в режиме «network scheduled» в рамках служб NR V2X.

Если в сообщение HANDOVER REQUEST включен IE PC5 QoS Parameters, то целевой узел NG-RAN должен, если поддерживает, использовать эту информацию, как указано в [13].

Если в сообщение HANDOVER REQUEST включен IE DAPS Request Information для заданного виртуального радиоканала DRB, то целевой узел NG-RAN должен учесть, что запрос относится к DAPS хендоверу для виртуального радиоканала DRB, как указано в [6]. В соответствии с этим, целевой узел NG-RAN должен включить IE DAPS Response Information в сообщение HANDOVER REQUEST ACKNOWLEDGE.

Если в состав IE Conditional Handover Information Acknowledge сообщения HANDOVER REQUEST ACKNOWLEDGE включен IE Maximum Number of CHO Preparations, то узел-источник NG-RAN не должен инициировать для UE большее количество процедур подготовки CHO, чем количество, указанное в IE.

Если в состав IE Conditional Handover Information Request сообщения HANDOVER REQUEST включен IE Estimated Arrival Probability, то целевой узел NG-RAN может использовать эту информацию для выделения необходимых ресурсов для обслуживания входящего CHO.

Если сообщение HANDOVER REQUEST содержит IE IAB Node Indication, то целевой узел NG-RAN должен учесть, если поддерживает, что хендовер выполняется для узла IAB.

Если сообщение HANDOVER REQUEST содержит IE UE Radio Capability ID, то целевой узел NG-RAN должен, если поддерживает, сохранить эту информацию в контексте UE и использовать эту информацию, как указано в [9] и [14].

Взаимодействие с процедурой передачи статуса SN осуществляется следующим образом. Если для IE UE Context Kept Indicator установлено значение «Истина» и IE DRBs transferred to MN включен в сообщение HANDOVER REQUEST ACKNOWLEDGE, то узел-источник NG-RAN должен, если поддерживает, включать статус номеров PDCP SN и HFN восходящих/нисходящих каналов, принятый от вторичного узла S-NG-RAN, в процедуру передачи статуса SN для целевого узла NG-RAN, как указано в [7].

4.2.1.3 Неуспешная операция

Если целевой узел NG-RAN не принимает хотя бы один ресурс PDU-сессии, или во время подготовки хендовера происходит сбой, то целевой узел NG-RAN посылает узлу-источнику NG-RAN сообщение HANDOVER PREPARATION FAILURE (см. рисунок 3). Сообщение должно содержать IE Cause с соответствующим значением причины.

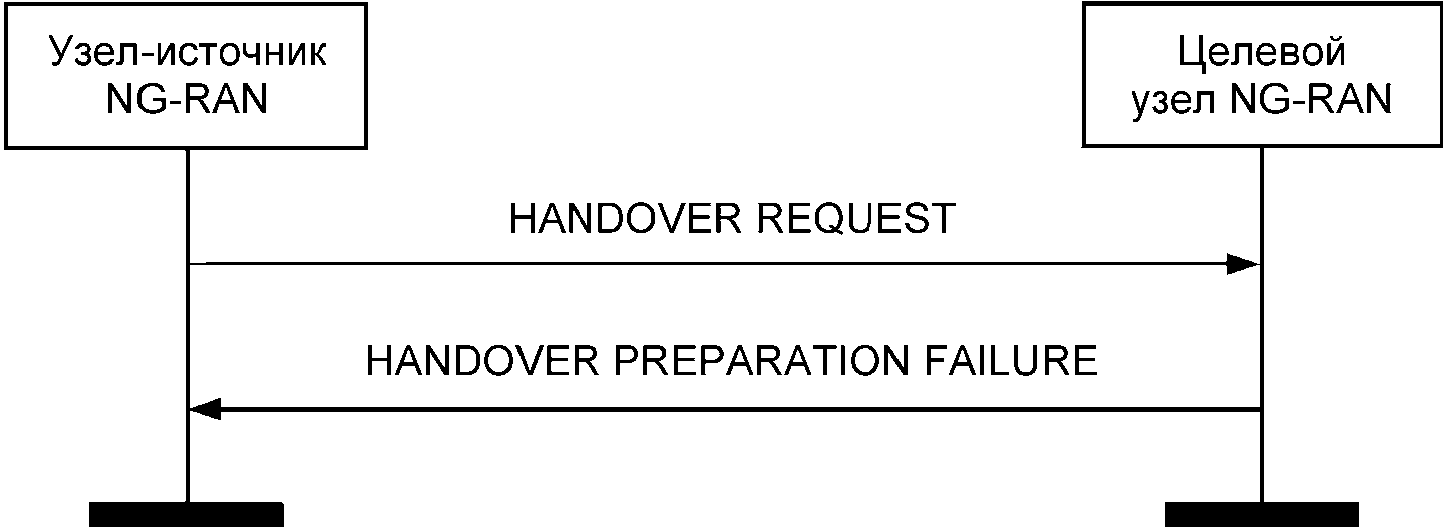

Рисунок 3 — Процедура подготовки хендовера (неуспешная операция)

Если сообщение HANDOVER REQUEST содержит IE Conditional Handover Information Request и целевой узел отклоняет хендовер, либо во время процедуры подготовки хендовера происходит сбой, то целевой узел NG-RAN должен включить IE Requested Target Cell ID в сообщение HANDOVER PREPARATION FAILURE.

Взаимодействие с процедурой отмены хендовера осуществляется следующим образом. При отсутствии ответа от целевого узла NG-RAN на сообщение HANDOVER REQUEST до истечения в узле-источнике NG-RAN таймера TXnRELOCprep узел-источник NG-RAN должен отменить процедуру подготовки хендовера на целевой узел NG-RAN, инициировав процедуру отмены хендовера с соответствующим значением IE Cause. Узел-источник NG-RAN должен игнорировать любое сообщение HANDOVER REQUEST ACKNOWLEDGE или HANDOVER PREPARATION FAILURE, полученное после инициирования процедуры отмены хендовера, и удалять любую ссылку и освобождать любые ресурсы, имеющие отношение к соответствующей сигнализации Xn, связанной с UE.

4.2.1.4 Нештатные условия

Если поддерживаемые алгоритмы шифрования, определенные в IE UE Security Capabilities в составе IE UE Context Information, а также обязательная поддержка алгоритмов EEA0 и NEA0 во всех UE [3] не соответствуют ни одному из разрешенных алгоритмов, определенных в сконфигурированном списке разрешенных алгоритмов шифрования в узле NG-RAN [3], то узел NG-RAN должен отклонить процедуру, используя сообщение HANDOVER PREPARATION FAILURE.

Если поддерживаемые алгоритмы контроля целостности, определенные в IE UE Security Capabilities в составе IE UE Context Information, а также обязательная поддержка алгоритмов EIA0 и NIA0 во всех UE [3] не соответствуют ни одному из разрешенных алгоритмов, определенных в сконфигурированном списке разрешенных алгоритмов контроля целостности в узле NG-RAN [3], то узел NG-RAN должен отклонить процедуру, используя сообщение HANDOVER PREPARATION FAILURE.

Если в сообщении HANDOVER REQUEST значение IE CHO trigger установлено как «CHO-replace», но для идентификатора Target NG-RAN node UE XnAP ID отсутствует ранее подготовленный CHO или сота-кандидат, указанная в IE Target Cell ID не была подготовлена с использованием данного сигнального соединения, связанного с UE, то узел NG-RAN должен отклонить процедуру сообщением HANDOVER PREPARATION FAILURE.

Если сообщение HANDOVER REQUEST в IE Management Based MDT PLMN List содержит информацию о сетях подвижной радиотелефонной связи PLMN, не обслуживающих UE в целевом узле NG-RAN, то целевой узел NG-RAN должен игнорировать информацию о этих сетях PLMN, указанных в перечне Management Based MDT PLMN List.

4.2.2 Процедура передачи статуса SN

4.2.2.1 Общие положения

Целью процедуры передачи статуса SN является передача порядкового номера PDCP SN и номера гиперкадра HFN приемника восходящего канала, а также порядкового номера PDCP SN и номера гиперкадра HFN передатчика нисходящего канала, либо от источника к целевому узлу NG-RAN во время хендовера Xn, либо между узлами NG-RAN, участвующими в двойном подключении, либо после получения контекста UE для восстановления RRC-соединения, для каждого соответствующего виртуального радиоканала DRB, к которому применяется конфигурация DRB-источника с сохранением статуса номеров PDCP SN и HFN.

В случае, когда хендовером Xn является хендовер DAPS, процедура передачи статуса SN может также быть использована для передачи PDCP SN и номера гиперкадра HFN приемника восходящего канала или передатчика нисходящего канала для виртуального радиоканала DRB, ассоциированного с режимом RLC-UM и сконфигурированного с двойным стеком протоколов DAPS как указано в [6]. Если процедура передачи статуса SN применяется в ходе двойного подключения или восстановления RRC-соединения, то:

• поведение узла NG-RAN, с которого передается контекст виртуального радиоканала DRB, т.е. узла NG-RAN, участвующего в двойном подключении или в восстановлении RRC-соединения, с которого ретранслируются данные, определяется поведением узла-источника NG-RAN;
• поведение узла NG-RAN, на который передается контекст виртуального радиоканала DRB, т.е. узла NG-RAN, участвующего в двойном подключении или в восстановлении RRC-соединения, на который передаются данные, определяется поведением целевого узла NG-RAN.

В процедуре используется передача сигналов, связанная с UE.

4.2.2.2 Успешная операция

Узел-источник NG-RAN инициирует процедуру, прекращая назначать порядковые номера PDCP SN для пакетов SDU нисходящего канала, прекращая передачу пакетов SDU восходящего канала к опорной сети 5GC и посылая сообщение SN STATUS TRANSFER целевому узлу NG-RAN в тот момент, когда он считает, что состояние передатчика/приемника «заморожено» (см. рисунок 4). Целевой узел NG-RAN, использующий полную конфигурацию для хендовера согласно [6] или для двойного подключения MR-DC согласно [7], должен игнорировать информацию, полученную в этом сообщении. В случае MR-DC, если целевой узел NG-RAN выполняет изменение длины PDCP SN или изменение режима RLC для виртуального радиоканала DRB, как указано в [7], он должен игнорировать информацию, полученную для этого DRB в данном сообщении.

Рисунок 4 — Процедура передачи статуса SN (успешная операция)

В случае если хендовером Xn является хендовер DAPS, узел-источник NG-RAN может продолжить назначение PDCP SN пакетам SDU нисходящего канала и доставку пакетов SDU восходящего канала к опорной сети 5GC при инициировании этой процедуры для виртуальных радиоканалов DRB, не сконфигурированных с DAPS, как указано в [6].

Для каждого виртуального радиоканала DRB в IE DRBs Subject to Status Transfer List, узел-источник должен включать IE DRB ID, UL COUNT Value и DL COUNT Value.

Узел-источник NG-RAN может также включать в сообщение SN STATUS TRANSFER отсутствующие и принятые пакеты SDU восходящего канала в IE Receive Status of UL PDCP SDUs для каждого виртуального радиоканала DRB, для которого узел-источник NG-RAN принял согласие от целевого узла NG-RAN на запрос ретрансляции данных восходящего канала.

Для каждого виртуального радиоканала DRB в IE DRBs Subject to Status Transfer List целевой узел NG-RAN не должен доставлять какой-либо восходящий пакет, который имеет PDCP SN меньший, чем значение, содержащееся в IE UL Count Value.

Для каждого виртуального радиоканала DRB в IE DRBs Subject to Status Transfer List целевой узел NG-RAN должен использовать значение PDCP SN, содержащееся в IE DL COUNT Value для первого нисходящего пакета, для которого еще не назначен PDCP SN.

Если в сообщение SN STATUS TRANSFER включен IE Receive Status of UL PDCP SDUs как минимум для одного виртуального радиоканала DRB, то целевой узел NG-RAN может использовать его в сообщении STATUS REPORT, отправляемом UE по радиоинтерфейсу.

Если сообщение SN STATUS TRANSFER в составе IE DRBs Subject To Status Transfer List содержит IE Old QoS Flow List — UL End Marker expected, то целевой NG-RAN должен быть подготовлен к получению конечного маркера «SDAP end marker» для QoS-потока соответствующего виртуального радиоканала DRB, как указано в [6].

4.2.2.3 Нештатные условия

Если целевой узел NG-RAN получает это сообщение для UE, для которого на целевом узле NG-RAN не существует подготовленного хендовера, то целевой NG-RAN узел должен игнорировать это сообщение.

4.2.3 Процедура отмены хендовера

4.2.3.1 Общие положения

Процедура отмены хендовера используется для того, чтобы позволить узлу-источнику NG-RAN отменить текущую подготовку хендовера или уже подготовленный хендовер.

В процедуре используется передача сигналов, связанная с UE.

4.2.3.2 Успешная операция

Узел-источник NG-RAN инициирует процедуру отправкой сообщения HANDOVER CANCEL целевому узлу NG-RAN (см. рисунок 5). Узел-источник NG-RAN должен указывать причину отмены хендовера с помощью соответствующего значения причины.

Рисунок 5 — Процедура отмены хендовера (успешная операция)

Если в сообщение HANDOVER CANCEL включен IE Candidate Cells To Be Cancelled List, то целевой узел NG-RAN должен учесть, что узел-источник NG-RAN отменяет хендовер только для соответствующих сот-кандидатов с идентификаторами NG-RAN CGI и для сигнализации, связанной с UE согласно IE Source NG-RAN node UE XnAP ID и, если включено, согласно IE Target NG-RAN node UE XnAP ID.

4.2.3.3 Нештатные условия

Если сообщение HANDOVER CANCEL относится к несуществующему контексту, то целевой узел NG-RAN игнорирует сообщение.

Если в сообщение HANDOVER CANCEL включен IE Candidate Cells To Be Cancelled List и хендовер не является CHO, то целевой узел NG-RAN должен игнорировать IE Candidate Cells To Be Cancelled List.

Если одна или несколько сот-кандидатов в IE Candidate Cells To Be Cancelled List сообщения HANDOVER CANCEL не были подготовлены с использованием передачи сигналов, связанной с UE, то целевой узел NG-RAN должен игнорировать эти не ассоциируемые соты-кандидаты.

4.2.4 Процедура получения контекста UE

4.2.4.1 Общие положения

Процедура получения контекста UE предназначена для того, чтобы либо извлечь контекст UE из прежнего узла NG-RAN и передать его узлу NG-RAN, где было запрошено установление RRC-соединения UE, либо разрешить прежнему узлу NG-RAN пересылать RRC-сообщение UE через новый узел NG-RAN без передачи контекста.

В процедуре используется передача сигналов, связанная с UE.

4.2.4.2 Успешная операция

Новый узел NG-RAN инициирует процедуру отправкой сообщения RETRIEVE UE CONTEXT REQUEST прежнему узлу NG-RAN (см. рисунок 6).

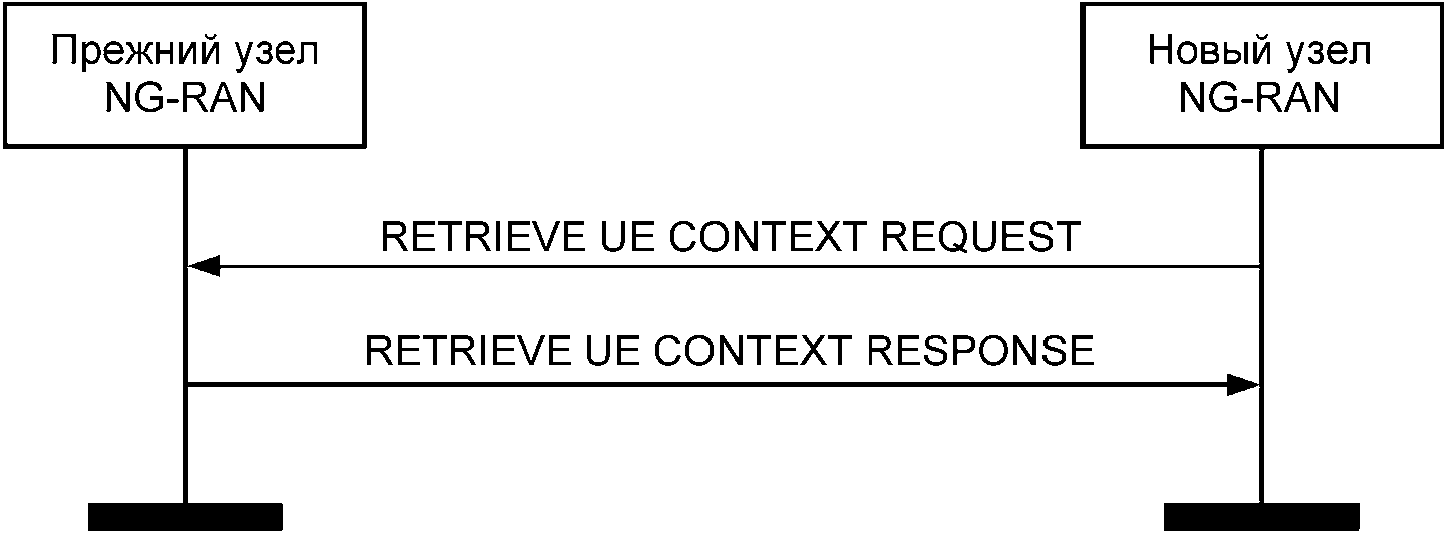

Рисунок 6 — Процедура получения контекста UE (успешная операция)

Если прежний узел NG-RAN способен идентифицировать контекст UE с помощью идентификатора контекста UE Context ID и успешно проверить UE с помощью контроля целостности, содержащегося в сообщении RETRIEVE UE CONTEXT REQUEST, и решает предоставить контекст UE новому узлу NG-RAN, то он должен отправить новому узлу NG-RAN ответ RETRIEVE UE CONTEXT RESPONSE.

Если в ответе RETRIEVE UE CONTEXT RESPONSE содержится IE Index to RAT/Frequency Selection Priority, то новый узел NG-RAN должен сохранить эту информацию и использовать ее, как указано в [9].

Если в сообщении RETRIEVE UE CONTEXT RESPONSE содержится IE Location Reporting Information, то новый узел NG-RAN должен инициировать запрошенный функционал отчетности о текущем местоположении, как указано в [10].

Если в сообщение RETRIEVE UE CONTEXT RESPONSE включен IE Trace Activation, содержащий:

• IE MDT Activation со значением «Immediate MDT and Trace», то целевой узел должен, если поддерживает, инициировать запрошенную трассировку сессии и запрошенный функционал MDT сессии, как описано в [11];
• IE MDT Activation со значением «Immediate MDT Only» или «Logged MDT only», то целевой узел NG-RAN должен, если поддерживает, инициировать запрошенный функционал MDT сессии, как описано в [11], и целевой узел NG-RAN должен игнорировать IE Interfaces To Trace и IE Trace Depth;
• IE MDT Location Information в составе IE MDT Configuration, то целевой узел NG-RAN должен, если поддерживает, сохранить и учитывать эту информацию в запрошенном функционале MDT сессии;
• IE MDT Activation со значением «Immediate MDT Only» или «Logged MDT only», и, если IE Signalling based MDT PLMN List включен в состав IE MDT Configuration, то целевой узел NG-RAN может использовать эту информацию для распространения конфигурации MDT, как описано в [12];
• IE Bluetooth Measurement Configuration в составе IE MDT Configuration, то целевой узел NG-RAN должен, если поддерживает, учитывать его для конфигурации MDT, как описано в [12];
• IE WLAN Measurement Configuration в составе IE MDT Configuration, то целевой узел NG-RAN должен, если поддерживает, учитывать его для конфигурации MDT, как описано в [12];
• IE Sensor Measurement Configuration в составе IE MDT Configuration, учитывать его для конфигурации MDT, как описано в [12];
• IE MDT Configuration и если целевым узлом NG-RAN является базовая станция gNB, то по крайней мере должен присутствовать IE MDT Configuration-NR, либо если целевым узлом NG-RAN является базовая станция ng-eNB, то по крайней мере должен присутствовать IE MDT Configuration-EUTRA.

Для каждого QoS-потока в сообщении RETRIEVE UE CONTEXT RESPONSE, если IE QoS Monitoring Request включен в состав IE QoS Flow Level QoS Parameters в составе IE PDU Session Resources To Be Setup List, новый узел NG-RAN должен сохранить эту информацию и, если поддерживает, выполнять измерение задержки и мониторинг качества QoS, как указано в [3]. Если IE QoS Monitoring Reporting Frequency включен в состав IE QoS Flow Level QoS Parameters в составе IE PDU Session Resources To Be Setup List, то новый узел NG-RAN должен сохранить эту информацию и, если поддерживает, использовать ее для формирования отчетов о задержках в сети радиодоступа RAN.

Если IE 5GC Mobility Restriction List Container включен в сообщение RETRIEVE UE CONTEXT RESPONSE, то новый узел NG-RAN должен, если поддерживает, сохранить эту информацию в контексте UE и использовать ее, как указано в [6].

Для служб V2X применяются следующие принципы:

• если IE NR V2X Services Authorized включен в сообщение RETRIEVE UE CONTEXT RESPONSE и содержит в своем составе один или несколько IE, установленных как «авторизовано», то новый узел NG-RAN должен, если поддерживает, учитывать, что UE авторизована(ы) соответствующая(ие) служба(ы);
• если IE LTE V2X Services Authorized включен в сообщение RETRIEVE UE CONTEXT RESPONSE и содержит в своем составе один или несколько IE, установленных как «авторизовано», то новый узел NG-RAN должен, если поддерживает, учитывать, что UE авторизована(ы) соответствующая(ие) служба(ы);
• если IE NR UE Sidelink Aggregate Maximum Bit Rate включен в состав IE UE Context Information Retrieve UE Context Response в сообщении RETRIEVE UE CONTEXT RESPONSE, то новый узел NG-RAN должен, если поддерживает, использовать полученные значения для соответствующего взаимодействия типа «UE's sidelink» в режиме «network scheduled» для служб NR V2X;
• если IE LTE UE Sidelink Aggregate Maximum Bit Rate включен в состав IE UE Context Information Retrieve UE Context Response в сообщении RETRIEVE UE CONTEXT RESPONSE, то новый узел NG-RAN должен, если поддерживает, использовать полученные значения для соответствующего взаимодействия типа «UE's sidelink» в режиме «network scheduled» для служб LTE V2X.

Если в сообщении RETRIEVE UE CONTEXT RESPONSE присутствует IE PC5 QoS Parameters, то целевой узел NG-RAN должен, если поддерживает, использовать эту информацию, как определено в [13].

В случае восстановления RRC-соединения прежний узел NG-RAN может включить в сообщение RETRIEVE UE CONTEXT RESPONSE IE UE History Information или IE UE History Information from the UE. Новый узел NG-RAN после приема в сообщении RETRIEVE UE CONTEXT RESPONSE IE UE History Information или IE UE History Information from the UE должен, если поддерживает, сохранить собранную информацию и использовать ее при последующих процедурах подготовки хендовера.

Если в сообщении RETRIEVE UE CONTEXT RESPONSE присутствует IE UE Radio Capability ID, то новый узел NG-RAN должен, если поддерживает, сохранить эту информацию в контексте UE и использовать ее, как определено в [9] и [14].

4.2.4.3 Неуспешная операция

Если прежний узел NG-RAN не способен идентифицировать контекст UE с помощью идентификатора UE Context ID или результат контроля целостности, содержащийся в сообщении RETRIEVE UE CONTEXT REQUEST, не валидный, или если он решает не предоставить контекст UE новому узлу NG-RAN, он должен отправить новому узлу NG-RAN сообщение RETRIEVE UE CONTEXT FAILURE (см. рисунок 7).

Рисунок 7 — Процедура получения контекста UE (неуспешная операция)

Если в случае периодического обновления данных о зоне нотификации RNAU прежний узел NG-RAN решает сохранить контекст UE, то он должен сохранить IE Allocated C-RNTI и IE Access PCI в составе IE UE Context ID, как описано в [6].

Если в сообщение RETRIEVE UE CONTEXT FAILURE включен IE Old NG-RAN node to New NG-RAN node Resume Container, то новый узел NG-RAN должен прозрачно передавать содержимое этого IE UE, как описано в [6].

4.2.5 Процедура пейджинга в сети радиодоступа RAN

4.2.5.1 Общие положения

Целью процедуры пейджинга в сети радиодоступа RAN является разрешение узлу1 NG-RAN запрашивать пейджинг UE в узле2 NG-RAN.

В процедуре используется сигнализация, не связанная с UE.

4.2.5.2 Успешная операция

Процедура пейджинга в сети радиодоступа RAN инициируется узлом1 NG-RAN путем отправки на узел2 NG-RAN сообщения RAN PAGING, в котором должна быть предоставлена необходимая информация, например, идентификатор пейджинга UE RAN Paging Identity (см. рисунок 8).

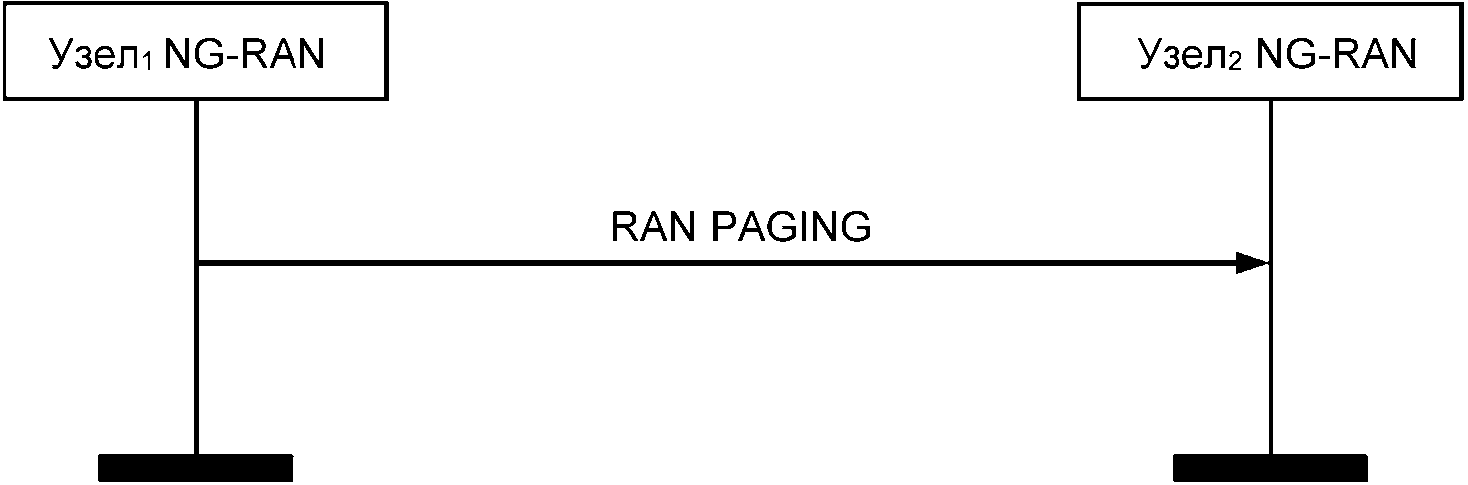

Рисунок 8 — Процедура пейджинга в сети радиодоступа RAN (успешная операция)

Если в сообщение RAN PAGING включен IE Paging Priority, то узел2 NG-RAN может использовать его для определения приоритетов в пейджинге.

Если в сообщение RAN PAGING включен IE Assistance Data for RAN Paging, то узел2 NG-RAN может использовать его в соответствии с [6].

Если в сообщение RAN PAGING включен IE UE Radio Capability for Paging, узел2 NG-RAN может использовать его для применения специальных схем пейджинга.

Если в сообщение RAN PAGING включен IE Extended UE Identity Index Value, узел2 NG-RAN может использовать его в соответствии с [15]. Когда доступно, узел1 NG-RAN может включить IE Extended UE Identity Index Value в сообщение RAN PAGING, передаваемое базовой станции ng-eNB (то есть узлу2 NG-RAN).

4.2.6 Процедура предоставления адреса Xn-U

4.2.6.1 Общие положения

При получении контекста UE используется процедура предоставления адреса Xn-U для предоставления новым узлом NG-RAN прежнему узлу NG-RAN адресов ретрансляции (пересылки) данных по интерфейсу Xn-U для всех ресурсов PDU-сессии, успешно установленных на новом узле NG-RAN и для которых была запрошена пересылка.

Для мультистандартного режима двойного подключения MR-DC в архитектуре с опорной сетью 5GC процедура предоставления адреса Xn-U используется для указания адресов ретрансляции (пересылки) данных и информации об адресе виртуального канала «Xn-U bearer» для завершения установления виртуальных каналов, терминирующихся на вторичном узле SN и в направлении от основного узла M-NG-RAN до вторичного узла S-NG-RAN, как указано в [7].

В процедуре используется сигнализация, связанная с UE.

4.2.6.2 Успешная операция

В случае получения контекста UE применяются следующие принципы. Процедура предоставления адреса Xn-U инициируется новым узлом NG-RAN (см. рисунок 9).

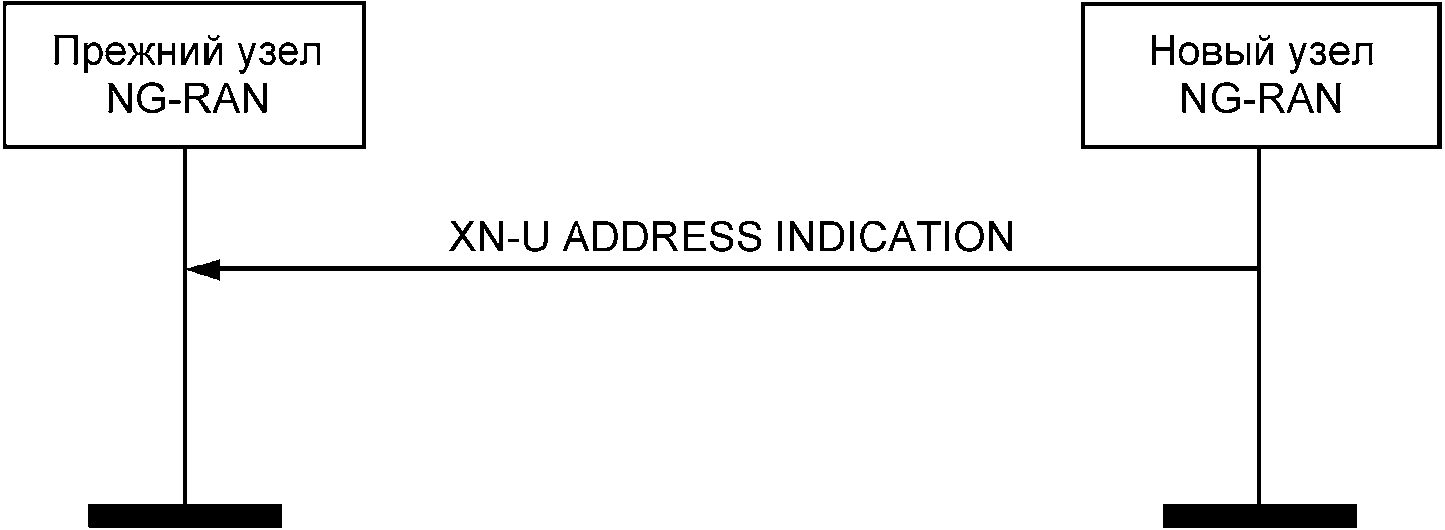

Рисунок 9 — Процедура предоставления адреса Xn-U (успешная операция для получения контекста UE)

Отправляя сообщение XN-U ADDRESS INDICATION, новый узел NG-RAN информирует прежний узел NG-RAN об успешно созданных контекстах ресурсов PDU-сессий, в которые могут быть переданы пользовательские данные, ожидающие своей очереди на прежнем узле NG-RAN.

Новый узел NG-RAN может включать IE Secondary Data Forwarding Info from target NG-RAN node List для дополнительного туннеля Xn-U ретрансляции (пересылки) данных.

После получения сообщения XN-U ADDRESS INDICATION прежний узел NG-RAN должен пересылать отложенные пользовательские данные по указанным адресам транспортного уровня TNL.

В случае мультистандартного режима двойного подключения MR-DC в архитектуре с опорной сетью 5GC применяются следующие принципы. Процедура предоставления адреса Xn-U инициируется основным узлом M-NG-RAN (см. рисунок 10).

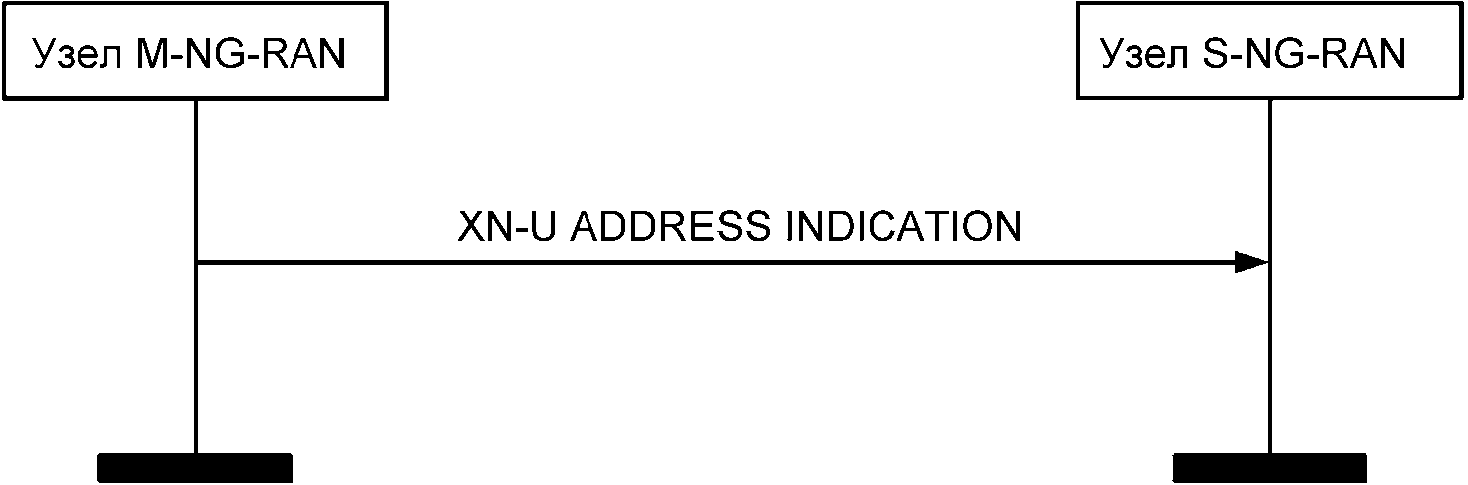

Рисунок 10 — Предоставление адреса Xn-U, успешная операция для мультистандартного режима MR-DC с опорной сетью 5GC

При получении сообщения XN-U ADDRESS INDICATION, в случае ретрансляции данных, узел S-NG-RAN должен пересылать ожидающие пользовательские данные нисходящего канала DL на указанные адреса транспортного уровня TNL; в случае завершения создания виртуальных каналов Xn-U bearer, терминирующихся на вторичном узле SN, вторичный узел S-NG-RAN может начать доставку данных пользователя на указанный адрес транспортного уровня TNL.

Если сообщение XN-U ADDRESS INDICATION включает IE DRB IDs taken into use, то вторичный узел S-NG-RAN, если это применимо, действует, как указано в [7].

Если сообщение XN-U ADDRESS INDICATION включает IE CHO MR-DC Indicator, то вторичный узел S-NG-RAN должен, если поддерживает, учесть, что сообщение XN-U ADDRESS INDICATION относится к CHO и действовать, как указано в [7].

4.2.7 Процедура освобождения контекста UE

4.2.7.1 Общие положения

При хендовере процедура освобождения контекста UE инициируется целевым узлом NG-RAN, чтобы указать узлу-источнику NG-RAN на то, что радиоресурсы и ресурсы плоскости данных управления соответствующего контекста UE разрешены к освобождению.

В случае двойного подключения процедура освобождения контекста UE инициируется основным узлом M-NG-RAN для того, чтобы инициировать освобождение контекста UE на вторичном узле S-NG-RAN. Для сценариев мобильного доступа с двойным подключением, определенных в [7], при которых на вторичном узле S-NG-RAN зарезервированы радиоресурсы за вторичной группой сот SCG, освобождаются только те ресурсы, которые относятся к передаче сигналов, связанной с UE и осуществляемой между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN.

Для получения контекста UE процедура освобождения контекста инициируется новым узлом NG-RAN, чтобы указать прежнему узлу NG-RAN на то, что радиоресурсы и ресурсы плоскости данных управления для соответствующего контекста UE разрешены к освобождению.

В процедуре используется передача сигналов, связанная с UE.

4.2.7.2 Успешная операция

При хендовере процедура освобождения контекста UE инициируется целевым узлом NG-RAN. Посылая сообщение UE CONTEXT RELEASE, целевой узел NG-RAN информирует узел-источник NG-RAN об успешном хендовере и запускает освобождение ресурсов (см. рисунок 11).

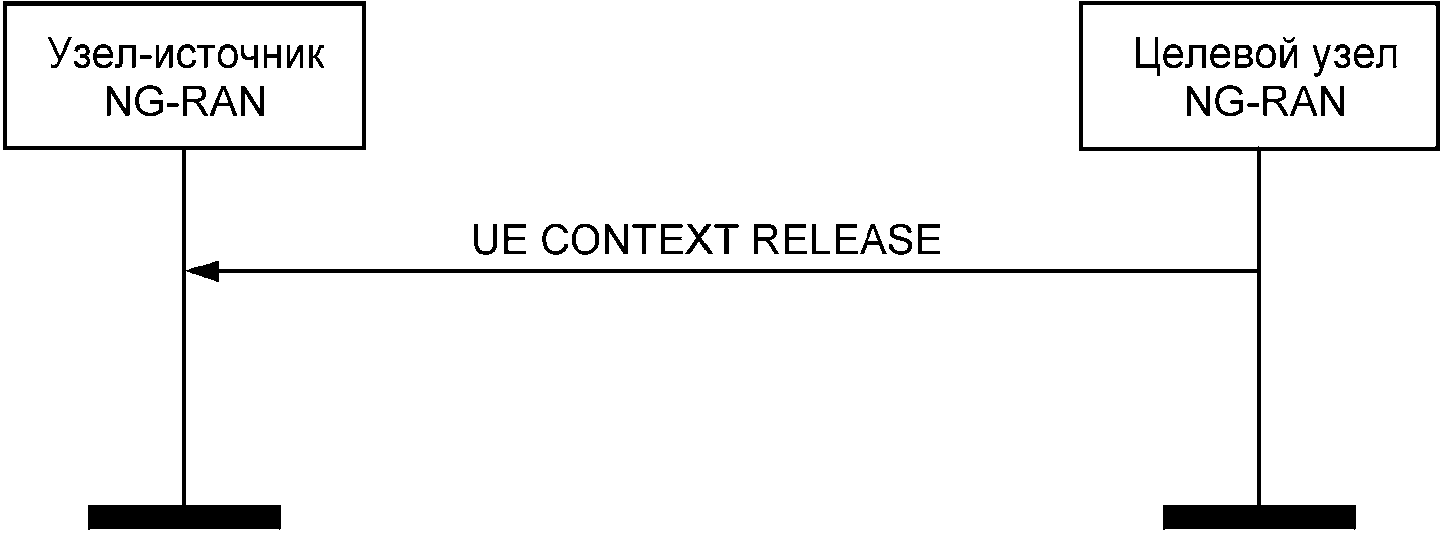

Рисунок 11 — Процедура освобождения контекста UE (успешная операция при хендовере)

После получения сообщения UE CONTEXT RELEASE узел-источник NG-RAN может освободить радиоресурсы ресурсы плоскости данных управления, имеющие отношение к контексту UE. Если была осуществлена ретрансляция данных, то узел-источник NG-RAN должен продолжать пересылку данных плоскости данных пользователя до тех пор, пока пакеты принимаются узлом-источником NG-RAN.

В случае двойного подключения процедура освобождения контекста UE инициируется основным узлом M-NG-RAN. Отправляя сообщение UE CONTEXT RELEASE, основной узел M-NG-RAN информирует вторичный узел S-NG-RAN о том, что контекст UE может быть удален (см. рисунок 12).

Рисунок 12 — Процедура освобождения контекста UE (успешная операция при двойном подключении)

После получения сообщения UE CONTEXT RELEASE вторичный узел S-NG-RAN может освободить радиоресурсы и ресурсы плоскости данных управления, имеющие отношение к контексту UE. Если была осуществлена ретрансляция данных, то вторичный узел S-NG-RAN должен продолжать пересылку данных плоскости данных пользователя до тех пор, пока пакеты принимаются вторичным узлом S-NG-RAN.

При получении контекста UE процедура освобождения контекста UE инициируется новым узлом NG-RAN. Отправляя сообщение UE CONTEXT RELEASE, новый узел NG-RAN информирует старый узел NG-RAN об успешном восстановлении RRC-соединения или об успешном возобновлении соединения RRC и инициирует освобождение ресурсов (см. рисунок 13).

Рисунок 13 — Процедура освобождения контекста UE (успешная операция при получении контекста UE)

Взаимодействие с процедурой освобождения вторичного узла S-NG-RAN, инициированного основным узлом M-NG-RAN осуществляется следующим образом. Вторичный узел S-NG-RAN может получить сообщение S-NODE RELEASE REQUEST, включая IE UE Context Kept Indicator с установленным значением «Истина», после чего вторичный узел S-NG-RAN должен, если поддерживает, освободить только ресурсы, связанные с UE-ассоциированным сигнальным соединением между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN, как указано в [7].

4.2.7.3 Нештатные условия

Если процедура освобождения контекста не инициирована в отношении узла-источника NG-RAN любым подготовленным узлом NG-RAN до истечения таймера TXnRELOCoverall, узел-источник NG-RAN должен запросить сетевую функцию AMF освободить контекст UE.

Если UE обратно переподключается к узлу-источнику NG-RAN до приема сообщения UE CONTEXT RELEASE или до истечения срока действия таймера TXnRELOCoverall, узел-источник NG-RAN останавливает таймер TXnRELOCoverall и продолжает обслуживать UE.

4.2.8 Процедура уведомления об успешном хендовере

4.2.8.1 Общие положения

Процедура уведомления об успешном хендовере используется в ходе выполнения CHO или хендовера DAPS для того, чтобы целевой узел NG-RAN проинформировал узел-источник NG-RAN о том, что UE успешно подключился к целевому узлу NG-RAN.

В процедуре используется сигнализация, связанная с UE.

4.2.8.2 Успешная операция

Процедура уведомления об успешном хендовере инициируется целевым узлом NG-RAN отправкой узлу-источнику NG-RAN сообщения HANDOVER SUCCESS (см. рисунок 14).

Рисунок 14 — Процедура уведомления об успешном хендовере (успешная операция)

Если в отношении UE в дальнейшем была установлена ретрансляция данных, то узел-источник NG-RAN должен начать пересылку данных, используя информацию о туннеле в соответствии с глобальным идентификатором соты global target cell ID, полученным в сообщении HANDOVER SUCCESS.

Когда узел-источник NG-RAN принимает сообщение HANDOVER SUCCESS он должен также рассматривать все другие, успешно подготовленные для UE CHO, и относящиеся к данному UE-ассоциированному сигнальному соединению с целевым узлом NG-RAN, как отмененные.

Взаимодействие с другими процедурами осуществляется следующим образом. Если до получения сообщения сообщения HANDOVER SUCCESS для данного UE было принято сообщение CONDITIONAL HANDOVER CANCEL, то узел-источник NG-RAN должен полагать, что UE успешно выполнил хендовер.

Узел-источник NG-RAN может инициировать процедуру отмены хендовера в отношении других сигнальных соединений или сот-кандидатов целевых узлов NG-RAN для данного UE, если таковые имеются.

4.2.8.3 Нештатные условия

Если сообщение HANDOVER SUCCESS относится к не существующему контексту, то узел-источник NG-RAN должен игнорировать данное сообщение.

4.2.9 Процедура отмены условного хендовера

4.2.9.1 Общие положения

Процедура отмены условного хендовера используется для того, чтобы позволить целевому узлу NG-RAN отменить ранее подготовленный CHO.

В процедуре используется передача сигналов, связанная с UE.

4.2.9.2 Успешная операция

Процедура отмены условного хендовера инициируется целевым узлом NG-RAN отправкой узлу-источнику NG-RAN сообщения CONDITIONAL HANDOVER CANCEL (см. рисунок 15). Целевой узел NG-RAN должен сообщить причину отмены CHO посредством указания значения причины.

Рисунок 15 — Процедура отмены условного хендовера (успешная операция)

Приняв сообщение CONDITIONAL HANDOVER CANCEL узел-источник NG-RAN должен учесть, что целевой узел NG-RAN собирается удалить любую ссылку на CHO и освободить любые ресурсы, ранее зарезервированные за сотами-кандидатами согласно UE-ассоциированной сигнализации, идентифицируемой IE Source NG-RAN node UE XnAP ID и IE Target NG-RAN node UE XnAP ID. Если IE Candidate Cells To Be Cancelled List включен в сообщение CONDITIONAL HANDOVER CANCEL, то узел-источник NG-RAN должен учесть, что освобождаются ресурсы, зарезервированные за сотами с указанными идентификаторами NG-RAN CGI.

4.2.9.3 Нештатные условия

Если сообщение CONDITIONAL HANDOVER CANCEL относится к несуществующему контексту, то узел-источник NG-RAN должен игнорировать данного сообщение.

Если одна или несколько сот-кандидатов, указанных в IE Candidate Cells To Be Cancelled List в сообщении CONDITIONAL HANDOVER CANCEL не были ранее подготовлены в рамках данного UE-ассоциированного сигнального соединения, узел-источник NG-RAN должен игнорировать эти не связанные соты-кандидаты.

4.2.10 Процедура ранней передача статуса

4.2.10.1 Общие положения

Целью процедуры ранней передачи статуса является передача значения счетчика COUNT первого пакета данных SDU нисходящего канала, который узел-источник NG-RAN перенаправляет (ретранслирует) целевому узлу или передача значения счетчика COUNT для отбрасывания уже переданных пакетов данных SDU нисходящего канала соответствующего виртуального радиоканала DRB во время выполнения DAPS хендовера или CHO.

В процедуре используется передача сигналов, связанная с UE.

4.2.10.2 Успешная операция

Процедура ранней передачи статуса между узлом-источником NG-RAN и целевым узлом NG-RAN осуществляется следующим образом (см. рисунок 16).

Рисунок 16 — Процедура ранней передачи статуса (успешная операция при хендовере DAPS или CHO)

IE DRBs Subject To Early Status Transfer List в составе сообщения EARLY STATUS TRANSFER содержит идентификаторы DRB ID соответствующих виртуальных радиоканалов DRB, подлежащих одновременному обслуживанию узлом-источником и целевым узлом NG-RAN во время хендовера DAPS или виртуальных радиоканалов DRB, подлежащих передаче во время CHO.

Для каждого виртуального радиоканала DRB в IE DRBs Subject To Early Status Transfer List, целевой узел NG-RAN должен использовать значение IE FIRST DL COUNT Value в качестве значения счетчика COUNT для первого пакета данных SDU нисходящего канала, который узел источник NG-RAN перенаправляет (ретранслирует) целевому узлу NG-RAN.

Для каждого виртуального радиоканала DRB в IE DRBs Subject To Early Status Transfer List, для которого был принят IE DISCARD DL COUNT Value в сообщении EARLY STATUS TRANSFER, целевой узел NG-RAN не должен передавать перенаправленные пакеты данных SDU UE, значение счетчика COUNT которых меньше предоставленного и отбрасывать их если еще не была предпринята попытка передачи.

Процедура между вторичным узлом-источником S-NG-RAN и основным узлом-источником M-NG-RAN (режим MR-DC с опорной сетью 5GC) осуществляется следующим образом (см. рисунок 17).

Рисунок 17 — Процедура ранней передачи статуса (успешная операция при CHO в режиме двойного подключения MR-DC)

IE DRBs Subject To Early Status Transfer List в составе сообщения EARLY STATUS TRANSFER содержит идентификаторы DRB ID соответствующих виртуальных радиоканалов DRB, подлежащих передаче во время CHO.

Для каждого виртуального радиоканала DRB в IE DRBs Subject To Early Status Transfer List, основной узел-источник M-NG-RAN должен передать целевому узлу значение принятого IE FIRST DL COUNT Value или IE DISCARD DL COUNT Value.

4.2.10.3 Нештатные условия

Если целевой узел NG-RAN принимает данное сообщение в отношении UE, для которого не был подготовлен хендовер DAPS или CHO в целевом узле NG-RAN, целевой узел NG-RAN должен игнорировать это сообщение.

4.3 Процедуры двойного подключения UE

4.3.1 Процедура подготовки к добавлению вторичного узла S-NG-RAN

4.3.1.1 Общие положения

Целью процедуры подготовки к добавлению вторичного узла S-NG-RAN является запрос вторичного узла S-NG-RAN на выделение необходимых ресурсов для двойного подключения заданного UE.

В процедуре используется передача сигналов, связанная с UE.

4.3.1.2 Успешная операция

Основной узел M-NG-RAN инициирует процедуру отправкой узлу S-NG-RAN сообщения S-NODE ADDITION REQUEST (см. рисунок 18).

Рисунок 18 — Процедура подготовки к добавлению вторичного узла S-NG-RAN (успешная операция)

При отправке сообщения S-NODE ADDITION REQUEST основной узел M-NG-RAN должен запустить таймер TXnDCprep.

Выделение ресурсов для каждого QoS-потока в соответствии со значениями IE Allocation and Retention Priority в составе IE QoS Flow Level QoS Parameters, должно осуществляться в соответствии с принципами, указанными для процедуры установки ресурсов PDU-сессии в [10].

Вторичный узел S-NG-RAN должен выбрать алгоритм шифрования на основе данных в IE UE Security Capabilities и локально сконфигурированного списка приоритетов алгоритмов шифрования протоколов уровня доступа AS и использовать ключ, предоставленный в IE S-NG-RAN node Security Key, как указано в [3].

Если IE TSC Traffic Characteristics включен для QoS-потока в сообщение S-NODE ADDITION REQUEST, вторичный узел S-NG-RAN должен вести себя так же, как и узел NG-RAN в процедуре установки ресурсов PDU-сессии, как указано в [10].

Если IE Additional QoS Flow Information включен для QoS-потока в соообщение S-NODE ADDITION REQUEST, вторичный узел S-NG-RAN должен вести себя так же, как и узел NG-RAN в процедуре установки ресурсов PDU-сессии, как указано в [10].

Для каждого GBR QoS-потока с гарантированной скоростью, если IE Alternative QoS Parameters Sets включен в состав IE GBR QoS Flow Information, вторичный узел S-NG-RAN должен, если поддерживает, вести себя так же, как и узел NG-RAN в процедуре установки ресурсов PDU-сессии, как указано в [10].

Для каждой PDU-сессии, если IE Network Instance включен в состав IE PDU Session Resource Setup Info — SN terminated, содержащегося в IE PDU Session Resources to be Added List, и отсутствует IE Common Network Instance, вторичный узел S-NG-RAN должен, если поддерживает, использовать его при выборе ресурса транспортной сети, как указано в [9].

Для каждого GBR QoS-потока с гарантированной скоростью, если IE Offered GBR QoS Flow Information включен в состав IE QoS Flows To Be Setup List в составе IE PDU Session Resource Setup Info — SN terminated, вторичный узел S-NG-RAN может запросить основной узел M-NG-RAN конфигурирование виртуального радиоканала DRB с которым сопоставлен этот QoS-поток совместно с ресурсами основной группы сот MCG.

Для каждой PDU-сессии, если IE Non-GBR Resources Offered включен в состав IE PDU Session Resource Setup Info — SN terminated в составе IE PDU Session Resources To Be Added List и установлен как «истина», вторичный узел S-NG-RAN может запросить основной узел M-NG-RAN конфигурирование виртуального радиоканала DRBs с которым сопоставлен этот non-GBR QoS-поток PDU-сессии совместно с ресурсами основной группы сот MCG.

Для каждой PDU-сессии, если IE Common Network Instance включен в состав IE PDU Session Resource Setup Info — SN terminated в составе IE PDU Session Resources to be Added List, вторичный узел S-NG-RAN должен, если поддерживает, использовать его при выборе ресурса транспортной сети, как указано в [9].

Резервная передача данных осуществляется в соответствии со следующими принципами:

• для каждой PDU-сессии, если IE Redundant UL NG-U UP TNL Information at UPF включен в состав IE PDU Session Resource Setup Info — SN terminated, вторичный узел S-NG-RAN должен, если поддерживает, использовать точку терминации абонентского трафика восходящего канала данной PDU-сессии для резервной передачи и должен включать IE Redundant DL NG-U UP TNL Information at NG-RAN в состав IE PDU Session Resource Setup Response Info — SN terminated, как описано в [9];
• для каждой PDU-сессии, если IE Redundant Common Network Instance включен в состав IE PDU Session Resource Setup Info — SN terminated вторичный узел S-NG-RAN должен, если поддерживает, использовать эту информацию при выборе ресурсов транспортной сети для резервной передачи, как указано в [9];
• для каждой PDU-сессии, для которой IE Redundant QoS Flow Indicator включен в состав IE QoS Flows To Be Setup List в сообщении S-NODE ADDITION REQUEST, вторичный узел S-NG-RAN должен, если поддерживает, сохранить и использовать эту информацию, как указано в [9];
• для каждой PDU-сессии, если IE Redundant PDU Session Information включен в состав IE PDU Session Resource Setup Info — SN terminated в сообщении S-NODE ADDITION REQUEST, вторичный узел S-NODE-RAN должен, если поддерживает, сохранить принятую информацию в контексте UE и выделить ресурсы для резервирования плоскости данных пользователя соответствующей PDU-сессии, как указано в [9];
• для успешно выделенных ресурсов каждой PDU-сессии, для которой IE Redundant PDU Session Information включен в сообщение S-NODE ADDITION REQUEST, вторичный узел S-NG-RAN должен, если поддерживает, включать IE Used RSN Information в состав IE PDU Session Resource Setup Response Info — SN terminated в сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE.

Если сообщение S-NODE ADDITION REQUEST содержит IE Selected PLMN, вторичный узел S-NG-RAN может использовать его для целей управления радиоресурсами (RRM).

Если сообщение S-NODE ADDITION REQUEST содержит IE Expected UE Behaviour, вторичный узел S-NG-RAN, если поддерживает, должен сохранить эту информацию и может использовать ее для оптимизации распределения ресурсов.

Если сообщение S-NODE ADDITION REQUEST содержит IE Mobility Restriction List, вторичный узел S-NG-RAN должен, если поддерживает, сохранить эту информацию и использовать ее для выбора соответствующей вторичной группы сот SCG.

Если сообщение S-NODE ADDITION REQUEST содержит IE Index to RAT/Frequency Selection Priority, вторичный узел S-NG-RAN может использовать его в целях управления радиоресурсами (RRM).

Если вторичный узел S-NG-RAN представляет собой базовую станцию gNB и сообщение S-NODE ADDITION REQUEST содержит IE PCell ID, то вторичный узел S-NG-RAN должен искать целевую соту NR среди соседних сот NR указанной соты PCell, как определено в [7].

Если сообщение S-NODE ADDITION REQUEST S-NG-RAN содержит IE S-NG-RAN node PDU Session Aggregate Maximum Bit Rate, то вторичный узел S-NG-RAN может использовать его для целей управления радиоресурсами (RRM).

Если сообщение S-NODE ADDITION REQUEST содержит IE MR-DC Resource Coordination Information, вторичный узел S-NG-RAN должен перенаправлять его на нижние уровни стека проколов и может использовать его для координации ресурсов с основным узлом M-NG-RAN. Вторичный узел S-NG-RAN должен учитывать значение полученного IE UL Coordination Information, действительного до получения нового обновления IE для того же самого UE. Вторичный узел S-NG-RAN должен учитывать значение полученного IE DL Coordination Information, действительного до получения нового обновления IE для того же самого UE. Если IE E-UTRA Coordination Assistance Information или IE NR Coordination Assistance Information содержится в составе IE MR-DC Resource Coordination Information, вторичный узел S-NG-RAN должен, если поддерживает, использовать информацию для определения дальнейшей координации использования ресурсов между вторичным узлом S-NG-RAN и основным узлом M-NG-RAN.

Если сообщение S-NODE ADDITION REQUEST содержит IE NE-DC TDM Pattern, то вторичный узел S-NG-RAN должен перенаправлять его на нижние уровни стека протоколов и использовать для передачи по одному восходящему каналу. Вторичный узел S-NG-RAN должен учитывать значение полученного IE NE-DC TDM Pattern, действительного до получения нового обновления IE для того же самого UE.

Если сообщение S-NODE ADDITION REQUEST содержит IE QoS Flow Mapping Indication, вторичный узел S-NG-RAN может учитывать, что только восходящий или нисходящий QoS-поток сопоставлен с виртуальным радиоканалом DRB.

Для каждого виртуального канала, для которого на вторичном узле S-NG-RAN запрашивается выделение объекта протокола PDCP:

• основной узел M-NG-RAN может предложить применить ретрансляцию (пересылку) данных нисходящего канала, включив IE DL Forwarding в состав IE PDU Session Resource Setup Info — SN terminated сообщения S-NODE ADDITION REQUEST. Для каждого виртуального канала, который решено использовать, вторичный узел S-NG-RAN может включать IE DL Forwarding GTP Tunnel Endpoint в состав IE PDU Session Resource Setup Response Info — SN terminated сообщения S-NODE ADDITION REQUEST ACKNOWLEDGE, чтобы указать, что он принимает предлагаемую пересылку (ретрансляцию) данных для этого виртуального канала;
• вторичный узел S-NG-RAN для каждого виртуального канала может включать IE UL Forwarding GTP Tunnel Endpoint в состав IE PDU Session Resource Setup Response Info — SN terminated, чтобы указать ему на запрос пересылки данных восходящих пакетов для этого виртуального канала;
• основной узел M-NG-RAN должен включать IE RLC Mode для каждого виртуального канала, выгруженного с основного узла M-NG-RAN на вторичный узел S-NG-RAN, в IE DRBs to QoS Flow Mapping List в составе IE PDU Session Resource Setup Info — SN terminated сообщения S-NODE ADDITION REQUEST, при этом IE RLC Mode указывает на режим, который основной узел M-NG-RAN использовал для виртуального радиоканала DRB при размещении его на основном узле M-NG-RAN.

Для каждого виртуального канала, для которого объект протокола PDCP находится на основном узле M-NG-RAN:

• основной узел M-NG-RAN должен включать IE RLC mode для каждого виртуального канала в IE DRBs to be Setup List в составе IE PDU Session Resource Setup Info — MN terminated сообщения S-NODE ADDITION REQUEST для того, чтобы указать, как был сконфигурирован режим передачи протокола RLC на основном узле M-NG-RAN, и что таким же образом должен быть сконфигурирован режим передачи протокола RLC на вторичном узел S-NG-RAN для этого разделяемого виртуального канала, терминированного на основном узле.

Основной узел M-NG-RAN может также предложить применять ретрансляцию (пересылку) данных восходящего канала UL в процессе передачи QoS-потоков, для которых запрашивается упорядоченная доставка данных, путем включения IE UL Forwarding Proposal в состав IE Data Forwarding and Offloading Info from source NG-RAN node в IE PDU Session Resource Setup Info — SN terminated сообщения S-NODE ADDITION REQUEST. Вторичный узел S-NG-RAN может включать IE PDU Session Level UL Data Forwarding UP TNL Information в IE Data Forwarding Info from target NG-RAN node в составе IE PDU Session Resource Setup Response Info — SN terminated сообщения уведомления S-NODE ADDITION REQUEST ACKNOWLEDGE, чтобы указать, что он принимает предлагаемую ретрансляцию (пересылку).

Если сообщение S-NODE ADDITION REQUEST содержит IE Masked IMEISV, вторичный узел S-NG-RAN должен, если поддерживает, использовать его для определения характеристик UE для последующей обработки.

Если сообщение S-NODE ADDITION REQUEST содержит IE UE Radio Capability ID, вторичный узел S-NG-RAN должен, если поддерживает, сохранить эту информацию в контексте UE и использовать ее, как определено в [9] и [14].

Вторичный узел S-NG-RAN должен в сообщении S-NODE ADDITION REQUEST ACKNOWLEDGE сообщать основному узлу M-NG-RAN результат установления для всех запрашиваемых ресурсов PDU-сессий следующим образом:

• перечень ресурсов PDU-сессий, которые успешно установлены, должен быть включен в IE PDU Session Resources Admitted to be Added List;
• перечень ресурсов PDU-сессий, которые не удалось установить, должен быть включен в IE PDU Session Resources Not Admitted List.

После получения сообщения S-NODE ADDITION REQUEST ACKNOWLEDGE, основной узел M-NG-RAN должен остановить таймер TXnDCprep.

Если сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE содержит IE MR-DC Resource Coordination Information, основной узел M-NG-RAN может использовать его для координации ресурсов со вторичным узлом S-NG-RAN. Основной узел M-NG-RAN должен учитывать значение полученного IE UL Coordination Information, действительного до получения нового обновления IE для того же самого UE. Основной узел M-NG-RAN должен учитывать значение полученного IE DL Coordination Information, действительного до получения нового обновления IE для того же самого UE. Если IE E-UTRA Coordination Assistance Information или IE NR Coordination Assistance Information содержится в составе IE MR-DC Resource Coordination Information, основной узел M-NG-RAN должен, если поддерживает, использовать эту информацию для определения дальнейшей координации использования ресурсов между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN.

Для каждого виртуального канала в IE DRBs to be Setup List вторичный узел S-NG-RAN может включать в сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE IE PDCP SN Length для указания длины SN PDCP для этого виртуального радиоканала DRB.

Если IE S-NG-RAN node UE XnAP ID содержится в сообщении S-NODE ADDITION REQUEST, вторичный узел S-NG-RAN должен, если поддерживает, сохранить эту информацию и использовать ее, как определено в [7].

Если сообщение S-NODE ADDITION REQUEST содержит IE PDCP SN Length, вторичный узел S-NG-RAN должен, если поддерживает, сохранить эту информацию и использовать ее для конфигурации протоколов нижнего уровня соответствующего виртуального канала, терминируемого на основном узле.

Если сообщение S-NODE ADDITION REQUEST содержит IE SN Addition Trigger Indication, вторичный узел S-NG-RAN должен включить IE RRC config indication в сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE, чтобы сообщить основному узлу M-NG-RAN, применил ли вторичный узел S-NG-RAN полную или дельта-конфигурацию, как указано в [7].

Если сообщение S-NODE ADDITION REQUEST содержит IE S-NG-RAN node Maximum Integrity Protected Data Rate Uplink или IE S-NG-RAN node Maximum Integrity Protected Data Rate Downlink, вторичный узел S-NG-RAN должен использовать полученную информацию для обеспечения максимальной скорости передачи данных с контролем целостности заданного UE.

Если IE Security Indication включен в состав IE PDU Session Resource Setup Info — SN terminated сообщения S-NODE ADDITION REQUEST, поведение вторичного узла S-NG-RAN должно быть таким же, как если тот же IE включен в состав IE PDU Session Resources to be Setup List в процедуре подготовки хендовера для соответствующей PDU-сессии, и вторичный узел S-NG-RAN должен включать IE Security Result в состав IE PDU Session Resource Setup Response Info — SN terminated.

Если IE Security Result включен в состав IE PDU Session Resource Setup Info — SN terminated сообщения S-NODE ADDITION REQUEST, вторичный узел S-NG-RAN может учитывать информацию при принятии решения о том, осуществлять ли контроль целостности или шифрование данных плоскости данных пользователя для виртуальных радиоканалов DRB, которые он устанавливает для соответствующей PDU-сессии, за исключением случая, когда IE Split Session Indicator включен в состав IE PDU Session Resource Setup Info — SN terminated и для него установлено значение «разделенный», в этом случае он должен выполнять контроль целостности или шифрование данных плоскости данных пользователя в соответствии с информацией в IE Security Result. Если вторичный узел S-NG-RAN представляет собой базовую станцию ng-eNB, то он должен отклонить все PDU-сессии, для которых для IE Integrity Protection Indication установлено значение «требуется», как указано в [3]. Если вторичный узел S-NG-RAN или основной узел M-NG-RAN представляет собой базовую станцию ng-eNB, то вторичный узел S-NG-RAN должен вести себя в соответствии с [3] (пункт 6.10.4) в для PDU-сессий, для которых значение IE Integrity Protection Indication установлено «предпочтительный».

Вторичный узел S-NG-RAN может включать IE Location Information at S-NODE в сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE, если соответствующая информация доступна на вторичном узле S-NG-RAN.

Если IE Location Information at S-NODE Reporting с установленным значением «pscel» включен в сообщение S-NODE ADDITION REQUEST, то вторичный узел S-NG-RAN должен начать предоставлять информацию о текущем местоположении UE. Если IE Location Information at S-NODE включен в сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE, основной узел M-NG-RAN должен сохранить эту информацию и иметь возможность передать ее сетевой функции AMF.

Если IE Default DRB Allowed включен в состав IE PDU Session Resource Setup Info — SN terminated сообщения S-NODE ADDITION REQUEST и для него задано значение «Истина», вторичный узел S-NG-RAN может настроить виртуальные радиоканалы DRB по умолчанию для PDU-сессии.

Если сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE включает IE DRB IDs taken into use, основной узел M-NG-RAN, если это применимо, действует, как указано в [7].

Если ранее в отношении UE был принят IE Trace Activation, он должен быть включен в сообщение S-NODE ADDITION REQUEST. Если IE Trace Activation включен в сообщение S-NODE ADDITION REQUEST, вторичный узел S-NG-RAN должен, если поддерживает, инициировать запрошенную функцию трассировки, как описано в [11].

Если в сообщении S-NODE ADDITION REQUEST IE значение Requested Fast MCG recovery via SRB3 установлено как «истина» и вторичный узел S-NG-RAN решает сконфигурировать быстрое резервирование радиоканала основной группы сот MCG через виртуальный радиоканал сигнализации SRB3 вторичной группы сот SCG, как указано в [7], то основной узел S-NG-RAN должен, если поддерживает, включить IE Available fast MCG recovery via SRB3 со значением «истина» в сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE.

Если IE QoS Monitoring Request включен в состав IE QoS Flow Level QoS Parameters для QoS-потока, содержащегося в IE DRBs To Be Setup List в составе IE PDU Session Resource Setup Info — MN terminated, вторичный узел S-NG-RAN должен, если поддерживает, использовать эту информацию для конфигурирования протоколов нижних уровней с целью измерения задержки и мониторинга параметров качества QoS, как указано в [9]. Если IE QoS Monitoring Reporting Frequency включен в состав IE QoS Flow Level QoS Parameters для QoS-потока, содержащегося в IE DRBs To Be Setup List в составе IE PDU Session Resource Setup Info — MN terminated, вторичный узел S-NG-RAN должен, если поддерживает, использовать эту информацию для формирования отчетов по задержкам в сегменте сети радиодоступа RAN.

Для каждого QoS-потока, успешно установленного на вторичном узле S-NG-RAN, если IE QoS Monitoring Request был включен в состав IE QoS Flow Level QoS Parameters в составе IE PDU Session Resource Setup Info — SN terminated, вторичный узел S-NG-RAN должен сохранить эту информацию и, если поддерживает, выполнять измерения задержки и мониторинг параметров качества, как указано в [9]. Если IE QoS Monitoring Reporting Frequency был включен в состав IE QoS Flow Level QoS Parameters в составе IE PDU Session Resource Setup Info — SN terminated, то вторичный узел S-NG-RAN должен сохранить эту информацию и, если поддерживает, использовать эту информацию для формирования отчетов по задержкам в сегменте сети радиодоступа RAN. В случае, когда такой QoS-поток включен в IE DRBs To Be Setup List в составе IE PDU Session Resource Setup Response Info — SN terminated, основной узел M-NG-RAN должен, если поддерживает, использовать эту информацию для конфигурирования протоколов нижних уровней с целью измерения задержки и мониторинга параметров качества QoS. Если IE QoS Monitoring Reporting Frequency включен в состав IE DRBs To Be Setup List в составе IE PDU Session Resource Setup Response Info — SN terminated, основной узел M-NG-RAN должен, если поддерживает, использовать эту информацию для формирования отчетов по задержкам в сегменте сети радиодоступа RAN.

Взаимодействие с процедурой завершения реконфигурации вторичного узла S-NG-RAN осуществляется следующим образом. Если вторичный узел S-NG-RAN разрешает использовать хотя бы один ресурс PDU-сессии, то вторичный узел S-NG-RAN должен запустить таймер TXnDCoverall при отправке основному узлу M-NG-RAN сообщения S-NODE ADDITION REQUEST ACKNOWLEDGE. Прием сообщения S-NODE RECONFIGURATION COMPLETE должен останавливать таймер TXnDCoverall.

Взаимодействие с процедурой уведомления о действиях осуществляется следующим образом. После получения сообщения S-NODE ADDITION REQUEST, содержащего IE Desired Activity Notification Level, вторичный узел S-NG-RAN должен, если поддерживает, использовать эту информацию для принятия решения о том, следует ли запускать последующие процедуры уведомления о действиях в соответствии с запрошенным уровнем нотификации.

4.3.1.3 Неуспешная операция

Если вторичный узел S-NG-RAN не может принять ни один из виртуальных каналов или во время подготовки добавления вторичного узла S-NG-RAN происходит сбой, вторичный узел S-NG-RAN посылает основному узлу M-NG-RAN сообщение S-NODE ADDITION REQUEST REJECT с соответствующим значением причины (см. рисунок 19).

Рисунок 19 — Процедура подготовки к добавлению вторичного узла S-NG-RAN (неуспешная операция)

4.3.1.4 Нештатные условия

Если узел S-NG-RAN получает сообщение S-NODE ADDITION REQUEST, в составе IE PDU Session Resource to be Added Item которого не содержится ни IE PDU Session Resource Setup Info — SN terminated, ни IE PDU Session Resource Setup Info — MN terminated, то вторичный узел S-NG-RAN не сможет выполнить процедуру подготовки к добавлению вторичного узла S-NG-RAN, указав соответствующую причину.

Если поддерживаемые алгоритмы шифрования, заданные в IE NR Encryption Algorithms в составе IE NR UE Security Capabilities, а также обязательная поддержка алгоритма шифрования NEA0 во всех UE [3] не соответствуют ни одному из алгоритмов, определенных в сконфигурированном списке разрешенных алгоритмов шифрования на вторичном узле S-NG-RAN [3], вторичный узел S-NG-RAN должен отклонить процедуру с помощью сообщения S-NODE ADDITION REQUEST REJECT.

Если поддерживаемые алгоритмы контроля целостности, заданные в IE NR Integrity Protection Algorithms в составе IE NR UE Security Capabilities не соответствуют ни одному из алгоритмов, определенных в сконфигурированном списке разрешенных алгоритмов контроля целостности на вторичном узле S-NG-RAN [3], вторичный узел S-NG-RAN должен отклонить процедуру с помощью сообщения S-NODE ADDITION REQUEST REJECT.

Если вторичный узел S-NG-RAN получает сообщение S-NODE ADDITION REQUEST, содержащее IE NG-RAN node UE XnAP ID, который не соответствует ни одному из существующих контекстов UE, имеющему такой идентификатор ID, то вторичный узел S-NG-RAN должен отклонить процедуру с помощью сообщения S-NODE ADDITION REQUEST REJECT.

Если основной узел M-NG-RAN принимает сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE, содержащее значение IE PDU Session ID в составе IE PDU Session Resources Admitted List и в составе IE PDU Session Resources Not Admitted List, основной узел M-NG-RAN будет рассматривать установку ресурсов узлом S-NG-RAN для данной PDU-сессии как неудачную.

Если вторичный узел S-NG-RAN получает сообщение S-NODE ADDITION REQUEST, содержащее для PDU-сессии IE PDU Session Resource Setup Info — SN terminated, в состав которого включен IE Split Session Indicator со значением «разделяемый», не включен IE Security Result и для IE Integrity Protection Indication или для IE Confidentiality Protection Indication установлено значение «предпочтительный», он должен отклонить PDU-сессию.

Взаимодействие с процедурой освобождения вторичного узла S-NG-RAN, инициированного основным узлом M-NG-RAN, осуществляется следующим образом. Если основной узел M-NG-RAN получает сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE, включающее IE PDU Session Resource Admitted to be Added Item, не содержащий ни IE PDU Session Resource Setup Response Info — SN terminated, ни IE PDU Session Resource Setup Response Info — MN terminated, основной узел M-NG-RAN должен запустить процедуру освобождения вторичного S-NG-RAN узла, инициированного основным узлом M-NG-RAN, указав соответствующую причину.

Если таймер TXnDCprep истекает до того, как основной узел M-NG-RAN получил сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE, то основной узел M-NG-RAN должен считать, что процедура подготовки добавления узла S-NG-RAN завершена неудачно, и запустить процедуру освобождения узла вторичного S-NG-RAN, инициированного основным узлом M-NG-RAN.

Взаимодействие с процедурой завершения реконфигурации вторичного узла S-NG-RAN и процедурой освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN, осуществляется следующим образом. Если таймер TXnDCoverall истекает до того, как основной узел S-NG-RAN получил сообщение S-NODE RECONFIGURATION COMPLETE или сообщение S-NODE RELEASE REQUEST, то узел вторичный S-NG-RAN должен считать, что UE не применяет запрошенную реконфигурацию RRC-соединения, и должен запустить процедуру освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN.

4.3.2 Процедура завершения реконфигурации вторичного узла S-NG-RAN

4.3.2.1 Общие положения

Целью процедуры завершения реконфигурации вторичного узла S-NG-RAN является предоставление вторичному узлу S-NG-RAN информации о том, была ли успешно применена UE запрошенная конфигурация.

В процедуре используется передача сигналов, связанная с UE.

4.3.2.2 Успешная операция

Основной узел M-NG-RAN инициирует процедуру отправкой вторичном узлу S-NG-RAN сообщения S-NODE RECONFIGURATION COMPLETE (см. рисунок 20).

Рисунок 20 — Процедура завершения реконфигурации вторичного узла S-NG-RAN (успешная операция)

Сообщение S-NODE RECONFIGURATION COMPLETE может содержать информацию о том, что:

• некоторый UE успешно применил конфигурацию, запрошенную вторичным узлом S-NG-RAN. Основной узел M-NG-RAN может также предоставлять информацию о конфигурации в IE M-NG-RAN node to S-NG-RAN node Container;
• конфигурация, запрошенная вторичным узлом S-NG-RAN, была отклонена. Основной узел M-NG-RAN должен предоставлять информацию с достаточной точностью во включенном IE Cause, чтобы вторичный узел S-NG-RAN мог узнать причину неудачной реконфигурации. Основной узел M-NG-RAN может также предоставлять информацию о конфигурации в IE M-NG-RAN node to S-NG-RAN node Container.

После получения сообщения S-NODE RECONFIGURATION COMPLETE вторичный узел S-NG-RAN должен остановить таймер TXnDCoverall.

4.3.3 Процедура подготовки к модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN

4.3.3.1 Общие положения

Процедура подготовки к модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN, используется для того, чтобы основной узел M-NG-RAN мог либо запросить вторичный узел S-NG-RAN изменить контекст UE на вторичном узле S-NG-RAN, либо запросить текущую конфигурацию вторичной группы сот SCG для поддержки дельта-сигнализации в основном узле M-NG-RAN, инициированную изменением на вторичном узле S-NG-RAN, либо мог предоставить вторичному узлу S-NG-RAN информацию, связанную с отказом радиоканала вторичной группы сот S-RLF.

В процедуре используется передача сигналов, связанная с UE.

4.3.3.2 Успешная операция

Основной узел M-NG-RAN инициирует процедуру отправкой вторичному узлу S-NG-RAN сообщения S-NODE MODIFICATION REQUEST (см. рисунок 21).

Рисунок 21 — Процедура подготовки к модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN (успешная операция)

Когда основной узел M-NG-RAN посылает сообщение S-NODE MODIFICATION REQUEST, он должен запустить таймер TXnDCprep.

Сообщение S-NODE MODIFICATION REQUEST может содержать:

• в составе IE UE Context Information:
• добавляемые ресурсы PDU-сессии в составе IE PDU Session Resources to be Added Item;
• изменяемые ресурсы PDU-сессии в составе IE PDU Session Resources to be Modified Item;
• освобождаемые ресурсы PDU-сессии в составе IE PDU Session Resources to be Released Item;
• IE S-NG-RAN node Security Key;
• IE S-NG-RAN node UE Aggregate Maximum Bit Rate;
• IE M-NG-RAN node to S-NG-RAN node Container;
• IE PDCP Change Indication;
• IE SCG Configuration Query;
• IE Requested split SRBs;
• IE Requested split SRBs release;
• IE Requested fast MCG recovery via SRB3;
• IE Requested fast MCG recovery via SRB3 Release;
• IE Additional DRB IDs;
• IE MR-DC Resource Coordination Information.

Если сообщение S-NODE MODIFICATION REQUEST содержит IE Selected PLMN, вторичный узел S-NG-RAN может использовать его для целей управления радиоресурсами RRM.

Если сообщение S-NODE MODIFICATION REQUEST содержит IE Mobility Restriction List, вторичный узел S-NG-RAN должен

• в контексте UE заменить предоставленный ранее перечень ограничений мобильного доступа на полученный перечень ограничений мобильного доступа;
• использовать эту информацию для выбора соответствующей вторичной группы сот SCG.

Если IE UE Aggregate Maximum Bit Rate узла S-NG-RAN включен в сообщение S-NODE MODIFICATION REQUEST, вторичный узел S-NG-RAN должен:

• заменить ранее предоставленное значение суммарной максимальной скорости передачи данных UE вторичного узла S-NG-RAN на полученное значение суммарной максимальной скорости передачи данных UE вторичного узла S-NG-RAN в контексте UE;
• использовать полученное значение суммарной максимальной скорости передачи данных UE вторичного узла S-NG-RAN для виртуальных каналов с негарантированной скоростью соответствующего UE, как определено в [7].

Если сообщение S-NODE MODIFICATION REQUEST содержит IE Index to RAT/Frequency Selection Priority, вторичный узел S-NG-RAN может использовать его в целях управления радиоресурсами RRM.

Если сообщение S-MODIFICATION ADDITION REQUEST содержит IE S-NG-RAN node PDU Session Aggregate Maximum Bit Rate, вторичный узел S-NG-RAN может использовать его в целях управления радиоресурсами RRM.

Если сообщение S-NODE MODIFICATION REQUEST содержит IE MR-DC Resource Coordination Information, вторичный узел S-NG-RAN должен перенаправлять его протоколам нижних уровней и может использовать его для координации ресурсов с основным узлом M-NG-RAN. Вторичный узел S-NG-RAN должен учитывать значение полученного IE UL Coordination Information, действительного до получения нового обновления IE для того же самого UE. Вторичный узел S-NG-RAN должен учитывать значение полученного IE DL Coordination Information, действительного до получения нового обновления IE для того же самого UE. Если IE E-UTRA Coordination Assistance Information или IE NR Coordination Assistance Information содержится в составе IE MR-DC Resource Coordination Information, вторичный узел S-NG-RAN должен, если поддерживает, использовать эту информацию для определения дальнейшей координации использования ресурсов между вторичным узлом S-NG-RAN и основным узлом M-NG-RAN.

Если сообщение S-NODE MODIFICATION REQUEST содержит IE NE-DC TDM Pattern, вторичный узел S-NG-RAN должен перенаправлять его протоколам нижних уровней и использовать для передачи по одному восходящему каналу. Вторичный узел S-NG-RAN должен учитывать значение полученного IE NE-DC TDM Pattern, действительного до получения нового обновления IE для того же самого UE.

Распределение ресурсов в соответствии со значениями IE Allocation and Retention Priority, включенного в состав IE QoS Flow Level QoS Parameters для каждого QoS-потока, должно осуществляться в соответствии с принципами, указанными для процедуры установки ресурсов PDU-сессии, указанной в [10].

Если IE Additional QoS Flow Information для QoS-потока включен в сообщение S-NODE MODIFICATION REQUEST, вторичный узел S-NG-RAN должен вести себя так же, как и узел NG-RAN в процедуре установки ресурсов PDU-сессии, указанной в [10].

Для каждого QoS-потока с гарантированной скоростью, если IE Alternative QoS Parameters Sets включен в состав IE GBR QoS Flow Information, вторичный узел S-NG-RAN должен, если поддерживает, вести себя так же, как и узел NG-RAN в процедуре установки ресурсов PDU-сессии, указанной в [10].

Если IE TSC Traffic Characteristics для QoS-потока включен в сообщение S-NODE MODIFICATION REQUEST, вторичный узел S-NG-RAN должен вести себя так же, как и узел NG-RAN в процедуре установки ресурсов PDU-сессии, указанной в [10].

Для каждой PDU-сессии, если IE Network Instance включен в состав IE PDU Session Resource Setup Info — SN terminated, содержащегося в IE PDU Session Resource Modification Info — SN terminated, и IE Common Network Instance отсутствует, вторичный узел S-NG-RAN должен, если поддерживает, использовать его при выборе ресурса транспортной сети, как указано в [9].

Для каждой PDU-сессии, если IE Common Network Instance включен в состав IE PDU Session Resource Setup Info — SN terminated и в состав IE PDU Session Resource Modification Info — SN terminated, вторичный узел S-NG-RAN должен, если поддерживает, использовать его при выборе ресурса транспортной сети, как указано в [9].

Для каждого QoS-потока с гарантированной скоростью, если IE Offered GBR QoS Flow Information включен в состав IE QoS Flows To Be Setup List в составе IE PDU Session Resource Setup Info — SN terminated, вторичный узел S-NG-RAN может запросить основной узел M-NG-RAN конфигурацию виртуального радиоканала DRB, который соответствует данному QoS-потоку и ресурсам основной группы сот MCG.

Для каждой PDU-сессии, если IE Non-GBR Resources Offered включен в состав IE PDU Session Resource Modification Info — SN terminated в составе IE PDU Session Resources To Be Added List и установлен как «истина», вторичный узел S-NG-RAN может запросить основной узел M-NG-RAN конфигурацию виртуальных радиоканалов DRB, которые соответствуют QoS-потокам с негарантированной скоростью данной PDU-сессии с соответствующими ресурсами основной группы сот MCG.

Если вторичный узел S-NG-RAN допускает хотя бы одно из запрашиваемых модификаций, то вторичный узел S-NG-RAN должен изменить соответствующую часть контекста заданного UE и вернуть основному узлу M-NG-RAN сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE.

Основной узел M-NG-RAN должен включать IE RLC Mode для каждого виртуального канала, переданного основным узлом M-NG-RAN вторичному узлу S-NG-RAN, в IE DRBs to QoS Flow Mapping List в составе IE PDU Session Resource Setup Info — SN terminated сообщения S-NODE MODIFICATION REQUEST, при этом IE RLC Mode указывает на режим, который основной узел M-NG-RAN использовал для виртуального радиоканала DRB при размещении его на основном узле M-NG-RAN.

Вторичный узел S-NG-RAN должен в IE PDU Session Resources Admitted to be Added List, IE PDU Session Resources Admitted to be Modified List или IE PDU Session Resources Admitted to be Released List включать PDU-сессии, ресурсы которых соответственно были либо добавлены, либо модифицированы, либо освобождены на вторичном узле S-NG-RAN. Вторичный узел S-NG-RAN должен в IE PDU Session Resources Not Admitted List включать PDU-сессии, которые не были допущены с указанием соответствующего значения причины.

Если основной узел M-NG-RAN запрашивает для PDU-сессии передачу функционала протокола PDCP со вторичного узла S-NG-RAN на основной узел M-NG-RAN, в этом случае сообщение S-NODE MODIFICATION REQUEST содержит ресурс PDU-сессии, который должен быть освобожден и который сконфигурирован с опцией «SCG bearer option» в составе IE PDU Session Resources to be Released List, вторичный узел S-NG-RAN должен включать IE RLC Mode в состав IE DRBs to be Released List в IE PDU Session Resources admitted to be released List — SN terminated в сообщении S-NODE MODIFICATION REQUEST ACKNOWLEDGE. IE RLC Mode указывает режим протокола RLC, который вторичный узел S-NG-RAN использует для виртуального радиоканала DRB.

Если IE QoS Flow Mapping Indication включен в сообщение S-NODE MODIFICATION REQUEST для QoS-потока, который должен быть модифицирован, то вторичный узел S-NG-RAN может изменить эту информацию и учесть, что только восходящий или нисходящий QoS-поток реализуется виртуальным радиоканалом DRB.

Если сообщение S-NODE MODIFICATION REQUEST для модифицируемого ресурса PDU-сессии, сконфигурированного в соответствии с опцией «SN terminated bearer option», содержит IE UL NG-U UP TNL Information at UPF, то вторичный узел S-NG-RAN должен использовать эту информацию в качестве нового адреса UL NG-U.

Если сообщение S-NODE MODIFICATION REQUEST для модифицируемого ресурса PDU-сессии, сконфигурированного в соответствии с опцией «MN terminated bearer option», содержит IE MN UL PDCP UP TNL Information, то вторичный узел S-NG-RAN должен использовать эту информацию в качестве нового адреса UL Xn-U.

Резервирование передачи осуществляется следующим образом:

• если сообщение S-NODE MODIFICATION REQUEST для модифицируемого ресурса PDU-сессии, сконфигурированного в соответствии с опцией «SN terminated bearer option», содержит IE Redundant UL NG-U UP TNL Information at UPF, то вторичный узел S-NG-RAN должен, если поддерживает, использовать эту информацию как новый адрес UL NG-U для резервирования передачи, как указано в [9];
• для каждой PDU-сессии, IE если Redundant Common Network Instance включен в состав IE PDU Session Resource Setup Info — SN terminated или в состав IE PDU Session Resource Modification Info — SN terminated, вторичный узел S-NG-RAN должен, если поддерживает, использовать эту информацию для выбора ресурсов транспортной сети в целях резервирования передачи, как указано в [9];
• для каждой PDU-сессии, если IE Redundant QoS Flow Indicator для всех QoS-потоков установлен как «ложь», вторичный узел S-NG-RAN должен, если поддерживает, остановить резервирование передачи и завершить использование резервного туннеля для соответствующей PDU-сессии, как указано в [9];
• для каждой PDU-сессии, для которой IE Redundant QoS Flow Indicator включен в сообщение S-NODE MODIFICATION REQUEST, вторичный узел S-NG-RAN должен, если поддерживает, сохранить и использовать эту информацию, как указано в [9];
• для каждой PDU-сессии, если IE Redundant PDU Session Information включен в состав IE PDU Session Resource Setup Info — SN terminated в сообщении S-NODE MODIFICATION REQUEST, вторичный узел S-NODE-RAN должен, если поддерживает, сохранить принятую информацию в контексте UE и установить резервирования плоскости данных пользователя для соответствующей PDU-сессии, как указано в [9];
• для каждого успешно установленного ресурса PDU-сессии, для которого IE Redundant PDU Session Information был включен в сообщение S-NODE MODIFICATION REQUEST, вторичный узел S-NG-RAN должен, если поддерживает, включить IE Used RSN Information в состав IE PDU Session Resource Setup Response Info — SN terminated в сообщении S-NODE MODIFICATION REQUEST ACKNOWLEDGE.

Если сообщение S-NODE MODIFICATION REQUEST содержит IE QoS flows to be Released List в составе IE PDU Session Resource Modification Info — SN terminated, вторичный узел S-NG-RAN может предложить применить переадресацию данных восходящего канала UL для QoS-потоков, для которых требуется упорядоченная доставка, включив IE UL Forwarding Proposal в состав IE Data Forwarding and Offloading Info from source NG-RAN node в составе IE PDU Session Resource Modification Response Info — SN terminated сообщения S-NODE MODIFICATION REQUEST ACKNOWLEDGE.

Для модифицируемого ресурса PDU-сессии, сконфигурированного с опцией «SN terminated bearer option», вторичный узел S-NG-RAN может включить IE DL NG-U UP TNL Information at NG-RAN в сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE.

Для модифицируемого ресурса PDU-сессии, сконфигурированного с опцией «MN terminated bearer option», вторичный узел S-NG-RAN может включить IE SN DL SCG UP TNL Information в сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE.

Если IE PDCP Change Indication включен в сообщение S-NODE MODIFICATION REQUEST, вторичный узел S-NG-RAN должен действовать, как указано в [7].

После получения сообщения S-NODE MODIFICATION REQUEST ACKNOWLEDGE основной узел M-NG-RAN должен остановить таймер TXnDCprep. Если сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE включало IE S-NG-RAN node to M-NG-RAN node Container, то основной узел M-NG-RAN далее определяется как узел, имеющий подготовленную модификацию вторичного узла S-NG-RAN для данной сигнализации интерфейса Xn, связанной с UE.

Если IE SCG Configuration Query включен в сообщение S-NODE MODIFICATION REQUEST, вторичный узел S-NG-RAN должен предоставлять соответствующую информацию о конфигурации радиоинтерфейса в IE S-NG-RAN node to M-NG-RAN node Container и может предоставлять соответствующую информацию о переадресации данных в IE PDU Session Resources with Data Forwarding List, как указано в [7].

Для каждого виртуального канала, для которого на вторичном узле S-NG-RAN запрашивается выделение объекта протокола PDCP:

• в случае необходимости основной узел M-NG-RAN может предложить применить ретрансляцию (пересылку) данных нисходящего канала, включив IE DL Forwarding в состав IE PDU Session Resource Setup Info — SN terminated в сообщении S-NODE MODIFICATION REQUEST. Для каждого виртуального канала, который решено использовать, вторичный узел S-NG-RAN может включать IE DL Forwarding GTP Tunnel Endpoint в состав IE PDU Session Resource Setup Response Info — SN terminated сообщения S-NODE MODIFICATION REQUEST ACKNOWLEDGE, чтобы указать, что он принимает предлагаемую переадресацию данных для этого виртуального канала;
• вторичный узел S-NG-RAN для каждого виртуального канала может включать IE UL Forwarding GTP Tunnel Endpoint в состав IE PDU Session Resource Setup Response Info — SN terminated, чтобы указать на то, что он запрашивает ретрансляцию (пересылку) пакетов данных восходящего направления этого виртуального канала.

Основной узел M-NG-RAN может предложить применить ретрансляцию (пересылку) данных восходящего канала UL при выгрузке QoS-потоков, для которых запрашивается упорядоченная доставка, путем включения IE UL Forwarding Proposal в состав IE Data Forwarding and Offloading Info from source NG-RAN node в составе IE PDU Session Resource Setup Info — SN terminated или IE PDU Session Resource Modification Info — SN terminated сообщения S-NODE MODIFICATION REQUEST. Вторичный узел S-NG-RAN может включать IE PDU Session Level UL Data Forwarding UP TNL Information в состав IE Data Forwarding Info from target NG-RAN node в составе IE PDU Session Resource Setup Response Info — SN terminated или IE PDU Session Resource Modification Response Info — SN terminated сообщения S-NODE MODIFICATION REQUEST ACKNOWLEDGE, чтобы указать, что он принимает предлагаемую ретрансляцию (пересылку).

Если сообщение S-NODE MODIFICATION REQUEST содержит IE Requested Split SRBs, вторичный узел S-NG-RAN может использовать его для добавления разделяемых виртуальных радиоканалов «split SRBs». Если сообщение S-NODE MODIFICATION REQUEST содержит IE Requested Split SRBs release, то вторичный узел S-NG-RAN может использовать его для реализации разделяемых виртуальных радиоканалов «split SRBs».

Если в сообщение S-NODE MODIFICATION REQUEST включен IE Requested Fast MCG recovery via SRB3 со значением «истина» и вторичный узел S-NG-RAN решает сконфигурировать быстрое восстановление канала основной группы сот посредством виртуального радиоканала сигнализации SRB3, как указано в [7], вторичный узел S-NG-RAN должен, если поддерживает, включить IE Available fast MCG recovery via SRB3 со значением «истина» в сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE. Если в сообщение S-NODE MODIFICATION REQUEST включен IE Requested Fast MCG recovery via SRB3 Release со значением «истина» и вторичный узел S-NG-RAN решает завершить выполнение быстрого восстановления канала основной группы сот посредством виртуального радиоканала сигнализации SRB3, вторичный узел S-NG-RAN должен, если поддерживает, включить IE Release fast MCG recovery via SRB3 со значением «истина» в сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE.

Если сообщение S-NODE MODIFICATION REQUEST включает IE Lower Layer presence status change со значением «release lower layers», вторичный узел S-NG-RAN должен действовать, как указано в [7].

Если сообщение S-NODE MODIFICATION REQUEST включает IE Lower Layer presence status change со значением «re-establish lower layers», вторичный узел S-NG-RAN должен действовать, как указано в [7].

Если сообщение S-NODE MODIFICATION REQUEST включает IE Lower Layer presence status change со значением «suspend lower layers», вторичный узел S-NG-RAN должен действовать, как указано в [7].

Если сообщение S-NODE MODIFICATION REQUEST включает IE Lower Layer presence status change со значением «resume lower layers», вторичный узел S-NG-RAN должен действовать, как указано в [7].

Основной узел M-NG-RAN для каждого виртуального канала может включать в сообщение S-NODE MODIFICATION REQUEST IE RLC Status в состав IE DRBs to be Modified List, указывающий на то, что протокол RLC был восстановлен на основном узле M-NG-RAN, и вторичный узел S-NG-RAN может инициировать восстановление данных протокола PDCP.

Если сообщение S-NODE MODIFICATION REQUEST содержит IE PDCP SN Length в составе IE DRBs to be Setup List, вторичный узел S-NG-RAN должен, если поддерживает, сохранить эту информацию и использовать ее для конфигурации протокола нижнего уровня соответствующего виртуального канала «MN terminated bearer».

Если IE PDCP Duplication Configuration в составе IE PDU Session Resource Modification Info — MN terminated содержится в сообщении S-NODE MODIFICATION REQUEST и имеет значение «сконфигурировано», вторичный узел S-NG-RAN должен, если поддерживает, добавить объект протокола RLC вторичного пути и всех других дополнительных путей для указанного виртуального радиоканала DRB.

Если сообщение S-NODE MODIFICATION REQUEST содержит IE Duplication Activation, вторичный узел S-NG-RAN должен, если поддерживает, сохранить эту информацию и использовать ее для дублирования протокола PDCP.

Если сообщение S-NODE MODIFICATION REQUEST содержит IE RLC Duplication Information, вторичный узел S-NG-RAN должен, если поддерживает, сохранить эту информацию и использовать ее для дублирования протокола PDCP для указанного виртуального радиоканала DRB с более чем двумя объектами протокола RLC.

Если IE PDCP Duplication Configuration в составе IE PDU Session Resource Modification Info — MN terminated содержится в сообщении S-NODE MODIFICATION REQUEST и имеет значение «деконфигурировано», вторичный узел S-NG-RAN должен, если поддерживает, удалить объект протокола RLC вторичного пути и всех других дополнительный путей для указанного виртуального радиоканала DRB.

Вторичный узел S-NG-RAN для каждого виртуального канала может включать IE PDCP SN Length в состав IE DRBs to be Setup List в сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE для указания длины SN PDCP для этого виртуального радиоканала DRB.

Вторичный узел S-NG-RAN для QoS-потока может включать IE QoS Flow Mapping Indication в сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE, чтобы показать, что только восходящий или нисходящий QoS-поток реализуется виртуальным радиоканалом DRB.

Если в сообщение S-NODE MODIFICATION REQUEST включен IE Additional DRB IDs, вторичный узел S-NG-RAN должен сохранить эту информацию и использовать ее вместе с ранее предоставленными идентификаторами DRB ID, если таковые имеются, для виртуальных каналов, терминирующихся на вторичном узле SN.

Если сообщение S-NODE MODIFICATION REQUEST содержит IE S-NG-RAN node Maximum Integrity Protected Data Rate Uplink или IE S-NG-RAN node Maximum Integrity Protected Data Rate Downlink, вторичный узел S-NG-RAN должен использовать полученную информацию для обеспечения максимальной скорости передачи данных UE с контролем целостности.

Если IE Security Indication включен в состав IE PDU Session Resource Setup Info — SN terminated сообщения S-NODE MODIFICATION REQUEST, поведение вторичного узла S-NG-RAN должно быть таким же, как и в процедуре подготовки хендовера, если этот же IE включен в состав IE PDU Session Resources to be Setup List для соответствующей PDU-сессии, и вторичный узел S-NG-RAN должен включать IE Security Result в состав IE PDU Session Resource Setup Response Info — SN terminated.

Если IE Security Result включен в состав IE PDU Session Resource Setup Info — SN terminated сообщения S-NODE MODIFICATION REQUEST, вторичный узел S-NG-RAN может учитывать информацию при принятии решения о реализации контроля целостности или шифрования данных плоскости данных пользователя для виртуального радиоканала DRB, которые он устанавливает для соответствующей PDU-сессии, за исключением случая, когда IE Split Session Indicator включен в состав IE PDU Session Resource Setup Info — SN terminated и имеет настройку «split», в этом случае он должен выполнять контроль целостности или шифрование данных плоскости данных пользователя в соответствии с данными IE Security Result. Если вторичный узел S-NG-RAN представляет собой базовую станцию ng-eNB, то он должен отклонить все PDU-сессии, для которых для IE Integrity Protection Indication установлено значение «требуется», как указано в [3]. Если вторичный узел S-NG-RAN или основной узел M-NG-RAN представляет собой базовую станцию ng-eNB, то вторичный узел S-NG-RAN должен вести себя в соответствии с [3] (пункт 6.10.4) для PDU-сессий, для которых для IE Integrity Protection Indication установлено значение «предпочтительный».

Вторичный узел S-NG-RAN может включать IE Location Information at S-NODE в сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE, если соответствующая информация доступна на вторичном узле S-NG-RAN.

Если IE Location Information at S-NODE Reporting со значением «pscel» включен в сообщение S-NODE MODIFICATION REQUEST, то вторичный узел S-NG-RAN должен начать предоставлять информацию о текущем местоположении UE. Если IE Location Information at S-NODE включен в сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE, основной узел M-NG-RAN должен сохранить полученную информацию таким образом, чтобы ее можно было передать сетевой функции AMF.

Если IE S-NSSAI включен в состав IE PDU Session Resources to be Modified List в сообщении S-NODE MODIFICATION REQUEST, вторичный узел S-NG-RAN должен заменить предыдущий IE S-NSSAI на полученный IE S-NSSAI.

Если сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE содержит IE MR-DC Resource Coordination Information, основной узел M-NG-RAN может использовать его для координации ресурсов с вторичным узлом S-NG-RAN. Основной узел M-NG-RAN должен учитывать значение полученного IE UL Coordination Information, действительного до получения нового обновления этого IE для того же самого UE. Основной узел M-NG-RAN должен учитывать значение полученного IE DL Coordination Information, действительного до получения нового обновления этого IE для того же самого UE. Если E IE-UTRA Coordination Assistance Information или IE NR Coordination Assistance Information содержится в составе IE MR-DC Resource Coordination Information, основной узел M-NG-RAN должен, если поддерживает, использовать эту информацию для дальнейшей координации использования ресурсов между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN.

Если сообщение S-NODE MODIFICATION REQUEST содержит IE PCell ID, то вторичный узел S-NG-RAN должен искать целевую соту среди соседних сот указанной соты PCell, как определено в [7].

Если вторичный узел S-NG-RAN применил полную конфигурацию или дельта-конфигурацию, например, как часть процедуры мобильного доступа, включающей изменение распределенного модуля DU, вторичный узел S-NG-RAN должен информировать основной узел M-NG-RAN путем включения IE RRC config indication в сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE.

Если IE Default DRB Allowed включен в состав IE PDU Session Resource Setup Info — SN terminated или IE PDU Session Resource Modification Info — SN terminated сообщения S-NODE MODIFICATION REQUEST и для него задано значение «истина», вторичный узел S-NG-RAN может сконфигурировать для PDU-сессии виртуальный радиоканал DRB по умолчанию.

Если IE Default DRB Allowed включен в состав IE PDU Session Resource Setup Info — SN terminated или в состав IE PDU Session Resource Modification Info — SN terminated сообщения S-NODE MODIFICATION REQUEST и для него задано значение «ложь», вторичный узел S-NG-RAN не должен для PDU-сессии конфигурировать виртуальный радиоканал DRB по умолчанию, вторичный узел S-NG-RAN должен переконфигурировать виртуальный радиоканал DRB по умолчанию в обычный DRB, если он ранее его конфигурировал.

Если сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE включает IE DRB IDs taken into use, основной узел M-NG-RAN, если это применимо, действует, как указано [7].

Если IE QoS Monitoring Request включен в состав IE QoS Flow Level QoS Parameters для QoS-потока, содержащегося в IE DRBs To Be Setup List или в IE DRBs To Be Modified List в составе IE PDU Session Resource Setup Info — MN terminated или IE PDU Session Resource Modification Info — MN terminated, вторичный узел S-NG-RAN должен, если поддерживает, использовать эту информацию для конфигурирования протоколов нижних уровней для измерения задержки и мониторинга параметров качества QoS, как указано в [9]. Если IE QoS Monitoring Reporting Frequency включен в состав IE QoS Flow Level QoS Parameters для QoS-потока, содержащегося в IE DRBs To Be Setup List, в составе IE DRBs To Be Modified List в составе IE PDU Session Resource Setup Info — MN terminated или в составе IE PDU Session Resource Modification Info — MN terminated, вторичный узел S-NG-RAN должен, если поддерживает, использовать эту информацию для формирования отчетов о задержке в сети радиодоступа RAN.

Для каждого QoS-потока, который был успешно добавлен или модифицирован на вторичном узле S-NG-RAN, IE если QoS Monitoring Request был включен в состав IE QoS Flow Level QoS Parameters в составе IE PDU Session Resource Setup Info — SN terminated или IE PDU Session Resource Modification Info — SN terminated, вторичный узел S-NG-RAN должен сохранить эту информацию и, если поддерживает, выполнять измерение задержки и мониторинг параметров качества QoS, как указано в [9]. Если IE QoS Monitoring Reporting Frequency был включен в состав IE QoS Flow Level QoS Parameters в составе IE PDU Session Resource Setup Info — SN terminated или IE PDU Session Resource Modification Info — SN terminated, вторичный узел S-NG-RAN должен сохранить эту информацию и, если поддерживает, использовать эту информацию для формирования отчетов о задержках в сегменте сети радиодоступа RAN. В случае если QoS-поток включен в IE DRBs To Be Setup List или IE DRBs To Be Modified List в составе IE PDU Session Resource Setup Response Info — SN terminated или IE PDU Session Resource Modification Response Info — SN terminated, основной узел M-NG-RAN должен, если поддерживает, использовать эту информацию для конфигурирования протоколов нижних уровней в целях измерения задержки и мониторинга параметров качества QoS. Если IE QoS Monitoring Reporting Frequency включен в состав IE DRBs To Be Setup List или IE DRBs To Be Modified List в составе IE PDU Session Resource Setup Response Info — SN terminated или IE PDU Session Resource Modification Response Info — SN terminated, основной узел M-NG-RAN должен, если поддерживает, использовать эту информацию для формирования отчетов о задержках в сегменте сети радиодоступа RAN.

Если основной узел M-NG-RAN в IE PDU Session Resource Modification Response Info — MN terminated сообщения S-NODE MODIFICATION REQUEST ACKNOWLEDGE в разделе допущенных к установлению или модификации виртуальных радиоканалов DRB получает идентификатор или идентификаторы DRB ID, которые не были запрошены, основной узел должен игнорировать содержащуюся информацию.

Взаимодействие с процедурой завершения реконфигурации вторичного узла S-NG-RAN осуществляется следующим образом. Если вторичный узел S-NG-RAN допускает модификацию контекста UE, требующую от узла M-NG-RAN отчета об успешности процедуры реконфигурации RRC-соединения, то при отправке сообщения S-NODE MODIFICATION REQUEST ACKNOWLEDGE основному узлу M-NG-RAN вторичный узел S-NG-RAN должен запустить таймер TXnDCoverall. Получение сообщения S-NODE RECONFIGURATION COMPLETE должно остановить таймер TXnDCoverall.

Взаимодействие с процедурой уведомления о действиях осуществляется следующим образом. После получения сообщения S-NODE MODIFICATION REQUEST, содержащего IE Desired Activity Notification Level, вторичный узел S-NG-RAN должен, если поддерживает, использовать эту информацию для принятия решения о том, следует ли инициировать последующие процедуры уведомления о действиях, или же остановить или изменить текущий запуск этих процедур согласно предыдущему запросу.

Взаимодействие с процедурой предоставления адреса Xn-U осуществляется следующим образом. Для QoS-потока, сопоставленного с виртуальным радиоканалом DRB, сконфигурированным согласно опции «SN terminated bearer option» и перемещенным из протокола SDAP вторичного узла S-NG-RAN, вторичный узел S-NG-RAN в IE Data Forwarding and offloading Info from source NG-RAN node сообщения S-NODE MODIFICATION REQUEST ACKNOWLEDGE может предоставлять информацию, связанную с пересылкой данных. В этом случае основной узел M-NG-RAN может принять решение о предоставлении вторичному узлу S-NG-RAN адресов пересылки данных и инициировать процедуру предоставления адреса Xn-U, как указано в [7].

Для разгрузки QoS-потока от вторичного узла S-NG-RAN к основному узлу M-NG-RAN вторичный узел S-NG-RAN может предоставить информацию, связанную с переадресацией данных в сообщении S-NODE MODIFICATION REQUEST ACKNOWLEDGE в составе IE Data Forwarding and offloading Info from source NG-RAN node. В этом случае основной узел M-NG-RAN может принять решение о предоставлении адресов для пересылки данных в узел S-NG-RAN и инициировать процедуру предоставления адреса Xn-U, как указано в [7].

Взаимодействие с процедурой модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN, осуществляется следующим образом. Если IE SN triggered в составе сообщения S-NODE MODIFICATION REQUEST установлен как «истина», вторичный узел S-NG-RAN должен учитывать, что процедура была инициирована в ответ на ранее активированную процедуру модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN.

4.3.3.3 Неуспешная операция

Если вторичный узел S-NG-RAN не допускает модификацию, запрошенную основным узлом M-NG-RAN, или во время подготовки к модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN, происходит сбой, вторичный узел S-NG-RAN должен отправить основному узлу M-NG-RAN сообщение S-NODE MODIFICATION REQUEST REJECT (см. рисунок 22). Сообщение должно содержать IE Cause с соответствующим значением.

Рисунок 22 — Процедура подготовки к модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN (неуспешная операция)

Если вторичный узел S-NG-RAN получает сообщение S-NODE MODIFICATION REQUEST, включающее IE M-NG-RAN node to S-NG-RAN node Container, не содержащий требуемой информации, как указано в [7], вторичный узел S-NG-RAN должен отправить основному узлу M-NG-RAN сообщение S-NODE MODIFICATION REQUEST REJECT.

4.3.3.4 Нештатные условия

Если вторичный узел S-NG-RAN получает сообщение S-NODE MODIFICATION REQUEST, включающее IE PDU Session Resources to be Added Item, не содержащий в своем составе ни IE PDU Session Resource Setup Info — SN terminated, ни IE PDU Session Resource Setup Info — MN terminated, то вторичный узел S-NG-RAN не сможет выполнить процедуру подготовки к модификации вторичного узла S-NG-RAN, указав соответствующую причину.

Если вторичный узел S-NG-RAN получает сообщение S-NODE MODIFICATION REQUEST, включающее IE PDU Session Resources to be Modified Item, не содержащий в своем составе ни IE PDU Session Resource Modification Info — SN terminated, ни IE PDU Session Resource Modification Info — MN terminated, то вторичный узел S-NG-RAN не сможет выполнить процедуру подготовки к модификации вторичного узла S-NG-RAN, указав соответствующую причину.

Если вторичный узел S-NG-RAN получает сообщение S-NODE MODIFICATION REQUEST, содержащее несколько IE PDU Session ID (в составе IE PDU Session Resources to be Released List) с одинаковыми значениями, то вторичный узел S-NG-RAN должен инициировать завершение соответствующей PDU-сессии и игнорировать дублирование экземпляров данной PDU-сессии.

Если поддерживаемые алгоритмы шифрования, определенные в IE NR Encryption Algorithms в составе IE NR UE Security Capabilities в IE UE Context Information, а также алгоритм шифрования NEA0, обязательно поддерживаемый всеми UE [3], не соответствуют ни одному из алгоритмов, определенных в сконфигурированном списке разрешенных алгоритмов шифрования во вторичном узле S-NG-RAN [3], вторичный узел S-NG-RAN должен отклонить процедуру с помощью сообщения S-NODE MODIFICATION REQUEST REJECT.

Если поддерживаемые алгоритмы контроля целостности, определенные в IE NR Integrity Protection Algorithms в составе IE NR UE Security Capabilities в IE UE Context Information, не соответствуют ни одному из алгоритмов, определенных в сконфигурированном списке разрешенных алгоритмов контроля целостности во вторичном узле S-NG-RAN [3], вторичный узел S-NG-RAN должен отклонить процедуру с помощью сообщения S-NODE MODIFICATION REQUEST REJECT.

Если таймер TXnDCprep истекает до того, как основной узел M-NG-RAN получил сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE, основной узел M-NG-RAN должен считать, что процедура подготовки к модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN, выполнена не успешно, и освободить контекст UE на вторичном узле S-NG-RAN.

Если IE Lower Layer presence status change с настройкой «re-establish lower layers» включен в сообщение S-NODE MODIFICATION REQUEST и не имел прежде настройки «release lower layers», вторичный узел S-NG-RAN должен проигнорировать данный IE.

Если вторичный узел S-NG-RAN получает сообщение S-NODE MODIFICATION REQUEST, содержащее для PDU-сессии IE PDU Session Resource Setup Info — SN terminated, в состав которого включен IE Split Session Indicator и настроен как «разделенный», IE Security Result не включен, а IE Integrity Protection Indication или IE Confidentiality Protection Indication настроен на «предпочтительный», он должен отклонить PDU-сессию.

Взаимодействие с процедурой завершения реконфигурации вторичного узла S-NG-RAN и процедурой освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN, осуществляется следующим образом. Если таймер TXnDCoverall истекает до того, как вторичный узел S-NG-RAN получил сообщение S-NODE RECONFIGURATION COMPLETE или сообщение S-NODE RELEASE REQUEST, то вторичный узел S-NG-RAN должен считать, что UE не применяет запрошенную реконфигурацию RRC-соединения, и должен запустить процедуру освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN.

Взаимодействие с процедурой подготовки к модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN, осуществляется следующим образом. Если узел M-NG-RAN, запустив процедуру модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN, получит сообщение S-NODE MODIFICATION REQUIRED, то основной узел M-NG-RAN должен отказаться от процедуры модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN, с соответствующим значением причины в IE Cause.

Если основной узел M-NG-RAN имеет подготовленную модификацию вторичного узла S-NG-RAN и получает сообщение S-NODE MODIFICATION REQUIRED, то основной узел M-NG-RAN должен ответить вторичному узлу S-NG-RAN сообщением S-NODE MODIFICATION REFUSE с соответствующим значением причины в IE Cause.

Взаимодействие с процедурой освобождения вторичного узла S-NG-RAN, инициированного основным узлом M-NG-RAN, осуществляется следующим образом. Если основной узел M-NG-RAN получает сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE, включающее IE PDU Session Resources Admitted to be Added Item, не содержащий ни IE PDU Session Resource Setup Response Info — SN terminated, ни IE PDU Session Resource Setup Response Info — MN terminated, основной узел M-NG-RAN должен запустить процедуру освобождения вторичного узла S-NG-RAN, инициированного основным узлом M-NG-RAN, указав соответствующую причину.

Если основной узел M-NG-RAN получает сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE, включающее IE PDU Session Resources Admitted to be Modified Item, не содержащий ни IE PDU Session Resource Modification Response Info — SN terminated, ни IE PDU Session Resource Modification Response Info — MN terminated, то основной узел M-NG-RAN не сможет запустить процедуру освобождения вторичного узла S-NG-RAN, инициированного основным узлом M-NG-RAN, указав соответствующую причину.

Если таймер TXnDCprep истекает до того, как основной узел M-NG-RAN получил сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE, основной узел M-NG-RAN должен считать, что процедура подготовки модификации вторичного узла S-NG-RAN выполнена не успешно, и может инициировать процедуру освобождения вторичного узла S-NG-RAN.

4.3.4 Процедура модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN

4.3.4.1 Общие положения

Процедура модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN, используется вторичным узлом S-NG-RAN для изменения контекста UE во вторичном узле S-NG-RAN.

В процедуре используется передача сигналов, связанная с UE.

4.3.4.2 Успешная операция

Вторичный узел S-NG-RAN инициирует процедуру отправкой основному узлу M-NG-RAN сообщения S-NODE MODIFICATION REQUIRED (см. рисунок 23).

Рисунок 23 — Процедура модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN (успешная операция)

Когда вторичный узел S-NG-RAN посылает сообщение S-NODE MODIFICATION REQUEST, он должен запустить таймер TXnDCoverall.

Сообщение S-NODE MODIFICATION REQUEST может содержать:

• IE S-NG-RAN node to M-NG-RAN node Container;
• ресурсы PDU-сессии, подлежащие модификации, в составе IE PDU Session Resources to be Modified Item;
• ресурсы PDU-сессии, подлежащие освобождению, в составе IE PDU Session Resources to be Released Item;
• IE PDCP Change Indication;
• IE Spare DRB IDs;
• IE Required Number of DRB IDs;
• IE QoS Flow Mapping Indication;
• IE MR-DC Resource Coordination Information.

Если основной узел M-NG-RAN получает сообщение S-NODE MODIFICATION REQUIRED, содержащее IE PDCP Change Indication, то основной узел M-NG-RAN должен действовать, как указано в [7].

Если сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE содержит IE MR-DC Resource Coordination Information, основной узел M-NG-RAN может использовать его для координации ресурсов со вторичным узлом S-NG-RAN. Основной узел M-NG-RAN должен учитывать значение полученного IE UL Coordination Information, действительного до получения нового обновления IE для того же самого UE. Основной узел M-NG-RAN должен учитывать значение полученного IE DL Coordination Information, действительного до получения нового обновления IE для того же самого UE. Если IE E-UTRA Coordination Assistance Information или IE NR Coordination Assistance Information содержится в IE MR-DC Resource Coordination Information, основной узел M-NG-RAN должен, если поддерживает, использовать эту информацию для дальнейшей координации использования ресурсов между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN.

Если основной узел M-NG-RAN получает сообщение S-NODE MODIFICATION REQUIRED, содержащее IE Spare DRB IDs, то основной узел M-NG-RAN может принять его во внимание для виртуальных каналов, терминирующихся на основном узле.

Если основной узел M-NG-RAN получает сообщение S-NODE MODIFICATION REQUIRED, содержащее IE Required Number of DRB ID, то основной узел M-NG-RAN должен предоставлять новые идентификаторы виртуальных радиоканалов DRB ID, используемые вторичным узлом S-NG-RAN для виртуальных каналов, терминирующихся на вторичном узле, если такие идентификаторы DRB имеются, в IE Additional DRB IDs, включенном в сообщение S-NODE MODIFICATION CONFIRM.

Если основной узел M-NG-RAN способен выполнить модификации, запрошенные вторичным узлом S-NG-RAN, то основной узел M-NG-RAN должен послать вторичному узлу S-NG-RAN сообщение S-NODE MODIFICATION CONFIRM. Сообщение S-NODE MODIFICATION CONFIRM может содержать IE M-NG-RAN node to S-NG-RAN node Container.

Если IE PDCP Duplication Configuration в составе IE PDU Session Resource Modification Required Info — SN terminated содержится в сообщении S-NODE MODIFICATION REQUIRED и имеет настройку «сконфигурированный», основной узел M-NG-RAN должен, если поддерживает, добавить объект протокола RLC вторичного пути и объекты RLC всех дополнительных путей для указанного виртуального радиоканала DRB. И если сообщение S-NODE MODIFICATION REQUIRED содержит IE Duplication Activation, основной узел M-NG-RAN должен, если поддерживает, сохранить эту информацию и использовать ее для дублирования протокола PDCP.

Если сообщение S-NODE MODIFICATION REQUIRED содержит IE RLC Duplication Information, вторичный узел S-NG-RAN должен, если поддерживает, хранить и использовать эту информацию при дублировании протокола PDCP для указанного виртуального радиоканала DRB с более чем двумя объектами протокола RLC.

Если IE PDCP Duplication Configuration в составе IE PDU Session Resource Modification Required Info — SN terminated содержится в сообщении S-NODE MODIFICATION REQUIRED и имеет настройку «деконфигурированный», основной узел M-NG-RAN должен, если поддерживает, удалить объект протокола RLC вторичного пути и объекты протокола RLC всех дополнительных путей для указанного виртуального радиоканала DRB.

Вторичный узел S-NG-RAN для каждого виртуального радиоканала DRB может включать IE RLC Status в состав IE DRBs to be Modified List в сообщении S-NODE MODIFICATION REQUIRED, указывающий на то, что протокол RLC был восстановлен на вторичном узле S-NG-RAN, и основной узел M-NG-RAN может инициировать восстановление данных протокола PDCP.

Если сообщение S-NODE MODIFICATION REQUIRED содержит IE QoS flows to be Released List в составе IE PDU Session Resource Modification Info — SN terminated, вторичный узел S-NG-RAN может также предложить применить переадресацию данных восходящего канала UL, для которого была запрошена упорядоченная доставка путем включения IE UL Forwarding Proposal в IE Data Forwarding and Offloading Info from source NG-RAN node в составе IE PDU Session Resource Modification Required Info — SN terminated сообщения S-NODE MODIFICATION REQUIRED. Основной узел M-NG-RAN может включать IE PDU Session Level UL Data Forwarding UP TNL Information в IE Data Forwarding Info from target NG-RAN node в составе IE PDU Session Resource Setup Response Info — SN terminated сообщения S-NODE MODIFICATION CONFIRM, чтобы указать, что он принимает предлагаемую переадресацию.

После получения сообщения S-NODE MODIFICATION CONFIRM вторичный узел S-NG-RAN должен остановить таймер TXnDCoverall.

Если сообщение S-NODE MODIFICATION CONFIRM содержит IE MR-DC Resource Coordination Information, вторичный узел S-NG-RAN должен перенаправить его протоколам нижних уровней и может использовать его для координации ресурсов с основным узлом M-NG-RAN. Вторичный узел S-NG-RAN должен учитывать значение полученного IE UL Coordination Information, действительного до получения нового обновления IE для этого UE. Вторичный узел S-NG-RAN должен учитывать значение полученного IE DL Coordination Information, действительного до получения нового обновления IE для этого UE. Если IE E-UTRA Coordination Assistance Information или IE NR Coordination Assistance Information содержится в IE MR-DC Resource Coordination Information, вторичный узел S-NG-RAN должен, если поддерживает, использовать эту информацию для дальнейшей координации использования ресурсов между вторичным узлом S-NG-RAN и основным узлом M-NG-RAN.

Если сообщение S-NODE MODIFICATION REQUIRED содержит освобождаемый ресурс PDU-сессии, сконфигурированный с опцией «SCG bearer option» в составе IE PDU sessions to be released List — SN terminated, вторичный узел S-NG-RAN в сообщение S-NODE MODIFICATION REQUIRED должен включить IE RLC Mode в состав IE DRBs to be Released List в IE PDU Session to be released List — SN terminated. IE RLC Mode указывает режим протокола RLC, который вторичный узел S-NG-RAN использует для виртуального радиоканала DRB.

Если IE Location Information at S-NODE включен в сообщение S-NODE MODIFICATION REQUEST REQUIRED, основной узел M-NG-RAN должен сохранить включенную информацию таким образом, чтобы ее можно было передать сетевой функции AMF.

Если в сообщение S-NODE MODIFICATION REQUIRED для модифицируемого виртуального радиоканала DRB включен IE QoS Flows Mapped To DRB List, основной узел M-NG-RAN должен заменить любое существующее сопоставление QoS-потоков для данного виртуального радиоканала DRB на полученное.

Если вторичный узел S-NG-RAN применил полную конфигурацию или дельта-конфигурацию, например, как часть процедуры мобильного доступа, включающей смену распределенного модуля DU, вторичный узел S-NG-RAN должен информировать об этом основной узел M-NG-RAN путем включения IE RRC config indication в сообщение S-NODE MODIFICATION REQUIRED.

Если сообщение S-NODE MODIFICATION CONFIRM включает IE DRB IDs taken into use, вторичный узел S-NG-RAN, если это применимо, действует, как указано в [7].

Взаимодействие с процедурой подготовки к модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN осуществляется следующим образом. Если применимо, как указано в [7], вторичный узел S-NG-RAN может получить после запуска процедуры модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN, сообщение S-NODE MODIFICATION REQUEST, включающее IE measGapConfig, как определено в [16], в составе IE M-NG-RAN node to S-NG-RAN node Container.

Если применимо, вторичный узел S-NG-RAN может получить после запуска процедуры модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN, сообщение S-NODE MODIFICATION REQUEST, включающее IE SN triggered.

4.3.4.3 Неуспешная операция

В случае если запрошенная модификация не может быть успешно выполнена, основной узел M-NG-RAN должен ответить узлу S-NG-RAN сообщением S-NODE MODIFICATION REFUSE с соответствующим значением причины в IE Cause (см. рисунок 24).

Рисунок 24 — Процедура модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN (неуспешная операция)

В случае если в сообщение S-NODE MODIFICATION REQUIRED был включен IE Required Number of DRB IDs и основной узел M-NG-RAN не может предоставить дополнительные идентификаторы DRB ID, то основной узел M-NG-RAN должен ответить сообщением S-NODE MODIFICATION REFUSE с соответствующим значением причины в IE Cause.

Основной узел M-NG-RAN может также предоставлять информацию о конфигурации в IE M-NG-RAN node to S-NG-RAN node Container.

4.3.4.4 Нештатные условия

Если основной узел M-NG-RAN получает сообщение S-NODE MODIFICATION REQUIRED, включающее IE PDU Session Resources to be Modified Item, не содержащий ни IE PDU Session Resource Modification Required Info — SN terminated, ни IE PDU Session Resource Modification Required Info — MN terminated, то основной узел M-NG-RAN не сможет выполнить процедуру модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN, указав соответствующую причину.

Если таймер TXnDCoverall истекает до получения вторичным узлом S-NG-RAN сообщения S-NODE MODIFICATION CONFIRM или S-NODE MODIFICATION REFUSE, то вторичный узел S-NG-RAN считает запрошенную модификацию выполненной неуспешно и может предпринять дальнейшие действия, такие как запуск процедуры освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN, для освобождения всех ресурсов вторичного узла S-NG-RAN, выделенных UE.

Если значение, полученное в IE PDU Session ID любого IE PDU Sessions Resources to be Released Items неизвестно основному узлу M-NG-RAN, основной узел M-NG-RAN должен считать эту процедуру неуспешной и может предпринять соответствующие действия, такие как инициирование процедуры освобождения вторичного узла S-NG-RAN, инициированного основным узлом M-NG-RAN.

Взаимодействие с процедурой освобождение вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN, осуществляется следующим образом. Если вторичный узел S-NG-RAN получает сообщение S-NODE MODIFICATION CONFIRM, включающее IE PDU Session Resources Admitted to be Modified Item, не содержащий ни IE PDU Session Resource Modification Confirm Info — SN terminated, ни IE PDU Session Resource Modification Confirm Info — MN terminated, то вторичный узел S-NG-RAN не сможет выполнить процедуру освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN, указав соответствующую причину.

Взаимодействие с процедурой подготовки к модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN, осуществляется следующим образом. Если вторичный узел S-NG-RAN, после инициирования процедуры модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN, получает сообщение S-NODE MODIFICATION REQUEST, включающее другие IE, отличные от возможного IE S-NG-RAN node Security Key и/или возможного идентификатора LCID для дублирования протокола PDCP и/или значение IE SN triggered установлено как «истина», то вторичный узел S-NG-RAN должен:

• считать, что процедура модификации вторичного узла S-NG-RAN инициированной вторичным узлом S-NG-RAN, выполнена неуспешно;
• остановить таймер TXnDCoverall, который был запущен для контроля процедуры модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN;
• приготовиться к получению сообщения S-NODE MODIFICATION REFUSE от основного узла M-NG-RAN;
• продолжать процедуру подготовки к модификации вторичного узла S-NG-RAN, инициированной основным узлом M-NG-RAN, как указано в данном подразделе.

Взаимодействие с процедурой подготовки хендовера, инициированной основным узлом M-NG-RAN, осуществляется следующим образом. Если основной узел M-NG-RAN, инициировав процедуру хендовера, получит сообщение S-NODE MODIFICATION REQUIRED, то основной узел M-NG-RAN должен отказаться от процедуры модификации вторичного узла S-NG-RAN с соответствующим значением причины в IE Cause.

4.3.5 Процедура смены вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN

4.3.5.1 Общие положения

Процедура смены вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN, используется вторичным узлом S-NG-RAN для инициирования смены вторичного узла S-NG-RAN.

В процедуре используется передача сигналов, связанная с UE.

4.3.5.2 Успешная операция

Вторичный узел S-NG-RAN инициирует процедуру, посылая основному узлу M-NG-RAN сообщение S-NODE CHANGE REQUIRED, включающее IE Target S-NG-RAN node ID (см. рисунок 25). Когда вторичный узел S-NG-RAN посылает сообщение S-NODE CHANGE REQUIRED, он должен запустить таймер TXnDCoverall.

Рисунок 25 — Процедура смены вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN (успешная операция)

Сообщение S-NODE CHANGE REQUIRED может содержать IE S-NG-RAN node to S-NG-RAN node Container.

Если основной узел M-NG-RAN способен выполнить изменения, запрашиваемые вторичным узлом S-NG-RAN, то основной узел M-NG-RAN посылает вторичному узлу S-NG-RAN сообщение S-NODE CHANGE CONFIRM. Для виртуальных радиоканалов DRB, сконфигурированных с объектом PDCP во вторичном узле S-NG-RAN, основной узел M-NG-RAN может включить в IE Data Forwarding Info from target NG-RAN node информацию, связанную с переадресацией данных.

Если сообщение S-NODE CHANGE CONFIRM включает IE DRB IDs taken into use, вторичной узел S-NG-RAN, если это применимо, действует в соответствии с [7].

Вторичный узел S-NG-RAN может начать переадресацию данных и прекратить передачу пользовательских данных UE, а также остановит таймер TXnDCoverall при получении сообщения S-NODE CHANGE CONFIRM.

4.3.5.3 Неуспешная операция

В случае если модификация, запрошенная вторичным узлом S-NG-RAN не может быть выполнена, основной узел M-NG-RAN должен ответить на сообщением S-NODE CHANGE REFUSE, указав соответствующее значение причины в IE Cause (см. рисунок 26).

Рисунок 26 — Процедура смены вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN (неуспешная операция)

4.3.5.4 Нештатные условия

Если таймер TXnDCoverall истекает до получения вторичным узлом S-NG-RAN сообщения S-NODE CHANGE CONFIRM или S-NODE CHANGE REFUSE, то вторичный узел S-NG-RAN считает запрошенное изменение выполненным неуспешно и может предпринять дальнейшие действия, такие как запуск процедуры освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN, для освобождения всех ресурсов вторичного узла S-NG-RAN, выделенных UE.

Если основной узел M-NG-RAN получает сообщение S-NODE CHANGE REQUIRED, включающее IE PDU Session SN Change Required Item, не содержащий IE PDU Session Resource Change Required Info — SN terminated, то основной узел M-NG-RAN не сможет выполнить процедуру модификации вторичного узла S-NG-RAN, инициированной вторичным узлом S-NG-RAN, указав причину, по которой это произошло.

Взаимодействие с процедурой подготовки хендовера, инициированной основным узлом M-NG-RAN, осуществляется следующим образом. Если основной узел M-NG-RAN, инициировав процедуру подготовки хендовера, получит сообщение S-NODE CHANGE REQUIRED, то основной узел M-NG-RAN должен отказаться от процедуры изменения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN, с соответствующим значением причины в IE Cause.

Взаимодействие с процедурой освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN, осуществляется следующим образом. Если основной узел M-NG-RAN получает сообщение S-NODE CHANGE CONFIRM, включающее IE PDU Session SN Change Confirm Item, не содержащий IE PDU Session Resource Change Confirm Info — SN terminated, то вторичный узел S-NG-RAN не сможет выполнить процедуру освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN, указав причину, по которой это произошло.

4.3.6 Процедура освобождения вторичного узла S-NG-RAN, инициированного основным узлом M-NG-RAN

4.3.6.1 Общие положения

Процедура освобождения вторичного узла S-NG-RAN, инициированного основным узлом M-NG-RAN, запускается основным узлом M-NG-RAN для освобождения ресурсов заданного UE.

В процедуре используется передача сигналов, связанная с UE.

4.3.6.2 Успешная операция

Основной узел M-NG-RAN инициирует процедуру отправкой сообщения S-NODE RELEASE REQUEST. При получении сообщения S-NODE RELEASE REQUEST вторичный узел S-NG-RAN перестает передавать пользовательские данные UE (см. рисунок 27).

Рисунок 27 — Процедура освобождения вторичного узла S-NG-RAN, инициированного основным узлом M-NG-RAN (успешная операция)

IE S-NG-RAN node UE XnAP ID должен быть включен, если он был ранее получен от вторичного узла S-NG-RAN. Основной узел M-NG-RAN должен предоставлять соответствующую информацию в IE Cause. Основной узел M-NG-RAN может также предоставлять соответствующую информацию для каждого ресурса PDU-сессии в IE Cause IE of the PDU Session Resources to be Released List.

После получения сообщения S-NODE RELEASE REQUEST, содержащего IE UE Context Kept Indicator с настройкой «истина», вторичный узел S-NG-RAN должен, если поддерживает, инициировать освобождение только ресурсов, связанных с передачей сигналов между основном узлом M-NG-RAN и вторичным узлом S-NG-RAN для заданного UE.

Если вторичный узел S-NG-RAN подтверждает запрос на освобождение ресурсов вторичного узла S-NG-RAN, то он должен отправить основному узлу M-NG-RAN сообщение S-NODE RELEASE REQUEST ACKNOWLEDGE.

Если сообщение S-NODE RELEASE REQUEST содержит освобождаемый ресурс PDU-сессии, настроенный с опцией «SCG bearer option» в IE PDU Session Resources to be Released List, узел S-NG-RAN должен включить IE RLC Mode в состав IE DRBs to be Released List в сообщении S-NODE RELEASE REQUEST ACKNOWLEDGE. IE RLC Mode указывает режим протокола RLC, который вторичный узел S-NG-RAN использует для виртуального радиоканала DRB.

Взаимодействие с процедурой предоставления адреса Xn-U осуществляется следующим образом. Если вторичный узел S-NG-RAN предоставляет в сообщении S-NODE RELEASE REQUEST ACKNOWLEDGE информацию, связанную с переадресацией данных QoS-потоков, сопоставленных с виртуальными радиоканалами DRBs, сконфигурированными с опцией «SN terminated bearer option» в IE PDU Sessions to be Released List — SN terminated, основной узел M-NG-RAN может принять решение о предоставлении вторичному узлу S-NG-RAN адресов переадресации данных и инициировать процедуру предоставления адреса Xn-U, как указано в [7].

Взаимодействие с процедурой передачи статуса порядкового номера SN осуществляется следующим образом. Если IE UE Context Kept Indicator с настройкой «истина» и IE DRBs transferred to MN включены в сообщение S-NODE RELEASE REQUEST, вторичный узел S-NG-RAN должен, если поддерживает, предоставить статус SN и HFN PDCP восходящего/исходящего канала для перечисленных виртуальных радиоканалов DRBs, как указано в [7].

4.3.6.3 Неуспешная операция

Если вторичный узел S-NG-RAN не может подтвердить запрос на освобождение ресурсов вторичного узла S-NG-RAN, он должен отправить основному узлу M-NG-RAN сообщение с соответствующей причиной, указанной в IE Cause (см. рисунок 28).

Рисунок 28 — Процедура освобождения вторичного узла S-NG-RAN, инициированного основным узлом M-NG-RAN (неуспешная операция)

4.3.6.4 Нештатные условия

Если сообщение S-NODE RELEASE REQUEST относится к несуществующему контексту, вторичный узел S-NG-RAN игнорирует сообщение.

Если основной узел M-NG-RAN инициировал процедуру и не включил в нее IE S-NG-RAN node UE XnAP ID, то основной узел M-NG-RAN будет рассматривать ресурсы UE на вторичном узле S-NG-RAN как полностью освобожденные.

Взаимодействие с процедурой освобождения контекста UE осуществляется следующим образом. Если основной узел M-NG-RAN не получит ответа от вторичного узла S-NG-RAN до того, как ему придется освободить соединение EN-DC, или он получит сообщение S-NODE RELEASE REQUEST REJECT, он может инициировать процедуру освобождения контекста UE. Если вторичный узел S-NG-RAN получил сообщение UE CONTEXT RELEASE сразу после получения сообщения S-NODE RELEASE REQUEST (и до или после ответа на него), то вторичный узел S-NG-RAN должен рассматривать соответствующую процедуру освобождения вторичного узла S-NG-RAN, инициированного основным узлом M-NG-RAN, как нештатную ситуацию и немедленно освободить соответствующий контекст UE.

4.3.7 Процедура освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN

4.3.7.1 Общие положения

Процедура освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN, запускается вторичным узлом S-NG-RAN для инициирования освобождения ресурсов заданного UE.

В процедуре используется передача сигналов, связанная с UE.

4.3.7.2 Успешная операция

Вторичный узел S-NG-RAN инициирует процедуру отправкой основному узлу M-NG-RAN сообщения S-NODE RELEASE REQUIRED (см. рисунок 29).

Рисунок 29 — Процедура освобождения вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN (успешная операция)

При получении сообщения S-NODE RELEASE REQUIRED основной узел M-NG-RAN отвечает сообщением S-NODE RELEASE CONFIRM.

Для каждого ресурса PDU-сессии, терминируемой на вторичном узле «SN-terminated», основной узел M-NG-RAN может включить IE DL Forwarding UP Address и IE UL Forwarding UP Address в состав IE PDU Session Resources to be Released Item, чтобы указать, что он запрашивает переадресацию восходящих и нисходящих пакетов данных, которая должна быть выполнена для этого виртуального канала.

Вторичный узел S-NG-RAN может начать переадресацию данных и прекратить передавать пользовательские данных UE при получении сообщения S-NODE RELEASE CONFIRM.

Если сообщение S-NODE RELEASE REQUIRED содержит освобождаемый ресурс PDU-сессии, сконфигурированной с опцией «SCG bearer option» в IE PDU sessions to be released List — SN terminated, вторичный узел S-NG-RAN должен включить IE RLC Mode в состав IE DRBs to be Released List в IE PDU Session to be released List — SN terminated в сообщении S-NODE RELEASE REQUIRED. IE RLC Mode указывает режим протокола RLC, который вторичный узел S-NG-RAN использует для виртуального радиоканала DRB.

Если сообщение S-NODE RELEASE CONFIRM включает IE DRB IDs taken into use, вторичный узел S-NG-RAN, если это применимо, действует, как указано в [7].

Если IE S-NG-RAN node to M-NG-RAN node Container включен в сообщение S-NODE RELEASE REQUIRED, основной узел M-NG-RAN может использовать содержащуюся в нем информацию для применения дельта-конфигурации.

4.3.8 Процедура проверки счетчика вторичного узла S-NG-RAN

4.3.8.1 Общие положения

Процедура проверки счетчика вторичного узла S-NG-RAN инициируется вторичным узлом S-NG-RAN путем отправки основному узлу M-NG-RAN запроса на выполнение процедуры в целях проверки значений счетчиков PDCP COUNT, относящихся к виртуальным каналам вторичной группы сот «SCG bearers», установленными вторичным узлом S-NG-RAN.

В процедуре используется передача сигналов, связанная с UE.

4.3.8.2 Успешная операция

Вторичный узел S-NG-RAN инициирует процедуру отправкой основному узлу M-NG-RAN сообщения S-NODE COUNTER CHECK REQUEST (см. рисунок 30).

Рисунок 30 — Процедура проверки счетчика вторичного узла S-NG-RAN (успешная операция)

После получения сообщения S-NODE COUNTER CHECK REQUEST основной узел M-NG-RAN может выполнить процедуру проверки счетчика протокола RRC, как указано в [17] и [3].

4.3.9 Процедура трансфера сообщения протокола RRC

4.3.9.1 Общие положения

Целью процедуры трансфера сообщения протокола RRC является доставка пакетов PDU PDCP-C, инкапсулирующих сообщение протокола RRC радиоинтерфейса LTE или сообщение протокола RRC радиоинтерфейса NR вторичному узлу S-NG-RAN для последующей передачи UE или доставки от вторичного узла S-NG-RAN, если сообщение было получено от UE. Кроме того вторичный узел S-NG-RAN в рамках процедуры трансфера сообщений протокола RRC может предоставить основному узлу M-NG-RAN статус доставки. Процедура также используется для обеспечения возможности передачи основным узлом M-NG-RAN вторичному узлу S-NG-RAN одного из следующих сообщений, принятых от UE:

• сообщения NR RRC, содержащего контейнер с измерениями NR;
• сообщения RRC E-UTRA, содержащего контейнер с измерениями E-UTRA;
• сообщения RRC NR, содержащего контейнер с информацией об отказах NR;
• сообщения RRC NR, содержащего контейнер с вложенным сообщением RRCReconfigurationComplete;
• сообщения RRC NR, содержащего контейнер с информацией об UE.

В процедуре используется передача сигналов, связанная с UE.

4.3.9.2 Успешная операция

Основной узел M-NG-RAN инициирует процедуру отправкой сообщения RRC TRANSFER вторичному узлу S-NG-RAN или вторичный узел S-NG-RAN инициирует процедуру отправкой сообщения RRC TRANSFER основному узлу M-NG-RAN (см. рисунок 31).

Рисунок 31 — Процедура трансфера сообщения протокола RRC (успешная операция)

Если вторичный узел S-NG-RAN получит сообщение RRC TRANSFER, которое не включает ни IE RRC Container в IE Split SRB, ни IE RRC Container в IE NR UE Report, или IE RRC Container в IE Fast MCG Recovery via SRB3 from MN to SN, или IE RRC Container в IE Fast MCG Recovery via SRB3 from SN to MN, он должен проигнорировать данное сообщение. Если вторичный узел S-NG-RAN получит сообщение RRC TRANSFER с IE Delivery Status в IE Split SRB, он должен проигнорировать сообщение. Если вторичный узел S-NG-RAN-NODE получает IE RRC Container в IE Split SRB, он должен доставить содержащийся в нем пакет PDU PDCP-C, инкапсулирующий сообщение протокола RRC, UE. Если вторичный узел S-NG-RAN получает IE RRC Container в IE Fast MCG Recovery via SRB3 from MN to SN, вторичный узел S-NG-RAN должен доставить содержащийся контейнер с сообщением протокола RRC UE.

Если основной узел M-NG-RAN получает IE Delivery Status в IE Split SRB, основной узел M-NG-RAN будет считать, что сообщения протокола RRC вплоть до указанного номера NR PDCP SN были успешно доставлены UE вторичным узлом S-NG-RAN. Если основной узел M-NG-RAN получает IE RRC Container в IE Fast MCG Recovery via SRB3 from SN to MN, основной узел M-NG-RAN-NODE должен считать, что UE обнаружен отказ канала основной группы сот MCG как указано в [7].

4.3.9.3 Нештатные условия

В случае разделенных виртуальных радиоканалов сигнализации принимающий узел может игнорировать сообщение, если основной узел M-NG-RAN не указал на возможность трансфера сообщений протокола RRC при установлении соответствующего виртуального канала.

4.3.10 Процедура индикации уведомлений контроля

4.3.10.1 Общие положения

Целью процедуры индикации уведомлений контроля является предоставление информации о том, что для уже установленного(ых) GBR QoS-потока(ов) с гарантированной скоростью передачи данных, для которого(ых) были запрошены уведомления контроля, узел NG-RAN, участвующий в двойном подключении, больше не может обеспечить GFBR или может выполнить GFBR снова.

В процедуре используется передача сигналов, связанная с UE.

4.3.10.2 Успешная операция, инициированная основным узлом M-NG-RAN

Основной узел M-NG-RAN инициирует процедуру отправкой вторичному узлу S-NG-RAN сообщения NOTIFICATION CONTROL INDICATION (см. рисунок 32).

Рисунок 32 — Процедура индикации уведомлений контроля, инициированной основным узлом M-NG-RAN (успешная операция)

Эта процедура запускается для того, чтобы уведомить вторичный узел S-NG-RAN о том, что для виртуальных каналах SN-terminated bearers, ресурсы для которых ранее был запрошены у основного узла M-NG-RAN, либо не может больше выполняться гарантирование скорости передачи данных GFBR, либо что гарантирование скорости передачи данных GFBR может быть возобновлено, как указано в [7]. Для QoS-потока, который далее не может передаваться с заданными параметрами качества, основной узел M-NG-RAN может в IE Current QoS Parameters Set Index указать альтернативный набор параметров качества QoS, которые он может обеспечить в текущее время.

4.3.10.3 Успешная операция, инициированная вторичным узлом S-NG-RAN

Вторичный узел S-NG-RAN инициирует процедуру отправкой основному узлу M-NG-RAN сообщения NOTIFICATION CONTROL INDICATION (см. рисунок 33).

Рисунок 33 — Процедура индикации уведомлений контроля, инициированной вторичным узлом S-NG-RAN (успешная операция)

Эта процедура запускается для того, чтобы уведомить основной узел M-NG-RAN о том, что для виртуальных каналов MN-terminated bearers, ресурсы для которых ранее были запрошены у вторичного узла S-NG-RAN, либо не может больше выполняться гарантирование скорости передачи данных GFBR, либо что гарантирование скорости передачи данных GFBR может быть возобновлено, как указано в [7]. Для QoS-потока, который далее не может передаваться с заданными параметрами качества, вторичный узел S-NG-RAN может в IE Current QoS Parameters Set Index указать альтернативный набор параметров качества QoS, которые он может обеспечить в текущее время.

Эта процедура запускается для того, чтобы уведомить основной узел M-NG-RAN о том, что ресурсы, запрошенные для виртуальных каналов SN-terminated bearers либо не могут больше выполнять гарантирование скорости передачи данных GFBR, либо гарантирование скорости передачи данных GFBR может быть возобновлено, как указано в [7]. Для QoS-потока, который далее не может передаваться с заданными параметрами качества, вторичный узел S-NG-RAN может в IE Current QoS Parameters Set Index указать альтернативный набор параметров качества QoS, которые он может обеспечить в текущее время.

4.3.11 Процедура уведомления об активности

4.3.11.1 Общие положения

Целью процедуры уведомление об активности является разрешение узлу NG-RAN отправить другому узлу NG-RAN уведомление:

• об активности трафика данных пользователя для UE, или
• активности трафика данных пользователя уже установленных QoS-потоков или PDU-сессии, либо
• ошибке пейджинга в сети радиодоступа RAN.

В процедуре используется передача сигналов, связанная с UE.

4.3.11.2 Успешная операция

Узел1 NG-RAN инициирует процедуру отправкой сообщения ACTIVITY NOTIFICATION на узел2 NG-RAN (см. рисунок 34).

Рисунок 34 — Процедура уведомления об активности

Сообщение ACTIVITY NOTIFICATION может содержать одно или несколько из приведенных ниже уведомлений:

• уведомление об активности передачи данных на уровне контекста пользователя в IE UE Context level user plane activity report;
• уведомление об активности передачи данных для уже установленных PDU-сессий в IE PDU Session Resource Activity Notify List;
• уведомление об активности передачи данных для уже установленных QoS-потоков в IE PDU Session Resource Activity Notify List;
• уведомление о сбое пейджинга в сети радиодоступа.

Если сообщение ACTIVITY NOTIFICATION содержит IE RAN Paging Failure, узел2 NG-RAN должен считать, что в узле1 NG-RAN произошел сбой пейджинга UE в сети радиодоступа RAN. Узел2 NG-RAN может отбрасывать данные плоскости данных пользователя для этого UE и считать, что контекст UE неизменен.

Примечание — Как указано в [7], в случае уведомления об активности данных пользователя, узел1 NG-RAN действует как вторичный узел, а в случае индикации сбоя пейджинга RAN узел1 NG-RAN действует как основной узел.

4.3.11.3 Нештатные условия

Если IE User Plane traffic activity report для объекта отчетности передан узлом1 NG-RAN как «активированный повторно», и объект отчетности не сообщается как «неактивный», то отчет по соответствующему объекту отчетности игнорируется узлом2 NG-RAN.

4.3.12 Процедура координации ресурсов сот E-UTRA — NR

4.3.12.1 Общие положения

Целью процедуры координации ресурсов сот E-UTRA — NR является обеспечение координации распределения радиоресурсов между базовыми станциями ng-eNB и gNB, которые имеют общий спектр и зоны радиопокрытия которых полностью или частично пересекаются. В ходе процедуры координации базовые станции ng-eNB и gNB должны обмениваться ресурсами, выделенными для трафика данных пользователей и, по возможности, стремятся к конвергенции совместного использования ресурса. Процедура должна использоваться только для целей совместного использования спектра E-UTRA — NR.

В процедуре используется передача сигналов, не связанная с UE.

4.3.12.2 Успешная операция

В случае совместного использования сети с несколькими идентификаторами сот cell ID, транслируемых по общему транспорту сигнализации Xn-C, как указано в [6], сообщение E-UTRA — NR CELL RESOURCE COORDINATION REQUEST и E-UTRA — NR CELL RESOURCE COORDINATION RESPONSE должны включать IE Interface Instance Indication для идентификации соответствующего инстанса интерфейса.

Базовая станция ng-eNB инициирует процедуру, посылая сообщение E-UTRA — NR CELL RESOURCE COORDINATION REQUEST базовой станции gNB по интерфейсу Xn (см. рисунок 35). Базовая станция gNB извлекает IE Data Traffic Resource Indication и отвечает отправкой сообщения E-UTRA — NR CELL RESOURCE COORDINATION RESPONSE. Базовая станция gNB должна рассчитать полное распределение ресурсов базовой станции ng-eNB путем объединения IE Data Traffic Resource Indication и IE Protected E-UTRA Resource Indication, которые были получены от базовой станции ng-eNB в последний раз.

В случае конфликта между самыми последними полученными IE Data Traffic Resource Indication и IE Protected E-UTRA Resource Indication, базовая станция gNB должна отдать приоритет IE Protected E-UTRA Resource Indication.

Рисунок 35 — Процедура координации ресурсов сот E-UTRA — NR, инициированной базовой станцией ng-eNB (успешная операция)

Базовая станция gNB инициирует процедуру, посылая запрос E-UTRA — NR CELL RESOURCE COORDINATION REQUEST базовой станции ng-eNB (см. рисунок 36). Базовая станция ng-eNB отвечает сообщением E-UTRA — NR CELL RESOURCE COORDINATION RESPONSE.

В случае конфликта между самыми последними полученными IE Data Traffic Resource Indication и IE Protected E-UTRA Resource Indication, базовая станция gNB должна отдать приоритет IE Protected E-UTRA Resource Indication.

Рисунок 36 — Процедура координации ресурсов сот E-UTRA — NR, инициированной базовой станцией gNB (успешная операция)

4.3.13 Процедура отчета об использовании ресурсов вторичной технологией радиодоступа RAT

4.3.13.1 Общие положения

Процедура отчета об использовании ресурсов вторичной технологией радиодоступа RAT инициируется вторичным узлом S-NG-RAN для предоставления информации об используемых ресурсах вторичной технологией радиодоступа RAT (например, ресурсах технологии NR при выполнении операции MR-DC), как указано в [9].

В процедуре используется передача сигналов, связанная с UE.

4.3.13.2 Успешная операция

Вторичный узел S-NG-RAN инициирует процедуру отправкой основному узлу M-NG-RAN сообщения SECONDARY RAT DATA USAGE REPORT (см. рисунок 37).

Рисунок 37 — Процедура предоставления отчета об использовании ресурсов вторичной технологией радиодоступа RAT (успешная операция)

4.3.14 Процедура старта трассировки

4.3.14.1 Общие положения

Цель процедуры старта трассировки заключается в том, чтобы позволить основному узлу M-NG-RAN запросить вторичный узел S-NG-RAN инициировать трассировку сессии UE.

В процедуре используется передача сигналов, связанная с UE.

4.3.14.2 Успешная операция

Процедура старта трассировки инициируется основным узлом M-NG-RAN отправкой сообщения TRACE START вторичному узлу S-NG-RAN для указанного UE (см. рисунок 38). После приема сообщения TRACE START вторичный узел S-NG-RAN должен инициировать трассировку запрошенной сессии, как указано в [11].

Рисунок 38 — Процедура старта трассировки (успешная операция)

Если IE Trace Activation включает:

• IE MDT Activation, установленный как «Immediate MDT and Trace», и если вторичным узлом S-NG-RAN является базовая станция gNB, он должен, если поддерживает, инициировать запрошенные трассировку сессии и сессию минимизации драйв-теста, как указано в [11];
• IE MDT Activation, установленный как «Immediate MDT Only» или «Logged MDT only», и если вторичным узлом S-NG-RAN является базовая станция gNB, он должен, если поддерживает, инициировать запрошенный функционал MDT сессии, как указано в [11], и вторичный узел S-NG-RAN должен игнорировать IE Interfaces To Trace и IE Trace Depth;
• IE MDT Location Information в составе IE MDT Configuration и если вторичным узлом S-NG-RAN является базовая станция gNB, он должен, если поддерживает, сохранить эту информацию и принимать ее во внимание для запрошенного функционала MDT сессии;
• IE MDT Activation, установленный как «Immediate MDT Only» или «Logged MDT only», и если IE Signalling based MDT PLMN List включен в IE MDT Configuration и если вторичным узлом S-NG-RAN является базовая станция gNB, он может использовать для распространения конфигурации MDT, как указано в [12];
• IE Bluetooth Measurement Configuration в составе IE MDT Configuration и если вторичным узлом S-NG-RAN является базовая станция gNB, он должен, если поддерживает, учитывать его для конфигурации MDT как указано в [12];
• IE WLAN Measurement Configuration в составе IE MDT Configuration и если вторичным узлом S-NG-RAN является базовая станция gNB, он должен, если поддерживает, учитывать его для конфигурации MDT, как указано в [12];
• IE Sensor Measurement Configuration в составе IE MDT Configuration, вторичный узел S-NG-RAN должен учитывать его для конфигурации MDT, как указано в [12];
• IE MDT Configuration и если вторичным узлом S-NG-RAN является базовая станция gNB, то по крайней мере должен присутствовать IE MDT Configuration-NR, а когда вторичным узлом S-NG-RAN является базовая станция ng-eNB, то по крайней мере должен присутствовать IE MDT Configuration-EUTRA.

4.3.15 Процедура деактивации трассировки

4.3.15.1 Общие положения

Цель процедуры деактивации трассировки заключается в том, чтобы позволить основному узлу M-NG-RAN запросить вторичный узел S-NG-RAN остановить трассировку указанной сессии.

В процедуре используется передача сигналов, связанная с UE.

4.3.15.2 Успешная операция

Процедура деактивации трассировки инициируется основным узлом M-NG-RAN отправкой сообщения DEACTIVATE TRACE вторичному узлу S-NG-RAN в отношении определенного UE (см. рисунок 39). После получения сообщения DEACTIVATE TRACE вторичный узел S-NG-RAN должен остановить трассировку сессии, указанной в IE NG-RAN Trace ID.

Рисунок 39 — Процедура деактивации трассировки (успешная операция)

4.4 Глобальные процедуры

4.4.1 Процедура установления ассоциации интерфейса Xn

4.4.1.1 Общие положения

Целью процедуры установления ассоциации интерфейса Xn является обмен конфигурационными данными прикладного уровня, необходимыми для корректного взаимодействия двух узлов NG-RAN по интерфейсу Xn-C.

Примечания

1 Если транспорт сигнализации Xn-C совместно используется несколькими инстансами интерфейса Xn-C, то для каждого инстанса интерфейса Xn-C выполняется отдельная процедура установления ассоциации интерфейса Xn, т.е. несколько процедур установления ассоциации интерфейса Xn могут выполняться через одну транспортную ассоциацию TNL после того, как ассоциация TNL становится активной.

2 Обмен данными конфигурации прикладного уровня также осуществляется между двумя узлами NG-RAN в том случае, если вторичный узел SN (например, базовая станция gNB) не вещает в эфире системную информацию за исключением синхронизации радиокадров и номера SFN, как указано в [7]. Как использовать эти данные при этой опции явным образом не определено.

В процедуре используется передача сигналов, не связанная с UE.

4.4.1.2 Успешная операция

Узел1 NG-RAN инициирует процедуру отправкой узлу-кандидату2 NG-RAN сообщения XN SETUP REQUEST (см. рисунок 40). Узел-кандидат2 NG-RAN отвечает сообщением XN SETUP RESPONSE.

Рисунок 40 — Процедура установления ассоциации интерфейса Xn (успешная операция)

IE AMF Region Information в сообщении XN SETUP REQUEST должен содержать полный перечень глобальных идентификаторов регионов сетевых функций AMF, к которым принадлежит узел1 NG-RAN. IE AMF Region Information в сообщении XN SETUP RESPONSE должен содержать полный перечень глобальных идентификаторов регионов сетевых функций AMF, к которым принадлежит узел2 NG-RAN.

Если IE List of Served Cells NR и IE List of Served Cells E-UTRA содержатся в сообщении XN SETUP REQUEST, то они должны содержать полный перечень сот, обслуживаемых узлом1 NG-RAN или, если поддерживается, частичный перечень обслуживаемых сот совместно с IE Partial List Indicator. Если IE List of Served Cells NR и IE List of Served Cells E-UTRA и содержатся в сообщении XN SETUP RESPONSE, то они должны содержать полный перечень сот, обслуживаемых узлом2 NG-RAN или, если поддерживается, частичный перечень обслуживаемых сот совместно с IE Partial List Indicator.

Если на узле1 NG-RAN сконфигурирован дополнительный восходящий канал, узел1 NG-RAN должен включить в сообщение XN SETUP REQUEST IE SUL Information и IE Supported SUL band List для каждой обслуживаемой соты, в которой сконфигурирован дополнительный восходящий канал.

Если на узле2 NG-RAN сконфигурирован дополнительный восходящий канал, узел2 NG-RAN должен включить в сообщение XN SETUP RESPONSE IE SUL Information и IE Supported SUL band List для каждой обслуживаемой соты, в которой сконфигурирован дополнительный восходящий канал.

Если узел1 NG-RAN представляет собой базовую станцию ng-eNB, он может включать IE Protected E-UTRA Resource Indication в сообщение XN SETUP REQUEST. Если сообщение XN SETUP REQUEST, отправленное базовой станцией ng-eNB, содержит IE Protected E-UTRA Resource Indication, то получающая gNB должна учитывать это при координации ресурсов сот с базовой станцией ng-eNB. Базовая станция gNB должна считать полученный IE Protected E-UTRA Resource Indication действительным до получения нового обновления IE для той же базовой станции ng-eNB.

Шаблон защищенного ресурса, указанный в IE Protected E-UTRA Resource Indication, не действует в подкадрах, указанных в IE Reserved Subframes, а также вне области управления подкадров MBSFN, т.е. действителен только в области управления подкадров. Размер области управления в подкадрах MBSFN указан в IE Protected E-UTRA Resource Indication.

В случае совместного использования сети с несколькими вещаемыми идентификаторами сот cell ID, транслируемых по общему транспорту сигнализации Xn-C, как указано в [6], сообщения XN SETUP REQUEST и XN SETUP RESPONSE должны включать IE Interface Instance Indication для идентификации соответствующего инстанса интерфейса.

Если IE Intended TDD DL-UL Configuration NR включен в сообщение XN SETUP REQUEST или XN SETUP RESPONSE, то принимающий сообщение узел NG-RAN должен учесть эту информацию при управлении межканальной интерференцией и/или при координации мощности излучения NR-DC с узлом NG-RAN, отправителем сообщения. Принимающий сообщение узел NG-RAN должен учитывать принятый IE Intended TDD DL-UL Configuration NR, действительный до момента получения обновления IE для заданной(ых) соты (сот).

Если IE TNL Configuration Info содержится в сообщении XN SETUP REQUEST, то узел2 NG-RAN должен, если поддерживает, учесть данный IE при установлении протокола IPSec.

Если IE TNL Configuration Info содержимся в сообщении XN SETUP RESPONSE, то узел1 NG-RAN должен, если поддерживает, учесть данный IE при установлении протокола IPSec.

Если в сообщении XN SETUP REQUEST IE Partial List Indicator NR или IE Partial List Indicator E-UTRA установлен как «частичный», то узел2 NG-RAN должен, если поддерживает, учесть, что IE List of Served Cells NR или IE List of Served Cells E-UTRA в сообщении XN SETUP REQUEST включает частичный перечень сот.

Если в сообщении XN SETUP RESPONSE узла2-кандидата NG-RAN IE Partial List Indicator NR или IE Partial List Indicator E-UTRA установлен как «частичный», то узел1 NG-RAN должен, если поддерживает, учесть, что IE List of Served Cells NR или IE List of Served Cells E-UTRA в сообщении XN SETUP RESPONSE включает частичный перечень сот.

Если в сообщении XN SETUP REQUEST присутствует IE Cell and Capacity Assistance Information NR или IE Cell and Capacity Assistance Information E-UTRA, то узел2-кандидат NG-RAN должен, если поддерживает, использовать эту информацию при формировании перечня обслуживаемых сот для включения в сообщение XN SETUP RESPONSE.

Если в сообщении XN SETUP RESPONSE узла2-кандидата NG-RAN присутствует IE Cell and Capacity Assistance Information NR или IE Cell and Capacity Assistance Information E-UTRA, то узел1 NG-RAN должен, если поддерживает, сохранить полученную информацию для дальнейшего использования при управлении интерфейсом.

Если в сообщении XN SETUP REQUEST присутствует IE CSI-RS Transmission Indication, то узел2 NG-RAN должен, если поддерживает, учесть эту информацию при измерении опорных сигналов CSI-RS соседних сот.

Если в сообщении XN SETUP RESPONSE присутствует IE CSI-RS Transmission Indication, то узел1 NG-RAN должен, если поддерживает, учесть эту информацию при измерении опорных сигналов CSI-RS соседних сот.

Инициирующий процедуру узел1 NG-RAN может включить в сообщение XN SETUP REQUEST IE PRACH Configuration (для обслуживаемых сот E-UTRA), IE NR Cell PRACH Configuration (для обслуживаемых сот NR) или IE NPRACH Configuration (для обслуживаемых сот NB-IoT). Узел2-кандидат NG-RAN может также включить в сообщение XN SETUP RESPONSE IE PRACH Configuration (для обслуживаемых сот E-UTRA), IE NR Cell PRACH Configuration (для обслуживаемых сот NR) или IE NPRACH Configuration (для обслуживаемых сот NB-IoT). Узел NG-RAN, получающий IE, может использовать эту информацию для оптимизации канала конкурентного доступа RACH.

Сообщение XN SETUP REQUEST может содержать для каждой соты, обслуживаемой узлом1 NG-RAN, вещаемую в эфире информацию, относящуюся к непубличной сети NPN. Сообщение XN SETUP RESPONSE может содержать для каждой соты, обслуживаемой узлом1 NG-RAN, вещаемую в эфире информацию, относящуюся к непубличной сети NPN.

Если IE SFN Offset содержится в сообщении XN SETUP REQUEST или XN SETUP RESPONSE, то принимающий узел NG-RAN должен, если поддерживает, для определения временного смещения SFN0 сообщаемой соты учитывать полученный IE SFN Offset до получения обновленного значения IE для заданной(ых) соты (сот).

4.4.1.3 Неуспешная операция

Если узел2-кандидат NG-RAN не может принять установление ассоциации, он должен ответить сообщением XN SETUP FAILURE с соответствующим значением причины (см. рисунок 41).

Рисунок 41 — Процедура установления ассоциации интерфейса Xn (неуспешная операция)

Если сообщение XN SETUP FAILURE включает в себя IE Time To Wait, инициирующий узел1 NG-RAN должен ждать, по крайней мере, в течение указанного времени, прежде чем повторно инициировать установку ассоциации интерфейса Xn для того же узла2 NG-RAN.

В случае совместного использования сети с несколькими идентификаторами сот, транслируемых общим транспортом сигнализации Xn-C, как указано в [6], сообщения XN SETUP REQUEST и XN SETUP REQUEST FAILURE должны включать IE Interface Instance Indication для идентификации соответствующего инстанса интерфейса.

Если IE Message Oversize Notification включен в сообщение XN SETUP FAILURE, инициирующий процедуру узел должен, если поддерживает, сделать вывод о том, что отказ обусловлен слишком большим размером сообщения XN SETUP REQUEST и должен гарантировать, что общее количество обслуживаемых сот в следующем сообщении XN SETUP REQUEST будет равно или меньше значения IE Maximum Cell List Size.

4.4.1.4 Нештатные условия

Если первое сообщение, полученное для конкретной транспортной ассоциации TNL, не является сообщением XN SETUP REQUEST, XN SETUP RESPONSE или XN SETUP FAILURE, то это должно рассматриваться как логическая ошибка.

Если инициирующий узел1 NG-RAN не получает сообщения XN SETUP RESPONSE или XN SETUP FAILURE, узел1 NG-RAN может повторно инициировать процедуру установления ассоциации интерфейса Xn для того же самого узла NG-RAN, при условии, что содержание нового сообщения XN SETUP REQUEST идентично содержанию ранее не принятого сообщения XN SETUP REQUEST.

Если инициирующий узел1 NG-RAN получает сообщение XN SETUP REQUEST от другого узла (пира) по тому же интерфейсу Xn:

• если узел1 NG-RAN ответит сообщением XN SETUP RESPONSE и получит последующее сообщение XN SETUP FAILURE, узел1 NG-RAN будет считать интерфейс Xn неработоспособным и процедуру неудачно прерванной в соответствии с 4.4.1.3;
• если узел1 NG-RAN ответит сообщением XN SETUP FAILURE и получит сообщение XN SETUP RESPONSE, узел1 NG-RAN проигнорирует сообщение XN SETUP RESPONSE и посчитает Xn интерфейс неработоспособным.

4.4.2 Процедура обновления конфигурации узла NG-RAN

4.4.2.1 Общие положения

Целью процедуры обновления конфигурации узла NG-RAN является обновление конфигурационных данных прикладного уровня, необходимых для корректного взаимодействия двух узлов NG-RAN по интерфейсу Xn-C.

Примечание — Обмен данными конфигурации прикладного уровня также осуществляется между двумя узлами NG-RAN в том случае, если вторичный узел SN (например, базовая станция gNB) не вещает в эфире системную информацию за исключением синхронизации радиокадров и номера SFN, как указано в [7]. Как использовать эти данные при этой опции явным образом не определено.

В процедуре используется передача сигналов, не связанная с UE.

4.4.2.2 Успешная операция

Узел1 NG-RAN инициирует процедуру отправкой сообщения NG-RAN NODE CONFIGURATION UPDATE взаимодействующему узлу2 NG-RAN (см. рисунок 42).

Рисунок 42 — Процедура обновления конфигурации узла NG-RAN (успешная операция)

Если на узле1 NG-RAN сконфигурирован дополнительный восходящий канал, то узел1 NG-RAN должен включить в сообщение NG-RAN NODE CONFIGURATION UPDATE IE SUL Information и IE Supported SUL band List для каждой соты, добавленной в IE Served NR Cells To Add и IE Served NR Cells to Modify.

Если на узле2 NG-RAN сконфигурирован дополнительный восходящий канал, то узел2 NG-RAN должен включить в сообщение NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE IE SUL Information и IE Supported SUL band List для каждой соты, добавленной в IE Served NR Cells.

Если IE TAI Support List включен в сообщение NG-RAN NODE CONFIGURATION UPDATE, принимающий узел должен заменить ранее предоставленный IE TAI Support List полученным IE TAI Support List.

При наличии IE Cell Assistance Information NR узел2 NG-RAN должен, если поддерживает, использовать его при формировании IE Served NR Cells и включить его в сообщение NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE.

При наличии IE Cell Assistance Information E-UTRA узел2 NG-RAN должен, если поддерживает, использовать его при формировании IE Served E-UTRA Cells и включить его в сообщение NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE.

При наличии в сообщении NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE IE Partial List Indicator NR, установленного как «частичный», узел1 NG-RAN должен, если поддерживает, полагать, что IE Served NR Cells в сообщении NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE содержит частичный перечень сот NR.

При наличии в сообщении NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE IE Partial List Indicator E-UTRA, установленного как «частичный», узел1 NG-RAN должен, если поддерживает, полагать, что IE Served E-UTRA Cells в сообщении NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE содержит частичный перечень сот E-UTRA.

При наличии IE Cell and Capacity Assistance Information NR в сообщении NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE от узла2-кандидата NG-RAN, узел1 NG-RAN должен, если поддерживает, сохранить полученную информацию для дальнейшего управления интерфейсом узла NG-RAN.

При наличии IE Cell and Capacity Assistance Information E-UTRA в сообщении NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE от узла2-кандидата NG-RAN, узел1 NG-RAN должен, если поддерживает, сохранить полученную информацию для дальнейшего управления интерфейсом узла NG-RAN.

После получения сообщения NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен обновить информацию для узла1 NG-RAN следующим образом. В случае совместного использования сети с несколькими идентификаторами сот cell ID, транслируемых по общему транспорту сигнализации Xn-C, как указано в [6], сообщения NG-RAN NODE CONFIGURATION UPDATE и NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE должны включать IE Interface Instance Indication для идентификации соответствующего инстанса интерфейса.

При наличии IE TNL Configuration Info в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен учесть его при установлении IPSec.

При наличии IE TNL Configuration Info в сообщении NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE, узел1 NG-RAN должен учесть его при установлении IPSec.

При наличии IE CSI-RS Transmission Indication в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен учитывать данный IE при измерениях опорного сигнала CSI-RS соседних сот.

Сообщение NG-RAN NODE CONFIGURATION UPDATE может для каждой из сот, обслуживаемых узлом1 NG-RAN, содержать вещаемую информацию в отношении «непубличных» мобильный сетей NPN. Сообщение NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE может для каждой из сот, обслуживаемых узлом2 NG-RAN, содержать вещаемую информацию в отношении «непубличных» мобильных сетей NPN.

Обновление информации об обслуживаемых сотах NR осуществляется следующим образом:

• если IE Served Cells NR To Add содержится в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен добавлять информацию о сотах в соответствии с IE Served Cell Information NR;
• если IE Served Cells NR to Modify содержится в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен изменить данные о соте, идентифицируемую IE Old NR-CGI, в соответствии с информацией, содержащейся в IE Served Cell Information NR;
• если необходимо обновить информацию об обслуживаемой соте или информацию о соседях существующей обслуживаемой соты в узле1 NG-RAN, весь список соседних сот, если таковые имеются, должен содержаться в IE Neighbour Information NR. Узел2 NG-RAN должен перезаписывать информацию об обслуживаемой соте и весь список информации о соседней соте для соответствующей обслуживаемой соты;
• если IE Deactivation Indication содержится в IE Served Cells NR to Modify, то он указывает на то, что соответствующая сота была отключена для снижения энергопотребления;
• если IE Served Cells NR To Delete содержится в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен удалить информацию о соте, указанной в IE Old NR-CGI;
• если IE Intended TDD DL-UL Configuration NR содержится в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен учитывать эту информацию при управлении межканальной интерференцией и/или при координировании с узлом1 NG-RAN мощности NR-DC. Узел2 NG-RAN должен использовать содержимое принятого IE Intended TDD DL-UL Configuration NR до получения обновления этого IE для данного узла2 NG-RAN;
• если IE NR Cell PRACH Configuration содержится в IE Served Cell Information NR в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел NG-RAN может использовать эту информацию для оптимизации канала RACH;
• если IE SFN Offset содержится в IE Served Cell Information NR в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел NG-RAN должен, если поддерживает, использовать эту информацию для обновления SFN0 time offset сообщаемой соты.

Обновление информации об обслуживаемых сотах E-UTRA осуществляется следующим образом:

• если IE Served Cells E-UTRA To Add содержится в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен добавлять информацию о сотах в соответствии с IE Served Cell Information E-UTRA;
• если IE Served Cells E-UTRA to Modify содержится в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен изменить данные о соте, идентифицируемую IE Old ECGI, в соответствии с информацией, содержащейся в IE Served Cell Information E-UTRA;
• если необходимо обновить информацию об обслуживаемой соте или информацию о соседях существующей обслуживаемой соты в узле1 NG-RAN, весь список соседних сот, если таковые имеются, должен содержаться в IE Neighbour Information E-UTRA. Узел2 NG-RAN должен перезаписывать информацию об обслуживаемой соте и весь список информации о соседней соте для соответствующей обслуживаемой соты;
• если IE Deactivation Indication содержится в IE Served Cells NR to Modify, то он указывает на то, что соответствующая сота была отключена для снижения энергопотребления;
• если IE Served Cells E-UTRA To Delete содержится в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен удалить информацию о соте, указанной в IE Old ECGI;
• если IE Protected E-UTRA Resource Indication включен в сообщение NG-RAN NODE CONFIGURATION UPDATE (в составе IE Served Cell Information E-UTRA), то получающая базовая станция gNB должна учитывать его при согласовании ресурсов на уровне соты с базовой станцией ng-eNB. Базовая станция gNB должна считать полученный IE Protected E-UTRA Resource Indication действительным до получения нового обновления IE для той же базовой станции ng-eNB. Шаблон защищенного ресурса, указанный в IE Protected E-UTRA Resource Indication, не действует в подкадрах, указанных в IE Reserved Subframes (содержащимся в сообщениях E-UTRA — NR CELL RESOURCE COORDINATION REQUEST), а также вне области управления подкадров MBSFN, т.е. действителен только в области управления подкадров. Размер области управления в подкадрах MBSFN указан в IE Protected E-UTRA Resource Indication;
• если IE PRACH Configuration содержится в IE Served Cell Information E-UTRA в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел NG-RAN может использовать эту информацию для оптимизации канала RACH;
• если IE NPRACH Configuration содержится в IE Served Cell Information E-UTRA в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел NG-RAN может использовать эту информацию для оптимизации канала RACH;
• если IE SFN Offset содержится в IE Served Cell Information E-UTRA в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел NG-RAN должен, если поддерживает, использовать эту информацию для обновления SFN0 time offset сообщаемой соты.

Обновление адресов транспортного уровня TNL для ассоциаций протокола SCTP осуществляется следующим образом. Если IE TNL Association to Add List включен в сообщение NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN, должен, если поддерживает, использовать его для установления транспортных ассоциации(й) TNL с узлом1 NG-RAN. Узел2 NG-RAN в сообщении NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE сообщает узлу1 NG-RAN об успешном установлении транспортной ассоциации (ассоциаций) TNL с узлом1 NG-RAN следующим образом:

• список успешно установленных транспортных ассоциаций TNL должен быть включен в IE TNL Association Setup List;
• список транспортных ассоциаций TNL, которые не удалось установить, должен быть включен в IE TNL Association Failed to Setup List.

Если IE TNL Association to Remove List включен в сообщение NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN, должен, если поддерживает, инициировать удаление транспортной ассоциации(й) TNL, обозначенной(ых) полученной информацией о транспортном уровне в направлении узла1 NG-RAN.

Если IE TNL Association to Update List включен в сообщение NG-RAN NODE CONFIGURATION UPDATE, узел2 должен, если поддерживает, обновить транспортную(ые) ассоциацию(и) TNL, обозначенную(ые) полученной информацией о транспортном уровне в направлении узла1 NG-RAN.

Обновление информации о регионе сетевой функции AMF осуществляется следующим образом:

• если IE AMF Region Information To Add содержится в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен добавить регионы AMF в свой список регионов AMF;
• если IE AMF Region Information To Delete содержится в сообщении NG-RAN NODE CONFIGURATION UPDATE, узел2 NG-RAN должен удалить регионы AMF из своего списка регионов AMF.

4.4.2.3 Неуспешная операция

Если узел2 NG-RAN не может принять обновление, он должен ответить сообщением NG-RAN NODE CONFIGURATION UPDATE FAILURE и указать соответствующую причину (см. рисунок 43).

Рисунок 43 — Процедура обновления конфигурации узла NG-RAN (неуспешная операция)

Если сообщение NG-RAN NODE CONFIGURATION UPDATE FAILURE включает в себя IE Time To Wait, узел1 NG-RAN должен ожидать, по крайней мере, в течение указанного времени, прежде чем повторно инициировать процедуру обновления конфигурации узла NG-RAN данного узла2 NG-RAN. Оба узла должны продолжать работу по интерфейсу Xn согласно их существующим конфигурационным данным.

В случае совместного использования сети с несколькими идентификаторами сот cell ID, транслируемых по общему транспорту сигнализации Xn-C, как указано в [6], сообщения NG-RAN NODE CONFIGURATION UPDATE и NG-RAN NODE CONFIGURATION UPDATE FAILURE должны включать IE Interface Instance Indication для идентификации соответствующего инстанса интерфейса.

4.4.2.4 Нештатные условия

Если узел1 NG-RAN после инициирования процедуры обновления конфигурации узла NG-RAN не получает ни сообщение NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE, ни сообщение NG-RAN NODE CONFIGURATION UPDATE FAILURE, узел1 NG-RAN может повторно инициировать процедуру обновления конфигурации узла NG-RAN для того же узла2 NG-RAN, при условии, что содержание нового сообщения NG-RAN NODE CONFIGURATION UPDATE идентично содержанию ранее неподтвержденного сообщения NG-RAN NODE CONFIGURATION UPDATE.

4.4.3 Процедура активации соты

4.4.3.1 Общие положения

Цель процедуры активации соты заключается в том, чтобы дать возможность узлу NG-RAN запросить соседний узел NG-RAN включить одну или несколько сот, ранее указанные неактивными в связи с экономией энергии.

В процедуре используется передача сигналов, не связанная с UE.

4.4.3.2 Успешная операция

Узел1 NG-RAN инициирует процедуру отправкой взаимодействующему узлу2 NG-RAN сообщения CELL ACTIVATION REQUEST (см. рисунок 44).

Рисунок 44 — Процедура активации соты (успешная операция)

После получения этого сообщения узел2 NG-RAN должен активировать соту(ы), указанную(ые) в сообщении CELL ACTIVATION REQUEST, и указать в сообщении CELL ACTIVATION RESPONSE, для каких сот был выполнен запрос.

В случае совместного использования сети с несколькими идентификаторами сот cell ID, транслируемых по общему транспорту сигнализации Xn-C, как указано в [6], сообщения CELL ACTIVATION REQUEST и CELL ACTIVATION RESPONSE должны включать IE Interface Instance Indication для идентификации соответствующего инстанса интерфейса.

Взаимодействие с процедурой обновления конфигурации узла NG-RAN осуществляется следующим образом. Узел NG-RAN2 не должен отправлять сообщение NG-RAN CONFIGURATION UPDATE узлу1 NG-RAN только по причине того, что в сообщении CELL ACTIVATION REQUEST указано изменение состояния активации соты, так как получение узлом1 NG-RAN сообщения CELL ACTIVATION RESPONSE используется для обновления информации о состоянии активации сот узла2 NG-RAN в узле1 NG-RAN.

4.4.3.3 Неуспешная операция

Если узел2 NG-RAN не может активировать ни одну из ячеек, указанных в сообщении CELL ACTIVATION REQUEST, он должен ответить сообщением CELL ACTIVATION FAILURE с соответствующим значением причины (см. рисунок 45).

Рисунок 45 — Процедура активации соты (неуспешная операция)

В случае совместного использования сети с несколькими идентификаторами сот cell ID, транслируемых по общему транспорту сигнализации Xn-C, как указано в [6], сообщения CELL ACTIVATION REQUEST и CELL ACTIVATION RESPONSE должны включать IE Interface Instance Indication для идентификации соответствующего инстанса интерфейса.

4.4.4 Процедура сброса

4.4.4.1 Общие положения

Цель процедуры сброса заключается в согласовании ресурсов узла1 NG-RAN и узла2 NG-RAN в случае нештатного отказа. Процедура либо выполняет сброс интерфейса Xn, либо сброс выбранных контекстов UE. Эта процедура не влияет на данные конфигурации уровня приложения, которыми обмениваются, например, во время процедуры установки ассоциации интерфейса Xn.

В процедуре используется передача сигналов, не связанная с UE.

4.4.4.2 Успешная операция

Процедура инициируется сообщением RESET REQUEST, отправленным узлом1 NG-RAN узлу2 NG-RAN (см. рисунок 46).

Рисунок 46 — Процедура сброса (успешная операция)

Если сообщение RESET REQUEST указывает на полный сброс, узел2 NG-RAN должен прервать любые другие текущие процедуры через интерфейс Xn между узлом1 NG-RAN и узлом2 NG-RAN. Узел2 NG-RAN должен удалить всю контекстную информацию, относящуюся к узлу1 NG-RAN, за исключением конфигурационных данных прикладного уровня, обмен которыми осуществляется во время процедуры установления ассоциации интерфейса Xn или процедуры обновления конфигурации узла NG-RAN и освободить соответствующие ресурсы. После завершения освобождения ресурсов узел2 NG-RAN должен ответить сообщением RESET RESPONSE.

Если сообщение RESET REQUEST указывает на частичный сброс, узел2 NG-RAN должен прервать любые другие текущие процедуры только для указанных сигнальных соединений, связанных с UE, идентифицированных либо IE NG-RAN node1 UE XnAP ID, либо IE NG-RAN node2 UE XnAP ID, либо и тем, и другим, для которых узел2 NG-RAN должен удалить всю контекстную информацию, относящуюся к узлу1 NG-RAN, и освободить соответствующие ресурсы. После завершения освобождения ресурсов узел2 NG-RAN должен ответить сообщением RESET RESPONSE с указанием контекстов UE, разрешенных к освобождению. Узлу2 NG-RAN, принимающему запрос на частичный сброс, не нужно ожидать освобождение или переконфигурирование радиоресурсов, прежде чем ответить сообщением RESET RESPONSE. Узел2 NG-RAN, получающий запрос на частичный сброс, должен включить в сообщение RESET RESPONSE для каждой освобождаемой ассоциации UE соответствующий список связанных с UE логических Xn-соединений через интерфейс Xn. Список должен быть составлен в том же порядке, в котором он был получен в сообщении RESET REQUEST, и включать также неизвестные логические Xn-соединения, связанные с UE.

В случае совместного использования сети с несколькими идентификаторами сот cell ID, транслируемых по общему транспорту сигнализации Xn-C, как указано в [6], сообщения RESET REQUEST и RESET RESPONSE должны включать IE Interface Instance Indication для идентификации соответствующего инстанса интерфейса.

Взаимодействие с другими процедурами осуществляется следующим образом. Если сообщение RESET REQUEST указывает на полный сброс, узел2 NG-RAN должен прервать любую другую текущую процедуру (за исключением процедур сброса).

Если сообщение RESET REQUEST указывает на частичный сброс, узел2 NG-RAN должен прервать любую другую текущую процедуру (за исключением процедуры сброса) на том же интерфейсе Xn, соответствующую сигнальному соединению, связанную с UE, указанному в сообщении RESET REQUEST.

4.4.4.3 Нештатные условия

Если получено сообщение RESET REQUEST, то любая другая текущая процедура (кроме другой процедуры сброса) на том же интерфейсе Xn прерывается.

Если выполняется процедура сброса и отвечающий узел получает сообщение RESET REQUEST от взаимодействующего узла на одном и том же интерфейсе Xn, он должен ответить сообщением RESET RESPONSE, как указано в 8.4.4.2.

Если инициирующий узел не получает сообщение RESET RESPONSE, то инициирующий узел может заново инициировать процедуру сброса в направлении того же самого узла NG-RAN, при условии, что содержание нового сообщения RESET REQUEST идентично содержанию ранее непринятого сообщения RESET REQUEST.

4.4.5 Процедура индикации ошибки

4.4.5.1 Общие положения

Процедура индикации ошибки инициируется узлом NG-RAN для сообщения об обнаруженных ошибках во входящем сообщении, при условии, что о них нельзя сообщить в соответствующем сообщении о неуспешности процедуры.

Если ситуация с ошибкой возникает из-за приема сообщения при передаче сигналов, связанной с UE, то процедура индикации ошибки использует передачу сигналов, связанную с UE. В противном случае процедура использует передачу сигналов, не связанную с UE.

4.4.5.2 Успешная операция

При выполнении условий, определенных в разделе 10, процедура индикации ошибки инициируется сообщением ERROR INDICATION, отправляемым узлом, выявившим ошибку (см. рисунок 47).

Рисунок 47 — Процедура индикации ошибки (успешная операция)

Сообщение ERROR INDICATION должно содержать как минимум IE Cause или IE Criticality Diagnostics.

В случае если процедура индикации ошибки запускается с использованием передачи сигналов, связанной с UE, в процессе выполнения сигнализации хендовера и сигнализации для двойного подключения UE, IE Old NG-RAN node UE XnAP ID и IE New NG-RAN node UE XnAP ID должны быть включены в сообщение ERROR INDICATION. Если IE Old NG-RAN node UE XnAP ID или IE New NG-RAN node UE XnAP ID является неверным, то должно быть указано соответствующее значение причины.

В случае совместного использования сети с несколькими идентификаторами сот cell ID, транслируемых по общему транспорту сигнализации Xn-C, как указано в [6], сообщение ERROR INDICATION должно включать IE Interface Instance Indication для идентификации соответствующего инстанса интерфейса.

4.4.6 Процедура удаления ассоциации интерфейса Xn

4.4.6.1 Общие положения

Целью процедуры удаления ассоциации интерфейса Xn является контролируемое удаление сигнального соединения между двумя узлами NG-RAN. В случае успеха эта процедура стирает все существующие конфигурационные данные уровня приложения на двух узлах.

Примечание - Если транспорт сигнализации совместно используется несколькими инстансами интерфейса Xn-C, и транспортная ассоциация TNL все еще используется одним или несколькими инстансами интерфейса Xn-C, инициирующий узел NG-RAN не должен инициировать удаление транспортной ассоциации TNL.

В процедуре используется передача сигналов, не связанная с UE.

4.4.6.2 Успешная операция

Узел1 NG-RAN инициирует процедуру отправкой узлу2-кандидату NG-RAN сообщения XN REMOVAL REQUEST (см. рисунок 48). После получения сообщения XN REMOVAL REQUEST, узел2-кандидат NG-RAN должен ответить сообщением XN REMOVAL RESPONSE. После получения сообщения XN REMOVAL RESPONSE, инициирующий узел1 NG-RAN должен инициировать удаление ассоциации транспортного уровня TNL в направлении узла2 NG-RAN и может удалить все ресурсы, связанные с этим сигнальным соединением. Узел2-кандидат NG-RAN может удалить все ресурсы, связанные с этим сигнальным соединением.

Рисунок 48 — Процедура удаления ассоциации интерфейса Xn (успешная операция)

Если IE Xn Removal Threshold включен в сообщение XN REMOVAL REQUEST, то узел2-кандидат NG-RAN должен, если поддерживает, принять решение об удалении сигнального соединения с узлом1 NG-RAN, если величина эффективности сигнального соединения Xn, определенная узлом2-кандидатом NG-RAN, меньше значения IE Xn Removal Threshold.

В случае совместного использования сети с несколькими идентификаторами сот cell ID, транслируемых по общему транспорту сигнализации Xn-C, как указано в [6], сообщения XN REMOVAL REQUEST и XN REMOVAL RESPONSE должны включать IE Interface Instance Indication для идентификации соответствующего инстанса интерфейса.

4.4.6.3 Неуспешная операция

Если узел2-кандидат NG-RAN не может принять удаление сигнального соединения с узлом1 NG-RAN, он должен ответить сообщением XN REMOVAL FAILURE с соответствующим значением причины (см. рисунок 49).

Рисунок 49 — Процедура удаления ассоциации интерфейса Xn (неуспешная операция)

В случае совместного использования сети с несколькими идентификаторами сот cell ID, транслируемых по общему транспорту сигнализации Xn-C, как указано в [6], сообщения XN REMOVAL REQUEST и XN REMOVAL FAILURE должны включать IE Interface Instance Indication для идентификации соответствующего инстанса интерфейса.

4.4.7 Процедура индикации сбоя

4.4.7.1 Общие положения

Целью процедуры индикации сбоя является передача информации относительно попыток восстановления протокола RRC или принятых отчетов об отказах радиоканалов RLF между узлами NG-RAN. Передача сигналов осуществляется узлом NG-RAN, выполняющим попытки восстановления протокола RRC или принимающим отчеты об отказах радиоканалов RLF в направлении узла NG-RAN, к которому соответствующий UE мог быть ранее подключен до отказа соединения. Эта процедура может способствовать обнаружению отказов радиоканалов, хендоверов.

В процедуре используется передача сигналов, не связанная с UE.

4.4.7.2 Успешная операция

Процедуру инициирует узел2 NG-RAN отправкой узлу1 NG-RAN сообщения FAILURE INDICATION, после попытки восстановления или приема узлом2 NG-RAN отчета об отказе радиоканала RLF от UE, когда узел2 NG-RAN считает, что у UE мог произойти сбой соединения в соте, управляемой узлом1 NG-RAN (см. рисунок 50).

Рисунок 50 — Процедура индикации сбоя (успешная операция)

Если IE UE RLF Report Container включен в сообщение FAILURE INDICATION, узел1 NG-RAN должен использовать его для получения информации о причине отказа.

4.4.8 Процедура отчета о хендовере

4.4.8.1 Общие положения

Целью процедуры отчета о хендовере является передача информации о мобильности между узлами NG-RAN.

В процедуре используется передача сигналов, не связанная с UE.

4.4.8.2 Успешная операция

Процедуру инициирует узел1 NG-RAN отправкой узлу2 NG-RAN сообщения HANDOVER REPORT (см. рисунок 51). После получения сообщения узел2 NG-RAN должен принять во внимание, что была обнаружена проблема мобильности.

Рисунок 51 — Процедура отчета о хендовере (успешная операция)

Если IE Handover Report Type установлен как «HO too early» или «HO to wrong cell», то узел1 NG-RAN указывает узлу2 NG-RAN на то, что после успешного хендовера из соты узла2 NG-RAN в соту узла1 NG-RAN произошел сбой в радиоканале и UE пытался восстановить протокол RRC или повторно подключиться в исходной соте узла2 NG-RAN (хендовер преждевремен), или в другой соте (хендовер в неправильную соту). Обнаружение событий слишком преждевременного хендовера или хендовера в неправильную соту осуществляется в соответствии с [6].

Сообщение HANDOVER REPORT может включать:

• IE Mobility Information, если он был передан при хендовере из соты узла2 NG-RAN;
• IE Source cell C-RNTI.

В случае получения узел2 NG-RAN использует вышеуказанную информацию в соответствии с [6].

Если IE Handover Report Type установлен как «Inter-system ping-pong», то узел2 NG-RAN должен сделать вывод, что выполненный хендовер из соты узла2 NG-RAN в другую соту другой системы мог быть результатом многократно повторяющегося межсистемного хендовера и UE был успешно передан соте узла1, IE указанной Target cell CGI.

Взаимодействие с процедурой индикации сбоя осуществляется следующим образом. Если узел1 NG-RAN принимает RLF отчет UE от узла NG-RAN посредством сообщения FAILURE INDICATION, как описано в [6], узел1 NG-RAN может также включить в сообщение HANDOVER REPORT IE UE RLF Report Container.

4.4.9 Процедура изменения параметров мобильности

4.4.9.1 Общие положения

Процедура изменения параметров мобильности позволяет узлу NG-RAN согласовать параметры настройки триггера хендовера с взаимодействующим узлом NG-RAN, контролирующим соседние соты.

В процедуре используется передача сигналов, не связанная с UE.

4.4.9.2 Успешная операция

Процедуру инициирует узел1 NG-RAN отправкой сообщения MOBILITY CHANGE REQUEST узлу2 NG-RAN (см. рисунок 52).

Рисунок 52 — Процедура изменения параметров мобильности (успешная операция)

После получения запроса узел2 NG-RAN должен оценить возможность модификации параметров настройки триггера хендовера. Если узел2 NG-RAN может успешно выполнить запрос, то он должен ответить сообщением MOBILITY CHANGE ACKNOWLEDGE.

4.4.9.3 Не успешная операция

Если запрошенная модификация параметра отклонена узлом2 NG-RAN или узел2 NG-RAN не в состоянии завершить процедуру, то узел2 NG-RAN должен ответить сообщением MOBILITY CHANGE FAILURE с IE Cause и соответствующей причиной (см. рисунок 53). Узел2 NG-RAN может включить в сообщение MOBILITY CHANGE FAILURE IE Mobility Parameters Modification Range, например, в случае, когда предлагаемое изменение выходит за рамки допустимого диапазона.

Рисунок 53 — Процедура изменения параметров мобильности (успешная операция)

4.4.10 Процедура инициирования отчета о статусе ресурсов

4.4.10.1 Общие положения

Процедура инициирования отчета о статусе ресурсов используется узлом NG-RAN для запроса у другого узла NG-RAN отчетов о результатах измерений нагрузки.

В процедуре используется передача сигналов, не связанная с UE.

4.4.10.2 Успешная операция

Процедуру инициирует узел1 NG-RAN отправкой узлу2 NG-RAN сообщения RESOURCE STATUS REQUEST для начала измерений, остановки измерений или добавления сот в отчет об измерениях (см. рисунок 54).

Рисунок 54 — Процедура инициирования отчета о статусе ресурсов (успешная операция)

После приема узел2 NG-RAN должен выполнить одно из следующих действий:

• инициировать запрошенное измерение в соответствии с параметрами, указанными в запросе, если значение IE Registration Request установлено «старт»;
• остановить все измерения в соте и завершить передачу отчетов, если значение IE Registration Request установлено «стоп»;
• добавить соты, указанные в IE Cell To Report List, к начатым измерениям с данным идентификатором, если значение IE Registration Request установлено «добавить». Если измерения уже инициированы для соты, указанной в IE Cell To Report List, то эта информация игнорируется.

Если в сообщении RESOURCE STATUS REQUEST значение IE Registration Request установлено «старт» и IE Report Characteristics указывает специфические измерения для соты, то должен быть включен IE Cell To Report List.

Если в сообщении RESOURCE STATUS REQUEST значение IE Registration Request установлено «добавить», то должен быть включен IE Cell To Report List.

Если узел2 NG-RAN способен предоставить всю запрошенную информацию о статусе ресурса, то он должен инициировать измерение в соответствии с запросом узла1 NG-RAN и ответить сообщением RESOURCE STATUS RESPONSE.

Взаимодействие с другими процедурами осуществляется следующим образом.

При запуске измерения IE Report Characteristics в сообщении RESOURCE STATUS REQUEST указывает тип объектов узла2 NG-RAN, измерения которых требуется производить. Узел2 NG-RAN для каждой соты в сообщение RESOURCE STATUS UPDATE должен включать:

• IE Radio Resource Status, если значение первого бита, означающего «PRB Periodic», в IE Report Characteristics запроса RESOURCE STATUS REQUEST установлено «1». Если узлом2 NG-RAN является базовая станция gNB и если сота, для которой IE Radio Resource Status запрошен в отчетах, поддерживает более одного блока синхронизации SSB, то IE Radio Resource Status такой соты должен включать IE SSB Area Radio Resource Status Item для всех блоков SSB. Если для соты включен IE SSB To Report List, то для такой соты IE Radio Resource Status должен содержать запрошенный IE SSB Area Radio Resource Status List;
• IE TNL Capacity Indicator, если значение второго бита, означающего «TNL Capacity Ind Periodic», в IE Report Characteristics сообщения RESOURCE STATUS REQUEST установлено «1». Принятый IE TNL Capacity Indicator указывает наименьшую транспортную пропускную способность TNL, доступную для соты;
• IE Composite Available Capacity Group, если значение третьего бита, означающего «Composite Available Capacity Periodic», в IE Report Characteristics сообщения RESOURCE STATUS REQUEST установлено «1». Если IE Cell Capacity Class Value включен в состав IE Composite Available Capacity Group, данный IE используется для назначения весов доступной емкости, указываемой в IE Capacity Value. Если узлом2 является базовая станция gNB и сота, для которой IE Composite Available Capacity Group запрошен в отчетах, поддерживает более одного блока синхронизации SSB, то IE Composite Available Capacity Group такой соты должен включать IE SSB Area Capacity Value List для всех блоков SSB, предоставляющий емкость области синхронизации в соответствии со значением IE Cell Capacity Class Value. Если для соты включен IE SSB To Report List, то для такой соты IE Composite Available Capacity Group должен содержать запрошенный IE SSB Area Capacity Value List.

Если сота, для которой IE Composite Available Capacity Group запрошен в отчетах, поддерживает более одного сетевого слоя (slice), и если для соты включен IE Slice To Report List, то IE Slice Available Capacity такой соты должен включать запрошенные IE Slice Available Capacity Value Downlink и IE Slice Available Capacity Value Uplink, предоставляющие емкость сетевого слоя в соответствии со значением IE Cell Capacity Class Value:

• IE Number of Active UEs, если значение четвертого бита, означающего «Number of Active UEs», в IE Report Characteristics сообщения RESOURCE STATUS REQUEST, установлено «1»;
• IE RRC Connections, если значение пятого бита, означающего «RRC Connections», в IE Report Characteristics сообщения RESOURCE STATUS REQUEST, установлено «1».

Если в сообщение RESOURCE STATUS REQUEST включен IE Reporting Periodicity, то он указывает периодичность отчетов по измерениям. Узел2 NG-RAN должен передать отчет один раз, если IE Reporting Periodicity не требует иное.

4.4.10.3 Неуспешная операция

Если запрошенные измерения не могут быть инициированы, узел2 NG-RAN должен отправить сообщение RESOURCE STATUS FAILURE с соответствующим значением причины (см. рисунок 55).

Рисунок 55 — Процедура инициирования отчета о статусе ресурсов (неуспешная операция)

4.4.10.4 Нештатные условия

Если инициирующий узел1 не получает ни сообщения RESOURCE STATUS RESPONSE, ни сообщения RESOURCE STATUS FAILURE для заданного идентификатора Measurement ID, то узел1 NG-RAN может повторно активировать процедуру инициирования отчета о статусе ресурсов в отношении одного и того же узла NG-RAN, при условии, что содержание нового сообщения RESOURCE STATUS REQUEST идентично ранее неподтвержденному сообщению RESOURCE STATUS REQUEST.

Если узел2 NG-RAN принимает сообщение RESOURCE STATUS REQUEST, содержащее IE Registration Request со значением «добавить» или «стоп» и если значение идентификатора NG-RAN node2 Measurement ID, принятое в сообщении RESOURCE STATUS REQUEST, не используется, то узел2 NG-RAN должен инициировать сообщение RESOURCE STATUS FAILURE с указанием соответствующей причины.

Если в сообщении RESOURCE STATUS REQUEST значения битового массива IE Report Characteristics установлены «0» (все биты установлены «0»), то узел2 NG-RAN должен инициировать сообщение RESOURCE STATUS FAILURE с указанием соответствующей причины.

Если узел2 NG-RAN принимает сообщение RESOURCE STATUS REQUEST, содержащий IE со значением «старт» и IE NG-RAN node1Measurement ID соответствует уже существующей отчетности по измерениям текущей нагрузки, то узел2 NG-RAN должен инициировать сообщение RESOURCE STATUS FAILURE с указанием соответствующей причины.

4.4.11 Процедура отчета о статусе ресурсов

4.4.11.1 Общие положения

Процедура отчета о статусе ресурсов инициируется узлом NG-RAN для сообщения о результатах измерений, допущенных узлом NG-RAN после успешного выполнения процедуры инициирования отчета о статусе ресурсов.

В процедуре используется передача сигналов, не связанная с UE.

4.4.11.2 Успешная операция

Узел2 NG-RAN должен сообщать результаты допущенных измерений в сообщении RESOURCE STATUS UPDATE (см. рисунок 56). Допущенными измерениями являются измерения, которые успешно инициированы в ходе процедуры инициирования отчета о статусе ресурсов.

Рисунок 56 — Процедура отчета о статусе ресурсов (успешная операция)

4.4.12 Процедура индикации данных о мобильности и подключениях

4.4.12.1 Общие положения

Целью процедуры индикации данных о мобильности и подключениях является передача между узлами NG-RAN информации, связанной с доступом и мобильностью.

4.4.12.2 Успешная операция

Процедура инициируется узлом1 NG-RAN отправкой узлу2 NG-RAN сообщения ACCESS AND MOBILITY INDICATION (см. рисунок 57).

Рисунок 57 — Процедура индикации данных о мобильности и подключениях (успешная операция)

5 Элементы для взаимодействия по XnAP

В 5.1 и 5.2 в табличной форме описана структура сообщений и IE XnAP. В 5.3 предоставлено соответствующее определение в синтаксе ASN.1.

Для табличного описания сообщений и IE используются следующие характеристики: наличие, диапазон, критичность и назначенная критичность [10].

Примечание — Сообщения определены в соответствии с [18].

5.1 Функциональное определение и содержание сообщений

5.1.1 Сообщения базовых процедур мобильности UE

5.1.1.1 Сообщение HANDOVER REQUEST

Сообщение отправляется узлом-источником NG-RAN целевому узлу NG-RAN для запроса подготовки ресурсов для хендовера. Характеристики сообщения HANDOVER REQUEST приведены в таблице 3.

Направление: узел-источник NG-RAN \rightarrow целевой узел NG-RAN.

Таблица 3

Характеристики сообщения HANDOVER REQUEST		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	Source NG-RAN node UE XnAP ID reference	О	-	5.2.3.16	Назначается узлом-источником NG-RAN
Да	От	Cause	О	-	5.2.3.2	-
Да	От	Target Cell Global ID	О	-	5.2.3.25	Включает E-UTRA CGI или NR CGI
Да	-	GUAMI	О	-	5.2.3.24	-
Да	-	UE Context Information	-	1 <**>	-	-
Да	-	>NG-C UE associated Signalling reference	О	-	5.2.3.26	Назначается сетевой функцией AMF на узле-источнике соединения NG-C
-	-	>Signalling TNL association address at source NG-C side	О	- 5.2.3.31	Указывает IP-адрес SCTP-ассоциации AMF, используемый инстансом источника интерфейса NG-C.	Если на узле-источнике NG-RAN нет привязки UE TNLA, то узел-источник NG-RAN указывает адрес TNL-ассоциации, который он бы выбрал, если бы ему пришлось создавать привязку UE TNLA
>Signalling TNL association address at source NG-C side	-	>UE Security Capabilities	О	-	5.2.3.49	-
-	-	>AS Security Information	О	-	5.2.3.50	-
-	-	>Index to RAT/Frequency Selection Priority	Н	-	5.2.3.23	-
-	-	>UE Aggregate Maximum Bit Rate	О	-	5.2.3.17	-
-	-	>PDU Session Resources to be Setup List	-	1 <**>	5.2.1.1	Аналогично сигнализации NG-C, содержащей информацию о туннеле UL для каждого ресурса PDU-сессии; и кроме того, сопоставление на стороне источнике QoS-потока и DRB
-	-	>RRC Context	О	-	Октетная строка	Включает либо сообщение HandoverPreparation Information, определенное в [[19]](#p117569) (пункт 10.2.2), либо сообщение HandoverPreparation Information-NB, определенное в [[19]](#p117569) (пункт 10.6.2), если целевой узел NG-RAN представляет собой ng-eNB, либо сообщение HandoverPreparation Information, определенное в [[16]](#p117560) (пункт 11.2.2), если целевой узел NG-RAN представляет собой gNB
-	-	>Location Reporting Information	Н	-	5.2.3.47	Включает необходимые параметры для создания отчетов о местоположении
-	-	>Mobility Restriction List	Н	-	5.2.3.53	-
-	-	>Management Based MDT PLMN List	Н	-	5.2.3.133	-
Да	И	>5GC Mobility Restriction List Container	Н	-	5.2.3.100	-
Да	И	>NR UE Sidelink Aggregate Maximum Bit Rate	Н	-	5.2.3.107	Используется, если UE авторизован для служб NR V2X
Да	И	>LTE UE Sidelink Aggregate Maximum Bit Rate	Н	-	5.2.3.108	Используется если UE авторизован для сервисов LTE V2X
Да	И	>UE Radio Capability ID	Н	-	5.2.3.138	-
Да	От	Trace Activation	Н	-	5.2.3.55	-
Да	И	Masked IMEISV	Н	-	5.2.3.32	-
Да	И	UE History Information	О	-	5.2.3.64	-
Да	И	Ссылка на контекст UE на узле S-NG-RAN	Н	-	-	-
Да	И	>Global NG-RAN Node ID	О	-	5.2.2.3	-
-	-	>S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	-
-	-	Запрос информации условного хендовера	Н	-	-	-
Да	От	>CHO Trigger	О	-	Ненумеруемое значение (CHO-initiation, CHO-replace, ...)	-
-	-	>Target NG-RAN node UE XnAP ID	C-ifCHOmod <*>	-	5.2.3.16	Назначается целевым узлом NG-RAN
-	-	>Estimated Arrival Probability	Н	-	Целочисленное значение (1..100)	-
-	-	NR V2X Services Authorized	Н	-	5.2.3.105	-
Да	И	LTE V2X Services Authorized	Н	-	5.2.3.106	-
Да	И	PC5 QoS Parameters	Н	-	5.2.3.109	Используется, если UE авторизован для сервисов NR V2X
Да	И	Mobility Information	Н	-	Октетная строка (длина (32))	Относится к хендоверу; узел-источник NG-RAN предоставляет эту информацию для последующего анализа условий, которые привели к ошибочному хендоверу
Да	И	UE History Information from the UE	Н	-	5.2.3.110	-
Да	И	IAB Node Indication	Н	-	Ненумеруемое значение (true, ...)	-
Да И <*> См. таблицу 4. <**> См. таблицу 5.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 4

Условие сообщения HANDOVER REQUEST

Условие	Пояснение
ifCHOmod	Данный IE должен быть представлен, если присутствует IE CHO Trigger со значением «CHO-replace»

Таблица 5

Граница диапазона сообщения HANDOVER REQUEST

Граница диапазона	Пояснение
maxnoofMDTPLMNs	Сети подвижной радиотелефонной связи PLMNs в перечне «Management Based MDT PLMN list». Максимальное значение 16

5.1.1.2 Сообщение HANDOVER REQUEST ACKNOWLEDGE

Сообщение отправляется целевым узлом NG-RAN для информирования узла-источника NG-RAN о ресурсах, подготовленных на целевом узле. Характеристики сообщения HANDOVER REQUEST ACKNOWLEDGE приведены в таблице 6.

Направление: целевой узел NG-RAN \rightarrow узел-источник NG-RAN.

Таблица 6

Характеристики сообщения HANDOVER REQUEST

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
Source NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается узлом-источником NG-RAN	Да	И
Target NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается целевым узлом NG-RAN	Да	И
PDU Session Resources Admitted List	О	-	5.2.1.2	-	Да	И
PDU Session Resources Not Admitted List	Н	-	5.2.1.3	-	Да	И
Target NG-RAN node To Source NG-RAN node Transparent Container	О	-	Октетная строка	Включает либо сообщение HandoverCommand, определенное в [[19]](#p117569) (пункт 10.2.2), если целевой узел NG-RAN представляет собой ng-eNB, либо сообщение HandoverCommand, определенное в [[16]](#p117560) (пункт 11.2.2), если целевой узел NG-RAN представляет собой gNB	Да	И
UE Context Kept Indicator	Н	-	5.2.3.68	-	Да	И
Criticality Diagnostics	Н	-	5.2.3.3	-	Да	И
DRBs transferred to MN	Н	-	5.2.1.30	В случае DC указывает, что для перечисленных DRB из вторичного узла S-NG-RAN необходим статус SN	Да	И
DAPS Response Information	Н	-	5.2.1.35	-	Да	От
Conditional Handover Information Acknowledge	Н	-	-	-	Да	От
>Requested Target Cell ID	О	-	5.2.3.25	Целевая сота была указана в сообщении HANDOVER REQUEST	-	-
>Maximum Number of CHO Preparations	Н	-	5.2.3.101	-	-	-
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.1.3 Сообщение HANDOVER PREPARATION FAILURE

Сообщение отправляется целевым узлом NG-RAN для информирования узла-источника NG-RAN о не успешной подготовке хендовера. Характеристики сообщения HANDOVER PREPARATION FAILURE приведены в таблице 7.

Направление: целевой узел NG-RAN \rightarrow узел-источник NG-RAN.

Таблица 7

Характеристики сообщения HANDOVER PREPARATION FAILURE

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
Source NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается узлом-источником NG-RAN	Да	И
Cause	О	-	5.2.3.2	-	Да	И
Criticality Diagnostics	Н	-	5.2.3.3	-	Да	И
Requested Target Cell ID	Н	-	5.2.3.25	Целевая сота была указана в сообщении HANDOVER REQUEST	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.1.4 Сообщение SN STATUS TRANSFER

Сообщение отправляется узлом-источником NG-RAN целевому узлу NG-RAN для передачи номеров SN PDCP и HFN восходящего/нисходящего канала в процессе хендовера или для двойного подключения. Характеристики сообщения SN STATUS TRANSFER приведены в таблице 8.

Направление: узел-источник NG-RAN \rightarrow целевой узел NG-RAN (хендовер), узел NG-RAN, от которого передается контекст DRB \rightarrow узел NG-RAN, которому передается контекст DRB (восстановление соединения RRC или двойное подключение).

Таблица 8

Характеристики сообщения SN STATUS TRANSFER

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	И
Source NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается для хендовера узлом-источником NG-RAN и для двойного подключения узлом NG-RAN, от которого был передан контекст DRB	Да	От
Target NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается для хендовера целевым узлом NG-RAN и для двойного подключения узлом NG-RAN, которому был передан контекст DRB	Да	От
DRBs Subject To Status Transfer List	О	-	5.2.1.15	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

5.1.1.5 Сообщение UE CONTEXT RELEASE

Сообщение отправляется целевым узлом NG-RAN узлу-источнику NG-RAN, чтобы указать на то, что ресурсы могут освобождаться. Характеристики сообщения UE CONTEXT RELEASE приведены в таблице 9.

Направление: целевой узел NG-RAN \rightarrow узел-источник NG-RAN, основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN.

Таблица 9

Характеристики сообщения UE CONTEXT RELEASE

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
Source NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается для хендовера узлом-источником NG-RAN и для двойного подключения узлом S-NG-RAN	Да	От
Target NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается для хендовера целевым узлом NG-RAN и для двойного подключения узлом M-NG-RAN	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

5.1.1.6 Сообщение HANDOVER CANCEL

Сообщение отправляется узлом-источником NG-RAN целевому узлу NG-RAN для отмены текущего хендовера. Характеристики сообщения HANDOVER CANCEL приведены в таблице 10.

Направление: узел-источник NG-RAN \rightarrow целевой узел NG-RAN.

Таблица 10

Характеристики сообщения HANDOVER CANCEL		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	И	Source NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается узлом-источником NG-RAN
Да	От	Target NG-RAN node UE XnAP ID	Н	-	5.2.3.16	Назначается целевым узлом NG-RAN
Да	И	Cause	О	-	5.2.3.2	-
Да	И	Candidate Cells To Be Cancelled List	-	0..<maxnoofCellsinCHO> <*>	-	-
Да	От	>Target Cell ID	О	-	5.2.3.25	-
- - <*> См. таблицу 11.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 11

Граница диапазона сообщения HANDOVER CANCEL

Граница диапазона	Пояснение
maxnoofCellsinCHO	Максимальное количество сот, которые могут быть подготовлены к CHO. Значение 8

5.1.1.7 Сообщение RAN PAGING

Сообщение отправляется узлом1 NG-RAN узлу2 NG-RAN для пейджинга UE. Характеристики сообщения RAN PAGING приведены в таблице 12.

Направление: узел1 NG-RAN \rightarrow узел2 NG-RAN.

Таблица 12

Характеристики сообщения RAN PAGING

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
CHOICE UE Identity Index Value	О	-	-	-	Да	От
>Length-10	-	-	-	-	-	-
>>Index Length-10	О	-	Битовая строка (длина (10))	Закодировано, как указано в [[20]](#p117572) и [[15]](#p117557)	-	-
UE RAN Paging Identity	О	-	5.2.3.43	-	Да	И
Paging DRX	О	-	5.2.3.66	-	Да	И
RAN Paging Area	О	-	5.2.3.38	-	Да	От
Paging Priority	Н	-	5.2.3.44	-	Да	И
Assistance Data for RAN Paging	Н	-	5.2.3.41	-	Да	И
UE Radio Capability for Paging	Н	-	5.2.3.91	-	Да	И
Extended UE Identity Index Value	Н	-	5.2.3.141	Закодировано, как указано в [[15]](#p117557)	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.1.8 Сообщение RETRIEVE UE CONTEXT REQUEST

Сообщение отправляется новым узлом NG-RAN прежнему узлу NG-RAN, чтобы запросить прежний узел NG-RAN передать новому узлу NG-RAN контекст UE. Характеристики сообщения RETRIEVE UE CONTEXT REQUEST приведены в таблице 13.

Направление: новый узел NG-RAN \rightarrow прежний узел NG-RAN.

Таблица 13

Характеристики сообщения RETRIEVE UE CONTEXT REQUEST

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
New NG-RAN node UE XnAP ID reference	О	-	5.2.3.16	Назначен новым узлом NG-RAN	Да	От
UE Context ID	О	-	5.2.3.40	-	Да	От
Integrity protection	О	-	Битовая строка (длина (16))	RRC Resume: ResumeMAC-I содержится в сообщении RRC ResumeRequest или RRCResumeRequest1 [[16]](#p117560), или ShortResumeMAC-I содержится в сообщении RRCConnection ResumeRequest [[19]](#p117569). RRC Reestablishment: ShortMAC-I содержится в сообщении RRCReestablishment-Request [[16]](#p117560) или в сообщении RRCConnection Reestablishment-Request [[19]](#p117569). RRC Resume for UP CIoT Optimization: ShortResumeMAC-I содержится в сообщении RRCConnection ResumeRequest или RRCConnection ResumeRequest-NB [[19]](#p117569)	Да	От
New Cell Identifier	О	-	5.2.2.9	RRC Resume соответствует targetCellIdentity в составе VarResumeMAC-Input [[16]](#p117560) или cellIdentity в составе VarShortINACTIVE-MAC-Input [[19]](#p117569). RRC Reestablishment соответствует targetCellIdentity в составе VarShort-MAC-Input [[16]](#p117560) или cellIdentity в составе VarShortMAC-Input [[19]](#p117569). RRC Resume for UP CIoT Optimization соответствует cellIdentity в составе VarShortResumeMAC-Input или VarShortResumeMAC-Input-NB [[19]](#p117569)	Да	От
RRC Resume Cause	Н	-	5.2.3.61	В случае RNA Update содержит значение причины, предоставленное UE в сообщении RRCResumeRequest или RRCResumeRequest1 [[16]](#p117560), или в сообщении the RRCConnection ResumeRequest [[19]](#p117569)	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.1.9 Сообщение RETRIEVE UE CONTEXT RESPONSE

Сообщение отправляется прежним узлом NG-RAN новому узлу NG-RAN для передачи контекста UE. Характеристики сообщения RETRIEVE UE CONTEXT RESPONSE приведены в таблице 14.

Направление: прежний узел NG-RAN \rightarrow новый узел NG-RAN.

Таблица 14

Характеристики сообщения RETRIEVE UE CONTEXT RESPONSE

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
New NG-RAN node UE XnAP ID reference	О	-	5.2.3.16	Назначен новым узлом NG-RAN	Да	И
Old NG-RAN node UE XnAP ID reference	О	-	5.2.3.16	Назначен прежним узлом NG-RAN	Да	И
GUAMI	О	-	5.2.3.24	-	Да	От
UE Context Information — Retrieve UE Context Response	О	-	5.2.1.14	-	Да	От
Trace Activation	Н	-	5.2.3.55	-	Да	И
Masked IMEISV	Н	-	5.2.3.32	-	Да	И
Location Reporting Information	Н	-	5.2.3.47	Включает необходимые параметры для создания отчетов о местоположении	Да	И
Criticality Diagnostics	Н	-	5.2.3.3	-	Да	И
NR V2X Services Authorized	Н	-	5.2.3.105	-	Да	И
LTE V2X Services Authorized	Н	-	5.2.3.106	-	Да	И
PC5 QoS Parameters	Н	-	5.2.3.109	Этот IE применим, если UE авторизован для служб NR V2X	Да	И
UE History Information	Н	-	5.2.3.64	-	Да	И
UE History Information from the UE	Н	-	5.2.3.110	-	Да	И
Management Based MDT PLMN List	Н	-	5.2.3.133	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 15

Граница диапазона сообщения RETRIEVE UE CONTEXT RESPONSE

Граница диапазона	Пояснение
maxnoofMDTPLMNs	Максимальное значение PLMN в перечне «Management Based MDT PLMN list». Значение 16

5.1.1.10 Сообщение RETRIEVE UE CONTEXT FAILURE

Сообщение отправляется прежним узлом NG-RAN новому узлу NG-RAN для информирования о не успешном выполнении процедуры получения контекста UE. Характеристики сообщения RETRIEVE UE CONTEXT FAILURE приведены в таблице 16.

Направление: прежний узел NG-RAN \rightarrow новый узел NG-RAN.

Таблица 16

Характеристики сообщения RETRIEVE UE CONTEXT FAILURE

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	От
New NG-RAN node UE XnAP ID reference	О	5.2.3.16	Назначен новым узлом NG-RAN	Да	И
Old NG-RAN node To New NG-RAN node Resume Container	Н	Октетная строка	Включает сообщение RRCRelease [[16]](#p117560) или RRCConnectionRelease [[19]](#p117569), инкапсулированные в PDCP-C PDU	Да	И
Cause	О	5.2.3.2	-	Да	И
Criticality Diagnostics	Н	5.2.3.3	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.1.11 Сообщение XN-U ADDRESS INDICATION

Сообщение отправляется либо новым узлом NG-RAN прежнему узлу NG-RAN для передачи информации о ретрансляции (пересылки) данных, либо основным узлом M-NG-RAN вторичному узлу NG-RAN в целях пересылки данных или предоставления информации об адресах Xn-U bearer виртуальных каналов, терминирующихся на вторичном узле. Характеристики сообщения XN-U ADDRESS INDICATION приведены в таблице 17.

Направление: новый узел NG-RAN \rightarrow прежний узел NG-RAN, основной узел M-NG-RAN \rightarrow Вторичный узел S-NG-RAN.

Таблица 17

Характеристики сообщения XN-U ADDRESS INDICATION		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	New NG-RAN node UE XnAP ID reference	О	-	5.2.3.16	Назначен новым узлом NG-RAN
Да	И	Old NG-RAN node UE XnAP ID reference	О	-	5.2.3.16	Назначен прежним узлом NG-RAN
Да	И	Xn-U Address Information per PDU Session Resources List	-	1	-	-
Да	От	>Xn-U Address Information per PDU Session Resources Item	-	1..<maxnoofPDUSessions> <*>	-	-
-	-	>>PDU Session ID	О	-	5.2.3.19	-
-	-	>>Data Forwarding Info from target NG-RAN node	Н	-	5.2.1.17	-
-	-	>>Secondary Data Forwarding Info from target NG-RAN node List	Н	-	5.2.1.32	Этот IE будет представлен только когда целевой узел M-NG-RAN разделяет PDU-сессию между MN и SN
Да	И	>>PDU Session Resource Setup Complete Info — SN terminated	Н	-	5.2.1.31	-
-	-	>>DRB IDs taken into use	Н	-	5.2.1.30	Указывает идентификаторы DRB ID, используемые целевым узлом NG-RAN [[7]](#p117533)
Да	От	CHO MR-DC Indicator	Н	-	Ненумеруемое значение (true, ...)	Указывает, что сообщение XN-U ADDRESS INDICATION относится к CHO [[7]](#p117533)
Да От <*> См. таблицу 18.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 18

Граница диапазона сообщения XN-U ADDRESS INDICATION

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256

5.1.1.12 Сообщение HANDOVER SUCCESS

Сообщение отправляется целевым узлом NG-RAN узлу-источнику NG-RAN для индикации успешного подключения UE к целевому узлу NG-RAN. Характеристики сообщения HANDOVER SUCCESS приведены в таблице 19.

Направление: целевой узел NG-RAN \rightarrow узел-источник NG-RAN.

Таблица 19

Характеристики сообщения HANDOVER SUCCESS

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	И
Source NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается узлом-источником NG-RAN	Да	От
Target NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается целевым узлом NG-RAN	Да	От
Requested Target Cell ID	О	-	5.2.3.25	Целевая сота, указанная в соответствующей процедуре подготовки хендовера	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

5.1.1.13 Сообщение CONDITIONAL HANDOVER CANCEL

Сообщение отправляется целевым узлом NG-RAN узлу-источнику NG-RAN для отмены ранее подготовленного CHO. Характеристики сообщения CONDITIONAL HANDOVER CANCEL приведены в таблице 20.

Направление: целевой узел NG-RAN \rightarrow узел-источник NG-RAN.

Таблица 20

Характеристики сообщения CONDITIONAL HANDOVER CANCEL		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	И	Source NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается узлом-источником NG-RAN
Да	И	Target NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается целевым узлом NG-RAN
Да	От	Candidate Cells To Be Cancelled List	-	0..<maxnoofCellsinCHO> <*>	-	-
Да	От	>Target Cell ID	О	-	5.2.3.25	-
-	-	Cause	О	-	5.2.3.2	-
Да И <*> См. таблицу 21.

Примечание - В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

Таблица 21

Граница диапазона сообщения CONDITIONAL HANDOVER CANCEL

Граница диапазона	Пояснение
maxnoofCellsinCHO	Максимальное количество сот, которые могут быть подготовлены к CHO. Значение 8

5.1.1.14 Сообщение «EARLY STATUS TRANSFER»

Данное сообщение отправляется узлом-источником NG-RAN целевому узлу NG-RAN для передачи значения счетчика COUNT, относящегося к пересылаемым пакетам SDUs нисходящего канала в процессе выполнения хендовера DAPS или CHO. Характеристики сообщения приведены в таблице 22.

Направление: узел-источник NG-RAN \rightarrow целевой узел NG-RAN (хендовер DAPS или CHO).

Таблица 22

Характеристики сообщения CONDITIONAL HANDOVER CANCEL		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	И	Source NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается для хендовера узлом-источником NG-RAN
Да	От	Target NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается для хендовера целевым узлом NG-RAN
Да	От	CHOICE Procedure Stage	О	-	-	-
Да	От	>First DL COUNT		-	-	-
-	-	>>DRBs Subject To Early Status Transfer List	О	1	-	-
-	-	>>>DRBs Subject To Early Status Transfer Item	-	1..<maxnoofDRBs>	-	-
-	-	>>>>DRB ID	О	-	5.2.3.33	-
-	-	>>>>CHOICE First DL COUNT	О	-	-	-
-	-	>>>>>12 bits	-	-	-	-
-	-	>>>>>>FIRST DL COUNT Value	О	-	5.2.3.36	Номер PDCP-SN и номер Hyper frame первого пакета DL SDU, который узел-источник NG-RAN пересылает целевому узлу NG-RAN при длине номера PDCP-SN в 12 бит
-	-	>>>>>18 bits	-	-	-	-
-	-	>>>>>>FIRST DL COUNT Value	О	-	5.2.3.37	Номер PDCP-SN и номер Hyper frame первого пакета DL SDU, который узел-источник NG-RAN пересылает целевому узлу NG-RAN при длине номера PDCP-SN в 18 бит
-	-	>DL Discarding	-	-	-	-
-	-	>>DRBs Subject To DL Discarding List	О	1	-	-
-	-	>>>DRBs Subject To DL Discarding Item	-	1..<maxnoofDRBs> <*>	-	-
-	-	>>>>DRB ID	О	-	5.2.3.33	-
-	-	>>>>CHOICE DL Discarding	О	-	-	-
-	-	>>>>>12 bits	-	-	-	-
-	-	>>>>>>DISCARD DL COUNT Value	О	-	5.2.3.36	Номер PDCP-SN и номер Hyper frame, для которых целевой узел NG-RAN должен отбрасывать пересланные пакеты DL SDUs, связанные с более низкими значениями при длине номера PDCP-SN в 12 бит
-	-	>>>>>18 bits	-	-	-	-
-	-	>>>>>>DISCARD DL COUNT Value	О	-	5.2.3.37	Номер PDCP-SN и номер Hyper frame, для которых целевой узел NG-RAN должен отбрасывать пересланные пакеты DL SDUs, связанные с более низкими значениями при длине номера PDCP-SN в 18 бит
- - <*> См. таблицу 23.

Примечание - В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

Таблица 23

Граница диапазона сообщения CONDITIONAL HANDOVER CANCEL

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество виртуальных радиоканалов DRB, возможных к одному UE. Значение 32

5.1.2 Сообщения процедур двойного подключения UE

5.1.2.1 Сообщение S-NODE ADDITION REQUEST

Сообщение отправляется основным узлом M-NG-RAN вторичному узлу S-NG-RAN для запроса подготовки ресурсов к операции двойного подключения заданного UE. Характеристики сообщения S-NODE ADDITION REQUEST приведены в таблице 24.

Направление: основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN.

Таблица 24

Характеристики сообщения S-NODE ADDITION REQUEST		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	От	UE Security Capabilities	О	-	5.2.3.49	-
Да	От	S-NG-RAN node Security Key	О	-	5.2.3.51	-
Да	От	S-NG-RAN node UE Aggregate Maximum Bit Rate	О	-	5.2.3.17	Суммарная максимальная скорость передачи битов данных UE, разделяющаяся на суммарные максимальные скорости передачи битов данных через основной узел M-NG-RAN и через вторичный узел S-NG-RAN, управляемые узлом M-NG-RAN и узлом S-NG-RAN соответственно
Да	От	Selected PLMN	Н	-	5.2.2.4	Выбранная сеть PLMN вторичной группы сот SCG во вторичном узле S-NG-RAN
Да	И	Mobility Restriction List	Н	-	5.2.3.53	-
Да	И	Index to RAT/Frequency Selection Priority	Н	-	5.2.3.23	-
Да	От	PDU Session Resources To Be Added List	-	1	-	-
Да	От	>PDU Session Resources To Be Added Item	-	1..<maxnoofPDUSessions> <*>	-	При отсутствии IE PDU Session Resource Setup Info — SN terminated либо IE PDU Session Resource Setup Info — MN terminated в IE PDU Session Resources to be Added Item действуют нештатные условия, указанные в 4.3.1.4
-	-	>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>S-NSSAI	О	-	5.2.3.21	-
-	-	>>S-NG-RAN node PDU Session Aggregate Maximum Bit Rate	Н	-	5.2.3.69	-
-	-	>>PDU Session Resource Setup Info — SN terminated	Н	-	5.2.1.6	-
-	-	>>PDU Session Resource Setup Info — MN terminated	Н	-	5.2.1.8	-
-	-	M-NG-RAN node to S-NG-RAN node Container	О	-	Октетная строка	Включает сообщение CG-ConfigInfo, определенное в [[16]](#p117560) (пункт 11.2.2)
Да	От	S-NG-RAN node UE XnAP ID	Н	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	От	Expected UE Behaviour	Н	-	5.2.3.81	-
Да	И	Requested Split SRBs	Н	-	Ненумеруемое значение (srb1, srb2, srb1&2, ...)	Указывает на то, что запрошены ресурсы для разделяемого виртуального радиоканала Split SRBs
Да	От	PCell ID	Н	-	5.2.2.27	-
Да	От	Desired Activity Notification Level	Н	-	5.2.3.77	-
Да	И	Available DRB IDs	C-ifSN terminated <**>	-	5.2.1.30	Указывает перечень идентификаторов DRB ID, которые вторичный узел S-NG-RAN может использовать для SN-terminated bearers
Да	От	S-NG-RAN node Maximum Integrity Protected Data Rate Uplink	Н	-	5.2.3.4	Максимальная скорость передачи битов данных с контролем целостности восходящего канала вторичного узла S-NG-RAN, являющаяся составляющей общей максимальной скорости передачи битов данных с контролем целостности восходящего канала для UE, которая обеспечивается вторичным узлом S-NG-RAN для PDU-сессий, терминирующихся на вторичном узле. Если IE S-NG-RAN node Maximum Integrity Protected Data Rate Downlink не представлен, то данный IE применяется для обоих каналов (восходящего и нисходящего)
Да	От	S-NG-RAN node Maximum Integrity Protected Data Rate Downlink	Н	-	5.2.3.4	Максимальная скорость передачи данных с контролем целостности нисходящего канала вторичного узла S-NG-RAN, являющаяся составляющей общей максимальной скорости передачи данных с контролем целостности нисходящего канала для UE, которая обеспечивается вторичным узлом S-NG-RAN для PDU-сессий, терминирующихся на вторичном узле
Да	От	Location Information at S-NODE reporting	Н	-	Ненумеруемое значение (pscell, ...)	Указывает на необходимость предоставления информации о местоположении пользователя во вторичном узле S-NODE
Да	И	MR-DC Resource Coordination Information	Н	-	5.2.2.33	Информация, используемая для координации использования ресурсов между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN
Да	И	Masked IMEISV	Н	-	5.2.3.32	-
Да	И	NE-DC TDM Pattern	Н	-	5.2.2.38	-
Да	И	SN Addition Trigger Indication	Н	-	Ненумеруемое значение (SN change, inter-MN HO, intra-MN HO, ...)	Указывает на триггер для процедуры подготовки к добавлению вторичного узла S-NG-RAN
Да	От	Trace Activation	Н	-	5.2.3.55	-
Да	И	Requested Fast MCG recovery via SRB3	Н	-	Ненумеруемое значение (true, ...)	Указывает на запрос ресурсов для быстрого восстановления основной группы сот MCG через радиоканал сигнализации SRB3
Да	И	UE Radio Capability ID	Н	-	5.2.3.138	-
Да От <*> См. таблицу 25. <**> См. таблицу 26.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 25

Граница диапазона сообщения S-NODE ADDITION REQUEST

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256

Таблица 26

Условие сообщения S-NODE ADDITION REQUEST

Условие	Пояснение
ifSNterminated	Данный IE должен присутствовать если присутствует хотя бы один ресурс PDU Session Resource Setup Info — SN terminated в IE PDU Session Resources To Be Added List

5.1.2.2 Сообщение S-NODE ADDITION REQUEST ACKNOWLEDGE

Сообщение отправляется вторичным узлом S-NG-RAN основному узлу M-NG-RAN для подтверждения выполнения подготовки к добавлению вторичного узла S-NG-RAN. Характеристики сообщения S-NODE ADDITION REQUEST ACKNOWLEDGE приведены в таблице 27.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN.

Таблица 27

Характеристики сообщения S-NODE ADDITION REQUEST ACKNOWLEDGE		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	От	S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	От	PDU Session Resources Admitted To Be Added List	-	1	-	-
Да	И	>PDU Session Resources Admitted To Be Added Item	-	1..<maxnoofPDUSessions> <*>	-	При отсутствии IE PDU Session Resource Setup Response Info — SN terminated, либо IE PDU Session Resource Setup Response Info — MN terminated в IE PDU Session Resources Admitted to be Added Item действуют нештатные условия, указанные в 4.3.1.4
-	-	>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>PDU Session Resource Setup Response Info — SN terminated	Н	-	5.2.1.7	-
-	-	>>PDU Session Resource Setup Response Info — MN terminated	Н	-	5.2.1.9	-
-	-	PDU Session Resources Not Admitted List	Н	-	-	-
Да	И	>PDU Session Resources Not Admitted List — SN terminated	Н	-	5.2.1.3	-
-	-	>PDU Session Resources Not Admitted List — MN terminated	Н	-	5.2.1.3	-
-	-	S-NG-RAN node to M-NG-RAN node Container	О	-	Октетная строка	Включает сообщение CG-Config, определенное в [[16]](#p117560) (пункт 11.2.2)
Да	От	Admitted Split SRBs	Н	-	Ненумеруемое значение (srb1, srb2, srb1&2, ...)	Указывает разрешенные виртуальные радиоканалы сигнализации SRBs
Да	От	RRC Config Indication	Н	-	5.2.3.72	-
Да	От	Criticality Diagnostics	Н	-	5.2.3.3	-
Да	И	Location Information at S-NODE	Н	-	5.2.3.25	Содержит информацию для поддержки локации UE
Да	И	MR-DC Resource Coordination Information	Н	-	5.2.2.33	Информация, используемая для координации использования ресурсов между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN
Да	И	Available fast MCG recovery via SRB3	Н	-	Ненумеруемое значение (true, ...)	Указывает на поддержку быстрого восстановления основной группы сот MCG через виртуальный радиоканал сигнализации SRB3
Да И <*> См. таблицу 28.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 28

Граница диапазона сообщения S-NODE ADDITION REQUEST ACKNOWLEDGE

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256

5.1.2.3 Сообщение S-NODE ADDITION REQUEST REJECT

Сообщение отправляется вторичным узлом S-NG-RAN основному узлу M-NG-RAN для информирования о не успешном выполнении подготовки к добавлению вторичного узла S-NG-RAN. Характеристики сообщения S-NODE ADDITION REQUEST REJECT приведены в таблице 29.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN.

Таблица 29

Характеристики сообщения S-NODE ADDITION REQUEST REJECT

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	От
M-NG-RAN node UE XnAP ID	О	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	От
S-NG-RAN node UE XnAP ID	О	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	От
Cause	О	5.2.3.2	-	Да	И
Criticality Diagnostics	Н	5.2.3.3	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.2.4 Сообщение S-NODE RECONFIGURATION COMPLETE

Сообщение отправляется основным узлом M-NG-RAN вторичному узлу S-NG-RAN, чтобы указать, была ли конфигурация, запрошенная вторичным узлом S-NG-RAN, применена к UE. Характеристики сообщения S-NODE RECONFIGURATION COMPLETE приведены в таблице 30.

Направление: основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN.

Таблица 30

Характеристики сообщения S-NODE RECONFIGURATION COMPLETE

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	От
S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	От
Response Information	О	-	-	-	Да	И
>CHOICE Response Type	О	-	-	-	-	-
>>Configuration successfully applied	-	-	-	-	-	-
>>>M-NG-RAN node to S-NG-RAN node Container	Н	-	Октетная строка	Включает сообщение RRCReconfigurationComplete, как указано в [[16]](#p117560) (пункт 6.2.2) или сообщение RRCConnectionReconfigurationComplete, как указано в [[19]](#p117569) (пункт 6.2.2)	-	-
>>Configuration rejected by the M-NG-RAN node	-	-	-	-	-	-
>>>Cause	О	-	5.2.3.2	-	-	-
>>>M-NG-RAN node to S-NG-RAN node Container	Н	-	Октетная строка	Включает сообщение CG-ConfigInfo, определенное в [[16]](#p117560) (пункт 11.2.2)	-	-
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.2.5 Сообщение S-NODE MODIFICATION REQUEST

Сообщение отправляется основным узлом M-NG-RAN вторичному узлу S-NG-RAN, чтобы либо запросить подготовиться к модификации ресурсов вторичного узла S-NG-RAN для заданного UE, либо запросить текущую конфигурацию вторичной группы сот SCG, либо предоставить вторичному узлу S-NG-RAN информацию об отказе вторичного радиоканала (S-RLF). Характеристики сообщения S-NODE MODIFICATION REQUEST приведены в таблице 31.

Направление: основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN.

Таблица 31

Характеристики сообщения S-NODE MODIFICATION REQUEST		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	От	S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	От	Cause	О	-	5.2.3.2	-
Да	И	PDCP Change Indication	Н	-	5.2.3.74	-
Да	И	Selected PLMN	Н	-	5.2.2.4	Выбранная сеть PLMN для вторичной группы сот SCG во вторичном узле S-NG-RAN
Да	И	Mobility Restriction List	Н	-	5.2.3.53	-
Да	И	SCG Configuration Query	Н	-	5.2.3.27	-
Да	И	UE Context Information	-	0..1	-	-
Да	От	>UE Security Capabilities	Н	-	5.2.3.49	-
-	-	>S-NG-RAN node Security Key	Н	-	5.2.3.51	-
-	-	>S-NG-RAN node UE Aggregate Maximum Bit Rate	Н	-	5.2.3.17	-
-	-	>Index to RAT/Frequency Selection Priority	Н	-	5.2.3.23	-
-	-	>Lower Layer status change	Н	-	5.2.3.60	-
-	-	>PDU Session Resources To Be Added List	-	0..1	-	-
-	-	>>PDU Session Resources To Be Added Item	-	1..<maxnoofPDUSessions> <*>	-	При отсутствии IE PDU Session Resource Setup Info — SN terminated или отсутствии IE PDU Session Resource Setup Info — MN terminated в IE PDU Session Resources to be Added Item действуют нештатные условия, указанные в 4.3.3.4
-	-	>>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>>S-NSSAI	О	-	5.2.3.21	-
-	-	>>>S-NG-RAN node PDU Session Aggregate Maximum Bit Rate	Н	-	5.2.3.69	-
-	-	>>>PDU Session Resource Setup Info — SN terminated	Н	-	5.2.1.6	-
-	-	>>>PDU Session Resource Setup Info — MN terminated	Н	-	5.2.1.8	-
-	-	>PDU Session Resources To Be Modified List	-	0..1	-	-
-	-	>>PDU Session Resources To Be Modified Item	-	1..<maxnoofPDUSessions> <*>	-	При отсутствии IE PDU Session Resource Modification Info — SN terminated или IE PDU Session Resource Modification Info — MN terminated в IE PDU Session Resources To Be Modified Item действуют нештатные условия, указанные в 4.3.3.4
-	-	>>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>>S-NG-RAN node PDU Session Aggregate Maximum Bit Rate	Н	-	5.2.3.69	-
-	-	>>>PDU Session Resource Modification Info — SN terminated	Н	-	5.2.1.10	-
-	-	>>>PDU Session Resource Modification Info — MN terminated	Н	-	5.2.1.12	-
-	-	>>>S-NSSAI	Н	-	5.2.3.21	-
Да	От	>PDU Session Resources To Be Released List	Н	-	5.2.1.27	-
-	-	M-NG-RAN node to S-NG-RAN node Container	Н	-	Октетная строка	Включает сообщение CG-ConfigInfo, определенное в [[16]](#p117560) (пункт 11.2.2)
Да	И	Requested Split SRBs	Н	-	Ненумеруемое значение (srb1, srb2, srb1&2, ...)	Указывает, что запрошены ресурсы для разделяемых виртуальных радиоканалов сигнализации Split SRBs
Да	И	Requested Split SRBs release	Н	-	Ненумеруемое значение (srb1, srb2, srb1&2, ...)	Указывает, что запрошено освобождение ресурсов разделяемых виртуальных радиоканалов сигнализации Split SRBs
Да	И	Desired Activity Notification Level	Н	-	5.2.3.77	-
Да	И	Additional DRB IDs	Н	-	5.2.1.30	Указывает перечень дополнительных идентификаторов DRB Ids, которые вторичный узел S-NG-RAN может использовать для виртуальных каналов, терминирующихся на вторичном узле
Да	От	S-NG-RAN node Maximum Integrity Protected Data Rate Uplink	Н	-	5.2.3.4	Максимальная скорость передачи данных с контролем целостности восходящего канала вторичного узла S-NG-RAN, являющаяся составляющей общей максимальной скорости передачи данных с контролем целостности восходящего канала для UE, которая обеспечивается вторичным узлом S-NG-RAN для PDU-сессий, терминирующихся на вторичном узел. Если IE S-NG-RAN node Maximum Integrity Protected Data Rate Downlink не представлен, то этот IE применяется для обоих каналов (восходящего и нисходящего)
Да	От	S-NG-RAN node Maximum Integrity Protected Data Rate Downlink	Н	-	5.2.3.4	Максимальная скорость передачи данных с контролем целостности нисходящего канала вторичного узла S-NG-RAN, являющаяся составляющей общей максимальной скорости передачи данных с контролем целостности нисходящего канала для UE, которая обеспечивается вторичным узлом S-NG-RAN для PDU-сессий, терминирующихся на вторичном узел
Да	От	Location Information at S-NODE reporting	Н	-	Ненумеруемое значение (pscell, ...)	Указывает на необходимость предоставления информации о местоположении пользователя в S-NODE
Да	И	MR-DC Resource Coordination Information	Н	-	5.2.2.33	Информация, используемая для координации использования ресурсов между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN
Да	И	PCell ID	Н	-	5.2.2.27	-
Да	От	NE-DC TDM Pattern	Н	-	5.2.2.38	-
Да	И	Requested Fast MCG recovery via SRB3	Н	-	Ненумеруемое значение (true, ...)	Указывает на запрос ресурсов для быстрого восстановления основной группы сот MCG через радиоканал сигнализации SRB3
Да	И	Requested Fast MCG recovery via SRB3 Release	Н	-	Ненумеруемое значение (true, ...)	Указывает на запрос освобождения ресурсов быстрого восстановления основной группы сот MCG через радиоканал сигнализации SRB3
Да	И	SN triggered	Н	-	Ненумеруемое значение (true...)	-
Да И <*> См. таблицу 32.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 32

Граница диапазона сообщения S-NODE MODIFICATION REQUEST

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256

5.1.2.6 Сообщение S-NODE MODIFICATION REQUEST ACKNOWLEDGE

Сообщение отправляется узлом S-NG-RAN для подтверждения запроса основного узла M-NG-RAN на модификацию ресурсов вторичного узла S-NG-RAN для заданного UE. Характеристики сообщения S-NODE MODIFICATION REQUEST ACKNOWLEDGE приведены в таблице 33.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN.

Таблица 33

Характеристики сообщения S-NODE MODIFICATION REQUEST ACKNOWLEDGE

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	И
S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	И
PDU Session Resources Admitted List	-	0..1	-	-	Да	И
>PDU Session Resources Admitted To Be Added List	-	0..1	-	-	-	-
>>PDU Session Resources Admitted To Be Added Item	-	1..<maxnoofPDUSessions> <*>	-	При отсутствии IE PDU Session Resource Setup Response Info — SN terminated или IE PDU Session Resource Setup Response Info — MN terminated в IE PDU Session Resources Admitted to be Added Item действуют нештатные условия, указанные в 4.3.3.4	-	-
>>>PDU Session ID	О	-	5.2.3.18	-	-	-
>>>PDU Session Resource Setup Response Info — SN terminated	Н	-	5.2.1.7	-	-	-
>>>PDU Session Resource Setup Response Info — MN terminated	Н	-	5.2.1.9	-	-	-
>PDU Session Resources Admitted To Be Modified List	-	0..1	-	-	-	-
>>PDU Session Resources Admitted To Be Modified Item	-	1..<maxnoofPDUSessions> <*>	-	При отсутствии IE PDU Session Resource Modification Response Info — SN terminated или IE PDU Session Resource Modification Response Info — MN terminated в IE PDU Session Resources Admitted To Be Modified Item действуют нештатные условия, указанные в 4.3.3.4	-	-
>>>PDU Session ID	О	-	5.2.3.18	-	-	-
>>>PDU Session Resource Modification Response Info — SN terminated	Н	-	5.2.1.11	-	-	-
>>>PDU Session Resource Modification Response Info — MN terminated	Н	-	5.2.1.13	-	-	-
>PDU Session Resources Admitted To Be Released List	-	0..1	-	-	-	-
>>PDU Session Resources admitted to be released List — SN terminated	Н	-	5.2.1.25	-	-	-
>>PDU Session Resources admitted to be released List — MN terminated	Н	-	5.2.1.27	-	-	-
PDU Session Resources Not Admitted to be Added List	Н	-	5.2.1.28	-	Да	И
S-NG-RAN node to M-NG-RAN node Container	Н	-	Октетная строка	Включает сообщение CG-ConfigInfo, определенное в [[16]](#p117560) (пункт 11.2.2)	Да	И
Admitted Split SRBs	Н	-	Ненумеруемое значение (srb1, srb2, srb1&2, ...)	Указывает разрешенные виртуальные радиоканалы сигнализации SRBs	Да	И
Admitted Split SRBs release	Н	-	Ненумеруемое значение (srb1, srb2, srb1&2, ...)	Указывает на освобождение разрешенных виртуальных радиоканалов сигнализации SRBs	Да	И
Criticality Diagnostics	Н	-	5.2.3.3	-	Да	И
Location Information at S-NODE	Н	-	5.2.3.25	Содержит информацию для поддержки локации UE	Да	И
MR-DC Resource Coordination Information	Н	-	5.2.2.33	Информация, используемая для координации использования ресурсов между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN	Да	И
PDU Session Resources with Data Forwarding List	-	0..1	-	-	Да	И
>PDU Session Resources with Data Forwarding List — SN terminated	О	-	5.2.1.25	-	-	-
RRC Config Indication	Н	-	5.2.3.72	-	Да	От
Available fast MCG recovery via SRB3	Н	-	Ненумеруемое значение (true, ...)	Указывает на возможность быстрого восстановления основной группы сот MCG через виртуальный радиоканал сигнализации SRB3	Да	И
Release fast MCG recovery via SRB3	Н	-	Ненумеруемое значение (true, ...)	Указывает на завершение быстрого восстановления основной группы сот MCG через виртуальный радиоканал сигнализации SRB3	Да	И
<*> См. таблицу 34. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 34

Граница диапазона сообщения S-NODE MODIFICATION REQUEST ACKNOWLEDGE

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256

5.1.2.7 Сообщение S-NODE MODIFICATION REQUEST REJECT

Сообщение отправляется вторичным узлом S-NG-RAN для информирования основного узла M-NG-RAN о не успешной подготовке модификации ресурсов вторичного узла S-NG-RAN. Характеристики сообщения S-NODE MODIFICATION REQUEST REJECT приведены в таблице 35.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN.

Таблица 35

Характеристики сообщения S-NODE MODIFICATION REQUEST REJECT

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	От
M-NG-RAN node UE XnAP ID	О	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	И
S-NG-RAN node UE XnAP ID	О	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	И
Cause	О	5.2.3.2	-	Да	И
Criticality Diagnostics	Н	5.2.3.3	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.2.8 Сообщение S-NODE MODIFICATION REQUIRED

Сообщение отправляется узлом S-NG-RAN на узел M-NG-RAN для запроса модификации ресурсов узла S-NG-RAN для заданного UE. Характеристики сообщения S-NODE MODIFICATION REQUIRED приведены в таблице 36.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN.

Таблица 36

Характеристики сообщения S-NODE MODIFICATION REQUIRED		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	От	S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	От	Cause	О	-	5.2.3.2	-
Да	И	PDCP Change Indication	Н	-	5.2.3.74	-
Да	И	PDU Session Resources To Be Modified List	-	0..1	-	-
Да	И	>PDU Session Resources To Be Modified Item	-	1..<maxnoofPDUSessions> <*>	-	При отсутствии IE PDU Session Resource Modification Required Info — SN terminated или отсутствии IE PDU Session Resource Modification Required Info — MN terminated в IE PDU Session Resources To Be Modified Item действуют нештатные условия, указанные в 4.3.3.4
-	-	>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>PDU Session Resource Modification Required Info — SN terminated	Н	-	5.2.1.21	-
-	-	>>PDU Session Resource Modification Required Info — MN terminated	Н	-	5.2.1.23	-
-	-	PDU Session Resources To Be Released List	-	0..1	-	-
Да	И	>PDU Session Resources To Be Released Item	-	1..<maxnoofPDUSessions> <*>	-	-
-	-	>PDU sessions to be released List — SN terminated	Н	-	5.2.1.25	-
-	-	>PDU sessions to be released List — MN terminated	Н	-	5.2.1.27	-
-	-	S-NG-RAN node to M-NG-RAN node Container	Н	-	Октетная строка	Включает сообщение CG-ConfigInfo, определенное в [[16]](#p117560) (пункт 11.2.2)
Да	И	Spare DRB IDs	Н	-	5.2.1.30	Указывает перечень необязательных идентификаторов DRB ID, которые использовались вторичным узлом S-NG-RAN
Да	И	Required Number of DRB IDs	Н	-	5.2.3.78	Указывает количество идентификаторов DRB ID, дополнительно запрашиваемых вторичным узлом S-NG-RAN
Да	И	Location Information at S-NODE	Н	-	5.2.3.25	Содержит информацию для поддержки локации UE
Да	И	MR-DC Resource Coordination Information	Н	-	5.2.2.33	Информация, используемая для координации использования ресурсов между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN
Да	И	RRC Config Indication	Н	-	5.2.3.72	-
Да От <*> См. таблицу 37.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 37

Граница диапазона сообщения S-NODE MODIFICATION REQUIRED

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256

5.1.2.9 Сообщение S-NODE MODIFICATION CONFIRM

Сообщение отправляется основным узлом M-NG-RAN для информирования вторичного узла S-NG-RAN об успешной модификации. Характеристики сообщения S-NODE MODIFICATION CONFIRM приведены в таблице 38.

Направление: основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN.

Таблица 38

Характеристики сообщения S-NODE MODIFICATION CONFIRM		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	И	S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	И	PDU sessions Admitted To Be Modified List	-	0..1	-	-
Да	И	>PDU sessions Admitted To Be Modified Item	-	1..<maxnoofPDUSessions> <*>	-	При отсутствии IE PDU Session Resource Modification Confirm Info — SN terminated или отсутствии IE PDU Session Resource Modification Confirm Info — MN terminated в IE PDU Session Resources Admitted To Be Modified Item действуют нештатные условия, указанные в 4.3.3.4
-	-	>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>PDU Session Resource Modification Confirm Info — SN terminated	Н	-	5.2.1.22	-
-	-	>>PDU Session Resource Modification Confirm Info — MN terminated	Н	-	5.2.1.24	-
-	-	PDU sessions Released List	-	0..1	-	-
Да	И	>PDU sessions released List — SN terminated	Н	-	5.2.1.26	-
-	-	>PDU sessions released List — MN terminated	Н	-	5.2.1.28	-
-	-	M-NG-RAN node to S-NG-RAN node Container	Н	-	Октетная строка	Включает сообщение RRCReconfigurationComplete как определено в [[16]](#p117560) (пункт 6.2.2) или RRCConnectionReconfigurationComplete как определено в [[19]](#p117569) (пункт 6.2.2)
Да	И	Additional DRB IDs	Н	-	5.2.1.30	Указывает перечень дополнительных идентификаторов DRB ID, которые вторичный узел S-NG-RAN может использовать для виртуальных каналов, терминирующихся на вторичном узле
Да	От	Criticality Diagnostics	Н	-	5.2.3.3	-
Да	И	MR-DC Resource Coordination Information	Н	-	5.2.2.33	Информация, используемая для координации использования ресурсов между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN
Да И <*> См. таблицу 39.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 39

Граница диапазона сообщения S-NODE MODIFICATION CONFIRM

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256

5.1.2.10 Сообщение S-NODE MODIFICATION REFUSE

Сообщение отправляется основным узлом M-NG-RAN для информирования вторичного узла S-NG-RAN о том, что модификация вторичного узла S-NG-RAN, инициированная вторичным узлом S-NG-RAN, выполнена не успешно. Характеристики сообщения S-NODE MODIFICATION REFUSE приведены в таблице 40.

Направление: основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN.

Таблица 40

Характеристики сообщения S-NODE MODIFICATION REFUSE

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	От
M-NG-RAN node UE XnAP ID	О	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	И
S-NG-RAN node UE XnAP ID	О	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	И
Cause	О	5.2.3.2	-	Да	И
M-NG-RAN node to S-NG-RAN node Container	Н	Октетная строка	Включает сообщение CG-ConfigInfo, определенное в [[16]](#p117560) (пункт 11.2.2)	Да	И
Criticality Diagnostics	Н	5.2.3.3	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.2.11 Сообщение S-NODE CHANGE REQUIRED

Сообщение отправляется вторичным узлом S-NG-RAN основному узлу M-NG-RAN, чтобы вызвать смену вторичного узла S-NG-RAN. Характеристики сообщения S-NODE CHANGE REQUIRED приведены в таблице 41.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN.

Таблица 41

Характеристики сообщения S-NODE CHANGE REQUIRED		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	От	S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	От	Target S-NG-RAN node ID	О	-	5.2.2.3	-
Да	От	Cause	О	-	5.2.3.2	-
Да	И	PDU Session SN Change Required List	-	0..1	-	-
Да	И	>PDU Session SN Change Required Item	-	1..<maxnoofPDUSessions> <*>	-	При отсутствии IE PDU Session Resource Change Required Info — SN terminated в IE PDU Session SN Change Required Item, действуют нештатные условия, как указано в 4.3.4.4
-	-	>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>PDU Session Resource Change Required Info — SN terminated	Н	-	5.2.1.19	-
-	-	S-NG-RAN node to M-NG-RAN node Container	О	-	Октетная строка	Включает сообщение CG-ConfigInfo, определенное в [[16]](#p117560) (пункт 11.2.2)
Да От <*> См. таблицу 42.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 42

Граница диапазона сообщения S-NODE CHANGE REQUIRED

Граница диапазона	Пояснение
maxnoofPDUsessions	Максимальное количество PDU-сессий. Значение 256

5.1.2.12 Сообщение S-NODE CHANGE CONFIRM

Сообщение отправляется основным узлом M-NG-RAN для информирования вторичного узла S-NG-RAN о том, что подготовка смены вторичного узла S-NG-RAN, инициированная вторичным узлом S-NG-RAN, выполнена успешно. Характеристики сообщения S-NODE CHANGE CONFIRM приведены в таблице 43.

Направление: основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN.

Таблица 43

Характеристики сообщения S-NODE CHANGE CONFIRM		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	И	S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	И	PDU Session SN Change Confirm List	-	0..1	-	-
Да	И	>PDU Session SN Change Confirm Item	-	1..<maxnoofPDUSessions> <*>	-	При отсутствии IE PDU Session Resource Change Confirm Info — SN terminated в IE PDU Session SN Change Confirm Item действуют нештатные условия, указанные в 4.3.5.4
-	-	>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>PDU Session Resource Change Confirm Info — SN terminated	Н	-	5.2.1.20	-
-	-	Criticality Diagnostics	Н	-	5.2.3.3	-
Да И <*> См. таблицу 44.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 44

Граница диапазона сообщения S-NODE CHANGE CONFIRM

Граница диапазона	Пояснение
maxnoofPDUsessions	Максимальное количество PDU-сессий. Значение 256

5.1.2.13 Сообщение S-NODE CHANGE REFUSE

Сообщение отправляется основным узлом M-NG-RAN для информирования вторичного узла S-NG-RAN о том, что подготовка смены вторичного узла S-NG-RAN, инициированная вторичным узлом S-NG-RAN, выполнена не успешно. Характеристики сообщения S-NODE CHANGE REFUSE приведены в таблице 45.

Направление: основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN.

Таблица 45

Характеристики сообщения S-NODE CHANGE REFUSE

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	От
M-NG-RAN node UE XnAP ID	О	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	И
S-NG-RAN node UE XnAP ID	О	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	И
Cause	О	5.2.3.2	-	Да	И
Criticality Diagnostics	Н	5.2.3.3	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.2.14 Сообщение S-NODE RELEASE REQUEST

Сообщение отправляется основным узлом M-NG-RAN вторичному узлу S-NG-RAN для запроса освобождения ресурсов. Характеристики сообщения S-NODE RELEASE REQUEST приведены в таблице 46.

Направление: Основной узел M-NG-RAN \rightarrow Вторичный узел S-NG-RAN.

Таблица 46

Характеристики сообщения S-NODE RELEASE REQUEST

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	От
S-NG-RAN node UE XnAP ID	Н	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	От
Cause	О	-	5.2.3.2	-	Да	И
PDU Session Resources To Be Released List	Н	-	5.2.1.27	-	Да	И
UE Context Kept Indicator	Н	-	5.2.3.68	-	Да	И
M-NG-RAN node to S-NG-RAN node Container	Н	-	Октетная строка	Включает сообщение CG-ConfigInfo, определенное в [[16]](#p117560) (пункт 11.2.2)	Да	И
DRBs transferred to MN	Н	-	5.2.1.30	Указывает, что целевой узел M-NG-RAN реконфигурировал перечисленные виртуальные радиоканалы DRBs как «MN-terminated bearers»	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 47

Граница диапазона сообщения S-NODE RELEASE REQUEST

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256

5.1.2.15 Сообщение S-NODE RELEASE REQUEST ACKNOWLEDGE

Сообщение отправляется вторичным узлом S-NG-RAN основному узлу M-NG-RAN для подтверждения запроса на освобождение ресурсов вторичного узла S-NG-RAN. Характеристики сообщения S-NODE RELEASE REQUEST ACKNOWLEDGE приведены в таблице 48.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN.

Таблица 48

Характеристики сообщения S-NODE RELEASE REQUEST ACKNOWLEDGE

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	От
S-NG-RAN node UE XnAP ID	Н	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	От
PDU sessions To Be Released List	-	0..1	-	-	Да	И
>PDU Session Resources To Be Released List — SN terminated	Н	-	5.2.1.25	-	-	-
Criticality Diagnostics	Н	-	5.2.3.3	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.2.16 Сообщение S-NODE RELEASE REJECT

Сообщение отправляется вторичным узлом S-NG-RAN основному узлу M-NG-RAN для отклонения запроса на освобождение ресурсов вторичного узла S-NG-RAN. Характеристики сообщения S-NODE RELEASE REJECT приведены в таблице 49.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN.

Таблица 49

Характеристики сообщения S-NODE RELEASE REJECT

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	От
S-NG-RAN node UE XnAP ID	Н	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	От
Cause	О	-	5.2.3.2	-	Да	И
Criticality Diagnostics	Н	-	5.2.3.3	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.2.17 Сообщение S-NODE RELEASE REQUIRED

Сообщение отправляется вторичным узлом S-NG-RAN для запроса освобождения всех ресурсов, выделенных заданному UE, на вторичном узле S-NG-RAN. Характеристики сообщения S-NODE RELEASE REQUIRED приведены в таблице 50.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN.

Таблица 50

Характеристики сообщения S-NODE RELEASE REQUIRED

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	От
S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	От
PDU sessions To Be Released	-	0..1	-	-	Да	И
>PDU Session Resources to be released List — SN terminated	Н	-	5.2.1.25	-	-	-
Cause	О	-	5.2.3.2	-	Да	И
S-NG-RAN node to M-NG-RAN node Container	Н	-	Октетная строка	Включает сообщение CG-ConfigInfo, определенное в [[16]](#p117560) (пункт 11.2.2)	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.2.18 Сообщение S-NODE RELEASE CONFIRM

Сообщение отправляется основным узлом M-NG-RAN для подтверждения освобождения всех ресурсов, выделенных заданному UE, на вторичном узле S-NG-RAN. Характеристики сообщения S-NODE RELEASE CONFIRM приведены в таблице 51.

Направление: основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN.

Таблица 51

Характеристики сообщения S-NODE RELEASE CONFIRM		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	И	S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	И	PDU Session Resources Released	-	0..1	-	-
Да	И	>PDU sessions released List — SN terminated	Н	-	5.2.1.26	-
-	-	Criticality Diagnostics	Н	-	5.2.3.3	-
Да И <*> См. таблицу 52.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 52

Граница диапазона сообщения S-NODE RELEASE CONFIRM

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256

5.1.2.19 Сообщение S-NODE COUNTER CHECK REQUEST

Сообщение отправляется вторичным узлом S-NG-RAN для запроса проверки значения счетчиков PDCP COUNT, относящихся к виртуальным каналам, терминирующихся на вторичном узле и установленных вторичным узлом S-NG-RAN. Характеристики сообщения S-NODE COUNTER CHECK REQUEST приведены в таблице 53.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN.

Таблица 53

Характеристики сообщения S-NODE COUNTER CHECK REQUEST		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	И	S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	И	Bearers Subject to Counter Check List	-	1	-	-
Да	И	>Bearers Subject to Counter Check Item	-	1..<maxnoofDRBs> <*>	-	-
-	-	>>DRB ID	О	-	5.2.3.33	-
-	-	>>UL COUNT	О	Целочисленное значение (0.. 4294967295)	-	Указывает значение счетчика COUNT восходящего канала, связанного с эти виртуальным радиоканалом DRB
-	-	>>DL COUNT	О	Целочисленное значение (0.. 4294967295)	-	Указывает значение счетчика COUNT нисходящего канала, связанного с эти виртуальным радиоканалом DRB
- - <*> См. таблицу 54.

Примечание - В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

Таблица 54

Граница диапазона сообщения S-NODE COUNTER CHECK REQUEST

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное значение виртуальных радиоканалов DRB. Значение 32

5.1.2.20 Сообщение RRC TRANSFER

Сообщение отправляется основным узлом M-NG-RAN вторичному узлу S-NG-RAN для передачи сообщения RRC или отправляется вторичным узлом S-NG-RAN основному узлу M-NG-RAN для информирования о статусе доставки сообщения DL RRC. Характеристики сообщения RRC TRANSFER приведены в таблице 55.

Направление: основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN или вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN.

Таблица 55

Характеристики сообщения RRC TRANSFER

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	От
S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	От
Split SRB	-	0..1	-	-	Да	От
>RRC Container	Н	-	Октетная строка	Содержит пакеты PDCP-C PDU, инкапсулирующие сообщение RRC как определено в [[16]](#p117560) (пункт 6.2.1) или [[19]](#p117569) и зашифрованное ключом основного узла M-NG-RAN	-	-
>SRB Type	О	-	Ненумеруемое значение (srb1, srb2, ...)	Тип используемого виртуального радиоканала сигнализации SRB	-	-
>Delivery Status	Н	-	5.2.3.45	Состояние доставки RRC DL для разделенных виртуальных радиоканалов сигнализации split SRB	-	-
UE Report	-	0..1	-	-	Да	От
>RRC Container	О	-	Октетная строка	Для режимов NGEN-DC и NR-DC включает сообщение UL-DCCH-Message, определенное в [[16]](#p117560) (пункт 6.2.1), содержащее сообщение MeasurementReport, или сообщение RRCReconfigurationComplete, или сообщение FailureInformation, или сообщение UEAssistanceInformation. Для режима NE-DC включает сообщение UL-DCCH-Message, определенное в [[19]](#p117569) (пункт 6.2.1), содержащее сообщение MeasurementReport	-	-
Fast MCG Recovery via SRB3 from SN to MN	-	0..1	-	-	Да	И
>RRC Container	О	-	Октетная строка	Для режима NR-DC включает сообщение UL-DCCH-Message, определенное в [[16]](#p117560) (пункт 6.2.1), содержащее сообщение MCGFailureInformation. Для режима NGEN-DC включает сообщение UL-DCCH-Message, определенное в [[19]](#p117569) (пункт 6.2.1), содержащее сообщение MCGFailureInformation	-	-
Fast MCG Recovery via SRB3 from MN to SN	-	0..1	-	-	Да	И
>RRC Container	О	-	Октетная строка	Для режима NR-DC включает сообщение DL-DCCH-Message, определенное в [[16]](#p117560) (пункт 6.2.1), содержащее сообщение RRCReconfiguration, или сообщение RRCRelease, или сообщение MobilityFromNRCommand. Для режима NGEN-DC включает сообщение DL-DCCH-Message, определенное в [[19]](#p117569) (пункт 6.2.1), содержащее сообщение RRCConnectionReconfiguration, или сообщение RRCConnectionRelease, или сообщение MobilityFromEUTRACommand	-	-
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

5.1.2.21 Сообщение NOTIFICATION CONTROL INDICATION

Сообщение отправляется для уведомления о том, что требования к качеству передачи данных QoS уже установленного GBR QoS-потока(ов) для заданного UE, для которого были запрошены уведомления контроля, либо больше не выполняются, либо выполнены снова. Характеристики сообщения NOTIFICATION CONTROL INDICATION приведены в таблице 56.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN и основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN.

Таблица 56

Характеристики сообщения NOTIFICATION CONTROL INDICATION		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	И	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	От	S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	От	PDU Session Resource Notify List	-	0..1	-	-
Да	От	>PDU Session Resource Notify Item	-	1..<maxnoofPDUSessions> <*>	-	-
-	-	>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>QoS Flow Notification Control Indication Info	О	-	5.2.3.57	-
- - <*> См. таблицу 57.

Примечание - В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

Таблица 57

Граница диапазона сообщения NOTIFICATION CONTROL INDICATION

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий, разрешенных для одного UE. Значение 256

5.1.2.22 Сообщение ACTIVITY NOTIFICATION

Сообщение отправляется узлом NG-RAN для отправки уведомления об активности другому узлу NG-RAN в отношении одного или нескольких QoS-потоков или PDU-сессий, уже установленных для данного UE. Характеристики сообщения ACTIVITY NOTIFICATION приведены в таблице 58.

Направление: узел NG-RAN \rightarrow узел NG-RAN.

Таблица 58

Характеристики сообщения ACTIVITY NOTIFICATION		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	И	S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	И	UE Context level user plane activity report	Н	-	5.2.3.59	-
Да	И	PDU Session Resource Activity Notify List	-	0..1	-	-
Да	И	>PDU Session Resource Activity Notify Item	-	1..<maxnoofPDUSessions> <*>	-	-
-	-	>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>PDU Session level user plane activity report	Н	-	5.2.3.59	-
-	-	>>QoS Flows Activity Notify List	-	0..1	-	-
-	-	>>>QoS Flows Activity Notify Item	-	1..<maxnoofQoSflows> <*>	-	-
-	-	>>>>QoS Flow Identifier	О	-	5.2.3.10	-
-	-	>>>>User plane traffic activity report	О	-	5.2.3.59	-
-	-	RAN Paging Failure	Н	-	Ненумеруемое значение (true, ...)	-
Да И <*> См. таблицу 59.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 59

Границы диапазонов сообщения ACTIVITY NOTIFICATION

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256
maxnoofQoSFlows	Максимальное количество QoS-потоков, допустимое в одной PDU-сессии. Значение 64

5.1.2.23 Сообщение E-UTRA — NR CELL RESOURCE COORDINATION REQUEST

Сообщение отправляется соседней базовой станцией ng-eNB взаимодействующей базовой станции gNB или соседней базовой станцией gNB взаимодействующей базовой станции ng-eNB (оба узла могут инициировать сообщение), чтобы предложить желательное распределение ресурсов для передачи трафика данных в целях координации ресурсов сот E-UTRA — NR. Характеристики сообщения E-UTRA — NR CELL RESOURCE COORDINATION REQUEST приведены в таблице 60.

Направление: ng-eNB \rightarrow gNB, gNB \rightarrow ng-eNB.

Таблица 60

Характеристики сообщения E-UTRA — NR CELL RESOURCE COORDINATION REQUEST

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
CHOICE Initiating Node Type	О	-	-	-	Да	От
>ng-eNB	-	-	-	-	-	-
>>Data Traffic Resource Indication	О	-	5.2.2.30	Указывает ресурсы, выделенные для трафика данных	-	-
>>Spectrum Sharing Group ID	О	-	Целочисленное значение (1..maxnoofCellsinNG-RANnode)	Указывает соты E-UTRA, вовлеченные в координацию ресурсов с сотами NR, связанные одним идентификатором Spectrum Sharing Group ID	-	-
>>List of E-UTRA Cells in E-UTRA Coordination Request	-	1..<maxnoofCellsinNG-RANnode> <*>	-	Список применимых сот E-UTRA	-	-
>>>EUTRA Cell ID	О	-	5.2.2.8	-	-	-
>gNB	-	-	-	-	-	-
>>Data Traffic Resource Indication	О	-	5.2.2.30	Указывает ресурсы, выделенные для трафика данных	-	-
>>List of E-UTRA Cells in NR Coordination Request	-	0..<maxnoofCellsinNG-RANnode> <*>	-	Список применимых сот E-UTRA	-	-
>>>E-UTRA Cell ID	О	-	5.2.2.8	-	-	-
>>Spectrum Sharing Group ID	О	-	Целочисленное значение (1..maxnoofCellsinNG-RANnode)	Указывает соты NR, вовлеченные в координацию ресурсов с сотами E-UTRA, связанные одним идентификатором Spectrum Sharing Group ID	-	-
>>List of NR Cells in NR Coordination Request	-	1..<maxnoNRcellsSpectrumSharingwithE-UTRA> <*>	-	Список применимых сот NR	-	-
>>>NR-Cell ID	О	-	5.2.2.7	-	-	-
Interface Instance Indication	Н	-	5.2.2.39	-	Да	От
<*> См. таблицу 61. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 61

Границы диапазонов сообщения E-UTRA — NR CELL RESOURCE COORDINATION REQUEST

Граница диапазона	Пояснение
maxnoNRcellsSpectrumSharing-withE-UTRA	Максимальное количество сот NR, связанных идентификатором группы совместного использования спектра Spectrum Sharing Group ID и участвующих в координации ресурсов с сотами E-UTRA, связанными с тем же идентификатором Spectrum Sharing Group ID. Значение 64
maxnoofCellsinNG-RANnode	Максимальное количество сот, которое может быть обслужено одним узлом NG-RAN. Значение 16384

5.1.2.24 Сообщение E-UTRA — NR CELL RESOURCE COORDINATION RESPONSE

Сообщение отправляется соседней базовой станцией ng-eNB взаимодействующей базовой станции gNB или соседней базовой станцией gNB взаимодействующей базовой станции ng-eNB (оба узла могут инициировать сообщение), в качестве ответа на запрос E-UTRA — NR CELL RESOURCE COORDINATION REQUEST. Характеристики сообщения E-UTRA — NR CELL RESOURCE COORDINATION RESPONSE приведены в таблице 62.

Направление: ng-eNB \rightarrow gNB, gNB \rightarrow ng-eNB.

Таблица 62

Характеристики сообщения E-UTRA — NR CELL RESOURCE COORDINATION RESPONSE

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
CHOICE Responding NodeType	О	-	-	-	Да	От
>ng-eNB	-	-	-	-	-	-
>>Data Traffic Resource Indication	О	-	5.2.2.30	Указывает ресурсы, выделенные для трафика данных	-	-
>>Spectrum Sharing Group ID	О	-	Целочисленное значение (1..maxnoofCellsinNGRANnode)	Указывает соты E-UTRA, вовлеченные в координацию ресурсов с сотами NR, связанные одним идентификатором Spectrum Sharing Group ID	-	-
>>List of E-UTRA Cells in E-UTRA Coordination Response	-	1..<maxnoofCellsinNGRANnode> <*>	-	Список применимых сот E-UTRA	-	-
>>>EUTRA Cell ID	О	-	5.2.2.8	-	-	-
>gNB	-	-	-	-	-	-
>>Data Traffic Resource Indication	О	-	5.2.2.30	Указывает ресурсы, выделенные для трафика данных	-	-
>>Spectrum Sharing Group ID	О	-	Целочисленное значение (1..maxnoofCellsinNGRANnode)	Указывает соты NR, вовлеченные в координацию ресурсов с сотами E-UTRA, связанные одним идентификатором Spectrum Sharing Group ID	-	-
>>List of NR Cells in NR Coordination Response	-	1..<maxnoNRcellsSpectrumSharingwithE-UTRA> <*>	-	Список применимых сот NR	-	-
>>>NR Cell ID	О	-	5.2.2.7	-	-	-
Interface Instance Indication	Н	-	5.2.2.39	-	Да	От
<*> См. таблицу 63. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 63

Границы диапазонов сообщения E-UTRA — NR CELL RESOURCE COORDINATION RESPONSE

Граница диапазона	Пояснение
maxnoNRcellsSpectrumSharingwithE-UTRA	Максимальное количество сот NR, связанных идентификатором группы совместного использования спектра Spectrum Sharing Group ID и участвующих в координации ресурсов с сотами E-UTRA, связанными с тем же идентификатором Spectrum Sharing Group ID. Значение 64
maxnoofCellsinNG-RANnode	Максимальное количество сот, которое может быть обслужено одним узлом NG-RAN. Значение 16384

5.1.2.25 Сообщение SECONDARY RAT DATA USAGE REPORT

Данное сообщение отправляется вторичным узлом S-NG-RAN, чтобы сообщить об объемах данных, переданных с использованием вторичной радиотехнологии RAT. Характеристики сообщения SECONDARY RAT DATA USAGE REPORT приведены в таблице 64.

Направление: вторичный узел S-NG-RAN \rightarrow основной узел M-NG-RAN

Таблица 64

Характеристики сообщения SECONDARY RAT DATA USAGE REPORT		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	M-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается основным узлом M-NG-RAN
Да	От	S-NG-RAN node UE XnAP ID	О	-	5.2.3.16	Назначается вторичным узлом S-NG-RAN
Да	От	PDU Session Resource Secondary RAT Usage List	-	1	-	-
Да	От	>PDU Session Resource Secondary RAT Usage Item	-	1..<maxnoofPDUSessions> <*>	-	-
-	-	>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>Secondary RAT Usage Information	О	-	5.2.3.87	-
- - <*> См. таблицу 65.

Примечание - В таблице использованы следующие обозначения: О — обязательно; От — отклонить.

Таблица 65

Граница диапазона сообщения SECONDARY RAT DATA USAGE REPORT

Граница диапазона	Пояснение
maxnoofPDUsessions	Максимальное количество PDU-сессий. Значение 256

5.1.2.26 Сообщение TRACE START

Сообщение отправляется основным узлом M-NG-RAN для активации трассировки сессии UE. Характеристики сообщения TRACE START приведены в таблице 66.

Направление: основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN

Таблица 66

Характеристики сообщения TRACE START

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	И
M-NG-RAN node UE XnAP ID	О	5.2.3.16	Назначается основным узлом M-NG-RAN	Да	От
S-NG-RAN node UE XnAP ID	О	5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	От
Trace Activation	О	5.2.3.55	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; И — игнорировать; От — отклонить.

5.1.2.27 Сообщение DEACTIVATE TRACE

Сообщение отправляется основным узлом M-NG-RAN для деактивации трассировки сессии UE. Характеристики сообщения DEACTIVATE TRACE приведены в таблице 67.

Направление: основной узел M-NG-RAN \rightarrow вторичный узел S-NG-RAN

Таблица 67

Характеристики сообщения DEACTIVATE TRACE

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type О
5.3.1.1	-	Да	И	M-NG-RAN node UE XnAP ID	О
5.2.3.16	Назначается основным узлом M-NG-RAN	Да	От	S-NG-RAN node UE XnAP ID	О
5.2.3.16	Назначается вторичным узлом S-NG-RAN	Да	От	NG-RAN Trace ID	О
Октетная строка (длина (8))	Для каждого идентификатора NG-RAN Trace ID в IE Trace Activation	Да	И	Примечание — В таблице использованы следующие обозначения: О — обязательно; И — игнорировать; От — отклонить.
5.1.3 Сообщения глобальных процедур

5.1.3.1 Сообщение XN SETUP REQUEST

Сообщение отправляется узлом NG-RAN соседнему узлу NG-RAN для передачи данных протокола прикладного уровня для инстанса интерфейса Xn-C. Характеристики сообщения XN SETUP REQUEST приведены в таблице 68.

Направление: узел1 NG-RAN \rightarrow узел2 NG-RAN.

Таблица 68

Характеристики сообщения XN SETUP REQUEST		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	Global NG-RAN Node ID	О	-	5.2.2.3	-
Да	От	TAI Support List	О	-	5.2.3.20	Список поддерживаемых зон местоположения TAs и соответствующие характеристики
Да	От	AMF Region Information	О	-	5.2.3.83	Содержит список регионов AMF Regions, к которым принадлежит узел NG-RAN
Да	От	List of Served Cells NR	-	0..<maxnoofCellsinNGRANnode> <*>	-	Содержит список сот, обслуживаемых базовой станцией gNB. Если список сот частичный, то он содержит не менее одной соты для каждой частоты, настроенной на базовой станции gNB
Да	От	>Served Cell Information NR	О	-	5.2.2.11	-
-	-	>Neighbour Information NR	Н	-	5.2.2.13	-
-	-	>Neighbour Information E-UTRA	Н	-	5.2.2.14	-
-	-	List of Served Cells E-UTRA	-	0..<maxnoofCellsinNGRANnode> <*>	-	Содержит список сот, обслуживаемых базовой станцией ng-eNB. Если список сот частичный, то он содержит не менее одной соты для каждой частоты, настроенной на базовой станции ng-eNB
Да	От	>Served Cell Information E-UTRA	О	-	5.2.2.12	-
-	-	>Neighbour Information NR	Н	-	5.2.2.13	-
-	-	>Neighbour Information E-UTRA	Н	-	5.2.2.14	-
-	-	Interface Instance Indication	Н	-	5.2.2.39	-
Да	От	TNL Configuration Info	Н	-	5.2.3.96	-
Да	И	Partial List Indicator NR	Н	-	5.2.2.47	Значение «частичный» указывает на то, что IE List of Served Cells NR содержит частичный список сот
Да	И	Cell and Capacity Assistance Information NR	Н	-	5.2.2.42	Содержит информацию о соте NR
Да	И	Partial List Indicator E-UTRA	Н	-	5.2.2.47	Значение «частичный» указывает на то, что IE List of Served Cells E-UTRA содержит частичный список сот
Да	И	Cell and Capacity Assistance Information E-UTRA	Н	-	5.2.2.43	Содержит информацию о соте E-UTRA
Да И <*> См. таблицу 69.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 69

Граница диапазона сообщения XN SETUP REQUEST

Граница диапазона	Пояснение
maxnoofCellsinNG-RAN node	Максимальное количество сот, которое может быть обслужено одним узлом NG-RAN. Значение 16384

5.1.3.2 Сообщение XN SETUP RESPONSE

Сообщение отправляется узлом NG-RAN соседнему узлу NG-RAN для передачи данных протокола прикладного уровня для инстанса интерфейса Xn-C. Характеристики сообщения XN SETUP RESPONSE приведены в таблице 70.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 70

Характеристики сообщения XN SETUP RESPONSE		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	Global NG-RAN Node ID	О	-	5.2.2.3	-
Да	От	TAI Support List	О	-	5.2.3.20	Список поддерживаемых зон местоположения TAs и соответствующие характеристики
Да	От	List of Served Cells NR	-	0..<maxnoofCellsinNGRANnode> <*>	-	Содержит список сот, обслуживаемых базовой станцией gNB. Если список сот частичный, то он содержит не менее одной соты для каждой частоты, настроенной на базовой станции gNB
Да	От	>Served Cell Information NR	О	-	5.2.2.11	-
-	-	>Neighbour Information NR	Н	-	5.2.2.13	-
-	-	>Neighbour Information E-UTRA	Н	-	5.2.2.14	-
-	-	List of Served Cells E-UTRA	-	0..<maxnoofCellsinNGRANnode> <*>	-	Содержит список сот, обслуживаемых базовой станцией ng-eNB. Если список сот частичный, то он содержит не менее одной соты для каждой частоты, настроенной на базовой станции ng-eNB
Да	От	>Served Cell Information E-UTRA	О	-	5.2.2.12	-
-	-	>Neighbour Information NR	Н	-	5.2.2.13	-
-	-	>Neighbour Information E-UTRA	Н	-	5.2.2.14	-
-	-	Criticality Diagnostics	Н	-	5.2.3.3	-
Да	И	AMF Region Information	Н	-	5.2.3.83	Содержит список регионов AMF Regions, к которым принадлежит узел NG-RAN
Да	От	Interface Instance Indication	Н	-	5.2.2.39	-
Да	От	TNL Configuration Info	Н	-	5.2.3.96	-
Да	И	Partial List Indicator NR	Н	-	5.2.2.47	Значение «частичный» указывает на то, что IE List of Served Cells NR содержит частичный список сот
Да	И	Cell and Capacity Assistance Information NR	Н	-	5.2.2.42	Содержит информацию о соте NR
Да	И	Partial List Indicator E-UTRA	Н	-	5.2.2.47	Значение «частичный» указывает на то, что IE List of Served Cells E-UTRA содержит частичный список сот
Да	И	Cell and Capacity Assistance Information E-UTRA	Н	-	5.2.2.43	Содержит информацию о соте E-UTRA
Да И <*> См. таблицу 71.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 71

Граница диапазона сообщения XN SETUP RESPONSE

Граница диапазона	Пояснение
maxnoofCellsinNG-RAN node	Максимальное количество сот, которое может быть обслужено одним узлом NG-RAN. Значение 16384

5.1.3.3 Сообщение XN SETUP FAILURE

Сообщение отправляется соседним узлом NG-RAN, чтобы указать на сбой установки Xn. Характеристики сообщения XN SETUP FAILURE приведены в таблице 72.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 72

Характеристики сообщения XN SETUP FAILURE

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	Да	От
Cause	О	5.2.3.2	Да	И
Time To Wait	Н	5.2.3.56	Да	И
Criticality Diagnostics	Н	5.2.3.3	Да	И
Interface Instance Indication	Н	5.2.2.39	Да	От
Message Oversize Notification	Н	5.2.2.46	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

5.1.3.4 Сообщение NG-RAN NODE CONFIGURATION UPDATE

Сообщение отправляется узлом NG-RAN соседнему узлу NG-RAN для передачи обновленной информации для инстанса интерфейса Xn-C. Характеристики сообщения NG-RAN NODE CONFIGURATION UPDATE приведены в таблице 73.

Направление: узел1 NG-RAN \rightarrow узел2 NG-RAN.

Таблица 73

Характеристики сообщения NG-RAN NODE CONFIGURATION UPDATE		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	TAI Support List	Н	-	5.2.3.20	Список поддерживаемых зон местоположения TA и соответствующие характеристики
GLOBAL	От	CHOICE Initiating NodeType	О	-	-	-
Да	И	>gNB	-	-	-	-
-	-	>>Served Cells To Update NR	Н	-	5.2.2.15	-
Да	И	>>Cell Assistance Information NR	Н	-	5.2.2.17	-
Да	И	>>Cell Assistance Information E-UTRA	Н	-	5.2.2.44	-
Да	И	>ng-eNB	-	-	-	-
-	-	>>Served Cells to Update E-UTRA	Н	-	5.2.2.16	-
Да	И	>>Cell Assistance Information NR	Н	-	5.2.2.17	-
Да	И	>>Cell Assistance Information E-UTRA	Н	-	5.2.2.44	-
Да	И	TNLA To Add List	-	0..1	-	-
Да	И	>TNLA To Add Item	-	1..<maxnoofTNLAssociations> <*>	-	-
-	-	>>TNLA Transport Layer Information	О	-	5.2.3.31	Информация транспортного уровня плоскости данных управления (CP) узла1 NG-RAN
-	-	>>TNL Association Usage	О	-	5.2.3.84	-
-	-	TNLA To Update List	-	0..1	-	-
Да	И	>TNLA To Update Item	-	1..<maxnoofTNLAssociations> <*>	-	-
-	-	>>TNLA Transport Layer Information	О	-	5.2.3.31	Информация транспортного уровня плоскости данных управления (CP) узла1 NG-RAN
-	-	Global NG-RAN Node ID	Н	-	5.2.2.3	-
Да	От	AMF Region Information To Add	Н	-	5.2.3.83	Список регионов AMF Regions, к которым принадлежит узел NG-RAN и подлежащих добавлению
Да	От	AMF Region Information To Delete	Н	-	5.2.3.83	Список регионов AMF Regions, к которым принадлежит узел NG-RAN и подлежащих удалению
Да	От	Interface Instance Indication	Н	-	5.2.2.39	-
Да	От	TNL Configuration Info	Н	-	5.2.3.96	-
Да И <*> См. таблицу 74.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 74

Граница диапазона сообщения NG-RAN NODE CONFIGURATION UPDATE

Граница диапазона	Пояснение
maxnoofTNLAssociations	Максимальное количество ассоциаций транспортного уровня TNL между узлами NG RAN. Значение 32

5.1.3.5 Сообщение NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE

Сообщение отправляется соседним узлом NG-RAN взаимодействующему узлу для подтверждения обновления информации ассоциации транспортного уровня TNL. Характеристики сообщения NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE приведены в таблице 75.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 75

Характеристики сообщения NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
CHOICE Responding NodeType	О	-	-	-	Да	И
>ng-eNB	-	-	-	-	-	-
>gNB	-	-	-	-	-	-
>>Served E-UTRA Cells	-	0..<maxnoofCellsinNGRANnode> <*>	-	Полный или частичный список сот, обслуживаемых базовой станцией ng-eNB, если он повторно запрашивается узлом1 NG-RAN	Да	И
>>>Served Cell Information E-UTRA	О	-	5.2.2.12	-	-	-
>>>Neighbour Information NR	Н	-	5.2.2.13	Соседние соты NR	-	-
>>>Neighbour Information E-UTRA	Н	-	5.2.2.14	Соседние соты E-UTRA	-	-
>>Partial List Indicator E-UTRA	Н	-	5.2.2.47	Значение «частичный» указывает на то, что IE Served Cells E-UTRA содержит частичный список сот	Да	И
>>Cell and Capacity Assistance Information E-UTRA	Н	-	5.2.2.43	Содержит информацию о соте E-UTRA	Да	И
>>Served NR Cells	-	0..<maxnoofCellsinNGRANnode> <*>	-	Полный или частичный список сот, обслуживаемых базовой станцией gNB, если он повторно запрашивается узлом1 NG-RAN	-	-
>>>Served Cell Information NR	О	-	5.2.2.11	-	-	-
>>>Neighbour Information NR	Н	-	5.2.2.13	Соседние соты NR	-	-
>>>Neighbour Information E-UTRA	Н	-	5.2.2.14	Соседние соты E-UTRA	-	-
>>Partial List Indicator NR	Н	-	5.2.2.47	Значение «частичный» указывает на то, что IE Served NR Cells содержит частичный список сот	Да	И
>>Cell and Capacity Assistance Information NR	Н	-	5.2.2.42	Содержит информацию о соте NR	Да	И
TNLA Setup List	-	0..1	-	-	Да	И
>TNLA Setup Item	-	1..<maxnoofTNLAssociations> <*>	-	-	-	-
>>TNLA Transport Layer Address	О	-	5.2.3.31	Информация транспортного уровня плоскости данных управления (CP) узла1 NG-RAN	-	-
TNLA Failed to Setup List	-	0..1	-	-	Да	И
>TNLA Failed To Setup Item	-	1..<maxnoofTNLAssociations> <*>	-	-	-	-
>>TNLA Transport Layer Address	О	-	5.2.3.31	Информация транспортного уровня плоскости данных управления (CP) узла1 NG-RAN	-	-
>>Cause	О	-	5.2.3.2	-	-	-
Criticality Diagnostics	Н	-	5.2.3.3	-	Да	И
Interface Instance Indication	Н	-	5.2.2.39	-	Да	От
TNL Configuration Info	Н	-	5.2.3.96	-	Да	И
<*> См. таблицу 76. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 76

Граница диапазонов сообщения NG-RAN NODE CONFIGURATION UPDATE ACKNOWLEDGE

Граница диапазона	Пояснение
maxnoofCellsinNGRANnode	Максимальное количество сот, которое может быть обслужено одним узлом NG-RAN. Значение 16384
maxnoofTNLAssociations	Максимальное количество ассоциаций транспортного уровня TNL между узлами NG RAN. Значение 32

5.1.3.6 Сообщение NG-RAN NODE CONFIGURATION UPDATE FAILURE

Сообщение отправляется соседним узлом NG-RAN для указания сбоя обновления конфигурации узла NG-RAN. Характеристики сообщения NG-RAN NODE CONFIGURATION UPDATE FAILURE приведены в таблице 77.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 77

Характеристики сообщения NG-RAN NODE CONFIGURATION UPDATE FAILURE

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	Да	От
Cause	О	5.2.3.2	Да	И
Time To Wait	Н	5.2.3.56	Да	И
Criticality Diagnostics	Н	5.2.3.3	Да	И
Interface Instance Indication	Н	5.2.2.39	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

5.1.3.7 Сообщение CELL ACTIVATION REQUEST

Сообщение отправляется узлом1 NG-RAN взаимодействующему узлу2 NG-RAN, чтобы запросить включение ранее отключенной соты/сот. Характеристики сообщения CELL ACTIVATION REQUEST приведены в таблице 78.

Направление: узел1 NG-RAN \rightarrow узел2 NG-RAN.

Таблица 78

Характеристики сообщения CELL ACTIVATION REQUEST		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	CHOICE Served Cells To Activate	О	-	-	-
Да	От	>NR Cells	-	-	-	-
-	-	>>NR Cells List	-	1	-	-
-	-	>>>NR Cells item	-	1..<maxnoofCellsinNGRANnode> <*>	-	-
-	-	>>>>NR CGI	О	-	5.2.2.7	-
-	-	>E-UTRA Cells	-	-	-	-
	-	>>E-UTRA Cells List	-	1	-	-
-	-	>>>E-UTRA Cells item	-	1..<maxnoofCellsinNGRANnode> <*>	-	-
-	-	>>>>E-UTRA CGI	О	-	5.2.2.8	-
-	-	Activation ID	О	-	Целочисленное значение (0..255)	Назначается узлом1 NG-RAN
Да	От	Interface Instance Indication	Н	-	5.2.2.39	-
Да От <*> См. таблицу 79.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 79

Граница диапазона сообщения CELL ACTIVATION REQUEST

Граница диапазона	Пояснение
maxnoofCellsinNG-RANnode	Максимальное количество сот, которое может быть обслужено одним узлом NG-RAN. Значение 16384

5.1.3.8 Сообщение CELL ACTIVATION RESPONSE

Сообщение отправляется узлом2 NG-RAN взаимодействующему узлу2 NG-RAN, чтобы указать, что одна или более сот, ранее отключенных, была (были) активированы. Характеристики сообщения CELL ACTIVATION RESPONSE приведены в таблице 80.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 80

Характеристики сообщения CELL ACTIVATION RESPONSE		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	CHOICE Activated Served Cells	О	-	-	-
Да	От	>NR Cells	-	-	-	-
-	-	>>NR Cells List	-	1	-	-
-	-	>>>NR Cells Item	-	1..<maxnoofCellsinNGRANnode> <*>	-	-
-	-	>>>>NR CGI	О	-	5.2.2.7	-
-	-	>E-UTRA Cells	-	-	-	-
	-	>>E-UTRA Cells List	-	1	-	-
-	-	>>>E-UTRA Cells Item	-	1..<maxnoofCellsinNG-RANnode> <*>	-	-
-	-	>>>>E-UTRA CGI	О	-	5.2.2.8	-
-	-	Activation ID	О	-	Целочисленное значение (0..255)	Назначается узлом1 NG-RAN
Да	От	Criticality Diagnostics	Н	-	5.2.3.3	-
Да	И	Interface Instance Indication	Н	-	5.2.2.39	-
Да От <*> См. таблицу 81.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 81

Граница диапазона сообщения CELL ACTIVATION RESPONSE

Граница диапазона	Пояснение
maxnoofCellsinNG-RANnode	Максимальное количество сот, которое может быть обслужено одним узлом NG-RAN. Значение 16384

5.1.3.9 Сообщение CELL ACTIVATION FAILURE

Сообщение отправляется узлом2 NG-RAN взаимодействующему узлу1 NG-RAN для указания сбоя активации сот. Характеристики сообщения CELL ACTIVATION FAILURE приведены в таблице 82.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 82

Характеристики сообщения CELL ACTIVATION FAILURE

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	От
Activation ID	О	Целочисленное значение (0..255)	Назначается узлом1 NG-RAN	Да	От
Cause	О	5.2.3.2	-	Да	И
Criticality Diagnostics	Н	5.2.3.3	-	Да	И
Interface Instance Indication	Н	5.2.2.39	-	Да	От

5.1.3.10 Сообщение RESET REQUEST

Сообщение отправляется от одного узла NG-RAN другому узлу NG-RAN и используется для запроса сброса интерфейса Xn. Характеристики сообщения RESET REQUEST приведены в таблице 83.

Направление: узел1 NG-RAN \rightarrow узел2 NG-RAN.

Таблица 83

Характеристики сообщения RESET REQUEST		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	CHOICE Reset Request TypeInfo	О	-	-	-
Да	От	>Full Reset	-	-	-	-
-	-	>Partial Reset	-	-	-	-
-	-	>>UE contexts to be released List	-	1	-	-
-	-	>>>UE Contexts to be released Item	-	1..<maxnoofUEcontexts> <*>	-	-
-	-	>>>>NG-RAN node1 UE XnAP ID	Н	-	5.2.3.16	Назначается узлом1 NG-RAN
-	-	>>>>NG-RAN node2 UE XnAP ID	Н	-	5.2.3.16	Назначается узлом2 NG-RAN
-	-	Cause	О	-	5.2.3.2	-
Да	И	Interface Instance Indication	Н	-	5.2.2.39	-
Да От <*> См. таблицу 84.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 84

Граница диапазона сообщения RESET REQUEST

Граница диапазона	Пояснение
maxnoofUEContexts	Максимальное количество контекстов UE. Значение 8192

5.1.3.11 Сообщение RESET RESPONSE

Сообщение отправляется узлом NG-RAN в качестве ответа на сообщение RESET REQUEST. Характеристики сообщения RESET RESPONSE приведены в таблице 85.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 85

Характеристики сообщения RESET RESPONSE		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	От	CHOICE Reset Response Type Info	О	-	-	-
Да	И	>Full Reset	-	-	-	-
-	-	>Partial Reset	-	-	-	-
-	-	>>Admitted UE contexts to be released List	-	1	-	-
-	-	>>>Admitted UE Contexts to be released Item	-	1..<maxnoofUEcontexts> <*>	-	-
-	-	>>>>NG-RAN node1 UE XnAP ID	Н	-	5.2.3.16	Назначается узлом1 NG-RAN
-	-	>>>>NG-RAN node2 UE XnAP ID	Н	-	5.2.3.16	Назначается узлом2 NG-RAN
-	-	Criticality Diagnostics	Н	-	5.2.3.3	-
Да	И	Interface Instance Indication	Н	-	5.2.2.39	-
Да От <*> См. таблицу 86.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 86

Граница диапазона сообщения RESET RESPONSE

Граница диапазона	Пояснение
maxnoofUEContexts	Максимальное количество контекстов UE. Значение 8192

5.1.3.12 Сообщение ERROR INDICATION

Сообщение используется для указания того, что узлом NG-RAN обнаружена некоторая ошибка. Характеристики сообщения ERROR INDICATION приведены в таблице 87.

Направление: узел1 NG-RAN \rightarrow узел2 NG-RAN.

Таблица 87

Характеристики сообщения ERROR INDICATION

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	И
Old NG-RAN node UE XnAP ID	Н	5.2.3.16	Назначается узлом-источником NG-RAN при хендовере и вторичным узлом S-NG-RAN при двойном подключении или узлом NG-RAN, от которого передается виртуальный радиоканал DRB	Да	И
New NG-RAN node UE XnAP ID	Н	5.2.3.16	Назначается целевым узлом NG-RAN при хендовере и основным узлом M-NG-RAN при двойном подключении или узлом NG-RAN, от которого передается виртуальный радиоканал DRB	Да	И
Cause	Н	5.2.3.2	-	Да	И
Criticality Diagnostics	Н	5.2.3.3	-	Да	И
Interface Instance Indication	Н	5.2.2.39	-	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

5.1.3.13 Сообщение XN REMOVAL REQUEST

Сообщение отправляется узлом NG-RAN соседнему узлу NG-RAN, чтобы инициировать удаление сигнального соединения. Характеристики сообщения XN REMOVAL REQUEST приведены в таблице 88.

Направление: узел1 NG-RAN \rightarrow узел2 NG-RAN.

Таблица 88

Характеристики сообщения XN REMOVAL REQUEST

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	Да	От
Global NG-RAN Node ID	О	5.2.2.3	Да	От
Xn Removal Threshold	Н	5.2.3.54	Да	От
Interface Instance Indication	Н	5.2.2.39	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить.

5.1.3.14 Сообщение XN REMOVAL RESPONSE

Сообщение отправляется узлом NG-RAN соседнему узлу NG-RAN, чтобы подтвердить инициацию удаления сигнального соединения. Характеристики сообщения XN REMOVAL RESPONSE приведены в таблице 89.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 89

Характеристики сообщения XN REMOVAL RESPONSE

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	Да	От
Global NG-RAN Node ID	О	5.2.2.3	Да	От
Criticality Diagnostics	Н	5.2.3.3	Да	И
Interface Instance Indication	Н	5.2.2.39	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

5.1.3.15 Сообщение XN REMOVAL FAILURE

Сообщение отправляется узлом NG-RAN, чтобы указать, что удаление сигнального соединения не может быть принято. Характеристики сообщения XN REMOVAL FAILURE приведены в таблице 90.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 90

Характеристики сообщения XN REMOVAL FAILURE

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	Да	От
Cause	О	5.2.3.2	Да	И
Criticality Diagnostics	Н	5.2.3.3	Да	И
Interface Instance Indication	Н	5.2.2.39	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

5.1.3.16 Сообщение FAILURE INDICATION

Сообщение отправляется узлом2 NG-RAN в целях информирования о попытках восстановления протокола RRC или о приеме отчета об отказе радиоканала RLF от UE, у которого произошел сбой подключения к узлу1 NG-RAN. Характеристики сообщения FAILURE INDICATION приведены в таблице 91.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 91

Характеристики сообщения FAILURE INDICATION

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	И
CHOICE Initiating condition	О	-	-	Да	От
>RRC Reestab	-	-	-	-	-
>>CHOICE RRC Reestab Initiated Reporting	О	-	-	-	-
>>>RRC Reestab Reporting without RLF Report	-	-	-	-	-
>>>>Failure cell PCI	О	5.2.2.10	Физический идентификатор соты	-	-
>>>>Reestablishment cell CGI	О	5.2.2.27	-	-	-
>>>>C-RNTI	О	Битовая строка (длина (16))	Идентификатор C-RNTI, содержащийся в сообщении RRCReestablishment Request [[16]](#p117560) или в сообщении RRCConnectionReestablishmentRequest [[19]](#p117569)	-	-
>>>>ShortMAC-I	О	Битовая строка (длина (16))	Идентификатор ShortMAC-I, содержащийся в сообщении RRCReestablishment Request [[16]](#p117560) или RRCConnectionReestablishmentRequest [[19]](#p117569)	-	-
>>>RRC Reestab Reporting with RLF Report	-	-	-	-	-
>>>>UE RLF Report Container	О	5.2.2.60	IE nr-RLF-Report-r16, содержащийся в сообщении UEInformationResponse [[16]](#p117560) или IE RLF-Report-r9, содержащийся в сообщении UEInformation Response [[19]](#p117569)	-	-
>RRC Setup	-	-	-	-	-
>>CHOICE RRC Setup Initiated Reporting	О	-	-	-	-
>>>RRC Setup Reporting with RLF Report	-	-	-	-	-
>>>>UE RLF Report Container	О	5.2.2.60	IE nr-RLF-Report-r16, содержащийся в сообщении UEInformationResponse [[16]](#p117560) или IE RLF-Report-r9, содержащийся в сообщении UEInformation Response [[19]](#p117569)	-	-
Примечание — В таблице использованы следующие обозначения: О — обязательно; И — игнорировать; От — отклонить.

5.1.3.17 Сообщение HANDOVER REPORT

Сообщение отправляется узлом1 NG-RAN узлу2 NG-RAN в целях информирования о не успешном хендовере или о других критических проблемах, связанных с мобильностью. Характеристики сообщения HANDOVER REPORT приведены в таблице 92.

Направление: узел1 NG-RAN \rightarrow узел2 NG-RAN.

Таблица 92

Характеристики сообщения HANDOVER REPORT		Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	5.2.3.1	-
Да	И	Handover Report Type	О	Ненумеруемое значение (HO too early, HO to wrong cell, Intersystem pingpong. ...)	-
Да	И	Handover Cause	О	5.2.3.2	Указывает причину исходящего хендовера от узла2 NG-RAN
Да	И	Source cell CGI	О	5.2.2.27	Идентификатор соты-источника NG-RAN CGI для процедуры хендовера (в узле2 NG-RAN)
Да	И	Target cell CGI	О 5.2.2.27	Идентификатор целевой соты NG-RAN CGI для процедуры хендовера (в узле1 NG-RAN)).	Если тип отчета (Handover Report Type) указан «Intersystem pingpong», то он содержит целевую соту межсистемного хендовера от другой системы к соте узла1 NG-RAN
Да	И	Reestablishment cell CGI	CifHandoverReportTypeHoToWrongCell <*>	5.2.2.74	Идентификатор соты CGI, в которой UE пытался восстановить или успешно установил соединение после сбоя
Да	И	Target cell in E-UTRAN	CifHandoverReportTypeIntersystempingpong <*>	Октетная строка	Кодируется в соответствии идентификатором Global Cell ID в IE Last Visited E-UTRAN Cell Information, как определено в [[21]](#p117575)
Да	И	Source cell C-RNTI	Н	Битовая строка (длина (16))	Идентификатор C-RNTI назначается узлом-источником NG-RAN (узлом2 NG-RAN)
Да	И	Mobility Information	Н	Битовая строка (длина (32))	Информация, предоставленная в запросе HANDOVER REQUEST от узла2 NG-RAN
Да	И	UE RLF Report Container	Н	5.2.2.60	IE UE RLF Report Container, принятый в сообщении FAILURE INDICATION
Да И <*> См. таблицу 93.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 93

Условия сообщения HANDOVER REPORT

Условие	Пояснение
ifHandoverReportType HoToWrongCell	Этот IE должен быть представлен, если значение IE Handover Report Type установлено «HO в неправильную соту»
ifHandoverReportType Intersystempingpong	Этот IE должен быть представлен, если значение IE Handover Report Type установлено «Межсистемный пинг-понг»

5.1.3.18 Сообщение RESOURCE STATUS REQUEST

Сообщение отправляется узлом1 NG-RAN узлу2 NG-RAN в целях инициации измерений параметров, указанных в сообщении. Характеристики сообщения RESOURCE STATUS REQUEST приведены в таблице 94.

Направление: узел1 NG-RAN \rightarrow узел2 NG-RAN.

Таблица 94

Характеристики сообщения RESOURCE STATUS REQUEST

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	5.2.3.1	-	Да	От
NG-RAN node1 Measurement ID	О	-	Целочисленное значение (1..4095, ...)	Назначается узлом1 NG-RAN	Да	От
NG-RAN node2 Measurement ID	CifRegistration Request StoporAdd <*>	-	Целочисленное значение (1..4095, ...)	Назначается узлом2 NG-RAN	Да	И
Registration Request	О	-	Ненумеруемое значение (start, stop, add, ...)	Тип запроса, для которого требуется передать статус ресурсов	Да	От
Report Characteristics	CifRegistration Request Start <*>	-	Битовая строка (длина (32))	Каждая позиция в битовом массиве указывается на объект измерений, отчет по которому запрашивается у узла2 NG-RAN. Первый бит = PRB Periodic, второй бит = TNL Capacity Ind Periodic, третий бит = Composite Available Capacity Periodic, четвертый бит = Number of Active UEs, пятый бит = RRC connections. Другие биты должны игнорироваться узлом2 NG-RAN	Да	От
Cell To Report List	-	0..1	-	Список идентификаторов сот Cell ID, к которым относится запрос	Да	И
>Cell To Report Item	-	1..<maxnoofCellsinNGRANnode> <**>	-	-	-	-
>>Cell ID	О	-	5.2.2.27	-	-	-
>>SSB To Report List	-	0..1	-	Список блоков SSB, к которым относится запрос	-	-
>>>SSB To Report Item	-	1..<maxnoofSSBAreas> <**>	-	-	-	-
>>>>SSB-Index	О	-	Целочисленное значение (0..,63..)	-	-	-
>>Slice To Report List	-	0..1	-	Список сетевых слоев S-NSSAI, к которым относится запрос	-	-
>>>Slice To Report Item	-	1..<maxnoofBPLMNs> <**>	-	-	-	-
>>>>PLMN Identity О
-	5.3.1.14	Вещаемый идентификатор сети PLMN	-	-	>>>>S-NSSAI List	-
1	-	-	-	-	>>>>>S-NSSAI Item	-
1..<maxnoofSliceItems> <**>	-	-	-	-	>>>>>>S-NSSAI	О
- 5.3.1.38
-	-	-	Reporting Periodicity	Н	-	Ненумеруемое значение (500ms, 1000ms, 2000ms, 5000ms, 10000ms, ...)
Периодичность, которая может использоваться для передачи отчетов: PRB Periodic, TNL Capacity Ind Periodic, Composite Available Capacity Periodic.	Также используется в качестве интервала усреднения для всех объектов измерений, если поддерживается	Да	И	<*> См. таблицу 95. <**> См. таблицу 96.		Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.
Таблица 95 Условия сообщения RESOURCE STATUS REQUEST

Условие	Пояснение
ifRegistrationRequestStoporAdd	Данный IE должен быть представлен, если значение IE Registration Request установлено «стоп» или «добавить»
ifRegistrationRequestStart	Данный IE должен быть представлен, если значение IE Registration Request установлено «старт»

Таблица 96

Границы диапазонов сообщения RESOURCE STATUS REQUEST

Граница диапазона	Пояснение
maxnoofCellsinNG-RANnode	Максимальное количество сот, которое может быть обслужено одним узлом NG-RAN. Значение 16384
maxnoofSSBAreas	Максимальное количество областей SSB Areas, которые могут быть обслужены сотой узла NG-RAN. Значение 64
maxnoofSliceItems	Максимальное количество сетевых слоев. Значение 1024

5.1.3.19 Сообщение RESOURCE STATUS RESPONSE

Сообщение отправляется узлом2 NG-RAN узлу1 NG-RAN в целях информирования о том, что запрошенные измерения для всех объектов инициированы успешно. Характеристики сообщения RESOURCE STATUS RESPONSE приведены в таблице 97.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 97

Характеристики сообщения RESOURCE STATUS RESPONSE

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	От
NG-RAN node1 Measurement ID	О	Целочисленное значение (1..4095,...)	Назначается узлом1 NG-RAN	Да	От
NG-RAN node2 Measurement ID	О	Целочисленное значение (1..4095,...)	Назначается узлом2 NG-RAN	Да	От
Criticality Diagnostics	Н	5.2.3.3	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

5.1.3.20 Сообщение RESOURCE STATUS FAILURE

Сообщение отправляется узлом2 NG-RAN узлу1 NG-RAN в целях информирования о том, что некоторые запрошенные объекты измерений не могут быть инициированы. Характеристики сообщения RESOURCE STATUS FAILURE приведены в таблице 98.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 98

Характеристики сообщения RESOURCE STATUS FAILURE

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	От
NG-RAN node1 Measurement ID	О	Целочисленное значение (1..4095,...)	Назначается узлом1 NG-RAN	Да	От
NG-RAN node2 Measurement ID	О	Целочисленное значение (1..4095,...)	Назначается узлом2 NG-RAN	Да	От
Cause	О	5.2.3.2	Игнорируется получателем при получении IE Complete Failure Cause Information	Да	И
Criticality Diagnostics	Н	5.2.3.3	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

5.1.3.21 Сообщение RESOURCE STATUS UPDATE

Сообщение отправляется узлом2 NG-RAN узлу1 NG-RAN в целях информирования о результатах запрошенных измерений. Характеристики сообщения RESOURCE STATUS UPDATE приведены в таблице 99.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 99

Характеристики сообщения RESOURCE STATUS UPDATE		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	И	NG-RAN node1 Measurement ID	О	-	Целочисленное значение (1..4095,...)	Назначается узлом1 NG-RAN
Да	От	NG-RAN node2 Measurement ID	О	-	Целочисленное значение (1..4095,...)	Назначается узлом2 NG-RAN
Да	От	Cell Measurement Result	-	1	-	-
Да	И	>Cell Measurement Result Item	-	1..<maxnoofCellsinNG-RANnode> <*>	-	-
Да	И	>>Cell ID	О	-	5.2.2.27	-
-	-	>>Radio Resource Status	Н	-	5.2.2.51	-
-	-	>>TNL Capacity Indicator	Н	-	5.2.2.50	-
-	-	>>Composite Available Capacity Group	Н	-	5.2.2.52	-
-	-	>>Slice Available Capacity	Н	-	5.2.2.56	-
-	-	>>Number of Active UEs	Н	-	5.2.2.63	-
-	-	>> RRC Connections	Н	-	5.2.2.57	-
- - <*> См. таблицу 100.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 100

Граница диапазона сообщения RESOURCE STATUS UPDATE

Граница диапазона	Пояснение
maxnoofCellsinNG-RANnode	Максимальное количество сот, которое может быть обслужено одним узлом NG-RAN. Значение 16384

5.1.3.22 Сообщение MOBILITY CHANGE REQUEST

Сообщение отправляется узлом1 NG-RAN узлу2 NG-RAN для адаптации параметров мобильности. Характеристики сообщения MOBILITY CHANGE REQUEST приведены в таблице 101.

Направление: узел1 NG-RAN \rightarrow узел2 NG-RAN.

Таблица 101

Характеристики сообщения MOBILITY CHANGE REQUEST

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	-	Да	От
NG-RAN node1 Cell ID	О	5.2.2.27	-	Да	От
NG-RAN node2 Cell ID	О	5.2.2.27	-	Да	От
NG-RAN node1 Mobility Parameters	Н	5.2.2.61	Изменение конфигурации соты узла1 NG-RAN	Да	И
NG-RAN node2 Proposed Mobility Parameters	О	5.2.2.61	Изменение конфигурации соты узла2 NG-RAN	Да	От
Cause	О	5.2.3.2	-	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

5.1.3.23 Сообщение MOBILITY CHANGE ACKNOWLEDGE

Сообщение отправляется узлом2 NG-RAN для индикации узлу1 NG-RAN того, что параметры мобильности, предложенные узлом1 NG-RAN, были одобрены. Характеристики сообщения MOBILITY CHANGE ACKNOWLEDGE приведены в таблице 102.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 102

Характеристики сообщения MOBILITY CHANGE ACKNOWLEDGE

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	Да	От
NG-RAN node1 Cell ID	О	5.2.2.27	Да	От
NG-RAN node2 Cell ID	О	5.2.2.27	Да	От
Criticality Diagnostics Н
5.2.3.2	Да	И	Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.
5.1.3.24 Сообщение MOBILITY CHANGE FAILURE

Сообщение отправляется узлом2 NG-RAN для индикации узлу1 NG-RAN того, что параметры мобильности, предложенные узлом1 NG-RAN, были отклонены. Характеристики сообщения MOBILITY CHANGE FAILURE приведены в таблице 103.

Направление: узел2 NG-RAN \rightarrow узел1 NG-RAN.

Таблица 103

Характеристики сообщения MOBILITY CHANGE FAILURE

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	5.2.3.1	Да	От
NG-RAN node1 Cell ID	О	5.2.2.27	Да	И
NG-RAN node2 Cell ID	О	5.2.2.27	Да	И
Cause	О	5.2.3.2	Да	И
Mobility Parameters Modification Range	Н	5.2.2.62	Да	И
Criticality Diagnostics	Н	5.2.3.2	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

5.1.3.25 Сообщение ACCESS AND MOBILITY INDICATION

Сообщение отправляется узлом1 NG-RAN для передачи узлу2 NG-RAN информации, относящейся к доступу и мобильности. Характеристики сообщения ACCESS AND MOBILITY INDICATION приведены в таблице 104.

Направление: узел1 NG-RAN \rightarrow узел2 NG-RAN.

Таблица 104

Характеристики сообщения ACCESS AND MOBILITY INDICATION		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	5.2.3.1	-
Да	И	RACH Report List	-	0..1	-	-
Да	И	>RACH Report List Item	-	1..<maxnoofRACHReports> <*>	-	-
Да	И	>>RACH Report Container	Н	-	Октетная строка	IE RACH-ReportList-r16 как определено в [[16]](#p117560) (пункт 6.2.2)
Да И <*> См. таблицу 105.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 105

Граница диапазона сообщения ACCESS AND MOBILITY INDICATION

Граница диапазона	Пояснение
maxnoofRACHReports	Максимальное количество отчетов RACH Reports, максимальное значение 64

5.2 Определения IE

При указании IE, которые должны быть представлены битовыми строками, если иное специально не указано в описании семантики соответствующего IE или где-либо еще, в отношении порядка битов применяется следующий принцип:

• первый бит (крайний левый бит) содержит самый старший бит (MSB);
• последний бит (крайний правый бит) содержит наименьший значащий бит (LSB);
• при импорте битовых строк из других спецификаций первый бит цепочки битов содержит первый бит соответствующей информации.

5.2.1 Определения IE Container и IE List

5.2.1.1 IE PDU Session Resources To Be Setup List

Данный IE содержит информацию, связанную с ресурсами PDU-сессии и используемую при передаче контекста UE между узлами NG-RAN. Характеристики IE PDU Session Resources To Be Setup List приведены в таблице 106.

Таблица 106

Характеристики IE PDU Session Resources To Be Setup List		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	PDU Session Resources To Be Setup List	-	1	-	-
-	-	>PDU Session Resources To Be Setup Item	-	1..<maxnoofPDUSessions> <*>	-	-
-	-	>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>S-NSSAI	О	-	5.2.3.21	-
-	-	>>PDU Session Resource Aggregate Maximum Bitrate	Н	-	5.2.3.69	Этот IE должен присутствовать, когда был установлен по крайней мере один Non-GBR QoS-поток
-	-	>>UL NG-U UP TNL Information at UPF	О	-	5.2.3.30	Конечная точка UPF транспортного канала NG-U. Для доставки пакетов UL PDU
-	-	>>Source DL NG-U TNL Information	Н	-	5.2.3.30	Указывает на возможность сохранения точки терминации туннеля NG-U GTP-U в целевом узле NG-RAN
-	-	>>Security Indication	Н	-	5.2.3.52	-
-	-	>>PDU Session Type	О	-	5.2.3.19	-
-	-	>>Network Instance	Н	-	5.2.3.85	Этот IE игнорируется, если присутствует IE Common Network Instance
-	-	>>QoS Flows To Be Setup List	-	1	-	-
-	-	>>>QoS Flows To Be Setup Item	-	1..<maxnoofQoSFlows>	-	-
-	-	>>>>QoS Flow Identifier	О	-	5.2.3.10	-
-	-	>>>>QoS Flow Level QoS Parameters	О	-	5.2.3.5	-
-	-	>>>>E-RAB ID	Н	-	Целочисленное значение (0..15, ...)	-
-	-	>>>>TSC Traffic Characteristics	Н	-	5.2.3.114	-
Да	И	>>>>Redundant QoS Flow Indicator	Н	-	5.2.3.118	-
Да	И	>>Data Forwarding and Offloading Info from source NG-RAN node	Н	-	5.2.1.18	-
-	-	>>Additional UL NG-U UP TNL Information at UPF List	Н	-	5.2.1.33	Дополнительная конечная точка UPF транспортного канала NG-U. Для доставки пакетов UL PDU
Да	И	>>Common Network Instance	Н	-	5.2.3.92	-
Да	И	>>Redundant UL NG-U UP TNL Information at UPF	Н	-	5.2.3.30	Конечная точка UPF транспортного канала NG-U. Для резервной доставки пакетов UL PDU
Да	И	>>Additional Redundant UL NG-U UP TNL Information at UPF List	Н	-	5.2.1.33	Дополнительная резервная конечная точка UPF транспортного канала NG-U. Для доставки пакетов UL PDU
Да	И	>>Redundant Common Network Instance	Н	-	5.2.3.92	-
Да	И	>>Redundant PDU Session Information	Н	-	5.2.3.112	-
Да И <*> См. таблицу 107.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 107

Границы диапазонов IE PDU Session Resources To Be Setup List

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256
maxnoofQoSFlows	Максимальное количество QoS-потоков, разрешенных для одной PDU-сессии. Значение 64

5.2.1.2 IE PDU Session Resources Admitted List

Данный IE содержит информацию, связанную с ресурсами PDU-сессии, для сообщения об успешном установлении ресурсов PDU-сессии. Характеристики IE PDU Session Resources Admitted List приведены в таблице 108.

Таблица 108

Характеристики IE PDU Session Resources Admitted List		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	PDU Session Resources Admitted List	-	1	-	-
-	-	>PDU Session Resources Admitted Item	-	1..<maxnoofPDUSessions> <*>	-	-
-	-	>>PDU Session ID	О	-	5.2.3.18	-
-	-	>>PDU Session Resource Admitted Info	О	-	-	-
-	-	>>>DL NG-U TNL Information Unchanged	Н	-	Ненумеруемое значение (true, ...)	Указывает на туннели NG-U, которые остались неизменными на целевом узле NG-RAN
-	-	>>>QoS Flows Admitted List	-	1	-	-
-	-	>>>>QoS Flows Admitted Item	-	1..<maxnoofQoSFlows> <*>	-	-
-	-	>>>>>QoS Flow Identifier	О	-	5.2.3.10	-
-	-	>>>>>Current QoS Parameters Set Index	Н	-	5.2.3.103	Индекс набора исполняемых в настоящее время альтернативных параметров QoS
Да	И	>>>QoS Flows not Admitted List	Н	-	5.2.1.4	-
-	-	>>>Data Forwarding Info from target NG-RAN node	Н	-	5.2.1.17	-
-	-	>>>Secondary Data Forwarding Info from target NG-RAN node List	Н	-	5.2.1.32	Этот IE будет присутствовать только тогда, когда целевой узел M-NG-RAN решит разделить PDU-сессию между MN и SN
Да И <*> См. таблицу 109.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 109

Границы диапазонов IE PDU Session Resources Admitted List

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256
maxnoofQoSFlows	Максимальное количество QoS-потоков, разрешенных для одной PDU-сессии. Значение 64

5.2.1.3 IE PDU Session Resources Not Admitted List

Данный IE содержит список ресурсов PDU-сессии, которые не были допущены к добавлению или модификации. Характеристики IE PDU Session Resources Not Admitted List приведены в таблице 110.

Таблица 110

Характеристики IE PDU Session Resources Not Admitted List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	PDU Session Resources Not Admitted List	-
1	-	>PDU Session Resources Not Admitted Item	-
1..<maxnoofPDUSessions> <*>	-	>>PDU Session ID	О
-	5.2.3.18	>>Cause	Н
- 5.2.3.2 <*> См. таблицу 111.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 111

Граница диапазона IE PDU Session Resources Not Admitted List

Граница диапазона	Пояснение
maxnoofPDUSessions	Максимальное количество PDU-сессий. Значение 256

5.2.1.4 IE QoS Flow List with Cause

Данный IE содержит список QoS-потоков со значением причины cause. Характеристики IE QoS Flow List with Cause приведены в таблице 112.

Таблица 112

Характеристики IE QoS Flow List with Cause		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	QoS Flow with Cause Item	-
1..<maxnoofQoSFlows> <*>	-	>QoS Flow Identifier	О
-	5.2.3.10	>Cause	Н
- 5.2.3.2 <*> См. таблицу 113.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 113

Граница диапазона IE QoS Flow List with Cause

Граница диапазона	Пояснение
maxnoofQoSFlows	Максимальное количество QoS-потоков, разрешенных для одной PDU-сессии. Значение 64

5.2.1.5 IE QoS Flow List

Данный IE содержит список QoS-потоков. Характеристики IE QoS Flow List приведены в таблице 114.

Таблица 114

Характеристики IE QoS Flow List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	QoS Flow Item	-
1..<maxnoofQoSFlows> <*>	-	>QoS Flow Identifier	О
- 5.2.3.10 <*> См. таблицу 115.

Примечание - В таблице использовано следующее условное обозначение: О — обязательно.

Таблица 115

Граница диапазона IE QoS Flow List

Граница диапазона	Пояснение
maxnoofQoSFlows	Максимальное количество QoS-потоков, разрешенных для одной PDU-сессии. Значение 64

5.2.1.6 IE PDU Session Resource Setup Info — SN terminated

Данный IE содержит информацию для добавления ресурсов вторичного узла S-NG-RAN, связанных с PDU-сессией виртуальных радиоканалов DRBs, сконфигурированных согласно опции «SN terminated bearer option». Характеристики IE PDU Session Resource Setup Info — SN terminated приведены в таблице 116.

Таблица 116

Характеристики IE PDU Session Resource Setup Info — SN terminated

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
UL NG-U UP TNL Information at UPF	О	-	5.2.3.30	Конечная точка UPF транспортного канала NG-U. Для доставки пакетов UL PDU	-	-
PDU Session Type	О	-	5.2.3.19	-	-	-
Network Instance	Н	-	5.2.3.85	Данный IE следует игнорировать, если присутствует IE Common Network Instance	-	-
QoS Flows To Be Setup List	-	1	-	-	-	-
>QoS Flow To Be Setup Item	-	1..<maxnoofQoSFlows>	-	-	-	-
>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>QoS Flow Level QoS Parameters	О	-	5.2.3.5	Для GBR QoS-потоков, этот IE содержит информацию о GBR QoS-потоке, полученную по интерфейсу NG-C	-	-
>>Offered GBR QoS Flow Information	Н	-	5.2.3.6	Этот IE содержит информацию GBR QoS-потоке, предлагаемым узлом основным узлом M-node	-	-
>>TSC Traffic Characteristics	Н	-	5.2.3.114	-	Да	И
>>Redundant QoS Flow Indicator	Н	-	5.2.3.118	-	Да	И
Data Forwarding and Offloading Info from source NG-RAN node	Н	-	5.2.1.18	-	-	-
Security Indication	Н	-	5.2.3.52	-	-	-
Security Result	Н	-	5.2.3.67	Указывает статус активации безопасности в основном узле MN	Да	От
Common Network Instance	Н	-	5.2.3.92	-	Да	И
Default DRB Allowed	Н	-	5.2.3.93	-	Да	И
Split Session Indicator	Н	-	5.2.3.94	-	Да	От
Non-GBR Resources Offered	Н	-	5.2.3.98	-	Да	И
Redundant UL NG-U UP TNL Information at UPF	Н	-	5.2.3.30	Конечная точка UPF транспортного канала NG-U. Для доставки пакетов UL PDU при резервной передаче	Да	И
Redundant Common Network Instance	Н	-	5.2.3.92	-	Да	И
Redundant PDU Session Information	Н	-	5.2.3.112	-	Да	И
<*> См. таблицу 117. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 117

Граница диапазона IE PDU Session Resource Setup Info — SN terminated

Граница диапазона	Пояснение
maxnoofQoSFlows	Максимальное количество QoS-потоков. Значение 64

5.2.1.7 IE PDU Session Resource Setup Response Info — SN terminated

Данный IE содержит результат добавления ресурсов вторичного узла S-NG-RAN, связанных с PDU-сессией виртуальных радиоканалов DRBs, сконфигурированных согласно опции «SN terminated bearer option». Характеристики IE PDU Session Resource Setup Response Info — SN terminated приведены в таблице 118.

Таблица 118

Характеристики IE PDU Session Resource Setup Response Info — SN terminated

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
DL NG-U UP TNL Information at NG-RAN	О	-	5.2.3.30	Конечная точка узла S-NG-RAN транспортного канала NG. Для доставки пакетов DL PDU	-	-
DRBs To Be Setup List	-	0..1	-	-	-	-
>DRBs to Be Setup Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>SN UL PDCP UP TNL Information	О	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU	-	-
>>DRB QoS	О	-	5.2.3.5	-	-	-
>>PDCP SN Length	Н	-	5.2.3.63	Указывает длину PDCP SN в виртуальном радиоканале DRB	-	-
>>RLC Mode	О	-	5.2.3.28	Указывает режим протокола RLC для использования в соответствующем узле	-	-
>>secondary SN UL PDCP UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дублирования PDCP	-	-
>>Duplication Activation	Н	-	5.2.3.71	Информация о начальном состоянии дублирования UL PDCP. Этот IE игнорируется, если присутствует IE RLC Duplication Information	-	-
>>UL Configuration	Н	-	5.2.3.75	Информация об использовании восходящего канала UL основным узлом M-NG-RAN. Этот IE используется, когда соответствующий виртуальный радиоканал DRB имеет оба сконфигурированных ресурса MCG и SCG, т.е. соответствующий DRB сконфигурирован как разделяемый канал	-	-
>>QoS Flows Mapped To DRB List	-	1	-	-	-	-
>>>QoS Flows Mapped To DRB Item	-	1.. <maxnoofQoSFlows> <*>	-	-	-	-
>>>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>>>MCG requested GBR QoS Flow Information	Н	-	5.2.3.6	Этот IE содержит информацию о GBR QoS-потоке, необходимую для основной группы сот MCG	-	-
>>>>QoS Flow Mapping Indication	Н	-	5.2.3.79	-	-	-
>>>>Current QoS Parameters Set Index	Н	-	5.2.3.103	-	ДА	И
>>Additional PDCP Duplication TNL List	-	0..1	-	-	ДА	И
>>>Additional PDCP Duplication TNL Item	-	1.. <maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дополнительного дублирования PDCP	-	-
>>RLC Duplication Information	Н	-	5.2.3.111	-	-	-
Data Forwarding Info from target NG-RAN node	Н	-	5.2.1.17	-	-	-
QoS Flows Not Admitted List	Н	-	5.2.1.4	-	-	-
Security Result	Н	-	5.2.3.67	-	-	-
DRB IDs taken into use	Н	-	5.2.1.30	Указывает идентификаторы DRB, используемые целевым узлом NG-RAN, как указано в [[7]](#p117533)	Да	От
Redundant DL NG-U UP TNL Information at NG-RAN	Н	-	5.2.3.30	Конечная точка узла S-NG-RAN транспортного канала NG. Для доставки пакетов DL PDU при резервной передаче	Да	И
Used RSN Information	Н	-	5.2.3.112	-	Да	И
<*> См. таблицу 119. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 119

Границы диапазонов IE PDU Session Resource Setup Response Info — SN terminated

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRBs, разрешенное для одного UE. Значение 32
maxnoofQoSFlows	Максимальное количество QoS-потоков. Значение 64
maxnoofAdditionalPDCPDuplicationTNL	Максимальное количество дополнительных PDCP Duplication TNL. Значение 2

5.2.1.8 IE PDU Session Resource Setup Info — MN terminated

Данный IE содержит информацию для добавления ресурсов вторичного узла S-NG-RAN, связанных с PDU-сессией виртуальных радиоканалов DRBs, сконфигурированных согласно опции «MN terminated bearer option». Характеристики IE PDU Session Resource Setup Info — MN terminated приведены в таблице 120.

Таблица 120

Характеристики IE PDU Session Resource Setup Info — MN terminated

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
PDU Session Type	О	-	5.2.3.19	-	-	-
DRBs To Be Setup List	-	1	-	-	-	-
>DRBs to Be Setup Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>MN UL PDCP UP TNL Information	О	-	5.2.3.76	Конечная точка/точки узла M-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU	-	-
>>RLC Mode	О	-	5.2.3.28	Указывает режим протокола RLC для использования в указанном узле	-	-
>>UL Configuration	Н	-	5.2.3.75	Информация об использовании восходящего канала UL вторичным узлом S-NG-RAN. Этот IE используется, когда соответствующий виртуальный радиоканал DRB имеет оба сконфигурированных ресурса MCG и SCG, т.е. соответствующий DRB сконфигурирован как разделяемый канал	-	-
>>DRB QoS	О	-	5.2.3.5	-	-	-
>>PDCP SN Length	Н	-	5.2.3.63	Указывает длину PDCP SN в виртуальном радиоканале DRB	-	-
>>secondary MN UL PDCP UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки узла M-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дублирования PDCP	-	-
>>Duplication Activation	Н	-	5.2.3.71	Информация о начальном состоянии дублирования UL PDCP. Этот IE игнорируется, если присутствует IE RLC Duplication Information	-	-
>>QoS Flows Mapped To DRB List	-	1	-	-	-	-
>>>QoS Flows Mapped To DRB Item	-	1..<maxnoofQoSFlows> <*>	-	-	-	-
>>>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>>>QoS Flow Level QoS Parameters	О	-	5.2.3.5	-	-	-
>>>>QoS Flow Mapping Indication	Н	-	5.2.3.79	-	-	-
>>>>TSC Traffic Characteristics	Н	-	5.2.3.114	-	Да	И
>>Additional PDCP Duplication TNL List	-	0..1	-	-	Да	И
>>>Additional PDCP Duplication TNL Item	-	1..<maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки узла M-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дополнительного дублирования PDCP	-	-
>>RLC Duplication Information	Н	-	5.2.3.111	-	Да	И
<*> См. таблицу 121. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 121

Границы диапазонов IE PDU Session Resource Setup Info — MN terminated

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRB, разрешенное для одного UE. Значение 32
maxnoofQoSFlows	Максимальное количество QoS-потоков, разрешенных для одной PDU-сессии. Значение 64
maxnoofAdditionalPDCPDuplicationTNL	Максимальное количество дополнительных PDCP Duplication TNL. Значение 2

5.2.1.9 IE PDU Session Resource Setup Response Info — MN terminated

Данный IE содержит результат добавления ресурсов вторичного узла S-NG-RAN, связанных с PDU-сессией виртуальных радиоканалов DRBs, сконфигурированных согласно опции «MN terminated bearer option». Характеристики IE PDU Session Resource Setup Response Info — MN terminated приведены в таблице 122.

Таблица 122

Характеристики IE PDU Session Resource Setup Response Info — MN terminated

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
DRBs Admitted List	-	1	-	-	-	-
>DRBs Admitted Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>SN DL SCG UP TNL Information	О	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на вторичном узле S-NG-RAN для DRB's Xn транспорта в ресурсе Lower Layer SCG. Для доставки пакетов DL PDU	-	-
>>secondary SN DL SCG UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на вторичном узле S-NG-RAN для DRB's Xn транспорта в ресурсе Lower Layer SCG. Для доставки пакетов DL PDU в случае дублирования PDCP	-	-
>>LCID	Н	-	5.2.3.70	LCID для первичного пути или LCID для разделенного вторичного пути при переходе к разделяемому каналу (split bearer), если применяется дублирование PDCP	-	-
>>Additional PDCP Duplication TNL List	-	0..1	-	-	Да	И
>>>Additional PDCP Duplication TNL Item	-	1..<maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на вторичном узле S-NG-RAN для DRB's Xn транспорта в ресурсе Lower Layer SCG. Для доставки пакетов DL PDU в случае дополнительного дублирования PDCP	-	-
>>QoS Flows Mapped To DRB List	-	0..1	-	-	Да	И
>>>QoS Flows Mapped To DRB Item	-	1..<maxnoofQoSFlows> <*>	-	-	-	-
>>>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>>>Current QoS Parameters Set Index	О	-	5.2.3.103	-	-	-
DRBs Not Admitted To Be Setup or Modified List	Н	-	5.2.1.29	-	Да	И
<*> См. таблицу 123. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 123

Границы диапазонов IE PDU Session Resource Setup Response Info — MN terminated

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRB, разрешенное для одного UE. Значение 32
maxnoofAdditionalPDCPDuplicationTNL	Максимальное количество дополнительных PDCP Duplication TNL. Значение 2

5.2.1.10 IE PDU Session Resource Modification Info — SN terminated

Данный IE содержит информацию, связанную с ресурсом PDU-сессии для инициированного основным узлом M-NG-RAN запроса модификации виртуальных радиоканалов DRBs, сконфигурированных с опцией «SN terminated bearer option». Характеристики IE PDU Session Resource Modification Info — SN terminated приведены в таблице 124.

Таблица 124

Характеристики IE PDU Session Resource Modification Info — SN terminated

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
UL NG-U UP TNL Information at UPF	Н	-	5.2.3.30	Конечная точка UPF транспортного канала NG-U. Для доставки пакетов UL PDU	-	-
Network Instance	Н	-	5.2.3.85	Этот IE должен игнорироваться, если присутствует IE Common Network Instance	-	-
QoS Flows To Be Setup List	-	0..1	-	-	-	-
>QoS Flows To Be Setup Item	-	1..<maxnoofQoSFlows> <*>	-	-	-	-
>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>QoS Flow Level QoS Parameters	О	-	5.2.3.5	Для GBR QoS-потоков, этот IE содержит информацию о GBR QoS-потоке, принятую по интерфейсу NG-C	-	-
>>Offered GBR QoS Flow Information	Н	-	5.2.3.6	Этот IE содержит предлагаемую основным узлом M-Node информацию GBR QoS-потока	-	-
>>QoS Flow Mapping Indication	Н	-	5.2.3.79	-	-	-
>>TSC Traffic Characteristics	Н	-	5.2.3.114	-	Да	И
>>Redundant QoS Flow Indicator	Н	-	5.2.3.118	-	Да	И
Data Forwarding and Offloading Info from source NG-RAN node	Н	-	5.2.1.18	Применимо для QoS-потоков, содержащихся в IE QoS Flows To Be Setup List	-	-
QoS Flows To Be Modified List	-	0..1	-	-	-	-
>QoS Flows To Be Modified Item	-	1..<maxnoofQoSFlows> <*>	-	-	-	-
>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>QoS Flow Level QoS Parameters	Н	-	5.2.3.5	Для GBR QoS-потоков, этот IE содержит информацию о GBR QoS-потоке, принятую по интерфейсу NG-C	-	-
>>Offered GBR QoS Flow Information	Н	-	5.2.3.6	Этот IE содержит предлагаемую основным узлом M-Node информацию GBR QoS-потока	-	-
>>TSC Traffic Characteristics	Н	-	5.2.3.114	-	Да	И
>>Redundant QoS Flow Indicator	Н	-	5.2.3.118	-	Да	И
QoS Flows To Be Released List	-	0..1	5.2.1.4	-	-	-
DRBs To Be Modified List	-	0..1	-	-	-	-
>DRBs to Be Modified Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>MN DL CG UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на основном узле M-NG-RAN для DRB's Xn транспорта в ресурсе нижнего уровня группы сот CG. Для доставки пакетов DL PDU	-	-
>>secondary MN DL CG UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на основном узле M-NG-RAN для DRB's Xn транспорта в ресурсе нижнего уровня группы сот CG. Для доставки пакетов DL PDU в случае дублирования PDCP	-	-
>>LCID	Н	-	5.2.3.70	LCID для первичного пути или LCID для разделенного вторичного пути при переходе к разделяемому каналу, если применяется дублирование PDCP	-	-
>>RLC Status	Н	-	5.2.3.80	-	-	-
>>Additional PDCP Duplication TNL List		0..1	-	-	Да	И
>>>Additional PDCP Duplication TNL Item	-	1..<maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на основном узле M-NG-RAN для DRB's Xn транспорта в ресурсе нижнего уровня группы сот CG. Для доставки пакетов DL PDU в случае дополнительного дублирования PDCP	-	-
DRBs To Be Released List	Н	-	5.2.1.29	-	-	-
Common Network Instance	Н	-	5.2.3.92	-	Да	И
Default DRB Allowed	Н	-	5.2.3.93	-	Да	И
Non-GBR Resources Offered	Н	-	5.2.3.98	-	Да	И
Redundant UL NG-U UP TNL Information at UPF	Н	-	5.2.3.30	Конечная точка UPF транспортного канала NG-U. Для доставки пакетов UL PDU при резервной передаче	Да	И
Redundant Common Network Instance	Н	-	5.2.3.92	-	Да	И
<*> См. таблицу 125. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 125

Границы диапазонов IE PDU Session Resource Modification Info — SN terminated

Граница диапазона	Пояснение
maxnoofQoSFlows	Максимальное количество QoS-потоков. Значение 64
maxnoofAdditionalPDCPDuplicationTNL	Максимальное количество дополнительных PDCP Duplication TNL. Значение 2

5.2.1.11 IE PDU Session Resource Modification Response Info — SN terminated

Данный IE содержит результат, связанный с ресурсами PDU-сессии в отношении инициированного основным узлом M-NG-RAN запроса модификации виртуальных радиоканалов DRBs, сконфигурированных с опцией «SN terminated bearer option». Характеристики IE PDU Session Resource Modification Response Info — SN terminated приведены в таблице 126.

Таблица 126

Характеристики IE PDU Session Resource Modification Response Info — SN termin

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
DL NG-U UP TNL Information at NG-RAN	Н	-	5.2.3.30	Конечная точка узла S-NG-RAN транспортного канала NG. Для доставки пакетов PDU DL	-	-
DRBs To Be Setup List	-	0..1	-	-	-	-
>DRBs to Be Setup Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>SN UL PDCP UP TNL Information	О	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU	-	-
>>DRB QoS	О	-	5.2.3.5	-	-	-
>>PDCP SN Length	Н	-	5.2.3.63	Указывает длину PDCP SN в виртуальном радиоканале DRB	-	-
>>RLC Mode	О	-	5.2.3.28	Указывает режим RLC для использования в узле помощи	-	-
>>secondary SN UL PDCP UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дублирования PDCP	-	-
>>Duplication Activation	Н	-	5.2.3.71	Информация о начальном состоянии дублирования UL PDCP. Этот IE игнорируется, если присутствует IE RLC Duplication Information	-	-
>>UL Configuration	Н	-	5.2.3.75	Информация об использовании восходящего канала UL вторичным узлом S-NG-RAN. Этот IE используется, когда соответствующий виртуальный радиоканал DRB имеет оба сконфигурированных ресурса MCG и SCG, т.е. соответствующий DRB сконфигурирован как разделяемый канал	-	-
>>QoS Flows Mapped To DRB List	-	1	-	-	-	-
>>>QoS Flows Mapped To DRB Item	-	1..<maxnoofQoSFlows> <*>	-	-	-	-
>>>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>>>MCG requested GBR QoS Flow Information	Н	-	5.2.3.6	Этот IE содержит информацию о GBR QoS-потоке, необходимую для основной группы сот MCG	-	-
>>>>QoS Flow Mapping Indication	Н	-	5.2.3.79	-	-	-
>>>>Current QoS Parameters Set Index	Н	-	5.2.3.103	-	Да	И
>>Additional PDCP Duplication TNL List	-	0..1	-	-	Да	И
>>>Additional PDCP Duplication TNL Item	-	1..<maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дополнительного дублирования PDCP	-	-
>>RLC Duplication Information	Н	-	5.2.3.111	-	Да	И
Data Forwarding Info from target NG-RAN node	Н	-	5.2.1.17	Применимо для QoS-потоков в виртуальных радиоканалах DRB, которые будут установлены	-	-
DRBs To Be Modified List	-	0..1	-	-	-	-
>DRBs to Be Modified Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>SN UL PDCP UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU	-	-
>>DRB QoS	Н	-	5.2.3.5	-	-	-
>>QoS Flows Mapped to DRB List	-	0..1	-	Перезапись существующего списка QoS-потоков	-	-
>>>QoS Flows Mapped to DRB Item	-	1..<maxnoofQoSFlows> <*>	-	-	-	-
>>>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>>>MCG requested GBR QoS Flow Information	Н	-	5.2.3.6	Этот IE содержит информацию о GBR QoS-потоке, необходимую для основной группы сот MCG	-	-
>>>>QoS Flow Mapping Indication	Н	-	5.2.3.79	-	-	-
>>>>Current QoS Parameters Set Index	Н	-	5.2.3.103	-	Да	И
>>Additional PDCP Duplication TNL List	-	0..1	-	-	Да	И
>>>Additional PDCP Duplication TNL Item	-	1..<maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дополнительного дублирования PDCP	-	-
>>RLC Duplication Information	Н	-	5.2.3.111	-	Да	И
>>secondary SN UL PDCP UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дублирования PDCP	Да	И
>>PDCP Duplication Configuration	Н	-	5.2.3.86	-	Да	И
>>Duplication Activation	Н	-	5.2.3.71	-	Да	И
DRBs To Be Released List	-	0..1	-	-	-	-
>DRBs to Be Released Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>Cause	Н	-	5.2.3.2	-	-	-
Data Forwarding and Offloading Info from source NG-RAN node	Н	-	5.2.1.18	Содержит индикации пересылки данных нисходящего канала DL для QoS-потоков, удаленных из протокола SDAP во вторичном узле SN	-	-
QoS Flows Not Admitted to be Added List	Н	-	5.2.1.4	-	-	-
QoS Flows Released List	Н	-	5.2.1.4	-	-	-
DRB IDs taken into use	Н	-	5.2.1.30	Указывает идентификаторы DRB, используемые целевым узлом NG-RAN, как указано в [[7]](#p117533)	Да	От
Redundant DL NG-U UP TNL Information at NG-RAN	Н	-	5.2.3.30	Конечная точка узла S-NG-RAN транспортного канала NG. Для доставки пакетов PDU DL для резервной передачи	Да	И
<*> См. таблицу 127. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 127

Границы диапазонов IE PDU Session Resource Modification Response Info — SN termin

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRBs, разрешенное для одного UE. Значение 32
maxnoofQoSFlows	Максимальное количество QoS-потоков. Значение 64
maxnoofAdditionalPDCPDuplicationTNL	Максимальное количество дополнительных PDCP Duplication TNL. Значение 2

5.2.1.12 IE PDU Session Resource Modification Info — MN terminated

Данный IE содержит информацию, связанную с ресурсом PDU-сессии для инициированного основным узлом M-NG-RAN запроса модификации виртуальных радиоканалов DRBs, сконфигурированных с опцией «MN terminated bearer option». Характеристики IE PDU Session Resource Modification Info — MN terminated приведены в таблице 128.

Таблица 128

Характеристики IE PDU Session Resource Modification Info — MN terminated

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
PDU Session Type	О	-	5.2.3.19	-	-	-
DRBs To Be Setup List	-	0..1	-	-	-	-
>DRBs to Be Setup Item	-	1.. <maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>MN UL PDCP UP TNL Information	О	-	5.2.3.76	Конечная точка/точки основного узла M-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU	-	-
>>RLC Mode	О	-	5.2.3.28	Указывает режим RLC для использования в узле помощи	-	-
>>UL Configuration	Н	-	5.2.3.75	Информация об использовании восходящего канала UL вторичным узлом S-NG-RAN. Этот IE используется, когда соответствующий виртуальный радиоканал DRB имеет оба сконфигурированных ресурса MCG и SCG, т.е. соответствующий DRB сконфигурирован как разделяемый канал	-	-
>>DRB QoS	О	-	5.2.3.5	-	-	-
>>PDCP SN Length	Н	-	5.2.3.63	Указывает длину PDCP SN в виртуальном радиоканале DRB	-	-
>>secondary MN UL PDCP UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки основного узла M-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дублирования PDCP	-	-
>>Duplication Activation	Н	-	5.2.3.71	Информация о начальном состоянии дублирования UL PDCP. Этот IE игнорируется, если присутствует IE RLC Duplication Information	-	-
>>QoS Flows Mapped to DRB List	-	1	-	-	-	-
>>>QoS Flows Mapped To DRB Item	-	1.. <maxnoofQoSFlows>	-	-	-	-
>>>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>>>QoS Flow Level QoS Parameters	О	-	5.2.3.5	-	-	-
>>>>QoS Flow Mapping Indication	Н	-	5.2.3.79	-	-	-
>>Additional PDCP Duplication TNL List	-	0..1	-	-	Да	И
>>>Additional PDCP Duplication TNL Item	-	1.. <maxnoofAdditionalPDCPDuplicationTNL>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки основного узла M-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дополнительного дублирования PDCP	-	-
>>RLC Duplication Information	Н	-	5.2.3.111	-	Да	И
DRBs To Be Modified List	-	0..1	-	-	-	-
>DRBs to Be Modified Item	-	1.. <maxnoofDRBs>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>MN UL PDCP UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки основного узла M-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU	-	-
>>DRB QoS	Н	-	5.2.3.5	-	-	-
>>secondary MN UL PDCP UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки основного узла M-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дублирования PDCP	-	-
>>UL Configuration	Н	-	5.2.3.75	Информация об использовании восходящего канала UL вторичным узлом S-NG-RAN	-	-
>>PDCP Duplication Configuration	Н	-	5.2.3.86	-	-	-
>>Duplication Activation	Н	-	5.2.3.71	Информация о начальном состоянии дублирования UL PDCP. Этот IE игнорируется, если присутствует IE RLC Duplication Information	-	-
>>QoS Flows Mapped To DRB List	-	0..1	-	Перезапись существующего списка QoS-потоков	-	-
>>>QoS Flows Mapped To DRB Item	-	1.. <maxnoofQoSFlows>	-	-	-	-
>>>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>>>QoS Flow Level QoS Parameters	О	-	5.2.3.5	-	-	-
>>>>QoS Flow Mapping Indication	Н	-	5.2.3.79	-	-	-
>>Additional PDCP Duplication TNL List	-	0..1	-	-	Да	И
>>>Additional PDCP Duplication TNL Item	-	1..<maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки основного узла M-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дополнительного дублирования PDCP	-	-
>>RLC Duplication Information	Н	-	5.2.3.111	-	Да	И
DRBs To Be Released List	Н	-	5.2.1.29	-	-	-
<*> См. таблицу 129. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 129

Границы диапазонов IE PDU Session Resource Modification Info — MN terminated

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRBs, разрешенное для одного UE. Значение 32
maxnoofQoSFlows	Максимальное количество QoS-потоков, разрешенных для одной PDU-сессии. Значение 64
maxnoofAdditionalPDCPDuplicationTNL	Максимальное количество дополнительных PDCP Duplication TNL. Значение 2

5.2.1.13 IE PDU Session Resource Modification Response Info — MN terminated

Данный IE содержит результат, связанный с ресурсами PDU-сессии в отношении инициированного основным узлом M-NG-RAN запроса модификации виртуальных радиоканалов DRB, сконфигурированных с опцией «MN terminated bearer option». Характеристики IE PDU Session Resource Modification Response Info — MN terminated приведены в таблице 130.

Таблица 130

Характеристики IE PDU Session Resource Modification Response Info — MN terminated

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
DRBs Admitted to be Setup or Modified List	-	1	-	-	-	-
>DRBs Admitted to be Setup or Modified Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>SN DL SCG UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на вторичном узле S-NG-RAN для DRB's Xn транспорта в ресурсе Lower Layer SCG. Для доставки пакетов DL PDU	-	-
>>secondary SN DL SCG UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на вторичном узле S-NG-RAN для DRB's Xn транспорта в ресурсе Lower Layer SCG. Для доставки пакетов DL PDU в случае дублирования PDCP	-	-
>>LCID	О	-	5.2.3.70	LCID для первичного пути или LCID для разделенного вторичного пути при переходе к разделяемому каналу (split bearer), если применяется дублирование PDCP	-	-
>>Additional PDCP Duplication TNL List	-	0..1	-	-	Да	И
>>>Additional PDCP Duplication TNL Item	-	1..<maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на вторичном узле S-NG-RAN для DRB's Xn транспорта в ресурсе Lower Layer SCG. Для доставки пакетов DL PDU в случае дополнительного дублирования PDCP	-	-
>>QoS Flows Mapped To DRB List	-	0..1	-	-	Да	И
>>>QoS Flows Mapped To DRB Item	-	1..<maxnoofQoSFlows> <*>	-	-	-	-
>>>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>>>Current QoS Parameters Set Index	Н	-	5.2.3.103	-	-	-
DRBs Released List	Н	-	5.2.1.30	-	-	-
DRBs Not Admitted To Be Setup or Modified List	Н	-	5.2.1.29	-	-	-
<*> См. таблицу 131. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 131

Границы диапазона IE

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRBs, разрешенное для одного UE. Значение 32
maxnoofAdditionalPDCP-DuplicationTNL	Максимальное количество дополнительных PDCP Duplication TNL. Значение 2

5.2.1.14 IE UE Context Information — Retrieve UE Context Response

Данный IE содержит контекст UE в составе ответа RETRIEVE UE CONTEXT RESPONSE. Характеристики IE UE Context Information — Retrieve UE Context Response приведены в таблице 132.

Таблица 132

Характеристики IE UE Context Information — Retrieve UE Context Response

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
NG-C UE associated Signalling reference	О	5.2.3.26	Назначен сетевой функцией AMF прежнего подключения NG-C	-	-
Signalling TNL Association Address at source NG-C side	О	5.2.3.31	Этот IE указывает IP-адрес ассоциации протокола SCTP для сетевой функции AMF, используемой в исходящем инстансе интерфейса NG-C. Если в исходящем узле NG-RAN не существует привязки UE TNLA, исходящий узел NG-RAN указывает адрес ассоциации TNL, который он выбрал бы, если бы ему пришлось создать привязку UE TNLA	-	-
UE Security Capabilities	О	5.2.3.49	-	-	-
AS Security Information	О	5.2.3.50	-	-	-
UE Aggregate Maximum Bit Rate	О	5.2.3.17	-	-	-
PDU Session Resources To Be Setup List	О	5.2.1.1	-	-	-
RRC Context	О	Октетная строка	Включает сообщение HandoverPreparationInformation, как определено в [[16]](#p117560) (пункт 11.2.2), если прежний и новый обслуживающий узлы NG-RAN являются базовыми станциями gNB. Содержит либо сообщение HandoverPreparationInformation, как определено в [[19]](#p117569) (пункт 10.2.2) в или сообщение HandoverPreparationInformation-NB как определено в [[19]](#p117569) (пункт 10.6.2), если прежний и новый обслуживающий узлы NG-RAN являются базовыми станциями ng-eNB	-	-
Mobility Restriction List	Н	5.2.3.53	-	-	-
Index to RAT/Frequency Selection Priority	Н	5.2.3.23	-	-	-
5GC Mobility Restriction List Container	Н	5.2.3.100	-	Да	И
NR UE Sidelink Aggregate Maximum Bit Rate	Н	5.2.3.107	Это IE применяется только если UE авторизован для услуг NR V2X	Да	И
LTE UE Sidelink Aggregate Maximum Bit Rate	Н	5.2.3.108	Это IE применяется только если UE авторизован для услуг LTE V2X	Да	И
UE Radio Capability ID	Н	5.2.3.138	-	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

5.2.1.15 IE DRBs Subject To Status Transfer List

Данный IE содержит список виртуальных радиоканалов DRB с указанием их статуса «PDCP SN». Характеристики IE DRBs Subject To Status Transfer List приведены в таблице 133.

Таблица 133

Характеристики IE DRBs Subject To Status Transfer List		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	DRBs Subject To Status Transfer Item	-	1.. <maxnoofDRBs> <*>	-	-
-	-	>DRB ID	О	-	5.2.3.33	-
-	-	>CHOICE PDCP Status Transfer UL	О	-	-	-
-	-	>>12 bits	-	-	-	-
-	-	>>>Receive Status Of PDCP SDU	Н	- Битовая строка (1.. 2048) Этот IE используется при 12-битовой длине PDCP-SN. Первый бит указывает статус пакета SDU после первого отсутствующего (First Missing) пакета UL PDCP SDU. N-й бит указывает статус пакета UL PDCP SDU в позиции (N + First Missing SDU Number) по модулю (1 + максимальное значение PDCP-SN).	0: пакет PDCP SDU не получен.	1: пакет PDCP SDU получен корректно
-	-	>>>UL COUNT Value	О	-	5.2.3.36	PDCP-SN и Hyper Frame Number первого отсутствующего пакета UL SDU при 12-битовой длине PDCP-SN
-	-	>>18 bits	-	-	-	-
-	-	>>>Receive Status Of PDCP SDU	Н	- Битовая строка (1.. 131072) Этот IE используется при 18-битовой длине PDCP-SN. Первый бит указывает статус пакета SDU после первого отсутствующего (First Missing) пакета UL PDCP SDU. N-й бит указывает статус пакета UL PDCP SDU в позиции (N + First Missing SDU Number) по модулю (1 + максимальное значение PDCP-SN).	0: пакет PDCP SDU не получен.	1: пакет PDCP SDU получен корректно
-	-	>>>UL COUNT Value	О	-	5.2.3.37	PDCP-SN и Hyper Frame Number первого отсутствующего пакета UL SDU при 18-битовой длине PDCP-SN
-	-	>CHOICE PDCP Status Transfer DL	О	-	-	-
-	-	>>12 bits	-	-	-	-
-	-	>>>DL COUNT Value	О	-	5.2.3.36	PDCP-SN и Hyper Frame Number, которые целевой узел NG-RAN (при хендовере) или узел NG-RAN, которому передается контекст DRB (при двойном подключении), должен назначить для следующего пакета DL SDU, еще не имеющегося на вторичном узле SN, в случае 12 битовой длины PDCP-SN
-	-	>>18 bits	-	-	-	-
-	-	>>>DL COUNT Value	О	-	5.2.3.37	PDCP-SN и Hyper Frame Number, которые целевой узел NG-RAN (при хендовере) или узел NG-RAN, которому передается контекст DRB (при двойном подключении), должен назначить для следующего пакета DL SDU, еще не имеющегося на вторичном узле SN, в случае 18 битовой длины PDCP-SN
-	-	>Old QoS Flow List-UL End Marker expected	Н	-	5.2.1.5	Этот IE используется для указания того, что исходный узел NG-RAN инициировал повторное маппирование QoS-потока и еще не принял конечные маркеры SDAP, как описано в [[6]](#p117530)
Да От <*> См. таблицу 134.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить.

Таблица 134

Граница диапазона IE DRBs Subject To Status Transfer List

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRBs, разрешенное для одного UE. Значение 32

5.2.1.16 IE DRB to QoS Flow Mapping List

Данный IE содержит список виртуальных радиоканалов DRB с информацией о сопоставленных им QoS-потоках. Характеристики IE DRB to QoS Flow Mapping List приведены в таблице 135.

Таблица 135

Характеристики IE DRB to QoS Flow Mapping List		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	DRBs to QoS Flow Mapping Item	-	1..<maxnoofDRBs> <*>	-	-
-	-	>DRB ID	О	-	5.2.3.33	-
-	-	>QoS Flows List	-	1	-	-
-	-	>>QoS Flow Item	-	1.. <maxnoofQoSFlows> <*>	-	-
-	-	>>>QoS Flow Identifier	О	-	5.2.3.10	-
-	-	>>>QoS Flow Mapping Indication	Н	-	5.2.3.79	-
-	-	>RLC Mode	Н	-	5.2.3.28	Указывает режим протокола RLC для передачи пакетов PDCP между узлами M-NG-RAN и S-NG-RAN
-	-	>DAPS Request Information	Н	-	5.2.1.34	-
Да И <*> См. таблицу 136.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

Таблица 136

Границы диапазона IE DRB to QoS Flow Mapping List

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRBs, разрешенное для одного UE. Значение 32
maxnoofQoSFlows	Максимальное количество QoS-потоков, разрешенных для одной PDU-сессии. Значение 64

5.2.1.17 IE Data Forwarding Info from target NG-RAN node

Данный IE содержит информацию транспортного уровня TNL для установления туннеля пересылки данных в направлении целевого узла NG-RAN. Характеристики IE Data Forwarding Info from target NG-RAN node приведены в таблице 137.

Таблица 137

Характеристики IE Data Forwarding Info from target NG-RAN node

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
QoS Flows Accepted For Data Forwarding List	-	1	-	-
>QoS Flows Accepted For Data Forwarding Item	-	1..<maxnoofQoSFlows> <*>	-	-
>>QoS Flow Identifier	О	-	5.2.3.10	-
PDU Session level DL data forwarding UP TNL Information	Н	-	5.2.3.30	Передача пакетов NG-U DL SDAP SDU целевому узлу
PDU Session level UL data forwarding UP TNL Information	Н	-	5.2.3.30	Передача пакетов NG-U UL SDAP SDU целевому узлу
Data Forwarding Response DRB List	-	0..1	-	-
>Data Forwarding Response DRB Item	-	1..<maxnoofDRBs> <*>	-	-
>>DRB ID	О	-	5.2.3.33	-
>>DL Forwarding UP TNL Information	Н	-	5.2.3.30	-
>>UL Forwarding UP TNL Information	Н	-	5.2.3.30	-
<*> См. таблицу 138. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 138

Границы диапазона IE Data Forwarding Info from target NG-RAN node

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRBs. Значение 32
maxnoofQoSFlows	Максимальное количество QoS-потоков, разрешенных для одной PDU-сессии. Значение 64

5.2.1.18 IE Data Forwarding and Offloading Info from source NG-RAN node

Данный IE содержит информацию от узла-источника NG-RAN относительно пересылки и разгрузки данных QoS-потоков. Характеристики IE Data Forwarding and Offloading Info from source NG-RAN node приведены в таблице 139.

Таблица 139

Характеристики IE Data Forwarding and Offloading Info from source NG-RAN node

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
QoS Flows To Be Forwarded List	-	1	-	-	-	-
>QoS Flows To Be Forwarded Item	-	1..<maxnoofQoSFlows> <*>	-	-	-	-
>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>DL Forwarding	О	-	5.2.3.34	-	-	-
>>UL Forwarding	О	-	5.2.3.90	Этот IE должен игнорироваться	-	-
>>UL Forwarding Proposal	Н	-	5.2.3.95	-	Да	И
Source DRB to QoS Flow Mapping List	Н	-	5.2.1.16	Использование идентификаторов DRB ID, указанных в IE Source DRB to QoS Flow Mapping List [[7]](#p117533)	-	-
<*> См. таблицу 140. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

Таблица 140

Границы диапазона IE Data Forwarding and Offloading Info from source NG-RAN node

Граница диапазона	Пояснение
maxnoofQoSFlows	Максимальное количество QoS-потоков, разрешенных для одной PDU-сессии. Значение 64

5.2.1.19 IE PDU Session Resource Change Required Info — SN terminated

Данный IE содержит информацию для инициированного вторичным узлом S-NG-RAN запроса на модификацию вторичного узла S-NG-RAN, связанного с ресурсом PDU-сессии виртуальных радиоканалов DRB, сконфигурированных согласно опции «SN terminated bearer option». Характеристики IE PDU Session Resource Change Required Info — SN terminated приведены в таблице 141.

Таблица 141

Характеристики IE PDU Session Resource Change Required Info — SN terminated

Наименование IE/группы IE	Наличие	Ссылка
Data Forwarding and Offloading Info from source NG-RAN node	Необязательно	5.2.1.18

5.2.1.20 IE PDU Session Resource Change Confirm Info — SN terminated

Данный IE содержит информацию подтверждения основным узлом M-NG-RAN выполнения запроса смены вторичного узла S-NG-RAN, инициированного вторичным узлом S-NG-RAN, относящегося к ресурсу PDU-сессии с виртуальными радиоканалами DRB, сконфигурированными согласно опции «SN terminated bearer option». Характеристики IE PDU Session Resource Change Confirm Info — SN terminated приведены в таблице 142.

Таблица 142

Характеристики IE PDU Session Resource Change Confirm Info — SN terminated

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики	Критичность	Назначенная критичность
Data Forwarding Info from target NG-RAN node	Н	5.2.1.17	-	-	-
DRB IDs taken into use	Н	5.2.1.30	Указывает идентификаторы DRB, используемые целевым узлом NG-RAN, как указано в [[7]](#p117533)	Да	От
Примечание — В таблице использованы следующие обозначения: Н — необязательно; От — отклонить.

5.2.1.21 IE PDU Session Resource Modification Required Info — SN terminated

Данный IE в запросе модификации, инициированным вторичным узлом S-NG-RAN, содержит информацию о ресурсе PDU-сессии виртуальных радиоканалов, сконфигурированных согласно опции «SN terminated bearer option». Характеристики IE PDU Session Resource Modification Required Info — SN terminated приведены в таблице 143.

Таблица 143

Характеристики IE PDU Session Resource Modification Required Info — SN terminated

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
DL NG-U UP TNL Information at NG-RAN	Н	-	5.2.3.30	Конечная точка вторичного узла S-NG-RAN транспортного канала NG-U. Для доставки пакетов DL PDU	-	-
QoS Flows To Be Released List	Н	-	5.2.1.4	-	-	-
Data Forwarding and Offloading Info from source NG-RAN node	Н	-	5.2.1.18	Этот IE применяется только к QoS-потокам, включенным в список IE QoS FlowS To Be Released List	-	-
DRBs To Be Setup List	-	0..1	-	-	-	-
>DRBs to Be Setup Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>PDCP SN Length	Н	-	5.2.3.63	Указывает длину PDCP SN в виртуальном радиоканале DRB	-	-
>>SN UL PDCP UP TNL Information	О	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU	-	-
>>DRB QoS	О	-	5.2.3.5	-	-	-
>>secondary SN UL PDCP UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дублирования PDCP	-	-
>>Duplication Activation	Н	-	5.2.3.71	Информация о начальном состоянии дублирования UL PDCP. Этот IE игнорируется, если присутствует IE RLC Duplication Information	-	-
>>UL Configuration	Н	-	5.2.3.75	Информация об использовании восходящего канала UL вторичным узлом S-NG-RAN. Этот IE используется, когда соответствующий виртуальный радиоканал DRB имеет оба сконфигурированных ресурса MCG и SCG, т.е. соответствующий DRB сконфигурирован как разделяемый канал	-	-
>>QoS Flows Mapped To DRB List	-	1	-	-	-	-
>>>QoS Flows Mapped To DRB Item	-	1..<maxnoofQoSFlows> <*>	-	-	-	-
>>>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>>>MCG requested GBR QoS Flow Information	Н	-	5.2.3.6	Этот IE содержит информацию о GBR QoS-потоке, необходимую для основной группы сот MCG	-	-
>>>>QoS Flow Mapping Indication	Н	-	5.2.3.79	-	-	-
>>RLC Mode	О	-	5.2.3.28	Указывает режим протокола RLC на вспомогательном узле	-	-
>>Additional PDCP Duplication TNL List	-	0..1	-	-	ДА	И
>>>Additional PDCP Duplication TNL Item	-	1..<maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дополнительного дублирования PDCP	-	-
>>RLC Duplication Information	Н	-	5.2.3.111	-	Да	И
DRBs To Be Modified List	-	0..1	-	-	-	-
>DRBs to Be Modified Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>SN UL PDCP UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU	-	-
>>DRB QoS	Н	-	5.2.3.5	-	-	-
>>secondary SN UL PDCP UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дублирования PDCP	-	-
>>UL Configuration	Н	-	5.2.3.75	Информация об использовании восходящего канала UL вторичным узлом S-NG-RAN	-	-
>>PDCP Duplication Configuration	Н	-	5.2.3.86	-	-	-
>>Duplication Activation	Н	-	5.2.3.71	Этот IE игнорируется, если присутствует IE RLC Duplication Information	-	-
>>QoS Flows Mapped to DRB List	-	0..1	-	Перезапись существующего списка QoS-потоков	-	-
>>>QoS Flows Mapped to DRB Item	-	1..<maxnoofQoSFlows> <*>	-	-	-	-
>>>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>>>MCG requested GBR QoS Flow Information	Н	-	5.2.3.6	Этот IE содержит информацию о GBR QoS-потоке, необходимую для основной группы сот MCG	-	-
>>>>QoS Flow Mapping Indication	Н	-	5.2.3.79	-	-	-
>>Additional PDCP Duplication TNL List	-	0..1	-	-	Да	И
>>>Additional PDCP Duplication TNL Item	-	1..<maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки узла S-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов UL PDU в случае дополнительного дублирования PDCP	-	-
>>RLC Duplication Information	Н	-	5.2.3.111	-	Да	И
DRBs To Be Released List	Н	-	5.2.1.29	-	-	-
<*> См. таблицу 144. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить.

Таблица 144

Границы диапазонов IE PDU Session Resource Modification Required Info — SN terminated

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRBs, разрешенное для одного UE. Значение 32
maxnoofQoSFlows	Максимальное количество QoS-потоков. Значение 64
maxnoofAdditionalPDCPDuplicationTNL	Максимальное количество дополнительных PDCP Duplication TNL. Значение 2

5.2.1.22 IE PDU Session Resource Modification Confirm Info — SN terminated

Данный IE содержит результат модификации, инициированным вторичным узлом S-NG-RAN, ресурса PDU-сессии виртуальных радиоканалов, сконфигурированных согласно опции «SN terminated bearer option». Характеристики IE PDU Session Resource Modification Confirm Info — SN terminated приведены в таблице 145.

Таблица 145

Характеристики IE PDU Session Resource Modification Confirm Info — SN terminated

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
UL NG-U UP TNL Information at UPF	Н	-	5.2.3.30	Конечная точка UPF транспортного канала NG-U. Для доставки пакетов UL PDU	-	-
DRBs Admitted to be Setup or Modified List	-	1	-	-	-	-
>DRBs Admitted to be Setup or Modified Item	-	1.. <maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>MN DL CG UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на основном узле M-NG-RAN для DRB's Xn транспорта в ресурсе нижнего уровня группы сот CG. Для доставки пакетов DL PDU	-	-
>>secondary MN DL CG UP TNL Information	Н	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на основном узле M-NG-RAN для DRB's Xn транспорта в ресурсе нижнего уровня группы сот CG. Для доставки пакетов DL PDU в случае дублирования PDCP	-	-
>>LCID	Н	-	5.2.3.70	Игнорируется вторичным узлом S-NG-RAN при получении	-	-
>>Additional PDCP Duplication TNL List	-	0..1	-	-	Да	И
>>>Additional PDCP Duplication TNL Item	-	1.. <maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка/точки туннеля GTP-U на основном узле M-NG-RAN для DRB's Xn транспорта в ресурсе нижнего уровня группы сот CG. Для доставки пакетов DL PDU в случае дополнительного дублирования PDCP	-	-
DRBs Not Admitted To Be Setup or Modified List	Н	-	5.2.1.29	-	-	-
Data Forwarding Info from target NG-RAN node	Н	-	5.2.1.17	Адреса пересылки для выгрузки как QoS-потока, так и виртуального радиоканала DRB	-	-
DRB IDs taken into use	Н	-	5.2.1.30	Указывает идентификаторы DRB, используемые целевым узлом NG-RAN, как указано в [[7]](#p117533)	Да	От
<*> См. таблицу 146. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 146

Границы диапазонов IE PDU Session Resource Modification Confirm Info — SN terminated

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRBs, разрешенное для одного UE. Значение 32
maxnoofQoSFlows	Максимальное количество QoS-потоков. Значение 64
maxnoofAdditionalPDCPDuplicationTNL	Максимальное количество дополнительных PDCP Duplication TNL. Значение 2

5.2.1.23 IE PDU Session Resource Modification Required Info — MN terminated

Данный IE в запросе модификации, инициированным вторичным узлом S-NG-RAN, содержит информацию о ресурсе PDU-сессии виртуальных радиоканалов, сконфигурированных согласно опции «MN terminated bearer option». Характеристики IE PDU Session Resource Modification Required Info — MN terminated приведены в таблице 147.

Таблица 147

Характеристики IE PDU Session Resource Modification Required Info — MN terminated

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
DRBs To Be Modified List	Н	-	-	-	-	-
>DRBs To Be Modified Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>SN DL SCG UP TNL Information	О	-	5.2.3.30	Конечная точка вторичного узла S-NG-RAN для транспортного канала DRB's Xn. Для доставки пакетов DL PDU	-	-
>>secondary SN DL SCG UP TNL Information	Н	-	5.2.3.30	Конечная точка вторичного узла S-NG-RAN для транспортного канала DRB's Xn. Для доставки пакетов DL PDU в случае дублирования PDCP	-	-
>>LCID	Н	-	5.2.3.70	LCID для первичного пути или LCID для разделенного вторичного пути при переходе к разделяемому каналу, если применяется дублирование PDCP	-	-
>>RLC Status	Н	-	5.2.3.80	-	-	-
>>Additional PDCP Duplication TNL List	-	0..1	-	-	ДА	И
>>>Additional PDCP Duplication TNL Item	-	1..<maxnoofAdditionalPDCPDuplicationTNL> <*>	-	-	-	-
>>>>Additional PDCP Duplication UP TNL Information	О	-	5.2.3.76	Конечная точка вторичного узла S-NG-RAN для транспортного канала DRB's Xn. Для доставки пакетов DL PDU в случае дополнительного дублирования PDCP	-	-
DRBs To Be Released List	Н	-	5.2.1.29	-	-	-
<*> См. таблицу 148. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

Таблица 148

Границы диапазонов IE PDU Session Resource Modification Required Info — MN terminated

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRBs. Значение 32
maxnoofAdditionalPDCPDuplicationTNL	Максимальное количество дополнительных PDCP Duplication TNL. Значение 2

5.2.1.24 IE PDU Session Resource Modification Confirm Info — MN terminated

Данный IE содержит результат модификации, инициированным вторичным узлом S-NG-RAN, ресурса PDU-сессии виртуальных радиоканалов, сконфигурированных согласно опции «MN terminated bearer option».

Примечание - В настоящем стандарте этот IE не имеет содержимого, за исключением дополнительного контейнера.

5.2.1.25 IE PDU Session List with data forwarding request info

Данный IE содержит список PDU-сессий, относящихся к запросу пересылки данных. Характеристики IE PDU Session List with data forwarding request info приведены в таблице 149.

Таблица 149

Характеристики IE PDU Session List with data forwarding request info

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
PDU Session List with data forwarding request info	-	1..<maxnoofPDUSessions> <*>	-	-
>PDU Session ID	О	-	5.2.3.18	-
>Data Forwarding and Offloading Info from source NG-RAN node	Н	-	5.2.1.18	-
>DRBs To Be Released List	Н	-	5.2.1.16	Указывает маппирование QoS-потока и режима протокола RLC освобожденных виртуальных радиоканалов DRB
<*> См. таблицу 150. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 150

Граница диапазона IE PDU Session List with data forwarding request info

Граница диапазона	Пояснение
maxnoofPDUsessions	Максимальное количество PDU-сессий. Значение 256

5.2.1.26 IE PDU Session List with data forwarding info from the target node

Данный IE содержит список PDU-сессий, относящихся к запросу пересылки данных от целевого узла NG-RAN. Характеристики IE PDU Session List with data forwarding info from the target node приведены в таблице 151.

Таблица 151

Характеристики IE PDU Session List with data forwarding info from the target node

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
PDU Session List with data forwarding from the target node	-	1.. <maxnoofPDUSessions> <*>	-	-	-	-
>PDU Session ID	О	-	5.2.3.18	-	-	-
>Data Forwarding Info from target NG-RAN node	О	-	5.2.1.17	-	-	-
>DRB IDs taken into use	Н	-	5.2.1.30	Указывает идентификаторы DRB, используемые целевым узлом NG-RAN, как указано в [[7]](#p117533)	Да	От
<*> См. таблицу 152. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить.

Таблица 152

Граница диапазона IE PDU Session List with data forwarding info from the target node

Граница диапазона	Пояснение
maxnoofPDUsessions	Максимальное количество PDU-сессий. Значение 256

5.2.1.27 IE PDU Session List with Cause

Данный IE содержит список PDU-сессий, причина (cause) может сопровождать каждый элемент списка. Характеристики IE PDU Session List with Cause приведены в таблице 153.

Таблица 153

Характеристики IE PDU Session List with Cause		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	PDU Session List with Cause	-
1 .. <maxnoofPDUsessions> <*>	-	>PDU Session ID	Н
-	5.2.3.18	>Cause	О
- 5.2.3.2 <*> См. таблицу 154.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 154

Граница диапазона IE PDU Session List with Cause

Граница диапазона	Пояснение
maxnoofPDUsessions	Максимальное количество PDU-сессий. Значение 256

5.2.1.28 IE PDU Session List

Данный IE содержит список PDU-сессий. Характеристики IE PDU Session List приведены в таблице 155.

Таблица 155

Характеристики IE PDU Session List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	PDU Session List	-
1..<maxnoofPDUsessions> <*>	-	>PDU Session ID	О
- 5.2.3.18 <*> См. таблицу 156.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 156

Граница диапазона IE PDU Session List

Граница диапазона	Пояснение
maxnoofPDUsessions	Максимальное количество PDU-сессий. Значение 256

5.2.1.29 IE DRB List with Cause

Данный IE содержит список виртуальных радиоканалов DRB, причина может сопровождать каждый элемент списка. Характеристики IE DRB List with Cause приведены в таблице 157.

Таблица 157

Характеристики IE DRB List with Cause		Наименование IE/группы IE	Наличие	Диапазон
Ссылка	Описание семантики	DRB List with Cause	-	1..<maxnoofDRBs> <*>
-	-	>DRB ID	О	-
5.2.3.33	-	>Cause	О	-
5.2.3.2	-	>RLC Mode	Н	-
5.2.3.28 Указывает режим протокола RLC для передачи PDCP между узлами M-NG-RAN и S-NG-RAN <*> См. таблицу 158.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 158

Граница диапазона IE DRB List with Cause

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRBs. Значение 32

5.2.1.30 IE DRB List

Данный IE содержит список виртуальных радиоканалов DRB. Характеристики IE DRB List приведены в таблице 159.

Таблица 159

Характеристики IE DRB List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	DRB List	-
1..<maxnoofDRBs> <*>	-	>DRB ID	О
- 5.2.3.33 <*> См. таблицу 160.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 160

Граница диапазона IE DRB List

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRB. Значение 32

5.2.1.31 IE PDU Session Resource Setup Complete Info — SN terminated

Данный IE содержит информацию для завершения установления виртуальных каналов «Xn-U bearer», относящихся к виртуальным каналам, терминирующихся на вторичном узле «SN terminated bearers». Характеристики IE PDU Session Resource Setup Complete Info — SN terminated приведены в таблице 161.

Таблица 161

Характеристики IE PDU Session Resource Setup Complete Info — SN terminated

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
DRBs To Be Setup List	-	1	-	-	-	-
>DRBs to Be Setup Item	-	1..<maxnoofDRBs> <*>	-	-	-	-
>>DRB ID	О	-	5.2.3.33	-	-	-
>>MN DL Xn UP TNL Information	О	-	5.2.3.30	Конечная точка/точки узла M-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов DL PDU	-	-
>>Secondary MN DL Xn UP TNL Information	О	-	5.2.3.30	Конечная точка/точки узла M-NG-RAN транспортного канала DRB's Xn в ресурсе PDCP. Для доставки пакетов DL PDU в случае дублирования PDCP	Да	И
<*> См. таблицу 162. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

Таблица 162

Граница диапазона IE PDU Session Resource Setup Complete Info — SN terminated

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество DRB, разрешенное для одного UE. Значение 32

5.2.1.32 IE Secondary Data Forwarding Info from target NG-RAN node List

Характеристики IE Secondary Data Forwarding Info from target NG-RAN node List приведены в таблице 163.

Таблица 163

Характеристики IE Secondary Data Forwarding Info from target NG-RAN node List

Наименование IE/группы IE	Наличие	Диапазон	Ссылка
Secondary Data Forwarding Info from target NG-RAN node Item	-	1..<maxnoofMultiConnectivityMinusOne> <*>	-
>Secondary Data Forwarding Info from target NG-RAN node	О	-	5.2.1.17
<*> См. таблицу 164. Примечание — В таблице использовано следующее обозначение: О — обязательно.

Таблица 164

Граница диапазона IE Secondary Data Forwarding Info from target NG-RAN node List

Граница диапазона	Пояснение
maxnoofMultiConnectivityMinusOne	Максимальное количество MultiConnectivity минус один. Значение 3

5.2.1.33 IE Additional UL NG-U UP TNL Information at UPF List

Характеристики IE Additional UL NG-U UP TNL Information at UPF List приведены в таблице 165.

Таблица 165

Характеристики IE Additional UL NG-U UP TNL Information at UPF List

Наименование IE/группы IE	Наличие	Диапазон	Ссылка
Additional UL NG-U UP TNL Information at UPF Item	-	1..<maxnoofMultiConnectivityMinusOne>	-
>Additional UL NG-U UP TNL Information at UPF	О	-	5.2.3.30
<*> См. таблицу 166. Примечание — В таблице использовано следующее условное обозначение: О — обязательно.

Таблица 166

Граница диапазона IE Additional UL NG-U UP TNL Information at UPF List

Граница диапазона	Пояснение
maxnoofMultiConnectivityMinusOne	Максимальное количество MultiConnectivity минус один. Значение 3

5.2.1.34 IE DAPS Request Information

IE DAPS Indicator указывает, что узел-источник NG-RAN запрашивает DAPS HO для соответствующего виртуального радиоканала DRB. Характеристики IE DAPS Request Information приведены в таблице 167.

Таблица 167

Характеристики IE DAPS Request Information

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
DAPS Indicator	Обязательно	Ненумеруемое значение (DAPS HO required, ...)	Указывает на то, что запрашивается DAPS HO

5.2.1.35 IE DAPS Response Information

IE DAPS Response Indicator содержит ответ на запрошенный DAPS хендовер для каждого виртуального радиоканала DRB. Характеристики IE DAPS Response Information приведены в таблице 168.

Таблица 168

Характеристики IE DAPS Response Information

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
DAPS Response Indicator	Обязательно	Ненумеруемое значение (DAPS HO accepted, DAPS HO not accepted,...)	Указывает, был ли одобрен DAPS хендовер

5.2.2 Определения IE, связанных с узлом NG-RAN Node и конфигурацией соты

5.2.2.1 IE Global gNB ID

Данный IE используется для глобальной идентификации базовой станции gNB [6]. Характеристики IE Global gNB ID приведены в таблице 169.

Таблица 169

Характеристики IE

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
PLMN Identity	Обязательно	5.2.2.4	-
CHOICE gNB ID	Обязательно	-	-
>gNB ID	-	-	-
>>gNB ID	Обязательно	Битовая строка (длина (22..32))	Равен самым левым битам IE NR Cell Identity, содержащимся в IE NR CGI каждой соты, обслуживаемой базовой станцией gNB

5.2.2.2 IE Global ng-eNB ID

Данный IE используется для глобальной идентификации базовой станции ng-eNB [6]. Характеристики IE Global ng-eNB ID приведены в таблице 170.

Таблица 170

Характеристики IE Global ng-eNB ID

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
PLMN Identity	Обязательно	5.2.2.4	-
CHOICE ng-eNB ID	Обязательно	-	-
>Macro ng-eNB ID	-	-	-
>>Macro ng-eNB ID	Обязательно	Битовая строка (длина (20))	Равен 20 самым левым битам IE E-UTRA Cell Identity, содержащимся в IE E-UTRA CGI каждой соты, обслуживаемой базовой станцией ng-eNB
>Short Macro ng-eNB ID	-	-	-
>>Short Macro ng-eNB ID	Обязательно	Битовая строка (длина (18))	Равен 18 самым левым битам IE E-UTRA Cell Identity, содержащимся в IE E-UTRA CGI каждой соты, обслуживаемой базовой станцией ng-eNB
>Long Macro ng-eNB ID	-	-	-
>>Long Macro ng-eNB ID	Обязательно	Битовая строка (длина (21))	Равен 21 самым левым битам IE E-UTRA Cell Identity, содержащимся в IE E-UTRA CGI каждой соты, обслуживаемой базовой станцией ng-eNB

5.2.2.3 IE Global NG-RAN Node ID

Данный IE используется для глобальной идентификации узла NG-RAN [6]. Характеристики IE Global NG-RAN Node ID приведены в таблице 171.

Таблица 171

Характеристики IE Global NG-RAN Node ID

Наименование IE/группы IE	Наличие	Ссылка
CHOICE NG-RAN node	Обязательно	-
>gNB	-	-
>>Global gNB ID	Обязательно	5.2.2.1
>ng-eNB	-	-
>>Global ng-eNB ID	Обязательно	5.2.2.2

5.2.2.4 IE PLMN Identity

Данный IE указывает идентификатор сети PLMN. Характеристики IE PLMN Identity приведены в таблице 172.

Таблица 172

Характеристики IE PLMN Identity

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
PLMN Identity	Обязательно	Октетная строка (длина(3))	Цифры от 0 до 9 в виде кода от 0000 до 1001, код 1111 используются в качестве цифры-разделителя. Две цифры на байт: - разряды от 4 до 1 байта n кодируются цифрой с номером 2n — 1; - разряды от 8 до 5 байта n кодируются цифрой с номером 2n. Идентификатор PLMN содержит 3 цифры кода MCC за которым следуют: - цифра-разделитель плюс 2 цифры кода MNC (для двухзначного кода MNC) или - 3 цифры кода MNC (для трехзначного кода MNC)

5.2.2.5 IE TAC

Данный IE используется в целях глобальной идентификации зоны местоположения Tracking Area в сети PLMN. Характеристики IE TAC приведены в таблице 173.

Таблица 173

Характеристики IE TAC

Наименование IE/группы IE	Наличие	Тип IE
TAC	Обязательно	Октетная строка (длина (3))

5.2.2.6 IE RAN Area Code

Данный IE определяет код зоны RAN Area. Характеристики IE RAN Area Code приведены в таблице 174.

Таблица 174

Характеристики IE RAN Area Code

Наименование IE/группы IE	Наличие	Тип IE
RANAC	Обязательно	Целочисленное (0..255)

5.2.2.7 IE NR CGI

Данный IE используется для глобальной идентификации соты NR [6]. Характеристики IE NR CGI приведены в таблице 175.

Таблица 175

Характеристики IE NR CGI

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
PLMN Identity	Обязательно	5.2.2.4	-
NR Cell Identity	Обязательно	Битовая строка (длина (36))	Крайние левые биты IE NR Cell Identity соответствуют идентификатору gNB ID (определен в 5.2.2.1)

5.2.2.8 IE E-UTRA CGI

Данный IE используется для глобальной идентификации соты E-UTRA [22]. Характеристики IE E-UTRA CGI приведены в таблице 176.

Таблица 176

Характеристики IE E-UTRA CGI

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
PLMN Identity	Обязательно	5.2.2.4	-
E-UTRA Cell Identity	Обязательно	Битовая строка (длина (28))	Крайние левые биты IE E-UTRA Cell Identity соответствуют идентификатору ng-eNB ID (определен в 5.2.2.2)

5.2.2.9 IE NG-RAN Cell Identity

Данный IE содержит либо идентификатор соты NR, либо идентификатор соты E-UTRA. Характеристики IE NG-RAN Cell Identity приведены в таблице 177.

Таблица 177

Характеристики IE NG-RAN Cell Identity

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
CHOICE Cell Identifier	Обязательно	-	-
>NR	-	-	-
>>NR Cell Identity	Обязательно	Битовая строка (длина (36))	Крайние левые биты NR Cell Identity IE соответствуют идентификатору gNB (определенному в 5.2.2.1)
>E-UTRA	-	-	-
>>E-UTRA Cell Identity	Обязательно	Битовая строка (длина (28))	Крайние левые биты E-UTRA Cell Identity IE соответствуют идентификатору ng-eNB (определенному в 5.2.2.8)

5.2.2.10 IE NG-RAN Cell PCI

Данный IE определяет физический идентификатор соты (physical cell ID), обслуживаемой узлом NG-RAN. Характеристики IE NG-RAN Cell PCI приведены в таблице 178.

Таблица 178

Характеристики IE NG-RAN Cell PCI

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
CHOICE RAT	Обязательно	-	-
>nr	-	-	-
>>NR PCI	Обязательно	Целочисленное значение (0..1007, ...)	Физический идентификатор соты NR (NR Physical Cell ID)
>e-utra	-	-	-
>>E-UTRA PCI	Обязательно	Целочисленное значение (0..503, ...)	Физический идентификатор соты E-UTRA (E-UTRA Physical Cell ID)

5.2.2.11 IE Served Cell Information NR

Данный IE содержит информацию о конфигурации соты NR, которая может потребоваться соседнему узлу NG-RAN по интерфейсу XnAP. Характеристики IE Served Cell Information NR приведены в таблице 179.

Таблица 179

Характеристики IE Served Cell Information NR		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	NR-PCI	О	-	Целочисленное значение (0..1007, ...)	Физический идентификатор соты NR (NR Physical Cell ID)
-	-	NR CGI	О	-	5.2.2.7	-
-	-	TAC	О	-	5.2.2.5	Код зоны местоположения
-	-	RANAC	Н	-	5.2.2.6	-
-	-	Broadcast PLMNs	-	1..<maxnoofBPLMNs> <*>	-	Сети PLMN, вещаемые в SIB1, и связанные с идентификатором соты NR Cell Identity IE NR CGI
-	-	>PLMN Identity	О	-	5.2.2.4	-
-	-	CHOICE NR-Mode-Info	О	-	-	-
-	-	>FDD	-	-	-	-
-	-	>>FDD Info	-	1	-	-
-	-	>>>UL NR Frequency Info	О	-	5.2.2.19	-
-	-	>>>DL NR Frequency Info	О	-	5.2.2.19	-
-	-	>>>UL Transmission Bandwidth	О	-	5.2.2.20	-
-	-	>>>DL Transmission Bandwidth	О	-	5.2.2.20	-
-	-	>>>UL Carrier List	Н	-	5.2.2.64	Если присутствует, IE UL Transmission Bandwidth должен игнорироваться
Да	И	>>>DL Carrier List	Н	-	5.2.2.64	Если присутствует, IE DL Transmission Bandwidth должен игнорироваться
Да	И	>TDD	-	-	-	-
-	-	>>TDD Info	-	1	-	-
-	-	>>>Frequency Info	О	-	5.2.2.19	-
-	-	>>>Transmission Bandwidth	О	-	5.2.2.20	-
-	-	>>>Intended TDD DL-UL Configuration NR	Н	-	5.2.2.41	-
Да	И	>>>TDD UL-DL Configuration Common NR	Н	-	Октетная строка	Конфигурация tdd-UL-DL-ConfigurationCommon как определено в [[16]](#p117560)
Да	И	>>>Carrier List	Н	-	5.2.2.64	Если присутствует, IE Transmission Bandwidth должен игнорироваться
Да	И	Measurement Timing Configuration	О	-	Октетная строка	Содержит сообщение между узлами MeasurementTimingConfiguration для обслуживаемой соты, как определено в [[16]](#p117560)
-	-	Connectivity Support	О	-	5.2.2.28	-
-	-	Broadcast PLMN Identity Info List NR	-	0..<maxnoofBPLMNs> -	Этот IE соответствует IE PLMN-IdentityInfoList и IE NPN-IdentityInfoList (если присутствует) в SIB1 как указано в [[16]](#p117560). Все идентификаторы сетей PLMN и связанная с ними информация, содержащаяся в IE PLMN-IdentityInfoList, идентификаторы сетей NPN и связанная с ними информация, содержащаяся в IE NPN-IdentityInfoList (если присутствует) включается в состав и предоставляется в том же порядке, что и вещаемая информация в SIB1.	В случае только соты NPN, идентификаторы PLMN и связанная с ними информация, содержащаяся в IE PLMN-IdentityInfoList в состав не включается
Да	И	>Broadcast PLMNs	-	1..<maxnoofBPLMNs>	-	Вещание сетей PLMN в SIB1, связанных с IE NR Cell Identity
-	-	>>PLMN Identity	О	-	5.2.2.4	-
-	-	>TAC	О	-	5.2.2.5	-
-	-	>NR Cell Identity	О	-	Битовая строка (длина (36))	-
-	-	>RANAC	Н	-	5.2.2.6	-
-	-	>Configured TAC Indication	Н	-	5.2.2.40	Этот IE связан с кодом TAC в IE Broadcast PLMN Identity Info List NR
Да	И	>NPN Broadcast Information	Н	-	5.2.2.72	Если этот IE присутствует, то содержимое IE Broadcast PLMNs в составе IE Broadcast PLMN Identity Info List NR игнорируется
Да	От	Configured TAC Indication	Н	-	5.2.2.40	Этот IE связан с кодом TAC на верхнем уровне IE Served Cell Information NR
Да	И	NPN Broadcast Information	Н	-	5.2.2.72	Если этот IE присутствует, то содержимое IE Broadcast PLMNs в верхней части IE Served Cell Information NR игнорируется
Да	От	SSB Positions In Burst	Н	-	5.2.2.65	-
Да	И	NR Cell PRACH Configuration	Н	-	Октетная строка	Содержит конфигурацию NR Cell PRACH в соответствии с [[23]](#p117581)
Да	И	CSI-RS Transmission Indication	Н	-	Ненумеруемое значение (activated, deactivated, ...)	Этот IE указывает статус передачи CSI-RS в данной соте
Да	И	SFN Offset	Н	-	5.2.2.76	-
Да И <*> См. таблицу 180.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 180

Граница диапазона IE Served Cell Information NR

Граница диапазона	Пояснение
maxnoofBPLMNs	Максимальное количество вещаемых PLMN в соте. Значение 12

5.2.2.12 IE Served Cell Information E-UTRA

Данный IE содержит информацию о конфигурации соты E-UTRA, которая может потребоваться соседнему узлу NG-RAN по интерфейсу XnAP. Характеристики IE Served Cell Information E-UTRA приведены в таблице 181.

Таблица 181

Характеристики IE Served Cell Information E-UTRA		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	E-UTRA PCI	О	-	Целочисленное значение (0..503, ...)	Идентификатор E-UTRA Physical Cell ID
-	-	ECGI	О	-	5.2.2.8	-
-	-	TAC	О	-	5.2.2.5	Код Tracking Area Code
-	-	RANAC	Н	-	5.2.2.6	-
-	-	Broadcast PLMNs	-	1..<maxnoofBPLMNs> <*> -	Вещаемые сети PLMN в SIB1, связанные с идентификатором соты E-UTRA в IE ECGI.	В настоящем стандарте можно транслировать до 6 идентификаторов PLMN ID
-	-	>PLMN Identity	О	-	5.2.2.4	-
-	-	CHOICE E-UTRA-Mode-Info	О	-	-	-
-	-	>FDD	-	-	-	-
-	-	>>FDD Info	-	1	-	-
-	-	>>>UL EARFCN	О	-	5.2.2.21	Соответствует NUL в [[24]](#p117584) для рабочих диапазонов E-UTRA, для которых он определен; игнорируется для рабочих диапазонов E-UTRA, для которых не определен NUL
-	-	>>>DL EARFCN	О	-	5.2.2.21	Соответствует NDL в [[24]](#p117584)
-	-	>>>UL E-UTRA Transmission Bandwidth	О	-	5.2.2.22	Аналогичен DL Transmission Bandwidth; игнорируется, если игнорируется значение UL EARFCN
-	-	>>>DL E-UTRA Transmission Bandwidth	О	-	5.2.2.22	-
-	-	>>>Offset of NB-IoT Channel Number to DL EARFCN	Н	-	5.2.2.48	Соответствует MDL в [[24]](#p117584)
Да	От	>>>Offset of NB-IoT Channel Number to UL EARFCN	Н	-	5.2.2.48	Соответствует MUL в [[24]](#p117584)
Да	От	>TDD	-	-	-	-
-	-	>>TDD Info	-	1	-	-
-	-	>>>EARFCN	О	-	5.2.2.21	Соответствует NDL/NUL в [[24]](#p117584)
-	-	>>>E-UTRA Transmission Bandwidth	О	-	5.2.2.22	-
-	-	>>>Subframe Assignment	О	-	Ненумеруемое значение (sa0, sa1, sa2, sa3, sa4, sa5, sa6, ...)	Информация о конфигурации подкадров вверх-вниз, определенная в [[25]](#p117587)
-	-	>>>Special Subframe Info	-	1	-	Информация о конфигурации специального подкадра, определенная в [[25]](#p117587)
-	-	>>>> Special Subframe Patterns	О	-	Ненумеруемое значение (ssp0, ssp1, ssp2, ssp3, ssp4, ssp5, ssp6, ssp7, ssp8, ssp9, ssp10, ...)	-
-	-	>>>> Cyclic Prefix DL	О	-	Ненумеруемое значение (Normal, Extended,...)	-
-	-	>>>> Cyclic Prefix UL	О	-	Ненумеруемое значение (Normal, Extended, ...)	-
-	-	>>>Offset of NB-IoT Channel Number to DL EARFCN	Н	-	5.2.2.48	Соответствует MDL в [[24]](#p117584)
Да	От	>>>NB-IoT UL DL Alignment Offset	Н	-	5.2.2.49	Соответствует TDD-UL-DL-AlignmentOffset-NB в [[19]](#p117569)
Да	От	Number of Antenna Ports E-UTRA	Н	-	5.2.2.23	-
-	-	PRACH Configuration	Н	-	5.2.2.25	-
-	-	MBSFN Subframe Info	-	0..<maxnoofMBSFN> <*>	-	Подкадр MBSFN, определенный в [[19]](#p117569)
-	-	>Radioframe Allocation Period	О	-	Ненумеруемое значение (n1, n2, n4, n8, n16, n32, ...)	-
-	-	>Radioframe Allocation Offset	О	-	Целочисленное значение (0..7, ...)	-
-	-	>MBSFN Subframe Allocation E-UTRA	О	-	5.2.2.26	-
-	-	E-UTRA Multiband Info List	Н	-	5.2.2.24	-
-	-	FreqBandIndicatorPriority	Н	-	Ненумеруемое значение (notbroadcast, broadcast, ...)	Этот IE указывает на то, что базовая станция eNodeB поддерживает Freq BandIndication Priority, и передается ли FreqBandIndicator Priority в SIB 1 [[19]](#p117569)
-	-	BandwidthReducedSI	Н	-	Ненумеруемое значение (scheduled, ...)	Этот IE указывает на то, что SystemInformationBlock Type1-BR запланирован к передаче в соте [[19]](#p117569)
-	-	Protected E-UTRA Resource Indication	Н	-	5.2.2.29	Этот IE указывает ресурсы сигнала управления/опорного сигнала E-UTRA, которые защищены и не участвуют в координации ресурсов сот E-UTRA-NR
-	-	Broadcast PLMN Identity Info List E-UTRA	-	0.. <maxnoofEUTRABPLMNs> <*>	-	Этот IE соответствует IE cellAccessRelatedInfoList-5GC в SIB1 как указано в [[19]](#p117569). Все идентификаторы сетей PLMN и связанная с ними информация, содержащаяся в IE cellAccessRelatedInfoList-5GC включается в состав и предоставляется в том же порядке, что и вещаемая информация в SIB1
Да	И	>Broadcast PLMNs	-	1.. <maxnoofEUTRABPLMNs> <*>	-	Вещаемые сети PLMN в SIB1, связанные с IE E-UTRA Cell Identity
-	-	>>PLMN Identity	О	-	5.2.2.4	-
-	-	>TAC	О	-	5.2.2.5	-
-	-	>E-UTRA Cell Identity	О	-	Битовая строка (длина (28))	-
-	-	>RANAC	Н	-	5.2.2.6	-
-	-	NPRACH Configuration	Н	-	5.2.2.75	-
Да	И	SFN Offset	Н	-	5.2.2.76	-
Да И <*> См. таблицу 182.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 182

Граница диапазона IE Served Cell Information E-UTRA

Граница диапазона	Пояснение
maxnoofBPLMNs	Максимальное количество вещаемых сетей PLMNs в соте. Значение 12
maxnoofMBSFN	Максимальное количество кадров MBSFN с различными offset. Значение 8
maxnoofEUTRABPLMNs	Максимальное количество индексов PLMN, вещаемых в соте E-UTRA. Значение 6

5.2.2.13 IE Neighbour Information NR

Данный IE содержит информацию о конфигурации сот NR, которая может потребоваться соседнему узлу NG-RAN для правильной работы его собственных обслуживаемых сот. Характеристики IE Neighbour Information NR приведены в таблице 183.

Таблица 183

Характеристики IE Neighbour Information NR		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	Neighbour Information NR	-	1..<maxnoofNeighbours> <*>
-	-	>NRPCI	О	-
Целочисленное значение (0..1007)	Идентификатор NR Physical Cell ID	>NR CGI	О	-
5.2.2.7	-	>TAC	О	-
5.2.2.5	Код Tracking Area Code	>RANAC	Н	-
5.2.2.6	-	>CHOICE NR-Mode-Info	О	-
-	-	>>FDD	-	-
-	-	>>>FDD Info	-	1
-	-	>>>>UL NR FreqInfo	О	-
5.2.2.19	-	>>>>DL NR FreqInfo	О	-
5.2.2.19	-	>>TDD	-	-
-	-	>>>TDD Info	-	1
-	-	>>>>NR FreqInfo	О	-
5.2.2.19	-	>Connectivity Support	О	-
5.2.2.28	-	>Measurement Timing Configuration	О	-
Октетная строка Содержит межузловое сообщение MeasurementTimingConfiguration для соседней соты, как определено в [[16]](#p117560) <*> См. таблицу 184.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 184

Граница диапазона IE

Граница диапазона	Пояснение
maxnoofNeighbours	Максимальное количество соседних сот, связанных с обслуживающей сотой. Значение 1024

5.2.2.14 IE Neighbour Information E-UTRA

Данный IE содержит информацию о конфигурации сот E-UTRA, которая может потребоваться соседнему узлу NG-RAN для правильной работы его собственных обслуживаемых сот. Характеристики IE Neighbour Information E-UTRA приведены в таблице 185.

Таблица 185

Характеристики IE Neighbour Information E-UTRA		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	E-UTRA Neighbour Information E-UTRA	-	1..<maxnoofNeighbours> <*>
-	-	>E-UTRA PCI	О	-
Целочисленное значение (0..503, ...)	Физический идентификатор соседней соты E-UTRA	>ECGI	О	-
5.2.2.8	-	>EARFCN	О	-
5.2.2.21	DL EARFCN для FDD или EARFCN для TDD	>TAC	О	-
5.2.2.5	Код Tracking Area Code	>RANAC	Н	-
5.2.2.6 - <*> См. таблицу 186.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 186

Граница диапазона IE Neighbour Information E-UTRA

Граница диапазона	Пояснение
maxnoofNeighbours	Максимальное количество соседних сот, связанных с обслуживающей сотой. Значение 1024

5.2.2.15 IE Served Cells To Update NR

Данный IE содержит обновленную информацию о конфигурации обслуживаемых сот NR для обмена между узлами NG-RAN. Характеристики IE Served Cells To Update NR приведены в таблице 187.

Таблица 187

Характеристики IE Served Cells To Update NR		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Served Cells NR To Add	-	0.. < maxnoofCellsinNGRANnode> <*>	-	Список добавленных сот, обслуживаемых узлом NG-RAN
GLOBAL	От	>Served Cell Information NR	О	-	5.2.2.11	-
-	-	>Neighbour Information NR	Н	-	5.2.2.13	-
-	-	>Neighbour Information E-UTRA	Н	-	5.2.2.14	-
-	-	Served Cells To Modify NR	-	0.. < maxnoofCellsinNGRANnode> <*>	-	Список модифицированных сот, обслуживаемых узлом NG-RAN
Да	От	>Old NR CGI	О	-	5.2.2.7	-
-	-	>Served Cell Information NR	О	-	5.2.2.11	-
-	-	>Neighbour Information NR	Н	-	5.2.2.13	-
-	-	>Neighbour Information E-UTRA	Н	-	5.2.2.14	-
-	-	>Deactivation Indication	Н	-	Ненумеруемое значение (deactivated, ...)	Указывает на то, что соответствующая сота выключена по причинам экономии энергии
-	-	Served Cells To Delete NR	-	0.. < maxnoofCellsinNGRANnode > <*>	-	Список удаленных сот, обслуживаемых узлом NG-RAN
Да	От	>Old NR-CGI	О	-	5.2.2.7	-
- - <*> См. таблицу 188.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить.

Таблица 188

Граница диапазона IE

Граница диапазона	Пояснение
maxnoofCellsinNG-RAN node	Максимальное количество сот, которое может обслуживаться узлом NG-RAN. Значение 16384

5.2.2.16 IE Served Cells to Update E-UTRA

Данный IE содержит обновленную информацию о конфигурации обслуживаемых сот E-UTRA для обмена между узлами NG-RAN. Характеристики IE Served Cells to Update E-UTRA приведены в таблице 189.

Таблица 189

Характеристики IE Served Cells to Update E-UTRA		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Served Cells To Add E-UTRA	-	0.. < maxnoofCellsinNGRANnode> <*>	-	Список добавленных сот, обслуживаемых узлом NG-RAN
Да	От	>Served Cell Information E-UTRA	О	-	5.2.2.12	-
-	-	>Neighbour Information NR	Н	-	5.2.2.13	-
-	-	>Neighbour Information E-UTRA	Н	-	5.2.2.14	-
-	-	Served Cells To Modify E-UTRA	-	0.. < maxnoofCellsinNGRANnode> <*>	-	Список модифицированных сот, обслуживаемых узлом NG-RAN
Да	От	>Old ECGI	О	-	5.2.2.8	-
-	-	>Served Cell Information E-UTRA	О	-	5.2.2.12	-
-	-	>Neighbour Information NR	Н	-	5.2.2.13	-
-	-	>Neighbour Information E-UTRA	Н	-	5.2.2.14	-
-	-	>Deactivation Indication	Н	-	Ненумеруемое значение (deactivated, ...)	Указывает на то, что соответствующая сота выключена по причинам экономии энергии
-	-	Served Cells To Delete E-UTRA	-	0.. < maxnoofCellsinNGRANnode> <*>	-	Список удаленных сот, обслуживаемых узлом NG-RAN
Да	От	>Old ECGI	О	-	5.2.2.8	-
- - <*> См. таблицу 190.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить.

Таблица 190

Граница диапазона IE Served Cells to Update E-UTRA

Граница диапазона	Пояснение
maxnoofCellsinNG-RANnode	Максимальное количество сот, которое может обслуживаться узлом NG-RAN. Значение 16384

5.2.2.17 IE Cell Assistance Information NR

IE Cell Assistance Information используется узлом NG-RAN для запроса информации о сотах NR. Характеристики IE Cell Assistance Information NR приведены в таблице 191.

Таблица 191

Характеристики IE Cell Assistance Information NR		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	CHOICE Cell Assistance Type	О	-
-	-	>Limited NR List	-	-
-	-	>>List of Requested NR Cells	-	1..<maxnoofCellsinNGRANnode> <*>
-	Включается, когда узел NG-RAN запрашивает ограниченный список обслуживаемых сот NR	>>>NR CGI	О	-
5.2.2.7	Сота NR, для которой запрашивается информация об обслуживаемой соте NR	>Full NR List	-	-
-	-	>>Complete Information Request Indicator	О	-
Ненумеруемое значение (allServedCellsNR, ...) Включается, когда узел NG-RAN запрашивает полный список обслуживаемых сот для gNB <*> См. таблицу 192.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 192

Граница диапазона IE Cell Assistance Information NR

Граница диапазона	Пояснение
maxnoofCellsinNG-RAN node	Максимальное количество сот, которое может обслуживаться узлом NG-RAN. Значение 16384

5.2.2.18 IE SUL Information

Данный IE содержит информацию о несущих частотах диапазона SUL. Характеристики IE SUL Information приведены в таблице 193.

Таблица 193

Характеристики IE SUL Information		Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	SUL Frequency Info	О Целочисленное значение (0..max NRARFCN)	Опорная частота RF согласно определению в [[26]](#p117590) (подпункт 5.4.2.1).	Частота, представленная в этом IE идентифицирует абсолютную частоту опорного ресурсного блока (Common RB 0) несущей SUL. Эта самая низкая поднесущая частота, также известная как «Point A»
-	-	SUL Transmission Bandwidth	О	5.2.2.20	-
-	-	Carrier List	Н	5.2.2.64	Если присутствует, то IE SUL Transmission Bandwidth должен игнорироваться
Да	И	Frequency Shift 7p5khz	Н	Ненумеруемое значение (false, true, ...)	Указывает какое значение \Delta_{shift} равное 0 или 7,5 кГц используется при расчете FREF,shift как определено в [[26]](#p117590) (подпункт 5.4.2.1)
Да И <*> См. таблицу 194.

Примечание - В таблице использованы следующие условные обозначения: О — обязательно; Н — необязательно; И — игнорировать.

Таблица 194

Граница диапазона IE SUL Information

Граница диапазона	Пояснение
maxNRARFCN	Максимальный номер NRARFCN. Значение 3279165

5.2.2.19 IE NR Frequency Info

Данный IE определяет несущую частоту и частотные диапазоны, используемые в соте для заданного направления передачи (UL or DL) при частотном дуплексе FDD или оба направления UL и DL при временном дуплексе TDD или несущей диапазона SUL. Характеристики IE NR Frequency Info приведены в таблице 195.

Таблица 195

Характеристики IE NR Frequency Info		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	NR ARFCN	О	-	Целочисленное значение (0.. max NRARFCN)	Опорная частота RF согласно определению в [[26]](#p117590) (подпункт 5.4.2.1). Частота, представленная в этом IE идентифицирует абсолютную частоту опорного ресурсного блока (Common RB 0) несущей SUL. Эта самая низкая поднесущая частота, также известная как «Point A»
-	-	SUL Information	Н	-	5.2.2.18	-
-	-	NR Frequency Band List	-	1	-	-
-	-	>NR Frequency Band Item	-	1.. <maxnoofNRCellBands> <*>	-	-
-	-	>>NR Frequency Band	О	- Целочисленное значение (1.. 1024, ...)	Основной рабочий частотный диапазон NR, определенный в [[26]](#p117590) (подпункт 5.4.2.3).	Значение 1 соответствует рабочему диапазону NR n1, значение 2 соответствует рабочему диапазону NR n2 и т.д.
-	-	>>Supported SUL band List	-	0..<maxnoofNRCellBands> <*>	-	-
-	-	>>>Supported SUL band Item	О	-	Целочисленное значение (1.. 1024, ...)	Дополнительный рабочий частотный диапазон NR, определенный в [[26]](#p117590) (подпункт 5.4.2.3), который может использоваться для дуплексного режима SUL. Значение 80 соответствует рабочему диапазону NR n80, значение 81 соответствует рабочему диапазону NR n81 и т.д.
-	-	Frequency Shift 7p5khz	Н	-	Ненумеруемое значение (false, true, ...)	Указывает какое значение \Delta_{shift} равное 0 или 7,5 кГц используется при расчете FREF,shift как определено в [[26]](#p117590) (подпункт 5.4.2.1)
Да И <*> См. таблицу 196.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

Таблица 196

Границы диапазонов IE NR Frequency Info

Граница диапазона	Пояснение
maxNRARFCN	Максимальный номер NRARFCNs. Значение 3279165
maxnoofNRCellBands	Максимальное количество частотных диапазонов, поддерживаемых для одной NR соты. Значение 32

5.2.2.20 IE NR Transmission Bandwidth

IE NR Transmission Bandwidth используется для указания полосы передачи «transmission bandwidth» в направлении UL или DL. Характеристики IE NR Transmission Bandwidth приведены в таблице 197.

Таблица 197

Характеристики IE NR Transmission Bandwidth

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
NR SCS	Обязательно	Ненумеруемое значение (scs15, scs30, scs60, scs120, ...)	Значения scs15, scs30, scs60 и scs120 соответствуют разнесению поднесущих в [26]
NR NRB	Обязательно	Ненумеруемое значение (nrb11, nrb18, nrb24, nrb25, nrb31, nrb32, nrb38, nrb51, nrb52, nrb65, nrb66, nrb78, nrb79, nrb93, nrb106, nrb107, nrb121, nrb132, nrb133, nrb135, nrb160, nrb162, nrb189, nrb216, nrb217, nrb245, nrb264, nrb270, nrb273, ...)	Этот IE используется для указания ширины спектра сигнала восходящего UL или нисходящего DL каналов, выраженной в количестве ресурсных блоков NRB (TS 38.104 [27]). Значения nrb11, nrb18 и т.д. соответствуют количеству ресурсных блоков NRB, равному 11, 18 и т.д.

5.2.2.21 IE E-UTRA ARFCN

E-UTRA ARFCN (Absolute Radio Frequency Channel Number) определяет несущую частоту, используемую в соте E-UTRAN для заданного направления передачи (UL или DL) при частотном дуплексе FDD или оба направления UL и DL при временном дуплексе TDD. Характеристики IE E-UTRA ARFCN приведены в таблице 198.

Таблица 198

Характеристики IE E-UTRA ARFCN		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	E-UTRA ARFCN	О	0..<maxEARFCN> <*>
Целочисленное значение (0..maxEARFCN) Соотношение между EARFCN и частотой несущей (в МГц) определено в [[24]](#p117584) <*> См. таблицу 199.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 199

Граница диапазона IE E-UTRA ARFCN

Граница диапазона	Пояснение
maxEARFCN	Максимальный номер EARFCN. Значение 262143

5.2.2.22 IE E-UTRA Transmission Bandwidth

IE E-UTRA Transmission Bandwidth используется для указания полосы передачи «transmission bandwidth» в направлении UL или DL, выраженной в единицах ресурсных блоков «NRB» [24]. Значения bw1, bw6, bw15, bw25, bw50, bw75, bw100 соответствуют количеству блоков ресурсов «NRB» 6, 15, 25, 50, 75, 100. Характеристики IE E-UTRA Transmission Bandwidth приведены в таблице 200.

Таблица 200

Характеристики IE E-UTRA Transmission Bandwidth

Наименование IE/группы IE	Наличие	Тип IE
E-UTRA Transmission Bandwidth	Обязательно	Ненумеруемое значение (bw6, bw15, bw25, bw50, bw75, bw100,... , bw1)

5.2.2.23 IE Number of Antenna Ports E-UTRA

IE Number of Antenna Ports E-UTRA используется для указания количества логических антенных портов, поддерживаемых E-UTRA. Характеристики IE Number of Antenna Ports E-UTRA приведены в таблице 201.

Таблица 201

Характеристики IE Number of Antenna Ports E-UTRA

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Number of Antenna Ports	Обязательно	Ненумеруемое значение (an1, an2, an4,...)	an1 = один антенный порт an2 = два антенных порта an4 = четыре антенных порта

5.2.2.24 IE E-UTRA Multiband Info List

IE E-UTRA Multiband Info List содержит индикаторы дополнительных частотных диапазонов, которые принадлежат к соте E-UTRA, перечисленные в порядке убывания предпочтений, и соответствуют параметру MultiBandInfoList, указанному в [19]. Характеристики IE E-UTRA Multiband Info List приведены в таблице 202.

Таблица 202

Характеристики IE E-UTRA Multiband Info List		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	BandInfo	-	1..<maxnoofEutraBands> <*>
-	-	>Frequency Band Indicator	О	-
Целочисленное значение (1.. 256, ...) Рабочий частотный диапазон E-UTRA согласно [[27]](#p117593) <*> См. таблицу 203.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 203

Граница диапазона IE E-UTRA Multiband Info List

Граница диапазона	Пояснение
maxnoofEUTRABands	Максимальное количество частотных диапазонов (bands), принадлежащих соте E-UTRA. Значение 16

5.2.2.25 IE E-UTRA PRACH Configuration

Данный IE указывает ресурсы E-UTRA PRACH, используемые в соседней соте E-UTRA. Характеристики IE E-UTRA PRACH Configuration приведены в таблице 204.

Таблица 204

Характеристики IE E-UTRA PRACH Configuration		Наименование IE/группы IE	Наличие
Тип IE	Описание семантики	RootSequenceIndex	О
Целочисленное значение (0..837)	См. [[25]](#p117587) (пункт 5.7.2)	ZeroCorrelationZoneConfiguration	О
Целочисленное значение (0..15)	См. [[25]](#p117587) (пункт 5.7.2)	HighSpeedFlag	О
Ненумеруемое значение (true, false, ...)	«Истина» соответствует набору «Restricted» и «ложь» — набору «Unrestricted». См. [[25]](#p117587) (пункт 5.7.2)	PRACH-FrequencyOffset	О
Целочисленное значение (0..94)	См. [[25]](#p117587) (пункт 5.7.1)	PRACH-ConfigurationIndex	C-ifTDD <*>
Целочисленное значение (0..63) См. [[25]](#p117587) (пункт 5.7.1) <*> См. таблицу 205.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 205

Условие IE E-UTRA PRACH Configuration

Условие	Пояснение
ifTDD	Данный IE должен присутствовать, если значение IE EUTRA-Mode-Info в составе IE Served Cell Information E-UTRA установлено «TDD»

5.2.2.26 IE MBSFN Subframe Allocation E-UTRA

IE MBSFN Subframe Allocation E-UTRA используется для указания подкадров, которые выделены для MBSFN в период распределения радиокадров, как определено для IE MBSFN-SubframeConfig в [19]. Характеристики IE MBSFN Subframe Allocation E-UTRA приведены в таблице 206.

Таблица 206

Характеристики IE MBSFN Subframe Allocation E-UTRA

Наименование IE/группы IE	Наличие	Тип IE
CHOICE Subframe Allocation	Обязательно	-
>oneframe	-	-
>>Oneframe Info	Обязательно	Битовая строка (длина (6))
>fourframes	-	-
>>Fourframes In.fo	Обязательно	Битовая строка (длина (24))

5.2.2.27 IE Global NG-RAN Cell Identity

Данный IE содержит идентификатор соты NR или E-UTRA. Характеристики IE Global NG-RAN Cell Identity приведены в таблице 207.

Таблица 207

Характеристики IE Global NG-RAN Cell Identity

Наименование IE/группы IE	Наличие	Ссылка
PLMN Identity	Обязательно	5.2.2.4
NG-RAN Cell Identity	Обязательно	5.2.2.9

5.2.2.28 IE Connectivity Support

IE Connectivity Support используется для указания режима подключения, поддерживаемого сотой NR. Характеристики IE Connectivity Support приведены в таблице 208.

Таблица 208

Характеристики IE Connectivity Support

Наименование IE/группы IE	Наличие	Тип IE
EN-DC Support	Обязательно	Ненумеруемое значение (Supported, Not supported, ...)

5.2.2.29 IE Protected E-UTRA Resource Indication

Данный IE указывает ресурсы, выделенные для опорных и управляющих сигналов E-UTRA DL и UL (здесь и далее называемые резервируемыми ресурсами). Эта информация используется в процессе координации ресурсов сот E-UTRA-NR. Характеристики IE Protected E-UTRA Resource Indication приведены в таблице 209.

Таблица 209

Характеристики IE Protected E-UTRA Resource Indication		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	Activation SFN	О	-
Целочисленное значение (0..1023)	Указывает, с какого SFN принимающего узла действует распределение ресурсов	Protected Resource List	-	1
-	Шаблон резервируемого ресурса непрерывно повторяется, и он действителен до тех пор, пока не будет указан иной или пока он не будет заменен новым шаблоном. Этот шаблон не применяется в зарезервированных подкадрах	>Protected Resource List Item	-	1..<maxnoofProtectedResourcePatterns> <*>
-	Каждый элемент описывает один шаблон передачи. Шаблон может содержать несколько управляющих сигналов	>>Resource Type	О	-
Ненумеруемое значение (downlinknonCRS, CRS, uplink, ..)	Указывает, является ли резервируемым ресурсом E-UTRA DL non-CRS, E-UTRA CRS или E-UTRA UL	>>Intra-PRB Protected Resource Footprint	О	-
Битовая строка (84, ...)	Битовое отображение ресурсных элементов RE, входящих в состав одного блока PRB резервируемого сигнала. Каждая позиция в битовом отображении представляет ресурсный элемент RE в одном блоке PRB; значение 0 означает «ресурс не зарезервирован», значение 1 указывает «ресурс зарезервирован». Первый бит строки соответствует RE с наименьшим временным и частотным индексом в блоке PRB, где индексирование сначала происходит в частотной области. Длина битовой строки равна произведению N_{RB}^{SC} и длины PRB во временной области, измеренной в RE. N_{RB}^{SC} определено в [[25]](#p117587). Шаблон intra-PRB, состоящий из всех 1, эквивалентен гранулярности уровня PRB	>>Protected Footprint Frequency Pattern	О	-
Битовая строка (6..110, ...)	Битовое отображение указывает, к каким блокам PRB в пределах полосы пропускания несущей применяется экземпляр резервируемого ресурса Intra-PRB. Частота применения этого частотного шаблона от периодичности выделения ресурсов с резервированием Intra-PRB. Первый бит битового отображения (строки) соответствует блоку PRB, занимающему самые поднесущие частоты несущей частоты, где индексирование сначала происходит в частотной области. Каждая позиция в строке представляет собой блок PRB; значение 0 указывает на то, что объем ресурсов, зарезервированных внутри PRB, не представлен в PRB, значение 1 указывает на то, что объем ресурсов, зарезервированных внутри PRB, представлен в PRB. Длина битовой строки равна количеству PRB в полосе пропускания несущей	>>Protected Footprint Time Pattern	О	-
-	Описание периодичности экземпляра резервирования ресурсов Intra-PRB	>>>Protected Footprint Timeperiodicity	О	-
Целочисленное значение (1..320, ...)	Периодичность, с которой экземпляр резервирования ресурсов Intra-PRB повторяется во времени (1 = каждый PRB (то есть слот), 2 = каждый второй PRB (то есть слот) и т.д.	>>>Protected Footprint Start Time	О	-
Целочисленное значение (1..20, ...)	Временная позиция блока PRB в кадре, в котором впервые применяется экземпляр резервирования ресурсов Intra-PRB. Значение 1 соответствует слоту 0 в подкадре 0 радиокадра получающего узла, где SFN = Activation SFN	MBSFN Control Region Length	Н	-
Целочисленное значение (0..3)	Длина области управления в подкадрах MBSFN. Выражается в RE, во временном измерении	PDCCH Region Length	О	-
Целочисленное значение (1..3) Длина области PDCCH в регулярных подкадрах. Выражается в RE, во временном измерении <*> См. таблицу 210.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 210

Граница диапазона IE Protected E-UTRA Resource Indication

Граница диапазона	Пояснение
maxnoofProtectedResourcePatterns	Максимальное количество шаблонов резервируемых ресурсов. Значение 16

5.2.2.30 IE Data Traffic Resource Indication

Данный IE указывает предполагаемое распределение ресурсов трафика данных для координации ресурсов сот E-UTRA — NR Cell. Характеристики IE Data Traffic Resource Indication приведены в таблице 211.

Таблица 211

Характеристики IE Data Traffic Resource Indication

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
Activation SFN	О	Целочисленное значение (0..1023)	Указывает, с какого SFN получающего узла действительно согласование
CHOICE Shared Resource Type	О	-	-
>UL Only Sharing	-	-	-
>>UL Resource Bitmap	О	5.2.2.31	-
>UL and DL Sharing	-	-	-
>>CHOICE UL Resources	О	-	-
>>>Unchanged	-	NULL	-
>>>Changed	-	-	-
>>>>UL Resource Bitmap	О	5.2.2.31	-
>>CHOICE DL Resources	О	-	-
>>>Unchanged	-	NULL	-
>>>Changed	-	-	-
>>>>DL Resource Bitmap	О	5.2.2.31	-
Reserved Subframe Pattern	Н	5.2.2.32	Указывает подкадры, в которых выделение ресурсов не удерживается
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

5.2.2.31 IE Data Traffic Resources

IE Data Traffic Resources указывает предполагаемое распределение ресурсов трафика данных для координации ресурсов сот E-UTRA — NR Cell. Характеристики IE Data Traffic Resources приведены в таблице 212.

Таблица 212

Характеристики IE Data Traffic Resources

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Data Traffic Resources	Обязательно	Битовая строка (6..17600)	Указание ресурсов, выделенных физическим каналам E-UTRA PDSCH/PUSCH. Каждая позиция в битовой строке представляет пару блоков PRB в подкадре; значение 0 указывает «ресурс, не предназначенный для передачи», значение 1 указывает «ресурс, предназначенный для передачи». Первый бит битовой строки соответствует паре блоков PRB, занимающей самые низкие поднесущие частоты несущей, где индексирование сначала происходит в частотной области. Битовая строка может охватывать несколько смежных (примыкающих) подкадров. Первая позиция IE Data Traffic Resources соответствует подкадру 0 в радиокадре получающего узла, где SFN = Activation SFN. Длина битовой строки соответствует целому числу, кратному N_{RB}^{DL} или N_{RB}^{UL} , определенным в [25]

5.2.2.32 IE Reserved Subframe Pattern

IE Reserved Subframe Pattern указывает шаблон подкадров, в которых не учитываются индикаторы Protected E-UTRA Resource Indication. Характеристики IE Reserved Subframe Pattern приведены в таблице 213.

Таблица 213

Характеристики IE Reserved Subframe Pattern

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Subframe Type	О	Ненумеруемое значение (MBSFN, non-MBSFN, ...)	Указывает, к какому типу нерегулярных подкадров относится шаблон Reserved Subframe Pattern (например, MBSFN)
Reserved Subframe Pattern	О	Битовая строка (10..160)	Каждая позиция в битовой строке представляет подкадр. Значение 0 указывает «обычный подкадр». Значение 1 указывает «зарезервированный подкадр». Для подкадров MBSFN исключение относится только к неконтролируемой области подкадра. Битовая строка может охватывать несколько смежных подкадров. Первая позиция Subframe Configuration IE соответствует подкадру 0 радиокадра принимающего узла, где SFN = Activation SFN. IE игнорируется, если принимающим узлом является базовая станция ng-eNB
MBSFN Control Region Length	Н	Целочисленное значение (0..3)	Длина области управления в подкадрах MBSFN. Выражается в RE, во временном измерении
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

5.2.2.33 IE MR-DC Resource Coordination Information

IE MR-DC Resource Coordination Information используется для координации использования ресурсов между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN. Характеристики IE MR-DC Resource Coordination Information приведены в таблице 214.

Таблица 214

Характеристики IE MR-DC Resource Coordination Information

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики
CHOICE NG-RAN Node Resource Coordination Information	Обязательно	-	-
>EUTRA	-	-	-
>>E-UTRA Resource Coordination Information	-	5.2.2.34	Информация координации ресурсов E-UTRA
>NR	-	-	-
>>NR Resource Coordination Information	-	5.2.2.35	Информация координации ресурсов NR

5.2.2.34 IE E-UTRA Resource Coordination Information

IE E-UTRA Resource Configuration Information указывает распределение ресурсов LTE на базовой станции ng-eNB, используемое базовой станцией gNB для координации использования ресурсов между основным узлом M-NG-RAN и вторичным узлом S-NG-RAN. Характеристики IE E-UTRA Resource Coordination Information приведены в таблице 215.

Таблица 215

Характеристики IE E-UTRA Resource Coordination Information

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
EUTRA Cell ID	О	5.2.2.8	Данный IE указывает sPCell
UL Coordination Information	О	Битовая строка (6.. 4400, ...)	Каждая позиция в битовой карте представляет пару блоков PRB в подкадре; значение 0 означает «Ресурс PCell не предназначен для использования для передачи передающим узлом», значение 1 означает «Ресурс PCell предназначен для использования для передачи передающим узлом». Битовая строка распространяется от первой пары блоков PRB первого представленного подкадра до последней пары PRB того же подкадра, а затем переходит к следующим блокам PRB в следующих подкадрах в том же порядке. Каждая позиция применима только в позициях, соответствующих подкадрам UL. Битовая строка может охватывать несколько последовательных подкадров (максимум 40). Первая позиция UL Coordination Information соответствует подкадру 0 в радиокадре, где SFN = 0. Длина битовой строки является целым числом, кратным N_{RB}^{UL} . N_{RB}^{UL} определен в [[25]](#p117587). UL Coordination Information постоянно повторяется
DL Coordination Information	Н	Битовая строка (6.. 4400, ...)	Каждая позиция в битовой карте представляет пару блоков PRB в подкадре; значение 0 означает «Ресурс PCell не предназначен для использования для передачи передающим узлом», значение 1 означает «Ресурс PCell предназначен для использования для передачи передающим узлом». Битовая строка распространяется от первой пары блоков PRB первого представленного подкадра до последней пары PRB того же подкадра, а затем переходит к следующим блокам PRB в следующих подкадрах в том же порядке. Каждая позиция применима только в позициях, соответствующих подкадрам DL. Битовая строка может охватывать несколько последовательных подкадров (максимум 40). Первая позиция DL Coordination Information соответствует подкадру 0 в радиокадре, где SFN = 0. Длина битовой строки является целым числом, кратным N_{RB}^{DL} . N_{RB}^{DL} определен в [[25]](#p117587). DL Coordination Information постоянно повторяется
NR CGI	Н	5.2.2.7	Данный IE указывает на предполагаемую соту sPCell
E-UTRA Coordination Assistance Information	Н	5.2.2.36	-
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

5.2.2.35 IE NR Resource Coordination Information

IE NR Resource Coordination Information указывает ресурсы в полосе частот соты ng-eNB sPCell, которые не доступны для использования базовой станцией ng-eNB и применяются базовой станцией ng-eNB для координации использования ресурсов между базовыми станциями gNB и ng-eNB. Характеристики IE NR Resource Coordination Information приведены в таблице 216.

Таблица 216

Характеристики IE NR Resource Coordination Information

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
NR CGI	О	5.2.2.7	Данный IE указывает sPCell
UL Coordination Information	О	Битовая строка (6..4400, ...)	Каждая позиция в битовой карте представляет пару блоков PRB в подкадре; значение 0 означает «Ресурс PCell не предназначен для использования для передачи передающим узлом», значение 1 означает «Ресурс PCell предназначен для использования для передачи передающим узлом». Битовая строка распространяется от первой пары блоков PRB первого представленного подкадра до последней пары PRB того же подкадра, а затем переходит к следующим блокам PRB в следующих подкадрах в том же порядке. Каждая позиция применима только в позициях, соответствующих подкадрам UL. Битовая строка может охватывать несколько последовательных подкадров (максимум 40). Первая позиция UL Coordination Information соответствует подкадру 0 в радиокадре, где SFN = 0. Длина битовой строки является целым числом, кратным N_{RB}^{UL} . N_{RB}^{UL} определен в [[25]](#p117587). UL Coordination Information постоянно повторяется
DL Coordination Information	Н	Битовая строка (6..4400, ...)	Каждая позиция в битовой карте представляет пару блоков PRB в подкадре; значение 0 означает «Ресурс PCell не предназначен для использования для передачи передающим узлом», значение 1 означает «Ресурс PCell предназначен для использования для передачи передающим узлом». Битовая строка распространяется от первой пары блоков PRB первого представленного подкадра до последней пары PRB того же подкадра, а затем переходит к следующим блокам PRB в следующих подкадрах в том же порядке. Каждая позиция применима только в позициях, соответствующих подкадрам DL. Битовая строка может охватывать несколько последовательных подкадров (максимум 40). Первая позиция DL Coordination Information соответствует подкадру 0 в радиокадре, где SFN = 0. Длина битовой строки является целым числом, кратным N_{RB}^{DL} . N_{RB}^{DL} определен в [[25]](#p117587). DL Coordination Information постоянно повторяется
EUTRA Cell ID	Н	5.2.2.8	Опорная сота для UL Coordination Information IE и DL Coordination InformationIE
NR Coordination Assistance Information	Н	5.2.2.37	-
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

5.2.2.36 IE E-UTRA Coordination Assistance Information

IE E-UTRA Coordination Assistance Information предоставляется базовой станцией ng-eNB и используется базовой станцией gNB для дальнейшей координации использования ресурсов между базовыми станциями gNB и ng-eNB. Характеристики IE E-UTRA Coordination Assistance Information приведены в таблице 217.

Таблица 217

Характеристики IE E-UTRA Coordination Assistance Information

Наименование IE/группы IE	Наличие	Тип IE
E-UTRA Coordination Assistance Information	Обязательно	Ненумеруемое значение (Coordination Not Required, ...)

5.2.2.37 IE NR Coordination Assistance Information

IE NR Coordination Assistance Information предоставляется базовой станцией gNB и используется базовой станцией ng-eNB для дальнейшей координации использования ресурсов между базовыми станциями gNB и ng-eNB. Характеристики IE NR Coordination Assistance Information приведены в таблице 218.

Таблица 218

Характеристики IE NR Coordination Assistance Information

Наименование IE/группы IE	Наличие	Тип IE
NR Coordination Assistance Information	Обязательно	Ненумеруемое значение (Coordination Not Required, ...)

5.2.2.38 IE NE-DC TDM Pattern

IE NE-DC TDM Pattern предоставляется базовой станцией gNB и используется базовой станцией ng-eNB для определения эталонной конфигурации UL/DL, указывающей время, в течение которого UE, сконфигурированному с NE-DC, разрешено передавать. Характеристики IE NE-DC TDM Pattern приведены в таблице 219.

Таблица 219

Характеристики IE NE-DC TDM Pattern

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Subframe Assignment	Обязательно	Ненумеруемое значение (sa0, sa1, sa2, sa3, sa4, sa5, sa6)	Указывает конфигурацию подкадров DL/UL, где sa0 соответствует конфигурации 0, sa1 — конфигурации 1 и т.д., как определено в [19]
Harq Offset	Обязательно	Целочисленное значение (0..9)	Указывает смещение подкадра HARQ, которое применяется к подкадрам, обозначенным как UL в соответствующем назначенном подкадре [19]

5.2.2.39 IE Interface Instance Indication

Данный IE идентифицирует инстанс интерфейса, для которого предназначено сообщение XnAP. Характеристики IE Interface Instance Indication приведены в таблице 220.

Примечание - Индикатор назначается таким образом, чтобы он мог быть связан с инстансом интерфейса Xn-C. Индикатор может идентифицировать несколько инстансов интерфейса.

Таблица 220

Характеристики IE Interface Instance Indication

Наименование IE/группы IE	Наличие	Тип IE
Interface Instance Indication	Обязательно	Целочисленное (0..255, ...)

5.2.2.40 IE Configured TAC Indication

Данный IE указывает, что для соты NR, обслуживаемой базовой станцией gNB, код зоны местоположения TAC, с которым связан этот IE, лишь только настроен и не вещается в соте. Характеристики IE Configured TAC Indication приведены в таблице 221.

Примечание — Данный IE определяется в соответствии с возможностью, предусмотренной в [16], не транслировать код TAC, если сота NR поддерживает только функциональные возможности PSCell/SCell.

Таблица 221

Характеристики IE Configured TAC Indication

Наименование IE/группы IE	Наличие	Тип IE
Configured TAC Indication	Обязательно	Ненумеруемое значение (true, ...)

5.2.2.41 IE Intended TDD DL-UL Configuration NR

Данный IE содержит разнос поднесущих, циклический префикс и конфигурацию слота TDD DL-UL соты NR, которую соседний узел NG-RAN должен принимать во внимание для уменьшения межканальной интерференции и/или для координации мощности NR-DC при работе своих собственных сот. Характеристики IE Intended TDD DL-UL Configuration NR приведены в таблице 222.

Таблица 222

Характеристики IE Intended TDD DL-UL Configuration NR		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	NR SCS	О	-
Ненумеруемое значение (scs15, scs30, scs60, scs120, ...)	Значения scs15, scs30, scs60 и scs120 соответствуют разносам поднесущих в [[24]](#p117584)	NR Cyclic Prefix	О	-
Ненумеруемое значение (Normal, Extended, ...)	Тип циклического префикса, который определяет количество символов в слоте	NR DL-UL Transmission Periodicity	О	-
Ненумеруемое значение (ms0p5, ms0p625, ms1, ms1p25, ms2, ms2p5, ms3, ms4, ms5, ms10, ms20, ms40, ms60, ms80, ms100, ms120, ms140, ms160, ...)	Периодичность выражается в формате msXpYZ и равна миллисекундам X.YZ	Slot Configuration List	-	1
-	-	>Slot Configuration List Item	-	1..<maxnoofslots> <*>
-	-	>>Slot Index	-	-
Целочисленное значение (0.. 5119)	-	>>CHOICE Symbol Allocation in Slot	О	-
-	-	>>>All DL	-	-
-	-	>>>All UL	-	-
-	-	>>>Both DL and UL	-	-
-	-	>>>>Number of DL Symbols	О	-
Целочисленное значение (0..13)	Количество последовательных символов DL в начале слота, определяемого индексом Slot Index. Если используется расширенный циклический префикс, максимальное значение равно 11	>>>>Number of UL Symbols	О	-
Целочисленное значение (0..13) Количество последовательных символов UL в конце слота, определяемого индексом Slot Index. Если используется расширенный циклический префикс, максимальное значение равно 11 <*> См. таблицу 223.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 223

Граница диапазона IE Intended TDD DL-UL Configuration NR

Граница диапазона	Пояснение
maxnoofslots	Максимальное количество слотов в 10-мс период. Значение равно 5120

5.2.2.42 IE Cell and Capacity Assistance Information NR

IE Cell and Capacity Assistance Information NR используется узлом NG-RAN для запроса информации о сотах NR и включает данные о емкости списка сот. Характеристики IE приведены в таблице 224.

Таблица 224

Характеристики IE Cell and Capacity Assistance Information NR

Наименование IE/группы IE	Наличие	Ссылка
Maximum Cell List Size	Необязательно	5.2.2.45
Cell Assistance Information NR	Необязательно	5.2.2.17

5.2.2.43 IE Cell and Capacity Assistance Information E-UTRA

IE Cell and Capacity Assistance Information E-UTRA используется узлом NG-RAN для запроса информации о сотах E-UTRA и включает данные о емкости списка сот. Характеристики IE Cell and Capacity Assistance Information E-UTRA приведены в таблице 225.

Таблица 225

Характеристики IE Cell and Capacity Assistance Information E-UTRA

Наименование IE/группы IE	Наличие	Ссылка
Maximum Cell List Size	Необязательно	5.2.2.45
Cell Assistance Information E-UTRA	Необязательно	5.2.2.44

5.2.2.44 IE Cell Assistance Information E-UTRA

IE Cell Assistance Information E-UTRA используется узлом NG-RAN для запроса информации о сотах E-UTRA. Характеристики IE Cell Assistance Information E-UTRA приведены в таблице 226.

Таблица 226

Характеристики IE Cell Assistance Information E-UTRA		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	CHOICE Cell Assistance Type	О	-
-	-	>Limited EUTRA List	-	-
-	-	>>List of Requested E-UTRA Cells	-	1..<maxnoofCellsinNGRANnode> <*>
-	Присутствует, когда узел NG-RAN запрашивает ограниченный список обслуживаемых сот E-UTRA	>>>E-UTRA CGI	О	-
5.2.2.7	Сота E-UTRA, для которой запрашивается информация обслуживаемой соты E-UTRA	>Full E-UTRA List	-	-
-	-	>>Complete Information Request Indicator	О	-
Ненумеруемое значение (allServed CellsE-UTRA, ...) Присутствует, когда узел NG-RAN запрашивает полный список обслуживаемых сот для базовой станции ng-eNB <*> См. таблицу 227.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 227

Граница диапазона IE Cell Assistance Information E-UTRA

Граница диапазона	Пояснение
maxnoofCellsinNG-RAN node	Максимальное количество сот, которое может обслуживаться узлом NG-RAN. Значение 16384

5.2.2.45 IE Maximum Cell List Size

Данный IE указывает максимальный размер, который может обрабатывать отправляющий узел для данного списка сот. Характеристики IE Maximum Cell List Size приведены в таблице 228.

Таблица 228

Характеристики IE Maximum Cell List Size

Наименование IE/группы IE	Наличие	Тип IE
Maximum Cell List Size	Обязательно	Целочисленное значение (0..16384, ...)

5.2.2.46 IE Message Oversize Notification

Данный IE указывает, что произошел сбой из-за чрезмерного размера сообщения, и указывает максимальное количество сот, которое может быть принято в IE List of Served Cells NR или IE List of Served Cells E-UTRA. Характеристики IE Message Oversize Notification приведены в таблице 229.

Таблица 229

Характеристики IE Message Oversize Notification

Наименование IE/группы IE	Наличие	Ссылка
Maximum Cell List Size	Обязательно	5.2.2.45

5.2.2.47 IE Partial List Indicator

IE Partial List Indicator используется узлом NG-RAN для указания, является ли информация обслуживаемой соты, содержащаяся в том же сообщении, частичным списком. Характеристики IE Partial List Indicator приведены в таблице 230.

Таблица 230

Характеристики IE Partial List Indicator

Наименование IE/группы IE	Наличие	Тип IE
Partial List Indicator	Обязательно	Ненумеруемое значение (partial, ...)

5.2.2.48 IE Offset of NB-IoT Channel Number to EARFCN

Данный IE используется для указания смещения номера канала NB-IoT относительно EARFCN [24]. Характеристики IE Offset of NB-IoT Channel Number to EARFCN приведены в таблице 231.

Таблица 231

Характеристики IE Offset of NB-IoT Channel Number to EARFCN

Наименование IE/группы IE	Наличие	Тип IE
Offset of NB-IoT Channel Number to EARFCN	Обязательно	Ненумеруемое значение (-10; -9; -8,5; -8; -7; -6; -5; -4,5; -4; -3; -2; -1; -0,5; 0; 1; 2; 3; 3,5; 4; 5; 6; 7; 7,5; 8; 9; ...)

5.2.2.49 IE NB-IoT UL DL Alignment Offset

Данный IE используется для указания смещения между центром несущей частоты UL относительно центра несущей частоты DL. Характеристики IE NB-IoT UL DL Alignment Offset приведены в таблице 232.

Таблица 232

Характеристики IE NB-IoT UL DL Alignment Offset

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
NB-IoT UL DL Alignment Offset	Обязательно	Ненумеруемое значение (-7,5; 0; 7,5; ...)	Единица измерения: кГц

5.2.2.50 IE TNL Capacity Indicator

IE TNL Capacity Indicator указывает предлагаемую и доступную пропускную способность транспортной сети, задействуемую сотой узла NG RAN. Характеристики IE приведены в таблице 233.

Таблица 233

Характеристики IE TNL Capacity Indicator

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
DL TNL Offered Capacity	Обязательно	Целочисленное значение (1.. 16777216,...)	Максимальная пропускная способность, обеспечиваемая транспортной сетью для соты в кбит/с
DL TNL Available Capacity	Обязательно	Целочисленное значение (0.. 100, ...)	Доступная доля пропускной способности транспортной сети для обслуживающей соты в процентах. Значение, равное 100, соответствует предлагаемой емкости соты
UL TNL Offered Capacity	Обязательно	Целочисленное значение (1.. 16777216, ...)	Максимальная пропускная способность, обеспечиваемая транспортной сетью для соты в кбит/с
UL TNL Available Capacity	Обязательно	Целочисленное значение (0.. 100, ...)	Доступная доля пропускной способности транспортной сети для обслуживающей соты в процентах. Значение, равное 100, соответствует предлагаемой емкости соты

5.2.2.51 IE Radio Resource Status

IE Radio Resource Status указывает использование физических радиоблоков PRB на соту и на область SSB для всего трафика в нисходящей и восходящей линиях связи, а также использование ресурсов PDCCH CCE для планирования нисходящей и восходящей линий связи. Характеристики IE Radio Resource Status приведены в таблице 234.

Таблица 234

Характеристики IE Radio Resource Status		Наименование IE/группы IE	Наличие	Диапазон	Тип IE	Описание семантики
Критичность	Назначенная критичность	CHOICE Radio Resource Status Type	О	-	-	-
-	-	>ng-eNB	-	-	-	-
-	-	>>DL GBR PRB usage	О	-	Целочисленное значение (0..100)	Использование DL GBR PRB для каждой соты
-	-	>>UL GBR PRB usage	О	-	Целочисленное значение (0..100)	Использование UL GBR PRB для каждой соты
-	-	>>DL non-GBR PRB usage	О	-	Целочисленное значение (0..100)	Использование non-DL GBR PRB для каждой соты
-	-	>>UL non-GBR PRB usage	О	-	Целочисленное значение (0..100)	Использование UL non-GBR PRB для каждой соты
-	-	>>DL Total PRB usage	О	-	Целочисленное значение (0..100)	Использование DL Total PRB для каждой соты
-	-	>>UL Total PRB usage	О	-	Целочисленное значение (0..100)	Использование UL Total PRB для каждой соты
-	-	>>DL scheduling PDCCH CCE usage	Н	-	Целочисленное значение (0..100)	-
Да	И	>>UL scheduling PDCCH CCE usage	Н	-	Целочисленное значение (0..100)	-
Да	И	>gNB	-	-	-	-
-	-	>>SSB Area Radio Resource Status List	-	1	-	-
-	-	>>>SSB Area Radio Resource Status Item	-	1..< maxnoofSSBAreas> <*>	-	-
-	-	>>>>SSB Index	О	-	Целочисленное значение (0..63)	-
-	-	>>>>SSB Area DL GBR PRB usage	О	-	Целочисленное значение (0..100)	Использование DL GBR PRB для каждой области SSB
-	-	>>>>SSB Area UL GBR PRB usage	О	-	Целочисленное значение (0..100)	Использование UL GBR PRB для каждой области SSB
-	-	>>>>SSB Area DL non-GBR PRB usage	О	-	Целочисленное значение (0..100)	Использование DL non-GBR PRB для каждой области SSB
-	-	>>>>SSB Area UL non-GBR PRB usage	О	-	Целочисленное значение (0..100)	Использование UL non-GBR PRB для каждой области SSB
-	-	>>>>SSB Area DL Total PRB usage	О	-	Целочисленное значение (0..100)	Использование DL Total PRB для каждой области SSB
-	-	>>>>SSB Area UL Total PRB usage	О	-	Целочисленное значение (0..100)	Использование UL Total PRB для каждой области SSB
-	-	>>DL scheduling PDCCH CCE usage	Н	-	Целочисленное значение (0..100)	-
Да	И	>>UL scheduling PDCCH CCE usage	Н	-	Целочисленное значение (0..100)	-
Да И <*> См. таблицу 235.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

Таблица 235

Граница диапазона IE Radio Resource Status

Граница диапазона	Пояснение
maxnoofSSBAreas	Максимальное количество зон SSB, которое может быть обслужено сотой узла NG-RAN. Значение 64

5.2.2.52 IE Composite Available Capacity Group

IE Composite Available Capacity Group указывает общий уровень доступных ресурсов на соту и на область SSB в соте в нисходящем и восходящем каналах. Характеристики IE Composite Available Capacity Group приведены в таблице 236.

Таблица 236

Характеристики IE Composite Available Capacity Group

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики
Composite Available Capacity Downlink	Обязательно	5.2.2.53	Для нисходящего канала
Composite Available Capacity Uplink	Обязательно	5.2.2.53	Для восходящего канала

5.2.2.53 IE Composite Available Capacity

IE Composite Available Capacity указывает общий уровень доступных ресурсов в соте в нисходящей или восходящей линии связи. Характеристики IE Composite Available Capacity приведены в таблице 237.

Таблица 237

Характеристики IE Composite Available Capacity

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики
Cell Capacity Class Value	Необязательно	5.2.2.54	-
Capacity Value	Обязательно	5.2.2.55	Значение 0 указывает на то, что ресурс недоступен, измеряется в линейном масштабе

5.2.2.54 IE Cell Capacity Class Value

IE Cell Capacity Class Value указывает значение, которое классифицирует емкость соты по отношению к другим сотам. IE Cell Capacity Class Value указывает только ресурсы, настроенные для трафика. Характеристики IE Cell Capacity Class Value приведены в таблице 238.

Таблица 238

Характеристики IE Cell Capacity Class Value

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Capacity Class Value	Обязательно	Целочисленное значение (1..100,...)	Значение 1 указывает минимальную емкость соты, а значение 100 — максимальную емкость соты. Должна существовать линейная зависимость между пропускной способностью соты и значением класса емкости способности соты

5.2.2.55 IE Capacity Value

IE Capacity Value указывает количество ресурсов на соту и на область SSB, которые доступны относительно общего объема ресурсов узла NG-RAN. Значение пропускной способности должно измеряться и сообщаться таким образом, чтобы минимальное использование ресурсов узла NG-RAN существующих услуг резервировалось в соответствии с реализацией. IE Capacity Value может быть весовым в соответствии с отношением значений класса емкости соты, если доступно. Характеристики IE Capacity Value приведены в таблице 239.

Таблица 239

Характеристики IE Capacity Value		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	Capacity Value	О	-
Целочисленное значение (0..100)	Значение 0 указывает на отсутствие доступной емкости, а значение 100 указывает на максимальную доступную емкость по отношению ко всей соте. Значение емкости должно измеряться в линейном масштабе	SSB Area Capacity Value List	-	0..1
-	-	>SSB Area Capacity Value Item	-	1..<maxnoofSSBAreas> <*>
-	-	>>SSB Index	О	-
Целочисленное значение (0..63)	-	>>SSB Area Capacity Value	О	-
Целочисленное значение (0..100) Значение 0 указывает на отсутствие доступной емкости, а значение 100 указывает на максимальную доступную емкость. Значение емкости области SSB должно измеряться в линейном масштабе <*> См. таблицу 240.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 240

Граница диапазона IE Capacity Value

Граница диапазона	Пояснение
maxnoofSSBAreas	Максимальное количество зон SSB, которое может быть обслужено сотой узла NG-RAN. Значение равно 64

5.2.2.56 IE Slice Available Capacity

IE Slice Available Capacity указывает количество ресурсов на сетевой слой, доступных на соту, относительно общего количества ресурсов узла NG-RAN на соту. IE Slice Capacity Value Downlink и IE Slice Capacity Value Uplink могут быть весовыми в соответствии с отношением соответствующих значений класса емкости соты, содержащихся в IE Composite Available Capacity Group, если доступно. Характеристики IE Slice Available Capacity приведены в таблице 241.

Таблица 241

Характеристики IE Slice Available Capacity		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	Slice Available Capacity	-	1..<maxnoofBPLMNs> <*>
-	-	>PLMN Identity	О	-
5.2.2.4	Вещаемая сеть PLMN	>S-NSSAI Available Capacity List	-	1
-	-	>>S-NSSAI Available Capacity Item	О	1..<maxnoofSliceItems> <*>
-	-	>>>S-NSSAI	-	-
5.2.3.21		>>>Slice Available Capacity Value Downlink	Н	-
Целочисленное значение (0..100)	Значение 0 указывает на отсутствие доступной емкости, а значение 100 указывает на максимальную доступную емкость. Значение емкости сетевого слоя должно измеряться в линейном масштабе	>>>Slice Available Capacity Value Uplink	Н	-
Целочисленное значение (0..100) Значение 0 указывает на отсутствие доступной емкости, а значение 100 указывает на максимальную доступную емкость. Значение емкости сетевого слоя должно измеряться в линейном масштабе <*> См. таблицу 242.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 242

Граница диапазона IE Slice Available Capacity

Граница диапазона	Пояснение
maxnoofSliceItems	Максимальное количество сетевых слоев, которое может быть передано в сигнализации. Значение 1024
maxnoofBPLMNs	Максимальное количество индексов PLMN, вещаемых в соте. Значение 12

5.2.2.57 IE RRC Connections

IE RRC Connections указывает общий статус соединений RRC на соту. Характеристики IE RRC Connections приведены в таблице 243.

Таблица 243

Характеристики IE RRC Connections

Наименование IE/группы IE	Наличие	Ссылка
Number of RRC Connections	Обязательно	5.2.2.58
Available RRC Connection Capacity Value	Обязательно	5.2.2.59

5.2.2.58 IE Number of RRC Connections

IE Number of RRC Connections указывает абсолютное количество UE в состоянии RRC_CONNECTED. Характеристики IE Number of RRC Connections приведены в таблице 244.

Таблица 244

Характеристики IE Number of RRC Connections

Наименование IE/группы IE	Наличие	Тип IE
Number of RRC Connections	Обязательно	Целочисленное (1..65536,...)

5.2.2.59 IE Available RRC Connection Capacity Value

IE Available RRC Connection Capacity Value указывает остаточный процент количества соединений RRC относительно максимального количества соединений RRC, поддерживаемых сотой. Характеристики IE Available RRC Connection Capacity Value приведены в таблице 245.

Таблица 245

Характеристики IE Available RRC Connection Capacity Value

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Available RRC Connection Capacity Value	Обязательно	Целочисленное значение (0..100)	Значение 0 указывает на отсутствие доступной емкости, а значение 100 указывает на максимальную доступную емкость по отношению ко всей соте. Значение емкости должно измеряться в линейном масштабе

5.2.2.60 IE UE RLF Report

Данный IE содержит отчет RLF Report, подлежащий передаче. Характеристики IE UE RLF Report приведены в таблице 246.

Таблица 246

Характеристики IE UE RLF Report

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
CHOICE type	Обязательно	-	-
>NR	-	-	-
>>NR UE RLF Report Container	Обязательно	Октетная строка	IE nr-RLF-Report-r16, содержащийся в сообщении UEInformationResponse, определенном в [16]
>LTE	-	-	-
>>LTE UE RLF Report Container	Обязательно	Октетная строка	IE RLF-Report-r9, содержащийся в сообщении UEInformationResponse, определенном в [16]

5.2.2.61 IE Mobility Parameters Information

IE Mobility Parameters Information содержит изменение триггера хендовера по сравнению с его текущим значением. Триггер хендовера соответствует порогу, при котором сота инициализирует процедуру подготовки хендовера к определенной соседней соте. Положительное значение изменения означает, что хендовер предлагается осуществить позже. Характеристики IE Mobility Parameters Information приведены в таблице 247.

Таблица 247

Характеристики IE Mobility Parameters Information

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Handover Trigger Change	Обязательно	Целочисленное значение (-20 .. 20)	Фактическое значение — значение IE·0,5 дБ

5.2.2.62 IE Mobility Parameters Modification Range

IE Mobility Parameters Modification Range содержит диапазон значений Handover Trigger Change, допустимых узлом2 NG-RAN в момент передачи сообщения MOBILITY CHANGE FAILURE. Характеристики IE Mobility Parameters Modification Range приведены в таблице 248.

Таблица 248

Характеристики IE Mobility Parameters Modification Range

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Handover Trigger Change Lower Limit	Обязательно	Целочисленное значение (-20 .. 20)	Фактическое значение — значение IE·0,5 дБ
Handover Trigger Change Upper Limit	Обязательно	Целочисленное значение (-20 .. 20)	Фактическое значение — значение IE·0,5 дБ

5.2.2.63 IE Number of Active UEs

IE Number of Active UEs указывает среднее количество активных UE, как определено в [28]. Характеристики IE Number of Active UEs приведены в таблице 249.

Таблица 249

Характеристики IE Number of Active UEs

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Mean number of Active UEs	Обязательно	Целочисленное значение (0..16777215, ...)	В соответствии с определением в [28] значение 1 эквивалентно 0,1 активных UE, значение 2 эквивалентно 0,2 активных UE, значение n эквивалентно n/10 активных UE

5.2.2.64 IE NR Carrier List

Данный IE указывает специфичные разносы SCS несущих на TDD, на DL, на UL или на SUL соты NR. Характеристики IE NR Carrier List приведены в таблице 250.

Таблица 250

Характеристики IE NR Carrier List		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	NR Carrier Item	-	1..<maxnoofNRSCSs> <*>
-	-	>NR SCS	О	-
Ненумеруемое значение (scs15, scs30, scs60, scs120, ...)	SCS для соответствующей несущей частоты	>Offset to Carrier	О	-
Целочисленное значение (0.. 2199, ...)	Смещение в частотной области между точкой «A» (самой низкой поднесущей частоты общего радиоблока RB 0) и самой низкой используемой поднесущей частоты на этой несущей, выраженной в количестве физических радиоблоков PRB (использование IE NR SCS, определенного для этой несущей). Максимальное значение соответствует 275 x 8 — 1. См. [[29]](#p117599) (пункт 4.4.2)	>Carrier Bandwidth	О	-
Целочисленное значение (1.. maxnoofPhysicalResourceBlocks, ...) Ширина спектра несущей в количестве физических радиоблоков PRB (использование IE NR SCS, определенного для этой несущей). См. [[29]](#p117599) (пункт 4.4.2) <*> См. таблицу 251.

Примечание - В таблице использовано следующее условное обозначение: О — обязательно.

Таблица 251

Граница диапазона IE NR Carrier List

Граница диапазона	Пояснение
maxnoofNRSCSs	Максимальное количество несущих со специфичными разносами SCS на TDD, на DL, на UL или на SUL соты NR. Значение 5
maxnoofPhysicalResourceBlocks	Максимальное количество физических ресурсных блоков. Значение 275

5.2.2.65 IE SSB Positions In Burst

Указывает позиции во временной области передаваемых блоков синхронизации SS в полукадре с блоками SS/PBCH, как определено в [30] (пункт 4.1). Характеристики IE SSB Positions In Burst приведены в таблице 252.

Таблица 252

Характеристики IE SSB Positions In Burst

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
CHOICE ssb-PositionsInBurst	Обязательно	-	Первый (самый левый) бит соответствует индексу блока SS/PBCH 0, второй бит соответствует индексу блока SS/PBCH 1 и т.д. Значение 0 в битовом отображении указывает, что соответствующий блок SS/PBCH не передается, а значение 1 указывает, что соответствующий блок SS/PBCH передается
>ShortBitmap	-	-	-
>>ShortBitmap	Обязательно	Битовая строка (длина (4))	-
>MediumBitmap	-	-	-
>>MediumBitmap	Обязательно	Битовая строка (длина (8))	-
>LongBitmap	-	-	-
>>LongBitmap	Обязательно	Битовая строка (длина (64))	-

5.2.2.66 IE NID

Данный IE используется для идентификации (вместе с идентификатором PLMN) автономной не публичной сети (Standalone Non-Public Network). NID указан в [31]. Характеристики IE NID приведены в таблице 253.

Таблица 253

Характеристики IE

Наименование IE/группы IE	Наличие	Тип IE
NID	Обязательно	Битовая строка (длина (44))

5.2.2.67 IE CAG-Identifier

Данный IE используется для идентификации (вместе с идентификатором PLMN) не публичной сети, интегрированной в сеть общего пользования. Идентификатор CAG-Identifier указан в [31]. Характеристики IE CAG-Identifier приведены в таблице 254.

Таблица 254

Характеристики IE CAG-Identifier

Наименование IE/группы IE	Наличие	Тип IE
CAG-Identifier	Обязательно	Битовая строка (длина (32))

5.2.2.68 IE Broadcast NID List

Данный IE содержит список NID. Характеристики IE Broadcast NID List приведены в таблице 255.

Таблица 255

Характеристики IE Broadcast NID List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	Broadcast NID List	-
1..<maxnoofNIDs> <*>	-	>NID	О
- 5.2.2.66 <*> См. таблицу 256.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 256

Граница диапазона IE Broadcast NID List

Граница диапазона	Пояснение
maxnoofNIDs	Максимальное количество идентификаторов NID, вещаемых в соте. Значение 12

5.2.2.69 IE Broadcast SNPN ID List

Данный IE содержит список идентификаторов SNPN ID. Характеристики IE Broadcast SNPN ID List приведены в таблице 257.

Таблица 257

Характеристики IE Broadcast SNPN ID List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	Broadcast SNPN ID List	-
1..<maxnoofSNPNIDs> <*>	-	>PLMN Identity	О
-	5.2.2.4	>Broadcast NID List	О
- 5.2.2.68 <*> См. таблицу 258.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 258

Граница диапазона IE Broadcast SNPN ID List

Граница диапазона	Пояснение
maxnoofSNPNIDs	Максимальное количество идентификаторов SNPN ID, вещаемых в соте. Значение 12

5.2.2.70 IE Broadcast CAG-Identifier List

Данный IE содержит список идентификаторов CAG-Identifiers. Характеристики IE Broadcast CAG-Identifier List приведены в таблице 259.

Таблица 259

Характеристики IE Broadcast CAG-Identifier List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	Broadcast CAG-Identifier List	-
1..<maxnoofCAGs> <*>	-	>CAG-Identifier	О
- 5.2.2.67 <*> См. таблицу 260.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 260

Граница диапазона IE Broadcast CAG-Identifier List

Граница диапазона	Пояснение
maxnoofCAGs	Максимальное количество идентификаторов CAG-Identifier, вещаемых в соте. Значение 12

5.2.2.71 IE Broadcast PNI-NPN ID Information

Данный IE содержит список идентификаторов PNI-NPN ID. Характеристики IE Broadcast PNI-NPN ID Information приведены в таблице 261.

Таблица 261

Характеристики IE Broadcast PNI-NPN ID Information		Наименование IE/группы IE	Наличие	Диапазон
Ссылка	Описание семантики	Broadcast PNI-NPN ID Information	-	1..<maxnoofBPLMNs> <*>
-	Вещаемые сети PLMN	>PLMN Identity	О	-
5.2.2.4	-	>Broadcast CAG-Identifier List	О	-
5.2.2.70 - <*> См. таблицу 262.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 262

Граница диапазона IE Broadcast PNI-NPN ID Information

Граница диапазона	Пояснение
maxnoofBPLMNs	Максимальное количество вещаемых PLMN в соте. Значение 12

5.2.2.72 IE NPN Broadcast Information

Данный IE содержит широковещаемую информацию, соответствующую сети NPN. Характеристики IE NPN Broadcast Information приведены в таблице 263.

Таблица 263

Характеристики IE NPN Broadcast Information

Наименование IE/группы IE	Наличие	Ссылка
CHOICE NPN Broadcast Information per PLMN	Обязательно	-
>SNPN Information	-	-
>>Broadcast SNPN ID List	Обязательно	5.2.2.69
>PNI-NPN Information	-	-
>>Broadcast PNI-NPN ID Information	Обязательно	5.2.2.71

5.2.2.73 IE NPN Support

Данный IE содержит информацию, соответствующую сети NPN и связанную с информацией о сетевом слое. Характеристики IE NPN Support приведены в таблице 264.

Таблица 264

Характеристики IE NPN Support

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики
CHOICE NPN Support	Обязательно	-	-
>SNPN	-	-	-
>>NID	Обязательно	5.2.2.66	Этот IE связан с идентификатором сети PLMN и списком поддерживаемых слоев TAI, содержащимися в IE TAI Support List. Вместе с идентификатором PLMN он идентифицирует сеть SNPN, поддерживаемую узлом NG-RAN в соответствующей зоне местоположения Tracking Area

5.2.2.74 IE Global Cell Identity

Данный IE используется для глобальной идентификации соты узла NG-RAN или соты E-UTRAN [22]. Характеристики IE Global Cell Identity приведены в таблице 265.

Таблица 265

Характеристики IE Global Cell Identity

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
PLMN Identity	Обязательно	5.2.2.4	-
CHOICE Cell Type	Обязательно	-	-
>NG-RAN E-UTRA	-	-	-
>>E-UTRA Cell Identity	Обязательно	Битовая строка (длина (28))	Самые левые биты IE E-UTRA Cell Identity соответствуют идентификатору базовой станции ng-eNB ID (определенному в 5.2.2.2)
>NG-RAN NR	-	-	-
>>NR Cell Identity	Обязательно	Битовая строка (длина (36))	Самые левые биты IE NR Cell Identity соответствуют идентификатору базовой станции gNB ID (определенному в 5.2.2.1)
>E-UTRAN	-	-	-
>>E-UTRAN Cell Identity	Обязательно	Битовая строка (длина (28))	Самые левые биты IE E-UTRAN Cell Identity соответствуют идентификатору базовой станции eNB ID (определенному в 9.2.22 в [32])

5.2.2.75 IE NPRACH Configuration

Данный IE указывает конфигурацию NPRACH. Характеристики IE NPRACH Configuration приведены в таблице 266.

Таблица 266

Характеристики IE NPRACH Configuration		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	CHOICE FDDorTDD	О	-
-	-	>FDD	-	-
-	-	>>NPRACH-CP-Length	О	-
Ненумеруемое значение (us66dot7, us266dot7, ...)	-	>>Anchor Carrier NPRACH Configuration	О	-
Октетная строка	Включает IE NPRACH-ParametersList-NB-r13, как определено в [[19]](#p117569) (подпункт 6.7.3.2)	>>Anchor Carrier EDT NPRACH Configuration	Н	-
Октетная строка	Включает IE NPRACH-ParametersList-NB-r14, как определено в [[19]](#p117569) (подпункт 6.7.3.2)	>>Anchor Carrier Format 2 NPRACH Configuration	Н	-
Октетная строка	Включает IE NPRACH-ParametersListFmt2-NB-r15, как определено в [[19]](#p117569) (подпункт 6.7.3.2)	>>Anchor Carrier Format 2 EDT NPRACH Configuration	Н	-
Октетная строка	Включает IE NPRACH-ParametersListFmt2-NB-r15, как определено в [[19]](#p117569) (подпункт 6.7.3.2)	>>Non Anchor Carrier NPRACH Configuration	Н	-
Октетная строка	Включает IE UL-ConfigCommonList-NB-r14, как определено в [[19]](#p117569) (подпункт 6.7.3.1)	>>Non Anchor Carrier Format 2 NPRACH Configuration	Н	-
Октетная строка	Включает IE UL-ConfigCommonList-NB-v1530, как определено в [[19]](#p117569) (подпункт 6.7.3.1)	>TDD	-	-
-	-	>>NPRACH-Preamble-Format	О	-
Ненумеруемое значение (fmt0, fmt1, fmt2, fmt0-a, fmt1-a, ...)	-	>>Anchor Carrier NPRACH Configuration TDD	О	-
Октетная строка	Включает IE NPRACH-ParametersListTDD-NB-r15, как определено в [[19]](#p117569) (подпункт 6.7.3.2)	>>Non Anchor Carrier Frequency Configuration list	-	0..<maxnoofNonAnchorCarrierFreqConfig> <*>
-	-	>>>Non Anchor Carrier Frequency	О	-
Октетная строка	Включает IE DL-CarrierConfigCommon-NB-r14, как определено в [[19]](#p117569) (подпункт 6.7.3.2)	>>Non Anchor Carrier NPRACH Configuration TDD	Н	-
Октетная строка Включает IE UL-ConfigCommonListTDD-NB-r15, как определено в [[19]](#p117569) (подпункт 6.7.3.1) <*> См. таблицу 267.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 267

Граница диапазона IE NPRACH Configuration

Граница диапазона	Пояснение
maxnoofNonAnchorCarrierFreqConfig	Максимальное количество конфигураций «неякорной» несущей частоты. Значение 15

5.2.2.76 IE SFN Offset

Данный IE содержит временной сдвиг между привязкой к абсолютному времени и началом подкадра SFN0. IE вычисляется в предположении, что передача SFN началась в абсолютном опорном времени. Выбран абсолютный отсчет времени «1980-01-06 T00:00:19 Международное атомное время (TAI)». Характеристики IE SFN Offset приведены в таблице 268.

Таблица 268

Характеристики IE SFN Offset

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
SFN Time Offset	Обязательно	Битовая строка (длина (24))	Смещение времени в микросекундах между абсолютным отсчетом времени «1980-01-06 T00:00:19 Международное атомное время (TAI)» и началом подкадра SFN0. Максимально возможное значение — (1024·104 — 1). Значения выше этого максимума отбрасываются

5.2.3 Определения общих IE

5.2.3.1 IE Message Type

IE Message Type однозначно идентифицирует сообщение, подлежащее передаче. Он является обязательным для всех сообщений. Характеристики IE Message Type приведены в таблице 269.

Таблица 269

Характеристики IE Message Type

Наименование IE/группы IE	Наличие	Тип IE
Procedure Code	Обязательно	Целочисленное значение (0..255)
Type of Message	Обязательно	Ненумеруемое значение (Initiating Message, Successful Outcome, Unsuccessful Outcome, ...)

5.2.3.2 IE Cause

Целью IE Cause является указание причины конкретного события для XnAP. Характеристики IE Cause приведены в таблице 270.

Таблица 270

Характеристики IE Cause

Наименование IE/группы IE	Наличие	Тип IE
CHOICE Cause Group	Обязательно	-
>Radio Network Layer	-	-
>>Radio Network Layer Cause	Обязательно	Ненумеруемое значение ( Cell not Available, Handover Desirable for Radio Reasons, Handover Target not Allowed, Invalid AMF Set ID, No Radio Resources Available in Target Cell, Partial Handover, Reduce Load in Serving Cell, Resource Optimisation Handover, Time Critical Handover, TXnRELOCoverall Expiry, TXnRELOCprep Expiry, Unknown GUAMI ID, Unknown Local NG-RAN node UE XnAP ID, Inconsistent Remote NG-RAN node UE XnAP ID, Encryption And/Or Integrity Protection Algorithms Not Supported, Protection Algorithms Not Supported, Multiple PDU Session ID Instances, Unknown PDU Session ID, Unknown QoS Flow ID, Multiple QoS Flow ID Instances, Switch Off Ongoing, Not supported 5QI value, TXnDCoverall Expiry, TXnDCprep Expiry, Action Desirable for Radio Reasons, Reduce Load, Resource Optimisation, Time Critical action, Target not Allowed, No Radio Resources Available, Invalid QoS combination, Encryption Algorithms Not Supported, Procedure cancelled, RRM purpose,
		Improve User Bit Rate, User Inactivity, Radio Connection With UE Lost, Failure in the Radio Interface Procedure, Bearer Option not Supported, UP integrity protection not possible, UP confidentiality protection not possible, Resources not available for the slice(s), UE Maximum integrity protected data rate reason, CP Integrity Protection Failure, UP Integrity Protection Failure, Slice(s) not supported by NG-RAN, MN Mobility, SN Mobility, Count reaches max value, Unknown Old NG-RAN node UE XnAP ID, PDCP Overload, DRB ID not available, Unspecified, ..., UE Context ID not known, Non-relocation of context, CHO-CPC resources to be changed, RSN not available for the UP, NPN access denied, Report Characteristics Empty, Existing Measurement ID, Measurement Temporarily not Available, Measurement not Supported For The Object, UE Power Saving, Not existing NG-RAN node2 Measurement ID, Insufficient UE Capabilities, Normal Release)
>Transport Layer	-	-
>>Transport Layer Cause	Обязательно	Ненумеруемое значение (Transport Resource Unavailable, Unspecified, ...)
>Protocol	-	-
>>Protocol Cause	Обязательно	Ненумеруемое значение (Transfer Syntax Error, Abstract Syntax Error (Reject), Abstract Syntax Error (Ignore and Notify), Message not Compatible with Receiver State, Semantic Error, Abstract Syntax Error (Falsely Constructed Message), Unspecified, ...)
>Misc	-	-
>>Miscella-neous Cause	Обязательно	Ненумеруемое значение (Control Processing Overload, Hardware Failure, O&M Intervention, Not enough User Plane Processing Resources, Unspecified, ...)

Пояснение различных значений причины указано в таблицах 271 - 275. Как правило, значения причины «не поддерживается» указывают на то, что соответствующая возможность отсутствует. С другой стороны, значения причины «недоступно» указывают на то, что соответствующая возможность присутствует, но недостаточно ресурсов для выполнения запрошенного действия.

Таблица 271

Причины уровня сети радиодоступа

Причина уровня сети радиодоступа	Пояснение
Cell not Available	Соответствующая сота недоступна
Handover Desirable for Radio Reasons	Причина запроса хендовера связана с радиоусловиями
Handover Target not Allowed	Хендовер в указанную целевую соту не разрешен для данного UE
Invalid AMF Set ID	Целевой узел NG-RAN не принадлежит к тому же набору сетевых функций AMF, что и узел-источник NG-RAN, т.е. следует попытаться выполнить NG хендовер
No Radio Resources Available in Target Cell	Целевая сота не имеет доступных радиоресурсов
Partial Handover	Указывает причину отмены хендовера. Целевой узел NG-RAN не подтвердил все PDU-сессии, включенные в запрос HANDOVER REQUEST, и узел-источник NG-RAN оценил, что для целей непрерывности обслуживания UE будет лучше, если не продолжать выполнение хендовера к этому конкретному целевому узлу NG-RAN
Reduce Load in Serving Cell	Необходимо снизить нагрузку в обслуживающей соте. В отношении подготовки хендовера указывает на то, что хендовер инициирован из-за балансировки нагрузки
Resource Optimisation Handover	Причиной запроса хендовера является улучшение распределения нагрузки между соседними сотами
Time Critical Handover	Хендовер запрашивается по критической ко времени причине, т.е. это значение причины зарезервировано для всех критических случаев, когда соединение может быть разорвано, если хендовер не будет выполнен
TXnRELOCoverall Expiry	Причиной действия является истечение таймера TXnRELOCoverall
TXnRELOCprep Expiry	Процедура «Подготовка хендовера» отменяется по истечении таймера TXnRELOCprep
Unknown GUAMI ID	Целевой узел NG-RAN принадлежит к тому же набору сетевых функций AMF, что и узел-источник NG-RAN, и распознает идентификатор AMF Set ID. Однако значение GUAMI неизвестно целевому узлу NG-RAN
Unknown Local NG-RAN node UE XnAP ID	Действие не удалось, поскольку принимающий узел NG-RAN не распознает локальный идентификатор UE XnAP ID узла NG-RAN
Inconsistent Remote NG-RAN node UE XnAP ID	Действие не удалось, поскольку принимающий узел NG-RAN считает, что полученный удаленным узлом NG-RAN идентификатор UE XnAP ID не совпадает
Encryption And/Or Integrity Protection Algorithms Not Supported	Целевой узел NG-RAN не может поддерживать ни один из алгоритмов шифрования и/или контроля целостности, поддерживаемых UE
Multiple PDU Session ID Instances	Действие не удалось, поскольку узлу NG-RAN было предоставлено несколько инстансов одной и той PDU-сессии
Unknown PDU Session ID	Действие не удалось, поскольку идентификатор PDU-сессии неизвестен в узле NG-RAN
Unknown QoS Flow ID	Действие не удалось, потому что идентификатор QoS-потока неизвестен в узле NG-RAN
Multiple QoS Flow ID Instances	Действие не удалось, поскольку узлу NG-RAN было предоставлено несколько инстансов одного и того же QoS-потока
Switch Off Ongoing	Причиной действия является текущее отключение, т.е. соответствующая сота будет отключена после разгрузки и не будет доступна. Это помогает принимающему узлу NG-RAN предпринять последующие действия, например, выбрать целевую соту для последующих хендоверов
Not supported 5QI value	Действие завершилось неудачно, поскольку запрошенный идентификатор 5QI не поддерживается
TXnDCoverall Expiry	Причиной действия является истечение таймера TXnDCoverall
TXnDCprep Expiry	Причиной действия является истечение таймера TXnDCprep
Action Desirable for Radio Reasons	Причина запроса действия связана с радио. В настоящем стандарте применяется только для двойного подключения
Reduce Load	Нагрузка в соте (группе), обслуживаемой запрашивающим узлом, должна быть снижена. В настоящем стандарте применяется только для двойного подключения
Resource Optimisation	Причиной запроса этого действия является улучшение распределения нагрузки между соседними ячейками. В настоящем стандарте применяется только для двойного подключения
Time Critical action	Действие запрашивается по критической ко времени причине, т.е. это значение причины зарезервировано для представления всех критических случаев, когда радиоресурсы, вероятно, будут потеряны, если запрошенное действие не будет выполнено. В настоящем стандарте применяется только для двойного подключения
Target not Allowed	Запрошенное действие в отношении указанной целевой соты не разрешено для данного UE. В настоящем стандарте применяется только для двойного подключения
No Radio Resources Available	Сота (соты) в запрошенном узле не имеет (не имеют) достаточного объема доступных радиоресурсов. В настоящем стандарте применяется только для двойного подключения
Invalid QoS combination	Действие не удалось из-за недопустимой комбинации QoS. В настоящем стандарте применяется только для двойного подключения
Encryption Algorithms Not Supported	Запрошенный узел NG-RAN не может поддерживать ни один из алгоритмов шифрования, поддерживаемых UE. В настоящем стандарте применяется только для двойного подключения
Procedure cancelled	Отправляющий узел отменил процедуру из-за необходимости выполнения других срочных действий. В настоящем стандарте применяется только для двойного подключения
RRM purpose	Процедура инициируется из-за внутренних RRM функций узла. В настоящем стандарте применяется только для двойного подключения
Improve User Bit Rate	Причиной запроса этого действия является улучшение скорости передачи данных пользователя. В настоящем стандарте применяется только для двойного подключения
User Inactivity	Действие запрашивается из-за бездействия пользователя во всех PDU-сессиях. Действие может выполняться на нескольких уровнях: - на уровне контекста UE, если интерфейс NG запрашивается для освобождения с целью оптимизации радиоресурсов; или вторичный узел S-NG-RAN не обнаружил активности в PDU-сессии за последнее время; - на уровне ресурса PDU-сессии или виртуального радиоканала DRB или QoS-потока, например, если уведомление об активности указывает на ее отсутствие. В настоящем стандарте применяется только для двойного подключения
Radio Connection With UE Lost	Действие запрашивается в связи с потерей радиосвязи с UE. В настоящем стандарте применяется только для двойного подключения
Failure in the Radio Interface Procedure	Процедура радиоинтерфейса завершилась неудачно. В настоящем стандарте применяется только для двойного подключения
Bearer Option not Supported	Запрошенная опция виртуального канала bearer не поддерживается узлом-отправителем. В настоящем стандарте применяется только для двойного подключения
UP integrity protection not possible	PDU-сессия не может быть принята в соответствии с требуемой политикой контроля целостности данных плоскости данных пользователя
UP confidentiality protection not possible	PDU-сессия не может быть принята в соответствии с требуемой политикой защиты конфиденциальности данных плоскости данных пользователя
Resources not available for the slice(s)	Запрошенные ресурсы недоступны для сетевого(ых) слоя (слоев)
UE Maximum integrity protected data rate reason	Запрос не принимается, чтобы соответствовать максимальной скорости передачи данных с контролем целостности, поддерживаемой UE
CP Integrity Protection Failure	Запрос не принят из-за отказа контроля целостности плоскости данных управления
UP Integrity Protection Failure	Процедура инициируется, поскольку вторичный узел SN (узел хостинга) обнаружил сбой контроля целостности в UL PDU, исходящем от основного узла MN
Slice(s) not supported by NG-RAN	Сбой вызван тем, что сетевой слой (слои) не поддерживается узлом NG-RAN
MN Mobility	Процедура инициируется в связи с перемещением контекста UE основного узла M-NG-RAN
SN Mobility	Процедура инициируется в связи с перемещением контекста UE вторичного узла S-NG-RAN
Count reaches max value	Указывает, что PDCP COUNT для восходящего канала UL или нисходящего канала DL достиг максимального значения, и виртуальный канал bearer может быть освобожден
Unknown Old NG-RAN node UE XnAP ID	Действие не удалось, потому что идентификатор UE XnAP прежнего узла Old NG-RAN или идентификатор UE XnAP вторичного узла S-NG-RAN неизвестен
PDCP Overload	Процедура инициируется в связи с ограничением ресурсов PDCP
DRB ID not available	Действие не удалось, потому что основной узел M-NG-RAN не может предоставить дополнительные идентификаторы DRB ID вторичному узлу S-NG-RAN
Unspecified	Отправляется в качестве причины уровня радиосети, когда ни одно из указанных значений причины не применяется
UE Context ID not known	Процедура извлечения контекста не может быть выполнена, поскольку контекст UE не может быть идентифицирован
Non-relocation of context	Процедура извлечения контекста не выполняется, поскольку предыдущий узел RAN решил не перемещать контекст UE
CHO-CPC resources to be changed	Подготовленные ресурсы CHO или CPC для UE должны быть изменены
RSN not available for the UP	Ресурсы резервирования плоскости данных пользователя недоступны
NPN Access denied	Отказ в доступе или требуется освобождение по причинам сети NPN
Report Characteristics Empty	Действие не удалось по причине отсутствия объекта измерения в характеристиках отчета
Existing Measurement ID	Действие не удалось, потому что идентификатор measurement ID уже используется
Measurement Temporarily not Available	Узел NG-RAN временно не может предоставить запрошенный объект измерения
Measurement not Supported For The Object	По крайней мере один из объектов не поддерживает запрошенное измерение
UE Power Saving	Процедура инициируется для согласования освобождения вторичного узла S-NG-RAN в целях энергосбережения UE
Not existing NG-RAN node2 Measurement ID	Действие не удалось, потому что идентификатор Measurement ID узла2 NG-RAN не используется
Insufficient UE Capabilities	Процедура не может быть продолжена из-за недостаточных возможностей UE
Normal Release	Освобождение обусловлено штатными причинами

Таблица 272

Причины уровня транспортной сети

Причина уровня транспортной сети	Пояснение
Transport resource unavailable	Требуемые транспортные ресурсы недоступны
Unspecified	Отправляется, когда ни одно из указанных выше значений причин не применимо, но все же причина связана с уровнем транспортной сети

Таблица 273

Причина NAS

Причина NAS	Пояснение
Unspecified	Отправляется, когда ни одно из приведенных выше значений причин не подходит, но все же причина связана с NAS

Таблица 274

Причины протокола

Причина протокола	Пояснение
Transfer Syntax Error	Полученное сообщение содержало синтаксическую ошибку передачи
Abstract Syntax Error (Reject)	Полученное сообщение содержало ошибку абстрактного синтаксиса и критичность, указанную как «отклонить»
Abstract Syntax Error (Ignore And Notify)	Полученное сообщение содержало ошибку абстрактного синтаксиса и критичность, указанную как «игнорировать и уведомлять»
Message Not Compatible With Receiver State	Полученное сообщение несовместимо с состоянием получателя
Semantic Error	Полученное сообщение содержало семантическую ошибку
Abstract Syntax Error (Falsely Constructed Message)	Полученное сообщение содержит IE или группы IE в неправильном порядке или слишком много событий
Unspecified	Отправляется, когда ни одно из приведенных выше значений причин не подходит, но все же причина связана с протоколом

Таблица 275

Другие причины

Другая причина	Пояснение
Control Processing Overload	Перегрузка обработки управления узлом NG-RAN
Hardware Failure	Аппаратный отказ узла NG-RAN
Not enough User Plane Processing Resources	Узел NG-RAN не имеет достаточного количества доступных ресурсов обработки данных плоскости данных пользователя
O&M Intervention	Эксплуатация и техническое обслуживание оборудования узла NG-RAN
Unspecified	Отправляется, когда ни одно из приведенных выше значений причин не применимо, и причина не связана ни с одной из категорий «Уровень сети радиодоступа», «Уровень транспортной сети» или «Протокол»

5.2.3.3 IE Criticality Diagnostics

IE Criticality Diagnostics посылается узлом NG-RAN, когда части принятого сообщения не соответствуют или отсутствовали, или если сообщение содержало логические ошибки. Когда применимо, он содержит информацию о том, какие IE не соответствуют или отсутствуют. Характеристики IE Criticality Diagnostics приведены в таблице 276.

Таблица 276

Характеристики IE Criticality Diagnostics

Наименование IE/группы IE	Наличие	Диапазон	Тип IE	Описание семантики
Procedure Code	Н	-	Целочисленное значение (0..255)	Код процедуры должен использоваться, если диагностика критичности является частью процедуры индикации ошибки, а не в ответном сообщении той же процедуры, которая вызвала ошибку
Triggering Message	Н	-	Ненумеруемое значение (initiating message, successful outcome, unsuccessful outcome)	Инициирующее сообщение используется только в том случае, если диагностика критичности является частью процедуры индикации ошибки
Procedure Criticality	Н	-	Ненумеруемое значение (reject, ignore, notify)	Данная критичность процедуры используется для сообщения о критичности инициирующего сообщения (процедуры)
Information Element Criticality Diagnostics	-	0.. <*>	-	-
>IE Criticality	О	-	Ненумеруемое значение (reject, ignore, notify)	IE Criticality используется для сообщения о критичности инициирующего IE. Значение «игнорировать» неприменимо
>IE ID	О	-	Целочисленное значение (0..65535)	IE ID непонятого или отсутствующего IE
>Type Of Error	О	-	Ненумеруемое значение (not understood, missing, ...)	-

Таблица 277

Граница диапазона IE Criticality Diagnostics

Граница диапазона	Пояснение
maxNrOfErrors	Максимальное количество ошибок IE, допустимых в отчете в составе одного сообщения. Значение 256

5.2.3.4 IE Bit Rate

Данный IE указывает количество битов, доставленных узлом NG-RAN в восходящем канале UL или узлом NG-RAN в нисходящем канале DL, или UE в канале sidelink в течение периода времени, деленного на продолжительность этого периода. Он используется, например, для указания максимальной или гарантированной скорости передачи битов для QoS-потока с гарантированной скоростью GBR или совокупной максимальной скорости передачи битов. Характеристики IE Bit Rate приведены в таблице 278.

Таблица 278

Характеристики IE Bit Rate

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Bit Rate	Обязательно	Целочисленное значение (0..4,000,000,000,000,...)	Единица измерения: бит/с

5.2.3.5 IE QoS Flow Level QoS Parameters

Данный IE определяет параметры QoS, которые применяются к QoS-потоку. Характеристики IE QoS Flow Level QoS Parameters приведены в таблице 279.

Таблица 279

Характеристики IE QoS Flow Level QoS Parameters

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
CHOICE QoS Characteristics	О	-	-	-	-
>Non Dynamic 5QI	-	-	-	-	-
>>Non dynamic 5QI Descriptor	О	5.2.3.8	-	-	-
>Dynamic 5QI	-	-	-	-	-
>>Dynamic 5QI Descriptor	О	5.2.3.9	-	-	-
Allocation and Retention Priority	О	5.2.3.7	-	-	-
GBR QoS Flow Information	Н	5.2.3.6	Данный IE должен присутствовать для GBR QoS-потоков и в противном случае игнорируется	-	-
Reflective QoS Attribute	Н	Ненумеруемое значение (subject to, ...)	Отраженный QoS определен в [[9]](#p117539). Данный IE применяется только к виртуальным каналам Non-GBR bearer, отличным от GBR, и в противном случае игнорируется	-	-
Additional QoS flow Information	Н	Ненумеруемое значение (more likely, ...)	Если данный IE имеет значение «более вероятный», это означает, что трафик для этого QoS-потока, вероятно, будет появляться чаще, чем трафик для других потоков, установленных для PDU-сессии. Данный IE может присутствовать только в случае потоков, не относящихся к GBR, в противном случае он игнорируется	-	-
QoS Monitoring Request	Н	Ненумеруемое значение (UL, DL, Both, ...)	Указывает, требуется ли измерять задержки UL или DL, или задержки UL/DL для соответствующего QoS-потока	Да	И
QoS Monitoring Reporting Frequency	Н	Целочисленное значение (1.. 1800, ...)	Указывает частоту отчетов о задержке в сети радиодоступа RAN для мониторинга Qos. Единица измерения: секунда	Да	И
QoS Monitoring Disabled	Н	Ненумеруемое значение (true, ...)	Указывает на остановку мониторинга QoS	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

5.2.3.6 IE GBR QoS Flow Information

Данный IE указывает параметры QoS для QoS-потока с гарантированной скоростью GBR QoS в нисходящем и восходящем каналах. Характеристики IE GBR QoS Flow Information приведены в таблице 280.

Таблица 280

Характеристики IE GBR QoS Flow Information

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Maximum Flow Bit Rate Downlink	О	5.2.3.4	Максимальная скорость передачи битов в нисходящем канале DL. Битовые скорости потоков представлены в [[9]](#p117539)	-	-
Maximum Flow Bit Rate Uplink	О	5.2.3.4	Максимальная скорость передачи битов в восходящем канале UL. Битовые скорости потоков представлены в [[9]](#p117539)	-	-
Guaranteed Flow Bit Rate Downlink	О	5.2.3.4	Гарантированная скорость передачи битов (при условии наличия данных для доставки) в нисходящем канале DL. Битовые скорости потоков представлены в [[9]](#p117539)	-	-
Guaranteed Flow Bit Rate Uplink	О	5.2.3.4	Гарантированная скорость передачи битов (при условии наличия данных для доставки) в восходящем канале DL. Битовые скорости потоков представлены в [[9]](#p117539)	-	-
Notification Control	Н	Ненумеруемое значение (notification requested, ...)	Уведомление контроля определено в [[9]](#p117539)	-	-
Maximum Packet Loss Rate Downlink	Н	5.2.3.11	Указывает максимальную долю потерянных пакетов, которую можно допустить в нисходящем направлении. Максимальная доля потерянных пакетов определена в [[9]](#p117539)	-	-
Maximum Packet Loss Rate Uplink	Н	5.2.3.11	Указывает максимальную долю потерянных пакетов, которую можно допустить в восходящем направлении. Максимальная доля потерянных пакетов определена в [[9]](#p117539)	-	-
Alternative QoS Parameters Set List	Н	5.2.3.102	Указывает альтернативные наборы параметров QoS для QoS-потока	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

5.2.3.7 IE Allocation and Retention Priority

Данный IE определяет относительную важность по сравнению с другими QoS-потоками для распределения и сохранения ресурсов NR RAN. Характеристики IE Allocation and Retention Priority приведены в таблице 281.

Таблица 281

Характеристики IE Allocation and Retention Priority

Наименование IE/группы IE	Наличие	Диапазон	Тип IE	Описание семантики
Allocation/Retention Priority	-	1	-	-
>Priority Level	О	-	Целочисленное значение (0..15, ...)	Описание: Данный IE определяет относительную важность запроса ресурса [[9]](#p117539). Использование: Значения от 1 до 15 упорядочены в порядке убывания приоритета, т.е. 1 — самый высокий, а 15 — самый низкий
>Preemption Capability	О	-	Ненумеруемое значение (shall not trigger preemption, may trigger preemption, ...)	Описание: Данный IE указывает на возможность прерывания других QoS-потоков [[9]](#p117539). Использование: QoS-поток не должен прерывать другие QoS-потоки, или QoS-поток может прерывать другие QoS-потоки. Индикатор возможности прерывания применяется при распределении ресурсов для QoS-потока и, как таковой, обеспечивает запуск для процедур/процессов прерывания на gNB
>Preemption Vulnerability	О	-	Ненумеруемое значение (not preemptable, preemptable, ...)	Описание: Данный IE указывает на уязвимость QoS-потока к прерыванию другими QoS-потоками [[9]](#p117539). Использование: QoS-поток не должен прерываться другими QoS-потоками, или QoS-поток может прерываться другими QoS-потоками. Индикатор уязвимости к прерыванию применяется в течение всей продолжительности QoS-потока, если он не изменен, и как таковой указывает, является ли QoS-поток целью процедур/процессов прерывания на gNB
Примечание — В таблице использовано следующее обозначение: О — обязательно.

5.2.3.8 IE Non dynamic 5QI Descriptor

Данный IE определяет характеристики QoS для стандартизованного или предварительно сконфигурированного идентификатора 5QI нисходящего и восходящего канала. Характеристики IE Non dynamic 5QI Descriptor приведены в таблице 282.

Таблица 282

Характеристики IE Non dynamic 5QI Descriptor

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
5QI	О	Целочисленное значение (0..255, ...)	Данный IE содержит стандартизированный или предварительно сконфигурированный 5QI, как указано в [[9]](#p117539)	-	-
Priority Level	Н	5.2.3.62	Уровень приоритета определен в [[9]](#p117539). Если он включен, то отменяет стандартизированные или предварительно конфигурированные значения	-	-
Averaging Window	Н	5.2.3.14	Окно усреднения указано в [[9]](#p117539). Если оно включено, то отменяет стандартизированные или предварительно конфигурированные значения	-	-
Maximum Data Burst Volume	Н	5.2.3.15	Максимальный размер пакета данных указан в [[9]](#p117539). Если он включен, то отменяет стандартизированные или предварительно конфигурированные значения	-	-
CN Packet Delay Budget Downlink	Н	5.2.3.113	Бюджет задержки пакетов в опорной сети указан в [[9]](#p117539). Данный IE может присутствовать в случае GBR QoS-потоков, в противном случае игнорируется	Да	И
CN Packet Delay Budget Uplink	Н	5.2.3.113	Бюджет задержки пакетов в опорной сети указан в [[9]](#p117539). Данный IE может присутствовать в случае GBR QoS-потоков, в противном случае игнорируется	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

5.2.3.9 IE Dynamic 5QI Descriptor

Данный IE определяет характеристики QoS для нестандартизованного или предварительно не сконфигурированного идентификатора 5QI нисходящего и восходящего канала. Характеристики IE Dynamic 5QI Descriptor приведены в таблице 283.

Таблица 283

Характеристики IE Dynamic 5QI Descriptor		Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Priority Level	О	5.2.3.62	Уровень приоритета определен в [[9]](#p117539)
-	-	Packet Delay Budget	О 5.2.3.12	Бюджет задержки пакетов определен в [[9]](#p117539).	Данный IE игнорируется если присутствует IE Extended Packet Delay Budget
-	-	Packet Error Rate	О	5.2.3.13	Доля пакетов с ошибками определена в [[9]](#p117539)
-	-	5QI	Н	Целочисленное значение (0..255, ...)	Данный IE содержит динамически назначаемый 5QI, как указано в [[9]](#p117539)
-	-	Delay Critical	C-ifGBRflow <*>	Ненумеруемое значение (Delay critical, Nondelay critical, ...)	Данный IE указывает, является ли GBR QoS-поток критическим к задержке, как указано в [[9]](#p117539)
-	-	Averaging Window	C-ifGBRflow <*>	5.2.3.14	Окно усреднения указано в [[9]](#p117539)
-	-	Maximum Data Burst Volume	Н 5.2.3.15	Максимальный размер пакета данных указан в [[9]](#p117539).	Данный IE должен присутствовать, если значение IE Delay Critical установлено «критичный к задержке» и должен игнорироваться в противном случае
-	-	Extended Packet Delay Budget	Н	5.2.3.113	Бюджет задержки пакетов указан в [[9]](#p117539)
Да	И	CN Packet Delay Budget Downlink	Н 5.2.3.113	Бюджет задержки пакетов в опорной сети указан в [[9]](#p117539).	Данный IE может присутствовать в случае GBR QoS-потоков, в противном случае игнорируется
Да	И	CN Packet Delay Budget Uplink	Н 5.2.3.113	Бюджет задержки пакетов в опорной сети указан в [[9]](#p117539).	Данный IE может присутствовать в случае GBR QoS-потоков, в противном случае игнорируется
Да И <*> См. таблицу 284.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 284

Условие IE Dynamic 5QI Descriptor

Условие	Пояснение
ifGBRflow	Данный IE должен присутствовать, если IE GBR QoS Flow Information присутствует в IE QoS Flow Level QoS Parameters

5.2.3.10 IE QoS Flow Identifier

Данный IE идентифицирует QoS-поток в составе PDU-сессии. Определение и использование идентификатора QoS-потока указано в [9]. Характеристики IE QoS Flow Identifier приведены в таблице 285.

Таблица 285

Характеристики IE

Наименование IE/группы IE	Наличие	Тип IE
QoS Flow Identifier	Обязательно	Целочисленное (0 ..63, ...)

5.2.3.11 IE Packet Loss Rate

Данный IE указывает относительную долю потерянных пакетов для QoS-потока. Характеристики IE Packet Loss Rate приведены в таблице 286.

Таблица 286

Характеристики IE Packet Loss Rate

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Packet Loss Rate	Обязательно	Целочисленное значение (0..1000, ...)	Отношение потерянных пакетов к общему количеству отправленных пакетов, выраженное в десятых долях процента

5.2.3.12 IE Packet Delay Budget

Данный IE указывает бюджет задержки передачи пакетов данных (Packet Delay Budget) для QoS-потока. Характеристики IE Packet Delay Budget приведены в таблице 287.

Таблица 287

Характеристики IE Packet Delay Budget

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Packet Delay Budget	Обязательно	Целочисленное значение (0..1023, ...)	Верхнее граничное значение задержки, которую может испытать пакет, выражается в единицах 0,5 мс

5.2.3.13 IE Packet Error Rate

Данный IE указывает относительную долю пакетов, принятых с ошибкой, для QoS-потока. Характеристики IE Packet Error Rate приведены в таблице 288.

Таблица 288

Характеристики IE Packet Error Rate

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Scalar	Обязательно	Целочисленное значение (0..9,...)	Доля пакетов с ошибками выражается как скалярная величина·10-k, где k — степень
Exponent	Обязательно	Целочисленное значение (0..9, ...)	-

5.2.3.14 IE Averaging Window

Данный IE указывает окно усреднения (Averaging Window) для QoS-потока и действителен только для QoS-потоков с гарантированной скоростью GBR. Характеристики IE Averaging Window приведены в таблице 289.

Таблица 289

Характеристики IE Averaging Window

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Averaging Window	Обязательно	Целочисленное значение (0..4095, ...)	Единица измерения: мс

5.2.3.15 IE Maximum Data Burst Volume

Данный IE указывает максимальный размер пакета данных для QoS-потока и применяется только к критическим для задержки QoS-потокам с гарантированной скоростью GBR. Характеристики IE Maximum Data Burst Volume приведены в таблице 290.

Таблица 290

Характеристики IE Maximum Data Burst Volume

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Maximum Data Burst Volume	Обязательно	Целочисленное значение (0..4095, ..., 4096.. 2000000)	Единица измерения: байт

5.2.3.16 IE NG-RAN node UE XnAP ID

Идентификатор NG-RAN node UE XnAP ID однозначно идентифицирует UE на интерфейсе Xn в узле NG-RAN. Использование данного IE определено в [8]. Характеристики IE NG-RAN node UE XnAP ID приведены в таблице 291.

Примечание - Если транспорт сигнализации Xn-C совместно используется несколькими инстансами интерфейса, значение идентификатора NG-RAN node UE XnAP ID назначается так, чтобы он мог быть связан с инстансом интерфейса Xn-C.

Таблица 291

Характеристики IE NG-RAN node UE XnAP ID

Наименование IE/группы IE	Наличие	Тип IE
NG-RAN node UE XnAP ID	Обязательно	Целочисленное значение (0 .. 232 — 1)

5.2.3.17 IE UE Aggregate Maximum Bit Rate

Совокупная максимальная скорость передачи данных UE применима для всех QoS-потоков без гарантии скорости GBR для каждого UE, определена для нисходящего и восходящего каналов, и параметр подписки на которую предоставлен сетевой функцией AMF узлу NG-RAN. Характеристики IE UE Aggregate Maximum Bit Rate приведены в таблице 292.

Таблица 292

Характеристики IE UE Aggregate Maximum Bit Rate

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
UE Aggregate Maximum Bit Rate	-	1	-	Применяется для QoS-потоков с негарантированной скоростью (Non-GBR)
>UE Aggregate Maximum Bit Rate Downlink	О	-	5.2.3.4	Данный IE указывает максимальную суммарную скорость передачи данных UE, как указано в [[9]](#p117539) в нисходящем направлении
>UE Aggregate Maximum Bit Rate Uplink	О	-	5.2.3.4	Данный IE указывает максимальную суммарную скорость передачи данных UE, как указано в [[9]](#p117539) в восходящем направлении
Примечание — В таблице использовано следующее обозначение: О — обязательно.

5.2.3.18 IE PDU Session ID

Данный IE идентифицирует PDU-сессию для UE. Определение и использование идентификатора PDU Session ID указано в [9]. Характеристики IE PDU Session ID приведены в таблице 293.

Таблица 293

Характеристики IE PDU Session ID

Наименование IE/группы IE	Наличие	Тип IE
PDU Session ID	Обязательно	Целочисленное значение (0 ..255)

5.2.3.19 IE PDU Session Type

Данный IE определяет тип PDU-сессии как указано в [9]. Характеристики IE PDU Session Type приведены в таблице 294.

Таблица 294

Характеристики IE PDU Session Type

Наименование IE/группы IE	Наличие	Тип IE
PDU Session Type	Обязательно	Ненумеруемое значение (IPv4, IPv6, IPv4v6, Ethernet, Unstructured, ...)

5.2.3.20 IE TAI Support List

Данный IE указывает список идентификаторов TAI, поддерживаемых узлом NG-RAN и связанные с ним характеристики, например, поддерживаемые сетевые слои. Характеристики IE TAI Support List приведены в таблице 295.

Таблица 295

Характеристики IE TAI Support List		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	TAI Support Item	-	1..<maxnoofsupportedTACs> <*>	-	-
-	-	>TAC	О		5.2.2.5	Вещаемый код TAC
-	-	>Broadcast PLMNs	-	1..<maxnoofsupportedPLMNs> <*>	-	-
-	-	>>PLMN Identity	О	-	5.2.2.4	Вещаемая сеть PLMN
-	-	>>TAI Slice Support List	О	-	5.2.3.22	Поддерживаемые сетевые слои S-NSSAI на зону местоположения TA
-	-	>>NPN Support	Н	-	5.2.2.73	-
Да	От	>>Extended TAI Slice Support List	Н	-	5.2.3.139	Дополнительно поддерживаемые сетевые слои S-NSSAI на зону местоположения TA
Да От <*> См. таблицу 296.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 296

Граница диапазона IE TAI Support List

Граница диапазона	Пояснение
maxnoofsupportedTACs	Максимальное количество кодов TAC, поддерживаемое узлом NG-RAN. Значение 256
maxnoofsupportedPLMNs	Максимальное количество сетей PLMN, поддерживаемое узлом NG-RAN. Значение 12

5.2.3.21 IE S-NSSAI

Данный IE указывает данные сетевого слоя S-NSSAI как определено в [31]. Характеристики IE S-NSSAI приведены в таблице 297.

Таблица 297

Характеристики IE S-NSSAI

Наименование IE/группы IE	Наличие	Тип IE
SST	Обязательно	Октетная строка (длина (1))
SD	Необязательно	Октетная строка (длина (3))

5.2.3.22 IE Slice Support List

Данный IE указывает список поддерживаемых сетевых слоев. Характеристики IE Slice Support List приведены в таблице 298.

Таблица 298

Характеристики IE Slice Support List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	Slice Support Item	-
1..<maxnoofSliceItems> <*>	-	>S-NSSAI	О
- 5.2.3.21 <*> См. таблицу 299.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 299

Граница диапазона IE Slice Support List

Граница диапазона	Пояснение
maxnoofSliceItems	Максимальное количество сетевых слоев, которое может быть передано в сигнализации. Значение равно 1024

5.2.3.23 IE Index to RAT/Frequency Selection Priority

IE Index to RAT/Frequency Selection Priority используется для определения локальной конфигурации стратегий управления радиоресурсами RRM, таких как приоритеты выбора технологии/частоты и управление мобильностью со сменой технологии/частоты в состоянии RRC_CONNECTED, как указано в [9]. Характеристики IE Index to RAT/Frequency Selection Priority приведены в таблице 300.

Таблица 300

Характеристики IE Index to RAT/Frequency Selection Priority

Наименование IE/группы IE	Наличие	Тип IE
Index to RAT/Frequency Selection Priority	Обязательно	Целочисленное значение (1..256)

5.2.3.24 IE GUAMI

Данный IE содержит глобальный уникальный идентификатор сетевой функции AMF (GUAMI) как указано в [31]. Характеристики IE GUAMI приведены в таблице 301.

Таблица 301

Характеристики IE GUAMI

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка
PLMN Identity	Обязательно	-	5.2.2.4
AMF Identifier	-	1	-
>AMF Region ID	Обязательно	-	Битовая строка (длина (8))
>AMF Set ID	Обязательно	-	Битовая строка (длина (10))
>AMF Pointer	Обязательно	-	Битовая строка (длина (6))

5.2.3.25 IE Target Cell Global ID

Данный IE содержит идентификатор NR CGI или идентификатор E-UTRA CGI. Характеристики IE Target Cell Global ID приведены в таблице 302.

Таблица 302

Характеристики IE Target Cell Global ID

Наименование IE/группы IE	Наличие	Ссылка
CHOICE Target Cell	Обязательно	-
>NR	-	-
>>NR CGI	Обязательно	5.2.2.7
>E-UTRA	-	-
>>E-UTRA CGI	Обязательно	5.2.2.8

5.2.3.26 IE AMF UE NGAP ID

Данный IE определен в [10] и используется для уникальной идентификации ассоциации UE с инстансом интерфейса NG на стороне-источнике. Характеристики IE AMF UE NGAP ID приведены в таблице 303.

Таблица 303

Характеристики IE AMF UE NGAP ID

Наименование IE/группы IE	Наличие	Тип IE
AMF UE NGAP ID	Обязательно	Целочисленное значение (0 .. 240 — 1)

5.2.3.27 IE SCG Configuration Query

IE SCG Configuration Query используется в целях запроса вторичного узла S-NG-RAN предоставить текущую конфигурацию вторичной группы сот SCG. Характеристики IE SCG Configuration Query приведены в таблице 304.

Таблица 304

Характеристики IE SCG Configuration Query

Наименование IE/группы IE	Наличие	Тип IE
SCG Configuration Query	Обязательно	Ненумеруемое значение (True, ...)

5.2.3.28 IE RLC Mode

IE RLC Mode указывает режим протокола RLC, используемый в виртуальном радиоканале DRB. Характеристики IE RLC Mode приведены в таблице 305.

Таблица 305

Характеристики IE RLC Mode

Наименование IE/группы IE	Наличие	Тип IE
RLC Mode	Обязательно	Ненумеруемое значение (RLC-AM, RLC-UM-Bidirectional, RLC-UM-Unidirectional-UL, RLC-UM-Unidirectional-DL, ...)

5.2.3.29 IE Transport Layer Address

Данный IE содержит IP адрес. Характеристики IE Transport Layer Address приведены в таблице 306.

Таблица 306

Характеристики IE Transport Layer Address

Наименование IE/группы IE	Наличие	Тип IE
Transport Layer Address	Обязательно	Битовая строка (1..160, ...)

5.2.3.30 IE UP Transport Layer Information

Данный IE используется для предоставления информации транспортного уровня, связанной с транспортом плоскости данных пользователя интерфейсов NG или Xn. Он содержит IP-адрес и идентификатор конечной точки туннеля GTP. Характеристики IE UP Transport Layer Information приведены в таблице 307.

Таблица 307

Характеристики IE UP Transport Layer Information

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
CHOICE UP Transport Layer Information	Обязательно	-	-
>GTP tunnel	-	-	-
>>Transport Layer Address	Обязательно	5.2.3.29	Адрес транспортного уровня определен в [33] и [34]
>>GTP-TEID	Обязательно	Октетная строка (4)	Идентификатор конечной точки туннеля (TEID) определен в [35]

5.2.3.31 IE CP Transport Layer Information

Данный IE используется для предоставления информации транспортного уровня, связанной с транспортом плоскости данных управления интерфейсов NG или Xn. Характеристики IE CP Transport Layer Information приведены в таблице 308.

Таблица 308

Характеристики IE CP Transport Layer Information

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Критичность	Назначенная критичность
CHOICE CP Transport Layer Information	-	-	-	-
>Endpoint-IP-address	-	-	-	-
>>Endpoint IP Address	Обязательно	5.2.3.29	-	-
>Endpoint-IP-address-and-port	-	-	Да	От
>>Endpoint IP Address	Обязательно	5.2.3.29	-	-
>>Port Number	Обязательно	Битовая строка (16)	-	-

5.2.3.32 IE Masked IMEISV

Данный IE содержит значение идентификатора IMEISV с маской в целях идентификации модели UE без идентификации индивидуального мобильного оборудования. Характеристики IE Masked IMEISV приведены в таблице 309.

Таблица 309

Характеристики IE Masked IMEISV

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Masked IMEISV	Обязательно	Битовая строка (длина (64))	Кодируется как международный идентификатор оборудования мобильной станции и номер версии программного обеспечения (IMEISV), определенный в [31], с последними 4 цифрами SNR, скрытыми путем установки соответствующим битам значения 1

5.2.3.33 IE DRB ID

Данный IE содержит идентификатор виртуального радиоканала DRB ID. Характеристики IE DRB ID приведены в таблице 310.

Таблица 310

Характеристики IE DRB ID

Наименование IE/группы IE	Наличие	Тип IE
DRB ID	Обязательно	Целочисленное значение (1..32, ...)

5.2.3.34 IE DL Forwarding

Данный IE указывает предложение для пересылки пакетов нисходящего канала. Характеристики IE DL Forwarding приведены в таблице 311.

Таблица 311

Характеристики IE DL Forwarding

Наименование IE/группы IE	Наличие	Тип IE
DL Forwarding	Обязательно	Ненумеруемое значение (DL forwarding proposed, ...)

5.2.3.35 IE Data Forwarding Accepted

Данный IE указывает, что пересылка данных принята. Характеристики IE Data Forwarding Accepted приведены в таблице 312.

Таблица 312

Характеристики IE Data Forwarding Accepted

Наименование IE/группы IE	Наличие	Тип IE
Data Forwarding Accepted	Обязательно	Ненумеруемое значение (data forwarding accepted, ...)

5.2.3.36 IE COUNT Value for PDCP SN Length 12

Данный IE указывает 12-битовый порядковый номер пакета PDCP и соответствующий ему 20-битовый номер Hyper Frame. Характеристики IE COUNT Value for PDCP SN Length 12 приведены в таблице 313.

Таблица 313

Характеристики IE COUNT Value for PDCP SN Length 12

Наименование IE/группы IE	Наличие	Тип IE
PDCP-SN Length 12	Обязательно	Целочисленное значение (0..4095)
HFN for PDCP-SN Length 12	Обязательно	Целочисленное значение (0..1048575)

5.2.3.37 IE COUNT Value for PDCP SN Length 18

Данный IE указывает 18-битовый порядковый номер пакета PDCP и соответствующий ему 14-битовый номер Hyper Frame. Характеристики IE COUNT Value for PDCP SN Length 18 приведены в таблице 314.

Таблица 314

Характеристики IE COUNT Value for PDCP SN Length 18

Наименование IE/группы IE	Наличие	Тип IE
PDCP-SN Length 18	Обязательно	Целочисленное значение (0..262143)
HFN for PDCP-SN Length 18	Обязательно	Целочисленное значение (0..16383)

5.2.3.38 IE RAN Paging Area

IE RAN Paging Area определяет область пейджинга в сети PLMN для вызова UE, находящегося в состоянии RRC_INACTIVE. Характеристики IE RAN Paging Area приведены в таблице 315.

Таблица 315

Характеристики IE RAN Paging Area		Наименование IE/группы IE	Наличие	Диапазон
Ссылка	Описание семантики	PLMN Identity	О	-
5.2.2.4	-	CHOICE RAN Paging Area Choice	О	-
-	-	>Cell List	-	-
-	-	>>Cell List Item	-	1..<maxnoofCellsinRNA> <*>
-	-	>>>NG-RAN Cell Identity	О	-
5.2.2.9	В настоящем стандарте зона пейджинга в сети RAN должна содержать соты NG-RAN с одной технологией радиодоступа RAT	>RAN Area ID List	-	-
-	-	>>RAN Area ID List Item	-	1..<maxnoofRanAreasinRNA> <*>
-	-	>>>RAN Area ID	О	-
5.2.3.39 - <*> См. таблицу 316.

Примечание - В таблице использовано следующее условное обозначение: О — обязательно.

Таблица 316

Граница диапазона IE RAN Paging Area

Граница диапазона	Пояснение
maxnoofCellsinRNA	Максимальное количество сот в зоне нотификации RAN. Значение 32
maxnoofRanAreasinRNA	Максимальное количество идентификаторов RAN area IDs в зоне нотификации RAN. Значение 16

5.2.3.39 IE RAN Area ID

Данный IE определяет идентификатор RAN Area ID. Характеристики IE RAN Area ID приведены в таблице 317.

Таблица 317

Характеристики IE RAN Area ID

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики
TAC	Обязательно	5.2.2.5	Код зоны местоположения
RANAC	Необязательно	5.2.2.6	-

5.2.3.40 IE UE Context ID

Данный IE используется для адресации контекста UE в узле NG-RAN. Характеристики IE приведены в таблице 318.

Таблица 318

Характеристики IE UE Context ID

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
CHOICE UE Context ID		-	-
>RRC Resume	-	-	-
>>I-RNTI		5.2.3.46	То, как новый узел NG-RAN сможет определить прежний идентификатор NG-RAN ID из идентификатора I-RNTI, является вопросом правильной конфигурации в прежнем и новом узлах NG-RAN
>>Allocated C-RNTI		Битовая строка (длина (16))	Временный идентификатор C-RNTI, назначенный UE сотой, в которой было запрошено возобновление соединения RRC, содержится ответе MAC RAR, как определено в [[36]](#p117620) или в [[37]](#p117623)
>>Access PCI		5.2.2.10	Физический идентификатор соты PCI, в которой было запрошено возобновление соединения RRC
>RRC Reestablishment	-	-	-
>>C-RNTI		Битовая строка (длина (16))	Идентификатор C-RNTI, содержащийся в сообщении RRCReestablishmentRequest [[16]](#p117560) или в сообщении RRCConnectionReestablishmentRequest [[19]](#p117569)
>>Failure Cell PCI		5.2.2.10	-
Примечание — В таблице использовано следующее обозначение: О — обязательно.

5.2.3.41 IE Assistance Data for RAN Paging

Данный IE предоставляет вспомогательную информацию для RAN пейджинга. Характеристики IE Assistance Data for RAN Paging приведены в таблице 319.

Таблица 319

Характеристики IE Assistance Data for RAN Paging

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
RAN Paging Attempt Information	Необязательно	5.2.3.42	-	-
NPN Paging Assistance Information	Необязательно	5.2.3.121	Да	Игнорировать

5.2.3.42 IE RAN Paging Attempt Information

Данный IE включает информацию, относящуюся к попытке RAN пейджинга через интерфейс Xn. Характеристики IE RAN Paging Attempt Information приведены в таблице 320.

Таблица 320

Характеристики IE RAN Paging Attempt Information

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Paging Attempt Count	Обязательно	Целочисленное значение (1..16,...)	Количество попыток пейджинга RAN
Intended Number of Paging Attempts	Обязательно	Целочисленное значение (1..16,...)	Предполагаемое количество попыток пейджинга RAN
Next Paging Area Scope	Необязательно	Ненумеруемое значение (same, changed, ...)	Указывает, будет ли изменена область зоны пейджинга RAN при следующей попытке пейджинга RAN

5.2.3.43 IE UE RAN Paging Identity

Данный IE определяет идентификатор RAN пейджинга UE, находящегося в состоянии RRC_INACTIVE. Характеристики IE UE RAN Paging Identity приведены в таблице 321.

Таблица 321

Характеристики IE UE RAN Paging Identity

Наименование IE/группы IE	Наличие	Тип IE
CHOICE UE RAN Paging Identity	Обязательно	-
>I-RNTI full	-	-
>>I-RNTI full	Обязательно	Битовая строка (длина (40))

5.2.3.44 IE Paging Priority

Данный IE содержит приоритет, который должен учитываться при запросе пейджинга. Характеристики IE Paging Priority приведены в таблице 322.

Таблица 322

Характеристики IE Paging Priority

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Paging Priority	Обязательно	Ненумеруемое значение (PrioLevel1, PrioLevel2, PrioLevel3, PrioLevel4, PrioLevel5, PrioLevel6, PrioLevel7, PrioLevel8, ...)	Меньшее значение кода приоритета указывает на более высокий приоритет

5.2.3.45 IE Delivery Status

Данный IE содержит статус доставки пакетов RRC PDU, предоставляемый сообщением RRC Transfer. Характеристики IE Delivery Status приведены в таблице 323.

Таблица 323

Характеристики IE Delivery Status

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Delivery Status	Обязательно	Целочисленное значение (0..212 — 1)	Наибольшее значение номера успешно переданных пакетов NR PDCP SN, как определено в [38]

5.2.3.46 IE I-RNTI

Идентификатор I-RNTI назначается UE в обслуживающей соте NR или E-UTRA в качестве ссылки на контекст UE в узле NG-RAN. Идентификатор I-RNTI разделен на две части, первая часть идентифицирует узел NG-RAN, который назначил идентификатор I-RNTI, а вторая часть идентифицирует контекст UE, сохраненный в этом узле NG-RAN. Характеристики IE I-RNTI приведены в таблице 324.

Таблица 324

Характеристики IE I-RNTI

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
CHOICE I-RNTI	-	-	-
>I-RNTI full	-	-	-
>>I-RNTI full	Обязательно	Битовая строка (длина (40))	Данный IE, используемый для идентификации приостановленного контекста UE (UE context) в состоянии RRC_INACTIVE, использует 40 бит (см. IE I-RNTI-Value в [16] и IE I-RNTI в [19])
>I-RNTI short	-	-	-
>>I-RNTI short	Обязательно	Битовая строка (длина (24))	Данный IE, используемый для идентификации приостановленного контекста UE (UE context) в состоянии RRC_INACTIVE, использует 24 бита (см. IE ShortI-RNTI-Value в [16] и IE ShortI-RNTI в [19])

5.2.3.47 IE Location Reporting Information

Данный IE указывает, как должна сообщаться информация о местоположении. Характеристики IE Location Reporting Information приведены в таблице 325.

Таблица 325

Характеристики IE Location Reporting Information

Наименование IE/группы IE	Наличие	Тип IE и ссылка
Event Type	Обязательно	Ненумеруемое значение (report upon change of serving cell, report UE moving presence into or out of the Area of Interest, ..., report upon change of serving cell and Area of Interest)
Report Area	Обязательно	Ненумеруемое значение (Cell, ...)
Area of Interest Information	Необязательно	5.2.3.48

5.2.3.48 IE Area of Interest Information

Данный IE содержит информацию о зоне «Интересов», которая может содержать несколько областей «Интересов», как указано в [14]. Характеристики IE Area of Interest Information приведены в таблице 326.

Таблица 326

Характеристики IE Area of Interest Information		Наименование IE/группы IE	Наличие	Диапазон
Ссылка	Описание семантики	Area of Interest Item	-	1.. <maxnoofAoIs> <*>
-	-	>List of TAIs in Area of Interest	-	0..1
-	-	>>TAI in Area of Interest Item	-	1.. <maxnoofTAIsinAoI> <*>
-	-	>>>PLMN Identity	О	-
5.2.2.4	-	>>>TAC	О	-
5.2.2.5	-	>List of Cells in Area of Interest	-	0..1
-	Данный IE возможно будет уточнен для конфигурации подкадров SA2	>>Cell Item	-	1..<maxnoofcellsinAoI> <*>
-	-	>>>PLMN Identity	О	-
5.2.2.4	-	>>>NG-RAN Cell Identity	О	-
5.2.2.9	-	>List of Global NG-RAN Nodes in Area of Interest	-	0..1
-	-	>>Global NG-RAN Node in Area of Interest Item	-	1..<maxnoofRANNodesinAoI> <*>
-	-	>>>Global NG-RAN Node ID	О	-
5.2.2.3	-	>Request Reporting Reference ID	О	-
5.2.3.58 - <*> См. таблицу 327.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 327

Границы диапазонов IE Area of Interest Information

Граница диапазона	Пояснение
maxnoofAOIs	Максимальное количество зон интереса. Значение 64
maxnoofTAIsinAoI	Максимальное количество зон местоположения в зоне интереса. Значение 16
maxnoofcellsinAoI	Максимальное количество сот в зоне интереса. Значение 256
maxnoofRANNodesinAoI	Максимальное количество глобальных узлов NG-RAN в зоне интереса. Значение 64

5.2.3.49 IE UE Security Capabilities

IE UE Security Capabilities определяет алгоритмы шифрования и защиты целостности, поддерживаемые UE. Характеристики IE UE Security Capabilities приведены в таблице 328.

Таблица 328

Характеристики IE UE Security Capabilities

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
NR Encryption Algorithms	Обязательно	Битовая строка {nea1-128(1), nea2-128(2), nea3-128(3), резерв(4), резерв(5), резерв(6), nea7-256(7)} (длина(16, ...))	Каждая позиция в битовом отображении соответствует алгоритму шифрования: «все биты равны 0» — UE не поддерживает никакой другой алгоритм NR, кроме NEA0, «первый бит» — 128-NEA1, «второй бит» — 128-NEA2, «третий бит» — 128-NEA3, «седьмой бит» — 256-NEA7, остальные биты зарезервированы для будущего использования. Значение 1 означает поддержку, а значение 0 — отсутствие поддержки алгоритма
NR Integrity Protection Algorithms	Обязательно	Битовая строка {nia1-128(1), nia2-128(2), nia3-128(3), резерв(4), резерв(5), резерв(6), nia7-256(7)} (длина(16, ...))	Каждая позиция в битовом отображении соответствует алгоритму контроля целостности: «все биты равны 0» — UE не поддерживает никакой другой алгоритм NR, кроме NIA0, «первый бит» — 128-NIA1, «второй бит» — 128-NIA2, «третий бит» — 128-NIA3, «седьмой бит» — 256-NIA7, остальные биты зарезервированы для будущего использования. Значение 1 означает поддержку, а значение 0 — отсутствие поддержки алгоритма
E-UTRA Encryption Algorithms	Обязательно	Битовая строка {eea1-128(1), eea2-128(2), eea3-128(3)} (длина(16, ...))	Каждая позиция в битовом отображении соответствует алгоритму шифрования: «все биты равны 0» — UE не поддерживает никакой другой алгоритм, кроме EEA0, «первый бит» — 128-EEA1, «второй бит» — 128-EEA2, «третий бит» — 128-EEA3, остальные биты зарезервированы для будущего использования. Значение 1 означает поддержку, а значение 0 — отсутствие поддержки алгоритма. Алгоритмы определены в [17]
E-UTRA Integrity Protection Algorithms	Обязательно	Битовая строка {eia1-128(1), eia2-128(2), eia3-128(3)} (длина(16, ...))	Каждая позиция в битовом отображении соответствует алгоритму контроля целостности: «все биты равны 0» — UE не поддерживает никакой другой алгоритм, кроме EIA0, «первый бит» — 128-EIA1, «второй бит» — 128-EIA2, «третий бит» — 128-EIA3, остальные биты зарезервированы для будущего использования. Значение 1 означает поддержку, а значение 0 — отсутствие поддержки алгоритма. Алгоритмы определены в [17]

5.2.3.50 IE AS Security Information

IE AS Security Information используется для генерации ключей, которые будут использоваться для обеспечения безопасности UE на уровне протоколов уровня AS. Характеристики IE AS Security Information приведены в таблице 329.

Таблица 329

Характеристики IE AS Security Information

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Key NG-RAN Star	Обязательно	Битовая строка (256)	Ключ KNG-RAN определен в [3]
Next Hop Chaining Count	Обязательно	Целочисленное значение (0..7)	Счетчик следующего перехода в цепочке NCC (Next Hop Chaining Count) определен в [3]

5.2.3.51 IE S-NG-RAN node Security Key

IE S-NG-RAN node Security Key используется для реализации алгоритмов безопасности во вторичном узле S-NG-RAN, как определено в [3]. Характеристики IE S-NG-RAN node Security Key приведены в таблице 330.

Таблица 330

Характеристики IE S-NG-RAN node Security Key

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
S-NG-RAN node Security Key	Обязательно	Битовая строка (длина (256))	Ключ S-KSN, предоставляемый основным узлом M-NG-RAN [3]

5.2.3.52 IE Security Indication

Данный IE содержит индикацию защиты целостности плоскости данных пользователя и индикацию защиты конфиденциальности, которые указывают требования к защите целостности UP и шифрованию соответственно для заданной PDU-сессии. Кроме того, он содержит максимальные значения скорости передачи данных с защитой целостности (UL и DL) по каждому UE для виртуальных радиоканалов DRB с защитой целостности. Характеристики IE Security Indication приведены в таблице 331.

Таблица 331

Характеристики IE Security Indication		Наименование IE/группы IE	Наличие
Тип IE и ссылка	Описание семантики	Integrity Protection Indication	О
Ненумеруемое значение (required, preferred, not needed, ...)	Указывает, должен ли контроль целостности UP применяться обязательно, должен применяться или не применяться для соответствующей PDU-сессии	Confidentiality Protection Indication	О
Ненумеруемое значение (required, preferred, not needed, ...)	Указывает, должно ли применяться шифрование UP обязательно, должно применяться или не применяться для соответствующей PDU-сессии	Maximum Integrity Protected Data Rate	C-ifIntegrityProtectionrequiredorpreferred <*> 5.2.3.73
Если присутствует, этот IE содержит значения, полученные от CN для общей возможности UE. Данный IE может игнорироваться вторичным узлом SN в случае двойного подключения <*> См. таблицу 332.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 332

Условие IE Security Indication

Условие	Пояснение
ifIntegrityProtectionrequiredorpreferred	Данный IE должен присутствовать, если присутствует IE Integrity Protection в составе IE Security Indication и его значение установлено как «обязательно» или «предпочтительно»

5.2.3.53 IE Mobility Restriction List

Данный IE определяет ограничения роуминга или доступа для последующих процедур мобильности, для которых узел NG-RAN предоставляет целевому узлу информацию о цели мобильности по отношению к UE, например, хендовер или выбор SCG во время операции двойного подключения или назначение зон нотификации RNA. Если узел NG-RAN принимает IE Mobility Restriction List, он должен перезаписать ранее принятую информацию ограничения. Поведение узла NG-RAN при получении этого IE указано в [9]. Характеристики IE Mobility Restriction List приведены в таблице 333.

Таблица 333

Характеристики IE Mobility Restriction List		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Serving PLMN	О	-	5.2.2.4	-
-	-	Equivalent PLMNs	-	0.. <maxnoofEPLMNs> <*> - Разрешенные PLMN в дополнение к обслуживающей PLMN.	Этот список соответствует списку «эквивалентных PLMN», определенному в [[39]](#p117629).	Этот список является частью информации об ограничении роуминга. Ограничения роуминга применяются к PLMN, отличным от обслуживающей PLMN и эквивалентных PLMN
-	-	>PLMN Identity	О	-	5.2.2.4	-
-	-	RAT Restrictions	-	0.. <maxnoofPLMNs> <*>	-	Данный IE содержит информацию, связанную с ограничением технологии RAT, как указано в [[9]](#p117539)
-	-	>PLMN Identity	О	-	5.2.2.4	-
-	-	>RAT Restriction Information	О	- Битовая строка {e-UTRA (0), nR (1), nR-unlicensed (2)} (длина(8, ...)) Каждая позиция в битовом отображении представляет собой технологию RAT. Если бит установлен в 1, соответствующая технология RAT ограничена для UE.	Если бит установлен в 0, то соответствующая технология RAT не ограничен для UE.	В настоящем стандарте биты 3 — 7 не используются, отправляющий узел должен установить значение биты 3 — 7 в 0, отправитель должен игнорировать биты 3 — 7
-	-	>Extended RAT Restriction Information	Н	-	5.2.3.99	Если данный IE присутствует, то IE RAT Restriction Information игнорируется
Да	И	Forbidden Area Information	-	0.. <maxnoofPLMNs> <*>	-	Данный IE содержит информацию о запрещенной зоне, как указано в [[9]](#p117539)
-	-	>PLMN Identity	О	-	5.2.2.4	-
-	-	>Forbidden TACs	-	1.. <maxnoofForbiddenTACs> <*>	-	-
-	-	>>TAC	О	-	5.2.2.5	Код TAC запрещенного идентификатора TAI
-	-	Service Area Information	-	0.. <maxnoofPLMNs> <*>	-	Данный IE содержит информацию о ограничении сервисной зоны, как указано в [[9]](#p117539)
-	-	>PLMN Identity	О	-	5.2.2.4	-
-	-	>Allowed TACs	-	0.. <maxnoofAllowedAreas> <*>	-	-
-	-	>>TAC	О	-	5.2.2.5	Код TAC разрешенного идентификатора TAI
-	-	>Not Allowed TACs	-	0.. <maxnoofAllowedAreas> <*>	-	-
-	-	>>TAC	О	-	5.2.2.5	Код TAC неразрешенного идентификатора TAI
-	-	Last E-UTRAN PLMN Identity	Н	-	5.2.2.4	Указывает идентификатор сети E-UTRAN PLMN ID, из которой UE ранее перешел в систему 5GS и который является предпочтительным в случае последующей обратной мобильности в систему EPS
Да	И	Core Network Type Restriction for serving PLMN	Н	-	Ненумеруемое значение (EPCForbidden, ...)	Указывает, ограничено ли подключение UE к ядру EPC для обслуживающей сети PLMN, как указано в [[9]](#p117539)
Да	И	Core Network Type Restriction for Equivalent PLMNs	-	0.. <maxnoofEPLMNs> <*>	-	-
Да	И	>PLMN Identity	О	-	5.2.2.4	Включает любую из эквивалентных сетей (Equivalent PLMN), перечисленных в IE Mobility Restriction List, для которой применяется ограничение типа CN, как указано в [[9]](#p117539)
-	-	>Core Network Type Restriction	О	-	Ненумеруемое значение (EPCForbidden, 5GCForbidden, ...)	Указывает, ограничено ли подключение UE к ядру EPC или к ядру 5GC в данной сети PLMN
-	-	NPN Mobility Information	Н	-	5.2.3.119	-
Да От <*> См. таблицу 334.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать; От — отклонить.

Таблица 334

Границы диапазонов IE Mobility Restriction List

Граница диапазона	Пояснение
maxnoofEPLMNs	Максимальное количество эквивалентных сетей PLMN. Значение 15
maxnoofPLMNs	Максимальное количество разрешенных сетей PLMN. Значение 16
maxnoofForbiddenTACs	Максимальное количество запрещенных кодов зон местоположения. Значение 4096
maxnoofAllowedAreas	Максимальное количество разрешенных или неразрешенных зон местоположения. Значение 16

5.2.3.54 IE Xn Benefit Value

IE Xn Benefit Value указывает количественное преимущество сигнального соединения. Характеристики IE Xn Benefit Value приведены в таблице 335.

Таблица 335

Характеристики IE Xn Benefit Value

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Xn Benefit Value	Обязательно	Целочисленное значение (1..8, ...)	Значение 1 означает наименьшую эффективность, а значение 8 — наибольшую

5.2.3.55 IE Trace Activation

Данный IE определяет параметр активации трассировки. Характеристики IE Trace Activation приведены в таблице 336.

Таблица 336

Характеристики IE Trace Activation

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
NG-RAN Trace ID	О	5.2.3.97	-	-	-
Interfaces To Trace	О	Битовая строка (длина(8))	Каждая позиция в битовом отображении представляет интерфейс узла NG-RAN: первый бит = NG-C, второй бит = Xn-C, третий бит = Uu, четвертый бит = F1-C, пятый бит = E1: остальные биты зарезервированы для будущего использования. Значение 1 означает «следует трассировать». Значение 0 означает «не следует трассировать»	-	-
Trace Depth	О	Ненумеруемое значение (minimum, medium, maximum, MinimumWithout VendorSpecific Extension, MediumWithout VendorSpecific Extension, MaximumWithout VendorSpecific Extension, ...)	Определено в [[11]](#p117545)	-	-
Trace Collection Entity IP Address	О	5.2.3.29	Для отчетов на основе файлов. Определено в [[11]](#p117545). Должно игнорироваться, если присутствует IE Trace Collection Entity URI	-	-
Trace Collection Entity URI	Н	5.2.3.124	Для потоковых отчетов. Определено в [[11]](#p117545). Заменяет IP адрес Trace Collection Entity, если присутствует	Да	И
MDT Configuration	Н	5.2.3.125	Данный IE определяет параметры конфигурации MDT	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

5.2.3.56 IE Time To Wait

Данный IE определяет минимальное допустимое время ожидания. Характеристики IE Time To Wait приведены в таблице 337.

Таблица 337

Характеристики IE Time To Wait

Наименование IE/группы IE	Наличие	Тип IE
Time To Wait	Обязательно	Ненумеруемое значение (1s, 2s, 5s, 10s, 20s, 60s, ...)

5.2.3.57 IE QoS Flow Notification Control Indication Info

Данный IE предоставляет информацию о QoS-потоках ресурса PDU-сессии, для которых запрошено уведомление контроля. Характеристики IE QoS Flow Notification Control Indication Info приведены в таблице 338.

Таблица 338

Характеристики IE QoS Flow Notification Control Indication Info

Наименование IE/группы IE	Наличие	Диапазон	Тип IE	Описание семантики	Критичность	Назначенная критичность
QoS Flow Notification Indication Info	-	1	-	-	-	-
>QoS Flows Notify Item	-	1.. <maxnoofQoSFlows> <*>	-	-	-	-
>>QoS Flow Identifier	О	-	5.2.3.10	-	-	-
>>Notification Information	О	-	Ненумеруемое значение (fulfilled, not fulfilled, ...)	-	-	-
>>Current QoS Parameters Set Index	Н	-	5.2.3.104	Индекс к текущему набору альтернативных параметров QoS. Значение 0 указывает на то, что узел NG-RAN не может выполнить даже наименьший набор альтернативных параметров	Да	И
<*> См. таблицу 339. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

Таблица 339

Граница диапазона IE QoS Flow Notification Control Indication Info

Граница диапазона	Пояснение
maxnoofQoSFlows	Максимальное количество QoS-потоков, разрешенных для одной PDU-сессии. Значение 64

5.2.3.58 IE Request Reporting Reference ID

Данный IE содержит идентификатор ссылки на запрос отчета и используется для отчетов о присутствии UE в «Зоне Интересов» как указано в [14]. Характеристики IE Request Reporting Reference ID приведены в таблице 340.

Таблица 340

Характеристики IE Request Reporting Reference ID

Наименование IE/группы IE	Наличие	Тип IE
Request Reporting Reference ID	Обязательно	Целочисленное (1..64, ...)

5.2.3.59 IE User plane traffic activity report

Данный IE используется для указания активности трафика пользователя. Характеристики IE User plane traffic activity report приведены в таблице 341.

Таблица 341

Характеристики IE User plane traffic activity report

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
User plane traffic activity report	Обязательно	Ненумеруемое значение (inactive, reactivated, ...)	«Активированный повторно» устанавливается только после того, как для соответствующего объекта отчетности было сообщено «неактивный»

5.2.3.60 IE Lower Layer presence status change

Данный IE используется для указания, что статус наличия ресурсов протоколов нижнего уровня должен быть изменен. Если статус наличия установлен как «освободить нижние уровни» или «приостановить нижние уровни», то объекты протоколов SDAP и PDCP, ресурсы Xn-U bearer, ресурсы NG-U bearer и информация контекста UE должны быть сохранены. Характеристики IE Lower Layer presence status change приведены в таблице 342.

Таблица 342

Характеристики IE Lower Layer presence status change

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Lower Layer presence status change	Обязательно	Ненумеруемое значение (release lower layers, reestablish lower layers, ..., suspend lower layers, resume lower layers)	«Восстановить нижние уровни» устанавливается только после индикации «освободить нижние уровни». «Возобновить нижние уровни» должно восстановить вторичную группу сот SCG. «Возобновить нижние уровни» устанавливается только после индикации «приостановить нижние уровни»

5.2.3.61 IE RRC Resume Cause

Целью RRC Resume Cause IE является указание прежнему узлу NG-RAN причины возобновления RRC соединения UE в разделе ResumeCause, определенным в [19] и [16]. В настоящем стандарте IE ограничен случаем обновления зоны нотификации RNA. Характеристики IE RRC Resume Cause приведены в таблице 343.

Таблица 343

Характеристики IE RRC Resume Cause

Наименование IE/группы IE	Наличие	Тип IE
RRC Resume Cause	Обязательно	Ненумеруемое значение (rna-Update, ...)

5.2.3.62 IE Priority Level

Данный IE указывает уровень приоритета для QoS-потока. Характеристики IE Priority Level приведены в таблице 344.

Таблица 344

Характеристики IE Priority Level

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Priority Level	Обязательно	Целочисленное значение (1..127, ...)	Значения упорядочены в порядке убывания приоритета, т.е. с наивысшим приоритетом 1 и наименьшим приоритетом 127

5.2.3.63 IE PDCP SN Length

IE PDCP SN Length используется для указания сконфигурированной длины номера PDCP SN виртуального канала bearer. Характеристики IE PDCP SN Length приведены в таблице 345.

Таблица 345

Характеристики IE PDCP SN Length

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
UL PDCP SN Length	Обязательно	Ненумеруемое значение (12bits, 18bits, ...)	Данный IE указывает длину номера UL PDCP SN
DL PDCP SN Length	Обязательно	Ненумеруемое значение (12bits, 18bits, ...)	Данный IE указывает длину номера DL PDCP SN

5.2.3.64 IE UE History Information

IE UE History Information содержит информацию о сотах, в которых UE обслуживался в активном состоянии до целевой соты. Общий механизм описан в [22]. Характеристики IE UE History Information приведены в таблице 346.

Примечание — Определение данного IE соответствует определению IE UE History Information в [10].

Таблица 346

Характеристики IE UE History Information		Наименование IE/группы IE	Наличие	Диапазон
Ссылка	Описание семантики	Last Visited Cell List	-	1..<maxnoofCellsinUEHistoryInfo> <*>
-	Самая последняя информация добавляется в начало этого списка	>Last Visited Cell Information	О	-
5.2.3.65 - <*> См. таблицу 347.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 347

Граница диапазона IE UE History Information

Граница диапазона	Пояснение
maxnoofCellsinUEHistoryInfo	Максимальное количество записей информации о последних посещенных сотах, которое может быть сообщено в IE. Значение 16

5.2.3.65 IE Last Visited Cell Information

Информация о последней посещенной соте может содержать специфическую информацию о соте. Характеристики IE Last Visited Cell Information приведены в таблице 348.

Таблица 348

Характеристики IE Last Visited Cell Information

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
CHOICE Last Visited Cell Information	Обязательно	-	-
>NG-RAN Cell	-	-	-
>>Last Visited NG-RAN Cell Information	Обязательно	Октетная строка	Определено в [10]
>E-UTRAN Cell	-	-	-
>>Last Visited E-UTRAN Cell Information	Обязательно	Октетная строка	Определено в [21]
>UTRAN Cell	-	-	-
>>Last Visited UTRAN Cell Information	Обязательно	Октетная строка	Определено в [40]
>GERAN Cell	-	-	-
>>Last Visited GERAN Cell Information	Обязательно	Октетная строка	Определено в [21]

5.2.3.66 IE Paging DRX

Данный IE указывает DRX для пейджинга, как определено в [20] и [15]. Характеристики IE Paging DRX приведены в таблице 349.

Таблица 349

Характеристики IE Paging DRX

Наименование IE/группы IE	Наличие	Тип IE
Paging DRX	Обязательно	Ненумеруемое значение (32, 64, 128, 256, ..., 512, 1024)

5.2.3.67 IE Security Result

Данный IE указывает, выполняется ли политика безопасности, определенная как «предпочтительная» в IE Security Indication. Характеристики IE Security Result приведены в таблице 350.

Таблица 350

Характеристики IE Security Result

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Integrity Protection Result	Обязательно	Ненумеруемое значение (performed, not performed, ...)	Указывает, выполняется или не выполняется контроль целостности UP для соответствующей PDU-сессии
Confidentiality Protection Result	Обязательно	Ненумеруемое значение (performed, not performed, ...)	Указывает, выполняется или не выполняется шифрование UP для соответствующей PDU-сессии

5.2.3.68 IE UE Context Kept Indicator

Данный IE указывает, сохраняется ли контекст UE во вторичном узле S-NG-RAN в случае хендовера основного узла M-NG-RAN без изменения вторичного узла S-NG-RAN. Характеристики IE UE Context Kept Indicator приведены в таблице 351.

Таблица 351

Характеристики IE UE Context Kept Indicator

Наименование IE/группы IE	Наличие	Тип IE
UE Context Kept Indicator	Обязательно	Ненумеруемое значение (true, ...)

5.2.3.69 IE PDU Session Aggregate Maximum Bit Rate

Данный IE применим для каждой PDU-сессии ко всем Non-GBR QoS-потокам, которые определены для нисходящего и восходящей каналов и предоставляется целевому узлу NG-RAN в процедуре «Подготовка хендовера» и новому узлу NG-RAN в процедуре «Получение контекста UE» как принято ядром 5GC, вторичному узлу S-NG-RAN во время выполнения процедур, связанных с двойным подключением, по решению основного узла M-NG-RAN, как указано в [7]. Характеристики IE PDU Session Aggregate Maximum Bit Rate приведены в таблице 352.

Таблица 352

Характеристики IE PDU Session Aggregate Maximum Bit Rate

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
PDU session Aggregate Maximum Bit Rate	-	1	-	Применимо для Non-GBR QoS-потоков
>PDU session Aggregate Maximum Bit Rate Downlink	Обязательно	-	5.2.3.4	Данный IE указывает совокупную максимальную скорость передачи битов для PDU-сессии, как указано в [9], в нисходящем направлении
>PDU session Aggregate Maximum Bit Rate Uplink	Обязательно	-	5.2.3.4	Данный IE указывает совокупную максимальную скорость передачи битов для PDU-сессии, как указано в [9], в восходящем направлении

5.2.3.70 IE LCID

Данный IE содержит идентификатор логического канала, соответствующего виртуальному радиоканалу DRB. Характеристики IE LCID приведены в таблице 353.

Таблица 353

Характеристики IE

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
LCID	Обязательно	Целочисленное значение (1..32, ...)	Соответствует идентификатору LogicalChannelIdentity, определенному в [16]

5.2.3.71 IE Duplication Activation

IE Duplication Activation указывает начальный статус дублирования пакетов UL PDCP, то есть активизировано или нет дублирование пакетов UL PDCP. Характеристики IE Duplication Activation приведены в таблице 354.

Таблица 354

Характеристики IE Duplication Activation

Наименование IE/группы IE	Наличие	Тип IE
Duplication Activation	Обязательно	Ненумеруемое значение (Active, Inactive, ...)

5.2.3.72 IE RRC Config Indication

Данный IE указывает тип конфигурации протокола RRC, используемой во вторичном узле S-NG-RAN. Характеристики IE RRC Config Indication приведены в таблице 355.

Таблица 355

Характеристики IE RRC Config Indication

Наименование IE/группы IE	Наличие	Тип IE
RRC Config Indication	Обязательно	Ненумеруемое значение (full config, delta config, ...)

5.2.3.73 IE Maximum Integrity Protected Data Rate

Данный IE указывает для UE максимальную совокупную скорость передачи данных с контролем целостности в виртуальном радиоканале DRB, как определено в [6]. Характеристики IE Maximum Integrity Protected Data Rate приведены в таблице 356.

Таблица 356

Характеристики IE Maximum Integrity Protected Data Rate

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики	Критичность	Назначенная критичность
Maximum IP Rate Uplink	Обязательно	5.2.3.89	Указывает максимальную совокупную скорость для DRB с контролем целостности, поддерживаемую UE в UL. Если IE Maximum IP Rate Downlink отсутствует, этот IE применяется UL и DL	-	-
Maximum IP Rate Downlink	Необязательно	5.2.3.89	Указывает максимальную совокупную скорость для DRB с контролем целостности, поддерживаемую UE в DL	Да	И

5.2.3.74 IE PDCP Change Indication

IE PDCP Change Indication используется вторичным узлом S-NG-RAN для того, чтобы либо инициировать обновление ключа безопасности, либо запросить восстановление данных протокола PDCP в основном узле M-NG-RAN. IE PDCP Change Indication также используется основным узлом M-NG-RAN для запроса восстановления данных протокола PDCP во вторичном узле S-NG-RAN. Характеристики IE PDCP Change Indication приведены в таблице 357.

Таблица 357

Характеристики IE PDCP Change Indication

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
CHOICE PDCP Change Indication	Обязательно	-	-
>From S-NG-RAN node	-	-	-
>>Indication from S-NG-RAN node to M-NG-RAN node	Обязательно	Ненумеруемое значение (S-NG-RAN node key update required, PDCP data recovery required, ...)	Требование обновления ключа вторичного узла S-NG-RAN указывает на необходимость обновления ключа безопасности во вторичном узле S-NG-RAN. Требуемое значение восстановления данных протокола PDCP указывает, что основной узел M-NG-RAN должен выполнить восстановление данных PDCP
>From M-NG-RAN node	-	-	-
>>Indication from M-NG-RAN node to S-NG-RAN node	Обязательно	Ненумеруемое значение (PDCP data recovery required, ...)	Требуемое значение восстановления данных протокола PDCP указывает, что вторичный узел S-NG-RAN должен выполнить восстановление данных PDCP

5.2.3.75 IE UL Configuration

Данный IE указывает, как сконфигурирован протокол UL PDCP передающего узла. Характеристики IE приведены в таблице 358.

Таблица 358

Характеристики IE UL Configuration

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
UL UE Configuration	Обязательно	Ненумеруемое значение (no-data, shared, only, ...)	Указывает, как UE использует восходящий канал UL на соответствующем узле

5.2.3.76 IE UP Transport Parameters

Данный IE содержит информацию относительно интерфейса Xn-U, относящуюся к виртуальному радиоканалу DRB. Характеристики IE UP Transport Parameters приведены в таблице 359.

Таблица 359

Характеристики IE UP Transport Parameters		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	UP Transport Parameters	-	1
-	-	>UP Transport Item	-	1..<maxnoofScellGroupsplus1> <*>
-	-	>>UP Transport Layer Information	О	-
5.2.3.30	-	>>Cell Group ID	О	- Целочисленное значение (0..maxnoofSCell Groups, ...)
Данный IE соответствует CellGroupId, как определено в [[16]](#p117560) (0 = MCG, 1 = SCG). В данной настоящем стандарте значения 2 и 3 не должны устанавливаться отправителем и игнорироваться получателем. Для групп сот E-UTRA используется то же кодирование, что и для групп сот NR. Соответствующий IE не определен в [[19]](#p117569) <*> См. таблицу 360.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 360

Граница диапазона IE UP Transport Parameters

Граница диапазона	Пояснение
maxnoofSCellGroups	Максимальное количество групп вторичных сот. Значение 3

5.2.3.77 IE Desired Activity Notification Level

Данный IE содержит информацию о том, на каком уровне должно быть выполнено уведомление об активности. Характеристики IE Desired Activity Notification Level приведены в таблице 361.

Таблица 361

Характеристики IE Desired Activity Notification Level

Наименование IE/группы IE	Наличие	Тип IE
Desired Activity Notification Level	Необязательно	Ненумеруемое значение (None, QoS Flow, PDU session, UE, ...)

5.2.3.78 IE Number of DRB Ids

Данный IE указывает количество идентификаторов DRB ID. Характеристики IE Number of DRB Ids приведены в таблице 362.

Таблица 362

Характеристики IE Number of DRB Ids

Наименование IE/группы IE	Наличие	Тип IE
Number of DRB IDs	Обязательно	Целочисленное значение (1..32, ...)

5.2.3.79 IE QoS Flow Mapping Indication

Данный IE используется для указания того, отображается ли на виртуальный радиоканал DRB только восходящий или нисходящий канал QoS-потока. Характеристики IE QoS Flow Mapping Indication приведены в таблице 363.

Таблица 363

Характеристики IE QoS Flow Mapping Indication

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
QoS Flow Mapping Indication	Обязательно	Ненумеруемое значение (ul, dl, ...)	Данный IE указывает, что в виртуальном радиоканале DRB передается только восходящий или нисходящий QoS-поток

5.2.3.80 IE RLC Status

IE RLC Status указывает на изменение конфигурации протокола RLC, включенное в контейнер в направлении UE. Характеристики IE RLC Status приведены в таблице 364.

Таблица 364

Характеристики IE RLC Status

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Reestablishment Indication	Обязательно	Ненумеруемое значение (reestablished, ...)	Указывает, что после изменения статуса радиосвязи, протокол RLC был восстановлен

5.2.3.81 IE Expected UE Behaviour

Данный IE указывает ожидаемое поведение UE с предсказанием его поведения в состоянии активности и/или мобильности, чтобы помочь узлу NG-RAN в определении оптимального времени соединения RRC и перехода состояние RRC_INACTIVE, и в конфигурации зоны нотификации RNA (например, размер и форма RNA). Характеристики IE Expected UE Behaviour приведены в таблице 365.

Таблица 365

Характеристики IE Expected UE Behaviour		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	Expected UE Activity Behaviour	Н	-
5.2.3.82	-	Expected HO Interval	Н	- Ненумеруемое значение (sec15, sec30, sec60, sec90, sec120, sec180, longtime, ...)
Указывает ожидаемый интервал времени между хендоверами со сменой узла NG-RAN.	Если включено значение «long-time», ожидается, что интервал выполнения хендоверов между узлами NG-RAN будет больше 180 с	Expected UE Mobility	Н	-
Ненумеруемое значение (stationary, mobile, ...)	Указывает, ожидается ли, что UE будет стационарным или мобильным	Expected UE Moving Trajectory	-	0..1
-	Указывает на ожидаемое географическое перемещение UE	>Expected UE Moving Trajectory Item	-	1.. <maxnoofCellsUEMovingTrajectory> <*>
-	Включает список посещенных и не посещенных сот, где посещенные соты перечислены в порядке их посещения UE, причем самая последняя ячейка является первой в списке. Не посещенные соты включаются сразу после посещенной соты, с которой они связаны	>>Global NG-RAN Cell Identity	О	-
5.2.2.27	-	>>Time Stayed in Cell	Н	-
Целочисленное значение (0..4095) Присутствует для посещенных сот и указывает время пребывания UE в соте в секундах. Если UE находится в соте более 4095 секунд, данный IE устанавливается в значение 4095 <*> См. таблицу 366.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 366

Граница диапазона IE Expected UE Behaviour

Граница диапазона	Пояснение
maxnoofCellsUEMovingTrajectory	Максимальное количество сот в траектории перемещения UE. Значение 16

5.2.3.82 IE Expected UE Activity Behaviour

Данный IE указывает информацию об ожидаемом «поведении активности UE», как определено в [9]. Характеристики IE Expected UE Activity Behaviour приведены в таблице 367.

Таблица 367

Характеристики IE

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Expected Activity Period	Необязательно	Целочисленное значение (1..30|40|50|60|80|100|120|150|180| 181, ...)	Если установлено значение 181, ожидаемое время активности превышает 180 с. Остальные значения указывают ожидаемое время активности в секундах
Expected Idle Period	Необязательно	Целочисленное значение (1..30|40|50|60|80|100|120|150|180| 181, ...)	Если установлено значение 181, ожидаемое время бездействия превышает 180 с. Остальные значения указывают ожидаемое время бездействия в секундах
Source of UE Activity Behaviour Information	Необязательно	Ненумеруемое значение (subscription information, statistics, ...)	Если указано «subscription information», то информация, содержащаяся в Expected Activity Period IE и Expected Idle Period IE, если присутствует, получена из информации о подписке. Если указано «statistics», то информация, содержащаяся в Expected Activity Period IE и Expected Idle Period IE, если присутствует, получена из статистической информации

5.2.3.83 IE AMF Region Information

Данный IE указывает идентификаторы Global AMF Region ID регионов сетевых функции AMF, к которым принадлежит узел NG-RAN. Характеристики IE AMF Region Information приведены в таблице 368.

Таблица 368

Характеристики IE AMF Region Information		Наименование IE/группы IE	Наличие
Диапазон	Тип IE и ссылка	AMF Region Information	-
1	-	>Global AMF Region Information Item	-
1..<maxnoofAMFRegions> <*>	-	>>PLMN Identity	О
-	5.2.2.4	>>AMF Region Identifier	-
1	-	>>>AMF Region ID	О
- Битовая строка (длина (8)) <*> См. таблицу 369.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 369

Характеристики IE AMF Region Information

Граница диапазона	Пояснение
maxnoofAMFRegions	Максимальное количество регионов сетевых функций AMF, к которым может быть подключен узел NG-RAN. Значение 16

5.2.3.84 IE TNL Association Usage

Данный IE указывает использование ассоциации транспортного уровня TNL. Характеристики IE TNL Association Usage приведены в таблице 370.

Таблица 370

Характеристики IE TNL Association Usage

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
TNL Association Usage	Необязательно	Ненумеруемое значение (ue, non-ue, both, ...)	Указывает, используется ли ассоциация TNL только для сигнализации, связанной с UE, или сигнализации, не связанной с UE, или для обоих вариантов

5.2.3.85 IE Network Instance

Данный IE предоставляет инстанс сети, который будет использоваться узлом NG-RAN при выборе конкретного ресурса транспортной сети, как описано в [9]. Характеристики IE Network Instance приведены в таблице 371.

Таблица 371

Характеристики IE Network Instance

Наименование IE/группы IE	Наличие	Тип IE
Network Instance	Обязательно	Целочисленное значение (1..256, ...)

5.2.3.86 IE PDCP Duplication Configuration

IE PDCP Duplication Configuration указывает, сконфигурировано или отключено дублирование пакетов протокола PDCP. Характеристики IE PDCP Duplication Configuration приведены в таблице 372.

Таблица 372

Характеристики IE PDCP Duplication Configuration

Наименование IE/группы IE	Наличие	Тип IE
PDCP Duplication Configuration	Обязательно	Ненумеруемое значение (configured, de-configured, ...)

5.2.3.87 IE Secondary RAT Usage Information

Данный IE предоставляет информацию о ресурсах вторичной радиотехнологии RAT, используемых PDU-сессий в режиме с двойным подключением MR-DC, как указано в [7]. Характеристики IE Secondary RAT Usage Information приведены в таблице 373.

Таблица 373		Характеристики IE Secondary RAT Usage Information
Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка
PDU Session Usage Report	-	0..1	-
>RAT Type	О	-	Ненумеруемое значение (nR, e-UTRA, ..., nR-unlicensed, eUTRA-unlicensed)
>PDU Session Timed Report List	О	-	5.2.3.88
QoS Flows Usage Report List	-	0..1	-
>QoS Flows Usage Report Item -
1..<maxnoofQoSFlows> <*>	-	>>QoS Flow Indicator	О
-	5.2.3.10	>>RAT Type	О
-	Ненумеруемое значение (nR, eutra, ..., nR-unlicensed, eUTRA-unlicensed)	>>QoS Flows Timed Report List	О
- 5.2.3.88 <*> См. таблицу 374.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 374

Граница диапазона IE Secondary RAT Usage Information

Граница диапазона	Пояснение
maxnoofQoSFlows	Максимальное количество QoS-потоков, разрешенных для одной PDU-сессии. Значение 64

5.2.3.88 IE Volume Timed Report List

Данный IE предоставляет информацию о переданных данных пользователя. Характеристики IE Volume Timed Report List приведены в таблице 375.

Таблица 375

Характеристики IE Volume Timed Report List		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	Volume Timed Report Item	-	1..<maxnoofTimePeriods> <*>
-	-	>Start Timestamp	О	-
Октетная строка (длина (4))	Время UTC закодировано в том же формате, что и первые четыре октета 64-битного формата отметки времени, как определено в [[41]](#p117635) (раздел 6). Указывает время начала периода сбора включенных IE Usage Count UL и IE Usage Count DL	>End Timestamp	О	-
Октетная строка (длина (4))	Время UTC закодировано в том же формате, что и первые четыре октета 64-битного формата отметки времени, как определено в [[41]](#p117635) (раздел 6). Указывает время окончания периода сбора включенных IE Usage Count UL и IE Usage Count DL	>Usage Count UL	О	-
Целочисленное значение (0..264 — 1)	Единица измерения: октеты	>Usage Count DL	О	-
Целочисленное значение (0..264 — 1) Единица измерения: октеты <*> См. таблицу 376.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 376

Граница диапазона IE Volume Timed Report List

Граница диапазона	Пояснение
maxnoofTimePeriods	Максимальное количество временных периодов отчетности. Значение 2

5.2.3.89 IE Maximum IP Rate

Данный IE указывает для UE максимальную совокупную скорость передачи данных с контролем целостности в виртуальном радиоканале DRB, как определено в [6]. Характеристики IE Maximum IP Rate приведены в таблице 377.

Таблица 377

Характеристики IE Maximum IP Rate

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Maximum Integrity Protected Data Rate	Обязательно	Ненумеруемое значение (64kbps, max UE rate, ...)	Определяет верхнюю границу агрегированной скорости передачи данных, защищенных контролем целостности плоскости данных пользователя

5.2.3.90 IE UL Forwarding

Данный IE указывает предложение для пересылки пакетов восходящего канала. Характеристики IE UL Forwarding приведены в таблице 378.

Таблица 378

Характеристики IE UL Forwarding

Наименование IE/группы IE	Наличие	Тип IE
UL Forwarding	Обязательно	Ненумеруемое значение (UL forwarding proposed, ...)

5.2.3.91 IE UE Radio Capability for Paging

Данный IE содержит специфическую для пейджинга информацию о возможностях UE. Характеристики IE UE Radio Capability for Paging приведены в таблице 379.

Таблица 379

Характеристики IE UE Radio Capability for Paging

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
UE Radio Capability for Paging of NR	Необязательно	Октетная строка	Включает сообщение RRC UERadioPagingInformation, определенное в [16]
UE Radio Capability for Paging of E-UTRA	Необязательно	Октетная строка	Включает сообщение RRC UERadioPagingInformation, определенное в [19]

5.2.3.92 IE Common Network Instance

Данный IE предоставляет общий инстанс сети, который будет использоваться узлом NG-RAN при выборе конкретного ресурса транспортной сети, как описано в [9], в формате, идентичным с опорной сетью 5GC. Характеристики IE Common Network Instance приведены в таблице 380.

Таблица 380

Характеристики IE Common Network Instance

Наименование IE/группы IE	Наличие	Тип IE
Common Network Instance	Обязательно	Октетная строка

5.2.3.93 IE Default DRB Allowed

Данный IE используется для указания позволяет ли вторичный узел SN настраивать виртуальные радиоканалы DRB «по умолчанию» для PDU-сессии или нет. Характеристики IE Default DRB Allowed приведены в таблице 381.

Таблица 381

Характеристики IE Default DRB Allowed

Наименование IE/группы IE	Наличие	Тип IE
Default DRB Allowed	Обязательно	Ненумеруемое значение (true, false, ...)

5.2.3.94 IE Split Session Indicator

Данный IE указывает, принимаются ли результаты запроса ресурсов разделяемой PDU-сессии. Характеристики IE Split Session Indicator приведены в таблице 382.

Таблица 382

Характеристики IE Split Session Indicator

Наименование IE/группы IE	Наличие	Тип IE
Split Session Indicator	Обязательно	Ненумеруемое значение (split, ...)

5.2.3.95 IE UL Forwarding Proposal

Данный IE указывает предложение пересылки пакетов восходящего канала. Характеристики IE UL Forwarding Proposal приведены в таблице 383.

Таблица 383

Характеристики IE UL Forwarding Proposal

Наименование IE/группы IE	Наличие	Тип IE
UL Forwarding Proposal	Обязательно	Ненумеруемое значение (UL data forwarding proposed, ...)

5.2.3.96 IE TNL Configuration Info

Данный IE используется для сигнализации IP-адресов оконечных устройств IPSec, используемых для установления туннелей IPSec. Характеристики IE TNL Configuration Info приведены в таблице 384.

Таблица 384

Характеристики IE TNL Configuration Info		Наименование IE/группы IE	Наличие	Диапазон
Ссылка	Описание семантики	Extended UP Transport Layer Addresses To Add List	-	0..1
-	-	>Extended UP Transport Layer Addresses To Add Item	-	1..<maxnoofExtTLAs> <*>
-	-	>>IP-Sec Transport Layer Address	О	-
5.2.3.29	Адреса транспортного уровня для конечных точек IP-Sec	>>GTP Transport Layer Addresses To Add List	-	0..1
-	-	>>>GTP Transport Layer Addresses To Add Item	-	1..<maxnoofGTPTLAs> <*>
-	-	>>>>GTP Transport Layer Address Info	О	-
5.2.3.29	Адреса транспортного уровня GTP для конечных точек GTP	Extended UP Transport Layer Addresses To Remove List	-	0..1
-	-	>Extended UP Transport Layer Addresses To Remove Item	-	0..<maxnoofExtTLAs> <*>
-	-	>>IP-Sec Transport Layer Address	Н	-
5.2.3.29	Адреса транспортного уровня для конечных точек IP-Sec	>>GTP Transport Layer Addresses To Remove List	-	0..1
-	-	>>>GTP Transport Layer Addresses To Remove Item	-	1..<maxnoofGTPTLAs> <*>
-	-	>>>>GTP Transport Layer Address Info	О	-
5.2.3.29 Адреса транспортного уровня GTP для конечных точек GTP <*> См. таблицу 385.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 385

Граница диапазона IE TNL Configuration Info

Граница диапазона	Пояснение
maxnoofExtTLAs	Максимальное количество адресов Extended Transport Layer Addresses в сообщении. Значение 16
maxnoofGTPTLAs	Максимальное количество адресов GTP Transport Layer для конечной точки GTP в сообщении. Значение 16

5.2.3.97 IE NG-RAN Trace ID

Данный IE определяет идентификатор NG-RAN Trace ID. Характеристики IE NG-RAN Trace ID приведены в таблице 386.

Таблица 386

Характеристики IE NG-RAN Trace ID

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
NG-RAN Trace ID	Обязательно	Октетная строка (длина (8))	Данный IE состоит из ссылки на трассировку [11] (крайние левые 6 октетов с информацией о PLMN, закодированной согласно 5.2.2.4) и ссылки на сеанс записи трассировки [11] (последние 2 октета)

5.2.3.98 IE Non-GBR Resources Offered

Данный IE указывает, предлагает ли основная группа сот MCG ресурсы non-GBR для non-GBR QoS-потоков PDU-сессии. Характеристики IE Non-GBR Resources Offered приведены в таблице 387.

Таблица 387

Характеристики IE Non-GBR Resources Offered

Наименование IE/группы IE	Наличие	Тип IE
Non-GBR Resources Offered	Обязательно	Ненумеруемое значение (true, ...)

5.2.3.99 IE Extended RAT Restriction Information

Данный обеспечивает ограничения технологий радиодоступа RAT, как указано в [9]. Характеристики IE Extended RAT Restriction Information приведены в таблице 388.

Таблица 388

Характеристики IE Extended RAT Restriction Information

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Primary RAT Restriction	Обязательно	Битовая строка { e-UTRA (0), nR (1), nR-unlicensed (2)} (длина(8, ...))	Каждая позиция в битовом отображении представляет первичную технологию RAT. Если бит установлен в «1», то соответствующая технология RAT ограничена для UE. Если бит установлен в «0», то соответствующая технология RAT не ограничена для UE. Биты 3 — 7 зарезервированы для использования в дальнейшем. Первичная RAT — это технология RAT, используемая в соте доступа или целевой соте
Secondary RAT Restriction	Обязательно	Битовая строка { e-UTRA (0), nR (1), e-UTRA-unlicensed (2), nR-unlicensed (3)} (длина(8, ...))	Каждая позиция в битовом отображении представляет вторичную технологию RAT. Если бит установлен в «1», то соответствующая технология RAT ограничена для UE. Если бит установлен в «0», то соответствующая технология RAT не ограничена для UE. Биты 4 — 7 зарезервированы для использования в дальнейшем. Вторичная RAT — это технология RAT, отличная от первичной RAT UE, используемая в любой соте, обслуживающей UE, за исключением первичной соты PCell

5.2.3.100 IE 5GC Mobility Restriction List Container

Данный IE содержит IE Mobility Restriction List, описанный в [10] как полученный узлом NG-RAN от опорной сети 5GC. Характеристики IE приведены в таблице 389.

Таблица 389

Характеристики IE 5GC Mobility Restriction List Container

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
5GC Mobility Restriction List Container	Обязательно	Октетная строка	Октетные строки кодируются в соответствии со спецификациями IE Mobility Restriction List, указанными в [10]

5.2.3.101 IE Maximum Number of CHO Preparations

Данный IE указывает максимальное количество подготовок CHO для UE к потенциальному целевому узлу NG-RAN. Характеристики IE Maximum Number of CHO Preparations приведены в таблице 390.

Таблица 390

Характеристики IE Maximum Number of CHO Preparations

Наименование IE/группы IE	Наличие	Тип IE
Maximum Number of CHO Preparations	Обязательно	Целочисленное значение (1..8, ...)

5.2.3.102 IE Alternative QoS Parameters Set List

Данный IE содержит альтернативные наборы параметров QoS, которые узел NG-RAN может взять на исполнение при включенном уведомлении контроля, если он не может выполнить требуемый список параметров QoS. Характеристики IE Alternative QoS Parameters Set List приведены в таблице 391.

Таблица 391

Характеристики IE Alternative QoS Parameters Set List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	Alternative QoS Parameters Set Item	-
1..<maxnoofQoSparaSets> <*>	-	>Alternative QoS Parameters Set Index	О
-	5.2.3.103	>Guaranteed Flow Bit Rate Downlink	Н
-	5.2.3.4	>Guaranteed Flow Bit Rate Uplink	Н
-	5.2.3.4	>Packet Delay Budget	Н
-	5.2.3.113	>Packet Error Rate	Н
- 5.2.3.13 <*> См. таблицу 392.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 392

Граница диапазона IE Alternative QoS Parameters Set List

Граница диапазона	Пояснение
maxnoofQoSparaSets	Максимальное количество альтернативных наборов параметров QoS, разрешенных в профиле QoS. Значение 8

5.2.3.103 IE Alternative QoS Parameters Set Index

Данный IE указывает набор параметров QoS, который может быть выполнен в настоящее время. Характеристики IE Alternative QoS Parameters Set Index приведены в таблице 393.

Таблица 393

Характеристики IE Alternative QoS Parameters Set Index

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Alternative QoS Parameters Set Index	Обязательно	Целочисленное значение (1..8, ...)	Указывает индекс элемента в IE Alternative QoS Parameters Set List, соответствующего текущему набору альтернативных параметров QoS

5.2.3.104 IE Alternative QoS Parameters Set Notify Index

Данный IE указывает набор параметров QoS, который может быть выполнен в настоящее время. Характеристики IE Alternative QoS Parameters Set Notify Index приведены в таблице 394.

Таблица 394

Характеристики IE Alternative QoS Parameters Set Notify Index

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Alternative QoS Parameters Set Notify Index	Обязательно	Целочисленное значение (0..8, ...)	Указывает индекс элемента в IE Alternative QoS Parameters Set List, соответствующего текущему набору альтернативных параметров QoS. Значение 0 указывает, что узел NG-RAN не может удовлетворить даже самые низкие альтернативные параметры QoS

5.2.3.105 IE NR V2X Services Authorized

Данный IE предоставляет информацию о состоянии авторизации UE для использования технологии NR sidelink для услуг V2X. Характеристики IE NR V2X Services Authorized приведены в таблице 395.

Таблица 395

Характеристики IE NR V2X Services Authorized

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Vehicle UE	Необязательно	Ненумеруемое значение (authorized, not authorized, ...)	Указывает, авторизован ли UE в качестве UE транспортного средства
Pedestrian UE	Необязательно	Ненумеруемое значение (authorized, not authorized, ...)	Указывает, авторизован ли UE в качестве UE пешехода

5.2.3.106 IE LTE V2X Services Authorized

Данный IE предоставляет информацию о состоянии авторизации UE для использования технологии LTE sidelink для услуг V2X. Характеристики IE LTE V2X Services Authorized приведены в таблице 396.

Таблица 396

Характеристики IE LTE V2X Services Authorized

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Vehicle UE	Необязательно	Ненумеруемое значение (authorized, not authorized, ...)	Указывает, авторизован ли UE в качестве UE транспортного средства
Pedestrian UE	Необязательно	Ненумеруемое значение (authorized, not authorized, ...)	Указывает, авторизован ли UE в качестве UE пешехода

5.2.3.107 IE NR UE Sidelink Aggregate Maximum Bit Rate

Данный IE предоставляет информацию о совокупной максимальной скорости передачи данных в канале «UE's sidelink» для услуг NR V2X. Характеристики IE NR UE Sidelink Aggregate Maximum Bit Rate приведены в таблице 397.

Таблица 397

Характеристики IE NR UE Sidelink Aggregate Maximum Bit Rate

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики
NR UE Sidelink Aggregate Maximum Bit Rate	Обязательно	5.2.3.4	Принимающий узел NG-RAN должен рассматривать значение 0 как логическую ошибку

5.2.3.108 IE LTE UE Sidelink Aggregate Maximum Bit Rate

Данный IE предоставляет информацию о совокупной максимальной скорости передачи данных в канале «UE's sidelink» для услуг LTE V2X. Характеристики IE LTE UE Sidelink Aggregate Maximum Bit Rate приведены в таблице 398.

Таблица 398

Характеристики IE LTE UE Sidelink Aggregate Maximum Bit Rate

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики
LTE UE Sidelink Aggregate Maximum Bit Rate	Обязательно	5.2.3.4	Принимающий узел NG-RAN должен рассматривать значение 0 как логическую ошибку

5.2.3.109 IE PC5 QoS Parameters

Данный IE предоставляет информацию о параметрах PC5 QoS в канале «UE's sidelink» для интерфейса NR PC5. Характеристики IE PC5 QoS Parameters приведены в таблице 399.

Таблица 399

Характеристики IE PC5 QoS Parameters		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	PC5 QoS Flow List	-	1
-	-	>PC5 QoS Flow Item	-	1..<maxnoofPC5QoSFlows>
-	-	>>PQI	О	-
Целочисленное значение (0..255, ...)	Идентификатор PQI является специальным идентификатором 5QI, как указано в [[9]](#p117539)	>>PC5 Flow Bit Rates	Н	-
-	Применимо только для GBR QoS-потоков	>>>Guaranteed Flow Bit Rate	О	-
5.2.3.4	Гарантированная скорость передачи битов для PC5 QoS-потока. Детализировано в [[9]](#p117539)	>>>Maximum Flow Bit Rate	О	-
5.2.3.4	Максимальная скорость передачи битов для PC5 QoS-потока. Детализировано в [[9]](#p117539)	>>Range	Н	-
Ненумеруемое значение (m50, m80, m180, m200, m350, m400, m500, m700, m1000, ...)	Применяется только для вещания в группе	PC5 Link Aggregate Bit Rates	Н	-
5.2.3.4 Применимо только для non-GBR QoS-потоков <*> См. таблицу 400.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 400

Граница диапазона IE PC5 QoS Parameters

Граница диапазона	Пояснение
maxnoofPC5QoSFlows	Максимальное количество PC5 QoS-потоков, разрешенных одному UE. Значение 2048

5.2.3.110 IE UE History Information from the UE

Данный IE содержит информацию о истории мобильности UE. Характеристики IE UE History Information from the UE приведены в таблице 401.

Таблица 401

Характеристики IE UE History Information from the UE

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
CHOICE UE History Information from the UE	Обязательно	-	-
>NR	-	-	-
>>NR Mobility History Report	Обязательно	Октетная строка	VisitedCellInfoList содержится в сообщении UEInformationResponse [16]

5.2.3.111 IE RLC Duplication Information

Данный IE указывает конфигурацию дублирования протокола RLC в случае, если указанный виртуальный радиоканал DRB сконфигурирован с более чем двумя объектами RLC, как указано в [16]. Характеристики IE RLC Duplication Information приведены в таблице 402.

Таблица 402

Характеристики IE RLC Duplication Information		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	RLC Activation State List	-	1
-	-	>RLC Activation State Items	-	1..<maxnoofRLCDuplicationstate> <*> -
Данный IE указывает информацию о начальном состоянии активации вторичного объекта RLC при дублировании пакетов UL PDCP.	Каждая позиция в списке представляет вторичный объект RLC в порядке возрастания по идентификатору LCH ID в порядке MCG и SCG	>>Duplication State	О	-
Ненумеруемое значение (Active, Inactive, ...)	-	Primary RLC Indication	Н	-
Ненумеруемое значение (True, False, ...) Данный IE присутствует при конфигурировании дублирования PDCP в режиме двойного подключения DC. Этот IE указывает, находится ли первичный объект RLC во вспомогательном узле <*> См. таблицу 403.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 403

Граница диапазона IE RLC Duplication Information

Граница диапазона	Пояснение
maxnoofRLCDuplicationstate	Максимальное количество вторичных объектов протокола RLC. Значение 3

5.2.3.112 IE Redundant PDU Session Information

Данный IE предоставляет информацию по резервированию для применения к PDU-сессии. Характеристики IE Redundant PDU Session Information приведены в таблице 404.

Таблица 404

Характеристики IE Redundant PDU Session Information

Наименование IE/группы IE	Наличие	Тип IE
RSN	Обязательно	Ненумеруемое значение (v1, v2, ...)

5.2.3.113 IE Extended Packet Delay Budget

Данный IE указывает бюджет задержки пакетов для QoS-потока. Характеристики IE Extended Packet Delay Budget приведены в таблице 405.

Таблица 405

Характеристики IE Extended Packet Delay Budget

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Extended Packet Delay Budget	Обязательно	Целочисленное значение (0..65535, ...)	Верхнее граничное значение задержки, с которой может передаться пакет, выраженное в единицах 0,01 мс

5.2.3.114 IE TSC Traffic Characteristics

Данный IE предоставляет характеристики трафика TSC QoS-потоков, чувствительных к задержке. Характеристики IE TSC Traffic Characteristics приведены в таблице 406.

Таблица 406

Характеристики IE TSC Traffic Characteristics

Наименование IE/группы IE	Наличие	Ссылка
TSC Assistance Information Downlink	Необязательно	5.2.3.115
TSC Assistance Information Uplink	Необязательно	5.2.3.115

5.2.3.115 IE TSC Assistance Information

Данный IE предоставляет вспомогательную TSC информацию для TSC QoS-потока в восходящем или нисходящем канале [9]. Характеристики IE TSC Assistance Information приведены в таблице 407.

Таблица 407

Характеристики IE TSC Assistance Information

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики
Periodicity	Обязательно	5.2.3.116	Периодичность как указано в [9]
Burst Arrival Time	Необязательно	5.2.3.117	Время поступления пакета как указано в [9]

5.2.3.116 IE Periodicity

Данный IE указывает периодичность TSC QoS-потока как определено в [9]. Характеристики IE Periodicity приведены в таблице 408.

Таблица 408

Характеристики IE Periodicity

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Periodicity	Обязательно	Целочисленное значение (0..640000, ...)	Периодичность, выраженная в единицах 1 мкс

5.2.3.117 IE Burst Arrival Time

Данный IE указывает время поступления пакета TSC QoS-потока, как определено в [9]. Характеристики IE Burst Arrival Time приведены в таблице 409.

Таблица 409

Характеристики IE Burst Arrival Time

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Burst Arrival Time	Обязательно	Октетная строка	Закодировано в одном формате с IE ReferenceTime как указано в [16]. Значение округляется с точностью до 1 мкс

5.2.3.118 IE Redundant QoS Flow Indicator

Данный IE предоставляет индикатор резервирования QoS-потока для QoS-потоков, как указано в [9]. Характеристики IE Redundant QoS Flow Indicator приведены в таблице 410.

Таблица 410

Характеристики IE Redundant QoS Flow Indicator

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Redundant QoS Flow Indicator	Обязательно	Ненумеруемое значение (true, false)	Данный IE указывает, требует ли этот QoS-поток передачу с резервированием. Значение «истина» указывает, что для этого QoS-потока запрашивается передача с резервированием. Значение «ложь» указывает на то, передача с резервированием должна быть прекращена, если уже начата

5.2.3.119 IE NPN Mobility Information

Данный IE указывает ограничения доступа, относящиеся к сети NPN. Характеристики IE NPN Mobility Information приведены в таблице 411.

Таблица 411

Характеристики IE NPN Mobility Information

Наименование IE/группы IE	Наличие	Ссылка
CHOICE NPN Mobility Information	Обязательно	-
>SNPN Mobility Information	-	-
>>Serving NID	Обязательно	5.2.2.66
>PNI-NPN Mobility Information	-	-
>>Allowed PNI-NPN ID List	Обязательно	5.2.3.120

5.2.3.120 IE Allowed PNI-NPN ID List

Данный IE содержит информацию о разрешенной мобильности UE в сети PNI-NPN, включая разрешенные сети PNI-NPN, и о том, разрешено ли UE осуществлять доступ к сотам, не относящимся к группе CAG для каждой сети PLMN. Характеристики IE Allowed PNI-NPN ID List приведены в таблице 412.

Таблица 412

Характеристики IE Allowed PNI-NPN ID List

Наименование IE/группы IE	Наличие	Диапазон	Ссылка
Allowed PNI-NPN ID List	-	1..<maxnoofEPLMNs+1> <*>	-
>PLMN Identity	Обязательно	-	5.2.2.4
>PNI-NPN Restricted Information	Обязательно	-	5.2.3.123
>Allowed CAG-Identifier List per PLMN	-	1..<maxnoofCAGsperPLMN> <*>	-
>>CAG-Identifier	Обязательно	-	5.2.2.67
<*> См. таблицу 413.

Таблица 413

Граница диапазона IE Allowed PNI-NPN ID List

Граница диапазона	Пояснение
maxnoofEPLMNs+1	Максимальное количество эквивалентных сетей PLMN, плюс одна обслуживающая сеть PLMN. Значение 16
maxnoofCAGsperPLMN	Максимальное количество групп CAG для сети PLMN в листе UE's Allowed PNI-NPN ID. Значение 256

5.2.3.121 IE NPN Paging Assistance Information

Данный IE содержит вспомогательную информацию NPN пейджинга. Характеристики IE NPN Paging Assistance Information приведены в таблице 414.

Таблица 414

Характеристики IE NPN Paging Assistance Information

Наименование IE/группы IE	Наличие	Ссылка
CHOICE NPN Mobility Information	Обязательно	-
>PNI-NPN Information	-	-
>>Allowed PNI-NPN ID List	Обязательно	5.2.3.120

5.2.3.122 Резерв

Пункт зарезервирован для дальнейшего использования.

5.2.3.123 IE PNI-NPN Restricted Information

Данный IE указывает, разрешено ли UE осуществлять доступ к сотам, которые относятся к PNI-NPN в сети PLMN. Характеристики IE PNI-NPN Restricted Information приведены в таблице 415.

Таблица 415

Характеристики IE PNI-NPN Restricted Information

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
PNI-NPN Restricted Information	Обязательно	Ненумеруемое значение (restricted, not-restricted, ...)	Если установлено значение «ограничено», то IE указывает, что UE не разрешен доступ к сотам, не относящимся к закрытой группе CAG для данной сети PLMN

5.2.3.124 IE URI

Данный IE содержит URI адрес. Характеристики IE URI приведены в таблице 416.

Таблица 416

Характеристики IE URI

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
URI	Обязательно	VisibleString	Строка, содержащая URI (унифицированный идентификатор ресурса)

5.2.3.125 IE MDT Configuration

Данный IE определяет параметры конфигурации MDT. Характеристики IE MDT Configuration приведены в таблице 417.

Таблица 417

Характеристики IE MDT Configuration

Наименование IE/группы IE	Наличие	Ссылка
MDT Configuration-NR	Необязательно	5.2.3.126
MDT Configuration-EUTRA	Необязательно	5.2.3.127

5.2.3.126 IE MDT Configuration-NR

Данный IE определяет параметры конфигурации MDT радиоинтерфейса NR. Характеристики IE MDT Configuration-NR приведены в таблице 418.

Таблица 418

Характеристики IE MDT Configuration-NR

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
MDT Activation	О	-	Ненумеруемое значение (Immediate MDT only, Logged MDT only, Immediate MDT and Trace, ...)	-
CHOICE Area Scope of MDT-NR	Н	-	-	-
>Cell based	-	-	-	-
>>Cell ID List for MDT-NR	-	1..<maxnoofCellIDforMDT> <*>	-	-
>>>NR CGI	О	-	5.2.2.7	-
>TA based	-	-	-	-
>>TA List for MDT	-	1..<maxnoofTAforMDT> <*>	-	-
>>>TAC	О	-	Октетная строка (длина (3))	Идентификатор TAI образованный с использованием текущей обслуживающей сети PLMN
>TAI based	-	-	-	-
>>TAI List for MDT	-	1..<maxnoofTAforMDT> <*>	-	-
>>>TAI	О	-	5.2.3.20	-
CHOICE MDT Mode	О	-	-	-
>Immediate MDT-NR	-	-	-	-
>>Measurements to Activate	О	-	Битовая строка (длина (8))	Каждая позиция в битовом отображении указывает измерение MDT, как определено в [[12]](#p117548). Первый бит = M1, Второй бит = M2, Четвертый бит = M4, Пятый бит = M5, Шестой бит = логирование M1 по событиям, инициирующим отчеты по измерениям в соответствии с существующей конфигурацией RRM, Седьмой бит = M6, Восьмой бит = M7. Значение 1 означает «активировать», а значение 0 означает «не активировать». В настоящем стандарте не используется третий бит
>>M1 Configuration	C-ifM1 <**>	-	5.2.3.128	-
>>M4 Configuration	C-ifM4 <**>	-	5.2.3.129	-
>>M5 Configuration	C-ifM5 <**>	-	5.2.3.130	-
>>MDT Location Information	Н	-	Битовая строка (длина(8))	Каждая позиция в битовом отображении представляет запрошенную информацию о местоположении, как определено в [[12]](#p117548). Первый бит = GNSS Другие биты зарезервированы для использования в будущем и игнорируются в случае их получения. Значение 1 означает «активировать», а значение 0 означает «не активировать». Базовая станция eNB должна игнорировать первый бит, если в IE Measurements to Activate первый или шестой бит имеют значение 1
>>M6 Configuration	C-ifM6 <**>	-	5.2.3.131	-
>>M7 Configuration	C-ifM7 <**>	-	5.2.3.132	-
>>Bluetooth Measurement Configuration Н
-	5.2.3.11	-	>>WLAN Measurement Configuration	Н
- 5.2.3.12
-	>>Sensor Measurement Configuration	Н	-	5.2.3.136
-	>Logged MDTNR		-	-
-	>>Logging interval	О	-	Ненумеруемое значение (ms320, ms640, ms1280, ms2560, ms5120, ms10240, ms20480, ms30720, ms40960 and ms61440, infinity)
Данный IE определен в [[16]](#p117560). Значение «не ограничен» представляет один слот логирования, т.е. только один лог на событие в записанном отчете MDT	>>Logging duration	О	-	Ненумеруемое значение (10, 20, 40, 60, 90, 120)
Данный IE определен в [[16]](#p117560). Единица измерения — минута	>>CHOICE Report Type	О	-	-
-	>>>Periodical	-	-	-
-	>>>Event Triggered	-	-	-
-	>>>>Logged Event Trigger Config	О	-	5.2.3.137
-	>>Bluetooth Measurement Configuration	Н	-	5.2.3.134
-	>>WLAN Measurement Configuration	Н	-	5.2.3.135
-	>>Sensor Measurement Configuration	Н	-	5.2.3.136
-	>>Area Scope of Neighbour Cells	Н	-	5.2.3.140
-	Signalling based MDT PLMN List	Н	-	5.2.3.133
-	<*> См. таблицу 419.	<**> См. таблицу 420.		Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.
Таблица 419 Границы диапазонов IE MDT Configuration-NR

Граница диапазона	Пояснение
maxnoofCellIDforMDT	Максимальное количество объектов Cell ID в пределах MDT. Значение 32
maxnoofTAforMDT	Максимальное количество объектов зон TA в пределах MDT. Значение 8

Таблица 420

Условия IE MDT Configuration-NR

Условие	Пояснение
C-ifM1	Данный IE должен присутствовать, если первый бит IE Measurements to Activate имеет значение 1
C-ifM4	Данный IE должен присутствовать, если четвертый бит IE Measurements to Activate имеет значение 1
C-ifM5	Данный IE должен присутствовать, если пятый бит IE Measurements to Activate имеет значение 1
C-ifM6	Данный IE должен присутствовать, если седьмой бит IE Measurements to Activate имеет значение 1
C-ifM7	Данный IE должен присутствовать, если восьмой бит IE Measurements to Activate имеет значение 1

5.2.3.127 IE MDT Configuration-EUTRA

Данный IE определяет параметры конфигурации MDT радиоинтерфейса EUTRA. Характеристики IE MDT Configuration-EUTRA приведены в таблице 421.

Таблица 421		Характеристики IE MDT Configuration-EUTRA		Наименование IE/группы IE
Наличие	Диапазон	Тип IE и ссылка	Описание семантики	MDT Activation
О	-	Ненумеруемое значение (Immediate MDT only, Logged MDT only, Immediate MDT and Trace,...)	-	CHOICE Area Scope of MDT-E-UTRA
Н	-	-	-	>Cell based
-	-	-	-	>>Cell ID List for MDT
-	1..<maxnoofCellIDforMDT> <*>	-	-	>>>NR CGI
О	-	5.2.2.7	-	>TA based
-	-	-	-	>>TA List for MDT
-	1..<maxnoofTAforMDT> <*>	-	-	>>>TAC
О	-	Октетная строка (длина (3))	Идентификатор TAI, образованный с использованием идентификатора текущей обслуживающей сети PLMN	>TAI based
-	-	-	-	>>TAI List for MDT
-	1..<maxnoofTAforMDT> <*>	-	-	>>>TAI
О	-	5.2.3.20	-	MDT Mode E-UTRA
О	-	Октетная строка	IE MDTMode определен в [[21]](#p117575)	Signalling based MDT PLMN List
Н - 5.2.3.133

<*> См. таблицу 422.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 422

Граница диапазона IE MDT Configuration-EUTRA

Граница диапазона	Пояснение
maxnoofCellIDforMDT	Максимальное количество объектов Cell ID в пределах MDT. Значение 32
maxnoofTAforMDT	Максимальное количество объектов зон TA в пределах MDT. Значение 8

5.2.3.128 IE M1 Configuration

Данный IE определяет параметры для выполнения измерений M1. Характеристики IE M1 Configuration приведены в таблице 423.

Таблица 423

Характеристики IE M1 Configuration		Наименование IE/группы IE	Наличие
Тип IE	Описание семантики	M1 Reporting Trigger	О
Ненумеруемое значение (periodic, A2event-triggered, A2event-triggered periodic, ...)	-	M1 Threshold Event A2	C-ifM1A2trigger <*>
-	Присутствует в случае отчетности по событиям или периодической отчетности по событиям для измерений M1	>CHOICE Threshold	О
-	-	>>RSRP	-
-	-	>>>Threshold RSRP	О
Целочисленное значение (0..127)	Определен в [[16]](#p117560)	>>RSRQ	-
-	-	>>>Threshold RSRQ	О
Целочисленное значение (0..127)	Определен в [[16]](#p117560)	>>SINR	-
-	-	>>>Threshold SINR	О
Целочисленное значение (0..127)	Определен в [[16]](#p117560)	M1 Periodic reporting	C-ifperiodic-MDT <*>
-	Присутствует в случае периодической отчетности или отчетности по событиям для измерений M1	>Report interval	О
Ненумеруемое значение (ms120, ms240, ms480, ms640, ms1024, ms2048, ms5120, ms10240, min1, min6, min12, min30, min60)	Определен в [[16]](#p117560)	>Report amount	О
Ненумеруемое значение (1, 2, 4, 8, 16, 32, 64, infinity) Количество отчетов <*> См. таблицу 424.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 424

Условия IE M1 Configuration

Условие	Пояснение
C-ifM1A2trigger	Данный IE должен присутствовать, если первый бит IE Measurements to Activate имеет значение 1 и IE M1 Reporting Trigger имеет значение «A2event-triggered» или «A2event-triggered periodic»
C-ifperiodicMDT	Данный IE должен присутствовать, если IE M1 Reporting Trigger имеет значение «periodic» или «A2event-triggered periodic»

5.2.3.129 IE M4 Configuration

Данный IE определяет параметры для выполнения измерений M4. Характеристики IE M4 Configuration приведены в таблице 425.

Таблица 425

Характеристики IE M4 Configuration

Наименование IE/группы IE	Наличие	Тип IE
M4 Collection Period	Обязательно	Ненумеруемое значение (ms1024, ms2048, ms5120, ms10240, min1, ...)
M4 Links to log	Обязательно	Ненумеруемое значение (uplink, downlink, both-uplink-and-downlink, ...)

5.2.3.130 IE M5 Configuration

Данный IE определяет параметры для выполнения измерений M5. Характеристики IE M5 Configuration приведены в таблице 426.

Таблица 426

Характеристики IE M5 Configuration

Наименование IE/группы IE	Наличие	Тип IE
M5 Collection Period	Обязательно	Ненумеруемое значение (ms1024, ms2048, ms5120, ms10240, min1, ...)
M5 Links to log	Обязательно	Ненумеруемое значение (uplink, downlink, both-uplink-and-downlink, ...)

5.2.3.131 IE M6 Configuration

Данный IE определяет параметры для выполнения измерений M6. Характеристики IE M6 Configuration приведены в таблице 427.

Таблица 427

Характеристики IE M6 Configuration

Наименование IE/группы IE	Наличие	Тип IE
M6 Report Interval	Обязательно	Ненумеруемое значение (ms120, ms240, ms480, ms640, ms1024, ms2048, ms5120, ms10240, ms20480, ms40960, min1, min6, min12, min30, ...)
M6 Links to log	Обязательно	Ненумеруемое значение (uplink, downlink, both-uplink-and-downlink, ...)

5.2.3.132 IE M7 Configuration

Данный IE определяет параметры для выполнения измерений M7. Характеристики IE M7 Configuration приведены в таблице 428.

Таблица 428

Характеристики IE M7 Configuration

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
M7 Collection Period	Обязательно	Целочисленное значение (1..60, ...)	Единица измерения: минуты
M7 Links to log	Обязательно	Ненумеруемое значение (uplink, downlink, both-uplink-and-downlink, ...)	-

5.2.3.133 IE MDT PLMN List

Целью IE MDT PLMN List является предоставление списка сетей PLMN, разрешенных для MDT. Характеристики IE MDT PLMN List приведены в таблице 429.

Таблица 429

Характеристики IE MDT PLMN List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	MDT PLMN List	-
1..<maxnoofMDTPLMNs> <*>	-	>PLMN Identity	О
- 5.2.2.4 <*> См. таблицу 430.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 430

Граница диапазона IE MDT PLMN List

Граница диапазона	Пояснение
maxnoofMDTPLMNs	Максимальное количество сетей PLMN в листе MDT PLMN. Значение 16

5.2.3.134 IE Bluetooth Measurement Configuration

Данный IE определяет параметры для выполнения измерений Bluetooth. Характеристики IE Bluetooth Measurement Configuration приведены в таблице 431.

Таблица 431

Характеристики IE Bluetooth Measurement Configuration		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	Bluetooth Measurement Configuration	О	-
Ненумеруемое значение (Setup, ...)	-	Bluetooth Measurement Configuration Name List	-	0..1
-	-	>Bluetooth Measurement Configuration Name Item IEs	-	1..<maxnoofBluetoothName> <*>
-	-	>>Bluetooth Measurement Configuration Name	О	-
Октетная строка (длина (1..248))	-	BT RSSI	Н	-
Ненумеруемое значение (true, ...) В случае немедленного MDT соответствует измерению M8, как определено в [[12]](#p117548) <*> См. таблицу 432.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 432

Граница диапазона IE Bluetooth Measurement Configuration

Граница диапазона	Пояснение
maxnoofBluetoothName	Максимальное количество локальных имен Bluetooth, используемых для сбора измерений Bluetooth. Значение 4

5.2.3.135 IE WLAN Measurement Configuration

Данный IE определяет параметры для выполнения измерений WLAN. Характеристики IE WLAN Measurement Configuration приведены в таблице 433.

Таблица 433

Характеристики IE WLAN Measurement Configuration		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	WLAN Measurement Configuration	О	-
Ненумеруемое значение (Setup, ...)	-	WLAN Measurement Configuration Name List	-	0..1
-	-	>WLAN Measurement Configuration Name Item IEs	-	1..<maxnoofWLANName> <*>
-	-	>>WLAN Measurement Configuration Name	О	-
Октетная строка (длина (1..32))	-	WLAN RSSI	Н	-
Ненумеруемое значение (true, ...)	В случае немедленного MDT соответствует измерению M8, как определено в [[12]](#p117548)	WLAN RTT	Н	-
Ненумеруемое значение (true, ...) В случае немедленного MDT соответствует измерению M9, как определено в [[12]](#p117548) <*> См. таблицу 434.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 434

Граница диапазона IE WLAN Measurement Configuration

Граница диапазона	Пояснение
maxnoofWLANName	Максимальное количество идентификаторов WLAN SSID, используемых для сбора измерений WLAN. Значение 4

5.2.3.136 IE Sensor Measurement Configuration

Данный IE определяет параметры для выполнения измерений датчиком. Характеристики IE приведены в таблице 435.

Таблица 435

Характеристики IE Sensor Measurement Configuration		Наименование IE/группы IE	Наличие
Диапазон	Тип IE	Sensor Measurement Configuration	О
-	Ненумеруемое значение (Setup, ...)	Sensor Measurement Configuration Name List	-
0..1	-	>Sensor Measurement Configuration Name Item IEs	-
1..<maxnoofSensorName> <*>	-	>>Uncompensated Barometric Configuration	Н
-	Ненумеруемое значение (true, ...)	>>UE Speed Configuration	Н
-	Ненумеруемое значение (true, ...)	>>UE Orientation Configuration	Н
- Ненумеруемое значение (true, ...) <*> См. таблицу 436.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 436

Граница диапазона IE Sensor Measurement Configuration

Граница диапазона	Пояснение
maxnoofSensorName	Максимальное количество локальных имен сенсоров, используемых для сбора измерений сенсоров. Значение 3

5.2.3.137 IE Logged Event Trigger Config

Данный IE настраивается совместно с UE по детектированию специфических событий для конфигурации MDT. Текущее указанное событие основано на детектировании нахождения вне зоны радиопокрытия OOC. Характеристики IE приведены в таблице 437.

Таблица 437

Характеристики IE Logged Event Trigger Config

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
CHOICE Event Type Trigger	Обязательно	-	-
>Out of Coverage	-	-	-
>>Out of Coverage Indication	-	Ненумеруемое значение (true, ...)
>L1 Event	-	-	-
>>CHOICE L1 Event Threshold	Обязательно	-	-
>>>RSRP	-	-	-
>>>>Threshold RSRP	Обязательно	Целочисленное значение (0..127)	Этот IE определен в [16]
>>>RSRQ	-	-	-
>>>>Threshold RSRQ	Обязательно	Целочисленное значение (0..127)	Этот IE определен в [16]
>>Hysteresis	-	Целочисленное значение (0..30)	Этот параметр используется в составе условий входа и выхода из события, инициирующего отчетность
>>Time to trigger	-	Ненумеруемое значение (ms0, ms40, ms64, ms80, ms100, ms128, ms160, ms256, ms320, ms480, ms512, ms640, ms1024, ms1280, ms2560, ms5120)	Время, в течение которого необходимо выполнять определенный критерий для получения события, инициирующего отчет об измерении

5.2.3.138 IE UE Radio Capability ID

Данный IE содержит идентификатор UE Capability ID как определено в [31]. Характеристики IE UE Radio Capability ID приведены в таблице 438.

Таблица 438

Характеристики IE UE Radio Capability ID

Наименование IE/группы IE	Наличие	Тип IE
UE Radio Capability ID	Обязательно	Октетная строка

5.2.3.139 IE Extended Slice Support List

Данный IE содержит список поддерживаемых сетевых слоев. Характеристики IE Extended Slice Support List приведены в таблице 439.

Таблица 439

Характеристики IE Extended Slice Support List

Наименование IE/группы IE	Наличие	Диапазон	Ссылка
Slice Support Item	-	1..<maxnoofExtSliceItems> <*>	-
>S-NSSAI	Обязательно	-	5.2.3.21
<*> См. таблицу 440.

Таблица 440

Граница диапазона IE Extended Slice Support List

Граница диапазона	Пояснение
maxnoofExtSliceItems	Максимальное количество сигнализируемых сетевых слоев. Значение 65535

5.2.3.140 IE Area Scope of Neighbour Cells

Данный IE определяет область охвата соседних сот для логирования MDT. Характеристики IE Area Scope of Neighbour Cells приведены в таблице 441.

Таблица 441

Характеристики IE Area Scope of Neighbour Cells		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	Area Scope of Neighbour Cells	О	1..<maxnoofFreqforMDT> <*>
-	-	>NR FreqInfo	О	-
5.2.2.19	-	>PCI List for MDT	Н	1..<maxnoofNeighPCIforMDT> <*>
-	-	>> NRPCI	Н	-
Целочисленное значение (0..1007) Физический идентификатор соты NR Physical Cell ID <*> См. таблицу 442.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 442

Границы диапазонов IE Area Scope of Neighbour Cells

Граница диапазона	Пояснение
maxnoofFreqforMDT	Максимальное количество субъектов информации о частотах в рамках MDT. Значение 8
maxnoofNeighPCIforMDT	Максимальное количество субъектов соседних сот в рамках MDT. Значение 32

5.2.3.141 IE Extended UE Identity Index Value

Данный IE используется целевым узлом NG-RAN для вычисления кадра пейджинга, как указано в [15]. Характеристики IE Extended UE Identity Index Value приведены в таблице 443.

Таблица 443

Характеристики IE Extended UE Identity Index Value

Наименование IE/группы IE	Наличие	Тип IE
Extended UE Identity Index Value	Обязательно	Битовая строка (длина (16))

БИБЛИОГРАФИЯ

[1]	ETSI TS 138.423	Протокол приложения Xn (XnAP)
[2]	3GPP TS 38.420	NG-RAN. Общие аспекты и принципы Xn
[3]	3GPP TS 33.501	Архитектура и процедуры безопасности для системы 5G
[4]	Методические рекомендации МР 26.2.001-2022	Информационная технология. Криптографическая защита информации. Использование российских криптографических алгоритмов в протоколе обмена ключами в сети Интернет версии 2 (IKEv2)
[5]	Рекомендации по стандартизации Р 1323565.1.035-2021	Информационная технология. Криптографическая защита информации. Использование российских криптографических алгоритмов в протоколе защиты информации ESP
[6]	3GPP TS 38.300	NR. Общее описание. Этап 2
[7]	3GPP TS 37.340	NR. Множественная связь. Общее описание. Этап 2
[8]	3GPP TS 38.401	NG-RAN. Описание архитектуры
[9]	3GPP TS 23.501	Системная архитектура для системы 5G
[10]	3GPP TS 38.413	NG-RAN. Протокол приложений NG (NGAP)
[11]	3GPP TS 32.422	Контроль трассировки и управление конфигурацией
[12]	3GPP TS 37.320	Коллекция радиоизмерений для минимизации драйв-тестов (MDT)
[13]	3GPP TS 23.287	Усовершенствования архитектуры системы 5G (5GS) для поддержки услуг Vehicle-to-Everything (V2X)
[14]	3GPP TS 23.502	Процедуры для системы 5G. Этап 2
[15]	3GPP TS 36.304	Развитый универсальный наземный радиодоступ (E-UTRA). Процедуры пользовательского оборудования (UE) в режиме ожидания
[16]	3GPP TS 38.331	NR. Спецификация протокола управления радиоресурсами (RRC)
[17]	3GPP TS 33.401	Эволюция системной архитектуры 3GPP (SAE); Архитектура безопасности
[18]	3GPP TS 25.921	Рекомендации и принципы описания протокола и обработки ошибок
[19]	3GPP TS 36.331	Развитый универсальный наземный радиодоступ (E-UTRA). Спецификация протокола управления радиоресурсами (RRC)
[20]	3GPP TS 38.304	NR. Процедуры пользовательского оборудования (UE) в режиме ожидания и неактивном состоянии RRC
[21]	3GPP TS 36.413	Развитая универсальная наземная сеть радиодоступа (E-UTRAN). Протокол приложений S1 (S1AP)
[22]	3GPP TS 36.300	Развитый универсальный наземный радиодоступ (E-UTRA) и Развитая универсальная наземная сеть радиодоступа (E-UTRAN). Общее описание. Этап 2
[23]	3GPP TS 38.473	NG-RAN. Протокол приложения F1 (F1AP)
[24]	3GPP TS 36.104	Радиопередача и прием базовой станции (BS)
[25]	3GPP TS 36.211	Развитый универсальный наземный радиодоступ (E-UTRA). Физические каналы и модуляция
[26]	3GPP TS 38.104	NR. Радиопередача и прием базовой станции (BS)
[27]	3GPP TS 36.101	Радиопередача и прием пользовательского оборудования (UE)
[28]	3GPP TS 38.314	NR. Измерения уровня 2
[29]	3GPP TS 38.211	NR. Физические каналы и модуляция
[30]	3GPP TS 38.213	NR. Процедуры физического уровня для управления
[31]	3GPP TS 23.003	Нумерация, адресация и идентификация
[32]	3GPP TS 36.423	Развитая универсальная наземная сеть радиодоступа (E-UTRAN). Протокол приложения X2 (X2AP)
[33]	3GPP TS 38.424	NG-RAN. Транспортировка данных Xn
[34]	3GPP TS 38.414	NG-RAN. Транспортировка данных NG
[35]	3GPP TS 29.281	Общая служба пакетной радиосвязи (GPRS). Плоскость пользователя протокола туннелирования (GTPv1-U)
[36]	3GPP TS 38.321	NR. Спецификация протокола управления доступом к среде (MAC)
[37]	3GPP TS 36.321	Развитый универсальный наземный радиодоступ (E-UTRA). Спецификация протокола управления доступом к среде (MAC)
[38]	3GPP TS 38.323	NR. Спецификация протокола сходимости пакетных данных (PDCP)
[39]	3GPP TS 24.501	Протокол Non-Access-Stratum (NAS) для системы 5G (5GS). Этап 3
[40]	3GPP TS 25.413	Передача сигналов RANAP интерфейса UTRAN Iu
[41]	IETF RFC 5905	Протокол сетевого времени версии 4: Спецификация протокола и алгоритмов

УДК 004.738:006.354	ОКС 35.110
Ключевые слова: информационные технологии, открытая сеть радиодоступа, интерфейс Xn, сеть 5G, информационный элемент

---
