ПНСТ 1074-2026. Предварительный национальный стандарт Российской Федерации. Информационные технологии. Интерфейсы открытой сети радиодоступа: интерфейс F1

(утв. и введен в действие Приказом Росстандарта от 15.06.2026 № 25-пнст)

до 30 сентября 2029 года

Предисловие

1 РАЗРАБОТАН Автономной некоммерческой образовательной организацией высшего образования «Сколковский институт науки и технологии»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 194 «Кибер-физические системы»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2026 г. № 25-пнст

4 Некоторые элементы настоящего стандарта могут быть объектами патентных прав. Федеральное агентство по техническому регулированию и метрологии не несет ответственности за установление подлинности каких-либо или всех таких патентных прав

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: 121205 Москва, Инновационный центр Сколково, улица Нобеля, д. 1, e-mail: info@tc194.ru, и/или в Федеральное агентство по техническому регулированию и метрологии по адресу: 123112 Москва, Пресненская набережная, д. 10, стр. 2.

В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Введение

Настоящий стандарт разработан с учетом основных положений [1] и направлен на однозначное определение протокола сигнализации уровня радиосети 5G для интерфейса F1. Необходимость разработки настоящего стандарта вызвана потребностью в синхронизации национальных и международных стандартов радиотехнологии 5G/IMT-2020.

В [2] определена архитектура построения базовой станции, основанная на второй опции разделения функций. В этом случае RRC и PDCP реализуются в центральном модуле (gNB-CU), а RLC, MAC и физический уровень — в распределенном (gNB-DU). Взаимодействие между gNB-CU и gNB-DU осуществляется по интерфейсу F1, как показано на рисунке 1.

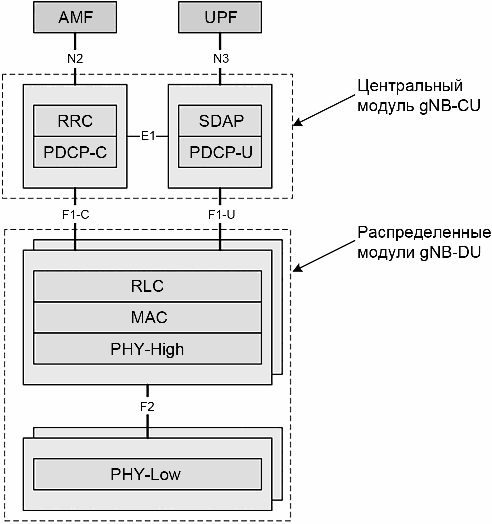

Рисунок 1 — Общая схема интерфейсов базовой станции 5G NR

Интерфейс F1 5G NR F1 [3] - [7] располагается между gNB-CU и gNB-DU. Он разделен на F1-C и F1-U на основе функций плоскости данных управления и плоскости данных пользователя.

Интерфейс F1 5G NR выполняет следующие функции:

• определяет межсоединение между gNB-CU и gNB-DU от разных производителей;
• поддерживает разделение плоскости данных управления и плоскости данных пользователя;
• разделяет уровни радиоподсети и транспортной подсети;
• обеспечивает обмен сообщениями, связанными с абонентским терминалом (UE), и сообщениями, не связанными с UE.

В настоящем стандарте используются следующие обозначения:

• наименование процедуры записывается со строчной буквы, например процедура подготовки передачи;
• наименование сообщения записывается прописными буквами на английском языке, перед которыми следует слово «сообщение», например сообщение HANDOVER REQUEST;
• наименование информационного элемента (IE) записывается с первыми прописными буквами в каждом слове и всеми буквами курсивом на английском языке, перед которыми следует аббревиатура «IE», например IE E-RAB ID;

- значение IE записывается так, как указано в спецификации, в кавычках, например «Значение».

1 Область применения

Настоящий стандарт определяет протокол сигнализации уровня радиосети 5G для интерфейса F1. Интерфейс F1 предоставляет средства для соединения gNB-CU и gNB-DU как gNB в пределах NG-RAN или для соединения gNB-CU и gNB-DU как en-gNB внутри E-UTRAN. Протокол прикладного уровня F1 (F1AP) поддерживает функции интерфейса F1 с помощью процедур сигнализации, определенных в настоящем стандарте. F1AP разработан в соответствии с общими принципами, изложенными в [2], [3].

2 Термины, определения и сокращения

2.1 Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением:

2.1.1 элементарная процедура; EP: Условная единица, определяющая способ взаимодействия gNB-CU и gNB-DU между собой.

Примечание - Функционирование F1AP определяется набором EP.

2.2 Сокращения

В настоящем стандарте применены следующие сокращения:

AMF — сетевая функция управления доступом и мобильностью;

ASN — обозначения абстрактного синтаксиса;

CA — режим агрегации несущих;

CG — группа сот;

CGI — глобальный идентификатор соты;

CN — базовая сеть;

CP — плоскость данных управления;

C-RNTI — временный идентификатор, назначаемый сетью радиодоступа абонентскому терминалу в состоянии RRC CONNECTED;

DL — нисходящий канал или канал линии «вниз»;

DRB — виртуальный радиоканал, предназначенный для передачи абонентских данных;

DRX — режим прерывистого приема;

EARFCN — номер частотного канала радиоинтерфейса E-UTRA;

EN-DC — двойное подключение E-UTRA-NR;

EP — элементарная процедура;

EPC — усовершенствованное пакетное ядро;

E-RAB — виртуальный канал сети радиодоступа E-UTRAN, обеспечивающий передачу данных с заданным качеством;

E-UTRA — общее обозначение технологий радиоинтерфейса четвертного поколения (LTE);

FDD — частотный дуплекс;

GBR — гарантированная скорость передачи данных;

gNB-CU — модуль управления базовой станцией NR (5G);

gNB-DU — модуль распределения базовой станции NR (5G);

GTP — туннельный протокол пакетной подсистемы GPRS;

GTP-TEID — идентификатор конечной точки туннеля GTP;

ID — идентификатор;

IE — информационный элемент;

IMEISV — международный идентификатор оборудования мобильной станции и номер версии программного обеспечения;

LCID — идентификатор логического канала, отождествляющий виртуальный радиоканал RB (SRB/DRB) и используемый протоколами RLC и MAC;

LSB — наименьший значащий бит;

MAC — протокол управления доступом к среде передачи;

MAC CE — контрольный элемент MAC;

MeNB — Master eNB (в режиме dual connectivity);

MSB — старший бит;

NE-DC — режим подключения абонентского терминала одновременно к двум базовым станциям: основной базовой станции (gNB) с радиоинтерфейсом NR и вторичной базовой станции (ng-eNB) с радиоинтерфейсом E-UTRAN;

ng-eNB — базовая станция с радиоинтерфейсом E-UTRA (4G) и интерфейсами Xn, NG;

NGEN-DC — режим подключения абонентского терминала одновременно к двум базовым станциям: основной базовой станции (ng-eNB) с радиоинтерфейсом E-UTRAN и вторичной базовой станции (gNB) с радиоинтерфейсом NR;

NG-RAN — сеть радиодоступа пятого поколения с радиоинтерфейсом NR;

NR PCI — идентификатор соты физического уровня радиоинтерфейса NR;

NSSAI — сводная информация о сетевых слоях (S-NSSAI);

PCI — идентификатор соты физического уровня радиоинтерфейса E-UTRA;

PDU Session — сессия, обеспечивающая передачу данных в сети 5G посредством одного или нескольких потоков QoS Flow;

PLMN — сеть наземной мобильной связи или сеть подвижной радиотелефонной связи в соответствии с нормативно-правовыми актами РФ;

PRACH — первичный радиоканал случайного доступа;

PWS — общественная система передачи экстренных сообщений;

QI — индикатор качества;

QoS — качество предоставленной службы;

RAB — канал в сегменте радиодоступа;

RAN — сеть радиодоступа;

RANAC — код зоны нотификации сети радиодоступа RAN;

RAT — технология сети радиодоступа (NR/E-UTRAN);

RLC — протокол управления радиоканалом;

RRC — протокол управления радиоресурсами;

RRM — функция управления радиоресурсами;

SI — системная информация;

SIB — информационный блок синхронизации;

SN — вторичный узел;

S-NSSAI — информация о сетевом слое, содержащая тип сетевого слоя/службы (SST) и идентификатор подслоя (SD);

SRB — ресурсный блок для транспорта сигнализации;

SUL — вспомогательный восходящий канал;

TA — область слежения;

TAC — код области отслеживания;

TAI — идентификатор зоны местоположения абонентского терминала;

TDD — временной дуплекс;

TMSI — временный идентификатор мобильного абонента (мобильной станции);

TNL — уровень протоколов транспортной сети передачи данных;

TNLA — сетевая связность (ассоциация) узлов на уровне транспортной сети передачи данных;

UAC — унифицированный класс доступа;

UE — абонентский терминал;

5GC — базовая сеть 5G;

5QI — идентификатор QoS 5G.

3 Общие положения

3.1 Элементарные процедуры

EP определяются отдельно и предназначены для построения полных последовательностей процедур. Если независимость между некоторыми EP ограничена, это отображается в соответствующем описании EP. Если иное не указано в ограничениях, EP могут быть вызваны независимо друг от друга как отдельные процедуры, которые могут быть активными одновременно.

EP состоит из инициирующего сообщения и ответного сообщения (при необходимости).

EP подразделяют на два класса:

• класс 1: EP с ответным сообщением (в случае успешной и/или неуспешной операции) (см. таблицу 1);
• класс 2: EP без ответного сообщения (см. таблицу 2).

EP	Инициирующее сообщение	Ответное сообщение
		Успешная операция	Неуспешная операция
Сброс	RESET (сброс)	RESET ACKNOWLEDGE (подтверждение сброса)	-
Установка интерфейса F1	F1 SETUP REQUEST (запрос установки интерфейса F1)	F1 SETUP RESPONSE (ответ на запрос установки интерфейса F1)	F1 SETUP FAILURE (отказ установки интерфейса F1)

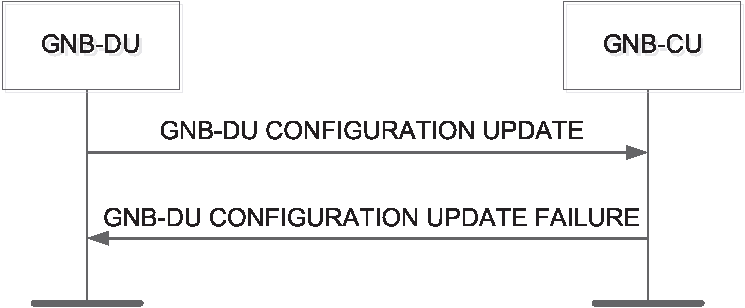

Обновление конфигурации gNB-DU	GNB-DU CONFIGURATION UPDATE (обновление конфигурации gNB-DU)	GNB-DU CONFIGURATION UPDATE ACKNOWLEDGE (подтверждение обновления конфигурации gNB-DU)	GNB-DU CONFIGURATION UPDATE FAILURE (отказ обновления конфигурации gNB-DU)

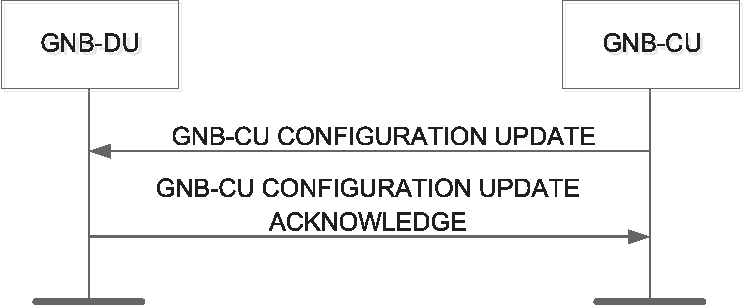

Обновление конфигурации gNB-CU	GNB-CU CONFIGURATION UPDATE (обновление конфигурации gNB-CU)	GNB-CU CONFIGURATION UPDATE ACKNOWLEDGE (подтверждение обновления конфигурации gNB-CU)	GNB-CU CONFIGURATION UPDATE FAILURE (отказ обновления конфигурации gNB-CU)

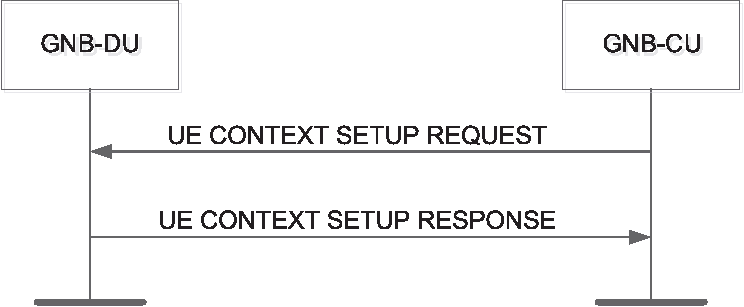

Установка контекста UE	UE CONTEXT SETUP REQUEST (запрос установки контекста UE)	UE CONTEXT SETUP RESPONSE (ответ на запрос установки контекста UE)	UE CONTEXT SETUP FAILURE (отказ установки контекста UE)

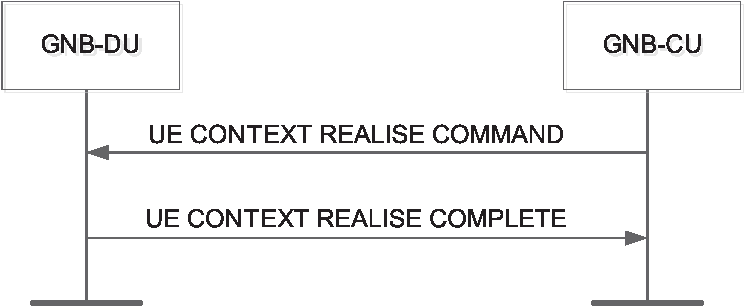

Передача контекста UE, инициированная gNB-CU	UE CONTEXT RELEASE COMMAND (команда передачи контекста UE)	UE CONTEXT RELEASE COMPLETE (завершение передачи контекста UE)	-

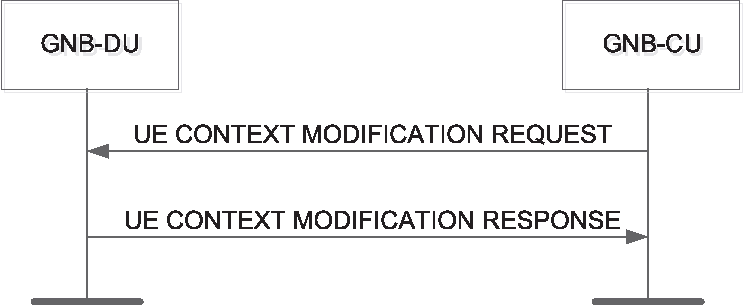

Модификация контекста UE, инициированная gNB-CU	UE CONTEXT MODIFICATION REQUEST (запрос модификации контекста UE)	UE CONTEXT MODIFICATION RESPONSE (ответ на запрос модификации контекста UE)	UE CONTEXT MODIFICATION FAILURE (отказ модификации контекста UE)

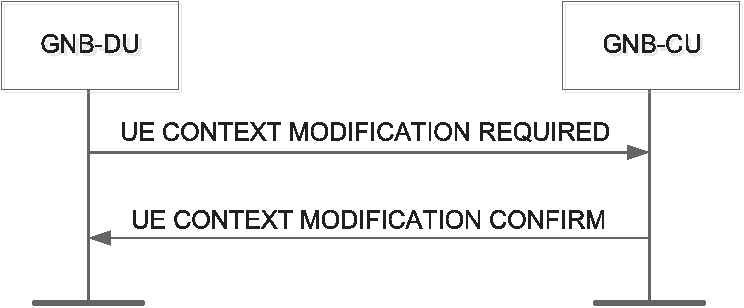

Требуемая модификация контекста UE, инициированная gNB-DU	UE CONTEXT MODIFICATION REQUIRED (требуется модификация контекста UE)	UE CONTEXT MODIFICATION CONFIRM (подтверждение модификации контекста UE)	UE CONTEXT MODIFICATION REFUSE (отказ модификации контекста UE)

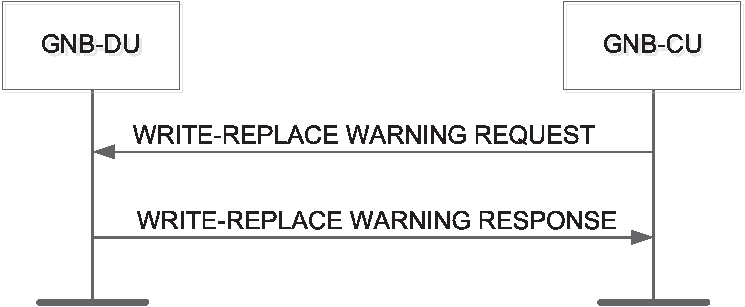

Предупреждение о перезаписи	WRITE-REPLACE WARNING REQUEST (запрос предупреждения о перезаписи)	WRITE-REPLACE WARNING RESPONSE (ответ на запрос предупреждения о перезаписи)	-

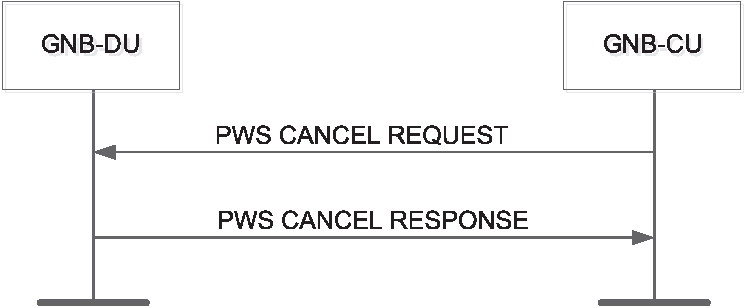

Отмена PWS	PWS CANCEL REQUEST (запрос отмены PWS)	PWS CANCEL RESPONSE (ответ на запрос отмены PWS)	-
Координация ресурсов gNB-DU	GNB-DU RESOURCE COORDINATION REQUEST (запрос координации ресурсов gNB-DU)	GNB-DU RESOURCE COORDINATION RESPONSE (ответ на запрос координации ресурсов gNB-DU)	-

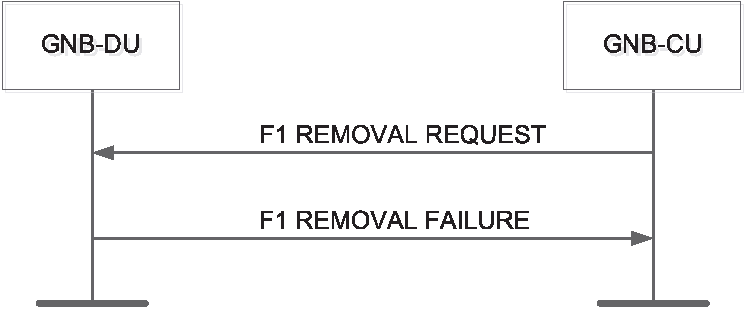

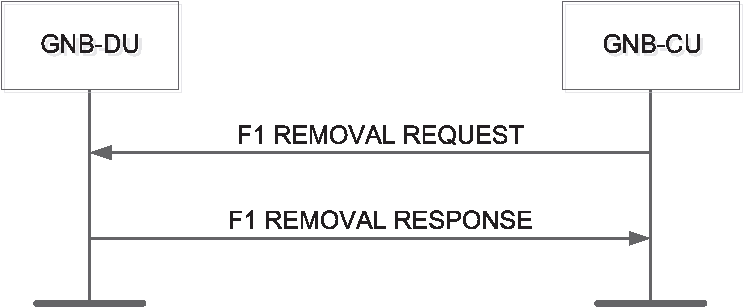

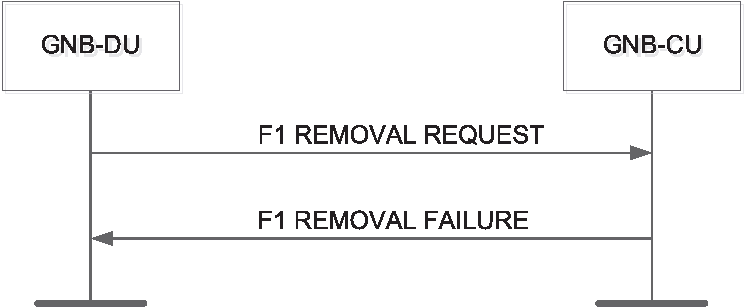

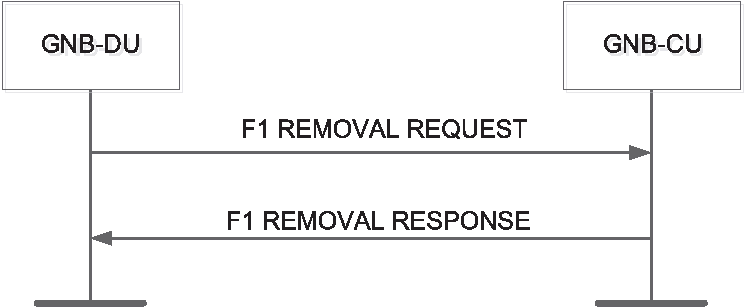

Удаление интерфейса F1	F1 REMOVAL REQUEST (запрос удаления интерфейса F1)	F1 REMOVAL RESPONSE (ответ на запрос удаления интерфейса F1)	F1 REMOVAL FAILURE (отказ удаления интерфейса F1)

EP	Инициирующее сообщение
Индикация ошибки	ERROR INDICATION (индикация ошибок)

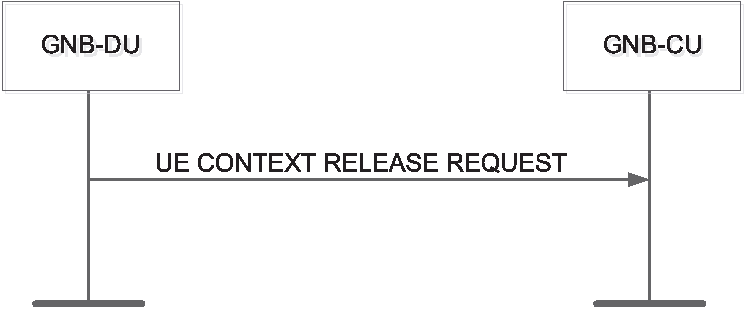

Запрос передачи контекста UE (инициировано gNB-DU)	UE CONTEXT RELEASE REQUEST (запрос передачи контекста UE)

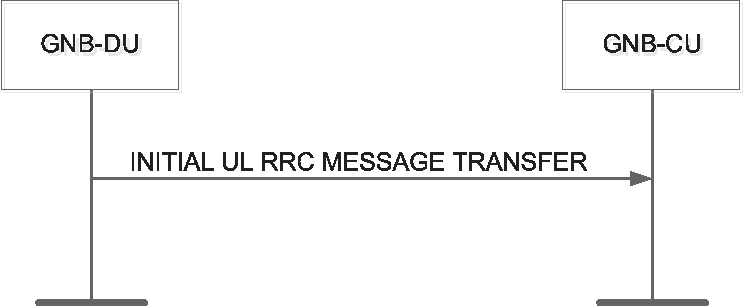

Передача инициирующего сообщения UL RRC	INITIAL UL RRC MESSAGE TRANSFER (передача инициирующего сообщения UL RRC)

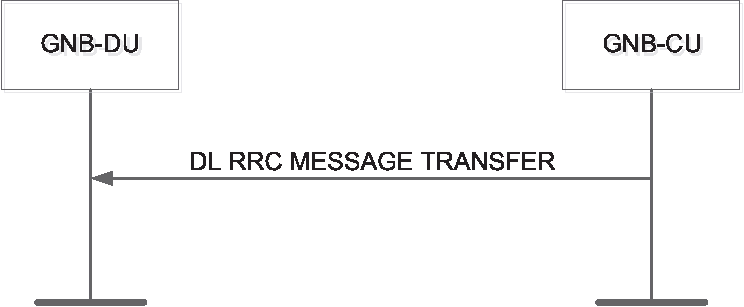

Передача сообщения DL RRC	DL RRC MESSAGE TRANSFER (передача сообщения DL RRC)

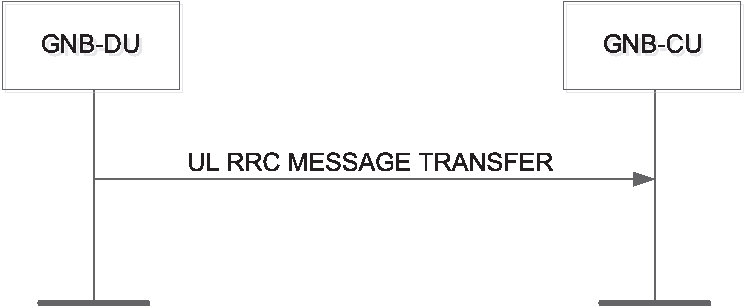

Передача сообщения UL RRC	UL RRC MESSAGE TRANSFER (передача сообщения UL RRC)

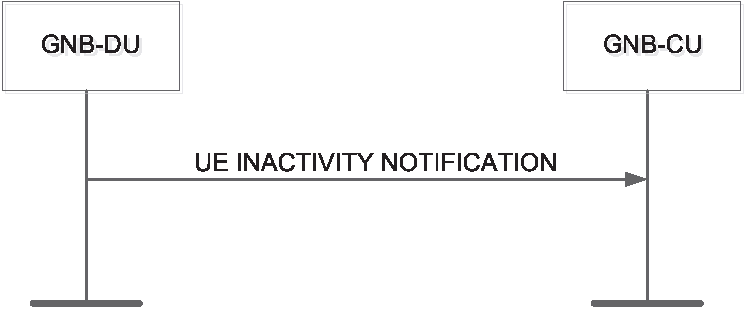

Уведомление о неактивности UE	UE INACTIVITY NOTIFICATION (уведомление о неактивности UE)
Доставка системной информации	SYSTEM INFORMATION DELIVERY COMMAND (команда доставки системной информации)
Пейджинг	PAGING (пейджинг)
Уведомление	NOTIFY (уведомление)

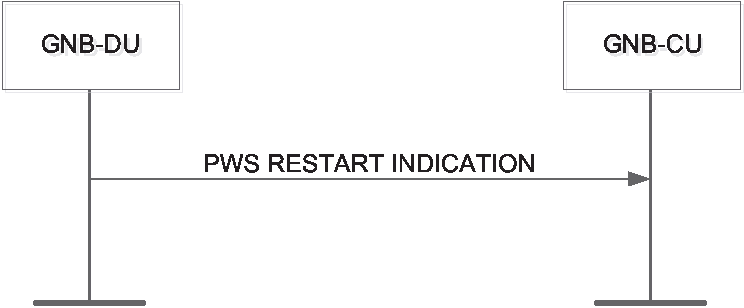

Индикация перезапуска PWS	PWS RESTART INDICATION (индикация перезапуска PWS)

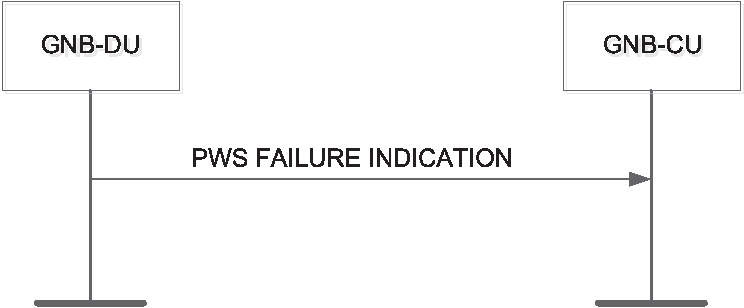

Индикация сбоя PWS	PWS FAILURE INDICATION (индикация сбоя PWS)

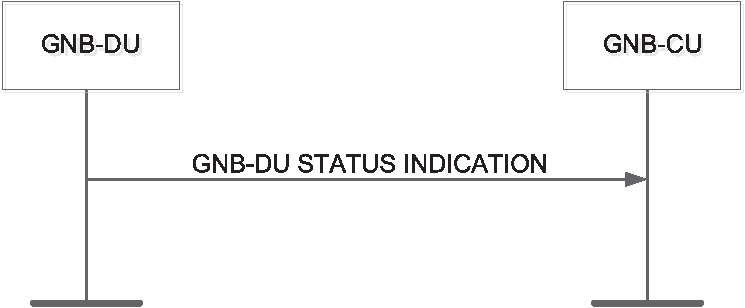

Индикация состояния gNB-DU	GNB-DU STATUS INDICATION (индикация состояния gNB-DU)

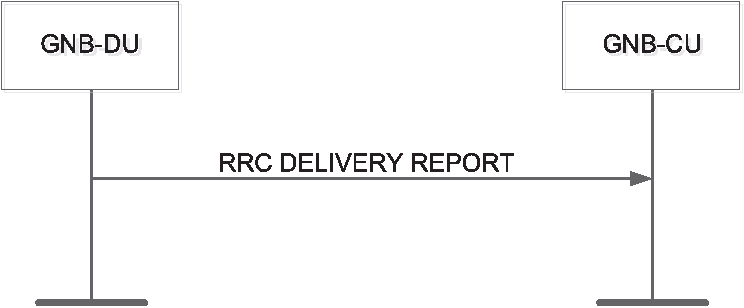

Отчет о доставке RRC	RRC DELIVERY REPORT (отчет о доставке RRC)

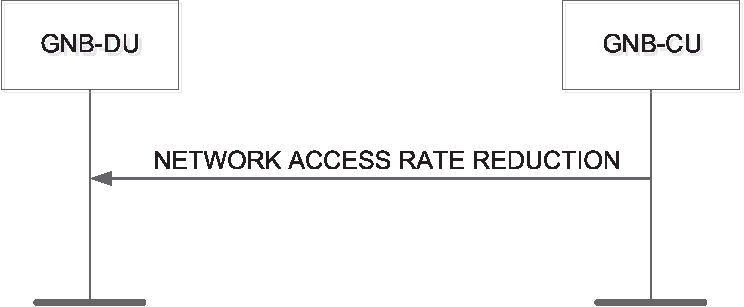

Снижение скорости доступа к сети	NETWORK ACCESS RATE REDUCTION (снижение скорости доступа к сети)

Для EP класса 1 типы ответов могут быть следующими:

а) успешная операция:

• сигнальное сообщение явно указывает, что EP выполнена успешно;

б) неуспешная операция:

• сигнальное сообщение явно указывает на отказ в выполнении EP;
• истекает срок получения ответа (т.е. отсутствие ответа);

в) успешная и неуспешная операции:

• одно сигнальное сообщение уведомляет как об успешных, так и о неуспешных операциях для различных отправленных запросов. Используемое ответное сообщение определено для успешной операции.

EP класса 2 считаются всегда успешными.

В настоящем стандарте операция EN-DC используется при применении F1AP для gNB-CU и gNB-DU в E-UTRAN.

gNB определен в [8], gNB-CU, gNB-CU UE F1AP ID, gNB-DU, gNB-DU UE F1AP ID — в [2], en-gNB — в [9].

Передача сигналов, связанная с UE, применяется, когда сообщения F1AP, связанные с одним UE, используют связанное с UE логическое F1-соединение для корректного соотнесения сообщения с UE (группой UE) в gNB-DU и gNB-CU.

Связанное с UE логическое соединение F1 использует идентификаторы GNB-CU UE F1AP ID и GNB-DU UE F1AP ID в соответствии с [2]. Для ответного сообщения F1AP, связанного с UE, gNB-CU идентифицирует ассоциированное UE на основе IE GNB-CU UE F1AP ID, а gNB-DU — на основе IE GNB-DU UE F1AP ID. Связанное с UE логическое соединение F1 может существовать до установки контекста F1 UE в gNB-DU.

3.2 Принципы спецификации процедуры

Принцип определения логики процедуры заключается в точном и полном определении функций конечного узла. Любое правило, определяющее поведение исходного узла, должно иметь возможность проверки с помощью информации, видимой в системе.

К тексту процедур, определенных в разделе 7, применены следующие принципы спецификации:

а) текст процедуры различает:

1. функциональность, которая должна быть выполнена.

В тексте процедуры указано, что принимающий узел должен выполнить определенную функцию Y при определенном условии. Если принимающий узел поддерживает процедуру X, но не может выполнить функцию Y, запрошенную в инициирующем сообщении EP класса 1, принимающий узел должен отправить в ответ сообщение о неудачном завершении этой процедуры с указанием причины, представленной соответствующим значением;

2. функциональность, которая должна быть выполнена, если она поддерживается.

В тексте процедуры указано, что принимающий узел должен выполнить определенную функцию Y при определенном условии, если данная функция поддерживается. Если принимающий узел поддерживает процедуру X, но не поддерживает функцию Y, принимающий узел должен продолжить выполнение EP, по возможности сообщив запрашивающему узлу о том, что функция не поддерживается;

б) любое требуемое включение необязательного IE в ответное сообщение явно указывается в тексте процедуры. Если в тексте процедуры явно не указано, что необязательный IE должен быть включен в ответное сообщение, то он не должен быть включен. Требования к включению необязательных IE приведены в разделе 9.

3.3 Прямая и обратная совместимость

Прямая и обратная совместимость протокола обеспечивается механизмом, в котором все текущие и будущие сообщения, а также IE или группы связанных IE включают поля идентификатора и критичности, закодированные в стандартном формате, который не будет изменен в будущем. Их всегда можно декодировать независимо от версии настоящего стандарта.

4 Службы F1AP

F1AP обеспечивает службу передачи сигналов между gNB-DU и gNB-CU, которая требуется для выполнения его функций (раздел 6). Службы F1AP подразделяют на две группы, которые представлены в таблице 3.

Службы, не связанные с UE	Связаны со всей реализацией интерфейса F1 между gNB-DU и gNB-CU, использующим сигнальное соединение, не связанное с UE
Службы, связанные с UE	Связаны с одним UE. Функции F1AP, которые предоставляют эти службы, относятся к сигнальному соединению, связанному с UE, которое поддерживается для рассматриваемого UE

В любой момент времени одна конечная точка протокола должна иметь максимум одну текущую процедуру F1AP, относящуюся к определенному UE, если иное не указано в спецификации процедуры.

5 Службы, ожидаемые от транспорта сигнализации

Сигнальное соединение должно обеспечивать последовательную доставку сообщений F1AP. F1AP должен получать уведомление при разрыве сигнального соединения.

В соответствии с [10] сеть передачи данных, предназначенная для трансляции сообщений плоскости данных управления интерфейса F1, должна обеспечивать конфиденциальность и целостность данных, а также защиту от повторных посылок и воспроизведения информации. Для выполнения указанных требований на интерфейсе Xn реализуются протоколы IPsec ESP и IKEv2 на основе сертификатов в соответствии с [11] и [12].

6 Функции F1AP

Функции F1AP описаны в [3].

7 Процедуры F1AP

7.1 Процедуры управления интерфейсом

7.1.1 Процедура сброса

7.1.1.1 Общие положения

Целью процедуры сброса является инициализация или повторная инициализация контекстов (информации), связанных с UE F1AP, в случае сбоя в gNB-CU или gNB-DU. Эта процедура не влияет на конфигурации прикладного уровня, которыми обмениваются, например, во время процедуры установки интерфейса F1.

В процедуре используется передача сигналов, не связанная с UE.

7.1.1.2 Успешная операция

В случае сбоя в gNB-CU, в результате которого частично или полностью потеряна справочная информации о транзакции, сообщение RESET должно быть отправлено на gNB-DU (см. рисунок 2).

При приеме сообщения RESET gNB-DU должен очистить все выделенные ресурсы на F1 и радиоресурсы, связанные с UE, указанные явно или неявно в сообщении RESET, а также удалить указанные контексты UE, включая F1AP ID.

После того как gNB-DU очистит все назначенные ресурсы F1 и идентификаторы F1AP UE для всего указанного UE, которые могут использоваться для новых связанных с UE логических соединений F1 через интерфейс F1, gNB-DU должен ответить сообщением RESET ACKNOWLEDGE. GNB-DU не нужно ждать завершения передачи радиоресурсов перед отправкой сообщения RESET ACKNOWLEDGE.

Если сообщение RESET содержит IE UE-associated logical F1-connection list, то:

• GNB-DU должен использовать IE gNB-CU UE F1AP ID и/или IE gNB-DU UE F1AP ID для явной идентификации UE, требующего сброса;
• GNB-DU должен включать в сообщение RESET ACKNOWLEDGE для каждого UE, которая должна быть сброшена, IE UE-associated logical F1-connection item из IE UE-associated logical F1-connection list. IE UE-associated logical F1-connection item должны находиться в том же порядке, в котором они были получены в сообщении RESET, и должны включать также неизвестные соединения. Пустые IE UE-associated logical F1-connection item, принятые в сообщении RESET, могут быть опущены в сообщении RESET ACKNOWLEDGE;
• если IE gNB-CU UE F1AP ID включен в IE UE-associated logical F1-connection Item для UE, то gNB-DU должен включать IE gNB-CU UE F1AP ID в соответствующий IE UE-associated logical F1-connection item, связанный с UE, в сообщении RESET ACKNOWLEDGE;
• если IE gNB-DU UE F1AP ID включен в IE UE-associated logical F1-connection Item, связанный с UE, то gNB-DU должен включать IE gNB-DU UE F1AP ID в соответствующий IE UE-associated logical F1-connection Item, связанный с UE, в сообщении RESET ACKNOWLEDGE.

Взаимодействие с другими процедурами осуществляется следующим образом: если сообщение RESET получено, то любая другая текущая процедура (кроме другой процедуры сброса) на том же интерфейсе F1, связанная с UE, указанная явно или неявно в сообщении RESET, должна быть прервана.

В случае сбоя в gNB-DU, который привел к частичной или полной потере справочной информации о транзакции, сообщение RESET должно быть отправлено на gNB-CU (см. рисунок 3).

При приеме сообщения RESET gNB-CU должен освободить все выделенные ресурсы на F1, связанные с UE, указанным явно или неявно в сообщении RESET, и удалить F1AP ID для указанных UE.

После того как gNB-CU освободит все назначенные ресурсы F1 и идентификаторы F1AP UE для всех указанных UE, которые могут использоваться для новых связанных с UE логических соединений F1 через интерфейс F1, gNB-CU должен ответить сообщением RESET ACKNOWLEDGE.

Если сообщение RESET содержит IE UE-associated logical F1-connection list, то:

• GNB-CU должен использовать IE gNB-CU UE F1AP ID и/или IE gNB-DU UE F1AP ID для идентификации UE, требующей сброса;
• GNB-CU должен включать в сообщение RESET ACKNOWLEDGE для каждой UE, которая(ые) должна(ы) быть сброшена(ы), связанный с IE UE-associated logical F1-connection Item в IE UE-associated logical F1-connection list. IE UE-associated logical F1-connection Item должны находиться в том же порядке, в котором они были получены в сообщении RESET, и должны включать также неизвестные соединения. Пустые IE UE-associated logical F1-connection Item, принятые в сообщении RESET, могут быть опущены в сообщении RESET ACKNOWLEDGE;
• если IE gNB-CU UE F1AP ID включен в связанный с UE IE UE-associated logical F1-connection Item, то gNB-CU должен включать IE gNB-CU UE F1AP ID в соответствующий IE UE-associated logical F1-connection Item, связанный с UE, в сообщении RESET ACKNOWLEDGE;
• если IE gNB-DU UE F1AP ID включен в связанный с UE IE UE-associated logical F1-connection Item, то gNB-CU должен включать IE gNB-DU UE F1AP ID в соответствующий IE UE-associated logical F1-connection Item, связанный с UE, в сообщении RESET ACKNOWLEDGE.

Взаимодействие с другими процедурами осуществляется следующим образом: если сообщение RESET получено, любая другая текущая процедура (кроме другой процедуры сброса) на том же интерфейсе F1, связанная с UE, указанная явно или неявно в сообщении RESET, должна быть прервана.

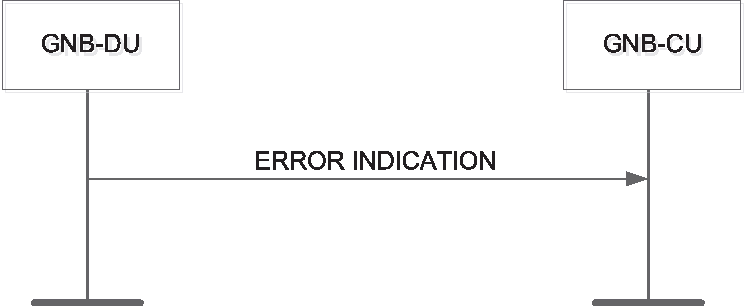

7.1.2 Процедура индикации ошибок

7.1.2.1 Общие положения

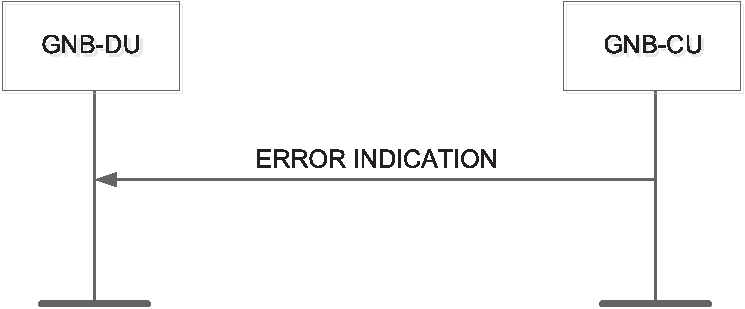

Процедура индикации ошибок инициируется узлом для сообщения об обнаруженных ошибках в одном входящем сообщении, при условии, что о них нельзя сообщить в соответствующем специальном сообщении об ошибке.

Если ситуация с ошибкой возникает из-за приема сообщения, использующего передачу сигналов, связанную с UE, то процедура индикации ошибки использует эту передачу сигналов. В противном случае, в процедуре используется передача сигналов, не связанная с UE.

7.1.2.2 Успешная операция

При выполнении условий, определенных в разделе 9, процедура индикации ошибки инициируется сообщением ERROR INDICATION, отправляемым из принимающего узла (см. рисунки 4 и 5).

Сообщение ERROR INDICATION должно содержать как минимум IE Cause или IE Criticality Diagnostics. Если процедура индикации ошибки запускается с использованием передачи сигналов, связанной с UE, то IE gNB-CU UE F1AP ID и IE gNB-DU UE F1AP ID должны быть включены в сообщение ERROR INDICATION. Если один или оба IE gNB-CU UE F1AP ID и IE gNB-DU UE F1AP ID неверны, то для причины должно быть установлено соответствующее значение, например «Неизвестен или уже назначен gNB-CU UE F1AP ID», «Неизвестен или уже назначен gNB-DU UE F1AP ID» или «Неизвестная или несовместимая пара идентификаторов UE F1AP ID».

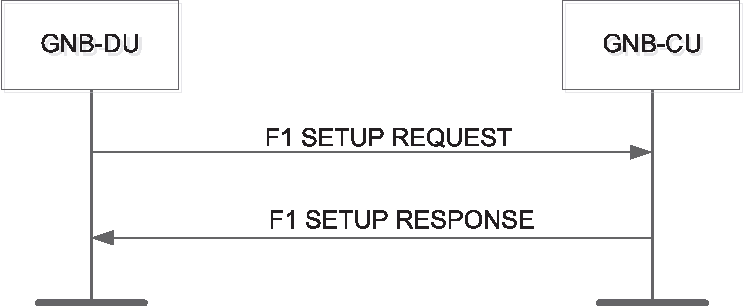

7.1.3 Процедура установки интерфейса F1

7.1.3.1 Общие положения

Целью процедуры установки интерфейса F1 является обмен данными на прикладном уровне, которые необходимы для правильного взаимодействия gNB-DU и gNB-CU с интерфейсом F1. Эта процедура должна быть первой процедурой F1AP, запускаемой интерфейсом F1-C после того, как ассоциация уровней протоколов транспортной сети передачи данных (TNL) становится активной.

Примечание - Если транспорт сигнализации F1-C совместно используется несколькими одинаковыми интерфейсами F1-C, то одна процедура установки F1 выдается на каждый устанавливаемый «экземпляр» интерфейса F1-C, т.е. несколько процедур установки интерфейса F1 могут выполняться через одну ассоциацию TNL после того, как она становится активной.

В процедуре используется передача сигналов, не связанная с UE.

Данная процедура стирает (удаляет) все существующие данные о конфигурации прикладного уровня на двух узлах и заменяет их вновь полученными. Эта процедура также повторно инициализирует связанные с UE контексты F1AP (при наличии) и стирает (удаляет) все связанные сигнальные соединения в двух узлах, как при процедуре сброса.

7.1.3.2 Успешная операция

GNB-DU инициирует процедуру, отправляя сообщение F1 SETUP REQUEST, включающее соответствующие данные, в gNB-CU (см. рисунок 6). GNB-CU отвечает сообщением F1 SETUP RESPONSE, включающим соответствующие данные.

Данные обмена должны храниться в соответствующем узле и использоваться до тех пор, пока существует действующая ассоциация TNL. По завершении процедуры интерфейс F1 будет готов к работе, и можно обмениваться другими сообщениями интерфейса F1.

Если сообщение F1 SETUP REQUEST содержит IE Name gNB-DU, то gNB-CU может использовать этот IE как корректное имя gNB-DU.

Если сообщение F1 SETUP REQUEST содержит IE Served Cells List gNB-DU, то gNB-CU должен учитывать это в соответствии с [2].

Для NG-RAN gNB-DU должен включать в себя IE System Information gNB-DU и IE TAI Slice Support List.

GNB-CU может включать IE Cells to be Activated List в сообщение F1 SETUP RESPONSE. IE Cells to be Activated List включает список сот, которые gNB-CU запрашивает у gNB-DU для активации. GNB-DU должен активировать ячейки (соты), включенные в IE Cells to be Activated List, и перенастроить физический идентификатор соты для сот, для которых включен IE NR PCI.

Для NG-RAN gNB-CU должен включать IE System Information gNB-CU в сообщение F1 SETUP RESPONSE.

Для NG-RAN gNB-DU может включать IE RAN Area Code в сообщение F1 SETUP REQUEST. GNB-CU может использовать его в соответствии с [8].

Для NG-RAN gNB-CU может включать IE Available PLMN List и, как вариант, также IE Extended Available PLMN List, если доступные PLMN отличаются от тех, которые gNB-DU предоставил в сообщении F1 SETUP REQUEST, gNB-DU должен учитывать это и транслировать только PLMN, включенный в полученный список (списки) доступных PLMN.

IE Latest RRC Version Enhanced должен быть включен в сообщение F1 SETUP REQUEST и в сообщение F1 SETUP RESPONSE.

Если в сообщении F1 SETUP REQUEST присутствует IE Cell Direction, gNB-CU должен использовать его для определения, предназначена ли сота только для UL или DL. Если в сообщении F1 SETUP REQUEST IE Cell Direction помещен в IE Served Cell Information, сота должна интерпретироваться как двунаправленная.

7.1.3.3 Неуспешная операция

Если gNB-CU не может принять установку, он должен ответить сообщением F1 SETUP FAILURE и соответствующим значением причины (см. рисунок 7).

Если сообщение F1 SETUP FAILURE включает в себя IE Time To Wait, gNB-DU должен ждать, по крайней мере, в течение указанного времени, прежде чем повторно инициировать установку интерфейса F1 для того же gNB-CU.

7.1.4 Процедура обновления конфигурации gNB-DU

7.1.4.1 Общие положения

Целью процедуры обновления конфигурации gNB-DU является обновление данных конфигурации прикладного уровня, необходимых для правильного взаимодействия gNB-DU и gNB-CU с интерфейсом F1. Настоящая процедура не влияет на существующие контексты, относящиеся к UE, если таковые имеются. В процедуре используется передача сигналов, не связанная с UE.

7.1.4.2 Успешная операция

GNB-DU инициирует процедуру, отправляя сообщение GNB-DU CONFIGURATION UPDATE на gNB-CU, включая соответствующий набор обновленных данных конфигурации, которые он только что ввел в рабочее использование (см. рисунок 8). GNB-CU отвечает сообщением GNB-DU CONFIGURATION UPDATE ACKNOWLEDGE, чтобы подтвердить успешное обновление данных конфигурации. Если IE не включен в сообщение GNB-DU CONFIGURATION UPDATE, то gNB-CU должен интерпретировать это таким образом, что соответствующие данные конфигурации не изменились, и должен продолжать работу интерфейса F1-C с существующими связанными данными.

Обновленные конфигурации должны храниться в обоих узлах и использоваться до тех пор, пока существует действующая ассоциация TNL или пока не будет выполнено любое дальнейшее обновление.

Если IE gNB-DU ID содержится в сообщении GNB-DU CONFIGURATION UPDATE для новой установленной ассоциации SCTP, gNB-CU должен связать эту ассоциацию с соответствующим gNB-DU.

Если IE Served Cells To Add Item содержится в сообщении GNB-DU CONFIGURATION UPDATE, то gNB-CU должен добавить информацию о сотах в соответствии с информацией в содержащейся IE Served Cell Information. Для NG-RAN gNB-DU должен включать IE System Information gNB-DU.

Если IE Served Cells To Modify Item содержится в сообщении GNB-DU CONFIGURATION UPDATE, то gNB-CU должен изменить информацию о соте, указанной IE старого NR CGI, в соответствии с информацией в IE Served Cell Information и перезаписать информацию об обслуживаемой соте. Кроме того, при наличии IE System Information gNB-DU, gNB-CU должен сохранять и заменять любую полученную ранее информацию.

Если IE Served Cells To Delete Item содержится в сообщении GNB-DU CONFIGURATION UPDATE, gNB-CU должен удалить информацию о соте, обозначенной IE old NR CGI.

Если IE Cells Status содержится в сообщении GNB-DU CONFIGURATION UPDATE, то gNB-CU должен обновить информацию о сотах, как описано в [2]. Если в IE Cells Status, содержащемся в сообщении GNB-DU CONFIGURATION UPDATE, присутствует IE Switching Off Ongoing и соответствующий IE Service State установлен в состояние «Не работает», то gNB-CU должен игнорировать IE Switching Off Ongoing.

Если в сообщении GNB-DU CONFIGURATION UPDATE ACKNOWLEDGE содержится IE Cells to be Activated List, то gNB-DU должен активировать соту, указанную IE NR CGI, и перенастроить физический идентификатор сот, для которых включен IE NR PCI.

Если в сообщении GNB-DU CONFIGURATION UPDATE ACKNOWLEDGE содержится IE Cells to be Activated List и указанные соты уже активированы, gNB-DU должен обновить информацию о сотах, полученную из IE Cells to be Activated List.

Если в сообщении GNB-DU CONFIGURATION UPDATE ACKNOWLEDGE содержится IE Deactivated List Item, то gNB-DU должен деактивировать все соты с NR CGI, перечисленные в IE.

Если в сообщении GNB-DU CONFIGURATION UPDATE содержится IE Dedicated SI Delivery Needed UE List, то gNB-CU должен учитывать это при информировании UE об обновленной системной информации посредством специального сообщения RRC.

Для NG-RAN gNB-CU должен включать IE System Information gNB-CU в сообщение GNB-DU CONFIGURATION UPDATE ACKNOWLEDGE. IE SIB type to Be Updated List должен включать их полный список.

Для NG-RAN gNB-DU может включать IE RAN Area Code в сообщение GNB-DU CONFIGURATION UPDATE. GNB-CU должен сохранять и заменять любой ранее предоставленный IE RAN Area Code новым полученным IE RAN Area Code.

Если IE Available PLMN List содержится в сообщении GNB-DU CONFIGURATION UPDATE ACKNOWLEDGE, то gNB-DU должен перезаписать весь список доступных PLMN и обновить соответствующую системную информацию.

Если в сообщении GNB-DU CONFIGURATION UPDATE присутствует IE Cell Direction, то gNB-CU должен использовать его для определения, предназначена ли сота только для UL или DL. Если в сообщении GNB-DU CONFIGURATION UPDATE IE Cell Direction опущен в IE Served Cell Information, то направление соты должно интерпретироваться как двунаправленное.

GNB-CU должен, если он поддерживается, считать, что эта ассоциация TNL, определенная обеими полученными конечными точками TNL, будет удалена gNB-DU при выполнении следующих двух условий:

а) если IE gNB-DU TNL Association To Remove List включен в сообщение GNB-DU CONFIGURATION UPDATE;

б) если IE Endpoint IP address и IE Port Number для обеих конечных точек, соединенных по протоколу TNL, включены в IE gNB-DU TNL Association To Remove List.

При выполнении условия, что если IE Endpoint IP address или IE Endpoint IP address и IE Port Number для одной или обеих конечных точек TNL включен в IE gNB-DU TNL Association To Remove List в сообщении GNB-DU CONFIGURATION UPDATE, то в этом случае gNB-CU должен, если он поддерживается, считать, что ассоциация TNL, определенная полученным(и) конечным(и) IP-адресом (адресами), будет удалена gNB-DU.

7.1.4.3 Неуспешная операция

Если gNB-CU не может принять обновление, он должен ответить сообщением GNB-DU CONFIGURATION UPDATE FAILURE и соответствующим значением причины (см. рисунок 9).

Если сообщение GNB-DU CONFIGURATION UPDATE FAILURE включает IE Time To Wait, то gNB-CU-CP должен ожидать по крайней мере в течение указанного времени, прежде чем повторно инициировать сообщение GNB-DU CONFIGURATION UPDATE для того же gNB-CU.

7.1.5 Процедура обновления конфигурации gNB-CU

7.1.5.1 Общие положения

Целью процедуры обновления конфигурации gNB-CU является обновление данных конфигурации прикладного уровня, необходимых для корректного взаимодействия gNB-DU и gNB-CU с интерфейсом F1. Настоящая процедура не влияет на существующие контексты, относящиеся к UE, если таковые имеются. В процедуре используется передача сигналов, не связанная с UE.

7.1.5.2 Успешная операция

GNB-CU инициирует процедуру, направляя сообщение GNB-CU CONFIGURATION UPDATE, включающее соответствующие обновленные данные конфигурации, gNB-DU (см. рисунок 10). GNB-DU отвечает сообщением GNB-CU CONFIGURATION UPDATE ACKNOWLEDGE, чтобы подтвердить успешное обновление данных конфигурации. Если IE не включен в сообщение GNB-CU CONFIGURATION UPDATE, то gNB-DU должен интерпретировать, что соответствующие данные конфигурации не изменились, и должен продолжать работу интерфейса F1-C с существующими связанными данными конфигурации.

Обновленные данные конфигурации должны храниться в соответствующем узле и использоваться до тех пор, пока существует действующая ассоциация TNL или пока не будет выполнено любое дальнейшее обновление.

Если в сообщении GNB-CU CONFIGURATION UPDATE содержится IE Cells to be Activated List, то gNB-DU должен активировать соту, указанную IE NR CGI, и перенастроить физический идентификатор сот, для которых включен IE NR PCI.

Если в сообщении GNB-CU CONFIGURATION UPDATE содержится IE Cells to be Deactivated List Item, то gNB-DU должен деактивировать соты, указанные в IE NR CGI.

Если в сообщении GNB-CU CONFIGURATION UPDATE содержится IE Cells to be Activated List и указанные соты уже активированы, то gNB-DU должен обновить информацию о сотах, полученную в IE Cells to be Activated List.

Если IE System Information gNB-CU содержится в сообщении gNB-CU CONFIGURATION UPDATE, то gNB-DU должен включить IE Dedicated SI Delivery Needed UE List в сообщение GNB-CU CONFIGURATION UPDATE ACKNOWLEDGE для UE, которые не могут получить системную информацию на основе трансляции.

Если в сообщении GNB-CU CONFIGURATION UPDATE ACKNOWLEDGE содержится IE Dedicated SI Delivery Needed UE List, то gNB-CU должен учитывать это при информировании UE об обновленной System Information посредством специального сообщения RRC.

Если IE gNB-CU TNL Association To Add List содержится в сообщении gNB-CU CONFIGURATION UPDATE, то gNB-DU должен, если такая возможность поддерживается, использовать его для установления ассоциации(й) TNL с gNB-CU. GNB-DU должен сообщить gNB-CU в сообщении gNB-CU CONFIGURATION UPDATE ACKNOWLEDGE об успешном установлении ассоциации(й) TNL с gNB-CU следующим образом:

• список адресов TNL, с которыми gNB-DU успешно установил ассоциацию TNL, должен быть включен в IE gNB-CU TNL Association Setup List;
• список адресов TNL, с которыми gNB-DU не смог установить ассоциацию TNL, должен быть включен в IE gNB-CU TNL Association Failed To Setup List.

Если сообщение GNB-CU CONFIGURATION UPDATE включает IE gNB-CU TNL Association To Remove List, а IE Endpoint IP address и IE Port Number для обеих конечных точек TNL ассоциации(й) TNL включены в IE gNB-CU TNL Association To Remove List, то gNB-DU должен, если такая возможность поддерживается, инициировать удаление ассоциации(й) TNL, указанной обеими полученными конечными точками TNL, в направлении gNB-CU. Если IE Endpoint IP address или IE Endpoint IP address и IE Port Number для одной или обеих конечных точек TNL включен в IE gNB-CU TNL Association To Remove List, то gNB-DU должен, если такая возможность поддерживается, инициировать удаление ассоциации(й) TNL, указанной полученным(и) IP-адресом (адресами) конечной точки.

Если IE gNB-CU TNL Association To Update List содержится в сообщении gNB-CU CONFIGURATION UPDATE, то gNB-DU должен, если такая возможность поддерживается, перезаписать ранее сохраненную информацию для соответствующей(их) ассоциации(й) TNL.

Если IE TNL Association usage включен в IE gNB-CU TNL Association To Add List для добавления или в IE gNB-CU TNL Association To Update List, gNB-DU должен, если такая возможность поддерживается, использовать его в соответствии с [5].

Для NG-RAN gNB-CU должен включать IE System Information gNB-CU в сообщение GNB-CU CONFIGURATION UPDATE. IE SIB type to Be Updated List должен включать полный список транслируемых SIB.

Если IE Protected E-UTRA Resources List содержится в сообщении GNB-CU CONFIGURATION UPDATE, то gNB-DU должен защищать соответствующий ресурс сот, указанных в IE E-UTRA Cells List, для совместного использования спектра между E-UTRA и NR.

Если сообщение GNB-CU CONFIGURATION UPDATE содержит IE Protected E-UTRA Resource Indication, то принимающий gNB-DU должен пересылать его на нижние уровни и использовать для координации ресурсов на уровне соты. GNB-DU должен учитывать полученный IE Protected E-UTRA Resource Indication при определении желаемого режима распределения ресурсов во время процедуры координации ресурсов gNB-DU. GNB-DU должен считать полученный IE Protected E-UTRA Resource Indication действительным до получения нового обновления IE для того же gNB-DU.

Если IE Available PLMN List и, как вариант, также IE Extended Available PLMN List, содержится в сообщении GNB-CU CONFIGURATION UPDATE, то gNB-DU должен перезаписать весь список доступных PLMN и обновить соответствующую системную информацию.

Если IE Cells Failed to be Activated Item содержится в сообщении GNB-CU CONFIGURATION UPDATE ACKNOWLEDGE, то gNB-CU должен считать, что указанные соты не работают, как определено в [2].

7.1.5.3 Неуспешная операция

Если gNB-DU не может принять обновление, он должен ответить сообщением GNB-CU CONFIGURATION UPDATE FAILURE и соответствующим значением причины (см. рисунок 11).

Если сообщение GNB-CU CONFIGURATION UPDATE FAILURE включает IE Time To Wait, gNB-CU должен ожидать по крайней мере в течение указанного времени, прежде чем повторно инициировать сообщение GNB-CU CONFIGURATION UPDATE для того же gNB-DU.

7.1.6 Процедура координации ресурсов gNB-DU

7.1.6.1 Общие положения

Целью процедуры координации ресурсов gNB-DU является обеспечение возможности координации распределения радиоресурсов между gNB-CU и gNB-DU для совместного использования спектра между E-UTRA и NR. Эта процедура должна использоваться только для совместного использования спектра между E-UTRA и NR.

В процедуре используется передача сигналов, не связанная с UE.

7.1.6.2 Успешная операция

GNB-CU инициирует указанную процедуру, отправляя сообщение GNB-DU RESOURCE COORDINATION REQUEST на gNB-DU через интерфейс F1 (см. рисунок 12).

GNB-DU извлекает IE E-UTRA — NR Cell Resource Coordination Request Container и отвечает, посылая сообщение GNB-DU RESOURCE COORDINATION RESPONSE.

В случае процедуры координации ресурсов gNB-DU, инициированной NR, IE Ignore Coordination Request Container должен присутствовать и быть установлен в положение «Да», а IE E-UTRA — NR Cell Resource Coordination Request Container в сообщении GNB-DU RESOURCE COORDINATION REQUEST должен игнорироваться.

7.1.7 Процедура индикации состояния gNB-DU

7.1.7.1 Общие положения

Целью процедуры индикации состояния gNB-DU является информирование gNB-CU о том, что gNB-DU перегружен, для возможности применения действий по снижению перегрузки. В процедуре используется передача сигналов, не связанная с UE.

7.1.7.2 Успешная операция

Если IE gNB-DU Overload Information в сообщении GNB-DU STATUS INDICATION (см. рисунок 13) указывает, что gNB-DU перегружен, то gNB-CU должен применять действия по уменьшению перегрузки до получения уведомления с новым сообщением GNB-DU STATUS INDICATION о том, что ситуация перегрузки прекратилась.

Применяемые методы снижения перегрузки зависят от реализации gNB-CU.

7.1.8 Процедура удаления интерфейса F1

7.1.8.1 Общие положения

Целью процедуры удаления интерфейса F1 является удаление экземпляра интерфейса и всех связанных ресурсов между gNB-DU и gNB-CU управляемым способом. В случае успешной операции эта процедура стирает все существующие данные конфигурации прикладного уровня на двух узлах.

Примечание - Если транспорт сигнализации совместно используется несколькими экземплярами интерфейса F1-C, а ассоциация TNL все еще используется одним или несколькими экземплярами интерфейса F1-C, инициирующий узел не должен инициировать удаление ассоциации TNL.

В процедуре используется передача сигналов, не связанная с UE.

7.1.8.2 Успешная операция

GNB-DU инициирует процедуру, отправляя сообщение F1 REMOVAL REQUEST на gNB-CU (см. рисунок 14). После получения данного сообщения F1 REMOVAL REQUEST gNB-CU должен ответить сообщением F1 REMOVAL RESPONSE. После получения данного сообщения F1 REMOVAL RESPONSE gNB-DU может инициировать удаление ассоциации TNL с gNB-CU, если это применимо, и может удалить все ресурсы, связанные с этим сигнальным соединением. Затем gNB-CU может удалить все ресурсы, связанные с этим экземпляром интерфейса.

GNB-CU инициирует процедуру, отправляя сообщение F1 REMOVAL REQUEST на gNB-DU (см. рисунок 15). После получения данного сообщения F1 REMOVAL REQUEST gNB-DU должен ответить сообщением F1 REMOVAL RESPONSE. После получения данного сообщения F1 REMOVAL RESPONSE gNB-CU может инициировать удаление ассоциации TNL с gNB-DU, если это применимо, и может удалить все ресурсы, связанные с этим сигнальным соединением. Затем gNB-DU может удалить все ресурсы, связанные с этим экземпляром интерфейса.

7.1.8.3 Неуспешная операция

Если gNB-CU не может принять удаление сигнального соединения с gNB-DU, он должен ответить сообщением F1 REMOVAL FAILURE с соответствующим значением причины (см. рисунок 16).

Если gNB-DU не может принять удаление сигнального соединения с gNB-CU, он должен ответить сообщением F1 REMOVAL FAILURE с соответствующим значением причины (см. рисунок 17).

7.1.9 Процедура снижения скорости доступа к сети

7.1.9.1 Общие положения

Цель процедуры снижения скорости доступа к сети состоит в указании для gNB-DU, что скорость, с которой UE осуществляет доступ к сети, необходимо снизить относительно текущего уровня.

В процедуре используется передача сигналов, не связанная с UE.

7.1.9.2 Успешная операция

GNB-CU инициирует процедуру, отправляя сообщение NETWORK ACCESS RATE REDUCTION на gNB-DU (см. рисунок 18). При получении сообщения NETWORK ACCESS RATE REDUCTION gNB-DU должен учитывать вспомогательную информацию UAC при настройке параметров для унифицированного запрета доступа.

7.2 Процедуры управления контекстом UE

7.2.1 Процедура установки контекста UE

7.2.1.1 Общие положения

Целью процедуры установки контекста UE является установка контекста UE, включая, в частности, конфигурацию SRB и DRB. В процедуре используется передача сигналов, связанная с UE.

7.2.1.2 Успешная операция

GNB-CU инициирует процедуру, отправляя сообщение UE CONTEXT SETUP REQUEST на gNB-DU (см. рисунок 19). Если gNB-DU успешно устанавливает контекст UE, он отвечает gNB-CU сообщением UE CONTEXT SETUP RESPONSE. При отсутствии связанного с UE логического F1-соединения связанное с UE логическое F1-соединение должно быть создано в рамках процедуры.

Если IE UE-CapabilityRAT-ContainerList включен в UE CONTEXT SETUP REQUEST, то gNB-DU должен учитывать эту информацию для конкретных конфигураций UE.

Если IE servingCellMO включен в сообщение UE CONTEXT SETUP REQUEST, то gNB-DU должен соответствующим образом сконфигурировать servingCellMO для указанной SpCell.

Если IE SpCell UL Configured включен в сообщение UE CONTEXT SETUP REQUEST, то gNB-DU должен соответствующим образом сконфигурировать UL для указанной SpCell.

Если IE SCell To Be Setup List включен в сообщение UE CONTEXT SETUP REQUEST, то gNB-DU должен действовать, как указано в [2]. Если IE SCell UL Configured включен в сообщение UE CONTEXT SETUP REQUEST, то gNB-DU должен соответствующим образом сконфигурировать UL для указанной SCell. Если IE servingCellMO включен в сообщение UE CONTEXT SETUP REQUEST, то gNB-DU должен соответствующим образом сконфигурировать servingCellMO для указанной SCell.

Если IE DRX Cycle включен в сообщение UE CONTEXT SETUP REQUEST, то gNB-DU должен использовать предоставленное значение из gNB-CU.

Если IE UL Configuration в составе IE DRB to Be Setup Item включен в сообщение UE CONTEXT SETUP REQUEST, то gNB-DU должен учитывать это при планировании UL.

Если IE SRB To Be Setup List содержится в сообщении UE CONTEXT SETUP REQUEST, то gNB-DU должен действовать, как указано в [2]. Если IE Duplication Indication содержится в IE SRB To Be Setup List, то gNB-DU должен, если такая возможность поддерживается, установить два объекта RLC для указанного SRB.

Если IE DRB To Be Setup List содержится в сообщении UE CONTEXT SETUP REQUEST, то gNB-DU должен действовать, как указано в [2]. Если IE QoS Flow Mapping Indication включен в IE DRB To Be Setup List для потока QoS, то gNB-DU может учитывать, что для указанного DRB отображается только восходящий или нисходящий поток QoS.

Если два IE UL UP TNL Information включены в сообщение UE CONTEXT SETUP REQUEST для DRB, то gNB-DU должен включить два IE DL UP TNL Information в сообщение UE CONTEXT SETUP RESPONSE и установить два объекта RLC для указанного DRB. gNB-CU и gNB-DU используют IE UL UP TNL Information и IE DL UP TNL Information для поддержки дублирования пакетов для внутреннего gNB-DU CA, как определено в [3]. Первый из двух IE UP TNL Information предназначен для первичного пути.

Если IE Duplication Activation включен в сообщение UE CONTEXT SETUP REQUEST для DRB, то gNB-DU должен учитывать это при активации/деактивации дублирования PDCP на основе CA для DRB.

Если IE DC Based Duplication Configured включен в сообщение UE CONTEXT SETUP REQUEST для DRB, то gNB-DU должен учитывать, что дублирование PDCP на основе DC сконфигурировано для этого DRB, если значение установлено как «истина», и отвечает за активацию/деактивацию дублирования PDCP. Если IE DC Based Duplication Activation включен в сообщение UE CONTEXT SETUP REQUEST для DRB, то gNB-DU должен учитывать это при активации/деактивации дублирования PDCP на основе DC для этого DRB.

Если IE UL PDCP SN length включен в сообщение UE CONTEXT SETUP REQUEST для DRB, то gNB-DU должен, если такая возможность поддерживается, сохранить эту информацию и использовать для конфигурации нижнего уровня.

Для операции EN-DC, и если IE Subscriber Profile ID for RAT/Frequency priority получен от MeNB, сообщение UE CONTEXT SETUP REQUEST должно содержать IE Subscriber Profile ID for RAT/Frequency priority. GNB-DU должен сохранить полученный идентификатор профиля абонента RAT/приоритет частоты в контексте UE и использовать, как определено в [13].

Если IE Index to RAT/Frequency Selection Priority доступен в gNB-CU, IE Index to RAT/Frequency Selection Priority должен быть включен в сообщение UE CONTEXT SETUP REQUEST. GNB-DU может использовать его для целей RRM.

GNB-DU должен сообщить gNB-CU в сообщении UE CONTEXT SETUP RESPONSE результат для всех запрошенных DRB и SRB следующим образом:

• список успешно установленных DRB должен быть включен в IE DRB Setup List;
• список DRB, которые не удалось установить, должен быть включен в IE DRB Failed to Setup List;
• список SRB, которые не удалось установить, должен быть включен в IE SRB Failed to Setup List;
• список успешно установленных SRB с идентификаторами логических каналов для первичного пути должен быть включен в IE SRB Setup List только в том случае, если для соответствующих SRB инициировано дублирование PDCP на основе CA.

Когда gNB-DU сообщает о неудачной установке DRB или SRB, значение причины должно быть достаточно точным, чтобы позволить gNB-CU узнать причину неудачной установки.

Для операции EN-DC gNB-CU должен включить IE E-UTRAN QoS в сообщение UE CONTEXT SETUP REQUEST. Распределение ресурсов согласно значениям IE Allocation and Retention Priority, включенного в IE E-UTRAN QoS, должно соответствовать принципам, описанным для процедуры установки E-RAB в [14].

Для операции NG-RAN gNB-CU должен включить IE DRB Information в сообщение UaE CONTEXT SETUP REQUEST.

Для операции DC IE CG-ConfigInfo должен быть включен в IE CU to DU RRC Information в gNB, действующем как вторичный узел. Если IE CG-ConfigInfo включен в сообщение UE CONTEXT SETUP REQUEST, то gNB-DU должен считать это реконфигурацией с синхронизацией, как определено в [15].

Если IE HandoverPreparationInformation включен в IE CU to DU RRC Information в сообщении UE CONTEXT SETUP REQUEST, то gNB-DU gNB, действующего как главный узел, должен считать это реконфигурацией с синхронизацией, как определено в [15]. GNB-CU gNB, действующего как главный узел, должен инициировать процедуру установки контекста UE для передачи контроля или добавления вторичного узла, только если для UE установлен хотя бы один DRB. Если полученный IE CU to DU RRC Information не включает конфигурацию исходной группы сот, то gNB-DU должен сгенерировать конфигурацию группы сот на основе Full Configuration. В противном случае допускается дельта-конфигурация.

Если gNB-CU включает информацию SMTC об измеренных частотах в IE MeasurementTimingConfiguration в IE CU to DU RRC Information, который включен в сообщение UE CONTEXT SETUP REQUEST, то gNB-DU должен генерировать интервалы измерения на основе полученной информации SMTC. Затем gNB-DU должен отправить информацию об интервалах измерения на gNB-CU в IE MeasGapConfig IE CU to DU RRC Information, который включен в сообщение UE CONTEXT SETUP RESPONSE.

Для операции EN-DC, если gNB-CU включает IE Resource Coordination Transfer Information в сообщение UE CONTEXT SETUP REQUEST, то gNB-DU должен, если такая возможность поддерживается, использовать его для координации ресурсов. Если IE Ignore PRACH Configuration присутствует и задан как «истина», IE E-UTRA PRACH Configuration в сообщении UE CONTEXT SETUP REQUEST должен игнорироваться. Если gNB-CU получил информацию о координации ресурсов MeNB, как определено в [16], он должен без перекодировки передать ее gNB-DU через IE Resource Coordination Transfer Container в сообщении UE CONTEXT SETUP REQUEST. GNB-DU должен использовать информацию, полученную в IE Resource Coordination Transfer Container, для получения MeNB Resource Coordination Information в gNB, действующем в качестве вторичного узла, как описано в [16]. Если IE Resource Coordination E-UTRA Cell Information включен в IE Resource Coordination Information, то gNB-DU должен сохранить информацию, заменив ранее полученную информацию для той же соты E-UTRA, и использовать сохраненную информацию в целях координации ресурсов.

Для операции NGEN-DC или NE-DC, если gNB-CU включает IE Resource Coordination Transfer Information в сообщение UE CONTEXT SETUP REQUEST, то gNB-DU должен, если такая возможность поддерживается, использовать его для координации ресурсов. Если gNB-CU получил информацию о координации ресурсов MR-DC, как определено в [17], он должен без перекодировки передать ее gNB-DU через IE Resource Coordination Transfer Container в сообщении UE CONTEXT SETUP REQUEST. GNB-DU должен использовать информацию, полученную в IE Resource Coordination Transfer Container, для получения MR-DC Resource Coordination Information в gNB, как описано в [17].

IE UEAssistanceInformation должен быть включен в IE CU to DU RRC Information в сообщении UE CONTEXT SETUP REQUEST, если gNB-CU получил этот IE от UE; если IE UEAssistanceInformation включен в IE CU to DU RRC Information в сообщении UE CONTEXT SETUP REQUEST, то gNB-DU должен, если такая возможность поддерживается, учитывать это при конфигурации ресурсов для UE.

Если IE Resource Coordination Transfer Container включен в сообщение UE CONTEXT SETUP RESPONSE, то gNB-CU должен без перекодировки передать эту информацию с целью координации ресурсов, как описано в [16], [17].

Если в сообщении UE CONTEXT SETUP REQUEST содержится IE Masked IMEISV, то gNB-DU, если такая возможность поддерживается, должен использовать его для определения характеристик UE для последующей обработки.

Если IE SCell Failed To Setup List содержится в сообщении UE CONTEXT SETUP RESPONSE, то gNB-CU должен учитывать, что соответствующие SCell не установлены, с соответствующим значением причины для каждой неустановленной SCell.

Если IE Inactivity Monitoring Request содержится в сообщении UE CONTEXT SETUP REQUEST, то gNB-DU может считать, что gNB-CU запросил gNB-DU для выполнения мониторинга неактивности UE. Если IE Inactivity Monitoring Response содержится в сообщении UE CONTEXT SETUP RESPONSE и задан как «Не поддерживается», то gNB-CU должен считать, что gNB-DU не поддерживает мониторинг неактивности UE для UE.

Если IE CellGroupConfig включен в IE DU to CU RRC Information, содержащийся в сообщении UE CONTEXT SETUP RESPONSE, то gNB-CU должен выполнить реконфигурацию RRC или возобновить соединение RRC, как описано в [15]. IE CellGroupConfig должен быть без перекодировки передан в UE, как указано в [15].

Если IE Full Configuration содержится в сообщении UE CONTEXT SETUP RESPONSE, то gNB-CU должен считать, что gNB-DU сгенерировал IE CellGroupConfig с использованием Full Configuration.

Если IE C-RNTI включен в сообщение UE CONTEXT SETUP RESPONSE, то gNB-CU должен считать, что C-RNTI выделен gNB-DU для этого контекста UE.

Процедура установки контекста UE не используется для конфигурации SRB0.

Если сообщение UE CONTEXT SETUP REQUEST содержит IE RRC-Container, то gNB-DU должен отправить соответствующее сообщение RRC на UE через SRB1.

Если IE Notification Control включен в IE DRB To Be Setup List и задан как активный, то gNB-DU должен, если такая возможность поддерживается, контролировать QoS DRB и уведомлять gNB-CU, если выполнение QoS более невозможно, или если возможно повторное выполнение QoS. IE Notification Control может применяться только к носителям GBR.

Если IE UL PDU Session Aggregate Maximum Bit Rate включен в IE QoS Flow Level QoS Parameters, содержащийся в сообщении UE CONTEXT SETUP REQUEST, то gNB-DU должен сохранить полученное значение UL PDU Session Aggregate Maximum Bit Rate и использовать при принудительном использовании восходящей линии связи для носителей, отличных от GBR, для соответствующего UE, как указано в [18].

GNB-DU должен сохранить полученное значение максимальной суммарной скорости восходящего канала UE gNB-DU и использовать для носителей, отличных от GBR, для соответствующего UE.

Если сообщение UE CONTEXT SETUP REQUEST содержит IE QoS Flow Mapping Indication, то gNB-DU может учитывать, что отображается только восходящий или нисходящий поток QoS к DRB.

Если сообщение UE CONTEXT SETUP REQUEST содержит IE New gNB-CU UE F1AP ID, то gNB-DU должен, если такая возможность поддерживается, заменить значение, полученное в IE gNB-CU UE F1AP ID, значением New gNB-CU UE F1AP ID и использовать его для дальнейшей передачи сигналов.

Если IE RAN UE ID содержится в сообщении UE CONTEXT SETUP REQUEST, gNB-DU должен сохранить его и заменить любую полученную ранее информацию.

7.2.1.3 Неуспешная операция

Если gNB-DU не может установить контекст F1 UE или даже не может установить один носитель, то он должен считать процедуру неудачной и ответить сообщением UE CONTEXT SETUP FAILURE (см. рисунок 20).

Если gNB-DU не может принять IE SpCell ID в сообщении UE CONTEXT SETUP REQUEST, то он должен ответить сообщением UE CONTEXT SETUP FAILURE с соответствующим значением причины. Кроме того, если IE Candidate SpCell List включен в сообщение UE CONTEXT SETUP REQUEST, и gNB-DU не может принять IE SpCell ID, то gNB-DU должен, если такая возможность поддерживается, включить IE Potential SpCell List в сообщение UE CONTEXT SETUP FAILURE, и gNB-CU должен учитывать это при выборе подходящей SpCell. GNB-DU должен включать соты в IE Potential SpCell List в порядке приоритета, где первая сота в списке является наиболее желательной, а последняя — наименее желательной (например, в зависимости от условий нагрузки). Если IE Potential SpCell List присутствует, но нет IE Potential SpCell Item, то gNB-CU должен предположить, что ни одна из сот в IE Candidate SpCell List не является приемлемой для gNB-DU.

7.2.1.4 Нештатные условия

Если gNB-DU принимает сообщение UE CONTEXT SETUP REQUEST, содержащее IE E-UTRAN QoS для GBR QoS DRB, но IE GBR QoS Information отсутствует, то gNB-DU должен сообщить о неуспешном установлении соответствующего DRB в IE DRB Failed to Setup List сообщения UE CONTEXT SETUP RESPONSE с соответствующим значением причины. Если gNB-DU принимает сообщение UE CONTEXT SETUP REQUEST, содержащее IE DRB QoS для GBR QoS DRB, но IE о потоке GBR QoS отсутствует, то gNB-DU должен сообщить о неуспешном установлении соответствующих DRB в IE DRB Failed to Setup List сообщения UE CONTEXT SETUP RESPONSE с соответствующим значением причины.

Если IE Delay Critical включен в IE Dynamic 5QI Descriptor в IE DRB QoS в сообщении UE CONTEXT SETUP REQUEST и задан как «критическая задержка», но IE Maximum Data Burst Volume отсутствует, то gNB-DU должен сообщить о неуспешном установлении соответствующего DRB в IE DRB Failed to Setup List сообщения UE CONTEXT SETUP RESPONSE с соответствующим значением причины.

7.2.2 Процедура запроса передачи контекста UE, инициированная gNB-DU

7.2.2.1 Общие положения

Цель процедуры запрос передачи контекста UE заключается в предоставлении возможности gNB-DU запросить gNB-CU передать связанное с UE логическое F1-соединение. В процедуре используется передача сигналов, связанная с UE.

7.2.2.2 Успешная операция

GNB-DU, управляющий связанным с UE логическим F1-соединением, инициирует процедуру, генерируя сообщение UE CONTEXT RELEASE REQUEST в направлении gNB-CU (см. рисунок 21).

Сообщение UE CONTEXT RELEASE REQUEST должно содержать соответствующее значение причины.

Процедура передачи контекста UE может быть инициирована после получения сообщения UE CONTEXT RELEASE REQUEST.

Процедура запроса контекста UE может выполняться перед процедурой установки контекста UE для запроса существующего связанного с UE логического F1-соединения и связанных ресурсов в gNB-DU.

7.2.3 Процедура запроса передачи контекста UE, инициированная gNB-CU

7.2.3.1 Общие положения

Цель процедуры запроса передачи контекста UE состоит в том, чтобы позволить gNB-CU дать команду на передачу связанного с UE логического соединения. В процедуре используется передача сигналов, связанная с UE.

7.2.3.2 Успешная операция

GNB-CU инициирует процедуру, отправляя сообщение UE CONTEXT RELEASE COMMAND на gNB-DU (см. рисунок 22).

После получения сообщения UE CONTEXT RELEASE COMMAND gNB-DU должен освободить все связанные ресурсы передача сигналов и пользовательских данных и ответить сообщением UE CONTEXT RELEASE COMPLETE.

Если старый IE gNB-DU UE F1AP ID включен в сообщение UE CONTEXT RELEASE COMMAND, то gNB-DU должен дополнительно освободить контекст UE, связанный со старым gNB-DU UE F1AP ID.

Если сообщение UE CONTEXT RELEASE COMMAND содержит IE RRC-Container, то gNB-DU должен отправить контейнер RRC в UE через SRB, указанный в IE SRB ID.

Если сообщение UE CONTEXT RELEASE COMMAND включает IE Execute Duplication, то gNB-DU должен выполнить дублирование на основе CA, если оно было сконфигурировано, для SRB для включенного IE RRC-Container.

Процедура передачи контекста UE может выполняться перед процедурой UE установки контекста UE для передачи существующего связанного с UE логического F1-соединения и связанных ресурсов в gNB-DU, например, когда gNB-CU запрещает доступ к UE, он должен запустить процедуру передачи контекста UE со значением причины отказа.

7.2.4 Процедура модификации контекста UE, инициированная gNB-CU

7.2.4.1 Общие положения

Целью процедуры модификации контекста UE является изменение установленного контекста UE. Эта процедура также используется для подачи команды gNB-DU на остановку передачи данных для UE в случае перемещения UE [2]. В процедуре используется передача сигналов, связанная с UE.

7.2.4.2 Успешная операция

Сообщение UE CONTEXT MODIFICATION REQUEST инициируется gNB-CU (см. рисунок 23).

После получения сообщения UE CONTEXT MODIFICATION REQUEST gNB-DU должен выполнить изменения и, в случае успешной операции, сообщить об обновлении в сообщении UE CONTEXT MODIFICATION RESPONSE.

Если IE SpCell ID включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен заменить любое ранее полученное значение и рассматривать его как модификацию с синхронизацией, как определено в [18]. Если IE ServCellIndex включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен учитывать это для указанной SpCell. Если IE SpCell UL Configured включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен соответствующим образом сконфигурировать UL для указанной SpCell. Если IE servingCellMO включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен соответствующим образом сконфигурировать servingCellMO для указанной SpCell.

Если IE SCell To Be Setup List или IE SCell To Be Removed List включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен действовать, как указано в [2]. Если IE SCell To Be Setup List включен в сообщение UE CONTEXT MODIFICATION REQUEST, и указанные SCell уже установлены, то gNB-DU должен заменить любое ранее полученное значение. Если IE SCell UL Configured включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен соответствующим образом сконфигурировать UL для указанной SCell. Если IE servingCellMO включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен соответствующим образом сконфигурировать servingCellMO для указанной SCell.

Если IE DRX Cycle включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен использовать предоставленное значение из gNB-CU. Если IE DRX configuration indicator содержится в сообщении UE CONTEXT MODIFICATION REQUEST и задан как «передача», то gNB-DU должен передать конфигурацию DRX.

Если IE SRB To Be Setup List содержится в сообщении UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен действовать, как указано в [2], и заменить любое ранее полученное значение. Если IE Duplication Indication содержится в IE SRB To Be Setup List, то gNB-DU должен, если такая возможность поддерживается, установить два объекта RLC для указанного SRB, если установлено значение «истина», или удалить объект RLC вторичного пути, если установлено значение «ложь».

Если IE DRB To Be Setup List содержится в сообщении UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен действовать, как указано в [2].

Если два IE UL UP TNL Information включены в сообщение UE CONTEXT MODIFICATION REQUEST для DRB, то gNB-DU должен включить два IE DL UP TNL Information в сообщение UE CONTEXT MODIFICATION RESPONSE и установить два объекта RLC для указанного DRB. То gNB-CU и gNB-DU используют IE UL UP TNL Information и IE DL UP TNL Information для поддержки дублирования пакетов для внутреннего gNB-DU CA, как определено в [3]. Первый из двух IE UP TNL Information предназначен для первичного пути.

Если IE Duplication Activation включен в сообщение UE CONTEXT MODIFICATION REQUEST для DRB, то gNB-DU должен учитывать это при активации/деактивации дублирования PDCP на основе CA для DRB.

Если IE DC Based Duplication Configured включен в сообщение UE CONTEXT MODIFICATION REQUEST для DRB, gNB-DU должен учитывать, что дублирование PDCP на основе DC сконфигурировано для этого DRB, если установлено значение «истина», и отвечает за активацию/деактивацию дублирования PDCP. В противном случае gNB-DU должен учитывать, что дублирование PDCP на основе DC деконфигурировано для этого идентификатора DRB, если установлено значение «ложь», и он должен остановить активацию/деактивацию дублирования PDCP для MAC CE. Если IE DC Based Duplication Activation включен в сообщение UE CONTEXT MODIFICATION REQUEST для DRB, то gNB-DU должен учитывать это при активации/деактивации дублирования PDCP на основе DC для этого DRB.

Для определенного DRB, которому выделены два туннеля GTP-U, если такой DRB изменен, и ему предоставлен один туннель GTP-U посредством процедуры изменения контекста UE, то gNB-DU должен учитывать, что дублирование PDCP на основе CA для соответствующего DRB деконфигурировано. Если происходит такая процедура Изменения контекста UE, IE Duplication Activation не должен быть включен для соответствующего DRB.

Если IE UL Configuration в составе IE DRB to Be Setup Item или IE DRB to Be Modified Item включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен учитывать это при планировании UL.

Если текущая процедура модификации включает изменения конфигурации L1/L2 в gNB-DU, о которых сигнализирует gNB-CU через IE CellGroupConfig, то gNB-CU должен включить IE RRC Reconfiguration Complete Indicator в сообщение UE CONTEXT MODIFICATION REQUEST для информирования gNB-DU, что текущая процедура модификации, включая IE CellGroupConfig, успешно или неуспешно выполнена. В случае невыполнения текущей процедуры модификации gNB-DU должен продолжать использовать старую конфигурацию UE.

Если IE DL PDCP SN length включен в сообщение UE CONTEXT MODIFICATION REQUEST для DRB, то gNB-DU должен, если такая возможность поддерживается, сохранить эту информацию и использовать для конфигурации нижнего уровня.

Если IE UL PDCP SN length включен в сообщение UE CONTEXT MODIFICATION REQUEST для DRB, то gNB-DU должен, если такая возможность поддерживается, сохранить эту информацию и использовать для конфигурации нижнего уровня.

Если IE RLC Failure Indication включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен учитывать, что объект RLC, указанный таким IE, требует повторной установки при активном дублировании пакетов на основе CA, и gNB-DU может включать IE Associated SCell List в сообщение UE CONTEXT MODIFICATION RESPONSE, содержащее список SCell, ассоциированных с объектом RLC, обозначенным IE RLC Failure Indication.

Если сообщение UE CONTEXT MODIFICATION REQUEST содержит IE RRC-Container, то gNB-DU должен отправить соответствующее сообщение RRC на UE. Если сообщение UE CONTEXT MODIFICATION REQUEST включает IE Execute Duplication, то gNB-DU должен выполнить дублирование на основе CA, если оно было сконфигурировано, для SRB для включенного IE RRC-Container.

Если сообщение UE CONTEXT MODIFICATION REQUEST содержит IE Transmission Action Indicator, то gNB-DU должен остановить или перезапустить (если процесс уже остановлен) передачу данных для UE в соответствии со значением этого IE. Решение об остановке или перезапуске планирования UE зависит от реализации gNB-DU.

Для операции EN-DC, если IE DRB To Be Setup List присутствует в сообщении UE CONTEXT MODIFICATION REQUEST, то gNB-CU должен включить IE E-UTRAN QoS. Распределение ресурсов согласно значениям IE Allocation and Retention Priority, включенного в IE E-UTRAN QoS, должно соответствовать принципам, описанным для процедуры установки E-RAB в [14]. Для операции NG-RAN gNB-CU должен включить IE DRB Information в сообщение UE CONTEXT MODIFICATION REQUEST.

Если gNB-CU включает информацию SMTC об измеренных частотах в IE MeasurementTimingConfiguration IE CU to DU RRC Information, который включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен генерировать интервалы измерения на основе полученной информации SMTC. Затем gNB-DU должен отправить информацию об интервалах измерения на gNB-CU в IE MeasGapConfig IE CU to DU RRC Information, который включен в сообщение UE CONTEXT MODIFICATION RESPONSE.

Для операции DC, если gNB-CU включает IE CG-Config в IE CU to DU RRC Information, который включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU может инициировать координацию параметров нижнего уровня с учетом этой информации.

Для операции EN-DC, если gNB-CU включает IE Resource Coordination Transfer Information в сообщение UE CONTEXT MODIFICATION REQUEST, gNB-DU должен, если такая возможность поддерживается, использовать его для координации ресурсов. Если gNB-CU получил информацию о координации ресурсов MeNB, как определено в [16], то после завершения процедур установки контекста UE gNB-CU должен без перекодировки передать ее gNB-DU через IE Resource Coordination Transfer Container в сообщении UE CONTEXT MODIFICATION REQUEST. GNB-DU должен использовать информацию, полученную в IE Resource Coordination Transfer Container, для получения MeNB Resource Coordination Information в gNB, действующем в качестве вторичного узла, как описано в [16]. Если IE Resource Coordination E-UTRA Cell Information включен в IE Resource Coordination Transfer Information, то gNB-DU должен сохранить информацию, заменив ранее полученную информацию для той же соты E-UTRA, и использовать сохраненную информацию в целях координации ресурсов. Если IE Ignore PRACH Configuration присутствует и задан как «истина», то IE E-UTRA PRACH Configuration в сообщении UE CONTEXT MODIFICATION REQUEST должен игнорироваться.

Для операции NGEN-DC или NE-DC, если gNB-CU включает IE Resource Coordination Transfer Information в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен, если такая возможность поддерживается, использовать его для координации ресурсов. Если gNB-CU получил информацию о координации ресурсов MR-DC, как определено в [1], то после завершения процедур установки контекста UE gNB-CU должен без перекодировки передать ее gNB-DU через IE Resource Coordination Transfer Container в сообщении UE CONTEXT MODIFICATION REQUEST. GNB-DU должен использовать информацию, полученную в IE Resource Coordination Transfer Container, для получения MR-DC Resource Coordination Information в gNB, как описано в [17].

Для операции EN-DC, а также в случае если IE Subscriber Profile ID for RAT/Frequency priority получен от MeNB, сообщение UE CONTEXT MODIFICATION REQUEST должно содержать указанный IE. GNB-DU должен сохранить полученный идентификатор профиля абонента RAT/приоритет частоты в контексте UE и использовать, как определено в [13].

Если IE Index to RAT/Frequency Selection Priority изменен в gNB-CU, IE Index to RAT/Frequency Selection Priority должен быть включен в сообщение UE CONTEXT MODIFICATION REQUEST. GNB-DU может использовать его для целей RRM.

Если сообщение UE CONTEXT MODIFICATION REQUEST содержит IE Uplink TxDirectCurrentList Information, gNB-DU может учитывать это при выборе конфигурации L1.

IE UEAssistanceInformation должен быть включен в IE CU to DU RRC Information в сообщении UE CONTEXT MODIFICATION REQUEST, если gNB-CU получил этот IE от UE; если IE UEAssistanceInformation включен в IE CU to DU RRC Information в сообщении UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен, если такая возможность поддерживается, учитывать это при конфигурации ресурсов для UE.

GNB-DU должен сообщить gNB-CU в сообщении UE CONTEXT MODIFICATION RESPONSE результат для всех запрошенных или измененных DRB и SRB следующим образом:

• список успешно установленных DRB должен быть включен в IE DRB Setup List;
• список DRB, которые не удалось установить, должен быть включен в IE DRB Failed to Setup List;
• список успешно измененных DRB должен быть включен в IE DRB Modified List;
• список DRB, которые не удалось изменить, должен быть включен в IE DRB Failed to be Modified List;
• список SRB, которые не удалось установить, должен быть включен в IE SRB Failed to be Setup List;
• список успешно установленных SRB с идентификаторами логических каналов для первичного пути должен быть включен в IE SRB Setup List только в том случае, если для соответствующих SRB инициировано дублирование PDCP на основе CA;
• список успешно измененных SRB с идентификаторами логических каналов для первичного пути должен быть включен в IE SRB Modified List только в том случае, если для соответствующих SRB инициировано дублирование PDCP на основе CA.

Когда gNB-DU сообщает о неудачной установке DRB или SRB, значение причины должно быть достаточно точным, чтобы позволить gNB-CU узнать причину неудачной установки.

Если IE Resource Coordination Transfer Container включен в сообщение UE CONTEXT MODIFICATION RESPONSE, то gNB-CU должен без перекодировки передать эту информацию с целью координации ресурсов, как описано в [16], [17].

Если IE CellGroupConfig включен в IE DU to CU RRC Information, содержащийся в сообщении UE CONTEXT MODIFICATION RESPONSE, gNB-CU должен выполнить модификацию RRC, как описано в [15]. IE CellGroupConfig должен быть без перекодировки передан в UE, как указано в [15].

Если IE UE-CapabilityRAT-ContainerList включен в UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен учитывать эту информацию для конкретных конфигураций UE.

Если IE SCell Failed To Setup List содержится в сообщении UE CONTEXT MODIFICATION RESPONSE, то gNB-CU должен учитывать, что соответствующие SCell не установлены, с соответствующим значением причины для каждой неустановленной SCell.

Если IE C-RNTI включен в сообщение UE CONTEXT MODIFICATION RESPONSE, то gNB-CU должен считать, что C-RNTI выделен gNB-DU для этого контекста UE.

Если IE Inactivity Monitoring Request содержится в сообщении UE CONTEXT MODIFICATION REQUEST, то gNB-DU может считать, что gNB-CU запросил gNB-DU для выполнения мониторинга неактивности UE. Если IE Inactivity Monitoring Response содержится в сообщении UE CONTEXT MODIFICATION RESPONSE и задан как «Не поддерживается», то gNB-CU должен считать, что gNB-DU не поддерживает мониторинг неактивности UE для UE.

Процедура модификации контекста UE не используется для конфигурации SRB0.

Если IE Notification Control включен в IE DRB To Be Setup List или IE DRB to Be Modified List и задан как активный, то gNB-DU должен, если такая возможность поддерживается, контролировать QoS DRB и уведомлять gNB-CU, если выполнение QoS более невозможно, или если возможно повторное выполнение QoS. IE Notification Control может применяться только к носителям GBR.

Если IE UL PDU Session Aggregate Maximum Bit Rate включен в IE QoS Flow Level QoS Parameters, содержащийся в сообщении UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен сохранить полученное значение UL PDU Session Aggregate Maximum Bit Rate и использовать, как указано в [18].

Если в сообщение UE CONTEXT MODIFICATION REQUEST включен IE gNB-DU UE Aggregate Maximum Bit Rate Uplink, gNB-DU должен:

• заменить полученное ранее значение gNB-DU UE Aggregate Maximum Bit Rate Uplink на новое полученное значение gNB-DU UE Aggregate Maximum Bit Rate Uplink;
• использовать полученное значение gNB-DU UE Aggregate Maximum Bit Rate Uplink для носителей, отличных от GBR, для соответствующего UE.

IE UL PDU Session Aggregate Maximum Bit Rate отправляется, если IE DRB To Be Setup List включен, а gNB-CU не отправлен ранее. GNB-DU должен хранить и использовать полученное значение gNB-DU UE Aggregate Maximum Bit Rate Uplink.

Если IE RLC Status включен в сообщение UE CONTEXT MODIFICATION RESPONSE, то gNB-CU должен предполагать, что RLC повторно установлен в gNB-DU, и может инициировать восстановление данных PDCP.

Если IE GNB-DU Configuration Query содержится в сообщении UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен включать IE CellGroupConfig в IE DU to CU RRC Information в сообщении UE CONTEXT MODIFICATION RESPONSE.

Если IE Bearer Type Change включен в IE DRB to Be Modified List в сообщении UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен либо сбросить нижние уровни, либо сгенерировать новый LCID для соответствующего носителя, как указано в [9].

Для операции NE-DC, если IE NeedforGap включен в сообщение UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен сгенерировать интервал измерения для SeNB.

Если IE QoS Flow Mapping Indication содержится в сообщении UE CONTEXT MODIFICATION REQUEST, gNB-DU должен, если такая возможность поддерживается, заменить любое ранее полученное значение и принимать во внимание, что отображается только восходящий или нисходящий поток QoS к DRB.

Если IE Full Configuration содержится в сообщении UE CONTEXT MODIFICATION REQUEST, то gNB-DU должен сгенерировать IE CellGroupConfig с использованием Full Configuration и включить в сообщение UE CONTEXT MODIFICATION RESPONSE.

Если IE Full Configuration содержится в сообщении UE CONTEXT MODIFICATION RESPONSE, то gNB-CU должен считать, что gNB-DU сгенерировал IE CellGroupConfig с использованием Full Configuration.

7.2.4.3 Неуспешная операция

Если ни одно из запрошенных изменений контекста UE не может быть успешно выполнено, то gNB-DU должен ответить сообщением UE CONTEXT MODIFICATION FAILURE с соответствующим значением причины (см. рисунок 24).

Если gNB-DU не может принять IE SpCell ID в сообщении UE CONTEXT MODIFICATION REQUEST, то он должен ответить сообщением UE CONTEXT MODIFICATION FAILURE.

7.2.4.4 Нештатные условия

Если gNB-DU принимает сообщение UE CONTEXT MODIFICATION REQUEST, содержащее IE E-UTRAN QoS для GBR QoS DRB, но IE GBR QoS Information отсутствует, то gNB-DU должен сообщить о неуспешном установлении соответствующего DRB в IE DRB Failed to Setup List сообщения UE CONTEXT MODIFICATION RESPONSE с соответствующим значением причины.

Если gNB-DU принимает сообщение UE CONTEXT MODIFICATION REQUEST, содержащее IE DRB QoS для GBR QoS DRB, но IE GBR QoS Flow Information отсутствует, то gNB-DU должен сообщить о неуспешном установлении соответствующих DRB в IE DRB Failed to Setup List сообщения UE CONTEXT MODIFICATION RESPONSE с соответствующим значением причины.

Если IE Delay Critical включен в IE Dynamic 5QI Descriptor в IE DRB QoS в сообщении UE CONTEXT MODIFICATION REQUEST и задан как «критическая задержка», но IE Maximum Data Burst Volume отсутствует, то gNB-DU должен сообщить о неуспешном установлении соответствующего DRB в IE DRB Failed to Setup List сообщения UE CONTEXT MODIFICATION RESPONSE с соответствующим значением причины.

7.2.5 Процедура требуемой модификации контекста UE, инициированная gNB-DU

7.2.5.1 Общие положения

Целью процедуры требуемой модификации контекста UE, инициированной gNB-DU, является изменение установленного контекста UE. В процедуре используется передача сигналов, связанная с UE.

7.2.5.2 Успешная операция

Сообщение F1AP UE CONTEXT MODIFICATION REQUIRED инициируется gNB-DU (см. рисунок 25).

GNB-CU сообщает об успешном обновлении контекста UE в сообщении UE CONTEXT MODIFICATION CONFIRM.

Для данного носителя, для которого уже настроено дублирование PDCP CA, если два IE DL UP TNL Information включены в сообщение UE CONTEXT MODIFICATION REQUIRED для DRB, то gNB-CU должен включать два IE UL UP TNL Information в сообщение UE CONTEXT MODIFICATION CONFIRM. GNB-CU и gNB-DU используют IE UL UP TNL Information и IE DL UP TNL Information для поддержки дублирования пакетов для внутреннего gNB-DU CA, как определено в [3], и первый IE UP TNL Information все еще предназначен для первичного пути.

Если IE Resource Coordination Transfer Container включен в сообщение UE CONTEXT MODIFICATION REQUIRED, то gNB-CU должен без перекодировки передать эту информацию с целью координации ресурсов, как описано в [16], [17].

Для операции EN-DC, если gNB-CU включает IE Resource Coordination Transfer Information в сообщение UE CONTEXT MODIFICATION CONFIRM, то gNB-DU должен, если такая возможность поддерживается, использовать его для координации ресурсов. Если gNB-CU получил информацию о координации ресурсов MeNB, как определено в [16], то после завершения процедур требуемого изменения контекста UE, gNB-CU должен без перекодировки передать ее gNB-DU через IE Resource Coordination Transfer Container в сообщении UE CONTEXT MODIFICATION CONFIRM. GNB-DU должен использовать информацию, полученную в IE Resource Coordination Transfer Container, для получения MeNB Resource Coordination Information в gNB, действующем в качестве вторичного узла, как описано в [16]. Если IE Resource Coordination E-UTRA Cell Information включен в IE Resource Coordination Transfer Information, то gNB-DU должен сохранить информацию, заменив ранее полученную информацию для той же соты E-UTRA, и использовать сохраненную информацию в целях координации ресурсов. Если IE Ignore PRACH Configuration присутствует и задан как «истина», IE E-UTRA PRACH Configuration в сообщении UE CONTEXT MODIFICATION CONFIRM должен игнорироваться.

Для операции NGEN-DC или NE-DC, если gNB-CU включает IE Resource Coordination Transfer Information в сообщение UE CONTEXT MODIFICATION CONFIRM, то gNB-DU должен, если такая возможность поддерживается, использовать его для координации ресурсов. Если gNB-CU получил информацию о координации ресурсов MR-DC, как определено в [17], то после завершения процедур требуемого изменения контекста UE, gNB-CU должен без перекодировки передать ее gNB-DU через IE Resource Coordination Transfer Container в сообщении UE CONTEXT MODIFICATION CONFIRM. GNB-DU должен использовать информацию, полученную в IE Resource Coordination Transfer Container, для получения MR-DC Resource Coordination Information в gNB, как описано в [17].

Если IE CellGroupConfig включен в IE DU to CU RRC Information, содержащийся в сообщении UE CONTEXT MODIFICATION REQUIRED, то gNB-CU должен выполнить модификацию RRC, как описано в [15]. IE CellGroupConfig должен быть без перекодировки передан в UE, как указано в [15].

Если сообщение UE CONTEXT MODIFICATION CONFIRM включает IE Execute Duplication, то gNB-DU должен выполнить дублирование на основе CA, если сконфигурировано, для SRB для включенного IE RRC-Container.

Если сообщение UE CONTEXT MODIFICATION REQUIRED содержит IE RLC Status, то gNB-CU должен предположить, что RLC повторно установлен в gNB-DU, и может инициировать восстановление данных PDCP.

7.2.5.3 Неуспешная операция

Если ни одно из запрошенных изменений контекста UE не может быть успешно выполнено, то gNB-CU должен ответить сообщением UE CONTEXT MODIFICATION REFUSE с соответствующим значением причины (см. рисунок 26).

7.2.6 Процедура уведомления о неактивности UE

7.2.6.1 Общие положения

Процедура инициируется gNB-DU для индикации события активности UE. В процедуре используется передача сигналов, связанная с UE.

7.2.6.2 Успешная операция

GNB-DU инициирует данную процедуру, отправляя сообщение UE INACTIVITY NOTIFICATION на gNB-CU (см. рисунок 27).

Если IE DRB ID включен в IE DRB Activity Item в сообщении UE INACTIVITY NOTIFICATION, IE DRB Activity должен быть также включен.

7.2.7 Процедура уведомления

7.2.7.1 Общие положения

Цель процедуры уведомления состоит в предоставлении возможности gNB-DU информировать gNB-CU о невозможности выполнения QoS уже установленного GBR DRB или о возможности повторного выполнения. В процедуре используется передача сигналов, связанная с UE.

7.2.7.2 Успешная операция

GNB-DU инициирует процедуру, отправляя сообщение NOTIFY (см. рисунок 28).

Сообщение NOTIFY должно содержать список DRB GBR, связанных с контролем уведомлений, для которых QoS более не выполняется, или для которых QoS повторно выполняется gNB-DU.

После получения сообщения NOTIFY gNB-CU может идентифицировать соответствующие сессии PDU и потоки QoS. GNB-CU может уведомить 5GC, что QoS для этих сессий PDU или потоков QoS более не выполняется или повторно выполняется.

7.3 Процедуры передачи сообщений RRC

7.3.1 Процедура передачи инициирующего сообщения UL RRC

7.3.1.1 Общие положения

Целью процедуры передачи инициирующего сообщения UL RRC является передача инициирующего сообщения RRC для gNB-CU (см. рисунок 29). В процедуре используется передача сигналов, не связанная с UE.

7.3.1.2 Успешная операция

В рамках процедуры должно быть инициировано установление связанного с UE логического F1-соединения.

Если IE DU to CU RRC Container не включен в сообщение INITIAL UL RRC MESSAGE TRANSFER, то gNB-CU должен отклонить UE на основе предположения, что gNB-DU не может обслуживать такой UE. Если gNB-DU может обслуживать UE, gNB-DU должен включать IE DU to CU RRC Container, а gNB-CU должен настроить UE, как указано в [15], и без перекодировки включить полученный IE CellGroupConfig. GNB-DU не должен включать поле ReconfigurationWithSync в IE CellGroupConfig, как определено в [15] IE DU to CU RRC Container.

Если IE SUL Access Indication включен в сообщение INITIAL UL RRC MESSAGE TRANSFER, то gNB-CU должен считать, что UE выполнил доступ для носителя SUL.

7.3.2 Процедура передачи сообщения DL RRC

7.3.2.1 Общие положения

Целью процедуры передачи сообщения DL RRC является передача сообщения RRC (см. рисунок 30). В процедуре используется передача сигналов, связанная с UE.

7.3.2.2 Успешная операция

Если существует связанное с UE логическое F1-соединение, сообщение DL RRC MESSAGE TRANSFER должно содержать IE gNB-DU UE F1AP ID, который должен использоваться gNB-DU для поиска сохраненного контекста UE. Если связанное с UE логическое F1-соединение отсутствует, оно должно быть установлено при получении сообщения DL RRC MESSAGE TRANSFER.

Если IE Index to RAT/Frequency Selection Priority включен в сообщение DL RRC MESSAGE TRANSFER, gNB-DU может использовать его для RRM.

Сообщение DL RRC MESSAGE TRANSFER должно включать, если доступно, IE Old gNB-DU UE F1AP ID, чтобы gNB-DU мог извлечь существующий контекст UE в ходе процедуры восстановления соединения RRC, как определено в [2].

Если дублирование SRB активировано, сообщение DL RRC MESSAGE TRANSFER должно включать IE Execute Duplication, чтобы gNB-DU мог выполнять дублирование на основе CA для SRB.

Если gNB-DU идентифицирует связанное с UE логическое F1-соединение посредством IE gNB-DU UE F1AP ID в сообщении DL RRC MESSAGE TRANSFER, и включен IE Old gNB-DU UE F1AP ID, он должен передать old gNB-DU UE F1AP ID и соответствующие конфигурации, связанные со старым gNB-DU UE F1AP ID.

Если в сообщение DL RRC MESSAGE TRANSFER включен IE UE Context not retrievable, заданный как «истина», сообщение DL RRC MESSAGE TRANSFER может содержать IE Redirected RRC message и использовать, как указано в [2].

Если в сообщение DL RRC MESSAGE TRANSFER включен IE UE Context not retrievable, заданный как «истина», сообщение DL RRC MESSAGE TRANSFER может содержать IE PLMN Assistance Info for Network Sharing и использовать, как указано в [2].

Если сообщение DL RRC MESSAGE TRANSFER содержит IE New gNB-CU UE F1AP ID, то gNB-DU должен, если такая возможность поддерживается, заменить значение, полученное в IE gNB-CU UE F1AP ID, на значение нового gNB-CU UE F1AP ID и использовать его для дальнейшей передачи сигналов.

Взаимодействие с процедурой запроса контекста UE:

Если в сообщение DL RRC MESSAGE TRANSFER включен IE UE Context not retrievable, заданный как «истина», то gNB-DU может запустить процедуру запроса контекста UE, как указано в [2].

7.3.3 Процедура передачи сообщения UL RRC

7.3.3.1 Общие положения

Целью процедуры Передачи сообщения UL RRC является передача сообщения RRC как UL PDCP-PDU для gNB-CU (см. рисунок 31). В процедуре используется передача сигналов, связанная с UE.

7.3.3.2 Успешная операция

Если gNB-DU получает от радиоинтерфейса сообщение RRC, для которого существует связанное с UE логическое F1-соединение для UE, то gNB-DU должен отправить сообщение UPLINK RRC TRANSFER на gNB-CU, включая сообщение RRC, как IE RRC-Container.

Если IE Selected PLMN ID содержится в сообщении UL RRC MESSAGE TRANSFER, то gNB-CU может использовать его, как указано в [2].

Если сообщение UL RRC MESSAGE TRANSFER содержит IE New gNB-DU UE F1AP ID, то gNB-CU должен, если такая возможность поддерживается, заменить значение, полученное в IE gNB-DU UE F1AP ID, значением нового gNB-DU UE F1AP ID и использовать его для дальнейшей передачи сигналов.

7.3.4 Процедура отчета о доставке RRC

7.3.4.1 Общие положения

Целью процедуры отчета о доставке RRC является предоставление gNB-CU информации об успешной доставке DL PDCP-PDU, включая сообщения RRC. В процедуре используется передача сигналов, связанная с UE.

7.3.4.2 Успешная операция

Если gNB-DU успешно доставляет сообщение RRC на UE, для которого gNB-CU запросил отчет о передаче, то gNB-DU должен отправить сообщение RRC DELIVERY REPORT в gNB-CU, содержащее IE RRC Delivery Status и IE SRB ID (см. рисунок 32).

7.4 Процедуры передачи предупреждающих сообщений

7.4.1 Процедура предупреждения о перезаписи

7.4.1.1 Общие положения

Целью процедуры предупреждения о перезаписи является запуск или перезапись трансляции предупреждающих сообщений. В процедуре используется передача сигналов, не связанная с UE.

7.4.1.2 Успешная операция

GNB-CU инициирует процедуру, отправляя сообщение WRITE-REPLACE WARNING REQUEST на gNB-DU (см. рисунок 33).

После получения сообщения WRITE-REPLACE WARNING REQUEST gNB-DU должен назначить приоритеты своих ресурсов для обработки предупреждающего сообщения.

GNB-DU подтверждает сообщение WRITE-REPLACE WARNING REQUEST, отправляя сообщение WRITE-REPLACE WARNING RESPONSE на gNB-CU.

После получения сообщения WRITE-REPLACE WARNING REQUEST gNB-DU должен включить IE Dedicated SI Delivery Needed UE List в сообщение WRITE-REPLACE WARNING RESPONSE для UE, которые не могут получить системную информацию из трансляции.

Если в сообщении WRITE-REPLACE WARNING RESPONSE содержится IE Dedicated SI Delivery Needed UE List, то gNB-CU должен учитывать это при информировании UE об обновленной системной информации посредством специального сообщения RRC.

Если IE Notification Information включен в IE System Information PWS в сообщении WRITE-REPLACE WARNING REQUEST, то gNB-DU должен использовать эту информацию во избежание дублирования, инициирующего новую трансляцию или заменяющего существующую трансляцию.

Если IE Additional SIB Message List включен в IE System Information PWS, то gNB-DU должен хранить все сообщения SIB в IE System Information PWS и учитывать, что первый сегмент общедоступного предупреждающего сообщения включен в IE SIB message, а остальные сегменты перечислены в IE Additional SIB Message List в порядке сегментации.

7.4.2 Процедура отмены PWS

7.4.2.1 Общие положения

Целью процедуры отмены PWS является отмена уже выполняемой трансляции предупреждающего сообщения. В процедуре используется передача сигналов, не связанная с UE.

7.4.2.2 Успешная операция

GNB-CU инициирует процедуру, отправляя сообщение PWS CANCEL REQUEST на gNB-DU (см. рисунок 34).

GNB-DU должен подтвердить получение сообщения PWS CANCEL REQUEST, отправив сообщение PWS CANCEL RESPONSE.

7.4.3 Процедура индикации перезапуска PWS

7.4.3.1 Общие положения

Целью процедуры индикации перезапуска PWS является информирование gNB-CU о том, что при необходимости информация PWS для некоторых или всех сот gNB-DU доступна для перезагрузки из CBC. В процедуре используется передача сигналов, не связанная с UE.

7.4.3.2 Успешная операция

GNB-DU инициирует процедуру, отправляя сообщение PWS RESTART INDICATION на gNB-CU (см. рисунок 35).

7.4.4 Процедура индикации сбоя PWS

7.4.4.1 Общие положения

Целью процедуры индикации сбоя PWS является информирование gNB-CU о сбое текущей операции PWS для одной или нескольких сот gNB-DU. В процедуре используется передача сигналов, не связанная с UE.

7.4.4.2 Успешная операция

GNB-DU инициирует процедуру, отправляя сообщение PWS FAILURE INDICATION на gNB-CU (см. рисунок 36).

7.5 Процедуры системной информации

7.5.1 Процедура доставки системной информации

7.5.1.1 Общие положения

Цель процедуры доставки системной информации заключается в подаче команды gNB-DU транслировать запрошенный другой SI. В процедуре используется передача сигналов, не связанная с UE.

7.5.1.2 Успешная операция

GNB-CU инициирует процедуру, отправляя сообщение SYSTEM INFORMATION DELIVERY COMMAND на gNB-DU (рисунок 37).

После получения данного сообщения gNB-DU должен передать запрошенный другой SI и удалить контекст UE, соответствующий IE Confirmed UE ID, при его наличии.

После получения сообщения SYSTEM INFORMATION DELIVERY COMMAND может быть выполнена процедура обновления конфигурации gNB-DU, в рамках которой gNB-DU должен включить IE Dedicated SI Delivery Needed UE List в сообщение GNB-DU CONFIGURATION UPDATE для UE, которые не могут получать системную информацию из трансляции.

7.6 Процедура пейджинга

7.6.1 Общие положения

Целью процедуры пейджинга является предоставление информации пейджинга, чтобы gNB-DU мог выполнять пейджинг UE. В процедуре используется передача сигналов, не связанная с UE.

7.6.2 Успешная операция

GNB-CU инициирует процедуру, отправляя сообщение PAGING (см. рисунок 38).

Рисунок 38 — Процедура пейджинга (успешная операция)

IE Paging DRX может быть включен в сообщение PAGING, и если он присутствует, то gNB-DU может использовать его для определения последнего цикла пейджинга для UE.

IE Paging Priority может быть включен в сообщение PAGING, и если он присутствует, то gNB-DU может использовать его согласно [18].

При получении сообщения PAGING gNB-DU должен выполнить пейджинг UE в сотах, которые относятся к сотам, указанным в IE Paging Cell List.

IE Paging Origin может быть включен в сообщение PAGING, и если он присутствует, то gNB-DU должен передать его UE.

8 Элементы для взаимодействия по F1AP

8.1 Общие положения

В 8.2 и 8.3 представлены сообщения F1AP и определения IE в табличном формате. Соответствующее определение ASN.1 представлено в 9.4. В случае противоречия между таблицей и определением ASN.1, ASN.1 имеет приоритет, за исключением определения условий наличия условных IE, где табличный формат имеет приоритет.

Сообщения определены в соответствии с [19].

При указании IE, которые должны быть представлены битовыми строками, если иное специально не указано в описании семантики соответствующего IE или где-либо еще, в отношении порядка битов применяется следующий принцип:

• первый бит (крайний левый бит) содержит самый старший бит (MSB);
• последний бит (крайний правый бит) содержит наименьший значащий бит (LSB);

- при импорте битовых строк из других спецификаций первый бит цепочки битов содержит первый бит соответствующей информации.

Следующие характеристики используются для табличного описания сообщений и IE: наличие, диапазон, критичность и назначенная критичность. Их определение и описание использования приведено в [20].

8.2 Функциональное определение и содержание сообщений

8.2.1 Сообщения управления интерфейсом

8.2.1.1 Сообщение RESET

Сообщение отправляется как gNB-CU, так и gNB-DU и используется для запроса сброса интерфейса F1 или его частей. Характеристики сообщения RESET приведены в таблице 4.

Направление: gNB-CU \rightarrow gNB-DU и gNB-DU \rightarrow gNB-CU.

Таблица 4

Характеристики сообщения RESET		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1
Да	От	Transaction ID	О	-	8.3.1.22
Да	От	Cause	О	-	8.3.1.2
Да	И	CHOICE Reset Type	О	-	-
Да	От	> F1 interface	-	-	-
-	-	>> Reset All	О	-	Ненумеруемое значение (сбросить все,...)
-	-	> Part of F1 interface	-	-	-
-	-	>> UE-associated logical F1-connection list	-	1	-
-	-	>>> UE-associated logical F1-connection Item	-	1..<maxnoofIndividualF1ConnectionsToReset> <*>	-
Каждый	От	>>>> gNB-CU UE F1AP ID	Н	-	8.3.1.4
-	-	>>>> gNB-DU UE F1AP ID	Н	-	8.3.1.5
- - <*> См. таблицу 5.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 5

Граница диапазона	Пояснение
maxnoofIndividualF1ConnectionsToReset	Максимальное количество логических F1-соединений, связанных с UE, разрешенное для сброса в одном сообщении. Значение 65536

8.2.1.2 Сообщение RESET ACKNOWLEDGE

Сообщение отправляется как gNB-CU, так и gNB-DU в ответ на сообщение RESET. Характеристики сообщения RESET ACKNOWLEDGE приведены в таблице 6.

Направление: gNB-DU \rightarrow gNB-CU и gNB-CU \rightarrow gNB-DU.

Характеристики сообщения RESET ACKNOWLEDGE		Наименование IE/группы IE	Наличие	Диапазон	Ссылка
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1
Да	От	Transaction ID	О	-	8.3.1.22
Да	От	UE-associated logical F1-connection list	-	0..1	-
Да	И	> UE-associated logical F1-connection Item	-	1..<maxnoofIndividualF1-ConnectionsToReset> <*>	-
Каждый	И	>> gNB-CU UE F1AP ID	Н	-	8.3.1.4
-	-	>> gNB-DU UE F1AP ID	Н	-	8.3.1.5
-	-	Criticality Diagnostics	Н	-	8.3.1.3
Да И <*> См. таблицу 7.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать

Граница диапазона	Пояснение
maxnoofIndividualF1ConnectionsToReset	Максимальное количество логических F1-соединений, связанных с UE, разрешенное для сброса в одном сообщении. Значение 65536

8.2.1.3 Сообщение ERROR INDICATION

Данное сообщение отправляется как gNB-CU, так и gNB-DU и используется для указания того, что в узле обнаружена ошибка. Характеристики сообщения ERROR INDICATION приведены в таблице 8.

Направление: gNB-CU \rightarrow gNB-DU и gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	-	Да	И
Transaction ID	О	8.3.1.22	Данный IE игнорируется при получении в сигнальном сообщении, связанном с UE	Да	От
gNB-CU UE F1AP ID	Н	8.3.1.4	-	Да	И
gNB-DU UE F1AP ID	Н	8.3.1.5	-	Да	И
Cause	Н	8.3.1.2	-	Да	И
Criticality Diagnostics	Н	8.3.1.3	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.2.1.4 Сообщение F1 SETUP REQUEST

Сообщение отправляется gNB-DU для передачи информации, связанной с экземпляром интерфейса F1-C. Характеристики сообщения F1 SETUP REQUEST приведены в таблице 9.

Примечание - Если ассоциация TNL используется несколькими экземплярами интерфейса F1-C, несколько процедур установки F1 запускаются через одну ассоциацию TNL после того, как ассоциация TNL становится активной.

Направление: gNB-DU \rightarrow gNB-CU.

Характеристики сообщения F1 SETUP REQUEST		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	От	Transaction ID	О	-	8.3.1.22	-
Да	От	gNB-DU ID	О	-	8.3.1.9	-
Да	От	gNB-DU Name	Н	-	Printable-String (длина (1..150,...))	-
Да	И	gNB-DU Served Cells List	-	0..1	-	Список конфигурированных сот в gNB-DU
Да	От	> gNB-DU Served Cells Item	-	1..<maxCellingNBDU> <*>	-	-
Каждый	От	>> Served Cell Information	О	-	8.3.1.10	Информация о конфигурированных сотах в gNB-DU
-	-	>> gNB-DU System Information	Н	-	8.3.1.17	Контейнер RRC с системной информацией, принадлежащий gNB-DU
-	-	gNB-DU RRC version	О	-	8.3.1.69	-
Да От <*> См. таблицу 10.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512

8.2.1.5 Сообщение F1 SETUP RESPONSE

Данное сообщение отправляется gNB-CU для передачи информации, связанной с экземпляром интерфейса F1-C. Характеристики сообщения F1 SETUP RESPONSE приведены в таблице 11.

Направление: gNB-CU \rightarrow gNB-DU.

Характеристики сообщения F1 SETUP RESPONSE		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	От	Transaction ID	О	-	8.3.1.22	-
Да	От	gNB-CU Name	Н	-	Printable-String (длина (1..150,...))	Удобочитаемое наименование gNB-CU
Да	И	Cells to be Activated List		0..1	-	-
Да	От	> Cells to be Activated List Item	-	1..<maxCellingNBDU> <*>	-	Список сот, подлежащих активации
Каждый	От	>> NR CGI	О	-	8.3.1.12	-
-	-	>> NR PCI	Н	-	Целочисленное (0..1007)	Физический ID соты
-	-	>> gNB-CU System Information	Н	-	8.3.1.42	Контейнер RRC с системной информацией, принадлежащий gNB-CU
Да	От	>> Available PLMN List	Н	-	8.3.1.64	-
Да	И	>> Extended Available PLMN List	Н	-	8.3.1.75	Это значение включается, если включен IE Available PLMN List и если необходимо оповестить более шести доступных PLMN
Да	И	gNB-CU RRC version	О	-	8.3.1.69	-
Да От <*> См. таблицу 12.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512

8.2.1.6 Сообщение F1 SETUP FAILURE

Данное сообщение отправляется gNB-CU для индикации сбоя установки F1. Характеристики сообщения F1 SETUP FAILURE приведены в таблице 13.

Направление: gNB-CU \rightarrow gNB-DU.

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	Да	От
Transaction ID	О	8.3.1.22	Да	От
Cause	О	8.3.1.2	Да	И
Time to wait	Н	8.3.1.13	Да	И
Criticality Diagnostics	Н	8.3.1.3	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.2.1.7 Сообщение GNB-DU CONFIGURATION UPDATE

Данное сообщение отправляется gNB-DU для передачи обновленной информации, связанной с экземпляром интерфейса F1-C. Характеристики сообщения GNB-DU CONFIGURATION UPDATE приведены в таблице 14.

Примечание - Если транспорт сигнализации F1-C совместно используется несколькими экземплярами интерфейса F1-C, это сообщение может передавать обновленную информацию, связанную с несколькими экземплярами интерфейса F1-C.

Направление: gNB-DU \rightarrow gNB-CU.		Таблица 14		Характеристики сообщения GNB-DU CONFIGURATION UPDATE		Наименование IE/группы IE
Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность	Message Type
О	-	8.3.1.1	-	Да	От	Transaction ID
О	-	8.3.1.22	-	Да	От	Served Cells To Add List
-	0..1	-	Полный список добавленных сот, обслуживаемых gNB-DU	Да	От	> Served Cells To Add Item
-	1..<maxCellingNBDU> <*>	-	-	Каждый	От	>> Served Cell Information
О	-	8.3.1.10	Информация о конфигурированных сотах в gNB-DU	-	-	>> gNB-DU System Information
Н	-	8.3.1.17	Контейнер RRC с системной информацией, принадлежащий gNB-DU	-	-	Served Cells To Modify List
-	0..1	-	Полный список измененных сот, обслуживаемых gNB-DU	Да	От	> Served Cells To Modify Item
-	1..<maxCellingNBDU> <*>	-	-	Каждый	От	>> Old NR CGI
О	-	8.3.1.12	-	-	-	>> Served Cell Information
О -
8.3.1.10	Информация о конфигурированных сотах в gNB-DU	-	-	>> Served Cell Information	О	-
8.3.1.10	Информация о конфигурированных сотах в gNB-DU	-	-	>> gNB-DU System Information	Н	-
8.3.1.17	Контейнер RRC с системной информацией, принадлежащий gNB-DU	-	-	Served Cells To Delete List	-	0..1
-	Полный список удаленных сот, обслуживаемых gNB-DU	Да	От	> Served Cells To Delete Item	-	1..<maxCellingNBDU> <*>
-	-	Каждый	От	>> Old NR CGI	О	-
8.3.1.12	-	-	От	Cells Status List	-	0..1
-	Полный список активных сот	Да	От	> Cells Status Item	-	0..<maxCellingNBDU> <*>
-	-	Каждый	От	>> NR CGI	О	-
8.3.1.12	-	-	-	>> Service Status	О	-
8.3.1.67	-	-	-	Dedicated SI Delivery Needed UE List	-	0..1
-	Список UE, которые не могут получать системную информацию из трансляции	Да	И	> Dedicated SI Delivery Needed UE Item	-	1..<maxnoofUEIDs> <*>
-	-	Каждый	И	>> gNB-CU UE F1AP ID	О	-
8.3.1.4	-	-	-	>> NR CGI	О	-
8.3.1.12	-	-	-	gNB-DU ID	Н	-
8.3.1.9	-	Да	От	gNB-DU TNL Association To Remove List	-	0..1
-	-	Да	От	> gNB-DU TN Association To Remove Item	-	1..<maxnoofTNLAssociation> <*>
- -
Каждый	От	>> TNL Association Transport Layer Address	О	-	8.3.2.4	Адрес транспортного уровня gNB-DU
-	-	>> TNL Association Transport Layer Address gNB-CU	Н	-	8.3.2.4	Адрес транспортного уровня gNB-CU
- - <*> См. таблицу 15.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 15

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512
maxnoofUEIDs	Максимальное количество UE, которые могут обслуживаться gNB-DU. Значение 65536
maxnoofTNLAssociations	Максимальное количество ассоциаций TNL между gNB-CU и gNB-DU. Значение 32

8.2.1.8 Сообщение GNB-DU CONFIGURATION UPDATE ACKNOWLEDGE

Данное сообщение отправляется gNB-CU на gNB-DU для подтверждения обновления информации, связанной с экземпляром интерфейса F1-C. Характеристики сообщения GNB-DU CONFIGURATION UPDATE ACKNOWLEDGE приведены в таблице 16.

Примечание - Если транспорт сигнализации F1-C совместно используется несколькими экземплярами интерфейса F1-C, это сообщение может передавать обновленную информацию, связанную с несколькими экземплярами интерфейса F1-C.

Направление: gNB-CU \rightarrow gNB-DU.

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	8.3.1.1	-	Да	От
Transaction ID	О	-	8.3.1.22	-	Да	От
Cells to be Activated List	-	0..1	-	Список сот, подлежащих активации	Да	От
> Cells to be Activated List Item	-	1..<maxCellingNBDU> <*>	-	-	Каждый	От
>> NR CGI	О	-	8.3.1.12	-	-	-
>> NR PCI	Н	-	Целочисленное (0..1007)	Физический ID соты	-	-
>> gNB-CU System Information	Н	-	8.3.1.42	Контейнер RRC с системной информацией, принадлежащий gNB-CU	Да	От
>> Available PLMN List	Н	-	8.3.1.64	Список доступных PLMN	Да	И
>> Extended Available PLMN List	Н	-	8.3.1.75	Это значение включается, если включен IE Available PLMN List и если необходимо оповестить более шести доступных PLMN	Да	И
Criticality Diagnostics	Н	-	8.3.1.3	-	Да	И
Cells to be Deactivated List	-	0..1	-	Список сот для деактивации	Да	От
> Cells to be Deactivated List Item	-	1..<maxCellingNBDU> <*>	-	-	Каждый	От
>> NR CGI	О	-	8.3.1.12	-	-	-
<*> См. таблицу 17. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512

8.2.1.9 Сообщение GNB-DU CONFIGURATION UPDATE FAILURE

Данное сообщение направляется gNB-CU для индикации сбоя обновления конфигурации gNB-DU. Характеристики сообщения GNB-DU CONFIGURATION UPDATE FAILURE приведены в таблице 18.

Направление: gNB-CU \rightarrow gNB-DU

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	Да	От
Transaction ID	О	8.3.1.22	Да	От
Cause	О	8.3.1.2	Да	И
Time to wait	Н	8.3.1.13	Да	И
Criticality Diagnostics	Н	8.3.1.3	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.2.1.10 Сообщение GNB-CU CONFIGURATION UPDATE

Данное сообщение отправляется gNB-CU для передачи обновленной информации, связанной с экземпляром интерфейса F1-C. Характеристики сообщения GNB-CU CONFIGURATION UPDATE приведены в таблице 19.

Примечание - Если транспорт сигнализации F1-C совместно используется несколькими экземплярами интерфейса F1-C, то это сообщение может передавать обновленную информацию, связанную с несколькими экземплярами интерфейса F1-C.

Направление: gNB-CU \rightarrow gNB-DU

Характеристики сообщения GNB-CU CONFIGURATION UPDATE		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	От	Transaction ID	О	-	8.3.1.22	-
Да	От	Cells to be Activated List	-	0..1	-	Список сот, подлежащих активации или изменению
Да	От	> Cells to be Activated List Item	-	1..<maxCellingNBDU> <*>	-	-
Каждый	От	>> NR CGI	О	-	8.3.1.12	-
-	-	>> NR PCI	Н	-	Целочисленное (0..1007)	Физический ID соты
-	-	>> gNB-CU System Information	Н	-	8.3.1.42	Контейнер RRC с системной информацией, принадлежащий gNB-CU
Да	От	>> Available PLMN List	Н	-	8.3.1.64	-
Да	И	>> Extended Available PLMN List	Н	-	8.3.1.75	Это значение включается, если включен IE Available PLMN List и если необходимо оповестить более шести доступных PLMN
Да	И	Cells to be Deactivated List	-	0..1	-	Список сот для деактивации
Да	От	> Cells to be Deactivated List Item	-	1..<maxCellingNBDU> <*>	-	-
Каждый	От	>> NR CGI	О		8.3.1.12	-
-		gNB-CU TNL Association To Add List	-	0..1	-	-
Да	И	> gNB-CU TNL Association To Add Item IEs	-	1..<maxnoofTNLAssociations> <*>	-	-
Каждый	И	>> TNL Association Transport Layer Information	О	-	8.3.2.4	Адрес транспортного уровня gNB-CU
-	-	>> TNL Association Usage	О	-	Ненумеруемое значение (ue, non-ue, both, ...)	Указывает, используется ли ассоциация TNL только для передачи сигналов, связанной с UE, или передачи сигналов, не связанной с UE, или для обоих вариантов. Использование этого IE описано в [[5]](#p107718)
-	-	gNB-CU TNL Association To Remove List	-	0..1	-	-
Да	И	> gNB-CU TNL Association To Remove Item	-	1..<maxnoofTNLAssociation> <*>	-	-
Каждый	И	>> TNL Association Transport Layer Address	О	-	8.3.2.4	Адрес транспортного уровня gNB-CU
-	-	>> TNL Association Transport Layer Address gNB-DU	Н	-	8.3.2.4	Адрес транспортного уровня gNB-DU
Да	От	gNB-CU TNL Association To Update List	-	0..1	-	-
Да	И	> gNB-CU TNL Association To Update Item	-	1..<maxnoofTNLAssociations> <*>	-	-
Каждый	И	>> TNL Association Transport Layer Address	О	-	8.3.2.4	Адрес транспортного уровня gNB-CU
-	-	>> TNL Association Usage	Н	-	Ненумеруемое значение (ue, non-ue, both, ...)	Указывает, используется ли ассоциация TNL только для передачи сигналов, связанной с UE, или передачи сигналов, не связанной с UE, или для обоих вариантов. Использование этого IE описано в [[5]](#p107718)
-	-	Cells to be barred List	-	0..1	-	Список сот для ограничения
Да	И	> Cells to be barred List Item	-	1..<maxCellingNBDU> <*>	-	-
Каждый	И	>> NR CGI	О	-	8.3.1.12	-
-	-	>> Cell Barred	О	-	Ненумеруемое значение (ограничено, не ограничено, ...)	-
-	-	Protected E-UTRA Resources List	-	0..1	-	Список защищенных ресурсов E-UTRA
Да	От	> Protected E-UTRA Resources List Item	-	1..<maxCellineNB> <*>	-	-
Каждый	От	>> Spectrum Sharing Group ID	О	-	Целочисленное (1..maxCellineNB)	Обозначает соты E-UTRA, участвующие в координации ресурсов с сотами NR, связанными с тем же ID группы совместного использования спектра
-	-	>> E-UTRA Cells List	-	1	-	Список применимых сот E-UTRA
-	-	>>> E-UTRA Cells List Item	-	1..<maxCellineNB> <*>	-	-
-	-	>>>> EUTRA Cell ID	О	-	Битовая строка (длина (28))	Указывает глобальный идентификатор соты E-UTRAN, как определено в 9.2.14 [[16]](#p107751)
-	-	>>>> Served EUTRA Cell Information	О	-	8.3.1.63	-
- - <*> См. таблицу 20.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 20

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512
maxnoofTNLAssociations	Максимальное количество ассоциаций TNL между gNB-CU и gNB-DU. Значение 32
maxCellineNB	Максимальное количество сот, которые могут обслуживаться eNB. Значение 256

8.2.1.11 Сообщение GNB-CU CONFIGURATION UPDATE ACKNOWLEDGE

Данное сообщение отправляется gNB-DU на gNB-CU для подтверждения обновления информации, связанной с экземпляром интерфейса F1-C. Характеристики сообщения GNB-CU CONFIGURATION UPDATE ACKNOWLEDGE приведены в таблице 21.

Примечание - Если транспорт сигнализации F1-C совместно используется несколькими экземплярами интерфейса F1-C, это сообщение может передавать обновленную информацию, связанную с несколькими экземплярами интерфейса F1-C.

Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	-	8.3.1.1	-	Да	От
Transaction ID	О	-	8.3.1.22	-	Да	От
Cells Failed to be Activated List	-	0..1	-	Список сот, которые не прошли активацию	Да	От
> Cells Failed to be Activated Item	-	1..<maxCellingNBDU> <*>	-	-	Каждый	От
>> NR CGI	О	-	8.3.1.12	-	-	-
>> Cause	О	-	8.3.1.2	-	-	-
Criticality Diagnostics	Н	-	8.3.1.3	-	Да	И
gNB-CU TNL Association Setup List	-	0..1	-	-	Да	И
> gNB-CU TNL Association Setup Item	-	1..<maxnoofTNLAssociations> <*>	-	-	Каждый	И
>> TNL Association Transport Layer Address	О	-	8.3.2.4	Адрес транспортного уровня gNB-CU	-	-
gNB-CU TNL Association Failed to Setup List	-	0..1	-	-	Да	И
> gNB-CU TNL Association Failed To Setup Item	-	1..<maxnoofTNLAssociations> <*>	-	-	Каждый	И
>> TNL Association Transport Layer Address	О	-	8.3.2.4	Адрес транспортного уровня gNB-CU	-	-
>> Cause	О	-	8.3.1.2	-	-	-
Dedicated SI Delivery Needed UE List	-	0..1	-	Список UE, которые не могут получать системную информацию из трансляции	Да	И
> Dedicated SI Delivery Needed UE List	-	1..<maxnoofUEIDs> <*>	-	-	Каждый	И
>> gNB-CU UE F1AP ID	О	-	8.3.1.4	-	-	-
>> NR CGI	О	-	8.3.1.12	-	-	-
<*> См. таблицу 22. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 22

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512
maxnoofTNLAssociations	Максимальное количество ассоциаций TNL между gNB-CU и gNB-DU. Значение 32
maxnoofUEIDs	Максимальное количество UE, которые могут обслуживаться gNB-DU. Значение 65536

8.2.1.12 Сообщение GNB-CU CONFIGURATION UPDATE ACKNOWLEDGE FAILURE

Данное сообщение направляется gNB-DU для индикации сбоя обновления конфигурации gNB-CU. Характеристики сообщения GNB-CU CONFIGURATION UPDATE ACKNOWLEDGE FAILURE приведены в таблице 23.

Направление: gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	Да	От
Transaction ID	О	8.3.1.22	Да	От
Cause	О	8.3.1.2	Да	И
Time to wait	Н	8.3.1.13	Да	И
Criticality Diagnostics	Н	8.3.1.3	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.2.1.13 Сообщение GNB-DU RESOURCE COORDINATION REQUEST

Данное сообщение отправляется gNB-CU на gNB-DU для обозначения желаемого распределения ресурсов для трафика данных в целях координации ресурсов. Сообщение запускает координацию ресурсов gNB-DU (для координации ресурсов, инициированной NR) для указания начального предложения ресурсов узла E-UTRA (для координации ресурсов gNB-DU, инициируемой E-UTRA) или для указания согласованного распределения ресурсов, которое должно выполняться. Характеристики сообщения GNB-DU RESOURCE COORDINATION REQUEST приведены в таблице 24.

Направление: gNB-CU \rightarrow gNB-DU.

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	-	Да	От
Transaction ID	О	8.3.1.22	-	Да	От
Request type	О	Ненумеруемое значение (предложение, выполнение, ...)	-	Да	От
E-UTRA — NR Cell Resource Coordination Request Container	О	Октетная строка	Включает сообщение X2AP E-UTRA — NR CELL RESOURCE COORDINATION REQUEST, как определено в 9.1.4.24 [[16]](#p107751)	Да	От
Ignore Coordination Request Container	Н	Ненумеруемое значение (да, ...)	-	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить.

8.2.1.14 Сообщение GNB-DU RESOURCE COORDINATION RESPONSE

Данное сообщение отправляется gNB-DU на gNB-CU для обозначения желаемого распределения ресурсов для трафика данных в ответ на сообщение GNB-DU RESOURCE COORDINATION REQUEST. Характеристики сообщения GNB-DU RESOURCE COORDINATION RESPONSE приведены в таблице 25.

Направление: gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	8.3.1.1		Да	От
Transaction ID	О	8.3.1.22		Да	От
E-UTRA — NR Cell Resource Coordination Response Container	О	Октетная строка	Включает сообщение X2AP E-UTRA — NR CELL RESOURCE COORDINATION RESPONSE, как определено в 9.1.4.25 [[16]](#p107751)	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; От — отклонить.

8.2.1.15 Сообщение GNB-DU STATUS INDICATION

Данное сообщение отправляется gNB-DU для индикации gNB-CU состояния перегрузки. Характеристики сообщения GNB-DU STATUS INDICATION приведены в таблице 26.

Направление: gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	Да	И
Transaction ID	О	8.3.1.22	Да	От
gNB-DU Overload Information	О	Ненумеруемое значение (перегружено, не перегружено)	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

8.2.1.16 Сообщение F1 REMOVAL REQUEST

Данное сообщение отправляется gNB-DU либо gNB-CU для инициации удаления экземпляра интерфейса и связанных ресурсов. Характеристики сообщения F1 REMOVAL REQUEST приведены в таблице 27.

Направление: gNB-DU \rightarrow gNB-CU, gNB-CU \rightarrow gNB-DU.

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	Да	От
Transaction ID	О	8.3.1.22	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; От — отклонить.

8.2.1.17 Сообщение F1 REMOVAL RESPONSE

Данное сообщение отправляется gNB-DU либо gNB-CU для подтверждения инициации удаления экземпляра интерфейса и связанных ресурсов. Характеристики сообщения F1 REMOVAL RESPONSE приведены в таблице 28.

Направление: gNB-CU \rightarrow gNB-DU, gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	Да	От
Transaction ID	О	8.3.1.22	Да	От
Criticality Diagnostics	Н	8.3.1.3	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.2.1.18 Сообщение F1 REMOVAL FAILURE

Данное сообщение отправляется gNB-DU либо gNB-CU для индикации невозможности утверждения удаления экземпляра интерфейса и связанных ресурсов. Характеристики сообщения F1 REMOVAL FAILURE приведены в таблице 29.

Направление: gNB-CU \rightarrow gNB-DU, gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type О
8.2.3.1	Да	От	Transaction ID	О
8.3.1.22	Да	От	Cause	О
8.3.1.2	Да	И	Criticality Diagnostics	Н
8.3.1.3	Да	И	Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.
8.2.1.19 Сообщение NETWORK ACCESS RATE REDUCTION

Данное сообщение отправляется gNB-CU для указания gNB-DU на необходимость снижения скорости, с которой UE получают доступ к сети. Характеристики сообщения NETWORK ACCESS RATE REDUCTION приведены в таблице 30.

Направление: gNB-CU \rightarrow gNB-DU.

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	Да	И
Transaction ID	О	8.3.1.22	Да	От
UAC Assistance Information	О	8.3.1.82	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать

8.2.2 Сообщения управления контекстом UE

8.2.2.1 Сообщение UE CONTEXT SETUP REQUEST

Данное сообщение отправляется gNB-CU для запроса установки контекста UE. Характеристики сообщения UE CONTEXT SETUP REQUEST приведены в таблице 31.

Направление: gNB-CU \rightarrow gNB-DU.

Таблица 31		Характеристики сообщения UE CONTEXT SETUP REQUEST		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность	Message Type	О	-
8.3.1.1	-	Да	От	gNB-CU UE F1AP ID	О	-
8.3.1.4	-	Да	От	gNB-DU UE F1AP ID	Н	-
8.3.1.5	-	Да	И	SpCell ID	О	-
8.3.1.12	Специальная сота, как определено в [[21]](#p107766). В случае передачи контроля этот IE считается целевой сотой	Да	От	ServCellIndex	О	-
Целочисленное (0..31,...)	-	Да	От	SpCell UL Configured	Н	-
8.3.1.33	-	Да	И	CU to DU RRC Information	О	-
8.3.1.24	-	Да	От	Candidate SpCell List	-	0..1
-	-	Да	И	> Candidate SpCell Item	-	1..<maxnoofCandidateSpCells> <*>
-	-	Каждый	И	>> Candidate SpCell ID	О	-
8.3.1.12	Специальная сота, как определено в [[21]](#p107766)	-	-	DRX Cycle	Н	-
8.3.1.23	-	Да	И	Resource Coordination Transfer Container	Н	-
Октетная строка	Включает IE MeNB Resource Coordination Information, как определено в 9.2.116 в [[16]](#p107751) для EN-DC, или IE MR-DC Resource Coordination Information, как определено в [[17]](#p107754) для NGEN-DC и NE-DC	Да	И	SCell To Be Setup List	-	0..1
-	-	Да	И	> SCell to Be Setup Item	-	1..<maxnoofSCells> <*>
-	-	Каждый	И	>> SCell ID	О	-
8.3.1.12	Идентификатор SCell в gNB	-	-	>> SCellIndex	О	-
Целочисленное (1..31)	-	-	-	>> SCell UL Configured	Н	-
8.3.1.33	-	-	-	>> serving-CellMO	Н	-
Целочисленное (1..64)	-	Да	И	SRB to Be Setup List	-	0..1
-	-	Да	От	> SRB to Be Setup Item	-	1..<maxnoofSRBs> <*>
-	-	Каждый	От	>> SRB ID	О	-
8.3.1.7	-	-	-	>> Duplication Indication	Н	-
Ненумеруемое значение (истина, ..., ложь)	Значение, если включено, должно быть задано как «истина»	-	-	DRB to Be Setup List	-	0..1
-	-	Да	От	> DRB to Be Setup Item	-	1..<maxnoofDRBs> <*>
-	-	Каждый	От	>> DRB ID	О	-
8.3.1.8	-	-	-	>> CHOICE QoS Information	О	-
-	-	-	-	>>> E-UTRAN QoS	О	-
8.3.1.18	Должен использоваться в случае EN-DC для передачи параметров QoS уровня E-RAB	-	-	>>> DRB Information	-	1
-	Должен использоваться в случае NG-RAN	Да	И	>>>> DRB QoS	О	-
8.3.1.45	-	-	-	>>>> S-NSSAI	О	-
8.3.1.38	-	-	-	>>>> Notification Control	Н	-
8.3.1.56	-	-	-	>>>> Flows Mapped to DRB Item	-	1..<maxnoofQoSFlows> <*>
-	-	-	-	>>>>> QoS Flow Identifier	О	-
8.3.1.62	-	-	-	>>>>> QoS Flow Level QoS Parameters	О	-
8.3.1.45	-	-	-	>>>>> QoS Flow Mapping Indication	О	-
8.3.1.71	-	Да	И	>> UL UP TNL Information to be setup List	-	1
-	-	-	-	>>> UL UP TNL Information to Be Setup Item	-	1..<maxnoofULUPTNLInformation> <*>
-	-	-	-	>>>> UL UP TNL Information	О	-
8.3.2.1 Конечная точка gNB-CU канала-носителя F1. Для передачи UL PDU
-	-	>> RLC Mode	О	-	8.3.1.21	-
-	-	>> UL Configuration	Н	-	8.3.1.31	Информация об использовании UL в gNB-DU
-	-	>> Duplication Activation	Н	-	8.3.1.36	Информация о начальном состоянии дублирования UL PDCP на основе CA
-	-	>> DC Based Duplication Configured	Н	-	Ненумеруемое значение (истина, ..., ложь)	Индикация сконфигурированного или несконфигурированного состояния дублирования PDCP на основе DC. Значение, если включено, должно быть задано как «истина»
Да	От	>> DC Based Duplication Activation	Н	-	8.3.1.36	Информация о начальном состоянии дублирования UL PDCP на основе DC
Да	От	>> DL PDCP SN length	О	-	Ненумеруемое значение (12 бит, 18 бит, ...)	-
Да	И	>> UL PDCP SN length	Н	-	Ненумеруемое значение (12 бит, 18 бит, ...)	-
Да	И	Inactivity Monitoring Request	Н	-	Ненумеруемое значение (истина, ...)	-
Да	От	RAT-Frequency Priority Information	Н	-	8.3.1.34	-
Да	От	RRC-Container	Н	-	8.3.1.6	Включает IE DL-DCCH-Message, как определено в 6.2 [[15]](#p107748)
Да	И	Masked IMEISV	Н	-	8.3.1.55	-
Да	И	Serving PLMN	Н	-	8.3.1.14	Обозначает PLMN, обслуживающий UE
Да	И	gNB-DU UE Aggregate Maximum Bit Rate Uplink	CifDRBSetup <**>	-	8.3.1.21	Максимальная суммарная скорость восходящего канала gNB-DU UE должна обеспечиваться gNB-DU
Да	И	RRC Delivery Status Request	Н	-	Ненумеруемое значение (истина, ...)	Указывает, запрошена ли процедура RRC DELIVERY REPORT для сообщения RRC
Да	И	Resource Coordination Transfer Information	Н	-	8.3.1.72	-
Да	И	servingCellMO	Н	-	Целочисленное (1..64, ...)	-
Да	И	New gNB-CU UE F1AP ID	Н	-	8.3.1.4	-
Да	От	RAN UE ID	Н	-	Октетная строка (длина (8))	-
Да И <*> См. таблицу 32. <**> См. таблицу 33.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxnoofSCells	Максимальное количество разрешенных SCell для одного UE, максимальное значение 32
maxnoofSRBs	Максимальное количество разрешенных SRB для одного UE, максимальное значение 8
maxnoofDRBs	Максимальное количество разрешенных DRB для одного UE, максимальное значение 64
maxnoofULUPTNLInformation	Максимальное количество элементов информации ULUP TNL для одного DRB, максимальное значение 2
maxnoofCandidateSpCells	Максимальное количество разрешенных SpCell для одного UE, максимальное значение 64
maxnoofQoSFlows	Максимальное количество потоков, разрешенных для отображения к одному DRB, максимальное значение 64

Состояние	Пояснение
ifDRBSetup	Этот IE должен присутствовать только при наличии IE списка DRB для установки

8.2.2.2 Сообщение UE CONTEXT SETUP RESPONSE

Характеристики сообщения UE CONTEXT SETUP RESPONSE		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	От	gNB-CU UE F1AP ID	О	-	8.3.1.4	-
Да	От	gNB-DU UE F1AP ID	О	-	8.3.1.5	-
Да	От	DU To CU RRC Information	О	-	8.3.1.25	-
Да	От	C-RNTI	Н	-	8.3.1.32	C-RNTI, выделенный в gNB-DU
Да	И	Resource Coordination Transfer Container	Н	-	Октетная строка	Включает IE SgNB Resource Coordination Information, как определено в 9.2.117 [[16]](#p107751) для EN-DC, или IE MR-DC Resource Coordination Information, как определено в [[17]](#p107754) для NGEN-DC и NE-DC
Да	И	Full Configuration	Н	-	Ненумеруемое значение (полный, ...)	-
Да	От	DRB Setup List	-	0..1	-	Список успешно установленных DRB
Да	И	> DRB Setup Item list	-	1..<maxnoofDRBs> <*>	-	-
Каждый	И	>> DRB ID	О	-	8.3.1.8	-
-	-	>> LCID	Н	-	8.3.1.35	LCID для первичного пути, если применяется дублирование PDCP
-	-	>> DL UP TNL Information to be setup List	-	1	-	-
-	-	>>> DL UP TNL Information to Be Setup Item	-	1..<maxnoofDLUPTNLInformation> <*>	-	-
-	-	>>>> DL UP TNL Information	О	-	8.3.2.1	Конечная точка gNB-DU канала-носителя F1. Для передачи DL PDU
-	-	SRB Failed to Setup List	-	0..1	-	-
Да	И	> SRB Failed to Setup Item	-	1..<maxnoofSRBs> <*>	-	-
Каждый	И	>> SRB ID	О	-	8.3.1.7	-
-	-	>> Cause	Н	-	8.3.1.2	-
-	-	DRB Failed to Setup List	-	0..1	-	-
Да	И	> DRB Failed to Setup Item	-	1..<maxnoofDRBs> <*>	-	-
Каждый	И	>> DRB ID	О	-	8.3.1.8	-
-	-	>> Cause	Н	-	8.3.1.2	-
-	-	SCell Failed To Setup List	-	0..1	-	-
Да	И	> SCell Failed to Setup Item	-	1..<maxnoofSCells> <*>	-	-
Каждый	И	>> SCell ID	О	-	8.3.1.12	Идентификатор SCell в gNB
-	-	>> Cause	Н	-	8.3.1.2	-
-	-	Inactivity Monitoring Response	Н	-	Ненумеруемое значение (не поддерживается, ...)	-
Да	От	Criticality Diagnostics	Н	-	8.3.1.3	-
Да	И	SRB Setup List	-	0..1	-	-
Да	И	> SRB Setup Item	-	1..<maxnoofSRBs> <*>	-	-
Каждый	И	>> SRB ID	О	-	8.3.1.7	-
-	-	>> LCID	О	-	8.3.1.35	LCID для первичного пути, если применяется дублирование PDCP
- - <*> См. таблицу 35.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 35

Граница диапазона	Пояснение
maxnoofSCells	Максимальное количество разрешенных SCell для одного UE, максимальное значение 32
maxnoofSRBs	Максимальное количество разрешенных SRB для одного UE, максимальное значение 8
maxnoofDRBs	Максимальное количество разрешенных DRB для одного UE, максимальное значение 64
maxnoofDLUPTN LInformation	Максимальное количество элементов DL UP TNL Information для одного DRB, максимальное значение 2

8.2.2.3 Сообщение UE CONTEXT SETUP FAILURE

Данное сообщение отправляется gNB-DU для индикации неуспешной установки контекста UE. Характеристики сообщения UE CONTEXT SETUP FAILURE приведены в таблице 36.

Направление: gNB-DU \rightarrow gNB-CU.

Характеристики сообщения UE CONTEXT SETUP FAILURE		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	От	gNB-CU UE F1AP ID	О	-	8.3.1.4	-
Да	От	gNB-DU UE F1AP ID	Н	-	8.3.1.5	-
Да	И	Cause	О	-	8.3.1.2	-
Да	И	Criticality Diagnostics	Н	-	8.3.1.3	-
Да	И	Potential SpCell List	-	0..1	-	-
Да	И	> Potential SpCell Item	-	0..<maxnoofPotentialSpCells> <*>	-	-
Каждый	И	>> Potential SpCell ID	О	-	8.3.1.12	Специальная сота, как определено в [[21]](#p107766)
- - <*> См. таблицу 37.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxnoofPotentialSpCells	Максимальное количество разрешенных SpCell для одного UE, максимальное значение 64

8.2.2.4 Сообщение UE CONTEXT RELEASE REQUEST

Данное сообщение отправляется gNB-DU для запроса gNB-CU о передаче связанного с UE логического F1-соединения. Характеристики сообщения UE CONTEXT RELEASE REQUEST приведены в таблице 38.

Направление: gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Действие
Message Type	О	8.3.1.1	Да	И
gNB-CU UE F1AP ID	О	8.3.1.4	Да	От
gNB-DU UE F1AP ID	О	8.3.1.5	Да	От
Cause	О	8.3.1.2	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

8.2.2.5 Сообщение UE CONTEXT RELEASE COMMAND

Данное сообщение отправляется gNB-CU для запроса gNB-DU на передачу связанного с UE логического F1-соединения. Характеристики сообщения UE CONTEXT RELEASE COMMAND приведены в таблице 39.

Направление: gNB-CU \rightarrow gNB-DU.

Характеристики сообщения UE CONTEXT RELEASE COMMAND		Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	8.3.1.1	-
Да	От	gNB-CU UE F1AP ID	О	8.3.1.4	-
Да	От	gNB-DU UE F1AP ID	О	8.3.1.5	-
Да	От	Cause	О	8.3.1.2	-
Да	И	RRC-Container	Н	8.3.1.6	Включает IE DL-DCCH-Message, как определено в 6.2 [[15]](#p107748), инкапсулированный в PDCP PDU, или IE DL-CCCH-Message, как определено в 6.2 [[15]](#p107748)
Да	И	SRB ID	CifRRCContainer <*>	8.3.1.7	GNB-DU отправляет сообщение RRC на указанный SRB
Да	И	Old gNB-DU UE F1AP ID	Н	8.3.1.5	Включен, если RRCReestablishmentRequest не принимается
Да	И	Execute Duplication	Н	Ненумеруемое значение (истина, ...)	Этот IE может быть отправлен, только если для UE сконфигурировано дублирование
Да	И	RRC Delivery Status Request	Н	Ненумеруемое значение (истина, ...)	Указывает, запрошена ли процедура RRC DELIVERY REPORT для сообщения RRC
Да И <*> См. таблицу 40.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Состояние	Пояснение
ifRRCContainer	Этот IE должен присутствовать при наличии IE RRC-Container

8.2.2.6 Сообщение UE CONTEXT RELEASE COMPLETE

Данное сообщение отправляется gNB-DU для подтверждения передачи связанного с UE логического соединения F1. Характеристики сообщения UE CONTEXT RELEASE COMPLETE приведены в таблице 41.

Направление: gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	Да	От
gNB-CU UE F1AP ID	О	8.3.1.4	Да	От
gNB-DU UE F1AP ID	О	8.3.1.5	Да	От
Criticality Diagnostics	Н	8.3.1.3	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.2.2.7 Сообщение UE CONTEXT MODIFICATION REQUEST

Данное сообщение отправляется gNB-CU для передачи изменений информации контекста UE в gNB-DU. Характеристики сообщения UE CONTEXT MODIFICATION REQUEST приведены в таблице 42.

Направление: gNB-CU \rightarrow gNB-DU.

Таблица 42		Характеристики сообщения UE CONTEXT MODIFICATION REQUEST		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность	Message Type	О	-
8.3.1.1	-	Да	От	gNB-CU UE F1AP ID	О	-
8.3.1.4	-	Да	От	gNB-DU UE F1AP ID	О	-
8.3.1.5	-	Да	От	SpCell ID	Н	-
8.3.1.12	Специальная сота, как определено в [[18]](#p107757). В случае передачи контроля этот IE считается целевой сотой	Да	И	ServCellIndex	Н	-
Целочисленное (0..31, ...)	-	Да	От	SpCell UL Configured	Н	-
8.3.1.33 -
Да	И	DRX Cycle	Н	-	8.3.1.24	-
Да	И	Информация RRC от CU к DU	Н	-	8.3.1.24	-
Да	От	Transmission Action Indicator	Н	-	8.3.1.11	-
Да	И	Resource Coordination Transfer Container	Н	-	Октетная строка	Включает IE MeNB Resource Coordination Information, как определено в 9.2.116 [[16]](#p107751) для EN-DC, или IE MR-DC Resource Coordination Information, как определено в [[17]](#p107754) для NGEN-DC и NE-DC
Да	И	RRC Reconfiguration Complete Indicator	Н	-	8.3.1.30	-
Да	И	RRC-Container	Н	-	8.3.1.6	Включает сообщение RRCConnection-Reconfiguration, как определено в [[15]](#p107748), инкапсулированное в PDCP PDU
Да	От	SCell To Be Setup List	-	0..1	-	-
Да	И	> SCell to Be Setup Item	-	1..<maxnoofSCells> <*>	-	-
Каждый	И	>> SCell ID	О	-	8.3.1.12	Идентификатор SCell в gNB
-	-	>> SCellIndex	О	-	Целочисленное (1..31)	-
-	-	>> SCell UL Configured	Н	-	8.3.1.33	-
-	-	>> serving-CellMO	Н	-	Целочисленное (1..64)	-
Да	И	SCell To Be Removed List	-	0..1	-	-
Да	И	> SCell to Be Removed Item	-	1..<maxnoofSCells> <*>	-	-
Каждый	И	>> SCell ID	О	-	8.3.1.12	Идентификатор SCell в gNB
-		SRB to Be Setup List	-	0..1	-	-
Да	От	> SRB to Be Setup Item	-	1..<maxnoofSRBs> <*>	-	-
Каждый	От	>> SRB ID	О	-	8.3.1.7	-
-	-	>> Duplication Indication	Н	-	Ненумеруемое значение (истина, ..., ложь)	-
-	-	DRB to Be Setup List	-	0..1	-	-
Да	От	> DRB to Be Setup Item	-	1..<maxnoofDRBs> <*>	-	-
Каждый	От	>> DRB ID	О	-	8.3.1.8	-
-	-	>> CHOICE QoS Information	О	-	-	-
-	-	>>> E-UTRAN QoS	О	-	8.3.1.18	Должен использоваться в случае EN-DC для передачи параметров QoS уровня E-RAB
-	-	>>> DRB Information	-	1	-	Должен использоваться в случае NG-RAN
Да	И	>>>> DRB QoS	О	-	8.3.1.45	-
-	-	>>>> S-NSSAI	О	-	8.3.1.38	-
-	-	>>>> Notification Control	Н	-	8.3.1.56	-
-	-	>>>> Flows Mapped to DRB Item	-	1..<maxnoofQoSFlows> <*>	-	-
-	-	>>>>> QoS Flow Identifier	О	-	8.3.1.62	-
-	-	>>>>> QoS Flow Level QoS Parameters	О	-	8.3.1.45	-
-	-	>>>>> QoS Flow Mapping Indication	Н	-	8.3.1.71	-
Да	И	>> UL UP TNL Information to be setup List	-	1	-	-
-	-	>>> UL UP TNL Information to Be Setup Item	-	1..<maxnoofULUPTNLInformation> <*>	-	-
-	-	>>>> UL UP TNL Information	О	-	8.3.2.1	Конечная точка gNB-CU канала-носителя F1. Для передачи UL PDU
-	-	>> RLC Mode	О	-	8.3.1.26	-
-	-	>> UL Configuration	Н	-	8.3.1.31	Информация об использовании UL в gNB-DU
-	-	>> Duplication Activation	Н	-	8.3.1.36	Информация о начальном состоянии дублирования UL PDCP на основе CA
-	-	>> DC Based Duplication Configured	Н	-	Ненумеруемое значение (истина, ..., ложь)	Индикация сконфигурированного или несконфигурированного состояния дублирования PDCP на основе DC. Значение, если включено, должно быть задано как «истина»
Да	От	>> DC Based Duplication Activation	Н	-	8.3.1.36	Информация о начальном состоянии дублирования UL PDCP на основе DC
Да	От	>> DL PDCP SN length	Н	-	Ненумеруемое значение (12 бит, 18 бит, ...)	-
Да	И	>> UL PDCP SN length	Н	-	Ненумеруемое значение (12 бит, 18 бит, ...)	-
Да	И	DRB to Be Modified List	-	0..1	-	-
Да	От	> DRB to Be Modified Item	-	1..<maxnoofDRBs> <*>	-	-
Каждый	От	>> DRB ID	О	-	8.3.1.8	-
-	-	>> CHOICE QoS Information	Н	-	-	-
-	-	>>> EUTRAN QoS	О	-	8.3.1.18	Используется в случае EN-DC для передачи параметров QoS уровня E-RAB
-	-	>>> DRB Information	-	1	-	Используется в случае NG-RAN
Да	И	>>>> DRB QoS	О	-	8.3.1.45	-
-	-	>>>> SNSSAI	О	-	8.3.1.38	-
-	-	>>>> Notification Control	Н	-	8.3.1.56	-
-	-	>>>> Flows Mapped to DRB Item	-	1..<maxnoofQoSFlows> <*>	-	-
-	-	>>>>> QoS Flow Identifier	О	-	8.3.1.62	-
-	-	>>>>> QoS Flow Level QoS Parameters	О	-	8.3.1.45	-
-	-	>>>>> QoS Flow Mapping Indication	Н	-	8.3.1.71	-
Да	И	>> UL UP TNL Information to be setup List	-	0..1	-	-
-	-	>>> UL UP TNL Information to Be Setup Item	-	1..<maxnoofULUPTNLInformation> <*>	-	-
-	-	>>>> UL UP TNL Information	О	-	8.3.2.1	Конечная точка gNB-CU канала-носителя F1. Для передачи UL PDU
-	-	>> UL Configuration	Н	-	8.3.1.31	Информация об использовании UL в gNB-DU
-	-	>> DL PDCP SN length	Н	-	Ненумеруемое значение (12 бит, 18 бит, ...)	-
Да	И	>> UL PDCP SN length	Н	-	Ненумеруемое значение (12 бит, 18 бит, ...)	-
Да	И	>> Bearer Type Change	Н	-	Ненумеруемое значение (истина, ...)	-
Да	И	>> RLC Mode	Н	-	8.3.1.26	-
Да	И	>> Duplication Activation	Н	-	8.3.1.36	Информация о начальном состоянии дублирования UL PDCP на основе CA
Да	От	>> DC Based Duplication Configured	Н	-	Ненумеруемое значение (истина, ..., ложь)	Индикация сконфигурированного или несконфигурированного состояния дублирования PDCP на основе DC
Да	От	>> DC Based Duplication Activation	Н	-	8.3.1.36	Информация о начальном состоянии дублирования UL PDCP на основе DC
Да	От	SRB To Be Released List	-	0..1	-	-
Да	От	> SRB To Be Released Item	-	1..<maxnoofSRBs> <*>	-	-
Каждый	От	>> SRB ID	О	-	8.3.1.7	-
-	-	DRB to Be Released List	-	0..1	-	-
Да	От	> DRB To Be Released Item	-	1..<maxnoofDRBs> <*>	-	-
Каждый	От	>> DRB ID	О	-	8.3.1.8	-
-	-	Inactivity Monitoring Request	Н	-	Ненумеруемое значение (истина, ...)	-
Да	От	RAT-Frequency Priority Information	Н	-	8.3.1.34	-
Да	От	DRX configuration indicator	Н	-	Ненумеруемое значение (освободить, ...)	-
Да	И	RLC Failure Indication	Н	-	8.3.1.65	-
Да	И	Uplink TxDirect-CurrentList Information	Н	-	8.3.1.66	-
Да	И	GNB-DU Configuration Query	Н	-	Ненумеруемое значение (истина, ...)	Используется для запроса gNB-DU на предоставление конфигурации
Да	От	gNB-DU UE Aggregate Maximum Bit Rate Uplink	Н	-	8.3.1.21	Максимальная суммарная скорость восходящего канала gNB-DU UE должна обеспечиваться gNB-DU
Да	И	Execute Duplication	Н	-	Ненумеруемое значение (истина, ...)	Этот IE может быть отправлен, только если для UE сконфигурировано дублирование
Да	И	RRC Delivery Status Request	Н	-	Ненумеруемое значение (истина, ...)	Указывает, запрошена ли процедура RRC DELIVERY REPORT для сообщения RRC
Да	И	Resource Coordination Transfer Information	Н	-	8.3.1.72	-
Да	И	servingCellMO	Н	-	Целочисленное значение (1..64, ...)	-
Да	И	Need for Gap	Н	-	Ненумеруемое значение (истина, ...)	Указывает интервал для сконфигурированного измерения SeNB. Применяется только для сценария NE DC
Да	И	Full Configuration	Н	-	Ненумеруемое значение (полный, ...)	-
Да От <*> См. таблицу 43.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 43

Границы диапазонов сообщения UE CONTEXT MODIFICATION REQUEST

Граница диапазона	Пояснение
maxnoofSCells	Максимальное количество разрешенных SCell для одного UE, максимальное значение 32
maxnoofSRBs	Максимальное количество разрешенных SRB для одного UE, максимальное значение 8
maxnoofDRBs	Максимальное количество разрешенных DRB для одного UE, максимальное значение 64
maxnoofULUPTNLInformation	Максимальное количество элементов UL UP TNL Information для одного DRB, максимальное значение 2
maxnoofQoSFlows	Максимальное количество потоков, разрешенных для отображения к одному DRB, максимальное значение 64

8.2.2.8 Сообщение UE CONTEXT MODIFICATION RESPONSE

Данное сообщение отправляется gNB-DU для подтверждения изменения контекста UE. Характеристики сообщения UE CONTEXT MODIFICATION RESPONSE приведены в таблице 44.

Направление: gNB-DU \rightarrow gNB-CU.

Характеристики сообщения UE CONTEXT MODIFICATION RESPONSE		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	От	gNB-CU UE F1AP ID	О	-	8.3.1.4	-
Да	От	gNB-DU UE F1AP ID	О	-	8.3.1.5	-
Да	От	Resource Coordination Transfer Container	Н	-	Октетная строка	Включает IE SgNB Resource Coordination Information, как определено в 9.2.117 в [[16]](#p107751) для EN-DC, или IE MR-DC Resource Coordination Information, как определено в [[17]](#p107754) для NGEN-DC и NE-DC
Да	И	DU To CU RRC Information	Н	-	8.3.1.25	-
Да	От	DRB Setup List	-	0..1	-	Список успешно установленных DRB
Да	И	> DRB Setup Item	-	1..<maxnoofDRBs> <*>	-
Каждый	И	>> DRB ID	О	-	8.3.1.8	-
-	-	>> LCID	Н	-	8.3.1.35	LCID для первичного пути, если применяется дублирование PDCP
-	-	>> DL UP TNL Information to be setup List	-	1	-	-
-	-	>>> DL UP TNL Information to Be Setup Item	-	1..<maxnoofDLUPTNLInformation> <*>	-	-
-	-	>>>> DL UP TNL Information	О	-	8.3.2.1	Конечная точка gNB-DU канала-носителя F1. Для передачи DL PDU
-	-	DRB Modified List	-	0..1	-	Список успешно измененных DRB
Да	И	> DRB Modified Item	-	1. <maxnoofDRBs> <*>	-	-
Каждый	И	>> DRB ID	О	-	8.3.1.8	-
-	-	>> LCID	Н	-	8.3.1.35	LCID для первичного пути, если применяется дублирование PDCP
-	-	>> DL UP TNL Information to be setup List	-	1	-	-
-	-	>>> DL UP TNL Information to Be Setup Item	-	1..<maxnoofDLUPTNLInformation> <*>	-	-
-	-	>>>> DL UP TNL Information	О	-	8.3.2.1	Конечная точка gNB-DU канала-носителя F1. Для передачи DL PDU
-	-	>> RLC Status	Н	-	8.3.1.68	Указывает, что RLC восстановлен в gNB-DU
Да	И	SRB Failed to be Setup List	-	0..1	-	Список SRB, которые не прошли установку
Да	И	> SRB Failed to be Setup Item	-	1..<maxnoofSRBs> <*>	-	-
Каждый	И	>> SRB ID	О	-	8.3.1.7	-
-	-	>> Cause	Н		8.3.1.2	-
-	-	DRB Failed to be Setup List	-	0..1	-	Список DRB, которые не прошли установку
Да	И	> DRB Failed to be Setup Item	-	1..<maxnoofDRBs> <*>	-	-
Каждый	И	>> DRB ID	О	-	8.3.1.8	-
-	-	>> Cause	Н	-	8.3.1.2	-
-	-	SCell Failed To Setup List	-	0..1	-	-
Да	И	> SCell Failed to Setup Item	-	1..<maxnoofSCells> <*>	-	-
Каждый	И	>> SCell ID	О	-	8.3.1.12	Идентификатор SCell в gNB
-	-	>> Cause	Н	-	8.3.1.2	-
-	-	DRB Failed to be Modified List	-	0..1	-	Список DRB, которые не прошли изменение
Да	И	> DRB Failed to be Modified Item	-	1..<maxnoofDRBs> <*>	-	-
Каждый	И	>> DRB ID	О	-	8.3.1.8	-
-		>> Cause	Н	-	8.3.1.2	-
-		Inactivity Monitoring Response	Н	-	Ненумеруемое значение (не поддерживается, ...)	-
Да	От	Criticality Diagnostics	Н	-	8.3.1.3	-
Да	И	C-RNTI	Н	-	8.3.1.32	C-RNTI, выделенный в gNB-DU
Да	И	Associated SCell List	Н	-	8.3.1.76	-
Да	И	SRB Setup List	-	0..1	-	-
Да	И	> SRB Setup Item	-	1..<maxnoofSRBs> <*>	-	-
Каждый	И	>> SRB ID	О	-	8.3.1.7	-
-	-	>> LCID	О	-	8.3.1.35	LCID для первичного пути, если применяется дублирование PDCP
-	-	Full Configuration	Н	-	Ненумеруемое значение (полный, ...)	-
Да От <*> См. таблицу 45.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 45

Граница диапазона	Пояснение
maxnoofSRBs	Максимальное количество разрешенных SRB для одного UE, максимальное значение 8
maxnoofDRBs	Максимальное количество разрешенных DRB для одного UE, максимальное значение 64
maxnoofDLUPTNLInformation	Максимальное количество элементов DL UP TNL Information для одного DRB, максимальное значение 2
maxnoofSCells	Максимальное количество разрешенных SCell для одного UE, максимальное значение 32

8.2.2.9 Сообщение UE CONTEXT MODIFICATION FAILURE

Данное сообщение направляется gNB-DU для индикации сбоя изменения контекста. Характеристики сообщения UE CONTEXT MODIFICATION FAILURE приведены в таблице 46.

Направление: gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	Да	От
gNB-CU UE F1AP ID	О	8.3.1.4	Да	От
gNB-DU UE F1AP ID	О	8.3.1.5	Да	От
Cause	О	8.3.1.2	Да	И
Criticality Diagnostics	Н	8.3.1.3	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.2.2.10 Сообщение UE CONTEXT MODIFICATION REQUIRED

Данное сообщение отправляется gNB-DU для запроса изменения контекста UE. Характеристики сообщения UE CONTEXT MODIFICATION REQUIRED приведены в таблице 47.

Направление: gNB-DU \rightarrow gNB-CU.

Характеристики сообщения UE CONTEXT MODIFICATION REQUIRED		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	От	gNB-CU UE F1AP ID	О	-	8.3.1.4	-
Да	От	gNB-DU UE F1AP ID	О	-	8.3.1.5	-
Да	От	Resource Coordination Transfer Container	Н	-	Октетная строка	Включает IE SgNB Resource Coordination Information, как определено в 9.2.117 [[16]](#p107751) для EN-DC, или IE MR-DC Resource Coordination Information, как определено в [[17]](#p107754) для NGEN-DC и NE-DC
Да	И	DU To CU RRC Information	Н	-	8.3.1.25	-
Да	От	DRB Required to Be Modified List	-	0..1	-	-
Да	От	> DRB Required to Be Modified Item	-	1..<maxnoofDRBs> <*>	-	-
Каждый	От	>> DRB ID	О	-	8.3.1.8	-
-	-	>> DL UP TNL Information to be setup List	-	0..1	-	-
-	-	>>> DL UP TNL Information to Be Setup Item	-	1..<maxnoofDLUPTNLInformation> <*>	-	-
-	-	>>>> DL UP TNL Information	О	-	8.3.2.1	Конечная точка gNB-CU канала-носителя F1. Для передачи DL PDU
-	-	>> RLC Status	Н	-	8.3.1.68	Указывает, что RLC восстановлен в gNB-DU
Да	И	SRB Required to be Released List	-	0..1	-	-
Да	От	> IE SRB Required to be Released List Item	-	1..<maxnoofSRBs> <*>	-	-
Каждый	От	>> SRB ID	О		8.3.1.7	-
-	-	DRB Required to be Released List	-	0..1	-	-
Да	От	> IE DRB Required to be Released List Item	-	1..<maxnoofDRBs> <*>	-	-
Каждый	От	>> DRB ID	О	-	8.3.1.8	-
-	-	Cause	О	-	8.3.1.2	-
Да И <*> См. таблицу 48.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Таблица 48

Граница диапазона	Пояснение
maxnoofSRBs	Максимальное количество разрешенных SRB для одного UE, максимальное значение 8
maxnoofDRBs	Максимальное количество разрешенных DRB для одного UE, максимальное значение 64
maxnoofDLUPTNLInformation	Максимальное количество элементов DL UP TNL Information для одного DRB, максимальное значение 2

8.2.2.11 Сообщение UE CONTEXT MODIFICATION CONFIRM

Данное сообщение отправляется gNB-CU для уведомления gNB-DU об успешном изменении. Характеристики сообщения UE CONTEXT MODIFICATION CONFIRM приведены в таблице 49.

Направление: gNB-CU \rightarrow gNB-DU.

Характеристики сообщения UE CONTEXT MODIFICATION CONFIRM		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	От	gNB-CU UE F1AP ID	О	-	8.3.1.4	-
Да	От	gNB-DU UE F1AP ID	О	-	8.3.1.5	-
Да	От	Resource Coordination Transfer Container	Н	-	Октетная строка	Включает IE MeNB Resource Coordination Information, как определено в 9.2.116 [[16]](#p107751) для EN-DC, или IE MR-DC Resource Coordination Information, как определено в [[17]](#p107754) для NGEN-DC и NE-DC
Да	И	DRB Modified List	-	0..1	-	Список успешно измененных DRB
Да	И	> IE DRB Modified Item	-	1..<maxnoofDRBs> <*>	-	-
Каждый	И	>> DRB ID	О	-	8.3.1.8	-
-	-	>> UL UP TNL Information to be setup List	-	1	-	-
-	-	>>> IE UL UP TNL Information to Be Setup Item	-	1..<maxnoofULUPTNLInformation> <*>	-	-
-	-	>>>> UL UP TNL Information	О	-	8.3.2.1	Конечная точка gNB-DU канала-носителя F1. Для передачи UL PDU
-	-	RRC-Container	Н	-	8.3.1.6	Включает сообщение RRCConnectionReconfiguration, как определено в [[15]](#p107748), инкапсулированное в PDCP PDU
Да	И	Criticality Diagnostics	Н	-	8.3.1.3	-
Да	И	Execute Duplication	Н	-	Ненумеруемое значение (истина, ...)	Этот IE может быть отправлен, только если для UE сконфигурировано дублирование
Да	И	Resource Coordination Transfer Information	Н	-	8.3.1.72	-
Да И <*> См. таблицу 50.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество разрешенных DRB для одного UE, максимальное значение 64
maxnoofULUPTNLInformation	Максимальное количество элементов UL UP TNL Information для одного DRB, максимальное значение 2

8.2.2.12 Сообщение UE CONTEXT MODIFICATION REFUSE

Данное сообщение отправляется gNB-CU для индикации неуспешного изменения контекста UE. Характеристики сообщения UE CONTEXT MODIFICATION REFUSE приведены в таблице 51.

Направление: gNB-CU \rightarrow gNB-DU.

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	Да	От
gNB-CU UE F1AP ID	О	8.3.1.4	Да	От
gNB-DU UE F1AP ID	О	8.3.1.5	Да	От
Cause	О	8.3.1.2	Да	И
Criticality Diagnostics	Н	8.3.1.3	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.2.2.13 Сообщение UE INACTIVITY NOTIFICATION

Данное сообщение отправляется gNB-DU для предоставления информации об активности UE в gNB-CU. Характеристики сообщения UE INACTIVITY NOTIFICATION приведены в таблице 52.

Направление: gNB-DU \rightarrow gNB-CU.

Характеристики сообщения UE INACTIVITY NOTIFICATION		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1
Да	И	gNB-CU UE F1AP ID	О	-	8.3.1.4
Да	От	gNB-DU UE F1AP ID	О	-	8.3.1.5
Да	От	DRB Activity List	-	1	-
Да	От	> DRB Activity Item	-	1..<maxnoofDRBs> <*>	-
Каждый	От	>> DRB ID	О	-	8.3.1.8
-	-	>> DRB Activity	Н	-	Ненумеруемое значение (активный, неактивный)
- - <*> См. таблицу 53.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество разрешенных DRB для одного UE, максимальное значение 64

8.2.2.14 Сообщение NOTIFY

Данное сообщение отправляется gNB-DU для уведомления gNB-CU о том, что QoS для уже установленных DRB, связанных с контролем уведомлений, более не выполняется или снова выполняется. Характеристики сообщения NOTIFY приведены в таблице 54.

Направление: gNB-DU \rightarrow gNB-CU.

Характеристики сообщения NOTIFY		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1
Да	И	gNB-CU UE F1AP ID	О	-	8.3.1.4
Да	От	gNB-DU UE F1AP ID	О	-	8.3.1.5
Да	От	DRB Notify List	-	1	-
Да	От	> IE DRB Notify Item	-	<1..maxnoofDRBs> <*>	-
Каждый	От	>> DRB ID	О	-	8.3.1.8
-	-	>> Notification Cause	О	-	Ненумеруемое значение (выполнено, не выполнено)
- - <*> См. таблицу 55.

Примечание - В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxnoofDRBs	Максимальное количество разрешенных DRB для одного UE, максимальное значение 64

8.2.3 Сообщения о передаче сообщений RRC

8.2.3.1 Сообщение INITIAL UL RRC MESSAGE TRANSFER

Данное сообщение отправляется gNB-DU для передачи инициирующего сообщения уровня 3 на gNB-CU через интерфейс F1. Характеристики сообщения INITIAL UL RRC MESSAGE TRANSFER приведены в таблице 56.

Направление: gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	-	Да	И
gNB-DU UE F1AP ID	О	8.3.1.5	-	Да	От
NR CGI	О	8.3.1.12	Глобальный идентификатор соты NG-RAN (NR CGI)	Да	От
C-RNTI	О	8.3.1.32	C-RNTI, выделенный в gNB-DU	Да	От
RRC-Container	О	8.3.1.6	Включает IE UL-CCCH Message, как определено в 6.2 [[15]](#p107748)	Да	От
DU to CU RRC Container	Н	Октетная строка	IE CellGroupConfig, как определено в 6.3.2 [[15]](#p107748). Требуется по крайней мере для передачи конфигурации SRB1. Поле ReconfigurationWithSync не включено в IE CellGroupConfig	Да	От
SUL Access Indication	Н	Ненумеруемое значение (истина, ...)	-	Да	И
Transaction ID	О	8.3.1.22	-	Да	И
RAN UE ID	Н	Октетная строка (длина (8))	-	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.2.3.2 Сообщение DL RRC MESSAGE TRANSFER

Данное сообщение отправляется gNB-CU для передачи сообщения уровня 3 на gNB-DU через интерфейс F1. Характеристики сообщения DL RRC MESSAGE TRANSFER приведены в таблице 57.

Направление: gNB-CU \rightarrow gNB-DU.

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	-	Да	И
gNB-CU UE F1AP ID	О	8.3.1.4	-	Да	От
gNB-DU UE F1AP ID	О	8.3.1.5	-	Да	От
Old gNB-DU UE F1AP ID	Н	8.3.1.5	Включено, если RRCConnection-Reestablishment включено в контейнер RRC	Да	От
SRB ID	О	8.3.1.7	-	Да	От
Execute Duplication	Н	Ненумеруемое значение (истина, ...)	-	Да	И
RRC-Container	О	8.3.1.6	Включает IE DL-DCCH Message, как определено в 6.2 [[15]](#p107748), инкапсулированный в PDCP PDU, или IE DL-CCCH Message, как определено в 6.2 [[15]](#p107748)	Да	От
RAT-Frequency Priority Information	Н	8.3.1.34	-	Да	От
RRC Delivery Status Request	Н	Ненумеруемое значение (истина, ...)	Указывает, запрошена ли процедура RRC DELIVERY REPORT для сообщения RRC	Да	И
UE Context not retrievable	Н	Ненумеруемое значение (истина, ...)	-	Да	От
Redirected RRC message	Н	8.3.1.6	Включает IE UL-DCCH Message, как определено в 6.2 [[15]](#p107748), инкапсулированный в PDCP PDU	Да	От
PLMN Assistance Info for Network Sharing	Н	8.3.1.14	-	Да	И
New gNB-CU UE F1AP ID	Н	8.3.1.4	-	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.2.3.3 Сообщение UL RRC MESSAGE TRANSFER

Данное сообщение отправляется gNB-DU для передачи сообщения уровня (слоя) 3 на gNB-CU через интерфейс F1. Характеристики сообщения UL RRC MESSAGE TRANSFER приведены в таблице 58.

Направление: gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	-	Да	И
gNB-CU UE F1AP ID	О	8.3.1.4	-	Да	От
gNB-DU UE F1AP ID	О	8.3.1.5	-	Да	От
SRB ID	О	8.3.1.7	-	Да	От
RRC-Container	О	8.3.1.6	Включает IE UL-DCCH Message, как определено в 6.2 [[15]](#p107748), инкапсулированный в PDCP PDU	Да	От
Selected PLMN ID	Н	8.3.1.14	-	Да	От
New gNB-DU UE F1AP ID	Н	8.3.1.5	-	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.2.3.4 Сообщение RRC DELIVERY REPORT

Данное сообщение отправляется gNB-DU для уведомления gNB-CU о состоянии передачи (о доставке) сообщений DL RRC. Характеристики сообщения RRC DELIVERY REPORT приведены в таблице 59.

Направление: gNB-DU \rightarrow gNB-CU.

Наименование IE/группы IE	Наличие	Ссылка	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	Да	И
gNB-CU UE F1AP ID	О	8.3.1.4	Да	От
gNB-DU UE F1AP ID	О	8.3.1.5	Да	От
RRC Delivery Status	О	8.3.1.70	Да	И
SRB ID	О	8.3.1.7	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

8.2.4 Сообщения о передаче предупреждающих сообщений

8.2.4.1 Сообщение WRITE-REPLACE WARNING REQUEST

Данное сообщение отправляется gNB-CU для запроса запуска или перезаписи трансляции предупреждающего сообщения. Характеристики сообщения WRITE-REPLACE WARNING REQUEST приведены в таблице 60.

Направление: gNB-CU \rightarrow gNB-DU.

Характеристики сообщения WRITE-REPLACE WARNING REQUEST		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	От	Transaction ID	О	-	8.3.1.22	-
Да	От	PWS System Information	О	-	8.3.1.58	Этот IE включает системную информацию для общедоступного предупреждения, как определено в [[15]](#p107748)
Да	От	Repetition Period	О	-	8.3.1.59	-
Да	От	Number of Broadcasts Requested	О	-	8.3.1.60	-
Да	От	Cell To Be Broadcast List	-	0..1	-	-
Да	От	> Cell to Be Broadcast Item	-	1..<maxCellingNBDU> <*>	-	-
Каждый	От	>> NR CGI	О	-	8.3.1.12	-
- - <*> См. таблицу 61.

Примечание - В таблице использованы следующие обозначения: О — обязательно; От — отклонить.

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512

8.2.4.2 Сообщение WRITE-REPLACE WARNING RESPONSE

Данное сообщение отправляется gNB-DU для подтверждения gNB-CU при запросе о запуске или перезаписи предупреждающего сообщения. Характеристики сообщения WRITE-REPLACE WARNING RESPONSE приведены в таблице 62.

Направление: gNB-DU \rightarrow gNB-CU.

Таблица 62		Характеристики сообщения WRITE-REPLACE WARNING RESPONSE		Наименование IE/группы IE	Наличие	Диапазон
Ссылка	Описание семантики	Критичность	Назначенная критичность	Message Type	О	-
8.3.1.1 -
Да	От	Transaction ID	О	-	8.3.1.23	-
Да	От	Cell Broadcast Completed List	-	0..1	-	-
Да	От	> IE Cell Broadcast Completed Item	-	1..<maxCellingNBDU> <*>	-	-
Каждый	От	>> NR CGI	О	-	8.3.1.12	-
-	-	Criticality Diagnostics	Н	-	8.3.1.3	-
Да	И	Dedicated SI Delivery Needed UE List	-	0..1	-	Список UE, которые не могут получать системную информацию из трансляции
Да	И	> Dedicated SI Delivery Needed UE Item	-	1..<maxnoofUEIDs> <*>	-	-
Каждый	И	>> gNB-CU UE F1AP ID	О	-	8.3.1.4	-
-	-	>> NR CGI	О	-	8.3.1.12	-
- - <*> См. таблицу 63.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512
maxnoofUEIDs	Максимальное количество UE, которые могут обслуживаться gNB-DU. Значение 65536

8.2.4.3 Сообщение PWS CANCEL REQUEST

Данное сообщение пересылается gNB-CU в gNB-DU для отмены уже запущенной трансляции предупреждающего сообщения. Характеристики сообщения PWS CANCEL REQUEST приведены в таблице 64.

Направление: gNB-CU \rightarrow gNB-DU.

Характеристики сообщения PWS CANCEL REQUEST		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	От	Transaction ID	О	-	8.3.1.23	-
Да	От	Number of Broadcasts Requested	О	-	8.3.1.60	Данный IE не используется в настоящей версии спецификации
Да	От	Cell Broadcast To Be Cancelled List	-	0..1	-	-
Да	От	> IE Cell Broadcast to Be Cancelled Item	-	1..<maxCellingNBDU> <*>	-	-
Каждый	От	>> NR CGI	О	-	8.3.1.12	-
-	-	Cancel-all Warning Messages Indicator	Н	-	-	Ненумеруемое значение (истина, ...)
Да От <*> См. таблицу 65.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить.

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512

8.2.4.4 Сообщение PWS CANCEL RESPONSE

Данное сообщение отправляется gNB-DU для индикации списка областей предупреждений, в которых отмена трансляции идентифицированного сообщения была успешной или неуспешной. Характеристики сообщения PWS CANCEL RESPONSE приведены в таблице 66.

Направление: gNB-DU \rightarrow gNB-CU.

Характеристики сообщения PWS CANCEL RESPONSE		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	От	Transaction ID	О	-	8.3.1.22	-
Да	От	Cell Broadcast Cancelled List	-	0..1	-	-
Да	От	> Cell Broadcast Cancelled Item	-	1..<maxCellingNBDU> <*>	-	-
Каждый	От	>> NR CGI	О	-	8.3.1.12	-
-	-	>> Number of Broadcasts	О	-	Целочисленное (0..65535)	Этот IE устанавливается на «0», если действительные результаты неизвестны или недоступны. Он устанавливается на 65535, если результаты счетчика выходят за рамки
-	-	Criticality Diagnostics	Н	-	8.3.1.3	-
Да И <*> См. таблицу 67.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512

8.2.4.5 Сообщение PWS RESTART INDICATION

Данное сообщение отправляется gNB-DU для уведомления gNB-CU, что информация PWS для некоторых или всех сот gNB-DU доступна при необходимости. Характеристики сообщения PWS RESTART INDICATION приведены в таблице 68.

Направление: gNB-DU \rightarrow gNB-CU.

Характеристики сообщения PWS RESTART INDICATION		Наименование IE/группы IE	Наличие	Диапазон	Ссылка
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1
Да	И	Transaction ID	О	-	8.3.1.22
Да	От	NR CGI List for Restart List	-	1	-
Да	От	> IE NR CGI List for Restart Item	-	1..<maxCellingNBDU> <*>	-
Каждый	От	>> NR CGI	О	-	8.3.1.12
- - <*> См. таблицу 69.

Примечание - В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512

8.2.4.6 Сообщение PWS FAILURE INDICATION

Данное сообщение отправляется gNB-DU для уведомления gNB-CU, что текущая операция PWS для одной или нескольких сот gNB-DU не выполнена. Характеристики сообщения PWS FAILURE INDICATION приведены в таблице 70.

Направление: gNB-DU \rightarrow gNB-CU.

Характеристики сообщения PWS FAILURE INDICATION		Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	И	Transaction ID	О	-	8.3.1.22	-
Да	От	PWS failed NR CGI List	-	0..1	-	-
Да	От	> PWS failed NR CGI Item	-	1..<maxCellingNBDU> <*>	-	-
Каждый	От	>> NR CGI	О	-	8.3.1.12	-
-	-	>> Number of Broadcasts	О	-	Целочисленное (0..65535)	Этот IE устанавливается на «0», если действительные результаты неизвестны или недоступны. Он устанавливается на 65535, если результаты счетчика выходят за рамки
- - <*> См. таблицу 71.

Примечание - В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxCellingNBDU	Максимальное количество сот, которые могут обслуживаться gNB-DU. Значение 512

8.2.5 Сообщения системной информации

8.2.5.1 Сообщение SYSTEM INFORMATION DELIVERY COMMAND

Данное сообщение отправляется gNB-CU и используется для обеспечения gNB-DU передачи запрошенных других SI. Характеристики сообщения SYSTEM INFORMATION DELIVERY COMMAND приведены в таблице 72.

Направление: gNB-CU \rightarrow gNB-DU.

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики	Критичность	Назначенная критичность
Message Type	О	8.3.1.1	-	Да	И
Transaction ID	О	8.3.1.22	-	Да	От
NR CGI	О	8.3.1.12	Идентификатор соты NR	Да	От
SIType List	О	8.3.1.61	-	Да	От
Confirmed UE ID	О	8.3.1.5	-	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; От — отклонить; И — игнорировать.

8.2.6 Сообщения пейджинга

8.2.6.1 Сообщение PAGING

Данное сообщение отправляется gNB-CU и используется для запроса gNB-DU о пейджинге UE. Характеристики сообщения PAGING приведены в таблице 73.

Характеристики сообщения PAGING		Наименование IE/группы IE	Наличие	Диапазон	Ссылка	Описание семантики
Критичность	Назначенная критичность	Message Type	О	-	8.3.1.1	-
Да	И	UE Identity Index value	О	-	8.3.1.39	-
Да	От	CHOICE Paging Identity	О	-	-	-
Да	От	> RAN UE Paging identity	О	-	8.3.1.43	-
-	-	> CN UE paging identity	О	-	8.3.1.44	-
-	-	Paging DRX	Н	-	8.3.1.40	Определяется как минимум между Paging DRX RAN UE и Paging DRX CN UE
Да	И	Paging Priority	Н	-	8.3.1.41	-
Да	И	Paging Cell List	-	1	-	-
Да	И	> IE Paging Cell Item	-	1..<maxnoofPagingCells> <*>	-	-
Каждый	И	>> NR CGI	О	-	8.3.1.12	-
-	-	Paging Origin	Н	-	8.3.1.78	-
Да И <*> См. таблицу 74.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

Граница диапазона	Пояснение
maxnoofPagingCells	Максимальное количество сот пейджинга, максимальное значение 512

8.3 Определения IE

8.3.1 IE, относящиеся к уровню радиосети

8.3.1.1 IE Message Type

IE Message Type однозначно идентифицирует отправляемое сообщение. Обязателен для всех сообщений. Характеристики IE Message Type приведены в таблице 75.

Характеристики IE Message Type

Наименование IE/группы IE	Наличие	Тип IE
Message Type	-	-
> Procedure Code	О	Целочисленное (0..255)
> Type of Message	О	CHOICE (инициирующее сообщение, успешный результат, неудачный результат, ...)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.2 IE Cause

IE Cause указывает причину определенного события для протокола F1AP. Характеристики IE Cause приведены в таблице 76.

Характеристики IE Cause

Наименование IE/группы IE	Наличие	Тип IE
CHOICE Cause Group	О	-
> Radio Network Layer	-	-
>> Radio Network Layer Cause	О	Ненумерованный (не указано, сбой RL-RLC, неизвестный или уже назначенный gNB-CU UE F1AP ID, неизвестный или уже назначенный gNB-DU UE F1AP ID, неизвестная или несовместимая пара UE F1AP ID, взаимодействие с другой процедурой, неподдерживаемое значение QCI, действие желательное по причинам радиосвязи, нет доступных радиоресурсов, процедура отменена, нормальная передача, сота недоступна, сбой RL — другое, отклонение UE, ресурсы недоступны для сегмента, инициированная AMF некорректная передача, передача по причине ожидаемого прерывания канала, PLMN не обслуживается gNB-CU)
> Transport Layer	-	-
>> Transport Layer Cause	О	Ненумерованный (не указано, транспортный ресурс недоступен)
> Protocol	-	-
>> Protocol Cause	О	Ненумерованный (ошибка синтаксиса передачи, ошибка абстрактного синтаксиса (отклонить), ошибка абстрактного синтаксиса (игнорировать и уведомлять), сообщение несовместимо с состоянием получателя, семантическая ошибка, ошибка абстрактного синтаксиса (не корректно сконструированное сообщение), не указано)
> Misc	-	-
>> Miscellaneous Cause	О	Ненумерованный (перегрузка процесса управления, недостаточно ресурсов для обработки плоскости данных пользователя, отказ оборудования, проектные ЭиТО, не указано, ...)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

Уровень	Значение причины	Описание
Радио	Не указан	Отправляется для причины уровня радиосети, когда ни одно из указанных значений причины не применяется
	Сбой RL-RLC	Действие происходит по причине сбоя RL, вызванного превышением максимального количества повторных передач ARQ
	Неизвестный или уже назначенный gNB-CU UE F1AP ID	Действие завершилось неудачно, потому что gNB-CU UE F1AP ID либо неизвестен, либо (для первого сообщения, полученного в gNB-CU) известен и уже назначен существующему контексту
	Неизвестный или уже назначенный gNB-DU UE F1AP ID	Действие завершилось неудачно, потому что gNB-DU UE F1AP ID либо неизвестен, либо (для первого сообщения, полученного в gNB-DU) известен и уже назначен существующему контексту
	Неизвестная или несогласованная пара UE F1AP ID	Действие завершилось неудачно, потому что оба идентификатора UE F1AP неизвестны или известны, но не определяют единый контекст UE
	Взаимодействие с другой процедурой	Действие связано с постоянным взаимодействием с другой процедурой
	Не поддерживаемое значение QCI	Действие завершилось неудачно, поскольку запрошенный QCI не поддерживается
	Действие желательно по причинам радиосвязи	Причина запроса действия связана с радио
	Нет доступных радиоресурсов	Соты в запрошенном узле не имеют достаточного объема доступных радиоресурсов
	Процедура отменена	Отправляющий узел отменил процедуру из-за необходимости выполнения других срочных действий
	Нормальная передача	Действие происходит из-за нормальной передачи UE (например, из-за мобильности) и не указывает на ошибку
	Сота недоступна	Действие не выполнено по причине отсутствия доступных сот в запрошенном узле
	Сбой RL — другое	Действие происходит по причине сбоя RL, вызванного сбоем радиосвязи, отличным от превышения максимального количества повторных передач ARQ
	Отклонение UE	Действие связано с отклонением gNB-CU запроса на доступ к UE
	Ресурсы недоступны для фрагмента	Запрошенные ресурсы недоступны для фрагмента
	Инициированная AMF нештатная передача	Передача запускается на основе ошибки в AMF или на уровне NAS
	Передача из-за прерывания	Передача инициирована в связи с ожидаемым прерыванием в канале
	PLMN не обслуживается gNB-CU	PLMN, указанный UE, не обслуживается gNB-CU
Транспортный	Не указан	Отправляется, когда ни одно из указанных выше значений причин не применимо, но все же причина связана с уровнем транспортной сети
	Транспортный ресурс недоступен	Требуемые транспортные ресурсы недоступны
Протокольный	Ошибка синтаксиса передачи	Полученное сообщение содержало синтаксическую ошибку передачи
	Ошибка абстрактного синтаксиса (отклонить)	Полученное сообщение содержало ошибку абстрактного синтаксиса и критичность, указанную как «отклонить»
	Ошибка абстрактного синтаксиса (И и уведомлять)	Полученное сообщение содержало ошибку абстрактного синтаксиса и критичность, указанную как «игнорировать или уведомлять»
	Сообщение несовместимо с состоянием получателя	Полученное сообщение несовместимо с состоянием получателя
	Семантическая ошибка	Полученное сообщение содержало семантическую ошибку
	Ошибка абстрактного синтаксиса (ложно построенное сообщение)	Полученное сообщение содержит IE или группы IE в неправильном порядке или слишком много событий
	Не указан	Отправляется, когда ни одно из приведенных выше значений причин не подходит, но все же причина связана с протоколом
Другое	Перегрузка обработки управления	Перегрузка обработки управления
	Недостаточно доступных ресурсов обработки плоскости данных пользователя	Недостаточно ресурсов, связанных с обработкой плоскости данных пользователя
	Отказ оборудования	Действия, связанные с отказом оборудования
	Плановые технические работы	Отказы вызванные плановыми техническими работами
	Неустановленный отказ	Отправляется, когда ни одно из приведенных выше значений причин не применимо, и причина не связана ни с одной из категорий

8.3.1.3 IE Criticality Diagnostics

Характеристики IE Criticality Diagnostics		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	PROCEDURE CODE	Н	-
Целочисленное (0..255)	Код процедуры должен использоваться, если диагностика критичности является частью процедуры индикации ошибки, а не в ответном сообщении той же процедуры, которая вызвала ошибку	Triggering Message	Н	-
Ненумеруемое значение (инициирующее сообщение, успешный результат, неудачный результат)	Инициирующее сообщение используется только в том случае, если диагностика критичности является частью процедуры индикации ошибки	Procedure Criticality	Н	-
Ненумеруемое значение (отклонить, игнорировать, уведомить)	Данная критичность процедуры используется для сообщения о критичности инициирующего сообщения (процедуры)	Transaction ID	Н	-
8.3.1.23	-	Information Element Criticality Diagnostics	-	0..<maxnoofErrors> <*>
-	-	> IE Criticality	О	-
Ненумеруемое значение (отклонить, игнорировать, уведомить)	IE Criticality используется для сообщения о критичности инициирующего IE. Значение «игнорировать» неприменимо	> IE ID	О	-
Целочисленное (0..65535)	IE ID непонятного или отсутствующего IE	> Type of Error	О	-
Ненумеруемое значение (не определено, отсутствует, ...) - <*> См. таблицу 79.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Таблица 79

Граница диапазона IE Criticality Diagnostics

Граница диапазона	Пояснение
maxnoofErrors	Максимальное количество ошибок IE, которое можно сообщить в одном сообщении. Значение maxnoofErrors -256

8.3.1.4 IE gNB-CU UE F1AP ID

IE gNB-CU UE F1AP ID однозначно идентифицирует ассоциацию UE через интерфейс F1 в gNB-CU. Характеристики IE gNB-CU UE F1AP ID приведены в таблице 80.

Примечание - Если транспорт сигнализации F1-C совместно используется несколькими экземплярами интерфейса, значение gNB-CU UE F1AP ID распределяется таким образом, чтобы его можно было связать с соответствующим экземпляром интерфейса F1-C.

Наименование IE/группы IE	Наличие	Тип IE
gNB-CU UE F1AP ID	О	Целочисленное (0 .. 232 — 1)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.5 IE gNB-DU UE F1AP ID

IE GNB-DU UE F1AP ID однозначно идентифицирует ассоциацию UE через интерфейс F1 в gNB-DU. Характеристики IE GNB-DU UE F1AP ID приведены в таблице 81.

Примечание - Если транспорт сигнализации F1-C совместно используется несколькими экземплярами интерфейса, значение gNB-CU UE F1AP ID распределяется таким образом, чтобы его можно было связать с соответствующим экземпляром интерфейса F1-C.

Таблица 81

Характеристики IE gNB-DU UE F1AP ID

Наименование IE/группы IE	Наличие	Тип IE
gNB-DU UE F1AP ID	О	Целочисленное (0 .. 232 — 1)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.6 IE RRC-Container

IE RRC-Container содержит сообщение gNB-CU \rightarrow UE или UE \rightarrow gNB-CU, которое передается без интерпретации в gNB-DU. Характеристики IE RRC-Container приведены в таблице 82.

Таблица 82

Наименование IE/группы IE	Наличие	Тип IE
RRC-Container	О	Октетная строка
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.7 IE SRB ID

IE SRB ID однозначно идентифицирует SRB для UE. Характеристики IE SRB ID приведены в таблице 83.

Таблица 83

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
SRB ID	О	Целочисленное (0..3, ...)	Соответствует SRB-Identity, определенному в [[15]](#p107748)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.8 IE DRB ID

IE DRB ID однозначно идентифицирует DRB для UE. Характеристики IE DRB ID приведены в таблице 84.

Таблица 84

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
DRB ID	О	Целочисленное (1.. 32, ...)	Соответствует DRB-Identity, определенному в [[15]](#p107748)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.9 IE gNB-DU ID

IE gNB-DU ID однозначно идентифицирует gNB-DU по крайней мере в пределах gNB-CU. Характеристики IE gNB-DU ID приведены в таблице 85.

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
gNB-DU ID	О	Целочисленное (0 .. 236 — 1)	Идентификатор gNB-DU настраивается независимо от идентификаторов соты, т.е. отсутствует связь между идентификатором gNB-DU и идентификаторами соты
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.10 IE Served Cell Information

IE Served Cell Information содержит информацию о конфигурации соты в gNB-DU. Характеристики IE Served Cell Information приведены в таблице 86.

Таблица 86		Характеристики IE Served Cell Information		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность	NR CGI	О	-
8.3.1.12	-	-	-	NR PCI	О	-
Целочисленное (0..1007)	Физический ID соты	-	-	5GS TAC	Н	-
8.3.1.28 Код области отслеживания 5GS
-	-	Configured EPS TAC	Н	-	8.3.1.30	-
-	-	Served PLMNs	-	1..<maxnoofBPLMNs> <*>	-	Трансляция PLMN
-	-	> PLMN Identity	О	-	8.3.1.14	-
-	-	> TAI Slice Support List	Н	-	8.3.1.37	Поддерживаемые S-NSSAI для каждого TA
Да	И	CHOICE NR-Mode-Info	О	-	-	-
-	-	> FDD	-	-	-	-
-	-	>> FDD Info	-	1	-	-
-	-	>>> UL FreqInfo	О	-	8.3.1.16	-
-	-	>>> DL FreqInfo	О	-	8.3.1.16	-
-	-	>>> UL Transmission Bandwidth	О	-	8.3.1.15	-
-	-	>>> DL Transmission Bandwidth	О	-	8.3.1.15	-
-	-	> TDD	-	-	-	-
-	-	>> TDD Info	-	1	-	-
-	-	>>> NR FreqInfo	О	-	8.3.1.16	-
-	-	>>> Transmission Bandwidth	О	-	8.3.1.15	-
-	-	Measurement Timing Configuration	О	-	Октетная строка	Содержит межузловое сообщение конфигурации времени измерения, как определено в [[15]](#p107748)
-	-	RANAC	Н	-	8.3.1.57	-
Да	И	Extended Served PLMNs List	-	0..1	-	Это значение включается, если необходимо оповестить более шести обслуживаемых PLMN
Да	И	> Extended Served PLMNs Item	-	1..<maxnoofExtendedBPLMNs> <*>	-	-
-	-	>> PLMN Identity	О	-	8.3.1.14	-
-	-	>> TAI Slice Support List	Н	-	8.3.1.37	Поддерживаемые S-NSSAI для каждого TA
-	-	Cell Direction	Н	-	8.3.1.77	-
Да	И	Cell Type	Н	-	8.3.1.86	-
Да	И	Broadcast PLMN Identity Info List	-	0..<maxnoofBPLMNsNR-1> <*>	-	Данный IE относится к IE PLMN-IdentityInfoList в SIB1, как указано в [[15]](#p107748). Идентификаторы PLMN и связанная информация, содержащаяся в данном IE, предоставляется в том же порядке, как и при трансляции в SIB1
Да	И	> PLMN Identity List	О	-	8.3.1.64	-
-	-	> Extended PLMN Identity List	Н	-	8.3.1.75	-
-	-	> 5GS-TAC	Н	-	Октетная строка (3)	-
-	-	> NR Cell Identity	О	-	Битовая строка (36)	-
-	-	> RANAC	Н	-	8.3.1.57	-
- - <*> См. таблицу 87.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

Граница диапазона	Пояснение
maxnoofBPLMNs	Максимальное количество идентификаторов трансляции PLMN. Значение 6
maxnoofExtendedBPLMNs	Максимальное количество идентификаторов расширенной трансляции PLMN. Значение 6
maxnoofBPLMNsNR-1	Максимальное количество идентификаторов трансляции PLMN в соте NR минус 1. Значение 11

8.3.1.11 IE Transmission Action Indicator

IE Transmission Action Indicator обозначает действия для gNB-DU по передаче данных в UE. Характеристики IE Transmission Action Indicator приведены в таблице 88.

Таблица 88

Наименование IE/группы IE	Наличие	Тип IE
Transmission Action Indicator	О	Ненумеруемое значение (стоп, ..., перезапуск)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.12 IE NR CGI

Глобальный идентификатор соты NR (NR CGI) используется для глобальной идентификации соты. Характеристики IE NR CGI приведены в таблице 89.

Таблица 89

Наименование IE/группы IE	Наличие	Тип IE и ссылка
PLMN Identity	О	8.3.1.14
NR Cell Identity	О	Битовая строка (длина (36))
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.13 IE Time To wait

IE Time To wait определяет минимально допустимое время ожидания. Характеристики IE Time To wait приведены в таблице 90.

Таблица 90

Наименование IE/группы IE	Наличие	Тип IE
Time to wait	О	Ненумеруемое значение (1 с, 2 с, 5 с, 10 с, 20 с, 60 с)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.14 IE PLMN Identity

IE PLMN Identity показывает идентификацию PLMN. Характеристики IE PLMN Identity приведены в таблице 91.

Таблица 91

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
PLMN Identity	О	Октетная строка (длина (3))	- цифры от 0 до 9, закодированные от 0000 до 1001; - 1111 используется как заполняющая цифра, две цифры на октет; - биты с 1-го по 4-й цифры 2n — 1 кодирования октета n; - биты с 5-го по 8-й цифры 2n кодирования октета n; - PLMN Identity состоит из трех цифр из MCC, за которыми следует либо запись-заполнитель плюс две цифры из MNC (в случае 2-значного MNC) или три цифры из MNC (в случае 3-значного MNC)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.15 IE Transmission Bandwidth

IE Transmission Bandwidth используется для указания диапазона трансляции UL или DL. Характеристики IE Transmission Bandwidth приведены в таблице 92.

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
NR SCS	О	Ненумеруемое значение (scs15, scs30, scs60, scs120, ...)	Значения scs15, scs30, scs60 и scs120 соответствуют разнесению поднесущих в [[22]](#p107769)
NRB	О	Ненумеруемое значение (nrb11, nrb18, nrb24, nrb25, nrb31, nrb32, nrb38, nrb51, nrb52, nrb65, nrb66, nrb78, nrb79, nrb93, nrb106, nrb107, nrb121, nrb132, nrb133, nrb135, nrb160, nrb162, nrb189, nrb216, nrb217, nrb245, nrb264, nrb270, nrb273, ...)	Данный IE используется для указания диапазона трансляции UL или DL, выраженного в единицах блоков ресурсов «Nrb» [[22]](#p107769). Значения nrb11, nrb18 и т.д. соответствуют номерам блоков ресурсов «Nrb» 11, 18 и т.д.
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.16 IE NR Frequency Info

IE NR Frequency Info определяет несущую частоту, используемую в соте для данного направления (UL или DL) в FDD, или для обоих направлений UL и DL в TDD, или для несущей SUL. Характеристики IE NR Frequency Info приведены в таблице 93.

Таблица 93		Характеристики IE NR Frequency Info		Наименование IE/группы IE
Наличие	Диапазон	Тип IE и ссылка	Описание семантики	NR ARFCN
О -
Целочисленное (0..maxNRARFCN)	Опорная частота RF согласно определению в 5.4.2.1 [[22]](#p107769). Частота, представленная в этом IE, определяет абсолютное положение частоты опорного блока ресурсов (общие RB 0) носителя. Нижняя поднесущая также называется точкой А	SUL Information	Н	-
9.3.1.28	-	Frequency Band List	-	1
-	-	> Frequency Band Item	-	1..<maxnoofNrCellBands> <*>
-	-	>> NR Frequency Band	О	-
Целочисленное (1.. 1024, ...)	Рабочая частота согласно определению в 5.4.2.3 [[22]](#p107769). Значение 1 соответствует рабочему диапазону NR n1, значение 2 соответствует рабочему диапазону NR n2 и т.д.	>> Supported SUL band List	-	0..<maxnoofNrCellBands> <*>
-	-	>>> Supported SUL band Item	О	-
Целочисленное (1.. 1024, ...) Дополнительный рабочий диапазон NR согласно определению в 5.4.2.3 [[22]](#p107769), который может использоваться для дуплексного режима SUL в соответствии с [[23]](#p107772). Значение 80 соответствует рабочему диапазону NR n80, значение 81 соответствует рабочему диапазону NR n81 и т.д. <*> См. таблицу 94.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Граница диапазона	Пояснение
maxNRARFCN	Максимальное значение NR ARFCN. Значение 3279165
maxnoofNrCellBands	Максимальное количество диапазонов частоты, поддерживаемых для соты NR. Значение 32

8.3.1.17 IE gNB-DU System Information

Данный IE gNB-DU System Information содержит системную информацию, сгенерированную gNB-DU. Характеристики IE gNB-DU System Information приведены в таблице 95.

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Сообщение MIB	О	Октетная строка	Сообщение MIB, как определено в [[15]](#p107748)
Сообщение SIB1	О	Октетная строка	Сообщение SIB1, как определено в [[15]](#p107748)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.18 IE E-UTRAN QoS

IE E-UTRAN QoS определяет QoS, которое должно применяться к DRB для случая EN-DC. Характеристики IE E-UTRAN QoS приведены в таблице 96.

Таблица 96

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
QCI	О	Целочисленное (0..255)	Идентификатор класса QoS, определенный в [[24]](#p107775). Логический диапазон и кодировка указаны в [[25]](#p107778)
Allocation and Retention Priority	О	8.3.1.19	-
GBR QoS Information	Н	8.3.1.20	Данный IE должен присутствовать только для носителей GBR и в противном случае игнорируется
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

8.3.1.19 IE Allocation and Retention Priority

IE Allocation and Retention Priority определяет относительную важность по сравнению с другими E-RAB для выделения и удержания однонаправленного канала радиодоступа E-UTRAN. Характеристики IE Allocation and Retention Priority приведены в таблице 97.

Таблица 97

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Priority Level	О	Целочисленное (0..15)	Описание: Данный IE следует понимать как «приоритет распределения и удержания» [[24]](#p107775). Использование: Значение 15 устанавливает «без приоритета». Значения от 1 до 14 упорядочены в порядке убывания приоритета, т.е. 1 — самый высокий, а 14 — самый низкий. При получении значение 0 должно рассматриваться как логическая ошибка
Pre-emption Capability	О	Ненумеруемое значение (не должен запускать приоритетное прерывание, может активировать прерывание)	Описание: Данный IE указывает на возможность прерывания запроса для других E-RAB 22. Использование: E-RAB не должен прерывать другие E-RAB, или E-RAB может прерывать другие E-RAB. Индикатор возможности прерывания применяется к распределению ресурсов для E-RAB и как таковой обеспечивает запуск для процедур/процессов прерывания eNB
Pre-emption Vulnerability	О	Ненумеруемое значение (без прерывания, с прерыванием)	Описание: Данный IE указывает на уязвимость E-RAB для прерывания других E-RAB [[24]](#p107775). Использование: E-RAB не должен прерываться другими E-RAB, или E-RAB может быть прерван другими RAB. Индикатор уязвимости прерывания применяется в течение всего срока действия E-RAB, если он не изменен, и как таковой указывает, является ли E-RAB целью процедур/процессов прерывания eNB
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.20 IE GBR QoS Information

IE GBR QoS Information указывает максимальные и гарантированные битрейты GBR E-RAB для нисходящей и восходящей линий связи. Характеристики IE GBR QoS Information приведены в таблице 98.

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики
E-RAB Maximum Bit Rate Downlink	О	8.3.1.21	Максимальная скорость передачи данных в DL (т.е. от EPC к E-UTRAN) для переноса. Подробная информация приведена в [[24]](#p107775)
E-RAB Maximum Bit Rate Uplink	О	8.3.1.21	Максимальная скорость передачи данных в UL (т.е. от E-UTRAN к EPC) для переноса. Подробная информация приведена в [[24]](#p107775)
E-RAB Guaranteed Bit Rate Downlink	О	8.3.1.21	Гарантированная скорость передачи данных (при условии, что есть данные для доставки) в DL (т.е. от EPC к E-UTRAN) для переноса. Подробная информация приведена в [[24]](#p107775)
E-RAB Guaranteed Bit Rate Uplink	О	8.3.1.21	Гарантированная скорость передачи данных (при условии, что есть данные для доставки) в UL (т.е. от E-UTRAN к EPC) для переноса. Подробная информация приведена в [[24]](#p107775)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.21 IE Bit Rate

IE Bit Rate указывает количество битов, доставленных NG-RAN в UL или NG-RAN в DL в течение периода времени, деленное на длительность периода. Он используется, например, для указания максимальной или гарантированной скорости передачи данных для потока QoS GBR или агрегированной максимальной скорости передачи данных. Характеристики IE Bit Rate приведены в таблице 99.

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Bit Rate	О	Целочисленное (0.. 4 000 000 000 000)	Единица: бит/с
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.22 IE Transaction ID

IE Transaction ID однозначно идентифицирует процедуру среди всех текущих параллельных процедур одного и того же типа, инициированных одним и тем же партнером по протоколу. Сообщения, принадлежащие одной и той же процедуре, должны использовать один и тот же идентификатор транзакции. Идентификатор транзакции определяется партнером, инициирующим процедуру. Характеристики IE Transaction ID приведены в таблице 100.

Примечание - Если транспорт сигнализации F1-C совместно используется несколькими экземплярами интерфейса, идентификатор транзакции распределяется таким образом, чтобы его можно было связать с экземпляром интерфейса F1-C. Идентификатор транзакции может идентифицировать более одного экземпляра интерфейса.

Таблица 100

Наименование IE/группы IE	Наличие	Тип IE
Transaction ID	О	Целочисленное (0..255, ...)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.23 IE DRX Cycle

IE DRX Cycle указывает желаемый цикл DRX. Характеристики IE DRX Cycle приведены в таблице 101.

Таблица 101

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Long DRX Cycle Length	О	Ненумеруемое значение (ms10, ms20, ms32, ms40, ms60, ms64, ms70, ms80, ms128, ms160, ms256, ms320, ms512, ms640, ms1024, ms1280, ms2048, ms2560, ms5120, ms10240, ...)	Данный IE определен в [[15]](#p107748)
Short DRX Cycle Length	Н	Ненумеруемое значение (ms2, ms3, ms4, ms5, ms6, ms7, ms8, ms10, ms14, ms16, ms20, ms30, ms32, ms35, ms40, ms64, ms80, ms128, ms160, ms256, ms320, ms512, ms640, ...)	Данный IE определен в [[15]](#p107748)
Short DRX Cycle Timer	Н	Целочисленное (1..16)	Данный IE определен в [[15]](#p107748)
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

8.3.1.24 IE CU to DU RRC Information

IE CU to DU RRC Information содержит информацию RRC, которая направляется от gNB-CU к gNB-DU. Характеристики IE приведены в таблице 102.

Таблица 102

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики	Критичность	Назначенная критичность
CG-ConfigInfo	Н	Октетная строка	CG-ConfigInfo, как определено в [[15]](#p107748)	-	-
UE-CapabilityRAT-ContainerList	Н	Октетная строка	Данный IE используется в NG-RAN и содержит UE-CapabilityRAT-ContainerList, как определено в [[14]](#p107745)	-	-
MeasConfig	Н	Октетная строка	MeasConfig, как определено в [[18]](#p107757) (без MeasGapConfig). Для операции EN-DC/NGEN-DC включает список частот FR2, для которых gNB-CU запрашивает gNB-DU о генерации интервалов. Для NG-RAN, NE-DC и MN для NR-NR DC включает список частот FR1 и (или) FR2, для которых gNB-CU запрашивает gNB-DU о генерации интервалов и типа интервалов (per-UE или per-FR)	-	-
Handover Preparation Information	Н	Октетная строка	Информация о подготовке к передаче контроля, как определено в [[15]](#p107748)	Да	И
CellGroupConfig	Н	Октетная строка	CellGroupConfig, как определено в [[15]](#p107748)	Да	И
Measurement Timing Configuration	Н	Октетная строка	Содержит межузловое сообщение конфигурации времени измерения, как определено в [[15]](#p107748). В EN-DC/NGEN-DC оно включено, если интервалы FR2 запрошены для конфигурации MeNB. Для MN в NR-NR DC оно включено, если интервалы FR2 и (или) FR1 запрошены SgNB	Да	И
UEAssistance-Information	Н	Октетная строка	UEAssistanceInformation, как определено в [[15]](#p107748)	Да	И
CG-Config	Н	Октетная строка	CG-Config, как определено в [[15]](#p107748)	Да	И
Примечание — В таблице использованы следующие обозначения: Н — необязательно; И — игнорировать.

8.3.1.25 IE DU to CU RRC Information

IE DU to CU RRC Information содержит информацию RRC, которая направляется от gNB-DU к gNB-CU. Характеристики IE DU to CU RRC Information приведены в таблице 103.

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики	Критичность	Назначенная критичность
CellGroupConfig	О	Октетная строка	CellGroupConfig, как определено в [[15]](#p107748)	-	-
MeasGapConfig	Н	Октетная строка	MeasGapConfig, как определено в [[15]](#p107748). Для операции EN-DC/NGEN-DC включает интервал для FR2, запрашиваемый gNB-CU посредством IE MeasConfig. Для NG-RAN, NE-DC и MN для NR-NR DC включает интервалы для FR1 и (или) FR2, запрашиваемые gNB-CU посредством IE MeasConfig, в соответствии с типом запрашиваемого интервала (per-UE или per-FR)	-	-
Requested P-MaxFR1	Н	Октетная строка	requestedP-MaxFR1, как определено в [[15]](#p107748). Для операции EN-DC данный IE должен быть включен	-	-
DRX Long Cycle Start Offset	Н	Целочисленное (0..10239)	Идентично значению IE drx-LongCycleStartOffset в DRX-Config, как определено в [[15]](#p107748). Это поле не используется в NR-DC	-	-
Selected BandCombinationIndex	Н	Октетная строка	BandCombinationIndex, как определено в [[15]](#p107748). Для операции EN-DC данный IE должен быть включен для уведомления gNB-CU о выбранной комбинации диапазонов	Да	И
Selected FeatureSetEntry-Index	Н	Октетная строка	FeatureSetEntryIndex, как определено в [[15]](#p107748). Для операции EN-DC данный IE должен быть включен для уведомления gNB-CU о выбранном наборе услуг	Да	И
Ph-InfoSCG	Н	Октетная строка	PH-TypeListSCG, как определено в [[15]](#p107748). Для MR-DC данный IE должен быть включен для уведомления gNB-CU о типе запаса мощности для каждой обслуживаемой соты в SN	Да	И
Requested BandCombinationIndex	Н	Октетная строка	BandCombinationIndex, как определено в [[15]](#p107748). Данный IE используется для gNB-DU для запроса новой комбинации диапазонов	Да	И
Requested FeatureSetEntryIndex	Н	Октетная строка	FeatureSetEntryIndex, как определено в [[15]](#p107748). Данный IE используется для gNB-DU для запроса нового набора услуг	Да	И
Requested P-MaxFR2	Н	Октетная строка	requestedP-MaxFR2, как определено в [[15]](#p107748). Для операции NR-DC данный IE должен быть включен	Да	И
DRX Config	Н	Октетная строка	DRX-Config, как определено в [[15]](#p107748). Это поле используется только в NR-DC	Да	И
PDCCH BlindDetectionSCG	Н	Октетная строка	pdcch-BlindDetectionSCG, как определено в [[16]](#p107751). Данный IE используется между MgNB-DU и MgNB-CU	Да	И
PDCCH BlindDetectionSCG	Н	Октетная строка	requestedPDCCH-BlindDetectionSCG, как определено в [[16]](#p107751). Данный IE используется между SgNB-DU и SgNB-CU	Да	И
Ph-InfoMCG	Н	Октетная строка	PH-TypeListMCG, как определено в [[16]](#p107751). Для MR-DC данный IE должен быть включен для уведомления gNB-CU о типе запаса мощности для каждой обслуживаемой соты в MCG	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

8.3.1.26 IE RLC mode

IE RLC Mode указывает режим RLC, используемый для DRB. Характеристики IE RLC Mode приведены в таблице 104.

Наименование IE/группы IE	Тип IE
RLC mode	Ненумеруемое значение (RLC-AM, RLC-UM-двунаправленный, RLC-UM-однонаправленный-UL, RLC-UM-однонаправленный-DL, ...)

8.3.1.27 IE SUL Information

IE SUL Information предоставляет информацию о носителе SUL. Характеристики IE SUL Information приведены в таблице 105.

Таблица 105

Характеристики IE SUL Information		Наименование IE/группы IE	Наличие
Тип IE и ссылка	Описание семантики	SUL ARFCN	О
Целочисленное (0..maxNRARFCN) <*>	Опорная частота RF согласно определению в 5.4.2.1 [[22]](#p107769). Частота, представленная в этом IE, определяет абсолютное положение частоты опорного блока ресурсов (общие RB 0) носителя SUL. Нижняя поднесущая также называется точкой A	SUL Transmission Bandwidth	О
8.3.1.15 - <*> См. таблицу 106.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Граница диапазона	Пояснение
maxNRARFCN	Максимальное значение NR ARFCN. Значение 3279165

8.3.1.28 IE 5GS TAC

IE 5GS TAC используется для идентификации кода области отслеживания. Характеристики IE 5GS TAC приведены в таблице 107.

Таблица 107

Наименование IE/группы IE	Наличие	Тип IE
5GS TAC	О	Октетная строка (длина (3))
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.29 IE Configured EPS TAC

IE Configured EPS TAC используется для идентификации сконфигурированного кода области отслеживания EPS для обеспечения применения роуминга и ограничений доступа для EN-DC, как определено в [9]. IE Configured EPS TAC конфигурируется для соты, но не для трансляции. Характеристики IE Configured EPS TAC приведены в таблице 108.

Таблица 108

Наименование IE/группы IE	Наличие	Тип IE
Configured EPS TAC	О	Октетная строка (длина (2))
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.30 IE RRC Reconfiguration Complete Indicator

IE RRC Reconfiguration Complete Indicator указывает результат реконфигурации, выполненной для UE. Характеристики IE RRC Reconfiguration Complete Indicator приведены в таблице 109.

Таблица 109

Наименование IE/группы IE	Наличие	Тип IE
RRC Reconfiguration Complete Indicator	О	Ненумеруемое значение (истина, ..., сбой)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.31 IE UL Configuration

IE UL Configuration указывает, как график UL сконфигурирован в gNB-DU. Характеристики IE UL Configuration приведены в таблице 110.

Таблица 110

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
UL UE Configuration	О	Ненумеруемое значение (нет данных, общий доступ, только, ...)	Указывает, как UE использует UL в gNB-DU, при этом значение «нет данных» указывает, что планирование UL не выполняется в gNB-DU, «общий доступ» указывает, что планирование UL выполняется как в gNB-DU, так и в другом узле, а «только» указывает, что планирование UL выполняется только в gNB-DU
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.32 IE C-RNTI

IE C-RNTI содержит информацию C-RNTI. Характеристики IE C-RNTI приведены в таблице 111.

Таблица 111

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
C-RNTI	О	Целочисленное (0..65535, ...)	C-RNTI, как определено в [[15]](#p107748)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.33 IE Cell UL Configured

IE Cell UL Configured указывает, направляет ли gNB-CU запрос gNB-DU о конфигурации восходящего канала как UL, UL, SUL или UL + SUL для указанной соты UE. Характеристики IE Cell UL Configured приведены в таблице 112.

Таблица 112

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Cell UL Configured	О	Ненумеруемое значение (нет, UL, SUL, UL и SUL, ...)	Дополнительная информация приведена в [[15]](#p107748)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.34 IE RAT-Frequency Priority Information

Информация о приоритете частоты RAT содержит IE Subscriber Profile ID for RAT/Frequency priority или IE индекса RAT/приоритета выбора частоты. Эти параметры используются для определения локальной конфигурации для стратегии RRM. Характеристики IE RAT-Frequency Priority Information приведены в таблице 113.

Таблица 113

Наименование IE/группы IE	Наличие	Тип IE
CHOICE RAT-Frequency Priority Information	О	-
> EN-DC	-	-
>> Subscriber Profile ID for RAT/Frequency priority	О	Целочисленное (1.. 256, ...)
> NG-RAN	-	-
>> Index to RAT/Frequency Selection Priority	О	Целочисленное (1.. 256, ...)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.35 IE LCID

IE LCID однозначно идентифицирует LCID для ассоциированного SRB или DRB. Характеристики IE LCID приведены в таблице 114.

Таблица 114

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
LCID	О	Целочисленное (1.. 32, ...)	Соответствует LogicalChannelIdentity, определенному в [[15]](#p107748)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.36 IE Duplication activation

IE Duplication activation указывает, активировано ли дублирование UL PDCP. Характеристики IE Duplication activation приведены в таблице 115.

Таблица 115

Наименование IE/группы IE	Наличие	Тип IE
Duplication Activation	О	Ненумеруемое значение (активный, неактивный, ...)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.37 IE Slice Support List

IE Slice Support List указывает список поддерживаемых фрагментов. Характеристики IE Slice Support List приведены в таблице 116.

Таблица 116

Характеристики IE Slice Support List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	Slice Support Item	-
1..<maxnoofSliceItems> <*>	-	> S-NSSAI	О
- 8.3.1.38 <*> См. таблицу 117.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Таблица 117

Граница диапазона	Пояснение
maxnoofSliceItems	Максимальное количество элементов поддержки сигнализированных фрагментов. Значение 1024

8.3.1.38 IE S-NSSAI

IE S-NSSAI содержит информацию о S-NSSAI. Характеристики IE S-NSSAI приведены в таблице 118.

Таблица 118

Наименование IE/группы IE	Наличие	Тип IE
SST	О	Октетная строка (длина (1))
SD	Н	Октетная строка (длина (3))
Примечание — В таблице использовано следующие обозначения: О — обязательно; Н — необязательно.

8.3.1.39 IE UE Identity Index value

IE UE Identity Index value используется gNB-DU для расчета кадра пейджинга. Характеристики IE UE Identity Index value приведены в таблице 119.

Таблица 119

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
CHOICE UE Identity Index Value	О	Целочисленное (1.. 32, ...)	Соответствует LogicalChannel-Identity, определенному в [[15]](#p107748)
> Length-10	-	-	-
>> Index Length 10	О	Битовая строка (длина (10))	Закодировано согласно [[26]](#p107781)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.40 IE Paging DRX

IE Paging DRX указывает Paging DRX, как определено в [26]. Характеристики IE Paging DRX приведены в таблице 120.

Таблица 120

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Paging DRX	О	Ненумеруемое значение (32, 64, 128, 256, ...)	Единица радиокадра
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.41 IE Paging Priority

IE Paging Priority указывает приоритет пейджинга для пейджинга UE. Характеристики IE Paging Priority приведены в таблице 121.

Таблица 121

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Paging Priority	О	Ненумеруемое значение (priolevel1, priolevel2, priolevel3, priolevel4, priolevel5, priolevel6, priolevel7, priolevel8, ...)	Меньшее значение кодовой точки указывает на более высокий приоритет
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.42 IE gNB-CU System Information

IE gNB-CU System Information содержит системную информацию, закодированную gNB-CU. Характеристики IE gNB-CU System Information приведены в таблице 122.

Характеристики IE gNB-CU System Information		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	SIB type to Be Updated List	-	1
-	-	> SIB type to Be Updated Item	-	1...<maxnoofSIBTypes> <*>
-	-	>> SIB type	О	-
Целочисленное (2..32, ...)	Указывает на определенный блок SIB, например, 2 означает sibType2, 3 — sibType3 и т.д.	>> SIB message	О	-
Октетная строка	Сообщение SIB, содержащее SIB, как определено в [[15]](#p107748)	>> Value Tag	О	-
Целочисленное (0..31, ...) - <*> См. таблицу 123.

Примечание - В таблице использованы следующее обозначение: О — обязательно.

Граница диапазона	Пояснение
maxnoofSIBTypes	Максимальное количество типов SIB, максимальное значение 32

8.3.1.43 IE RAN UE Paging identity

IE RAN UE Paging identity указывает на идентификатор пейджинга RAN UE. Характеристики IE RAN UE Paging identity приведены в таблице 124.

Таблица 124

Наименование IE/группы IE	Наличие	Тип IE
I-RNTI	О	Битовая строка (длина (40))
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.44 IE CN UE Paging Identity

5G-S-TMSI используется как идентификатор UE для пейджинга CN. Характеристики IE CN UE Paging Identity приведены в таблице 125.

Таблица 125

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
CHOICE CN UE paging identity	О	-	-
> 5G-S-TMSI	-	-	-
>> 5G-S-TMSI	О	Битовая строка (длина (48))	Подробная информация приведена в [[20]](#p107763)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.45 IE QoS Flow Level QoS Parameters

IE QoS Flow Level QoS Parameters определяет параметры QoS, которые должны применяться к потоку QoS или DRB. Характеристики IE QoS Flow Level QoS Parameters приведены в таблице 126.

Таблица 126

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
CHOICE QoS Characteristics	О	-	-	-	-
> Non-dynamic 5QI	-	-	-	-	-
>> Non Dynamic 5QI Descriptor	О	8.3.1.49	-	-	-
> Dynamic 5QI	О	-	-	-	-
>> Dynamic 5QI Descriptor	О	8.3.1.47	-	-	-
NG-RAN Allocation and Retention Priority	О	8.3.1.48	-	-	-
GBR QoS Flow Information	Н	8.3.1.46	Данный IE должен присутствовать только для потоков QoS GBR и в противном случае игнорируется	-	-
Reflective QoS Attribute	Н	Ненумеруемое значение (с учетом, ...)	Подробная информация приведена в [[18]](#p107757). Данный IE применяется только к потокам, отличным от GBR, и в противном случае игнорируется	-	-
PDU Session ID	Н	Целочисленное (0 ..255)	Как определено в [[18]](#p107757)	Да	И
UL PDU Session Aggregate Maximum Bit Rate	Н	8.3.1.21	Максимальная суммарная скорость восходящего канала сессии PDU, связанного с соответствующей сессией PDU	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

8.3.1.46 IE GBR QoS Flow Information

IE GBR QoS Flow Information указывает параметры QoS для потока QoS GBR или носителя GBR для нисходящего и восходящего канала. Характеристики IE GBR QoS Flow Information приведены в таблице 127.

Наименование IE/группы IE	Наличие	Ссылка	Описание семантики
Maximum Flow Bit Rate Downlink	О	8.3.1.21	Maximum Bit Rate in DL. Подробная информация приведена в [[18]](#p107757)
Maximum Flow Bit Rate Uplink	О	8.3.1.21	Maximum Bit Rate in UL. Подробная информация приведена в [[18]](#p107757)
Guaranteed Flow Bit Rate Downlink	О	8.3.1.21	Гарантированная скорость передачи данных (при наличии данных для доставки) в DL. Подробная информация приведена в [[18]](#p107757)
Guaranteed Flow Bit Rate Uplink	О	8.3.1.21	Гарантированная скорость передачи данных (при наличии данных для доставки). Подробная информация приведена в [[18]](#p107757)
Maximum Packet Loss Rate Downlink	Н	8.3.1.50	Указывает максимальную скорость потерянных пакетов, которую можно допустить в направлении нисходящей линии связи. Подробная информация приведена в [[18]](#p107757)
Maximum Packet Loss Rate Uplink	Н	8.3.1.50	Указывает максимальную скорость потерянных пакетов, которую можно допустить в направлении восходящей линии связи. Подробная информация приведена в [[18]](#p107757)
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

8.3.1.47 IE Dynamic 5QI Descriptor

IE Dynamic 5QI Descriptor указывает характеристики QoS для нестандартного или предварительно не сконфигурированного 5QI для нисходящей и восходящей линий связи. Характеристики IE Dynamic 5QI Descriptor приведены в таблице 128.

Характеристики IE Dynamic 5QI Descriptor		Наименование IE/группы IE	Наличие
Тип IE и ссылка	Описание семантики	QoS Priority Level	О
Целочисленное (1..127)	Подробная информация приведена в [[18]](#p107757)	Packet Delay Budget	О
8.3.1.51	Подробная информация приведена в [[18]](#p107757)	Packet Error Rate	О
8.3.1.52	Подробная информация приведена в [[18]](#p107757)	5QI	Н
Целочисленное (0..255, ...)	Данный IE содержит динамически назначаемый 5QI, как указано в [[18]](#p107757)	Delay Critical	CifGBRflow <*>
Ненумеруемое значение (критический с задержкой, без Delay Critical)	Подробная информация приведена в [[18]](#p107757)	Averaging Window	CifGBRflow <*>
8.3.1.53	Подробная информация приведена в [[18]](#p107757)	Maximum Data Burst Volume	Н
8.3.1.54 Подробная информация приведена в [[18]](#p107757). Данный IE должен быть включен, если IE Delay Critical установлен на «Delay Critical», и в противном случае игнорируется <*> См. таблицу 129.

Примечание - В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

Состояние	Пояснение
ifGBRflow	Данный IE должен присутствовать, если IE GBR QoS Flow Information присутствует в IE QoS Flow Level QoS Parameters

8.3.1.48 IE NG-RAN Allocation and Retention Priority

IE NG-RAN Allocation and Retention Priority определяет относительную важность потока QoS или DRB по сравнению с другими потоками QoS или DRB для распределения и удержания ресурсов NG-RAN. Характеристики IE NG-RAN Allocation and Retention Priority приведены в таблице 130.

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Priority Level	О	Целочисленное (0..15)	Описание: Данный IE определяет относительную важность запроса ресурса [[18]](#p107757). Использование: значения упорядочены в порядке убывания приоритета, т.е. 1 — самый высокий приоритет, а 15 — самый низкий. Дальнейшая информация по использованию приведена в [[18]](#p107757)
Pre-emption Capability	О	Ненумеруемое значение (не активирует прерывание, может активировать прерывание)	Описание: Данный IE указывает на возможность прерывания запроса для других потоков [[18]](#p107757). Использование: поток QoS не должен прерывать другие потоки QoS, или поток QoS может прерывать другие потоки QoS. Примечание — Индикатор возможности прерывания применяется к распределению ресурсов для потока QoS и, как таковой, обеспечивает запуск для процедур/процессов прерывания узла NG-RAN
Pre-emption Vulnerability	О	Ненумеруемое значение (без прерывания, с прерыванием)	Описание: Данный IE указывает на уязвимость потока QoS для прерывания других потоков QoS [[18]](#p107757). Использование: поток QoS не должен прерываться другими потоками QoS, или поток QoS может прерываться другими потоками QoS. Примечание — Индикатор уязвимости прерывания применяется в течение всей продолжительности потока QoS, если он не изменен, и как таковой указывает, является ли поток QoS целью процедур/процессов прерывания узла NG-RAN
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.49 IE Non dynamic 5QI Descriptor

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
5QI	О	Целочисленное (0..255,...)	Данный IE содержит стандартизированный или предварительно сконфигурированный 5QI, как указано в [[18]](#p107757)
Priority Level	Н	Целочисленное (1..127)	Подробная информация приведена в [[18]](#p107757). При включении отменяет стандартное или предварительно настроенное значение
Averaging Window	Н	8.3.1.53	Подробная информация приведена в [[18]](#p107757). При включении отменяет стандартное или предварительно настроенное значение
Maximum Data Burst Volume	Н	8.3.1.54	Подробная информация приведена в [[18]](#p107757). При включении отменяет стандартное или предварительно настроенное значение
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

8.3.1.50 IE Maximum Packet Loss Rate

IE Maximum Packet Loss Rate указывает максимальную скорость потери пакетов. Характеристики IE Maximum Packet Loss Rate приведены в таблице 132.

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Maximum Packet Loss Rate	О	Целочисленное (0..1000)	Отношение потерянных пакетов к количеству отправленных пакетов, выраженное в десятых долях процента
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.51 IE Packet Delay Budget

IE Packet Delay Budget указывает бюджет задержки пакета для потока QoS. Характеристики IE Packet Delay Budget приведены в таблице 137.

Таблица 133

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Packet Delay Budget	О	Целочисленное (0..1023, ...)	Верхнее граничное значение задержки, которую может испытать пакет, выражается в единицах 0,5 мс
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.52 IE Packet Error Rate

IE Packet Error Rate указывает частоту ошибок пакета для потока QoS. Характеристики IE Packet Error Rate приведены в таблице 134.

Таблица 134

Характеристики IE Packet Error Rate

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Scalar	О	Целочисленное (0..9, ...)	Коэффициент ошибок пакета выражается как скалярная величина, умноженная на 10 — k, где k — экспонента
Exponent	О	Целочисленное (0..9, ...)	-
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.53 IE Averaging Window

IE Averaging Window указывает окно усреднения для потока QoS и применяется только к потокам QoS GBR. Характеристики IE Averaging Window приведены в таблице 135.

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Averaging Window	О	Целочисленное (0..4095, ...)	Значение по умолчанию — 2000 мс
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.54 IE Maximum Data Burst Volume

IE Maximum Data Burst Volume указывает максимальный объем пакета данных для потока QoS и применяется только для задержки критических потоков QoS GBR. Характеристики IE Maximum Data Burst Volume приведены в таблице 136.

Таблица 136

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Maximum Data Burst Volume	О	Целочисленное (0..4095, ...)	Единица: байт
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.55 IE Masked IMEISV

IE Masked IMEISV содержит значение IMEISV с маской для идентификации модели терминала без идентификации отдельного мобильного оборудования. Характеристики IE Masked IMEISV приведены в таблице 137.

Таблица 137

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Masked IMEISV	О	Битовая строка (длина (64))	Кодируется как международный идентификатор оборудования мобильной станции и номер версии программного обеспечения (IMEISV), определенный в [[27]](#p107784), с последними четырьмя цифрами SNR, скрытого путем установки соответствующих битов на 1. Биты с первого по четвертый соответствуют первой цифре IMEISV, биты с пятого по восьмой соответствуют второй цифре IMEISV и т.д.
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.56 IE Notification Control

IE Notification Control указывает, является ли контроль уведомлений для данного DRB активным или неактивным. Характеристики IE Notification Control приведены в таблице 138.

Наименование IE/группы IE	Наличие	Тип IE
Контроль уведомлений	О	Ненумеруемое значение (активный, неактивный, ...)
Примечание — В таблице использовано следующее условное обозначение: О — обязательно.

8.3.1.57 IE RAN Area Code

IE RAN Area Code используется для однозначной идентификации кода области RAN. Характеристики IE RAN Area Code приведены в таблице 139.

Таблица 139

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
RANAC	О	Целочисленное (0..255)	RAN Area Code
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.58 IE PWS System Information

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
SIB type	О	Целочисленное (6..8, ...)	Обозначает определенный блок SIB для общедоступного предупреждающего сообщения, например, 6 означает sibType6, 7 — sibType7, и т.д.	-	-
SIB message	О	Октетная строка	Сообщение SIB для общедоступного предупреждения, как определено в [[15]](#p107748)	-	-
Notification Information	Н	-	-	Да	И
> Message Identifier	О	8.3.1.80	-	-	-
> Serial Number	О	8.3.1.81	-	-	-
Additional SIB Message List	Н	8.3.1.85	Дополнительные сообщения SIB, содержащие различные сегменты общедоступного предупреждающего сообщения при применении сегментации, как определено в [[15]](#p107748)	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить; И — игнорировать.

8.3.1.59 IE Repetition Period

IE Repetition Period указывает периодичность трансляции предупреждающего сообщения. Характеристики IE Repetition Period приведены в таблице 141.

Таблица 141

Характеристики IE Repetition Period

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Repetition Period	О	Целочисленное (0..217 — 1)	Единица измерения — секунда
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.60 IE Number of Broadcasts Requested

IE Number of Broadcasts Requested указывает количество раз трансляции сообщения. Характеристики IE Number of Broadcasts Requested приведены в таблице 142.

Таблица 142

Наименование IE/группы IE	Наличие	Тип IE
Number of Broadcasts Requested	О	Целочисленное (0..65535)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.61 IE SIType List

IE SIType List используется gNB-CU для предоставления списка других типов SI для gNB-DU. Характеристики IE SIType List приведены в таблице 143.

Таблица 143

Характеристики IE SIType List		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	SI Type List	-	1..<maxnoofSITypes> <*>
-	-	> SI Type	О	-
Целочисленное (1.. 32, ...) Указывает определенный тип SI, запрошенный для трансляции gNB-DU <*> См. таблицу 144.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Граница диапазона	Пояснение
maxnoofSITypes	Максимальное количество типов SI, максимальное значение 32

8.3.1.62 IE QoS Flow Identifier

IE QoS Flow Identifier идентифицирует поток QoS в сеансе PDU. Определение и использование идентификатора потока QoS указано в [18]. Характеристики IE QoS Flow Identifier приведены в таблице 145.

Таблица 145

Наименование IE/группы IE	Наличие	Тип IE
QoS Flow Identifier	О	Целочисленное (0 ..63)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.63 IE Served E-UTRA Cell Information

IE Served E-UTRA Cell Information содержит информацию обслуживаемой соты E-UTRA для спектра, совместно используемого между E-UTRA и NR. Характеристики IE Served E-UTRA Cell Information приведены в таблице 146.

Таблица 146

Наименование IE/группы IE	Наличие	Диапазон	Тип IE	Описание семантики
CHOICE EUTRA-Mode-Info	О	-	-	-
> FDD	-	-	-	-
>> FDD Info	-	1	-	-
>>> UL Offset to Point A	О	-	Целочисленное (0..2199,...)	Указывает сдвиг к центру носителя NR для UL
>>> DL Offset to Point A	О	-	Целочисленное (0..2199,...)	Указывает сдвиг к центру носителя NR для DL
> TDD	-	-	-	-
>> TDD Info	-	1	-	-
>>> Offset to Point A	О	-	Целочисленное (0..2199,...)	Указывает сдвиг к центру носителя NR
Protected E-UTRA Resource Indication	Н	-	Октетная строка	Обозначает защищенные ресурсы E-UTRA, как определено в 9.2.125 в [[16]](#p107751)
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

8.3.1.64 IE Available PLMN List

IE Available PLMN List указывает список доступных PLMN. Характеристики IE Available PLMN List приведены в таблице 147.

Таблица 147

Характеристики IE Available PLMN List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	Available PLMN Item	-
1..<maxnoofBPLMNs> <*>	-	> PLMN Identity	О
- 8.3.1.14 <*> См. таблицу 148.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Граница диапазона	Пояснение
maxnoofBPLMNs	Максимальное количество идентификаторов трансляции PLMN. Значение 6

8.3.1.65 IE RLC Failure Indication

IE RLC Failure Indication указывает LCID, связанный с объектом RLC, требующим восстановления. Характеристики IE RLC Failure Indication приведены в таблице 149.

Таблица 149

Наименование IE/группы IE	Наличие	Ссылка
Associated LCID	О	8.3.1.35
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.66 IE Uplink TxDirectCurrentList Information

IE Uplink TxDirectCurrentList Information содержит информацию UplinkTxDirectCurrentList, сконфигурированную UE. Характеристики IE Uplink TxDirectCurrentList Information приведены в таблице 150.

Таблица 150

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Uplink TxDirectCurrentList Information	О	Октетная строка	UplinkTxDirectCurrentList, как определено в [[15]](#p107748)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.67 IE Service Status

IE Service Status используется для индикации состояния обслуживания соты gNB-DU. Характеристики IE Service Status приведены в таблице 151.

Таблица 151

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Service State	О	Ненумеруемое значение (обслуживается, не обслуживается, ...)	Указывает состояние обслуживания соты. Состояния «Работает» и «Не работает» определены в [[2]](#p107709)
Switching Off Ongoing	Н	Ненумеруемое значение (истина, ...)	Указывает, что gNB-DU удалит соту через некоторое время, используя новую процедуру обновления конфигурации gNB-DU
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

8.3.1.68 IE RLC Status

IE RLC Status указывает на изменение конфигурации RLC, включенное в контейнер для UE. Характеристики IE RLC Status приведены в таблице 152.

Таблица 152

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Reestablishment Indication	Н	Ненумеруемое значение (восстановлено, ...)	Указывает, что после изменения состояния радиосвязи RLC был восстановлен
Примечание — В таблице использовано следующее обозначение: Н — необязательно.

8.3.1.69 IE RRC Version

IE RRC Version используется для идентификации версии RRC согласно [15]. Характеристики IE RRC Version приведены в таблице 153.

Таблица 153

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики	Критичность	Назначенная критичность
Latest RRC Version	О	Битовая строка (длина (3))	Данный IE не используется в настоящем выпуске	-	-
Latest RRC Version Enhanced	Н	Октетная строка (длина (3))	Последняя поддерживаемая версия RRC в выпуске согласно [[18]](#p107757). Для версии x.y.z спецификации 3GPP x кодируется крайним левым байтом, y — средним байтом, а z — крайним правым байтом	Да	И
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; И — игнорировать.

8.3.1.70 IE RRC Delivery Status

IE RRC Delivery Status предоставляет информацию о состоянии передачи сообщений RRC в UE. Характеристики IE RRC Delivery Status приведены в таблице 154.

Таблица 154

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Delivery Status	О	Целочисленное (0..212 — 1)	Максимальный NR PDCP SN, успешно переданный в UE по порядку
Triggering Message	О	Целочисленное (0..212 — 1)	NR PDCP SN для сообщения RRC, которое инициировало отчет
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.71 IE QoS Flow Mapping Indication

IE QoS Flow Mapping Indication используется для индикации отображения восходящего канала потока QoS к DRB. Характеристики IE QoS Flow Mapping Indication приведены в таблице 155.

Таблица 155

Характеристики IE QoS Flow Mapping Indication

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
QoS Flow Mapping Indication	Н	Ненумеруемое значение (ul, dl, ...)	Указывает, что отображается только восходящий или нисходящий поток QoS к DRB
Примечание — В таблице использовано следующее обозначение: Н — необязательно.

8.3.1.72 IE Resource Coordination Transfer Information

IE Resource Coordination Transfer Information содержит информацию для координации ресурсов E-UTRA — NR, связанных с UE. Характеристики IE Resource Coordination Transfer Information приведены в таблице 156.

Таблица 156

Характеристики IE Resource Coordination Transfer Information

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Описание семантики
MeNB Cell ID	О	Битовая строка (длина (28))	Глобальный идентификатор соты E-UTRAN, как определено в 9.2.14 [[16]](#p107751)
Resource Coordination EUTRA Cell Information	Н	8.3.1.74	-
Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно.

8.3.1.73 IE E-UTRA PRACH Configuration

IE E-UTRA PRACH Configuration указывает ресурсы PRACH, используемые в соте E-UTRA. Характеристики IE E-UTRA PRACH Configuration приведены в таблице 157.

Характеристики IE E-UTRA PRACH Configuration		Наименование IE/группы IE	Наличие
Тип IE	Описание семантики	RootSequenceIndex	О
Целочисленное (0..837)	См. 5.7.2 [[28]](#p107787)	ZeroCorrelationZoneConfiguration	О
Целочисленное (0..15)	См. 5.7.2 [[28]](#p107787)	HighSpeedFlag	О
Логическое	«Истина» соответствует ограниченному набору, «ложь» — неограниченному набору. См. 5.7.2 [[28]](#p107787)	PRACH-FrequencyOffset	О
Целочисленное (0..94)	См. 5.7.1 [[28]](#p107787)	PRACH-ConfigurationIndex	C-ifTDD <*>
Целочисленное (0 ..63) См. 5.7.1 [[28]](#p107787) <*> См. таблицу 158.

Состояние	Пояснение
ifTDD	IE E-UTRA PRACH Configuration, если IE EUTRA-Mode-Info в IE Resource Coordination E-UTRA Cell Information установлен на значение «TDD»

8.3.1.74 IE Resource Coordination E-UTRA Cell Information

Характеристики IE Resource Coordination E-UTRA Cell Information

Наименование IE/группы IE	Наличие	Диапазон	Тип IE и ссылка	Описание семантики	Критичность	Назначенная критичность
CHOICE EUTRA-Mode-Info	О	-	-	-	-	-
> FDD	-	-	-	-	-	-
>> FDD Info	-	1	-	-	-	-
>>> UL EARFCN	Н	-	Целочисленное (0 ..maxExtendedEARF CN, ...)	Отношение между EARFCN и несущей частотой (в МГц) определено в [[29]](#p107790)	-	-
>>> DL EARFCN	О	-	Целочисленное (0 ..maxExtendedEARF CN, ...)	Отношение между EARFCN и несущей частотой (в МГц) определено в [[29]](#p107790)	-	-
>>> UL Transmission Bandwidth	Н	-	8.3.1.79	Присутствует при наличии IE UL EARFCN	-	-
>>> DL Transmission Bandwidth	О	-	8.3.1.79	-	-	-
> TDD	-	-	-	-	-	-
>> TDD Info	-	1	-	-	-	-
>>> EARFCN	О	-	Целочисленное (0 ..maxExtendedEARF CN, ...)	Отношение между EARFCN и несущей частотой (в МГц) определено в [[29]](#p107790)	-	-
>>> Transmission Bandwidth	О	-	8.3.1.79	-	-	-
>>> Subframe Assignment	О	-	Ненумеруемое значение (sa0, sa1, sa2, sa3, sa4, sa5, sa6,...)	Информация о конфигурации подкадра восходящего-нисходящего канала, как определено в [[28]](#p107787). В NB-IOT sa0 и sa6 не применяются	-	-
>>> Special Subframe Info	-	1	-	Информация о конфигурации специального подкадра, как определено в [[28]](#p107787)	-	-
>>>> Special Subframe Patterns	О	-	Ненумеруемое значение (ssp 0, ssp1, ssp2, ssp3, ssp4, ssp5, ssp6, ssp7, ssp8, ssp9, ssp10, ...)	-	-	-
>>>> Cyclic Prefix DL	О	-	Ненумеруемое значение (нормальный, расширенный, ...)	-	-	-
>>>> Cyclic Prefix UL	О	-	Ненумеруемое значение (нормальный, расширенный, ...)	-	-	-
E-UTRA PRACH Configuration	О	-	8.3.1.73	-	-	-
Ignore PRACH Configuration	Н	-	Ненумеруемое значение (истина, ...)	-	Да	От
<*> См. таблицу 160. Примечание — В таблице использованы следующие обозначения: О — обязательно; Н — необязательно; От — отклонить.

Таблица 160

Граница диапазона	Пояснение
maxExtendedEARFCN	Максимальное значение расширенного EARFCN. Значение 262143

8.3.1.75 IE Extended Available PLMN List

IE Extended Available PLMN List указывает расширенный список доступных PLMN. Характеристики IE Extended Available PLMN List приведены в таблице 161.

Таблица 161

Характеристики IE Extended Available PLMN List		Наименование IE/группы IE	Наличие
Диапазон	Ссылка	Extended Available PLMN Item	-
1..<maxnoofExtendedBPLMNs> <*>	-	> PLMN Identity	О
- 8.3.1.14 <*> См. таблицу 162.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Граница диапазона	Пояснение
maxnoofExtendedBPLMNs	Максимальное количество идентификаторов расширенной трансляции PLMN. Значение 6

8.3.1.76 IE Associated SCell List

IE Associated SCell List указывает список сот SCell, связанных с объектом RLC, указанным IE RLC Failure Indication. Характеристики IE Associated SCell List приведены в таблице 163.

Таблица 163

Характеристики IE Associated SCell List		Наименование IE/группы IE	Наличие	Диапазон	Ссылка
Критичность	Назначенная критичность	Associated SCell Item	-	1..<maxnoofSCells > <*>	-
-	-	> SCell ID	О	-	8.3.1.12
- - <*> См. таблицу 164.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Граница диапазона	Пояснение
maxnoofSCells	Максимальное количество разрешенных SCell для одного UE, максимальное значение 32

8.3.1.77 IE Cell Direction

IE Cell Direction указывает, является ли сота двунаправленной, либо только DL, либо только UL. Характеристики IE Cell Direction приведены в таблице 165.

Таблица 165

Наименование IE/группы IE	Наличие	Тип IE
Cell Direction	О	Ненумеруемое значение (только dl, только ul)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.78 IE Paging Origin

IE Paging Origin указывает, инициирован ли пейджинг по причине сессии PDU в связи с доступом не-3GPP. Характеристики IE Paging Origin приведены в таблице 166.

Таблица 166

Наименование IE/группы IE	Наличие	Тип IE
Paging Origin	О	Ненумеруемое значение
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.79 IE E-UTRA Transmission Bandwidth

IE E-UTRA Transmission Bandwidth используется для указания диапазона трансляции E-UTRA UL или DL, выраженного в единицах блоков ресурсов «NRB» [29]. Значения bw1, bw6, bw15, bw25, bw50, bw75, bw100 соответствуют номерам блоков ресурсов NRB 6, 15, 25, 50, 75, 100. Характеристики IE E-UTRA Transmission Bandwidth приведены в таблице 167.

Таблица 167

Наименование IE/группы IE	Наличие	Тип IE
E-UTRA Transmission Bandwidth	О	Ненумеруемое значение (bw6, bw15, bw25, bw50, bw75, bw100, ...)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.80 IE Message Identifier

IE Message Identifier идентифицирует предупреждающее сообщение. Характеристики IE Message Identifier приведены в таблице 168.

Таблица 168

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Message Identifier	О	Битовая строка (длина (16))	Данный IE задается 5GC и передается UE узлом NG-RAN
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.81 IE Serial Number

IE Serial Number идентифицирует конкретное сообщение по источнику и типу, указанным идентификатором сообщения, и изменяется каждый раз, когда изменяется сообщение с данным идентификатором сообщения. Характеристики IE Serial Number приведены в таблице 169.

Таблица 169

Наименование IE/группы IE	Наличие	Тип IE
Serial Number	О	Битовая строка (длина (16))
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.82 IE UAC Assistance Information

IE UAC Assistance Information содержит вспомогательную информацию, помогающую gNB-DU установить параметры для ограничения унифицированного класса доступа. Характеристики IE UAC Assistance Information приведены в таблице 170.

Характеристики IE UAC Assistance Information		Наименование IE/группы IE	Наличие	Диапазон
Тип IE и ссылка	Описание семантики	UAC PLMN List	-	7
-	-	> UAC PLMN Item	-	1..<maxnoofUAC PLMNs> <*>
-	-	>> PLMN Identity	О	-
8.3.1.14	-	>> UAC Type List	-	1
-	-	>>> UAC Type Item	-	1..<maxnoofUACperPLMN> <*>
-	-	>>>> UAC Reduction Indication	О	-
8.3.1.84	-	>>>> CHOICE UAC Category Type	О	-
-	-	>>>>> UAC Standardized	-	-
-	-	>>>>>> UAC Action	О	-
8.3.1.83	-	>>>>> UAC Operator Defined	-	-
-	-	>>>>>> Access Category	О	-
Целочисленное (32..63, ...)	Указывает категорию доступа, определяемую оператором, как определено в 6.3.2 [[15]](#p107748)	>>>>>> Access Identity	О	-
Битовая строка (длина (7)) Указывает, разрешена ли попытка доступа для каждого идентификатора доступа, как определено в 6.3.2 [[15]](#p107748) <*> См. таблицу 171.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Граница диапазона	Пояснение
maxnoofUACPLMNs	Максимальное количество идентификаторов UAC PLMN. Значение 12
maxnoofUACperPLMN	Максимальное количество сигнализируемых категорий для одной PLMN. Значение 64

8.3.1.83 IE UAC Action

IE UAC Action указывает, какой трафик сигнализации, как ожидается, будет сокращен gNB-CU, как определено в 7.7.7 [20]. Характеристики IE UAC Action приведены в таблице 172.

Наименование IE/группы IE	Наличие	Тип IE
UAC Action	О	Ненумеруемое значение (отклонить установление RRC-соединения для неэкстренного MO DT, отклонить установление RRC-соединения для передачи сигналов, разрешить экстренные сессии и только службы мобильных абонентов, разрешить высокоприоритетные сессии и только службы мобильных абонентов, ...)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.84 IE UAC reduction Indication

IE UAC reduction Indication указывает процент трафика сигнализации, который, как ожидается, будет сокращен gNB-CU, относительно мгновенной скорости входящего трафика от gNB-DU. Характеристики IE UAC reduction Indication приведены в таблице 173.

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
UAC reduction Indication	О	Целочисленное (0..100)	Значение 0 указывает, что снижение скорости доступа не требуется. Значение 100 указывает, что желательно полное снижение скорости доступа
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.1.85 IE Additional SIB Message List

IE Additional SIB Message List указывает список дополнительных сообщений SIB, содержащих все остальные сегменты общедоступного предупреждающего сообщения при применении сегментации к такому сообщению. Характеристики IE Additional SIB Message List приведены в таблице 174.

Характеристики IE Additional SIB Message List		Наименование IE/группы IE	Наличие	Диапазон
Тип IE	Описание семантики	Additional SIB Message List Item	-	1..<maxnoofAdditionalSIBs > <*>
-	-	> Additional SIB	О	-
Октетная строка Сообщение SIB, содержащее один сегмент общедоступного предупреждающего сообщения, как определено в [[15]](#p107748) <*> См. таблицу 175.

Примечание - В таблице использовано следующее обозначение: О — обязательно.

Граница диапазона	Пояснение
maxnoofAdditionalSIBs	Максимальное количество дополнительных сегментов общедоступного предупреждающего сообщения. Значение 63

8.3.1.86 IE Cell Type

IE Cell Type обеспечивает (указывает) зону покрытия соты. Характеристики IE Cell Type приведены в таблице 176.

Таблица 176

Наименование IE/группы IE	Наличие	Тип IE
Cell Type	О	Ненумеруемое значение (очень маленький, маленький, средний, большой, ...)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.2 IE, относящиеся к уровню транспортной сети

8.3.2.1 IE UP Transport Layer Information

IE UP Transport Layer Information идентифицирует транспортный перенос F1, связанный с DRB. Содержит адрес транспортного уровня и идентификатор конечной точки туннеля GTP. Адрес транспортного уровня — это IP-адрес, который будет использоваться для транспорта плоскости данных пользователя F1. Идентификатор конечной точки туннеля GTP используется для транспорта плоскости данных пользователя между gNB-CU и gNB-DU. Характеристики IE UP Transport Layer Information приведены в таблице 177.

Таблица 177

Наименование IE/группы IE	Наличие	Ссылка
CHOICE Transport Layer Information	О	-
> GTP Tunnel	-	-
>> Transport Layer Address	О	8.3.2.3
>> GTP-TEID	О	8.3.2.2
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.2.2 IE GTP-TEID

IE GTP-TEID — это идентификатор конечной точки туннеля GTP, который используется для транспорта плоскости данных пользователя между gNB-CU и gNB-DU.

Таблица 178

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
GTP-TEID	О	Октетная строка (длина (4))	Подробную информацию и диапазон см. в [[30]](#p107793)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.2.3 IE Transport Layer Address

IE Transport Layer Address является IP-адресом. Характеристики IE Transport Layer Address приведены в таблице 179.

Таблица 179

Наименование IE/группы IE	Наличие	Тип IE	Описание семантики
Transport Layer Address	О	Битовая строка (длина (1..160, ...))	Уровень радиосети не должен интерпретировать адресную информацию. Он должен передать его на транспортный уровень для интерпретации. Подробная информация представлена в [[31]](#p107796)
Примечание — В таблице использовано следующее обозначение: О — обязательно.

8.3.2.4 IE CP Transport Layer Information

IE CP Transport Layer Information используется для предоставления информации транспортного уровня плоскости данных управления F1, связанной с gNB-CU — gNB-DU. Характеристики IE CP Transport Layer Information приведены в таблице 180.

Таблица 180

Наименование IE/группы IE	Наличие	Тип IE и ссылка	Критичность	Назначенная критичность
CHOICE CP Transport Layer Information	-	-	-	-
> Endpoint-IP-address	-	-	-	-
>> Endpoint IP address	О	8.3.2.3	-	-
> Endpoint-IP-address-and-port	-	-	-	-
>> Endpoint IP address	О	8.3.2.3	-	-
>> Port Number	О	Битовая строка (длина (16))	Да	От
Примечание — В таблице использованы следующие обозначения: О — обязательно; От — отклонить.

8.4 Абстрактный синтаксис элементов сообщения и информации (с ASN.1)

8.4.1 Общие положения

Определение F1AP ASN.1 соответствует [32], [33] и [34].

В ASN.1 дано определение структуры и содержания сообщений F1AP. Сообщения F1AP могут содержать любые IE, указанные в определениях набора объектов для данного сообщения, без ограничения порядка или количества вхождений посредством ASN.1. Однако для этой версии стандарта отправляющий объект должен создать сообщение F1AP в соответствии с модулем определений PDU и следующими дополнительными правилами:

• IE должны быть упорядочены (в контейнере IE) в том порядке, в котором они появляются в определениях набора объектов;
• определения наборов объектов указывают, сколько раз могут появляться IE. IE должен появиться один раз, если поле присутствия в объекте имеет значение «обязательное». IE может появиться не более одного раза, если поле присутствия в объекте имеет значение «необязательное». Если в табличном формате для IE указана кратность (т.е. список IE), то в соответствующем определении ASN.1 определение списка разделено на две части. Первая часть определяет список контейнеров IE, в котором находятся элементы списка. Вторая часть определяет элементы списка. Список контейнеров IE отображается как собственный IE. В настоящем стандарте список контейнеров IE может содержать только один вид элементов списка.

Примечание - В приведенном выше примере «IE» означает IE в объекте, установленном с явным идентификатором. Если один IE должен появляться более одного раза в одном наборе объектов, тогда разные экземпляры будут иметь разные идентификаторы IE.

Если получено сообщение F1AP, построенное не так, как определено выше, это должно рассматриваться как ошибка абстрактного синтаксиса, и сообщение должно обрабатываться, как определено для ошибки абстрактного синтаксиса в разделе 9.

8.4.2 Нестандартное применение механизма личных сообщений

Механизм личных сообщений (не стандартное применение) может использоваться:

• для специальных функций оператора [и (или) поставщика], которые не считаются частью базовой функциональности, т.е. функциональные возможности, необходимые для полной и высококачественной спецификации, чтобы гарантировать совместимость с различными поставщиками;
• поставщиками в исследовательских целях, например, для реализации и оценки новых алгоритмов/функций, прежде чем такие функции будут предложены для стандартизации.

Механизм личных сообщений не должен использоваться для основных функций. Такая функциональность должна быть стандартизирована.

8.4.3 Определение элементарных процедур, PDU, IE, контейнеров, а также постоянные определения

В соответствии с 9.4.3 — 9.4.8 [1].

8.5 Синтаксис передачи сообщения

F1AP должен использовать ASN.1 Основные правила пакетного кодирования (BASIC-PER) Согласованный вариант в качестве синтаксиса передачи, как определено в [32].

9 Обработка неизвестных, непредвиденных и ошибочных данных протокола

Раздел 10 [20] применяется для целей настоящего стандарта со следующими дополнениями для процедур, не связанных с UE:

• в случае ошибки абстрактного синтаксиса при сообщении IE Criticality Diagnostics для неопознанных IE/групп IE или отсутствующих IE/групп IE также должен быть включен IE Transaction ID;
• в случае логической ошибки при сообщении IE Criticality Diagnostics также должен быть включен IE Transaction ID;
• в случае логической ошибки в ответном сообщении процедуры класса 1 или невозможности опознать IE Transaction ID из полученного сообщения процедура должна рассматриваться как безуспешно завершенная или незавершенная (например, идентификатор транзакции неизвестен в ответном сообщении), и должна быть инициирована локальная обработка ошибок.

Библиография

[1]	3GPP TS 38.473	NG-RAN. Протокол прикладного уровня F1
[2]	3GPP TS 38.401	NG-RAN. Описание архитектуры
[3]	3GPP TS 38.470	NG-RAN. Общие аспекты и принципы F1
[4]	3GPP TS 38.471	NG-RAN. Уровень 1 F1
[5]	3GPP TS 38.472	NG-RAN. Передача сигнализации F1
[6]	3GPP TS 38.474	NG-RAN. Передача информации F1
[7]	3GPP TS 38.475	NG-RAN. Протокол плоскости данных пользователя интерфейса F1
[8]	3GPP TS 38.300	NR. Общее описание. Этап 2
[9]	3GPP TS 37.340	NR. Множественная связь. Общее описание. Этап 2
[10]	3GPP TS 33.501	Архитектура и процедуры безопасности сетей 5G
[11]	Методические рекомендации МР 26.2.001-2022	Информационная технология. Криптографическая защита информации. Использование российских криптографических алгоритмов в протоколе обмена ключами в сети Интернет версии 2 (IKEv2)
[12]	Рекомендации по стандартизации Р 1323565.1.035-2021	Информационная технология. Криптографическая защита информации. Использование российских криптографических алгоритмов в протоколе защиты информации ESP
[13]	3GPP TS 36.300	Развитый универсальный наземный радиодоступ (E-UTRA) и развитая универсальная наземная сеть радиодоступа (E-UTRAN). Общее описание. Этап 2
[14]	3GPP TS 36.413	LTE. Развитая универсальная наземная сеть радиодоступа (E-UTRAN). Протокол прикладного уровня S1 (S1AP)
[15]	3GPP TS 38.331	NR. Управление радиоресурсами (RRC). Спецификация протокола
[16]	3GPP TS 36.423	Развитая универсальная наземная сеть радиодоступа (E-UTRAN). Протокол прикладного уровня X2 (X2AP)
[17]	3GPP TS 38.423	NG-RAN; Xn application protocol (XnAP) [NG-RAN. Протокол прикладного уровня Xn (XnAP)]
[18]	3GPP TS 23.501	Системная архитектура для системы 5G
[19]	3GPP TR 25.921	Рекомендации и принципы описания протокола и ошибок
[20]	3GPP TS 38.413	NG-RAN. Протокол прикладного уровня NG (NGAP)
[21]	3GPP TS 38.321	NR. Спецификация протокола управления доступом к среде (MAC)
[22]	3GPP TS 38.104	NR. Радиопередача и прием базовой станции (BS)
[23]	3GPP TS 38.101-1	NR. Радиопередача и прием пользовательского оборудования (UE). Часть 1. Автономный диапазон 1
[24]	3GPP TS 23.401	Расширения службы пакетной радиосвязи общего назначения (GPRS) для доступа к развитой универсальной наземной сети радиодоступа (E-UTRAN)
[25]	3GPP TS 23.203	Архитектура управления политикой и оплатой
[26]	3GPP TS 38.304	NR. Процедуры пользовательского оборудования (UE) в режиме ожидания и неактивном состоянии RRC
[27]	3GPP TS 23.003	Нумерация, адресация и идентификация
[28]	3GPP TS 36.211	Развитый универсальный наземный радиодоступ (E-UTRA). Физические каналы и модуляция
[29]	3GPP TS 36.104	Радиопередача и прием базовой станции (BS)
[30]	3GPP TS 29.281	Система пакетной радиосвязи общего назначения (GPRS). Плоскость данных пользователя протокола туннелирования (GTPv1-U)
[31]	3GPP TS 38.414	NG-RAN. Передача данных NG
[32]	Рекомендация МСЭ-Т X.691 (07/2002)	Информационные технологии. ASN.1 правила кодирования. Спецификация правил пакетного кодирования (PER)
[33]	Рекомендация МСЭ-Т X.680 (07/2002)	Информационные технологии. Абстрактная синтаксическая нотация один (ASN.1). Уточнение основных обозначений
[34]	Рекомендация МСЭ-Т X.681 (07/2002)	Информационные технологии. Абстрактная синтаксическая нотация один (ASN.1). Спецификация информационного объекта

УДК 004.738:006.354	ОКС 35.110
Ключевые слова: информационные технологии, открытая сеть радиодоступа, интерфейс F1, сеть 5G, информационный элемент

---
