ПНСТ 1047.1-2026. Предварительный национальный стандарт Российской Федерации. Дизайн детского игрового пространства. Часть 1. Затенение детских игровых площадок

(утв. и введен в действие Приказом Росстандарта от 05.02.2026 № 3-пнст)

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением «Российский институт стандартизации» (ФГБУ «Институт стандартизации»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 455 «Оборудование детских игровых площадок»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 февраля 2026 г. № 3-пнст

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: 107078 Москва, ул. Новая Басманная, д. 14, стр. 4, 3-й этаж, комн. 304, e-mail: info@smc-emc.com и/или в Федеральное агентство по техническому регулированию и метрологии: 123112 Москва, Пресненская набережная, д. 10, стр. 2.

В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Дизайн игрового пространства — это процесс планирования, создания и организации пространства, предназначенного для игр и активного отдыха, с учетом потребностей пользователей, безопасности, эстетики и функциональности. Он включает в себя выбор игровых элементов (горки, качели, лазалки и т.д.), создание безопасной и привлекательной среды, а также обеспечение доступности для всех возрастных групп и физических возможностей детей.

Основные аспекты дизайна игрового пространства:

• функциональность: пространство должно быть удобно организовано для различных видов игр и активностей, обеспечивая комфортное перемещение и использование;
• безопасность: все элементы должны соответствовать стандартам безопасности, иметь мягкие поверхности, защищающие от травм, и быть выполнены из безопасных материалов;
• эстетика: внешний вид игрового пространства должен быть привлекательным для детей и взрослых, с яркими цветами и интересными формами, чтобы стимулировать воображение и желание играть;
• доступность: дизайн должен учитывать возможности всех детей, включая тех, кто имеет ограничения по здоровью, обеспечивая доступ к игровому оборудованию;
• интерактивность: игровое пространство должно поощрять активное взаимодействие детей друг с другом и с окружающей средой, способствуя социализации и развитию навыков;
• тематика: часто игровые пространства имеют определенную тематику (например, морская, лесная или космическая), что добавляет элемент приключения и вдохновения для детей.

Хорошо спроектированное игровое пространство способствует развитию физических, социальных и когнитивных навыков у детей, а также создает безопасную и приятную атмосферу для игры и общения.

1 Область применения

Настоящий стандарт устанавливает основные требования к концептуальному дизайн-решению затенения детских игровых площадок в общем комплексе детской игровой площадки.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 33602 Оборудование и покрытия игровых площадок. Термины и определения

ГОСТ 34614.1 (EN 1176-1:2017) Оборудование и покрытия игровых площадок. Часть 1. Общие требования безопасности и методы испытаний

ГОСТ 34614.2 (EN 1176-2:2017) Оборудование и покрытия игровых площадок. Часть 2. Дополнительные требования безопасности и методы испытаний качелей

ГОСТ 34614.3 (EN 1176-3:2017) Оборудование и покрытия игровых площадок. Часть 3. Дополнительные требования безопасности и методы испытаний горок

ГОСТ 34614.4 (EN 1176-4:2017) Оборудование и покрытия игровых площадок. Часть 4. Дополнительные требования безопасности и методы испытаний канатных дорог

ГОСТ 34614.5 (EN 1176-5:2019) Оборудование и покрытия игровых площадок. Часть 5. Дополнительные требования безопасности и методы испытаний каруселей

ГОСТ 34614.6 (EN 1176-6:2017) Оборудование и покрытия игровых площадок. Часть 6. Дополнительные требования безопасности и методы испытаний качалок

ГОСТ 34614.10 (EN 1176-10:2008) Оборудование и покрытия игровых площадок. Часть 10. Дополнительные требования безопасности и методы испытаний для полностью закрытого игрового оборудования

ГОСТ 34614.11 (EN 1176-11:2014) Оборудование и покрытия игровых площадок. Часть 11. Дополнительные требования безопасности и методы испытаний пространственных игровых сетей

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 34614.1, ГОСТ 33602, а также следующие термины с соответствующими определениями:

3.1 игровое пространство: Отдельные зоны, которые состоят из сенсомоторной зоны, зон творчества, чтения и движения, обособленные друг от друга и удобные для ребенка, где хранятся игрушки, книжки и материалы для творческих занятий.

Примечание - Игровое пространство должно быть безопасным для ребенка.

3.2 детская игровая площадка: Специально оборудованная территория, предназначенная для игры детей, включающая в себя оборудование и покрытие для детской игровой площадки.

Примечание - Детские игровые площадки предназначены для благоустройства жилых зон поселений и установки на участках дошкольных учреждений и школьных площадках для подвижных игр.

3.3 дизайн игрового пространства: Замысел (проект), процесс его реализации и полученный результат создания гармоничной, содержательной и выразительной предметно-пространственной среды, окружающей ребенка.

3.4 затенение детских игровых площадок: Полученный результат создания зоны, обеспечивающей сокращение притока тепла от солнечной радиации.

3.5 навес для игровой площадки: Уличная конструкция, расположенная над детской игровой площадкой для сокращения притока тепла от солнечной радиации.

3.6 время (продолжительность) игры: Время, затрачиваемое непосредственно на игру.

Примечание - Время игры исключает организационные задержки.

3.7 зона покрытия затенения: Часть поверхности детской игровой площадки, в пределах которой обеспечивается затенение от воздействия прямых солнечных лучей.

3.8 уязвимые места игрового пространства: Участки или элементы в дизайне и организации игрового пространства, которые могут представлять риск для безопасности пользователей, особенно детей.

Примечание - Они могут быть связаны с конструктивными особенностями, материалами, расположением игровых элементов или недостатками в планировке.

3.9 теневой парус: Изделие из текстильного или тентового материала для сокращения притока тепла от солнечной радиации и дизайна пространства, используемое на открытом воздухе.

3.10 пергола: Уличная конструкция, состоящая из ряда вертикальных опор и горизонтальных перекладин, служащая для создания теневого пространства на открытых участках игровой площадки.

4 Общие требования

Факторы, воздействующие на дизайн затенения детского игрового пространства:

• солнечный свет;
• ветер;
• дождь;
• грязь и мусор;
• микроорганизмы (т.е. накопление бактерий).

5 Дизайн конструкций затенения детских игровых площадок

Концептуально дизайн конструкций затенения может быть выполнен с помощью:

а) стационарных конструкций типа:

• детская веранда,
• беседка,
• навес,
• пергола;

б) легких подвесных конструкций типа:

• теневых парусов,
• тентов;

в) растительности.

5.1 Стационарные конструкции

Классическая конструкция стационарного типа состоит из четырех колонн и крыши со стропилами и балками. Различные формы дизайна стационарных конструкций представлены на рисунках 1 - 5.

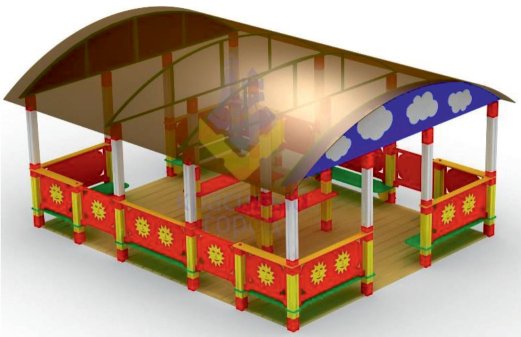

Детские веранды используются в качестве крытых площадок для игр, учебы, занятий спортом, проведения мероприятий. Они защищают от яркого солнца, в них можно укрыться от дождя. Веранды значительно повышают степень комфорта детской игровой площадки. Основное отличие детской веранды от навеса или перголы — это наличие боковых стенок.

Безопасность является одним из главных аспектов при проектировании веранд для детского сада. Ограждения должны быть надежными и соответствовать нормам безопасности, чтобы предотвращать падения или другие несчастные случаи. Также следует установить специальные покрытия на полу веранды, чтобы предотвратить травмы при падениях.

В классической перголе навес крепится на четырех колоннах — из камня, бетона или дерева. По форме конструкция делается квадратной, прямоугольной или вытянутой. Устанавливаются постройки на детской игровой площадке, где создают пространство для игр и отдыха. Под крышей легко поставить качели, разместить песочницу, качалки или детский городок.

Главное отличие от беседки или навеса в том, что кровля перголы лишь частично закрыта, поэтому она дает тень, позволяя при этом солнечным лучам проникать внутрь. Внешние стены традиционной перголы открытые.

Дизайн современных пергол не ограничен классической формой. Это могут быть арки, купола или укрытия в буддийском стиле. Допускается комбинация различных материалов.

Теневой навес для детской игровой площадки может быть выполнен с применением комбинации различных материалов.

Требования к оборудованию и покрытию детской игровой площадки — по ГОСТ 34614.1.

5.2 Легкие подвесные конструкции

5.2.1 Теневые паруса и тентовые мембраны

Теневые паруса и тентовые мембраны — плоскостные формы которые образованы расположением креплений в единой горизонтальной или наклонной плоскости. Используемые плоскостные формы: прямоугольник, квадрат, треугольник, индивидуальная плоскостная форма. Различные формы крепления и дизайна теневых парусов представлены на рисунках 6 - 10.

5.2.2 Плоскостные формы

Плоскостные формы теневых парусов и тентовых мембран оптимально использовать прежде всего для защиты от солнца. При малых углах наклона рекомендуется выбирать теневые паруса из сетчатой ткани.

5.2.2.1 Прямоугольная форма

Прямоугольная форма теневого паруса и тентовой мембраны представлена на рисунке 11.

Ветроустойчивость — до 15 м/с, применение — весна/лето/осень, без снега.

Длина стороны паруса — до 6 м, угол наклона — не менее 30°.

5.2.2.2 Квадратная форма

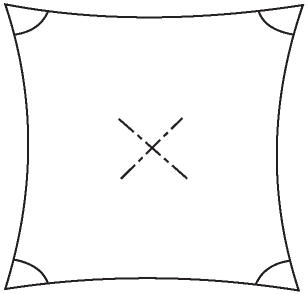

Квадратная форма теневого паруса и тентовой мембраны представлена на рисунке 12.

Ветроустойчивость — до 15 м/с, применение — весна/лето/осень, без снега.

Длина стороны паруса — до 6 м, угол наклона — не менее 30°.

5.2.2.3 Треугольная форма

Треугольная форма теневого паруса и тентовой мембраны представлена на рисунке 13.

Треугольные формы теневых парусов и тентовых мембран оптимально использовать прежде всего для защиты от солнца. Не рекомендуется использовать треугольные формы для защиты от дождя.

Ветроустойчивость — до 15 м/с, применение — весна/лето/осень, без снега.

Длина стороны паруса — до 6 м, угол наклона — не менее 30°.

5.2.2.4 Изогнутые формы

Изогнутая форма теневого паруса и тентовой мембраны представлена на рисунке 14.

Изогнутые формы являются стабильными формами тентовых оболочек отрицательной кривизны.

Изогнутые формы обладают устойчивостью к знакопеременным нагрузкам за счет двухосного натяжения. Для формообразования тентовой оболочки применяют минимум четыре точки крепления, при этом одна из них не лежит в плоскости остальных точек крепления. Для защиты от солнца и дождя, а также снега стоит применять прежде всего изогнутые формы.

5.2.2.5 Индивидуальная форма в одной плоскости

Индивидуальная форма в одной плоскости теневого паруса и тентовой мембраны представлена на рисунке 15.

5.2.2.6 Шестиугольная седловидная форма

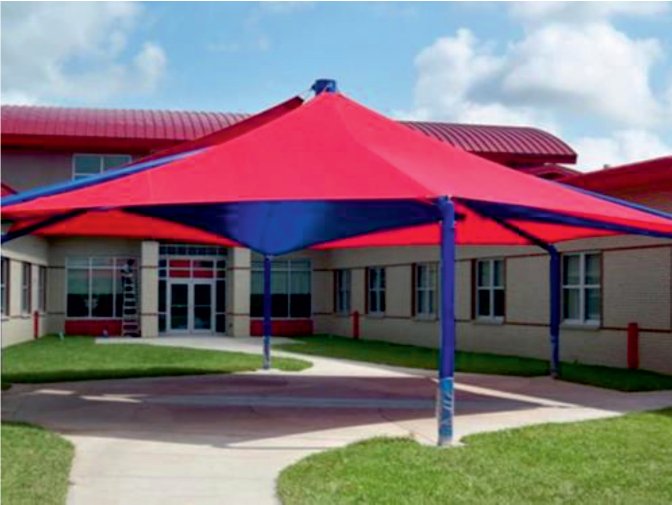

Шестиугольная седловидная форма теневого паруса и тентовой мембраны представлена на рисунке 16.

5.2.2.7 Конусные формы

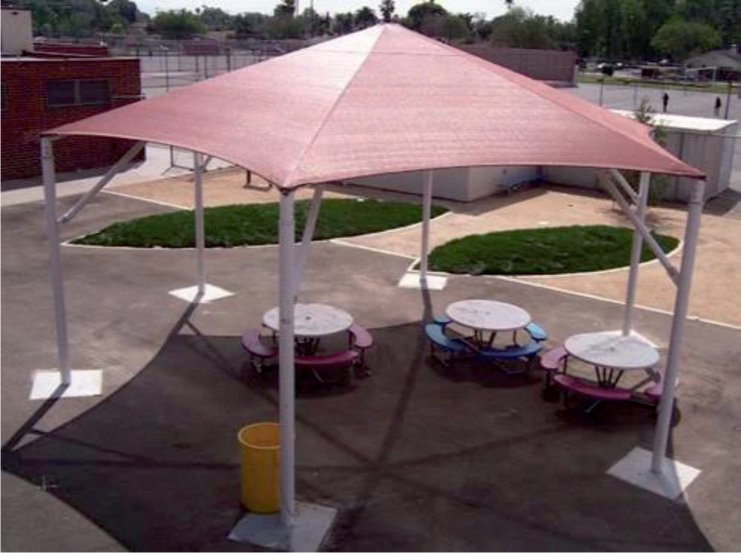

Конусные формы: конус с внутриконтурной опорой/перевернутый конус, воронка с внутриконтурной оттяжкой (см. рисунок 17).

Рекомендуется использовать треугольные формы для защиты от солнца и дождя.

Длина стороны паруса — до 6 м, угол наклона — не менее 25°.

5.2.2.8 Индивидуальные изогнутые формы отрицательной кривизны

Рекомендуется использовать индивидуальные изогнутые формы отрицательной кривизны для защиты от солнца и дождя. Длина стороны паруса — до 8 м (см. рисунок 18).

5.3 Затенение с помощью растительности

Затенение с помощью растительности является одним из важных элементов в обеспечении эффективной тени в городских парках и на детских игровых площадках. Преимущества для окружающей среды и общественного здравоохранения, которые обеспечивают природные затеняющие вмешательства, обуславливают необходимость отдавать приоритет теневым деревьям по сравнению со построенными теневыми конструкциями. Фактор защиты, обеспечиваемый теневыми деревьями, зависит от нескольких аспектов, включая плотность полога (пространство, занятое сомкнувшимися в горизонтальном и вертикальном направлениях кронами деревьев), высоту полога, сезон, активность солнца и количество облачного покрова. Фактор защиты естественным образом варьируется для лиственных деревьев или тех, которые показывают изменения в плотности своего полога со сменой сезонов. Однако исследования показали, что более плотный полог дерева обеспечивает более высокую защиту от УФ-излучения; таким образом, общий фактор защиты можно максимизировать, посадив группу деревьев с густым пологом (см. рисунок 19) или разместив их рядом с построенными теневыми конструкциями. Известно, что деревья с густой листвой и низкими ветвями, такие как липа, ясень, вяз, ива, дают наиболее эффективный коэффициент защиты от УФ-излучения по сравнению с такими деревьями, как тополь или сосна. Эффективная защита от УФ-излучения (т.е. фактор защиты > 15) — в густо засаженных лесом районах и под широко нависающими конструкциями. Таким образом, тень, создаваемая деревьями, является наиболее эффективной стратегией охлаждения в отношении детских игровых площадок как из-за ее способности защищать от проникающего УФ-излучения, так и из-за ее свойств испарительного охлаждения. Однако для того, чтобы максимизировать преимущества затенения, крайне важно учитывать затеняющую способность типов листвы. Плотность полога оказывает значительное влияние на защиту от УФ-излучения, а также на тепловой комфорт в летних условиях. Целесообразно проектировать затенение детской игровой площадки способами, которые наиболее подходят для рассматриваемого климатического контекста, принимая во внимание сезонную изменчивость. Например, максимизировать затенение в климатических контекстах с палящими летними месяцами и сезонными колебаниями. Однако в климатических зонах, где летние месяцы характеризуются частично облачными днями и выиграют от некоторого воздействия УФ-излучения, лучше всего включить сбалансированное отношение открытых ландшафтных участков и зон, с большим количеством лиственных теневых деревьев с пологами.

6 Архитектурные решения для детских площадок

6.1 Архитектурные решения для детских площадок:

а) объемно-планировочная часть — планы размещения теневых конструкций, представленные в общем комплексе детской игровой площадки.

б) функционально-планировочная часть — часть, определяющая взаимное расположение элементов затенения, а также какую площадь нужно затенить;

в) объемно-пространственная часть — внешние формы теневой конструкции, созданные на основе планировки;

г) архитектурно-планировочная часть — планы детской игровой площадки с учетом первых трех позиций плюс визуальное дизайнерское представление;

д) архитектурно-композиционная часть — описание структуры детской игровой площадки, сочетания и взаимосвязи отдельных блоков;

е) архитектурно-художественная часть — дизайнерские предложения по оформлению экстерьера и интерьеров в едином стиле.

6.2 Архитектурные решения делятся на два раздела — графический и текстовый.

6.2.1 Графическая часть содержит схемы, чертежи, планы.

Основные документы графической части:

• план детской игровой площадки с экспликацией размещения теневых конструкций;
• чертежи теневых конструкций (в графическом или цветном исполнении);
• аксонометрические проекции (раздел прикладного черчения, когда предметы изображаются в двух-трех проекциях);
• 3D-визуализация объекта (представление максимально возможного объема информации о будущей теневой конструкции).

6.2.2 Текстовая часть содержит описания:

• оптимального местоположения теневой конструкции, учитывая условия окружающей среды;
• планировки, назначения сооружения, внешнего и внутреннего вида;
• фасадной композиции;
• приемов по объемно-пространственному и архитектурно-художественному построению;
• способов отделки теневой конструкции;
• технологий погашения шума и вибрации;
• декоративного оформления внутренней обстановки теневой конструкции.

Перечень документов в графической и текстовой частях индивидуален и зависит от технического задания и специфики объекта.

7 Проектирование конструкций

На этапе проектирования концептуальное дизайн-решение обретает реальные характеристики.

Проектировщик разрабатывает конструкции системы затенения, крепления и несущие системы. Проводит работу по проектированию системы, которая будет создана из реальных материалов, деталей и изделий. Результат работы — модели, чертежи, схемы, технологические карты для изготовления и установки систем затенения.

На этапе проектирования конструкции систем затенения производят:

• анализ технического задания;
• анализ инженерно-геологических условий — для определения типа и параметров фундамента;
• анализ возможности крепления к существующим конструкциям;
• анализ условий участка — географическое положение, наличие ближайших зданий и сооружений;
• определение климатических воздействий и эксплуатационных нагрузок на систему;
• инженерные и прочностные расчеты системы в целом;
• прочностные расчеты локальных элементов и узлов конструкции;
• разработку инженерно-технической документации.

8 Требования к проектированию и изготовлению затенения детского игрового пространства

8.1 Общие положения

Оборудование, основная функция игры которого дополняется вторичными движениями (раскачивание и/или вращение), должно соответствовать требованиям ГОСТ 34614.2 — ГОСТ 34614.6 и ГОСТ 34614.10, ГОСТ 34614.11.

Размеры и степень сложности затенения детского игрового пространства должны соответствовать установленной группе пользователей. Затенение детского игрового пространства должно быть сконструировано таким образом, чтобы риск нагревания ребенка, связанный с игрой, был очевидным и прогнозируемым для ребенка.

8.2 Прочность конструкции

Прочность конструкции затенения детского игрового пространства следует проверять при самых неблагоприятных условиях. Оценка прочности конструкции затенения детского игрового пространства, включая устойчивость, должна проводиться в соответствии с разделом 7.

Если устойчивость оборудования зависит только от одной опоры, то конструкция должна быть выполнена таким образом, чтобы:

• вероятность гниения или коррозии в элементах, имеющих особое значение для устойчивости, была снижена до минимума;
• обеспечить контроль за старением и при необходимости вывод из эксплуатации;
• при правильном техническом обслуживании конструкцию можно было использовать в исправном состоянии в течение предполагаемого проверкой периода;
• при правильном обслуживании использовать ее без обрушения в пределах обеспеченного периода проверки.

УДК 688.072:006.354	ОКС 97.200.40
Ключевые слова: детское игровое пространство, дизайн, затенение

---
