ГОСТ Р ИСО 2943-2011. Национальный стандарт Российской Федерации. Гидропривод объемный. Фильтроэлементы. Проверка совместимости материала фильтроэлемента с жидкостями

(утв. и введен в действие Приказом Росстандарта от 07.12.2011 № 727-ст)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-исследовательский центр контроля и диагностики технических систем» (АНО «НИЦ КД») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 184 «Обеспечение промышленной чистоты»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 декабря 2011 г. № 727-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 2943:1998 «Гидропривод объемный. Фильтроэлементы. Проверка совместимости материала фильтроэлемента с жидкостями» (ISO 2943:1998 «Hydraulic fluid power — Filter elements — Verification of material compatibility with fluids»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

В гидросистемах объемных гидроприводов передача и управление энергией осуществляется с помощью жидкости под давлением внутри закрытой системы. Требуемый уровень чистоты жидкости обеспечивают фильтры с фильтроэлементами, удаляющие твердые частицы.

В фильтроэлементе, представляющем собой конструкцию из пористого материала, осуществляется непосредственно фильтрование.

1 Область применения

В настоящем стандарте установлен метод проверки совместимости материала фильтроэлемента с определенной рабочей жидкостью в гидроприводе путем проверки способности фильтроэлемента сохранять свою прочность после того, как он был подвергнут воздействию этой жидкости при повышенной и/или пониженной температуре.

Метод проверки совместимости материала фильтроэлемента распространяется только на фильтрующий материал.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:

ИСО 2941-2009 Гидропривод объемный. Фильтроэлементы. Проверка на прочность при максимальном/разрушающем перепаде давлений (ISO 2941:2009 Hydraulic fluid power — Filter elements — Verification of collapse/burst pressure rating)

ИСО 2942-1994 Гидпроприводы объемные. Фильтроэлементы. Испытание на герметичность и определение точки появления первых пузырьков (ISO 2942:1994, Hydraulic fluid power — Filter elements — Verification of fabrication integrity and determination of the first bubble point)

ИСО 5598-1985 Гидроприводы объемные, пневмоприводы и их компоненты. Словарь (ISO 5598:1985, Fluid power systems and components — Vocabulary)

3 Термины и определения

В настоящем стандарте применены термины по ИСО 5598.

4 Оборудование и материалы

4.1 Термостат или духовой шкаф и холодильная камера для поддержания постоянной температуры фильтроэлемента с допустимыми отклонениями в пределах 5 °C.

4.2 Ванна вместимостью достаточной для погружения испытуемых фильтроэлементов в испытательную жидкость, закрытая, но вентилируемая в целях соблюдения техники безопасности.

4.3 Рабочая жидкость, используемая в конкретной гидросистеме.

4.4 Приборы для измерения температуры с погрешностью в пределах 1 °C.

5 Методика испытания

5.1 Проверяют герметичность фильтроэлемента по ИСО 2942.

5.2 Фильтроэлемент, не прошедший испытание на герметичность, дальнейшим испытаниям не подвергают.

5.3 Промывают фильтроэлемент в рабочей жидкости. Фильтроэлемент считают чистым, если из него были удалены остатки используемой ранее испытательной жидкости. Жидкость, используемую для промывки, сливают.

5.4 Погружают фильтроэлемент не менее чем на 72 ч в такую же жидкость, какая используется в гидросистеме, температура которой во время испытания должна быть на 15 °C выше максимальной рабочей температуры, рекомендованной изготовителем фильтров. Для этого используют новую рабочую жидкость.

Примечание - Фильтроэлементы выдерживают при температуре на 15 °C выше рабочей температуры, рекомендованной изготовителем, в течение 72 ч, чтобы не проводить испытание в течение более длительного времени при рабочей температуре.

ПРЕДУПРЕЖДЕНИЕ — При этих испытаниях температура жидкости не должна превышать ее безопасного предела. В противном случае настоящий стандарт не применим.

5.5 Если необходимо проверить совместимость материала фильтроэлемента с охлажденными жидкостями, то промывают фильтроэлемент в соответствии с 5.3 и затем погружают в рабочую жидкость не менее чем на 72 ч. Температура жидкости во время испытания должна быть на 5 °C ниже минимальной температуры, установленной изготовителем фильтров.

В этой процедуре используют новую рабочую жидкость. Для предотвращения конденсации жидкости используют ванну с крышкой.

Примечание - Если испытания фильтроэлемента проводят при повышенной и пониженной температурах, то целесообразно начинать с испытания при низкой температуре, чтобы для обоих испытаний можно было использовать одну и ту же рабочую жидкость. Если испытание при повышенной температуре проводят сразу же после испытания при пониженной температуре, то рабочую жидкость можно не заменять.

5.6 После этого фильтроэлемент проверяют на прочность в соответствии с ИСО 2941.

5.7 Необходимую информацию и результаты испытаний приводят в протоколе, пример оформления которого см. в приложении А.

6 Критерии приемки

6.1 На фильтроэлементе должны отсутствовать визуальные следы разрушения структуры, повреждения или износа.

6.2 Фильтроэлемент должен выдержать испытание на прочность в соответствии с ИСО 2941.

7 Необходимая информация

В сопроводительной документации к фильтроэлементу, относящейся к применению настоящего стандарта, указывают следующую информацию:

a) максимальную температуру рабочей жидкости;

b) минимальную температуру рабочей жидкости;

c) наименование испытательной жидкости.

8 Идентификационное положение (со ссылкой на настоящий стандарт)

В протоколах испытаний, каталогах и рекламных материалах для подтверждения соответствия требованиям настоящего стандарта приводят следующее заключение:

«Совместимость материала фильтроэлемента с рабочей жидкостью подтверждена в соответствии с ГОСТ Р ИСО 2943-2011».

Испытатель: _________________________________________________

Обозначение: ________________________________________________

Изготовитель: _______________________________________________

Серийный номер: _____________________________________________

Дата проведения испытания: __________________________________

А.3 Проверка на герметичность по ИСО 2942

Минимальное (установленное) значение давления <1> _____________ Па (_____________ мбар)

---

Результаты и условия испытаний в соответствии с настоящим стандартом приводят в виде таблицы (см. таблицу А.1).

Таблица А.1

Условие испытания/результат	Перед испытанием (см. 5.1)	После выдержки в испытательной жидкости (см. 5.4 и при необходимости 5.5)	После испытания на прочность (см. 5.6)
Жидкость
Температура, °C
Давление при появлении первого пузырька <1>, Па (мбар)
Место появления первого пузырька <2>
Было ли превышено значение давления? (да/нет)
<1> Действительное наблюдаемое значение: дополнительная информация (по ИСО 2941 не требуется). <2> Т.е. фильтрующий материал фильтроэлемента, боковой шов, крышка (фланцы) и т.д.

А.4 Погружение в испытательную жидкость в соответствии с 5.4

А.4.1 Условия испытания

Испытательная жидкость:

А.4.2 Условия испытания в горячей жидкости

Температура жидкости: __________________ °C

Общее время погружения: ___________ ч; 72 ч при температуре испытания

А.4.3 Условия испытания в охлажденной жидкости

Температура жидкости: __________________ °C

А.4.4 Определение состояния фильтроэлемента (см. пункты 6.1.2 — 6.1.3 ИСО 2942)

А.5 Определение прочности фильтроэлемента при максимальном/разрушающем перепаде давлений по ИСО 2941

А.5.1 Перепад давлений, при котором происходит разрушение

---

<1> Установленное изготовителем фильтроэлемента.

А.5.2 Условия испытания

Испытательная жидкость: _____________________________________

Температура жидкости при испытании: ______________________ °C

Расход в испытательном стенде: ________________________ л/мин

Номинальный расход: ___________________________________ л/мин

Перепад давлений (\Delta p) на корпусе фильтра без фильтроэлемента при заданном расходе: _____________ кПа (______________ бар)

Используемый загрязнитель: __________________________________

Масса загрязнителя, добавляемого в испытательный стенд в единицу времени: _______________ г/мин

() добавляется порциями

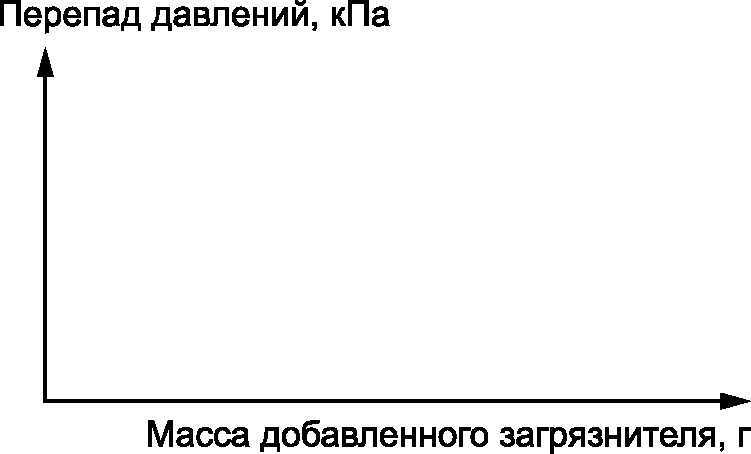

Примечание - Для лучшей оценки рекомендуется непрерывно регистрировать \Delta p как функцию массы добавленного загрязнителя.

А.5.3 Результаты испытания

Перепад давлений, при котором происходит разрушение:

А.5.4 Определение состояния фильтроэлемента

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального, межгосударственного стандарта
ИСО 2941	IDT	ГОСТ Р ИСО 2941-2011 «Гидропривод объемный. Фильтроэлементы. Проверка на прочность при максимальном/разрушающем перепаде давлений»
ИСО 2942	IDT	ГОСТ Р ИСО 2942-2010 «Гидропривод объемный. Фильтроэлементы. Испытание на герметичность и определение точки появления первых пузырьков»
ИСО 5598	IDT	ГОСТ 17752-81 «Гидропривод объемный и пневмопривод. Термины и определения». ГОСТ 26070-83 «Фильтры и сепараторы для жидкостей. Термины и определения»
Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичные стандарты.

УДК 628.5:621.892:006.354	ОКС 23.100.30	Т58	ОКП 02 5000 41 4000
Ключевые слова: гидропривод объемный, фильтры, испытания, совместимость, фильтроэлемент, рабочая жидкость, загрязнитель

---
