ГОСТ Р ИСО 20168-2025. Национальный стандарт Российской Федерации. Контактная сварка. Зажимные конусы для электрододержателей и электродных колпачков
(утв. и введен в действие Приказом Росстандарта от 01.04.2025 № 237-ст)
Примечание
Документ введен в действие с 01.05.2025.
Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 1 апреля 2025 г. № 237-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАЖИМНЫЕ КОНУСЫ ДЛЯ ЭЛЕКТРОДОДЕРЖАТЕЛЕЙ И ЭЛЕКТРОДНЫХ КОЛПАЧКОВ
Resistance welding. Locking tapers for electrode holders and electrode caps
Предисловие
1 ПОДГОТОВЛЕН Саморегулируемой организацией Ассоциация «Национальное Агентство Контроля Сварки» (СРО Ассоциация «НАКС») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 «Сварка и родственные процессы»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 апреля 2025 г. № 237-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 20168:2016 «Контактная сварка. Зажимные конусы для электрододержателей и электродных колпачков» (ISO 20168:2016 «Resistance welding — Locking tapers for electrode holders and electrode caps», IDT).
Международный стандарт разработан подкомитетом ПК 6 «Контактная сварка и родственные механические соединения» Технического комитета по стандартизации ИСО/ТК 44 «Сварка и родственные процессы».
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
1 Область применения
В настоящем стандарте приведены размеры и допуски для электрододержателей и электродных колпачков точечной сварки, где используется зажимной конус.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения)]:
ISO 5182, Resistance welding — Materials for electrodes and ancillary equipment (Контактная сварка. Материалы для электродов и вспомогательного оборудования)
ISO 5821, Resistance welding — Spot welding electrode caps (Контактная сварка. Электродные колпачки точечной сварки)
3 Термины и определения
В настоящем стандарте применены термины по ИСО 17677-1, а также следующие термины с соответствующими определениями.
ИСО и МЭК поддерживают терминологические базы данных для использования в стандартизации по следующим адресам:
- платформа онлайн-просмотра ИСО: доступна по адресу http://www.iso.org/obp;
- Электропедия МЭК: доступна по адресу http://www.electropedia.org/.
3.1 зажимной конус (locking taper): Конус, обеспечивающий плотную посадку между электрододержателем и электродным колпачком, поскольку их углы конусности отличаются на 0° 2' 1», с гарантией того, что точка зацепления электродного колпачка находится на юбке колпачка и электрододержателя.
Примечание 1 — См. рисунок 1.
Примечание 2 — Как правило, называется «конусом Фишера».
Примечание 3 — Во время сварки электродный колпачок плотнее садится на конус электрододержателя.
 |
 |
|---|---|

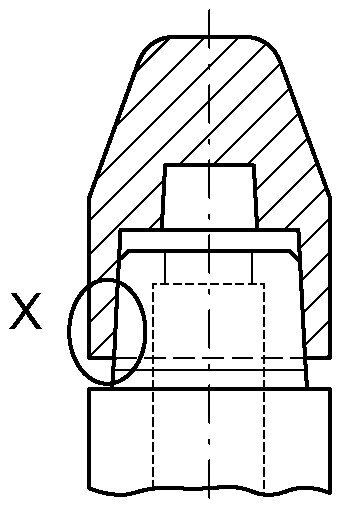

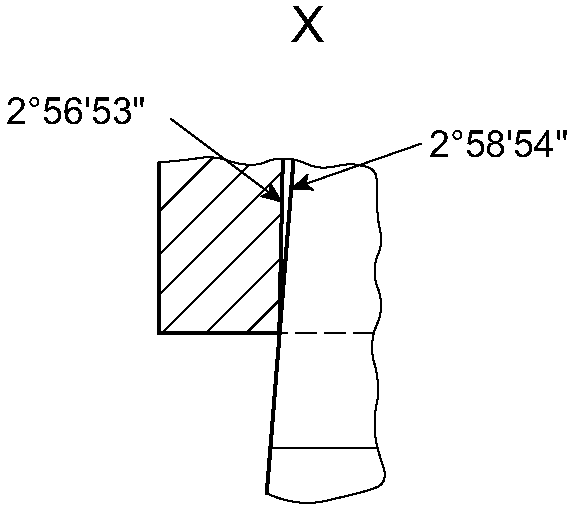

| a) Зажимной конус | b) Детальный вид |
Рисунок 1 — Принцип работы зажимного конуса
4 Размеры и допуски
4.1 Общие положения
В таблице 1 приведены размеры для трех наиболее применяемых размеров электродных колпачков и держателей: 13 мм, 16 мм и 20 мм.
Углы конусности электродных колпачков и держателей должны быть проверены с использованием сертифицированных кольцевых калибров и заглушек.
4.2 Электрододержатели
Конусность электрододержателей должна составлять 2° 58' 54» в соответствии с рисунком 2.
4.3 Электродные колпачки
Конусность электродных колпачков должна составлять 2° 56' 53» в соответствии с рисунком 2.
l1 — длина зажимного конуса электродного колпачка; l2 — длина зажимного конуса электрододержателя; l3 — общая длина конуса электрододержателя; d1 — наружный диаметр электродного колпачка; d2 — внутренний диаметр электродного колпачка (у основания зажимного конуса); d3 — диаметр электрододержателя у основания зажимного конуса
Рисунок 2 — Размеры электрододержателя и электродного колпачка с зажимным конусом
Допуски размеров электрододержателей и электродных колпачков с зажимными конусами
| d1 Номинальный размер электродного колпачка и держателя |
d2 +0,05 0 |
d3 0 -0,05 |
l1 +0,5 0 |
l2 +0,5 0 |
l3 +0,5 0 |
|---|---|---|---|---|---|
| 13 | 10,01 | 10,21 | 8,81 | 8,84 | 10,36 |
| 16 | 12,56 | 12,75 | 9,63 | 9,65 | 11,18 |
| 20 | 15,88 | 16,08 | 10,69 | 10,19 | 11,71 |
5 Обозначения
5.1 Электрододержатели
Электрододержатели обозначают в соответствии с настоящим стандартом и номинальным диаметром d1.
Пример - Электрододержатель для точечной сварки номинальным диаметром 20 мм обозначают следующим образом:
5.2 Электродные колпачки
Электродные колпачки обозначают в соответствии с ИСО 5821, за исключением номера настоящего стандарта, который используют для указания того, что колпачок имеет зажимной конус.
Пример - Электродный колпачок для точечной сварки типа B0, d1 = 16 мм, l1 = 20 мм, d2 = 8 мм и \alpha = 45^{\circ} обозначают следующим образом:
6 Материал
Применяемые материалы должны соответствовать ИСО 5182.
7 Маркировка
Упаковка должна быть промаркирована с указанием полного обозначения и использованного материала.
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ НАЦИОНАЛЬНЫМ СТАНДАРТАМ
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
| ISO 5182 | - | <*> |
| ISO 5821 | - | <*> |
| <*> Соответствующий национальный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. | ||
БИБЛИОГРАФИЯ
| УДК 621.791:006.354 | ОКС 25.160.20 |
| Ключевые слова: контактная сварка, зажимные конусы для электрододержателей и электродных колпачков | |
