ГОСТ Р 72780-2026. Национальный стандарт Российской Федерации. Опоры неподвижные для внутренних инженерных систем. Общие технические условия
(утв. и введен в действие Приказом Росстандарта от 30.06.2026 № 729-ст)
Примечание
Документ вводится в действие с 01.04.2027.
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 июня 2026 г. № 729-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПОРЫ НЕПОДВИЖНЫЕ ДЛЯ ВНУТРЕННИХ ИНЖЕНЕРНЫХ СИСТЕМ
Fixed supports for internal engineering systems.
General specifications
1 апреля 2027 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Альтеза» (ООО «Альтеза») при участии Общества с ограниченной ответственностью «ПСМ-Стандарт» (ООО «ПСМ-Стандарт»), Некоммерческого партнерства «Инженеры по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике» (НП АВОК), Ассоциации производителей трубопроводных систем (АПТС), Общества с ограниченной ответственностью Торговый дом «Компенсаторы „Протон-Энергия“ (ООО ТД „Компенсаторы „Протон-Энергия“)»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 144 «Строительные материалы и изделия»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2026 г. № 729-ст
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
1 Область применения
Настоящий стандарт распространяется на опоры неподвижные стальные для внутренних инженерных систем отопления, теплоснабжения, холодоснабжения, водоснабжения и систем пожаротушения зданий для трубопроводов номинальным диаметром от DN 10 до DN 500, транспортирующих рабочую среду температурой от 0 °C до плюс 115 °C и номинальным давлением PN от 0,5 до 4 МПа (от 5 до 40 бар).
Настоящий стандарт не распространяется на опоры неподвижные бугельные, щитовые.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 2.784 Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов
ГОСТ 8.051 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 9.303 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 9.306 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения
ГОСТ 9.602 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
ГОСТ 12.2.032 Система стандартов безопасности труда. Рабочее место при выполнении работ сидя. Общие эргономические требования
ГОСТ 12.2.033 Система стандартов безопасности труда. Рабочее место при выполнении работ стоя. Общие эргономические требования
ГОСТ 12.3.002 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.3.003 Система стандартов безопасности труда. Работы электросварочные. Требования безопасности
ГОСТ 12.3.005 Система стандартов безопасности труда. Работы окрасочные. Общие требования безопасности
ГОСТ 12.3.009 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 82 Прокат стальной горячекатаный широкополосный универсальный. Сортамент
ГОСТ 103 Прокат сортовой стальной горячекатаный полосовой. Сортамент
ГОСТ 380 Сталь углеродистая обыкновенного качества. Марки
ГОСТ ISO 898-1 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом
ГОСТ ISO 898-2 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом
ГОСТ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия
ГОСТ 2590 Прокат сортовой стальной горячекатаный круглый. Сортамент
ГОСТ 2591 Прокат сортовой стальной горячекатаный квадратный. Сортамент
ГОСТ 2879 Прокат сортовой стальной горячекатаный шестигранный. Сортамент
ГОСТ 3242 Соединения сварные. Методы контроля качества
ГОСТ 3262 Трубы стальные водогазопроводные. Технические условия
ГОСТ ISO 4034 Гайки шестигранные нормальные (тип 1). Класс точности C
ГОСТ 4543 Металлопродукция из конструкционной легированной стали. Технические условия
ГОСТ 4666 Арматура трубопроводная. Требования к маркировке
ГОСТ 5264 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 5632 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 7798 Болты с шестигранной головкой класса точности B. Конструкция и размеры
ГОСТ 8240 Швеллеры стальные горячекатаные. Сортамент
ГОСТ 8509 Уголки стальные горячекатаные равнополочные. Сортамент
ГОСТ 8510 Уголки стальные горячекатаные неравнополочные. Сортамент
ГОСТ 8713 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 8731 Трубы стальные бесшовные горячедеформированные. Технические требования
ГОСТ 8732 Трубы стальные бесшовные горячедеформированные. Сортамент
ГОСТ 8733 Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования
ГОСТ 8734 Трубы стальные бесшовные холоднодеформированные. Сортамент
ГОСТ 9940 Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия
ГОСТ 9941 Трубы бесшовные холоднодеформированные из коррозионно-стойких высоколегированных сталей. Технические условия
ГОСТ 10549 Выход резьбы. Сбеги, недорезы, проточки и фаски
ГОСТ 10704 Трубы стальные электросварные прямошовные. Сортамент
ГОСТ 10705 Трубы стальные электросварные. Технические условия
ГОСТ 10706 Трубы стальные электросварные прямошовные. Технические требования
ГОСТ 11068 Трубы электросварные из коррозионно-стойкой стали. Технические условия
ГОСТ 11474 Профили стальные гнутые. Технические условия
ГОСТ 11533 Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры
ГОСТ 11534 Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры
ГОСТ 13663 Трубы стальные профильные. Технические требования
ГОСТ 14192 Маркировка грузов
ГОСТ 14771 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16037 Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры
ГОСТ 16093 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 19281 Прокат повышенной прочности. Общие технические условия
ГОСТ 19425 Балки двутавровые и швеллеры стальные специальные. Сортамент
ГОСТ 19903 Прокат листовой горячекатаный. Сортамент
ГОСТ 19904 Прокат листовой холоднокатаный. Сортамент
ГОСТ 21650 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 21973 Соединения трубопроводов резьбовые. Присоединительные резьбы. Ряды
ГОСТ 23170 Упаковка для изделий машиностроения. Общие требования
ГОСТ 24705 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 25346 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений
ГОСТ 27017 Изделия крепежные. Термины и определения
ГОСТ 27772 Прокат для строительных стальных конструкций. Общие технические условия
ГОСТ 28338 (ИСО 6708-80) Соединения трубопроводов и арматура. Номинальные диаметры. Ряды
ГОСТ 33757 Поддоны плоские деревянные. Технические условия
ГОСТ 34059-2017 Инженерные сети зданий и сооружений внутренние. Устройство систем отопления, горячего и холодного водоснабжения. Общие технические требования
ГОСТ 35087 Двутавры стальные горячекатаные. Технические условия
ГОСТ 35094 Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ Р 2.109 Единая система конструкторской документации. Основные требования к чертежам
ГОСТ Р 2.610 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ Р 27.102 Надежность в технике. Надежность объекта. Термины и определения
ГОСТ Р 50073 Соединения трубопроводов разъемные фланцевые. Технические условия
ГОСТ Р 51737 Установки водяного и пенного пожаротушения автоматические. Муфты трубопроводные разъемные. Общие технические требования. Методы испытаний
ГОСТ Р 59135 Инженерные сети зданий и сооружений внутренние. Монтаж и пусковая наладка систем горячего и холодного водоснабжения. Правила и контроль выполнения работ
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения, обозначения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ 27017, ГОСТ 34059, ГОСТ Р 27.102, а также следующие термины с соответствующими определениями:
3.1.1 неподвижная опора для внутренних инженерных систем (опора неподвижная; опора): Элемент трубопроводной системы, предназначенный для надежного крепления трубопроводов внутренних инженерных систем зданий и сооружений и предотвращения угловых и линейных перемещений трубопровода.
Примечание - Неподвижная опора воспринимает усилия от веса трубопровода, внутреннего давления, реакций, возникающих при компенсации температурных деформаций, и передает их на несущие конструкции здания/сооружения.
3.1.2 патрубок: Элемент конструкции неподвижной опоры, выполненный в виде отрезка трубы, служащий для соединения участков трубопровода и для транспортировки внутренней среды трубопровода после монтажа.
3.2 В настоящем стандарте применены следующие обозначения и сокращения:
КД — конструкторская документация;
ЭД — эксплуатационные документы.
4 Типы и основные параметры
4.1 Основные типы опор
4.1.1 Неподвижные опоры классифицируют по основным признакам:
- по месту установки;
- наличию и виду патрубка;
- количеству и расположению фиксируемых трубопроводов;
- виду защитного покрытия.
4.1.2 Тип опоры (в том числе ее крепление и другие характеристики) должен быть указан в ТЗ на проектирование неподвижной опоры, в КД и ЭД.
4.2 Типы опор по месту установки
Опоры по месту установки классифицируют:
4.3 Типы неподвижных опор по наличию и типу присоединения патрубка
- Неподвижная опора без патрубка.
- Неподвижная опора с патрубком.
- Неподвижная опора с патрубком под муфты разъемные по ГОСТ Р 51737 (тип Гр).
- Опора неподвижная с патрубком под резьбовое соединение по ГОСТ 21973.
- Опора неподвижная с патрубком под фланцевое соединение по ГОСТ Р 50073.
- Опора неподвижная с патрубком под сварное соединение по ГОСТ 16037.
Примечание - Допустимы другие варианты конструктивного исполнения опоры по типу присоединения патрубка.
4.4 Типы опор по количеству фиксируемых трубопроводов
Примечание - Одна опора может обеспечивать фиксацию одного или нескольких трубопроводов, расположенных на одинаковых или разных расстояниях относительно друг друга в ряду и на одинаковом или разном расстоянии относительно несущей конструкции здания.
4.5 Типы опор по наличию и виду защитного покрытия
1 Обозначения опор без покрытия не требуют дополнительных знаков в наименовании.
2 Для опоры с защитным покрытием в обозначении указывают тип покрытия по ГОСТ 9.306 и ГОСТ 35094.
4.6 Условное обозначение неподвижных опор на схемах

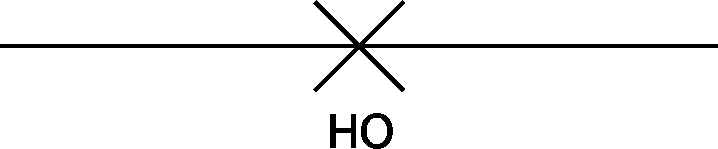

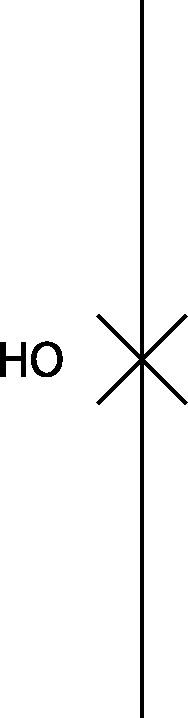

4.6.1 На схемах внутренних систем зданий неподвижные опоры обозначают в соответствии с условным обозначением, принятым в ГОСТ 2.784. Примеры обозначения опор DN 50 на схемах приведены на рисунке 1.
4.6.2 Обозначение опор в КД и ЭД может содержать полную информацию о типе и конструкции опоры по 4.1 - 4.5 или быть в кратком виде, если иное не оговаривают. Полное обозначение содержит всю информацию о типе и конструкции опоры и в необходимом объеме должно быть отражено в ТЗ на проектирование опор неподвижных, КД и ЭД.
4.7 Основные параметры опор неподвижных
4.7.1 Все опоры на схемах условно обозначают согласно 4.6.
4.7.2 Основные параметры неподвижных опор:
Примечание - При проектировании опоры для трубопровода с номинальным давлением PN менее 1 МПа. Данный параметр в обозначении опор допускается не указывать;
- величина допустимой воспринимаемой нагрузки по трем осям;
- номинальный диаметр трубопровода DN устанавливают по ГОСТ 28338, он должен быть отражен в ЭД изделия.
4.7.3 Выбор типов и основных параметров определяет проектная организация с учетом размеров трубопроводов и воспринимаемых нагрузок.
4.7.4 Назначенный срок службы устанавливают не менее, чем у трубопровода.
5 Технические требования
5.1 Опоры изготавливают в соответствии с требованиями настоящего стандарта, по КД изготовителя из материалов, приведенных в приложении А и отраженных в КД. Опоры должны быть рассчитаны на эксплуатационные нагрузки. Конструкция опор должна обеспечивать:
- возможность визуального осмотра технического состояния трубопроводов внутренних инженерных систем;
- возможность беспрепятственного проведения работ по изоляции и защиты трубопроводов от коррозии, атмосферного и статического электричества;
- возможность выдерживать нагрузки компенсации и самокомпенсации температурных деформаций трубопроводов;
- расстояние от трубопроводов до строительных конструкций — по ГОСТ 34059-2017 (пункт 5.5.3).
5.2 Опору неподвижную можно поставлять как в собранном виде, так и в комплекте узлов и деталей, предназначенных для сборки по месту монтажа. Документацию готовят с учетом ГОСТ Р 2.109, ГОСТ 25346.
5.3 Вид климатического исполнения по ГОСТ 15150 устанавливают в КД по требованию заказчика.
5.4 Детали опор изготавливают из сортового проката (швеллеры и двутавровые стальные балки, трубы стальные, сталь круглая, полоса и др.) из материалов по 5.1. Конкретные стандарты и требования к прокату определяет изготовитель исходя из обеспечения прочности и работоспособности в течение срока службы опор.
5.5 В процессе изготовления опор для сварки следует применять сварочные материалы по действующим НД. Основные типы, конструктивные элементы и размеры сварных швов должны соответствовать ГОСТ 5264, ГОСТ 8713, ГОСТ 11533, ГОСТ 11534, ГОСТ 14771, ГОСТ 16037 и другим НД.
5.6 Сварные швы должны быть плотными по всей длине и не иметь видимых прожогов, сужений, перерывов, наплывов, а также недопустимых по размерам подрезов, непроваров в корне шва, несплавлений по кромкам, шлаковых включений и пор. Металл шва и околошовной зоны не должен иметь трещин любой длины и любой ориентации, кратеры швов в местах остановки сварки должны быть переварены, а в местах окончания — заварены.
5.7 Резьба на деталях должна соответствовать ГОСТ 24705. Допуски на резьбу по грубому классу: для болтов — 8g, гаек — 7H по ГОСТ 16093. Выход резьбы, сбег, недорезы, проточки и фаски — по ГОСТ 10549.
5.8 Крепежные изделия должны соответствовать: болты - ГОСТ 7798, гайки - ГОСТ ISO 4034. Класс прочности болтов должен быть не ниже 4.6 по ГОСТ ISO 898-1, гаек — 5 по ГОСТ ISO 898-2.
Вид антикоррозийного покрытия болтов и гаек следует выбирать по ГОСТ 9.303 в зависимости от условий эксплуатации, определяемых по ГОСТ 15150, и указывать в КД.
5.9 Предельные отклонения размеров для деталей опор неподвижных по ГОСТ 8.051, ГОСТ 25346: H14, h14, +/- IT14/2, для сварных конструкций H15, h15, +/- IT15/2, для штампованных и прессованных деталей — не больше H17, h17, +/- IT17/2.
5.10 Внутренние радиусы сгибов деталей, получаемых штамповкой в холодном состоянии, должны быть не менее толщины листа, кроме случаев, обоснованных требованиями технологического оборудования.
5.11 Обработанные детали опор не должны иметь острых кромок
5.12 На поверхности деталей опор не допускаются пузыри, трещины, накаты, задиры, раковины и брызги металла от сварки и резки.
5.13 Прокладочные и изоляционные материалы для изоляции конструкции опор неподвижных выбирают в зависимости от условий монтажа и эксплуатации в соответствии с проектом и НД с учетом рекомендаций ГОСТ 9.602.
5.14 Требования к сырью и покупным изделиям
5.14.1 Качество и свойства материала и полуфабрикатов для изготовления опор должны быть подтверждены паспортами (сертификатами) изготовителей этих материалов и полуфабрикатов.
5.14.2 Материалы и изделия, приобретаемые для изготовления продукции, должны соответствовать требованиям действующих НД или ТУ. Материалы, приобретаемые для изготовления продукции, в том числе материалы зарубежного производства, должны иметь документ, подтверждающий качество.
5.15 Требования к монтажу опор неподвижных
5.15.1 Опоры под трубопроводы необходимо устанавливать с соблюдением требований ЭД и действующих нормативно-технических документов.
5.15.2 Прочность опоры не должна превышать прочность строительной конструкции, к которой она прикреплена.
5.15.3 Лица, допущенные для выполнения работ по монтажу опор, должны иметь профессиональную подготовку, соответствующую характеру работ, быть ознакомлены с правилами монтажа изделий и должны строго их соблюдать.
5.15.4 Условия работ по монтажу опоры должны удовлетворять требованиям [1], ГОСТ 12.3.002, ГОСТ 12.3.003 и ГОСТ 12.3.005. Рабочие места должны быть оборудованы в соответствии с требованиями ГОСТ 12.2.032, ГОСТ 12.2.033.
5.15.5 Монтаж опор допускается только после изучения ЭД изделия. Монтаж и обслуживание опор должны выполнять специализированные организации. Персонал этих организаций должен иметь соответствующие аттестаты и удостоверения, подтверждающие их знания и квалификацию, необходимые для монтажа внутренних инженерных систем. Опоры на трубопроводы следует устанавливать с соблюдением требований ЭД.
5.15.6 Остальные требования — в соответствии с ГОСТ Р 59135.
5.16 Комплектность
5.16.1 Состав (комплектность) изделия — опора неподвижная, определяется изготовителем исходя из условий монтажа. В комплект поставки должен входить ЭД (например, паспорт), разработанный по ГОСТ Р 2.610. Состав комплекта деталей и сборочных единиц опоры неподвижной, а также порядок и требования к их сборке должны быть отражены в ЭД (паспорте) изделия. Допускается поставка отдельных деталей и сборочных единиц опор с их комплектацией на месте сборки и монтажа.
5.16.2 Опоры необходимо поставлять комплектно согласно ЭД (документ о качестве, паспорт, руководство по эксплуатации, техническое описание, инструкция по монтажу и эксплуатации, прочие документы — могут быть объединены в одном документе «ПАСПОРТ»).
5.16.3 С согласия потребителя допускается поставка отдельных деталей и сборочных единиц опор с их комплектацией на месте сборки и монтажа.
5.16.4 В ЭД на поставляемую партию изделий должны быть указаны:
- наименование и (или) товарный знак изготовителя;
- наименование и (или) условное обозначение изделия;
- номер партии и дата изготовления;
- количество изделий;
- типоразмер DN;
- наименование заказчика и его адрес;
- нагрузка, на которую рассчитана данная опора с описанием точек приложения данной нагрузки во всех осях, указанием моментов и методики испытаний (для опор неподвижных, укомплектованных металлоконструкцией в виде опорной рамы);
- размеры изделия (габаритные и монтажные);
- обозначение настоящего стандарта;
- транспортная маркировка — по ГОСТ 14192.
5.17 Маркировка
5.17.1 Маркировку наносят непосредственно на изделие способом и в местах, указанных в КД, разработанной и утвержденной в установленном порядке. Маркировка должна содержать следующую информацию:
5.17.2 Четкость маркировки должна сохраняться в течение срока службы.
5.17.3 Допускается наносить манипуляционные знаки и информационные надписи, обеспечивающие сохранность изделий и тары при погрузочно-разгрузочных работах, транспортировании и хранении. Требования к маркировке должны соответствовать ГОСТ 4666.
5.18 Упаковка
5.18.1 Упаковка деталей и сборочных единиц опор должна соответствовать категории КУ-1 по ГОСТ 23170 и обеспечивать их сохранность в течение двух лет в условиях хранения и транспортирования 4 (Ж2) по ГОСТ 15150 в части воздействия климатических факторов и в условиях транспортирования Л по ГОСТ 23170 в части воздействия механических факторов и ГОСТ 21650. Упаковочные материалы должны соответствовать требованиям [2] и ГОСТ 14192, ГОСТ 33757.
5.18.2 Допускается использовать другие упаковочные средства, обладающие необходимой прочностью и обеспечивающие сохранность продукции при транспортировании и хранении — по согласованию с заказчиком. Транспортные места комплектуют упаковочными листами, эксплуатационными и товаросопроводительными документами.
6 Требования безопасности и охраны окружающей среды
Изделия, а также применяемые при их производстве материалы и комплектующие должны отвечать нормам и правилам безопасности, утвержденным в установленном порядке и действующим на момент изготовления продукции.
Запрещается использование материалов, выделяющих вредные вещества в питьевую воду в количествах, приводящих к превышению требований [3].
7 Правила приемки
7.1 Опоры неподвижные или отдельные детали и сборочные единицы опор неподвижных должны быть приняты техническим контролем изготовителя партиями. Информация о приемке техническим контролем изготовителя должна содержаться в ЭД. Партией следует считать изделия одного типа и типоразмера, предназначенные для эксплуатации в одинаковых условиях, предъявляемые одновременно. Размер партии определяют изготовитель и потребитель заказа, но не более 2000 шт.
7.2 Для контроля качества на соответствие требованиям 5.2 - 5.13 отбирают 3% от общего числа изделий в партии, но не менее 5 шт. При количестве в партии меньше 5 шт. проверяют все изделия.
7.3 При получении неудовлетворительных результатов контроля хотя бы по одному из показателей качества по этому показателю проводят повторный контроль на удвоенном числе образцов, отобранных от той же партии.
Если при повторной проверке окажется хотя бы одно изделие, не удовлетворяющее требованиям настоящего стандарта, то всю партию подвергают поштучной приемке.
7.4 Для контроля опор на соответствие требованиям 5.1 проверяют одно изделие каждого типоразмера при постановке его на производство, при изменении конструкции или технологии изготовления.
7.5 Потребитель имеет право проводить контрольную проверку соответствия изделий требованиям настоящего стандарта и заказа, соблюдая при этом приведенный порядок отбора и применяя указанные методы контроля.
8 Методы контроля
8.1 Марки стали, качество материалов для сварки, крепежных, прокладочных и изоляционных материалов и изделий (5.1, 5.4, 5.5, 5.8, 5.9, 5.13, 5.14) должны быть удостоверены паспортами (сертификатами) изготовителей.
8.2 Визуально-измерительный и контроль геометрических размеров по 5.1, 5.2, 5.7, 5.9, 5.10 следует проводить универсальным измерительным инструментом. При выборе средств измерений значения допускаемых погрешностей измерений следует принимать по ГОСТ 8.051.
8.3 Контроль сварных соединений (см. 5.5, 5.6) изделий следует осуществлять внешним осмотром и измерениями по ГОСТ 3242.
8.4 Контроль функциональных характеристик по 5.1 (за исключением нагрузок), 5.2 и качества поверхностей по 5.11 - 5.12 проводят внешним осмотром.
8.5 Контроль возможности выдерживать нагрузки компенсации и самокомпенсации температурных деформаций проводят по нормативной документации изготовителя.
9 Транспортирование и хранение
9.1 Изделия следует транспортировать всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Требования к выполнению работ — по ГОСТ 12.3.009.
9.2 При транспортировании, погрузке, выгрузке и хранении изделий следует обеспечивать их сохранность от повреждений, загрязнения, увлажнения, воздействия атмосферных осадков. При погрузочно-разгрузочных работах должны быть соблюдены правила безопасности, установленные ГОСТ 12.3.009.
9.3 Требования к транспортированию и хранению в соответствии 4 (Ж2) — по ГОСТ 15150.
9.4 Изделия следует хранить упакованными в сухих закрытых помещениях, на деревянных подкладках, будучи рассортированными по типам и размерам.
10 Указания по эксплуатации
10.1 Эксплуатировать изделия следует в соответствии с требованиями ЭД и документами эксплуатирующей организации.
10.2 Опоры неподвижные являются неремонтопригодными (неремонтируемыми) изделиями по ГОСТ Р 27.102, эксплуатацию и обслуживание которых проводят в соответствии с правилами технической эксплуатации соответствующих внутренних инженерных систем: отопления, теплоснабжения и холодоснабжения, водоснабжения и систем пожаротушения.
11 Гарантии изготовителя
11.1 Изготовитель должен гарантировать соответствие изделия требованиям настоящего стандарта при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, установленных настоящим стандартом и ЭД.
11.2 Гарантийный срок хранения устанавливает изготовитель, но не менее 12 мес со дня изготовления.
11.3 Гарантийный срок эксплуатации устанавливает изготовитель, но не менее 12 мес с момента приобретения.
11.4 Гарантия не распространяется на опоры, смонтированные с нарушением правил монтажа.
11.5 Опоры в состоянии поставки могут быть готовыми (в сборе) или, в зависимости от условий монтажа, могут быть поставлены отдельными узлами и собраны по месту эксплуатации в соответствии с требованиями ЭД. При этом гарантийные обязательства на изделие остаются в зоне ответственности изготовителя опор в объеме, установленном ЭД, таким образом: в случае готового (в сборе) изделия — в полном объеме, а в случае поставки отдельными узлами — на соответствующий узел. В зависимости от сложности конструкции изготовитель опор может назначать конструкторско-технологическое сопровождение на период монтажа и ввода изделия в эксплуатацию.
11.6 При отсутствии гарантийного срока, установленного изготовителем, его может назначить продавец.
А.1 Марки стали, рекомендуемые для изготовления неподвижных опор, приведены в таблице А.1.
Марки сталей для изготовления деталей опор
| Марка стали | Стандарт |
|---|---|
| ВСт3кп | ГОСТ 380 |
| ВСт3пс | ГОСТ 380 |
| ВСт3сп | ГОСТ 380 |
| 10 | ГОСТ 1050 |
| 20 | ГОСТ 1050 |
| 35 | ГОСТ 1050 |
| 09Г2С | ГОСТ 19281 |
| 35Х, 40Х | ГОСТ 4543 |
| 08Х18Н10 | ГОСТ 5632 |
| 08Х18Н10Т | ГОСТ 5632 |
| 10Х17Н13М2Т | ГОСТ 5632 |
| 12Х18Н10Т | ГОСТ 5632 |
| 03Х17Н14М3 | ГОСТ 5632 |
Примечание - Допускается применять другие стальные материалы и другой стальной сортамент для изготовления деталей опор, которые обеспечивают требования, предъявляемые настоящим стандартом.
А.2 Рекомендуемый перечень сортамента для изготовления деталей опор приведен в таблице А.2
Перечень сортамента для изготовления деталей опор
| Наименование | Стандарты |
|---|---|
| Прокат стальной | ГОСТ 103, ГОСТ 2590, ГОСТ 2591, ГОСТ 2879, ГОСТ 82, ГОСТ 27772, ГОСТ 19281, ГОСТ 19903, ГОСТ 19904 |
| Трубы | ГОСТ 10704, ГОСТ 10705, ГОСТ 10706, ГОСТ 11068, ГОСТ 13663, ГОСТ 3262, ГОСТ 8731, ГОСТ 8732, ГОСТ 8733, ГОСТ 8734, ГОСТ 9940, ГОСТ 9941 |
| Профили стальные гнутые | ГОСТ 11474 |
| Балки двутавровые и швеллеры | ГОСТ 19425, ГОСТ 35087, ГОСТ 8240 |
| Уголки стальные | ГОСТ 8509, ГОСТ 8510 |
Примечание - Допускается применять другие стальные материалы и другой стальной сортамент для изготовления деталей опор, которые обеспечивают требования, предъявляемые настоящим стандартом.
БИБЛИОГРАФИЯ
| УДК 697:006.354 | ОКС 91.080.10 |
| Ключевые слова: опора, опора неподвижная, части трубопроводов, элемент опорный, теплоснабжение, холодоснабжение, водоснабжение, отопление | |
