ГОСТ Р 72745-2026. Национальный стандарт Российской Федерации. Авиационная техника. Оправы с камнями. Технические условия

(утв. и введен в действие Приказом Росстандарта от 07.08.2026 № 920-ст)

ОКС 49.090

Дата введения 15 сентября 2026 года

Предисловие

1 РАЗРАБОТАН Научно-техническим центром «Информтехника» — филиалом федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт „Центр“ (НТЦ „Информтехника — филиал ФГУП „ВНИИ „Центр“)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 323 «Авиационная техника»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2026 г. № 920-ст

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Введение

1 Область применения

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.014 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 9.306 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 15.309 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ 1066 Проволока латунная. Технические условия

ГОСТ 8898-78 Подпятники для измерительных приборов. Общие технические условия

ГОСТ Р 71373 Изделия авиационной техники. Предельные отклонения размеров, допуски формы и расположения поверхностей, не указанные на чертеже

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Конструкция и размеры

3.1 Классификация и обозначение

Вид изделия	Классификация
	по наличию резьбы	по исполнению
Оправы с камнями	Гладкие	Исполнение 1
		Исполнение 2
		Исполнение 3
		Исполнение 4
	Резьбовые	Исполнение 1
		Исполнение 2
		Исполнение 3

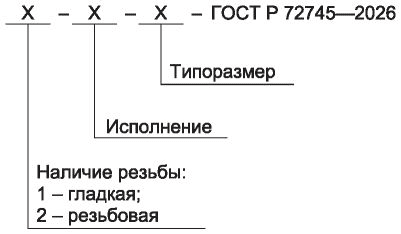

3.1.2 Обозначение оправы должно иметь следующую структуру:

3.2 Гладкие оправы

---

Типоразмер	d	d1	d2		d3	D		H	h	Позиция 1. Оправа (основа)	Позиция 2. Втулка		Масса 1000 шт., г, не более
		Пред. откл. +0,02	Номин.	Пред. откл.	Пред. откл. +/- 0,06	Номин.	Пред. откл.	Пред. откл. по h11		Кол-во	Кол-во	Типоразмер (по таблице 10)
1	0,3	1,5	0,8	+0,07	2,2	2,8	+0,032 +0,018	1,0	0,6	1	1	1	67
2	0,5	1,8	1,0	+0,12	2,5	3,5	+0,055 +0,030	1,2	0,7			2	71
3								1,5					72
4								2,5					127
5	0,8							1,2				3	70
6								1,5					71
7								2,5					125

---

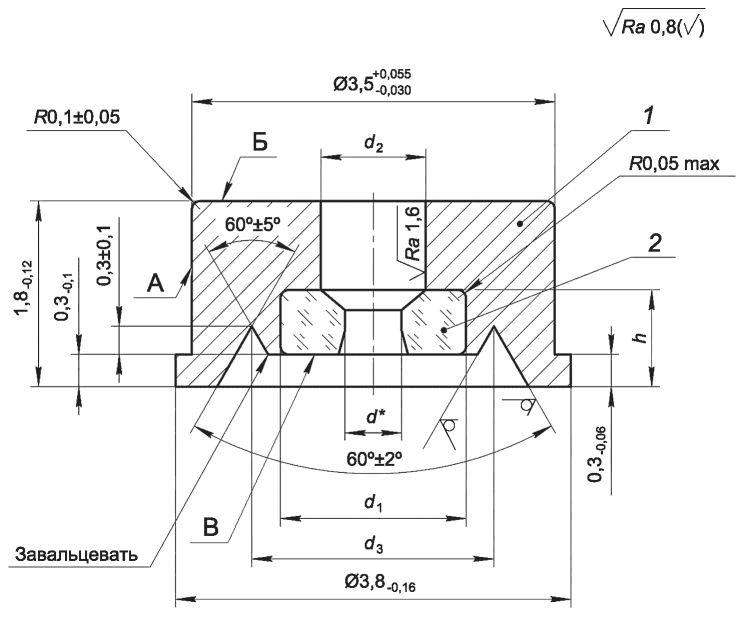

Типоразмер	d	d1	d2		d3	h		Позиция 1. Оправа (основа)	Позиция 2. Втулка		Масса 1000 шт., г, не более
		Пред. откл. +0,02	Номин.	Пред. откл.	Пред. откл. +/- 0,06	Номин.	Пред. откл.	Кол-во	Кол-во	Типоразмер (по таблице 10)
1	0,3	1,5	0,8	+0,07	2,2	0,9	+0,07	1	1	1	130
2	0,5	1,8	1,0	+0,12	2,5	1,0	+0,12			2	127
3	0,8									3	123

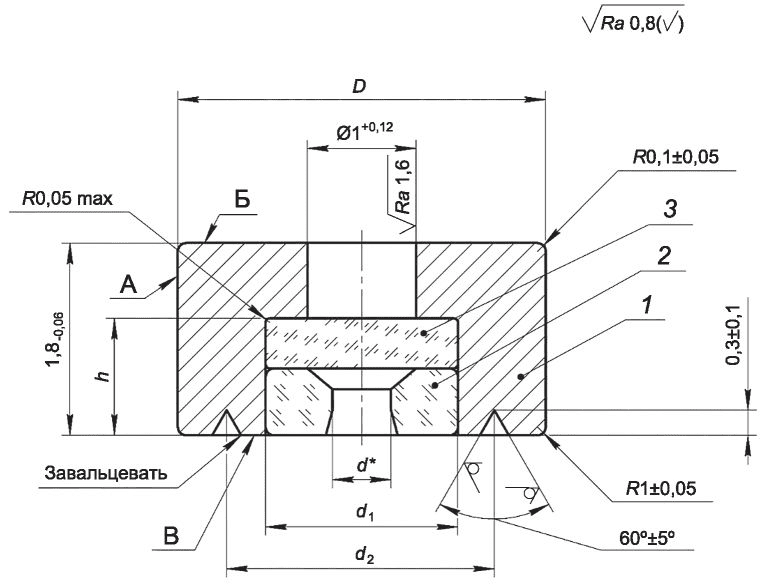

3.2.3 Конструкция и размеры гладких оправ исполнения 3 должны соответствовать указанным на рисунке 3 и в таблице 4.

---

<*> Размер для справок.

1 — оправа (основа); 2 — втулка; 3 — подпятник

Рисунок 3 — Гладкая оправа, исполнение 3

Таблица 4

Размеры и масса гладких оправ, исполнение 3

Размеры в миллиметрах

Типоразмер	d	d1	d2	D		h	Позиция 1. Оправа (основа)	Позиция 2. Втулка		Позиция 3. Подпятник		Масса 1000 шт., г, не более
		Пред. откл.		Номин.	Пред. откл.	Пред. откл. +0,12	Кол-во	Кол-во	Типоразмер (по таблице 10)	Кол-во	Обозначение
		+0,02	+/- 0,06
1	0,3	1,5	2,0	2,8	+0,032 +0,018	1,1	1	1	1	1	ПКП 1,5 x 0,5 ГОСТ 8898-78	113
2	0,5	1,8	2,5	3,5	+0,055 +0,030	1,2			2		ПКП 1,8 x 0,5 ГОСТ 8898-78	139
3	0,8								3			133

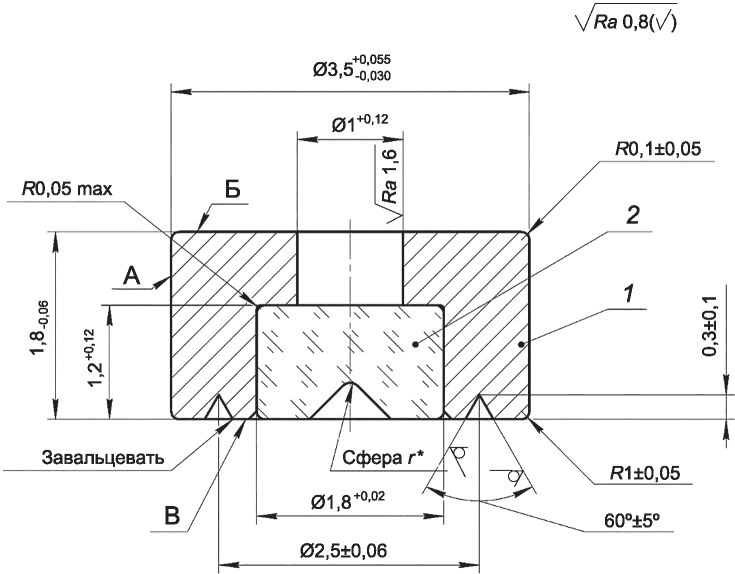

3.2.4 Конструкция и размеры гладких оправ исполнения 4 должны соответствовать указанным на рисунке 4 и в таблице 5.

---

<*> Размер для справок.

1 — оправа (основа); 2 — подпятник

Рисунок 4 — Гладкая оправа, исполнение 4

Таблица 5

Размеры и масса гладких оправ, исполнение 4

Типоразмер	r, мм	Позиция 1. Оправа (основа)	Позиция 2. Подпятник	Масса 1000 шт., г, не более
		Количество
		1	1
		Обозначение
1	0,15	-	ПКК 1,8 x 0,15 ГОСТ 8898-78	138
2	0,25		ПКК 1,8 x 0,25 ГОСТ 8898-78	132

3.2.5 Допуск непараллельности поверхностей Б и В на рисунках 1 - 4 - не более 0,03 мм.

3.2.6 Допуск торцового биения поверхности В относительно оси отверстия d на рисунках 1 - 3 и оси отверстия диаметром 1,8+0,02 мм на рисунке 4 - не более 0,05 мм.

3.2.7 Допуск радиального биения поверхности А относительно оси отверстия d на рисунках 1 - 3 и оси отверстия диаметром 1,8+0,02 мм на рисунке 4 - не более 0,03 мм.

3.2.8 Не указанные на рисунках 1 - 4 предельные отклонения размеров, допуски формы и расположения поверхностей — по ГОСТ Р 71373.

3.3 Резьбовые оправы

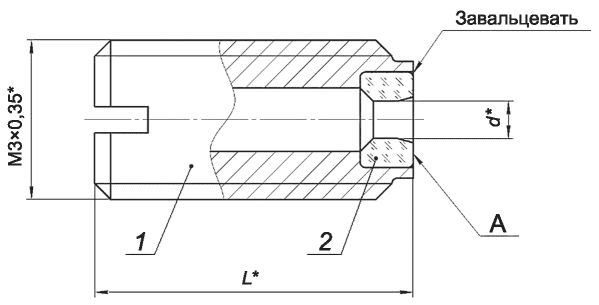

3.3.1 Конструкция и размеры резьбовых оправ исполнения 1 должны соответствовать указанным на рисунке 5 и в таблице 6.

---

<*> Размер для справок.

1 — оправа (основа); 2 — втулка

Рисунок 5 — Резьбовая оправа, исполнение 1

Таблица 6

Размеры и масса резьбовых оправ, исполнение 1

Размеры в миллиметрах

Типоразмер	d	L	Позиция 1. Оправа (основа)	Позиция 2. Втулка	Масса 1000 шт., г, не более, кг
			Количество
			1	1
			Типоразмер (по таблице 9)	Типоразмер (по таблице 10)
1	0,3	4	1	1	215
2		5	2		225
3		6	3		235
4		8	4		335
5		10	5		415
6		12	6		495
7	0,5	4	13	2	205
8		5	14		215
9		6	15		225
10		8	16		325
11		10	17		405
12		12	18		485
13	0,8	4	13	3	204
14		5	14		214
15		6	15		224
16		8	16		323
17		10	17		402
18		12	18		483

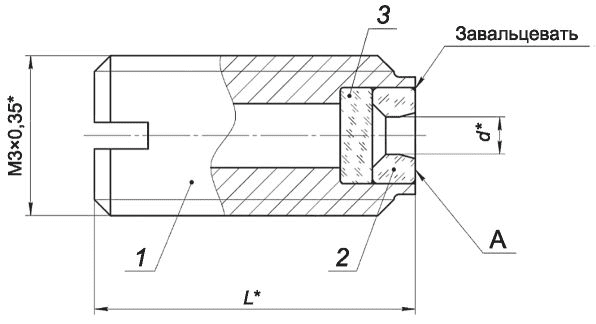

3.3.2 Конструкция и размеры резьбовых оправ исполнения 2 должны соответствовать указанным на рисунке 6 и в таблице 7.

---

<*> Размер для справок.

1 — оправа (основа); 2 — втулка; 3 — подпятник

Рисунок 6 — Резьбовая оправа, исполнение 2

Таблица 7

Размеры и масса резьбовых оправ, исполнение 2

Размеры в миллиметрах

Типоразмер	d	L	Позиция 1. Оправа (основа)	Позиция 2. Втулка	Позиция 3. Подпятник	Масса 1000 шт., г, не более
			Количество
			1	1	1
			Типоразмер (по таблице 9)	Типоразмер (по таблице 10)	Обозначение
1	0,3	4	7	1	ПКП 1,5 x 0,5 ГОСТ 8898-78	195
2		5	8			205
3		6	9			215
4		8	10			315
5		10	11			395
6		12	12			475
7	0,5	4	19	2	ПКП 1,8 x 0,5 ГОСТ 8898-78	189
8		5	20			299
9		6	21			210
10		8	22			310
11		10	23			396
12		12	24			470
13	0,8	4	19	3		188
14		5	20			198
15		6	21			214
16		8	22			311
17		10	23			388
18		12	24			468

---

Типоразмер	r	L	Позиция 1. Оправа (основа)	Позиция 2. Подпятник	Масса 1000 шт., г, не более
			Количество
			1	1
			Типоразмер (по таблице 9)	Обозначение
1	0,15	4	7	ПКК 1,5 x 0,15 ГОСТ 8898-78	0,185
2		5	8		0,197
3		6	9		0,210
4		8	10		0,303
5		10	11		0,386
6		12	12		0,470
7	0,20	4	7	ПКК 1,5 x 0,20 ГОСТ 8898-78	0,185
8		5	8		0,197
9		6	9		0,210
10		8	10		0,303
11		10	11		0,336
12		12	12		0,470
13	0,25	4	7	ПКК 1,5 x 0,25 ГОСТ 8898-78	0,185
14		5	8		0,197
15		6	9		0,210
16		8	10		0,303
17		10	11		0,386
18		12	12		0,470

---

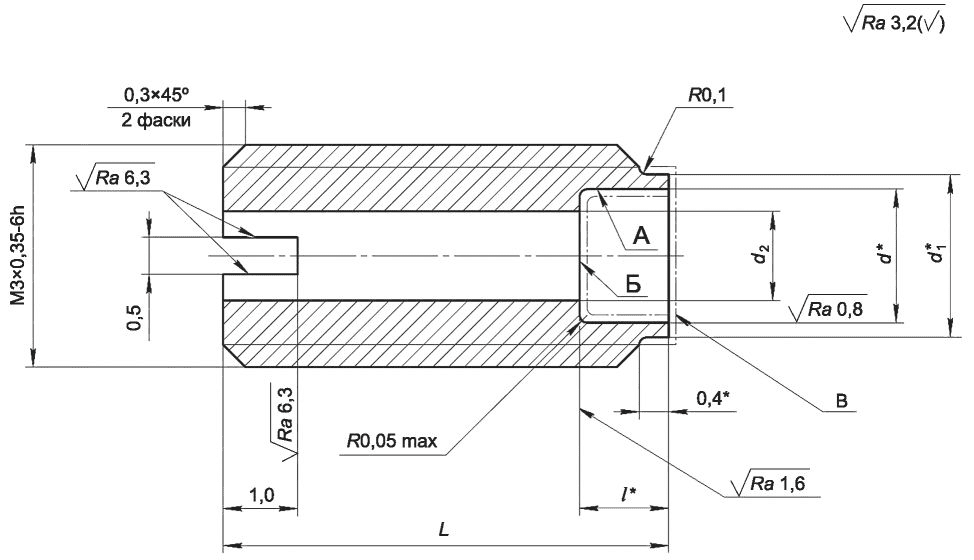

Типоразмер	d	d1	d2	L	l		Масса 1000 шт., г, не более
	Пред. откл.				Номин.	Пред. откл.
	+0,02	h11
1	1,5	2,0	1,0	4	0,6	+0,06	210
2				5			220
3				6			230
4				8			330
5				10			410
6				12			490
7				4	1,2	+0,12	190
8				5			200
9				6			210
10				8			310
11				10			390
12				12			470
13	1,8	2,2	1,2	4	0,7	+0,07	200
14				5			210
15				6			220
16				8			320
17				10			400
18				12			480
19				4	1,2	+0,12	180
20				5			190
21				6			200
22				8			300
23				10			380
24				12			460

3.3.7 Покрытие: Хим.Пас по ГОСТ 9.306.

3.4 Втулки

Типоразмер	Наружный диаметр	Внутренний диаметр	Толщина
1	1,5	0,3	0,5
2	1,8	0,5	0,6
3		0,8

4 Технические требования

4.1 Основные требования к оправам с камнями

4.2 Требования к материалам

4.2.1 Материал оправ:

4.3 Маркировка

Маркировку обозначения оправ и клеймо отдела технического контроля (ОТК) организации-изготовителя (далее — изготовитель) наносят на коробку с упакованными оправами.

Примечание — Под ОТК в настоящем стандарте понимается непосредственно отдел технического контроля либо любая другая служба контроля качества, осуществляющая функции ОТК в организации.

4.4 Упаковка

4.4.2 В коробку следует упаковывать оправы одного обозначения.

4.4.4 На коробке с внешней стороны должна быть помещена наклейка с указанием:

5 Правила приемки

5.1 Приемку и испытания изготовленных оправ проводят в соответствии с требованиями настоящего стандарта, ГОСТ 15.309 или иных нормативных документов, устанавливаемых в договорах (контрактах).

5.2 Внешний осмотр оправ проводят с помощью лупы пятикратного увеличения при дневном или искусственном освещении.

5.3 Проверку качества завальцовки и целости камней проводят под микроскопом с 50-кратным увеличением и нижним подсветом.

5.4 Проверку размеров оправ проводят средствами измерений, обеспечивающими требуемую точность измерения.

5.5 При обнаружении в партии оправ, не удовлетворяющих требованиям настоящего стандарта, всю партию бракуют.

6 Транспортирование и хранение

6.1 Упакованные оправы допускается транспортировать всеми видами транспорта без ограничения расстояния и скорости.

6.2 Оправы в упакованном виде должны храниться в сухом, вентилируемом помещении.

7 Гарантии изготовителя

7.1 Изготовитель должен гарантировать соответствие оправ требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения, установленных стандартом.

7.2 Гарантийный срок эксплуатации оправ устанавливается изготовителем.

Приложение А (обязательное)

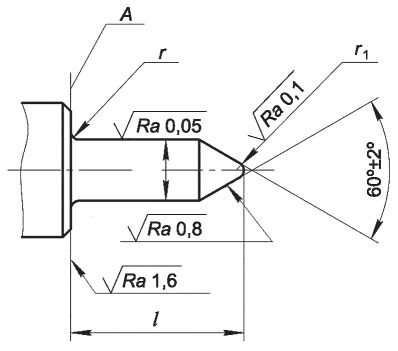

А.1 Цапфы деталей приборов, предназначенные для работы на камнях, по конструкции подразделяются на четыре типа.

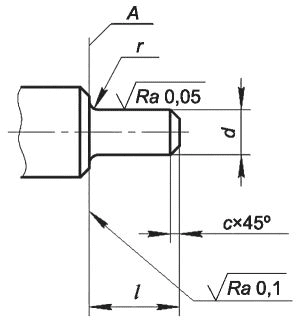

А.2 Конструкция и размеры цапф должны соответствовать указанным на рисунке А.1 и в таблице А.1.

а) Тип 1	б) Тип 2

в) Тип 3	г) Тип 4

d		l	c		rmax	r1		r2
Номин.	Пред. откл.	Пред. откл. H12	Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.
0,3	f7	1,0; 1,2; 1,5	0,08	+/- 0,05	0,05	0,06	+/- 0,01	0,25	+0,06
	e7
0,5	f7	1,0; 1,2;	0,10					0,40	+0,10
	d7	1,5; 3,2
0,8	ef8	1,2; 1,5;				0,10		0,60	+0,20
	d8	1,8; 2,0; 2,5; 3,0
1,0	f8	1,2; 1,5; 1,8;			0,10	0,15	+/- 0,02	0,80	+0,20
		2,0; 2,2
1,2		1,5; 1,8; 2,0; 2,5						1,00
1,5		1,5; 2,0;				0,20		1,20	+0,30
			0,20	+/- 0,10
		2,5; 3,0
2,0		2,0; 2,5; 3,0; 3,5			0,20	0,30	+/- 0,03	1,80
2,5		2,5; 3,0; 3,5; 4,0						2,00
3,0		3,0; 3,5; 4,0; 4,5				0,40	+/- 0,04	2,50

УДК 681.7.072:006.354	ОКС 49.090
Ключевые слова: авиационная техника, оправы с камнями, опоры, цапфы, подвижные части приборов

---
