Утвержден и введен в действие

КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ

1 января 2026 года

Предисловие

1 РАЗРАБОТАН Подкомитетом ПК 3 «Ультразвуковой контроль» Технического комитета по стандартизации ТК 371 «Неразрушающий контроль», Федеральным государственным бюджетным образовательным учреждением высшего образования «Петербургский государственный университет путей сообщения Императора Александра I»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 371 «Неразрушающий контроль»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 декабря 2025 г. № 1726-ст

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты».

В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Введение

Настоящий стандарт включает термины и определения, относящиеся к: основным понятиям акустического (ультразвукового) неразрушающего контроля; акустическим волнам, их возбуждению и распространению; средствам, методам и практическому применению акустического (ультразвукового) неразрушающего контроля.

Установленные в стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания. Для каждого понятия установлен один стандартизованный термин.

В стандарте приведены алфавитный указатель терминов на русском языке и иноязычные эквиваленты стандартизованных терминов на английском (en) языке.

1 Область применения

Настоящий стандарт содержит термины и определения, применяемые при акустическом (ультразвуковом) неразрушающем контроле с использованием упругих волн, и образует основу для стандартов, технологической документации и общего использования.

Настоящий стандарт не охватывает специальные термины, характерные для акустического (ультразвукового) контроля с использованием антенных (фазированных) решеток, а также акустико-эмиссионного метода контроля.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 55725-2013 Контроль неразрушающий. Преобразователи ультразвуковые пьезоэлектрические. Общие технические требования

3 Виды и средства акустического (ультразвукового) контроля

1 акустический контроль (ультразвуковой контроль): Вид неразрушающего контроля, основанный на анализе характеристик упругих колебаний (волн), возбуждаемых в объекте контроля.

Примечание - При использовании упругих волн ультразвукового диапазона частот вместо термина «акустический» допустимо использовать термин «ультразвуковой».

2 ультразвуковая дефектоскопия: Ультразвуковой контроль (1) с целью обнаружения нарушения сплошности и однородности материала.

3 ультразвуковая толщинометрия: Ультразвуковой контроль (1) с целью измерения/оценки размера (толщины) объекта контроля.

4 ультразвуковая дефектометрия: Ультразвуковой контроль (1) с целью оценки реальных параметров дефектов, их вида и ориентации в объекте контроля.

5 ультразвуковая структуроскопия: Ультразвуковой контроль (1) с целью оценки характеристик структуры материала объекта контроля.

6 ультразвуковая тензометрия: Ультразвуковой контроль (1) с целью оценки характеристик напряженного состояния объекта контроля.

7 средства ультразвукового контроля: Оборудование, обеспечивающее проведение ультразвукового контроля, включающее: преобразователи (106); аппаратуру — ультразвуковой прибор (140) и связанные с ним аппаратные и программные средства вычислительной техники; образцы, используемые для поверки и/или калибровки, и/или настройки аппаратуры, а также, при необходимости, устройство — систему контроля, обеспечивающее сканирование (214) без участия человека.

8 автоматизированный ультразвуковой контроль: Ультразвуковой контроль, выполняемый с использованием систем ультразвукового контроля, обеспечивающих сканирование (214) и автоматический сбор данных.

Примечание - Данные могут быть также проанализированы автоматически в соответствии с заранее заданными критериями без участия человека; в таком случае используют термин — автоматический ультразвуковой контроль.

4 Ультразвуковые колебания, волны и сигналы

9 упругие колебания: Колебания частиц упругой среды, обусловленные действием упругих сил.

10 период колебаний: Время, за которое совершается одно полное колебание.

Примечание - Единица измерения — секунда (с).

11 частота: Количество периодов колебаний в секунду.

Примечание - Единица измерения — герц (Гц).

12 частотный спектр: Распределение амплитуды гармонических составляющих сигнала в зависимости от частоты (11) [см. рисунок 1].

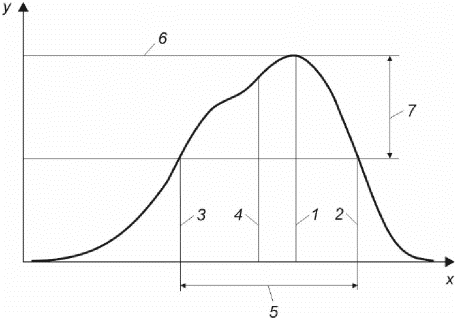

x — частота; y — амплитуда; 1 — частота максимума спектра; 2 — верхняя частота среза; 3 — нижняя частота среза; 4 — средняя частота; 5 — ширина полосы частот при заданном уровне амплитуды относительно максимума; 6 — максимальная амплитуда спектра; 7 — уменьшение амплитуды до заданного уровня относительно максимума

Рисунок 1 — Графическое пояснение терминов, относящихся к частотному спектру

13 средняя частота: Среднее арифметическое значение частот среза (15) [см. рисунок 1].

14 частота максимума спектра: Частота (11), соответствующая максимальной амплитуде частотного спектра (12) [см. рисунок 1].

15 частота среза: Частота (11), при которой амплитуда (19) составляющей частотного спектра (12) уменьшается на определенную величину относительно амплитуды на частоте максимума спектра (14) [см. рисунок 1].

16 ширина полосы частот: Ширина частотного спектра (12) между верхней и нижней частотами среза (15). Равна разности значений верхней и нижней частот среза (см. рисунок 1).

17 относительная полоса частот: Отношение ширины полосы частот (16) к средней частоте (13), выраженное в процентах (см. рисунок 1).

18 колебательная величина: Параметр, характеризующий колебательный процесс в данный момент времени.

19 амплитуда: Максимальное отклонение колебательной величины (18) от положения равновесия (нулевого значения) на определенном временном или пространственном промежутке.

20 фаза: Параметр, характеризующий колебательный процесс в данный момент времени, отсчитываемый от некоторого начального момента и выраженный в радианах или градусах.

21 упругая (акустическая) волна: Распространяющиеся в среде упругие колебания.

22 ультразвуковая волна: Упругая волна (21), значение нижней частоты среза (15) частотного спектра которой лежит выше диапазона слышимости человеческого уха, обычно более 20 кГц.

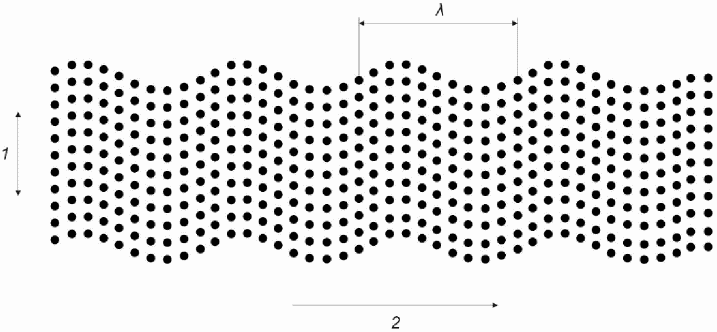

23 длина волны: Расстояние между ближайшими в направлении распространения волны точками, колеблющимися в одной фазе (20) [см. рисунок 2].

24 фронт волны: Непрерывная поверхность, соединяющая точки среды, в которые одновременно приходит возмущение, идущее от источника волны.

25 плоская волна: Волна с плоским фронтом (24).

26 цилиндрическая волна: Волна с цилиндрическим фронтом (24).

27 сферическая волна: Волна со сферическим фронтом (24).

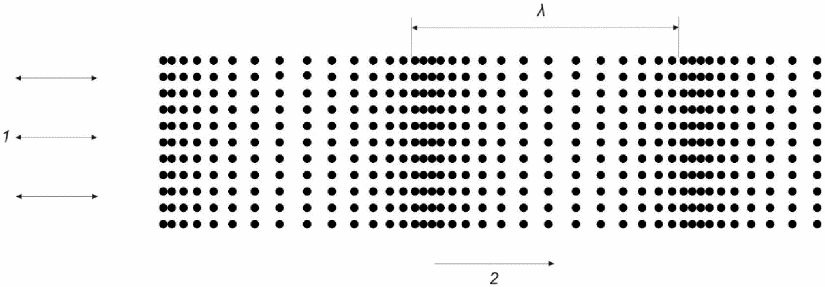

28 продольная волна (волна сжатия-растяжения): Упругая волна, распространяющаяся в объеме среды, характеризующаяся колебаниями частиц среды в направлении, совпадающем с направлением распространения волны (см. рисунок 2 а)).

29 поперечная волна (сдвиговая волна): Упругая волна, распространяющаяся в объеме твердого тела, характеризующаяся колебаниями частиц среды в направлении, перпендикулярном направлению распространения волны (см. рисунок 2 б)).

30 поверхностная волна: Упругая волна, распространяющаяся вдоль поверхности твердого тела, характеризующаяся эффективной глубиной проникновения колебаний близкой к длине волны (23) и овальными траекториями смещений частиц среды, изменяющимися с глубиной от поверхности.

Примечание - Поверхностные волны, распространяющиеся вдоль плоской свободной поверхности твердого тела, называют волнами Рэлея (рэлеевскими волнами).

31 нормальная волна: Упругая волна в ограниченной среде, представляющая собой бегущую волну в направлении распространения и стоячую волну между боковыми поверхностями ограниченной среды.

32 волны Лэмба: Нормальные волны в пластине со свободными поверхностями, в которых колебательные смещения частиц среды происходят как вдоль направления распространения волны, так и перпендикулярно поверхностям пластины симметрично или антисимметрично относительно ее срединной плоскости.

33 поперечные нормальные волны: Нормальные волны в пластине со свободными поверхностями, в которых колебательные смещения частиц среды происходят перпендикулярно направлению распространения волны и параллельно поверхностям пластины симметрично или антисимметрично относительно ее срединной плоскости.

35 продольно-поверхностная волна: Продольная неоднородная волна (34), распространяющаяся со скоростью продольной волны (28) в поверхностном слое твердого тела, трансформирующаяся при распространении в поперечную волну (29), уходящую под третьим критическим углом.

Примечание - Продольно-поверхностную волну иногда называют скользящей.

36 головная волна: Волновой процесс (комплекс волн), возбуждаемый при первом критическом угле (84) падения вблизи поверхности твердого тела и распространяющийся со скоростью продольной волны (28).

Примечание — Головная волна является совокупностью продольной волны (28), имеющей энергетический максимум под поверхностью, и продольно-поверхностной волны (35), распространение которой на границе сред сопровождается переизлучением в среду продольных (28) и/или поперечных (29) боковых волн.

37 импульс: Электрический или ультразвуковой сигнал конечной длительности.

38 радиоимпульс: Двухполярный (знакопеременный) импульс (37) колебаний.

39 амплитуда импульса: Максимальное значение модуля колебательной величины в импульсе (37).

Примечание — Для характеристики радиоимпульсов (38) иногда используют термин «размах», представляющий собой сумму модулей максимальных положительного и отрицательного значений колебательной величины.

40 форма импульса: Графическое представление зависимости колебательной величины (18) от времени.

Примечание - Форму импульса, отображенную на экране ультразвукового прибора, допустимо называть «импульс».

41 огибающая импульса (видеоимпульс): Кривая, соединяющая модули амплитуд (19) в каждом полупериоде колебаний в радиоимпульсе (38).

42 длительность фронта импульса: Время, за которое огибающая импульса (41) изменяется (нарастает или спадает) между двумя определенными уровнями, обычно 0,1 и 0,9 от амплитуды импульса (39).

Примечание - Различают передний (нарастание импульса) и задний (спадание импульса) фронты импульса.

43 длительность импульса: Временной интервал между передним и задним фронтами импульса, измеренный на определенном уровне ниже амплитуды импульса.

44 широкополосный импульс: Импульс (37) с относительной полосой частот (17) >= 65%.

45 среднеполосный импульс: Импульс (37) с относительной полосой частот (17) > 35% и < 65%.

5 Излучение, распространение, отражение и преломление ультразвуковых волн

Излучение и распространение ультразвуковых волн

47 акустическое (ультразвуковое) поле: Область существования упругих волн (21), которую характеризуют трехмерным распределением колебательной величины (18).

48 ближняя зона (зона Френеля): Зона ультразвукового поля (47), в которой вследствие интерференции амплитуда (19) ультразвуковой волны (22) изменяется с расстоянием немонотонно (чередуются максимумы и минимумы) [см. рисунки 3, 13].

49 граница ближней зоны: Точка на акустической оси (53), где амплитуда (19) ультразвуковой волны (22) достигает последнего максимума.

50 протяженность ближней зоны: Расстояние между поверхностью источника ультразвуковых волн (излучателя) и границей ближней зоны (49) [см. рисунок 3].

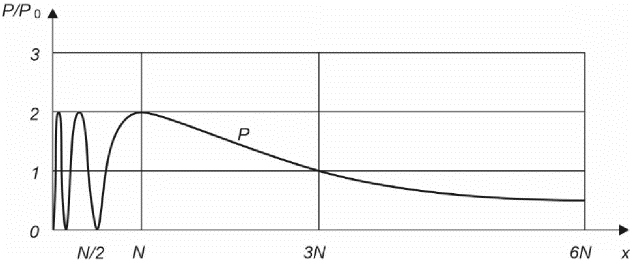

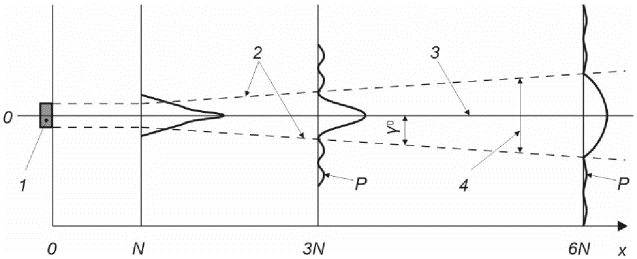

б) распределение поля вдоль прямых,

\gamma^{0} — угол раскрытия; x — расстояние; N — длина ближней зоны; P — колебательная величина (давление), характеризующая

51 дальняя зона (зона Фраунгофера): Зона ультразвукового поля (47), расположенная за границей ближней зоны (49) [см. рисунки 13, 16].

52 ультразвуковой пучок: Область ультразвукового поля (47), в пределах которой передается основная часть энергии излученной ультразвуковой волны (22).

Примечания

1 В ближней зоне граница пучка приблизительно соответствует линии, проходящей через край излучателя параллельно акустической оси.

2 В дальней зоне пучок обычно близок по форме к конусу.

53 акустическая ось: Линия, проходящая через точки максимума акустического (ультразвукового) поля в дальней зоне и ее продолжение в ближнюю зону (см. рисунки 3 б), 13, 14, 15, 16).

54 профиль пучка: Кривая, отображающая распределение поля вдоль оси пучка или перпендикулярно к оси пучка на определенном расстоянии от излучателя (см. рисунок 3).

55 граница пучка: Поверхность, проходящая через точки акустического поля в дальней зоне, в которых амплитуда (19) ультразвуковой волны (22) уменьшается до заданного уровня от значения на акустической оси (53), измеренного на том же расстоянии (см. рисунки 3 б), 13, 14, 16).

56 ширина пучка: Размер пучка, измеренный между границами пучка на заданном расстоянии от излучателя в направлении, перпендикулярном к акустической оси пучка (53) [см. рисунок 3 б)].

57 угол раскрытия: Угол между акустической осью (53) и границей пучка (55).

58 угол наклона акустической оси: Угол между акустической осью (53) и нормалью к границе раздела сред (см. рисунок 14).

59 точка фокуса (фокус): Точка на акустической оси (53) фокусирующего преобразователя (135), в которой амплитуда (19) ультразвуковой волны (22) максимальна.

60 фокусное расстояние: Расстояние от геометрического центра рабочей поверхности фокусирующего преобразователя (135) до точки фокуса (59).

61 фокальная зона: Область в ультразвуковом пучке (52) фокусирующего преобразователя (135), в которой амплитуда (19) ультразвуковой волны (22) превышает заданный уровень от максимального значения.

62 протяженность фокальной зоны: Расстояние вдоль акустической оси (53) от начала до конца фокальной зоны (61).

63 ширина фокальной зоны: Протяженность фокальной зоны (61) на фокусном расстоянии (60) в направлении, перпендикулярном акустической оси (53).

64 акустические свойства: Характеристики материала, которые определяют распространение в нем акустических волн (21).

65 акустически анизотропный материал: Материал, в котором акустические свойства в разных направлениях различны.

66 скорость звука (скорость распространения): Фазовая (67) или групповая (68) скорость распространения ультразвуковой волны (22) в материале.

Примечание - В недисперсионном, однородном, изотропном материале различие между фазовой и групповой скоростями отсутствует.

67 фазовая скорость: Скорость перемещения точки постоянной фазы волны вдоль заданного направления; скорость распространения (66) плоского фронта (24) монохроматической ультразвуковой волны (22).

68 групповая скорость: Скорость распространения (66) энергии ультразвуковой волны (22).

69 затухание: Уменьшение амплитуды (19) ультразвуковой волны (22) при распространении ее в материале, вызванное рассеянием (71) и поглощением (72).

70 коэффициент затухания: Коэффициент, характеризующий затухание на единицу длины пройденного ультразвуковой волной (22) расстояния; зависит от свойств материала, длины волны (23) и типа волны.

Примечание - Единица измерения — как правило, дБ/м.

71 рассеяние: Составляющая затухания (69), обусловленная взаимодействием (отражение и прохождение) волны с границами зерен материала и/или включениями размером, соизмеримым или меньшим размера зерна, которое не сопровождается преобразованием ультразвуковой энергии в другие виды энергии.

72 поглощение: Составляющая затухания (69), обусловленная преобразованием ультразвуковой энергии в другие виды энергии (например, в тепловую).

Отражение и преломление ультразвуковых волн

73 граница сред: Общая поверхность акустически контактирующих сред с разными акустическими свойствами (64).

74 угол падения: Угол между направлением распространения падающей ультразвуковой волны (22) и нормалью к границе раздела сред (см. рисунок 4).

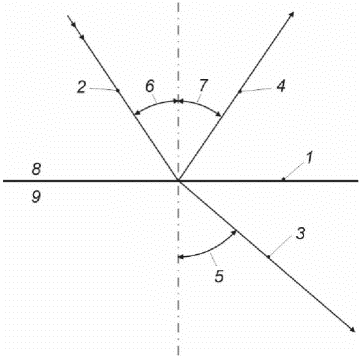

1 — граница раздела сред; 2 — направление падающей волны; 3 — направление преломленной волны; 4 — направление отраженной волны; 5 — угол преломления; 6 — угол падения; 7 — угол отражения; 8 — среда 1; 9 — среда 2

Рисунок 4 — Отражение и преломление волн

75 отражение: Изменение направления распространения ультразвуковой волны (22) в той же среде при ее падении на границу раздела сред (см. рисунок 4).

76 преломление: Изменение направления распространения ультразвуковой волны (22) при ее наклонном прохождении через границу раздела сред с разными скоростями распространения (66) [см. рисунок 4].

77 угол отражения: Угол между направлением распространения отраженной ультразвуковой волны (22) и нормалью к границе раздела сред (см. рисунок 4).

78 угол преломления: Угол между направлением распространения преломленной ультразвуковой волны (22) и нормалью к границе раздела сред (см. рисунок 4).

79 акустическое сопротивление: Произведение скорости распространения (66) ультразвуковой волны и плотности материала.

80 акустический импеданс: Отношение амплитуды звукового давления к амплитуде колебательной скорости.

Примечание - Для материала с идеальными упругими свойствами для плоской волны импеданс равен акустическому сопротивлению.

81 коэффициент отражения: Отношение амплитуды (19) (энергии) отраженной ультразвуковой волны (22) к амплитуде (19) (энергии) падающей ультразвуковой волны (22) у отражающей поверхности.

82 коэффициент прохождения: Отношение амплитуды (19) (энергии) ультразвуковой волны (22), прошедшей через границу раздела сред, к амплитуде (19) (энергии) падающей ультразвуковой волны (22) у этой границы.

83 показатель преломления: Отношение скорости распространения (66) ультразвуковой волны в «первой» среде к скорости распространения во «второй» среде, находящейся в контакте с первой.

84 критический угол: Угол падения (74) плоской волны на границу сред, при котором угол преломления (78) или угол отражения (77) равен 90° для определенного типа волн и при котором соответствующая преломленная или отраженная объемная волна превращается в неоднородную (34).

Примечания

1 Для падающей продольной (28) и преломленных продольной (28) и поперечной (29) волн существуют соответственно первый и второй критические углы.

2 Для падающей поперечной (29) и отраженной продольной (28) волн существует третий критический угол.

86 трансформация волн: Изменение типа волны при отражении (75) или преломлении (76).

87 краевой эффект: Рассеяние и искажение фронта волны (24), вызванное дифракцией на краях отражателя (193).

88 смещение пучка: Смещение оси пучка при отражении (75) от поверхности твердого тела (см. рисунок 5).

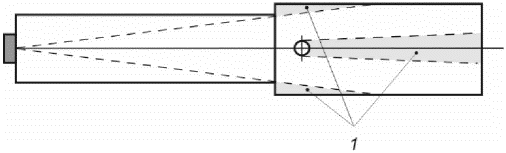

89 акустическая тень: Область в объекте контроля, в которую из-за геометрии объекта или несплошности в нем не проникают распространяющиеся в данном направлении ультразвуковые волны (22), кроме волн, вызванных краевым эффектом (87) [см. рисунок 6].

6 Методы ультразвукового контроля и способы (технологические приемы) их реализации

Методы контроля

90 метод прохождения: Метод ультразвукового контроля (1), основанный на излучении в объект контроля ультразвукового сигнала, приеме и анализе параметров ультразвуковых волн (22), прошедших через контролируемый материал.

91 метод отражения: Метод ультразвукового контроля (1), основанный на излучении в объект контроля, приеме и анализе параметров ультразвуковых волн (22), отраженных (рассеянных) несплошностью (203).

92 метод собственных колебаний: Метод акустического контроля (1), основанный на возбуждении в объекте контроля или его части вынужденных или свободных колебаний и измерении их параметров.

93 импедансный метод: Метод акустического контроля (1), основанный на возбуждении в объекте контроля упругих колебаний и анализе изменения величины механического импеданса участка поверхности этого объекта.

94 акустико-эмиссионный метод: Метод неразрушающего контроля, основанный на анализе параметров упругих волн акустической эмиссии.

Способы контроля

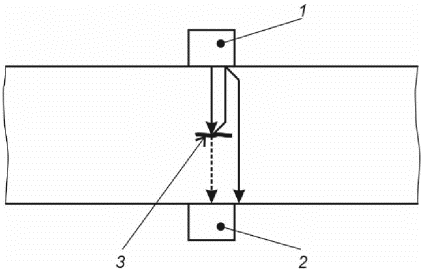

95 амплитудный теневой: Способ реализации метода прохождения (90), при котором качество материала или связи материалов оценивают по изменению (обычно уменьшению) амплитуд прошедших сигналов (см. рисунок 7).

Примечания

1 В случае анализа амплитуд одного или нескольких последовательных сигналов, многократно прошедших через объект контроля, используют термин метод многократной тени.

2 В случае анализа амплитуды сигнала, однократно или многократно прошедшего через объект контроля и отраженного от противоположной поверхности объекта контроля (донный эхо-сигнал), используют термин зеркально-теневой метод.

3 В случае анализа соотношения амплитуд в последовательности донных эхо-сигналов, используют термин метод многократных отражений.

96 временной теневой: Способ реализации метода прохождения (90), при котором качество материала или толщину объекта контроля оценивают по изменению времени прохождения ультразвуковым импульсом (37) пути от излучателя к приемнику.

Примечание — В случае анализа изменения скорости упругих волн, рассчитанной по времени прохождения ультразвуковым импульсом (37) пути от излучателя к приемнику, используют термин велосиметрический метод.

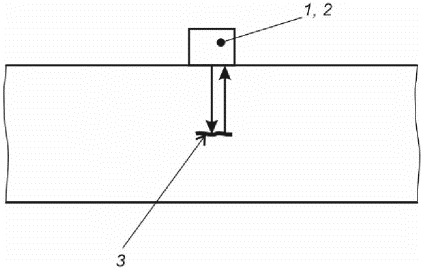

97 эхо-метод: Способ реализации метода отражения (91) с использованием одного совмещенного преобразователя (112) или одного излучающего и одного приемного наклонных преобразователей (120), или раздельно-совмещенного преобразователя (136), или антенных решеток (113), при котором качество материала оценивают по амплитуде сигнала, отразившегося от несплошности (дефекта) [см. рисунок 8].

Примечание — При использовании наклонного совмещенного преобразователя (112) применяют схемы контроля как прямым лучом, так и лучами, отраженными от поверхностей объекта контроля.

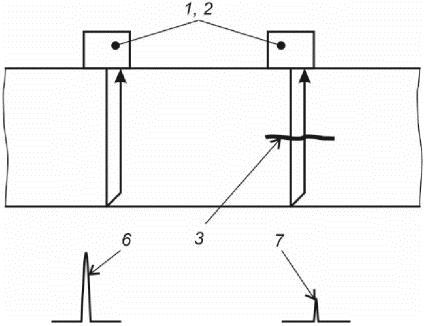

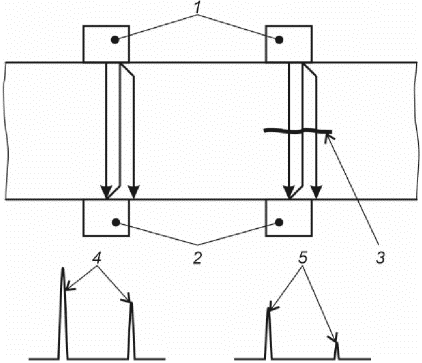

а) метод многократной тени	б) зеркально-теневой метод
в) метод многократных отражений

1 — излучающий преобразователь; 2 — приемный преобразователь; 3 — отражатель; 4 — прошедшие сигналы при отсутствии дефекта; 5 — прошедшие сигналы при наличии дефекта; 6 — донный сигнал при отсутствии дефекта; 7 — донный сигнал при наличии дефекта

Рисунок 7 — Варианты реализации амплитудного теневого способа

а) схема контроля эхо-методом с использованием совмещенного прямого преобразователя	б) схема контроля эхо-методом с использованием совмещенного наклонного преобразователя
в) схема контроля эхо-методом с использованием одного излучающего и одного приемного наклонных преобразователей, акустические оси которых лежат в разных плоскостях, перпендикулярных поверхности ввода (схема дуэт)

преобразователь; 3 — точка выхода излучающего

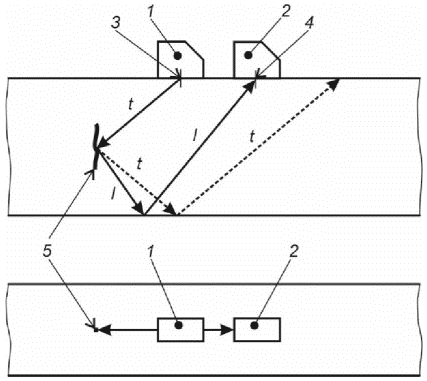

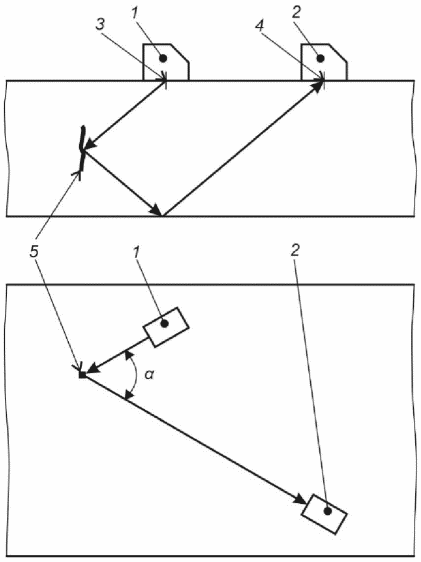

98 эхо-зеркальный: Способ реализации метода отражения (91) с использованием одного излучающего и одного или более приемных наклонных преобразователей (120) или антенных решеток (113), акустические оси (53) которых находятся в одной плоскости или разных плоскостях, при котором качество материала оценивают по амплитуде сигнала, последовательно отразившегося от несплошности и донной поверхности объекта контроля (см. рисунок 9).

1 При нахождении акустических осей (53) излучающего и приемных преобразователей в одной плоскости, перпендикулярной поверхности ввода (200), в зависимости от размещения преобразователей и типов волн, сигналы которых излучают и принимают при эхо-зеркальном способе, различают схемы тандем, корневой тандем, тандем-Т.

2 При нахождении акустических осей излучающего и приемных преобразователей в разных плоскостях, перпендикулярных поверхности ввода (200), в зависимости от размещения преобразователей и типов волн различают асимметричные схемы дуэт. Если угол между плоскостями, в которых находятся акустические оси (53) преобразователей, составляет 100 — 120 градусов, в технической литературе встречается термин: схема стредл.

99 эхо-сквозной: Способ реализации метода отражения (91) с использованием одного излучающего и одного приемного прямых преобразователей (119), расположенных по обе стороны объекта контроля, при котором качество материала оценивают по амплитуде сигнала, последовательно отразившегося от несплошности и поверхности ввода и затем прошедшего объект контроля (см. рисунок 10).

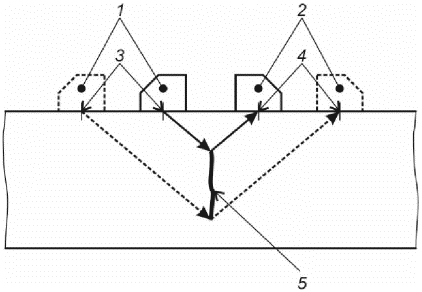

100 дифракционный: Способ реализации метода отражения (91), при котором качество материала и характеристики выявленных несплошностей (203) оценивают по параметрам дифрагированных сигналов, возникших в результате краевого эффекта (87) или других явлений дифракции волн на несплошности.

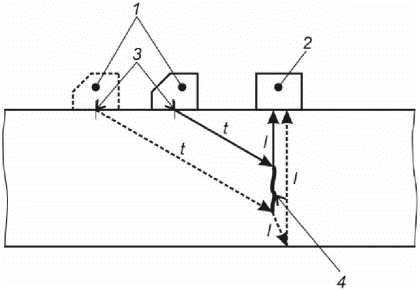

101 дифракционно-временной: Дифракционный способ (100) с использованием излучающего и приемного наклонных преобразователей (120), акустические оси (53) которых находятся в одной плоскости, перпендикулярной поверхности ввода (200), и расположены навстречу друг другу, при котором анализируют временные и, в отдельных случаях, фазовые параметры зарегистрированных дифрагированных сигналов (см. рисунок 11).

Примечание — Как правило, используют продольные волны (28).

а) тандем	б) корневой тандем
в) тандем-Т	г) асимметричный дуэт

l — продольная волна; t — поперечная волна; 1 — излучающий преобразователь; 2 — приемный преобразователь; 3 — точка выхода излучающего преобразователя; 4 — точка выхода приемного преобразователя; 5 — отражатель

Рисунок 9 — Примеры реализации эхо-зеркального способа:

а) тандем; б) корневой тандем; в) тандем-Т;

1 — излучающий преобразователь;

Рисунок 10 — Эхо-сквозной способ

преобразователь; 3 — точка выхода излучающего преобразователя; 4 — точка выхода приемного преобразователя; 5 — отражатель

102 дифракционный амплитудно-временной: Дифракционный способ (100) с использованием излучающего и приемного наклонных преобразователей (120), акустические оси (53) которых находятся в одной плоскости, перпендикулярной поверхности ввода (200), и расположены навстречу друг другу, при котором анализируют амплитудные и временные, а в отдельных случаях, и фазовые параметры зарегистрированных дифрагированных сигналов (см. рисунок 11).

103 дельта: Дифракционный способ (100) с использованием наклонного преобразователя (120), излучающего поперечные волны (29), и прямого преобразователя (119), расположенного над зоной контроля и принимающего продольные волны (28), при котором анализируют амплитудные параметры дифрагированных сигналов, возникших непосредственно на несплошности или отраженных от дна объекта контроля (см. рисунок 12).

1 — излучающий преобразователь; 2 — приемный преобразователь; 3 — точка выхода излучающего преобразователя; 4 — отражатель

Рисунок 12 — Дельта

104 свободных колебаний: Способ реализации метода собственных колебаний (92), основанный на возбуждении свободно затухающих упругих колебаний в объекте контроля или его части и анализе параметров этих колебаний.

105 вынужденных колебаний (резонансный метод): Способ реализации метода собственных колебаний (92), основанный на возбуждении вынужденных упругих колебаний в объекте контроля или его части и анализе параметров колебаний системы «объект контроля — преобразователь» при резонансах или вблизи них.

7 Термины, относящиеся к средствам ультразвукового контроля

Электроакустические преобразователи

106 преобразователь: Электроакустическое устройство, обычно содержащее один или более активных элементов (107) и, возможно, призму (116), протектор (115), линию задержки (117), предназначенное для излучения и/или приема ультразвуковых волн (22).

Примечание — В технической литературе иногда используют термины «датчик», «искатель».

107 активный элемент: Элемент преобразователя (106), преобразующий электрическую энергию в акустическую и обратно.

108 пьезоэлектрический активный элемент (пьезоэлемент): Активный элемент (107), изготовленный из пьезоэлектрического материала.

109 композитный активный элемент: Элемент, скомпонованный из пьезоэлементов, вмонтированных в полимерную матрицу.

110 электромагнитно-акустический активный элемент: Проводник или система проводников (катушка), которая, взаимодействуя с электропроводной средой в присутствии магнитного поля, обеспечивает излучение и/или прием акустических колебаний.

111 фокусирующий активный элемент: Пьезоэлемент (108), имеющий как минимум одну изогнутую поверхность, используемый для фокусировки ультразвукового пучка (52).

112 совмещенный преобразователь: Преобразователь (106) с одним активным элементом (107).

113 антенная решетка: Преобразователь (106) с несколькими отдельными активными элементами (107), электрически и акустически изолированными друг от друга.

Примечание — В случае, если активные элементы антенной решетки совместно управляются для создания определенных конфигураций ультразвукового пучка (52), используют термин фазированная решетка.

114 демпфер: Элемент преобразователя из материала, акустически связанного с обратной и, возможно, боковыми поверхностями активного элемента (107) для уменьшения времени затухания его колебаний (см. рисунки 13, 14, 16).

115 протектор: Слой защитного материала, являющийся составной частью преобразователя (106), отделяющий активный элемент (107) от непосредственного контакта с объектом контроля и, в отдельных случаях, служащий для улучшения акустического контакта (см. рисунок 13).

116 призма преобразователя: Элемент преобразователя, предназначенный для ввода ультразвуковой волны (22) в объект контроля под заданным углом (см. рисунок 14).

117 линия задержки: Элемент преобразователя, предназначенный для создания задержки сигнала.

118 рабочая поверхность преобразователя: Поверхность преобразователя (106), через которую в объект контроля излучаются и/или принимаются упругие колебания.

119 прямой преобразователь: Преобразователь (106), акустическая ось (53) которого перпендикулярна поверхности ввода (см. рисунок 13).

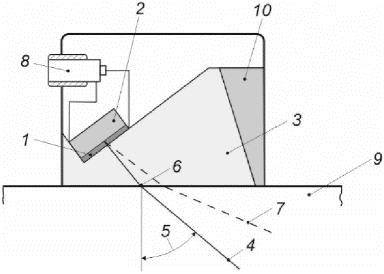

120 наклонный преобразователь: Преобразователь (106), акустическая ось (53) которого направлена под углом к поверхности ввода (200), отличающимся от прямого (см. рисунок 14).

10 — поглощающий материал

121 преобразователь с переменным углом ввода: Преобразователь (106), угол наклона акустической оси (53) которого можно изменять.

122 номинальный размер активного элемента: Физический размер активного элемента (107).

123 номинальная частота преобразователя: Частота (11) преобразователя (106), указанная производителем.

Примечание — Для номинальных частот используется стандартизованный ряд, например, из ГОСТ Р 55725-2013.

127 точка выхода наклонного преобразователя: Точка пересечения акустической оси (53) с рабочей поверхностью преобразователя (118) [см. рисунки 14, 24].

128 стрела преобразователя: Расстояние от точки выхода наклонного преобразователя (127) до его передней грани.

129 ось наклонного преобразователя: Продольная ось симметрии наклонного преобразователя (120), проходящая через точку выхода и служащая началом отсчета угловых координат при описании характеристик направленности преобразователя (см. рисунок 15).

2 — угол отклонения; 3 — проекция акустической оси

130 угол отклонения: Угол между осью наклонного преобразователя (129) и проекцией акустической оси (53) на поверхность ввода (200) [см. рисунок 15].

131 преобразователь продольных волн (волн сжатия-растяжения): Преобразователь (106), предназначенный для излучения и/или приема продольных волн (28).

132 преобразователь поперечных волн (сдвиговых волн): Преобразователь (106), предназначенный для излучения и/или приема поперечных волн (29).

133 преобразователь поверхностных волн: Преобразователь (106), предназначенный для излучения и/или приема поверхностных волн (30).

134 профилированный преобразователь (притертый преобразователь): Преобразователь (106), имеющий форму рабочей поверхности (118), которая соответствует криволинейной поверхности объекта контроля.

135 фокусирующий преобразователь: Преобразователь (106), который фокусирует ультразвуковой пучок специальными средствами: криволинейным активным элементом, акустическими линзами или электронными средствами.

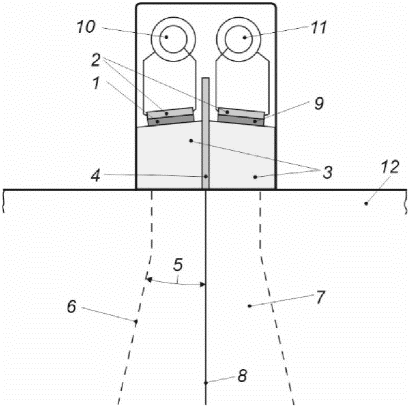

136 раздельно-совмещенный преобразователь: Преобразователь (106), содержащий размещенные в едином корпусе отдельные излучающий и принимающий активные элементы (107), электрически и акустически изолированные друг от друга (см. рисунок 16).

137 зона пересечения: Область пересечения пучков излучающего и принимающего активных элементов раздельно-совмещенного преобразователя (136).

138 иммерсионный преобразователь: Преобразователь (106), предназначенный для излучения продольных волн в жидкость, которая используется в качестве линии задержки (117) или призмы преобразователя (116) для возбуждения в объекте контроля и/или приема ультразвуковых волн.

139 катящийся преобразователь: Преобразователь (106), возбуждающий и/или принимающий ультразвуковые волны (22), содержащий один или несколько активных элементов (107), установленных внутри гибкой оболочки, иногда заполненной жидкостью и перемещающейся относительно активных элементов при сканировании поверхности объекта контроля.

Аппаратура ультразвукового контроля

1 Ультразвуковой прибор с преобразователем (преобразователями), предназначенный для обнаружения, определения места расположения несплошности и, возможно, измерения толщины — дефектоскоп.

2 Ультразвуковой прибор с преобразователем (преобразователями), предназначенный для измерения толщины и/или контроля ее отклонения от установленного значения — толщиномер.

142 зондирующий импульс: Ультразвуковой импульс, излучаемый преобразователем (106) в объект контроля.

143 приемник ультразвукового прибора: Электронное устройство, которое усиливает и/или преобразует электрические сигналы, поступающие от преобразователя (106), для дальнейшей обработки.

144 усилитель: Электронное устройство, преобразующее слабые сигналы в более сильные.

Примечание - Усилители могут быть как с линейной, так и с логарифмической амплитудной характеристикой, т.е. зависимостью амплитуды сигнала на выходе от амплитуды сигнала на входе.

145 аттенюатор: Электронное устройство, снижающее амплитуду (или мощность) сигнала без искажения.

146 усиление: Коэффициент, характеризующий увеличение амплитуды сигнала на выходе приемника ультразвукового прибора по сравнению с амплитудой сигнала на его входе.

147 регулятор усиления: Орган управления ультразвукового прибора (140), при помощи которого может быть установлено усиление (146).

148 динамический диапазон: Отношение амплитуд максимального и минимального сигналов на входе приемника ультразвукового прибора (140), характеризующее способность ультразвукового прибора (140) отображать на экране сигналы разных амплитуд без искажения.

149 линейность по амплитуде (линейность по вертикальной шкале): Пропорциональность амплитуд сигналов вертикальной шкале экрана ультразвукового прибора (140).

150 отсечка: Исключение всех сигналов ниже заданного уровня амплитуды (порогового уровня).

151 временная регулировка усиления: Автоматическое изменение усиления приемника ультразвукового прибора по установленному закону в зависимости от времени относительно зондирующего сигнала.

152 временная регулировка чувствительности; ВРЧ: Функция ультразвукового прибора, позволяющая путем изменения усиления по заданному закону добиться одинаковой чувствительности контроля независимо от расстояния до отражателя (193).

1 Как правило настраивается посредством временной регулировки усиления (151) по плоскодонным отражателям (196), расположенным на разном расстоянии от преобразователя (106).

2 Графическое отображение заданного закона на экране ультразвукового прибора называют кривой ВРЧ.

155 временная развертка: Абсцисса A-скана (179), настроенная по времени или расстоянию (см. рисунок 17).

156 регулятор временной развертки: Орган управления ультразвукового прибора (140), используемый для установки временной развертки (155) в требуемом диапазоне.

157 диапазон временной развертки: Максимальный путь ультразвука, который может быть отображен при данной временной развертке (155).

159 задержка временной развертки: Фиксированная или регулируемая задержка начального момента развертки относительно зондирующего импульса (142) или опорного сигнала (208).

160 линейность временной развертки (линейность по горизонтальной шкале): Пропорциональность положений сигналов на временной развертке — горизонтальной шкале экрана ультразвукового прибора (140).

161 электронная лупа: Участок развертки заданной длительности, в котором масштаб временной развертки (155) увеличен для более подробного отображения сигналов в привязке к длине или толщине объекта контроля.

162 автоматический сигнализатор дефектов: Функция ультразвукового прибора (140), сигнализирующая нахождение внутри интервала строба (163) сигналов, амплитуда которых выше или ниже определенного уровня.

163 строб (временной строб): Отрезок оси временной развертки (155), выделенный для работы автоматического сигнализатора дефектов (162) или дальнейшей обработки сигналов.

164 порог строба: Определенный уровень (порог) амплитуды, при превышении либо непревышении которого сигналы, принятые в интервале строба (163), вызывают срабатывание автоматического сигнализатора дефектов (162) или подлежат последующей обработке.

165 огибающая эхо-сигналов: Мнимая линия на экране, сформированная отдельными вершинами эхо-сигналов (168) при сканировании (214) преобразователем (106) объекта контроля.

Примечание — Огибающая эхо-сигналов может быть изображена на экране ультразвукового прибора (140).

166 частота следования импульсов: Количество импульсов (37) в секунду, выраженное в герцах (Гц).

Сигналы ультразвукового контроля

168 эхо-сигнал: Индикация сигнала, отраженного от несплошности материала или границы объекта контроля (см. рисунок 17).

170 поверхностный эхо-сигнал: Эхо-сигнал (168) от поверхности ввода (200), обычно присутствующий при иммерсионном способе (226) или при контактном способе (224) с использованием линии задержки (117).

171 шум: Хаотичные импульсы (37) на экране ультразвукового прибора (140), вызванные электрическим шумом приемника или зернистой структурой материала объекта контроля, мешающие приему, интерпретации или обработке полезного сигнала.

172 уровень шума: Уровень, соответствующий наибольшей высоте хаотичных импульсов шума (171) на экране ультразвукового прибора (140).

173 отношение сигнал-шум: Отношение максимального значения полезного сигнала к уровню шума (172) в области временной развертки вблизи этого сигнала.

174 боковой эхо-сигнал: Эхо-сигнал (168) от любой поверхности объекта контроля, не являющейся поверхностью ввода (200) или донной поверхностью.

Примечание - Например, сигнал от конструктивного отражателя объекта контроля или сигнал рэлеевской волны от края поверхности ввода или неоднородности поверхности.

175 высота сигнала: Высота индикации сигнала на экране ультразвукового прибора (140).

176 ложный сигнал: Сигнал, не обусловленный наличием несплошности и не содержащий информации о состоянии объекта контроля.

177 фантомный сигнал (фантом): Сигнал, вызванный зондирующим импульсом (142) от предыдущего цикла излучения-приема.

178 многократное эхо: Эхо-сигналы (168), вызванные повторяющимися отражениями ультразвукового сигнала между двумя или более границами раздела сред или несплошностями.

Отображение визуальной информации при ультразвуковом контроле

179 A-развертка (A-скан): Отображение ультразвуковых сигналов, при котором ось абсцисс (X) представляет время, а ось ординат (Y) — амплитуду импульса (39) [см. рисунок 17].

1 — прямой преобразователь; 2 — временная развертка; 3 — отражатель; 4 — индикация зондирующего импульса; 5 — донный эхо-сигнал; 6 — эхо-сигнал от отражателя (несплошности); 7 — A-развертка для детектированных сигналов

Рисунок 17 — Развертка типа A (A-скан)

180 B-развертка (B-скан): Отображение ультразвуковых сигналов, при котором одна ось представляет время, а другая — положение точки выхода преобразователя на поверхности ввода; амплитуда сигналов отображается цветом или оттенками серого (см. рисунок 18 а)).

Примечания

1 B-скан представляет собой набор A-сканов, преобразованных в яркостную форму.

2 Типичные B-сканы генерируются в направлении сканирования (214), но они также могут быть сформированы перпендикулярно направлению сканирования. В последнем случае отображение также называют D-сканом.

181 C-развертка (C-скан): Отображение ультразвуковых сигналов, при котором каждая из осей представляет положение точки выхода преобразователя на поверхности ввода; амплитуда сигналов внутри определенного временного интервала отображается цветом или оттенками серого (см. рисунок 18 б)).

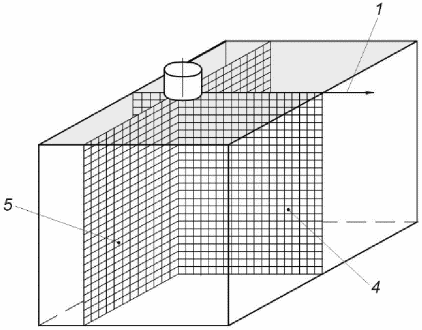

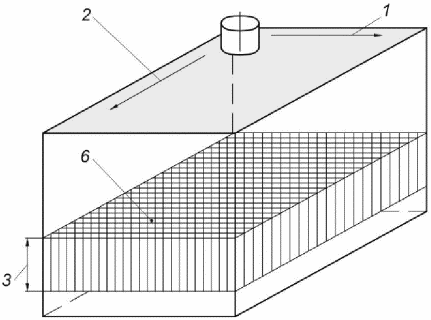

а) B-развертка	б) другие типы разверток

1 — направление 1; 2 — направление 2; 3 — глубина зоны контроля в стробе; 4 — B-развертка в направлении 1;

Рисунок 18 — Области объекта контроля,

183 T-развертка (T-скан): Отображение ультразвуковых сигналов, при котором каждая из осей представляет положение преобразователя на поверхности ввода; время прохождения (230) сигнала, принятого внутри определенного временного интервала, отображается цветом или оттенками серого (см. рисунок 18 б)).

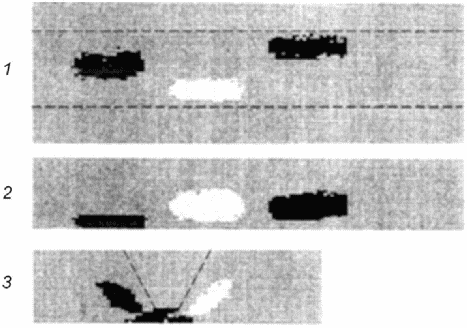

184 P-развертка (P-скан): Проекции разверток относительно ортогональных направлений, обычно называемых видами сверху, сбоку и с торца (см. рисунок 19).

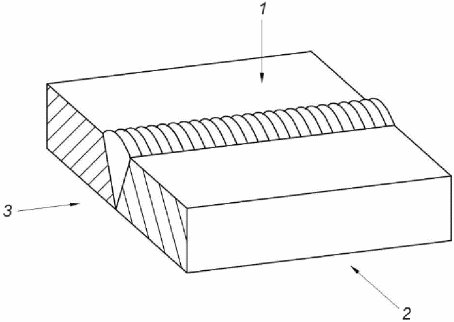

а) объект контроля со сварным швом	б) развертки типа P

1 — вид сверху; 2 — вид сбоку; 3 — вид с торца

185 объемная развертка (V-скан): Трехмерное (пространственное) представление результатов контроля для контролируемого объема (см. рисунок 20).

187 акустическая голография: Создание трехмерной (3D) визуализации структуры объекта контроля путем обработки полей (47) акустических (ультразвуковых) волн, рассеянных и интерферирующих в этом объекте.

188 акустическая томография: Формирование изображения сечения объекта контроля с помощью прошедшего сквозь объект или отраженного и рассеянного его структурой акустического излучения.

189 техника синтезированной фокусированной апертуры: Способ фокусировки на любую точку внутренней структуры объекта в пределах некоторого объема, основанный на независимом возбуждении акустических сигналов во множестве точек поверхности объекта, приеме эхо-сигналов в точках этой же поверхности и совместной когерентной обработке всех принятых сигналов во временной или в частотной области.

Средства для метрологического обеспечения, настройки, испытаний

190 мера: Образец, являющийся средством измерения, изготовленный из определенного материала, имеющий конкретную геометрическую форму, качество поверхности, термическую обработку, в котором выполнены, если необходимо, искусственные отражатели (193), и который используют для поверки, калибровки, оценки характеристик и настройки аппаратуры ультразвукового контроля.

191 настроечный образец: Образец, который изготовлен из материала, аналогичного материалу объекта контроля (с близкими акустическими свойствами), содержит, если необходимо, опорные отражатели (194) и/или имеет толщину определенного номинала, и который используют для настройки чувствительности и/или временной развертки (155) ультразвукового прибора (140), а также сравнения сигналов от выявленных несплошностей с сигналами от опорных отражателей (194) в мере (190).

Примечание - В качестве настроечного образца может быть использован объект контроля.

192 испытательный образец (тест-образец): Образец из определенного материала, который позволяет проверить соответствие методики контроля заявленным характеристикам и работоспособность аппаратуры и системы контроля.

193 отражатель: Граница раздела сред (73) на пути распространения ультразвукового пучка, на которой изменяется акустическое сопротивление (79) и происходит по меньшей мере частичное рассеяние ультразвука.

194 опорный отражатель: Искусственный или естественный отражатель (193) с известными формой, размерами и расположением в мере (190), настроечном образце (191) или объекте контроля, который используют для настройки (проверки) основных параметров контроля и оценки чувствительности (205) в соответствии с определенной методикой.

Примечание — Опорными отражателями служат, в частности: боковые цилиндрические отверстия (195), плоскодонные отражатели (196), сферические отражатели (197), пазы (198), угловые отражатели (199), поверхность образца, поверхность объекта контроля.

195 боковое цилиндрическое отверстие: Отверстие, перпендикулярное акустической оси (53), цилиндрическую поверхность которого используют в качестве опорного отражателя (194).

196 плоскодонный отражатель: Отверстие с плоским дном, перпендикулярным акустической оси (53), которое используют в качестве опорного отражателя (194).

197 сферический отражатель: Отверстие, параллельное акустической оси (53), полусферическое дно которого используют в качестве опорного отражателя (194).

198 паз: Отражатель (193) в виде канавки с плоскими боковыми поверхностями, обычно перпендикулярными поверхности ввода (200), грани и/или плоское дно которого используют в качестве отражающих поверхностей.

199 угловой отражатель: Отражатель в виде двугранного или трехгранного угла, образованного взаимно перпендикулярными плоскостями, который используют в качестве опорного отражателя (194).

8 Технологии ультразвукового контроля

Объект контроля

200 поверхность ввода: Часть поверхности объекта контроля, через которую происходит излучение и прием ультразвуковых волн (22).

201 зона контроля: Определенная область контролируемого объекта, которая должна быть обследована.

Основные параметры контроля

204 рабочая частота: Средняя частота спектра ультразвуковых сигналов, используемых для контроля материала или изделия.

205 чувствительность контроля (обнаружения): Характеристика аппаратуры ультразвукового контроля, определяемая наименьшим выявляемым отражателем (193) или по отношению к амплитуде опорного сигнала (208).

Примечание - Как правило, уверенное выявление отражателя достигается при соотношении сигнал/шум — 6 дБ.

206 предельная чувствительность контроля эхо-методом: Характеристика, определяемая площадью (мм2) минимального искусственного плоскодонного отражателя (196), расположенного в образце из контролируемого материала на заданном расстоянии от поверхности ввода (200) и ориентированного перпендикулярно акустической оси (53) преобразователя, амплитуда эхо-сигнала от которого достигает заданного порогового уровня амплитуды.

207 эквивалентная чувствительность контроля эхо-методом: Характеристика, определяемая разностью (дБ) между значением усиления при данной настройке дефектоскопа и значением усиления, при котором амплитуда опорного сигнала (208) от опорного отражателя (194) в мере (190) или настроечном образце (191) достигает заданного порогового уровня амплитуды.

208 опорный сигнал: Сигнал, условия получения которого строго регламентированы, и который может быть использован для настройки дефектоскопа и/или оценки характеристик несплошности.

Примечание — При эхо-методе — эхо-сигнал (168) от заданного опорного отражателя (194).

209 угол ввода: Угол между нормалью к поверхности ввода и линией, соединяющей центр бокового цилиндрического отражателя в мере (калибровочном образце) с точкой выхода преобразователя (127) при его положении, соответствующем максимальной амплитуде эхо-сигнала от отражателя.

210 мертвая зона: Область, находящаяся у поверхностей объекта контроля, в которой несплошности не могут быть обнаружены.

211 фронтальная разрешающая способность: Способность ультразвукового прибора (140) раздельно индицировать сигналы от двух отражателей, расположенных на одинаковом расстоянии.

212 лучевая разрешающая способность: Способность ультразвукового прибора (140) раздельно индицировать одновременно наблюдаемые сигналы от двух отражателей, расположенных на разном расстоянии.

213 корректировка чувствительности перед контролем: Корректировка чувствительности контроля (205) перед перестановкой преобразователя (106) с меры (190) или настроечного образца (191) на объект контроля, учитывающая возможные дополнительные потери, связанные с качеством акустического контакта, шероховатостью поверхности, затуханием ультразвуковой волны в объекте контроля.

Сканирование

Примечание - Сканирование может выполняться вручную или автоматически при помощи механизированного устройства.

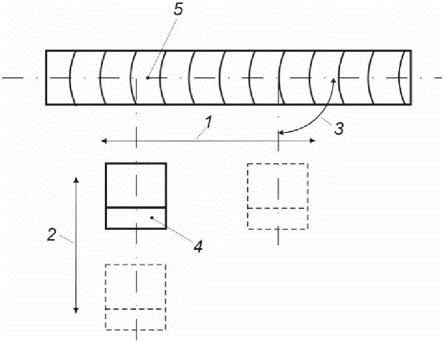

215 направление сканирования: Направление перемещения преобразователя (106) по поверхности ввода (200) [см. рисунок 21].

216 ориентация преобразователя: Угол между опорной линией и проекцией акустической оси (53) наклонного преобразователя на поверхность ввода (200), который обеспечивается в процессе сканирования (214) [см. рисунок 21].

217 точка ввода: Точка на поверхности ввода (200), в которой ось ультразвукового пучка (52) входит в объект контроля (см. рисунок 24).

218 точка приема: Точка на объекте контроля, в которой может быть принят отраженный или прошедший сквозь объект ультразвуковой сигнал (см. рисунок 24).

1 — центр окружного (кругового) сканирования; 2 — траектория сканирования; 3 — наклонный преобразователь

Рисунок 22 — Окружное (круговое) сканирование

220 поворотное сканирование: Сканирование (214) наклонным преобразователем (120), осуществляемое путем его поворота вокруг оси, проходящей через точку выхода преобразователя (127) перпендикулярно поверхности ввода (200) [см. рисунок 23].

1 — отражатель; 2 — угол поворота; 3 — наклонный преобразователь

Рисунок 23 — Поворотное сканирование

221 спиральное сканирование: Сканирование (214) объекта в форме диска путем радиального перемещения преобразователя с одновременным вращением преобразователя относительно объекта контроля (траектория по спирали).

222 цилиндрическое сканирование: Сканирование (214) цилиндрического объекта путем продольного перемещения преобразователя с одновременным вращением преобразователя относительно объекта контроля (винтовая траектория).

Акустический контакт

223 способы контакта: Способы, которыми осуществляется передача ультразвука из преобразователя (106) в объект контроля и обратно.

224 контактный способ: Способ контроля, при котором преобразователь непосредственно контактирует с поверхностью объекта контроля через тонкий слой контактной среды (227), причем толщина слоя много меньше длины волны.

225 щелевой способ: Способ контроля, при котором преобразователь (106) контактирует с поверхностью объекта контроля не непосредственно, а через слой жидкости, толщиной порядка длины волны (23) [см. рисунок 24].

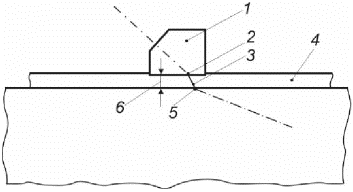

1 — наклонный преобразователь; 2 — точка выхода преобразователя; 3 — путь в контактной среде; 4 — контактная среда; 5 — точка ввода в объект контроля или точка приема (при работе преобразователя в режиме приема); 6 — зазор

Рисунок 24 — Щелевой способ

226 иммерсионный способ: Способ контроля, при котором преобразователь (106) и объект контроля погружены в жидкость, используемую как контактная среда (227) и/или линия задержки (117) и/или призма преобразователя (116).

Примечания

1 Погружение может быть полным или частичным, в том числе, при использовании локальной ванны или струи жидкости (локально-иммерсионный способ).

2 В зависимости от расположения преобразователя и геометрии объекта контроля будет происходить преломление луча.

227 контактная среда: Среда, помещаемая между преобразователем (106) и объектом контроля для обеспечения прохождения ультразвука между ними, например, вода, глицерин или масло (см. рисунок 24).

228 путь в контактной среде: Расстояние в контактной среде (227) между точкой выхода преобразователя (127) и точкой ввода (217) [см. рисунок 24].

229 потери в контактной среде: Потери энергии ультразвукового сигнала при его прохождении через слой контактной жидкости между преобразователем (106) и объектом контроля.

Определение интервалов времени и характеристик отражателя

230 время прохождения: Время, за которое ультразвуковой импульс (37) проходит от излучателя к приемнику через объект контроля.

231 способ измерения по фронтам: Способ, при котором измеряют разницу во времени между одинаковыми (передними или задними) фронтами двух сигналов при заданном значении колебательной величины (18).

Примечание - При измерении задержки принятого сигнала относительно посылки зондирующего сигнала задержку между импульсом запуска генератора и фронтом акустического зондирующего сигнала учитывают путем автоматической калибровки ультразвукового прибора.

232 способ измерения по пикам: Способ, при котором измеряют разницу между временами приема максимумов колебательной величины (амплитуд) в соответствующих периодах двух сигналов.

Примечание - При измерении задержки принятого сигнала относительно посылки зондирующего сигнала время нарастания фронта акустического зондирующего сигнала учитывают путем установки задержки оператором.

233 способ измерения по переходам нулевого значения: Способ, при котором измеряют разницу во времени между соответственными переходами через ноль (234) в двух сигналах.

Примечание - При измерении задержки принятого сигнала относительно посылки зондирующего сигнала время от переднего фронта до момента перехода через ноль в акустическом зондирующем сигнале учитывают путем установки задержки оператором.

234 переход через ноль: Момент времени, когда значение колебательной величины меняет знак (полярность).

235 длина пути ультразвука: Расстояние, пройденное ультразвуковым импульсом в объекте контроля (в одном направлении).

236 глубина залегания отражателя: Кратчайшее расстояние от поверхности ввода (200) до отражателя (193).

237 условный размер отражателя: Расстояние между крайними положениями преобразователя (106) при сканировании, в которых сигнал от отражателя (193) достигает заданного уровня (абсолютный способ измерения) или в которых сигнал от отражателя (193) уменьшается в заданное число раз от максимального значения (относительный способ измерения).

Примечания

1 При измерении условной протяженности отражателя относительным способом, как правило, применяют уменьшение в 2 раза (на 6 дБ) или в 10 раз (на 20 дБ).

2 Условный размер отражателя, измеренный при сканировании вдоль оси сварного шва или другого объекта контроля, обычно называют условной протяженностью отражателя.

3 Условный размер отражателя, измеренный при сканировании по линии, перпендикулярной оси сварного шва и совпадающей с проекцией акустической оси (53) на поверхность ввода, обычно называют условной шириной отражателя.

238 условная высота отражателя: Разность показаний глубиномера ультразвукового прибора в крайних положениях наклонного преобразователя (120) при сканировании по линии, совпадающей с проекцией акустической оси (53) на поверхность ввода, в которых сигнал от отражателя (193) достигает заданного уровня (абсолютный способ измерения) или в которых сигнал от отражателя (193) уменьшается в заданное число раз от максимального значения (относительный способ измерения).

Примечание - При измерении условной высоты отражателя относительным способом, как правило, применяют уменьшение в 2 раза (на 6 дБ) или в 10 раз (на 20 дБ).

239 эквивалентная площадь несплошности: Площадь плоскодонного отражателя (196), расположенного на том же расстоянии от поверхности ввода (200), что и несплошность (203), при которой амплитуды эхо-сигнала (168) от плоскодонного отражателя и несплошности равны.

Оценка отражателей, несплошностей, индикаций

240 общая протяженность индикаций: суммарная протяженность области в объекте контроля, в которой объединены индикации.

241 коэффициент выявляемости при эхо-методе: Отношение амплитуды эхо-сигнала от отражателя (193) к амплитуде эхо-сигнала от опорного отражателя (194).

242 диаграмма амплитуда-расстояние-диаметр; АРД-диаграмма: семейство кривых, отображающих зависимость отношения в децибелах амплитуд эхо-сигналов от плоскодонных отражателей (196) различных размеров и опорного отражателя (194) от расстояния вдоль акустической оси (53).

Примечание - В качестве опорного отражателя используют, например, донную поверхность.

243 кривая амплитуда-расстояние; АРК: Линия, построенная по амплитудным значениям эхо-сигналов от одинаковых отражателей, расположенных на разных расстояниях от преобразователя (106) в конкретном материале (см. рисунок 25).

244 индикатриса рассеяния: Зависимость амплитуды эхо-сигнала от отражателя (193) от угла падения (озвучивания).

245 опорный уровень: Уровень, определяемый амплитудой эхо-сигнала от определенного опорного отражателя (194).

246 уровень фиксации (уровень регистрации): Уровень, при высоте сигнала (175), выше (или ниже) которого сигналы должны быть зафиксированы (зарегистрированы).

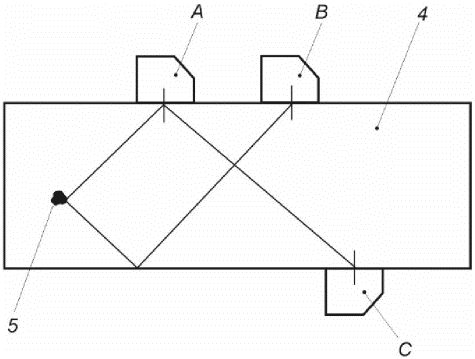

а) получение опорных эхо-сигналов	б) отображение опорных эхо-сигналов и кривой АРК

1 — эхо-сигнал от опорного отражателя в позиции A (прямой); 2 — эхо-сигнал от опорного отражателя в позиции B (однократно отраженный); 3 — эхо-сигнал от опорного отражателя в позиции C (однократно отраженный); 4 — настроечный образец; 5 — опорный отражатель; 6 — кривая амплитуда-расстояние (АРК)

247 уровень оценки: Уровень, при высоте зафиксированного сигнала (175), выше (или ниже) которого сигнал должен быть оценен или подвергнут дальнейшему исследованию.

248 критерии приемки: Показатели, определяющие значения высоты сигнала (175), характеристик расположения, условных размеров и классификации (если применимо) несплошности, по которым принимают решение о соответствии или несоответствии контролируемого объекта требованиям к качеству.

249 уровень браковки (уровень приемки): Уровень, при высоте зафиксированного сигнала (175), выше (или ниже) которого принимается решение о несоответствии контролируемого объекта критериям приемки (248).

БИБЛИОГРАФИЯ
