ГОСТ Р 72156-2025 (ИСО 883:2013). Национальный стандарт Российской Федерации. Пластины сменные многогранные твердосплавные со скругленными углами без крепежного отверстия. Основные размеры

(утв. и введен в действие Приказом Росстандарта от 19.11.2025 № 1430-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 19043-80"]:::rst
  click n0 "https://bukva.ai/docs/rd-26-15-88" "ГОСТ 19043-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы. Конструкция и размеры (утв. Постановлением Госстандарта СССР от 19.06.1980 N 2904)"
  n1["ГОСТ 19045-80"]:::rst
  click n1 "https://bukva.ai/docs/muk-4-1-1918-04" "ГОСТ 19045-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом 11°. Конструкция и размеры (утв. Постановлением Госстандарта СССР от 19.06.1980"
  n2["ГОСТ 19049-80"]:::rst
  click n2 "https://bukva.ai/docs/gost-r-55046-2012" "ГОСТ 19049-80. Государственный стандарт Союза ССР. Пластины режущие сменные многогранные твердосплавные квадратной формы. Конструкция и размеры (утв. и введен в действие Постановле"
  n3["ГОСТ 19050-80"]:::rst
  click n3 "https://bukva.ai/docs/gost-19710-83" "ГОСТ 19050-80. Государственный стандарт Союза ССР. Пластины режущие сменные многогранные твердосплавные квадратной формы с задним углом 11°. Конструкция и размеры (утв. и введен в "
  n4["ГОСТ 24250-80"]:::rst
  click n4 "https://bukva.ai/docs/rd-39-12-644-81" "ГОСТ 24250-80. Государственный стандарт Союза ССР. Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом и стружколомающими канавками. Конструкция и"
  n5["ГОСТ 24252-80"]:::rst
  click n5 "https://bukva.ai/docs/gost-r-50663-99" "ГОСТ 24252-80. Пластины режущие сменные многогранные твердосплавные квадратной формы с задним углом и стружколомающими канавками. Конструкция и размеры (утв. Постановлением Госстан"
  n6["ГОСТ Р 72156-2025"]:::doc
  click n6 "https://bukva.ai/docs/standart-gost-r-72156-2025" "ГОСТ Р 72156-2025. Национальный стандарт Российской Федерации. Пластины сменные многогранные твердосплавные со скругленными углами без крепежного отверстия. Основные размеры (утв. "
  n4 --> n6
  n2 --> n6
  n3 --> n6
  n0 --> n6
  n5 --> n6
  n1 --> n6
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

(ИСО 883:2013)

1 июля 2026 года

Предисловие

1 ПОДГОТОВЛЕН Акционерным обществом «ВНИИИНСТРУМЕНТ» (АО «ВНИИИНСТРУМЕНТ») и Федеральным государственным бюджетным учреждением «Российский институт стандартизации» (ФГБУ «Институт стандартизации») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 095 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2025 г. № 1430-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 883:2013 «Сменные пластины из твердого металла (карбида) с закругленными углами, без фиксирующих отверстий. Размеры» [ISO 883:2013 «Indexable hardmetal (carbide) inserts with rounded corners, without fixing hole — Dimensions», MOD] путем изменения отдельных фраз (слов, значений, показателей, ссылок), которые выделены в тексте курсивом, а также путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5 (подразделы 4.2 и 4.3).

Международный стандарт ИСО 883:2013 разработан подкомитетом ПК 9 «Инструменты с режущей кромкой из твердых режущих материалов» Технического комитета по стандартизации ISO/TC 29 «Инструмент» Международной организации по стандартизации (ИСО).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

Сведения о соответствии ссылочных межгосударственных и национальных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА.

Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта приведено в дополнительном приложении ДБ

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт распространяется на основные размеры режущих сменных многогранных твердосплавных пластин (далее — пластины) без крепежного отверстия.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 3882 (ИСО 513-75) Сплавы твердые спеченные. Марки

ГОСТ 19042 (ИСО 1832-85) Пластины сменные многогранные. Классификация. Система обозначений. Формы

ГОСТ 19086 Пластины сменные многогранные твердосплавные. Технические условия

ГОСТ Р ИСО 513 Материалы твердые режущие. Классификация и применение. Обозначение групп применения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Основные размеры

3.1 Пластины следует изготовлять типов:

• T — трехгранной формы;
• S — квадратной формы.

3.1.1 Пластины типа T следует изготовлять исполнений:

• TNUN и TNGN — трехгранной формы, с задним углом 0°, классом допуска U или G, без стружколомающих канавок;
• TPUN и TPGN — трехгранной формы, с задним углом 11°, классом допуска U или G, без стружколомающих канавок;
• TPMR — трехгранной формы, с задним углом 11°, классом допуска M, с стружколомающими канавками.

3.1.2 Пластины типа S следует изготовлять исполнений:

• SNUN и SNGN — квадратной формы, с задним углом 0°, классом допуска U или G, без стружколомающих канавок;
• SPUN и SPGN — квадратной формы, с задним углом 11°, классом допуска U или G, без стружколомающих канавок;
• SPMR — квадратной формы, с задним углом 11°, классом допуска M, с стружколомающими канавками.

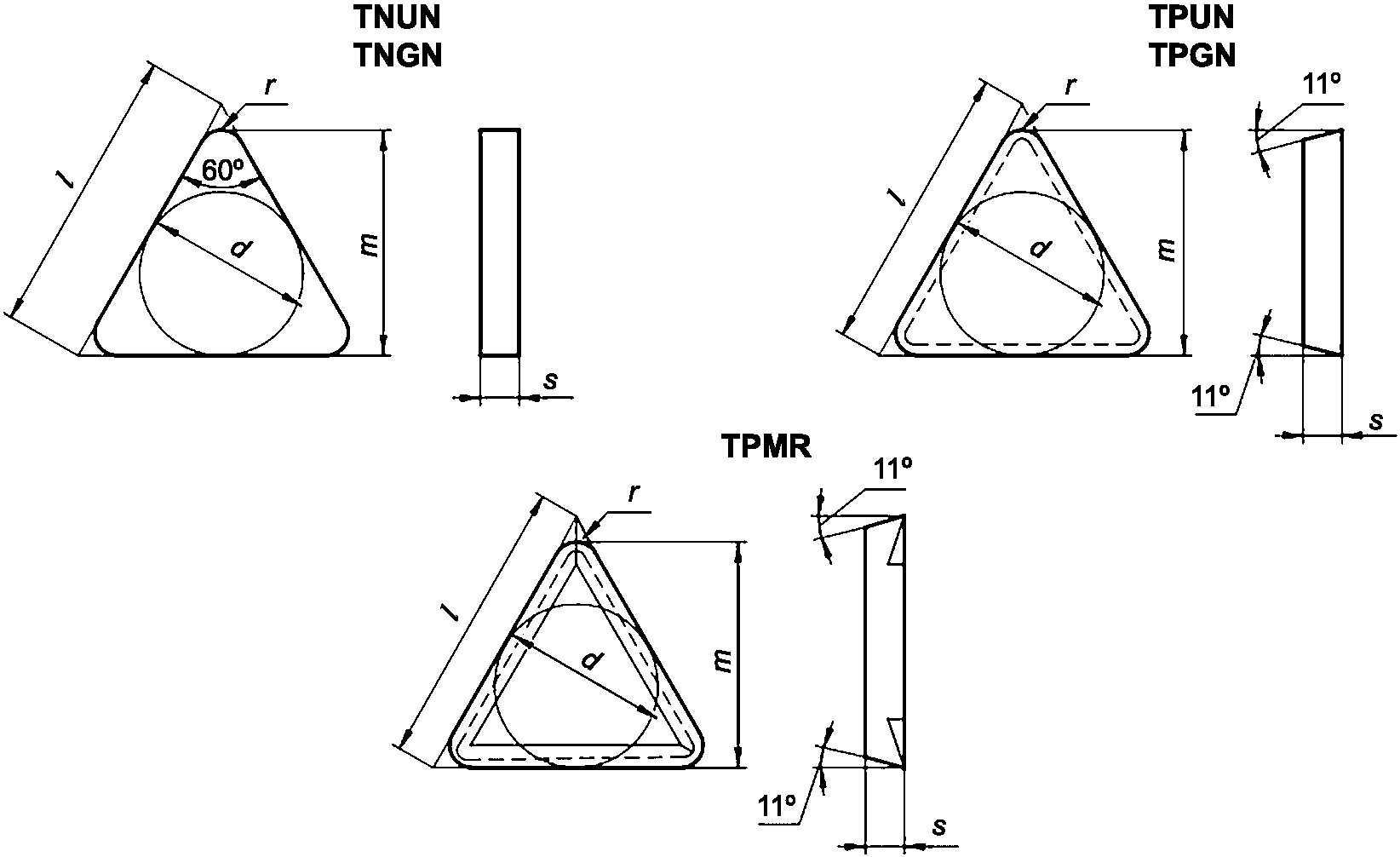

3.2 Основные размеры пластин типа T должны соответствовать указанным на рисунке 1 и приведенным в таблице 1.

Пример условного обозначения пластины трехгранной формы T, с задним углом 0° N, класса допуска U, без стружколомающих канавок N, длиной режущей кромки l = 11,0 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм, из твердого сплава марки ВК8:

3.3 Основные размеры пластин типа S должны соответствовать указанным на рисунке 2 и приведенным в таблице 2.

Пример условного обозначения пластины квадратной формы S, с задним углом 0° N, класса допуска U, без стружколомающих канавок N, длиной режущей кромки l = 9,525 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм, из твердого сплава марки ВК8:

3.4 Обозначение пластин — по ГОСТ 19042.

3.5 Группы применения твердых сплавов — по ГОСТ Р ИСО 513.

3.6 Марки твердых сплавов — по ГОСТ 3882.

3.7 Технические условия пластин — по ГОСТ 19086.

4 Допуски

4.1 Пластины предусмотрены классов допусков:

• U и G — для пластин без стружколомающих канавок;
• M — для пластин со стружколомающими канавками.

4.2 Предельные отклонения размеров d, m, s для классов допуска U, G, M приведены в приложении A.

Приложение A (справочное)

Предельные отклонения размеров d, m, s для классов допуска U, G, M приведены в таблице A.1.

Таблица A.1

Приложение ДА (справочное)

Таблица ДА.1

Приложение ДБ
