ГОСТ Р 72051-2025. Национальный стандарт Российской Федерации. Сверла спиральные с цилиндрическим хвостовиком, оснащенные пластинами из твердого сплава. Основные размеры

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 72051-2025Действующий акт

(утв. и введен в действие Приказом Росстандарта от 01.10.2025 № 1142-ст)

Примечание

Документ введен в действие с 01.07.2026.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 22735-77*"]:::rst
  n1["ГОСТ Р 72051-2025"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-r-72051-2025" "ГОСТ Р 72051-2025. Национальный стандарт Российской Федерации. Сверла спиральные с цилиндрическим хвостовиком, оснащенные пластинами из твердого сплава. Основные размеры (утв. и вв"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии

от 1 октября 2025 г. № 1142-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СВЕРЛА СПИРАЛЬНЫЕ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ,
ОСНАЩЕННЫЕ ПЛАСТИНАМИ ИЗ ТВЕРДОГО СПЛАВА

ОСНОВНЫЕ РАЗМЕРЫ

Carbide tipped drills with straight shank. Basic dimensions

ГОСТ Р 72051-2025

ОКС 25.100.30

Дата введения
1 июля 2026 года

Предисловие

1 РАЗРАБОТАН Акционерным обществом «ВНИИИНСТРУМЕНТ» (АО «ВНИИИНСТРУМЕНТ») и Федеральным государственным бюджетным учреждением «Российский институт стандартизации» (ФГБУ «Институт стандартизации»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 095 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2025 г. № 1142-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ИЗДАНИЕ (август 2026 г.) с Поправкой (ИУС № 9 2026 г.)

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт распространяется на спиральные сверла с цилиндрическим хвостовиком, оснащенные пластинами из твердого сплава, диаметром от 5 до 16 мм.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 3882 Сплавы твердые спеченные. Марки

ГОСТ 5756 Сверла спиральные с твердосплавными пластинами. Технические условия

ГОСТ 14034 Отверстия центровые. Размеры

ГОСТ 25399 Пластины твердосплавные напаиваемые типа 14. Конструкция и размеры

ГОСТ Р 72046 Поводки инструмента с цилиндрическим хвостовиком. Основные размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Основные размеры

3.1 Спиральные сверла с цилиндрическим хвостовиком следует изготовлять двух типов:

  • тип 1 — укороченные;
  • тип 2 — нормальные.

3.2 Основные размеры сверл должны соответствовать указанным на рисунке 1 и приведенным в таблице 1.

3 Основные размеры

Рисунок 1

Таблица 1

В миллиметрах

dТип 1Тип 2dТип 1Тип 2
LlLlLlLl
5,00703685526,80854510969
5,106,90
5,207,00
5,307,10
5,40754093577,20
5,507,30
5,607,40
5,707,50
5,807,60955211775
5,907,70
6,007,80
6,108042101637,90
6,208,00
6,308,10
6,408,20
6,508,30
6,608,40
6,708,50

Окончание таблицы 1

dТип 1Тип 2dТип 1Тип 2
LlLlLlLl
8,60100551258111,801106514294
8,7011,9012070151101
8,8012,00
8,9012,10
9,0012,20
9,1012,30
9,2012,40
9,3012,50
9,4012,60
9,5012,70
9,60105601338712,80
9,7012,90
9,8013,00
9,9013,10
10,0013,20
10,1013,3012270160108
10,2013,40
10,3013,50
10,4013,60
10,5013,70
10,6013,80
10,70110651429413,90
10,8014,00
10,9014,2513075169114
11,0014,50
11,1014,75
11,2015,00
11,3015,2513880178120
11,4015,40
11,5015,50
11,6015,75
11,7016,00

Пример условного обозначения сверла типа 2, диаметром d = 12 мм, класса точности А, исполнения 1, с пластиной твердого сплава ВК8:

Сверло 2 — 12А — 1 - ВК8 ГОСТ Р 72051-2025

3.3 Центровые отверстия — по ГОСТ 14034.

3.4 Марки пластин твердого сплава тип 14 — по ГОСТ 3882.

3.5 Размеры поводков сверл — по ГОСТ Р 72046.

Исполнение 2 хвостовика оговаривается при заказе.

3.6 Конструктивные элементы сверл приведены в приложении А.

3.7 Геометрические параметры режущей части сверл приведены в приложении Б.

3.8 Технические требования — по ГОСТ 5756.

Приложение А (рекомендуемое)

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СВЕРЛ

Конструктивные элементы сверл приведены на рисунке А.1 и в таблице А.1.

3 Основные размеры

Рисунок А.1

Таблица А.1

В миллиметрах

dBfKqdBfKq
5,003,20,51,64,47,004,30,52,36,2
5,101,84,57,104,46,3
5,203,34,67,206,4
5,303,44,77,304,72,46,5
5,404,87,40
5,503,52,04,97,50
5,603,62,25,07,606,6
5,705,17,706,7
5,805,27,804,86,8
5,905,37,904,96,9
6,003,78,002,57,0
6,103,95,48,105,17,1
6,205,58,207,2
6,305,68,307,3
6,405,78,407,4
6,504,05,88,505,47,5
6,604,15,98,607,6
6,704,26,08,707,7
6,806,18,807,8
6,906,28,907,9

Продолжение таблицы А.1

dBfKqdBfKq
9,005,60,52,67,912,708,01,03,211,4
9,1012,808,111,5
9,208,012,908,33,511,6
9,305,713,0011,7
9,408,113,1011,8
9,505,98,213,2011,9
9,608,313,3012,0
9,708,413,408,612,1
9,806,08,513,5012,2
9,906,28,613,608,712,3
10,006,42,78,713,7012,4
10,108,813,808,812,5
10,206,58,913,908,9
10,309,014,003,8
10,409,114,2512,7
10,506,79,214,509,213,0
10,606,89,314,7513,2
10,709,415,009,54,013,5
10,806,99,515,2513,7
10,909,615,409,813,9
11,007,02,99,715,5014,0
11,107,19,815,7510,014,2
11,207,39,916,0010,24,314,3
11,3010,016,2514,5
11,4010,116,5010,514,8
11,5010,216,7510,615,0
11,6010,317,0010,84,615,2
11,7010,417,2515,5
11,807,410,517,4011,115,6
11,907,63,210,617,5015,7
12,0010,717,7511,316,0
12,1010,818,0011,54,9
12,207,81,010,918,2516,3
12,3011,018,5011,816,5
12,4011,118,7516,8
12,508,011,219,0012,25,117,0
12,6011,319,2517,3

Окончание таблицы А.1

dBfKqdBfKq
19,4012,51,05,117,424,5015,81,06,522,5
19,5017,524,7522,7
19,7512,617,725,0016,11,56,823,0
20,0012,85,418,025,2516,223,2
20,2513,118,225,5016,423,5
20,5018,525,7516,623,7
20,7518,726,0016,87,024,0
20,9013,45,718,926,2517,47,324,2
21,0019,026,5024,5
21,2513,719,226,7524,7
21,5019,527,0017,725,0
21,7514,05,919,727,25
22,0020,027,50
22,2514,220,227,7525,2
22,5014,420,528,0018,07,625,5
22,7514,86,220,728,2518,37,925,7
23,0021,028,5018,626,0
23,2515,121,228,7526,2
23,5021,529,0026,5
23,7515,221,729,2519,026,7
23,9015,36,521,929,5019,127,0
24,0015,422,030,0019,58,027,5
24,2515,822,2

Примечания

1 Сердцевина сверла K увеличивается в направлении к хвостовику на 1,4 — 1,8 мм на 100 мм длины.

2 Ширина ленточки f, диаметр сердцевины K и ширина пера B даны в сечении за твердосплавной пластиной.

3 Ширина пера B и ширина ленточки f измеряются перпендикулярно направлению винтовой линии канавки.

4 Ширину ленточки f по направлению к хвостовику допускается увеличивать не более чем на 0,4 мм на 100 мм длины.

Приложение Б (справочное)

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РЕЖУЩЕЙ ЧАСТИ СВЕРЛ

Б.1 Форма заточки и размеры режущих элементов сверл приведены на рисунках Б.1, Б.2 и в таблице Б.1.

3 Основные размеры

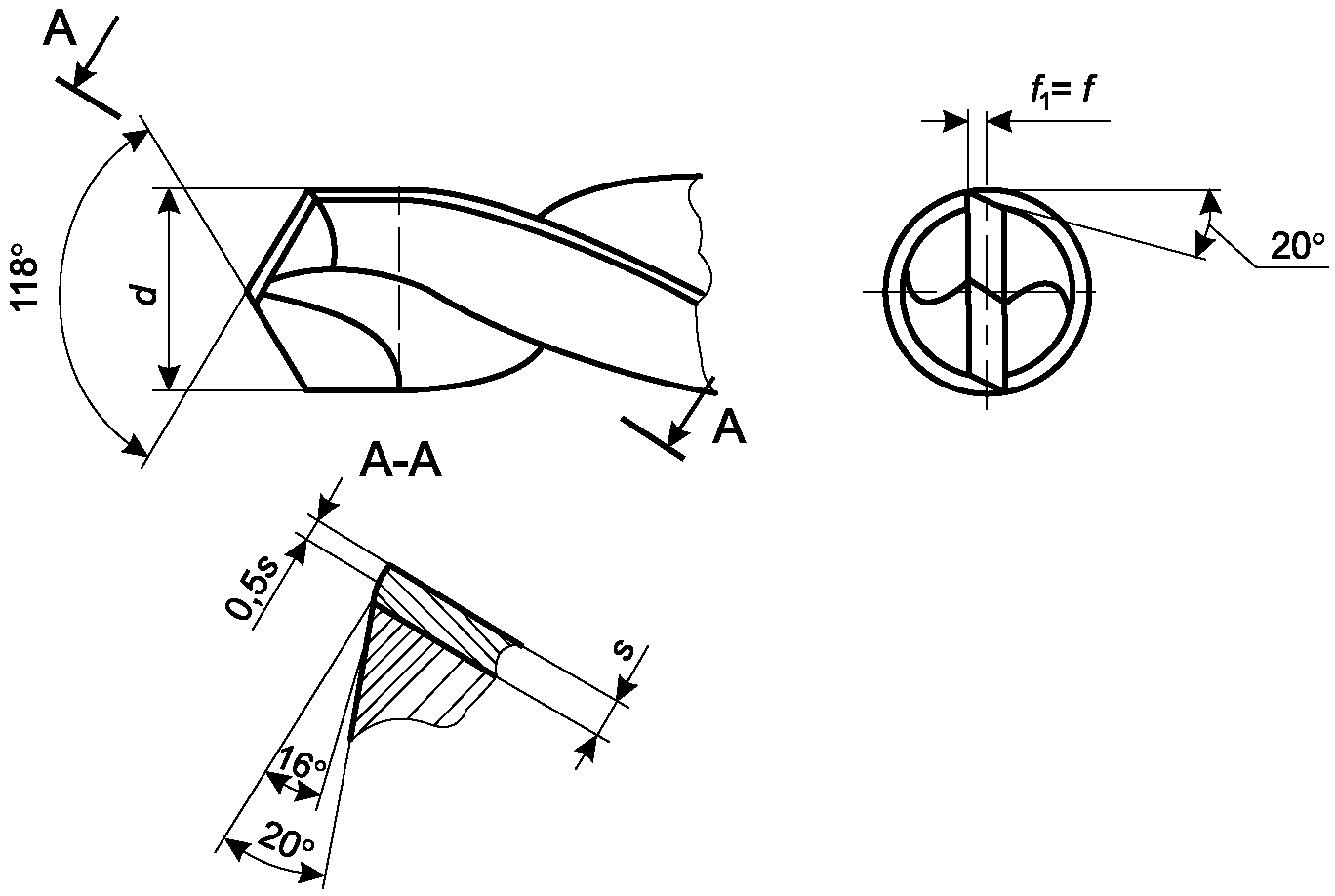

а) Без подточек (Н)

3 Основные размеры

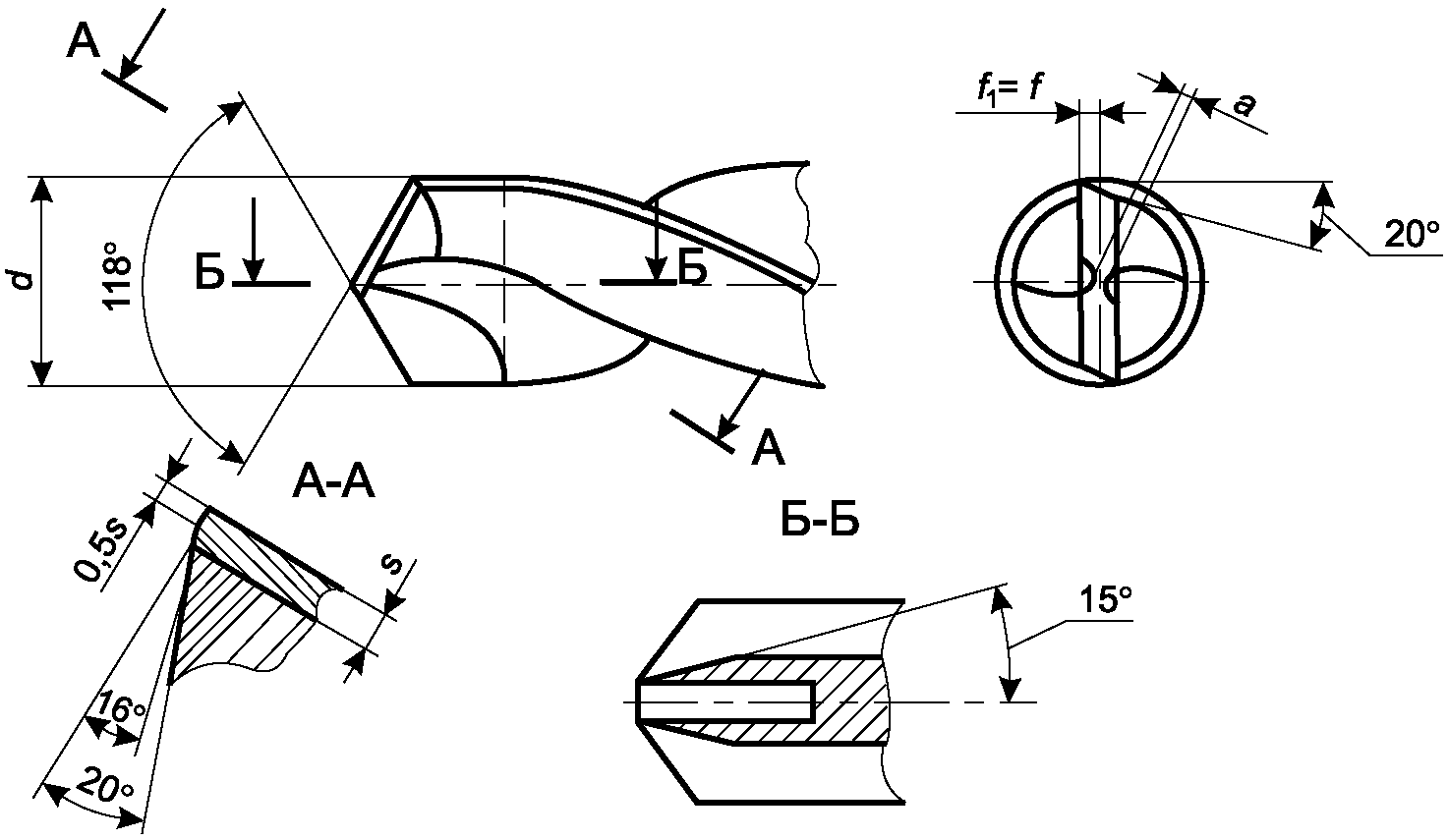

б) С подточкой поперечной кромки (НП)

Рисунок Б.1 — Нормальная заточка

3 Основные размеры

а) Без подточек (Д)

3 Основные размеры

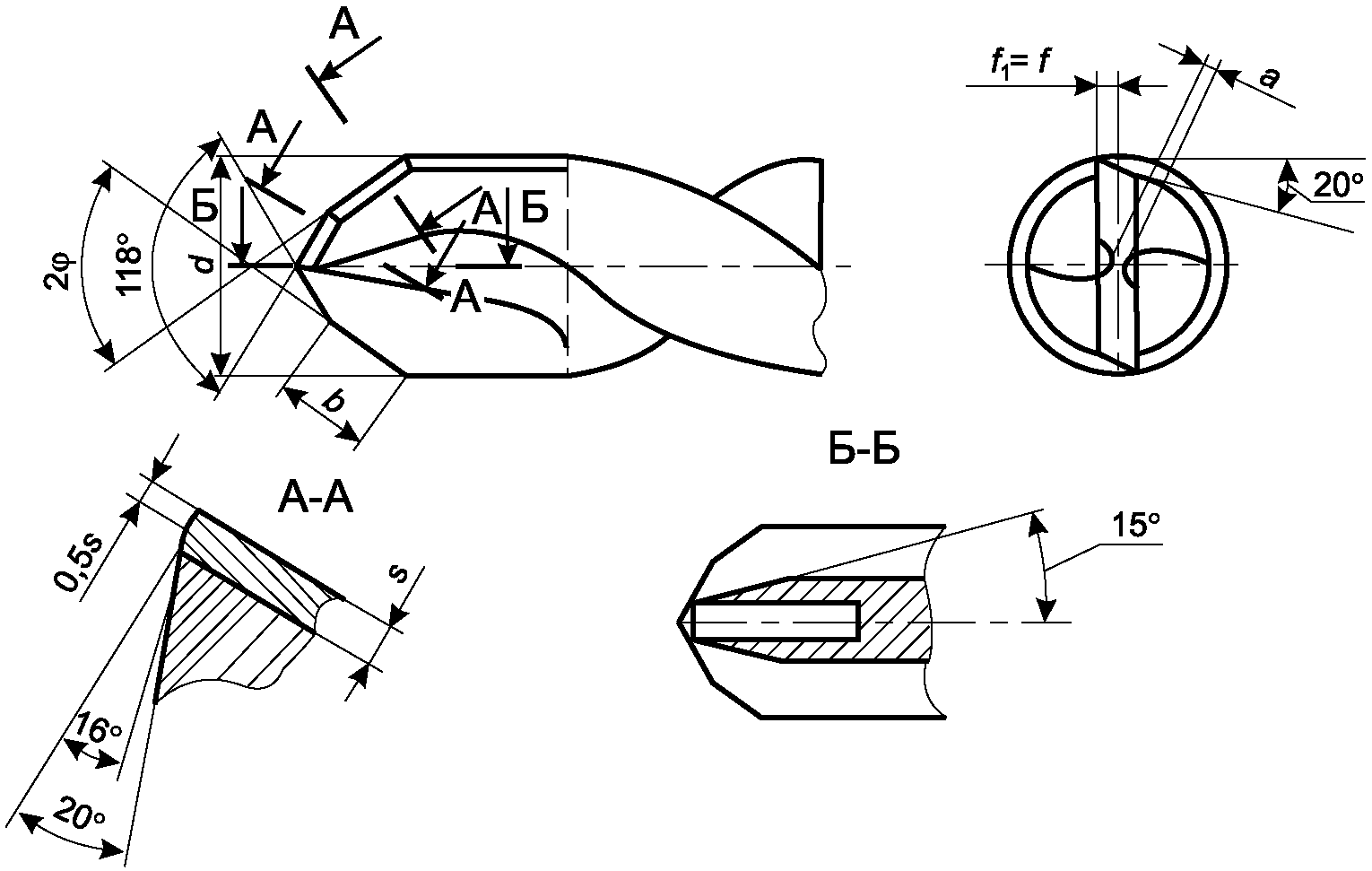

б) С подточкой поперечной кромки (ДП)

Рисунок Б.2 — Двойная заточка

Примечания

1 Размер f приведен в приложении А.

2 Толщина пластины S — по ГОСТ 25399 (тип 14).

Таблица Б.1

Размеры в миллиметрах

d2\phiba
5,00--0,40
Св. 5,00 до 6,00 включ.0,60
Св. 6,00 до 6,20 включ.0,64
Св. 6,20 до 6,90 включ.
Св. 6,90 до 7,90 включ.0,72
Св. 7,90 до 10,10 включ.0,80
Св. 10,10 до 10,50 включ.1,00
Св. 10,50 до 11,90 включ.
Св. 11,90 до 14,00 включ.70°2,5
Св. 14,00 до 14,50 включ.1,20
Св. 14,50 до 18,25 включ.
Св. 18,25 до 21,00 включ.1,40
Св. 21,00 до 23,00 включ.1,60
Св. 23,00 до 27,75 включ.1,80
Св. 27,75 до 30,00 включ.2,00

Б.2 Угол наклона винтовой канавки \omega и шаг винтовой линии стружечной канавки H приведены на рисунке Б.3 и в таблице Б.2.

3 Основные размеры

Рисунок Б.3

Таблица Б.2

Размеры в миллиметрах

d\omegaHd\omegaHd\omegaH
5,0015°58,67,7020°66,510,4020°89,8
5,1059,77,8067,310,5090,6
5,2060,97,9068,210,6091,5
5,3062,18,0069,010,7092,3
5,4063,38,1069,910,8093,2
5,5064,58,2070,810,9094,1
5,6065,68,3071,611,0094,9
5,7066,88,4072,511,1095,8
5,8068,08,5073,411,2096,7
5,9069,18,6074,211,3097,5
6,0070,38,7075,111,4098,4
6,1071,58,8075,911,5099,3
6,2072,68,9076,811,60100,1
6,3073,89,0077,711,70101,0
6,4020°55,29,1078,511,80101,8
6,5056,29,2079,411,90102,7
6,6057,09,3080,312,00103,6
6,7057,99,4081,112,10104,4
6,8058,79,5082,012,20105,3
6,9059,59,6082,912,30106,2
7,0060,49,7083,712,40107,0
7,1061,39,8084,612,50107,9
7,2062,19,9085,412,60108,8
7,3063,010,0086,312,70109,6
7,4063,810,1087,212,80110,5
7,5064,710,2088,012,90111,3
7,6065,610,3088,913,00112,2

Окончание таблицы Б.2

d\omegaHd\omegaHd\omegaH
13,1020°113,118,0020°155,424,0020°207,1
13,20113,918,25157,424,25209,2
13,30114,818,50159,724,50211,5
13,40115,618,75161,724,75213,5
13,50116,519,00164,025,00215,8
13,60117,419,25166,025,25217,8
13,70118,219,40167,425,50220,1
13,80119,119,50168,325,75222,1
13,90119,919,75170,426,00224,4
14,00120,820,00172,626,25226,4
14,25122,920,25174,726,50228,7
14,50125,120,50176,926,75230,8
14,75127,220,75179,027,00233,0
15,00129,520,90180,427,25235,1
15,25131,521,00181,327,50237,2
15,40132,921,25183,327,75239,4
15,50133,821,50185,628,00241,7
15,75135,921,75187,728,25243,7
16,00138,122,00189,928,50246,0
16,25140,222,25191,928,75248,0
16,50142,422,50194,229,00250,3
16,75144,522,75196,329,25252,3
17,00146,723,00198,529,50254,6
17,25148,823,25200,629,75256,7
17,40150,223,50202,830,00258,9
17,50151,023,75204,9
17,75153,123,90206,3

(Поправка)

УДК 621.951.45:006.354ОКС 25.100.30
Ключевые слова: сверла спиральные, твердосплавные пластины, размеры, хвостовик цилиндрический, конструктивные элементы, геометрические параметры
