ГОСТ Р 71085-2023. Национальный стандарт Российской Федерации. Гидроприводы объемные. Термины и определения
(утв. и введен в действие Приказом Росстандарта от 08.11.2023 № 1353-ст)
Примечание
Документ введен в действие с 15.11.2023.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 17752-81*"]:::rst n1["ГОСТ Р 71085-2023"]:::doc click n1 "https://bukva.ai/docs/standart-gost-r-71085-2023" "ГОСТ Р 71085-2023. Национальный стандарт Российской Федерации. Гидроприводы объемные. Термины и определения (утв. и введен в действие Приказом Росстандарта от 08.11.2023 N 1353-ст)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 ноября 2023 г. № 1353-ст
15 ноября 2023 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом «Пневмостроймашина» (АО «ПСМ»), Федеральным бюджетным учреждением «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 419 «Гидропневмоприводы и системы»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2023 г. № 1353-ст
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.
Для каждого понятия установлен один стандартизованный термин.
Не рекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой «Нрк.».
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приводится, и вместо него ставится прочерк.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, — светлым, синонимы — курсивом.
1 Область применения
Настоящий стандарт устанавливает термины и определения понятий в области объемных гидроприводов.
Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы, входящих в сферу действия работ по стандартизации и (или) использующих результаты этих работ.
2 Термины и определения
1 (объемный) гидропривод: Совокупность гидроустройств, в число которых входит один или несколько объемных гидродвигателей, предназначенных для приведения в движение механизмов и машин посредством рабочей жидкости под давлением.
2 объемная гидропередача: Часть объемного гидропривода, состоящая из объемного насоса (одного или нескольких), объемного гидродвигателя (одного или нескольких) и связывающих их трубопроводов (гидролиний), через которые протекает основной поток энергии, предназначенная для передачи движения от приводящего двигателя к звеньям машины.
1 Гидростатическая трансмиссия (ГСТ) — частный случай объемного гидропривода.
2 Гидрообъемная передача (ГОП) — частный случай объемного гидропривода с замкнутым потоком, когда в одном корпусе встроен объемный насос и объемный гидромотор.
3 гидроустройство: Техническое устройство, предназначенное для выполнения определенной самостоятельной функции в объемном гидроприводе посредством взаимодействия с рабочей средой.
4 управляемое гидроустройство: Гидроустройство, имеющее элемент управления, на который подается внешнее управляющее воздействие.
Примечание - По виду управляющего воздействия различают гидроустройства с ручным, механическим, электромагнитным, гидравлическим, электрогидравлическим и другим управлением.
5 неуправляемое гидроустройство: Гидроустройство, не имеющее элемента управления.
6 гидросистема: Совокупность гидроустройств, входящих в состав объемного гидропривода.
7 объемная гидромашина: Насос или гидромотор, в котором рабочая жидкость перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся с входом и выходом.
8 гидроаппарат (Нрк. устройство управления): Гидроустройство, предназначенное для управления потоком рабочей среды.
1 Под управлением потоком рабочей среды понимается изменение или поддержание заданных значений давления или расхода рабочей среды, либо изменение направления, пуск и остановка потока рабочей среды.
2 В качестве собирательного названия гидроаппаратов допускается применять термин «гидроаппаратура».
9 кондиционер рабочей жидкости: Гидроустройство, предназначенное для обеспечения необходимых качественных показателей и состояния рабочей среды.
10 гидроемкость: Гидроустройство, предназначенное для содержания рабочей среды с целью использования ее в процессе работы объемного гидропривода.
11 гидролиния (Нрк. гидромагистраль): Гидроустройство, предназначенное для движения рабочей среды или передачи давления от одного гидроустройства к другому.
1 В качестве собирательного названия для гидролиний допускается применять термин «гидросеть».
2 Конструктивно гидролинии представляют собой трубы, рукава, каналы и соединения.
12 гидроустройство трубного присоединения: Гидроустройство, которое соединяется с другими гидроустройствами при помощи трубопроводов — труб или рукавов.
13 стыковое гидроустройство: Гидроустройство, которое соединяется с другими гидроустройствами при помощи каналов, выведенных на наружную плоскость, по которой происходит стыковка с другими гидроустройствами.
14 модульное гидроустройство: Гидроустройство, которое соединяется с другими гидроустройствами при помощи каналов, выведенных на две параллельные наружные плоскости, по которым происходит стыковка с другими гидроустройствами.
15 встраиваемое гидроустройство: Гидроустройство, корпусные детали которого являются неотъемлемой частью других устройств.
16 вставное гидроустройство: Встраиваемое гидроустройство, которое вставляется в корпус.
17 ввертное гидроустройство: Встраиваемое гидроустройство, которое ввинчивается в корпус.
18 смазочная система: Совокупность устройств, обеспечивающих подачу смазочных материалов к поверхностям трения, а также его возврат в смазочный бак.
19 номинальное давление: Наибольшее избыточное давление, при котором гидроустройство должно работать в течение установленного ресурса (срока службы) с сохранением параметров в пределах установленных норм.
20 номинальный перепад давлений гидроустройства: Установленное значение перепада давлений, при котором обеспечивается эксплуатация гидроустройства с заданным ресурсом.
21 насосный гидропривод: Объемный гидропривод, в котором рабочая среда подается в объемный гидродвигатель насосом, входящим в состав этого привода.
1 В зависимости от типа приводящего двигателя допускаются термины «электронасосный гидропривод», «дизельный гидропривод», «турбонасосный гидропривод» и т.д.
2 В насосном гидроприводе используются как объемные, так и динамические насосы.
22 аккумуляторный гидропривод: Объемный гидропривод, в котором рабочая среда подается в объемный гидродвигатель из гидроаккумулятора, предварительно заряженного от внешнего источника, не входящего в состав привода.
23 магистральный гидропривод: Объемный гидропривод, в котором рабочая среда подается в объемный гидродвигатель от гидромагистрали, не входящей в состав привода.
Примечание - Под гидромагистралью понимается трубопровод, по которому рабочая среда подается от насосной установки к группе объемных гидроприводов, которые не связаны между собой конструктивно и могут подключаться или монтироваться независимо друг от друга.
24 гидропривод поступательного движения: Объемный гидропривод, гидродвигателем которого является гидроцилиндр.
25 гидропривод поворотного движения: Объемный гидропривод, гидродвигателем которого является поворотный гидродвигатель.
26 гидропривод вращательного движения: Объемный гидропривод, гидродвигателем которого является гидромотор.
27 гидропривод без управления: Объемный гидропривод с постоянными параметрами движения выходного звена объемного гидродвигателя.
28 гидропривод с управлением: Объемный гидропривод с изменяющимися параметрами движения выходного звена объемного гидродвигателя.
29 гидропривод с ручным управлением: Гидропривод с управлением, в котором управление параметрами движения выходного звена объемного гидродвигателя осуществляется с помощью устройств, управляемых вручную.
30 гидропривод с автоматическим управлением: Гидропривод с управлением, в котором управление параметрами движения выходного звена объемного гидродвигателя осуществляется автоматически.
31 стабилизирующий гидропривод: Гидропривод с автоматическим управлением, в котором регулируемый параметр движения выходного звена поддерживается постоянным.
32 программный гидропривод: Гидропривод с автоматическим управлением, в котором регулируемый параметр движения выходного звена изменяется по заранее заданной программе.
33 следящий гидропривод: Гидропривод с ручным или автоматическим управлением, в котором регулируемый параметр выходного звена изменяется по определенному закону в зависимости от внешнего воздействия, значение которого заранее неизвестно.
34 гидропривод с дроссельным управлением: Гидропривод с управлением, в котором управление параметром движения выходного звена осуществляется регулирующим гидроаппаратом.
35 гидропривод с машинным управлением: Гидропривод с управлением, в котором управление параметром движения выходного звена осуществляется регулируемым насосом или регулируемым гидромотором или обеими объемными гидромашинами.
36 гидропривод с машинно-дроссельным управлением: Гидропривод с управлением, в котором управление параметрами движения выходного звена осуществляется регулирующим гидроаппаратом и объемной гидромашиной.
37 гидропривод с управлением приводящим двигателем: Гидропривод с управлением, в котором управление параметром движения выходного звена осуществляется изменением частоты вращения приводящего двигателя.
38 гидропривод с разомкнутым потоком (Нрк. гидропривод с открытым контуром): Насосный гидропривод, в котором рабочая среда от объемного гидродвигателя (нескольких гидродвигателей) возвращается в гидробак.
39 гидропривод с замкнутым потоком (Нрк. гидропривод с закрытым контуром): Насосный гидропривод, в котором рабочая среда от объемного гидродвигателя поступает на вход насоса.
40 объемный насос (Нрк. насос вытеснения; гидростатический насос): Насос, в котором жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся со входом и выходом насоса.
41 объемный гидродвигатель: Объемная гидромашина, предназначенная для преобразования кинетической энергии потока рабочей среды в механическую энергию выходного звена.
1 Выходным звеном гидроцилиндра является шток или плунжер, выходным звеном поворотного гидродвигателя и гидромотора является вал.
2 Выходным звеном объемного гидродвигателя может быть корпус объемного гидродвигателя, если шток, плунжер или вал закреплены неподвижно.
42 рабочая камера: Пространство объемной гидромашины, ограниченное рабочими поверхностями деталей, периодически изменяющее свой объем и попеременно сообщающееся с местами входа и выхода рабочей среды.
43 насос-мотор: Объемная гидромашина, предназначенная для работы как в режиме объемного насоса, так и в режиме гидромотора.
44 гидропреобразователь: Объемная гидромашина, предназначенная для преобразования энергии одного потока рабочей среды в энергию другого потока с изменением значения давления.
45 гидровытеснитель: Объемная гидромашина, предназначенная для преобразования энергии одного потока рабочей среды в энергию другого потока без изменения значения давления (см. рисунок 1).
46 гидроцилиндр (Нрк. силовой гидроцилиндр): Объемный гидродвигатель с возвратно-поступательным движением выходного звена.
47 поворотный гидродвигатель (Нрк. гидроквадрант; моментный гидроцилиндр; неполноповоротный гидромотор): Объемный гидродвигатель с ограниченным поворотным движением выходного звена.
48 гидромотор: Объемный гидродвигатель с неограниченным вращательным движением выходного звена.
49 номинальный перепад давлений гидромотора: Разность между номинальным давлением на входе в гидромотор и минимальным давлением на выходе из него.

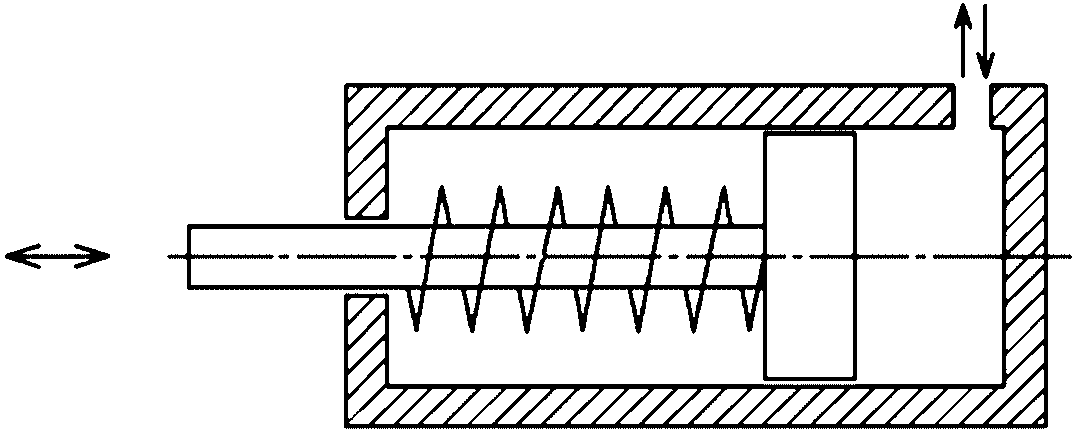

50 гидроцилиндр одностороннего действия: Гидроцилиндр, в котором движение выходного звена под действием рабочей среды возможно только в одном направлении (см. рисунок 2).
Примечание - Движение выходного звена в противоположном направлении может происходить под действием пружины, силы тяжести или звеньев приводимой машины.
51 гидроцилиндр двухстороннего действия: Гидроцилиндр, в котором движение выходного звена под действием рабочей среды возможно в двух противоположных направлениях (см. рисунок 3).

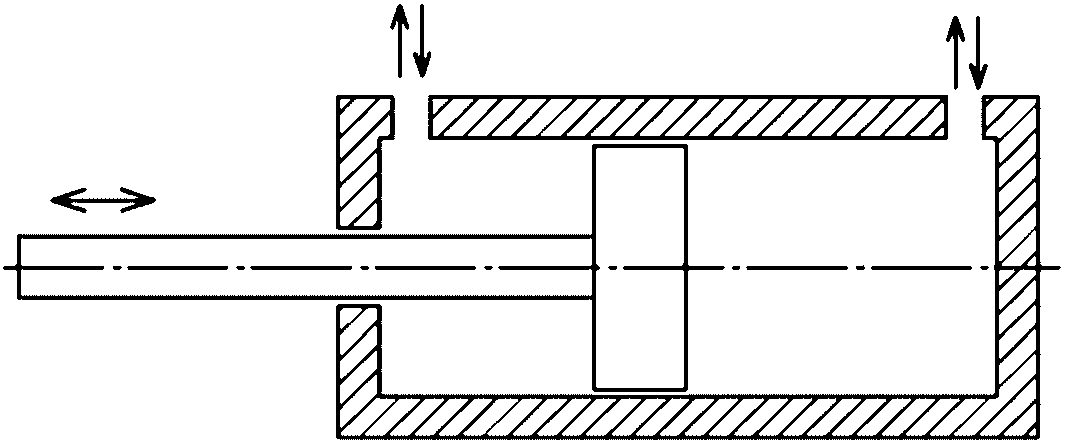

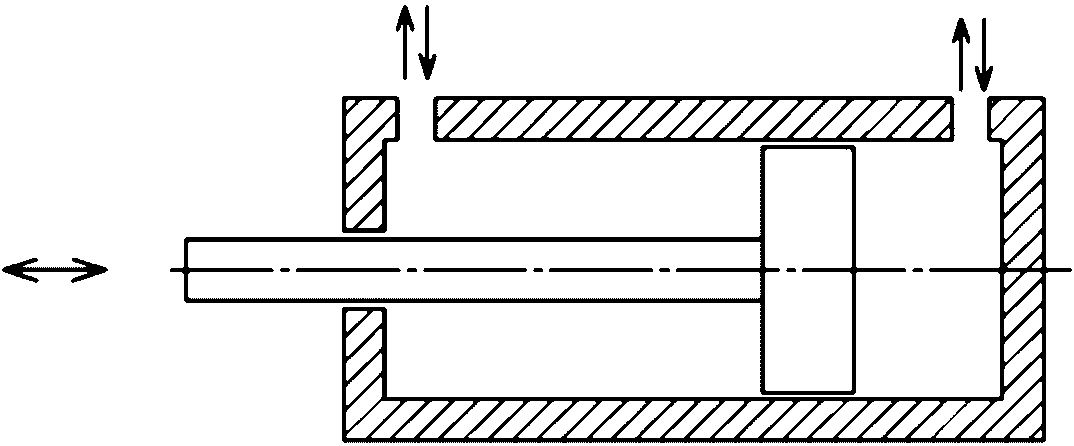

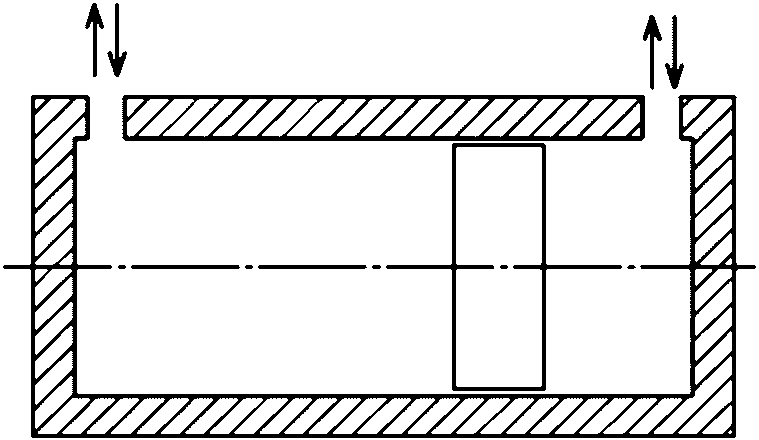

Рисунок 3 — Гидроцилиндр двухстороннего действия
52 двухпозиционный гидроцилиндр: Гидроцилиндр, выходное звено которого имеет только два фиксированных положения.

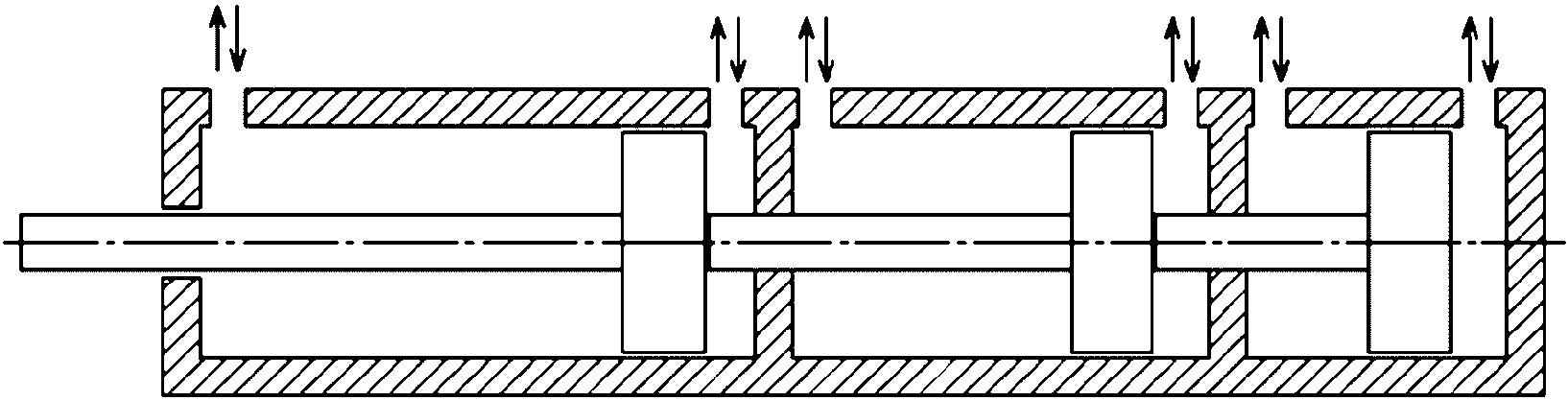

53 многопозиционный гидроцилиндр: Гидроцилиндр, выходное звено которого имеет три или более фиксированных положений (см. рисунок 4).
54 поршневой гидроцилиндр: Гидроцилиндр с рабочим звеном в виде поршня (см. рисунок 5).
Примечание - Под рабочим звеном объемного гидродвигателя понимается деталь (или группа деталей), участвующая в образовании рабочей камеры и приводящая в движение выходное звено объемного гидродвигателя.

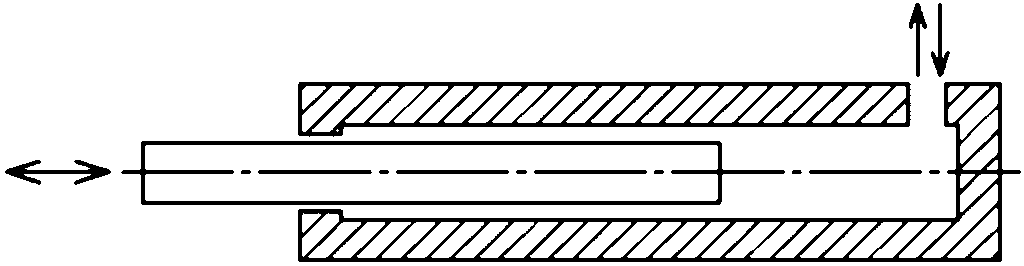

55 плунжерный гидроцилиндр: Гидроцилиндр с рабочим звеном в виде плунжера (см. рисунок 6).

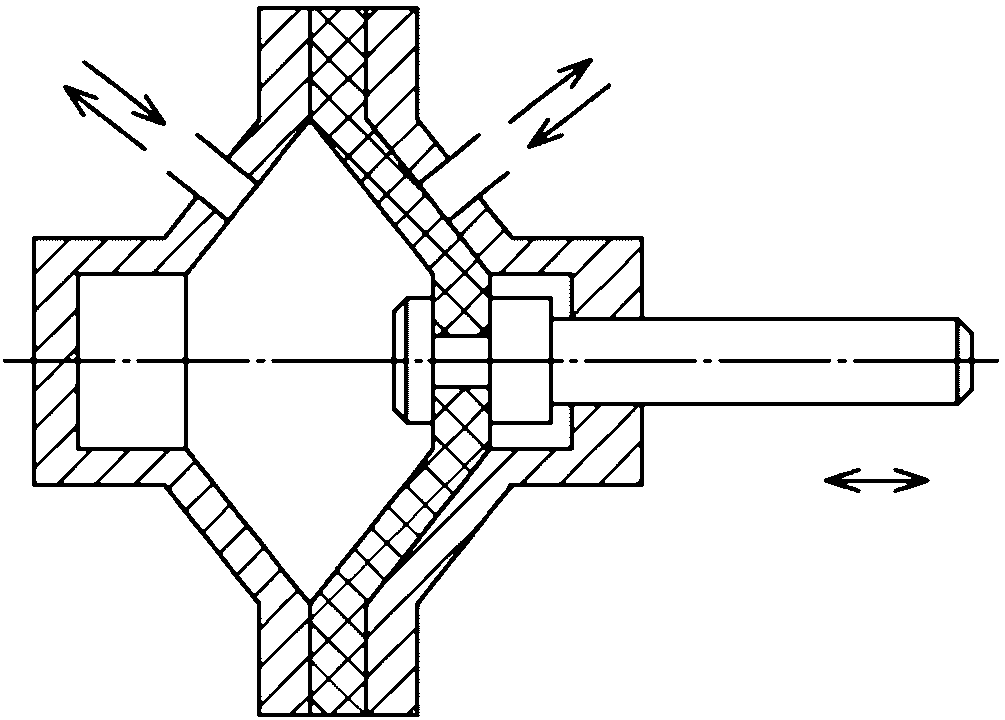

56 мембранный гидроцилиндр: Гидроцилиндр с рабочим звеном в виде мембраны (см. рисунок 7).

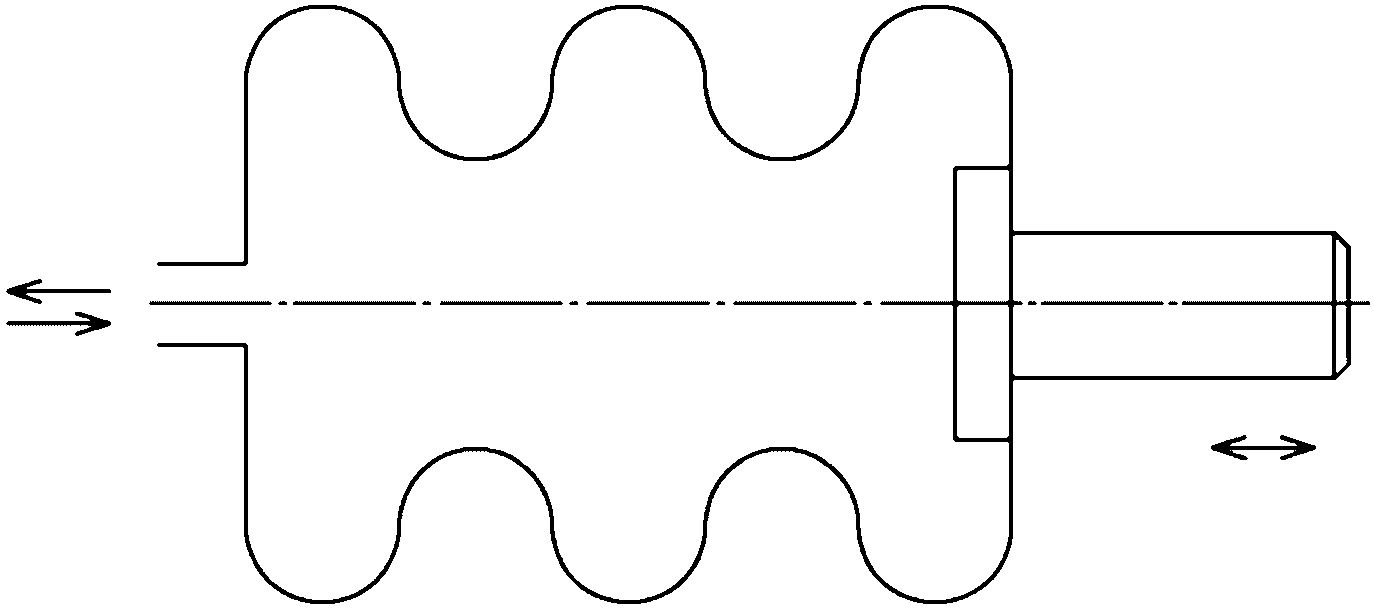

57 сильфонный гидроцилиндр: Гидроцилиндр с рабочим звеном в виде сильфона (см. рисунок 8).
58 одноступенчатый гидроцилиндр: Гидроцилиндр, у которого полный ход выходного звена равен ходу рабочего звена.

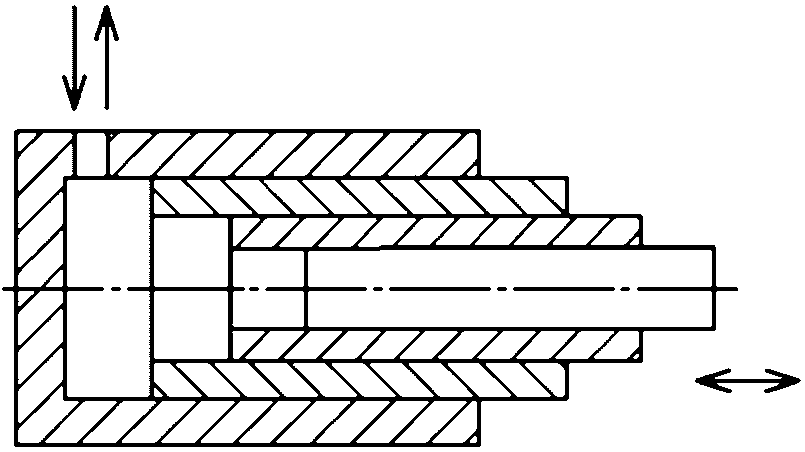

59 телескопический гидроцилиндр: Гидроцилиндр, у которого полный ход выходного звена равен сумме ходов всех рабочих звеньев (см. рисунок 9).
1 В зависимости от числа поршней или плунжеров телескопические гидроцилиндры могут быть двухступенчатыми, трехступенчатыми и т.д.
2 Ступень с наименьшим диаметром поршня или плунжера называется первой ступенью, следующая — второй ступенью и т.д.
60 гидроцилиндр с торможением: Гидроцилиндр, снабженный устройством, обеспечивающим торможение выходного звена в конце хода рабочего звена (рисунок 10).
61 гидроцилиндр без торможения: Гидроцилиндр без устройства, обеспечивающего торможение выходного звена в конце хода.
62 гидроцилиндр с односторонним штоком: Гидроцилиндр со штоком, расположенным с одной стороны поршня или мембраны.

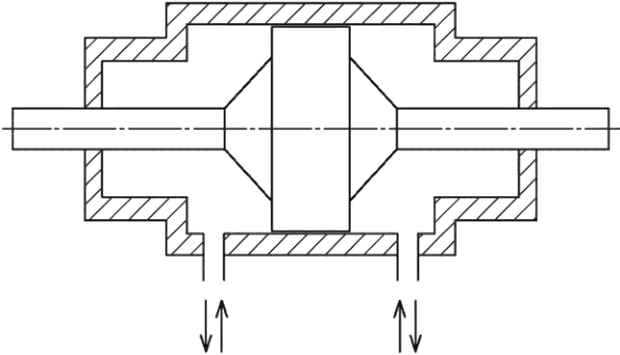

63 гидроцилиндр с двухсторонним штоком: Гидроцилиндр со штоками, расположенными по обе стороны поршня или мембраны.

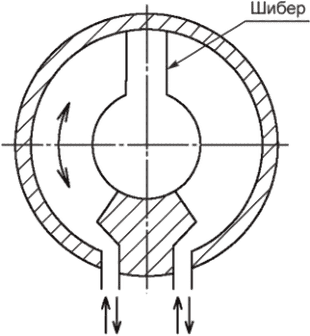

64 шиберный поворотный гидродвигатель: Поворотный гидродвигатель с рабочими звеньями в виде шиберов (см. рисунок 11).

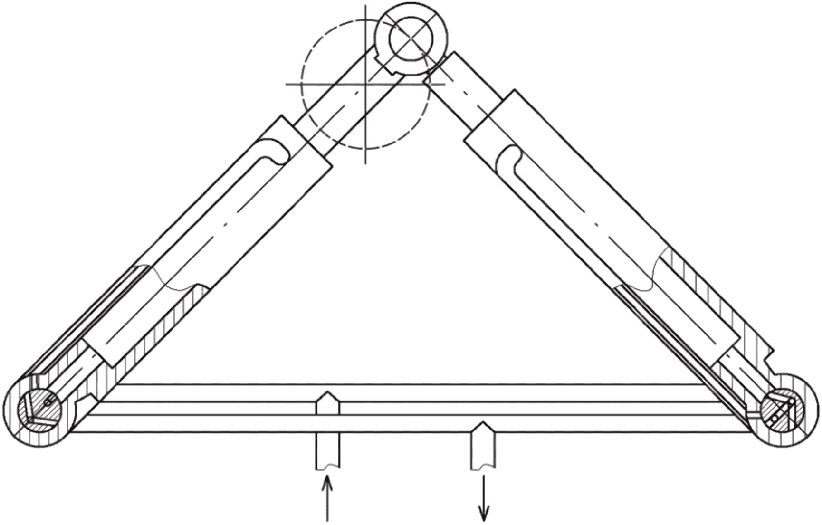

65 поршневой поворотный гидродвигатель: Поворотный гидродвигатель с рабочими звеньями в виде поршней (см. рисунок 12).

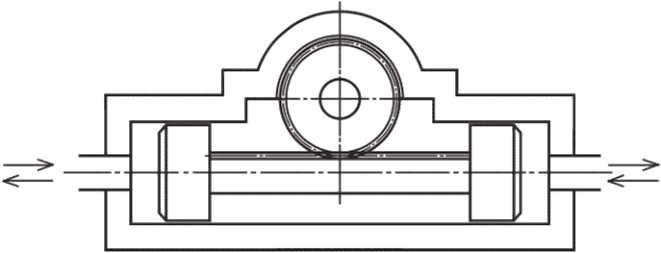

Рисунок 12 — Поршневой поворотный гидродвигатель

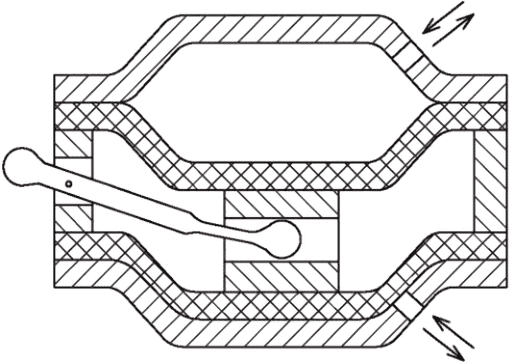

66 мембранный поворотный гидродвигатель: Поворотный гидродвигатель с рабочими звеньями в виде мембран (см. рисунок 13).
67 реверсивный гидромотор: Гидромотор, вал которого при работе может вращаться как в одном, так и в другом направлении.
68 нереверсивный гидромотор: Гидромотор, вал которого при работе может вращаться в одном направлении.
69 однорядный гидромотор: Гидромотор, у которого оси рабочих звеньев расположены в одной плоскости.
Примечание - Данное определение относится к радиально-поршневым гидромоторам, расположенным на одном валу.
70 многорядный гидромотор: Гидромотор, у которого оси рабочих звеньев расположены в двух или более параллельных плоскостях.
1 Данное определение относится к радиально-поршневым гидромоторам, расположенным на одном валу.
2 В зависимости от числа рядов допускаются термины «двухрядный гидромотор», «трехрядный гидромотор» и т.д.
71 безроторный гидромотор: Гидромотор, рабочие звенья которого совершают только возвратно-поступательное движение.
72 роторный гидромотор: Гидромотор, рабочие звенья которого совершают простое или сложное вращательное движение.
73 гидромотор однократного действия: Гидромотор, у которого в каждой рабочей камере за один оборот выходного звена совершается один рабочий цикл.
74 гидромотор многократного действия: Гидромотор, у которого в каждой рабочей камере за один оборот выходного звена совершается два или более рабочих циклов.
Примечание - В зависимости от числа рабочих циклов за один оборот выходного звена допускаются термины «гидромотор двукратного действия», «гидромотор трехкратного действия» и т.д.
Примечание - Под рабочим объемом гидромотора понимается разность наибольшего и наименьшего значений объемов рабочих камер гидромотора за один оборот выходного звена.
77 гидромотор с клапанным распределением: Гидромотор, в котором рабочие камеры соединяются с полостями входа и выхода рабочей среды через клапанное распределительное устройство.

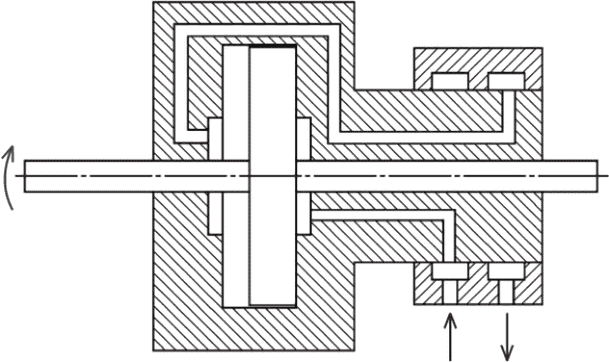

78 гидромотор с золотниковым распределением: Гидромотор, в котором рабочие камеры соединяются с полостями входа и выхода рабочей среды через золотниковое распределительное устройство.
79 гидромотор с крановым распределением: Гидромотор, в котором рабочие камеры соединяются с полостями входа и выхода рабочей среды через крановое распределительное устройство.
80 шестеренный гидромотор: Гидромотор с рабочими звеньями в виде шестерен.

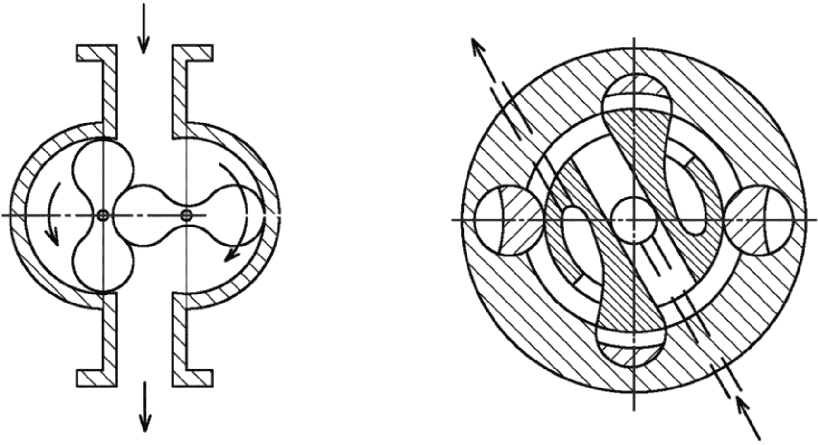

81 коловратный гидромотор: Гидромотор с вращающимися рабочими звеньями, находящимися в контакте друг с другом, но не передающими крутящего момента (см. рисунок 14).
Примечание - Крутящий момент между рабочими звеньями передается вспомогательной зубчатой передачей.

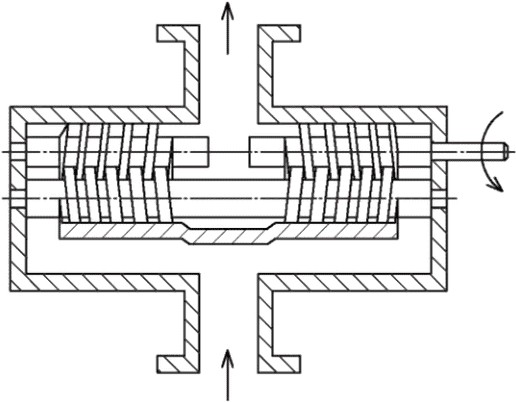

82 винтовой гидромотор: Гидромотор с рабочими звеньями в виде винтов (см. рисунок 15).
Примечание - По числу винтов различаются одновинтовые, двухвинтовые, трехвинтовые и многовинтовые гидромоторы.

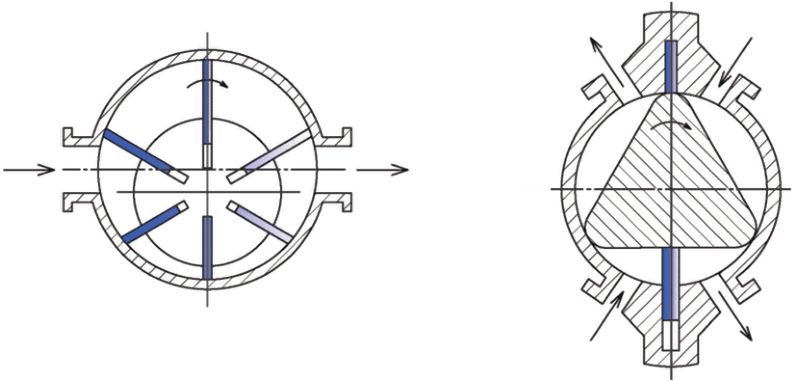

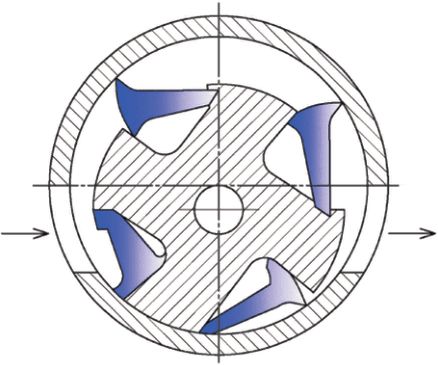

83 шиберный гидромотор (Нрк. лопастной гидромотор): Гидромотор с рабочими звеньями в виде шиберов, совершающих возвратно-поступательное или возвратно-поворотное движение.
Примечание - Шиберные гидромоторы могут быть роторными или безроторными.
84 поршневой гидромотор: Гидромотор с рабочими звеньями в виде поршней.
Примечание - Поршневые гидромоторы могут быть роторными или безроторными.
85 шестеренный гидромотор с внешним зацеплением: -

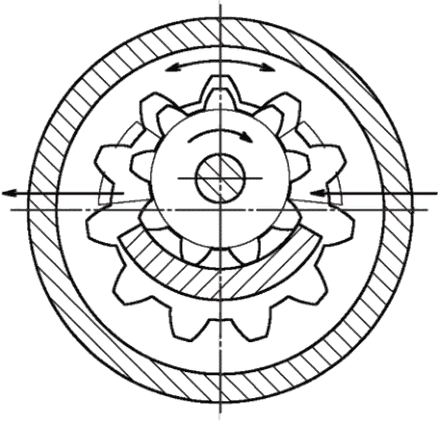

86 шестеренный гидромотор с внутренним зацеплением: — (см. рисунок 16).
Рисунок 16 — Шестеренный гидромотор с внутренним зацеплением

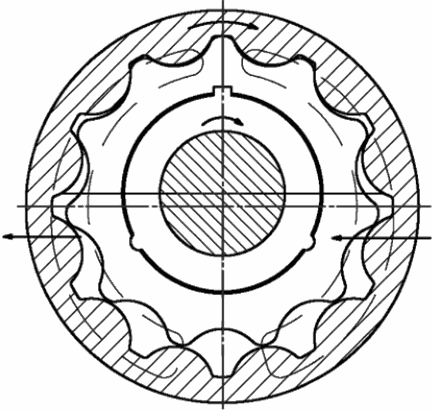

87 героторный гидромотор: Шестеренный гидромотор с внутренним зацеплением, у которого рабочие камеры отделены друг от друга только зубьями шестерен без промежуточного серповидного элемента (см. рисунок 17).
Рисунок 17 — Героторный гидромотор
88 пластинчатый гидромотор: Шиберный гидромотор, у которого шиберы выполнены в форме пластин (см. рисунок 18).
89 фигурно-шиберный гидромотор: Шиберный гидромотор, у которого шиберы выполнены в виде деталей фигурного профиля, отличных от формы пластин (см. рисунок 19).
90 аксиально-поршневой гидромотор: Поршневой гидромотор, у которого оси поршней параллельны оси блока цилиндров или расположены к оси вращения вала под углом не более 45°.
91 радиально-поршневой гидромотор: Поршневой гидромотор, у которого оси поршней расположены под углом более 45° к оси вала.
92 гидромотор с наклонным блоком: Аксиально-поршневой гидромотор, у которого оси вала и блока цилиндров пересекаются.

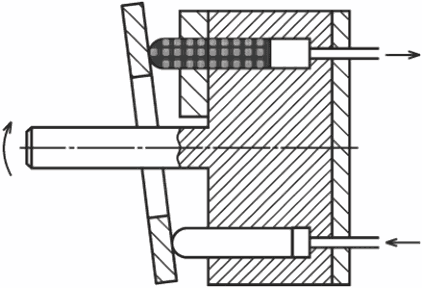

93 гидромотор с наклонным диском: Аксиально-поршневой гидромотор, у которого вал и блок цилиндров расположены на одной оси, а поршни связаны с торцовой поверхностью диска, наклоненного к этой оси (см. рисунок 20).

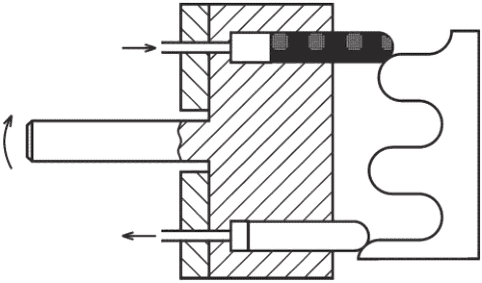

94 гидромотор с профильным диском: Аксиально-поршневой гидромотор, у которого вал и блок цилиндров расположены на одной оси, а поршни связаны с диском, расположенным на одной оси и имеющим торцовую поверхность переменной кривизны (см. рисунок 21).

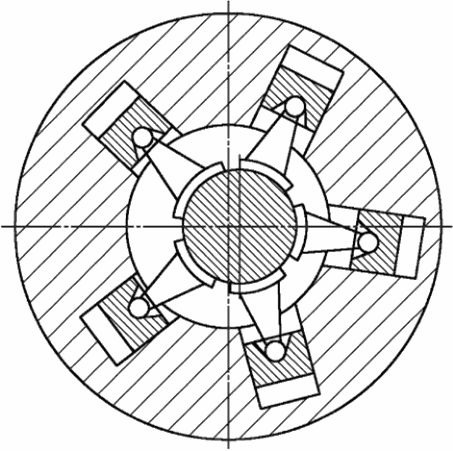

95 кривошипный гидромотор: Радиально-поршневой гидромотор, в котором движение от поршней к выходному звену передается кривошипно-шатунным механизмом (см. рисунок 22).
Рисунок 22 — Кривошипный гидромотор
96 кулачковый гидромотор: Радиально-поршневой гидромотор, в котором движение от поршней к выходному звену передается кулачковым механизмом.
97 эксцентриковый гидромотор: Кулачковый гидромотор с кулачком в виде эксцентрика.
98 гидромотор с внешним кулачком: Кулачковый гидромотор, кулачок которого расположен вокруг поршней (см. рисунок 23).
Рисунок 23 — Гидромотор с внешним кулачком
99 гидромотор с внутренним кулачком: Кулачковый гидромотор, вокруг кулачка которого расположены поршни (см. рисунок 24).
Рисунок 24 — Гидромотор с внутренним кулачком

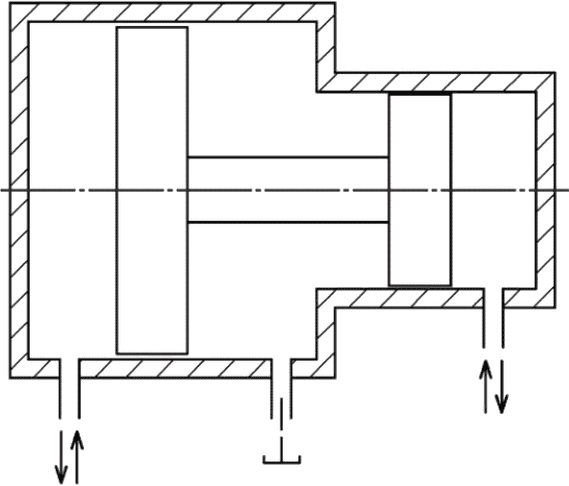

100 поступательный гидропреобразователь: Гидропреобразователь, составленный из гидроцилиндров с двумя поршнями разных диаметров, штоки которых жестко соединены между собой (см. рисунок 25).
Рисунок 25 — Поступательный гидропреобразователь

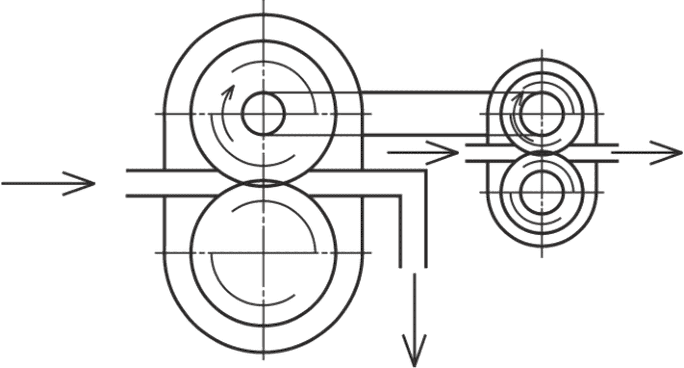

101 вращательный гидропреобразователь: Гидропреобразователь, составленный из гидромотора и насоса с разными рабочими объемами, валы которых жестко соединены между собой (см. рисунок 26).

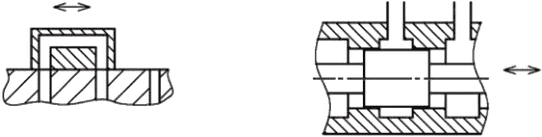

102 золотниковый гидроаппарат: Гидроаппарат, запорно-регулирующим элементом которого является золотник (см. рисунок 27).
1 Под запорно-регулирующим элементом понимается подвижная деталь или группа деталей гидроаппарата, при перемещении которых частично или полностью перекрывается рабочее проходное сечение.
2 По типу золотника различаются гидроаппараты с плоским и цилиндрическим золотником.

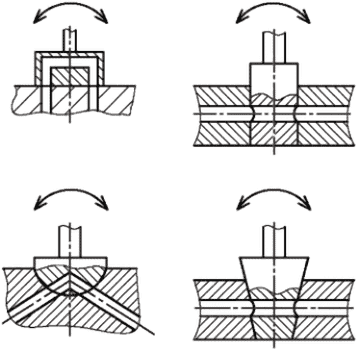

103 крановый гидроаппарат: Гидроаппарат, запорно-регулирующим элементом которого является кран (см. рисунок 28).
Примечание - По типу крана различаются гидроаппараты с плоским, цилиндрическим, коническим и сферическим кранами.

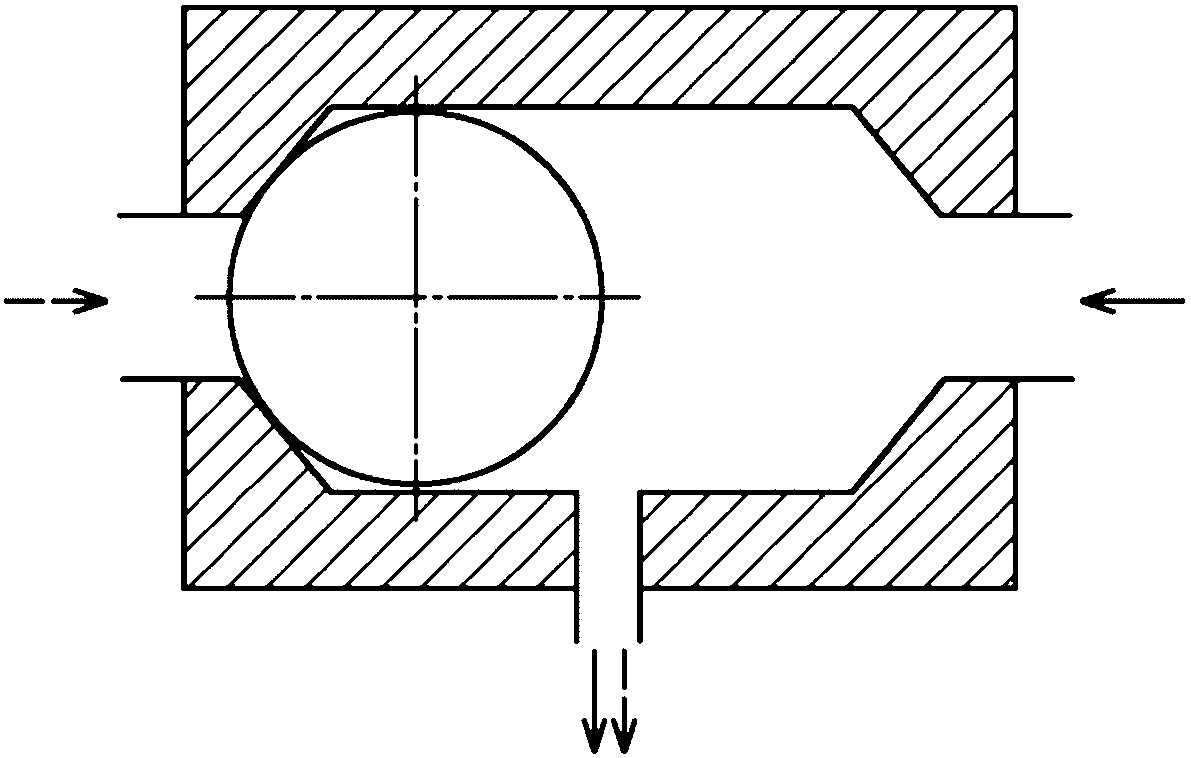

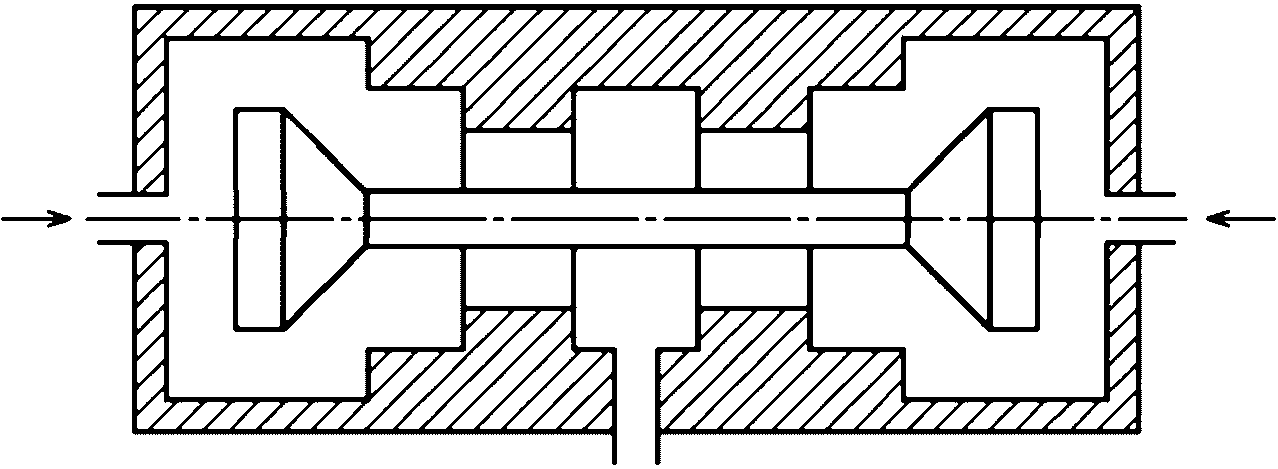

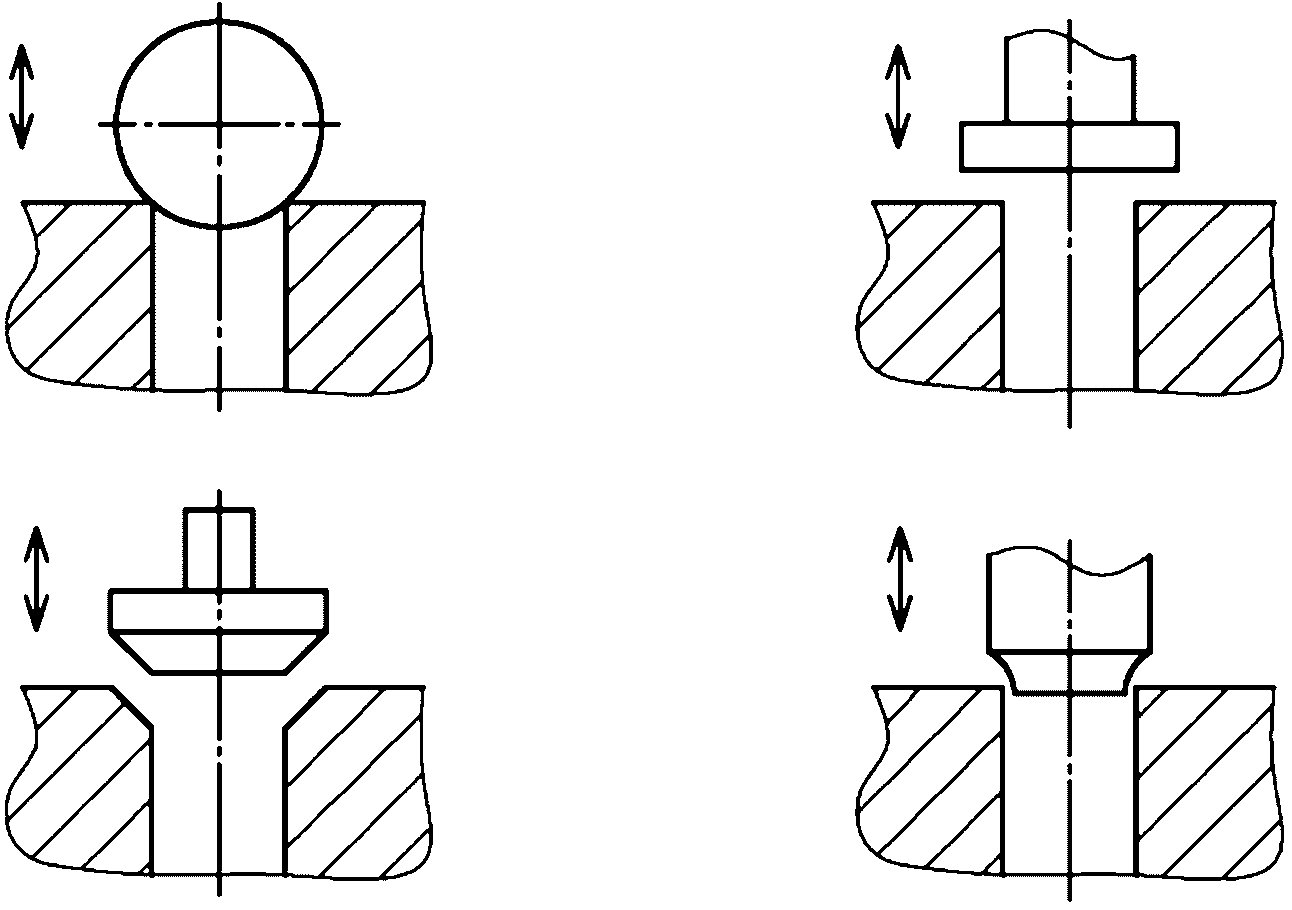

104 клапанный гидроаппарат: Гидроаппарат, запорно-регулирующим элементом которого является клапан (см. рисунок 29).
Примечание - По типу клапана различаются гидроаппараты с шариковым, плоским, коническим, коноидным и др. клапанами.
105 регулируемый гидроаппарат: Гидроаппарат, в котором размеры рабочего проходного сечения или силовое воздействие на запорно-регулирующий элемент могут быть изменены извне в процессе работы гидроаппарата с целью получения заданного значения давления и расхода рабочей среды.
106 настраиваемый гидроаппарат: Гидроаппарат, в котором размеры рабочего проходного сечения или силовое воздействие на запорно-регулирующий элемент могут быть изменены извне только в нерабочем состоянии гидроаппарата с целью получения заданного значения давления и расхода рабочей среды.
107 гидроклапан: Гидроаппарат, в котором размеры рабочего проходного сечения изменяются от воздействия потока рабочей среды, проходящего через гидроаппарат.
108 гидроаппарат неклапанного действия: Гидроаппарат, в котором размеры рабочего проходного сечения изменяются от внешнего управляющего воздействия.
109 регулирующий гидроаппарат (Нрк. контрольно-регулирующий гидроаппарат): Гидроаппарат, который управляет давлением, расходом и направлением потока рабочей среды путем частичного открытия рабочего проходного сечения.
Примечание - В качестве собирательного названия для регулирующих гидроаппаратов допускается использовать термин «регулирующая гидроаппаратура».
110 направляющий гидроаппарат (Нрк. распределительный гидроаппарат): Гидроаппарат, который управляет пуском, остановкой и направлением потока рабочей среды путем полного открытия или полного закрытия рабочего проходного сечения.
Примечание - В качестве собирательного названия для направляющих гидроаппаратов допускается использовать термин «направляющая гидроаппаратура».
111 гидроклапан прямого действия: Гидроклапан, в котором размеры рабочего проходного сечения изменяются в результате непосредственного воздействия потока рабочей среды на запорно-регулирующий элемент (см. рисунок 30).
112 гидроклапан непрямого действия (Нрк. сервоклапан): Гидроклапан, в котором размеры рабочего проходного сечения изменяются основным запорно-регулирующим элементом в результате воздействия потока рабочей среды на вспомогательный запорно-регулирующий элемент (см. рисунок 31).
113 гидроаппарат управления давлением: Регулирующий гидроаппарат, предназначенный для управления давлением рабочей среды.
114 гидроаппарат управления расходом: Регулирующий гидроаппарат, предназначенный для управления расходом рабочей среды.
115 дросселирующий гидрораспределитель (Нрк. следящий золотник): Регулирующий гидроаппарат, предназначенный для управления расходом и направлением потока рабочей среды в нескольких гидролиниях одновременно в соответствии с изменением внешнего управляющего воздействия.
1 В зависимости от числа характерных позиций запорно-регулирующего элемента различаются двухпозиционные, трехпозиционные и т.д. дросселирующие гидрораспределители.
2 В зависимости от числа внешних гидролиний, поток в которых управляется распределителем, различаются двухлинейные, трехлинейные и т.д. дросселирующие гидрораспределители.
3 В зависимости от характера перекрытия проходного сечения различаются дросселирующие гидрораспределители с положительным, отрицательным и нулевым перекрытием.

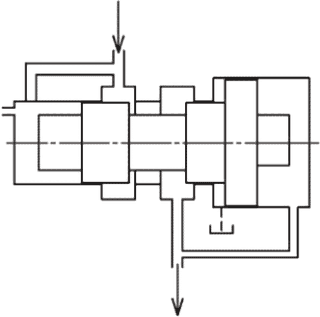

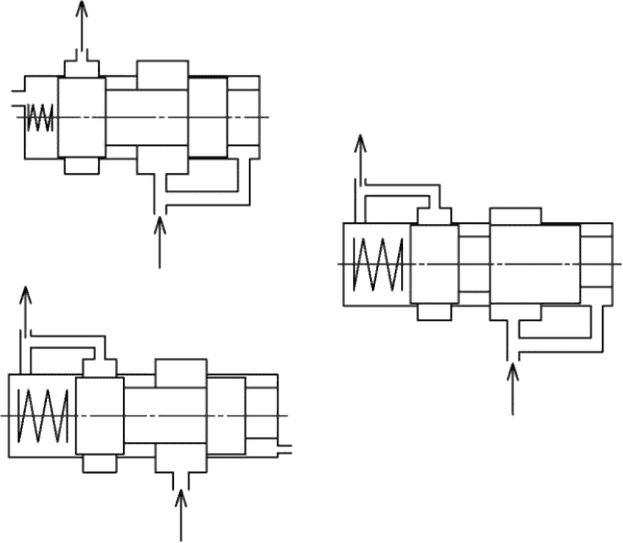

116 напорный регулятор давления: Гидроклапан давления, предназначенный для ограничения давления в подводимом к нему потоке рабочей среды (см. рисунок 32).
Рисунок 32 — Напорный регулятор давления

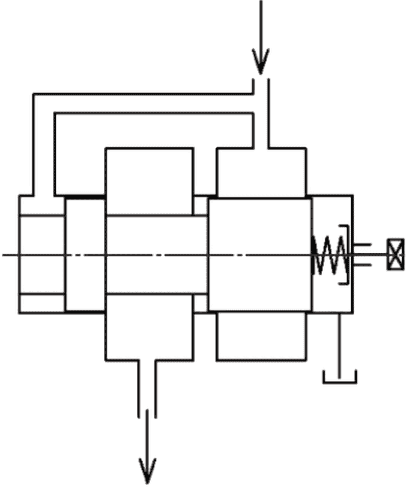

117 редукционный регулятор давления (Нрк. регулятор давления; редуктор давления): Гидроклапан давления, предназначенный для поддержания в отводимом от него потоке рабочей среды более низкого давления, чем давление в подводимом потоке (см. рисунок 33).

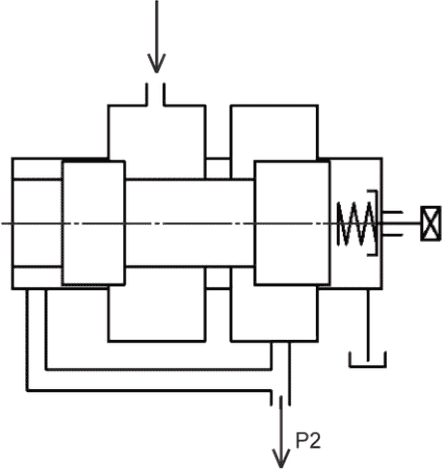

118 регулятор разности давлений: Регулятор давления, предназначенный для поддержания заданной разности давлений в подводимом и отводимом потоках рабочей среды или в одном из этих потоков и постороннем потоке (см. рисунок 34).
Рисунок 34 — Регулятор разности давлений
119 регулятор соотношения давлений: Регулятор давления, предназначенный для поддержания заданного соотношения давлений в подводимом и отводимом потоках рабочей среды или в одном из этих потоков и постороннем потоке (см. рисунок 35).

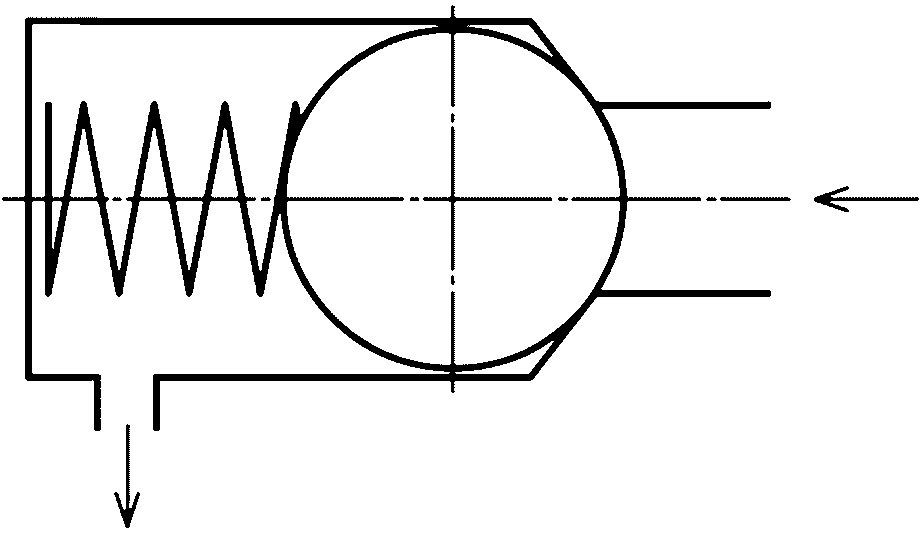

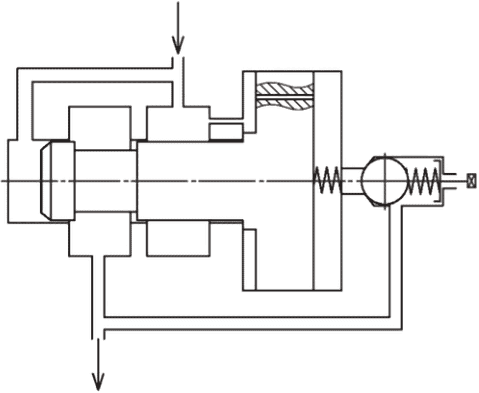

120 предохранительный гидроклапан: Напорный гидроклапан, предназначенный для предохранения объемного гидропривода от давления, превышающего установленное (см. рисунок 36).
Рисунок 36 — Предохранительный гидроклапан
121 переливной гидроклапан: Напорный гидроклапан, предназначенный для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.
122 синхронизатор расходов: Гидроаппарат управления расходом, предназначенный для поддержания заданного соотношения расходов рабочей жидкости в двух или нескольких параллельных потоках.

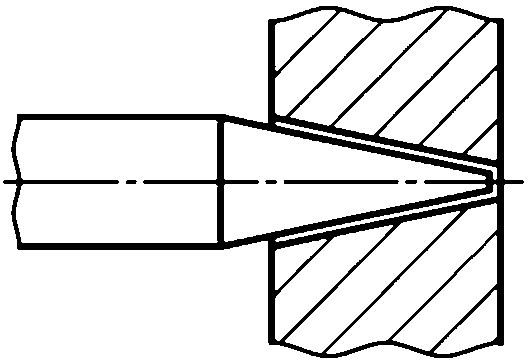

123 гидродроссель: Гидроаппарат управления расходом, предназначенный для создания сопротивления потоку рабочей среды (см. рисунок 37).

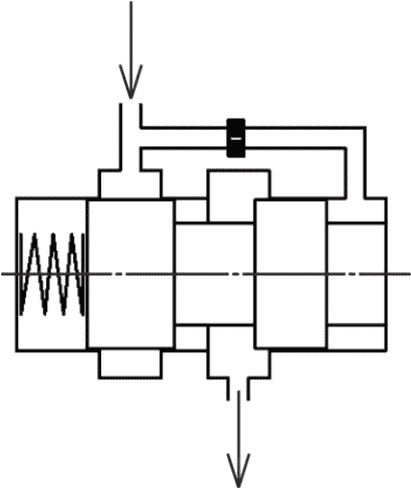

124 регулятор расхода (Нрк. дроссель с регулятором): Гидроаппарат управления расходом, предназначенный для поддержания заданного значения расхода вне зависимости от значения перепада давлений в подводимом и отводимом потоках рабочей жидкости (см. рисунок 38).
Примечание - По числу внешних линий различаются двухлинейные и трехлинейные регуляторы расхода.

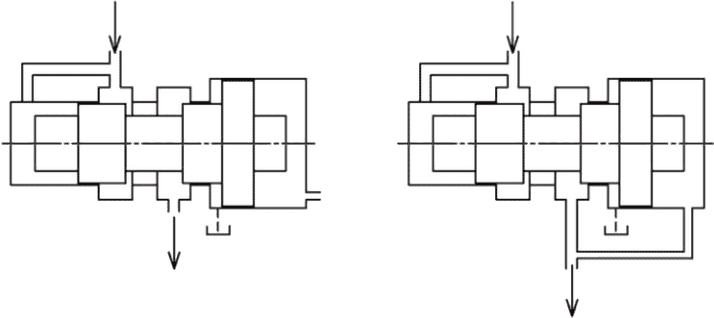

125 делитель потока (Нрк. делительный клапан): Синхронизатор расходов, предназначенный для разделения одного потока рабочей жидкости на два или более потоков.
126 сумматор потоков (Нрк. суммирующий клапан): Синхронизатор расходов, предназначенный для соединения двух и более потоков рабочей жидкости в один поток.

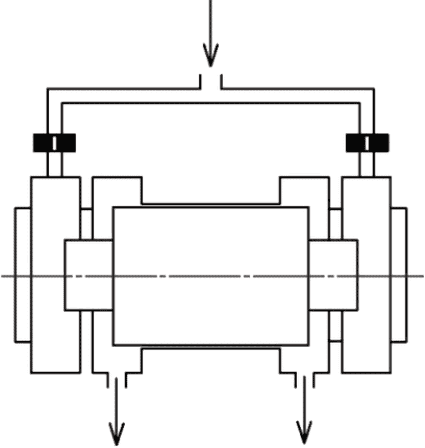

127 дросселирующий синхронизатор расходов: Синхронизатор расходов, в котором синхронизация расходов происходит вследствие дросселирования потоков (см. рисунок 39).

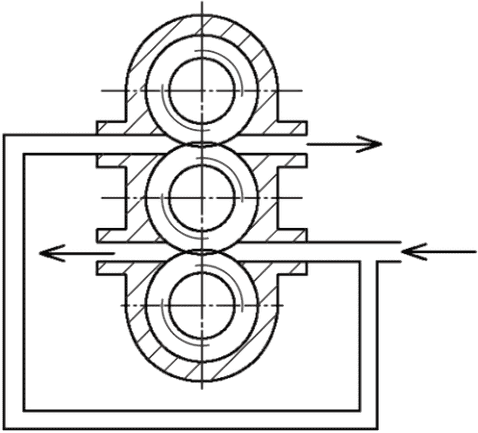

128 объемный синхронизатор расходов: Синхронизатор расходов, в котором синхронизация расходов происходит вследствие дозирования потоков (см. рисунок 40).
129 направляющий гидрораспределитель (Нрк. реверсивный золотник; золотник, кран): Направляющий гидроаппарат, предназначенный для управления пуском, остановкой и направлением потока рабочей среды в двух или более гидролиниях в зависимости от наличия внешнего управляющего воздействия.
1 В зависимости от числа фиксированных позиций запорно-регулирующего элемента гидрораспределители могут быть двухпозиционными, трехпозиционными и т.д.
2 В зависимости от числа внешних гидролиний, поток в которых управляется распределителем, гидрораспределители могут быть двухлинейными, трехлинейными и т.д.

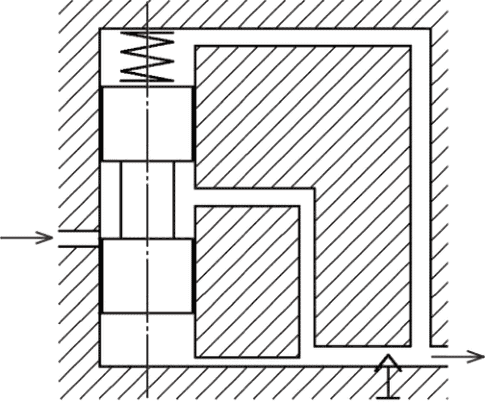

131 гидроклапан выдержки времени (Нрк. реле времени): Направляющий гидроаппарат, предназначенный для пуска или остановки потока рабочей среды через заданный промежуток времени после подачи управляющего сигнала (см. рисунок 41).

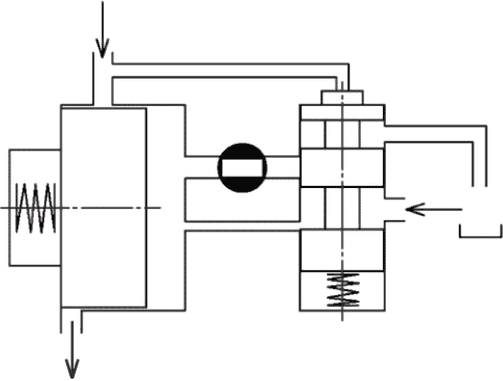

Рисунок 41 — Гидроклапан выдержки времени
132 гидроклапан последовательности: Направляющий гидроаппарат, предназначенный для пуска потока рабочей среды при достижении в нем заданного значения давления (см. рисунок 42).

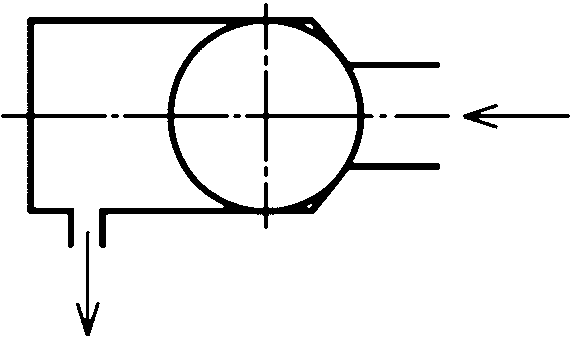

133 обратный гидроклапан: Направляющий гидроаппарат, предназначенный для пропускания рабочей среды только в одном направлении и запирания в обратном направлении (см. рисунок 43).

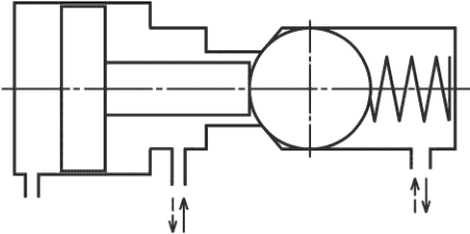

134 гидрозамок (Нрк. управляемый обратный гидроклапан): Направляющий гидроаппарат, предназначенный для пропускания потока рабочей среды в одном направлении и запирания в обратном направлении при отсутствии управляющего воздействия, а при наличии управляющего воздействия — для пропускания в обоих направлениях.
135 логический гидроклапан: Направляющий гидроаппарат, осуществляющий логическую функцию управления направлением потока путем пропускания рабочей среды в отвод в зависимости от наличия давления в подводах.
136 односторонний гидрозамок: Гидрозамок с одним запорно-регулирующим элементом (см. рисунок 44).

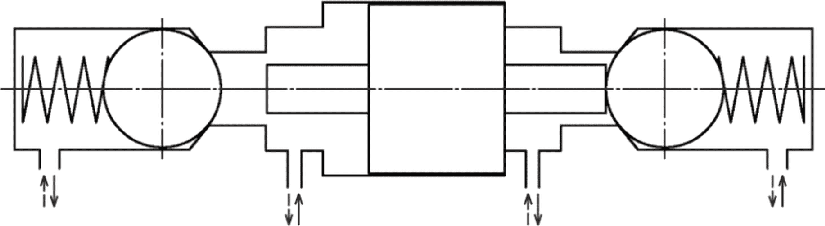

137 двухсторонний гидрозамок: Гидрозамок с двумя запорно-регулирующими элементами (см. рисунок 45).
Рисунок 45 — Двухсторонний гидрозамок
138 гидроклапан «И»: Логический гидроклапан, пропускающий поток рабочей среды только при наличии давления во всех подводах (см. рисунок 46).
139 гидроклапан «ИЛИ»: Логический гидроклапан, пропускающий поток рабочей среды при наличии давления в одном из подводов с одновременным запиранием другого подвода (см. рисунок 47).
140 гидроочиститель: Кондиционер рабочей жидкости, предназначенный для очистки рабочей среды от загрязняющих примесей.
141 воздухоспускное устройство (Нрк. вантуз): Кондиционер рабочей жидкости, предназначенный для выпуска воздуха из устройств для уменьшения содержания воздуха в рабочей жидкости.
142 сапун: Кондиционер рабочей жидкости, предназначенный для сообщения воздушной полости гидробака с окружающей средой и для очистки воздуха, поступающего в гидробак из окружающей среды.
143 отделитель твердых частиц: Гидроочиститель, предназначенный для отделения твердых загрязняющих примесей.
144 гидробак: Гидроемкость, предназначенная для питания объемного гидропривода рабочей жидкостью.
Примечание - Различаются гидробаки под атмосферным давлением и гидробаки под избыточным давлением.
145 гидроаккумулятор: Гидроемкость, предназначенная для аккумулирования и возврата энергии рабочей жидкости, находящейся под давлением.
146 грузовой гидроаккумулятор: Гидроаккумулятор, в котором аккумулирование и возврат энергии происходят за счет изменения потенциальной энергии груза (см. рисунок 48).

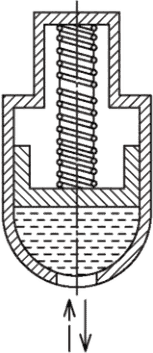

147 пружинный гидроаккумулятор: Гидроаккумулятор, в котором аккумулирование и возврат энергии происходят за счет упругой деформации пружины (см. рисунок 49).

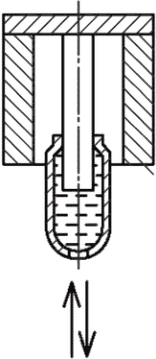

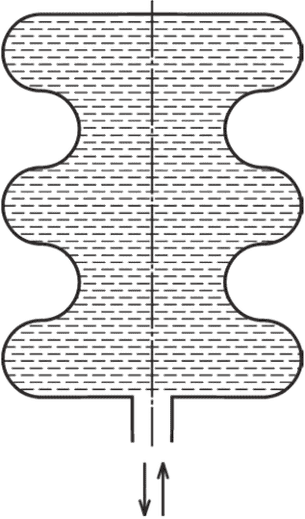

148 гидроаккумулятор с упругим корпусом: Гидроаккумулятор, в котором аккумулирование и возврат энергии происходят за счет упругой деформации корпуса (см. рисунок 50).
Рисунок 50 — Гидроаккумулятор с упругим корпусом
149 пневмогидроаккумулятор: Гидроаккумулятор, в котором аккумулирование и возврат энергии происходят за счет сжатия и расширения газа (см. рисунок 51).

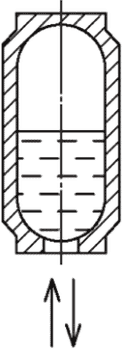

150 пневмогидроаккумулятор без разделителя: Пневмогидроаккумулятор, в котором рабочая жидкость находится в непосредственном контакте с газом.
151 пневмогидроаккумулятор с разделителем: Пневмогидроаккумулятор, в котором рабочая жидкость отделена от газа разделителем.
152 поршневой пневмогидроаккумулятор: Пневмогидроаккумулятор с разделителем рабочих сред в виде поршня (см. рисунок 52).
153 всасывающая гидролиния: Гидролиния, по которой рабочая среда движется к насосу из гидробака в гидроприводе с разомкнутым потоком либо от распределителя или непосредственно от объемного гидродвигателя — в гидроприводе с замкнутым потоком.
154 напорная гидролиния: Гидролиния, по которой рабочая среда под давлением движется от насоса, гидроаккумулятора или гидромагистрали к объемному гидродвигателю и другим гидроустройствам.
155 сливная гидролиния: Гидролиния, по которой рабочая жидкость движется в гидробак от объемного гидродвигателя или гидроаппарата.
156 гидролиния управления: Гидролиния, по которой рабочая среда движется к гидроустройствам для управления ими.
158 жесткая гидролиния: Гидролиния, состоящая из труб и каналов либо только из труб или только каналов.
160 монтажная плита: Совокупность гидролиний, конструктивно выполненная в виде плиты и предназначенная для присоединения каналов стыкового или модульного гидроустройства к другим гидроустройствам.
161 плита стыкового монтажа: Монтажная плита для присоединения стыковых гидроустройств.
162 плита модульного монтажа: Монтажная плита для присоединения модульных гидроустройств.
163 одноместная плита: Монтажная плита, на которой устанавливается одно гидроустройство.
164 многоместная плита: Монтажная плита, на которой устанавливаются два или более гидроустройств.
Комбинированные гидроустройства
165 блок гидроаппаратов: Совокупность гидроаппаратов, конструктивно оформленная в одно целое.
166 гидропанель: Совокупность гидроаппаратов, конструктивно оформленная на плите в одно целое.
Примечание - В гидропанель могут дополнительно входить кондиционеры рабочей жидкости, контрольные и измерительные устройства.
167 насосный агрегат: Агрегат, состоящий из насоса и привода совместно с элементами трансмиссии, опорной плитой и любым другим вспомогательным оборудованием.
168 насосная установка: Конструкция из трубопроводов, опорных частей, фундаментов, блоков управления, приводов и т.д., в которую установлен насос или насосный агрегат с целью обеспечения выполнения тех задач, для которых данная конструкция предназначена.
169 насосно-аккумуляторная станция: Совокупность насосной установки с гидроаккумулятором, конструктивно оформленная в одно целое.
170 станция гидропривода: Совокупность насосной установки с гидроаппаратами, управляющими движением выходных звеньев объемных гидродвигателей.

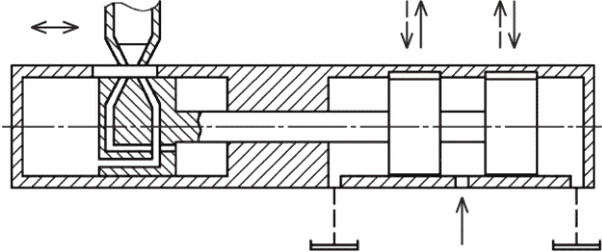

171 гидроусилитель: Совокупность гидроаппаратов, предназначенных для преобразования (и усиления) мощности управляющего сигнала в мощность потока рабочей среды и изменения его направления в соответствии с управляющим сигналом (см. рисунок 53).
172 гидропередача нераздельного исполнения: Объемная гидропередача, состоящая из гидроустройств, конструктивно оформленных в одно целое.
173 гидропередача раздельного исполнения: Объемная гидропередача, состоящая из раздельных гидроустройств.
174 вращающийся гидроцилиндр: Совокупность гидроцилиндра с устройством, обеспечивающим подвод и отвод рабочей среды при вращении гидроцилиндра вокруг своей оси (см. рисунок 54).
Рисунок 54 — Вращающийся гидроцилиндр
Алфавитный указатель терминов
| агрегат насосный | 167 |
|---|---|
| блок гидроаппаратов | 165 |
| вантуз | 141 |
| гидроаккумулятор | 145 |
| гидроаккумулятор грузовой | 146 |
| гидроаккумулятор пружинный | 147 |
| гидроаккумулятор с упругим корпусом | 148 |
| гидроаппарат | 8 |
| гидроаппарат золотниковый | 102 |
| гидроаппарат клапанный | 104 |
| гидроаппарат контрольно-регулирующий | 109 |
| гидроаппарат крановый | 103 |
| гидроаппарат направляющий | 110 |
| гидроаппарат настраиваемый | 106 |
| гидроаппарат неклапанного действия | 108 |
| гидроаппарат распределительный | 110 |
| гидроаппарат регулируемый | 105 |
| гидроаппарат регулирующий | 109 |
| гидроаппарат управления давлением | 113 |
| гидроаппарат управления расходом | 114 |
| гидробак | 144 |
| гидровытеснитель | 45 |
| гидродвигатель мембранный поворотный | 66 |
| гидродвигатель объемный | 41 |
| гидродвигатель поворотный | 47 |
| гидродвигатель поршневой поворотный | 65 |
| гидродвигатель шиберный поворотный | 64 |
| гидродроссель | 123 |
| гидроемкость | 10 |
| гидрозамок | 134 |
| гидрозамок двухсторонний | 137 |
| гидрозамок односторонний | 136 |
| гидроквадрант | 47 |
| гидроклапан | 107 |
| гидроклапан «И» | 138 |
| гидроклапан «ИЛИ» | 139 |
| гидроклапан выдержки времени | 131 |
| гидроклапан логический | 135 |
| гидроклапан непрямого действия | 112 |
| гидроклапан обратный | 133 |
| гидроклапан переливной | 121 |
| гидроклапан последовательности | 132 |
| гидроклапан предохранительный | 120 |
| гидроклапан прямого действия | 111 |
| гидроклапан управляемый обратный | 134 |
| гидролиния | 11 |
| гидролиния всасывающая | 153 |
| гидролиния гибкая | 159 |
| гидролиния дренажная | 157 |
| гидролиния жесткая | 158 |
| гидролиния напорная | 154 |
| гидролиния сливная | 155 |
| гидролиния управления | 156 |
| гидромагистраль | 11 |
| гидромашина объемная | 7 |
| гидромотор | 48 |
| гидромотор аксиально-поршневой | 90 |
| гидромотор безроторный | 71 |
| гидромотор винтовой | 82 |
| гидромотор героторный | 87 |
| гидромотор коловратный | 81 |
| гидромотор кривошипный | 95 |
| гидромотор кулачковый | 96 |
| гидромотор лопастной | 83 |
| гидромотор многократного действия | 74 |
| гидромотор многорядный | 70 |
| гидромотор неполноповоротный | 47 |
| гидромотор нереверсивный | 68 |
| гидромотор нерегулируемый | 76 |
| гидромотор однократного действия | 73 |
| гидромотор однорядный | 69 |
| гидромотор пластинчатый | 88 |
| гидромотор поршневой | 84 |
| гидромотор радиально-поршневой | 91 |
| гидромотор реверсивный | 67 |
| гидромотор регулируемый | 75 |
| гидромотор роторный | 72 |
| гидромотор с внешним зацеплением шестеренный | 85 |
| гидромотор с внешним кулачком | 98 |
| гидромотор с внутренним зацеплением шестеренный | 86 |
| гидромотор с внутренним кулачком | 99 |
| гидромотор с золотниковым распределением | 78 |
| гидромотор с клапанным распределением | 77 |
| гидромотор с крановым распределением | 79 |
| гидромотор с наклонным блоком | 92 |
| гидромотор с наклонным диском | 93 |
| гидромотор с профильным диском | 94 |
| гидромотор фигурно-шиберный | 89 |
| гидромотор шестеренный | 80 |
| гидромотор шиберный | 83 |
| гидромотор эксцентриковый | 97 |
| гидроочиститель | 140 |
| гидропанель | 166 |
| гидропередача нераздельного исполнения | 172 |
| гидропередача объемная | 2 |
| гидропередача раздельного исполнения | 173 |
| гидропилот | 130 |
| гидропреобразователь | 44 |
| гидропреобразователь вращательный | 101 |
| гидропреобразователь поступательный | 100 |
| гидропривод | 1 |
| гидропривод аккумуляторный | 22 |
| гидропривод без управления | 27 |
| гидропривод вращательного движения | 26 |
| гидропривод магистральный | 23 |
| гидропривод насосный | 21 |
| гидропривод объемный | 1 |
| гидропривод поворотного движения | 25 |
| гидропривод поступательного движения | 24 |
| гидропривод программный | 32 |
| гидропривод с автоматическим управлением | 30 |
| гидропривод с дроссельным управлением | 34 |
| гидропривод с закрытым контуром | 39 |
| гидропривод с замкнутым потоком | 39 |
| гидропривод с машинно-дроссельным управлением | 36 |
| гидропривод с машинным управлением | 35 |
| гидропривод с открытым контуром | 38 |
| гидропривод с разомкнутым потоком | 38 |
| гидропривод с ручным управлением | 29 |
| гидропривод с управлением | 28 |
| гидропривод с управлением приводящим двигателем | 37 |
| гидропривод следящий | 33 |
| гидропривод стабилизирующий | 31 |
| гидрораспределитель дросселирующий | 115 |
| гидрораспределитель направляющий | 129 |
| гидросистема | 6 |
| гидроусилитель | 171 |
| гидроустройство | 3 |
| гидроустройство ввертное | 17 |
| гидроустройство вставное | 16 |
| гидроустройство встраиваемое | 15 |
| гидроустройство модульное | 14 |
| гидроустройство неуправляемое | 5 |
| гидроустройство стыковое | 13 |
| гидроустройство трубного присоединения | 12 |
| гидроустройство управляемое | 4 |
| гидроцилиндр | 46 |
| гидроцилиндр без торможения | 61 |
| гидроцилиндр вращающийся | 174 |
| гидроцилиндр двухпозиционный | 52 |
| гидроцилиндр двухстороннего действия | 51 |
| гидроцилиндр мембранный | 56 |
| гидроцилиндр многопозиционный | 53 |
| гидроцилиндр моментный | 47 |
| гидроцилиндр одностороннего действия | 50 |
| гидроцилиндр одноступенчатый | 58 |
| гидроцилиндр плунжерный | 55 |
| гидроцилиндр поршневой | 54 |
| гидроцилиндр с двухсторонним штоком | 63 |
| гидроцилиндр с односторонним штоком | 62 |
| гидроцилиндр с торможением | 60 |
| гидроцилиндр силовой | 46 |
| гидроцилиндр сильфонный | 57 |
| гидроцилиндр телескопический | 59 |
| давление номинальное | 19 |
| делитель потока | 125 |
| дроссель с регулятором | 124 |
| золотник | 129 |
| золотник реверсивный | 129 |
| золотник следящий | 115 |
| камера рабочая | 42 |
| клапан делительный | 125 |
| клапан суммирующий | 126 |
| кондиционер рабочей жидкости | 9 |
| кран | 129 |
| насос вытеснения | 40 |
| насос гидростатический | 40 |
| насос объемный | 40 |
| насос-мотор | 43 |
| отделитель твердых частиц | 143 |
| перепад давлений гидромотора номинальный | 49 |
| перепад давлений гидроустройства номинальный | 20 |
| плита многоместная | 164 |
| плита модульного монтажа | 162 |
| плита монтажная | 160 |
| плита одноместная | 163 |
| плита стыкового монтажа | 161 |
| пневмогидроаккумулятор | 149 |
| пневмогидроаккумулятор без разделителя | 150 |
| пневмогидроаккумулятор поршневой | 152 |
| пневмогидроаккумулятор с разделителем | 151 |
| регулятор давления | 117 |
| регулятор давления напорный | 116 |
| регулятор давления редукционный | 117 |
| регулятор разности давлений | 118 |
| регулятор расхода | 124 |
| регулятор соотношения давлений | 119 |
| редуктор давления | 117 |
| реле времени | 131 |
| сапун | 142 |
| сервоклапан | 112 |
| синхронизатор расходов | 122 |
| синхронизатор расходов дросселирующий | 127 |
| синхронизатор расходов объемный | 128 |
| система смазочная | 18 |
| станция гидропривода | 170 |
| станция насосно-аккумуляторная | 169 |
| сумматор потоков | 126 |
| установка насосная | 168 |
| устройство воздухоспускное | 141 |
| устройство управления | 8 |
| УДК 62-82:006.354 | ОКС 23.100 |
| Ключевые слова: объемные гидроприводы, термины, определения | |
