ГОСТ Р 70244-2022. Национальный стандарт Российской Федерации. Качество воды. Требования к графическому отображению основных структурных элементов и технологических связей между ними для централизованных систем водоотведения сточных вод поселений и поверхностного стока
(утв. и введен в действие Приказом Росстандарта от 02.08.2022 № 721-ст)
Примечание
Документ введен в действие с 01.10.2022.
Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 2 августа 2022 г. № 721-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРЕБОВАНИЯ К ГРАФИЧЕСКОМУ ОТОБРАЖЕНИЮ ОСНОВНЫХ СТРУКТУРНЫХ ЭЛЕМЕНТОВ И ТЕХНОЛОГИЧЕСКИХ СВЯЗЕЙ МЕЖДУ НИМИ ДЛЯ ЦЕНТРАЛИЗОВАННЫХ СИСТЕМ ВОДООТВЕДЕНИЯ СТОЧНЫХ ВОД ПОСЕЛЕНИЙ И ПОВЕРХНОСТНОГО СТОКА
Water quality. Requirements for graphical representation of the main structural elements and technological relationships between them for centralized wastewater disposal systems of settlements and surface runoff
Дата введения 1 октября 2022 года
Предисловие
1 РАЗРАБОТАН Российской ассоциацией водоснабжения и водоотведения и Государственной корпорацией «Фонд содействия реформированию ЖКХ»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 343 «Качество воды»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 августа 2022 г. № 721-ст
5 Настоящий стандарт учитывает требования [1] и служит для графического описания инвентаризации системы водоотведения населенных пунктов. Графическое описание систем водоотведения населенных пунктов необходимо для повышения эффективности водохозяйственной деятельности за счет наглядного формирования объектов систем водоотведения, облегчения чтения рисунков, эскизов и чертежей в целях принятия энерго- и ресурсоэффективных мероприятий, служит для повышения качества очистки сточных вод централизованных систем водоотведения
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
1 Область применения
Настоящий стандарт разработан в целях исполнения положения [1] и служит для графического описания инвентаризации системы водоотведения населенных пунктов.
Настоящий стандарт определяет требования к графическому отображению схем водоотведения со следующей информацией:
- описание основных элементов системы водоотведения и технологических связей между ними;
- описание возможности эксплуатации элементов системы (эксплуатируемый, подлежащий выводу из эксплуатации, в резерве, в процессе модернизации, подлежащий вводу в эксплуатацию);
- описание основных эксплуатационных параметров системы (максимальная и средняя мощность, объемы резервуаров, диаметры и протяженность трубопроводов, их материал);
- описание степени риска бесперебойной эксплуатации элементов системы (износ, аварийность [2]);
- описание качества работы систем водоотведения (доля населения, охваченного услугами централизованного водоотведения; объем нормативно очищенных отведенных сточных вод; объем загрязненных отведенных сточных вод; объем отведенных сточных вод с превышением норматива допустимого сброса [3]).
Настоящий стандарт не распространяется на правила оформления технологической рабочей документации сооружений водоотведения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 17.1.1.01 Охрана природы. Гидросфера. Использование и охрана вод. Основные термины и определения <1>
<1> В Российской Федерации действует ГОСТ Р 59053-2020 «Охрана окружающей среды. Охрана и рациональное использование вод. Термины и определения».
ГОСТ 25150 Канализация. Термины и определения
СП 32.13330.2018 «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения»
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 17.1.1.01, ГОСТ 25150, а также следующий термин с соответствующим определением:
3.1 централизованная система водоотведения поселения или городского округа: Комплекс технологически связанных между собой инженерных сооружений, предназначенных для водоотведения с территории поселения или городского округа.
4 Общие требования
4.1 Схему водоотведения для выбранного муниципального образования формируют на базе данных официальной отчетности, предоставленной субъектом Российской Федерации в рамках периодического мониторинга показателей и состояния систем водоотведения.
4.2 На схеме представлены все основные элементы системы водоотведения выбранного муниципального образования (очистные сооружения, главные коллекторы и уличные канализационные сети, связанные с ними насосные станции, резервуары, точки выпуска, потребители системы водоотведения — муниципальные образования). Кроме того, на схеме водоотведения приводят камеры, колодцы и вспомогательные элементы, связывающие между собой вышеуказанные элементы системы, а также места выпуска сточных вод.
4.3 Если система водоотведения выбранного муниципального образования обеспечивает (или может обеспечить) водоотведение иных муниципальных образований, то на схеме отображают основные элементы системы, технологически связанные с такими потребителями.
4.4 На схемах также отображают: характеристики (атрибуты) элементов системы водоотведения, отражающие фактические объемы отведения воды (тыс. м3/сут); объем нормативно очищенных отведенных сточных вод; объем загрязненных отведенных сточных вод; объем отведенных сточных вод с превышением норматива допустимого сброса; используемые технологии очистки городских и поверхностных сточных вод; показатели трубопроводов (диаметр, протяженность, материал); характеристики потребителей (численность жителей, средний объем отведения сточных вод).
4.5 В состав рабочей документации системы водоотведения включают:
- общие данные по схеме водоотведения (см. приложение А);
- изображение элементов системы водоотведения согласно 4.6;
- тип элемента системы водоотведения согласно 4.7;
- масштаб элемента системы водоотведения согласно 4.8;
- атрибуты элементов системы водоотведения согласно 4.9.
4.6 Графическое изображение системы водоотведения и отдельные выносные элементы системы выполняют схематически, трубопроводы располагают горизонтально, вспомогательные пунктирные линии — горизонтально и вертикально.
Основные элементы для изображения системы водоотведения представлены в таблице 1.
Основные элементы для изображения системы водоотведения
| Тип элемента | Обозначение | Дополнительные сведения |
|---|---|---|
| Очистные сооружения |  |
С указанием технологий очистки и типов очистных сооружений (таблица А.1, рисунок А.5 приложения А) |
| Канализационные насосные станции (КНС) |  |
- |
| Камера |  |
- |
| Аварийный регулирующий резервуар |  |
- |
| Колодец |  |
- |
| Трубопровод уличной сети хозяйственно-бытовой и общесплавной канализации |  |
- |
| Трубопровод главного коллектора хозяйственно-бытовой и общесплавной канализации |  |
- |
| Трубопровод для транспортирования поверхностных сточных вод |  |
- |
| Выпуск береговой затопленный (БЗ) |  |
- |
| Выпуск береговой незатопленный (БН) |  |
- |
| Выпуск русловый рассеивающий (РР) |  |
- |
| Выпуск глубоководный (Г) |  |
- |
| Выпуск русловый сосредоточенный (РС) |  |
- |
| Выпуск русловый эжекторный (РЭ) |  |
- |
| Потребители |  |
- |
4.7 Типы элементов представлены в таблице 2.
Типы элементов системы водоотведения
4.8 Масштаб элемента системы водоотведения для описания основных элементов системы водоотведения и технологических связей между ними устанавливается исходя из данных, приведенных в таблице 3.
Масштаб элемента системы водоотведения
| Масштабное изображение элемента | Описание | Требование к размеру изображения | |
| 1 КНС, резервуары | |||
 |  | Элемент наибольшей мощности и более 40% от наибольшего | Диаметр 20 мм |
 |  | Элемент мощностью 10% — 40% от наибольшего | Диаметр 15 мм |
 |  | Элемент мощностью менее 10% от наибольшего | Диаметр 10 мм |
| 2 Очистные сооружения | |||
 | Код обозначение процессов (таблица А.1 приложения А) | По высоте следует за предыдущим элементом. Длина по необходимости, но не менее удвоенной высоты | |
| 3 Колодцы | |||
 | - | Стандартный размер диаметра — 10 мм | |
| 4 Трубопроводы | |||
 | Трубопровод уличной сети хозяйственно-бытовой и общесплавной канализации | Толщина — 1,5 мм. Длины всех трубопроводов — по необходимости, но не менее 20 мм | |
 | Трубопровод для транспортирования поверхностных вод | Толщина — 0,5 мм | |
 | Трубопровод главного коллектора хозяйственно-бытовой и общесплавной канализации | Толщина — 2,5 мм | |
| 5 Камеры | |||
 | Камеры гашения, распределительные камеры и т.п. | Ширина — 10 мм, высота — по необходимости | |
| 6 Водовыпуски | |||
 | Водовыпуск глубоководный | Стандартный размер диаметра — 10 мм | |
 | Водовыпуск береговой затопленный | Стандартный размер диаметра — 10 мм | |
 | Водовыпуск береговой незатопленный | Стандартный размер диаметра — 10 мм | |
 | Водовыпуск русловый рассеивающий | Стандартный размер диаметра — 10 мм | |
 | Водовыпуск русловый сосредоточенный | Стандартный размер диаметра — 10 мм | |
 | Водовыпуск русловый эжекторный | Стандартный размер диаметра — 10 мм | |
4.9 Атрибуты элементов системы водоотведения устанавливаются исходя из данных, приведенных в таблице 4.
Атрибуты элементов системы водоотведения
| Элемент системы | Атрибут | Пример записи |
| Для всех элементов | Код элемента в системе | (12345678) |
| Очистные сооружения для смешанных (городских) сточных вод | Наименование очистных сооружений с количеством очередей (линий) очистки | Ближнее (2) |
| Максимальная (проектная) и фактическая мощность (производительность) | 90/50 тыс. м3/сут | |
| Категория очистных сооружений канализации как объекта, оказывающего негативное воздействие на окружающую среду | II кат | |
| Применяемые технологии очистки (таблица А.1 приложения А) | МО | |
| Применяемые технологии обработки осадка по таблице А.1 приложения А | Ос | |
| Очистные сооружения для смешанных (городских) сточных вод | Фактические показатели загрязняющих веществ, превышающих нормативы: ХПК, БПК5, азот аммонийный, азот нитратов, азот нитритов, фосфор фосфатов, взвешенные вещества, мг/л | 0 мг/л |
| Требуемый размер санитарно-защитной зоны очистного сооружения канализации в соответствии с санитарно-эпидемиологическим законодательством | м | |
| Количество очередей очистки в резерве, на реконструкции, законсервированных, подлежащих выводу из эксплуатации | 0/0/0/0 | |
| Очистные сооружения для поверхностных сточных вод | Наименование очистных сооружений дождевой канализации | Дальнее П |
| Объем поверхностных сточных вод, пропущенных через очистные сооружения: | тыс. м3/сут | |
| Применение технологии очистки (МО, ПФ, БФ, А, АА, ААФ, Д) | МО | |
| Фактические показатели загрязняющих веществ, превышающих нормативы (ХПК, БПК5, нефтепродукты, взвешенные вещества, фосфорфосфаты), мг/л | 0 мг/л | |
| Требуемый размер санитарно-защитной зоны очистного сооружения канализации в соответствии с санитарно-эпидемиологическим законодательством: | м | |
| Количество очередей очистки в резерве, на реконструкции, законсервированных, подлежащих выводу из эксплуатации, ед. | 0/0/0/0 | |
| Канализационные насосные станции | Наименование насосной станции с указанием количества насосов | Ближняя (5) |
| Максимальная (проектная) и фактическая мощность (производительность) | 90/50 тыс. м3/сут | |
| Количество насосов в резерве, законсервированных, подлежащих выводу из эксплуатации, шт. | 0/0/0 | |
| Резервуары | Наименование группы резервуаров (при наличии) с указанием числа резервуаров | Резервуары (1) |
| Максимальная (проектная) и фактическая мощность (производительность) | 90/50 тыс. м3/сут | |
| Количество резервуаров в резерве, подлежащих выводу из эксплуатации и планируемых к строительству | 3/15/16 | |
| Водовыпуск | Наименование водовыпуска | Ближний П |
| Тип водовыпуска, из которого осуществляется сброс в водный объект: русловый сосредоточенный (РС), русловый рассеивающий (РР), русловый эжекторный (РЭ), береговой затопленный (БЗ), береговой незатопленный (БН), глубоководный (Г) | РС | |
| Расположение выпуска относительно пределов особо охраняемой природной территории или их охранной зоны | м | |
| Для выпуска без очистки дополнительно указывают объем сброшенных вод в водные объекты без очистки | тыс. м3/сут | |
| Технологический участок трубопровода | Самотечные (С)/напорные (Н), диаметр (мм), длина (км) и материал | С*1000-14-м |
| Потребители | Наименование муниципального образования | МО Ближний |
| Общая численность населения в зоне охвата | тыс. чел | |
| Численность населения, охваченного услугами централизованного водоотведения | тыс. чел | |
| Численность населения, охваченного услугами нецентрализованного водоотведения [вывоз жидких бытовых отходов (ЖБО)] | тыс. чел | |
| Общий объем сточных вод, собранных централизованной системой водоотведения МО, и сточных вод, отведенных в водные объекты: без очистки, с превышением установленных нормативов, нормативно очищенных, тыс. м3/сут | 0/0/0/0 | |
| При наличии установленных фактов сброса в централизованную систему загрязняющих веществ сверх установленных нормативов, в т.ч. запрещенных к сбросу веществ, в составе производственных (коммунальных) сточных вод указывают СЗПВ (сброс загрязненных производственных вод) | ||
| Водный объект, в который осуществлен сброс | Наименование водного объекта, в который осуществлен сброс | Река Волга |
| Категория водного объекта | Б | |
| Принадлежность водного объекта к водосборному бассейну | Водосборный бассейн реки Волги |
Система водоотведения с атрибутами элементов представлена в приложении Б. При описании системы водоотведения следует предоставлять дополнительные данные, приведенные в таблице 5.
Требования к дополнительным данным для описания систем водоотведения
В приложении В представлен пример системы водоотведения с дополнительными данными.
РАСПОЛОЖЕНИЕ И СВЯЗИ ЭЛЕМЕНТОВ СИСТЕМЫ ВОДООТВЕДЕНИЯ

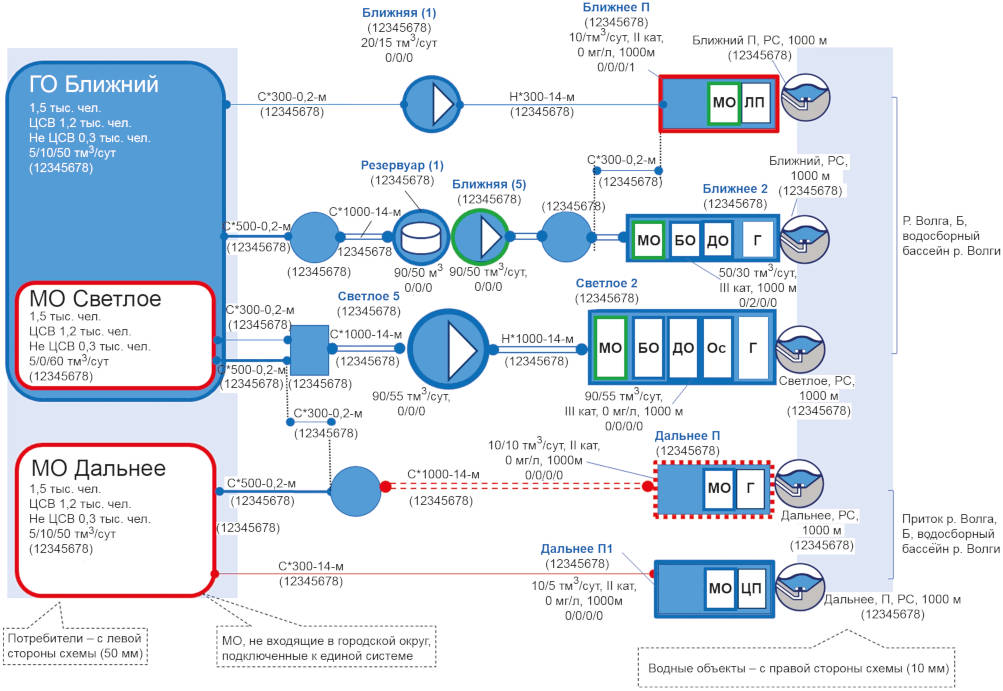

А.1 На рисунке А.1 представлена схема системы водоотведения

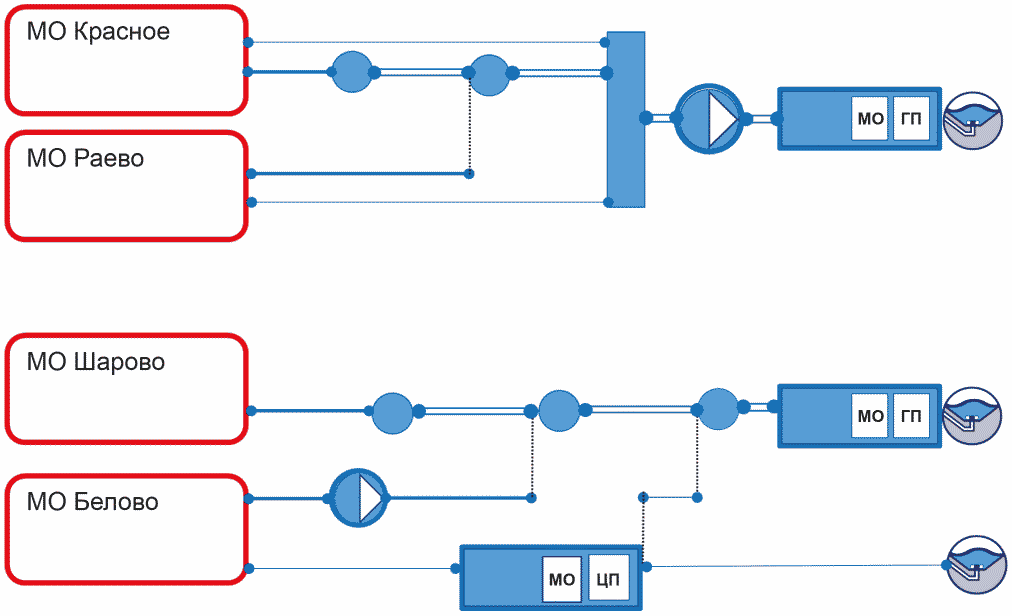

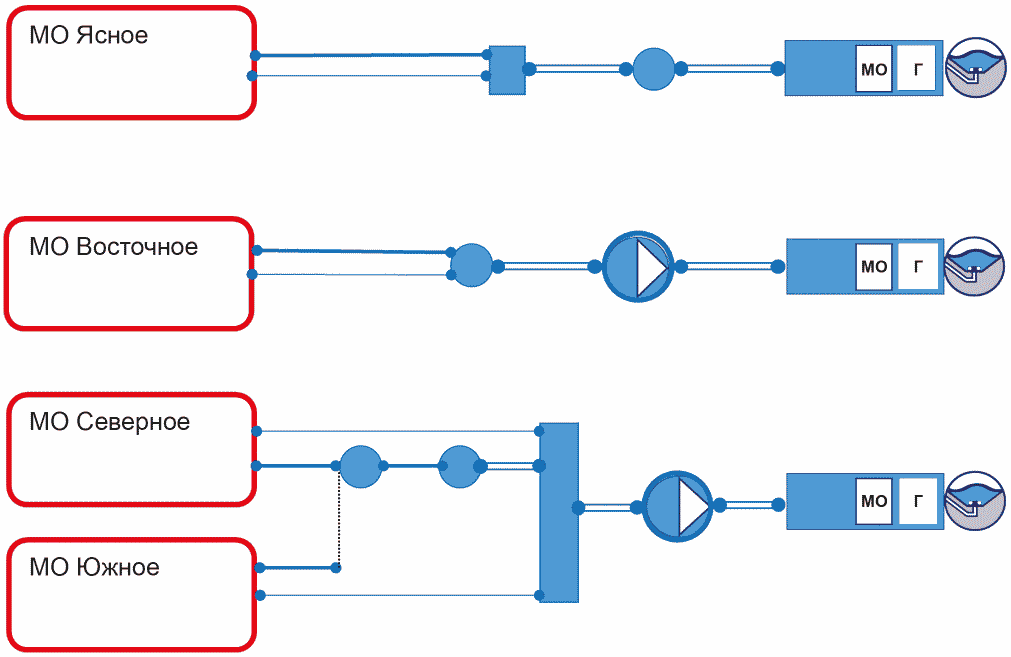

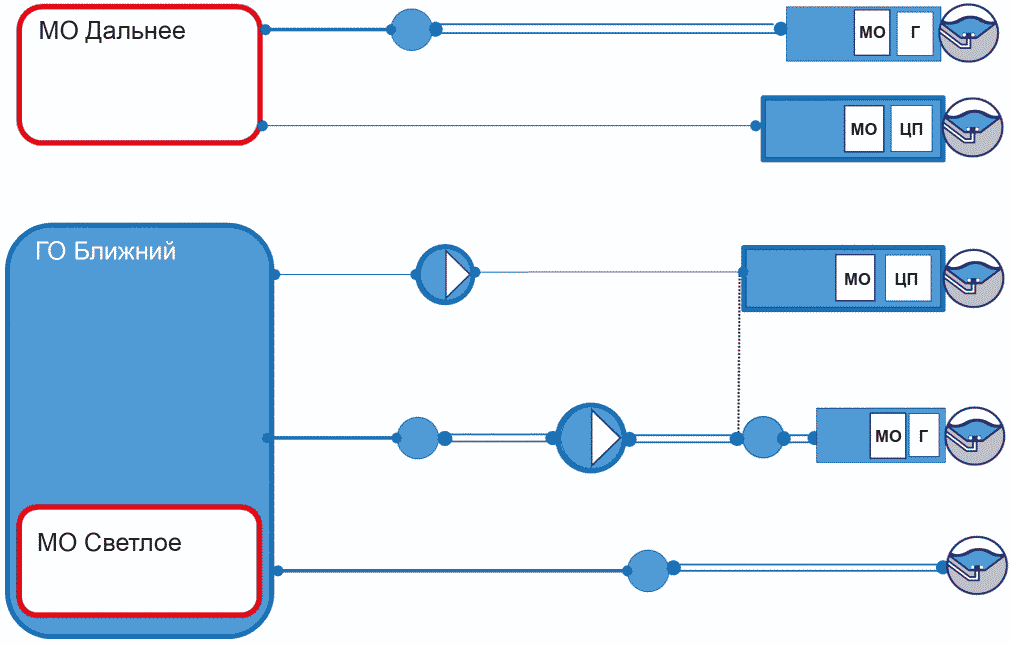

На рисунках А.2, А.3 и А.4 представлены варианты действующих схем без атрибутов.
Наименование процессов очистки сточных вод
| Наименование сооружений в цикле очистки сточных вод <*> | Обозначение |
| Оборудование для предварительного процеживания | ПП |
| Отделения песка | П |
| Усреднители | У |
| Первичное отстаивание — осветление сточных вод | ПО |
| Физико-химическая очистка | ФХО |
| Биологическая очистка | ВО |
| Илоотделение | И |
| Глубокая очистка сточных вод (доочистка) | ГОСВ или ДО |
| Обеззараживание сточных вод | Об СВ |
| Обработка осадка сточных вод | ООСВ или Ос |
| <*> Допустимо сооружения ПП, П и У объединять под общим наименованием — механическая очистка (МО). Сооружения ГОСВ могут также быть поименованы как ДО; сооружения ООСВ — как Ос. | |

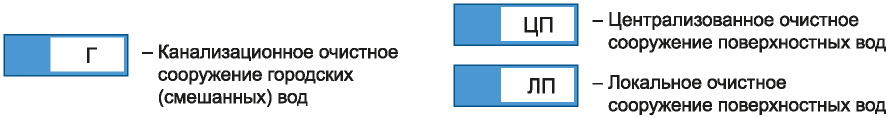

На рисунке А.5 представлены типы очистных сооружений.
ПРИМЕР СИСТЕМЫ ВОДООТВЕДЕНИЯ Г. ДАЛЬНЕЕ ИРКУТСКОЙ ОБЛАСТИ
В.1 Для описания системы водоотведения представлена схема, приведенная в приложении Б. Дополнительная информация приведена в В.2 и В.3.
Население: 10 тыс. чел., обеспечено услугами ЦСВО...%, тариф: 10 руб./м3 (среднее по региону 10 руб./м3), рост за год 3%
Баланс: всего образуется ... тыс. м3/год, из них нормативно очищенных __ тыс. м3/год/с нарушением нормативов по очистке ____ тыс. м3/год (__%)/сброшено без очистки ____ тыс. м3/год
Финансовый результат: балансовый убыток 0,5 млн руб./год, задолженность по кредиторам и дебиторам 2,5 — 3,2 = -1,3 млн руб.
В.3 Структура маркировки элементов системы водоотведения может быть при необходимости дополнена, исходя из следующих обозначений:
__ -01 — зона водоотведения, согласно утвержденной схемы водоснабжения и водоотведения
- -01 — выпуска от очистных сооружений канализации
--__ -01 — очистные сооружения канализации
--- -001 — КНС главные (районные)
----___ -001 — КНС квартальные
----- -001 — КНС объектовые, домовые и пр.
При обозначении линейного объекта, относящегося к одному из вышеперечисленных, добавляют индекс «Т».
Пример: 02-02-01-01 [(водовыпуск (01) от очистных сооружений 01 во второй зоне водоотведения (02) системы водоотведения (02)]
Принцип разбивки линейных объектов основан:
- на функциональном назначении (транзит, район, квартал);
- постоянстве диаметра +/- 20%;
- направлении прокладки (отсутствие поворотов на 90°);
- отсутствии распределительных камер и колодцев.
