ГОСТ Р 70072-2022. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Мосты и трубы дорожные. Технические требования

(утв. и введен в действие Приказом Росстандарта от 02.08.2022 № 716-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ПНСТ 309-2018"]:::rst
  click n0 "https://bukva.ai/docs/pnst-309-2018" "ПНСТ 309-2018. Предварительный национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Мосты и трубы дорожные. Технические требования (утв. и введен в "
  n1["ГОСТ Р 70072-2022"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-r-70072-2022" "ГОСТ Р 70072-2022. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Мосты и трубы дорожные. Технические требования (утв. и введен в действие При"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

1 сентября 2022 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Мастерская мостов» (ООО «Мастерская мостов»), Открытым акционерным обществом по проектированию строительства мостов «Институт Гипростроймост» (ОАО «Институт Гипростроймост»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 «Дорожное хозяйство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 августа 2022 г. № 716-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ВЗАМЕН ПНСТ 309-2018

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

1.1 Настоящий стандарт распространяется на мосты (мостовые сооружения) и дорожные (водопропускные) трубы, расположенные на автомобильных дорогах общего пользования, предназначенные для эксплуатации в любых климатических условиях и в районах с расчетной сейсмичностью до 9 баллов включительно.

1.2 Настоящий стандарт устанавливает технические требования к мостовым сооружениям и дорожным (водопропускным) трубам и входящим в их состав конструктивным элементам, соблюдение которых проверяют при осуществлении строительного контроля в соответствии с ГОСТ 32731, ГОСТ 32755 и ГОСТ 32756.

1.3 Настоящий стандарт не распространяется на правила проектирования и технологию устройства мостовых сооружений и дорожных (водопропускных) труб.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики

ГОСТ 5264 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5686 Грунты. Методы полевых испытаний сваями

ГОСТ 7348 Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций. Технические условия

ГОСТ 9238 Габариты железнодорожного подвижного состава и приближения строений

ГОСТ 9378 (ИСО 2632-1-85, ИСО 2632-2-85) Образцы шероховатости поверхности (сравнения). Общие технические условия

ГОСТ 10060 Бетоны. Методы определения морозостойкости

ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 12730.5 Бетоны. Методы определения водонепроницаемости

ГОСТ 14098 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры

ГОСТ 17624 Бетоны. Ультразвуковой метод определения прочности

ГОСТ 18105 Бетоны. Правила контроля и оценки прочности

ГОСТ 19300 Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры

ГОСТ 22690 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля

ГОСТ 25100 Грунты. Классификация

ГОСТ 25346 (ISO 286-1:2010) Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Основные положения, допуски, отклонения и посадки

ГОСТ 25347 (ISO 286-2:2010) Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Ряды допусков, предельные отклонения отверстий и валов

ГОСТ 26775 Габариты подмостовые судоходных пролетов мостов на внутренних водных путях. Нормы и технические требования

ГОСТ 32731 Дороги автомобильные общего пользования. Требования к проведению строительного контроля

ГОСТ 32755 Дороги автомобильные общего пользования. Требования к проведению приемки в эксплуатацию выполненных работ

ГОСТ 32756 Дороги автомобильные общего пользования. Требования к проведению промежуточной приемки выполненных работ

ГОСТ 32871-2014 Дороги автомобильные общего пользования. Трубы дорожные водопропускные. Технические требования

ГОСТ 33101 Дороги автомобильные общего пользования. Покрытия дорожные. Методы измерения ровности

ГОСТ 33123 Трубы водопропускные из полимерных композитов. Технические условия

ГОСТ 33151 Дороги автомобильные общего пользования. Элементы обустройства. Технические требования. Правила применения

ГОСТ 33178 Дороги автомобильные общего пользования. Классификация мостов

ГОСТ 33384-2015 Дороги автомобильные общего пользования. Проектирование мостовых сооружений. Общие требования

ГОСТ 33390 Дороги автомобильные общего пользования. Мосты. Нагрузки и воздействия

ГОСТ 33391 Дороги автомобильные общего пользования. Мостовые сооружения. Габариты приближения конструкций

ГОСТ 34329 Опалубка. Общие технические условия

ГОСТ 34667.1 (ISO 12944-1:2017) Материалы лакокрасочные. Защита стальных конструкций от коррозии при помощи лакокрасочных систем. Часть 1. Общие положения

ГОСТ 34667.2 (ISO 12944-2:2017) Материалы лакокрасочные. Защита стальных конструкций от коррозии при помощи лакокрасочных систем. Часть 2. Классификация условий окружающей среды

ГОСТ 34667.3 (ISO 12944-3:2017) Материалы лакокрасочные. Защита стальных конструкций от коррозии при помощи лакокрасочных систем. Часть 3. Проектные решения конструкций

ГОСТ 34667.4 (ISO 12944-4:2017) Материалы лакокрасочные. Защита стальных конструкций от коррозии при помощи лакокрасочных систем. Часть 4. Типы поверхностей и их подготовка

ГОСТ 34667.5 (ISO 12944-5:2019) Материалы лакокрасочные. Защита стальных конструкций от коррозии при помощи лакокрасочных систем. Часть 5. Защитные лакокрасочные системы

ГОСТ 34667.6 (ISO 12944-6:2018) Материалы лакокрасочные. Защита стальных конструкций от коррозии при помощи лакокрасочных систем. Часть 6. Лабораторные методы испытаний

ГОСТ 34667.7 (ISO 12944-7:2017) Материалы лакокрасочные. Защита стальных конструкций от коррозии при помощи лакокрасочных систем. Часть 7. Производство и контроль окрасочных работ

ГОСТ 34667.8 (ISO 12944-8:2017) Материалы лакокрасочные. Защита стальных конструкций от коррозии при помощи лакокрасочных систем. Часть 8. Разработка технической документации на новые работы и обслуживание

ГОСТ 34667.9 (ISO 12944-9:2018) Материалы лакокрасочные. Защита стальных конструкций от коррозии при помощи лакокрасочных систем. Часть 9. Защитные лакокрасочные системы для морских и аналогичных сооружений и лабораторные методы их испытаний

ГОСТ Р 15.301 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство

ГОСТ Р 52289 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств

ГОСТ Р 54305 Дороги автомобильные общего пользования. Горизонтальная освещенность от искусственного освещения. Технические требования

ГОСТ Р 54401 Дороги автомобильные общего пользования. Смеси литые асфальтобетонные дорожные горячие и асфальтобетон литой дорожный. Технические условия

ГОСТ Р 55396 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Технические требования

ГОСТ Р 56651 Композиты полимерные. Метод определения характеристик прочности при сдвиге материалов внутреннего слоя «сэндвич»-конструкций

ГОСТ Р 56783 Композиты полимерные. Метод определения предела прочности на растяжение перпендикулярно к плоскости «сэндвич»-конструкций

ГОСТ Р 57997 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия

ГОСТ Р 58401.1 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Система объемно-функционального проектирования. Технические требования

ГОСТ Р 58401.2 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон щебеночно-мастичные. Система объемно-функционального проектирования. Технические требования

ГОСТ Р 58401.6 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Смеси асфальтобетонные дорожные. Метод определения степени обволакивания зерен заполнителя битумным вяжущим

ГОСТ Р 58406.1 Дороги автомобильные общего пользования. Смеси щебеночно-мастичные асфальтобетонные и асфальтобетон. Технические условия

ГОСТ Р 58406.2 Дороги автомобильные общего пользования. Смеси горячие асфальтобетонные и асфальтобетон. Технические условия

ГОСТ Р 58442 Дороги автомобильные общего пользования. Требования к проведению строительного контроля заказчика и подрядчика

ГОСТ Р 58654-2019 Дороги автомобильные общего пользования. Трубы металлические гофрированные спиральновитые. Технические условия

ГОСТ Р 58947 Дороги автомобильные общего пользования. Экодуки. Требования к размещению и обустройству

ГОСТ Р 59120 Дороги автомобильные общего пользования. Дорожная одежда. Общие требования

ГОСТ Р 59178 Дороги автомобильные общего пользования. Мосты и трубы. Правила производства работ. Оценка соответствия

ГОСТ Р 59179 Дороги автомобильные общего пользования. Материалы полимерные для устройства гидроизоляции плиты проезжей части мостового сооружения. Технические требования

ГОСТ Р 59180-2021 Дороги автомобильные общего пользования. Материалы полимерные для устройства гидроизоляции плиты проезжей части мостового сооружения. Методы испытаний

ГОСТ Р 59301 Дороги автомобильные общего пользования. Смеси бетонные для устройства слоев оснований и покрытий. Методы испытаний

ГОСТ Р 59327.1 Дороги автомобильные общего пользования. Полиуретановое вяжущее для укрепления откосов выемок, насыпных сооружений, конусов насыпей мостовых сооружений. Технические условия

ГОСТ Р 59618 Дороги автомобильные общего пользования. Мостовые сооружения. Правила обследований и методы испытаний

ГОСТ Р 59620 Дороги автомобильные общего пользования. Части опорные комбинированные сферические (шаровые сегментные) для мостовых сооружений. Общие технические условия

ГОСТ Р 59621-2022 Дороги автомобильные общего пользования. Мостовые сооружения. Проектирование металлических гофрированных элементов

ГОСТ Р 59622 Дороги автомобильные общего пользования. Мостовые сооружения. Проектирование железобетонных элементов

ГОСТ Р 59623 Дороги автомобильные общего пользования. Мостовые сооружения. Проектирование стальных элементов

ГОСТ Р 59626 Дороги автомобильные общего пользования. Специальные вспомогательные сооружения и устройства для строительства мостов. Правила проектирования. Общие требования

ГОСТ Р 59627 Дороги автомобильные общего пользования. Мостовые сооружения. Смотровые ходы и агрегаты. Общие технические условия

ГОСТ Р 59864.1 Дороги автомобильные общего пользования. Земляное полотно. Технические требования

ГОСТ Р 70073 Дороги автомобильные общего пользования. Мосты и трубы дорожные. Методы определения геометрических и физических параметров

ГОСТ Р ИСО 8501-1 Подготовка стальной поверхности перед нанесением лакокрасочных материалов и относящихся к ним продуктов. Визуальная оценка чистоты поверхности. Часть 1. Степень окисления и степени подготовки непокрытой стальной поверхности и стальной поверхности после полного удаления прежних покрытий

СП 35.13330.2011 «СНиП 2.05.03-84* Мосты и трубы»

СП 46.13330.2012 «СНиП 3.06.04-91 Мосты и трубы»

СП 70.13330.2012 «СНиП 3.03.01-87 Несущие и ограждающие конструкции»

СП 435.1325800.2018 Конструкции бетонные и железобетонные монолитные. Правила производства и приемки работ

СП 443.1325800.2019 Мосты с конструкциями из алюминиевых сплавов. Правила проектирования

СП 471.1325800.2019 Информационное моделирование в строительстве. Контроль качества производства строительных работ

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3 Термины, определения и сокращения

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1

3.1.2

3.1.3

3.1.4 прогал: Временный разрыв в насыпи, предназначенный для строительства дорожной (водопропускной) трубы.

3.1.5

3.2 В настоящем стандарте применены следующие сокращения:

ВА — высокопрочная арматура;

ДШ — деформационный шов;

ЖБТ — железобетонная труба;

МГТ — металлическая гофрированная труба;

ПБТ — прямоугольная бетонная или железобетонная труба;

ПОС — проект организации строительства;

ППР — проект производства работ;

СВСиУ — специальные вспомогательные сооружения и устройства.

4 Общие положения

4.1 Технические требования к мостовым сооружениям и дорожным (водопропускным) трубам устанавливают проектной, рабочей документацией, ПОС и ППР, а проверку их соответствия при строительстве, реконструкции и капитальном ремонте определяют строительным контролем.

4.2 Классификацию мостовых сооружений и их структурных элементов принимают по ГОСТ 33178.

4.3 Классификацию дорожных (водопропускных) труб по материалу изготовления, отверстиям, режимам работы принимают по ГОСТ 32871.

4.4 Строительный контроль, проведение промежуточной приемки и приемку в эксплуатацию мостовых сооружений и дорожных (водопропускных) труб выполняют в соответствии с ГОСТ 32731, ГОСТ 32756, ГОСТ 32755 и ГОСТ Р 58442.

4.5 Измерения геометрических и физических параметров мостовых сооружений и дорожных (водопропускных) труб при строительном контроле осуществляют в соответствии с ГОСТ Р 70073.

4.6 Приемку работ и качество их выполнения при строительстве, реконструкции и капитальном ремонте мостов и дорожных (водопропускных) труб следует подтверждать исполнительной документацией, содержащей текстовые и графические материалы, отражающие фактическое исполнение проектных решений, действительные показатели потребительских свойств использованных материалов и конструкций, пространственное положение объектов капитального строительства, линейных объектов и их элементов.

4.7 Организацию и проведение работ в рамках строительного контроля с применением технологий информационного моделирования выполняют по СП 471.1325800.2019.

5 Требования к материалам для мостовых сооружений, дорожных (водопропускных) труб и их конструктивных элементов

5.1 Общие требования к материалам

5.1.1 Для обеспечения выполнения требований безопасности, установленных в [1] и [2], материалы мостовых сооружений и дорожных (водопропускных) труб должны быть сертифицированы в соответствии с [1] (приложение 2) и соответствовать требованиям 5.2 и 5.3.

5.1.2 Проверку соответствия потребительских свойств материалов и изделий требованиям рабочей документации проводят на основании данных документов о качестве, сертификатов и иных сопроводительных документов от поставщика. При наличии признаков некачественных материалов и изделий или некачественного выполнения работ по требованию заказчика могут быть выполнены контрольные измерения или испытания образцов материалов и изделий.

5.1.3 Новые и импортные материалы, изделия и конструкции для строительства мостовых сооружений и дорожных (водопропускных) труб допускается применять только на основании документов качества, сертификатов и протоколов квалификационных и идентификационных испытаний, проведенных в соответствии с законодательством Российской Федерации в области технического регулирования и подтверждающих их соответствие предъявляемым требованиям.

5.2 Требования к материалам для мостовых сооружений

5.2.1 Железобетонные и бетонные мостовые конструкции должны обладать прочностью, установленной в проектной документации, получившей положительное заключение Госглавэкспертизы. Прочность и класс бетона в конструкции подтверждается неразрушающими методами в проектном возрасте после 28 сут с момента бетонирования согласно ГОСТ 17624, ГОСТ 22690. Для конструкций с ограниченным доступом к бетону прочность бетона допускается определять по контрольным образцам согласно ГОСТ 10180.

5.2.2 Бетон железобетонных и бетонных мостовых конструкций должен обладать морозостойкостью, установленной в проектной и рабочей документации. Проверки соответствия фактической марки бетона конструкции по морозостойкости марке бетона в рабочей документации выполняют на отобранных образцах в соответствии с требованиями ГОСТ 10060.

5.2.3 Бетон железобетонных и бетонных мостовых конструкций должен обладать водонепроницаемостью, установленной в проектной и рабочей документации. Проверки соответствия фактической марки бетона конструкции по водонепроницаемости марке бетона в рабочей документации выполняют в соответствии с требованиями ГОСТ 12730.5 на образцах проектного возраста после 28 сут с момента бетонирования.

5.2.4 В железобетонных мостовых сооружениях используют ненапрягаемую и напрягаемую гладкую и периодическую стальные арматуры, высокопрочную проволоку, арматурные и стальные канаты, классы и марки согласно ГОСТ Р 59622. При строительном контроле мостовых сооружений проверяют соответствие арматурных изделий рабочим чертежам, а также наличие сертификатов на арматурную продукцию и их соответствие проектной и рабочей документации.

5.2.5 В стальных конструкциях мостовых сооружений применяют прокатную сталь и метизы марок, категорий и типов исполнения согласно ГОСТ Р 59623. При строительном контроле мостовых сооружений проверяют наличие сертификатов качества и паспортов на прокатную сталь и метизы, а также на их соответствие маркам, категориям и типам исполнения, указанным в проектной и рабочей документации.

5.2.6 Материалы, применяемые для мостовых сооружений из металлических гофрированных элементов, должны соответствовать требованиям ГОСТ Р 59621-2022 (подраздел 6.2).

5.2.7 Материалы для деревянных конструкций мостов следует применять по СП 35.13330.2011 (раздел 10) и СП 46.13330.2012 (раздел 11).

5.2.8 Материалы, применяемые для изготовления полимерных композитных конструкций, должны соответствовать требованиям ГОСТ Р 56651 и ГОСТ Р 56783, иметь сопроводительную документацию, подтверждающую их соответствие нормативным требованиям, включая паспорта качества, и должны подвергаться входному контролю по ГОСТ 24297 и ГОСТ Р 58442.

5.2.9 Материалы для мостовых конструкций и соединений пешеходных мостов из алюминиевых сплавов следует применять по СП 443.1325800.2019 (подраздел 8.2).

5.3 Требования к материалам для дорожных (водопропускных) труб

5.3.1 Физико-механические характеристики материалов, применяемых для дорожных (водопропускных) труб должны отвечать установленным в проектной и рабочей документации, ГОСТ 32871, ГОСТ Р 58654.

5.3.2 Применяемые при строительстве материалы, изделия и конструкции должны удовлетворять требованиям рабочей документации, соответствующих национальных стандартов и стандартов организаций, в том числе технических условий. Входной и операционный контроль осуществляют в соответствии с ГОСТ Р 58442. Замену предусмотренных проектом материалов, изделий и конструкций на аналоги допускается выполнять по [3].

6 Технические требования к мостовым сооружениям и их конструктивным элементам

6.1 Общие технические требования к мостовым сооружениям и их конструктивным элементам

6.1.1 Мостовые сооружения должны обеспечивать пропуск транспортного потока по мосту или путепроводу расчетной интенсивностью движения транспортных средств и пешеходов по тротуарам. При строительном контроле и приемке в эксплуатацию мостовых сооружений проверяют соответствие габаритов проезда и тротуаров требованиям ГОСТ 33391.

6.1.2 Мостовые сооружения должны обеспечивать необходимый пропуск транспортных средств под ними. При строительном контроле и приемке в эксплуатацию мостовых сооружений проверяют соблюдение проектного подмостового габарита: судоходного — в соответствии с ГОСТ 26775; железнодорожного — в соответствии с ГОСТ 9238; автодорожного и пешеходного — в соответствии с ГОСТ 33391; для полевых дорог и прогона скота — в соответствии с ГОСТ 33384; для прохода диких животных — в соответствии с ГОСТ Р 58947.

6.1.3 Мосты должны обеспечивать свободный пропуск водотока в естественных условиях, а также безаварийный пропуск максимальных расходов паводков с вероятностью превышения, устанавливаемого в соответствии с ГОСТ 33384. При строительном контроле и приемке в эксплуатацию мостов проверяют выполнение проектных требований по укреплению их конусов, подходных насыпей на затопляемых поймах, а также по устройству и укреплению регуляционных сооружений при их наличии, по устройству уширения под мостом путем срезки грунта в пойменной части реки при ее наличии.

6.1.4 Мостовые сооружения должны обеспечивать пропуск по ним коммуникаций согласно рабочей документации. При строительном контроле и приемке в эксплуатацию мостовых сооружений проверяют наличие доступа к коммуникациям для их ремонта и эксплуатации.

6.1.5 Мостовые сооружения должны обеспечивать возможность пропуска по ним эксплуатационных нагрузок, предусмотренных ГОСТ 33390.

После завершения строительства, реконструкции, капитального ремонта при приемке сооружений в эксплуатацию проводят статические и динамические испытания согласно ГОСТ Р 59618. Результаты испытаний должны подтверждать выполнение требований ГОСТ 33384 по деформативности пролетных строений под временной нагрузкой, строительному подъему, периоду собственных колебаний, ровности мостового полотна.

6.1.6 Мостовые сооружения должны обеспечивать безопасность движения транспортных средств и пешеходов — обладать дорожными барьерными и перильными ограждениями согласно требованиям ГОСТ 33384 и ГОСТ Р 52289. При строительном контроле и приемке в эксплуатацию мостовых сооружений следует проверять параметры плана, продольного и поперечного профилей, размеры.

6.1.7 При приемке в эксплуатацию мостовых сооружений проверяют наличие, согласно рабочей документации, стационарного освещения по ГОСТ Р 54305, судовой сигнализации, предупреждающих сигналов, средств защиты от несанкционированных действий.

6.1.8 При строительном контроле и приемке в эксплуатацию мостовых сооружений проверяют наличие необходимых эксплуатационных обустройств согласно ГОСТ Р 59627.

6.1.9 При строительном контроле и приемке в эксплуатацию мостовых сооружений проверяют их соответствие проектным решениям в части водоотвода, очистных и регуляционных сооружений.

6.1.10 Технические требования к мостовым сооружениям формируют, в том числе, на основании совокупности требований, предъявляемых к отдельным конструктивным элементам мостовых сооружений и их обустройств, таким как:

• основания и фундаменты;
• опоры мостовых сооружений;
• пролетные строения;
• гидроизоляция конструкций;
• конструктивные слои дорожных одежд;
• ДШ;
• опорные части;
• эксплуатационные обустройства;
• элементы обустройства;
• системы водоотвода;
• системы вторичной защиты от коррозии;
• конусы и откосы насыпи (подпорные стенки);
• сопряжение мостового сооружения с подходами.

6.1.11 Работы по устройству мостовых сооружений и их конструктивных элементов проводят при организации и выполнении входного, операционного контроля и оценки соответствия выполненных работ согласно требованиям рабочей документации, настоящего стандарта.

6.1.12 Геометрические и физические параметры основных конструктивных элементов мостовых сооружений подлежат строительному контролю и измерениям.

6.1.13 Все отступления от рабочей документации, возникшие при строительстве и согласованные проектной организацией, должны быть отражены в исполнительной документации.

6.1.14 Требования к возведенным мостовым сооружениям и их конструктивным элементам:

• соответствие возведенной конструкции утвержденной рабочей документации;
• согласование с проектной организацией отклонений от рабочей документации, с предоставлением обосновывающих материалов и дополнительных расчетов конструкций, оказывающих влияние на безопасность объекта;
• соответствие применяемых материалов и изделий требованиям проекта;
• соответствие выполненных объемов работ исполнительной документации;
• полнота и качество освидетельствования скрытых работ, ответственных конструкций, ведение исполнительной документации.

Примечание - Исполнительная документация, кроме актов освидетельствования скрытых работ и ответственных конструкций, включает в себя:

• исполнительные схемы, общие журналы работ и специальные журналы работ, журналы авторского надзора (при наличии);
• результаты лабораторного контроля, акты испытаний строительных материалов и контрольных образцов, паспорта, сертификаты соответствия на материалы и изделия.

6.1.15 Технические требования к эксплуатационным обустройствам установлены в ГОСТ Р 59627.

6.1.16 Технические требования к элементам обустройства установлены в ГОСТ 33151.

6.1.17 Технические требования к сопряжениям мостовых сооружений с насыпью установлены в ГОСТ 33384-2015 (подраздел 8.7).

6.2 Требования к основаниям и фундаментам мостовых сооружений

6.2.1 Допускаемые отклонения при погружении свай и свай-оболочек мостовых сооружений приведены в таблицах 1 - 3.

Допускаемые отклонения положения осей

Допускаемые отклонения глубины погружения свай и свай-оболочек от проектной глубины (с учетом местного размыва), составляющей не менее 4 м

6.2.2 Технические требования к буровым сваям мостовых сооружений приведены в таблице 4.

Технические требования к буровым сваям мостовых сооружений

6.2.3 Технические требования при проведении динамических и статических испытаний свай установлены в ГОСТ 5686.

6.2.4 Технические требования к фундаментам мелкого заложения и ростверкам свайных фундаментов мостовых сооружений приведены в таблице 5.

Технические требования к фундаментам мелкого заложения

6.2.5 Технические требования, которые следует выполнять при монтаже фундаментов и проверять при операционном контроле, приведены в таблице 6.

Технические требования при монтаже фундаментов

6.3 Требования к опорам мостовых сооружений

Технические требования при монтаже насадок

6.3.2 Технические требования, предъявляемые к СВСиУ, необходимым для сооружения опор и пролетных строений, приведены в ГОСТ Р 59626.

6.4 Требования к пролетным строениям

6.4.1 Технические требования, предъявляемые при сооружении пролетных строений, приведены в таблицах 12 - 17.

Технические требования при изготовлении железобетонных конструкций из предварительного напряженного железобетона

Таблица 14

Таблица 16

Технические требования, предъявляемые при перевозке

6.4.2 Технические требования по линейным размерам и отклонению формы смонтированных конструкций пролетных строений стальных и сталежелезобетонных мостовых сооружений приведены в таблице 18.

Наименование показателя	Допускаемые отклонения от значения, указанного в проектной и/или рабочей документации, мм
1 Длина каждой главной балки или фермы пролетного строения при длине L, м:
а) до 50 включ.	+/- 10
б) св. 50	0,0002L
2 Расстояния между соседними узлами главных ферм и связей при расстоянии L, м:
а) до 9 включ.	+/- 3
б) св. 9	0,0003L
3 Ординаты строительного подъема пролетного строения, смонтированного целиком или частично при ординатах h, мм:
а) до 100 включ.	+/- 10
б) св. 100	+/- 0,1h
4 Положение оси главной балки или фермы в плане при пролете L	0,0002L
5 Отклонение в плане одного из узлов от прямой, соединяющей два соседних с ним узла при длине панели L	0,001L
6 Расстояния между осями вертикальных стенок сплошностенчатых балочных и коробчатых пролетных строений	+/- 4
7 Расстояния по длине балок и коробок между смежными вертикальными ребрами жесткости, к которым прикрепляются поперечные балки ортотропных и ребристых плит; соответствующие расстояния между поперечными балками ортотропных и ребристых плит	+/- 2
8 Расстояния между осями продольных ребер ортотропных плит:
а) в зоне стыков и пересечений с поперечными балками	+/- 2
б) на других участках	+/- 4
9 Высота сплошностенчатых балок и коробок в зоне цельносварных или комбинированных стыков	+/- 2
10 Стрела прогиба осей элементов длиной L:
а) отдельных элементов главных ферм, балок, коробок, балок проезжей части	0,001L, но не более 10
б) элементов связей	0,0015L, но не более 15

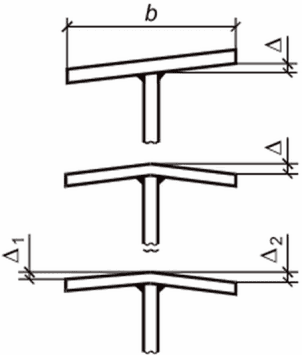

11 Грибовидность, перекос, грибовидность с перекосом поясов сварных балок, коробок, ортотропных плит (для коробок и ортотропных плит b — величина свободного свеса пояса или настила, для двутавровых балок — ширина пояса):
а) в стыках, в местах сопряжения балок с другими элементами, в зонах установки опорных частей и железобетонных плит с закладными деталями	b/200, но не более 1
б) на других участках	b/100 при \Delta_{1} - \Delta_{2} \leq 3

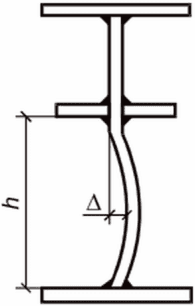

12 Выпучивание стенки балок и коробок при свободной высоте стенки h:
а) для балок и коробок с поперечными ребрами жесткости	0,006h
б) для балок без поперечных ребер жесткости	0,003h

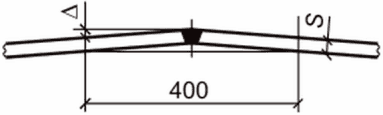

13 Остаточные угловые деформации в сварных стыковых соединениях «домики», определяемые стрелой прогиба на базе 400 мм при толщине S стыкуемых листов, мм:
а) до 20 включ.	0,1S
б) св. 20	2
	14 Разность отметок в поперечном направлении узлов пролетного строения:
а) после установки его на опорные части (B — расстояние между осями ферм, балок, коробок):
- на опорах	0,001B
- в пролете	0,002B
б) при сборке на подмостях, стапеле, насыпи (B — расстояние между стенками одной коробки или между осями смежных коробок)	0,001B

6.4.3 В мостовых сооружениях из металлических гофрированных элементов предельные отклонения геометрических размеров не должны превышать значений, приведенных в ГОСТ Р 59621-2022 (пункт 6.1.15).

6.5 Требования к опорным частям

6.5.1 Резиновые и резинофторопластовые опорные части без стальных опорных пластин допускается устанавливать непосредственно на подферменные площадки, подготовленные и выверенные в пределах отклонений, указанных в таблице 19.

6.5.2 Технические требования к установке комбинированных сферических (шаровых сегментных) опорных частей приведены в ГОСТ Р 59620.

6.6 Требования к гидроизоляции проезжей части мостовых сооружений

6.6.1 К гидроизолируемой поверхности предъявляют следующие требования:

• определяют ровность поверхности: просветы под трехметровой рейкой не должны превышать 5 мм при их числе под рейкой не более двух; поверхность должна быть без раковин, наплывов, острогранных включений и других дефектов;
• поверхность должна быть обеспылена пылесосом или струей воздуха из компрессора, оборудованного опцией влагоотделения;
• поверхность должна быть сухой, влажность бетона поверхностного слоя должна соответствовать требованиям ГОСТ Р 59178;
• прочность на сжатие бетона выравнивающего слоя или плиты проезжей части к началу выполнения гидроизоляционных работ должна соответствовать требованиям ГОСТ Р 59178;
• определяют визуально степень шероховатости поверхности согласно ГОСТ 9378 или инструментальным контролем согласно ГОСТ 19300 с учетом ГОСТ 2789;
• стальные или алюминиевые ортотропные плиты должны быть без прокатной окалины матового светло-серого цвета с шероховатостью поверхности Rz от 30 до 70 мкм и без жировых пятен.

При подготовке поверхности учитывают требования регламентов предприятий — изготовителей гидроизоляционного материала.

6.6.2 Полимерные материалы, применяемые для гидроизоляции плит проезжей части мостовых сооружений, должны соответствовать ГОСТ Р 59179.

6.6.3 Рулонные битумно-полимерные материалы, применяемые для гидроизоляции плит проезжей части мостовых сооружений, должны соответствовать ГОСТ Р 55396.

6.6.4 Бесшовная гидроизоляция должна соответствовать действующим документам технического регулирования с учетом рекомендаций предприятий-изготовителей.

6.6.5 Допускается проводить испытания по определению прочности сцепления гидроизоляции с плитой основания при отрыве на заранее подготовленных образцах основания согласно ГОСТ Р 59180-2021 (подраздел 4.3).

6.7 Требования к дорожным одеждам на мостовом полотне

6.7.1 Технические требования к применяемым асфальтобетонным смесям должны соответствовать ГОСТ Р 54401, ГОСТ Р 58401.1, ГОСТ Р 58401.2, ГОСТ Р 58401.6, ГОСТ Р 58406.1, ГОСТ Р 58406.2.

6.7.2 Геометрические размеры асфальтобетонного покрытия, параметры ровности, уклоны в продольном и поперечном направлениях должны соответствовать ГОСТ Р 59120 и рабочей документации. Во время укладки и укатки смеси контролируют ровность укладываемого слоя при помощи рейки как в поперечном, так и в продольном направлениях, или иными методами в соответствии с ГОСТ 33101.

6.7.3 Слои дорожной одежды из бетонных смесей должны соответствовать ГОСТ Р 59301, ГОСТ Р 70073 и применяемым технологическим регламентам.

6.7.4 Тонкослойные покрытия должны соответствовать ГОСТ Р 70073, применяемым технологическим регламентам с учетом стандартов предприятий-изготовителей.

6.8 Требования к деформационным швам

6.8.1 Технические требования, предъявляемые к конструкциям ДШ, приведены в таблице 20.

6.8.2 Для мастичных ДШ заполненного типа при их герметизации должны соблюдаться следующие требования:

• среднесуточная температура окружающего воздуха при устройстве швов должна быть не ниже 5 °C;
• отклонение геометрических размеров штрабы ДШ в плане должно быть не более +/- 10 мм;
• отклонение глубины заливки мастики должно быть не более 5 мм;
• толщина щебня для каждого заливаемого слоя должна быть не более +/- 10 мм;
• температура щебня для заполнения штрабы должна соответствовать технологическому регламенту.

6.9 Требования к материалам укрепления конусов и откосов

6.9.1 Технические требования к устройству конусов и откосов насыпей мостовых сооружений устанавливают в зависимости от используемых материалов:

• готовой бетонной смеси;
• сборных железобетонных плит;
• сборных решетчатых конструкций;
• габионов;
• каменной наброски;
• геосинтетических материалов;
• биологических конструкций укрепления различного рода;
• комбинированных методов.

6.9.2 Конуса и части насыпи за крайними опорами должны формироваться дренирующим грунтом в соответствии с ГОСТ 33384-2015 (пункт 8.7.6).

6.9.3 Параметры откосов конусов и насыпей на подходах должны соответствовать ГОСТ Р 59864.1.

6.9.4 Технические требования к слоям подготовки приведены в таблице 21.

6.9.5 Минимальные значения нахлеста геосинтетических материалов устанавливают в соответствии с ППР и рекомендациями предприятий-изготовителей на соответствующий материал.

6.9.6 Технические требования к конструкции упорной призмы приведены в таблице 22.

6.9.7 Толщина слоя заполнителя габиона должна быть выше стенок каркаса в пределах от 3 до 5 см.

Технические требования к конструкции из сборных плит, решеток и матрасов приведены в таблице 23.

6.9.8 Технические требования при укреплении откоса или конуса монолитным бетоном, бетонными или железобетонными плитами приведены в таблице 24.

6.9.9 Местные отклонения поверхности плиты при проверке двухметровой рейкой не должны превышать +/- 8 мм.

6.9.10 Наличие щелей между материалом заполнения швов и вертикальными гранями плит не допускается.

6.9.11 При устройстве конструкции из объемной георешетки продольные и поперечные стыки секций георешеток должны совпадать. Толщина защитного слоя щебня над георешеткой должна быть не менее 0,15 м.

6.9.12 Технические требования к материалам и полиуретановым конструкциям укрепления конусов и откосов приведены в ГОСТ Р 59327.1.

6.10 Требования к арматурным и закладным изделиям

6.10.1 Сварные арматурные и закладные изделия, сварные соединения арматуры закладных изделий железобетонных конструкций должны соответствовать требованиям ГОСТ Р 57997.

6.10.2 Сварные соединения арматуры и закладных изделий железобетонных конструкций контролируют в соответствии с требованиями ГОСТ 14098.

6.10.3 Требования к качеству сварных стыков ненапрягаемой арматуры выполняют в зависимости от их категории, указываемой в рабочей документации.

6.10.4 Методы, объемы контроля и допуски на дефекты в сварных швах принимают в соответствии с требованиями ГОСТ Р 57997, ГОСТ 5264, а также с учетом указаний рабочей документации, в том числе по использованию разрушающего или неразрушающего методов контроля по СП 435.1325800.2018 (подраздел 14.2).

6.10.5 При неразрушающем методе контролируют 100% сварных стыков первой категории, 50% — второй и 15% — третьей.

6.10.6 Допускаемые отклонения от чертежей, мм:

а) габаритных размеров вязаных арматурных каркасов и сеток:

1. для стоек, балок, плит и арок — +/- 10,

2. фундаментов — +/- 20;

б) расстояния между отдельными стержнями или рядами арматуры при армировании в несколько рядов по высоте в конструкциях:

1. толщиной более 1 м и в фундаментах — +/- 20;

2. в балках, арках, а также плитах толщиной:

• до 100 мм — +/- 3;
• от 100 до 300 мм включительно — +/- 5;
• свыше 300 мм — +/- 10;

в) расстояния между хомутами балок и стоек, а также между связями арматурных каркасов — +/- 10;

г) расстояния между распределительными стержнями в одном ряду — +/- 25;

д) положения хомутов относительно проектной оси (вертикальной, горизонтальной или наклонной) — +/- 15.

6.10.7 Требования к монтажу арматурных каркасов заключаются в проверке марок сталей, количества, диаметров и периодического профиля стержней и размеров в арматурном каркасе на соответствие рабочей документации.

6.11 Требования к бетону и изготовленным элементам

6.11.1 Общие правила контроля и оценки прочности бетона выполняют в соответствии с ГОСТ 18105 с учетом технологического регламента, разработанного в составе ППР.

6.11.2 Толщина защитного слоя бетона предварительно напряженных элементов на длине зоны передачи усилий должна составлять не менее двух диаметров арматуры.

6.11.3 Опалубка должна соответствовать требованиям ГОСТ 34329, стандартов и технических условий на опалубку конкретных типов и конструкторской документации, разработанной и утвержденной в установленном порядке согласно ГОСТ Р 15.301.

6.11.4 Требования к параметрам опалубки приведены в таблице 25.

6.12 Требования к антикоррозионной защите металлических конструкций

6.12.1 Система защитного покрытия должна соответствовать ГОСТ 34667.1 — ГОСТ 34667.9 с учетом требований рабочей документации и технологического регламента.

6.12.2 Технические требования по подготовке стальной поверхности должны соответствовать ГОСТ Р ИСО 8501-1 с учетом требований рабочей документации и технологического регламента.

6.12.3 Требования к защитным антикоррозионным покрытиям приведены в таблице 26.

7 Технические требования к дорожным (водопропускным) трубам и их конструктивным элементам

7.1 Общие требования к дорожным (водопропускным) трубам и их конструктивным элементам

7.1.1 Технические требования к дорожным (водопропускным) трубам приведены в настоящем стандарте, ГОСТ 32871, ГОСТ Р 58654, документации производителя соответствующего типа дорожной (водопропускной) трубы и рабочей документации.

7.1.2 Физико-механические характеристики применяемых материалов, конструкций и изделий должны отвечать установленным в проектной и рабочей документации и требованиям соответствующих нормативных документов с учетом допускаемых возможных отклонений.

7.1.3 Изделия круглого сечения по всей длине должны иметь правильную цилиндрическую или коническую (для оголовков) форму, а изделия прямоугольного сечения — призматическую.

7.1.4 Общие технические требования к дорожным (водопропускным) трубам установлены в таблице 27.

7.2 Требования к размерам дорожных (водопропускных) труб

7.2.1 Допустимые отклонения размеров звеньев, оголовков, фундаментных блоков ЖБТ не должны превышать значений, указанных в ГОСТ 32871-2014 (пункты 5.4.1, 5.4.2).

7.2.2 Отклонения действительных размеров элементов МГТ не должны превышать значений, указанных в ГОСТ 32871-2014 (пункт 5.4.3).

7.2.3 Отклонения от прямолинейности профиля поверхности изделия по продольному сечению, измеряемые по образующей цилиндрической части, не должны превышать значений, указанных в ГОСТ 32871-2014 (пункт 5.4.4).

7.2.4 Допускаемые отклонения размеров арматурных изделий для ЖБТ не должны превышать значений, указанных в ГОСТ 32871-2014 (пункт 5.4.4).

7.2.5 Отклонения геометрических размеров секций металлических гофрированных спиральновитых труб не должны превышать допустимых значений, указанных в ГОСТ Р 58654-2019 (пункт 4.1.11).

7.2.6 Допускаемые отклонения размеров изготовленных элементов композитных труб принимают согласно ГОСТ 33123.

7.3 Требования к качеству поверхности дорожных (водопропускных) труб

7.3.1 Наличие трещин в бетоне звеньев не допускается, за исключением местных поверхностных усадочных трещин шириной раскрытия не более 0,05 мм.

7.3.2 Размеры раковин, местных наплывов, впадин, сколов бетона на бетонных поверхностях изделий и их торцах не должны превышать значений, указанных в ГОСТ 32871-2014 (пункт 5.5.2).

7.3.3 На наружных и внутренних поверхностях изделий из композитных материалов и металлических труб не должно быть неровностей.

7.3.4 Открытые стальные поверхности, закладные изделия и выпуски арматуры должны иметь антикоррозийное покрытие. Вид, качество и толщина антикоррозионных покрытий поверхностей изделий должны соответствовать указанным в рабочих чертежах (технологических регламентах для конкретной системы покрытий).

7.3.5 Отсыпку грунтовой призмы при засыпке труб, сооружаемых в прогалах насыпи, и засыпку прогалов за боковыми гранями дорожной (водопропускной) трубы на ширину ее диаметра выполняют дренирующими грунтами с коэффициентом фильтрации не менее 2 м/сут, если рабочей документацией не предусмотрены другие специальные решения.

7.3.6 Верхняя часть грунтовой призмы должна быть не ниже верха трубы, устраиваемые откосы должны иметь заложение не круче 1:5.

7.3.7 При засыпке ЖБТ и ПБТ используют дисперсные непучинистые или слабопучинистые грунты в соответствии с классификацией по ГОСТ 25100.

Применение для засыпки мерзлого и крупнообломочного грунтов с содержанием крупных частиц более 40 мм не допускается.

7.3.8 Технические требования, предъявляемые к параметрам укрепления дорожных (водопропускных) труб, представлены в таблице 28.

БИБЛИОГРАФИЯ

Вложения

• 23715_29346-3.DOCX
