НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СВЕРЛА СПИРАЛЬНЫЕ ДЛЯ ОБРАБОТКИ
ТРУДНООБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ

УДЛИНЕННАЯ СЕРИЯ. КОНСТРУКЦИЯ И РАЗМЕРЫ

Twist drills for processing of hard-to-process materials.
Lengthened series. Construction and dimensions

ГОСТ Р 59821-2021

ОКС 25.100.30

Дата введения

1 июля 2022 года

Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «ВНИИ „Центр“ (ФГУП „ВНИИ „Центр“)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 095 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2021 г. № 1546-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт распространяется на спиральные сверла из быстрорежущей стали диаметром от 2 до 30 мм, предназначенные для сверления отверстий в деталях из труднообрабатываемых материалов.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2848 Конусы инструментальные. Допуски. Методы и средства контроля

ГОСТ 14034 Отверстия центровые. Размеры

ГОСТ 19265 Прутки и полосы из быстрорежущей стали. Технические условия

ГОСТ 20698 Сверла спиральные для обработки труднообрабатываемых материалов. Технические условия

ГОСТ 25557 (ISO 296:1991) Конусы инструментальные. Основные размеры

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Типы и основные размеры

3.1 Спиральные удлиненные сверла следует изготовлять двух типов:

1 — с цилиндрическим хвостовиком;

2 — с коническим хвостовиком Морзе.

3.2 Сверла типов 1 и 2 могут быть изготовлены двух исполнений:

1 — с двумя направляющими ленточками;

2 — с четырьмя направляющими ленточками.

3.3 Каждый тип сверл должен быть изготовлен двух классов точности:

A — повышенной точности;

B — нормальной точности.

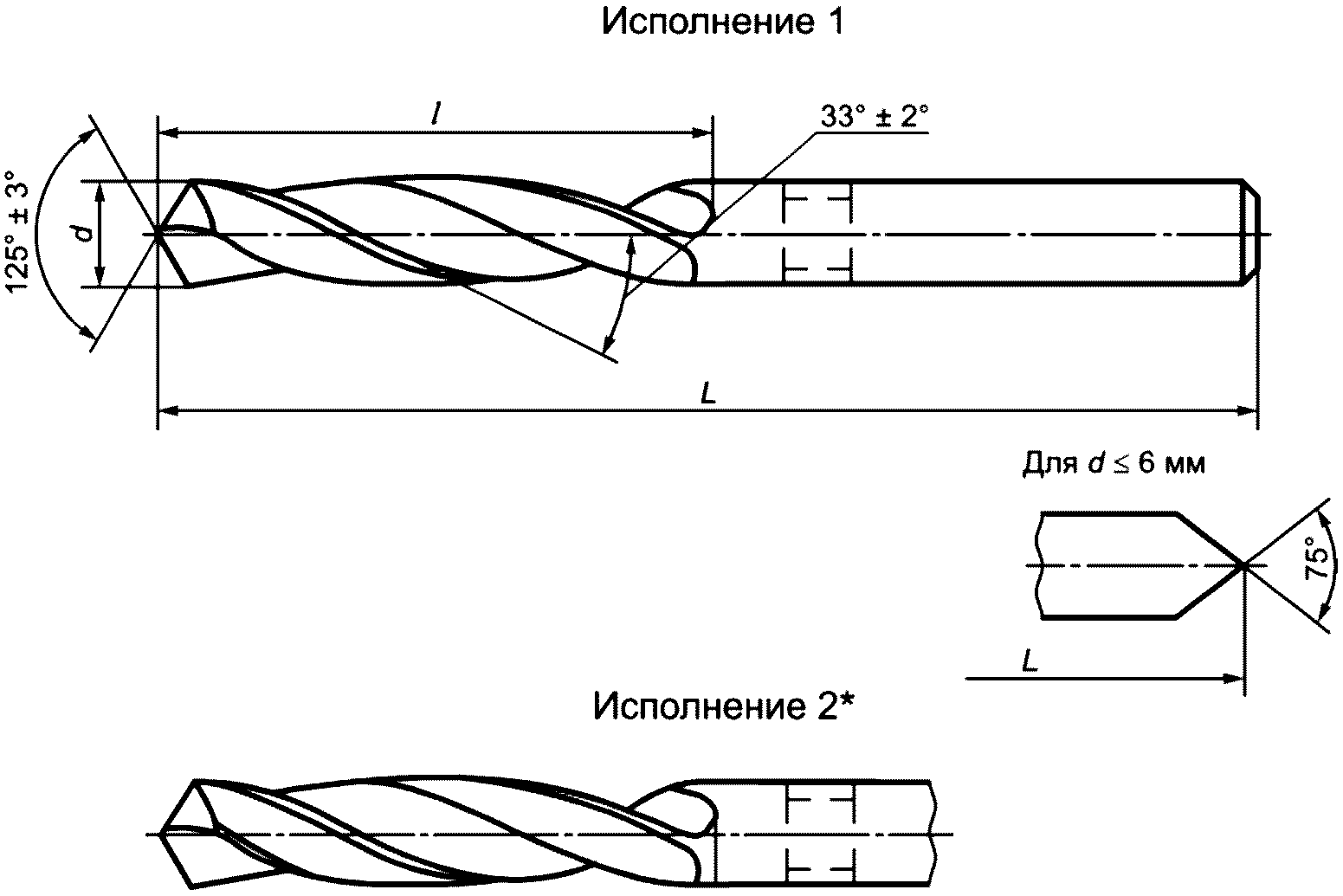

3.4 Основные размеры сверл типа 1 должны соответствовать указанным на рисунке 1 и в таблице 1.

3 Типы и основные размеры

<*> Для обработки отверстий 11-го квалитета.

Рисунок 1

Таблица 1

В миллиметрах

d	L	l	d	L	l
2,00	66	41	2,85	79	51
2,05			2,90
2,10			2,95
2,15	70	44	3,00
2,20			3,10	84	55
2,25			(₃,15)
2,30			3,20
2,35			3,30
2,40	74	47	(3,35)
2,45			3,40	91	60
2,50			3,50
2,55			3,60
2,60			3,70
2,65			3,80	96	64
2,70	79	51	3,90
2,75			4,00
2,80			4,10
4,20	96	64	8,10	142	100
(4,25)	96	64	8,20
4,30	102	69	8,30
4,40			8,40
4,50			8,50
4,60			8,60	151	107
4,70			8,70
4,80	108	74	8,80
4,90			8,90
5,00			9,00
5,10			9,10
5,20			9,20
5,30			9,30
5,40	116	80	9,40
5,50			9,50
5,60			9,60	162	116
5,70			9,70
5,80			9,80
5,90			9,90
6,00			10,00
6,10	124	86	10,10
6,20			10,20
6,30			10,30
6,40			10,40
6,50			10,50
6,60			10,60
6,70			10,70	173	125
6,80	133	93	10,80
6,90			10,90
7,00			11,00
7,10			11,10
7,20			11,20
7,30			11,30
7,50			11,40
7,60	142	100	11,50
7,70			11,70
7,80			11,80
7,90			11,90	184	134
8,00			12,00	184	134
Примечание — Размеры, указанные в скобках, не являются предпочтительными для применения.

Пример условного обозначения сверла типа 1, исполнения 1, диаметром 12 мм, правого, класса точности A из стали марки Р6М5К5:

Сверло 1-1-12-A-Р6М5К5 ГОСТ Р 59821-2021

То же, левого:

Сверло 1-1-12Л-A-Р6М5К5 ГОСТ Р 59821-2021

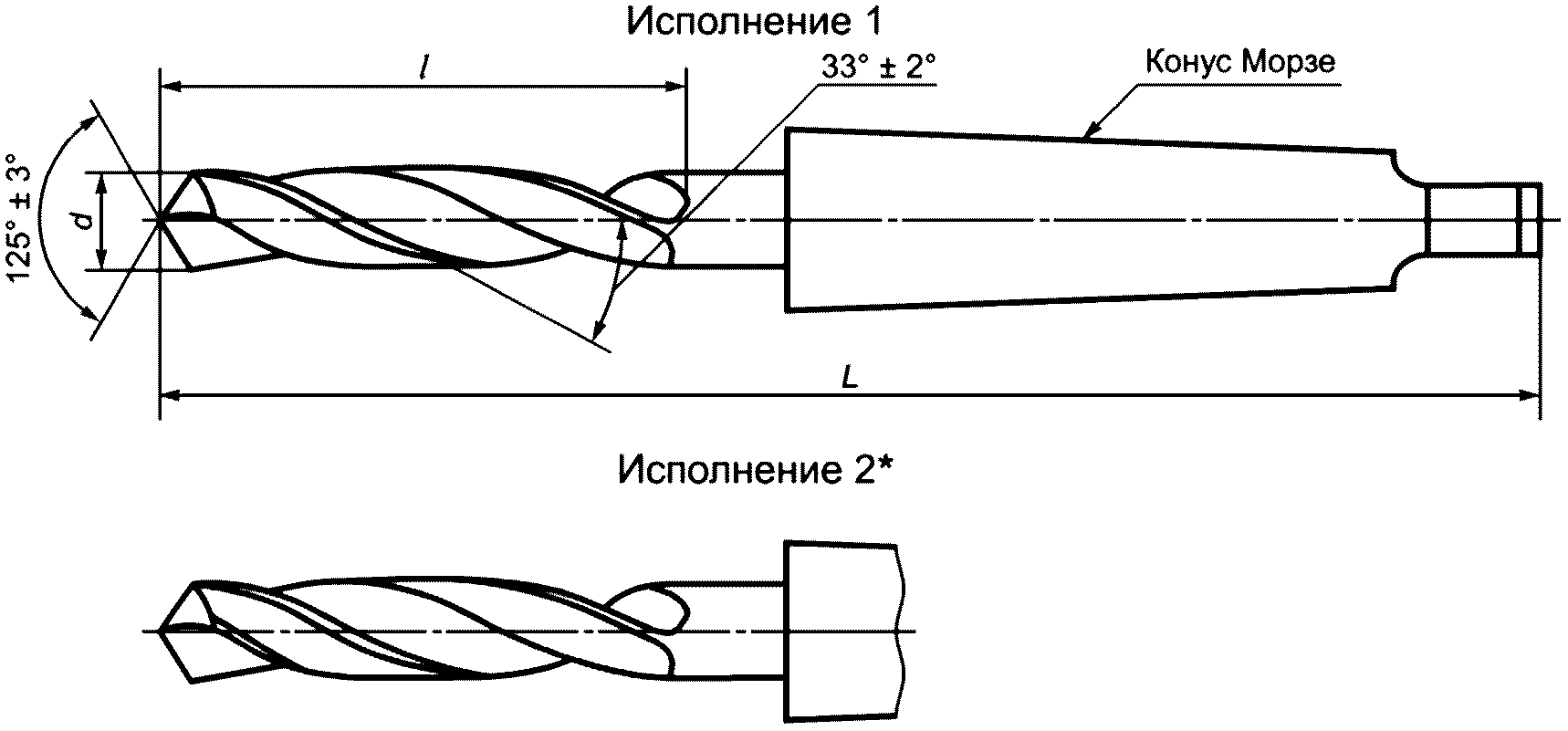

3.5 Основные размеры сверл типа 2 должны соответствовать указанным на рисунке 2 и в таблице 2.

3 Типы и основные размеры

<*> Для обработки отверстий 11-го квалитета.

Рисунок 2

Таблица 2

В миллиметрах

d	L	l	Конус Морзе	d	L	l	Конус Морзе
10,00	250	170	1	12,00	255	175	1
10,10				12,10
10,20				12,20	270	180	2
10,30				12,30
10,40				12,40
10,50				12,50
10,60				12,60
10,70	255	175		12,70
10,80				12,80
10,90				13,00
11,00				13,10
11,10				13,20
11,20				13,30	280	185
11,30				13,50
11,40				13,70
11,50				13,80
11,70				14,00
11,80				14,25	290	190
11,90				14,50
14,75	290	190	2	22,25	245	235	3
15,00				22,50	350	240
15,25	295	195		22,75			3
(15,40)				23,00
15,50				23,25
15,75				23,50
16,00				23,75	360	245
16,25	300	200		(23,90)
16,50				24,00
16,75				24,25	380		4
17,00				24,50
17,25	305	205		24,75
(17,40)				25,00
17,50				25,25	390	255
17,75				25,50
18,00	320	210	3	25,75
18,25				26,00
18,50				26,25
18,75				26,50
19,00				26,75	400	265
19,25	330	220		27,00
(19,40)				27,25
19,50				27,50
19,75				27,75
20,00				28,00
20,25	340	230		28,25	410	275
20,50				28,50
20,75				28,75
(20,90)				29,00
21,00				29,25
21,25	345	235		29,50
21,50				30,00
22,00
Примечание — Размеры, указанные в скобках, не являются предпочтительными для применения.

Пример условного обозначения сверла типа 2, исполнения 1, диаметром 30 мм, правого, класса точности A из стали марки Р6М5К5:

Сверло 2-1-30-A-Р6М5К5 ГОСТ Р 59821-2021

То же, левого:

Сверло 2-1-30Л-A-Р6М5К5 ГОСТ Р 59821-2021

3.6 Сверла должны быть изготовлены из быстрорежущей стали по ГОСТ 19265. Марки материала рабочей части сверл в зависимости от группы обрабатываемого материала принимают в соответствии с указанными в таблице 3.

Таблица 3

Обрабатываемый материал		Материал рабочей части сверла
Группа	Временное сопротивление разрыву \sigma_{\text{в}} , МПа (кгс/мм2)	Материал рабочей части сверла
Конструкционные легированные стали	Не более 1200 (120)	Р6М5К5, Р9К5, Р6М5, Р18
Конструкционные легированные стали	Св. 1200 (120)	Р9М4К8, Р6М5К5, Р9К5
Коррозионно-стойкие стали	Не более 1200 (120)	Р9М4К8, Р6М5К5, Р9К5, Р18, Р6М5
Коррозионно-стойкие стали	Св. 1200 (120)	Р9М4К8, Р6М5К5, Р9К5
Коррозионно-стойкие и жаростойкие хромоникелевые стали	500 — 1100 (50 — 110)	Р9М4К8, Р6М5К5, Р9К5, Р18, Р6М5
Жаропрочные стали	700 — 1000 (70 — 100)	Р9М4К8, Р6М5К5, Р9К5, Р6М5
Жаропрочные сплавы	800 — 1300 (80 — 130)	Р9М4К8, Р6М5К5, Р9К5
Титановые сплавы	Не более 1100 (110)	Р9М4К8, Р9К5, Р6М5К5, Р18, Р6М5
Титановые сплавы	Св. 1100 до 1500 (110 — 150)	Р9М4К8, Р9К5, Р6М5К5, Р18, Р6М5

3.7 Поля допусков диаметров режущей части сверл, измеренные в начале рабочей части, должны быть:

h8 — для сверл класса точности A;

h9 — для сверл класса точности B.

3.8 Центровые отверстия — по ГОСТ 14034, форма A.

3.9 Размеры конусов Морзе — по ГОСТ 25557.

3.10 Допуски конусов Морзе — АТ8 по ГОСТ 2848.

3.11 Сердцевина рабочей части сверл должна равномерно утолщаться к хвостовику на 1,9 — 2,5 мм на 100 мм длины.

3.12 Маркировка сверл должна содержать:

товарный знак предприятия-изготовителя;

диаметр сверла;

класс точности (кроме класса B);
марку стали рабочей части.

3.13 Остальные технические требования — по ГОСТ 20698.

3.14 Конструктивные элементы сверл приведены в приложении А.

3.15 Геометрические параметры режущей части и формы заточки сверл приведены в приложении Б.

Приложение А
(рекомендуемое)

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СВЕРЛ

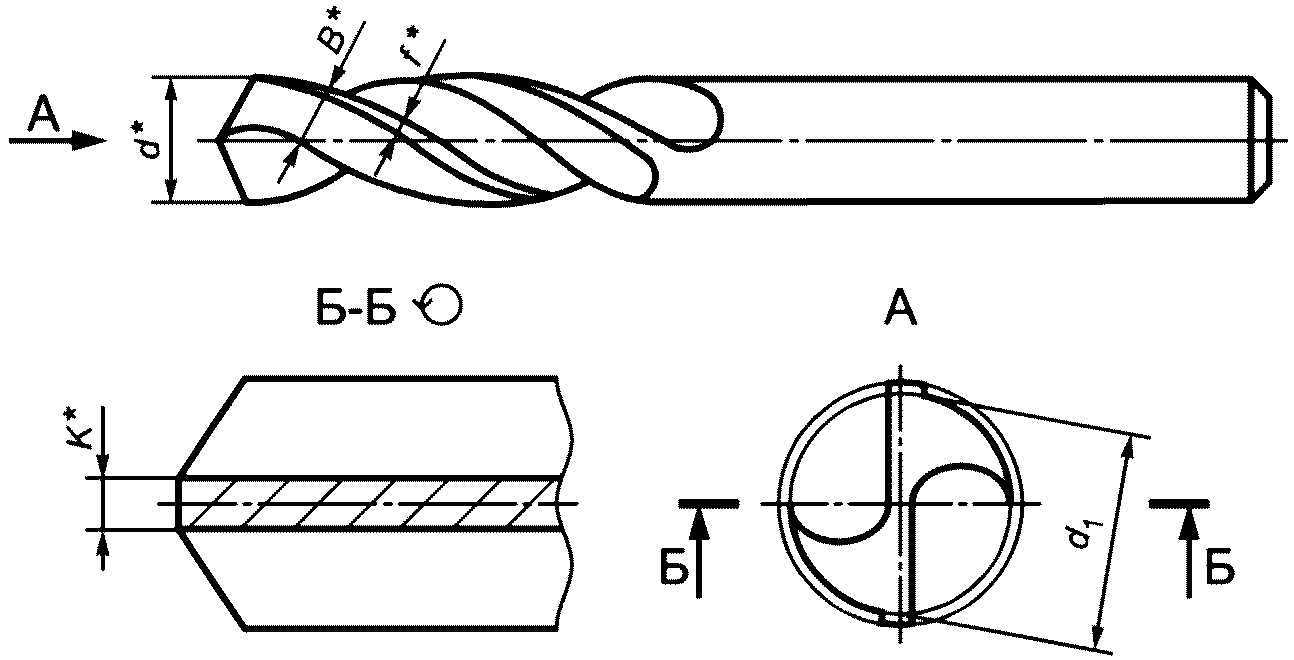

А.1 Конструктивные элементы сверл приведены на рисунке А.1 и в таблице А.1.

3 Типы и основные размеры

<*> Размеры даны у начала сверла.

Рисунок А.1

Таблица А.1

В миллиметрах

d	d1, h12	K		B		f, h12
d	d1, h12	Номин.	Пред. откл.	Номин.	Пред. откл.	f, h12
2,00	1,80	0,80	+/- 0,08	1,25	+/- 0,15	0,40
2,05	1,85
2,10	1,90
2,15	1,95
2,20	2,00	0,90		1,40
2,25	2,05
2,30	2,10
2,35	2,15
2,40	2,20
2,45	2,25	1,0	+0,12 -0,06	1,60	+0,20 -0,15	0,40
2,50	2,25
2,55	2,30
2,60	2,35
2,65	2,40
2,70	2,45
2,75	2,50	1,1		1,80
2,80	2,55
2,85	2,60
2,90	2,65	1,2
2,95	2,70
3,00	2,75			2,00		0,50
3,10	2,85	1,3
(3,15)	2,95
3,20	3,00
3,30	3,10			2,20
(3,35)	3,15
3,40	3,20	1,5
3,50	3,29
3,60	3,38			2,30
3,70	3,48
3,80	3,57
3,90	3,67			2,50
4,00	3,76	1,7	+0,15 -0,06
4,10	3,85
4,20	3,95			2,70
(4,25)	3,95
4,30	4,00	1,9
4,40	4,10	1,9	+0,15 -0,06	2,90	+0,20 -0,15	0,50
4,50	4,23
4,60	4,30
4,70	4,42			3,00
4,80	4,50
4,90	4,60
5,00	4,70			3,20
5,10	4,80	2,1				0,75
5,20	4,90
5,30	5,00			3,40
5,40	5,07
5,50	5,17	2,3
5,60	5,26			3,60	+0,30 -0,20
5,70	5,36
5,80	5,45
5,90	5,55			3,80
6,00	5,65
6,10	5,75	2,5
6,20	5,83			4,00
6,30	5,92
6,40	6,02
6,50	6,10			4,15
6,60	6,20	2,7	+0,18 -0,08
6,70	6,30
6,80	6,40			4,30
6,90	6,50
7,00	6,58
7,10	6,68	3,0	+0,18 -0,08	4,50	+0,30 -0,20	0,75
7,20	6,77			4,50
7,30	6,87			4,70
7,50	7,05			4,70
7,60	7,15	3,2		4,85
7,70	7,25
7,80	7,33
7,90	7,43			5,00
8,00	7,52
8,10	7,60	3,4	+0,18 -0,10
8,20	7,70			5,20
8,30	7,80
8,40	7,90
8,50	8,00			5,40
8,60	8,07	3,6
8,70	8,18
8,80	8,27			5,60
8,90	8,37
9,00	8,46
9,10	8,56			5,75
9,20	8,65			5,75
9,30	8,75			6,00	+0,50 -0,30
9,40	8,85
9,50	8,93
9,60	9,02	3,8		6,10
9,70	9,12
9,80	9,22
9,90	9,32			6,30
10,00	9,40			6,30
10,10	9,50	4,1	+0,18 -0,10	6,30	+0,50 -0,30	1,00
10,20	9,60			6,50
10,30	9,70
10,40	9,80
10,50	9,90			6,70
10,60	10,00
10,70	10,10
10,80	10,20
10,90	10,30	4,5		7,00
11,00	10,40
11,10	10,50
11,20	10,60
11,30	10,70
11,40	10,80
11,50	10,90			7,10
11,70	11,00
11,80	11,10
11,90	11,20
12,00	11,30
12,10	11,40			7,20
12,20	11,50			7,20
12,30	11,60			7,30
12,40	11,70			7,30
12,50	11,80			7,40
12,60	11,90			7,40
12,70	12,00			7,50
12,80	12,10			7,60
13,00	12,30	4,8	+0,20 -0,10	7,70
13,10	12,40	4,8	+0,20 -0,10	7,70
13,20	12,50	4,8	+0,20 -0,10	7,80	+0,50 -0,30	1,00
13,30	12,60			7,80
13,50	12,80			8,00
13,70	12,90			8,10
13,80	13,00			8,20
14,00	13,30	5,1	+0,25 -0,10	8,30
14,25	13,55	5,1		8,40
14,50	13,80	5,3		8,60
14,75	14,05			8,70		1,25
15,00	14,20			8,90
15,25	14,45			9,00
(15,40)	14,60			9,10
15,50	14,70			9,10
15,75	14,95			9,30
16,00	15,20			9,40	+0,65 -0,35
16,25	15,50	5,8		9,60
16,50	15,70			9,70
16,75	15,95			9,80
17,00	16,10			10,00
17,25	16,30	6,2	+0,30 -0,10	10,20
(17,40)	16,40			10,30
17,50	16,50			10,30
17,75	16,75			10,40
18,00	17,00			10,60
18,25	17,20	6,5	+0,30 -0,15	10,80
18,50	17,50			10,90
18,75	17,70			11,00
19,00	18,00			11,20
19,25	18,20	6,8	+0,30 -0,15	11,40	+0,65 -0,35	1,25
(19,40)	18,40			11,50
19,50	18,50			11,50
19,75	18,70			11,60
20,00	18,80			11,80		1,60
20,25	19,00	7,0		12,00
20,50	19,20			12,10
20,75	19,40			12,20
(20,90)	19,60			12,30
21,00	19,80			12,40
21,25	20,00	7,4		12,70
21,50	20,20			12,70
22,00	20,70			13,00
22,25	20,90			13,10
22,50	21,10	7,6		13,30
22,75	21,40			13,40
23,00	21,70			13,60
23,25	22,00	7,9		13,70
23,50	22,20	7,9		13,90
23,75	22,40	8,1		14,00
(23,90)	22,60			14,10
24,00	22,60			14,20
24,25	22,80	8,3		14,30
24,50	23,10			14,40
24,75	23,30			14,60
25,00	23,60			14,70
25,25	23,80	8,6	+0,35 -0,15	14,80	+0,85 -0,40	1,75
25,50	24,10			15,00
25,75	24,30			15,10
26,00	24,60	8,8		15,30
26,25	24,90			15,50
26,50	25,10			15,70
26,75	25,30	9,1		15,80
27,00	25,60	9,1		15,90
27,25	25,70	9,3		16,10
27,50	25,80			16,20
27,75	26,00			16,40
28,00	26,20			16,50		2,00
28,25	26,40	9,5		16,60
28,50	26,70	9,5		16,80
28,75	26,90	9,7		17,00
29,00	27,20	9,7		17,10
29,25	27,50	9,9		17,30
29,50	27,70			17,50
30,00	28,20			17,70
Примечание — Размеры, указанные в скобках, не являются предпочтительными для применения.

Приложение Б (рекомендуемое)

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РЕЖУЩЕЙ ЧАСТИ И ФОРМЫ ЗАТОЧКИ СВЕРЛ

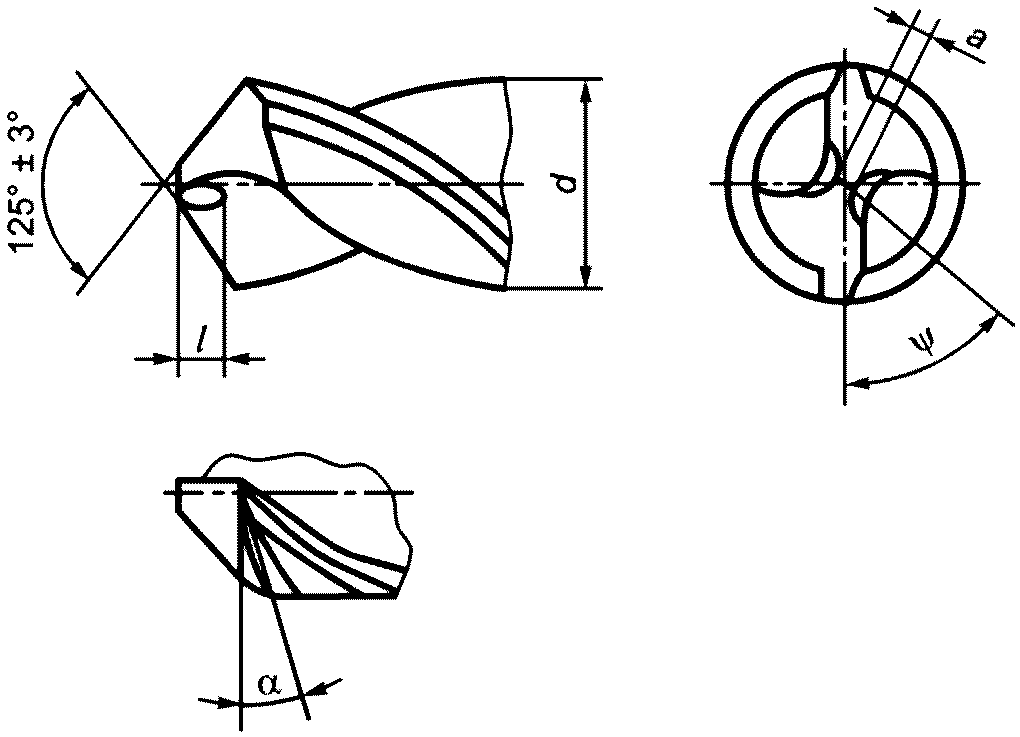

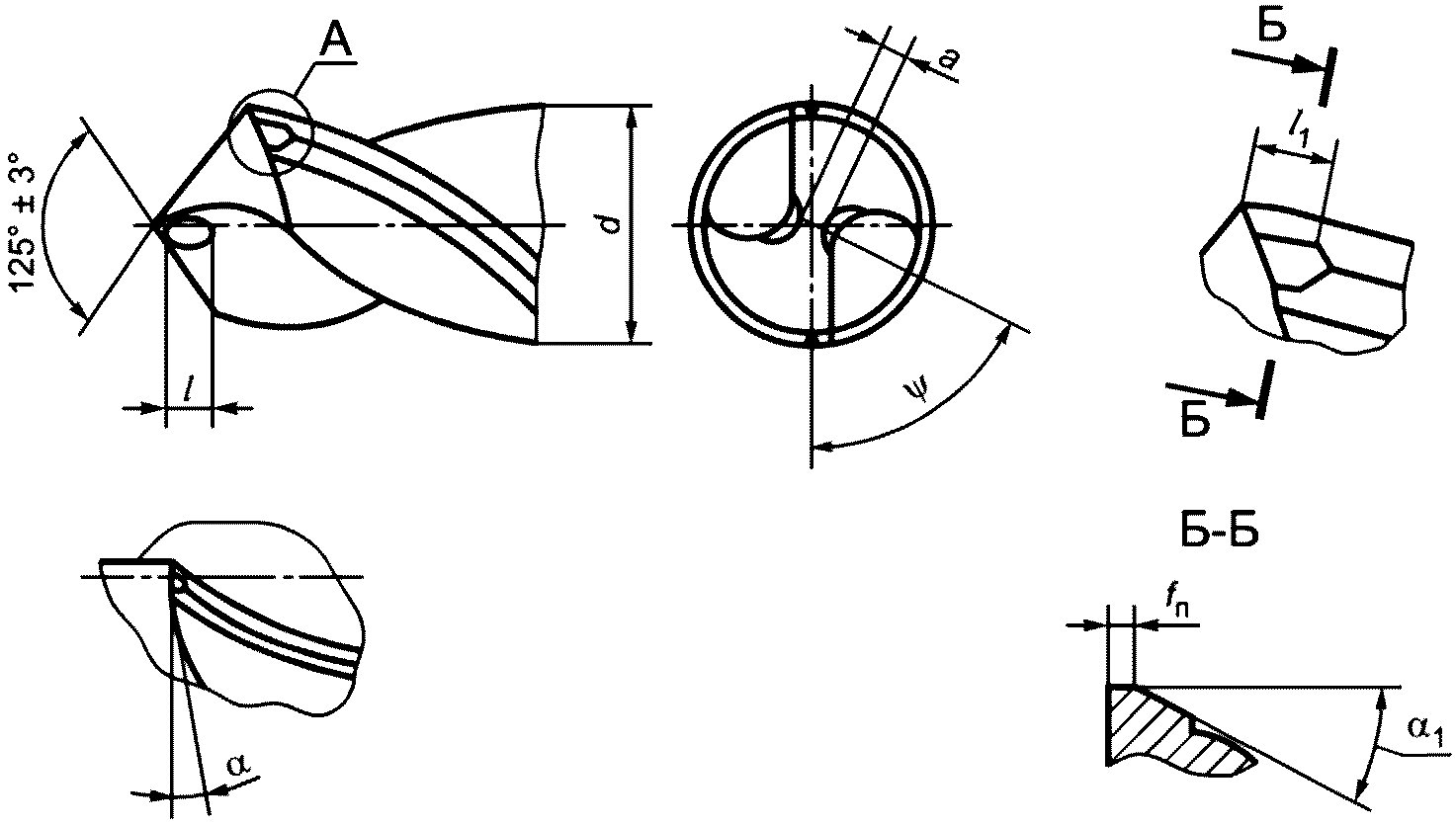

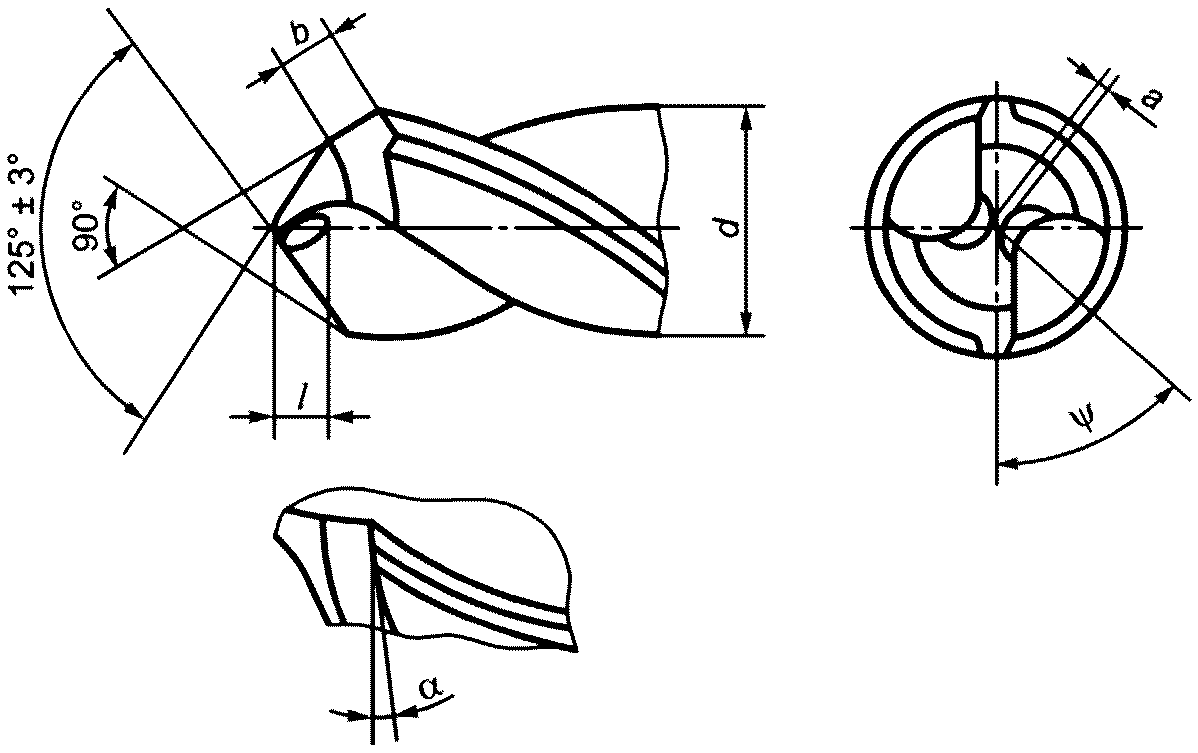

Б.1 Настоящим стандартом рекомендуются следующие формы заточки сверл:

НП — нормальная с подточкой поперечной кромки;

НПЛ — нормальная с подточкой поперечной кромки и ленточки;

ДП — двойная с подточкой поперечной кромки.

Б.2 Геометрические параметры режущей части сверл для формы заточки НП приведены на рисунке Б.1 и в таблице Б.1.

3 Типы и основные размеры

Рисунок Б.1

Таблица Б.1

В миллиметрах

d					\Psi	\alpha	a	l
От	2,0	до	7,5	включ.	40° — 60°	16°	-
Св.	7,5	до	9,5	включ.		12°	1,0	2,0
Св.	9,5	до	11,8	включ.			1,2	2,5
Св.	11,8	до	16,0	включ.			1,5	3,0
Св.	16,0	до	20,0	включ.		11°	4,0	2,0
Св.	20,0	до	25,0	включ.			5,0	2,5
Св.	25,0	до	30,0	включ.			6,0	3,0

Б.3 Геометрические параметры режущей части сверл для формы заточки НПЛ приведены на рисунке Б.2 и в таблице Б.2.

3 Типы и основные размеры

Рисунок Б.2

Таблица Б.2

В миллиметрах

d					\Psi	\alpha	a	l	\alpha_{1}	l1	fn
От	2,0	до	7,5	включ.	40° — 60°	16°	-	-	6° — 8°	-	-
Св.	7,5	до	9,5	включ.		12°
Св.	9,5	до	11,8	включ.
Св.	11,8	до	16,0	включ.			1,5	3		1,5	0,2 — 0,4
Св.	16,0	до	20,0	включ.		11°	2,0	4		1,5
Св.	20,0	до	25,0	включ.			2,5	5		2,0
Св.	25,0	до	30,0	включ.			3,0	6		2,0

Б.4 Геометрические параметры режущей части сверл для формы заточки ДП приведены на рисунке Б.3 и в таблице Б.3.

3 Типы и основные размеры

Рисунок Б.3

Таблица Б.3

В миллиметрах

d					\Psi	\alpha	b	a	l
От	12	до	16	включ.	40° — 60°	12°	2,5	1,5	3
Св.	16	до	20	включ.		11°	3,5	2,0	4
Св.	20	до	25	включ.			4,5	2,5	5
Св.	25	до	30	включ.			5,5	3,0	6

УДК 621.9.02:006.354	ОКС 25.100.30
Ключевые слова: сверла спиральные, труднообрабатываемые материалы, размеры, формы заточки, геометрические параметры
