ГОСТ Р 59513-2021. Национальный стандарт Российской Федерации. Освещение искусственное. Информационное обеспечение для инвентаризации объектов систем освещения. Требования к интеграции со смежными и внешними системами
(утв. и введен в действие Приказом Росстандарта от 25.08.2021 № 824-ст)
Примечание
Документ введен в действие с 01.01.2022.
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 августа 2021 г. № 824-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ИНВЕНТАРИЗАЦИИ ОБЪЕКТОВ
СИСТЕМ ОСВЕЩЕНИЯ
ТРЕБОВАНИЯ К ИНТЕГРАЦИИ СО СМЕЖНЫМИ И ВНЕШНИМИ СИСТЕМАМИ
Artificial lighting. Information support for inventory
of lighting systems objects. Requirements for integration
with compatible and external systems
1 января 2022 года
1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Всесоюзный научно-исследовательский светотехнический институт им. С.И. Вавилова» (ООО «ВНИСИ») при участии рабочей группы в составе А.В. Сибрикова, А.И. Киричка, д.т.н., профессора А.А. Сапронова, к.т.н. А.Ю. Никуличева, И.М. Панькова, О.Т. Зотина
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 «Светотехнические изделия, освещение искусственное»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 августа 2021 г. № 824-ст
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Настоящий стандарт распространяется на информационные технологии в части информационного обеспечения для инвентаризации объектов систем освещения и устанавливает требования к интеграции со смежными и внешними информационными системами.
Настоящий стандарт применим при инвентаризации и паспортизации объектов систем освещения, а также проектировании и эксплуатации, реконструкции (модернизации) систем и объектов освещения.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 24.104 Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования
ГОСТ 34.003 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Термины и определения
ГОСТ Р 55392 Приборы и комплексы осветительные. Термины и определения
ГОСТ Р 56228 Освещение искусственное. Термины и определения
ГОСТ Р 59511 Освещение искусственное. Информационное обеспечение для инвентаризации объектов систем освещения. Термины и определения
ГОСТ Р 59512 Освещение искусственное. Информационное обеспечение для инвентаризации объектов систем освещения. Классификация объектов
ГОСТ Р МЭК 60870-5-104 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
В настоящем стандарте применены термины по ГОСТ 34.003, ГОСТ Р 55392, ГОСТ Р 56228, ГОСТ Р 59511, а также следующие термины с соответствующими определениями:
| векторная топологическая модель (пространственных) данных: Векторная модель пространственных данных, включающая в себя описание топологических отношений между пространственными объектами. [ГОСТ Р 52438-2005, статья 39] |
|---|
| интегрированная система: Система, в которой все входящие в нее подсистемы работают по единому алгоритму, то есть имеет единую точку управления. ГОСТ Р 55062-2012, [пункт 3.1.7] |
|---|
| интероперабельность: Способность двух или более информационных систем или компонентов к обмену информацией и использованию информации, полученной в результате обмена. ГОСТ Р 55062-2012, [пункт 3.1.8] |
|---|
3.4 коллизия: Противоречие между двумя или более элементами информационной модели или проектными решениями в составе проекта.
4.1 Основным принципом организации интеграции является создание единого информационного пространства взаимодействия, основанного на принципах интероперабельности (интероперабельность, семантическая интероперабельность).
4.2 Для интегрируемых информационных систем создают информационные модели объектов освещения. При создании информационных моделей объектов системы освещения и реализации принципов семантической интероперабельности рекомендуется использовать словари терминов и определений, четко и однозначно определяющих смысловую нагрузку передаваемых данных.
Такие модели рекомендуется создавать с использованием однотипных классификаторов, словарей и справочников. Словари должны быть реализованы на основе отраслевых классификаторов и систем кодирования для обеспечения унификации процессов обработки информации.
При использовании в интегрируемых информационных системах разнотипных классификаторов, словарей и справочников следует разработать и согласовать промежуточный (транзитный) программный модуль для преобразования (конвертации) форматов представления данных в этих системах.
Рекомендуется применять классификаторы и справочники по ГОСТ Р 59512.
4.3 Модели интеграции
4.3.1 Интеграция информационных смежных и внешних систем реализуют по одной из следующих моделей:
- интеграция «точка-точка» (один из методов интеграции приложений);
- интеграция приложений;
- интеграция данных;
- интеграция через «Сервисную шину предприятия» (ESB-Enterprise Service Bus).

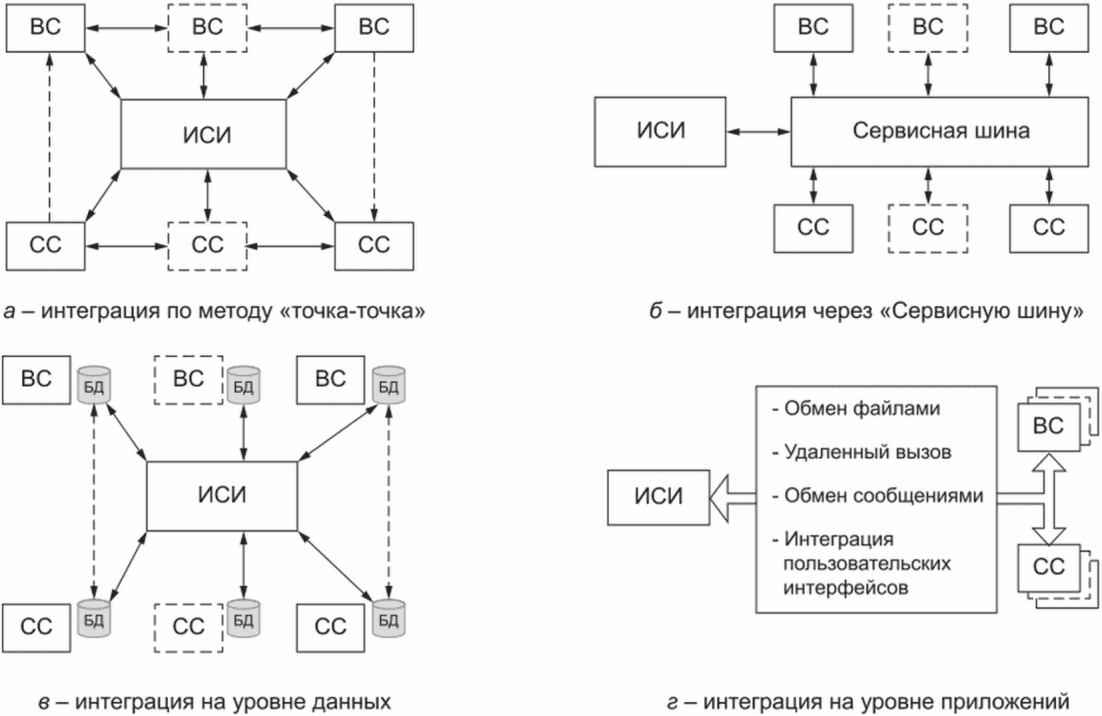

Модели интеграции информационной системы инвентаризации и паспортизации освещения с внешними и смежными информационными системами приведены на рисунке 1.
БД — базы данных; ВС — внешние автоматизированные
информационные системы; ИСИ — информационная система
инвентаризации и паспортизации; СС — смежные
автоматизированные информационные системы
Рисунок 1 — Модели интеграции информационной системы
инвентаризации и паспортизации освещения
с внешними и смежными системами
4.3.2 При интеграции информационной системы инвентаризации объектов освещения со смежными и внешними информационными системами должны быть учтены следующие возможности обмена данными при интеграции в комплекс разнородных автоматизированных и информационных систем:
- получения необходимой информации от одной смежной системы через другую смежную систему, имеющую с ней интеграцию;
- получения информации от внешней системы через смежную систему, имеющую с ней интеграцию;
- передачи информации во внешнюю систему через смежную систему, имеющую с ней интеграцию;
- передачи информации или запроса на ее получение во внешнюю систему через смежную систему, имеющую с ней интеграцию (при этом запрашиваемая информация может быть получена из запрашиваемой внешней системы через другие информационные каналы от других внешних или смежных систем).
4.3.3 При интеграции информационной системы инвентаризации объектов освещения данные могут передаваться из нее в другие системы следующими способами:
- в режиме прямого доступа (on-line) по заданному алгоритму или по запросу;
- в режиме периодического (циклического) опроса (например, от внешних информационных систем — модулем предиктивной аналитики платформы «Умный город» или аналитической подсистемой «Интеллектуальной транспортной системы»).
4.3.4 При интеграции информационной системы инвентаризации данные могут передаваться в нее из других систем следующими способами:
- от мобильных приложений инвентаризации через выгрузку данных после сбора и обработки или в режиме прямого доступа (on-line) при проведении полевых работ по инвентаризации;
- от автоматизированных систем управления освещением, автоматизированных систем контроля и информационных систем мониторинга освещения через выгрузку данных после сбора и обработки или в режиме прямого доступа (on-line) при проведении работ на полевых объектах при автоматизированном или ручном вводе данных в смежную систему;
- от смежных и внешних автоматизированных и информационных систем и платформ, в информационном пространстве которых обрабатывается информация, включающая данные о характеристиках, параметрах, текущем и/или прогнозируемом состоянии объектов системы освещения.
4.4 Информационный обмен между интегрируемыми системами должен осуществляться без вмешательства пользователя и без повторного ручного ввода информации.
4.5 Информационное обеспечение систем данных инвентаризации и паспортизации объектов систем освещения допускается использовать в качестве:
- локальной или сетевой информационной системы, функционирующей на предприятии, в случае отсутствия взаимодействия (интеграции) с другими (смежными и внешними) информационными системами;
- локальной или сетевой информационной системы, взаимодействующей (интегрированной) с другими (смежными и внешними) информационными и автоматизированными системами управления;
- подсистемы в составе автоматизированной системы управления освещением, «Интеллектуальной транспортной системы», информационной системы нормативно-справочной информации, геоинформационной системы, других видов интегрированных информационных, информационно-управляющих и комплексных автоматизированных систем управления.
4.6 В проектных решениях по системам освещения необходимо учитывать требования к информационному взаимодействию информационной системы инвентаризации и паспортизации освещения с управляющими подсистемами автоматизированных систем управления освещением и интегрированными информационными и информационно-управляющими системами [например, платформы «Интеллектуальной транспортной системы», «Умного города», «Умной дороги» с применением облачных технологий и технологий интернета вещей (IoT)].
Перечень смежных и внешних информационных систем, используемых для взаимодействия с информационными системами освещения, приведен в приложении А.
5 Требования к интеграции информационных систем объектов освещения со смежными и внешними информационными системами
Требования настоящего раздела применимы также для смежных и внешних автоматизированных систем.
5.1 Информационное взаимодействие информационных систем инвентаризации объектов систем освещения со смежными и внешними информационными системами
5.1.1 Информационное взаимодействие информационных систем инвентаризации объектов систем освещения со смежными и внешними информационными системами необходимо для:
- инвентаризации объектов систем освещения, приборов и аппаратов управления освещением, в том числе выявления объектов с привязкой их к улицам и трансформаторным подстанциям, а также несанкционированного использования оборудования юридическими и физическими лицами, с составлением графической схемы;
- составления технической документации на объекты систем освещения (оформление паспортов);
- составления графической поопорной схемы сети освещения с привязкой к улицам и питающим центрам (трансформаторным подстанциям);
- внесения данных в геоинформационную систему;
- проверки соответствия всех объектов систем освещения установленным нормативным требованиям, определения степени физического износа и пригодности к дальнейшей эксплуатации; подготовки оперативной информации о сетях освещения (число неисправностей);
- получения объективных данных об объеме используемых энергетических ресурсов (среднее и суммарное потребление энергоресурсов на освещение) и соответствии их нормативам;
- обоснования потребности на текущую эксплуатацию, модернизацию, капитальный ремонт, реконструкцию систем освещения.
5.1.2 Информационную совместимость информационной системы/модуля технической инвентаризации объектов систем освещения со смежными и внешними информационными системами рекомендуется обеспечивать за счет применения открытых интерфейсов и процедур доступа, а также использования согласованных протоколов и форматов передачи данных между системами.
Обмен данными со смежными и внешними информационными системами осуществляется на базе прямых интерфейсов программирования приложений API конкретного изготовителя или оригинальных форматов изготовителей программного обеспечения, а также в рамках стека технологий веб-сервисов с применением протоколов XML/SOAP/HTTP.
1 API (Application Programming Interface) — интерфейс программирования приложений.
2 XML (eXtensible Markup Language) — расширяемый язык разметки.
3 SOAP (Simple Object Access Protocol) — протокол доступа к объектам; протокол обмена структурированными сообщениями в распределенной вычислительной среде.
4 HTTP (HyperText Transfer Protocol) — протокол передачи гипертекста, предполагающий использование клиент-серверной структуры передачи данных.
5.1.3 Технические средства информационных систем инвентаризации объектов систем освещения, используемые при взаимодействии со смежными и внешними информационными системами, должны быть совместимы по интерфейсам с соответствующими средствами этих систем и используемыми системами связи.
Для совместимости при интеграции информационной системы/модуля технической инвентаризации освещения информационные интерфейсы должны быть согласованы для функционирования со смежными и внешними информационными системами.
5.1.4 В состав данных (информационного обеспечения), которые могут передаваться в смежные и внешние информационные системы, включают:
- справочную информацию об объекте и его характеристиках;
- данные о текущих значениях контролируемых параметров состояния объекта;
- детализированную информацию об объекте и результатах технической инвентаризации его состояния (по установленному перечню данных).
5.1.5 При разработке решения и проектировании способа интеграции рекомендуется:
- определить перечень интегрируемых систем и подсистем;
- определить уровни интеграции в составе системы управления освещением и техническую возможность по каждому выбранному уровню;
- определить способы информационного взаимодействия и интеграции, выбрав применимый и наиболее эффективный способ.
5.1.6 Проектирование способа интеграции смежных и внешних информационных систем с информационной системой инвентаризации объектов системы освещения рекомендуется проводить в следующей последовательности:
- определить перечень интегрируемых систем и подсистем;
- определить уровни интеграции в составе системы управления освещением и техническую возможность по каждому выбранному уровню;
- определить способы информационного взаимодействия и интеграции, выбрав применимый и наиболее эффективный способ создания информационной модели объектов систем освещения;
- создать требования к обмену (рекомендуется в них повторно использовать существующие требования);
- создать подробные спецификации информации, предназначенной для обмена при взаимодействии;
- определить информационные ограничения с правилами применения ограничений.
5.1.7 В зависимости от применяемых программно-аппаратных решений должна быть организована единая информационная среда с применением различных информационных систем и сетевых (локальных и внешних) ресурсов, например систем управления инженерными данными, информационных порталов, облачных решений, файловых серверов и пр.
5.2 Требования к обмену информацией между интегрированными информационными системами
5.2.1 В информации для обмена между интегрированными информационными системами выделяют две категории:
- постоянная (базовая) информация, однократно вносимая в базу данных информационных систем при вводе объекта освещения в эксплуатацию или при вводе данных по результатам инвентаризации и содержащая основные ключевые, учетные параметры объекта освещения, которая может быть скорректирована при необходимости;
- оперативная информация, поступающая от автоматизированных и информационных систем контроля и мониторинга по задаваемым временным параметрам, моделям и ограничениям от смежных или внешних систем. По результатам обработки могут формироваться изменения в части информации по объектам освещения, при этом в выходных данных будет актуальная информация о параметрах и состоянии объекта освещения, и системы освещения в целом (например, места установки и заводские номера контроллеров шкафа управления освещением, включая версии программного обеспечения в них), которая может обновляться автоматически или вручную при замене оборудования).
5.2.2 При обмене информацией с системой аналитики возможно получение сводок общей количественной и качественной оценки состояния объектов системы освещения.
При обмене информацией с системой предиктивной аналитики на основе анализа информационных моделей логических и физических объектов системы освещения возможно получение информации и предупреждений о сроках истечения гарантийных обязательств и сроках службы, рекомендуемых сроках и объемах работ по плановым ремонтам и замене оборудования, о несоответствии проектных решений (нагрузок, установленных мощностей и др.) параметрам функционирующего и/или вводимого в эксплуатацию оборудования и/или систем.
5.3 Информационная модель взаимодействия информационных систем при интеграции
5.3.1 Информационная модель взаимодействия информационной системы инвентаризации и автоматизированной информационной системы при интеграции может быть представлена в двух вариантах:
- параметрическая модель, в которой переменные и параметры сгруппированы по назначению (объекты освещения, контакторы, элементы автоматизированной системы управления освещением, их параметры и т.п.). Данную модель используют только для совместимости с существующими решениями сбора информации и системами телемеханики;
- объектная модель (основная модель), отображающая объекты по принципу принадлежности к физической сущности, устройству (пункт питания, опора, кабельная линия, шкаф управления, контактор, вставка и т.п.). Объекты модели объединяются с помощью связей. Данная модель более расширяемая, чем параметрическая модель, в ней допускается произвольное количество объектов.
5.3.2 Обе модели могут быть связаны между собой посредством ссылок на одни и те же физические устройства и их параметры.
5.4 Виды обеспечения интеграции информационных систем
Виды обеспечения интеграции информационных систем — в соответствии с ГОСТ 24.104. К видам обеспечения интеграции информационных систем относят:
5.4.1 Организационное обеспечение интеграции информационных систем для инвентаризации объектов освещения со смежными и внешними информационными системами должно определять условия, при которых не происходит нарушений целостности информации в базах данных интегрируемых систем, а также порядка определения и преодоления коллизий.
5.4.2 Методическое обеспечение разрабатывают для обеспечения возможностей развития и модернизации информационного и программного обеспечения при использовании согласованных открытых протоколов, стандартов и алгоритмов обмена.
5.4.3 Требования к лингвистическому обеспечению предусматривают русскоязычный интерфейс для пользователей, включая использование отраслевых классификаторов, терминов, определений и сокращений.
5.4.4 Программное обеспечение стационарной или мобильной информационной системы инвентаризации объектов освещения должно иметь модульную структуру построения для интеграции со смежными и внешними системами.
5.4.5 Техническое обеспечение интеграции должно иметь открытую архитектуру, допускающую расширение в части возможности интеграции с оборудованием и программное обеспечение информационных систем различных изготовителей.
5.4.6 Требования к другим видам обеспечения должны быть отражены в инструкциях, руководствах и описаниях.
6 Особенности интеграции информационной системы инвентаризации объектов освещения со смежными и внешними информационными системами
6.1 Обеспечение интеграции с геоинформационными системами
6.1.1 Информационная система инвентаризации объектов систем освещения должна интегрироваться с существующими региональными геоинформационными системами с возможностью получения и передачи информации. Для этого она должна иметь открытые интерфейсы для развития и интеграции.
6.1.2 В качестве топографической основы для геоинформационной системы предпочтительнее использовать цифровой картографический фон масштаба 1:10 000, выдаваемый в установленном порядке. При использовании именно этой карты можно обеспечить координатную привязку наносимых на карту объектов инвентаризации с официальной координатной системой.
Для интеграции Web-карты и информационных систем используют специальный Web-сервис, обеспечивающий передачу сообщений между ними. При этом для приема и передачи управляющих сообщений Web-карта и приложение информационной системы должны реализовывать соответствующие интерфейсы.
6.1.3 Для интеграции информационной системы инвентаризации с геоинформационными системами должны быть реализованы векторная топологическая и реляционная модели организации данных.
6.1.4 Для реализации векторной топологической модели организации данных разнотипные объекты учета, имеющие различную пространственную сущность (точка, линия, полигон) и атрибутивное описание, помещены в отдельные таблицы (слои цифровой карты).
Нанесение этих объектов на карту осуществляют с учетом их топологической структуры и топологических отношений.
В границу объектов системы освещения (обнаружение вложенности) входят все ее элементы; например, для наружного освещения это опоры, кронштейны, светильники и другое оборудование, наносимое на отдельные информационные слои карты.
6.1.5 Реляционная модель данных реализована в основе всех таблиц описания объектов освещения, в том числе и слоев цифровой карты. Каждая таблица слоя, описывающая объекты, имеет ключевое поле или несколько полей, которые связывают эти объекты с другими объектами (см. приложение Б).
6.1.6 Все таблицы данных объектов освещения, интегрируемых с геоинформационными системами (показываемых на карте), должны иметь в своем составе поля пространственного индекса. В качестве примера в приложении В приведены таблицы данных объектов наружного освещения, показываемых на карте (слоев цифровой карты и описания полей) геоинформационной системы.
6.2 Интеграция с системами управления и контроля освещения

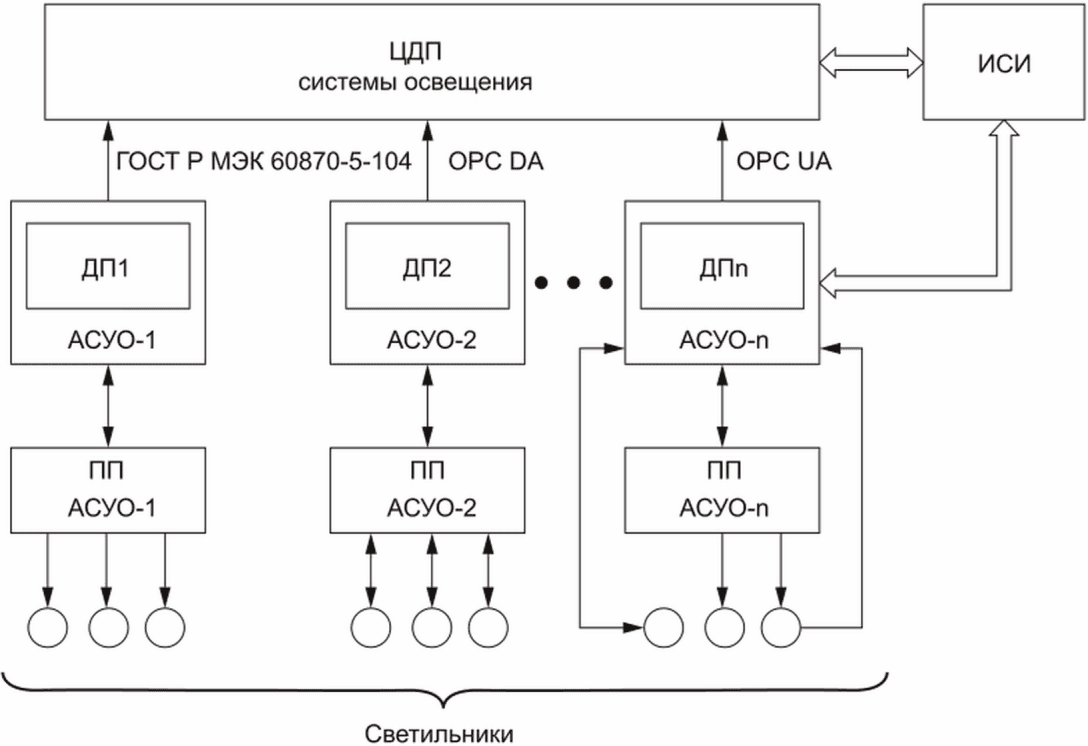

6.2.1 Обмен данными между информационными системами инвентаризации, уровнями автоматизированной системы управления освещением и подсистемами, а также смежными и внешними интегрируемыми информационными системами должен быть организован посредством открытых протоколов обмена.
Должно быть обеспечено хранение данных, полученных посредством взаимодействия со смежными и внешними системами.
6.2.2 Информационное обеспечение информационной системы инвентаризации, системы управления освещением должно быть совместимо с информационным обеспечением систем, взаимодействующих с ней при интеграции, по содержанию, системе кодирования, методам адресации, форматам данных и форме представления информации, получаемой и выдаваемой системой.
Примеры информации, передаваемой для инвентаризации объектов систем освещения при интеграции с автоматизированной системой управления освещением, приведены в приложении Г.
6.3 Интеграция с системами уровня управления производством
Особенности интеграции информационной системы инвентаризации объектов систем освещения с системами уровня управления производством заключаются в обеспечении взаимодействия с информационной системой бухгалтерского и имущественного учета, а также с информационной системой или подсистемой финансовой аналитики.

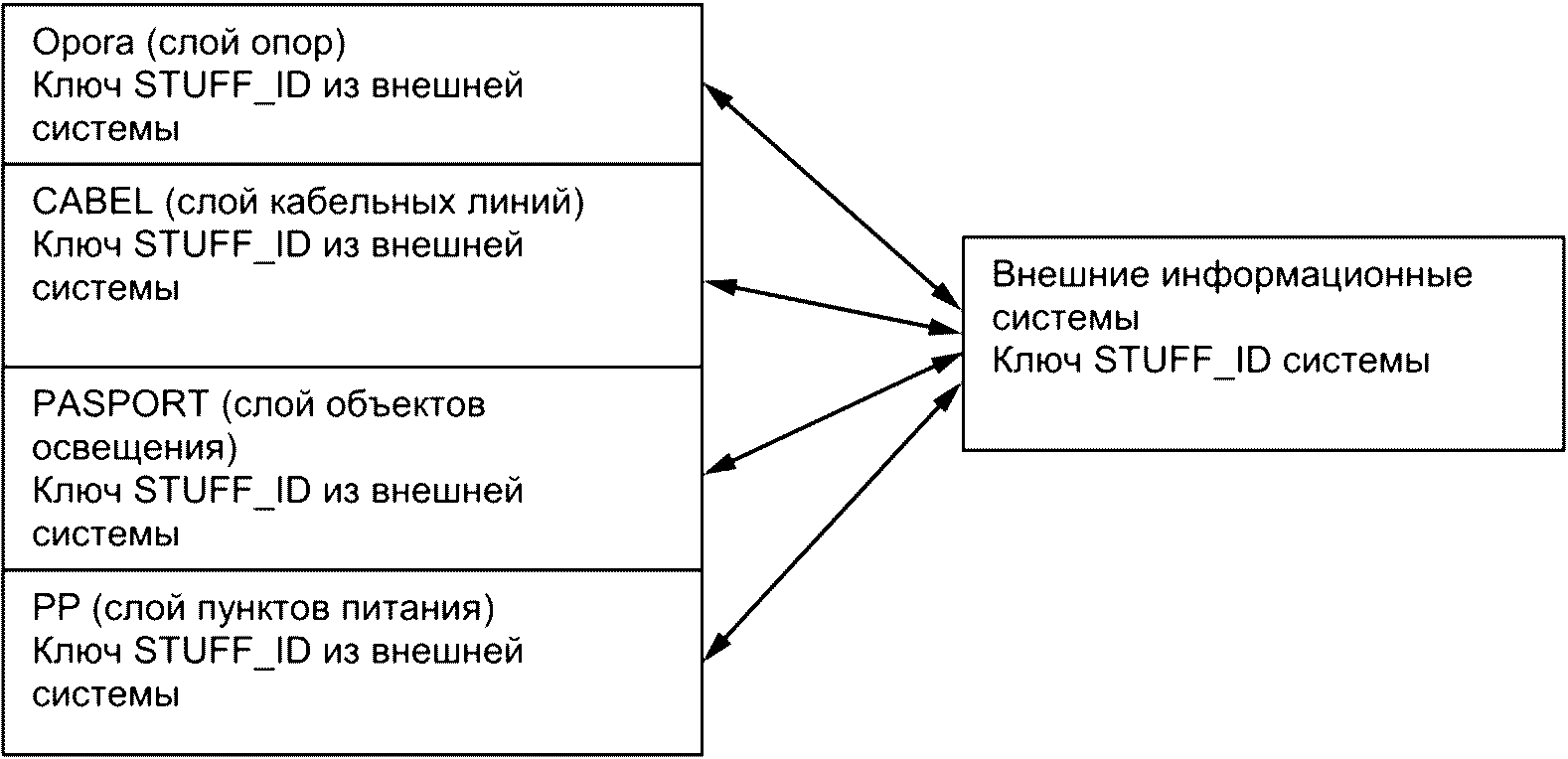

Схема физической модели интеграции данных объектов освещения с информационной системой бухгалтерского и имущественного учета представлена на рисунке 2.
Рисунок 2 — Схема физической модели интеграции
данных объектов освещения с информационной системой
бухгалтерского и имущественного учета
6.4 Интеграция со стационарными и мобильными системами мониторинга освещения
6.4.1 Особенности интеграции информационной системы инвентаризации объектов систем освещения с системами мониторинга освещения заключаются в различном порядке получения входных (исходных) данных для внесения в информационную систему инвентаризации объектов освещения.
6.4.2 От стационарных систем информация поступает, как правило, постоянно или с задаваемой периодичностью, например ежедневно в установленное время. Мобильными системами мониторинга объектов систем освещения регистрируют информацию с привязкой к расположению (координатам) объекта освещения относительно движущегося мобильного регистратора и ко времени фиксации параметров объекта освещения. Такая информация требует дополнительных ресурсов по времени и по видам обеспечения для исключения коллизий и подготовки информации к внесению в базу данных информационной системы инвентаризации, а также для исключения коллизий.
6.5 Интеграция с системами «Умный город» («Умная дорога», «Умный свет»)
6.5.1 При интеграции с автоматизированными и информационными системами, сервисами систем «Умный город» («Умная дорога», «Умный свет») и другими комплексными интегрированными информационными или информационно-управляющими системами и платформами взаимодействие со смежными и внешними системами и подсистемами организуют, как правило, по каналам сети Интернет.
6.5.2 Хранение и работа базы данных организованы с применением «облачных» технологий. При этом требуется применение средств шифрования и криптозащиты в подсистемах информационной безопасности информационных систем инвентаризации.
Дополнительно должно быть предусмотрено наличие средств и способов создания, хранения, проверки и использования резервных копий базового и переменного массивов данных для восстановления информации в информационных системах инвентаризации при сбоях, авариях и отказах.
(справочное)
СМЕЖНЫЕ И ВНЕШНИЕ ИНФОРМАЦИОННЫЕ СИСТЕМЫ, ИСПОЛЬЗУЕМЫЕ
ДЛЯ ВЗАИМОДЕЙСТВИЯ С ИНФОРМАЦИОННЫМИ СИСТЕМАМИ ОСВЕЩЕНИЯ
В таблицах А.1 и А.2 приведены перечни смежных и внешних информационных систем для взаимодействия с информационными системами освещения.
СТРУКТУРА ТАБЛИЦ ДАННЫХ ОБЪЕКТОВ ОСВЕЩЕНИЯ ДЛЯ ИНТЕГРАЦИИ
С ВНЕШНИМИ И СМЕЖНЫМИ ИНФОРМАЦИОННЫМИ СИСТЕМАМИ
В таблицах Б.1 - Б.4 приведены данные объектов систем освещения для интеграции с внешними и смежными информационными системами.
Примечание - Опоры, светильники и кронштейны имеют идентификатор объекта освещения, к которому они принадлежат, кронштейн — идентификатор опоры, на которой он установлен, светильник — идентификатор кронштейна и т.д.
Объекты системы освещения, показываемые на карте (слои цифровой карты и описание полей), представлены в таблицах В.1 - В.9.
Состав и пространственные характеристики таблиц объектов
системы наружного освещения, показываемых на карте
| Наименование поля | Тип данных | Признак ключевого поля | Описание |
|---|---|---|---|
| OPORA_ID | INTEGER | fk | Идентификатор опоры |
| K_X | INTEGER | - | Координата по оси X |
| K_Y | INTEGER | - | Координата по оси Y |
| Наименование поля | Тип данных | Признак ключевого поля | Описание |
|---|---|---|---|
| SVETIL_ID | INTEGER | fk | Идентификатор |
| K_X | INTEGER | - | Координата по оси X |
| K_Y | INTEGER | - | Координата по оси Y |
| Наименование поля | Тип данных | Признак ключевого поля | Описание |
|---|---|---|---|
| COKOL_ID | INTEGER | fk | Идентификатор |
| K_X | INTEGER | - | Координата по оси X |
| K_Y | INTEGER | - | Координата по оси Y |
«CABEL» (слой кабельных линий) для интеграции
с геоинформационными системами (визуализации на карте)
«PASPORT» (слой объектов освещения) для интеграции
с геоинформационными системами (визуализации на карте)
«PP» (слой пунктов питания) для интеграции с геоинформационными системами (визуализации на карте)
«DISPATCHER» (слой зданий диспетчерских пунктов)
для интеграции с геоинформационными системами
(визуализации на карте)
ПРИМЕРЫ ИНФОРМАЦИИ, ПЕРЕДАВАЕМОЙ ДЛЯ ИНВЕНТАРИЗАЦИИ ОБЪЕКТОВ
СИСТЕМ ОСВЕЩЕНИЯ ПРИ ИНТЕГРАЦИИ С АВТОМАТИЗИРОВАННОЙ
СИСТЕМОЙ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ
Г.1 Примеры информации (сигналов), передаваемой для инвентаризации объектов систем освещения при интеграции с автоматизированной системой управления освещением с диспетчерского и центрального диспетчерского пунктов, приведены в таблице Г.1.
Примеры информации (сигналов), передаваемой
для инвентаризации объектов систем освещения
при интеграции с автоматизированной системой
управления освещением с диспетчерского
и центрального диспетчерского пунктов
Г.2 Обобщенная схема сбора данных средствами автоматизированных систем управления освещением для информационной системы инвентаризации от центрального диспетчерского пункта и нескольких диспетчерских пунктов приведена на рисунке Г.1.
АСУО — автоматизированная система управления освещением;
ДП — диспетчерский пункт; ИСИ — информационная система
инвентаризации; ПП — пункт питания; ЦДП — центральный
диспетчерский пункт
Рисунок Г.1 — Обобщенная схема сбора данных средствами
автоматизированных систем управления освещением
для информационной системы инвентаризации
от центрального диспетчерского пункта
и нескольких диспетчерских пунктов
При автоматизированном сборе информации от объектов нижнего уровня (управляемых и контролируемых пунктов питания, светильников, шкафов-регуляторов) и диспетчерских пунктов данные от этих объектов поступают на сервер системы управления по стандартным (OPC DA, OPC UA, ГОСТ Р МЭК 60870-5-104) или проприетарным протоколам, а затем — на диспетчерский пункт. При наличии нескольких диспетчерских пунктов, как правило, создают центральный диспетчерский пункт для контроля за работой диспетчерских пунктов и объектов системы освещения. Информация поступает в информационную систему инвентаризации в прямом доступе, обрабатывается и автоматически вносится в базу данных. При этом для центрального диспетчерского пункта, каждого диспетчерского пункта и отдельно для каждого объекта нижнего уровня системы освещения создают информационную модель и в базе данных системы инвентаризации формируются соответствующие логические объекты (логические информационные модели физических объектов).
