ГОСТ Р 58666-2019 (ИСО/МЭК 18000-3:2010). Национальный стандарт Российской Федерации. Информационные технологии. Идентификация радиочастотная для управления предметами. Параметры радиоинтерфейса для связи на частоте 13,56 МГц
(утв. и введен в действие Приказом Росстандарта от 19.11.2019 № 1185-ст)
Примечание
Документ введен в действие с 01.06.2020.
Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2019 г. № 1185-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИДЕНТИФИКАЦИЯ РАДИОЧАСТОТНАЯ ДЛЯ УПРАВЛЕНИЯ ПРЕДМЕТАМИ
ПАРАМЕТРЫ РАДИОИНТЕРФЕЙСА ДЛЯ СВЯЗИ НА ЧАСТОТЕ 13,56 МГц
Information technology. Radio frequency identification for item management. Part 3. Parameters for air interface communications at 13,56 MHz
ГОСТ Р 58666-2019 (ИСО/МЭК 18000-3:2010)
Дата введения 1 июня 2020 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом «Всероссийский научно-исследовательский институт сертификации» (АО «ВНИИС»), Некоммерческим партнерством «Русское общество содействия развитию биометрических технологий, систем и коммуникаций» (Некоммерческое партнерство «Русское биометрическое общество»), Федеральным государственным бюджетным учреждением «Государственная публичная научно-техническая библиотека России» (ГПНТБ России), Некоммерческим партнерством «Международный Центр Трансфера Технологий» (НП «МЦТТ»), Закрытым акционерным обществом «3М Россия» (ЗАО «3М Россия») и Обществом с ограниченной ответственностью «Спектрум Менеджмент» (ООО «Спектрум Менеджмент») на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен Некоммерческим партнерством «Русское биометрическое общество», ГПНТБ России, НП «МЦТТ» и ЗАО «3М Россия»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 355 «Технологии автоматической идентификации и сбора данных»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2019 г. № 1185-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО/МЭК 18000-3:2010 «Информационные технологии. Идентификация радиочастотная для управления предметами. Часть 3. Параметры радиоинтерфейса для связи на частоте 13,56 МГц» (ISO/IEC 18000-3:2010 «Information technology — Radio frequency identification for item management — Part 3: Parameters for air interface communications at 13,56 MHz», MOD), путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом. Внесение указанных технических отклонений направлено на учет потребностей национальной экономики Российской Федерации.
Сведения о соответствии ссылочных национальных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА.
Сведения о соответствии международных и русских команд, параметров и технических терминов, использованных в настоящем стандарте, приведены в дополнительном приложении ДБ.
Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта приведено в дополнительном приложении ДВ
6 Некоторые элементы настоящего стандарта могут быть объектами патентных прав. Международная организация по стандартизации (ИСО) и Международная электротехническая комиссия (МЭК) не несут ответственности за установление подлинности каких-либо или всех таких патентных прав
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Серия стандартов ГОСТ Р ИСО/МЭК 18000 «Информационные технологии. Идентификация радиочастотная для управления предметами» подготовлена с целью:
- определить общие протоколы для связи в полосах радиочастот, используемых на международном уровне для радиочастотной идентификации (РЧИ), и, по возможности, определить использование одних и тех же протоколов для всех полос радиочастот так, чтобы уменьшить проблемы перехода от одной полосы радиочастот к другой;
- свести к минимуму стоимость программного обеспечения и затраты на внедрение системы;
- добиться, чтобы управление, контроль и обмен информацией были общими настолько, насколько это возможно.
Она состоит из следующих частей:
- Часть 2. Параметры радиоинтерфейса для частот ниже 135 кГц;
- Часть 3. Параметры радиоинтерфейса для связи на частоте 13,56 МГц;
- Часть 4. Параметры радиоинтерфейса для связи на частоте 2,45 ГГц;
- Часть 6. Параметры радиоинтерфейса для связи в диапазоне частот от 860 до 960 МГц. Общие требования;
- Часть 7. Параметры активного радиоинтерфейса для связи на частоте 433 МГц;
- Часть 61. Параметры радиоинтерфейса для связи в диапазоне частот от 860 до 960 МГц, тип A;
- Часть 62. Параметры радиоинтерфейса для связи в диапазоне частот от 860 до 960 МГц, тип B;
- Часть 63. Параметры радиоинтерфейса для связи в диапазоне частот от 860 до 960 МГц, тип C;
- Часть 64. Параметры радиоинтерфейса для связи в диапазоне частот от 860 до 960 МГц, тип D.
Настоящий стандарт предусматривает 3 МОДА, ориентированных на различные области применения. Подробные технические различия между МОДА приведены в таблицах параметров.
Настоящий стандарт касается исключительно систем, работающих на частоте 13,56 МГц.
Международная организация по стандартизации (ИСО) и Международная электротехническая комиссия (МЭК) обращают внимание на тот факт, что следование этому стандарту может затронуть патентные права.
ИСО и МЭК не несут ответственности за установление подлинности каких-либо или всех патентных прав.
Патентообладатели заверили ИСО и МЭК, что они готовы вести переговоры с пользователями по всему миру о лицензировании на разумных и непредвзятых условиях. В этом отношении, заявления патентообладателей зарегистрированы в ИСО и МЭК. Информация может быть получена от следующих компаний:
| Контактная информация | Номер патента |
|---|---|
| EM Microelectronic SA Mr Marc Degrauwe, IP manager Rue des Sors 3 CH-2074 Marin, Switzerland (T) +41 32 755 51 11 (F) +41 32 755 54 03 info@emmicroelectronic.com www.emmicroelectronic.com |
EP 97 115772.2 EP 0 902 546 US 151803 |
| Impinj, Inc. Chris Diorio, CTO 701 N 34th Street, suite 300 Seattle, WA 98103, USA (T) +1 206 834 1115 (F) +1 206 517 5262 diorio@impinj.com www.impinj.com |
EP 97 115772.2 EP 0 902 546 US 151803 |
| Intermec IP Corporation Phyllis T. Turner-Brim, Esq. Legal Department 6001 — 36th Avenue West Everett, WA 98203, USA (T) +1 425-265-2480 (F) +1 425-501-6587 phyllis.turnerbrim@intermec.com |
US 5673037 DE 69530547.6 EP 0702323 FR EP0702323 GB EP0702323 KR 204748 TW 318306 US 6172596 US 6400274 (claims 1-10 only) US 6404325 US 5550547 TW 307079 KR 210830 US 5521601 US 5777561 US 5828318 EP 1020044 US 5912632 US 5942987 TW 352492 KR 244844 US 5995019 US 6400274 (claims 11 et. Seq.) US 6288629 US 6812841 US 6812852 US 7427912 |
| Magellan Technology Pty. Limited IP Manager 65 Johnston St Annandale, NSW 2038, Australia (T) +61 2 9562 9800 (F) +61 2 9518 7620 info@magellan-technology.com |
US5302954 SG37971 DE3854478D EP0390822 US5485154 US10/927,957 US6967573 JP2002500465T JP2006-180816 DE69835452 EP1048126 AU2006202886 AU785098 US7248145 US7259654 US11/538,271 US11/538/242 JP2003 526148 JP2006 344227 DE60119910 EP1266458 EP07013773 EP1544782 EP1544788 EP1679635 |
| NXP B.V. Marc Schouten Intellectual Property & Licensing High Tech Campus 32 5656 AE Eindhoven The Netherlands (T) +31 40 27 26951 (F) +31 40 27 42640 marc.schouten@nxp.com |
|
| TAGSYS, SA Alastair McArthur, CTO 180. Chemin de Saint Lambert 13821 La Penne sur Huveaune FRANCE +33 491 27 57 00 +33 491 27 57 01 alastair.mcarthur@ tagsysrfrd.com.au www.tagsysrfid.com |
US 6,641,036 EP 1232471 US 6992567 EP 1256083 US 6946951 EP 1358644 US 6538564 EP 953181 |
| Texas Instruments Inc. Robby Holland, Licensing Manager P.O. Box 655464, MS 3999 Dallas TX 75256 (T) +1 972 917 4367 (F) +1 972 917 4418 r-holland3@ti.com |
EP1 038257 US 09/315708 JP 00-560700 EP 1 034644 US 6442215 CN 1273730A WO00/04686 EP 0669591B AT-PS 401127 |
| Zebra Technologies Corporation Eric McAlpine, IP Counsel Legal Department 333 Corporate Woods Parkway Vernon Hills, IL 60061-3109 (T) +1 847 793 5640 (F) +1 847 955 4514 emcalpine@zebra.com |
US 6784787 EP 1031046 EP 1291671 EP 05017862.3 US 5680459 US 5557280 US 5699066 EP 0585132 US 6198381 JP 10-272945 US 5537105 US 5966083 US 5995017 |
Следует обратить внимание на то, что некоторые элементы этого стандарта могут быть объектом патентных прав, не указанных выше. ИСО и МЭК не несут ответственности за выявление каких-либо или всех патентных прав. Последнюю информацию по вопросам патентования в ИСО можно найти по адресу: http://www.iso.org/patents.
1 Область применения
Настоящий стандарт содержит рекомендации, касающиеся физического уровня, системы управления коллизиями и протоколов систем радиочастотной идентификации, предназначенных для идентификации предметов и работающих на частоте 13,56 МГц в соответствии с требованиями [1].
Настоящий стандарт содержит описание систем для каждой МОДА <*>, определенной в разделе 6.
<*> МОДА (Mode) радиочастотной идентификации — одна из различных систем радиочастотной идентификации, работающих в той же полосе частот, которые могут быть или не быть совместимыми, но не создают друг другу существенные помехи.
Настоящий стандарт определяет три, не создающих существенных взаимных помех, МОДА.
Несовместимые МОДА не оказывают воздействие друг на друга.
2 Требования соответствия
Для того чтобы претендовать на соответствие настоящему стандарту, необходимо соблюдение всех его положений, за исключением положений с пометкой «опционально». Кроме того, необходимо действовать в соответствии с национальными требованиями использования радиочастотного спектра (что может потребовать дополнительных ограничений).
Соответствующие методы испытаний определены в ГОСТ Р 56914.
3 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО/МЭК 7816-6-2013 Карты идентификационные. Карты на интегральных схемах. Часть 6. Межотраслевые элементы данных для обмена
ГОСТ Р ИСО/МЭК 15693-1-2013 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты удаленного действия. Часть 1. Физические характеристики
ГОСТ Р ИСО/МЭК 15693-2-2013 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты удаленного действия. Часть 2. Воздушный интерфейс и инициализация
ГОСТ Р ИСО/МЭК 15693-3-2011 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты удаленного действия. Часть 3. Антиколлизия и протокол передачи данных
ГОСТ Р ИСО/МЭК 15963 Информационные технологии. Радиочастотная идентификация для управления предметами. Уникальная идентификация радиочастотных меток
ГОСТ Р ИСО/МЭК 18046 Автоматическая идентификация. Идентификация радиочастотная. Методы испытаний технических характеристик устройств радиочастотной идентификации
ГОСТ Р ИСО/МЭК 19762-1 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 1. Общие термины в области АИСД
ГОСТ Р ИСО/МЭК 19762-2 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 2. Оптические носители данных (ОНД)
ГОСТ Р ИСО/МЭК 19762-3 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 3. Радиочастотная идентификация (РЧИ)
ГОСТ Р ИСО/МЭК 19762-4 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 4. Общие термины в области радиосвязи
ГОСТ Р 56914 Информационные технологии. Методы испытаний на соответствие устройств радиочастотной идентификации. Часть 3. Методы испытаний радиоинтерфейса для связи на частоте 13,56 МГц
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
4 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р ИСО/МЭК 19762-1, ГОСТ Р ИСО/МЭК 19762-3, ГОСТ Р ИСО/МЭК 19762-4, а также следующие термины с соответствующими определениями:
4.1 закодированный текст (cover-coded text): Информация, которая зашифрована методом защиты кодированием.
4.2 защита кодированием (cover-coding): Метод закрытия устройством считывания/опроса (УСО) информации, которая передается радиочастотной метке.
4.3 дуплексная связь (full-duplex communications): Передача данных (в обоих направлениях) при наличии активирующего поля, излучаемого трансивером.
4.4 полудуплексная связь (half-duplex communications): Поочередная передача данных в любом направлении, которая ведется в каждый момент времени только в одном направлении.
4.5 маркер подлинности (handle, descriptor): RN16, 16-битовое случайное число, которое служит для установления подлинности (опознания, аутентификации) радиочастотных меток в состояниях open и secured.
4.6 код PacketCRC (PacketCRC): 16-битовый циклический избыточный код (CRC), который радиочастотная метка с ненулевым значением XI (индикатора расширенного протокола управления, см. 5.1), динамически вычисляет на основе значений PC, XPC и UII, и передает путем модуляции нагрузкой во время инвентаризации <*> (см. 4.13).
<*> Инвентаризация (inventory) — операция идентификации радиочастотной метки устройством считывания/опроса (УСО).
4.7 данные PacketPC (PacketPC): Информация о протоколе управления, которую радиочастотная метка с ненулевым значением XI динамически вычисляет и передает путем модуляции нагрузкой во время инвентаризации (см. 4.14).
4.8 фазовая модуляция колебаний (phase jitter modulation (PJM)): Метод модуляции, при котором данные передаются в виде малых изменений фазы силового питающего поля.
4.9 физический уровень (physical layer): Кодирование данных путем модуляции формы радиоволн, используемые при обмене данными между устройством считывания/опроса (УСО) и радиочастотной меткой при передаче данных в обоих направлениях.
4.10 опорный интервал (pivot): Средняя длительность передаваемого символа данных при передаче в направлении «УСО — радиочастотная метка». R=>T: Опорный интервал = (длительность 0 + длительность 1)/2. См. Направление передачи от УСО к радиочастотной метке (R => T) в 5.1.
4.11 открытый текст (plaintext): Информация, которая не защищена кодированием.
4.12 ввод в действие (recommissioning): Значительные изменения функциональности радиочастотной метки и/или содержимого памяти, по командам УСО, обычно в результате изменения модели использования или назначения радиочастотной метки.
4.13 код StoredCRC (StoredCRC): 16-битовый циклический избыточный код (CRC), который вычисляется радиочастотной меткой для данных StoredPC и UII, сохраняется в памяти UII при включении питания, и может передаваться в ответе при инвентаризации (см. 4.13).
4.14 данные StoredPC (StoredPC): Данные, определяющие вид протокола управления (protocol-control information), хранящаяся в памяти UII, которую радиочастотная метка с нулевым значением XI передает путем модуляции нагрузкой во время инвентаризации (см. 4.7).
4.15 интервал Tari (Tari): Опорный интервал при передаче нулевого бита данных в канале связи «УСО-радиочастотная метка».
5 Обозначения и сокращения
В настоящем стандарте использованы как собственные символьные обозначения и сокращения, так и принятые в ГОСТ Р 56914, ГОСТ Р ИСО/МЭК 19762-1, ГОСТ Р ИСО/МЭК 19762-3, ГОСТ Р ИСО/МЭК 19762-4.
5.1 Обозначения
DR — результат деления (отношение) (для метода ASK) или 0 бит выбора канала для ответа (для метода PJM);
M(ASK) — тип модуляции ответа радиочастотной метки;
Mh — огибающая радиочастотного (РЧ) сигнала пульсации (верхняя часть);
Ml — огибающая радиочастотного (РЧ) сигнала пульсации (нижняя часть);
M(PJM) — бит 1 и бит 2 выбора канала для ответа;
Ms — уровень радиочастотного РЧ сигнала в состоянии ВЫКЛЮЧЕНО;
Q — параметр количества слотов (параметр, который УСО использует для регулировки вероятности ответа радиочастотной метки);
R — устройство считывания/опроса (УСО) (также иногда называемое устройством считывания);
R=>T — направление передачи от УСО к радиочастотной метке;
RTcal — калибровочный символ при передаче R=>T;
T1 — время между запросом УСО и ответом радиочастотной метки;
T2 — время между ответом радиочастотной метки и запросом УСО;
T3 — время ожидания УСО, после T1, до подачи новой команды;
T4 — минимальное время между командами УСО;
Tf or Tf,10 — 90% — время затухания огибающей радиочастотного сигнала;
Tpri — период следования импульсов сигнала связи (Tpri = 1/LF);
Tr or Tr,10 — 90% — время нарастания огибающей радиочастотного сигнала;
TRext — выбор — должен ли заголовку предшествовать пилотный сигнал <*> (для метода ASK) или бит 3 выбора канала для ответа (для метода PJM);
<*> Предварительный тоновый сигнал.
Ts — время установления радиочастотного сигнала;
T=>R — направление передачи от радиочастотной метки к УСО;
TRcal — калибровочный символ при передаче T=>R;
Xfp — значение с плавающей запятой;
xxxx2 — двоичная система счисления;
xxxxh — шестнадцатеричная система счисления;
~= — МОДА 1 — приближенное значение (например, ~= 75,52 мкс).
5.2 Сокращения
ARIB — Ассоциация радио индустрии и бизнеса (Association of Radio Industries and Businesses);
AFI — идентификатор семейства приложений (Application family identifier);
AM — амплитудная модуляция (Amplitude modulation);
ASK — амплитудная манипуляция (Amplitude shift keying);
BPSK — двоичная фазовая манипуляция (Binary Phase Shift Keying);
CEPT — Европейская конференция администраций почтовых служб и служб связи (Conference of European Posts and Telecommunications);
CFR — Кодекс федеральных правил (свод федеральных регулирующих актов США) (Code of Federal Regulations);
CRC — циклический избыточный код (Cyclic Redundancy Check);
Примечание - В настоящем стандарте используются два типа циклического избыточного кода: CRC-5 (5-битовый CRC) и CRC-16 (16-битовый CRC) и три различных понятия CRC-16: код StoredCRC, код PacketCRC и CRC-16c.
Для памяти UII (0-го слова) и команды ACK используются следующие два понятия CRC-16:
- код StoredCRC = CRC-16 рассчитывается при запуске и отображается в 0 слове памяти UII;
- код PacketCRC = CRC-16 рассчитывается по данным ответа радиочастотной метки на команду ACK.
Для всех остальных случаев и команд используется следующее понятие CRC-16:
CW — непрерывный радиочастотный сигнал (Continuous wave);
dBch — уровень в децибелах относительно интегральной мощности в опорном канале (Decibels referenced to the integrated power in the reference channel);
DSB — боковые полосы (Double sideband);
DSB-ASK — амплитудная манипуляция с двумя боковыми полосами (Double-SideBand Amplitude-Shift Keying);
DR — отношение (результат деления) (Divide ratio);
ERC — Европейский комитет по радиосвязи (European Radiocommunications Committee);
ERM — электромагнитная совместимость и вопросы радиочастотного спектра (Electromagnetic compatibility and Radio spectrum Matters);
ETSI — Европейский институт стандартизации электросвязи (European Telecommunications Specifications Institute);
FCC — Федеральная комиссия по связи (ФКС) (Federal Communications Commission);
FT — допустимое отклонение частоты (погрешность частоты) (Frequency Tolerance);
ITF — «УСО передает первым» (или «устройство считывания передает первым») <*> (Interrogator talks first (reader talks first));
<*> Протокол ITF — протокол для связи, согласно которому радиочастотная метка передает сигнал ответа только после получения команды УСО.
LF — частота сигнала связи (LF = 1/Tpri) (Link Frequency (LF = 1/Tpri));
MFM — модифицированная частотная модуляция (Modified Frequency Modulation);
N/A — не применимо (Not Applicable);
NSI — идентификатор системы счисления (Numbering system identifier);
PIE — время-импульсное кодирование (Pulse-Interval Encoding);
PJM — фазовая модуляция колебаний (Phase Jitter Modulation);
ppm — частей на миллион (Parts-per-million);
PC — управление протоколом (Protocol control);
RF — частота радиосигнала (Radio frequency);
RFU — зарезервировано для будущего использования (Reserved for future use);
RN16 — 16-разрядное случайное или псевдослучайное число (16-bit random or pseudo-random number);
RNG — генератор случайных или псевдослучайных чисел (Random or pseudo-random number generator);
SRD — средства радиосвязи малого радиуса действия (Short Range Devices);
TDM — мультиплексирование с разделением по времени или мультиплексировано с разделением по времени (по контексту) (Time-division multiplexing or time-division multiplexed (as appropriate));
TID — идентификация радиочастотной метки или идентификатор радиочастотной метки в зависимости от контекста (Tagidentification or tag identifier, depending on context);
UII — уникальный идентификатор предмета учета (Unique item identifier);
UMI — индикатор пользовательской памяти (User-memory indicator);
XI — индикатор XPC (XPC indicator);
XPC — расширенное управление протоколом (Extended protocol control);
XPC_W1 — слово 1 XPC (XPC word 1);
XPC_W2 — слово 2 XPC (XPC word 2);
XTID — расширенный идентификатор радиочастотной метки (см. [2]) (Extended TID indicator (см. [2]).
5.3 Примечания
При описании МОДА 3 настоящей спецификации приняты следующие обозначения:
- состояния и флаги состояний выделены полужирным. Пример: ready;
- команды обозначены курсивом. Переменные также обозначаются курсивом. Там, где в спецификации может возникнуть путаница между обозначениями команд и переменных, должно быть явное указание в самом наименовании. Пример: BeginRound (Начать цикл опроса);
- процедуры показаны #подчеркнутым курсивом#;
- параметры команд подчеркнуты. Пример: @Pointer@ (Указатель);
- для указания на логическое отрицание, перед обозначением используется символ '
'. Пример: Если значение «flag» — истина, то «flag» — ложь; - обозначение «R=>T» относится к командам или к сигналам связи, передаваемым по радиоинтерфейсу от УСО к радиочастотной метке (англ. reader-to-tag));
- обозначение «T=>R» относится к командам или к сигналам связи, передаваемым по радиоинтерфейсу от радиочастотной метки к УСО (англ. tag-to-reader).
6 Требования: физический уровень, система управления коллизиями и протокол передачи данных для систем, работающих на частоте 13,56 МГц
6.0 Общие положения, применимые ко всем МОДА
6.0.1 Представление в соответствии с [1]
Контекст, формулировки и представления настоящего стандарта, описывающие физический уровень, систему управления коллизиями и протокол передачи данных для систем радиочастотной идентификации, работающих в диапазоне 13,56 МГц, находятся в полном соответствии с требованиями [1].
6.0.2 Функциональная совместимость с настоящим стандартом
Настоящий стандарт определяет и описывает три МОДА на частоте 13,56 МГц.
Описанные МОДА не совместимы между собой, но полагается, что при работе они не оказывают какого-либо существенного воздействия друг на друга. Все известные перекрестные взаимодействия перечислены в приложении O.
1 Рекомендуется, чтобы пользователи выбирали одну из МОДА для каждого конкретного применения.
2 В соответствии с национальными требованиями использования радиочастотного спектра могут существовать ограничения по мощности, частоте или по полосе пропускания радиочастотного спектра, что снижает производительность системы при применении ее в данной стране. Это означает, что пользователь несет ответственность за получение подтверждения от изготовителей, а также, при необходимости, за проведение соответствующих испытаний, чтобы гарантировать соответствие системы требованиям законодательства.
3 На момент подготовки настоящего стандарта канал связи «УСО-радиочастотная метка» и «радиочастотная метка-УСО» может быть объектом для получения официального разрешения или проведения сертификации, поэтому, в дополнение к настоящему стандарту, необходимо сделать ссылку на национальное регулирование и стандарты в области радиосвязи. Все системы должны быть согласованы с национальными требованиями использования радиочастотного спектра.
6.0.3 Соответствие устройства опроса/считывания требованиям настоящего стандарта
Для утверждения о соответствии устройства опроса/считывания настоящему стандарту УСО должен поддерживать: МОДА 1, МОДА 2 либо МОДА 3. УСО может поддерживать любой или все МОДА как опцию (МОДА не являются взаимодействующими).
6.0.4 Соответствие радиочастотной метки требованиям настоящего стандарта
Для утверждения о соответствии радиочастотной метки настоящему стандарту радиочастотная метка должна поддерживать: МОДА 1, МОДА 2 либо МОДА 3. Радиочастотная метка может поддерживать любую или все МОДА как опцию (режимы не являются взаимодействующими).
6.0.5 Структура команд и возможность расширения
6.1, 6.2 и 6.3 описывают структуру кодов команд между УСО и радиочастотной меткой и показывают, какое количество позиций доступно для будущего расширения. Подразделы, описывающие спецификации команд управления, полностью описывают команды и их представление. Каждая команда помечается как «обязательная» или «опциональная». В соответствии с [1] подразделы настоящего стандарта устанавливают возможность реализации «команд пользователя» и «команд изготовителя».
Виды характеристик разрешенных команд определены в пунктах от 6.0.6 до 6.0.9.
6.0.6 Обязательные команды
Обязательная команда должна поддерживаться всеми радиочастотными метками, отвечающими требованиям стандарта. УСО, отвечающие требованиям стандарта, должны поддерживать все обязательные команды.
6.0.7 Опциональные команды
Опциональные команды — команды, которые определены в настоящем стандарте. УСО должны быть технически способными к выполнению всех опциональных команд, которые определены в настоящем стандарте (хотя необходимости быть сконфигурированными для этого нет). Радиочастотные метки могут поддерживать или не поддерживать опциональные команды.
Если в устройстве опроса или в радиочастотной метке реализована опциональная команда, то она должна соответствовать требованиям настоящего стандарта.
6.0.8 Команды пользователя
Команды пользователя могут быть разрешены к использованию настоящим стандартом, но не должны быть описаны в настоящем стандарте.
Команда пользователя не должна никаким образом копировать функциональность какой-либо обязательной или дополнительной команды, определенной в настоящем стандарте. УСО должен использовать команду пользователя только в соответствии со спецификациями изготовителя радиочастотной метки.
6.0.9 Команды изготовителя
Команды изготовителя могут быть разрешены к использованию настоящим стандартом, но не должны быть описаны в настоящем стандарте.
Команда изготовителя не должна никаким образом копировать функциональность какой-либо обязательной или дополнительной команды, определенной в настоящем стандарте. Поставщики не должны предоставлять каких-либо средств для обхода ограничений, накладываемых протоколом. Команды изготовителя предназначены для производственных целей и не должны использоваться в установленных системах радиочастотной идентификации.
6.1 МОДА 1: физический уровень, система управления коллизиями и протоколы МОДА 1
МОДА 1 не совместима ни с какими другими МОДА, определенными в настоящем стандарте.
6.1.1 Система считывания/записи
МОДА 1 описывает систему считывания/записи, используя метод «Обмен данными начинает УСО».
6.1.2 Нормативные аспекты
Физический уровень, система управления коллизиями и протоколы передачи, описанные в этой МОДА, определены в ГОСТ Р ИСО/МЭК 15693-1, ГОСТ Р ИСО/МЭК 15693-2. Пункты 6.1.3 - 6.1.8 описывают нормативные требования МОДА 1.
6.1.3 Аспекты измерения параметров соответствия и производительности
Аспекты измерения параметров соответствия и производительности для МОДА 1 даны в соответствующих подразделах (ГОСТ Р ИСО/МЭК 18046 и ГОСТ Р 56914 соответственно).
6.1.4 Физический уровень
Физический уровень МОДА 1 радиоинтерфейса на частоте 13,56 МГц должен соответствовать требованиям ГОСТ Р ИСО/МЭК 15693-2.
6.1.5 Протокол и метод управления коллизиями
Протокол и метод управления коллизиями МОДА 1 радиоинтерфейса на частоте 13,56 МГц должен соответствовать требованиям ГОСТ Р ИСО/МЭК 15693-3.
6.1.6 Команды
Команды МОДА 1 для радиоинтерфейса на частоте 13,56 МГц должны соответствовать требованиям ГОСТ Р ИСО/МЭК 15693-3. В приложении A приведены команды, которые необходимы, чтобы поддерживать кодирование, описанное в [3], и которые требуются в радиочастотной идентификации для управления предметами.
6.1.7 Таблица параметров канала связи «УСО-радиочастотная метка»
Таблица параметров канала связи «УСО-радиочастотная метка» для МОДА 1 радиоинтерфейса на частоте 13,56 МГц, должна соответствовать требованиям ГОСТ Р ИСО/МЭК 15693-2. Для получения более подробной информации см. таблицу 1.
Параметры канала связи «УСО-радиочастотная метка»
| Ссылка | Параметр | Описание/граничные значения | Опции/замечания |
| M1-Int: 1 | Рабочий диапазон частот | 1 канал связи «УСО-радиочастотная метка» на частоте (центральная частота) 13,56 Мгц +/- 7 кГц | - |
| M1-Int: 1a | Рабочая частота по умолчанию | 13,56 Мгц | - |
| M1-Int: 1b | Рабочие каналы (для систем с расширенным спектром) | N/A | - |
| M1-Int: 1c | Точность рабочей частоты | +/- 100 миллионных долей +/- 50 миллионных долей в Японии | - |
| M1-Int: 1d | Частота перестройки (для систем, использующих алгоритм псевдослучайной перестройки рабочей частоты [FHSS]) | N/A | - |
| M1-Int: 1e | Последовательность значений рабочих частот (для систем, использующих алгоритм псевдослучайной перестройки рабочей частоты [FHSS]) | N/A | - |
| M1-Int: 2 | Полоса пропускания используемого канала | 13,56 МГц +/- 7 кГц с модуляцией согласно 6.1.4 | - |
| M1-Int: 2a | Минимальный частотный диапазон приемника | 13,56 МГц +/- (423,75 кГц +/- 40 кГц) 13,56 МГц +/- (484,28 кГц +/- 40 кГц) | Центрируемый на поднесущей частоте |
| M 1-Int: 3 | Максимальная напряженность магнитного поля УСО. Предельные значения напряженности магнитного поля в коммуникационной зоне | УСО не должно создавать поле напряженностью более 12 А/м в любой части объема, где может находится радиочастотная метка, размер которой соответствует размеру идентификационной карты по [[4]](#p107061). Максимальная рабочая напряженность поля: 5 А/м для радиочастотных меток, размер которых соответствует размеру идентификационной карты по [[4]](#p107061). Для других типоразмеров меток изготовитель должен указать максимальную рабочую напряженность поля <*> | (Индуктивная связь) Методы испытаний для определения рабочей области УСО определены в ГОСТ Р 56914 |
| M1-Int: 3a | Минимальная рабочая напряженность поля | Минимальная рабочая напряженность поля: 150 мА/м для радиочастотных меток, размер которых соответствует размеру идентификационной карты по [[4]](#p107061). В различных применениях могут использоваться разные значения минимальной рабочей напряженности поля. В этом случае минимальная рабочая напряженность поля определяется изготовителем радиочастотной метки | - |
| M1-Int: 4 | Паразитное излучение УСО | В соответствии с национальными требованиями использования радиочастотного спектра <**> | - |
| M1-Int: 4a | Паразитное излучение УСО внутри рабочего диапазона частот (для систем с расширенным спектром) | N/A | - |
| M1-Int: 4b | Паразитное излучение УСО вне рабочего диапазона частот | N/A | - |
| M1-Int: 5 | Спектральная маска передатчика УСО | Метод модуляции и поразрядное кодирование допускают максимальное значение мощности поля для метки в соответствии со следующими нормами: США: FCC 47 часть 15 Евросоюз: EN 300-330 Япония: ARIB STD-T82 | - |
| M1-Int: 6 | Временные диаграммы | См. ниже | - |
| M1-Int: 6a | Время цикла передача — прием | <= 4320/fc | - |
| M1-Int: 6b | Время цикла прием — передача | >= 4192/fc | - |
| M1-Int: 6c | Время задержки или линейно нарастающий сигнал УСО | См. 6.1.4 | - |
| M1-Int: 6d | Время затухания или линейно падающий сигнал УСО | См. 6.1.4 | - |
| M1-Int: 7 | Модуляция | Амплитудная модуляция несущей частоты (АМн 100%, АМн 10%) | - |
| M1-Int: 7a | Последовательность значений частоты (для систем псевдослучайной перестройки частоты) | N/A | - |
| M1-Int: 7b | Тактовая частота (для систем псевдослучайной перестройки частоты) | N/A | - |
| M1-Int: 7c | Точность значений тактовой частоты (для систем псевдослучайной перестройки частоты) | N/A | - |
| M1-Int: 7d | Индекс модуляции | Два уровня амплитудной модуляции: 100% и 10%. Индекс модуляции: (a — b)/(a + b). Примечание — Глубина модуляции (a — b)/a | Любой из этих индексов определяется УСО (см. 6.1.4). Два индекса модуляции допустимы и определяются УСО. Оба должны быть декодированы радиочастотной меткой. Модуляция должна использовать принцип ASK (амплитудной манипуляции). В зависимости от выбора УСО |
| M1-Int: 7e | Рабочий цикл | См. 6.1.4 | - |
| M1-Int: 7f | Девиация частотной модуляции | N/A | - |
| M1-Int: 8 | Кодирование данных | Кодирование данных должно быть реализовано, с использованием фазово-импульсной модуляции. Радиочастотной меткой должны поддерживаться два режима кодирования данных. Выбор режима должен быть сделан УСО и указан радиочастотной метке в стартовом кадре (SOF) | Режим кодирования данных «1 из 256»: Значение одного байта должно быть представлено позицией одного импульса. Позиция импульса на одном из 256 следующих друг за другом временных интервалов с периодом 18,88 мкс (256/Fc) определяет значение байта. Режим кодирования данных «1 из 4»: Фазово-импульсная модуляция должна использоваться там, где позиция определяет два бита за один раз. Четыре последовательные пары битов формируют байт. Результирующая скорость передачи данных в битах составляет 26,48 Кбит/с (fc/512) |
| M1-Int: 9 | Скорость передачи данных в битах | Режим кодирования «1 из 256»: 1,65 Кбит/с (fc/8192). Режим кодирования «1 из 4»: 26,48 Кбит/с (fc/512) | Любой режим, определяется УСО |
| M1-Int: 9 Скорость передачи данных в битах | |||
| Режим кодирования «1 из 256»: 1,65 Кбит/с (fc/8192). | Режим кодирования «1 из 4»: 26,48 Кбит/с (fc/512) | Любой режим, определяется УСО M1-Int: 9a | Точность скорости передачи данных в битах |
| Соответствует точности несущей частоты | - | M1-Int: 10 | Точность модуляции УСО |
| N/A | - | -------------------------------- | |
<*> Решением ГКРЧ 07-20-03-001 определена максимальная напряженность магнитного поля на расстоянии 10 м от УСО, которая составляет 60 дБ (мкА/м).
<**> В соответствии с решением ГКРЧ от 7 мая 2007 года № 07-20-03-001, г. Москва, «О выделении полос радиочастот устройствам малого радиуса действия» для устройств радиочастотной идентификации» установлена максимальная напряженность магнитного поля на расстоянии 10 м от УСО на уровне 60 дБ (мкА/м).
6.1.8 Таблица параметров для канала связи «радиочастотная метка-УСО»
Таблица параметров канала связи «радиочастотная метка-УСО» для МОДА 1 радиоинтерфейса на частоте 13,56 МГц должна соответствовать требованиям ГОСТ Р ИСО/МЭК 15693-2. Для получения более подробной информации см. таблицу 2.
Параметры канала связи «радиочастотная метка-УСО» <*>
| Позиция | Параметр | Описание/граничные значения | Опции/замечания |
|---|---|---|---|
| M1-Tag: 1 | Рабочий диапазон частот. Диапазоны поднесущих частот |
Могут использоваться одна или две поднесущие. Выбор между ними должен быть сделан УСО, используя первый бит в заголовке протокола, как определено в ГОСТ Р ИСО/МЭК 15693-3. Когда используется одна поднесущая, частота fs1 поднесущей модуляции нагрузкой должна быть fc/32 (423,75 кГц). Когда используются две поднесущие, частота fs1 должна быть fc/32 (423,75 кГц), а частота fs2 должна быть fc/28 (484,28 кГц). Когда используются две поднесущие, фаза должна быть непрерывной, как показано на диаграммах |
- |
| M1-Tag: 1a | Рабочая частота по умолчанию | 13,56 МГц +/- 7 кГц | - |
| M1-Tag: 1b | Рабочие каналы (для систем с расширенным спектром) | N/A | - |
| M1-Tag: 1c | Точность рабочей частоты | Точность значения частоты 13,56 МГц соответствует точности несущей частоты | - |
| M1-Tag: 1d | Частота перестройки (для систем, использующих алгоритм псевдослучайной перестройки рабочей частоты [FHSS]) | N/A | - |
| M1-Tag: 1e | Последовательность значений рабочих частот (для систем, использующих алгоритм псевдослучайной перестройки рабочей частоты [FHSS]) | N/A | - |
| M1-Tag: 2 | Полоса пропускания используемого канала | 13,56 МГц: 4 поднесущие 1 поднесущая: 13,56 МГц +/- (423,75 кГц +/- 40 кГц) 2 поднесущие: 2 канала: 13,56 МГц +/- (484,28 кГц +/- 40 кГц) |
- |
| M1-Tag: 3 | Максимальная напряженность магнитного поля | В соответствии с национальными требованиями использования радиочастотного спектра <*> | - |
| M1-Tag: 4 | Паразитное излучение | N/A | - |
| M1-Tag: 4a | Паразитное излучение внутри рабочего диапазона частот (для систем с расширенным спектром) | N/A | - |
| M1-Tag: 4b | Паразитное излучение вне рабочего диапазона частот | N/A | - |
| M1-Tag: 5 | Спектральная маска передатчика | В соответствии с: США: FCC 47 часть 15 ЕС и другие EN:300-330 (Спектральная маска передатчика не регулируется законом Японии о радио) <**> |
- |
<*> В соответствии с решением ГКРЧ от 7 мая 2007 года № 07-20-03-001, г. Москва, «О выделении полос радиочастот устройствам малого радиуса действия» для устройств радиочастотной идентификации» установлена максимальная напряженность магнитного поля на расстоянии 10 м от УСО на уровне 60 дБ (мкА/м).
<**> В Российской Федерации не регулируется.
| Позиция | Параметр | Описание/граничные значения | Опции/замечания |
|---|---|---|---|
| M1-Tag: 6 | Временные диаграммы | См. ниже. | - |
| M1-Tag: 6a | Время цикла передача — прием | <= 4192/fc | - |
| M1-Tag: 6b | Время цикла прием — передача | От 4320/fc до 4384/fc | - |
| M1-Tag: 6c | Время задержки или линейно нарастающий сигнал | N/A | - |
| M1-Tag: 6d | Время затухания или линейно падающий сигнал | N/A | - |
| M1-Tag: 7 | Модуляция (на несущей) | Должна быть возможность связи радиочастотной метки с УСО в среде, поддерживающей индуктивное соединение, посредством модуляции несущей частоты, обеспечивающей генерацию поднесущей на частоте fs. Поднесущая должна генерироваться путем изменения нагрузки в радиочастотной метке. Методы испытаний модуляции нагрузкой радиочастотной метки определены в ГОСТ Р 56914. Амплитуда модуляции нагрузкой должна быть не менее 10 мВ для радиочастотных меток, размер которых соответствует размеру идентификационной карты по [4] при измерении в соответствии с описанными методами испытаний. Для радиочастотных меток других форм-факторов, изготовитель должен определить параметры модуляции нагрузкой |
- |
| M1-Tag: 7a | Последовательность значений частоты (для систем с псевдослучайной перестройкой частоты [FHSS]) | N/A | - |
| M1-Tag: 7b | Тактовая частота (для систем на основе сигналов с расширенным спектром) | N/A | - |
| M1-Tag: 7c | Точность значений тактовой частоты (для систем на основе сигналов с расширенным спектром) | N/A | - |
| M1-Tag: 7d | Отношение ON/OFF <*> | N/A | - |
| M1-Tag: 7e | Частота поднесущей | Если используется одна поднесущая: 423,75 кГц. Если используются две поднесущие: 423,75 кГц и 484,28 кГц |
- |
| M1-Tag: 7f | Точность частоты поднесущей. Допустимое отклонение частоты поднесущей, сгенерированной в канале связи «радиочастотная метка-УСО)» | Определяется точностью несущей | - |
| M1-Tag: 7g | Модуляция поднесущей | Одна поднесущая: логический 0 передается 8 импульсами на частоте 423,75 кГц (fc/32), за которыми следует временной интервал 18,88 мкс (256/fc), в течение которого модуляция отсутствует. Логическая 1 начинается временным интервалом 18,88 мкс (256/fc), в течение которого модуляция отсутствует, за которым следуют 8 импульсов на частоте 423,75 кГц (fc/32). Две поднесущие: Логический 0 передается 8 импульсами на частоте 423,75 кГц (fc/32), за которыми следуют 9 импульсов на частоте 484,28 кГц (fc/28). Логическая 1 передается 9 импульсами на частоте 484,28 кГц (fc/28), за которыми следуют 8 импульсов на частоте 423,75 кГц (fc/32) |
Определяется системой опроса. Радиочастотная метка должна поддерживать обе |
| M1-Tag: 7h | Рабочий цикл | N/A | - |
| M1-Tag: 7 I | Девиация частотной модуляции | N/A | - |
| M1-Tag: 8 | Кодирование данных | Данные должны быть закодированы, используя Манчестерское кодирование одной или двух поднесущих | - |
| M1-Tag: 9 | Скорость передачи данных в битах | См. 6.1.4 | - |
| M1-Tag: 9a | Точность скорости передачи данных в битах | Определяется точностью несущей частоты | - |
| M1-Tag: 10 | Точность модуляции (для систем, использующих алгоритм псевдослучайной перестройки рабочей частоты [FHSS]) | N/A | - |
| M1-Tag: 11 | Заголовок | Кадрирование было выбрано для простоты синхронизации и независимости протокола. Кадры разделяются на стартовый кадр (SOF) и завершающий кадр (EOF), образованные нарушением кодирования | - |
| M1-Tag: 11a | Длина заголовка | См. 6.1.4 | - |
| M1-Tag: 11b | Форма сигнала заголовка | : SOF при использовании одной поднесущей SOF состоит из 3 частей: 1: времени отсутствия модуляции 56,64 мкс (768/fc); 2: 24-х импульсов на частоте 423,75 кГц (fc/32); 3: последующей логической 1, которая передается интервалом времени 18,88 мкс (256/fc), в течение которого модуляция отсутствует, за которым следуют 8 импульсов на частоте 423,75 кГц (fc/32). : SOF при использовании двух поднесущих SOF состоит из 3 частей: 1: 27-и импульсов на частоте 484,28 кГц (fc/28); 2: 24-х импульсов на частоте 423,75 кГц (fc/32); 3: логической 1, которая передается 9 импульсами на частоте 484,28 кГц (fc/28), за которыми следуют 8 импульсов на частоте 423,75 кГц (fc/32) |
- |
| : EOF при использовании одной поднесущей EOF состоит из 3 частей: 1: логического 0, который передается 8 импульсами на частоте 423,75 кГц (fc/32); 2: интервала времени 18,88 мкс (256/fc), в течение которого модуляция отсутствует; 3: 24 импульсов на частоте 423,75 кГц (fc/32), интервала времени 56,64 мкс (768/fc), в течение которого модуляция отсутствует : EOF при использовании двух поднесущих EOF состоит из 3 частей: 1: логического 0, который передается 8 импульсами на частоте 423,75 кГц (fc/32), за которыми следуют 9 импульсов на частоте 484,28 кГц (fc/28); 2: 24 импульсов на частоте 423,75 кГц (fc/32); 3: 27 импульсов на частоте 484,28 кГц (fc/28) |
|||
| M1-Tag: 11c | Последовательность битов синхронизации | N/A | - |
| M1-Tag: 12 | Скремблирование (для систем на основе сигналов с расширенным спектром) | N/A | - |
| M1-Tag: 13 | Порядок передачи битов | Начиная с младшего значащего бита | - |
| M1-Tag: 14 | Резервный | - | |
| M1-Tag: 15 | Поляризация | N/A (поле в ближней зоне) | - |
| M1-Tag: 16 | Минимальная полоса пропускания приемника радиочастотной метки | См. передаваемые/принимаемые сигналы 6.1.4 | - |
<*> Отношение времени излучения к времени ожидания.

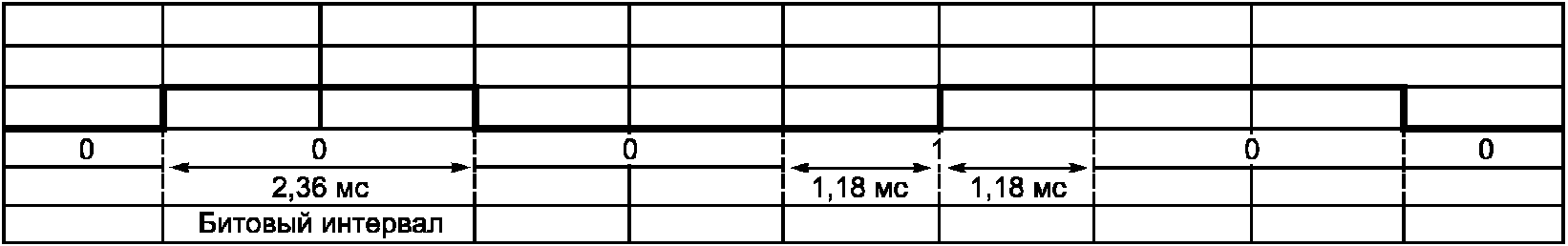

6.2 МОДА 2: физический уровень, система управления коллизиями и протоколы МОДА 2
МОДА 2 не совместим ни с какими другими режимами МОДА, определенными в настоящем стандарте.
МОДА 2 не влияет на любой другой режим, определенный в настоящем стандарте.
Аспекты измерения параметров соответствия и производительности для МОДА 2 должны удовлетворять ГОСТ Р ИСО/МЭК 18046 и ГОСТ Р 56914 соответственно.
6.2.1 Нормативные аспекты: физические параметры и параметры управления доступом к среде (MAC): канал связи «УСО-радиочастотная метка»
Физические параметры и параметры управления доступом к среде (MAC) канала связи «УСО-радиочастотная метка» приведены в таблице 3.
Физические параметры и параметры управления доступом к среде (MAC) канала связи: «УСО-радиочастотная метка»
| Позиция | Параметр | Описание |
|---|---|---|
| M2-Int: 1 | Диапазон рабочих частот | 13,56 МГц +/- 7 кГц |
| M2-Int: 1a | Рабочая частота по умолчанию | 13,56 МГц |
| M2-Int: 1b | Рабочие каналы (для систем на основе сигналов с расширенным спектром) | N/A |
| M2-Int: 1c | Точность рабочей частоты | +/- 100 миллионных долей +/- 50 миллионных долей в Японии |
| M2-Int: 1d | Частота перестройки (для систем, использующих алгоритм псевдослучайной перестройки частоты [FHSS]) | N/A |
| M2-Int: 1e | Частота перестройки (для систем, использующих алгоритм псевдослучайной перестройки рабочей частоты [FHSS]) | N/A |
| M2-Int: 2 | Полоса пропускания используемого канала | Модуляция боковых полос частот мала по амплитуде, но имеет широкий частотный спектр. Они удовлетворяют нормам ETSI и FCC. Полоса пропускания используемого канала не регулируется Законом Японии о Радио |
| M2-Int: 2a | Минимальная полоса пропускания приемника | Соответствует каналу, необходимому для приема данных, или рассматриваемому каналу |
| M2-Int: 3 | Максимальная напряженность магнитного поля УСО | УСО не должен создавать поле напряженностью более 12 А/м в любой области пространства, в которой может находиться радиочастотная метка, размер которой соответствует размеру идентификационной карты по ИСО <*> [4] |
| M2-Int: 3a | Минимальная рабочая напряженность поля | Минимальная рабочая напряженность поля: 150 мА/м для радиочастотных меток, размер которых соответствует размеру идентификационной карты по ИСО. В различных приложениях к значению минимальной рабочей напряженности поля могут быть предъявлены иные требования. В этом случае необходимо ориентироваться на значение минимальной рабочей напряженности поля, указанной изготовителем радиочастотной метки |
| M2-Int: 4 | Паразитное излучение УСО | См. ниже |
| M2-Int: 4a | Паразитное излучение внутри рабочего диапазона частот (для систем с расширенным спектром) | N/A |
| M2-Int: 4b | Паразитное излучение вне рабочего диапазона частот | Соответствует ETSI, ARIB STD-T82 и FCC по максимально разрешенной напряженности поля вне рабочего диапазона частот |
| M2-Int: 5 | Спектральная маска передатчика УСО | Соответствует ETSI, ARIB STD-T82 и FCC по максимально разрешенной напряженности поля вне рабочего диапазона частот |
| M2-Int: 6 | Временные диаграммы | См. ниже |
| M2-Int: 6a | Время цикла передача — прием (время между окончанием команды, и готовностью УСО получить ответ) | От 0 мкс до 50 мкс |
| M2-Int: 6b | Время цикла прием — передача (время между окончанием ответа и готовностью УСО передать новую команду) | Больше, чем 0 мкс |
| M2-Int: 6c | Время задержки или линейно нарастающий сигнал УСО | От 0 мкс до 10 мкс |
| M2-Int: 6d | Время затухания или линейно падающий сигнал | От 0 мкс до 10 мкс |
| M2-Int: 7 | Модуляция | PJM (фазовая модуляция колебаний) мин. уровень +/- 3,0°, макс. уровень +/- 4,0° |
| M2-Int: 7a | Последовательность значений частоты (для систем псевдослучайной перестройки частоты [FHSS]) | N/A |
| M2-Int: 7b | Тактовая частота (для систем на основе сигналов с расширенным спектром) | N/A |
| M2-Int: 7c | Точность значений тактовой частоты (для систем на основе сигналов с расширенным спектром) | N/A |
| M2-Int: 7d | Коэффициент модуляции | N/A (Система не использует амплитудную модуляцию) |
| M2-Int: 7e | Рабочий цикл | N/A |
| M2-Int: 7f | Девиация частотной модуляции | N/A |
| M2-Int: 8 | Кодирование данных | Модифицированная частотная модуляция (MFM-кодирование) (см. рисунок 4) |
| M2-Int: 9 | Скорость передачи данных в битах | 423,75 Кбит/с |
| M2-Int: 9a | Точность скорости передачи данных в битах | Определяется точностью несущей частоты |
| M2-Int: 10 | Точность модуляции передатчика УСО | N/A |
| M2-Int: 11 | Заголовок | Включает изменение метода модифицированной частотной модуляции |
| M2-Int: 11a | Длина заголовка | 16 бит |
| M2-Int: 11b | Форма сигнала заголовка | Флаг команды определяет начало команды и длительность бита. Флаг состоит из трех частей: 1: синхронизирующей последовательности из 8 бит действительных данных MFM. 2: В обычных данных MFM нет нарушений кодирования модифицированной частотной модуляции (MFM). Нарушение представляет собой последовательность из 5 изменений состояния, разделенных соответственно: интервалом в 1 бит, интервалом в 2 бита, интервалом в 1,5 бита и интервалом в 2 бита. Пятый (последний) переход определяет начало битового интервала. 3: Завершающий MFM 0 определяет конец флага и начало команды. (См. рисунок 1) |
| M2-Int: 11c | Последовательность битов синхронизации | См. M2 Int: 11b |
| M2-Int: 11d | Последовательность синхронизации кадра | См. M2 Int: 11b |
| M2-Int: 12 | Скремблирование (для систем с расширенным спектром) | N/A |
| M2-Int: 13 | Порядок передачи битов | Начиная с младшего значащего бита |
| M2-Int: 14 | Процесс пробуждения | «УСО передает первым». Радиочастотная метка не может ответить, пока не получит действительную команду от УСО |
| M2-Int: 15 | Поляризация | N/A |
<*> Решением ГКРЧ 07-20-03-001 определена максимальная напряженность магнитного поля на расстоянии 10 м от УСО, которая составляет 60 дБ (мкА/м).
Рисунок 1 — Два возможных флага команд
6.2.2 Канал связи «радиочастотная метка-УСО»
Параметры канала связи «радиочастотная метка-УСО» приведены в таблице 4, два возможных флага ответа изображены на рисунке 2.
Канал связи «радиочастотная метка-УСО»
| Позиция | Параметр | Описание | ||||
| M2-Tag: 1 | Диапазон рабочих частот | 13,56 МГц +/- 3,013 МГц | ||||
| M2-Tag: 1a | Рабочая частота по умолчанию | N/A (Система не работает на рабочей частоте по умолчанию) | ||||
| M2-Tag: 1b | Рабочие каналы (для систем на основе сигналов с расширенным спектром) | Многочастотная операционная система, где радиочастотные метки могут выбрать один из 8 каналов ответа. Радиочастотные метки передают ответ полностью, используя выбранный канал. Радиочастотная метка может использовать одну из восьми поднесущих. Поднесущие получены путем деления частоты силового питающего поля УСО | ||||
| Канал | Частота поднесущей, кГц | Коэффициент деления | ||||
| A | 969 | 14 | ||||
| B | 1233 | 11 | ||||
| C | 1507 | 9 | ||||
| D | 1808 | 7,5 | ||||
| E | 2086 | 6,5 | ||||
| F | 2465 | 5,5 | ||||
| G | 2712 | 5 | ||||
| H | 3013 | 4,5 | ||||
| M2-Tag: 1c | Точность рабочей частоты | Соответствует точности несущей частоты | ||||
| M2-Tag: 1d | Частота перестройки (для систем, использующих алгоритм псевдослучайной перестройки частоты [FHSS]) | Радиочастотные метки передают ответ полностью, используя выбранный канал | ||||
| M2-Tag: 1e | Частота перестройки (для систем, использующих алгоритм псевдослучайной перестройки рабочей частоты [FHSS]) | Канал ответа выбирается радиочастотной меткой случайным образом | ||||
| M2-Tag: 2 | Полоса пропускания используемого канала | 106 кГц для каждого из 8 каналов ответа | ||||
| M2-Tag: 3 | Максимальная напряженность магнитного поля УСО | В соответствии с российскими правилами использования радиочастотного спектра | ||||
| M2-Tag: 4 | Паразитное излучение | N/A | ||||
| M2-Tag: 4a | Паразитное излучение внутри рабочего диапазона частот (для систем на основе сигналов с расширенным спектром) | N/A | ||||
| M2-Tag: 4b | Паразитное излучение вне рабочего диапазона частот | N/A | ||||
| M2-Tag: 5 | Спектральная маска передатчика | N/A | ||||
| M2-Tag: 6 | Временные диаграммы | См. ниже | ||||
| M2-Tag: 6a | Время цикла передача — прием (время между окончанием ответа и готовностью радиочастотной метки получить следующую команду) | От 0 мкс до 200 мкс | ||||
| M2-Tag: 6b | Время цикла прием — передача (время между окончанием последнего полученного бита команды и началом первого бита ответа радиочастотной метки) | От 77 мкс до 88 мкс | ||||
| M2-Tag: 6c | Время задержки или линейно нарастающий сигнал | N/A | ||||
| M2-Tag: 6d | Время затухания или линейно падающий сигнал | N/A | ||||
| M2-Tag: 7 | Модуляция | Модуляция нагрузкой | ||||
| M2-Tag: 7a | Последовательность значений частоты (для систем псевдослучайной перестройки частоты [FHSS]) | Радиочастотная метка передает ответ по случайно выбранному каналу или по каналу, выбранному УСО | ||||
| M2-Tag: 7b | Тактовая частота (для систем на основе сигналов с расширенным спектром) | N/A | ||||
| M2-Tag: 7c | Точность значений тактовой частоты (для систем на основе сигналов с расширенным спектром) | N/A | ||||
| M2-Tag: 7d | Отношение ON/OFF | N/A | ||||
| M2-Tag: 7e | Частота поднесущих | 8 доступных поднесущих частот: | ||||
| Канал | Частота поднесущей, кГц | Коэффициент деления | ||||
| A | 969 | 14 | ||||
| B | 1233 | 11 | ||||
| C | 1507 | 9 | ||||
| D | 1808 | 7,5 | ||||
| E | 2086 | 6,5 | ||||
| F | 2465 | 5,5 | ||||
| G | 2712 | 5 | ||||
| H | 3013 | 4,5 | ||||
| M2-Tag: 7f | Точность частоты поднесущей | Соответствует точности несущей частоты | ||||
| M2-Tag: 7g | Модуляция поднесущей | BPSK (двоичная фазовая манипуляция) | ||||
| M2-Tag: 7h | Рабочий цикл | N/A | ||||
| M2-Tag: 7I | Девиация частотной модуляции | N/A | ||||
| M2-Tag: 8 | Кодирование данных | MFM (модифицированная частотная модуляция) (см. рисунок 7) | ||||
| M2-Tag: 9 | Скорость передачи данных в битах | 105,9375 Кбит/с | ||||
| M2-Tag: 9a | Точность скорости передачи данных в битах | Соответствует точности несущей частоты | ||||
| M2-Tag: 10 | Точность модуляции передатчика радиочастотной метки (для систем, использующих алгоритм псевдослучайной перестройки рабочей частоты [FHSS]) | N/A | ||||
| M2-Tag: 11 | Заголовок | Включает изменение метода модифицированной частотной модуляции | ||||
| M2-Tag: 11a | Длина заголовка | 16 бит | ||||
| M2-Tag: 11b | Форма сигнала заголовка | Флаг ответа определяет начало ответа и длительность бита. Флаг состоит из трех частей: 1: синхронизирующей последовательности из 9-и бит действительных данных MFM. 2: В обычных данных нет нарушения кодирования модифицированной частотной модуляции (MFM). Нарушение представляет собой последовательность из 4 изменений состояния, разделенных соответственно: интервалом в 2 бита, интервалом в 1,5 бита, интервалом в 2 бита. Четвертый (последний) переход определяет начало битового интервала. 3: Завершающий 0 определяет конец флага. (См. рисунок 2) | ||||
| M2-Tag: 11c | Последовательность битов синхронизации | См. M2-Tag:11b | ||||
| M2-Tag: 11d | Последовательность синхронизации кадра | См. M2-Tag:11b | ||||
| M2-Tag: 12 | Скремблирование (для систем на основе сигналов с расширенным спектром) | N/A | ||||
| M2-Tag: 13 | Порядок передачи битов | Младший значащий бит в начале | ||||
| M2-Tag: 14 | Резервный | - | ||||
| M2-Tag: 15 | Поляризация | N/A | ||||
| M2-Tag: 16 | Минимальная полоса пропускания приемника радиочастотной метки | См. рисунок 3 | ||||
Рисунок 2 — Два возможных флага ответа
6.2.3 Описание метода работы
6.2.3.1 Общие положения
Данный подраздел определяет характеристики радиоинтерфейса между УСО и радиочастотной меткой. В нем подробно описаны передача энергии и двунаправленная связь между УСО и радиочастотной меткой.
Радиочастотные метки могут быть пассивными. В этом случае, энергия передается от УСО к радиочастотной метке высокочастотным магнитным полем с помощью антенн, установленных как в УСО, так и в радиочастотной метке. Частота силового питающего поля, fc, составляет 13,56 МГц +/- 7 кГц. УСО должен быть способен обеспечить электропитание радиочастотной метки при любом положении метки внутри создаваемого им поля.
Команды передаются от УСО к радиочастотной метке путем фазовой модуляции колебаний (PJM) силового питающего поля. Фазовая модуляция колебаний PJM передает данные в виде очень малых изменений фазы силового питающего поля. Эти фазовые изменения находятся в диапазоне между +/- 3,0° и +/- 4,0°. Модуляция PJM не приводит к снижению мощности передачи. Полоса пропускания при модуляции PJM не шире, чем оригинальный двусторонний спектр данных. Уровень сигналов и скорость передачи данных в битах в боковых спектрах независимы друг от друга. Это позволяет задать любой уровень сигнала в боковой полосе, не влияя на скорость передачи данных в битах. Модуляция флуктуации фазы описана в приложении B.
Скорость передачи команд, кодируемых с использованием модифицированной частотной модуляции (MFM), составляет 423,75 Кбит/с.
УСО может быть дуплексным или полудуплексным. Если УСО дуплексный, то он может одновременно передавать команды и принимать ответы от радиочастотных меток. Радиочастотные метки полудуплексные.
Радиочастотная метка отвечает УСО посредством индуктивной связи, при этом напряжение в катушке индуктивности антенны радиочастотной метки модулируется поднесущей. Поднесущая получается путем деления частоты силового питающего поля.
Радиочастотные метки могут выбрать одну из восьми поднесущих частот в диапазоне от 969 кГц до 3013 кГц. Скорость передачи данных метки в битах, закодированных с помощью модифицированной частотной модуляции (MFM) и модулирования поднесущей методом двоичной фазовой манипуляции (BPSK) — 105,9375 Кбит/с.
Чтобы гарантировать, что сигналы от меток, отвечающих на разных каналах, могут быть приняты одновременно, сигналы должны иметь ограниченный частотный диапазон, чтобы уменьшить уровни гармоник данных (несущего сигнала) и поднесущих.
6.2.3.2 Интерфейс канала связи «УСО-радиочастотная метка»
Команды передаются от УСО к радиочастотной метке модуляцией флуктуации фазы силового питающего поля. Скорость передачи команды составляет 423,75 Кбит/с, все команды закодированы с помощью модифицированной частотной модуляции MFM до модулятора PJM.
6.2.3.2.1 Модуляция
Команды передаются от УСО к радиочастотной метке модуляцией флуктуации фазы силового питающего поля. При модуляции PJM данные передаются в виде очень малых инверсий фазы силового питающего поля. Это позволяет задать любой уровень сигнала в боковой полосе, не влияя на скорость передачи данных в битах.
Радиочастотные метки работают согласно своему назначению с минимальными по уровню сигналами, с использованием PJM, в боковых полосах, в соответствии с правилами FCC и ETSI.
Сдвиг фазы сигнала магнитного поля УСО с использованием модуляции флуктуации фазы иллюстрируется на рисунке 3 и в таблице 5.
Рисунок 3 — Схема модуляции команды
| Параметр | Минимум | Максимум | Единица измерения |
|---|---|---|---|
| Сдвиг фазы + \Delta^{\circ} , - \Delta^{\circ} | 3,0 | 4,0 | градус |
| Время, после которого сдвиг фаз должен остаться на уровне выше 95% | 0,0 | 1,0 | мкс |
Примечание - Общий сдвиг фаз на 4,0° должен быть завершен в течение времени не более 500 нс. Сдвиг фаз не может превышать окончательное значение более чем на 5%. Время изменения сдвига фаз между уровнями 10% и 90% (и наоборот) не должно превышать 40 нс. Величина сдвига фаз должна оставаться постоянной во время всей команды.
6.2.3.2.2 Скорость передачи данных в битах и кодирование данных
Скорость передачи кодированных команд составляет 423,75 Кбит/с (fs/32). Период битового интервала, используемый при кодировании команд, составляет 2,3599 мкс.
Все команды закодированы с помощью метода модифицированной частотной модуляции MFM до модулятора PJM. Биты кодируются с использованием правил кодирования модифицированной частотной модуляции MFM. MFM имеет самую узкую полосу пропускания из двоичных методов кодирования. Значение бита определяется по изменению состояния. Эти правила кодирования, определяются следующим образом:
- бит 1 определяется как изменение состояния в середине битового интервала;
- бит 0 определяется как изменение состояния в начале битового интервала;
- там, где бит 0 непосредственно следует за битом 1, изменения состояния нет.
Пример кодирования команды модифицированной частотной модуляцией и синхронизации двоичной последовательности 000100 показан на рисунке 4.
Рисунок 4 — MFM кодирование команды и временные диаграммы двоичной последовательности 000100
Как правило, фронты импульсов, показанных на рисунке 4, и на рисунке 5, должны быть синхронизированы с силовым питающим полем. Если не синхронизированы, то импульсы должны быть сгенерированы в УСО с точностью +/- 0,04 мкс относительно временных значений, показанных на рисунке.
6.2.3.2.3 Кадры данных в канале связи «УСО-радиочастотная метка»
Флаг команды определяет начало команды и длительность битового интервала. Флаг состоит из трех частей:
- синхронизирующая последовательность из 8-и бит действительных данных MFM;
- в обычных данных нет нарушения кодирования модифицированной частотной модуляции (MFM). Нарушение представляет собой последовательность из 5 изменений состояния, разделенных соответственно: интервалом в 1 бит, интервалом в 2 бита, интервалом в 1,5 бита, интервалом в 2 бита;
- завершающий 0 определяет конец флага и начало команды.
Синхронизирующая последовательность, нарушение кодирования и завершающий 0 для двух возможных флагов команды показаны на рисунке 5.
Рисунок 5 — MFM кодирование и временные диаграммы для двух возможных флагов команды
6.2.3.3 Интерфейс канала связи «радиочастотная метка-УСО»
Ответы закодированы методами MFM и BPSK. Радиочастотные метки используют для ответа одну из 8, на выбор, модулированных поднесущих частот.
6.2.3.3.1 Поднесущие
Радиочастотная метка может использовать одну из восьми поднесущих. Поднесущие получаются путем деления частоты силового питающего поля. Частоты канала и коэффициенты деления приведены в таблице 6.
Поднесущие частоты канала и коэффициенты деления
| Канал | Частота поднесущей, кГц | Коэффициент деления |
|---|---|---|
| A | 969 | 14,0 |
| B | 1233 | 11,0 |
| C | 1507 | 9,0 |
| D | 1808 | 7,5 |
| E | 2086 | 6,5 |
| F | 2465 | 5,5 |
| G | 2712 | 5,0 |
| H | 3013 | 4,5 |
6.2.3.3.2 Модуляция
Радиочастотная метка отвечает УСО посредством индуктивной связи, при этом напряжение в катушке индуктивности антенны радиочастотной метки модулируется поднесущей. Модуляция основана на модуляции импеданса. Закодированные данные модулируются на поднесущей частоте как двоичная фазовая модуляция.
Системы радиочастотной идентификации должны соответствовать российскими правилами использования радиочастотного спектра. Чтобы гарантировать, что сигналы от меток, отвечающих на разных каналах, могут быть приняты одновременно, сигналы должны иметь ограниченный частотный диапазон, чтобы уменьшить уровни гармоник данных (несущего сигнала) и поднесущих.
Примечание — Например, спектр ответного сигнала радиочастотной метки для закодированного методом модифицированной частотной модуляции потока нулей, передаваемого со скоростью 105,9375 Кбит/с, может быть определен маской ответа радиочастотной метки, представленной на рисунке 6. Такое ограничение маски принято для регионов ITU 1, 2 и соответствует нормам Японии.
Примечание - Этот рисунок показывает верхнюю боковую полосу частот ответа радиочастотной метки. Такая же маска должна быть применена и к нижней боковой полосе частот.
Рисунок 6 — Маска ответного сигнала радиочастотной метки
6.2.3.3.3 Скорость передачи данных в битах и кодирование данных
Скорость передачи данных в битах закодированного ответного сигнала радиочастотной метки составляет 105,9375 Кбит/с (fc/128). Длительность битового интервала, используемого для кодирования команд, составляет 9,4395 мкс. Используемая модуляция — BPSK (двоичная фазовая манипуляция).
Радиочастотная метка отвечает, используя одну из восьми выбранных модулированных поднесущих частот. Поднесущие частоты получены путем деления частоты силового питающего поля. Ответы кодируются с использованием MFM и модулируются на поднесущей методом двоичной фазовой манипуляцией (BPSK).
Правила кодирования MFM приведены в 6.2.3.2.2. Пример ответного сигнала, закодированного с помощью MFM, представляющего собой двоичную последовательность 000100, показан на рисунке 7. Как правило, фронты импульсов, показанных на рисунке 7 и на рисунке 8, должны быть синхронизированы с силовым питающим полем. Если не синхронизированы, то импульсы должны быть сгенерированы в радиочастотной метке с точностью +/- 0,15 мкс относительно временных значений, показанных на рисунках.
Рисунок 7 — MFM кодирование ответа и временные диаграммы двоичной последовательности 000100
6.2.3.3.4 Кадры данных в канале связи «радиочастотная метка-УСО»
Флаг ответа определяет начало ответа и длительность битовых интервалов. Флаг ответа состоит из трех частей:
- синхронизирующая последовательность из 9 бит действительных данных MFM;
- в обычных данных нет нарушения кодирования модифицированной частотной модуляции (MFM). Нарушение представляет собой последовательность из 4 изменений состояния, разделенных соответственно: интервалом в 2 бита, интервалом в 1,5 бита, интервалом в 2 бита. Четвертый (последний) переход определяет начало битового интервала;
- завершающий 0 в конце строки данных.
Синхронизирующая последовательность, нарушение кодирования и завершающий ноль для двух возможных флагов ответа показаны на рисунке 8.
Рисунок 8 — MFM кодирование и временные диаграммы для двух возможных флагов ответа
6.2.4 Параметры протокола
Параметры протокола приведены в таблице 7.
| Позиция | Параметр | Описание |
|---|---|---|
| M2-P: 1 | «Кто передает первым» | Система ITF («УСО передает первым»). Радиочастотная метка не может ответить, пока не получит действительную команду от УСО |
| M2-P: 2 | Возможность адресации к радиочастотной метке | Есть. К радиочастотным меткам можно адресоваться как индивидуально, так и к группе |
| M2-P: 3 | Идентификатор радиочастотной метки | - |
| M2-P: 3a | Длина идентификатора радиочастотной метки | 64 бита (32-битовый специальный идентификатор, 16-битовый идентификатор группы применения и 16-битовый идентификатор изготовителя) |
| M2-P: 3b | Формат идентификатора радиочастотной метки | См. 6.2.5.6 к 6.2.5.9 |
| M2-P: 4 | Размер считывания | От 2 байт (16 бит) до максимального размера памяти |
| M2-P: 5 | Размер записи | Минимальный и максимальный размер записи зависят от типа памяти, в соответствии с инструкцией, определенной в 6.2.5.14 |
| M2-P: 6 | Время операции считывания | 1,282 мс + 150 мкс на 16 бит (2 байта) |
| M2-P: 7 | Время операции записи | 1,282 мс + 75,5 мкс на 16 бит (2 байта), без учета времени стирания памяти и времени записи |
| M2-P: 8 | Обнаружение ошибок | 16-битовый CRC (циклический избыточный код) в канале связи «УСО-радиочастотная метка», 32-битовый CRC в канале связи «радиочастотная метка-УСО» |
| M2-P: 9 | Исправление ошибок | Нет |
| M2-P: 10 | Объем памяти | Зависит от продукта. Никаких технических ограничений |
| M2-P: 11 | Структура команд и расширяемость | Поле команды составляет 16 бит, расширяемое без ограничений блоками по 16 бит. В настоящее время имеются 8 типов команд, каждая с 16 типами расширения |
6.2.5 Описание метода работы протокола
6.2.5.1 Общая информация
Радиочастотные метки могут быть пассивными, в этом случае энергия передается от УСО к радиочастотной метке высокочастотным (HF) магнитным полем с помощью индуктивно связанных антенн УСО и радиочастотной метки.
Диалог между УСО и радиочастотной меткой осуществляется на основе протокола ITF. После активации радиочастотной метки силовым питающим полем радиочастотная метка ожидает действующие команды без передачи данных. После получения команды радиочастотная метка передает ответ на команду.
Используется фазовая модуляция колебаний (PJM) (описана в 6.2.3 выше).
Память радиочастотной метки может быть расширена и составлять более 1 Мбит, таким образом система является расширяемой, если такие требования к радиочастотной метке предъявляются.
Идентификация нескольких меток выполняется за счет использования комбинации Множественного доступа с частотным разделением и Множественного доступа с временным разделением (FTDMA). Имеются восемь каналов ответа, доступных для использования радиочастотными метками. В ответ на действительную команду каждая радиочастотная метка случайным образом выбирает канал, по которому может передать свой ответ. Ответ передается по выбранному каналу один раз. После получения следующей команды каждая радиочастотная метка снова случайным образом выбирает канал и передает ответ. Этот метод псевдослучайной перестройки частоты ответа используется для каждой последующей действительной команды. В дополнение к случайному выбору канала радиочастотная метка может также случайным образом блокировать свой ответ. Когда ответ заблокирован, радиочастотная метка не передает этот ответ. Случайная блокировка ответа необходима при идентификации большого количества меток. Все частотные и временные параметры FTDMA определяются командой.
Все команды имеют временнэю метку, радиочастотные метки хранят самую первую отметку, которую получили от УСО. Сохраненная временнбя метка определяет точно, когда радиочастотная метка впервые оказалась в поле УСО, и это представляет собой высокоточный метод определения порядка появления радиочастотных меток в поле УСО, не зависящий от скорости идентификации.
\text{Временны}´\text{е} настройки радиочастотной метки должны быть сохранены в памяти радиочастотной метки (например, используя память для временного хранения данных с произвольным доступом TRAM), и сохраняют данные во время перебоев питания, вызванных переключением силового питающего поля при неблагоприятной ориентации меток в поле УСО.
6.2.5.2 Описание элементов данных
Считанные данные — данные, считанные из встроенной памяти радиочастотной метки в ответ на действительную команду.
Записанные данные — данные, записанные в память радиочастотной метки в ответ на действительную команду.
Сохраненные данные представляют собой данные, сохраненные в памяти радиочастотной метки.
Жестко закодированные неизменяемые данные — данные в виртуальном ПЗУ.
6.2.5.3 Структура памяти радиочастотной метки
Настоящий стандарт описывает память радиочастотной метки исключительно в виртуальных терминах и не имеет целью ограничить возможные физические реализации памяти радиочастотной метки.
Память радиочастотной метки разделена на три области, приведенные в таблице 8.
Области памяти радиочастотной метки
Радиочастотные метки с виртуальной памятью 4 Кбит или менее используют 8-битовую адресацию и поля длиной в 8 бит. Радиочастотные метки с виртуальной памятью более чем 4 Кбит используют как 8-, так и 16-битовую адресацию и длину полей.
Память радиочастотной метки включает в себя идентификаторы радиочастотных меток, настройки и пользовательские поля. Виртуальная карта памяти, см. таблицу 9, включает в себя определенные поля. Порядок следования битов любого поля таков, что младший значащий бит хранится в младшем значащем бите адреса виртуальной памяти.
Виртуальная память структурно организована и адресуется к 16-битовым словам. МОДА 2 предусматривает различные типы меток с различными размерами блока памяти, где блок — это одно 16-битовое слово или более. Команды считывания считывают ноль или более слов. Команды записи записывают целые слова, где количество слов, которые могут быть записаны, определяется организацией памяти.
Память может быть заблокирована. После блокировки память не может быть перезаписана.
6.2.5.4 Виртуальная память радиочастотных меток
Таблица 9 показывает структуру виртуальной памяти радиочастотной метки.
Слова начиная с 10-го должны быть Пользовательской памятью, за которой следует оставшаяся системная память. Специальный идентификатор 0 и пароль 0 являются наименее значимыми словами из этих нескольких полей слов.
6.2.5.5 Указатель блокировки
Указатель блокировки — 16-битовое поле виртуальной системной памяти, используемое, чтобы предотвратить перезапись памяти радиочастотной метки. Поле указывает на слово в памяти. Все полные блоки памяти с адресами, меньшими, чем число, сохраненное в указателе блокировки, не могут быть перезаписаны. Команды УСО не могут уменьшить значение указателя блокировки.
6.2.5.6 Уникальная идентификация (ID радиочастотной метки)
Уникальная идентификация для МОДА 2 может быть реализована непрерывно во время производства. Уникальный идентификатор должен представлять собой логический 64-битовый блок, соответствующий ГОСТ Р ИСО/МЭК 15963.
Физическая реализация идентификатора на метке остается за изготовителем.
64 логических бита структурированы в три части. См. рисунок 9.
Рисунок 9 — Логическая организация идентификатора радиочастотной метки
6.2.5.7 Код изготовителя
Код изготовителя представляет собой маску из 16 битов.
Для обеспечения работоспособности системы требуется только, чтобы эта маска была заполнена двоичным значением (кодом).
Однако, чтобы однозначно идентифицировать изготовителей, код должен соответствовать ГОСТ Р ИСО/МЭК 15963.
Передача данных от радиочастотной метки в МОДА 2 должна производиться, начиная с младшего значащего бита, а данные должны располагаться, как показано в таблице 10.
Пример реализации согласуется с ГОСТ Р ИСО/МЭК 15963.
Код изготовителя — 16-битовое поле, устанавливается при производстве метки, на этапе тестирования. Структура кода изготовителя показана в таблице 10.
| MSB | LSB | ||
| 16 | 9 | 8 | 1 |
| 'E0' | Код изготовителя в соответствии с ГОСТ Р ИСО/МЭК 7816-6 | ||
6.2.5.8 Идентификатор группы приложений (AFI)
Вторая маска состоит из 16 бит.
Для обеспечения работоспособности системы требуется только, чтобы эта маска была заполнена двоичным кодом.
Назначение данной маски — идентификация применений или множеств радиочастотных меток.
Рекомендуется, чтобы первый октет этой маски использовался для кодирования AFI, как определено в [5], таким образом значение AFI должно быть определено в поле RA команды, как определено в [6].
Второй октет этой маски не определен.
6.2.5.9 Специальный идентификатор
Третья маска — состоит из 32 бит.
Маска должна быть заполнена при производстве меток и должна содержать уникальное последовательно изменяющееся двоичное значение, определяемое изготовителем, и которое не может быть использовано им повторно. Это должно обеспечить уникальный идентификатор радиочастотной метки у данного изготовителя.
Комбинация специального идентификатора, Идентификатора семейства приложений и Кода изготовителя, должна обеспечить непрерывную и однозначную идентификацию радиочастотных меток.
Такой идентификатор позволяет однозначно идентифицировать радиочастотную метку и производить обмен данными именно с ней. Технологическое программное обеспечение, используемое при производстве меток, должно гарантировать, что значение уникального идентификатора увеличивается каждый раз, когда производится новая радиочастотная метка.
6.2.5.10 Условный идентификатор
В дополнение к идентификатору радиочастотной метки, память радиочастотной метки должна содержать дополнительную маску, известную как условный идентификатор (CID). Маска должна содержать 2 октета (16 бит).
Для обеспечения работоспособности системы требуется только, чтобы эта маска была заполнена двоичным кодом.
Условный идентификатор CID может быть присвоен при изготовлении (может представлять собой, например, дату изготовления) или может быть присвоен позже.
Настоящий стандарт не носит директивного характера относительно того, программировать условный идентификатор CID при изготовлении или позже, но изготовители должны решить, какой из этих вариантов будет реализован, и в соответствии с этим использовать условную идентификацию.
Пример - Условный идентификатор CID может представлять собой код даты, который может быть использован как условие разрешения/запрещения доступа. Таким образом, например, радиочастотные метки, произведенные до или после определенной даты, могут либо использоваться, либо нет.
6.2.5.11 Слово конфигурации
Слово конфигурации — 16-битовое поле, задаваемое пользователем. Конфигурация радиочастотной метки обычно устанавливается в соответствии с конкретным применением. Структура Слова конфигурации показана в таблице 11.
6.2.5.12 Пароль
Поле пароля — 48-битовый идентификатор, задаваемый пользователем. Он используется, чтобы обеспечить уровень безопасности для доступа к памяти. Если радиочастотная метка сконфигурирована на режим «Пароль не требуется», область памяти пароля свободна и может быть использована как Пользовательская память. Если радиочастотная метка сконфигурирована на режим «Требуется пароль», пароль не может быть прочитан.
6.2.5.13 Пользовательская память
Распределение и заполнение Пользовательской памяти определяет пользователь.
6.2.5.14 Фиксированный код
Фиксированный код представляет собой 16-разрядные слова и включается в некоторые типы радиочастотных меток. Настоящий стандарт описывает фиксированный код исключительно в виртуальных терминах и не имеет целью ограничить возможные физические реализации фиксированного кода. Содержимое фиксированного кода определяется параметрами радиочастотных меток, в том числе общим объемом памяти и минимальным размером адресуемой памяти.
В нормальном ответе все слова, представляющие фиксированный код, передаются первыми, затем метка времени, а затем остальная часть ответа. Старший значащий бит всех слов фиксированного кода должен быть установлен в '1'. Структура фиксированного кода показана в таблице 12.
В рамках настоящего стандарта под фразой «время стирания + записи памяти» понимается время между окончанием последнего бита пришедшей команды записи и началом первого бита ответа радиочастотной метки. Также «размер памяти» должен определяться от 0 слова до верхней границы Пользовательской памяти.
Например, радиочастотная метка с характеристиками:
- 8192 бита памяти (512 слов, 128 * 4 единицы слова);
- размер блока памяти в 4 слова;
- минимальная область адресуемой памяти в 1 слово;
- время стирания памяти + время записи в 4 мс (40 * 100 мкс);
имела бы следующий фиксированный код:
- размер памяти C000h;
- размер блока 8202h;
- минимальная область адресуемой памяти 8083h;
- время стирания + время записи 9404h.
- старший значащий бит размера памяти не используется, поскольку все значения битов '0';
- минимальная область адресуемой памяти в 1 слово и размер блока памяти в 4 слова указывают, что разрешена запись в слова 1, 2, 3, и 4 памяти, и все записи должны быть в пределах указанной области (не должно быть никаких записей, выходящих за границы этой области);
- блок начинается со слова 0.
Память может быть заблокирована в рамках минимальной адресуемой области. Если интервал минимальной адресуемой памяти не задан, тогда память может быть заблокирована только поблочно.
6.2.5.14.1 Параметры радиочастотной метки «по умолчанию»
Если в фиксированном коде емкость памяти не определена, тогда емкость памяти установлена в 64 слова.
Если в фиксированном коде размер блока памяти не определен, тогда размер блока памяти установлен в 4 слова.
Если в фиксированном коде размер минимальной адресуемой памяти не определен, тогда размер минимальной адресуемой памяти установлен в 1 слово.
Если в фиксированном коде «время стирания + время записи» не определено, тогда «время стирания + время записи» составляет 5,0 мс или меньше.
6.2.5.15 Состояние блока безопасности
6.2.5.16 Описание методологии работы
Связь радиочастотной метки и УСО основывается на принципе ITF («УСО передает первым»). Радиочастотная метка может только ответить на команду, если полученная команда является действительной. Команды обычно используются для идентификации радиочастотных меток, считывания/записи данных или блокировки памяти. Команды также определяют тип ответа (короткий или нормальный) и режим ответа (фиксированный канал или случайный канал и т.д.). Короткий ответ используется, чтобы ускорить связь, тогда как нормальный ответ включает весь фиксированный код и некоторые области системной памяти.
Все радиочастотные метки, независимо от их типов, могут быть идентифицированы с помощью универсальной групповой команды. Универсальная групповая команда может настроить радиочастотные метки на передачу нормального ответа. Фиксированный код и данные системной памяти, включенные в нормальный ответ, предоставляют достаточно информации для того, чтобы пользователь мог продолжить опрос меток и передать другие допустимые команды.
Различные режимы ответа выбираются в соответствии с типами УСО (одно- или многоканальные) и ускоряют передачу в зависимости от количества радиочастотных меток в пределах рабочей области УСО.
6.2.5.16.1 Методы
6.2.5.16.2 Формат команды
Формат полей команды показан в полях таблицы 13. Все поля передаются, начиная с младшего значащего бита. Для многословных полей младший бит младшего значащего слова определяет младший значащий бит всего поля. Все команды, определенные в этом подразделе, являются «Обязательными командами», согласно классификации, приведенной в разделе 6.0.
Допустимый формат команд показан в таблице 14, где:
- Поле пароля должно быть заполнено, только если этого требует метка;
- Показанные команды считывания-записи включают запись одного слова.
Минимальная длина команды — 7 слов (112 бит).
При записи нулевой длины данные не передаются. При записи нескольких слов данных каждое записываемое слово сопровождается кодом CRC. Формат команды для записи двух слов показан в таблице 15.
Допустимый формат команды для считывания/записи нескольких слов
Для всех команд записи, если стартовое поле, поле идентификатора или поле длины и адреса переданы с ошибкой, данные не будут записаны в память радиочастотной метки.
Если хотя бы один из кодов CRC недействителен, то радиочастотная метка не будет отвечать.
6.2.5.16.3 Поля команды
6.2.5.16.3.1 Поле флага
Поле флага представляет собой нарушение кодирования MFM, которое отсутствует при нормальной передаче данных. Поле указывает на начало передачи команды.
6.2.5.16.3.2 Поле команды
Кодирование поля команды показано в таблице 16.
Побитовое кодирование поля команды
| Номер бита | Поле | Состояние | Описание |
| 0 | Тип команды | 0 | Команда считывания |
| 1 | Команда считывания/записи | ||
| 1 | Тип идентификатора | 0 | Целевая команда |
| 1 | Условная команда группы приложений | ||
| 2 | Тип ответа | 0 | Короткий ответ |
| 1 | Нормальный ответ | ||
| 3 | Фиксированный/случайный | 0 | Фиксированный канал ответа |
| 1 | Случайный канал ответа | ||
| От 4 до 6 | Выбор канала/коэффициент блокировок (канала связи) | 000 | [фиксированный канал A] или [случайный канал, канал связи свободен] |
| 001 | [фиксированный канал B] или [случайный канал с коэффициентом блокировок 1/2] | ||
| 010 | [фиксированный канал C] или [случайный канал, коэффициент блокировок 3/4] | ||
| 011 | [фиксированный канал D] или [случайный канал, коэффициент блокировок 7/8] | ||
| 100 | [фиксированный канал E] или [случайный канал, коэффициент блокировок 31/32] | ||
| 110 | [фиксированный канал G] или [случайный канал, коэффициент блокировок 511/512] | ||
| 111 | [фиксированный канал H] или [случайный канал, полностью загружен] | ||
| 7 | Адрес и длина | 0 | 8-битовое поле адреса и 8-битовое поле длины |
| 1 | 16-битовое поле адреса и 16-битовое поле длины | ||
| 8 | Разрешение тестовой команды | 0 | Нормальная команда |
| 1 | Тестовая команда изготовителя <*> | ||
| От 9 до 13 | Зарезервировано RFU | - | Должны быть установлены в '0' для обязательных команд |
| 14 | Класс команды | 0 | Обязательная команда |
| 1 | Команда пользователя | ||
| 15 | Расширение команды | 0 | Указывает радиочастотной метке, что это слово является последним полем команды |
| 1 | Указывает радиочастотной метке, что следующие слово является расширением поля команды |
<*> По классификации команд, приведенной в 6.0.
Для того чтобы команда являлась допустимой, поля команды должны быть установлены согласно одной из комбинаций, показанных в таблице 16. Кроме того, для радиочастотных меток с виртуальной памятью размером 4 Кбита или меньше, поле «адреса и длины» (7 бит) должно быть установлено в '0'. Функция, разрешаемая 8-м битом, используется только во время тестирования пластины с микросхемами (при изготовлении), и должна быть заблокирована изготовителем, чтобы пользователю были доступны только стандартные команды.
6.2.5.16.3.3 Тип команды
Поле «Тип команды» определяет, является ли команда командой считывания или командой считывания/записи.
Команда считывания используется для считывания данных из памяти радиочастотной метки. Для быстрой идентификации радиочастотной метки поле длины в команде считывания может быть установлено в ноль.
Команда считывания/записи используется для считывания данных из памяти радиочастотной метки и записи данных в память радиочастотной метки. Для выполнения только операции записи длина области считывания <*> устанавливается в ноль. Чтобы заблокировать память радиочастотной метки, длина области записи устанавливается в ноль, а адрес записи устанавливается равным наименьшему незаблокированному адресу памяти.
<*> В поле команды «Адрес и длина».
6.2.5.16.3.4 Тип идентификатора
Поле «Тип идентификатора» указывает, является ли команда определенной или условной командой группового применения.
Целевые команды используются для идентификации и обмена данными с отдельными радиочастотными метками.
Команды с групповыми параметрами применения (групповые) используются для идентификации и обмена данными с группой радиочастотных меток, удовлетворяющих заданному условию, или всеми группами меток, которые удовлетворяют заданному условию.
6.2.5.16.3.5 Тип ответа
Поле «Тип ответа» определяет, является ли ответ коротким или нормальным.
Короткий ответ используется, чтобы минимизировать время обмена данными.
Нормальный ответ используется, когда УСО требует, чтобы в ответ были включены фиксированный код и данные системной памяти.
6.2.5.16.3.6 Фиксированный/случайный
Поле «Фиксированный/случайный» определяет, как передается ответ радиочастотной метки: на фиксированном или случайном канале.
6.2.5.16.3.7 Выбор канала/коэффициент блокировок
Поле «Выбор канала/коэффициент блокировок» определяет, используется для передачи определенный фиксированный канал или случайный канал с указанным коэффициентом блокировок.
Это поле связано с полем «Фиксированный/случайный», описанным выше. Если выбран режим «Фиксированный канал», тогда поле «Выбор канала/коэффициент блокировок» указывает на конкретный канал, который должен использоваться в ответе. Если выбран режим «Случайный канал», тогда поле «Выбор канала/коэффициент блокировок» указывает на выбранный коэффициент блокировок ответов в канале связи <**>.
<**> Или на режим «Свободный канал» — [000].
Для допустимых команд в режиме «Случайный канал»:
- Если данные в поле команды соответствуют состоянию «Свободный канал» ([000]), то радиочастотная метка будет передавать ответы по случайно выбранным каналам.
- Если указан коэффициент блокировок, соответствующий значениям от 1/2 до 511/512, радиочастотная метка принимает решение передавать или не передавать данные по выбранному каналу самостоятельно и случайным образом. Коэффициент блокировок, содержащийся в команде (1/2, 3/4 и т.д.), определяет вероятность принятия решения о блокировке ответа (отказе от передачи по выбранному каналу связи).
- Если радиочастотная метка полностью заблокирована, она не будет отвечать на команды и перейдет временно в состояние режима ожидания. Если радиочастотная метка находится в состоянии режима ожидания, она ответит только на команду УСО с новым идентификатором УСО <*>, см. 6.2.5.16.3.9.
<*> Или по истечении определенного периода отсутствия поля УСО.
6.2.5.16.3.8 Адрес и длина
Поле «Адрес и длина» определяет, содержит ли команда 8-битовое поле адреса и 8-битовое поле длины, или 16-битовое поле адреса и 16-битовое поле длины.
6.2.5.16.3.9 Номер команды
Поле «Номер команды» используется для того, чтобы установить отметку локального времени и идентифицировать УСО.
Кодирование поля «Номер команды» показано в таблице 17.
Старший значащий байт «номера команды» должен быть отличным от 00h.
Когда радиочастотная метка начинает обмен данными с новым УСО, она сохраняет значение «Номер команды», содержащийся в первой полученной действительной команде. Радиочастотная метка должна сохранить это значение в течение краткого перерыва, предоставляемого УСО. Все ответы радиочастотной метки содержат это сохраненное значение, которое называют меткой времени. Младший значащий байт значения «Номера команды» периодически увеличивается УСО и используется в последующих командах. Радиочастотная метка не обновляет временную метку. Поэтому временнбя метка показывает, когда радиочастотная метка впервые получила команду.
Радиочастотная метка определяет, что начинается обмен данными с новым УСО, когда старший значащий байт «Номера команды» (содержащийся во всех действительных командах) и временнбя метка изменились, или когда радиочастотная метка обнаруживает, что длительность прерывания излучения УСО превышает положенное время.
При одновременной работе нескольких радиочастотных меток, если две или более меток отвечают в одно и то же время на одном и том же канале, то ни один из ответов получен не будет. Если количество работающих меток достаточно велико, то возможно, что радиочастотной метке придется осуществить передачу несколько раз, прежде, чем будет выбран уникальный канал и ее ответ будет принят УСО. Существует также вероятность, что радиочастотная метка выберет уникальный канал уже при первой передаче. Таким образом, последовательность полученных от меток ответов, не может использоваться для определения последовательности, в которой они появлялись в поле УСО. Однако, метка времени, содержащаяся в ответе, дает правильную последовательность появления меток в поле УСО.
6.2.5.16.3.10 Идентификаторы радиочастотной метки
6.2.5.16.3.11 Поле специального идентификатора
Специальный идентификатор используется, чтобы обмениваться данными со специальными радиочастотными метками. Для того чтобы команда была действительной, специальный идентификатор в команде должен соответствовать специальному идентификатору, прописанному в радиочастотной метке.
6.2.5.16.3.12 Поле идентификатора группы приложений
Идентификатор группы приложений используется, чтобы обмениваться данными только с радиочастотными метками одной группы приложений, либо с радиочастотными метками всех групп приложений. Для того чтобы команда была действительной, идентификатор группы приложений, содержащийся в команде, должен быть равен FFFFh, либо должен строго соответствовать идентификатору группы приложений, сохраненному в радиочастотных метках, с которыми устанавливается связь.
Если идентификатор команды равен FFFFh, а остальная часть команды также является действительной, то возможен обмен данными с радиочастотными метками любой группы приложений.
6.2.5.16.3.13 Поле условного идентификатора
Условный идентификатор используется, чтобы связаться с радиочастотными метками, которые удовлетворяют некоторому условию. Для того чтобы команда была действительной, условный идентификатор, содержащийся в команде, должен быть меньше или равен условному идентификатору, сохраненному в радиочастотной метке.
6.2.5.16.3.14 Поле пароля
Пароль используется для того, чтобы ограничить возможность записи в память радиочастотной метки. Для того чтобы команда была действительной, пароль должен присутствовать в команде только в случае, если радиочастотная метка сконфигурирована в состояние «требуется пароль», а команда должна быть командой считывания/записи. Для того чтобы команда считывания/записи при обмене данными с защищенной паролем меткой была действительной, пароль в команде должен быть идентичен паролю, сохраненному в радиочастотной метке.
6.2.5.16.3.15 Поле адреса и длины
Поле команды определяет, содержит ли команда 8-битовый адрес и 8-битовую длину блока данных, или 16-битовый адрес и 16-битовую длину.
Поле адреса и длины определяет начальный адрес и длину блока данных «в словах» при чтении и записи. Для того чтобы команда была действительной, поле адреса и длины должны указывать на данные в памяти только в допустимом диапазоне адресов памяти. Допустимыми адресами памяти являются следующие:
- Для считывания информации из меток, сконфигурированных как «Пароль не требуется»: адреса, соответствующие диапазону от «0» до наибольшего адреса Пользовательской памяти.
- Для считывания информации из меток, сконфигурированных как «Требуется пароль»: адреса, соответствующие диапазону от «10» до наибольшего адреса Пользовательской памяти.
- Для записи в память: от адреса, сохраненного в Указателе блокировки, до наибольшего адреса Пользовательской памяти.
- При блокировке памяти радиочастотной метки: от адреса, сохраненного в Указателе блокировки, и выше.
- Чтобы заблокировать память радиочастотной метки, длина записи устанавливается в «0», а адрес записи устанавливается на самый младший незаблокированный адрес памяти, если команда является действительной, то радиочастотная метка установит Указатель блокировки равным адресу записи.
- Кроме того, для того чтобы команда была действительной, поля адреса и длины должны быть установлены так, как этого требуют различные типы меток, чтобы соответствовать их ограничениям при обращении к блокам памяти.
Если это однозначно определено в спецификации изготовителя микросхемы:
- допустимые адреса памяти при считывании памяти могут включать системную память, расположенную в области Пользовательской памяти,
- допустимые адреса памяти при считывании памяти могут включать слова от 0 до 6 для меток, сконфигурированных как «Требуется пароль».
6.2.5.16.3.16 8-битовое поле адреса и 8-битовое поле длины
В тех случаях, когда в поле команды указаны 8-битовое поле адреса и 8-битовое поле длины, они должны быть закодированы, как показано в таблице 18 и таблице 19.
Чтение из памяти с 8-битовым полем адреса и 8-битовым полем длины
Запись в память с 8-битовым полем адреса и 8-битовым полем длины
6.2.5.16.3.17 16-битовое поле адреса и 16-битовое поле длины
В тех случаях, когда в поле команды указаны 16-битовое поле адреса и 16-битовое поле длины, они должны иметь длину по 16 бит каждое.
6.2.5.17 Записываемые данные
Записываемые данные — данные, которые будут записаны в радиочастотную метку.
6.2.5.18 CRC (циклический избыточный код)
Все команды CRC рассчитываются от конца поля флага.
Используемый алгоритм вычисления CRC 16-битовой команды представляет собой алгоритм IBM «Синхронное управление передачей данных» (Synchronous Data-Link Control SDLC), полиномиальный стандартизованный Международным консультативным комитетом по телеграфии и телефонии CCITT для использования в протоколе коммутации пакетов X.25, реализован в большинстве меток с последовательным интерфейсом обмена данными и описан в [7]. CRC должен вычисляться согласно [7].
Используется следующий алгоритм:
Алгоритм генерации немного расходится с базовым алгоритмом CRC16, в котором генератор предварительно загружен единичными битами — '1', а не нулевыми — '0'. В дополнение проверочные биты инвертируются перед передачей. Соответственно, действительное сообщение не распознается по остаткам нулей (как это имеет место с CRC16), а распознается по определенной константе.
| поле флага | |
|---|---|
| поле команды | 0000 |
| номер команды | 1234 |
| специальный идентификатор 0 | 1234 |
| специальный идентификатор 1 | 5678 |
| адрес и длина при считывании | 1001 |
| CRC | 8C16 |
Метод вычисления и пример этого 16-битового CRC даны в приложении M.
6.2.5.19 Формат ответа
Поля ответа приведены в таблице 20. Все поля передаются, начиная с младшего значащего бита. Для многобайтовых полей младший значащий бит младшего значащего байта определяет младший значащий бит поля.
Формат допустимых ответов приведен в таблице 21.
| Тип ответа | Стартовые поля | Поля системной памяти | Данные | CRC |
|---|---|---|---|---|
| Нормальный | F [H] T | L M SS G Ci Co | [D] | CC |
| Короткий | F T | SS | [D] | CC |
Минимальная длина ответа составляет 96 бит. Тип ответа определяется командой УСО.
6.2.5.20 Формат ответа
6.2.5.20.1 Поле флага
Поле флага представляет собой нарушение кодирования MFM, которое отсутствует при нормальной передаче данных. Поле указывает на начало передачи команды.
6.2.5.20.2 Поле Фиксированного кода, поле идентификатора
Если конструкция радиочастотной метки предусматривает наличие Фиксированного кода <*>, то все данные Фиксированного кода передаются в нормальных ответах. Старший значащий бит фиксированного кода установлен в '1', а старший значащий бит метки времени установлен в '0'. Таким образом, УСО может обнаружить окончание данных фиксированного кода, проверяя старший значащий бит полученных слов.
<*> Определен в 6.2.5.14.
6.2.5.20.3 Поле временной метки
Временнбя метка используется, чтобы безошибочно определить порядок появления радиочастотных меток. Временнбя метка соответствует «Номеру команды», содержащемуся в первой действительной команде, полученной после появления радиочастотной метки в поле УСО.
6.2.5.20.4 Поля системной памяти
Поля системной памяти в ответе соответствуют содержимому системной памяти, сохраненному в виртуальной памяти радиочастотной метки.
6.2.5.21 Считываемые данные
Считываемые данные — данные, запрашиваемые действительной командой.
6.2.5.22 Поле CRC
Код CRC ответа вычисляется в конце стартового поля флага.
Код CRC ответа представляет собой 32-битовый «Ethernet CRC». Его свойства аналогичны свойствам 16-битового кода «IBM CRC», используемого в команде маршрутизации, в которой маршрут загружается в регистр, на выходе которого слово результата вычислений инвертируется, и представляют собой некоторую константу, отличную от нуля.
Используемый алгоритм следующий:
g(X) = X32 + X26 + X23 + X22 + X16 + X12 + X11 + X10 + + X8 + X7 + X5 + X4 + X2 + X1 + 1.
Пример ответа радиочастотной метки и код CRC:
| поле флага | |
|---|---|
| временнбя метка | 1234 |
| специальный идентификатор 0 | 1234 |
| специальный идентификатор 1 | 5678 |
| считываемые данные | ABCD |
| CRC | E8C5 8742 |
Описание метода и пример этого 32-битового кода CRC даны в приложении N.
6.2.5.23 Состояния радиочастотной метки
6.2.5.23.1 Диаграмма состояния
Радиочастотная метка может быть в одном из четырех состояний:
- выключено (питание отключено) (Power Off). Радиочастотная метка находится в состоянии «выключено», когда она не может быть активирована УСО. Выключение также достигается в результате обнаружения длительного отключения питания (LPB);
- активное состояние (Active). Радиочастотная метка находится в активном состоянии, когда она активирована УСО. В этом состоянии она должна обрабатывать любую команду УСО;
- ответ радиочастотной метки (Tag Reply). Радиочастотная метка находится в состоянии «ответ радиочастотной метки», когда она получает действительную команду. Если радиочастотная метка остается во включенном состоянии, то она будет находиться в этом состоянии до тех пор, пока не завершит ответ, после чего она вернется в активное состояние;
- режим ожидания (Fully Muted). Радиочастотная метка переходит в режим ожидания, когда она получает действительную команду, содержащую информацию о полной загруженности канала связи. Если радиочастотная метка остается во включенном состоянии, то она будет находиться в режиме ожидания до тех пор, пока не получит новую действительную команду от УСО.
Переход между этими состояниями показан на рисунке 10.
Примечание - Для недопустимых команд радиочастотная метка останется в своем текущем состоянии.
Рисунок 10 — Диаграмма изменений состояния радиочастотной метки
6.2.5.23.2 Кратковременное отключение питания
Перерыв в обнаружении радиочастотной меткой несущей от УСО в 5 мкс или более, но меньше, чем значение «Длительное отключение питания» (LPB), см. ниже, рассматривается как «Короткое отключение питания» (SPB). Если происходит «Короткое отключение питания», то радиочастотная метка инициализируется и затем переходит в активное состояние.
На рисунке 11 описывается прерывание сигнала несущей УСО.
Рисунок 11 — Отключение силового питающего поля УСО
6.2.5.23.3 Длительное отключение питания
Радиочастотная метка имеет память для временного хранения данных с произвольным доступом TRAM или эквивалент, см. ниже. Если питание радиочастотной метки отключается на длительное время, данные в памяти TRAM могут быть повреждены. Используя детектор длительного отключения питания (LPB), радиочастотная метка может обнаруживать отключения питания достаточной длительности, которые способны привести к повреждению данных в TRAM. В результате таких отключений данные будут очищены.
Оперативная память TRAM или эквивалент должны оставаться действующими по крайней мере 50 мс. Поэтому Длительное отключение питания — это отключения питания на 50 мс или более.
6.2.5.23.4 TRAM (Память для временного хранения данных с произвольным доступом)
В настоящем стандарте приведены требования к временному хранению данных. Данные требования реализованы в технологии TRAM, упомянутой в разделах настоящего стандарта. Для этих целей могут использоваться также другие технологии. В настоящем разделе приведено описание технологии TRAM для тех пользователей, которые выбрали эту технологию. Память TRAM, о которой упоминается в этой МОДА, является энергозависимой памятью, такой как SRAM или DRAM, которые были разработаны, чтобы максимизировать время хранения информации после того, как будет отключено питание. Если питание подать прежде, чем TRAM разрядится, память будет автоматически обновлена.
TRAM обеспечивает мгновенную запись и кратковременное хранение информации. Малое время записи необходимо, чтобы установить режим ожидания и записать метку времени и другие \text{временны}´\text{е} настройки.
Примечание - При включении питания радиочастотная метка проверяет состояние детектора LPB, если выясняется, что произошло длительное отключение питания, радиочастотная метка очистит всю память TRAM.
6.2.5.23.5 Режим ожидания
Когда предметы, промаркированные радиочастотными метками, движутся по конвейеру, положение и ориентация меток неконтролируемы. Для того чтобы УСО на конвейере имел возможность запитать радиочастотные метки и связаться с ними, независимо от их положения и ориентации, он должен генерировать поле, которое бы циклически переключалось между осями X, Y и Z. Следствием воздействия циклического поля является периодическое отключение питания меток. Во время этих отключений электроэнергии любая информация, находящаяся в энергозависимой памяти радиочастотной метки, не должна быть потеряна.
Особое внимание должно уделяться управлению перебоями в подаче электроэнергии при эксплуатации нечувствительных к ориентации УСО. Например, в случае, когда идентифицируются несколько меток, существует требование, чтобы уже проидентифицированные радиочастотные метки были переведены в режим ожидания или были временно не активны, чтобы не препятствовать идентификации остальных меток.
Такие методы, как Память для временного хранения данных с произвольным доступом (TRAM), используются для обеспечения перевода меток во временно не активное состояние во время перебоев в подаче электроэнергии.
6.2.6 Параметры системы управления коллизиями
Параметры системы управления коллизиями приведены в таблице 22.
Таблица параметров системы управления коллизиями
6.2.7 Описание параметров системы управления коллизиями (справочное)
6.2.7.1 Общее описание
В данной МОДА идентификация нескольких меток выполняется путем использования комбинации Множественного доступа с частотным разделением и Множественного доступа с временным разделением (FTDMA).
Существует восемь каналов ответа, доступных для использования радиочастотными метками. В ответ на действительную команду каждая радиочастотная метка случайным образом выбирает канал, по которому будет передавать ответ. Ответ передается один раз по выбранному каналу. После получения следующей действительной команды каждая радиочастотная метка случайным образом выбирает новый канал и передает ответ, используя новый выбранный канал. Этот метод перестройки частоты ответа, использующий случайно выбранный канал, повторяется для каждой последующей действительной команды.
В дополнение к случайному выбору канала некоторые ответы радиочастотной метки могут быть случайным образом подавлены. Когда ответ подавлен, радиочастотная метка не будет передавать этот ответ. Случайное подавление необходимо при идентификации большого количества радиочастотных меток. Как только радиочастотная метка идентифицировалась, она временно переводится командой в «режим ожидания», после чего будет отвечать только в случае, описанном в 6.2.5.16.3.7.
Все частотные и временные параметры FTDMA определяются командой. FTDMA обеспечивает лучшую производительность по сравнению с технологией TDMA множественного доступа с разделением по времени, работающей на единственной частоте, потому что множественные ответы могут быть одновременно получены по различным каналам.
В дополнение к множеству меток, которые могут находиться в поле УСО, там также может находиться большое количество старых меток или меток с истекшим сроком. В приложениях, использующих одноразовые метки, количество старых меток или меток с истекшим сроком, может быть намного больше, чем количество рабочих меток. Высокоскоростная система идентификации РЧИ должна быть в состоянии идентифицировать рабочие радиочастотные метки, исключая или игнорируя старые радиочастотные метки и метки с истекшим сроком.
В такой системе радиочастотные метки имеют условный идентификатор. Поле условного идентификатора каждой радиочастотной метки запрограммировано при изготовлении радиочастотной метки. Поле может быть запрограммировано меткой времени и даты, которое будет сравниваться с условным идентификатором, передаваемым в каждой команде. Радиочастотные метки ответят на команды только в том случае, если проверка условного идентификатора завершится успешно. Таким образом, старые радиочастотные метки и метки с истекшим сроком исключаются из процесса идентификации.
Если УСО дуплексный, то он может передавать команды и одновременно принимать ответы от восьми меток, притом что каждая радиочастотная метка передает на одном из восьми уникальных каналов.
6.2.7.2 Каналы ответа
Система использует восемь каналов ответа в частотном диапазоне от 969 кГц до 3013 кГц. Чтобы максимизировать скорость идентификации радиочастотной метки при различных типах УСО и радиочастотных меток используются различные режимы ответа. Режим ответа, используемый радиочастотной меткой, задается командой УСО.
6.2.7.3 Режимы ответа
6.2.7.3.1 Режим ответа на фиксированном канале
Если УСО выбирает режим ответа на фиксированном канале, то радиочастотная метка передаст свой ответ один раз по каналу, выбранному УСО. Этот режим может использоваться для УСО, работающих на одном канале, в случае, когда все радиочастотные метки — одного типа.
Этот режим может также использоваться в многоканальных УСО, чтобы управлять ответом идентифицируемых радиочастотных меток с помощью команд, определяющих различные фиксированные каналы для ответа. Используя этот режим, могут быть получены данные одновременно от восьми меток.
6.2.7.3.2 Режим ответа на случайном канале
6.2.7.3.2.1 Свободный канал
Если УСО выберет режим ответа на свободном канале, то радиочастотные метки будут передавать полный ответ один раз на канале, выбранном ими случайным образом. Этот режим может использоваться многоканальными УСО для небольшого количества меток.
Этот режим может также использоваться для работы с небольшим количеством меток одноканальными УСО. В случае одноканального УСО при работе с большим количеством радиочастотных меток на зафиксированном канале будут происходить коллизии. Использование режима ответа на свободном канале при работе с одноканальным УСО подобно работе системы TDMA.
В конечном счете, каждая радиочастотная метка будет передавать ответ по своему выбранному каналу, в то время как все другие радиочастотные метки будут передавать ответы по другим каналам.
6.2.7.3.2.2 Случайная блокировка
В режиме случайной блокировки ответа при случайном выборе канала радиочастотные метки случайным образом принимают решение о передаче или блокировке своего ответа. Если принято решение о передаче ответа, радиочастотная метка выбирает канал ответа случайным образом. Этот режим может использоваться многоканальными УСО для большого количества радиочастотных меток.
Отношение количества блокированных ответов к общему количеству возможных ответов (коэффициент блокировок) может варьироваться командой УСО между 1/2 и 511/512. Это отношение должно увеличиваться с ростом количества меток. Коэффициент блокировок регулирует среднее количество меток, принимающих решение о передаче в течение периода ответа. Этот метод позволяет производить идентификацию нескольких тысяч меток, одновременно находящихся в поле УСО. Коэффициент блокировок помогает уменьшить среднее количество передающих меток до контролируемого уровня.
6.2.7.3.2.3 Режим полной блокировки
УСО может перевести радиочастотную метку в режим полной блокировки ответа (режим ожидания). В этом режиме радиочастотная метка не будет отвечать на команды от того же УСО и поэтому не будет конфликтовать с другими радиочастотными метками. Этот режим может использоваться для работы с большим количеством меток, для повышения общего уровня их идентифицируемости. Радиочастотная метка выйдет из режима ожидания, когда она попадет в поле другого УСО.
Радиочастотная метка определяет, что она находится в поле нового УСО на основе данных, содержащихся в его команде, или в случае если радиочастотная метка обнаруживает, что была выключена дольше определенного периода времени.
6.2.7.4 Генератор случайных чисел (RNG)
Для того чтобы генерировать случайные числа при выборе каналов ответа и при блокировке ответов, радиочастотная метка использует генератор случайных чисел (RNG), представляющий собой линейный сдвиговый регистр максимальной длиной 32 бита или более.
Для того чтобы предотвратить появление чрезмерно долгих интервалов молчания, которые могут случаться при работе с таким генератором, как PRBS <*>, радиочастотная метка может иметь средства для принудительного незаблокированного ответа после определенного числа заблокированных ответов.
<*> PseudoRandom Binary Sequence — псевдослучайная двоичная последовательность.
- Когда отношение блокировки составляет 1/2, максимальное число заблокированных ответов должно быть 3.
- Когда отношение блокировки составляет 3/4, максимальное число блокированных ответов должно быть 7.
- Когда отношение блокировки составляет 7/8, максимальное число блокированных ответов должно быть 15.
- Когда отношение блокировки составляет 31/32, максимальное число блокированных ответов должно быть 63.
Для простых одноканальных УСО предпочтителен канал G. Для того чтобы такое УСО могло идентифицировать несколько радиочастотных меток, радиочастотные метки должны работать на случайном канале в одном из режимов: «Свободного канала» или «Случайной блокировки» ответа. Чтобы предотвратить чрезмерно длительные периоды без передачи на канале G, радиочастотная метка может иметь средства для принудительной посылки ответа на канале G после последовательности из 15 незаблокированных ответов, которые произошли на каналах, отличных от канала G.
Реализации такого счетчика или его эквивалента, применяемые для принудительного ответа, должны использовать устройство хранения данных, такое как TRAM или эквивалент, чтобы сохранить значения во время коротких периодов отключения питания, см. 6.2.5.23.4.
6.2.7.5 Параметры команды
См. 6.2.5.16.2.
6.2.7.6 Обработка запросов радиочастотной меткой
Радиочастотные метки отвечают только на действительные команды. Функционал радиочастотной метки полностью определяется командой, см. 6.2.5.16.2. Команда определяет поведение метки при выборе канала и блокировке ответа. Радиочастотные метки будут случайным образом выбирать блокировку ответа и канал ответа, как это задано командой. Случайный выбор реализуется с помощью PRBS генератора, встроенного в микросхему радиочастотной метки. Как только радиочастотная метка переходит в режим ожидания, она перестает отвечать на дальнейшие нормальные команды.
6.2.7.7 Описание метода работы системы управления коллизиями
В системе РЧИ идентификация множества меток реализуется с использованием комбинации методов Множественного доступа с частотным и временным разделением каналов (FTDMA).
В ответ на действительную команду каждая радиочастотная метка случайным образом выбирает канал для передачи ответа. На выбранном канале ответ передается один раз. После получения следующей действительной команды каждая радиочастотная метка случайным образом выбирает новый канал и передает ответ, используя новый выбранный канал.
Этот метод скачкообразной перестройки частоты с использованием случайного выбора канала ответа, повторяется для каждой последующей действительной команды.
В дополнение к случайному выбору канала радиочастотная метка может случайным образом блокировать некоторые ответы. Когда происходит блокировка ответа, радиочастотная метка не передает этот ответ. Случайная блокировка необходима при идентификации очень большого количества радиочастотных меток. Как только радиочастотная метка идентифицируется, она на некоторое время переходит в режим ожидания.
Все частотные и временные параметры FTDMA определяются командой. FTDMA обеспечивает лучшую производительность при работе по сравнению с работой на одной частоте в режиме TDMA, потому что множество ответов меток могут быть приняты на различных каналах одновременно.
В случае работы с несколькими метками выгоднее использовать УСО с функцией дуплексной связи. Данные от 8 меток могут быть получены одновременно на 8 каналах, когда УСО специально указывает в командах меткам отвечать на различных каналах.
Для оценки среднего числа меток, которые будут идентифицированы после каждой действительной команды, необходимо применять методы теории вероятностей. Для группы из n меток с r доступными каналами и коэффициентом блокировок m среднее число идентифицированных меток № после каждой действительной команда считывания будет определяться по формуле (1):
N = n \cdot m \cdot (\frac{r - 1}{r})(n \cdot m - 1) , (1)
где m — вероятность того, что радиочастотная метка передаст ответ.
Наивысшая скорость идентификации достигается, когда число меток, отвечающих одновременно, равно числу доступных каналов. УСО максимизирует скорость идентификации, корректируя коэффициент блокировок так, чтобы выполнялось следующее условие (2):
Скорость идентификации № как функция количества меток n, изменяющегося от 1 до 10 000, для различных коэффициентов блокировок, графически отображается на рисунке 12. При соответствующем выборе коэффициента блокировки скорость идентификации может поддерживаться в диапазоне от 2 до 3 для количества меток до 8 000.
- m 1;
- m 2;
- m 4;
- m 8;
- m 32;
- m 128;
- m 512
Рисунок 12 — Скорость идентификации
6.2.7.8 Последовательность управления коллизиями для небольшого числа меток
При идентификации и считывании данных небольшого количества меток коэффициент блокировок устанавливается равным 1. Среднее число полученных ответов от меток находится в диапазоне от 1 до 3 на каждую команду считывания. Последовательность действий для идентификации и считывания 8 меток следующая:
a) Радиочастотные метки помещаются в зону считывания УСО.
b) Дается команда считывания с нулевой длиной блока читаемых данных (нулевое считывание).
c) После идентификации меток они временно блокируются (переводятся в режим ожидания).
d) Процесс повторяется, пока все радиочастотные метки не будут идентифицированы.
e) После идентификации данные считываются с помощью специальной команды за одну операцию.
f) Команды объединяются, чтобы данные от 8 меток были считаны одновременно.
Последовательность действий для идентификации 8 радиочастотных меток показана ниже в таблице 23.
Идентификация 8 радиочастотных меток
После процесса идентификации данные считываются за одну операцию с помощью специальной команды. Считывание данных за одну операцию — самый эффективный по времени метод, хорошо подходит для неизменного, на время чтения, количества меток.
Для каждой команды считывания УСО выбирает определенную метку и неиспользуемый канал для ее ответа (Радиочастотная метка I на канале A и т.д.). Последовательность операций при считывании данных из 8 меток подробно показана ниже в рисунке 13.
Рисунок 13 — Считывание данных из 8 радиочастотных меток
Дуплексный обмен данными между УСО и радиочастотными метками позволяет УСО объединять последовательные команды. Это позволяет отвечать 8 радиочастотным меткам одновременно.
Общее время считывания 8 меток — это время 8 команд считывания и единственного ответа от последней радиочастотной метки.
6.2.7.9 Последовательность управления коллизиями для большого числа меток
При идентификации и считывании данных у большого количества меток устанавливаются такой коэффициент блокировок, чтобы среднее количество одновременно отвечающих меток сократилось примерно до количества каналов. Когда правильно выбран коэффициент блокировок, среднее число ответов меток колеблется от 2 до 3 на каждую команду считывания.
Последовательность работы при идентификации 500 меток и считывания 50 слов данных от каждой радиочастотной метки следующая:
a) 500 меток помещаются в поле УСО.
b) Запускается команда нулевого считывания, при этом проверяется число полученных ответов от меток.
c) Отношение блокировок увеличивается до тех пор, пока среднее число полученных ответов от меток не будет от 2 до 3 на одно считывание.
d) После того, как радиочастотные метки идентифицируются, они временно блокируются (переводятся в режим ожидания).
e) Последовательность действий повторяется, пока все метки не будут идентифицированы. Коэффициент блокировок корректируется в соответствии с уменьшением числа неидентифицированных меток таким образом, чтобы за один цикл считывания было получено, по крайней мере, 2 ответа от меток.
f) Данные считываются с помощью специальной команды считывания, либо за одну операцию после процесса идентификации, либо непрерывно в ходе процесса идентификации.
g) Команды объединяются так, чтобы данные от 8 меток были считаны одновременно.
Последовательность операций для процесса идентификации подробно показана ниже в таблице 24.
Идентификация 500 радиочастотных меток
Данные могут быть считаны за одну операцию после процесса идентификации или в рамках непрерывного процесса во время идентификации. Считывание данных за одну операцию — самый эффективный по времени метод, хорошо подходит для неизменного, на время считывания, количества меток. Считывание данных меток непрерывно во время процесса идентификации менее эффективно, но хорошо подходит для динамично изменяющегося количества меток.
Последовательность действий при считывании данных за одну операцию подробно показана в таблице 25.
Считывание данных 500 статических меток
Общее время идентификации и считывания 50 слов данных из 500 меток за одну операцию составляет меньше чем 0,390 с + 0,540 с = 0,930 с.
Последовательность операций для непрерывного процесса считывания данных подробно описана в таблице 26. Для непрерывного процесса считывания отдельная операция блокировки, приведенная в последовательности действий при идентификации, не требуется, она необходима как часть последовательности действий при считывании.
Считывание данных из 500 динамических меток
| Действие | Результат | Количество команд и ответов | Считанные радиочастотные метки |
|---|---|---|---|
| Старт | - | - | - |
| УСО идентифицирует 8 меток | 8 радиочастотных меток готовы к считыванию данных | - | - |
| Специальная команда считывания (50 слов) на каналах от A до H | Считывание данных из радиочастотной метки 1 на канале A, радиочастотной метки 2 — на канале B, радиочастотной метки 8 — на канале H | 8 считываний, 1 ответ считывания | 8 |
| Блокировка меток после получения данных <*> | - | 1 блокировка | - |
| Повторение последовательности для каждых 8 идентифицируемых меток | Последовательность повторяется в общей сложности 63 раза | 492 считывания, 62 ответа считывании, 62 блокировки | 500 |
| Завершение и результат | Общее время считывания 500 динамических меток — 0,686 с | - | 500 динамических меток считаны |
<*> Перевод меток в режим ожидания.
Общее время идентификации и считывания 50 слов данных из 500 меток в рамках непрерывного процесса составляет менее чем 0,258 с + 0,686 с = 0,944 с.
6.2.7.10 Определение временных параметров
Процесс идентификации и считывания множества меток требует использования команд считывания данных с нулевой длиной блока и ответов на них, команд перевода в режим ожидания, команд считывания и ответов на них. Временные параметры команд и ответов представлены в таблице 27.
Временные параметры команд и ответов при идентификации множества меток
6.2.8 Порядок следования меток
Для приложений, требующих определения порядка следования предметов с целью их сортировки, система РЧИ должна однозначно коррелировать каждую радиочастотную метку с каждым предметом вне зависимости от наличия множества других меток и расстояния между радиочастотными метками. Такая возможность представлена в МОДА 2.
Например, на конвейере со скоростью ленты 3,6 м/с, расстоянием между радиочастотными метками 15 см, в режиме переключения направления излучения УСО, определение порядка следования меток должно происходить менее чем за 13,9 мс. В системах, в которых имеется задержка из-за процесса идентификации меток, не хватает времени для определения порядка следования меток.
В этой ситуации порядок следования меток определяется путем определения моментов времени появления меток в поле УСО. Все команды имеют отметки времени, и радиочастотные метки хранят первую отметку времени, полученную при появлении радиочастотной метки в поле УСО. Сохраненная метка времени передается во всех ответах радиочастотной метки. Точность метки времени находится на уровне миллисекунд. Таким образом, определение порядка следования меток не зависит от скорости идентификации.
Для сохранения значений меток времени во время коротких отключений питания должна использоваться Память для временного хранения данных с произвольным доступом (TRAM), см. 6.2.5.23.4.
6.2.9 Команды
Все команды описаны в вышеприведенных подразделах.
6.2.10 Прикладной уровень радиоинтерфейса
Прикладной уровень должен быть определен и управляться исключительно УСО и не должен быть перенесен на радиоинтерфейс.
6.2.11 Дополнительная функциональность
УСО и радиочастотная метка могут поддерживать дополнительную функциональность.
6.2.11.1 Режим кодирования «1 из 4»
В дополнение к кодированию MFM, команды могут быть закодированы в режиме «1 из 4». Режим «1 из 4» допускает большую глубину модуляции, по сравнению с MFM, при сохранении той же спектральной маски передатчика и обеспечении скорости передачи данных 423,75 Кбит/с (fc/32). Для режима «1 из 4» изменения фазы (PJM) будут между +/- 3,0° и +/- 4,0°.
6.2.11.2 Кодирование данных при использовании режима «1 из 4»
Режим «1 из 4» кодирует битовые пары путем использования позиции символа в двухбитовом периоде кадра. Для этого протокола:
- Закодированный символ передается в виде одной смены фазы PJM силового питающего поля УСО;
- Режим «1 из 4» может быть немного изменен таким образом, что отсутствие переданного символа в двухбитовом периоде кадра означает передачу 00, см. ниже;
- Передача данных начинается с младшего значащего бита пары.
Кодирование битовых пар для режима 1 из 4 показано на рисунке 14.
Обычно фронты сигналов, показанные на рисунке 14 и на рисунке 15, должны быть синхронизированы с силовым питающим полем. Если эти фронты не синхронизированы, тогда они будут сгенерированы УСО в пределах +/- 0,04 мкс относительно длительностей интервалов времени, показанных на рисунке 14.
Рисунок 14 — Режим кодирования «1 из 4»
Для этого протокола, если текущие передаваемые данные битовой пары должны быть декодированы как 00, и в предыдущем кадре присутствовал символ, тогда никакого символа больше передавать не нужно. Если символ не передается, боковые полосы частот передатчика могут быть сужены. Этот метод гарантирует периодическую передачу символов в длинных последовательностях 00 данных, а также предотвращает передачу коротких импульсов, которые случаются при передаче данных 0011.
Пример команды кодирования двоичной последовательности 11100001 методом «1 из 4» показан на рисунке 15.
Рисунок 15 — Пример кодирования методом «1 из 4»
6.2.11.3 Кодирование битовых пар для режима «1 из 4»
Флаг команды определяет начало команды и временные диаграммы в соответствии с битовыми интервалами. Флаг режима «1 из 4» отличается от флага MFM, это позволяет на ходу декодировать команды MFM или команды в режиме «1 из 4» без какого-либо конфигурирования. Флаг состоит из трех частей:
- синхронизирующая строка из 6 бит данных представленных в формате MFM;
- нарушение кодирования для режима «1 из 4», не допустимое в обычной передаче в MFM или в «1 из 4». Нарушение состоит из 6 последовательных изменений состояния, разделенных интервалом: в 1 бит, в 2 бита, в 2 бита, в 1,5 бита и в 2 бита. Конец шестого (последнего) изменения определяет начало битового интервала;
- оставшийся 0 (ноль) MFM определяет конец флага и начало команды.
Синхронизирующая строка, нарушение кодирования и конечный ноль для двух возможных флагов команды показаны на рисунке 16, а также временные диаграммы для двух возможных флагов команды.
Рисунок 16 — Кодирование и разбивка по времени (согласование по времени) для двух возможных флагов команды в режиме 1 из 4
6.3 МОДА 3: физический уровень, система управления коллизиями и протоколы МОДА 3
МОДА 3 не совместим с любыми другими МОДА, определенными в настоящем стандарте.
МОДА 3 не создает помехи любым другим МОДА, определенным в настоящем стандарте.
В приложении L приводится краткая информация о функциях, доступных для меток, которые соответствуют МОДА 3.
6.3.1 Обзор протокола
6.3.1.1 Физический уровень
УСО передает информацию одной или более радиочастотным меткам путем модуляции несущей РЧ, используя двухполосную амплитудную манипуляцию (ASK) с использованием время-импульсного кодирования (PIE). Радиочастотные метки получают энергию для работы от этой же модулированной несущей РЧ.
УСО получает информацию от радиочастотной метки путем передачи немодулированной несущей РЧ и приема модулированного ответного сигнала. Радиочастотные метки передают информацию, модулируя амплитуду и/или фазу радиочастотного сигнала. Формат кодирования, который выбирается в ответ на команды УСО, представляет собой модулирование поднесущей или основной частоты FM0 с использованием либо Манчестерского кодирования, либо кода Миллера. Каналы соединения между УСО и радиочастотными метками полудуплексные, это означает, что радиочастотной метке не требуется демодулировать команды УСО во время собственного процесса модуляции. Радиочастотная метка не должна отвечать на обязательные или дополнительные команды, используя дуплексную связь.
УСО, как и радиочастотные метки, могут дополнительно реализовать физический уровень с помощью фазовой модуляции колебаний (PJM), используя MFM (модифицированную частотную модуляцию) при передаче от УСО к радиочастотной метке и MFM кодирование с двоичной фазовой манипуляцией (BPSK) поднесущей при передаче от радиочастотной метки к УСО.
6.3.1.2 Уровень идентификации радиочастотной метки
УСО управляет группами меток, используя три основные операции:
a) Выбор. Операция выбора группы меток для осуществления инвентаризации и доступа. Команда Select может успешно использоваться для выбора определенной группы меток на основе заданных пользователем критериев. Настоящая операция аналогична выбору записей из базы данных.
b) Инвентаризация. Операция идентификации радиочастотных меток. УСО начинает инвентаризацию путем передачи команды BeginRound (Начать цикл опроса) за один или два сеанса. Ответить могут одна или более меток. УСО, получает единственный ответ и запрашивает у метки PC/слово(слова) XPC, UII, и, при необходимости, CRC-16 пакета. Инвентаризация включает в себя несколько команд. Цикл инвентаризации выполняется во время одного и только одного сеанса.
c) Доступ. Операция соединения с радиочастотной меткой (считывание и/или запись). Индивидуальная метка должна быть однозначно идентифицирована для получения доступа. Доступ включает в себя несколько команд, некоторые из которых могут обеспечить защиту данных с помощью шифра Вернама (One-time pad) при передаче данных от радиочастотной метки к УСО (R=>T).
6.3.2 Общие сведения
6.3.2.1 Функциональная совместимость для МОДА 3
МОДА 3 работает на частоте 13,56 МГц.
МОДА 3 не совместим с МОДА 1 и МОДА 2, определенными в настоящем стандарте, но все три режима могут работать одновременно в одной и той же среде.
6.3.3 Физический уровень, система управления коллизиями и протоколы
6.3.3.1 Нормативные аспекты: физический уровень и уровень управления доступом к среде (MAC)
Таблица 28 и таблица 29 представляют обзор параметров связи для R => T и T => R в соответствии с настоящим стандартом; для получения их подробного описания см. соответствующие подразделы. Те параметры, которые не применяются или не используются в данной спецификации, обозначены «N/A», что указывает на то, что этот параметр «не применим». Таблица соответствует [1].
Каналы связи «УСО — радиочастотная метка»
| Позиция | Название параметра | Описание | Подраздел |
| M3-Int: 1 | Диапазон рабочих частот | Фиксированная частота см. Int: 1A | 6.3.3.3.1 |
| M3-Int: 1a | Рабочая частота по умолчанию | 13,56 МГц | 6.3.3.3.1 |
| M3-Int: 1b | Рабочие каналы (широкополосные системы) | N/A | N/A |
| M3-Int: 1c | Точность рабочей частоты | В соответствии с национальными требованиями | 6.3.3.3.1.2.1 |
| M3-Int: 1d | Частота перестройки (для систем, использующих алгоритм псевдослучайной перестройки частоты [FHSS]) | N/A | N/A |
| M3-Int: 1e | Последовательность частот (для систем, использующих алгоритм псевдослучайной перестройки частоты [FHSS]) | N/A | N/A |
| M3-Int: 2 | Полоса пропускания используемого канала | N/A | N/A |
| M3-Int: 3 | Максимальная напряженность магнитного поля, УСО | УСО не должно создавать поле напряженностью более 12 А/м в любой части объема, где может находиться радиочастотная метка, размер которой соответствует размеру идентификационной карты по ИСО. | N/A |
| Предельные значения напряженности магнитного поля в коммуникационной зоне | Максимальная рабочая напряженность поля: 5 А/м для радиочастотных меток, размер которых соответствует размеру идентификационной карты по [[4]](#p107061). Методы испытаний определены в ГОСТ Р 56914. Для меток других размеров изготовитель меток должен указать максимальную рабочую напряженность поля <*> | ||
| M3-Int: 4 | Паразитное излучение УСО | В соответствии с национальными требованиями использования радиочастотного спектра | 6.3.3.3.1.2.5 |
| M3-Int: 4a | Паразитное излучение УСО внутри рабочего диапазона частот (широкополосные системы) | В соответствии с национальными требованиями использования радиочастотного спектра | 6.3.3.3.1.2.5 |
| M3-Int: 4b | Паразитное излучение УСО вне рабочего диапазона частот | В соответствии с национальными требованиями использования радиочастотного спектра | 6.3.3.3.1.2.5 |
| M3-Int: 5 | Спектральная маска передатчика | В соответствии с национальными требованиями использования радиочастотного спектра | N/A |
| M3-Int: 6 | Временные диаграммы | См. ниже | 6.3.3.3.1.6 |
| M3-Int: 6a | Время цикла передача-прием | Менее 73,1 мкс, максимальное (1024/Fc — 32/Fc) | 6.3.3.3.1.6, рисунок 40 и таблица 41 |
| M3-Int: 6b | Время цикла прием-передача | При соединении с радиочастотной меткой, минимум — 151 мкс; максимум — 1208 мкс, когда радиочастотная метка находится в состоянии Reply & Acknowledged; в иных случаях — без максимального предела | 6.3.3.3.1.6, рисунок 40 и таблица 41 |
| M3-Int: 6c Время задержки или линейно нарастающий сигнал УСО | |||
| 1500 мкс, максимальное время установления | 6.3.3.3.1.2.6, таблица 34 | M3-Int: 6d | Время затухания или линейно падающий сигнал УСО |
| 500 мкс, максимум | 6.3.3.3.1.2.7, таблица 35 | M3-Int: 7 | Модуляция |
| Метод ASK: минимум 10%, максимум 30%. | Дополнительный метод PJM: минимальное отклонение +/- 3,0°, максимальное отклонение +/- 6,0° | 6.3.3.3.1.2.2 M3-Int: 7a | Последовательность значений частоты (системы широкополосной модуляции с прямым расширением спектра [DSSS]) |
| N/A | N/A | M3-Int: 7b | Тактовая частота (широкополосные системы) |
| N/A | N/A | M3-Int: 7c | Точность значений тактовой частоты (широкополосные системы) |
| N/A | N/A | M3-Int: 7d | Индекс модуляции |
| Метод ASK: (A — B)/(A + B) коэффициент мин 10% макс 30% | 6.3.3.3.1.2.5, рисунок 19, таблица 32 | M3-Int: 7e | Рабочий цикл |
| Как указано | 6.3.3.3.1.2.5 | M3-Int: 7f | Девиация частотной модуляции |
| N/A | N/A | M3-Int: 8 | Кодирование данных |
| Метод ASK: PIE | Дополнительный метод PJM: MFM | 6.3.3.3.1.2.3, рисунок 17, рисунок 18 M3-Int: 9 | Скорость передачи данных в битах |
| Метод ASK: от 26,7 Кбит/с до 100 Кбит/с (при условии равновероятных данных) | Дополнительный режим PJM: 212 Кбит/с | 6.3.3.3.1.2.4 и опционально 6.3.3.3.1.2 M3-Int: 9a | Точность скорости передачи данных в битах |
| +/- 1% минимум | 6.3.3.3.1.2.3 | M3-Int: 10 | Точность модуляции УСО |
| Как указано | 6.3.3.3.1.2.3 | M3-Int: 11 | Заголовок |
| Требуется | 6.3.3.3.1.2.8 | M3-Int: 11a | Длина заголовка |
| Как указано | 6.3.3.3.1.2.8 | M3-Int: 11b | Сигнал(ы) заголовка |
| Как указано | Рисунок 22, рисунок 23 | M3-Int: 11c | Последовательность битов синхронизации |
| Нет | N/A | M3-Int: 11d | Последовательность синхронизации кадров |
| Требуется | 6.3.3.3.1.2.8 | M3-Int: 12 | Скремблирование (системы с расширенным спектром) |
| N/A | N/A | M3-Int: 13 | Порядок передачи битов |
| Наиболее значащий бит передается первым | 6.3.3.3.1.4 | M3-Int: 14 | Процесс активации |
| Как указано | 6.3.3.3.1.2.6 | M3-Int: 15 | Поляризация |
| N/A | N/A | <*> Решением ГКРЧ 07-20-03-001 определена максимальная напряженность магнитного поля на расстоянии 10 м от УСО, которая составляет 60 дБ (мкА/м). | |
Каналы связи «радиочастотная метка-УСО»
| Позиция | Название параметра | Описание | Подраздел |
| M3-Tag: 1 Диапазон рабочих частот | |||
| 13,56 МГц +/- поднесущие частоты радиочастотной метки, как указано в: 7e | 6.3.3.3.1.1, таблица 36 и таблица 37 | M3-Tag: 1a | Рабочая частота по умолчанию |
| Фиксированная несущая частота, как указано в Int: 1a | 6.3.3.3.1.1 | M3-Tag: 1b | Рабочие каналы (для широкополосных систем) |
| N/A | N/A | M3-Tag: 1c | Точность рабочей частоты |
| Как указано | 6.3.3.3.1.2.1 | M3-Tag: 1d | Частота перестройки (системы использующие алгоритм псевдослучайной перестройки частоты [FHSS]) |
| N/A | N/A | M3-Tag: 1e | Последовательность скачкообразной перестройки частоты ответа меток на запрос УСО (системы использующие алгоритм Псевдослучайной перестройки частоты [FHSS]) |
| N/A | N/A | M3-Tag: 2 | Ширина полосы пропускания используемого канала |
| В соответствии с национальными требованиями использования радиочастотного спектра | N/A | M3-Tag: 3 | Максимальная напряженность магнитного поля |
| В соответствии с национальными требованиями использования радиочастотного спектра | N/A | M3-Tag: 4 | Паразитное излучение передатчика |
| В соответствии с национальными требованиями использования радиочастотного спектра | N/A | M3-Tag: 4a | Паразитное излучение внутри полосы частот (для широкополосных систем) |
| В соответствии с национальными требованиями использования радиочастотного спектра | N/A | M3-Tag: 4b | Паразитное излучение вне полосы частот |
| В соответствии с национальными требованиями использования радиочастотного спектра | N/A | M3-Tag: 5 | Спектральная маска передатчика |
| В соответствии с национальными требованиями использования радиочастотного спектра | N/A | M3-Tag: 6 | Временные диаграммы |
| См. ниже | 6.3.3.3.1.6 | M3-Tag: 6a | Время цикла передача-прием |
| Менее 151 мкс | 6.3.3.3.1.6, рисунок 40 и таблица 41 | M3-Tag: 6b | Время цикла прием-передача |
| 75,5 мкс номинальное (1024/Fc) | 6.3.3.3.1.6, рисунок 40 и таблица 41 | M3-Tag: 6c | Время задержки или линейно нарастающий сигнал |
| Готовность к приему команд менее чем за 1500 мкс | 6.3.3.3.1.2.6 | M3-Tag: 6d | Время затухания или линейно падающий сигнал |
| N/A | N/A | M3-Tag: 7 | Модуляция |
| Метод ASK: путем модуляции нагрузкой | 6.3.3.3.1.3.1 | M3-Tag: 7a | Последовательность значений частоты (для систем с прямым расширением спектра [DSSS]) |
| N/A | N/A | M3-Tag: 7b | Тактовая частота (для широкополосных систем) |
| N/A | N/A | M3-Tag: 7c | Точность значений тактовой частоты (для широкополосных систем) |
| N/A | N/A | M3-Tag: 7d | Отношение ON/OFF (времени излучения к времени ожидания) |
| Зависит от радиочастотной метки, не определено в этом документе | N/A | M3-Tag: 7e | Частота поднесущих |
| Метод ASK: 423 кГц (fc/32) или 847 кГц (fc/16) (выбирается УСО) | Дополнительный метод PJM: | Канал A 969 кГц (деление на 14) Канал B 1233 кГц (деление на 11) Канал C 1507 кГц (деление на 9) Канал D 1808 кГц (деление на 7,5) Канал E 2086 кГц (деление на 6,5) Канал F 2465 кГц (деление на 5,5) Канал G 2712 кГц (деление на 5) Канал H 3013 кГц (деление на 4,5) для ответов меток 6.3.3.3.1.3.11, таблица 36 и опционально: 6.3.3.3.1.3.11, таблица 38 M3-Tag: 7f | Точность частоты поднесущей |
| Соответствует точности несущей частоты | 6.3.3.3.1.3.11, таблица 36 | M3-Tag: 7g | Модуляция поднесущей |
| Метод ASK: Манчестерское кодирование или код Миллера, | см. Tag: 9 и таблицу 35 | Опциональный метод PJM: BPSK при 106 Кбит/с 6.3.3.3.1.3.5, 6.3.3.3.1.3.7 и опционально 6.3.3.3.1.3.9 M3-Tag: 7h | Рабочий цикл |
| FM0: 50%, номинальное | Поднесущая: 50%, номинальное | 6.3.3.3.1.3.3, 6.3.3.3.1.3.5 M3-Tag: 7I | Девиация ЧМ |
| N/A | N/A | M3-Tag: 8 | Кодирование данных |
| Метод ASK: полоса частот FM0 или поднесущая, модулированная с помощью методов Манчестерского кодирования или кода Миллера — (выбирается УСО) | Опциональный метод PJM: MFM для ответов | 6.3.3.3.1.3.2 M3-Tag: 9 | Скорость передачи данных в битах |
| Метод ASK: | FM0, 424 Кбит/сек или 848 Кбит/с; | Модулирование поднесущей, от 53 Кбит/с до 212 Кбит/сек Опциональный метод PJM: 106 Кбит/с на каждом канале ответа 6.3.3.3.1.3.11, таблица 37 и опционально таблица 38 M3-Tag: 9a | Точность скорости передачи данных в битах |
| Соответствует точности поднесущей частоты, см. Тег: 7f | N/A | M3-Tag: 10 | Точность модуляции передатчика радиочастотной метки (системы, использующие псевдослучайную перестройку рабочей частоты [FHSS]) |
| N/A | N/A | M3-Tag: 11 | Заголовок |
| Требуется | 6.3.3.3.1.3.2 | M3-Tag: 11a | Длина заголовка |
| Как указано | 6.3.3.3.1.3.2 | M3-Tag: 11b | Форма сигнала заголовка |
| Как указано | 6.3.3.3.1.3.2 | M3-Tag: 11c | Последовательность битов синхронизации |
| Нет | N/A | M3-Tag: 11d | Последовательность синхронизации кадра |
| Метод ASK: Нет | Дополнительный метод PJM: как указано для ответов | N/A и 6.3.3.3.1.3.10 M3-Tag: 12 | Скремблирование (для систем с расширенным спектром) |
| N/A | N/A | M3-Tag: 13 | Порядок передачи битов |
| Старший значащий бит первым | 6.3.3.3.1.4 | M3-Tag: 14 | Резервный |
| Намеренно оставлен пустым | N/A | M3-Tag: 15 | Поляризация |
| N/A | N/A | M3-Tag: 16 | Минимальная полоса пропускания приемника радиочастотной метки |
| N/A | N/A | 6.3.3.2 Параметры логических операций | |
Таблица 30 и таблица 31 идентифицируют и описывают параметры, используемые УСО во время процедуры выбора, инвентаризации и доступа к радиочастотным меткам согласно этой спецификации. Те параметры, которые не применяются или не используются в данной спецификации, обозначены «N/A», что указывает на то, что этот параметр «не применим».
Параметры инвентаризации и доступа к радиочастотной метке
| Позиция | Название параметра | Описание | Подраздел |
| P:1 | «Кто передает первым» | УСО | 6.3.3.3 |
| P:2 Возможность адресации радиочастотной метки | |||
| Как определено | 6.3.3.3.4.1 | P:3 | UII метки |
| Содержится в памяти радиочастотной метки 6.3.3.3.4.1.2 | |||
| P:3a | Длина UII | Как определено | 6.3.3.3.4.1.2 |
| P:3 | UII метки | Содержится в памяти радиочастотной метки | 6.3.3.3.4.1.2 |
| P:3a Длина UII | |||
| Как определено | 6.3.3.3.4.1.2 | P:3b | Формат UII |
| NSI < 100h: Как указано в [[2]](#p107057) | NSI >= 100h: Как указано [[8]](#p107069) | 6.3.3.4.1.2.2, 6.3.3.4.1.2.3 и 6.3.3.4.1.2.4 | P:4 |
| Размер при считывании | Кратно 16-битам | 6.3.3.4.11.3.2, таблица 62 P:5 | Размер записи |
| Кратно 16-бит | 6.3.3.4.11.3.3, таблица 63, рисунок 46, таблица 75 | P:6 | Время транзакции считывания |
| Меняется в зависимости от скорости соединения R => T и T => R и количества считываемых битов 6.3.3.4.11.3.2 | |||
| P:7 | Время транзакции записи | 20 мс (максимум) после завершения команды Записи | 6.3.3.4.11.3.3, рисунок 46 |
| P:8 | Обнаружение ошибок | УСО->радиочастотная метка: | CRC-5 или CRC-16, как это определено в соответствующих подразделах |
| Радиочастотная метка->УСО: | CRC-5 или CRC-16, как это определено в соответствующих положениях | 6.3.3.3.1.5 | P:9 |
| Исправление ошибок | N/A | N/A P:10 Размер памяти Зависит от метки | N/A |
| P:11 | Структура команды и возможности расширения | Как определено | Таблица 46 |
| Таблица 31 | Параметры системы управления коллизиями | ||
| Позиция | Название параметра | Описание | |
Тип (вероятностный или детерминированный)
Линейный до 215 меток в поле УСО
6.3.3.3 Описание работы
Рабочий процесс определяет физические и логические требования для метода «УСО передает первым» (ITF), случайно-слотового антиколлизионного алгоритма, системы РЧИ (радиочастотной идентификации), работающей на частоте 13,56 МГц.
Настоящая спецификация описывает два метода работы:
- Метод ASK — (Обязательный). УСО должен связаться с одной или более радиочастотными метками, используя ASK модуляцию, PIE-кодирование. Радиочастотная метка должна ответить на команды ASK УСО, используя модуляцию канала соединения «радиочастотная метка-УСО», определенную в таблице 36 в пункте 6.3.3.3.1.3.11 и в таблице 37. Радиочастотная метка не должна изменять вид модуляции и скорость передачи данных в битах.
- Метод PJM — (Опциональный). УСО может в качестве опции связываться с одной или более радиочастотными метками, используя PJM-модуляцию, MFM-кодирование. Радиочастотные метки, которые поддерживают Метод PJM, должны отвечать на команды УСО, переданные с помощью метода PJM, используя канал соединения «радиочастотная метка-УСО», определенный в пункте 6.3.3.3.1.3.11 и в таблице 38. Радиочастотные метки, которые не поддерживают Метод PJM, не должны отвечать. Радиочастотная метка не должна изменять вид модуляции и скорость передачи данных в битах.
Оба метода используют общую структуру памяти и механизм работы с общим набором логических команд.
Примечание - Ссылки на специфические функции или команды ASK или PJM в данном документе обозначаются как Метод ASK и Метод PJM соответственно.
6.3.3.3.1 Радиоинтерфейс связи
Радиоинтерфейс сигнала связи между УСО и радиочастотной меткой может рассматриваться как физический уровень в многоуровневой системе сетевых коммуникаций. Этот интерфейс определяет частоты, модуляцию, кодирование данных, радиосигнал, скорость передачи данных в битах и другие параметры, требуемые для радиочастотной связи.
6.3.3.3.1.1 Рабочие частоты
Радиочастотные метки должны быть способны получать электропитание от УСО и обмениваться данными с УСО на частоте 13,56 МГц.
6.3.3.3.1.2 Канал связи «УСО-радиочастотная метка» (R => T)
Метод ASK (метод амплитудной манипуляции): УСО должен осуществлять связь с одной или несколькими радиочастотными метками путем модуляции несущей, используя ASK с PIE кодированием. УСО должны использовать фиксированные формат модуляции и скорость передачи данных в битах в течение всего цикла инвентаризации, где «цикл инвентаризации» определен в 6.3.3.4.8.
Метод PJM: УСО осуществляют связь с одной или несколькими радиочастотными метками путем модуляции несущей, используя модуляцию PJM с MFM кодированием при фиксированной скорости передачи данных 212 Кбит/с.
6.3.3.3.1.2.1 Точность частоты УСО
Точность частоты УСО должна удовлетворять национальным требованиям использования радиочастотного спектра.
6.3.3.3.1.2.2 Модуляция
Метод ASK (метод амплитудной манипуляции): все УСО должны осуществлять связь, используя метод ASK, подробнее в Приложении J.
Метод PJM (метод фазовой модуляции колебаний): УСО могут поддерживать метод PJM как указано в приложении B.
6.3.3.3.1.2.3 Кодирование данных
Метод ASK: в соединении УСО-радиочастотная метка R => T должно использоваться PIE кодирование, представленное на рисунке 17. Интервал Tari является интервалом времени связи УСО-радиочастотная метка продолжительностью, соответствующей передаче нулевого бита. Высокие значения представляют передачу незатухающей волны (CW), низкие значения представляют ослабление незатухающей волны. Допуск по всем параметрам должен быть +/- 1%, если не указано иное.
Рисунок 17 — Метод ASK: символы PIE
Глубина импульсной модуляции, время нарастания, время спада и PW (длительность импульса) должны соответствовать данным, указанным в таблице 32, и должны быть одинаковыми для данных-0 и данных-1. УСО должны использовать фиксированную глубину модуляции, время нарастания, время спада, длительность импульса PW и время интервала Tari в течение всего цикла инвентаризации. Огибающая должна быть в соответствии с рисунком 19.
Метод PJM: в соединении УСО-радиочастотная метка R => T должна использоваться модуляция PJM с MFM кодированием на скорости 212 Кбит/с. Период битового интервала, используемый для кодирования команды — 4,72 мкс (64 периода несущей на частоте 13,56 МГц). Скорость изменения фазы указана на рисунке 20. УСО должны использовать фиксированное значение изменения фазы в течение всего цикла инвентаризации.
Рисунок 18 — Метод PJM: MFM кодирование команды и временные диаграммы двоичной последовательности 000100
Значение бита определяется по изменению состояния. Биты кодируются с использованием правил MFM кодирования. Эти правила кодирования определяются следующим образом:
- Данные-1 — значение бита «1» определяется изменением состояния в середине битового интервала.
- Данные-0 — значение бита «0» определяется изменением состояния в начале битового интервала.
- Там, где значение бита данные-0 непосредственно следует за значением бита данные-1 изменения состояния нет.
Пример MFM кодирования команды и двоичной последовательности показан на рисунке 18. Фронты сигнала представляют собой небольшие (например, +/- 3°) фазовые изменения. Как правило, фронты, показанные на рисунке 18, должны быть синхронизированы с несущей частотой. Если не синхронизированы, тогда эти фронты сгенерированы УСО с погрешностью +/- один период несущей частоты.
6.3.3.3.1.2.4 Метод ASK: значения интервала Tari
УСО должны связываться, используя значения интервала Tari в диапазоне от 8 мкс до 25 мкс включительно. УСО должен использовать фиксированную длину символов данные-0 и данные-1 в течение всего цикла инвентаризации, «цикл инвентаризации» определен в 6.3.3.4.8. Выбор значения интервала Tari должен производиться в соответствии с национальными требованиями использования радиочастотного спектра.
Примечание - Соответствие требованиям норм оценивается, по крайней мере, одним значением интервала Tari, которое должно быть в диапазоне от 8 мкс до 25 мкс, и хотя бы одним значением параметра x = 1,5 Tari и x = 2,0 Tari.
6.3.3.3.1.2.5 Радиочастотный сигнал «УСО-радиочастотная метка» (R => T)
Метод ASK: огибающая сигнала «УСО-радиочастотная метка» R => T должна соответствовать рисунку 19 и таблице 32. Напряженность магнитного поля A — максимальная амплитуда огибающей радиочастотного сигнала RF, измеренной в А/м, интервал Tari определен на рисунке 17. Длительность импульса измерена по уровню 50%.
Рисунок 19 — Метод ASK: Огибающая сигнала «УСО-радиочастотная метка»
Метод ASK: Параметры огибающей РЧ сигнала
Метод PJM: Связь «УСО-радиочастотная метка» должна использовать метод PJM (фазовую модуляцию колебаний). Данные передаются как очень маленькие изменения фазы несущей частоты УСО. Форма сигнала сдвига фаз магнитного поля УСО методом PJM показана на рисунке 20 и в таблице 33.
Рисунок 20 — Метод PJM: схема модуляции команд
| Параметр | Обозначение | Номинальное | Максимальное | Единица измерения |
|---|---|---|---|---|
| Сдвиг фазы | +градус, -градус | 3,0 | 6,0 | градус |
| Время перехода | t1 | 0,0 | 0,6 | мкс |
Примечание - Фазовый сдвиг не может превышать конечное значение фазы в любое время, время перехода (t1) представляет собой время, в течение которого достигается значение 95% от полного изменения фазы.
6.3.3.3.1.2.6 Форма сигнала включения питания УСО
Огибающая радиочастотного сигнала включения УСО должна соответствовать рисунку 21 и таблице 34. Как только уровень несущей становится выше 10% уровня, огибающая сигнала включения должна расти монотонно по крайней мере до уровня Ml. Огибающая не должна опускаться ниже уровня 90% (см. рисунок 21) или подниматься выше уровня 110% во время интервала Ts. После интервала Ts огибающая не должна опускаться ниже 99% или подниматься выше 101%. УСО не должны передавать команды до окончания интервала максимального времени установления (см. таблица 34 (т.е. до Ts)). УСО должны удовлетворять требованиям к точности частоты, указанным в 6.3.3.3.1.2.1, к моменту окончания интервала Ts (см. рисунок 21).
Примечание - При проведении теста на соответствие указанным требованиям в поле не должно быть никаких движущихся меток.
Рисунок 21 — РЧ огибающая включения и выключения питания УСО
6.3.3.3.1.2.7 Форма сигнала выключения питания УСО
РЧ огибающая выключения питания УСО должна соответствовать показанной на рисунке 21 и таблице 34. Как только уровень несущей упадет ниже уровня 99%, огибающая выключения питания должна монотонно спадать до предела выключения питания Ms. Как только выключено питание, УСО должно оставаться выключенным не менее 1 мс перед повторным включением питания.
Параметры сигнала включения питания УСО
Параметры сигнала выключения питания УСО
| Параметр | Определение | Минимум | Обычно | Максимум | Единица измерения |
|---|---|---|---|---|---|
| Tt | Время затухания | 1 | - | 500 | мкс |
| Ms | Уровень сигнала, когда ВЫКЛ | - | - | 0,1 | % полной шкалы |
6.3.3.3.1.2.8 R => T заголовок и синхронизация кадров
Метод ASK: УСО должно начать осуществлять связь R=>T либо с заголовком, либо с синхронизацией кадра, оба варианта показаны на рисунке 22. Заголовок должен предшествовать команде BeginRound (см. 6.3.3.4.11.2.1) и обозначать начало цикла инвентаризации. Любая другая связь должна начинаться с кадра синхронизации. Допуск на все параметры, указанные в единицах интервала Tari, должен быть +/- 1%. PW должна быть, как указано в таблице 32. Огибающая РЧ должна быть как указано на рисунке 19. Радиочастотная метка может приравнивать длину 0 данных к длине RTcal для подтверждения правильности заголовка.
Рисунок 22 — Метод ASK: R => T заголовок и синхронизация кадров
Заголовок должен содержать модуляцию с той же длиной, которая используется в следующем символе 0, символ 0, символ калибровки R=>T (RTcal) и фиктивный символ калибровки T=>R (TRcal).
- RTcal: УСО должно устанавливать RTcal равным длине символа 0 плюс длина символа данные-1 (RTcal = 0-длина + 1-длина). Радиочастотная метка должна измерять длину RTcal и вычислять опорную точку = RTcal/2. Радиочастотная метка должна интерпретировать последующие символы УСО короче опорной точки как 0, а последующие символы УСО длиннее опорной точки как 1. Радиочастотная метка должна интерпретировать символы длиннее, чем 4 RTcal как недействительные. Перед изменением RTcal УСО должно передать CW длительностью как минимум 8 RTcal.
- TRcal: В высокочастотном протоколе для определения T=>R соотношения обратного соединения TRcal не используется. Величина TRcal должна быть в диапазоне от 1,1 * RTcal до 3 * RTcal (1.1 * RTcal <= TRcal <= 3 * RTcal).
- Кадр синхронизации тождественен заголовку минус символ TRcal. Для длительного цикла инвентаризации УСО должно в кадре синхронизации использовать ту же длину RTcal, которая использовалась в заголовке, начавшем цикл.
Метод PJM: в соединении R => T должна использоваться PJM с MFM кодированием. УСО должно начинать все R=>T связи с флага MFM (или кадром синхронизации). Флаг определяет начало команды и синхронизацию битового интервала. Флаг состоит из трех частей:
- Синхронизирующая последовательность 9 бит достоверных MFM закодированных данных. В качестве примера на рисунке 23 для двух возможных флагов команд показаны 9 бит данных со значением «1».
- В обычных данных нарушения MFM кодирования нет. Нарушение представляет собой последовательность из 4 изменений состояния, разделенных 2-битовым интервалом, 1,5-битовом интервалом, и 2-битовым интервалом. Граница четвертого перехода определяет начало битового интервала.
- Нулевой байт в конце строки определяет конец флага.
Синхронизирующая строка, нарушения кодирования и конечный ноль для двух возможных флагов команд показаны на рисунке 23.
Рисунок 23 — Метод PJM: MFM кодирование и синхронизация для двух возможных флагов команд
6.3.3.3.1.3 Связь «радиочастотная метка-УСО» (T => R)
Для связи радиочастотной метки с УСО используется модуляция нагрузкой. Модуляция нагрузкой — это метод наложения цифрового сигнала на несущую частоту путем изменения электрической «нагрузки» (импеданса) радиочастотной метки. Радиочастотная метка способна передавать данные путем изменения ее «нагрузки», так осуществляется изменение напряжения в антенне УСО. УСО может передавать изменения напряжения в двоичном сигнале.
Модуляция нагрузкой может быть достигнута несколькими путями, например переключением:
- сопротивления нагрузки;
- шунтирующего диода;
- перестройкой значения емкости антенны или отвода на антенной катушке (регулировка свободного конца). Можно рассматривать переключаемую настроечную емкость как часть антенны, и поэтому нагрузка в течение ответа воспринимается антенной радиочастотной метки как фиксированная. Аналогичным образом настроечный конденсатор и нагрузка чипа для отвода катушки считаются постоянными.
Метод ASK: УСО должно выполнять модуляцию нагрузкой, используя фиксированные формат модуляции, кодирование данных и скорость передачи данных в битах в течение всего цикла инвентаризации, где «цикл инвентаризации» определен в 6.3.3.4.8. УСО задает кодирование и скорость передачи данных в битах с помощью команды BeginRound, которая запускает цикл. По команде BeginRound радиочастотная метка выбирает вид модуляции T=>R.
Метод PJM: скорость передачи данных в битах ответа — 106 Кбит/с, кодирование с использованием MFM, а модуляция на поднесущей — BPSK. Радиочастотные метки могут выбрать одну из восьми поднесущих частот между 969 кГц и 3013 кГц. Поднесущая является производной от деления рабочей частоты УСО. Во время цикла инвентаризации радиочастотная метка должна выполнять модуляцию нагрузкой, используя постоянную частоту поднесущей, как описано в подразделе метода PJM 6.3.3.1.3.10. УСО задает канал ответа с помощью команды BeginRound, которая запускает цикл.
6.3.3.3.1.3.1 Модуляция
Для последующих рисунков нижние значения соответствуют антенне радиочастотной метки, имеющей импеданс нагрузки равный импедансу нагрузки во время интервала CW непосредственно перед передачей данных, тогда как верхние значения соответствуют антенне радиочастотной метки, имеющей другой импеданс нагрузки для интервала CW.
- Метод ASK: Сигнал ответа радиочастотной метки может быть полосовым (для FM0 кодирования) или модулированной поднесущей (для кода Миллера или Манчестерского кодирования), как указано в пунктах от 6.3.3.3.1.3.2 до 6.3.3.3.1.3.10.
- Метод PJM: сигнал ответа радиочастотной метки представляет собой модулированную поднесущую BPSK.
- Чтобы обеспечить ответ радиочастотной метки на различных каналах одновременно с получением ее ответа, полоса частот ограничивается, чтобы сократить данные и уменьшить уровни гармоник поднесущей частоты, как показано на рисунке 24. Промежуточные значения импеданса модуляции нагрузкой могут использоваться для целей ограничения полосы.
1 Это значение показывает верхнюю боковую полосу частот ответа радиочастотной метки.
2 Так же маска должна быть применена и к нижней боковой полосе.
Рисунок 24 — Метод PJM: Маска ответа радиочастотной метки
6.3.3.3.1.3.2 Кодирование данных
Метод ASK: Данные радиочастотной метки должны кодироваться модуляцией нагрузкой в ответе как полоса FM0, либо Манчестерским кодированием поднесущей, либо с помощью кода Миллера. УСО задает вариант кодирования и скорость передачи данных в битах с помощью параметров в команде BeginRound.
Метод PJM: Данные радиочастотной метки должны кодироваться модуляцией нагрузкой в ответе как MFM одной из восьми поднесущих разных частот на скорости передачи данных 106 Кбит/с. Выбор частоты поднесущей производится либо случайным выбором радиочастотной метки, либо прямым указанием в параметре команды BeginRound.
6.3.3.3.1.3.3 Метод ASK: FM0 полосы частот
На рисунке 25 показаны базовые операции для реализации FM0 кодирования данных (двухфазное пространство). FM0 инвертирует фазу полосы частот на границе каждого символа; 0 данные имеют дополнительную инверсию фазы среднего символа.
Диаграмма состояний генерации FM0 кода
Рисунок 25 — Метод ASK: операции FM0 и диаграмма состояний генерации кода
Рисунок 26 показывает генерацию FM0 полосы символов и последовательностей. Рабочий цикл последовательности 00 или 11, измеренный на выходе модулятора, должен быть 50%. FM0 кодирование обладает памятью; поэтому выбор последовательности FM0 на рисунке 26 зависит от состояния после предыдущей передачи. Связь FM0 должна всегда оканчиваться специальным символом EOF в конце передачи, как показано на рисунке 28.
Рисунок 26 — Метод ASK: FM0 символы и последовательности
6.3.3.3.1.3.4 Метод ASK: FM0 заголовок SOF и символ EOF
Связь FM0 T=>R должна начинаться с одного из двух заголовков, показанных на рисунке 27. Заголовок содержит четыре 0 данных, за которыми следует нарушение кодирования FM0 длительности одного бита, а оканчивается одним 0 данных. Выбор в зависимости от значения бита TRext указан в команде BeginRound, которая запускает цикл инвентаризации. На рисунке 27 пробный сигнал для TRext = 1 состоит из дополнительных непрерывных периодов на частоте поднесущей на протяжении 12 бит. Все ответы радиочастотной метки заканчиваются символом EOF, показанным на рисунке 28.
Рисунок 27 — Метод ASK: FM0 заголовок SOF
Рисунок 28 — Метод ASK: символ EOF, завершающий FM0 передачу
6.3.3.3.1.3.5 Метод ASK: Манчестерское кодирование поднесущей
На рисунке 29 показаны основные операции для реализации Манчестерского кодирования. Манчестерское кодирование использует переключение с высокого на низкий уровень для 0 и переключение с низкого на высокий уровень для 1.
Рисунок 29 — Метод ASK: Основные операции Манчестерского кодирования
Модуляция поднесущей для Манчестерского кодирования 0 предусматривает импульсы поднесущей, за которым следует немодулированный интервал. Данные 1 кодируются немодулированным интервалом, за которым следуют импульсы поднесущей.
На рисунке 30 показана Манчестерское кодирование последовательности на поднесущей; Манчестерское кодирование последовательности должно содержать точно четыре или восемь периодов на один бит данных, в зависимости от значения M, указанного в команде BeginRound, запускающей цикл инвентаризации (см. таблица 36). Два возможных значения частоты поднесущей (fc/32 и fc/16) также определяются в команде BeginRound битом DR.
Рисунок 30 — Метод ASK: Манчестерское кодирование последовательности на поднесущей
6.3.3.3.1.3.6 Метод ASK: Заголовок Манчестерского кодирования поднесущей SOF и символ EOF
Связь поднесущей T=>R должна начинаться с одного из двух заголовков, показанных на рисунке 31. Они содержат точно шесть (или двенадцать) импульсов поднесущей, за которыми следует немодулированный интервал из четырех (или восьми) периодов поднесущей (что соответствует нарушению Манчестерского кодирования) и заканчивается битом «0». Выбор в зависимости от значения бита TRext указан в команде BeginRound, которая запускает цикл инвентаризации. Продолжительность пробного сигнала для TRext = 1 составляет 12 бит. Этот пробный сигнал состоит из непрерывных периодов на частоте поднесущей. Все ответы радиочастотной метки заканчиваются символом EOF, показанным на рисунке 32. Символ EOF содержит бит «1», за которым следует нарушение Манчестерского кодирования в виде группы из четырех (или восьми) импульсов поднесущей.
Рисунок 31 — Метод ASK: Поднесущая T=>R, заголовок SOF
Рисунок 32 — Метод ASK: Символ EOF завершающий передачу поднесущей
6.3.3.3.1.3.7 Модуляция кодом Миллера поднесущей
На рисунке 33 показаны основные операции для реализации кода Миллера. Сигнал основной полосы в коде Миллера инвертирует свою фазу между двумя 0 данных, стоящими рядом в последовательности. Основная полоса сигнала в коде Миллера также инвертирует фазу в середине 1 данных. Диаграмма состояний, показанная на рисунке 33, отображает логическую последовательность состояний при реализации основных операций кода Миллера над данными. Узловые элементы диаграммы S1 — S4 показывают четыре возможных значения данных, которые можно закодировать двумя фазами базовых операций кода Миллера. Значения на дугах диаграммы представляют собой код Миллера, который генерируется при переходе в конечное состояние. Форма передаваемого сигнала соответствует основной полосе сигнала прямоугольной формы с увеличенным в восемь раз временем передачи символа данных. Значения, указанные на смене состояний, обозначают логические значения последовательности данных при кодировании. Например, переход из состояния S1 в S3 не разрешен, так как в результате перехода произойдет инверсия фазы на границе символа между данными 0 и данными 1.
Основные операции кода Миллера
Диаграмма состояний генерации кода Миллера
Рисунок 33 — Метод ASK: Основные операции кода Миллера и диаграмма состояний генерации кода
На рисунке 34 показана последовательность кода Миллера на поднесущей; последовательность кода Миллера должна содержать ровно восемь периодов поднесущей на бит (см. таблица 36). Кодирование кодом Миллера обладает памятью; поэтому выбор последовательности поднесущей Миллера, показанной на рисунке 34, зависит от состояния после предыдущей передачи.
Рисунок 34 — Метод ASK: Последовательность кода Миллера на поднесущей
6.3.3.3.1.3.8 Метод ASK: Заголовок SOF и символ EOF поднесущей с кодом Миллера
Связь T=>R на поднесущей должна начинаться с одного из двух возможных заголовков, показанных на рисунке 35. Выбор зависит от значения бита TRext, указанного в команде BeginRound, которая запускает цикл инвентаризации. На рисунке 35 показано время пилотного тонового сигнала для каждого TRext. Пилотный сигнал состоит из непрерывных периодов на частоте поднесущей. Обмен данными посредством кода Миллера должен всегда оканчиваться специальным символом EOF в конце передачи, как показано на рисунке 36.
Рисунок 35 — Метод ASK: Заголовок SOF поднесущей с кодом Миллера для связи T=>R
Рисунок 36 — Метод ASK: Символ EOF, завершающий передачу поднесущей
6.3.3.3.1.3.9 Метод PJM: MFM модуляция поднесущей
На рисунке 37 показаны основные операции MFM кодирования. Сигнал основной полосы MFM инвертирует свою фазу между двумя 0 в последовательности данных. Сигнал основной полосы MFM также располагает инверсию фазы в середине символа 1 данных. Диаграмма состояний на рисунке 37 отображает логическую последовательность состояний при реализации основных операций MFM кодирования на сигнале основной полосы. Узловые элементы диаграммы S1 — S4 показывают четыре возможных значения данных MFM-кодирования, представленных двумя фазами каждой базовой операции MFM. Эти значения также представляют собой форму сигнала основной полосы MFM, который генерируется на основании начального состояния. Форма передаваемого сигнала — это форма сигнала основной полосы, умноженная на прямоугольный сигнал частоты fc деленной на n, где n — коэффициент деления для одной из 8 поднесущих, определенный в таблице 38. Значения на дугах диаграммы при смене состояний обозначают логическую связь значений данных в кодируемой последовательности. Например, переход из состояния S1 в S3 не разрешен, так как в результате перехода произойдет инверсия фазы на границе символа между данными 0 и данными 1.
Диаграмма состояний генерации MFM-кода
Рисунок 37 — Метод PJM: Основные операции MFM и диаграмма состояний генерации кода
На рисунке 38 показан пример изменения фазы двоичной фазовой манипуляции (BPSK) вне поднесущей и соответствующая ей последовательность MFM-модулирования поднесущей. Фазовые переходы выравнивается при изменениях состояния MFM, как показано на рисунке 37. Для наглядности в качестве примера показаны восемь периодов поднесущей на битовый интервал, однако в действительности будет от 9 до 28 периодов поднесущей в зависимости от выбранного канала приема. Также для наглядности показано, что изменение фазы происходит в начале и в середине периода поднесущей; однако изменение фазы может происходить в любой точке внутри периода поднесущей, так как скорость передачи данных в битах ответа и поднесущие не синхронизированы.
Изменения фазы BPSK закодированных данных MFM
Последовательности MFM модулированной поднесущей
Рисунок 38 — Метод PJM: MFM кодирование ответа и временная диаграмма двоичной последовательности 000100
Поднесущая получается делением частоты силового питающего поля и определяется из значений DR, M и TRext, указанных в команде BeginRound, которая запускает цикл инвентаризации (см. таблица 38). Период битового интервала, используемого для кодирования командной информации, составляет 9,44 мкс. MFM-кодирование обладает памятью; поэтому выбор последовательности MFM на рисунке 38 зависит от состояния после предыдущей передачи.
6.3.3.3.1.3.10 Метод PJM: Флаг MFM поднесущей (заголовок SOF)
Метод PJM: Связь T=>R на поднесущей должна начинаться с любого из двух заголовков, показанных на рисунке 39. Этот рисунок демонстрирует синхронизацию флага при изменениях фазы поднесущей двоичной фазовой манипуляции (BPSK).
Рисунок 39 — Метод PJM: Флаги поднесущей T=>R
Флаг определяет начало ответа и распределение по времени битовых интервалов. Флаг состоит из трех частей:
- синхронизирующая последовательность, состоящая из 9 бит допустимых данных, закодированных MFM. В качестве примера на рисунке 39 показаны 9 бит данных со значением «1»;
- нарушение кодирования MFM, которое представлено в обычной передаче данных. Нарушение представляет собой последовательность из 4 изменений состояния, разделенных 2-битовым интервалом, 1,5-битовым интервалом и 2-битовым интервалом. Граница четвертого перехода определяет начало битового интервала;
- завершающий бит 0 в конце строки.
Синхронизирующая строка, нарушение кодирования и конечный ноль для двух возможных флагов ответа показаны на рисунке 39.
Примечание - Символ EOF не требуется.
6.3.3.3.1.3.11 Метод ASK и Метод PJM: Выбор вида модуляции и скорости передачи данных
- Метод ASK: Радиочастотные метки должны поддерживать значения R=>T Tari, указанные в 6.3.3.3.1.2.4, T=>R частоты соединения, указанные в таблице 36, и T=>R скорости передачи данных, указанные в таблице 37. Команда BeginRound, которая запускает цикл инвентаризации, вычисляет DR в таблице 36 и M в таблице 37.
Метод ASK: Частоты соединения канала «радиочастотная метка-УСО»
Метод ASK: Соединение «радиочастотная метка-УСО», скорость передачи битовых данных
- Метод PJM: T=>R должна быть MFM модуляция при скорости передачи данных 106 Кбит/с на поднесущей, выбранной командой BeginRound, которая запускает цикл инвентаризации. Команда BeginRound содержит биты DR, M и TRext, которые (для команд метода PJM) декодируются радиочастотными метками, поддерживающими метод, как показано в таблице 38.
Метод PJM: Команды выбора поднесущей
Если командой BeginRound указан режим скачкообразной перестройки частоты поднесущей <*>, радиочастотная метка должна выбрать канал ответа. Радиочастотная метка должна использовать выбранный канал ответа для всех T=>R соединений. Канал, выбранный радиочастотной меткой, должен быть определен из трех самых младших значащих битов кода StoredCRC. Три младших значащих бита StoredCRC должны использоваться как значения битов M и TRext в таблице 38, приведенной выше. Например, если три младших значащих бита кода Stored CRC имеют значение 110, то должен быть выбран канал G.
<*> Алгоритм псевдослучайной перестройки рабочей частоты [FHSS].
6.3.3.3.1.4 Оба метода: порядок передачи
Для всех R=>T и T=>R соединений должны соблюдаться следующие правила:
- В каждом сообщении самое старшее слово должно передаваться первым;
- В каждом сообщении старший значащий бит должен передаваться первым.
6.3.3.3.1.5 Оба метода: контроль циклическим избыточным кодом (CRC)
CRC — это циклический избыточный код, который используется радиочастотной меткой, чтобы гарантировать достоверность принятых команд при соединении R=>T, а УСО использует его для того, чтобы гарантировать достоверность полученных ответов при соединении T=>R. Этот протокол контроля использует два типа CRC: (i) CRC-16, и (ii) CRC-5. В Приложении I описаны оба типа CRC.
Для генерации CRC-16 радиочастотная метка или УСО должны сначала сгенерировать значение прекурсора CRC-16, как показано в таблице 39, а затем получить его дополнение <**> для формирования значения CRC-16.
<**> Дополнительный двоичный код.
| Тип CRC | Длина | Полином | Предустановка | Вычет |
|---|---|---|---|---|
| [7] | 16 бит | x16 + x12 + x5 + 1 | FFFFh | 1D0Fh |
Радиочастотная метка или УСО должны проверять достоверность принятого сообщения, используя код CRC-16. Для реализации проверки CRC-16 радиочастотная метка или УСО могут использовать один из методов, описанных в Приложении I.
При включении питания радиочастотная метка рассчитывает и записывает в память 16-разрядный код Stored CRC — см. 6.3.3.4.1.2.1.
Радиочастотные метки должны добавлять код CRC-16 к тем ответам, которые используют CRC-16 (см. 6.3.3.4.11) как это предусмотрено форматом команд.
Для генерации CRC-5 УСО должно использовать описание, приведенное в таблице 40 (см. также приложение I).
| Тип CRC | Длина | Полином | Предустановка | Вычет |
|---|---|---|---|---|
| - | 5 бит | x5 + x3 + 1 | 010012 | 000002 |
Радиочастотная метка должна проверить достоверность принятого сообщения, используя код CRC-5. Для реализации проверки CRC-5 РЧ метка может использовать метод, описанный в Приложении I.
УСО должно добавлять соответствующий CRC к R=>T передаче, как показано в таблице 46.
6.3.3.3.1.6 Синхронизация соединения — оба метода
Рисунок 40 иллюстрирует синхронизацию соединений R=>T и T=>R. Рисунок 40 (не в масштабе) определяет взаимодействие УСО с множеством радиочастотных меток. В таблице 41, показаны требуемые параметры синхронизации для рисунка 40, а в 6.3.3.4.11 дано описание команд. Радиочастотные метки и УСО должны соответствовать всем требованиям синхронизации, показанным в таблице 41. RTcal описан в 6.3.3.3.1.2.8. Как изложено в 6.3.3.3.1.2.8, УСО должно использовать фиксированную скорость соединения R=>T на протяжении всего цикла инвентаризации; перед изменением скорости соединения R=>T УСО должно передать CW <*>, состоящий минимум из 8 RTcal <**>.
<*> Непрерывный радиочастотный сигнал. См. 5.2.
<**> Калибровочный символ при передаче R=>T. См. 5.2.
Примечание 1 — В некоторых случаях добавляется код PackedCRC, если был затребован. Описание возможных случаев см. в таблице 42.
Рисунок 40 — Временные диаграммы синхронизации соединения — оба метода
Параметры синхронизации соединения
1 Радиочастотная метка может увеличивать максимальное значение T1 при ответе на команду записи в память.
2 Максимальное значение для T2 должно применяться только для радиочастотных меток в состояниях «Ответ» или «Подтверждение» (см. 6.3.3.4.4.3 и 6.3.3.4.4.4). Для радиочастотных меток в состояниях «Ответ» или «Подтверждение», если T2 окончилось (т.е. достигнуто его максимальное значение):
- без получения радиочастотной меткой допустимой команды радиочастотная метка должна переключаться в состояние «Арбитраж» (см. п. 6.3.3.4.4.2);
- при получении допустимой команды радиочастотная метка должна выполнить команду;
- при получении неверной команды радиочастотная метка должна переходить в состояние «Арбитраж» на основании определения того, что команда неверная;
- во всех других состояниях максимальное значение для T2 может быть неограниченным. Понятие «Неверная команда» определено в п. 6.3.3.4.11.
3 При определении того, превышено ли T2, радиочастотная метка должна использовать значение допустимого отклонения 16384/fc <= T2max <= 16448/fc.
6.3.3.4 Выбор, инвентаризация и доступ к радиочастотной метке
Выбор, инвентаризацию и доступ к радиочастотной метке можно рассматривать как низший уровень для уровней передачи данных в многоуровневой модели системы сетевых коммуникаций.
6.3.3.4.1 Память радиочастотной метки
Память радиочастотной метки должна быть логически разделена на четыре отдельных банка, каждый из которых может содержать ноль и более запоминаемых слов. Логическая модель распределения памяти показана на рисунке 41.
Рисунок 41 — Карта распределения памяти
- Резервная память должна содержать пароли уничтожения и/или доступа, если пароли установлены на радиочастотной метке. Пароль уничтожения должен храниться в памяти по адресам от 00h до 1Fh. Пароль доступа должен храниться в памяти по адресам от 20h до 3Fh. См. 6.3.3.4.1.1.
- Память уникального идентификатора предмета учета (UII) должна содержать код CRC-16 по адресам 00h до 0Fh, слово Управления протоколом (PC) по адресам 10h до 1Fh, код (такой как UII, и далее относящийся к UII), идентифицирующий объект, к которому радиочастотная метка прикреплена (или должна быть прикреплена), по адресу 20h, а если радиочастотная метка выполняет Расширенное управление протоколом (XPC), то либо одно (обязательно) либо два (опционально) слова Расширенного управления протоколом (XPC) начинаются по адресу 210h. См. 6.3.3.4.1.2.
- Память TID должна содержать 8 бит идентификатора класса распределения по ГОСТ Р ИСО/МЭК 15963, размещенных в памяти по адресам от 00h до 07h. Память TID должна содержать достаточную идентификационную информацию по адресам выше 07h для однозначной идентификации УСО команд пользователя и/или дополнительных возможностей, которые поддерживает радиочастотная метка. См. 6.3.3.4.1.3.
- Пользовательская память является опциональной. См. 6.3.3.4.1.4.
Логическая адресация всех банков памяти должна начинаться с нуля (00h). Физическая схема распределения памяти определяется поставщиком. Команды для доступа в память имеют параметр @MemBank@, который выбирает банк памяти, параметр длины адреса и параметр адреса для выбора конкретного места расположение в памяти данного банка. Параметр адреса может иметь длину 8, 16, 24 или 32 бита, что определяется в параметре длины адреса. УСО должно использовать самую короткую из возможных длину адреса для кодирования месторасположения памяти. Когда радиочастотная метка передает содержимое памяти методом модуляции нагрузкой, эта модуляция должна перекрывать собой границы слов (за исключением случая усеченного ответа).
Значения параметра @MemBank@ определяются следующим образом:
| 002 | Резервный |
|---|---|
| 012 | UII |
| 102 | TID |
| 112 | Пользовательский |
При работе с одним банком логической памяти не должно быть доступа к памяти других банков.
Запись в память, подробно описанная в 6.3.3.4.9, предусматривает передачу 16-битовых слов от УСО к радиочастотной метке. Команда Write записывает 16 бит (т.е. одно слово) сразу, опционально используя защиту кодированием для сокрытия данных во время передачи R=>T. Опциональная команда BlockWrite записывает одновременно одно или более 16-битовых слов без использования защиты соединения кодированием. Опциональная команда BlockErase стирает одно или более 16-битовых слов одновременно. Команды Write, BlockWrite или BlockErase не должны изменять внутреннее состояние радиочастотной метки, находящейся в состоянии «Уничтожена» — постоянно не отвечающей, независимо от значения адреса памяти (достоверного или ошибочного) указанного в команде.
УСО может заблокировать, «постоянно заблокировать», разблокировать или «постоянно разблокировать» пароль уничтожения, пароль доступа, память UII, память TID и Пользовательскую память, и таким образом предотвратить или разрешить последующие изменения внутреннего состояния (по обстоятельствам). Радиочастотная метка опционально может иметь свою Пользовательскую память, разделенную на блоки; если это так, то УСО может «постоянно заблокировать» эти блоки. После блокирования или постоянного блокирования памяти ее можно вернуть в рабочее состояние. Описание блокировки и разблокировки памяти см. в 6.3.3.4.9, а описание ввода в действие радиочастотной метки см. в 6.3.3.4.10. Если пароли уничтожения и/или доступа заблокированы, то они применимы только по командам Kill и Access соответственно, при этом оба остаются незаписываемыми и нечитаемыми для любой другой команды. Блокировка или «постоянная блокировка» банков UII, TID или Пользовательской памяти делает заблокированную память незаписываемой, но оставляет доступной для считывания.
6.3.3.4.1.1 Резервная память
Резервная память должна содержать пароли уничтожения (см. 6.3.3.4.1.1.1) и/или доступа (см. 6.3.3.4.1.1.2), если в радиочастотной метке установлены пароли. Если радиочастотная метка не реализует паролей уничтожения или доступа, то она должна логически действовать, словно имеет пароли с нулевым значением, которые постоянно блокируют чтение/запись (см. 6.3.3.4.11.3.5), при этом физическая память, соответствующая Резервной памяти, не нужна.
6.3.3.4.1.1.1 Пароль уничтожения
Значение 32-битового пароля уничтожения размещается в банке резервной памяти, по адресу 00h по 1Fh, начиная со старшего значащего бита (MSB). По умолчанию его значение (непрограммируемое) — ноль. УСО может использовать пароль уничтожения для «ввода в действие» радиочастотной метки и/или «уничтожения» радиочастотной метки и перевода ее в не реагирующее состояние. Радиочастотная метка не должна выполнять операцию «ввода в действие» или «уничтожения», если ее пароль уничтожения имеет нулевое значение. Радиочастотная метка, которая не поддерживает операции, связанные с паролем уничтожения, представляется, как если бы она имела нулевой пароль уничтожения, не доступный для считывания/записи.
6.3.3.4.1.1.2 Пароль доступа
Значение 32-битового пароля доступа размещается в банке резервной памяти, по адресу 20h по 3Fh, начиная со старшего значащего бита (MSB). По умолчанию его значение (непрограммируемое) — ноль. Радиочастотная метка с ненулевым паролем доступа должна требовать УСО передачи этого пароля перед переходом в состояние «Защищена» (secured). Радиочастотная метка, которая не реализует операции, связанные с паролем доступа, представляется, как если бы она имела нулевой пароль доступа, не доступный для считывания/записи.
6.3.3.4.1.2 Память UII
Память UII содержит коды StoredCRC в памяти по адресам с 00h по 0Fh, информацию Stored PC по адресам с 10h по 1Fh, UII, начинающийся с 20h, первое слово XPC (XPC_W1) по адресам с 210h по 21Fh и, опционально, второе слово XPC (XPC_W2) по адресам с 220h по 22Fh. Коды StoredCRC, данные StoredPC, UII слово или слова XPC должны храниться старшим значащим битом вперед (т.е. старший значащий бит UII размещается по адресу 20h).
Коды StoredCRC описаны в 6.3.3.4.1.2.1.
Данные StoredPC, как описано в 6.3.3.4.1.2.2, подразделяется на поле длины UII, расположенное в памяти по адресам с 10h по 14h, индикатор Пользовательской памяти (UMI), расположенный по адресу 15h, индикатор XPC (XI), расположенный по адресу 16h, и идентификатор системы счисления (NSI), расположенный по адресам с 17h по 1Fh.
UII — это код, идентифицирующий объект, к которому прикреплена радиочастотная метка. UII для приложений EPCglobalTM описан в 6.3.3.4.1.2.3; UII для приложений ИСО описан в 6.3.3.4.1.2.4. УСО может подать команду Select, которая содержит в маске все или часть UII. УСО может подать команду Ack, которая заставит радиочастотную метку передать ее слово PC, XPC (если XI активирован), UII, и, при необходимости, код PacketCRC. В некоторых обстоятельствах радиочастотная метка может усекать свой ответ (см. 6.3.2.11.1.1). УСО может подать команду Read для считывания всего или части UII.
6.3.3.4.1.2.1 CRC-16 (код StoredCRC и код PacketCRC)
Все радиочастотные метки должны включать в себя реализацию кода StoredCRC. Радиочастотные метки также должны включать в себя реализацию кода PacketCRC.
При включении питания радиочастотная метка должна рассчитать CRC-16 по (а) данным StoredPC и (б) UII, заданным полем длины UII в данных StoredPC (см. 6.3.4.1.2.1), и должна сохранить рассчитанный код CRC-16 в памяти UII по адресам с 00h по 0Fh, старший значащий бит первый. Этот код CRC обозначается как код StoredCRC. Поскольку данные StoredPC и UII содержат целое число слов области памяти UI, радиочастотная метка рассчитывает коды StoredCRC по границам слов. Хотя при расчете кодов StoredCRC радиочастотные метки включают значение XI в данные StoredPC, при любом значении XI радиочастотная метка должна исключать слова XPC_W1 и XPC_W2 из расчета. Радиочастотные метки должны закончить расчет CRC-16 и распределение данных в памяти до окончания интервала Ts, показанного на рисунке 21. УСО может подать команду Select, которая содержит в маске все или часть кода StoredCRC. УСО может подать команду Read, что заставит радиочастотную метку передать ее код StoredCRC. Радиочастотные метки не должны пересчитывать свои коды StoredCRC в случае использования усеченного ответа (см. 6.3.3.4.11.1.1).
В ответ на команду ACK радиочастотная метка выполняет передачу слова Управления протоколом (PC) (либо данные StoredPC, либо данные PacketPC — см. 6.3.3.4.1.2.2), первое слово XPC (XPC_W1) и опциональное второе слово XPC (XPC_W2), которые зависят от XI (см. 6.3.3.4.1.2.5), UII (см. 6.3.3.4.1.2.3 и 6.3.3.4.1.2.4), а также код CRC-16, только в случае, если затребован код PacketCRC, в соответствии с таблицей 42, приведенной ниже. В этом случае CRC-16 должен являться кодом PacketCRC, который радиочастотная метка должна динамически рассчитать по передаваемым: слову PC, слову или словам XPC (если поддерживаются) и UII. Независимо от того, пропускает радиочастотная метка CRC16 или определяет его при передаче, код PacketCRC должен быть представлен, как показано в таблице 42, в зависимости от величины XI радиочастотной метки и независимо от того, используется или не используется режим усечения ответа.
Данные радиочастотной метки и, если затребован, код PacketCRC, передаваемые в ответ на команду ACK
1 XI — это поразрядное логическое ИЛИ (OR) 16-битовых XPC_W1, а XEB — старший значащий бит (бит Fh) XPC_W1, так что если XEB = 1, то XI = 1.
2 Код StoredCRC может отличаться от кода PacketCRC, если память радиочастотной метки была запрограммирована и радиочастотная метка не подвергалась сбросу при выключении-включении питания.
Радиочастотная метка должна передать свой CRC старшим значащим битом вперед в начале передачи, независимо от типа CRC.
Если XI активирован, то код PacketCRC радиочастотной метки отличается от ее кода StoredCRC.
Как требует 6.3.3.3.1.5, УСО должно проверить, используя переданный меткой CRC-16, целостность полученного слова PC, первого слова XPC (XPC_W1), опционально, второго слова XPC (XPC_W2) и UII.
6.3.3.4.1.2.2 Слово Управления протоколом (PC)
Все радиочастотные метки должны включать в себя реализацию элемента данные StoredPC, чьи поля, включая длину UII, UMI, XI и NSI, должны соответствовать указанным ниже. Радиочастотные метки должны также включать в себя реализацию элемента данные PacketPC, отличающегося от элемента данные StoredPC полем длина UII. Информация о типе PC (данные StoredPC или данные PacketPC), которую радиочастотная метка передает в ответе на команду ACK, должна быть определена согласно таблице 42.
Данные StoredPC должны размещаться в памяти UII по адресам с 10h по 1Fh со значениями битов, определенными следующим образом:
| - 000002: Нулевые слова. - 000012: Одно слово (адреса с 20h по 2Fh в памяти UII). - 000102: Два слова (адреса с 20h по 3Fh в памяти UII). - - - - 111012: 29 слов (адреса с 20h по 1EFh в памяти UII). |
|---|
- Максимальное значение поля длина UII в данных StoredPC должно быть 111012 (разрешает 464-битовое UII). Радиочастотная метка должна игнорировать команду Write или BlockWrite для данных StoredPC, если поле длина UII превышает 111012, и вместо этого следует выполнить передачу кода ошибки (см. приложение E).
- Бит 15h: Индикатор Пользовательской памяти (UMI). Если бит 15h деактивирован, то радиочастотная метка либо не использует Пользовательскую память, либо память пользователя не содержит информацию. Если бит 15h активирован, то память пользователя содержит информацию. Радиочастотная метка может реализовать UMI, используя Метод 1 или Метод 2, описанные ниже, если только радиочастотная метка не поддерживает функции «постоянной блокировки» и/или «ввода в действие». В этом случае радиочастотная метка должна использовать Метод 1. В случае когда поддерживается обязательный «ввод в действие» с активированным третьим младшим битом Recom и не поддерживается «постоянная блокировка», вместо Метода 1 можно использовать Метод 2.
- Метод 1: Радиочастотная метка определяет UMI. При включении питания и перед расчетом кода StoredCRC она должна произвести логическое ИЛИ битов с 03h по 07h Пользовательской памяти и занести полученное значение в бит 15h. Радиочастотная метка должна учесть полученное значение UMI в коде StoredCRC, рассчитанное при включении питания (см. 6.3.3.4.1.2.1). Если УСО модифицирует любой из битов с 03h по 07h Пользовательской памяти, то радиочастотная метка должна заново определить и перезаписать новое значение UMI в бит 15h. Если при «вводе в действие» метки память пользователя оказывается недоступна (см. 6.3.3.4.10), то радиочастотная метка должна переопределить и перезаписать UMI в бит 15h. После перезаписи UMI код StoredCRC может оказаться неверными до тех пор, пока УСО выполняет текущий энергетический цикл. УСО не должно иметь возможность записи значения UMI — если УСО записывает данные StoredPC, радиочастотная метка игнорирует значение 15h бита данных, которое передает УСО.
- Метод 2: УСО записывает UMI. Если УСО записывает нулевое значение в биты с 03h по 07h Пользовательской памяти, то бит 15h должен быть сброшен. Если УСО записывает ненулевое значение в биты с 03h по 07h Пользовательской памяти, то бит 15h должен быть активирован. Если УСО блокирует или «постоянно блокирует» память UII, то оно должно также блокировать или «постоянно блокировать», соответственно, слово, расположенное по адресу 00h Пользовательской памяти, и наоборот. Это последнее требование гарантирует, что ситуация при которой память пользователя ранее содержала данные, но они были впоследствии стерты, не станет для радиочастотной метки причиной неверной индикации наличия Пользовательской памяти, и наоборот.
- Бит 16h: Индикатор XPC_W1 (XI). Если бит 16h сброшен, то XPC_W1 имеет нулевое значение, и в этом случае радиочастотная метка во время инвентаризации должна выполнить передачу данных StoredPC, но не XPC_W1 (см. 6.3.3.4.1.2). Если бит 16h установлен, то один или более битов из XPC_W1 имеют ненулевые значения, показывая, что радиочастотная метка была предварительно «введена в действие» (см. 6.3.3.4.1.2.5).
В последнем случае радиочастотная метка должна выполнить передачу своего XPC_W1 сразу же за данными PacketPC и перед UII в течение инвентаризации.
При включении питания и перед расчетом кодов StoredCRC радиочастотная метка должна произвести побитовое логическое ИЛИ XPC_W1 и занести полученное значение в бит 16h (т.е. в XI). Радиочастотная метка должна учитывать полученное значение XI при определении кода StoredCRC. Если УСО «вводит в действие» радиочастотную метку (см. 6.3.3.4.10), то радиочастотная метка должна пересчитать и перезаписать свое XI в бит 16h. После перезаписи XI код StoredCRC может оказаться неверным до тех пор, пока УСО выполняет текущий энергетический цикл. УСО не должно иметь возможность записи значения XI — если УСО записывает данные StoredPC, радиочастотная метка игнорирует значение 16h бита данных, которое передает УСО.
- Биты 17h — 1Fh: Идентификатор системы счисления (NSI). Старший значащий бит NSI хранится в памяти по адресу 17h. Если бит 17h содержит логический 0, то пользовательское приложение руководствуется стандартом EPCglobalTM, а биты от 18h до 1Fh должны быть определены в [2]. Если бит 17h содержит логическую 1, то пользовательское приложение определяется как «Приложение по ИСО», а биты от 18h до 1Fh должны содержать полное значение AFI, определенное в [6] и [5]. По умолчанию значения для битов от 18h до 1Fh 000000002.
По умолчанию значение данных StoredPC (незапрограммированное) должно быть 0000h.
Если УСО изменит длину UII (через операцию записи в память) и если радиочастотной метке для дальнейшей передачи данных понадобится новое значение длины UII, то она должна записать новое поле длины UII в первые 5 бит данных StoredPC радиочастотной метки.
Примечание - После изменения поля длины UII УСО должно выполнить энергетический цикл сброса радиочастотной метки, чтобы гарантировать правильность значения кода StoredCRC.
Если УСО попыталось записать в поле длины UII значение, которое не поддерживается радиочастотной меткой, метка должна передать код ошибки (см. приложение E) в первых 5 битах слова PC радиочастотной метки.
Данные PacketPC отличаются от данных StoredPC полем длины UII, радиочастотная метка должна настраивать это поле в соответствии с длиной переданных данных, следующих за словом PC. В частности, если XI деактивирован, а XEB не активирован, то радиочастотная метка выполняет передачу слова XPC_W1 перед UII, так что радиочастотная метка должна добавить единицу (т.е. инкрементировать) поле длина UII. Если XI и XEB активированы, то радиочастотная метка выполняет передачу обоих слов XPC_W1 и XPC_W2 перед UII, так что радиочастотная метка должна добавить два (т.е. инкрементировать дважды) в поле длины UII. Поскольку радиочастотные метки, поддерживающие функционирование XPC, имеют максимальное значение поля длины UII 111012, двойной инкремент увеличит значение до 111112. Радиочастотная метка не должна ни при каких обстоятельствах допускать переполнения поля длины UII до 000002. Следует помнить, что инкремент или двойной инкремент поля длины UII не изменяет значение, хранимое в битах от 10h до 14h памяти UII; точнее, радиочастотная метка инкрементирует поле длина UII при передаче данных PacketPC, но сохраняет содержимое памяти неизмененным.
Если УСО не поддерживает получение XPC_W2, радиочастотная метка дает ответ с активированным XEB, а затем УСО должно обработать ответ радиочастотной метки, как будто его проверка целостности CRC-16 была неуспешной.
Во время обработки ответов радиочастотная метка подставляет 000002 в слово PC.
6.3.3.4.1.2.3 UII Приложения EPCglobalTM
Структура UII для приложения EPCglobalTM должна быть такой, как определено в документе [2].
6.3.3.4.1.2.4 UII для приложения ИСО
Структура UII для приложения ИСО должна быть такой, как определено в [3].
6.3.3.4.1.2.5 Слово расширенного управления протоколом (XPC). Одно (обязательно) или два (опционально)
В радиочастотной метке должно быть реализовано слово XPC_W1, логически расположенное по адресам с 210h по 21Fh памяти UII. В радиочастотной метке может быть дополнительно реализовано слово XPC_W2, логически расположенное по адресам с 220h по 22Fh памяти UII. Эти слова XPC должны быть длиной точно 16 бит и храниться старшим значащим битом вперед. Если радиочастотная метка не поддерживает XPC_W2, то указанное для него место расположения в памяти не используется.
Радиочастотная метка не должна располагать любые элементы данных, не являющиеся XPC, в памяти UII по адресам с 210h по 22Fh включительно. Это требование должно применяться ко всем радиочастотная меткам — которые поддерживают слово XPC_W2 и которые его не поддерживают.
Если радиочастотная метка поддерживает XPC_W2, то при включении питания она должна выполнить поразрядное логическое ИЛИ XPC_W2 и занести полученное значение в бит 210h памяти UII (т.е., в старший значащий бит XPC_W1). Бит 210h указывает на бит расширения (XEB) XPC. Если радиочастотная метка не поддерживает XPC_W2, то значение XEB должно быть нулевым.
Далее до конца этого пункта 6.3.3.4.1.2.5 предполагается, что радиочастотная метка поддерживает слова XPC_W1 (обязательное) и XPC_W2 (справочное).
Когда этот документ ссылается на 3 младших значащих бита XPC_W1, это означает адреса 21Dh, 21Eh и 21Fh памяти UII. 3 младших значащих бита XPC_W1 указывают, была ли и каким образом была «введена в действие» радиочастотная метка.
Для не «введенных в действие» радиочастотных меток 3 младших значащих бита XPC_W1 должны быть нулевыми. Радиочастотная метка записывает ненулевое значение в один или более из этих 3 младших значащих битов во время «ввода в действие» (см. 6.3.3.4.10). Все другие биты XPC_W1, а именно адреса памяти UII с 210h по 21Ch включительно, как и все биты в XPC_W2, должны быть RFU <*> и иметь нулевые значения. Вендоры и конечные пользователи радиочастотной метки не должны использовать эти биты RFU для собственных целей.
<*> Зарезервировано для будущего использования. См. 5.2.
Три младших значащих бита XPC_W1 не могут быть записаны с помощью команд Write или BlockWrite и не могут быть очищены с помощью команды BlockErase. Они могут быть установлены только командой Kill и означают, что радиочастотная метка установила эти биты потому, что приняла достоверную команду Kill с установленными битами «ввода в действие» (см. 6.3.3.4.11.3.4). Радиочастотная метка не должна ничего записывать в 3 младших значащих бита XPC_W1, за исключением случая «ввода в действие».
Если радиочастотная метка принимает команду Write, BlockWrite и BlockErase, которая пытается записать XPC_W1, то она отвечает кодом ошибки (см. приложение E).
УСО может дать команду Select (см. 6.3.3.4.11.1) со значением параметра @Mask@, которое покрывает все или часть слов XPC_W1 и/или XPC_W2. Например, @Mask@ может иметь значение 0002 для 3 младших значащих битов XPC_W1, в этом случае радиочастотная метка не будет соответствовать «введенной в действие».
УСО может считывать значения XPC_W1 и XPC_W2 радиочастотной метки с помощью команды Read (см. 6.3.3.4.11.3.2).
Бит Eh XPC_W1 (расположен в памяти UII по адресу 211h) зарезервирован для использования в качестве индикатора функциональности протокола.
Следующее кодирование определяет общее соответствие между 3 младшими значащими битами XPC_W1 и статусом «введена в действие» радиочастотной метки. В таблице 43 приведено подробное описание соответствия между этими 3 разрядами и статусом метки «введена в действие»:
- Установленный младший значащий бит (расположен в памяти UII по адресу 21Fh) показывает, что «постоянная блокировка» Пользовательской памяти запрещена, и любые блоки Пользовательской памяти, которые были ранее «постоянно блокированы», больше не блокированы. Активированный младший значащий бит также показывает, что команда BlockPermalock запрещена. Если в радиочастотной метке перед «вводом в действие» не реализована «постоянная блокировка» блоков Пользовательской памяти, тогда «постоянная блокировка» будет оставаться отключенной.
- Установленный второй младший значащий бит (располагается в памяти UII по адресу 21Eh) показывает, что память пользователя была сделана недоступной. Второй младший значащий бит имеет больший приоритет по сравнению с самым младшим значащим битом — в случае если оба разряда активированы, память пользователя будет недоступна.
- Установленный третий младший значащий бит (располагается в памяти UII по адресу 21Dh) показывает, что радиочастотная метка имеет разблокированные банки памяти UII, TID и Пользовательской памяти. Кроме того, в этом случае радиочастотная метка имеет незаблокированные для записи области паролей для уничтожения (kill) и доступа (access), и сохраняет статус Read/Lock (считывания/блокировки) паролей уничтожения и доступа в состоянии до «ввода в строй». Если пароли уничтожения и доступа были не читаемы до «ввода в действие», и УСО попытается их считывать, радиочастотная метка передаст код ошибки (см. приложение E). Следует отметить, что если сегменты или банки Пользовательской памяти радиочастотной метки были записаны и заблокированы при их производстве, они не могут быть разблокированы независимо от «ввода в действие». Также следует отметить, что УСО может впоследствии опять заблокировать любые банки Пользовательской памяти, которые были разблокированы при «вводе в действие».
Младшие значащие биты XPC и статус «введена в действие» радиочастотной метки
| МЗР слова XPC | Статус радиочастотной метки | Примечание |
|---|---|---|
| 0002 | 1. Радиочастотная метка «введена в действие» | 1. Бит XI радиочастотной метки не установлен |
| 0012 | 1. «Постоянная блокировка» блока отменена, и любые блоки Пользовательской памяти, которые предварительно имели «постоянную блокировку», больше ее не имеют. 2. Команда BlockPermalock отменена |
1. Биты блокировки — единственный определяющий фактор состояния блокировки блоков Пользовательской памяти (6.3.3.4.11.3.5) |
| 0102 | 1. Банк Пользовательской памяти сделан недоступным. 2. Радиочастотная метка, чьи младшие значащие биты XPC_W1 имеют состояние 0102, работает так же, как если младшие биты XPC_W1 имеют состояние 0112 |
1. Радиочастотная метка сбрасывает свой бит UMI. 2. Пользовательская память недоступна, так что состояние «постоянная блокировка» блока и команда BlockPermalock отменены |
| 0112 | 1. Банк Пользовательской памяти сделан недоступным. 2. Радиочастотная метка, чьи младшие значащие биты XPC_W1 имеют состояние 0112, работает так же, как если младшие биты XPC_W1 имеют состояние 0102 |
1. Радиочастотная метка деактивирует свой бит UMI. 2. Пользовательская память недоступна, так что состояние «постоянная блокировка» блока и команда BlockPermalock отменены |
| 1002 | 1. Банки UII, TID и Пользовательской памяти разблокированы. 2. Пароли уничтожения и доступа разблокированы для записи. 3. Статус @Read/Lock@ паролей уничтожения и доступа должны иметь такое же состояние, как перед «вводом в действие» |
1. Если радиочастотная метка поддерживает «постоянную блокировку» блока, то команда BlockPermalock остается действительной. 2. Любые блоки Пользовательской памяти, которые предварительно имели «постоянную блокировку», остаются в этом состоянии, и наоборот. 3. Если сегменты или банки Пользовательской памяти радиочастотной метки были записаны и заблокированы при их производстве, они не могут быть разблокированы независимо от «ввода в действие». 4. Если пароли уничтожения и доступа были не читаемы до «ввода в действие», и УСО попытается их считывать, радиочастотная метка передаст код ошибки. 5. Пароли уничтожения и/или доступа, так же как один или несколько блоков и/или банков памяти, можно изменить и/или повторно заблокировать после «ввода в действие» |
| 1012 | 1. «Постоянная блокировка» блока отменена, и любые блоки Пользовательской памяти, которые предварительно имели постоянную блокировку, больше ее не имеют. 2. Команда BlockPermalock отменена. 3. Банки UII, TID и Пользовательской памяти разблокированы. 4. Пароли уничтожения и доступа разблокированы для записи. 5. Статус @Read/Lock@ паролей уничтожения и доступа должны иметь такое же состояние, как перед «вводом в действие» |
1. Биты блокировки — единственный определяющий фактор состояния блокировки блоков Пользовательской памяти (6.3.3.4.11.3.5). 2. Если сегменты или банки Пользовательской памяти радиочастотной метки были записаны и заблокированы при их производстве, они не могут быть разблокированы независимо от «ввода в действие». 3. Если пароли уничтожения и доступа были не читаемы до «ввода в действие», и УСО попытается их считывать, радиочастотная метка передаст код ошибки. 4. Пароли уничтожения и/или доступа, так же как один или несколько блоков и/или банков памяти можно изменить и/или повторно заблокировать после «ввода в действие» |
| 1102 | 1. Области памяти UII, TID разблокированы. 2. Пароли для уничтожения и доступа разблокированы для записи. 3. Статус @Read/Lock@ паролей уничтожения и доступа должны иметь такое же состояние, как перед «вводом в действие». 4. Банк Пользовательской памяти сделан недоступным. 5. Радиочастотная метка, чьи младшие значащие биты XPC_W1 имеют состояние 1102, работает так же, как если младшие биты XPC_W1 имеют состояние 1112 |
1. Если сегменты или банки Пользовательской памяти радиочастотной метки были записаны и заблокированы при их производстве, они не могут быть разблокированы независимо от «ввода в действие». 2. Если пароли уничтожения и доступа были не читаемы до «ввода в действие» и УСО попытается их считывать, радиочастотная метка передаст код ошибки. 3. Пароли уничтожения и/или доступа, так же как один или несколько блоков и/или банков памяти, можно изменить и/или повторно заблокировать после «ввода в действие». 4. Радиочастотная метка сбрасывает свой бит UMI 5. Память пользователя недоступна, так что «постоянная блокировка» блоков и команда BlockPermalock отменены |
| 1112 | 1. Области памяти UII, TID разблокированы. 2. Пароли для уничтожения и доступа разблокированы для записи. 3. Статус @Read/Lock@ паролей уничтожения и доступа должны иметь такое же состояние, как перед «вводом в действие». 4. Банк Пользовательской памяти сделан недоступным. 5. Радиочастотная метка, чьи младшие значащие биты XPC_W1 имеют состояние 1112, работает так же, как если младшие биты XPC_W1 имеют состояние 1102 |
1. Если сегменты или банки Пользовательской памяти радиочастотной метки были записаны и заблокированы при их производстве, они не могут быть разблокированы независимо от «ввода в действие». 2. Если пароли уничтожения и доступа были не читаемы до «ввода в действие» и УСО попытается их считывать, радиочастотная метка передаст код ошибки. 3. Пароли уничтожения и/или доступа, так же как один или несколько блоков и/или банков памяти можно изменить и/или повторно заблокировать после «ввода в действие». 4. Радиочастотная метка сбрасывает свой бит UMI. 5. Память пользователя недоступна, так что «постоянная блокировка» блоков и команда BlockPermalock отменены |
6.3.3.4.1.3 Память TID
Память TID, располагающаяся по адресам с 00h по 07h, должна содержать одно из двух значений идентификатора класса по ГОСТ Р ИСО/МЭК 15963: E0h или E2h. Память TID, располагающаяся выше адреса 07h, должна быть определена согласованно с предписаниями органов регистрации по этому значению идентификатора класса и должна содержать, как минимум, достаточную идентифицирующую информацию для УСО для однозначного опознавания команд пользователя и/или дополнительных возможностей, поддерживаемых радиочастотной меткой. Память TID также может содержать специфические данные радиочастотной метки и продавца (например, серийный номер радиочастотной метки).
Примечание — Изготовитель радиочастотной метки устанавливает значение идентификатора класса (т.е., E0h или E2h), которое определено ему органом регистрации по ГОСТ Р ИСО/МЭК 15963. Идентификатор класса не определяет приложение. Если идентификатор класса имеет значение E0h, память TID, расположенная по адресам с 08h по 0Fh, содержит 8-битовый идентификатор изготовителя, память TID, расположенная по адресам с 10h по 3Fh содержит 48-битовый серийный номер радиочастотной метки (присваиваемый изготовителем радиочастотной метки), объединение дает 64-битовый идентификатор радиочастотной метки (т.е., память TID с 00h по 3Fh) — уникальный среди всех классов радиочастотных меток и определенный в ГОСТ Р ИСО/МЭК 15693, при этом память TID «постоянно блокирована» во время производства. Если идентификатор класса имеет значение E2h, память TID, расположенная по адресу 08h содержит XTID; Память TID, расположенная по адресам с 09h по 13h, содержит 11-битовый идентификатор маски разработчика радиочастотной метки (получаемый в органе регистрации), память TID, расположенная по адресам с 14h по 1Fh, содержит определяемый вендором 12-битовый номер модели радиочастотной метки, а использование памяти TID выше 1Fh определено в [2].
6.3.3.4.1.4 Пользовательская память
Радиочастотная метка может содержать Пользовательскую память. Пользовательская память позволяет хранить данные пользователя.
Если Пользовательская память радиочастотной метки кроме того непрограммируемая, то 5 младших значащих битов первого байта Пользовательской памяти (т.е., память, адресуемая с 03h по 07h) должны иметь значение по умолчанию 000002.
При «вводе в действие» УСО может дать команду радиочастотной метке сделать ее Пользовательскую память недоступной, что приводит к тому, что весь банк памяти становится нечитаемым, незаписываемым и невыбираемым. Радиочастотная метка с недоступной Пользовательской памятью должна функционировать так, как будто ее банк Пользовательской памяти больше не существует.
6.3.3.4.1.4.1 Пользовательская память для приложения EPCglobalTM
Если радиочастотная метка имеет пользовательскую память, то ее содержимое формируется в соответствии со стандартами «EPCglobalTM Стандарты данных радиочастотной метки EPC» (версия 1.3 и выше).
6.3.3.4.1.4.2 Память пользователя для приложения ISO
Если радиочастотная метка имеет память пользователя, то ее содержимое формируется в соответствии с [8] и [3].
6.3.3.4.2 Методы ASK и PJM: Сеансы и флаги inventoried
Примечание - УСО выбирает один из двух сеансов и проводит инвентаризацию радиочастотных меток в выбранном сеансе. УСО и связанное множество радиочастотных меток действуют в одном и только одном сеансе в течение цикла инвентаризации (как было определено выше). Для каждого сеанса радиочастотные метки поддерживают соответствующий флаг инвентаризации. Сеансы позволяют радиочастотным меткам хранить их текущее состояние инвентаризации отдельно для каждого из двух возможных чередующихся процессов инвентаризации, используя независимый флаг inventoried для каждого процесса.
УСО должно реализовывать поддержку двух обязательных сеансов (обозначаемых S0 и S2) и двух дополнительных сеансов (обозначаемых S1 и S3). Радиочастотные метки должны участвовать в одном и только одном сеансе в течение цикла инвентаризации. Два или более УСО могут использовать сеансы для независимой инвентаризации общего множества радиочастотных меток. Концепция сеанса иллюстрируется на рисунке 42.
Рисунок 42 — Диаграмма сеансов
Радиочастотные метки должны сохранять независимый флаг inventoried для каждого сеанса. Каждый из двух обязательных флагов inventoried имеет два значения, обозначаемые A и B. Радиочастотные метки, участвующие в цикле инвентаризации в одном сеансе, не должны использовать или модифицировать флаг инвентаризации для других сеансов. Флаги inventoried являются для радиочастотной метки только средством, обеспечивающим отдельное и независимое выполнение данного сеанса инвентаризации; все другие ресурсы радиочастотной метки используются совместно всеми сессиями.
Сеансы обеспечивают возможность для радиочастотных меток учитывать раздельно и независимо флаги inventoried для каждой из нескольких инвентаризаций.
После захвата радиочастотной метки УСО может подать команду, по которой радиочастотная метка установит свой флаг inventoried для этого сеанса (A \rightarrow B) .
В цикле инвентаризации отвечают только радиочастотные метки с флагом inventoried A.
Примечание - Переключение с B \rightarrow A может быть достигнуто выбором специальной команды. (Reset).
Следующий пример иллюстрирует, как два УСО могут использовать сеансы и флаги inventoried для независимой и полной инвентаризации общего множества радиочастотных меток на основе разделения времени на интервалы:
- УСО № 1 включается, затем:
- инициирует цикл инвентаризации, во время которого оно захватывает и переводит метки в сеансе S0 из значения A в B,
- выключает питание.
- УСО № 2 включается, затем:
- инициирует цикл инвентаризации, во время которого оно и переводит метки в сеансе S2 из значения A в B,
- выключает питание.
Этот процесс повторяется до тех пор, пока УСО № 1 не разместит все радиочастотные метки в сеансе S0 в B. Аналогично, пока УСО № 2 не разместит все радиочастотные метки в сеансе S2 в B.
Примечание - Радиочастотные метки сохраняют раздельно значения флага inventoried для каждого из двух обязательных сеансов.
Флаги inventoried радиочастотной метки должны иметь времена сохранения значения, указанные в таблице 44. Радиочастотная метка должна включаться со своим флагом inventoried, заданным следующим образом:
- Флаг inventoried S0 должен быть установлен в A.
- Флаг inventoried S1 (необязательный) должен быть установлен либо в A, либо в B, в зависимости от его сохраненного значения, если только с момента установки флага не прошло больше времени, чем его время сохранения, в этом случае радиочастотная метка должна включаться с флагом инвентаризации S1, установленным в A. Поскольку флаг inventoried S1 (необязательный) не обновляется автоматически, он может перейти из значения B в A, даже когда радиочастотная метка включена.
- Флаг inventoried S2 должен быть установлен либо в A, либо в B в зависимости от его сохраненного значения, если только с момента снятия питания с радиочастотной метки не прошло времени больше, чем время сохранения, в этом случае радиочастотная метка должна включаться с флагом inventoried S2, установленным в A.
- Флаг inventoried S3 (необязательный) должен быть установлен либо в A, либо в B в зависимости от его сохраненного значения, если только с момента снятия питания с радиочастотной метки не прошло времени больше, чем время сохранения, в этом случае радиочастотная метка должна включаться с флагом inventoried S3, установленным в A.
Радиочастотная метка должна быть способна устанавливать любой из ее флагов inventoried либо в значение A, либо в B за время 2 мс или менее, независимо от исходного значения флага. Радиочастотная метка должна обновлять свои флаги S2 и S3, будучи включенной, подразумевая, что всякий раз, когда радиочастотная метка лишается питания, ее флаги inventoried S2 и S3 должны иметь время сохранения, указанное в таблице 44.
Флаги радиочастотной метки и время их сохранения
1 Диапазон номинальной температуры от минус 25 °C до 40 °C (см. расширенный диапазон температуры).
2 Расширенный температурный диапазон от минус 40 °C до 65 °C (см. диапазон номинальной температуры).
6.3.3.4.3 Методы ASK и PJM: Флаг Selected (SL)
В радиочастотной метке должен быть реализован флаг Selected SL, который УСО может установить или снять с помощью команды Select. Параметр @Select@ в команде BeginRound обеспечивает УСО доступ к инвентаризируемым меткам, имеющим либо установленный, либо сброшенный флаг SL (т.е. далее SL или ~ SL), либо игнорирует этот флаг и инвентаризируемые метки независимо от значения SL. SL не принадлежит к какому-либо определенному сеансу; SL применяется ко всем радиочастотным меткам независимо от сеанса.
Флаг SL радиочастотной метки должен иметь время сохранения, указанное в таблице 44. Радиочастотная метка должна включаться либо с установленным, либо со сброшенным флагом SL, в зависимости от сохраненного значения, если только с момента снятия питания с радиочастотной метки не прошло времени больше, чем время сохранения SL, в этом случае радиочастотная метка должна активироваться со сброшенным флагом SL (~ SL). Радиочастотная метка может установить или сбросить флаг SL за 2 мс или менее, независимо от исходного значения. Радиочастотная метка должна обновлять свой флаг SL, будучи включенной, подразумевая, что всякий раз, когда радиочастотная метка теряет питание, ее флаг SL должен иметь время сохранения, указанное в таблице 44.
6.3.3.4.4 Методы ASK и PJM: Состояния метки и счетчик слота
В радиочастотных метках должны быть реализованы состояния и счетчик слота, как показано на рисунке 43. Приложение C показывает таблицы переходов связанных состояний; приложение D показывает таблицы соответствующих команд ответов.
Примечание - Протокол арбитража системы управления коллизиями радиочастотной метки использует общеизвестный и проверенный на практике алгоритм слотирования Aloha. Алгоритм слотирования Aloha является усовершенствованным по сравнению с простым алгоритмом Aloha. Он требует, чтобы интервал был разбит на слоты, разделенные маркерами слота. Вероятность того, что радиочастотная метка выберет временной интервал, равна 1/n (где n — число временных интервалов, равное максимальному значению, описываемому Q-битовым случайным числом). Этот алгоритм гарантирует, что каждая радиочастотная метка, если выбрана, ответит один и только один раз в течение цикла инвентаризации.
Пример - Для Q = 3 максимальное число слотов 8, Q — 3-битовое случайное число в диапазоне от 0 до 7, для каждого слота вероятность ответа конкретной радиочастотной метки 1/8.
Рисунок 43 — Диаграмма состояний радиочастотной метки
6.3.3.4.4.1 Состояние ready (готова)
Радиочастотная метка должна включать в себя реализацию состояния ready. Состояние ready можно рассматривать как «состояние ожидания сигнала» для включенных радиочастотных меток, которые не «уничтожены» и не принимают в настоящее время участия в цикле инвентаризации. После возбуждения радиочастотного поля радиочастотная метка, которая не «уничтожена», должна перейти в состояние ready. Радиочастотная метка должна находиться в состоянии ready до тех пор, пока не примет команду BeginRound (см. 6.3.3.4.11.2.1), чей параметр @inventoried@ (для @сеанса@, указанного в BeginRound) и параметр Select соответствует текущим значением ее флага. Соответствующие признакам радиочастотные метки должны сформировать Q-битовое число из своего RNG <*> (см. 6.3.3.4.5), загрузить это число в свой счетчик слота, и перейти в состояние arbitrate, если число не нулевое, или в состояние reply, если число нулевое. Если радиочастотная метка в любом состоянии, кроме отключенного killed, лишается питания, то она должна вернуться в состояние ready после получения энергии.
<*> Генератор псевдослучайных чисел.
6.3.3.4.4.2 Состояние arbitrate (арбитраж)
Радиочастотная метка должна включать в себя реализацию состояния arbitrate. Состояние arbitrate можно рассматривать как «состояние ожидания сигнала» для радиочастотных меток, которые принимают участие в текущем цикле инвентаризации, и чьи счетчики слота (см. 6.3.3.4.4.8) имеют ненулевое значение. Радиочастотная метка в состоянии arbitrate должна декрементировать счетчик слота каждый раз, как принимает команду NextSlot (см. 6.3.3.4.11.2.3), у которой параметр сеанса @session@ соответствует выполняемому в настоящее время сеансу инвентаризации. Когда ее счетчик слота достигнет значения 0000h, она должна перейти в состояние reply. Радиочастотные метки, которые вернулись в состояние arbitrate (например, из состояния reply) при значении слота 0000h, должны декрементировать свой счетчик слота от 0000h до 7FFFh по следующей команде NextSlot (с соответствующим параметром сеанса) и, поскольку их значение слота теперь ненулевое, должны оставаться в состоянии arbitrate.
6.3.3.4.4.3 Состояние reply (ответ)
Радиочастотная метка должна включать в себя реализацию состояния reply. После перехода в состояние reply радиочастотная метка должна передать код StoredCRC. Если радиочастотная метка принимает действительное подтверждение (ACK), то она должна перейти в состояние acknowledged, передав свои значения слов PC, XPC (если активирован XI), UII и, если затребован, код PacketCRC (см. таблица 42). Если радиочастотной метке не удалось принять команду ACK, или была принята неверная команда ACK, она должна вернуться в состояние arbitrate. Радиочастотная метка и УСО должны соответствовать всем требованиям, указанным в таблице 41.
6.3.3.4.4.4 Состояние acknowledged (подтверждена)
Радиочастотная метка должна включать в себя реализацию состояния acknowledged. Радиочастотная метка в состоянии acknowledged в зависимости от принятой команды может перейти в любое другое состояние за исключением состояния killed (см. рисунок 43). Если радиочастотная метка в состоянии acknowledged примет действительную команду ACK, содержащую правильные коды StoredCRC, то она должна повторить передачу, ответив, как показано в таблице 42. Если радиочастотной метке в состоянии acknowledged не удается принять действительную команду за интервал T2(max), она должна вернуться в состояние arbitrate. Радиочастотная метка и УСО должны соответствовать всем требованиям, указанным в таблице 41.
6.3.3.4.4.5 Состояние open (открыта)
Радиочастотная метка должна включать в себя реализацию состояния open. Радиочастотная метка в состоянии acknowledged при ненулевом пароле доступа должна перейти в состояние open после приема команды Req_RN, передать свой RN16 (обозначаемый как @маркер подлинности@), который УСО должно использовать в последующих командах, и который радиочастотная метка должна использовать в последующих ответах. Радиочастотные метки в состоянии open могут выполнять все команды, за исключением команд Lock и BlockPermalock. Радиочастотная метка в состоянии open в зависимости от принятой команды может перейти в любое другое состояние за исключением состояния acknowledged (см. рисунок 43). Если радиочастотная метка в состоянии open примет действительную команду ACK, содержащую правильный @маркер подлинности@, то она должна повторить передачу, ответив, как показано в таблице 42. Радиочастотная метка и УСО должны соответствовать всем требованиям, указанным в таблице 41, кроме значения T2(max); в состоянии open максимальная временная задержка между ответом радиочастотной метки и передачей УСО не ограничена.
6.3.3.4.4.6 Состояние secured (закрыта)
Радиочастотная метка должна включать в себя реализацию состояния secured. Радиочастотная метка в состоянии acknowledged при ненулевом пароле доступа должна перейти в состояние secured после приема команды Req_RN, передать свой RN16 (обозначаемый как @маркер подлинности@), который УСО должно использовать в последующих командах, а радиочастотная метка должна использовать в последующих ответах. Радиочастотная метка в состоянии open при ненулевом пароле доступа должна перейти в состояние secured после приема действительной команды Access, содержащей тот же @маркер подлинности@, который предварительно был передан при переходе из состояния acknowledged в состояние open. Радиочастотная метка в состоянии secured может выполнять все команды доступа. Радиочастотная метка в состоянии secured в зависимости от принятой команды может перейти в любое другое состояние за исключением состояния open или состояния acknowledged (см. рисунок 43). Если радиочастотная метка в состоянии secured примет действительную команду ACK, содержащую правильный @маркер подлинности@, то она должна повторить передачу, ответив, как показано в таблице 42. Радиочастотная метка и УСО должны соответствовать всем требованиям, указанным в таблице 41, кроме значения T2(max); в состоянии secured максимальная временная задержка между ответом радиочастотной метки и передачей УСО не ограничена.
6.3.3.4.4.7 Состояние killed (уничтожена) (необязательное)
Радиочастотная метка должна включать в себя реализацию состояния killed. Если состояние killed поддерживается, то радиочастотная метка, находящаяся либо в состоянии open, либо в состоянии secured должна переходить в состояние killed после приема действительной команды Kill (см. 6.3.3.4.11.3.4) при ненулевом действительном пароле уничтожения, нулевых значениях битов @Recom@ команды (см. 6.3.3.4.10) и действительном @маркере подлинности@. Если радиочастотная метка не поддерживает работу с младшим и вторым младшим значащим битом @Recom@, то она обрабатывает ненулевые биты @Recom@ как будто @Recom@ = 0. Команда Kill полностью блокирует радиочастотную метку. После перехода в состояние killed радиочастотная метка должна уведомить УСО, что команда Kill была выполнена успешно, и впоследствии не должна отвечать УСО. Радиочастотные метки должны находиться в состоянии killed при всех условиях, и должны немедленно переходить в состояние killed при последующем включении питания. Состояние killed радиочастотной метки необратимо.
6.3.3.4.4.8 Счетчик слота
Радиочастотные метки должны включать в себя реализацию 15-битового счетчика слота. После приема команды BeginRound или ResizeRound радиочастотная метка должна предварительно загрузить значение между 0 и 2Q — 1 из своего RNG (см. 6.3.3.4.5) в свой счетчик слота. Q — целое в диапазоне (0, 15). Команда BeginRound определяет Q; команда ResizeRound может изменить Q из предшествующей команды BeginRound. После приема команды NextSlot радиочастотная метка должна декрементировать свой счетчик слота. Счетчик слота должен быть способен к непрерывному отсчету: подразумевается, что после декрементирования счетчика слота до 0000h он должен переполниться и начать новый отсчет в режиме вычитания со значения 7FFFh. См. также приложение F.
Радиочастотные метки должны генерировать 16-битовые случайные или псевдослучайные числа (RN16), используя генератор случайных чисел (RNG), и должны иметь возможность извлекать Q-битовые подгруппы из числа RN16 для предварительной загрузки счетчика слота радиочастотной метки.
Радиочастотные метки в состоянии arbitrate декрементируют свой счетчик слота каждый раз, когда принимают команду NextSlot, при совпадающем параметре @сеанс@, когда их счетчик слота достигает 0000h, они переходят в состояние reply и передают в ответ код StoredCRC. Радиочастотные метки, счетчик слота которых достиг 0000h, отправившие ответ и не получившие подтверждения <*> (включая те метки, которые сразу ответили на первоначальную команду BeginRound и не получившие подтверждения <**>), должны вернуться в состояние arbitrate со значением слота 0000h и по следующей команде NextSlot декрементировать это значение с 0000h на 7FFFh. Счетчик слота должен быть способен к непрерывному отсчету. Подразумевается, что после перехода к значению 7FFFh он начнет считывать снова. Таким образом эффективно предотвращаются последующие ответы до тех пор, пока радиочастотная метка не загрузит новое случайное значение в свой счетчик слота. См. также приложение F.
<*> Команду ACK от УСО, переводящую ее в состояние acknowledged.
<**> По причине того, что первоначальное значение RND16 сразу оказалось нулевым.
Примечание - В цикле инвентаризации УСО дает команду радиочастотной метке на загрузку Q-битового случайного числа (или псевдослучайного) в ее счетчик слота; УСО также может дать команду радиочастотной метке на декрементирование ее счетчика слота. Радиочастотные метки отвечают, когда значение в их счетчике слота (т.е., их слот — см. ниже) нулевое. Q — целое число в диапазоне (0, 15); соответственно вероятность получения подтверждающего ответа радиочастотной меткой лежит в диапазоне от 20 = 1 до 2-15 = 0,000031.
6.3.3.4.5 Методы ASK и PJM: Генератор случайных или псевдослучайных чисел радиочастотной метки
Радиочастотные метки должны включать в себя реализацию генератора случайных или псевдослучайных чисел (RNG). RNG должен удовлетворять следующему критерию случайности, независимо от интенсивности возбужденного поля, скорости соединения R=>T и скорости сохранения данных в радиочастотной метке (включая слово PC, слово XPC, UII и CRC-16). RNG используется для выработки псевдослучайных чисел RN16, @маркера подлинности@ и счетчика слота. Радиочастотные метки, поддерживающие защиту кодированием, должны иметь возможность во включенном состоянии временно хранить последние два RN16 для использования, например, для формирования @маркера подлинности@ и реализации 16-битовую защиту кодированием во время передачи пароля (см. рисунок 47 или рисунок 49).
- Вероятность получения заданного значения RN16: Вероятность извлечения любого кода RN16 из RNG, имеющего значение RN16 = j, для любого j, должна быть ограничена при 0,8/216 < P(RN16 = j) < 1.25/216.
- Вероятность одновременных идентичных последовательностей: Для множества радиочастотных меток до десяти тысяч меток, вероятность того, что любые две или более радиочастотные метки одновременно сгенерируют одну и ту же последовательность кодов RN16, должна быть менее 0,1% независимо от того, когда радиочастотная метка активирована.
- Вероятность предсказания RN16: код RN16, извлекаемый из RNG через 10 мс после окончания Tr, как показано на рисунке 19, должен быть непредсказуем с вероятностью выше 0,025%, если известно предыдущее извлеченное из RNG значение, выполненное в идентичных условиях.
6.3.3.4.6 Методы ASK и PJM: Управление множеством радиочастотных меток
УСО управляют множествами радиочастотных меток, используя три основные операции, показанные на рисунке 44. Каждая из этих операций включает в себя одну или несколько команд. Операции определены следующим образом:
a) Выбор (Методы ASK и PJM): Процесс, при котором УСО выбирает множество радиочастотных меток для инвентаризации и доступа. УСО могут использовать одну или более команд Select для выбора определенного множества радиочастотных меток перед инвентаризацией.
b) Инвентаризация в методе ASK: Процесс, при котором УСО идентифицирует радиочастотные метки. УСО начинает инвентаризацию путем передачи команды BeginRound в одном из двух сеансов <*>. Ответить может одна или несколько меток. УСО определяет ответ одиночной радиочастотной метки и запрашивает от радиочастотной метки слово PC XPC_W1, если задано XI, и (при необходимости) необязательное слово XPC_W2, UII и код PacketCRC (см. таблицу 42). Инвентаризация производится только в одном сеансе за один раз. В Приложении H показан пример инвентаризации и доступа УСО к одиночной радиочастотной метке.
<*> См. 6.3.3.4.2.
Инвентаризация в методе PJM: Процесс, при котором УСО идентифицирует радиочастотные метки. УСО начинает инвентаризацию путем передачи команды BeginRound в одном из двух сеансов. Ответить может одна или несколько меток. УСО определяет ответ одной или более радиочастотных меток и запрашивает от радиочастотных меток слово PC, если задано XI — дополнительное слово (опционально — два слова) XPC, UII и CRC-16. Инвентаризации производится только в одном сеансе за один раз. В Приложении H показан пример инвентаризации и доступа УСО к одиночной радиочастотной метке или множеству радиочастотных меток.
c) Доступ в методе ASK: Процесс, при котором УСО взаимодействует с отдельными радиочастотными метками (считывание или запись данных). Индивидуальная метка должна быть однозначно идентифицирована до начала операции доступа. Доступ включает в себя несколько команд, некоторые из которых могут использовать одноразовый шифр на основе защиты кодированием для связи R=>T.
Доступ методом PJM: Процесс, при котором УСО взаимодействует с отдельными радиочастотными метками или множеством радиочастотных меток (считывание или запись данных). Перед началом операции доступа радиочастотные метки должны быть однозначно идентифицированы. Доступ включает в себя несколько команд, некоторые из которых могут использовать одноразовый шифр на основе защиты кодированием для связи R=>T.
Рисунок 44 — Операции УСО/радиочастотной метки и состояния радиочастотной метки
6.3.3.4.7 Методы ASK и PJM: Выбор множества радиочастотных меток
Процесс выбора использует одиночную команду Select, которую УСО может последовательно применить для выбора конкретного множества радиочастотных меток на основе условия, определяемого пользователем, включающего объединение ( \cup ) , пересечение ( \cap ) и отрицание (~), основанного на выделении части множества. УСО выполняют операции \cup и \cap при последовательной подаче команд Select. Команда Select может активировать или деактивировать флаг SL радиочастотной метки, либо может установить флаг inventoried радиочастотной метки в состояние A или B, в любом из четырех сеансов. Команда Select содержит параметры @Target@, @Action@, @MemBank@, @Pointer@, @Length@, @Mask@ и @Truncate@.
- @Target@ и @Action@ показывают, изменяет ли команда Select и как изменяет флаг SL или флаг inventoried радиочастотной метки, и, в случае флага inventoried, для какого сеанса. Команда Select, которая изменяет флаг SL, не должна изменять флаг inventoried, и наоборот.
- @MemBank@ определяет, применяется ли маска к банкам памяти UII, TID или Пользовательской памяти. Select применяется к одиночному банку памяти. Последующая команда Select может применяться к другому банку памяти.
- @Pointerlength, Pointer, Length и@ @Mask@: @Pointer@ и @Length@ описывают диапазон памяти. @Pointer@ ссылается на адрес бита в области памяти (@Pointer@ не ограничен границами слова), имеющей длину 8, 16, 24 или 32 бита, как определено в @Pointerlength@. Длина 8 битов разрешает задавать @Mask@ длиной от 0 до 255 бит. @Mask@ с большой битовой @Length@ содержит битовую строку, которую радиочастотная метка сравнивает <*> с содержимым памяти, расположенным по адресам, начиная с @Pointer@ и заканчивая последующими битами заданной @Length@.
<*> Используя логические функции И, ИЛИ.
- @Truncate@ определяет, будет ли радиочастотная метка передавать полное значение своего UII, или только часть UII, расположенную непосредственно за @Mask@. Усечение ответа всегда влияет на значение кода StoredCRC радиочастотной метки; Радиочастотная метка не пересчитывает CRC для усеченного ответа.
При многократной выдаче одной и той же команды Select УСО может последовательно выбирать все множество радиочастотных меток, соответствующих критерию выбора, даже если радиочастотные метки могли подвергаться кратковременным замираниям радиочастотного сигнала.
Команда BeginRound использует флаги inventoried и SL для принятия решения, какие радиочастотные метки участвуют в инвентаризации. УСО имеет возможность выполнять инвентаризацию и доступ к меткам с флагами SL или ~ SL <**>, либо может выбрать полное игнорирование значения флага SL.
6.3.3.4.8 Методы ASK и PJM: Инвентаризация множества радиочастотных меток
Набор команд инвентаризации включает в себя команды BeginRound, ResizeRound, NextSlot, ACK и NAK. Команда BeginRound инициирует цикл инвентаризации и выбирает, какие радиочастотные метки принимают участие в цикле (где «цикл инвентаризации» определен как интервал между следующими одна за другой командами BeginRound).
Команда BeginRound содержит параметр счетчика слота Q. После получения команды BeginRound принимающие участие радиочастотные метки должны выбрать случайное значение из диапазона (0, 2Q — 1) включительно и должны загрузить это значение в свой счетчик слота. Радиочастотные метки, выбравшие нулевое значение, должны перейти в состояние reply и немедленно ответить. Радиочастотные метки, выбравшие ненулевое значение, должны перейти в состояние arbitrate и ожидать команду ResizeRound или NextSlot. В предположении, что отвечает одна радиочастотная метка, алгоритм выполнения ответа на команду BeginRound имеет следующий вид:
a) Радиочастотная метка передает код StoredCRC как перешедшая в состояние reply;
b) УСО дает подтверждение радиочастотной метке, подав команду ACK, содержащую такой же код StoredCRC;
c) Получившая подтверждение радиочастотная метка переходит в состояние acknowledged, дает ответ, показанный в таблице 42;
d) УСО выдает команду ResizeRound или NextSlot, означающую идентификацию радиочастотной метки, установку ее флага inventoried (A \rightarrow B) и переход в состояние ready, а также подразумевающую инициирование диалога «BeginRound/ответ» с УСО, повторяющего все шаги описанного алгоритма сначала.
Если радиочастотная метка не может принять команду ACK на шаге (б) за интервал T2 (см. рисунок 40 и рисунок 43), или принимает ACK с неправильным кодом StoredCRC, она должна вернуться в состояние arbitrate.
Если на шаге (а) ответит несколько РЧ меток, то УСО, определив и обработав коллизию на уровне формы сигнала, в результате получит код StoredCRC от одной из радиочастотных меток и может подать команду ACK этой выбранной радиочастотной метке. Невыбранные радиочастотные метки получат ошибочные коды StoredCRC и возвратятся в состояние arbitrate без ответа, показанного в таблице 42.
Если УСО посылает действительную команду ACK (т.е. ACK, содержащую правильный код StoredCRC для радиочастотной метки в состоянии acknowledged), радиочастотная метка должна послать ответ, показанный в таблице 42.
В любой момент УСО может выдать команду NAK, под влиянием которой все радиочастотные метки, выполняющие цикл инвентаризации, должны вернуться в состояние arbitrate без изменения своего флага inventoried.
После подачи команды BeginRound для инициации цикла инвентаризации УСО обычно выдает одну или более команд ResizeRound или NextSlot. Команда ResizeRound повторяет предыдущую команду BeginRound и может инкрементировать или декрементировать значение Q, но при этом она не вводит новые радиочастотные метки в цикл инвентаризации. NextSlot повторяет предыдущую команду BeginRound без изменения какого-либо параметра и без введения новых радиочастотных меток в цикл. Цикл инвентаризации может содержать несколько команд ResizeRound или NextSlot. В то же время, для запуска нового цикла инвентаризации УСО должно выдать новую команду BeginRound.
Радиочастотные метки в состоянии arbitrate или reply, которые впервые приняли команду ResizeRound, модифицируют Q (инкрементируют, декрементируют или оставляют без изменения), а затем выбирают случайное значение из диапазона (0, 2Q — 1) включительно и загружают это значение в свой счетчик слота. Радиочастотные метки, которые выбрали нулевое значение, должны переключиться в состояние reply и немедленно дать ответ <*>. Радиочастотные метки, которые выбрали ненулевое значение, должны переключиться в состояние arbitrate и ожидать команды ResizeRound или NextSlot.
<*> Передают в ответ свой код StoredCRC и ожидают начало нового цикла — команду BeginRound.
Радиочастотные метки в состоянии arbitrate декрементируют свой счетчик слота каждый раз, когда принимают команду NextSlot, переходят в состояние reply и передают код StoredCRC, когда их счетчик слота достигает значения 0000h. Радиочастотные метки, счетчик слота которых достиг 0000h, отправившие ответ и не получившие подтверждения <> (включая те радиочастотные метки, которые сразу ответили на первоначальную команду BeginRound и не получившие подтверждения <*>), должны вернуться в состояние arbitrate со значением слота 0000h и по следующей команде NextSlot декрементировать это значение с 0000h на 7FFFh. Таким образом эффективно предотвращаются последующие ответы до тех пор, пока радиочастотная метка не загрузит новое случайное значение в свой счетчик слота. Радиочастотные метки должны ответить как минимум на одну из 2Q — 1 NextSlot команд.
<**> Команду ACK от УСО, переводящую ее в состояние Acknowledged.
<***> По причине того, что первоначальное значение RND16 сразу оказалось нулевым.
В приложении G описан типовой алгоритм УСО для выбора Q.
Сценарий, изложенный выше, предполагает, что в одном сеансе работает одно УСО. Однако, как описано в 6.3.3.4.2, УСО может выполнять инвентаризацию множества радиочастотных меток в одном или двух сеансах. Кроме того, как описано в 6.3.3.4.11.2, каждая из команд BeginRound, ResizeRound и NextSlot содержит параметр @сеанса@. Ответ радиочастотной метки на эти команды изменяется в зависимости от команды, параметра @сеанса@ и состояния метки следующим образом:
- BeginRound: Команда BeginRound начинает цикл инвентаризации и выбирает параметр @сеанса@ для цикла. Радиочастотные метки в любом состоянии кроме killed должны выполнять команду BeginRound, начиная новый цикл в указанном сеансе и переходя в состояние reply, arbitrate или reply по обстоятельствам (см. рисунок 43).
- Если радиочастотная метка в состоянии acknowledged, open или secured принимает команду BeginRound, чей параметр @сеанса@ соответствует предшествующему сеансу, то она должна установить свой флаг Inventoried (A \rightarrow B) <*4> для этого сеанса перед определением, будет ли она переходить в состояние ready, arbitrate или reply.
- Если радиочастотная метка в состоянии acknowledged, open или secured принимает команду BeginRound, чей параметр @сеанса@ не соответствует предшествующему сеансу, то она должна сохранить свой флаг inventoried для предшествующего сеанса без изменения, поскольку он определяет, переход в состояние ready, arbitrate или reply.
<*4> См. 6.3.3.4.2.
- ResizeRound, NextSlot: Радиочастотные метки в любом состоянии, за исключением reply или killed, должны выполнять команду ResizeRound или NextSlot если, и только если параметр @сеанса@ в команде соответствует параметру @сеанса@ в команде BeginRound, которой был запущен цикл. Радиочастотные метки должны игнорировать команду ResizeRound или NextSlot с несоответствующим параметром @сеанса@.
- Если радиочастотная метка в состояниях acknowledged, open или secured принимает команду ResizeRound или NextSlot, чьи параметры @сеанса@ соответствуют параметру @сеанса@ в предшествующей команде BeginRound, то она должна установить свой флаг inventoried (A \rightarrow B) для текущего сеанса, а затем перейти в состояние ready.
Для иллюстрации выполнения инвентаризации рассмотрим конкретный пример. Предположим, что имеется множество из 64 включенных радиочастотных меток в состоянии ready. УСО сначала выдает команду Select для выбора подгруппы радиочастотных меток. Предположим, что критерию выбора отвечают 16 радиочастотных меток. Дополнительно предположим, что 12 из 16 выбранных радиочастотных меток имеют свои флаги inventoried, установленные в состояние A в сеансе S0. УСО передает команду BeginRound, установив (SL, Q = 4, S0). Каждая из 12 радиочастотных меток выбирает случайное число в диапазоне (0, 15) и загружает это значение в свой счетчик слота. Радиочастотные метки, выбравшие ноль, отвечают немедленно. Передача команды BeginRound может иметь 3 возможных результата:
a) Нет ответа радиочастотных меток: УСО может выдать другую команду BeginRound, либо может выдать команды ResizeRound или NextSlot.
b) Ответила одна радиочастотная метка (см. рисунок 45): Радиочастотная метка переключается в состояние reply и выполняет передачу кода StoredCRC. УСО подтверждает получение кода StoredCRC радиочастотной метки передачей команды ACK. Если радиочастотная метка принимает команду ACK с правильным кодом StoredCRC, она передает ответ, как показано в таблице 42, и переходит в состояние acknowledged. Рисунок сделан в предположении, что параметр XI деактивирован. Если радиочастотная метка принимает команду ACK с неправильным кодом StoredCRC, то она переходит в состояние arbitrate. Совершая успешную команду ACK, УСО может получить доступ к подтвержденной радиочастотной метке <*>, либо подать команду ResizeRound или NextSlot для установки флага inventoried радиочастотной метки из A \rightarrow B и переводу радиочастотной метки в состояние ready (команда BeginRound с параметром @сеанса@, соответствующим предыдущему циклу инвентаризации, также установит флаг inventoried из A \rightarrow B ).
<*> Переведенной в состояние acknowledged командой ACK данного УСО.
Примечание 1 — В некоторых случаях должен быть добавлен PacketCRC. Для уточнения см. таблицу 42.
Рисунок 45 — Ответ одной радиочастотной метки
c) Ответ от множества радиочастотных меток: УСО отслеживает форму сигнала, модулированного множеством кодов StoredCRC. Он может пытаться обработать коллизии и передавать команды ACK; не обрабатывать коллизии и передавать команды ResizeRound, NextSlot или NAK; или быстро идентифицировать коллизии и выдавать команды ResizeRound или NextSlot до того, как конфликтующие радиочастотные метки закончат передачу. В последнем случае конфликтующие радиочастотные метки, не получившие действительный ответ в интервале T2 (см. рисунок 40), должны вернуться в состояние arbitrate и ожидать следующей команды BeginRound или ResizeRound.
Метод PJM: УСО могут принимать множественные ответы радиочастотных меток на множестве каналов в ответ на параметры в командах BeginRound, NextSlot или ResizeRound. Таким образом УСО имеет возможность принять (без какой-либо ошибки перекрытия) до восьми радиочастотных меток за одну команду BeginRound, NextSlot или ResizeRound. Однако, при правильно заданном Q, сравниваемым с неизвестным множеством радиочастотных меток, средняя оценка приема для УСО, имеющего восемь приемных каналов за одну команду BeginRound, NextSlot или ResizeRound, предполагается следующей:
- три канала по одной радиочастотной метке в каждом (следовательно, три радиочастотных метки принимаются правильно, например, радиочастотная метка 1 на канале A, радиочастотная метка 2 на канале B и радиочастотная метка 3 на канале E);
- один канал с двумя налагающимися радиочастотными метками;
- один канал с тремя налагающимися радиочастотными метками;
- три пустых канала.
Выбор канала определяется кодом StoredCRC (см. подраздел 6.3.3.3.1.3.11).
Если три радиочастотных метки правильно принимаются, УСО может подтвердить всем трем радиочастотным меткам подачей одной команды ACK-PJM, см. 6.3.3.4.11.2.4. В текущем примере команда ACK-PJM содержит три кода StoredCRC радиочастотных меток, которые были приняты. По завершении команды ACK-PJM, радиочастотная метка получает корректный код StoredCRC, который она использует для передачи своих PC, UII и, при необходимости, кода PacketCRC (см. таблицу 42), используя тот же канал связи, как в ответах на предшествующие команды BeginRound, NextSlot или ResizeRound. Затем радиочастотная метка переходит в состояние acknowledged. В этом случае три радиочастотных метки одновременно отвечают своими PC, UII и, при необходимости, кодом PacketCRC (см. таблицу 42) на отдельных каналах каждая (радиочастотная метка 1 на канале A, радиочастотная метка 2 на канале B и радиочастотная метка 3 на канале E). При необходимости УСО может связать коды StoredCRC радиочастотных меток с кодами UII, так как каждая радиочастотная метка использует один и тот же канал для ответов на команды BeginRound, NextSlot или ResizeRound и последующую ACK-PJM.
Если радиочастотная метка принимает команду ACK-PJM, в которой все коды StoredCRC неверны, она переходит в состояние arbitrate.
Совершая успешные команды ACK-PJM, УСО может получить доступ к подтвержденным радиочастотным меткам, либо подать команду NextSlot или ResizeRound для установки флагов inventoried радиочастотных меток из A \rightarrow B и переводу их в состояние ready (команда BeginRound с параметром @сеанс@, соответствующим предыдущему циклу, также устанавливает флаг inventoried из A \rightarrow B ).
Радиочастотные метки, о которых шла речь выше, являются типовыми и предназначенными по своему устройству для приема команд PJM.
6.3.3.4.9 Методы ASK и PJM: Работа с отдельными радиочастотными метками
После подтверждения радиочастотной метки УСО может получить к ней доступ. Набор команд для доступа включает в себя команды Req_RN, Read, Write, Kill, Lock, Access, BlockWrite, BlockErase и BlockPermalock. Радиочастотные метки выполняют команду Req_RN в состояниях acknowledged, open или secured. Радиочастотные метки выполняют команды Read, Write, Kill, Lock, Access, BlockWrite и BlockErase в состояниях open или secured. Радиочастотные метки выполняют команду Lock только в состоянии secured.
УСО получает доступ к радиочастотной метке в состоянии acknowledged следующим образом:
Шаг 1. УСО выдает команду Req_RN для подтверждения радиочастотной метки.
Шаг 2. Радиочастотная метка генерирует и сохраняет RN16 (обозначаемый как @маркер подлинности@), передает свой @маркер подлинности@ и переходит в состояние open, если ее пароль доступа ненулевой, либо переходит в состояние secured, если ее пароль доступа нулевой. После чего УСО может передавать следующие команды доступа.
Все команды доступа, переданные радиочастотной метке в состояниях open или secured, содержат @маркер подлинности@ как параметр команды. Находясь в одном из этих состояний, радиочастотные метки перед выполнением команд доступа должны убедиться, что @маркер подлинности@ правильный, и должны игнорировать команды доступа при неправильном @маркере подлинности@. Значение @маркера подлинности@ неизменно на все время действия последовательности доступа.
Радиочастотные метки в состоянии open могут выполнять все команды, за исключением команд Lock и BlockPermalock. Радиочастотная метка в состоянии secured может выполнять все команды доступа. Ответ радиочастотной метки на команду доступа включает, как минимум, ее @маркер подлинности@; ответ может также включать другую информацию (например, результат операции Read).
УСО может передать команду ACK радиочастотной метке в состояниях open или secured, заставляющую радиочастотную метку выполнить передачу ответа, показанного в таблице 42.
УСО и радиочастотная метка могут неограниченно обмениваться информацией в состояниях open или secured. УСО может завершить связь в любое время, подав команду BeginRound, ResizeRound, NextSlot или NAK. Ответ радиочастотной метки на команды BeginRound, ResizeRound или NextSlot описан в 6.3.3.4.8. NAK заставляет все радиочастотные метки, находящиеся в цикле инвентаризации, вернуться в состояние arbitrate без изменения их флага inventoried.
Команды Write, Kill и Access передаются 16-битовыми словами (данные или половинки пароля) от УСО в радиочастотную метку. Опционально эти команды могут использовать одноразовый шифр защиты кодированием соединения для сокрытия данных, передавая слова следующим образом:
Шаг 1. УСО передает команду Req_RN, на которую радиочастотная метка отвечает передачей нового кода RN16. Затем УСО генерирует 16-битовую строку символов защиты кодированием, полученную путем поразрядной операции XOR (ИСКЛЮЧАЮЩЕЕ ИЛИ) 16-битовых слов для передачи вместе с новым кодом RN16, и то и другое старшим значащим битом вперед, и передает команду, содержащую эту строку зашифрованных символов как параметр.
Шаг 2. Радиочастотная метка дешифрирует принятую строку символов защитой кодированием путем выполнения поразрядной операции XOR 16-битовых символов принятой зашифрованной строки с оригинальным RN16.
УСО не использует @маркер подлинности@ для защиты кодированием.
УСО не должно повторно использовать код RN16 для защиты кодированием, если он был использован. Если УСО повторно передает команду, которая содержит данные защиты кодированием, то УСО должно повторно передать команду без изменений. Если УСО изменило данные и использует защиту кодированием, то сначала оно должно передать команду Req_RN для получения нового кода RN16, а затем использовать этот новый код RN16 для защиты кодированием.
Если не был запрошен код RN16, следующее 16-битовые слова (данные или половинки пароля) должны передаваться открытым текстом без защиты кодированием. УСО должно в начале передачи последовательности доступа решать, будет использована защита кодированием или нет. Если радиочастотная метка не поддерживает защиту кодированием, она должна давать ответ с кодом 0000h на каждую команду Req_RN, которая запрашивает код RN16 для защиты кодированием.
Команды доступа и состояния радиочастотных меток, в которых допускается их выполнение
В команде BlockWrite (см. таблицу 75) передается множество 16-битовых слов от УСО в радиочастотную метку и, в отличие от Write, BlockWrite не используется соединение с защитой кодированием.
Радиочастотная метка отвечает на команду, которая записывает или стирает из памяти (т.е. Write, Kill, Lock, BlockWrite, BlockErase и BlockPermalock с параметром @Read/Lock@ = 1 (см. п. 6.3.3.4.11.3.9)) передачей ее @маркера подлинности@, показывая, что операция была успешно завершена, либо передачей кода ошибки (см. приложение E), показывая, что операция не была успешно завершена. В ответе радиочастотной метки используется один из заголовков, показанных на рисунке 27, на рисунке 31 и на рисунке 35, по обстоятельствам. См. в 6.3.3.4.11.3 подробное описание ответа радиочастотной метки на каждую отдельную команду доступа.
Передача пароля доступа на радиочастотную метку — это многошаговая процедура, описанная в 6.3.3.4.11.3.6 и показанная на рисунке 49.
Память радиочастотной метки может быть разблокирована или заблокирована. Состояние блокировки может быть изменяемым или постоянным (т.е., «постоянно неблокированным» или «постоянно заблокированным»). «Ввод в действие» радиочастотной метки может изменить состояние блокировки, даже если память была предварительно «постоянно заблокирована». УСО может производить запись в неблокированную память из любого состояния: open или secured. УСО может записывать в заблокированную память, которая не «постоянно заблокирована», только из состояния secured. См. 6.3.3.4.10, 6.3.3.4.11.3.5, 6.3.3.4.11.3.9, таблицу 70 и таблицу 80, чтобы получить подробное описание блокировки памяти, «постоянной блокировки», «ввода в действие» и состояний радиочастотной метки, требующихся для модификации памяти.
«Уничтожение» радиочастотной метки — это многошаговая процедура, описанная в 6.3.3.4.11.3.4 и указанная в рисунке 47.
Передача пароля доступа к радиочастотной метке — это многошаговая процедура, описанная в 6.3.3.4.11.3.6 и показанная на рисунке 49.
УСО и радиочастотная метка должны передавать все строки данных, начиная со старшего значащего бита.
УСО не должны выключать питание, пока радиочастотная метка находится в состояниях reply, acknowledged, open или secured. УСО должно заканчивать свой диалог с радиочастотной меткой до выключения питания, сохраняя радиочастотную метку либо в состоянии ready, либо в состоянии arbitrate.
Метод PJM: УСО могут обмениваться информацией и получать ответы одновременно от нескольких радиочастотных меток.
Примечание — Это характерно для многоканального метода PJM. Для команд Kill и Access УСО должно связываться только с одной радиочастотной меткой за один раз. Однако, для команд Req_RN, Read, Write, Lock, BlockWrite, BlockErase и BlockPermalock УСО может расширить поле RN для включения многих кодов StoredCRC или маркеров подлинности, см. 6.3.3.4.11, так что УСО может связываться одновременно с многими радиочастотными метками. Радиочастотная метка должна отвечать на такие команды, используя тот же канал, который был использован ею для ответа на предшествующую команду BeginRound, NextSlot или ResizeRound.
6.3.3.4.10 «Уничтожение» (опционально) или «ввод в действие» радиочастотной метки
«Уничтожение» или «ввод в действие» радиочастотной метки — это многошаговая процедура, описанная в 6.3.3.4.11.3.4 и показанная на рисунке 47, в которой УСО передает радиочастотной метке поочередно две команды Kill. Первая команда Kill содержит первую часть пароля уничтожения, а вторая команда Kill содержит вторую часть. Каждая команда Kill также содержит 3 бита RFU/@Recom@. В первой команде Kill это биты RFU <*>, и они имеют нулевое значение; во второй команде Kill они содержат биты «ввода в действие» (или @Recom@) и могут иметь ненулевое значение. Процедуры для «уничтожения» или «ввода в действие» радиочастотной метки идентичны, за исключением того, что при «уничтожении» биты «ввода в действие» во второй команде Kill имеют нулевые значения и при ее «вводе в действие» имеют ненулевые значения. Независимо от предполагаемой операции радиочастотная метка не должна «уничтожаться» или повторно «вводиться в действие» самостоятельно, без принятого сначала правильного пароля уничтожения согласно процедуре, как показано на рисунке 47.
<*> Статус — «для будущего использования».
Если в радиочастотной метке не реализованы средства обработки наименьшего значащего бита и второго младшего бита @Recom@, то она должна их игнорировать и обрабатывать их как нулевые. Если радиочастотная метка принимает правильно форматированную команду Kill с правильным паролем уничтожения и тремя битами @Recom@, установленными в ноль, а эта команда не поддерживается, так как она опциональная, она должна быть интерпретирована, как будто 3 младших значащих бита @Recom@ установлены в единицу. Далее в данном пункте 6.3.3.4.10 предполагается, что радиочастотная метка выполняет «ввод в действие» с поддержкой наименьшего значащего бита и второго младшего значащего бита @Recom@.
После приема правильно форматированной команды Kill с правильным паролем уничтожения и одним или более ненулевым битом «ввода в действие», радиочастотная метка должна установить младшие значащие биты своего слова XPC_W1, как они установлены в битах «ввода в действие» (например, если радиочастотная метка принимает биты «ввода в действие» 1002, то она устанавливает третий младший значащий бит своего слова XPC_W1). Для младших значащих битов слова XPC_W1 должна быть реализована возможность однократной записи, это означает, что они не могут быть сняты после их установки. Сохранение состояния «ввода в действие» радиочастотной метки в слове XPC_W1 дает впоследствии возможность УСО узнать, каким образом радиочастотная метка была «введена в действие» (см. таблицу 43). Радиочастотная метка должна выполнять следующие операции, основанные на установленных ей значениях битов «ввода в действие» (см. также 6.3.3.4.1.2.5):
- Установлен младший значащий бит: радиочастотная метка должна отменить «постоянную блокировку» блоков и разблокировать все блоки Пользовательской памяти, которые были ранее «постоянно заблокированы». Радиочастотная метка должна отменить поддержку команды BlockPermalock. Если у радиочастотной метки перед «вводом в действие» не реализована «постоянная блокировка» блоков, то «постоянная блокировка» и должна оставаться отключенной. Состояние блокировки Пользовательской памяти должно определяться исключительно битами блокировки (см. п. 6.3.3.4.11.3.5).
- Установлен второй младший значащий бит: Радиочастотная метка должна сделать свою Пользовательскую память недоступной, делая тем самым весь банк памяти нечитаемым, незаписываемым и невыбираемым (т.е. радиочастотная метка работает так, как будто ее банк Пользовательской памяти больше не существует). Второй младший значащий бит имеет более высокий приоритет, чем младший значащий бит — если установлены оба, то память пользователя недоступна.
- Установлен третий младший значащий бит: радиочастотная метка должна разблокировать свои банки памяти UII, TID и банк Пользовательской памяти, независимо от того, были ли эти банки заблокированы или «постоянно заблокированы». Участки Пользовательской памяти, которые имели «постоянную блокировку» блока, должны ее сохранить и наоборот, но если младший значащий бит XPC тоже активирован, то радиочастотная метка должна разблокировать все блоки, имеющие «постоянную блокировку». Радиочастотная метка должна разблокировать для записи свои пароли уничтожения и доступа. Статус @Read/Lock@ паролей уничтожения и доступа должен оставаться в том же состоянии, как перед «вводом в действие». Если пароль уничтожения или доступа был нечитаемым перед «вводом в действие», и в дальнейшем УСО попытается их считывать, радиочастотная метка должна выполнить передачу кода ошибки (см. приложение E). Радиочастотная метка, принявшая команду Lock с нулевым паролем считывания/записи должна заблокировать или «постоянно заблокировать» для записи указанный пароль (пароли).
Радиочастотная метка не должна выполнять рассмотренные выше операции «ввода в действие» более одного раза. Как один из примеров, никакие банки памяти радиочастотной метки не могут быть разблокированными более одного раза при «вводе в действие».
Радиочастотная метка может выполнить несколько последовательных команд Kill, но с ограничениями в зависимости от смысла и назначения операций, указанных в этих командах. Конкретно:
- «Уничтоженная» радиочастотная метка не должна позволять последующий «ввод в действие».
- Ранее «введенная в действие» радиочастотная метка, которая приняла должным образом отформатированную команду Kill с правильным паролем уничтожения и @Recom@ = 0002, должна быть «уничтожена».
- Радиочастотная метка, которая приняла должным образом отформатированную команду Kill с правильным паролем уничтожения, но с битами «ввода в действие», уже зарезервированными в слове XPC_W1 (например, биты «ввода в действие» имеют значение 1002, но слово XPC_W1 радиочастотной метки уже содержит значение 1002), не должна снова выполнять требуемую операцию «ввода в действие». Вместо этого радиочастотная метка должна только проверить, что слово XPC_W1 содержит установленные значения, и подтвердить УСО выполнение команды. УСО может отправить команду Kill с зарезервированными битами «ввода в действие», например, в случае, если перед этим была отправлена команда Kill, но не было получено подтверждения о ее выполнении от радиочастотной метки.
- Радиочастотная метка, которая приняла должным образом отформатированную команду Kill с правильным паролем уничтожения и по-иному установленными битами «ввода в действие», должна выполнить операцию «ввода в действие», указанную по-новому установленными битами, и ответить подтверждением выполнения УСО. Радиочастотная метка должна произвести операцию логического ИЛИ младших значащих битов ее текущего XPC_W1 и битов «ввода в действие» и сохранить результат в своем слове XPC_W1. Например, если радиочастотная метка с младшими значащими битами слова XPC_W1 = 1002 принимает команду Kill, биты «ввода в действие» которой имеют значение 01022, то метка должна сделать свой банк Пользовательской памяти недоступным и сохранить в своем слове XPC_W1 значение 11022.
УСО может впоследствии повторно заблокировать любые банки памяти или пароли, которые были разблокированы при «вводе в действие».
Если отдельные сегменты или целые банки памяти радиочастотной метки были заблокированы при производстве, они не могут быть разблокированы при вводе в строй. УСО может определить, поддерживает ли радиочастотная метка работу с наименьшим значащим битом и вторым младшим битом @Recom@, и если поддерживает, то какие (если есть) сегменты памяти не должны «вводиться в действие», прочитав память TID радиочастотной метки перед «вводом в действие».
Радиочастотная метка, в которой не реализован пароль уничтожения, или радиочастотная метка с нулевым паролем уничтожения не должны выполнять операции «уничтожения» или «ввода в действие». Такая радиочастотная метка должна отвечать кодом ошибки (как показано на рисунке 47) на команду Kill независимо от установок битов RFU или «ввода в действие».
Радиочастотная метка должна принимать все восемь возможных комбинаций трех битов «ввода в действие», если поддерживаются наименьший значащий бит и второй младший бит @Recom@, выполняя те операции в той части, которые можно выполнить, игнорируя те, которые невозможны, и отвечая УСО подтверждением выполнения по завершении. Некоторые примеры операций, которые радиочастотная метка может быть неспособной или частично способной выполнить:
- Радиочастотная метка, не имея пользовательской памяти, не может ее разблокировать;
- Радиочастотная метка с нереализованным паролем доступа не может разблокировать его для записи;
- Радиочастотная метка, у которой часть памяти TID заблокирована при производстве, не может разблокировать эту часть.
6.3.3.4.11 Методы ASK и PJM: Команды УСО и ответы радиочастотной метки
Команды УСО-радиочастотная метка должны иметь формат, показанный в таблице 46.
- Команда ACK имеет 2-битовый код команды 012,
- Команды BeginRound, NextSlot, ResizeRound и Select имеют 4-битовые коды команд (см. таблица 46),
- Все остальные базовые команды имеют 8-битовые коды команд, начинающиеся с 1102,
- Все расширенные команды имеют 16-битовые коды команд, начинающиеся с 11102.
- Команды NextSlot, ACK, BeginRound, ResizeRound и NAK имеют уникальные длины кода команд, показанные в таблице 46. Ни одна из других команд не должна иметь таких длин кода. Если радиочастотная метка принимает одну из этих команд с некорректной длиной кода, она должна ее игнорировать.
- Команды BeginRound, ResizeRound и NextSlot содержат параметр @сеанса@.
- Команда BeginRound защищена при помощи CRC-5, как показано в таблице 49, а подробно описано в приложении I.
- Команды Select, Req_RN, Read, Write, Kill, Lock, Access, BlockWrite, BlockErase и BlockPermalock защищены с помощью CRC-16c, определенного в п. 6.3.3.4.1.4, и подробно описаны в приложении I.
- Команды R=>T начинаются либо с заголовка, либо с кадра синхронизации, как описано в 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8. Длина кода команд, указанная в таблице 46, не включает заголовок или кадр синхронизации.
- Радиочастотные метки должны игнорировать недействительные команды. В общем случае «недействительная» означает команду, которая (1) неправильно дает текущее состояние радиочастотной метки, (2) не поддерживается радиочастотной меткой, (3) имеет некорректные параметры, (4) имеет ошибочный CRC, (5) указывает неправильный параметр @сеанс@, или (6) в любом другом варианте не признается или не выполняется радиочастотной меткой. Фактическое определение термина «недействительная» зависит от специфики состояния радиочастотной метки и определяется для каждого состояния в приложении C и приложении E.
Примечание — Для команды Kill обязательна поддержка установленного только третьего младшего бита Recom. См. 6.3.3.4.10.
Метод PJM: Команды ACK-PJM, Req_RN, Read, Write, Lock, BlockWrite, BlockErase и BlockPermalock могут включать множественные коды StoredCRC или @маркеры подлинности@ (внутри поля RN). Команды Kill и Access в методе PJM содержат только единственный @маркер подлинности@.
Поэтому для Метода PJM команды ACK-PJM, Req_RN, Read, Write, Lock, BlockWrite, BlockErase и BlockPermalock могут иметь длины кода, отличные от указанных в таблице 46. Длина кода этих команд, показанная в таблице, включает только одиночные коды StoredCRC или @маркер подлинности@. Эта длина (или минимальная длина) должна увеличиваться на 16 бит для каждого дополнительного кода StoredCRC или @маркера подлинности@.
Команды УСО R=>T начинаются с одного из флагов (заголовок или кадр синхронизации), как описано в 6.3.3.3.1.3.10. Длина кода команды, указанная в таблице 46, не включает флаг.
6.3.3.4.11.1 Команды выбора
Набор команд выбора включает одну команду: Select.
6.3.3.4.11.1.1 Команда Select (обязательная)
Команда Select выбирает конкретное множество радиочастотных меток по заданному пользователем условию, включающему в себя объединение ( \cup ) , пересечение ( \cap ) и отрицание (~), основанному на выделении части множества. УСО выполняют операции \cup и \cap , подавая последовательно команды Select. Команда Select может установить или сбросить флаг SL радиочастотной метки, который применялся во всех четырех сеансах <*>, либо может установить флаг inventoried радиочастотной метки в состояние A или B в одном из четырех сеансов.
<*> См. 6.3.3.4.2.
УСО и радиочастотные метки должны включать в себя средства реализации команды Select, приведенной в таблице 47. Параметр @Target@ должен показывать, изменяет ли команда Select флаг SL радиочастотной метки или флаг inventoried, и, в случае флага inventoried, для какого сеанса. Действия, которые должны вызвать ответ радиочастотной метки, приведены в таблице 48. Критерии для решения, будет ли радиочастотная метка соответствовать или не соответствовать условиям, определены в параметрах @MemBank@, @Pointer@, @Length@ и @Mask@. Параметр @Truncate@ показывает, должен ли ответ, передаваемый меткой, быть усеченным до включения в него только битов UII и кода StoredCRC, следующих за @Mask@, или нет. Команда Select передает от УСО к радиочастотной метке следующие параметры:
- @Target@ показывает, будет ли команда Select модифицировать флаг SL радиочастотной метки или ее флаг inventoried, и в случае inventoried вдобавок указывает один из четырех сеансов инвентаризации. Команда Select, которая изменяет флаг SL, не должна изменять флаг inventoried, и наоборот. Радиочастотные метки должны игнорировать команды Select, у которых @Target@ имеет значения 1012, 1102, или 1112.
- @Action@ показывает, будет ли у радиочастотных меток установлен или сброшен флаг SL, или флаг inventoried установлен в состояние A или B. Радиочастотные метки, подходящие под значения полей @MemBank@, @Pointer@, @Length@ и @Mask@, считаются «соответствующими». Радиочастотные метки, не подходящие под содержимое этих полей, считаются «несоответствующими».
- @MemBank@ определяет, применяется ли параметр @Mask@ к банкам памяти UII, TID или Пользовательской памяти. Команда Select должна применяться только к одному банку памяти. Последующие команды Select могут применяться к другим банкам. Параметр @MemBank@ не должен определять Резервную память; Если радиочастотная метка принимает команду Select, задающую @MemBank@ = 002, то она должна ее игнорировать. Значение @MemBank@ = 002 зарезервировано для будущего использования (RFU).
- @Pointerlength@, @Pointer@, @Length@ и @Mask@: Параметры @Pointer@ и @Length@ описывают размер памяти. Параметр @Pointer@ ссылается на адрес бита памяти (@Pointer@ не ограничен границами слова) и имеет длину 8, 16, 24 или 32 бита, как определено в @Pointerlength@. Параметр @Length@ длиной 8 бит разрешает @Mask@ длиной от 0 бит до 255 бит. Маска @Mask@ с битовой длиной @Length@ содержит битовую строку, которую радиочастотная метка логически сравнивает с содержимым памяти, расположенным по адресам начиная с бита, заданного параметром @Pointer@ и заканчивая последним битом, заданным параметром @Length@. Если @Pointer@ и @Length@ относятся к области памяти, которая не существует в радиочастотной метке, то радиочастотная метка должна рассматривать команду Select как недействительную. Если значение @Length@ нулевое, то все радиочастотные метки должны считываться соответствующими, за исключением случая, когда значение @Pointer@ ссылается на несуществующую в радиочастотной метке область памяти, в этом случае радиочастотная метка должна рассматривать команду Select как недействительную.
- @Truncate@: Если УСО устанавливает параметр @Truncate@, и если впоследствии команда BeginRound установит Sel = 10 или Sel = 11, то соответствующая радиочастотная метка должна усекать свой ответ на команду ACK до той части UII, которая следует сразу же за @Mask@, если остаток длины UII > 0.
УСО должны устанавливать параметр @Truncate@:
- в последней (и только в последней) команде Select, которую УСО передает перед отправкой команды BeginRound;
- только если команда Select имеет значение @Target@ = 1002;
- только если @Mask@ оканчивается на банке UII.
Эти ограничения не препятствуют УСО выдавать несколько команд Select, которые задают SL и/или флаги inventoried. Для них требуется, чтобы УСО устанавливала параметр @Truncate@ только к последней команде Select, и только если эта последняя команда Select устанавливает флаг SL. Радиочастотные метки должны начинать работу при получении питания со снятым параметром @Truncate@.
Радиочастотные метки должны принимать решение, будет ли усекаться передаваемое ими значение UII на основании самой последней полученной команды Select. Если радиочастотная метка принимает команду Select со значением @Truncate@ = 1, но при этом @Target@ <> 1002, радиочастотная метка должна игнорировать команду Select. Если радиочастотная метка принимает команду Select, в которой значение @Truncate@ = 1, но при этом @MemBank@ <> 01, радиочастотная метка должна рассматривать команду Select как недействительную. Если радиочастотная метка принимает команду Select, в которой значение @Truncate@ = 1, @MemBank@ = 01, но при этом маска @Mask@ заканчивается за пределами банка UII, установленного в коде StoredPC, радиочастотная метка должна рассматривать команду Select как недействительную.
@Mask@ может оканчиваться на последнем бите UII, в этом случае выбранная радиочастотная метка должна выполнить передачу заголовка SOF, затем 000002 и EOF. Усеченные ответы никогда не содержат слов XPC_W1 или XPC_W2, потому что @Mask@ должна оканчиваться на UII. «Введенная в действие» радиочастотная метка не должна усекать свои ответы.
«Введенная в действие» радиочастотная метка, принявшая команду Select с параметром @Truncate@ = 1, должна реагировать на нее как обычно, но при ответе на последующую команду ACK она должна передать свои значения данных PacketPC, XPC_W1, опционально XPC_W2 (если установлен параметр XEB), UII, чья длина соответствует указанной в поле длина UII в данных StoredPC, и код PacketCRC. УСО могут использовать команду Select для сброса всех радиочастотных меток в сеансе в состоянии inventoried, статус A, подав команду Select с параметром @Action@ = 0002 и нулевым значением @Length@.
Поскольку радиочастотная метка сохраняет свои данные StoredPC и данные StoredCRC в памяти UII, команда Select может производить их выбор.
Поскольку радиочастотная метка рассчитывает коды PacketPC и коды PacketCRC динамически и не сохраняет их в памяти, команда Select неспособна их выбирать.
Поскольку радиочастотная метка может формировать свои PC и/или CRC динамически, ее ответ на команду Select, чьи параметры @Pointer@, @Length@, и @Mask@ содержат данные StoredPC или данные StoredCRC, может порождать неожиданное поведение. А именно, ответ радиочастотной метки может оказаться не «соответствующим» параметру @Mask@, даже если сама радиочастотная метка является «соответствующей», и наоборот. Например, предположим, что УСО выдало команду Select, «соответствующую» полю длины UII 001002 в данных StoredPC. Далее допустим, что радиочастотная метка является «соответствующей», но имеет установленный XI. Радиочастотная метка будет динамически инкрементировать свое поле длины UII до значения 001012, когда отвечает на команды ACK, и будет передавать это инкрементированное значение в данных PacketPC. Радиочастотная метка будет «соответствующей», но передаваемые значения поля длины UII будут «несоответствующими».
УСО должны предварять команду Select кадром синхронизации (см. 6.3.3.4.3). Значение CRC-16c, которое защищает данные команды Select, рассчитывается относительно первого бита кода команды до бита @Truncate@.
Радиочастотные метки не должны отвечать на команду Select.
Примечание - УСО не должно передавать параметр @Target@ равным 0012 и 0112.
| Команда | @Target@ | @Action@ | @MemBank@ | @Pointerlength@ | @Pointer@ | @Length@ | @Mask@ | @Truncate@ | CRC-16c | |
|---|---|---|---|---|---|---|---|---|---|---|
| Число битов | 4 | 3 | 3 | 2 | 2 | 8, 16, 24 или 32 | 8 | Переменная | 1 | 16 |
| Описание | 1010 | 000: inventoried (S0) МЗР всегда 0 001: Недопустимо 010: inventoried (S2) МЗР всегда 0 011: Недопустимо 100: SL 101: RFU 110: RFU 111: RFU |
См. табл. 48 | 00: RFU 01: UII 10: TID 11: Пользователь |
Длина указателя 00: 8 бит 01: 16 бит 10: 24 бит 11: 32 бит |
Начальный адрес Маски | Длина Маски (бит) | Значение Маски | 0: запрещено усечение 1: Разрешено усечение |
- |
Действие радиочастотной метки по значению параметра @Action@
6.3.3.4.11.2 Команды инвентаризации
Набор команд инвентаризации включает в себя команды BeginRound, ResizeRound, NextSlot, ACK и NAK.
6.3.3.4.11.2.1 Команда BeginRound (обязательная)
УСО и радиочастотные метки должны включать в себя средства реализации команды BeginRound, описанной в таблице 49. Команда BeginRound инициирует и определяет цикл инвентаризации. Код команды BeginRound содержит следующие поля:
- DR (коэффициент деления), которое задает частоту соединения T=>R в соответствии с 6.3.3.3.1.3.9 и таблицей 36;
- M (циклов на символ), которое задает скорость передачи данных в битах T=>R и формат модуляции в соответствии с таблицей 37;
- Trext, которое указывает, будет ли заголовку T=>R предшествовать пилотный сигнал в соответствии с 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8;
- Sel, которое указывает, какие радиочастотные метки отвечают на команду BeginRound (см. 6.3.3.3.1.4.11.1.1 и 6.3.3.3.4.8);
- Session, которое указывает сеанс для цикла инвентаризации (см. 6.3.3.3.4.8);
- Q, которое задает число слотов в цикле инвентаризации (см. 6.3.3.3.4.8).
УСО должны передавать заголовок перед командой BeginRound.
Значение CRC-5 рассчитывается относительно первого бита кода команды до последнего бита Q. Если радиочастотная метка принимает команду BeginRound с ошибочным CRC-5, она должна игнорировать команду.
После приема команды BeginRound радиочастотные метки, «соответствующие» команде Select и параметру @Target@, выбирают случайное значение в диапазоне от 0 до (2Q — 1) включительно и загружают это значение в свой счетчик слота. Если радиочастотная метка при ответе на команду BeginRound загружает в свой счетчик слота ноль, тогда ее ответ на команду BeginRound должен соответствовать описанному в таблице 50; в ином случае радиочастотная метка не должна отвечать.
Ответ радиочастотной метки на команду BeginRound
| Свойство | Ответ | CRC-5 |
|---|---|---|
| Число битов | 16 | 5 |
| Описание | код StoredCRC | - |
Команда BeginRound может инициировать цикл инвентаризации в новом сеансе либо в предшествующем сеансе. Если радиочастотная метка в состояниях acknowledged, open или secured принимает команду BeginRound, чей параметр @сеанса@ соответствует предшествующему сеансу, она должна установить свой флаг inventoried (A \rightarrow B) для этой сессии. Если радиочастотная метка в состояниях acknowledged, open или secured принимает команду BeginRound, чей параметр сеанса не соответствует предыдущему сеансу, она должна сохранить свой флаг inventoried для предыдущего сеанса без изменений, когда начинается новый цикл.
Радиочастотные метки должны поддерживать все параметры @DR@, @M@ и @Trext@, указанные в таблице 36 и таблице 37.
Метод PJM: Радиочастотные метки должны интерпретировать параметры @DR@, @M@ и @TRext@ согласно таблице 38.
Радиочастотные метки в любом состоянии, кроме killed, должны выполнять команду BeginRound; радиочастотные метки в состоянии killed должны игнорировать команду BeginRound.
Метод PJM: Радиочастотные метки, имеющие средства реализации приема Методом PJM, должны декодировать биты @DR@, @M@ и @TRext@ согласно таблице 38.
6.3.3.4.11.2.2 Команда ResizeRound (обязательная)
УСО и радиочастотная метка должны включать в себя средства реализации команды ResizeRound, приведенной в таблице 51. Команда ResizeRound определяет параметр Q (т.е. количество слотов в цикле инвентаризации — см. 6.3.3.4.8) без изменения любых других параметров цикла.
| Свойство | Команда | Сеанс | UpDn |
|---|---|---|---|
| Число битов | 4 | 2 | 3 |
| Описание | 1001 | 00: S0 01: Недопустимо 10: S2 11: Недопустимо |
110: Q = Q + 1 000: Без изменений для Q 011: Q = Q — 1 |
Команда ResizeRound содержит следующие поля:
- @Сеанс@: подтверждает номер сеанса для конкретного цикла инвентаризации (см. 6.3.3.4.8 и 6.3.3.4.11.2.1). Если радиочастотная метка принимает команду ResizeRound, номер сеанса которой отличается от номера в команде BeginRound, которой был инициирован цикл, она должна игнорировать эту команду.
- @UpDn@: определяет, будет ли радиочастотная метка регулировать параметр Q и каким образом:
| - @110@: Инкремент Q (т.е., Q = Q + 1) - @000@: Без изменений для Q - @011@: Декремент Q (т.е., Q = Q — 1) |
|---|
Если радиочастотная метка принимает команду ResizeRound со значением @UpDn@, отличным от указанных выше, она должна игнорировать эту команду. Если радиочастотная метка со значением Q, равным 15, принимает команду ResizeRound с @UpDn@ = 110, она должна изменить @UpDn@ до 000 перед выполнением команды; также, если радиочастотная метка со значением Q, равным 0, принимает команду ResizeRound с @UpDn@ = 011, она должна изменить @UpDn@ до 000 перед выполнением команды.
Радиочастотные метки должны поддерживать отсчет текущего значения Q. Начальное значение Q указано в команде BeginRound, которая запускает цикл инвентаризации; впоследствии одна или более команд ResizeRound могут изменять Q.
Команде ResizeRound должен предшествовать префикс с кадром синхронизации (см. 6.3.3.4.8).
После приема команды ResizeRound радиочастотные метки сначала обновляют Q, а затем выбирают случайное значение в диапазоне (0, 2Q — 1) включительно и загружают это значение в свой счетчик слота. Если радиочастотная метка при ответе на команду ResizeRound загружает в свой счетчик слота ноль, тогда ее ответ на команду ResizeRound должен соответствовать описанному в таблице 52, в ином случае метка не должна отвечать. Радиочастотные метки должны отвечать на команду ResizeRound, только если они приняли предшествующую команду BeginRound.
Ответ радиочастотной метки на команду ResizeRound
| Свойство | Ответ | CRC-5 |
|---|---|---|
| Число битов | 16 | 5 |
| Описание | Код StoredCRC | - |
Радиочастотные метки в состояниях acknowledged, open или secured, которые приняли команду ResizeRound, устанавливают свой флаг Inventoried (A \rightarrow B) для текущего сеанса и переходят в состояние ready.
6.3.3.4.11.2.3 Команда NextSlot (обязательная)
УСО и радиочастотная метка должны включать в себя средства реализации команды NextSlot, приведенной в таблице 53. NextSlot указывает радиочастотным меткам произвести декремент их счетчиков слота и, если после декремента значение счетчика становится нулевым, передать код StoredCRC + CRC-5 для УСО.
| Свойство | Команда | Сеанс |
|---|---|---|
| Число битов | 4 | 2 |
| Описание | 0000 | 00: S0 01: Недопустимо 10: S2 11: Недопустимо |
Команда NextSlot содержит следующие поля:
- @Сеанс@ подтверждает номер сеанса для конкретного цикла инвентаризации (см. 6.3.3.4.8 и таблицу 53). Если радиочастотная метка принимает команду NextSlot, номер сеанса которой отличается от номера в команде BeginRound, которая инициировала цикл, она должна игнорировать эту команду.
Команде NextSlot должен предшествовать префикс с кадром синхронизации (см. 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8).
Если радиочастотная метка при выполнении команды NextSlot декрементирует свой счетчик слота и декрементирует значение слота до нулевого значения, то она должна ответить на команду NextSlot как показано в таблице 54; в ином случае радиочастотная метка не должна отвечать. Радиочастотные метки должны выполнять команду NextSlot, только если они приняли предшествующую команду BeginRound.
Ответ радиочастотной метки на команду NextSlot
| Свойство | Ответ | CRC-5 |
|---|---|---|
| Число битов | 16 | 5 |
| Описание | Код StoredCRC | - |
Радиочастотные метки в состояниях acknowledged, open или secured, которые приняли команду NextSlot, устанавливают свой флаг inventoried (A \rightarrow B) для текущего сеанса и переходят в состояние ready.
6.3.3.4.11.2.4 Команда ACK (обязательная)
УСО и радиочастотные метки должны включать в себя реализацию команды ACK, приведенную в таблице 55. УСО передает команду ACK для подтверждения одиночной радиочастотной метки. Команда ACK — повторяет код StoredCRC, если радиочастотная метка находится в состоянии reply или в состоянии acknowledged, либо @маркер подлинности@ радиочастотной метки, если она в состоянии open или secured.
| Свойство | Команда | RN |
|---|---|---|
| Число битов | 2 | 16 |
| Описание | 01 | Повтор кода StoredCRC или @маркера подлинности@ |
Команде ACK должен предшествовать кадр синхронизации (см. 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8).
Ответ радиочастотной метки на «успешную» команду ACK должен быть таким, как описано в таблице 56. Радиочастотная метка, принявшая команду ACK с неверным кодом StoredCRC или неверным @маркером подлинности@ (по обстоятельствам), должна вернуться в состояние arbitrate без ответа, за исключением случая, когда радиочастотная метка находится в состоянии ready или killed, в этом случае она должна игнорировать команду ACK и оставаться в своем предшествующем состоянии.
Ответ радиочастотной метки на «успешную» команду ACK
| Свойство | Ответ |
|---|---|
| Число битов | 5 до 528 |
| Описание | См. таблицу 42 |
Метод PJM: См. 6.3.3.3.4.8 и 6.3.3.3.4.11.
УСО могут одновременно принимать ответы вплоть до восьми радиочастотных меток одновременно. Этот режим позволяет для всего множества отвечающих радиочастотных меток выполнить общую адресацию в одной команде с расширенным полем RN, включающим в себя множество кодов StoredCRC или @маркеров подлинности@. Для подтверждения радиочастотной метки или меток этот режим использует команду ACK-PJM, приведенную на рисунке 40. Эта команда содержит одно или более значений кодов StoredCRC или @маркеров подлинности@. Выбор кода StoredCRC или @маркера подлинности@ должен выполняться, как описано выше для Метода ASK.
Одна или более радиочастотных меток должны отвечать на «успешную» команду ACK-PJM, как показано в таблице 56. Ответ радиочастотной метки или меток на команду ACK-PJM должен быть таким, как описано выше для Метода ASK.
| Свойство | Команда | RN | CRC-5 |
|---|---|---|---|
| Число битов | 2 | Количество радиочастотных меток для подтверждения умножить на 16 | 5 |
| Описание | 01 | Повтор кодов StoredCRC или @маркеров подлинности@ | - |
6.3.3.4.11.2.5 Команда NAK (обязательная)
УСО и радиочастотные метки должны включать в себя средства реализации команды NAK, приведенной в таблице 58. Команда NAK должна возвращать все радиочастотные метки в состояние arbitrate, за исключением меток, находящихся в состоянии ready или killed, в этом случае они должны игнорировать команду NAK и сохранять свое текущее состояние.
| Свойство | Команда |
|---|---|
| Число битов | 8 |
| Описание | 11000000 |
Команде NAK должен предшествовать префикс с кадром синхронизации (см. 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8).
Радиочастотные метки не должны отвечать на команду NAK.
6.3.3.4.11.3 Команды доступа
Набор команд доступа включает в себя команды Req_RN, Read, Write, Kill, Lock, Access, BlockWrite, BlockErase и BlockPermalock. Как описано в 6.3.3.4.9, радиочастотная метка выполняет команду Req_RN в состояниях acknowledged, open или secured. Команды Read, Write, BlockWrite и BlockErase радиочастотной метки выполняются в состоянии secured; если статусом блокировки разрешено обращение к области памяти, то можно также выполнять эти команды в состоянии open. Команды Access и Kill радиочастотные метки выполняют в состояниях open или secured. Команды Lock и BlockPermalock радиочастотные метки выполняют только в состоянии secured.
Все команды доступа, поданные на радиочастотную метку в состояниях open или secured, содержат @маркер подлинности@ радиочастотной метки как параметр в команде. Находясь в этих состояниях, радиочастотные метки перед выполнением команды доступа должны убедиться, что @маркер подлинности@ правильный, и игнорировать команды доступа при неправильном @маркере подлинности@. Значение @маркера подлинности@ неизменно на все время выполнения последовательности команд доступа.
Радиочастотная метка отвечает на все команды доступа, которые читают или записывают в память (т.е., Read, Write, Kill, Lock, BlockWrite, BlockErase и BlockPermalock), включая в ответ 1 бит заголовка. Заголовок = 0 показывает, что операция была выполнена успешно и ответ действителен; заголовок = 1 показывает, что операция была выполнена неуспешно и ответ — это код ошибки.
После того как УСО запишет в радиочастотную метку код StoredCRC или UII, либо изменит биты с 03h по 07h Пользовательской памяти с нуля на единичное значение (или наоборот), либо «введет в действие» радиочастотную метку, коды StoredCRC могут оказаться неверными до тех пор, пока УСО не выключит — включит питание радиочастотного поля, потому что радиочастотная метка рассчитывает свои коды StoredCRC по включении питания.
Если УСО делает попытку записи в память UII по адресам с 00h по 0Fh (т.е., в область кода StoredCRC), используя команду Write, BlockWrite или BlockErase, радиочастотная метка должна игнорировать эту команду и ответить кодом ошибки (см. приложение E для определения кодов ошибки и формата ответа).
Если УСО делает попытку записи в память UII по адресам с 210h по 22Fh (т.е., в область XPC_W1 или XPC_W2), используя команду Write, BlockWrite или BlockErase, радиочастотная метка должна игнорировать эту команду и ответить кодом ошибки (см. приложение E для определения кодов ошибки и формата ответа).
Если УСО делает попытку записи в банк памяти или пароль, которые «постоянно блокированы» для записи, или «заблокированы» для записи, при этом радиочастотная метка не находится в состоянии secured, или в блок памяти, находящийся в состоянии «постоянной блокировки», используя команду Write, BlockWrite или BlockErase; либо если сегмент @Данные@ в команде Write указывает на блок памяти с «постоянной блокировкой», радиочастотная метка должна игнорировать эту команду и ответить кодом ошибки (см. приложение E для определения кодов ошибки и формата ответа).
Для выполнения команд Req_RN, Read, Write, Kill (только с активированным третьим младшим значащим битом параметра @Recom@) требуются команды Lock; Access, BlockWrite, BlockErase и опционально BlockPermalock. Радиочастотные метки должны игнорировать опциональные команды доступа, которые они не поддерживают.
В приложении K показан пример обмена данными для случая, когда УСО выполняет доступ к радиочастотной метке и читает ее пароль уничтожения.
6.3.3.4.11.3.1 Команда Req_RN (обязательная)
УСО и радиочастотные метки должны включать в себя средства реализации команды Req_RN, приведенной в таблице 59. Команда Req_RN указывает радиочастотной метке передать в ответе новое значение RN16. Вид команды УСО и ответа радиочастотной метки зависят от текущего состояния радиочастотной метки:
- Состояние acknowledged: Когда передается команда Req_RN для радиочастотной метки в состоянии acknowledged, УСО должно включить код StoredCRC радиочастотной метки, как параметр, в команду Req_RN. Команда Req_RN защищена кодом CRC-16c, рассчитанным относительно битов команды и кода StoredCRC. Если радиочастотная метка получает команду Req_RN с правильным значением CRC-16c и правильным кодом StoredCRC, то она должна сгенерировать и сохранить значение RN16 (означающее @маркер подлинности@), передать ответ с этим @маркером подлинности@ и перейти в состояние open или secured. Выбор конечного состояния зависит от значения пароля доступа радиочастотной метки следующим образом:
- Пароль доступа <> 0: Радиочастотная метка переходит в состояние open.
- Пароль доступа = 0: Радиочастотная метка переходит в состояние secured.
Если радиочастотная метка получает команду Req_RN с правильным значением CRC-16c, но с неверным кодом StoredCRC, она должна игнорировать эту команду и остаться в состоянии secured.
- Состояния open или secured: Когда передается команда Req_RN для радиочастотной метки в состояниях open или secured, УСО должно включить @маркер подлинности@ радиочастотной метки как параметр в команду Req_RN. Команда Req_RN защищена кодом CRC-16c, рассчитанным относительно битов команды и @маркера подлинности@. Если радиочастотная метка получает команду Req_RN с правильным кодом CRC-16c и правильным @маркером подлинности@, она должна сгенерировать новый RN16 и передать его в ответе. Если радиочастотная метка получает команду Req_RN с правильным кодом CRC-16c и неверным @маркером подлинности@, она должна игнорировать эту команду. В любом случае радиочастотная метка должна оставаться в своем текущем состоянии (open или secured).
| Свойство | Команда | RN | CRC-16c |
|---|---|---|---|
| Число битов | 8 | 16 | 16 |
| Описание | 11000001 | Код StoredCRC или @маркер подлинности@ | - |
Если УСО хочет гарантировать то, что только одна радиочастотная метка находится в состоянии acknowledged, она может дать команду Req_RN, заставляющую радиочастотную метку или каждую из меток передать в ответ @маркер подлинности@ и перейти в состояние open или secured (по обстоятельствам). Затем УСО может дать команду ACK с @маркером подлинности@ как параметром. Радиочастотные метки, принявшие команду ACK с неверным @маркером подлинности@, должны вернуться в состояние arbitrate.
Примечание - Если радиочастотная метка принимает команду ACK с неверным маркером подлинности, она возвращается в состояние arbitrate, тогда как если она принимает команду доступа с неверным маркером подлинности, то она игнорирует эту команду.
Первый бит передаваемого значения RN16 должен быть его СЗР (старшим значащим битом); последний бит должен быть его МЗР (младшим значащим битом).
Команде Req_RN должен предшествовать префикс с кадром синхронизации (см. 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8).
Ответ радиочастотной метки на команду Req_RN должен быть таким, как показано в таблице 60. Код StoredCRC и @маркер подлинности@ защищены CRC-16c.
Ответ радиочастотной метки на команду Req_RN
| Свойство | RN | CRC-16c |
|---|---|---|
| Число битов | 16 | 16 |
| Описание | Новое значение RN16 или @маркер подлинности@ | - |
Метод PJM: См. 6.3.3.4.9 и 6.3.3.4.11. По вопросам, касающимся команды ACK-PJM, см. 6.3.3.4.11.2.4 и таблицу 57. Команда ACK-PJM может содержать множество кодов StoredCRC или @маркеров подлинности@ в поле RN, чтобы адресоваться к множеству радиочастотных меток. УСО и радиочастотные метки должны работать (при использовании данной команды) так же, как было описано выше для метода ASK, за исключением того, что данная команда может быть адресована множеству радиочастотных меток, и отвечать на данную команду может также множество радиочастотных меток.
6.3.3.4.11.3.2 Команда Read (обязательная)
УСО и радиочастотные метки должны включать в себя средства реализации команды Read, приведенной в таблице 62. Read позволяет УСО считывать частично или полностью резервную, UII, TID или Пользовательскую память радиочастотной метки. Read имеет следующие поля:
- @MemBank@ определяет, к какой памяти команда Read будет иметь доступ: к резервной, UII, TID или Пользовательской памяти. Команда Read должна применяться только к одному банку памяти. Последующие команды Read могут применяться к другим банкам.
- @WordPtrlength@, @WordPtr@ определяют адрес начального слова области для считывания памяти, где слова имеют длину 16 бит. Например, WordPtr = 00h указывает первое 16-битовое слово в памяти, WordPtr = 01h указывает второе 16-битовое слово в памяти и т.д. Параметр @WordPtr@ имеет длину 8, 16, 24 или 32 бита, как определено в @WordPtrlength@.
- @WordCount@ указывает число 16-битовых слов для считывания. Если поле @WordCount@ = 00h, радиочастотная метка должна передавать содержимое выбранного банка памяти, начиная с @WordPtr@ и заканчивая концом банка, за исключением случая, когда @MemBank@ = 012, в этом случае радиочастотная метка должна передавать содержимое памяти UII, указанное в таблице 61.
Передача радиочастотной метки для случая, когда @WordCount@ = 00h и @MemBank@ = 012
Команда Read также содержит @маркер подлинности@ радиочастотной метки и CRC-16c. CRC-16 рассчитывается от первого бита кода команды до последнего бита @маркера подлинности@.
Если радиочастотная метка принимает команду Read с правильным CRC-16c, но неверным @маркером подлинности@, она должна игнорировать эту команду и сохранять свое текущее состояние (open или secured по обстоятельствам).
Команде Read должен предшествовать префикс с кадром синхронизации (см. 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8).
Если все слова памяти, указанные в команде Read, существуют и не блокированы для считывания, ответ радиочастотной метки на команду Read должен быть такой, как приведено в таблице 63. Радиочастотная метка отвечает, передавая заголовок (бит 0), запрошенные слова памяти и свой @маркер подлинности@. Ответ включает в себя CRC-16c, рассчитанный от 0 бита области памяти до @маркера подлинности@.
Если одно или более слов памяти, указанных в команде Read, либо не существуют, либо заблокированы для считывания, радиочастотная метка должна передать код ошибки внутри интервала T1, как показано в таблице 41, предпочтительнее, чем ответ, приведенный в таблице 63 (см. приложение E для определения кодов ошибки и формата ответа).
Ответ радиочастотной метки на успешную команду Read
| Свойство | Заголовок | Слова памяти | RN | CRC-16c |
|---|---|---|---|---|
| Число битов | 1 | Переменная | 16 | 16 |
| Описание | 0 | Данные | @Маркер подлинности@ | - |
Опционально УСО должны устанавливать связь, используя метод PJM.
Метод PJM: См. 6.3.3.4.9 и 6.3.3.4.11. Также для метода ACK-PJM см. 6.3.3.4.11.2.4 и таблицу 57. Данная команда может содержать множество @маркеров подлинности@ в поле RN для адресации множества радиочастотных меток. УСО и радиочастотные метки должны работать (при использовании данной команды), как описано выше для метода ASK, за исключением того, что данная команда может адресоваться множеству радиочастотных меток, и множество радиочастотных меток может отвечать на эту команду.
6.3.3.4.11.3.3 Команда Write (обязательная)
УСО и радиочастотные метки должны включать в себя средства реализации команды Write, приведенной в таблице 64. Команда Write позволяет УСО записывать слова в Резервную, UII, TID или Пользовательскую память радиочастотной метки. Команда Write имеет следующие поля:
- @MemBank@, которое определяет, будет ли команда Write иметь доступ к Резервной, UII, TID или Пользовательской памяти.
- @WordPtrlength, WordPtr@, которые определяют адрес начального слова области для записи в память, где слова имеют дину 16 бит. Например, @WordPtr@ = 00h указывает первое 16-битовое слово в памяти, @WordPtr@ = 01h указывает второе 16-битовое слово в памяти, и т.д. Параметр @WordPtr@ имеет длину 8, 16, 24 или 32 бита, как определено в @WordPtrlength@.
- Данные, включающие 16-битовое слово для записи. Дополнительно, перед каждой командой Write УСО может подать команду Req_RN; радиочастотная метка ответит передачей нового значения RN16. Если была дана команда Req_RN, то УСО должно использовать защиту кодированием данных путем выполнения перед передачей операции ИСКЛЮЧАЮЩЕЕ ИЛИ (XOR) с новым значением RN16.
слово данных или слово данныхКоманда Write также содержит @маркер подлинности@ радиочастотной метки и CRC-16c. CRC-16 рассчитывается от первого бита кода команды до последнего бита @маркера подлинности@. Если радиочастотная метка находится в состоянии open или secured и принимает команду Write с правильным CRC-16c, но с неверным @маркером подлинности@, она должна игнорировать команду Write и оставаться в текущем состоянии. Если она принимает команду Write, причем непосредственно предшествующей командой не была команда Req_RN, то она должна интерпретировать поле данных как непосредственные данные.
Команде Write должен предшествовать префикс с кадром синхронизации (см. 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8). После подачи команды Write УСО должно передать CW длительностью наименьшей из значений: TОТВЕТА или 20 мс, где TОТВЕТА — это время между подачей УСО команды Write и передачей ответа радиочастотной меткой. Время TОТВЕТА необходимо умножить на типовое значение T1 (см. таблица 41) с отклонением +/- 2,4 мкс, так что TОТВЕТА = n * 1024/fc +/- 32/fc. УСО может иметь несколько возможных исходов выполнения команды Write, зависящих от успешности или сбоя выполнения записи в память радиочастотной метки:
- Команда Write выполнена успешно: После завершения команды Write радиочастотная метка должна передать ответ, приведенный в таблице 65, и на рисунке 46, включающий заголовок (бит 0), @маркер подлинности@ радиочастотной метки и CRC-16c, рассчитанный от 0 бита до @маркера подлинности@. Если УСО получает этот ответ в интервале 20 мс, то считает, что команда Write завершена успешно;
- Радиочастотная метка обнаружила ошибку: Радиочастотная метка должна передать ответ с кодом ошибки в течение интервала CW вместо ответа, приведенного на рисунке 46 (см. приложение E для определения кодов ошибок и формата ответа);
- Команда Write не выполнена: Если УСО получает этот ответ в интервале 20 мс, то команда Write не была завершена успешно. УСО может подать команду Req_RN (содержащую @маркер подлинности@ радиочастотной метки) для проверки того, что радиочастотная метка по-прежнему находится в поле УСО, если использовалась защита кодированием, или может повторно подать команду Write, независимо от использования защиты кодированием.
Ответ радиочастотной метки на успешную команду Write
| Свойство | Заголовок | RN | CRC-16c |
|---|---|---|---|
| Число битов | 1 | 16 | 16 |
| Описание | 0 | @Маркер подлинности@ | - |
Рисунок 46 — Временная диаграмма успешной команды Write
После приема действительной команды Write радиочастотная метка должна записать указанные командой данные в память. Ответ радиочастотной метки на успешную команду Write должен использовать такой же заголовок, как определенный в команде BeginRound, которая инициирует цикл.
Дополнительно УСО должны устанавливать связь, используя метод PJM.
Метод PJM: См. 6.3.3.4.9 и 6.3.3.4.11. Для ACK-PJM см. 6.3.3.4.11.2.4 и таблицу 57. Данная команда может содержать множество @маркеров подлинности@ в поле RN для адресации множества радиочастотных меток. УСО и радиочастотные метки должны работать (при использовании этой команды), как описано выше для метода ASK, за исключением того, что данная команда может быть адресована множеству радиочастотных меток, и множество радиочастотных меток могут отвечать на эту команду.
6.3.3.4.11.3.4 Команда Kill (обязательна только поддержка активированного третьего МЗР поля @Recom@)
Метод ASK и Метод PJM: УСО и радиочастотные метки должны включать в себя средства реализации команды Kill (обязательна только поддержка активированного третьего МЗР поля @Recom@), приведенной в таблице 66 и на рисунке 47. Kill позволяет УСО навсегда отключить («уничтожить») радиочастотную метку. Kill также позволяет УСО «ввести в действие» радиочастотную метку.
Для «уничтожения» или «ввода в строй» радиочастотной метки УСО должно следовать многошаговой процедуре, изложенной на рисунке 47. УСО выдает две команды Kill, первая содержит 16 старших значащих битов «пароля уничтожения» радиочастотной метки, при необходимости замаскированные операцией «ИСКЛЮЧАЮЩЕЕ ИЛИ» с RN16, а вторая содержит 16 младших значащих битов «пароля уничтожения» радиочастотной метки, при необходимости замаскированные операцией «ИСКЛЮЧАЮЩЕЕ ИЛИ» с другим RN16. Каждая операция «ИСКЛЮЧАЮЩЕЕ ИЛИ» должна быть выполнена старшим значащим битом вперед (т.е. СЗР каждой половины пароля должен маскироваться операцией «ИСКЛЮЧАЮЩЕЕ ИЛИ» с СЗР соответствующего ему RN16). Если используется защита кодированием, перед подачей каждой команды Kill УСО сначала подает команду Req_RN для получения нового RN16, в противном случае команда Req_RN не подается.
Радиочастотные метки должны включать в себя необходимую логику для успешного приема двух 16-битовых частей 32-битового «пароля уничтожения». УСО не должны подавать другие команды, кроме Req_RN между двумя следующими друг за другом командами Kill. Если радиочастотная метка после приема первой команды Kill примет любую другую команду, кроме Req_RN перед второй командой Kill, то она должна вернуться в состояние arbitrate; за исключением поступления команды BeginRound, в этом случае радиочастотная метка должна выполнить команду BeginRound (установить свой флаг inventoried, если параметр @сеанса@ в команде BeginRound соответствует предыдущему сеансу).
Команда Kill содержит 3 бита RFU/@Recom@. В первой команде Kill эти биты RFU. УСО при соединении с радиочастотными метками должны установить в 3 бита RFU значение 0002, а радиочастотные метки должны игнорировать эти биты. Как описано в 6.3.3.4.10, во второй команде Kill 3 бита RFU называются битами «ввод в действие» (или @Recom@) и могут быть ненулевыми. Процедуры «уничтожения» или «ввода в действие» радиочастотной метки идентичны, за исключением того, что во второй команде Kill биты «ввода в действие» нулевые при «уничтожении» (необязательно) радиочастотной метки и ненулевые при «вводе в действие» (обязательна поддержка 3-го МЗР @Recom@) радиочастотной метки. Независимо от предполагаемой операции радиочастотная метка не должна отключаться или повторно «вводиться в действие» самостоятельно без предварительно принятого правильного «пароля уничтожения» по процедуре, показанной в 6.3.3.4.10.
Если радиочастотная метка не поддерживает первый и второй МЗР @Recom@ (см. 6.3.3.4.10), то радиочастотная метка игнорирует первый и второй МЗР «ввода в действие» и обрабатывает их как будто они нулевые. Если радиочастотная метка принимает правильно форматированную командную последовательность Kill с правильным «паролем уничтожения», и все 3 МЗР @Recom@ нулевые, а радиочастотная метка не поддерживает вторую команду Kill со всеми 3 битами @Recom@, установленными в ноль, поскольку это необязательно, то радиочастотная метка должна интерпретировать эти команды Kill так, как будто их три младших значащих бита @Recom@ установлены в единицы. Если радиочастотная метка не поддерживает «уничтожение», то радиочастотная метка выполняет повторный «ввод в действие» самостоятельно, независимо от значений битов «ввода в действие», если «ввод в действие» разрешен.
Радиочастотная метка с нулевым «паролем уничтожения» не выполняет операции «уничтожения» или «ввода в действие». Если такая радиочастотная метка принимает команду Kill, она игнорирует эту команду и передает код ошибки (см. рисунок 47).
Ответ радиочастотной метки на первую команду Kill должен быть таким, как описано в таблице 68. Ответ должен использовать значение TRext, указанной в команде BeginRound, которая инициирует цикл.
После выдачи команды Kill УСО должно передать CW длительностью, наименьшей из значений TОТВЕТА или 20 мс, где TОТВЕТА — это время между подачей УСО команды Kill и передачей ответа радиочастотной меткой. Время TОТВЕТА необходимо умножить на типовое значение T1 (см. таблицу 41) с отклонением +/- 2,4 мкс, так что TОТВЕТА = n * 1024/fc +/- 32/fc. УСО может иметь несколько возможных исходов выполнения команды Kill, зависящих от успешности или сбоя выполнения записи в память радиочастотной метки:
- «Уничтожение» или «ввод в действие» выполнены: После завершения операции радиочастотная метка должна передать ответ, приведенный в таблице 69 и на рисунке 47, включающий заголовок (бит 0), @маркер подлинности@ радиочастотной метки и CRC-16c, рассчитанный от 0 бита до @маркера подлинности@. Если УСО получает этот ответ в интервале 20 мс, то считает, что операция завершена успешно. Если радиочастотная метка «уничтожена», то сразу же после этого ответа радиочастотная метка должна перевести себя в «скрытое» состояние и после этого не должна отвечать УСО.
- Радиочастотная метка обнаружила ошибку: Радиочастотная метка должна в течение интервала CW вместо ответа передать код ошибки, приведенный в таблице 69 (см. приложение E для определения кодов ошибки и формата ответа).
- «Уничтожение» или «ввод в действие» не были выполнены успешно: Если УСО получит этот ответ в интервале 20 мс, то считает, что операция не была завершена успешно. Если использовалась защита кодированием, УСО может подать команду Req_RN (содержащую @маркер подлинности@ радиочастотной метки) для проверки того, что радиочастотная метка по-прежнему находится в поле УСО, или может повторно инициироваться многошаговой процедурой Kill, показанной на рисунке 47, независимо от использования защиты кодированием. Команде Kill должен предшествовать префикс с кадром синхронизации (см. 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8).
После приема действительной командной последовательности Kill радиочастотная метка должна перевести себя в «скрытое» состояние или состояние «введена в действие», по обстоятельствам. В ответе радиочастотной метки на вторую команду Kill должен использоваться заголовок, определенный в команде BeginRound, которая инициирует цикл.
| Свойство | Команда | Пароль | RFU/Recom | RN | CRC-16c |
|---|---|---|---|---|---|
| Число битов | 8 | 16 | 3 | 16 | 16 |
| Описание | 11000100 | (1/2 пароля уничтожения)  RN16 или пустой |
000 | @Маркер подлинности@ | - |
| Свойство | Команда | Пароль | RFU/Recom | RN | CRC-16c |
|---|---|---|---|---|---|
| Число битов | 8 | 16 | 3 | 16 | 16 |
| Описание | 11000100 | (1/2 пароля уничтожения)  RN16 или пустой |
Бит «ввода в действие» (см. 6.3.3.4.10) | @Маркер подлинности@ | - |
Ответ радиочастотной метки на первую команду Kill
| Свойство | RN | CRC-16c |
|---|---|---|
| Число битов | 16 | 16 |
| Описание | @Маркер подлинности@ | - |
Ответ радиочастотной метки на успешную процедуру Kill
| Свойство | Заголовок | RN | CRC-16c |
|---|---|---|---|
| Число битов | 1 | 16 | 16 |
| Описание | 0 | @Маркер подлинности@ |
6.3.3.4.11.3.5 Команда Lock (обязательная)
УСО и радиочастотные метки должны включать в себя средства реализации команды Lock, приведенной в таблице 70, и на рисунке 48. Команду Lock должны выполнять только радиочастотные метки, находящиеся в состоянии secured. Команда Lock позволяет УСО:
- блокировать определенные пароли, таким образом предотвращая или разрешая последующие считывание и запись этого пароля;
- блокировать определенные банки памяти, таким образом предотвращая или разрешая последующую запись в этот банк;
- выполнять «постоянную блокировку» (делать «постоянно неизменяемым») — состояние блокировки для пароля или банка памяти.
Команда Lock содержит 20-битовую строку параметров, определяемую следующим образом:
- Первые 10 бит строки параметров — это биты @Mask@. Радиочастотная метка должна интерпретировать значения этих битов следующим образом:
- @Mask@ = 0: Игнорировать соответствующее поле @Action@ и сохранять текущую настройку блокировки;
- @Mask =@ 1: Реализовать соответствующее поле @Action@ и перезаписать текущую настройку блокировки.
- Последние 10 бит строки параметров — это биты @Action@. Радиочастотная метка должна интерпретировать значения этих битов следующим образом:
- @Action@ = 0: Деактивировать блокировку для соответствующей области памяти;
- @Action =@ 1: Активировать блокировку или «постоянную блокировку» для соответствующей области памяти.
Назначение различных полей @Action@ описано в таблице 72.
Строка параметров команды Lock должна всегда быть длиной 20 битов. Если УСО выдает команду Lock, в которой поля @Mask@ и @Action@ указывают на изменение состояния блокировки несуществующего банка памяти или несуществующего пароля, радиочастотная метка должна игнорировать всю команду Lock и вместо этого передавать код ошибки (см. приложение E).
Команда Lock отличается от необязательной команды BlockPermalock тем, что команда Lock выполняет обратимую или «постоянную блокировку» пароля, банка памяти UII, TID или Пользовательской памяти в записываемое или незаписываемое состояние, тогда как команда BlockPermalock выполняет «постоянную блокировку» блоков Пользовательской памяти в незаписываемое состояние. Таблица 79 определяет, как радиочастотная метка реагирует на команду Lock, следующую за предшествующей командой BlockPermalock, или наоборот.
Однажды реализованные биты «постоянной блокировки» уже не могут быть отменены, за исключением случая повторного «ввода в действие» радиочастотной метки (см. 6.3.3.4.10). Если радиочастотная метка принимает команду Lock, строка параметров которой содержит сброшенный бит блокировки для бита, ранее реализованного для «постоянной блокировки», радиочастотная метка должна игнорировать такую команду Lock и выполнить передачу кода ошибки (см. приложение E). Если радиочастотная метка принимает команду Lock, которая пытается повторно активировать ранее реализованный бит «постоянной блокировки», радиочастотная метка должна просто игнорировать ее поле @Action@ и оставлять адресуемую память в состоянии блокировки, за исключением случая, когда радиочастотная метка была повторно «введена в действие», и адресуемая область перестала быть заблокированной. В этом случае в радиочастотной метке должна быть реализована «постоянная блокировка» по активированному биту.
Биты блокировки радиочастотной метки не могут быть прочитаны напрямую; они могут быть получены при попытке выполнить другие операции с памятью.
Все радиочастотные метки должны включать в себя средства реализации блокировки памяти, а также все радиочастотные метки должны выполнять команду Lock. Однако радиочастотным меткам нет необходимости поддерживать все поля @Action@, показанные на рисунке 48, в зависимости от того, существует ли место расположения пароля или банка памяти соответствующее полю @Action@ и является ли оно блокируемым и/или неблокируемым. В частности, если радиочастотная метка принимает команду Lock, которую не может выполнить из-за того, что один или более паролей или банков памяти не существует, либо одно или более полей @Action@ пытаются изменить ранее «постоянно заблокированное» состояние, либо один или более паролей или банков памяти являются неблокируемыми, либо неразблокируемыми. Радиочастотная метка должна игнорировать всю команду Lock и передавать код ошибки (см. приложение E). Единственное исключение из этого общего правила относится к радиочастотной метке, которая была заблокирована «постоянной блокировкой» всей памяти (т.е., все банки памяти и все пароли) сразу; такие радиочастотные метки должны выполнять команду Lock, чья строка параметров имеет значение FFFFFh, и должны передавать код ошибки для любой другой строки параметров кроме FFFFFh.
Команде Lock должен предшествовать префикс с кадром синхронизации (см. 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8).
После подачи команды Lock УСО должно передать CW длительностью наименьшей из значений: TОТВЕТА или 20 мс, где TОТВЕТА — это время между подачей УСО команды Lock и передачей ответа радиочастотной меткой. Время TОТВЕТА необходимо умножить на типовое T1 (см. таблицу 41) с отклонением +/- 2,4 мкс, так что TОТВЕТА = n * 1024/fc +/- 32/fc. УСО может иметь несколько возможных исходов выполнения команды Lock, зависящих от успешности или сбоя выполнения записи в память радиочастотной метки:
- Команда Lock выполнена успешно: После завершения команды Lock радиочастотная метка должна передать ответ, приведенный в таблице 71 и на рисунке 46, включающий заголовок (бит 0), @маркер подлинности@ радиочастотной метки и CRC-16c, рассчитанный от 0 бита до @маркера подлинности@. Если УСО получает этот ответ в интервале 20 мс, то считает, что команда Lock завершена успешно.
- Радиочастотная метка обнаружила ошибку: Радиочастотная метка должна передать код ошибки в течение интервала CW вместо ответа, приведенного в таблице 71 (см. приложение E для определения кодов ошибки и формата ответа).
- Команда Lock не была успешной: Если УСО получает этот ответ в интервале 20 мс, то считает, что команда Lock не была завершена успешно. УСО может подать команду Req RN (содержащую @маркер подлинности@ радиочастотной метки) для проверки того, что радиочастотная метка по-прежнему находится в поле УСО, или может повторно выдать команду Lock.
После приема действительной команды Lock радиочастотная метка должна выполнить предписанную операцию блокировки. Ответ радиочастотной метки на команду Lock должен использовать заголовок, как указано в команде BeginRound, инициировавший цикл.
| Свойство | Команда | Строка параметров | RN | CRC-16c |
|---|---|---|---|---|
| Число битов | 8 | 20 | 16 | 16 |
| Описание | 11000101 | Поля @Mask@ и @Action@ | @Маркер подлинности@ | - |
Ответ радиочастотной метки на команду Lock
| Свойство | Заголовок | RN | CRC-16c |
|---|---|---|---|
| Число битов | 1 | 16 | 16 |
| Описание | 0 | @Маркер подлинности@ | - |
Строка параметров команды Lock
Поля @Mask@ и связанные с ними поля @Action@
Рисунок 48 — Содержание строки параметров команды Lock и их применение
Значение полей @Action@ команды Lock
Метод PJM: См. 6.3.3.4.9 и 6.3.3.4.11. Как для ACK-PJM (см. 6.3.3.4.11.2.4 и таблицу 57), данная команда может содержать множество @маркеров подлинности@ в поле @RN@ для адресации множества радиочастотных меток. УСО и радиочастотные метки должны работать (при использовании данной команды), как описано выше для метода ASK, за исключением того, что данная команда может быть адресована множеству радиочастотных меток, и множество радиочастотных меток могут отвечать на данную команду.
6.3.3.4.11.3.6 Команда Access (необязательная)
Метод ASK и Метод PJM: УСО и радиочастотные метки могут включать в себя средства реализации команды Access; если это так, то команда должна иметь вид, приведенный в таблице 73. Access заставляет радиочастотную метку с ненулевым значением пароля доступа перейти из состояния open в состояние secured (радиочастотная метка с нулевым значением пароля доступа никогда не находится в состоянии open — см. рисунок 43), либо для сохранения состояния secured, если радиочастотная метка уже находится в состоянии secured.
| Свойство | Команда | Пароль | RN | CRC-16c |
|---|---|---|---|---|
| Число битов | 8 | 16 | 16 | 16 |
| Описание | 11000110 | (1/2 пароля доступа)  RN16 или пустой |
@Маркер подлинности@ | - |
Для реализации доступа к радиочастотной метке (команды Access) УСО должно следовать многошаговой процедуре, отображенной на рисунке 49. Кратко, УСО выдает две команды Access, первая содержит 16 старших значащих битов «пароля доступа» радиочастотной метки при желании замаскированных операцией «ИСКЛЮЧАЮЩЕЕ ИЛИ» с RN16, а вторая содержит 16 младших значащих битов «пароля доступа» радиочастотной метки при желании замаскированное операцией «ИСКЛЮЧАЮЩЕЕ ИЛИ» с другим RN16. Каждая операция «ИСКЛЮЧАЮЩЕЕ ИЛИ» должна быть выполнена СЗР вперед (т.е. СЗР каждой половины пароля должен маскироваться операцией «ИСКЛЮЧАЮЩЕЕ ИЛИ» с СЗР соответствующего ей RN16). Если используется защита кодированием, перед подачей каждой команды Access УСО сначала подает команду Req_RN для получения нового RN16, в противном случае команда Req_RN не используется.
Радиочастотные метки должны включать в себя необходимую логику для успешного приема двух 16-битовых частей 32-битового пароля доступа. Если используется защита кодированием, то УСО не должны выдавать другие команды кроме Req_RN между двумя следующими друг за другом командами Access. Если радиочастотная метка после приема первой команды Access примет любую другую команду, кроме Req_RN перед второй командой Access, то она должна вернуться в состояние arbitrate, за исключением случая поступления команды BeginRound, в этом случае радиочастотная метка должна выполнить команду BeginRound (установить свой флаг inventoried, если параметр @сеанса@ в команде BeginRound соответствует предыдущему сеансу).
Команде Access должен предшествовать префикс с кадром синхронизации (см. 6.3.3.3.1.3.4 и 6.3.3.3.1.6 и 6.3.3.3.1.3.8).
Ответ радиочастотной метки на первую команду Access должен быть таким, как описано в таблице 74. Если команда Access первая в последовательности, то радиочастотная метка выполняет передачу ее @маркера подлинности@ для того, чтобы подтвердить получение команды. Если команда Access вторая в последовательности и полный принятый 32-битовый «пароль доступа» верный, то радиочастотная метка передает в ответе свой @маркер подлинности@ для того, чтобы подтвердить успешное выполнение команды и перейти в состояние secured; в ином случае радиочастотная метка не отвечает. Ответ содержит CRC-16c, рассчитанный по @маркеру подлинности@.
Ответ радиочастотной метки на команду Access
| Свойство | RN | CRC-16c |
|---|---|---|
| Число битов | 16 | 16 |
| Описание | @Маркер подлинности@ | - |
6.3.3.4.11.3.7 Команда BlockWrite (необязательная)
УСО и радиочастотные метки могут включать в себя средства реализации команды BlockWrite; если это так, то команда должна иметь вид, приведенный в таблице 75. Команда BlockWrite позволяет УСО записать несколько слов в Резервную, UII, TID или Пользовательскую память радиочастотной метки, используя одну команду. Команда BlockWrite имеет следующие поля:
- @MemBank@, которое определяет, к какой памяти команда BlockWrite будет иметь доступ: к резервной, UII, TID или Пользовательской. Команда BlockWrite должна применяться только к одному банку памяти. Последующие команды BlockWrite могут применяться к другим банкам.
- @WordPtrlength, WordPtr@, которые определяют адрес начального слова области для записи в память, где слова имеют дину 16 битов. Например, @WordPtr@ = 00h указывает первое 16-битовое слово в памяти, @WordPtr@ = 01h указывает второе 16-битовое слово в памяти и т.д. Параметр @WordPtr@ имеет длину 8, 16, 24 или 32 бита, как определено в @WordPtrlength@.
- @WordCount@, которое указывает число 16-битовых слов для записи. Если @WordCount@ = 00h, радиочастотная метка должна игнорировать команду BlockWrite. Если @WordCount@ = 01h, радиочастотная метка должна записать одно слово данных.
- Данные, которые хранятся в 16-битовых словах для записи и должны иметь длину, указанную в @WordCount@ * 16 битов. В отличие от команды Write, данные в команде BlockWrite не подвергаются защите кодированием, и УСО нет необходимости подавать команду Req_RN перед подачей команды BlockWrite.
Команда BlockWrite также содержит @маркер подлинности@ радиочастотной метки и CRC-16c. CRC-16 рассчитывается от первого бита кода команды до последнего бита @маркера подлинности@.
Если радиочастотная метка принимает команду BlockWrite с действительным CRC-16c, но неверным @маркером подлинности@, она должна игнорировать команду BlockWrite и сохранять свое текущее состояние (open или secured, по обстоятельствам). Команде BlockWrite должен предшествовать префикс с кадром синхронизации (см. 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8).
После подачи команды BlockWrite УСО должно передать CW длительностью наименьшей из значений: TОТВЕТА или 20 мс, где TОТВЕТА — это время между подачей УСО команды BlockWrite и передачей ответа радиочастотной меткой. Время TОТВЕТА необходимо умножить на типовое значение T1 (см. таблицу 41) с отклонением +/- 2,4 мкс, так что TОТВЕТА = n * 1024/fc +/- 32/fc. УСО может иметь несколько возможных исходов выполнения команды BlockWrite, зависящих от успешности или сбоя выполнения записи в память радиочастотной метки:
- Команда BlockWrite выполнена успешно: После завершения команды BlockWrite радиочастотная метка должна передать ответ, приведенный в таблице 76, и на рисунке 46, включающий заголовок (бит 0), @маркер подлинности@ радиочастотной метки и CRC-16c, рассчитанный от 0 бита до @маркера подлинности@. Если УСО получает этот ответ в интервале 20 мс, то считает, что команда BlockWrite завершена успешно.
- Радиочастотная метка обнаружила ошибку: Радиочастотная метка должна передать код ошибки в течение интервала CW вместо ответа, приведенного в таблице 76 (см. приложение E для определения кодов ошибки и формата ответа).
- Команда BlockWrite не была успешной: Если УСО получает этот ответ в интервале 20 мс, то считает, что команда BlockWrite не была завершена успешно. УСО может подать команду Req_RN (содержащую @маркер подлинности@ радиочастотной метки) для проверки того, что радиочастотная метка по-прежнему находится в поле УСО, или может повторно выдать команду BlockWrite.
Ответ радиочастотной метки на успешную команду BlockWrite
| Свойство | Заголовок | RN | CRC-16c |
|---|---|---|---|
| Число битов | 1 | 16 | 16 |
| Описание | 0 | @Маркер подлинности@ | - |
После приема действительной команды BlockWrite радиочастотная метка должна записать указанные в ней данные в память. Ответ радиочастотной метки на успешную команду BlockWrite должен использовать заголовок, определенный в команде BeginRound, которая инициирует цикл.
УСО могут устанавливать связь, используя метод PJM.
Метод PJM: См. 6.3.3.4.9 и 6.3.3.4.11. Как для команды ACK-PJM (см. 6.3.3.4.11.2.4 и таблицу 57), данная команда может содержать несколько @маркеров подлинности@ в поле RN для адресации нескольких радиочастотных меток. УСО и радиочастотные метки должны работать (при использовании данной команды), как описано выше для метода ASK, за исключением того, что данная команда может быть адресована множеству радиочастотных меток, и множество радиочастотных меток могут отвечать на данную команду.
6.3.3.4.11.3.8 Команда BlockErase (необязательная)
УСО и радиочастотные метки могут включать в себя средства реализации команды BlockErase; если это так, то она должна иметь вид, приведенный в таблице 77. Команда BlockErase имеет следующие поля:
- @MemBank@ определяет, к какой памяти команда BlockErase будет иметь доступ: к резервной, UII, TID или пользовательской. Команда BlockErase должна применяться только к одному банку памяти. Последующие команды BlockErase могут применяться к другим банкам.
- @WordPtrlength@, @WordPtr@ определяют адрес начального слова области для очистки памяти, где слова имеют длину 16 битов. Например, @WordPtr =@ 00h указывает первое 16-битовое слово в памяти, @WordPtr@ = 01h указывает второе 16-битовое слово в памяти и т.д. Параметр @WordPtr@ имеет длину 8, 16, 24 или 32 бита, как определено в @WordPtrlength@
- @WordCount@ указывает число 16-битовых слов для записи. Если @WordCount =@ 00h, радиочастотная метка должна игнорировать команду BlockErase. Если @WordCount@ = 01h, радиочастотная метка должна удалить одно слово данных.
Команда BlockErase также содержит @маркер подлинности@ радиочастотной метки и CRC-16c. CRC-16 рассчитывается от первого бита кода команды до последнего бита @маркера подлинности@.
Если радиочастотная метка принимает команду BlockErase с действительным CRC-16c, но неверным @маркером подлинности@, она должна игнорировать команду BlockErase и сохранять свое текущее состояние (open или secured, по обстоятельствам).
Команде BlockErase должен предшествовать префикс с кадром синхронизации (см. 6.3.3.3.1.3.4, 6.3.3.3.1.3.6 и 6.3.3.3.1.3.8).
После подачи команды BlockErase УСО должно передать CW длительностью наименьшей из значений: TОТВЕТА или 20 мс, где TОТВЕТА — это время между подачей УСО команды BlockErase передачей ответа радиочастотной меткой. Время TОТВЕТА необходимо умножить на типовое значение T1 (см. таблицу 41) с отклонением +/- 2,4 мкс, так что TОТВЕТА = n * 1024/fc +/- 32/fc. УСО может иметь несколько возможных исходов выполнения команды BlockErase, зависящих от успешности или сбоя выполнения очистки памяти радиочастотной метки:
- Команда BlockErase выполнена успешно: После завершения команды BlockErase радиочастотная метка должна передать ответ, приведенный в таблице 65 и на рисунке 46, включающий заголовок (бит 0), @маркер подлинности@ радиочастотной метки и CRC-16c, рассчитанный от 0 бита до @маркера подлинности@. Если УСО получает этот ответ в интервале 20 мс, то считает, что команда BlockErase завершена успешно.
- Радиочастотная метка обнаружила ошибку: Радиочастотная метка должна передать код ошибки в течение интервала CW вместо ответа, приведенного на рисунке 46 (см. приложение C для определения кодов ошибки и формата ответа).
- Команда BlockErase не была успешной: Если УСО получает этот ответ в интервале 20 мс, то считает, что команда BlockErase не была завершена успешно. УСО может подать команду Req RN (содержащую @маркер подлинности@ радиочастотной метки) для проверки того, что радиочастотная метка по-прежнему находится в поле УСО, или может повторно выдать команду BlockErase.
Ответ радиочастотной метки на успешную команду BlockErase
| Свойство | Заголовок | RN | CRC-16c |
|---|---|---|---|
| Число битов | 1 | 16 | 16 |
| Описание | 0 | @Маркер подлинности@ | - |
После приема действительной команды BlockErase радиочастотная метка должна очистить указанные слова в памяти. Ответ радиочастотной метки на успешную команду BlockErase должен использовать заголовок, определенный в команде BeginRound, которая инициирует цикл.
УСО могут устанавливать связь, используя метод PJM.
Метод PJM: См. 6.3.3.4.9 и 6.3.3.4.11. Как для команды ACK-PJM (см. 6.3.3.4.11.2.4 и таблицу 57), данная команда может содержать несколько @маркеров подлинности@ в поле RN для адресации нескольких радиочастотных меток. УСО и радиочастотные метки должны работать (при использовании данной команды), как описано выше для Метода ASK, за исключением того, что данная команда может быть адресована множеству радиочастотных меток, и множество радиочастотных меток может отвечать на данную команду.
6.3.3.4.11.3.9 Команда BlockPermalock (необязательная)
УСО и радиочастотные метки могут включать в себя средства реализации команды BlockPermalock; если это так, то команда должна быть реализована, как приведено в таблице 80. Команда BlockPermalock позволяет УСО:
- устанавливать «постоянную блокировку» одному и более блокам (отдельным подсегментам) в Пользовательской памяти радиочастотной метки или
- считывать состояние «постоянной блокировки» блоков памяти в Пользовательской памяти радиочастотной метки.
Одиночная команда BlockPermalock может установить «постоянную блокировку» от 0 до 4080 блоков Пользовательской памяти. Размер блоков устанавливается изготовителем. Блоки памяти необязательно должны быть последовательными.
Выполнять команду BlockPermalock должны только радиочастотные метки, находящиеся в состоянии secured.
Команда BlockPermalock отличается от команды Lock тем, что команда BlockPermalock устанавливает «постоянную блокировку» блоков Пользовательской памяти в незаписываемое состояние, тогда как команда Lock устанавливает обратимую или постоянную блокировку на пароль или на весь банк памяти в записываемое или незаписываемое состояние. 0 определяет, как радиочастотная метка реагирует на команду, BlockPermalock (с @Read/Lock =@ 1), следующую за командой Lock, и наоборот.
Приоритеты для команд Lock и BlockPermalock
| Первая команда | Вторая команда | Действие радиочастотной метки и ответ на 2-ю команду | ||||
| Lock | Пароль записи | Постоянная блокировка | BlockPermalock (@Read/Lock =@ 1) | - | ||
| 0 | 0 | Постоянная блокировка блоков, указанных @Mask@; ответ согласно 6.3.3.4.11.3.9 | ||||
| 0 | 1 | Команда BlockPermalock отклонена; ответ с кодом ошибки | ||||
| 1 | 0 | Постоянная блокировка блоков, указанных @Mask@; ответ согласно 6.3.3.4.11.3.9 | ||||
| 1 | 1 | Постоянная блокировка блоков, указанных @Mask@; ответ согласно 6.3.3.4.11.3.9 | ||||
| BlockPermalock (@Read/Lock =@ 1) | Lock | Пароль записи | Постоянная блокировка | - | ||
| 0 | 0 | Выполнить команду Lock, но не снимать постоянную блокировку ни с каких блоков, которые были предварительно постоянно заблокированы; ответ согласно 6.3.3.4.11.3.5 | ||||
| 0 | 1 | Команда Lock отклонена; ответ с кодом ошибки | ||||
| 1 | 0 | Выполнить команду Lock, но не снимать постоянную блокировку ни с каких блоков, которые были предварительно постоянно заблокированы; ответ согласно 6.3.3.4.11.3.5 | ||||
| 1 | 1 | Выполнить команду Lock; ответ согласно 6.3.3.4.11.3.5 | ||||
Команда BlockPermalock имеет следующие поля:
- @MemBank@ определяет, к какому блоку памяти команда BlockPermalock будет иметь доступ: к Резервному, UII, TID или Пользовательскому. Команда BlockPermalock должна применяться только к одному банку памяти. Последующие команды BlockPermalock могут применяться к другим банкам. Радиочастотные метки могут выполнить команду BlockPermalock, только если @MemBank@ = 112 (Пользовательская память); Если радиочастотная метка принимает команду BlockPermalock с @MemBank@ <> 112, то она должна игнорировать команду, передать код ошибки (см. приложение E) и остаться в состоянии secured.
- @Read/Lock@ определяет, будет ли радиочастотная метка передавать статус выключенной «постоянной блокировки» или «постоянной блокировки» одного или более блоков банка памяти, указанного в @MemBank@. Радиочастотная метка должна интерпретировать бит @Read/Lock@ следующим образом:
памяти, расположенного по адресу @BlockPtr@ и заканчивая блоком
памяти, расположенным по адресу @BlockPtr@+(16x@BlockRange@)-1.
Радиочастотная метка должна передать "0", если блок памяти,
соответствующий этому биту, не имеет "постоянной блокировки", и "1"
если блок имеет "постоянную блокировку". УСО исключает поле @Mask@ из
команды BlockPermalock при значении поля @Read/Lock =@ 0.
- <a id="p104686"></a>@Read/Lock@ = 1: Радиочастотная метка должна установить "постоянную
блокировку" тем блокам в заданном банке памяти, которые указаны в
Mask, начиная с адреса @BlockPtr@ и заканчивая адресом
@BlockPtr@+(16x@BlockRange@)-1.
- @BlockPtrlength, BlockPtr@ указывают начальный адрес для поля @Mask@ в единицах по 16 блоков. Например, @BlockPtr@ = 00h обозначает блок 0, @BlockPtr@ = 01h обозначает блок 16, а @BlockPtr =@ 02h обозначает блок 32. Поле @BlockPtr@ имеет длину 8, 16, 24 или 32 бита, как определено в @WordPtrlength@.
- @BlockRange@ указывает диапазон @Mask@, начиная с @BlockPtr@ и заканчивая (16*@BlockRange@)-1 последними блоками. Если @BlockRange@ = 00h, то радиочастотная метка должна игнорировать команду BlockPermalock и вместо этого отправить обратно код ошибки (см. приложение E), оставаясь в состоянии secured.
- @Mask@ указывает, каким блокам памяти радиочастотной метки задается «постоянная блокировка». Параметр @Mask@ зависит от бита @Read/Lock@ следующим образом:
16x@BlockRange@ бит в команду @BlockPermalock@. Биты поля @Mask@
должны располагаться в блоке от МЗР до самого СЗР (т.е., если
@BlockPtr = @00_{h} текущий бит @Mask@ относится к блоку 0). Радиочастотная метка должна интерпретировать каждый бит @Mask@ следующим образом: - @Mask@ = 0: Сохранить текущее состояние «постоянной блокировки» для соответствующего блока памяти. - @Mask@ = 1: «Постоянная блокировка» соответствующего блока памяти. Если блок уже имеет «постоянную блокировку», то радиочастотная метка должна сохранить текущую настройку «постоянной блокировки». Для блока
памяти, однажды переведенного в "постоянную блокировку", не может
быть снята "постоянная блокировка", за исключением случая повторного
«ввода в действие» радиочастотной метки (см. 6.3.3.4.10).
Следующий пример иллюстрирует использование полей @Read/Lock@, @BlockPtr@, @BlockRange@ и @Mask@:
Если @Read/Lock@ = 1, @BlockPtr@ = 01h и @BlockRange@ = 01h, радиочастотная метка работает с шестнадцатью блоками памяти, начиная с блока 16 и заканчивая блоком 31, устанавливает «постоянную блокировку» тех блоков, чьи соответствующие биты в поле @Mask@ активированы.
Команда BlockPermalock содержит 8 битов RFU. УСО должно установить эти биты в 00h, когда устанавливает связь с радиочастотной меткой. Если радиочастотная метка принимает команду BlockPermalock, содержащую ненулевые биты RFU, то она должна игнорировать команду, ответить кодом ошибки (см. приложение E) и остаться в состоянии secured.
Команда BlockPermalock также содержит @маркер подлинности@ радиочастотной метки и CRC-16c. CRC-16 рассчитывается от первого бита кода команды до последнего бита @маркера подлинности@. Если радиочастотная метка принимает команду BlockPermalock с правильным битом CRC-16c, но с неверным @маркером подлинности@, она должна игнорировать команду BlockPermalock и остаться в состоянии secured.
Если радиочастотная метка принимает команду BlockPermalock, которую не может выполнить, так как Пользовательская память не существует, или для нее установлены МЗР и/или второй МЗР слова XPC радиочастотной метки (см. таблицу 38), или в команде один активированный бит поля @Mask@ ссылается на несуществующий блок памяти, то радиочастотная метка должна игнорировать команду BlockPermalock и вместо этого передать код ошибки (см. приложение E), оставаясь в состоянии secured. Радиочастотная метка должна рассматривать команду BlockPermalock, в которой @Read/Lock@ = 1, но @Mask@ имеет длину, не равную 16x@BlockRange@ бит, как неверную (см. 6.3.3.4.11).
Некоторые радиочастотные метки, в зависимости от исполнения изготовителем, могут быть неспособны выполнять команду BlockPermalock с некоторыми значениями полей @BlockPtr@ и @BlockRange@, в этом случае радиочастотная метка должна игнорировать BlockPermalock и вместо этого передавать код ошибки (см. приложение E), оставаясь в состоянии secured. Поскольку радиочастотная метка хранит информацию в своей памяти TID, то УСО может использовать для уникальной идентификации дополнительные возможности, которые поддерживает радиочастотная метка (см. 6.3.3.4.1.3), УСО должно считывать память TID радиочастотной метки перед подачей команды BlockPermalock.
Если УСО подает команду BlockPermalock, в которой поля @BlockPtr@ и @BlockRange@ указывают один или более несуществующих блоков, но поле @Mask@ активирует «постоянную блокировку» только существующих блоков, то радиочастотная метка должна выполнить эту команду.
Команде BlockPermalock должен предшествовать префикс с кадром синхронизации (см. 6.3.3.3.1.2.8).
После подачи команды BlockPermalock УСО должно передать CW длительностью наименьшей из значений: TОТВЕТА или 20 мс, где TОТВЕТА — это время между подачей УСО команды BlockPermalock и передачей ответа радиочастотной меткой модуляцией нагрузки. Время TОТВЕТА необходимо умножить на типовое значение T1 (см. таблицу 41) с отклонением +/- 2,4 мкс, так что TОТВЕТА = n * 1024/fc +/- 32/fc. УСО может иметь несколько возможных исходов выполнения команды BlockPermalock, зависящие от значения бита @Read/Lock@ в команде и, если @Read/Lock@ = 1, от успеха или неудачи операции блокировки памяти радиочастотной метки:
- @Read/Lock@ = 0 и радиочастотная метка способна выполнить команду: радиочастотная метка должна передать ответ, приведенный в таблице 81, в течение интервала T1 в таблице 41, включая заголовок (бит 0), запросить биты «постоянной блокировки», @маркер подлинности@ радиочастотной метки и CRC-16c, рассчитанный от 0 бита «постоянной блокировки» и до @маркера подлинности@. Ответ радиочастотной метки должен использовать заголовок, определяемый значением @TRext@ в команде BeginRound, которая инициировала этот цикл.
- @Read/Lock =@ 0 и радиочастотная метка не способна выполнить команду: радиочастотная метка должна выполнить передачу кода ошибки за интервал T1 из таблицы 41; вместо ответа, приведенного в таблице 81 (см. приложение E для определения кодов ошибки и формата ответа). Ответ радиочастотной метки должен использовать заголовок, определяемый значением TRext в команде BeginRound, которая инициировала этот цикл.
- @Read/Lock = 1@ и команда BlockPermalock выполнена успешно: После завершения команды BlockPermalock радиочастотная метка должна передать ответ, приведенный в таблице 82, включая заголовок (бит 0), @маркер подлинности@ радиочастотной метки и CRC-16c, рассчитанный от 0 бита до @маркера подлинности@. Если УСО получает этот ответ в интервале 20 мс, то считает, что команда BlockPermalock завершена успешно. Ответ радиочастотной метки должен использовать заголовок, указанный в команде BeginRound, которая инициировала этот цикл.
- @Read/Lock = 1@, и команда BlockPermalock не была успешной: Если УСО получает этот ответ в интервале 20 мс, то считает, что команда BlockPermalock не была завершена успешно. УСО может подать команду Req_RN (содержащую @маркер подлинности@ радиочастотной метки) для проверки того, что радиочастотная метка по-прежнему находится в поле УСО, или может повторно подать команду BlockPermalock.
- @Read/Lock = 1@, и радиочастотная метка обнаружила ошибку: радиочастотная метка должна ответить кодом ошибки в течение интервала CW, вместо ответа, приведенного в таблице 82 (см. приложение E для определения кодов ошибки и формата ответа). Ответ радиочастотной метки должен использовать заголовок, указанный в команде BeginRound, которая инициировала этот цикл. Время TОТВЕТА необходимо умножить на типовое значение T1 (см. таблицу 41) с отклонением +/- 2,4 мкс так, что TОТВЕТА = n * 1024/fc +/- 32/fc.
Ответ радиочастотной метки на успешную команду BlockPermalock с битом @Read/Lock@ = 0
| Свойство | Заголовок | Данные | RN | CRC-16c |
|---|---|---|---|---|
| Число битов | 1 | Переменная | 16 | 16 |
| Описание | 0 | Биты постоянной блокировки | @Маркер подлинности@ | - |
Ответ радиочастотной метки на успешную команду BlockPermalock с битом @Read/Lock@ = 1
| Свойство | Заголовок | RN | CRC-16c |
|---|---|---|---|
| Число битов | 1 | 16 | 16 |
| Описание | 0 | @Маркер подлинности@ | - |
После приема действительной команды BlockPermalock радиочастотная метка должна выполнить предписанную операцию, за исключением случая, когда радиочастотная метка не поддерживает постоянную блокировку блока, в этом случае она должна игнорировать команду.
Метод PJM: См. 6.3.3.4.9 и 6.3.3.4.11. Также для метода ACK-PJM см. 6.3.3.4.11.2.4 и таблицу 57, эта команда может содержать несколько @маркеров подлинности@ в поле RN для адресации множества радиочастотных меток. УСО и радиочастотные метки должны работать (при использовании этой команды), как описано выше для Метода ASK, за исключением того, что этой командой может адресоваться множество радиочастотных меток, и множество радиочастотных меток может отвечать на эту команду.
7 Маркировка оборудования
Все устройства считывания/опроса (в т.ч. их сопроводительная документация) должны быть четко и без пропусков промаркированы установленным образом, в соответствии с национальными нормативами.
Все устройства считывания/опроса (в т.ч. их сопроводительная документация) должны быть четко и без пропусков промаркированы, чтобы показать, какие МОДА в соответствии с настоящим стандартом они поддерживают.
МОДА 1: ОБЯЗАТЕЛЬНЫЕ И ДОПОЛНИТЕЛЬНЫЕ КОМАНДЫ, ТРЕБУЮЩИЕСЯ ДЛЯ ПОДДЕРЖКИ ПРОТОКОЛА ПЕРЕДАЧИ ДАННЫХ ПО [3]
[3] является неотъемлемой частью документации РЧИ для систем управления предметами и определяет правила кодирования данных как для открытых, так и для закрытых системных приложений. Для реализации возможности кодирования на радиочастотную метку и считывания с радиочастотной метки данных приложений системам РЧИ необходим ряд дополнительных команд, определенных в ГОСТ Р ИСО/МЭК 15693-3, требующихся радиочастотной метке для реализации МОДА 1 в соответствии с настоящим стандартом для выполнения функций, необходимых для управления предметами. Таблица A.1 определяет эти требования и другие условия. Сами команды остаются точно такими, как определено в ГОСТ Р ИСО/МЭК 15693-3.
Команды по ГОСТ Р ИСО/МЭК 15693-3, требуемые для поддержки протокола передачи данных по [3]
| Команда Код |
Функция | Статус по ГОСТ Р ИСО/МЭК 15693-3 | Статус для поддержки протокола передачи данных по [3] |
|---|---|---|---|
| 01h | Инвентаризация | Обязательная | Требуется |
| 02h | Состояние покоя | Обязательная | Требуется для радиоинтерфейса |
| 20h | Считывание одиночного блока | Необязательная | Требуется одна из двух команд считывания |
| 23h | Считывание нескольких блоков | Необязательная | - |
| 21h | Запись одиночного блока | Необязательная | Требуется одна из двух команд записи |
| 24h | Запись нескольких блоков | Необязательная | - |
| 22h | Блокировка блока | Необязательная | Требуется |
| 25h | Выбор | Необязательная | Требуется для радиоинтерфейса |
| 26h | Сбросить в состояние ready | Необязательная | Требуется для радиоинтерфейса |
| 27h | Запись AFI | Необязательная | Требуется |
| 28h | Блокировка AFI | Необязательная | Желательна для полной поддержки |
| 29h | Запись DSFID | Необязательная | Желательна для полной поддержки (см. примечание) |
| 2Ah | Блокировка DSFID | Необязательная | Желательна для полной поддержки |
| 2Bh | Получение системной информации | Необязательная | Требуется |
| 2Ch | Получение статуса защиты нескольких блоков | Необязательная | Требуется |
Примечание — Поддержка для DSFID требуется в [3]. Для радиочастотных меток МОДА 1 в соответствии с настоящим стандартом не поддерживается команда радиоинтерфейса «Запись DSFID», [3] определяет метод для кодирования этого параметра в Пользовательской памяти.
МОДА 2 И МОДА 3: ФАЗОВАЯ МОДУЛЯЦИЯ КОЛЕБАНИЙ
Рисунок B.1 — Фазовая модуляция колебаний (PJM)
PJM состоит из двух компонентов:
Форма сигнала PJM является суммой этих двух сигналов. Используя фазовые векторы, их можно представить, как показано на рисунке B.2.
Рисунок B.2 — Частотный спектр
Частотный спектр компонентов фазовых векторов показан на рисунке B.3:
Рисунок B.3 — Формирование PJM
В МОДА 2 для настоящего стандарта:
- скорость передачи данных в битах УСО 423,75 Кбит/с, см. M2-Int:9;
- детали изменения фазы определены в M2-Int: 7 и 6.2.3.2.1.
В МОДА 3 для настоящего стандарта:
- скорость передачи данных в битах УСО 212 Кбит/с, см. M2-Int:9;
- детали изменения фазы определены в M3-Int: 7 и 6.3.3.3.1.2.5.
- постоянная амплитуда сигнала при постоянной энергии передачи;
- уровни боковых полос частот не зависят от скорости передачи данных и могут настраиваться для удовлетворения требований нормативных актов;
- можно передавать на очень высокой скорости передачи данных, так как полоса пропускания Метода PJM не шире основной двусторонней полосы пропускания передачи данных;
- узкополосные антенны не ограничивают скорость передачи сигналов PJM. PJM может быть предварительно скомпенсированным для отмены влияния воздействия ширины полосы пропускания антенны.
Пример реализации PJM приведен на рисунке B.4 и на рисунке B.5:
Рисунок B.4 — Пример реализации — простая цепь для обеспечения управляемого данными переменного сдвига фазы для генерации PJM
Рисунок B.5 — Пример реализации — цепь для генерации PJM, показывающая различные элементы сигнала PJM
МОДА 3: ТАБЛИЦЫ ПЕРЕХОДА СОСТОЯНИЙ
В таблицах перехода состояний от таблицы C.1 до таблицы C.7 определены ответы радиочастотной метки на команды УСО. Термин @маркер подлинности@, используемый в таблицах перехода состояний, определен в разделе 6.3.3.4.4; коды ошибки определены в таблице E.2; «слот» — это выходное значение счетчика слота, показанного на рисунке 43 и подробно описанного в приложении F; знак «-» в столбце «Действие» означает, что радиочастотная метка не изменяет свои флаги SL и inventoried, а также не передает ответ.
Таблица переходов для состояния ready
| Команда | Условие | Действие | Следующее состояние |
| BeginRound (примечание 1) | слот = 0; соответствие флагов inventoried и SL | Передача кода StoredCRC | reply |
| слот <> 0; соответствие флагов inventoried и SL | - | arbitrate | |
| Иначе | - | ready | |
| NextSlot | Все | - | ready |
| ResizeRound | Все | - | ready |
| ACK | Все | - | ready |
| NAK | Все | - | ready |
| Req_RN | Все | - | ready |
| Read | Все | - | ready |
| Write | Все | - | ready |
| Kill | Все | - | ready |
| Lock | Все | - | ready |
| Access | Все | - | ready |
| BlockWrite | Все | - | ready |
| BlockErase | Все | - | ready |
| BlockPermalock | Все | - | ready |
| Недопустимая команда (примечание 2) | Все | - | ready |
1 BeginRound запускает новый цикл и может изменить сеанс. BeginRound также дает команду радиочастотной метке на загрузку нового случайного значения в его счетчик слота.
2 Запись «Недопустимая команда» должна означать несоответствующую команду, неподдерживаемую команду, команду с неверными параметрами, команду с ошибкой CRC, или любую другую команду, либо не опознанную, либо не выполняемую радиочастотной меткой.
C.2 Текущее состояние: arbitrate
Таблица переходов для состояния arbitrate
| Команда | Условие | Действие | Следующее состояние |
| BeginRound (примечания 1, 2) | Слот = 0; соответствие флагов inventoried и SL | Передача кода StoredCRC | reply |
| Слот <> 0; соответствие флагов inventoried и SL | - | arbitrate | |
| Иначе | - | ready | |
| NextSlot | Слот = 0 после декрементирования счетчика слота | Передача кода StoredCRC | reply |
| Слот <> 0 после декрементирования счетчика слота | - | arbitrate | |
| ResizeRound (примечание 2) | Слот = 0 | Передача кода StoredCRC | reply |
| Слот <> 0 | - | arbitrate | |
| ACK | Все | - | arbitrate |
| NAK | Все | - | arbitrate |
| Req_RN | Все | - | arbitrate |
| Select | Все | Активирован или нет SL, или установка inventoried в A или B | ready |
| Read | Все | - | arbitrate |
| Write | Все | - | arbitrate |
| Kill | Все | - | arbitrate |
| Lock | Все | - | arbitrate |
| Access | Все | - | arbitrate |
| BlockWrite | Все | - | arbitrate |
| BlockErase | Все | - | arbitrate |
| BlockPermalock | Все | - | arbitrate |
| Недопустимая команда (примечание 3) | Все | - | arbitrate |
1 BeginRound запускает новый цикл и может изменить сеанс.
2 BeginRound и ResizeRound также дают команду радиочастотной метке на загрузку нового случайного значения в ее счетчик слота.
3 Запись «Недопустимая команда» должна означать несоответствующую команду, неподдерживаемую команду, команду с неверными параметрами, команду с ошибкой CRC, команду (отличную от BeginRound) с параметром @сеанса@, не соответствующим текущему выполняемому циклу инвентаризации, или любую другую команду, либо не опознанную, либо не выполняемую радиочастотной меткой.
Таблица переходов для состояния reply
| Команда | Условие | Действие | Следующее состояние |
| BeginRound (примечания 1, 2) | Слот = 0; соответствие флагов inventoried и SL | Передача кода StoredCRC | reply |
| Слот <> 0; соответствие флагов inventoried и SL и SL | - | arbitrate | |
| Иначе | - | ready | |
| NextSlot | Все | - | arbitrate |
| ResizeRound (примечание 2) | Слот = 0 | Передача кода StoredCRC | reply |
| Слот <> 0 | - | arbitrate | |
| ACK | Действительные коды StoredCRC | См. таблицу 42 | acknowledged |
| Неверные коды StoredCRC | - | arbitrate | |
| NAK | Все | - | arbitrate |
| Req_RN | Все | - | arbitrate |
| Select | Все | Активирован или нет SL, или установка inventoried в A или B | ready |
| Read | Все | - | arbitrate |
| Write | Все | - | arbitrate |
| Kill | Все | - | arbitrate |
| Lock | Все | - | arbitrate |
| Access | Все | - | arbitrate |
| BlockWrite | Все | - | arbitrate |
| BlockErase | Все | - | arbitrate |
| BlockPermalock | Все | - | arbitrate |
| T2 пауза | См. рисунок 40 и таблицу 41 | - | arbitrate |
| Недопустимая команда (примечание 3) | Все | - | reply |
1 BeginRound начинает новый цикл и может изменить сеанс.
2 BeginRound и ResizeRound также дают команду радиочастотной метке на загрузку нового случайного значения в его счетчик слота.
3 Запись «Недопустимая команда» должна означать несоответствующую команду, неподдерживаемую команду, команду с неверными параметрами, команду с ошибкой CRC, команду (отличную от BeginRound) с параметром @сеанса@, не соответствующим текущему выполняемому циклу инвентаризации, или любую другую команду, либо не опознанную, либо не выполняемую радиочастотной меткой.
C.4 Текущее состояние: acknowledged
Таблица переходов для состояния acknowledged
| Команда | Условие | Действие | Следующее состояние |
| BeginRound (примечание 1) | Слот = 0; соответствие флагов inventoried (примечание 2) и SL | Передача кода StoredCRC; переход inventoried (примечание 2) из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | reply |
| Слот <> 0; соответствие флагов inventoried (примечание 2) и SL | Переход inventoried (примечание 2) из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | arbitrate | |
| Иначе | Переход inventoried из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | ready | |
| NextSlot | Все | Переход inventoried от A \rightarrow B | ready |
| ResizeRound | Все | Переход inventoried от A \rightarrow B | ready |
| ACK | Действительные коды StoredCRC | См. таблицу 42 | acknowledged |
| Неверные коды StoredCRC | - | arbitrate | |
| NAK | Все | - | arbitrate |
| Req_RN | Действительные коды StoredCRC и пароль доступа <> 0 | @Маркер подлинности@ | open |
| Действительные коды StoredCRC и пароль доступа = 0 | @Маркер подлинности@ | secured | |
| Неверные коды StoredCRC | - | acknowledged | |
| Select | Все | Активирован или нет SL, или установка inventoried в A или B | ready |
| Read | Все | - | arbitrate |
| Write | Все | - | arbitrate |
| Kill | Все | - | arbitrate |
| Lock | Все | - | arbitrate |
| Access | Все | - | arbitrate |
| BlockWrite | Все | - | arbitrate |
| BlockErase | Все | - | arbitrate |
| BlockPermalock | Все | - | arbitrate |
| T2 пауза | См. рисунок 40 и таблицу 41 | - | arbitrate |
| Недопустимая команда (примечание 3) | Все | - | acknowledged |
1 BeginRound начинает новый цикл и может изменить сеанс. BeginRound также дает команду радиочастотной метке на загрузку нового случайного значения в его счетчик слота.
2 Как описано в 6.3.3.4.8, радиочастотная метка переключает свой флаг inventoried до определения условия.
3 Запись «Недопустимая команда» должна означать несоответствующую команду, неподдерживаемую команду, команду с неверными параметрами, команду с ошибкой CRC, команду (отличную от BeginRound) с параметром @сеанса@, не соответствующим текущему выполняемому циклу инвентаризации, или любую другую команду, либо не опознанную, либо не выполняемую радиочастотной меткой.
Таблица переходов для состояния open
| Команда | Условие | Действие | Следующее состояние |
| BeginRound (примечание 1) | Слот = 0; соответствие флагов inventoried (примечание 2) и SL | Передача кода StoredCRC; переход inventoried (примечание 2) из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | reply |
| Слот <> 0; соответствие флагов inventoried (примечание 2) и SL | Переход inventoried (примечание 2) из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | arbitrate | |
| Иначе | Переход inventoried из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | ready | |
| NextSlot | Все | Переход inventoried от A \rightarrow B | ready |
| ResizeRound | Все | Переход inventoried от A \rightarrow B | ready |
| ACK | Действительный @маркер подлинности@ | См. таблицу 42 | open |
| Неверный @маркер подлинности@ | - | arbitrate | |
| NAK | Все | - | arbitrate |
| Req_RN | Действительный @маркер подлинности@ | Передача нового RN16 | open |
| Неверный @маркер подлинности@ | - | open | |
| Select | Все | Активирован или нет SL, или установка inventoried в A или B | ready |
| Read | Действительный @маркер подлинности@ и правильный доступ к памяти | Переданные данные и @маркер подлинности@ | open |
| Действительный @маркер подлинности@ и неверный доступ к памяти | Код ошибки модуляции нагрузки | open | |
| Неверный дескриптор | - | open | |
| Write | Действительный @маркер подлинности@ и правильный доступ к памяти | Передача @маркера подлинности@, если выполнено | open |
| Действительный @маркер подлинности@ и неверный доступ к памяти | Код ошибки передачи | open | |
| Неверный @маркер подлинности@ | - | open | |
| Kill (примечание 3) (см. также 6.3.3.4.11.3.4) | Действительный @маркер подлинности@ и правильный ненулевой «пароль уничтожения» и @Recom@ = 0 | Передача @маркера подлинности@, если выполнено | killed |
| Действительный @маркер подлинности@ и правильный ненулевой пароль уничтожения и @Recom@ <> 0 | Передача @маркера подлинности@, если выполнено | open | |
| Действительный @маркер подлинности@ и неверный ненулевой «пароль уничтожения» | - | arbitrate | |
| Действительный @маркер подлинности@ и «пароль уничтожения» = 0 | Передача кода ошибки | open | |
| Неверный @маркер подлинности@ | - | open | |
| Lock | Все | - | open |
| Access (см. также рисунок 49) | Действительный @маркер подлинности@ и неверный «пароль доступа» | Передача @маркера подлинности@ | secured |
| Действительный @маркер подлинности@ и неверный «пароль доступа» | - | arbitrate | |
| Неверный @маркер подлинности@ | - | open | |
| BlockWrite | Действительный @маркер подлинности@ и правильный доступ к памяти | Передача @маркера подлинности@, если выполнено | open |
| Действительный @маркер подлинности@ и неверный доступ к памяти | Передача кода ошибки | open | |
| Неверный @маркер подлинности@ | - | open | |
| BlockErase | Действительный @маркер подлинности@ и правильный доступ к памяти | Передача @маркера подлинности@, если выполнено | open |
| Действительный @маркер подлинности@ и неверный доступ к памяти | Передача кода ошибки | open | |
| Неверный @маркер подлинности@ | - | open | |
| BlockPermalock | Все | - | open |
| Недопустимая команда (примечание 4) | Все, за исключением действительных команд, вставленных в промежутки между поочередно следующими командами Kill или Access в последовательности «уничтожения» или доступа соответственно (см. 6.3.3.4.11.3.4 и 6.3.3.4.11.3.6) | - | open |
| В противном случае действительные команды, за исключением команд Req_RN или BeginRound, вставленных в промежутки между поочередно следующими командами Kill или Access в последовательности «уничтожения» или доступа соответственно (см. рисунок 47 и рисунок 49) | - | arbitrate |
1 BeginRound начинает новый цикл и может изменить сеанс. BeginRound также дает команду радиочастотной метке на загрузку нового случайного значения в его счетчик слота.
2 Как описано в 6.3.3.4.8 (также для метода ACK-PJM см. 6.3.3.4.11.2.4), радиочастотная метка переключает свой флаг inventoried до определения условия.
3 Как описано в 6.3.3.4.11.3.4, если радиочастотная метка не поддерживает МЗР и второй МЗР параметра @Recom@, она игнорирует их значения и обрабатывает их, как будто они нулевые.
4 Запись «Недопустимая команда» должна означать несоответствующую команду, неподдерживаемую команду, команду с неверными параметрами, команду с ошибкой CRC, команду (отличную от BeginRound) с параметром @сеанса@, не соответствующим текущему выполняемому циклу инвентаризации, или любую другую команду, либо не опознанную, либо не выполняемую радиочастотной меткой.
C.6 Текущее состояние: secured
Таблица переходов для состояния secured
| Команда | Условие | Действие | Следующее состояние |
| BeginRound (примечание 1) | Слот = 0; соответствие флагов inventoried (примечание 2) и SL | Передача кода StoredCRC; переход inventoried (примечание 2) из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | reply |
| Слот <> 0: соответствие флагов inventoried (примечание 2) и SL | Переход inventoried (примечание 2) из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | arbitrate | |
| Иначе | Переход inventoried из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | ready | |
| NextSlot | Все | Переход inventoried от A \rightarrow B | ready |
| ResizeRound | Все | Переход inventoried от A \rightarrow B | ready |
| ACK | Действительный @маркер подлинности@ | См. таблицу 42 | secured |
| Неверный @маркер подлинности@ | - | arbitrate | |
| NAK | Все | - | arbitrate |
| Req_RN | Действительный @маркер подлинности@ | Передача нового RN16 | secured |
| Неверный @маркер подлинности@ | - | secured | |
| Select | Все | Активирован или нет SL, или установка inventoried в A или B | ready |
| Read | Действительный @маркер подлинности@ и правильный доступ к памяти | Передача данных и @маркера подлинности@ | secured |
| Действительный маркер подлинности и неверный доступ к памяти | Передача кода ошибки | secured | |
| Неверный дескриптор | - | secured | |
| Write | Действительный @маркер@ подлинности и правильный доступ к памяти | Передача @маркера подлинности@, если выполнено | secured |
| Действительный @маркер подлинности@ и неверный доступ к памяти | Передача кода ошибки | secured | |
| Неверный @маркер подлинности@ | - | secured | |
| Kill (примечание 3) (см. 6.3.3.4.11.3.4) | Действительный @маркер@ подлинности и правильный ненулевой пароль уничтожения и @Recom@ = 0 | Передача @маркера подлинности@, если выполнено | killed |
| Действительный @маркер подлинности@ и правильный ненулевой пароль уничтожения и @Recom@ <> 0 | Передача @маркера подлинности@, если выполнено | secured | |
| Действительный @маркер подлинности@ и неверный ненулевой пароль уничтожения | - | arbitrate | |
| Действительный @маркер подлинности@ и пароль уничтожения | Передача кода ошибки | secured | |
| Неверный @маркер подлинности@ | - | secured | |
| Lock | Действительный @маркер подлинности@ и действительная полезная информация блокировки | Передача @маркера подлинности@, если выполнено | secured |
| Действительный @маркер подлинности@ и неверная полезная информация блокировки | Передача кода ошибки | secured | |
| Неверный @маркер подлинности@ | - | secured | |
| Access (см. также рисунок 49) | Действительный @маркер подлинности@ и неверный пароль доступа | Передача @маркера подлинности@ | secured |
| Действительный @маркер подлинности@ и неверный пароль доступа | - | arbitrate | |
| Неверный @маркер подлинности@ | - | secured | |
| BlockWrite | Действительный @маркер подлинности@ и правильный доступ к памяти | Передача @маркера подлинности@, если выполнено | secured |
| Действительный @маркер подлинности@ и неверный доступ к памяти | Код ошибки передачи | secured | |
| Неверный @маркер подлинности@ | - | secured | |
| BlockErase | Действительный @маркер подлинности@ и правильный доступ к памяти | Передача @маркера подлинности@, если выполнено | secured |
| Действительный @маркер подлинности@ и неверный доступ к памяти | Передача кода ошибки | secured | |
| Неверный @маркер подлинности@ p | - | secured | |
| BlockPermalock | Действительный @маркер подлинности@, правильная строка параметров, и @Read/Lock@ = 0 | Передача битов «постоянной блокировки» и @маркера подлинности@ | secured |
| Действительный @маркер подлинности@, неверная строка параметров, и @Read/Lock@ = 0 | Передача кода ошибки | secured | |
| Действительный @маркер подлинности@, правильная строка параметров, и @Read/Lock@ = 1 | Передача @маркера подлинности@, если выполнено | secured | |
| Действительный @маркер подлинности@, неверная строка параметров, и @Read/Lock@ = 1 | Передача кода ошибки | secured | |
| Неверный @маркер подлинности@ | - | secured | |
| Недопустимая команда (примечание 4) | Все, за исключением действительных команд, вставленных в промежутки между поочередно следующими командами Kill или Access в последовательности Kill или Access соответственно (см. 6.3.3.4.11.3.4 и 6.3.3.4.11.3.6) | - | secured |
| В противном случае действительные команды, за исключением команд Req_RN или BeginRound, вставленных в промежутки между поочередно следующими командами Kill или Access в последовательности Kill или Access соответственно (см. 6.3.3.4.11.3.4 и 6.3.3.4.11.3.6) | - | arbitrate |
1 BeginRound начинает новый цикл и может изменить сеанс. BeginRound также дает команду радиочастотной метке на загрузку нового случайного значения в его счетчик слота.
2 Как описано в 6.3.3.4.8, радиочастотная метка переключает свой флаг inventoried до определения условия.
3 Как описано в 6.3.3.4.11.3.4, если радиочастотная метка не поддерживает МЗР и второй МЗР параметра @Recom@, она игнорирует их значения и обрабатывает их, как будто они нулевые.
4 Запись «Недопустимая команда» должна означать несоответствующую команду, неподдерживаемую команду, команду с неверными параметрами, команду с ошибкой CRC, команду (отличную от BeginRound) с параметром @сеанса@, не соответствующим текущему выполняемому циклу инвентаризации, или любую другую команду, либо не опознанную, либо не выполняемую радиочастотной меткой.
C.7 Текущее состояние: killed (не обязательно)
Таблица переходов для состояния killed
Примечание - Запись «Недопустимая команда» должна означать неправильную команду, неподдерживаемую команду, команду с неверными параметрами, команду с ошибкой CRC, или любую другую команду, не опознанную, либо не выполняемую радиочастотной меткой.
МОДА 3: ТАБЛИЦЫ ОТВЕТОВ НА КОМАНДЫ
В таблицах от таблицы D.1 до таблицы D.17 определены ответы радиочастотных меток на команды УСО. Термин «@маркер подлинности@», используемый в таблицах перехода состояний, определен в 6.3.3.4.4, коды ошибки определены в таблице E.2; «слот» — это выходное значение счетчика слота, показанного на рисунке 43 и подробно описанного в приложении F; знак «-» в колонке «Ответ» означает, что радиочастотная метка не изменяет свои флаги SL, и inventoried, а также не передает ответ.
D.1 Ответ на команду: Power-up
Таблица ответа на команду Power-up
| Начальное состояние | Условие | Ответ | Следующее состояние |
|---|---|---|---|
| ready, arbitrate, reply, acknowledged, open, secured | Включение питания | - | ready |
| killed | Все | - | killed |
D.2 Ответ на команду: BeginRound
Таблица ответа на команду BeginRound (примечание 1)
| Начальное состояние | Условие | Ответ | Следующее состояние |
| ready, arbitrate, reply | Слот = 0; соответствие флагов inventoried и SL | Передача кода StoredCRC | reply |
| Слот <> 0; соответствие флагов inventoried и SL | - | arbitrate | |
| Иначе | - | ready | |
| acknowledged, open, secured | Слот = 0; соответствие флагов inventoried (примечание 2) и SL | Передача кода StoredCRC; переход inventoried (примечание 2) из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | reply |
| Слот <> 0; соответствие флагов inventoried (примечание 2) и SL | Переход inventoried (примечание 2) из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | arbitrate | |
| Иначе | Переход к inventoried из A \rightarrow B , если и только если новый сеанс соответствует предшествующему сеансу | ready | |
| killed | Все | - | killed |
1 BeginRound (в любом состоянии, отличном от killed) запускает новый цикл и может изменить сеанс. BeginRound также дает команду радиочастотной метке на загрузку нового случайного значения в его счетчик слота.
2 Как описано в 6.3.3.4.8, радиочастотная метка переключает свой флаг inventoried до определения условия.
D.3 Ответ на команду: NextSlot
Таблица ответа на команду NextSlot (примечание)
Примечание — См. таблицу D.17 для ответа радиочастотной метки на команду NextSlot, чей параметр @сеанса@ не соответствует текущему циклу инвентаризации.
D.4 Ответ на команду: ResizeRound
Таблица (примечание 2) ответа на команду ResizeRound (примечание 1)
1 ResizeRound, в состояниях arbitrate или reply, дает команду радиочастотной метке на загрузку нового случайного значения в его счетчик слота.
2 См. таблицу D.17 для ответа радиочастотной метки на команду NextSlot, чей параметр @сеанса@ не соответствует текущему циклу инвентаризации.
| Начальное состояние | Условие | Ответ | Следующее состояние |
| ready | Все | - | ready |
| arbitrate | Все | - | arbitrate |
| reply | Действительный код StoredCRC | См. таблицу 42 | acknowledged |
| Неверный код StoredCRC | - | arbitrate | |
| acknowledged | Действительный код StoredCRC | См. таблицу 42 | acknowledged |
| Неверный код StoredCRC | - | arbitrate | |
| open | Действительный @маркер подлинности@ | См. таблицу 42 | open |
| Неверный @маркер подлинности@ | - | arbitrate | |
| secured | Действительный @маркер подлинности@ | См. таблицу 42 | secured |
| Неверный @маркер подлинности@ | - | arbitrate | |
| killed | Все | - | arbitrate |
| Начальное состояние | Условие | Ответ | Следующее состояние |
|---|---|---|---|
| ready | Все | - | ready |
| arbitrate, reply, acknowledged, open, secured | Все | - | arbitrate |
| killed | Все | - | killed |
Таблица ответа на команду Req_RN
Таблица ответа на команду Select
Таблица ответа на команду Read
Таблица ответа на команду Write
Таблица ответа на команду Kill (примечание 1)
| Начальное состояние | Условие | Ответ | Следующее состояние |
| ready | Все | - | ready |
| arbitrate, reply, acknowledged | Все | - | arbitrate |
| open (примечание 2) | Действительный @маркер подлинности@ и «пароль уничтожения» = 0 | Передача кода ошибки | open |
| Действительный @маркер подлинности@ и неверный ненулевой «пароль уничтожения» | - | arbitrate | |
| Действительный @маркер подлинности@ и правильный ненулевой «пароль уничтожения» и @Recom@ = 0 | Передача @маркера подлинности@, если выполнено | killed | |
| Действительный @маркер подлинности@ и правильный ненулевой «пароль уничтожения» и @Recom@ <> 0 | Передача @маркера подлинности@, если выполнено | open | |
| Неверный @маркер подлинности@ | - | open | |
| secured (примечание 2) | Действительный @маркер подлинности@ и «пароль уничтожения» = 0 | Передача кода ошибки | secured |
| Действительный маркер подлинности и неверный ненулевой «пароль уничтожения» | - | arbitrate | |
| Действительный @маркер подлинности@ и правильный ненулевой «пароль уничтожения» и @Recom@ = 0 | Передача @маркера подлинности@, если выполнено | killed | |
| Действительный @маркер подлинности@ и правильный ненулевой «пароль уничтожения» и @Recom@ <> 0 | Передача @маркера подлинности@, если выполнено | secured | |
| Неверный маркер подлинности | - | secured | |
| killed | Все | - | killed |
1 См. также рисунок 47.
2 Как описано в 6.3.3.4.11.3.4, если радиочастотная метка не поддерживает МЗР и второй МЗР поля @Recom@, она игнорирует их значения и обрабатывает их, как будто они нулевые.
Таблица ответа на команду Lock
Таблица ответа на команду Access <*>
<*> См. также рисунок 49.
D.14 Ответ на команду: BlockWrite
Таблица ответа на команду BlockWrite
D.15 Ответ на команду: BlockErase
Таблица ответа на команду BlockErase
D.16 Ответ на команду: BlockPermalock
Таблица ответа на команду BlockPermalock
D.17 Ответ на команду: T2 timeout
Таблица ответа на команду T2 timeout
| Начальное состояние | Условие | Ответ | Следующее состояние |
|---|---|---|---|
| ready | Все | - | ready |
| arbitrate | Все | - | arbitrate |
| reply, acknowledged | См. рисунок 40 и таблицу 41 | - | arbitrate |
| open | Все | - | open |
| secured | Все | - | secured |
| killed | Все | - | killed |
D.18 Ответ на команду: Недопустимая команда
Таблица ответа на недопустимую команду
| Начальное состояние | Условие | Ответ | Следующее состояние |
| ready (примечание 1) | Все | - | ready |
| arbitrate (примечание 2) | Все | - | arbitrate |
| reply (примечание 2) | Все | - | reply |
| acknowledged (примечание 2) | Все | - | acknowledged |
| open (примечание 2) | Все, за исключением действительных команд, вставленных в последовательность команд Kill или Access в процедуре Kill или Access соответственно (см. 6.3.3.4.11.3.4 и 6.3.3.4.11.3.6) | - | open |
| В противном случае действительные команды, за исключением команд Req_RN или BeginRound, вставленных в последовательность команд Kill или Access в процедуре Kill или Access соответственно (см. 6.3.3.4.11.3.4 и 6.3.3.4.11.3.6) | - | arbitrate | |
| secured (примечание 2) | Все, за исключением действительных команд, вставленных в последовательность команд Kill или Access в процедуре Kill или Access соответственно (см. 6.3.3.4.11.3.4 и 6.3.3.4.11.3.6) | - | secured |
| В противном случае действительные команды, за исключением команд Req_RN или BeginRound, вставленных в последовательность команд Kill или Access в процедуре Kill или Access соответственно (см. 6.3.3.4.11.3.4 и 6.3.3.4.11.3.6) | - | arbitrate | |
| killed (примечание 1) | Все | - | killed |
1 Понятие «Недопустимая команда» означает несоответствующую команду, неподдерживаемую команду, команду с неверными параметрами, команду с ошибкой CRC, или любую другую команду, либо не опознанную, либо не выполняемую радиочастотной меткой.
2 Понятие «Недопустимая команда» означает несоответствующую команду, неподдерживаемую команду, команду с неверными параметрами, команду с ошибкой CRC, команду (не BeginRound) с параметром @сеанса@, не соответствующим текущему выполняемому циклу инвентаризации, или любую другую команду, либо не опознанную, либо не выполняемую радиочастотной меткой.
Если при выполнении команды доступа, выполняющей считывание из памяти или запись в память, радиочастотная метка обнаружила ошибку и если эта команда содержит @маркер подлинности@ (т.е. команда Read, Write, Kill, Lock, BlockWrite, BlockErase или BlockPermalock), то радиочастотная метка должна выполнить передачу кода ошибки, как показано в таблице E.1.
Формат ответа радиочастотной метки об ошибке
| Свойство | Заголовок | Код ошибки | RN | CRC-16c |
|---|---|---|---|---|
| Число битов | 1 | 8 | 16 | 16 |
| Описание | 1 | Код ошибки | @Маркер подлинности@ | - |
Если радиочастотная метка поддерживает специфицированные коды ошибок, она должна использовать специфицированные коды ошибок, приведенные в таблице E.2.
Если радиочастотная метка не поддерживает специфицированные коды ошибок, она должна выполнить передачу кода ошибки 000011112 (указывает на неспецифицированный код ошибки), приведенного в таблице E.2.
Коды ошибки радиочастотной метки
Радиочастотная метка должна выполнять передачу кодов ошибки только в состояниях open или secured.
Радиочастотная метка не должна выполнять передачу кода ошибки, если она приняла неверную команду доступа; вместо этого она должна игнорировать эту команду.
Если ошибка описывается более чем одним кодом ошибки, преимущество должен иметь более специфицированный код ошибки, он и должен быть передан радиочастотной меткой.
Для кода ошибки в качестве заголовка используется бит 1 в отличие от заголовка нормального ответа радиочастотной метки, для которого используется бит 0.
Как описано в 6.3.3.4.8, радиочастотные метки содержат средства реализации 15-битового счетчика слота. Как описано в 6.3.3.4.9, УСО используют счетчик слота для управления вероятностью ответа радиочастотной метки на команду BeginRound, ResizeRound или NextSlot. После приема команды BeginRound или ResizeRound радиочастотная метка предварительно загружает Q-битовое значение из RNG радиочастотной метки (см. 6.3.3.4.8) в свой счетчик слота. Значение Q — целое число в диапазоне (0, 15). Команда BeginRound определяет Q; команда ResizeRound может изменить Q из предшествующей ей команды BeginRound. После приема команды NextSlot радиочастотная метка декрементирует это значение слота. Радиочастотные метки переходят в состояние reply, когда их значение слота достигает 0000h. Счетчик слота выполняет непрерывный счет; это означает, что после уменьшения значения слота до 0000h следующая команда NextSlot вызовет переполнение и счет начнется в режиме вычитания со значения 7FFFh. Радиочастотные метки, которые вернулись в состояние arbitrate (например, из состояния reply) при значении слота 0000h, должны декрементировать свой счетчик слота из 0000h до 7FFFh по следующей команде NextSlot (в соответствии со значением @сеанса@) и, поскольку их значение слота теперь не нулевое, должны оставаться в arbitrate.
Приложение C и приложение D содержат таблицы, описывающие ответ радиочастотной метки на команды УСО; «слот» в этих таблицах является параметром.
Рисунок F.1 — Диаграмма состояния счетчика слота
МОДА 3: ПРИМЕР АЛГОРИТМА ВЫБОРА ПАРАМЕТРА Q СЧЕТЧИКА СЛОТА
На рисунке G.1 показан алгоритм того, как можно использовать УСО для задания параметра счета слота Q в команде BeginRound. Qfp — это значение Q в формате с плавающей запятой; УСО округляет Qfp до целого значения и заменяет им целое значение Q в команде BeginRound. Типовое значение C лежит в диапазоне 0,1 < C < 0,5. УСО обычно использует меньшее значение C, когда Q велико, и большее значение C, когда Q мало.
Рисунок G.1 — Пример алгоритма выбора параметра Q счетчика слота
МОДА 3: ПРИМЕР ИНВЕНТАРИЗАЦИИ И ДОСТУПА К РАДИОЧАСТОТНОЙ МЕТКЕ
H.1 Метод ASK: Пример инвентаризации и доступа к одиночной радиочастотной метке
На рисунке H.1 показаны шаги, по которым УСО выполняет инвентаризацию и доступ к одиночной радиочастотной метке для Метода ASK.
Примечание 1 — В некоторых случаях при необходимости должен добавляться Пакет CRC. Определение ситуаций см. в таблице 42.
Рисунок H.1 — Метод ASK: Пример инвентаризации и доступа к радиочастотной метке
H.2 Метод PJM: Пример инвентаризации и доступа к одиночной радиочастотной метке или к нескольким радиочастотным меткам
На рисунке H.2 показаны шаги, по которым УСО выполняет инвентаризацию и доступ к одиночной радиочастотной метке или к нескольким радиочастотным меткам для Метода PJM.
Примечание 1 — В некоторых ситуациях при необходимости должен добавляться Пакет CRC. Определение ситуаций см. в таблице 42.
Рисунок H.2 — Метод PJM: Пример инвентаризации и доступа к радиочастотной метке
МОДА 3: РАСЧЕТ 5-БИТОВОГО И 16-БИТОВОГО ЦИКЛИЧЕСКОГО ИЗБЫТОЧНОГО КОДА
I.1 Пример реализации кодека CRC-5
Пример типовой принципиальной схемы кодека CRC-5 показан на рисунке I.1.
Рисунок I.2 — Пример схемы кодека CRC-5
Для кодирования CRC-5 предварительно заносят в регистр CRC (т.е., Q[4:0]) значение 010012, затем подают кодируемые биты данных на вход ДАННЫЕ вперед СЗР по тактам CLK. После ввода всех битов данных регистр Q[4:0] содержит значение CRC-5.
Для декодирования CRC-5 предварительно заносят в регистр CRC (Q4:0]) значение 010012, затем подают принятые данные и код CRC-5, подлежащие декодированию {данные, CRC-5} на вход ДАННЫЕ вперед СЗР. Контроль CRC-5 пройден, если после ввода данных Q[4:0] = 000002.
Начальное значение регистра CRC-5
| Регистр | Предварительно установленное значение |
|---|---|
| Q0 | 1 |
| Q1 | 0 |
| Q2 | 0 |
| Q3 | 1 |
| Q4 | 0 |
Здесь приведен пример CRC-16, который радиочастотная метка должна вычислять при включении питания. Как показано на рисунке 41, Память UII содержит коды StoredCRC начиная с адреса 00h, данные StoredPC начинаются с адреса 10h, ноль или больше слов UII начиная с адреса 20h, слово XPC_W1 начиная с адреса 210h, и опциональное слово XPC_W2 начинается с адреса 220h. Как описано в 6.3.3.4.1.2.1, радиочастотная метка рассчитывает свой код StoredCRC по ее данным StoredPC и битам UII, исключая слова XPC_W1 и XPC_W2 из расчетов. Рисунок 40 приведен для показа примера значений данных StoredPC и слов UII <*>. В каждом последующем столбце добавлено еще одно слово памяти UII, всей памяти UII, записанной в самом правом столбце. Показанные значения данных StoredPC соответствуют числу записанных слов UII, с битами данных StoredPC 15h — 1Fh, установленными в ноль. Входные данные, помеченные «N/A», означают, что это слово памяти UII не участвует в расчете CRC.
<*> Очевидно, в оригинале стандарта ИСО/МЭК 18000-3 имелась в виду таблица I.2.
Пример содержания памяти UII радиочастотной метки
Пример типовой принципиальной схемы кодека CRC-16c показан на рисунке I.2, с использованием полинома и предварительной установки, определенной на рисунке 40 (полином, используемый для расчета CRC-16c, x16 + x12 + x5 + 1, соответствует Международному стандарту CRC-CCITT, Рекомендация ITU X.25). Приведенная схема применима для расчета как CRC-16, так и CRC-16c.
Рисунок I.2 — Пример схемы кодека CRC-16c
Для кодирования CRC-16c предварительно заносят в CRC регистр (т.е., Q[15:0]) значение FFFFh, затем подают кодируемые биты данных на вход ДАННЫЕ вперед СЗР по тактам CLK. После ввода всех битов данных регистр Q[15:0] содержит значение CRC-16c в дополнительном коде.
Для декодирования CRC-16c предварительно заносят в регистр CRC (Q[15:0]) значение FFFFh, затем подают принятые данные и биты CRC-16c {данные, CRC-16c} на вход ДАННЫЕ вперед СЗР по тактам CLK. Проверка CRC-16c пройдена, если значение Q[15:0] = D0Fh.
МОДА 3: МЕТОД ASK: МОДУЛЯЦИЯ СИГНАЛА В КАНАЛЕ СВЯЗИ «УСО-РАДИОЧАСТОТНАЯ МЕТКА»
J.1 Полоса частот радиосигнала, радиочастотная модуляция и детектирование радиосигнала
Рисунок J.1 демонстрирует полосу частот и модуляцию сигнала для соединения R=>T, генерируемого УСО, а также соответствующую продетектированную радиочастотной меткой огибающую сигнала, для модуляции типа DSB-ASK.
Данные в основной полосе частот DSB-ASK: 010
Данные полосы частот DSB-ASK: 010
Форма сигнала модуляции DSB-ASK
Форма сигнала продетектированного DSB-ASK
Рисунок J.1 — Модуляция в канале связи «УСО-радиочастотная метка»
Примечание — Модуляция РЧ сигнала DSB-ASK выполняется с соблюдением коэффициента модуляции, указанной в таблице 32.
МОДА 3: ПРИМЕР ОБМЕНА ПОТОКАМИ ДАННЫХ
K.1 Обзор обмена потоками данных
В следующем примере описан обмен данными между УСО и радиочастотной меткой, во время которого УСО читает «пароль уничтожения», хранимый в Резервной памяти радиочастотной метки. В этом примере предполагается, что:
- Радиочастотная метка идентифицирована и находится в состоянии acknowledged.
- Резервная память радиочастотной метки блокирована, но не «постоянной блокировкой», это значит, что УСО перед выполнением операции считывания должно передать «пароль доступа» и перевести радиочастотную метку в состояние secured.
- Случайные числа, генерируемые радиочастотной меткой (перечислены в не случайной последовательности, из соображений наглядности) имеют вид:
- UII радиочастотной метки длиной 64 бита.
- «Пароль доступа» радиочастотной метки ACCEC0DEh;.
- «Пароль уничтожения» радиочастотной метки DEADC0DEh;.
- 1-я половина пароля доступа после операции «ИСКЛЮЧАЮЩЕЕ ИЛИ» с RN16_2 = ACCEh
1602h = BACCh; - 2-я половина пароля доступа после операции «ИСКЛЮЧАЮЩЕЕ ИЛИ» с RN16_3 = C0DEh
1603h = D6DDh.
K.2 Содержимое памяти радиочастотной метки и значения поля блокировки
Таблица K.1 демонстрируют пример содержимого памяти радиочастотной метки и значений полей блокирования соответственно.
Содержимое памяти радиочастотной метки
| Банк памяти | Содержимое памяти | Адреса памяти | Значения, хранимые в памяти |
| TID | TID[15:0] | От 10h до 1Fh | 54E2h |
| TID[31:16] | От 00h до 0Fh | A986h | |
| UII | UII[15:0] | От 50h до 5Fh | 3210h |
| UII[31:16] | От 40h до 4Fh | 7654h | |
| UII[47:32] | От 30h до 3Fh | BA98h | |
| UII[63:48] | От 20h до 2Fh | FEDCh | |
| Данные StoredPC[15:0] | От 10h до 1Fh | 2000h | |
| Коды StoredCRC-16 [15:0] | От 00h до 0Fh | XXXXh как рассчитано (см. приложение I) | |
| Резервный | Пароль доступа [15:0] | От 30h до 3Fh | C0DEh |
| Пароль доступа [31:16] | От 20h до 2Fh | ACCEh | |
| Пароль уничтожения [15:0] | От 10h до 1Fh | C0DEh | |
| Пароль уничтожения [31:16] | От 00h до 0Fh | DEADh |
| Пароль уничтожения | Пароль доступа | Память UII | Память TID | Память пользователя | |||||
| 1 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | N/A | N/A |
K.3 Обмен потоками данных и последовательность команд
Обмен потоками данных выполняется в соответствии с процедурой Access, показанной на рисунке 49, с добавленной в конце командой Read. Последовательность команд УСО и ответов радиочастотной метки имеет вид:
В таблице K.3 подробно показаны команды УСО и ответы радиочастотной метки. Для ясности CRC-16c был опущен из всех команд и ответов.
Команды УСО и ответы радиочастотной метки
Примечание - Приведенный выше пример демонстрирует дополнительное использование защиты кодированием пароля доступа. Ответ радиочастотной метки на одном шаге УСО может использовать как параметр в команде для следующего шага.
МОДА 3: ФУНКЦИИ РАДИОЧАСТОТНОЙ МЕТКИ
Настоящее приложение приводит краткую информацию о функциях, доступных для радиочастотных меток, которые соответствуют МОДА 3.
L.1 Опциональные пароли радиочастотной метки
Пароль уничтожения: Метка может опционально поддерживать пароль уничтожения. Радиочастотная метка, которая не поддерживает «пароля уничтожения» работает так, как если бы она имела нулевой «пароль уничтожения», который «постоянно блокирован» для считывания/записи. См. 6.3.3.4.1.1.1.
Пароль доступа: Метка может опционально поддерживать пароль доступа. Радиочастотная метка, которая не поддерживает «пароль доступа» работает так, как если бы она имела нулевой «пароль доступа», который «постоянно блокирован» для считывания/записи. См. 6.3.3.4.1.1.2.
L.2 Опциональные банки памяти радиочастотной метки и их размер
Резервная память: Резервная память является опциональной. Если радиочастотная метка не поддерживает «пароль уничтожения» и «пароль доступа», то ей не нужно реализовывать Резервную память. Поскольку радиочастотная метка, не поддерживающая пароли, работает как будто она имеет нулевой пароль(и), «постоянно блокированный» для считывания/записи, эти пароли должны быть логически доступны в Резервной памяти, в области, указанной в разделах 6.3.3.4.1.1.10 и 6.3.3.4.1.1.2.
Память UII: Память UII необходима, но ее размер опционален. Минимальный размер 32 бита для хранения 16-битового CRC-16 и 16-битового слова PC. Память UII может быть больше 32 битов для хранения UII, опциональная длина которых может быть от 16 до 464 битов с шагом 16 битов, так же как обязательного слова XPC_W1 и опционального слова XPC_W2. См. 6.3.3.4.1.1.2.
Память TID: Память TID необходима, но ее размер опционален. Минимальный размер памяти TID содержит 8 битов для размещения идентификатора класса по ГОСТ Р ИСО/МЭК 15963, так же как достаточную для УСО идентифицирующую информацию для однозначной идентификации Команд пользователя и/или опциональных функций, поддерживаемых радиочастотной меткой. Память TID опционально может содержать определенные изготовителем данные. См. 6.3.3.4.1.4.
Память пользователя: Память пользователя опциональна. См. 6.3.3.4.1.4, 6.3.3.4.1.4.1 и 6.3.3.4.1.4.2.
L.3 Опциональные команды радиочастотной метки
Команды изготовителя: Радиочастотная метка может поддерживать специальные «команды изготовителя». См. 6.0.9.
Команды пользователя: Радиочастотная метка может поддерживать «команды пользователя». См. 6.0.8.
Access: Радиочастотная метка может поддерживать команду Access. См. 6.3.3.4.11.3.6.
BlockWrite: Радиочастотная метка может поддерживать команду BlockWrite. См. 6.3.3.4.11.3.7.
BlockErase: Радиочастотная метка может поддерживать команду BlockErase. См. 6.3.3.4.11.3.8.
BlockPermalock: Радиочастотная метка может поддерживать команду BlockPermalock. См. 6.3.3.4.11.3.9.
Kill: Радиочастотная метка может поддерживать команду Kill. Обязательна только поддержка третьего МЗР параметра @Recom@. См. 6.3.3.4.11.3.4.
L.4 Опциональный формат кодов ошибок радиочастотной метки
Радиочастотная метка может поддерживать специфицированные коды ошибок или неспецифицированные коды ошибок. См. приложение E.
L.5 Опциональная функциональность радиочастотной метки
Радиочастотная метка может поддерживать UMI <*> одним из двух методов. См. 6.3.3.4.1.2.2.
<*> Индикатор пользовательской памяти.
Радиочастотная метка может поддерживать второе слово XPC (XPC_W2). См. 6.3.3.4.1.2.2 и 6.3.3.4.1.2.5.
Радиочастотная метка может поддерживать работу с МЗР и вторым МЗР параметра @Recom@. См. 6.3.3.4.4.7, 6.3.3.4.10 и 6.3.3.4.11.3.4.
Радиочастотная метка может выполнять защиту кодированием. См. 6.3.3.4.11.3.3.
L.6 Дополнительные возможности радиочастотной метки
Радиочастотная метка может дополнительно поддерживать работу Методом PJM (см. раздел 6).
ЦИКЛИЧЕСКИЙ ИЗБЫТОЧНЫЙ КОД (CRC) (16 БИТ)
M.1 Метод обнаружения ошибок CRC
МОДА 1: Циклический избыточный код (CRC) рассчитывается по всем данным, содержащимся в сообщении, начиная от флагов до конца данных включительно. Этот CRC используется со стороны УСО для радиочастотной метки, и со стороны радиочастотной метки для УСО, по обстоятельствам.
МОДА 2: Циклический избыточный код (CRC) вычисляется от окончания поля стартового флага. Этот CRC используется только со стороны УСО для радиочастотной метки.
| Тип CRC | Длина | Полином | Направление | Предустановка | Вычет |
|---|---|---|---|---|---|
| [10] | 16 бит | x16 + x12 + x5 + 1 = 8408h | Обратный | FFFFh | F0B8h |
Чтобы добавить дополнительную защиту от сдвиговых ошибок, делается дальнейшее преобразование вычисленного CRC. К сообщению для передачи присоединяется дополнительный код вычисленного CRC. Это преобразование включено в нижеприведенный пример.
Для простоты использования 2 байта CRC часто также включают в пересчет при проверке принятых сообщений. В этом случае ожидаемое вычисленное значение для сгенерированного CRC — это остаток от F0B8h.
Этот пример на языке C иллюстрирует один из методов расчета CRC по заданному набору байтов, включенных в сообщение.
ЦИКЛИЧЕСКИЙ ИЗБЫТОЧНЫЙ КОД (CRC) ДЛЯ МОДА 2 (32 БИТА)
N.1 Метод обнаружения ошибки CRC 32
Циклический избыточный код (CRC 32) рассчитывается по всем данным, содержащимся в ответе, от конца флага до конца данных включительно. CRC используется для ответа радиочастотной метки УСО. См. таблицу N.1.
| Длина | Полином | Направление | Предустановка | Вычет |
|---|---|---|---|---|
| 32 бита | x32 + x26 + x23 + x22 + x16 + x12 + x11 + x10 + x8 + x7 + x5 + x4 + x2 + x1 + 1 = EDB88320h | Обратный | FFFFFFFFh | 2144DF1Ch |
Чтобы добавить дополнительную защиту от сдвиговых ошибок, делается дальнейшее преобразование рассчитанного CRC. К сообщению для передачи присоединяется дополнительный код рассчитанного CRC. Это преобразование включено в нижеприведенный пример.
Для простоты использования 2 байта CRC часто также включают в пересчет при проверке принятых сообщений. В этом случае ожидаемое расчетное значение для сгенерированного CRC — это остаток от 2144DF1Ch.
Этот пример на языке C иллюстрирует один из методов расчета CRC по заданному набору байтов, включенных в сообщение.
Эта программа после запуска должна выдать следующее:
N.3 Практический пример расчета CRC 32
Этот пример относится к команде с типом ответа «короткий ответ» на считывание двух слов из памяти радиочастотной метки, начиная с адреса 10h.
«Специальный идентификатор» радиочастотной метки в этом примере имеет значение 00030002h, а номер команды определен как 1234h. Ячейка памяти радиочастотной метки может содержать любое значение, в этом примере оно принимается таким, как в таблице N.2:
Пример значений, находящихся в памяти радиочастотной метки
| Адрес | Содержимое |
|---|---|
| 10h | 0010h |
| 11h | 0011h |
Ответ в этом примере состоит из следующих полей:
- « Временнбя метка», имеющая значение номера переданной команды '1234h';
- «Специальный идентификатор» радиочастотной метки '00030002h', передаваемый двумя словами, первым передается младшее слово;
- Содержимое двух прочитанных ячеек памяти, первым передается младший адрес: '0010h' '0011h';
- CRC: 'C7D5219Fh' где '219Fh' — младшее слово, которое передается первым.
Ответ передается в следующем виде: 1234 0002 0003 0010 0011 219F C7D5
1 CRC, которое в конечном счете передается, 'C7D5219Fh' присутствует в виде 'Рассчитанное CRC в устройстве опроса' на шаге 6, после каждого из слов, данных в ответе и включенных в расчет.
Последующий расчет со следующими двумя словами (отправленный CRC) приводит к окончательному результату, значением которого должен быть остаток '2144DF1Ch'.
2 CRC передается как два слова, младшее слово передается первым.
3 Каждое слово передается начиная с младшего значащего бита.
ИЗВЕСТНЫЕ ВОЗМОЖНЫЕ ПЕРЕКРЕСТНЫЕ ВЗАИМОДЕЙСТВИЯ МЕЖДУ МОДА, ОПРЕДЕЛЕННЫМИ В НАСТОЯЩЕМ СТАНДАРТЕ
Перекрестные взаимодействия неизвестны.
Примечание - Перекрестные взаимодействия маловероятны, так как эти три режима совершенно различны и у всех обеспечивается высокий уровень целостности данных (ITF, кадрирование, CRC).
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ НАЦИОНАЛЬНЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ МЕЖДУНАРОДНОМ СТАНДАРТЕ
| Обозначение ссылочного национального стандарта | Степень соответствия | Обозначение и наименование ссылочного международного стандарта |
| ГОСТ Р ИСО/МЭК 7816-6-2013 | IDT | ISO/IEC 7816-6:2004 <*> «Карты идентификационные. Карты на интегральных схемах. Часть 6. Межотраслевые элементы данных для обмена» |
| ГОСТ Р ИСО/МЭК 15693-1-2013 | IDT | ISO/IEC 15693-1:2010 «Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты удаленного действия. Часть 1. Физические характеристики» |
| ГОСТ Р ИСО/МЭК 15693-2-2013 | IDT | ISO/IEC 15693-2:2006 «Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты удаленного действия. Часть 2. Воздушный интерфейс и инициализация» |
| ГОСТ Р ИСО/МЭК 15693-3-2011 | IDT | ISO/IEC 15693-3:2009 «Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты удаленного действия. Часть 3. Антиколлизия и протокол передачи данных» |
| ГОСТ Р ИСО/МЭК 15963-2011 | IDT | ISO/IEC 15963:2009 «Информационные технологии. Радиочастотная идентификация для управления предметами. Уникальная идентификация радиочастотных меток» |
| ГОСТ Р ИСО/МЭК 18046-2009 | IDT | ISO/IEC 18046:2006 <**> «Автоматическая идентификация. Идентификация радиочастотная. Методы испытаний технических характеристик устройств радиочастотной идентификации» |
| ГОСТ Р ИСО/МЭК 19762-1-2011 | IDT | ISO/IEC 19762-1:2008 «Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 1. Общие термины в области АИСД» |
| ГОСТ Р ИСО/МЭК 19762-2-2011 | IDT | ISO/IEC 19762-2:2008 «Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 2. Оптические носители данных (ОНД)» |
| ГОСТ Р ИСО/МЭК 19762-3-2011 | IDT | ISO/IEC 19762-3:2008 «Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 3. Радиочастотная идентификация» |
| ГОСТ Р ИСО/МЭК 19762-4-2011 | IDT | ISO/IEC 19762-4:2008 «Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 4. Общие понятия в области радиосвязи» |
| ГОСТ Р 56914-2016 | IDT | ISO/IEC TR 18047-3:2011 «Информационные технологии. Методы испытаний на соответствие устройств радиочастотной идентификации. Часть 3. Методы испытаний радиоинтерфейса для связи на частоте 13,56 МГц» |
| Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичные стандарты. -------------------------------- <*> Действует ISO/IEC 7816-6:2016. <**> Действуют ISO/IEC 18046-1:2011, ISO/IEC 18046-2:2011, ISO/IEC 18046-3:2012, ISO/IEC 18046-4:2015. | ||
СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖДУНАРОДНЫХ И РУССКИХ КОМАНД, ПАРАМЕТРОВ И ТЕХНИЧЕСКИХ ТЕРМИНОВ
Сведения о соответствии международных и русских команд приведены в таблице ДБ.1.
Сведения о соответствии международных и русских параметров приведены в таблице ДБ.2.
Сведения о соответствии международных и русских технических терминов приведены в таблице ДБ.3.
СОПОСТАВЛЕНИЕ СТРУКТУРЫ НАСТОЯЩЕГО СТАНДАРТА СО СТРУКТУРОЙ ПРИМЕНЕННОГО В НЕМ МЕЖДУНАРОДНОГО СТАНДАРТА
| Структура настоящего стандарта | Структура международного стандарта ИСО/МЭК 18000-3:2010 |
| Приложение ДА Сведения о соответствии ссылочных национальных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте | - |
| Приложение ДБ Сведения о соответствии международных и русских команд, параметров и технических терминов | - |
| Приложение ДВ Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта | - |
| Примечание — Сопоставление структуры стандартов приведено, начиная с приложения ДА, так как предыдущие разделы стандартов идентичны. | |
БИБЛИОГРАФИЯ
| [1] | ИСО/МЭК 18000-1, Информационные технологии. Радиочастотная идентификация для управления предметами. Часть 1. Рекомендуемая архитектура и определение параметров, подлежащих стандартизации |
|---|---|
| [2] | Стандарты данных радиочастотной метки EPC (версия 1.3 и выше) (EPCglobal Tag Data Standards (Version 1.3 and above) EPCglobalTM) |
| [3] | ИСО/МЭК 15962, Информационные технологии. Радиочастотная идентификация (РЧИ) для управления предметами. Протокол данных: правила кодирования данных и логические функции памяти |
| [4] | ГОСТ Р ИСО/МЭК 7810-2015, Карты идентификационные. Физические характеристики |
| [5] | ИСО/МЭК 15961-3:2019, Информационные технологии. Протокол передачи данных для радиочастотной идентификации для управления предметами. Часть 3. Структуры данных радиочастотной идентификации |
| [6] | ИСО/МЭК 15961-2, Информационные технологии. Протокол передачи данных для радиочастотной идентификации для управления предметами. Часть 2. Регистрация структур данных радиочастотной идентификации |
| [7] | ИСО/МЭК 13239, Информационные технологии. Телекоммуникации и обмен информацией между системами. Процедуры высокого уровня управления каналом передачи данных (HDLC) |
| [8] | ИСО/МЭК 15961, Информационные технологии. Радиочастотная идентификация (РЧИ) для управления предметами. Протокол передачи данных: интерфейс приложения |
| УДК 681.5.015:621.3:006.354 | ОКС 35.040 |
| Ключевые слова: информационные технологии, радиочастотная идентификация, радиоинтерфейс, радиочастотная метка, устройство опроса | |
