ГОСТ Р 58246-2018/IEC/TR 61602:1996. Национальный стандарт Российской Федерации. Соединители, используемые в области аудио-, видео- и аудиовизуальной техники

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 58246-2018Действующий акт

(утв. и введен в действие Приказом Росстандарта от 17.10.2018 № 802-ст)

Примечание

Документ введен в действие с 1 апреля 2019 года.

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 17 октября 2018 г. № 802-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СОЕДИНИТЕЛИ, ИСПОЛЬЗУЕМЫЕ
В ОБЛАСТИ АУДИО-, ВИДЕО- И АУДИОВИЗУАЛЬНОЙ ТЕХНИКИ

Connectors used in field
of audio, video and audiovisual engineering

(IEC/TR 61602:1996, IDT)

ГОСТ Р 58246-2018/IEC/TR 61602:1996

ОКС 31.220.10

ОКПД2: 26.3

26.4

27.51

Дата введения

1 апреля 2019 года

Предисловие

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-технический центр сертификации электрооборудования „ИСЭП“ (АНО „НТЦСЭ „ИСЭП“) на основе собственного перевода на русский язык англоязычной версии международного документа, указанного в пункте 4»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 452 «Безопасность аудио-, видео-, электронной аппаратуры, оборудования информационных технологий и телекоммуникационного оборудования»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 октября 2018 г. № 802-ст

4 Настоящий стандарт идентичен международному документу IEC/TR 61602:1996 «Соединители, используемые в области аудио-, видео- и аудиовизуальной техники» [IEC/TR 61602:1996 «Connectors used in the field of audio, video and audiovisual engineering», включая изменение 1 (2008), IDT].

Изменение к указанному международному документу внесено в текст настоящего стандарта.

Международный документ разработан техническим комитетом TC 100 «Аудио-, видео- и мультимедийные системы и оборудование» Международной электротехнической комиссии (IEC).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение к международному стандарту

Международная электротехническая комиссия (МЭК) является всемирной организацией по стандартизации, в которую входят все национальные комитеты по электротехнике (национальные комитеты МЭК). Цель МЭК — развитие международного сотрудничества по всем вопросам стандартизации в области электрики и электроники. Для этого, кроме осуществления других видов деятельности, МЭК публикует международные стандарты, технические требования, технические отчеты, технические требования открытого доступа (ТТОД) и руководства (далее — публикации МЭК). Их подготовка возлагается на технические комитеты. Любой национальный комитет МЭК, заинтересованный в объекте рассмотрения, может принять участие в этой подготовительной работе. Международные, правительственные и неправительственные организации, сотрудничающие с МЭК, также принимают участие в этой подготовительной работе. МЭК тесно сотрудничает с Международной организацией по стандартизации (ИСО) на условиях, определенных в соглашении между этими двумя организациями.

Официальные решения или соглашения МЭК по техническим вопросам выражают, насколько это возможно, международное согласованное мнение по относящимся к проблеме вопросам, так как каждый технический комитет имеет представителей от всех заинтересованных национальных комитетов МЭК.

Выпускаемые документы имеют форму рекомендаций для международного использования, публикуются в форме стандартов, технических условий, технических отчетов или руководств и принимаются национальными комитетами МЭК именно в таком качестве.

В целях содействия международной унификации национальные комитеты МЭК обязуются применять публикации МЭК в их национальных и региональных публикациях с максимальной степенью приближения к исходным. Любые расхождения между публикацией МЭК и соответствующей национальной или региональной публикацией должны быть четко обозначены в последней.

МЭК не предоставляет никакой маркировки соответствия и не несет ответственности за любое оборудование, заявленное как соответствующее одному из стандартов, разработанных МЭК.

Необходимо обратить внимание на то, что некоторые элементы данного технического отчета могут быть предметом патентного права. МЭК не несет ответственность за идентификацию частично или полностью такого патентного права.

Основная задача технических комитетов МЭК заключается в подготовке международных стандартов. В исключительных случаях технический комитет может внести предложение о публикации технического отчета одного из следующих типов:

типа 1, в том случае, когда необходимая поддержка не может быть получена для публикации международного стандарта, несмотря на неоднократные усилия;
типа 2, в том случае, когда предмет рассмотрения все еще находится в стадии технической разработки или, по какой-либо причине, имеется перспективное, но не срочное заключение соглашения по международному стандарту;
типа 3, в том случае, когда технический комитет собрал данные, отличные от тех, которые обычно публикуются в качестве международного стандарта, например, данные, относящиеся к последним техническим достижениям.

Технические отчеты типов 1 и 2 подлежат рассмотрению в течение трех лет после публикации, чтобы решить, могут ли они быть преобразованы в международные стандарты. Технические отчеты типа 3 не должны пересматриваться до тех пор, пока предоставляемые ими данные не перестанут считаться действительными или полезными.

МЭК/ТО 61602, который является техническим отчетом типа 3, был подготовлен подкомитетом TC 100C: «Оборудование и системы в области аудио-, видео- и аудиовизуальной техники» технического комитета TC 100 «Аудио-, видео- и мультимедийные системы и оборудование» МЭК.

Текст настоящего технического отчета основан на следующих документах:

Проект стандарта для голосования	Отчет о голосовании
84/418/FDIS	100C/6/RVD

Полную информацию о голосовании по одобрению настоящего технического отчета можно найти в вышеуказанном отчете о голосовании.

Технический отчет типа 3 носит информационный характер, и его следует рассматривать в качестве международного стандарта.

В настоящее издание включено изменение от сентября 2008 года.

1 Общие положения

1.1 Область применения и объект рассмотрения

Настоящий стандарт устанавливает требования к идентификации и применению соединителей в области аудио-, видео- и аудиовизуальной техники и предназначен для использования совместно со стандартами на применение, например МЭК 60268-11 и стандартами, устанавливающими требования к электрическим и механическим характеристикам соединителей, например МЭК 60130, при их наличии.

Стандарты, устанавливающие требования к электрическим и механическим характеристикам соединителей, используемых в области аудио-, видео- и аудиовизуальной техники, издаются на регулярной основе. По историческим причинам применения некоторых из этих соединителей в настоящее время опережают выпуск соответствующих стандартов на конечную продукцию, что создает трудности в четкой идентификации соединителей, указанных в справочных целях в стандартах на применение, например МЭК 60268-11.

Настоящий стандарт предназначен для обеспечения идентификации, необходимой для использования в стандартах на применение, и содержит следующую информацию:

главный указатель, содержащий информацию о применении.

Главный указатель предназначен для целей ознакомления с кратким описанием всех соединителей, приведенных в настоящем стандарте, а также является оглавлением стандартных спецификаций;

указатель популярных наименований.

Указатель популярных наименований обеспечивает идентификацию через популярные наименования, с помощью которых обычно идентифицируют эти соединители;

стандартные спецификации.

Каждый соединитель или линейку соединителей идентифицируют по стандартным спецификациям. Каждая стандартная спецификация содержит следующую информацию:

краткое описание функций;
основные размеры;
типовые электрические характеристики;
ссылочные стандарты МЭК.

Основные размеры и типовые электрические характеристики предоставлены только для обеспечения достоверной идентификации, а рисунки не предназначены для представления конструкции компонента.

1.2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание ссылочного стандарта (включая все изменения к нему).

Полные технические характеристики соединителей приведены в следующих стандартах:

IEC 60130-9:1989 <*>, Connectors for frequencies below 3 MHz — Part 9: Circular connectors for radio and associated sound equipment (Соединители для частот ниже 3 МГц. Часть 9. Круглые соединители для радио и соответствующего звукового оборудования)

<*> Заменен на IEC 60130-9:2011. Однако для однозначного соблюдения требований настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

IEC 60169-2:1965 <**>, Radiofrequency connectors — Part 2: Coaxial unmatched-connector (Радиочастотные соединители. Часть 2. Коаксиальный несогласованный соединитель)

<**> Отменен. Однако для однозначного соблюдения требований настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

IEC 60169-8:1978 <***>, Radio-frequency connectors — Part 8: R.F. coaxial connectors with inner diameter of outer conductor 6,5 mm (0,256 in) with bayonet lock — Characteristic impedance 50 ohms (Type BNC) [Радиочастотные соединители. Часть 8. РЧ коаксиальные соединители с внутренним диаметром внешнего проводника 6,5 мм (0,256 дюйма) с байонетным креплением. Характеристический импеданс 50 Ом (тип BNC)]

<***> Заменен на IEC 60169-8:2007. Однако для однозначного соблюдения требований настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

IEC 60169-12:1979, Radio-frequency connectors — Part 12: R.F. coaxial connectors with screw coupling, unmatched (Type UHF) [Радиочастотные соединители. Часть 12. РЧ коаксиальные соединители с винтовым соединением, несогласованные (тип UHF)]

IEC 60169-24:1991 <*4>, Radio-frequency connectors — Part 24: Radio-frequency coaxial connectors with screw coupling, typically for use in 75 ohm cable distribution systems (Type F) [Радиочастотные соединители. Часть 24. Радиочастотные коаксиальные соединители с винтовым соединением, обычно используемые в системах кабельного распределения 75 Ом (тип F)]

<*4> Заменен на IEC 60169-24:2009. Однако для однозначного соблюдения требований настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

IEC 60268-11:1987, Sound system equipment — Part 11: Application of connectors for the interconnection of sound system components (Оборудование звуковых систем. Часть 11. Применение соединителей для подключения компонентов звуковых систем)

IEC 60268-12:1987, Sound system equipment — Part 12: Application of connectors for broadcast and similar use (Оборудование звуковых систем. Часть 12. Применение соединителей для широковещания и аналогичного использования)

IEC 60574-3:1983 <*5>, Audiovisual, video and television equipment and systems — Part 3: Connectors for the interconnection of equipment in audiovisual systems (Аудиовизуальное, видео- и телевизионное оборудование и системы. Часть 3. Соединители для прямого подключения оборудования в аудиовизуальных системах)

IEC 60574-18:1987 <*5>, Audiovisual, video and television equipment and systems — Part 18: Connectors for automatic slide projectors with built-in triacs for audiovisual application (Аудиовизуальное, видео- и телевизионное оборудование и системы. Часть 18. Соединители для автоматических диапроекторов со встроенными триаками для аудиовизуального применения)

IEC 60603-11:1992, Connectors for frequencies below 3 MHz for use with printed boards — Part 11: Detail specification for concentric connectors (dimensions for free connectors and fixed connectors) [Соединители для частот ниже 3 МГц для использования с печатными платами. Часть 11. Детальная спецификация для концентрических соединителей (размеры для свободных и фиксированных соединителей)]

IEC 60807-9:1993, Rectangular connectors for frequencies below 3 MHz — Part 9: Detail specification for a range of peritelevision connectors (Прямоугольные соединители для частот ниже 3 МГц. Часть 9. Детальная спецификация для ряда соединителей для подключения дополнительной аппаратуры к телевизору)

IEC 60933-1:1988 <*5>, Audio, video and audiovisual systems — Interconnections and matching values — Part 1: 21-pin connector for video systems — Application No 1 [Аудио-, видео- и аудиовизуальные системы. Межсоединения и согласующиеся значения. Часть 1. 21-контактный соединитель для видеосистем. Приложение № 1]

<*5> Отменен. Однако для однозначного соблюдения требований настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

IEC/TR 60933-2:1991 <*>, Audio, video and audiovisual systems — Interconnections and matching values — Part 2: 21-pin connector for video systems — Application No 2 [Аудио-, видео- и аудиовизуальные системы. Межсоединения и согласующиеся значения. Часть 2. 21-контактный соединитель для видеосистем. Приложение № 2]

IEC 60933-4:1994 <*>, Audio, video and audiovisual systems — Interconnections and matching values — Part 4: Connector and cordset for domestic digital bus (D2B) [Аудио-, видео- и аудиовизуальные системы. Межсоединения и согласующиеся значения. Часть 4. Соединитель и кабельная сборка для домашней цифровой шины (шины D2B)]

<*> Отменен. Однако для однозначного соблюдения требований настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

IEC 61076-4-105:1995, Connectors with assessed quality for use in d.c., low-frequency analogue and in digital high-speed data applications — Part 4: Printed board connectors — Section 105: Detail specification for 9 mm circular connector with 3 to 8 contacts for use in a wide range of applications including the telecommunication and audio industry (Соединители с оцененным качеством, используемые при постоянном токе, низкочастотной аналоговой и цифровой высокоскоростной передаче данных. Часть 4. Соединители печатной платы. Раздел 105. Детальная спецификация для 9-миллиметрового круглого соединителя 9-миллиметрового с 3 — 8 контактами для использования в широком диапазоне применений, включая производство телекоммуникационной и аудиоаппаратуры)

2 Главный указатель

Описание соединителя	Применение		Стандарт на требования к электрическим и механическим характеристикам	Стандарт на применение	Изготовитель	Примечания	Каталожный номер стандартной спецификации
Описание соединителя	Общее	Специальное		Стандарт на применение	Изготовитель	Примечания	Каталожный номер стандартной спецификации

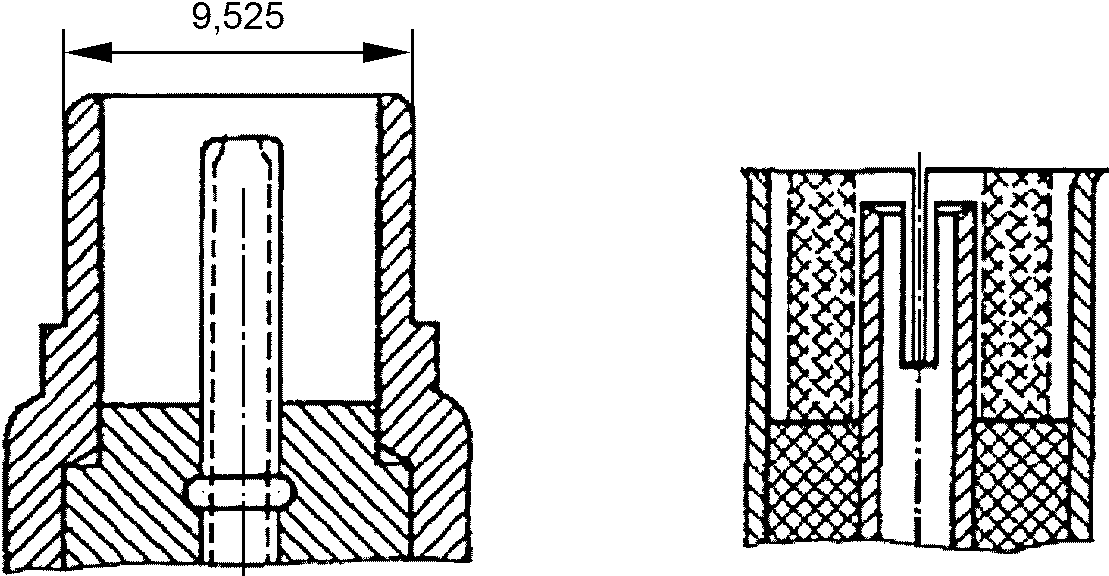

Коаксиальный, несогласованный	Общее	Общее	МЭК 60169-2	МЭК 60574-3	По всему миру	-	01

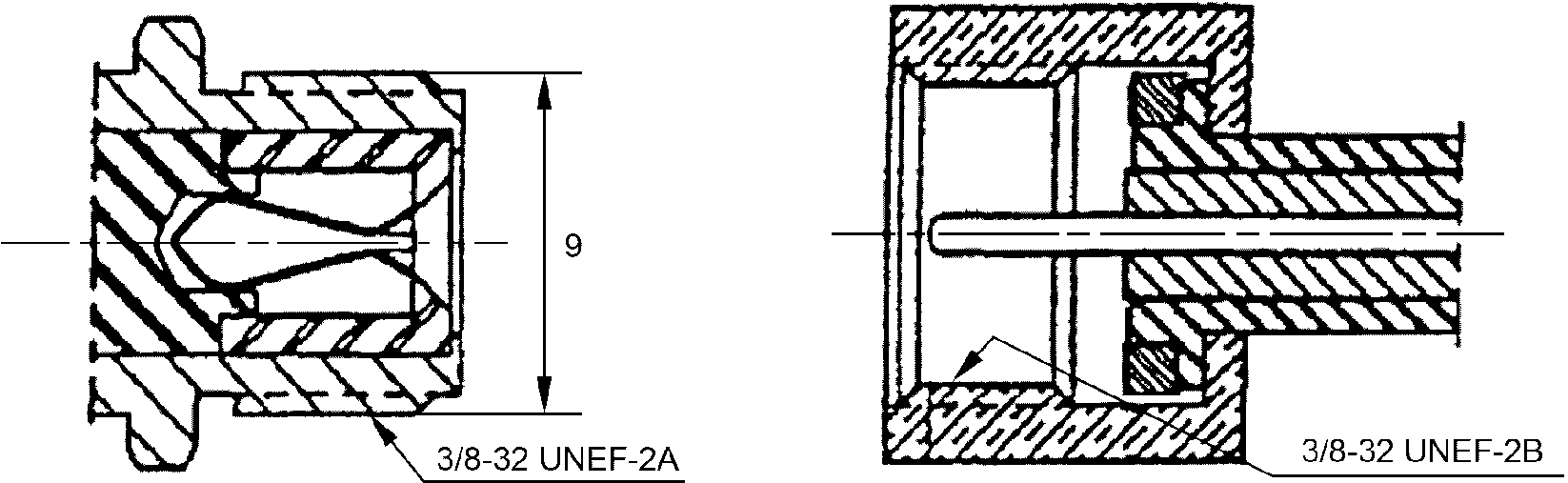

Коаксиальный, 75 Ом (F-соединитель)	RF	-	МЭК 60169-24	Отсутствует		-	02

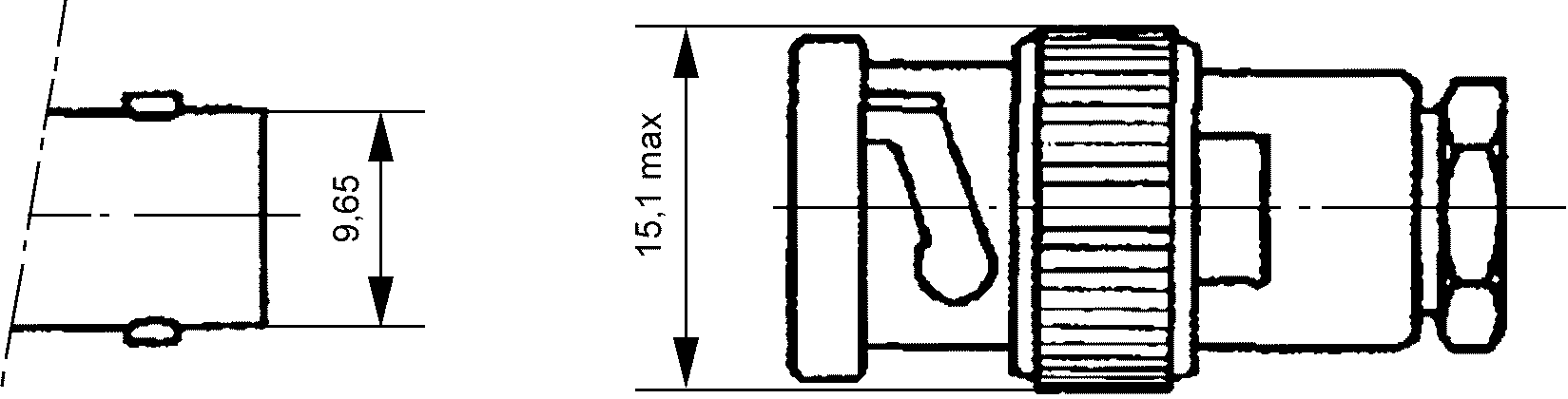

Коаксиальный, 50 Ом (BNC-соединитель)	RF	-	МЭК 60169-8	Отсутствует		-	03

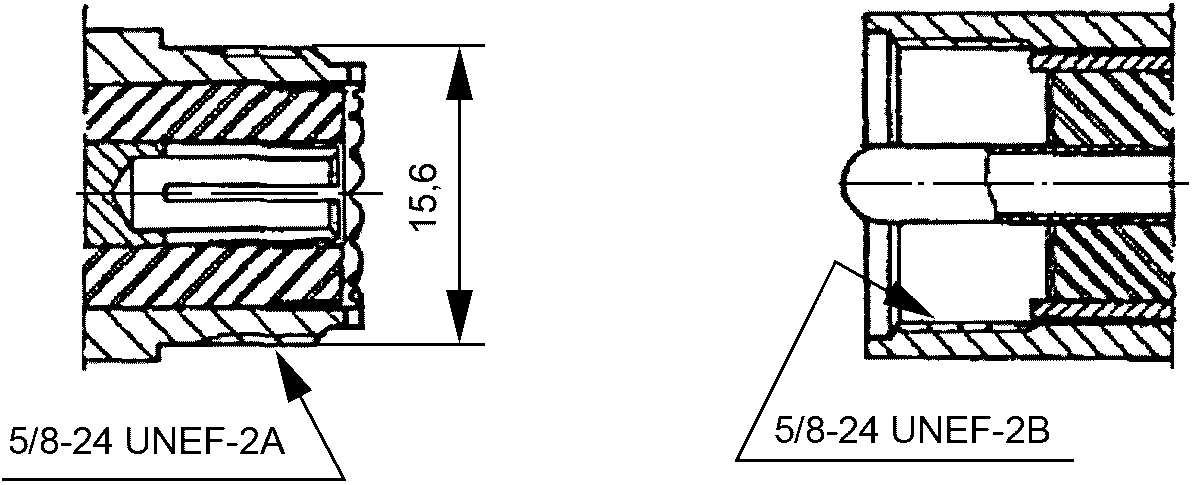

Коаксиальный (тип UHF)	RF/UHF	-	МЭК 60169-12	Отсутствует		-	04

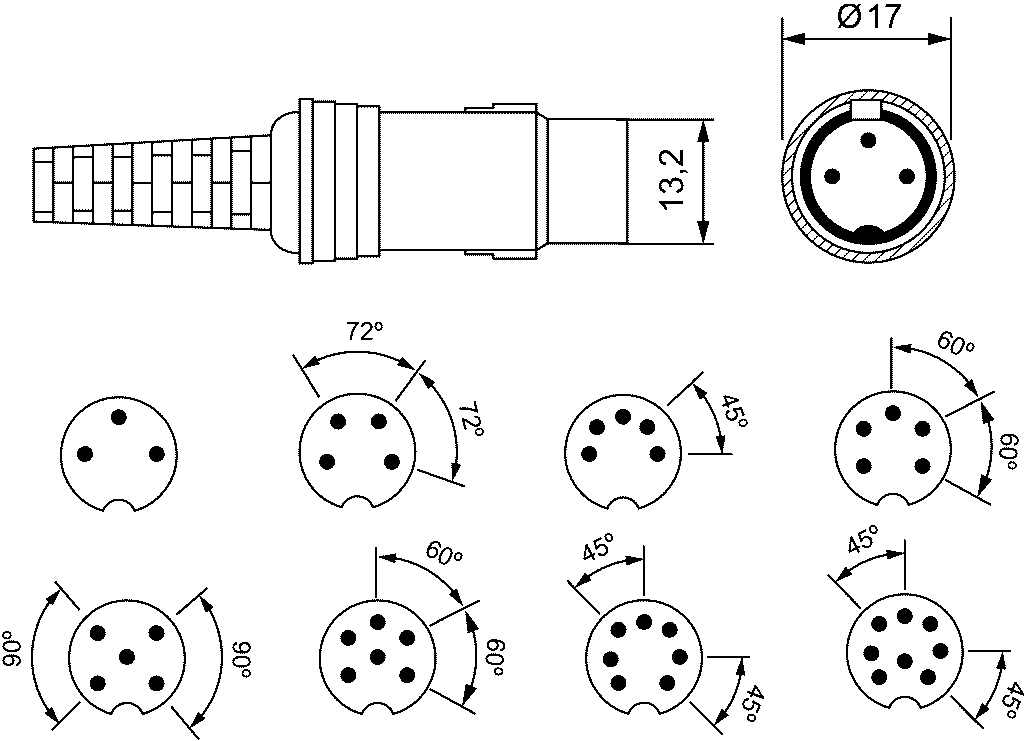

Круглый, 3 — 8-контактный	Аудио	Общее	МЭК 60130-9	МЭК 60268-11, МЭК 60574-3		«DIN»	05

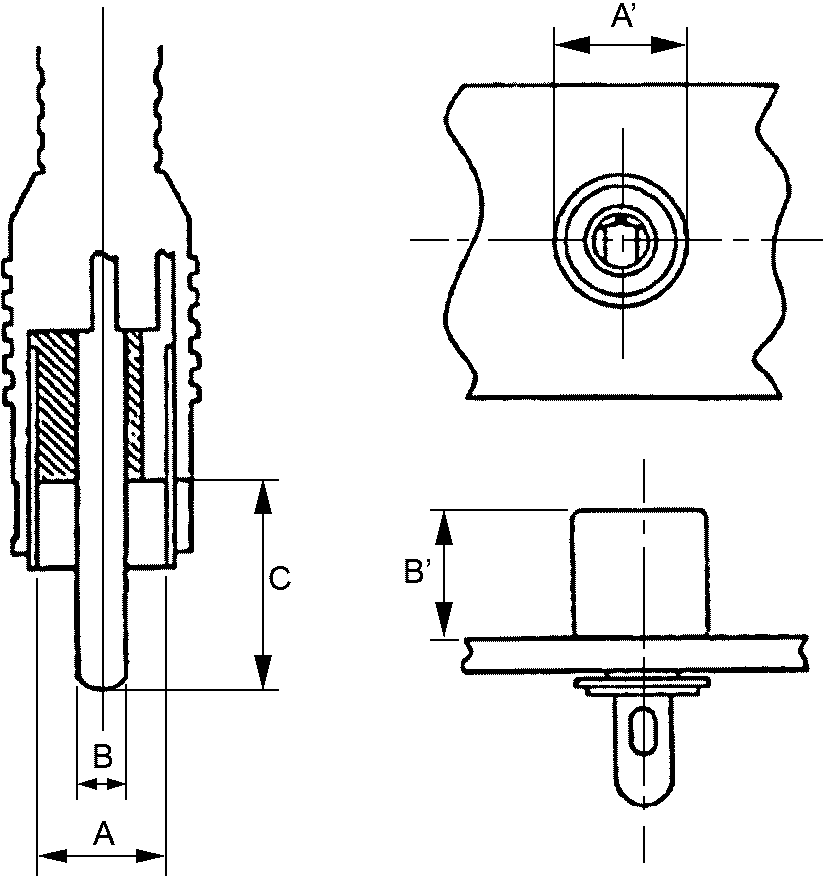

Концентрический, 3,2-миллиметровый	AV/RF	Общее	Отсутствует	МЭК 60268-11, МЭК 60574-3		«Фоно»	06

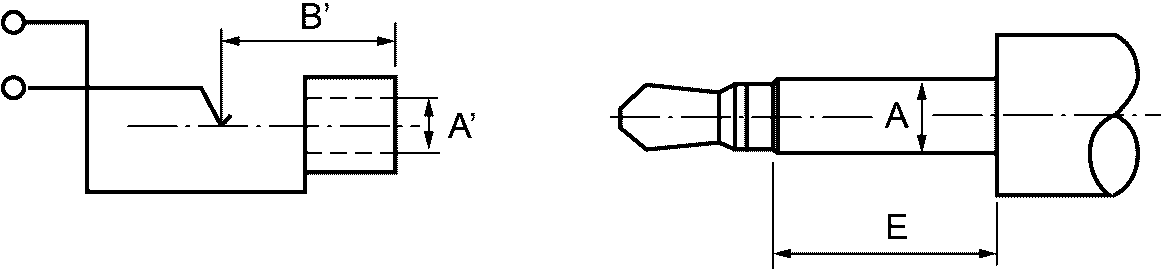

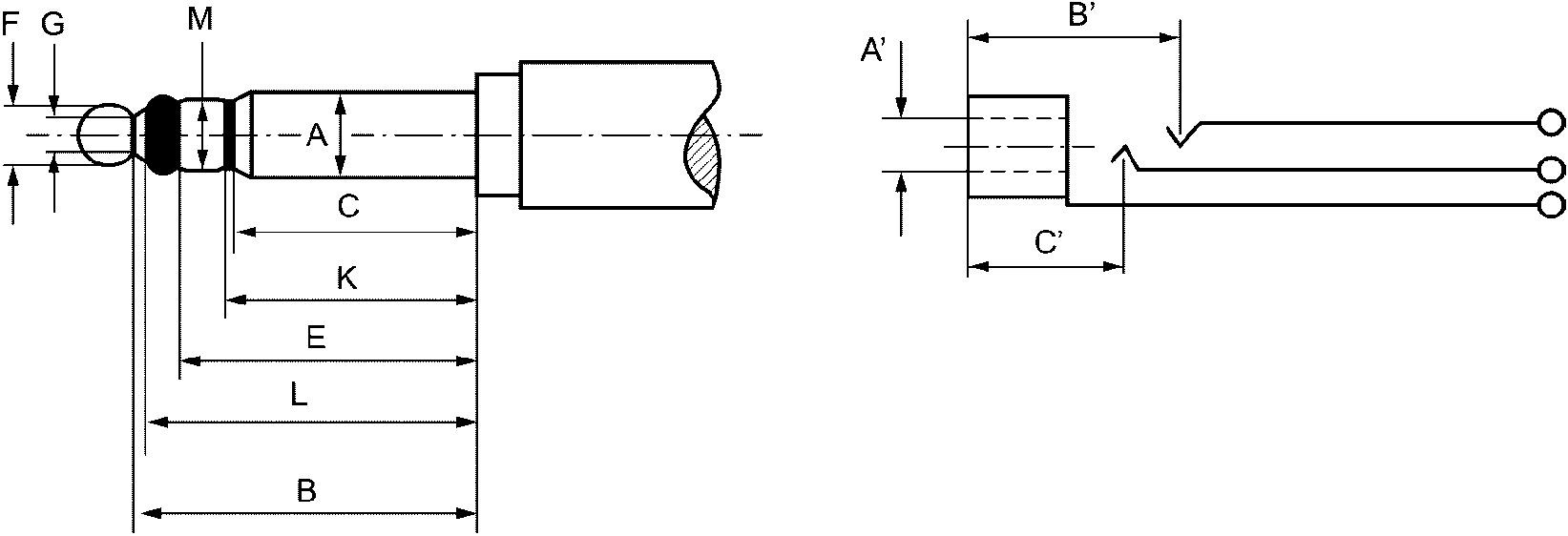

Концентрический, 2,5, 3,5, 6,3-миллиметровый	Аудио	Разное	МЭК 60603-11	МЭК 60268-11, МЭК 60574-3		Розетки бытового типа	07 - 11
Концентрический, 6,4-миллиметровый, B-калибр	Аудио	Общее	Отсутствует	МЭК 60268-12	UK, USA	Розетки широковещательного типа	12
Концентрический, 4,4-миллиметровый, пальчиковый	Аудио	Общее	Отсутствует	МЭК 60268-12	UK, USA	Розетки широковещательного типа	13

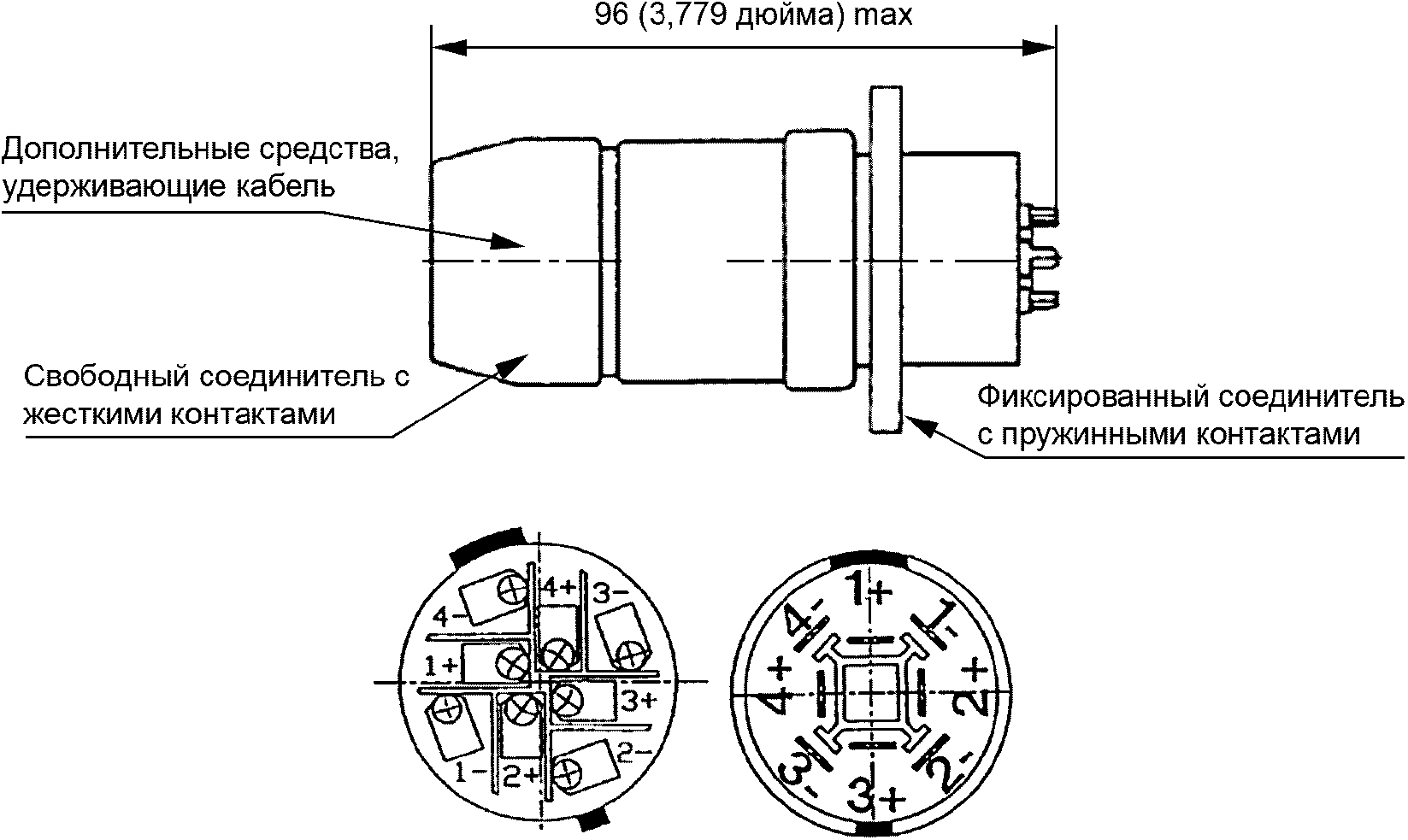

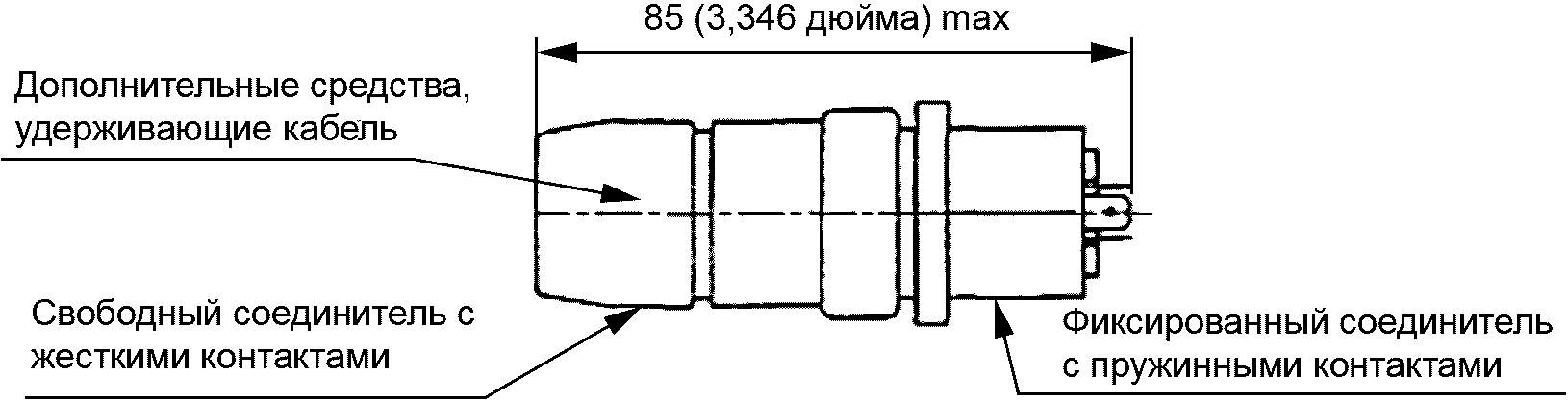

Круглый, для вещания и аналогичного использования	Аудио	Усилители, громкоговорители	Отсутствует	МЭК 60268-12	По всему миру	AXR-соединитель, XLR-соединитель, трех- и пятиконтактный	14
Круглый, для высокого напряжения и тока	Видео	Камера, видеомагнитофон	Отсутствует	Отсутствует	Швейцария	-	15, 16

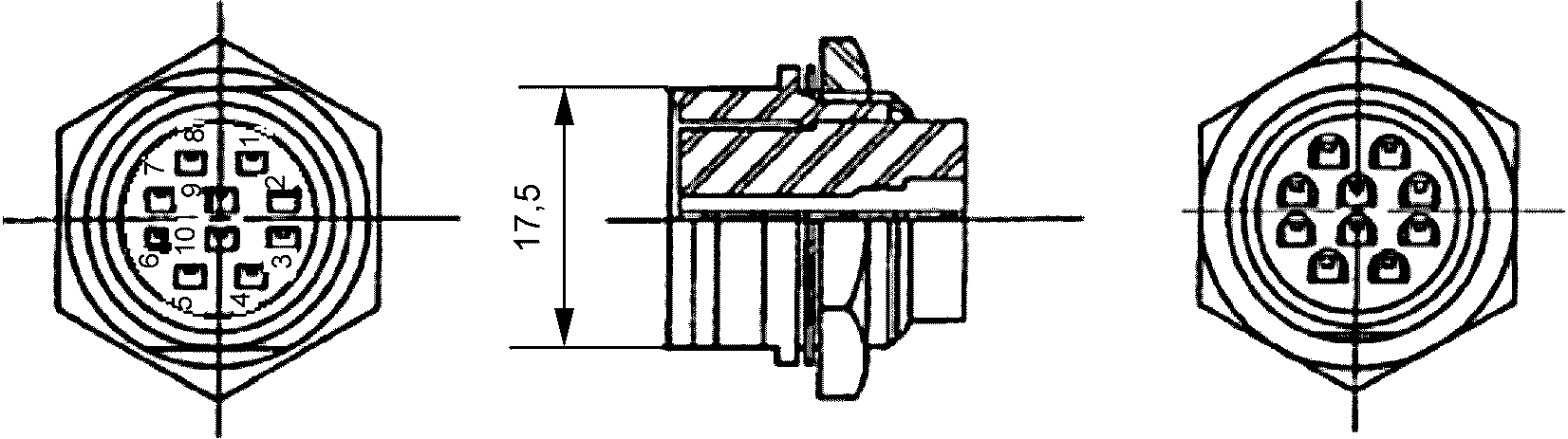

Круглый, 10-контактный	AV	Общее	Отсутствует	Отсутствует	Япония	По всему миру	17
Прямоугольный, 21-контактный	D2B	Общее	МЭК 60807-9	МЭК 60933-1, МЭК/ТО 60933-2	Европа, Япония	Дополнительная аппаратура к телевизору	18

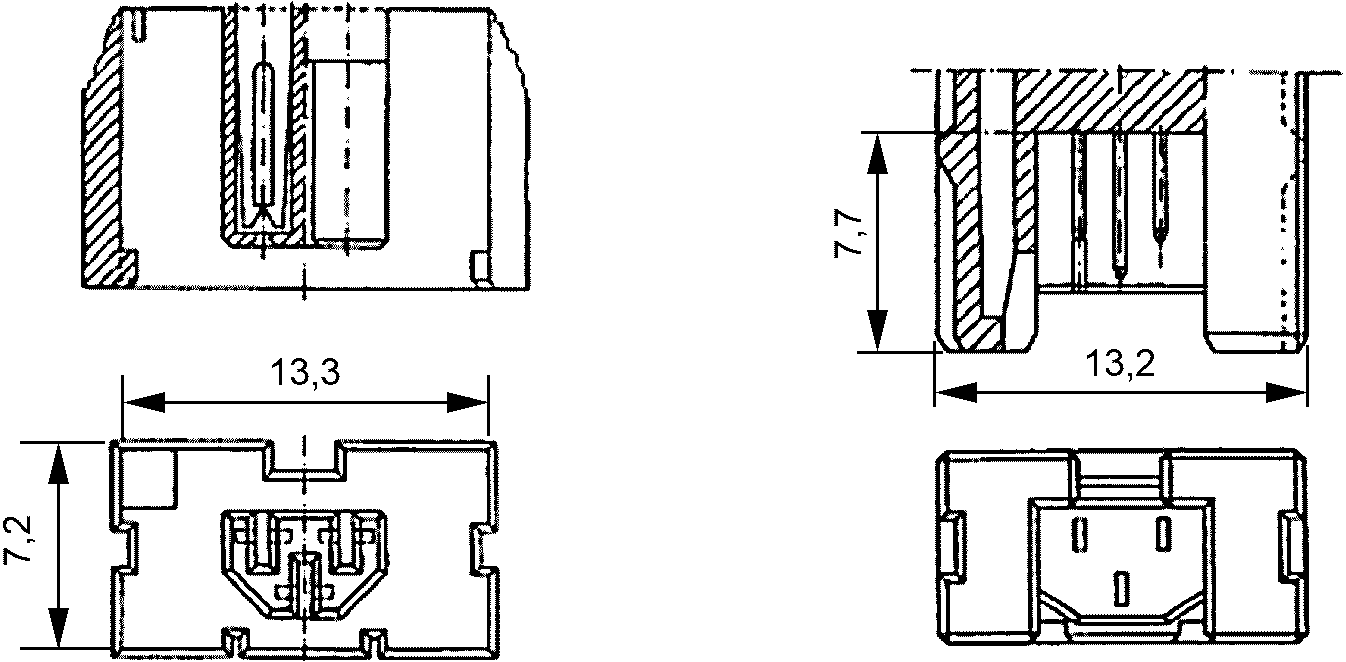

Прямоугольный, 3-контактный	Видео	Y-C	Отсутствует	МЭК 60933-4	По всему миру	-	19
Круглый, 3 — 8-контактный	AV	Дистанционное управление	МЭК 61074-4-105	МЭК 60933-5	По всему миру	Диаметр оболочки 9 мм, мини-DIN-соединитель	20

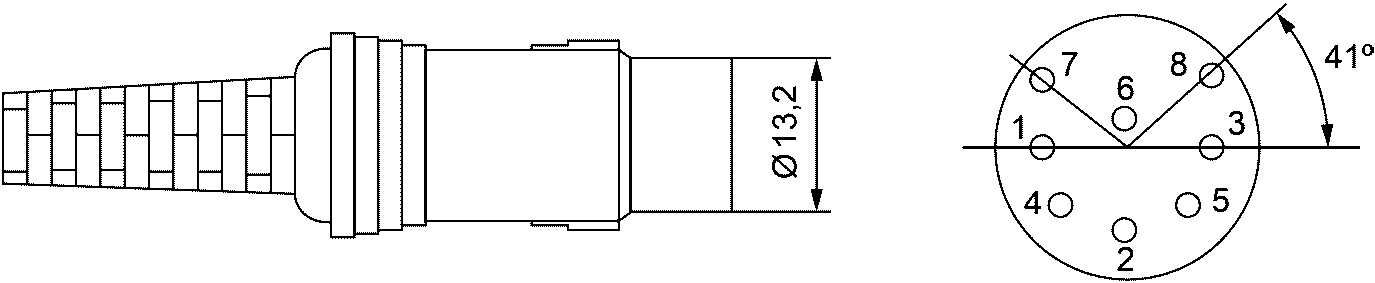

Круглый, 8-контактный, 262-градусный	AV	Усилители, громкоговорители	Отсутствует	МЭК 60574-18	Германия, Япония	DIN-соединитель особого типа	21

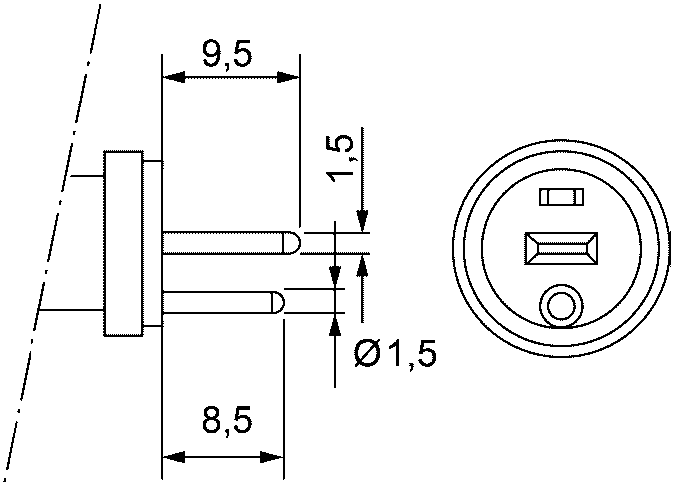

Круглый, 2-контактный	Аудио	Общее	Отсутствует	МЭК 60268-11, МЭК 60574-3	По всему миру	Один контакт, одна плоская пластина	22

3 Указатель популярных наименований

Каталожный номер стандартной спецификации	Наименование страны
Каталожный номер стандартной спецификации	США	Великобритания	Япония	Франция	Германия	Чехия
01	-	Раструбный соединитель	-	Коаксиальный, 75 Ом	Антенная вилка МЭК	-
02	F-соединитель или соединитель F-59	F-соединитель	-	Коаксиальный, 75 Ом	F	F-соединитель
03	BNC	BNC-соединитель	BNC-соединитель	Соединитель BNC	BNC	BNC-соединитель
04	UHF	UHF-соединитель	-	-	UHF	UHF-соединитель
05	DIN-вилка	DIN-аудиосоединитель	DIN-соединитель	Соединитель DIN	DIN	DIN-соединитель
06	RCA-вилка и розетка	Низкочастотный соединитель	Контактный соединитель (контактная вилка)	Соединитель Cinch	Cinch	Cinch-соединитель
07	Микровилка и микророзетка	2,5-миллиметровые 2-контактные вилка и розетка	Микровилка и микророзетка	Штекерный соединитель моно 2,5	Контактная вилка 2,5 моно	2,5-миллиметровая вилка

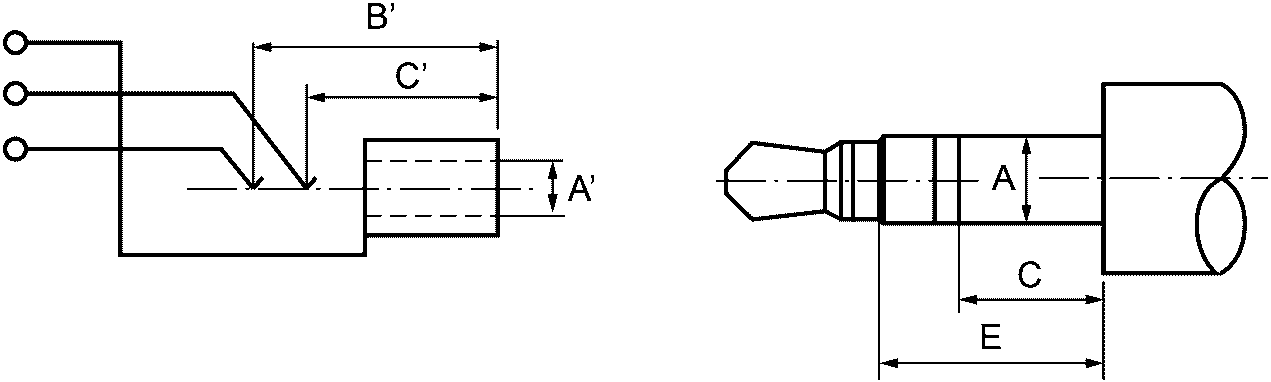

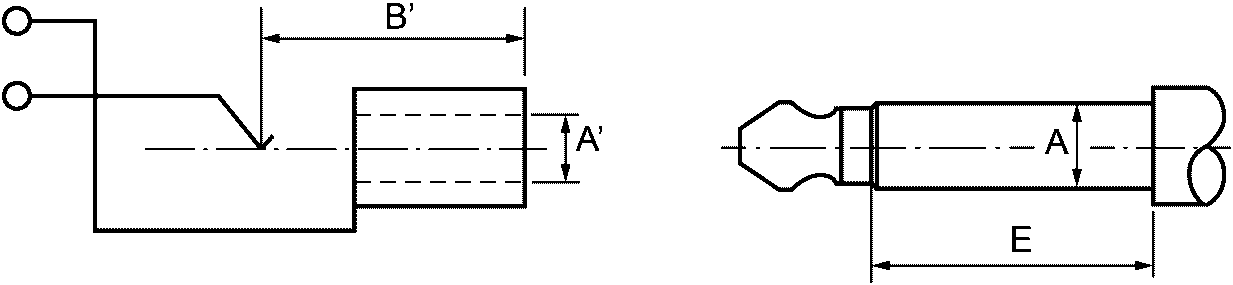

08	Телефонный мини-соединитель	3,5-миллиметровые 2-контактные вилка и розетка	Мини-вилка и мини-розетка	Штекерный соединитель моно 3,5	Контактная вилка 2,5 моно	3,5-миллиметровая вилка

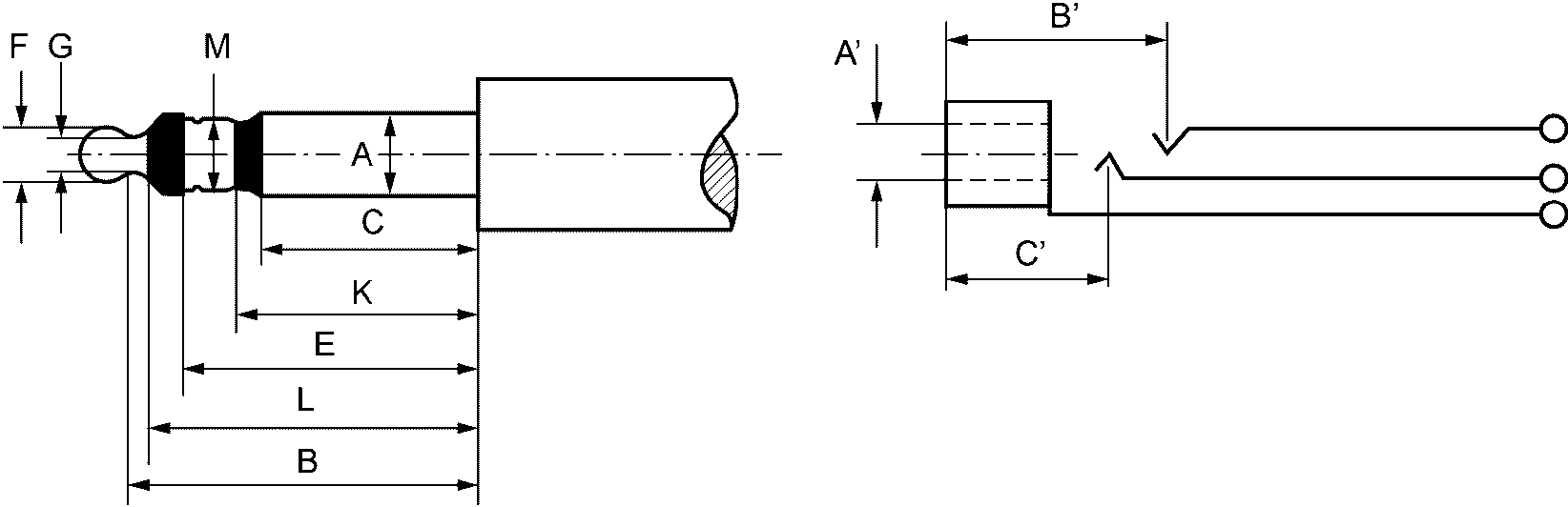

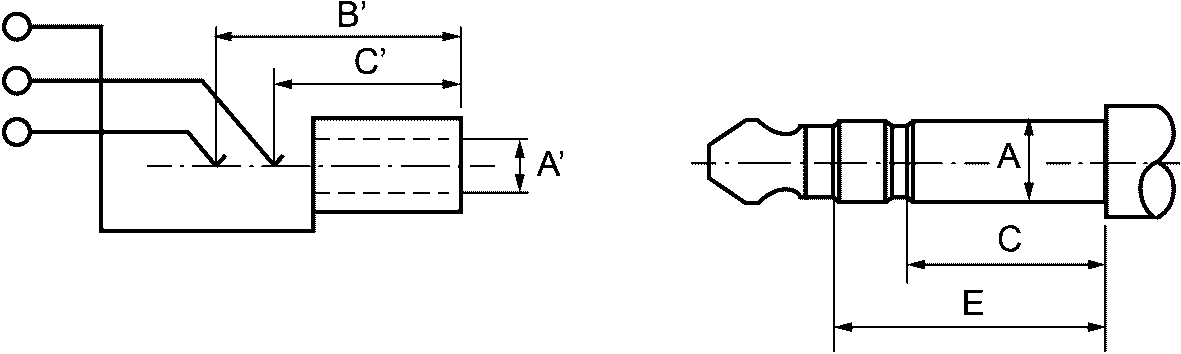

09	Стереомини-телефонный	3,5-миллиметровые 3-контактные вилка и розетка	Стереомини-вилка и мини-розетка	Штекерный соединитель стерео 3,5	Контактная вилка 3,5 стерео	3,5-миллиметровая вилка
10	Телефонные вилка и розетка	6,3-миллиметровые 2-контактные вилка и розетка бытового типа	Q-вилка и розетка	Штекерный соединитель моно 6,35	6,3-миллиметровая стереотелефонная вилка	6,3-миллиметровая вилка
11	Стереотелефонные вилка и розетка	6,3-миллиметровые 3-контактные вилка и розетка бытового типа	Стерео Q-вилка и розетка	Штекерный соединитель моно 6,35	Стереотелефонная вилка	6,3-миллиметровая стереовилка
12	1/4-дюймовые TRS-вилка и розетка (наконечник, кольцо, втулка) для наборного поля	6,4-миллиметровые B-калибра вилка и розетка	-	Штекерный соединитель стерео 6,4	Телефонные вилка и розетка	-
13	Tiny-T TRS-вилка и розетка, вилка и розетка для наборного поля	Пальчиковые вилка и розетка	-	Штекерный соединитель стерео 4,4	-	-
14	XLR-соединитель	XLR-соединитель	Соединитель типа Cannon	XLR	XLR	XLR-соединитель
15	Neutrik-соединитель	Neutrik NL4-соединитель	-	-	-	-
16	-	Neutrik NL8-соединитель	-	-	-	-
17	-	10-контактный видеосоединитель	Соединитель для камеры	10-контактный видеосоединитель	-	10-контактный видеосоединитель

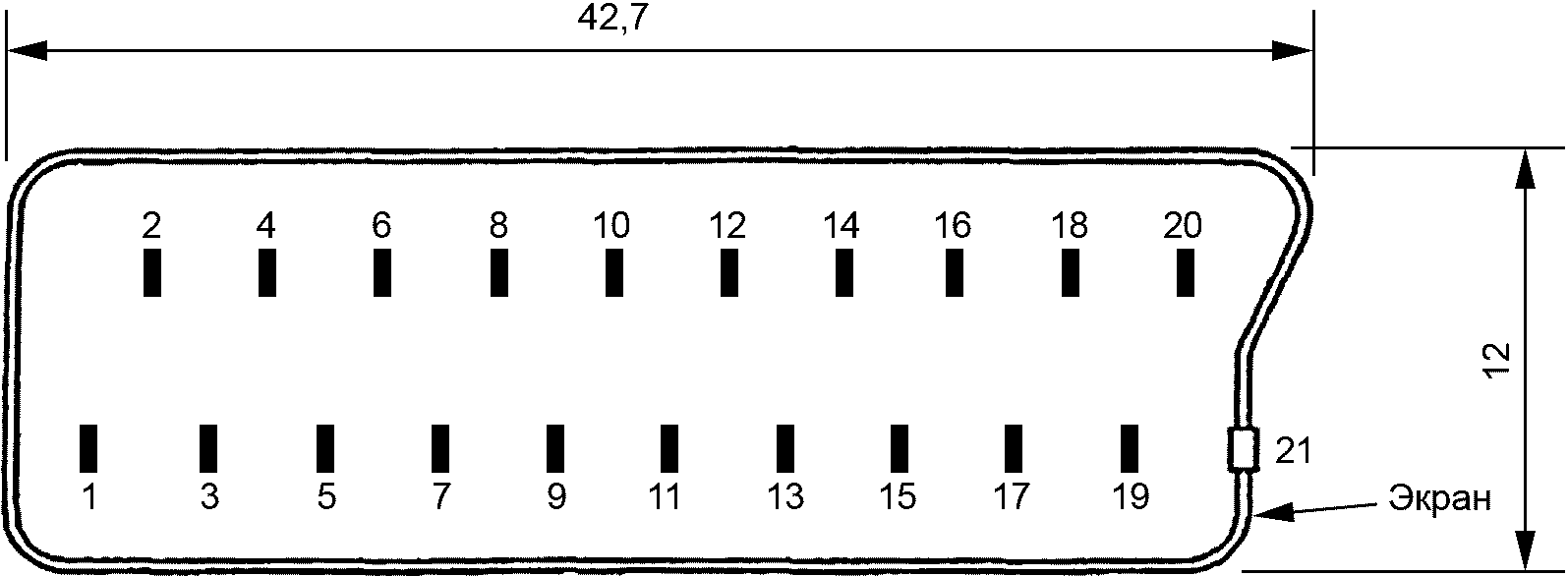

18	-	SCART-соединитель	21-контактный соединитель	SCART-соединитель (см. примечание 1) Péritélévision (дополнительная аппаратура к телевизору) (см. примечание 2)	SCART/Peri-соединитель	SCART-соединитель
19	-	D2B-соединитель	D2B-соединитель	-	-	-
20	Мини DIN-вилка и розетка	-	Мини DIN-вилка и розетка	-	-	-
21	-	-	8-контактный видеосоединитель типа Harshmann	-	-	-
22	DIN-вилка и розетка для динамика	DIN-соединитель для громкоговорителя	-	Соединитель HP DIN	DIN-соединитель для громкоговорителя	Соединитель для громкоговорителя
Примечания 1 SCART — Компания Syndicat des constructeurs d'appareils Radio et Télévision (сейчас SIMAVELEC). 2 Названия «prise Péritel » или « systèmes Péritel » не допускаются, поскольку "Péritel" является зарегистрированным товарным знаком.
