ГОСТ Р 58208-2018/EN 363:2008. Национальный стандарт Российской Федерации. Система стандартов безопасности труда. Средства индивидуальной защиты от падения с высоты. Системы индивидуальной защиты от падения с высоты. Общие технические требования

(утв. и введен в действие Приказом Росстандарта от 23.08.2018 № 519-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р ЕН 363-2007"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-en-363-2007" "ГОСТ Р ЕН 363-2007. Система стандартов безопасности труда. Средства индивидуальной защиты от падения с высоты. Страховочные системы. Общие технические требования (утв. Приказом Рос"
  n1["ГОСТ Р 58208-2018"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-r-58208-2018" "ГОСТ Р 58208-2018. Национальный стандарт Российской Федерации. Система стандартов безопасности труда. Средства индивидуальной защиты от падения с высоты. Системы индивидуальной... "
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 23 августа 2018 г. № 519-ст

Предисловие

1 ПОДГОТОВЛЕН Частным учреждением Федерации независимых профсоюзов России «Научно-исследовательский институт охраны труда в г. Екатеринбурге» (ЧУ ФНПР «НИИОТ») на основе собственного перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 320 «Средства индивидуальной защиты»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 августа 2018 г. № 519-ст

4 Настоящий стандарт идентичен европейскому стандарту ЕН 363:2008 «Средства индивидуальной защиты от падения. Системы индивидуальной защиты от падения» (EN 363:2008 «Personal fall protection equipment — Personal fall protection systems», IDT).

Европейский региональный стандарт разработан Техническим комитетом CEN/TC 160 «Защита от падения с высоты, включая рабочие пояса», секретариатом которого является DIN (Германия).

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5)

5 ВЗАМЕН ГОСТ Р ЕН 363-2007

6 Некоторые элементы настоящего стандарта могут являться объектами патентных прав

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

Введение

С 1992 г. Техническим комитетом CEN/TC 160 был разработан ряд европейских стандартов на средства индивидуальной защиты от падения с высоты, а также на другие средства индивидуальной защиты от падения (см. раздел библиография).

Указанные средства индивидуальной защиты от падения объединяются в системы защиты от падения. До настоящего времени существовал только один стандарт, определяющий требования к системам: ЕН 363:2002 «Средства индивидуальной защиты от падения — страховочные системы», устанавливающий терминологию и общие требования по соединению компонентов при компоновке страховочных систем.

В ходе обсуждения терминологии и определений, используемых для описания полного диапазона систем индивидуальной защиты от падения, подтверждена необходимость установления особенностей и принципов компоновки всех видов систем индивидуальной защиты от падения.

Некоторые виды средств индивидуальной защиты от падения с высоты могут применяться в различных целях и поэтому могут использоваться в различных системах индивидуальной защиты от падения с высоты. Стандарт ЕН 363 переработан с целью создания связанной и единообразной серии стандартов и охватывает в настоящее время все типы систем индивидуальной защиты от падения с высоты, которые разрабатываются Техническим комитетом CEN/TC 160. Пересмотренный стандарт описывает особенности и принципы компоновки систем индивидуальной защиты от падения в целом, а также конкретных типов систем индивидуальной защиты от падения, а именно систем удержания, систем позиционирования на рабочем месте, страховочных систем, систем канатного доступа и спасательных систем. В целях информирования пользователей в настоящем стандарте приводятся примеры серии систем, включая рисунки для иллюстрации различных типов систем и их особенностей.

Настоящий стандарт не содержит указаний по применению систем индивидуальной защиты от падения с высоты, однако рекомендации и примеры, которые приведены в настоящем стандарте, основываются на общепринятой практике применения индивидуальных систем защиты от падения.

1 Область применения

Настоящий национальный стандарт устанавливает общие положения и правила компоновки систем индивидуальной защиты от падения с высоты. В настоящем стандарте приведены примеры конкретных типов систем индивидуальной защиты от падения с высоты, а также описание того, как компоненты могут быть объединены в систему.

2 Нормативные ссылки

Нормативные ссылки отсутствуют.

3 Термины

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 Категории

3.1.1 остановка падения (fall arrest): Предотвращение столкновения пользователя системы индивидуальной защиты от падения с высоты с землей, конструкцией или любым другим препятствием во время свободного падения.

3.1.2 предотвращение падения (fall prevention): Предотвращение свободного падения пользователя системы индивидуальной защиты от падения с высоты.

3.2 Системы

3.2.1 система индивидуальной защиты от падения (personal fall protection system): Конструкция из отдельных компонентов, предназначенных для защиты пользователя от падения с высоты, включающая устройство для поддержания тела и соединительную систему, которая присоединяется к надежной точке закрепления.

Примечания

1 Системы индивидуальной защиты от падения с высоты не предназначены для использования при профессиональных и индивидуальных занятиях спортом.

2 Соединительная система может включать в себя анкерное устройство.

3 Устройством для поддержания тела может быть, например, страховочная привязь, привязь для положения сидя, удерживающая привязь, спасательная привязь или спасательная петля.

3.2.1.1 удерживающая система (restraint system): Система индивидуальной защиты от падения, препятствующая доступу пользователя в места, в которых существует риск падения.

3.2.1.2 система позиционирования на рабочем месте (work positioning system): Система индивидуальной защиты от падения, которая позволяет пользователю работать с упором на элементы системы или в подвешенном состоянии в системе таким образом, что свободное падение предотвращается.

3.2.1.3 система канатного доступа (rope access system): Система индивидуальной защиты от падения, позволяющая пользователю занять или покинуть рабочее место с применением рабочего и страховочного канатов, которые присоединены отдельно друг от друга к надежным анкерным точкам таким образом, что предотвращается или останавливается свободное падение.

Примечание - Систему канатного доступа можно использовать для позиционирования на рабочем месте или для проведения спасательных работ.

3.2.1.4 страховочная система (fall arrest system): Система индивидуальной защиты от падения, ограничивающая силу, действующую на тело пользователя при остановке падения.

3.2.1.5 спасательная система (rescue system): Система индивидуальной защиты от падения, которая позволяет человеку каким-либо образом спасти себя или других людей и предотвращает свободное падение.

3.3 Общие определения

3.3.1 отдельная деталь (element): Часть компонента.

Примечание - Канаты, тканые ленты, элементы крепления и устройства регулирования являются примерами отдельных деталей.

3.3.2 компонент (component): Часть системы индивидуальной защиты от падения с высоты, которую поставляет изготовитель в готовом для продажи виде в упаковке, с соответствующей маркировкой и инструкцией по применению.

Примечание - Привязь и строп являются примерами компонентов системы.

4 Системы индивидуальной защиты от падения с высоты

4.1 Общие положения

Системы индивидуальной защиты от падения с высоты должны защищать пользователя от падения, предотвращая или безопасно останавливая свободное падение. К ним относятся:

• удерживающие системы;
• системы позиционирования на рабочем месте;
• системы канатного доступа;
• страховочные системы;

- спасательные системы.

Примечание - Как правило, при выборе наиболее предпочтительны системы, предотвращающие свободное падение, чем системы, останавливающие свободное падение.

Характеристики

Система индивидуальной защиты от падения с высоты должна состоять из компонентов, которые могут быть нераздельно соединены друг с другом или являться отделяемыми частями системы.

Система индивидуальной защиты от падения с высоты должна включать в себя устройство для поддержания тела, которое присоединяется к надежной точке закрепления через соединительную систему, состоящую из одного или нескольких компонентов, обычно включаемых в систему в соответствии с предполагаемым использованием (например, стропов, соединительных элементов, страховочных устройств, анкерных устройств).

Компоновка

При соединении компонентов в систему индивидуальной защиты от падения следует учитывать, кроме всего прочего, следующие аспекты:

• пригодность компонентов для предполагаемого использования в системе, учитывая все фазы применения (например, достижение рабочей позиции, процесс работы);
• особенности рабочего места (например, наклон рабочего места, расположение анкерного устройства);
• характеристики пользователя, для которого предназначена система (например, его квалификация);
• совместимость компонентов (например, взаимодействие анкерных устройств с другими компонентами);
• эргономические соображения, как, например, правильный выбор привязи или элемента крепления, чтобы свести к минимуму дискомфорт и нагрузку на тело;
• доступная информация по всем компонентам;
• необходимость обеспечить возможность проведения надежной и эффективной спасательной работы (например, для предотвращения травмы зависания);
• характеристики закрепления, например положение и прочность.

Каждый компонент, используемый в системе индивидуальной защиты от падения, должен быть разработан и испытан в соответствии с предусмотренным назначением, по соответствующим стандартам.

Компоненты можно применять в системах различных типов до тех пор, пока они пригодны для конкретного назначения.

Прежде чем приступить к работам на высоте, должны быть спланированы спасательные мероприятия.

Примечание - Рекомендуется дополнительно привести информацию о специфических особенностях и требованиях к системе.

4.2 Конкретные типы систем индивидуальной защиты от падения

4.2.1 Удерживающая система

Удерживающая система — это система индивидуальной защиты от падения, предотвращающая падение с высоты путем ограничения диапазона перемещений пользователя.

Характеристики

Удерживающая система:

• должна ограничивать диапазон движения пользователя, чтобы исключить доступ на участки, где существует риск свободного падения с высоты;
• не предназначена для остановки падения;
• не должна использоваться для работы в таких условиях, когда пользователь нуждается в поддержке рабочего положения своего тела (например, чтобы предотвратить его соскальзывание или падение).

Компоновка

Удерживающая система должна быть сконструирована таким образом, чтобы предотвратить попадание пользователя в зоны или положения, в которых существует риск падения.

Допустимо использование всех подходящих привязей.

Допустимо использование любых подходящих стропов.

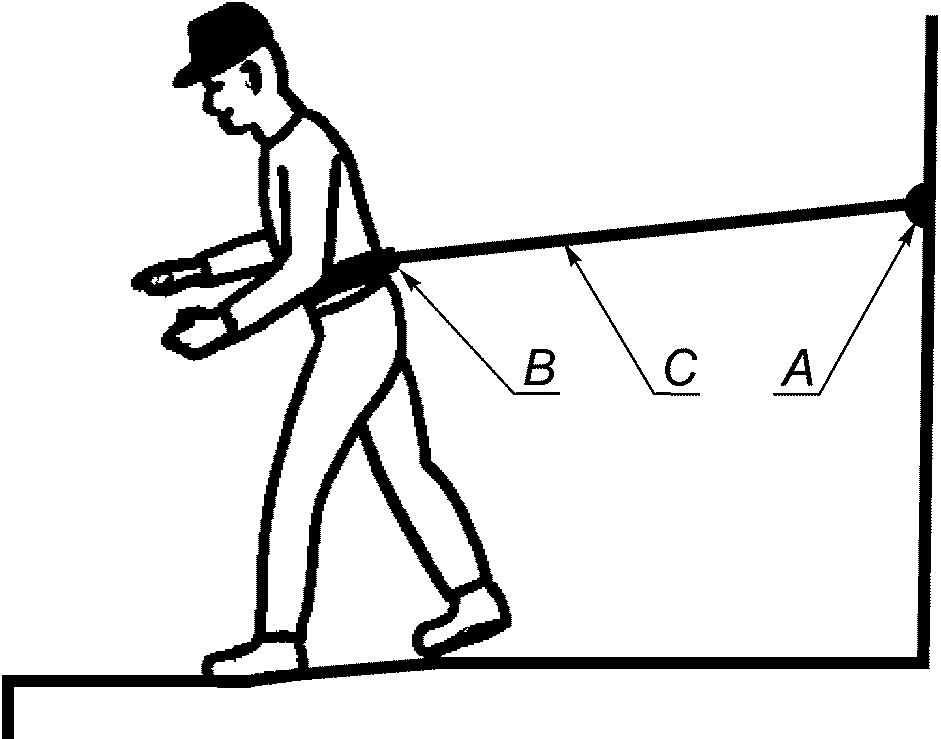

A — анкерная точка; B — привязь; C — строп

Рисунок 1 — Пример удерживающей системы

4.2.2 Система позиционирования на рабочем месте

Система позиционирования на рабочем месте — это система индивидуальной защиты от падения с высоты, позволяющая пользователю проводить работы в положении, в котором он удерживается с упором на элементы системы, или находиться в подвешенном состоянии в системе таким образом, что предотвращается угроза свободного падения с высоты.

Характеристики

Система позиционирования на рабочем месте должна:

• предотвращать угрозу свободного падения пользователя с высоты;
• позволять пользователю позиционировать себя на рабочем месте, опираясь на элементы системы, или находиться в ней в подвешенном состоянии.

Допускается использовать все подходящие привязи. Тем не менее использовать пояс для рабочего позиционирования не рекомендуется.

При использовании систем позиционирования на рабочем месте пользователя необходимо информировать о том, как удерживаться с использованием снаряжения. Следует обратить особое внимание на то, что может потребоваться дополнительное обеспечение безопасности, например в виде страховочной системы.

C — строп для позиционирования на рабочем месте

Примечание — Страховочная система не изображена.

Рисунок 2 — Пример системы позиционирования на рабочем месте

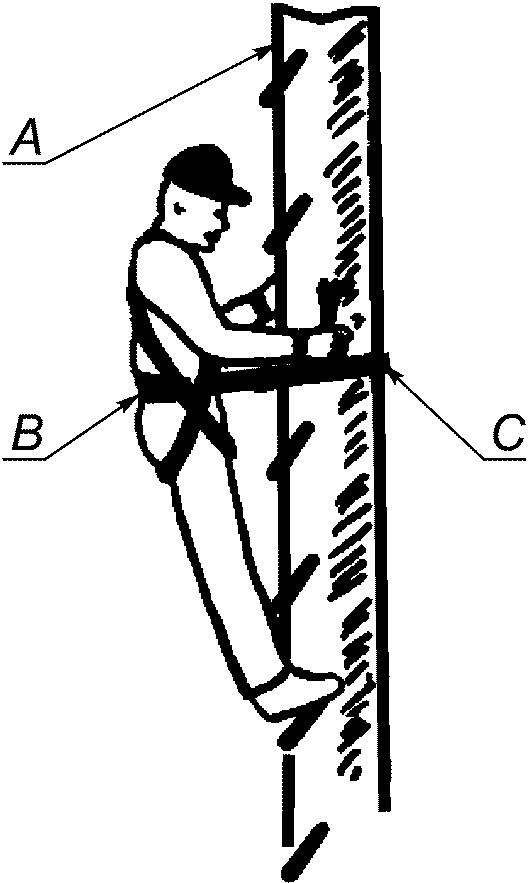

A — крепление; B — привязь; C — строп для системы позиционирования (применяется для работ на столбах)

Примечание - Страховочная система не изображена.

на рабочем месте для использования на столбах

4.2.3 Система канатного доступа

Характеристики

Система канатного доступа должна:

• позволять занять или покинуть рабочее место, находясь в положении с опорой на систему или зависая в ней;

• позволять пользователю передвигаться вверх или вниз между более высоким и более низким положениями, а также предоставлять возможность совершать траверс;
• обеспечивать соединение с рабочим канатом при использовании нижней точки крепления на привязи;
• содержать рабочий и страховочный канаты, которые закреплены отдельно друг от друга на конструкции;

Примечание - Рабочий и страховочный канаты закрепляются на одной и той же привязи.

Следует рассмотреть возможность интеграции рабочего сиденья в привязи для работы в положении сидя по соображениям комфорта и стабильности выполняемой работы.

Необходимо всегда присоединять рабочий и страховочный канаты к пользователю с использованием точки крепления, расположенной на привязи, даже если используется рабочее сиденье.

Если во время спасательной операции в системе находятся более одного человека, номинальная нагрузка должна быть не менее общей массы людей, находящихся в системе.

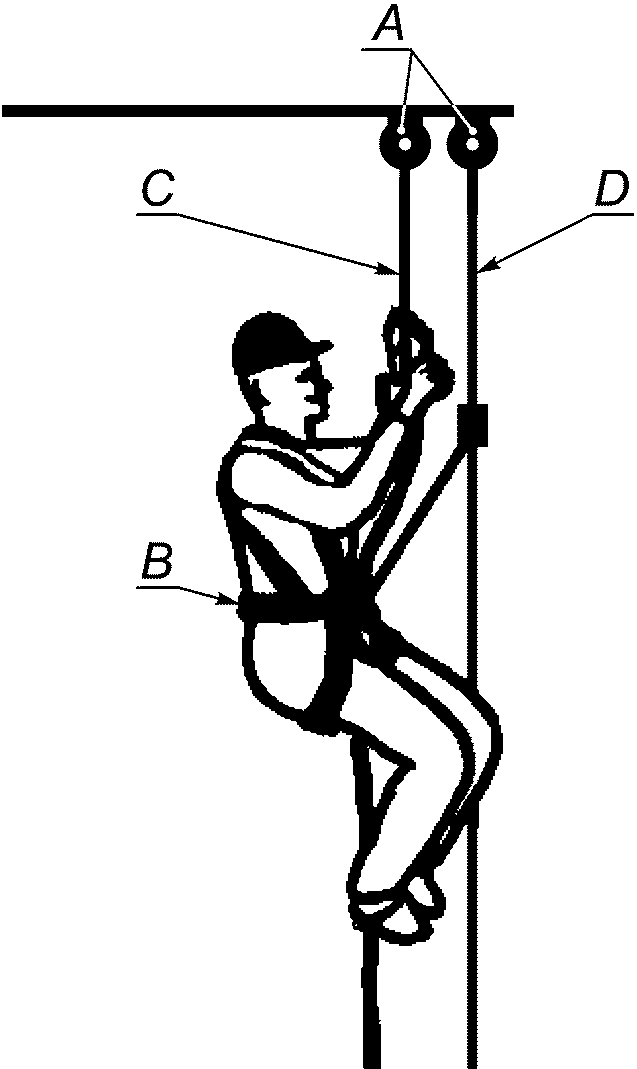

C — рабочий канат; D — страховочный канат

Рисунок 4 — Пример системы канатного доступа

4.2.4 Страховочная система

Страховочная система — это система индивидуальной защиты от падения, останавливающая падение и ограничивающая силу, действующую на тело пользователя при остановке падения.

Характеристики

Страховочная система:

• не предотвращает падение;
• должна ограничивать траекторию свободного падения;
• не должна препятствовать пользователю достигнуть места и позиции, где существует риск падения; если происходит свободное падение, то оно должно быть остановлено;
• должна обеспечивать удержание пользователя системой после остановки падения.

Компоновка

Страховочная система должна быть сконструирована таким образом, чтобы предотвратить удар пользователя о землю, конструкцию или какое-либо препятствие.

Необходимо определить минимальный запас высоты, который должен быть ниже ног пользователя. Это может быть сделано на основе информации, предоставляемой изготовителем компонентов, в особенности принимая во внимание возможное взаимодействие с анкерным устройством (например, с учетом позиции и прогиба анкерного устройства).

В страховочной системе обязательно следует применять только страховочную привязь.

Страховочная система должна иметь компоненты или функции, поглощающие энергию, чтобы сила, действующая на тело пользователя во время остановки падения, не превышала 6 кН.

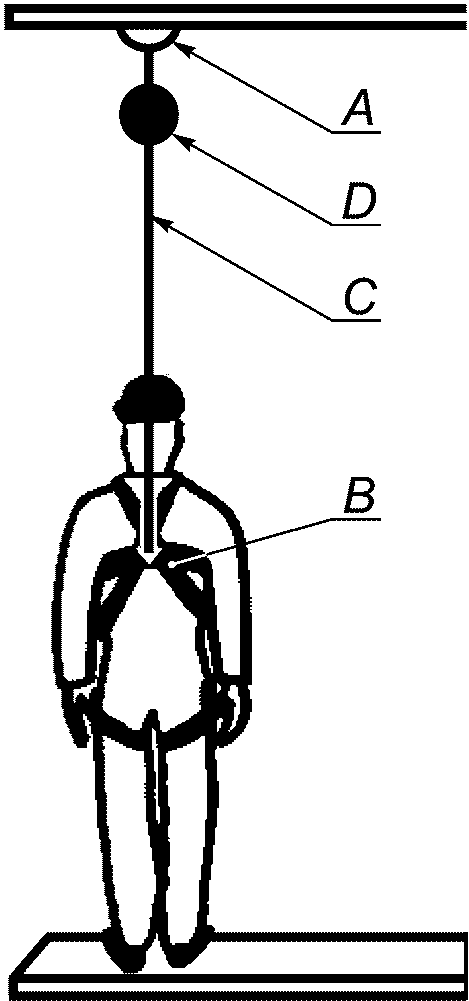

C — строп; D — амортизатор

со стропом и амортизатором

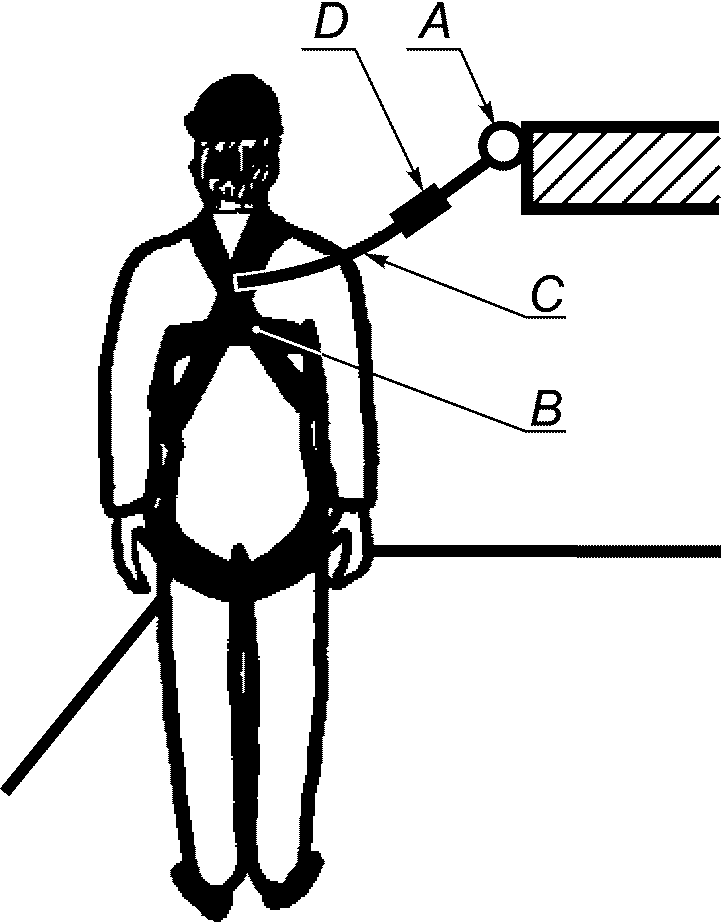

горизонтальной анкерной линии; B — страховочная привязь; C — строп; D — амортизатор

Рисунок 6 — Пример страховочной системы со стропом и амортизатором на горизонтальной анкерной линии

A — анкерная точка; B — страховочная привязь; C — втягивающийся строп (отдельная деталь средства защиты втягивающего типа); D — страховочное устройство (средство защиты втягивающего типа)

со средством защиты втягивающего типа

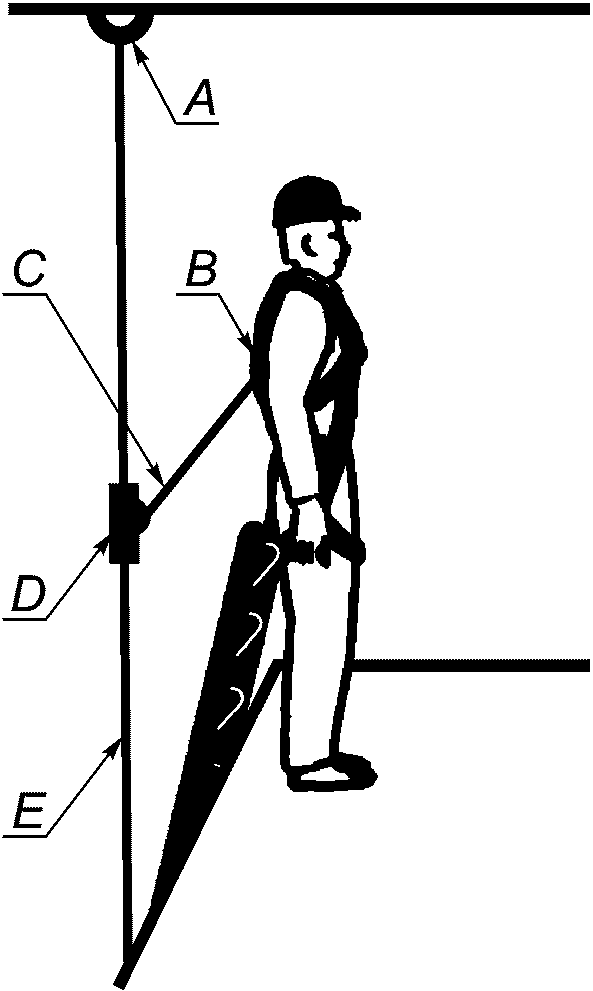

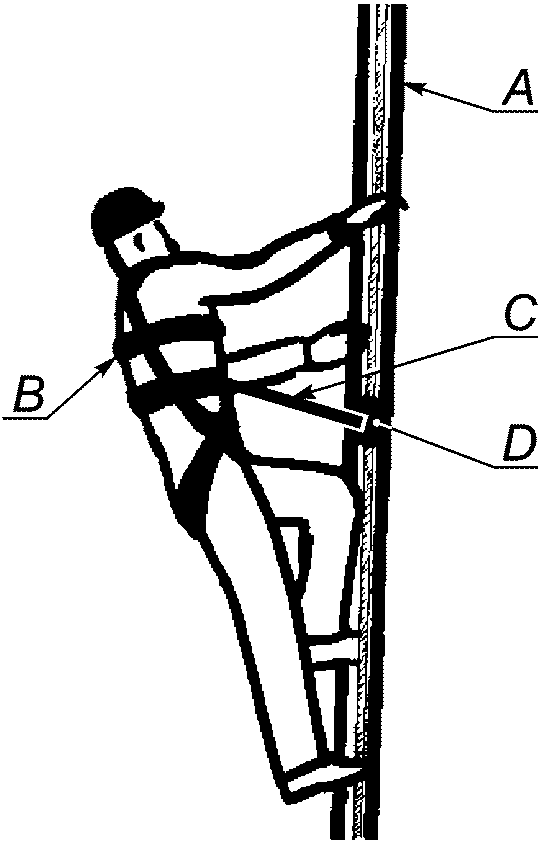

C — строп; D — устройство ползункового типа

Рисунок 8 — Пример страховочной системы с устройством

D — устройство ползункового типа; E — гибкая анкерная линия

4.2.5 Спасательная система

Спасательная система — это индивидуальная система защиты от падения с высоты, с использованием которой человек может спасти себя или других людей и которая предотвращает риск свободного падения.

Характеристики

• во время проведения спасательной операции предотвращать свободное падение спасателя и человека, которого эвакуируют;

Если в системе одновременно задействованы несколько человек, номинальная нагрузка должна быть не менее общей массы людей в системе.

Спасательная система может содержать компоненты, которые уже использовались в других системах индивидуальной защиты, например привязь, которая использовалась лицом, которое необходимо спасать после остановки падения.

Примечание - Для спасательных систем, которые собираются и применяются для целей обучения, необходима дополнительная система безопасности или страховочная система.

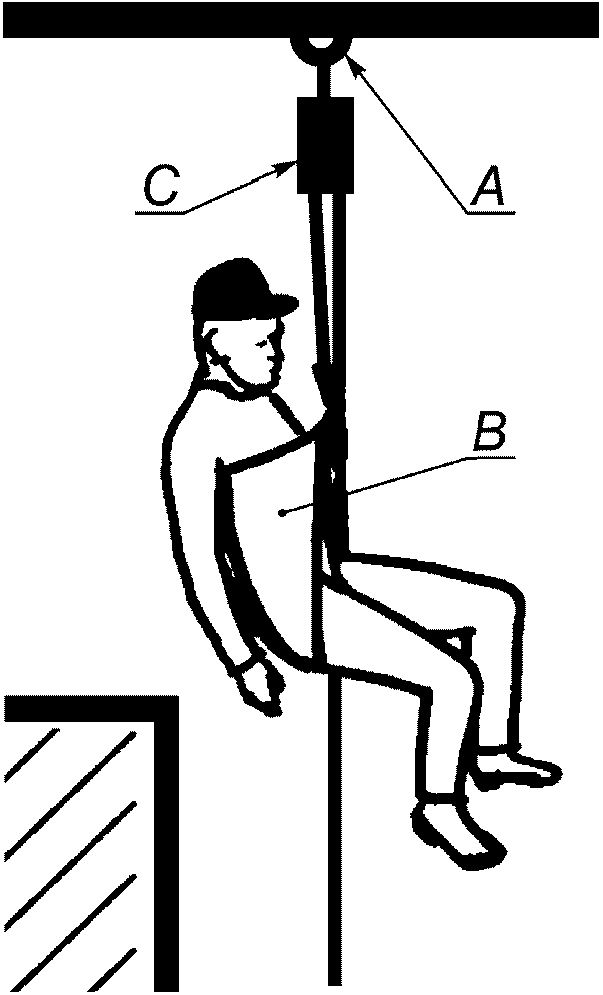

(спасательная петля); C — устройство для спуска

системы с устройством для спуска

A — анкерная точка; B — устройство

C — подъемное спасательное устройство
