ГОСТ Р 58134-2018 (EN 10264-3:2012). Национальный стандарт Российской Федерации. Проволока стальная и изделия из нее. Проволока стальная канатная. Проволока круглая и фасонная из нелегированной стали для эксплуатации в тяжелых условиях
(утв. и введен в действие Приказом Росстандарта от 15.06.2018 № 350-ст)
Примечание
Документ введен в действие с 1 января 2019 года.
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2018 г. № 350-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОВОЛОКА СТАЛЬНАЯ И ИЗДЕЛИЯ ИЗ НЕЕ
ПРОВОЛОКА КРУГЛАЯ И ФАСОННАЯ ИЗ НЕЛЕГИРОВАННОЙ СТАЛИ
ДЛЯ ЭКСПЛУАТАЦИИ В ТЯЖЕЛЫХ УСЛОВИЯХ
Steel wire and products thereof. Steel wire for ropes. Round
and shaped non alloyed steel wire for high duty applications
(EN 10264-3:2012,
Steel wire and wire products — Steel wire
for ropes — Part 3: Round and shaped non-alloyed
steel wire for high duty applications,
MOD)
77.140.65
Дата введения 1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации материалов и технологий» (ФГУП «ВНИИ СМТ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 146 «Метизы»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2018 г. № 350-ст
4 Настоящий стандарт является модифицированным по отношению к европейскому стандарту ЕН 10264-3:2012 «Проволока стальная и проволочная продукция. Проволока стальная канатная. Часть 3. Круглая и фасонная проволока из нелегированной стали для эксплуатации в тяжелых условиях (EN 10264-3:2012 „Steel wire and wire products — Steel wire for ropes — Part 3: Round and shaped non alloyed steel wire for high duty applications“, MOD) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.»
Внесение указанных технических отклонений направлено на учет особенностей объекта стандартизации, характерных для Российской Федерации, и целесообразности использования ссылочных национальных стандартов вместо ссылочных международных стандартов.
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сведения о соответствии ссылочных национальных стандартов европейским стандартам, использованным в качестве ссылочных в примененном европейском стандарте, приведены в дополнительном приложении ДА
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение
Настоящий стандарт является составной частью комплекса стандартов под общим названием «Проволока стальная и изделия из нее. Проволока стальная канатная», в который входят:
- ГОСТ Р 58132-2018 (EN 10264-1:2012) «Проволока стальная и изделия из нее. Проволока стальная канатная. Общие требования»;
- ГОСТ Р 58133-2018 (EN 10264-2:2012) «Проволока стальная и изделия из нее. Проволока стальная канатная. Проволока холоднотянутая из нелегированной стали для канатов общего назначения»;
- ГОСТ Р 58134-2018 (EN 10264-3:2012) «Проволока стальная и изделия из нее. Проволока стальная канатная. Проволока круглая и фасонная из нелегированной стали для эксплуатации в тяжелых условиях»;
- ГОСТ Р 58135-2018 (EN 10264-4:2012) «Проволока стальная и изделия из нее. Проволока стальная канатная. Проволока из нержавеющей стали».
1 Область применения
Настоящий стандарт устанавливает технические требования, предъявляемые к круглой и фасонной проволоке из нелегированной стали, предназначенной для изготовления канатов, которые используются в шахтных подъемниках, транспортных средствах для перевозки людей по подземным выработкам и подвесным канатным дорогам, а также в других работах в тяжелых условиях. Работой в тяжелых условиях считают такие условия, при которых напряжение, испытываемое канатом в процессе эксплуатации очень велико либо меняется в широких пределах.
Настоящий стандарт распространяется на проволоку круглого сечения и фасонную проволоку с тремя типами профиля: полностью замкнутым (Z), наполовину замкнутым (H) и трапециевидным (T).
Наряду с требованиями, установленными данным стандартом, следует также руководствоваться требованиями, установленными в ГОСТ Р 58132.
Настоящий стандарт не распространяется на стальную проволоку, взятую из готовых канатов.
Настоящий стандарт на холоднотянутую проволоку из нелегированной стали, используемую для изготовления канатов, работающих в тяжелых условиях, устанавливает:
- требования к химическому составу стали для изготовления стальной проволоки;
- условия применения покрытий на проволоке.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 58078-2018 (EN 10244-2:2009) Проволока стальная и изделия из нее. Покрытия из цветных металлов на стальной проволоке. Покрытия из цинка и цинковых сплавов
ГОСТ Р 58132-2018 (EN 10264-1:2012) Проволока стальная и изделия из нее. Проволока стальная канатная. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Обозначение продукции
В основу обозначения канатной проволоки, изготовленной в соответствии с настоящим стандартом, положены номинальные размеры проволоки, вид поверхности и уровень временного сопротивления.
Определяющим размером для проволоки круглого сечения является номинальный диаметр (d), а для фасонной проволоки — высота (h), значение которой записывают сразу после буквы, обозначающей профиль. Для проволоки профиля H после значения высоты записывают размер в самой узкой части (сужение).
Вид поверхности обозначают в соответствии с ГОСТ Р 58132, а именно: буквой U обозначают проволоку без покрытия или светлую проволоку; покрытия записывают буквами, обозначающими класс покрытия (A, B, ...); в случае покрытия из цинкового сплава, обозначение сплава записывают в скобках как (Zn/Al).
1 Проволока канатная 2,0 мм с толстым цинковым покрытием класса A и уровнем временного сопротивления 1570 МПа:
Проволока канатная ГОСТ Р 58134-2018 — 2,0 — A - 1570;
2 Проволока канатная трапециевидного профиля (T), h = 3,5 мм, с цинковым покрытием класса B и уровнем временного сопротивления 1770 МПа:
Проволока канатная ГОСТ Р 58134-2018 — T - 3,5 — B - 1770;
3 Проволока канатная профиля H, h = 3,0 мм, w = 1,8 мм с покрытием из цинкового сплава класса A и уровнем временного сопротивления 1370 МПа:
Проволока канатная ГОСТ Р 58134-2018 — H - 3,0 x 1,8 — A(Zn/Al) — 1370.
4 Общие требования к производству
Холоднотянутую проволоку изготовляют из катанки по соответствующим нормативным документам для канатов статического применения <*>, и для канатов динамического применения <**>.
Холоднотянутая проволока не должна иметь поверхностных и внутренних дефектов, препятствующих ее эксплуатации.
В соответствии со стандартом на поставку продукции холоднотянутую проволоку изготовляют с покрытием, нанесенным методом горячего погружения или электролизом. Обычно применяют покрытие из цинка или из сплава Zn95/Al5.
Если не установлено иное, для цинкового покрытия используют цинк со степенью чистоты 99,95% согласно нормативному документу <***>, Z3. Другие составы цинковых сплавов для покрытий могут быть согласованы при оформлении заказа.
<> См. [4].*
Примечание — По требованию заказчика качество цинка или цинкового сплава для покрытия должно быть подтверждено изготовителем материала. Вследствие взаимодействия материала основы и материала покрытия, происходящего в процессе нанесения покрытия, состав покрытия на проволоке отличается от состава материала в ванне с расплавом.
5 Характеристики проволоки
5.1 Уровни временного сопротивления
Уровни временного сопротивления должны соответствовать данным, приведенным в таблице 1.
Примечание — Номинальные значения представляют собой минимальный уровень временного сопротивления. Наивысшие значения временного сопротивления равны приведенным минимальным значениям, увеличенным на допускаемые отклонения, приведенные в ГОСТ Р 58132.
| Уровни временного сопротивления | |||||||||
| Качественная характеристика проволоки <3> | Номинальные значения временного сопротивления, МПа <1> Проволока круглая | Светлая или с покрытием, | Класс B | - | - | - | 1570 | - | 1770 |
| 1960 2160 | Цинк или Zn95/Al5, | Класс A | - | - | - | 1570 | - | 1770 | |
| - | - Проволока фасонная | Светлая или с покрытием | Класс B | - | 1370 | - | 1570 | - | 1770 |
| - | - | или Класс D <2> | 1270 | 1370 | 1470 | 1570 | 1670 | 1770 | |
| - - | Цинк или Zn95/Al5 | - Класс A | - | 1370 | - | 1570 | - | - | |
| - - <1> 1 МПа = 1 Н/мм2. <2> Масса покрытий для проволоки статического и динамического применения установлена в таблице 11. <3> «С покрытием» означает: цинк или сплав Zn95/Al5. | |||||||||
Примечание - По согласованию изготовителя с заказчиком могут быть установлены другие уровни временного сопротивления.
5.2 Профили
5.2.1 Формы и характеристики поперечного сечения фасонной проволоки.
На рисунке 1 приведены типичные формы поперечного сечения фасонной проволоки следующих профилей: полностью замкнутого (Z), наполовину замкнутого (H) и трапециевидного (T).
Номинальные размеры и допуски должны быть согласованы между поставщиком и заказчиком продукции при оформлении заказа. Общепринятыми являются следующие характеристики:
- ширина: максимальная протяженность верхнего отрезка, перпендикулярного радиальной линии, проходящей через центр этого отрезка (как показано на рисунке 1);
- протяженность диагонали, проведенной через поперечное сечение профиля (преимущественно для T или Z профилей).

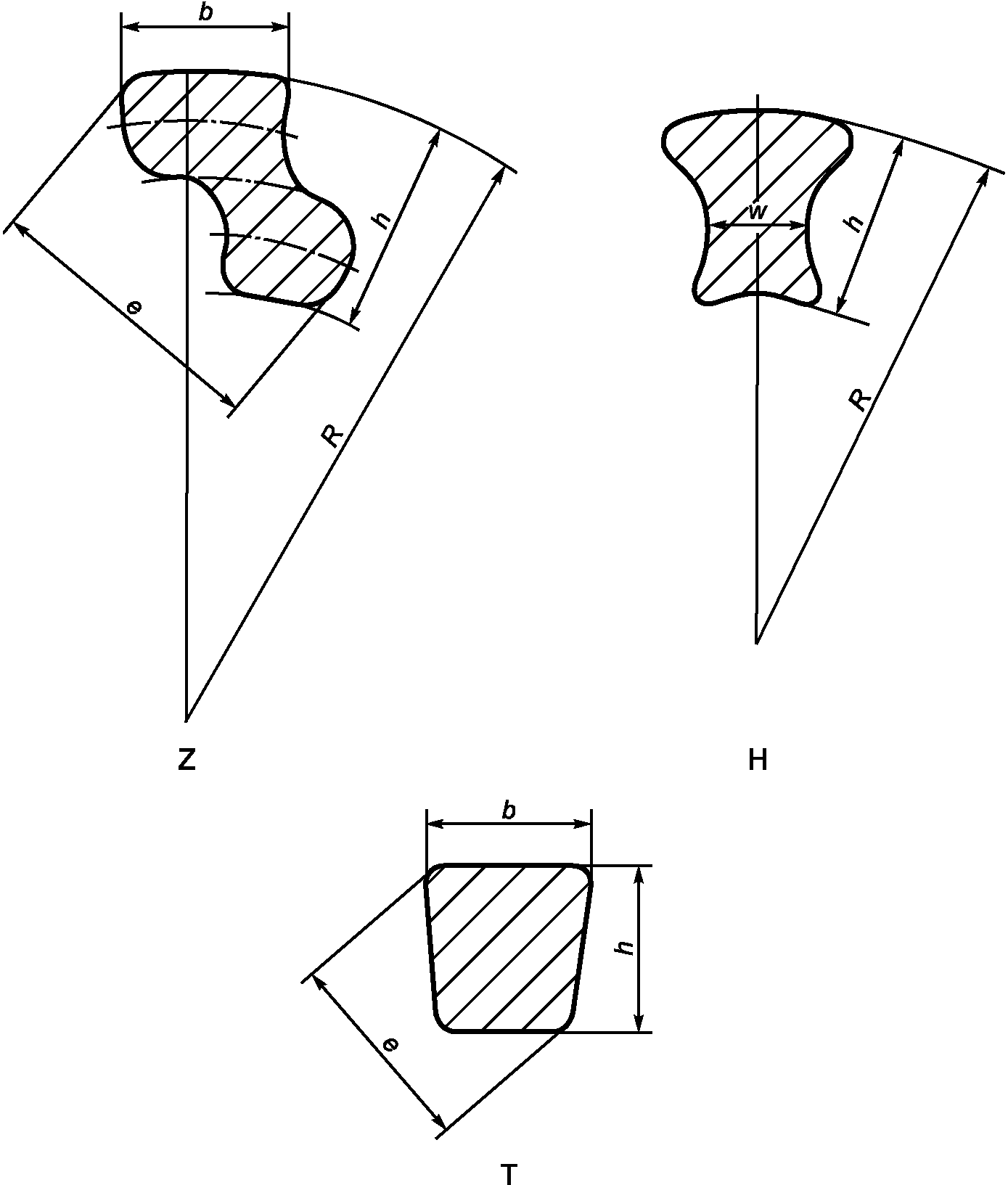

Рисунок 1 — Формы поперечных сечений фасонной проволоки
- наполовину замкнутого — из буквы H и следующих за ней значений высоты (h) и минимального сужения (w): (h x w);
В таблице 2 приведены данные, характеризующие формы поперечных сечений фасонной проволоки, изображенные на рисунке 1. Эти данные представляют собой соотношения высоты и других основных размеров сечений фасонной проволоки.
| Отношение | Z — профиль, мм | H — профиль, мм | T — профиль, мм |
|---|---|---|---|
| h:b | 0,9 — 1,55 | - | 1,0 — 1,3 |
| h:e | 0,55 — 0,80 | - | 0,75 — 0,90 |
| h:w | - | 0,8 — 2,3 | - |
5.2.2 Эквивалентный диаметр
Диаметр эквивалентного круга, круглого поперечного сечения, (a) — это диаметр круга, площадь которого равна площади поперечного сечения фасонной проволоки.
Диаметр эквивалентной окружности (c) — это диаметр окружности, длина которой равна периметру поперечного сечения фасонной проволоки.
Номинальные размеры могут быть измерены по чертежу поперечного сечения фасонной проволоки.
Если площадь поперечного сечения фасонной проволоки равна A, а его периметр равен C, то эквивалентные параметры рассчитывают следующим образом:
5.3 Минимальные требования к характеристикам проволоки
5.3.1 Размеры — измеряемые величины
Измеряемые параметры проволоки круглого сечения должны соответствовать требованиям таблицы 3.
Овальность проволоки не должна быть больше половины допуска, установленного в таблице 3.
Допуски на диаметр проволоки круглого сечения
| Номинальный диаметр проволоки d, мм | Допуск на диаметр, мм | |
| Светлая и с покрытием <1> - Класс B | С покрытием <1> - Класс A | |
| От 0,50 до 1,00 | +/- 0,015 | +/- 0,030 |
| « 1,00 » 1,65 | +/- 0,020 | +/- 0,040 |
| « 1,65 » 1,80 | +/- 0,020 | +/- 0,050 |
| « 1,80 » 2,05 | +/- 0,025 | +/- 0,050 |
| « 2,05 » 2,80 | +/- 0,025 | +/- 0,060 |
| « 2,80 » 4,00 | +/- 0,030 | +/- 0,070 |
| <1> «С покрытием» означает: цинк или сплав Zn95/Al5. Примечание — Проволока большего диаметра, чем указано в таблице, может быть согласована поставщиком и заказчиком при оформлении заказа. По согласованию сторон должны быть установлены соответствующие характеристики. | ||
Для фасонной проволоки допуски на измеряемый параметр h должны удовлетворять требованиям таблицы 4.

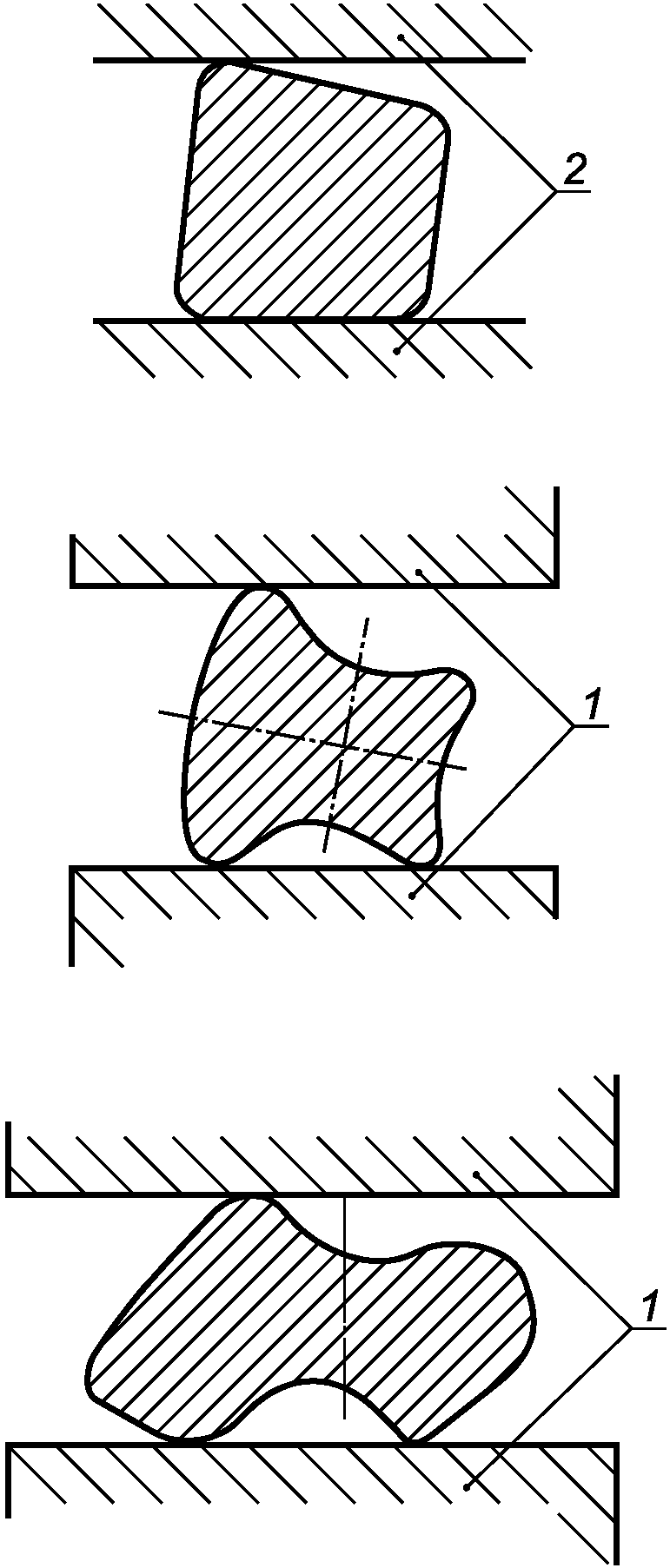

5.3.2 Испытание на знакопеременный изгиб
Проволока соответствующего номинального размера должна выдерживать без разрушения минимальное количество знакопеременных изгибов, указанных в таблицах 5, 6 и 7. В этих таблицах приведены также радиусы закругления сердечника при испытании проволоки различного номинального размера.
Минимальное количество знакопеременных изгибов
фасонной проволоки для статического применения <5>
| Тип профиля | Номинальный размер (высота профиля) h, мм | Радиус закругления сердечника R, мм | Минимальное количество знакопеременных изгибов, шт. | ||||||
| Проволока светлая и с покрытием Класс B <1> | Проволока с покрытием Класс A | ||||||||
| Уровень временного сопротивления, МПа <2> | |||||||||
| 1370 | 1570 | 1770 | 1180 и 1370 | 1570 | |||||
| Z — профиль | От 2,0 до 2,5 | 5 | 11 | 10 | 7 | - | - | ||
| « 2,5 » 3,0 | 5 | 8 | 7 | 5 | - | - | |||
| « 3,0 » 3,5 | 7,5 | 12 | 10 | 7 | 9 | 7 | |||
| « 3,5 » 4,0 | 7,5 | 9 | 7 | 5 | 7 | 5 | |||
| « 4,0 » 4,5 | 10 | 9 | 7 | 6 | 7 | 6 | |||
| « 4,5 » 5,0 | 10 | 8 | 6 | 5 | 7 | 5 | |||
| « 5,0 » 5,5 | 15 | 12 | 10 | 8 | 10 | 8 | |||
| « 5,5 » 6,0 | 15 | 11 | 9 | 8 | 9 | 7 | |||
| « 6,0 » 6,5 | 15 | 10 | 7 | - | 7 | 5 | |||
| « 6,5 » 7,0 | 15 | 9 | 6 | - | 6 | 5 | |||
| « 7,0 » 7,5 | 15 | 8 | 5 | - | 6 | 5 | |||
| « 7,5 » 8,0 | 20 | 10 | 7 | - | 7 | 5 | |||
| « 8,0 » 8,5 | 20 | 9 | 6 | - | 6 | 4 | |||
| H — профиль | N <3> | B <4> | N <3> | B <4> | |||||
| От 1,2 до 1,5 | 5 | 13 | 11 | 12 | 10 | - | - | - | |
| « 1,5 » 2,0 | 5 | 12 | 9 | 10 | 9 | - | - | - | |
| « 2,0 » 2,5 | 5 | 8 | 6 | 7 | 6 | - | - | - | |
| « 2,5 » 3,0 | 5 | 7 | 6 | 6 | 5 | - | - | - | |
| « 3,0 » 3,5 | 7,5 | 8 | 6 | 7 | 5 | - | 4 | 3 | |
| « 3,5 » 4,0 | 7,5 | 6 | 5 | 5 | 4 | - | 3 | 2 | |
| « 4,0 » 4,5 | 10 | 6 | 5 | 5 | 4 | - | 3 | 2 | |
| « 4,5 » 5,0 | 10 | 5 | 4 | 4 | 3 | - | 3 | 2 | |
| « 5,0 » 5,5 | 15 | 6 | 5 | 5 | 4 | - | 3 | 2 | |
| « 5,5 » 6,0 | 15 | 6 | 4 | 5 | 3 | - | 3 | 2 | |
| « 6,0 » 6,5 | 15 | 5 | 4 | 4 | 3 | - | 3 | 2 | |
| « 6,5 » 7,0 | 15 | 4 | 3 | 3 | 2 | - | 2 | 2 | |
| « 7,0 » 7,5 | 15 | 3 | 2 | 3 | 2 | - | 2 | 2 | |
| « 7,5 » 8,0 | 20 | 4 | 3 | 3 | 2 | - | 2 | 2 | |
| « 8,0 » 8,5 | 20 | 3 | 2 | 3 | 2 | - | 2 | 2 | |
| T — профиль | От 3,0 до 3,5 | 7,5 | 9 | 8 | 6 | 7 | 4 | ||
| « 3,5 » 4,0 | 7,5 | 8 | 7 | 5 | 6 | 4 | |||
| « 4,0 » 4,5 | 10 | 9 | 8 | 6 | 7 | 4 | |||
| « 4,5 » 5,0 | 10 | 7 | 6 | - | 5 | - | |||
| « 5,0 » 5,5 | 15 | 9 | 8 | - | 6 | - | |||
| <1> «С покрытием» означает: цинк или сплав Zn95/Al5. <2> 1 МПа = 1 Н/мм2. <3> Узкая часть. <4> Широкая часть. <5> Значения осевых смещений допускается согласовывать при оформлении заказа. | |||||||||
Минимальное количество знакопеременных изгибов светлой
фасонной проволоки для динамического применения
| Тип профиля | Номинальный размер (высота профиля) h, мм | Радиус закругления сердечника R, мм | Минимальное количество знакопеременных изгибов, шт. | |||||
| Уровень временного сопротивления, МПа <1> | ||||||||
| до 1370 включ. | 1570 | 1770 | ||||||
| Z — профиль | От 2,00 до 2,25 | 5,0 | 15 | 13 | 11 | |||
| « 2,25 » 2,50 | 5,0 | 13 | 11 | 9 | ||||
| « 2,50 » 2,80 | 5,0 | 10 | 9 | 7 | ||||
| « 2,80 » 3,00 | 7,5 | 18 | 16 | 14 | ||||
| « 3,00 » 3,30 | 7,5 | 16 | 14 | 12 | ||||
| « 3,30 » 3,55 | 7,5 | 12 | 10 | 8 | ||||
| « 3,55 » 3,80 | 7,5 | 10 | 8 | 6 | ||||
| « 3,80 » 4,05 | 10,0 | 11 | 10 | 9 | ||||
| « 4,05 » 4,30 | 10,0 | 10 | 9 | 8 | ||||
| « 4,30 » 4,70 | 10,0 | 9 | 8 | 7 | ||||
| H — профиль | N <2> | B <3> | N <2> | B <3> | N <2> | B <3> | ||
| От 1,25 до 1,50 | 5,0 | 18 | 15 | 17 | 14 | 15 | 12 | |
| « 1,50 » 1,75 | 5,0 | 16 | 13 | 14 | 12 | 12 | 10 | |
| « 1,75 » 2,00 | 5,0 | 14 | 12 | 13 | 11 | 11 | 9 | |
| « 2,00 » 2,25 | 5,0 | 11 | 9 | 10 | 8 | 8 | 6 | |
| « 2,25 » 2,50 | 5,0 | 10 | 8 | 9 | 7 | 7 | 5 | |
| « 2,50 » 2,80 | 7,5 | 13 | 9 | 11 | 8 | 9 | 6 | |
| « 2,80 » 3,00 | 7,5 | 12 | 9 | 10 | 8 | 9 | 6 | |
| « 3,00 » 3,30 | 7,5 | 11 | 8 | 10 | 7 | 8 | 5 | |
| « 3,30 » 3,56 | 7,5 | 10 | 8 | 9 | 7 | 7 | 5 | |
| <1> 1 МПа = 1 Н/мм2. <2> Узкая часть. <3> Широкая часть. | ||||||||
фасонной проволоки с покрытием <1> класса D
для динамического применения
| Тип профиля | Номинальный размер (высота профиля) h, мм | Радиус закругления сердечника R, мм | Минимальное количество знакопеременных изгибов, шт. | |||||
| Уровень временного сопротивления, МПа <2> | ||||||||
| до 1370 включ. | 1570 | 1770 | ||||||
| Z — профиль | От 2,00 до 2,25 | 5,0 | 13 | 11 | 9 | |||
| « 2,25 » 2,50 | 5,0 | 11 | 10 | 8 | ||||
| « 2,50 » 2,80 | 5,0 | 9 | 8 | 6 | ||||
| « 2,80 » 3,00 | 7,5 | 16 | 14 | 12 | ||||
| « 3,00 » 3,30 | 7,5 | 14 | 12 | 10 | ||||
| « 3,30 » 3,55 | 7,5 | 11 | 9 | 7 | ||||
| « 3,55 » 3,80 | 7,5 | 9 | 7 | 5 | ||||
| « 3,80 » 4,05 | 10,0 | 10 | 9 | 7 | ||||
| « 4,05 » 4,30 | 10,0 | 9 | 8 | 6 | ||||
| « 4,30 » 4,70 | 10,0 | 8 | 7 | 5 | ||||
| H — профиль | N <3> | B <4> | N <3> | B <4> | N <3> | B <4> | ||
| От 1,25 до 1,50 | 5,0 | 16 | 13 | 15 | 12 | 13 | 10 | |
| « 1,50 » 1,75 | 5,0 | 14 | 11 | 12 | 10 | 10 | 8 | |
| « 1,75 » 2,00 | 5,0 | 12 | 10 | 11 | 9 | 9 | 8 | |
| « 2,00 » 2,25 | 5,0 | 10 | 8 | 9 | 7 | 7 | 5 | |
| « 2,25 » 2,50 | 5,0 | 9 | 7 | 8 | 6 | 6 | 4 | |
| « 2,50 » 2,80 | 7,5 | 12 | 8 | 10 | 7 | 8 | 5 | |
| « 2,80 » 3,00 | 7,5 | 11 | 8 | 10 | 7 | 8 | 5 | |
| « 3,00 » 3,30 | 7,5 | 10 | 7 | 9 | 6 | 7 | 4 | |
| « 3,30 » 3,56 | 7,5 | 9 | 7 | 8 | 6 | 6 | 3 | |
| <1> «С покрытием» означает: цинк или сплав Zn95/Al5. <2> 1 МПа = 1 Н/мм2. <3> Узкая часть. <4> Широкая часть. | ||||||||
Минимальное количество знакопеременных изгибов для круглой проволоки регламентировано в ГОСТ Р 58133.
5.3.3 Испытание на скручивание
Проволока должна выдерживать без разрушения минимальное количество скручиваний, установленное для круглой проволоки в таблице 8, для фасонной проволоки — в таблицах 9 и 10 в зависимости от номинального размера, уровня временного сопротивления и состояния поверхности.
| Номинальный диаметр проволоки d, мм | Минимальное количество скручиваний, шт. | |||||
| Проволока светлая или с покрытием <1> Класс B | Проволока с покрытием <1> Класс A | |||||
| Уровень временного сопротивления, МПа <2> | ||||||
| 1570 | 1770 | 1960 | 2160 | 1570 | 1770 | |
| От 0,5 до 1,0 | 35 | 33 | 27 | 25 | 23 | 21 |
| « 1,0 » 1,3 | 33 | 31 | 26 | 24 | 21 | 19 |
| « 1,3 » 1,8 | 32 | 29 | 25 | 23 | 20 | 18 |
| « 1,8 » 2,3 | 30 | 28 | 23 | 21 | 19 | 16 |
| « 2,3 » 3,0 | 28 | 25 | 21 | 20 | 16 | 13 |
| « 3,0 » 3,4 | 26 | 23 | 20 | 19 | 13 | 10 |
| « 3,4 » 3,7 | 24 | 21 | 18 | 18 | 13 | 9 |
| « 3,7 » 4,0 | 23 | 20 | 17 | 16 | 12 | 8 |
| <1> «С покрытием» означает: цинк или сплав Zn95/Al5. <2> 1 МПа = 1 Н/мм2. | ||||||
| Тип профиля | Номинальный размер (высота профиля) h, мм | Длина образца, мм | Минимальное количество скручиваний, шт. | ||||
| Светлая или с покрытием <1> Класс B | С покрытием <1> Класс A | ||||||
| Уровень временного сопротивления, МПа <2> | |||||||
| 1370 | 1570 | 1770 | 1370 | 1570 | |||
| Z — профиль | От 2,00 до 4,00 | 100 x h | 22 | 19 | 16 | 15 | 12 |
| « 4,00 » 5,05 | 100 x h | 21 | 18 | 15 | 14 | 11 | |
| « 5,05 » 5,60 | 500 | 18 | 14 | <3> | 13 | 10 | |
| « 5,60 » 6,10 | 500 | 16 | 12 | <3> | 12 | 9 | |
| « 6,10 » 6,60 | 500 | 14 | 10 | - | 10 | 7 | |
| « 6,60 » 7,10 | 500 | 13 | 9 | - | 9 | 6 | |
| « 7,10 » 7,60 | 500 | 12 | 8 | - | 8 | 5 | |
| « 7,60 » 8,00 | 500 | 11 | 7 | - | 7 | 4 | |
| H — профиль | От 2,00 до 3,00 | 100 x h | 20 | 18 | - | 13 | 12 |
| « 3,00 » 5,05 | 100 x h | 18 | 16 | - | 12 | 11 | |
| « 5,05 » 5,60 | 500 | 14 | 13 | - | 10 | 9 | |
| « 5,60 » 6,10 | 500 | 12 | 11 | - | 8 | 7 | |
| « 6,10 » 6,60 | 500 | 10 | 9 | - | 7 | 6 | |
| « 6,60 » 7,10 | 500 | 9 | 8 | - | 6 | 5 | |
| « 7,10 » 7,60 | 500 | 8 | 7 | - | 5 | 4 | |
| « 7,60 » 8,00 | 500 | 7 | 6 | - | 5 | 4 | |
| T — профиль | От 2,00 до 3,00 | 100 x h | 22 | 20 | 18 | 14 | 13 |
| « 3,00 » 4,00 | 100 x h | 20 | 18 | 16 | 13 | 12 | |
| « 4,00 » 5,00 | 100 x h | 18 | 16 | 14 | 12 | 11 | |
| « 5,00 » 6,00 | 500 | 16 | 14 | - | 11 | 10 | |
| <1> «С покрытием» означает: цинк или сплав Zn95/Al5. <2> 1 МПа = 1 Н/мм2. <3> Требуемое количество скручиваний согласовывают при оформлении заказа. | |||||||
Минимальное количество скручиваний фасонной проволоки для динамического применения
| Тип проволоки | Номинальный размер, мм | Проволока светлая | Проволока с покрытием <1> | ||||
| Уровень временного сопротивления, МПа <2> | |||||||
| до 1370 включ. | 1570 | 1770 | 1370 | 1570 | 1770 | ||
| Z — профиль и | До 3,55 | 28 | 26 | 22 | 25 | 23 | 19 |
| T — профиль | От 3,55 « 4,70» | 26 | 24 | 20 | 23 | 22 | 17 |
| H — профиль | До 2,75 | 27 | 25 | 21 | 24 | 22 | 18 |
| От 2,75 « 3,56» | 25 | 23 | 19 | 22 | 20 | 16 | |
| <1> «С покрытием» означает: цинк или сплав Zn95/Al5. <2> 1 МПа = 1 Н/мм2. | |||||||
5.3.4 Покрытия из цинка и сплава Zn95/Al5
- Для проволоки статического применения установлены два класса покрытий из цинка и сплава Zn95/Al5: Класс B и Класс A.
- Для проволоки динамического применения установлены два класса покрытий из цинка и сплава Zn95/Al5: Класс D и Класс B.
Метод нанесения покрытия не регламентирован.
Качество покрытия определяется минимальной массой покрытия на единицу площади поверхности. Минимальная масса покрытия, выраженная в граммах на квадратный метр (г/м2), установлена в соответствии с таблицей 11.
| Номинальный размер <1>, мм | Минимальная масса покрытия <2>, г/м2 | ||
| Класс B | Класс A | Класс D | |
| Круглая проволока (d) | |||
| От 0,50 до 0,60 | 50 | 100 | 20 |
| « 0,60 » 0,70 | 60 | 115 | 20 |
| « 0,70 » 0,80 | 60 | 130 | 20 |
| « 0,80 » 0,90 | 70 | 145 | 20 |
| « 0,90 » 1,00 | 70 | 155 | 25 |
| « 1,00 » 1,20 | 80 | 165 | 25 |
| « 1,20 » 1,40 | 90 | 180 | 25 |
| « 1,40 » 1,65 | 100 | 195 | 30 |
| « 1,65 » 1,85 | 100 | 205 | 30 |
| « 1,85 » 2,15 | 115 | 215 | 40 |
| « 2,15 » 2,50 | 125 | 230 | 45 |
| « 2,50 » 2,80 | 125 | 245 | 45 |
| « 2,80 » 3,20 | 135 | 255 | 50 |
| « 3,20 » 3,80 | 135 | 265 | 60 |
| « 3,80 » 4,00 | 135 | 275 | 70 |
| Фасонная проволока (h) | |||
| От 2,0 до 2,5 | 115 | - | 45 |
| « 2,5 » 3,2 | 125 | - | 50 |
| « 3,2 » 4,0 | 135 | - | 60 |
| « 4,0 » 5,0 | 135 | - | 70 |
| « 5,0 » 8,0 | 150 | - | 80 |
| <1> Размер проволоки с покрытием до снятия покрытия. <2> «С покрытием» означает: цинк или сплав Zn95/Al5. | |||
Испытания покрытия проводят в соответствии с ГОСТ Р 58133.
6 Методы испытания
6.1 Общие положения
Испытания проводят в соответствии с ГОСТ Р 58133 <*>.
<*> См. [5].
6.2 Испытание на знакопеременный изгиб
Испытание фасонной проволоки на знакопеременный изгиб проводят согласно нормативным документам <**>.
<**> См. [5].
при испытании на знакопеременный изгиб
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ НАЦИОНАЛЬНЫХ СТАНДАРТОВ
ЕВРОПЕЙСКИМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ
ССЫЛОЧНЫХ В ПРИМЕНЕННОМ ЕВРОПЕЙСКОМ СТАНДАРТЕ
| Обозначение ссылочного национального стандарта | Степень соответствия | Обозначение и наименование европейского международного стандарта |
| ГОСТ Р 58078-2018 (EN 10244-2:2009) | MOD | EN 10244-2:2009 «Проволока стальная и изделия из нее. Покрытия из цветных металлов. Часть 2. Покрытия цинковые и из цинковых сплавов» |
| ГОСТ Р 58132-2018 (EN 10264-1:2012) | MOD | EN 10264-1:2012 «Проволока стальная и изделия проволочные. Проволока стальная канатная. Часть 1. Основные требования» |
| Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - MOD — модифицированные стандарты. | ||
