ГОСТ Р 58092.1-2021. Национальный стандарт Российской Федерации. Системы накопления электрической энергии (СНЭЭ). Термины и определения
Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 58092.1-2021Действующий акт
(утв. и введен в действие Приказом Росстандарта от 25.05.2021 № 456-ст)
Примечание
Документ введен в действие с 01.12.2021. Взамен ГОСТ Р 58092.1-2018.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р 58092.1-2018"]:::rst click n0 "https://bukva.ai/docs/standart-gost-r-58092-1-2018" "ГОСТ Р 58092.1-2018. Национальный стандарт Российской Федерации. Системы накопления электрической энергии (СНЭЭ). Термины и определения (утв. и введен в действие Приказом Росстанда" n1["ГОСТ Р 58092.1-2021"]:::doc click n1 "https://bukva.ai/docs/standart-gost-r-58092-1-2021" "ГОСТ Р 58092.1-2021. Национальный стандарт Российской Федерации. Системы накопления электрической энергии (СНЭЭ). Термины и определения (утв. и введен в действие Приказом Росстанда" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2021 г. № 456-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ НАКОПЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ (СНЭЭ)
Electric Energy Storage (ESS) Systems. Terms and definitions
27.010, 29.020,
29.220, 29.240.99
Дата введения 1 декабря 2021 года
Предисловие
1 РАЗРАБОТАН Национальной ассоциацией производителей источников тока «РУСБАТ» (Ассоциация «РУСБАТ») и Федеральным государственным унитарным предприятием «Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «СТАНДАРТИНФОРМ»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 044 «Аккумуляторы и батареи»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2021 г. № 456-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта МЭК 62933-1:2018 «Системы накопления электрической энергии (СНЭЭ). Часть 1. Термины и определения» (IEC 62933-1 «Electric Energy Storage (EES) Systems — Part 1: Terminology», NEQ)
5 ВЗАМЕН ГОСТ Р 58092.1-2018
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт разработан с учетом современной терминологии, принятой и разрабатываемой в рамках МЭК/ТК 120 «Системы накопления энергии» и МЭК/ТК 1 «Терминология», с целью обеспечения взаимопонимания между специалистами, изготовителями и потребителями систем накопления электрической энергии (СНЭЭ).
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий области СНЭЭ.
Для каждого понятия установлен один стандартизованный термин.
Нерекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой «Нрк».
Термины-синонимы без пометы «Нрк» приведены в качестве справочных данных и не являются стандартизованными.
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.
Наличие квадратных скобок в терминологической статье означает, что в нее включены два (три, четыре и т.п.) термина, имеющие общие терминоэлементы.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Помета, указывающая на область применения многозначного термина, приведена в круглых скобках светлым шрифтом после термина. Помета не является частью термина.
Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском языке.
В стандарте приведен алфавитный указатель терминов на русском языке, а также алфавитный указатель эквивалентов терминов на английском языке.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, — светлым, синонимы — курсивом.
1 Область применения
Настоящий стандарт устанавливает термины и определения понятий в области СНЭЭ, в том числе термины, необходимые для определения параметров устройств, методов испытаний, проектирования, установки, вопросов безопасности и охраны окружающей среды.
Настоящий стандарт распространяется на СНЭЭ, входящие в состав электрической сети/энергосистемы и предназначенные для решения задач на стороне субъекта электроэнергетики, а также присоединенные к электрической сети и предназначенные для решения задач на стороне потребителя.
Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы (по данной научно-технической отрасли), входящих в сферу действия работ по стандартизации и (или) использующих результаты этих работ.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ IEC 60050-411-2015 Международный электротехнический словарь. Часть 411. Машины вращающиеся
ГОСТ IEC 60050-651-2014 Международный электротехнический словарь. Часть 651. Работа под напряжением
ГОСТ IEC 60050-901-2016 Международный электротехнический словарь. Часть 901. Стандартизация
ГОСТ IEC 60050-903-2017 Международный электротехнический словарь. Часть 903. Оценка риска
ГОСТ IEC 60050-904-2017 Международный электротехнический словарь. Часть 904. Стандартизация в области окружающей среды для электрических и электронных изделий и систем
ГОСТ IEC 62040-1-2018 Системы бесперебойного энергоснабжения (UPS). Часть 1. Общие положения и требования безопасности к UPS
ГОСТ Р 22.0.05-2020 Безопасность в чрезвычайных ситуациях. Техногенные чрезвычайные ситуации. Термины и определения
ГОСТ Р 55890 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Регулирование частоты и перетоков активной мощности. Нормы и требования
ГОСТ Р 56205-2014/IEC/TS 62443-1-1:2009 Сети коммуникационные промышленные. Защищенность (кибербезопасность) сети и системы. Часть 1-1. Терминология, концептуальные положения и модели
ГОСТ Р 56268-2014/Guide 64:2008 Руководство по включению экологических аспектов в стандарты на продукцию
ГОСТ Р 58593-2019 Источники тока химические. Термины и определения
ГОСТ Р ИСО 14001-2016 Системы экологического менеджмента. Требования и руководство по применению
ГОСТ Р МЭК 60050-826-2009 Установки электрические. Термины и определения
ГОСТ Р МЭК 62040-1-1-2009 Источники бесперебойного питания (ИБП). Часть 1-1. Общие требования и требования безопасности для ИБП, используемых в зонах доступа оператора
ГОСТ Р МЭК 62381-2016 Системы автоматизации в обрабатывающей промышленности. Заводские приемочные испытания (FAT), приемочные испытания на месте эксплуатации (SAT) и объектовые интеграционные испытания (SIT)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
| Термины для классификации СНЭЭ и их функций | ||||
| 1 | ||||
| электроустановка: Энергоустановка, предназначенная для производства или преобразования, передачи, распределения или потребления электрической энергии. ГОСТ 19431-84, [статья 25] | electrical installation | |||
| Примечания 1 Электроустановка может включать в себя также источники электрической энергии, такие как аккумуляторные батареи, конденсаторы или любые другие источники накопленной электрической энергии (ГОСТ IEC 60050-651-2014, статья 651-26-01). | ||||
| 2 Частным случаем электроустановки является накопитель электрической энергии. 2 накопитель электрической энергии; НЭЭ: Электроустановка, способная поглощать электрическую энергию, хранить ее в течение определенного времени и отдавать обратно. | ||||
| Пример — Устройство, которое поглощает электрическую энергию в виде переменного тока, использует ее для производства водорода путем электролиза, хранит полученный водород и использует этот газ для производства электрической энергии в виде переменного тока, является накопителем электрической энергии. Примечания 1 НЭЭ классифицируют по виду энергии, используемой для накопления: - механические: - гидроаккумулирующие (ГАНЭ), - на сжатом воздухе (СВНЭ), - кинетические (КНЭ), например маховичные, - гравитационные (ГНЭ), например лифты грузов; - электрохимические: - аккумуляторные батареи (НЭА), - проточные батареи (ПНЭ); - химические: - водородные; - электрические: - двойнослойные конденсаторы, - сверхпроводящие индуктивные (СПИНЭ); - тепловые: - адиабатические, например расплавы солей. 2 Термин «накопитель электрической энергии» может быть также использован для индикации состояния активности оборудования, описанного в определении этого термина при выполнении его функций. 3 Термин «накопитель электрической энергии» не может быть использован для обозначения установки, подключенной к электрической сети, т.к. НЭЭ не содержит элементов, обеспечивающих непосредственное взаимодействие с сетью. 4 В ходе поглощения и отдачи электрической энергии в НЭЭ могут происходить процессы преобразования энергии. electrical energy storage; EES 3 система накопления электрической энергии; система НЭЭ; СНЭЭ: Электроустановка с определенными границами, в том числе инженерные сооружения, оборудование преобразования энергии и связанное с ними вспомогательное оборудование, подключенная к электрической сети, включающая как минимум один накопитель электрической энергии, которая извлекает электрическую энергию из электроэнергетической системы, хранит эту энергию внутри себя в какой-либо форме и отдает обратно в электроэнергетическую систему. | Примечания | |||
| 1 СНЭЭ, которая относится к объектам диспетчерского управления, управляется и согласуется для предоставления услуг операторам или потребителям электроэнергетической системы. 2 В некоторых случаях СНЭЭ может потребоваться дополнительный источник энергии во время ее разряда для обеспечения отдачи большего количества энергии в энергосистему, чем количество энергии, сохраненное непосредственно в ней. electrical energy storage system; EES system; EESS 4 батарейная система накопления энергии; СНЭБ: СНЭЭ с подсистемой накопления на основе аккумуляторных батарей. | Примечание — Термин включает в себя системы на основе проточных батарей. | |||
| battery energy storage system; BESS 5 конденсаторная система накопления энергии; СНЭК: СНЭЭ с подсистемой накопления на основе электрохимических конденсаторов. | capacitor energy storage system; CESS | |||
| 6 маховичная система накопления энергии; СНЭМ: СНЭЭ с подсистемой накопления на маховиках. | Примечание — Маховик (маховое колесо) — массивное вращающееся колесо, использующееся в качестве накопителя (инерционный аккумулятор) кинетической энергии. | |||
| flywheel energy storage system; FESS 7 СНЭЭ низкого напряжения: СНЭЭ, предназначенная для подключения к первичной ТПСН низкого напряжения. | low voltage EESS | |||
| 8 СНЭЭ среднего напряжения: СНЭЭ, предназначенная для подключения к первичной ТПСН среднего напряжения. | medium voltage EESS | |||
| 9 СНЭЭ высокого напряжения: СНЭЭ, предназначенная для подключения первичной ТПСН высокого напряжения. | high voltage EESS | |||
| 10 СНЭЭ общего назначения: СНЭЭ, используемая как электроустановка, предназначенная для работы в электрической сети общего назначения. | utility EESS | |||
| 11 бытовая СНЭЭ: СНЭЭ, предназначенная для применения частными потребителями, кроме коммерческой, производственной или иной профессиональной деятельности. | Примечание — СНЭЭ бытового назначения должны соответствовать действующим стандартам для бытовых устройств (например, по электромагнитной совместимости). | |||
| residential EESS 12 коммерческая [промышленная] СНЭЭ: СНЭЭ, предназначенная для коммерческого [промышленного] использования потребителем или для другой профессиональной деятельности. | Примечание — Системы коммерческих [промышленных] НЭЭ должны соответствовать действующим стандартам для коммерческих [промышленных] устройств (например, по электромагнитной совместимости). | |||
| commercial EESS; industrial EESS 13 комплектная СНЭЭ: СНЭЭ, компоненты которой были подобраны и частично смонтированы на заводе и которая поставляется в одном или нескольких контейнерах в состоянии, готовом к установке на месте. | self-contained EES system | |||
| 14 номинальное напряжение (СНЭЭ) Uн: Значение напряжения, которым СНЭЭ обозначена и идентифицирована. | Примечание — Базовой единицей является В, но для удобства могут использоваться и другие единицы (кВ). | |||
| nominal voltage 15 номинальная частота (СНЭЭ) fн: Значение частоты, которым СНЭЭ обозначена и идентифицирована. | Примечания | |||
| 1 Базовой единицей является Гц. 2 Использован тот же подход, что и в ГОСТ Р МЭК 60050-826-2009, статья 826-11-01. nominal frequency 16 нормированная энергоемкость (СНЭЭ) ECнр.: Значение содержания доступной для использования энергии СНЭЭ, заложенное при проектировании для условий длительной работы. | Примечания | |||
| 1 Базовой единицей является Дж, но для удобства могут использоваться и другие единицы (кВт·ч, МВт·ч). 2 Нормированную энергоемкость устанавливают на начало или окончание срока службы. В последнем случае начальная энергоемкость подсистемы накопления, как правило, завышена, и подсистема управления управляет ее использованием, чтобы в конце срока службы обеспечить требуемое содержание энергии между полностью заряженным и полностью разряженным состояниями. rated energy storage capacity; ECR 17 | ||||
| первичная функция: Функция, обеспечивающая достижение назначенной цели. | ГОСТ IEC 60050-904-2017, [статья 904-03-02] | |||
| primary function 18 функция длительного времени действия [интенсивного использования энергии] (СНЭЭ): Первичная функция использования СНЭЭ, как правило, не очень требовательная к переходной функции на ступенчатое возмущение при изменении режима, но с длительными фазами заряда и разряда при переменной мощности. | Примечание — Совместно с обменом активной мощностью часто присутствует обмен реактивной мощностью с энергосистемой. | |||
| long duration application; energy intensive application 19 регулирование потока активной мощности (функция СНЭЭ): Первичная функция длительного времени действия, использующая для частичной или полной компенсации изменения потока активной мощности вблизи ТПСН энергию заряда или разряда СНЭЭ. | ||||
| Пример — Срезание, выравнивание или смещение пиков нагрузки. Примечание — Эта функция может потребовать непрерывного заряда или разряда СНЭЭ в течение нескольких часов. active power flow control 20 регулирование тока линии электропитания (функция СНЭЭ): Первичная функция длительного времени действия, использующая для обеспечения подачи тока в определенных пределах обмен активной мощностью СНЭЭ с электрической сетью. | ||||
| Пример — Уменьшение перегрузок. Примечание — Теоретически в линии электропитания может осуществляться и обмен реактивной составляющей мощности, но типичным для него является только обмен активной мощностью. feeder current control 21 функция короткого времени действия [интенсивного использования мощности] (СНЭЭ): Первичная функция использования СНЭЭ, как правило, требовательная к переходной функции на ступенчатое возмущение при изменении режима и с частым переходом фаз заряда и разряда или с обменом реактивной мощностью СНЭЭ с энергосистемой. | short duration application; power intensive application | |||
| 22 смягчение последствий снижения качества электрической энергии (функция СНЭЭ): Первичная функция короткого времени действия, использующая для смягчения наведенных помех в электрических системах, таких как кратковременные прерывания, провалы напряжения, выбросы напряжения, гармоники напряжения и тока, переходные перенапряжения, быстрые изменения напряжения, обмен активной или реактивной мощностью СНЭЭ с энергосистемой. | Примечания | |||
| 1 Смягчение последствий событий, приводящих к снижению качества электрической энергии (за исключением прерывания напряжения и гармоник) происходит, как правило, в течение периода времени порядка от мс до нескольких с. 2 Для смягчения последствий снижения качества электрической энергии в виде гармоник и промежуточных гармоник также могут быть использованы обмен активной и реактивной мощностью. 3 Теоретически прерывания напряжения могут иметь большую длительность, практически же большая часть из них имеют длительность не более 1 мин. Смягчение событий с длительностью более 1 мин определяется как смягчение последствий исчезновения напряжения. 4 Термин «качество электрической энергии» определен в ГОСТ 32144-2013, статья 3.1.38. power quality events mitigation 23 регулирование потока реактивной мощности (функция СНЭЭ): Первичная функция короткого времени действия, использующая для компенсации частично или полностью потока реактивной мощности вблизи ТПСН поглощение/отдачу энергии СНЭЭ. | ||||
| Пример — Регулирование мощности, достигаемое использованием батарей конденсаторов. reactive power flow control 24 регулирование частоты (функция СНЭЭ): Первичная функция СНЭЭ короткого времени действия, использующая для поддержания частоты электроэнергетической системы в определенных границах обмен активной мощностью СНЭЭ с энергосистемой. | Примечание — Восстановление частоты в энергосистеме до уровня квазиустановившихся значений осуществляется в соответствии с ГОСТ Р 55890 и происходит, как правило, в пределах порядка от с до мин. | |||
| grid frequency control; frequency support; frequency regulation 25 регулирование напряжения в узлах (функция СНЭЭ): Первичная функция короткого времени действия, использующая для стабилизации напряжения на первичной ТПСН СНЭЭ или соседних узлах обмен активной или реактивной мощностью СНЭЭ. | Примечание — Реактивная мощность, как правило, используется в высоковольтных сетях и сетях среднего напряжения, активная мощность — в сетях низкого напряжения, в зависимости от отношения сопротивления к реактивному сопротивлению (R/X) соответствующей линии. | |||
| nodal voltage control; voltage support 26 гибридная [аварийная] функция (СНЭЭ): Первичная функция использования СНЭЭ, как правило, требовательная к переходной функции на ступенчатое возмущение при изменении режима и с частыми и длительными фазами разряда с переменной мощностью. | hybrid application; emergency application | |||
| 27 смягчение последствий исчезновения напряжения (функция СНЭЭ): Гибридная [аварийная] функция СНЭЭ, используемая для обеспечения нагрузок потребителя электрической энергией с заранее определенной максимальной мощностью в течение определенного времени, в течение которого основной источник электроэнергии в ТПСН недоступен. | Примечание — Теоретически событие исчезновения напряжения может иметь большую длительность, практически же большая часть из них имеют длительность не более 1 мин. Смягчение событий с длительностью не более 1 мин определяется как смягчение последствий событий снижения качества электрической энергии. | |||
| outage mitigation; back-up power Термины для установления требований к СНЭЭ | 28 условия длительной работы: Диапазон условий эксплуатации, в котором СНЭЭ предназначена для длительной работы в рамках заданных пределов рабочих характеристик. | |||
| Примечание — Условия длительной работы, как правило, определяются, как описано ниже, но могут быть и другие условия в зависимости от технологии: | ||||
| а) напряжение и частота на ТПСН в рамках диапазона условий длительной работы; б) СНЭЭ полностью работоспособна; в) СНЭЭ находится внутри рекомендованных условий окружающей среды. continuous operating conditions 29 базовые условия окружающей среды: Физические условия, такие как диапазоны температуры окружающей среды, давления, излучения, влажности, составов аэрозолей и взвесей химических веществ, в которых СНЭЭ предназначены для длительной работы. | Примечание — Термин взят из [[1]](#p101726), статья 395-07-98 с изменениями. | |||
| reference environmental conditions 30 точка присоединения (СНЭЭ); ТПСН: Точка присоединения СНЭЭ к электрической сети. | Примечание — СНЭЭ может иметь несколько ТПСН в двух разных классах: основная и вспомогательная ТПСН. Вспомогательная ТПСН предназначена для электропитания вспомогательной системы (рисунок А.1). Из вспомогательной ТПСН невозможно брать электрическую энергию для заряда, чтобы накопить и в дальнейшем отдать ее в электрическую энергосистему, в то же время основная ТПСН может использоваться для электропитания вспомогательной подсистемы и подсистемы контроля и управления. В случае отсутствия вспомогательной ТПСН основная ТПСН может быть названа просто ТПСН (рисунок А.2). | |||
| point of connection (of the EES system); POC 31 нормированный диапазон напряжения (СНЭЭ) Uнр.: Диапазон значений напряжения в ТПСН, в котором СНЭЭ остается подключенной к сети. | Примечание — Номинальное напряжение СНЭЭ в ТПСН должно находиться между нижним (Umin) и верхним (Umax) пределами нормированного диапазона напряжения. | |||
| rated voltage range (of the EES system) 32 нормированный диапазон частоты (СНЭЭ) fнр.: Диапазон значений частоты в ТПСН, в котором СНЭЭ остается подключенной к сети. | Примечание — Номинальная частота СНЭЭ должна находиться между нижним (fmin) и верхним (fmax) пределами нормированного диапазона частоты. | |||
| rated frequency range (of the EES system) 33 коммуникационный интерфейс: Интерфейс, который обеспечивает подачу входных сигналов на СНЭЭ и принимает от нее выходные сигналы как в форме, непосредственно используемой для целей управления или измерения, так и в форме, обеспечивающей цифровую связь с другими системами или устройствами. | Примечание — Коммуникационный интерфейс, как правило, разрабатывают в соответствии с конкретным стандартом (например, универсальная шина последовательного интерфейса USB, RS-232) и используют для передачи данных управления и измерений. | |||
| communication interface; PCOM 34 рабочие сигналы: Набор сигналов, согласованных в установленном виде и передающихся через установленный протокол, используемый для задания состояния СНЭЭ, в том числе передачи команд для СНЭЭ и ответы от нее в режиме реального времени, а также результаты измерений. | Примечание — Рабочие сигналы находятся под управлением коммуникационной подсистемы. | |||
| operation signals 35 рабочий цикл (СНЭЭ): Комбинация из контролируемых фаз (фаза заряда, пауза, фаза разряда и т.п.), начиная с СЭ исходного состояния и заканчивая на СЭ в конце цикла, используемая для определения характеристик СНЭЭ, требований и методов испытаний для определенного режима работы. | duty cycle (of the EES system) | |||
| 36 зарядно-разрядный цикл (СНЭЭ): Рабочий цикл СНЭЭ, состоящий из четырех контролируемых этапов, начиная с СЭ исходного состояния, а именно: фаза заряда, затем пауза, затем фаза разряда и еще одна пауза. | Примечание — Пример зарядно-разрядного цикла СНЭЭ приведен в приложении А, рисунок А.3. | |||
| charging/discharging cycle (of the EES system) 37 заданный зарядно-разрядный цикл (СНЭЭ): Цикл заряда-разряда, используемый для определения характеристик СНЭЭ, требований и методов испытаний для определенного режима работы. | ||||
| Пример: а) E0, соответствующая полному разряду, что означает СЭ = 0%; б) T1 не более длительности поглощения СНЭЭ нормированной активной мощности; в) T3 не более длительности отдачи СНЭЭ нормированной активной мощности; г) T2 + T4 <= T1; д) E3 не более нормированной энергоемкости; е) E3 для того, чтобы вернуться в состояние полного разряда, СЭ = 0%. Примечание — Заданный зарядно-разрядный цикл определяется путем задания значений E и/или T и профиля фазы заряда и разряда на рисунке А.3. predetermined charging/discharging cycle (of the EES system) 38 время восстановления: Период времени, необходимый для восстановления СНЭЭ после выполнения рабочего цикла до состояния, при котором параметры следующего рабочего цикла не будут выходить за установленные пределы условий длительной работы в заданном режиме. | recovery time | |||
| 39 диаграмма мощности (СНЭЭ); показатель полной мощности; оценка входной и выходной мощности: Представление мощности, которой СНЭЭ может обмениваться с энергосистемой через основную ТПСН в установившемся режиме работы и условиях длительной эксплуатации, на двумерном графике в координатах активной и реактивной мощности (P-Q). | Примечание — Пример диаграммы мощности приведен в приложении А, рисунок А.4. | |||
| power capability chart; apparent power characteristic; input and output power rating (of the EES system) 40 выходная активная мощность (СНЭЭ) Pвых.: Значение активной мощности, с которой СНЭЭ поставляет энергию в систему электроснабжения через основную ТПСН. | Примечание — Базовой единицей является Ватт (Вт), но, как правило, используют другие единицы, такие как кВт, МВт. | |||
| output active power (of the EES system) POUT 41 входная активная мощность (СНЭЭ) Pвх.: Значение активной мощности, с которой СНЭЭ поглощает энергию из системы электроснабжения через основную ТПСН. | Примечание — Базовой единицей является Ватт (Вт), но, как правило, используют другие единицы, такие как кВт, МВт. | |||
| input active power (of the EES system) PIN 42 нормированная выходная активная мощность (СНЭЭ) Pвых.нр.: Максимальная выходная активная мощность, на которую рассчитана СНЭЭ для отдачи энергии в систему электроснабжения через основную ТПСН. | Примечания | |||
| 1 Базовой единицей измерения является Ватт (Вт), для удобства можно выбрать и другие единицы (кВт, МВт). 2 Нормированная выходная активная мощность — это крайнее правое значение активной мощности на диаграмме мощности. rated output active power (of the EES system) POUT,R 43 нормированная входная активная мощность (СНЭЭ) Pвх.нр.: Максимальная входная активная мощность, на которую рассчитана СНЭЭ для поглощения энергии из системы электроснабжения через основную ТПСН. | Примечания | |||
| 1 Базовой единицей измерения является Ватт (Вт), для удобства можно выбрать и другие единицы (кВт, МВт). 2 Нормированная входная активная мощность — это крайнее левое значение активной мощности на диаграмме мощности. rated input active power (of the EES system) PIN,R 44 нормированная активная мощность (СНЭЭ) Pнр.: Максимальная активная мощность СНЭЭ на критических рабочих пределах диаграммы мощности. | Примечания | |||
| 1 Базовой единицей является Вт, но для удобства могут использоваться и другие единицы (кВт, МВт). 2 На рисунке А.4 приложения А нормированная активная мощность — это максимум (Pз.нр., Pр.нр.). rated active power (of the EES system) 45 нормированная реактивная мощность (СНЭЭ) Qнр.: Максимальная реактивная мощность СНЭЭ на критических рабочих пределах диаграммы мощности. | Примечания | |||
| 1 Базовой единицей является Вар, но для удобства могут использоваться и другие единицы (кВар, МВар). 2 На рисунке А.4 приложения А нормированная реактивная мощность — это максимум (QLнр., QCнр.). rated reactive power (of the EES system) 46 нормированная полная мощность (СНЭЭ) Sнр: Полная мощность СНЭЭ на критических рабочих пределах диаграммы мощности. | Примечание — Базовой единицей является ВА, но для удобства могут использоваться и другие единицы (кВА, МВА). | |||
| rated apparent power (of the EES system) 47 нормированный коэффициент мощности (СНЭЭ): Коэффициент мощности СНЭЭ при нормированной полной мощности. | Примечание — Термин «коэффициент мощности» определяется в [[2]](#p101731), статья 131-11-46. | |||
| rated power factor (of the EES system) 48 кратковременная выходная мощность (СНЭЭ): Максимальная мощность, которую СНЭЭ может выдавать в основной ТПСН в течение установленного периода времени в условиях длительной работы и установившихся режимах. | Примечания | |||
| 1 Значения кратковременной мощности, как правило, находятся за пределами диаграммы мощности. 2 Базовой единицей является Вт, но для удобства могут использоваться и другие единицы (кВт, МВт). short-duration output power (of the EES system) 49 кратковременная входная мощность (СНЭЭ): Максимальная мощность, при которой СНЭЭ может поглощать энергию в основной ТПСН в течение установленного периода времени в условиях длительной работы и установившихся режимах. | Примечания | |||
| 1 Значение кратковременной мощности, как правило, находятся за пределами диаграммы мощности. 2 Базовой единицей является Вт, но для удобства могут использоваться и другие единицы (кВт, МВт). short-duration input power (of the EES system) 50 длительность отдачи активной мощности Tвых.: Минимальный период времени, в течение которого заданная выходная активная мощность может непрерывно подаваться СНЭЭ, начиная с заданной степени энергосодержания и обеспечивая заданную реактивную мощность. | Примечания | |||
| 1 Продолжительность отдачи активной мощности, начиная с полностью заряженного состояния, называется длительностью отдачи выходной активной мощности в заряженном состоянии (Tвых.,п). 2 Задаваемая пара активной и реактивной мощности содержится в диаграмме мощности. active power output duration TOUT 51 длительность поглощения активной мощности Tвх.: Минимальный период времени, в течение которого заданная входная активная мощность может непрерывно поглощаться СНЭЭ, начиная с заданной степени энергосодержания и обеспечивая заданную реактивную мощность. | Примечания | |||
| 1 Продолжительность поглощения активной мощности, начиная с полностью разряженного состояния, называется длительностью поглощения входной активной мощности в разряженном состоянии (Tвх.,п). 2 Задаваемая пара активной и реактивной мощности содержится в диаграмме мощности. Активная мощность выше внутренних потерь и способна заряжать подсистему накопления. active power input duration TIN 52 длительность отдачи нормированной активной мощности Tвых.нр.: Минимальная продолжительность времени, в течение которого нормированная выходная активная мощность может непрерывно подаваться СНЭЭ, начиная с полной степени энергосодержания и обеспечивая заданную реактивную мощность. | Примечания | |||
| 1 Длительность отдачи нормированной активной мощности может быть установлена для начала срока службы (Tвых.нр.н.) или для окончания срока службы (Tвых.нр.к.). 2 Задаваемая реактивная мощность содержится в диаграмме мощности. rated active power output duration TOUT,R 53 длительность поглощения нормированной активной мощности Tвх.нр.: Минимальная продолжительность времени, в течение которого нормированная входная активная мощность может непрерывно поглощаться СНЭЭ, начиная с нулевой степени энергосодержания и обеспечивая заданную реактивную мощность. | Примечания | |||
| 1 Длительность поглощения нормированной активной мощности может быть установлена для начала срока службы (Tвх.нр.н.) или для окончания срока службы (Tвх.нр.к.). 2 Задаваемая реактивная мощность содержится в диаграмме мощности. rated active power input duration TIN,R 54 переходная функция на ступенчатое возмущение: Для СНЭЭ отклик на ступенчатое изменение входного параметра, длительность интервала времени между моментом ступенчатого изменения входной переменной и моментом, когда выходная величина достигает требуемого значения. | Примечания | |||

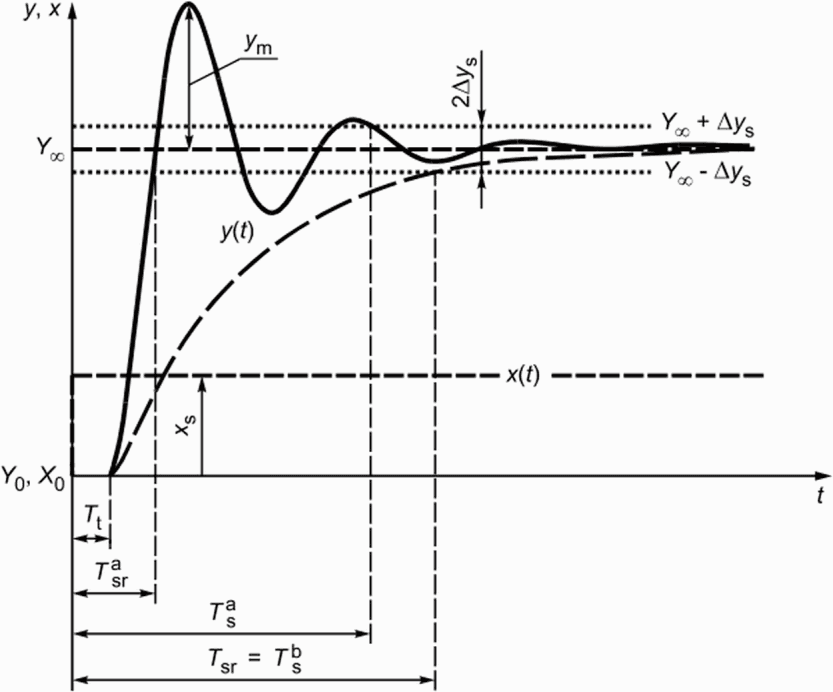

| 1 Пример переходной функции приведен в приложении А, рисунок А.5. Если входная переменная является уставкой, окончательное установившееся значение ( Y_{\infty} на рисунке А.5) равно уставке. 2 Термин взят из [[3]](#p101736), статья 351-45-36, с изменениями. step response performances 55 время запаздывания: Отклик на единичное ступенчатое возмущение, длительность интервала времени между моментом ступенчатого изменения входной переменной и моментом, когда выходная величина начала изменение от исходного установившегося значения. | Примечания | |||
| 1 На рисунке А.5 время запаздывания — Tt. 2 Как правило, входные и выходные переменные представлены активной или реактивной мощностью. 3 Базовой единицей является с, но для удобства могут использоваться и другие единицы (мс). 4 Термин взят из [[3]](#p101736), статья 351-45-36, с изменениями. dead time 56 скорость изменения (выходной переменной): Отклик на единичное ступенчатое возмущение, средняя скорость изменения значения величины за единицу времени после времени запаздывания и в течение времени отклика на единичное ступенчатое возмущение. | Примечания | |||
| 1 Если входная переменная является уставкой, окончательное стационарное значение ( Y_{\infty} на рисунке А.5) равно уставке. 2 При определении Tt <= T1 (T2 <= Tsr на рисунке А.5 скорость изменения: RR = \frac{Y(T_{2}) - Y(T_{1})}{T_{2} - T} . (1) 3 Термин взят из [[3]](#p101736), статья 351-45-36, с изменениями. ramp rate; RR 57 время отклика на единичное ступенчатое возмущение: Отклик на единичное ступенчатое возмущение, длительность интервала времени между моментом ступенчатого изменения входной переменной и моментом, когда выходная величина в первый раз достигла установленного процентного отклонения между окончательным и начальным установившимися значениями. | Примечания | |||
| 1 Если входная переменная является уставкой, окончательное стационарное значение ( Y_{\infty} на рисунке А.5) равно уставке. 2 Как правило, входные и выходные переменные представлены активной или реактивной мощностью. 3 В случае неколебательных процессов время отклика на единичное ступенчатое возмущение равно времени стабилизации. 4 На рисунке А.5 время отклика на единичное ступенчатое возмущение — Tsr. 5 Базовой единицей является с, но для удобства могут использоваться и другие единицы (мс). 6 Термин взят из [[3]](#p101736), статья 351-45-36, с изменениями. step response time 58 время стабилизации: Отклик на единичное ступенчатое возмущение, длительность интервала времени между моментом ступенчатого изменения входной переменной и моментом, когда выходная величина окончательно достигла установленное процентное отклонение между окончательным и начальным установившимися значениями. | Примечания | |||
| 1 Если входная переменная является уставкой, окончательное стационарное значение ( Y_{\infty} на рисунке А.5) равно уставке. 2 На рисунке А.5 время стабилизации — Ts. 3 Базовой единицей является с, но для удобства могут использоваться и другие единицы (мс). 4 Термин взят из [[3]](#p101736), статья 351-45-36, с изменениями. settling time 59 значения показателей (СНЭЭ) в конце срока службы: Значение показателей рабочих характеристик СНЭЭ, которые определяют достижение конца срока службы. | Примечание — Конкретные значения рабочих характеристик СНЭЭ, таких как нормированная энергоемкость, переходная функция на ступенчатое возмущение от изменения режима, нормированная мощность и т.п., как правило, определяются по соглашению между потребителем и поставщиком. | |||
| end of service life values 60 расчетный срок службы Tс.с: Запроектированный период времени, в течение которого показатели рабочих характеристик СНЭЭ в длительных условиях работы выше, чем значения, установленные для конца срока службы. | Примечания | |||
| 1 Как правило, это время выражается в годах или в рабочих циклах. 2 Термин взят из [[4]](#p101741), статья 3.14, с изменениями. Исходное определение было конкретизировано для СНЭЭ и добавлено примечание 1. expected service life TSL 61 | ||||
| саморазряд (СНЭЭ): Процесс, при котором подсистема накопления СНЭЭ теряет энергию любым другим образом, кроме как разрядом через основную ТПСН. | ГОСТ Р 58593-2019, [статья 321, адаптировано к СНЭЭ] | |||
| self-discharge (of the EES system) Примечания | 1 Базовой единицей является Дж, но для удобства могут использоваться и другие единицы (кВт·ч, МВт·ч). | |||
| 2 Саморазряд, как правило, относят к величине фактической энергоемкости системы и выражают в процентах с указанием периода времени, к которому относится снижение энергоемкости. 3 Величина саморазряда, не связанная с электрическими утечками, обычно зависит от температуры отдельных элементов НЭ. Термины для описания конфигурации СНЭЭ | ||||
| 62 архитектура СНЭЭ: Взаимосвязь отдельных подсистем и элементов СНЭЭ, позволяющая обеспечить ее функционирование. | Примечание — Пример архитектуры СНЭЭ приведен в приложении А, рисунки А.1 и А.2. | |||
| EESS architecture 63 подсистема (СНЭЭ): Часть СНЭЭ, которая сама по себе является системой. | Примечания | |||
| 1 Подсистема, как правило, на более низком уровне разукрупнения, чем СНЭЭ, частью которой она является. 2 Термин взят из [[5]](#p101746), статья 192-01-04, с изменениями. Исходное определение было конкретизировано для СНЭЭ. EESS subsystem 64 основная подсистема (СНЭЭ): Подсистема СНЭЭ, состоящая из компонентов/подсистем, которые непосредственно отвечают за накопление, хранение и отдачу электрической энергии. | Примечание — Как правило, основная подсистема подключена к основной ТПСН и содержит, по меньшей мере, подсистемы накопления и подсистемы преобразования энергии (рисунки А.1 и А.2). | |||
| primary EESS subsystem 65 подсистема контроля и управления (СНЭЭ): Подсистема СНЭЭ, служащая для контроля и управления СНЭЭ, включая все оборудование и функции для сбора, обработки, передачи и отображения всей необходимой информации. | Примечания | |||

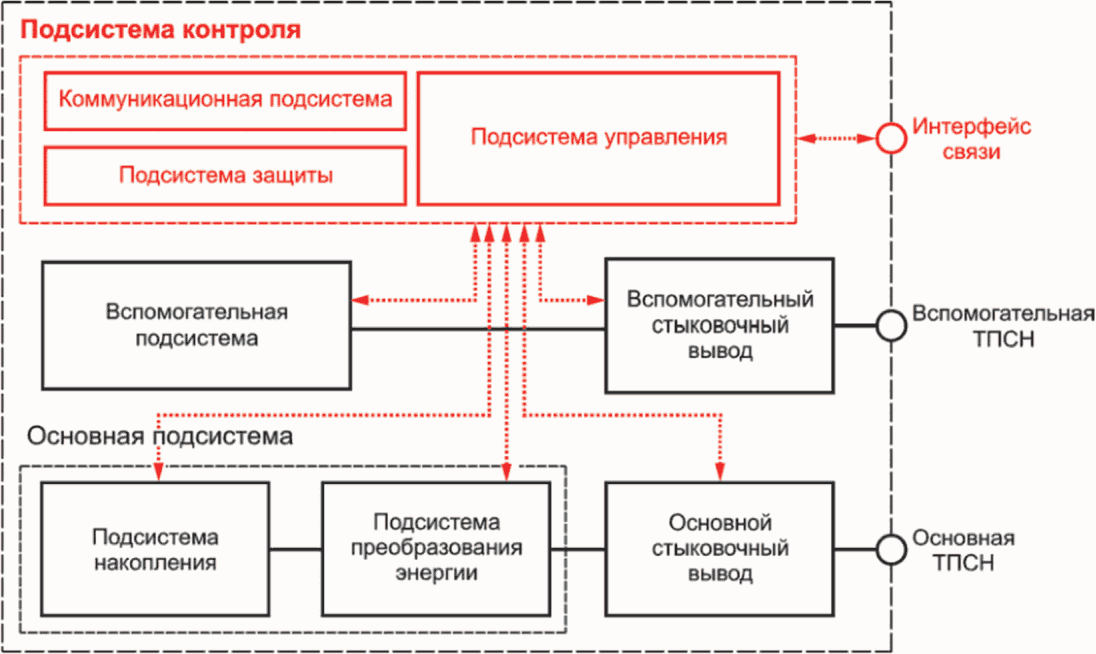

| 1 Как правило (рисунки А.1 и А.2), подсистема контроля и управления подключена к интерфейсу связи и включает в себя, по крайней мере, подсистему управления, коммуникационную подсистему и подсистему защиты. 2 Подсистема контроля и управления, как правило, обеспечивается электропитанием от вспомогательной подсистемы. 3 Для обозначения подсистемы контроля и управления часто используют сокращение СКУ (система контроля и управления). control EESS subsystem 66 подсистема управления (СНЭЭ): Подсистема СНЭЭ, обеспечивающая функциональность, необходимую для безопасной и эффективной работы СНЭЭ. | management EESS subsystem | |||
| 67 подсистема накопления (СНЭЭ): Подсистема СНЭЭ, содержащая по меньшей мере один НЭЭ, где энергия накапливается и хранится в той или иной форме. | Примечания | |||
| 1 Частые формы запасания энергии: механическая энергия, электрохимическая энергия, электромагнитная энергия. 2 Подсистема накопления может быть модульной, например, в случае использования различных технологий накопления (один тип накопителя электроэнергии на модуль). 3 В общем случае (рисунки А.1 и А.2) подсистемы накопления подключены к подсистеме преобразования электрической энергии, которая выполняет необходимые преобразования энергии в электрическую энергию. Однако в некоторых случаях функции преобразования энергии заложены в саму подсистему накопления (например, во вторичных электрохимических элементах (аккумуляторах) энергия доступна непосредственно в форме электрической энергии). accumulation EESS subsystem; storage EESS subsystem 68 батарейная подсистема (накопления) СНЭЭ: Подсистема накопления на основе аккумуляторных батарей. | battery EESS subsystem | |||
| 69 подсистема преобразования энергии (СНЭЭ): Подсистема СНЭЭ, в которой энергия преобразуется из доступной формы на выходе подсистемы накопления СНЭЭ в электрическую энергию с теми же характеристиками (напряжение, частота и т.п.), что и в основной ТПСН. | Примечание — Как правило (рисунки А.1 и А.2), подсистема преобразования энергии подключена к подсистеме накопления и основной ТПСН через СВ. | |||
| power conversion EESS subsystem 70 вспомогательная подсистема (СНЭЭ): Подсистема СНЭЭ, содержащая оборудование, предназначенное для выполнения определенных дополнительных функций для накопления/извлечения электрической энергии, которое осуществляется в основной подсистеме. | Примечания | |||
| 1 Как правило (рисунок А.2), вспомогательная подсистема подключена к вспомогательной ТПСН через вспомогательный СВ. 2 Оборудование вспомогательной подсистемы (вспомогательное оборудование), как правило, необходимо для обеспечения всех эксплуатационных состояний СНЭЭ и оценки правильного функционирования (работы) основной и контрольной подсистем при любом режиме работы. 3 Вспомогательная подсистема может быть настроена так, чтобы брать энергию для своей работы из основной подсистемы (рисунок А.1). 4 Вспомогательная подсистема, в свою очередь, может состоять из нескольких вспомогательных систем различного назначения, например подсистемы теплового кондиционирования, подсистемы пожаротушения, подсистемы запуска дизель-генератора или иного распределенного генератора. auxiliary EESS subsystem 71 коммуникационная подсистема (СНЭЭ): Подсистема СНЭЭ, содержащая совокупность оборудования, программного обеспечения и средства передачи информации для обеспечения передачи сообщений от одного компонента/подсистемы СНЭЭ в другую, в том числе интерфейс обмена данными с внешними устройствами. | Примечание — Термин взят из ГОСТ Р 56205-2014, статья 3.2.25, с изменениями. Исходное определение было конкретизировано для СНЭЭ. | |||
| communication EESS subsystem 72 подсистема защиты (СНЭЭ): Подсистема СНЭЭ, содержащая совокупность одного или более устройств защиты и других устройств, предназначенных для выполнения одной или нескольких определенных функций защиты. | Примечания | |||
| 1 Подсистема защиты включает в себя одно или более устройств защиты, трансформатор(ы), датчики, проводку, цепи отключения, вспомогательные источники электропитания. В зависимости от принципа(ов) подсистемы защиты, она может включать один конец или все концы защищаемого участка и, возможно, обеспечение автоматического повторного включения оборудования. 2 Выключатели и предохранители исключаются из понятия. 3 Термин взят из [[6]](#p101751), статья 448-11-04, с изменениями. Исходное определение было конкретизировано для СНЭЭ и добавлено примечание 2 для исключения всех выключателей и предохранителей, а не только размыкателей цепи. protection EESS subsystem 73 основная ТПСН (СНЭЭ): Точка присоединения, в которой СНЭЭ может брать электрическую энергию для заряда для того, чтобы накопить и в дальнейшем отдать электрическую энергию в энергосистему. | Примечания | |||
| 1 Как правило, основная ТПСН связана с основной подсистемой СНЭЭ через основной СВ. 2 В случае отсутствия вспомогательной ТПСН, основная ТПСН может быть названа просто ТПСН. primary POC 74 вспомогательная ТПСН (СНЭЭ): Точка присоединения СНЭЭ к электрической сети, используемая для электропитания вспомогательной подсистемы, если основная ТПСН не используется для электропитания всех подсистем. | Примечания | |||
| 1 Вспомогательная ТПСН может также быть запитана от другого источника электрической энергии (например, дизельного генератора). 2 Как правило, подсистемы контроля запитываются от вспомогательной системы и, следовательно, от вспомогательной ТПСН. auxiliary POC 75 стыковочный вывод (СНЭЭ); СВ: Компонент СНЭЭ, используемый для подключения к ТПСН. | Примечание — СНЭЭ может иметь несколько СВ в двух разных классах: основной и вспомогательные СВ. В отсутствие вспомогательной ТПСН основной СВ может быть назван просто как стыковочный вывод (СВ). | |||
| connection terminal 76 модуль СНЭЭ: Часть СНЭЭ, которая сама по себе является системой НЭЭ. | Примечания | |||
| 1 Модуль СНЭЭ является конкретной подсистемой НЭЭ. 2 В модуле СНЭЭ СВ вспомогательной подсистемы и подсистемы контроля могут отсутствовать, они могут быть централизованы на уровне СНЭЭ. EESS module; EESS unit 77 модульность СНЭЭ: Свойство СНЭЭ, которое определяет, до какой степени она была составлена из отдельных частей, называемых модулями СНЭЭ. | Примечание — Термин взят из [[7]](#p101756), статья 3.2.9, с изменениями. Исходное определение было конкретизировано под СНЭЭ. | |||
| modularity EESS Термины для проектирования и установки СНЭЭ | 78 энергоемкость (СНЭЭ): Количество электрической энергии, которую подсистема накопления СНЭЭ может отдать при определенных условиях разряда. | |||
| Примечания | ||||
| 1 Единица измерения энергоемкости в СИ — джоуль (1 Дж = 1 Вт·с), но на практике для СНЭЭ энергоемкость, как правило, указывают в ватт-часах, Вт·ч (1 Вт·ч = 3 600 Дж) и их производных (кВт·ч, МВт·ч, ГВт·ч). 2 Так как все рабочие показатели (ГОСТ Р 58593-2019, статья 230) СНЭЭ определяют в точке присоединения СНЭЭ, энергоемкость СНЭЭ меньше энергоемкости подсистемы накопления на величину потерь в подсистеме преобразования и вспомогательных системах. energy (storage) capacity EESS; energy (storage) capability EESS 79 расчет энергоемкости (СНЭЭ): Мероприятия, проводимые изготовителем или разработчиком СНЭЭ для расчета оптимизированного значения установленной энергоемкости исходя из совокупности технических и экономических требований покупателя с учетом особенностей применяемой подсистемы накопления. | sizing (of the EES system) | |||
| 80 установленная энергоемкость (СНЭЭ) ECу: Доступное количество энергии СНЭЭ между полностью заряженным (100% СЭ) и полностью разряженным состояниями (0% СЭ) подсистемы накопления, рассчитанное исходя из данных по нормированной энергоемкости накопителей, используемых в подсистеме накопления. | Примечания | |||
| 1 Базовой единицей является Джоуль (Дж), но, как правило, используют внесистемные единицы, такие как кВтч, МВтч. 2 Термин «энергоемкость» не следует путать с термином «емкость» (который используется для аккумуляторов, батарей, конденсаторов и т.д.), которая является электрическим зарядом, выражаемым в кулонах (Кл) или ампер-часах (А·ч). 3 Данные о нормированной энергоемкости используемых в подсистеме накопления отдельных элементов предоставляет изготовитель накопителей (например, аккумуляторов). За общую нормированную энергоемкость принимают сумму указанных нормированных энергоемкостей одиночных элементов, установленных в подсистеме накопления. Совместно с указанными данными изготовитель элементов накопления предоставляет данные, требуемые разработчику СНЭЭ для проведения расчета энергоемкости. 4 Единственная подсистема СНЭЭ, в которой содержится значительная энергия, — это подсистема накопления. Другое оборудование СНЭЭ, которое способно хранить незначительное количество энергии (например, фильтрующие конденсаторы, катушки индуктивности) или энергию, не используемую в основной ТПСН (например, блоки аварийного электропитания в системе вспомогательного электропитания), не учитывается в энергоемкости накопителя энергии. Емкость накопления энергии относится только к подсистеме накопления, поэтому она слабо зависит от значений входной или выходной мощности на основной ТПСН. 5 Если проводятся мероприятия по повторному использованию или по переносу СНЭЭ в другое место, в том числе со сменой целевых функций, решаемых с помощью СНЭЭ, или при смене собственника, как правило, указанный параметр устанавливают заново на основе оценки текущего состояния СНЭЭ. 6 Связь понятий энергоемкостей и доступных энергий приведена на рисунках А.6 и А.7. installed energy storage capacity; EC,I (of the EES system) 81 фактическая энергоемкость (СНЭЭ) ECф: Значение энергоемкости полностью заряженной СНЭЭ в данный момент жизненного цикла в результате снижения степени работоспособности и других факторов. | Примечание — Базовой единицей является Дж, но для удобства могут использоваться и другие единицы (кВт·ч, МВт·ч). | |||
| actual energy storage capacity; actual energy storage capability; actual energy capacity EC,ACT (of the EES system) 82 доступная для использования энергоемкость (СНЭЭ) ECд.и.: Часть фактической энергоемкости, доступной для разряда в зависимости от применения. | Примечание — Доступная для использования энергоемкость, как правило, менее величины фактической энергоемкости. Для обеспечения требований повышения ресурса и, соответственно, снижения стоимости единицы энергии по жизненному циклу, а также повышенных требований по безопасности, изготовитель, как правило, сужает диапазон рабочей зоны использования, накладывая дополнительные ограничения на верхнюю границу заряда и нижнюю границу разряда. | |||
| usable energy storage capacity EC,USE (of the EES system) 83 доступная для отдачи энергоемкость (СНЭЭ) ECд.вых.: Выходная активная мощность, умноженная на длительность отдачи выходной активной мощности в заряженном состоянии, для данной реактивной мощности: | ||||
| ECд.вых. = Pвых.·Tвых.п. (2) Примечание — Базовой единицей является Джоуль (Дж), но, как правило, используют внесистемные единицы, такие как кВтч, МВтч. energy output capacity; energy output capability EC,OUT (of the EES system) 84 доступная для поглощения энергоемкость (СНЭЭ) ECд.вх.: Входная активная мощность, умноженная на длительность поглощения входной активной мощности в разряженном состоянии, для данной реактивной мощности: | ||||
| ECд.вх. = Pвх.·Tвх.п. (3) Примечание — Базовой единицей является Джоуль (Дж), но, как правило, используют внесистемные единицы, такие как кВтч, МВтч. energy input capacity; energy input capability EC,IN (of the EES system) 85 доступная для отдачи энергоемкость при нормированной мощности (СНЭЭ) ECд.вых.нр.: Нормированная выходная активная мощность, умноженная на длительность отдачи нормированной выходной активной мощности в заряженном состоянии, для данной реактивной мощности: | ||||
| ECд.вых.нр. = Pвых.нр.·Tвых.нр.. (4) Примечания 1 Термин «доступная для отдачи энергоемкость» не следует путать с термином «емкость» (используется для элементов, батарей, конденсаторов и т.д.), который представляет собой электрический заряд, выражаемый в кулонах (Кл) или амперах (А·ч). 2 Доступная для отдачи энергоемкость при нормированной мощности может быть установлена для начала срока службы (ECд.вых.нр.н = Pвых.нр.·Tвых.нр.н) или для конца срока службы (ECд.вых.нр.к = Pвых.нр.·Tвых.нр.к). 3 Базовой единицей измерения является Джоуль (Дж), для удобства можно выбрать и другие единицы (кВтч, МВтч). rated energy output capacity; rated energy output capability EC,OUT,R (of tne EES system) 86 доступная для поглощения энергоемкость при нормированной мощности (СНЭЭ) ECд.вх.нр.: Нормированная входная активная мощность, умноженная на длительность поглощения нормированной входной активной мощности в разряженном состоянии, для данной реактивной мощности: | ||||
| ECд.вх.нр. = Pвх.нр.·Tвх.нр.. (5) Примечания 1 Термин «доступная для поглощения энергоемкость» не следует путать с термином «емкость» (используется для элементов, батарей, конденсаторов и т.д.), который представляет собой электрический заряд, выражаемый в кулонах (Кл) или амперах (А·ч). 2 Доступная для поглощения энергоемкость при нормированной мощности может быть установлена для начала срока службы (ECд.вх.нр.н = Pвх.нр.·Tвх.нр.н) или для конца срока службы (ECд.вх.нр.к = Pвх.нр.·Tвх.нр.к). 3 Базовой единицей измерения является Джоуль (Дж), для удобства можно выбрать и другие единицы (кВтч, МВтч). rated energy input capacity; rated energy input capability EC,IN,R (of the EES system) 87 переразмеренность (подсистемы накопления СНЭЭ): Превышение установленной энергоемкости по отношению к необходимой для выполнения требуемых рабочих циклов в условиях длительной работы. | Примечания | |||
| 1 Решение о переразмеренности принимает изготовитель с учетом совокупности технических и экономических требований потребителя. 2 С точки зрения технических требований, увеличение исходной энергоемкости требуется для обеспечения установленного ресурса (учет деградационных процессов), выполнения установленных рабочих циклов вплоть до конца установленного срока службы, обеспечения требуемого уровня безопасности (путем установления предельных значений СЭ при заряде и при разряде в зависимости от целевой функции и условий эксплуатации). 3 С точки зрения экономических требований, увеличение исходной энергоемкости требуется для оптимизации значения ЭИВЭ, т.к. стоимость единицы пропущенной энергии по жизненному циклу при этом может быть существенно снижена. Следует учитывать, что переразмеренность увеличивает капитальные вложения. oversizing 88 степень энергосодержания (СНЭЭ); СЭ [Нрк. степень заряженности (СНЭЭ); СЗ]: Отношение доступной энергии СНЭЭ и фактической энергоемкости в заданном состоянии СНЭЭ. | Примечания | |||
| 1 СЭ СНЭЭ, как правило, выражают в процентах. 2 Использовавшийся ранее термин «степень заряженности» в отношении к СНЭЭ не следует путать с термином «степень заряженности», который используется для аккумуляторов, батарей, конденсаторов и т.д., которая является отношением электрического заряда, выражаемым в кулонах (Кл) или ампер-часах (А·ч), к фактической емкости. 3 Вместо «доступной энергии» может быть использована «доступная для использования энергия», а в качестве базы для нормирования может быть «доступная для использования энергоемкость» или аналогичные величины. В указанных случаях конкретизация вводится использованием соответствующих аббревиатур в нижнем индексе. state of energy (of the EES system); SOE DEPR. state of charge (of the EES system); SOC | 89 степень работоспособности (СНЭЭ); СР: Оценка общего состояния СНЭЭ, полученная на основании измерений, которые свидетельствуют о ее реальных рабочих характеристиках по сравнению с нормируемыми значениями. Примечания | |||
| 1 Степень работоспособности характеризует временну́ю деградацию из-за неисправностей внутри подсистем СНЭЭ, а также деградацию материалов подсистемы накопления. 2 Конкретные показатели, по которым проводится оценка, определяются соглашением изготовителя и потребителя. 3 Степень работоспособности, как правило, выражают в процентах. state of health (of the EES system); SOH 90 целевая степень энергосодержания (СНЭЭ); СЭЦ: Степень энергосодержания, к которой должна стремиться СНЭЭ в установившемся состоянии для того, чтобы иметь возможность принять в себя или отдать количество энергии, установленное при проведении расчета энергоемкости при проектировании системы для конкретного применения. | target state of charge (of the EES system) | |||
| 91 разрешенная степень энергосодержания (СНЭЭ); СЭР (Нрк. разрешенная глубина заряда СНЭЭ): Максимальное относительное значение величины доступной для использования энергоемкости, которое допускается передать системе накопления начиная от полностью разряженного ее состояния для работы СНЭЭ в заданном режиме и в условиях длительной работы. | Примечания | |||
| 1 Как правило, энергоемкость подсистемы накопления переразмерена, поэтому только часть ее энергии задействована в качестве доступной для использования энергии. СЭР СНЭЭ является одной из двух границ этой части. СЭР СНЭЭ может быть отнесена к фактической или нормированной энергоемкости. Для конкретизации, как правило, используют индекс СЭРф, СЭРнр. соответственно. 2 СЭР может быть также определена при заданной мощности заряда Px, в этих случаях используют словосочетание СЭР при Px. 3 СЭР обычно выражают в процентах. permitted depth of charge (of the EES system); permitted DOC 92 разрешенная глубина разряда (СНЭЭ); ГРР: Максимальное относительное значение величины энергоемкости, которое допускается получить от системы накопления начиная от полностью заряженного ее состояния для работы СНЭЭ в заданном режиме и в условиях длительной работы. | Примечания | |||
| 1 Как правило, энергоемкость подсистемы накопления переразмерена, поэтому только часть ее энергии задействована в качестве доступной для использования энергии. ГРР является одной из двух границ этой части. ГРР может быть отнесена к фактической или нормированной энергоемкости. Для конкретизации, как правило, используют индекс ГРРф, ГРРнр. соответственно. 2 ГРР может быть также определена при заданной мощности разряда Px, в этих случаях используют словосочетание ГРР при Px. 3 ГРР обычно выражают в процентах. permitted depth of discharge (of the EES system); permitted DOD 93 доступная энергия (СНЭЭ) Eд: Максимальная электрическая энергия, которую можно извлечь из СНЭЭ при ее текущей СЭ. | Примечания | |||
| 1 Базовой единицей является Дж, но для удобства могут использоваться другие единицы (кВт·ч, МВт·ч). 2 Если не заявлено иное, то значение доступной энергии СНЭЭ, как правило, определяют при нормированной выходной активной мощности. 3 Доступная энергия СНЭЭ может изменяться в зависимости от температуры окружающей среды, потерь от саморазряда и преобразования энергии, режима разряда (для батарей) и других факторов. available energy (of the EES system) 94 отдаваемая энергия при заданной СЭ (СНЭЭ) Eвых.: Выходная активная мощность, умноженная на соответствующую длительность выходной активной мощности, для данной степени энергосодержания и данной реактивной мощности: | ||||
| Eвых. = Pвых.·Tвых.. (6) Примечание — Базовой единицей является Джоуль (Дж), но, как правило, используют внесистемные единицы, такие как кВтч, МВтч. energy output at a given EESS SOC EOUT 95 поглощаемая энергия при заданной СЭ (СНЭЭ) Eвх.: Входная активная мощность, умноженная на соответствующую длительность поглощения входной активной мощности, для данной степени энергосодержания и данной реактивной мощности: | ||||
| Eвх. = Pвх.·Tвх.. (7) Примечание — Базовой единицей является Джоуль (Дж), но, как правило, используют внесистемные единицы, такие как кВтч, МВтч. energy input at a given EESS SOC EIN 96 эффективность заряда-разряда (СНЭЭ) \eta_{\text{з}.\text{р}} : Отношение количества энергии, отданного при разряде, измеренного на основной ТПСН, к количеству энергии, поглощенному СНЭЭ при заряде, измеренному на всех ТПСН (основной и вспомогательной) в течение одного заданного цикла заряда-разряда определенного рабочего режима при длительной работе. | Примечания | |||
| 1 Как правило, выполняемые рабочие циклы включают полную емкость накопления энергии СНЭЭ. Эффективность заряда-разряда СНЭЭ может быть соотнесена с фактической или нормированной емкостью. 2 Эффективность заряда-разряда СНЭЭ, как правило, выражается в процентах. roundtrip efficiency \eta_{RT} (of the EES system) 97 эффективность заряда-разряда рабочего цикла (СНЭЭ): Отношение количества энергии, отданной при разряде, измеренного на основной ТПСН, к количеству энергии, поглощенной СНЭЭ при заряде, измеренному на всех ТПСН (основной и вспомогательной) в течение рабочего цикла определенного рабочего режима при длительной работе до той же СЭ конечного состояния, что и исходное состояние. | Примечание — Эффективность, как правило, выражается в процентах. | |||
| duty cycle roundtrip efficiency (of the EES system) 98 эффективность заряда-разряда основной подсистемы (СНЭЭ): Отношение количества энергии, отданной при разряде, к количеству энергии, поглощенной СНЭЭ при заряде, измеренных на основной ТПСН в течение одного заданного цикла определенного рабочего режима при длительной работе до той же СЭ конечного состояния, что и исходное состояние. | Примечания | |||
| 1 Как правило, выполняемые рабочие циклы включают полную емкость накопления энергии СНЭЭ. Эффективность заряда-разряда может быть соотнесена с фактической или нормированной емкостью. 2 Эффективность, как правило, выражается в процентах. 3 В случае, если вспомогательная подсистема и подсистема управления питаются от основной ТПСН, необходимо вычесть энергию, потребленную ими из общей поглощенной энергии. primary subsystem EESS roundtrip efficiency 99 таблица эффективности (СНЭЭ): Двумерная таблица, определяющая эффективность заряда-разряда СНЭЭ во всех основных точках диаграммы мощности. | ||||
| Пример — В строки таблицы 1 включают не менее 10 точек диаграммы мощности в квадрантах заряда, в столбцы таблицы включают не менее 10 точек диаграммы мощности в квадрантах разряда. Выбор этих точек проводят по следующим правилам: а) должны быть включены все комбинации между точками с полными нормированными мощностями Pз.нр., Pр.нр., QLнр., QCнр.; б) необходимо избегать включения точек с активной мощностью менее 5% от нормированной активной мощности; в) должны быть включены точки, где эффективность заряда-разряда минимальна; г) должны быть включены точки, где эффективность заряда-разряда максимальна. efficiency chart (of the EES system) Таблица 1 | ||||
| Пример диаграммы эффективности СНЭЭ Точка диаграммы мощности | Pразряд1 | |||
| Pразряд... | Pразряд10 | Pзаряд1 | ||
| ... | Pзаряд... | ... | ||
| ... | ... | Pзаряд10 | ||
| ... | Примечания | 1 Заданный цикл заряда-разряда определяет в том числе среднюю мощность при заряде и разряде. Диаграмма эффективности допускает варьирование только этих значений, поэтому другие параметры цикла не должны изменяться. | ||
| 2 Выбор основных точек диаграммы мощности, как правило, позволяет хорошо охарактеризовать эффективность СНЭЭ. 3 Эффективность, как правило, выражается в процентах. 100 таблица эффективности основной подсистемы (СНЭЭ): Двумерная таблица, определяющая эффективность заряда-разряда основной подсистемы СНЭЭ во всех основных точках диаграммы мощности. | ||||
| Пример — В строки таблицы 1 эффективности основной подсистемы включают не менее 10 точек диаграммы мощности в квадрантах заряда, в столбцы таблицы включают не менее 10 точек диаграммы мощности в квадрантах разряда. Выбор этих точек проводят по следующим правилам: а) должны быть включены все комбинации между точками с полными нормированными мощностями Pз.нр., Pр.нр., QLнр., QCнр.; б) необходимо избегать включения точек с активной мощностью менее 5% от нормированной активной мощности; в) должны быть включены точки, где эффективность заряда-разряда минимальна; г) должны быть включены точки, где эффективность заряда-разряда максимальна. Примечания 1 Заданный цикл заряда-разряда определяет в том числе среднюю мощность при заряде и разряде. Диаграмма эффективности допускает варьирования только этих значений, поэтому другие параметры цикла не должны изменяться. 2 Выбор основных точек диаграммы мощности, как правило, позволяет хорошо охарактеризовать эффективность СНЭЭ. 3 Эффективность, как правило, выражается в процентах. primary EESS subsystem efficiency chart 101 потери основной подсистемы (СНЭЭ): Излишнее потребление энергии в основной подсистеме по сравнению с необходимым для функционирования СНЭЭ в определенный период времени. | Примечания | |||
| 1 Потери в основной подсистеме включают явление саморазряда в подсистеме накопления. 2 Базовой единицей является Дж, но для удобства могут использоваться и другие единицы (кВт·ч, МВт·ч). primary EESS subsystem losses 102 нормированное напряжение вспомогательной подсистемы (СНЭЭ): Значение напряжения, установленного для вспомогательного СВ СНЭЭ. | Примечания | |||
| 1 Разрешенный диапазон отклонения от нормированного напряжения называется диапазоном напряжения длительной работы на вспомогательном СВ СНЭЭ. 2 Базовой единицей является В, но для удобства могут использоваться и другие единицы (кВ). rated voltage of the auxiliary subsystem EESS 103 нормированная частота вспомогательной подсистемы (СНЭЭ): Значение частоты, установленной для вспомогательного СВ СНЭЭ. | Примечания | |||
| 1 Разрешенный диапазон отклонения от нормированной частоты называется диапазоном частот длительной работы вспомогательной системы. 2 Базовой единицей является Гц, но для удобства могут использоваться и другие единицы (кГц). rated frequency of the auxiliary subsystem EESS 104 мощность потребления вспомогательной подсистемы (СНЭЭ): Активная мощность, потребляемая вспомогательной подсистемой СНЭЭ в заданное время и в установленном режиме в условиях длительной работы. | Примечания | |||
| 1 Базовой единицей является Вт, но для удобства могут использоваться и другие единицы (кВт, МВт). 2 В случае отсутствия вспомогательной ТПСН (вспомогательная подсистема запитана через основную ТПСН) потребляемая мощность может быть оценена на внутренней точке подключения вспомогательной подсистемы, а не на вспомогательной ТПСН. auxiliary EESS subsystem power consumption 105 нормированная полная мощность потребления вспомогательной подсистемы (СНЭЭ): Максимальная полная мощность, потребляемая вспомогательной подсистемой СНЭЭ в установленных режимах и условиях длительной работы. | Примечание — Базовой единицей является ВА, но для удобства могут использоваться и другие единицы (кВА, МВА). | |||
| rated apparent power of the auxiliary EESS subsystem 106 нормированный коэффициент мощности вспомогательной подсистемы (СНЭЭ): Коэффициент мощности при нормированной полной мощности вспомогательной подсистемы. | rated power factor of the auxiliary EESS subsystem | |||
| 107 нормированное энергопотребление вспомогательной подсистемы (СНЭЭ): Расчетное потребление энергии вспомогательной подсистемой СНЭЭ за установленный период времени, в установленном режиме и условиях длительной работы. | Примечание — В случае отсутствия вспомогательной ТПСН (вспомогательная подсистема питается от основной ТПСН) нормированное потребление энергии может быть оценено во внутренних точках подключения вспомогательной подсистемы вместо вспомогательной ТПСН. | |||
| rated energy consumption of the auxiliary EESS subsystem 108 нормированное энергопотребление вспомогательной системы в режиме ожидания: Расчетное потребление энергии вспомогательной подсистемой СНЭЭ в режиме ожидания за установленный период времени, в установленном режиме и условиях длительной работы. | Примечания | |||
| 1 Базовой единицей измерения является Джоуль (Дж), но для удобства также можно выбрать другие единицы (кВт·ч, МВт·ч). 2 В случае отсутствия вспомогательной ТПСН (вспомогательная подсистема питается от основной ТПСН) нормированное потребление энергии может быть оценено во внутренних точках подключения вспомогательной подсистемы вместо вспомогательной ТПСН. rated stand-by energy consumption of the auxiliary subsystem 109 заводские приемочные испытания; ПИЗ: Мероприятия, проводимые изготовителем, предназначенные для подтверждения соответствия СНЭЭ, ее подсистем, компонентов и дополнительно поставляемых систем спецификации. | Примечание — Термин взят из ГОСТ Р МЭК 62381-2016, статья 2.3, с изменением. | |||
| factory acceptance test; FAT 110 приемочные испытания на месте эксплуатации; ПИМ: Мероприятия, проводимые при вводе системы в эксплуатацию, предназначенные для подтверждения того, что СНЭЭ соответствует заявленным характеристикам, а ее монтаж был осуществлен в соответствии с инструкциями по монтажу. | Примечание — Термин взят из ГОСТ Р МЭК 62381-2016, статья 2.4, с изменением. | |||
| site acceptance test; SAT 111 интегратор СНЭЭ: Лицо или организация, которые несут техническую ответственность за СНЭЭ и специализируются на объединении компонентов и подсистем в единое целое и обеспечении того, чтобы эти компоненты и подсистемы работали в соответствии со спецификациями проекта СНЭЭ. | Примечания | |||
| 1 Ответственность за интеграцию СНЭЭ, как правило, включает проектирование, доставку и монтаж всех участвующих компонентов и подсистем, проведение заводских и приемочных испытаний на месте эксплуатации и пробную эксплуатацию. Обязательства по обеспечению качества, техническому обслуживанию, поставке запасных частей и гарантии, как правило, устанавливают в контракте между интегратором СНЭЭ и потребителем (системный интегратор также может быть конечным потребителем). 2 Интегратор СНЭЭ может быть конечным потребителем или изготовителем СНЭЭ либо ни одним из них. EES system integrator Термины по эксплуатации СНЭЭ | ||||
| 112 рабочая процедура (СНЭЭ): Последовательность операций, необходимых для достижения функциональных целей. | operating procedure (of the ESS system) | |||
| 113 рабочий режим (СНЭЭ): Состояние, при которых СНЭЭ выполняет по меньшей мере одну первичную функцию. | Примечания | |||
| 1 Условия затрагивают переходы рабочих состояний, уставки подсистем СНЭЭ и т.п. 2 Термин взят из ГОСТ IEC 60050-904-2017, статья 904-03-13, с изменением. operating mode (of the ESS system) 114 рабочее состояние (СНЭЭ): Особое сочетание состояний элементов СНЭЭ, связанное с конкретной операцией СНЭЭ в течение требуемого интервала времени. | operating state (of the ESS system) | |||
| 115 подключенное к сети состояние (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ подключена к основной ТПСН. | grid-connected state (of the ESS system) | |||
| 116 состояние разрядки (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ в течение требуемого интервала времени контролируемым образом снабжает основную ТПСН электрической энергией. | Примечание — Во время состояния разрядки СНЭЭ может находиться или не находиться в состоянии подачи электропитания, например когда энергия из подсистемы накопления идет на компенсацию внутренних потерь в отключенном от сети состоянии. | |||
| discharging state (of the ESS system) 117 состояние зарядки (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ в течение требуемого интервала времени контролируемым образом снабжается электрической энергией от основной ТПСН для повышения содержания энергии. | Примечание — Во время состояния зарядки СНЭЭ также находится в состоянии поглощения энергии. | |||
| charging state (of the ESS system) 118 состояние отдачи энергии (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ в течение требуемого интервала времени выдает электрическую энергию через ТПСН управляемым способом. | energy supply state (of the ESS system) | |||
| 119 состояние поглощения энергии (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ в течение требуемого интервала времени регулируемым образом поглощает электрическую энергию через первичную ТПСН. | energy absorption state (of the ESS system) | |||
| 120 состояние ожидания (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ в течение требуемого интервала времени подключена к сети без каких-либо целенаправленных потоков энергии и готова изменить свое состояние на состояние зарядки, разрядки или остановленное состояние. | Примечание — В этом состоянии СНЭЭ подключена к сети, и подсистемы накопления соединены с подсистемами преобразования энергии. | |||
| stand-by state (of the ESS system) 121 остановленное состояние (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ находится в отключенном от электрической сети состоянии и подсистемы накопления не соединены с подсистемами преобразования энергии. | Примечания | |||
| 1 В случае отсутствия устройств отключения между подсистемой накопления и подсистемой преобразования энергии гальваническую развязку можно обеспечить другими решениями (например, использованием извлекаемых батарей). 2 В этом состоянии вспомогательные подсистемы находятся под напряжением. stopped state (of the ESS system) 122 обесточенное состояние (СНЭЭ): СНЭЭ находится в остановленном состоянии, и вспомогательная подсистема обесточена. | Примечание — Во многих случаях может быть невозможно обесточить подсистемы накопления без серьезных повреждений (например, батареи имеют напряжение на выходе даже в полностью разряженном состоянии). | |||
| de-energized state (of the ESS system) 123 вспомогательная подсистема (СНЭЭ) обесточена: Условие обслуживания, при котором вспомогательная подсистема СНЭЭ не имеет никакого источника энергии для электропитания вспомогательного оборудования внутри подсистем и не подключена к внешнему источнику энергии. | Примечания | |||
| 1 В этом состоянии вспомогательная подсистема не запитана от возможно имеющихся ИБП. 2 Термин ИБП определен в ГОСТ Р МЭК 62040-1-1-2009, статья 3.1.1 auxiliary subsystem de-energized (of the ESS system) 124 отключенное от сети состояние (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ отключена от основной ТПСН. | grid-disconnected state (of the ESS system) | |||
| 125 простой (СНЭЭ) (состояние): Тип состояния, в котором СНЭЭ не выполняет или не способна выполнять любые функции, связанные с обменом активной мощностью в основной ТПСН. | idle state (of the ESS system) | |||
| 126 простой (СНЭЭ) (период): Период времени, в котором СНЭЭ не выполняет или не способна выполнять любые функции, связанные с обменом активной мощностью в основной ТПСН. | idle period (of the ESS system) | |||
| 127 аварийная остановка (СНЭЭ): Рабочая процедура, предназначенная для как можно более быстрой остановки операции, которая стала опасна. | emergency stop (of the ESS system) | |||
| 128 выключение [останов] (СНЭЭ): Команда для перевода СНЭЭ в остановленное состояние из другого рабочего состояния. | Примечание — Эта команда также может быть следствием аварийных условий. | |||
| shutdown (of the ESS system) 129 энергоэффективность (СНЭЭ): Полезный выход энергии на основной ТПСН, деленный на количество энергии, поглощенное СНЭЭ, включая все потери, а также количество энергии, потребленной вспомогательной подсистемой, необходимой для работы системы, и вычисленная за время прихода СНЭЭ при работе в ту же конечную СЭ, что и в начальном состоянии. | Примечания | |||
| 1 Потери и энергия, пошедшая на обеспечение работы вспомогательной подсистемы, необходимой для работы системы, включают в себя потери энергии, в том числе из-за саморазряда, нагрева или охлаждения и т.п. 2 Энергоэффективность, как правило, выражается в процентах. energy efficiency (of the ESS system) 130 срок службы (СНЭЭ): Продолжительность времени от испытаний по вводу СНЭЭ в эксплуатацию до конца срока службы. | Примечания | |||
| 1 Как правило, срок службы выражают в годах или в рабочих циклах. 2 Термин «испытание при вводе в эксплуатацию» определяется в ГОСТ IEC 60050-411-2015, статья 411-53-06. service life 131 конец срока службы (СНЭЭ): Стадия жизненного цикла СНЭЭ начиная с момента, когда она снимается со стадии использования по назначению. | Примечания | |||
| 1 Согласно ГОСТ Р 56268, предложение «со стадии использования по назначению» не означает «демонтировано». Фактически по истечении срока службы СНЭЭ может быть повторно использована/восстановлена или утилизирована (после обработки, когда это необходимо), возможно, после демонтажа и последующих процессов. 2 Термин «жизненный цикл» определен в 2.5 ГОСТ Р 56268-2014 и в ГОСТ IEC 60050-901-2016 (статья 901-07-12). 3 Термин взят из ГОСТ IEC 60050-904-2017, статья 904-01-17, с изменениями. Исходное определение было конкретизировано для СНЭЭ и добавлены примечания 1 и 2. end of service life (of the ESS system) 132 эффективность инвестиционных затрат по валовой отданной энергии; ЭИВЭ: Количество энергии, которое может быть отдано с помощью СНЭЭ в течение всего срока службы, отнесенное к количеству энергии, необходимому для изготовления СНЭЭ. | Примечание — ЭИВЭ характеризует энергетическое преимущество СНЭЭ. | |||
| energy stored on investment; ESOI Безопасность СНЭЭ | ||||
| 133 безопасность СНЭЭ: Состояние СНЭЭ, при котором отсутствует неприемлемый риск, связанный с причинением вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений. | Примечания | |||
| 1 В области стандартизации безопасность продукции, процессов и услуг, как правило, рассматривается с точки зрения достижения оптимального баланса ряда факторов, включая нетехнические факторы, такие как поведение человека, что позволит исключить неоправданные риски вреда для людей и имущества или снизить их до приемлемого уровня. 2 Неприемлемый риск должен быть определен в каждом конкретном случае. 3 Если не могут возникнуть условия, которые могут привести к неприемлемому риску, то СНЭЭ находится в безопасном состоянии, в противном случае СНЭЭ находится в опасном состоянии. 4 Термин взят из ГОСТ IEC 60050-903-2017, статья 903-01-19, с изменениями. safety EESS 134 | ||||
| опасность поражения электрическим током: Потенциальный источник вреда от электрической установки, находящейся под напряжением. | ГОСТ IEC 60050-651-2014, [статья 651-01-30] | |||
| electrical hazard 135 | ||||
| риск поражения электрическим током: Комбинация вероятности получения электрического вреда от электрической установки, находящейся под напряжением, и серьезности этого вреда. | ГОСТ IEC 60050-651-2014, [статья 651-01-31] | |||
| electrical risk 136 электротравма: Любое физическое повреждение человека или животного, вызванное поражением электрическим током, электрическим выгоранием, электрическими дугами либо от огня или взрыва, возникшее в результате выделения электрической энергии. | Примечание — Термин взят из ГОСТ IEC 60050-651-2014, статья 651-01-32, с изменениями. | |||
| (electrical) injury 137 опасность взрыва (СНЭЭ): Состояние СНЭЭ, которое может привести к возможности нежелательных последствий в виде взрыва. | Примечания | |||
| 1 Состояние, когда существует опасность того, что присутствующие опасные вещества могут среагировать (например, детонация, вспышка), приводя к происшествию с потенциальными неприемлемыми последствиями (например, смерть, травмы, повреждения) для людей, имущества, работоспособности или окружающей среды. 2 Термин «взрыв» установлен в ГОСТ Р 22.0.05-2020, статья 6. explosion hazard (of the ESS system) 138 опасность пожара (СНЭЭ): Состояние СНЭЭ, которое может привести к возможности нежелательных последствий в виде пожара. | Примечания | |||
| 1 Состояние, когда существует опасность того, что легковоспламеняющиеся твердые вещества, жидкости, газы или их смеси присутствуют в количествах/концентрациях, которые могут вызвать неконтролируемое воспламенение, что может привести к смерти, увечьям или ущербу людям, имуществу, работоспособности или окружающей среде. 2 Термин взят из [[8]](#p101761), статья 4.112, с изменениями. Исходное определение было конкретизировано для СНЭЭ и добавлено примечание 1. 3 Термин «пожар» установлен в ГОСТ Р 22.0.05-2020, статья 23. fire hazard (of the ESS system) 139 тепловая опасность (СНЭЭ): Состояние СНЭЭ, которое может привести к возможности нежелательных последствий от теплового воздействия. | Примечание — Состояние, при котором имеется неприемлемый риск получения травмы или болезни из-за тепла, выделяющегося как от нагретых частей, веществ или поверхностей, и из-за внутреннего короткого замыкания, работы при чрезмерном токе и самонагреве. | |||
| thermal hazard (of the ESS system) 140 опасность механического воздействия (СНЭЭ): Состояние СНЭЭ, которое может привести к возможности нежелательных последствий в виде физического воздействия. | Примечания | |||
| 1 Состояние, в котором физические факторы могут привести к травмам из-за механических свойств изделий или их частей. 2 Определение было сформулировано в том же подходе, что и в [[8]](#p101761), статья 4.112. mechanical hazard (of the ESS system) 141 | ||||
| опасное (химическое) вещество [материал]: Химическое вещество, прямое или опосредованное, воздействие которого на человека может вызывать острые и хронические заболевания людей или их гибель. | ГОСТ Р 22.0.05-2020, [статья 20] | |||
| hazardous substance; hazardous material 142 | ||||
| окружающая среда: Условия, в которых существует продукт или система, включая окружающую среду, природные ресурсы, флору, фауну, людей и их взаимодействие. | ГОСТ IEC 60050-904-2017, [статья 904-01-01] | |||
| environment 143 экологический аспект (СНЭЭ): Элемент системы СНЭЭ, который взаимодействует или может взаимодействовать с окружающей средой. | Примечание — Термин взят из ГОСТ Р ИСО 14001-2016, статья 3.2.2, с изменениями. | |||
| environmental aspect (of the ESS system) 144 взаимодействие с окружающей средой (СНЭЭ): Любое воздействие со стороны окружающей среды на СНЭЭ и на окружающую среду со стороны СНЭЭ, включая воздействие на человека во время или после длительного воздействия. | environmental issue (of the ESS system) | |||
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ
| архитектура СНЭЭ | 62 |
|---|---|
| аспект СНЭЭ экологический | 143 |
| аспект экологический | 143 |
| безопасность СНЭЭ | 133 |
| вещество опасное | 141 |
| вещество опасное химическое | 141 |
| взаимодействие с окружающей средой | 144 |
| взаимодействие СНЭЭ с окружающей средой | 144 |
| время восстановления | 38 |
| время запаздывания | 55 |
| время отклика на единичное ступенчатое возмущение | 57 |
| время стабилизации | 58 |
| вывод СНЭЭ стыковочный | 75 |
| вывод стыковочный | 75 |
| выключение | 128 |
| выключение СНЭЭ | 128 |
| глубина заряда СНЭЭ разрешенная | 91 |
| глубина разряда разрешенная | 92 |
| глубина разряда СНЭЭ разрешенная | 92 |
| ГРР | 92 |
| диаграмма мощности | 39 |
| диаграмма мощности СНЭЭ | 39 |
| диапазон напряжения СНЭЭ нормированный | 31 |
| диапазон напряжения нормированный | 31 |
| диапазон частоты СНЭЭ нормированный | 32 |
| диапазон частоты нормированный | 32 |
| длительность отдачи активной мощности | 50 |
| длительность отдачи нормированной активной мощности | 52 |
| длительность поглощения активной мощности | 51 |
| длительность поглощения нормированной активной мощности | 53 |
| значения показателей в конце срока службы | 59 |
| значения показателей СНЭЭ в конце срока службы | 59 |
| интегратор СНЭЭ | 111 |
| интерфейс коммуникационный | 33 |
| испытания приемочные заводские | 109 |
| испытания приемочные на месте эксплуатации | 110 |
| конец срока службы | 131 |
| конец срока службы СНЭЭ | 131 |
| коэффициент мощности вспомогательной подсистемы нормированный | 106 |
| коэффициент мощности вспомогательной подсистемы СНЭЭ нормированный | 106 |
| коэффициент мощности нормированный | 47 |
| коэффициент мощности СНЭЭ нормированный | 47 |
| материал опасный | 141 |
| материал химический опасный | 141 |
| модуль СНЭЭ | 76 |
| модульность СНЭЭ | 77 |
| мощность активная входная | 41 |
| мощность активная входная нормированная | 43 |
| мощность активная выходная | 40 |
| мощность активная выходная нормированная | 42 |
| мощность активная нормированная | 44 |
| мощность входная кратковременная | 49 |
| мощность выходная кратковременная | 48 |
| мощность полная нормированная | 46 |
| мощность потребления вспомогательной подсистемы | 104 |
| мощность потребления вспомогательной подсистемы полная нормированная | 105 |
| мощность потребления вспомогательной подсистемы СНЭЭ | 104 |
| мощность потребления вспомогательной подсистемы СНЭЭ полная нормированная | 105 |
| мощность реактивная нормированная | 45 |
| мощность СНЭЭ активная входная | 41 |
| мощность СНЭЭ активная входная нормированная | 43 |
| мощность СНЭЭ активная выходная | 40 |
| мощность СНЭЭ активная выходная нормированная | 42 |
| мощность СНЭЭ активная нормированная | 44 |
| мощность СНЭЭ входная кратковременная | 49 |
| мощность СНЭЭ выходная кратковременная | 48 |
| мощность СНЭЭ полная нормированная | 46 |
| мощность СНЭЭ реактивная нормированная | 45 |
| накопитель электрической энергии | 2 |
| напряжение вспомогательной подсистемы нормированное | 102 |
| напряжение вспомогательной подсистемы СНЭЭ нормированное | 102 |
| напряжение номинальное | 14 |
| напряжение СНЭЭ номинальное | 14 |
| НЭЭ | 2 |
| опасность взрыва | 137 |
| опасность взрыва СНЭЭ | 137 |
| опасность механического воздействия | 140 |
| опасность механического воздействия СНЭЭ | 140 |
| опасность пожара | 138 |
| опасность пожара СНЭЭ | 138 |
| опасность поражения электрическим током | 134 |
| опасность СНЭЭ тепловая | 139 |
| опасность тепловая | 139 |
| останов | 128 |
| остановка аварийная | 127 |
| остановка СНЭЭ аварийная | 127 |
| переразмеренность | 87 |
| переразмеренность подсистемы накопления СНЭЭ | 87 |
| ПИЗ | 109 |
| ПИМ | 110 |
| подсистема | 63 |
| подсистема вспомогательная | 70 |
| подсистема вспомогательная обесточена | 123 |
| подсистема защиты | 72 |
| подсистема коммуникационная | 71 |
| подсистема контроля и управления | 65 |
| подсистема накопления | 67 |
| подсистема накопления батарейная | 68 |
| подсистема основная | 64 |
| подсистема преобразования энергии | 69 |
| подсистема СНЭЭ | 63 |
| подсистема СНЭЭ вспомогательная | 70 |
| подсистема СНЭЭ вспомогательная обесточена | 123 |
| подсистема СНЭЭ защиты | 72 |
| подсистема СНЭЭ коммуникационная | 71 |
| подсистема СНЭЭ контроля и управления | 65 |
| подсистема СНЭЭ накопления | 67 |
| подсистема СНЭЭ накопления батарейная | 68 |
| подсистема СНЭЭ основная | 64 |
| подсистема СНЭЭ преобразования энергии | 69 |
| подсистема СНЭЭ управления | 66 |
| подсистема управления | 66 |
| потери основной подсистемы | 101 |
| потери основной подсистемы СНЭЭ | 101 |
| простой СНЭЭ (период) | 126 |
| простой СНЭЭ (состояние) | 125 |
| процедура рабочая | 112 |
| процедура СНЭЭ рабочая | 112 |
| расчет энергоемкости | 79 |
| расчет энергоемкости СНЭЭ | 79 |
| регулирование напряжения в узлах | 25 |
| регулирование потока активной мощности | 19 |
| регулирование потока реактивной мощности | 23 |
| регулирование тока линии электропитания | 20 |
| регулирование частоты | 24 |
| режим рабочий | 113 |
| режим СНЭЭ рабочий | 113 |
| риск поражения электрическим током | 135 |
| саморазряд | 61 |
| саморазряд СНЭЭ | 61 |
| СВ | 75 |
| СЗ | 88 |
| сигналы рабочие | 34 |
| система накопления электрической энергии | 3 |
| система накопления энергии батарейная | 4 |
| система накопления энергии конденсаторная | 5 |
| система накопления энергии маховичная | 6 |
| система НЭЭ | 3 |
| скорость изменения | 56 |
| скорость изменения выходной переменной | 56 |
| смягчение последствий исчезновения напряжения | 27 |
| смягчение последствий снижения качества электрической энергии | 22 |
| СНЭБ | 4 |
| СНЭК | 5 |
| СНЭМ | 6 |
| СНЭЭ | 3 |
| СНЭЭ бытовая | 11 |
| СНЭЭ высокого напряжения | 9 |
| СНЭЭ коммерческая | 12 |
| СНЭЭ комплектная | 13 |
| СНЭЭ низкого напряжения | 7 |
| СНЭЭ общего назначения | 10 |
| СНЭЭ промышленная | 12 |
| СНЭЭ среднего напряжения | 8 |
| состояние зарядки | 117 |
| состояние зарядки СНЭЭ | 117 |
| состояние обесточенное | 122 |
| состояние ожидания | 120 |
| состояние ожидания СНЭЭ | 120 |
| состояние остановленное | 121 |
| состояние отдачи энергии | 118 |
| состояние отключенное от сети | 124 |
| состояние поглощения энергии | 119 |
| состояние подключенное к сети | 115 |
| состояние рабочее | 114 |
| состояние разрядки | 116 |
| состояние разрядки СНЭЭ | 116 |
| состояние СНЭЭ обесточенное | 122 |
| состояние СНЭЭ остановленное | 121 |
| состояние СНЭЭ отдачи энергии | 118 |
| состояние СНЭЭ отключенное от сети | 124 |
| состояние СНЭЭ поглощения энергии | 119 |
| состояние СНЭЭ подключенное к сети | 115 |
| состояние СНЭЭ рабочее | 114 |
| СР СНЭЭ | 89 |
| среда окружающая | 142 |
| срок службы | 130 |
| срок службы расчетный | 60 |
| срок службы СНЭЭ | 130 |
| степень заряженности | 88 |
| степень заряженности СНЭЭ | 88 |
| степень работоспособности | 89 |
| степень работоспособности СНЭЭ | 89 |
| степень энергосодержания | 88 |
| степень энергосодержания разрешенная | 91 |
| степень энергосодержания СНЭЭ | 88 |
| степень энергосодержания СНЭЭ разрешенная | 91 |
| степень энергосодержания СНЭЭ целевая | 90 |
| степень энергосодержания целевая | 90 |
| СЭ | 88 |
| СЭР | 91 |
| СЭЦ | 90 |
| таблица эффективности | 99 |
| таблица эффективности основной подсистемы | 100 |
| таблица эффективности основной подсистемы СНЭЭ | 100 |
| таблица эффективности СНЭЭ | 99 |
| точка присоединения | 30 |
| точка присоединения СНЭЭ | 30 |
| ТПСН | 30 |
| ТПСН вспомогательная | 74 |
| ТПСН основная | 73 |
| ТПСН СНЭЭ вспомогательная | 74 |
| ТПСН СНЭЭ основная | 73 |
| условия длительной работы | 28 |
| условия окружающей среды базовые | 29 |
| функция аварийная | 26 |
| функция гибридная | 26 |
| функция длительного времени действия | 18 |
| функция интенсивного использования мощности | 21 |
| функция интенсивного использования энергии | 18 |
| функция короткого времени действия | 21 |
| функция на ступенчатое возмущение переходная | 54 |
| функция первичная | 17 |
| функция СНЭЭ аварийная | 26 |
| функция СНЭЭ гибридная | 26 |
| функция СНЭЭ длительного времени действия | 18 |
| функция СНЭЭ интенсивного использования мощности | 21 |
| функция СНЭЭ интенсивного использования энергии | 18 |
| функция СНЭЭ короткого времени действия | 21 |
| цикл зарядно-разрядный | 36 |
| цикл зарядно-разрядный заданный | 37 |
| цикл рабочий | 35 |
| частота вспомогательной подсистемы нормированная | 103 |
| частота вспомогательной подсистемы СНЭЭ нормированная | 103 |
| частота номинальная | 15 |
| частота СНЭЭ номинальная | 15 |
| ЭИВЭ | 132 |
| электротравма | 136 |
| электроустановка | 1 |
| энергия доступная | 93 |
| энергия СНЭЭ доступная | 93 |
| энергия СНЭЭ при заданной СЭ отдаваемая | 94 |
| энергия СНЭЭ при заданной СЭ поглощаемая | 95 |
| энергоемкость | 78 |
| энергоемкость доступная для использования | 82 |
| энергоемкость доступная для отдачи | 83 |
| энергоемкость доступная для отдачи при нормированной мощности | 85 |
| энергоемкость доступная для поглощения | 84 |
| энергоемкость доступная для поглощения при нормированной мощности | 86 |
| энергоемкость нормированная | 16 |
| энергоемкость СНЭЭ | 78 |
| энергоемкость СНЭЭ доступная для использования | 82 |
| энергоемкость СНЭЭ доступная для отдачи | 83 |
| энергоемкость СНЭЭ доступная для отдачи при нормированной мощности | 85 |
| энергоемкость СНЭЭ доступная для поглощения | 84 |
| энергоемкость СНЭЭ доступная для поглощения при нормированной мощности | 86 |
| энергоемкость СНЭЭ нормированная | 16 |
| энергоемкость СНЭЭ установленная | 80 |
| энергоемкость СНЭЭ фактическая | 81 |
| энергоемкость установленная | 80 |
| энергоемкость фактическая | 81 |
| энергопотребление вспомогательной подсистемы нормированное | 107 |
| энергопотребление вспомогательной подсистемы СНЭЭ нормированное | 107 |
| энергопотребление вспомогательной системы в режиме ожидания нормированное | 108 |
| энергоэффективность | 129 |
| энергоэффективность СНЭЭ | 129 |
| эффективность заряда-разряда | 96 |
| эффективность заряда-разряда основной подсистемы | 98 |
| эффективность заряда-разряда основной подсистемы СНЭЭ | 98 |
| эффективность заряда-разряда рабочего цикла | 97 |
| эффективность заряда-разряда рабочего цикла СНЭЭ | 97 |
| эффективность заряда-разряда СНЭЭ | 96 |
| эффективность инвестиционных затрат по валовой отданной энергии | 132 |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ЭКВИВАЛЕНТОВ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ
| accumulation EESS subsystem | 67 |
|---|---|
| active power flow control | 19 |
| active power input duration | 51 |
| active power output duration | 50 |
| actual energy capacity | 81 |
| actual energy storage capability | 81 |
| actual energy storage capacity | 81 |
| apparent power characteristic | 39 |
| auxiliary EESS subsystem | 70 |
| auxiliary EESS subsystem power consumption | 104 |
| auxiliary POC | 74 |
| auxiliary subsystem de-energized | 123 |
| available energy | 93 |
| back-up power | 27 |
| battery EESS subsystem | 68 |
| battery energy storage system | 4 |
| BESS | 4 |
| capacitor energy storage system | 5 |
| CESS | 5 |
| charging state (of the ESS system) | 117 |
| charging/discharging cycle | 36 |
| commercial EESS | 12 |
| communication EESS subsystem | 71 |
| communication interface | 33 |
| connection terminal | 75 |
| continuous operating conditions | 28 |
| control EESS subsystem | 65 |
| dead time | 55 |
| de-energized state of the ESS | 122 |
| discharging state of the ESS | 116 |
| duty cycle of the EES system | 35 |
| duty cycle roundtrip efficiency | 97 |
| EES | 2 |
| EES system | 3 |
| EES system integrator | 111 |
| EESS | 3 |
| EESS architecture | 62 |
| EESS module | 76 |
| EESS subsystem | 63 |
| EESS unit | 76 |
| efficiency chart | 99 |
| electrical energy storage | 2 |
| electrical energy storage system | 3 |
| electrical hazard | 134 |
| (electrical) injury | 136 |
| electrical installation | 1 |
| electrical risk | 135 |
| emergency application | 26 |
| emergency stop of the EES system | 127 |
| end of service life | 131 |
| end of service life values | 59 |
| energy (storage) capability EESS | 78 |
| energy (storage) capacity EESS | 78 |
| energy absorption state of the EES system | 119 |
| energy efficiency of the EES system | 129 |
| energy input at a given SOC | 95 |
| energy input capability | 84 |
| energy input capacity | 84 |
| energy intensive application | 18 |
| energy output at a given SOC | 94 |
| energy output capability | 83 |
| energy output capacity | 83 |
| energy stored on investment | 132 |
| energy supply state of the EES system | 118 |
| environment | 142 |
| environmental aspect | 143 |
| environmental issue | 144 |
| ESOI | 132 |
| expected service life | 60 |
| explosion hazard | 137 |
| factory acceptance test | 109 |
| FAT | 109 |
| feeder current control | 20 |
| FESS | 6 |
| fire hazard | 138 |
| flywheel energy storage system | 6 |
| frequency regulation | 24 |
| frequency support | 24 |
| grid frequency control | 24 |
| grid-connected state of the EES system | 115 |
| grid-disconnected state of the EES system | 124 |
| hazardous material | 141 |
| hazardous substance | 141 |
| high voltage EESS | 9 |
| hybrid application | 26 |
| idle period of the EESS | 126 |
| idle state of the EESS | 125 |
| industrial EESS | 12 |
| input active power | 41 |
| input and output power rating | 39 |
| installed energy storage capacity | 80 |
| long duration application | 18 |
| low voltage EESS | 7 |
| management EESS subsystem | 66 |
| mechanical hazard | 140 |
| medium voltage EESS | 8 |
| modularity EESS | 77 |
| nodal voltage control | 25 |
| nominal frequency | 15 |
| nominal voltage | 14 |
| operating mode of the EES system | 113 |
| operating procedure of the EES system | 112 |
| operating state of the EES system | 114 |
| operation signals | 34 |
| outage mitigation | 27 |
| output active power | 40 |
| oversizing | 87 |
| PCOM | 33 |
| permitted depth of charge | 91 |
| permitted depth of discharge | 92 |
| permitted DOC | 91 |
| permitted DOD | 92 |
| POC | 30 |
| point of connection | 30 |
| power capability chart | 39 |
| power conversion EESS subsystem | 69 |
| power intensive application | 21 |
| power quality events mitigation | 22 |
| predetermined charging/discharging cycle | 37 |
| primary EESS subsystem | 64 |
| primary function | 17 |
| primary POC | 73 |
| primary subsystem EESS efficiency chart | 100 |
| primary subsystem EESS losses | 101 |
| primary subsystem EESS roundtrip efficiency | 98 |
| protection EESS subsystem | 72 |
| ramp rate | 56 |
| rated active power | 44 |
| rated active power input duration | 53 |
| rated active power output duration | 52 |
| rated apparent power | 46 |
| rated apparent power of the auxiliary EESS subsystem | 105 |
| rated energy consumption of the auxiliary EESS subsystem | 107 |
| rated energy input capability | 86 |
| rated energy input capacity | 86 |
| rated energy output capability | 85 |
| rated energy output capacity | 85 |
| rated energy storage capacity | 16 |
| rated frequency range | 32 |
| rated frequency of the auxiliary EESS subsystem | 103 |
| rated input active power | 43 |
| rated output active power | 42 |
| rated power factor | 47 |
| rated power factor of the auxiliary EESS subsystem | 106 |
| rated reactive power | 45 |
| rated stand-by energy consumption of the auxiliary subsystem | 108 |
| rated voltage range | 31 |
| rated voltage of the auxiliary EESS subsystem | 102 |
| reactive power flow control | 23 |
| recovery time | 38 |
| reference environmental conditions | 29 |
| residential EESS | 11 |
| roundtrip efficiency | 96 |
| RR | 56 |
| safety EESS | 133 |
| SAT | 110 |
| self-contained EES system | 13 |
| self-discharge of the EESS | 61 |
| service life | 130 |
| settling time | 58 |
| short duration application | 21 |
| short-duration input power | 49 |
| short-duration output power | 48 |
| shutdown of the EES system | 128 |
| site acceptance test | 110 |
| sizing | 79 |
| SOC | 88 |
| SOC | 88 |
| SOE | 88 |
| SOE | 88 |
| SOH | 89 |
| stand-by state of the EES system | 120 |
| state of charge of the EESS | 88 |
| state of energy of the EESS | 88 |
| state of health of the EESS | 89 |
| step response performances | 54 |
| step response time | 57 |
| stopped state of the EES system | 121 |
| storage EESS subsystem | 67 |
| target state of charge | 90 |
| thermal hazard | 139 |
| usable energy storage capacity | 82 |
| utility EESS | 10 |
| voltage support | 25 |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ БУКВЕННЫХ ОБОЗНАЧЕНИЙ
| Uн | номинальное напряжение | 14 | |
|---|---|---|---|
| fн | номинальная частота | 15 | |
| ECнр. | ECR | нормированная энергоемкость | 16 |
| Uнр. | нормированный диапазон напряжения | ||
| fнр. | нормированный диапазон частоты | 32 | |
| Pвых. | POUT | выходная активная мощность | 40 |
| Pвх. | PIN | входная активная мощность | 41 |
| Pвых.нр. | POUT,R | нормированная выходная активная мощность | 42 |
| Pвх.нр. | PIN,R | нормированная входная активная мощность | 43 |
| Pнр. | нормированная активная мощность | ||
| Qнр. | нормированная реактивная мощность | 45 | |
| Sнр. | нормированная полная мощность | 46 | |
| Tвых. | TOUT | длительность отдачи активной мощности | 50 |
| Tвх. | TIN | длительность поглощения активной мощности | 51 |
| Tвых.нр. | TOUT,R | длительность отдачи нормированной активной мощности | 52 |
| Tвх.нр. | TIN,R | длительность поглощения нормированной активной мощности | 53 |
| Tс.с | TSL | расчетный срок службы | 60 |
| ECу | EC,I | установленная энергоемкость | 80 |
| ECф | EC,ACT | фактическая энергоемкость | 81 |
| ECд.и. | EC,USE | доступная для использования энергоемкость | 82 |
| ECд.вых. | EC,OUT | доступная для отдачи энергоемкость | 83 |
| ECд.вх. | EC,IN | доступная для поглощения энергоемкость | 84 |
| ECд.вых.нр. | EC,OUT,R | доступная для отдачи энергоемкость при нормированной мощности | 85 |
| ECд.вх.нр. | EC,IN,R | доступная для поглощения энергоемкость при нормированной мощности | 86 |
| Eд | доступная энергия | 93 | |
| Eвых. | EOUT | отдаваемая энергия при заданной СЭ | 94 |
| Eвх. | EIN | поглощаемая энергия при заданной СЭ | 95 |
| \eta_{\text{з}.\text{р}} | \eta_{RT} | эффективность заряда-разряда | 96 |
ПРИМЕРЫ ДЛЯ ИЛЛЮСТРАЦИИ ТЕРМИНОВ
Рисунок А.1 — Архитектура СНЭЭ с двумя типами ТПСН
Рисунок А.2 — Архитектура СНЭЭ с одним типом ТПСН
T1 — длительность фазы заряда; T2 — длительность паузы после заряда; T3 — длительность фазы разряда; T4 — длительность паузы после разряда; E1 — энергия, измеренная на основной ТПСН во время фазы заряда; E3 — энергия, измеренная на основной ТПСН в ходе выполнения разряда; E0 — начальная СЭ
1 Возможны варианты, когда T2 = 0 или T4 = 0.
2 Профили фаз заряда и разряда, как правило, линейные (постоянная активная мощность), однако также возможны и другие варианты.
Рисунок А.3 — Пример для иллюстрации зарядно-разрядного цикла СНЭЭ
Примечание - Доступная мощность обозначена областью на плоскости. Границы области представляют собой критические рабочие пределы, заложенные при проектировании СНЭЭ. На рисунке применена система векторов мощности, где Pвх.нр. — нормированная активная мощность во время заряда; Pвых.нр. — нормированная активная мощность при разряде; QLнр. — нормированная индуктивная реактивная мощность и QCнр. — нормированная емкостная реактивная мощность.
Диаграмма мощности разделена на четыре квадранта осями P/Q (применяется указанный производителем диапазон значений):
а) в квадранте Q1 СНЭЭ разряжается, и ее поведение подобно емкости;
б) в квадранте Q2 СНЭЭ заряжается, и ее поведение подобно емкости;
в) в квадранте Q3 СНЭЭ заряжается, и ее поведение подобно индуктивности;
г) в квадранте Q4 СНЭЭ разряжается, и ее поведение подобно индуктивности.
Рисунок А.4 — Пример для иллюстрации диаграммы мощности СНЭЭ
x — входная переменная; X0 — начальное значение входной переменной; Xs — величина входного ступенчатого возмущения; y — выходная переменная; Y0, Y_{\infty} — установившиеся значения до и после ступени; ym — перерегулирование (максимальное переходное отклонение от конечного установившегося значения); 2\Delta y_{s} — заданный предельный диапазон отклонения; Tsr — время отклика; Ts — время стабилизации; Tt — время задержки; a — для колебательного процесса; b — для монотонного процесса
Рисунок А.5 — Пример переходной функции СНЭЭ

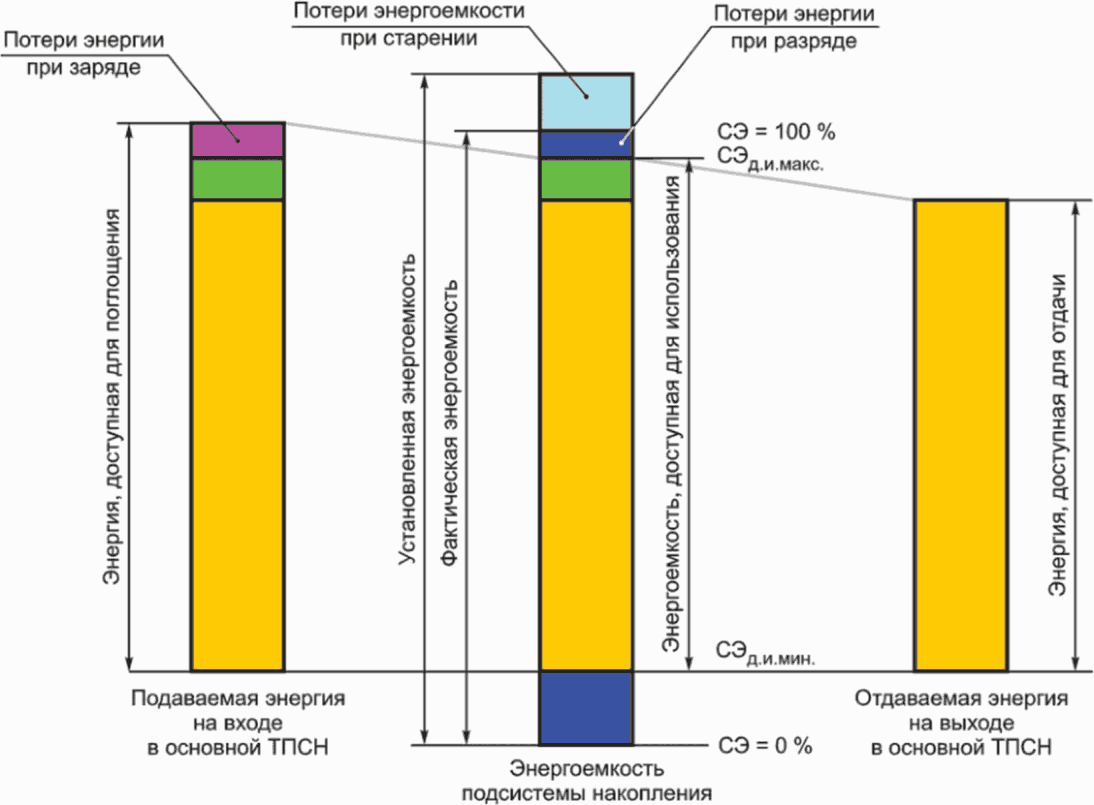

Рисунок А.6 — Энергоемкости и доступные энергии

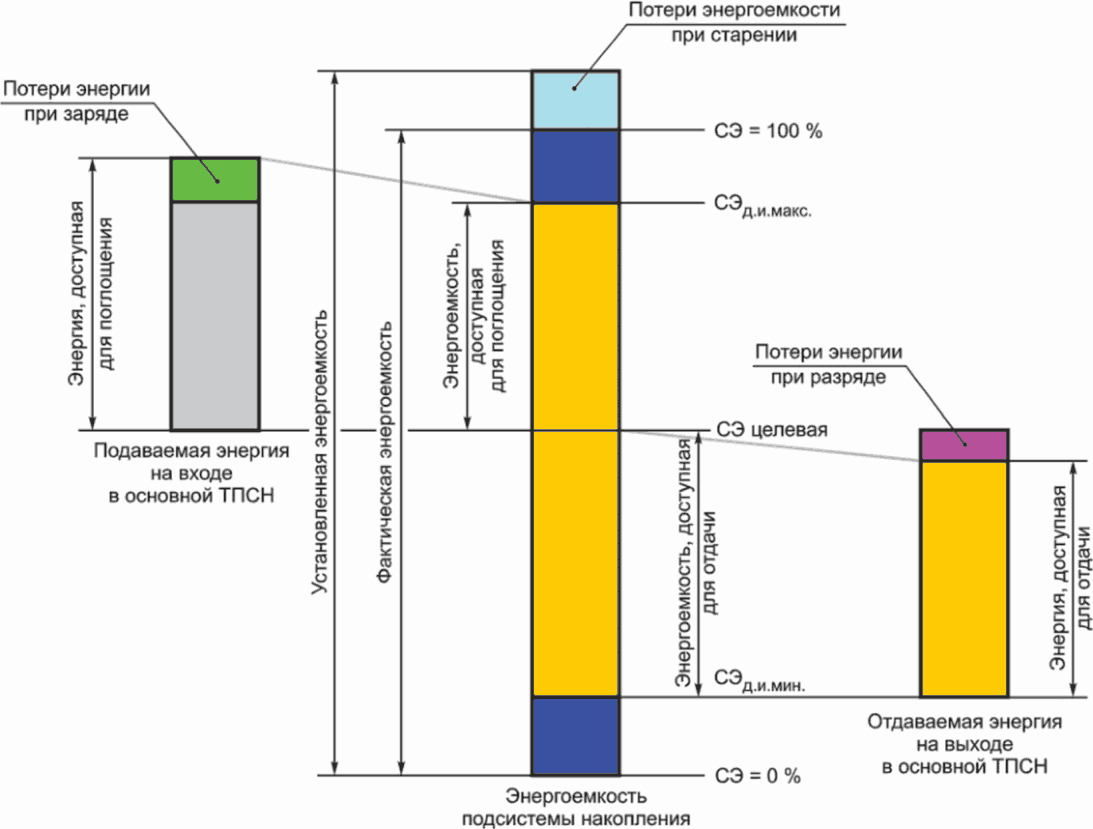

Рисунок А.7 — Энергоемкости и доступные энергии СНЭЭ с установленной целевой СЭ
