ГОСТ Р 57983-2017/EN 10248-2:1995. Национальный стандарт Российской Федерации. Сваи шпунтовые горячекатаные из нелегированных сталей. Часть 2. Допуски на форму и размеры
(утв. и введен в действие Приказом Росстандарта от 23.11.2017 № 1812-ст)
Примечание
В соответствии с Приказом Росстандарта от 23.11.2017 № 1812-ст данный документ вводился в действие с 01.01.2020. В соответствии с изменением, внесенным Приказом Росстандарта от 14.01.2020 № 1-ст, срок введения в действие данного документа перенесен на 01.01.2022.
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 ноября 2017 г. № 1812-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВАИ ШПУНТОВЫЕ ГОРЯЧЕКАТАНЫЕ ИЗ НЕЛЕГИРОВАННЫХ СТАЛЕЙ
Hot rolled sheet piling of non alloy steels.
Part 2. Tolerances on shape and dimensions
Предисловие
1 ПОДГОТОВЛЕН Закрытым акционерным обществом «Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова» (ЗАО «ЦНИИПСК им. Мельникова») на основе официального перевода на русский язык англоязычной версии европейского стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием «Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «СТАНДАРТИНФОРМ»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2017 г. № 1812-ст
4 Настоящий стандарт является идентичным европейскому стандарту EN 10248-2:1995 «Сваи шпунтовые горячекатаные из нелегированных сталей. Часть 2. Допуски на форму и размеры» (EN 10248-2:1995 «Hot rolled sheet piling of non alloy steels — Part 2: Tolerances on shape and dimensions», IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного европейского стандарта соответствующий национальный стандарт, сведения о котором приведены в дополнительном приложении ДА
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает допуски на основные размеры, предельные отклонения сечения перпендикулярно продольной оси, прямолинейность и массу горячекатаных шпунтовых свай из нелегированной стали в соответствии с ЕН 10248-1.
Настоящий стандарт распространяется на замковые соединения профилей шпунтовых свай.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий нормативный документ:
EN 10248-1, Hot rolled sheet piling of non alloy steels — Part 1: Technical delivery conditions (Сваи шпунтовые из горячекатаных нелегированных сталей. Часть 1. Технические условия поставки)
3. Требования к геометрическим размерам

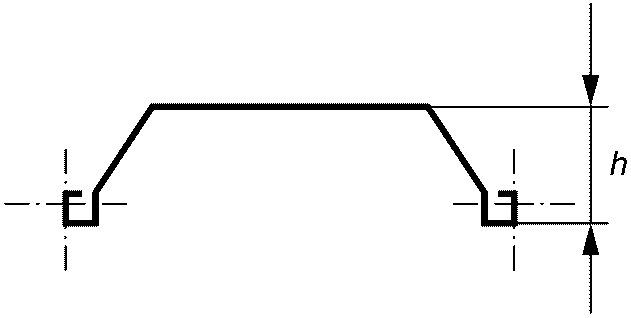

3.1. Высота профилей
3.1.1 Допуски на высоту U-образных шпунтовых свай приведены в таблице 1.
Допуск на высоту U-образных свай
| Обозначение | Изображение | Номинальный размер | Допуск |
| Высота h |  | h <= 200 | +/- 4 |
| h > 200 | +/- 5 |
3.1.2 Дополнительно могут быть согласованы допуски для высоты сечения, составленного из пары гнутых или сваренных профилей.

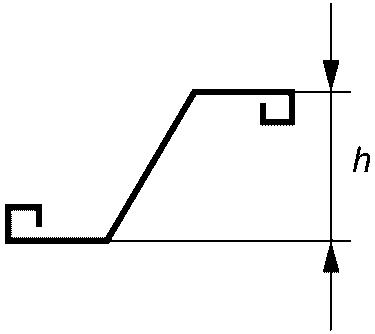

3.1.3 Допуски на высоту Z-образных свай приведены в таблице 2.
Допуск на высоту Z-образных свай
| Обозначение | Изображение | Номинальный размер | Допуск |
| Высота h |  | h <= 200 | +/- 5 |
| 200 < h < 300 | +/- 6 | ||
| h >= 300 | +/- 7 |

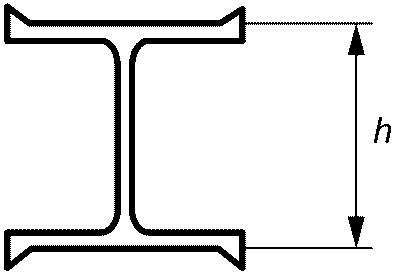

3.1.4 Допуски на высоту H-образных свай приведены в таблице 3.
Допуск на высоту H-образных свай
| Обозначение | Изображение | Номинальный размер | Допуск |
| Высота h |  | h < 500 | +/- 5 |
| h >= 500 | +/- 7 |
3.2. Ширина профилей
3.2.1 Допуск на ширину U-образных свай приведен в таблице 4.
Допуск на ширину U-образных свай
| Обозначение | Рисунок | Номинальный размер | Допуск |
|---|---|---|---|
| Ширина b |
 |
Все | +/- 2% b |

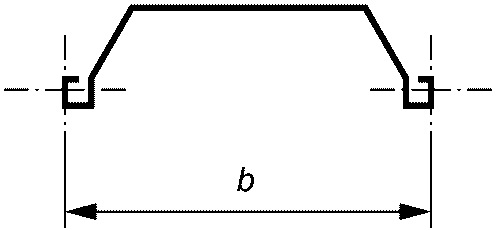

3.2.2 Допуск на ширину Z-образных свай приведен в таблице 5.
| Обозначение | Рисунок | Номинальный размер | Допуск |
|---|---|---|---|
| Ширина b |
 |
Все | +/- 2% b |

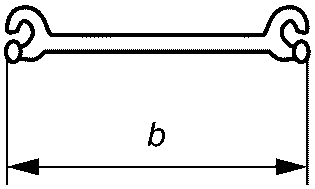

3.2.3 Допуск на ширину плоских профилей приведен в таблице 6.
| Обозначение | Рисунок | Номинальный размер | Допуск |
|---|---|---|---|
| Ширина b |
 |
Все | +/- 2% b |

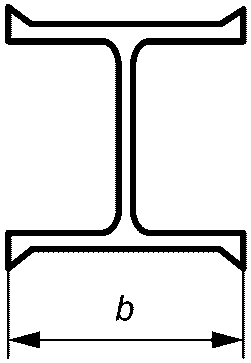

3.2.4 Допуск на ширину H-образных свай приведен в таблице 7.
| Обозначение | Рисунок | Номинальный размер | Допуск |
|---|---|---|---|
| Ширина b |
 |
Все | +/- 2% b |
3.2.5 Для секций, соединенных в двойные или тройные сваи, допуск общей номинальной ширины может быть 3%.
3.3. Толщина стенок профилей
3.3.1 Допуски на толщину стенок U-образных свай приведены в таблице 8.
| Обозначение | Рисунок | Номинальный размер | Допуск |
| Толщина s и t |  | t <= 8,5 | +/- 0,5 |
| t > 8,5 | +/- 6% t | ||
| s <= 8,5 | -0,5 <1> | ||
| s > 8,5 | -6% s <1> | ||
| <1> Обычно положительный допуск устанавливает изготовитель. При оформлении заказа может быть согласовано ограничение на этот допуск. В этом случае следует выбрать следующие значения: +0,5 мм для s <= 8,5 мм и +6% s для s > 8,5 мм, если для U-образных шпунтовых свай для толщины s согласован положительный допуск. | |||

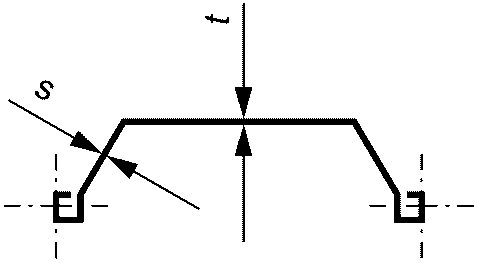

3.3.2 Допуски на толщину стенок Z-образных свай приведены в таблице 9.
| Обозначение | Рисунок | Номинальный размер | Допуск |
| Толщина s и t |  | t (s) <= 8,5 | +/- 0,5 |
| t (s) > 8,5 | +/- 6% s (t) |

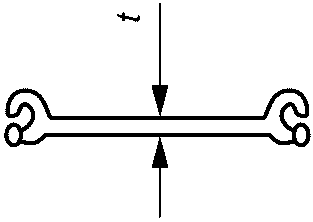

3.3.3 Допуски на толщину плоских профилей приведены в таблице 10.
| Обозначение | Рисунок | Номинальный размер | Допуск |
| Толщина t |  | t <= 8,5 | +/- 0,5 |
| t > 8,5 | +/- 6% t |
3.3.4 Допуски на толщину стенок H-образных свай приведены в таблице 11.
| Обозначение | Рисунок | Номинальный размер | Допуск |
| Толщина t и s |  | t (s) <= 12,5 | +2 -1 |
| t (s) > 12,5 | +2,5 -1,5 |
3.3.5 Измерения толщины выполняются посредине.

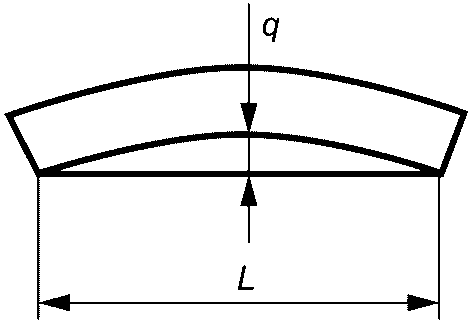

3.4. Прямолинейность профилей
3.4.1 Предельное отклонение от прямолинейности профилей приведено в таблице 12.
| Обозначение | Рисунок | Номинальный размер | Допуск |
| q |  | Все длины | <= 0,2% L |
| Примечание — Измерение свай проводят отрегулированным уровнем на поверхности профиля. | |||
3.4.2 Дополнительно может быть согласовано уменьшенное значение допуска.

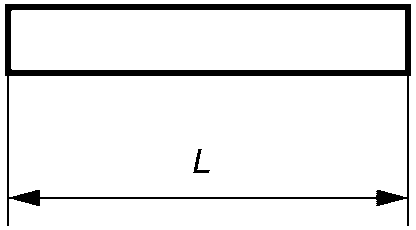

3.5. Длина профилей
3.5.1 Допуск на длину профилей приведен в таблице 13.
| Обозначение | Рисунок | Номинальный размер | Допуск |
|---|---|---|---|
| Длина L |
 |
Все | +/- 200 |
3.5.2 Уменьшенный допуск может быть согласован во время оформления заказа.

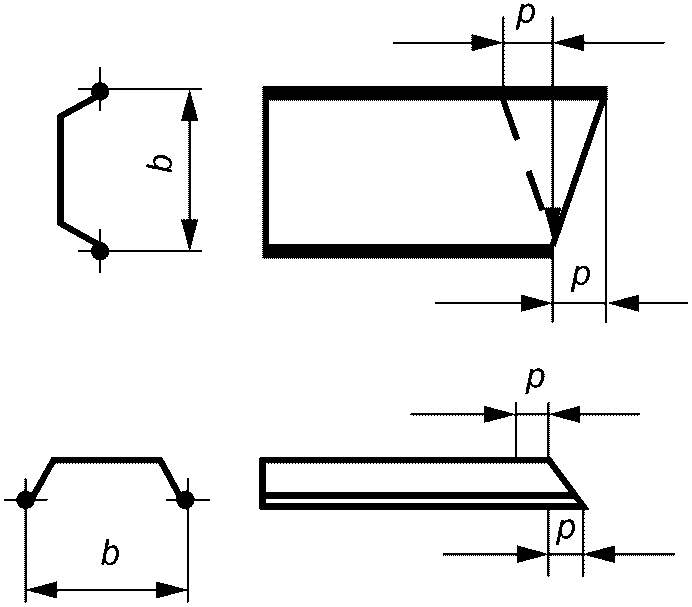

3.6. Перпендикулярность сечения торцов профилей
3.6.1 Допуск на перпендикулярность сечения торцов профилей приведен в таблице 14.
Прямоугольность концов всех профилей
| Обозначение | Рисунок | Номинальный размер | Допуск |
|---|---|---|---|
| p |  |
Все ширины | +/- 2% b |
3.6.2 Общее расхождение между наивысшей и низшей точками плоскости резания не должно превышать 2% b при измерении в направлении продольной оси одной сваи.
3.7. Масса профилей
3.7.1 По сравнению с расчетной массой (изделие заказанной длины по массе на линейный метр сваи согласно таблицам профилей от производителя) действительная масса не должна отклоняться от массы общей поставки более чем на 5%.
3.7.2 Уменьшенный допуск может быть согласован во время оформления заказа.

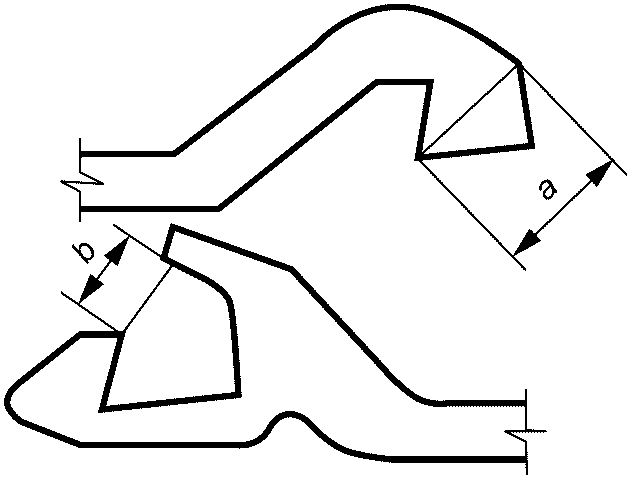

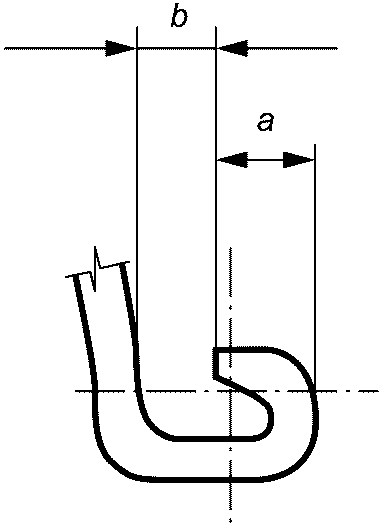

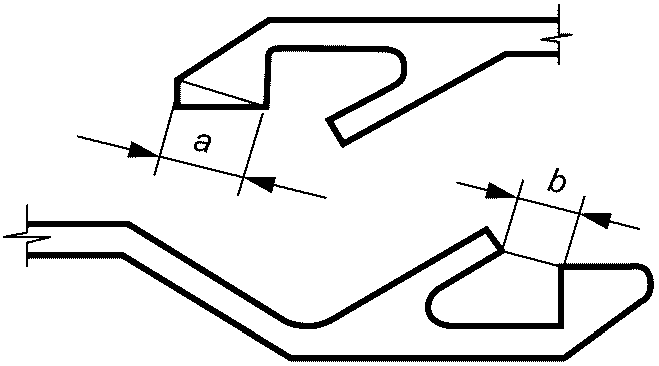

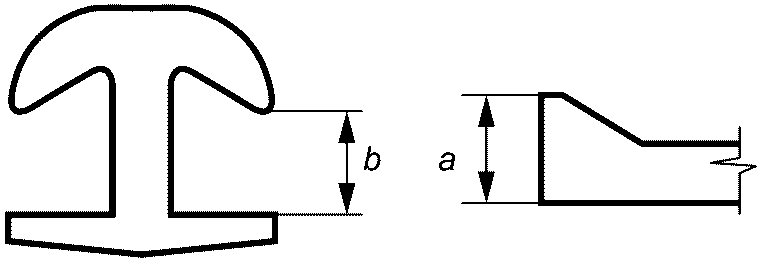

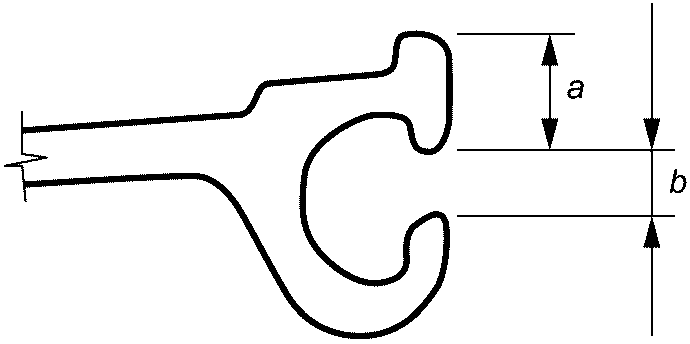

4. Требования к замковым соединениям профилей
4.1 Замковые соединения должны иметь свободный ход так, чтобы сваи могли быть подогнаны друг к другу. Они должны соединяться таким образом, чтобы была обеспечена передача действующих усилий.
4.2 Минимальный зазор, рассчитанный как размер a минус b, должен соответствовать значениям таблицы 15. В небольших сечениях минимальные значения могут отличаться от значений таблицы 15 не более чем на 1 мм.
Примеры хорошо зарекомендовавших себя замков шпунтовых свай
| Обозначение ссылочного европейского стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
| EN 10248-1 | IDT | ГОСТ Р 58034-2017/EN 10248-1:1995 «Сваи шпунтовые горячекатаные из нелегированных сталей. Технические условия» |
| Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта: - IDT — идентичный стандарт. | ||
