ГОСТ Р 57980-2017 (ИСО 1173:2001). Национальный стандарт Российской Федерации. Шестигранные присоединительные части вставок для ручных и механизированных отверток. Размеры, крутящие моменты
(утв. и введен в действие Приказом Росстандарта от 22.11.2017 № 1801-ст)
Примечание
Документ введен в действие с 1 января 2019 года.
Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2017 г. № 1801-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШЕСТИГРАННЫЕ ПРИСОЕДИНИТЕЛЬНЫЕ ЧАСТИ ВСТАВОК ДЛЯ РУЧНЫХ И МЕХАНИЗИРОВАННЫХ ОТВЕРТОК
Hexagon drive ends for hand- and machine-operated screwdriver bits. Dimensions, torque testing
(ISO 1173:2001, Assembly tools for screws and nuts — Drive ends for hand- and machine-operated screwdriver bits and connecting parts — Dimensions, torque testing, MOD)
ГОСТ Р 57980-2017 (ИСО 1173:2001)
Дата введения 1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ») на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен ФГУП «Стандартинформ»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2017 г. № 1801-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1173:2001 «Инструменты крепежные для винтов и гаек. Переходники для отверток-вставок ручных и с приводом и соединительные части. Размеры, испытание на кручение» (ISO 1173:2001 «Assembly tools for screws and nuts — Drive ends for hand- and machine-operated screwdriver bits and connecting parts — Dimensions, torque testing», MOD) путем внесения дополнительных положений.
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 29 «Инструмент», подкомитетом SC 10 «Сборочный инструмент для болтов и гаек, плоскогубцы и кусачки» Международной организации по стандартизации (ISO).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта приведено в дополнительном приложении ДА
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на наружные и внутренние шестигранные присоединительные части вставок для ручных и механизированных отверток.
2. Основные размеры
2.1 Шестигранные присоединительные части вставок изготовляют следующих форм:
A, C, E — с наружным шестигранником;
B, D, F — с внутренним шестигранником.
2.2 Основные размеры присоединительных частей вставок должны соответствовать указанным на рисунках 1 - 6 и в таблицах 1 - 6.
2.3 Формы и основные размеры присоединительных частей вставок с наружным плоским концом и внутренним плоским пазом — в соответствии с приложением A.

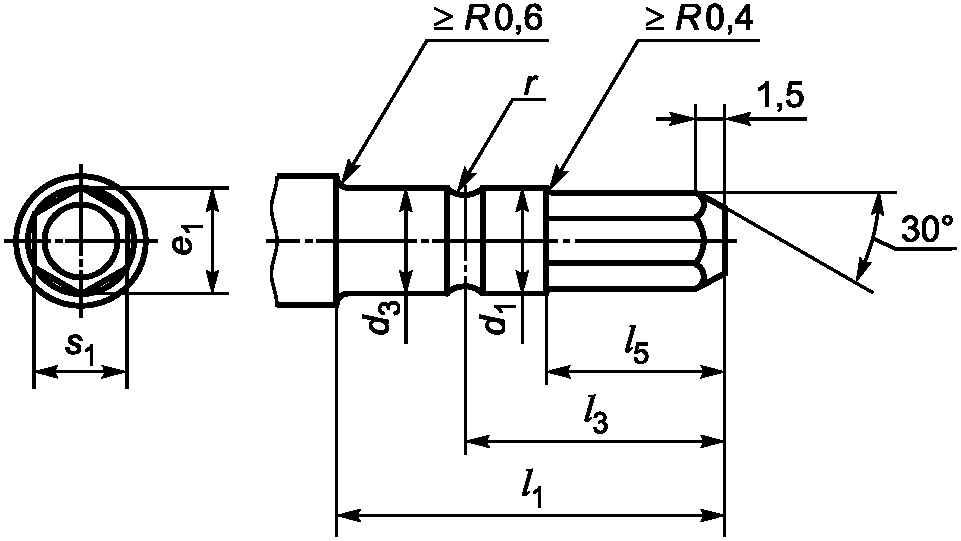

Рисунок 1 — Наружный шестигранник, форма A
<1> Систему фиксации выбирает изготовитель.

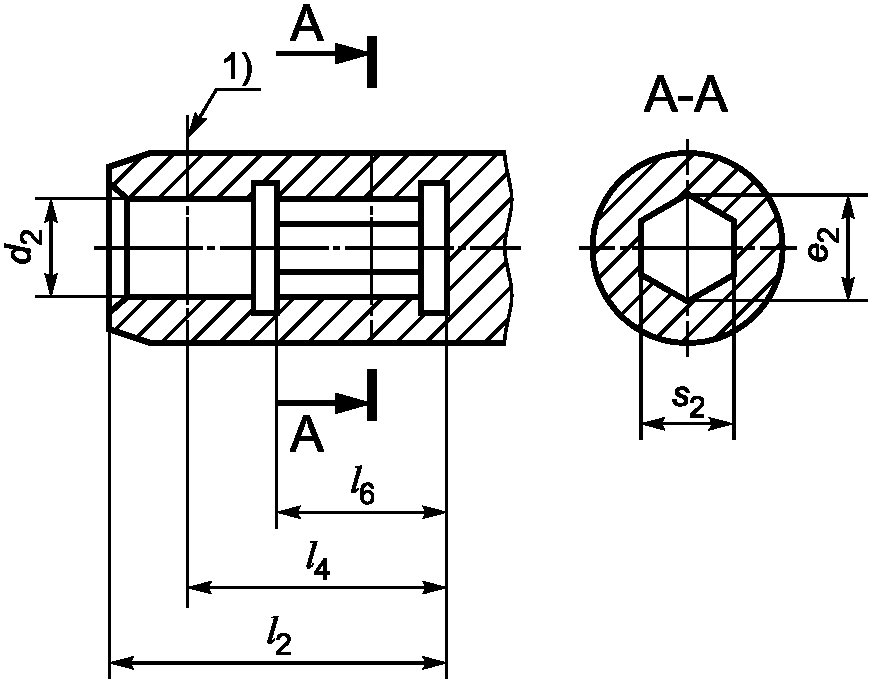

Рисунок 2 — Внутренний шестигранник, форма B
| Форма | s1 | d1 h9 | d3 h12 | e1 | l1, не менее | l3 -0,2 | l5 +0,4 | r, не менее | |||
| Номин. | Не более | Не менее | Не более | Не менее | |||||||
| A | 3,0 | 3,0 | 2,96 | 3,6 | 3,0 | 3,39 | 3,34 | 19,5 | 11,9 | 7,4 | 1,0 |
| 5,5 | 5,5 | 5,45 | 6,7 | 5,7 | 6,21 | 6,16 | 24,0 | 16,0 | 10,9 | 1,25 | |
| Форма | s2 | d2 D10 | e2, не менее | l2 +/- 0,1 | l4 +0,2 | l6 -0,4 | ||
| Номин. | Не более | Не менее | ||||||
| B | 3,0 | 3,06 | 3,02 | 3,6 | 3,41 | 16,5 | 11,9 | 7,2 |
| 5,5 | 5,58 | 5,53 | 6,7 | 6,25 | 21,0 | 16,0 | 10,7 | |
<1> 40^{\circ} \leq \alpha \leq 60^{\circ}
<2> 80^{\circ} \leq \beta \leq 120^{\circ}

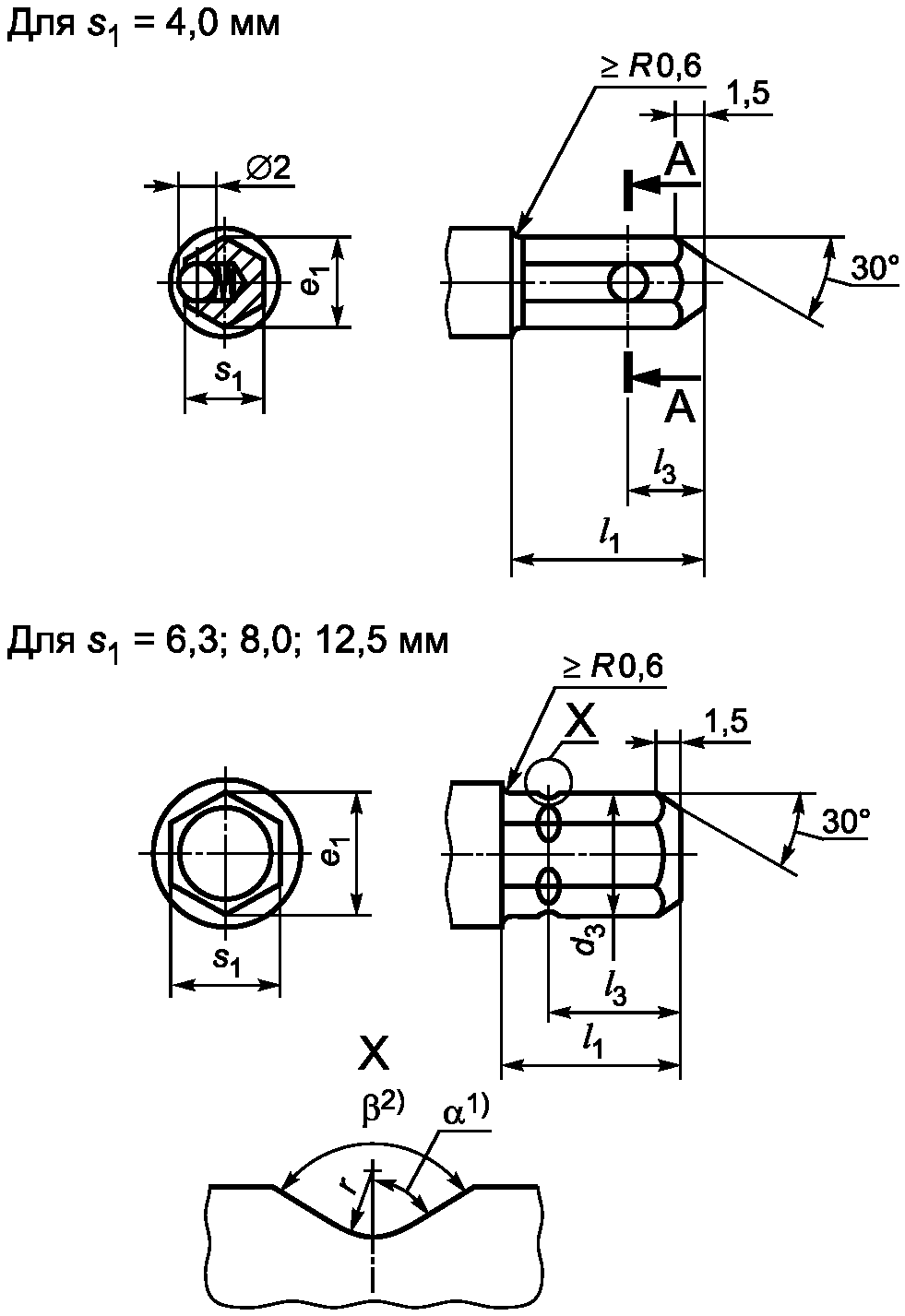

Рисунок 3 — Наружный шестигранник, форма C
<1> Систему фиксации выбирает изготовитель.
Примечание - Для ручных отверток-вставок магнитный тип крепления может быть произведен без расточки под шарик или без канавки под стопорное кольцо.

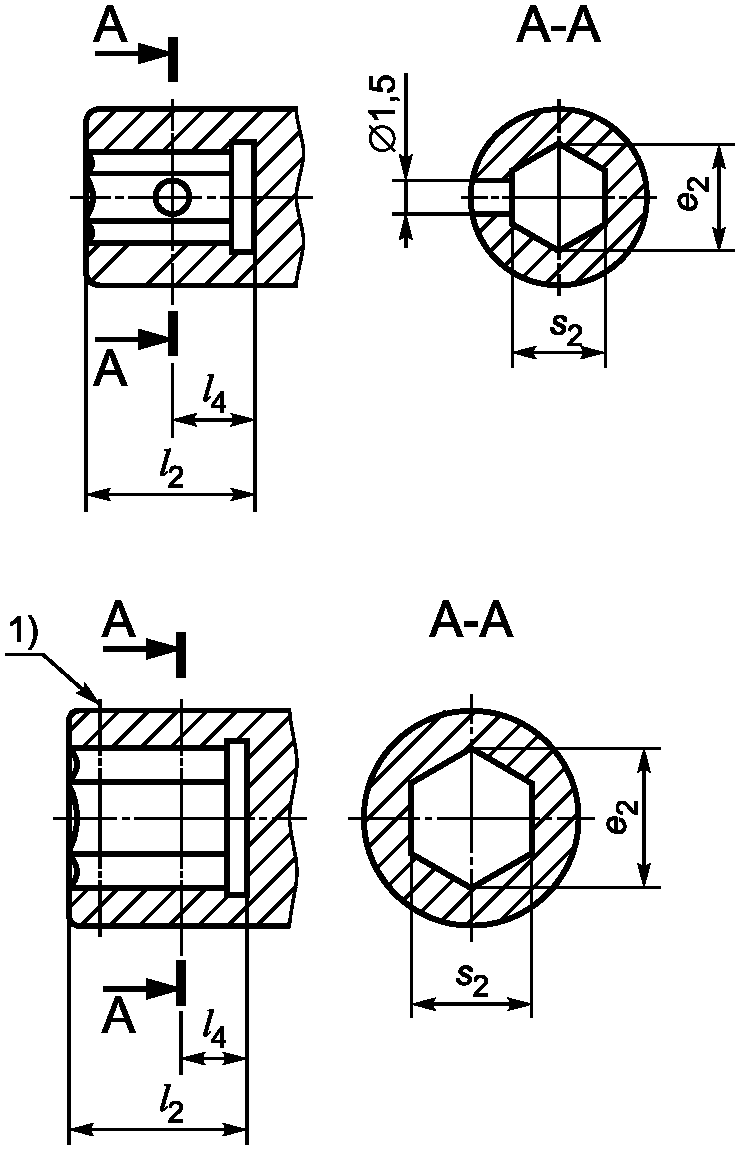

Рисунок 4 — Внутренний шестигранник, форма D
| Форма | s2 | e2, не менее | l2 +/- 0,1 | l4 +0,2 | ||
| Номин. | Не более | Не менее | ||||
| D | 4,0 | 4,04 | 3,99 | 4,51 | 8,0 | 4,0 |
| 6,3 | 6,45 | 6,39 | 7,22 | 10,0 | 8,2 | |
| 8,0 | 8,03 | 7,97 | 9,00 | 12,5 | 10,2 | |
| 12,5 | 12,80 | 12,75 | 14,40 | 14,9 | 12,7 | |

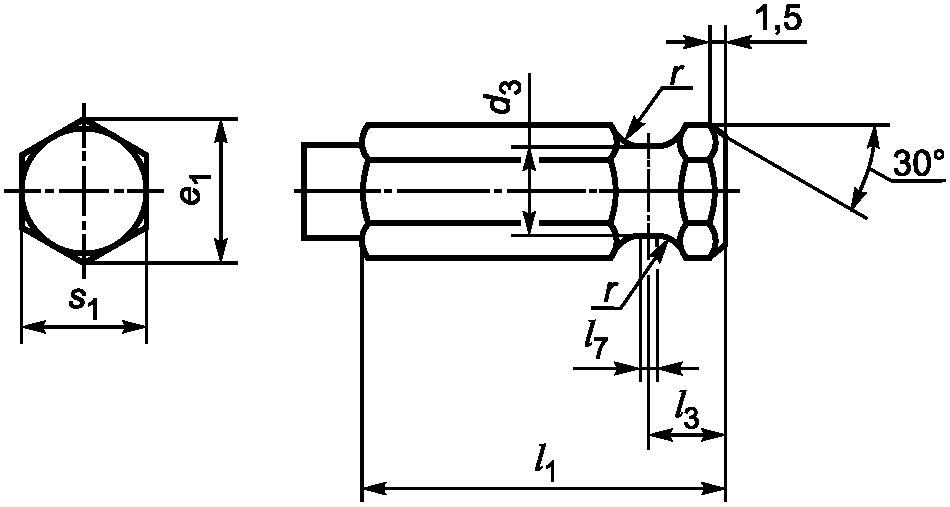

Рисунок 5 — Наружный шестигранник, форма E
<1> Систему фиксации выбирает изготовитель.

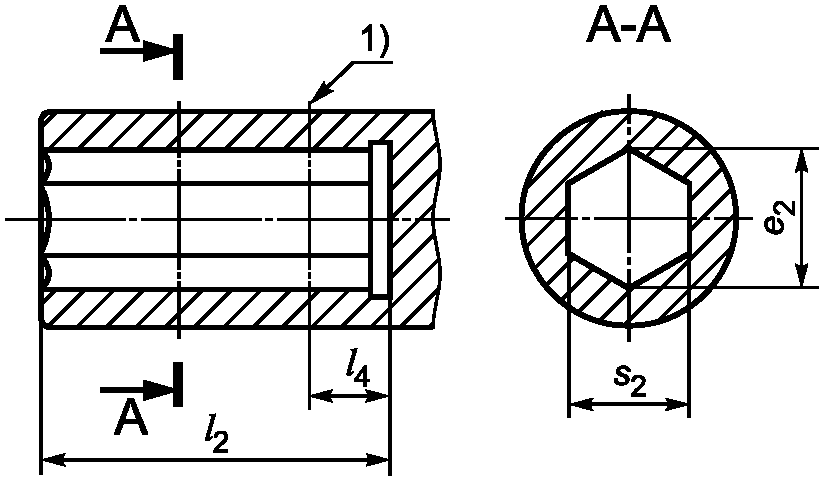

Рисунок 6 — Внутренний шестигранник, форма F
Пример условного обозначения присоединительных частей вставок с наружным шестигранником формы A с номинальным размером s1 = 3 мм:
Наружный шестигранник A3 ГОСТ Р 57980-2017
То же с внутренним шестигранником формы B с номинальным размером s2 = 3 мм:
Внутренний шестигранник B3 ГОСТ Р 57980-2017
3. Крутящие моменты
3.1 Испытательное оборудование должно иметь прочность, исключающую возникновение деформаций, которые могут повлиять на дальнейшее использование инструмента. Испытательный образец должен иметь твердость не менее 62 HRC.
3.2 Испытательные крутящие моменты, определяющие прочность присоединительных частей вставок, указаны в таблице 7.
При прикладывании указанных значений крутящих моментов на испытываемых присоединительных частях не должно быть остаточной деформации, трещин, сколов, которые могут повлиять на дальнейшее использование инструмента.
3.3 Усилие для разъединения наружных и внутренних вставок должно быть не более 2,5 Н.
ОСНОВНЫЕ РАЗМЕРЫ ПРИСОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ ВСТАВОК С НАРУЖНЫМ ПЛОСКИМ ПРИСОЕДИНИТЕЛЬНЫМ КОНЦОМ И ВНУТРЕННИМ ПЛОСКИМ ПАЗОМ
A.1 Присоединительные части вставок с плоским концом изготавливаются форм:
G — с наружным плоским концом;
H — с внутренним плоским пазом.
A.2 Основные размеры присоединительных частей вставок должны соответствовать указанным на рисунках A.1, A.2 и в таблицах A.1, A.2.
<1> Пример устройства для замера глубины V-образного паза.
Форму паза выбирает изготовитель.

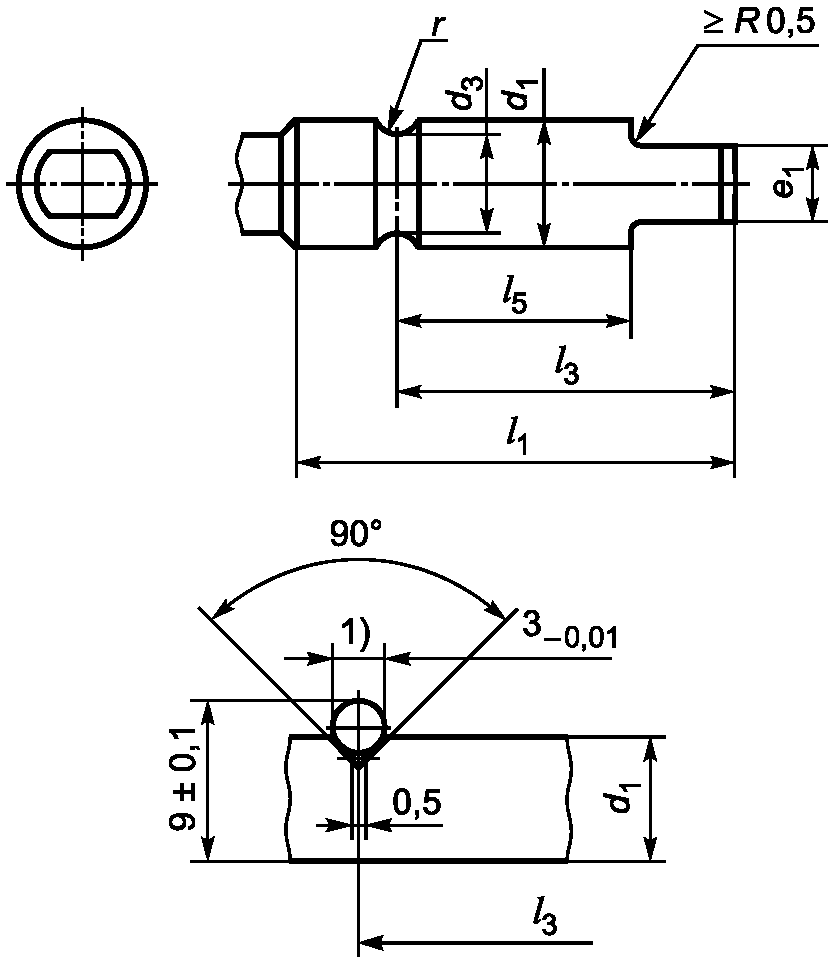

Рисунок A.1 — Наружный плоский конец, форма G
<1> Систему фиксации выбирает изготовитель.

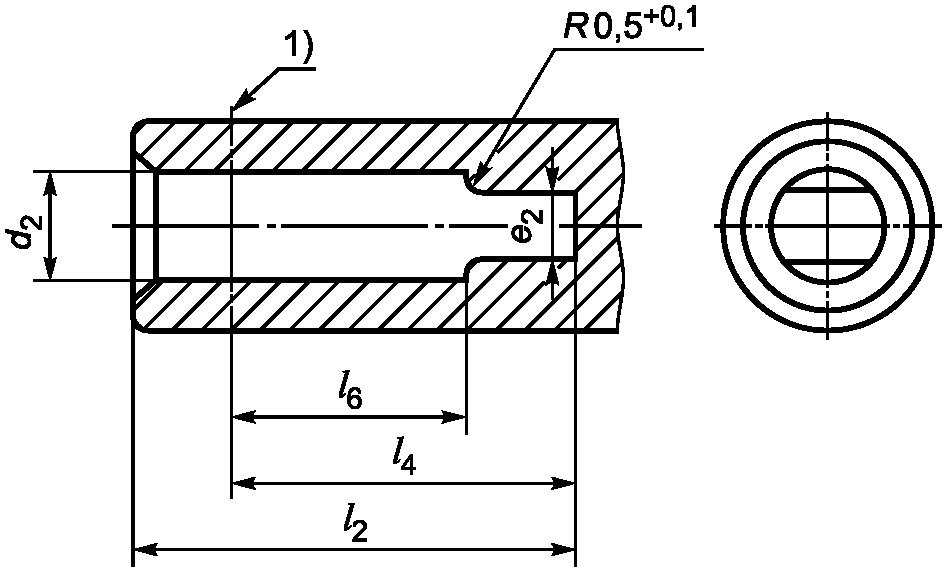

Рисунок A.2 — Внутренний плоский паз, форма H
| Форма | d1 f8 | d3 h12 | e1 | l1, не менее | l3 +/- 0,2 | l5 +/- 0,2 | r, не менее | |
| Не более | Не менее | |||||||
| G | 7 | 5,8 | 3,86 | 3,74 | 26 | 20 | 14 | 1,5 |
| Форма | d2 H10 |
e2 +0,1 |
l2, не более |
l4, не менее |
l6 +/- 0,2 |
|---|---|---|---|---|---|
| H | 7 | 4,1 | 26 | 20,5 | 14 |
Пример условного обозначения присоединительных частей вставок с наружным плоским концом формы G с номинальным размером d1 = 7 мм:
Наружный плоский конец G7 ГОСТ Р 57980-2017
То же с внутренним плоским пазом формы H с номинальным размером d2 = 7 мм:
Внутренний плоский паз H7 ГОСТ Р 57980-2017
A.3 Испытательный крутящий момент, определяющий прочность присоединительных частей вставок форм G и H, не менее 25 Н·м.
СОПОСТАВЛЕНИЕ СТРУКТУРЫ НАСТОЯЩЕГО СТАНДАРТА СО СТРУКТУРОЙ ПРИМЕНЕННОГО В НЕМ МЕЖДУНАРОДНОГО СТАНДАРТА
| Структура настоящего стандарта | Структура международного стандарта ISO 1173:2001 | ||
| Раздел | Пункт | Раздел | Подраздел |
| 1 | - | 1 | - |
| 2 | 2.1 | 2, 3, 4 | - |
| 2.2 | |||
| 2.3 | |||
| 3 | 3.1 | 5 | 5.1 |
| 3.2 | 5.2 | ||
| 3.3 | |||
| Приложение A | A.1, A.2 | 2 | - |
| A.3 | 5 | 5.2 | |
| Приложение ДА | - | ||
