ГОСТ Р 57906-2017 (ИСО 12251:2011). Национальный стандарт Российской Федерации. Двигатели дизельные. Форсунки аккумуляторных топливных систем CR с креплением скобой. Габаритные и присоединительные размеры

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 57906-2017Действующий акт

(утв. и введен в действие Приказом Росстандарта от 07.11.2017 № 1660-ст)

Примечание

Документ введен в действие с 1 июля 2018 года.

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии

от 7 ноября 2017 г. № 1660-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДВИГАТЕЛИ ДИЗЕЛЬНЫЕ

ФОРСУНКИ АККУМУЛЯТОРНЫХ ТОПЛИВНЫХ СИСТЕМ CR
С КРЕПЛЕНИЕМ СКОБОЙ

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Diesel engines. Clamp mounted CR fuel injectors. Overall
and mounting dimensions

(ISO 12251:2011,
Diesel engines — Clamp mounted CR fuel injectors -
Mounting dimensions,
MOD)

ГОСТ Р 57906-2017

(ИСО 12251:2011)

ОКС 43.060.40

Дата введения 1 июля 2018 года

Предисловие

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт „НАМИ“ (ФГУП „НАМИ“) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 «Дорожный транспорт»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 ноября 2017 г. № 1660-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 12251:2011 «Двигатели дизельные. Форсунки для аккумуляторных топливных систем CR, смонтированные на зажиме. Габаритные и присоединительные размеры» (ISO 12251:2011 «Diesel engines — Clamp mounted CR fuel injectors — Mounting dimensions», MOD) путем изменения отдельных слов, которые выделены в тексте курсивом, и внесения дополнительных показателей, которые выделены полужирным курсивом, а объяснения причин их включения приведены в сносках.

Внесение указанных изменений и дополнений направлено на учет особенностей объекта стандартизации и потребностей национальной экономики Российской Федерации.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов Российской Федерации

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

ИСО (Международная организация по стандартизации) является международной федерацией, объединяющей национальные группы по стандартизации (группы членов ИСО). Работа по подготовке международных стандартов осуществляется, как правило, в технических комитетах. Каждый член группы, заинтересованный в тематике, объединяющей образованный технический комитет, имеет право быть представленным в нем. Международные организации, государственные и негосударственные, связанные с ИСО, также принимают участие в работе. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации электротехнических изделий.

Международные стандарты разработаны в соответствии с правилами, приведенными в Директивах ИСО/МЭК, часть 2.

Проекты международных стандартов, одобренные техническим комитетом, рассылаются членам группы для голосования. В соответствии с требованиями принимается публикация, набравшая не менее 75% голосов поддержки.

Международный стандарт ИСО 12251 подготовлен Техническим комитетом ISO/TC 22 «Дорожный транспорт», подкомитетом SC 7 «Оборудование впрыскивания и фильтры для дорожного транспорта».

1 Область применения

Настоящий стандарт устанавливает требования к размерам форсунок с креплением скобой для аккумуляторных топливных систем Common Rail (CR) и соответствующим им гнездам в головке блока цилиндров дизельных двигателей.

Форсунки с креплением скобой для систем CR по конструктивному исполнению гайки распылителя могут быть разделены на два типа:

a) A — с прямой гайкой распылителя;

b) B — со ступенчатой гайкой распылителя.

Каждый тип форсунки CR подразделяют на несколько размеров.

Примечание — Различие в размерах определяют соотношением между диаметрами двух направляющих поверхностей форсунки CR.

2 Обозначения

В настоящем стандарте применены следующие обозначения:

D1 - диаметр корпуса форсунки;

D2 - верхний направляющий диаметр форсунки;

D3 — диаметр гайки распылителя;

D4 — нижний направляющий диаметр форсунки;

D5 — диаметр носка распылителя;

d6 — диаметр верхнего направляющего отверстия;

d7 — диаметр нижнего направляющего отверстия;

d8 — диаметр отверстия для носка распылителя;

l1 — общая длина форсунки;

l2 — длина форсунки от опорной поверхности до верхней направляющей корпуса форсунки;

l3 — перекрытие (диаметр верхней направляющей/головка цилиндров);

l4 — ширина крепежной части корпуса форсунки;

l5 — ширина скобы крепления;

l6 — длина форсунки от опорной поверхности до опорной плоскости под скобу;

l7 — длина форсунки от опорной поверхности до положения B на корпусе форсунки;

l8 — длина форсунки от опорной поверхности до положения C на корпусе форсунки.

Примечание — Значения l7 и l8 зависят от конструкции головки цилиндра и устанавливаются по договоренности между производителем и потребителем.

3 Общие требования

3.1 Расположение скобы крепления

Типичное расположение скобы крепления схематично показано на рисунке 1.

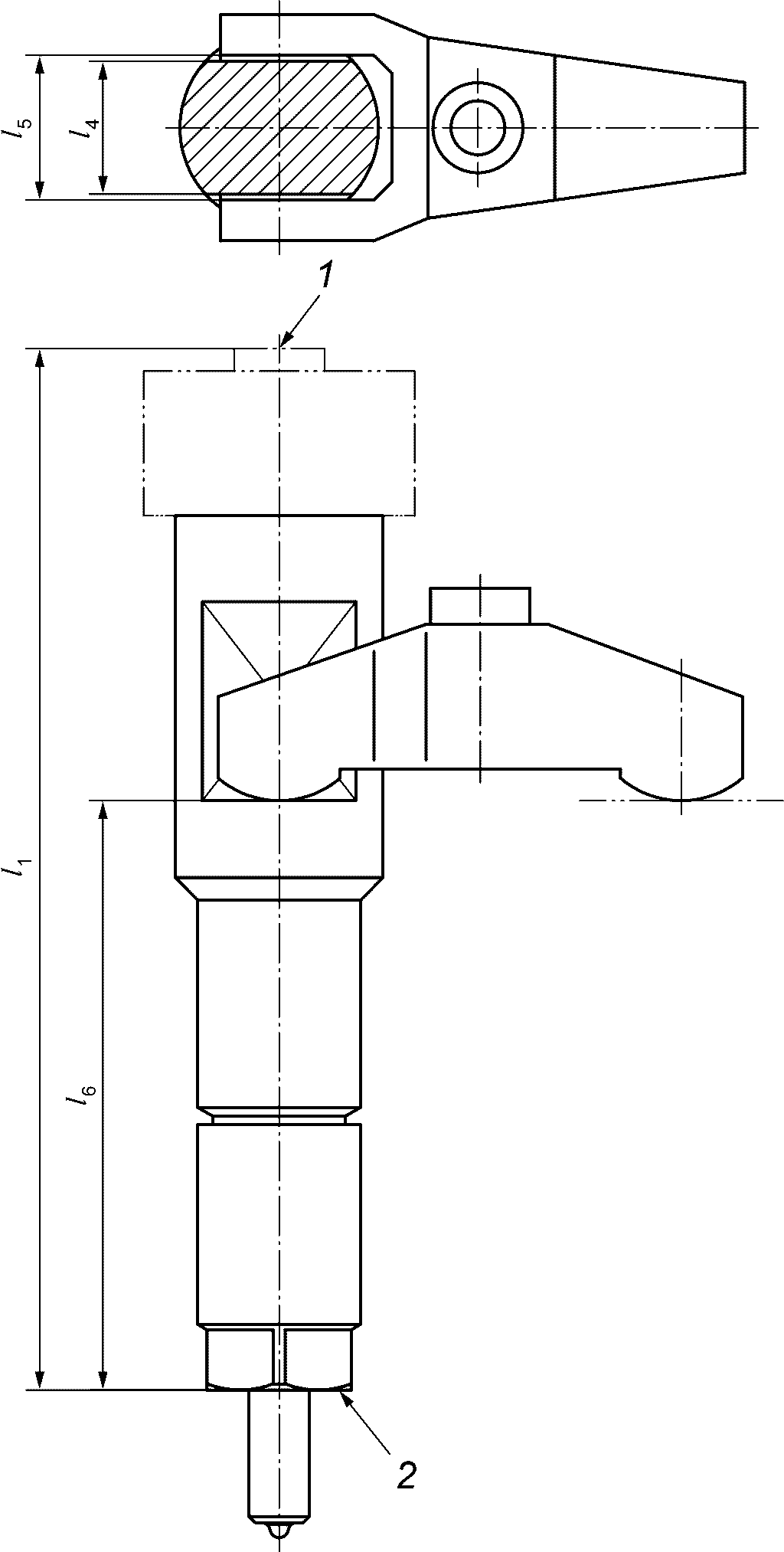

3.1 Расположение скобы крепления

1 — верхняя часть форсунки; 2 — поверхность уплотнения форсунки

Рисунок 1 — Типичное расположение скобы крепления

Примечание — Положение скобы крепления по высоте зависит от конструкции двигателя и согласовывается между производителем и потребителем.

3.2 Размеры, определяющие положение форсунки

Основные размеры, определяющие положение форсунки в гнезде головки блока цилиндров, показаны на рисунке 2.

3.2 Размеры, определяющие положение форсунки

1 — верхняя направляющая; 2 — нижняя направляющая

a См. подробности на рисунках 4 и 5.

Рисунок 2 — Типичное положение форсунки в гнезде головки блока цилиндров

3.3 Соосность распылителя в головке блока цилиндров

Требования к соосности нижней части распылителя диаметром \text{Ø}_{C} относительно осей двух направляющих диаметрами \text{Ø}D_{2} и \text{Ø}D_{4} схематично показаны на рисунке 3.

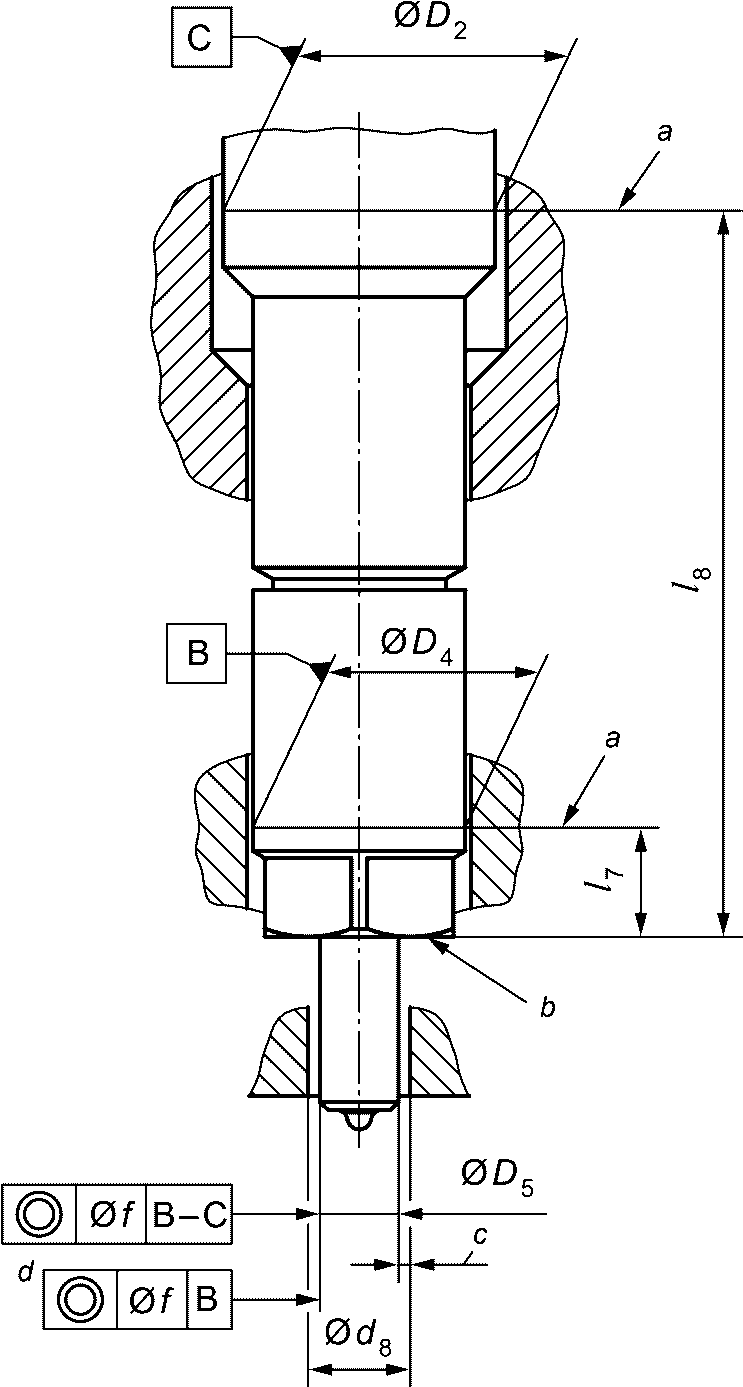

3.3 Соосность распылителя в головке блока цилиндров

a Положения точек B и C.

b Уплотняемая поверхность форсунки.

c Необходимый зазор между распылителем и головкой блока цилиндров.

d Для отдельных типов распылителей.

Рисунок 3 — Требования к соосности распылителя \text{Ø}D_{5}

Соосность \text{Ø}_{C} является результатом допусков на форму и расположение двух направляющих форсунки, определяемых условиями производства, и устанавливается производителем форсунок в соответствии с размерами головки блока цилиндров.

Цель данного требования к соосности заключается в определении положения распылителя (центральная ось \text{Ø}D_{5} ) по отношению к отверстию гнезда для форсунки в головке блока цилиндров диаметром \text{Ø}d_{8} . Необходимо обеспечить, чтобы нижняя часть корпуса распылителя не соприкасалась со стенками гнезда в головке блока цилиндров (см. сноску c в таблицах 2 и 4 и указатель C на рисунке 3).

Требования к измерению значения соосности Øf :

  • положение точки B (l7) должно быть согласовано между изготовителем форсунки и потребителем;
  • положение точки C (l8) зависит от расстояния между двумя направляющими и величины перекрытия (см. рисунок 2: l2 и l3) и должно быть согласовано между изготовителем форсунки и потребителем.

4 Размеры и допуски

4.1 Тип A — форсунка с прямой гайкой распылителя

На рисунке 4 показаны размеры форсунки и распылителя и соответствующие им размеры головки блока цилиндров.

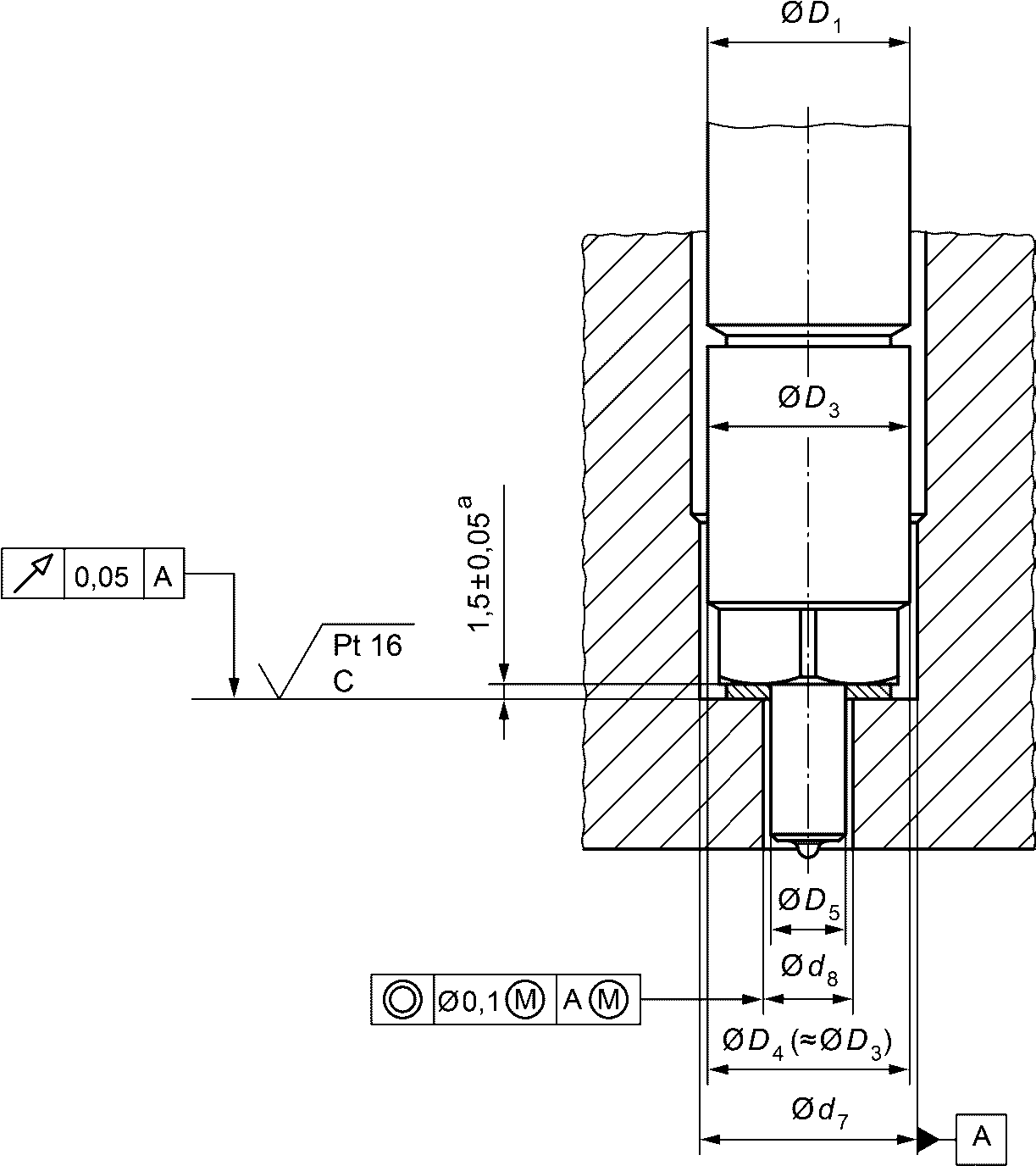

4.1 Тип A - форсунка с прямой гайкой распылителя

a Толщину шайбы может определять производитель двигателя.

Рисунок 4 — Форсунка типа A и ее размещение в гнезде головки блока цилиндров (подробности X a на рисунке 2)

Размеры форсунки типа A и ее распылителя и соответствующие им размеры отверстий в головке блока цилиндров приведены в таблицах 1 и 2.

Таблица 1 <>*

Размеры форсунки типа A с креплением скобой

<> В таблицу внесены дополнения для учета потребностей имеющегося производства аналогичной продукции в Российской Федерации.*

Размеры в миллиметрах

РазмерD1D2 aD3D4D5l1 b номин.l2 a, не менееl4 b
A.116,9+0
-0,13		16,9+0
-0,13		17+0,10
-0,15		17+0
-0,11		7+0,20
-0,15		137 — 2004010,8+0
-0,10
A.217+0
-0,15		17,5+0,20
-0,15		137 — 2005013
A.319+0
-0,20		19,5+0,10
-0,15		121 — 2104015 — 17
A.419+0
-0,15		19,5+0,20
-0,13		150 — 2005012,8; 13; 14; 15 или 17
A.521+0
-0,10		24,25+0
-0,13		24,1+0
-0,13		24,1+0
-0,13		9,2+0
-0,10		164 — 2075513, 17, 20, или 27
A.620,9+0
-0,13		32+0
-0,16		20,9+0
-0,13		20,9+0
-0,13		9,2+0
-0,35		170 — 2004522+0
-0,20
A.719,25+0
-0,21		24+0
-0,13		24+0
-0,15		24+0
-0,15		+0
-0,35		170 — 2004020
A.823,6+0
-0,21		24+0
-0,13		24+0
-0,15		24+0
-0,15		+0
-0,35		170 — 2004020
a См. рисунок 2.
b См. рисунок 1.

Таблица 2 <>*

Размеры гнезда в головке блока цилиндров для форсунки типа A

<> В таблицу внесены дополнения для учета потребностей имеющегося производства аналогичной продукции в Российской Федерации.*

Размеры в миллиметрах

Размерd6 ad7d8 c номин.l3 a, d номин.l5 b, e
A.117+0,07
+0,02		17+0,07
+0,02		7,6 — 8,15 — 1010,85+0,10
+0
A.217,57,6 — 7,813,05
A.319,57,6 — 8,115,05 или 17,05
A.419,57,6 — 7,812,85; 13,05; 14,05; 15,05 или 17,05
A.524,3+0,20
+0		21,8+0,20
+0		9,5 — 9,713,1; 17,1; 20,1 или 27,1+0,30
+0
A.632+0,39
+0		22108,522,1+0,30
+0
A.724+0,45
+0		24+0,45
+0		101620,5+0,30
+0
A.8
a См. рисунок 2.
b См. рисунок 1.
c Для предотвращения касания нижней части распылителя со стенкой отверстия в головке блока необходимо учитывать максимальные значения диаметра нижней части распылителя, наклона его оси и самой форсунки.
d Типовые значения размеров; допускаются другие размеры по соглашению между производителем и потребителем.
e l5 является важным размером, требующим тщательного контроля для обеспечения ориентации форсунки.

4.2 Тип B — форсунка со ступенчатой гайкой распылителя

На рисунке 5 показаны размеры форсунки, распылителя и соответствующие им размеры гнезда в головке блока цилиндров.

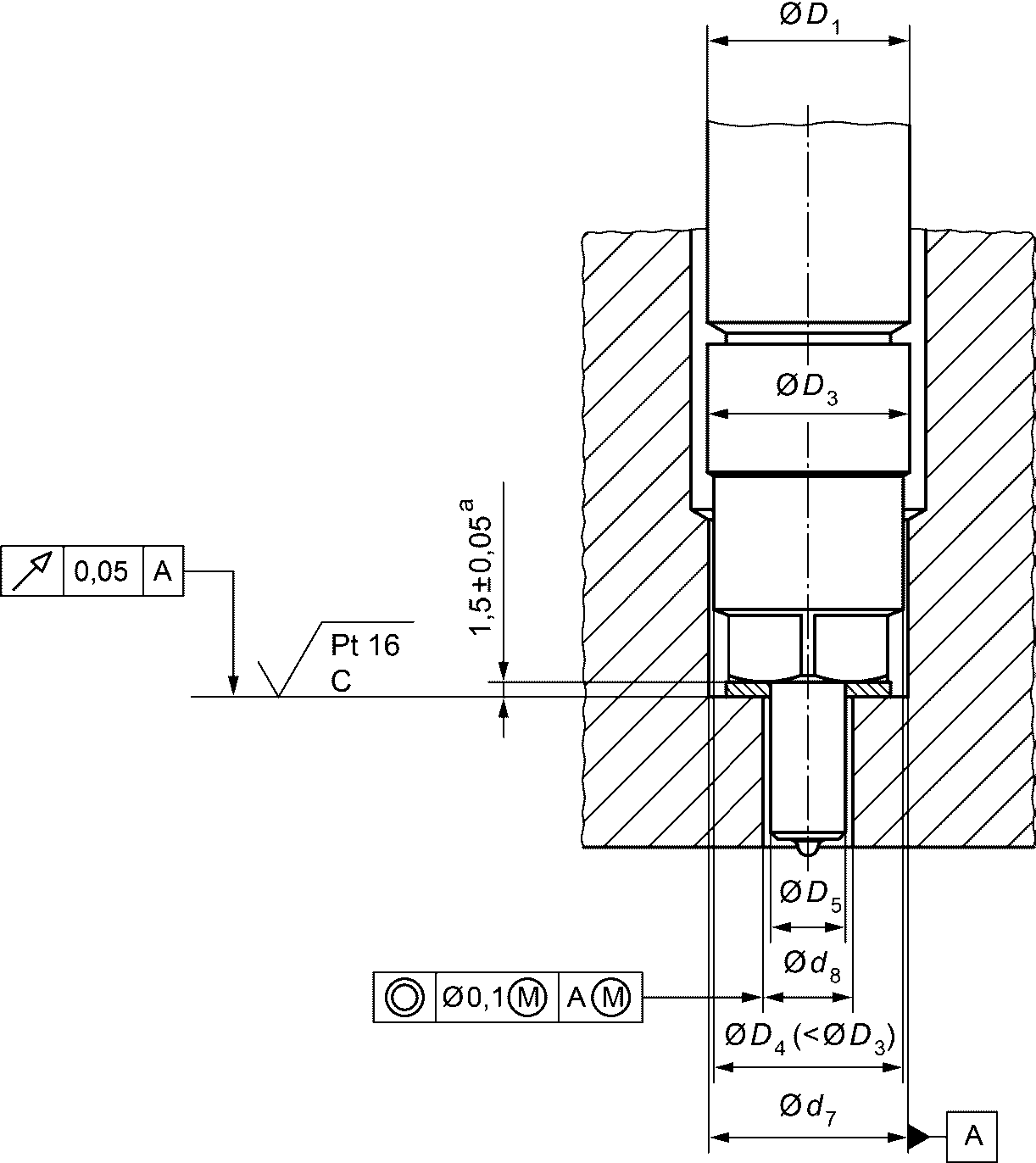

4.2 Тип B - форсунка со ступенчатой гайкой распылителя

a Толщину шайбы может определять производитель двигателя.

Рисунок 5 — Форсунка типа B и ее размещение в головке блока цилиндров (подробности X на рисунке 2)

Размеры форсунки типа B и ее распылителя и соответствующие им размеры отверстий в головке блока цилиндров приведены в таблицах 3 и 4.

Таблица 3 <>*

Размеры форсунки типа B с креплением скобой

<> В таблицу внесены дополнения для учета потребностей имеющегося производства аналогичной продукции в Российской Федерации.*

Размеры в миллиметрах

РазмерD1D2 aD3D4D5l1 b номин.l2 a, не менееl4 b
B.119+0
-0,15		19,5+0
-0,13		18,9+0,20
-0,15		17+0
-0,11		7+0,20
-0,15		150 — 2005012,8; 13; 14; 15; 17 или 19+0
-0,10
B.219+0
-0,20		19,5+0
-0,13		18,9+0,20
-0,15		121 — 2104012; 12,8; 13; 15 или 17
B.319+0
-0,15		20,3+0
-0,13		19+0,20
-0,15		162 — 2005015; 17 или 19
B.419+0
-0,30		20,3+0
-0,20		19,2+0
-0,20		166 — 2106812; 12,8; 13; 15; 17; 20 или 27
B.521+0
-0,15		21,5+0
-0,13		18,9+0,20
-0,15		24,1+0
-0,13		9,2+0
-0,10		150 — 2005013 или 15
B.620,9+0
-0,13		24+0
-0,13		20,9+0
-0,13		17+0
-0,11		7+0,20
-0,15		160 — 2005820-0,1
-0,5
B.720,9+0
-0,13		28+0
-0,13		20,9+0
-0,18		17+0
-0,18		7+0,20
-0,15		160 — 2005022+0
-0,20
a См. рисунок 2.
b См. рисунок 1.

Таблица 4 <*>

Размеры гнезда в голове блока цилиндров для форсунки типа B

<*> В таблицу внесены дополнения для учета потребностей имеющегося производства аналогичной продукции в Российской Федерации.

Размеры в миллиметрах

Размерd6 ad7d8 c номин.l3 a, d номин.l5 b, e
B.119,5+0,07
+0,02		17+0,07
+0,02		7,6 — 7,85 — 1012,85; 13,05; 14,05; 15,05; 17,05 или 19,05,0,10
+0
B.219,5+0,07
+0,02		7,6 — 8,112,05; 12,85; 13,05; 15,05 или 17,05+0,10
+0
B.320,3+0,07
+0,02		7,6 — 7,815,05; 17,05 или 19,05+0,10
+0
B.420,3+0,18
+0,13		7,6 — 7,812,1; 12,9; 13,1; 15,1; 17,1; 20,1 или 27,1+0,30
+0
B.521,5+0,07
+0,02		21,8+0,20
+0		7,6 — 7,813,1 или 15,1+0,10
+0
B.624,1+0,084
+0		17+0,10
+0,03		8620,1+0,30
+0
B.728+0,033
+0		17+0,10
+0,03		8522,1+0,30
+0
a См. рисунок 2.
b См. рисунок 1.
c Для предотвращения касания нижней части распылителя со стенкой отверстия в головке блока цилиндров необходимо учитывать максимальные значения диаметра нижней части распылителя, наклона его оси и самой форсунки.
d Типовые значения размеров; допускаются другие размеры по соглашению между производителем и потребителем.
e l5 является важным размером, требующим тщательного контроля для обеспечения ориентации форсунки.

5 Другие технические требования

Размеры и требования, не указанные в настоящем стандарте, остаются на усмотрение производителя и согласовываются с производителем двигателей.

6 Условное обозначение форсунки

Условное обозначение форсунки с креплением скобой для аккумуляторных топливных систем CR, удовлетворяющей требованиям настоящего стандарта, должно быть представлено следующим образом:

  • слово «Форсунка»;
  • обозначение стандарта;
  • размер форсунки (включая ее тип);
  • с разделением через дефис: общая длина;
  • с разделением через дефис: ширина крепежной скобы.

Пример 1 — Форсунку с креплением скобой для топливных систем CR типа A, размером A.4, общей длиной l1 = 165 и шириной скобы l4 = 15 обозначают:

Форсунка ИСО 12251 A.4-165-15

Пример 2 — Форсунку с креплением скобой для топливных систем CR типа B, размером B.1, общей длиной l1 = 195 и шириной скобы l4 = 12,8 обозначают:

Форсунка ИСО 12251 B.1-195-12,8
