ГОСТ Р 57589-2017. Национальный стандарт Российской Федерации. Аддитивные технологические процессы. Базовые принципы. Часть 2. Материалы для аддитивных технологических процессов. Общие требования

(утв. и введен в действие Приказом Росстандарта от 09.08.2017 № 845-ст)

1 декабря 2017 года

Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ), Акционерным обществом «Наука и инновации» (АО «Наука и инновации»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 182 «Аддитивные технологии»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 августа 2017 г. № 845-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ. Апрель 2019 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Аддитивные технологические процессы основаны на принципе послойного создания (выращивания) твердого объекта на основе данных — модели. Настоящий стандарт устанавливает общие требования к материалам, применяемым в различных категориях процессов.

1 Область применения

Настоящий стандарт устанавливает базовые принципы аддитивных технологических процессов. В настоящем стандарте приводится обзор существующих процессов, которые в связи с развитием новых технологий не являются исчерпывающими. Настоящий стандарт объясняет, каким образом в различных категориях процессов используются различные типы материалов для формирования геометрии изделия. Настоящий стандарт также описывает, какой тип материала применяется в различных категориях процессов. Характеристики исходного сырья и требования к деталям, изготовленным с помощью различных технологических процессов, будут приведены в последующих отдельных стандартах. Принципы, описанные в настоящем стандарте, распространяются на последующие стандарты.

2 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 57558 <*>.

---

<*> ГОСТ Р 57558-2017 Аддитивные технологические процессы. Базовые принципы. Часть 1. Термины и определения.

3 Общие положения

Настоящий стандарт описывает базовые принципы аддитивных технологических процессов. В настоящем стандарте приведен обзор существующих категорий процессов, а также исходного сырья, используемого для изготовления изделий.

4 Типы деталей и их классификация

4.1 Общие положения

Детали, создаваемые с помощью аддитивных технологических процессов, могут быть использованы как в качестве прототипов, так и в качестве готового изделия (термин «прототип» описан в ГОСТ Р 57558). Производимые детали используют в различных сферах применения после этапа разработки изделия и отражают все требования к ожидаемому изделию. Как для прототипов, так и для производимых деталей могут быть использованы различные процессы и материалы в зависимости от типа детали, сферы применения и отрасли промышленности, а также от требований к стоимости и времени поставки. Проектирование деталей и выбор их характеристик — обязанность разработчика. Тесное сотрудничество с поставщиками компонентов целесообразно в зависимости от компетентности заказчика.

4.2 Классификация деталей

Детали должны быть дополнительно разделены на различные классы: от самого строгого класса в отношении качества и прослеживаемости (класс 1) до наименее строгого класса в отношении качества и прослеживаемости. Описание этих классов будет определено в дальнейших стандартах, связанных с исходными материалами, процессами и сферой применения.

5 Технологический процесс

Технологический процесс, применяемый в области аддитивных технологий, характеризуется управлением изготовления деталей на основе данных 3D САПР. Промежуточные стадии, такие как производство оснастки, отсутствуют.

В основном существуют две различные категории процессов:

• одношаговые процессы (одноэтапные процессы): типы процессов аддитивного производства, в которых детали изготавливают за одну операцию, где основная геометрическая форма и свойства материала достигаются одновременно;
• многошаговые процессы (многоэтапные процессы): типы процессов аддитивного производства, в которых детали изготавливают за две или более операций, где первая, как правило, обеспечивает получение основной геометрической формы, а последующие — основные требуемые свойства материала (металл, керамика, полимер или композит).

Примечание - В зависимости от конечной области применения: все процессы могут потребовать одну или несколько дополнительных постобработок, чтобы достичь всех намеченных свойств в конечном продукте. Технологии хорошо известны и широко описаны в различной документации по неаддитивным технологиям и, следовательно, не нуждаются в более подробном описании в настоящем пункте.

6 Категории процессов

6.1 Общие положения

Существуют различные технологические процессы, разработанные для аддитивных технологий. Они сгруппированы в семь основных категорий на основе фундаментальной части функциональности машин.

В последующих стандартах подробная информация и требования для конкретного вида сочетания «сырье/процесс» (например, PA12 — полиамида порошок для сплавления материала в сформированном слое) будут даны, например:

• информация об основополагающих свойствах сырья;
• требования к сырью (предварительное кондиционирование);
• содержательное описание процесса;
• для каждого конкретного вида сырья/процесса сочетание соответствующих свойств, частей (например, газопроницаемость, прочность и др.), включая требования минимальных значений и информацию о приемлемых диапазонах значений;
• обязательные методы количественной оценки;
• информация о сферах применения.

6.2 Существующие категории процессов

6.2.1 Фотополимеризация в ванне

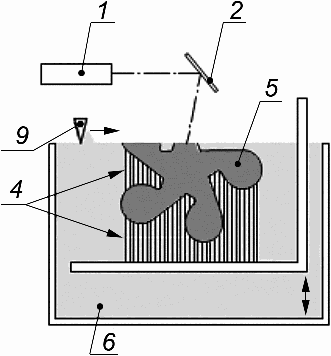

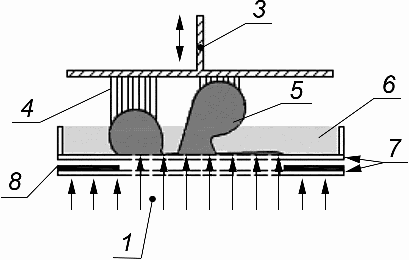

Процесс фотополимеризации в ванне — процесс, при котором предварительно осажденный фотополимер селективно облучается световым излучением (см. ГОСТ Р 57558). Под его воздействием соседние полимерные цепи скрепляются друг с другом. Данный процесс отображен на рисунке 1.

выравнивания поверхности

Сырье: жидкое или пастообразное: фотореакционноспособная смола с наполнителем или без него.

Механизм связи: химическая реакция.

Источник активации: ультрафиолетовое излучение от лазеров или ламп.

Вторичная обработка: чистка, поддержка удаленного материала после отверждения путем дальнейшего воздействия ультрафиолетового излучения.

6.2.2 Струйное нанесение материала

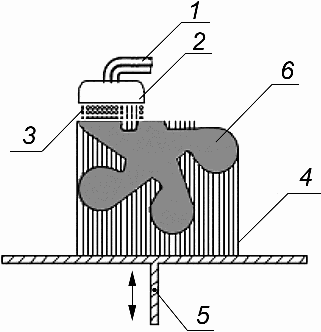

Процесс струйного нанесения материала — процесс аддитивного производства, в котором изготовление объекта осуществляется нанесением капель строительного материала (см. ГОСТ Р 57558). Схема данного процесса представлена на рисунке 2.

платформа и подъемник; 6 — получаемый продукт

Сырье: жидкий фотополимер или расплавленный воск с наполнителем или без него.

Механизм связи: химическая реакция связывания или адгезия в результате затвердевания расплавленного материала.

Источник активации: источник излучения света для химической реакции связывания.

Вторичная обработка: удаление материала, после отверждения под воздействием светового излучения.

6.2.3 Струйное нанесение связующего

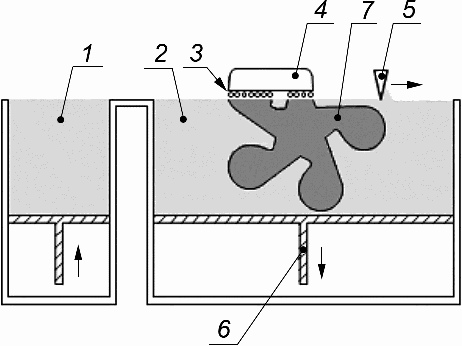

Процесс струйного нанесения связующего — процесс аддитивного производства, в котором жидкое связующее выборочно наносится на соединяемые порошковые материалы (см. ГОСТ Р 57558). Схема данного процесса представлена на рисунке 3.

и подъемник; 7 — получаемый продукт

Сырье: порошки, порошковые смеси или частицы материалов, а также жидкое адгезионное/связующее вещество.

Механизм связи: химическая и/или термическая реакция связывания.

Источник активации: в зависимости от адгезионного вещества: химическая реакция.

Вторичная обработка: удаление порошка, пропитки и проникновения любой жидкости материала в зависимости от материала порошка и применения.

Примечание - Воски, эпоксиды и другие адгезионные вещества используются для полимерных материалов, в то время как металлы и керамики обычно закрепляются путем спекания и инфильтрации с расплавленным материалом.

6.2.4 Синтез на подложке

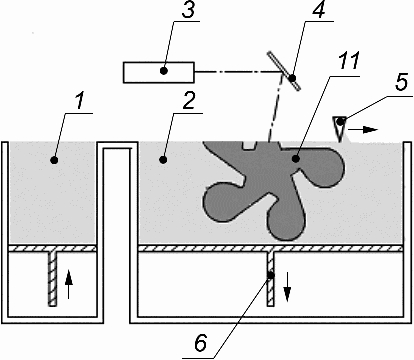

Процесс синтеза на подложке — процесс аддитивного производства, в котором поверхность предварительно нанесенного слоя порошкового материала выборочно, полностью или частично расплавляется тепловой энергией (см. ГОСТ Р 57588). Схема данного процесса представлена на рисунке 4.

Примечание - Опорная конструкция и сборка подложки обычно требуются для обработки металлического сырья, в то время, как правило, не требуются для полимерного сырья

Сырье: различные порошки: термопластичные полимеры, чистые металлы или сплавы металлов, структурная или техническая керамика. Любой из порошковых материалов может быть использован как с наполнителями и связующими веществами, так и без них, в зависимости от конкретного процесса.

Механизм связи: термическая реакция связывания.

Источник активации: тепловая энергия, как правило, передающаяся от лазера электронным пучком и/или инфракрасными лампами.

Вторичная обработка: удаление порошка, если применимо, вспомогательного материала, а также различные операции для улучшения качества поверхности, точности размеров и свойств материала: например, микровзрывные работы, фрезерование, шлифование, полирование и термообработка.

6.2.5 Экструзия материала

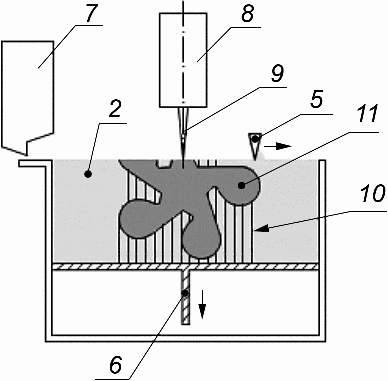

Процесс экструзии материала — процесс аддитивного производства, в котором материал выборочно подается через сопло или жиклер (см. ГОСТ Р 57588). Схема данного процесса представлена на рисунке 5.

4 — поставка сырья; 5 — получаемый продукт

Сырье: волокно или пасты, как правило, термопласты и структурная керамика.

Механизм связи: химическая и/или термическая реакция связывания.

Источник активации: тепло, ультразвук или химическая реакция между компонентами.

Вторичная обработка: удаление поддерживающей структуры.

6.2.6 Прямой подвод энергии и материала

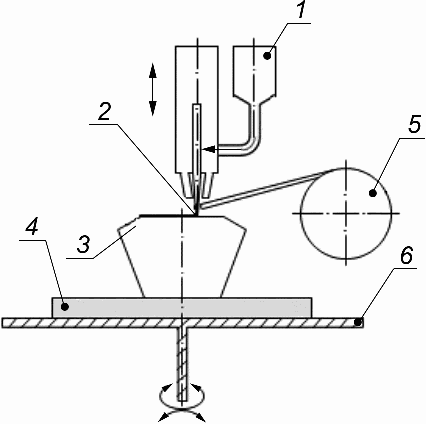

Процесс прямого подвода энергии и материала — процесс аддитивного производства, в котором тепловая энергия используется для соединения материалов путем сплавления по мере их нанесения (см. ГОСТ Р 57588). Схема данного процесса представлена на рисунке 6.

(нить) катушки; 6 — строительный стол

Примечания

1 Перемещение в системе координат (обычно оси 3 — 6) достигается путем перемещения сопла и строительного стола.

2 Альтернативные системы подачи материала, например: порошок подается через энергетический луч, порошок подается в координату энергии, нити накала (проволоки), подаваемой в координату энергии.

Сырье: порошок или проволока, как правило, из металла; для определенных применений к основному веществу могут быть добавлены керамические частицы.

Механизм связи: термическая реакция связывания — плавление и застывание.

Источник активации: лазер, электронный луч или плазма.

Вторичная обработка: улучшение состояния поверхности, например: механическая обработка, микровзрывные работы, лазерное оплавление, шлифовка или полировка и улучшение свойств материала (например, термообработка).

6.2.7 Листовая ламинация

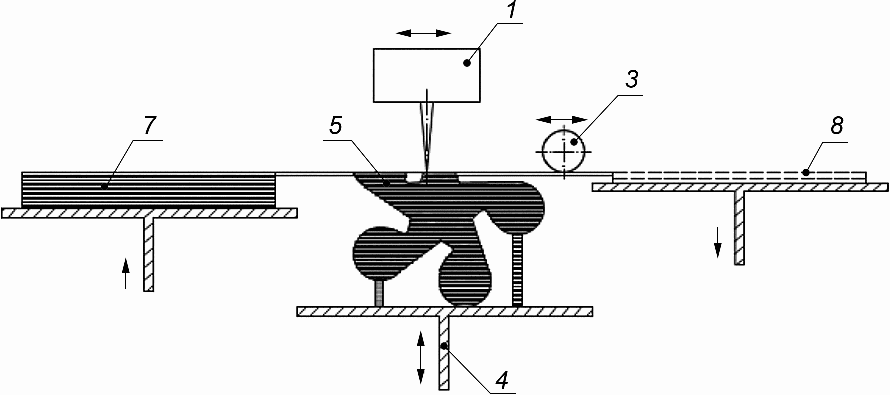

Процесс листовой ламинации — процесс аддитивного производства, в котором изготовление детали осуществляется скреплением листов материала (см. ГОСТ Р 57588). Схема данного процесса представлена на рисунке 7.

7 — излишний материал; 8 — исходный материал

Сырье: листовой материал, как правило, бумага, металлическая фольга, полимеры или композитные листы, изготовленные преимущественно из металла или керамического порошка, скрепленные связующим веществом.

Механизм связи: термическая реакция или химическая реакция склеивания, ультразвук.

Источник активации: локальный или общий нагрев, химическая реакция и ультразвуковые датчики.

Вторичная обработка: удаление отходов и необязательно спекание, инфильтрация, термическая обработка, шлифовка или механическая обработка для улучшения качества поверхности.

УДК 774:002:006.354	ОКС 71.020 71.100.01 77.160
Ключевые слова: аддитивные технологии, аддитивные технологические процессы, материалы, базовые принципы

---
