ГОСТ Р 57563-2017/ISO/TS 12911:2012. Национальный стандарт Российской Федерации. Моделирование информационное в строительстве. Основные положения по разработке стандартов информационного моделирования зданий и сооружений

(утв. и введен в действие Приказом Росстандарта от 28.07.2017 № 763-ст)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МОДЕЛИРОВАНИЕ ИНФОРМАЦИОННОЕ В СТРОИТЕЛЬСТВЕ

ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО РАЗРАБОТКЕ СТАНДАРТОВ ИНФОРМАЦИОННОГО МОДЕЛИРОВАНИЯ ЗДАНИЙ И СООРУЖЕНИЙ

Buildings and structures information modeling. General principles for the development of buildings and constructions information modelling standards

(ISO/TS 12911:2012, Framework for building information modelling (BIM) guidance, IDT)

ГОСТ Р 57563-2017/ISO/TS 12911:2012

Предисловие

1 ПОДГОТОВЛЕН Акционерным обществом «Научно-исследовательский центр „Строительство“ (АО „НИЦ „Строительство“) ЦНИИСК им. В.А. Кучеренко совместно с Обществом с ограниченной ответственностью „Конкуратор“ (ООО „Конкуратор“) на основе собственного перевода на русский язык англоязычной версии международного документа, указанного в пункте 4»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2017 г. № 763-ст

4 Настоящий стандарт идентичен международному документу ISO/TS 12911:2012 «Общие принципы разработки стандартов информационного моделирования зданий и сооружений» (ISO/TS 12911:2012 «Framework for building information modeling (BIM) guidance», IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

6 Часть содержания настоящего стандарта может быть объектом патентных прав. Международная организация по стандартизации (ИСО) не несет ответственности за идентификацию какого-либо или всех таких патентных прав

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Международный документ ISO/TS 12911:2012 разработан в соответствии с правилами, представленными Директивами ИСО/МЭК, часть 2.

1. Область применения

Настоящий стандарт устанавливает основополагающие принципы разработки требований к результатам работ по информационному моделированию зданий и сооружений (BIM).

Настоящий стандарт служит для использования в сфере моделирования любых видов зданий и сооружений, в том числе групп объектов на одной или нескольких строительных площадках и небольших отдельных объектов, а также входящих в состав объекта элементов и конструкций. Настоящий стандарт распространяется на все типы объектов, включая объекты инфраструктуры, финансируемые из государственных средств, а также на сопутствующие ресурсы, включая оборудование и материалы. Процессы информационного моделирования применяются на протяжении всего жизненного цикла объекта и его отдельных элементов вплоть до их вывода из эксплуатации и ликвидации. Настоящий стандарт в первую очередь призван помочь в работе лицам, ответственным за управление информацией, которые на его основе смогут создавать стандарты информационного моделирования международного и национального уровня, а также стандарты для отдельных проектов. Также настоящий стандарт может быть использован разработчиками программного обеспечения.

2. Нормативные ссылки

Для применения настоящего стандарта необходимы нормативные ссылки на следующие стандарты. Для датированной ссылки применяют только указанное издание. Для недатированной ссылки применяют последнее издание документа, включая все изменения.

ISO 6707-1:2014, Building and civil engineering works — Vocabulary — Part 1: General terms (Строительство зданий и гражданское строительство. Словарь. Часть 1. Общие термины)

ISO 29481-1:2010 <1>, Building information models — Information delivery manual — Part 1: Methodology and format (Информационное моделирование в строительстве. Руководство по доставке информации. Часть 1. Методология и формат)

<1> Отменен. Действует ISO 29481-1:2016.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 информационная модель объекта строительства (building information model, BIM): Совокупность представленных в электронном виде документов, графических и неграфических данных по объекту строительства, размещаемая в соответствии с установленными правилами в среде общих данных, представляющая собой единый достоверный источник информации по объекту на всех или отдельных стадиях его жизненного цикла.

Примечание 1 — Термин адаптирован из ИСО 29481-1:2010, статья 2.3.

Примечание 2 — Информационная модель здания часто используется в качестве синонима BIM.

Примечание 3 — Информационная модель может служить общей основой для принятия решений и предусматриваться договорами в качестве справочного ресурса на одной или нескольких стадиях проекта.

3.2 информационное моделирование зданий и сооружений (building information modelling, BIM): Процесс создания и использования информации по строящимся, а также завершенным объектам капитального строительства в целях координации входных данных, организации совместного производства и хранения данных, а также их использования для различных целей на всех этапах жизненного цикла.

Примечание - BIM — широко используемая аббревиатура в строительной отрасли. В этом понятии акцент приходится на слово «здание», что сложилось исторически, поскольку переход от традиционных форм документации наиболее ярко выражен в секторе «вертикального» строительства. Тем не менее данная технология оказывает аналогичное влияние и на сектор инфраструктурных («горизонтальных») объектов и других объектов искусственной среды, обеспечивающих жизнедеятельность людей.

3.3 стандарт информационного моделирования зданий и сооружений (BIM guidance document): Документ, позволяющий пользователям получить необходимые результаты работ посредством применения технологии информационного моделирования зданий и сооружений.

Примечание 1 — См. ИСО/ТО 18529.

Примечание 2 — Стандарт позволяет пользователям раскрыть возможности системы, составить планы достижения поставленных целей, способствует достижению целей, а также выявлению и устранению ошибок.

Пример - Руководство, регламент, справочник, указания.

3.4 руководство по доставке информации (information delivery manual, IDM): Стратегия, направленная на установление производственных процессов, требований к обмену данными, внутренних правил и функциональных элементов в рамках обмена информацией на строительных проектах.

Примечание - См. ИСО 29481-1:2010.

3.5 информационная модель (information model): Объектно-ориентированная параметрическая 3D-модель, представляющая в цифровом виде физические, функциональные и прочие характеристики объекта (или его отдельных частей) в виде совокупности информационно насыщенных элементов. Создается для решения конкретных прикладных задач проекта.

3.6 ограничение (constraint): Соотношение между двумя или несколькими элементами модели, которое должно сохраняться при всех последующих изменениях, вносимых в модель после ее завершения.

Примечание 1 — См. ИСО 10303-108.

Примечание 2 — Ограничением может служить цель или показатель.

3.7 проект (project): Уникальный процесс, состоящий из совокупности скоординированных и контролируемых работ, имеющий начальную и конечную даты, предпринятый для достижения цели, отвечающей конкретным требованиям, включая ограничения по срокам, стоимости и ресурсам, суть которого состоит в изменении физических и эксплуатационных свойств объекта.

Примечание - Термин адаптирован из ИСО 9000:2005 <1>, статья 3.4.3.

<1> Отменен. Действует ISO 9000:2015.

3.8 пункт (clause): Подраздел стандарта, в котором установлена конкретная цель и приведено одно или несколько определений и требований.

3.9 объект (facility): Реальная конструкция или сооружение, в том числе связанные с ним работы на строительной площадке, проводимые с одной или несколькими основными целями.

Примечание - Объект требует управления на протяжении всего жизненного цикла или его отдельных стадий.

3.10 основополагающие принципы (framework): Структура производственных процессов и технических условий, предназначенных для обеспечения решения определенной задачи.

Примечание - Термин адаптирован из ISO/IEEE 11073-10201:2004, статья 3.22.

3.11 показатель (measure): Качественная или количественная оценка относительной степени достижения заданной качественной характеристики.

Примечание 1 — Соответствие показателей можно проверять по описательной модели, например по информационной модели здания (сооружения) и по стандарту информационного моделирования.

Примечание 2 — Результат может быть следующим: «истина», «ложь» или «неизвестно».

3.12 цель (objective): Ограничение, которое можно оценить на основе составляющих его целей и показателей.

3.13 жизненный цикл объекта строительства; ЖЦ (life cycle): Период, в течение которого происходит развитие объекта от начального замысла до вывода из эксплуатации.

4. Назначение

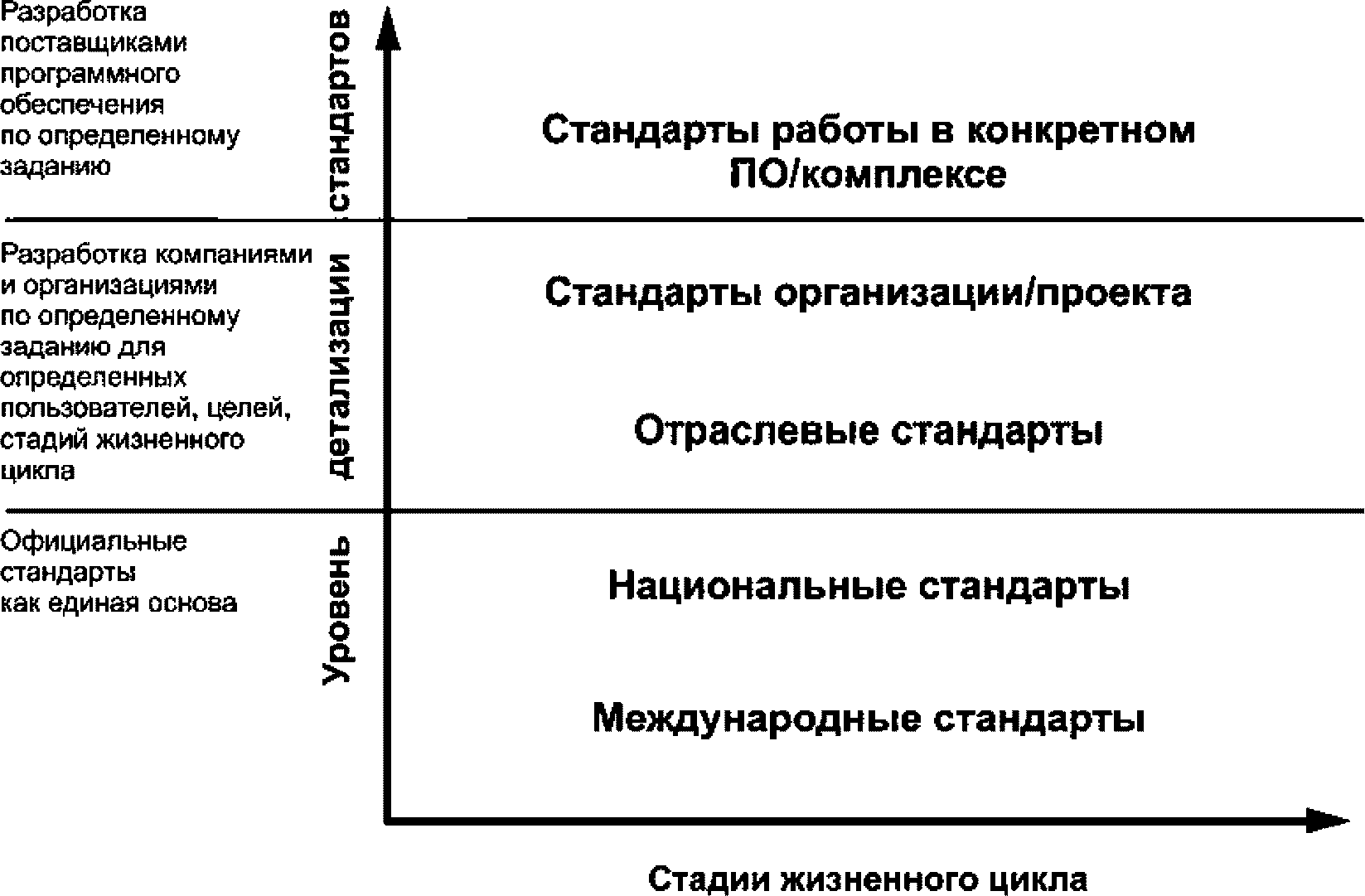

4.1. Назначение основополагающих принципов

В строительной отрасли все шире применяются объектно-ориентированные способы работы с информацией о производимых отраслью продуктах. Это диктуется как внутренними задачами оптимизации деятельности отрасли, так и внешними требованиями к повышению качества, созданию дополнительной ценности и снижению стоимости продукции. Для обеспечения максимальной рентабельности инвестиций отрасли необходимы технические условия с более проработанной структурой и возможностью неоднократного использования. Настоящий стандарт формирует основополагающие принципы установления технических требований к результатам работ по информационному моделированию, которые позволяют разрабатывать стандарты по информационному моделированию международного, национального уровня и для отдельных проектов, а участникам новых проектов — реализовывать в своей работе практические методики и планы других участников (см. рисунок 1). Предполагается, что в настоящий стандарт в дальнейшем будут вноситься изменения и дополнения. Цели введения настоящего стандарта:

a) Формирование единой основы для разработки стандартов информационного моделирования зданий и сооружений:

• содействие в разработке понятных и многократно повторяющихся производственных процессов;
• обеспечение разработки межгосударственных и национальных стандартов, а также стандартов отдельных проектов на единой основе;
• обеспечение разработки руководств по работе с программными приложениями на единой основе.

b) Обеспечение возможности контроля стандартов информационного моделирования:

• обеспечение полноты стандартов на основе контрольного списка результатов работ, управляющих действий и исходных данных;
• обеспечение представления обоснованных пояснений к требуемым результатам работ;
• обеспечение способности стандарта к расширяемости;
• поддержка возможности объединения и сравнения стандартов информационного моделирования.

c) Обеспечение возможности проверки соответствия стандартов информационного моделирования:

• обеспечение возможности проверки соответствия стандартов основополагающим принципам;
• обеспечение возможности проверки соответствия практики применения информационного моделирования стандартам;
• содействие применению официальных положений договоров, касающихся применяемых стандартов информационного моделирования.

4.2. Назначение стандартов информационного моделирования

Назначение стандартов информационного моделирования самое широкое, в том числе:

• установление желаемых результатов и необходимого уровня качества;
• определение соответствующих методов и средств управления и контроля;
• определение необходимых трудовых и материальных ресурсов;
• достижение и сохранение общего понимания на национальном уровне и на уровне отдельных проектов.

4.3. Обзор разделов основополагающих принципов

Стандарты информационного моделирования также могут регулировать способы отображения при формировании чертежей и документации. Данные разделы могут быть заимствованы из национальных стандартов или стандартов проекта по производству чертежей и документации.

Все стандарты информационного моделирования, созданные в соответствии с настоящим стандартом, должны быть простыми для понимания и использования всеми основными участниками, руководителями проектных работ и конечными пользователями. Предприятие функционирует эффективно, если цели применения информационного моделирования (стандарт информационного моделирования, раздел 1 «Результаты работ») анализируются и утверждаются на высшем уровне, а контроль и управление проектированием (стандарт информационного моделирования, раздел 2 «Управление и контроль») осуществляются на основе анализа и внедрения необходимых процедур контроля и управления. Интеграция этих процедур в общие цели обеспечивает взаимодействие между руководителем проектных работ и основными участниками. Проектные группы имеют возможность анализа и внедрения исходных требований (стандарт информационного моделирования, раздел 3 «Исходные данные»), определяющих их задачи, а интеграция этих требований в процедуры управления и контроля обеспечивает взаимодействие между проектными группами и руководителем проектных работ.

Стиль изложения и содержание стандарта должны обеспечивать возможность оценки выполнения требований, предусмотренных стандартом, посредством простой проверки сотрудником или с помощью автоматизированных средств проверки.

Стандарт информационного моделирования может внедряться на уровне всего проекта или на уровне объекта, но также и в отдельные более детализированные BIM-процессы в рамках достижения общих поставленных целей. Отдельные процессы могут организовываться последовательно и параллельно. Для документирования, анализа и определения требований к новым BIM-процессам применяется методология, предусмотренная руководством по доставке информации (см. ИСО 29481-1). Результаты анализа новых процессов затем документируются в стандарте, что способствует соблюдению основополагающих принципов.

Примечание - BIM-процесс — процесс, при котором желаемые результаты определяют необходимые исходные данные, набор действий и методы контроля результатов.

5. Формальные аспекты информационного обмена

5.1. Общие рекомендации

Приведенные в настоящем разделе рекомендации представляют собой контрольный список связанных с информационным обменом вопросов, которые необходимо учитывать при применении стандарта информационного моделирования.

5.2. Соглашение о доставке информации

Соглашение может составляться в письменном виде на каждый отдельный производственный процесс, предполагающий обмен данными о проекте или объекте строительства между участниками. Цель соглашения — определить, какие данные подлежат представлению, и установить способы их контроля и передачи. Соглашение должно быть приведено в соответствие с действующим законодательством Российской Федерации, национальными стандартами технологии информационного моделирования зданий и сооружений, а также другой договорной документацией. Соглашение может входить в состав договора на оказание услуг в качестве отдельной статьи или в виде приложения к нему. Соглашение может предусматривать последствия неисполнения требований. Соглашение о представлении/обмене информацией должно предусматривать возможность получения компенсации за недостатки представленной информации только в том случае, если данная ответственность не предусмотрена основным договором на оказание услуг.

5.3. Требования к результатам

Основополагающие принципы разработки стандартов информационного моделирования зданий и сооружений, приведенные в настоящем стандарте, могут служить основой для установления желаемого результата работ. В соглашении могут предусматриваться способы передачи и/или хранения информации, в том числе:

a) формат файлов или баз данных;

b) схема данных;

c) информационный носитель или хранилище данных.

5.4. Сдача-приемка

Процесс проверки/анализа информации может быть установлен ее отправителем или получателем; также могут быть определены способы и инструменты передачи.

5.5. Права владельца и права на использование информации

Если право собственности на информацию не передается в явной форме, в соглашении может предусматриваться разрешение или запрет на использование информации и/или внесение в нее изменений. Условия соглашения должны учитывать права интеллектуальной собственности, предусмотренные действующим законодательством Российской Федерации и типовыми контрактами отрасли.

5.6. Ответственность

Как правило, поставщик информации несет ответственность за соответствие информации определенным требованиям. Тем не менее в модели может содержаться информация, не соответствующая цели представления. В соглашении должно быть четко установлено, распространяется ли ответственность на всю передаваемую информацию, на ее определенную часть или на всю информацию, за исключением определенной части. В модели могут содержаться информационные блоки, разработанные несколькими участниками. При этом необходимо четко определить, несет ли общую ответственность за все содержание один участник или участники несут раздельную ответственность за отдельные элементы информации. В качестве третьего варианта может предусматриваться солидарная ответственность всей рабочей группы, принимавшей участие в разработке модели, без указания ответственности за отдельные части информационных блоков.

5.7. Прослеживаемость

В целях контроля за выполнением соглашения необходимо фиксировать сведения о пакетах информации, переданных в разное время, при этом также необходимо фиксировать сообщения, касающиеся передачи информации.

В случае разделения ответственности за отдельные части информационной модели между участниками необходимо ввести способ учета участников, ответственных за передачу ее отдельных частей, а также учет версий модели и действий участников.

5.8. Соответствие требованиям

Настоящий стандарт обеспечивает возможность проведения строгой проверки результатов на соответствие стандартам информационного моделирования, что достигается за счет простых проверок сотрудниками или с помощью автоматизированных средств проверки, настроенных с учетом требований стандарта. В обоих случаях предполагается, что:

• все BIM-объекты, атрибуты и взаимосвязи отвечают целям, предусмотренным разделом 1 «Результаты работ»;
• результаты работ имеют ссылку на цели, предусмотренные другими разделами стандарта информационного моделирования;
• BIM-объект, атрибут и взаимосвязь должны отвечать целям, указывая на то, что они не входят в область применения, не являются объектом применения, являются исключением или соответствуют требованиям.

5.9. Последствия несоответствия

Факт соответствия настоящему стандарту подлежит проверке на основании раздела 6. Несоответствие способно неблагоприятно сказаться на возможности применения стандарта информационного моделирования и усложнить взаимоувязку отдельных нормативных документов по информационному моделированию и, соответственно, привести к договорным противоречиям.

Соответствие стандарту информационного моделирования планируется определять по уровням результатов, методам управления и этапам ввода данных, предусмотренным A.1, A.2 и A.3. Несоответствие способно отрицательно сказаться на качестве и эффективности реализации проекта/объекта.

6. Основополагающие принципы разработки стандарта информационного моделирования

6.1. Обзор основополагающих принципов

6.1.1 Общие положения

Основополагающие принципы, приведенные в настоящем стандарте, подлежат обязательному внедрению и применению авторами стандартов на международном и национальном уровнях, а также на уровне отдельных проектов. Национальные органы и организации, ответственные за реализацию строительных проектов, могут принять основополагающие принципы и разрабатываемые на их основе стандарты информационного моделирования как обязательные для применения.

Основополагающие принципы должны применяться для разработки стандартов информационного моделирования применительно к конкретным видам объектов и проектов.

Правила разработки международных стандартов должны соблюдаться во всех стандартах так, чтобы названия разделов не влияли на основной текст, имеющий нормативный характер, включая ссылки на другие разделы. Должна быть обеспечена возможность проверки на соответствие каждому разделу основополагающих принципов.

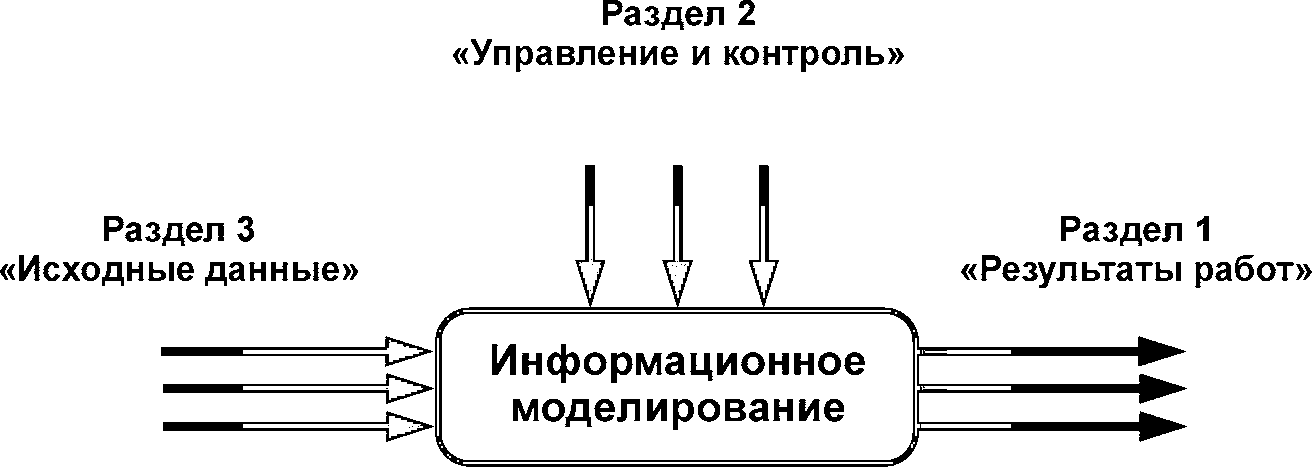

Стандарт разделен на три раздела. Разделы стандарта информационного моделирования 1 — 3 см. на рисунке 2. Дополнительная информация приведена в приложении A.

6.1.2 Раздел 1 «Результаты работ»

В разделе, посвященном результатам работ, должны быть приведены указания по составлению технических требований к желаемым результатам работ.

Содержание раздела можно получить из руководства по доставке информации, определяющего требования к представлению результатов работ и обмену данными, а также из других документов, определяющих структуру и содержание желаемых результатов.

6.1.3 Раздел 2 «Управление и контроль»

В разделе, посвященном методам контроля и управления, должны быть приведены указания по составлению требований к процессам управления и оценки качества, связанным с информационным моделированием.

Содержание раздела можно получить в руководстве по доставке информации, определяющем правила валидации при представлении данных и внутренние правила, а также в других документах, устанавливающих ограничения к желаемым результатам.

6.1.4 Раздел 3 «Исходные данные»

В разделе, посвященном исходным данным, должны быть приведены указания по составлению требований к исходным данным, необходимым для достижения целей, сформулированных в разделе 1 «Результаты работ», и процессам управления, предусмотренным в разделе 2 «Управление и контроль».

Содержание раздела можно получить в руководстве по представлению информации, определяющем требования к функциональным элементам, концептам и результатам работ, а также в других документах, определяющих блоки информации, необходимой для получения желаемых результатов.

6.2. Системность

Основополагающие принципы должны иметь единую структуру.

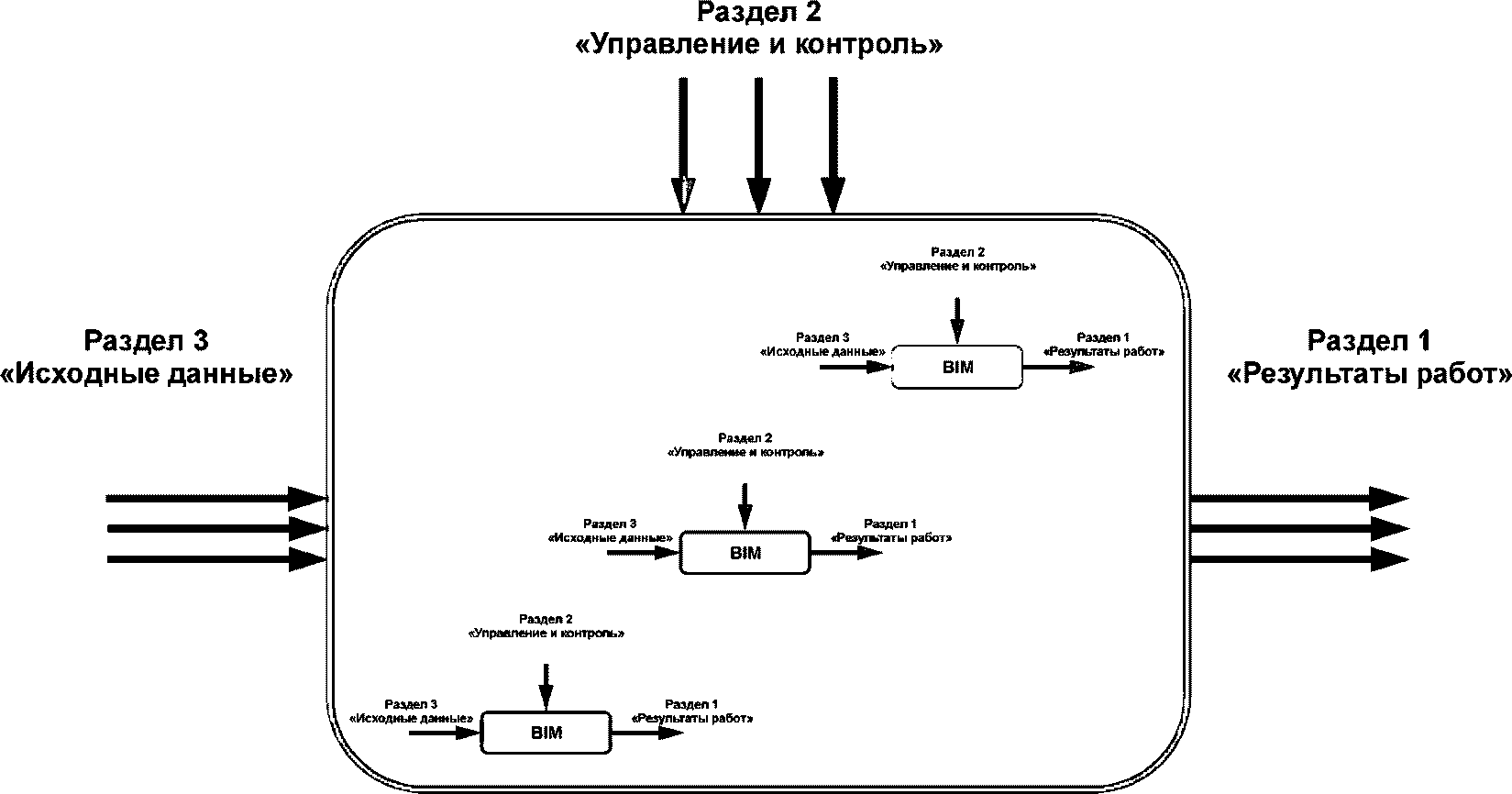

Единая структура основополагающих принципов обеспечивает системность и совместимость нормативных документов, что дает возможность разработки, утверждения и реализации каждого BIM-процесса на соответствующем уровне управления и ответственности, а также облегчает поиск и анализ аналогичных пунктов.

Предусматриваются следующие характеристики:

• структура стандарта должна состоять из трех базовых разделов, регулирующих желаемые результаты работ, методы управления и контроля и исходные данные;
• при нумерации пунктов должны использоваться цифры от 1 до 10, а каждый пункт иметь заголовок. Пункты могут подразделяться на подпункты (как показано в приложении A);
• необходимо соблюдать очередность и нумерацию пунктов;
• необходимо различать три уровня стандартов:

1. наименование международного стандарта должно начинаться со слова «Общий», а номера пунктов в нем должны начинаться с «A», «B», «C»...;

2. наименование национального или регионального стандарта должно начинаться со слова «Национальный», а номера пунктов в нем должны начинаться с буквы «B». Профессиональные и отраслевые объединения могут разрабатывать свои стандарты;

3. наименование стандарта отдельного проекта или специфического вида объекта должно начинаться со слова «Специальный», а номера пунктов в нем должны начинаться с буквы «C». В стандарты могут входить нормы применения условных обозначений, внутренние правила владельцев проектов и корпоративная политика.

Каждая ссылка на пункт должна отсылать к следующему далее пункту, расположенному в нижеизложенной части стандарта.

6.3. Расширение

Как указано в 6.2, общая структура сохраняется даже в случаях:

a) внесения дополнительных пунктов после основных разделов и подразделения пунктов на подпункты;

b) перевода на другие языки;

c) сокращения содержания пунктов, не имеющих значения для конкретного применения.

В стандарте, разработанном согласно основополагающим принципам, приведенным в настоящем стандарте, некоторые пункты и подпункты могут быть представлены в сокращенном виде, а также могут быть включены новые пункты. При этом исключение любого из трех основных разделов не допускается. Последующие редакции настоящего стандарта могут дополняться новыми положениями, отражающими растущий объем применения информационного моделирования.

6.4. Пункты

Входящие в состав стандарта пункты являются «конечными узлами» и должны выражать нормативную цель в виде четкой формулировки требований, исключений, областей применения и объектов применения.

6.4.1 Цель

В каждом пункте должна быть сформулирована цель, обобщающая намерения, и предусмотрены последствия ее несоблюдения.

6.4.2 Область применения

В каждом пункте должна быть установлена область его применения, например один или несколько показателей, акцентирующих внимание на объектах, связанных с целью данного пункта.

6.4.3 Объекты применения

В каждом пункте могут быть установлены объекты применения, например, предусматриваться один или несколько показателей, совместно расширяющих спектр объектов, связанных с целью данного пункта.

6.4.4 Исключения

В каждом пункте могут быть установлены исключения из общего объема: например, могут быть предусмотрены один или несколько различных показателей, исключающих объекты, как не связанные с целью данного пункта.

6.4.5 Требования

В каждом пункте должны быть установлены требования и/или введены определения, например один или несколько показателей, каждый из которых ограничивает объекты, обеспечивая достижение целей.

Под определениями для целей настоящего стандарта подразумеваются специализированные требования, расширяющие или изменяющие содержание информационной модели здания (сооружения), невыполнение которых, соответственно, не допускается.

Пример - Определение слова «архитектурный» может подразумевать имеющую название группу объектов — стен, перекрытий, дверей и окон.

7. Взаимосвязь с другими международными стандартами

7.1. Обзор

Настоящий стандарт должен служить основным нормативным документом для организаций, специфицирующих и оказывающих услуги в области информационного моделирования зданий (сооружений). Требования настоящего стандарта могут быть дополнены положениями международных стандартов, регулирующих специализированные области:

a) разработка новых областей применения (см. ИСО 29481-1, в сокращенном виде упоминается как «Стандарт IDM» — Руководство по доставке информации);

1. ИСО 16739 — Industry Foundation Classes (IFC) for data sharing in the construction and facility management industries (Моделирование информационное в строительстве. Отраслевые базовые классы (IFC) для обмена информацией на всех этапах жизненного цикла. Основные положения);

2. ИСО 15926 (все части) для промышленных предприятий — Industrial automation systems and integration — Integration of life-cycle data for process plants including oil and gas production facilities (Системы промышленной автоматизации и интеграция. Интеграция данных о сроке службы нефтехимических установок, включая установки по добыче нефти и газа);

3. CIS/2 для стальных конструкций;

d) схемы классификации и языки:

1. ИСО 12006-2 — Building construction — Organization of information about construction works — Part 2: Framework for classification (Строительство. Модель организации данных о строительных работах. Часть 2. Основы классификации информации);

2. ИСО 12006-3 (в сокращенном виде упоминается как «Стандарт IFD I», международный словарь данных) — Building construction — Organization of information about construction works — Part 3: Framework for object-oriented information (Строительство. Модель организации данных о строительных работах. Часть 3. Основы обмена объектно-ориентированной информацией).

7.2. Разработка новых областей применения

В случае если предполагается введение новых результатов работ, рекомендуется применение стандарта ИСО 29481-1. Исходные данные IDM-процесса включают в себя подробную схему взаимодействия между сторонами и документирование информационных требований. Также могут предусматриваться внутренние правила, ограничивающие объем ожидаемых данных. Результатом является перечень функциональных требований, который соответствует функциональному назначению определенных приложений и определенных способов обмена данными. В целом требование к обмену информацией может формироваться в новый подпункт в рамках раздела 1 «Результаты работ», внутренние правила могут формироваться в новый подпункт в рамках раздела 2 «Управление и контроль», а функциональные требования могут формироваться в новый подпункт в рамках раздела 3 «Исходные данные».

7.3. Специализированные области применения

Специализированные области применения могут быть предметом других международных стандартов. Ссылки на них могут быть включены экспертами в соответствующей области в разработанный стандарт информационного моделирования. Последующие редакции международных стандартов могут предусматривать пункты, подлежащие включению в разработанный стандарт информационного моделирования.

Примечание - При разработке стандартов информационного моделирования следует обеспечивать функциональность других необходимых стандартов в специализированных областях применения. В настоящем стандарте рассматриваются основополагающие принципы.

7.4. Схемы данных об объектах

В случае если исходные данные, методы управления и контроля и результаты работ реализуются с помощью разных приложений из разного географического местоположения и в разное время, необходимо предусмотреть использование средств обеспечения интероперабельности. Средства интероперабельности обеспечивают общую онтологию, независимо от используемых приложений и терминов предметной области.

7.5. Схемы классификации и языки

Традиционно в области строительства и управления объектами недвижимости используется широкий спектр схем классификации, относящихся к материальным и процессным областям. Выбор схемы может определяться географическим расположением или областью деятельности. При изложении основополагающих принципов рекомендуется пользоваться перечнем классификационных таблиц, приведенным в ИСО 12006-2. В стандартах национального уровня и уровня отдельных проектов следует использовать полные версии таких классификационных таблиц.

При различиях в языках и основных понятиях рекомендуется задействовать ресурсы Международного словаря данных (IFD), обеспечивающего автоматический выбор терминологии.

Приложение A (обязательное)

СТАНДАРТ ИНФОРМАЦИОННОГО МОДЕЛИРОВАНИЯ ЗДАНИЙ И СООРУЖЕНИЙ

A.1 Раздел 1 «Результаты работ»

Информация, включенная в настоящее приложение, должна обеспечивать использование на проекте/объекте строительства информационной модели.

Пункты можно добавлять и удалять по мере необходимости при условии соблюдения требований раздела 6.

В разделе 1 приведен перечень возможных желаемых результатов работ, получаемых с помощью информационного моделирования. Его содержание можно сформулировать непосредственно исходя из требований заказчика или на основе требований к обмену информацией, предусмотренных руководством по доставке информации, а также других документов, определяющих требования.

В таблице A.1 перечислены необходимые результаты работ.

B.1.2 Национальные отчеты об извлечении объемов

Определение и согласование ожидаемых результатов необходимы для установления необходимых методов контроля и управления и исходных данных.

Проектом должно обеспечиваться получение перечисленных в таблице Б.2 выходных данных и результатов.

B.2 Раздел 2 «Управление и контроль»

Раздел «Управление и контроль» необходим для установления методов контроля и управления, а также для сокращения непроизводительных издержек, необходимых для достижения результатов. Данные разделы могут входить в состав других действующих нормативов информационного моделирования, сокращая таким образом непроизводительные издержки.

Таблица B.3

Раздел 2 «Управление и контроль»

C.1 Раздел 1 «Результаты работ»

Для составления отчетов/сведений об архитектурных объектах по проекту/объекту из информационной модели необходимо наличие полной информации, включенной в настоящее приложение.

В настоящем приложении повторено содержание B.1, но при этом на примере формальной структуры показана возможность систематического использования стандарта информационного моделирования для проверки и анализа. Это особенно важно в случае применения процедур и средств контроля качества. Разбивка содержания цели на области применения, объекты применения, исключения, требования и определения рассмотрена в 6.4.

Приведенные ниже примеры не подразумевают обязательного принятия каких-либо стандартов, методов и классификаций.

Проектом должно обеспечиваться получение перечисленных в таблицах C.1 - C.10 выходных данных и результатов.

C.3 Раздел 3 «Исходные данные»

Приложение ДА (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ НАЦИОНАЛЬНЫМ СТАНДАРТАМ

Таблица ДА.1

БИБЛИОГРАФИЯ
