ГОСТ Р 57375-2016. Национальный стандарт Российской Федерации. Системы газораспределительные. Сети газораспределения. Определение продолжительности эксплуатации пунктов редуцирования газа при проектировании

(утв. и введен в действие Приказом Росстандарта от 27.12.2016 № 2097-ст)

от 27 декабря 2016 г. № 2097-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ. СЕТИ ГАЗОРАСПРЕДЕЛЕНИЯ

ОПРЕДЕЛЕНИЕ ПРОДОЛЖИТЕЛЬНОСТИ ЭКСПЛУАТАЦИИ ПУНКТОВ РЕДУЦИРОВАНИЯ ГАЗА ПРИ ПРОЕКТИРОВАНИИ

Gas distribution systems. Gas distribution networks. Service life assessment in design of technological devices

ГОСТ Р 57375-2016

1 июля 2017 года

Предисловие

1 РАЗРАБОТАН Акционерным обществом «Головной научно-исследовательский и проектный институт по распределению и использованию газа „Гипрониигаз“ (АО „Гипрониигаз“), Акционерным обществом „Газпром газораспределение“ (АО „Газпром газораспределение“)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 «Нефтяная и газовая промышленность» ПК 4 «Газораспределение и газопотребление»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2016 г. № 2097-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

1. Область применения

1.1 Настоящий стандарт устанавливает порядок определения продолжительности эксплуатации пунктов редуцирования газа (далее — ПРГ), предназначенных для применения на сетях газораспределения в соответствии с Техническим регламентом [1], при проектировании.

1.2 Настоящий стандарт распространяется на вновь проектируемые и действующие (при изготовлении проектной документации на капитальный ремонт, реконструкцию или техническое перевооружение) ПРГ:

• пункты редуцирования газа, размещенные в здании и имеющие собственные ограждающие конструкции (ГРП);
• газорегуляторные пункты, размещенные в блоке контейнерного типа (ГРПБ);
• пункты редуцирования газа, размещенные в шкафу из несгораемых материалов (ГРПШ), в т.ч. размещенные ниже уровня поверхности земли.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 27.310 Надежность в технике. Анализ видов, последствий и критичности отказов. Основные положения

ГОСТ 24856-2014 Арматура трубопроводная. Термины и определения

ГОСТ 25100 Грунты. Классификация

ГОСТ 31937 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ Р 51901.1 Менеджмент риска. Анализ риска технологических систем

ГОСТ Р 51910 Методика исследования и проверки ускоренными методами влияния внешних воздействующих факторов на долговечность и сохраняемость технических изделий. Разработка и построение

ГОСТ Р 53672 Арматура трубопроводная. Общие требования безопасности

ГОСТ Р 53865 Системы газораспределительные. Термины и определения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 51910, ГОСТ Р 53672, ГОСТ Р 53865, ГОСТ 2.601, ГОСТ 27.310, ГОСТ 25100, ГОСТ 31937, а также следующие термины с соответствующими определениями:

3.1

3.2

3.3

3.4

3.5 продолжительность эксплуатации пункта редуцирования газа: Календарная продолжительность эксплуатации от момента ввода в эксплуатацию до проведения технического диагностирования.

3.6

3.7

3.8

3.9

4. Общие требования

4.1 Продолжительность эксплуатации ПРГ при проектировании следует устанавливать на этапе принятия проектных объемно-планировочных, конструктивных и технологических решений.

4.2 При установлении продолжительности эксплуатации вновь проектируемого ГРПБ или ГРПШ необходимо использовать назначенный срок службы, указанный изготовителем ПРГ в эксплуатационной документации.

4.3 При установлении продолжительности эксплуатации вновь проектируемого ГРП необходимо использовать назначенный срок службы каждого технического устройства, входящего в состав технологической части ГРП, указанный изготовителем технического устройства в эксплуатационной документации.

4.4 При проектировании при капитальном ремонте, реконструкции или техническом перевооружении, кроме указанных в 4.2 - 4.₃ данных, для установления продолжительности эксплуатации необходимо использовать данные эксплуатационного паспорта и эксплуатационного журнала ПРГ в части определения срока, в течение которого каждое техническое устройство, входящее в состав технологической части ПРГ, эксплуатировалось без замены с момента ввода в эксплуатацию, а также результатов проведения мониторинга технического состояния ПРГ.

4.5 При отсутствии в эксплуатационной документации для ПРГ назначенного срока службы, следует в качестве продолжительности эксплуатации ПРГ принять срок службы, при превышении которого должна проводиться экспертиза промышленной безопасности технических устройств в соответствии с документами в области промышленной безопасности опасных производственных объектов.

4.6 Установленную продолжительность эксплуатации указывают в проектной документации.

5. Порядок определения продолжительности эксплуатации ПРГ при проектировании

5.1 При установлении продолжительности эксплуатации ПРГ необходимо определить вид деятельности, при котором выполняется проектирование (новое строительство, капитальный ремонт, реконструкция или техническое перевооружение) и тип проектируемого ПРГ (ГРП, ГРПБ или ГРПШ).

5.2 Для вновь проектируемого ГРПБ, ГРПШ или ГРП, технологическая часть которого является изделием полной заводской готовности, продолжительность эксплуатации TЭ, лет, определяется по формуле

TЭ = TКП·F, (1)

где TКП — назначенный срок службы, указанный изготовителем ПРГ в эксплуатационной документации, лет;

F — оценка факторов воздействия для проектируемого ПРГ.

5.3 Для вновь проектируемого ГРП продолжительность эксплуатации определяется по формуле

T_{\text{э}} = \frac{\sum_{i = 1}^{n} T_{i}^{\text{кпу}} \cdot O_{i}}{\sum_{i = 1}^{n} O_{i}} \cdot F , (2)

где T_{i}^{\text{кпу}} — назначенный срок службы i-го технического устройства, входящего в состав проектируемого ПРГ, указанный изготовителем в эксплуатационной документации, лет;

Oi — оценка последствий отказа i-го технического устройства, входящего в состав технологической части проектируемого ПРГ;

n — число технических устройств, входящих в состав технологической части проектируемого ПРГ, шт.

Примечание — Обозначения в формуле (2) те же, что в формуле (1).

5.4 Для ПРГ при капитальном ремонте, реконструкции или техническом перевооружении продолжительность эксплуатации определяется по формуле

T_{\text{э}} = \frac{\sum_{i = 1}^{n} (T_{i}^{\text{кпу}} - T_{i}^{\text{р}}) \cdot O_{i}}{\sum_{i = 1}^{n} O_{i}} \cdot F \cdot k , (3)

где T_{i}^{\text{р}} — срок, в течение которого i-е техническое устройство, входящее в состав технологической части проектируемого ПРГ, эксплуатировалось без замены с момента ввода в эксплуатацию, лет;

k — коэффициент технического состояния.

5.5 При замене ГРПБ или ГРПШ или при замене технологической части ГРП, являющейся изделием полной заводской готовности, при капитальном ремонте, реконструкции или техническом перевооружении продолжительность эксплуатации определяется по формуле

TЭ = TКП·F·k. (4)

Примечание — Обозначения в формулах (3) и (4) те же, что в формулах (1) и (2).

5.6 Для установления продолжительности эксплуатации рекомендуется составить сводную таблицу технических устройств, входящих в состав технологической части ПРГ, приведенную в приложении Б.

5.7 Оценка факторов воздействия для проектируемого ПРГ F принимает значения свыше 0 до 1 включительно. Рекомендации по определению оценки факторов воздействия для проектируемого ПРГ приведены в приложении А.

5.8 Коэффициент технического состояния k учитывается только при проектировании, при капитальном ремонте, реконструкции или техническом перевооружении и определяется в соответствии с приложением В.

5.9 Оценка последствий отказа i-го технического устройства, входящего в состав технологической части проектируемого ПРГ, Oi определяется в соответствии с приложением Г.

5.10 При капитальном ремонте, реконструкции или техническом перевооружении для технических устройств, заменяемых в соответствии с проектной документацией на новые, срок, в течение которого i-е техническое устройство эксплуатировалось без замены с момента ввода в эксплуатацию T_{i}^{\text{р}} следует принять равным нулю.

5.11 Пример определения продолжительности эксплуатации ПРГ при проектировании приведен в приложении Д.

Приложение А (рекомендуемое)

ФАКТОРЫ ВОЗДЕЙСТВИЯ ДЛЯ ПРОЕКТИРУЕМОГО ПРГ. ОЦЕНКА ФАКТОРОВ ВОЗДЕЙСТВИЯ

А.1 Факторы воздействия для проектируемого ПРГ и балльные оценки факторов воздействия определены по результатам анализа нормативной документации, устанавливающей требования к проектированию пунктов редуцирования газа, с применением методов анализа риска по ГОСТ Р 51901.1 и Руководству по безопасности [2] на основании экспертных оценок.

А.2 Факторы воздействия для проектируемого ПРГ разделяются по группам:

- место расположения и характеристики сети газораспределения;

- технологические характеристики;

- конструктивные характеристики;

- природные, техногенные и грунтовые условия;

- способ размещения.

А.3 Каждая группа факторов воздействия может содержать несколько подгрупп в соответствии с таблицей А.1.

Таблица А.1

Балльные оценки факторов воздействия для проектируемого ПРГ

А.4 Каждая подгруппа последнего иерархического уровня содержит значения факторов воздействия.

А.5 Для определения факторов воздействия для проектируемого ПРГ необходимо заполнить таблицу А.1.

А.6 При заполнении таблицы А.1 необходимо для значений факторов воздействия, которые соответствуют проектируемому ПРГ, проставить «1» в столбец «Значение идентифицировано». В противном случае необходимо проставить «0».

А.7 Оценка факторов воздействия F определяется по формуле

F = 1 - \sum_{i = 1}^{n} a_{i} , (А.1)

где i — порядковый номер идентифицированного значения фактора воздействия по таблице А.1;

n — число идентифицированных значений факторов воздействия по таблице А.1, шт.;

a — балльная оценка i-го идентифицированного значения фактора воздействия по таблице А.1.

Приложение Б (рекомендуемое)

СВОДНАЯ ТАБЛИЦА ТЕХНИЧЕСКИХ УСТРОЙСТВ, ВХОДЯЩИХ В СОСТАВ ТЕХНОЛОГИЧЕСКОЙ ЧАСТИ ПРОЕКТИРУЕМОГО ПРГ

Б.1 При проектировании ПРГ технические устройства, входящие в состав технологической части ПРГ, следует вносить в сводную таблицу по форме, приведенной в таблице Б.1.

Таблица Б.1

Форма сводной таблицы технических устройств, входящих в состав технологической части проектируемого ПРГ

Б.2 Группа технических устройств и оценка последствий отказа определяются в соответствии с приложением Г.

Б.3 Назначенные сроки службы технических устройств определяются из эксплуатационной документации для технического устройства.

Б.4 Срок, в течение которого техническое устройство эксплуатировалось без замены с момента ввода в эксплуатацию, определяется из разности календарного года ввода технического устройства в эксплуатацию после строительства или его замены и календарного года выполнения проектной документации на ПРГ, в соответствии с которой определяется его продолжительность эксплуатации.

Б.5 В случае если по результатам проведения мониторинга ПРГ, для технического устройства было установлено отсутствие возможности его дальнейшей эксплуатации по его техническому состоянию и необходимость замены, необходимо внести соответствующую информацию в сводную таблицу по форме Б.1.

Б.6 Данные сводных таблиц по Б.4 - Б.6 заполняются только при проектировании при капитальном ремонте, реконструкции или техническом перевооружении.

Приложение В (обязательное)

КОЭФФИЦИЕНТ ТЕХНИЧЕСКОГО СОСТОЯНИЯ

В.1 Коэффициент технического состояния k определяется при капитальном ремонте, реконструкции или техническом перевооружении с учетом данных эксплуатационного паспорта и эксплуатационного журнала ПРГ.

В.2 При определении коэффициента технического состояния необходимо учитывать данные, приведенные в эксплуатационном журнале ПРГ за последние пять лет его эксплуатации до момента выполнения проектной документации на проведение капитального ремонта, реконструкции или технического перевооружения.

В.3 Коэффициент технического состояния k определяется по формуле

k = 1 — (A + B + C + D + E), (В.1)

где A — коэффициент технического состояния узла редуцирования и фильтров, входящих в состав ПРГ;

B — коэффициент технического состояния технических устройств, входящих в состав ПРГ, не включенных в коэффициент A;

C — коэффициент технического состояния разъемных соединений технических устройств и газопроводов, входящих в состав ПРГ;

D — коэффициент технического состояния конструкции здания, блок-контейнера или шкафа ПРГ;

E — коэффициент технического состояния систем инженерно-технического обеспечения здания ГРП или ГРПБ.

В.4 Коэффициент технического состояния узла редуцирования и фильтров, входящих в состав ПРГ A равен 0,1 в случае если по результатам проведения мониторинга технического состояния, технического обслуживания или текущего ремонта ПРГ в эксплуатационном паспорте или эксплуатационном журнале ПРГ указана информация о выявлении неисправностей узла редуцирования и фильтров, без устранения которых в результате ремонта или замены технического устройства его безопасная эксплуатация не возможна. В противном случае коэффициент технического состояния узла редуцирования и фильтров, входящих в состав ПРГ, равен нулю.

В.5 Коэффициент технического состояния технических устройств, входящих в состав ПРГ, не включенных в коэффициент A, B определяется по формуле

B = min(1/10, \frac{n}{u}) , (В.2)

где n — число технических устройств, для которых по результатам проведения мониторинга технического состояния ПРГ в эксплуатационном паспорте или эксплуатационном журнале ПРГ указана информация о выявлении неисправностей, без устранения которых в результате ремонта или замены технического устройства его безопасная эксплуатация не возможна, шт.;

u — число технических устройств, входящих в состав ПРГ, шт.

В.6 Коэффициент технического состояния разъемных соединений технических устройств и газопроводов, входящих в состав ПРГ C определяется по формуле

C = min(1/10, \frac{m}{r}) , (В.3)

где m — число разъемных соединений технических устройств и газопроводов ПРГ, для которых были обнаружены утечки в результате проведения последней работы по мониторингу технического состояния, указанные в эксплуатационном журнале ПРГ, шт.;

r — число разъемных соединений технических устройств и газопроводов ПРГ, шт.

В.7 Коэффициент технического состояния здания, контейнера или шкафа ПРГ D определяется в зависимости от оценки категории технического состояния, определенной в результате проведения мониторинга технического состояния ПРГ, по таблице В.1.

Г.2 Оценка последствий отказа для i-го технического устройства, входящего в состав технологической части ПРГ, соответствует значению тяжести последствий отказа для всего технологического устройства целиком. Максимальной тяжести последствий отказа соответствует балл оценки, равный единице, минимальной тяжести последствий отказа соответствует балл оценки, равный 0,1.

Г.3 Для определения оценки последствий отказа i-го технического устройства, входящего в состав технологической части проектируемого ПРГ, необходимо установить его принадлежность к одной из перечисленных в таблице Г.1 групп технических устройств.

Г.4 Для i-го технического устройства его оценка последствий отказа будет соответствовать оценке последствий отказа для группы, в которую входит данное техническое устройство.

Приложение Д (справочное)

ПРИМЕР УСТАНОВЛЕНИЯ ПРОДОЛЖИТЕЛЬНОСТИ ЭКСПЛУАТАЦИИ ПРГ ПРИ ПРОЕКТИРОВАНИИ

Д.1 Исходные данные для установления продолжительности эксплуатации подобраны для наглядной иллюстрации порядка определения продолжительности эксплуатации ПРГ при проектировании.

Д.2 Исходные данные для установления продолжительности эксплуатации ПРГ, определяемые из проектной документации, приведены в таблице Д.1.

эксплуатации, определяемые из проектной документации (для примерных данных)

Д.3 В соответствии с 5.1 необходимо определить вид деятельности, при котором выполняется проектирование, и тип проектируемого ПРГ. На основании данных таблицы Д.1 вид деятельности — новое строительство, тип ПРГ — ГРП.

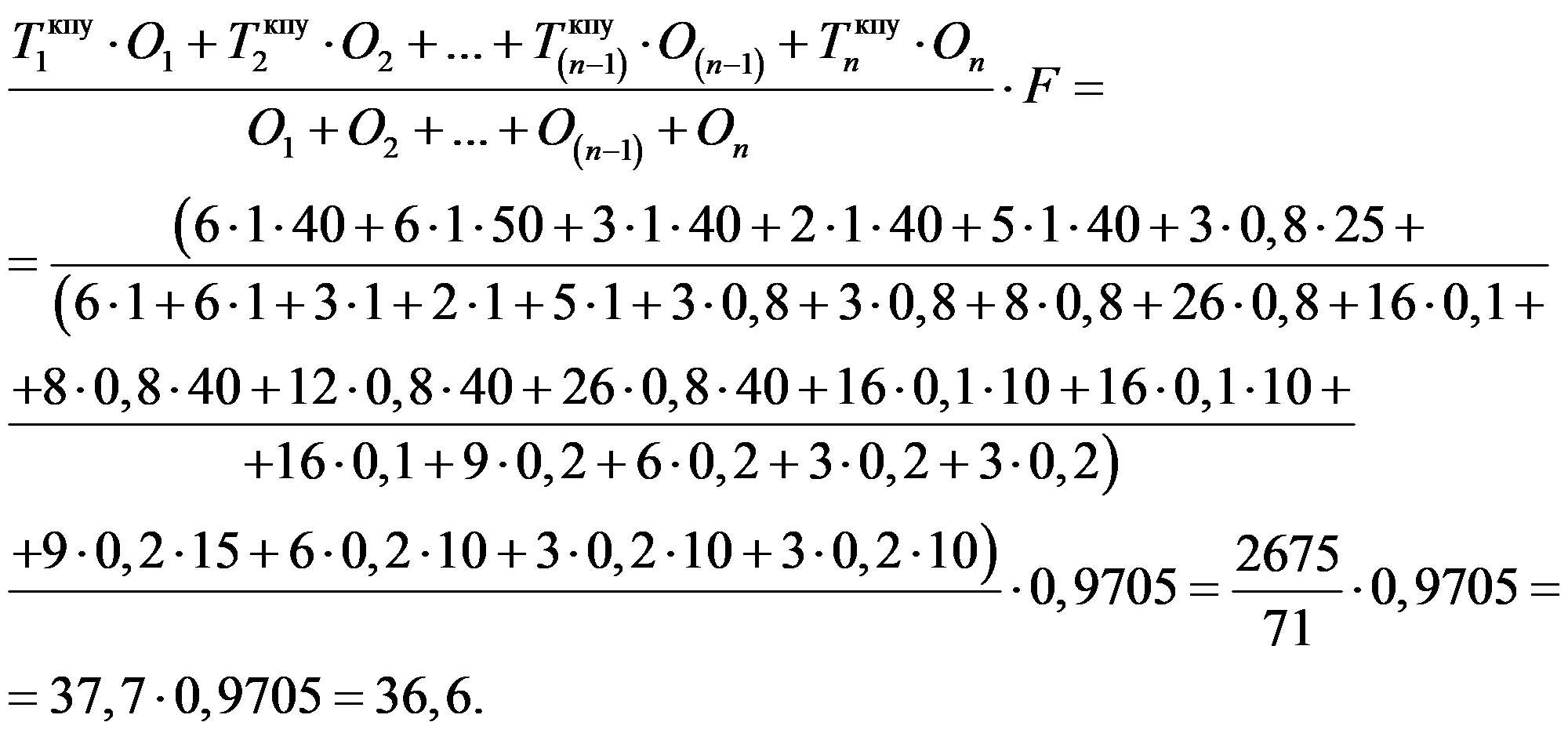

Д.4 Для определенного в Д.3 класса ПРГ в соответствии с 5.3 необходимо определить продолжительность эксплуатации по формуле (2). При этом, необходимо определить:

• назначенный срок службы i-го технического устройства, указанный изготовителем технических устройств (T_{i}^{\text{кпу}}) ;
• оценку последствий отказа i-го технического устройства, входящего в состав технологической части проектируемого ПРГ (Oi);

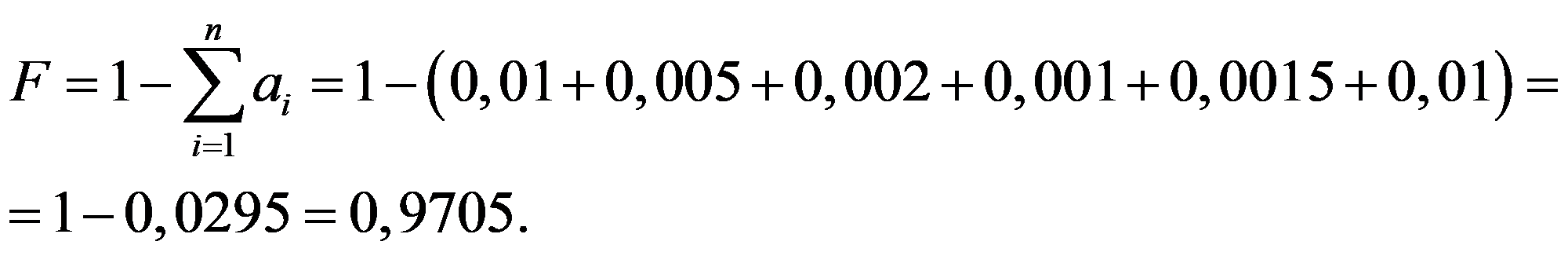

• оценку факторов воздействия для проектируемого ПРГ (F).

Д.5 Назначенный срок службы i-го технического устройства, входящего в состав технологической части ПРГ, указанный изготовителем технического устройства, определяют на основании эксплуатационной документации i-го технического устройства.

Д.6 В соответствии с 5.6 составляют сводную таблицу технических устройств, входящих в состав технологической части ПРГ, приведенную в таблице Д.2. Технические устройства, назначенные сроки службы которых равны между собой, объединены. Добавлен столбец «количество, шт.», в который вносится число технических устройств одного типа с равными между собой назначенными сроками службы.

в состав технологической части проектируемого ПРГ (для примерных данных)

Д.11 В соответствии с Д.10 продолжительность эксплуатации, которая должна указываться в проектной документации, составляет 36,6 года.
