ГОСТ Р 57159-2016/EN 1383:1999. Национальный стандарт Российской Федерации. Конструкции деревянные. Методы испытаний сопротивления древесины смятию под головкой крепежных изделий
(утв. и введен в действие Приказом Росстандарта от 14.10.2016 № 1403-ст)
Примечание
Действие данного документа приостановлено с 14.01.2020 на период до 01.01.2022 Приказом Росстандарта от 14.01.2020 № 2-ст. Документ введен в действие с 1 апреля 2017 года.
Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 октября 2016 г. № 1403-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕТОДЫ ИСПЫТАНИЙ СОПРОТИВЛЕНИЯ ДРЕВЕСИНЫ СМЯТИЮ ПОД ГОЛОВКОЙ КРЕПЕЖНЫХ ИЗДЕЛИЙ
Timber structures. Test methods for pull-through resistance of timber fasteners
(EN 1383:1999, Timber structures — Test methods — Pull-through resistance of timber fasteners, IDT)
ГОСТ Р 57159-2016/EN 1383:1999
Дата введения 1 апреля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением Акционерного общества «Научно-исследовательский центр „Строительство“ (АО „НИЦ „Строительство“) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием „Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия“ (ФГУП „СТАНДАРТИНФОРМ“)»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 октября 2016 г. № 1403-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1383:1999 «Конструкции деревянные. Методы испытания. Сопротивление древесины смятию под головкой крепежных изделий» (EN 1383:1999 «Timber structures — Test methods — Pull-through resistance of timber fasteners», IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
Правила применения настоящего стандарта установлены в статье 26 Федерального закона «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает метод определения сопротивления древесины смятию под головкой крепежных изделий.
Настоящий метод применим ко всем типам гвоздей, винтов и скоб.
В настоящем стандарте термин «древесина» включает в себя цельную древесину, клееную древесину и другие материалы на основе древесины.
2. Нормативные ссылки
Настоящий стандарт содержит положения из других стандартов в виде датированных или недатированных ссылок. Эти нормативные ссылки приведены в соответствующих разделах стандарта, а сами стандарты перечислены ниже. При датированных ссылках последующие изменения или пересмотры любой из указанных публикаций относятся к настоящему стандарту только в том случае, если они включены в него в виде изменения или пересмотра. При недатированных ссылках применяют самое последнее издание стандарта, на который приводится ссылка (включая изменения).
EN 322, Wood-based panels — Determination of moisture content (Плиты деревянные. Определение влажности)
EN 323, Wood-based panels — Determination of density (Плиты древесные. Определение плотности)
EN 1381, Timber structures — Test methods — Load bearing stapled joints (Конструкции деревянные. Методы испытания. Соединения на скобах, несущая способность)
EN 26891, Timber structures — Joints made with mechanical fasteners — General principles for the determination of straight and deformation characteristics (ISO 6891:1983) [Конструкции деревянные. Соединения механические. Метод определения прочности и деформации (ISO 6891:1983)]
EN 28970, Timber structures — Testing of joints made with mechanical fasteners — Requirements for wood density (ISO 8970:1989) [Конструкции деревянные. Испытания узловых соединений. Требования к плотности древесины (ISO 8970:1989)]
ISO 3130 <1>, Wood — Determination of moisture content for physical and mechanical tests (Древесина. Определение влажности при физико-механических испытаниях)
<1> Отменен. Действует ISO 13061-1:2014.
ISO 3131 <2>, Wood — Determination of density for physical and mechanical tests (Древесина. Определение плотности при физико-механических испытаниях)
<2> Отменен. Действует ISO 13061-2:2014.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 скоба (staple): П-образный элемент из проволоки круглого, квадратного, прямоугольного или овального поперечного сечения с заостренными ножками.
3.2 перекладина скобы (staple crown): Соединение между двумя ножками скобы.
3.3 диаметр ножки скобы (staple leg diameter): Диаметр ножки круглого поперечного сечения или меньший размер ножки прямоугольного или овального поперечного сечения.
3.4 длина скобы (staple length): Длина каждой ножки скобы, включая острие.

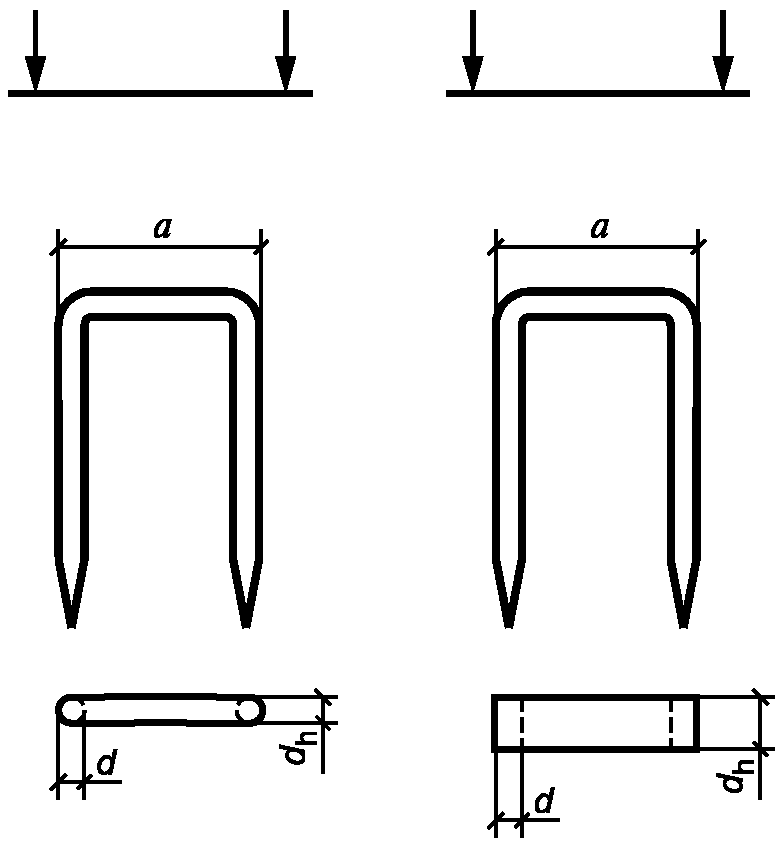

3.5 ширина скобы (staple width): Ширина поперек ножек скобы, см. рисунок 1.
3.6 сопротивление древесины смятию под головкой (head pull through parameter): Параметр для измерения сопротивления образца древесины смятию под головкой крепежного изделия или перекладины скобы.
Примечание - Принятое в наименовании настоящего стандарта понятие «головка крепежного изделия» включает в себя шляпку гвоздя или винта или перекладину скобы.
4. Обозначения
Обозначения, касающиеся скоб, см. в ЕН 1381.
В настоящем стандарте применены следующие обозначения:
a — ширина скобы (см. рисунок 1), мм;
D(1,2) — размеры отверстия в стальной пластине, мм;
d — номинальный диаметр крепежного изделия (см. рисунок 1), мм;
dh — диаметр головки крепежного изделия (для гвоздей или винтов) или ширина перекладины скобы (см. рисунок 1), мм;
Fmax — разрушающая нагрузка, Н;
f — сопротивление смятию древесины под головкой (для гвоздей и винтов) или перекладиной (для скоб) крепежного изделия, Н/мм2;
t — толщина деревянного элемента, мм;
\alpha_{crn} — угол между направлением перекладины скобы и направлением волокон или основным направлением древесных материалов соответственно (рисунок 2), град.
Рисунок 2 — Угол между направлением перекладины скобы и направлением волокон или основным направлением
5. Материалы
5.1 Древесина
Древесину (цельную или клееную) следует выбирать в соответствии с одним из методов, приведенных в ЕН 28970. Также должны быть разработаны технические условия на другие древесные материалы.
5.2 Крепежные изделия
Должны быть разработаны технические условия на гвозди, винты или скобы.
6. Метод испытания
6.1. Общие положения
Влажность и плотность древесины или древесных материалов во время испытания должны быть определены согласно ИСО 3130, ИСО 3131, ЕН 322 и ЕН 323.
6.2. Кондиционирование
Образцы для испытания следует изготовлять из древесины или древесных материалов при равновесной влажности, соответствующей температуре (20 +/- 2) °C и относительной влажности (85 +/- 5)%. Материал кондиционируют до тех пор, пока он не достигнет постоянной массы. Считают, что постоянная масса достигнута в том случае, когда результаты двух последовательных взвешиваний, выполненных с интервалом 6 ч, отличаются не более чем на 0,1%.
Для некоторых исследований может быть установлено кондиционирование при другой влажности, и это должно быть отражено в протоколе испытания.
6.3. Изготовление образцов для испытания
Ось крепежного изделия должна располагаться перпендикулярно к поверхности древесины (рисунок 3). Забивание или ввинчивание крепежных изделий следует осуществлять с помощью обычной подготовки (предварительного сверления отверстия) и инструмента. Размер образца для испытания должен соответствовать размеру, приведенному в таблице 1. В случае образцов для испытания из цельной древесины половину крепежных изделий следует забивать или ввинчивать в радиальном направлении, а другую их половину — в тангенциальном направлении по отношению к годичным кольцам. Для скоб половину испытаний следует проводить при угле \alpha_{crn} = 0^{\circ} , а другую половину — при угле \alpha_{crn} = 90^{\circ} .
Примечание - Это означает, что в случае испытаний скоб в образцах из цельной древесины общее число образцов для испытания следует разделить на четыре части, причем каждая четвертая часть образцов для испытания будет следующей:
- скоба, забитая в радиальном направлении по отношению к годичным кольцам с углом \alpha_{crn} = 0^{\circ} ;
- скоба, забитая в радиальном направлении по отношению к годичным кольцам с углом \alpha_{crn} = 90^{\circ} ;
- скоба, забитая в тангенциальном направлении по отношению к годичным кольцам с углом \alpha_{crn} = 0^{\circ} ;
- скоба, забитая в тангенциальном направлении по отношению к годичным кольцам с углом \alpha_{crn} = 90^{\circ} .

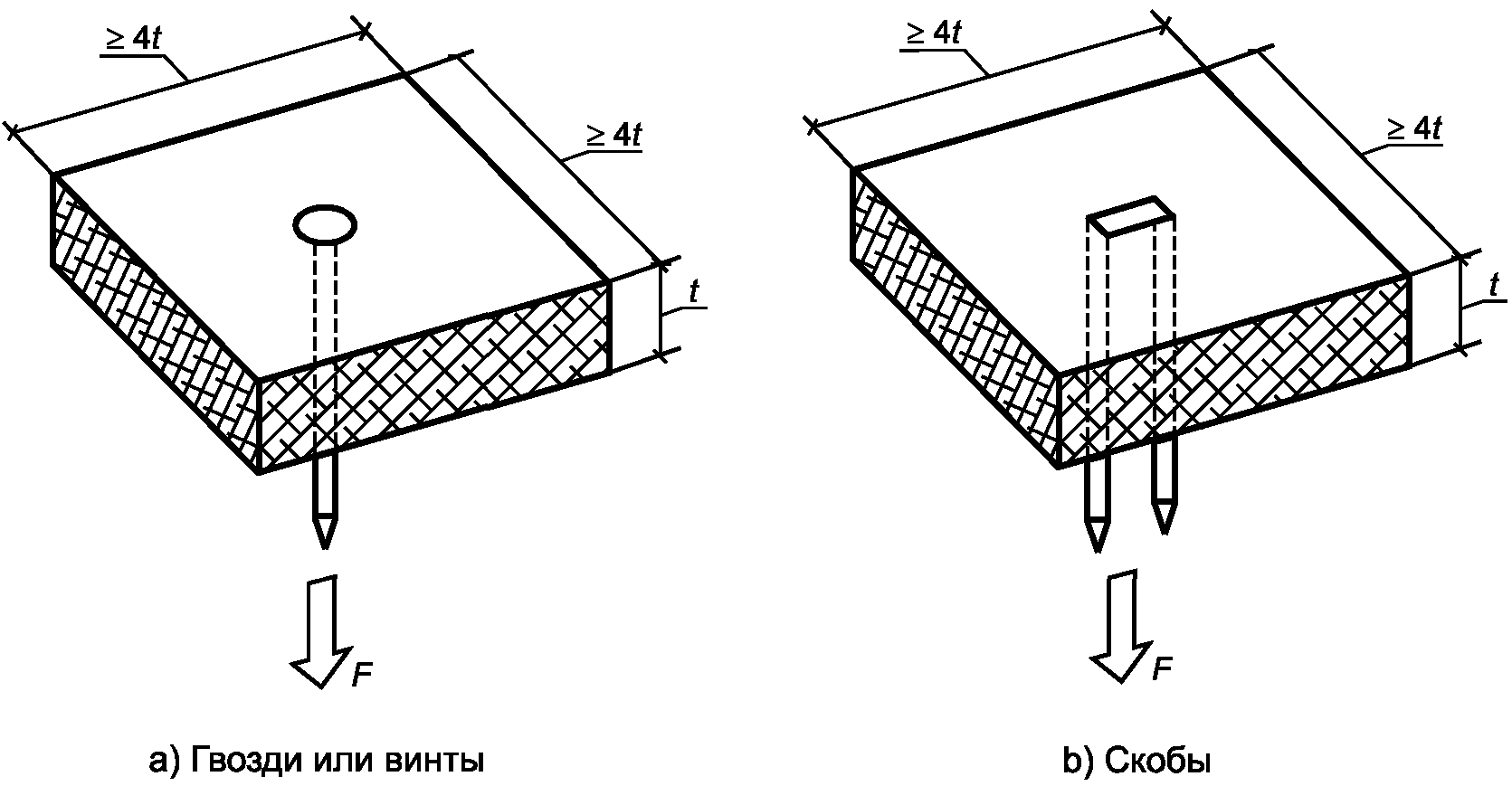

Рисунок 3 — Образцы для испытания на смятие древесины под головкой крепежного изделия
| Материал образца для испытания | Размеры образца для испытания (минимальные) |
|---|---|
| Цельная древесина | 4t x 4t, где t <= 7d |
| Древесные материалы | 4t x 4t, где t — толщина образца |
6.4. Аппаратура
Образцы для испытания следует испытывать с помощью оборудования, показанного на рисунке 4.
1 — стальная пластина с круглым отверстием (диаметр D) для гвоздей и винтов и прямоугольным отверстием (длины сторон D1 и D2) для скоб

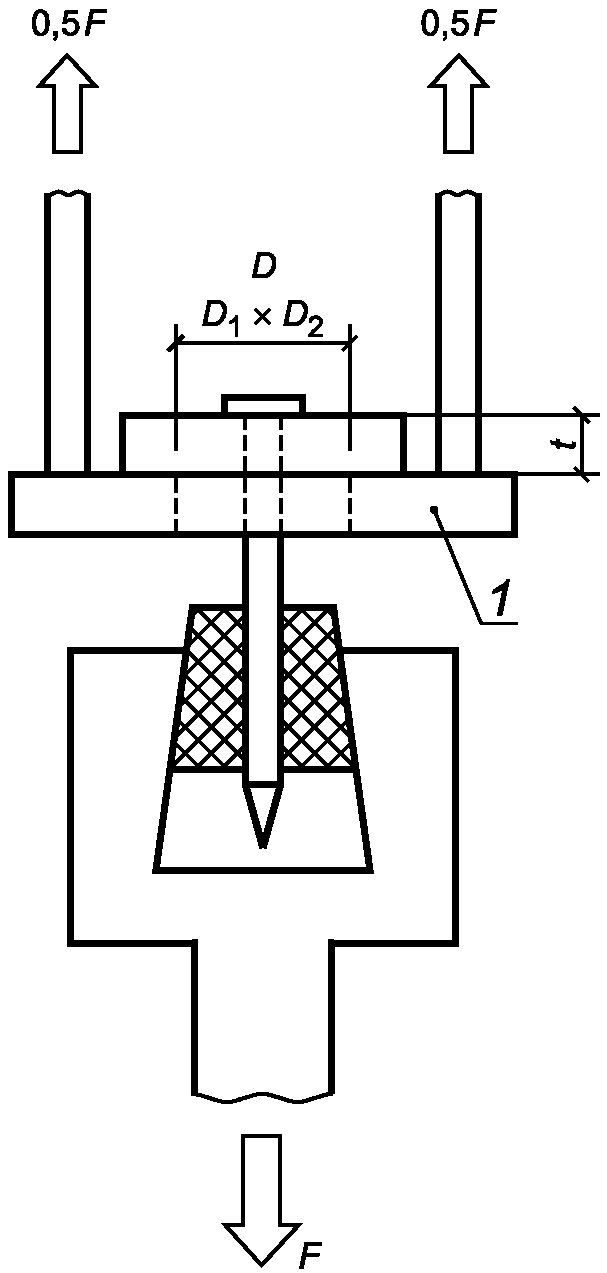

Рисунок 4 — Приспособление для испытания на смятие древесины под головкой крепежного изделия
6.5. Методика испытания
Используемое оборудование должно соответствовать требованиям раздела 7 EN 26891:1991. Закладывают образец для испытания в приспособление, обеспечивая приложение нагрузки вдоль оси крепежного изделия.
Нагрузку на крепежное изделие следует прикладывать непрерывно и увеличивать с постоянной скоростью. Скорость увеличения нагрузки должна быть такой, чтобы время достижения разрушающей нагрузки Fmax составляло (300 +/- 120) с. Определяют Fmax с погрешностью 1%.
6.6. Результат испытания
Сопротивление древесины смятию под головкой крепежного изделия f следует вычислять по формулам:
f = \frac{F_{max}}{d_{h}^{2}} ;
Использованные обозначения приведены в разделе 4.
6.7. Протокол испытания
Протокол испытания должен содержать следующую информацию:
b) технические условия на древесину;
c) размеры, плотность, влажность и кондиционирование образцов для испытания;
d) схема, показывающая расположение крепежных изделий, и метод забивания (ввинчивания), используемый в образцах для испытания;
e) угол \alpha_{crn} между направлением перекладины скобы и направлением волокон, используемый при испытании;
f) число используемых образцов для испытания;
g) технические условия (включая форму, геометрию, d и dh) и число испытуемых крепежных изделий (тип, размеры, материал, защитное покрытие или чистота поверхности и другие особенности);
h) время до возникновения разрушения;
i) индивидуальные результаты испытаний, включая Fmax, средние значения и среднеквадратические отклонения, а также описание типов разрушения.
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ И ЕВРОПЕЙСКИХ СТАНДАРТОВ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
| Обозначение ссылочного международного, европейского стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
| EN 322 | - | <*> |
| EN 323 | - | <*> |
| EN 1381:1999 | IDT | ГОСТ Р EN 1381-2016 «Конструкции деревянные. Методы определения несущей способности соединений на скобах» |
| EN 26891:1991 | IDT | ГОСТ Р EN 26891-2016 «Соединения механические деревянных конструкций. Основные принципы определения прочностных и деформационных характеристик» |
| EN 28970 | - | <*> |
| ISO 3130 | - | <*> |
| ISO 3131 | - | <*> |
| <*> Соответствующий национальный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного европейского международного стандарта. Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичные стандарты. | ||
