ГОСТ Р 57125-2016. Национальный стандарт Российской Федерации. Прессованные изделия из алюминиевых сплавов. Термины и определения дефектов

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 57125-2016Действующий акт

(утв. и введен в действие Приказом Росстандарта от 07.10.2016 № 1331-ст)

Примечание

Документ введен в действие с 1 августа 2017 года.

Утвержден и введен в действие Приказом Федерального агентства

по техническому регулированию
и метрологии
от 7 октября 2016 г. № 1331-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПРЕССОВАННЫЕ ИЗДЕЛИЯ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ДЕФЕКТОВ

Aluminium alloy extruded products. Terms and definitions
of defects

ГОСТ Р 57125-2016

ОКС 77.150.10

Дата введения
1 августа 2017 года

Предисловие

1 РАЗРАБОТАН Открытым акционерным обществом «Всероссийский институт легких сплавов» (ОАО «ВИЛС») и ООО «Интермикс Мет»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 297 «Материалы и полуфабрикаты из легких и специальных сплавов»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 октября 2016 г. № 1331-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.

Стандартизированные термины с определениями и эскизы дефектов приведены в таблице 1.

Для каждого понятия установлен один стандартизованный термин.

В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.

Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.

В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском (en) и немецком (de) языках.

Фотографии дефектов приведены в приложении А.

1 Область применения

Настоящий стандарт устанавливает термины и определения внутренних и поверхностных дефектов в прессованных изделиях из алюминиевых сплавов.

Термины, установленные настоящим стандартом, применяют во всех видах документации и литературы, входящих в сферу действия работ по стандартизации и/или использующих результаты этих работ.

2 Термины и определения

Таблица 1

ТерминОпределениеЭскиз
1 Дефекты макроструктуры
1.1 Прессовое производство
1 запрессовка
de Einpressen
en pressing-in		Дефект в виде частиц другого сплава или графита, расположенных внутри изделия или на поверхности2 Термины и определения
2 крупнокристаллический ободок
de Crobkristallisations zone
en peripheral Coarse grain (PCG);
Large crystal ring (LCR)		Дефект в виде зоны крупнокристаллической структуры переменной толщины, расположенной вдоль поверхности полуфабриката2 Термины и определения

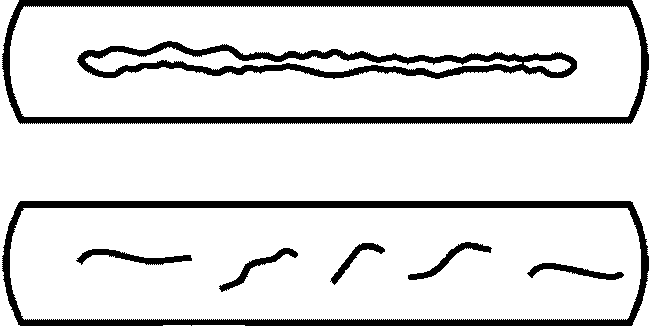

3 наслоения
de Ablagerungen
en laminations		Дефект в поверхностном слое металла с глубиной залегания от сотых долей до нескольких миллиметров, отделяющийся от основы изделия микро- и макронесплошностями2 Термины и определения
4 пузыри от наслоений
de Ablagerungsblasen
en lamination blisters		Дефект в виде вздутий округлой или вытянутой формы, ориентированных по направлению прессования2 Термины и определения
5 пузыри от запрессовки воздуха
de Lufteinpressblasen
en trapped air blister		Единичные крупные несплошности в изделии в виде вздутий поверхностных слоев металла2 Термины и определения

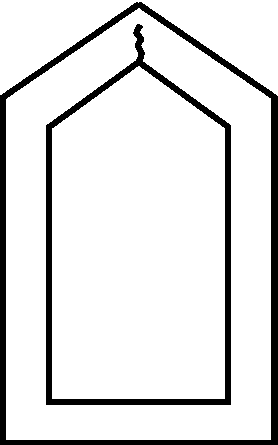

6 расслоение по сварному шву
de Schichtung uber Schweissnaht
en exfoliation per weld seam		Дефект в виде несплошности в металле на границе контакта двух частей полого сварного профиля2 Термины и определения
7 рыхлота на профиле
de Porosität tuber profil
en profile microporosity		Дефект в виде несплошностей округлой или неправильной формы, располагающихся в ребрахСм. рисунок А.7
8 скворечник
de Innen spannungsrib
en internal crack		Дефект в виде разрыва металла внутри прессованного изделия с выходом на его поверхность2 Термины и определения

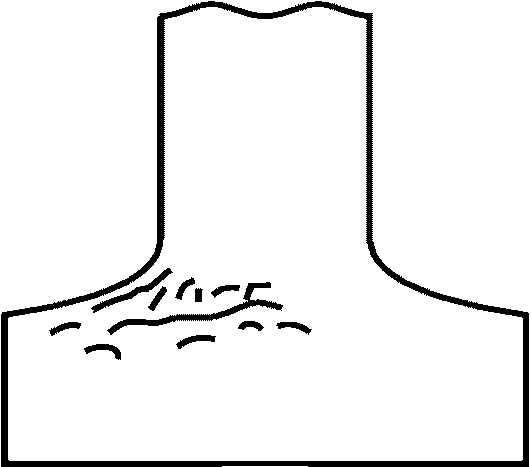

9 трещины внутренние локальные
de Inner lokale risse
en internal local cracks		Дефект в зоне затрудненной деформации в виде мелкой сетки разрывов металла с возможностью образования более глубоких разрывов2 Термины и определения
10 трещина подкорковая
de Randschichtrib
en flute crack		Дефект, расположенный внутри по периметру изделия, в виде разрывов металла после выхода изделия из канала матрицы2 Термины и определения

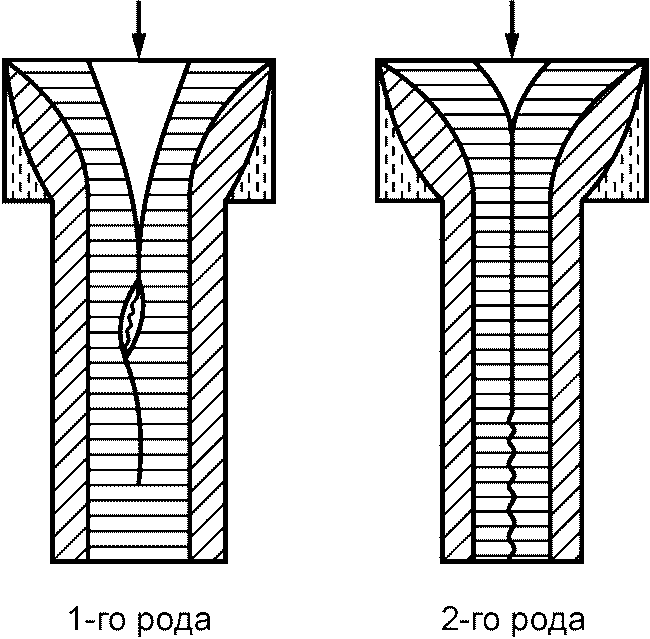

11 утяжина
de Nachsaugetrichter
en funnel; extrusion defect		Дефект, характеризующийся образованием расслоений в сечении изделия и выявляющийся на его конце, прессуемом в последнюю очередь2 Термины и определения
1.2 Литейное производство

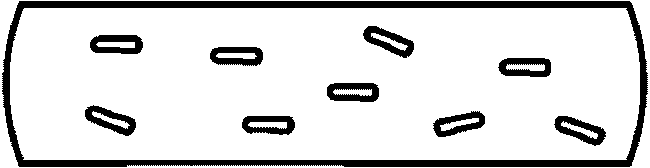

12 включения неметаллические
de Nichtmetallische einschlusse
en nonmetallic inclusion		Дефект в виде единичных или множественных скоплений частиц, представляющих собой пленки окислов алюминия или шпинели и имеющих в изломе цвет от светло-желтого до темногоСм. рисунок А.12
13 интерметаллиды
de Intermetalliden
en intermetallics		Дефект на поверхности или внутри изделия в виде химических соединений металла с металломСм. рисунок А.13
14 линии различной травимости
de Linie verschiedene beizungen
en line of different etching		Дефект в виде многослойных тонких разводов, повторяющих конфигурацию прессованного изделия2 Термины и определения
15 пористость
de Porositat
en porosity		Дефект в виде мелких несплошностей, неравномерно расположенных или сконцентрированных по объему изделияСм. рисунок А.15
16 разноструктурность
de Verschiedenen struktur
en different structure		Дефект внутреннего строения изделия в виде структуры с участками разной зернистостиСм. рисунок А.16
17 светловины
de Helle kristalle
en light-toned crystals		Дефект внутреннего строения в изделии в виде более светлых пятен относительно основного поля макроструктурыСм. рисунок А.17
18 структура веерная
de Fächerartige struktur
en fan pattern structure		Дефект внутреннего строения в изделии, представляющий собой разновидность столбчатых кристалловСм. рисунок А.18
19 структура древовидная
de Baumartige struktur
en tree-type structure		Дефект прессованного изделия в виде чередующихся светлых и темных слоев, напоминающие поперечный срез дерева2 Термины и определения
20 трещина литейная
de Gubrib
en casting crack		Дефект в зоне раскрытия металла, имеющий межкристаллитный характер по границам зерен с темной, окисленной поверхностью излома2 Термины и определения
2 Дефекты поверхности

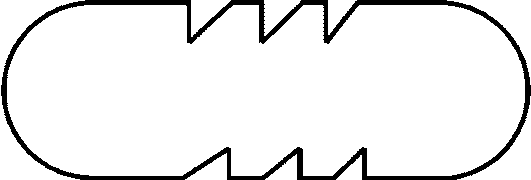

21 гофра
de Riffeln
en ruffle		Дефект в виде периодически повторяющихся выступов и углублений кольцеобразной формы на изделии, имеющем круглое поперечное сечениеСм. рисунок А.21
22 ерш на изделии
de Flieblinie
en tearing		Дефект, представляющий собой отслоения или разрыв металла различной формыСм. рисунок А.22
23 задир
de Vertiefung schramme
en guide mark		Дефект в виде продольных или поперечных углублений с неровным дном и краями2 Термины и определения
24 закаты инородных включений
de Einwalzungen von fremdkörpern
en rolled-in foreign inclusions		Дефект в виде вкраплений инородных включений, вдавленные в поверхность металла при деформацииСм. рисунок А.24
25 заусенец
de Grat
en burr		Дефект, представляющий собой острый, в виде гребня, выступ или закрученной спиралью полоски металла в месте реза изделия2 Термины и определения
26 налип
de Anbacken
en pickup		Дефект в виде нароста слоя металлаСм. рисунок А.26
27 отпечатки
de Abdrücke
en marks		Дефект в виде углублений или выступов, расположенных по всей поверхности или на отдельных ее участкахСм. рисунок А.27
28 плена
de Mattschweibe
en scale		Дефект в виде отслоений произвольной формы, частично соединенных с основным металломСм. рисунок А.28
29 потертость
de Scheuerstellen
en rubbing mark		Дефект в виде шероховатости на поверхности прессованного изделия произвольных размеровСм. рисунок А.29
30 прострел
de Hexenschusses
en perforation		Дефект в виде углублений различной величины и формыСм. рисунок А.30
31 пузыри
de Blasen
en blisters		Дефект в виде локализованного вспучивания металла различной формы и величиныСм. рисунок А.31
32 пятно коррозионное
de Korrosionfleck
en corrosion spot		Дефект на поверхности прессованного изделия в виде участков произвольной формы темного или белесого цвета с шероховатой поверхностьюСм. рисунок А.32
33 риски
de Riefen
en scratch marks		Дефект в виде продольного узкого углубления или выпуклости на прессованном изделии2 Термины и определения
34 след от масла
de Ölspuren
en trace of oil		Дефект в виде пятен, полос натеков и разводовСм. рисунок А.34
35 следы кольцевые от правки
de Ring spur von richten
en annular tracks of straightening		Дефект на поверхности отпрессованного изделия в виде кольцевого отпечатка от пояска матрицы2 Термины и определения
36 трещины на поверхности изделия
de Oberflächenrisse
en surface cracks on product		Дефект в виде локального нарушения сплошности металла, ориентированного вдоль направления прессованияСм. рисунок А.36
37 трещины на прутках и профилях
de Stangen und-Profilrisse
en cracks in rods and profiles		Дефект на поверхности прутка или профиля в виде локального разрыва металла различной формы и величины2 Термины и определения
38 трещины на трубах
de Rohrrisse
en cracks in tubes		Дефект на поверхности трубы в виде локальных разрывов металла различной формы и величины2 Термины и определения
39 Царапина
de Kratzer
en scratch		Дефект на поверхности прессованного изделия в виде углублений неправильной формы и произвольного направления2 Термины и определения
3 Дефекты термообработки
40 перегрев слитка
de Block Überhitzung
en billet overheating		Дефект в виде волосовидной поверхностной трещины по всей длине заготовки, имеющей хордовое или извилистое направлениеСм. рисунок А.40
41 пережог изделия
de Produkt verbrennen en product burning		Внутренний дефект изделия, характеризующийся оплавлением границ зерен твердого раствора и образованием глобулей внутри зеренСм. рисунок А.41
42 пузыри от пережога
de Verbrennungs blasen
en burning blisters		Дефект на поверхности в виде вздутий металла округлой формы, расположенных с явно выраженной строчечностьюСм. рисунок А.42
43 пузыри подкорковые
de Unterhautblasen
en skin holes		Дефект в виде вздутий полуокруглой формы в подповерхностных слоях металла, располагающихся строчками в направлении деформации2 Термины и определения
44 трещина внутренняя закалочная
de Innere harterisse
en internal hardening crack		Внутренний дефект прессованного изделия в виде несплошности металла, имеющий интеркристаллический характер2 Термины и определения
4 Дефекты покраски и травления
45 адгезия низкая
de Niedrig adhasion
en Low adhesion		Дефект в виде отслаивания покрытия различной формы и размера по поверхности окрашенных профилейСм. рисунок А.45
46 включения механические, сорность в покрытии
de Mechanisch eischlusses in decking
en mechanical inclusion in coating		Дефект на поверхности профиля в виде посторонних частиц, в том числе другого цвета, волокна, соринки, крупинки на окрашенной поверхности
47 вкрапления белые в цветном покрытии
de Weisses einsprengsel
en white impregnation		Дефект в виде белых точек на окрашенной поверхности профиля
48 волнистость
de Wellig
en waveness		Дефект в виде повторяющихся волнообразных и видимых невооруженным глазом изменений толщины полимеризованного покрытия
49 изменение оттенка цвета
de Farbtonabweichungen
en color shade change		Дефект в виде местных участков на окрашенных профилях или на всей поверхности окрашенных профилей, отличающихся по оттенку от основного цветаСм. рисунок А.47
50 кратеры
de Eindruck
en stud holes		Дефект на поверхности профиля в виде углублений округлой формыСм. рисунок А.48
51 наплыв краски
de Läufer
en flows of coating		Дефект произвольной формы и размера на поверхности окрашенного профиля в виде наплыва заполимеризованной краскиСм. рисунок А.49
52 непрокрас
de Farbaustall
en lack of coating		Дефект в виде отсутствия или малой толщины покрытия на отдельных участкахСм. рисунок А.50
53 отслоение вспененного полиэтилена от термовставки
de PE — schaumablösen von thermoelement
en exfoliation of foam polyethylene from thermal insert		Дефект в виде неприсоединения вспененного полиэтилена к термической вставкеСм. рисунок А.51
54 пленка анодная некачественная
de Anodenüberzugs mangel
en poor-quality anodic film		Дефект на поверхности в виде несплошности пленки и изменения ее цветаСм. рисунок А.52
55 потеки
de Fleck
en stain		Дефект в виде утолщения покрытия, как правило, по нижней части окрашенного профиля
56 потускнение
de Trube
en tarnished		Дефект в виде перехода цвета на профилях от светлого к темному или от матового к блестящему
57 прокол
de Durchstich
en pin-hole		Дефект в виде круглых сквозных отверстий в покрытии профиля
58 пузыри на окрашенном профиле
de Blasenbildung am gefarbten profil
en blisters on paintcoated profile		Дефект в виде повышенного количества пор вытянутой формы на поверхности в слое окрашенного профиляСм. рисунок А.53
59 раковины и включения газовые
de Gas blase und einschlusses
en gas-blister and inclusion		Дефект на поверхности, напоминающий кратеры с отслаиванием покрытия на данном участке
60 растрав поверхности изделия
de Werkstuckoberflachenanatzen
en one of the defects of etching		Дефект на поверхности в виде лунок и фигур травленияСм. рисунок А.54
61 следы от слипания профиля в печи полимеризации
de Spuren von profilblocking im polymerisationsofen
en traces of profile sticking in curing oven		Дефект в виде одиночных продольных и поперечных строчек с налипанием полимерного материала на поверхность профиляСм. рисунок А.55
62 снежинка
de Schneeflocke
en snowflake		Дефект на поверхности в виде мелких оксидных плен, появляющихся на анодированном изделииСм. рисунок А.56
63 толщина покрытия
недостаточная
de Nicht ausreichend dicke
en insufficient thickness of coating		Дефект в виде разнотолщинности покрытия на поверхности профиля
64 шагрень
de Orange rinde
en orange peel		Рельеф окрашенной поверхности профиля в виде ряби («апельсиновая корка»)
5 Дефекты геометрии
65 вмятина
de Einbeulung
en dent		Дефект на поверхности в виде произвольно расположенных местных углублений различной величины и формыСм. рисунок А.57
66 выпуклость
de Beule
en buckle		Дефект в виде отклонения от прямолинейности, при котором не все точки по геометрической оси прессованного изделия одинаково удалены от горизонтальной или вертикальной плоскостиСм. рисунок А.58
67 граненность
de Gesuliffen
en polygon		Дефект в виде смятия формы сечения трубы, при котором круглое поперечное сечение представляет собой форму многоугольника
68 косина реза
de Schnittschräge
en squareness of cut		Дефект в виде отклонения от перпендикулярности, при котором плоскость реза образует с продольными плоскостями изделия угол, отличный от прямого угла2 Термины и определения

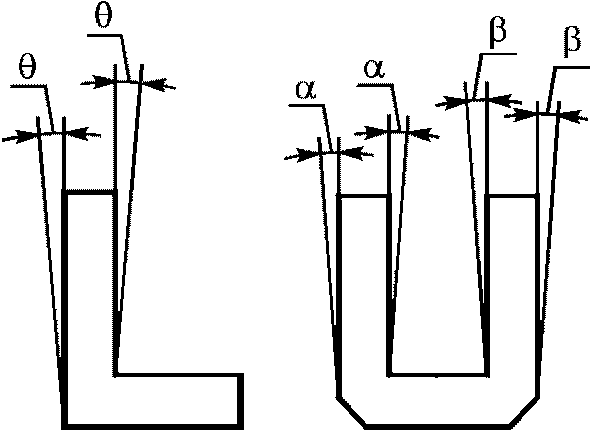

69 несоответствие угловых размеров
de Abweichung der winkelmaße
en non-compliance of angular sizes		Дефект в виде отклонений вертикальных стенок профиля от прямого угла2 Термины и определения
70 овальность
de Oval
en ovalness		Дефект в виде смятия формы сечения трубы, при котором круглое поперечное сечение представляет собой овалообразную форму2 Термины и определения
71 подрез
de Unbedingt noting
en cuting		Дефект, возникающий на операции резки в меру на пильных станках, когда полотно или диск пилы врезается в изделиеСм. рисунок А.60
72 кривизна поперечная
de Querkzummung
en transversal curvature		Дефект в виде отклонения формы прессованного изделия по ширине2 Термины и определения
N — ширина профиля
S — кривизна
73 разностенность по поперечному сечению
de Abweichungen der wanddicke im querschnitt
en variation in wall thickness per transverse cross-section		Дефект в виде неравномерности толщины стенки прессованной трубы в поперечном сечении2 Термины и определения
74 серповидность
de Sabelformigkeit
en curvature		Дефект в виде отклонения формы, при котором кромки прессованного изделия в горизонтальной плоскости имеют форму дуги2 Термины и определения
L — длина профиля
B — кривизна
75 скручивание
de Verdrillung
en twist		Дефект в виде отклонения формы, характеризующийся поворотом поперечного сечения относительно продольной оси изделия2 Термины и определения

Алфавитный указатель терминов на русском языке

адгезия низкая 45
включения механические, сорность в покрытии 46
включения неметаллические 12
вкрапления белые в цветном покрытии 47
вмятина 65
волнистость 48
выпуклость 66
граненность 67
гофра 21
ерш на изделии 22
задир 23
закаты инородных включений 24
запрессовка 1
заусенец 25
изменение оттенка цвета 49
интерметаллиды 13
косина реза 68
кратеры 50
кривизна поперечная 72
крупнокристаллический ободок 2
линии различной травимости 14
налип 26
наплыв краски 51
наслоения 3
непрокрас 52
несоответствие угловых размеров 69
овальность 70
отпечатки 27
отслоение вспененного полиэтилена от термовставки 53
перегрев слитка 40
пережог изделия 41
плена 28
пленка анодная некачественная 54
подрез 71
пористость 15
потеки 55
потертость 29
потускнение 56
прокол 57
прострел 30
пузыри 31
пузыри на окрашенном профиле 58
пузыри от запрессовки воздуха 5
пузыри от наслоений 4
пузыри от пережога 42
пузыри подкорковые 43
пятно коррозионное 32
раковины и включения газовые 59
разностенность по поперечному сечению 73
разноструктурность 16
расслоение по сварному шву 6
растрав поверхности изделия 60
риски 33
рыхлота на профиле 7
светловины 17
серповидность 74
скворечник 8
скручивание 75
след от масла 34
следы кольцевые от правки 35
следы от слипания профиля в печи полимеризации 61
снежинка 62
структура веерная 18
структура древовидная 19
толщина покрытия недостаточная 63
трещина внутренняя закалочная 44
трещины внутренние локальные 9
трещина литейная 20
трещины на поверхности изделия 36
трещины на прутках и профилях 37
трещина подкорковая 10
трещины на трубах 38
утяжина 11
царапина 39
шагрень 64

Приложение А
(справочное)

ФОТОГРАФИИ ДЕФЕКТОВ ПРЕССОВАННЫХ ИЗДЕЛИЙ

Фотографии отдельных дефектов прессованных изделий приведены на рисунках А.1 - А.62.

Алфавитный указатель терминов на русском языке

Включение второго сплава

а)

Алфавитный указатель терминов на русском языке

б)

Макроструктура (а) и микроструктура (б) прутка
с запрессовкой в виде наслоения. x200

Рисунок А.1 — Запрессовка

Алфавитный указатель терминов на русском языке

Рисунок А.2 — Крупнокристаллический ободок

Алфавитный указатель терминов на русском языке

а)

Алфавитный указатель терминов на русском языке

б)

Алфавитный указатель терминов на русском языке

в)

а) — наслоение графита, внутренняя поверхность трубы;

б) — наслоения, вызванные попаданием смазки, поперечное
сечение трубы, макроструктура; в) — наслоения, вызванные
запрессовкой загрязнения, профиль, макроструктура. Дефекты
указаны стрелками

Рисунок А.3 — Наслоения

Алфавитный указатель терминов на русском языке

а)

Алфавитный указатель терминов на русском языке

б)

Алфавитный указатель терминов на русском языке

в)

а) — профиль, продольное сечение, макроструктура;

б) — профиль, поперечное сечение, макроструктура;

в) — поверхность профиля

Рисунок А.4 — Пузыри от наслоений

Алфавитный указатель терминов на русском языке

а)

Алфавитный указатель терминов на русском языке

б)

а) — профиль, поперечное сечение, макроструктура;

б) — прессованный профиль

Рисунок А.5 — Пузыри от запрессовки воздуха

Алфавитный указатель терминов на русском языке

а)

Алфавитный указатель терминов на русском языке

б)

а) — сечение профиля; б) — излом профиля по сварному шву.
Дефектные зоны показаны стрелками

Рисунок А.6 — Расслоение по сварному шву

Алфавитный указатель терминов на русском языке

Рисунок А.7 — Рыхлота на профиле

Алфавитный указатель терминов на русском языке

Рисунок А.8 — Скворечник

Алфавитный указатель терминов на русском языке

Макроструктура профиля

Рисунок А.9 — Трещины внутренние локальные

Алфавитный указатель терминов на русском языке

Макроструктура прутка x5

Рисунок А.10 — Трещина подкорковая

Алфавитный указатель терминов на русском языке

Алфавитный указатель терминов на русском языке

а) — утяжина 1 рода, б) — утяжина 2 рода

Рисунок А.11 — Утяжина

Алфавитный указатель терминов на русском языке

Макроструктура поперечного сечения прутка

Алфавитный указатель терминов на русском языке

Рисунок А.12 — Включения неметаллические

Алфавитный указатель терминов на русском языке

Рисунок А.13 — Интерметаллиды

Алфавитный указатель терминов на русском языке

Макроструктура профиля

Рисунок А.14 — Линии различной травимости

Алфавитный указатель терминов на русском языке

Алфавитный указатель терминов на русском языке

Пруток

Рисунок А.15 — Пористость

Алфавитный указатель терминов на русском языке

Рисунок А.16 — Разноструктурность

Алфавитный указатель терминов на русском языке

Пруток

Рисунок А.17 — Светловины

Алфавитный указатель терминов на русском языке

Рисунок А.18 — Структура веерная

Алфавитный указатель терминов на русском языке

Рисунок А.19 — Структура древовидная

Алфавитный указатель терминов на русском языке

Рисунок А.20 — Трещина литейная

Алфавитный указатель терминов на русском языке

Гофра на трубах

Алфавитный указатель терминов на русском языке

Гофра на панелях

Рисунок А.21 — Гофра

Алфавитный указатель терминов на русском языке

Рисунок А.22 — Ерш на изделии

Алфавитный указатель терминов на русском языке

Алфавитный указатель терминов на русском языке

Рисунок А.23 — Задир

Алфавитный указатель терминов на русском языке

Рисунок А.24 — Закаты инородных включений

Алфавитный указатель терминов на русском языке

Рисунок А.25 — Заусенец

Алфавитный указатель терминов на русском языке

Рисунок А.26 — Налип

Алфавитный указатель терминов на русском языке

Алфавитный указатель терминов на русском языке

Рисунок А.27 — Отпечатки

Алфавитный указатель терминов на русском языке

Алфавитный указатель терминов на русском языке

Алфавитный указатель терминов на русском языке

Алфавитный указатель терминов на русском языке

а) — внешняя поверхность трубы; б) — внутренняя поверхность
трубы; в) — в виде отслоения; г) — в виде запрессовки
графита.

Рисунок А.28 — Плена

Алфавитный указатель терминов на русском языке

Рисунок А.29 — Потертость

Алфавитный указатель терминов на русском языке

Рисунок А.30 — Прострел

Алфавитный указатель терминов на русском языке

Рисунок А.31 — Пузыри

Алфавитный указатель терминов на русском языке

Алфавитный указатель терминов на русском языке

Рисунок А.32 — Пятно коррозийное

Алфавитный указатель терминов на русском языке

Рисунок А.33 — Риски

Алфавитный указатель терминов на русском языке

Рисунок А.34 — След от масла

Алфавитный указатель терминов на русском языке

Рисунок А.35 — Следы кольцевые от правки

Алфавитный указатель терминов на русском языке

Рисунок А.36 — Трещины на поверхности изделия

Алфавитный указатель терминов на русском языке

а)

Алфавитный указатель терминов на русском языке

б)

Алфавитный указатель терминов на русском языке

в)

Алфавитный указатель терминов на русском языке

г)

а) — профиль, продольное сечение, макроструктура;

б) — трещины на поверхности профиля; в) — трещины

на поверхности прутка; г) — трещины на поверхности
квадратного профиля.

Рисунок А.37 — Трещины на прутках и профилях

Алфавитный указатель терминов на русском языке

Алфавитный указатель терминов на русском языке

Рисунок А.38 — Трещины на трубах

Алфавитный указатель терминов на русском языке

Рисунок А.39 — Царапина

Алфавитный указатель терминов на русском языке

Рисунок А.40 — Перегрев слитка

Алфавитный указатель терминов на русском языке

Микроструктура пережога x 300

Рисунок А.41 — Пережог изделия

Алфавитный указатель терминов на русском языке

Рисунок А.42 — Пузыри от пережога

Алфавитный указатель терминов на русском языке

Рисунок А.43 — Пузыри подкорковые

Алфавитный указатель терминов на русском языке

Рисунок А.44 — Трещина внутренняя закалочная

Алфавитный указатель терминов на русском языке

Рисунок А.45 — Адгезия низкая

Алфавитный указатель терминов на русском языке

Рисунок А.46 — Включения механические, сорность в покрытии

Алфавитный указатель терминов на русском языке

Рисунок А.47 — Изменение оттенка цвета

Алфавитный указатель терминов на русском языке

Рисунок А.48 — Кратеры

Алфавитный указатель терминов на русском языке

Рисунок А.49 — Наплыв краски

Алфавитный указатель терминов на русском языке

Рисунок А.50 — Непрокрас

Алфавитный указатель терминов на русском языке

Рисунок А.51 — Отслоение вспененного полиэтилена
от термовставки

Алфавитный указатель терминов на русском языке

Рисунок А.52 — Пленка анодная некачественная

Алфавитный указатель терминов на русском языке

Рисунок А.53 — Пузыри на окрашенном профиле

Вид лунок на внутренней поверхности профиля

Алфавитный указатель терминов на русском языке

Рисунок А.54 — Растрав поверхности изделия

Алфавитный указатель терминов на русском языке

Алфавитный указатель терминов на русском языке

Рисунок А.55 — Следы от слипания профиля в печи
полимеризации

Алфавитный указатель терминов на русском языке

Рисунок А.56 — Снежинка

Алфавитный указатель терминов на русском языке

Алфавитный указатель терминов на русском языке

Рисунок А.57 — Вмятина

Алфавитный указатель терминов на русском языке

Рисунок А.58 — Выпуклость

Алфавитный указатель терминов на русском языке

Рисунок А.59 — Косина реза

Алфавитный указатель терминов на русском языке

Подрез на прутке

Алфавитный указатель терминов на русском языке

Подрез буртика на профиле

Рисунок А.60 — Подрез

Алфавитный указатель терминов на русском языке

Рисунок А.61 — Серповидность

Алфавитный указатель терминов на русском языке

Рисунок А.62 — Скручивание
