ГОСТ Р 56296-2014. Национальный стандарт Российской Федерации. Устройства шиберные металлические защитные для взрывоопасных производств. Технические требования и оценка прочности

(утв. и введен в действие Приказом Росстандарта от 11.12.2014 № 1968-ст)

Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2014 г. № 1968-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

УСТРОЙСТВА ШИБЕРНЫЕ МЕТАЛЛИЧЕСКИЕ ЗАЩИТНЫЕ ДЛЯ ВЗРЫВООПАСНЫХ ПРОИЗВОДСТВ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ОЦЕНКА ПРОЧНОСТИ

Metal gate devices for explosives facility sites. Technical requirements and strength assessment

ГОСТ Р 56296-2014

ОКС 91.080.40 589400

Дата введения 1 июля 2015 года

Предисловие

1 РАЗРАБОТАН Открытым акционерным обществом «Красноармейский научно-исследовательский институт механизации» (ОАО «КНИИМ»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2014 г. № 1968-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

1 Область применения

Настоящий стандарт распространяется на шиберные металлические устройства (ШУ) для взрывоопасных производств, предназначенные для защиты обслуживающего персонала, находящегося в закабинном пространстве, от действия воздушной ударной волны (ВУВ) и осколков корпусов боеприпасов и оборудования при взрыве конденсированных взрывчатых веществ (ВВ) в кабине.

ШУ устанавливается в технологическом проеме кабины, через который производится загрузка оборудования взрывчатыми материалами и взрывоопасными изделиями для производства опасных и особо опасных операций.

Стандарт устанавливает типы, основные параметры и размеры, методы расчета и технические требования к ШУ.

Положения настоящего стандарта должны применять расположенные на территории Российской Федерации организации, предприятия и другие субъекты научной и хозяйственной деятельности независимо от форм собственности и подчинения.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 2850-95 Картон асбестовый. Технические условия

ГОСТ 6636-69 Основные нормы взаимозаменяемости. Нормальные линейные размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 кабина железобетонная монолитная (далее по тексту кабина): Монолитное железобетонное сооружение, предназначенное для локализации взрыва и обеспечения безопасности обслуживающего персонала.

3.2 вышибная поверхность: Легкосбрасываемая конструкция, заменяющая одну из стен и/или покрытие кабины, и предназначенная для сброса избыточного давления при аварийном взрыве.

3.3 шиберное устройство: Конструкция, предназначенная для перекрытия технологического проема в стене кабины с целью защиты обслуживающего персонала, находящегося в закабинном пространстве, от действия поражающих факторов взрыва.

3.4 шибер: Основной элемент шиберного устройства, представляющий собой задвижку, перекрывающую технологический проем.

3.5 строительная высота: Расстояние между продольными осями симметрии облицовочных плит для трехслойного шибера.

4 Обозначения и сокращения

ВВ — взрывчатое вещество;

ВУВ — воздушная ударная волна;

ШУ — шиберное устройство;

\alpha — угол падения воздушной ударной волны, образованный между направлением из центра заряда на центр шибера и нормалью к нему, град;

\alpha_{i} — тротиловый эквивалент взрывчатого вещества;

\delta — единичный прогиб цилиндрического шиберного устройства под приведенной массой, м/кг;

\delta_{i} — единичный прогиб цилиндрического шиберного устройства под сосредоточенной массой, м/кг;

\epsilon — максимальный зазор между каркасом и наружной поверхностью цилиндрического шиберного устройства, мм;

\eta — относительное расстояние;

\rho — плотность материала шибера, кг/м3;

\sigma_{\text{Т}} — статический предел текучести материала шибера, Па;

\tau_{max} — максимальные касательные напряжения, Па;

[\tau_{\text{Т}}] — допустимые касательные напряжения, Па;

\tau_{+} — характерное время фазы положительного давления, действующего на шибер, с;

\omega — частота собственных колебаний цилиндрического шиберного устройства, с-1;

a — скорость звука, м/с; для металла a = 5100 м/с;

b — высота технологического проема, м;

B — высота шибера, м;

Cэкв — масса эквивалентного сферического заряда ВВ, кг;

Cр — масса расчетного заряда ВВ, кг;

C — масса используемого заряда ВВ, кг;

d1 — диаметр болтов крепления направляющей, мм;

d2 — минимальный диаметр оси, мм;

Di — местная ширина шибера цилиндрического шиберного устройства, м;

Dm — наименьшая ширина шибера цилиндрического шиберного устройства, м;

E — модуль Юнга, Па;

Fi — площадь i-го поперечного сечения, м2;

Fq — площадь технологического проема в стене кабины, м2;

Fоп — площадь поперечного сечения оси цилиндрического шиберного устройства, м2;

g0 — ускорение свободного падения, м/с2;

H — высота шибера цилиндрического шиберного устройства, м;

H1 — высота кабины от пола до внутренней поверхности перекрытия, м;

h — высота цилиндрической выемки в технологическом проеме, м;

h1 — расстояние от центра массы заряда до пола кабины, м;

h_1min — минимальное расстояние от центра массы заряда до пола кабины, м;

Ji — момент инерции i-го сечения цилиндрического шиберного устройства, м4;

i1 — первичный импульс, Па·с;

i2 — вторичный импульс, Па·с;

i_{\Sigma} — суммарный равномерно распределенный импульс, Па·с;

k — коэффициент снижения нагрузки;

kд — коэффициент динамичности;

l1 — расстояние от центра массы заряда до боковой стены кабины, м;

l1min — минимальное расстояние от центра массы заряда до боковой стены кабины, м;

lоп — расстояние от точки приложения расчетной статически эквивалентной нагрузки P до опоры, м;

l — ширина технологического проема, м;

li — длина пролета i-го поперечного сечения, м;

l'i — приведенная длина пролета i-го поперечного сечения, 1/Н·м;

lб — длина болтов для крепления направляющей, мм;

L — ширина шибера, м;

L1 — расстояние между боковыми стенами, м;

Mi — изгибающий момент в i-ом поперечном сечении при действии единичной нагрузки, Н·м/Н;

Mmax — максимальный изгибающий момент, Н·м;

Mпр — приведенная масса цилиндрического шиберного устройства, кг;

MТ — предельный изгибающий момент на единицу длины наиболее нагруженного сечения цилиндрического шиберного устройства, Н·м;

M1 — максимальный изгибающий момент, возникающий в сечении цилиндрического шиберного устройства при действии единичной нагрузки, Н·м/Н;

mi — сосредоточенная масса i-го поперечного сечения цилиндрического шиберного устройства, кг;

n — запас прочности по предельным нагрузкам;

n1 — количество болтов крепления направляющей, шт.;

Pфi — фиктивная нагрузка i-го поперечного сечения, Н;

P1 — единичная нагрузка, которая при расчете принимается равной 1, Н;

\Delta P_{1B} — давление на фронте проходящей воздушной ударной волны при воздушном взрыве, Па;

\Delta P_{2B} — давление на фронте отраженной воздушной ударной волны при воздушном взрыве, Па;

\Delta P_{1H} — давление на фронте проходящей ударной волны при наземном взрыве, Па;

\Delta P_{\text{Г}} — давление на фронте головной ударной волны, Па;

\Delta P_{\text{Д}} — давление, действующее на шибер, Па;

Q — статическая эквивалентная сосредоточенная нагрузка, Н;

q — расчетная статическая эквивалентная равномерно распределенная нагрузка, действующая на шиберное устройство, Па;

R — кратчайшее расстояние между центром заряда и центром шибера, м;

Rn — расстояние по нормали от центра заряда до шибера, м;

Rоп — реакция опоры цилиндрического шиберного устройства, Н;

ri — местный радиус цилиндрической выемки в технологическом проеме, м;

r0 — радиус эквивалентного сферического заряда, м;

S — толщина однослойного или трехслойного шибера, мм;

S' — строительная высота, мм;

S1 — толщина металлической облицовочной плиты, мм;

S2 — толщина минимального сечения направляющей, мм;

S'2 — толщина нижней полки направляющей, мм;

S3 — толщина каркаса, мм;

S4 — толщина обечайки, мм;

S5 — толщина диска, мм;

S6 — толщина стенки защитного кожуха цилиндрического ШУ с S-образным шибером, мм;

Sос — толщина основания, мм;

t — время разрушения опоры, с;

T — период собственных колебаний цилиндрического шиберного устройства, с;

W — статический момент сечения цилиндрического шиберного устройства, м3;

Z — приведенное расстояние от центра заряда до центра шибера, м/кг1/3.

5 Технические требования

5.1 ШУ должно изготавливаться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.

5.2 ШУ должно размещаться на стене кабины с ее внутренней стороны.

5.3 Конструкция ШУ должна исключать возможность проникновения продуктов взрыва и ударной волны через зазоры между элементами устройства.

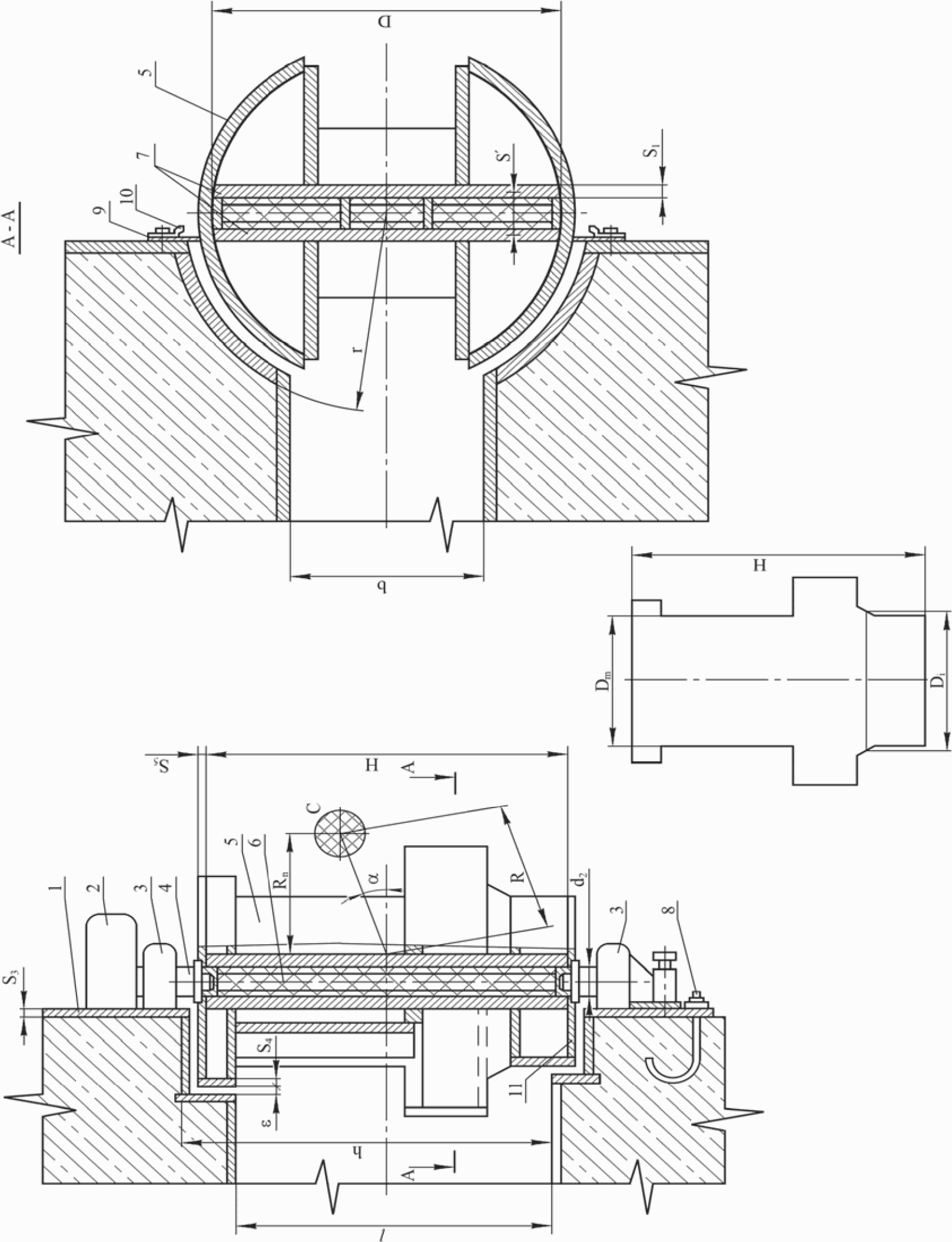

5.4 Устанавливаются для применения следующие типы ШУ:

• плоские, рисунок 1;
• цилиндрические с плоским шибером, рисунок 8;
• цилиндрические с S-образным шибером, рисунок 9.

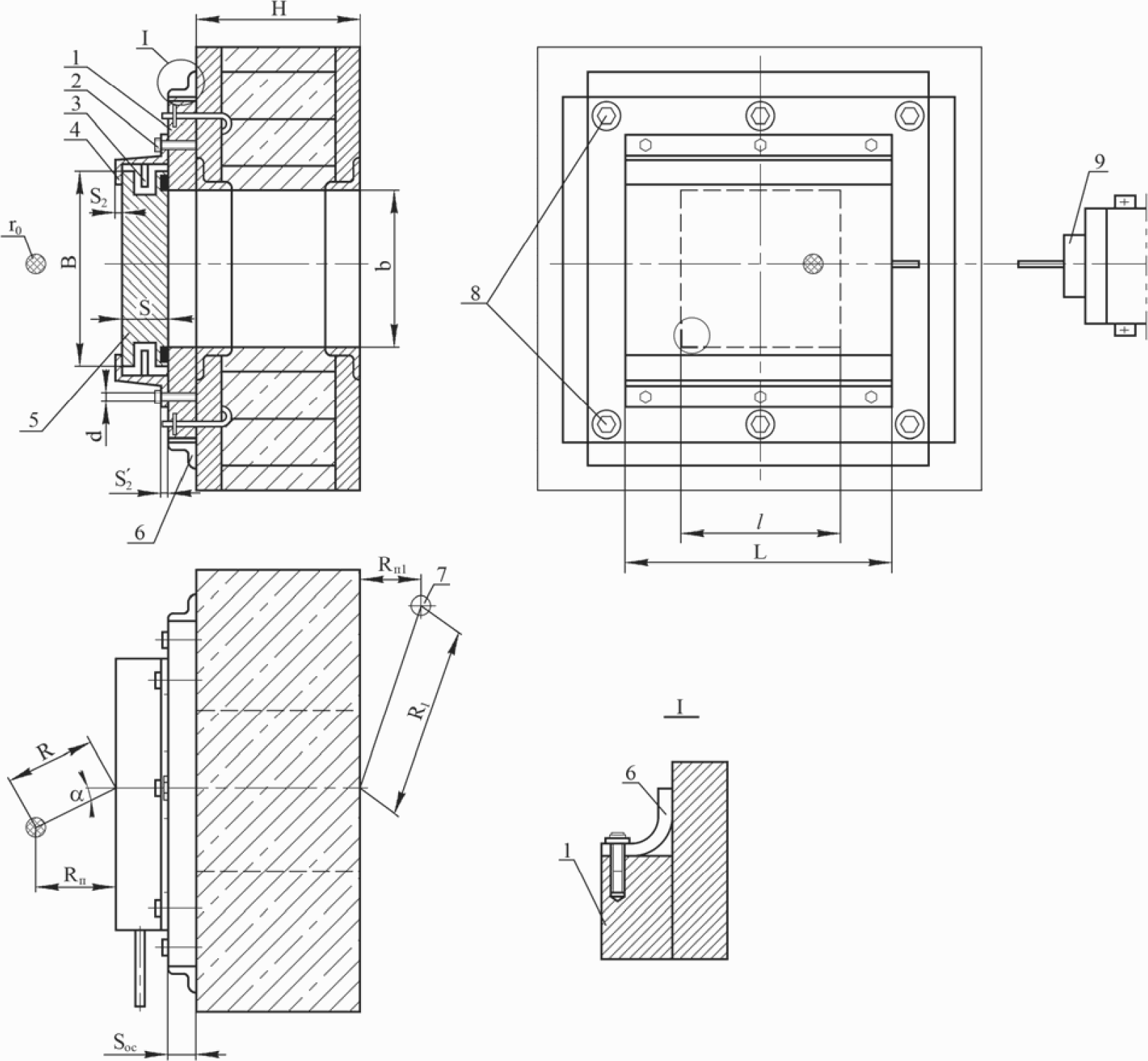

1 — основание; 2 — болты крепления направляющей; 3 — ролик шибера; 4 — направляющая; 5 — шибер; 6 — уплотнения; 7 — место расположения аппаратчика; 8 — анкерные болты; 9 — силовой привод

Примечание - Чертеж не предопределяет конструкцию ШУ.

Рисунок 1 — Плоское шиберное устройство

5.5 Зазоры между направляющей и шибером плоского ШУ должны соответствовать посадке не ниже \frac{H11}{d11} .

5.6 Зазоры между наружной поверхностью цилиндрического ШУ и каркасом должны быть не более 3 мм. Уплотнение должно обеспечивать плотное прилегание к наружной поверхности цилиндрического ШУ.

5.7 Конструкция цилиндрического ШУ с S-образным шибером должна предусматривать установку внутри кабины защитного металлического кожуха с толщиной стенки не менее 5 мм.

5.8 Конструкция цилиндрического ШУ с S-образным шибером должна включать блокировочное тормозное устройство, препятствующее проворачиванию шибера при аварийной ситуации.

5.9 Конструкция сварных узлов должна обеспечивать равнопрочность основного металла (более тонкого из свариваемых элементов).

5.10 Число анкерных болтов должно быть не менее четырех, диаметр которых должен быть не менее 16 мм.

5.11 Элементы шиберных устройств должны изготавливаться из материалов, указанных в таблице 1.

Таблица 1

Материалы для элементов шиберного устройства

5.12 Допускается применение других марок конструкционных сталей, имеющих прочностные характеристики не ниже чем у материалов, указанных в таблице 1. Выбор материала должен определяться свойствами транспортируемых через ШУ веществ и условиями технологического процесса.

5.13 Безопасная зона для обслуживающего персонала устанавливается при проектировании технологической линии.

Если загрузка кабины ВВ не превышает 5 кг и кратчайшее расстояние от центра заряда до ШУ не менее 0,5 м, допускается нахождение рабочего места аппаратчика напротив технологического проема на расстоянии не менее 1 м от стены кабины.

В противном случае рабочее место аппаратчика должно быть вне зоны прямого действия генерируемой ударной волны.

6 Основные параметры и размеры шиберных устройств

6.1 Прямоугольный технологический проем

6.1.1 Размеры прямоугольного технологического проема выбираются согласно таблице 2 и ГОСТ 6636.

Таблица 2

Размеры прямоугольного технологического проема

6.2 Болты крепления направляющей

6.2.1 Количество болтов для крепления направляющей выбирается согласно таблице 3.

Таблица 3

Количество болтов для крепления направляющей

6.2.2 Диаметр болтов для крепления направляющей выбирается из таблицы 4.

Таблица 4

Диаметр болтов для крепления направляющей, мм

6.2.3 Длина болтов для крепления направляющей, м, выбирается из условия

l_{\text{б}} = 0,8 \cdot (S\prime_{2} + S_{\text{ос}}). (1)

6.3 Плоское шиберное устройство

6.3.1 Основные параметры плоского шиберного устройства должны соответствовать параметрам, указанным в таблице 5 и на рисунке 1.

Таблица 5

Основные параметры плоского шиберного устройства

6.3.2 Толщина шибера S согласно рисунку 1 определяется в зависимости от размеров технологического проема, эквивалентной массы заряда и его расположения относительно шибера.

6.3.2.1 Массу эквивалентного сферического заряда, кг, тротила определяют по формуле

C_{\text{экв}} = \alpha_{i} \cdot C, (2)

где \alpha_{i} — тротиловый эквивалент используемого ВВ;

C — масса используемого ВВ, кг.

При взрыве в кабине нескольких зарядов, приведенную массу заряда, кг, определяют по формуле

C_{\text{экв}} = \sum_{i = 1}^{N} \alpha_{i} \cdot C_{i}, (3)

где i — номер заряда (i = 1, 2, 3, ..., n);

N — количество зарядов.

В этом случае при расчете ударно-волнового воздействия на шиберное устройство считается, что заряд с приведенной массой ВВ расположен в центре масс системы единовременно детонирующих зарядов.

6.3.2.2 Радиус эквивалентного сферического заряда, м, из тротила с насыпной плотностью определяется по формуле

r_{0} = 0,062 \cdot \sqrt[3]{C_{\text{экв}}} .

Относительное расстояние \eta от центра заряда до центра шибера вычисляется по формуле

\eta = \frac{R}{r_{0}} ,

где R — кратчайшее расстояние между центром заряда и центром шибера, м.

6.3.2.3 Угол падения ВУВ, образованный между направлением из центра заряда на центр шибера и нормалью к нему, показанный на рисунке 1, определяют по формуле

\alpha = arccos \frac{R_{n}}{R} , (4)

где Rn — расстояние по нормали от центра заряда до шибера, м.

6.3.2.4 Толщину шибера назначают по графикам рисунка 2, если

\alpha \leq 40^{\circ} ;

0,20 +/- 0,05 <= l <= 0,63 +/- 0,10;

0,20 +/- 0,05 <= b <= 0,63 +/- 0,10.

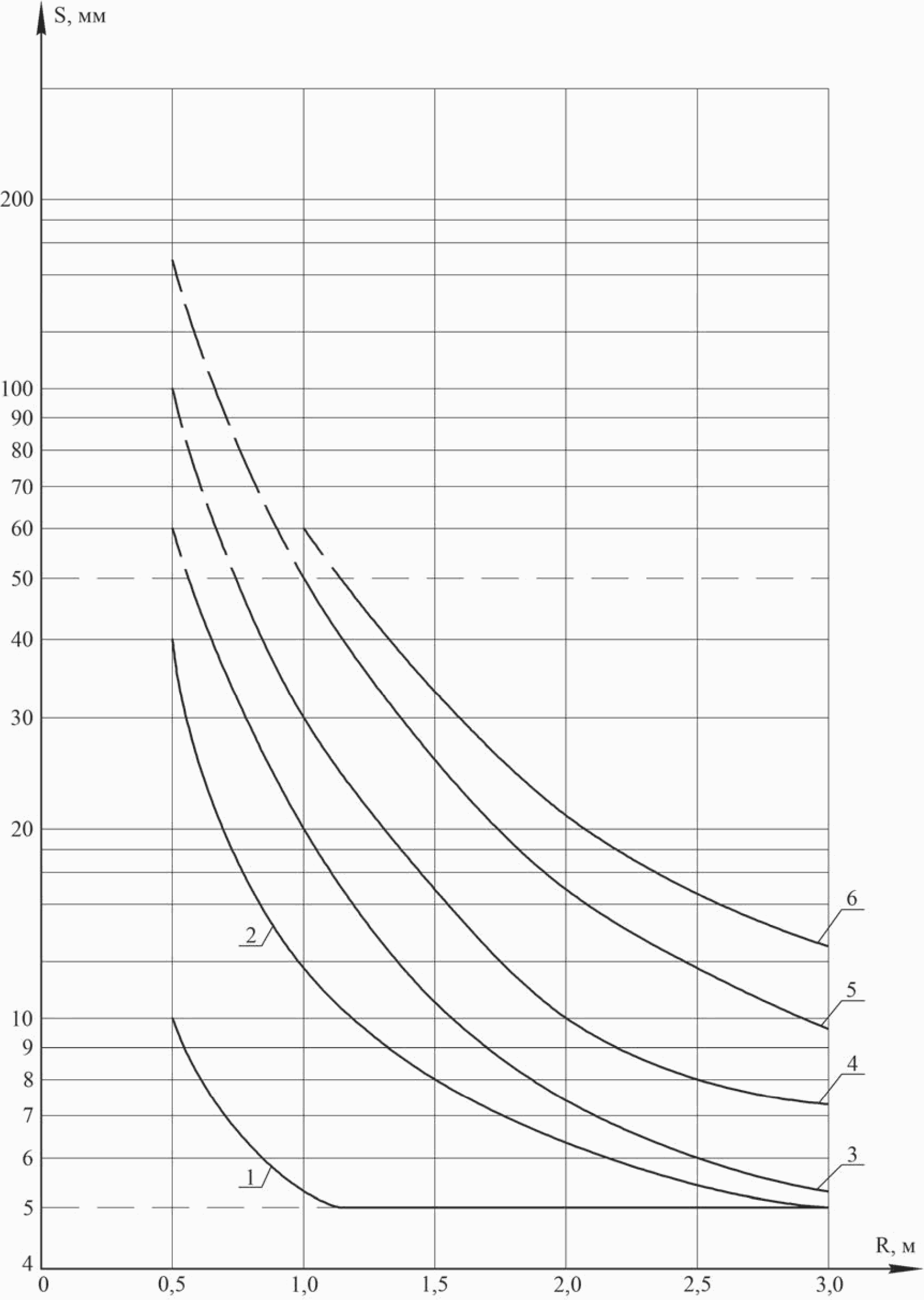

1 — Cэкв = 1 кг; 2 — Cэкв = 5 кг; 3 — Cэкв = 10 кг;

4 — Cэкв = 20 кг; 5 — Cэкв = 40 кг; 6 — Cэкв = 60 кг

Рисунок 2 — Зависимость толщины шибера S от расстояния до центра заряда R при

\alpha \leq 40^{\circ} ; 0,2 м <= l <= 0,63 м; 0,2 м <= b <= 0,63 м

6.3.2.5 Толщину шибера назначают по графикам рисунка 3, если

\alpha \leq 40^{\circ} ;

0,63 +/- 0,10 <= l <= 1,00 +/- 0,10;

0,32 +/- 0,05 <= b <= 1,00 +/- 0,10.

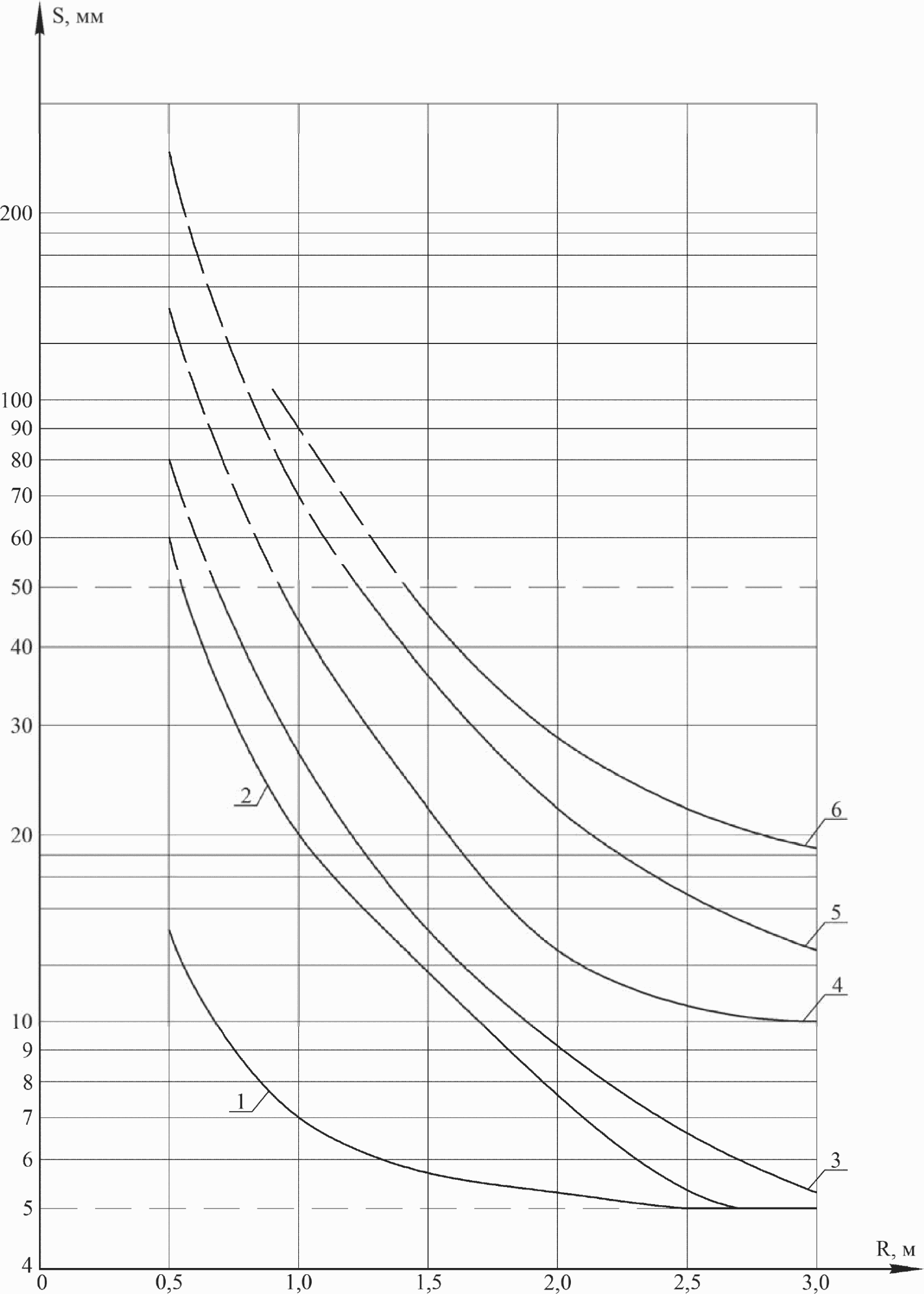

1 — Cэкв = 1 кг; 2 — Cэкв = 5 кг; 3 — Cэкв = 10 кг;

4 — Cэкв = 20 кг; 5 — Cэкв = 40 кг; 6 — Cэкв = 60 кг

Рисунок 3 — Зависимость толщины шибера S от расстояния до центра заряда R при

\alpha \leq 40^{\circ} ; 0,63 м < l <= 1,0 м; 0,32 м < b <= 1,0 м

6.3.2.6 Толщину шибера назначают по графикам рисунка 4, если

\alpha \leq 40^{\circ} ;

1,00 +/- 0,10 <= l <= 1,25 +/- 0,15;

0,50 +/- 0,05 <= b <= 1,25 +/- 0,15.

1 — Cэкв = 1 кг; 2 — Cэкв = 5 кг; 3 — Cэкв = 10 кг;

4 — Cэкв = 20 кг; 5 — Cэкв = 40 кг; 6 — Cэкв = 60 кг

Рисунок 4 — Зависимость толщины шибера S от расстояния до центра заряда R при

\alpha \leq 40^{\circ} ; 1,0 м < l <= 1,25 м; 0,5 м <= b <= 1,25 м

6.3.2.7 Толщину шибера назначают по графикам рисунка 5, если

\alpha \leq 40^{\circ} ;

1,25 +/- 0,15 <= l <= 1,60 +/- 0,20;

0,80 +/- 0,10 <= b <= 1,60 +/- 0,20.

1 — Cэкв = 1 кг; 2 — Cэкв = 5 кг; 3 — Cэкв = 10 кг;

4 — Cэкв = 20 кг; 5 — Cэкв = 40 кг; 6 — Cэкв = 60 кг

Рисунок 5 — Зависимость толщины шибера S от расстояния до центра заряда R при

\alpha \leq 40^{\circ} ; 1,25 м < l <= 1,6 м; 0,8 м <= b <= 1,6 м

6.3.2.8 Если проектируемый шибер не подпадает ни под одно из выше перечисленных условий, то толщина шибера определяется по формуле, представленной в 8.2.1.

6.3.2.9 Рекомендуется назначать толщину однослойного шибера в интервале 5 <= S <= 50 мм. Если толщина однослойного шибера не удовлетворяет требованиям безопасности, следует применять трехслойный шибер.

6.3.2.10 Трехслойный шибер состоит из двух металлических облицовочных плит и жесткого наполнителя. Толщина трехслойного шибера, мм, показана на рисунке 6 и составляет

S = S' + S1, (5)

где S' — строительная высота, равная толщине однослойного шибера, определяемого согласно 6.3.2.4 - 6.3.2.7, мм;

S1 — толщина металлической облицовочной плиты, мм.

S_{1} \geq \frac{1}{4} S\prime. (6)

1 — верхняя облицовочная плита; 2 — ребра жесткости; 3 — жесткий наполнитель; 4 — нижняя облицовочная плита; 5 — направляющая; 6 — основание; 7 — болты крепления направляющей

Рисунок 6 — Трехслойный шибер

6.3.2.11 Если относительное расстояние от центра заряда до центра шибера находится в диапазоне 2 \leq \eta \leq 10 и при взрыве возможно образование осколков (осколочные снаряды или заряды в оболочке), то шибер должен иметь толщину не менее 32 мм.

6.3.2.12 Для плоских шиберных устройств допускается применение разрезных шиберов, состоящих из двух металлических плит, стыкующихся между собой по линии разреза. При этом толщины плит получат умножением значения толщины шибера, выбранного согласно 6.3.2.4 - 6.3.2.7, на коэффициент 1,2. Остальные основные параметры выбирают так же как и для неразрезного шибера.

6.3.3 Толщина минимального сечения направляющей S2 показана на рисунке 1 и выбирается согласно графикам рисунка 7, или вычисляется по формуле, представленной в 8.2.2.

1 — Cэкв = 1 кг; 2 — Cэкв = 5 кг; 3 — Cэкв = 10 кг;

4 — Cэкв = 20 кг; 5 — Cэкв = 40 кг; 6 — Cэкв = 60 кг

Рисунок 7 — Зависимость толщины минимального сечения направляющих S2 от расстояния до центра заряда R

6.3.4 Толщина основания плоского ШУ Sос, м, выбирается равной половине толщины однослойного шибера

S_{\text{ос}} = \frac{1}{2} S. (7)

6.4 Цилиндрическое шиберное устройство

6.4.1 Основные параметры цилиндрического шиберного устройства должны соответствовать параметрам, указанным в таблице 6 и на рисунках 8 и 9.

Таблица 6

Основные параметры цилиндрического шиберного устройства

Цилиндрическое шиберное устройство с плоским шибером показано на рисунке 8.

1 — каркас; 2 — привод; 3 — узел подвески; 4 — ось; 5 — обечайка; 6 — шибер; 7 — облицовочная плита; 8 — анкерный болт; 9 — уплотнение; 10 — прижим; 11 — диск

Примечание - Направляющие для подачи изделий на чертеже не показаны. Чертеж не предопределяет конструкцию ШУ.

Рисунок 8 — Цилиндрическое шиберное устройство с плоским шибером

Цилиндрическое шиберное устройство с S-образным шибером показано на рисунке 9.

1 — каркас; 2 — привод: 3 — узел подвески; 4 — ось; 5 — уплотнение; 6 — облицовочная плита; 7 — защитный кожух

Примечание - Направляющие для подачи изделий на чертеже не показаны. Чертеж не предопределяет конструкцию ШУ.

Рисунок 9 — Цилиндрическое шиберное устройство с S-образным шибером

6.4.2 Толщина шибера S и его исполнение (однослойный или трехслойный) определяется согласно 6.3.2.4 - 6.3.2.11.

6.4.3 Для установки цилиндрического ШУ в технологическом проеме выполняется выемка профильной цилиндрической формы, повторяющей форму шибера. Местный радиус цилиндрической выемки, м, определяется из условия

r_{i} = \frac{D_{i}}{2} + S_{3} + S_{4} + \epsilon, (8)

где Di — местная ширина шибера (см. рисунок 8), м.

6.4.4 Высота цилиндрической выемки, м, в технологическом проеме для установки цилиндрического ШУ назначается из условия

h = H + 2 \cdot (S_{3} + S_{5} + \epsilon). (9)

6.4.5 Толщина каркаса S3 цилиндрического ШУ выбирается равной половине строительной высоты трехслойного шибера.

6.4.6 Толщина обечайки S4 и толщина дисков S5 цилиндрического ШУ назначаются из следующих условий:

• S4 = S5 >= 5 мм — для ШУ одноразового использования, которое устанавливается в кабине при производстве технологических операций с малой вероятностью возникновения взрыва и которое после взрыва заменяется;
• S4 = S5 >= 10 мм — для ШУ многоразового использования, которое устанавливается в кабине при производстве технологических операций с частым возникновением взрыва и которое после смены осей и частичного ремонта обечайки может быть повторно установлено в технологическом проеме.

7 Расчет нагрузок, действующих на шиберное устройство при взрыве заряда ВВ в кабине

7.1 Определение параметров расчетной массы и приведенного расстояния

7.1.1 Для обеспечения необходимого запаса прочности расчетную массу заряда ВВ, кг, принимают равной

Cр = 1,2·Cэкв, (10)

где 1,2 — коэффициент запаса.

7.1.2 Приведенное расстояние Z, м/кг1/3, от центра заряда до центра шибера вычисляют по формуле

Z = \frac{R}{\sqrt[3]{C_{\text{р}}}} . (11)

7.2 Определение полного действующего импульса ударной волны на шиберное устройство

7.2.1 Импульс действующей ВУВ зависит от массы заряда, его химической природы, приведенного расстояния.

7.2.2 Среднее значение полного импульса, Па·с, действующего на ШУ, рассчитывается с учетом соударения волн в углах кабины и импульса от вторичных волн

i_{\Sigma} = i_{1} + i_{2}, (12)

где i1 — первичный импульс ударной волны, Па·с;

i2 — вторичный импульс ударной волны, Па·с.

7.3 Определение первичного импульса ударной волны

7.3.1 Для определения величины первичного импульса i1, действующего на ШУ, поверхность стены кабины, на которой находится ШУ, разбивается на 9 секторов согласно рисунку 10. Затем устанавливается к какому сектору примыкает ШУ.

1, 3, 7, 9 — секторы с трехгранным углом (три примыкающие поверхности);

2, 4, 6, 8 — секторы с двугранным углом (две примыкающие поверхности);

5 — сектор с нормальным отражением ВУВ

Рисунок 10 — Схема для определения импульса

7.3.2 В секторах, где находится трехгранный угол, импульс, Па·с, действующий при отражении падающей волны, рассчитывается по формуле

0,44 <= Z <= 5,7

(13)

7.3.3 В секторах, где находится двугранный угол, импульс, Па·с, определяется по формуле

0,4 <= Z <= 5,7

(14)

7.3.4 В секторах, где нет соударения волн (при нормальном отражении падающей волны), импульс, Па·с, определяется по следующим формулам:

при 0,38 <= Z <= 1,1

(15)

при 1,1 <= Z <= 5,7

(16)

7.3.5 Для секторов, примыкающих к вышибной поверхности, расчетное значение i1 необходимо разделить на коэффициент снижения нагрузки k, который зависит от отношения \frac{V}{C_{\text{р}}} и массы вышибной поверхности. Коэффициент снижения нагрузки k применяется при выполнении условия \frac{V}{C_{\text{р}}} \leq 8 .

Если вышибная поверхность имеет массу единицы площади до 10 кг/м2, то k определяется по формуле

k = 2,074 - 0,091 \cdot (\frac{V}{C_{\text{р}}}), (17)

где V — объем кабины, м3.

Если вышибная поверхность имеет массу единицы площади от 10 до 150 кг/м2, то k определяется по формуле

k = 1,862 - 0,0731 \cdot (\frac{V}{C_{\text{р}}}). (18)

Если к сектору примыкают две вышибные поверхности различной массы, в расчете необходимо использовать коэффициент k, определяемый по формуле (17).

7.3.6 Если поверхность ШУ примыкает одновременно к нескольким секторам стены кабины, то первичный импульс i1 рассчитывается для каждого сектора отдельно и для дальнейших расчетов принимается усредненный импульс

i_{1} = \frac{\sum_{1}^{N} i_{1}}{N} , (19)

где N — количество секторов, к которым примыкает ШУ.

7.3.7 При взрыве в кабине нескольких зарядов ВВ, первичный импульс i1, действующий на стену кабины, принимается равным сумме импульсов, действующих от каждого заряда, и рассчитывается по формулам (13) - (16).

7.3.8 Коэффициент снижения нагрузки k для первичного импульса i1 вычисляется по 7.3.5 с учетом того, что Cр равен сумме масс взорвавшихся зарядов.

7.4 Определение вторичного импульса ударной волны

Импульс, Па·с, воспринимаемый стеной кабины от вторичных волн, определяется по формулам:

при 3 \leq \frac{V}{C_{\text{р}}} \leq 8,3

i_{2} = \frac{3,75 \cdot 10^{3} \cdot C_{\text{р}}^{1,14}}{V^{0,81}} , (20)

при 8,3 \leq \frac{V}{C_{\text{р}}} \leq 50

i_{2} = \frac{2,23 \cdot 10^{3} \cdot C_{\text{р}}^{0,9}}{V^{0,57}} . (21)

При взрыве в кабине нескольких зарядов ВВ вторичный импульс i2 вычисляется с учетом того, что Cр равен сумме масс взорвавшихся зарядов.

7.5 Определение давлений, действующих на шиберное устройство, при взрыве заряда ВВ

7.5.1 Величина избыточного давления, действующего на ШУ при взрыве заряда ВВ, зависит от массы заряда, его химической природы, приведенного расстояния, и величины угла падения ВУВ.

Угол падения ВУВ на поверхность шибера \alpha определяется по 6.3.2.3.

При \alpha \leq 40^{\circ} происходит регулярное отражение ВУВ и на поверхность шибера действует отраженная ВУВ.

При \alpha>40^{\circ} происходит нерегулярное отражение ВУВ и на поверхность шибера действует головная ВУВ (волна Маха).

7.5.2 Избыточное давление в падающей ВУВ \Delta P_{1B} и отраженной ВУВ \Delta P_{2B} определяют по графикам рисунка 11 в зависимости от приведенного расстояния.

Избыточное давление, Па, в отраженной ВУВ также можно вычислить по формуле

\Delta P_{2B} = 2\Delta P_{1B} + \frac{6(\Delta P_{1B})^{2}}{\Delta P_{1B} + 7 \cdot 10^{5}} . (22)

1 — Избыточное давление в отраженной ВУВ при взрыве в воздухе, \Delta P_{2B} ; 2 — Избыточное давление в падающей ВУВ при взрыве в воздухе, \Delta P_{1B} ; 3 — Избыточное давление в падающей ВУВ при наземном взрыве, \Delta P_{1H}

Рисунок 11 — Зависимость избыточного давления от приведенного расстояния

7.5.3 Расчет избыточного давления, Па, на фронте головной УВ производят по формуле

\Delta P_{\text{Г}} = \Delta P_{2B} \frac{90^{\circ} - \alpha}{50°} + \Delta P_{1H}. (23)

Избыточное давление в падающей ударной волне при наземном взрыве \Delta P_{1H} определяют по графику рисунка 11.

7.5.4 Величина избыточного давления, действующего на шибер, определяется

(24)

7.5.5 Характерное время фазы положительного давления, с, действующего на шибер, вычисляется по формуле

\tau_{+} = \frac{2 \cdot i_{\Sigma}}{\Delta P_{\text{Д}}} . (25)

8 Расчет на прочность шиберных устройств

8.1 Выявление откольных явлений

Устанавливаются минимальные расстояния от центра массы ВВ до боковой стены и пола, которые соответствуют отсутствию откольных явлений в стенах кабины

(26)

где l1 — расстояние от центра массы заряда до боковой стены кабины, м;

h1 — расстояние от центра массы заряда до пола кабины, м;

l1min — минимальное расстояние от центра массы заряда до боковой стены кабины, м;

h1min — минимальное расстояние от центра массы заряда до пола кабины, м.

При этом габаритные размеры кабины должны соответствовать условию

0,1 \leq \frac{L_{1}}{H_{1}} \leq 10, (27)

где L1 — расстояние между боковыми стенами кабины, м;

H1 — высота кабины от пола до внутренней поверхности перекрытия, м.

8.2 Расчет на прочность плоского шиберного устройства

8.2.1 Толщина однослойного шибера определяется из условия его прочности при воздействии взрывной ударной волны. Толщина шибера S, м, зависит от параметров ВУВ, свойств используемых материалов и размеров технологического проема. Расчетная схема ШУ должна соответствовать рисунку 1.

S \geq 0,5 \frac{(l \cdot \tau_{+})^{0,5}\Delta P_{\text{Д}}}{\sigma_{\text{Т}}^{0,75}\rho^{0,25}} , (28)

где l — ширина технологического проема, м;

\sigma_{\text{Т}} — предел текучести используемого материала, Па;

\rho — плотность используемого материала, кг/м3.

Толщина шибера должна удовлетворять требованиям 6.3.2.9 и 6.3.2.11. Если осколочные явления при взрыве заряда исключаются, то шибер должен иметь толщину не менее 5 мм.

Если применяется трехслойный шибер, то его толщина определяется по 6.3.2.10.

8.2.2 Толщина минимального сечения направляющей, м, должна удовлетворять условию

S_{2} \geq 0,75 \frac{S^{2}}{B - b} + 0,003. (29)

8.2.3 Количество болтов крепления направляющей и их диаметр определяют из условий:

• если направляющая не приварена к основанию

d_{1}^{2} \cdot n_{1} \geq 0,3 \cdot S_{2}^{2} \cdot \frac{L}{B - b} ; (30)

• если направляющая приварена к основанию

d_{1}^{2} \cdot n_{1} \geq 0,063 \cdot L \cdot (5 \frac{S^{2}}{B - b} - l). (31)

Минимальное количество болтов крепления 3. Минимальный диаметр d1 >= 10 мм.

8.3 Расчет на прочность цилиндрического шиберного устройства

8.3.1 При расчете основных параметров цилиндрического ШУ полный импульс i_{\Sigma} и избыточное давление ВУВ считается равномерно распределенным по длине ШУ.

Перед началом расчета цилиндрического ШУ на прочность выбираются его основные параметры и размеры согласно разделу 6 настоящего стандарта. Толщина шибера может рассчитываться по формуле (28) или (5). Расчет на прочность цилиндрического ШУ устанавливает возможность его использования при однократном нагружении (устройство одноразового использования) и многократном нагружении (устройство многоразового использования) и является обязательным при проектировании новых устройств, а также при изменении загрузки в кабине или при перемещении в ней технологического оборудования, используемого для переработки ВВ.

8.3.2 Величину расчетной статической эквивалентной равномерно распределенной нагрузки, Па, выбирают из следующих условий

при \tau_{+} \leq \frac{3}{8} T ,

q = i_{\Sigma} \cdot \omega; (32)

при \tau_{+}> \frac{3}{8} T ,

q = k_{\text{д}} \cdot \Delta P_{\text{Д}}, (33)

где T — период собственных колебаний цилиндрического ШУ, с;

\omega — частота собственных колебаний цилиндрического ШУ, с-1;

kд — коэффициент динамичности.

8.3.2.1 Период собственных колебаний цилиндрического ШУ, с, определяется по формуле

T = \frac{2\pi}{\omega} . (34)

8.3.2.2 Коэффициент динамичности рассчитывают по формуле

k_{\text{д}} = 2 \cdot (1 - \frac{1}{\omega \cdot \tau_{+}} \cdot arctg(\omega \cdot \tau_{+})). (35)

8.3.2.3 Частоту собственных колебаний основного тона цилиндрического ШУ, с-1, определяют по формуле

\omega = \sqrt{\frac{g_{0}}{\delta \cdot M_{\text{пр}}}} , (36)

где g0 — ускорение свободного падения, м/с2;

\delta — единичный прогиб цилиндрического ШУ под приведенной массой, м/кг;

Mпр — приведенная масса цилиндрического ШУ, кг.

8.3.2.4 Приведенную массу цилиндрического ШУ определяют в следующем порядке:

• ШУ разбивают на i = 1, 2, ..., n участков, равных числу ступеней;
• выбирают сечение, к которому приводится многомассовая система (обычно это сечение, прилегающее к технологическому проему в стене кабины);
• определяют прогибы под сосредоточенными массами сечений по 8.3.2.5;
• сосредоточенная масса i-го поперечного сечения, кг, определяется по формуле

m_{i} = \rho \cdot F_{i} \cdot l_{i}, (37)

где Fi — площадь i-го поперечного сечения, м2;

li — длина пролета i-го поперечного сечения, м;

• приведенную массу ШУ, кг, рассчитывают по формуле

M_{\text{пр}} = \sum_{i = 1}^{n} m_{i} \cdot (\frac{\delta_{i}}{\delta})^{2}, (38)

где \delta_{i} — единичный прогиб цилиндрического ШУ под сосредоточенной массой i-го поперечного сечения, м/кг.

8.3.2.5 Единичные прогибы под сосредоточенными массами поперечных сечений определяют в следующем порядке:

• в точку расположения приведенной массы, образуемую пересечением строительных осей технологического проема и ШУ, прикладывают единичную сосредоточенную силу P1 = 1 Н;
• производят построение эпюры моментов от действия единичной сосредоточенной силы как для балки с равной жесткостью по всему сечению;
• единичный прогиб под сосредоточенной массой рассчитывают от действия фиктивного момента, образованного фиктивными нагрузками, приложенными в местах расположения сосредоточенных масс;
• фиктивную нагрузку i-го поперечного сечения, Н, определяют по формуле

P_{\text{ф}i} = 3,33 \cdot l\prime_{i} \cdot (0,5M_{i - 1} + M_{i}) + 3,33 \cdot l\prime_{i + 1} \cdot (M_{i} + 0,5M_{i + 1}), (39)

где Mi — изгибающий момент в i-ом поперечном сечении при действии единичной нагрузки, Н·м/Н;

• приведенную длину i-го поперечного сечения, 1/Н·м, рассчитывают по формуле

l\prime_{i} = \frac{l_{i}}{E \cdot J_{i}} , (40)

где E — модуль Юнга используемого материала, Па;

Ji — момент инерции i-го поперечного сечения цилиндрического ШУ, м4;

• по найденным фиктивным нагрузкам определяют реакции опор ШУ;
• единичный прогиб под приведенной массой определяют от действия момента, образованного фиктивными нагрузками.

8.3.3 Статическую эквивалентную сосредоточенную нагрузку, Н, действующую на ШУ, определяют по формуле

Q = q·Fq, (41)

где Fq — площадь технологического проема в стене кабины, м2.

8.3.4 Максимальный изгибающий момент, Н·м, определяют по формуле

Mmax = M₁·Q, (42)

где M1 — максимальный изгибающий момент, возникающий в сечении цилиндрического ШУ при действии единичной нагрузки, который определяется методами начала возможных перемещений для упругих систем, Н·м/Н.

8.3.5 Предельный изгибающий момент, Н·м, наиболее нагруженного сечения рассчитывают по формуле

M_{\text{Т}} = \sigma_{\text{Т}} \cdot W, (43)

где W — статический момент сечения цилиндрического ШУ, м3.

8.3.6 Запас прочности по предельным нагрузкам определяют по формуле

n = \frac{M_{\text{Т}}}{M_{max}} . (44)

8.3.7 Запас прочности цилиндрического ШУ должен удовлетворять условию

• для цилиндрического ШУ одноразового использования n >= 1,5;
• для цилиндрического ШУ многоразового использования n >= 2,5.

8.3.8 Условие прочности опор цилиндрического ШУ определяем неравенством

\tau_{max} \leq [\tau_{\text{Т}}], (45)

где \tau_{max} — максимальные касательные напряжения, Па;

[\tau_{\text{Т}}] — допускаемые касательные напряжения, Па.

\tau_{max} = 1,33 \cdot \frac{R_{\text{оп}}}{F_{\text{оп}}} , (46)

где Fоп — площадь поперечного сечения оси цилиндрического шиберного устройства, м2;

Rоп — реакция опоры цилиндрического шиберного устройства, Н.

8.3.9 Время разрушения опоры, с, определяют по формуле

t = \frac{2 \cdot l_{\text{оп}}}{a} , (47)

где lоп — расстояние от точки приложения расчетной статической эквивалентной сосредоточенной нагрузки до опоры, м;

a — скорость звука в металле, м/с; для стали a = 5100 м/с.

Если t>\tau_{+} , то ударная волна успеет выйти за пределы кабины через зазоры между цилиндрическим ШУ и каркасом. В этом случае при работе требуется следить за состоянием уплотнения, которое должно плотно прилегать к внешней поверхности цилиндрического ШУ.

Приложение А (справочное)

ПРИМЕРЫ РАСЧЕТА ШИБЕРНЫХ УСТРОЙСТВ ДЛЯ ВЗРЫВООПАСНЫХ ПРОИЗВОДСТВ

А.1 Определение основных параметров плоского шиберного устройства

А.1.1 Необходимо определить основные параметры плоского шиберного устройства по следующим исходным данным:

• технологический проем:
• ширина b = 0,6 м;
• высота l = 0,6 м;
• заряд ТГ-50 массой C = 17,5 кг;
• тротиловый эквивалент ТГ-50 \alpha_{i} = 1,12 ;
• заряд находится в оболочке;
• расстояние от центра масс заряда до центра шибера R = 1 м;
• угол падения ВУВ \alpha = 0^{\circ} .

Округление всех линейных размеров принимается по ГОСТ 6636.

Расчетная схема представлена на рисунке А.1.

Рисунок А.1

А.1.2 Для определения основных параметров плоского шиберного устройства найдем параметры эквивалентного сферического заряда.

По формуле (2) найдем массу эквивалентного сферического заряда

C_{\text{экв}} = \alpha_{i} \cdot C = 1,12 \cdot 17,5 = 19,6 \approx 20\text{кг}.

Радиус эквивалентного сферического заряда и относительное расстояние \eta определим по 6.3.2.2

r_{0} = 0,062 \cdot \sqrt[3]{C_{\text{экв}}} = 0,062 \cdot \sqrt[3]{20} = 0,168\text{м}.

\eta = \frac{R}{r_{0}} = \frac{1}{0,168} = 5,952.

А.1.3 Размеры шибера определим согласно таблице 5.

L = B = 1,4·0,6 = 0,84 м.

Принимаем, что L = B = 0,85 м.

А.1.4 Согласно 6.3.2.4 из найденной эквивалентной массы и имеющихся размеров технологического проема и угла падения ВУВ, толщину шибера S определим по графикам рисунка 2

при Cэкв = 20 кг; R = 1\text{м } \Rightarrow S = 30\text{мм} .

В данном случае возможно образование осколков из-за того, что относительное расстояние находится в диапазоне 2 \leq \eta \leq 10 , и заряд содержится в оболочке. Следовательно, согласно 6.3.2.11 принимаем

S = 32 мм.

А.1.5 Толщину минимального сечения направляющей S2 выбираем по графикам рисунка 7

при Cэкв = 20 кг; R = 1\text{м } \Rightarrow S_{2} = 8\text{мм} .

Толщина нижней полки направляющей S'2 согласно таблице 5 будет равна

S'2 >= S2 = 8 мм.

А.1.6 Согласно 6.3.4 толщину основания плоского ШУ Sос выбираем 16 мм.

А.1.7 Количество и диаметр болтов крепления направляющей выбираем согласно таблицам 3 и 4

По формуле (1) определим длину болтов крепления направляющей

l_{\text{б}} = 0,8 \cdot (S\prime_{2} + S_{\text{ос}}) = 0,8 \cdot (0,008 + 0,016) = 0,019\text{м } = 19\text{мм}.

А.1.8 Согласно 5.10 принимаем количество анкерных болтов равным четырем с диаметром 16 мм.

По 5.5 точность изготовления направляющей и шибера назначаем по посадке \frac{H11}{d11} .

По таблице 1 выбираем материал для конструктивных элементов ШУ — сталь 35.

А.2 Расчет действующих нагрузок

А.2.1 Необходимо определить действующие нагрузки на плоское и цилиндрическое ШУ, находящиеся на задней стене кабины, по следующим исходным данным:

• размер кабины:
• длина B1 = 5,5 м;
• ширина L1 = 4,5 м;
• высота H1 = 6 м;
• заряд ТГ-50 массой C = 29,2 кг;
• тротиловый эквивалент ТГ-50 \alpha_{i} = 1,12 ;
• расположение заряда ТГ-50:
• по высоте h1 = 3 м;
• от левого края стены l1 = 2,25 м;
• от стены по нормали Rn = 2,25 м;
• центр плоского ШУ расположен на высоте hпл = 0,8 м;
• центр цилиндрического ШУ расположен на высоте hц = 1,5 м.

Округление всех линейных размеров принимается по ГОСТ 6636.

Расчетная схема показана на рисунке А.2.

Рисунок А.2

А.2.2 Согласно 8.1 определим, соответствует ли расположение заряда условию отсутствия откольных явлений.

По формуле (2) определим массу эквивалентного сферического заряда

C_{\text{экв}} = \alpha_{i} \cdot C = 1,12 \cdot 29,2 = 32,8\text{кг}.

Из условия (26) найдем минимальные расстояния, при которых отсутствуют откольные явления

Проверим габаритные размеры кабины на соответствие условию (27)

0,1< \frac{L_{1}}{H_{1}} = \frac{4,5}{6} = 0,75<10.

Полученные результаты показывают, что откольных явлений не ожидается.

А.2.3 Определим нагрузки, действующие на шибер плоского ШУ.

А.2.3.1 Определим следующие параметры, необходимые для расчета:

• кратчайшее расстояние от центра масс заряда до геометрического центра поверхности ШУ

R = \sqrt{(h_{1} - h_{\text{пл}})^{2} + l_{1}^{2}} = \sqrt{(3 - 0,8)^{2} + 2,25^{2}} = 3,15\text{м};

• по формуле (10) расчетную массу заряда

Cр = 1,2·Cэкв = 1,2·32,8 = 39,3 кг;

• по формуле (11) приведенное расстояние от центра масс заряда ВВ до центра шибера

Z = \frac{R}{\sqrt[3]{C_{\text{р}}}} = \frac{3,15}{\sqrt[3]{39,3}} = 0,926 \frac{\text{м}}{\text{кг}^{1/3}} ;

• объем кабины

V = L1·B1·H1 = 4,5·5,5·6 = 148,5 м3;

• соотношение

\frac{V}{C_{\text{р}}} = \frac{148,5}{39,3} = 3,8 \frac{\text{м}^{3}}{\text{кг}} ;

• по формуле (4) угол падения ВУВ

\alpha = arccos(\frac{R_{n}}{R}) = arccos(\frac{2,25}{3,15}) = 0,715\text{рад};

\alpha = 44,5^{\circ}.

А.2.3.2 Так как \alpha>40^{\circ} , то согласно 7.5.1 на шибер будет действовать избыточное давление головной ВУВ.

По графикам рисунка 11 определим

• избыточное давление отраженной ВУВ

\Delta P_{2B} = 9 \cdot 10^{6}\text{Па};

• избыточное давление падающей ВУВ при наземном взрыве

\Delta P_{1H} = 1,6 \cdot 10^{6}\text{Па}.

По формуле (23) определим избыточное давление головной ВУВ

\Delta P_{1\text{Г}} = 9 \cdot 10^{6} \cdot \frac{90^{\circ} - 44,5^{\circ}}{50^{\circ}} + 1,6 \cdot 10^{6} = 9,8 \cdot 10^{6}\text{Па}.

А.2.3.3 Согласно 7.3.1 и рисунку А.2 устанавливаем, что плоское ШУ расположено в зоне, воспринимающей влияние двухгранного угла. Найдем величину импульса, действующего на шибер плоского ШУ.

По формуле (14) вычислим величину первичного импульса

i_{1} = \frac{1,786 \cdot 10^{3} \cdot \sqrt[3]{C_{\text{р}}}}{Z^{2}} = \frac{1,786 \cdot 10^{3} \cdot \sqrt[3]{39,3}}{0,926^{2}} = 7081\text{Па} \cdot \text{с}.

Так как ШУ располагается на задней стене кабины и ни один из секторов стены не прилегает к вышибной поверхности, коэффициент снижения нагрузки k не используется.

По формуле (20) вычислим импульс от действия вторичных волн

i_{2} = \frac{3,75 \cdot 10^{3} \cdot C_{\text{р}}^{1,14}}{V^{0,81}} = \frac{3,75 \cdot 10^{3} \cdot 39,3^{1,14}}{148,5^{0,81}} = 4291\text{Па} \cdot \text{с}.

По формуле (12) определим полный импульс, действующий на шибер плоского ШУ

i_{\Sigma} = i_{1} + i_{2} = 7081 + 4291 = 11372\text{Па} \cdot \text{с}.

А.2.4 Определим нагрузки, действующие на шибер цилиндрического ШУ.

А.2.4.1 Определим следующие параметры, необходимые для расчета:

• кратчайшее расстояние от центра масс заряда до геометрического центра поверхности ШУ

R = \sqrt{(3 - 1,5)^{2} + 2,25} = 2,7\text{м};

• по формуле (11) приведенное расстояние от центра масс заряда ВВ до центра шибера

Z = \frac{2,7}{\sqrt[3]{39,3}} = 0,794 \frac{\text{м}}{\text{кг}^{1/3}} ;

• по формуле (4) угол падения ВУВ

\alpha = arccos(\frac{R_{n}}{R}) = arccos(\frac{2,25}{2,7}) = 0,588\text{рад};

\alpha \approx 33,7^{\circ}.

Остальные параметры определены в А.2.3.1.

А.2.4.2 Так как \alpha<40^{\circ} , то согласно 7.5.1 на шибер будет действовать избыточное давление отраженной ВУВ.

По графикам рисунка 11 определим избыточное давление отраженной ВУВ

\Delta P_{2B} = 1,06 \cdot 10^{7}\text{Па}.

А.2.4.3 Согласно 7.3.1 и рисунку А.2 устанавливаем, что цилиндрическое ШУ расположено в зоне, воспринимающей влияние двухгранного угла. Найдем величину импульса, действующего на шибер цилиндрического ШУ.

По формуле (14) вычислим величину первичного импульса

i_{1} = \frac{1,786 \cdot 10^{3} \cdot \sqrt[3]{39,3}}{0,794^{2}} = 9632\text{Па} \cdot \text{с}.

Так как ШУ располагается на задней стене кабины и ни один из секторов стены не прилегает к вышибной поверхности, коэффициент снижения нагрузки k не используется.

По формуле (20) вычислим импульс от действия вторичных волн

i_{2} = \frac{3,75 \cdot 10^{3} \cdot C_{\text{р}}^{1,14}}{V^{0,81}} = \frac{3,75 \cdot 10^{3} \cdot 39,3^{1,14}}{148,5^{0,81}} = 4291\text{Па} \cdot \text{с}.

По формуле (12) определим полный импульс, действующий на шибер цилиндрического ШУ

i_{\Sigma} = 9632 + 4291 = 13923\text{Па} \cdot \text{с}.

А.3 Определение основных параметров плоского шиберного устройства при \alpha>40^{\circ}

А.3.1 Необходимо определить действующие нагрузки на плоское ШУ, находящееся на задней стене кабины, по следующим исходным данным:

• технологический проем:
• ширина b = 0,8 м;
• высота l = 1,0 м;
• заряд ТГ-50 массой C = 29,2 кг;
• тротиловый эквивалент ТГ-50 \alpha_{i} = 1,12 ;
• расположение заряда ТГ-50:
• по высоте h1 = 3 м;
• от левого края стены l1 = 2,25 м;
• от стены по нормали Rn = 2,25 м;
• заряд не находится в оболочке;
• центр плоского ШУ расположен на высоте hпл = 0,8 м;
• материал для конструктивных элементов ШУ — сталь 35.

Округление всех линейных размеров принимается по ГОСТ 6636.

Расположение заряда в кабине показано на рисунке А.2.

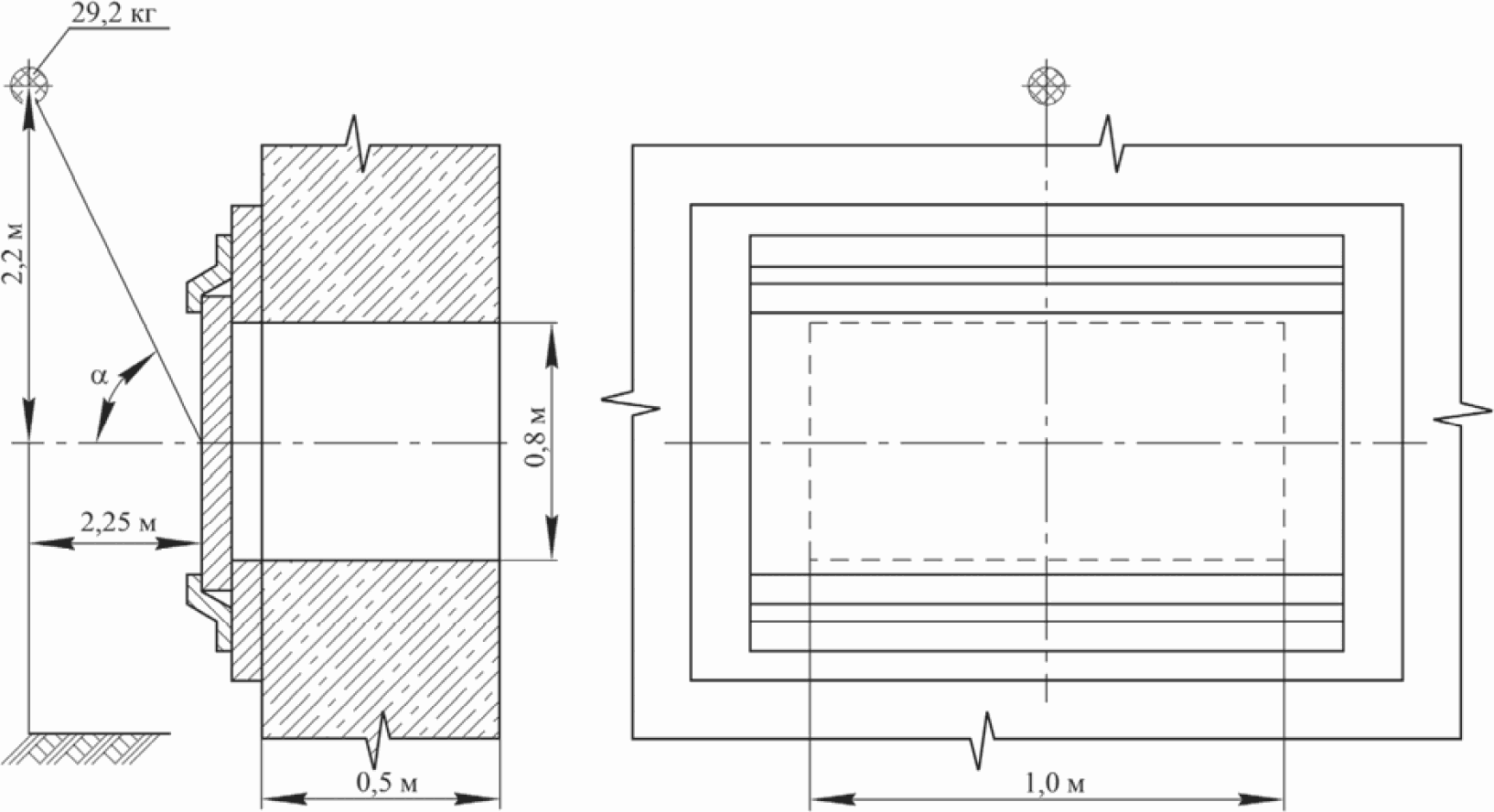

Расположение заряда относительно ШУ показано на рисунке А.3.

Рисунок А.3

А.3.2 Проверка на отсутствие откольных явлений проведена в А.2.2.

А.3.3 Все необходимые для расчета параметры вычислены в А.2.3.

А.3.4 Размеры шибера определим согласно таблице 5

B = 1,4·b = 1,4·0,8 = 1,12 м;

L = 1,4·l = 1,4·1,0 = 1,4 м.

А.3.5 По формуле (25) определим характерное время фазы положительного давления ВУВ.

\tau_{+} = \frac{2 \cdot i_{\Sigma}}{\Delta P_{\text{Г}}} = \frac{2 \cdot 11372}{9,8 \cdot 10^{6}} = 2,32 \cdot 10^{- 3}\text{с}.

А.3.6 Так как \alpha>40^{\circ} , то толщину шибера нельзя определить по 6.3.2.4 - 6.3.2.7. В таком случае толщину шибера определяем по формуле (28)

где \sigma_{\text{Т}} = 3,2 \cdot 10^{8}\text{Па} , для стали 35 по ГОСТ 1050;

\rho = 7800\text{кг}/\text{м}^{3} , для стали 35.

А.3.7 Толщину минимального сечения направляющей определяем по формуле (29)

S_{2} = 0,75 \cdot \frac{S^{2}}{B - b} + 0,003 = 0,0032\text{м } = 3,2\text{мм},

округлим это значение до

S₂ = 0,005 м = 5 мм.

Толщина нижней полки направляющей согласно таблице 5 будет равна

S\prime_{2} \geq S_{2} = 5\text{мм}.

А.3.8 Согласно 6.3.4 толщину основания плоского ШУ Sос выбираем 5 мм.

А.3.9 Из условия (30) определим диаметр болтов крепления направляющей, предварительно выбрав их количество n1 = 3, 4, 5 шт.

при n1 = 3 d_{1} = 0,005 \cdot \sqrt{0,3 \cdot \frac{1,4}{3 \cdot (1,12 - 0,8)}} = 0,0165\text{м} ;

при n1 = 4 d_{1} = 0,005 \cdot \sqrt{0,3 \cdot \frac{1,4}{4 \cdot (1,12 - 0,8)}} = 0,0143\text{м} ;

при n1 = 5 d_{1} = 0,005 \cdot \sqrt{0,3 \cdot \frac{1,4}{5 \cdot (1,12 - 0,8)}} = 0,0128\text{м} .

Выбираем количество болтов на одной направляющей n1 = 5, диаметр болтов крепления d1 = 12 мм.

По формуле (1) определим длину болтов крепления направляющей

lб = 0,8·(S'2 + Sос) = 0,8·(0,005 + 0,005) = 0,008 м = 8 мм.

А.3.10 Согласно 5.10 принимаем количество анкерных болтов равным четырем с диаметром 16 мм.

По 5.5 точность изготовления направляющей и шибера назначаем по посадке \frac{H11}{d11} .

А.4 Расчет на прочность цилиндрического шиберного устройства

А.4.1 Необходимо провести расчет на прочность цилиндрического шиберного устройства по следующим исходным данным:

• технологический проем:
• ширина b = 0,5 м;
• высота l = 0,6 м;
• заряд ТГ-50 массой C = 29,2 кг;
• тротиловый эквивалент ТГ-50 \alpha_{i} = 1,12 ;
• расположение заряда ТГ-50:
• по высоте h1 = 3 м;
• от левого края стены l1 = 2,25 м;
• от стены по нормали Rn = 2,25 м;
• центр цилиндрического ШУ расположен на высоте hц = 1,5 м;
• материал для конструктивных элементов ШУ — сталь 3.

Округление всех линейных размеров принимается по ГОСТ 6636.

Расположение заряда в кабине показано на рисунке А.2.

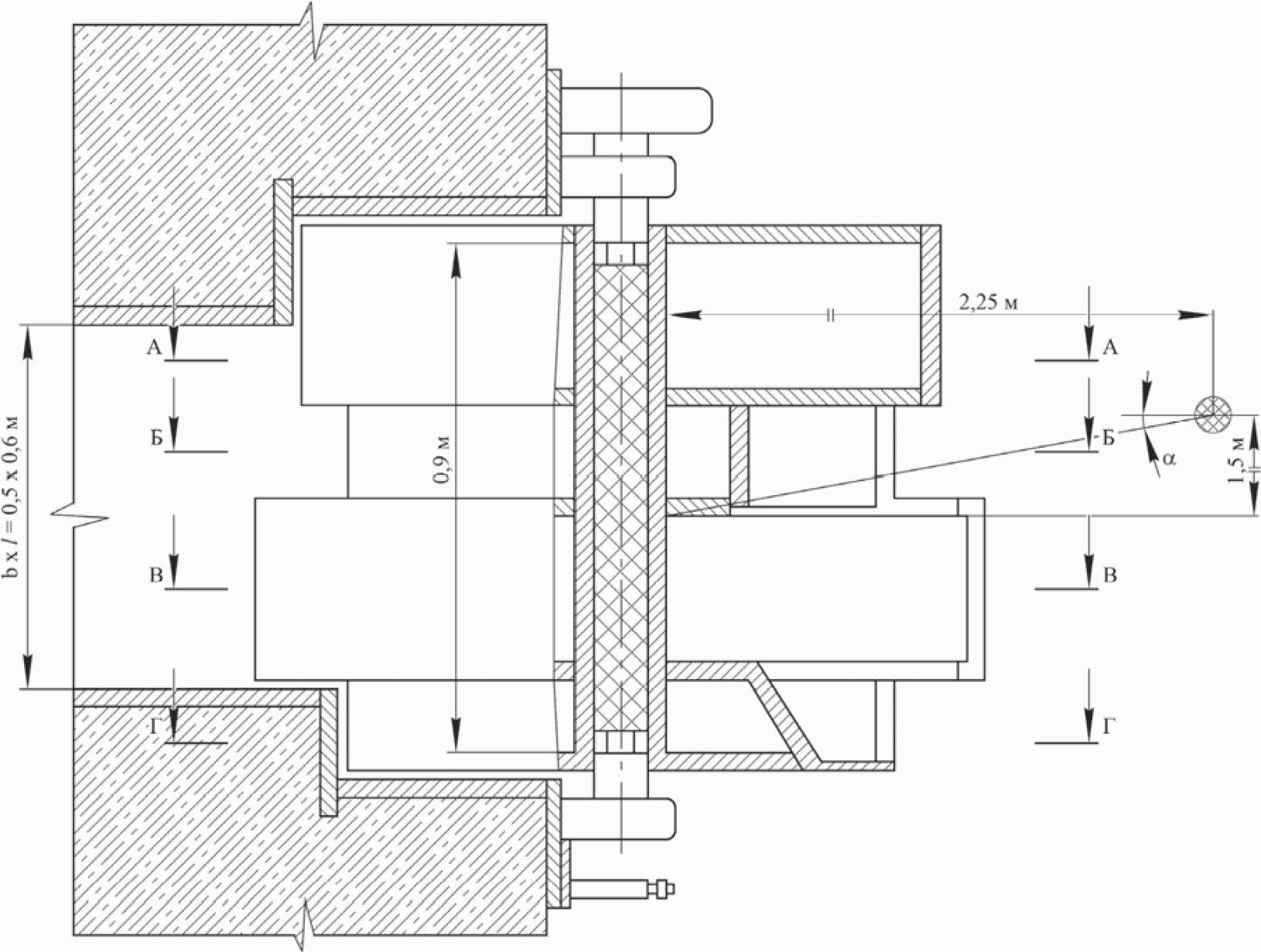

Расположение заряда относительно ШУ показано на рисунке А.4.

Рисунок А.4

А.4.2 Проверка на отсутствие откольных явлений проведена в А.2.2.

А.4.3 Все необходимые для расчета параметры вычислены в А.2.4.

А.4.4 По формуле (25) определим характерное время фазы положительного давления ВУВ

\tau_{+} = \frac{2 \cdot i_{\Sigma}}{\Delta P_{2B}} = \frac{2 \cdot 13923}{1,06 \cdot 10^{7}} = 2,63 \cdot 10^{- 3}\text{с}.

А.4.5 Согласно рисункам А.4, А.5 найдем моменты инерции сечений.

Геометрические размеры сечений следующие:

Рисунок А.5

Момент инерции сечения А-А вычислим по формуле

J_{x_{1}} = J_{\text{об}.\text{х}} + 2 \cdot (J_{\text{пл}.\text{х}} + a^{2} \cdot F_{\text{пл}}),\text{м}^{4},

где Jоб.x — собственный момент инерции обечайки, м4;

Jпл.x — момент инерции облицовочной плиты шибера, м4;

Fпл — площадь поперечного сечения облицовочной плиты шибера, м2;

a — расстояние от оси X до центра тяжести облицовочной плиты шибера.

J_{\text{об}.x} = \frac{\pi \cdot \Delta}{8} \cdot \frac{(D_{1}^{4} - d_{1}^{4})}{64} = \frac{3,14 \cdot 0,02}{8} \cdot \frac{(0,91^{4} - 0,87^{4})}{64} = 5,5 \cdot 10^{- 3}\text{м}^{4};

J_{\text{пл}.x} = \frac{d_{1} \cdot h^{3}}{12} = \frac{0,87 \cdot 0,025^{3}}{12} = 1,0 \cdot 10^{- 6}\text{м}^{4};

J_{x_{1}} = 5,5 \cdot 10^{- 3} + 2(1,0 \cdot 10^{- 6} + 0,0575^{2} \cdot 0,87 \cdot 0,025) = 5,65 \cdot 10^{- 3}\text{м}^{4}.

Аналогичным образом найдем моменты инерции сечений Б-Б, В-В и Г-Г (рисунок А.5).

J_{x_{2}} = 3,71 \cdot 10^{- 3}\text{м}^{4};

J_{x_{3}} = 9,28 \cdot 10^{- 3}\text{м}^{4};

J_{x_{4}} = 3,52 \cdot 10^{- 3}\text{м}^{4}.

А.4.6 Определим площади сечений по параметрам рисунка А.5 и А.4.5.

Площадь сечения А-А составляет

F1 = Fоб + 2·Fпл, м2,

где Fоб — площадь сечения обечайки, м2.

F_{1} = \pi \cdot \Delta \cdot \frac{(D_{1} + d_{1})}{2} + 2d_{1} \cdot h = 3,14 \cdot 0,02 \cdot \frac{(0,91 + 0,87)}{2} + 2 \cdot 0,87 \cdot 0,025 = 0,0994\text{м}^{2}.

Аналогичным образом найдем площади сечений Б-Б, В-В и Г-Г:

F2 = 0,095 м2;

F3 = 0,190 м2;

F4 = 0,096 м2.

А.4.7 Определим массы i-ых участков цилиндрического ШУ согласно формуле (37) и с учетом масс внутренних элементов, входящих в состав соответствующего участка

m_{i} = \rho \cdot F_{i} \cdot l_{i};

m1 = 7800·0,0994·0,3 = 232,6 кг;

m2 = 7800·0,095·0,15 = 111,2 кг;

m3 = 7800·0,190·0,29 = 429,8 кг;

m4 = 7800·0,096·0,16 = 119,8 кг.

А.4.8 Определим изгибающие моменты от единичной нагрузки P1 = 1 Н в соответствии с рисунком А.6 в следующем порядке:

• составляя уравнения равновесия, найдем реакции опор

RопA = 0,45 Н;

RопB = 0,55 Н;

• затем вычислим изгибающие моменты при действии единичной нагрузки

M1 = 0,45·0,3 = 0,135 Н·м/Н;

M2 = 0,45·(0,3 + 0,15) = 0,2 Н·м/Н;

M3 = 0,45·0,49 = 0,22 Н·м/Н;

M4 = 0,55·0,16 = 0,088 Н·м/Н.

1 — балка ступенчато-переменного сечения; 2 — эпюра моментов от единичной силы P1; 3 — распределение фиктивных нагрузок; 4 — эпюра прогибов балки под действием фиктивных нагрузок

Рисунок А.6

А.4.9 Фиктивные нагрузки рассчитаем по формуле (39)

P_{\text{ф}i} = 3,33 \cdot l\prime_{i} \cdot (0,5 \cdot M_{i - 1} + M_{i}) + 3,33 \cdot l\prime_{i + 1} \cdot (M_{i} + 0,5 \cdot M_{i + 1});

P_{\text{ф}1} = 3,33 \cdot \frac{0,3}{2,1 \cdot 10^{11} \cdot 5,65 \cdot 10^{- 3}} \cdot (0,5 \cdot 0 + 0,135) + 3,33 \cdot \frac{0,15}{2,1 \cdot 10^{11} \cdot 3,71 \cdot 10^{- 3}} \cdot (0,315 + 0,5 \cdot 0,2);

Pф1 = 3,8·10-10 Н;

P_{\text{ф}2} = \frac{3,33}{2,1 \cdot 10^{11} \cdot 10^{- 3}} \cdot [\frac{0,15}{3,71} \cdot (0,5 \cdot 0,135 + 0,2) + \frac{0,04}{9,28} \cdot (0,2 + 0,5 \cdot 0,22)];

Pф2 = 1,93·10-10 Н;

P_{\text{ф}3} = \frac{3,33}{2,1 \cdot 10^{11} \cdot 10^{- 3}} \cdot [\frac{0,04}{9,28} \cdot (0,5 \cdot 0,2 + 0,22) + \frac{0,25}{9,28} \cdot (0,22 + 0,5 \cdot 0,088)];

Pф3 = 1,35·10-10 Н;

P_{\text{ф}4} = \frac{3,33}{2,1 \cdot 10^{11} \cdot 10^{- 3}} \cdot [\frac{0,25}{9,28} \cdot (0,5 \cdot 0,22 + 0,088) + \frac{0,16}{3,52} \cdot 0,088];

Pф4 = 1,48·10-10 Н.

А.4.10 По найденным фиктивным нагрузкам из уравнений равновесия балки найдем фиктивные реакции опор:

RфA = 3,62·10-10 Н;

RфB = 3,82·10-10 Н.

А.4.11 Прогиб ШУ определим от действия момента, образованного фиктивной нагрузкой и реакцией опор:

\delta_{1} = 3,62 \cdot 10^{- 10} \cdot 0,15 = 0,543 \cdot 10^{- 10}\text{м};

\delta_{2} = 3,62 \cdot 10^{- 10} \cdot (0,15 + 0,225) - 2,67 \cdot 0,075 \cdot 10^{- 10} = 1,16 \cdot 10^{- 10}\text{м};

\delta_{3} = 3,82 \cdot 10^{- 10} \cdot 0,41 - 1,49 \cdot (0,41 - 0,16) \cdot 10^{- 10} = 1,19 \cdot 10^{- 10}\text{м};

\delta_{4} = 3,82 \cdot 10^{- 10} \cdot 0,08 = 0,306 \cdot 10^{- 10}\text{м}.

А.4.12 Приведенную массу ШУ найдем, используя формулу (38), а также рисунок А.6

M_{\text{пр}} = 232,6 \cdot (\frac{0,543}{1,19})^{2} + 111,2 \cdot (\frac{1,16}{1,19})^{2} + 429,8 \cdot (\frac{0,92}{1,19})^{2} + 119,8 \cdot (\frac{0,306}{1,19})^{2} = 418,9\text{кг}.

А.4.13 Частоту собственных колебаний ШУ вычислим по формуле (36)

\omega = \sqrt{\frac{g_{0}}{\delta \cdot M_{\text{пр}}}} = \sqrt{\frac{9,81}{1,19 \cdot 10^{- 10} \cdot 418,9}} = 14030\text{с}^{- 1}.

Период собственных колебаний ШУ определим по следующей зависимости:

T = \frac{2\pi}{\omega} = 4,48 \cdot 10^{- 4}\text{с};

\frac{3}{8} T = 1,68 \cdot 10^{- 4}\text{с};

\tau_{+} = 2,63 \cdot 10^{- 3}\text{с}.

Согласно 8.3.2 выполняется условие \tau_{+}> \frac{3}{8} T , следовательно статическую эквивалентную нагрузку вычисляем по формуле (33).

А.4.14 Коэффициент динамичности рассчитаем по формуле (35)

k_{\text{д}} = 2 \cdot (1 - \frac{1}{\omega \cdot \tau_{+}} \cdot arctg(\omega \cdot \tau_{+})) = 2 \cdot [1 - \frac{1}{14030 \cdot 2,64 \cdot 10^{- 3}} \cdot arctg(14030 \cdot 2,64 \cdot 10^{- 3})] = 1,9,

отсюда статическая эквивалентная нагрузка будет равна

q = 1,9·1,06·107 = 2·107 Па.

А.4.15 Статическую эквивалентную сосредоточенную нагрузку найдем по формуле (41)

Q = q·Fq = 2·107·0,5·0,6 = 6·106 Н.

А.4.16 По формуле (42) вычислим максимальный изгибающий момент

M_max = M₃·Q = 0,22·6·106 = 1,32·106 Н·м.

А.4.17 Предельный изгибающий момент сечения В-В определим по формуле (43)

W = \frac{F_{3} \cdot D_{3}}{8} = \frac{0,19 \cdot 1,2}{8} = 2,85 \cdot 10^{- 2}\text{м};

M_{\text{Т}} = \sigma_{\text{Т}} \cdot W = 2,4 \cdot 10^{8} \cdot 2,85 \cdot 10^{- 2} = 6,84 \cdot 10^{6}\text{Н } \cdot \text{м},

где \sigma_{\text{Т}} = 2,4 \cdot 10^{8}\text{Па} , для стали 3 по ГОСТ 380.

А.4.18 По формуле (48) установим запас прочности ШУ

n = \frac{M_{\text{Т}}}{M_{max}} = \frac{6,84 \cdot 10^{6}}{1,32 \cdot 10^{6}} = 6,2.

Так как n > 2,5, то данное цилиндрическое ШУ при заданных параметрах нагружения может быть использовано многократно.

А.4.19 Прикладывая вместо силы P1 статически эквивалентную сосредоточенную нагрузку, определим реакции опор по рисунку А.6:

RопA = 6·106·0,45 = 2,7·106 Н;

RопB = 6·106 — 2,7·106 = 3,3·106 Н.

А.4.20 Напряжения, возникающие в сечении опоры при действии перерезывающих сил, рассчитаем по формуле (46):

\tau_{max} = 1,33 \cdot \frac{R_{\text{оп}}}{F_{\text{оп}}} ;

F_{\text{оп}} = \pi \cdot R^{2} = 3,14 \cdot (4,5 \cdot 10^{- 2})^{2} = 6,36 \cdot 10^{- 3}\text{м}^{2};

\tau_{maxA} = 1,33 \cdot \frac{2,7 \cdot 10^{6}}{6,36 \cdot 10^{- 3}} = 5,65 \cdot 10^{8}\text{Па};

\tau_{maxB} = 1,33 \cdot \frac{3,3 \cdot 10^{6}}{6,36 \cdot 10^{- 3}} = 6,9 \cdot 10^{8}\text{Па}.

Опоры выполнены из стали 35, допустимые касательные напряжения которого составляют

[\tau_{\text{Т}}] = 1,9 \cdot 10^{8}\text{Па},

т.е. условие прочности опор не выполняется.

А.4.21 Согласно формуле (47) установим время разрушения опор

t = \frac{2 \cdot l_{\text{оп}}}{a} ;

t_{A} = \frac{2 \cdot 0,49}{5100} = 1,92 \cdot 10^{- 4}\text{с};

t_{B} = \frac{2 \cdot 0,41}{5100} = 1,61 \cdot 10^{- 4}\text{с}.

Так как tA и tB меньше \tau_{+} = 2,63 \cdot 10^{- 3} , то за время разрушения опор, в случае если отсутствуют уплотнительные шторки, ударная волна не успеет выйти за пределы кабины.
