ГОСТ Р 54878-2011/ISO/TS 20625:2002. Национальный стандарт Российской Федерации. Электронный обмен данными в управлении, торговле и на транспорте (EDIFACT). Принципы формирования файлов XML схемы (XSD) на основе инструкций по реализации EDI(FACT)

(утв. и введен в действие Приказом Росстандарта от 22.12.2011 № 1604-ст)

Утвержден и введен в действие

ЭЛЕКТРОННЫЙ ОБМЕН ДАННЫМИ В УПРАВЛЕНИИ, ТОРГОВЛЕ И НА ТРАНСПОРТЕ (EDIFACT)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

1 ПОДГОТОВЛЕН Научно-техническим центром «ИНТЕК» на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 100 «Стратегический и инновационный менеджмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. № 1604-ст

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

В традиционных EDI-стандартах приводится синтаксис для применения контентов данных в различных видах коммерческой деятельности путем использования элементов данных, сегментов и типов сообщений. Первоначально XML-язык определял другой синтаксис, который в случае переработки программ EDI приводил к огромным дополнительным затратам, тем самым препятствуя достижению исходно поставленной задачи — привлечению к электронным бизнес-процессам мелких и средних предприятий (SME).

В настоящем стандарте описан способ применения XML-синтаксиса при использовании технологии EDI. Пользователям XML-языка при этом станет легче и удобнее применять EDI-данные, получаемые из существующих приложений.

EDIFACT-инструкции по реализации сообщений (MIGs) описывают процедуры применения стандартизированных типов EDIFACT-сообщений к бизнес-процессам, вследствие этого они являются удобным инструментом для формирования XML-схем (структур). Настоящий стандарт устанавливает процесс перевода данных.

1 Область применения

Настоящий стандарт устанавливает принципы выбора XML-схем (структур) из EDI MIG-инструкций, обеспечивающих применение обоснованного метода представления семантических данных.

В настоящем стандарте определен способ выбора XML-данных из UN/EDIFACT MIG-инструкций. Рассматриваемые принципы применимы и к другим EDI-стандартам.

Настоящий стандарт не распространяется на описания типов документов (DTDs).

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа):

ИСО 8601:2004 Элементы данных и форматы для обмена информацией. Обмен информацией. Представление дат и времени (ISO 8601:2004, Data elements and interchange formats. Information interchange. Representation of dates and times)

ИСО 9735-1:2002 Электронный обмен данными в управлении, торговле и на транспорте (EDIFACT). Синтаксические правила для прикладного уровня (версия 4, редакция 1). Часть 1. Синтаксические правила, общие для всех частей (ISO 9735-1:2002, Electronic data interchange for administration, commerce and transport (EDIFACT). Application level syntax rules (Syntax version number: 4, Syntax release number: 1). Part 1. Syntax rules common to all parts)

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 базовый семантический регистр (basic semantics register; BSR).

3.2 базовая семантическая единица (basic semantic unit; BSU).

3.3 описание типа документа (document type definition; DTD).

3.4 электронный обмен данными (electronic data interchange; EDI).

3.5 электронный обмен данными в управлении, торговле и на транспорте (electronic data interchange for administration, commerce and transport; EDIFACT).

3.6 гипертекстовый язык разметки документов (hyper text mark-up language; HTML).

3.7 инструкция по реализации сообщения (message implementation guideline; MIG).

3.8 стандартный обобщенный язык описания документов (standard generalised mark-up language; SGML).

3.9 расширяемый язык описания связей (extensible link language; XLL).

3.10 расширяемый язык разметки (extensible mark-up language; XML).

3.11 расширяемое определение схемы (extensible schema definition; XSD).

3.12 расширяемый язык таблиц стилей (extensible stylesheet language; XSL).

3.13 www-консорциум (world wide web consortium; W3C).

3.14 элемент (element): Синтаксический структурный блок, содержащий данные и/или атрибуты.

3.15 имя (name): Имя в XML-языке начинается с буквы или допустимого специального символа, далее могут следовать буквы, цифры, дефисы, подчеркивания, двоеточия или точки. Имена, начинающиеся с «xml» или со строки символов, которые примыкают к (('X'|'x') ('M'|'m') ('L'|'l')), являются резервными для целей XML-стандартизации.

3.16 шаблон (template): Предварительно задаваемая эталонная структура, сравниваемая с полной структурной единицей (или с одной из ее частей), которая должна быть распознана.

3.17 тег, метка (tag): Инструкция по форматированию или семантическая пометка.

4 Стандартное содержание инструкций по реализации сообщений (MIG)

4.1 Уровень: MIG

a) Идентификационные данные MIG-инструкции.

b) Идентификационные данные служебного EDIFACT-каталога.

c) Идентификационные данные типа сообщения и при необходимости промышленных подгрупп.

4.2 Уровень: Тип сообщения

a) Структура типа сообщения (сегменты и группы сегментов) и идентификационные данные их используемых частей.

b) Состояние (стандартное или прикладное) используемых сегментов и групп сегментов.

c) Контекстно связанные имена и описания сегментов и групп сегментов.

d) Примеры.

e) Взаимосвязи между сегментами и группами сегментов.

f) Дополнительный текст, комментарии относительно уровня типа сообщения.

4.3 Уровень: Сегменты и составные элементы данных

a) Структура сегментов и составных элементов данных, а также указание используемых ими позиций.

b) Состояние (стандартное или прикладное) элементов данных и составных элементов данных.

c) Взаимосвязи между элементами данных и составными элементами данных в одном типе сообщений.

d) Контекстно связанные имена и описания.

e) Примеры.

f) Дополнительный текст, комментарии.

4.4 Уровень: Элемент данных

a) Характеристики EDI-элементов данных (тип, длина) и ограничения на их применение, основанные на MIG-инструкциях и контекстно связанном исполнении.

b) Контекстно связанные имена и описания элементов данных и при необходимости индивидуальные теги и описания, например, отбираемые из хранилищ данных типа ISO-BSR.

c) Примеры.

d) Дополнительный текст, комментарии.

e) Допустимые значения.

f) Константы.

g) Четко задаваемые пользователем EDIFACT-коды или перечни ISO/UN-кодов.

h) Четко задаваемые пользователем коды.

i) Произвольно задаваемые пользователем EDIFACT-коды или перечни ISO/UN-кодов.

j) Произвольно задаваемые пользователем коды, не содержащиеся в каталоге EDIFACT-кодов.

k) Принципы, которым должны отвечать значения элементов данных.

l) Преобразование в поля в программах и неструктурированных файлах соответственно.

5 Требования к принципам логического вывода схем

a) MIG-техническая информация, перечисленная в разделе 4, при необходимости должна иметь возможность быть встроенной в схемы (структуры).

b) Структура MIG-инструкции более низкого уровня должна быть легко доступной (XML- и традиционные EDI-инструкции должны быть сопоставимыми по структуре).

c) Сформированные XML-сообщения должны иметь минимально возможную длину.

d) Существование варианта, определенного с помощью настоящего стандарта как обязательного, при котором семантические данные могут представляться в XML-виде.

e) Разработчик MIG-инструкций решает, какие данные важны и какие структуры значимы для его конкретного приложения. Именно он должен определить, какие структурные элементы должны объединяться в схемы.

6 Принципы формирования XML-схем, отбираемых из EDI MIG-инструкций

Примечание - Область имен 'din' берется исключительно в справочных целях и поэтому может либо пропускаться, либо вместо нее можно использовать любую другую подходящую область имен.

6.1 Принцип 1: Наименование тега

6.1.1 Вариант 1

Имена XML-структуры должны формироваться из EDI-тегов, которые будут префиксами, зависящими от уровня структуры (группы сегментов, сегмента, составного элемента данных или самого элемента данных), т.е.:

Суффикс является дополнительным элементом и может формироваться с использованием различных семантических интерпретаций EDI-элементов.

Если XML-схемный файл формируется из EDIFACT MIG-инструкции, то необходимо указывать лишь префикс «D_». Поскольку в других EDI-стандартах должны использоваться иные префиксы, которые будут идентифицировать составные элементы данных и просто элементы данных путем применения цифровых тегов, то префиксы должны быть обязательными.

Второе представление тегов группы сегментов можно использовать в том случае, когда базовый EDI-стандарт не дает каких-либо конкретных групп сегментов или же всякий раз, когда желательно представление сегментов ряда операций. В последнем случае формирование вложения групп сегментов необходимо задавать как последовательность сегментов операций.

Рекомендации W3C XML предполагают использование «тегов, не требующих пояснений». EDI[FACT]-теги отвечают этим требованиям в большей степени, чем теги, записанные на естественном языке, поскольку для EDI-специалистов они представляют устоявшийся общепонятный смешанный язык из элементов романских, греческого и восточных языков.

Пример -

<xsd:element name =«M_ORDERS»> xsd:complexType xsd:sequence <xsd:element ref=«din:D_1004»/> <xsd:element ref=«din:D_2380»/> <xsd:element ref=«din:D_2380_2»/> <xsd:element ref=«din:G_SG2»/> <xsd:element ref=«din:G_SG2_2»/> <xsd:element ref=«din:D_6345» minOccurs=«0» maxOccurs=«5»> <xsd:element ref=«din:G_SG25» minOccurs=«1» maxOccurs=«10»> <xsd:element ref=«din:D_5004_2»/> </xsd:sequence>

   </xsd:complexType>

</xsd:element>

6.1.2 Вариант 2

При необходимости «разговорные» теги могут формироваться из подходящего комментария. В этом случае EDI-источник для соответствующего элемента должен документироваться с помощью соответствующего атрибута (см. также 6.9) или любого другого средства документирования.

<xsd:element name =«M_ORDERS»> xsd:complexType xsd:sequence

               <xsd:element ref="din:Order_number"/><br>
               <xsd:element ref="din:Order_date"/>

               <xsd:element ref="din:Delivery_date"/>

               <xsd:element ref="din:Buyer"/><br>
               <xsd:element ref="din:Seller"/>

               <xsd:element ref="din:Currency" minOccurs="0" maxOccurs="5"/>
               <xsd:element ref="din:Line_item_details" minOccurs="1"
               maxOccurs="10"/>
               <xsd:element ref="din:Total_order_value"/>
           </xsd:sequence>
        </xsd:complexType>
   </xsd:element>
...
   <xsd:element name ="Name">
        <xsd:complexType>
           <xsd:simpleContent>
               <xsd:extension base ="string1..10">
                     <xsd:attribute name="EDIPath" type="xsd:string"
                     fixed="ORDERS.SG2.NAD.C080.3036(0120:040:01)"/>
<!- - The attribute EDIPath contains the reference to the original EDI
standard - ->
               </xsd:extension>
           </xsd:simpleContent>
       </xsd:complexType>
</xsd:element>

6.2 Принцип 2: Структура

6.2.1 Одни и те же EDI-теги или имена должны формировать сгруппированные элементы (см. также принцип, описанный в 6.10).

6.2.2 Если желательно разграничивать различные семантические элементы одного и того же контейнера данных, то для них необходимо использовать различные теги путем добавления суффикса к EDI-тегу или присваивать им различные имена.

6.2.3 Схема может содержать дополнительные «сшитые» между собой элементы для групп сообщений или их обмена (сопоставимые с UN/EDIFACT UNG-UNE и UNB-UNZ).

6.2.4 Любое использование EDI-контейнера данных (типа сообщения, группы сегментов, сегментов и т.п.) может представляться как независимый XML-элемент. Существующая EDI-структура является источником для XML-структуры, поэтому XML-схема должна обладать структурой, сопоставимой со структурой EDI MIG. Набор обобщенных XML-элементов не должен превышать набор EDI-элементов.

Примечание - Способ, с помощью которого автор описывает MIG-инструкцию, должен отвечать требованиям соответствующего бизнес-процесса, поэтому и схема должна соответствующим образом структурироваться. Если, например, MIG-инструкция содержит «дату документа» и «запрашиваемую дату поставки» в двух различных экземплярах DTM-сегмента, то соответственно должны формироваться и раздельные XML-элементы. Кроме того, если они документируются в одном и том же экземпляре DTM-сегмента, то будет формироваться только один XML-элемент.

Несколько поясняющих примеров для 6.2.1 и 6.2.2:

Вариант 1: Инструкция содержит два DTM-сегмента (см. рисунок 1).

DTM (#1), Status M, Occurrence 1, Qualifier in DE 2005: 4, Name: Order date

DTM (#2), Status M, Occurrence 1, Qualifier in DE 2005: 2, Name: Requested delivery date

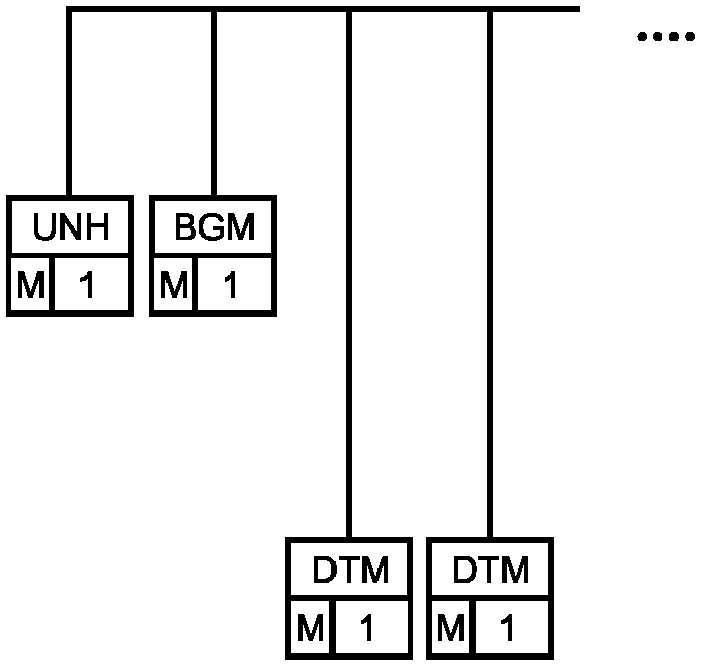

Рисунок 1 — Диаграмма сообщения для инструкции, содержащей два DTM-сегмента

Установленный по умолчанию переход в XML-схему в соответствии с 6.2.1 таков:

<xsd:element name =«S_DTM»> xsd:complexType xsd:sequence <xsd:element ref=«din:D_2005»/> <xsd:element ref=«din:D_2380»/> </xsd:sequence> </xsd:complexType> <xsd:element name =«D_2005» type =«din:D_2005»> xsd:annotation xsd:documentationType of date</xsd:documentation> </xsd:annotation> </xsd:element> <xsd:element name =«D_2380» type =«xsd:decimal»> xsd:annotation xsd:documentationDate/Time/Period</xsd:documentation> </xsd:annotation> </xsd:element>

Примечание - Элемент D_2005 принадлежит к перечислимому типу данных и содержит две положительные величины '2' и '4'.

В другом варианте применение принципа 6.2.2 дает следующий результат:

<xsd:element name =«D_2380» type =«xsd:decimal»> xsd:annotation xsd:documentationOrder date</xsd:documentation> </xsd:annotation> </xsd:element> <xsd:element name =«D_2380_2» type =«xsd:decimal»> xsd:annotation xsd:documentationDelivery date</xsd:documentation> </xsd:annotation> </xsd:element>

<xsd:element name =«Order_date» type =«xsd:decimal»/> <xsd:element name =«Delivery_date» type =«xsd:decimal»/>

Вариант 2: Инструкция с неявно документированной датой, использующая только один DTM-сегмент (см. рисунок 2).

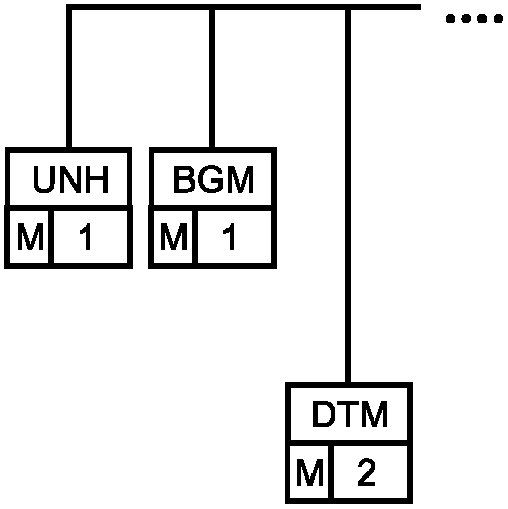

Рисунок 2 — Диаграмма сообщения для инструкции, содержащей только один DTM-сегмент

Преобразование в XML-схему аналогично преобразованию, применяемому по умолчанию в соответствии с принципом 6.2.1, т.е.:

<xsd:element name =«S_DTM»> xsd:complexType xsd:sequence <xsd:element ref=«din:D_2005»/> <xsd:element ref=«din:D_2380»/> </xsd:sequence> </xsd:complexType> <xsd:element name =«D_2005» type =«din:D_2005»> xsd:annotation xsd:documentationType of date</xsd:documentation> </xsd:annotation> </xsd:element> <xsd:element name =«D_2380» type =«xsd:decimal»> xsd:annotation xsd:documentationOrder date</xsd:documentation> </xsd:annotation> </xsd:element>

Поясняющий пример для 6.2.3:

<xsd:schema xmlns:xsd=«http://www.w3.org/2001/XMLSchema»> <xsd:element name =«S_UNB»> xsd:complexType xsd:sequence <xsd:element ref=«D_0004» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«D_0010» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«D_0017» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«D_0020» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«M_ORDERS» minOccurs=«1» maxOccurs=«unbounded»/> </xsd:sequence> ...

6.3 Принцип 3: Оптимизация структуры

Если главный интерес представляют одноуровневые XML-структуры, то применение нижеследующих принципов будет приводить к получению оптимизированных результатов, однако для их интеграции в существующие системы необходимо соблюдать минимальные требования к структуре данных, устанавливаемые применяемой EDI-системой.

6.3.1 EDIFACT-сегмент, который содержит несколько элементов с коммерческой информацией, обладает обобщающей функцией. Если же этот сегмент содержит только один элемент с коммерческой информацией, то он этой функцией не обладает и при преобразовании в XSD-схему данный уровень сегмента может выпадать.

6.3.2 Элементы основного стандарта, не используемые в MIG-инструкции, будут исключаться.

6.3.3 Постоянные префиксы или коды не переходят в XML-структуру (для определенного элемента данных только один код будет документироваться в MIG-инструкции). Соответствующие элементы данных не должны переходить в XML-структуру.

Ниже приведено несколько примеров.

Получено из:

<xsd:element name =«S_DTM»> xsd:complexType xsd:sequence

                   <xsd:element ref="din:C_C507"/>

             </xsd:sequence>

       </xsd:complexType><br>
</xsd:element>

<xsd:element name ="C_C507">

       <xsd:complexType><br>
             <xsd:sequence>

                   <xsd:element ref="din:D_2005"/>
                   <xsd:element ref="din:D_2380"/>
                   <xsd:element ref="din:D_2379"/>
             </xsd:sequence>
       </xsd:complexType>
  </xsd:element>
<xsd:element name ="D_2379" fixed ="102"/>
<xsd:element name ="D_2005" fixed ="4"/>
<xsd:element name ="D_2380" type ="xsd:decimal">
       <xsd:annotation>
             <xsd:documentation>Order date</xsd:documentation>
       </xsd:annotation>
</xsd:element>

Этот принцип дает:

<xsd:element name =«D_2380» type =«xsd:decimal»> xsd:annotation xsd:documentationOrder date</xsd:documentation> </xsd:annotation> </xsd:element>

Уровни сегментов и составных элементов данных не требуются, поскольку они содержат только постоянные префиксы и поэтому исключаются.

6.4 Принцип 4: Состояние

EDI-состояние и прикладной статус в MIG-инструкции будут объединены в XML-состоянии (с поддержанием больших ограничений).

Состояние «обязательное» будет представляться с помощью минимально повторяющегося индекса «1», а состояние «условное» — с помощью минимально повторяющегося индекса «0». Состояние задается атрибутом minOccurs.

Пример -

6.5 Принцип 5: Максимальное число экземпляров

Число экземпляров MIG-инструкции формирует число XML-экземпляров. Это значение будет задаваться с помощью XSD-атрибута maxOccurs.

Пример -

При использовании версии 4 EDIFACT-синтаксиса (см. ИСО 9735-1) и соответствующих каталогов этот принцип применим и к составным элементам данных, и к элементам данных.

6.6 Принцип 6: Форматы элементов данных

6.6.1 Обозначения «an» и «a» относятся к формату представления данных «строка», а обозначение «n» — к формату представления данных «десятичный». Для длин буквенно-символьных и цифровых элементов данных, как это определено в MIG-инструкции, будет формироваться соответствующий атрибут simpleTypes.

6.6.2 Форматы представления даты могут передаваться в XML-типы данных «date», «timeInstant» и «time». В этом случае необходимо использовать преобразование форматов, имеющих следующее представление в XML:

Пример -

<xsd:simpleType name=«string1..70»> <xsd:restriction base=«xsd:string»> <xsd:minLength value=«1»/> <xsd:maxLength value=«70»/> </xsd:restriction> </xsd:simpleType>

6.7 Принцип 7: Перечни кодов и задаваемые пользователем коды

6.7.1 Кодированные элементы данных должны определяться как данные комплексного типа. Если в MIG-инструкции задокументированы только специальные коды элементов данных, то именно эти коды станут допустимыми для приложений и будут передаваться в XML-структуру.

6.7.2 Если в MIG-инструкции для элементов данных коды не предусмотрены, то допускается наличие перечня всех имеющихся кодов, который будет передаваться в XML-структуру.

6.7.3 Перечни многократно используемых кодов могут предоставляться с помощью внешних файлов.

6.7.4 Наименования кодов будут дополнительно сохраняться в виде аннотаций к ним.

6.7.5 Согласно принципу 3 (см. 6.3) постоянные префиксы или коды не должны передаваться в XML-структуру (только один определенный элемент данных документируется в MIG-инструкции). Соответствующие элементы данных не должны предусматриваться в XML-структуре, однако в случае острой необходимости в использовании какого-либо элемента данных его необходимо включать в XML-структуру (например, вид валюты, соответствующий элементу данных 6345 в сегменте MOA).

Примеры -

(1) <xsd:element name =«D_6345» type =«D_6345»/> <xsd:simpleType name=«D_6345»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«DEM»> xsd:annotation xsd:documentationDeutsche Mark</xsd:documentation> </xsd:annotation> </xsd:enumeration> <xsd:enumeration value=«EUR»> xsd:annotation xsd:documentationEuro</xsd:documentation> </xsd:annotation> </xsd:enumeration> <xsd:enumeration value=«GBP»> xsd:annotation xsd:documentationPfund Sterling</xsd:documentation> </xsd:annotation> </xsd:enumeration> </xsd:restriction> </xsd:simpleType>

(2) <xsd:simpleType name=«D_6347»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«1»/> <xsd:enumeration value=«2»/> <xsd:enumeration value=«3»/> <xsd:enumeration value=«4»/> <xsd:enumeration value=«5»/> <xsd:enumeration value=«6»/> <xsd:enumeration value=«7»/> ... etc. listing of the complete code list </xsd:simple Type>

(3) <xsd:schema targetNamespace=«http://www.din.de/ example/orders» xmlns:din=«http://www.din.de/ example/orders» xmlns:xsd=«http://www.w3.org/2000/10/XMLSchema»> <xsd:element name =«D_6411» type =«din:CL_6411»> xsd:annotation xsd:documentationMeasure unit</xsd:documentation> </xsd:annotation> </xsd:element> ... External file with codes:

<xsd:schema targetNamespace=«http://www.din.de/example/orders» xmlns:din=«http//www.din.de/example/orders » xmlns:xsd=«http://www.w3.org/2000/10/XMLSchema»> <xsd:simpleType name=«CL_6411»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«ACR»/> <xsd:enumeration value=«AMH»/> ......

(4) <xsd:simpleType name=«CL_6411»> <xsd:restriction base=«xsd:string „> <xsd:enumeration value=“TNE»> xsd:annotation xsd:documentationTonne (1000 kg) *</xsd:documentation> </xsd:annotation> </xsd:enumeration> <xsd:enumeration value=«KGM»> xsd:annotation xsd:documentationKilogram *</xsd:documentation> </xsd:annotation> </xsd:enumeration> <xsd:enumeration value=«GRM»> xsd:annotation xsd:documentationGram *</xsd:documentation> </xsd:annotation> </xsd:enumeration> <xsd:enumeration value=«DZN»> xsd:annotation xsd:documentationDozen</xsd:documentation> </xsd:annotation> </xsd:enumeration> </xsd:restriction> </xsd:simpleType>

(5) <xsd:element name =«D_6345» type =«din:D_6345»/> <xsd:simpleType name=«D_6345»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«DEM»> xsd:annotation xsd:documentationDeutsche Mark</xsd:documentation> </xsd:annotation> </xsd:enumeration> </xsd:restriction> </xsd:simpleType>

6.8 Принцип 8: Имена EDI-объектов

6.8.1 Стандартизованные или присваиваемые пользователем имена групп сегментов, сегментов, составных элементов данных и элементов данных могут предусматриваться в схеме как атрибут «annotation». В качестве атрибута для любого XML-элемента допускается использовать только одно EDI-имя.

6.8.2 Если ED-объект имеет стандартизованное или присвоенное пользователем имя, сохраняется только последнее.

Примечание - Последнее утверждение относится к имени объекта, которое может находиться по присвоенному пользователем имени, BSU или другим образом в MIG-инструкциях. При этом XML-файл будет оставаться незаполненным, а логическое преобразование — легко реализуемым с помощью синтаксического анализатора.

Примеры -

(1) <xsd:element name =«S_DTM»> xsd:annotation xsd:documentationDate/Time/Period</xsd:documentation> </xsd:annotation> xsd:complexType xsd:sequence <xsd:element ref=«din:D_2005»/> ...

(2) <xsd:element name =«S_DTM»> xsd:annotation xsd:documentationOrder or delivery date </xsd:documentation> </xsd:annotation> xsd:complexType xsd:sequence <xsd:element ref=«din:D_2005»/> ...

6.9 Принцип 9: Размещение данных

6.9.1 Поскольку MIG-инструкция содержит подробное описание размещения данных, то в качестве атрибутов могут формироваться «точки привязки», которые будут позволять применять XML-формат обмена данными к EDI-подсистемам.

6.9.2 С помощью атрибута EDISource предусмотрен EDI[FACT]-источник. Это обозначение атрибута сочетает в себе функциональное назначение применяемого документирования и основную информацию относительно версии каталога, например EDIFACT-каталога.

При этом применимы следующие правила:

• путь указывается в форме «segmentgroup.segment.compositedataelement.dataelement» или «segmentgroup.segment.dataelement»;
• группа сегментов может оказаться многочисленной для указания уровней EDI[FACT]-структуры;
• при наличии нескольких семантических вариантов для групп сегментов квалификационный сегмент, его префикс и соответствующие значения в префиксе должны записываться в квадратных скобках.

В конце порядкового номера сегмента, приведенного в исходном типе EDIFACT-сообщения, необходимо также добавлять порядковый номер элемента данных (составного или простого) в соответствующий сегмент после двоеточия и при необходимости — порядковый номер компонента в составном элементе данных.

Например, запись вида (0120:020:02) должна читаться следующим образом: «порядковый номер в стандарте»: «порядковый номер составного элемента данных или элемента данных»:«при необходимости — порядковый номер компонента в составном элементе данных».

Примеры -

(1) <xsd:element name =«D_3433»> xsd:annotation xsd:documentationBIC of buyer's bank</xsd:documentation> </xsd:annotation> xsd:complexType xsd:simpleContent <xsd:extension base =«xsd:decimal> <xsd:attribute name=»Mapping_anchor» type=«xsd:string» use=«fixed»value=«BIC-BB»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element>

(2) <xsd:element name =«D_3433»> xsd:annotation xsd:documentationBIC of buyer's bank</xsd:documentation> </xsd:annotation> xsd:complexType xsd:simpleContent <xsd:extension base =«xsd:decimal»> <xsd:attribute name=«EDIPath» type=«xsd:string» use=«fixed» value=«SG2[NAD.3035=BY].FII.C088.3433(0140:030:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element>

6.10 Принцип 10: Группирование контейнеров данных с одинаковыми именами

При наличии сценариев реализации с использованием различных типов сообщений и при желании пользователя сгруппировать контейнеры данных с одинаковыми именами и уникальным образом описать их в сценарии, применимы следующие принципы:

6.10.1 Структура

Сгруппированные контейнеры данных должны содержать по крайней мере все те субэлементы, которые используются и задокументированы в MIG-инструкции (инструкциях). Последовательность этих элементов должна быть совместимой с последовательностью, задаваемой EDI-стандартом.

6.10.2 Состояние

В сгруппированном контейнере данных состояние субэлемента должно устанавливаться как свободное (опционное), если этот субэлемент уже был использован как добавочный в указанном контейнере данных в рамках всего сценария сообщений.

Пример — ORDERS DTM 2379 состояние: R, IFTMIN DTM 2379 состояние: O \rightarrow XML состояние: O

6.10.3 Формат

Формат должен определяться в соответствии с широко используемым форматом, указанным в MIG-инструкции (инструкциях).

Пример — ORDERS DTM 2380 формат: n8, IFTMIN DTM 2380 формат: an..35 \rightarrow XML формат: строка 1 ..35

6.10.4 Перечень кодов

Для каждого кодированного элемента данных необходимо формировать сгруппированный перечень кодов, содержащий все коды, применимые согласно MIG-инструкции (инструкциям).

Пример — ORDERS DTM 2380 перечень кодов: 102;103, IFTMIN DTM 2380 перечень кодов: 103;203 \rightarrow XML перечень кодов: 102;103;203

Приложение A (справочное)

ПРИМЕР ПРЕОБРАЗОВАНИЯ ДАННЫХ ИЗ EDIFACT В XML

Примечание - Приведенные в данном приложении примеры основаны на использовании тегов, выраженных на немецком языке, однако не исключено и использование для них и других языков. Состояние, обозначаемое буквой R, означает «требуемое», а состояние, обозначаемое буквой O, означает «свободное, опционное». Оба эти состояния имеют тот же смысл, что и состояние, обозначаемое буквами M («обязательное») и C («условное»). Состояние, обозначаемое буквой N, означает, что оно «не используется».

A.1 Структура для преобразования данных, основанная на EDIFACT

A.1.1 Общие положения

Основой для формирования XML-структуры является применение в EDIFACT сообщения типа ORDERS (Заказ на покупку) со следующими особенностями:

A.1.2 Структура сообщения

A.1.2.1 Таблица сегментов

Таблица A.1

Таблица сегментов для EDIFACT-сообщений типа ORDERS

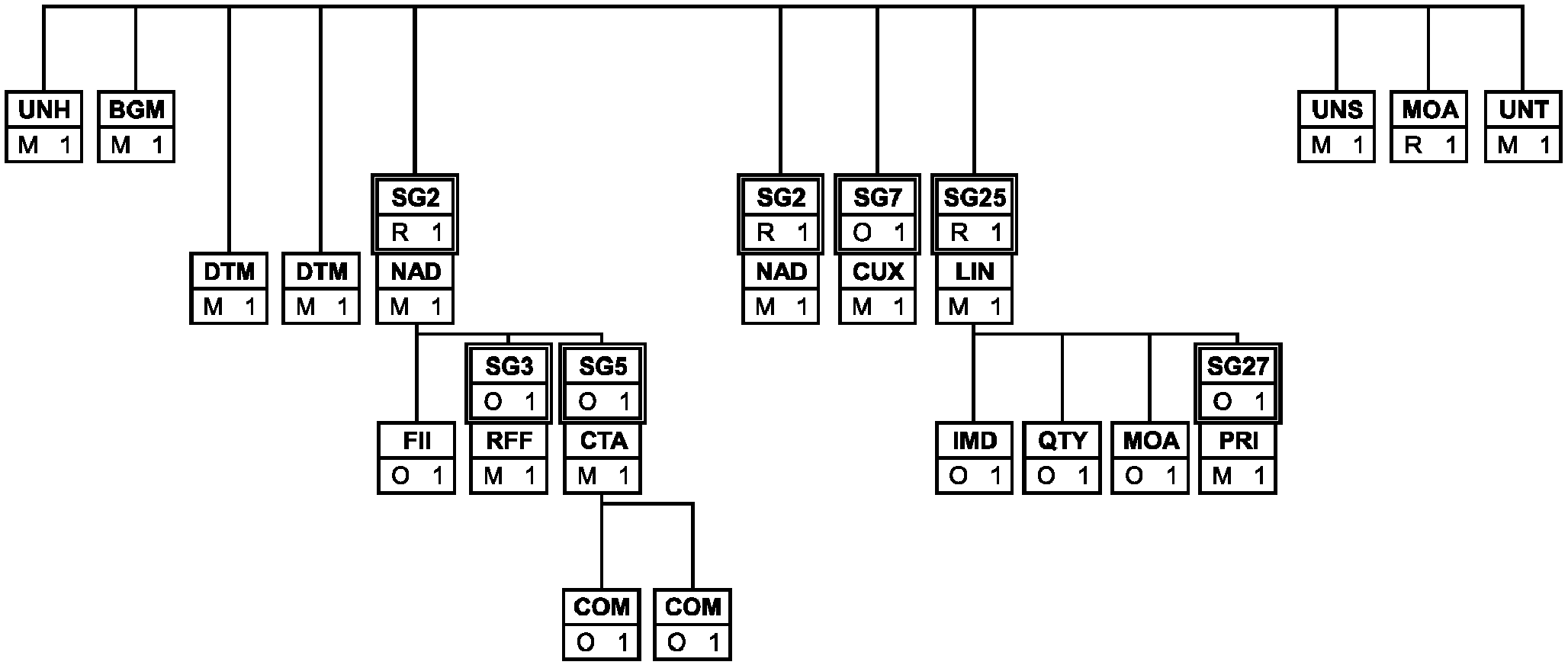

A.1.2.2 Диаграмма, иллюстрирующая структуру сообщения

A.1.3 Описание сегмента

Примечание - Это заголовок сегмента сообщения.

Пример - UNH+1+ORDERS:D:93A:UN'.

Пример - DTM+4:19960101:102'.

Примечание - Данный сегмент должен использоваться для передачи запрашиваемой даты поставки.

Примечание - Данный сегмент должен использоваться для передачи сведений о банке покупателя и номере его счета.

Пример - NAD+SE+++KAKAO GMBH+FRUCHTSTRASSE 1+SAHNEBERG++98765'.

Пример - PRI+AAB:1400::CAT::TNE'.

Пример - MOA+86:2800'.

Пример - UNT+20+1'.

A.2 Формируемая XML-структура

A.2.1 XML-схема с EDI-тегами и областью имен

Примечание - Область имен 'din' в примерах данного подраздела указана лишь для иллюстративных целей и может быть либо исключена, либо заменена на любую другую подходящую область имен.

<!- — automatically generated by GEFEG EDIFIX — -> <!- - http://www.gefeg.com - -> <xsd:schema xmlns:xsd=«http://www.w3.org/2001/XMLSchema» xmlns:din=«http://www.din.de/examples/orders» targetNamespace=«http://www.din.de/examples/orders»> <xsd:element name =«M_ORDERS»> xsd:complexType xsd:sequence <xsd:element ref=«din:D_1004»/> <xsd:element ref=«din:S_DTM» minOccurs=«1» maxOccurs=«2»/> <xsd:element ref=«din:G_SG2» minOccurs=«1» maxOccurs=«2»/> <!- — Alternative could be «G_NAD» — -> <xsd:element ref=«din:D_6345» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:G_SG25» minOccurs=«1» maxOccurs=«10»/> <!- — Alternative could be «G_LIN» — -> <xsd:element ref=«din:D_5004_2»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS»/> </xsd:complexType> </xsd:element> <xsd:element name =«S_DTM»> xsd:complexType xsd:sequence <xsd:element ref=«din:D_2005»/> <xsd:element ref=«din:D_2380»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.DTM(0030)»/> </xsd:complexType> </xsd:element> <xsd:element name =«G_SG2»> xsd:complexType xsd:sequence <xsd:element ref=«din:D_3035»/> <xsd:element ref=«din:D_3036»/> <xsd:element ref=«din:D_3042» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:D_3164» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:D_3251» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:S_FII» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:D_1154» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:D_3413» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:S_COM» minOccurs=«0» maxOccurs=«2»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2(0110)»/> </xsd:complexType> </xsd:element> <xsd:element name =«G_SG25»> xsd:complexType xsd:sequence <xsd:element ref=«din:D_1082» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:D_7140»/> <xsd:element ref=«din:D_7008» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:D_7008_2» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:D_6060» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:D_6411» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:D_5004» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«din:D_5118» minOccurs=«0» maxOccurs=«1»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25(0930)»/> </xsd:complexType> </xsd:element> <xsd:element name =«S_FII»> xsd:complexType <xsd.sequence> <xsd:element ref=«din:D_3194»/> <xsd:element ref=«din:D_3433»/> <xsd:element ref=«din:D_3432» minOccurs=«0» maxOccurs=«1»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.FII(0140)»/> </xsd:complexType> </xsd:element> <xsd:element name =«S_COM»> xsd:complexType xsd:sequence <xsd:element ref=«din:D_3148»/> <xsd:element ref=«din:D_3155»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.SG5.COM(0230)»/> </xsd:complexType> </xsd:element> <xsd:element name =«D_1004»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:string1..8»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.BGM.1004(0020:020)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_6345»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:D_6345»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG7.CUX.C504.6345(0250:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_5004_2»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:decimal1..12»> <xsd:attributename=«EDIPath» type=«xsd:string» fixed=«ORDERS.MOA.C516.5004(2010:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_2005»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:D_2005»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.DTM.C507.2005(0030:010:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_2380»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:decimal8»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.DTM.C507.2380(0030:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_3035»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:D_3035»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.NAD.3035(0120:010)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_3036»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:string1..10»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.NAD.C080.3036(0120:040:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_3042»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:string1..35»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.NAD.C059.3042(0120:050:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_3164»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:string1..35»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.NAD.3164(0120:060)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_3251»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:decimal5»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.NAD.3251(0120:080)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_1154»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:string1..35»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.SG3.RFF.C506.1154(0160:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_3413»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:string1..15»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.SG5.CTA.C056.3413(0220:020:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_3194»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:decimal10»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.FII.C078.3194(0140:020:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_3433»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:decimal8»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.FII.C088.3433(0140:030:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_3432»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:string1..70»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.FII.C088.3432(0140:030:07)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_3148»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:string1..12»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.SG5.COM.C076.3148(0230:010:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_3155»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:D_3155»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.SG5.COM.C076.3155(0230:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_1082»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:decimal1..5»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.LIN.1082(0940:010)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_7140»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:string1..10»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.LIN.C212.7140(0940:030:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_7008»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:string1..20»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.IMD.C273.7008(0960:030:04)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_7008_2»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:string1..20»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.IMD.C273.7008(0960:030:05)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_6060»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:decimal1..5»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.QTY.C186.6060(0970:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_6411»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:D_6411»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.QTY.C186.6411(0970:010:03)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_5004»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:decimal1..18»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.MOA.C516.5004(0980:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«D_5118»> xsd:complexType xsd:simpleContent <xsd:extension base =«din:decimal1..12»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.SG27.PRI.C509.5118(1150:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:simpleType name=«string1..8»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«8»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«D_2005»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«4»/> <xsd:enumeration value=«2»/> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«3»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal8»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«8»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«D_3035»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«BY»/> <xsd:enumeration value=«SE»/> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«3»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..10»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«10»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..35»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«35»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal5»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«5»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal10»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«10»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..70»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«70»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..15»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«15»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..12»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«12»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«D_3155»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«TE»/> <xsd:enumeration value=«FX»/> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«3»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«D_6345»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«DEM»/> <xsd:enumeration value=«GBP»/> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«3»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal1..5»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«5»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..20»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«20»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«D_6411»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«TNE»/> <xsd:enumeration value=«KGM»/> <xsd:enumeration value=«GRM»/> <xsd:enumeration value=«LBR»/> <xsd:enumeration value=«LTR»/> <xsd:enumeration value=«DZN»/> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«3»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal1..18»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«18»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal1..12»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«12»/> </xsd:restriction> </xsd:simpleType> </xsd:schema>

Пример XML-сообщения для вышеописанной схемы:

<!- — automatically generated by GEFEG EDIFIX — -> <!- - http://www.gefeg.com - -> <din:M_ORDERS xmlns:din=«http://www.din.de/examples/orders» xmlns:xsi=«http://www.w3.org/2001/XMLSchema-instance» xsi:schemaLocation=«http://www.din.de/examples/orders order1.xsd»> din:D_10041-96</din:D_1004> din:S_DTM din:D_20054</din:D_2005> din:D_238019960101</din:D_2380> </din:S_DTM> din:G_SG2 din:D_3035BY</din:D_3035> din:D_3036BONBON AG</din:D_3036> din:D_3042SIRUPSTRASSE 15</din:D_3042> din:D_3164ZUCKERSTADT</din:D_3164> din:D_325155555</din:D_3251 > din:S_FII din:D_31941236547890</din:D_3194> din:D_343310090045</din:D_3433> din:D_3432SBANK</din:D_3432> </din:S_FII> din:D_1154DE998887</din:D_1154> din:D_3413BART SIMPSON</din:D_3413> din:S_COM din:D_314805368-22347</din:D_3148> din:D_3155TE</din:D_3155> </din:S_COM> </din:G_SG2> din:D_6345EUR</din:D_6345> din:G_SG25 din:D_10821</din:D_1082> din:D_71402001</din:D_7140> din:D_7008SCHOKGLADENMASSE</din:D_7008> din:D_60602</din:D_6060> din:D_6411TNE</din:D_6411> din:D_50042800</din:D_5004> din:D_51181400</din:D_5118> </din:G_SG25> din:D_5004_22890</din:D_5004_2> </din:M_ORDERS>

A.2.2 Альтернативная XML-схема с «разговорными» тегами

<!- — automatically generated by GEFEG EDIFIX — -> <!- - http://www.gefeg.com - -> <xsd:schema xmlns:xsd=«http://www.w3.org/2001/XMLSchema»> <xsd:element name =«Order»> xsd:complexType xsd:sequence <xsd:element ref=«OrderNumber»/> <xsd:element ref=«OrderDates» minOccurs=«1» maxOccurs=«2»/> <xsd:element ref=«OrderParties» minOccurs=«1» maxOccurs=«2»/> <xsd:element ref=«OrderCurreny» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«LineItems» minOccurs=«1» maxOccurs=«10»/> <xsd:element ref=«TotalOrderValue»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS»/> </xsd:complexType> </xsd:element> <xsd:element name =«OrderDates»> xsd:complexType xsd:sequence <xsd:element ref=«DateQualifier»/> <xsd:element ref=«Date»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.DTM(0030)»/> </xsd:complexType> </xsd:element> <xsd:element name =«OrderParties»> xsd:complexType xsd:sequence <xsd:element ref=«PartyQualifier»/> <xsd:element ref=«Name»/> <xsd:element ref=«Street» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«City» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«PostCode» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«AccountInformation» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«VATNumber» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«ContactName» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«Communication» minOccurs=«0» maxOccurs=«2»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2(0110)»/> </xsd:complexType> </xsd:element> <xsd:element name =«LineItems»> xsd:complexType xsd:sequence <xsd:element ref=«LineItemNumber» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«SuppliersArticleNumber»/> <xsd:element ref=«ItemTextLine1» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«ItemTextLine2» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«QuantityOrdered» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«MeasureUnit» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«LineItemAmount» minOccurs=«0» maxOccurs=«1»/> <xsd:element ref=«UnitPrice» minOccurs=«0» maxOccurs=«1»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25(0930)»/> </xsd:complexType> </xsd:element> <xsd:element name =«AccountInformation»> xsd:complexType xsd:sequence <xsd:element ref=«AccountNumber»/> <xsd:element ref=«BIC»/> <xsd:element ref=«BankName» minOccurs=«0» maxOccurs=«1»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.FII(0140)»/> </xsd:complexType> </xsd:element> <xsd:element name =«Communication»> xsd:complexType xsd:sequence <xsd:element ref=«CommunicationNumber»/> <xsd:element ref=«CommunicationChannel»/> </xsd:sequence> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.SG5.COM(0230)»/> </xsd:complexType> </xsd:element> <xsd:element name =«OrderNumber»> xsd:complexType xsd:simpleContent <xsd:extension base =«string1..8»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.BGM.1004(0020:020)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«OrderCurreny»> xsd:complexType xsd:simpleContent <xsd:extension base =«OrderCurreny»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG7.CUX.C504.6345(0250:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«TotalOrderValue»> xsd:complexType xsd:simpleContent <xsd:extension base =«decimal1..12»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.MOA.C516.5004(2010:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«DateQualifier»> xsd:complexType xsd:simpleContent <xsd:extension base =«DateQualifier»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.DTM.0507.2005(0030:010:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«Date»> xsd:complexType xsd:simpleContent <xsd:extension base =«decimal8»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.DTM.C507.2380(0030:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«PartyQualifier»> xsd:complexType xsd:simpleContent <xsd:extension base =«PartyQualifier»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.NAD.3035(0120:010)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«Name»> xsd:complexType xsd:simpleContent <xsd:extension base =«string1..10»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.NAD.C080.3036(0120:040:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«Street»> xsd:complexType xsd:simpleContent <xsd:extension base =«string1..35»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.NAD.C059.3042(0120:050:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«City»> xsd:complexType xsd:simpleContent <xsd:extension base =«string1..35»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.NAD.3164(0120:060)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«PostCode»> xsd:complexType xsd:simpleContent <xsd:extension base =«decimal5»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.NAD.3251(0120:080)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«VATNumber»> xsd:complexType xsd:simpleContent <xsd:extension base =«string1..35»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.SG3.RFF.C506.1154(0160:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«ContactName»> xsd:complexType xsd:simpleContent <xsd:extension base =«string1..15»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.SG5.CTA.C056.3413(0220:020:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«AccountNumber»> xsd:complexType xsd:simpleContent <xsd:extension base =«decimal10»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.FII.C078.3194(0140:020:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«BIC»> xsd:complexType xsd:simpleContent <xsd:extension base =«decimal8»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.FII.C088.3433(0140:030:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«BankName»> xsd:complexType xsd:simpleContent <xsd:extension base =«string1..70»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.FII.C088.3432(0140:030:07)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«CommunicationNumber»> xsd:complexType xsd:simpleContent <xsd:extension base =«string1..12»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.SG5.COM.C076.3148(0230:010:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«CommunicationChannel»> xsd:complexType xsd:simpleContent <xsd:extension base =«CommunicationChannel»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG2.SG5.COM.C076.3155(0230:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«LineItemNumber»> xsd:complexType xsd:simpleContent <xsd:extension base =«decimal1..5»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.LIN.1082(0940:010)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«SuppliersArticleNumber»> xsd:complexType xsd:simpleContent <xsd:extension base =«string1..10»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.LIN.C212.7140(0940:030:01)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«ItemTextLine1»> xsd:complexType xsd:simpleContent <xsd:extension base =«string1..20»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.IMD.C273.7008(0960:030:04)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«ItemTextLine2»> xsd:complexType xsd:simpleContent <xsd:extension base =«string1..20»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.IMD.C273.7008(0960:030:05)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«QuantityOrdered»> xsd:complexType xsd:simpleContent <xsd:extension base =«decimal1..5»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.QTY.C186.6060(0970:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«MeasureUnit»> xsd:complexType xsd:simpleContent <xsd:extension base =«MeasureUnit»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.QTY.C186.6411(0970:010:03)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«LineItemAmount»> xsd:complexType xsd:simpleContent <xsd:extension base =«decimal1..18»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.MOA.C516.5004(0980:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:element name =«UnitPrice»> xsd:complexType xsd:simpleContent <xsd:extension base =«decimal1..12»> <xsd:attribute name=«EDIPath» type=«xsd:string» fixed=«ORDERS.SG25.SG27.PRI.C509.5118(1150:010:02)»/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:element> <xsd:simpleType name=«string1..8»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«8»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«DateQualifier»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«4»/> <xsd:enumeration value=«2»/> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«3»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal8»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«8»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«PartyQualifier»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«BY»/> <xsd:enumeration value=«SE»/> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«3»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..10»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«10»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..35»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«35»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal5»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«5»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal10»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«10»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..70»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«70»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..15»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«15»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..12»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«12»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«CommunicationChannel»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«TE»/> <xsd:enumeration value=«FX»/> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«3»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal1..5»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«5»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«string1..20»> <xsd:restriction base=«xsd:string»> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«20»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«MeasureUnit»> <xsd:restriction base=«xsd:string»> <xsd:enumeration value=«TNE»/> <xsd:enumeration value=«KGM»/> <xsd:enumeration value=«GRM»/> <xsd:enumeration value=«LBR»/> <xsd:enumeration value=«LTR»/> <xsd:enumeration value=«DZN»/> <xsd:whiteSpace value=«preserve»/> <xsd:minLength value=«1»/> <xsd:maxLength value=«3»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal1..18»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«18»/> </xsd:restriction> </xsd:simpleType> <xsd:simpleType name=«decimal1..12»> <xsd:restriction base=«xsd:decimal»> <xsd:totalDigits value=«12»/> </xsd:restriction> </xsd:simpleType> </xsd:schema>

Пример XML-сообщения для вышеописанной схемы:

<!- — automatically generated by GEFEG EDIFIX — -> <!- - http://www.gefeg.com - -> 1-96 4 19960101 BY BONBON AG SIRUPSTRASSE 15 ZUCKERSTADT 55555

1236547890 10090045 SBANK DE998887 BART SIMPSON 05368-22347 TE EUR 1 2001 SCHOKOLADENMASSE 2 TNE

(справочное)

НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
