ГОСТ Р 53633.2-2009. Национальный стандарт Российской Федерации. Информационные технологии. Сеть управления электросвязью. Расширенная схема деятельности организации связи (eTOM). Декомпозиция и описания процессов. Процессы уровня 2 eTOM. Основная деятельность. Управление и эксплуатация ресурсов
(утв. и введен в действие Приказом Ростехрегулирования от 15.12.2009 № 981-ст)
Примечание
Документ введен в действие с 1 декабря 2010 года.
Утвержден и введен в действие Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 декабря 2009 г. № 981-ст
ДЕКОМПОЗИЦИЯ И ОПИСАНИЯ ПРОЦЕССОВ. ПРОЦЕССЫ УРОВНЯ 2 eTOM.
ОСНОВНАЯ ДЕЯТЕЛЬНОСТЬ. УПРАВЛЕНИЕ И ЭКСПЛУАТАЦИЯ РЕСУРСОВ
Information technologies. Telecommunications management
network. Enhanced telecom operations map (eTOM). Process
decomposition and descriptions. eTOM level 2 processes.
Operations. Resources management and operations
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Ленинградский отраслевой научно-исследовательский институт связи» (ФГУП «ЛОНИИС»)
2 ВНЕСЕН Техническим комитетом по стандартизации № 480 «Связь»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. № 981-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта МСЭ-Т M.3050.2 (03.2007) «Сеть управления электросвязью. Расширенная схема деятельности организации связи. Декомпозиция и описания процессов» [ITU-T M.3050.2 (03.2007) Telecommunications management network. Enhanced Telecom Operations Map (eTOM) — Process decompositions and descriptions», NEQ]
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Группа стандартов «Расширенная схема деятельности организации связи (eTOM)» разработана с учетом рекомендаций M.3050.x сектора стандартизации электросвязи Международного союза электросвязи (МСЭ-Т).
Рекомендации по eTOM (Enhanced telecom operations map) входят в состав серии рекомендаций M.3xxx МСЭ-Т, которая стандартизирует «Сеть управления электросвязью» TMN (Telecommunications management network) — модель управления оборудованием, сетями и услугами электросвязи.
Стандарты eTOM устанавливают классификационную схему производственных процессов организаций связи, терминологию, метод иерархической декомпозиции процессов, стандартные элементы процессов и методологию построения моделей производственных процессов из стандартных элементов.
Модель eTOM, определенная группой рекомендаций МСЭ-Т по eTOM, была разработана международной ассоциацией TM Forum (Форум управления телекоммуникациями) в рамках программы работ «Новое поколение систем управления и программного обеспечения» NGOSS (New generation operations systems and software).
Модель eTOM предназначена для применения при моделировании и реорганизации производственных процессов, при разработке систем управления и OSS/BSS — систем поддержки деятельности/бизнеса организаций связи, при системной интеграции систем автоматизации производственных процессов из компонентов разных производителей.
Общая структура бизнес-процессов eTOM, стандартизированная в ГОСТ Р 53633.0, определяет структуры уровней и их элементы для уровней 0 и 1 eTOM. Структуры и элементы процессов для уровней 2 и 3 иерархической структуры eTOM определяются другими стандартами группы eTOM.
Структура и элементы процессов уровня 2 образованы в результате декомпозиции групп процессов уровня 1 eTOM. Каждой группе процессов уровня 1 соответствует своя совокупность элементов процессов уровня 2, которая устанавливается отдельным стандартом.
Настоящий стандарт определяет структуру и элементы процессов уровня 2 для горизонтальной группы процессов «Управление и эксплуатация ресурсов» RM&O в главной области процессов «Основная деятельность».
Соблюдение основных положений настоящего стандарта при автоматизации деятельности организаций связи обеспечит возможность построения систем автоматизации из компонентов со стандартными интерфейсами и позволит выбирать лучшие в своем классе компоненты среди компонентов разных производителей.
1 Область применения
Настоящий стандарт устанавливает структуру и элементы процессов уровня 2 для горизонтальной группы процессов «Управление и эксплуатация ресурсов» RM&O (Resource management and operations), являющейся элементом структуры уровня 1 в главной области «Основная деятельность» модели eTOM (Enhanced telecom operations map). Группа процессов RM&O определена в ГОСТ Р 53633.0.
Настоящий стандарт распространяется на процессы управления любыми ресурсами организации связи независимо от того, какие технологии электросвязи организация применяет и какие инфокоммуникационные услуги она оказывает клиентам.
Настоящий стандарт предназначен для применения организациями связи, системными интеграторами, производителями систем управления и систем автоматизации производственных процессов.
Организации связи, выступающие в роли оператора связи и/или оператора сети, могут применять настоящий стандарт при моделировании, оптимизации и реорганизации производственных процессов и структуры организации, а также при заказе систем управления и систем автоматизации производственных процессов.
Системные интеграторы могут применять настоящий стандарт при проектировании комплексных систем автоматизации производственных процессов с использованием систем и компонентов разных производителей.
Производители систем управления и систем автоматизации производственных процессов могут применять настоящий стандарт при разработке компонентной структуры и интерфейсов своих систем, а также при согласовании с заказчиками требований на их поставку.
Требования настоящего стандарта не распространяются на действующие стандарты, которые были приняты до введения его в действие.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 53633.0-2009 Информационные технологии. Сеть управления электросвязью. Расширенная схема деятельности организации связи (eTOM). Общая структура бизнес-процессов
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 бизнес-процесс (business process): Производственный процесс организации связи.
3.2 иерархическая декомпозиция процесса (hierarchical process decomposition): Метод последовательной детализации процессов более высокого уровня на процессы более низкого уровня с целью обеспечения возможности моделирования протекания процессов высокого уровня с помощью процессов нижележащего уровня.
3.3 клиент (customer): Физическое или юридическое лицо, покупающее у организации связи или получающее бесплатно продукты и услуги.
3.4 оператор связи (service provider): Юридическое лицо или индивидуальный предприниматель, оказывающие услуги связи на основании соответствующей лицензии; поставщик инфокоммуникационных услуг клиентам.
3.5 оператор сети (network operator): Организация связи, производственная деятельность которой направлена на предоставление трактов передачи информации и соединений через сети электросвязи.
3.6 организация (enterprise): Юридическое лицо, осуществляющее деятельность в области связи в качестве основного вида деятельности.
3.7 партнер (partner): Участник совместной с организацией связи деятельности по предоставлению услуг клиентам, связанный с организацией договорными отношениями, которые определяют долю прибыли и материальную ответственность по рискам.
3.8 поставщик (supplier): Юридическое лицо, взаимодействующее с организацией связи в обеспечении товаров и услуг, которые используются организацией при предоставлении продуктов и услуг клиентам.
Примечание - Предполагается, что организация связи использует средства eTOM для моделирования своих производственных процессов.
3.9 продукт (product): Материальная и/или нематериальная сущность, предлагаемая или предоставляемая организацией связи клиенту.
Примечание - Продукт должен включать в себя компонент предоставления услуги. Продукт может включать в себя также обработанные материалы, программное обеспечение и/или аппаратные средства и любую их комбинацию.
3.10 процесс (process): Последовательность связанных действий или задач, необходимых для достижения определенного результата.
3.11 расширенная схема деятельности организации связи (Enhanced telecom operations map; eTOM): Эталонная общая структура производственной деятельности организации связи, определяющая стандартные элементы процессов, из которых должны строиться модели всех производственных процессов.
3.12 ресурсы (resource): Физические и логические компоненты, используемые для формирования услуг.
Примечание - В качестве ресурсов используются приложения, средства вычислительной техники и элементы сетевой инфраструктуры.
3.13 система поддержки бизнеса (business support system; BSS): Система, поддерживающая процессы eTOM из области «Стратегия, инфраструктура и продукт».
3.14 система поддержки основной деятельности (operations support system; OSS): Система, поддерживающая процессы eTOM из области «Основная деятельность».
3.15 сквозной процесс (end-to-end process flow): Совокупность всех подпроцессов, действий и порядок их следования, которые необходимы для достижения целей выполнения процесса.
Примечание - Сквозные процессы проектируют с использованием стандартных элементов процессов, определенных в eTOM.
3.16 сущность (entity): Конкретизация или абстракция, различаемая в пределах системы.
Примечание - Примерами сущностей являются: система, подсистема, компонент, класс, объект, интерфейс, клиент, процесс, приложение, спецификация.
3.17 услуга связи (service): Деятельность по приему, обработке, хранению, передаче, доставке сообщений электросвязи или почтовых отправлений. Является составной частью продукта, предназначенной для продажи клиенту в составе продукта.
Примечание - Одна и та же услуга может входить во множество различных продуктов, предоставляемых по различной цене.
3.18 цепочка поставок (supply chain): Сущности и процессы, в том числе внешние процессы организации, которые задействованы при поставке товаров и услуг, необходимых для предоставления продуктов и услуг клиентам.
3.19 элементы процессов (process elements): Стандартные блоки или компоненты, используемые для сборки сквозных бизнес-процессов.
4 Общие положения
4.1 Расширенная схема деятельности организации связи (eTOM) является инструментальным средством моделирования, оптимизации и реорганизации производственных процессов и структуры организаций связи.
4.2 Стандартные группы процессов уровня 1 и элементы процессов уровней 2 и 3 eTOM являются категориями, используемыми для классификации производственных процессов организации, а не моделями реальных процессов. Они определены с максимально возможной степенью общности так, чтобы быть независимыми от продуктов, услуг и технологий сетей электросвязи.
4.3 Настоящий стандарт устанавливает структуру и элементы процессов уровня 2 для горизонтальной группы процессов RM&O — «Управление и эксплуатация ресурсов».
Элементы процессов уровня 2, определенные в настоящем стандарте, могут использоваться в качестве строительных блоков при построении потоковых диаграмм реальных производственных процессов, связанных с управлением сетевым оборудованием и другими ресурсами организации связи.
5 Идентификация процессов

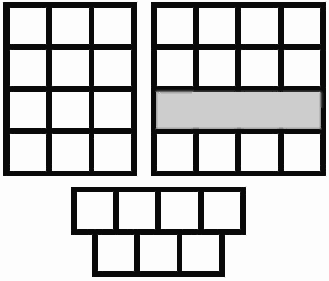

5.1 Для индикации позиционирования элементов процессов уровня 2 на графическом представлении структуры уровня 1 eTOM применяются пиктограммы матричной структуры eTOM. Матричная структура образуется путем наложения вертикальных групп процессов на горизонтальные группы процессов eTOM.
Место элемента процессов или группы процессов в структуре уровня 1 eTOM выделяется темным фоном соответствующих элементов матрицы на пиктограмме.

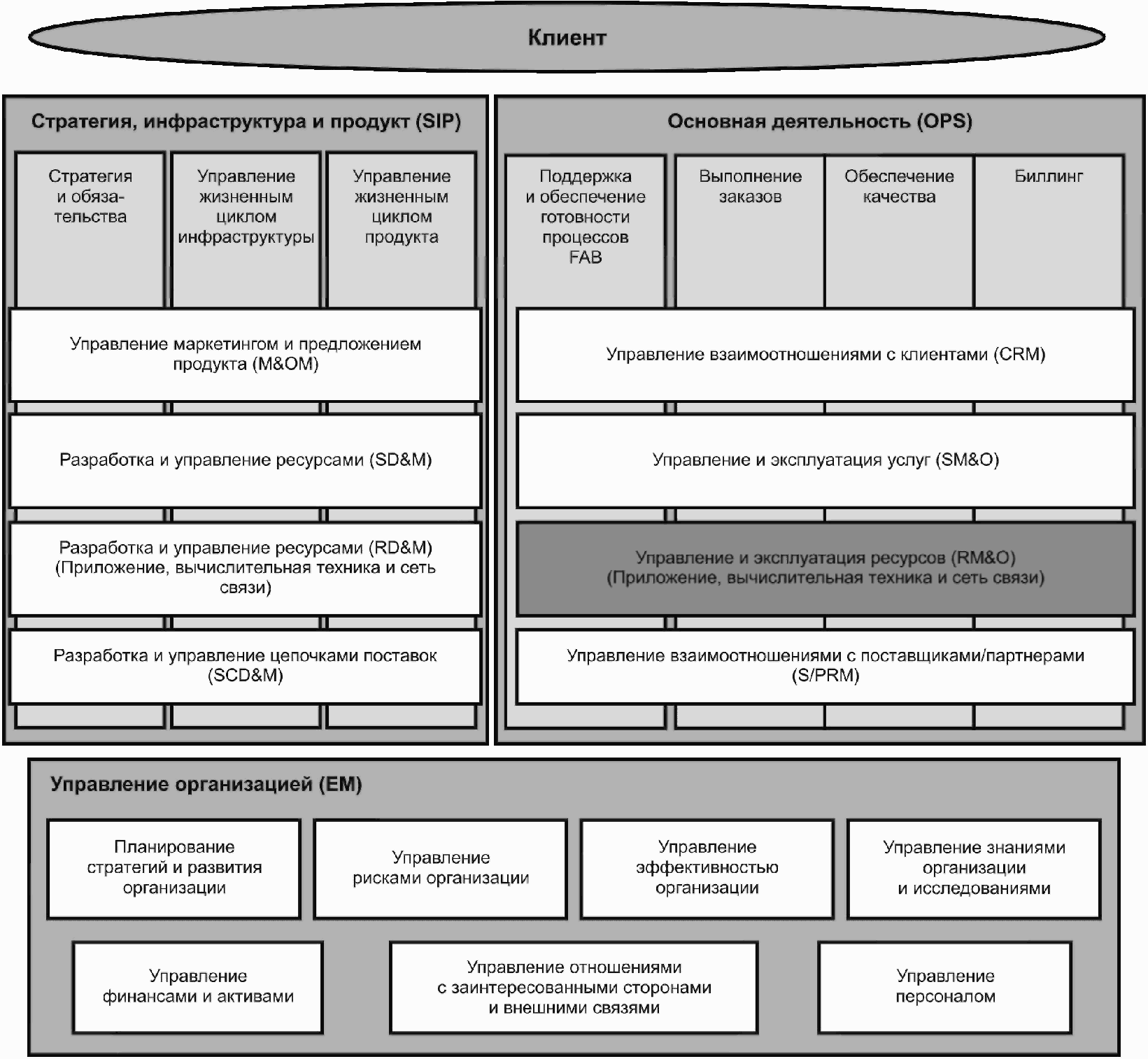

Стандартное графическое представление структуры уровня 1 eTOM в соответствии с требованиями настоящего стандарта приведено на рисунке 1. Пиктограмма горизонтальной группы процессов RM&O представлена на рисунке 2. На обоих рисунках группа RM&O выделена темным фоном.
5.2 В eTOM принята схема нумерации главных областей, групп и элементов процессов с помощью идентификаторов процессов ID (identifier). Идентификатор процессов имеет следующий формат:
где aaaaaa — номер, назначаемый организацией связи. Этот номер является префиксом к ID стандартного элемента процесса. Префикс применяется в тех случаях, когда организация считает необходимым расширить или изменить определение стандартного элемента процесса;
b — цифра, указывающая разработчика процесса. Значение 1 относится к TM Forum, значение 2 — ко всем другим разработчикам;
x — цифра, представляющая номер главной области процессов. Принята следующая нумерация: 1 — «Основная деятельность» OPS, 2 — «Стратегия, инфраструктура и продукт» SIP, 3 — «Управление организацией» EM;
c — цифра, представляющая номер группы процессов уровня 1 в пределах главной области. В главных областях OPS и SIP принята нумерация горизонтальных групп процессов сверху вниз в пределах области в соответствии с рисунком 1;
d — цифра, представляющая номер элемента процессов уровня 2 в структуре группы процессов уровня 1;
e — цифра, представляющая номер элемента процессов уровня 3 в структуре элемента процессов уровня 2.
5.3 Идентификаторы процессов связаны с функциональными описаниями групп и элементов процессов eTOM и используются в качестве ссылок на определения стандартных процессов.
6 Структура RM&O и назначение процессов

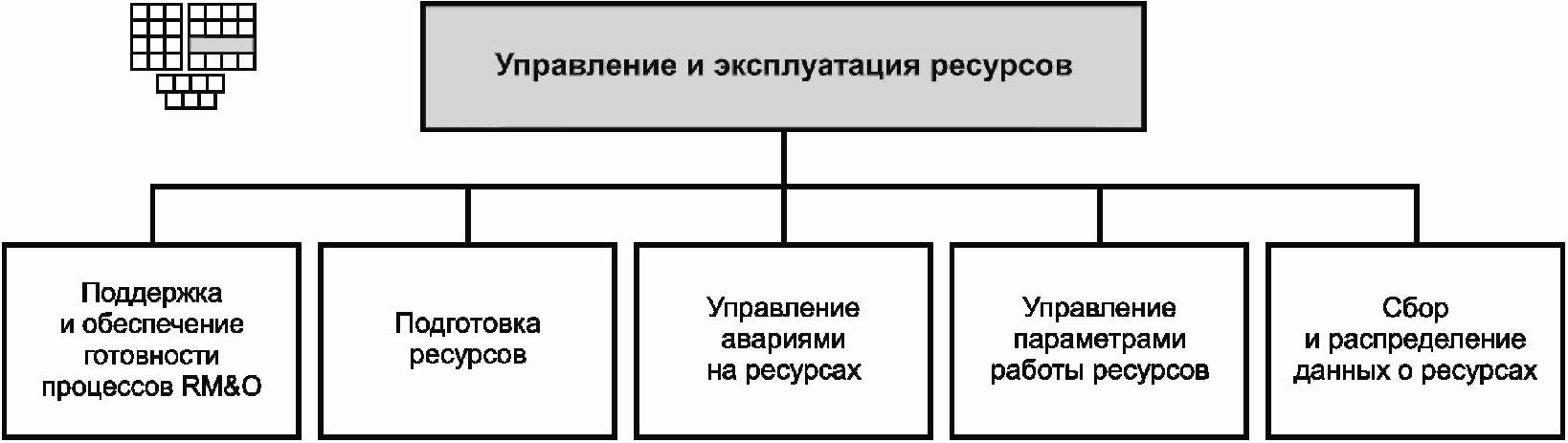

6.1 Структура горизонтальной группы процессов RM&O — «Управление и эксплуатация ресурсов» и соответствующие элементы процессов уровня 2 приведены на рисунке 3.
6.2 Процессы горизонтальной группы процессов RM&O должны обеспечивать непосредственное управление всеми ресурсами, принадлежащими организации, в том числе сетевыми элементами, серверами, рабочими станциями, маршрутизаторами и коммутаторами.
6.3 Процессы RM&O должны обеспечивать бесперебойное функционирование инфраструктуры сетей электросвязи и информационных технологий для поддержки предоставления клиентам заказанных услуг. Задачей этих процессов является обеспечение доступности инфраструктуры для услуг и сотрудников организации, а также поддержание ее способности соответствовать требованиям услуг, клиентов и сотрудников.
6.4 Процессы RM&O должны выполнять сбор информации о ресурсах с элементов сети или с систем управления этими элементами, интеграцию, корреляцию собранной информации и формирование сводных отчетов для передачи на уровень управления услугами или для выполнения необходимых действий с ресурсами.
7 Элементы процессов уровня 2 для группы процессов RM&O
7.1 Функциональные описания элементов процессов уровня 2 устанавливают классификационные признаки, по которым реальные процессы могут быть отнесены к категории процессов, соответствующей конкретному элементу процессов.
7.2 Функциональное описание для элемента процессов уровня 2 содержит: идентификатор, пиктограмму, наименование и функциональную характеристику. Реальный процесс считается относящимся к стандартному элементу процессов eTOM, если он выполняет одну из функций, указанных в функциональной характеристике элемента процессов.
7.3 Функциональные описания элементов процессов уровня 2 для группы RM&O должны соответствовать данным таблицы 1.
А.1 Наименования элементов процессов, входящих в группу процессов RM&O, должны соответствовать данным таблицы А.1.
| Идентификатор | Наименование элемента процессов | Английский эквивалент наименования |
|---|---|---|
| 1.1.3.1 | Поддержка и обеспечение готовности процессов RM&O | RM&O support and readiness |
| 1.1.3.2 | Подготовка ресурсов | Resource provisioning |
| 1.1.3.3 | Управление авариями на ресурсах | Resource trouble management |
| 1.1.3.4 | Управление параметрами работы ресурсов | Resource performance management |
| 1.1.3.5 | Сбор и распределение данных о ресурсах | Resource data collection and distribution |
